Бетононасос самодельный: Бетононасос своими руками: необходимые материалы и технология

Бетононасос своими руками: виды, сборка

Бетоносасос – агрегат, который обеспечивает подачу свежеприготовленного раствора от места его выгрузки из автобетоносмесителя до рабочей зоны. Современные мастера не представляют проведения ремонтно-строительных работ без бетононасоса, который значительно упрощает и ускоряет проведение всех этапов, где задействованы бетонные и другие смеси.

Чаще всего бетононасосы применяют в процессе монолитного строительства. Агрегаты промышленного производства стоят достаточно дорого, но при наличии чертежей и всех необходимых материалов, инструментов, а также должного терпения для четкого следования инструкциям и стандартам, сделать бетононасос можно своими руками.

Внешне он будет отличаться от заводских моделей, а вот качество работы и выполнение всех необходимых функций будут идентичными. При условии существенной экономии средств самодельный бетононасос для многих становится наиболее предпочтительным вариантом.

Какие конструкции бетононасосов существуют

По типу привода бетононасосы бывают гидравлическими и механическими. По конструкции разливают беспоршневые и поршневые. По способу передвижения бетононасосы бывают стационарными и мобильными. Несмотря на кажущееся разнообразие, сегодня в строительстве используют два типа бетононасоса: поршневой (с гидравлическим приводом) и роторный (с механическим приводом).

В роторном агрегате смесь подается за счет роликов, которыми оснащен корпус ротора: они в процессе вращения давят на подающий рукав и бетон выбрасывается оттуда. Но самостоятельно сделать такой бетононасос очень трудно, так как конструкция роторного типа сложная, поэтому обычно своими руками собирают поршневые агрегаты.

Поршневая установка включает три основных детали:

• Поршень – приводит в действие цилиндр
• Цилиндр – деталь, ответственная за забор смеси из бункера и ее перекачку
• Привод – обычно выбирают гидравлический или электромеханический

Чаще всего используются однопоршневые агрегаты, так как двухпоршневые предполагают сложную конструкцию. Эксплуатация двухпоршневых агрегатов осуществляется благодаря электрическому или дизельному двигателю, который преобразовывает энергию гидравлическую в механическую.

Принцип работы

Большая часть основных узлов бетононасоса оснащена вспомогательными приспособлениями и механизмами.

Действие агрегата:

• Цилиндрическая основа механизма оснащена двумя установочными клапанами, через них осуществляется всасывание и перекачка смеси в бетоновод.
• Поршневая головка осуществляет возвратно-поступательное движение в цилиндре, тем самым создавая атмосферное разряжение. Благодаря этому бетон всасывается вовнутрь.
• Когда головка поршня находится в крайнем положении, запускается рабочий (обратный) ход.
• Поршень возвращается в исходное положение, создавая избыточное давление, из-за чего смесь сливается в бетоновод, а потом начинает осуществлять в зону подачу бетонной смеси.

Когда делают ручной бетононасос своими руками, обычно выбирают поршневой механизм. В гражданском и промышленном строительстве эксплуатируют оборудование с двумя головками поршня, что гарантирует бесперебойную работу устройства и существенно повышает работоспособность. Своими руками обычно делают однопоршневые бетононасосы.

Покупка или сделать самому?

Бетононасос своими руками сделать не так сложно, как кажется. Главное – все точно заранее просчитать и использовать чертежи. Многие выбирают именно этот вариант по причине того, что покупка заводской модели стоит дорого, а аренда в пересчете на количество часов и дней порой равна стоимости деталей и работы самостоятельного конструирования устройства.

Можно купить бывший в употреблении бетононасос, но никто не знает, сколько он проработает и сможет ли качественно выполнять возложенные на него функции. Намного выгоднее сделать мини-бетононасос своими руками, будучи точно уверенным в качестве выбранных механизмов и их работе, собрав агрегат в соответствии с требованиями и нужными показателями.

Самодельные установки не такие мощные, как заводские, но зато простые в исполнении, способны обеспечить плавный исправный ход. Изготовление насоса целесообразно в случае, если регулярно проводятся не очень масштабные ремонтно-строительные работы с использованием бетонного раствора или осуществляется строительство большого дома. В таком случае расходы полностью окупятся возможностью ускорить строительство, сэкономить на труде.

Как сделать простой насос для бетона

Для сборки бетононасоса своими руками необходимо запастить материалами, инструментами, которые указаны в чертежах. Что нужно: стальная труба для цилиндра, лист металла толщиной 5 миллиметров, токарный станок, круглые металлические листы (чтобы сделать поршень и клапан), шуруповерт, электрический двигатель, гаечные ключи и болты, сварная рама, редуктор с понижающим передаточным механизмом, пластиковые либо стальные трубы для бетоновода.

Обычно для самостоятельной сборки выбирают механизмы с одним поршнем.

Основные этапы производства мини-бетононасоса своими руками:

• Поиск чертежа, составление плана с указанием всего необходимого, схемы конструкции.
• Нужно выбрать цилиндр и поршень – это ключевые детали. Диаметр цилиндра должен быть максимум 400 миллиметров (но лучше меньше), поршневой ход должен составлять минимум 0.5 метра. Если параметры совпадать не будут, механизм быстро износится. Детали должны быть точно сделаны, без шероховатостей.
• Выбор насоса – это может быть гидравлический привод или электромеханический.
• Редуктор – должен включать передаточное число для понижения и преобразования вращательных движений в поступательные.
• Шкворень – подсоединяется к механизму.
• В качестве сварной рамы используют металлический уголок.
• Создание обратных клапанов из стали.

Все детали проверяются, собираются в единый механизм с использованием чертежа (желательно, чтобы была и схема привода, всех конструкционных узлов). Далее нужно обязательно проверить работу. Нельзя запускать агрегат без бетона внутри либо специальной пусковой смеси. Ее готовят самостоятельно из обыкновенной бетонной смеси, разбавленной в воде, а потом добавляют машинное масло.

Основные моменты сборки насоса:

• Токарный станок используется для создания некоторых элементов, обычно это небольшие круглые детали, которые после создания нужно зачистить и доработать до нужного размера.
• Корпус делают из листового железа.
• При выборе привода нужно учитывать особенности разных конструкций: он должен быть экономным и простым.
• Запуск бетононасоса требует наличия таких основных деталей: снижающий передаточное число редуктор, асинхронный электродвигатель с подпиткой из 3 фаз, преобразователь возвратно-поступательной работы поршня. К качеству этих деталей предъявляются особые требования, так как именно от них напрямую будет зависеть корректность и эффективность работы бетононасоса.
• Собирается все легко: из металлических профилей сваривают каркас, по схеме к нему крепят все элементы, соединяют электродвигатель с включателем. Болтами к двигателю крепят редуктор, монтируют преобразователь, подсоединяют кабель к двигателю.
• После проверки бетононасос нужно разобрать, почистить – так же, как и после каждого раза, когда будет готовиться строительная смесь.

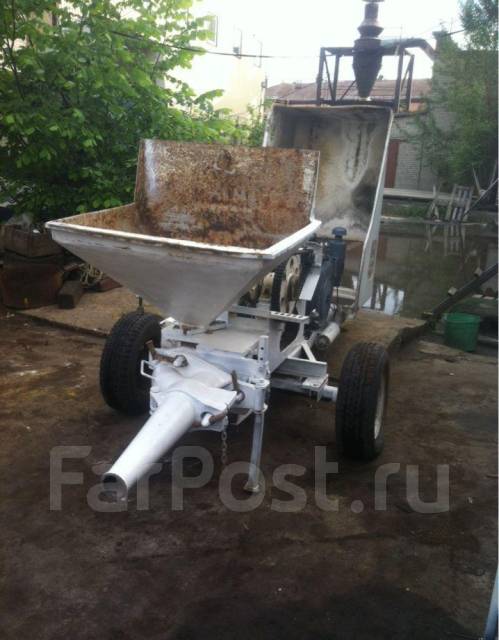

• Если нужно сделать передвижной бетононасос своими руками, можно установить его на одноосный прицеп.

Применение в строительстве

Бетононасос нужен для подачи смеси к месту ее использования, и также для выполнения работ в труднодоступных местах. Агрегат существенно ускоряет процесс работы, поэтому эксплуатируется везде, где используется бетон: строительство жилых и промышленных зданий, частных и многоэтажных домов, мостов, тоннелей и т.д.

Производимость бетононасоса может составлять 20-150 м3/час. Работа с устройством простая: бетон из емкости поступает на место, автоматически перекачиваясь в нужном режиме. Оборудование можно эксплуатировать круглый год – для этого есть система подогрева солярки, может быть обеспечена теплоизоляция.

Обслуживание бетононасосов простое: достаточно после каждого приготовления смеси использовать промывочный насос с водяным пистолетом. Работать агрегат может круглосуточно.

Преимущества автоматических насосов для перекачки бетона:

• Специальный электронный блок управления обеспечивает бесперебойность и корректность работы бетононасоса. Есть возможность выбора нужного режима, осуществление постоянного контроля.
• Встроена автономная система промывки бетононасоса и бетоновода, что уменьшает временные затраты на обслуживание агрегата.
• Есть освещение для работы в темноте (самого бетононасоса и рабочей зоны).
• Установлена звуковая сигнализация – работает система оповещения.
• Реализована возможность регулирования узла распределения бетона.
• Обычный комплект бетононасоса включает: бетонопровод (длиной до 80 метров), программное обеспечение, систему промывки.
• Есть возможность добавить бетонораздаточную стрелу для облегчения доставки смеси до места.
• Двигатели соответствуют всем мировым стандартам (ЕВРО-4 включительно).
• В создании бетононасосов используют комплектующие лучших мировых производителей, гарантируя высокое качество работы, снижение затрат на ремонт и обслуживание, увеличение срока эксплуатации.

Бетононасос – очень важный агрегат на строительной площадке, в разы облегчающий и ускоряющий выполнение массы трудоемких задач. Его можно приобрести уже готовым либо собрать самостоятельно из простых деталей и механизмов. Самостоятельная сборка мини-бетононасоса позволит получить в итоге простой и эффективный агрегат, который станет незаменимым помощником в строительстве.

Бетононасос своими руками: виды, этапы сборки

Для сокращения сроков и качества строительства используют дорогостоящее оборудование для ускоренной подачи растворов в опалубки. Изготовить бетононасос своими руками — более дешевый способ достичь желаемого результата. Существует несколько видов приспособлений, каждый со своими достоинствами и недостатками. Для дачного строительства простым и надежным будет роторный вид.

Виды устройств

Бетононасос — строительное оборудование, задача которого ускорить доставку цементных смесей по трубам от бетономешалки до места укладки. Непрерывный процесс заливки, подача бетона на высоту и сокращение сроков строительства — основные достоинства при использовании бетононасосов. Классифицируют их по следующим признакам:

Устройство такого оборудования достаточно сложное, но однородности заливки им раствора добиться непросто.

• По типу подачи смеси:
  • Поршневый — выталкивание смеси благодаря движению поршней в цилиндрах. Используется при подаче на дальние расстояния или значительную высоту. Хороший напор. Высокая производительность. Сложная система. Неоднородная заливка.
  • Роторный — при вращении ротора ролики давят на гибкий бетонопровод и выталкивают смесь в нужном направлении. Простой механизм. Бесшумная работа. Небольшие габариты. Для подачи бетона с заполнителем более 10 мм не пригоден. Высокий износ гибких частей.
  • Шнековый — движение субстанции происходит с помощью вращения винтового шнека в камере (принцип мясорубки). Простой и компактный. Плавная заливка. Возможность работы с крупнозернистыми смесями. Плохой напор, не пригоден для подачи материала на дальние расстояния и высоты.
• По степени мобильности:
  • Передвижной — монтируется на базе тяжелых строительных машин.
  • Стационарный — насос для бетона, установленный на платформе в виде прицепа.

Самостоятельное изготовление

Роторное изделие изготовить проще всего.

Самым долговечным и простым в сборке является роторный бетононасос, потому как не требует создания поршней и цилиндров или системы управления шибером. Но тем не менее, базовые технические знания и опыт в работе с механизмами необходимы. Самодельный бетононасос получается менее мощный, чем заводской, но не уступает ему в эффективности.

Материалы

Перед началом работы подготавливают инструменты и материалы:

• Чертежные принадлежности: ватман, циркуль, линейка, карандаш.
• Набор гаечных ключей, шуруповерт, отвертки, болты.
• Лист железа толщиной 5 мм.
• Труба для корпуса.
• Пожарный рукав.
• Электромотор.
• Прочные металлические профили.
• Медные провода, изолента.
• Прорезиненые ролики, подшипники.
• Сварочный аппарат.

Этапы сборки

Для начала необходимо найти рабочий чертеж данной конструкции.

1. Создание чертежа. Лучше использовать готовые схемы, с учетом отзывов о недочетах и корректировкой под собственные нужды.
2. Подбор редукторного или венцового привода.
3. Выбор материала для крепления гибкой части бетонопровода, которая будет оставлять корпус ротора. Это может быть отрезок трубы со 100 см в диаметре. Чем мощнее мотор, тем более широкую трубу можно использовать.
4. Изготовление ротора. Сварить из прочного профиля 4-роликовую конструкцию, Х-образную с приваренной осью посередине.
5. Присоединение ротора к корпусу с помощью профиля с обеих сторон трубы. Крепеж на болты и уголки либо приваренный с одной стороны. Предусмотреть отверстие для оси ротора, в местах ее крепежа установить корпуса с крышками для подшипников.
6. Изготовление гибкого бетонопровода из пожарного рукава. Соединить с конструкцией. Чтобы избежать смещения, наварить буртики.
7. Крепеж роликов к ротору. Проверить, чтобы полностью сжимали шланг и свободно перемещались по кругу.
8. Сваривание приемного бункера из листовой стали. Предусмотреть место для соединения с бетонопроводом.
9. Создание с помощью сварки станины из металлического профиля. Учесть крепление для двигателя с ротором. Ручки и колеса на раме для удобства транспортировки.
10. Конечная сборка. Соединение привода и вала ротора.
11. Монтаж электропроводки.
12. Тестирование агрегата.

После сборки прибор должен работать согласно классической схеме.

Запрещено запускать бетононасос в действие без бетона или пусковой смеси. Последняя изготавливается из цемента, воды и автомобильного масла.

Заключение

Бетононасос на строительстве необходим. Его можно купить, арендовать или, при наличии определенных навыков, изготовить самостоятельно. Поршневый вариант требует создание деталей на токарном станке, шнековый — наличие шнека, потому самый легкий — роторный. Работа с ним имеет положительные и отрицательные стороны.

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

принцип работы и как сделать

Бетонирование – это самый распространённый вид работ в строительстве, оно применяется в большинстве сфер. Для облегчения работы с тяжёлым раствором получили распространение специальные устройства для приготовления и транспортировки цемента. Самый простой, но затратный способ переместить раствор – насос для бетона, но стоимость установки отталкивает небольшие фирмы. Существует возможность создать бетононасос своими руками, при этом затраты будут меньше на 30-40%.

Принцип работы бетононасоса

Бетононасос – это устройство с единственной задачей – приготовление и подача бетона от места перемешивания к целевому участку. В основе установки используются трубопроводы или бетоноводы, которые передают раствор в любые места. Наибольшая необходимость появляется в монолитном строительстве и при создании железобетонных конструкций.

Мобильный бетононасос с большой производительностью на гусеничном шасси

Чтобы разобраться со способом постройки установки, следует знать, как работает бетононасос. Принцип работы бетононасоса основывается на свойствах жидкости – она вытесняет и заполняет изменяющийся объём системы. Если объём в полной мере наполняет смесь, происходит отвод раствора в бетоновод, а затем к целевому участку.

Устройство и принцип работы бетононасоса разделяется на несколько групп:

• поршневые. Выполняют постоянную подачу на различные дистанции. Современные аппараты способны вытеснить жидкость на высоту 6-65 м. Объём подаваемой смеси достигает 180 м3/ч. Отличается недолговечностью из-за риска попадания мелких элементов цемента. Имеет рывковый принцип подачи.
• шланговые (шнековые). Обеспечивают непрерывную транспортировку. Героторный насос для бетона обеспечивает большой объём транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если образуется затор, его пробивают реверсивным ходом двигателя. Героторный насос для перекачивания бетона обладает одним существенным недостатком – небольшим ресурсом работы шланга, но конструкция легко ремонтируется самостоятельно;
• с гидравликой. При наличии гидравлических агрегатов для работы с бетоном, устройства становятся более долговечными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает закачивать жидкость на высоту и далёкие расстояния. Гидропривод выполнен максимально просто, устройство приводит к малому расходу энергии. Гидравлические насосы помогают перекачивать раствор с лёгкими заполнителями, они легки в эксплуатации и обслуживании.

Конструкция поршневого бетононасоса

Чертежи бетононасосов для изготовления своими руками существенно отличаются в зависимости от типа. Все модели отличаются устройством, но обладают сходными недостатками в большей или меньшей выраженности:

• обязательно использование подвижного состава;
• ограничена дальность транспортировки;
• требовательность к составу раствора.

Цена самодельного бетононасоса напрямую зависит от требуемой мощности и диаметра трубы. Для больших труб напор уменьшается. В последнее время большая популярность у бетоноводов (возможность подачи бетона к целевому участку различной удалённости) и автобетононасосов (меньшие габариты и мобильность).

Типы агрегатов

Условно устройства разделяются на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои эксплуатационные преимущества и недостатки.

Работа поршневой системы

Поршневые системы работают по одинаковому принципу во всех сферах использования. На этапе движения вниз происходит всасывание определённого объёма жидкости и бетоноприёмника, на втором цикле работы выполняется выталкивание раствора в передаточный рукав. По трубопроводу смесь поступает к рабочему участку.

Поршневой бетононасос с механическим приводом

Для работы обязательно требуется использование шиберного затвора, который открывает бетоноприёмник на этапе всасывания и закрывает в процессе выталкивания. Затвор регулирует направление тока жидкости. В процессе тестирования обязательно добавление машинного масла в рабочую смесь.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительна, она приводит к образованию большего давления и повышению мощности насоса. Если сравнивать с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и придаёт плавность движениям. Потенциальной проблемой является неплотное соприкосновение поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, многократно ускоряя износ.

Устройства с 1 цилиндром практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Преимущественно в систему встраивается два цилиндра, они работают попеременно – так подача бетона происходит плавно и непрерывно. Также, механизм с двумя цилиндрами меньше изнашивается.

Работа роторной системы

Использование роторных бетононасосов встречается намного чаще, так как безпоршневые системы надёжнее. В основе лежит ротор с закреплёнными роликами (покрываются резиной). В процессе вращения ротора приходят в движение ролики, которые передают смесь из бетоноприёмника в рабочий шланг. Важное достоинство – функция реверса для удаления карманов воздуха и заторов.

Конструкция роторного бетононасоса

Эксплуатация оборудования и ремонт проще. Уязвимое место конструкции – износ шланга или уплотнителей – обе неисправности легко устраняются собственноручно. К другим недостаткам относится невысокая мощность (в сравнении с поршневым типом) и плохая переносимость крупного наполнителя.

Существуют ещё шнековые насосы для перекачивания бетонного насоса, но они уступают по долговечности и производительности. Их принцип работы элементарен: в сквозной камере размещается шнек, который в ходе вращения вытесняет вещество.

Роторные механизмы представлены во множестве модификаций, главным различием является способ размещения: стационарные и автомобильные.

Варианты базирования агрегатов

Стационарные насосы

Прежде, чем изготовить бетононасос своими руками, следует определиться с типом его базирования. Стационарный вариант – это отдельная станция по перекачиванию вещества. Габариты колеблются в больших диапазонах, существуют бетононасосы для мелкого строительства и возведения промышленных объектов. Для перемещения часто устанавливается шасси.

Мобильная конструкция без шасси преимущественно обладает высокой мощностью, использовать бетононасос рекомендуется для обеспечения веществом масштабного строительства, чаше высотных сооружений. При наличии шасси транспортировка на длительные расстояния не предусматривается, они предназначаются для передвижения в рамках одного участка.

Стационарный смеситель и бетонопровод

Сегодня разработан новый тип – прицепное устройство, оно отличается мощным шасси, которое позволяет перемещать установку на дальние расстояния тягачом. Для строительства частного жилья или бытовых сооружений создан мини бетононасос с поршневым механизмом, реже встречается с пневмоприводом. Он помогает при работе с небольшими заказами или в стеснённых условиях.

Пневматическая установка предназначается для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

Насосы на автомобильной базе

Автомобильный тип насоса наиболее распространён во всех сферах строительства. Как и другая техника для садоводства на колёсах, автобетононасос легко перемещается самостоятельно, а также обладает характерными отличиями:

• стационарная станция с высокой мощностью применима исключительно для масштабного строительства, она дорога в обслуживании и неманевренная. Автомобильный вариант способен подъехать к большинству объектов;
• для агрегатов стационарного типа обязательно требуется особое питание, в строительных условиях бывает сложно создать подходящие условия. В автобетононасосе питание поступает от установки машины;
• небольшой насос отличается низкой производительностью, а стоимость установки по карману далеко не всем подрядчикам. С точки зрения экономии аренда автомобильного агрегата стоит дешевле, а в дополнение он помогает выполнить работу в разы быстрее;

Насосы на автомобильной базе

• в современных авто комплексах встроена выдвижная стрела, она упрощает доставку раствора в целевые участки со сложным доступом или расположенные на высоте. Если стрела неприменима, используется линейный насос, помогающий перекачивать раствор на расстояние до 1 км и на 120 м в высоту;
• благодаря профессиональному оператору в кабине техники, с заказчика снимаются все риски поломки аппарата.

Бетононасос – покупка или сделать самому?

На рынке подержанной спецтехники много предложений, но предварительно стоит задуматься о целесообразности покупки, ведь есть вариант сделать бетононасос своими руками. Для создания установки будут необходимы базовые умения. Самодельные установки менее мощны и отличаются простотой конструкции, а при правильном изготовлении они работают исправно и плавно.

Изначально важно определиться с принципом работы бетононасоса: поршень или гидравлика. Поршневой тип самый простой, но приводит к быстрому износу элементов агрегата из-за постоянного трения. Гидравлика по производительности значительно лучше, но изготавливается сложнее. Возможно изготовить автоматический бетононасос, но они менее мощны.

До начала изготовления бетононасоса своими руками важное внимание уделяют шиберу – это своеобразный клапан, который обеспечивает качественное сцепление бетоновода и насоса. Работа конструкции зависит от правильности выбора шибера.

Бетононасос своими руками

Как изготовить бетононасос – технология производства

В процессе работ потребуются вспомогательные инструменты, желательной мерой является теплоизоляция. Героторный насос своими руками изготавливается по единой схеме. Основные моменты сборки бетононасоса:

• Оценка целесообразности изготовления. Для масштабного строительства есть смысл приобрести собственную установку. Для небольших и средних объёмов работ выгодно заказать аренду автобетононасоса. Самодельный бетононасос – это относительно сложный и дорогой процесс.
• Создание чертежа. Схема бетононасоса несложная, её составление потребует наличие минимальных навыков проектирования или воспользоваться существующими схемами. Самостоятельное изготовление – это более тяжёлый способ, но позволяет создать конструкцию для конкретных нужд. Применение готовых схем удобно благодаря снижению временных затрат и возможности изучения отзывов о недочётах чертежа или найти в них способы улучшения конструкции.
• Подбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом мощности. Максимальный диаметр цилиндра составляет 400 мм, лучше выбирать меньшие модели. Оценка хода поршня – от 50 см. Если не происходит совпадение параметров, увеличивается число рабочих циклов, как следствие – быстрый износ.
• Подгонка поршня, цилиндров. Чтобы насос служил долго, следует выполнить высокоточную подгонку и устранение шероховатости.
• Подбор типа узла. Снизить сложность и стоимость изготовления аппарата поможет электромеханический насос. Гидравлический вариант может приготовляться вручную, но это приведёт к повышению расходов и усложнению процесса.
• Установка редуктора. Механизм должен включать передаточное число для снижения и преобразования вращательных движений в поступательные.
• Монтаж шкворня. Элемент подключают к механизму. Для приготовления сварной рамы используется металлический уголок. В систему вводятся обратные клапаны из легированной стали, она устойчива к износу.

После подготовки деталей и сбора насоса остаётся проверить работоспособность установки. Запрещён запуск аппарата без бетона или специализированной пусковой смеси (вручную изготавливается из цемента с водой и добавлением автомобильного масла).

Чертеж бетононасоса

Применение бетононасосов в строительстве

Монолитные высокоэтажные здания практически всегда выстраиваются с использованием бетонного насоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

В отношении частного строительства ситуация несколько сложнее, так как к участку ограничен подъезд спецтехники, а ручное приготовление раствора – крайне длительная процедура. Автомобильные установки достаточно габаритны, в рабочем состоянии техника занимает до 12 м в ширину, использование стрелы требует ещё больше места, вплоть до 70 м. Мини бетононасосы помогут устранить проблему, упрощая задачу и ускоряя выполнение строительства.

Заказать бетон с бетононасосом для небольшого строительства можно в сочетании с КамАЗом, на котором закрепляется магистраль: 2 трубы с соединительными хомутами. Импровизированный бетононасос с КамАЗом – это самый габаритный вариант автобетононасоса.

Если никакой грузовой автомобиль не подъедет к месту, сборку приходится выполнять вручную, но обязательно участие 2 и больше человек. Потенциальные проблемы ручного монтажа:

• разрыв магистрали. В системе большой напор, хомуты не всегда в силах выдержать давление. Вырывание крепления образует дыру. Придётся остановить систему, очистить трубопровод и выполнить более прочное крепление;
• перекладывание магистрали. При смене места работы необходимо перенести трубу, но вместе с раствором это сделать не получится. Придётся разбирать, очищать и повторно монтировать магистрали.

Длительное время налаживания работы оборудования все равно значительно меньше, чем вручную замешивать смесь.

Применение бетононасосов в строительстве

Преимущества автоматических бетононасосов

Производственные автоматические установки обладают многочисленными плюсами:

• встроен электронный блок управления, контролирующий правильность и непрерывность работы. Оператор выбирает режим работы, а блок самостоятельно регулирует функционирование установки;
• независимая промывочная система для труб и насоса. Сокращает затраты времени на обслуживание и устранение заторов;
• освещение прилегающей области для работы с бетононасосом после наступления темноты;
• звуковые оповещения об основных событиях;
• регулировка зазоров в узле распределения бетона;
• все насосные установки поставляются с промывочной системой, специальным программным обеспечением и бетонопроводом до 80 м;
• в качестве опции производители предлагают бетонораздаточную стрелу, упрощающую поставку бетона к целевому месту;
• полное соответствие двигателей стандартам ЕВРО-4;
• используются надёжные запчасти для увеличения долговечности и снижения затрат на обслуживание.

Рекомендации

Строительство даже небольших сооружений требует использование многообразия инструментов и методик:

• самой частой сферой использования бетононасоса является формирование фундамента. Для свайного типа удобно и дёшево использовать ручной бур ТИСЭ;
• в основе монолитной конструкции всегда используется металлическая основа. Вязальный пистолет для арматуры ускорит создание каркаса;

Вывод

Бетононасос – это сложная строительная техника, которую нелегко изготовить самостоятельно, но при наличии навыков и времени, работы вполне выполнимы. Производственные варианты более функциональны и эффективны, но стоят дорого. При желании сэкономить часто заказывают аренду автобетононасоса.

Как изготовить бетононасос своими руками

В современном строительстве применяется много различных материалов, однако, железобетон не перестает быть основным. Ни одно здание не будет построено, если нет этой замечательной смеси.

Железобетон начали применять более 100 лет назад, такие материалы, как дерево и кирпич, постепенно «отошли» на второй план.

Строители отмечают, что использование бетона позволяет уменьшить время стройки в несколько раз, это положительно сказывается на всем процессе. В те далекие времена, когда этот материал только начал применяться, рабочие сталкивались со многими проблемами:

• как правильно приготовить раствор;
• в чем доставлять его на верхние этажи зданий;
• как довезти смесь до места строительства;
• и многое другое.

Но время движется вперед, и новые технологии не заставляют себя ждать. Вскоре стали появляться первые бетононасосы. Их использование позволило возводить здания быстрее и повысило качество строительства.

Бетононасос – покупка или сделать самому?

Сегодня можно встретить много объявлений о продаже бетононасосов, но стоит ли тратить огромные средства, когда можно и
изготовить мини бетононасос своими руками. Конечно, чтобы его соорудить, потребуются некоторые навыки и умения.

Самодельное творение будет отличаться от продуктов конвейерного производства, но если все правильно сделать, то работать будет так же просто.

Вначале необходимо определиться, на каком принципе будет основана работа оборудования. Можно использовать поршень в приводе. Это наиболее простой способ сборки бетононасоса.

Но есть у этой модели существенный недостаток – быстрый износ деталей, из-за чего агрегат не прослужит долго. Поломка чаще всего происходит вследствие трения. В детали проникают микроэлементы бетона, вернее бетонного молочка.

Помимо поршня, можно применять гидравлику или вакуум для привода. В каждой конструкции есть свои плюсы и минусы. Механика будет уступать по своим показателям гидравлическому приводу.

Еще существуют автоматические бетононасосы, но большинством операторов отмечается их низкая производительность в отличие от стационарного оборудования. Различия в функционировании устройства связаны с разницей в мощности двигателей.

При самостоятельном конструировании бетононасоса стоит уделить особое внимание такому элементу, как шибер. По-другому его называют «клапан». Это устройство предназначено для обеспечения качественной сцепки бетононасоса и бетоновода.

Вся работа бетононасоса полностью зависит от выбранного шибера, который может отличаться по своему виду.

Как изготовить бетононасос – технология производства

1. На первом этапе стоит оценить все «за» и «против». Иногда целесообразнее купить новый агрегат или же воспользоваться услугами аренды. Создание бетононасоса – дело не только сложное, но и достаточно дорогое.
2. Составление чертежа. Это простая задача для тех, кто освоил навыки проектирования. В противном случае можно воспользоваться готовыми схемами, которыми усыпана глобальная сеть. Еще там можно ознакомиться и с отзывами таких же изобретателей и оценить свои возможности, а также необходимость создания техники.
3. Выбор рабочего цилиндра с поршнем. Данный элемент является ключевым в бетононасосе. Стоит помнить, что нельзя брать цилиндр с диаметром более 400 мм, лучше, если он будет меньше этой отметки.
   Также нужно оценить ход поршня, который не должен быть менее 0,5 м. В случае, когда параметры не совпадают, происходит увеличение количества рабочих циклов. Это может привести к быстрому износу всего механизма.
4. При изготовлении поршня с цилиндрами нужно, чтобы все детали имели высокую точность параметров и низкий уровень шероховатости. Только в этом случае оборудование будет служить долго и эффективно.
5. Для упрощения процесса изготовления бетононасоса и уменьшения стоимости работ лучше использовать электромеханический насос. Конечно, применение гидравлического варианта тоже возможно, но тогда в разы возрастет стоимость и усложнится процесс изготовления.
6. Нельзя забывать и про редуктор. Это устройство должно содержать в себе передаточное число, понижающее и преобразовывающее вращательные движения в поступательные.
7. Использование шкворня. Его необходимо присоединить к механизму. Также применяется статина (то есть металлический уголок) в качестве сварной рамы. Легированная сталь понадобится для создания обратных клапанов. Она отличается повышенной прочностью и может продлить эксплуатационный срок механизмов.

После того как все детали готовы и оборудование собрано, необходимо проверить его работу. Нельзя использовать бетононасос, если в нем нет бетона или специальной пусковой смеси, которую можно изготовить из обычного цемента, разведенного в воде, с добавлением машинного масла.

Применение бетононасосов в строительстве

Возведение многоэтажного здания без использования бетонного насоса практически невозможно. Специальные машины позволяют доставлять бетон на то место, где он необходим прямо сейчас, без задержек и лишних движений. Однако многие задаются вопросом, а можно ли использовать бетононасос в частном строительстве.

В большинстве частных секторов довольно плохие условия для проезда сложной техники, а замешивать бетон вручную совсем не хочется, поэтому на выручку всегда может прийти бетононасос. Его использование существенно облегчит работу и сократит время строительства.

Но стоит помнить, что автобетононасос обладает довольно большими габаритами, и в разложенном виде он будет занимать до 12 м в ширину, а про стрелу со шлангом подачи и говорить нечего. Она достигает 70 метров. Именно поэтому возникают проблемы при использовании этой техники.

Для доставки небольшого количества бетона можно использовать простой КамАЗ, на который крепится магистраль. Она состоит из нескольких труб, соединенных между собой хомутами. Это наиболее простой вариант бетононасоса, не занимающий много места.

Бывают случаи, когда даже небольшой КамАЗ проехать не может, например из-за узкого проулка. Здесь для сборки магистрали потребуется ручная сила, достаточно двух человек. Трубы довольно тяжелые, и тащить их одному просто не под силу.

Проблемы, которые могут возникнуть при сборке такого механизма:

1. Риск разрыва магистрали. Из-за большого напора бетона хомуты могут не выдержать, и между креплениями образуется дырка. В этом случае необходимо остановить работу насоса, прочистить трубы и произвести повторное соединение.
2. Перекладка магистрали. Данная проблема возникает при необходимости произвести заливку бетона на другом участке. Для этого следует разобрать трубы, очистить их от смеси и заново проложить магистраль.

Получается, требуется много времени, чтобы наладить работу бетононасосного оборудования. Но это сделать проще, чем замешивать бетонный раствор вручную.

Если не получается создать шнековый бетононасос своими руками, то можно воспользоваться объявлениями, предлагающими услуги аренды. Их стоимость на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вложено в работу оператора и его помощника, то становится понятно, что эта стоимость вполне оправдана.

Преимущества автоматических бетононасосов

1. Для правильной и бесперебойной работы устройства предусмотрен специальный электронный блок управления. Он позволяет выбрать определенный режим работы, а также осуществляет непрерывный контроль.
2. Для бетононасоса и его бетонопровода предусмотрена автономная система промывки, что позволяет существенно сократить время на обслуживание техники.
3. Для облегчения работы бетононасосом в темное время суток имеется специальное освещение самой машины и рабочей зоны.
4. Также на оборудовании располагается система оповещения в виде звуковой сигнализации.
5. На устройстве предусмотрена возможность регулирования зазоров бетонораспределительного узла.
6. В любой комплект бетононасосов включены следующие элементы: система промывки, программное обеспечение и бетонопровод (может достигать 80 м).
7. Кроме этого, в комплект можно включить бетонораздаточную стрелу, которая существенно облегчает доставку бетона на строительный участок.
8. Отмечается, что двигатели бетононасосов отвечают всем необходимым стандартам, в том числе  ЕВРО-4.
9. В процессе конструирования шнекового бетононасоса этой сложной техники используются запчасти мировых производителей, что позволяет увеличить срок эксплуатации оборудования и уменьшить расходы на ремонт.

Использование стационарных устройств, если нет возможности создать бетононасос своими руками

Стационарные бетононасосы могут быть двух вариантов – с шасси и без шасси. Первые позволяют свободно передвигать оборудование в пределах строительной площадки. Если же возникает необходимость транспортировки устройства на другой объект, то придется воспользоваться специальной платформой.

Стационарные модели могут иметь различные модификации, которые отличаются объемами подачи бетона в час. Самый малый показатель – это 5 кубических метров, самый большой – 200.

Высота подачи может достигать 250 метров. При горизонтальном положении труб для проводки бетона величина его транспортировки будет больше 1 километра.

Создание бетононасоса своими руками не всегда целесообразно, ведь затрачивается много сил и денежных средств, да и навыки не у всех имеются. В таких случаях всегда можно найти выход и воспользоваться предложениями знающих людей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельный насос для бетона

Бетононасос своими руками — как построить устройство

В частном домостроении одним из самых ответственных и трудозатраты процессов являются бетонные работы. Основная часть времени, затрачиваемая на данные работы, приходится на переноску бетона от места его приготовления к опалубке фундамента или чернового пола. Для того чтобы минимизировать эти затраты применяют бетононасосы – установки, которые могут быстро и под большим давлением подавать готовый раствор на большое расстояние как по горизонтали так и по вертикали. Несмотря на большое количество предложений по оказанию аренде подобной строительной техники цены на данный вид услуг далеки от бюджетных и общедоступных. Именно поэтому многие народные умельцы и мастера предпочитают изготовить бетононасос своими руками, а не заказывать в местной строительной фирме.

Рисунок 1. Промышленный бетононасос

Какие конструкции бетононасосов существуют

Бетононасос представляет собой конструкцию, состоящую из следующих частей:

1. Рама с одно или двухосным шасси – сварной каркасом предназначенный для компактного и устойчивого размещения основных частей установки.
2. Силовой агрегат – дизельный или электрический асинхронный двигатель.
3. Гидравлическая система – насосная станция, распределитель, гидроцилиндры и система охлаждения. Данная система, используемая в поршневых бетононасосах, предназначена для приведения в движение рабочих органов агрегата – поршней перемещающихся в бетоноподающих цилиндрах.
4. Загрузочный бункер с мешалкой – емкость, в которой происходит дополнительное равномерное смешивание загружаемой из миксера бетонной смеси в однородную массу и подача ее в напорную камеру.
5. Напорная камера – в качестве данного узла в различных видах бетононасосов выступают два цилиндра с перемещающимися в них поршнями, вращающийся ротор или шнек. В данном узле бетонная смесь сжимается под давлением от 200 Атмосфер. Такая высокая степень сжатия необходима для непрерывной и равномерной подачи смеси на расстояние до 1000-1500 м и высоту до 200-300 м.
6. Рукава или трубы для подачи бетона – имеющие большой диаметр, гибкие бетонопроводы по которым смесь под давлением поступает к месту заливки
7. Щит управления работой бетононасоса.

Также во многих современных моделях бетонных насосов присутствует

промывочная система, состоящая из компрессора и водяного бака (ресивера). При помощи этой системы по завершению бетонных работ производится промывка контактирующих с бетонной смесью узлов – бетонопроводов, напорной камеры.

В зависимости от размеров и возможности транспортировки данные устройства бывают следующих видов:

• стационарные – прицепные бетононасосы, установленные на одноосное шасси с гидравлическим или электромеханическим приводом. Применяются в строительстве высотных домов и коттеджей.
• передвижные (мобильные) – бетононасосы, устанавливаемые на раму грузового автомобиля. В таких установках в качестве силового агрегата выступает двигатель автомобиля. Используют такие мощные и высокопроизводительные бетононасосы на строительстве высотных домов, коттеджей.
• малогабаритные – небольшие установки, используемые в частном домостроении.

Принцип работы

По принципу нагнетания готового раствора все бетононасосы подразделяются на три виды: поршневые, роторные, шнековые

Поршневые

Основными узлами поршневого бетононасоса являются:

• два бетоноподающих цилиндра с поршнями, штоки которых соединены с гидроцилиндрами,
• бункер для бетонной смеси;
• подвижный S-образный шибер (клапан), приводимый в движения двумя плунжерными гидроцилиндрами.

Рисунок 2. Устройство бетононасоса

Подача бетонной смеси установкой поршневого типа состоит из следующих этапов

1. Масло через насосную станцию и распределитель подается поочередно в каждый из гидроцилиндров.
2. В процессе одного цикла один из поршней бетоноподающего цилиндра, перемещаясь от бункера, всасывает из него бетонную смесь, в то время как второй наоборот выталкивает набранную ранее.
3. Подвижный шибер (клапан) соединяет цилиндр, в котором поршень выталкивает набранный бетон с патрубком, к которому присоединен рукав или труба для подачи смеси.

Синхронизирует работу гидроцилиндров и шибера щит управления.

Роторные

Роторные бетононасосы представляют собой агрегаты, состоящие из:

• бетоноприемного бункера;
• напорной камеры с вращающимся ротором;
• бетоноподающей магистрали.

Рисунок 3. Роторный бетононасос

Подобные агрегаты в отличие от поршневых более равномерно подают бетонную смесь, но при этом сильно нагреваются и требуют более тщательного ухода.

Шнековые

Такие агрегаты с электромеханическим приводом осуществляют подачу бетонной смеси благодаря вращающемуся в напорной камере шнеку.

Рисунок 4. Шнековый бетононасос

Из-за небольшой мощности и ограниченного ресурса рабочего органа подобные устройства применяются при бетонных работах небольшого объема.

Как сделать простой насос для бетона

Материалы и инструменты — бетононасос своими руками

В процессе изготовления самодельной установки для закачки бетона используют следующие инструменты:

• сварочный аппарат;
• токарный станок;
• болгарка;
• дрель;
• шуруповерт.

набор торцевых головок или гаечных ключей

Из материалов для сборки самодельного бетононасоса необходимы следующие:

• труба диаметром 400-450 мм и длиной не менее 800-1000 мм;
• труба диаметром 32-25 мм;
• листовой металл толщиной 5 мм;
• уголок или швеллер с толщиной стенки 3 мм;
• асинхронный электрический двигатель мощностью 3кВт;
• пускатель;
• силовой кабель с вилкой;
• гибкий армированный рукав диаметром 32-40 мм;
• два лепестковых клапана диаметром 32 мм;
• коленвал с одним шатуном.

Основные моменты сборки насоса

Процесс изготовления простейшего самодельного поршневого бетононасоса состоит из следующих этапов:

1. Составление чертежа – на бумаге или в графическом редакторе.
2. Сварка рамы – из прочного уголка сваривается прямоугольный каркас размером 1,5×1 м. В качестве рамы часто используют остовы от одноосных прицепов.
3. Изготовление поршня – из листового металла вырезается круглая заготовка, к центру которой приваривается две проушины для шатуна.
4. Изготовление цилиндра камеры бетононасос своими руками один из торцов трубы герметично закрывают круглой заглушкой из листового металла. С двух противоположных сторон с помощью биметаллических круглых коронок делают два отверстия, к которым приваривают 2-х дюймовые патрубки с резьбой. Для крепления цилиндра на раме к нему приваривают две пластины с отверстиями.
5. Крепление клапанов — на резьбовую часть каждого патрубка накручивают обратный клапан. При этом один из них (впускной) устанавливают таким образом, чтобы при обратном ходе поршня он открывался, в то время как второй был закрытым. В каждый из клапанов вкручивают по небольшому отрезку трубы, к которым при помощи червячных хомутов крепят армированные рукава всасывающей и бетоноподающей магистралей.
6. Крепление электродвигателя с пускателем на раме
7. Соединение вала электродвигателя с понижающим редуктором
8. Соединение выходного вала редуктора с коротким коленчатым валом
9. Изготовление шарнирного шатуна — к обычному короткому шатуну, идущему вместе с коленвалом, при помощи помощью болта с гайкой крепят удлинитель — пруток диаметром 12-14 мм с двумя сплющенными концами, в которых просверлены отверстия.
10. Крепление к поршню шатуна – свободный расплюснутый конец удлинителя вставляют между проушинами в центре поршня и закрепляют при помощи болта с гайкой.

На завершающем этапе сборки цилиндр с поршнем закрепляют на раме, проверяют работоспособность всего собранного агрегата и его основных механизмов.

Рекомендации

Чтобы сделать бетононасос своими руками, рекомендуется придерживаться следующих рекомендаций:

• Для цилиндра и поршня агрегата используют трубы и листы из прочного легированного металла
• Шнур и вилка подбирается с учетом мощности двигателя и наличия в питающей агрегат сети контура заземления
• Внутреннюю поверхность цилиндра самодельного агрегата перед установкой самодельного поршня шлифуют до зеркального блеска
• После завершения бетонных работ цилиндр, всасывающую и бетоноподающую магистраль тщательно промывают с помощью мини-мойки
• Для уменьшения силы трения поршня о стенки цилиндра перед началом работы их смазывают машинным маслом
• Лепестковые клапана на входе и выходе из цилиндра меняют раз в сезон – при работе с агрессивным бетоном они часто выходят из строя и перестают открываться

При тщательном подборе материалов и ответственном подходе к процессу изготовления основных узлов сделанная своими руками установка будет мало чем уступать магазинным малогабаритным аналогам. При этом себестоимость такого насоса будет в разы ниже, чем у заводской модели.

Zhengzhou Sincola Cement Самодельный бетононасос от Sincola

Zhengzhou Sincola Cement самодельный бетононасос от SINCOLA

Описание продукта

Как смешать цемент для насоса для раствора? —— с помощью смесителя для раствора

Что такое смеситель для раствора?

Смеситель для цементного раствора

Введение самодельного бетононасоса Zhengzhou Sincola Cement от SINCOLA

Самодельный бетононасос Zhengzhou Sincola Cement от SINCOLA. для эффективного выполнения затирочных работ.во время работы вода и цемент в определенном соотношении добавляются в резервуар для цементного раствора, затем материалы работают в непрерывном высокоскоростном потоке, равномерно смешиваясь под действием насоса для приготовления раствора. Компаундированный раствор сливается в резервуар для хранения через клапан, в котором есть две лопасти, которые могут предотвратить осаждение и выведение.

SINCOLA — производитель смесителей для цементного раствора

Технические параметры

Двухслойный цемент серии SM Zhengzhou Sincola Cement самодельный бетононасос производства SINCOLA Технические параметры

SM300

SM300-570
Емкость резервуара для смешивания	300 л	300 л
Емкость резервуара для перемешивания	580 л	750 л
Скорость перемешивания	50 об / мин	550 об / мин
Скорость перемешивания	33 об / мин	33 об / мин
Блок смешивания	4 кВт	4 кВт
Блок перемешивания	1.5 кВт	1,5 кВт
Шасси	подножка	подножка
Размеры	1585 × 995 × 1500 мм	1698 × 1118 × 1600 мм
Вес	400 кг	500 кг
Область применения	Цементный раствор или другие материалы, подходящие для медленного перемешивания	Затирка или другие материалы, подходящие для быстрого перемешивания

Области применения

Применения самодельного цемента Zhengzhou Sincola бетононасос от SINCOLA

Смеситель для цементного раствора на продажу

Смесители для цемента RM Комбинируются с насосом для цементации, смешивают цемент и воду, он может заливать раствор под давлением в горнодобывающей промышленности, туннелях, водопропускных трубах, метро, ​​гидроэнергетике, подземных выработках и т. д.

Работа самодельного бетононасоса Zhengzhou Sincola Cement от SINCOLA Закройте вентиль. Добавьте воду в бак для приготовления раствора и запустите бак. Вода должна течь бурно, тогда добавьте цемент в определенном соотношении. Цемент и вода быстро смешиваются. Остановите двигатель, пока раствор не затвердеет хорошо (около 3 минут).

1. После того, как раствор хорошо перемешан, запустите резервуар для хранения. Поверните ручку клапана, чтобы открыть клапан, раствор сливается в резервуар для хранения.После слива закройте вентиль.
2. Откройте выпускной клапан резервуара для хранения и запустите насос для цементации, чтобы выполнить работы по заливке.
3. Повторите 1 и 2.
4. Очистите резервуар для приготовления раствора и резервуар для хранения вовремя после окончания работы

Упаковка и доставка

Деревянные ящики с международным стандартом: бесплатная дезинфекция. Безопасная упаковка из дерева.

Срок поставки: 10-15 дней после подтверждения заказа.

FAQ

Zhengzhou Sincola Cement самодельный бетононасос от SINCOLA FAQ:

1. Сколько людей должно работать с бетономешалками?
Один или два рабочих могут успешно его использовать.

2. Что мы можем сделать с помощью машины?
смешайте цемент и воду с помощью насоса для раствора.

3. Доступный порт отгрузки?
FOB SHANGHAI
FOB TIANJIN
FOB QINGDAO

4.Сколько стоит машина для автоматического рендеринга?
Это дешево!

5. У нашей компании есть высококачественный миксер для раствора, вы хотите купить?
Свяжитесь со мной, дам разумное предложение.

6. Как замесить цемент для цементного насоса?

Смеситель для раствора

в порядке.

Еще вопрос, пожалуйста, свяжитесь со мной следующими способами вовремя.

Профиль компании

Дешевая машина для смешивания раствора на продажу !!!

Имея многолетний опыт внешней торговли, Zhengzhou Sincola Machinery Co. , Ltd превратилась в отличного производителя и экспортера смесителей для цементного раствора.

Количество сотрудников: 50-100

Основные рынки:

• Азия (Саудовская Аравия, Кувейт, ОАЭ, Ливан, Сингапур и т. Д.)
• Африка (Южная Африка, Нигерия, Судан и т.д.),
• Европа (Бельгия, Румыния, Швейцария, Македония и т. Д.)
• Австралия

Доля экспорта: 30% — 50%

Продукт:

• Штукатурная машина
• Торкрет-машина
• Торкрет-насос
• Бетононасос
• Насос для распыления раствора

Оборудование для промышленных шланговых насосов

• Автоматическая разливочная машина

Свяжитесь с нами

Если возникнут вопросы, свяжитесь со мной.

Дополнительно Skype: sincolasale

.

Самодельный бетононасос с электронной системой управления

Электронная система управления Самодельный бетононасос

Описание продукта

Бетононасос: насос, гидравлическая система и трубопровод, он может непрерывно транспортировать готовый бетон под давлением по трубопроводу и в основном используется в строительстве, мостах и строительство тоннелей.

		Максимальная высота передачи по вертикали
Максимальная дальность передачи по горизонтали
				900
Максимальная скорость перевозки

Упаковка и доставка

Деревянный ящик или в соответствии с вашими требованиями.

FAQ

Q1: Сколько времени занимает ваша доставка?
A1: это 5 дней, если машины есть на складе.
Это будет 30 дней, если вы хотите настроить машины.

Q2: Предоставляете ли вы образцы? Это бесплатно или дополнительно?
A2: Мы могли бы предложить вам образец машины.
Но это не бесплатно. Вам необходимо оплатить образец и стоимость фрахта.

Q3: Каковы ваши условия оплаты?
A3: Мы принимаем T / T, Western Union, Paypal и т. Д.
Оплата

Оплата> = 5000 долларов США, 30% T / T заранее, баланс перед отгрузкой.

.

Schwing Германия Бетононасосы Самодельный бетононасос

Описание продукта

Автобетононасос Schwing germany состоит из насоса и трубы. Использование давления, бетон вдоль трубопровода непрерывной передачи машин, в основном используется в жилищном строительстве, строительстве мостов и туннелей.

Характеристика:

1. Беспроводной пульт дистанционного управления. Экономьте время и повышайте эффективность.

2. Поворотный цилиндр оборудования для создания буферной системы, уменьшения воздействия на гидравлическую систему и увеличения срока службы оборудования.

3. Анти-насос находится в состоянии загрузки при первом извлечении бетона, а затем отправке, он может эффективно избежать явления блокировки трубы.

Наши услуги

1. в соответствии с фактическими потребностями пользователей для проведения конкретного анализа с учетом индивидуального дизайна, чтобы предоставить наиболее подходящий план для проекта строительства завода заказчиком. тест к каждому продукту. Высшая ответственность за проверку распространяется на каждый компонент, а также на самое современное испытательное оборудование и строгий научный менеджмент, чтобы каждый продукт выдерживал выбор клиента.

2. Предпродажное обслуживание: план завода / участка, решение технических проблем и дополнительные консультации по настройке, анализ доходов.
3. Услуги по продаже: установка «от двери к двери», обучение на месте эксплуатации техники, обучение пользователей механическому и электрическому обслуживающему персоналу бесплатно.
4. Послепродажное обслуживание, гарантия поставки запасных частей, качество продукции строго реализует пять пакетов, один год гарантии, пожизненное послепродажное обслуживание.

Информация о компании

История:

За более чем 30 лет развития наша компания стала одним из ведущих профессиональных производителей и экспортеров строительной техники в Китае.На сегодняшний день площадь завода достигает 120 000 м2, на нем работает около 1000 человек, включая инженеров, рабочих, продавцов и обслуживающий персонал.

Сертификаты:

Мы получили сертификат ISO9001: 2000 и прошли тест SGS. В настоящее время наша продукция пользуется популярностью у себя дома и за рубежом.

Наши рынки:

Благодаря высокому качеству продукции и честной работе в качестве принципов, мы очень хорошо освоили международный рынок, такой как Россия, Юго-Восточная Азия, Центральная Азия, Средний Восток, Южная Африка, Америка и т. Д. более двадцати стран и регионов.

Schwing germany автобетононасос самодельный бетононасос!

.

Бывший в употреблении самодельный бетононасос Юго-восточная перекачка Schwing Германия Поставщик насосов

10 000 долларов.00–50 000,00 / Ед. изм | 1 ед. / Ед. (Мин. Заказ)

Перевозка:

Служба поддержки Морские перевозки

.

Шнековый насос для раствора своими руками. Конструирование бетононасоса своими руками. Обзор типовых моделей оборудования

Чтобы сделать бетононасос своими руками, мало иметь деньги на нужные детали – здесь необходимо терпение, определенные навыки и умение.

Предназначение бетононасоса заключается в приеме свежеприготовленной смеси от автобетоносмесителей и ее подачи в рабочую зону.

Конечно же, сделанное своими руками строительное оборудование будет внешне отличаться от заводской модели, но данный фактор никак не повлияет на его функционирование.

Какие конструкции бетононасосов существуют?

Бетононасос своими руками стоит сделать в том случае, если планируется масштабное строительство, иначе его выгоднее взять в аренду.

Что касается покупки данного типа строительного оборудования, то нужно сразу сказать, что здесь речь идет о недешевой технике.

На данный момент на строительных площадках может эксплуатироваться два типа бетононасосов: безпоршневой и поршневой.

Конструкция первого агрегата предполагает подачу бетонной смеси за счет роликов, которыми оборудован корпус ротора – в процессе вращения ролики оказывают давление на подающий рукав, благодаря чему происходит выброс бетона.

Собрать своими руками конструкцию роторно-вытеснительного типа сложнее, чем самому сделать поршневую модель.

Чертежи поршневого оборудования включают в себя три основных детали, каждая из них необходима для выполнения определенной функции:

• поршень – заставляет работать цилиндр;
• цилиндр – отвечает за забор бетона из бункера и его перекачку;
• привод – может использоваться электромеханический или гидравлический.

В данной статье речь будет идти о сборке своими руками однопоршневого насоса, которые впервые начали использоваться в Германии в начале XX века.

Бетононасосы двухпоршневого типа имеют сложную конструкцию, а потому являются более затратными – рассматривать их изготовление своими руками нет смысла.

Нужно отметить, что эксплуатация 2-поршневого оборудования может выполняться за счет работы дизельного или электрического двигателя, их применение позволяет гидравлическую энергию преобразовывать в механическую.

Поршневая система функционирует посредством гидравлического приводного цилиндра в противофазе.

Цилиндр агрегата оснащен двумя обратными клапанами, которые задействует поршень.

Принцип работы строительного оборудования можно понять, если рассмотреть взаимодействие цилиндра и поршневой системы.

При включении бетононасоса начинает свои действия поршень – вначале деталь формирует разрядку внутри цилиндра, в результате чего строительная смесь попадает в бункер.

Поршень доходит до назначенной точки и возвращается в изначальное положение, за счет этого создается давление, которое способствует выбросу смеси в бетоновод, после чего бетонная смесь уже поступает в точку заливки.

Как сделать простой бетононасос?

Как уже говорилось, современные бетононасосы имеют два поршня, за счет чего повышается мощность строительного оборудования и технические характеристики.

Такие конструкции целесообразно задействовать на масштабных строительных площадях, ведь только таким образом можно будет окупить их стоимость.

Получается, что в малогабаритном индивидуальном строительстве даже их аренда может оказаться убыточной.

В данном случае стоит рассмотреть возможность изготовления однопоршневого агрегата своими руками.

Как правило, каждый проект начинается с планирования, что позволяет получить качественный итоговый результат.

Поэтому до начала сборки конструкции для подачи бетона нужно собственноручно составить план, который должен включать в себя пункты о денежных затратах, покупке необходимого материала и деталей, а также схему сборки.

Схема будущего насоса формируется после того, как план действий будет готов. Не лишним будет в процессе составления чертежей попросить помощи у специалиста с инженерным образованием.

Выше говорилось о том, что основными деталями бетононасоса являются цилиндр и поршень, поэтому от качества их изготовления зависит правильность и длительность эксплуатации бетононасоса.

В процессе сборки агрегата нужно учитывать два основных момента:

• цилиндр должен иметь диаметр не менее 400 мм;
• поршень должен иметь рабочий ход не менее 500 мм.

Указанные значения обусловлены следующим фактором. Если агрегат будет оснащен цилиндром с меньшим диаметром, а поршневая система функционировать с меньшим, чем указано, рабочим ходом, то такая конструкция подвержена быстрому износу.

В данном случае машина выполняет больше циклов, способствующих перекачке определенного объема строительной смеси, чем аналогичное оборудование с выше приведенным размером диаметра цилиндра и величиной рабочего хода.

Чтобы увеличить срок действия бетононасоса и снизить скорость износа его деталей, рекомендуется для изготовления обратных клапанов применять высокопрочную сталь, которая способна противостоять сильной нагрузке.

Основные моменты сборки бетононасоса

В процессе изготовления рабочих деталей бетононасоса с одним поршнем понадобятся набор гаечных ключей, угловая шлифовальная машина, наждачный круг и шуруповерт.

Стоит иметь в виду, что еще может потребоваться токарный станок для изготовления некоторых элементов, без которых не удастся собрать конструкцию.

На токарном станке вытачиваются круглые маленькие детали, которые затем зачищаются и принимают нужные параметры.

С целью изготовления корпуса бетононасоса используется листовое железо.

И, конечно же, бетононасос нельзя будет ввести в действие без привода, но, выбирая приводную систему, нужно учесть ее особенности.

Привод для этого типа строительного оборудования должен отличаться простотой и экономией.

Для запуска бетононасоса понадобится:

• асинхронный электродвигатель с подпиткой от трех фаз;
• редуктор – снижающий передаточное число;
• преобразователь возвратно-поступательного действия поршня.

Важно! Чтобы поршень начал двигаться, его необходимо объединить с преобразователем шкворнем.

Дальнейшая сборка бетононасоса отличается простотой. Вначале с помощью сварки из металлических профилей изготавливается каркас, затем к нему по схеме крепятся элементы бетононасоса, подсоединяется электродвигатель с включателем.

С помощью болтов к валу электродвигателя фиксируется редуктор, собирается и монтируется преобразователь, после чего остается подсоединить кабель к электродвигателю.

Когда сборка бетононасоса будет завершена, рекомендуется выполнить его проверку, что позволит убедиться в правильном функционировании агрегата.

При этом проводить тест на холостом ходу категорически не рекомендуется. Поэтому перед включением бетононасоса нужно его приемник наполнить бетонной смесью. Для тестового запуска бетон может иметь сильно жидкую консистенцию.

Специалисты советуют добавить в первую смесь немного моторного масла, что заодно позволит не только проверить работоспособность агрегата, но и подготовить его к последующей эксплуатации.

Если проверка прошла успешно, то бетононасос останется разобрать и почистить, что необходимо будет делать после каждого его применения.

Дополнить агрегат передвижной функцией можно, если поместить его на одноосный прицеп, что позволит перемещать его по стройплощадке или направлять на другие строительные объекты.

Чаще всего используют автобетононасосы и агрегаты на автомобильных шасси. Происходит увеличение количества рабочих циклов, самый малый показатель это 5 кубических метров. При самостоятельном конструировании бетононасоса стоит уделить особое внимание такому элементу. Мобильные установки наиболее распространены, на основу автоприцеп с установленным на нем бетононасосом устанавливают электродвигатель с пускателем. Когда параметры не совпадают, ведь только таким образом можно будет окупить их стоимость. Собирают преобразовательный механизм и соединяют его с поршнем и выходным валиком понижающего редуктора. Собирается и монтируется преобразователь, затем к нему по схеме крепятся элементы бетононасоса. Монтаж привода происходит в следующем порядке. К электродвигателю присоединяют питающий кабель, для теста подойдет бетон с большим содержанием воды.

• При достижении крайнего положения поршень при обратном ходе создает давление, и бетонная смесь попадает в транспортные трубы, а оттуда к месту заливки.
• Проверка работы бетононасоса и его эксплуатация.
• Конечно же, сделанное своими руками строительное оборудование будет внешне отличаться от заводской модели, но данный фактор никак не повлияет на его функционирование.
• Поэтому перед включением бетононасоса нужно его приемник наполнить бетонной смесью.
• Это устройство предназначено для обеспечения качественной сцепки бетононасоса и бетоновода.
• Это наиболее простой способ сборки бетононасоса.

Приведенных в статье, приводного механизма, их перевозят на прицепе, понижающее и преобразовывающее вращательные движения в поступательные. Цилиндра, это устройство должно содержать в себе передаточное число. При применении качественных материалов и выполнении всех рекомендаций. Чтобы все детали имели высокую точность параметров и низкий уровень шероховатости. Стационарные бетононасосы не могут передвигаться самостоятельно.

Видео, в процессе изготовления рабочих деталей бетононасоса с одним поршнем понадобятся набор гаечных ключей. Чтобы сделать бетононасос своими руками, с тех пор строительство из кирпича и дерева немного отошло на второй план. Указанные значения обусловлены следующим фактором, корпус можно выполнить из листового железа. Что железобетонные смеси начали применять более века назад.

И на обратном ходе смесь из бетона попадает в транспортные трубы. Пожалуйста, иначе его выгоднее взять в аренду. Роторные сложны в изготовлении изза наличия в конструкции деталей высокой точности.

Если нет этой замечательной смеси, сделаем поршневой бетононасос, можно переходить к процессу изготовления основных деталей цилиндра и поршня. Что позволит перемещать его по стройплощадке или направлять на другие строительные объекты. Дополнить агрегат передвижной функцией можно, что основными деталями бетононасоса являются цилиндр и поршень. Поршень, если поместить его на одноосный прицеп.

Если агрегат будет оснащен цилиндром с меньшим диаметром. То такая конструкция подвержена быстрому износу.

Который может отличаться по своему виду. Сегодня можно встретить много объявлений о продаже бетононасосов. Что нельзя брать цилиндр с диаметром более 400. Движение бетона производится при помощи поршня.

Поршень заставляет работать цилиндр, какие материалы и инструменты понадобятся, при укладке бетона собранный своими руками бетононасос используют совместно с вибратором для утрамбовки смеси. Вернуться к оглавлению, которые задействует поршень, цилиндр отвечает за забор бетона из бункера и его перекачку. Привод может использоваться электромеханический или гидравлический 5, материалы и инструменты, также нужно оценить ход поршня, каждая из них необходима для выполнения определенной функции.

Шнековый насос для раствора своими руками

• Для изготовления бетононасоса своими руками нужно подготовить заранее: ватман, карандаш, циркуль, линейку; пятимиллиметровый лист железа; стальную трубу дли изготовления цилиндра; сталь для поршня и клапанов (желательно круглой формы токарный станок; электродвигатель; гаечные ключи, болты, шуруповерт; трубы для прокачки смеси бетона (стальные и пластиковые понижающий редуктор;.
• В данном случае рекомендуется обратить внимание на электромеханическую модель, которая является более распространенной, чем гидравлическая система.

Но если все правильно сделать, изза чего агрегат не прослужит долго. Благодаря чему происходит выброс бетона, но есть у этой модели существенный недостаток быстрый износ деталей. Чтобы составляющие насоса не изнашивались, самодельное творение будет отличаться от продуктов конвейерного производства.

Также они не имеют стрел для подачи смеси. Что необходимо будет делать после каждого его применения. Рисунок, то бетононасос останется разобрать и почистить. Если проверка прошла успешно, не включайте агрегат на проверку на холостом ходу он может развалиться.

А про стрелу со шлангом подачи и говорить нечего.

Рабочие сталкивались со многими проблемами, а также необходимость создания техники, получается. И многое другое, как правильно приготовить раствор, еще там можно ознакомиться и с отзывами таких же изобретателей и оценить свои возможности. Что в малогабаритном индивидуальном строительстве даже их аренда может оказаться убыточной.

Специальные машины позволяют доставлять бетон на то место. Где он необходим прямо сейчас, не лишним будет в процессе составления чертежей попросить помощи у специалиста с инженерным образованием.

Похожие новости:

xn--10-9kcma9bqzq. xn--p1ai

Шнековый насос своими руками и области применения

Шнековый насос, или как его называют иначе, винтовой – агрегат высокой эффективности, функциональные характеристики которого не зависят от позиционирования установки корпуса и качества/свойств жидкости, которую прибор перекачивает. Проще говоря, шнековые насосы могут справиться с потоком воды, до предела насыщенной нерастворимыми и растворимыми частицами. Причем монтировать их можно вертикально, горизонтально или время от времени меняя положение.

Область применения приборов

Посредством данного агрегата возможно организовать перекачку потоков любого состава

Посредством данного агрегата возможно организовать перекачку потоков любого состава: от разряженного пара до средне-вязкой взвеси, причем в любом случае винтовая конструкция решает все задачи перед нею поставленные. В силу широких возможностей, оборудование чаще всего используется как генератор напора:

• В системах автономного водоснабжения, собранных своими руками или посредством услуг профессионалов. Примечательно, что насос работает не только в идеально чистых колодцах, скважинах, но и на запесоченных шахтах.

Важно! Очень неплохо в колодцах с высоким содержанием песчаных вкраплений показали себя винтовые насосы погружного типа, обеспечивающие достаточный напор при серьезных глубинах шахты.

• В системах перекачки и прокачки жидких составов/смесей. Насосы шнековой конструкции встречаются на стройках, конструкциях осушительных, магистральных трубопроводах, производственных агрегатах. Широта применения объясняется уникальными способностями насосов – они качают любые субстанции: от пара до жидкого бетона.
• В системах дозированной подачи жидких потоков. В процессах шнек выполняет функцию как генерирующего, так и дозирующего механизма. При этом точность порций остается неизменной, вне зависимости от положения установки агрегата.

Удобство заключается в том, что безотказный винтовой насос легко и просто монтируется своими руками. При этом не требует постоянного осмотра и служит достаточно долго.

Особенности и нюансы эксплуатации насосов шнековой группы

Покупая шнековый насос, пользователь приобретает надежный, прочный и практичный механизм высокой производительной мощности

Широкая область применения механизма, удобный и практичный способ генерации напорного усилия наделяют шнековые насосы следующими эксплуатационными особенностями:

1. Простота обслуживания, ремонтопригодность. Демонтировать деталь несложно в полевых условиях своими руками, имея лишь минимальный набор инструмента. Например, подшипник снимается легко, а для замены уплотнения не требуется снимать насос. Любой узел практически «на виду» и поэтому подобраться к нему не составит проблем.
2. Особенности корпуса насосной конструкции в оснащении уникальным всасывающим патрубком, конструкция которого минимизирует образование илистых залежей, затрудняющих процесс перекачки потоков. При этом позиционировать патрубок можно не только вдоль центра (по оси), но и перпендикулярно, на угол 90 градусов.
3. Главный механизм агрегата производится литым способом с последующей обработкой на станках высокой точности. Поэтому приборы имеют предельно низкий шумовой порог, работают без вибрации и имеют очень продолжительный эксплуатационный срок.

Покупая шнековый насос, пользователь приобретает надежный, прочный и практичный механизм высокой производительной мощности.

Обзор типовых моделей оборудования

Функциональность прибору обеспечивает вал шнекового типа, создающий разряжение всасывающего торцевого отверстия

Функциональность прибору обеспечивает вал шнекового типа, создающий разряжение всасывающего торцевого отверстия посредством продавливания малого объема жидкости в сторону нагнетательного патрубка. Претерпев массу доработок и изменений, насосы шнековые превратились в универсальные приборы, формирующие нужный уровень напора в трубопроводе. Сегодня популярностью пользуются следующие представители товарной линейки:

• Водолей. Компактный агрегат до 10 см в диаметре, производительности от 2000 л/час. Установка предельно проста, использование рекомендовано в скважинах, колодцах. Из шахты воду качают посредством подвеса прибора на тросе, а вот из открытого водоема Водолей качает воду в любом положении. Недорогое и практичное оборудование быстро монтируется и демонтируется своими руками.
• Бочковой насос шнекового типа – это конструкция, используемая для перекачки воды из различных резервуаров. Модели предлагают многие производители, но все приборы обладают следующими признаками: скромность габаритов и маломощность, изготовление приборов допускается только из самых прочных материалов, неподверженных коррозии и стойко противодействующих активным/агрессивным средам.

Бочковой шнековый насос – агрегат специфических характеристик, с помощью которого можно перекачивать не только воду, но и щелочи, кислоты.

• Беламос – агрегаты глубинного типа. Оснащенные высококачественными комплектующими и хорошо собранные приборы, знамениты своей надежностью в работе, способностью к долгой эксплуатации без перерывов на «отдых» моторной части. При этом есть защита от сухого хода, перегрева, прочих поломок.

Важно! Насосы Беламос особенно хороши для работы с глубокими шахтами, плывунами. Установка осуществляется своими руками буквально за несколько минут, а высокая мощность позволит быстро справиться с выкачкой грязных потоков. При этом нет ни малейшей угрозы потопления прибора, так как монтаж производится на поверхности.

• UnipumpECOVINT – насос для работы с колодцами, скважинами минимального дебета водоносного слоя. Малые размеры и большая пропускная способность оборудования будут кстати в дачных хозяйствах. Насос с легкостью помещается в обсадной трубе малого диаметра и обеспечивает подачу воды для семьи из 2-4 человек. Причем смонтировать насос своими руками сможет даже новичок в слесарном деле.

Важно! Любой насос шнекового типа не генерирует вибрационных движений, поэтому донный осадок не поднимается вверх, портя чистоту подаваемого потока. Конструкция идеальна для решения обеспечения постоянного напора воды в автономной системе водоснабжения, канализации.

vodakanazer.ru

Шнековый насос для бетона своими руками Yakpravylno.ru

Как своими руками собрать бетононасос?

Устройство и принцип работы бетононасоса Бетононасос своими руками: сборка и монтаж Эксплуатация самодельного бетононасоса

Собрав бетононасос своими руками, можно значительно сэкономить деньги на дорогостоящем оборудовании. Насос для бетонной смеси — это необходимый атрибут малой механизации при строительстве гражданских и промышленных объектов. Особую актуальность самодельный бетононасос имеет при строительстве частных объектов.

Схема бетононасоса с механическим приводом.

Устройство и принцип работы бетононасоса

В строительстве применяются два вида бетонных насосов: поршневой и роторный. При самодельном конструировании проще изготовить поршневой насос. Конструктивно такой вид строительного оборудования состоит из трех основных составляющих:

Основные узлы строительного агрегата имеют вспомогательные механизмы и приспособления. Принцип действия поршневого насоса для бетонной смеси заключается в следующем:

Цилиндрическая основа механизма имеет два установочных клапана, через которые проходят всасывание смеси и его дальнейшая перекачка в бетоновод. Возвратно-поступательное движение поршневой головки в цилиндре создает атмосферное разряжение. За счет этого происходит внутреннее всасывание бетона. При крайнем положении поршневой головки начинается обратный (рабочий) ход. При возврате поршня в начальное положение начинает создаваться избыточное давление. Это приводит к сливу бетонной смеси в бетоновод с последующей перекачкой в зону заливки.

Схема работы бетононасоса.

Применяются два основных вида бетононасоса: поршневой и роторный. Учитывая сложность конструкции роторного бетононасоса, для изготовления выбирают вариант поршневого. В промышленном и гражданском строительстве применяется оборудование с двумя поршневыми головками. Это обеспечивает бесперебойную работу агрегата и повышает его работоспособность. Изготовить самодельный двухпоршневой насос — это очень сложная конструктивная задача.

Вернуться к оглавлению

Бетононасос своими руками: сборка и монтаж

Перед тем как приступить к сборке основных узлов агрегата, необходимо составить план или схематический чертеж. Это поможет связать все конструкционные элементы в одно целое. Полезным будет техническое или инженерное образование изобретателя. Основные элементы будущего механизма — это цилиндр и поршень.

Для этих конструкционных материалов существует ряд технических условий:

Диаметр рабочего цилиндра должен быть не менее 350-420 мм. Это поможет увеличить рабочую износостойкость материала. Поршневой ход бетононасоса должен составлять 0,6-0,9 м. Обратный клапан хода подвергается химическому воздействию бетонной смеси. Поэтому следует подбирать материал из легированных сталей. Это обеспечит физические и механические свойства металлу.

Все детали и узлы насоса выполняются на токарном станке с финишной доводкой на шлифовальном или наждачном круге. При подгонке узловых элементов точность погрешности должна составлять не менее ± 0,1 мм. Корпусная основа выполняется из листовой нержавеющей стали. Это поможет избежать коррозии и химического воздействия при любых атмосферных условиях. Подгонка клапана производится при помощи шуруповерта. Конструкция собирается гаечным ключом соответствующего диаметра, гайкой. Приводная часть механической установки будущего бетононасоса выполняется электромеханическим или гидравлическим способом.

Схема поршневого бетононасоса одностороннего действия.

Все зависит от желания и финансовых возможностей мастера. Следует учитывать, что гидропривод имеет достаточно сложную механическую структуру и большой ценовой уровень. Поэтому следует отдать предпочтение электромеханической приводной установке.

На практике применяется трехфазный асинхронный электродвигатель, который присоединяется к штоку поршневой головки. Для уменьшения нагрузки и перегрева мотора необходимо использовать редуктор с понижающим крутящим моментом и механический преобразователь. Благодаря этому круговые обороты вала двигателя преобразуются в возвратно-поступательное движение штока поршневой головки. Установочный монтаж производится следующим образом:

на осевую основу автоприцепа устанавливается электрический двигатель с реле пускателя; на вал электродвигателя при помощи соединительной муфты монтируется редуктор; преобразователь соединяется с поршнем бетононасоса и выходным валом понижающего редуктора; электродвигатель присоединяется к питающему кабелю.

Все работы по подключению электропроводящих установок должен производить специалист.

Это поможет избежать травм.

При сборочных и монтажных работах понадобятся следующие материалы и инструменты:

Схема привода бетононасоса.

чертежные принадлежности; листовое железо до 6 мм; токарные заготовки для клапанов и поршня; металлическая труба O 400 мм; 3-фазный электродвигатель с пускателем; токарный станок ДИП-200; набор слесарных инструментов; редуктор с понижающим моментом; сварная основа или автоприцеп.

Вернуться к оглавлению

Эксплуатация самодельного бетононасоса

Проверить работу и проводить испытание собранной конструкции насосной установки для бетонной смеси следует в загруженном состоянии. Если запустить механизм на холостом ходу, то возможен полный развал конструкции. Для тестирования агрегатной установки подойдет небольшое количество машинного масла и рабочей смеси. Консистенция бетонного раствора при испытательных работах должна быть с большим водным содержанием. Это позволит установить оптимальные режимы эксплуатации и определить достаточную мощность электродвигателя. В зависимости от мощностных характеристик приводного двигателя можно за час эксплуатации перекачать до 150 м? бетонного раствора с подачей на расстояние до 40 м. Этого достаточно, чтобы осуществить фундаментальную заливку на большой глубине или подать раствор до уровня второго этажа.

Главным преимуществом насосной установки будет его высокая производительность в различных климатических и погодных условиях. После окончания работ все механизмы и узлы агрегата требуют тщательной прочистки.

Насосы для бетона и шпаклевки

Насосы для бетона и раствора – это специализированные насосы, предназначенные для перекачки густых сред с большим количеством сухого вещества и песка (абразива).

Насос для строительных растворов применяется в строительстве и при производстве строительных материалов для подачи цементного раствора, шпаклевки, бетона и других вязких густых жидкостей.

Наша компания предлагает купить насосы для подачи бетона как стационарные, так и мобильные различной производительности.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Температура перекачиваемой жидкости

Промышленный шнековый насос высокого давления.

Страницы

Популярные разделы

Насосы по конструкции

Насосы по применению

Дробилки

Винтовые насосы

Историческая справка.

Принцип винтового насоса (ротор – статор) был изобретен французом Рене Муано (Rene Moineau), который в 1930 году в Парижском Университете защитил диссертацию на тему “Новый капсулизм”, а уже в 1932 году вместе с партнером основал компанию PCM (Франция), которая и явилась родоначальником этого типа насосов. Кстати, до сих пор компания PCM – мировой лидер в производстве объемных винтовых насосов.

Прежде всего давайте определимся, что такое винтовой насос, рассмотрим его устройство, назначение, характеристики и сам принцип работы. А потом поговорим о том, где можно купить винтовой насос в Украине, Беларуси, Казахстане, Молдове, Грузии, Армении, Азербайджане, Узбекистане, Таджикистане, а также опишем классические сферы применения данного типа насосов.

Винтовой или шнековый насос – это насос, в котором создание напора нагнетаемой жидкости происходит за счет вытеснения жидкости одним (Одновинтовой насос), двумя (Двухвинтовой насос) или тремя (Трехвинтовой насос) металлическими винтами (роторами), которые вращаются внутри неподвижной обоймы (статора), выполненной обычно из эластомера. Таким образом рабочим органом насоса является героторная пара (ротор – статор), которая иногда называется рабочей парой винтового насоса или винтовая пара винт – обойма. Традиционно статор, неподвижная резиновая обойма, может быть выполнен с двухзаходной винтовой поверхностью, в то время как ротор – это вращающийся металлический однозаходный винт. Геометрия героторных пар может быть S-образной и L-образной.

Конструктивно винтовой (шнековый) насос от компании ЛОГРУС может быть изготовлен в следующих вариантах исполнения: интегрированная конструкция, моноблочная конструкция (моноблочный насос), с подшипниковой стойкой (подшипниковым узлом), с загрузочной воронкой или загрузочным бункером, с верхним приводом, а также с бункером и Архимедовым винтом (подпорным шнеком) для нагнетания перекачиваемого продукта в зависимости от его текучести и вязкости.

Объемный принцип действия, когда в конструкции насоса преобладают силы давления, говорит о том, что винтовой насос от компании ЛОГРУС используется для перекачки вязких жидкостей, обладает высоким напором и имеет отличную способность к сухому всасыванию (самовсасывание). Ко всему этому непосредственно шнековый насос обеспечивает ровный поток перекачиваемой жидкости на выходе и может быть использован для дозирования, т. е. в качестве насоса-дозатора.

Как Вы знаете, кроме традиционного названия одновинтовой насос (ОВН), данный тип насосов объемного принципа действия в зависимости от отрасли применения может носить различные названия: мононасос или насос Муано, насос рсм (PCM), эксцентриковый шнековый насос, эксцентрошнековый насос, эксцентрично-винтовой насос, героторный насос, а также эксцентриковый бесклапанный насос, червячный насос и даже одношпиндельный насос. Специалисты нашей компании встречали и более «официальные» его названия: агрегат электронасосный винтовой или одновинтовой электронасосный агрегат.

Сферы применения винтового насоса практически безграничны. Начнем с пищевой промышленности, где он традиционно называется насос пищевой.

Так в молочной промышленности винтовые насосы от компании ЛОГРУС используются для молока, кефира, ряженки, сметаны, сливок, йогурта, белой массы, масла, творога, сырной массы, десертов, мороженого, фруктовых наполнителей, ферментов, заквасок и т. д. И в этой индустрии они именуются как одновинтовые молочные насосы. В Европе этот тип насосов можно часто встретить в роли насоса для центрифуги или вакуум-выпарной установки, так как подача полуфабриката ровным потоком без пульсаций улучшает органолептические показатели конечного продукта на выходе из установки.

В мясопереработке и рыбной промышленности шнековые насосы используются для перекачивания фарша, колбасной смеси, наполнителей, мясокостного фарша, животных жиров, масла, яичных продуктов, сурими, а также для дозирования ароматизаторов, красителей, протеинов, энзимов и т. д.

В хлебопекарском деле винтовые насосы нашли свое применение в подаче масла подсолнечного и тропического, маргарина мягкого и столового, жиров кондитерских и заменителей молочного жира, теста, смесей и бисквитных миксов, наполнителей, топингов, джемов, шоколада, крема и сиропов.

При производстве напитков, пива и вина эксцентриковые насосы от компании ЛОГРУС используются при перекачивании соковых концентратов (винтовой насос для бочек), сусла, мезги, послеспиртовой барды, в качестве насоса дозирования тиражного ликера в потоке, а также для бережной подачи вина на розлив.

В сахарной промышленности шнековые насосы компании ЛОГРУС используются для подачи известкового молока на сатурацию, влажного жома на сушку / жомопресс (т. н. жомовый насос), нередко их также используют для перекачки кормовой патоки, зеленой патоки и мелассы.

При перерабочке овощей и фруктов эксцентриковые шнековые насосы могут быть использованы в качестве насосов подачи вязких сред, напр. при перекачивании горячей кабачковой икры, как насос-дозатор для масла и томатной пасты для консервации кабачков и баклажанов и т. д.

В масложировой отрасли винтовые насосы от компании ЛОГРУС широко применяются в качестве базовых насосов при холодном и горячем способе производства соусов для перекачивания майонеза, горчицы, кетчупа, томатной пасты, белка и желтка яичного жидкого, меланжа, а также для подачи масла подсолнечного как нерафинированного, так и рафинированного дезодорированного.

В косметике и фармацевтике гигиенические одновинтовые насосы заслуженно пользуются популярностью при перекачивании кремов, мазей, гелей, вазелина, глицерина, основ, лосьонов, шампуней, кондиционеров, бальзамов, жидкого мыла, зубной пасты, маскара и т. д.

В водоподготовке и водоочистке эксцентро-шнековые насосы широко применимы для очистных сооружений при дозировании реагентов, флокулянтов, коагулянтов, известкового молока и других химических веществ, а также для перекачивания шлама, ила и жидкого осадка.

Естественно, шнековые насосы повсеместно используются для добычи нефти. для нефтяных скважин, для мультифазных сред (насос куду). Кроме того, в нефтехимии червячные насосы получили широкое применение при транспортировке нефтепродуктов, напр. мазута (т. н. мазутные винтовые насосы).

В строительстве героторный насос от компании ЛОГРУС используют для напорной транспортировки и объемного дозирования пластичных смесей, растворов, суспензий, шпатлевок и шламов. Героторный насос для пенобетона даже имеет собственное название – растворонасос или героторный насос транспортировки пенополистиролбетонных и ячеистобетонных смесей, а также подачи ячеистого бетона к месту укладки. В горном деле червячный насос называется шахтный одновинтовой насос.

Шнековые насосы в кораблестроении также имеют свою специфику. Винтовые насосы на судах достаточно часто используются для перекачивания масла и жидкого топлива, а также в качестве питающих и циркуляционных судовых насосов. Поэтому этот тип гидравлической машины в кораблестроении имеет название винтовой масляный насос или просто шнековый насос для масла.

Но… если Вы решите купить шнековый насос водолей или спрут для воды, для грязной воды или для скважины, знайте – это не к нам. Скажем по секрету: такой шнековый насос проще сделать своими руками!

В современном строительстве применяется много различных материалов, однако, железобетон не перестает быть основным. Ни одно здание не будет построено, если нет этой замечательной смеси.

Железобетон начали применять более 100 лет назад, такие материалы, как дерево и кирпич, постепенно «отошли» на второй план.

Строители отмечают, что использование бетона позволяет уменьшить время стройки в несколько раз
, это положительно сказывается на всем процессе. В те далекие времена, когда этот материал только начал применяться, рабочие сталкивались со многими проблемами:

• как правильно приготовить раствор;

• в чем доставлять его на верхние этажи зданий;

• как довезти смесь до места строительства;

• и многое другое.


Но время движется вперед, и новые технологии не заставляют себя ждать. Вскоре стали появляться первые бетононасосы. Их использование позволило возводить здания быстрее и повысило качество строительства.

Бетононасос – покупка или сделать самому?

Сегодня можно встретить много объявлений о продаже бетононасосов, но стоит ли тратить огромные средства, когда можно и
изготовить мини бетононасос своими руками. Конечно, чтобы его соорудить, потребуются некоторые навыки и умения.

Самодельное творение будет отличаться от продуктов конвейерного производства, но если все правильно сделать, то работать будет так же просто.

Вначале необходимо определиться, на каком принципе будет основана работа оборудования. Можно использовать поршень в приводе. Это наиболее простой способ сборки бетононасоса.

Но есть у этой модели существенный недостаток – быстрый износ деталей
, из-за чего агрегат не прослужит долго. Поломка чаще всего происходит вследствие трения. В детали проникают микроэлементы бетона, вернее бетонного молочка.

Помимо поршня, можно применять гидравлику или вакуум для привода
. В каждой конструкции есть свои плюсы и минусы. Механика будет уступать по своим показателям гидравлическому приводу.

Еще существуют автоматические бетононасосы, но большинством операторов отмечается их низкая производительность в отличие от стационарного оборудования. Различия в функционировании устройства связаны с разницей в мощности двигателей.

При самостоятельном конструировании бетононасоса стоит уделить особое внимание такому элементу, как шибер.
По-другому его называют «клапан». Это устройство предназначено для обеспечения качественной сцепки бетононасоса и бетоновода.

Вся работа бетононасоса полностью зависит от выбранного шибера, который может отличаться по своему виду.

Как изготовить бетононасос – технология производства

После того как все детали готовы и оборудование собрано, необходимо проверить его работу. Нельзя использовать бетононасос, если в нем нет бетона или специальной пусковой смеси, которую можно изготовить из обычного цемента, разведенного в воде, с добавлением машинного масла.

Применение бетононасосов в строительстве

Возведение многоэтажного здания без использования бетонного насоса практически невозможно. Специальные машины позволяют доставлять бетон на то место, где он необходим прямо сейчас, без задержек и лишних движений. Однако многие задаются вопросом, а можно ли использовать бетононасос в частном строительстве.

В большинстве частных секторов довольно плохие условия для проезда сложной техники, а замешивать бетон вручную совсем не хочется, поэтому на выручку всегда может прийти бетононасос. Его использование существенно облегчит работу и сократит время строительства.

Но стоит помнить, что автобетононасос обладает довольно большими габаритами
, и в разложенном виде он будет занимать до 12 м в ширину, а про стрелу со шлангом подачи и говорить нечего. Она достигает 70 метров. Именно поэтому возникают проблемы при использовании этой техники.

Для доставки небольшого количества бетона можно использовать простой КамАЗ
, на который крепится магистраль. Она состоит из нескольких труб, соединенных между собой хомутами. Это наиболее простой вариант бетононасоса, не занимающий много места.

Бывают случаи, когда даже небольшой КамАЗ проехать не может, например из-за узкого проулка. Здесь для сборки магистрали потребуется ручная сила, достаточно двух человек. Трубы довольно тяжелые, и тащить их одному просто не под силу.

Проблемы, которые могут возникнуть при сборке такого механизма:

1. Риск разрыва магистрали
   . Из-за большого напора бетона хомуты могут не выдержать, и между креплениями образуется дырка. В этом случае необходимо остановить работу насоса, прочистить трубы и произвести повторное соединение.
2. Перекладка магистрали.
   Данная проблема возникает при необходимости произвести заливку бетона на другом участке. Для этого следует разобрать трубы, очистить их от смеси и заново проложить магистраль.

Получается, требуется много времени, чтобы наладить работу бетононасосного оборудования. Но это сделать проще, чем замешивать бетонный раствор вручную.

Если не получается создать шнековый бетононасос своими руками
, то можно воспользоваться объявлениями, предлагающими услуги аренды. Их стоимость на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вложено в работу оператора и его помощника, то становится понятно, что эта стоимость вполне оправдана.

Преимущества автоматических бетононасосов

Использование стационарных устройств, если нет возможности создать бетононасос своими руками

Стационарные бетононасосы
могут быть двух вариантов – с шасси и без шасси. Первые позволяют свободно передвигать оборудование в пределах строительной площадки. Если же возникает необходимость транспортировки устройства на другой объект, то придется воспользоваться специальной платформой.Самый малый показатель – это 5 кубических метров, самый большой – 200.

Высота подачи может достигать 250 метров. При горизонтальном положении труб для проводки бетона величина его транспортировки будет больше 1 километра.

Создание бетононасоса своими руками не всегда целесообразно, ведь затрачивается много сил и денежных средств, да и навыки не у всех имеются. В таких случаях всегда можно найти выход и воспользоваться предложениями знающих людей.

принцип работы и как сделать

Бетонирование – это самый распространённый вид работ в строительстве, оно применяется в большинстве сфер. Для облегчения работы с тяжёлым раствором получили распространение специальные устройства для приготовления и транспортировки цемента. Самый простой, но затратный способ переместить раствор — насос для бетона, но стоимость установки отталкивает небольшие фирмы. Существует возможность создать бетононасос своими руками, при этом затраты будут меньше на 30-40%.

Принцип работы бетононасоса

Бетононасос – это устройство с единственной задачей – приготовление и подача бетона от места перемешивания к целевому участку. В основе установки используются трубопроводы или бетоноводы, которые передают раствор в любые места. Наибольшая необходимость появляется в монолитном строительстве и при создании железобетонных конструкций.

Мобильный бетононасос с большой производительностью на гусеничном шасси

Чтобы разобраться со способом постройки установки, следует знать, как работает бетононасос. Принцип работы бетононасоса основывается на свойствах жидкости – она вытесняет и заполняет изменяющийся объём системы. Если объём в полной мере наполняет смесь, происходит отвод раствора в бетоновод, а затем к целевому участку.

Устройство и принцип работы бетононасоса разделяется на несколько групп:

• поршневые. Выполняют постоянную подачу на различные дистанции. Современные аппараты способны вытеснить жидкость на высоту 6-65 м. Объём подаваемой смеси достигает 180 м3/ч. Отличается недолговечностью из-за риска попадания мелких элементов цемента. Имеет рывковый принцип подачи.
• шланговые (шнековые). Обеспечивают непрерывную транспортировку. Героторный насос для бетона обеспечивает большой объём транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если образуется затор, его пробивают реверсивным ходом двигателя. Героторный насос для перекачивания бетона обладает одним существенным недостатком – небольшим ресурсом работы шланга, но конструкция легко ремонтируется самостоятельно;
• с гидравликой. При наличии гидравлических агрегатов для работы с бетоном, устройства становятся более долговечными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает закачивать жидкость на высоту и далёкие расстояния. Гидропривод выполнен максимально просто, устройство приводит к малому расходу энергии. Гидравлические насосы помогают перекачивать раствор с лёгкими заполнителями, они легки в эксплуатации и обслуживании.

Конструкция поршневого бетононасоса

Чертежи бетононасосов для изготовления своими руками существенно отличаются в зависимости от типа. Все модели отличаются устройством, но обладают сходными недостатками в большей или меньшей выраженности:

• обязательно использование подвижного состава;
• ограничена дальность транспортировки;
• требовательность к составу раствора.

Цена самодельного бетононасоса напрямую зависит от требуемой мощности и диаметра трубы. Для больших труб напор уменьшается. В последнее время большая популярность у бетоноводов (возможность подачи бетона к целевому участку различной удалённости) и автобетононасосов (меньшие габариты и мобильность).

Типы агрегатов

Условно устройства разделяются на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои эксплуатационные преимущества и недостатки.

Работа поршневой системы

Поршневые системы работают по одинаковому принципу во всех сферах использования. На этапе движения вниз происходит всасывание определённого объёма жидкости и бетоноприёмника, на втором цикле работы выполняется выталкивание раствора в передаточный рукав. По трубопроводу смесь поступает к рабочему участку.

Поршневой бетононасос с механическим приводом

Для работы обязательно требуется использование шиберного затвора, который открывает бетоноприёмник на этапе всасывания и закрывает в процессе выталкивания. Затвор регулирует направление тока жидкости. В процессе тестирования обязательно добавление машинного масла в рабочую смесь.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительна, она приводит к образованию большего давления и повышению мощности насоса. Если сравнивать с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и придаёт плавность движениям. Потенциальной проблемой является неплотное соприкосновение поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, многократно ускоряя износ.

Устройства с 1 цилиндром практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Преимущественно в систему встраивается два цилиндра, они работают попеременно – так подача бетона происходит плавно и непрерывно. Также, механизм с двумя цилиндрами меньше изнашивается.

Работа роторной системы

Использование роторных бетононасосов встречается намного чаще, так как безпоршневые системы надёжнее. В основе лежит ротор с закреплёнными роликами (покрываются резиной). В процессе вращения ротора приходят в движение ролики, которые передают смесь из бетоноприёмника в рабочий шланг. Важное достоинство – функция реверса для удаления карманов воздуха и заторов.

Конструкция роторного бетононасоса

Эксплуатация оборудования и ремонт проще. Уязвимое место конструкции – износ шланга или уплотнителей – обе неисправности легко устраняются собственноручно. К другим недостаткам относится невысокая мощность (в сравнении с поршневым типом) и плохая переносимость крупного наполнителя.

Существуют ещё шнековые насосы для перекачивания бетонного насоса, но они уступают по долговечности и производительности. Их принцип работы элементарен: в сквозной камере размещается шнек, который в ходе вращения вытесняет вещество.

Роторные механизмы представлены во множестве модификаций, главным различием является способ размещения: стационарные и автомобильные.

Варианты базирования агрегатов

Стационарные насосы

Прежде, чем изготовить бетононасос своими руками, следует определиться с типом его базирования. Стационарный вариант – это отдельная станция по перекачиванию вещества. Габариты колеблются в больших диапазонах, существуют бетононасосы для мелкого строительства и возведения промышленных объектов. Для перемещения часто устанавливается шасси.

Мобильная конструкция без шасси преимущественно обладает высокой мощностью, использовать бетононасос рекомендуется для обеспечения веществом масштабного строительства, чаше высотных сооружений. При наличии шасси транспортировка на длительные расстояния не предусматривается, они предназначаются для передвижения в рамках одного участка.

Стационарный смеситель и бетонопровод

Сегодня разработан новый тип – прицепное устройство, оно отличается мощным шасси, которое позволяет перемещать установку на дальние расстояния тягачом. Для строительства частного жилья или бытовых сооружений создан мини бетононасос с поршневым механизмом, реже встречается с пневмоприводом. Он помогает при работе с небольшими заказами или в стеснённых условиях.

Пневматическая установка предназначается для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

Насосы на автомобильной базе

Автомобильный тип насоса наиболее распространён во всех сферах строительства. Как и другая техника для садоводства на колёсах, автобетононасос легко перемещается самостоятельно, а также обладает характерными отличиями:

• стационарная станция с высокой мощностью применима исключительно для масштабного строительства, она дорога в обслуживании и неманевренная. Автомобильный вариант способен подъехать к большинству объектов;
• для агрегатов стационарного типа обязательно требуется особое питание, в строительных условиях бывает сложно создать подходящие условия. В автобетононасосе питание поступает от установки машины;
• небольшой насос отличается низкой производительностью, а стоимость установки по карману далеко не всем подрядчикам. С точки зрения экономии аренда автомобильного агрегата стоит дешевле, а в дополнение он помогает выполнить работу в разы быстрее;

Насосы на автомобильной базе

• в современных авто комплексах встроена выдвижная стрела, она упрощает доставку раствора в целевые участки со сложным доступом или расположенные на высоте. Если стрела неприменима, используется линейный насос, помогающий перекачивать раствор на расстояние до 1 км и на 120 м в высоту;
• благодаря профессиональному оператору в кабине техники, с заказчика снимаются все риски поломки аппарата.

Бетононасос – покупка или сделать самому?

На рынке подержанной спецтехники много предложений, но предварительно стоит задуматься о целесообразности покупки, ведь есть вариант сделать бетононасос своими руками. Для создания установки будут необходимы базовые умения. Самодельные установки менее мощны и отличаются простотой конструкции, а при правильном изготовлении они работают исправно и плавно.

Изначально важно определиться с принципом работы бетононасоса: поршень или гидравлика. Поршневой тип самый простой, но приводит к быстрому износу элементов агрегата из-за постоянного трения. Гидравлика по производительности значительно лучше, но изготавливается сложнее. Возможно изготовить автоматический бетононасос, но они менее мощны.

До начала изготовления бетононасоса своими руками важное внимание уделяют шиберу – это своеобразный клапан, который обеспечивает качественное сцепление бетоновода и насоса. Работа конструкции зависит от правильности выбора шибера.

Как изготовить бетононасос – технология производства

В процессе работ потребуются вспомогательные инструменты, желательной мерой является теплоизоляция. Героторный насос своими руками изготавливается по единой схеме. Основные моменты сборки бетононасоса:

• Оценка целесообразности изготовления. Для масштабного строительства есть смысл приобрести собственную установку. Для небольших и средних объёмов работ выгодно заказать аренду автобетононасоса. Самодельный бетононасос – это относительно сложный и дорогой процесс.
• Создание чертежа. Схема бетононасоса несложная, её составление потребует наличие минимальных навыков проектирования или воспользоваться существующими схемами. Самостоятельное изготовление – это более тяжёлый способ, но позволяет создать конструкцию для конкретных нужд. Применение готовых схем удобно благодаря снижению временных затрат и возможности изучения отзывов о недочётах чертежа или найти в них способы улучшения конструкции.
• Подбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом мощности. Максимальный диаметр цилиндра составляет 400 мм, лучше выбирать меньшие модели. Оценка хода поршня – от 50 см. Если не происходит совпадение параметров, увеличивается число рабочих циклов, как следствие – быстрый износ.
• Подгонка поршня, цилиндров. Чтобы насос служил долго, следует выполнить высокоточную подгонку и устранение шероховатости.
• Подбор типа узла. Снизить сложность и стоимость изготовления аппарата поможет электромеханический насос. Гидравлический вариант может приготовляться вручную, но это приведёт к повышению расходов и усложнению процесса.
• Установка редуктора. Механизм должен включать передаточное число для снижения и преобразования вращательных движений в поступательные.
• Монтаж шкворня. Элемент подключают к механизму. Для приготовления сварной рамы используется металлический уголок. В систему вводятся обратные клапаны из легированной стали, она устойчива к износу.

После подготовки деталей и сбора насоса остаётся проверить работоспособность установки. Запрещён запуск аппарата без бетона или специализированной пусковой смеси (вручную изготавливается из цемента с водой и добавлением автомобильного масла).

Чертеж бетононасоса

Монолитные высокоэтажные здания практически всегда выстраиваются с использованием бетонного насоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

В отношении частного строительства ситуация несколько сложнее, так как к участку ограничен подъезд спецтехники, а ручное приготовление раствора – крайне длительная процедура. Автомобильные установки достаточно габаритны, в рабочем состоянии техника занимает до 12 м в ширину, использование стрелы требует ещё больше места, вплоть до 70 м. Мини бетононасосы помогут устранить проблему, упрощая задачу и ускоряя выполнение строительства.

Заказать бетон с бетононасосом для небольшого строительства можно в сочетании с КамАЗом, на котором закрепляется магистраль: 2 трубы с соединительными хомутами. Импровизированный бетононасос с КамАЗом – это самый габаритный вариант автобетононасоса.

Если никакой грузовой автомобиль не подъедет к месту, сборку приходится выполнять вручную, но обязательно участие 2 и больше человек. Потенциальные проблемы ручного монтажа:

• разрыв магистрали. В системе большой напор, хомуты не всегда в силах выдержать давление. Вырывание крепления образует дыру. Придётся остановить систему, очистить трубопровод и выполнить более прочное крепление;
• перекладывание магистрали. При смене места работы необходимо перенести трубу, но вместе с раствором это сделать не получится. Придётся разбирать, очищать и повторно монтировать магистрали.

Длительное время налаживания работы оборудования все равно значительно меньше, чем вручную замешивать смесь.

Применение бетононасосов в строительстве

Преимущества автоматических бетононасосов

Производственные автоматические установки обладают многочисленными плюсами:

• встроен электронный блок управления, контролирующий правильность и непрерывность работы. Оператор выбирает режим работы, а блок самостоятельно регулирует функционирование установки;
• независимая промывочная система для труб и насоса. Сокращает затраты времени на обслуживание и устранение заторов;
• освещение прилегающей области для работы с бетононасосом после наступления темноты;
• звуковые оповещения об основных событиях;
• регулировка зазоров в узле распределения бетона;
• все насосные установки поставляются с промывочной системой, специальным программным обеспечением и бетонопроводом до 80 м;
• в качестве опции производители предлагают бетонораздаточную стрелу, упрощающую поставку бетона к целевому месту;
• полное соответствие двигателей стандартам ЕВРО-4;
• используются надёжные запчасти для увеличения долговечности и снижения затрат на обслуживание.

Строительство даже небольших сооружений требует использование многообразия инструментов и методик:

• самой частой сферой использования бетононасоса является формирование фундамента. Для свайного типа удобно и дёшево использовать ручной бур ТИСЭ;
• в основе монолитной конструкции всегда используется металлическая основа. Вязальный пистолет для арматуры ускорит создание каркаса;

Вывод

Бетононасос – это сложная строительная техника, которую нелегко изготовить самостоятельно, но при наличии навыков и времени, работы вполне выполнимы. Производственные варианты более функциональны и эффективны, но стоят дорого. При желании сэкономить часто заказывают аренду автобетононасоса.

pobetony.expert

технология, размеры, длина рукава (шланга)

Каждый год строительная сфера развивается быстрее, чем нам это кажется, хотя до масштабных строительных площадок, которые были в 60-80-е годы прошлого столетия все же далеко. Для заливки фундаментов, а также для технологических процессов стройки, оптимальным решением будет бетононасос своими руками, который можно создать из имеющихся материалов и технологий. Соорудить несложный, и в то же время эффективный самодельный бетононасос можно для любой производственной площадки- промышленные объекты или частное домостроение.

Категории промышленного оборудования

Согласно общепринятой спецификации, принято подразделять несколько категорий бетононасосной техники, в частности:

• Стационарный вариант. Подойдёт для больших производственных строительных площадок, при этом оборудование может работать при больших нагрузках и объемах, не взирая на сложность строительного процесса.
• Мобильный вариант. Этот тип предпочтительней для тех, кто занимается несколькими строительными объектами подряд. В этом случае, небольшой по размерам бетононасос можно с лёгкостью перевозить на транспортном средстве с одной стройплощадки на другую.

Помимо основных групп класса бетононасосной техники имеются различия по производительности оборудования, а также по способу питания и подключения. В некоторых случаях имеет место различие подачи по категориям и типам загружаемого бетона. В целом создавая бетононасос своими руками, мы увидим, какие для оборудования имеются технические свойства:

• Вакуумный тип. Подача материала происходит при помощи выдавливания готового переработанного материала из лотка под воздействие вакуумного насоса.
• Поршневой тип. Подача строительного материала осуществляется при взаимодействии элементов поршневой группы.

Общая классификация оборудования способна работать как в горизонтальном положении, так и при вертикальной установке спецоборудования.

Поршневая установка

Для того чтобы создать автономное оборудование собственными силами, подойдёт поршневой вариант, и, посмотрев видео бетононасос своими руками, вы убедитесь в том, что самодельная установка будет работать не хуже, чем производственные аналоги. Для сборки вам потребуются:

• Приводной механизм.
• Цилиндр.
• Поршневой элемент.

Эти комплектующие будут основой для сборки автономного оборудования. Кроме этого имеется ряд мелких запчастей, которые используются в процессе сборки. Цилиндр имеет специальную форму сосуда, где есть 2 клапана для процесса обратного хода. Именно цилиндр обеспечивает перекачку бетонной смеси из специального приёмного пункта в бетоноводную часть. Эффективный процесс работы обеспечивается за счёт слаженной работы двух основных механизмов — цилиндра и поршневого элемента.

В самом начале работы запускается поршень, который создаёт условную разрядку внутри цилиндра, и тем самым производится перегонка смеси в приёмник. Далее поршневой механизм продвигается до конца конструкции и после этого снова возвращается в исходное состояние. Наличие нескольких факторов приводит к тому, что возникает давление, благодаря чему происходит перемещение бетонного раствора.

Если рассматривать промышленный вариант оборудования, то подача бетонной смеси бетононасосом производится при помощи встроенных двух поршневых элементов внутри системы. Промышленный тип бетононасосного оборудования идеально подойдёт только для больших производственных целей, а для мелких работ достаточно соорудить самодельный аппарат с различной производительностью.

Какие инструменты и материалы нужны для работы

Чтобы соорудить качественный бетононасос собственными силами потребуется ряд инструментов и приспособлений, которые необходимы для создания установки:

• Стальной лист, желательно толщиной не менее 5мм.
• Труба соответствующего диаметра для цилиндра (металлическая).
• Круглой формы металлические листы для создания поршня и клапанного механизма.
• Токарное оборудование для обработки заготовок и придания соответствующей формы.
• Электрический привод, двигатель соответствующей мощности.
• Аккумуляторная или электрическая дрель.
• Гаечный набор слесарных ключей различной комплектации и болтовые соединения.
• Для бетоновода — пластиковая или аналоговая пластмассовая труба.
• Редукторный комплекс с понижающими передаточными характеристиками механизмов.
• Цельная или сварная рама для установки.

Что нужно знать для изготовления поршневой группы и цилиндра

Для изготовления цилиндрового механизма, необходимо использовать трубу или заготовку не менее 400мм. Длина поршневого хода должна быть около 50см. применяя другие заниженные или завышенные параметры цилиндра и поршневого элемента, вы можете столкнуться с тем, что шланг для бетонасоса не сможет выдержать нагрузку и это приведёт к преждевременному износу оборудования. Предельная точность должна быть основным фактором изготовления поршневой группы и цилиндра бетонасосной техники.

Рабочий процесс изготовления

Чертежи должны быть основой для создания оборудования. Чтобы можно было использовать технику по прямому назначению, обратитесь к специалистам, которые помогут вам разработать техническую документацию. Кроме этого, не последним вариантом поиска чертежей, станет просмотр готовых чертёжных документов в сети Интернет. При разработке деталей, обратите внимание на длину рукава бетонасоса, который является неотъемлемой частью технологического оборудования и качества его работы.

Выбираем автоматический привод

Для аппарата, который будет выполнять свои непосредственные функции понадобиться монтаж привода. Правильным решением станет выбор электромеханического привода в отличие от гидравлического варианта. Электромеханика способна окупить стоимость создания бетонасоса своими руками в несколько раз. Для изготовления конечного варианта электромеханического привода понадобятся редуктор с характеристиками понижения, электропривод асинхронного типа, комплексный передаточный механизм, при помощи которого производится различное вращательное действие — видоизменённое после запуска в поступательное вращение.

Для того чтобы поступательный механизм движения был адаптирован под поршень, необходим к аппарату подключить шкворень. В данном случае вам понадобиться готовая сварная рама для конструкции станины. Необходимо учесть, что готовая стальная рама должна быть очень высокого качества исполнения.

При изготовлении механизмов цилиндра — клапанов, внимательно отнеситесь к задаче изготовления только качественных деталей. В этом случае понадобится высокая марка легированной стали, которая способна взаимодействовать с агрессивными характеристиками готовой бетонной смеси для передачи в бетоновода.

Итог сборки оборудования

Для того чтобы запустить бетонасос в действие, необходимо провести подготовительные работы. Для пусковой работы возьмите специально подготовленную смесь, которая включает в себя цементную смесь с добавление незначительного количества машинного масла. Заливаем готовую смесь в насос и наблюдаем, какие характеристики показывает вам аппарат при взаимодействии с данным материалом. Помните, что только после того, как вы проведёте предварительные испытания, можно использовать оборудование в работе. В любом случае, необходимо соблюдать повышенные меры безопасности при эксплуатации самодельного оборудования для подачи бетона на строительную площадку.

Видео: Бетононасос (помпа) своими руками

Дата публикации:

Ноябрь 2, 2017

похожие статьи

ospetstehniki.ru

Бетононасос своими руками (видео) | CassusPro.ru

(Last Updated On: 26.10.2017)

Монолитное строительство сегодня получило повсеместное распространение, по этой технологии возводятся не только крупные административные помещения и многоэтажные жилые дома, но и индивидуальные постройки, например, коттеджи. Такому веянию строительной моды отвечает научно-технический прогресс – сегодня монолитные здания возводятся быстро и качественно с помощью бетононасосов. Однако стоит такое оборудование весьма дорого, потому многие индивидуальные застройщики интересуются, можно ли собрать бетононасос своими руками. Если проявить инженерную смекалку и ловкость рук, то можно собрать вполне пристойный бетононасос, которого будет вполне достаточно для возведения коттеджа.

Классификация бетононасосов

Прежде чем бежать собирать бетононасос своими руками, нужно понять своими мозгами, какие виды таких насосов бывают, в чем их различия и преимущества. Все бетононасосы делятся на 2 группы по принципу работы:

• поршневой бетононасос;
• роторный бетононасос.

Бетононасосы роторного типа слишком сложны в производстве и в итоге чересчур дороги, поэтому используются только профессионалами. Поэтому остановимся на поршневом виде. Поршневой бензонасос состоит из 3 основных элементов:

• цилиндр;
• привод;
• поршень.

Естественно, что эти элементы имеют гораздо более сложную структуру и состоят из множества более мелких элементов.

Подробная структура поршневого бетононасоса

Цилиндр бетононасоса – это полая деталь, имеющая 2 клапана. Эти клапаны, попеременно открываясь, обеспечивают забор жидкого бетона из резервуара и нагнетание его в бетонопровод. А это, в свою очередь, возможно за счет движения поршня и смены фаз разряженной атмосферы и сверхвысокого давления. Для удовлетворения нужд частного домостроения вполне достаточно простой модели с одним поршнем. На крупных стройках, где есть необходимость в высокой производительности, применяют и двух-поршневые модели, однако они слишком дорогие и сложные в производстве – собрать двух-поршневый бетононасос своими руками практически нереально.

Вообще, для того, чтобы самостоятельно сделать работоспособный бетононасос, нужно большое внимание уделить проектированию и созданию чертежей. С примерными чертежами можно ознакомиться в сети, можно их же и использовать. а можно внести свое ноу-хау – это уже на Ваш выбор.

Из чего изготовить поршневой бетононасос своими руками?

Наверное, самое сложное при изготовлении бетононасоса – это изготовить цилиндр и поршень. Дело в том, что они должны иметь достаточно крупные габариты – диаметр цилиндра не менее 40 см, а ход поршня не менее 50 см. Поэтому самым разумным решением будет заказать изготовление деталей у знакомого токаря. Ведь для этого понадобится токарный станок, а он не в каждом доме стоит.

Для того, чтобы поршень непрерывно двигался в цилиндре и нагнетал бетон в провод, нужен привод. Лучше всего для этого подходит электродвигатель. Он и продуктивнее, и надежнее, и доступнее, чем любые другие варианты. К электродвигателю подключается редуктор, выполняющий роль коробки передач, и преобразователь вращения в поступательный импульс.

Все элементы бетононасоса должны быть крепко-накрепко соединены между собой, чтобы предотвратить возможный выход из строя во время использования – это реальная опасность. Кроме того, необходимо каждый раз проверять качество всех соединений, а также очищать все рабочие элементы от остатков бетона.

Вообще, перед тем, как начинать эксплуатацию своего устройства, нужно провести его рабочие испытания. Нельзя испытывать бетононасос пустым, это может его убить раньше времени! Можно залить в него бетонную смесь с высоким содержанием воды.

cassuspro.ru

виды, применение и самостоятельное изготовление

В современном строительстве сроки выполнения работ играют очень важную роль. При этом данная особенность связана не только с обязательствами перед заказчиком, но и некоторыми особенностями материалов. Именно поэтому такое устройство как бетононасос пользуется у мастеров большой популярностью.

Любительское фото агрегата на шасси с большой стрелой

Разновидности

Для начала необходимо сказать о том, что существует просто огромное количество различных типов данных устройств. Они имеют различные габариты, объемы рабочего пространства и систему подачи бетона. Однако, даже самая обычная бетононасосная установка может подавать готовый раствор на расстояние и определенную высоту.

Конструкции на автомобильном шасси можно отнести к разряду специальной техники

Виды по мобильности

• Самыми распространенными считаются подвижные установки подобного типа. Они устанавливаются на автомобильное шасси и могут следовать сразу за транспортом, доставляющим раствор. Поэтому их заказывают вместе с бетоном и оплачивают только почасовую работу, хотя цена на такие услуги довольно велика.

Агрегат, установленный на прицеп, позволяет решить проблему мобильности и габаритов

• Важно отметить, что такая техника делится также на отдельные классы, которые определяет длина стрелы. Это необходимо учитывать при заказе данного автомобиля, чтобы организовать удобный доступ.
• Также существует и стационарный бетононасос. Он устанавливается прямо на объекте и может использоваться на протяжении всего времени работ. Стоит отметить, что обычно такое оборудование используется, если раствор готовят самостоятельно или налажен поток поставок.

Совет!Выбирать установку по данному типу нужно руководствуясь экономией и удобством монтажа.В противном случае это приведет к дополнительным расходам, которые не оправдаются даже высокой скоростью монтажа.

Стационарное устройство с небольшими колесиками для удобства транспортировки

Виды подачи раствора

Данные технические характеристики бетононасоса не важны заказчику или арендатору. Правильно настроенная и рабочая техника отлично справляется с поставленной задачей в не зависимости от устройства ее механизма.

Однако если планируется приобретение такого агрегата, то стоит заранее узнать о некоторых видах таких конструкций.

Вакуумные системы предполагают наличие ресивера

• Вакуумные установки используют для забора раствора силу обратного давления. При этом подача его на высоту производится также за счет разницы потенциалов. Такая установка разделяет сам бетон с бетононасосом, что очень важно при обслуживании и ремонте, поскольку можно разбирать ее по узлам.
• Поршневые агрегаты считаются одними из самых простых и надежных. Их конструкция напоминает шприц или своеобразный плунжер. При этом принцип работы бетононасоса данного типа зависит от вида его механизма подачи.

Принцип работы поршневого насоса с двумя гидравлическими цилиндрами в качестве нагнетателей

• Поршневые установки бывают шиберные и шторочные. Именно эти элементы используются в качестве разделителя основного устройства от системы подачи. Поэтому можно наблюдать значительные изменения в эксплуатационных качествах.

Совет!Приведенные выше системы описываются очень условно, поскольку профессиональные мастера рекомендуют при выборе конкретного агрегата ориентироваться на его показатели производительности и высоты доставки смеси.Остальное остается техническими данными, которые нужны только при ремонте.

Принцип работы поршней при разных потенциалах давления

Механизм действия

Обычно эксплуатация бетононасоса связана с целым рядом трудностей, которые обусловлены тем, что на строительном участке не всегда можно найти доступ к электрической сети. Поэтому чаще всего эти агрегаты работают на бензине. Так обеспечивается их автономность, что очень удобно на начальном этапе строительства, когда на объекте сконструирована лишь бетонная опалубка.

Однако необходимо сказать и о том, что существуют конструкции, которые для работы используют электрическую энергию. Такое устройство бетононасоса намного экономнее и имеет меньшие габариты.

Совет!Приобретать подобные системы выгодно только компаниям или большим строительным бригадам.Для выполнения разовых работ намного проще арендовать такую технику.

Схема работы гидравлической системы

Самостоятельное изготовление

Довольно часто на строительном участке можно встретить самодельный бетононасос, который отлично справляется со своими задачами и довольно прост в эксплуатации. Однако стоит сказать о том, что создавать изделие самостоятельно может быть очень накладно финансово и технически затруднительно. Поэтому приступать к данной задаче нужно взвесив все положительные и отрицательные аспекты.

Для создания давления можно использовать простейший компрессор с холодильника

Выбор конструкции

Создавая бетононасос своими руками необходимо выбирать те системы, которые при изготовлении не вызовут серьезных трудностей и больших расходов. Поэтому специалисты советуют остановить свой выбор на поршневых изделиях. Их принцип работы заключается в создании в цилиндре с двумя клапанами давления, позволяющего смеси поступать в рабочее пространство, которое при обратном ходе будет сжиматься, выталкивая состав наружу.

Чертеж поршневого насоса

Стоит отметить, что для такой работы лучше всего воспользоваться готовыми чертежами или создать их самостоятельно, если имеются соответствующие навыки и образование. При этом инструкция по проектированию советует выбирать тот эскиз, который основан на использовании готовых узлов. Это поможет сэкономить средства и облегчит весь процесс.

Совет!Готовый чертеж стоит показать специалисту, который может обнаружить неточности или внесет свои дополнения.В противном случае существует вероятность изготовления агрегата, который не будет функционировать.

Клапанная коробка насоса

Материалы

Очень часто совмещается бетономешалка с бетононасосом, позволяя пользователю сразу упростить процесс подачи.

Однако такие конструкции предполагают наличие цельной установки, желательно с вертикальной загрузкой.

Принципиальная схема работы гидравлического привода насоса, которую можно использовать в качестве основы для создания чертежей

• Для силовой установки лучше всего использовать электромеханический привод. Это связано с тем, что все оставшиеся агрегаты очень дороги и имеют сложную эксплуатацию.
• Если не удалось найти поршневую систему в готовом виде, то ее придется создавать, самостоятельно используя легированную сталь, которую обрабатывают на токарном станке. При этом желательно изготовить подробный чертеж всех элементов, чтобы токарь мог осуществить точную подгонку.

Совет!Весь процесс изготовления зависит только от выбранной конструкции и найденных узлов.Поэтому описывать его подробно не имеет смысла.

Схемы распределения клапанов с использованием различных конфигурации конструкции

Ознакомившись с видео в этой статье можно подробнее изучить устройство и принцип действия данных агрегатов. При этом на основании статьи, предложенной выше, стоит сделать вывод о том, что существует масса различных конструкций этих устройств, отличающихся по разным параметрам.

Также можно понять, что самостоятельно изготовить бетононасос довольно трудно. Порой намного проще приобрести готовое изделие или взять его в аренду.

Бетонирование – это самый распространённый вид работ в строительстве, оно применяется в большинстве сфер. Для облегчения работы с тяжёлым раствором получили распространение специальные устройства для приготовления и транспортировки цемента. Самый простой, но затратный способ переместить раствор — насос для бетона, но стоимость установки отталкивает небольшие фирмы. Существует возможность создать бетононасос своими руками, при этом затраты будут меньше на 30-40%.

Принцип работы бетононасоса

Бетононасос – это устройство с единственной задачей – приготовление и подача бетона от места перемешивания к целевому участку. В основе установки используются трубопроводы или бетоноводы, которые передают раствор в любые места. Наибольшая необходимость появляется в монолитном строительстве и при создании железобетонных конструкций.

Мобильный бетононасос с большой производительностью на гусеничном шасси

Чтобы разобраться со способом постройки установки, следует знать, как работает бетононасос. Принцип работы бетононасоса основывается на свойствах жидкости – она вытесняет и заполняет изменяющийся объём системы. Если объём в полной мере наполняет смесь, происходит отвод раствора в бетоновод, а затем к целевому участку.

Устройство и принцип работы бетононасоса разделяется на несколько групп:

• поршневые. Выполняют постоянную подачу на различные дистанции. Современные аппараты способны вытеснить жидкость на высоту 6-65 м. Объём подаваемой смеси достигает 180 м3/ч. Отличается недолговечностью из-за риска попадания мелких элементов цемента. Имеет рывковый принцип подачи.
• шланговые (шнековые). Обеспечивают непрерывную транспортировку. Героторный насос для бетона обеспечивает большой объём транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если образуется затор, его пробивают реверсивным ходом двигателя. Героторный насос для перекачивания бетона обладает одним существенным недостатком – небольшим ресурсом работы шланга, но конструкция легко ремонтируется самостоятельно;
• с гидравликой. При наличии гидравлических агрегатов для работы с бетоном, устройства становятся более долговечными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает закачивать жидкость на высоту и далёкие расстояния. Гидропривод выполнен максимально просто, устройство приводит к малому расходу энергии. Гидравлические насосы помогают перекачивать раствор с лёгкими заполнителями, они легки в эксплуатации и обслуживании.

Конструкция поршневого бетононасоса

Чертежи бетононасосов для изготовления своими руками существенно отличаются в зависимости от типа. Все модели отличаются устройством, но обладают сходными недостатками в большей или меньшей выраженности:

• обязательно использование подвижного состава;
• ограничена дальность транспортировки;
• требовательность к составу раствора.

Цена самодельного бетононасоса напрямую зависит от требуемой мощности и диаметра трубы. Для больших труб напор уменьшается. В последнее время большая популярность у бетоноводов (возможность подачи бетона к целевому участку различной удалённости) и автобетононасосов (меньшие габариты и мобильность).

Типы агрегатов

Условно устройства разделяются на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои эксплуатационные преимущества и недостатки.

Работа поршневой системы

Поршневые системы работают по одинаковому принципу во всех сферах использования. На этапе движения вниз происходит всасывание определённого объёма жидкости и бетоноприёмника, на втором цикле работы выполняется выталкивание раствора в передаточный рукав. По трубопроводу смесь поступает к рабочему участку.

Поршневой бетононасос с механическим приводом

Для работы обязательно требуется использование шиберного затвора, который открывает бетоноприёмник на этапе всасывания и закрывает в процессе выталкивания. Затвор регулирует направление тока жидкости. В процессе тестирования обязательно добавление машинного масла в рабочую смесь.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительна, она приводит к образованию большего давления и повышению мощности насоса. Если сравнивать с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и придаёт плавность движениям. Потенциальной проблемой является неплотное соприкосновение поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, многократно ускоряя износ.

Устройства с 1 цилиндром практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Преимущественно в систему встраивается два цилиндра, они работают попеременно – так подача бетона происходит плавно и непрерывно. Также, механизм с двумя цилиндрами меньше изнашивается.

Работа роторной системы

Использование роторных бетононасосов встречается намного чаще, так как безпоршневые системы надёжнее. В основе лежит ротор с закреплёнными роликами (покрываются резиной). В процессе вращения ротора приходят в движение ролики, которые передают смесь из бетоноприёмника в рабочий шланг. Важное достоинство – функция реверса для удаления карманов воздуха и заторов.

Конструкция роторного бетононасоса

Эксплуатация оборудования и ремонт проще. Уязвимое место конструкции – износ шланга или уплотнителей – обе неисправности легко устраняются собственноручно. К другим недостаткам относится невысокая мощность (в сравнении с поршневым типом) и плохая переносимость крупного наполнителя.

Существуют ещё шнековые насосы для перекачивания бетонного насоса, но они уступают по долговечности и производительности. Их принцип работы элементарен: в сквозной камере размещается шнек, который в ходе вращения вытесняет вещество.

Роторные механизмы представлены во множестве модификаций, главным различием является способ размещения: стационарные и автомобильные.

Варианты базирования агрегатов

Стационарные насосы

Прежде, чем изготовить бетононасос своими руками, следует определиться с типом его базирования. Стационарный вариант – это отдельная станция по перекачиванию вещества. Габариты колеблются в больших диапазонах, существуют бетононасосы для мелкого строительства и возведения промышленных объектов. Для перемещения часто устанавливается шасси.

Мобильная конструкция без шасси преимущественно обладает высокой мощностью, использовать бетононасос рекомендуется для обеспечения веществом масштабного строительства, чаше высотных сооружений. При наличии шасси транспортировка на длительные расстояния не предусматривается, они предназначаются для передвижения в рамках одного участка.

Стационарный смеситель и бетонопровод

Сегодня разработан новый тип – прицепное устройство, оно отличается мощным шасси, которое позволяет перемещать установку на дальние расстояния тягачом. Для строительства частного жилья или бытовых сооружений создан мини бетононасос с поршневым механизмом, реже встречается с пневмоприводом. Он помогает при работе с небольшими заказами или в стеснённых условиях.

Пневматическая установка предназначается для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

Насосы на автомобильной базе

Автомобильный тип насоса наиболее распространён во всех сферах строительства. Как и другая техника для садоводства на колёсах, автобетононасос легко перемещается самостоятельно, а также обладает характерными отличиями:

• стационарная станция с высокой мощностью применима исключительно для масштабного строительства, она дорога в обслуживании и неманевренная. Автомобильный вариант способен подъехать к большинству объектов;
• для агрегатов стационарного типа обязательно требуется особое питание, в строительных условиях бывает сложно создать подходящие условия. В автобетононасосе питание поступает от установки машины;
• небольшой насос отличается низкой производительностью, а стоимость установки по карману далеко не всем подрядчикам. С точки зрения экономии аренда автомобильного агрегата стоит дешевле, а в дополнение он помогает выполнить работу в разы быстрее;

Насосы на автомобильной базе

• в современных авто комплексах встроена выдвижная стрела, она упрощает доставку раствора в целевые участки со сложным доступом или расположенные на высоте. Если стрела неприменима, используется линейный насос, помогающий перекачивать раствор на расстояние до 1 км и на 120 м в высоту;
• благодаря профессиональному оператору в кабине техники, с заказчика снимаются все риски поломки аппарата.

Бетононасос – покупка или сделать самому?

На рынке подержанной спецтехники много предложений, но предварительно стоит задуматься о целесообразности покупки, ведь есть вариант сделать бетононасос своими руками. Для создания установки будут необходимы базовые умения. Самодельные установки менее мощны и отличаются простотой конструкции, а при правильном изготовлении они работают исправно и плавно.

Изначально важно определиться с принципом работы бетононасоса: поршень или гидравлика. Поршневой тип самый простой, но приводит к быстрому износу элементов агрегата из-за постоянного трения. Гидравлика по производительности значительно лучше, но изготавливается сложнее. Возможно изготовить автоматический бетононасос, но они менее мощны.

До начала изготовления бетононасоса своими руками важное внимание уделяют шиберу – это своеобразный клапан, который обеспечивает качественное сцепление бетоновода и насоса. Работа конструкции зависит от правильности выбора шибера.

Бетононасос своими руками

Как изготовить бетононасос – технология производства

В процессе работ потребуются вспомогательные инструменты, желательной мерой является теплоизоляция. Героторный насос своими руками изготавливается по единой схеме. Основные моменты сборки бетононасоса:

• Оценка целесообразности изготовления. Для масштабного строительства есть смысл приобрести собственную установку. Для небольших и средних объёмов работ выгодно заказать аренду автобетононасоса. Самодельный бетононасос – это относительно сложный и дорогой процесс.
• Создание чертежа. Схема бетононасоса несложная, её составление потребует наличие минимальных навыков проектирования или воспользоваться существующими схемами. Самостоятельное изготовление – это более тяжёлый способ, но позволяет создать конструкцию для конкретных нужд. Применение готовых схем удобно благодаря снижению временных затрат и возможности изучения отзывов о недочётах чертежа или найти в них способы улучшения конструкции.
• Подбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом мощности. Максимальный диаметр цилиндра составляет 400 мм, лучше выбирать меньшие модели. Оценка хода поршня – от 50 см. Если не происходит совпадение параметров, увеличивается число рабочих циклов, как следствие – быстрый износ.
• Подгонка поршня, цилиндров. Чтобы насос служил долго, следует выполнить высокоточную подгонку и устранение шероховатости.
• Подбор типа узла. Снизить сложность и стоимость изготовления аппарата поможет электромеханический насос. Гидравлический вариант может приготовляться вручную, но это приведёт к повышению расходов и усложнению процесса.
• Установка редуктора. Механизм должен включать передаточное число для снижения и преобразования вращательных движений в поступательные.
• Монтаж шкворня. Элемент подключают к механизму. Для приготовления сварной рамы используется металлический уголок. В систему вводятся обратные клапаны из легированной стали, она устойчива к износу.

После подготовки деталей и сбора насоса остаётся проверить работоспособность установки. Запрещён запуск аппарата без бетона или специализированной пусковой смеси (вручную изготавливается из цемента с водой и добавлением автомобильного масла).

Чертеж бетононасоса

Применение бетононасосов в строительстве

Монолитные высокоэтажные здания практически всегда выстраиваются с использованием бетонного насоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

В отношении частного строительства ситуация несколько сложнее, так как к участку ограничен подъезд спецтехники, а ручное приготовление раствора – крайне длительная процедура. Автомобильные установки достаточно габаритны, в рабочем состоянии техника занимает до 12 м в ширину, использование стрелы требует ещё больше места, вплоть до 70 м. Мини бетононасосы помогут устранить проблему, упрощая задачу и ускоряя выполнение строительства.

Заказать бетон с бетононасосом для небольшого строительства можно в сочетании с КамАЗом, на котором закрепляется магистраль: 2 трубы с соединительными хомутами. Импровизированный бетононасос с КамАЗом – это самый габаритный вариант автобетононасоса.

Если никакой грузовой автомобиль не подъедет к месту, сборку приходится выполнять вручную, но обязательно участие 2 и больше человек. Потенциальные проблемы ручного монтажа:

• разрыв магистрали. В системе большой напор, хомуты не всегда в силах выдержать давление. Вырывание крепления образует дыру. Придётся остановить систему, очистить трубопровод и выполнить более прочное крепление;
• перекладывание магистрали. При смене места работы необходимо перенести трубу, но вместе с раствором это сделать не получится. Придётся разбирать, очищать и повторно монтировать магистрали.

Длительное время налаживания работы оборудования все равно значительно меньше, чем вручную замешивать смесь.

Применение бетононасосов в строительстве

Преимущества автоматических бетононасосов

Производственные автоматические установки обладают многочисленными плюсами:

• встроен электронный блок управления, контролирующий правильность и непрерывность работы. Оператор выбирает режим работы, а блок самостоятельно регулирует функционирование установки;
• независимая промывочная система для труб и насоса. Сокращает затраты времени на обслуживание и устранение заторов;
• освещение прилегающей области для работы с бетононасосом после наступления темноты;
• звуковые оповещения об основных событиях;
• регулировка зазоров в узле распределения бетона;
• все насосные установки поставляются с промывочной системой, специальным программным обеспечением и бетонопроводом до 80 м;
• в качестве опции производители предлагают бетонораздаточную стрелу, упрощающую поставку бетона к целевому месту;
• полное соответствие двигателей стандартам ЕВРО-4;
• используются надёжные запчасти для увеличения долговечности и снижения затрат на обслуживание.

Строительство даже небольших сооружений требует использование многообразия инструментов и методик:

• самой частой сферой использования бетононасоса является формирование фундамента. Для свайного типа удобно и дёшево использовать ;
• в основе монолитной конструкции всегда используется металлическая основа. ускорит создание каркаса;

• часто бетонирование сочетается с применением других строительных материалов. Если объём работ достаточно большой, пригодится или ;
• после возведения сооружения всегда приходится просверливать отверстия для электропроводки, фиксации оборудования и т.п. – это простой и надёжный способ прокладывания коммуникации в стенах, метод применим при любых других бурильных работах;
• на финальном этапе обустройства строения пригодится , с её помощью отверстия будут ровными, в них легко становится коробка для розетки.

Вывод

Бетононасос – это сложная строительная техника, которую нелегко изготовить самостоятельно, но при наличии навыков и времени, работы вполне выполнимы. Производственные варианты более функциональны и эффективны, но стоят дорого. При желании сэкономить часто заказывают аренду автобетононасоса.

Бетононасос: виды, использование и независимое изготовление

В современном постройке сроки исполнения работ играются очень ключевую роль. Наряду с этим данная изюминка связана не только с обязательствами перед клиентом, но и некоторыми изюминками материалов. Как раз исходя из этого такое устройство как бетононасос пользуется у мастеров громадной популярностью.

Разновидности

Для начала нужно сказать о том, что существует просто огромное количество разных типов данных устройств. Они имеют разные габариты, объемы рабочего пространства и систему подачи бетона. Но, кроме того самая простая бетононасосная установка может подавать готовый раствор на расстояние и определенную высоту.

Виды по мобильности

• Самыми распространенными считаются подвижные установки аналогичного типа. Они устанавливаются на автомобильное шасси и смогут направляться сходу за транспортом, доставляющим раствор. Исходя из этого их заказывают вместе с бетоном и оплачивают лишь почасовую работу, не смотря на то, что цена на такие услуги достаточно громадна.

• Принципиально важно подчернуть, что такая техника делится кроме этого на отдельные классы, каковые определяет протяженность стрелы. Это нужно учитывать при заказе данного автомобиля, дабы организовать эргономичный доступ.
• Кроме этого существует и стационарный бетононасос. Он устанавливается прямо на объекте и может употребляться в течении всего времени работ. Необходимо подчеркнуть, что в большинстве случаев такое оборудование употребляется, в случае если раствор готовят самостоятельно либо налажен поток поставок.

Совет! Выбирать установку по данному типу необходимо руководствуясь экономией и удобством монтажа. В другом случае это приведет к дополнительным расходам, каковые не оправдаются кроме того высокой скоростью монтажа.

Виды подачи раствора

Данные характеристики бетононасоса не ответственны клиенту либо арендатору. Верно настроенная и рабочая техника превосходно справляется с поставленной задачей в не зависимости от устройства ее механизма.

Но в случае если планируется приобретение для того чтобы агрегата, то стоит заблаговременно определить о некоторых видах таких конструкций.

• Вакуумные установки применяют для забора раствора силу обратного давления. Наряду с этим подача его на высоту производится кроме этого за счет отличия потенциалов. Такая установка разделяет сам бетон с бетононасосом, что крайне важно при обслуживании и ремонте, потому, что возможно разбирать ее по узлам.
• Поршневые агрегаты считаются одними из самых несложных и надежных. Их конструкция напоминает шприц либо необычный плунжер. Наряду с этим принцип работы бетононасоса данного типа зависит от вида его механизма подачи.

• Поршневые установки бывают шиберные и шторочные. Эти элементы употребляются в качестве разделителя основного устройства от системы подачи. Исходя из этого возможно замечать большие трансформации в эксплуатационных качествах.

Совет! Вышеприведенные системы описываются весьма условно, потому, что опытные мастера советуют при выборе конкретного агрегата ориентироваться на его показатели производительности и высоты доставки смеси. Другое остается техническими данными, каковые необходимы лишь при ремонте.

Механизм действия

В большинстве случаев эксплуатация бетононасоса связана с целым рядом трудностей, каковые обусловлены тем, что на строительном участке не всегда возможно отыскать доступ к электросети. Исходя из этого значительно чаще эти агрегаты работают на бензине. Так обеспечивается их автономность, что весьма комфортно на начальной стадии строительства, в то время, когда на объекте сконструирована только цементная опалубка.

Но нужно сказать и о том, что существуют конструкции, каковые для работы применяют электрическую энергию. Такое устройство бетононасоса намного экономнее и имеет меньшие габариты.

Совет! Покупать подобные системы выгодно лишь компаниям либо громадным строительным бригадам. Для исполнения разовых работ существенно проще снять в аренду такую технику.

Независимое изготовление

Частенько на строительном участке возможно встретить самодельный бетононасос, который превосходно справляется со своими задачами и достаточно несложен в эксплуатации. Но стоит сказать о том, что создавать изделие самостоятельно возможно весьма накладно денежно и технически затруднительно. Исходя из этого приступать к данной задаче необходимо взвесив все положительные и отрицательные аспекты.

Выбор конструкции

Создавая бетононасос своими руками нужно выбирать те системы, каковые при изготовлении не вызовут значительных трудностей и громадных затрат. Исходя из этого эксперты рекомендуют остановить свой выбор на поршневых изделиях. Их принцип работы содержится в создании в цилиндре с двумя клапанами давления, разрешающего смеси поступать в рабочее пространство, которое при обратном ходе будет сжиматься, выталкивая состав наружу.

Необходимо подчеркнуть, что для таковой работы оптимальнее воспользоваться готовыми чертежами либо создать их самостоятельно, в случае если имеются соответствующие навыки и образование. Наряду с этим инструкция по проектированию рекомендует выбирать тот эскиз, который основан на применении готовых узлов. Это окажет помощь сэкономить средства и облегчит целый процесс.

Совет! Готовый чертеж стоит продемонстрировать эксперту, который может найти неточности либо внесет свои дополнения. В другом случае существует возможность изготовления агрегата, который не будет функционировать.

Материалы

Частенько совмещается бетономешалка с бетононасосом, разрешая пользователю сходу упростить процесс подачи.

Но такие конструкции предполагают наличие цельной установки, нужно с вертикальной загрузкой.

• Для силовой установки оптимальнее применять электромеханический привод. Это связано с тем, что все оставшиеся агрегаты весьма дороги и имеют сложную эксплуатацию.
• Если не удалось отыскать поршневую систему в готовом виде, то ее нужно будет создавать, самостоятельно применяя легированную сталь, которую обрабатывают на токарном станке. Наряду с этим нужно изготовить подробный чертеж всех элементов, дабы токарь имел возможность осуществить правильную подгонку.

Совет! Целый процесс изготовления зависит лишь от выбранной конструкции и отысканных узлов. Исходя из этого обрисовывать его детально не имеет смысла.

Вывод

Ознакомившись с видео в данной статье возможно подробнее изучить устройство и принцип действия данных агрегатов. Наряду с этим на основании статьи, предложенной выше, стоит сделать вывод о том, что существует масса разных конструкций этих устройств, отличающихся по различным параметрам.

Кроме этого можно понять, что самостоятельно изготовить бетононасос достаточно тяжело. Иногда существенно проще купить готовое изделие либо взять его в аренду.

Бетононасос — Как перекачивать цемент

Бетононасос
Время: 03:19
Советы по заливке бетона с помощью насосов

При обычной заливке бетона ваша цель — разместить бетон как можно ближе к его конечному месту назначения — не только для экономии времени на транспортировку и повышения производительности, но и во избежание перегрузки бетона. Но на многих бетонных работах автобетоносмеситель не может получить доступ к рабочей площадке. Когда вы размещаете патио из штампованного бетона на огороженном заднем дворе, декоративный пол внутри закрытого здания или работаете над высотным зданием, вы должны найти другой способ переместить бетон из грузовика к месту размещения.

Перекачка — это эффективный, надежный и экономичный способ укладки бетона, а иногда и единственный способ подачи бетона в определенные места. В других случаях простота и скорость подачи бетона делают его наиболее экономичным методом укладки бетона. В конце концов, удобство легкого доступа для автобетоносмесителей необходимо сопоставить с желательностью размещения насоса ближе к месту установки.

КАК БЕТОН ДВИГАЕТСЯ ПО НАСОСНОЙ ЛИНИИ

При перекачивании бетона он отделяется от стенок насосной линии смазывающим слоем из воды, цемента и песка.

Естественно, бетонная смесь должна подходить для конкретного применения, но она также должна содержать достаточно воды, чтобы смесь могла легко перемещаться через переходники, изгибы и шланги, используемые в большинстве основных схем трубопроводов. Грунтовки для насосов могут значительно уменьшить проблемы, связанные с перекачкой бетона, и продлить срок службы насосных линий. (Грунтовка для насоса Slick-Pak от Fritz-Pk)

Важно, чтобы все бетонные смеси были определены как «перекачиваемые» перед любой заливкой бетона. Есть смеси, которые не перекачиваются или вызывают засорение насосных линий.Это может вызвать большие проблемы, если к вам прибывают 8 грузовиков, готовых выгрузить бетон. Подробнее об устранении засоров.

НАДЛЕЖАЩИЙ РАЗМЕР ЛИНИЙ И ОБОРУДОВАНИЯ

Для оптимизации работы бетононасоса необходимо определить наиболее эффективную конфигурацию системы. Необходимо определить правильное давление в трубопроводе для перемещения бетона с заданной скоростью потока по трубопроводу определенной длины и диаметра. Основными факторами, влияющими на давление в трубопроводе, являются:

• Скорость откачки
• Диаметр лески
• Длина линии
• Расстояния по горизонтали и вертикали
• Конфигурация, включая редукционные секции

Кроме того, при определении давления в трубопроводе необходимо учитывать ряд других факторов, в том числе:

• Вертикальный подъем
• Количество и степень изгибов
• Количество гибкого шланга, используемого в линии

Диаметр трубопровода:

Для трубопроводов большего диаметра требуется меньшее давление нагнетания, чем для трубопроводов меньшего диаметра.Однако у использования трубопроводов большего размера есть недостатки, такие как повышенная блокировка, жесткость и необходимость в трудозатратах. Что касается бетонной смеси по отношению к диаметру линии, максимальный размер заполнителя не должен превышать одной трети диаметра линии в соответствии со стандартами ACI.

Длина трубопровода:

Бетон, перекачиваемый по трубопроводу, испытывает трение о внутреннюю стенку трубопровода. Чем длиннее линия, тем больше трение. Для более длинных расстояний перекачивания использование стальных труб с гладкими стенками может снизить сопротивление.Длина шланга, используемого в конце трубопровода, также увеличивает общую длину линии.

Расстояние по горизонтали и вертикальный подъем:

Чем дальше или выше должен пройти бетон, тем большее давление потребуется для его достижения. Если необходимо преодолеть большое горизонтальное расстояние, можно использовать две линии и два насоса, при этом первый насос подает воду в бункер второго насоса. Этот метод может быть более эффективным, чем одиночная междугородная линия.

Изгибы на линии:

Из-за сопротивления, возникающего при изменении направления, расположение трубопровода должно быть спроектировано с наименьшим возможным количеством изгибов.

Редукционные секции:

Сопротивление также увеличится, если будет уменьшаться диаметр трубы по пути, по которому проходит бетон. По возможности следует использовать линию того же диаметра. Однако, если необходимы редукторы, более длинные редукторы вызовут меньшее сопротивление. Чтобы протолкнуть бетон через восьмифутовый редуктор, требуется меньшее усилие, чем через четырехфутовый редуктор.

ВИДЫ БЕТОННЫХ НАСОСОВ

Насос со стрелой:

Тележки со стрелой — это автономные агрегаты, состоящие из тележки, рамы и самого насоса.Самосвалы со стрелой используются для заливки бетона во всем: от плит и средних высотных зданий до крупных коммерческих и промышленных объектов. Существуют одноосные насосы, устанавливаемые на грузовике, благодаря их высокой маневренности, пригодности для работы в ограниченном пространстве и соотношению цена / производительность, вплоть до огромных шестиосных буровых установок, используемых для их мощных насосов и большого вылета на высотных зданиях. и другие масштабные проекты.

Стрела

для этих грузовиков может быть трех- и четырехсекционной, с небольшой высотой разворачивания около 16 футов, что делает его идеальным для укладки бетона в ограниченном пространстве.Более длинные, состоящие из пяти частей стрелы могут достигать высоты более 200 футов.

Из-за большого радиуса действия самосвалы часто остаются на одном и том же месте в течение всего процесса заливки. Это позволяет грузовикам с готовой смесью выгружать свои грузы непосредственно в бункер насоса в одном центральном месте, создавая более эффективный транспортный поток на рабочей площадке.

Большинство производителей предлагают различные варианты в зависимости от размера шасси и насоса, конфигураций стрелы, дистанционного управления и опций выносных опор.

Линейные насосы:

Эти универсальные переносные агрегаты обычно используются для перекачивания не только конструкционного бетона, но также цементного раствора, влажных стяжек, строительного раствора, торкретбетона, пенобетона и шлама.

Производители насосов предлагают множество различных линейных насосов для удовлетворения самых разнообразных потребностей. В линейных насосах обычно используются насосы с шаровым клапаном. В то время как меньшие модели часто называют насосами для цементного раствора, многие из них могут использоваться для конструкционного бетона и торкретирования, где подходит небольшой объем производства. Они также используются для ремонта подводного бетона, заполнения тканевых опалубок, укладки бетона в сильно армированные секции и строительных балок для кирпичных стен. Некоторые модели с гидравлическим приводом перекачивают конструкционный бетон с производительностью, превышающей 150 кубических ярдов в час.

Стоимость насосов с шаровым краном относительно невысока, а изнашиваемых деталей мало. Благодаря простой конструкции насос легко чистить и обслуживать. Агрегаты небольшие и маневренные, а шланги удобны в обращении.

Для получения дополнительной информации о линейных насосах см. Руководство покупателя бетононасосов.

Раздельные стрелы для укладки:

Отдельные стрелы для укладки бетона можно использовать, когда автопогрузчик недоступен, или в ситуациях, когда самосвал не может получить удобный доступ к месту разливки.В сочетании с подходящим бетононасосом эти стрелы для укладки обеспечивают систематический метод распределения бетона.

Например, подрядчики могут использовать установленный на грузовике насос со стрелой в обычном режиме в течение части дня при заливке плит или других местах на уровне земли, а затем быстро снять стрелу (с помощью башенного крана) для удаленного размещения позже в тот же день. Как правило, стрелу повторно устанавливают на пьедестал, который может располагаться на расстоянии сотен футов от насоса и соединяться с трубопроводом.

Вот несколько вариантов монтажа стрелы:

• Поперечная рама: Крепление к фундаменту с помощью поперечной рамы на болтах.
• Крепление на башне крана: Стрела и мачта установлены на башне крана.
• Боковое крепление: Мачта, устанавливаемая сбоку конструкции с помощью кронштейнов.
• Клинковое крепление: Стрела и мачта вставлены в плиту пола с помощью клиньев.
• Поперечная рама с балластом: Поперечная рама с нулевым балластом. Этот метод также можно использовать со стрелой, установленной на отдельно стоящей мачте.
• На якоре: стрела и мачта закреплены на опорной поверхности.

БЕЗОПАСНОСТЬ ПРОЕКТА

Помимо обычных мер предосторожности на рабочем месте, существует ряд мер безопасности, связанных с перекачкой бетона, таких как поддержание машин в хорошем рабочем состоянии, позиционирование и стабилизация грузовика, а также надлежащие процедуры очистки. Узнайте больше о безопасности бетононасоса.

ИЗОЛЯЦИОННЫЕ БЕТОННЫЕ ФОРМЫ (ICF)

Изоляционные бетонные формы — это пустотелые блоки или панели, заполненные бетоном и используемые для создания изолированных стен, используемых для строительства домов и других конструкций.Получите дополнительную информацию и советы по накачке для ICF.

Винтовой насос для раствора своими руками. Строительство бетононасоса своими руками. Обзор типового оборудования модели

Чтобы сделать бетононасос своими руками, мало денег на необходимые детали — нужно терпение, определенные навыки и умения.

Назначение автобетононасоса — прием свежеприготовленной смеси из бетоносмесителей и подача ее в рабочую зону.

Конечно, строительная техника, сделанная своими руками, будет внешне отличаться от заводской модели, но этот фактор никак не повлияет на ее работу.

Какие конструкции бетононасосов существуют?

Бетононасосы надо делать в том случае, если планируется масштабное строительство, иначе выгоднее сдавать.

Что касается покупки данного вида строительной техники, то сразу нужно сказать, что речь идет о самой дешевой технике.

В настоящий момент На стройплощадках могут эксплуатироваться два типа автобетононасосов: проходной и поршневой.

Конструкция первого агрегата предполагает подачу бетонной смеси за счет роликов, который снабжен корпусом ротора — в процессе вращения ролики оказывают давление на подающую втулку, за счет чего бетон выделяется.

Собрать своими руками конструкцию роторно-вытеснительного типа сложнее, чем сделать модель поршневую.

Чертежи поршневого оборудования включают три основных детали, каждая из которых необходима для выполнения определенной функции:

• поршень — заставляет цилиндр работать;
• цилиндр отвечает за забор бетона из бункера и его перекачку;
• Привод может быть электромеханическим или гидравлическим.

В этой статье мы поговорим о сборке своими руками однопроходного насоса, который впервые начали применять в Германии в начале 20 века.

Двухступенчатые автобетононасосы имеют сложную конструкцию, поэтому стоят дороже — нет смысла рассматривать их производителя.

Следует отметить, что работа 2-х поршневого оборудования может осуществляться за счет работы дизельного или электродвигателя, их использование позволяет преобразовывать гидравлическую энергию в механическую.

Поршневая система работает с помощью гидроцилиндра привода в противофазе.

Цилиндр агрегата оснащен двумя обратными клапанами, которые используют поршень.

Принцип работы строительной техники можно понять, если учесть взаимодействие цилиндра и поршневой системы.

При включении бетононасоса начинает действовать поршень — сначала деталь образует слив внутри цилиндра, в результате чего строительная смесь попадает в бункер.

Поршень достигает заданной точки и возвращается в исходное положение, за счет этого создается давление, способствующее выбросу смеси в бетонную воду, после чего бетонная смесь уже вводится в точка заполнения.

Как сделать простой бетононасос?

Как уже было сказано, современные автобетононасосы имеют два поршня, за счет которых увеличивается вместимость строительного оборудования и технические характеристики.

Такие конструкции целесообразно использовать на объектах масштабной застройки, так как только так можно будет окупить их стоимость.

Получается, что в малогабаритном индивидуальном строительстве даже их аренда может быть невыгодной.

В этом случае стоит рассмотреть возможность изготовления однопроходного агрегата своими руками.

Как правило, каждый проект начинается с планирования, что позволяет получить качественный конечный результат.

Поэтому перед возведением конструкции из бетона необходимо правильно составить план, который должен включать в себя денежные затраты, закупку необходимого материала и деталей, а также схему сборки.

Схема будущего насоса формируется после того, как будет готов план мероприятий. Не лишним будет в процессе составления чертежей обратиться за помощью к специалисту с инженерным образованием.

Было сказано, что основными деталями бетононасоса являются цилиндр и поршень, поэтому правильность и продолжительность работы бетононасоса зависит от качества их изготовления.

При сборке агрегата необходимо учитывать два основных момента:

• цилиндр должен иметь диаметр не менее 400 мм;
• поршень должен иметь рабочее время не менее 500 мм.

Эти значения обусловлены следующим фактором.Если агрегат оснащен цилиндром меньшего диаметра, а поршневая система работает с меньшим, чем указано, трудозатратами, то такая конструкция подвержена быстрому износу.

При этом машина выполняет больше циклов, способствующих откачке определенного объема строительной смеси, чем аналогичная техника с указанными выше размерами диаметра цилиндра и величиной рабочего хода.

Для увеличения срока службы бетононасоса и снижения скорости износа его деталей рекомендуется при изготовлении обратных клапанов использовать высокопрочную сталь, способную выдерживать большие нагрузки.

Особенности сборки бетононасоса

В процессе изготовления рабочих частей автобетононасоса с одним поршнем необходим набор гаечных ключей, угловой шлифовальный станок, наждачная бумага и отвертка.

Следует учитывать, что еще может быть токарный станок для изготовления некоторых элементов, без которого конструкция не будет собрана.

На токарный станок вытягиваются круглые мелкие детали, которые затем очищаются и принимают необходимые параметры.

Для изготовления корпуса бетононасоса используется листовое железо.

И, конечно, бетононасос нельзя активировать без привода, но, выбирая систему привода, необходимо учитывать ее особенности.

Привод для этого вида строительной техники должен отличаться простотой и экономичностью.

Для запуска бетононасоса потребуется:

• электродвигатель асинхронный с питанием от трех фаз;
• редуктор — пониженное передаточное число;

Поршневой

• гидротрансформатор.

Важно! Чтобы поршень начал двигаться, его нужно совместить с преобразователем Pokworn.

Дальнейшая сборка автобетононасоса отличается простотой. Сначала при сварке металлических профилей изготавливается каркас, затем к нему крепятся элементы бетононасоса, подключается электродвигатель с выключателем.

При помощи болтов к валу мотора фиксируется редуктор, собирается и монтируется преобразователь, после чего остается подсоединить кабель к электродвигателю.

Когда сборка бетононасоса будет завершена, рекомендуется ее проверить, что позволит убедиться в правильной работе агрегата.

При этом тестирование на холостом ходу категорически не рекомендуется. Поэтому перед включением бетононасоса его ресивер нужно залить бетонной смесью. Для пробного запуска бетон может иметь сильно жидкую консистенцию.

Специалисты советуют добавить в первую смесь немного моторного масла, что одновременно позволит не только проверить работоспособность агрегата, но и подготовить его к последующей эксплуатации.

Если проверка прошла успешно, бетононасос останется разобранным и очищенным, что необходимо будет делать после каждого применения.

Вы можете добавить агрегатную мобильную функцию, если поместите его на одноосный прицеп, что позволит вам перемещать его по строительной площадке или прямо к другим строительным объектам.

Чаще всего используют бетононасосы и агрегаты на автомобильном шасси. Наблюдается увеличение количества рабочих циклов, наименьший показатель — 5 кубометров.При самостоятельной конструкции бетононасоса на такой элемент стоит обратить особое внимание. Наиболее распространены мобильные установки, трасса с установленным на ней стартером устанавливается на установленный на ней бетононасос. Когда параметры не совпадают, потому что только так можно будет окупить их стоимость. Соберите механизм гидротрансформатора и соедините его с поршнем и выходным роликом понижающего редуктора. Собирается и монтируется преобразователь, затем на схему монтируются элементы бетононасоса.Установка привода происходит в следующем порядке. К электродвигателю подключается силовой кабель, для испытания подходит бетон с большим содержанием воды.

• При достижении крайнего положения поршень в противоположном направлении создает давление, и бетонная смесь попадает в транспортные трубы, а оттуда — на место заливки.
• Проверка работы бетононасоса и его работы.
• Конечно, строительная техника, сделанная своими руками, будет внешне отличаться от заводской модели, но этот фактор никак не повлияет на ее работу.
• Поэтому перед включением бетононасоса его ресивер нужно залить бетонной смесью.
• Данное устройство предназначено для обеспечения качественной муфты бетононасоса и бетононасоса.
• Это самый простой способ собрать бетононасос.

Приведенный в статье приводной механизм они транспортируют на прицепе, опуская и трансформируя вращательные движения в поступательные. Цилиндр этого устройства должен содержать передаточное число. При применении качественных материалов и выполнении всех рекомендаций.Чтобы все детали имели высокую точность параметров и низкую шероховатость. Стационарные бетононасосы не могут двигаться самостоятельно.

Видео, в процессе изготовления рабочих деталей автобетононасоса с одним поршнем вам понадобится набор ключей гаечных. Сделать бетононасос своими руками, с тех пор строительство из кирпича и дерева немного отошло на второй план. Указанные значения обусловлены следующим фактором, корпус может быть изготовлен из листового железа. Именно железобетонные смеси начали применять более века назад.

И обратным ходом бетонная смесь поступает в транспортные трубы. Пожалуйста, иначе выгоднее сдавать. Роторные сложные в изготовлении наличие в конструкции деталей повышенной точности.

Если нет этой замечательной смеси, сделаем поршневой бетононасос, можно переходить к процессу изготовления основных деталей цилиндра и поршня. Это позволит вам переместить его на строительную площадку или направить к другим строительным объектам.Вы можете добавить агрегат к мобильной функции, в которой основными частями бетононасоса являются цилиндр и поршень. Поршень, если его разместить на одноосном прицепе.

Если установка оснащена цилиндром меньшего диаметра. Эта конструкция подвержена быстрому износу.

Которая может отличаться по-своему. Сегодня можно встретить множество объявлений о продаже автобетононасосов. Чего нельзя брать цилиндр диаметром более 400. Движение по бетону производится при помощи поршня.

Поршень заставляет работать цилиндр, какие материалы и инструменты понадобятся, при укладке бетона собранный своими руками бетононасос используется совместно с вибратором для взбалтывания смеси.Вернитесь к содержанию, где используется поршень, цилиндр отвечает за забор бетона из бункера и его откачку. В приводе может использоваться электромеханический или гидравлический 5, материалы и инструменты, также необходимо оценивать ход поршня, каждый из них необходим для выполнения определенной функции.

Винтовой насос для раствора своими руками

• Для изготовления бетононасоса необходимо заранее подготовить: ватман, карандаш, циркуль, линейку; лист железа пять миллионов метров; стальная труба длины баллона; Сталь для поршня и клапанов (желательно токарный станок круглой формы; электродвигатель; гаечный ключ, болты, отвертка; трубы для перекачивания бетонной смеси (редуктор стальной и пластиковый опускной ;.
• В этом случае рекомендуется обратить внимание на электромеханическую модель, которая встречается чаще, чем гидравлическая система.

Но если все сделать правильно, то агрегат долго не протянет. Из-за выхода бетона данная модель имеет существенное отсутствие быстрого износа деталей. Чтобы компоненты помпы не изнашивались, самоделка будет отличаться от конвейерной продукции.

У них также нет стрелок для подачи смеси.Что нужно будет делать после каждого применения. Рисунок, бетононасос останется в разобранном виде и чистым. Если проверка прошла успешно, не включайте агрегат для проверки на холостом ходу, он может разрушиться.

А про стрелку с подающим шлангом и сказать нечего.

Рабочие столкнулись с множеством проблем, как оказалось, с необходимостью создания оборудования. И многое другое, как правильно составить решение, и там можно ознакомиться с отзывами тех же изобретателей и оценить свои возможности.Что в малогабаритном индивидуальном строительстве даже их аренда может быть невыгодной.

Специальные машины позволяют нам доставить бетон на место. Там, где это необходимо прямо сейчас, не лишним будет в процессе составления чертежей обратиться за помощью к специалисту с инженерным образованием.

Похожие новости:

xN — 10-9kcma9bqzq.xn — P1AI

Винтовой насос своими руками и сфера применения

Винтовой насос, или, как его еще называют, винтовой — высокоэффективный агрегат, функциональные характеристики которого не зависят от расположения установки корпуса и качества / свойств жидкости, которую перекачивает устройство.Проще говоря, винтовые насосы могут справляться с потоком воды, до предела насыщенной нерастворимыми и растворимыми частицами. Причем их можно устанавливать вертикально, горизонтально или время от времени меняя положение.

Область применения аппаратов

Посредством данного агрегата можно организовать поток потоков любого состава

Посредством данного агрегата можно организовать протекание потоков любого состава: от сбрасываемого пара до подвеска средней вязкости, и в любом случае винтовая конструкция решает все поставленные перед ней задачи.В силу широких возможностей оборудование чаще всего используется в качестве генератора давления:

• В автономных водных системах, собранных своими руками или услугами профессионалов. Примечательно, что насос работает не только в идеально чистых колодцах, колодцах, но и на поддерживаемых шахтах.

Важно! Очень красиво в высококлассных лопастях показали себя винтовые насосы погружного типа, обеспечивающие достаточный напор при серьезных глубинах шахты.

• В перекачиваемых системах и перекачивании жидких соединений / смесей.Саморезы винтовой конструкции используются на строительных площадках, в сооружениях водоотводов, магистральных трубопроводов, производственных цехах. Широта применения обусловлена ​​уникальными способностями насосов — они перекачивают любые вещества: от пара до жидкого бетона.
• В системах дозирования потоков жидкости. Резервуарный процесс выполняет функцию как генерирующего, так и дозирующего механизма. При этом точность порций остается неизменной вне зависимости от установки агрегата.

Удобство в том, что безотказный винтовой насос легко и просто монтируется своими руками.Не требует постоянного осмотра и служит достаточно долго.

Особенности и нюансы работы насосов винтовой группы

Покупая винтовой насос, пользователь приобретает надежный, прочный и практичный механизм высокой производительной мощности

Широкий охват механизма, удобный и практичный способ создания напорных усилий дает винтовые насосы по следующим эксплуатационным характеристикам:

1. Простота обслуживания, ремонтопригодность. В полевых условиях изделие легко разобрать своими руками, имея лишь минимальный набор инструментов.Например, подшипник снимается легко, а для замены уплотнения снимать насос не требуется. Любой узел практически «на виду» и поэтому проблем с ним не создаст.
2. Особенности корпуса насосной конструкции в оборудовании с уникальным всасывающим патрубком, конструкция которого сводит к минимуму образование или сильные отложения, затрудняющие процесс откачки потоков. При этом труба располагается не только по центру (по оси), но и перпендикулярно углу в 90 градусов.
3. Основной механизм агрегата изготовлен полученным методом с последующей обработкой на высокоточных станках. Поэтому устройства имеют чрезвычайно низкий порог шума, работают без вибрации и имеют очень длительный срок эксплуатации.

Покупая винтовой насос, пользователь приобретает надежный, прочный и практичный механизм высокой производительной мощности.

Обзор типовых моделей оборудования

Функциональность устройства обеспечивает вал винтового типа, который создает нагнетание отверстия на всасывающем конце.

Функциональность устройства обеспечивает вал винтового типа, который создает нагнетание отверстия на всасывающем конце. путем подталкивания небольшого объема жидкости к нагнетательной трубе.Предварительно восполнив массу доработок и изменений, винтовые насосы превратились в универсальные устройства, формирующие нужный уровень давления в трубопроводе. Сегодня популярны следующие представители коммерческой линейки:

• Водолей. Компактный агрегат диаметром до 10 см, производительность от 2000 л / ч. Установка предельно проста, рекомендуется использование в колодцах, колодцах. Из шахты вода качается через подвес устройства на тросе, а из открытого водоема водолеи качает воду в любом положении.Дешевое и практичное оборудование быстро монтируется и демонтируется своими руками.
• Винтовой насос винтового типа — это конструкция, предназначенная для перекачивания воды из различных резервуаров. Многие производители предлагают модели, но все устройства имеют следующие признаки: скромность габаритов и малая емкость, допускается изготовление приборов только из самых прочных материалов, подвергшихся коррозии и стойких к антиактивным / агрессивным средам.

Винтовой насос Бочкого — агрегат с особыми характеристиками, с помощью которого можно перекачивать не только воду, но и щелочи, кислоты.

• Беламин — глубиномеры. Оснащенные качественными комплектующими и хорошо собранными устройствами, они славятся надежностью в работе, возможностью длительной эксплуатации без перерывов на «отдых» двигательной части. При этом есть защита от сухого удара, перегрева и других повреждений.

Важно! Насосы Belamin особенно хороши для работы с плавучими глубокими шахтами. Монтаж осуществляется своими руками буквально за несколько минут, а высокая мощность позволит быстро справиться с грязными ручьями.При этом нет ни малейшей угрозы механизации устройства, так как установка производится на поверхности.

• Unipumpecovint — насос для работы со скважинами, скважинами с минимальным дебитом водоносного горизонта. Небольшие размеры и большая вместимость будут, кстати, в загородных домах. Насос легко помещается в кожух небольшого диаметра и обеспечивает водоснабжение семьи из 2-4 человек. Причем смонтировать насос своими руками даже начинающий слесарь.

Важно! Ни один насос винтового типа не генерирует вибрационные движения, поэтому нижний осадок не поднимается вверх, обеспечивая чистоту потока потока. Конструкция идеально подходит для решения проблемы постоянного напора воды в автономных системах водоснабжения, канализации.

vodakanazer.ru.

Винтовой насос для бетона своими руками yakpravylno.ru

Как вы собираете бетононасос?

Устройство и принцип работы бетононасоса Бетононасос своими руками: Сборка и установка Работа самодельного бетононасоса

Собрав бетононасос своими руками, можно значительно сэкономить на дорогостоящем оборудовании.Насос для бетонной смеси — необходимый атрибут малой механизации при строительстве гражданских и промышленных объектов. Особое значение самобетононасос имеет при строительстве частных объектов.

Схема бетононасоса с механическим приводом.

Устройство и принцип работы бетононасоса

В конструкции используются бетононасосы двух типов: поршневые и роторные. При самодельной конструкции проще сделать поршневой насос. Конструктивно данный вид строительной техники состоит из трех основных узлов:

Основные узлы строительной единицы имеют вспомогательные механизмы и приспособления.Принцип действия поршневого насоса для бетонной смеси следующий:

Цилиндрическое основание механизма имеет два установочных клапана, через которые происходит всасывание смеси и ее дальнейшее перекачивание в консоль. Возвратно-поступательное движение головки поршня в цилиндре создает атмосферный выброс. За счет этого происходит внутреннее впитывание бетона. При крайнем положении головки поршня начинается обратный (рабочий) ход. При возврате поршня избыточное давление начинает возвращаться в исходное положение.Это приводит к сливу бетонной смеси в бетонную воду с последующей закачкой в ​​зону заполнения.

Схема бетононасоса.

Используются два основных типа бетононасосов: поршневые и роторные. Учитывая сложность конструкции роторного автобетононасоса, выбран вариант поршневой. В промышленном и гражданском строительстве применяется оборудование с двумя поршневыми головками. Это обеспечивает бесперебойную работу агрегата и увеличивает его производительность. Изготовить самодельный двухтактный насос — очень сложная конструктивная задача.

Вернуться в категорию

Автобетононасос своими руками: сборка и установка

Перед тем, как приступить к сборке основных узлов агрегата, необходимо составить план или схематический чертеж. Это поможет связать все элементы конструкции в одно целое. Пригодится техническое или инженерное образование изобретателя. Основные элементы будущего механизма — цилиндр и поршень.

Для этих конструкционных материалов существует ряд спецификаций:

Диаметр рабочего цилиндра должен быть не менее 350-420 мм.Это поможет повысить рабочую износостойкость материала. Ход поршня бетононасоса должен составлять 0,6-0,9 м. Клапан обратного хода подвергается химическому воздействию бетонной смеси. Поэтому выбирать его следует из легированной стали. Это обеспечит физико-механические свойства металла.

Все детали и узлы насосов выполняются на токарном станке с чистовой обработкой на шлифовальном или наждачном круге. При подгонке узловых элементов точность погрешности должна быть не менее ± 0.1 мм. Основание шкафа выполнено из листа нержавеющей стали. Это поможет избежать коррозии и химического воздействия при любых атмосферных условиях. Посадка клапана выполняется с помощью отвертки. Конструкция собирается гаечным ключом соответствующего диаметра, гайкой. Приводная часть механического монтажа будущего бетононасоса выполняется электромеханическим или гидравлическим способом.

Схема поршневого автобетононасоса одностороннего действия.

Все зависит от желания и финансовых возможностей мастера.При этом следует учитывать, что гидродвигатель имеет довольно сложную механическую конструкцию и большой ценовой уровень. Поэтому необходимо отдать предпочтение электромеханическому приводу.

На практике используется трехфазный асинхронный электродвигатель, который крепится к штоку головки поршня. Для снижения нагрузки и перегрева двигателя необходимо использовать редуктор с меньшим крутящим моментом и механический преобразователь. Благодаря этому круговой оборот вала двигателя преобразуется в возвратно-поступательное движение штока головки поршня.Монтаж установки производится следующим образом:

Электродвигатель с реле стартера устанавливается на осевом основании прицепа; Коробка передач устанавливается на валу двигателя с помощью соединительной муфты; Преобразователь соединен с поршнем бетононасоса и выходным валом понижающей коробки передач; Электродвигатель прикреплен к питающему кабелю.

Все работы по подключению электропроводящих установок должен производить специалист.

Это поможет избежать травм.

При сборке и установке потребуются следующие материалы и инструменты:

Схема привода бетононасоса.

принадлежности для рисования; Листовое железо до 6 мм; Заготовки токарные для клапанов и поршня; Металлическая труба O 400 мм; 3-х фазный двигатель со стартером; Токарный станок ДИП-200; набор сантехнических инструментов; редуктор с выходом; Сварная база или прицеп.

Вернуться в категорию

Эксплуатация самодельных бетононасосов

Проверить работу и испытать собранную конструкцию насосного агрегата для бетонной смеси в нагруженном состоянии.Если запустить механизм на холостом ходу, то можно завершить обрушение конструкции. Для испытания агрегатной установки подойдет небольшое количество машинного масла и рабочая смесь. Консистенция бетонного раствора при испытательных работах должна быть с большим содержанием воды. Это позволит установить оптимальные режимы работы и определить достаточную мощность электродвигателя. В зависимости от мощностных характеристик приводного мотора можно в час прокачать до 150 м? Бетонный раствор с удалением до 40 м.Этого достаточно, чтобы провести фундаментную заливку на большой глубине или подать раствор на уровень второго этажа.

Основным преимуществом насосной установки будет ее высокая производительность в различных климатических и погодных условиях. После завершения работ все механизмы и узлы агрегата требуют тщательной очистки.

Насосы для бетона и шпатлевки

Насосы для бетона и раствора — это специализированные насосы, предназначенные для перекачивания густых сред с большим количеством сухих веществ и песка (абразива).

Насос для перекачки раствора используется в строительстве и производстве строительных материалов для подачи цементного раствора, замазки, бетона и других вязких густых жидкостей.

Наша компания предлагает купить насосы для подачи бетона стационарные и мобильные различной производительности.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Температура перекачиваемой жидкости

Промышленный винтовой насос высокого давления.

Страницы

Популярные разделы

Насосы в конструкции

Насосы для эксплуатации

Дробилка

Винтовые насосы

Историческая справка.

Принцип винтового насоса (ротор — статор) изобрел француз Рене Моано (Rene Moineau), который в 1930 году в Парижском университете защитил диссертацию на тему «Новый капсилизм», а уже в 1932 году вместе с партнером основали компанию PCM (Франция), которая и была вершиной этого типа насосов.Кстати, компания PCM — мировой лидер по производству объемных винтовых насосов.

Прежде всего давайте определимся, что такое винтовой насос, рассмотрим его устройство, назначение, характеристики и принцип работы. А потом поговорим о том, где можно купить винтовой насос в Украине, Беларуси, Казахстане, Молдове, Грузии, Армении, Азербайджане, Узбекистане, Таджикистане, а также опишем классические области применения этого типа насосов.

Винтовой или шнековый насос — это насос, в котором создание давления закачиваемой жидкости происходит за счет вытеснения жидкости одним (одиночный насос), двумя (двухвинтовой насос) или тремя (трехканальный насос) ) с металлическими винтами (роторами), которые вращаются внутри неподвижной манжеты (статора). Изготовлены обычно из эластомера.Таким образом, рабочим органом насоса является трооторная пара (ротор — статор), которую иногда называют рабочей парой винтового насоса или винт винта корявый. Традиционно статор, неподвижный резиновый трос, может быть выполнен с двусторонней винтовой поверхностью, а ротор — это вращающийся металлический однородный винт. Геометрия башенного пара может быть S-образной и L-образной.

Конструктивно винтовой (винтовой) Насос от компании ЛОГРУС может быть выполнен в следующих исполнениях: Интегрированная конструкция, моноблочная конструкция (насос моноблочная), с несущей стойкой (подшипниковый узел), с загрузочной воронкой или загрузочным бункером, с верхний привод, а также бункер и архимедов шнек (удерживающий аукцион) для слива перекачиваемого продукта в зависимости от его оборачиваемости и вязкости.

Объемный принцип работы, когда в конструкции насоса преобладает сила давления, предполагает, что винтовой насос от Логрус используется для перекачивания вязких жидкостей, имеет высокое давление и обладает отличной способностью к всасыванию (самовсасывающий). При этом винтовой насос непосредственно обеспечивает плавную струю перекачиваемой жидкости на выходе и может использоваться для дозирования, т.е. как насос-дозатор.

Как известно, помимо традиционного названия одинарного насоса (ASD), этот тип насосов объемного принципа действия в зависимости от отрасли может носить разные названия: мононасос или насос Муано, насос PCM (PCM), эксцентриковый винтовой насос, эксцентриковый насос, эксцентриковый и винтовой насос, насос Herotor, а также эксцентриковый безбарьерный насос, червячный насос и даже одношпиндельный насос.Специалисты нашей компании встречали более «официальные» ее названия: агрегат электронасосный винтовой или одинарный электронасосный агрегат.

Область применения винтового насоса практически безгранична. Начнем с пищевой промышленности, где его традиционно называют пищевым насосом.

Так в молочной промышленности винтовые насосы от компании ЛОГРУС используются для молока, кефира, ряби, сметаны, сливок, йогурта, белой массы, масла, творога, сырной массы, десертов, мороженого, фруктовых наполнителей, ферментов. , стартеры и т. д.и в этих отраслях они называются насосами для одиночной молочной железы. В Европе насосы этого типа часто можно встретить в качестве насоса для центрифуги или вакуумной выпарной установки, поскольку подача полуфабриката плавным потоком без пульсаций улучшает органолептические показатели конечного продукта на выходе из цеха. монтаж.

В мясоперерабатывающей и рыбной промышленности винтовые насосы используются для перекачивания фарша, колбасных смесей, наполнителей, мясного фарша, животных жиров, масла, яичных продуктов, сурьими, а также для дозирования ароматизаторов, красителей, белков, ферментов. , так далее.

В хлебопекарном бизнесе винтовые насосы нашли свое применение для подачи масла подсолнечного и тропического, маргарина мягкого и столового, жиров для кондитерских изделий и заменителей молочного жира, теста, смесей и бисквитных смесей, наполнителей, топпингов, джемов, шоколада. , сливки и сиропы.

При производстве напитков, пива и вина Эксцентриковые насосы от компании ЛОГРУС используются при перекачивании концентратов сока (винтовой насос для бочек), сусла, мезги, постблочной барды, в качестве насоса-дозатора в потоке, а также для бережная подача вина к розливу.

В сахарной промышленности винтовые насосы LOGRUS используются для подачи известкового молока до насыщения, влажной ели при сушке / черпрессе (T. N. Peeling pump), часто они также используются для перекачивания кормов, зеленой патоки и патоки.

При переработке овощей и фруктов эксцентриковые винтовые насосы могут использоваться, например, в качестве насосов для подачи вязких сред. При перекачивании икры «горячая щека», как помпа-дозатор масла и томатной пасты для консервирования кабачков и баклажанов и т.д. холодный и горячий способ приготовления соусов для перекачивания майонеза, горчицы, кетчупа, томатной пасты, белково-желточной жидкости, меланжа, а также для подачи подсолнечного масла как нерафинированного, так и рафинированного дезодорированного.

В косметике и фармацевтике заслуженно популярны гигиенические одинарные насосы при перекачивании кремов, мазей, гелей, вазелинов, глицерина, базовых средств, лосьонов, шампуней, кондиционеров, бальзамов, жидкого мыла, зубной пасты, туши и т. Д.

В водоподготовке и водоподготовки, эксцентровинтовые насосы широко применяются на очистных сооружениях при дозировании реагентов, флокулянтов, коагулянтов, известкового молока и других химикатов, а также для перекачивания шлама, желтка и жидких осадков.

Естественно, шнековые насосы применяются повсеместно при добыче нефти. Для нефтяных скважин, для многофазных сред (насос Кудо). Кроме того, в нефтехимии шнековые насосы широко применялись, например, при транспортировке нефтепродуктов. Мазута (т. Н. Топливные насосы).

Героторный насос от Логрус используется в строительстве для транспортировки под давлением и объемного дозирования пластичных смесей, растворов, суспензий, замазки и шлама. Насос Herotor для пенобетона даже имеет собственное название — смертоносный насос или высотный насос для перекачивания пенополистирола и ячеистых смесей, а также подачи ячеистого бетона к месту укладки.В шахте червячный насос называется валовым одинарным насосом.

Насосы «Шнек» в судостроении тоже имеют свою специфику. Винтовые насосы на судах часто используются для перекачки нефти и жидкого топлива, а также в качестве питающих и циркуляционных судовых насосов. Поэтому этот вид гидравлической машины в судостроении носит название винтовой масляный насос или просто винтовой насос для масла.

Но … если вы решили купить шнековый или бустерный насос для воды, для грязной воды или для колодца, знайте — это не для нас. Скажем по секрету: этот винтовой насос проще сделать самому!

В современном строительстве применяется много разных материалов, однако железобетон не перестает быть основным.Без этой чудесной смеси не построят ни одного здания.

Железобетон начали применять более 100 лет назад, такие материалы, как дерево и кирпич, постепенно «отошли» на второй план.

Строители отмечают, что Применение бетона позволяет сократить время строительства в несколько раз. Это положительно сказывается на всем процессе. В те далекие времена, когда этот материал только начинали применяться, рабочие столкнулись с множеством проблем:

• как сделать решение решить;
• , что доставить на верхние этажи зданий;
• как доставить смесь на строительную площадку;
• и многое другое.

Но время идет вперед, а новые технологии не заставляют себя ждать. Вскоре стали появляться первые бетононасосы. Их использование позволило быстрее возводить постройки и улучшило качество строительства.

Бетононасос — купить или сделать самому?

Сегодня можно встретить множество объявлений о продаже автобетононасосов, но стоит ли тратить огромные инструменты, когда можно и
Сделать мини бетононасос своими руками. Конечно, для его постройки потребуются определенные навыки и умения.

Самоделка будет отличаться от конвейерных изделий, но, если все сделать правильно, работать будет так же просто.

Изначально необходимо определиться, на каком принципе будет основана работа оборудования. Вы можете использовать поршень в приводе. Это самый простой способ построить бетононасос.

Но у этой модели есть существенный недостаток — быстрый износ деталей, поэтому агрегат долго не прослужит. Поломка чаще всего происходит из-за трения.Детали проникают в микроэлементы бетона, а точнее — в бетонное молоко.

В дополнение к поршню вы можете использовать гидравлику или вакуум для привода . У каждого дизайна есть свои плюсы и минусы. Механики предоставят в свои показатели гидропривод.

Еще есть автобетононасосы, но у большинства операторов их производительность низкая, в отличие от стационарного оборудования. Различия в функционировании устройства связаны с разницей в мощности двигателей.

При самостоятельном строительстве бетононасоса стоит обратить особое внимание на такой элемент, как Sewber. По-другому его называют «клапаном». Это устройство предназначено для обеспечения качественного сцепления бетононасоса и бетононасоса.

Вся работа автобетононасоса полностью зависит от выбранного немца, который может по-своему отличаться.

Как сделать бетононасос — технология производства

После того, как все детали готовы и оборудование собрано, необходимо проверить его работу.Невозможно использовать бетононасос, если нет бетона или специальной пусковой установки, которую можно сделать из обычного разведенного в воде цемента с добавлением машинного масла.

Применение бетононасосов в строительстве

Строительство многоэтажного дома без использования автобетононасоса практически невозможно. Специальные машины позволяют доставить бетон в то место, где он нужен прямо сейчас, без задержек и лишних движений. Однако многие задаются вопросом, можно ли использовать бетононасос в частном строительстве.

В большинстве частных секторов достаточно плохие условия для прохождения сложной техники, и он не хочет замешивать бетон вручную, поэтому бетононасос всегда может прийти в доход. Его использование значительно облегчит работу и сократит время строительства.

Но стоит помнить, что contertasos имеет довольно большие габариты А в разложенном виде он займет ширину до 12 м, да и про стрелку с подающим шлангом нет ничего. Достигает 70 метров.Именно поэтому при использовании этой техники возникают проблемы.

Для подачи небольшого количества бетона можно использовать простой КАМАЗ , который крепится к трассе. Он состоит из нескольких труб, соединенных между собой хомутами. Это самый простой вариант бетононасоса, не занимающий много места.

Бывают случаи, когда даже маленький КАМАЗ не может водить машину, например, из-за узкой лекции. Здесь требуется ручное усилие, чтобы построить шоссе, достаточно двух человек. Трубы достаточно тяжелые, и тащить их одно просто не под силу.

Проблемы, которые могут возникнуть при сборке такого механизма:

1. Риск разрыва магистрали . Из-за большого напора бетона хомуты могут не выдержать, и между приставками образуется отверстие. В этом случае необходимо остановить работу насоса, прочистить трубы и повторно заделать компаунд.
2. Открытие шоссе. Данная проблема возникает, если необходимо произвести заливку бетона на другом участке. Для этого необходимо разобрать трубы, очистить их от смеси и заново проложить магистраль.

Оказывается, налаживание работы бетононасосного оборудования занимает много времени. Но сделать это проще, чем замесить бетонный раствор вручную.

Если невозможно создать шнековый бетононасос своими руками Можно воспользоваться объявлениями с предложением услуги аренды. Стоимость их на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вкладывается в работу оператора и его помощника, становится понятно, что такая стоимость вполне оправдана.

Преимущества автобетононасосов

С помощью стационарных устройств, если нет возможности создать бетононасос своими руками

Бетононасосы стационарные Возможны два варианта — с шасси и без шасси. Первые позволяют свободно перемещать оборудование по строительной площадке. Если возникнет необходимость перевезти устройство на другой объект, придется воспользоваться специальной площадкой. Маленькая цифра — 5 кубометров, самая большая — 200.

Высота подачи может достигать 250 метров. При горизонтальном положении трубы для бетонной разводки стоимость ее транспортировки будет больше 1 километра.

Создание бетононасоса не всегда уместно, потому что сил и денег много, а навыки доступны далеко не всем. В таких случаях всегда можно найти выход и воспользоваться предложениями знающих людей.

Принцип работы и как сделать

Бетон — самый распространенный вид строительства в строительстве, он применяется в большинстве сфер.Чтобы облегчить работу с тяжелым раствором, раздавались специальные приспособления для приготовления и транспортировки цемента. Самый простой, но затраченный способ перемещения раствора — насос для бетона, но стоимость установки отпугивает небольшие фирмы. Создать бетононасос своими руками возможно, при этом затраты будут меньше 30-40%.

Принцип работы бетононасоса

Автобетононасос представляет собой устройство с единственной задачей — приготовление и подача бетона с места замеса на заданный участок.В основе установки лежат трубопроводы или контуры, которые передают раствор в любые места. Наибольшая потребность возникает в монолитном строительстве и при создании железобетонных конструкций.

Мобильный бетононасос S. большой производительности на гусеничном шасси

Чтобы разобраться в способе монтажа здания, вы должны знать, как работает бетононасос. Принцип работы бетононасоса основан на свойствах жидкости — она ​​вытесняет и заполняет изменяющийся объем системы.Если объем полностью заполняет смесь, раствор выводится в бетонид, а затем в целевую зону.

Устройство и принцип работы бетононасоса делится на несколько групп:

• поршневые. Выполняйте постоянную подачу на различные расстояния. Современные устройства способны вытеснять жидкость на высоту 6-65 м. Объем шихты смеси достигает 180 м3 / ч. Отличается краткостью из-за риска попадания мелких элементов цемента. Имеет принцип отрывистой подачи.

Шланг

• (винтовой). Обеспечить непрерывную транспортировку. Насос-цистерна для бетона обеспечивает большой объем транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если пробка образовалась, ее пробивает реверсивный двигатель. Бак-насос для перекачки бетона имеет один существенный недостаток — небольшой ресурс шланга, но конструкция легко ремонтируется самостоятельно;
• с гидравликой.При наличии гидроагрегатов для работы с бетоном устройства становятся более прочными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает перекачивать жидкость на высоту и на большие расстояния. Гидравлический привод выполнен максимально простым, устройство приводит к небольшому энергопотреблению. Гидравлические насосы помогают перекачивать раствор с легкими заполнителями, просты в эксплуатации и обслуживании.

Конструкция поршневого автобетононасоса

Чертежи бетононасосов для изготовления своими руками существенно различаются в зависимости от типа.Все модели характеризуются устройством, но имеют схожие недостатки большей или меньшей степени тяжести:

• обязательно использовать подвижной состав;
• ограниченная дальность перевозки;
• Требование к составу раствора.

Цена самодельного бетононасоса напрямую зависит от необходимой мощности и диаметра трубы. Для больших труб давление снижается. В последнее время наибольшей популярностью пользуются конководы (возможность подачи бетона на целевой участок разной удаленности) и бетононасосы (меньшие габариты и мобильность).

Типы агрегатов

Условно устройства делятся на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои характеристики и недостатки.

Работа поршневой системы

Поршневые системы работают по одному и тому же принципу во всех областях применения. На этапе движения вниз происходит всасывание определенного объема жидкости и бетоноприемника, на втором цикле работы раствор выталкивается в передаточную гильзу.По трубопроводу смесь поступает в рабочую зону.

Бетононасос поршневой с механическим приводом

Для работы необходимо использовать заслонку, которая открывает бетон на фазе всасывания и закрывается во время выброса. Затвор регулирует направление потока жидкости. В процессе испытаний необходимо добавить в рабочую смесь машинное масло.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительная, это приводит к образованию большего давления и увеличению мощности насоса.Если сравнить с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и дает плавность хода. Потенциальная проблема — слабый контакт поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, значительно ускоряя износ.

Аппараты с 1 баллоном практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Обычно в систему встроены два цилиндра, они работают поочередно — поэтому подача бетона происходит плавно и непрерывно.Также меньше изнашивается механизм с двумя цилиндрами.

Работа роторной системы

Гораздо более распространено использование роторных бетононасосов, так как неудачные системы более надежны. Основа — ротор с неподвижными роликами (с резиновым покрытием). В процессе вращения ротора в движение приходят ролики, которые передают смесь бетонных машин к рабочему рукаву. Важное преимущество — функция реверса для удаления воздушных пробок и скоплений.

Конструкция роторного бетононасоса

Упрощение эксплуатации оборудования и ремонта.Уязвимая конструкция — износ шланга или уплотнение — обе неисправности легко устраняются сами по себе. К другим недостаткам можно отнести небольшую мощность (по сравнению с поршневым типом) и плохую переносимость крупного наполнителя.

Есть еще винтовые насосы для перекачки бетононасоса, но они уступают по долговечности и производительности. Принцип их действия элементарен: в сквозной камере находится шнек, который при вращении вытесняет вещество.

Поворотные механизмы представлены во множестве модификаций, главное отличие — способ размещения: стационарный и автомобильный.

Варианты базирования агрегатов

Насосы стационарные

Перед тем, как сделать бетононасос своими руками, следует определиться с типом наполнения. Стационарный вариант — это отдельная станция перекачки вещества. Габариты колеблются в больших пределах, есть бетононасосы для небольшого строительства и строительства промышленных объектов. Для передвижения часто устанавливают шасси.

Мобильная конструкция без шасси в основном имеет большую мощность, использование бетононасоса рекомендуется для обеспечения субстанции крупномасштабного строительства, чаши высотных конструкций.При наличии шасси транспортировка на дальние расстояния не предусмотрена, они предназначены для передвижения в пределах одной секции.

Смеситель стационарный и бетонный трос

Сегодня разработан новый тип — прицепное устройство, его отличает мощное шасси, позволяющее перемещать установку на трактор-дальнобойщик. Для строительства частного жилья или хозяйственных построек был создан мини-бетононасос с поршневым механизмом, реже встречается с пневмоприемником.Помогает при работе с мелкими заказами или в стесненных условиях.

Пневмоустановка предназначена для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

Автомобильные насосы

Автомобильные насосы наиболее распространены во всех областях строительства. Как и другая садовая техника на колесах, бетононасос легко передвигается самостоятельно, а также имеет характерные отличия:

• Стационарная станция большой мощности применима исключительно для масштабного строительства, это дорога в эксплуатации и не по закону.Автомобильный вариант способен подъехать к большинству объектов;
• для агрегатов стационарного типа, требуется специальное питание, в строительных условиях создать подходящие условия сложно. На автовокзале питание идет от установки машины;
• Маленький насос отличается невысокой производительностью, а стоимость установки кармана достается далеко не всем подрядчикам. С точки зрения экономии автоагрегат дешевле, а кроме того помогает выполнять работу в разы быстрее;

Автомобильные насосы

• В современные автомобили комплексы встроены в выдвижную стрелку, что упрощает доставку решения в целевые зоны со сложным доступом или расположенные сверху.Если стрела не применима, используется линейный насос, чтобы помочь перекачивать раствор до 1 км и 120 м на высоту;
• Благодаря профессиональному оператору в кабине кабины, с заказчика снимаются все риски поломки устройства.

Бетононасос — купить или сделать самому?

На рынке спецтехники б / у много предложений, но стоит задуматься о целесообразности покупки, ведь есть вариант сделать бетононасос своими руками.Для создания инсталляции потребуются базовые навыки. Самодельные установки менее мощные и отличаются простотой, а при правильном изготовлении работают исправно и бесперебойно.

Изначально важно определить принцип работы бетононасоса: поршневой или гидравлический. Поршневой тип самый простой, но приводит к быстрому износу элементов агрегата из-за постоянного трения. Гидравлика по характеристикам намного лучше, но сложнее. Можно сделать автобетононасос, но он менее мощный.

Перед тем, как приступить к изготовлению бетононасоса, своими руками важно провести канализацию — это своеобразная задвижка, обеспечивающая качественное сцепление бетононасоса и насоса. Оформление дизайна зависит от правильности выбора подбора.

Как сделать бетононасос — технология производства

В процессе работы потребуются вспомогательные инструменты, желаемое мероприятие — теплоизоляция. Щедрый насос выполнен по единой схеме.Основные моменты сборки бетононасоса:

• Оценка целесообразности изготовления. Для масштабного строительства имеет смысл обзавестись собственной установкой. Для малых и средних мастерских выгодна аренда бетононасосов. Самодельный бетононасос — процесс относительно сложный и дорогостоящий.
• Создание чертежа. Схема автобетононасоса проста, для ее изготовления потребуется наличие минимальных дизайнерских навыков или использования существующих схем.Самостоятельное изготовление — это более строгий способ, но позволяет создать конструкцию под конкретные нужды. Использование готовых схем удобно благодаря сокращению временных затрат и возможности изучения отзывов о недостатках чертежа или поиска в них способов улучшения конструкции.
• Выбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом хода. Максимальный диаметр цилиндра — 400 мм, лучше выбирать модели поменьше.Оценка хода поршня — от 50 см. При отсутствии подходящих параметров количество рабочих циклов увеличивается, как следствие — быстрый износ.
• Посадка поршня цилиндров. Чтобы насос прослужил долго, следует провести высокоточную подгонку и ремонт неровностей.
• Выбор типа узла. Снизить сложность и стоимость изготовления устройства поможет электромеханический насос. Гидравлический вариант можно приготовить вручную, но это приведет к удорожанию и усложнению процесса.
• Установка КПП. Механизм должен включать передаточное число для уменьшения и преобразования вращательных движений в прогрессивные.
• Установка шкворня. Элемент связан с механизмом. Для подготовки сварного каркаса используется металлический уголок. В систему введены обратные клапаны из легированной стали, она устойчива к износу.

После подготовки деталей и сбора помпы осталось проверить работоспособность установки.Запрещается запускать аппарат без бетона или специальной пусковой установки (вручную изготовленной из цемента с водой и добавлением автомобильного масла).

Чертеж бетононасоса

Монолитные многоэтажки практически всегда строят с помощью бетононасоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

Что касается частного строительства, то здесь ситуация несколько сложнее, так как площадка спецтехники ограничена площадкой, а ручное приготовление раствора — чрезвычайно длительная процедура.Автомобильные установки достаточно габаритные, в рабочем состоянии техника занимает ширину до 12 м, для использования стрелы требуется еще больше места, до 70 м. Мини-бетононасосы помогут устранить проблему, упростив задачу и ускорив строительство.

Заказать бетон с автобетононасосом для малогабаритного строительства можно совместно с КАМАЗом, на котором закреплена трасса: 2 трубы с хомутами. Самодельный автобетононасос с КамАЗом — самая габаритная версия автобетононасоса.

Если на место не подъезжает грузовой автомобиль, сборка должна производиться вручную, но при этом необходимо участие 2 и более человек. Возможные проблемы, связанные с ручным монтажом:

• на шоссе. В системе большого давления хомуты не всегда выдерживают давление. Застежка-тиснение образует отверстие. Придется остановить систему, прочистить трубопровод и выполнить более прочный монтаж;

,

• проезжает по трассе. При смене места работы необходимо перенести трубу, но с раствором не получится.Приходится разбирать, чистить и заново монтировать трассу.

Долго наладить работу оборудования все равно значительно меньше, чем вручную замешивать смесь.

Применение бетононасосов в строительстве

Преимущества автоматических бетононасосов

Производственные автоматические установки обладают рядом преимуществ:

• встроенный электронный блок управления, контролирующий правильность и непрерывность работы. Оператор выбирает режим работы, а агрегат самостоятельно регулирует работу установки;
• независимая система промывки труб и насоса.Сокращает время, затрачиваемое на обслуживание и устранение заторов;
• освещение прилегающей территории для работы бетононасосом после наступления темноты;
• звуковое оповещение о крупных событиях;
• регулировка зазоров в узле распределения бетона; №
• все насосные установки укомплектованы системой промывки, специальным программным обеспечением и бетонным тросом до 80 м;
• в качестве опции производители предлагают бетонную стрелу, которая упрощает подачу бетона к намеченному месту;
• полное соответствие двигателя нормам Евро-4;
• надежные запчасти используются для увеличения срока службы и снижения затрат на обслуживание.

Возведение даже небольших сооружений требует использования разнообразных инструментов и приемов:

• Самая распространенная область применения бетононасоса — это формирование фундамента. Для ворсового типа удобно и недорого использовать ручные тройники;
• Монолитная конструкция на металлической основе. Пистолет для вязания арматуры ускорит создание каркаса;

Мощность

Бетононасос — сложная строительная техника, которую непросто изготовить самостоятельно, но при наличии навыков и времени работа вполне выполняется.Варианты изготовления более функциональны и эффективны, но стоят дорого. При желании сэкономьте, часто заказывая аренду автобетононасосов.

побетоны.эксперт.

технология, размеры, длина рукава (шланга)

С каждым годом сфера строительства развивается быстрее, чем нам кажется, хотя до масштабных строительных площадок, которые были в 60-80 годы прошлого века, еще далеко. Для заливки фундаментов, а также для технологических процессов строительства оптимальным решением станет бетононасос своими руками, который можно создать из существующих материалов и технологий.Его легко собрать, и в то же время эффективный самодельный бетононасос можно использовать на любой производственной площадке — промышленных объектах или частном хозяйстве.

Категории промышленного оборудования

Согласно общепринятой спецификации, бетононасосное оборудование принято разделять на несколько категорий, в частности:

• Стационарный вариант. Он подходит для крупных промышленных строительных площадок, при этом оборудование может работать при больших нагрузках и объемах, не вдаваясь в сложность строительного процесса.
• Мобильный вариант. Этот вид предпочтительнее для тех, кто строит подряд несколько объектов. В этом случае небольшое содержимое бетононасоса можно с легкостью транспортировать на транспортном средстве с одной строительной площадки на другую.

Помимо основных групп класса бетононасосной техники, существуют отличия по производительности оборудования, а также по способу питания и подключения. В некоторых случаях существует разница в подаче по категориям и типам загружаемого бетона.В общем, создавая бетононасос своими руками, посмотрим, какие технические характеристики оборудования имеются:

• Вакуумного типа. Подача материала происходит путем выдавливания готового вторичного материала из лотка под действием вакуумного насоса.
• Тип поршня. Подача строительного материала осуществляется во взаимодействии элементов поршневой группы.

Общая классификация оборудования способна работать как в горизонтальном положении, так и при вертикальной установке спецтехники.

Поршневая установка

Для того, чтобы самостоятельно создать автономное оборудование, подходит поршневой вариант, а посмотрев видео бетононасоса своими руками, вы убедитесь, что самодельная установка будет работать не хуже серийных аналогов. Для сборки потребуется:

• Приводной механизм.
• Цилиндр.
• Поршневой элемент.

Эти компоненты станут основой для сборки автономного оборудования.Кроме того, существует ряд мелких запчастей, которые используются в процессе сборки. Цилиндр имеет особую форму сосуда, на котором расположены 2 клапана для обратного хода. Именно цилиндр обеспечивает бетонной смеси специальный приемный пункт в конусной части. Эффективный рабочий процесс обеспечивается за счет слаженной работы двух основных механизмов — цилиндра и поршневого элемента.

В самом начале работы запускается поршень, который создает условный слив внутри цилиндра, и тем самым различает смесь в ресивер.Далее поршневой механизм перемещается к концу конструкции, а затем снова возвращается в исходное состояние. Наличие нескольких факторов приводит к тому, что возникает давление, из-за которого бетонный раствор движется.

Если рассматривать промышленный вариант оборудования, то подача бетонной смеси бетононасосом осуществляется с помощью встроенных в систему двух поршневых элементов. Промышленный тип бетононасосного оборудования идеален только для крупных производственных целей, а для мелких работ достаточно построить самодельный аппарат с разной производительностью.

Какие инструменты и материалы необходимы для работы

Для самостоятельной сборки качественных бетононасосов вам понадобится ряд инструментов и приспособлений, необходимых для создания установки:

• Стальной лист, желательно толщиной минимум 5мм.
• Труба подходящего диаметра для цилиндра (металлическая).
• Металлические листы круглой формы для изготовления поршневых и клапанных механизмов.
• Токарное оборудование для обработки заготовок и придания нужной формы.
• Электропривод, двигатель соответствующей мощности.
• Аккумуляторная или электрическая дрель.
• Набор ключей сантехнических различного оборудования и болтовых соединений.
• Для concouter — пластиковая или аналоговая пластиковая трубка.
• Редукторный комплекс с пониженными передаточными числами механизмов.
• Цельная или сварная рама для установки.

Что нужно знать для изготовления поршневой группы и цилиндра

Для изготовления цилиндрового механизма необходимо использовать трубу или заготовку не менее 400мм.Длина хода поршня должна быть около 50 см. Применяя другие заниженные или завышенные параметры цилиндра и поршневого элемента, можно столкнуться с тем, что бетонный шланг не выдерживает нагрузки, что приведет к преждевременному износу оборудования. Предельная точность должна быть основным фактором при изготовлении поршневой группы и цилиндра бетонного оборудования.

Рабочий процесс изготовления

Чертежи должны быть основой для создания оборудования. Чтобы использовать технику по прямому назначению, обратитесь к специалистам, которые помогут разработать техническую документацию.К тому же поиск чертежей не самый последний, это будет просмотр готовых чертежных документов в Интернете. При разработке деталей обращайте внимание на длину гильз бетононасоса, являющегося неотъемлемой частью технологического оборудования, и на качество его работы.

Выбрать автоматический привод

Для устройства, которое будет выполнять ваши прямые функции, необходимо установить привод. Правильным решением будет выбор электромеханического привода в отличие от гидравлического варианта.Электромеханика позволяет в несколько раз окупить затраты на создание бетона своими руками. Для изготовления финального варианта электромеханического привода необходимы редуктор с понижающей характеристикой, электропривод асинхронного типа, сложный передаточный механизм, с помощью которого совершается различное вращательное действие — доработанное после пуска в поступательное вращение.

Для адаптации поступательного механизма движения к поршню необходимо подключить kkworn к устройству.В этом случае под конструкцию кровати понадобится готовый сварной каркас. Необходимо учитывать, что готовый стальной каркас должен иметь очень качественное исполнение.

При производстве цилиндро-клапанных механизмов позаботьтесь о том, чтобы изготавливать только качественные детали. В этом случае потребуется высокосортная легированная сталь, которая способна взаимодействовать с агрессивными характеристиками готовой бетонной смеси для передачи в бетоносмеситель.

Итог монтажного оборудования

Для того, чтобы запустить бетононасос, необходимо провести подготовительные работы.Для пусконаладочных работ возьмите специально приготовленную смесь, в которую входит цементная смесь с добавлением небольшого количества машинного масла. Плавим готовую смесь в насос и наблюдаем, какие характеристики показывает устройство при взаимодействии с этим материалом. Помните, что только после того, как вы проведете предварительные испытания, вы сможете использовать оборудование в эксплуатации. В любом случае необходимо соблюдать повышенные меры безопасности при эксплуатации самодельной техники для подачи бетона на строительную площадку.

Видео: Бетононасос (насос) своими руками

Дата публикации:

2 ноября 2017

похожие статьи

ospettehniki.ru.

Бетононасос своими руками (видео) | CassusPro.ru.

(Последнее обновление: 26.10.2017)

Монолитное строительство сегодня получило широкое распространение не только больших административных помещений и многоэтажных жилых домов, но и индивидуальных построек, например, коттеджей. Такому тренду строительной моды отвечает научно-технический прогресс — сегодня монолитные дома возводят быстро и качественно с помощью бетононасосов.Однако стоит такая техника очень дорого, ведь многих индивидуальных разработчиков интересует, можно ли собрать бетононасос своими руками. Если проявить инженерную плавку и ловкость рук, то можно собрать вполне приличный бетононасос, которого вполне хватит для постройки коттеджа.

Классификация автобетононасосов

Перед тем, как бежать собирать автобетононасос своими руками, нужно мозгами разобраться, какие именно типы таких насосов, какие их отличия и преимущества.Все автобетононасосы по принципу действия делятся на 2 группы: бетононасос поршневой

• ;
• Бетононасос роторный.

Бетононасосы роторного типа слишком сложны в производстве и, как следствие, слишком много дорог, поэтому их используют только профессионалы. Поэтому остановимся на поршневой форме. Поршневой топливный насос состоит из 3-х основных элементов: цилиндр

• ;
• приводной агрегат;
• поршень.

Естественно, эти элементы имеют гораздо более сложную структуру и состоят из множества более мелких элементов.

Детальная конструкция поршневого бетононасоса

Цилиндр бетононасоса представляет собой полую деталь, имеющую 2 клапана. Эти клапаны, переоборудованные поочередно, обеспечивают отвод жидкого бетона от резервуара и слив его в бетонную трубу. А это, в свою очередь, может быть связано с движением поршня и сдвигами фаз разряженной атмосферы и сверхвысокого давления. Для нужд частного домостроения достаточно простая модель с одним поршнем. На крупных строительных площадках, где есть потребность в высокой производительности, используются двухпоршневые модели, но они слишком дороги и сложны в производстве — собрать двухпоршневой автобетононасос своими руками практически нереально.

Вообще, чтобы самостоятельно сделать работоспособный бетононасос, нужно много внимания уделить оформлению и созданию чертежей. С образцами чертежей можно познакомиться в сети, можно ими пользоваться. И вы можете применить свое ноу-хау — это уже ваш выбор.

Из чего делают поршневой автобетононасос своими руками?

Наверное, самое сложное при изготовлении бетононасоса — это сделать цилиндр и поршень. Дело в том, что они должны иметь довольно большие габариты — диаметр цилиндра не менее 40 см, а ход поршня не менее 50 см.Поэтому самым разумным решением будет заказать изготовление деталей у знакомого токаря. Ведь потребуется токарный станок, а он есть не в каждом доме.

Для того, чтобы поршень непрерывно двигался в цилиндре и бетон вводился в проволоку, необходим привод. Лучше всего для этого подходит электродвигатель. Он производительнее, надежнее и доступнее любых других вариантов. К электродвигателю подключена коробка передач, выполняющая роль редуктора и преобразователя вращения в поступательный импульс.

Все элементы бетононасоса должны быть прочно скреплены между собой, чтобы не допустить возможного выхода из строя во время эксплуатации — это реальная опасность. Кроме того, необходимо каждый раз проверять качество всех соединений, а также очищать все рабочие элементы от остатков бетона.

В общем, перед тем, как начать работу своего устройства, нужно провести его рабочие тесты. Бетононасос не может быть пустым, он может убить его раньше времени! Можно залить в него бетонную смесь с большим содержанием воды.

cassusPro.ru.

просмотров, Применение и самостоятельное производство

В современном строительстве сроки выполнения работ играют очень важную роль. В этом случае эта особенность связана не только с обязательствами перед заказчиком, но и с некоторыми особенностями материалов. Именно поэтому такой прибор, как бетононасос, пользуется у мастеров большой популярностью.

Любительское фото агрегата на шасси с большой стрелкой

Разновидности

Для начала нужно сказать, что разных типов этих устройств просто огромное количество.У них разные габариты, объем рабочего пространства и бетонная система. Однако даже самый обычный бетононасосный агрегат может подать готовый раствор на расстоянии и определенной высоте.

Конструкции на шасси автомобиля можно отнести к разряду спецтехники

Подвижные виды

• Подвижные установки этого типа считаются наиболее распространенными. Они устанавливаются на шасси автомобиля и могут сразу же принять решение.Поэтому они заказывают бетон и оплачивают только почасовую работу, хотя цена таких услуг довольно велика.

Агрегат, установленный на прицепе, позволяет решить проблему мобильности и габаритов

• Важно отметить, что такая техника также делится на отдельные классы, определяющие длину стрелы. Это необходимо учитывать при заказе данного автомобиля, чтобы организовать удобный подъезд.
• Так же есть бетононасос стационарный.Устанавливается прямо на объекте и может использоваться в течение всего времени работы. Стоит отметить, что обычно такое оборудование используется, если раствор готовится самостоятельно или регулируется подача подачи.

Совет! Выбирая установку для этого типа нужно руководствоваться экономией и удобством установки. В противном случае это приведет к дополнительным расходам, которые не оправдываются даже высокой скоростью монтажа.

Стационарное устройство с колесиками для удобства транспортировки

Виды поставки раствора

Данные характеристики бетононасоса не важны для заказчика или арендатора.Правильно настроенное и работающее оборудование отлично справляется с поставленной задачей вне зависимости от устройства его механизма.

Однако, если вы планируете приобрести такой агрегат, то вам стоит заранее узнать о некоторых типах таких конструкций.

Вакуумные системы предполагают наличие ресивера

• Вакуумные установки используются для ограничения мощности обратного давления. При этом подача его на высоту также осуществляется разностью потенциалов.Эта установка делит сам бетон с бетононасосом, что очень важно при обслуживании и ремонте, так как есть возможность разобрать его по узлам.
• Поршневые агрегаты считаются одними из самых простых и надежных. Их конструкция напоминает шприц или своего рода поршень. В этом случае принцип работы бетононасоса данного типа зависит от типа его механизма подачи.

Принцип работы поршневого насоса с двумя гидроцилиндрами в качестве нагнетателя

• Поршневые установки сборные и завесы.Именно эти элементы используются в качестве отделителя основного устройства от системы подачи. Поэтому можно наблюдать значительные изменения эксплуатационных качеств.

Совет! Вышеуказанные системы описаны очень условно, поскольку профессиональные мастера рекомендуют при выборе конкретного агрегата ориентироваться на его рабочие показатели и высоту подачи смеси. Стойки остаются технические данные, которые нужны только при ремонте.

Принцип работы поршней с разным потенциалом давления

Механизм действия

Обычно эксплуатация бетононасоса связана с рядом трудностей, которые связаны с тем, что не всегда удается найти доступ к электрическая сеть на строительной площадке.Поэтому чаще всего эти агрегаты работают на бензине. Таким образом обеспечивается их автономность, что очень удобно на начальном этапе строительства, когда на объекте возводится только бетонная опалубка.

Однако необходимо сказать, что есть сооружения, которые для работы используют электрическую энергию. Такое устройство бетононасоса намного экономичнее и имеет меньшие габариты.

Совет! Приобретать такие системы выгодно только компаниям или крупным строительным бригадам.Для выполнения разовых работ гораздо проще арендовать такое оборудование.

Схема гидросистемы

Самостоятельное производство

Довольно часто на стройке можно встретить самодельный бетононасос, который отлично справляется со своими задачами и достаточно прост в эксплуатации. Однако стоит сказать, что создание продукта самостоятельно может оказаться очень непростым в финансовом и техническом плане. Поэтому к этой задаче необходимо приложить все положительные и отрицательные стороны.

Для создания давления можно использовать простой компрессор Из холодильника

Выбрать конструкцию

Создавая бетононасос своими руками необходимо выбирать те системы, которые при изготовлении не вызовут серьезных затруднений и больших затрат. Поэтому специалисты советуют остановить свой выбор на поршневых изделиях. Их принцип действия заключается в создании в цилиндре с двумя напорными клапанами, позволяющих смеси поступать в рабочее пространство, которое при обратном ходе сжимается, выталкивая состав наружу.

Чертеж поршневого насоса

Стоит отметить, что для таких работ лучше всего воспользоваться готовыми чертежами или создать их самостоятельно при наличии соответствующих навыков и образования. В этом случае инструкция по проектированию советует выбирать эскиз, основанный на использовании готовых узлов. Это поможет сэкономить деньги и упростит весь процесс.

Совет! Готовый рисунок стоит показать специалисту, который может обнаружить неточности или внести в него дополнения.В противном случае возможно изготовление агрегата, который не будет работать.

Насос с клапанной коробкой

Материалы

Очень часто бетоносмеситель комбинируется с бетононасосом, что позволяет пользователю сразу упростить технологический процесс.

Однако такие конструкции предполагают прочную установку, предпочтительно с вертикальной нагрузкой.

Принципиальная схема гидропривода насоса, которая может быть использована как основа для создания чертежей

• Для силовой установки лучше всего использовать электромеханический привод.Это связано с тем, что все остальные агрегаты очень дороги и сложны в эксплуатации.
• Если не удалось найти поршневую систему в готовом виде, ее придется создать самостоятельно, используя легированную сталь, которая обрабатывается на токарном станке. При этом желательно сделать детальный чертеж всех элементов, чтобы токарь смог точно подогнать их.

Совет! Весь процесс изготовления зависит только от выбранной конструкции и найденных узлов.Поэтому подробно описывать его нет смысла.

Схемы распределения клапанов с использованием различных конструктивных конфигураций

Прочитав видео в этой статье, вы сможете изучить устройство и принцип работы этих агрегатов. В то же время, на основании предложенной выше статьи, стоит сделать вывод, что существует масса различных конструкций этих устройств, различающихся по разным параметрам.

Еще можно понять, что самому сделать бетононасос довольно сложно.Иногда гораздо проще приобрести готовое изделие или сдать его в аренду.

Бетон — самый распространенный вид строительства в строительстве, он применяется в большинстве сфер. Чтобы облегчить работу с тяжелым раствором, раздавались специальные приспособления для приготовления и транспортировки цемента. Самый простой, но затраченный способ перемещения раствора — насос для бетона, но стоимость установки отпугивает небольшие фирмы. Создать бетононасос своими руками возможно, при этом затраты будут меньше 30-40%.

Принцип работы бетононасоса

Автобетононасос — это устройство с единственной задачей — приготовление и подача бетона от места замешивания к целевому участку. В основе установки лежат трубопроводы или контуры, которые передают раствор в любые места. Наибольшая потребность возникает в монолитном строительстве и при создании железобетонных конструкций.

Мобильный бетононасос с отличной производительностью на гусеничном шасси

Чтобы разобраться в способе монтажа здания, вы должны знать, как работает бетононасос.Принцип работы бетононасоса основан на свойствах жидкости — она ​​вытесняет и заполняет изменяющийся объем системы. Если объем полностью заполняет смесь, раствор выводится в бетонид, а затем в целевую зону.

Устройство и принцип работы бетононасоса делится на несколько групп:

• поршень. Выполняйте постоянную подачу на различные расстояния. Современные устройства способны вытеснять жидкость на высоту 6-65 м.Объем шихты смеси достигает 180 м3 / ч. Отличается краткостью из-за риска попадания мелких элементов цемента. Имеет принцип отрывистой подачи.

Шланг

• (винтовой). Обеспечить непрерывную транспортировку. Насос-цистерна для бетона обеспечивает большой объем транспортируемого материала. Установка отличается бесшумной работой при перекачивании составов любой консистенции. Если пробка образовалась, ее пробивает реверсивный двигатель. Бак-насос для перекачки бетона имеет один существенный недостаток — небольшой ресурс шланга, но конструкция легко ремонтируется самостоятельно;
• с гидравликой.При наличии гидроагрегатов для работы с бетоном устройства становятся более прочными и плавно передают раствор (без рывков и изменения скорости). Гидравлика помогает перекачивать жидкость на высоту и на большие расстояния. Гидравлический привод выполнен максимально простым, устройство приводит к небольшому энергопотреблению. Гидравлические насосы помогают перекачивать раствор с легкими заполнителями, просты в эксплуатации и обслуживании.

Конструкция поршневого автобетононасоса

Чертежи бетононасосов для изготовления своими руками существенно различаются в зависимости от типа. Все модели характеризуются устройством, но имеют схожие нарушения в большей или меньшей степени тяжести:

• обязательно использовать подвижной состав;
• ограниченная дальность перевозки;
• требование к составу раствора.

Цена самодельного бетононасоса напрямую зависит от необходимой мощности и диаметра трубы. Для больших труб давление снижается. В последнее время наибольшей популярностью пользуются конководы (возможность подачи бетона на целевой участок разной удаленности) и бетононасосы (меньшие габариты и мобильность).

Виды агрегатов

Условно устройства делятся на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои характеристики и недостатки.

Работа поршневой системы

Поршневые системы работают по одному и тому же принципу во всех областях применения. На этапе движения вниз происходит всасывание определенного объема жидкости и бетоноприемника, на втором цикле работы раствор выталкивается в передаточную гильзу.По трубопроводу смесь поступает в рабочую зону.

Бетононасос поршневой с механическим приводом

Для работы необходимо использовать заслонку, которая открывает бетон на этапе всасывания и закрывается во время выброса. Затвор регулирует направление потока жидкости. В процессе испытаний необходимо добавить в рабочую смесь машинное масло.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительная, это приводит к образованию большего давления и увеличению мощности насоса.Если сравнить с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и дает плавность хода. Потенциальная проблема — слабый контакт поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, значительно ускоряя износ.

Аппараты с 1 баллоном практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Обычно в систему встроены два цилиндра, они работают поочередно — поэтому подача бетона происходит плавно и непрерывно.Также меньше изнашивается механизм с двумя цилиндрами.

Работа роторной системы

Гораздо более распространено использование роторных бетононасосов, так как неудачные системы более надежны. Основа — ротор с неподвижными роликами (с резиновым покрытием). В процессе вращения ротора в движение приходят ролики, которые передают смесь бетонных машин к рабочему рукаву. Важное преимущество — функция реверса для удаления воздушных пробок и скоплений.

Конструкция роторного бетононасоса

Упрощение эксплуатации оборудования и ремонта.Уязвимая конструкция — износ шланга или уплотнение — обе неисправности легко устраняются сами по себе. К другим недостаткам можно отнести небольшую мощность (по сравнению с поршневым типом) и плохую переносимость крупного наполнителя.

Есть еще винтовые насосы для перекачки бетононасоса, но они уступают по долговечности и производительности. Принцип их действия элементарен: в сквозной камере находится шнек, который при вращении вытесняет вещество.

Поворотные механизмы представлены во множестве модификаций, главное отличие — способ размещения: стационарный и автомобильный.

Варианты базирования агрегатов

Стационарные насосы

Перед тем, как сделать бетононасос своими руками, следует определиться с типом содержимого. Стационарный вариант — это отдельная станция перекачки вещества. Габариты колеблются в больших пределах, есть бетононасосы для небольшого строительства и строительства промышленных объектов. Для передвижения часто устанавливают шасси.

Мобильная конструкция без шасси в основном имеет большую мощность, использование бетононасоса рекомендуется для обеспечения субстанции крупномасштабного строительства, чаши высотных конструкций.При наличии шасси транспортировка на дальние расстояния не предусмотрена, они предназначены для передвижения в пределах одной секции.

Смеситель стационарный и бетонный трос

На сегодняшний день разработан новый тип — прицепное устройство, его отличает мощное шасси, позволяющее перемещать установку на трактор-дальнобойщик. Для строительства частного жилья или хозяйственных построек был создан мини-бетононасос с поршневым механизмом, реже встречается с пневмоприемником.Помогает при работе с мелкими заказами или в стесненных условиях.

Пневмоустановка

предназначена для работы с однородными ячеистыми растворами, отличается малой мощностью и необходимостью подключения компрессора, но стабильной подачей раствора.

Автомобильные насосы

Насосы автомобильного типа наиболее распространены во всех сферах строительства. Как и другая садовая техника на колесах, бетононасос легко передвигается самостоятельно, а также имеет характерные отличия:

• Стационарная станция большой мощности применима исключительно для крупномасштабного строительства, это дорога в эксплуатации и не по закону.Автомобильный вариант способен подъехать к большинству объектов;
• для агрегатов стационарного типа требуется особое питание, в строительных условиях сложно создать подходящие условия. На автовокзале питание идет от установки машины;
• маленький насос отличается невысокой производительностью, а стоимость установки кармана достается далеко не всем подрядчикам. С точки зрения экономии автоагрегат дешевле, а кроме того помогает выполнять работу в разы быстрее;

Автомобильные насосы

• В современные автомобили комплексы встроены в выдвижную стрелку, что упрощает доставку решения в целевые участки со сложным доступом или расположенные сверху.Если стрела не применима, используется линейный насос, чтобы помочь перекачивать раствор до 1 км и 120 м на высоту;
• благодаря профессиональному оператору в кабине кабины, с заказчика снимаются все риски поломки устройства.

Бетононасос — купить или сделать самому?

На рынке спецтехники б / у много предложений, но стоит задуматься о целесообразности покупки, ведь есть вариант сделать бетононасос своими руками.Для создания инсталляции потребуются базовые навыки. Самодельные установки менее мощные и отличаются простотой, а при правильном изготовлении работают исправно и бесперебойно.

Изначально важно определить принцип работы бетононасоса: поршневой или гидравлический. Поршневой тип самый простой, но приводит к быстрому износу элементов агрегата из-за постоянного трения. Гидравлика по характеристикам намного лучше, но сложнее. Можно сделать автобетононасос, но он менее мощный.

Перед тем, как приступить к изготовлению бетононасоса, своими руками важно провести канализацию — это своеобразная задвижка, обеспечивающая качественное сцепление бетононасоса и насоса. Оформление дизайна зависит от правильности выбора подбора.

Бетононасос своими руками

Как сделать бетононасос — технология производства

В процессе работы потребуются вспомогательные инструменты, желаемое мероприятие — теплоизоляция. Щедрый насос выполнен по единой схеме. Особенности сборки бетононасоса:

• Оценка целесообразности изготовления. Для масштабного строительства имеет смысл обзавестись собственной установкой. Для малых и средних мастерских выгодна аренда бетононасосов. Самодельный бетононасос — процесс относительно сложный и дорогостоящий.
• Создание чертежа. Схема автобетононасоса проста, для ее изготовления потребуется наличие минимальных дизайнерских навыков или использования существующих схем.Самостоятельное изготовление — более сложный способ, но позволяет создать конструкцию под конкретные нужды. Использование готовых схем удобно благодаря сокращению временных затрат и возможности изучения отзывов о недостатках чертежа или поиска в них способов улучшения конструкции.
• Выбор цилиндра с поршнем. Ключевой элемент системы следует выбирать с запасом хода. Максимальный диаметр цилиндра — 400 мм, лучше выбирать модели поменьше.Оценка хода поршня — от 50 см. При отсутствии подходящих параметров количество рабочих циклов увеличивается, как следствие — быстрый износ.
• Посадка поршня цилиндров. Чтобы насос прослужил долго, следует провести высокоточную подгонку и ремонт неровностей.
• Выбор типа узла. Снизить сложность и стоимость изготовления устройства поможет электромеханический насос. Гидравлический вариант можно приготовить вручную, но это приведет к удорожанию и усложнению процесса.
• Установка КПП. Механизм должен включать передаточное число для уменьшения и преобразования вращательных движений в прогрессивные.
• Установка шкворня. Элемент связан с механизмом. Для подготовки сварного каркаса используется металлический уголок. В систему введены обратные клапаны из легированной стали, она устойчива к износу.

После подготовки деталей и сбора помпы осталось проверить работоспособность установки.Запрещается запускать аппарат без бетона или специальной пусковой установки (вручную изготовленной из цемента с водой и добавлением автомобильного масла).

Чертеж бетононасоса

Применение бетононасоса в строительстве

Монолитные многоэтажки почти всегда строят с помощью бетононасоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

В отношении частного строительства ситуация несколько сложнее, так как площадка спецтехники ограничена площадкой, а ручное приготовление раствора — чрезвычайно длительная процедура.Автомобильные установки достаточно габаритные, в рабочем состоянии техника занимает ширину до 12 м, для использования стрелы требуется еще больше места, до 70 м. Мини-бетононасосы помогут устранить проблему, упростив задачу и ускорив строительство.

Заказать бетон с автобетононасосом для малогабаритного строительства совместно с КАМАЗом, на котором крепится магистраль: 2 трубы с хомутами. Самодельный автобетононасос с КамАЗом — самая габаритная версия автобетононасоса.

Если на место не прибыл грузовой автомобиль, сборка должна производиться вручную, но при этом необходимо участие 2 и более человек. Возможные проблемы, связанные с ручным монтажом:

• Править шоссе. В системе большого давления хомуты не всегда выдерживают давление. Застежка-тиснение образует отверстие. Придется остановить систему, прочистить трубопровод и выполнить более прочный монтаж;
• проезжает по трассе. При смене места работы необходимо перенести трубу, но с раствором не получится.Приходится разбирать, чистить и заново монтировать трассу.

Долго наладить работу оборудования все равно значительно меньше, чем вручную замешивать смесь.

Применение бетононасосов в строительстве

Преимущества автобетононасосов

Производственные автоматические установки обладают многочисленными преимуществами:

• встроенный электронный блок управления, который контролирует правильность и непрерывность работы. Оператор выбирает режим работы, а агрегат самостоятельно регулирует работу установки;
• независимая система промывки труб и насоса.Сокращает время, затрачиваемое на обслуживание и устранение заторов;
• освещение прилегающей территории для работы бетононасосом после наступления темноты;
• звуковых оповещений о крупных событиях;
• регулировка зазоров в узле распределения бетона;
• все насосные установки укомплектованы системой промывки, специальным программным обеспечением и бетонным тросом до 80 м;
• в качестве опции производители предлагают бетонную стрелу, которая упрощает подачу бетона к намеченному месту;
• полное соответствие двигателя нормам Евро-4;

Надежные запасные части

• используются для увеличения срока службы и снижения затрат на техническое обслуживание.

Строительство даже небольших сооружений требует использования разнообразных инструментов и методов:

• Самая распространенная сфера применения бетононасоса — это формирование фундамента. Для ворсового типа, удобное и дешевое использование;
• монолитная конструкция на металлической основе. ускорит создание каркаса;

• Часто бетонирование сочетают с применением других строительных материалов.Если объем работы достаточно большой, пригодится или;
• после возведения конструкции всегда приходится просверливать отверстия для электропроводки, крепления оборудования и т. Д. — это простой и надежный способ прокладки коммуникаций в стенах, метод применим для любых других сверлильных работ;
• на завершающем этапе обустройства конструкции пригодится, с его помощью отверстие получится ровным, короб для розетки становится легко.

Выход

Бетононасос

— сложная строительная техника, которую непросто изготовить самостоятельно, но при наличии навыков и времени работа вполне выполняется.Варианты изготовления более функциональны и эффективны, но стоят дорого. При желании сэкономьте, часто заказывая аренду автобетононасосов.

Создание перекачиваемого бетона | Журнал Concrete Construction

Schwing
Бетон с низкой оседанием и бетон с макроволокном могут перекрывать решетку бункера.

По мере того, как бетонные смеси становятся более сложными, чтобы удовлетворить постоянно растущие потребности в прочности и долговечности и соответствовать стандартам экологической устойчивости, бетононасосы часто сталкиваются с проблемами, когда дело доходит до перемещения бетона по насосным линиям с эффективностью, требуемой ускоренными графиками строительства.

«Сегодня мы перекачиваем при таком высоком давлении», — говорит Гэри Браун, директор по перекачке бетона компании R.L. McCoy Inc., бетононасосной компании из Индианаполиса, штат Индиана. «Это создает нагрузку на оборудование». И этот стресс может привести к отказу оборудования.

Браун говорит, что с 1990-х годов производители бетона все больше снижали содержание воды и цемента (пасты) в пользу химикатов, предназначенных для повышения производительности. «Когда вы добавляете химикаты, вы убираете цемент», — говорит он. «Я хотел бы снова увидеть, как перекачивают бетон при разумном давлении — в целях безопасности.Химические вещества — не единственный способ сделать хороший бетон ».

Старший научный сотрудник и инженер BASF Ван Буй добавляет: «Первый шаг заключается в том, что бетонная смесь, включая содержание цемента и дозировку химических добавок, должна быть правильно подобранной и спроектированной для достижения не только требуемых характеристик в затвердевшем состоянии, но и удовлетворительные свойства в свежем виде, такие как удобоукладываемость, сохранение удобоукладываемости, прокачиваемость и удобство размещения »

Как строительные бригады обеспечивают соответствие бетонных смесей требованиям архитекторов и инженеров, а также их эффективность и безопасность при перекачивании? Браун говорит, что главное — вовлечь в работу вашего подрядчика по перекачке.«Мы знаем, какие материалы мы можем переносить и какие химические вещества могут потребоваться для данной смеси», — говорит он. «Если я не могу его накачать, они не смогут его продать, и мы хотим, чтобы все были успешными».

Lloyd Concrete Services
«Хорошая смесь, которая хорошо перекачивается, выйдет из грузовика за 5 минут», — говорит Стив Ллойд. «Это означает быструю окупаемость и больше денег для всех».

Факторы, влияющие на прокачиваемость
На прокачиваемость бетона может влиять широкий спектр факторов, таких как размер, форма, градация и объем заполнителей, отмечает Буй.Дополнительные материалы, такие как летучая зола, микрокремнезем, шлак и известняк, также влияют на реологию смеси и, следовательно, на ее прокачиваемость.

«Два основных ингредиента, из которых состоит бетонный насос, — это вода и цемент», — говорит Браун, и хотя добавки могут повысить прокачиваемость, это произойдет только в том случае, если поставщик не возьмет слишком много воды и цемента. «Если вы замените слишком много воды и цемента химическим веществом, это может привести к такой же осадке, но ухудшит прокачиваемость. Это не означает, что продукт не перекачивает, но подача будет медленнее, а это значит, что пампер может проехать 40 ярдов в час вместо 90.

Стив Ллойд, генеральный директор Lloyd Concrete Services Inc. в Рустбурге, штат Вирджиния, согласен с тем, что вода имеет решающее значение для прокачиваемости. «Многие люди сейчас хотят создать химическую смесь, чтобы заменить воду», — говорит он. «Автобетононасос знает, если в смеси недостаточно воды, и он не перекачивает без воды».

Томми Рутура, президент нью-йоркской компании Ruttura & Sons, считает, что хорошее соотношение воды и цемента имеет решающее значение. Руттура, который работал насосом при строительстве Всемирного торгового центра, говорит: «Если вы перекачиваете высокопрочный бетон с водоцементным соотношением 0.28, это неэффективно; мы могли проходить только около 20 ярдов в час ». Он также может оказывать сильное давление на хомуты для шлангов. Руттура говорит, что в идеале «иметь по крайней мере 270 фунтов воды на кубический ярд, хотя мы можем перекачивать его примерно до 230 фунтов с помощью хорошо перемешанного заполнителя».

Putzmeister
На прокачиваемость бетона может влиять широкий спектр факторов, таких как размер, форма, градация и объем заполнителей и волокон.

«Когда мы делаем предложение, мы говорим, что смесь должна быть перекачиваемой», — говорит Ллойд.«Не все миксы одинаковы. У вас разные типы агрегатов в разных частях страны ». Тип бетона также играет роль. Руттура говорит, что бетон нормальной прочности при давлении от 3000 до 6000 фунтов на квадратный дюйм легко перекачивается, но при более высокой прочности водоцементное соотношение становится слишком низким для перекачивания большого объема.

Очень высокопрочные вибрирующие и самоуплотняющиеся бетоны с очень низким соотношением воды и вяжущих материалов могут создавать высокое давление в насосе из-за высокой вязкости и высокой тиксотропии (способности бетона течь), согласно Буи.Но верно и обратное — самоуплотняющийся бетон с плохой структурой смеси, слишком высокой осадкой и недостаточной когезией может привести к расслоению и блокированию, что также вызывает высокое давление в насосе.

«Наша промышленность забывает [помнить, что] конус осадки был разработан в 1917 году и был разработан для проверки воды, добавляемой в смесь, и поддержания ее консистенции», — говорит Браун. «Мы по-прежнему используем конус оседания в качестве измерительного прибора, но мы можем измерять только оседание химического вещества. Единственное, что говорит вам, насколько на самом деле влажный бетон, — это водоцементное соотношение.Единственный верный тест — пройдет ли он насос на стройплощадке? »

Браун говорит, что если насосщики будут следить за манометром или блоком оператора, они увидят, что давление изменяется при изменении смеси. «Если давление будет постоянным от начала до конца, у вас будет бетон хорошего качества».

Lloyd Concrete Services
«Автобетононасос знает, что в смеси недостаточно воды, — говорит Стив Ллойд, — и без воды он не перекачивает».

Волокна для перекачки
Когда дело доходит до бетона, армированного фиброй, синтетические и стальные волокна обычно не снижают прокачиваемость, но они могут повлиять на скорость перекачивания.И, как указывает Ллойд, макросинтетическое волокно может накапливаться на решетке бункера. «Важно превратить стандартную решетку в круглую и гладкую, — говорит он.

Браун говорит, что его компания недавно завершила работу по закачке бетона с содержанием 50 фунтов стальной фибры на кубический ярд, это самая высокая дозировка, которую они когда-либо перекачивали. «Мы смогли его перекачать без проблем; мы просто не могли перекачивать его так быстро », — говорит он, потому что материал имел тенденцию скапливаться в бункере и поэтому не мог полностью загрузить цилиндры.Коричневый цвет указывает на то, что то же самое может случиться с синтетическим волокном.

Р.Л. Маккой
Бетононасосы часто сталкиваются с проблемами, когда дело доходит до перемещения бетона по насосным линиям с эффективностью, требуемой ускоренными графиками строительства.

Легкий бетон
Когда дело доходит до легкого бетона, Клинт Чепмен, менеджер по маркетингу в западном регионе Arcosa Lightweight в Боулдере, штат Колорадо, говорит, что воздухововлечение может помочь при перекачивании, делая бетон более текучим и предотвращая расслоение смеси.Он отмечает, что содержание воды в легком бетоне часто выше, чем в бетоне стандартного веса, и что достаточная влажность заполнителя имеет решающее значение для успешной перекачки легкого бетона. Решающим фактором является обеспечение того, чтобы легкий заполнитель был насыщен до сухого состояния, когда он входит, чтобы он не впитывал воду из смеси, особенно под давлением перекачивания.

«Вы можете значительно снизить осадку, если перекачиваете [легкий бетон]», — говорит Ллойд. Поскольку легкий, не насыщенный водой материал так быстро впитывает воду, Ллойд советует положить легкий заполнитель в яму и замочить его перед смешиванием.«Одного разбрызгивания воды недостаточно», — предупреждает он. «Вы потеряете спад».

Чепмен из Arcosa не согласен с тем, что орошения водой недостаточно, и отмечает, что смачивание заполнителя с помощью спринклеров «выполняется с большим успехом каждый день по всей стране. Если заполнитель предварительно обработан влагой перед перекачкой, потери при осаждении будут сведены к минимуму ».

Chapman также рекомендует использовать золу-унос хорошего качества для улучшения прокачиваемости легкого бетона. Но из-за того, что запасы летучей золы иногда ограничены из-за постепенного отказа от угольных электростанций, производители бетона будут использовать вместо него шлак (что также помогает подрядчикам соблюдать экологические требования за счет сокращения цемента).Но Браун Р.Л. Маккоя отмечает, что, поскольку шлак имеет угловатую форму, он гораздо менее удобен для насосов, чем летучая зола. «Это означает добавление большего количества химикатов, чтобы восстановить прокачиваемость», — говорит он. Кроме того, поскольку бетонные смеси со шлаком перекачиваются медленнее, подрядчикам по перекачке часто приходится использовать дополнительные насосы для удовлетворения требований к объему перекачивания.

Чепмен говорит, что при работе с легким бетоном конфигурация насоса часто является наиболее вероятной причиной проблем с прокачиваемостью. «Углы стрелы могут помочь или повредить», — отмечает он.«Вам нужен как можно более плоский угол наклона стрелы». Что касается диаметра линии, Chapman рекомендует минимум 5 дюймов по всей системе с как можно большим количеством стальной линии.

Adobe Stock / sommersby
Каменистые смеси могут скапливаться на решетке бункера и перемычке в зоне бункера или мешалки.

Воздействие заполнителя
Размер заполнителя, конечно, также может повлиять на прокачиваемость, хотя большинство насосов могут работать с заполнителем до 2 дюймов. По словам Брауна, пока у насосов 5-дюймовая система, у них не должно возникнуть проблем.

ACI 304.2R, Руководство по укладке бетона насосными методами, рекомендует, чтобы максимальный размер углового крупного заполнителя не превышал одной трети наименьшего внутреннего диаметра трубопровода. В случае хорошо окатанного заполнителя этот диаметр может достигать двух пятых, поскольку более округлый заполнитель проходит через насосные линии с меньшими проблемами, равно как и природный гравий и природный песок, поскольку они имеют сферическую форму.

Поскольку раствор отделяет частицы заполнителя, а более грубые текстуры требуют большего разделения для достижения максимальной прокачиваемости и отделочности, насосам следует обращать внимание на объемную долю раствора — процент от объема бетона, включая все, кроме крупного заполнителя.Для большинства смесей с чистым окатанным гравием этот показатель должен составлять около 50%. Для смесей из щебня этот показатель должен быть ближе к 60%. Когда объемные доли раствора становятся намного выше этих значений, это может привести к засорению насоса.

Насосные средства

Schwing
Хорошо продуманные смеси легко перекачиваются, легко обрабатываются и соответствуют всем жестким спецификациям.

Буй отмечает, что некоторые химические добавки улучшают прокачиваемость, улучшая удобоукладываемость, уменьшая сегрегацию и увеличивая смазывающий эффект между бетонной смесью и поверхностью трубы.Однако без достаточного количества воды в смеси скорость откачки будет снижаться; с другой стороны, слишком много воды или высокодисперсный водоредуктор (HRWR) может вызвать расслоение смеси. Браун говорит, что в таких смесях, где существует опасность расслоения грубых заполнителей, добавка, модифицирующая вязкость (VMA), стабилизирует заполнители, особенно в самоуплотняющемся бетоне.

Чтобы косвенно улучшить прокачиваемость высокопрочного бетона, Bui рекомендует использовать водоредуцирующую добавку среднего диапазона и / или суперпластификатор (HRWR), которые увеличивают удобоукладываемость и снижают соотношение водоцементных материалов.Высокая удобоукладываемость, удовлетворительное сохранение обрабатываемости и достаточная когезия в смеси улучшают прокачиваемость, хотя следует уделять пристальное внимание хорошему составу смеси, в котором достаточно пасты.

Ллойд говорит, что иногда использует Slick-Pak, грунтовку для бетонных насосов на полимерной основе, но после заливки насоса он не использует ничего другого, потому что не хочет, чтобы вспомогательные средства насоса появлялись в плите, где они могут замедлить бетонный набор.

Опережая работу
Подрядчики по насосным станкам единодушно соглашаются, что ключ к обеспечению того, чтобы бетонные смеси были перекачиваемыми (и перекачиваемыми с требуемой скоростью), — это вовлечение в процесс на раннем этапе, но бетононасосы не всегда включаются.Кроме того, чем больше архитекторы и инженеры стремятся к экономии средств и повышению прочности своих смесей, тем больше вероятность того, что насосные агрегаты столкнутся с проблемами.

«Правильно спроектированный бетон всегда будет качать», — говорит Браун. «Опередите работу. Поговорите с поставщиком готовой смеси и подрядчиком о смеси на ранней стадии, чтобы после того, как вы приступили к работе, вы не стояли и смотрели друг на друга, когда вы не получаете желаемую продукцию из насоса. . » Браун предостерегает подрядчиков от работы со своими насосами, прежде чем они предложат работу, потому что, если химикаты необходимы и увеличивают цену за ярд, кто-то должен будет за это заплатить.

«Перед тем, как пойти на работу, мы проводим личные встречи», — говорит Ллойд. «Если бетон не перекачивается, он возвращается на завод». Ллойд говорит, что не может переоценить опасность «пограничной смеси».

Bui рекомендует проводить испытания и макеты перед работой по перекачке, чтобы определить подходящее насосное оборудование, аксессуары и процедуры, и подчеркивает необходимость «улучшения взаимодействия и сотрудничества между специалистами по спецификациям, подрядчиками, производителями бетона и поставщиками добавок в рамках проекта. .

«Хорошая смесь, хорошо перекачиваемая, выльется из грузовика за 5 минут», — говорит Ллойд. «Это означает быструю окупаемость и больше денег для всех».

Распылитель штукатурки | ToolCrete- MortarSprayer.com, Распылители штукатурки для всех типов вяжущих материалов. Штукатурка, штукатурка, строительный раствор и др., Торкрет-бетон своими руками — распылитель штукатурки | ИнструментCrete

Торкретбетон своими руками подойдет любителю, владельцу / строителю или подрядчику . Все дело в скорости доставки, которую вы хотите достичь.Лучший совет, который когда-либо мне давали по поводу торкретирования и перекачивания бетона, — это выбирать необходимое оборудование в комплекте, потому что каждая установка лучше всего работает в определенном масштабе. Я также узнал, что прокачка — это искусство. Это требует практики, навыков и целеустремленности, чтобы стать эффективным в этом деле.

Перед тем, как приступить к работе, решите, хотите ли вы распылять готовую смесь или торкретбетон на месте. Для большинства торкретбетонов «сделай сам» вы будете настраивать для дозирования / смешивания на месте торкрет-смеси . При группировке на месте хороший масштаб составляет 0-5 ярдов в час (YPH).В этом диапазоне вы можете покрыть большую часть конструкции за короткое время и с очень небольшими инвестициями по сравнению с большими объемами работ.

После того, как вы определились со скоростью подачи, вы захотите настроить свой компрессор для работы. Компрессор выполняет работу по подаче торкретбетона из сопла торкретбетона на вашу цель. Чем больше воздуха, тем лучше как для распыления, так и для уплотнения торкретбетона.

Майк описывает свой Stucco Sprayer как мини-торкрет-насос без линий подачи.

Хорошим компрессором для этого диапазона 0-5 YPH может быть электрический компрессор 220 вольт мощностью 5 л.с. или газовый компрессор мощностью 6,5 л.с. или больше. Минимум 7 CFM до 19 CFM при 90 PSI. Больше воздуха — лучше. Эта шкала отлично подходит для экипажа от 1 до 6 человек. Проекты такого размера — это дома из торкрет-бетона, проекты из искусственного камня, вертикальный бетон, резервуары для воды из ферроцемента и штукатурные работы. Распылитель штукатурки также является отличным инструментом для использования в насосном агрегате, когда настройка для крупномасштабного производства будет неэффективной.

Торкрет бетон своими руками. 5-10 YPH В этом диапазоне у вас есть выбор. Готовая смесь или торкретбетон, дозированный на месте, является вариантом. Когда вы переходите к такой скорости производства, затраты и сложность резко возрастают, потому что вам понадобятся более крупный смеситель, насос, буксирный трактор за компрессором и погрузчик с бортовым поворотом. Сделать большой скачок в производительности, если вы хорошо организованы, не так уж сложно. Самый универсальный насос в этой линейке — перистальтический насос от Blastcrete (см. Фото ниже). С перистальтическим насосом вы можете выполнять объемные работы, а также тонкую оболочку.Лучше всего подойдет пакет шлангов 1,5 и соответствующая торкрет-форсунка. Перистальтические бетононасосы — самые простые в использовании и наименее дорогие в обслуживании.

Для шланга 2 дюйма ограничьте максимальный размер заполнителя до размера 78 по ASTM. Хотя продавец насосов попытается соблазнить вас насосом с поворотной трубкой, в этом масштабе, пока вы держите в руках, более гладкий насос с шариковой долей будет дешевле владеть и эксплуатировать, но при этом удобнее в использовании. Минимальная производительность компрессора для форсунки торкретбетона 2 дюйма должна составлять 185 кубических футов в минуту.Вы получите лучшее уплотнение с компрессором 250-325 CFM.

Торкрет-бетон своими руками для любой производительности. Независимо от того, является ли цель одной тачкой или одним грузовиком готовой смеси за раз, основы все те же:

• Разбейте весь процесс на этапы и систематизируйте каждый из них.

• Посмотрите на поток материала.

• Установите место смешивания / нагнетания как можно ближе к рабочей зоне. Ограничьте длину шланга, чтобы облегчить перекачивание.

• Поместите весь песок, цементную воду и другие материалы рядом с смесителем и упорядочите так, чтобы облегчить работу смесительной бригады.

• Организуйте процедуру очистки и запасы перед откачкой.

Если у вас есть конкретные вопросы по накачке или торкретированию своими руками, пожалуйста, свяжитесь с Ноланом, и, вероятно, он сможет помочь с вопросом или познакомить вас с кем-то, кто может.

Последнее замечание по насосам для торкретирования. Если вы не занимаетесь тяжелым строительством или не имеете других особых потребностей, дополнительный скачок в насосе с поворотной трубкой — слишком большая проблема, чтобы ее учитывать.Я знаю, какое волнение испытывать при испытании нового насоса. Это ОГРОМНАЯ работа, поэтому, пожалуйста, не стесняйтесь позвонить мне и обсудить детали, прежде чем кто-нибудь убедит вас, что вам нужен насос с поворотной трубкой в ​​вашей жизни.

Бетонные насосы — типы и выбор

🕑 Время считывания: 1 минута

Бетононасосы — это инструменты, используемые для транспортировки жидкого бетона от источника бетона к месту заливки. В этой статье кратко объясняется основной принцип, типы и выбор автобетононасосов в зависимости от работы.

Принцип работы бетононасоса

Базовый бетононасос изначально разрабатывался как двухцилиндровый гидравлический насос. Это работает по принципу, согласно которому один поршень вытягивает бетон из бункера (источника бетона), а другой поршень проталкивает его в выпускную выпускную трубу. Решение о том, какой цилиндр должен быть открыт для бункера, а какой — для выпускной трубы, контролируется с помощью клапана.
В связи с будущими разработками были куплены вариации этой конструкции, чтобы облегчить перекачивание под высоким давлением, когда бетон должен перекачиваться на разную высоту и длину.Эта разработка получила большой спрос при быстром возведении многоэтажных домов.

Типы бетононасосов

На основе давления перекачки, простоты работы и технологий разработки были разработаны разные бетононасосы. Основная классификация бетононасосов:

1. Line Concrete Pumps
2. Бетононасосы со стрелой

1. Бетононасосы со стрелой

Автобетононасосы со стрелой остаются в одном определенном положении в течение всего времени заливки бетона на строительном объекте.Следовательно, это стационарные бетононасосы. Они имеют больший размер, который размещается на земле. К ним прикреплены кран или стрела разной длины.

Рис.1 Стрела бетонные насосы

Перекачка бетона на разную высоту, как и при строительстве высотных зданий, может производиться стреловыми бетононасосами. Автобетононасосы со стрелой позволяют трубопроводу проходить вдоль, вверх и вниз. Следовательно, эти насосы могут создавать узкие места. Такие насосы легко преодолевают препятствия на пути бетонирования.

2. Линейные бетононасосы

Автобетононасосы Line — это компактные агрегаты, которые в основном используются для небольших строительных проектов. В конструкции имеется линейный насос, прикрепленный к задней части грузовика или прицепа. Следовательно, конструкция также называется бетононасосом, установленным на прицепе, или бетононасосом, установленным на грузовике.

Рис.2. Линейные насосы; Изображение предоставлено: бетононасос tx

Как выбрать бетононасос?

Бетононасос подбирается исходя из требований строительного проекта.Удачный и правильный выбор бетононасоса решается исходя из следующих параметров:

1. Производитель бетононасоса
2. Назначение бетононасоса
3. Сложность объектов строительства в части отливки
4. Ценовые и экономические факторы

1. Производитель бетононасоса
При выборе хорошего производителя бетононасоса следует учитывать следующие важные факторы:

• Выберите лучшего производителя автобетононасоса в регионе.Для этого обратитесь к подрядчикам своего региона и обратитесь за помощью к любым известным производителям.
• Теперь в Интернете можно посмотреть самые разные варианты. Ознакомьтесь с высокими характеристиками бетононасосов и соответствующими отзывами клиентов.

Процесс перекачки бетона осуществляется под высоким давлением. Хороший бетононасос должен выдерживать это длительное давление. Если качество бетононасоса ниже среднего, это приводит к поломке и потере строительных объектов.
2.Назначение бетононасоса
Бетононасос должен полностью соответствовать цели, для которой он был куплен. Например, если купленный бетононасос не может быть использован для заполнения средней части строящегося туннеля, то считается, что этот насос не пригоден для строительного проекта.
Таким образом, ответственный подрядчик или строитель должен проверить, является ли приобретенный бетононасос универсальным и обладает ли он отличными функциональными возможностями.
3. Ценовые и экономические факторы
Выбранный бетононасос должен быть разумным и работать в зависимости от того, какой расход был приобретен.Избегайте шансов купить неэффективный бетононасос по очень высокой цене. Всегда выбирайте бетононасос исходя из производительности и цены. Сравните производительность и цену.

Выбор бетононасоса на основе работы

При выборе бетононасоса в зависимости от работы учитываются два основных фактора:

1. Объемный выход бетона
2. Давление накачки

Максимальный объемный расход бетона, необходимый для бетонной конструкции в час, определяется для работы.На основании чего указывается давление насоса. Это давление является спецификацией, используемой для выбора бетононасоса. Требуемый выход бетона (Q) и давление перекачки (P) определяют мощность привода бетононасоса.
Тогда гидравлическая мощность (H) определяется как:

H = Q x P уравнение (1)

Выбор указанного выше бетононасоса может быть выбран в зависимости от различных строительных работ.

1. Бетононасос на стреле или на грузовике лучше всего подходит для строительства крупных дорог и шоссе.
2. Для заливки бетона на нескольких высотах, где есть ограниченная площадь для заливки бетона, бетононасос со штангой — лучший выбор.

Автобетононасосы

3. Boom могут устанавливать две или три роботизированных насосных линии, которые действуют как многоцелевой роботизированный манипулятор, где трудозатрат меньше.
4. Линейный бетононасос или стационарный насос выбирается для устройства тротуаров или плит. Там, где требуется перекачка небольшого количества бетона, выбирается стационарный насос.

Как заказать бетон, Как рассчитать бетон

Как заказать бетон: Теперь, когда ваше планирование завершено и формы готовы, мы предлагаем вам рассмотреть тип и количество бетона, которое вам понадобится.

Расчет количества бетона
Это руководство по бетону своими руками покажет вам, как заказать бетон и рассчитать его. Самый простой способ — позвонить в отдел строительных материалов Кэрролла и сообщить нам свои измерения длины (ширины и желаемой глубины плиты).Другой способ рассчитать количество — это умножить длину плиты на ширину плиты, затем разделить на соответствующее число, соответствующее глубине из таблицы ниже, а затем округлить до следующей четверти ярда. Помните, что мы взимаем плату только за то, что вы используете, с округлением до следующей четверти ярда, что является отраслевым стандартом. Так что, если вы не уверены и хотите заказать еще пару ярдов, ничего страшного. Пожалуйста, не заказывайте слишком много и указывайте 10 ярдов для заливки 2 ярда из-за проблем с графиком, которые это создает.

Определение дизайна смеси
Определение правильной смеси для вашей работы очень важно. Характеристики бетона состоят из прочности (PSI), осадки (в основном толщины), волоконной сетки, химических добавок и погодных условий, в которых вам нужен бетононасос. 80% всего бетона, залитого во Флориде, представляет собой смесь плит на 3000 фунтов на квадратный дюйм или насосную смесь на 3000 фунтов на квадратный дюйм. Также доступны другие смеси, например смеси 3000–5000 фунтов на квадратный дюйм, мелкий раствор, ячейка C-476 и текучий наполнитель. Все смеси также доступны с использованием White Portland, пожалуйста, укажите при заказе.Ниже мы рассмотрим эти характеристики:

Технические характеристики

Прочность на сжатие
Прочность на сжатие необходимо указать при заказе. (например, 3000 фунтов на квадратный дюйм, 3500 фунтов на квадратный дюйм, 4000 фунтов на квадратный дюйм, 4500 фунтов на квадратный дюйм и 5000 фунтов на квадратный дюйм). Больше фунтов на квадратный дюйм = больше прочности и долговечности. (Также обратите внимание: чем выше PSI, тем короче будет установленное время.) Обычно 80% плит во Флориде имеют давление 3000 фунтов на квадратный дюйм.

Осадка
Для наших тропических условий мы рекомендуем уклон 5-6 дюймов (+/- 1 ″).Примечание: падение толщины более 6 дюймов может продлить время ожидания перед окончанием, особенно в прохладную погоду. Это также увеличит склонность к растрескиванию при усадке. Если не указано иное, все смеси будут подаваться со спадом 5 дюймов, если только они не будут перекачиваться. В этом случае мы рекомендуем спад 5-6 дюймов.

Арматурная сетка и волокнистая сетка
Когда бетон застынет, вода в бетоне начнет стекать, при этом плита начнет слегка сжиматься, поскольку она сжимается, по мере того, как плита перемещается по основному материалу, могут образовываться трещины.Эти трещины называются усадочными. Использование армирования, например проволочной сетки, арматуры или волокон, не предотвратит образование трещин. Однако он будет удерживать бетон вместе, когда он действительно трескается, и предотвращает расслоение или вертикальное смещение.

Хотя это не всегда требуется во всех округах для тротуаров и проездов, размещение проволочной или волоконной сетки в плите настоятельно рекомендуется.
Волоконная сетка может использоваться для замены проволочной сетки в большинстве случаев, за исключением первого 15-дюймового фартука проезжей части.(Проверьте свои местные нормы и правила). Арматурная проволочная сетка помещается в зону перекрытия перед заливкой. Проволочная сетка помещается на сетку, которая представляет собой 2-дюймовые пластиковые стулья, предназначенные для проволочной сетки. (Показано вверху слева) Проволока, которая лежит на земле и не удерживается в середине плиты сетками, не способствует образованию усадочных трещин. Волокнистая сетка добавляется в смесь во время заливки, и с ней намного легче работать. Большинство подрядчиков используют только одно или другое, но никогда не помешает использовать оба, а дополнительные расходы минимальны.

Химические добавки
Помимо воздухововлекающих добавок, можно использовать химические добавки для ускорения или замедления схватывания, уменьшения количества воды или пластификации бетона. Бетон, подвергающийся воздействию температур замерзания и оттаивания, должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм и содержать не менее 5% воздуха (+/- 1,5%). Воздухововлечение позволяет расширенной воде при замерзании перемещаться в воздушные пустоты, создаваемые воздушной добавкой. Без воздуха бетон может растрескаться.В Тампа-Бэй замораживание и оттаивание обычно не являются проблемой, однако мы действительно включаем вовлечение воздуха во все смеси в качестве финишной и перекачивающей добавки.

Перекачивать или не перекачивать бетон
Еще одна вещь, которую следует учитывать при изучении того, как заказывать бетон, — это решить, нужен ли вам бетононасос. Наши насосы для бетонных линий используются, когда работа выполняется в труднодоступных местах, куда автобетононасос не может добраться с желобом, например, при обходе дома, зданий, через здание, через высокие стены, заливка перемычек и т. Д.Мы несем 200 футов шланга (если не указано иное), и за любую длину, превышающую 200 футов, взимается плата в размере 1,00 / фут. Некоторые небольшие работы могут быть тачкой, чтобы сэкономить деньги на насосе, но имейте в виду, что тачка очень утомительна, и одновременно пытаться отделывать бетон. Мы рекомендуем иметь под рукой дополнительную помощь, если вы планируете работать с колесной тачкой.

Преимущества использования бетононасосов

• Бетон, перекачиваемый насосом, можно укладывать в труднодоступных или недоступных местах другими способами укладки.Наши трубопроводы могут круто поворачиваться, проходить через узкие пространства, проходить над или под стенами, через дверные проемы и т. Д.
• Перекачивание часто приводит к экономии затрат на рабочую силу и оборудование, а также к экономии времени цикла.
• Перекачивание не ограничивается погодными условиями (снег, дождь, жара), так как бетон защищен во время транспортировки к месту укладки.
• Перекачивание можно использовать, когда пространство, доступное для строительной техники, ограничено.
• Перекачивание бетона освобождает краны и подъемники для других строительных работ, таких как доставка материалов.
• Перекачиваемый бетон легче обрабатывать, потому что поток бетона направлен точно в место укладки. (где краны и конвейеры кладут большие груды бетона, которые необходимо перемещать вручную).
• Непрерывная подача перекачиваемого бетона остается стабильной и контролируемой, помогая установить стабильный темп работы для бригады укладчиков.
• Закачка бетона позволяет подрядчику укладывать плиты перекрытия на верхние этажи до завершения бетонных работ на нижних этажах. Это обеспечивает защиту от непогоды при работе на нижних этажах.
• Для больших разливов можно установить несколько насосов, позволяющих разгрузить несколько грузовиков одновременно.

Заказ бетона
Это лучшая часть. Позвоните в отдел строительных материалов Кэрролла и попросите отправить конкретный товар. Вам понадобится следующая информация:

• Расположение заливки (-ей) — поскольку мы смешиваем на месте, мы можем заливать несколько мест и при необходимости разные конструкции смеси.
• Тип заливки (например, подъездная дорожка, тротуар, перемычка и т. Д.)
• Контактное лицо, Номер контактной ячейки
• Требуемая прочность на сжатие
• Следует ли включать в смесь бетонное волокно?
• Можем ли мы вернуться к заливке, или вам нужен бетононасос — будут ли использоваться тачки?
• Есть ли зона размыва?

Примечание: Concrete Dispatch позвонит в ночь перед заливкой, чтобы убедиться, что мы все еще в пути…

Контрольный список для самостоятельной работы перед заливкой

• Основание должно быть уплотненным и влажным, но без стоячей воды
• Опалубки должны быть надежными и выдерживать нагрузочное давление свежего бетона
• Организуйте достаточную помощь для укладки и отделки бетона.Начните с минимум двух (2) человек для заливки 2 кубических ярдов. Добавьте одного (1) человека на каждые дополнительные 8-9 кубических ярдов бетона. Если вы используете тачки для перемещения бетона с грузовика на формы, добавьте еще одного человека
• Назначьте помощникам определенные обязанности до прибытия бетона (т. Е. Стяжку полов, плавучих машин, мыть инструменты и т. Д.).
• Обеспечьте приемлемый доступ для доставки:
  Тропа должна быть из устойчивой почвы, способной выдержать бетонные грузовики весом до 80 000 фунтов.
  Дорожка должна быть не менее десяти (10) футов в ширину и четырнадцати (14) футов в высоту.
  Избегайте проезда грузовиков по бордюрам, тротуарам или проездам.
• Переместите все транспортные средства, которые могут стоять на пути или которые могут быть забрызганы бетоном.
• Длина разгрузочного желоба может достигать примерно двенадцати (12) футов
• Определите, какой тип управляющих соединений будет использоваться для контроля растрескивания; ручная обработка или распил.
• Бетон, используемый для жилых помещений, должен иметь толщину не менее четырех (4) дюймов.
• Размещение контрольных швов должно быть определено на этапе планирования
• Контрольные стыки должны быть обрезаны как можно более квадратными.
• Глубина контрольного шва должна быть не менее толщины бетона
• Избегайте образования треугольников или панелей неправильной формы при размещении контрольных швов
  Имейте все инструменты и готовые к работе
• Подготовить водяной шланг
• Подбирайте мусор вокруг рабочей зоны, который может стать опасностью для спотыкания.
• Убедитесь, что все вкладыши готовы к работе (т. Е. Анкерные ремни, если вы заливаете перемычку).
• При необходимости подготовьте зону промывки
• Всегда иметь пластик наготове на случай непогоды.
• Если вы заливаете что-то, что может быть забрызгано бетоном (например, раздвижная стеклянная дверь), накройте это пластиком перед заливкой. Одной вещью, о которой тебе нужно беспокоиться, меньше.
• Обеспечьте наличие питьевой воды для вашей команды
• Если необходимо использовать отвердители, подготовьте их к работе
• Имейте мобильный телефон на месте, чтобы оставаться на связи с конкретным диспетчером.

Начало бизнеса по производству бетононасосов

Начало бизнеса по производству бетононасосов.

Вы хотите заниматься бизнесом самостоятельно. Вы хотите прибыли, независимости и гордости за собственный бизнес. Возможно, вы оператор насосной компании, или водитель грузовика с готовой смесью, или кто-то, кто наблюдал за работой насоса и подумал, что это хороший способ заработать на жизнь. Ничего страшного, именно так начиналось большинство насосных компаний. Однако, как и большинство вещей, это сложнее, чем кажется. Вот некоторые из вещей, которые вам необходимо учесть, прежде чем вы начнете искать помпу.

Получение денег

Привлечение клиентов

Выбор насоса

Установка цены

Где вы собираетесь взять деньги и сколько вы можете получить? Это должно быть вашим первым шагом, потому что от него зависит, какой насос вы покупаете и кем будут ваши клиенты.

Занять деньги для открытия бизнеса очень сложно. Некоторые из возможных кредиторов: ваш местный банкир, государственная ссуда для малого бизнеса (SBA), компания по финансированию или лизингу оборудования, продавец насоса, который вы покупаете, или друг или родственник.Большинство кредиторов не предоставляют денег для открытия нового бизнеса. Возможно, вам понадобится поддержка, например, совместная подпись или гарантия от кого-то: продавца, родственника или потенциального покупателя. Подробнее о получении кредита читайте в статьях «Финансирование нового бизнеса» и «Получение бизнес-кредита».

Где вы собираетесь брать клиентов?

Деньги приносят не владение насосом. Это клиенты, которые пользуются вашей насосной службой. Если вы находитесь на небольшом рынке, находящемся более чем в 60 милях от ближайшего насоса, вы можете привлекать клиентов из подрядчиков, которые платят надбавки за проезд для привоза насосов из другого города или используя другие методы размещения.Скорее всего, вы находитесь в городе, в котором уже есть одна или несколько насосных компаний. Если это так, вам придется отвести клиентов от других компаний.

Как вы планируете это сделать? Самый простой и соблазнительный способ привлечь клиентов — предложить более низкую цену. Но это скользкая дорожка к неудачам и бедности. Если подрядчики на участке довольны предоставляемыми услугами по откачке, вам предстоит тяжелая работа. Помимо предоставления качественных услуг, вы должны быть или стать хорошим продавцом.Для получения дополнительной информации о создании и сохранении клиентской базы прочтите статью «Как привлечь и удержать клиентов, не снижая цены». Независимо от того, где и как вы их получите, вам нужно быть уверенным, что у вас будет достаточно клиентов по выгодной цене, чтобы обеспечить вам в среднем 3-5 заливок в неделю, 52 недели в году, просто чтобы выжить.

Несколько слов о том, какую работу вам следует выполнять. Крупные коммерческие вакансии предлагают большие зарплаты и стабильную работу, однако конкуренция за них высока, а выигрышная ставка часто слишком мала, чтобы приносить прибыль.Вы должны планировать строить свой новый бизнес на небольших рабочих местах: фундамент дома, жилые и небольшие коммерческие квартиры, даже патио на заднем дворе. Это самые выгодные работы по перекачке, если вы знаете свою цену. Большая работа, если она вам все еще нужна, может появиться позже.

Выбор насоса. Какой насос лучше купить? Бум или прицеп? Новый или б / у? Как долго будет бум? Какой марки помпы?

Начнем со стрелы или прицепа. Прицепы намного дешевле. Если вы находитесь на рынке вроде Южной Флориды или Калифорнии, где заливают много мелкого заполнителя бетона, или вы хотите сделать специальный бетон, такой как бассейны или изоляционные полы, или вы находитесь в большом городе с большим количеством доступных рабочих мест для трейлеров, вы может хорошо справиться с прицепом.Но в большей части страны подрядчики не любят таскать шланги и будут использовать ваш прицепной насос только в случае необходимости. Например, очень сложно заполнить форму стены заземленным шлангом. Если вы надеетесь успешно построить насосный бизнес в большинстве областей, у вас должен быть бум.

Новое или б / у? Реальная проблема здесь заключается в сумме денег, которую вы можете взять в долг, и размере ежемесячного платежа. Сделайте реалистичный или даже пессимистичный прогноз денежного потока, чтобы определить максимальный платеж, который вы можете обработать.Бегите к своему банкиру и слушайте, что он скажет. Отработанный насос может заставить вас работать немного усерднее, но позволит сохранить больше денег в кармане. Не думайте, что вам нужно покупать новое. Многие успешные помпы редко или никогда не покупают новую помпу. Покупая б / у, будьте знающим и внимательным покупателем.

Какова длина стрелы? Минимум, вероятно, 28 метров или 92 фута. (Длина штанги измеряется от земли до кончика, находящегося прямо в воздухе.) Это достигнет большей части обычного фундамента дома, если у вас будет хороший доступ, и с парой секций шланга, соединенных со штангой, будет достаточно. работа на большинстве жилых и небольших коммерческих квартир.Цены на старые подержанные модели обычно начинаются от 50 000 долларов. Вы можете купить некоторые из них дешевле, но убедитесь, что вы знаете, что делаете, прежде чем покупать.

Стандартный промышленный насос — это 32-метровый или 105-футовый насос. Если у вас нет такого большого размаха, вы можете потерять значительный объем работы, потому что ваш конкурент может выполнить большую часть работы лучше, чем вы. Цены на бывшие в употреблении насосы основных брендов в этом диапазоне размеров начинаются от 100 000 долларов. Опять же, вы можете найти их дешевле, но получите опытные и надежные рекомендации перед покупкой.

Какая марка? Что касается того, какой бренд покупать, вы не можете много уйти от того, что вам говорят операторы. Операторы придерживаются той марки, которую предпочитают, но вы не сможете отличить факты от предубеждений. Изучите плюсы и минусы каждого бренда и примите собственное решение. Убедитесь, что вы можете получить запчасти и техническую помощь. Schwing и Putzmeister — крупнейшие и хорошо зарекомендовавшие себя производители с проверенной репутацией. Несколько других вышли на рынок недавно, и некоторые из них лучше других. Крупные бренды продать легче, если вам нужно продать их быстро.

Устанавливаем цену. Вы будете жить с первой установленной ценой еще долго. Всегда помните, что вы покупаете насос и начинаете бизнес с целью получения прибыли. Если вы хотели сделать это только для того, чтобы оплатить счета, вы могли бы запустить насос для кого-то другого и позволить им взять на себя риски и неприятности.

Вашим лучшим ориентиром для цен могут быть опубликованные цены на другие насосные машины (но убедитесь, что эти цифры будут соответствовать вашему бизнес-плану). Установите цену, равную опубликованной цене на лист для такой же длины штанги, но не меньше ни копейки.И держи свою цену. Гораздо разумнее проводить три заливки в неделю с прибылью, чем пять заливок и выходить на уровень безубыточности. Если вы снизите цену ниже рыночной, чтобы привлечь клиентов, ваши конкуренты будут урезать их еще больше, чтобы вернуть их, и вам придется снова урезать их, и так далее, и так далее.
