Для бетона гравий: Отличия бетона на гравии от бетона на щебне

Отличия бетона на гравии от бетона на щебне

Существует несколько видов и подвидов крупного заполнителя для бетона: щебень и гравий. Щебень — это остроконечный камень. Гравий — это камень с закругленными краями. Рассмотрим заполнители, применяемые в производстве бетона среди пермских производителей.

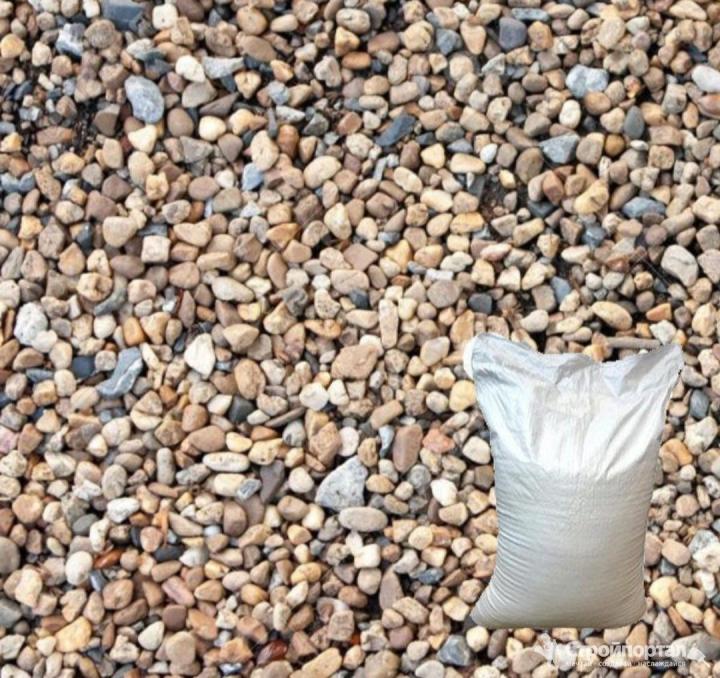

Гравий речной фракции 5-20 мм

Прочность — 800 кг/см². Получается в процессе сортировки ПГС (песчано-гравийной смеси).

В основном применяется для частного домостроения и на не очень ответственных конструкциях административных и коммерческих строек.

Из-за низкой прочности гравия и плохих сцепных свойств (закругленные края), гравий в бетоне применяется до В25 класса, очень редко до В30.

Также бетон на гравии имеет низкую морозостойкость до F100-150, и поэтому, когда в заказе фигурирует бетон с дополнительными характеристиками F, то чаще всего речь идет о бетоне на щебне.

Преимущества бетона на гравии: низкая стоимость, что для многих является ключевым фактором при выборе. При закупках гравия для производства бетона мы в первую очередь обращаем внимание на фракционный состав, а также на содержание песка, которого быть не должно. При прочих равных составах бетона на гравии и на щебне, прочность бетона на гравии будет меньше, что влечет небольшое увеличение расхода цемента.

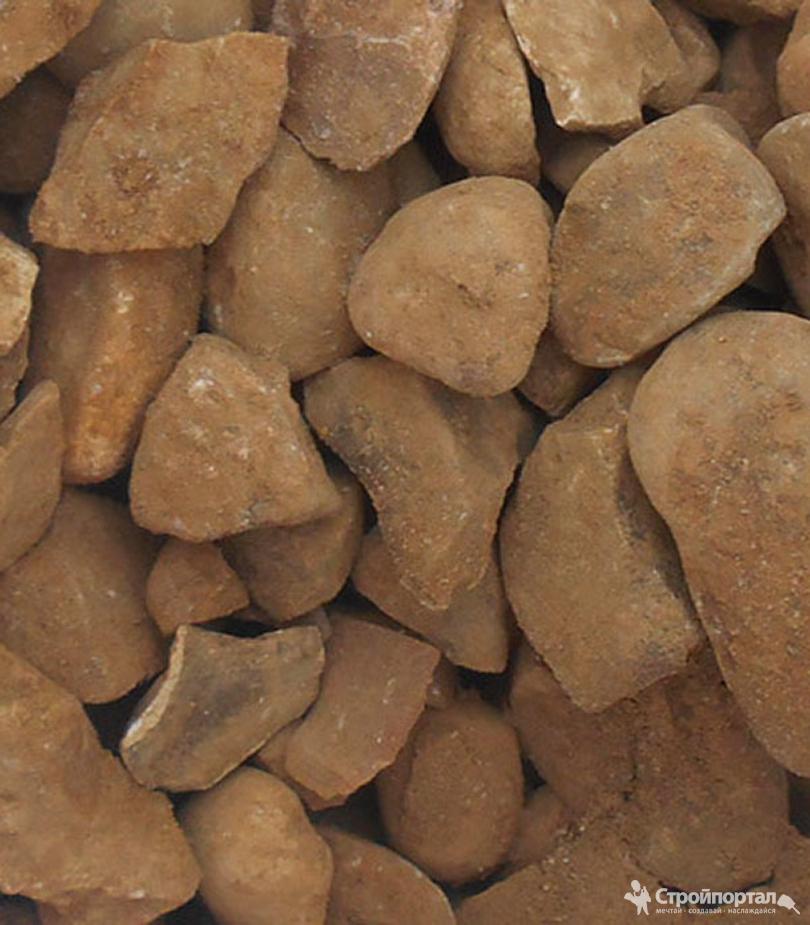

Щебень из гравия

Фракция 5-20. Прочность 800 кг/см2. Продукт получается в процессе дробления гравия больших фракций. В простонародье — «дробленка».

Благодаря остроконечным формам обладает более лучшими сцепными характеристиками по сравнению с гравием, но по сути является тем же самым материалом с низкой прочностью.

Не чистые на руку производители могут использовать этот заполнитель при выпуске товарного бетона, и выдавать потребителю, называя это бетоном на щебне, при этом умалчивая о характеристиках и природе происхождения этого «щебня».

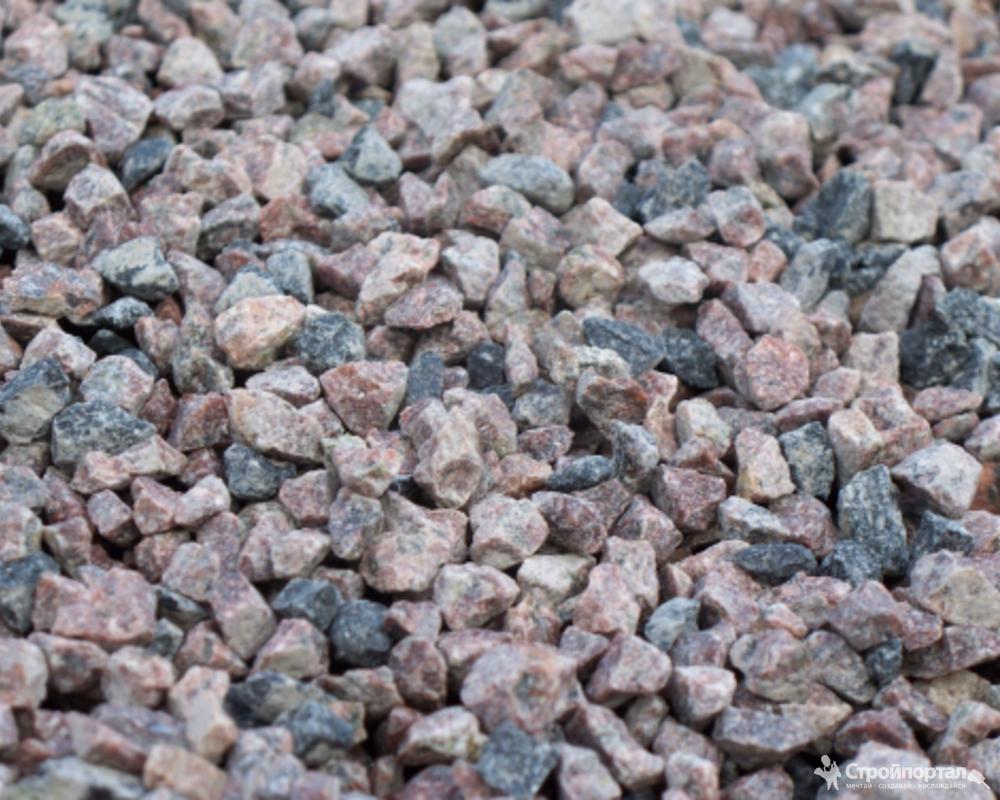

Щебень горных пород

Фракция 5-20. Прочность 1200 кг/см2. Морозостойкость F300. Лещадность до 15%.

При производстве бетона компания Вега использует только качественный щебень горных пород высокой прочности и морозостойкости — это позволяет выпускать бетоны высоких классов, при этом не переживать за результаты последующих проверок и испытаний.

Щебень хранящийся на складах и компании бетонный завод Вега и используемый в бетоне имеет все необходимые сертификаты соответствия и может применяться для строительства сооружений любого уровня.


Читайте также:

Фундаменты в частном домостроении. Расчет бетона на фундамент

Особенности летнего бетонирования

Что лучше для бетона: щебень или гравий

Для изготовления бетона используется ряд компонентов, которые оказывают влияние на его эксплуатационные и технические параметры. Важную роль играют заполнители, обуславливающие прочность и функциональное предназначение смеси. Чтобы разобраться, что лучше для бетона — щебень или гравий, необходимо сравнить их физические свойства, способность влиять на характеристики конструкции.

Различия гравия и щебня

Разница между щебнем и гравием незаметна: оба компонента внешне похожи, исходным сырьем для их изготовления служит горная порода.

Но, ознакомившись со свойствами и особенностями происхождения материалов, станет очевидным важное отличие, которое учитывают при производстве качественного бетона:

1. Щебень — это зерна из камня размером 5-70 мм, которые получаются при дроблении скальной породы или валунов. Иногда в качестве сырья используется гравий или металлургический шлак.
2. Гравий — это крупные осколки скал и валунов, они образуются вследствие естественного разрушения горных пород. По происхождению бывает ледниковым, озерным, морским или речным.

Гравий, добытый в горах, имеет шероховатую поверхность, но в нем обнаруживаются глинистые, песчаные и органические включения. Окатанные камни на дне и берегах водоемов чище по составу, но их сферическая форма и гладкость не могут гарантировать достаточную адгезию с раствором. Наряду с керамзитом цветочным применяются в ландшафтном дизайне для дренажа почвы и оформления дорожек, водоемов.

Что лучше — бетон на гравии или щебне?

Для производства прочного бетона, обеспечивающего монолитность конструкции, по техническим параметрам подходит щебень. Материал, изготовленный из плотных горных пород, имеет оптимальную кубическую форму, выдерживает высокие нагрузки, морозоустойчив., распределяется равномерно, что экономит раствор, неровные края способствуют наилучшему сцеплению с цементирующим составом.

Какой щебень нужен для фундамента: виды, классификация и приемка материала

Щебень активно применяется в устройстве фундамента, эксплуатационные характеристики бетона зависят от происхождения и вида наполнителя, его размера, формы, фракции.

Виды щебня

Материал разделяют по происхождению:

1. Гранитный.
   Производится из твердой породы, зерна отличаются повышенной плотностью.
2. Гравийный.
   Получается при дроблении гравия.
3. Известняковый.
   Добывается из известняка, применяется для производства железобетонных изделий, отмосток или в качестве уплотнителя основания в строительстве дорог.
4. Вторичный.
   Раздробленный кирпич, асфальт или бетон.

Для обустройства фундамента дома приемлемый вариант — наполнитель раствора, изготовленный из гранита, для экономии разрешается использовать гравийный щебень.

Классификация по материалу

По материалу щебень бывает:

1. Природный.
   Производится из магматических и осадочных пород, которые в толще земли подверглись метаморфизму вследствие воздействия повышенных температур, газов, давления. Также изготавливается из пород известняка и гравия.
2. Искусственный.
   Получается при измельчении строительного мусора, из-за низких энергозатрат отличается дешевизной, используется при благоустройстве или отсыпке дорог, для уплотнения слабых грунтов.
3. Шлаковый.
   Вырабатывается в результате измельчения металлургических шлаков, область применения — дорожное строительство.

Фракции

Прежде чем заливать фундамент, важно определиться с размерами фракции камней, градация наполнителя осуществляется по величине зерен:

1. Мелкая.
   Используется для небольших строений, размеры ее колеблются в диапазоне 5-20 мм.
2. Средняя.
   Применяется для фундамента крупных построек, а также при высоком стоянии грунтовых вод, величина — 20-40 мм.
3. Крупная.
   Фракция предназначена для масштабного строительства, оптимальна для сооружения промышленных объектов и многоэтажных зданий.

Щебень разных размеров.

Для бетона приемлемый размер фракции — до 20 мм, если использовать только крупные зерна, то неравномерное заполнение смеси ухудшает ее свойства. Поэтому, когда размеры щебня превышают 40 мм, к составу добавляют еще 2, а иногда 3 вида фракции.

Прочность

Параметры определяются испытанием, проверка прочности на сжатие происходит при помощи цилиндра, где выясняется степень дробимости материала. Тестируется его износоустойчивость при механическом воздействии в полочном барабане. Дополнительно учитывается содержание слабых пород, допустимое значение варьируется в диапазоне 5-15%.

Согласно результату щебень разделяют на марки:

• высокопрочный — М1200 до М1600;
• прочный — М800 и выше;
• средней прочности — М600;
• слабой прочности — М300 -М200 и ниже.

Для подушки строения применяется М800, для получения фундамента требуется качественный материал с низким содержанием примесей, который способен справиться с большими нагрузками, поэтому используется марка М1200.

Морозостойкость

Значение морозоустойчивости строительного материала обозначается литерой F (от английского слова frost, что в переводе означает мороз). Параметры измеряют серией лабораторных испытаний — циклов замораживания и оттаивания, которые каменные зерна выдерживают без утраты эксплуатационных характеристик.

По тестированию морозоустойчивости определяются марки F15-F400, для фундамента зданий используется щебенка с показателями F250-300, что соответствует наполнителю из гранита или гравийному материалу.

Таблица морозостойкости щебня.

Лещадность

Один из основных показателей качества щебня — лещадность. Это процентное соотношение зерен пластинчатой или вытянутой формы в общей массе кубовидных элементов — камней, отличающихся хорошей прочностью и способностью создавать плотный монолит бетонной конструкции. Частицы породы считаются пластинчатыми, когда их длина в 3 раза превышает толщину, а к игольчатым относят элементы, у которых длина в 3 и более раз больше ширины.

По лещадности щебень разделяют на следующие категории:

1. В первой группе основная масса камней приближена к форме куба, 10% принадлежит зернам вытянутой или плоской конфигурации. Состав получается при дроблении гранитных пород.
2. Улучшенная категория содержит до 15% некондиционных элементов, материал может изготавливаться при измельчении щебня крупных фракций.
3. В составе присутствует до 25% зерен, которые неправильной конфигурацией отличаются от остального объема камней. Показатели встречаются при производстве щебня из известняка.
4. Наличие низкокачественного сырья достигает 35%.
5. Группа относится к низкосортным материалам, так как до 50% материала состоит из камней неправильной формы, что не может обеспечить крепкое сцепление и монолитность фундамента.

Требования к щебню по ГОСТ

При производстве гранитного щебня получается наибольшее количество зерен правильной формы, что обеспечивает наибольшее сцепление и долговечность конструкции. Поэтому 1 и 2 группа материала отличаются лучшими характеристиками по лещадности, используются для приготовления бетонного раствора под фундамент.

Если игнорировать нормы лещадности наполнителя, применение низкокачественного щебня становится причиной разрушения конструкции: бетон начинает расслаиваться и крошиться, быстро утрачивает прочность.

Вредные компоненты

В структуре щебня не должны содержаться примеси, быстро разрушающиеся под действием окружающей среды и щелочей цемента, а также элементы, вызывающие коррозию металлической арматуры и закладочных деталей.

К компонентам наполнителя, негативно влияющим на надежность конструкции, относят:

• глинистые включения;
• асбест;
• органические составляющие: горючие сланцы, кислоты, уголь.

Минералы, которые со временем выветриваются: классы фосфатов, фосфориты, силикаты.

Разрушение монолита бетона вызывают:

• гидроксиды и оксиды железа;
• серосодержащие породы;
• слоистые силикаты;
• разновидности оксида кремния.

Коррозия арматуры происходит при высоком уровне галогеносодержащих минералов в щебне.

Количество примесей в наполнителе не должно превышать указанное в нормативных документах. Допустимое содержание по ГОСТу составляет от 0,1 до 15% от объема или веса вещества.

В любой фракции щебня высшей категории запрещается наличие засоряющих материалов: битого кирпича, стекла, глины, дерева, пластмасс и металла. Соотношение посторонних примесей в группах низшего качества в зависимости от класса не должно превышать 7% от массы наполнителя.

Все партии щебня проверяют отдельно, учитывая радиоактивность, присутствие глинистых включений и пыли, менее прочных пород, лещадных зерен.

Вес определяют при взвешивании груженого и пустого транспорта.

kupi-щебень Основные преимущества гравия и щебня

Без бетона не может обойтись практически ни одно строительство. Из него изготавливают фундаменты, перекрытия и другие конструкции. Однако функциональное назначение этого материала напрямую зависит от наполнителя, который лежит в его основе. Что лучше для бетона: гравий или щебень? Попробуем разобраться в этом вопросе.

На первый взгляд, существенной между гравием и щебнем разницы нет, так как оба материала, по сути, выполняют одну и ту же функцию, они визуально похожи, да и произведены из одинакового исходного материала ‒ горной породы. На самом деле между ними есть четкие отличия, которые учитываются при производстве бетонных смесей.

Что из себя представляет гравий и щебень?

• Щебень получают путем дробления горных пород. Измельченный камень может быть разного размера и формы ‒ на основании этих параметров выделяют отдельные фракции. Материал среднего диаметра используется для производства бетона, мелкий применяют для посыпки спортплощадок, а крупный ‒ в ландшафтном дизайне.
• Гравий ‒ продукт естественного разрушения горных пород. Характерная его особенность ‒ гладкая поверхность, а также наличие примесей в виде песка или почвы. Именно эти факторы негативно влияют на сцепление материала с бетоном.

ОБРАТИТЕ ВНИМАНИЕ! Гравий бывает горным, морским или речным, однако в строительстве применяют именно горный. Остальные виды материала используются в ландшафтном дизайне для оформления территории.

Различия гравия и щебня

Бетон с использованием щебня

Самое существенное отличие ‒ это внешний вид. Гравий имеет более гладкую поверхность, а щебень имеет острые углы и шероховатую поверхность. Щебень имеет больший размер фракции и преимущественно ровный цвет. Гравий может иметь самый разный цвет и оттенки.

Именно хорошее сцепление с раствором цемента делает щебень идеальным наполнителем для производства бетона. Гравий же выполняет преимущественно декоративные функции.

Итак, на вопрос, какой же материал лучше использовать для производства бетона, есть вполне очевидный ответ ‒ щебень. Он обеспечивает высокую прочность и монолитность бетонных конструкций. Щебень позволяет им выдерживать огромные физические нагрузки без каких-либо последствий. При этом эксплуатационные характеристики бетона будут зависеть и от типа щебня, ведь он также имеет различное происхождение, форму и размер фракций.

Гравий в отрасли производства железобетонных конструкций не применяется, однако, он имеет свою широкую сферу применения.

Покупайте гранитный щебень, цена за тонну которого самая выгодная в Москве, просто набрав номер телефона +7 (495) 229-39-07!

ПГС для бетона – можно ли использовать и как выбрать

Главная > Часто задаваемые вопросы > Применение ПГС (песчано-гравийная смесь) > ПГС для бетона (песчано-гравийная смесь для бетона)

ПГС – это смесь дробленых горных пород (гравия и песка), которая образовалась в процессе выветривания в естественных условиях. Если просеять, промыть и разделить материал на фракции, можно получить обогащенную песчано-гравийную смесь, или ОПГС.

В некоторых регионах ПГС имеет высокое качество и стоит дешевле щебня или ПЩС, поэтому смесь часто покупают для приготовления бетона в частном строительстве. В Свердловской области высококачественного песчано-гравийного материала нет.

Но прежде всего ответим на вопрос: можно ли использовать песчано-гравийную смесь для приготовления бетона? В чем преимущества и недостатки этого материала? Об этом мы расскажем далее.

Можно ли использовать ПГС в бетоне

Применять ПГС для изготовления бетона можно. Из него изготавливают бетонные растворы, которые потом будут использоваться для фундаментов хозяйственных помещений, небольших частных домов, для столбиков заборов, заливки дворов, парковок и дорожек в саду. Иными словами, материал (в большинстве случаев) подходит для не самых ответственных работ. Он может заменить собой одновременно крупный и мелкий наполнители. Но для этого в ПГС должен быть прочный гравий и минимум вредных примесей (глиняных комков, пыли, валунов).

Песчано-гравийную смесь выгодно покупать в тех регионах, где она доступна и стоит дешевле щебня. Прежде всего, это области, где есть крупные реки и песчаные карьеры. Из такого материала можно сделать бетон с марками прочности от М25 до М200 (иногда до М250 и М300). Для изготовления лучше брать цемент М400 или М500.

Среди преимуществ ПГС можно выделить:

• Многокомпонентность
  Смесь состоит сразу из двух компонентов – песка и гравия, которые выполняют роль мелкого и крупного наполнителя. Иными словами, вместо покупки двух материалов (песка и щебня) вы можете купить только один.
• Низкую цену
  Покупка одного ПГС позволяет сэкономить деньги на приобретении отдельно песка и щебня. К тому же, в некоторых регионах цена на песчано-гравийную смесь существенно ниже, чем на другие подобные материалы.

Но есть у ПГС и ряд существенных недостатков:

• Разное соотношение компонентов
  Соотношение компонентов в материале может быть различным. Так, согласно государственным стандартам, содержание гравия в ПГС должно быть не более 90% и не менее 10% от общей массы. Разброс – целых 80%! Поэтому состав смеси может очень сильно отличаться даже на соседних карьерах.
• Плохая адгезия у гравия
  Адгезия – свойство материала сцепляться с цементом. Оно зависит от поверхности горной породы. Чем она более шероховатая, тем сильнее материал скрепляется с цементом, тем выше и прочность бетона.
  Поверхность у гравия – гладкая, камни округлые. Поэтому он хуже взаимодействует с цементом, чем тот же щебень.
• Загрязненность
  ПГС часто бывает загрязнен глиной и илом, может содержать много пылевидных частиц и крупных валунов. Это связано с тем, что материал добывают из рек или карьеров и реализуют без дополнительной обработки.
• Отсутствие ГОСТов, регулирующих характеристики ПГС для бетона
  Государственного стандарта, который описывает конкретные показатели ПГС для бетона, нет. ГОСТ 23735-2014 с техническими условиями для песчано-гравийных смесей для строительных работ так прямо и пишет: «настоящий стандарт не распространяется на ПГС, применяемый в качестве заполнителей для бетонов». Это значит, что ориентироваться в данном случае можно лишь на требования к другим материалам.
• Плохое качество ПГС в нашем регионе
  В Свердловской области нет песчано-гравийного материала, пригодного для бетонных растворов. Подробнее об этом вы можете прочитать на странице Применение ПГС или в конце данной статьи. К тому же, цена нашей смеси выше, чем более качественного щебня.

Как вы можете заметить, у ПГС много недостатков. Даже в тех регионах, где материал добывают целенаправленно, не всегда легко найти качественный.

Если вы заказываете ПГС без обработки (его еще называют природным), трудно предугадать его состав. Поэтому, чтобы устранить минусы смеси, лучше использовать обогащенный вариант. Он очищен от примесей, пыли и крупных включений, и соотношение компонентов у него известно.

Дальше мы опишем, на какие свойства песчано-гравийной смеси следует обратить внимание при покупке.

По каким параметрам подбирают ПГС для бетона

Еще раз хотим обратить ваше внимание на следующий факт: ПГС – не лучший вариант для бетона, изготавливаемого в соответствии с требованиями ГОСТа. Для этого не предусмотрен специальный официальный документ. Многие компании и заводы говорят о том, что ПГС использовать в бетоне при ответственном строительстве можно, ориентируясь на ГОСТы отдельно для песка (ГОСТ 8736-2014) и отдельно для гравия (ГОСТ 8267-93). Можно ли доверять этим рекомендациям?

Рассмотрим два примера.

У вас есть отдельная куча песка, полностью удовлетворяющая государственным стандартам и подходящая для бетона, и отдельная куча гравия, также пригодная для этих работ. Вы самостоятельно смешиваете два этих компонента в нужных вам пропорциях и получаете ПГС. Можно ли использовать его для бетонирования, например, фундамента? Разумеется. В этом случае вы спокойно ориентируйтесь на два разных ГОСТа. Если оба компонента подходят вам по качеству и показателям изначально, они не станут хуже от того, что вы их смешаете друг с другом.

Второй пример: перед вами лежит песчано-гравийная смесь, которую сразу добыли как ПГС. Документов, подтверждающих, что ее можно использовать для бетона, у вас нет. Более того, ГОСТ сразу говорит вам о том, что описанные показатели не подходят для изготовления бетона. Поэтому вы не знаете, на какие параметры вам ориентироваться. Но вместо этого вы понимаете, что можно немного обойти государственные стандарты строительства и разделить смесь на два компонента, оценив каждый отдельно. Разумно ли это? Ну, допустимо. Но станете ли вы рисковать и строить из такого бетона (еще раз: изготовленного не по ГОСТу и немного в обход его) фундамент вашего жилья, в котором будут жить ваши родные? На свой страх и риск, если только.

Зато из такого материала можно спокойно замешать бетон для заливки садовых дорожек, столбов забора или парковки. Ориентироваться в этом случае можно как на ГОСТ для песчано-гравийной смеси, так и на стандарты отдельно для песка и гравия. Именно для этого ниже мы опишем, на какие свойства следует обращать внимание. Ведь далеко не весь материал можно использовать даже в простых работах.

Итак, выбирая ПГС для приготовления бетона, смотрите на следующие его характеристики:

• Вид
• Зерновой состав
• Содержание пылевидных и глинистых частиц
• Содержание валунов
• Прочность гравийной части
• Морозостойкость
• Содержание зерен слабых пород

Подробнее о каждом свойстве – далее.

Вид

ПГС разделяется на виды по таким параметрам:

• Происхождению
• Методу обработки

Именно эти две классификации важны для применения материала в бетоне.

По происхождению песчано-гравийную смесь разделяют на:

• Речную
• Морскую
• Горно-овражную

Смеси речного и морского типа имеют самые округлые и гладкие зерна. Они хуже связываются с цементом. Это влияет на прочность бетона. К тому же, в таких материалах могут присутствовать глина и ил.

Горно-овражный ПГС состоит из зерен разной формы с шероховатой поверхностью. Они хорошо сцепляются с цементом. Недостаток такого материала – многочисленные примеси комков глины, пылевидных частиц. Поэтому для изготовления бетона без предварительной обработки его не используют.

В Свердловской области нет крупных водоемов, поэтому настоящего речного (озерного) ПГС у нас найти невозможно. То, что продают у нас под видом ПГС, зачастую является побочным продуктом (пустой породой) после добычи золота. Часть получают намывным способом из специально затопленных карьеров.

По методу обработки материал разделяют на:

• Природный (необработанный)
• Мытый
• Просеянный
• ПГС из песка
• Обогащенный

О том, что природный необработанный ПГС не подходит для бетонного раствора, мы уже говорили. Мытый и просеянный материал можно использовать для любых марок. Но из-за дополнительной обработки увеличивается его стоимость, ведь смесь пропускают через специальное оборудование и грохоты. Если в регионе доступен щебень, песок или отсев, применять этот вид невыгодно.

ПГС из песка – это побочный продукт добычи золота и других драгоценных металлов. Его также достают из затопленных песчаных карьеров. Состоит материал в основном из глины и гравия. Для бетона он не подходит.

Для получения обогащенного ПГС обрабатывают природный материал. Его просеивают через сита, разделяя на фракции, удаляя слишком мелкие и крупные частицы, иногда промывают.

В зависимости от того, сколько гравия есть в конечном продукте, смесь делят на 5 групп:

• I – содержание гравия 15-25% от общей массы
• II – 25-35%
• III – 35-50%
• VI – 50-65%
• V – 65-75%

Для бетонирования следует брать материал третьей, четвертой и пятой групп. Из последней можно сделать тяжелую марку М200, из более низких приготовить тощий бетон.

Зерновой состав

В ПГС должно быть не меньше 10% и не больше 90% гравийного компонента. Диаметр зерен – от 5 мм до 150 мм (частицы 70-150 мм считаются валунами). В бетон желательно добавлять материал, в котором есть от 30% до 75% гравия. Песчаная фракция состоит из зерен с диаметром 0,16-5 мм (все включения меньшего размера считаются пылью).

Для улучшения показателя ПГС обогащают. Из него удаляют пылевидные частички и большие камни, добавляют нужные фракции гравия (5-10, 10-20, 20-40, 40-70). Бетон в этом случае получается прочнее.

Содержание пылевидных и глинистых частиц

Мелкие частички поглощают жидкость и набухают. Когда их много, увеличивается расход воды для раствора, что сказывается на прочностных характеристиках и морозостойкости конечного продукта.

Показатель регулируется ГОСТом для ПГС:

• В природном ПГС должно быть не больше 5% пылевидных и глинистых частиц
• В ОПГС – не более 3%

В смеси для бетона М200 число пылевидных и глинистых частиц в материале не должно быть больше 2%, для более низких марок (до М150) допускается 3% мелких частиц. В Свердловской области показатель у ПГС колеблется в пределах 2,7-4,6% (в некоторых карьерах больше 7%).

Содержание валунов

Валунами называют зерна, диаметр которых превосходит 70 мм. В ПГС они могут присутствовать, если их наибольший размер – до 150 мм. Но бетон из такого материала не получится. Наполнитель для растворов должен быть без валунов, в нем допустимы лишь камни до 70 мм в окружности.

Прочность гравийной части

От гравия во многом зависит окончательная прочность бетона. Поэтому обязательно нужно проверить марку по дробимости камней. Согласно нормативам, она должна быть не ниже М600. Поскольку в ПГС входит порода различного происхождения и с разной прочностью, берут среднее значение после испытания нескольких образцов.

Морозостойкость гравия

Устойчивость бетонных фундаментов и перекрытий к морозу во многом зависит от показателя крупного заполнителя. Если зимой температура часто опускается ниже -15°С, морозостойкость гравийной части ПГС не должна быть ниже, чем F25. Это значит, что материал выдерживает 25 циклов заморозки и оттаивания. Как и в предыдущем случае, определяют среднее значение после испытания нескольких образцов.

Содержание зерен слабых пород

В ПГС всегда присутствуют зерна слабых пород с более низкой маркой по дробимости, чем остальной гравий. В бетоне они создают уязвимые участки, которые менее устойчивы к нагрузкам. При давлении в них могут возникать трещины или дефекты. Поэтому слабых пород в смеси не должно быть больше, чем 5%.

Дальше мы дадим несколько советов, какой ПГС лучше выбирать для разных марок бетона.

ПГС для конкретных марок

Опытные мастера советуют делать из ПГС бетон с маркой не выше М200. Хотя можно встретить рекомендации и по производству растворов М250-М350. К ним стоит относиться с опаской. ПГС не может обеспечить всех характеристик, предъявляемых бетону высоких марок. У него неоднородный состав, низкая прочность гравия, загрязнения глиной и пылью. Если сделать из него фундамент под многоэтажным зданием или капитальное перекрытие, они не выдержат больших нагрузок. Очень скоро здание перекосится, на стенах появятся трещины.

В обычном природном ПГС гравийная часть составляет не больше 20-30%, в нем много глинистых включений и пыли. Поэтому для бетона желательно взять ОПГС, в котором камни составляют от 40% до 75%.

Вот несколько рекомендаций, как выбирать ПГС:

• Для бетонных растворов М25-М150 подойдет ОПГС третьей и четвертой группы.
• Для бетона М200 нужна пятая группа.
• При заливке оснований лучше использовать ОПГС с песком до 5 мм (не менее 45%) и гравием 5-70 мм (55-70%).
• Для армированного и тощего бетона нужно брать ПГС, в котором величина зерен не превышает 30 мм.

Замешивать ОПГС с цементом рекомендуют ориентировочно в соотношении 8 к 1. Производить более сложные расчеты не имеет смысла. Ведь в зависимости от количества в вашем ПГС или ОПГС гравия и песка, эти цифры будут постоянно меняться. К тому же, точные числа не сыграют особой роли при замешивании бетонного раствора на ПГС для заливки, например, бетонных столбов.

В завершении мы еще раз обратим ваше внимание на то, почему ПГС нашего региона не стоит брать для любых бетонных смесей.

Почему ПГС Свердловской области нельзя использовать для приготовления бетона

Песчано-гравийную смесь в Свердловской области получают как побочный продукт при добыче намывного песка или ценных металлов. Незначительные объемы поставляются из карьеров, где разрабатываются горные породы. В нем минимальное содержание песчаного компонента и много глины.

Крупных рек и озер, залежей песка в нашем регионе нет. Это и создает ситуацию, из-за которой качественный ПГС найти трудно. Кроме того, места добычи находятся далеко от Екатеринбурга, что увеличивает цену и транспортные расходы.

Мы не рекомендуем использовать для бетона (даже низких марок) ПГС Свердловской области по следующим причинам:

• Неоднородный состав
  В смеси много мелкой пыли и больших валунов.
• Окатанные зерна
  ПГС в нашем регионе имеет зерна округлой формы. Для бетона это очень плохо – ведь ровная и гладкая поверхность частиц снижает сцепление ПГС с цементом. В итоге полученный раствор будет иметь заниженные прочностные характеристики.
• Высокий процент комковой глины
  В некоторых карьерах добывают материал, состоящий из глинистых и каменных частиц, почти без песка.
• Низкая прочность
  Марка по дробимости гравия в нашем ПГС не превышает М800, а во многих случаях ниже М600.

Поскольку ПГС в нашем регионе получают в качестве побочного продукта, он продается без сертификатов. При покупке каждой партии нужно дополнительно уточнять ее состав. Это еще один аргумент, почему смесь не следует брать для приготовления бетона.

Цена на ПГС у нас не самая низкая (в основном – из-за удаленности месторождений от Екатеринбурга). За такую же сумму легко найти более качественные наполнители – щебень, отсев, ПЩС. Наша песчано-гравийная смесь больше подходит для обустройства и ремонта грунтовых дорог, обочин, обратной засыпки, для обустройства подушки под дорожками и тротуарами. Для бетонных же растворов лучше рассмотреть другие материалы.

Поэтому мы рекомендуем вам ознакомиться со следующими страницами:

Хотите знать больше?

• Подробнее об этом материале, его видах и свойствах читайте на странице ПГС.
• Подробно о марках, видах и характеристиках бетона читайте на странице Бетон.
• В рубрике Применение ПГС содержатся другие полезные статьи и советы по этому материалу.

Рекомендуем также ознакомиться с другими способами применения этого материала:

• ПГС для обратной засыпки

Щебень или гравий — что можно использовать для бетона в крупном проектном строительстве

Какой наполнитель можно использовать для подготовки бетона в проектном строительстве — можно ли сделать выбор между щебнем или гравием, не рискуя нарушить технологические нормы? Почему специалисты не рекомендуют такую замену?

Ответы на эти вопросы следует искать в том, какую роль в составе бетона играет щебень. Этот наполнитель играет роль каркаса в монолите, поэтому от него требуется ряд определенных свойств. Отступление от технологии приведет к тому, что полученный бетон не будет обладать заданной прочностью и не сможет обеспечить устойчивость при нагрузках. Для получения бетона, свойства которого приемлемы в проектном строительстве, необходимо добавить в раствор щебень для бетона не только в заданном соотношении, но подходящий по ряду параметров.

Каковы функции щебня в бетоне

Использование гравия в таких случаях не оправдано его ценой, поскольку нарушается ряд базовых характеристик, критических для бетонного монолита. Щебень в бетоне выполняет несколько функций:

• отдельные частицы укладываются в структуру, которая создает каркас для связывания других наполнителей;
• материал низкой лещадности позволяет создать устойчивые связи между цементом и наполнителем;
• грани щебня кубической формы хорошо укладываются в некое подобие кладки, которая задает монолиту прочность во всех направлениях;
• при твердении бетона вода не создает вокруг частиц областей, не заполненных связующим.

Именно поэтому в проектном строительстве считается нормой купить щебень 20 40, не пытаясь заменить его более дешевым гравием. Для прочности бетона огромное значение имеет аналогичный показатель щебня, и ему соответствует только материал гранитного происхождения. Гравийный и известковый щебень не дают эффекта формирования монолита, который пригоден для создания перекрытий, стен, фундаментов капитальных сооружениях и многоквартирных высотных домах.

Принципиальные отличия щебня и гравия

Принципиальное отличие гравия от щебня состоит не только в крупности камней — по мере добычи и обработки гравий отсеивают до получения однородной фракции с размером зерна примерно 5 мм. Но, во-первых, этого недостаточно для формирования прочного каркаса в монолите, а во-вторых, округлая форма частиц не дает эффекта укладки и хорошего контакта со связующим.

Характеристики гравия

Обладая прочностью, достаточной для малоэтажного строительства и дорожной отсыпки, гравийный щебень не создает в бетонном растворе структуры и условия для получения характеристик на уровне М350 класса В25, а этого явно недостаточно для серьезного проекта. Кроме того, показатель морозостойкости бетона на гравийном щебне не может превышать 100-150 циклов, его лещадность в зависимости от происхождения превышает аналогичный показатель гранитного щебня на 2 — 17 %.

Только два показателя гравийного щебня отличаются в лучшую сторону — он стоит дешевле и часто обладает меньшим радиационным фоном. Но с учетом требований современной строительной технологии это нельзя считать преимуществом.

Характеристики гранитного щебня для бетона

Добавляя гранитный щебень в бетон, вы придаете раствору и будущему монолиту свойства, которые не ограничивают его применения в крупном строительстве. Характеристики гранитного щебня распространенной в монолитном и дорожном строительстве фракции 20-40 находятся в следующих пределах:

• марка прочности от 800 до 1600;
• морозостойкость — 300 — 400 циклов;
• лещадность — от 5 до 23 % при насыпной плотности 1,31-1,38 т/м куб;
• возможность использования в строительстве мостов и эстакад, высотных монолитов и других массивных сооружений.

Необходимость выдерживать требования стандартов к прочности и устойчивости строений столь серьезна, что лучше купить щебень гранитный по цене за куб выше, чем гравийный, но не рисковать сооружением на этапе строительства и впоследствии, когда оно будет приниматься в эксплуатацию.

Самые распространенные фракции щебня для строительства

Для получения бетона марки не ниже М350 с необходимыми показателями морозостойкости и качества подходит только гранитный щебень фракции 20-40. В редких случаях его заменяют фракцией 5-20, которая обеспечивает достаточную устойчивость монолита в фундаменте малоэтажного строения. Но для формирования плит и деталей перекрытий показатели этой фракции недостаточны.

Похожие услуги

Подводно-технические работы

Обладая необходимыми средствами, механизмами и строительной техникой, специалисты компании «Флот Неруд» производят любые подводно-технические работы. Методы, особенности и характер водолазного обследования во многом зависят от поставленных заказчиком целей. Обладая необходимыми средствами, механизмами и строительной техникой, специалисты компании «Флот Неруд» производят любые подводно-технические работы. Методы, особенности и характер водолазного обследования во многом зависят от поставленных заказчиком […]

SDLG: спецтехника высокого качества

Компания SDLG является одним из крупнейших производителей спецтехники в Китае. По объемам производимой продукции она уступает только таким брендам, как XCMA, Liugong, Longgong. В течение последних пяти лет SDLG входит в пятьдесят лучших изготовителей фронтальных погрузчиков. При этом дата основания этой компании – 1972 год. Компания SDLG является одним из крупнейших производителей спецтехники в Китае. […]

Разработка котлована и вывоз мусора

Одним из видов строительных работ, которые часто проводятся, является разработка котлованов. Обустройство котлована – трудоемкий строительный процесс. Во многом от качества проведения работ на данном этапе зависит будущее строительства. Кроме того, необходимо учитывать то, что котлован и вывоз грунта – два неразрывных понятия, поэтому необходимо позаботиться не только о планировке строительной площадке, но и о […]

Почему бетон на гравии ставит крест на фундаменте?

Среди опытных застройщиков и постоянных клиентов компании «Центробетон» особенно популярен бетон на щебне. В этом материале мы расскажем, почему он лучше бетона на гравии и в каких ситуациях нельзя экономить при выборе наполнителя для смеси.

Состав бетона

Базовыми компонентами бетона являются:

• вода
• мелкий наполнитель (как правило песок)
• крупный наполнитель
• вяжущий компонент (цемент)
• различные добавки (пластификаторы, ускорители отвердения, морозостойкие присадки и др. )

Большая часть ингредиентов определены строго, в то время как в качестве крупного наполнителя могут использоваться разные твердые породы — от керамзита и асфальта до битого кирпича. Но из них наиболее распространены два варианта: гравий и щебень.

Как сэкономить на фундаменте и выбрать правильный наполнитель для бетона?

Выбор крупного наполнителя определяет важнейшую характеристику бетона — его прочность. На нее влияют особенности производства каждого из наполнителей и форма отдельных зерен в каждом из них.

• Гравий — представляет собой природный материал в виде рыхлой крупнообломочной осадочной горной породы, зерна которой имеют гладкую поверхность и округлую форму. Перед использованием из материала удаляют частицы мелких фракций путем просеивания.
• Щебень — это продукт искусственного механического дробления гранита в виде зерен угловатой формы с шероховатой поверхностью, которые отсортированы по размеру.

Производство гравия обходится намного дешевле щебня, в результате чего снижается и цена бетона на основе этого наполнителя. Однако характеристики зерен — гладкая поверхность и отсутствие острых граней — ухудшают сцепку наполнителя с другими компонентами смеси, из-за чего бетон на гравии оказывается менее прочным.

Цена бетона на щебне выше, так как этот наполнитель дороже в производстве, но шершавая поверхность зерен в сочетании с острыми гранями обеспечивают большее сцепление с компонентами конечного продукта. В результате бетон на щебне оказывается намного плотнее и прочнее аналогов на гравии и способен выдерживать намного большие нагрузки.

Какой бетон выбрать: на щебне или на гравии?

Экономия на бетоне и выбор материала на гравии допустимы только в том случае, если застройщик планирует использовать его для малоответственных сооружений или для укладки пешеходных дорожек.

При заливке фундамента, строительстве подвалов, жилых зданий и других объектов с высокой нагрузкой, рассчитанных на продолжительную эксплуатацию, необходимо использовать бетон на щебне.

Опасность использования бетона на гравии в строительстве домов

Добавление в бетон гравия позволяет снизить стоимость производства финального продукта и, таким образом, сделать его более привлекательным для застройщиков и подрядчиков за счет низкой рыночной цены. Но с приходом зимы это оборачивается серьезными проблемами: фундамент трескается, так как глинистая оболочка вяжущего вещества не схватывается с гладкими зернами округлой формы. В итоге материал показывает недостаточную прочность и морозостойкость.

Таким образом, использование бетона на щебне оказывается выгоднее, проще и качественнее за счет отсутствия издержек на устранение дефектов в будущем.

Качественный бетон на щебне от компании «Центробетон» — это гарантия прочности и долговечности фундамента на протяжении десятков лет.

Экономьте по-умному. Заказывайте бетон на щебне от «Центробетон».

Предлагаем:

• изготовление качественного бетона в любых объемах
• доставку бетона до объекта в Минске и Минском районе в течение часа
• автобетоносмесители с ленточным транспортером, которые сохранят территорию объекта в хорошем состоянии и позволят сэкономить на благоустройстве

ИООО «Центробетон»

220089, г.  Минск, ул. Железнодорожная, 35.

+37529350−51−20

[email protected]

ИООО «ЦЕНТРОБЕТОН»

УНП 190720673

Что лучше выбрать для бетона

Бетон без излишнего преувеличения является основным материалом при строительстве любого монолитного объекта, как промышленного, так и жилого назначения. Он идет на изготовление литого и ленточного фундамента, плит перекрытия, балок и других строительных конструкций.

В зависимости от требований, предъявляемых к качественным показателям бетона, кроме пластификаторов, возможно применение нескольких видов наполнителей с применением щебня и гравия. Что предпочтительнее – решается на стадии планирования застройки.

Как правильно составить рецептуру бетона?

Состав наполнения бетонного раствора можно состоять из нескольких типов наполнителя: гранитного, известнякового, гравийного и шлакового. Исходя из конструкционных требований, производственниками и строителями делается выбор – какой наполнитель из указанных видов наилучший для производства.

Что лучше выбрать – гравий или щебень?

В стадии подготовки строительства встает вопрос: что применить – гравий или щебень для бетона. При промышленном изготовлении бетонной смеси используется преимущественно щебень гранитный, который обеспечивает наилучшие прочностные и другие эксплуатационные характеристики. Качество бетона зависит от формы (какой она лещадности) и фракционных размеров используемого материала, а наличие хорошего сцепления с цементным раствором обеспечивает ему положительные доводы в качестве наполнения при производстве бетона. Гравий в техпроцессе изготовления ответственных ж/б изделий не используется, но и он (как наполнитель) имеет свою нишу применения.

Сравнительный анализ: плюсы и минусы.

Для несведущего человека между щебеночным и гравийным наполнением бетонных растворов особых различий не существует, т.к. оба материала функционально сравнимы по применению. Эти материалы похожи по строению и получены из горных минеральных залежей. Но в действительности между ними существуют различия, которые учитываются в технологии производства ЖБИ.

Главное отличие по внешнему виду. Гравий – с гладкой поверхностью, а щебень с неровностями и угловатостью отличается большими фракционными размерами, что дает наиболее надежное сцепление в бетонных смесях и, соответственно, обеспечивает преимущество при изготовлении специальных конструкций (балок, плит, колонн и др.).

Наполнение гранитным щебнем подходит для производства строительных фундаментов с различными размерами. Но из-за более высокой рыночной цены, он не так востребован у застройщиков небольших домостроений. При заливке фундаментов под простые дома с малой этажностью можно смело использовать для наполнения бетонного раствора смесь гравия с песком и цементом, которая сможет обеспечить требуемое качество таким строительным объектам.

Самый дешевый и менее прочный вариант при производстве бетонных смесей использование известнякового щебня, которое ограничено применением только в небольших постройках, для заливки фундаментов беседок, гаражей и других хозяйственных объектов.

Как упаковать камень перед заливкой бетона | Home Guides

Автор: Амелия Аллонси Обновлено 9 декабря 2018 г.

Независимо от того, заливаете ли вы бетон для дорожки или террасы, необходима прочная гравийная основа, чтобы предотвратить растрескивание и сдвиг бетона. Гравий особенно важен в глинистой почве, потому что он плохо дренирует, что приводит к скоплению воды под бетонной плитой и медленной эрозии почвы по мере ее окончательного дренажа. Гравий позволяет воде стекать в землю внизу.Однако при плотной упаковке гравий не сдвигается под бетон. Для укладки гравия достаточно ручной трамбовки, но плиточный уплотнитель значительно облегчает работу, особенно при подготовке большой площади, такой как внутренний дворик.

1. Выкопайте грунт на глубину 8 дюймов, допуская 4 дюйма для гравийного основания и 4 дюйма для бетонной плиты. Почва должна быть градуированной или наклонной, чтобы центр раскопок был немного выше боковых сторон, что способствует стеканию воды из будущего патио или дорожки после того, как вода стечет через гравий.

2. Опрыскайте почву водой ровно настолько, чтобы осела пыль. Количество позволит плотно утрамбовать почву пластинчатым уплотнителем или ручным трамбовщиком. Пластинчатый уплотнитель имеет большую пластину, которая вибрирует и уплотняет почву, когда вы толкаете машину по земле. Ручной трамбовщик имеет стальную пластину гораздо меньшего размера, и вам нужно, чтобы вы ударяли его о землю, чтобы утрамбовать почву.

3. Установите опалубочные доски по периметру того места, где вы будете укладывать бетонную поверхность.Формовочные доски могут быть деревянными досками 2 на 4 дюйма или гибкими ДВП, прикрепленными к деревянным кольям; Опалубочные плиты необходимы для удержания влажного бетона на месте до его застывания.

4. Распределите по земле ровным 2-дюймовым слоем гравия с размером 3/4 минус. Положите плотницкий уровень на гравий, чтобы проверить его ровность. Кусочки гравия с неровными сторонами, такие как гравий с минусом 3/4, сцепляются друг с другом лучше, чем круглые куски гравия, образуя прочное основание. Гравий должен содержать гравийную пыль, которая еще больше скрепляет камни.

5. Распылите на гравий легкий туман воды, достаточный для осаждения гравийной пыли.

6. Уплотните гравий с помощью пластинчатого уплотнителя или ручного трамбовки. Если вы используете пластинчатый уплотнитель, проведите им по гравию, чтобы плотно утрамбовать материал. Медленно толкайте пластинчатый уплотнитель из стороны в сторону в направлении с востока на запад. Измените направление, запустив плитовый уплотнитель с севера на юг и работая с противоположного конца.

7. Если вы используете ручной трамбовщик, просто прижмите его квадратную металлическую пластину к гравию, чтобы плотно утрамбовать ее.

8. Нанесите еще один 2-дюймовый слой гравия на первый 2-дюймовый слой гравия. Сбрызните его водяным туманом. Плотно утрамбуйте второй слой гравия с помощью пластинчатого уплотнителя или ручного трамбовки. Когда закончите, проверьте ровность гравия. Добавьте гравий в низкие места и утрамбуйте его так, чтобы он был на одном уровне с остальной частью гравийного основания.

Наконечник

Компании по аренде оборудования сдают в аренду плиточные катки. Поскольку компания может арендовать машину посуточно или почасово, проделайте максимально возможную предварительную подготовительную работу на строительной площадке перед тем, как забрать машину.

Как положить бетонный пол над основанием из гравия | Home Guides

В некоторых старых домах цокольный этаж состоит из земли или гравия, а не из бетонной плиты. Отделка пола заливкой бетона дает вам прочную поверхность, по которой можно ходить, и она необходима, если вы хотите отделать подвал. Одна из проблем при заливке бетонного цокольного этажа заключается в том, что у вас нет места для работы по периметру плиты, как это было бы при работе на уровне земли.Разделение цокольного этажа на квадранты, которые заливаются по одному, дает вам доступ к секции пола без необходимости наступать на мокрый бетон.

Построение формы

Поскольку вы заливаете пол секциями, вам необходимо построить деревянные формы для секций по мере их заливки. Разделите цокольный этаж на четыре равных квадранта, разметив квадранты краской из гравия. Поместите полоски фанеры 1/2 дюйма напротив двух бетонных стен подвала в первом квадранте, который вы заливаете.Эти полосы используются для создания зазора между стенами и полом, позволяющего расширяться и сжиматься. Нанесите на фанеру тонкий слой моторного масла, чтобы ее было легче удалить после застывания бетона. Для двух других сторон формы используйте шесты по два на четыре, которые прибиты к деревянным кольям, вбитым в землю.

Подготовка основания

Основание бетонной плиты сделано из гравия, поэтому этот проект немного проще, потому что гравий уже на месте.Вы должны разгладить гравий, чтобы получить однородную поверхность, а затем утрамбовать его, чтобы уплотнить. Затем нужно добавить к основанию арматуру. Это делается путем укладки на щебень арматуры или проволочной сетки. Армирование необходимо, потому что, хотя бетон — прочный материал, его прочность — это прочность на сжатие. Арматура или сетка обеспечивают дополнительную прочность на разрыв или сопротивление силам растяжения.

Заливка и отделка первой секции

После того, как основание подготовлено, можно заливать бетон.Заполните квадрант бетоном, используя достаточно, чтобы заполнить весь квадрант за одну заливку. Перетащите доску размером два на четыре через верх деревянного каркаса, двигая вперед-назад. Этот метод, называемый стяжкой, сглаживает поверхность бетона и обнажает все места, где вам нужно добавить больше бетона. Добавьте больше бетона там, где это необходимо, затем снова выровняйте поверхность. Затем проведите по бетону инструментом под названием «бычий поплавок», чтобы еще больше его разгладить. Поплавок — это большая плоская поверхность, прикрепленная к концу длинного шеста.Дайте бетону застыть в течение пяти-семи дней, затем удалите деревянную форму и фанеру между бетонным полом и стенами.

Заливка оставшихся секций

Соберите форму и установите фанерные распорки для следующего квадранта, который вы заливаете. Однако вместо того, чтобы строить деревянную опалубку на обоих внешних краях, разместите компенсационные швы на 1/2 дюйма вдоль края квадранта, который упирается в готовую плиту. Как и зазор по периметру пола, это позволяет плитам расширяться и сжиматься.

Ссылки

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году. Его публикации были опубликованы на различных веб-сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Как закладывать камни в бетон | Home Guides

Добавление декоративных камней в бетонные работы на небольших работах, таких как укладка брусчатки, или на более крупных работах, таких как новый внутренний дворик или мощеная дорожка.Камни добавляют цвет и текстуру обычно мягкому бетону, чтобы сделать ваш двор визуально интереснее. Самый простой способ заделать камни — использовать замедлитель поверхности, чтобы замедлить время высыхания бетона, хотя это означает, что вы не можете ходить по поверхности как минимум два-три дня.

Постройте форму, если это необходимо для вашей бетонной работы. Вырежьте квадрат из фанеры с помощью циркулярной пилы на 4 дюйма шире, чем, например, вы хотите, чтобы брусчатка была. Отрежьте два листа два на четыре до такой же длины, как фанера, затем отрежьте два куска на 4 дюйма короче.Прибейте длинные бруски к двум параллельным сторонам фанерного квадрата, а затем прибейте более короткие к открытым концам. Если вы поливаете патио или дорожку, утрамбуйте грязь механической трамбовкой и забейте в углы деревянные колья. Отрежьте два на четыре, чтобы они соответствовали размерам утрамбованной области, и прибейте их к кольям, убедившись, что они находятся на одном уровне с землей.

Распылите на форму аэрозоль для удаления бетона, чтобы убедиться, что вы сможете удалить бетон из формы позже.

Смешайте бетон с водой до консистенции пудинга.Для небольших работ это можно сделать с помощью шпателя в тачке. Вылейте его в форму, оставив 1 дюйм наверху свободным.

Дайте бетону высохнуть в течение ночи.

Смешайте еще бетон. Когда вы достигнете нужной консистенции, добавьте в смесь достаточно камней, чтобы покрыть весь проект. Залейте в форму еще один слой бетона, покрыв существующий слой.

Распылите на верхнюю часть бетона аэрозольный спрей. Это продлит процесс высыхания верха.

Дайте бетону высохнуть в течение примерно двух часов, затем опрыскайте верхнюю часть устойчивой струей воды, например, из мойки высокого давления на самом низком уровне.Это должно начать обнажать некоторые агрегаты или камни, которые вы добавили в слой. Сметайте больше бетона со скал с помощью щетки с нейлоновой щетиной или веника.

Дайте бетону высохнуть в течение двух-трех дней. При желании покрасьте его прозрачным герметиком для бетона, чтобы защитить бетон от пятен и удержать камни на месте.

Ссылки

Ресурсы

Советы

• Открывайте около одной трети поверхности скал, когда вы сметаете верхний слой бетона.Если обнажить больше, камни со временем могут рассыпаться и выпадать, оставляя дыры на поверхности бетона.

Писатель Биография

Шала Манро, находящаяся за пределами Атланты, штат Джорджия, пишет и редактирует копии с 1995 года. Начав свою карьеру в таких газетах, как «Marietta Daily Journal» и «Atlanta Business Chronicle», она в последнее время работала в коммуникациях и управлении для нескольких некоммерческих организаций до покупки цветочного магазина в 2006 году.Она получила степень бакалавра коммуникаций в Университете штата Джексонвилл.

Бетонный щебень и заполнитель бетона 101

Ищете рентабельный и более экологичный способ мощения дороги или выполнения строительного проекта? Бетонный щебень, также называемый заполнителем из вторичного бетона, может быть вашим ответом.

Что такое дробленый бетон или бетонный заполнитель?

Бетонный щебень состоит из обломков асфальта от других строительных объектов, которые можно повторно использовать для создания проездов, дорожек, садовых грядок и т. Д.Когда сносят бетонную конструкцию, дорогу, тротуар или парковку, этот бетон обычно вывозят на свалку. Бетон не поддается биологическому разложению и не разлагается, поэтому он просто сидит, занимая место и вызывая экологические проблемы. Все это время одновременно создается новый бетон, чтобы снова начать процесс. К счастью, у этого неустойчивого и неэффективного процесса есть альтернатива: переработка!

Переработка измельченного бетона для повторного использования помогает уменьшить переполнение полигона и экономит больше ресурсов, которые не используются для создания нового бетона.Бетон можно измельчить до определенных размеров, очистить, чтобы из смеси удалили нежелательный мусор, и повторно использовать в качестве решения ряда проблем строительства и озеленения.

Как использовать дробленый бетон?

1. Дорожки / Дорожки
   Бетонный щебень можно повторно использовать для создания красивых дорожек в вашем доме или на рабочем месте. Чтобы ваша дорожка выглядела как можно более однородной, убедитесь, что все куски измельченного бетона взяты с одной строительной площадки.Это также гарантирует, что их будет легче сформировать на вашем пути, поскольку все они будут одинакового размера. Использование кусков униформы также предотвратит попадание дождевой воды на ваш путь и вызовет опасный сток.
2. Грядки с приподнятыми грядками
   Грядки с приподнятыми грядками имеют множество преимуществ, например, улучшают дренаж и повышают температуру почвы. Эти преимущества позволяют быстрее расти весной. Уложенный слоями щебень — прекрасная основа для создания возвышающейся грядки.
3. Подпорные стены
   Укладка дробленого бетона также является отличным способом создания подпорной стены и контроля эрозии на склонах или холмах вашего двора.Бетонный щебень разного размера может работать вместе, чтобы предотвратить эрозию. Слой более мелкого, более раздробленного щебня в качестве основы будет способствовать устойчивости стены. После укладки более крупных слоев переработанного бетона, набитого грязью, вы получите ровную красивую подпорную стену.
4. Дренаж
   Более мелкий, более раздробленный бетон — отличная альтернатива дренажу гравию.

Как происходит установка / доставка щебня?

Возможно приобретение и установка собственного щебеночного бетона, однако поиск подходящего типа бетонного щебня для вашего проекта без профессиональной помощи может оказаться сложной задачей.Покупка неправильного размера или типа может вызвать проблемы с дренажом или эрозией. Щебень также тяжелый и сложный в установке. Если вы не опытный ландшафтный дизайнер, привыкший к тяжелым нагрузкам и точной установке, обратитесь к профессионалу, чтобы убедиться, что работа будет выполнена правильно с первого раза.

Процесс установки с Superior прост. Наша команда экспертов порекомендует правильный тип и количество дробленого бетонного материала, необходимого для вашего проекта, и легко доставит и установит материал за один шаг с помощью наших камнедробилок.Наш парк камнеотводчиков также позволяет нам укладывать материал, не переезжая и не разрушая ваш газон или другой ландшафт.

Плюсы и минусы бетонного щебня

1. Цена
   Первая проверка в колонке pro для щебня — это цена. Поскольку этот процесс более эффективен и требует меньше ресурсов, дробленый бетон значительно дешевле нового бетона.
2. Устойчивое развитие
   Использование бетонного щебня — гораздо более экологичный способ завершить ваш проект.Это не только экономит место на свалке, сохраняет ресурсы и сокращает количество отходов; он также снижает выбросы углерода в процессе производства бетона.
3. Многоцелевой
   Бетонный щебень можно использовать в различных обстоятельствах. Домовладельцы, подрядчики и ландшафтные дизайнеры используют его в качестве практического материала для решения общих проблем, таких как создание основы для проезжей части, садовых грядок или общих строительных целей.
4. Внешний вид
   Некоторые люди предпочитают внешний вид новых материалов для своих ландшафтных нужд, а не переработанный бетонный заполнитель.Наше решение? Используйте переработанные материалы, чтобы создать прочную основу, а затем используйте новые материалы для наиболее заметных частей вашего проекта. Таким образом, вы можете добиться желаемого внешнего вида, сохраняя при этом экологичность и сокращая расходы.

Виды бетонного щебня

Есть много видов щебня. Наша команда экспертов в Superior рада помочь вам найти лучший материал для вашего проекта. Вот некоторые виды дробленого бетона, которые мы предлагаем, и то, что с их помощью можно лучше всего использовать для достижения

.

1. 21AA ИЗМЕЛЬЧЕННЫЙ АСФАЛЬТ
   21 AA Измельченный асфальт содержит масла, которые заставляют его быстрее нагреваться и связываться, предотвращая образование пыли.Его можно успешно использовать на дорогах, проездах и тротуарах.
2. 21AA ДРОБИЛЕННЫЙ БЕТОН
   21AA Бетонный щебень отлично подходит для дренажа, что делает его правильным решением во влажных помещениях. Его часто используют в качестве покрытия для проездов или парковок.
3. 21AA Natural
   21AA Natural — это более рыхлый материал, который подходит для гравийных дорог или в качестве основного слоя под асфальтовым покрытием.
4. 22A Бетонный щебень
   22A Бетонный щебень состоит из более мелких частиц, которые создают гладкую движущуюся поверхность.Это делает его отличным верхним слоем для дорог, проездов и парковок. Его также можно использовать в качестве основного слоя под асфальтовым покрытием.
5. 21A Гравий
   21A Гравий состоит из мелких частиц и является отличной основой для патио и основания брусчатки.
6. 6A Бетонный щебень
   6A Бетонный щебень — это чистый измельченный бетон, который часто используется в качестве основы для проездов или пешеходных дорожек. Его также можно использовать в грязных местах.

А как насчет вымывания?

После укладки бетона на стройплощадке грузовики и другое оборудование необходимо очистить, прежде чем бетон затвердеет.Материал, который «вымывается», называется вымыванием. Этот материал содержит токсичные материалы, вредные для дикой природы, окружающей среды и человека. Перед использованием его необходимо тщательно очистить и отсортировать. После испарения воды и завершения процесса очистки и сортировки оставшиеся куски заполнителя можно безопасно использовать в качестве измельченного бетона.

Подъездной путь из щебня из бетона

Подъездные пути из дробленого бетона — гораздо более экономичное решение подъездных путей по сравнению с гравийными подъездными путями, обычными бетонными подъездными путями или асфальтовыми проездами.Благодаря таким преимуществам, как цена, экологичность и тот факт, что он никогда не трескается и не требует ремонта, бетонный щебень является отличным вариантом подъездной дороги.

Обладая многочисленными преимуществами и возможностями применения, щебень является очень практичным и широко доступным материалом, который может быть решением многих ваших строительных или ландшафтных нужд. Позвоните команде экспертов Superior Groundcover сегодня, чтобы начать свой проект.

Основания и основания для бетонных плит

Хорошо уплотненное земляное полотно защищает конструкцию от грязи и обеспечивает равномерную опору плиты.Липпинкотт и Джейкобс

То, что находится под бетонной плитой, имеет решающее значение для успешной работы. Это ничем не отличается от фундамента под здание. Плита на земле (или плита на уровне грунта) по определению не должна быть самонесущей. «Система поддержки грунта» под ним служит для поддержки плиты.

ЧТО ТАКОЕ ПОДБАЗА / ПОДГРУППА?

Терминология, используемая для систем поддержки грунта, к сожалению, не полностью согласована, поэтому давайте следовать определениям Американского института бетона, начиная снизу:

• Земляное полотно — это естественный грунт (или улучшенный грунт), обычно утрамбованный.
• Основание — это слой гравия поверх земляного полотна.
• Основание (или слой основания) — это слой материала поверх основания и непосредственно под плитой.

Найдите подрядчиков по изготовлению плит и фундаментов рядом со мной

Уплотненное основание защищает рабочих от грязи.Сеть энергоэффективных зданий

Единственный слой, который является абсолютно необходимым, — это земляное полотно — вы должны иметь грунт, чтобы положить на него плиту поверх. Если естественная почва относительно чистая и плотная, то можно положить плиту прямо поверх нее без каких-либо дополнительных слоев. Проблема заключается в том, что почва не может хорошо дренироваться и может быть грязной во время строительства, если намокнет, она может плохо уплотняться, и может быть трудно получить ровную поверхность и получить надлежащий уровень. Как правило, верхняя часть земляного полотна должна иметь уклон с точностью до плюс или минус 1.5 дюймов от указанной отметки.

Основание и базовое поле, или и то, и другое дают несколько хороших результатов. Чем толще основание, тем большую нагрузку может выдержать плита, поэтому, если на плиту будут лежать тяжелые нагрузки, такие как грузовики или вилочные погрузчики, проектировщик, вероятно, укажет толстое основание. Нижнее основание также может действовать как разрыв капилляров, предотвращая попадание воды из уровня грунтовых вод в плиту. Материал основания обычно представляет собой достаточно дешевый гравий без большого количества мелких частиц.

Переработанный щебень — отличный источник материала основания. Производитель бетона

Базовый курс поверх подстилающего основания облегчает получение надлежащего уклона и выравнивание. Если вы используете что-то вроде колье из более тонкого материала наверху основания, оно поддержит ваших людей и оборудование во время укладки бетона. Это также сохранит одинаковую толщину плиты, что позволит сэкономить деньги на бетоне — самой дорогой части системы. Плоский базовый слой также позволит плите легко скользить при ее усадке, уменьшая ограничение и риск появления трещин при сжатии бетона после укладки (усадка при высыхании).

Вся основание и базовая система должны иметь толщину не менее 4 дюймов — толще, если инженер считает, что это необходимо для надлежащей поддержки. Материал основного слоя, согласно ACI 302, «Конструкция бетонных полов и плит», должен быть «уплотняемым, легко поддающимся обрезке, гранулированным заполнителем, который будет оставаться стабильным и поддерживать строительное движение». ACI 302 рекомендует материал с содержанием мелких частиц от 10 до 30% (проходящий через сито № 100) без глины, ила или органических материалов. Хорошо работает промышленный заполнитель — также может работать и заполнитель из измельченного вторичного бетона.Допуски по основному слою составляют +0 дюймов и минус 1 дюйм для этажей классов 1-3 (типичные полы с низким допуском) или +0 дюймов и минус for дюймов для полов с более высокими допусками.

КАК НАСЧЕТ ПОЧВЫ?

Песчаный грунт легко сжимается, но при строительстве может легко образоваться колеи. Вольная реформатская церковь Южной реки

Вес плиты и всего, что на ней находится, в конечном итоге будет поддерживаться почвой. Когда выкапывают строительную площадку, обычно грунт перемещается — высокие места вырезаются, а низкие — заделываются.Затем все должно быть уплотнено перед укладкой бетона, основания и основания.

Тип почвы определяет, что должно произойти перед укладкой плиты. Есть три основных типа почвы, и вот что вам следует знать о каждом:

• Органические почвы , то, что вы могли бы назвать верхними почвами, отлично подходят для вашего сада, но ужасны под плитой. Органические почвы нельзя уплотнять, их необходимо удалить и заменить на сжимаемый наполнитель.
• Зернистые грунты представляют собой песок или гравий.Вы можете легко увидеть отдельные частицы, и вода довольно легко стекает с них. Так же, как на пляже, когда вы строите замок из песка, если вы возьмете горсть влажной зернистой земли и сделаете шар, как только он высохнет, он рассыпется. Гранулированные грунты обладают высочайшей несущей способностью и легко уплотняются.
• Связные почвы — глины. Если вы возьмете влажную пригоршню, вы можете свернуть ее в нитку, как пластилин для лепки. Между пальцами он оставляет ощущение жирности и гладкости, а отдельные частицы слишком малы, чтобы их можно было увидеть.Связные грунты часто трудно уплотнять и приобретают твердую твердую консистенцию в сухом виде, но они имеют более низкую несущую способность, чем зернистые грунты. Некоторые глины расширяются при намокании и сжимаются при высыхании, что делает их особенно трудными в качестве материалов земляного полотна. Лучший способ решить эту проблему — сначала хорошо уплотнить, а затем не дать им намокнуть (обеспечив дренаж). Но по мере того, как земля под плитой со временем высыхает, она сжимается, и плита оседает. Это не большая проблема, если плита изолирована от опор и колонн, а также от любых труб, проходящих через плиту, чтобы она могла немного осесть и равномерно осесть.Часто с экспансивными глинами лучшим подходом является структурная плита, которая совсем не опирается на почву, или плита после растяжения, которая плавает на поверхности почвы, но не полагается на нее в качестве структурной опоры.

Дополнительное натяжение часто является лучшим решением для плиты на плохой почве. Бетон Дж. К. Эскамиллы

Большинство естественных почв, конечно же, представляют собой смесь и поэтому характеризуются преобладающим типом материала. Величина веса, которую почва может выдержать до разрушения, является ее несущей способностью, обычно выражаемой в фунтах на квадратный фут.Однако конструкция основана на допустимом давлении грунта, что увеличивает предельную несущую способность.

Давайте посмотрим на вес, который обычно должен выдерживать грунт земляного полотна. Плита толщиной 6 дюймов весит около 75 фунтов на квадратный фут. Согласно Международному жилищному кодексу, временная нагрузка (все, что не является частью самого здания) варьируется от примерно 20 до примерно 60 фунтов на квадратный фут — 50 фунтов на квадратный фут в гараже. Это дает нам 125 фунтов на квадратный фут для поддержки почвы.Чистая песчаная почва может иметь допустимое давление почвы до 2000 фунтов на квадратный фут. Даже плохая почва — ил или мягкая глина — может иметь допустимое давление на почву в 400 фунтов на квадратный фут.

Таким образом, мы можем видеть, что допустимое давление грунта для плиты редко является проблемой. Однако существует потребность в равномерной опоре, потому что, если одна часть плиты оседает больше, чем другая, именно тогда мы получаем изгиб плиты — и, возможно, трещины и неравномерную оседание. Важно знать, какие области были вырезаны, а какие залиты — убедитесь, что области заполнения были хорошо уплотнены.Фактически, любая почва, которая была нарушена во время раскопок, должна быть уплотнена.

УНИФОРМА ОПОРА

Ключ к системе поддержки почвы — это равномерная, а не сильная опора. Конечно, он должен иметь возможность поддерживать плиту, и на большей части поверхности это не проблема, по крайней мере, в середине плиты, поскольку нагрузка распределяется по такой большой площади. Хорошая прочная опора на краях и в любых стыках может быть другим вопросом — чтобы предотвратить растрескивание и выкрашивание стыков, нам необходимо поддерживать плиту в тех местах, где она может вести себя как консоль и изгибаться в основание.Но с хорошей базой это тоже не проблема.

Что происходит с бетонной плитой, если опора неоднородна?

Бетон очень прочен на сжатие и не так силен на растяжение. В плите напряжение часто создается изгибом. Когда кусок бетона изгибается, он с одной стороны сжимается, а с другой — растягивается. Бетонная плита может прогнуться вогнутой вверх (как улыбка), если земляное полотно имеет мягкое пятно посередине, вызывая растяжение дна. Он может загибаться (как хмурый взгляд) на свободных краях или в суставах, вызывая натяжение верха.Так что, если вся ваша бетонная плита не поддерживается снизу «системой поддержки грунта», она будет легче сгибаться и, вероятно, треснет.

Почему земляное полотно и основание позволяют бетону вообще двигаться, разве он не должен быть полностью жестким?

Дело в том, что любой грунт или гравийное основание будет сжиматься, если нагрузка будет достаточно высокой, если только плита не будет размещена на твердой породе. И в некотором смысле это хорошо, потому что плиты скручиваются, и если основание может немного отклоняться, оно может продолжать поддерживать плиту, даже когда она скручивается.Но если он не обеспечивает равномерной поддержки, если плита должна перекрывать мягкие участки, плита, вероятно, треснет. На плиту даже не обязательно должна быть большая нагрузка — обычно достаточно собственного веса, поскольку плита на уровне грунта обычно не рассчитана даже на постоянную нагрузку. И когда он действительно треснет, эта трещина будет проходить через всю плиту. Если опора под плитой достаточно плохая, вы можете получить дифференциальную осадку по трещине, которая оставляет очень неприятную неровность и очень недовольна владельцу.

После уплотнения плотность грунта может быть проверена с помощью оборудования для ядерных испытаний. Bechtel

КАК ПОДГОТОВКА / ОСНОВАНИЕ ВЛИЯЕТ НА КОНСТРУКЦИЮ ПЛИТ?

Мы прилагаем все усилия, чтобы получить надлежащую систему поддержки грунта, и в итоге мы получаем единое исходное значение для конструкции плиты. Наиболее часто используемым значением является модуль реакции земляного полотна k . Это значение не связано напрямую с несущей способностью, и k не сообщает проектировщику, является ли грунт сжимаемым или расширяющимся.Он показывает, насколько жестко основание / земляное полотно при небольших прогибах (около 0,05 дюйма).

Теперь давайте посмотрим, почему нам нужно знать, насколько гибким является земляное полотно. Для начала важно понять, что плита на земле спроектирована как «простой» бетон. Это означает, что мы не рассчитываем на то, что арматурная сталь выдержит любую нагрузку. Но подождите, скажете вы, в плите есть сталь — сетка и арматура. Да, но эта сталь нужна только для контроля трещин — чтобы они плотно удерживали трещины.Обычно он не проходит через суставы — в суставах мы хотим передавать только поперечные силы, а не изгибающие моменты и, конечно же, не поперечное ограничение. Это то, для чего в первую очередь нужен стык, чтобы допустить боковую усадку в плите.

Если земляное полотно оседает под серединой плиты или по краям, неподдерживаемая часть может привести к трещинам или разрушению плиты.

Итак, если мы не рассчитываем на то, что сталь выдержит любую нагрузку, тогда бетон должен быть достаточно прочным, чтобы выдерживать изгиб.А поддержка, которую он получает снизу, определяет, насколько он будет изгибаться. Как мы уже обсуждали, бетон не так силен при растяжении, и поскольку половина изгиба приходится на растяжение, он не так силен при изгибе. Но что делает его более прочным при изгибе, так это более толстая плита.

Плохо уплотненное земляное полотно или нагрузка, превышающая расчетную для плиты, могут привести к растрескиванию стыков. Билл Палмер

Чем слабее земляное полотно или чем тяжелее нагрузки, тем толще должна быть плита.Прочность бетона также играет важную роль, но большинство бетонных плит составляет от 3000 до 4000 фунтов на квадратный дюйм, так что это не главный фактор. Прочность бетона на растяжение обычно принимается от 10 до 15% от прочности на сжатие, то есть всего около 400 или 500 фунтов на квадратный дюйм. Сравните это с пределом прочности арматуры класса 60, который составляет 60 000 фунтов на квадратный дюйм.

Здесь следует помнить, что бетонная плита должна быть жесткой, но мы не ожидаем, что основание будет бесконечно жестким. Плита немного осядет, и это нормально с точки зрения дизайна — опять же, если оседание будет однородным.Однако опасность возникает на краях плиты или в швах, которые достаточно широки, чтобы позволить плите с обеих сторон осесть независимо. На этих свободных краях вес, который может выдержать плита, зависит от жесткости основания и прочности плиты на изгиб, которая в основном зависит от толщины плиты.

Прочтите «Предотвращение трещин в бетоне» для получения дополнительной информации.

КАК МОЖНО УЛУЧШИТЬ ПОДГОТОВКУ?

Большинство улучшений земляного полотна достигается за счет уплотнения почвы.В экстремальных ситуациях, когда почва особенно плохая или при высоких нагрузках, можно использовать стабилизацию грунта. В этом процессе портландцемент, хлорид кальция или известь смешиваются с почвой, после чего она уплотняется. Грунт земляного полотна также можно выкопать и смешать с гравием, а затем утрамбовать.

Для некоторых сложных грунтов основание может располагаться поверх слоя георешетки.

Уплотнение почвы — это процесс выдавливания как можно большего количества воздуха и влаги, чтобы сдвинуть твердые частицы почвы вместе — это делает почву более плотной и, как правило, чем выше плотность почвы, тем выше ее несущая способность.Хорошо уплотненные почвы также не позволяют влаге так легко входить и выходить.

Итак, уплотнение выполняет следующее:

• Уменьшает степень сжатия (оседания) почвы при нахождении плиты на ней
• Увеличивает допустимую нагрузку (несущая способность)
• Предотвращает повреждение от мороза (вспучивание) при промерзании почвы под плитой
• Уменьшает набухание и сокращение

Насколько грунт может быть уплотнен, инженер-геотехник (или инженер по грунтам) измеряет, помещая грунт в цилиндр и удаляя по нему — серьезно.Стандартные или модифицированные тесты Проктора (в каждом из которых используется разный вес для сжатия почвы) определяют взаимосвязь между плотностью почвы и влажностью и говорят нам о максимально разумной плотности почвы, которая может быть достигнута в поле.

Что мы пытаемся определить с помощью теста Проктора, так это содержание влаги в почве, которое облегчит ее уплотнение и приведет к наивысшей плотности — помните, что плотность напрямую связана с уплотнением. Слишком мало влаги, и почва становится сухой и плохо сжимается; слишком много влаги, и вы не сможете легко выдавить воду.Для достижения наилучшего уплотнения оптимальное содержание влаги обычно находится в диапазоне от 10% до 20%. Поэтому, когда вы услышите, что согласно спецификации, плотность почвы должна быть 95% от максимальной модифицированной плотности по Проктору, вы поймете, что вам нужно, чтобы содержание влаги было примерно правильным, чтобы достичь такого уровня уплотнения.

Кривая плотности почвы-влажности определяет оптимальное содержание влаги и максимальную плотность, достижимую в поле.

Если вы не собираетесь проводить тесты Проктора, есть несколько простых полевых тестов, чтобы получить приблизительное представление о несущей способности и содержании влаги:

• Для определения влажности используйте ручной тест.Сожмите в руке комок земли. Если он пудровый и не держит форму, значит, он слишком сухой; если он превращается в шар, а затем при падении распадается на несколько частей, это примерно то, что нужно; если он оставляет влагу на руке и не ломается при падении, значит, он слишком влажный.
• Глина, в которую можно вдавить большой палец на несколько дюймов с умеренным усилием, выдерживает нагрузку в диапазоне от 1000 до 2500 фунтов на квадратный дюйм
• Рыхлый песок, в который вы едва можете вдавить арматуру №4 вручную, имеет несущую способность от 1000 до 3000 фунтов на квадратный дюйм
• Песок, которым можно забить арматурный стержень №4 примерно на 1 фут с помощью 5-фунтового молотка, имеет несущую способность более 2000 фунтов на квадратный дюйм

Также помните, что уплотнять нужно не только грунт (земляное полотно).Любые подосновы или основные слои, которые обычно представляют собой гранулированные материалы, также должны быть хорошо уплотнены до необходимой толщины подъема.

Подробнее о строительстве высококачественных плит на уклоне.

Уплотнитель плит Видео
Время: 02:18
Правильная работа и использование виброплитового уплотнителя для подготовки бетонного основания перед укладкой бетона

ОБОРУДОВАНИЕ ДЛЯ УПЛОТНЕНИЯ

Есть два способа уплотнения почвы или земляного полотна — статическая сила или вибрация.Статическая сила — это просто вес машины. Вибрационная сила использует какой-то механизм для вибрации почвы, который уменьшает трение между частицами почвы, позволяя им легче сжиматься.

Тип грунта (или материала земляного полотна) определяет тип оборудования, необходимого для уплотнения:

• Связные грунты необходимо разрезать, чтобы получить уплотнение, поэтому вам нужна машина с высокой ударной силой. Трамбовка — лучший выбор, а для более крупных работ — каток с опорными лапами (похожий на каток с опорными лапами).Подъемники для уплотнения связных грунтов должны быть не толще 6 дюймов.
• Гранулированный грунт требует, чтобы частицы вибрировали только для того, чтобы сблизить их. Виброплиты или ролики — лучший выбор. Подъемники для гравия могут быть толщиной до 12 дюймов; 10 дюймов для песка.

Для больших работ, таких как шоссе или большие плиты, для уплотнения используются большие подвижные вибрационные катки, либо с гладкими катками, либо с овальными катками. Ходовые катки с мягкими катками, которые разминают почву, или с гладкими вибрирующими катками, подходят для работы среднего размера.Для небольших работ два наиболее распространенных типа уплотнительного оборудования — это виброплиты (односторонние или реверсивные) и трамбовки.

Статической силы иногда бывает достаточно для уплотнения сыпучих грунтов. Миннесота DOT
Катки с овальной лапкой используются для уплотнения связных грунтов.

Вот некоторые подробности о каждом из типов оборудования:

• Трамбовки , иногда называемые прыгающими домкратами, различаются по весу от 130 до 185 фунтов. Эти инструменты отлично подходят для уплотнения почвы в траншее или для вязких глин на небольших площадях, поскольку они обеспечивают высокую ударную силу (большая амплитуда, низкая частота).Они не подходят для уплотнения сыпучих материалов, таких как базовые слои.
• Виброплиты идеально подходят для уплотнения сыпучих грунтов и оснований. Доступен в весах от 100 до 250 фунтов с размером пластины от 1 до 1,5 футов на 2 фута. Вибрация имеет более низкую амплитуду, но более высокую частоту, чем у трамбовки, и уравновешивается, чтобы заставить машину двигаться вперед.
• Реверсивные виброплиты хорошо работают на сыпучих почвах или с зернисто-связными смесями.С двумя эксцентриковыми грузами вибрация может быть обращена вспять для перемещения машины вперед или назад или для остановки, чтобы сжать одну мягкую точку. По деньгам это хорошие машины благодаря своей универсальности.

Трамбовки отлично подходят для уплотнения связных грунтов и на ограниченных территориях.
Wacker Neuson
Компакторы с виброплитой хорошо подходят для уплотнения сыпучих грунтов.
Wacker Neuson

Подробнее о требованиях к уплотнению бетоноукладчиков.

РАЗМЕЩЕНИЕ БЕТОНА

Итак, мы наконец-то утрамбовали земляное полотно, установили и утрамбовали основание и основной слой.Но что произойдет, если в этот момент есть задержка перед укладкой бетона? Если основание подверглось дождю или замерзанию перед укладкой бетона, оно может превратиться из готового в слишком мягкое.

Для большинства внутренних плит пароизоляция должна быть помещена поверх основания перед укладкой бетона.

Лучший способ узнать, правильно ли уплотнено основание и готово ли оно к установке плиты, — это испытательная прокатка, при которой тяжело нагруженный грузовик (например, полностью загруженный автобетоносмеситель) проезжает по основанию непосредственно перед укладкой бетона, чтобы проверить, не любые области тонут больше других.Это должно быть сделано на какой-то решетке, и шины не должны погружаться в поверхность более чем на ½ дюйма. Если есть колеи или перекачка воды в какой-либо части основания или земляного полотна, тогда эта область нуждается в дополнительном уплотнении или добавлении гранулированных материалов — или просто для высыхания. В худшем случае траншеи или отстойники можно прорезать и откачать воду.

Непосредственно перед укладкой бетона вы можете также установить влагозащитный барьер. Для внутренних полов лучше всего расположить между основным слоем и бетоном.Подробнее об этом см. Пароизоляция для бетонных плит.

Узнайте больше о надлежащей подготовке земляного полотна для промышленных полов и проездов.

Последнее обновление: 31 июля 2018 г.

Подложки и основания для бетонных плит

Хорошо уплотненное земляное полотно защищает конструкцию от грязи и обеспечивает равномерную опору плиты. Липпинкотт и Джейкобс

То, что находится под бетонной плитой, имеет решающее значение для успешной работы. Это ничем не отличается от фундамента под здание.Плита на земле (или плита на уровне грунта) по определению не должна быть самонесущей. «Система поддержки грунта» под ним служит для поддержки плиты.

ЧТО ТАКОЕ ПОДБАЗА / ПОДГРУППА?

Терминология, используемая для систем поддержки грунта, к сожалению, не полностью согласована, поэтому давайте следовать определениям Американского института бетона, начиная снизу:

• Земляное полотно — это естественный грунт (или улучшенный грунт), обычно утрамбованный.
• Основание — это слой гравия поверх земляного полотна.
• Основание (или слой основания) — это слой материала поверх основания и непосредственно под плитой.

Найдите подрядчиков по изготовлению плит и фундаментов рядом со мной

Уплотненное основание защищает рабочих от грязи.Сеть энергоэффективных зданий

Единственный слой, который является абсолютно необходимым, — это земляное полотно — вы должны иметь грунт, чтобы положить на него плиту поверх. Если естественная почва относительно чистая и плотная, то можно положить плиту прямо поверх нее без каких-либо дополнительных слоев. Проблема заключается в том, что почва не может хорошо дренироваться и может быть грязной во время строительства, если намокнет, она может плохо уплотняться, и может быть трудно получить ровную поверхность и получить надлежащий уровень. Как правило, верхняя часть земляного полотна должна иметь уклон с точностью до плюс или минус 1.5 дюймов от указанной отметки.

Основание и базовое поле, или и то, и другое дают несколько хороших результатов. Чем толще основание, тем большую нагрузку может выдержать плита, поэтому, если на плиту будут лежать тяжелые нагрузки, такие как грузовики или вилочные погрузчики, проектировщик, вероятно, укажет толстое основание. Нижнее основание также может действовать как разрыв капилляров, предотвращая попадание воды из уровня грунтовых вод в плиту. Материал основания обычно представляет собой достаточно дешевый гравий без большого количества мелких частиц.

Переработанный щебень — отличный источник материала основания. Производитель бетона

Базовый курс поверх подстилающего основания облегчает получение надлежащего уклона и выравнивание. Если вы используете что-то вроде колье из более тонкого материала наверху основания, оно поддержит ваших людей и оборудование во время укладки бетона. Это также сохранит одинаковую толщину плиты, что позволит сэкономить деньги на бетоне — самой дорогой части системы. Плоский базовый слой также позволит плите легко скользить при ее усадке, уменьшая ограничение и риск появления трещин при сжатии бетона после укладки (усадка при высыхании).

Вся основание и базовая система должны иметь толщину не менее 4 дюймов — толще, если инженер считает, что это необходимо для надлежащей поддержки. Материал основного слоя, согласно ACI 302, «Конструкция бетонных полов и плит», должен быть «уплотняемым, легко поддающимся обрезке, гранулированным заполнителем, который будет оставаться стабильным и поддерживать строительное движение». ACI 302 рекомендует материал с содержанием мелких частиц от 10 до 30% (проходящий через сито № 100) без глины, ила или органических материалов. Хорошо работает промышленный заполнитель — также может работать и заполнитель из измельченного вторичного бетона.Допуски по основному слою составляют +0 дюймов и минус 1 дюйм для этажей классов 1-3 (типичные полы с низким допуском) или +0 дюймов и минус for дюймов для полов с более высокими допусками.

КАК НАСЧЕТ ПОЧВЫ?

Песчаный грунт легко сжимается, но при строительстве может легко образоваться колеи. Вольная реформатская церковь Южной реки

Вес плиты и всего, что на ней находится, в конечном итоге будет поддерживаться почвой. Когда выкапывают строительную площадку, обычно грунт перемещается — высокие места вырезаются, а низкие — заделываются.Затем все должно быть уплотнено перед укладкой бетона, основания и основания.

Тип почвы определяет, что должно произойти перед укладкой плиты. Есть три основных типа почвы, и вот что вам следует знать о каждом:

• Органические почвы , то, что вы могли бы назвать верхними почвами, отлично подходят для вашего сада, но ужасны под плитой. Органические почвы нельзя уплотнять, их необходимо удалить и заменить на сжимаемый наполнитель.
• Зернистые грунты представляют собой песок или гравий.Вы можете легко увидеть отдельные частицы, и вода довольно легко стекает с них. Так же, как на пляже, когда вы строите замок из песка, если вы возьмете горсть влажной зернистой земли и сделаете шар, как только он высохнет, он рассыпется. Гранулированные грунты обладают высочайшей несущей способностью и легко уплотняются.
• Связные почвы — глины. Если вы возьмете влажную пригоршню, вы можете свернуть ее в нитку, как пластилин для лепки. Между пальцами он оставляет ощущение жирности и гладкости, а отдельные частицы слишком малы, чтобы их можно было увидеть.Связные грунты часто трудно уплотнять и приобретают твердую твердую консистенцию в сухом виде, но они имеют более низкую несущую способность, чем зернистые грунты. Некоторые глины расширяются при намокании и сжимаются при высыхании, что делает их особенно трудными в качестве материалов земляного полотна. Лучший способ решить эту проблему — сначала хорошо уплотнить, а затем не дать им намокнуть (обеспечив дренаж). Но по мере того, как земля под плитой со временем высыхает, она сжимается, и плита оседает. Это не большая проблема, если плита изолирована от опор и колонн, а также от любых труб, проходящих через плиту, чтобы она могла немного осесть и равномерно осесть.Часто с экспансивными глинами лучшим подходом является структурная плита, которая совсем не опирается на почву, или плита после растяжения, которая плавает на поверхности почвы, но не полагается на нее в качестве структурной опоры.

Дополнительное натяжение часто является лучшим решением для плиты на плохой почве. Бетон Дж. К. Эскамиллы

Большинство естественных почв, конечно же, представляют собой смесь и поэтому характеризуются преобладающим типом материала. Величина веса, которую почва может выдержать до разрушения, является ее несущей способностью, обычно выражаемой в фунтах на квадратный фут.Однако конструкция основана на допустимом давлении грунта, что увеличивает предельную несущую способность.

Давайте посмотрим на вес, который обычно должен выдерживать грунт земляного полотна. Плита толщиной 6 дюймов весит около 75 фунтов на квадратный фут. Согласно Международному жилищному кодексу, временная нагрузка (все, что не является частью самого здания) варьируется от примерно 20 до примерно 60 фунтов на квадратный фут — 50 фунтов на квадратный фут в гараже. Это дает нам 125 фунтов на квадратный фут для поддержки почвы.Чистая песчаная почва может иметь допустимое давление почвы до 2000 фунтов на квадратный фут. Даже плохая почва — ил или мягкая глина — может иметь допустимое давление на почву в 400 фунтов на квадратный фут.

Таким образом, мы можем видеть, что допустимое давление грунта для плиты редко является проблемой. Однако существует потребность в равномерной опоре, потому что, если одна часть плиты оседает больше, чем другая, именно тогда мы получаем изгиб плиты — и, возможно, трещины и неравномерную оседание. Важно знать, какие области были вырезаны, а какие залиты — убедитесь, что области заполнения были хорошо уплотнены.Фактически, любая почва, которая была нарушена во время раскопок, должна быть уплотнена.

УНИФОРМА ОПОРА

Ключ к системе поддержки почвы — это равномерная, а не сильная опора. Конечно, он должен иметь возможность поддерживать плиту, и на большей части поверхности это не проблема, по крайней мере, в середине плиты, поскольку нагрузка распределяется по такой большой площади. Хорошая прочная опора на краях и в любых стыках может быть другим вопросом — чтобы предотвратить растрескивание и выкрашивание стыков, нам необходимо поддерживать плиту в тех местах, где она может вести себя как консоль и изгибаться в основание.Но с хорошей базой это тоже не проблема.

Что происходит с бетонной плитой, если опора неоднородна?

Бетон очень прочен на сжатие и не так силен на растяжение. В плите напряжение часто создается изгибом. Когда кусок бетона изгибается, он с одной стороны сжимается, а с другой — растягивается. Бетонная плита может прогнуться вогнутой вверх (как улыбка), если земляное полотно имеет мягкое пятно посередине, вызывая растяжение дна. Он может загибаться (как хмурый взгляд) на свободных краях или в суставах, вызывая натяжение верха.Так что, если вся ваша бетонная плита не поддерживается снизу «системой поддержки грунта», она будет легче сгибаться и, вероятно, треснет.

Почему земляное полотно и основание позволяют бетону вообще двигаться, разве он не должен быть полностью жестким?

Дело в том, что любой грунт или гравийное основание будет сжиматься, если нагрузка будет достаточно высокой, если только плита не будет размещена на твердой породе. И в некотором смысле это хорошо, потому что плиты скручиваются, и если основание может немного отклоняться, оно может продолжать поддерживать плиту, даже когда она скручивается.Но если он не обеспечивает равномерной поддержки, если плита должна перекрывать мягкие участки, плита, вероятно, треснет. На плиту даже не обязательно должна быть большая нагрузка — обычно достаточно собственного веса, поскольку плита на уровне грунта обычно не рассчитана даже на постоянную нагрузку. И когда он действительно треснет, эта трещина будет проходить через всю плиту. Если опора под плитой достаточно плохая, вы можете получить дифференциальную осадку по трещине, которая оставляет очень неприятную неровность и очень недовольна владельцу.

После уплотнения плотность грунта может быть проверена с помощью оборудования для ядерных испытаний. Bechtel

КАК ПОДГОТОВКА / ОСНОВАНИЕ ВЛИЯЕТ НА КОНСТРУКЦИЮ ПЛИТ?

Мы прилагаем все усилия, чтобы получить надлежащую систему поддержки грунта, и в итоге мы получаем единое исходное значение для конструкции плиты. Наиболее часто используемым значением является модуль реакции земляного полотна k . Это значение не связано напрямую с несущей способностью, и k не сообщает проектировщику, является ли грунт сжимаемым или расширяющимся.Он показывает, насколько жестко основание / земляное полотно при небольших прогибах (около 0,05 дюйма).

Теперь давайте посмотрим, почему нам нужно знать, насколько гибким является земляное полотно. Для начала важно понять, что плита на земле спроектирована как «простой» бетон. Это означает, что мы не рассчитываем на то, что арматурная сталь выдержит любую нагрузку. Но подождите, скажете вы, в плите есть сталь — сетка и арматура. Да, но эта сталь нужна только для контроля трещин — чтобы они плотно удерживали трещины.Обычно он не проходит через суставы — в суставах мы хотим передавать только поперечные силы, а не изгибающие моменты и, конечно же, не поперечное ограничение. Это то, для чего в первую очередь нужен стык, чтобы допустить боковую усадку в плите.

Если земляное полотно оседает под серединой плиты или по краям, неподдерживаемая часть может привести к трещинам или разрушению плиты.

Итак, если мы не рассчитываем на то, что сталь выдержит любую нагрузку, тогда бетон должен быть достаточно прочным, чтобы выдерживать изгиб.А поддержка, которую он получает снизу, определяет, насколько он будет изгибаться. Как мы уже обсуждали, бетон не так силен при растяжении, и поскольку половина изгиба приходится на растяжение, он не так силен при изгибе. Но что делает его более прочным при изгибе, так это более толстая плита.

Плохо уплотненное земляное полотно или нагрузка, превышающая расчетную для плиты, могут привести к растрескиванию стыков. Билл Палмер

Чем слабее земляное полотно или чем тяжелее нагрузки, тем толще должна быть плита.Прочность бетона также играет важную роль, но большинство бетонных плит составляет от 3000 до 4000 фунтов на квадратный дюйм, так что это не главный фактор. Прочность бетона на растяжение обычно принимается от 10 до 15% от прочности на сжатие, то есть всего около 400 или 500 фунтов на квадратный дюйм. Сравните это с пределом прочности арматуры класса 60, который составляет 60 000 фунтов на квадратный дюйм.

Здесь следует помнить, что бетонная плита должна быть жесткой, но мы не ожидаем, что основание будет бесконечно жестким. Плита немного осядет, и это нормально с точки зрения дизайна — опять же, если оседание будет однородным.Однако опасность возникает на краях плиты или в швах, которые достаточно широки, чтобы позволить плите с обеих сторон осесть независимо. На этих свободных краях вес, который может выдержать плита, зависит от жесткости основания и прочности плиты на изгиб, которая в основном зависит от толщины плиты.

Прочтите «Предотвращение трещин в бетоне» для получения дополнительной информации.

КАК МОЖНО УЛУЧШИТЬ ПОДГОТОВКУ?

Большинство улучшений земляного полотна достигается за счет уплотнения почвы.В экстремальных ситуациях, когда почва особенно плохая или при высоких нагрузках, можно использовать стабилизацию грунта. В этом процессе портландцемент, хлорид кальция или известь смешиваются с почвой, после чего она уплотняется. Грунт земляного полотна также можно выкопать и смешать с гравием, а затем утрамбовать.

Для некоторых сложных грунтов основание может располагаться поверх слоя георешетки.

Уплотнение почвы — это процесс выдавливания как можно большего количества воздуха и влаги, чтобы сдвинуть твердые частицы почвы вместе — это делает почву более плотной и, как правило, чем выше плотность почвы, тем выше ее несущая способность.Хорошо уплотненные почвы также не позволяют влаге так легко входить и выходить.

Итак, уплотнение выполняет следующее:

• Уменьшает степень сжатия (оседания) почвы при нахождении плиты на ней
• Увеличивает допустимую нагрузку (несущая способность)
• Предотвращает повреждение от мороза (вспучивание) при промерзании почвы под плитой
• Уменьшает набухание и сокращение

Насколько грунт может быть уплотнен, инженер-геотехник (или инженер по грунтам) измеряет, помещая грунт в цилиндр и удаляя по нему — серьезно.Стандартные или модифицированные тесты Проктора (в каждом из которых используется разный вес для сжатия почвы) определяют взаимосвязь между плотностью почвы и влажностью и говорят нам о максимально разумной плотности почвы, которая может быть достигнута в поле.

Что мы пытаемся определить с помощью теста Проктора, так это содержание влаги в почве, которое облегчит ее уплотнение и приведет к наивысшей плотности — помните, что плотность напрямую связана с уплотнением. Слишком мало влаги, и почва становится сухой и плохо сжимается; слишком много влаги, и вы не сможете легко выдавить воду.Для достижения наилучшего уплотнения оптимальное содержание влаги обычно находится в диапазоне от 10% до 20%. Поэтому, когда вы услышите, что согласно спецификации, плотность почвы должна быть 95% от максимальной модифицированной плотности по Проктору, вы поймете, что вам нужно, чтобы содержание влаги было примерно правильным, чтобы достичь такого уровня уплотнения.

Кривая плотности почвы-влажности определяет оптимальное содержание влаги и максимальную плотность, достижимую в поле.

Если вы не собираетесь проводить тесты Проктора, есть несколько простых полевых тестов, чтобы получить приблизительное представление о несущей способности и содержании влаги:

• Для определения влажности используйте ручной тест.Сожмите в руке комок земли. Если он пудровый и не держит форму, значит, он слишком сухой; если он превращается в шар, а затем при падении распадается на несколько частей, это примерно то, что нужно; если он оставляет влагу на руке и не ломается при падении, значит, он слишком влажный.
• Глина, в которую можно вдавить большой палец на несколько дюймов с умеренным усилием, выдерживает нагрузку в диапазоне от 1000 до 2500 фунтов на квадратный дюйм
• Рыхлый песок, в который вы едва можете вдавить арматуру №4 вручную, имеет несущую способность от 1000 до 3000 фунтов на квадратный дюйм
• Песок, которым можно забить арматурный стержень №4 примерно на 1 фут с помощью 5-фунтового молотка, имеет несущую способность более 2000 фунтов на квадратный дюйм

Также помните, что уплотнять нужно не только грунт (земляное полотно).Любые подосновы или основные слои, которые обычно представляют собой гранулированные материалы, также должны быть хорошо уплотнены до необходимой толщины подъема.

Подробнее о строительстве высококачественных плит на уклоне.

Уплотнитель плит Видео
Время: 02:18
Правильная работа и использование виброплитового уплотнителя для подготовки бетонного основания перед укладкой бетона

ОБОРУДОВАНИЕ ДЛЯ УПЛОТНЕНИЯ

Есть два способа уплотнения почвы или земляного полотна — статическая сила или вибрация.Статическая сила — это просто вес машины. Вибрационная сила использует какой-то механизм для вибрации почвы, который уменьшает трение между частицами почвы, позволяя им легче сжиматься.

Тип грунта (или материала земляного полотна) определяет тип оборудования, необходимого для уплотнения:

• Связные грунты необходимо разрезать, чтобы получить уплотнение, поэтому вам нужна машина с высокой ударной силой. Трамбовка — лучший выбор, а для более крупных работ — каток с опорными лапами (похожий на каток с опорными лапами).Подъемники для уплотнения связных грунтов должны быть не толще 6 дюймов.
• Гранулированный грунт требует, чтобы частицы вибрировали только для того, чтобы сблизить их. Виброплиты или ролики — лучший выбор. Подъемники для гравия могут быть толщиной до 12 дюймов; 10 дюймов для песка.

Для больших работ, таких как шоссе или большие плиты, для уплотнения используются большие подвижные вибрационные катки, либо с гладкими катками, либо с овальными катками. Ходовые катки с мягкими катками, которые разминают почву, или с гладкими вибрирующими катками, подходят для работы среднего размера.Для небольших работ два наиболее распространенных типа уплотнительного оборудования — это виброплиты (односторонние или реверсивные) и трамбовки.

Статической силы иногда бывает достаточно для уплотнения сыпучих грунтов. Миннесота DOT
Катки с овальной лапкой используются для уплотнения связных грунтов.

Вот некоторые подробности о каждом из типов оборудования:

• Трамбовки , иногда называемые прыгающими домкратами, различаются по весу от 130 до 185 фунтов. Эти инструменты отлично подходят для уплотнения почвы в траншее или для вязких глин на небольших площадях, поскольку они обеспечивают высокую ударную силу (большая амплитуда, низкая частота).Они не подходят для уплотнения сыпучих материалов, таких как базовые слои.
• Виброплиты идеально подходят для уплотнения сыпучих грунтов и оснований. Доступен в весах от 100 до 250 фунтов с размером пластины от 1 до 1,5 футов на 2 фута. Вибрация имеет более низкую амплитуду, но более высокую частоту, чем у трамбовки, и уравновешивается, чтобы заставить машину двигаться вперед.
• Реверсивные виброплиты хорошо работают на сыпучих почвах или с зернисто-связными смесями.С двумя эксцентриковыми грузами вибрация может быть обращена вспять для перемещения машины вперед или назад или для остановки, чтобы сжать одну мягкую точку. По деньгам это хорошие машины благодаря своей универсальности.

Трамбовки отлично подходят для уплотнения связных грунтов и на ограниченных территориях.
Wacker Neuson
Компакторы с виброплитой хорошо подходят для уплотнения сыпучих грунтов.
Wacker Neuson

Подробнее о требованиях к уплотнению бетоноукладчиков.

РАЗМЕЩЕНИЕ БЕТОНА

Итак, мы наконец-то утрамбовали земляное полотно, установили и утрамбовали основание и основной слой.Но что произойдет, если в этот момент есть задержка перед укладкой бетона? Если основание подверглось дождю или замерзанию перед укладкой бетона, оно может превратиться из готового в слишком мягкое.

Для большинства внутренних плит пароизоляция должна быть помещена поверх основания перед укладкой бетона.

Лучший способ узнать, правильно ли уплотнено основание и готово ли оно к установке плиты, — это испытательная прокатка, при которой тяжело нагруженный грузовик (например, полностью загруженный автобетоносмеситель) проезжает по основанию непосредственно перед укладкой бетона, чтобы проверить, не любые области тонут больше других.Это должно быть сделано на какой-то решетке, и шины не должны погружаться в поверхность более чем на ½ дюйма. Если есть колеи или перекачка воды в какой-либо части основания или земляного полотна, тогда эта область нуждается в дополнительном уплотнении или добавлении гранулированных материалов — или просто для высыхания. В худшем случае траншеи или отстойники можно прорезать и откачать воду.

Непосредственно перед укладкой бетона вы можете также установить влагозащитный барьер. Для внутренних полов лучше всего расположить между основным слоем и бетоном.Подробнее об этом см. Пароизоляция для бетонных плит.

Узнайте больше о надлежащей подготовке земляного полотна для промышленных полов и проездов.

Последнее обновление: 31 июля 2018 г.

Подложки и основания для бетонных плит

Хорошо уплотненное земляное полотно защищает конструкцию от грязи и обеспечивает равномерную опору плиты. Липпинкотт и Джейкобс

То, что находится под бетонной плитой, имеет решающее значение для успешной работы. Это ничем не отличается от фундамента под здание.Плита на земле (или плита на уровне грунта) по определению не должна быть самонесущей. «Система поддержки грунта» под ним служит для поддержки плиты.

ЧТО ТАКОЕ ПОДБАЗА / ПОДГРУППА?

Терминология, используемая для систем поддержки грунта, к сожалению, не полностью согласована, поэтому давайте следовать определениям Американского института бетона, начиная снизу:

• Земляное полотно — это естественный грунт (или улучшенный грунт), обычно утрамбованный.
• Основание — это слой гравия поверх земляного полотна.
• Основание (или слой основания) — это слой материала поверх основания и непосредственно под плитой.

Найдите подрядчиков по изготовлению плит и фундаментов рядом со мной

Уплотненное основание защищает рабочих от грязи.Сеть энергоэффективных зданий

Единственный слой, который является абсолютно необходимым, — это земляное полотно — вы должны иметь грунт, чтобы положить на него плиту поверх. Если естественная почва относительно чистая и плотная, то можно положить плиту прямо поверх нее без каких-либо дополнительных слоев. Проблема заключается в том, что почва не может хорошо дренироваться и может быть грязной во время строительства, если намокнет, она может плохо уплотняться, и может быть трудно получить ровную поверхность и получить надлежащий уровень. Как правило, верхняя часть земляного полотна должна иметь уклон с точностью до плюс или минус 1.5 дюймов от указанной отметки.

Основание и базовое поле, или и то, и другое дают несколько хороших результатов. Чем толще основание, тем большую нагрузку может выдержать плита, поэтому, если на плиту будут лежать тяжелые нагрузки, такие как грузовики или вилочные погрузчики, проектировщик, вероятно, укажет толстое основание. Нижнее основание также может действовать как разрыв капилляров, предотвращая попадание воды из уровня грунтовых вод в плиту. Материал основания обычно представляет собой достаточно дешевый гравий без большого количества мелких частиц.

Переработанный щебень — отличный источник материала основания. Производитель бетона

Базовый курс поверх подстилающего основания облегчает получение надлежащего уклона и выравнивание. Если вы используете что-то вроде колье из более тонкого материала наверху основания, оно поддержит ваших людей и оборудование во время укладки бетона. Это также сохранит одинаковую толщину плиты, что позволит сэкономить деньги на бетоне — самой дорогой части системы. Плоский базовый слой также позволит плите легко скользить при ее усадке, уменьшая ограничение и риск появления трещин при сжатии бетона после укладки (усадка при высыхании).

Вся основание и базовая система должны иметь толщину не менее 4 дюймов — толще, если инженер считает, что это необходимо для надлежащей поддержки. Материал основного слоя, согласно ACI 302, «Конструкция бетонных полов и плит», должен быть «уплотняемым, легко поддающимся обрезке, гранулированным заполнителем, который будет оставаться стабильным и поддерживать строительное движение». ACI 302 рекомендует материал с содержанием мелких частиц от 10 до 30% (проходящий через сито № 100) без глины, ила или органических материалов. Хорошо работает промышленный заполнитель — также может работать и заполнитель из измельченного вторичного бетона.Допуски по основному слою составляют +0 дюймов и минус 1 дюйм для этажей классов 1-3 (типичные полы с низким допуском) или +0 дюймов и минус for дюймов для полов с более высокими допусками.

КАК НАСЧЕТ ПОЧВЫ?

Песчаный грунт легко сжимается, но при строительстве может легко образоваться колеи. Вольная реформатская церковь Южной реки

Вес плиты и всего, что на ней находится, в конечном итоге будет поддерживаться почвой. Когда выкапывают строительную площадку, обычно грунт перемещается — высокие места вырезаются, а низкие — заделываются.Затем все должно быть уплотнено перед укладкой бетона, основания и основания.

Тип почвы определяет, что должно произойти перед укладкой плиты. Есть три основных типа почвы, и вот что вам следует знать о каждом:

• Органические почвы , то, что вы могли бы назвать верхними почвами, отлично подходят для вашего сада, но ужасны под плитой. Органические почвы нельзя уплотнять, их необходимо удалить и заменить на сжимаемый наполнитель.
• Зернистые грунты представляют собой песок или гравий.Вы можете легко увидеть отдельные частицы, и вода довольно легко стекает с них. Так же, как на пляже, когда вы строите замок из песка, если вы возьмете горсть влажной зернистой земли и сделаете шар, как только он высохнет, он рассыпется. Гранулированные грунты обладают высочайшей несущей способностью и легко уплотняются.
• Связные почвы — глины. Если вы возьмете влажную пригоршню, вы можете свернуть ее в нитку, как пластилин для лепки. Между пальцами он оставляет ощущение жирности и гладкости, а отдельные частицы слишком малы, чтобы их можно было увидеть.Связные грунты часто трудно уплотнять и приобретают твердую твердую консистенцию в сухом виде, но они имеют более низкую несущую способность, чем зернистые грунты. Некоторые глины расширяются при намокании и сжимаются при высыхании, что делает их особенно трудными в качестве материалов земляного полотна. Лучший способ решить эту проблему — сначала хорошо уплотнить, а затем не дать им намокнуть (обеспечив дренаж). Но по мере того, как земля под плитой со временем высыхает, она сжимается, и плита оседает. Это не большая проблема, если плита изолирована от опор и колонн, а также от любых труб, проходящих через плиту, чтобы она могла немного осесть и равномерно осесть.Часто с экспансивными глинами лучшим подходом является структурная плита, которая совсем не опирается на почву, или плита после растяжения, которая плавает на поверхности почвы, но не полагается на нее в качестве структурной опоры.

Дополнительное натяжение часто является лучшим решением для плиты на плохой почве. Бетон Дж. К. Эскамиллы

Большинство естественных почв, конечно же, представляют собой смесь и поэтому характеризуются преобладающим типом материала. Величина веса, которую почва может выдержать до разрушения, является ее несущей способностью, обычно выражаемой в фунтах на квадратный фут.Однако конструкция основана на допустимом давлении грунта, что увеличивает предельную несущую способность.

Давайте посмотрим на вес, который обычно должен выдерживать грунт земляного полотна. Плита толщиной 6 дюймов весит около 75 фунтов на квадратный фут. Согласно Международному жилищному кодексу, временная нагрузка (все, что не является частью самого здания) варьируется от примерно 20 до примерно 60 фунтов на квадратный фут — 50 фунтов на квадратный фут в гараже. Это дает нам 125 фунтов на квадратный фут для поддержки почвы.Чистая песчаная почва может иметь допустимое давление почвы до 2000 фунтов на квадратный фут. Даже плохая почва — ил или мягкая глина — может иметь допустимое давление на почву в 400 фунтов на квадратный фут.

Таким образом, мы можем видеть, что допустимое давление грунта для плиты редко является проблемой. Однако существует потребность в равномерной опоре, потому что, если одна часть плиты оседает больше, чем другая, именно тогда мы получаем изгиб плиты — и, возможно, трещины и неравномерную оседание. Важно знать, какие области были вырезаны, а какие залиты — убедитесь, что области заполнения были хорошо уплотнены.Фактически, любая почва, которая была нарушена во время раскопок, должна быть уплотнена.

УНИФОРМА ОПОРА

Ключ к системе поддержки почвы — это равномерная, а не сильная опора. Конечно, он должен иметь возможность поддерживать плиту, и на большей части поверхности это не проблема, по крайней мере, в середине плиты, поскольку нагрузка распределяется по такой большой площади. Хорошая прочная опора на краях и в любых стыках может быть другим вопросом — чтобы предотвратить растрескивание и выкрашивание стыков, нам необходимо поддерживать плиту в тех местах, где она может вести себя как консоль и изгибаться в основание.Но с хорошей базой это тоже не проблема.

Что происходит с бетонной плитой, если опора неоднородна?

Бетон очень прочен на сжатие и не так силен на растяжение. В плите напряжение часто создается изгибом. Когда кусок бетона изгибается, он с одной стороны сжимается, а с другой — растягивается. Бетонная плита может прогнуться вогнутой вверх (как улыбка), если земляное полотно имеет мягкое пятно посередине, вызывая растяжение дна. Он может загибаться (как хмурый взгляд) на свободных краях или в суставах, вызывая натяжение верха.Так что, если вся ваша бетонная плита не поддерживается снизу «системой поддержки грунта», она будет легче сгибаться и, вероятно, треснет.

Почему земляное полотно и основание позволяют бетону вообще двигаться, разве он не должен быть полностью жестким?

Дело в том, что любой грунт или гравийное основание будет сжиматься, если нагрузка будет достаточно высокой, если только плита не будет размещена на твердой породе. И в некотором смысле это хорошо, потому что плиты скручиваются, и если основание может немного отклоняться, оно может продолжать поддерживать плиту, даже когда она скручивается.Но если он не обеспечивает равномерной поддержки, если плита должна перекрывать мягкие участки, плита, вероятно, треснет. На плиту даже не обязательно должна быть большая нагрузка — обычно достаточно собственного веса, поскольку плита на уровне грунта обычно не рассчитана даже на постоянную нагрузку. И когда он действительно треснет, эта трещина будет проходить через всю плиту. Если опора под плитой достаточно плохая, вы можете получить дифференциальную осадку по трещине, которая оставляет очень неприятную неровность и очень недовольна владельцу.

После уплотнения плотность грунта может быть проверена с помощью оборудования для ядерных испытаний. Bechtel

КАК ПОДГОТОВКА / ОСНОВАНИЕ ВЛИЯЕТ НА КОНСТРУКЦИЮ ПЛИТ?

Мы прилагаем все усилия, чтобы получить надлежащую систему поддержки грунта, и в итоге мы получаем единое исходное значение для конструкции плиты. Наиболее часто используемым значением является модуль реакции земляного полотна k . Это значение не связано напрямую с несущей способностью, и k не сообщает проектировщику, является ли грунт сжимаемым или расширяющимся.Он показывает, насколько жестко основание / земляное полотно при небольших прогибах (около 0,05 дюйма).

Теперь давайте посмотрим, почему нам нужно знать, насколько гибким является земляное полотно. Для начала важно понять, что плита на земле спроектирована как «простой» бетон. Это означает, что мы не рассчитываем на то, что арматурная сталь выдержит любую нагрузку. Но подождите, скажете вы, в плите есть сталь — сетка и арматура. Да, но эта сталь нужна только для контроля трещин — чтобы они плотно удерживали трещины.Обычно он не проходит через суставы — в суставах мы хотим передавать только поперечные силы, а не изгибающие моменты и, конечно же, не поперечное ограничение. Это то, для чего в первую очередь нужен стык, чтобы допустить боковую усадку в плите.

Если земляное полотно оседает под серединой плиты или по краям, неподдерживаемая часть может привести к трещинам или разрушению плиты.

Итак, если мы не рассчитываем на то, что сталь выдержит любую нагрузку, тогда бетон должен быть достаточно прочным, чтобы выдерживать изгиб.А поддержка, которую он получает снизу, определяет, насколько он будет изгибаться. Как мы уже обсуждали, бетон не так силен при растяжении, и поскольку половина изгиба приходится на растяжение, он не так силен при изгибе. Но что делает его более прочным при изгибе, так это более толстая плита.

Плохо уплотненное земляное полотно или нагрузка, превышающая расчетную для плиты, могут привести к растрескиванию стыков. Билл Палмер

Чем слабее земляное полотно или чем тяжелее нагрузки, тем толще должна быть плита.Прочность бетона также играет важную роль, но большинство бетонных плит составляет от 3000 до 4000 фунтов на квадратный дюйм, так что это не главный фактор. Прочность бетона на растяжение обычно принимается от 10 до 15% от прочности на сжатие, то есть всего около 400 или 500 фунтов на квадратный дюйм. Сравните это с пределом прочности арматуры класса 60, который составляет 60 000 фунтов на квадратный дюйм.

Здесь следует помнить, что бетонная плита должна быть жесткой, но мы не ожидаем, что основание будет бесконечно жестким. Плита немного осядет, и это нормально с точки зрения дизайна — опять же, если оседание будет однородным.Однако опасность возникает на краях плиты или в швах, которые достаточно широки, чтобы позволить плите с обеих сторон осесть независимо. На этих свободных краях вес, который может выдержать плита, зависит от жесткости основания и прочности плиты на изгиб, которая в основном зависит от толщины плиты.

Прочтите «Предотвращение трещин в бетоне» для получения дополнительной информации.

КАК МОЖНО УЛУЧШИТЬ ПОДГОТОВКУ?

Большинство улучшений земляного полотна достигается за счет уплотнения почвы.В экстремальных ситуациях, когда почва особенно плохая или при высоких нагрузках, можно использовать стабилизацию грунта. В этом процессе портландцемент, хлорид кальция или известь смешиваются с почвой, после чего она уплотняется. Грунт земляного полотна также можно выкопать и смешать с гравием, а затем утрамбовать.

Для некоторых сложных грунтов основание может располагаться поверх слоя георешетки.

Уплотнение почвы — это процесс выдавливания как можно большего количества воздуха и влаги, чтобы сдвинуть твердые частицы почвы вместе — это делает почву более плотной и, как правило, чем выше плотность почвы, тем выше ее несущая способность.Хорошо уплотненные почвы также не позволяют влаге так легко входить и выходить.

Итак, уплотнение выполняет следующее:

• Уменьшает степень сжатия (оседания) почвы при нахождении плиты на ней
• Увеличивает допустимую нагрузку (несущая способность)
• Предотвращает повреждение от мороза (вспучивание) при промерзании почвы под плитой
• Уменьшает набухание и сокращение

Насколько грунт может быть уплотнен, инженер-геотехник (или инженер по грунтам) измеряет, помещая грунт в цилиндр и удаляя по нему — серьезно.Стандартные или модифицированные тесты Проктора (в каждом из которых используется разный вес для сжатия почвы) определяют взаимосвязь между плотностью почвы и влажностью и говорят нам о максимально разумной плотности почвы, которая может быть достигнута в поле.

Что мы пытаемся определить с помощью теста Проктора, так это содержание влаги в почве, которое облегчит ее уплотнение и приведет к наивысшей плотности — помните, что плотность напрямую связана с уплотнением. Слишком мало влаги, и почва становится сухой и плохо сжимается; слишком много влаги, и вы не сможете легко выдавить воду.Для достижения наилучшего уплотнения оптимальное содержание влаги обычно находится в диапазоне от 10% до 20%. Поэтому, когда вы услышите, что согласно спецификации, плотность почвы должна быть 95% от максимальной модифицированной плотности по Проктору, вы поймете, что вам нужно, чтобы содержание влаги было примерно правильным, чтобы достичь такого уровня уплотнения.

Кривая плотности почвы-влажности определяет оптимальное содержание влаги и максимальную плотность, достижимую в поле.

Если вы не собираетесь проводить тесты Проктора, есть несколько простых полевых тестов, чтобы получить приблизительное представление о несущей способности и содержании влаги:

• Для определения влажности используйте ручной тест.Сожмите в руке комок земли. Если он пудровый и не держит форму, значит, он слишком сухой; если он превращается в шар, а затем при падении распадается на несколько частей, это примерно то, что нужно; если он оставляет влагу на руке и не ломается при падении, значит, он слишком влажный.
• Глина, в которую можно вдавить большой палец на несколько дюймов с умеренным усилием, выдерживает нагрузку в диапазоне от 1000 до 2500 фунтов на квадратный дюйм
• Рыхлый песок, в который вы едва можете вдавить арматуру №4 вручную, имеет несущую способность от 1000 до 3000 фунтов на квадратный дюйм
• Песок, которым можно забить арматурный стержень №4 примерно на 1 фут с помощью 5-фунтового молотка, имеет несущую способность более 2000 фунтов на квадратный дюйм

Также помните, что уплотнять нужно не только грунт (земляное полотно).Любые подосновы или основные слои, которые обычно представляют собой гранулированные материалы, также должны быть хорошо уплотнены до необходимой толщины подъема.

Подробнее о строительстве высококачественных плит на уклоне.

Уплотнитель плит Видео
Время: 02:18
Правильная работа и использование виброплитового уплотнителя для подготовки бетонного основания перед укладкой бетона

ОБОРУДОВАНИЕ ДЛЯ УПЛОТНЕНИЯ

Есть два способа уплотнения почвы или земляного полотна — статическая сила или вибрация.Статическая сила — это просто вес машины. Вибрационная сила использует какой-то механизм для вибрации почвы, который уменьшает трение между частицами почвы, позволяя им легче сжиматься.

Тип грунта (или материала земляного полотна) определяет тип оборудования, необходимого для уплотнения:

• Связные грунты необходимо разрезать, чтобы получить уплотнение, поэтому вам нужна машина с высокой ударной силой. Трамбовка — лучший выбор, а для более крупных работ — каток с опорными лапами (похожий на каток с опорными лапами).Подъемники для уплотнения связных грунтов должны быть не толще 6 дюймов.
• Гранулированный грунт требует, чтобы частицы вибрировали только для того, чтобы сблизить их. Виброплиты или ролики — лучший выбор. Подъемники для гравия могут быть толщиной до 12 дюймов; 10 дюймов для песка.

Для больших работ, таких как шоссе или большие плиты, для уплотнения используются большие подвижные вибрационные катки, либо с гладкими катками, либо с овальными катками. Ходовые катки с мягкими катками, которые разминают почву, или с гладкими вибрирующими катками, подходят для работы среднего размера.Для небольших работ два наиболее распространенных типа уплотнительного оборудования — это виброплиты (односторонние или реверсивные) и трамбовки.

Статической силы иногда бывает достаточно для уплотнения сыпучих грунтов. Миннесота DOT
Катки с овальной лапкой используются для уплотнения связных грунтов.

Вот некоторые подробности о каждом из типов оборудования:

• Трамбовки , иногда называемые прыгающими домкратами, различаются по весу от 130 до 185 фунтов. Эти инструменты отлично подходят для уплотнения почвы в траншее или для вязких глин на небольших площадях, поскольку они обеспечивают высокую ударную силу (большая амплитуда, низкая частота).Они не подходят для уплотнения сыпучих материалов, таких как базовые слои.
• Виброплиты идеально подходят для уплотнения сыпучих грунтов и оснований. Доступен в весах от 100 до 250 фунтов с размером пластины от 1 до 1,5 футов на 2 фута. Вибрация имеет более низкую амплитуду, но более высокую частоту, чем у трамбовки, и уравновешивается, чтобы заставить машину двигаться вперед.
• Реверсивные виброплиты хорошо работают на сыпучих почвах или с зернисто-связными смесями.С двумя эксцентриковыми грузами вибрация может быть обращена вспять для перемещения машины вперед или назад или для остановки, чтобы сжать одну мягкую точку. По деньгам это хорошие машины благодаря своей универсальности.

Трамбовки отлично подходят для уплотнения связных грунтов и на ограниченных территориях.
Wacker Neuson
Компакторы с виброплитой хорошо подходят для уплотнения сыпучих грунтов.
Wacker Neuson

Подробнее о требованиях к уплотнению бетоноукладчиков.

РАЗМЕЩЕНИЕ БЕТОНА

Итак, мы наконец-то утрамбовали земляное полотно, установили и утрамбовали основание и основной слой.Но что произойдет, если в этот момент есть задержка перед укладкой бетона? Если основание подверглось дождю или замерзанию перед укладкой бетона, оно может превратиться из готового в слишком мягкое.

Для большинства внутренних плит пароизоляция должна быть помещена поверх основания перед укладкой бетона.

Лучший способ узнать, правильно ли уплотнено основание и готово ли оно к установке плиты, — это испытательная прокатка, при которой тяжело нагруженный грузовик (например, полностью загруженный автобетоносмеситель) проезжает по основанию непосредственно перед укладкой бетона, чтобы проверить, не любые области тонут больше других.Это должно быть сделано на какой-то решетке, и шины не должны погружаться в поверхность более чем на ½ дюйма. Если есть колеи или перекачка воды в какой-либо части основания или земляного полотна, тогда эта область нуждается в дополнительном уплотнении или добавлении гранулированных материалов — или просто для высыхания. В худшем случае траншеи или отстойники можно прорезать и откачать воду.

Непосредственно перед укладкой бетона вы можете также установить влагозащитный барьер. Для внутренних полов лучше всего расположить между основным слоем и бетоном.Подробнее об этом см. Пароизоляция для бетонных плит.

Узнайте больше о надлежащей подготовке земляного полотна для промышленных полов и проездов.

Последнее обновление: 31 июля 2018 г.

.
