Бетонные плиты — вес, размеры, виды
Технология сборного строительства с использованием стандартных железобетонных изделий и конструкций широко применяется во всех отраслях хозяйства, так как позволяет сократить сроки и стоимость сооружения объектов.
Изготовлением элементов занимаются специализированные предприятия — заводы крупнопанельного домостроения или железобетонных изделий. В номенклатуру их продукции входят стеновые и межэтажные панели, сваи, фундаментные блоки и подушки, перемычки, лестничные марши, а основная доля продукции относится к железобетонным плитам различной формы, размеров и назначения.
Содержание
- Основная информация.
- Состав перекрытий.
- Преимущества и недостатки.
- Разновидности плит.
- Сплошные изделия.
- С пустотами из железобетона.
- Ребристые панели.
Основная информация
На эксплуатационные характеристики бетонных изделий оказывают влияние такие факторы, как конструкция, качество применяемых материалов и соблюдение технологии изготовления.
Каждый из них обеспечивает этим изделиям преимущество перед другими видами строительных элементов, но и подразумевает некоторые недостатки.
Состав перекрытий
Популярность и технические параметры строительных плит обеспечиваются сочетанием характеристик и свойств двух входящих в их состав материалов — бетона и стали. Применение стального армокаркаса в составе железобетона позволяет многократно повысить прочностные характеристики такого относительно непрочного и хрупкого материала, как бетон. В свою очередь, бетон выполняет защиту стальной составляющей изделия от коррозии и ржавчины.
Выбор необходимых для изделия видов и марок стальной арматуры и бетона выполняется на основании расчета, по которому определяют количество слоев арматурной сетки, шаг сетки, диаметр прутка или проволоки, необходимость предварительного напряжения арматуры перед заливкой.
В зависимости от назначения в составе армокаркаса могут использоваться высокопрочная проволока Вр-II, горячекатаный пруток A-IV, А-V,A-VI, упрочненный пруток Ат-IV, Ат-VI, Ат-V или арматурный канат К-7.
Данные о материале, примененном для армокаркаса, указываются в общей маркировке плит.
Данные о материале, примененном для армокаркаса, указываются в общей маркировке плит.При изготовлении железобетонных конструкций в частном строительстве или своими руками следует придерживаться нескольких общих правил. При изготовлении плит для фундамента используют профиль большего сечения, чем для плит перекрытия. Разнонаправленная во всех слоях каркаса арматура обеспечивает лучшие показатели изделия на изгибающие нагрузки. По периметру плиты выполняется усиленный опорный пояс для предотвращения растрескивания в местах опирания. К армокаркасу привариваются грузоподъемные петли или проушины и закладные детали для монтажа.
Для заливки форм в заводских условиях используют плотный и тяжелый бетон марки не ниже М300 с классом прочности не ниже В22,5. При выполнении этого условия данные о бетоне в маркировке не указывают. Дополнительная маркировка наносится в случае применения ячеистого (индекс Я), жаростойкого (Ж) или пористого бетона (П).
Преимущества и недостатки
В качестве одного из достоинств железобетонных плит можно назвать их доступность.
Предприятия по изготовления железобетонных изделий существуют во всех крупных городах, этот вид продукции полностью стандартизован, что предоставляет достаточный выбор для приобретения или заказа необходимого изделия.
По стоимости с учетом монтажа и механических характеристик дорожные и стеновые бетонные плиты сравнимы с кирпичной и блочной кладкой, но выигрывают по срокам возведения. При сооружении межэтажных перекрытий конкуренцию железобетону по стоимости составляет древесина, уступающая в прочности и долговечности.
Современные технологии и материалы помогают достичь высокого уровня шумо- и теплоизоляции бетона, высокой степени чистоты и гладкости поверхности плит, что делает их применение привлекательным для жилищного строительства.
К преимуществам стоит добавить и такие показатели, как высокая сейсмостойкость и пожаростойкость бетона.
Недостатком сборного железобетона многие специалисты и пользователи называют необходимость применения специальной техники для монтажа, особенно при высотном строительстве. Его скорее можно посчитать спецификой конструкции, в промышленном или поточном гражданском секторе она разрешается существованием специализированным монтажных организаций, в индивидуальном — разовым характером работ и массой предложений по выполнению соответствующих работ или предоставлению услуг.
Разновидности плит
К категории бетонных плит относится множество изделий, различающихся по конструкции, форме и текстуре поверхности, материалу, назначению и условиям эксплуатации. Примером может послужить один из классифицируемых по назначению видов, наиболее применимых и знакомых большинству, — плиты перекрытия.
Бетонные плиты могут различаться по материалу, конструкции, текстуре поверхности, а также назначению.
Сплошные изделия
Сплошные, называемые также полнотелыми или монолитными, плиты применяются в сооружениях с повышенными нагрузками и требованиями по водостойкости и морозостойкости — для дорожного, аэродромного и гидротехнического строительства, для межэтажного перекрытия промышленных объектов, при устройстве перекрытия теплотрасс.
При возведении зданий эта разновидность применяется в качестве капитальных стеновых панелей, для устройства балконов и эркеров. Изделия отличаются не только повышенной прочностью, но и большой массой.

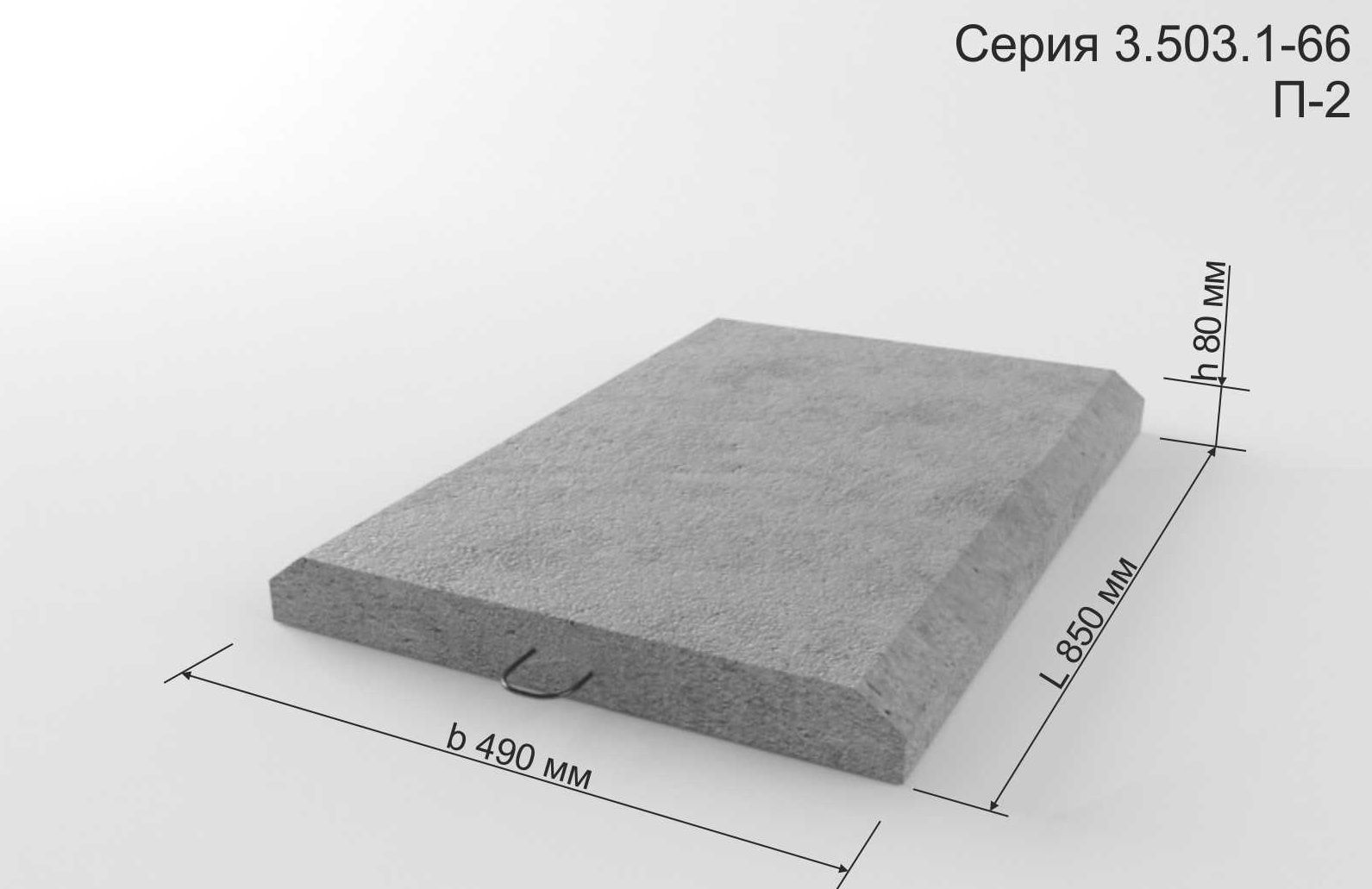

Сплошные плиты.
При необходимости и отсутствии особых технических требований монолитную плиту любого размера можно изготовить и своими руками, выполнив опалубку, армокаркас и укладку в форму заводского или также самостоятельно приготовленного бетона.
С пустотами из железобетона
Для снижения общего веса строительных конструкций межэтажные перекрытия часто выполняют из пустотелых плит. Уменьшение объема бетона не должно привести к снижению прочностных характеристик и в этих элементах компенсируется усилением армокаркаса, что всегда подтверждается расчетами.
Пустотные плиты из-за небольшой массы дешевле монолитных и практичнее в монтаже. Их номенклатура обеспечивает наличие подходящей модели для любого объекта. Толщина пустотелых плит составляет от 160 до 300 мм, самой востребованной является 220 мм.
Диапазон ширины плит — от 1,0 до 6,6 м, длины — от 2,5 до 12 м.
Ребристые панели
Ребристые перекрытия, классифицируемые как и П-образные, преимущественно используют в промышленном строительстве.
Такая форма обеспечивает плитам повышенную жесткость за счет продольных вертикальных ребер и дополнительных поперечных. По сравнению с другими типами плит перекрытия ребристые панели обладают максимальной — до 18 м — длиной и используются в широких пролетах производственных цехов.
Стандартная высота ребристых панелей составляет 30 и 40 см, ширина — от 1,5 до 3,0 м. Для изготовления этих изделий применяют бетон средней и высокой плотности, при наличии в воздухе рабочей зоны агрессивных веществ рекомендуется применение силикатного бетона.
сплошные, шатровые и пустотные, цены
Готовые плиты перекрытия относятся к категории сборных железобетонных изделий.
Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.
Характеристики
Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.
Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.
Выпускаются в 3 видах:
1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.
2. Шатровые в виде лотка со сглаженными ребрами.
При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.
3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м2, размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.
Пустотные плиты перекрытия маркируются:
- 1П – однослойное железобетонное изделие – не более 12 см.
- 2П – аналогично предыдущему, но толщина составляет уже 16.
- 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
- 2ПК – то же самое с сечением пустот до 14.
- ПБ – пустотная конструкция толщиной 22.
Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.
Вес готового изделия доходит до 2500 кг.
Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:
- ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
- 51 – длина в дм, то есть 5,1 м.
- 15 – ширина в дм – 1,5 м.
- 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м2.
Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).
Монтаж сборных плит
Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см.
Перепады между противоположными капитальными стенами не должны быть более 1 см.
Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.
При установке плиты должны опираться на капитальную стену или фундамент участком панели шириной не менее 15-20 см. Щели между ЖБИ и межкомнатной перегородкой закладываются кирпичом или блоками из легких бетонов.
Стоимость ЖБИ
Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.
| Наименование | Параметры, см | Цена, рубли |
| ПК 21.10-8 | 210х100х22 | 2 800 |
| ПК 21.12-8 | 210х120х22 | 3 100 |
| ПК 25.10-8 | 250х100х22 | 3 300 |
ПК 25. 12-8 | 250х100х22 | 3 700 |
| ПК 30.10-8 | 300х100х22 | 3 600 |
| ПК 30.12-8 | 300х120х22 | 4 000 |
все виды и стандартные размеры
Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.
Назначение конструкции
Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям.
На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.
Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.
Многопустотные железобетонные панели ПК
Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.
Многопустотные плиты перекрытия характеризуются наличием пустот
Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки.
Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:
- круглыми;
- овальными;
- полукруглыми.
Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:
- Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
- Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
- Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).
Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.
Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.
Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.
Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.
Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2.
Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.
Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.
Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.
Сборные ребристые (П-образные) панели
Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.
Конструкция ребристых плит отличается высокой прочностью
Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см.
В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:
- 6 м.
- 12 м.
- 18 м (редко).
Таблица размеров ребристых плит
Сплошные доборные конструкции
Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.
Сплошные перемычки позволяют смонтировать высокопрочное перекрытие
У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг.
Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.
Монолитные конструкции
Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.
В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.
Плиты перекрытия размеры ГОСТ, вес, пустотные, ЖБ, деревянные
Расцвет строительства связан с появлением железобетона. Исследования свойств стали и цементных составов позволили установить, что два этих материала имеют почти одинаковые коэффициенты теплового расширения. Без этого совпадения армированных плит из бетона не существовало бы, они растрескивались бы в течение года.
Когда открыли способность цементного камня приобретать добавочную прочность в сочетании с армирующими стальными прутьями, вставленными внутрь бетонного массива, строительство стало приобретать черты, характерные для его современного состояния.
Виды железобетонных плит перекрытия
Другим важнейшим открытием в физике строительных материалов стало появление предварительно напряжённых железобетонных конструкций. Если стальную арматуру, или стальные строительные канаты сначала «натянуть», а потом залить цементом, дождаться его отвердения и снять нагрузку натяжения, то силы сжатия будут переданы на цементный камень.
Прочность предварительно напряжённых жб конструкций возрастает многократно по отношению к ненапряженным. Без предварительно напряжённого железобетона невозможно ни строительство мостовых пролётов, ни возведение многоэтажного дома.
Рассмотрим типы перекрытий, которые применяются в современном строительстве.
Перекрытия без бетона
При строительстве индивидуального дома широко используются деревянные перекрытия. Доски толщиной 45 – 50 мм и шириной 250 – 300 мм устанавливаются на ребро через 500 – 600 мм на конструкции внешних стен или перегородок.
Снизу подшиваются листовые материалы, образующие потолок. В каналы между досками размещается утеплитель. Сверху через звукоизолирующую прокладку нашиваются доски пола следующего этажа.
Виды деревянных перекрытий
При правильном выборе толщины и высоты досок и расстояния между ними можно перекрыть пролёты до восьми метров. На смену «доскам на ребре» в индивидуальное строительство приходят двутавровые профили, изготовленные из материалов, получаемых в результате переработки древесины, например, ДВП.
В настоящее время широкое распространение получили деревянные арочные конструкции: с их помощью перекрываются спортивные залы, торговые площадки и пр.
И всё же в строительстве многоэтажных жилых домов и промышленных зданий железобетонным перекрытиям на сегодняшний день конкурентов нет.
Существует несколько типов перекрытия.
Монолитные перекрытия
В последние десятилетия широкое распространение получили сооружения из монолитного бетона. Это связано с желанием уйти от типовых строений и придать каждому сооружению уникальный архитектурный облик.
Схема железобетонного монолитного перекрытия
Здание, этаж за этажом, отливается из бетона, естественно – по стальному армированному каркасу.
После строительства стен, перемычек и колонн очередного этажа устанавливаются дополнительные временные опоры. На общее опорное поле укладывается съёмная алюминиевая или деревянная опалубка. Поверх опалубки монтируется арматурный каркас. Каркас соединяется с арматурными прутьями стен и перегородок.
После этого в опалубку заливается цементный раствор. Для повышения прочности его уплотняют с помощью виброреек и вибролотков. Так как бетон лучше схватывается при температуре порядка 70 градусов тепла, его укутывают теплоизоляционными материалами и готовят с использованием горячей воды. Все видели «палатки и шалаши» над пролётами строящихся мостов.
После отвердения опалубка снимается, получается монолитный пол и потолок. Там, где листы опалубки соприкасались между собой, бывают выступающие швы. Их удаляют механическим способом, или оставляют как есть, в зависимости от того, какие варианты отделки пола и потолка будут применяться в дальнейшем.
Строительство монолитного здания – дело долгое и хлопотное. При значительных отрицательных температурах вести строительство из монолитного бетона запрещено строительными нормами и правилами (СНиП).
Дома и производственные сооружения чаще строятся из сборного железобетона. Есть и различные гибридные варианты, но при этом применяются плиты перекрытия, изготавливаемые на заводах бетонных изделий.
Плиты перекрытий бывают трёх типов.
Ребристые плиты
Ребристые плиты перекрытия
Эти плиты в поперечном сечении напоминают букву «П» с широкой перекладиной и короткими ножками. Такая форма придаёт ей требуемую прочность.
Для этих плит существует свой набор государственных стандартов, ГОСТ. Их удельный вес относительно невелик.
Такие плиты используются, главным образом, при возведении промышленных зданий. При строительстве многоэтажных жилых домов и частного жилья использование этих железобетонных конструкций неэффективно из‑за недостаточной тепло– и звукоизоляции.
Кессонные перекрытия
Кессонные плиты перекрытия
Кессонные («часторебристые», «частобалочные», «вафельные») перекрытия. Это перекрытия, которые состоят из продольных и поперечных балок одной высоты и ширины. Сверху помещаются бетонные плиты, связанные с «растром» арматурой.
Кессонные перекрытия обладают высокой прочностью и используются в случаях, когда необходимо перекрыть большую площадь без установки дополнительных опор.
Кессонные перекрытия создаются, как правило, в ходе сооружения монолитных бетонных зданий производственного назначения. Перекрытия отличает большой удельный вес.
В многоэтажном жилом, тем более – малоэтажном строительстве такие перекрытия не используются.
Многопустотные плиты перекрытия
Это наиболее распространённый тип плит, используемый в промышленном, гражданском и частном строительстве.
Государственные стандарты России жёстко определяют требования к этому типу плит.
ГОСТы и «Строительные Нормы и Правила», СНиП, разработаны на все виды конструкций из армированного бетона. В силу того, что пустотные бетонные изделия используются в строительстве шире, чем другие типы жб перекрытий, ГОСТ, посвящённых им, намного больше.
Многопустотные плиты – это вид плит, у которых вдоль её большей оси проложена арматура и сделаны отверстия – каналы, как правило, круглого сечения. В отдельных видах многопустотных плит отверстия по форме напоминают трапецию со скруглёнными углами, а иногда – овал.
Примечание
Это самый востребованный на сегодня материал для перекрытий, индивидуальные каменные дома не возводятся без их использования. Вес, тепло – и звукоизоляция – это их преимущество.
Почему многопустотные плиты?
Эти плиты относительно легки, пустотелость снижает их удельный и общий вес.
Многопустотные плиты перекрытия
Это уменьшает затраты на возведение фундамента, несущих конструкций стен при строительстве многоквартирного или частного дома.
При использовании пустотных плит структурные шумы снижаются относительно монолитных перекрытий. Значит, при использовании таких плит потребуется меньше изоляционных «прокладок» для обеспечения звукового комфорта в помещениях.
Пустотные плиты изготавливаются на заводах по выпуску бетонных конструкций.
Стандартные условия производства на предприятии обеспечивают соответствие произведённых бетонных плит требованиям ГОСТ.
Для производства плит, размеры которой по высоте составляют 220 мм, используется конвейерная технология.
На специальном столе устанавливается опалубка (форма) и пластиковые трубы для образования пустот. В технологические отверстия на торцах опалубки пропускается арматура или арматурный канат. Механизмы натяжения, присоединённые к противоположным концам формы, в которой отливается плита, «напрягают» растяжением стержни или канаты. Объем опалубки заполняется цементным раствором. «Сырая» плита отправляется на вибростенд. На вибростенде бетон уплотняется, из него выдавливается воздух и избыточная влага. Извлекаются пластиковые трубы, сформировавшие продольные полости. После этого плита укрывается теплоизолятором и отправляется в паровую баню на следующий этап передела. Плита отвердевает при семидесяти градусах тепла, т. е. при самой оптимальной температуре для формирования прочного цементного камня.
Безопалубочные многопустотные плиты перекрытия
Применение высокопрочной и точно изготовленной опалубки гарантирует размеры плиты, определённые ГОСТ.
Какие ещё технологии применяются при изготовлении пустотных плит?
Облегченные плиты перекрытия
Для облегчённых плит перекрытия, размеры которых по высоте составляют 140 мм, разработаны технологии непрерывного литья.
Конвейер позволяет получить плиту – ленту длиной до 200 метров.
Затем электропилой с алмазным диском эта лента разрезается на стандартные плиты, размеры которых определены ГОСТ или на плиты, размеры которых указаны в требованиях заказчика.
Строительство – опасная вещь. Говорят, что лётные наставления писаны кровью. Но разве ГОСТ или СНиП не писаны теми же чернилами?
Если заказчик закажет плиты, параметры которых не соответствуют их несущей способности, ответственность за возможные последствия ляжет на него.
Государственные стандарты
Многопустотные плиты маркировки ПК
Многопустотные облегчённые плиты перекрытия (по ГОСТ – «ПНО», «ПБО», «3.1.ПБ») тоньше почти в полтора раза, имеют меньший вес. С другой стороны – их прогиб под нагрузкой больше. Это необходимо учитывать при проектировании здания. Этот тип плит особенно популярен в малоэтажном строительстве. Преимущества – цена (требуется меньше сырья), вес (меньшие нагрузки на стены и фундамент – экономия на фундаменте и стенах), лучшая тепло- и звукоизоляция..jpg)
Для всех типов плит жёстко определены размеры, допустимая нагрузка на квадратный метр, удельный и общий вес, отклонения от формы идеального параллепипеда и пр.
Следует помнить, что плита – это только один элемент здания. Рассчитывать строение необходимо целиком: фундамент, несущие и изолирующие конструкции стен, перекрытий. Не следует забывать про снег и ветер. Грамотно выполнить эту работу может только профессионал.
Примечание
Место нанесения маркировки на плиту стандартизовано.
В строительстве и машиностроении на чертежах все размеры указываются в миллиметрах.
Чтобы избежать слишком длинных надписей, в ГОСТ предусмотрены «огрубления» для обозначения плит. Это сделано потому, что требуемую для перекрытия плиту в частном коттедже, таунхаусе или многоэтажном доме всё равно должен выбирать специалист.
Маркировка
Маркировка наносится на боковую поверхность. В действительности – маркировка – лишь ключ к строительным справочникам, в которых можно почерпнуть информацию об изделии.
Для краткости при маркировке применяются многочисленные сокращения и огрубление реальных размеров. Приведём пример.
Многопустотные плиты маркировки ПБ
Многопустотные плиты – ПБ, ПК, НВ. Высота – 220 мм.
Пример маркировки по ГОСТ: П 63-12-8. «П» означает «пустотность» и высоту – 220 мм, длину – 6270мм (округление в большую сторону до дециметров) ширину – 1290мм (округление в меньшую сторону до дециметров) нагрузка записывается в центнерах, т. е. 8 обозначает, что плита выдерживает вес 800кг/м2.
Не следует думать, что на каждом квадратном метре плиты может быть размещён вес 800 кг.
Реально общий вес на некоторой поверхности основания рассчитывается с учётом общих характеристик сооружения.
размеры перекрытия ЖБ, толщина покрытий днищ в панельном доме
Железобетонные плиты перекрытия – это материал, который активно задействуют при строительстве многоэтажных домов. Их основная роль состоит в перекрытии этажей дома. Благодаря широкому разнообразию размеров и конструкции ЖБИ плиты зарекомендовали себя с положительной стороны в любой отрасли строительства.
Как правило, представленные изделия используют при накрытии лотков теплотрасс, при прокладывании коммуникационных тоннелей.
Характеристика и виды
В настоящее время ЖБИ плиты слегка утеряли прежние позиции в области многоэтажного строительства. Причина в том, что строители стали активно задействовать монолитно-каркасное строительство, суть которого заключается в формировании одной цельной плиты по всей площади дома.
Что такое плиты перекрытия Сортамент и как они используются, можно узнать из данной статьи.
Конечно, такой метод обладает своими недостатками: затраты времени и труда. Поэтому ЖБИ плиты еще продолжают внедрять при выполнении определенных задач.
Главным достоинством таких изделий перед монолитной конструкцией является низкая цена. Кроме этого, ЖБИ плита не нуждается в привязки по времени, а вот монолит нуждается в безостановочном процессе.
Какой состав мдф плиты можно прочесть из статьи.
К положительным качествам представленных изделий можно отнести высокое качество, простота монтажа, нет надобности задействовать дополнительные монтажные работы.
Главной особенностью ЖБИ плит перекрытия остается отсутствие усадки.
Как используют плиты перекрытия ребристые и другого образца можно узнать из данной статьи.
Подобные изделия обладают отличными прочностными показателями, критериями жесткости, стойкости к огню, звуко-и теплоизоляции. Для конкретных целей могут использоваться изделия с водо- и газонепроницаемой структурой. Последний вариант применяется при постройке жилых и общественных домов.
ЖБ плиты перекрытия размеры гост и другие данные можно прочесть из данной статьи.
На видео – размеры железобетонных плит перекрытия:
Железобетонные плиты подвергаются тщательному армированию, благодаря чему удается придать конструкции дополнительную прочность и долговечность.
Кроме этого, применяют в этом случае не обычное. А напряженное армирование, которое может выдержать давление до 8 кПА и при этом не разрушиться. Срок эксплуатации такого изделия составит не один десяток лет.
Чтоб разобраться с представленной продукцией, необходимо определить виды плит и характерные для них размеров.
О том как использовать плиты перекрытия пустотные можно узнать из данной статьи.
ЖБИ изделия могут быть представлены в следующем виде:
- Балочные. Их задействуют при строительстве домов, их монтаж ведется на расстоянии не выше 3 м. Укладка на опоры ведется с промежутком 1,2 см. после этого они закрепляются при помощи плитной арматуры. Значение опорной толщины не должно быть более 0,15 м.
- Плитные. Внизу у них присутствуют стержни, которые необходимо заполнить при помощи цемента. Они прилегают к несущей стены с промежутком 2-3 см. Если пролет составляет менее 3 м, то используемые плиты должны обладать толщиной от 15 см со стандартным размером плиты перекрытия.
- Вкладышевые. Для этих перекрытий характерно наличие серии балок с вкладышами. Присутствующие пустоты заливаются бетон. Для подобных изделий свойственны недостаточные показатели шумоизоляции, однако процесс отделки при помощи штукатурки намного упрощается.
- Ребристые. К каркасу ведется монтаж элементов, которые служат для зашивания древесиной. Пространство между балками не должно превышать 0,5-1 м. Такие изделия могут иметь сложную конструкцию, а использоваться на длине до 6м, но это зависит от изначального размера ребристой плиты перекрытия по ГОСТу.
Какие перекрытия между этажами в частном доме лучше всего использовать можно узнать из данной статьи.
Размеры для перекрытий и днищ
ЖБИ плиты, кроме того, что активно используются при возведении многоэтажных домов, зарекомендовали себя с положительной стороны при строительстве колодца. В этом случае необходимо выбирать подходящее изделие с учетом размеров, которые представлены в таблице.
О том как используется плита перекрытия пк 12 можно узнать в данной статье.
Таблица 1 – Коллекторные плиты днища КД
| Наименование | Длина, мм. | Ширина, мм. | Высота, мм. |
| КД-21 | 700 | 2080 | 140 |
| КД-25 | 700 | 2080 | 140 |
| КД-30 | 1600 | 2080 | 160 |
| КД-36 | 2200 | 2080 | 160 |
| КД-42 | 2800 | 2080 | 160 |
Стандартные
Все ЖБИ плиты перекрытия используют согласно указаниям в рабочих чертежах панелей, которые определяются ГОСТом 21924.
2-84. С учетом проекта конкретного дома представленные панели могут быть оснащены такими элементами:
- закладные изделия;
- выпуски арматуры;
- местные вырезы;
- отверстия.
Если в процесс изготовления плиты применялось непрерывное армирование, а также разнотемпературное электротермическое напряжение, то необходимо задействовать высокопрочную проволочную арматуру. Чтобы поднять и выполнить монтаж указных изделий, необходимо задействовать специальное оснащение. Расположение и габариты отверстия в плитах ГОСТ 21924.2-84 можно определить по чертежам, которые имеются в составе проектной документации применяемого захватного устройства.
Как использовать плиты перекрытий железобетонные многопустотные описано в статье.
Имеющиеся в плитках пустоты служат для опирания по 2 или 3 сторонам, они расположены параллельно направлению, по которому ведется длина панелей перекрытия.
Если задействовать плиты перекрытия для опирания по 4 сторонам, то расположение пустот будет параллельно каждой из любых сторон контура изделия.
Плиты перекрытия, которые служат для опирания по 2 или 3 сторонам, производятся заранее напряженными.
В доме из газобетона возможно использовать деревянные плиты перекрытия, а как это делается описано в статье.
Имеются изделия, которые в ходе производства получаются с ненапрягаемой арматурой. Для них характерны такие размеры:
- толщина – 220 и 260 мм;
- длина – 4780 и 5680 мм;
- диметр пустоты – 159 мм, 140 мм, 127 мм.
Согласно ГОСТ 21924.2-84 габариты ЖБИ плит перекрытий подразделяются на 5 видов, для каждого из которых характерны свои размеры.
О том какова должна быть несущая стена из газобетона, что бы на неё можно было уложить плиту перекрытия описано в данной статье.
Таблица 2 – Виды и стандартные размеры ЖБИ панелей
| Марка | Структура | Диаметр пустот | Толщина, м | Длина, м | Ширина, м |
| 1П | Сплошная однослойная | _ | 1,2 | 3-3,6 | 4 |
| 2П | Сплошная однослойная | _ | 1,6 | 2,4-6 | 1,2-6 |
| 1ПК | Круглые пустоты | 1,6 | 2,2 | 7,2 | 3,6 |
| 2ПК | Круглые пустоты | 1,4 | 2,2 | 1,7-6 | 1,2-6 |
| ПБ | Многопустотные | _ | 2,2 | 2,5 | 1 |
Стоимость
Цена представленной продукции также зависит от такого параметра, как размер.
Таблица 3 – Стоимость железобетонных перекрытий
| Марка | Длина, м | Ширина, м | Высота, м | Цена, рубли |
| ПК 17-10,8 | 1,68 | 9,9 | 0,22 | 2 580 |
| ПК 39-12,8 | 3,88 | 1,2 | 0,22 | 7 150 |
| ПК 458-15,8 | 5,78 | 1,6 | 0,22 | 13 280 |
| ПК 66-15,8 | 6,58 | 1,6 | 0,22 | 18 760 |
| ПК 79-15,8 | 7,88 | 3,6 | 0,22 | 26 950 |
| ПК 89-12,8 | 8,88 | 6 | 0,22 | 39 330 |
Железобетонные плиты перекрытия – это изделия, которые характеризуются высокими показателями прочности и долговечности.
Достигается это благодаря наличию армирования, которое может быть выполнено различными способами, чего нет в деревянной балке перекрытия. При выборе ЖБИ конструкции необходимо обращать внимание не только на ее преимущества и недостатки, но также и такой параметр, как размер.
технические параметры по ГОСТ, цены
Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.
Оглавление:
- Технические параметры
- Расшифровка маркировки
- Область применения
- Стоимость панелей разных серий
Описание конструкции, характеристики и особенности
Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом.
Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.
Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).
К основным техническим характеристикам относят:
1.
Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.
2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.
3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.
Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность.
Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.
| Тип | Фактическая толщина, мм | Длина (максимальная, включительно), м | Приведенная толщина плит (отношение объема бетона к площади) мм | Диаметр пустот, мм | Номинальное расстояние между центрами пустот, не менее мм |
| 1ПК, 1ПКТ, 1ПКК | 220 | 7,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны) | 120 | 159 | 185 |
| 2ПК, 2ПКТ, 2ПКК | 7,2 | 160 | 140 | ||
| 3ПК, 3ПКТ, 3ПКК | 6,3 | 127 | |||
| 4ПК | 260 | 9,0 | 159 * | ||
| 5ПК | 12 | 170 | 180 | 235 | |
| 6ПК | 150 | 203 | 233 | ||
| 7ПК | 160 | 7,2 | 90 | 114 | 139 |
| ПГ | 260 | 12 | 150 | ||
| ПБ | 220 | Зависит от параметров формовки | |||
* присутствуют дополнительные вырезы в верхней зоне.
Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.
Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.
Маркировка многопустотных плит
Стандартная расшифровка включает:
1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.
2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.
3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения.
Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.
4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.
5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.
6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.
7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.
Сфера и особенности применения
Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения.
Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.
Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:
- Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
- Улучшить изоляционные способности здания.
- Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
- Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.
Стоимость плит для монтажа перекрытий
| Серия | Несущая способность, кг/м2 | Размеры (длина× ширина× толщина), мм | Вес, кг | Цена за 1 шт, рубли |
| ПК 16.10-8 | 800 | 1580×990×220 | 520 | 2 930 |
| ПК 20.12-8 | 1980×1190×220 | 750 | 4 340 | |
| ПК 30.10-8 | 2980×990×220 | 880 | 6 000 | |
| ПК 36.10-8 | 3580×990×220 | 1060 | 6 410 | |
| ПК 45.15-8 | 4480×1490×220 | 2120 | 12 600 | |
| ПК 60.18-8 | 5980×1780×220 | 3250 | 13 340 | |
| ПК 90.15-8 | 8980×1490×220 | 4190 | 40 760 | |
2ПК 21. 12-8 | 800 | 2080×1190×220 | 950 | 3 800 |
| 2ПК 62.10-8 | 6180×990×220 | 2425 | 8 730 |
Размеры плит перекрытий различных марок
Представленные на современном рынке многопустотные ЖБ плиты отличаются технологией производства и типоразмерами – эти параметры определяют предназначение и особенности применения изделий.
Виды:
- типовые, изготавливаемые формовочным методом ПК ЖБИ;
- ЖБИ безопалубочного стендового формования — ПБ;
- облегченные конструкции – ПНО и ПБО.
Плиты ПК
ПК плиты являются одними из наиболее востребованных в современном строительстве. В процессе их производства используются металлоформы и применяется армирование сеточного (для изделий длиной до 4,2 м) или предварительно напряженного (для плит длиной более 4,5 м) типа.
Ширина панелей стандартна и составляет 1, 1,2, 1,5 или 1,8 м, при этом допустимое отклонение по габариту составляет до 6 мм.
Длина плит ПК вариативна и находится, как правило, в пределах 1,8-7,2 м, однако некоторые изделия имеют длину 9 м. При расчете следует учитывать, что фактическая длина плиты всегда на 2 см меньше номинальной, допустимые показатели предельного отклонения составляют 8 и 10 мм соответственно для плит длиной до и от 4 м.
Диаметр пустотного отверстия стандартный и составляет 159 мм – это позволяет применять плиты ПК при обустройстве перекрытий, подразумевающих прокладку инженерных коммуникаций. Расстояние от центра до центра последовательно расположенных пустот составляет 185 мм.
Плиты ПБ
Безопалубный метод производства плит перекрытия ПБ позволяет изготавливать изделия различной конфигурации по типовым и нестандартным размерам. В процессе производства применяется бетон марок от М400 и выше с обязательным использованием предварительно напряженной арматуры, длинный монолитный фрагмент по факту полного застывания разрезается на плиты определенной длины.
Стандартная ширина полотна составляет 1,2 м – это оптимальный размер среднестатистического проема, однако встречаются и более широкие модели, изготовление которых осуществляется по спецзаказу.
Длина плит ПБ может составлять от 1,8 до 12 м, при этом изделия разной длины отличаются несущей способностью. При высоте 22 см стандартными показателями нагрузки (800 кг/кв.м.) обладают плиты длиной до 9,6 м, более длинные модели обладают либо меньшей несущей способностью при стандартной высоте, либо большей высотой.
Плиты ПНО/ПБО
Облегченные железобетонные плиты перекрытий обладают высотой всего 16 см, что в сравнении с другими разновидностями накладывает некоторые ограничения на параметры их использования ввиду меньшей несущей способности.
ПНО плиты могут изготавливаться как в традиционной формовочной технологии (шириной 1, 1,2 или 1,5 м и длиной до 6,3 м), так и безопалубочным методом (шириной 1,6 м и длиной до 7,6 м).
Изделия в других размерах предназначены для меньших в сравнении со стандартных нагрузок.
Диаметр отверстий вариативен и зависит от технологии изготовления и стандартов производителя.
Заводская маркировка плит перекрытий обычно стандартна и содержит информацию об их основных характеристиках – типе, длине, ширине, допустимой нагрузке, иногда также о параметрах армирования. Например, обозначение ПК-60-12-8 свидетельствует о том, что изделие относится к классу формовочных пустотных плит длиной 6,0 м, шириной 1,2 м и рассчитано на нагрузку 200 кг/кв.м.
Какой толщины должна быть бетонная плита?
🕑 Время чтения: 1 минута
Толщина бетонной плиты зависит от нагрузок и размеров плиты. Как правило, толщина плиты 6 дюймов (150 мм) рассматривается для жилых и коммерческих зданий с элементами армирования согласно проекту. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины односторонней плиты отличается и проще, чем расчет толщины двусторонней плиты.
Выбор и расчет толщины плиты, включая плиты различных типов, является важным шагом в процессе проектирования.Если следовать надлежащей процедуре расчета толщины плиты, период проектирования будет значительно сокращен, помимо достижения надежной и экономичной толщины плиты.
Толщина
односторонней плиты
Толщина односторонней плиты основана на прогиб , изгиб , сдвиг и иногда требования к огнестойкости .
1. Требования к отклонению
Apart
от плит, которые сильно нагружены, например, плиты несут несколько метров
грунта толщина плиты выбирается исходя из требований прогиба.Кодекс ACI устанавливает ограничения на толщину плиты.
если прогиб не рассчитан
и определен как приемлемый.
В противном случае толщина односторонних плит должна быть не менее L / 20 для простого
поддерживаемые плиты; L / 24 для плит с одним сплошным концом; L / 28 для плит с обоими
заканчивается непрерывным; и L / 10 для консолей; где L — пролёт.
Эти значения могут использоваться при условии, что плиты не поддерживают или не прикреплены к перегородкам или другим конструкциям, которые могут быть повреждены из-за больших прогибов.
2. Требования к изгибу и сдвигу
Определение толщины плиты на основе изгиба и сдвига
требования не часто. Однако эти требования должны быть проверены в
конструкция, даже если толщина выбрана исходя из требований к прогибу.
Порядок проверки толщины плиты на соответствие требованиям изгиба
следующим образом:
- Рассчитайте пробные факторизованные нагрузки на основе толщины плиты, рассчитанной на основе требований к прогибу.
- Вычислить моменты, используя подходящие методы, такие как метод коэффициента ACI.
- Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, соответствует ли выбранная толщина плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:
Где:
d: эффективная глубина плиты, необходимая для выдерживания момента
Mu: момент, рассчитанный по нагрузкам
b: ширина плиты, полоса плиты 1 м (12 дюймов) считается
R: сопротивление изгибу (МПа), вычисленное с использованием следующего выражения:
Где:
p : коэффициент усиления принимается равным 0.
01
фу: предел текучести стали, МПа
fc ‘: прочность бетона на сжатие, МПа
Процедура проверки толщины плиты на соответствие требованиям к сдвигу:
следует:
- Вычислить предел прочности на сдвиг по нагрузкам, Vu
- Вычислить расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предел прочности на сдвиг возникает на внешней поверхности первой внутренней плиты, который вычисляется по уравнению 4, в противном случае — сдвиги. следует проверять на внешней поверхности первой внутренней плиты и типичной внутренней плиты, уравнение 5.
Где:
Vc: прочность бетона на сдвиг плиты
b: ширина плиты 1000 мм
d: эффективная глубина плиты
Vu: предельный сдвиг плиты
Вт: предельная распределенная нагрузка равна
до 1,2 * статическая нагрузка плюс 1,6 * переменная нагрузка
л: пролет перекрытия
3. Требования к огнестойкости
Иногда плита
толщина регулируется опасностью передачи тепла при пожаре.
Для
этот критерий огнестойкость пола — это количество часов, необходимое для
температура неэкспонированной поверхности повысится на заданную величину, обычно 121,1 ° C
(250 ° F).
При повышении температуры на 121,1 ° C (250 ° F) плита толщиной 76,2 мм (3-1 / 2 дюйма) дает 1-часовую огнестойкость, 127-миллиметровая (5-дюймовая) плита обеспечивает 2-часовую огнестойкость, а плита 152,4 мм (6-1 / 4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщину плиты обычно округляют до ближайших 10 мм.
Двусторонняя плита Толщина
Как и в случае односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям к прогибу и сдвигу.
1. Требования к отклонению
Обычно толщина плиты выбирается таким образом, чтобы предотвратить чрезмерный прогиб при эксплуатации. Код ACI предоставляет метод расчета минимальной толщины двусторонней плиты, которая удовлетворяет прогибу.
Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок.
Чтобы просмотреть подробные сведения о вычислении минимальной толщины плиты, щелкните здесь.
Выбранная толщина плиты должна быть достаточной для сдвига как внутри, так и снаружи колонн.Код ACI позволяет использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.
Процедура проверки адекватности
Толщина плиты, способная выдержать сдвигающую силу, составляет:
- Определить
факторная равномерная нагрузка. - Проверить
односторонние ножницы - Проверить
двухсторонний сдвиг штамповки
Если прочность плиты на сдвиг меньше предельного усилия сдвига, приложенного к плите, то для решения этой проблемы должны быть рассмотрены необходимые стратегии.Эти стратегии включают:
- Утолщите плиту по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить силу сдвига.
- Используйте откидную панель, чтобы утолщить перекрытие рядом с колонной.
- Добавьте поперечную арматуру.
Бетонные перекрытия | Журнал Concrete Construction
Качественная конструкция пола включает хорошее уплотнение земляного полотна, плиты одинаковой толщины, бетон с низкой оседанием, прямые линии переборок и контрольные разрезы, расстояние между которыми от 24 до 30 раз превышает толщину плиты.
Распространенных ошибок при строительстве бетонных плит перекрытия можно избежать при правильной подготовке основания, дизайне смеси, укладке, отделке и отверждении. При правильном выполнении этих действий владелец может рассчитывать на привлекательное долговечное изделие.
Стандартная толщина бетонной плиты перекрытия в жилищном строительстве составляет 4 дюйма. Рекомендуется от пяти до шести дюймов, если бетон будет время от времени подвергаться тяжелым нагрузкам, например, от домов на колесах или мусоровозов.
Чтобы подготовить основание, вырежьте уровень земли на нужную глубину, чтобы учесть толщину плиты.
Удалите весь органический материал и большие твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов. Если необходимо наращивание уклона, используйте гравий или песчаный грунт и уплотните окончательное основание с помощью виброплиты или аналогичного устройства. Кромки могут быть из любого прямого материала, который можно закрепить на месте. Подумайте о пластиковых или металлических формах, если нет ровных пиломатериалов. Перед установкой опалубки установите натяжную линию, используя опоры для уклона или бетонные доски, чтобы установить квадратную отметку уровня.
Что касается бетонной смеси, она должна соответствовать требованиям прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, вызывающих чрезмерную усадку. Поскольку вода увеличивает усадку и растрескивание, для достижения желаемой осадки предпочтительнее использовать пластификатор. Также рассмотрите возможность включения волокон для предотвращения растрескивания при пластической усадке.
Для наружных плит, подверженных воздействию морозов или химикатов для борьбы с обледенением, может потребоваться более высокая прочность и увлеченный воздух. В случае сомнений обратитесь к поставщику бетона за рекомендуемой смесью.
Всегда избегайте добавления воды на стройплощадке, превышающей 1–2 галлона на кубический ярд. Если дополнительная просадка действительно необходима, спросите водителя автобетоносмесителя, сколько воды можно добавить, не допуская отклонения бетона от спецификации.
Распределите бетон вокруг плиты как можно ближе к его окончательному положению, а затем сгребите его на место. Уплотняйте смеси с низкой осадкой с помощью ручного вибратора или виброрейки. Закончите с минимальным усилием и минимальными движениями терки, необходимыми для получения гладкой поверхности.
Создайте контрольные швы на расстоянии не более чем в 24–30 раз больше толщины плиты и не более 15 футов по ширине и длине плиты, вдавливая инструмент для нарезания канавок глубиной 1 дюйм в поверхность.
Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки, таких как дюбели или дюбели. Для плит, для которых требуется большое расстояние между стыками или отсутствие стыков, рекомендуется стальная арматура. Это увеличит вероятность случайного растрескивания, но будет плотно удерживать трещины, чтобы обеспечить хорошие структурные характеристики.
Правильные условия отверждения имеют решающее значение, и метод отверждения должен применяться, как только готовая поверхность сможет противостоять повреждениям. Бетон не должен замерзать или высыхать. Нанесите на поверхность отвердитель или обеспечьте подходящее влажное отверждение. Если есть риск замерзания, накройте плиту изолятором, например, изолирующими одеялами или 4-дюймовым слоем соломы, который утяжеляют, чтобы предотвратить сдувание. Оставьте изолятор на месте, пока бетон не достигнет прочности не менее 500 фунтов на квадратный дюйм.Обычно это происходит в течение нескольких дней.
— Питер Вандерверф — президент Building Works Inc.
(www.buildingworks.com), консалтинговой фирмы, которая помогает компаниям внедрять новые строительные продукты. Терри Коллинз — инженер по бетонным конструкциям в Портлендской цементной ассоциации (www.cement.org), которая продвигает использование бетона и других продуктов на основе цемента.
Дополнительная информация о бетонных перекрытиях
Железобетонная плита — обзор
10.4.1.3 Расчет конструкции и проектирование железобетонной плиты перекрытия
Расчет конструкции был выполнен с помощью программного обеспечения TOWER 7 на основе конечных элементов (Radimpex Software, 2012).
Критерии проектирования для бетонных смесей NAC и RAC были приняты в соответствии с Еврокодом 2 — Часть 1 и EN 1992-1-2 (CEN / TC250, 2004b). В дальнейшем EN 1992-1-2 упоминается как Еврокод 2 — Часть 2.
- •
Расчетные значения предельного момента и сопротивления сдвигу больше или, по крайней мере, равны расчетным значениям изгибающего момента и сдвига. силу соответственно.
- •
Предельное значение ширины трещины составляет:
wmax = 0,4 мм для XC1
wmax = 0,3 мм для XC3
- •
Предельное значение прогибов для квазипостоянной нагрузки составляет: v. l250
, где l — пролет перекрытия;
- •
Был принят расчетный срок службы 50 лет («нормальный» надзор во время выполнения и «нормальный» осмотр и техническое обслуживание во время использования).
- •
Нормой огнестойкости REI 60 учитывалась из-за ограниченных размеров здания; следовательно, в соответствии с Еврокодом 2 — Часть 2 для непрерывных сплошных плит:
hs, min = 80 мм
amin = 10 мм
, где h s — толщина плиты, а a — расстояние между осями армирования.
сталь к ближайшей открытой поверхности.
Все свойства и уравнения, использованные при проектировании плит перекрытия, сведены в Таблицу 10.5. Обозначения и значения параметров в Таблице 10.5 полностью соответствуют обозначениям и уравнениям, используемым в Еврокоде 2 — Части 1 и 2.
Таблица 10.5. Положения Еврокода, использованные при проектировании железобетонной плиты перекрытия
| NAC | RAC | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Свойства | f ck, 28 дней | fck = fcm − 8.0 (МПа) | |||||||||
| f ctm, 28 дней | 0,3 · fck2 / 3 (МПа) | ||||||||||
| E см, 28 дней | 22 (fcm / 10) 0,3 ( ГПа) | Ур. (10.7), Lye et al. (2016) | |||||||||
| φ ( т , т 0 ) | Приложение B, Еврокод 2 — Часть 1 | Ур. (10.8) и (10.9), Lye et al. (2016) | |||||||||
| Расчетные уравнения | Прочность | Изгиб: | |||||||||
| MEd≤MRd = 0.810 · b · x · fcd · z; z = d − 0,416 · x | |||||||||||
| As = (0,810 · b · x · fcd) / fyd | |||||||||||
| Сдвиг (без усиления сдвига): | |||||||||||
| VEd≤VRd, c = CRd, c · k · (100 · ρl · fck) 1/3 · b · d | |||||||||||
| VRd, c, min = 0,035 · k3 / 2 · fck1 / 2 · b · d | |||||||||||
| Удобство обслуживания | Ширина трещины: | ||||||||||
| wd≤wmax = 0,3 (0,4) мм | |||||||||||
| wd = sr, max (εsm − εcm) | |||||||||||
| sr, max = k3 · c + k1 · k2 · k4 · ϕ / ρp, eff | |||||||||||
| εsm − εcm = ((σs − kt (fct, eff / ρp, eff) (1 + αe · ρp, eff)) / Es) | |||||||||||
| Прогибы: | |||||||||||
vd (t) ≤vmax ( t) = l / 250 = 570/250 = 2. 28 см | |||||||||||
| Ec, eff = 1,05 · Ecm1 + φ (t, t0) | |||||||||||
| ζ = 1 − β (Mcr / (Mcr · Mmax)) 2 | |||||||||||
| vd (t) = (1− ζ) · vI, d (t) + ζ · vII, d (t) | |||||||||||
| Прочность | Расчетный срок службы 50 лет, плита ⇒ Структурный класс S3: | ||||||||||
| cnom = cmin + Δcdev; cmin = max {cmin, b; cmin, dur}; Δcdev = 10 мм | |||||||||||
| Низ | Верх | Нижний | Верх | ||||||||
| Связка: | Связка: | Связка: | bond = | cmin, b = ϕ = 10 мм | cmin, b = ϕ = 10 мм | cmin, b = ϕ = 10 мм | |||||
| Долговечность: | Долговечность (XC1 и XC3): | XC3 : cmin, dur = 10 мм | cmin, dur = cmin, dur, NAC (fcm, NAC / fcm, RAC) 2. 7 | ||||||||
| XC3: cmin, dur = 20 мм | |||||||||||
| Огнестойкость | hs≥hs, мин; cnom = cmin + Δcdev; cmin≥a − ϕ / 2; Δcdev = 10 мм | ||||||||||
| REI 60 ⇒ hs, min = 80 мм; a = 10 мм, Еврокод 2 — Часть 2 | |||||||||||
NAC , Бетон на натуральном заполнителе; RAC , Бетон из переработанного заполнителя.
Измеренная прочность бетона в выбранных испытаниях была принята как средняя прочность бетона на сжатие f см .Для смесей NAC, 28-дневная характеристическая прочность на сжатие f ck , прочность на разрыв f ctm , модуль упругости E см и коэффициент ползучести φ ( t , t 0 ) рассчитывались в соответствии с положениями части 1 Еврокода 2, таблица 10.5. Для смесей RAC, 28-дневная нормативная прочность на сжатие f ck и предел прочности на разрыв f ctm также были рассчитаны в соответствии с положениями Еврокода 2 — Часть 1.
В предыдущих обширных исследованиях было показано, что взаимосвязь между прочностью на сжатие и растяжение, указанная в этом стандарте, действительна с таким же уровнем надежности для смесей RAC (Silva et al., 2015).
Однако сейчас хорошо известно, что смеси RAC имеют более низкий модуль упругости и большую ползучесть по сравнению с сопутствующими смесями NAC. Различные предложения по моделям прогнозирования были опубликованы в литературе, а модели прогнозирования представлены в Lye et al. (2016) для модуля упругости RAC и коэффициента ползучести RAC.Так, для модуля упругости было получено следующее соотношение (Lye et al., 2016):
(10,7) Ecm, RAC1,2 = 0,82Ecm, NAC1,2
, а для коэффициента ползучести (Lye et al., 2016):
(10,8) φ (, 28) RAC1 = 1,37φ (∝, 28) NAC1
(10,9) φ (∝, 28) RAC2 = 1,39φ (∝, 28) NAC2
где E см , NAC1, 2 и φ (∞, 28) NAC1, 2 — модуль упругости и коэффициент ползучести смесей NAC с одинаковой характеристической 28-дневной кубической прочностью, соответственно.
На основе статистического анализа обширной базы данных прочности на изгиб и сдвиг балок RAC и сопутствующих балок NAC (Tošić et al., 2016) был сделан вывод, что прочность на изгиб и сдвиг (без скоб) балок RAC может быть рассчитана с использованием действующие положения Еврокода 2 — Часть 1 без изменений. Такое же предположение было принято для расчета плит RAC в этой работе, Таблица 10.5.
Для расчета ширины трещины и длительного прогиба положения Еврокода 2 — Часть 1 были использованы для смесей NAC и RAC с учетом их различных свойств, Таблица 10.5. Другими словами, предполагалось, что могут использоваться одни и те же модели прогнозирования, то есть различное поведение плиты перекрытия NAC и RAC было вызвано только разными свойствами бетона, а не различным поведением конструкции. Это предположение было подтверждено экспериментальными результатами по прочности сцепления и упрочнению при растяжении смесей RAC, опубликованными в литературе. Большинство исследований, проведенных в отношении прочности связи RAC, показали, что относительная прочность связи (соотношение прочности связи и прочности на сжатие) RAC со 100% -ным профилем RCA была больше или, по крайней мере, очень похожа на NAC (Xiao and Falkner, 2007; Malešev и другие.
, 2010; Ким и Юн, 2013; Принс и Сингх, 2013). Однако были также исследования, в которых сообщалось о более низкой относительной прочности связи RAC, как, например, в Butler et al. (2011). Недавние экспериментальные исследования жесткости RAC при растяжении, хотя и с 50% -ным курсом RCA, показали, что использование RCA не повлияло на итоговые характеристики бетона, в результате на поведение при растяжении и взаимодействие стали с бетоном (Rangel et al., 2017).
Что касается долговечности, были проанализированы два XC для бетона внутри зданий: XC1 и XC3.Плиты 1–4 этажа проектировались для класса XC1 (жилища, низкая влажность воздуха), а плита первого этажа — для класса XC3 (умеренная или высокая влажность воздуха, так как парковочное место располагалось под цокольным этажом). ). Оба XC связаны с коррозией арматуры, вызванной карбонизацией.
Устойчивость RAC к карбонизации широко исследовалась. Результаты исследований (Silva et al., 2015) показали, что можно сопоставить сопротивление карбонизации с прочностью на сжатие, и что на эту взаимосвязь незначительно влияет уровень замены, тип и размер переработанных заполнителей.
Взаимосвязь между глубиной карбонизации RAC и NAC при аналогичных смесях может быть рассчитана с использованием следующего уравнения (Silva et al., 2016):
(10,10) xc, RACxc, NAC = (fcm, NACfcm, RAC) 2,7
, где x c, RAC и x c, NAC — глубина карбонизации RAC и NAC, соответственно. Отношения [Ур. (10.10)] справедливо только для бетонных смесей с цементом CEM I, что и было в данной работе. Это соотношение использовалось для соотнесения требуемой глубины покрытия RAC и смеси NAC, чтобы обеспечить равную долговечность, Таблица 10.5.
Что касается огнестойкости, предыдущие исследования показали, что бетон с заполнителем, полностью или частично замененным на крупнозернистый RCA, показал хорошие характеристики при повышенных температурах, а также механические свойства и долговечность после пожара, которые были сопоставимы или даже лучше, чем у обычного бетона. (Vieira et al., 2011; Sarhat, Sherwood, 2013; Xiao et al., 2013; Kou et al.
, 2014). Следовательно, не должно быть различий в конструктивном противопожарном расчете между смесями RAC и NAC, и к обеим бетонным смесям применялись одинаковые требования Еврокода 2 — Часть 2, Таблица 10.5.
При определении глубины бетонного покрытия было принято, что коэффициент скорости карбонизации (коэффициент k ) равен 0 на верхней поверхности плиты в соответствии с рекомендациями CEN / TC229 / WG5-N012. (2016) для элементов внутри зданий в сухом климате и покрытых плиткой, паркетом и ламинатом. Таким образом, минимальное верхнее покрытие было определено для удовлетворения требований к сцеплению ( c мин, b ) и огнестойкости, которые предполагались одинаковыми как для NAC, так и для RAC.Предполагалось, что нижняя поверхность плиты не имеет дополнительного покрытия, поэтому минимальное нижнее покрытие было определено для обеспечения сцепления ( c мин, b ), прочности ( c мин, dur ) и огнестойкости. требования см.
в таблице 10.5. Значение c мин, dur для RAC было рассчитано на основе c min, dur для NAC в соответствии с требованиями Еврокода 2 — Часть 1 и уравнением [Ур. (10.10)]. Во всех случаях минимальное покрытие было увеличено, чтобы учесть отклонение, на величину Δ c dev = 10 мм.
Согласно Еврокоду 2 — Часть 1, минимальная 28-дневная нормативная прочность на сжатие для классов XC1 и XC3 составляет 25 и 30 МПа соответственно. Требование для XC3 не было выполнено в случаях NAC1 и RAC2. Немного более низкая характеристическая прочность (менее 10%) в этих случаях считалась незначительной.
Результаты расчетных значений представлены в таблице 10.6, где обозначение конкретной плиты (S) включает тип бетонной смеси и качество заполнителя (NAC или RAC; 1 для высокого качества RCA и 2 для низкого качества RCA) и XC. (XC1 или XC3).Все плиты, независимо от того, изготовлены ли они из NA, высокого или низкого качества RCA и подвергаются воздействию XC1 или XC3, соответствуют требованиям Еврокодов по прочности, удобству обслуживания, долговечности и огнестойкости.
Таким образом, была достигнута полная функциональная эквивалентность. Количества компонентов компонентов в Таблице 10.6 представляют собой эталонные потоки и исходные данные для сравнительной ОЖЦ.
Таблица 10.6. Расчетные значения железобетонной плиты перекрытия для различных параметров
85
3 (слабо нагруженный)
Армирование не предотвратит появление трещин, но поможет удержать их вместе, если они все же возникнут.
Мягкие пятна следует удалить и заменить хорошим материалом, например гравием или щебнем. Во многих западных штатах обширные почвы.В этих условиях в качестве материала земляного полотна следует использовать от 2 до 8 дюймов щебня, в зависимости от степени расширения. Если вы не уверены в характеристиках почвы в вашем районе, проконсультируйтесь с инженером по почвам.
Если надлежащий дренаж невозможен из-за того, что бетонная плита заклинивает между двумя конструкциями, вам может потребоваться установить дренаж, который будет собирать воду в нижней точке бетона и отводить ее.
Однако наиболее распространенный способ отверждения однотонного или полностью окрашенного бетона — использование жидкого отвердителя. Узнайте больше о том, почему так важно выдерживать бетон и как это делается.
Ребристые стержни арматуры, также называемые деформированной арматурой, позволяют бетону, залитому вокруг них, надежно удерживать стержень. Чтобы определить размер стержня, диаметр измеряется на одном плоском конце. Измерение не включает оребрение. Размер диаметра указан в восьмых долях дюйма.Например, стержень размера 3 имеет диаметр 3/8 дюйма. Арматура 18 имеет диаметр 2 1/4 дюйма.
Более близкое расстояние между матами обеспечивает большую прочность, чтобы компенсировать использование арматуры меньшего диаметра.
Следовательно, бетонные плиты бывают разных типов, как указано в этом посте.
Значительно снижается собственный вес плиты и повышается конструктивная эффективность, сердечники также действуют как служебные каналы.
