Как сделать сэндвич панели: Изготовливаем сэндвич панель своими руками: Пошаговая инструкция +Видео

Изготовливаем сэндвич панель своими руками: Пошаговая инструкция +Видео

Все больше и больше мастеров интересует быстрый метод изготовления зданий из сэндвич панелей. И конечно, сразу возникает вопрос: можно ли данную панель выполнить своими руками?

[contents]

Сэндвич-панель – это строительная конструкция, обычно состоящая из трех основных слоев, два из которых ограждающие, а третий внутренний, играющий роль теплоизоляционного материала. Технология изготовления сэндвич панелей содержит ряд трудностей. Но об этом чуть позже, сначала разберемся, из каких строительных материалов можно изготовить сэндвич-панель.

Типы теплоизоляционных материалов

Ниже мы подробно рассмотрим материалы, которые используют для изготовления сэндвич панелей своими руками.

• Минеральная вата – самый распространенный материал при изготовлении сэндвич панелей. Данный материал негорючий и с течением времени он не слежится;
• Пенополиуретан используется в условиях большой влажности. При длительном воздействии воды не приведет к развитию плесени и болезнетворных грибков. Данный материал довольно жесткий и дополнительно усиливает конструкцию сэндвич панели;
• Пенополистирол применяют редко, т.к. этот материал обладает невысокой огнестойкостью. Но и у данного материала есть неоспоримые достоинства – незначительный удельный вес и доступная стоимость.

Типы ограждающих материалов для сэндвич панелей

Для выполнения ограждающих слоев сэндвич панелей используют следующие материалы:

• Оцинкованный стальной лист;
• Алюминиевый лист;
• Пластик;
• ДВП или дерево.

Из всех представленных выше материалов самый прочный и долговечный – это оцинкованная сталь. Но, из-за высокого удельного веса данного материала, сэндвич панели с данной оболочкой получаются тяжелыми.

Чем скрепить слои сэндвич панелей?

Мы забыли упомянуть, что в состав сэндвич панелей также входит полиуретановый клей. Однокомпонентный полиуретановый клей твердеет на воздухе при длительном взаимодействии с влагой, входящей в его состав. Двухкомпонентный полиуретановый клей твердеет за счет химической реакции, которая возникает между полиольным и изоционатным компонентами.

К данным клеям предъявляются характерные требования: после их отверждения они не должны терять свои первоначальные свойства в течение всего срока использования сэндвич панелей. Многие производители панелей утверждают, что срок эксплуатации их изделий составляет не менее 50 лет.

Поэтому долговечность – это главное требование, выдвигаемое клею. Кроме того, полиуретановый клей должен быть безвреден для здоровья человека. Не должно быть вредных химических компонентов в его основе. И конечно, клей должен быть влагостойким и устойчивым к перепадам температур.

Двухкомпонентный клей используют для сэндвич панелей заводского изготовления в автоматическом режиме. А однокомпонентный клей идеально подойдет для полуавтоматического либо ручного производства. Этим и можно объяснить его широкую известность.

Технология изготовления сэндвич панелей

Технологический процесс производства сэндвич панелей состоит из следующих операций:

1. Установка первого листа оболочки на ровную чистую поверхность;
2. Нанесение полиуретанового клея;
3. Установка утеплительного слоя поверх клея;
4. Нанесение полиуретанового клея на слой утеплителя;
5. Установка второго листа панели;
6. Удержание всей конструкции под давлением до полного высыхания слоев.

Сложность выполнения многослойной конструкции панелей заключается в характеристиках клея. Обычно при нанесении клея на листы он сильно вспенивается. И для придания нужной толщины клеевому слою, собранные сэндвич панели подвергают сжатию под определенным давлением.

Если учесть габариты изделия, то для создания нужного давления вам потребуется специальный пресс. Он обеспечит необходимое давление для изготовления и монтажа сэндвич панелей своими руками. Панели выдерживают под давлением от двух до пяти часов.

Кроме вспенивания клея, скорость его отверждения очень высокая – если замедлить процесс, то клеевая масса начнет полимеризоваться. А застывший клеевой слой не будет реагировать ни на один растворитель. И убрать его можно будет только механическим путем. Именно поэтому весь монтаж и изготовление сэндвич панелей должны проводиться достаточно быстро. И в одиночку вам вряд ли удастся собрать панели, поэтому найдите себе надежного и быстрого помощника.

За счет быстровозводимых конструкций из сэндвич панелей, данный материал становиться всё больше популярным. А загородный дом вы сможете собрать всего за несколько недель! Но у всех сэндвич панелей есть один главный минус – они недолговечны. Их срок службы равен примерно 50 годам.

Технологический порядок выполнения работ

Перед сборкой стеновых сэндвич панелей своими руками, заранее подготовьте все необходимые материалы к склеиванию. Проведите осмотр листов будущей оболочки и утеплительный слой.  Если потребуется, то очистите их от различного мусора и загрязнений. Далее можно приступать к производству сэндвич панелей.

Положите на стол первый лист оболочки. По всей его площади равномерно распределите полиуретановый клей. Наносите его с помощью специального распылителя или резиновым шпателем.

И не забывайте о быстром застывании клея.

После нанесения клея, положите сверху утеплительный слой. И также на его поверхность нанесите слой клея. Утеплительный слой с нанесенным полиуретановым клеем накройте вторым листом оболочки. На уже собранную конструкцию положите первый лист следующей панели и повторите весь процесс заново. Далее перенесите пакет из нескольких конструкций на специальный пресс станок для изготовления сэндвич панелей, и выдержите их до полного затвердевания клея.

Совет профессионалов: вы можете продлить время жизни однокомпонентного клея, просто уменьшите влажность и температуру в рабочей зоне.

Специальное оборудование для изготовления сэндвич панелей

В данном случае вы можете использовать вакуумный насос. Технологический процесс будет заключаться в следующем: сэндвич панели накрываются тентовой тканью, края которой зажимаются. Далее с помощью шланга и вакуумного насоса откачайте весь воздух из-под тента. Время выдержки при этом сократится до 40 минут. После данной процедуры все сэндвич панели должны отлежаться на ровной сухой поверхности в течение 24 часов.

Соединение сэндвич панелей между собой

Как правило, сэндвич панели соединяют между собой в специальный замок. На заводе по изготовлению сэндвич панелей, замки формуются на прессе во время сжатия.

Ручные прессы, к сожалению, данной функцией не имеют. Но выход есть. Необходимо с одного торца сэндвич панели между ограждающими слоями положить деревянный брус, который будет выступать за пределы оболочки. А с противоположной стороны подрезать утеплительный слой на величину выступа деревянного бруса. В результате у вас получится вполне качественный замок.

Надеемся, что наша статья поможет вам в изготовлении сэндвич панелей своими руками. Желаем вам удачной работы!

Как сделать сэндвич панели из профнастила своими руками

В наши дни актуален вопрос применения технологий быстрого возведения жилых, промышленных и торговых зданий. Весьма привлекателен в этом смысле вариант дома из сэндвич панелей, если делать его с нуля своими руками. Современный строительный рынок предлагает для этих целей трехслойные крупногабаритные плиты, которые называют структурно изолированными (СИП) или сэндвич панелями.

Если изготовить сэндвич панели своими руками и самостоятельно их смонтировать, можно добиться реальной экономии при строительстве. Но для начала необходимо разобраться в конструкции этих плит, материалах, используемых для их сборки, и правилах, которых нужно придерживаться при создании сэндвичных листов.

Что такое сэндвич панель

Свое название «сэндвич» – в переводе «бутерброд в несколько слоев» – материал получил из-за своей конструкции. Домовые плиты состоят из трех пластов: двух наружных листов-каркасов, устойчивых к механическому воздействию, и внутренней прослойки, обладающей хорошими теплоизоляционными свойствами.

По назначению выпускают панели нескольких типов:

• Фасадные или стеновые – помимо прямого назначения из обрезков панелей делают отличные откосы.
• Кровельные.
• Декоративные – вариант, который используют при необходимости отделать административные, общественные здания, спортивные сооружения. Чаще всего применяют более тонкие металлические оболочки или пластик. Монтируются на каркас по системе вентилируемого фасада. Отделка строений имеет стильный и привлекательный вид.

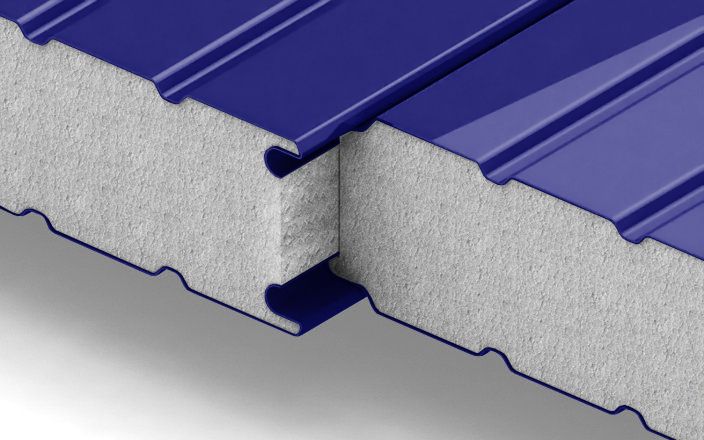

На фото, расположенном ниже, представлена конструкция сэндвич панели.

Материалы

Одно из главных достоинств этого строительного материала – скорость возведения постройки. Поэтому он часто используется для монтажа дачного домика, гаража, бытовки или технического бокса.

Рассмотрим подробнее материалы, из которых состоит сэндвич панель.

Наружная оболочка-каркас

Для изготовления наружных каркасных слоев используются:

• Дерево, ДВП, OSB.
• Стальной оцинкованный профлист.
• Алюминиевый профнастил.
• Пластик.

Важно:
Самый прочный и надежный вариант – оцинкованная сталь. Но панели с такими оболочками тяжелые, что затрудняет процесс постройки дома.

Утеплитель

В качестве внутренней прослойки применяют:

• Вата минеральная – самый популярный вид: не горит и не слёживается.
• Пенополистирол – небольшой вес и привлекательная цена. Но не обладает высокой огнестойкостью.
• Пенополиуретан – довольно жесткий материал, повышающий прочность конструкции. Высокая влагостойкость, не подвержен воздействию грибков и плесени.

Выбор марки утеплителя зависит от региона, в котором вы решили строить дом, и от предназначения здания.

Клеевая прослойка

Это самый важный компонент, без которого не состоится ни одна многослойная панель. Применяется полиуретановый клей:

• Однокомпонентный – самый популярный вид. Твердеет при взаимодействии воздуха с влагой, находящейся в клеевой смеси.
• Двухкомпонентный – застывает в результате химической реакции, возникающей между изоционатной и полиольной составляющей.

Требования, предъявляемые к клеям:

• Не должен терять свои свойства в течение всего срока эксплуатации панели.
• Экологическая безопасность – отсутствие токсичных и вредных компонентов.
• Влагостойкость
• Выдерживать перепады температур от -40°С до +50°С.

Важно:
Двухкомпонентный клей при нанесении тонкого слоя не отличается долговечностью, его используют при промышленном производстве панелей. Для ручного способа больше подходит однокомпонентный. Продлить время застывания можно увеличив влажность и понизив температуру в помещении.

Изготовление своими руками

Прежде чем приступать к работе следует осмотреть исходные материалы, убрать мусор или пыль с поверхности. Процесс создания сендвичной панели содержит несколько этапов.

Пошаговая инструкция:

• Шаг 1. Нанесение на первый каркасный лист клеевого состава – для этого нужен стол размером немногим больше самой панели. Можно использовать резиновый шпатель с зубчиками или распылитель.
• Шаг 2. Укладка утеплителя – нужна определенная сноровка, помните, что клей быстро высыхает.
• Шаг 3. Промазывание внутреннего слоя клеем.
• Шаг 4. Выкладывание на скрепляющий раствор второй наружной оболочки. Как только выложили последний слой – приступайте к изготовлению следующей панели. Собрав таким образом нужное количество конструкций – отправляйте их под пресс.
• Шаг 5. Выдержка под давлением до полного застывания – подготовленные сендвичи отправляют под пресс, где вылеживаются согласно времени, указанном в инструкции.

Чтобы сделать сэндвич панель хорошего качества своими руками требуется соблюдение следующих условий:

• Клей должен наноситься равномерно по всей плоскости в течение не более 10 минут, так как он может оставаться на воздухе короткое время, после которого начинается полимеризация.
• Полимеризации сопутствует бурное вспенивание, увеличение объема клея; в этот момент следует произвести сжатие склеиваемых элементов с усилием около 18 тонн, которое может создать только мощный пресс.
• Склеенные сэндвичи выдерживают под прессом 2 – 3 часа.
• Изделие полностью высыхает за 15 – 30 часов (в зависимости от материалов), после чего острым ножом срезаются выступающие края утеплителя.
• Производится раскрой панелей согласно чертежам на листы требуемого размера и формы.
• Работу следует производить вдвоем, чтобы успеть выполнить операции до застывания полимерного состава.

Как самому сделать замок

В промышленном производстве замок создается в момент сжатия на прессе. При кустарной сборке этой возможности нет – ручное оборудование не оснащено такой функцией. Поэтому следует с торца панели вставить брус, а с противоположной – вырезать утеплитель на величину вставленного пиломатериала. По отзывам людей, воспользовавшихся подобной технологией, получается вполне «рабочий» замок.

Сложности, с которыми предстоит столкнуться

Казалось бы, создать сэндвичные плиты очень просто, но в процессе работы можно столкнуться с нюансами, которые могут негативно повлиять на конечный результат:

• В момент застывания клей вспенивается, поэтому собранный сэндвич требует сжатия и выдержки под определенным давлением. Но так как размеры плит большие, необходима специальная установка – пресс. Не у всех он есть. В этом случае можно использовать ручное оборудование с механическими захватами (затяжкой). Это позволит создать требуемое давление – 0,3 кг на квадратный метр. Под таким гнетом панели должны находиться 2-4 часа. Высота пакета сэндвичей не может превышать 1,2 метра.
• Высокая скорость застывания клея. В случае необходимости снять его практически невозможно: он не поддается растворителям. Есть выход: применить механический способ. Следует подогреть нанесенную смесь до 300-500 градусов, что в домашних условиях нереально. Поэтому работа должна вестись оперативно, лучше пригласить помощника.

Как правильно склеить сэндвич панели самостоятельно, демонстрирует короткое видео:

Как сделать сэндвич панели своими руками в домашних условиях

Дома из сэндвич-панелей отличаются высокой скоростью возведения, легкостью монтажа и хорошей теплоэффективностью. Некоторые умельцы добавили к перечню плюсов и экономичность, наладив самостоятельное производство термоплит. Реально ли сделать качественные сэндвич-панели своими руками? Дельные советы и пошаговые инструкции изготовления приведены в статье.

Типовая структура и виды сэндвич-панелей

Строительные плиты состоят из трех слоев. Внутренний слой – утеплитель, отвечающий за теплоизоляционные качества панели, два внешних слоя – жесткий облицовочный материал, обеспечивающий прочностные характеристики. Между собой элементы скрепляют клеем.

Назначение сэндвич-панелей во многом определяет тип облицовочного материала. Исходя из этого критерия, выделяют три вида изделий:

1. Сип панели. Внешняя оболочка – разные древесно-стружечные плиты (ОСП, ЦСП, ДВП, ДСП). Такой материал преимущественно используют при возведении каркасных сборно-щитовых домов.
2. ПВХ панели. Сэндвич-панели с пластиковой облицовкой отличаются от предыдущих изделий более высокой прочностью, стойкостью к влаге, длительностью безремонтной эксплуатации. Основное назначение – сооружение промышленных и торговых зданий.
3. Металлические панели. Наиболее прочные представители сэндвич-панелей. Внешняя оболочка – профилированный или гладкий оцинкованный лист. Толщина облицовки – 0,5-0,7 мм.

В качестве утеплителя используют:

1. Минеральную вату. Теплопроводность – 0,043-0,044 Вт/М*с, прочность на сжатие 0,026-0,03 мПа. Материал не горюч, сохраняет свои качества в температурном диапазоне +80…-180°С.
2. Пенополистирол. Теплопроводность – 0,030-0,035 Вт/М*с. Утеплитель не поддерживает горение и не поглощает воду.

Минеральная вата абсолютно пожаробезопасна, способна сохранять характеристики при экстремально высоких температурах. Однако она теряет свои теплоизоляционные свойства при намокании.

Характеристики покупных стройматериалов

Производители выпускают кровельные и стеновые панели. Первые оснащены замками «внахлест» для улучшения герметичности стыков, вторые – соединениями «шип/паз» и фальцевыми замками.

Стандартные габариты панелей:

• ширина – 1185 мм;
• длина – 1-12 м;
• толщина – 50-300 мм.

Значительную роль при выборе термопанелей играет именно толщина. Чем больше этот показатель, тем выше энергосберегающие и прочностные характеристики материала.

В регионах с умеренным климатом при возведении домов и зданий промышленного назначения используют сэндвич-панели толщиной 120 мм, в местности с суровыми зимами – 150 мм.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу. Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения. Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

• двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
• однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

• сохранение качеств на протяжении всего срока эксплуатации;
• влагостойкость;
• экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
• стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
3. Внутренний слой промазать клеем.
4. Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

• время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
• процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
• время выдержки под прессом – около 3 часов;
• к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Сложности самостоятельного изготовления

Обеспечить качественное самодельное исполнение достаточно сложно. Есть риск, что материалы плохо склеятся между собой, что приведет к отслоению и значительному ухудшению эксплуатационных характеристик.

Основные сложности заключаются именно в прессовании изделия:

1. Во-первых, добиться равномерного распределения нагрузки при соединении элементов ручным способом сложно. Вместо пресса некоторые используют механические захваты. Такой метод позволяет достичь нужного давления – 0,3 кг/кв. м. Высота «пирамиды» из панелей во время прессования не должна превышать 1,2 м.
2. Во-вторых, скорость высыхания клея требует от исполнителя быстроты и точности действий. Некоторые домашние умельцы пытаются увеличить период полимеризации состава, понизив температуру и повысив влажность в помещении.

Технология сборки сэндвич-панелей достаточно проста, особых навыков и умений не потребуется. А вот наличие оборудование существенно улучшит качество изделий.

виды, что входит в конструкцию, состав,

На чтение 6 мин Просмотров 7.8к. Опубликовано 07. 02.2021 Обновлено 07.02.2021

Дома из сэндвич панелей возводятся в любое время года за несколько дней. Стены не пропускают внутрь зимой холод, летом жару. Стоимость такого здания значительно ниже, чем кирпичная кладка и бетонные блоки. Строительство обойдется еще дешевле, если изготовить сэндвичные панели своими руками.

Сэндвич-панели своими руками в домашних условиях

При наличии достаточно большого стола и пресса технология изготовления сэндвича проста

Простая конструкция многослойных плит позволяет делать стеновые сэндвичи своими руками. Сложность заключается в приобретении специального оборудования. Под сборку панели используют стол по размеру превышающий габариты наружных слоев. Прочное склеивание возможно только под прессом. Скорость играет решающую роль в получении качественного строительного материала.

Технология изготовления термоплит простая, но имеет много нюансов, которые необходимо знать. Любое нарушение правил не позволит сделать сэндвич прочным, долговечным и красивым.

Начинать следует с подготовки рабочего места, подбора материалов, их раскроя и очистки от пыли.

Состав слоев

Все виды сэндвичей имеют одинаковую конструкцию – теплоизолятор, соединенный с ограждающими слоями с помощью клея. Для возможности монтировать стены быстро и без зазоров делается замок.

Толщина термоизолятора рассчитывается исходя из характеристик материала и погодных условий региона. Чем сильнее зимой морозы, тем толще должны быть стены.

Наружная отделка выбирается по желанию застройщика. Каждый материал имеет свои достоинства и слабые стороны.

В состав сэндвича входит клей. Для изготовления в домашних условиях можно использовать только одну марку.

Преимущество изготовления сэндвичных панелей своими руками – индивидуальные размеры. Высота, толщина стен делается не по стандартным нормированным размерам, а по желанию строителя.

Виды используемых теплоизоляционных материалов

Теплоизоляционные материалы должны соответствовать требованиям безопасности, сохранять тепло, быть экологически чистыми. При изготовлении в домашних условиях используют:

• минеральную вату;
• пенополиуретан;
• пенополистирол.

Минеральная вата используется чаще других. Она не горит, не впитывает влагу, долговечна. Ее делают из разных материалов. Технические характеристики отличаются мало.

Стекловолокно стоит дешевле других видов минваты, но прослужит меньше. Образующийся в нем конденсат через несколько лет начнет замерзать и разрушать волокна.

Базальтовый утеплитель состоит из волокон расплавленного камня. Стоит дороже других видов минеральной ваты и значительно превосходит их по прочности и долговечности. Стены гарантировано не будут разрушаться минимум 50 лет. Теплоизоляционные характеристики выше других материалов. Воду отталкивают. Конденсат не образуется.

Пенополиуретан имеет малый удельный вес и не требует прочного фундамента. Он плотный, упрочняет панели. Подходит для строительства на заболоченных почвах и участках с высокой влажностью. Плавится при горении с выделением вредных газов.

Пенополистирол легкий, дешевый. Основной недостаток – поддерживает горение.

Пенопласт как утеплитель используют для строительства складов, гаражей, бытовых помещений. В жилые дома ставят редко.

Что можно использовать для ограждающих слоев

Ограждающий слой должен быть прочным, жестким. Он обеспечивает правильную геометрию панели.

В зависимости от материала оболочки, входящего в сэндвич, различают панели: СИП, ПВХ, металлические.

СИП

СИП-панель

СИП сэндвич имеет оболочку из древесно-стружечных плит – ДСП, ДВП, ЦСП и др. Их структура состоит из деревянной щепы, опилок, стружки. Спрессованные между собой деревянные отходы склеиваются под давлением различными клеевыми составами. Чаще других используются при самостоятельном изготовлении сэндвичей.

Преимущества применения древесных плит в качестве ограждающих слоев:

• натуральный природный материал;
• дополнительный тепло- и шумоизолятор;
• режется простой ножовкой и болгаркой;
• легко раскраиваются, с них вырезают откосы;
• не выделяет вредных веществ.

К недостаткам относится:

• быстрое возгорание в случае пожара;
• впитывают влагу;
• коробятся при намокании.

СИП панели требуют постоянного ухода, покрытия защищающими от влаги и солнечных лучей составами. Дополнительно надо обеспечить защиту от попадания огня.

ПВХ

Панели ПВХ облицованы снаружи пластиком. Они не боятся влаги, не требуют постоянного ухода и покрытия защитным слоем, долговечны. Цена материала бюджетная.

Слабое место пластика – любая его разновидность разрушается под воздействием солнечных лучей. Специалисты рекомендуют брать для наружного ограждения пластиковые листы с защитным покрытием, которое одновременно является и декоративным. Лет через 10 стены придется раз в 3-4 года покрывать защитным лаком или краской.

Металл

Сэндвич-панель из металла самая прочная и долговечная

Для изготовления металлических панелей используется:

• оцинкованный металлический лист;
• профнастил;
• профлист;
• алюминиевый листовой прокат.

Материал отличается высокой твердостью и прочностью, большим удельным весом, влагостойкостью. Изготовление сэндвич панелей своими руками не возможно без специального инструмента для раскроя. Сэндвич панели гарантировано простоят более 50 лет.

Оцинкованный лист дешевле других. Его недостатки:

• цинк вредный для здоровья;
• через 5 лет покрытие сойдет, и начнут образовываться пятна коррозии;
• неприглядный вид;
• сложный раскрой специальным инструментом.

Профильный лист имеет защитное покрытие поверх слоя цинка и декоративный окрашенный или ламинированный слой. Снаружи панели надежно защищены.

Алюминиевый лист останется невредим даже после нескольких десятилетий эксплуатации. Он переживет любой теплоизолятор. Мягкий, легкий, прочный металл легко режется роликовыми ножницами и болгаркой. Образовавшиеся заусенцы легко снимаются. Недостаток алюминиевого листа – высокая цена.

Клей должен обеспечивать нужную адгезию и долговечность. Двухкомпонентный имеет высокую скорость застывания. Используется на автоматических линиях. Однокомпонентный используют при полуавтоматическом и ручном способе изготовления сэндвичей.

Технология изготовления

Пресс для сэндвич-панелей

Любой тип панелей, изготавливаемый самостоятельно, собирается по одной технологии. На столе, размер которого больше габаритов панели, собирают слои. Затем сжимают все под прессом, чтобы клей не вспенился и остальные материалы приняли нужную форму.

Сначала необходимо очистить все поверхности от пыли и грязи, проверить, чтобы не было мокрых и масляных пятен. Изготавливаются теплоблоки партиями по 4-6 штук.

Порядок работы:

1. На стол положить нижнюю обкладку – внутреннюю сторону панели.
2. Смазать ее клеем.
3. Положить сверху утеплитель.
4. Нанести клей.
5. Уложить наружный ограждающий слой.
6. Быстро перенести под пресс.

Всю работу надо выполнить максимум за 5 минут. Без перерыва склеить следующие сэндвичи.

Собрав стопку плит высотой до 1,2 м, прижимают ее сверху прессом усилием примерно 18 тонн и выдерживают 2-4 часа.

Сжатие требуется из-за особенностей клея. Он кристаллизуется при соединении с влагой и воздухом и пенится, образуя неровный слой. Застывает он за 30 минут. Пресс сжимает все слои, поэтому самодельный стеновой материал не может менять форму.

Пресс можно заменить другими приспособлениями, например, положить сверху ровную плиту и быстро загрузить ее.

Как сделать сэндвич панели своими руками

Назад к списку статей

Содержание

Возведение конструкций из сэндвич панелей считается самым быстрым и простым. Их используют в промышленных масштабах (фабрики, торговые комплексы) и в частном секторе (дома, подсобные помещения, гаражи). Возможно, ли изготовление материала своими руками и что для этого необходимо?

Используемые материалы

Конструктивно стены представлены обшивочным материалом, который используется в качестве основы для декоративной отделки. Между двумя плоскостями помещается теплоизоляция. Подобным образом изготавливаются готовые сэндвич панели. Их применение ускоряет процесс возведения здания.

Какой утеплитель удобнее использовать для изготовления продукта своими руками? Готовые плиты должны быть жесткими, поэтому в качестве теплоизоляционного слоя применяются плитные материалы с высокой плотностью:

• базальтовая минеральная вата;
• пенополистирол;
• пенополиуретан.

Наружные слои должны быть влагостойкими, прочными, долговечными. Этим требованиям соответствуют:

• металл;
• пластик;
• древесные материалы.

Многое, из перечня выше, можно приобрести в компании “Металлинвест Профиль”. В каталоге имеются утеплитель, оцинкованные листы, плиты ОСП и инструменты известных производителей. На вопросы о материалах, заказе и доставке ответят менеджеры по телефонам, которые имеются на сайте: metprof-vrn.ru.

Скрепляются между собой полотна с помощью клея. В производстве чаще применяется полиуретановый клеящий состав из одного или двух компонентов. Разница между ними в том, как состав сохнет. Первый за счет влаги, что содержится в воздухе, второй в результате химической реакции между составляющими. Для самостоятельного производства рекомендуется применение продукта с одним компонентом.

Важно при выборе клея отслеживать его срок годности после затвердевания. Он должен соответствовать не менее, чем 30 годам. Также нужно учитывать влагостойкость и применение в условиях перепадов температур конкретной местности (например, от -40 до +50 градусов по Цельсию).

Как сделать сэндвич панели своими руками?

В заводских условиях изготовление происходит методом прессования. Самостоятельно необходимо обеспечить равномерное давление на период высыхания клея.

Сжатие должно соответствовать усилию, равному 18 т. Почему такой высокий показатель? Дело в том, что полиуретановый клей после нанесения начинает пениться. Если не обеспечить необходимое давление, то между утеплителем и оболочкой может возникнуть воздушная прослойка. Благодаря этому стабильность продукта будет не полная, а значит несущая способность ограниченной. Прослужит такая конструкция меньше ожидаемых 30-50 лет.

Площадка обязательно должна быть ровной и чистой, как и используемые материалы. На полотна оболочек наносится клей методом напыления или с применением пластикового/резинового зубчатого шпателя. На первую укладывается утеплитель, который накрывается вторым листом.

Нужно учесть тот факт, что клей моментально вступает в реакцию с воздухом, затвердевание происходит быстро. Если в помещении снизить температуру и влажность, то поведение состава можно немного замедлить (до 10 мин). В любом случае для изготовления панелей нужна помощь второго человека.

Для производства большого количества материала актуально будет приобрести или арендовать прессовочную установку. Тогда высота из будущих изделий может достигать показателя в 1200 мм. Время выдержки занимает в среднем 3 часа.

При отсутствии специализированного оборудования можно воспользоваться вакуумным насосом. Изделия накрываются тентом. Воздух выкачивается примерно на 40 минут. Далее продукт отлеживается на ровной поверхности в течение суток. Рекомендуемое время составляет 30 часов.

Готовые панели между собой соединяются посредством замка. Самостоятельно его изготовить можно с помощью деревянного бруса. С одного торца он заранее вставляется, с другого формируется выемка нужной глубины (не ранее, чем через 24 часа после изготовления). В результате зазор будет полностью перекрыт, а плиты зафиксированы.

Гараж

Строительство здания для хранения и обслуживания транспортного средства сопровождается нормами, которые прописаны в СНиПах 2. 07.01-89 и 21-01-97. Что нужно знать для того, чтобы сделать сэндвич панели для гаража своими руками? Самое важное состоит в том, что материалы должны соответствовать требованиям пожаробезопасности. Так, в качестве утеплителя применяются каменная вата или пенополиуретан, а оболочка чаще состоит из металла.

Минвата стоит дешевле, но она «боится» воды. Поэтому стыки между плитами дополнительно должны быть загерметизированы. А пенополистирол плавится и содействует распространению открытого пламени. В результате лучше приобрести пенополиуретан. Легкий утеплитель не поддерживает горение и устойчив к влаге.

Металлические листы лучше выбирать из стали с оцинкованным покрытием. Без дополнительной защиты материал способен выдержать воздействие природных явлений в течение года. Но временной промежуток зависит от слоя защиты. Поэтому, чтобы снизить риски, дополнительно наносится краска с антикоррозийными добавками (порошковые сохраняют первоначальный вид дольше).

Пластик и древесные плиты для строительства гаража использовать не рекомендуется. Допускается наружная отделка, но не внутренняя, так как материалы поддерживают горение с выделением опасных веществ.

Дом

Жилое строение снаружи и внутри отделываются декоративными материалами. ПВХ и металл используются как самостоятельные полотна, а ДСП, ОСП, OSB или фиброплиты чаще в качестве основания под обшивку или облицовку. Как сделать сэндвич панели для строительства дома? Какой утеплитель лучше использовать?

Для возведения жилого здания используются материалы с длительным сроком службы. Так, теплоизоляция из каменной ваты превосходит пенополистирол и пенополиуретан, но последние легче и дешевле. Толщина сердцевины достигает показателя в 25 см. Минимальное значение составляет 50 мм.

Металл и пластик применяется редко. Чаще для оболочки используют древесные плиты толщиной до 9-14 мм. Такие изделия справляются с нагрузкой в качестве несущих конструкций, хорошо держат тепло внутри помещения, не пропускают звук. Для облицовки не требуется дополнительное оштукатуривание, обшивочный материал в большинстве своем можно сразу крепить к основанию.

Окна

Технологические проемы для естественного освещения должны быть утеплены и загерметизированы. Как сделать сэндвич панели, которые будут установлены на окна? Чем они отличаются от несущих конструкций?

Отделка откосов выполняет задачу по маскировке монтажного шва и его изоляции. В отличие от стеновых панелей толщина изделия занимает до 5 см. Утеплитель используется любой, так он будет со всех сторон защищен. Оболочка чаще применяется из дерева. Для лицевой стороны можно также использовать пластик, чтобы не отвлекаться на периодическое перекрашивание.

При изготовлении панелей на окна не обязательно защищать утеплитель с двух сторон. Так, если использовать минеральную вату, то без изнаночного полотна она полностью заполнит пространство между проемом и лицевой частью. Такой вариант исключает необходимость использования монтажной пены. Но при этом обязательно должен быть установлен гидробарьер.

Торцевые части закрываются декоративными элементами. Чаще применяются пластиковые уголки и специальные профили. Их крепят на клей-герметик, который отвечает требованиям влагостойкости и долговечности. Тогда конструкция будет защищена от внешних факторов.

Вывод

Самостоятельно сделать сэндвич панели не сложно. Для этого необходимо помещение с ровной и чистой рабочей поверхностью, прессовочное оборудование или вакуумный насос. Однокомпонентный полиуретановый клей затвердевает быстро, поэтому для производства изделий нужно минимум 2 человека.

В качестве утеплителя лучше использовать каменную вату, так как она не горит, или ППС/ППУ, так как они не боятся воды. При этом важно учесть, что пенополистирол содействует распространению огня.

Для оболочки применяются металл, пластик или древесные плиты. Первый вариант тяжелый, второй плавится, а третий хоть и горит, но экологичный, легкий и обладает низким коэффициентом теплопроводности. Так, чаще в строительстве дома используются ДСП, ОСП или OSB плиты.

Сэндвич панели своими руками, что для этого нужно?

Оглавление:

1. Метод кустарного производства: возможно ли?
2. Требования, предъявляемые к клею
3. Почему для производства необходимо специальное оборудование
4. Преимущества, которые дает оборудование

Потребность в СИП-панелях растет прямо пропорционально все увеличивающейся популярности этого материала: сегодня из него все больше возводится строений. Сэндвич панели – легкий материал, не требующий при монтаже применения мощной грузоподъемной техники. В составе готовой конструкции они хорошо справляются с теплозащитными и звукоизоляционными функциями.

Здание, построенное с их помощью, не требует сооружения мощного фундамента, что существенно уменьшает расходы.

Учитывая это, можно наладить выгодный бизнес, связанный с производством сэндвич панелей. Окупаемость вложений должна быть высокой: во время экономического кризиса застройщики стараются использовать методы, позволяющие меньше тратить средств на стройматериалы. СИП-панели, в данном случае, это то, что нужно.

Метод кустарного производства: возможно ли?

Изготовление сэндвич панелей своими руками, на первый взгляд, кажется делом простым. Достаточно взять плиты OSB толщиной 9 мм, поместить между ними теплоизоляционный материал, пароизоляционную пленку, склеить все это – и готово. Но необходимо помнить, что выбор утеплителя и его толщина – важный этап, требующий теплотехнических расчетов и учета среднегодовой температуры конкретной местности.

Кроме того, такой способ производства не удобен. Для личных нужд это не имеет смысла: можно сразу на площадке монтировать ограждающие конструкции в процессе строительства каркасного дома. Ручное производство с целью реализации самодельных сэндвич панелей не будет успешным по причине низкой производительности при отсутствии специального оборудования. Есть и другие нюансы, о которых будет рассказано далее.

Требования, предъявляемые к клею

Особые требования при изготовлении сэндвич панелей должны предъявляться к клею. Нельзя использовать любой, пусть даже очень хороший: важно, чтобы он не терял своих свойств в течение нескольких десятков лет (срок службы постройки) в условиях атмосферной влажности и при широком диапазоне температур воздуха. Кроме того, он должен быть абсолютно безвредным для человека после полимеризации. Этим требованиям соответствуют клеи от европейских производителей Kleiberit и Henkel: это полимерные составы Kleiberit 502.8, Macroplast UR 7228 и Macroplast UR 7229. С их помощью производятся СИП-панели не только в Европе, но также в США и Канаде.

Почему для производства необходимо специальное оборудование

Причина первая. Процесс изготовления СИП-панели требует точного соблюдения времени протекания техпроцесса: распакованный клей должен быть использован в течение максимум 5 минут. После этого происходит его быстро протекающая полимеризация. Отвердевший клей не смывается ни одним из существующих растворителей. Очистка оборудования и инструмента в таком случае выполняется методом механическим либо путем нагрева до 400… 500 °С.

Причина вторая. Полимеризация клея происходит с обильным выделением пены и многократным увеличением его объема. В этот момент необходимо сильно сжать склеиваемые детали, что выполняется с помощью специального мощного пресса, способного создать усилие около 18 тонн. В противном случае склеивания не произойдет. Таким образом, становится очевидно, что производство сэндвич-панелей кустарным способом, без спецоборудования, невозможно в принципе.

Преимущества, которые дает оборудование

При использовании спецоборудования, которое стоит сравнительно недорого и окупается полностью после реализации около 500… 550 панелей, произведенных с его помощью, необходимо применение ручного труда не более двух человек. При этом линия способна производить одну готовую панель максимум за 10 минут. Клеи при этом используются как 5-ти, так и 10-ти минутные. Кроме того, специальное оборудование позволяет наладить производство мебельных сэндвич панелей и из фибролитовых плит — Green Board GB3.

Видео для наглядности.

Устанавливаем кровельные сэндвич-панели своими руками

Главная / Блог / Правильная установка кровельных сэндвич-панелей своими руками

Строительство быстровозводимых сооружений с каждым днем становится популярней. Кроме реализации профилированных листов разных марок, металлочерепицы вентилируемых фасадов, конструкций быстровозводимых сооружений компания ВРК1 предлагает своим клиентам стеновые и кровельные сэндвич-панели. Что собой представляют сэндвич-панели и как осуществить качественный монтаж кровельных панелей, читайте далее.

Особенности кровли из сэндвич-панелей

Использование сэндвич-панели в качестве кровельного материала — одна из самых лучших разработок инженеров строителей. Кровельная система создается за максимально короткие сроки с минимальными трудовыми затратами. Кровельная сэндвич-панель — это часть готового кровельного пирога с лучшими теплоизоляционными характеристиками.

Трехслойная конструкция сэндвич-панелей состоит из утеплителя, закрытого с обеих сторон ограждающим материалом. Кровельные сэндвич-панели могут иметь обе стороны из профлиста или одну сторону из OSB-плиты, а другую из профнастила. Утеплитель, используемый для кровельных конструкций, это стеклянное волокно, пенополистирол, пенополиуретан. Предпочтение отдается пенополиуретану потому, что он не впитывает влагу, хорошо держит тепло и имеет отличные огнеупорные качества.

ЧИТАЙТЕ ЕЩЕ: Выбираем производителей сэндвич-панелей

Используется стальной профлист с высотой гофры от 40 мм, что обеспечивает повышенную жесткость изделия. С наружной стороны профлист покрыт цветным полимерным покрытием, несущим декоративную и защитную функции. Полимерные вещества защищают кровельную конструкцию от выгорания, кислотных дождей и истирания. Чем светлее покрытие профлиста, тем дольше кровельная система будет сохранять свой первоначальный вид.

Производство сэндвич-панелей имеет два направления:

•
  Изготовление панелей стандартных размеров с параметрами: толщина — минимум 40 мм и максимум 160 мм, длина — 16 м, ширина — 1 метр.
•
  Размеры изделия определяет заказчик. Возможно увеличение толщины до 200 мм и изменение длины панели.

Преимущество использования кровельных сэндвич-панелей:

1.
   Качественные современные утеплители обеспечивают высокий уровень теплоизоляции.
2.
   Возможность монтажа и демонтажа сэндвич-панелей практически во всех климатических зонах в любую погоду в максимально короткие сроки.
3.
   Небольшой вес кровельного материала не требует монтажа тяжелых сложных конструкций крыш.
4.
   Модульная сборка позволяет проводить быструю замену вышедших из строя элементов.
5.
   Сэндвич-панели отлично выдерживают длительные большие ветровые нагрузки, давление снега, перепады температур.
6.
   Длительный срок эксплуатации, максимальная прочность.
7.
   Снижение стоимости кровельных работ обеспечивает уникальная конструкция сэндвич-панелей и демократичная цена на изделие. Нет необходимости проводить дополнительные работы по гидроизоляции и теплоизоляции.

Если есть преимущества, есть недостатки. Готовая сэндвич-панель не пропускает воздух. Этот недостаток можно легко устранить или сделать незначительным, установив приточно-вытяжную принудительную вентиляцию. Пенополистирол и пенопласт в жару выделяют большое количество формальдегида и стирола. Заменив эти утеплители на пенополиуретан или минеральную вату, можно эффективно снизить этот недостаток.

Подготовительный этап

Без предварительного знакомства с монтажной и проектной документацией начинать кровельные работы с применением сэндвич-панелей не рекомендуется. В документах есть подробная информация о предназначении кровельного материала, способах его раскладки. Кроме этого, указываются данные о производителе, типе используемого профлиста, виде сэндвич-панелей, их параметрах и количестве.

В монтажной документации показано расположение соединительных элементов, их разновидность и количество, места примыкания сэндвич-панелей и узлов кровли. В отдельных разделах есть информация о спецификации фасонных, архитектурных и отделочных элементов, прописано количество теплоизоляционных и гидроизоляционных материалов.

Сэндвич-панели используют для покрытия крыш со скатом от 5 градусов без устройства слуховых окон, зенитных фонарей или люков. Если используется одна длинная панель угол ската должен быть не меньше 7 градусов.

Расположение опорных конструкций, а именно стоек, прогонов, стропил должно быть строго горизонтальное и вертикальное. Любое отклонение может привести к браку при монтаже кровельных сэндвич-панелей. Металлические конструкции проверяются на наличие коррозионного процесса. При покупке сэндвич-панелей к партии обязательно прикладывается инструкция по монтажу, схема и технологическая карта установки кровельных панелей.

ЧИТАЙТЕ ЕЩЕ: Что еще нужно знать про укладку кровли

До начала работ очистите строительную площадку от мусора и тщательно ее выровняйте. Для складирования панелей подготовьте специальный чистый поддон. Чтобы избежать повреждения покрытия панелей при перевозке и монтаже, их закрывают полиэтиленовой пленкой. Постарайтесь, чтобы кровельный материал не был испачкан. Его не рекомендуется чистить или мыть абразивными моющими веществами, щелочью или кислотой. Чтобы не повредить полимерное покрытие не кладите на панели какие-либо вещи или предметы. Монтаж лучше всего выполнять в обуви с мягкой подошвой.

Инструменты и материалы

Для работы с кровельными сэндвич-панелями понадобится:

•
  шуруповерт или электродрель с большими оборотами;
•
  кровельные саморезы по металлу подходящей длины;
•
  для защиты полиуретанового покрытия на саморезы надеваются уплотнительные эластичные шайбы;
•
  специальные заклепки или короткие саморезы для монтажа доборных элементов.

При поставке кровельных панелей на стройплощадку необходимо сверить номера оттенка цвета на всех пачках, они должны совпадать.

Резка сэндвич-панелей

Иногда возникает необходимость делать резку кровельного материала. Основное требование — сохранение вертикальности разреза. С обеих сторон проводят линию разреза и проверяют их на совпадение. Не рекомендуется для резки сэндвич-панелей использовать шлифовальную машинку или плазменную резку. При небольших объемах работ воспользуйтесь электрическими ножницами. Сначала проводится резка метала с одной стороны, а затем с другой.

Монтаж кровельных сэндвич-панелей

Для подъема кровельных плит на крышу понадобятся грузоподъемные механизмы, металлические захваты с вакуумными присосками. В местах установки присосок необходимо удалить защитную полиэтиленовую пленку. Вместо захватов можно использовать струбцины с резиновыми или войлочными прокладками.

Наверх поднимается одна панель, проводится крепление, а затем поднимается следующая. Чтобы избежать деформации не кладите сэндвич-панель на плоскость с замками. Не допускайте перегибов и падения панелей, устанавливая подвешивание на текстильные стропы через каждые 3 метра.

Снимать стропы необходимо только после окончательной установки элемента кровли на место крепления. Чтобы не испортить края материала, учитывайте угол ската при подъеме панели.

Выбор конструкции кровельной системы

Если строение небольшое, установка стропильной системы не понадобится. На боковых стенах крепится мауэрлат, а между фронтонами укладывают коньковый прогон. В этом случае установка кровельных сэндвич-панелей своими руками ведется на коньковую балку и мауэрлат.

Когда прогоны получаются большими и нет возможности одной панелью перекрыть эти расстояния, нужен монтаж дополнительных прогонов. Необходимость в таких прогонах появляется при длине пролетов более 4 м. Монтаж сэндвич-панелей осуществляется и на стропильные конструкции.

Крепление кровли

Работа с кровельными сэндвич-панелями отличается от монтажа кровли из других материалов. Крайние опоры под кровельные панели имеют ширину от 60 мм, а промежуточные — 80 мм и более.

Монтаж кровельного материала проводится при не слишком высокой или низкой температуре, чтобы была возможность легко снять снизу панели защитную пленку. Далее очищаются стыкуемые трапеции профлиста.

Первая панель размещается рядом с коньком или крепят к стропилу. Чтобы избежать деформации шайбы, необходимо откорректировать крутящий момент затяжки у шуруповерта. От края панели отступают минимум 50 мм и начинают вкручивать саморезы. Панель крепится ко всем прогонам.

Во время вкручивания саморезов основное правило, это не торопиться и качественно затягивать шурупы. Саморез должен входить в панель под углом в 90 градусов, шайба прижимается плотно к металлу, но не раздавливается. Время службы кровельной конструкции зависит не слишком сильного и не слишком слабого затягивания шурупов.

Избежать деформации замков и перекоса сэндвич-панелей при стыковке поможет использование двух захватов. В замок с выемкой устанавливается уплотнитель. Промежуточные панели крепятся к прогонам. Крайние элементы крепятся к панелям ввинчиванием самореза в выступающую часть сэндвич-панели — ребро жесткости.

После завершения укладки панелей осуществляется крепление внутренней планки конька и лишь только потом начать продольное соединение элементов кровли. Конек на кровельной конструкции из сэндвич-панелей отличается от конька других кровельных систем своей цельной конструкцией.



Уплотнение продольных соединений

Через каждые 50 см шурупами проводится дополнительное крепление продольного соединения панелей. Чтобы на продольном соединении между элементами кровли не образовались зазоры, проводится его уплотнение. Делать это нужно при любых уклонах кровли. В качестве уплотнителя применяется монтажная пена или силиконовый герметик.

После того как пена застынет, необходимо срезать излишки. Уложить по обе стороны конька полиуретановые прокладки с подходящим профилем. На них крепится приконьковая планка к гребням сэндвич-панелей. Еще одна прокладка и завершается монтаж финишной коньковой планкой.

Монтаж кровли из сэндвич-панелей завершен. Работы несложные и не требуют особых навыков. Достаточно следовать инструкции, которую вы получите при покупке кровельных сэндвич-панелей и не забывать о наших рекомендациях.

НАШИ УСЛУГИ:

Приобрести кровельные сэндвич-панели

Профессиональный монтаж сэндвич-панелей

Как монтировать сэндвич-панели? Инструкция по сборке

Пошаговая инструкция по монтажу сэндвич-панелей.

Как установить сэндвич-панели? Инструкция по сборке

Первым этапом инвестиционного процесса является закупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом — они могут гарантировать надежность материалов, короткие сроки поставки и полную поддержку в процессе оформления заказа.

Balex Metal предоставляет

• полное сопровождение своего представителя на инвестиционной площадке
• индивидуальное обслуживание клиентов
• техническая консультация
• сопровождение специалистами конструкторского бюро
• транспортировка материалов на инвестиционную площадку

Для чего предназначены сэндвич-панели?

Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор.Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.

Подсчитано, что возведение зданий с использованием технологии деревянного каркаса (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными с использованием стандартных технологий, например каменная кладка.

Для возведения чаще всего используются сэндвич-панели:

Сэндвич-панели также используются в жилищной застройке. Например, очень популярны конструкции гаражей и современные дома на основе сэндвич-панелей.

Подробнее о сэндвич-панелях:

Сколько стоят сэндвич-панели?

Очень сложно определить универсальную цену на установку сэндвич-панелей, так как в смету затрат на строительство необходимо включить множество различных компонентов, а также разные масштабы инвестиций.

В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:

• Цена сэндвич-панели с пенополистирольным наполнителем — от 50 злотых за м2 нетто

• Цена сэндвич-панели с наполнителем из минеральной ваты — от 79 злотых за м2 нетто

• Цена сэндвич-панели с полиуретановым наполнителем (PIR) — от 58 злотых за м2 нетто

Помимо цены закупки сэндвич-панелей, в смете необходимо учесть:

• Затраты на оплату труда

• Аренда корзинных и вакуумных подъемников (рекомендовано Balex metal)

• Закупка фурнитуры (крепеж, обшивка, пломбы) — их на счет ок.10-15% от закупочной стоимости всех материалов

• Транспортировка — Balex metal обеспечивает транспортировку сэндвич-панелей по запросу клиента

Пошаговая инструкция по монтажу сэндвич-панелей

Монтаж сэндвич-панелей можно разделить на несколько этапов.

1. Транспортировка панелей на строительную площадку и разгрузка

Для пакетов длиной до 6 метров

Панели можно разгружать вручную или с помощью вилочного погрузчика.Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил — минимальное расстояние между вилками должно составлять 2 м при ширине 150 мм.

Для упаковок длиной более 6 метров

Такие упаковки следует поднимать с помощью конвейерных лент и разбрасывающих стрел. Указанное расстояние между ремнями для пакетов от 6м до 12м составляет 2-4м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.

Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.

2. Контроль качества готовой конструкции

Перед установкой панелей необходимо проверить прямолинейность конструкции, к которой будут крепиться сэндвич-панели. Даже малейшее отклонение в реализации может привести к возникновению протечек в стыках между панелями, что создает так называемый «волновой эффект» (панели не находятся в одной плоскости).

3. Удаление защитной пленки

Лучше всего снимать пленку непосредственно перед транспортировкой панели к месту установки.Не рекомендуется снимать фольгу после установки панели.

4. Уплотнение

Перед установкой панели прикрепите полоски герметизирующей ленты PES. Крепится к конструкции в местах соприкосновения с внутренней облицовкой сэндвич-панелей.

Использование уплотнителей эффективно предотвращает механические повреждения футеровки.

5. Монтаж сэндвич-панелей

Самым безопасным и наиболее рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.

Установите первую панель, используя крепеж, пронизывающий всю толщину панели, вплоть до элемента конструкции.

6. Монтаж дверных профилей, оконных профилей и мансардных окон

Монтаж дверных профилей и оконных профилей, то есть окон, дверей, ворот, небольших окон и т. Д., Требует отдельного описания.

В случае кровельных панелей это также относится к мансардным окнам. Весь ассортимент небольших окон, поставляемых Balex Metal, оснащен замками, которые упрощают их крепление к сэндвич-панелям без необходимости покупки и установки дополнительных элементов для их крепления.

Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных инструментов для металлообработки, например:

• Лобзики

• Пилы сабельные

• Высечные ножницы

Запрещается использовать высокотемпературные режущие инструменты, например, угловые шлифовальные машины. Это может повредить антикоррозийное покрытие.

7. Монтаж последующих панелей

При установке последующих панелей очень важно убедиться, что панели прижаты правильно, чтобы обеспечить максимальную герметичность креплений.

Панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов», если они правильно вдавлены в крепежные детали.

Места, где панели соединяются без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и панелью крыши), должны быть дополнительно заделаны, например, полиуретаном низкого давления. пена или бутил.

8. Маскирующие процедуры

Последний этап — установка маскирующих средств, например стыки, углы, ветровые распорки, выступы или цоколи.

9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.

Balex Metal позволяет устанавливать небольшие компоненты без необходимости в дополнительной опорной конструкции. Однако в этом случае следует соблюдать следующие рекомендации

• Максимальная нагрузка на скрепляемые элементы составляет 10 кг / м2.

• Крепеж должен проходить через всю панель (сердцевину и обе облицовки; категорически запрещается крепить их только к одной облицовке).

• Установите шайбу диаметром не менее 40 мм на противоположную сторону закрепляемого элемента (необходимо распределить нагрузки по максимально возможной площади).

См. Также

Полезные материалы

Что особенного в композитных панелях «сделай сам» с сердечником из ПВХ?

Сэндвич-панели

становятся все более популярными при строительстве домов на колесах и жилых автофургонах в Австралии.К основным причинам можно отнести:

• Уменьшенная масса
• Повышенная сила
• Более быстрое строительство
• Лучшая изоляция и теплопроводность
• Снижение проникновения воды

Сэндвич-панель состоит из 3-х основных компонентов:

1. Кожа по бокам
2. Ядро в центре
3. Форма клея для соединения вышеуказанных частей вместе

Чтобы понять, почему композитные панели «сделай сам» с ПВХ-сердцевиной занимают лидирующие позиции в отрасли, нам необходимо рассмотреть каждый из вышеперечисленных компонентов по очереди.

1.Кожа

Для этого типа композитных панелей «шкуры» укладываются вручную. Наружная поверхность кожи представляет собой слой гелькоута морского класса, доступный в различных цветах, который наносится на «стол» в виде жидкости. Это чистый продукт и не содержит наполнителей, что означает, что он будет намного лучше сохранять свои поверхностные свойства на протяжении многих лет — просто посмотрите в марине, как хорошо выглядят яхты!

Под гелькоутом находится слой мата из рубленых прядей (csm) — рубленых прядей из стекловолокна, уложенных случайным образом в виде мата.Толщина и характеристики CSM будут зависеть от области применения рассматриваемой панели.

Смола используется для склеивания компонентов и заполнения слоя CSM.

2. Ядро

В качестве основного компонента сердцевина сэндвич-панели во многом определяет ее свойства. Типы сердечников, используемых в отрасли, включают:

• Полистирол — вспененный (EPS) и экструдированный (XPS)
• Полиуретан (PUR)
• Divinycell (ПВХ)

В этом типе композитных панелей, сделанных своими руками, используется перфорированная сердцевина из ПВХ морского класса, которая позволяет сэндвич-панели демонстрировать некоторые исключительные характеристики с точки зрения:

Механические свойства

• Используемые верхние жилы имеют отверстия каждые 20 мм (см. Изображение).Во время процесса, называемого вакуумной инфузией, эта сеть отверстий пропускает смолу через сердцевину, так что она физически соединяет кожу с одной стороны с другой кожей через каждые 20 мм всей панели. Следовательно, панели являются одними из самых легких в отрасли — 7 кг на м2 (приблизительно) — поскольку более качественные сердцевины позволяют использовать такой же легкий ламинат (вместо того, чтобы использовать более толстый (более тяжелый) ламинат с более крупными панелями.
• Каждая панель разработана специально для применения в жилых домах.Опираясь на многолетний опыт работы в морской индустрии, каждый тип панели имеет уникальный дизайн и зарекомендовал себя на протяжении многих лет в области применения на жилых автофургонах.
• Полиэфирная смола намного прочнее, чем обычные полимерные клеи, используемые с другими типами сердечников, и более стабильна при более высоких температурах.

• В результате панели обладают превосходными характеристиками прочности на сжатие, сдвиг и растяжение.
  Наши испытания показывают, что эти панели могут выдерживать значительно более высокие нагрузки без каких-либо дефектов (см. Изображение).

• Панели также демонстрируют отличную способность к удлинению, то есть к скручиванию и скручиванию.
  Важная характеристика продукта, прикрепленного к шасси, который будет каждый день скручиваться и поворачиваться.

FST и высокотемпературные свойства

• FST означает испытание на дымность и токсичность — поскольку мы, скорее всего, будем спать в нашем фургоне, стоит подумать о производительности FST. Сердечники из ПВХ не только огнестойкие — они пожаротушающие — они просто не поддерживают огонь.

ПВХ-сердечники Divinycell

• имеют температуру теплового искажения 125 градусов Цельсия — наш тест в духовке показал некоторые интересные результаты с другими сердечниками. Вы можете расслабиться, зная, что у композитных панелей с ПВХ-сердцевиной не будет никакого риска расслоения!

Тепловые свойства

• Коэффициент теплопроводности покажет, насколько хорошо материал будет передавать тепловую энергию при данной температуре (в Вт / мК). Поскольку воздух обеспечивает «изоляцию», а все жилы улавливают воздух, теплопроводность большинства сердечников очень схожа.ПВХ имеет значение 0,028 Вт / мК. С комплектом композитных панелей, сделанных своими руками, вы не только почувствуете себя более комфортно при экстремальных температурах Австралии, но и сэкономите энергию на охлаждении или обогреве своего «дома вдали от дома».

Паропроницаемость

• Проблема попадания воды в прицепы огромна. Сэндвич-панель, которая «впитывает» пары влаги, будет иметь худшие изоляционные свойства и будет намного тяжелее.
• Хотя большинство новых панелей непроницаемы для воды, многие сердечники со временем теряют это качество и впитывают воду.

Сердечники из ПВХ

• , используемые в домах на колесах DIY, имеют значения проницаемости для водяного пара до 10 раз ниже, чем у некоторых других сердечников, и они сохранят это качество в течение многих лет.

3. Форма клея

Композитные панели

DIY с ПВХ-сердцевиной могут использовать полиэфирную смолу морского класса для «склеивания» шкур вместо использования клея.

• Во время процесса, называемого «вакуумная инфузия», смола протекает через перфорированную сердцевину и физически соединяет оболочки через каждые 20 мм.Это способствует отличным физическим свойствам.
• Альтернативные типы панелей не могут использовать смолу, но используют клеи строительного типа, которые менее устойчивы при высоких температурах. Сделай сам протестировал композитные панели с сердечником из ПВХ в духовках при температуре до 98 градусов — без вредного воздействия.

Таким образом, и используемые материалы, и метод строительства способствуют превосходным свойствам композитных панелей DIY с сердечником из ПВХ.

Что такое сэндвич-панель? | Стеновые сэндвич-панели

Образец сэндвич-панели для отображения поперечного сечения

В самых общих чертах, сэндвич-панель — это тип панели, состоящий из трех (а иногда и более) материалов, которые склеиваются вместе, образуя один. Сэндвич-панели используются в различных сферах строительной индустрии: от кровельных панелей до панелей пола и стен, из которых состоит само здание. Сэндвич-панели также могут называться композитными панелями, то есть они сформированы из более чем одного типа материала.

Сэндвич-панели называют сэндвич-панелями из-за их конфигурации. Панели состоят из трех основных компонентов: двух обращенных наружу слоя и толстого сердечника; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — это мясо.

Получите ценовое предложение для стеновых сэндвич-панелей!

Обычно два обращенных наружу слоя наносятся для увеличения общей прочности панели или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик.Продолжая аналогию с сэндвичем, иногда могут потребоваться некоторые дополнительные «ингредиенты» (материалы), чтобы сделать идеальную сэндвич-панель для вас.

Для нашей системы стеновых сэндвич-панелей эти специфические характеристики обычно наиболее важны: STC (класс передачи звука) рейтинг, R-Value и огнестойкость .

Каждая из этих характеристик панели может быть чрезвычайно важной для проекта, в зависимости от среды, в которой будет находиться система сэндвич-панелей.Например, для системы стеновых панелей, поставляемой на склад в штате Мэн, может потребоваться другой тип панели, чем на химическом предприятии в Аризоне.

Пример сэндвич-панели с дополнительной стальной обшивкой для дополнительной прочности

Рейтинг STC

Начнем с рейтинга STC панели. STC , обозначающий Класс передачи звука , относится к способности панелей уменьшать проходящий через них шум. Эта характеристика наиболее важна на предприятиях тяжелого производства или на любом предприятии, где рабочие должны выдерживать громкий шум в течение длительного периода времени.

Самый эффективный способ повысить рейтинг STC многослойной стеновой панели — это добавить дополнительные подложки, которые помогут поглощать шум. Для изготовления панелей мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукоизоляционные панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.

R-значение

Еще одной важной характеристикой сэндвич-панели является ее R-Value.R-Value — это общий термин для строительства и строительства, который относится к изоляционным свойствам материалов или их способности противостоять потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя это может быть изменено для конкретных применений). Чтобы увеличить R-Value панели, вам необходимо сделать изолирующую часть панели (сердцевину) как можно более толстой или построить панель из другого материала сердцевины.

В некоторых помещениях специального назначения можно использовать более высокую R-ценность для экономии энергии

Например, возьмем нашу популярную стеновую панель из гипса / гипса.Глядя на ее конфигурацию, панель G / G имеет две гипсокартонные плиты 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистирольной сердцевины. Эта конфигурация предлагает значение R, равное 11. Однако мы можем изменить изоляцию гипсовой / гипсовой панели на сердцевину из поли-ISO и мгновенно повысить значение R до 17, что значительно повысит термостойкость конструкции.

Сэндвич-панели с повышенным значением R-ценности можно встретить в более жарких и холодных средах, чем обычно.Если стеновая панель хорошо удерживает внешнее тепло снаружи, то она также хорошо удерживает внутреннее тепло внутри.

Класс огнестойкости

Последний и, возможно, самый важный фактор для вашей стеновой сэндвич-панели — это огнестойкость, которую она обеспечивает. Уровни огнестойкости иногда бывает трудно понять и полностью понять, потому что нормативные акты могут использовать различные измерения для определения их огнестойкости. Чтобы получить полное изложение разницы в наших рейтингах огнестойкости, посетите раздел «Стеновые системы с рейтингом огнестойкости: руководство для начинающих».

Но вот краткое изложение…

Классификация панелей Panel Built

Стандартная сэндвич-панель

Panel Built (гипс / гипс) имеет рейтинг класса A , что означает, что она не выдерживает пламени, но может воспламениться. Чтобы изменить огнестойкость системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

Однако для более жестких условий эксплуатации Panel Built также предлагает панель с рейтингом пожаротушения на 1 час.«1 час огнестойкости» — относится к сборке, способной выдержать стандартное (ASTM) воздействие огня в течение часа. После этого стену обрызгивают водой из пожарного шланга. Если стена выдерживает обводку из шланга, сборка считается огнестойкой на 1 час. Сэндвич-панель 1 Hour компании Panel Built все еще может быть настроена, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальную шпильку 20 калибра каждые 12 дюймов.

Между стеновой панелью класса A и 1-часовым классом пожаротушения компания Panel Built предлагает «негорючую» панель .Это для объектов, которые предпочли бы некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже используется стальная шпилька калибра 20.

В целом, степень противопожарной защиты, которая потребуется сэндвич-панели, будет во многом зависеть от окружающей среды, в которой она находится. На объектах с большим количеством горючих материалов и химикатов обычно требуется более высокий уровень противопожарной защиты.Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы компетентный дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.

Панельное здание с индивидуальной глянцевой черной облицовкой стен

Но почему сэндвич-панели?

До сих пор мы много говорили о том, из чего состоят сэндвич-панели, и о некоторых характеристиках, которые их отличают, но почему вы должны выбирать сэндвич-панели в первую очередь? В чем преимущество использования этой стенной системы перед другими?

Массовое производство с настройкой

Самым большим преимуществом системы сэндвич-панелей Panel Built для вас является экономия на затрат на серийно производимый продукт , который по-прежнему может оставаться очень гибким .

Для большинства наших проектов панелей мы можем каждый раз использовать одну и ту же систему панелей. Эта система панелей может быть сконфигурирована в любом макете, который нужен конечному потребителю, используя нашу систему переплетных столбов, чтобы прикрепить их друг к другу. Однако, если потребуется одна из наших сэндвич-панелей, изготовленных по индивидуальному заказу, мы сможем быстро заменить ее на другой материал. После этого изготовленная на заказ панель по-прежнему идеально вписывается в нашу стандартную сборку стеновых панелей, сводя к минимуму любые дополнительные работы по изготовлению или сборке.

Невероятное удобство на рабочем месте

Помимо экономии средств, сэндвич-панели невероятно просто и быстро устанавливаются на стройплощадке по сравнению с панелями, изготовленными вручную. Используя Panel Built, мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на место работы. Панели предварительно вырезаны и промаркированы, чтобы легко соответствовать чертежу проекта в САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

Благодаря тому, что наша система панелей является сборной, ваш проект может быть доставлен и установлен быстрее, чем при использовании традиционных методов строительства. Кроме того, поскольку все производственные процессы выполняются на нашем модульном строительном предприятии, сама рабочая площадка намного чище, проще в обслуживании и в целом гораздо менее разрушительна.

Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам электронное письмо по адресу info @ panelbuilt.com , или вы можете поговорить с нами в нашей функции LiveChat в правом нижнем углу экрана. Наша основная цель — решить ваши космические потребности с помощью превосходного качества и отличного обслуживания клиентов

Примеры стеновых сэндвич-панелей

Сэндвич-панель

— обзор

14.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно содержат относительно мягкую сердцевину, зажатую между двумя жесткими внешними лицевыми листами. Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса. Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли. Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [56].Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [56]. Точно так же Beech Starship признан первым самолетом-сэндвичем, имеющим в своей конструкции углерод / номекс и арамид / номекс. Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [57].

Существует огромная возможность для потенциальных комбинаций лицевых листов и сердечников, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и изготовления. Arora et al. В [58] представлены измерения переходных характеристик взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из E-стекловолокна и сердцевинами из полимерной пены (Corecell). Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1.6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные о нестационарном поле деформации и смещения были получены с помощью высокоскоростной фотографии и цифровой корреляции изображений [58]. Наблюдалась асимметричная деформация панели из-за граничной поддержки панелей. Конечно-элементные модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели. Повреждение лицевой стороны произошло из-за растрескивания и сопровождалось локальным отслаиванием.Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На задних лицевых листах не было видимых разрывов на разрыв и растрескивание [58].

Gardner et al. [59] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые листы из винилэфира из Е-стекла и сердцевину из полимерной пены Corecell. Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полимочевины. Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что ядро ​​из полимочевины улучшает характеристики панелей при размещении на задней стороне панели.Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [60] тестировали композитные панели из стекловолокна и винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевой панели и сердцевине из вспененного ПВХ. Хотя винилэфирные полимеры не являются смолами для аэрокосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных структур для аэрокосмических применений. Панели имели открытую площадь диаметром 200 мм и заряжались взрывчатым веществом в непосредственной близости от панелей [60].Наблюдалось расслоение лицевых листов, сжатие сердцевины, фрагментация сердцевины и разрыв волокна [60], как показано в типичном примере на рис. 14.9. Также было выполнено конечно-элементное моделирование отклика панели. Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения. КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на лицевую поверхность листа во время взрывного нагружения, что привело к выходу из строя лицевой пластины.Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника. Хотя панели были предназначены для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими свойствами и свойствами материала этих конструкционных материалов.

Рисунок 14.9. Фотография поперечного сечения ударно-нагруженной полимерной сэндвич-панели с лицевыми панелями из винилэфира из стекловолокна и сердцевиной из вспененного ПВХ (Импульс = 19.1 Нс, 10 г заряда ПЭ4) [60].

Ma et al. [61] изучали реакцию на взрыв алюминиевых сотовых сэндвич-панелей на основе базальтового волокна / алюминиевого сплава FML-оболочек. Базальт был выбран из-за его превосходных механических свойств и безвредных для окружающей среды характеристик. Авторы исследовали несколько конструкций, основанных на различных конструкциях сотового заполнителя. Было показано, что эти армированные натуральным волокном конструкции обладают превосходной взрывостойкостью по сравнению с аналогичными панелями, изготовленными с использованием обшивки из алюминиевого сплава.Было также продемонстрировано, что ударопрочность сэндвич-панелей зависит от геометрических размеров мишени, класса ядра, а также от интенсивности взрыва.

Хотя большая часть опубликованных работ по взрывной реакции сэндвич-панелей сосредоточена на плоских ламинатах, лишь в ограниченном количестве работ исследовалось влияние взрывной нагрузки на изогнутые сэндвич-панели [62,63]. Лэнгдон и др. [62] исследовали влияние кривизны и направления нагрузки на взрывную реакцию изогнутых стекловолоконных / эпоксидных ламинатов и сэндвич-панелей.Более низкие уровни импульса передавались, когда выпуклая сторона изогнутых панелей была ориентирована в сторону взрыва. Панели из ламината показали превосходные характеристики по сравнению с сэндвич-панелями эквивалентной массы, поскольку порог разрыва ламината был намного выше. Было рекомендовано увеличить толщину лицевого листа сэндвич-панелей, но не исследовалось. Ху Фатт и Сириволу [63] разработали аналитическую модель для прогнозирования реакции на взрыв неглубоких композитных многослойных конструкций с двойной кривизной.Здесь уравнения движения Лагранжа использовались для предсказания отклика оболочек с изотропным и трансверсально изотропным упругопластическим сердечником. Авторы провели подробное параметрическое исследование, в котором было показано, что взрывостойкость панелей с двойной кривизной увеличивается с уменьшением степени кривизны.

С точки зрения авиакосмической отрасли, в описанной выше работе указываются важные соображения по использованию композитных сэндвич-панелей во взрывобезопасных приложениях. Некоторые из важных соображений включают толщину лицевого листа, эквивалентность простых композитных ламинатов, технологию покрытия, характеристики поглощения энергии сердцевиной и сопротивление расслаиванию композитных лицевых листов.

Что можно сделать с помощью сэндвич-панелей Sing от компании Lowe’s Home Improvement?

Пойте сэндвич

Галерея — Что можно сделать с Sing Sandwich?

Купите сэндвич-панели Sing у местного поставщика и отнесите их в местные столярные изделия, чтобы изготовить на заказ вашу мебель, двери Sing и все виды легких и высокопрочных изделий; даже крохотный дом или целый дом.

Вы сможете создавать лучшие изделия из легких, высокопрочных экологически чистых продуктов Sing Core ^® не только для себя, но и для своих друзей и родственников.Еще лучше, вы можете начать свой собственный бизнес, производя продукцию Sing для перепродажи, потому что вы получаете запатентованные панели Sing Sandwich по очень низкой цене, и нет ничего проще, чем получить их в нашем магазине Sing Core Outlet Store.

Sing Sandwich — это доступная изолированная торсионная коробчатая / сэндвич-панель / сотовая панель , которая по прочности превосходит практически любой существующий обычно используемый сердечник. Щелкните здесь, чтобы увидеть сравнение всех типов сердечников. Производство Sing Core ^® потребляет меньше энергии, не содержит токсичных химикатов или отходов, и его произведено в США .Сердце и душа Sing Sandwich заключены в нашей запатентованной структуре Sing Core; самый прочный, легкий, возобновляемый сердечник, используемый в аэрокосмической, композитной, лодочной, жилищной, мебельной и многих других отраслях промышленности, сравните часто используемые сердечники, такие как алюминий, пластиковый сердечник, пенопласт, Nomax, пробковое дерево, бумажный сердечник и другие композитные сердечники материалы.

Взгляните

Сэндвич-панель, легкая сердцевина и сотовая панель — это композитные материалы, которые незаметно окружают нашу повседневную жизнь.Неважно, садитесь ли вы на автобус, летите на самолете или отправляетесь в круиз на лодке, вы найдете сэндвич / сотовые / легкие панели вокруг вас. Сэндвич-панели Sing — это следующий этап эволюции легких композитных панелей, влияющих не только на транспортную отрасль, но и на бытовой, коммерческий и промышленный мир благодаря дешевому высокопрочному возобновляемому сырью, выращиваемому в нашем естественном мире. Кроме того, для производства запатентованных продуктов Sing требуется меньше энергии, что является огромным достижением в мире новых легких композитных материалов.Sing Sandwich идеально подходит для изучения возможностей, предоставляемых изоляцией, легкостью и высокой прочностью.

Что такое сэндвич-панель Sing?

Панели

Sing Sandwich состоят из двух фанерных обшивок толщиной 1/4 дюйма, зажатых между ними с Sing Core. Наша сэндвич-панель Sing разработана для защиты Sing Core с помощью деревянной основы, обеспечивающей прочность и / или лучшую склеивающую поверхность для использования в том виде, в котором она построена, или для использования сэндвич-панели Sing в качестве основы для создания собственной Sing Panel, Sing Wood, Sing Metal, Sing Post и Beam и т. Д. Нажмите здесь, чтобы увидеть приложения Sing Composites.

Доступное и устойчивое

Цена Sing Sandwich более доступна по сравнению с Sing Products, которые были доступны, когда мы начинали несколько лет назад. Вы даже можете получить его на своих местных лесных складах. Для создания легких панелей используется множество типов сердечника, но сэндвич-панель Sing — единственное решение, обеспечивающее высокую производительность и низкую стоимость. Еще более впечатляющим является то, что Sing Core полезен для земли, поскольку он экологически чистый, а конструкция сделана из возобновляемого материала.В то время как другие строительные материалы со временем выходят из строя, продукты Sing Core созданы, чтобы выдержать испытание временем. То, что вы строите из панелей Sing Sandwich сегодня, прослужит вам многие поколения.

Проблема / решение

С момента изобретения Sing Sandwich мы доказали, что общие проблемы, связанные с ограничениями традиционных строительных материалов, могут быть легко преодолены с помощью этого нового запатентованного решения. Мы помогали нашим клиентам во всех сферах применения, решая задачи снижения веса, увеличения прочности, повышения изоляционных свойств и снижения уровня шума.Sing Sandwich зарекомендовал себя как более стабильный по размерам при решении проблем, связанных с деформацией, скручиванием, короблением … и другими причинами, которые приводят к выходу изделий из строя при использовании стандартных видов листовых материалов. Во многих случаях мы обнаружили, что Sing Core — это решение многих проблем.

В чем разница между Sing Sandwich и Sing Panel?

Панель

Sing Sandwich похожа на сердцевину, но с верхней и нижней обшивкой из фанеры толщиной 1/4 дюйма для облегчения шлифования, резки и обращения.Его можно использовать отдельно, щелкните здесь, чтобы увидеть, или использовать в качестве ядра для создания множества уникальных продуктов. Все, что можно сделать с Sing Panel, можно сделать с Sing Sandwich . С Sing Sandwich вы можете построить практически все, что можно построить с помощью Sing Panel, с меньшими затратами на и легкостью. Создавайте свои собственные панели Sing Panels, используя Sing Sandwich в качестве сердечника, обрезанного по размеру, добавляйте кромки из цельной древесины и любой желаемый материал поверхности (многие высококачественные фрезерные станки в США делают это) прямо или косвенно на поверхность Sing Sandwich.

Сэндвич-панель Sing может использоваться в качестве основы или наполнителя для создания всех видов легких, высокопрочных, изолированных и усиленных изделий Sing.

Используйте в качестве подложки или блока сэндвич-панелей для установки в любую деревянную раму между двумя листами фанеры или любыми материалами обшивки и нажмите холодным клеем (в большинстве случаев подойдет обычный столярный клей, потому что это обшивка на древесной основе) для создания собственных панелей Sing или любого другого продукта, который может извлечь выгоду из превосходных характеристик Sing Core.

Объедините многослойные сэндвич-панели вместе

Купите столько панелей Sing Sandwich от Lowe’s, сколько захотите. Чтобы сохранить низкую стоимость, вы можете разметить панели и сделать собственное печенье для соединения нескольких панелей в любой конфигурации, которая вам нравится. В качестве альтернативы вы можете заказать индивидуальные панели со стыками для печенья в виде плоского комплекта (за дополнительную плату).
Вот видео, как бисквит соединяет три панели 4 × 8, чтобы сделать подвижную стену 8 × 12.

Применение сэндвич-панелей

Многое можно сделать из панелей Sing Sandwich

Давайте споем вместе, используя панель Sing Sandwich, чтобы исследовать будущее энергосбережения и экологичного образа жизни. Нажмите здесь, чтобы увидеть приложения, которые, возможно, еще не были созданы, и вам нужна ваша помощь для создания новых приложений Sing или друзья.

1 Жилые / домовладельцы… подробнее…

2 Коммерческие… подробнее…

3 Промышленные… подробнее…

Сэндвич-панели Sing намного превосходят спецификации по нагрузкам, массе нагрузки и пролетам в отношении прогиба и стандартов материалов для деревянных полок Architectural Woodwork Institute (AWI) .

Начни свой бизнес

Вы можете пополнить ряды многих поклонников Sing Core, которые понимают ценность интеграции самого экологически чистого, изолированного, легкого и высокопрочного строительного материала в ваши уникальные продукты. Представьте, что вы создаете лучшие продукты с самыми высокими характеристиками по разумной цене и при этом получаете щедрую наценку, чтобы вознаградить вас за ваши усилия. Используя Sing Sandwich, доступный в Lowe’s Home Improvement, вы можете получить запатентованный Sing Sandwich по сниженной цене, чтобы построить почти все, что вы можете себе представить, даже пол, временные стены, вывески, мебель, например комоды, книжные полки / развлекательные центры, мясной блок, столы , или крошечный дом, и это лишь некоторые из них.

Sing-A-Long с программой Sing-A-Long

Присоединившись к движению надомной промышленности, распространяющемуся по всей территории Соединенных Штатов, вы можете создавать свои по-настоящему экологичные экологически чистые продукты на собственном заднем дворе или в гараже для продажи на месте или по всей стране. Помогите своему сообществу иметь варианты покупки на местном уровне, избавив их от необходимости покупать продукты за рубежом или у корпоративных гигантов. Пришло время заявить о себе и превратить свои навыки в ценный ресурс, приносящий пользу вашему местному сообществу, в то же время предлагая другим возможность покупать местные товары.Приятно покупать местных и поддерживать местных ремесленников.

Бонусы Sing-A-Long

Если вы строите местный бизнес с Sing Sandwich, мы присоединимся к вам, чтобы помочь вам продвигать ваш бизнес. Мы разместим ваши товары в Интернете и сообщим нашим клиентам, где с вами связаться, если они ищут ваш товар. Мы также бесплатно предложим вам витрину для ваших вещей Sing на нашем веб-сайте (-ах). Еще один ресурс, который мы можем предоставить, — это общение с открытым исходным кодом, когда наши друзья Sing-A-Long могут собираться через Интернет, чтобы делиться идеями и историями.Отправьте нам свою историю и фотографию, и мы подключим вас к нашей сети.

Как использовать панели Sing Sandwich?

1 Самостоятельное нанесение панелей Sing Sandwich

Сам по себе Sing Sandwich имеет открытую кромку, которая обнажает сердцевину Sing между двумя листами фанеры, используемой как…

2 Используйте панели Sing Sandwich для создания продуктов

Используется во многих отраслях промышленности с бесконечным количеством применений.

3 В качестве наполнителя для использования в качестве материала сердцевины

Для замены твердых материалов, таких как массивная древесина, конструкционная древесина, прессованный картон, металл, бетон, пластик

Его можно зажать посередине шкуры с твердым материалом по краям (еще один метод изготовления Sing Panels).

Щелкните здесь, чтобы увидеть, что можно сделать из панелей Sing Sandwich.

Почему запатентованная сэндвич-панель Sing является самой прочной экологичной панелью в мире?

Как использовать панели Sing Sandwich для создания панелей Sing

Щелкните изображения (вверху), чтобы увидеть больше…

Зачем нужны панели Sing Sandwich?

Где мне нужны панели Sing Sandwich?

Какие продукты можно производить из панелей Sing Sandwich?

Как панели Sing Sandwich работают для создания легких и высокопрочных изделий.

В: Могу ли я построить панель большего размера из стандартной панели Sing Sandwich?
A: Совершенно верно. И для любого стандартного деревянного магазина довольно легко сделать недорого, просто разрезав и соединив столько панелей Sing Sandwich, сколько вам нужно, вы можете создавать большие панели по вашим собственным спецификациям на месте. Конечно, наша фабрика специально разработана для создания сверхбольших панелей (до 50 футов), которые гарантированно являются плоскими. Если вы ищете гарантированное решение, вам следует обратиться к нашим специализированным услугам.

В: Как разрезать обычную сэндвич-панель размером 4 х 8 футов на небольшие доски?
A: Sing Sandwich панели так же легко поддаются резке и нанесению клея, как и любой обычный фанерный материал. Для полной реализации их потенциала не требуется специального оборудования.

Q: А как добавить твердую древесину после распила?
A: Наш стандартный древесный материал (луан) позволяет легко приклеить любую твердую древесину холодным прессованием с помощью обычного столярного клея.Опять же, он работает так же, как и любой другой материал типа фанеры.

Хотите создавать свои собственные Sing Beam?

Нет проблем, просто разрежьте панели Sing Sandwich на полосы желаемой ширины (распил, как и любой другой фанерный материал в вашем магазине), сложите их и склейте холодным отжимом для получения самого прочного, легкого, экологически чистого материала. -дружелюбный луч. Например, чтобы сделать брус размером 9 x 12 дюймов, просто разорвите шесть полос по 12 дюймов и склейте их вместе с помощью обычного столярного клея.

Sing Sandwich — это превосходный материал подложки, используемый для изготовления столешниц, ступеней лестниц, столов, полов, деталей мебели и т. Д. Нажмите здесь, чтобы увидеть, как панели Sing Sandwich используются для создания самых разнообразных продуктов.

Каков стандартный размер панелей Sing Sandwich?

Стандартные размеры сэндвич-панели Sing:

• Размер на ваш выбор:
• 24 дюйма x 48 дюймов или 48 дюймов x 96 дюймов
• толщина 1,5 дюйма

Размер сеток

Стандартный размер решетки для наших сэндвич-панелей Sing составляет 3 дюйма на 3 дюйма.Для более высокой прочности используйте небольшие решетки (2 дюйма x 2 дюйма), которые можно приобрести только у профессиональных специалистов или по индивидуальному заказу.

Основной материал

Sing Core изготовлен из вертикального торсионного каркаса из натурального дерева, в котором пустоты заполнены жесткой переработанной пеной от стены до стены. Sing Core использует в основном два разных типа пенопласта; наиболее популярны пенополистирол (значение R = 3,5 на дюйм) и уретановый пенопласт (значение R = 6,5 на дюйм).

Как использовать 1,5-дюймовый Sing Sandwich для создания 3/4-дюймовой Sing Panel

Купите один — получите один бесплатно; стоимость 1.5-дюймовая паяльная панель такая же, как 3/4 дюйма. Разрезав 1,5-дюймовую панель Sing Sandwich пополам и добавив корки к свежеобрезанной стороне и Voilà, вы получите два куска Sing Sandwich 3/4 дюйма. Это все равно, что купить один и получить один бесплатно.

Как использовать 1,5 дюйма для создания 3-дюймовой панели?

Просто склейте два куска Sing Sandwich, чтобы получить одну 3-дюймовую панель. Щелкните здесь, чтобы увидеть 3-дюймовую панель Sing Sandwich и некоторые приложения.

Как сделать более прочную панель Sing Sandwich?

Увеличивая толщину панели Sing Sandwich, склеивая две панели Sing Sandwich, прочность увеличивается в четыре раза.С четырехкратной прочностью при очень небольшом добавленном весе в качестве превосходной альтернативы панелям из бальзы и пенопласта вы можете построить все, что угодно.

Как сделать легкую, прочную, не коробящуюся древесину твердых пород?

Твердая древесина прекрасна, но она тяжелая, и ее легко раскалывать, деформировать, скручивать и изгибать. Sing Wood изготовлен из Sing Core, обернутого твердой древесиной. Он более точный или прямой, чем настоящий массив дерева. Щелкните здесь, чтобы увидеть Sing Wood.

Как получить сэндвич-панели Sing:

Если вы владелец дома

Просто подойдите к своему рабочему столу Lowe’s Pro Desk и попросите Sing Core.Если у местного магазина Lowe’s Home Improvement нет на складе Sing Sandwich, вы можете забрать его через неделю.

Профессионалы

Если вы являетесь профессиональным торговцем или у вас есть бизнес и / или вы используете Sing Sandwich для своего бизнеса или для перепродажи, пожалуйста, свяжитесь с нами, поскольку вы, вероятно, имеете право на открытие оптового счета.

Sing Sandwich Сравнения на основе сеток 2 x 2 дюйма

Изоляция : Sing Core имеет встроенное значение изоляции от R3 до R6.5 рейтингов на дюйм, в зависимости от требований / спецификаций клиента.

Звукоизоляция : Материал наполнителя Sing Core обладает естественными звукопоглощающими свойствами. Другие варианты звукоизоляции доступны по запросу клиента.

Легкий вес : По сравнению с другими материалами Sing Core весит намного меньше, на 50% меньше или больше, всего 4 фунта. за кв. фут., но экологически чистые. Эта передовая технология, используемая в авиационной промышленности, теперь доступна для использования у вас дома.

Strength : Sing Core на основе решеток 2 x 2 дюйма и толщиной 3/4 дюйма = 660 фунтов на квадратный дюйм. Например, алюминиевые решетки 3/8 ″ = 30+ фунтов на квадратный дюйм (меньшие решетки должны быть более прочными). Превосходная прочность Sing Core достигается за счет усовершенствованной конструкции торсионной коробки.

Solid : Sing Core твердый, как скала. В то время как вертикальный торсионный сердечник из ячеистого ящика с деревянным рисунком можно сравнить с другими полыми сотовыми сердечниками, пустоты Sing Core не являются полыми, поскольку они склеены от стены к стене и заполнены переработанной пеной для получения прочной твердой основы.

Экологичность : Sing Core производится с использованием натуральных древесных волокон, без формальдегида или токсичных химикатов, производится с меньшим энергопотреблением, чем любой другой основной материал, с минимальными отходами или без них.

Возобновляемый : Структура Sing Core на 100% состоит из возобновляемого (выращенного в природе) чистого волокна и / или переработанного материала.

Oversize : Sing Core выделяется в области крупногабаритных продуктов благодаря своим уникальным свойствам и может достигать 50 футов в длину.

Стабильность размеров : Sing Core — это самый стабильный по размерам строительный материал, позволяющий нам создавать большие, негабаритные изделия (например, двери до 50 футов), которые действительно плоские, превышают стандарты AWI и могут быть гарантированно плоскими. Панели больших размеров могут быть действительно стабильными по размерам без каких-либо движений из-за изменений температуры и влажности.

Доступный : Несмотря на то, что технология Sing Core используется в высокопроизводительных приложениях, мы делаем ее доступной для широкого использования в большом количестве приложений.Производительность Sing Core сравнима с производительностью любого высокопроизводительного ядра, но может стоить так же дешево, как сердцевина для деревянных изделий низкого уровня.

Водонепроницаемость : Sing Core доступен в водонепроницаемой версии, чтобы удовлетворить ваши особые требования к водонепроницаемости.

Обновление огнестойкости : При использовании в огнестойких приложениях огнестойкая дверь Sing Core является легкой, сверхпрочной и экологичной альтернативой.

Пуленепробиваемое обновление : В конечных продуктах с высокой степенью защиты большинство ядер, используемых в пуленепробиваемых приложениях, имеют большой вес, что создает нагрузку на инфраструктуру, в отличие от Sing Core.

Доступная толщина : Sing Core доступен в различных вариантах толщины, до 6 дюймов стандартной толщины, с возможностью выбора толщины.

Варианты облицовки : Для различных поверхностей, включая (но не ограничиваясь) алюминий, цементную плиту, холоднокатаную сталь, бетон, керамическую плитку, стекловолокно, оцинкованный металл, стекло, МДФ, металл, пластик, фанеру, массивную древесину, нержавеющая сталь и т. д.… см. Sing Panel

Легко обрабатывается : Sing Core легко работать в магазине или на месте для пиления, шлифования, добавления имплантатов из цельной древесины, склеивания, резки и крепления.

Быстрое выполнение : Если вы спешите, только Sing Core может быть изготовлен на заказ в течение 24 часов и с гордостью изготовлен для вас в США.

Наш самый популярный стандартный продукт, доступный для общественности:

2 фута x 4 фута x 1,5 дюйма — без сплошной кромки LT-фанера

Синг Сэндвич 2 × 4

48 дюймов x 24 дюйма

См. Lowe’s для получения скидки

Наш самый продаваемый товар Sing — это Sing Sandwich 2 × 4 , 2 фута x 4. ft предварительно собранная усиленная основа коробки кручения, которая составляет 1. толщиной 5 дюймов и имеет легкую фанерную поверхность, которая легко склеивается с другими продуктами. Его универсальный удобный размер 2 фута x 4 фута прост в обращении и транспортировке, он поставляется в комплекте минимум из 4 предметов .

Для энтузиастов, которые хотят использовать технологию торсионных коробок без утомительной ручной работы, мы проделали всю тяжелую работу за вас — плюс мы упаковали каждую пустоту торсионной коробки от стены до стены с жесткой изоляцией из пенопласта, в результате получается сверхмощная сотовая структура, которая прочнее, чем фунт на фунт стали (660+ фунтов на квадратный дюйм).Проста в обращении, не требует специальных инструментов, режется как обычная фанера.

Это стандартный Sing Sandwich 4 × 8, предварительно разрезанный на 4 части, который вы можете бросить на переднее сиденье автомобиля и превратить во что угодно для бесконечного использования.

Sing Sandwich 2 × 4 — безусловно, самый универсальный продукт Sing, который будет выпущен в мире, теперь его можно приобрести в местном магазине Lowe’s, чтобы сэкономить на доставке и упаковке.

Примечание. Sing Sandwich 2 × 4 доступен только в размере 2 х 4 фута толщиной 1,5 дюйма с обшивкой из легкой фанеры.

Нет минимального количества на 2 × 4 (48 дюймов x 24 дюйма x 1,5 дюйма), ящик опционально.

4 фута x 8 футов x 1,5 дюйма — без сплошного края

Синг Сэндвич 4 × 8

96 дюймов x 48 дюймов

См. Lowe’s для получения скидки

Панель Sing Sandwich 4 × 8 поставляется в стандартных панелях размером 4 фута x 8 футов с фанерным покрытием 1/4 дюйма:

Минимальное количество на 4 × 8 (96 дюймов x 48 дюймов x 1,5 дюйма) = 20 штук + транспортировка и ящик.

Sing Sandwich не имеет окантовки из цельного дерева и может иметь кромку, чтобы скрыть видимый выступающий материал Sing Core.

См .: Lowe’s для получения дополнительной информации

Примеры вариантов оформления панелей Sing Panel:

• фанера
• массив дерева
• МДФ
• алюминий
• металл
• пластик
• стекловолокно
• плита цементная
• бетон
• плитка керамическая
• стекло

… и это лишь некоторые из них (варианты скинов доступны в конфигурации Sing Panel, поскольку возможности ограничены только любым доступным плоским строительным материалом).

Применение сэндвич-панелей Sing:

Sing Sandwich в первозданном виде прекрасно подходит для использования как:

Стеллажи, недорогой легкий стол, ножки стола, детали мебели, полы, стены, потолки, выставочные стенды, вывеска, звуковой барьер и т. Д.

Сэндвич-панель Sing Sandwich размером 4 фута x 8 футов x 1,5 дюйма с фанерной обшивкой весит приблизительно 55 фунтов. 55 фунтов — это доля веса эквивалентного куска фанеры… и тяжелая фанера может быть опасна для маневрирования и / или требует дополнительного оборудования для размещения.Даже в этом случае фанера не может быть по-настоящему плоской или сверхпрочной, как аналогичная панель Sing Sandwich.

Поэтому панель Sing Sandwich идеально подходит для:

• Полка . Отрежьте до любой ширины, чтобы получить легкую, прочную полку, большую вместимость.
• Подложка . Изолированный, плоский, легкий, сверхпрочный для дверного проема, сердечника стола. Нарезать ломтиками любой толщины.
• Мебель комплектующих.
• Домик . Для конструкции стен, основания пола, пола чердака помещения.
• Столешница Подложка может быть отделана любым внешним материалом
• Потолок . Легкие потолки

Легко заказать у местного офиса Lowe’s Pro Desk. Хотите сделать заказ грузовиком? Свяжитесь с нами по оптовой цене.

См. Также: Группы пения

Как купить сэндвич-панель Sing?

Чтобы купить Sing Sandwich, обратитесь в местный офис Lowe’s Pro Desk.

Единственный способ приобрести панели Sing Sandwich — это приобрести наши стандартные размеры 2 фута.x 4 фута или 4 фута x 8 футов дюйма толщиной.

Мы также предлагаем панели Sing Panel практически любого размера, например, 12 футов в ширину, 50 футов в длину и до 6 дюймов в толщину. Чтобы узнать цену, свяжитесь с вашим местным Lowe’s. Для оптовых запросов нажмите здесь. Все, что вам нужно сообщить нам, это длину, ширину, толщину и тип кожи, которую вы хотите.

Здесь, в Sing Core, мы производим лучшие в мире экологически чистые двери большого размера, легкие, прочные, чем любой другой сопоставимый материал, и по-настоящему плоские.Никто другой не смог бы совершить этот подвиг, если бы не составной секретный ингредиент Sing Core.

Теперь вы можете иметь удобные панели Sing Sandwich — которые превосходят другие материалы — на складе в вашем офисе с огромной экономией благодаря этому единовременному предложению. См. Фотогалерею Sing Sandwich, чтобы увидеть другие варианты доступных вариантов, которые могут быть изготовлены в соответствии с вашими требованиями.

Стандартные размеры, толщину, грани и количество ограничены указанными. Для других размеров и / или опций заполните наше онлайн-ценовое предложение.

Стандартные детали сэндвич-панели Sing :

• Размер: 2 фута x 4 фута (только парами)
• толщина: 1 ½ дюйма
• стандартная поверхность из фанеры 1/4 дюйма

Сэндвич-панели Sing настолько универсальны, что у них есть сотни применений. Вы можете использовать эти запатентованные сэндвич-панели для создания собственного пиломатериала, или

Есть так много вещей, которые вы можете создать с помощью панелей Sing Sandwich, зная, что в результате ваш конечный продукт будет изготовлен из экологически чистого материала True Green, легкого, прочного, чем сталь, со встроенной изоляцией. .

Панели

Sing Sandwich построены с использованием наиболее ответственного использования натурального дерева и дорогого уретанового клея, не содержащего формальдегид и водостойкого.

Создание пиломатериалов твердых пород по запросу

Имея под рукой некоторое количество панелей Sing Sandwich, вы можете создавать свои собственные пиломатериалы из твердых пород древесины, стойки и балки, детали мебели, металлические композитные строительные материалы у себя на месте, когда вам это нужно, и так, как вам нужно! Наличие инвентаря панелей Sing Sandwich — секретное оружие эксклюзивных высокотехнологичных заводов.

Создайте панель любого размера

Благодаря своей исключительной универсальности, панели Sing Sandwich можно разрезать и резать, как и любой другой строительный материал из фанеры. Нарежьте полоски и склейте их, чтобы создать свои собственные стойки и балки, а затем отделайте их любым внешним материалом, который соответствует спецификациям вашего проекта.

Хотите большие панели?

Конечно, когда мы строим большие панели, мы можем сертифицировать и гарантировать их как настоящие плоские, используя нашу бесшовную технологию.Но вы можете изготавливать свои собственные негабаритные панели, заделав столько панелей Sing Sandwich, сколько вам нужно для достижения желаемых размеров вашего проекта в вашем месте.

Хотите еще более выгодную сделку?

Специальные цены на грузовые автомобили также получат дополнительную скидку на количество. Свяжитесь с нами, чтобы воспользоваться нашим специальным предложением.

Это сэндвич с песней

СЭНДВИЧ-ПАНЕЛИ | КОМПОЗИТЫ

Как видно из названия, сэндвич-панели состоят из нескольких слоев материала.Обычно панели состоят из двух тонких внешних слоев, прочно связанных с внутренним ядром. Из-за этой структуры сэндвич-панели также известны как композитные панели.

Различные типы сэндвич-панелей

SCHÜTZ производит сэндвич-панели самых разных конструкций в соответствии с индивидуальными требованиями заказчика, от плоских сэндвич-панелей, изготовленных на наших многоуровневых прессах, до изогнутых панелей, отверждаемых в автоклаве. В зависимости от требований заказчика мы поставляем панели обоих типов в виде полуфабрикатов или готовых панелей, вырезанных по чертежам заказчика, включая все дополнительные и неотъемлемые части, такие как вставки.

Материал и применение

В основе всех сэндвич-панелей SCHÜTZ лежит сотовая сердцевина CORMASTER ^® — высокоэффективный сотовый материал, разработанный и произведенный SCHÜTZ. В качестве верхних слоев сэндвич-панелей используются препреги на основе стекловолокна или углеродного волокна с системой фенольных или эпоксидных смол. Панели, которые имеют чрезвычайно малый вес в сочетании с выдающимися противопожарными свойствами (FST), отвечают самым высоким механическим требованиям. Легкий — сильный — надежный.Эти характеристики делают наши сотовые сэндвич-панели идеальным материалом для широкого спектра применений.

• Аэрокосмическая промышленность

  В аэрокосмической промышленности сэндвич-панели CORMASTER ^® от SCHÜTZ используются для инженерных и строительных интерьеров, первичных и второстепенных конструкций. Сотовые панели CORMASTER ^® также используются в качестве панелей пола в салонах самолетов.

• Строительная промышленность и выставка Construction

  Сэндвич-панели SCHÜTZ, например, покрытые нержавеющей сталью или анодированным алюминием, идеально подходят для фасадов зданий и легких строительных решений для современных коммерческих зданий.Они также являются гибким и эффективным решением для торгового оборудования и строительства выставок.

• Морское судоходство и спорт

  Моторные, гоночные, парусные, высокопроизводительные моторные и парусные яхты, караванинг: во всех этих сферах применения сэндвич-панели CORMASTER ^® используются для изготовления лодочных палуб, переборок и люки, двери, сидения и многие другие элементы.

• Поезда и автомобилестроение

  В автомобильном, коммерческом и железнодорожном строительстве легкие сэндвич-панели CORMASTER ^® используются для внутренних работ, в качестве конструктивных элементов и отделочных панелей.

Другие области применения наших сэндвич-панелей CORMASTER ^® можно найти в военном секторе, медицинской технике и в общем машиностроении.

Технологии производства сэндвич-панелей | Новости металлического строительства

Способы непрерывного и периодического производства панелей

За последние 50 лет сэндвич-панели превратились в особенно экономичное средство строительства. Комбинированные материалы всегда представляют собой два слоя оболочки (жесткий металлический облицовочный материал или гибкие оболочки, такие как тонкий алюминий, бумага или мембраны, в зависимости от области применения) и изоляционный материал сердцевины.

В основном существует две технологии производства панелей: непрерывная и прерывистая. В непрерывном процессе все используемые материалы обрабатываются вместе, и полностью сформированная панель разрезается на желаемую длину без остановки линии. В прерывистом процессе материалы обрабатываются отдельно; это означает, что облицовки формируются и разрезаются на желаемую длину, а затем собираются вместе в прессе, куда впрыскивается пена.

Прерывистый процесс имеет более низкий уровень производительности, который нельзя сравнить с непрерывным.Сегодня он используется для продуктов, форма которых не позволяет осуществлять непрерывный процесс, или когда требуемая производительность не оправдывает инвестиций в непрерывную линию.

Непрерывная линия имеет среднюю скорость около 14 метров в минуту при производстве панелей средней толщины (40-50 мм) с металлической облицовкой. При одной восьмичасовой смене в день в течение 220 дней в году объем производства составляет около 1 180 000 метров в год при эффективности 80 процентов. Прерывистая линия с двойным прессом длиной 12 метров при тех же условиях может достичь производительности около 100 000 метров в год при работе в одну смену в день.

Линия непрерывного производства панелей

Типичная непрерывная линия состоит из следующих трех участков:

• участок обработки внешних слоев

• участок обработки изоляционных материалов

• участок обработки панелей

В типичном случае сэндвич-панели с обеими внешними поверхностями из листового металла и изоляционным сердечником из жесткого пенополиуретана первая секция начинается с разматывателей листов и продолжается со всем оборудованием для придания двум листам желаемой формы.Панно может быть панелью для стен или для крыши. Сэндвич-панели с гибкими слоями (алюминий, листы стекловолокна, асфальтобумага) не подвергаются рулонной формовке. Обе поверхности готовых панелей полностью плоские. Поверхности предварительно нагревают до температуры, необходимой для процесса (обычно от 40 до 65 C), а затем подготавливают изоляционный материал.

В случае полиуретановых панелей (PU-PIR) пена образуется из требуемых химических компонентов, дозированных и смешанных вместе в пенообразователе.Полученная жидкая смесь равномерно распределяется по нижнему металлическому листу. Металлическая облицовка, пена и, возможно, боковые полосы или прокладки запрессовываются внутри двойного конвейера или пресса непрерывного действия. Эта машина должна поддерживать разделение металлических листов на желаемом расстоянии, пока пена расширяется.

Таким образом, панель будет иметь желаемую толщину и форму после того, как пена расширится и полностью затвердеет. Наиболее важным параметром для обеспечения хорошего результата процесса является контроль температуры химических компонентов, металлических листов и зоны прессования.Если изоляционный материал представляет собой минеральную вату или пенополистирол, он вставляется и приклеивается к металлическим листам в виде матрасов, которые были обрезаны и сформированы до нужной толщины перед вставкой.

Температура снова является критическим параметром, на этот раз для реакции клея, то есть для хорошей адгезии внутренней плиты к внешним слоям. После формирования панель разрезается, охлаждается, укладывается в стопку и оборачивается полиэтиленовой пленкой.Эти последние операции могут выполняться автоматически или вручную, в зависимости от уровня автоматизации, который требуется заказчику для своей производственной линии. Команда инженеров Bradbury Group, Италия, Трибано, Италия.

Инженерная группа Bradbury Group, Италия, Трибано, Италия.
