Таблица значений конденсаторов, маркировка | Техническая информация

2011-06-23

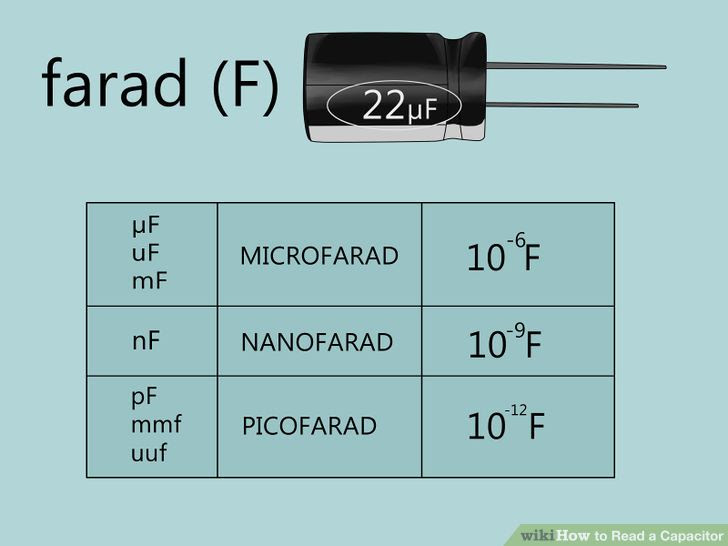

Ёмкость конденсаторов может обозначаться в микрофарадах (uF), нанофарадах (nF), пикофарадах (pF), либо кодом. Данная таблица поможет вам разобраться в одинаковых значениях при различных обозначениях и подобрать аналоги для замены.



Таблица обозначений конденсаторов

uF (мкФ)	nF (нФ)	pF (пФ)	Code (Код)
* более подробную информацию для конкретных серий конденсаторов (DataShet-ы, описание, параметры, технические характеристики, и тд.) вы сможете найти на сайтах поисковых систем Яндекс или Google.
1uF	1000nF	1000000pF	105
0.82uF	820nF	820000pF	824
0.8uF	800nF	800000pF	804
0. 7uF	700nF	700000pF	704
0.68uF	680nF	680000pF	684
0.6uF	600nF	600000pF	604
0.56uF	560nF	560000pF	564
0.5uF	500nF	500000pF	504
0.47uF	470nF	470000pF	474
0.4uF	400nF	400000pF	404
0.39uF	390nF	390000pF	394
0.33uF	330nF	330000pF	334
0. 3uF	300nF	300000pF	304
0.27uF	270nF	270000pF	274
0.25uF	250nF	250000pF	254
0.22uF	220nF	220000pF	224
0.2uF	200nF	200000pF	204
0.18uF	180nF	180000pF	184
0.15uF	150nF	150000pF	154
0.12uF	120nF	120000pF	124
0.1uF	100nF	100000pF	104
0. 082uF	82nF	82000pF	823
0.08uF	80nF	80000pF	803
0.07uF	70nF	70000pF	703
0.068uF	68nF	68000pF	683
0.06uF	60nF	60000pF	603
0.056uF	56nF	56000pF	563
0.05uF	50nF	50000pF	503
0.047uF	47nF	47000pF	473
0.04uF	40nF	40000pF	403
0. 039uF	39nF	39000pF	393
0.033uF	33nF	33000pF	333
0.03uF	30nF	30000pF	303
0.027uF	27nF	27000pF	273
0.025uF	25nF	25000pF	253
0.022uF	22nF	22000pF	223
0.02uF	20nF	20000pF	203
0.018uF	18nF	18000pF	183
0.015uF	15nF	15000pF	153
0. 012uF	12nF	12000pF	123
0.01uF	10nF	10000pF	103
0.0082uF	8.2nF	8200pF	822
0.008uF	8nF	8000pF	802
0.007uF	7nF	7000pF	702
0.0068uF	6.8nF	6800pF	682
0.006uF	6nF	6000pF	602
0.0056uF	5.6nF	5600pF	562
0.005uF	5nF	5000pF	502
0. 0047uF	4.7nF	4700pF	472
0.004uF	4nF	4000pF	402
0.0039uF	3.9nF	3900pF	392
0.0033uF	3.3nF	3300pF	332
0.003uF	3nF	3000pF	302
0.0027uF	2.7nF	2700pF	272
0.0025uF	2.5nF	2500pF	252
0.0022uF	2.2nF	2200pF	222
0.002uF	2nF	2000pF	202
0. 0018uF	1.8nF	1800pF	182
0.0015uF	1.5nF	1500pF	152
0.0012uF	1.2nF	1200pF	122
0.001uF	1nF	1000pF	102
0.00082uF	0.82nF	820pF	821
0.0008uF	0.8nF	800pF	801
0.0007uF	0.7nF	700pF	701
0.00068uF	0.68nF	680pF	681
0.0006uF	0.6nF	600pF	621
0. 00056uF	0.56nF	560pF	561
0.0005uF	0.5nF	500pF	52
0.00047uF	0.47nF	470pF	471
0.0004uF	0.4nF	400pF	401
0.00039uF	0.39nF	390pF	391
0.00033uF	0.33nF	330pF	331
0.0003uF	0.3nF	300pF	301
0.00027uF	0.27nF	270pF	271
0.00025uF	0.25nF	250pF	251
0. 00022uF	0.22nF	220pF	221
0.0002uF	0.2nF	200pF	201
0.00018uF	0.18nF	180pF	181
0.00015uF	0.15nF	150pF	151
0.00012uF	0.12nF	120pF	121
0.0001uF	0.1nF	100pF	101
0.000082uF	0.082nF	82pF	820
0.00008uF	0.08nF	80pF	800
0.00007uF	0.07nF	70pF	700
0. 000068uF	0.068nF	68pF	680
0.00006uF	0.06nF	60pF	600
0.000056uF	0.056nF	56pF	560
0.00005uF	0.05nF	50pF	500
0.000047uF	0.047nF	47pF	470
0.00004uF	0.04nF	40pF	400
0.000039uF	0.039nF	39pF	390
0.000033uF	0.033nF	33pF	330
0.00003uF	0.03nF	30pF	300
0. 000027uF	0.027nF	27pF	270
0.000025uF	0.025nF	25pF	250
0.000022uF	0.022nF	22pF	220
0.00002uF	0.02nF	20pF	200
0.000018uF	0.018nF	18pF	180
0.000015uF	0.015nF	15pF	150
0.000012uF	0.012nF	12pF	120
0.00001uF	0.01nF	10pF	100
0.000008uF	0.008nF	8pF	080
0. 000007uF	0.007nF	7pF	070
0.000006uF	0.006nF	6pF	060
0.000005uF	0.005nF	5pF	050
0.000004uF	0.004nF	4pF	040
0.000003uF	0.003nF	3pF	030
0.000002uF	0.002nF	2pF	020
0.000001uF	0.001nF	1pF	010



Магазин Dalincom предлагает большой ассортимент конденсаторов — керамические, электролитические, металлопленочные, пусковые, и др, которые вы можете купить в разделе Конденсаторы. Так-же обратите внимание на наше предложение по оптовым поставкам электролитических конденсаторов.

Предыдущая публикация: Замена ламп в LCD-панелях
Следующая публикация: LVDS кабели серий FIX и DF

Таблица маркировки конденсаторов

Таблица маркировки конденсаторов

Емкость конденсаторов может измеряться в микрофарадах (uF), нанофарадах (nF), пикофарадах (pF) и обозначаеться специальным кодом. Данная таблица поможет вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены. Существует универсальный измерительный прибор для радиокомпонентов. Может измерять индуктивности, ESR и потери электролитических конденсаторов. Проверяет и транзисторы (включая MOSFET), диоды, стабилитроны, кварцы. Тип деталей определяется автоматически и выводит значения на дисплей. В этом обзоре ESR тестер я описывал этот прибор.

uF (мкФ)	nF (нФ)	pF (пФ)	Code (Код)
1uF	1000nF	1000000pF	105
0.82uF	820nF	820000pF	824
0.8uF	800nF	800000pF	804
0.7uF	700nF	700000pF	704
0.68uF	680nF	680000pF	624
0.6uF	600nF	600000pF	604
0.56uF	560nF	560000pF	564
0.5uF	500nF	500000pF	504
0. 47uF	470nF	470000pF	474
0.4uF	400nF	400000pF	404
0.39uF	390nF	390000pF	394
0.33uF	330nF	330000pF	334
0.3uF	300nF	300000pF	304
0.27uF	270nF	270000pF	274
0.25uF	250nF	250000pF	254
0.22uF	220nF	220000pF	224
0.2uF	200nF	200000pF	204
0.18uF	180nF	180000pF	184
0.15uF	150nF	150000pF	154
0.12uF	120nF	120000pF	124
0. 1uF	100nF	100000pF	104
0.082uF	82nF	82000pF	823
0.08uF	80nF	80000pF	803
0.07uF	70nF	70000pF	703
0.068uF	68nF	68000pF	683
0.06uF	60nF	60000pF	603
0.056uF	56nF	56000pF	563
0.05uF	50nF	50000pF	503
0.047uF	47nF	47000pF	473
0.04uF	40nF	40000pF	403
0.039uF	39nF	39000pF	393
0.033uF	33nF	33000pF	333
0. 03uF	30nF	30000pF	303
0.027uF	27nF	27000pF	273
0.025uF	25nF	25000pF	253
0.022uF	22nF	22000pF	223
0.02uF	20nF	20000pF	203
0.018uF	18nF	18000pF	183
0.015uF	15nF	15000pF	153
0.012uF	12nF	12000pF	123
0.01uF	10nF	10000pF	103
0.0082uF	8.2nF	8200pF	822
0.008uF	8nF	8000pF	802
0.007uF	7nF	7000pF	702
0.0068uF	6.8nF	6800pF	682
0.006uF	6nF	6000pF	602
0.0056uF	5.6nF	5600pF	562
0.005uF	5nF	5000pF	502
0.0047uF	4.7nF	4700pF	472
0.004uF	4nF	4000pF	402
0.0039uF	3.9nF	3900pF	392
0.0033uF	3.3nF	3300pF	332
0.003uF	3nF	3000pF	302
0.0027uF	2.7nF	2700pF	272
0.0025uF	2.5nF	2500pF	252
0.0022uF	2.2nF	2200pF	222
0.002uF	2nF	2000pF	202
0.0018uF	1.8nF	1800pF	182
0.0015uF	1.5nF	1500pF	152
0.0012uF	1.2nF	1200pF	122
0.001uF	1nF	1000pF	102
0.00082uF	0.82nF	820pF	821
0.0008uF	0.8nF	800pF	801
0.0007uF	0.7nF	700pF	701
0.00068uF	0.68nF	680pF	681
0.0006uF	0.6nF	600pF	621
0.00056uF	0.56nF	560pF	561
0.0005uF	0.5nF	500pF	52
0.00047uF	0.47nF	470pF	471
0.0004uF	0.4nF	400pF	401
0.00039uF	0.39nF	390pF	391
0.00033uF	0.33nF	330pF	331
0.0003uF	0.3nF	300pF	301
0.00027uF	0.27nF	270pF	271
0.00025uF	0.25nF	250pF	251
0.00022uF	0.22nF	220pF	221
0.0002uF	0.2nF	200pF	201
0.00018uF	0.18nF	180pF	181
0.00015uF	0.15nF	150pF	151
0.00012uF	0.12nF	120pF	121
0.0001uF	0.1nF	100pF	101
0.000082uF	0.082nF	82pF	820
0.00008uF	0.08nF	80pF	800
0.00007uF	0.07nF	70pF	700
0.000068uF	0.068nF	68pF	680
0.00006uF	0.06nF	60pF	600
0.000056uF	0.056nF	56pF	560
0.00005uF	0.05nF	50pF	500
0.000047uF	0.047nF	47pF	470
0.00004uF	0.04nF	40pF	400
0.000039uF	0.039nF	39pF	390
0.000033uF	0.033nF	33pF	330
0.00003uF	0.03nF	30pF	300
0.000027uF	0.027nF	27pF	270
0.000025uF	0.025nF	25pF	250
0.000022uF	0.022nF	22pF	220
0.00002uF	0.02nF	20pF	200
0.000018uF	0.018nF	18pF	180
0.000015uF	0.015nF	15pF	150
0.000012uF	0.012nF	12pF	120
0.00001uF	0.01nF	10pF	100
0.000008uF	0.008nF	8pF	080
0.000007uF	0.007nF	7pF	070
0.000006uF	0.006nF	6pF	060
0.000005uF	0.005nF	5pF	050
0.000004uF	0.004nF	4pF	040
0.000003uF	0.003nF	3pF	030
0.000002uF	0.002nF	2pF	020
0.000001uF	0.001nF	1pF	010

Очень часто для проведения ремонтных работ в электронных устройствах, необходимо иметь в запасе конденсаторы различных номиналов. Так как в магазине зачастую на все случаи жизни приобрести нет возможности, поэтому в большинстве случаев заказываю у китайских товарищей на площадке Aliexpress. В продаже имеются также в большем асортименте электролитические конденсаторы. Можно приобрести набором по 10-20 различных номиналов.

Конденсаторы на Aliexpress

Автор: silver от 14-04-2017, посмотрело: 92210

Категория: Ремонт

Комментарии: 0

Оставить комментарии к этой записи

Калькулятор последовательного и параллельного соединения конденсаторов

Перевод единиц Ёмкости электрической, электрической емкости, маркировка конденсаторов — таблица + Таблица перевода величин емкостей и обозначений конденсаторов

• Приставки: мили-, микро-, нано-, пико- — таблица тут
• Формулы емкости конденсатора.

Последовательное и параллельное соединение конденсаторов

На практике часто используются тела, обладающие малыми (и очень малыми) размерами, которые могут накопить большой заряд, при этом имея небольшой потенциал. Такие объекты называют конденсаторами. Одна из основных характеристик конденсатора – это его емкость.

Имея в резерве набор конденсаторов, обладающих разными параметрами, можно расширить спектр величин емкостей и диапазон рабочих напряжений, если применять их соединения.

Различают три типа соединений конденсаторов: последовательное, параллельное и смешанное (параллельное и последовательное).

Последовательное соединение конденсаторов

Последовательное соединение изконденсаторов изображено на рис. 1

Здесь (рис.1) положительная обкладка одного конденсатора соединяется с отрицательной обкладкой следующего конденсатора. При таком соединении обкладки соседних конденсаторов создают единый проводник. У всех конденсаторов, соединенных последовательно на обкладках имеются равные по величине заряды. Электрическая емкость последовательного соединения конденсаторов вычисляется по формуле:

где– электрическая емкость i-го конденсатора.

Если емкости конденсаторов при последовательном соединении равны, то емкость последовательного их соединения составляет:

где– предельное напряжение каждого конденсатора соединения. При последовательном соединении конденсаторов следует следить за тем, чтобы ни на один из конденсаторов батареи не падало напряжение, превышающее его максимальное рабочее напряжение.

Параллельное соединение конденсаторов

Параллельное соединение N конденсаторов изображено на рис. 2.

При параллельном соединении конденсаторов соединяют обкладки, обладающие зарядами одного знака (плюс с плюсом; минус с минусом). В результате такого соединения одна обкладка каждого конденсатора имеет одинаковый потенциал, например,, а другая. Разности потенциалов на обкладках всех конденсаторов при их параллельном соединении равны.

При параллельном соединении конденсаторов суммарная емкость соединения рассчитывается как сумма емкостей отдельных конденсаторов:

При параллельном соединении конденсаторов напряжение равно самой наименьшей величине рабочего напряжения конденсатора из состава рассматриваемого соединения.

Зарядка и разрядка

Рассмотрим такую схему:

Пока переключатель находится в положении 1, на конденсаторе создаётся напряжение — он заряжается.
Заряд Q на пластине в определённый момент времени расчитывается по формуле:

C — ёмкость, e — экспонента (константа ≈ 2.71828), t — время с момента начала зарядки.
Заряд на второй пластине по значению всегда точно такой же, но с противоположным знаком. Если резистор
R убрать, останется лишь небольшое сопротивление проводов (оно и станет значением R)
и зарядка будет происходить очень быстро.

Изобразив функцию на графике, получим такую картину:

Как видно, заряд растёт не равномерно, а обратно-экспоненциально. Это связанно с тем, что по
мере того, как заряд копится, он создаёт всё большее и большее обратное напряжение V_c,
которое «сопротивляется» V_in.

Заканчивается всё тем, что V_c становится равным по значению V_in и
ток перестаёт течь вовсе. В этот момент говорят, что конденсатор достиг точки насыщения (equilibrium).
Заряд при этом достигает максимума.

Вспомнив , мы можем изобразить зависимость силы тока в нашей
цепи при зарядке конденсатора.

Теперь, когда система находится в равновесии, поставим переключатель в положение 2.

На пластинах конденсатора заряды противоположных знаков, они создают напряжение — появляется ток
через нагрузку (Load). Ток пойдёт в противоположном направлении, если сравнивать с направлением
источника питания. Разрядка тоже будет происходить наоборот: сначала заряд будет теряться быстро,
затем, с падением напряжения создаваемого им же, всё медленее и медленее. Если за Q
обозначить заряд, который был на конденсаторе изначально, то:

Эти величины на графике выглядят следующим образом:

Опять же, через некоторое время система придёт в состояние покоя: весь заряд потеряется, напряжение
исчезнет, течение тока прекратится.

Если снова воспользоваться переключателем, всё начнётся по кругу. Таким образом конденсатор
ничего не делает кроме как размыкает цепь когда напряжение постоянно; и «работает», когда напряжение
резко меняется. Это его свойство и определяет когда и как он применяется на практике.

Принцип работы схем на балластном конденсаторе

В этой схеме конде-р является фильтром тока. Напряжение на нагрузку поступает только до момента полного заряда конде-ра, время которого зависит от его ёмкости. При этом никакого тепловыделения не происходит, что снимает ограничения с мощности нагрузки.

Чтобы понять, как работает эта схема и принцип подбора балластного элемента для LED, напомню, что напряжение – скорость движения электронов по проводнику, сила тока – плотность электронов.

Для диода абсолютно безразлично, с какой скоростью через него будут «пролетать» электроны. Расчет конде-ра основан на ограничении тока в цепи. Мы можем подать хоть десять киловольт, но если сила тока составит несколько микр оампер, количества электронов, проходящих через светоизлучающий кристалл, хватит для возбуждения лишь крохотной части светоизлучателя и свечения мы не увидим.

В то же время при напряжении несколько вольт и силе тока десятки ампер плотность потока электронов значительно превысит пропускную способность матрицы диода, преобразовав излишки в тепловую энергию, и наш LED элемент попросту испарится в облачке дыма.

Кодовая маркировка, дополнение

   В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

   Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

   * Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

   Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Рис. 6

С. Маркировка емкости в микрофарадах

   Вместо десятичной точки может ставиться буква R.

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

   В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

   Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

   Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

В. Маркировка 4 символами

   Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

   Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Последовательное и параллельное соединение конденсаторов

Опубликовано Июль 30, 2015

Все наверняка уже знают, что собой представляют последовательное и параллельное соединения. Соединение, при котором конец одного устройства соединен с началом следующего, называется последовательным.

Последовательное соединение конденсаторов

При последовательном соединении конденсаторов. получаемая цепь выглядит следующим образом:

Эта схема состоит из следующих элементов: трех конденсаторов C1. C2. С3 и источника электрической энергии E .

Мы видим, что конденсаторы подключены по всем правилам последовательного соединения, то есть вывод конденсатора C1 соединён с началом конденсатора C2. ну а конец конденсатора C2 соединен с началом третьего конденсатора C3

Стоит обратить внимание на то, как распределяются ёмкости каждого

При таком соединении, все ёмкостя следующим образом.

Дело в том, что общая емкость всех включенных конденсаторов не будит превышать емкости любого из конденсаторов. Проще говоря, если в данной группе конденсаторов, будит конденсатор с наименьшей емкостью, например, в 100 миро фарад, то общая емкость трех конденсаторов не будит превышать этих ста микрофарад. Общую емкость можно рассчитать по следующей формуле: Если в цепи имеются всего лишь два последовательно соединенных конденсатора, то общая емкость определяется по формуле:

Параллельное соединение конденсаторов

При параллельном соединении, начала всех конденсаторов соединяются в одну точку, а концы в другую, как показано на рисунке ниже:

Так при параллельном соединении, емкости всех конденсаторов складываются: То есть, емкость каждого конденсатора, включенного параллельно суммируется и получается одна большая емкость, которую можно на схеме представить одним конденсатором.

Это как два пишем один в уме, только в данном случаи один рисуем, а три в уме.

Смешанное соединение конденсаторов

Смешанное соединение конденсаторов выглядит следующим образом:

И представляет с собой различные сочетания параллельного и последовательного соединений. Для вычисления общей емкости таких соединений, применяют метод замещения: все конденсаторы делят на последовательно и параллельно соединенные группы, рассчитывают ёмкость каждой группы в отдельности, так что в конце выйдет две параллельных или последовательных емкостей, которые можно без труда посчитать. Например, дана следующая схема и следующие данные:

C1=0.4Ф C2=0.8Ф C3=0,73Ф Необходимо найти общую емкость всех трех конденсаторов. Как мы видим конденсаторы C1 и C2 соединены последовательно, а конденсатор C3 по отношению к первым двум параллельно. Посчитав общую емкость последовательно соединенных конденсаторов C1 и C2, их можно представить, как один конденсатор C1,2. Теперь нам не составит труда посчитать емкость двух параллельно соединенных конденсаторов, просто сложив их ёмкости.

Применения параллельного и последовательного соединений конденсаторов нашло свое применение в тех случаях, когда необходимо получить ту или иную величину емкости. Допустим у вас нет подходящего конденсатора, но есть куча других. Выполнив несколько не хитрых расчетов можно подобрать необходимую емкость.

Последовательное соединение

При последовательном соединении два и более конденсаторов соединяются в общую цепь таким образом, что каждый предыдущий конденсатор соединяется с последующим лишь в одной общей точке. Ток (i), осуществляющий зарядку последовательной цепи конденсаторов будет иметь одинаковое значение для каждого элемента, поскольку он проходит только по единственно возможному пути. Это положение подтверждается формулой: i = i_c1 = i_c2 = i_c3 = i_c4.

В связи с одинаковым значением тока, протекающего через конденсаторы с последовательным соединением, величина заряда, накопленного каждым из них, будет одинаковой, независимо от емкости. Такое становится возможным, поскольку заряд, приходящий с обкладки предыдущего конденсатора, накапливается на обкладке последующего элемента цепи. Поэтому величина заряда у последовательно соединенных конденсаторов будет выглядеть следующим образом: Q_общ= Q₁ = Q₂ = Q₃.

Если рассмотреть три конденсатора С₁, С₂ и С₃, соединенные в последовательную цепь, то выясняется, что средний конденсатор С₂ при постоянном токе оказывается электрически изолированным от общей цепи. В конечном итоге величина эффективной площади обкладок будет уменьшена до площади обкладок конденсатора с самыми минимальными размерами. Полное заполнение обкладок электрическим зарядом, делает невозможным дальнейшее прохождение по нему тока. В результате, движение тока прекращается во всей цепи, соответственно прекращается и зарядка всех остальных конденсаторов.

Общее расстояние между обкладками при последовательном соединении представляет собой сумму расстояний между обкладками каждого элемента. В результате соединения в последовательную цепь, формируется единый большой конденсатор, площадь обкладок которого соответствует обкладкам элемента с минимальной емкостью. Расстояние между обкладками оказывается равным сумме всех расстояний, имеющихся в цепи.

Падение напряжения на каждый конденсатор будет разным, в зависимости от емкости. Данное положение определяется формулой: С = Q/V, в которой емкость обратно пропорциональна напряжению. Таким образом, с уменьшением емкости конденсатора на него падает более высокое напряжение. Суммарная емкость всех конденсаторов вычисляется по формуле: 1/C_общ = 1/C₁ + 1/C₂ + 1/C₃.

Главная особенность такой схемы заключается в прохождении электрической энергии только в одном направлении. Поэтому в каждом конденсаторе значение тока будет одинаковым. Каждый накопитель в последовательной цепи накапливает равное количество энергии, независимо от емкости. То есть емкость может воспроизводиться за счет энергии, присутствующей в соседнем накопителе.

Онлайн калькулятор, для расчета емкости конденсаторов соединенных последовательно в электрической цепи.

Таблица перевода емкостей и обозначений конденсаторов

Цветовая кодировка керамических конденсаторов.

На корпусе конденсатора, слева — направо, или сверху — вниз наносятся цветные
полоски.

Как правило, номинал емкости оказывается закодирован первыми тремя полосками.
Каждому цвету, в первых двух полосках,соответствует своя цифра:
черный — цифра 0;
коричневый — 1;
красный — 2;
оранжевый — 3;
желтый — 4;
зеленый — 5;
голубой — 6;
фиолетовый — 7;
серый — 8;
белый — 9.
Таким образом, если например, первая полоска коричневая а вторая желтая,
то это соответствует числу -14. Но это число не будет величиной номинальной
емкости конденсатора, его еще необходимо умножить на множитель, закодированный
третьей полоской.

В третьей полоске цвета имеют следующие значение:
оранжевый — 1000;
желтый — 10000;
зеленый — 100000.
Допустим, что цвет третьей полоски нашего конденсатора — желтый.
Умножаем 14 на 10000, получаем емкость в пикофарадах -140000, иначе, 140 нанофарад или 0,14 микрофарад.
Четвертая полоска обозначает допустимые отклонения от номинала емкости(точность), в
процентах:
белый — ± 10 %;
черный — ± 20%.
Пятая полоска — номинальное рабочее напряжение.
Красный цвет — 250 Вольт, желтый — 400.

Соединение конденсаторов Как правильно соединять конденсаторы?

 У многих начинающих любителей электроники в процессе сборки самодельного устройства возникает вопрос: “Как правильно соединять конденсаторы?”

 Казалось бы, зачем это надо, ведь если на принципиальной схеме указано, что в данном месте схемы должен быть установлен конденсатор на 47 микрофарад, значит, берём и ставим необходимый конденсатор. Но, согласитесь, что в мастерской даже заядлого электронщика может не оказаться конденсатора с необходимым номиналом!

Похожая ситуация может возникнуть и при ремонте какого-либо прибора. Например, необходим электролитический конденсатор ёмкостью 1000 микрофарад, а под рукой лишь 2 – 3 конденсатора на 470 микрофарад. Ставить конденсатор на 470 микрофарад, вместо положенных 1000? Нет, это допустимо не всегда. Так как же быть? Ехать на радиорынок за несколько десятков километров за одним конденсатором?

Важно

Как выйти из сложившейся ситуации? Можно соединить несколько конденсаторов и в результате получить необходимую нам ёмкость. В электронике существует два способа соединения конденсаторов: параллельное и последовательное.

В реальности это выглядит так:

Параллельное соединение

Принципиальная схема параллельного соединения

Последовательное соединение

Принципиальная схема последовательного соединения

Также можно комбинировать параллельное и последовательное соединение конденсаторов. На практике вам вряд ли это пригодиться.

Как рассчитать общую ёмкость соединённых конденсаторов?

Помогут нам в этом несколько простых формул. Не сомневайтесь, если вы будете заниматься электроникой, то эти простые формулы рано или поздно вас выручат.

Общая ёмкость параллельно соединённых конденсаторов:

С1 – ёмкость первого конденсатора;

С2 – ёмкость второго конденсатора;

С3 – ёмкость третьего конденсатора;

СN – ёмкость N-ого конденсатора;

Cобщ – суммарная ёмкость составного конденсатора.

Как видим, при параллельном соединении ёмкости конденсаторов нужно всего-навсего сложить!

Внимание! Все расчёты необходимо производить в одних единицах. Если рассчитываем ёмкости в микрофарадах, то нужно указывать ёмкость C1, C2 в микрофарадах

Результат также получим в микрофарадах. Это правило стоит соблюдать, иначе ошибки не избежать!

Чтобы не допустить ошибку при переводе микрофарад в пикофарады или нанофарады можно воспользоваться специальной таблицей. В ней указаны приставки, используемые для краткой записи и множители, с помощью которых можно пересчитать значения величин.

Ёмкость двух последовательно соединённых конденсаторов можно рассчитать по другой формуле. Она будет чуть сложнее:

Внимание! Данная формула справедлива только для двух конденсаторов! Для большего количества последовательно включенных конденсаторов потребуется другая формула. Она более запутанная, да и не всегда пригождается

Или то же самое, но более понятно:

Если вы проведёте несколько расчётов, то увидите, что при последовательном соединении конденсаторов их результирующая ёмкость будет всегда меньше наименьшей ёмкости, включённой в данную цепочку. Что это значить? А это значит, что если соединить последовательно конденсатор ёмкостью 5, 100 и 35 пикофарад, то общая ёмкость составного конденсатора будет меньше 5.

Совет

В том случае, если для последовательного соединения применены конденсаторы одинаковой ёмкости, эта громоздкая формула упрощается и принимает вид:

Здесь, вместо буквы M ставиться количество конденсаторов, а C1 – ёмкость конденсатора.

Стоит также запомнить простое правило:

При последовательном соединении двух конденсаторов с одинаковой ёмкостью результирующая ёмкость будет в два раза меньше ёмкости каждого из конденсаторов.

Таким образом, если вы последовательно соедините два конденсатора, ёмкость каждого из которых 10 нанофарад, то в результате ёмкость составного конденсатора составит 5 нанофарад.

Маркировка СМД (SMD) конденсаторов.

Размеры СМД конденсаторов невелики, поэтому маркировка их производится весьма лаконично.
Рабочее напряжение нередко кодируется буквой(2-й и 3-й варианты на рисунке ниже) в соответствии с.
Номинальная емкость может кодироваться либо с помощью (вариант 2 на рисунке), либо с использованием двухзначного
буквенно-цифровой кода(вариант 1 на рисунке). При использовании последнего, на корпусе можно обнаружить таки две(а не одну букву) с одной цифрой(вариант 3 на рисунке).

Первая буква может является как кодом изготовителя(что не всегда интересно), так и указываеть на номинальное рабочее напряжение(более полезная информация), вторая — закодированным значением
в пикоФарадах(мантиссой). Цифра — показатель степени(указывает сколько нулей необходимо добавить к мантиссе).
Например EA3 может означать, что номинальное напряжение конденсатора 16в(E) а емкость — 1,0 *1000 = 1 нанофарада,
BF5 соответсвенно, напряжение 6,3в(В), емкость — 1,6* 100000 = 0,1 микрофарад и.т.д.

Подведем итоги о блокировочных конденсаторах

Теперь у нас достаточно информации, чтобы сформулировать краткий набор рекомендаций для успешной блокировки:

• В случае сомнений обеспечьте каждый питающий вывод керамическим конденсатором 0,1 мкФ, предпочтительно размером 0805 или меньше, параллельно танталовому или керамическому конденсатору 10 мкФ.
• Если речь идет только о высокочастотном шуме, возможно, вы можете опустить конденсатор на 10 мкФ или заменить его чем-то меньшим.
• Если вам необходимо компенсировать продолжительные колебания питания, которые потребуют большого количества сохраненного заряда, вам может потребоваться обеспечить каждую микросхему дополнительным более крупным конденсатором, скажем, 47 мкФ.
• Если ваш проект включает в себя очень высокие частоты или особенно чувствительную схему, используйте симулятор для анализа переходных процессов (AC анализ) вашей цепи блокировки. (Возможно, будет сложно найти точные спецификации на ESR и ESL, особенно учитывая, что ESR конденсатора может значительно варьироваться в зависимости от частоты – просто сделайте всё возможное.) При необходимости добавьте керамические конденсаторы с малой ESL для улучшения высокочастотных характеристик импеданса.
• Устанавливайте высокочастотные керамические конденсаторы как можно ближе к питающему выводу и используйте короткие дорожки и сквозные отверстия для минимизации паразитных емкости и сопротивления. Размещение более крупных конденсаторов, предназначенных для низкочастотной блокировки, не столь критично, но они также должны быть близки к микросхеме (в пределах полдюйма (12,7 мм) или около того).

Список источников

• dpva.ru
• elektrikaetoprosto.ru
• radioprog.ru
• electric-220.ru
• wiki.amperka.ru
• orenburgelectro.ru
• electricremont.ru
• www.gamesdraw.ru
• sibay-rb.ru

Поделитесь с друзьями!

Преобразовать мкФ в пФ (микрофарад в пикофарад)

Прямая ссылка на этот калькулятор:
https://www.preobrazovaniye-yedinits.info/preobrazovat+mikrofarad+v+pikofarad.php

1. Выберите нужную категорию из списка, в данном случае ‘Ёмкость’.
2. Введите величину для перевода. Основные арифметические операции, такие как сложение (+), вычитание (-), умножение (*, x), деление (/, :, ÷), экспоненту (^), скобки и π (число пи), уже поддерживаются на настоящий момент.
3. Из списка выберите единицу измерения переводимой величины, в данном случае ‘микрофарад [мкФ]’.
4. И, наконец, выберите единицу измерения, в которую вы хотите перевести величину, в данном случае ‘пикофарад [пФ]’.
5. После отображения результата операции и всякий раз, когда это уместно, появляется опция округления результата до определенного количества знаков после запятой.

С помощью этого калькулятора можно ввести значение для конвертации вместе с исходной единицей измерения, например, ‘169 микрофарад’. При этом можно использовать либо полное название единицы измерения, либо ее аббревиатуруНапример, ‘микрофарад’ или ‘мкФ’. После ввода единицы измерения, которую требуется преобразовать, калькулятор определяет ее категорию, в данном случае ‘Ёмкость’. После этого он преобразует введенное значение во все соответствующие единицы измерения, которые ему известны. В списке результатов вы, несомненно, найдете нужное вам преобразованное значение. Как вариант, преобразуемое значение можно ввести следующим образом: ‘3 мкФ в пФ‘ или ’38 мкФ сколько пФ‘ или ’14 микрофарад -> пикофарад‘ или ’45 мкФ = пФ‘ или ’66 микрофарад в пФ‘ или ’41 мкФ в пикофарад‘ или ’55 микрофарад сколько пикофарад‘.3’. Объединенные таким образом единицы измерения, естественно, должны соответствовать друг другу и иметь смысл в заданной комбинации.

Если поставить флажок рядом с опцией ‘Числа в научной записи’, то ответ будет представлен в виде экспоненциальной функции. Например, 6,146 559 944 066 3×1026. В этой форме представление числа разделяется на экспоненту, здесь 26, и фактическое число, здесь 6,146 559 944 066 3. В устройствах, которые обладают ограниченными возможностями отображения чисел (например, карманные калькуляторы), также используется способ записи чисел 6,146 559 944 066 3E+26. В частности, он упрощает просмотр очень больших и очень маленьких чисел. Если в этой ячейке не установлен флажок, то результат отображается с использованием обычного способа записи чисел. В приведенном выше примере он будет выглядеть следующим образом: 614 655 994 406 630 000 000 000 000. Независимо от представления результата, максимальная точность этого калькулятора равна 14 знакам после запятой. Такой точности должно хватить для большинства целей.

Сколько пикофарад в 1 микрофарад?

1 микрофарад [мкФ] = 1 000 000 пикофарад [пФ] — Калькулятор измерений, который, среди прочего, может использоваться для преобразования микрофарад в пикофарад.

Таблица преобразования конденсаторов

»Электроника

Значения конденсатора могут быть выражены в мкФ, нФ и пФ, и часто требуется преобразование значений между ними, нФ в мкФ, нФ в пФ и наоборот.

Емкостное руководство Учебное пособие включает:
Емкость
Формулы конденсатора
Емкостное реактивное сопротивление
Параллельные и последовательные конденсаторы
Диэлектрическая проницаемость и относительная диэлектрическая проницаемость
Коэффициент рассеяния, тангенс угла потерь, СОЭ
Таблица преобразования конденсаторов

Конденсаторы — это очень распространенная форма электронных компонентов, и номиналы конденсаторов обычно выражаются в микрофарадах, мкФ (иногда мкФ, когда микроконтроллер недоступен), нанофарадах, нФ и пикофарадах, пФ.

Часто эти множители перекрываются. Например, 0,1 мкФ также можно выразить как 100 нФ, и есть еще много примеров такого рода путаницы в обозначениях.

Также в некоторых областях использование нанофарад, нФ, менее распространено, и значения выражаются в долях мкФ и большим кратным пикофарадам, пФ. В этих обстоятельствах может потребоваться преобразование в нанофарады, нФ, когда доступны компоненты, отмеченные в нанофарадах.

Иногда может сбивать с толку, когда на принципиальной схеме или в списке электронных компонентов может упоминаться значение, например, в пикофарадах, а в списках дистрибьютора электронных компонентов в магазине электронных компонентов может упоминаться это в другом.

Также при проектировании электронной схемы необходимо убедиться, что значения электронных компонентов указаны в текущем кратном десяти. Вылет в десять раз может быть катастрофой!

Таблица преобразования конденсаторов ниже показывает эквиваленты между & microF, nF и pF в удобном табличном формате. Часто при покупке у дистрибьютора электронных компонентов или в магазине электронных компонентов в маркировке спецификаций могут использоваться другие обозначения, и может потребоваться их преобразование.

Конденсаторы могут находиться в диапазоне 10 ⁹ и даже больше, поскольку в настоящее время используются суперконденсаторы. Чтобы избежать путаницы с большим количеством нулей, прикрепленных к номиналам различных конденсаторов, широко используются общие префиксы pico (10 ^-12 ), nano (10 ^-9 ) и micro (10 ^-6 ). При преобразовании между ними иногда полезно иметь таблицу преобразования конденсаторов или таблицу преобразования конденсаторов для различных номиналов конденсаторов.

Еще одним требованием для преобразования емкости является то, что для некоторых схем маркировки конденсаторов фактическое значение емкости указывается в пикофарадах, а затем требуется преобразование значения в более обычные нанофарады или микрофарады.

Также другие формы электронных компонентов используют те же формы умножителя. Резисторы, как правило, не подходят, поскольку их значения измеряются в Ом и более высоких кратных, таких как кОм или & МОм, но индуктивности измеряются в Генри, а значения намного меньше.Поэтому милли-Генри и микро-Генри широко используются, и поэтому могут потребоваться аналогичные преобразования.

Калькулятор преобразования емкости

Калькулятор преобразования значений емкости, представленный ниже, позволяет легко преобразовывать значения, выраженные в микрофарадах: мкФ, нанофарадах: нФ и пикофарадах: пФ. Просто введите значение и то, в чем оно выражается, и значение будет отображаться в мкФ, нФ и пФ, а также значение в фарадах!

Калькулятор преобразования емкости

Преобразовать электростатическую емкость.

Конденсатор Таблица преобразования

Диаграмма или таблица, доказывающая простой перевод между микрофарадами, мкФ; нанофарады, нФ, и пикофарады, пФ приведены ниже. Это помогает уменьшить путаницу, которая может возникнуть при переключении между разными множителями значений.

Эта таблица преобразования конденсаторов или таблица преобразования конденсаторов позволяет быстро и легко найти различные значения, указанные для конденсаторов, и преобразовать их между пикофарадами, нанофарадами и микрофарадами.

Популярные преобразования конденсаторов

Существует несколько популярных способов записи значений конденсаторов. Часто, например, керамический конденсатор может иметь значение 100 нФ. При использовании в цепях с электролитическими конденсаторами часто бывает интересно понять, что это 0,1 мкФ. Эти полезные преобразования могут помочь при проектировании, создании или обслуживании схем.

При проектировании схем или любом использовании конденсаторов часто бывает полезно иметь в виду эти преобразования конденсаторов, поскольку значения переходят от пикофарад к нанофарадам, а затем от нанофарад к микрофарадам.

Более подробная таблица коэффициентов преобразования для преобразования между различными значениями, нФ в пФ, мкФ в нФ и т. Д., Приведена ниже.

Номенклатура преобразования конденсаторов

Хотя большинство современных схем и описаний компонентов используют номенклатуру мкФ, нФ и пФ для детализации значений конденсаторов, часто в старых схемах цепей, описаниях схем и даже самих компонентах может использоваться множество нестандартных сокращений, и это не всегда может быть понятно именно то, что они означают.

Основные варианты для различных подкратных значений емкости приведены ниже:

• Микрофарад, мкФ: Значения для конденсаторов большей емкости, таких как электролитические конденсаторы, танталовые конденсаторы и даже некоторых бумажных конденсаторов, измеренные в микрофарадах, могли быть обозначены в мкФ, мФД, МФД, МФ или мкФ. Все они относятся к величине, измеренной в мкФ. Эта терминология обычно связана с электролитическими конденсаторами и танталовыми конденсаторами.
• Нано-Фарад, нФ: Терминология нФ или нано-Фарад не использовалась широко до стандартизации терминологии, и поэтому это подмножество не имело множества сокращений. Термин нанофарад стал гораздо более использоваться в последние годы, хотя в некоторых странах его использование не так широко, поскольку значения выражаются в большом количестве пикофарад, например 1000 пФ на 1 нФ или доли микрофарады, например 0,001 мкФ, опять же для нанофарада.Эта терминология обычно ассоциируется с керамическими конденсаторами, металлизированными пленочными конденсаторами, включая многослойные керамические конденсаторы для поверхностного монтажа, и даже с некоторыми современными конденсаторами из серебряной слюды.
• Пико-Фарад, пФ: Снова были использованы различные сокращения для обозначения значения в пикофарадах, пФ. Используемые термины включали: микроромикрофарады, mmfd, MMFD, uff, мкФ. Все они относятся к значениям в пФ. Значения конденсаторов, измеряемые в пикофарадах, часто используются в радиочастотных, РЧ-цепях и оборудовании.Соответственно, эта терминология используется в основном для керамических конденсаторов, но она также используется для серебряных слюдяных конденсаторов и некоторых пленочных конденсаторов.

Стандартизация терминологии помогла в преобразовании значений из одного подмножества в другое. Это означает, что здесь значительно меньше места для недоразумений. Проще преобразовать из мкФ в нФ и пФ. Это часто бывает полезно, когда на принципиальной схеме может упоминаться номинал конденсатора, упомянутый одним способом, а в списках дистрибьюторов электронных компонентов — другим.

Таблица преобразования емкости очень полезна, потому что разные производители электронных компонентов могут маркировать компоненты по-разному, иногда маркируя их как несколько нанофарад, тогда как другие производители могут маркировать свои эквивалентные конденсаторы как доли микрофарад и так далее. Очевидно, что дистрибьюторы электронных компонентов и магазины электронных компонентов будут стремиться использовать номенклатуру производителей.

Подобным образом на принципиальных схемах компоненты могут быть помечены по-разному, часто для сохранения общности и т. Д.Соответственно, это помогает конвертировать пикофарады в нанофарады и микрофарады и наоборот. Это может помочь идентифицировать компоненты, отмеченные значениями, выраженными в нанофарадах, когда в спецификации или списке деталей для схемы могут быть значения, выраженные в микрофарадах, мкФ и пикофарадах, пФ.

Часто бывает полезно иметь возможность использовать калькулятор преобразования емкости, подобный приведенному выше, но часто вы знакомы с преобразованиями, и популярные эквиваленты, такие как 1000 пФ — это нанофарад, а 100 нФ — 0.1 мкФ.

При использовании электронных компонентов и проектировании электронных схем эти преобразования быстро становятся второй натурой, но даже в этом случае таблицы преобразования емкости и калькуляторы часто могут быть очень полезными. Эти преобразования, очевидно, полезны для конденсаторов, а также других электронных компонентов, таких как катушки индуктивности.

Другие основные концепции электроники:
Напряжение
Текущий
Мощность
Сопротивление
Емкость
Индуктивность
Трансформеры
Децибел, дБ
Законы Кирхгофа
Q, добротность
Радиочастотный шум

Вернуться в меню «Основные понятия электроники».. .

Перевести нанофарады [нФ] в микрофарады [мкФ, мкФ] • Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц

Конвертер длины и расстоянияМассовый конвертер Сухой объем и общие измерения площади Конвертер объема Конвертер модулейПреобразователь энергии и работыПреобразователь мощностиПреобразователь силыКонвертер времениЛинейный преобразователь скорости и скоростиКонвертер углаКонвертер топливной экономичности, расхода топлива и экономии топливаКонвертер чиселПреобразователь единиц информации и хранения данныхКурсы обмена валютКонвертер женской одежды и размеров обувиКонвертер мужской одежды и размеров обувиКонвертер угловой скорости и удельной скорости вращенияКонвертер угловой скорости и угловой скорости Преобразователь Момент инерции Преобразователь Момент силы Преобразователь Моментный преобразователь Удельная энергия, теплота сгорания (на массу) Преобразователь Удельная энергия, теплота сгорания Конвертер температур сгорания (на объем) Конвертер температурного интервалаКонвертер температурного расширенияКонвертер теплового сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиПлотность тепла, плотность пожарной нагрузкиКонвертер плотности потока теплаКонвертер коэффициента теплопередачиКонвертер абсолютного коэффициента теплопередачи Конвертер массового расхода ) Конвертер вязкостиПреобразователь кинематической вязкостиПреобразователь поверхностного натяженияПроницаемость, проницаемость, проницаемость водяного параКонвертер скорости передачи водяного параКонвертер уровня звукаКонвертер чувствительности микрофонаПреобразователь уровня звукового давления (SPL) Конвертер уровня звукового давления с выбираемым эталонным давлениемПреобразователь яркостиКонвертер световой интенсивности и световой потокПреобразователь разрешения цифрового изображения Конвертер фокусного расстояния: оптический Powe Преобразователь r (диоптрия) в увеличение (X) Преобразователь электрического зарядаЛинейный преобразователь плотности зарядаПреобразователь плотности поверхностного зарядаПреобразователь объёмной плотности зарядаПреобразователь электрического токаЛинейный преобразователь плотности токаПреобразователь плотности поверхностного токаПреобразователь напряженности электрического поляПреобразователь электрического потенциала и напряженияПреобразователь электрического сопротивленияПреобразователь удельной проводимости Конвертер манометровПреобразование уровней в дБм, дБВ, ваттах и ​​других единицахПреобразователь магнитодвижущей силыПреобразователь напряженности магнитного поляПреобразователь магнитного потокаПреобразователь плотности магнитного потокаМощность поглощенной дозы излучения, Конвертер мощности суммарной дозы ионизирующего излученияРадиоактивность.Конвертер радиоактивного распада Конвертер радиоактивного облученияРадиация. Конвертер поглощенной дозы Конвертер метрических префиксов Конвертер передачи данных Конвертер единиц типографии и цифровой обработки , используя осциллограф мультиметра.

Емкость — это физическая величина, которая представляет способность проводника накапливать заряд.Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:

C = Q / ∆φ

Здесь Q — электрический заряд, который измеряется в кулонах (Кл), а ∆φ — разность потенциалов, измеряемая в вольтах (В).

Емкость измеряется в фарадах (Ф) в СИ. Этот блок назван в честь британского физика Майкла Фарадея.

Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника.Например, изолированный металлический шар с радиусом в 13 раз большим, чем у Солнца, будет иметь емкость в одну фарад, в то время как емкость металлического шара с радиусом Земли будет около 710 микрофарад (мкФ).

Поскольку один фарад является такой большой величиной, используются меньшие единицы, такие как микрофарад (мкФ), что соответствует одной миллионной фарада, нанофарад (нФ), равный одной миллиардной фарада, и пикофарад (пФ). , что составляет одну триллионную фарада.

В расширенной CGS для электромагнитных устройств основная единица емкости описывается в сантиметрах (см).Один сантиметр электромагнитной емкости представляет собой емкость шара в вакууме с радиусом 1 см. Система CGS расшифровывается как система сантиметр-грамм-секунда — она ​​использует сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант на 1, что позволяет упростить определенные формулы и вычисления.

Использование емкости

Конденсаторы — электронные компоненты для накопления электрических зарядов

Электронные символы

Емкость — это величина, имеющая значение не только для электрических проводников, но и для конденсаторов (первоначально называемых конденсаторами).Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Самый простой вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condender — конденсировать) — это двухслойный электронный компонент, используемый для хранения электрического заряда и энергии электромагнитного поля. Самый простой конденсатор состоит из двух электрических проводников, между которыми находится диэлектрик. Энтузиасты радиоэлектроники, как известно, делают подстроечные конденсаторы для своих схем с эмалированными проводами разного диаметра.Более тонкая проволока наматывается на более толстую. Схема RLC настраивается на желаемую частоту путем изменения количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.

Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор

Немного истории

Ученые смогли изготавливать конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук создали первое конденсаторное устройство, получившее название «лейденская банка».Стенки сосуда служили диэлектриком, а вода в кувшине и рука экспериментатора — проводящими пластинами. В такой банке может накапливаться заряд порядка одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими кувшинами. В них банку заряжали статическим электричеством за счет трения. Затем участник эксперимента касался банки и подвергался поражению электрическим током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них прикоснулся к банке.В этот момент все 700 человек воскликнули от ужаса, почувствовав толчок.

«Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мушенбруком во время своего путешествия по Европе и познакомился с его творчеством. Когда Петр Великий основал Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.

Со временем конденсаторы были усовершенствованы, и их размер уменьшался по мере увеличения емкости.Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.

Существует несколько типов конденсаторов, различающихся постоянной или переменной емкостью, а также типом используемого диэлектрического материала.

Примеры конденсаторов

Электролитические конденсаторы в блоке питания.

Сегодня существует множество различных типов конденсаторов для различных областей применения, но их основная классификация основана на их емкости и номинальном напряжении.

Как правило, емкость конденсаторов находится в диапазоне от нескольких пикофарад до нескольких сотен микрофарад. Исключением являются суперконденсаторы, потому что их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип действия электрохимических ячеек.Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, и иногда они могут заменить электрохимические ячейки в качестве источника электрического тока.

Вторым по важности свойством конденсатора является его номинальное напряжение . Превышение этого значения может сделать конденсатор непригодным для использования. Вот почему при построении цепей обычно используются конденсаторы со значением номинального напряжения, которое вдвое превышает напряжение, приложенное к ним в цепи.Таким образом, даже если напряжение в цепи немного превышает норму, с конденсатором все будет в порядке, если увеличение не станет вдвое больше нормы.

Конденсаторы могут быть объединены в батареи для увеличения общего номинального напряжения или емкости системы. При последовательном соединении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. При параллельном подключении конденсаторов общая емкость удваивается, а номинальное напряжение остается прежним.

Третьим по важности свойством конденсаторов является их температурный коэффициент емкости . Он отражает взаимосвязь между емкостью и температурой.

В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, которые не должны соответствовать требованиям высокого уровня, и специальные конденсаторы. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различным температурным коэффициентом емкости.

Маркировка конденсаторов

Как и резисторы, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Малогабаритные конденсаторы маркируются трех- или четырехзначным или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.

Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — это удалить конденсатор из цепи. и проводить измерения с помощью мультиметра.

Конденсатор электролитический в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и действует как анод. Бумага, пропитанная электролитом, вместе с другой фольгой действует как катод. Алюминиевая фольга протравливается для увеличения площади поверхности.

Предупреждение: конденсаторы могут хранить очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током перед выполнением измерений необходимо принять меры предосторожности.В частности, важно разряжать конденсаторы, закорачивая их выводы с помощью провода, изолированного из высокопрочного материала. В этой ситуации хорошо подойдут обычные провода измерительного прибора.

Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость для данной единицы веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия.Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно обеспечить правильное добавление такого конденсатора в схему в соответствии с его полярностью.

Полимерные конденсаторы: в конденсаторах этих типов в качестве второй пластины используется полупроводник или органический полимер, проводящий электричество, а не электролитическая жидкость. Их анод обычно изготавливается из металла, такого как алюминий или тантал.

Конденсатор переменной емкости с 3 секциями

Конденсаторы переменной емкости: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.

Пленочные конденсаторы: их емкость может составлять от 5 пФ до 100 мкФ.

Есть и другие типы конденсаторов.

Суперконденсаторы

Суперконденсаторы в наши дни становятся популярными. Суперконденсатор — это гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году.Это был конденсатор с двойным электрическим слоем и пористым материалом, который помог увеличить емкость из-за увеличенной площади поверхности. Этот подход известен теперь как двухслойная емкость. Электроды пористые, угольные. С тех пор конструкция постоянно улучшалась, и первые суперконденсаторы появились на рынке в начале 1980-х годов.

Суперконденсаторы используются в электрических цепях как источник электроэнергии. У них много преимуществ перед традиционными батареями, включая их долговечность, небольшой вес и быструю зарядку.Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Главный недостаток использования суперконденсаторов заключается в том, что они вырабатывают меньшее количество удельной энергии (энергии на единицу веса), имеют низкое номинальное напряжение и большой саморазряд.

В гонках Формулы 1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, батарее или суперконденсаторах для дальнейшего использования.

Электромобиль A2B производства Университета Торонто. Общий вид

В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменную потребность в электроэнергии, например MP3-плееры, фонарики, автоматические счетчики электроэнергии и другие устройства.

Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономное движение при проблемах с внешним источником питания.Суперконденсаторы также используются в некоторых автобусах и электромобилях.

Электромобиль A2B производства Университета Торонто. Под капотом

В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа Университета Торонто совместно с компанией Toronto Electric, занимающейся дистрибьюцией электродвигателей, разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным накопителем электроэнергии.Двигатели этого электромобиля питаются от аккумуляторов массой 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крыше автомобиля.

Емкостные сенсорные экраны

В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами с помощью сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений.Принцип работы емкостных экранов основан на том, что большое тело проводит электричество. Это большое тело в нашем случае и есть человеческое тело.

Поверхностные емкостные сенсорные экраны

Сенсорный экран для iPhone выполнен по технологии проецируемой емкости.

Поверхностный емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. Как правило, этот материал отличается высокой прозрачностью и низким поверхностным сопротивлением. Часто используется сплав оксида индия и оксида олова.Электроды в углах экрана подают на резистивный материал низкое колеблющееся напряжение. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта утечка обнаруживается датчиками в четырех углах, и информация отправляется контроллеру, который определяет координаты касания.

Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения с частотой до одного раза в секунду до 6,5 лет. Это составляет около 200 миллионов касаний.Эти экраны имеют высокий уровень прозрачности — до 90%. Благодаря своим преимуществам, емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года.

Недостатки емкостных экранов заключаются в том, что они плохо работают при минусовых температурах и их трудно использовать в перчатках, потому что перчатки действовать как изолятор. Сенсорный экран чувствителен к воздействию элементов, поэтому, если он расположен на внешней панели устройства, он используется только в устройствах, защищающих экран от воздействия.

Проекционные емкостные сенсорные экраны

Помимо поверхностных емкостных экранов, существуют также проекционные емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты той области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновения даже в тонких перчатках.

Проецируемые емкостные сенсорные экраны также обладают высокой прозрачностью до 90%. Они прочные и долговечные, что делает их популярными не только в личных электронных устройствах, но и в устройствах, предназначенных для общественного использования, таких как торговые автоматы, электронные платежные системы и другие.

Эту статью написали Сергей Акишкин, Татьяна Кондратьева

У вас возникли трудности с переводом единицы измерения на другой язык? Помощь доступна! Задайте свой вопрос в TCTerms , и вы получите ответ от опытных технических переводчиков в считанные минуты.

Конденсатор мкФ — нФ — пФ Инструмент преобразования позволяет выполнять преобразование обратно и обратно из конденсаторов мкФ в нФ и пФ. Конденсатор

мкФ — нФ — пФ Преобразователь позволяет выполнять преобразование обратно и обратно из конденсаторов мкФ нФ и пФ.

Конденсатор (первоначально известный как конденсатор) — это пассивный электрический компонент, используемый для
хранят энергию электростатически в электрическом поле. Общие типы конденсаторов:
Алюминий Электролитический , Керамический , Пленка , Бумага ,
Слюда и Тантал .Конденсаторы выражаются в фарадах. Общий
Сокращения: мкФ ( мкФ фарад), нФ ( нано фарад) и пФ
( пико фарад или микромикро фарад). Менее распространенные сокращения для конденсаторов
включают mfd, MFD, mf, MF, MMFD, MMF, мкФ, мкФ , NF и PF .

Ниже приведен преобразователь мкФ — нФ — пФ , упрощающий преобразование вперед и назад.

Многие конденсаторы имеют кодовое значение. Обычно это трехзначный код, за которым следует буква. Первые две цифры представляют собой значение. Следующая цифра — множитель, указывающий количество завершающих нулей. Буква укажет на допуск. Воспользуйтесь нашей системой поиска значений кода конденсатора, чтобы помочь вам в этом.

Создаете ли вы прототип на макетной плате, ремонтируете печатную плату, читаете схемы, покупаете конденсаторы или занимаетесь любыми другими делами.
В области электротехники или хобби вам, возможно, придется преобразовывать конденсаторы между мкФ мкФ, мкФ и пФ .Поскольку преобразование мкФ в нФ, мкФ в пФ, нФ в мкФ, нФ в пФ, пФ в нФ и пФ в мкФ может занять много времени,
воспользуйтесь нашей удобной таблицей преобразования, чтобы упростить преобразование туда и обратно. У нас даже есть
бесплатная версия для печати, которую вы можете распечатывать и использовать снова и снова.
Также обязательно ознакомьтесь с нашим разделом конденсаторов, чтобы помочь вам выбрать
подходящие конденсаторы для вашего следующего проекта.

Конденсатор мкФ — нФ — пФ Таблица преобразования

В приведенной ниже таблице преобразования показаны популярные номиналы конденсаторов и их преобразование из мкФ, нФ и пФ.

Версия для печати

Следует иметь в виду, что каждый конденсатор имеет собственное номинальное напряжение (В) и нормальное
Рабочая Температура. Хорошая идея — знать точные электрические требования данной цепи перед тем, как
выбор конденсатора для этой схемы.
Примечание: В конструкции ваших схем всегда допускайте запас прочности 50% или выше для максимального напряжения конденсаторов.Например, если напряжение вашей цепи составляет 5 вольт, то ваши конденсаторы должны быть рассчитаны как минимум на 10 вольт.

Конденсаторы работают с переменным и постоянным током по-разному. Когда переменный ток (AC) подается на конденсатор,
похоже, что ток проходит через конденсатор с небольшим сопротивлением или без него. Это потому, что конденсатор будет заряжаться
и разряд при колебаниях тока. При постоянном токе (DC) конденсатор будет действовать как разрыв цепи, когда он полностью зарядится.По этой причине конденсаторы в цепях переменного тока имеют другое применение, чем в цепях постоянного тока.

Конденсатор мкФ — нФ — пФ Продолжение таблицы преобразования (8,0 мкФ и ниже)

Версия для печати

Фарад (н) — RapidTables.com

Фарад — единица измерения емкости.Он назван в честь Майкла Фарадея.

Фарада измеряет, сколько электрического заряда накоплено на конденсаторе.

1 фарад — это емкость конденсатора, который имеет заряд 1 кулон при падении напряжения в 1 вольт.

1F = 1C / 1V

Таблица значений емкости в Фарадах

Пикофарад (пФ) в Фарад (Ф) преобразование

Емкость C в фарадах (Ф) равна емкости C в
пикофарад (пФ), умноженный на 10 ^-12 :

C _(F) = C _(пФ) ×
10 ^-12

Пример — преобразовать 30 пФ в фарады:

C _(F) = 30 пФ × 10 ^-12
= 30 × 10 ^-12 F

Нанофарад (нФ) в Фарад (F) преобразование

Емкость C в фарадах (Ф) равна емкости C в
нанофарад (нФ) умножить на 10 ^-9 :

C _(F) = C _(нФ) ×
10 ^-9

Пример — преобразовать 5 нФ в фарады:

C _(F) = 5 нФ × 10 ^-9
= 5 × 10 ^-9 F

Конвертация из микрофарадов (мкФ) в Фарады (Ф)

Емкость C в фарадах (Ф) равна емкости C в
микрофарад (мкФ) раз 10 ^-6 :

C _(F) = C _(мкФ) ×
10 ^-6

Пример — преобразовать 30 мкФ в фарады:

C _(F) = 30 мкФ × 10 ^-6
= 30 × 10 ^-6 F = 0.00003 F

См. Также

Таблица преобразования конденсаторов

— AI Synthesis

В конце концов, в своем путешествии по созданию синтезатора DIY вы столкнетесь с ситуацией, когда вам придется конвертировать между мкФ, нФ и пФ.
Бумажные и электролитические конденсаторы обычно выражаются в мкФ (микрофарадах). Слюдяные конденсаторы обычно выражаются в пФ (пикофарадах). Между пФ и мкФ находится нФ, которая составляет одну-одну тысячу мкФ. Преобразование назад и вперед между мкФ,
нФ и пФ сбивает с толку, поэтому ниже приведена таблица преобразования конденсаторов.

Конденсатор

Таблица преобразования

Таблица преобразования значений стандартных конденсаторов

пФ — нФ

Вот моя полная таблица преобразования для всех стандартных номиналов конденсаторов. Эта диаграмма позволяет конвертировать между пикофарадами, нанофарадами и микрофарадами. Со всеми значениями, перечисленными здесь, вам не нужно будет использовать калькулятор.

0,0011 0,0011 нФ

7

75 нФ

900 0,10 мкФ

1000000

900F 53

Выбор номиналов конденсаторов может стать настоящей головной болью для большинства любителей и инженеров. «Каковы стандартные значения?» это то, о чем я иногда спрашиваю себя.

Еще хуже, когда вам приходится ходить по магазинам в поисках нужного вам значения, потому что некоторые магазины могут указывать его в пФ, в то время как другие используют нФ, поэтому вы в конечном итоге переводите между пикофарадами, нанофарадами и микрофарадами, чтобы выяснить, то же самое.

Что ж, не бойтесь больше, потому что Пит здесь, и я решил сделать полную диаграмму для серии E24. Ни в одной поисковой системе не было сайта с такой диаграммой, показывающей каждую ценность вместе с конверсией. На вычисления у меня ушло много времени, так что будем надеяться, что кто-то сочтет это полезным.

Преобразователь единиц емкости

— Преобразование измерений A-I

Наиболее часто используемое преобразование единиц измерения

Фарады в микрофарады (Ф в мкФ) преобразование

1 Фарад (Ф) равен 1000000 микрофарад (мкФ) используйте этот преобразователь

Конвертация из микрофарад в фарады (мкФ в Ф)

1 Микрофарад (мкФ) равен 1.0E-6 Farad (F) используйте этот преобразователь

Конвертация микрофарад в пикофарады (мкФ в пФ)

1 микрофарад (мкФ) равно 1000000 пикофарад (пФ) используйте этот преобразователь

Пикофарады в микрофарады (пФ в мкФ) преобразование

1 пикофарад (пФ) равен 1.0E-6 микрофарад (мкФ) используйте этот преобразователь

Определение

Емкость — количество электрических зарядов, которое может удерживать изолированный проводник.Единица СИ, используемая для описания емкости, — фарад, символ — C.

Формула емкости:

Единицы измерения

Абфарад (abF), Аттофарад (aF), Сентифарад (cF), Кулон на вольт, Декафарад (daF), Децифарад (dF), Экзафарад (EF), Фарад (F), Фемтофарад (fF), Гигафарад (GF), Гектофарад (hF), Килофарад (kF), Мегафарад (MF), Микрофарад (µF), Миллифарад (mF), Нанофарад (nF), Петафарад (PF), Пикофарад (pF), Статфарад (statF), Терафарад (TF), Йоктофарад (yF), Йоттафарад (YF), Зептофарад (zF), Зеттафарад (ZF)

Об инструменте «Конвертер единиц емкости».

Мы используем округление в unit-conversion.info. Это означает, что некоторые результаты будут округлены, чтобы числа не становились слишком длинными.
