АЛИДАДА — это… Что такое АЛИДАДА?

алидада теодолита — это… Что такое алидада теодолита?

алидада теодолита

vernier plate

Большой англо-русский и русско-английский словарь.
2001.

• алидада с диоптрами
• алидада-высотомер

Смотреть что такое «алидада теодолита» в других словарях:

• АЛИДАДА — (араб. al hada линейка). Металлическая линейка с узкими прорезами или с вертикальными пластинками (диоптрами), которая, вместе с разделенным кругом, в центре которого она вращается, составляет часть почти всех угломерных снарядов. Словарь… …   Словарь иностранных слов русского языка

• Алидада — и визир …   Википедия

• Горизонтальный круг теодолита — предназначен для измерения горизонтальных углов и состоит из лимба и алидады. Лимб представляет собой стеклянное кольцо, на скошенном крае которого нанесены равные деления с помощью автоматической делительной машины. Цена деления лимба (величина… …   Википедия

• Теодолит — середины 20 го века Теодолит  измерительный прибор для измерения горизонтальных и вертикальных углов при геодезических работах, топографических, геодезических и маркшейдерских съёмках, в строительстве и т. п. Основной рабоч …   Википедия

• ГОСТ 21830-76: Приборы геодезические. Термины и определения — Терминология ГОСТ 21830 76: Приборы геодезические. Термины и определения оригинал документа: 50. Алидада D. Alhidade F. Alidade Определения термина из разных документов: Алидада 80. Ампула уровня D. Röhre E. Level vial F. Fiole de niveau… …   Словарь-справочник терминов нормативно-технической документации

• Теодолит —         геодезический инструмент (См. Геодезические инструменты) для определения направлений и измерения горизонтальных и вертикальных углов при геодезических работах, топографических и маркшейдерских съёмках, в строительстве и т. п. (см.… …   Большая советская энциклопедия

• Универсальный инструмент —         универсал в астрономии и геодезии, переносный угломерный инструмент, служащий для измерения углов в вертикальной и горизонтальной плоскостях. С помощью У. и. по наблюдениям звёзд и Солнца определяют географические координаты места,… …   Большая советская энциклопедия

• теодолит — геодезический инструмент для измерения на местности горизонтальных и вертикальных углов. Состоит из зрительной трубы, вращающегося вокруг вертикальной оси горизонтального круга (лимба) с алидадой, на подставку которой опирается горизонтальная ось …   Энциклопедия техники

• Гиротеодолит —         гироскопическое визирное устройство, предназначенное для ориентирования туннелей, шахт, топографической привязки и др. Г. служит для определения азимута (пеленга) ориентируемого направления и широко используется при проведении… …   Большая советская энциклопедия

• теодолит — [тэ], а; м. [от греч. theaomai смотрю и dolichos длинный] Угломерный инструмент, применяемый в геодезии, астрономии, в инженерных работах и т.п. Труба теодолита. Установить т. ◁ Теодолитный, ая, ое. Т. треножник. Т. прибор (=теодолит). Т ая… …   Энциклопедический словарь

• Корпус военных топографов — Основание Указ императора Александра I 28 января 1822 года Ликвидация Постановление СНК СССР 1918 год Корпус военных топографов (КВТ) (до 1866  Корпус топографов)  был организован в 1822 году для централизов …   Википедия

ТЕОДОЛИТ | МобиСтрой

Теодолитом называют геодезический оптический прибор для измерения и построения на местности горизонтальных углов. Конструкции многих теодолитов позволяют измерять и вертикальные углы, но с меньшей точностью, чем горизонтальные. Различают теодолит ы высокоточные, точные и технические (малой точности).

Схема устройства и основные элементы теодолита: 1 — исходная станция {вершина угла), 2 — подставка, 3 — подъемный винт, 4 и 5 — лимб и алидада горизонтального круга, 6 — подставка трубы, 7 и 8 — вертикальный круг, 9 — зрительная труба, 10 — визирная ось трубы, 11 — ось вращения трубы, 12 — цилиндрический уровень, 13 — ось уровня, 14 — зажимные винты горизонтального круга, 15 — штатив, 16 — становой винт, 17 — нитяной отвес

Конструктивные ‘элементы теодолита: подставка-треножник (трегер) 2 с тремя подъемными винтами, горизонтальный круг (лимб 4 и алидада 5), подставка трубы (колонки) 6, вертикальный круг (алидада 7 и лимб 8), зрительная труба 9, цилиндрический уровень 12 при горизонтальном круге. Прибор крепится к штативу 15 с помощью станового винта 16. Для крепления частей прибора в нужном положении служат зажимные винты 14. В вершине измеряемого угла, над точкой стояния (станцией) 1, теодолит центрируется по отвесу 17. Точность центрирования нитяным отвесом равна 3-5 мм, оптическим центри-ром — в пределах 1 — 2 мм.

Зрительная труба 9 имеет три оси: геометрическую (ось цилиндра трубы), оптическую (линия, соединяющая оптические центры объектива и окуляра) и визирную 10 (линия, связывающая оптический центр объектива и точку пересечения нитей сетки).

Горизонтальный круг состоит из двух частей: лимба 4 и алидады 5. Лимб — это металлическое или стеклянное кольцо, по внешнему краю которого нанесены градусные и минутные деления. Деления отсчитываются по ходу часовой стрелки. Наименьшее расстояние между двумя делениями — цена деления лимба. Алидада — это концентрически связанный с лимбом круг или двойной сектор, на котором расположены отсчетные приспособления. На кожухе алидады крепится подставка 6 зрительной трубы. При измерении горизонтальных углов лимб остается неподвижным, а трубу вместе с алидадой устанавливают в заданном направлении. Подъемные винты 3 служат для установки плоскости горизонтального круга (и оси 13 цилиндрического уровня) строго горизонтально. Алидада вместе с подставкой и зрительной трубой может вращаться относительно лимба, который при необходимости также можно поворачивать. После грубого предварительного наведения и закрепления алидады теодолит точно наводят на наблюдаемую точку специальными наводящими винтами, обеспечивающими плавное его вращение.

Вертикальный круг, служащий для измерения вертикальных углов, состоит из лимба 8, наглухо соединенного со зрительной трубой, и алидады 7, жестко связанной с осью 11 вращения трубы. В рабочее положение круг часто устанавливается с помощью специального уровня или маятникового компенсатора.

Основные части геодезических приборов » СтудИзба

Основные части геодезических приборов

По назначению геодезические приборы делятся на:

1.        Приборы для угловых измерений – теодолиты.

2.       Приборы для линейных измерений – рулетки, мерные ленты и проволоки, дальномеры.

3.       Приборы для измерения превышений – нивелиры.

4.       Приборы для съемочных работ – тахеометры, кипрегели, фототеодолиты и др.

5.       Приборы для аэро–, фото– съемки – стереокомпараторы, аэрофото аппарата, стереометры.

Зрительная труба – это увеличительный прибор для наблюдения удаленных объектов. Астрономическая труба дает обратное изображение, земная – прямое.

Основными частями зрительной трубы является: объектив 1, окуляр 2, внутренняя фокусирующая линза 3, которая перемещается внутри трубы вращением кремальеры 4 (кремальерного винта или кольца) и сетки нитей 5.

Объектив и окуляр трубы располагают т.о. чтобы при установки трубы на бесконечность передний фокус окуляра совпадал с задним фокусом объектива и плоскостью сетки нитей. В окулярной части трубы находиться сетка нитей на которую проектируется изображение наблюдаемого предмета, между объективом и окуляром располагается двояковогнутая фокусирующая линза, которая перемещается при помощи кремальеры.

Зрительная труба имеет 3 основные оси.

– визирная ось, прилегая проходит через оптический центр объектива и центр сетки нитей; вертикальная плоскость проходящая через визирную ось называется коллимационной.

– оптическая ось проходит через центр объектива и окуляра.

– геометрическая ось – прямая проходящая через центры поперечных сечений объективной части трубы.

При установке зрительной трубы по глазу необходимо получить отчетливое изображение сетки нитей и наблюдение объекта, для этого зрительную трубу наводят на светлый фон и вращением окулярного кольца добиваются отчетливого изображения нити сетей.

Для наведения резкости на предмет при помощи кремальеры перемещают фокусирующую линзу до совпадения изображения предмета с плоскостью сетки нитей.

После установки зрительной трубы следует убедиться в отсутствии параллакса сетки нитей – кажущегося смещения изображения относительно сетки при перемещении глаза наблюдателя относительно окуляра, устраняется дополнительной фокусировкой.

Увеличение зрительной трубы это отношение угла под которым предмет виден в зрительную трубу к углу, под которым предмет виден невооруженным глазом, на практике за увеличение зрительной трубы принимают соотношение фокусного расстояния объектива и окуляра.

Ход лучей в зрительной трубе

Более совершенными являются трубы с внутренней фокусировкой; в них применяется дополнительная подвижная рассеивающая линза L₂, образующая вместе с объективом L₁ эквивалентную линзу L. При перемещении линзы L₂ изменяется расстояние между линзами l и, следовательно, изменяется фокусное расстояние f эквивалентной линзы. Изображение предмета, находящееся в фокальной плоскости линзы L, также перемещается вдоль оптической оси, и когда оно попадает на плоскость сетки нитей становится четко видным в окуляре трубы. Трубы с внутренней фокусировкой короче; они герметичны и позволяют наблюдать близкие предметы; в современных измерительных приборах применяются в основном такие зрительные трубы.

В технических приборах увеличение 20–30 крат.

Полем зрения трубы называется пространство, которое видно в  зрительную трубу при ее неподвижном положении.

Уровни предназначены для приведения в горизонтальное положение отдельных частей приборов, в геодезических приборах применяются жидкостные уровни.

Круглый уровень – представляет собой стеклянную ампулу округлой формы заключенной в металлической оправу и заполненную жидкостью так, чтобы оставалось свободное пространство, заполненное парами жидкости – пузырек.

На верхней внешней поверхности ампулы нанесены концентрические окружности – центр этих окружностей – нуль пункт.

Внутренняя верхняя поверхность ампулы представляет собой сферу большего радиуса. Осью круглого уровня называется прямая, походящая через нуль–пункт перпендикулярно к внутренним верхним поверхностям ампулы. Круглый уровень имеет небольшую точность, и применятся для предварительной установки прибора.

Цилиндрический уровень – стеклянная ампула цилиндрической формы, заключенная в металлическую оправу, заполненная жидкостью и имеет пузырек.

На верхней поверхности ампулы нанесены деления – середина нуль–пункт. Внутренняя и верхняя поверхность ампулы представляет собой дугу большего радиуса.

Касательная к внутренней и верхней поверхности ампулы, проходящий через нуль–пункт, называется осью уровня.

Для повышения точности установки приборов используется контактные уровни, это цилиндрические уровни с системой призм, позволяющих получать изображение концов пузырька уровня в поле зрения трубы.

Положению пузырька в нуль–пункте считается установка оптический контакт концов его изображения.

Цена деления уровня это угол, на который нужно изменить наклон оси уровня, чтобы пузырек переместился на одно деление.

Горизонтальный круг теодолита

Предназначен для измерения горизонтальных углов, состоит из лимба и алидады.

Лимб – плоское, стеклянное или металлическое кольцо по скошенному краю которого нанесены деления от 0^о до 360^о по часовой стрелке.

Алидада – это вспомогательное приспособление, позволяющее брать отсчеты по лимбу. Оси вращения лимба и алидады совпадают. Их принимают за основную вертикальную ось теодолита zz₁. На алидаде имеется индекс (штрих) или шкала при помощи которых берут отсчет по лимбу.

Отсчет – это дуга лимба от 0^о до 0^о алидады по часовой стрелке.

При измерении горизонтальных углов лимб обычно движется и лежит в горизонтальной плоскости, а алидада скреплена с трубой и вращается вместе с ней.

Вертикальный круг

Вертикальный круг предназначен для измерения вертикальных углов (угол наклона). Состоит из лимба и алидады.

Лимб вертикального круга может иметь разную оцифровку от 0^о до 360^о по часовой стрелке или против часовой стрелки секторную оцифровку, т. е. от 0^о до ±90^о, ±75^о, ±60^о. Лимб вертикального круга скреплен с трубой и вращается вместе с ней.

Алидада вертикального круга обычно снабжена цилиндрическим уровнем для приведения ее нулевых штрихов в горизонтальное положение, в процессе измерения алидада неподвижна.

Отсчетные приспособления

Штриховой микроскоп – это индекс (штрих) на алидаде, при помощи которого берут отсчеты по лимбу.

Шкаловый микроскоп – это вспомогательная шкала на алидаде, длина которой равна минимальному делению основной шкалы лимба. Направление оцифровки основной и вспомогательной шкалы противоположны.

Верньер – это вспомогательная шкала на алидаде n–делений которых соответствует   n–1 делению основной шкалы лимба. Направление оцифровки вспомогательной шкалы совпадает  с основной.

Отсчет вычисляют по формуле:

A=A₀+it.

А₀ – отсчет по нулевому указателю Верньера, который был пройден этим указателем от начала лимба и номер штриха Верньера совпадающий со штрихом лимба.

i – номер штриха верньера совпадающий со штрихом лимба

t – точность  Верньера.

Подставка геодезических приборов (триер) снабжена тремя подъемными винтами для горизонтирования. Все подвижные части приборов снабжены закрепительными (стопорными) винтами, которые предназначены для фиксирования этих частей в неподвижном положении.

Наводящие (микрометренные) винты предназначены для плавного и медленного поворота частей прибора, работают только при завернутых закрепленных винтах.

Угловые измерения

В геодезии измеряют горизонтальные и вертикальные углы.

Измерение горизонтальных углов, их сущность: пусть на местности закреплена точки А, В, С, находящиеся на разной высоте над уровнем моря. Необходимо измерить горизонтальный угол между АВ и АС местности.

Проведем через А, В, С отвесные линии, которые при пересечении с горизонтальной плоскостью Р дадут их проекции а, в, с. , лежащий в горизонтальной плоскости будет являться горизонтальным углом. Для получения       численного значения горизонтального  необходимо установить угломерный прибор так, чтобы его ось проходила через А в В и С. Установить вешки и взять отсчеты по горизонтальному кругу прибора в‘ и с‘. Значение  равно разности отсчетов: = в‘–с‘.

Горизонтальные углы измеряют при помощи горизонтального круга теодолита.

Классификация теодолитов

Теодолиты по точности делятся на:

1.       Высокоточные, позволяющие измерять углы со средней квадратической погрешностью 0,5″–1″

2.       Точные, СКП 2″–10″

3.       Технические, СКП 15″–30″

По материалам изготовления кругов и устройству отсчетных приспособлений Верньер:

1.        С металлическими кругами и Верньерами

2.       Со стеклянными кругами – отсчетное приспособление – штриховой или школвый микроскоп и оптический микрометр.

По конструкции на:

1.       Простые теодолиты, у которых лимб и алидада могут вращаться только отдельно.

2.       Повторительные, у которых лимб и алидада имеют как независимое так и совместное вращение.

По назначению на:

1.       Маркшейдерские.

2.       Проектировочные

и т.д.

Принципиальная схема теодолита

1-                  лимб ГК

2-                  алидада ГК

3-                  колонки

4-                  алидада ВК

5-                  лимб ВК

6-                  зрительная труба

7-                  цилиндрический уровень

8-                  подставка

9-                  подъемные винты

10-              становой винт

II₁– основная (вертикальная) ось теодолита

НН₁– ось вращения зрительной трубы

Теодолит должен соответствовать определенным оптико–механическим и геометрическим условиям. Оптико–механическое условие гарантирует завод изготовитель, а геометрические условия подвержены изменениям в процессе работы, транспортировки и хранения приборов.

Геометрические условия необходимо проверять после длительного хранения прибора и регулярно во время работы.

Основные геометрические условия теодолита

1.       Основная ось теодолита должна быть отвесна

2.       Лимб ГК должен быть горизонтален, визирная плоскость не должна быть отвесна. Для соблюдения выполнения этих условий производят поверки теодолита.

Поверки теодолита

Поверка 1.

Ось цилиндрического уровня при алидаде ГК (uu₁) должна быть перпендикулярна основной оси теодолита zz₁.

Горизонтирование

Уровень устанавливают параллельно двум винтам подставки и их вращением в противоположные стороны приводят пузырек уровня в нуль–пункт. Уровень поворачивают на 180^о и проверяют положение пузырька. Если пузырек остался в нуль–пункте или сместился не более чем на одно деление – условие поверки выполнено. В противном случае половину схода устраняют подъемочными винтами подставки,  а вторую половину исправительными винтами уровня. Поверку исправления выполняют до тех пор, пока условие ее не будет выполняться.

Перед выполнением остальных поверок теодолит тщательно горизонтируют, т.е. его основную ось приводят в отвесное положение, для этого уровень устанавливают параллельно двум винтам подставки и приводят пузырек в нуль–пункт. Уровень поворачивают на 90^о и третьим винтом приводят пузырек в нуль–пункт.

Эти действия повторяют до тех пор, пока при любом положение ампулы пузырек не будет располагаться в нуль–пункте, либо смещаться на одно деление.

Поверка 2.

Визирная ось трубы vv₁ должна быть перпендикулярна горизонтальной оси вращения трубы hh₁.

Нарушение этого условия ведет к коллимационной ошибки (с).

Для выполнения поверки визируют на удаленную точку и берут отсчеты по лимбу ГК при КЛ и КП. При соблюдении условий отсчеты будут различаться равно на 180^о, т.е.        КЛ–КП±180^о=0

Если условие нарушено вычисляют коллимационную погрешность , величина которая не должна превышать удвоенной точности отсчетного приспособления с≤2t. При нарушении этого условия производят исправления. Для этого вычисляют полусумму отсчетов , которую устанавливают по ГК, действую наводящим винтом алидады ГК, при этом сетка нитей сместиться с наблюдаемой точки.

Действую горизонтальными исправительными винтами сетки, совмещают ее центр с наблюдаемой точкой (предварительно ослабляют вертикальные исправительные винты, чтобы дать возможность передвигаться сетки в горизонтальном направлении). После исправления вертикальные винты затягивают.

Поверку исполняют до тех пор, пока не будет выполняться условие.

Поверка 3.

Горизонтальная ось вращения трубы должна быть перпендикулярна к основной оси прибора zz₁.

Для выполнения поверки теодолит устанавливают на расстоянии 20–30 м от здания и визируют верхней части стены точку. Трубу опускают до примерно горизонтального положения и на стене фиксируют проекцию центра сетки нитей.

Эти же действия повторяют при другом положении ВК. Если проекции сетки центра совпали или расстояние между ними не превышает ширины биссектора сетки – условие считают выполненным. Нарушение условия говорит о неравенстве подставок зрительной трубы, исправление которой производят на заводе – изготовителе или в специализированных мастерских.

Поверка 4.

Одна из нитей сетки должна быть вертикальна, а вторая горизональна.

Для выполнения поверки визируют на удаленную точку и действуя наводящим винтом алидады и действуя наводящим винтом алидады ГК поварачивают прибор вокруг его оси вращения. Если изображение точки остается на горизонтальной нити сетки – условие считается выполненным, в противном случае сетку исправляют, ослабив горизононтальные и вертикальные исправительные винты, совмещают изображение точки с горизонтальной нитью.

Если производились исправления, то повторяют поверку 2.

Эксцентриситет алидады

В плоскости лимба горизонтального круга имеются три характерных точки:

D – центр круга делений лимба,
A – центр вращения алидады,
L – центр вращения лимба.

В идеальном теодолите все три точки должны совпадать, но в действительности они не совпадают. Несовпадение точки A с точкой D называется эксцентриситетом алидады, несовпадение точки L с точкой D называется эксцентриситетом лимба, несовпадение точек A и L называется эксцентриситетом осей.

Рассмотрим влияние эксцентриситета алидады на отсчеты по лимбу. Отрезок AD называется линейным элементом эксцентриситета алидады и обозначается буквой l.

Некоторые теодолиты имеют два отсчетных устройства, отстоящих одно от другого на 180^o. Вследствие эксцентриситета алидады отсчет по одному отсчетному индексу будет меньше правильного отсчета на угол ε:

N’₁ = N₁ – ε

по другому отсчетному индексу – больше правильного на угол ε:

N’₂ = N₂ + ε

Средний отсчет будет свободен от влияния эксцентриситета:

N = 0.5*(N₁‘ + N₂‘) = 0.5*(N₁ + N₂) .

Чтобы получить численное значение эксцентриситета, нужно из отсчета N2′ вычесть отсчет N₁‘:

N₂‘ – N_1′ = N₂ – N₁ + 2*ε,

но N₂ – N₁ = 180^o, поэтому:

ε = 0.5*(N’₂ – N’₁ + 180^o).

При вращении алидады взаимное положение линейного элемента эксцентриситета алидады и отсчетных индексов изменяется, и величина ошибки отсчета ε’ зависит от угла γ:

ε’ = ε * sin(γ) .

У теодолитов с односторонним отсчитыванием отсчет по лимбу искажается на величину ε’ с одним знаком при КЛ и с другим знаком при КП; в среднем отсчете влияние эксцентриситета исключается.

Из всех ошибок отсчитывания по лимбу, возникающих вследствие нарушения геометрических условий, можно выделить симметричные ошибки, то–есть такие, которые имеют разные знаки при КЛ и КП и влияние которых в среднем отсчете устраняется, и несимметричные ошибки, влияние которых в среднем отсчете не устраняется. К симметричным ошибкам относятся коллимационная ошибка, ошибка из–за неравенства подставок, ошибка эксцентриситета. К несимметричным ошибкам относятся ошибка наклона оси вращения алидады, ошибки делений лимба и некоторые другие.

Способы измерения горизонтальных углов

Перед началом измерения теодолит устанавливают в рабочее положение в вершине угла, а в точках, на которых будет вестись визирование, вертикально устанавливают вешки.

Установка прибора в рабочее положение подразумевает его центрирование, горизонтирование и установка трубы по глазу.

Центрирование – это приведение основной оси теодолита в вершину измеряемого угла. При выполнении работ технической точности центрирование выполняют нитевым отвесом, для этого теодолит на штативе сначала устанавливают на точкой приближенно, стараясь, чтобы верхняя поверхность головки штатива была примерно горизонтальна, ножки штатива закрепляют в пункте. Ослабляют становой винт и перемещением прибора по штативу совмещают острие отвеса с вершиной угла, становой винт затягивают. Точность центрирования 2–5 мм.

Горизонтирование см. поверку 1.

Установка зрительной трубы по глазу см. устройство зрительной трубы.

Способ приемов

Состоит из двух полуприемов, которые выполняются при разных положениях вертикального круга. Для измерения угла в полуприеме закрепляют лимб ГК, открепляют алидаду ГК, визируют на правую точку и, закрепив алидаду, берут отсчет по лимбу ГК. Открепляют алидаду, визируют на левую точку и, закрепив алидаду, берут еще один отсчет. Разность отсчетов даст величину измеряемого угла. Для выполнения второго полуприема трубу переводят через зенит и смещают лимб ГК примерно на 60^о, 90^о. Выполняют аналогично.

Второй полуприем выполняют для контроля измерения и снижения влияния инструментальных ошибок.

Значения углов в полуприемах должно различаться не более удвоенной точности отсчетного приспособления теодолита. Если условие выполняется за окончательно значение принимают среднее из двух измерений. Для повышения точности измерения можно выполнить несколькими приемами, смещая между ними лимб на величину , где n – число приемов.

Способ круговых приемов

Применяется в тех случаях, когда нужно измерить углы, между тремя и более направлениям на станции.

Теодолит устанавливают в т.О и приводят его в рабочее положение.

Ориентируют лимб по направлению на какую–либо точку, например А (направляют 0^о лимба ГК на точку А).

Для этого открепляют алидаду и ее вращением устанавливают отсчет = 0^о, закрепляют ее, открепляют лимб и визируют на точку А, закрепляют.

Открепляют алидаду ее вращением по часовой стрелке последовательно визируют на точку В, С, Д и берут отсчеты по лимбу ГК.

В конце проверяют неподвижность лимба, т.е. визируют снова на точку А и берут отсчет.

Отсчет может изменяться до 2t, эти действия составляют полуприем.

Трубу переводят через зенит и выполняют еще один полуприем при другом положении ВК, но визируя против часов стрелки (т.А–Д–С–А–В).

2С – удвоенная коллимационная погрешность.

Колебание удвоенной коллимационной погрешности 2С, допускается в пределах удвоенной точности отсчетного приспособления (1′) теодолита.

Для повышения точности измерения можно выполнить несколькими приемами, переставляя между ними лимб на величину , где n–число приемов.

Способ повторений

Дает возможность повысить точность измерений за счет уменьшения влияния ошибки отсчитывания.

Прибор приводят в рабочее положения в вершине угла и выполняют измерение в процессе которого последовательно откладывают на лимбе измеряемый угол 2k – раз, k – число повторений.

Предположим, что угол измеряется двумя повторениями.

Ориентируют лимб отсчетом близким к 0, на точку А и записывают этот отсчет (n₁).

Открепляют алидаду визируют на точку В и берут контрольный отсчет n₂.

Открепляют лимб визирую на точку А, отсчет не берут.

В результате лимб переместился против часовой стрелки на угол β.

Открепляют алидаду визируют на точку В, и снова не берут отсчет. Теперь на лимбе отложен угол =2β.

Если необходимо сделать больше двух повторений, то эти условия продолжают до тех пор, пока на лимбе не будет отложен угол β столько раз сколько нужно повторения.

Далее трубу переводят через зенит, открепляют лимб и визируют на точку А. Отсчте при этом не изменяется. Открепляет алидаду, визируют на точку В, на лимбе отложен угол 3β.

Снова открепляют лимб визируют на точку А, открепляют алидаду, визируют на точку В, на лимбе отложен угол 4β.

Берут отсчет n₂. Вычисляют угол β по формуле:, (k – число повторений) сравнивая его с контрольным.

Измерение вертикальных углов

Методика измерений зависит от конструкции и оцифровки ВК теодолита.

1 способ

Если ВК не имеет уровень при алидаде, то после приведения прибора в рабочее положение, визируют на определяемую точку. Например, при КЛ, наводящим винтом алидады вертикального круга приводят в 0–пункт уровень при ВК и берут отсчет по лимбу ВК.

Трубу переводят через зенит и действия повторяют при другом положении вертикального круга.

Вычисляют вертикальный угол и МО.

Контролем правильности измерений служит постоянство МО, колебания которого могуб быть в пределах удвоенной точности прибора. (МО=const, ∆MO≤2t).

2 способ

В случае, если алидада ВЕ не имеет уровня, и его функции выполняет уровень при алидаде ГК (Т30, 2Т30). Прибор приводят в рабочее положение, предварительно визируют на опредямую точку, подъемным винтом подставки расположенным ближе все к визирной оси, приводят в 0–пункт пузырек уровня при ГК, производят точное визирвание и берут отсчет по вертикальному кругу. Действие повторяют при другом положении ВК.

Вычисляют вертикальный угол и МО, контроль МО=const.

3 способ

Если алидада ВК не имеет уровня и вместо него используется компенсатор (алидада автоматически становится горизонтально).

Порядок измерений:

Прибор приводят в рабочее положение, визируют на определяемую точку и берут отсчет по ВК. Трубу переводят через зенит и действия повторяют. Вычисляют вертикальный угол и МО,  МО=const.

Формулы для вычисления вертикального угла и МО

1.       от 0º до 360º (лимб) по часовой стрелке:

МО=½(КЛ+КП)

V=КП–МО=МО–КЛ=½(КП–КЛ)

2.       от 0º до 360º (лимб) против часовой стрелке (Т30):

МО=½(КЛ+КП+180º)

V=КЛ–Мо=МО–КП–180º=½(КЛ–КП–180º)

3.

Место нуля вертикального круга

При нарушении геометрических условий ВК возникает инструментальная ошибка, называется место нуля ВК.

Место нуля – это отсчет по ВК в момент, когда визирная ось трубы горизонтальная, а пузырек уровня при ВК находиться в нуль–пункте.

При соблюдении геометрических условий этот отсчет равен нулю, при нарушении отличается от нуля.

Геометрические условия. Место нуля – величина постоянная для прибора, его колебания может быть в пределах 2t. Желательно чтобы МО≤2t, в противном случаю его исправляют.

Исправление места нуля

Если место нуля получается большим, то при основном положении круга нужно навести трубу на точку и микрометренным винтом алидады установить отсчет, равный углу наклона; при этом пузырек уровня отклонится от нуль–пункта. Исправительными винтами уровня привести пузырек в нуль–пункт.

Измерение угла наклона местности

В точке А устанавливают теодолит. Приводят его в рабочее положение и при помощи рулетки измеряют высоту инструмента i.

i – это расстояние от оси вращения трубы до точки, над которой установлен прибор.

В точке В вертикально устанавливают рейку, на которой отмечают i. Визируют на высоту инструмента и измеряют вертикальный угол, который будет равен углу наклона местности.

Измерение длин линий

Определение расстояния между точками земной поверхности называется линейными измерениями.

Линейные измерения делятся на непосредственные и косвенные.

К непосредственным измерениям относят такие измерения, при которых мерный прибор укладывают непосредственно в створе измеряемой линии.

Створ – вертикальная плоскость, соединяющая начало и конец измеряемой линии.

Если невозможно измерить длину линии непосредственно, прибегают к косвенным измерениям. В этом случае определяемую длину находят как функцию других измеряемых величин.

Для линейных измерений используют механические и физико–оптические мерные приборы.

Механические рулетки:

– Стальные (25–100 м), эти рулетки имеющие метровые, дециметровые сантиметровые и миллиметровые деления;

– Тесьмяные рулетки (10 м) – сантиметровые, дециметровые, миллиметровые. Используются для съема контура местности.

– Стальные мерные ленты (20 м) имеющие метровые, полуметровые, дециметровые деления. В комплект входят шпильки, которые фиксируют концы ленты. Погрешность 1:2000.Используется для линейных измерений в съемках.

– Инварные проволоки (24 м) с десяти сантиметровыми и миллиметровыми шкалами на концах. Измерение производят при помощи подвесного базисного прибора. Применяется для высокоточных линейных измерений. Погрешность 1:1000000.

Достоинства: высокая точность измерений, простота устройства, не высокая стоимость, возможность откладывания проектных длин.

Недостаток: высокая трудоемкость измерений.

Физико–оптические мерные приборы – это различные лазерные, свето–, радио–, оптико–, дальномеры.

Измерения этими приборами основаны на косвенном способе.

Их достоинствами является точность и быстрота измерений, возможность измерения больших расстояний.

Недостатки: невозможность откладывать проектные расстояния, высокая цена, сложность устройства.

Измерение длин линий механическим прибором (на примере мерной ленты)

Для измерения расстояния обычно не достаточно закрепить на местности начало и конец измеряемой линии, необходимо в створе линии установить дополнительные вешки, этот процесс называется провешиванием или вешением линии. Вешение может производиться при помощи теодолита или на глаз.

Для провешивания линии АВ на глаз, в точках А и В закрепляют вешки, наблюдатель становиться возле точки А так, чтобы вешки в точках А и В совпали. Его помощник движется от точки А к точке В и устанавливает в точках 1, 2, …, n дополнительные вешки, руководясь указаниями наблюдателя.

При вешении теодолита в точке А устанавливают теодолит, в точку В вешку. Вертикальная нить сетки совмещают с вешкой в точке В, закрепляют горизонтальный круг и трубу, вспомогательные вешки устанавливают по вертикальной нити сетки.

Если между точками А и В нет прямой видимости, вешение выполняется следующим образом: выбирают две вспомогательные точки, таким образом, чтобы они обе были видны и из точки А и из точки В, и в них устанавливают вешки.

Методом последовательных приближений перемещают вешки из точки D₁ в C₁, C₁ в_{D2 , D2 в C2 и т.д., до тех пор пока все вешки не будут на одной прямой.}

Порядок измерения линий

После провешивания закрепляют точки перегиба местности, попадающие в створ линии. При помощи рулетки измеряют наклонные участки D₁, D₂, … и углы наклона местности ν₁, ν₂, ….

Вычисление горизонтальных проекций измеренных расстояний

d₁, d_{2– горизонтальные проложения:}

d_i=D_icos ν_i

Общая сумма горизонтального проложения АВ:

d=Σd_i

Каждое наклонное расстояние измеряют следующим образом: нулевой штрих ленты прикладывают к началу измеряемой линии, ленту укладывают в створе, встряхивают в горизонтальной и вертикальной плоскостях, натягивают и вставляют шпильку в вырез в конце ленты, снимают ленту со шпильки, одевают на шпильку нулевой вырез ленты и действия повторяют. В конце измеряют длину неполного пролета. Измеренная наклонная длина вычисляется по формуле:

D₁=n∙l+r

r – длина неполного пролета

n – число полных проложений ленты

Для контроля длину измеряют в обратном направлении D₂, за окончательно значение длины принимают среднее из двух измерений, если разница между ними не превышает 1:2000 от длины линии:

Поправки, вводимые в длины линии, измеренные механическими приборами:

1. За температуру вводят в тех случаях, когда температура измерений отличается от нормально (+20ºС). Номинальную длину мерного прибора определяют при нормальной температуре, его длина увеличивается или уменьшается в зависимости от внешней температуры:

D –измеренная длина

l – длина мерного прибора

α – коэффициент линейного расширения

t – температура измерения

t₀ – нормальная температура

2. За наклон линии вводится в тех случаях. Когда угол наклона местности превышает 2º. Иногда необходимо на наклонной поверхности отложить расстояние так, чтобы его горизонтальное проложение было равно заданной величине.

Сначала от точки А откалывают горизонтальные проложения, а затем удлиняют его на поправку:

3. За компарирование – это определение истинной длины мерного приора, при компарировании мерным прибором измеряют заранее известную длину линии и сравнивают результаты измерений с известной величиной, а затем вычисляют поправку мерного прибора. Эта поправка вводиться в том случае если номинальная длина отличается от длины.

Измерение расстояний при помощи физико–оптических мерных приборов

(на примере нитяного дальномера)

Нитяной дальномер это две вспомогательные горизонтальные нити на сетке.

               Ход лучей в нитяном дальномере                               Поле зрения трубы

Определения расстояний нитяным дальномером

Для определения расстояния между точками А и В, над точкой А устанавливают прибор так, чтобы его ось вращения проходила через точку А, а в точке В вертикально устанавливают рейку с сантиметровыми делениям. Предположим, что визирная ось трубы горизонтальна и введем обозначения:

Р – расстояние между дальномерными нитями

σ – расстояние от оси вращения прибора до оптического центра объектива

f – фокусное расстояние объектива

F – передний фокус объектива

n – расстояние по рейке меду дальномерными нитями

Поскольку визирная ось горизонтальна, лучи параллельны ей и проходящие через дальномерные нити пересекут передний фокус объектива и, пройдя его, спроектируются на реку, т.е. в трубу можно будет видеть рейку, и изображение дальномерных нитей. Поскольку на рейке нанесены сантиметровые деления, можно будет определить расстояние между дальномерными нитями по рейке, т.е. взять отсчет n.

Из чертежа видно, что расстояние между точками: d = σ + f + E

σ и f постоянны, для каждого прибора и из можно заменить на постоянное слагаемое:

d = c + E (c=0.1 м)

Е – определяют из подобия треугольников:

Поскольку f и Р постоянные величины, то их можно заменить коэффициентами дальномера:

Е = kn (k=100)

D = kn + c

Поскольку точность определения расстояния при помощи дальномера ≈ 1:300 от длины линии, слагаемым с можно пренебречь:

D = kn

Измерение горизонтальных углов. | Инженерная геодезия. Часть 1.

Измерение горизонтального угла выполняют способом приемов. При измерении нескольких углов, имеющих общую вершину, применяют способ круговых приемов.

Работу начинают с установки теодолита над центром знака (например, колышка), закрепляющим вершину угла, и визирных целей (вех, специальных марок на штативах) на концах сторон угла.

Установка теодолита в рабочее положение состоит из центрирования прибора, горизонтирования его и фокусирования зрительной трубы.

Центрирование выполняют с помощью отвеса. Устанавливают штатив над колышком так, чтобы плоскость его головки была горизонтальна, а высота соответствовала росту наблюдателя. Закрепляют теодолит на штативе, подвешивают отвес на крючке станового винта и, ослабив его, перемещают теодолит по головке штатива до совмещения острия отвеса с центром колышка. Точность центрирования нитяным отвесом 3 – 5 мм.

Пользуясь оптическим центриром, теодолита (если такой у теодолита имеется), сначала надо выполнить горизонтирование, а затем центрирование. Точность центрирования оптическим центриром 1 – 2 мм.

Горизонтирование теодолита выполняют в следующем порядке. Поворачивая алидаду, устанавливают ее уровень по направлению двух подъемных винтов, и, вращая их в разные стороны, приводят пузырёк уровня в нуль-пункт. Затем поворачивают алидаду на 90º и третьим подъёмным винтом снова приводят пузырёк в нуль-пункт.

Фокусирование зрительной трубы выполняют “по глазу” и “по предмету”. Фокусируя “по глазу”, вращением диоптрийного кольца окуляра добиваются четкого изображения сетки нитей. Фокусируя “по предмету”, вращая рукоятку кремальеры, добиваются четкого изображения наблюдаемого предмета. Фокусирование должно быть выполнено так, чтобы при покачивании головы наблюдателя изображение не перемещалось относительно штрихов сетки нитей.

Измерение угла способом приемов. Прием состоит из двух полуприемов. Первый полуприем выполняют при положении вертикального круга слева от зрительной трубы. Закрепив лимб и открепив алидаду, наводят зрительную трубу на правую визирную цель. После того как наблюдаемый знак попал в поле зрения трубы, зажимают закрепительные винты алидады и зрительной трубы и, действуя наводящими винтами алидады и трубы, наводят центр сетки нитей на изображение знака и берут отсчёт по горизонтальному кругу. Затем, открепив трубу и алидаду, наводят трубу на левую визирную цель и берут второй отсчёт. Разность первого и второго отсчётов даёт величину измеряемого угла. Если первый отсчёт оказался меньше второго, то к нему прибавляют 360º.

Второй полуприем выполняют при положении вертикального круга справа, для чего переводят трубу через зенит. Чтобы отсчёты отличались от взятых в первом полуприеме, смещают лимб на несколько градусов. Затем измерения выполняют в той же последовательности, как в первом полуприеме.

Если результаты измерения угла в полуприёмах различаются не более двойной точности прибора (то есть 1¢ для теодолита Т30), вычисляют среднее, которое и принимают за окончательный результат.

Понятие об измерении способом круговых приемов нескольких углов, имеющих общую вершину. Одно из направлений принимают за начальное. Поочередно, по ходу часовой стрелки, при круге слева наводят трубу на все визирные цели и берут отсчеты. Последнее наведение вновь делают на начальное направление. Затем, переведя трубу через зенит, вновь наблюдают все направления, но в обратном порядке – против часовой стрелки. Из отсчетов при круге слева и круге справа находят средние и вычитают из них среднее значение начального направления. Получают список направлений – углов, отсчитываемых от начального направления.

100 фото конструкции и особенностей теоделитной съемки

Геодезия – одна из самых древних наук. Уже в XVII в. появились первые устройства для проведения промеров. В их числе был и оптический теодолит.

Краткое содержимое статьи:

Описание прибора. Его виды

Теодолит называется геодезический прибор, служащий для измерения как вертикальных, так и горизонтальных углов на местности. Принято выделять теодолиты следующих видов:

• Техназначения.
• Точного измерения.
• Высокоточные.

В зависимости от сложности конструкционного решения геодезические приборы могут быть:

Простого типа. Здесь алидада и вертикальная цилиндрическая ось связаны между собой.

Повторительного типа. Вращение лимба и алидады может быть как совместным, так и раздельным. Благодаря приборам подобного типа можно проводить измерения углов не только по классической методике, но и способом повторений.

Теодолиты могут быть оснащены самой разнообразной оптикой, начиная с фотоаппарата и кончая видеокамерой. Отсюда и соответствующие названия – фототеодолит и кинотеодолит.

Современные теодолиты весьма высокоточны и технологичны. Например, гиротеодолит позволяет производить измерения азимута во всех направлениях.

Самым популярным сегодня видом теодолита является электронный теодолит. Во всём, что касается точности измерений, он гораздо лучше своего оптического аналога. Подобные приборы оснащены электронным дисплеем и встроенной памятью.

Оптический теодолит

Достоинства оптического теодолита:

• Надёжность.
• Устойчивость к разным климатическим условиям.
• Отсутствие необходимости в аккумуляторе.
• Стойкость к температурным перепадам.

Недостатки:

• Необходимость специальных знаний для получения точных результатов.
• Значительная продолжительность замеров.

Электронный теодолит

К положительным сторонам электронного теодолита относятся:

• Удобный дисплей.
• Более быстрое проведение измерений.
• Позволяет работать в сумерки.
• Не требует от человека особых навыков.

Минусы:

• Ограниченность возможного температурного диапазона. При температуре ниже 20°С нельзя снимать отсчёты.
• Требуется возможность подключаться к электросети для зарядки.

Правила работы с теодолитом

Как же пользоваться теодолитом? Это не так сложно, как кажется на первый взгляд.

Вначале необходимо поместить прибор в вершину угла, который вы хотите измерить. Причём лимб должен быть своим центром в данной точке.

Затем воспользуйтесь алидадой (вращаемой линейкой) – совместите её с одной из сторон угла и отмечайте показания по кругу.

Далее переместите алидаду ко второй стороне угла и зафиксируйте получившуюся цифру. Разница этих двух показаний и будет равна величине угла. Вот и весь принцип работы теодолита.

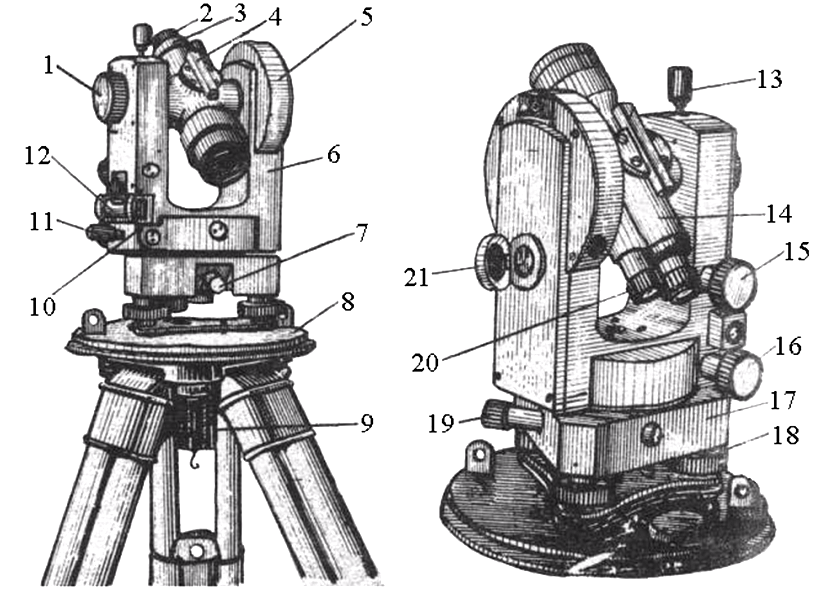

Конструкция теодолита

Как показывают фото данного прибора, в его состав входят:

• Лимб. Это плоский стеклянный диск, на поверхность которого нанесена шкала углов от 0 до 360 градусов.
• Алидада. Это схожий стеклянный диск с отсчётной насечкой, расположенный на одной оси с лимбом. Алидада может свободно вращаться.
• Оптический прибор. Состоит из объектива, фокусирующей линзы и сетки нитей, изготовленной из стекла. Насечки на последней используют для ориентирования при наведении на угол.
• Уровни. Применяются при установке устройства в вертикальном положении.
• Подъёмные винты. С их помощью происходит регулировка прибора.

Все рассмотренные выше составные детали помещены в корпус, устанавливаемый на треногу.

Теодолитная съёмка

Теодолитная съёмка – это группа мероприятий, проводимых при помощи теодолита с целью построения контурного плана местности. Она состоит из двух этапов:

• Вначале создаётся геодезическое обоснование, прокладываются все теодолитные ходы по всему периметру исследуемой территории.
• Далее измеряются диагонали внутри участка.

Рассмотрим инструкцию для проведения теодолитной съёмки:

• Определите и зафиксируйте опорные точки. На их подборку значительное влияние оказывают особенности рельефа участка. Шаг между точками обычно колеблется от 100 до 400 м.
• Установите обоснования и восстановите межевые знаки.
• Подготовьте ходы к проведению измерений. Очистите местность от кустов, поросли и кустарников, мешающих промеру.
• Измерьте при помощи теодолита необходимые линии и углы.
• Проведите съёмку ситуации (диагоналей).

Фото теодолита

Также рекомендуем посетить:

Базовая геодезия: Резюме

Базовая геодезия: Резюме

Базовая геодезия: Резюме

Для определения местоположения предметов на поверхности
Земля, нам нужно разработать способы ее измерения. Чтобы измерить
Земля, нам нужно знать ее форму и размер. После многих лет
наблюдения, теперь у нас есть три довольно хороших приближения геометрического
свойства земли. Это сфера, эллипсоид и геоид.
Для разных картографических целей используются разные модели.

Есть эллипсоиды, используемые для глобального отображения и позиционирования.
Земля, однако, представляет собой неровный объект. Важно отметить
что один эллипсоид действительно приводит к наилучшему соответствию каждой части
Мир. По этой причине многие страны создали свои собственные
эллипсоиды.

После того, как мы определим форму и размер Земли, система координат
разработан для определения местоположения каждой точки на поверхности земли. Что
это географическая система координат, которая образована меридианами и параллелями
и измеряется для направления север-юг как широта, а для направления
направление восток-запад как долгота.Можно указать любую точку на земле
парой широты и долготы.

И широта, и долгота являются угловыми расстояниями. Для широты,
мера начинается на экваторе и колеблется от -90 градусов до +90.
градус, или от 90С до 90Н. Для долготы начало отсчета — меридиан.
в Гринвиче, Великобритания, и варьируется от -180 градусов до +180 градусов, от 180 Вт до
180E.

Когда Земля моделируется как сфера, длина одного градуса широты
остается постоянной от экватора к полюсу, в то время как длина
долгота на один градус уменьшается.На эллипсоиде длина одного
градус долготы уменьшается к полюсам; длина одного градуса
широта увеличивается к полюсам.

Сеть меридианов и параллелей в географической координате
система называется сеткой. В отличие от декартовой координаты
система (плоская система координат), сетка, сферическая система, имеет
его уникальные геометрические свойства.

• Кратчайшее расстояние между двумя точками на поверхности земли — длина
  дуги на большом круге.Это называется расстоянием по большому кругу.
  и может быть рассчитан на основе широты и долготы двух
  точки.
• Направление на земной поверхности можно определить тремя разными способами:
  географический север или истинный север, магнитный север и север по сетке. Между
  две точки, истинный азимут определяется в начальной точке как по часовой стрелке
  угол дуги большого круга с местным меридианом.
  За исключением путешествия по меридианам или параллелям, направление
  между двумя точками постоянно меняется по большому кругу.
• Истинный азимут между двумя точками на Земле можно рассчитать на основе
  по их географическим координатам. Истинный азимут может быть другим.
  в зависимости от того, какая точка считается отправной точкой.
• Линия постоянного направления называется локсодромией или линией румба.
• Значение свойства площади сетки не может быть полностью раскрыто.
  понимается, не помещая его в контекст проекции.Например,
  если проекция заставляет меридианы располагаться на одинаковом расстоянии, например,
  В случае проекции Меркатора площади были бы сильно преувеличены
  к более высоким широтам.

Определение геодезического положения

Геодезические позиции могут быть определены посредством наблюдений. Для
Например, геодезическая широта может быть определена путем измерения угла между
местный горизонт и Полярная звезда. Геодезическая долгота имеет искусственную
происхождение (Гринвич).Потому что Земля — ​​это в основном сфера,
совершает один оборот за 24 часа, можно определить долготу
через разницу в полдень (когда Солнце достигает максимальной высоты)
от среднего времени по Гринвичу, то есть времени на нулевом меридиане.

Было бы не очень удобно, если бы нам всегда приходилось полагаться на
наблюдение Полярной звезды и Солнца, а также точная информация о времени.
Чтобы удовлетворить повседневные потребности в определении местоположения, сети управления
установлены по всему миру.Эти сети управления служат
как ориентиры для определения положения других мест.
Есть сети управления для горизонтального положения и есть такие
для вертикальных позиций. Один из ключевых математических принципов, лежащих в основе
работа этих управляющих сетей — это триангуляция.

Триангуляция включает набор математических правил, определяющих
отношения между углами и сторонами треугольников. В соответствии
по этим правилам можно определить расстояния и горизонтальные положения
неизвестной точки, если длина базовой линии и координаты
его конечных точек, а также углы с линиями взгляда равны
известен.Расширение базовых линий формирует горизонтальные сети управления.
которые охватывают весь регион.

С момента установления исходных условий необходимо сделать ссылку на конкретную
эллипсоида, результирующая горизонтальная управляющая сеть всегда привязана к
конкретный эллипсоид. Североамериканский Datum 1927, или NAD27, для
Например, основан на эллипсоиде Кларка 1866 года.

Вертикальные контрольные сети образованы линиями уровня, отметки которых
на конечных точках записываются.Сеть начинается в точке
средний уровень моря, простирающийся до другой точки отсчета, чтобы сформировать первый уровень
линия. Последующие линии уровня устанавливаются посредством различных уровней.
техники. Тригонометрическое нивелирование — один из популярных методов.
Сеть вертикального контроля и сеть горизонтального контроля не нужны.
совпадают друг с другом.

Управляющие сети называются датумом. Таким образом, мы можем иметь
горизонтальная и вертикальная базы.Для большинства картографических проектов
горизонтальная точка привязки более актуальна, чем вертикальная.

Одним из важных аспектов сетей управления является точность. Разные
приложения требуют разного уровня точности. Чем больше
точность сети, тем дороже в разработке и обслуживании.

GPS

Global Positioning System — большой шаг вперед в области геодезии
решимость. С GPS, как в горизонтальном, так и в вертикальном положении,
а также скорость движения могут быть определены в реальном времени.

• Спутниковая дальность. Измеряя расстояния до трех видимых спутников
  чьи позиции точно определены, трехмерные позиции
  объекта можно определить.
• Измерение расстояния до спутников стало возможным благодаря атомным часам.
  на борту спутников и радиосигналов, которые несут псевдослучайные
  код. Четвертый спутник гарантирует решение положения и
  позволяет использовать недорогие часы на приемнике.
• На точность GPS влияет множество факторов.
• Точность можно значительно повысить с помощью метода, называемого дифференциальным.
  GPS.
• GPS широко доступен и постепенно заменяет традиционные методы
  геодезических изысканий. Однако для точного GPS по-прежнему требуется земля.
  Рекомендации.

№ 2 — 2017

— В СОЮЗЕ ГОРНОПОРЯДОК РОССИИ

Грицков В.V. О новом механизме формирования требуемых технических требований — п.4.

— ПРОБЛЕМЫ УПРАВЛЕНИЯ ПОВЕРХНОСТНЫМИ РЕСУРСАМИ

Дробаденко В.П., Бутов И.И. Недра и экология экономики — с.11.

В статье рассматривается изменение нормативной базы в сфере охраны окружающей среды. Показана необходимость реорганизации недропользования с учетом более рационального, комплексного освоения месторождений полезных ископаемых, охраны недр и охраны окружающей среды в соответствии с требованиями федеральных законов Российской Федерации и нормативно-правовой документации.

Ключевые слова: охрана окружающей среды; сохранение ресурсов; отходы производства; технический дизайн; платежи за отходы производства; наилучшие доступные технологии; производственные затраты; обучение персонала; саморегулируемая организация.

— ГЕОДЕЗИЯ, РАЗВЕДКА, ГИС

Зайцева Н.В. Историческое наследие горной геометрии в Нижнетагильском горно-металлургическом колледже им.Музей А. и М. Э. Черепановых — с.20.

В статье представлена ​​информация об уникальных старинных инструментах, представленных в Музее старейшего среднего технического учебного заведения России — Нижнетагильского горно-металлургического техникума им. Е.А. и М.Е. Черепановых. Музейные предметы представляют определенные этапы развития геодезического искусства и являются памятниками науки и техники.

Ключевые слова: музейный объект; подземная геометрия; временной круг; компас лежа; алидада.

Юнес Дж. А., Мустафин М. Г., Морозова В. Д. Создание горно-геодезической сети с использованием технологии спутникового позиционирования — с.25.

В статье рассматривается технология спутникового позиционирования для построения горно-геодезических съемочных сетей. Показана оригинальная технология прямых спутниковых измерений с анализом ее точности. Описан практический пример возможного использования технологий спутникового позиционирования для Костомукшского железорудного месторождения.

Ключевые слова: горно-геодезическая сеть; опрос; геодезические измерения; метод триангуляции; спутниковое позиционирование.

Гришко С.В., Кашников Ю. А. Определение необходимого и достаточного количества опорных точек в местных геодинамических спутниковых сетях — с.29.

В статье исследовано влияние количества контрольных точек на точность расчета векторов горизонтальных и вертикальных смещений в локальных геодинамических спутниковых сетях.Даны рекомендации по определению их оптимального количества.

Ключевые слова: геодинамический полигон; мониторинг; спутниковая сеть; ориентир; вектор смещения.

Карабибер С.В. Геометризация показателей качества угля на основе экстраполяции данных интеллектуального анализа данных — с.33.

В статье представлены результаты экспериментальных исследований по использованию экстраполяции интеллектуального анализа данных для прогноза основных показателей качества добываемого угля.Определяются условия, при которых экстраполяция дает более точные оценки, чем традиционный прогноз по данным разведки.

Ключевые слова: показателя качества угля; геометризация; экстраполяция; топографическая поверхность.

— ГЕОМЕХАНИКА РУДНОВОДСТВА

Хвостанцева А.В., Кашников Ю. А. Прогноз проседания морского дна при разработке Киринского газоконденсатного месторождения — с.37.

В статье рассматривается вопрос прогнозирования проседания морского дна в результате разработки Киринского газоконденсатного месторождения (КГКМ) методом конечных элементов.Предоставление параметрической расчетной модели осуществлялось по результатам испытаний образцов керна из продуктивных пластов месторождения для определения физико-механических и компрессионных свойств. Особое внимание было уделено распространению полученных свойств пластов на основе материалов КГКМ, обрабатывающих акустический каротаж скважин.

Ключевые слова: геомеханика; геофизика; испытание образцов керна; метод конечных элементов; прогноз проседания.

Соломенников М.Ю.Ю., Мусихин В.В., Харина Н.М. Оценка точности определения оседания методом радиолокационной интерферометрии по спутниковым снимкам ENVISAT и TerraSAR-X на территории промплощадки г. Березники — с.44.

В статье на примере мониторинга территории промышленного объекта в г. Березники проведено сравнение точности определения проседания, полученной по результатам радиолокационной съемки со спутников, с результатами геометрической съемки. выравнивание.Сделан вывод о применимости метода радиолокационной интерферометрии для мониторинга значительных территорий.

Ключевые слова: радиолокационная интерферометрия; оценка точности; проседание; ENVISAT; TerraSAR-X.

Нурпеисова М.Б., Киргизбаева Г.М., Балтабаева С.Т., Аманбекова А.Е. Исследование напряженно-деформированного состояния горных массивов в шахтах Восточного Казахстана — с.50.

В статье рассмотрены геомеханические процессы при разработке некоторых месторождений Восточного Казахстана.Результаты оценки напряженно-деформированного состояния горных массивов при выработке выработок на контакте с тектоническими нарушениями.

Ключевые слова : тектонические разломы; трещиноватость; выемка выработок; стрессовое состояние; наблюдение; прогноз; меры защиты.

— ЮБИЛЕИ

Горный институт Уральского отделения Российской академии наук — 55 лет — с.57.

80 лет со дня рождения Нурпеисовой Маржан Байсановны — с.62.

85 лет Марату Петровичу Васильчуку — с.63.

85 лет Зимычу Владимиру Степановичу — с.65.

— ИНФОРМАЦИЯ

Рецензия на конференцию «Промышленная безопасность и геолого-изыскательские работы при добыче углеводородов», Тюмень, 2017 — с.67.

Рецензия на конференцию «Геодезия и маркшейдерское дело», Волгоград, 2017 — 70 с.

Обзор форума — диалог «Промышленная безопасность — ответственность государства, бизнеса и общества» — с.71.

плоскость стола с телескопической алидадой Фотография, картинки, изображения и сток-фотография без роялти. Изображение 12816405.

плоскость стола с телескопической Алидадой Фотография, картинки, изображения и сток-фотография без роялти. Изображение 12816405.

Планшет с телескопической алидадой

M

L

XL

Таблица размеров

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать

Электронный

Всесторонний

5000 x 4178 пикселей
|
42.3 см x
35,4 см |
300 точек на дюйм
|
JPG

Масштабирование до любого размера • EPS

5000 x 4178 пикселей
|
42,3 см x
35,4 см |
300 точек на дюйм
|
JPG

Загрузить

Купить одиночное изображение

6 кредита

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любого размера

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

.
Принимать

S.C. ALIDADA SI CO S.R.L. — 1005600063650

Детали

Регистрационный номер 40258599

НазваниеSocietatea Comercială ALIDADA ŞI CO S.R.L.

Краткое имя ALIDADA SI CO S.R.L.

Торговая марка: ALIDADA SI CO

Зарегестрированный адрес
мун.Кишинев, сек. Буюкань, ул. Алба-Юлия, 206/1, кв. 49
мкр

Статус
Активный

Государственный долг
Нет

Акцизы

Выплачивает акцизы
Нет

НДС

Уплачивает НДС
Нет

Финансовые отчеты

Год Чистые продажи Прибыль Прибыль (убыток) до налогообложения Чистая прибыль (чистый убыток) за период управления Основные средства Текущие активы Итого активы Собственный капитал Долг Общая долгосрочная задолженность Сотрудники (средн.)

2019

119,600 лей

-29,100 лей

-29,100 леев

-33,900 лей

0 лей

16,600 лей

16,600 лей

-7000 9000 лей 1

2018

126,400 лей

12,600 лей

12,600 лей

7,600 лей

0 лей

35,500 лей

35,500 лей

26,900

000

26,900 9000 9000 9000 лей

9000 9000 9000 9000 9000

176,300 лей

1,600 лей

1,600 лей

-3,700 лей

0 лей

33,500 лей

33,500 лей

18,600 лей

14,800

Об этой компании нет отзывов.

* Хотя мы стремимся поддерживать правильность и актуальность этой информации, она не является основным источником, и для получения окончательной информации всегда следует обращаться к реестру компании (см. Источник ниже).

Источники:
Guvernul Republicii Moldova
,
Serviciul Fiscal de Stat

Geodeziya — Teodolitlr Etiketl ,r: geodeziya, Teodolitlər…

Teodolitlr

Etiketlr: geodeziya, Teodolitlr
a) T 10 teodoliti. Şkalalı T 10 optik teodoliti, analitik şəbəkələrdə və 1,2 dərəcəli poliqonometriyada üfüqi və şaquli bucaqları 10 // orta kvadrat səhvl ölçmək ülanmünşdır. Məsafələri saplaq şəbəkəsi və obyektivə taxılan DN-04, DN-06 məsəfəölçənləri ilə ölçmək mümkündür. Durbinə bərkidilmiş silindrik taraz vasitəsilə texniki nivelirləmə aparmaq olar.
Şaquli oxlar sistemi silindrik və təkraridir. Limb və alidada birlikdə fırlanır.Üfüqi dairə alidadası və durbin bağlayıcı (5) və mikrometrik vintlərlə (11 və 6) təshiz olunmuşdur. Aquli dairə alidadasının tarazı durbinin dayağı içərisində örtülüdür və kontakt prizmalarla döndərmə prizması (18) vasitəsilə müşahidə olunur. Теодолитин Алидада hissəsinə quraşdırılmış və xaricə çıxan okulyarı (7) optik şaqul ilə təchiz olunmuşdur. Дурбинин okulyarı ilə yanaşı yerləşmiş şkalalı mikroskop vasitəsilə limblərdən hesabat götürülür.
Kremalyer (16) vasitəsilə daxili fokuslanan durbin üçkomponentli axromatik obyektivdən, fokuslaşdıran linzadan, saplar şəbəkəsindən və okulyardan ibarətdir.Дурбинин üstündə yerləşən iki nişangahdan biri silindrik taraz ilə əvəz oluna bilər.
b) kalalı T5 optik teodoliti, analitik şəbəkələrdə və 1,2 dərəcəli poliqonometriya üfüqi və şaquli bucaqları orta kvadrat shvlə ölçmək ürşın. Məsəfələri saplaq şəbəkəsi və DN-04, DN-06 taxma məsafəölçəni ilə ölçmək mümkündür.
T5 teodolitində şaquli oxlar sistemi qeyritəkrarıdır. Şkalalalı mikroskopu, durbinin okulyarı ilə yanaşı yerləşir. T 5 teodoliti optik kompensator ilə təshiz olunmuşdur; ona görə bu teodolitdən nivelir kimi istifadə etmək olar.Теодолитин oxu meyl etdikdə kompensasiya səhvi -dən artıq olmur. T5 teodolitinin şkalalı mikroskopunun görüş sahəciyi 54-cü şəkilində verilmişdir.
Teodolitin yoxlanması.
İşə başlamaqdan əvvəl alətin aşağıdakı yoxlamarı aparılır:
1.Vernyerin bölgüləri düzgün bölünməlidir. Yoxlama zaman ardıcıl olaraq venyerin bölgüsünün hər birini limbin bölgüsü ilə birləşdirdikdən sonra zərrəbinə ştrixlərin dəqiq üst-üstə düşmə munurşahidə. Səhv aşkar edildikd alətlə işləmək olmaz:
2.Алəтин бутюн винтлəри йахши ишлəмəли, микрометрик винтлəрлə * лəйəндə конечность, алидада вə дурбин сəлис хрукəт этмəлидир;
3. Limb, alidada və durbin öz oxları ətrafında səlis yüngül hərəkət etməlidir;
4. Alidadanın ekssentrisiteti vernyerin dəqiqliyinin ikiqat qiymətindən çox olmamalıdır.
Göstərilən yoxlamalardan sonra çöl yoxlama işləri aparılır. Öl yoxlaması zamanı teodolit aşağıdakı şərtləri ödəməlidir:
1) Üfüqi alidada üzərində silindrik taraz oxu alətin şaquli fırlanma oxunamal perpendıdikulyar ol.Бу şərti yoxlamaq üçün silindrik taraz iki qaldırıcı vintin üzərinə paralel qoyulur və onların köməyilə tarazın qabaqcağı ortaya gətirilir. sonra tarazı 1800 çevirib baxırlar. Əgər qabaqcıq ortada qalarsa, şərt düzdür. Əks təq dirdə qaçmış qabaqcıın yarısı qaldırıcı, ikinci yarısı isə tarazın öz düzəldici vinti ilə ortaya gətirilir; olunduqdan sonra saplar şəbəkəsinin kəsişmə nöqtəsini m nöqtəsi üzərinə salmaq üçün oturacağın düzəldici vintlərindən istifadə olunur. Müasir alətlərdə bu vintlər yoxdur.Ancaq yoxlama aparılır.
Saplar şəbəkəsinin şaquli sapı alətin şaquli fırlanma oxuna paralel olmalıdır. Бу şərti yoxlamaq üçün alətdən 5-10 м məsafədə ucuna yük bağlanmış sap asılır. Alətin şaquli sapı onun üzərin salınır. Əgər saplar şəbəkəsinin şaquli sapı asılmış sapı örtərsə, şərt ödənir. Əks halda saplar şəbəkəsinin diafraqma ilə birlikdə o qədər çevirməlidir ки, saplar bir-birini örtsün. Бу düzəlişdən sonra ikinci şərt yenidən yoxlanmalıdır.
2) Дурбинин тушлама оксу дурбинин фырланма оксуна перпендикуляр олмалыдыр.Бу şərti yoxlamaq üçün uzaq məsafəd bir nöqtə seçilir və durbin dairə sağ vəziyyətində (üfüqi olmaq şərtilə) həmin nöqtəyə tuşlanır və ver1öüeyerdn; sonra durbini zenitdən keçirib, yen də həmin nöqtəyə tuşlayır və a2 hesabatı götürülür. Əgər a1 və a2 hesabatları bir-birindən 1800 fərqlənərsə, şərt düzdür. Əks halda kollimasion shv tapılır və saplar şəbəkəsinin düzəldici vintləri ilə şaquli sap C bucağı qədər sürüşdürülür;
3) Durbinin fırlanma oxu, alətin şaquli fırlanma oxuna perpendikulyar olmalıdır.Бу şərti yoxlamaq üçün divardan 10-20 m-lik məsafədə aləti qurub dairə sağ (R) vəziyyətində saplar torunun kəsişmə nöqtəsi divarın yuxarısındakı hər haansqıı bir M. Сонра онун proyeksiyası divarın aşağı hissəsində qeyd olunur. Дурбини zenitdçn keçirib dairə sol vəziyyətindən (L) eyni əməliyyat təkrar olunur. Əgər proyeksiyaların biri o birinin üzərinə düşərsə, şərt düzdür. Əks halda m1 nöqtəsi m2-dən aralı olacaq. M nöqtəsi bunların ortasında qeyd
Qapalı, açıq və asılı teodolit gedişlərinin salınması.
İstinad nöqtələrini yaratmaq məqsədi ilə teodolit gedişləri salınırki, buna əsas teodolit gedişi deyilir. Bu növ gedişlərdəki ölçülər nisbətən dəqiq olmalıdır.
Yer quruluşu işlərində əsas gedişlər mümkün qədər təsərrüfatların və torpaq istifadəçilərinin sərhədi boyunca salınır və həmin nöqtəlasıllrı mümkün qədr tsərrüfatların və torpaq istifadəçilərinin sərhədi boyunca salınır və həmin nöqtəlasıllrı plan Əsas gedişlər triqonotmetrik məntəqələrlə əlaqələndirilir. Dönmə nöqtələri elə seçilir ki, aralarında məsafə 150m-dən az, 500-600 m-dən olmasın, bir-birindən görünsün və məsafəni ölçmək əlverişli olsun.Əsas gediş sərhəd boyu salındıqda qabaqcadan nöqtələrin yerində qanuna müvafiq dirəklər başdırılır. Bucaq və xətlərin ölçülmə dəqiqliyi müvafiq təlimata əsaslanır.
Planalma böyük ərazidə aparıldıqda bir neçə teodolit gedişi salına bilər. gedişlər üç cür olur: qapalı, açıq və asılı. Başlanğıc və son nöqtələri triqonometrik məntəqələrlə əlaqələnmiş gedişlərə açıq gediş və yalnız başlanğıc nöqtəsi triqonometrik məntmiqired gilşılşılşılşıl Qapalı teodolit gedişi-poliqon adlanır.
Torpaq istifadəçisinin sərhədi canlı əyri cism olarsa, nöqtələr arasındakı məsafənin 150m-dən çox olması üçün döngə nöqtələri qrubladırılırıır Yer quruluşu işlərində iki nöqtə arasında kı məsafə polad lentlə iki dfə, bucaqlar isə bir dəqiqə və ya otur saniyəlik teodolitlə бир там tərz ilə ölçülür.
Üfüqi proyeksiyaları almaq üçün 20-dən çox olan şaquli bucaqlar ölçülməlidir.
Lentlə ölçülməsi bilavasitə mümkün olmayan məsafələrin təyin edilməsi.Теодолит gedişində hər hansı бир xətti bilavasitə ölçmək mümkün olmadıqda, onu aşağıdakı kimi təyin edirlər. Fərz edəkki, teodolit gedişi enli bir çaydan keçdiyi üçün AB xəttinin uzunluğunu birbaşa lentlə ölçmək mümkün deyil. (Талех Балаев)

Alidada obrazy, plakaty, fototapety na ścianę

Alidada obrazy, plakaty, fototapety na ścianę — FotoDruk.pl

Алидада — образы на траве, плакаты и фотографии на улице

Наши партнеры

Obrazy na ścianę, Zdjęcia na płótnie, Fototapety na wymiar, Wydruki fotograficzne

Образцы абстракций

Pejzaże i krajobrazy

Квяты и Ростины

Мяста и архитектура

Wschody i zachody słońca

Najbardziej popularne

Malarstwo nowoczesne

Образцы до кухни

Новы-Йорк

Образцы до салона

Malownicze uliczki

Фототапеты 3D

Krajobrazy górskie

Drzewa i lasy

Mapy świata

Najczęściej kupowane obrazy w sklepie FotoDruk.pl

Hans Zatzka kolorowe kwiaty — repliccja obrazu na płótnie

Primavera — obraz włoskiego malarza Sandro Botticellego, Reprokcja obrazu na płótnie

Portret kobiety Rafael Santi — replickcja obrazu na płótnie

Zbawiciel Świata Leonarda da Vanci — reprokcja obrazu na płótnie

Покалунек Густава Климта — воспроизводить образ на плоской поверхности

Василий Кандинский Kompozycja II — repliccja obrazu na płótnie

Kompozycja VI Kandinsky Vasily — repliccja obrazu na płótnie

Dziewczynka z balonikiem Banksego — воспроизводить образ на плоской поверхности

Dama z gronostajem Leonarda da Vinci — repliccja obrazu na płótnie

Narodziny Wenus Sandro Botticelliego — repliccja obrazu na płótnie

Szał uniesień Władysława Podkowińskiego — воспроизводить образ на плутни

Кшик Эдварда Мунча — воспроизводить образ на плутни

ул.Wyszyńskiego 2 lok. 86
15-888 Белосток

2003-2021 © FotoDruk.pl

Używamy informacji zapisanych za pomocą cookies w celu dostosowania sklepu do indywidualnych potrzeb użytkowników. Pozostając na tej stronie, wyrażasz zgodę na korzystanie z plików cookie. Więcej …

Планшетная съемка — Civil Snapshot

Введение

Plane Table Surveying — это графический метод съемки, при котором полевые наблюдения и построение графиков выполняются одновременно.Это просто и дешевле, чем теодолитовая съемка. Он больше всего подходит для мелкомасштабных карт. План строится геодезистом в поле, а исследуемая территория находится у него на глазах. Следовательно, нет возможности пропустить необходимые измерения.

Оборудование и аксессуары для планшетов

При съемке на плоскости стола используются следующие инструменты.

Оборудование

• Плоский стол
• штатив
  • Планшет установлен на штатив
  • Штатив, как правило, с открытой рамой, сочетает в себе жесткость и легкость.Штатив можно сделать складывающимся для удобства транспортировки.
  • Штатив снабжен тремя опорными винтами наверху для выравнивания ровного стола.
• Алидаде
  • Алидада используется для установления прямой видимости.
  • Используются два типа алидады.
  • Простая алидада
  • Телескопическая алидада

Принадлежности

• Компас для желоба
  • Желобковый компас необходим для нанесения на бумагу линии, показывающей магнитный меридиан.Он используется для ориентации стола по магнитному меридиану.
  • Когда свободно подвешенная стрелка показывает 0 ° на каждом конце, на чертежной бумаге рисуется линия, которая представляет магнитный север.
• Уровень духа
  • Уровень духа используется для определения правильности уровня стола.
  • Выравнивание стола осуществляется путем размещения уровня на доске в двух положениях под прямым углом и получения пузыря по центру в обоих положениях.
• U-образная вилка с отвесом
• Водонепроницаемая крышка
  • Зонт используется для защиты рисовальной бумаги от дождя.
• Бумага для рисования
  • Чертежная бумага используется для черчения наземных деталей.
• Штыри
• Принадлежности для чертежей

Принцип обзора плоского стола

Принцип плоской таблицы — средство параллельности,

Принцип: «Все лучи, проведенные через различные детали, должны проходить через станцию ​​съемки».

Положение плоского стола на каждой станции должно быть идентичным, т.е.е. на каждом пункте съемки стол должен быть ориентирован в направлении магнитного севера.

Метод установки плоского стола

Три процесса используются для установки плоского стола над станцией.

1. Выравнивание
2. Центровка
3. Ориентация

Правка и центрирование

• Стол должен быть установлен на удобной высоте для работы с доской, скажем, около 1 метра. Ножки штатива должны быть широко расставлены и плотно прилегать к земле.
• Стол должен быть размещен над станцией на земле так, чтобы точка, нанесенная на листе, соответствующая занятой станции, находилась точно над станцией на земле. Операция известна как центрирование плоского стола. Это делается U-образной вилкой и отвесом.
• Для выравнивания стола можно использовать обычный спиртовой уровень. Выравнивание стола осуществляется путем размещения уровня на доске в двух положениях под прямым углом и получения пузыря по центру в обоих направлениях.

Ориентация

Процесс, при котором позиции, занимаемые доской на различных геодезических станциях, остаются параллельными, известен как ориентация. Таким образом, когда плоский стол правильно ориентирован, линии на доске параллельны линиям на земле, которые они представляют.

Есть два метода ориентации

• Магнитной иглой
  • В этом методе магнитный север отображается на бумаге на определенной станции.
