Длина столба электрического: Длина электрического столба бетонного

Содержание

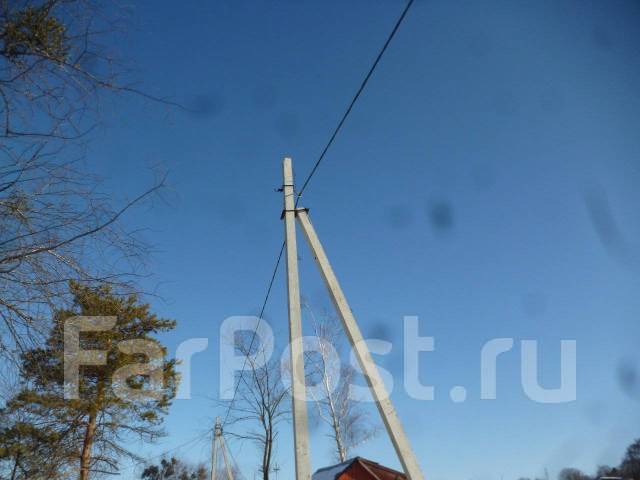

Высота электрического бетонного столба

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Какие существуют нормативы для установки бетонного столба на своем участке?

Вначале следует учесть, что глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Самостоятельно установить бетонный столб не получится. Потому что:

  • Высота достигает минимум 5 метров, установить его строго в вертикальное положение без помощи машины невозможно.
  • Необходимость в изоляторах, и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и лед зимой.
  • Необходимость обесточить линию, которое окончательно разбивает все надежды отчаянных электриков–самоучек.

Возможно ли альтернативные методы установки ЛЭП своими силами?

Существует много вариантов самодельных столбов со специальным фундаментом снизу, с четырьмя металлическими опорами, изоляторами, и т.д. но используют их зачастую в селах. Самым доступным способом быстро и качественно сделать опору ЛЭП является установка бетонного столба.

Высота столба, как гласит правила устройства электроустановок (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

В деревнях высоту зачастую делают около 4м, чтобы грузовая машина могла спокойно проехать, и поскольку по конструкции ПУЭ никаких ограничений не ставит, то в ход идут все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется.

Для установки бетонной опоры понадобятся:

  • Бурильная машина;
  • Кран, который установит в вертикальное положение столб;
  • Грузовая машина для перевозки столба;
  • Бригада электриков, со специальной подъемной машиной с выдвижной клеткой для монтажа линии.

Данная команда способна за считаные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на протяжении многих лет.

Железобетонные столбы для ЛЭП марки СВ

Железобетонные столбы для ЛЭП, бетонные опоры марки СВ.

Сегодня мы все привыкли пользоваться благами цивилизации. На керосиновые лампы или свечи наш человек посмотрит с улыбкой и вспомнит о них лишь тогда, когда дома погаснет свет. Отключение электричества в последнее время, к счастью, бывает не так часто, как еще десять-двадцать лет назад. А связанно это с тем, что за прошедшие годы в нашей стране произошла глубокая модернизация всего технического хозяйства. Были заменены электрические подстанции, вводятся в эксплуатацию новые электростанции, прокладываются новые ЛЭП.

Читать далее…

В далеком 1879 году в Санкт Петербурге впервые в нашем государстве было налажено уличное электрическое освещение. Мост Александра 2 (Литейный) был оснащен дуговыми лампами Яблочкова, светильниками и столбами ЛЭП. В следующие 20 лет почти все крупные города страны активно заменяли газовые мачты городского освещения на привычные для нас сегодня опоры линий электропередач. Деревянные, а впоследствии и железобетонные электрические столбы.

Железобетонные столбы для ЛЭП сегодня

Основой любой линии электропередачи являются стойки железобетонные для опор ЛЭП. Это изделие изготавливается согласно ТУ 34 12.11410-89 заменившим ГОСТ 23613-79. Основным материалом стоек опор ЛЭП является бетон и арматура. Класс бетона должен быть B30 с высокими морозостойкими (f200) и водоотталкивающими свойствами (w2 или w4).

Электрические столбы изготавливаются методом вибрирования из тяжелого бетона. Для создания ЛЭП СВ 95, ЛЭП СВ 105, СВ 110, в зависимости от её геометрической формы используется специальное лекало и оборудование. Предварительно собирается арматурный каркас из термически упрочнённой стальной арматуры класса Ат-IVК и А-IV диаметром профиля от 10 до 32 мм. Затем арматура натягивается и в форму заливается бетон. После этого лекало закрывают второй частью, фиксируя их друг к другу. Следующим этапом производства стоек опор ЛЭП СВ происходит усадка бетона посредством вибрации. Спустя несколько минут, когда остатки пузырьков воздуха покинут будущий электрический столб, железобетонную опору отправляют в пропарочную камеру, где поддерживается постоянный температурный режим, для затвердевания смеси.

Ниже см. таблицу с размерами и характеристиками железобетонных опор ЛЭП маркировки СВ.

Железобетонный столб ЛЭП СВ 105

Марка опорыдлинаширинаширина монтажнаявысотавысота монтажнаявес
СВ-959500 мм.165 мм.150 мм.240 мм.165 мм.750 кг.
СВ-10510500 мм.200 мм.180 мм.280 мм.190 мм.1175 кг.
СВ-11011000 мм.185 мм.175 мм.280 мм.165 мм.1150 кг.

Спустя продолжительное время готовую стойку опоры линии электропередач извлекают из формы, предварительно отрезав сваркой арматуру от удерживающей пластины. Бетонный электрический столб готов отправится на склад хранения готовой продукции, а дальше к покупателю.

Где купить опоры СВ для ЛЭП?

Последнее время в Московской области наблюдается активная замена отслуживших деревянных опор ЛЭП на железобетонные столбы. Связанно это в основном с предписаниями от контролирующих служб, где сотрудники надзорных органов фиксируют действительно плачевное состояние опор из древесины. Администрации СНТ в свою очередь меняют отслужившие опоры на надежные железобетонные электрические столбы, которые при одинаковой стоимости имеют ряд положительных свойств. Если такой фонарный столб сделан по ГОСТу, срок службы стойки может достигнуть пятидесяти лет. Нужно обратить особое внимание на цену железобетонной опоры ЛЭП. Если стоимость средняя по региону, то достаточно только посмотреть сопроводительные документы или договор на реализацию. А вот когда цена бетонного электрического столба значительно ниже, такая стойка СВ вероятно низкого качества.

Наиболее полную картину качества покажет Вам непосредственно завод изготовитель. Когда необходимо купить железобетонные столбы ЛЭП оптом или большим количеством, наверное, здравым решением будет заключить прямой договор с заводом или официальным дилером. Важным фактором ценообразования становится логистика. В зависимости от того, какое расстояние преодолеет бетонный электрический столб от склада до места установки, будет напрямую завесить цена опоры. Конечно выгоднее искать изготовителя или продавца в своем регионе, а лучше районе.

Заказывая железобетонные столбы для линий электропередач и бетонные стойки ЛЭП – Вы можете быть уверены в надежности нашего товара. Компания “База ЖБИ” сотрудничает с крупнейшими производителями железобетонных изделий в Москве и Московской области. Собственные складские площадки в разных районах области, позволяют экономить деньги наших клиентов на логистике, оптимизируя доставку. Постоянный контроль качества всех партий отгружаемого товара со стороны наших сотрудников не дают возможности заводам хитрить. Мы всегда готовы обсуждать условия продажи и разговаривать с клиентом. Звоните, а лучше приезжайте к нам в офис.

Кроме ЖБ опор СВ мы производим и продаем:

Во-первых – дорожные плиты.

Во-вторых – аэродромные плиты ПАГ.

В-третьих – блоки фбс всех ходовых типоразмеров.

И многое другое.



Наша группа в ВК.

СТОЛБЫ ОСВЕЩЕНИЯ (ОПОРЫ ЛЭП ДО 35КВ). Описание, технические характеристики – ГК РОСАТОМСНАБ

Задать вопрос

Железобетонные опоры – это изделия, из высококачественного бетона и сверхпрочной арматуры из стали, способных противостоять любым натискам непогоды и другим непредвиденным факторам. Данная продукция успешно справляется со слабыми и сильными агрессивными средами, а так же с резкими перепадами температуры до -55 °С, так как имеет повышенную устойчивость к коррозиям.
Где применяется данная продукция? Прежде всего, столбы освещения устанавливают на улицах городов, в парках, скверах, вдоль дорог, там, где необходимо освещение в темное время суток. На столбах освещения крепится вся осветительная аппаратура (прожектора, светильники для наружного освещения, кабели, пускорегулирующая аппаратура). Опоры ЛЭП устанавливаются в населенных пунктах, городах, на предприятиях, там, где необходимо доставить электроэнергию потребителю. Они обеспечивают качество и надежность доставки. Железобетонные приставки ПТ, в свою очередь устанавливаются в местах сейсмической активности до 9 баллов.
Данная продукция позволяет нам с Вами каждый день пользоваться благами цивилизации. Ведь нам невозможно представить мир без электроэнергии и освещения в частности.

Наши столбы освещения, опоры линий электропередач и приставки проходят жесткую проверку специалистами на предмет качества и соответствия всем ГОСТ Российской Федерации. Мы очень трепетно относимся к качеству продукции и стремимся предоставить все условия для бесперебойной поставки электроэнергии по нашим опорам ЛЭП.

Завод железобетонных изделий №1 предоставляет широкий ассортимент опор линии электропередач марок СВ 95, СВ 95-1А, СВ 95-2, СВ 95-3-В, СВ 105-3,5, СВ 105-5, СВ 110-1а, СВ110 3-2а, СВ 110-3,5, СВ 110-5. Столбов освещения СВН 9-1,1-2, СВН 9-1,1-2у, СЦС 08-10, СЦС 1.2-10. А так же железобетонных приставок ПТ-30, ПТ-33-1, ПТ-33-2, ПТ-33-4, ПТ-43-2, ПТ-45, ПТ-60.

Технические характеристики.
Железобетонные опоры линии электропередач предварительно напряженные СВ применяют для проведения линий ЭП напряжением от 0.4кВ до 10кВ и линий связи. Производятся согласно ГОСТ 13015 и ТУ-2863-002-00113557-94 «Стойки железобетонные для опор воздушных линий электропередач » методом вибрирования из тяжелого бетона марки В-25. Марка бетона по влагостойкости W6, морозостойкости F150 с использованием пропарки.

Маркировка производится согласно ГОСТ 23009-78. Марка состоит из букв и цифр. Расшифровка СВ 110-3.5: стойка вибрированная, длиной 11000 мм с расчетным изгибающим моментом 35 кН*м. Применяются при строительстве новых трасс, реконструкции и капитальном ремонте старых, а так же в качестве столбов освещения.

Железобетонные сойки СЦС с кабельным вводом производят по ГОСТ 22687.2-85 «Стойки цилиндрические железобетонные центрифугированные для опор высоковольтных линий электропередачи». Производятся центрифугированным методом из бетона марки В-22,5(М300). Марка бетона по водонепроницаемости W6, морозостойкости F150, с использованием пропарки. В качестве армирования используется стальная проволока.
Приставки ПТ ГОСТ 14295-75 «Приставки железобетонные для деревянных опор воздушных лини электропередач и связи» применяют для опор одноцепных ВЛ напряжением 0,4кВ, 0,6-10кВ, 20кВ, 35кВ. Так же для телефонной и телеграфной связи, а так же радиофикации. Их изготавливают из тяжелого бетона класса В-22,5(М300). Марка бетона по влагостойкости W4, морозостойкости F200 с использованием пропарки. В качестве арматуры применяется сталь классов АIII (А400).























СВ-95
Габариты (Д х Ш х В в мм.): 9500×150/245×175/150
Масса (в кг.): 750




СВ-95-1А
Габариты (Д х Ш х В в мм. ): 9500×150/245×175/150
Масса (в кг.): 750




СВ-95-2
Габариты (Д х Ш х В в мм.): 9500×150/245×175/150
Масса (в кг.): 750




СВ-95-3-В
Габариты (Д х Ш х В в мм.): 9500×150/245×175/150
Масса (в кг.): 750




СВ105-3,5
Габариты (Д х Ш х В в мм.): 10500×280/190×175/205
Масса (в кг.): 1200




СВ105-5
Габариты (Д х Ш х В в мм.): 10500×280/190×175/205
Масса (в кг.): 1200




СВ110-1а
Габариты (Д х Ш х В в мм.): 11000×185/175×185/175
Масса (в кг.): 1100




СВ 110-3-2а
Габариты (Д х Ш х В в мм.): 11000×280/165×185/175
Масса (в кг.): 1100




СВ-110-3,5
Габариты (Д х Ш х В в мм.): 11000×280/165×185/175
Масса (в кг. ): 1100




СВ-110-5
Габариты (Д х Ш х В в мм.): 11000×280/165×185/175
Масса (в кг.): 1100




СВН 9-1,1-2
Габариты (Д х Ш х В в мм.): 9000x
Масса (в кг.): 810




СВН 9-1,1-2у
Габариты (Д х Ш х В в мм.): 9000x
Масса (в кг.): 810




СЦС 08-10
Габариты (Д х Ш х В в мм.): 10000x
Масса (в кг.): 760




СЦС 1.2-10
Габариты (Д х Ш х В в мм.): 10000x
Масса (в кг.): 780




ПТ 30
Габариты (Д х Ш х В в мм.): 3000x140x170
Масса (в кг.): 152




ПТ 33-1
Габариты (Д х Ш х В в мм.): 3250x140x170
Масса (в кг.): 170




ПТ 33-2
Габариты (Д х Ш х В в мм. ): 3250x170x190
Масса (в кг.): 240




ПТ 33-4
Габариты (Д х Ш х В в мм.): 3250x180x220
Масса (в кг.): 250




ПТ 43-2
Габариты (Д х Ш х В в мм.): 4250x180x220
Масса (в кг.): 330




ПТ 45
Габариты (Д х Ш х В в мм.): 4500x220x265
Масса (в кг.): 510




ПТ 60
Габариты (Д х Ш х В в мм.): 6000x220x265
Масса (в кг.): 675



Задать вопрос

Срок службы электрических столбов — Дизайн мастер Fixmaster74.ru

Электрические столбы

Многие городские жители хотят обосноваться за городом. Жизнь в тишине и покое, в экологически чистом месте — отличная альтернатива пыльному мегаполису. Но загородная романтика может быстро надоесть, если в доме нет электричества и водоснабжения. Чтобы иметь электричество на участке, потребуется установить электрический столб – металлический, деревянный или железобетонный. Сделать это без подготовки не получится. Нужно знать: где его можно монтировать, как правильно подключить, какие провода могут быть использованы, и кто должен заниматься монтажом. Нюансов много и разбирать домовладельцам приходится самостоятельно.

Виды электрических столбов

Столбы линий электропередач удерживают провода и оптоволоконные линии. Они – важный элемент доставки электричества до конечного потребителя.

Есть много различных типов электрических столбов и их классификаций. Чтобы выбрать подходящее изделие нужно сопоставить недоставки и достоинства всех видов.

Различают виды столбов по назначению:

  • Промежуточные (используются только для поддержки проводов и тросов).
  • Анкерные (несут основную нагрузку в натяжении проводов).
  • Угловые (применяются на углах поворота трасс линий электропередач).
  • Специальные (необходимы для решения нестандартных ситуаций).

Также принята характеристика столбов по способу закрепления в грунте. Они могут быть установлены прямо в грунт или на фундамент.

Электрические столбы различают по материалу: железобетонные, металлические, деревянные и композитные. Последний вид редко встречается в нашей стране. Пока, что это новый и относительно дорогой материал, который применяют в США, Китае и ряде европейских стран. Остальные изделия используют в России одинаково активно.

Бетонные столбы под электричество

Бетонные электрические столбы не боятся коррозии и гниения, устойчивы к возгоранию. Сделанные с соблюдением технологии, они могут использоваться не один десяток лет. Такие столбы стоят недорого, поэтому их чаще всего выбирают для загородных участков.

Главные недостатки таких изделий – большой вес и плохая устойчивость. Масса столба, которая может превышать 700 кг, создает сложности при перевозке и монтаже. К ним прибавляются и трудности при последующем сносе. Плохое сопротивление механическим воздействиям достаточно опасно и может привести к наклону бетонного столба и обрыву линии электропередач. Но при правильном укреплении этого недостатка легко можно избежать.

Деревянные электрические столбы

Многие владельцы домов стараются не выбирать установку деревянных столбов под электричество на участке, опасаясь их недолговечности. Качественная пропитка антисептиком помогает исправить этот возможный недостаток. Это может быть креозотовое или сланцевое масло, а также специальные смеси. Антисептическую пропитку делают после сушки на глубину не менее, чем 22 мм. Она не только защищает от влаги, но и делает древесину устойчивой к возгоранию.

Пропитка обеспечивает более долгий срок службы столбов – несколько десятилетий, но не решает проблему полностью. Изделия все равно со временем начнут гнить из-за воздействия влаги и потребуют замены.

В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины. Их легче обрабатывать из-за правильной геометрии и хорошей высоты.

Главный плюс столбов из дерева – низкая цена. Они стоят даже дешевле, чем бетонные опоры ЛЭП. Их небольшой вес не создаст трудностей при транспортировке, но для установки изделий на участке все равно будет нужна специальная техника.

Металлические столбы под электричество

Столбы из металла – это решение для высоковольтных линий, потому что высокая прочность и устойчивость дают им возможность выдерживать большие нагрузки. Они редко используются на территориях частных домов и дач и обычно устанавливаются на производственных или технических объектах. В том числе и по причине высокой стоимости.

Несмотря на способность выдерживать большие нагрузки, у металлических столбов есть проблема – коррозия, которая со временем приводит к разрушению материала и всей конструкции.

Установка опор ЛЭП

Когда вы определились с выбором материала для опор, пора заняться вопросом установки электрических столбов. Для начала важно ознакомиться с требованиями законодательства и получить технические условия. После этого можно приступать к монтажным работам.

Для них потребуется специальная техника, поэтому нужно позаботиться о свободном месте на участке. Обычно все эти вопросы помогает решить компания, которая занимается установкой. К ее выбору нужно подходить внимательно, поскольку у нее должна быть не только квалифицированная команда, но и все необходимые допуски на проведение работ.

Требования

Установку опор ЛЭП регулирует СанПиН и ПУЭ (Правила устройства электроустановок). В них можно найти требования, которые предъявляются к монтажу столбов:

  • расстояние от незащищенного провода на опоре до балконов и окон должно быть не менее 1,5 м;
  • высота линий электропередач над дорогой должна быть не меньше 6 м, а над пешеходной частью не меньше 3,5 м;
  • дистанция от столба до дома не должно превышать 25 метров, если это расстояние больше – необходимо установить дополнительный столб;
  • расстояние от опоры ЛЭП до забора не менее, чем 1 метр, такое требование дает возможность обеспечить доступ к нему специалистов;
  • трубопровод любого вида не должен быть расположен ближе 1 метра к опоре, если на ней размещены неизолированные провода;
  • интервал между проводами при пролете до 6 метров нужен не менее 10 см, а свыше 6 метров – не менее 15 см;
  • ввод проводов в здание должен выполняться на высоте не менее 2,75 метров.

Есть ряд требований и к самим столбам. Они должны быть сделаны из негорючих материалов или пропитаны специальным защитным составом. Лимит их огнестойкости должен быть не менее 15 минут. Изоляторы проводов тоже нужны несгораемые. Самые популярные материалы для них – фарфор и стекло.

Кроме обязательных нормативных документов, строители должны придерживаться плана или проектной документации.

Получение техусловий (ТУ)

Начинать монтаж столбов под электричество нужно с получения ТУ (Технических условий). Выдает этот документ местная электросетевая организация. Чтобы заключить с ней договор на подключение в будущем, необходимо сделать заявку на получение к сетям. Здесь от домовладельца потребуется паспорт, свидетельство на земельный участок и свидетельство на дом.

Если мощность, выделяемая на подключение дома не больше 15 кВт, то проект электроснабжения организация требовать ее не должна. Для загородного дома, даже с большим количеством электроприборов, такой мощности будет достаточно.

После подачи заявки в течение 30 дней организация должна выдать вам ТУ. После этого вы можете начинать электромонтажные работы.

Этапы установки

Первый этап установки электрических столбов – планирование. Во время него выбирают материал столбов, их местоположение, рассчитывают мощность, которая будет на них приходиться.

На втором этапе монтажа делают разметку местности и подготовку грунта. Специалисты обозначают места установки столбов и просчитывают расстояние между ними. Сам грунт тоже нужно подготовить к установке, разровнять площадку, удалить корни деревьев и дерн.

Третий этап включает бурение ям для опор. Универсальное решение для этого – бурильные установки, которые размещают на платформе или автомобильном шасси. Бурение можно делать и с помощью ручного инструмента, например, если подъезд техники на участок сложно организовать.

Следующий этап – монтаж деревянных или бетонных опор ЛЭП, которые лучше всего подходят для загородных участков. Столбы устанавливают с помощью манипулятора и закрепляют в грунте. Перед этим обязательно нужно провести выравнивание опор по вертикали. Для более надежной фиксации можно использовать бетонирование. После установки самих опор на них крепят траверсы, которые покрывают антикоррозийной защитой. На завершающем этапе монтируют электрические провода.

Все работы по установке могут проводить только организации, имеющие допуск. В их штате должны состоять квалифицированные специалисты с соответствующим уровнем подготовки.

Монтаж проводки в дом

После подготовки и установки столба на участке, необходимо заняться вопросом подключения электричества к частному дому. Это можно делать, как с питающей опоры, если она расположена на участке, так и через промежуточный столб. Для их соединения используются следующие методы:

  • голый алюминиевый провод;
  • медный или алюминиевый кабель;
  • СИП (самонесущий изолированный провод).

Кабели могут быть проложены от промежуточного или питающего столба к дому не только воздушным путем, но и под землей. Такой способ используется гораздо реже, чем стальные тросы, протянутые по воздуху.

Деревянные опоры ЛЭП — характеристики, преимущества

Деревянные пропитанные опоры воздушных линий электропередач имеют широкое применение при строительстве ВЛ 0.4 кВ. Прочно занимают свою нишу благодаря своей легкости и простоте в установке.

Преимущества деревянных опор ЛЭП

Деревянные опоры изготавливаются из сосны I, II, III сорта или лиственницы и обладают следующими достоинствами:

  • ⇒ Высокая степень изоляции;
  • ⇒ Отличные диэлектрические показатели;
  • ⇒ Огнеупорные свойства, благодаря использованию специальных пропиток;
  • ⇒ Простота обслуживания;
  • ⇒ Дерево обладает хорошим показателями на сжатие и изгиб, а также сопротивлением разрыву;
  • ⇒Установка деревянного столба позволяет не бояться при строительстве электрических линий передачи сильного ветра или наледи;
  • ⇒ Высокие электроизоляционные свойства древесины позволяют использовать меньшее количество изоляторов.

Деревянные столбы, пропитанные антисептиком, способны выдерживать ураганный ветер, обледенение, высокую температуру и обильные атмосферные осадки.

При соответствующей обработке (обработка особыми пропитками на основе креозота) стойки из дерева для ЛЭП могут прослужить 40-45 лет без потери эксплуатационных качеств и свойств (без соответствующей обработки сосновые опоры могут прослужить всего 7-9 лет, а лиственничные опоры 20-25 лет).

Очень важным преимуществом является тот факт, что при эксплуатации деревянных опор отсутствует «эффект домино». Благодаря своей легкости и природной гибкости материала при поломке деревянный электрический столб не затрагивает рядом стоящие, а ложится на провода.

Они могут использоваться при температуре ниже -50 градусов, не теряя своих свойств, а также в районах с повышенной сейсмичностью (до 9 баллов).

Характеристики деревянных столбов ЛЭП

При производстве деревянных пропитанных опор учитываются следующие факторы:

  • ⇒ Минимальный диаметр бревен составляет 16-22 см;
  • ⇒ От номинальной длины отклонение бревен не превышает 0,3-0,1 м. ;
  • ⇒ Бревна не содержат сучков и не подвержены табачной гнили;
  • ⇒ В древесине первого сорта не допускаются червоточины, а при использовании 2-го сорта червоточина составляет не более 5 шт. на 1 метр длины в среднем.

Деревянные стойки опор ЛЭП могут отличаться диаметром комля, диаметром вершины, кривизной и длиной. Стандартная длина опор — 9,5, 11 и 13 м.

Изготавливая их, используют только комлевую часть ствола; производятся по ГОСТ 9363-88, а основными габаритными размерами являются верхний и нижний диаметры торцов, которые соотносятся с типом опоры и номинальной длиной.

Деревянные столбы электрические иногда комплектуются пластиковой крышкой, предназначенной для защиты торцов изделий от атмосферных осадков.

Срок эксплуатации ЛЭП есть?

Добрый час!
Уважаемые, может кто подскажет, есть ли где в «правилах. » или еще где, установленные сроки эксплуатации ЛЭП (линия после КТП, вроде — 0,4 ), после которых необходимо менять (не ремонтировать) линию (столбы, провода)?

umkas написал :
после которых необходимо менять (не ремонтировать) линию (столбы, провода)?

в эксплуатации графики осмотров и ППР есть.. опоры конторлируются систиматически, по результатам меняются..Так же пролеты провода, подтягиваются , меняются, изоляторы тоже.Нет у нее срока годности.. У вас же на выключателе розетке или на том же телевизоре тоже срок годности не написан.

проектная организация сказала что есть . но я — не поверил !

может где-то в нормативных документах и имеется такой абзац, но на практике можете себе представить вывод из строя какой-нить ВЛЭП -330 кВ протяженностью так километров пиццот ?
На такое дело надо кучу комиссий, актов протоколов пропечатать..
плюс ко всему, как можно правилами устанавливать срок жизни линии в целом ?Разные грунты, климатические условия и т.д. Нельзя их под одну гребенку все..

4eh написал :
Нет у нее срока годности..

Есть. На железобетонных опорах у линии 0,4кВ срок эксплуатации 33 года. По белорусским нормам, происходящим от норм времён СССР. Не думаю, что российские цифры далеко ушли. Нормы эти — это нормы амортизации основных средств.

4eh написал :
вывод из строя какой-нить ВЛЭП -330 кВ протяженностью так километров пиццот

Выводят же.. Строят рядом новую, а старую — в металлолом.

rele_svg написал :
нормы амортизации основных средств.

Срок эксплуатации ЛЭП определяется сроком ее необходимости. В рамках этого срока, как уже совершенно верно отметили, производится ППР, осмотры, выбраковки и замены подлежащих замене элементов ЛЭП. Вновь веденное оборудование ложится на первоначальную (за вычетом амортизационных отчислений) стоимость ЛЭП. Даже по достижении расчетного срока службы ЛЭП (после полной амортизации первоначальной стоимости) стоимость ее не будет равна нулю. Для этого нужно полностью перестать ее ремонтировать (капремонт и реновация). И пока линия будет нужна в данном сетевом районе, она будет в работе. Не знаю, как в у сябров, а у нас на Кольском полуострове достаточно много линий построенных в 30-х годах прошлого века. И никто не объявляет, что срок их службы закончился, потому что они полностью самортизированы (по нормам).

vitil написал :
Для этого нужно полностью перестать ее ремонтировать (капремонт и реновация)

Капремонт не добавляет к стоимости ни копейки. Самортизировалась — значит самортизирована. Ремонтировать можно потом хоть сто лет, но как был 0, так и будет 0. Добавить остаточную стоимость и продлить срок эксплуатации может только реконструкция.

vitil написал :
много линий построенных в 30-х годах прошлого века.

Эхо войны знаете ли.. Из довоенного не осталось ничего.

vitil написал :
никто не объявляет, что срок их службы закончился,

Не объявляют, потому что деньги на другое попилены. .

rele_svg написал :
Добавить остаточную стоимость и продлить срок эксплуатации может только реконструкция.

Вот Вы и ответили на вопрос.

rele_svg написал :
Не объявляют, потому что деньги на другое попилены..

Нет необходимости. Линии в порядке. Регион рабочий. Электроэнергия в избытке.

rele_svg написал :
Эхо войны знаете ли..

так о » копанине » говорят.. Тут другой случай..

4eh написал :
так о » копанине » говорят

Стали говорить с некоторых пор. Да и плановые разминирования у нас пару лет назад только закончили.

umkas написал :
проектная организация сказала что есть . но я — не поверил !

И правильно. У таких сооружений конкретного срока эксплуатации быть не может.

rele_svg написал :
Нормы эти — это нормы амортизации основных средств.

А вы не путайте свою шерсть с государственной бухгалтерские нормативы с эксплуатационными. Амортизация амортизацией, а эксплуатация эксплуатацией.

Изоляторы накроются на линии или столбы рухнут, менять станете, или окончания срока амортизации будете ждать?

Wazawai написал :
У таких сооружений конкретного срока эксплуатации быть не может.

Wazawai написал :
бухгалтерские нормативы с эксплуатационными.

Это говорит о том, что документов, регламентирующих эксплуатацию оборудования в глаза не видел и тем более в руках не держал

rele_svg написал :
документов, регламентирующих эксплуатацию оборудования в глаза не видел

имхо, вы оторваны от действительности, и кроме бумаг в руках мало что держите.. пройдитесь-ка по захудалым подстанциям РЭСов и посмотрите на года выпусков масленников ( в лучшем случае ) с Пружинно-моторными приводами.. у меня французы и японцы еще в 50хх годах как протянули свои кабели к технологическим цехам,- так они 60 лет и лежат в кабельных подвалах залитые азотной кислотой. и никто их из эксплуатации выводить не собирается.. пробился — откачали дерьмо из подвала, поставили муфту — и едем дальше.

4eh написал :
посмотрите на года выпусков масленников

Из около 700 выключателей 10 кВ около сотни осталось маляных. И то из-за этих самых сроков эксплуатации. Списать нельзя. Конец 80-х — середина 90-х. Все остальные — вакуумники.

4eh написал :
имхо, вы оторваны от действительности

Действительности разные немного

А за бумаги.. Не, их я терпеть не могу, но вынужден.

rele_svg написал :
Из около 700 выключателей 10 кВ около сотни осталось маляных. И то из-за этих самых сроков эксплуатации. Списать нельзя. Конец 80-х — середина 90-х. Все остальные — вакуумники.

уууу.. а выключатели нагрузки — с дугогасительными камерами как рожки от АКМа — у вас реликтовые ископаемые? Эхо войны ? У нас это роскошь еще, не говоря о маслянниках.. а вакуумник или элегаз — чудо враждебной техники,доступное только миллионерам..да на 110 и выше поменяли по-возможности, но пацаны говорили, что на 330 подстанции городской еще до сих пор пневматические выключатели стоят.. Представляете сколько им лет от роду ?
у меня на подстанции ВЭМы стоят до сих пор, рядом с частично менянными на елегаз.. Видели ВЭМ когда-нить ? Это 60-е года выпуска.. Воздушный выключатель на 10кв с дугогасительными воздушными камерами.. и стоять им еще, годы и годы..

Деревянные опоры ЛЭП: производство, вес, срок службы, правила монтажа

Использование древесного материала в обустройстве коммуникационной инфраструктуры оправдывает себя по многим параметрам. Одним из ключевых факторов такого выбора для многих пользователей является низкая цена. Дешевые столбы сами по себе обходятся недорого и в процессе эксплуатации практически не требуют вложений в техническое обслуживание. Такое решение облегчает и эксплуатацию линий электропередач (ЛЭП) в суровых погодных условиях. Натуральный материал противостоит и заморозкам, и шквальному ветру, а также не подвергается разрушению под действием влаги. С другой стороны, деревянные опоры ЛЭП имеют и немало минусов, которые заключаются по большей части в скромных показателях прочности. Так или иначе, есть немало организаций, занимающихся обслуживанием электросетей, которые делают ставку именно на эту разновидность опор.

Подготовка древесного сырья для опор

В качестве основы для столбов, поддерживающих линии электропередач, выбираются цельные массивы преимущественно хвойных пород. Как правило, благодаря высоким показателям прочности и стойкости к внешним воздействиям для таких нужд подбирают сосну или пихту. Иногда используются и лиственничные бревна. Независимо от выбранных пород каждая заготовка подвергается тщательному обследованию на предмет поражения грибками и насекомыми. Это важно для последующего поддержания оптимальных технико-эксплуатационных показателей. В зависимости от технологии, по которой будет осуществляться изготовление деревянных опор ЛЭП, первичная обработка основы может предусматривать операции лущения и окорки. При помощи специальных станков бревна подвергаются переработке, в процессе которой снимается верхний слой, чтобы в дальнейшем он не препятствовал проникновению защитной пропитки.

Технология изготовления опор

Основной этап производства опорных бревен все же предполагает выполнение механической обработки с целью формирования технологических проемов с отверстиями. Горизонтальные торцы защищают при помощи специальных паст уже на стадии базовой доработки. При необходимости исправляются имеющиеся зарубы, отколы и затесы – их можно устранять при условии, если глубина составляет не больше 10% от диаметра заготовки. Для соблюдения точности в процессе механической обработки производство деревянных опор ЛЭП на некоторых предприятиях предусматривает использование специальных шаблонов. По ним, к примеру, сверяются параметры затесов и зарубок.

Далее начинается этап сушки, который подготавливает древесину к пропитке. Согласно нормативам, защитные средства можно наносить только при условии, что влажность массива составляет не более 28%. Окоренные бревна просушиваются в специальных термических камерах, которые отличаются необычной конструкцией. Дело в том, что в таких агрегатах горячие воздушные потоки не направляются на заготовку, а циркулируют вокруг нее. Таким образом, не допускается растрескивание и перегрев материала.

Пропитка опор

Использование специальных пропиток ставит целью обеспечение защиты древесины от гниения, разрушения структуры и в целом утраты эксплуатационных свойств перед внешними воздействиями. В частности, защитные составы оберегают деревянные опоры ЛЭП от поражения грибком, разъедания насекомыми и развития плесени. Такую защиту, к примеру, обеспечивает антисептический водорастворимый препарат из семейства ССА. Данное средство отличается повышенной эффективностью и экологической безопасностью, что и сделало его одним из самых распространенных видов пропиток.

На первой стадии, после нанесения, формируется в некотором роде вакуум, способствующий выведению из древесных пор лишней влаги. В дальнейшем активные компоненты состава растворяются по всей структуре дерева, укрепляя ее и образуя защитный барьер.

Размеры и вес

Существует несколько категорий опорных столбов, которые обуславливают различия в типоразмерах. Так, начальный уровень – это бревна длиной 9,5 м, которые имеют в диаметре 160 мм. Масса такой заготовки составляет 200 кг. Далее следуют опоры средней прочности, которые могут достигать в длину 11 м, их диаметр составляет уже 210 мм, а масса – 300 кг. Наиболее мощные конструкции с точки зрения способности выносить физические нагрузки позволяет сооружать деревянная опора ЛЭП, вес которой достигает 400 кг. При этом длина остается той же, что и в случае со столбами средней прочности, – 11 м. Зато диаметр такой опоры увеличивается до 240 мм.

Эксплуатационный срок

В зависимости от технологии производства срок эксплуатации в среднем может варьироваться от 10 до 20 лет. Это именно средний коридор, поскольку встречаются и бревна, рабочий ресурс которых не превышает 5 лет, а также высокопрочные конструкции, сохраняющие первоначальные свойства и через 50 лет. Как правило, гарантийный срок службы деревянных опор ЛЭП не превышает 10 лет. На практике же чаще всего обычные столбы такого типа используются 5-7 лет. Столь короткий срок обуславливается отсутствием должного содержания объекта или же тем, что на этапе изготовления вовсе не применялась специальная пропитка. К слову, в зависимости от характеристик защитных средств рабочий срок опоры может продлиться на 4-6 лет. Современные препараты действуют и до 15 лет. Впрочем, многое зависит и от того, насколько правильно была выполнена техника обработки составом.

Контроль качества

В процессе изготовления опоры проходят несколько этапов контроля качества. Первый предусматривает обследование элемента будущей линии электропередач на предмет геометрической точности. После этого заготовка отправляется на сушку. Перед пропиткой материал проверяют на показатель влажности, который не должен превышать 28%. Далее предусматриваются контрольные проверочные мероприятия, в ходе которых определяются характеристики защитного средства, которым обрабатывались деревянные опоры ЛЭП. Правила монтажа требуют, чтобы на место установки материал доставлялся с оптимально пропитанной структурой. Для соблюдения этого условия технологи оценивают глубину пропитки, а на основе результатов анализа формируется соответствующий сертификат качества.

Сборка арматуры

В процессе сборочных мероприятий выполняется оснащение опоры функциональной оснасткой, которая потребуется при подключении к линии электропередач. План монтажных мероприятий обычно предусматривает выполнение разметки мест расположения крюков, создание отверстий для крюков и непосредственную инсталляцию арматуры с изоляторами. Точки размещения крюков размечаются с помощью шаблона, который может быть выполнен из куска алюминиевой прямоугольной шины. Как правило, монтаж деревянных опор ЛЭП с применением сверления выполняется на специальных станках в заводских условиях. Это обеспечивает высокую точность работ и соответствующее качество. Однако при транспортировке собранная конструкция может повредиться, поэтому обработку заготовки с монтажными действиями иногда проводят прямо на месте установки. В этом случае используется аккумуляторный электроинструмент в виде шуруповертов с функцией сверла.

Техника установки

Чаще всего установка выполняется с применением бурильно-крановых машин. Лишь в некоторых случаях при работе с тяжеловесными или габаритными конструкциями предусматривается задействование тракторных кранов. На месте установки в первую очередь формируется яма, в которую будет установлен столб. Ее необходимо тщательно утрамбовать, при необходимости выполнить дренаж и покрыть специальными изоляторами. Далее выполняется непосредственная установка деревянных опор ЛЭП с помощью техники. Рабочие органы крана или бурильно-крановой машины фиксируют подготовленный столб, после чего перемещают его в яму. Но это относится к легковесным опорам, высота которых не превышает 10 м. Тяжелые бревна устанавливаются в котлованы с бетонными приставками – это своего рода фундамент, в котором производится механическая фиксация столба.

Производители опор

В России достаточно широко представлена продукция в виде комплектующих и расходных материалов для оснащения линий электропередачи. Одним из крупнейших представителей этой ниши является «Котельничский мачтопропиточный завод». Данное предприятие более 30 лет занимается изготовлением качественных деревянных столбов, а в последние годы успешно переходит на высокотехнологичное автоматизированное изготовление продукции. Впрочем, обновлением мощностей занимаются многие производители деревянных опор ЛЭП в России, среди которых также выделяются предприятия «ОСМК» и «ПрофТрейд». Если первый упомянутый изготовитель ориентируется конкретно на выпуск опор, то в ассортименте этих компаний также можно найти арматурные компоненты, изоляционные материалы и вспомогательные элементы специально под характеристики конкретных опор.

Железобетонные конструкции как альтернатива

Сразу надо отметить, что с точки зрения эксплуатации выгоднее использовать железобетонные конструкции. Они надежнее по всем техническим параметрам, но, конечно, стоят значительно дороже. В свою очередь, деревянные опоры ЛЭП даже в лучших исполнениях могут лишь приближаться по характеристикам к железобетонным конструкциям с тем или иным успехом. Данный материал и при условии качественной пропитки не сможет прослужить столько же, сколько бетонная конструкция. Тем не менее, низкий срок службы компенсируется стоимостью. Регулярная замена столбов с интервалами минимум в 5 лет вполне укладывается в смету на использование железобетонных аналогов.

Заключение

Деревянные опоры, предназначенные для организации линий электропередач, подтверждают ценность природного стройматериала. Даже современные пластики на основе стекловолокна не способны заменить такие столбы. Конечно, это не значит, что деревянные опоры ЛЭП выигрывают у композитов в показателях прочности и защищенности от внешних разрушающих воздействий. Более того, то же стекловолокно по целому ряду характеристик опередит и бетонные конструкции. Но если оценивать материалы в совокупности качеств, то древесина оказывается практичнее. Ее проще обрабатывать, производить, осуществлять доставку и выполнять с ней монтажные операции.

Как установить опору ЛЭП, электрический столб для освещения?

Установка столбов для электричества осуществляется при воздушной прокладки электросетей между трансформаторными подстанциями и конечными потребителями электричества. При выполнении работ самостоятельно, своими руками, важно знать, что конструкция воздушных линий электропередач, их проектирование и строительство должны соответствовать документам: строительными нормами и требованиям ПУЭ.

При выполнении работ по погрузке, перевозке и разгрузке опор требуется, чтобы они не подвергались ударам, резким толчкам и рывкам. Нельзя разгружать опоры сбрасыванием. Запрещается транспортировать опоры и детали ВЛ по земле волоком. Их развозят по трассе специальными машинами, оборудованными приспособлениями для погрузки и выгрузки.

Как правильно установить электрический столб?
Правила установки электрических столбов железобетонных (типа стоек СВ, марки вида СК) для линий электопереедач и наружного освещения имеют определенную последовательность работ.

Технология установки столбов ЛЭП и бетонных опор освещения включает в себя следующие виды технологических операций:

  1.  Разметку трассы электролинии, определение места установки электрических столбов с учетом расстояния между опорами ЛЭП.
  2.  Бурение скважин под опоры с помощью бурильно-крановых машин БКМ. Также можно выполнить земляные работы своими руками, используя специальный инструмент для копания ямы — ручной ямобур. Глубина ямы, диаметр зависят от вида электрического столба, категории грунта и диаметра ручного бура. Сегодня в продаже можно встретить бензобур для бурения ям, который намного облегчит вам работы по установке столбов своими руками.
  3.  Непосредственно саму установку готовых электрических столбов с помощью манипулятора БКМ, или крана, выверка по вертикали, закрепление оснований столбов в пробуренных ямах.
  4. Монтаж на электрических столбах траверс ЛЭП, кронштейнов светильников наружного освещения и прокладка наружных электрических линий.

Ямы для опор роют различной формы и на разную глубину в зависимости от типа линии, характера грунта и способов копки. При этом ямам стремятся придать удобную для установки опоры форму при наименьшем изъятии, грунта. Глубина закапывания опор должна быть достаточной, исключающей возможность вывертывания из грунта и опрокидывания под воздействием сил, возникающих от давления ветра на провода и надземную часть. Средняя глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Для промежуточных опор цилиндрическую форму ямы роют самодвижущиеся бурильные машины с краном для установки опоры в яму. В трудных местах трассы, неудобной для прохода машин, ямы выкапывают вручную лопатой.

Время между устройством котлована и установкой в него опоры не должно превышать одних суток. Высота столба, как требуют «Правила устройства электроустановок» (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

Установка железобетонных опор СК производится, как правило, стреловыми кранами и кранами-установщиками опор типа КВЛ. При необходимости подтягивания стоек используется трактор. Диаметр цилиндрического пробуренного котлована не должен превышать диаметра стойки более чем на 25 %. При большей разнице устанавливается верхний ригель. Ригели на промежуточных опорах располагаются вдоль оси ВЛ.

При установке двухстоечных и портальных железобетонных опор производится установка последовательно одной и второй стоек, затем монтаж траверс, верхних концов крестовых связей между стойками и закрепление нижних концов крестовых связей.

После подъема и установки краном свободностоящих опор в выкопанные котлованы, опоры должны быть временно раскреплены оттяжками, а затем установлены нижние и верхние ригели. Окончательное закрепление опор осуществляется обратной засыпкой грунтом только после их выверки засыпкой в пазухи грунта с послойным трамбованием.

Вертикальность опор ЛЭП напряжением 10 кВ и ниже проверяют отвесом, а 35 кВ и выше – теодолитом.

Высота столбов ЛЭП определяется по наименьшим допускаемым расстояним от проводов ЛЭП до земли и инженерных сооружений приведены в табл. 1. Провода ВЛ должны быть подвешены на столбе ЛЭП такой высоты, чтобы от низших точек провода до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами ВЛ могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Таблица 1. Допустимые расстояния от проводов ЛЭП до земли и инженерным сооружениям







Характеристики местностей и пересеченийНапряжения линии, кВ
ниже 1 кВ1 — 2035 — 110220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние от провода до земли с учетом стрелы провеса, м5667
Населенные местности и территории промышленных предприятий. Расстояния до земли, м6778
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м7,57,57,58,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м6778

Высота столба электропередач (0,4-10 кВ), опоры ЛЭП (35-110 кВ, 220-330 кВ) принимается с небольшим запасом Δh, равным 0,2 — 0,4 м к нормативным параметрам.

Траверсы ВЛ прочно закрепляют на опорах электропередач и для предохранения от ржавчины покрывают битумным лаком. Изоляторы закрепляют при помощи полиэтиленовых колпачков. Перед насадкой колпачки разогревают в воде температурой 80–90 град. C, а затем насаживают на штырь или крюк лёгкими ударами деревянного молотка. Внешняя поверхность колпачка имеет форму резьбы, на которую наворачивают изолятор.

Как правильно установить опору освещения?

Технология установки опор освещения типа железобетонный столб выполняется аналогично технологии электромонтажных работ, рассмотренной выше, только на электрическом столбе дополнительно устанавливается кронштейн для крепления светильника наружного освещения. Опоры освещения металлические фланцевые монтируются на предварительно изготовленный железобетонный фундамент. Прокладка кабеля для питания светильника производится внутри металлического столба освещения при установке столба своими руками. Технологию производства работ можно узнать перейдя по ссылке как установить опору освещения.

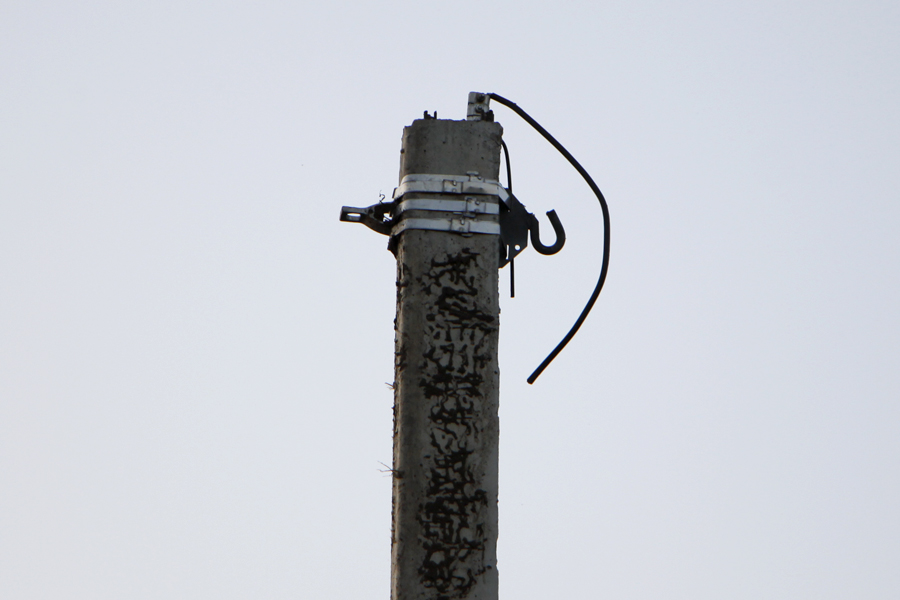

На железобетонных опорах ВЛ с помощью специальных хомутов монтируются стальные траверсы. Для ВЛ напряжением до 10 кВ эти траверсы имеют штыри, на которые с помощью полиэтиленовых колпачков ставятся штыревые изоляторы. Для ВЛ напряжением 35 кВ и выше на концы траверс устанавливаются элементы сцепной арматуры для дальнейшего крепления гирлянд подвесных изоляторов.

Как установить опору ЛЭП?

Технологический процесс монтажа линии электропередачи (ЛЭП) включает в себя:

  • подготовительные работы, в ходе которых знакомятся с районом прохождения трассы, разбивают трассу, рубят просеки, роют котлованы под опоры, подготавливают разного рода производственные, хозяйственные и коммунальные помещения;
  • основные строительно-монтажные работы, в ходе которых развозят по местам, собирают и устанавливают опоры, доставляют и монтируют изоляторы, провода, тросы.

Рытье прямоугольных котлованов для фундаментов опор производится одноковшовым экскаватором ЭО-4321Б с емкостью ковша 1 м3 с бульдозерным отвалом, используемым для снятия почвенно-растительного слоя и сдвигания его в сторону на 5 метров перед рытьем. При рытье котлованов необходимо соблюдать требуемую крутизну откосов, чтобы не обрушались стенки котлованов, а вынутый грунт укладывать на расстоянии 0,5-0,8 метров от бровки котлована, так чтобы он не мешал последующему монтажу подножников. Разрыв во времени между рытьём котлованов и монтажом фундаментов не должен быть более 1 – 2 суток.

Монтаж элементов фундаментов выполняют автомобильным краном КС-4571(г.п – 14,2 т.) без заезда в котлован. Установку ригелей необходимо производить после частичной засыпки котлованов до уровня ригелей.

Обратную засыпку котлованов производят послойно бульдозером ДЗ-110А с одновременным трамбованием слоев грунта вибротрамбующей машиной ВТМ-2М до плотности λ=1,7 m/м3 согласно технологической карте.

Как собирают опоры ЛЭП?

Решетчатые металлические опоры ЛЭП поставляются отдельными элементами, сборка которых между собой выполняется с помощью болтовых соединений. После завершения сборки металлических опор, перед тем как поставить ее вертикально, производится проверка соответствия рабочим чертежам проекта ВЛ, восстановление антикоррозийного покрытия в местах его повреждения при транспортировке.

Сборка опор выполняется по возможности ближе к месту ее будущей установки. Сборка стальных промежуточных опор ЛЭП, как правило, укрупнительная. На оборудованном полигоне собираются секции опор, которые вывозят на пикет и производят досборку. Сборка анкерных опор предусматривается на пикетах, т.к. секции этих опор имеют большие габариты, усложняющие их перевозку. Для ускорения сборочных работ бригаде придается агрегат для механизированной сборки опор. При выполнении сборочных работ применяются автокраны, домкраты и другие механизмы и инструменты.

Решетчатые стальные опоры устанавливаются на железобетонные фундаменты (подножники) или сваи. Котлованы под фундаменты стальных опор разрабатываются экскаваторами. Заглубление железобетонных свай в грунт выполняется виброударным способом. Глубина заложения фундаментов или свай должна соответствовать проекту ВЛ.

Как ставят опоры ЛЭП?

Металлические опоры устанавливаются с помощью подъемного крана соответствующей грузоподъемности. Вылет и рабочий ход стрелы подъема крана должны обеспечивать полный подъем опоры, перемещение ее к месту установки и удержание в вертикальном положении до закрепления на фундаменте.  Установка опор осуществляется методом поворота с помощью автокрана КС-4571 и трактора Т-130М. После установки опоры ЛЭП выверяется ее вертикальное положение путем установки подкладок между башмаком и железобетонным фундаментом.

Натяжку проводов ВЛ напряжением до 10 кВ выполняют лебёдкой, при помощи полиспастов или автомашиной, а 35 кВ и выше – тракторами. Стрелу провеса проводов устанавливают визированием. При плохой видимости допускается контролировать натяжку проводов по динамометру.

По окончании строительно-монтажных работ необходимо произвести тщательный осмотр линии и подготовить ее к сдаче в эксплуатацию.

Установка электрической столба (опоры) на дачном участке


Автор Alexey На чтение 7 мин. Просмотров 472 Опубликовано
Обновлено

Если возникла необходимость установки электрической опоры у себя на даче или на частном участке, необходимо для начала обратиться в электроснабжающую организацию  (МРСК-Россети) и подать заявление на установку.

При согласии организации, для вас составят технический проект (техническое присоединение), в котором прописываются все детали по техническим мероприятиям, заплатив при этом определенную сумму на проект и установку. При крайних случаях можно установить опору ЛЭП самому об этом ниже.

Технические характеристики опор

Если вы собираетесь устанавливать электрический столб , то данный выбор сводиться к трем вариантам, а точнее к двум :

  • установка деревянной опоры предварительно пропитанной антисептиком, т. е. специальным составом против загнивания;
  • Установка железобетонной опоры, более долговечный вариант, но дороже;
  • Установка металлической опоры, такие конструкции применяются на напряжение 35 кВ и выше, поэтому такой вариант отпадает.

Пропитанные антисептиком деревянные опорыЖ/б стойки

Конечно, наиболее выгодный вариант это дерево, он более дешевый и при пропитке антигнилостным составом, опора вам прослужит 15—25 лет, а то и более. Обычно деревянные опоры без пропитки служат от 5 до 15 лет максимум, изготавливаются из сосны, лиственницы, реже ели.

Размеры ж/б опоры

Стандартная длина деревянных опор составляет 9—9,5 метров для ЛЭП -0,4 кВ и 11—11,5 метров для ЛЭП 6—10 кВ. Если вариант деревянных опор вас не устраивает тогда можно взять ж/б опоры, они долговечны, имеют защиту от загнивания, под действием осадков и внешней окружающей среды. Длины опор – ЛЭП 0,4 кВ 9,5 м, и 11 м для ЛЭП 6–10 кВ.

Характеристики деревянных опор

п/пПараметрыЗначение
1Материал древесинысосна
2Сорт древесины по ГОСТ 9463—881—2
3Длина стойки, м9,5
4Диаметр стойки в верхнем торце, мм, не менее160
5Диаметр стойки в нижнем торце, мм, не менее225
6Максимальный изгибающий момент
(до разрушения), кН*м, не менее
70
7Пропитка автоклавно-диффузионная в соответствии
с ГОСТ 20022.6—93
вакуум – давление
– вакуум
8Тип пропиточного состававодорастворимый
антисептик группы
ССА ,ХМ
9Содержание пропиточного состава, кг/м3, не менее8
10Глубина проникновения пропиточного состава
в ГОСТ 20022.0—93, не менее
85% толщины слоя
заболони

Опора ж/б обозначается как СВ-95—3 или СВ-110—3 расшифровывается :

  • СВ — стойка вибрированная;
  • 95,110- длина опоры в дециметрах;
  • 3 — расчетный изгибающий момент, тс*м.

Требования к воздушной линии напряжением до 1 кВ

Есть определенные требования при установке опоры и запитывании домов проводами, устанавливать необходимо руководствуясь ПУЭ, нормами и правилами ,к таким относятся:

  • При подвеске неизолированных проводов расстояние от провода до балконов и окон не менее 1,5 м;
  • Высота провода над проезжей частью в максимальном её провисе должно составлять не менее 6 метров, над другими объектами и не проезжей частью не менее 3,5м;
  • Расстояние между проводами должно составлять минимум 10 см, если провис провода более 6 метров расстояние между проводами -15 см;
  • Высота изоляторов ввода в дом должна составлять не менее 2,75м;
  •  на опорах могут быть изоляторы, которые должны быть выполнены из фарфора или стекла;
  • расстояние от токопровода до неизолированных проводов до 1 кВ составляет не менее 1 метра, при прокладке изолированным проводов СИП расстояние не нормируетс;
  • деревянная опора должна быть пропитана антигнилостным составом.

Необходимая высота проводов над проезжей частью и тротуарами

Технология установки опоры на участке  деревянной опоры:

Опора может устанавливаться без пасынка, тогда низ опоры должен быть  пропитан битумом на расстояние 10 см выше установленной опоры в земле. Деревянная опора может быть скреплена или соединена с ж/б пасынком, или деревянным пасынком (пропитанным антисептиком), с помощью специальной проволоки – катанки 6,5 мм ст. (она мягкая и легко гнется).
Катанка 6,5 ст

Место крепления катанки пасынка к стойке называется проволочным бандажом,  количество проволок в бандаже от 6 до 8. Укрепляется  катанка на пасынке скручиванием с помощью ломика , с применением «болотки» — кувалды.

У Вас должно получиться два проволочных бандажа как показано на рисунке ниже. Все пасынки ж/б или дерево, выполняются для увеличения срока службы опоры. А также расстояние между опорами ЛЭП-0,4 кВ 35-40 м.

Сопряжение пасынка к опоре на напряжение 0,4 – 10 кВ 1-опора,2-бандаж,3-пасынок,4-шайба бандажная, 5 – болт стяжной, 6- хомут металлический,7 – гайка крепления,8 — планка

 Рисунок а) Крепление пасынка к опоре с помощью проволочного бандажа как описывалось выше, б) Крепление пасынка к опоре с помощью проволочного бандажа и стяжным болтом с шайбой, в) крепление пасынка к опоре с помощью металлического хомута и гаек. Тут ничего сложного нет  берется два хомута устанавливается на необходимые расстояния друг от друга и скрепляется с помощью гаек.

В качестве приставок может использоваться дерево длинной 4,5 м или железобетонные пасынки марки ПТ длинной 3,5—6 м в зависимости от длины стойки и напряжения питающей линий.

Подключение электричества к дому

Подключение дома от центральной линии промежуточной опоры к ответвительной — может осуществляться несколькими способами:

  • Подключение дома голым алюминиевым проводом;
  • Подключение дома с помощью кабеля;
  • Подключение дома с помощью провода СИП.

При подключении здания с помощью первого варианта можно осуществить вкручиванием изоляторов в тело опоры в шахматном порядке при этом необходимый материал: крюки КН-18(крюк низковольтный), изолятор ТФ-20 (фарфоровый изолятор) и колпачок К-5.

Изолятор ТФ — 20Крюк КН-18

Отверстие высверливается диаметром 18 мм (буром) и вкручивается крюк КН-18 сверху забивается колпачок(молотком) и накручивается изолятор, расстояние между изоляторами в таком случае  не менее 0,4 м. Также можно осуществить подключение с помощью траверсы металлической.

Расстояние между изоляторами минимум 15 см, установка изоляторов производиться аналогично, крепятся провода к изоляторам и к изоляторам на вводе в дом.

Внешний вид вязки алюминиевой

Если производиться подключение дома голым проводом, то необходимо закрепить к дому траверсы с изоляторами или закрутить крюки с изоляторами в тело деревянного дома, соответственно количество проводов и изоляторов  выбирается от класса напряжения — 0,23 кВ(2 изолятора, 2 крюка) или 0,4 кВ (4 изолятора, 4 крюка).

Как крепить вязкой провод к изолятору

Подключение дома вторым способов осуществляется двумя вариантам это воздушное подключение с помощью крепления кабеля к металлическому тросу и к изоляторам дома или подземное подключение кабеля.

Третий вариант подключения СИПом набирает все большую популярность, так как он обладает рядом преимуществ — ознакомиться как подключить провод СИП к дому.

Установка вручную

Установка деревянной  опоры вручную осуществляется, если невозможно использовать средства большой механизации, а также при небольшом объеме работ, стойки деревянных опор могут осуществляться вручную, т. к. их вес небольшой.

При этом используются багры, подставки, ухваты и разные другие приспособления. Ознакомиться с установкой опоры ручным способом вы можете посмотрев видео ниже:

Деревянные опоры, железобетонные приставки и железобетонные опоры

Деревянные опоры воздушных линий связи и высоковольтно-сигнальных линий СЦБ изготавливают из сосны, лиственницы, ели, кедра. Столбы имеют длину 5; 5,5 и 6,5 м с диаметром в вершине (верхнем отрубе) от 12 до 25 см, длиной 7,5; 8,5 и 9,5 м — с диаметром от 14 до 24 см и длиной 11 и 13 м — с диаметром от 18 до 24 см. На линиях связи столбы длиной 11 и 13 м используют для переходных опор через полотно железной дороги, на переездах и т. п. Деревянные столбы имеют коническую форму. Диаметр столбов выбирают в зависимости от числа подвешиваемых на опоре проводов и типа линии, а длину — исходя из габаритных размеров, установленных для данной линии.

Деревянные опоры подвержены гниению под воздействием грибков, разрушающих древесину. Для повышения срока службы деревянных опор столбы пропитывают антисептиками, препятствующими жизнедеятельности грибка, или применяют установку опор в искусственные основания, что наиболее эффективно. Способы пропитки древесины столбов бывают заводские и полевые. 25-30 »

Для повышения срока службы деревянных опор предусматривают установку опор в приставках, так как в этом случае комлевая часть опор находится под поверхностью земли и, следовательно, столбы гниют меньше. Наибольшее распространение получили железобетонные приставки, но находят применение и деревянные приставки 1 из пропитанных столбов.

Железобетонные приставки к деревянным опорам воздушных линий применяют не только для продления срока службы деревянных столбов, но и при необходимости для увеличения длины опор в местах перехода линии через железные и автомобильные дороги.

На линиях связи используют приставки прямоугольного сечения типа ПР (рис. 12, а) и таврового сечения, а на высоковольтных линиях трапецеидального сечения — типа ПТ (рис. 12, б). Их длина от 3,0 до 4,5 м.

В зависимости от числа проводов, подвешиваемых на линии связи, и типа линии опоры устанавливают в одной (рис. 13, а) или в двух (рис. 13, б) приставках.

На высоковольтно-сигнальных линиях СЦБ промежуточные опоры располагают в двух приставках, а на всех сложных опорах — по одной к каждому столбу. Приставки скрепляют со столбом проволочными хомутами, при этом в нижней части приставок устанавливают железобетонный или деревянный вклапыш. г увеличивающий устойчивость опоры.

Подземную (комлевую) часть железобетонных опор и приставок для предотвращения их разрушения от воздействия блуждающих токов и находящихся в земле химических веществ на длине 2,2 м обмазывают битумной мастикой слоем толщиной 4-5 мм. После припасовки к опоре приставок битумной мастикой покрывают детали подземного крепления.

Железобетонные опоры используют при строительстве воздушных линий связи, высоковольтных и высоковольтно-сигнальных линий автоматики и телемеханики. Они отличаются от деревянных повышенной прочностью, пожаростойкостью и долговечностью. Для воздушных линий предназначены опоры конической формы с предварительно напряженной стальной арматурой, изготавливаемые методом центрифугирования в виде полых конических труб (стоек).

Стальной каркас такой железобетонной опоры (стойки) состоит из продольной арматуры в виде нескольких цилиндрических стальных стержней из стали переменного профиля, располагаемых по окружности опоры. Стержни скрепляют сваркой со стальными обручами из проволоки диаметром 5 мм, которые размещают по длине каркаса опоры на расстоянии 1 м друг от друга. Подготовленный таким образом каркас обвивают по окружности спиралью из стальной арматурной проволоки и заключают в форму, внутренние размеры которой равны внешним размерам будущей железобетонной стойки. Форму с каркасом устанавливают на станок, заполняют жидким бетоном и вращают, постепенно увеличивая число оборотов формы. Под действием центробежной силы бетон равномерно распределяется по стенкам формы, уплотняется и в результате получается полая коническая железобетонная труба (стойка) с толщиной стенки 40- 55 мм.

При строительстве высоковольтных и высоковольтно-сигнальных линий (ВЛ и ВСЛ) СЦБ применяют железобетонные опоры (стойки) марок С 1,85/10,1; С 2,55/10,1 и С 2/11,1 длиной 10,1 м и 11,1 м.

Рис. 14. Центрифугированная стойка железобетонной опоры

Цифры 1,85; 2 и 2,55 означают значение несущей способности (трещино-стойкости) стойки (тс м) на расстоянии 1,7 м от нижнего торца стойки.

Опоры из железобетона предназначены для одноцепных и двухцепных высоковольтных линий. Центрифугированная стойка железобетонной опоры (рис. 14, а), применяемая при строительстве В Л и ВС Л СЦБ, имеет верхнюю 1 и нижнюю 3 бетонные заглушки и отверстия 2 для крепления траверс и подкосов. Диаметр верхней части стойки = 170 мм, а нижней части й2 — 320 Ч- 335 мм.

Для закрепления траверс, брусков, верхушечных штырей и другой арматуры в стойках предусмотрены отверстия (рис. 14, б) — два отверстия 1 диаметром 22 мм и девять отверстий 2 диаметром 18 мм. В нижней части стоек, предназначенных для сборки угловых, концевых и переходных опор, можно предусматривать отверстия диаметром 34 мм для закрепления анкерных плит.

Железобетонные стойки имеют провод заземления диаметром 6 мм, который проложен в бетоне. В верхней и нижней частях стоек находятся выводы с резьбой для подключения заземляемых элементов.

При сооружении воздушных линий связи применяют железобетонные опоры конической формы типов ОСНЦ и СНЦ (рис. 15) с диаметром в вершине 230 мм и длиной 6,5; 7,5 и 8,5 м. Тип стойки расшифровывается следующим образом. Например, стойка типа СНЦ-2,2-6,5: С — стойка; Н — с напряженной арматурой; Ц — центрифугированная, 2,2 тс • м — несущая способность стойки на уровне закопки;

6,5 м — длина стойки.

Рис. 15. Коническая железобетонная опора типа СНЦ, применяемая при строительстве воздушных линий связи

⇐Материалы и арматура воздушных линий | Электропитающие устройства и линейные сооружения автоматики, телемеханики и связи железнодорожного транспорта | Основные типы опор воздушных линий СЦБ и связи⇒

5 интересных фактов о электрических опорах в США

Вы когда-нибудь задумывались, что происходит с этими опорами, когда вы смотрите вверх? Вот несколько быстрых идей, которые помогут вам лучше понять, что происходит с вашим электричеством.

Как один из немногих юристов в Соединенных Штатах, который ведет судебный процесс со смертельным исходом от электрического тока и серьезными травмами, связанными с линиями электропередач и опорами электроснабжения, когда я смотрю на коммунальное предприятие полюс, что я вижу (после тысяч часов экспертных показаний и судебного разбирательства по этим делам)?

1.Высота опор для электросетей составляет

Высота опор в вашем районе может составлять от 30 до 60 футов. Самые большие из них, которые вы видите вдоль основных дорог и автомагистралей, имеют высоту от 60 до более 120 футов.

Самые высокие в мире подвесные опоры для линий электропередач, обрамляющие реку Янцзы в городе Цзянъинь, Китай, имеют высоту 1137 футов! Между тем, стандартная высота над землей, установленная Индийскими правилами в области электроэнергетики, составляет 20 футов. Но, как я уже писал, опоры линий электропередач в Индии часто провисают намного ниже, в результате чего дикие животные, такие как величественные слоны, получают удар током.

2. Многие опоры электросети устарели в несколько десятилетий

Большинство опор намного старше их ожидаемого срока полезного использования, который, вероятно, составляет от 50 до 60 лет. Но некоторые из них намного старше. Металлические и бетонные опоры могут служить намного дольше, чем деревянные, но в конечном итоге все опоры необходимо заменить.

Об этом часто пишут наши адвокаты, поскольку стареющие опоры, особенно деревянные конструкции, могут представлять серьезную опасность поражения электрическим током в старых городах и районах, когда они не обслуживаются.Это было причиной многих случаев убийства электрическим током, в которых я участвовал в качестве адвоката. К сожалению, электроэнергетические компании часто ставят свою чистую прибыль выше безопасности и продлевают обычный срок службы своих конструкций, иногда даже сверх того, что является безопасным и разумным.

На северо-востоке средний срок службы распределительного столба составляет 56 лет. Тем не менее, некоторые из этих полюсов все еще присутствуют в течение десятилетий после этого, а некоторые сохраняются в течение 85 лет.

3. Провода электрических столбов несут больше, чем просто электричество

Возможно, вы заметили, что в столбах электросети много проводов.Но не все проводят электричество. Обычно три верхних провода, которые называются первичными проводниками, переносят большую часть электричества на полюс.

По мере того, как вы спускаетесь по опоре электросети, следующий набор проводов состоит из вторичных проводов. Обычно они поставляют электроэнергию в здания и дома.

Самые низкие провода — это кабельные и телефонные линии. Кабели, которые вы видите, соединяющие полюс с землей, называются оттяжками.

4. Линии электропередач на опорах электросети могут выдерживать напряжение более 100 000 вольт

Величина напряжения, передаваемого по электрическим проводам, которые также называются «проводниками», может варьироваться от нескольких тысяч вольт до более 100 000 вольт. Огромные линии электропередачи, которые обычно подвешены к металлическим решетчатым опорам или очень высоким бетонным столбам (вы часто видите их в сельской местности), могут нести провода с напряжением от 150 000 до 300 000 вольт и более. Линии, которые подключаются к вашему дому, обычно имеют напряжение 120 или 240 вольт.

5. Трансформаторы обеспечивают необходимое количество энергии для вашего дома и бизнеса

Бочки, которые выглядят как бочки с маслом или мусорные баки, свисающие с опор электросети, называются трансформаторами. Они используются для снижения напряжения между первичными и вторичными проводами.Без трансформаторов было бы много жареной бытовой техники.

Помните, что сегодня в Соединенных Штатах насчитывается около 180 миллионов опор электроснабжения. Многие из приведенных выше фактов об этих опорах, которые усеивают американский пейзаж и выравнивают наши дороги и шоссе, были вдохновлены очень интересным постом в Путеводителе.

Теги: проводники, линии электропередач, опоры для сетей

опоры для сетей

опоры для сетей

Опоры электросети делятся на десять классов от 1 до 10.Определение классов указывает минимальную окружность, которая зависит от породы дерева и длины шеста. Эта окружность измеряется в 6 футах от стыка шеста. Также существует минимальная верхняя окружность, одинаковая для всех видов и длины.

Например, столб класса 1 имеет минимальную верхнюю окружность 27 дюймов. Если он имеет длину 25 футов и сделан из кедра (большинство опор из кедра), окружность, измеренная в 6 футах от дна, должна быть не менее 43,5 дюймов.

Чем выше номер класса, тем тоньше шест. Длина шеста начинается с 16 футов и увеличивается на 2 фута до 22 футов, затем на пять с 25 до 90 футов. 90-футовый шест из красного кедра класса 1 весит около 6600 фунтов. 16-футовый шест весит всего около 700 фунтов.

Стандарты

(от ANSI) строго ограничивают или исключают различные типы повреждений, включая норы от птиц и насекомых, и описывают способы определения прямолинейности вехи.

На поворотах, склонах холмов или в других местах, где есть несбалансированное натяжение на шесте, стандартная практика требует увеличения части шеста, которая находится под землей.Например, для столбов, устанавливаемых по прямой линии, будет закопано 6 футов 35-футового столба, а если столб был на изгибе, 6,5 футов.

35-футовый шест — типичная длина, используемая в городах для переноски одного или двух траверс. Полюса расположены на расстоянии от 100 до 150 футов друг от друга, из которых обычно 125 футов.

American Standards Assn.
Американские стандартные технические характеристики и размеры деревянных опор.
При поддержке ASA Telephone Group.
О 5.1-1963, доработка О 5.1-1948.
Нью-Йорк: Американская ассоциация стандартов, 1963.

Икс

Извините. Для этой страницы нет информации об участниках.

ресурсов

Североамериканский совет по деревянным полюсам предоставляет прекрасный список ресурсов (конечно, про лесной столб) по номеру

.

woodpoles.org/Resources/Technical-Library

Copyright © 2000-2014 Sizes, Inc. Все права защищены.
Последняя редакция: 6 июня 2014 г.

Размеры опор

и техническая информация | McWane Poles

Наши опоры изготовлены с учетом минимальной нагрузки на наконечник и эквивалентной моментной нагрузки деревянных опор конструкции NESC Grade B.Мы производим опоры классов 1–3, от 30 футов до 95 футов и опоры класса H с рейтингом прочности до класса h20 и высотой до 95 футов. Информацию о полюсах см. В таблицах ниже.

Класс 3

Длина (футы) Деталь № Кол-во полного грузовика (2 шт.) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (Kip-Ft.) Глубина заделки по ANSI (футы)
30 C3030 42 650 6,0 11,3 1,95 43,9 5,5
35 C3053 42 786 6,0 11,9 1,95 52. 7 6,0
40 C3040 41 980 6,0 12,8 1,95 64,2 6,0
45 C3045 35 1139 6,0 13,8 1,95 71.2 6,5
50 C3050 31 1310 6,0 14,4 1,95 80,0 7,0
55 C3055 26 1549 6,0 15,3 1,95 88.7 7,5
60 C3060 23 [15] 1737 6,0 16,3 1,95 97,5 8,0
65 C3065 19 [12] 1937 6,0 17,2 1,95 106. 3 8,5
70 C3070 16 [12] 2232 6,0 17,8 1,95 115,1 9,0
75 C3075 15 [10] 2450 6,0 18,4 1,95 123.8 9,5
80 C3080 13 [10] 2680 6,0 19,4 1,95 132,6 10,0

Класс 2

Длина (футы) Деталь № Кол-во полного грузовика (2 шт.) Стенд. Вес в фунтах.) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина заделки по ANSI (футы)
30 C2030 42 749 6,0 11,2 2,41 54,1 5,5
35 C2035 42 906 6. 0 11,7 2,41 64,9 6,0
40 C2040 35 1137 6,0 12,7 2,41 77,0 6,0
45 C2045 30 1326 6.0 13,6 2,41 87,8 6,5
50 C2050 26 1530 6,0 14,6 2,41 98,6 7,0
55 C2055 22 1824 6.0 15,1 2,41 109,4 7,5
60 C2060 19 [15] 2055 6,0 16,0 2,41 120,3 8,0
65 C2065 16 [15] 2302 6. 0 17,0 2,41 131,1 8,5
70 C2070 13 [12] 2665 6,0 17,5 2,41 141,9 9,0
75 C2075 12 [10] 2934 6.0 18,4 2,41 152,7 9,5
80 C2080 11 [10] 3218 6,0 19,4 2,41 163,5 10,0
85 C2085 10 [10] 3644 6.0 19,8 2,41 174,4 10,5
90 C2090 9 [8] 3939 6,0 20,8 2,41 185,2 11,0
95 C2095 8 [8] 4250 6. 0 21,8 2,41 196,0 11,5

Класс 1

Длина (футы) Деталь № Кол-во полного грузовика (2 шт.) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина внедрения ANSI (фут.)
30 C1030 42 896 6,0 11,4 2,93 65,8 5,5
35 C1035 37 1083 6,0 11,7 2,93 79,0 6.0
40 C1040 30 1351 6,0 12,7 2,93 93,6 6,0
45 C1045 25 1571 6,0 13,6 2,93 106,8 6. 5
50 C1050 22 1808 6,0 14,6 2,93 119,9 7,0
55 C1055 19 2140 6,0 15,1 2,93 133,1 7.5
60 C1060 16 [15] 2400 6,0 16,0 2,93 146,3 8,0
65 C1065 13 [15] 2677 6,0 17,0 2,93 159,4 8.5
70 C1070 11 [12] 3087 6,0 17,5 2,93 172,6 9,0
75 C1075 10 [10] 3389 6,0 18,4 2,93 185,7 9. 5
80 C1080 9 [10] 3708 6,0 19,4 2,93 198,9 10,0
85 C1085 8 [8] 4198 6,0 19,9 2,93 212,1 10.5
90 C1090 8 [8] 4540 6,0 20,9 2,93 225,2 11,0
95 C1095 7 [8] 4901 6,0 21,9 2,93 238,4 11.5

Класс h2

Длина (футы) Деталь № Кол-во полного грузовика (2 шт. ) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина заделки по ANSI (футы)
30 ч2030 36 1018 8.7 14,1 3,51 79,0 5,5
35 ч2035 30 1204 8,7 14,5 3,51 94,8 6,0
40 ч2040 25 1526 8.7 15,5 3,51 112,3 6,0
45 ч2045 23 1763 8,7 16,5 3,51 128,1 6,5
50 ч2050 20 2016 8. 7 17,5 3,51 143,9 7,0
55 ч2055 17 2380 8,7 17,9 3,51 159,7 7,5
60 ч2060 15 [8] 2654 8.7 18,9 3,51 175,5 8,0
65 ч2065 12 [8] 2943 8,7 19,9 3,51 191,3 8,5
70 ч2070 10 [8] 3369 8.7 20,3 3,51 207,1 9,0
75 ч2075 10 [8] 3672 8,7 21,3 3,51 222,9 9,5
80 ч2080 9 [8] 3988 8. 7 22,3 3,51 238,7 10,0
85 ч2085 8 [8] 4487 8,7 22,7 3,51 254,5 10,5
90 ч2090 7 [6] 4825 8.7 23,7 3,51 270,3 11,0
95 ч2095 7 [6] 5177 8,7 24,7 3,51 286,1 11,5

Класс h3

Длина (футы) Деталь № Кол-во полного грузовика (2 шт.) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина заделки по ANSI (футы)
30 х 3030 33 1200 8,7 14,2 4,16 93,6 5. 5
35 ч3035 28 1416 8,7 14,5 4,16 112,3 6,0
40 х 3040 22 1777 8,7 15,5 4,16 133,1 6.0
45 х 3045 19 2043 8,7 16,5 4,16 151,8 6,5
50 х 3050 17 2328 8,7 17,5 4,16 170,6 7.0
55 ч3055 14 2738 8,7 17,9 4,16 189,3 7,5
60 х 3060 13 [8] 3047 8,7 18,9 4,16 208,0 8. 0
65 ч3065 10 [8] 3372 8,7 19,9 4,16 226,7 8,5
70 х 3070 9 [8] 3864 8,7 20,3 4,16 245,4 9.0
75 х 3075 8 [8] 4216 8,7 21,3 4,16 264,2 9,5
80 х 3080 8 [8] 4583 8,7 22,3 4,16 282,9 10.0
85 х 3085 7 [8] 5176 8,7 22,7 4,16 301,6 10,5
90 х 3090 6 [6] 5579 8,7 23,7 4,16 320,3 11. 0
95 х 3095 6 [6] 6000 8,7 24,8 4,16 339,0 11,5

Класс h4

Длина (футы) Деталь № Кол-во полного грузовика (2 шт.) Стенд. Вес (фунты) Диаметр наконечника.(Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина заделки по ANSI (футы)
30 х 4030 30 1330 8,7 14,2 4,88 109,7 5,5
35 х 4035 25 1570 8.7 14,5 4,88 131,6 6,0
40 х 4040 20 1971 8,7 15,5 4,88 156,0 6,0
45 х 4045 17 2267 8. 7 16,5 4,88 177,9 6,5
50 х 4050 15 2584 8,7 17,5 4,88 199,9 7,0
55 ч4055 13 3039 8.7 17,9 4,88 221,8 7,5
60 х 4060 12 [8] 3381 8,7 18,9 4,88 243,8 8,0
65 х 4065 9 [8] 3743 8.7 19,9 4,88 265,7 8,5
70 х 4070 8 [8] 4290 8,7 20,3 4,88 287,6 9,0
75 х 4075 7 [8] 4680 8. 7 21,3 4,88 309,6 9,5
80 х 4080 7 [8] 5088 8,7 22,3 4,88 331,5 10,0
85 х 4085 6 [8] 5734 8.7 22,7 4,88 353,4 10,5
90 х 4090 5 [6] 6169 8,7 23,7 4,88 375,4 11,0
95 х 4095 5 [6] 6624 8.7 24,8 4,88 397,3 11,5

Класс h5

Длина (футы) Деталь № Кол-во полного грузовика (2 шт. ) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (Kip-Ft.) Глубина заделки по ANSI (футы)
30 х 5030 20 1506 11,4 16,9 5,66 127,2 5,5
35 х 5035 20 1743 11,4 17,2 5.66 152,7 6,0
40 х 5040 18 2210 11,4 18,2 5,66 181,0 6,0
45 х5045 16 2523 11,4 19,2 5. 66 206,4 6,5
50 х5050 14 2855 11,4 20,3 5,66 231,9 7,0
55 х5055 12 3349 11,4 20,6 5.66 257,3 7,5
60 х 5060 11 [8] 3704 11,4 21,7 5,66 282,8 8,0
65 х 5065 9 [8] 4077 11,4 22,7 5.66 308,2 8,5
70 х 5070 7 [6] 4674 11,4 23,1 5,66 333,6 9,0
75 х 5075 7 [6] 5081 11,4 24,1 5. 66 359,1 9,5
80 х 5080 6 [6] 5506 11,4 25,1 5,66 384,5 10,0
85 х 5085 5 [6] 6214 11,4 25,5 5.66 410,0 10,5
90 х5090 5 [6] 6676 11,4 26,5 5,66 435,4 11,0
95 х 5095 5 [6] 7158 11,4 27,5 5.66 460,9 11,5

Класс H5

Длина (футы) Деталь № Кол-во полного грузовика (2 шт. ) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина заделки по ANSI (футы)
30 H5030 20 1506 11.4 16,9 6,50 146,3 5,5
35 H5035 20 1743 11,4 17,2 6,50 175,5 6,0
40 H5040 18 2262 11.4 18,2 6,50 208,0 6,0
45 H5045 15 2609 11,4 19,2 6,50 237,3 6,5
50 H5050 13 2978 11. 4 20,3 6,50 266,5 7,0
55 H5055 11 3527 11,4 20,6 6,50 295,8 7,5
60 H5060 10 [8] 3921 11.4 21,7 6,50 325,0 8,0
65 H5065 8 [8] 4335 11,4 22,7 6,50 354,3 8,5
70 H5070 7 [6] 5029 11.4 23,1 6,50 383,5 9,0
75 H5075 6 [6] 5501 11,4 24,1 6,50 412,8 9,5
80 H5080 6 [6] 5996 11. 4 25,1 6,50 442,0 10,0
85 H5085 5 [6] 6817 11,4 25,5 6,50 471,3 10,5
90 H5090 5 [6] 7351 11.4 26,5 6,50 500,5 11,0
95 H5095 4 [5] 7909 11,4 27,5 6,50 529,8 11,5

Класс H6

Длина (футы) Деталь № Кол-во полного грузовика (2 шт.) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина заделки по ANSI (футы)
30 H6030 16 1616 14,0 19,5 7,41 166. 7 5,5
35 H6035 16 1839 14,0 19,9 7,41 200,1 6,0
40 H6040 16 2419 14,0 20,9 7,41 237.1 6,0
45 H6045 14 2778 14,0 21,9 7,41 270,5 6,5
50 H6050 13 3097 14,0 22,3 7,41 303.8 7,0
55 H6055 10 3810 14,0 23,3 7,41 337,2 7,5
60 H6060 9 [6] 4254 14,0 24,3 7,41 370. 5 8,0
65 H6065 7 [6] 4662 14,0 24,7 7,41 403,8 8,5
70 H6070 6 [6] 5426 14,0 25,7 7,41 437.2 9,0
75 H6075 6 [6] 5893 14,0 26,7 7,41 470,5 9,5
80 H6080 5 [6] 6387 14,0 27,1 7,41 503.9 10,0

Класс H7 (8,39 тысячи фунтов)

Длина (футы) Деталь № Кол-во полного грузовика (2 шт. ) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина заделки по ANSI (футы)
30 H7030 16 1616 14.0 19,5 8,39 188,7 5,5
35 H7035 16 1839 14,0 19,9 8,39 226,4 6,0
40 H7040 16 2484 14.0 20,9 8,39 268,3 6,0
45 H7045 14 2883 14,0 21,9 8,39 306,1 6,5
50 H7050 12 3236 14. 0 22,3 8,39 343,8 7,0
55 H7055 10 3949 14,0 23,3 8,39 381,5 7,5
60 H7060 9 [6] 4394 14.0 24,3 8,39 419,3 8,0
65 H7065 7 [6] 4802 14,0 24,7 8,39 457,0 8,5
70 H7070 6 [6] 5687 14.0 25,7 8,39 494,7 9,0
75 H7075 5 [6] 6227 14,0 26,7 8,39 532,4 9,5
80 H7080 5 [6] 6722 14. 0 27,1 8,39 570,2 10,0

Класс H8 (9,43 тысячи фунтов)

Длина (футы) Деталь № Кол-во полного грузовика (2 шт.) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (Kip-Ft.) Глубина заделки по ANSI (футы)
30 H8030 16 1711 14,0 19,5 9,43 212,1 5,5
35 H8035 16 1962 14,0 19,9 9.43 254,5 6,0
40 H8040 15 2655 14,0 20,9 9,43 301,6 6,0
45 H8045 13 3083 14,0 21,9 9. 43 344,0 6,5
50 H8050 11 3464 14,0 22,3 9,43 386,4 7,0
55 H8055 9 4230 14,0 23,3 9.43 428,8 7,5
60 H8060 8 [6] 4708 14,0 24,3 9,43 471,3 8,0
65 H8065 7 [6] 5146 14,0 24,7 9.43 513,7 8,5
70 H8070 6 [6] 6032 14,0 25,7 9,43 556,1 9,0
75 H8075 5 [6] 6572 14,0 26,7 9. 43 598,5 9,5
80 H8080 5 [6] 7066 14,0 27,1 9,43 640,9 10,0

Класс H9 (10,53 тысячи фунтов)

Длина (футы) Деталь № Кол-во полного грузовика (2 шт.) Стенд. Вес (фунты) Диаметр наконечника. (Дюймы) Базовый диаметр. (Дюймы) Разрешить. Концевая нагрузка (тыс. Фунтов) Пропускная способность наземной линии (кип-футы) Глубина заделки по ANSI (футы)
30 H9030 16 2004 16,5 22,1 10,53 236.9 5,5
35 H9035 16 2265 16,5 22,4 10,53 284,3 6,0
40 H9040 13 3046 16,5 23,5 10,53 337. 0 6,0
45 H9045 11 3493 16,5 24,5 10,53 384,3 6,5
50 H9050 9 4373 16,5 24,9 10,53 431.7 7,0
55 H9055 9 4530 16,5 25,9 10,53 479,1 7,5
60 H9060 8 [6] 5008 16,5 26,9 10,53 526.5 8,0
65 H9065 6 [6] 5492 16,5 27,6 10,53 573,9 8,5

UtilityPoleDescriptions — Комиссия государственной службы Флориды

Домашняя страница
>

Потребительская помощь
>

Потребительский портал
>

Полюс
>

Описание опор электросети

En Español


Что на полюсе полезности?

Вернуться к схеме полюсов электросети

  1. Статический провод

    Статический провод — это верхний провод столба, отводящий от источника разряды молнии.
    линии во время шторма.Без статического провода напряжение, индуцированное молнией, в противном случае было бы
    накапливаются на проводниках линии электропередачи во время удара молнии и вызывают повреждение. В
    статический провод подключается к заземляющему проводу.
  2. Заземляющий провод
    Заземляющий провод — это провод, который соединяет статический провод с заземляющим стержнем.
    Вы можете распознать заземляющий провод, потому что этот провод проходит по всей длине.
    полюса.
  3. A — B — C Этап
    Эти передающие провода несут электричество высокого напряжения от электростанций в
    три фазы, обычно обозначаемые A, B и C. Три фазных провода несут питание
    на подстанции, где понижено напряжение. От подстанций мощность
    распространяется по линиям, называемым фидерами.
  4. Трансмиссия

    По проводам передается электричество напряжением 69-500 киловольт (кВ) от
    электростанции к подстанциям.Вы можете думать о напряжении как о давлении
    за электрическим током, подталкивающим электричество к месту назначения.
  5. Помещение для снабжения

    Обычно верхняя часть опоры, место питания используется для электрических линий.
    и другое вспомогательное оборудование. Национальный кодекс электробезопасности (NESC), вступивший в силу в
    1913, устанавливает стандарты строительства, обслуживания и безопасности электрических
    линии в Соединенных Штатах.
  6. Первичная

    Провода первичной фазы являются частью проводов распределительной системы и несут
    электричество от подстанций на 5-30 киловольт (кВ). На старых полюсах вы
    часто можно увидеть первичные провода, поддерживаемые поперечинами.
  7. Понижающий трансформатор
    Трансформатор, легко узнаваемый по форме большой канистры, преобразует высокие
    первичное напряжение к более низкому напряжению, необходимому для домашнего использования.Присмотритесь, и вы
    убедитесь, что клемма высоковольтного трансформатора подключена к одной из первичных
    фазопроводящие провода. Корпус трансформатора крепится к заземляющему проводу на
    полюс, чтобы предотвратить возникновение опасных перепадов напряжения.
  8. Заземленная нейтраль (MGN)

    Линии распределения имеют заземленный нейтральный проводник для обеспечения обратного пути для
    электричество.На многих полюсах, если распределительная линия также подключена к
    заземляющий провод (или заземляющий провод) линия называется многозаземленной нейтралью.
  9. Распределение

    Распределительные линии несут электроэнергию от электрической подстанции в дома и на предприятия.
    Электропитание в распределительных линиях может быть одной, двумя или всеми тремя фазами.
  10. Отказ вторичной службы — для загрузки
    Вторичный сервисный ответвление — это кабель, который подводит электричество к конечному пользователю.Следуйте за проводом от вашего дома к опоре электросети, и вы увидите, что вторичный
    Сервисный отвод состоит из трех проводов. Два изолированных «горячих» провода
    идёт от трансформатора, а голый нейтральный провод подключается к земле
    провод на опоре. Вторичные линии обычно имеют напряжение 120/240 В.
  11. Зона безопасности работников связи

    Эта зона безопасности, также называемая нейтральным пространством, представляет собой пространство между нижним запасом
    проводник или оборудование и высшие кабели связи или оборудование.Кроме того
    для разделения высоковольтных линий и проводов связи предусмотрена зона безопасности.
    маневровая для линейных монтеров и связистов.
  12. Коммуникационное пространство
    Обычно самая низкая область на опоре, пространство связи используется для кабеля
    телевизионные, широкополосные и телефонные провода. Все насадки требуют наличия у владельца шеста
    разрешение.
  13. Линии связи

    Кабельное телевидение и широкополосные провода обычно являются самыми верхними линиями связи.
    Телефонные кабели часто привязаны к стальной нити в нижней части коммуникаций.
    космос. Настоящая телефонная опора поддерживает только телефонные провода, а коммунальные услуги совместного использования
    к столбу прикреплены электрические и коммуникационные кабели.
  14. Опора

    • Высота опор от 20 до 100 футов; стандартный столб имеет высоту 35 футов.
    • Популярные полюсные деревья включают пихту Дугласа, южную сосну и западный красный кедр.
    • Поляки зарыты в землю примерно на 6 футов и расположены на расстоянии 125 футов друг от друга.
    • Срок службы деревянного столба составляет около 30-40 лет.Зондирование, бурение и обследование керна
      дать информацию о состоянии полюса.
    • Вес навесного оборудования, влажность, вибрация и оседание увеличивают нагрузку на опоры.
    • Опоры электросети также могут быть изготовлены из бетона, стали или стеклопластика.

  15. Растительность
    Все растения и деревья, посаженные вокруг столбов и под проводами, следует регулярно подрезать.
    чтобы избежать вмешательства в электрическую систему, особенно во время грозы.Полезность
    компании несут ответственность за обрезку растений на своих сервитутах, а домовладельцы
    можно сажать кусты и деревья меньшего размера, которые останутся ниже линий электропередачи.
  16. Штанга заземления
    Заземляющий стержень закапывают в землю рядом с основанием опоры. Поскольку
    заземляющий стержень подключается к заземляющему проводнику при ударе молнии в столб
    или статический провод, скачок высокого напряжения проходит по заземляющему проводу на землю.
    стержень и безопасно в землю.

Todas las Descripciones del Poste

Volver a la Imagen del Poste

  1. Alambre Estático

    El alambre estático es el cable más alto del poste, el cual drena de las líneas de energía eléctrica los sobrevoltajes causados ​​por los rayos durante una tempestad. Sin el alambre estático, el voltaje creado por los rayos aumentaría en los кондукторные электрические, dañándolos.El alambre estático queda conectado a la varilla de conexión a tierra.
  2. Cable de Tierra
    El cable de tierra es un cable que conecta el alambre estático a la varilla de conexión a tierra. Se reconoce la varilla de conexión a tierra ya que corre a todo lo largo del poste.
  3. Корпуса A — B — C
    Estos cable de transmisión llevan electricidad de alto voltaje de las plantas de electricidad en tres fases, normalmente designadas A, B y C.Las tres fases llevan la electricidad a subestaciones donde el voltaje es reducido. De las subestaciones, se distribuye la electricidad por medio de cable llamados circuitos de alimentación.
  4. Transmisión

    Los Cable de Transmisión llevan voltajes de 69 и 500 киловольт (кВ) de electricidad desde las plantas generadoras hasta las subestaciones. El voltaje es como la presión detrás del flujo eléctrico empujando la electricidad hacia su destino.
  5. Espacio de Abastecimiento

    El espacio de abastecimiento se usa para электрические кабели y otros equipos de abastecimiento y normalmente está en el área superior del poste. El Código Nacional de Seguridad Eléctrica (NESC, por sus siglas en inglés), que comenzó en 1913, establece los estándares para la construcción, mantenimiento y seguridad de las líneas eléctricas en los Estados Unidos.
  6. Conductores Primarios

    Проведение первичных кабелей в системе распределения и электрических подключений под напряжением составляет 5 напряжений 30 киловольт (кВ). En postes más viejos, se encuentran лос кабели primarios soportados por barras transversales.
  7. Transformador de Distribución
    El transformador, el cual es fácil de reconocer por su forma de envase cilíndrico grande, convierte el alto voltaje primario en voltaje más bajo necesario para el uso en el hogar.Fíjese bien y verá que el terminal del transformador de distribución está conectado al cable de una de las fases primarias. La caja del transformador está conectada al cable de tierra en el poste para evitar el desarollo de peligrosas diferencias en voltaje.
  8. Conexión Neutral Múltiple a Tierra

    Las líneas de distribución tienen una conexión нейтральный и tierra para proofer una vía de retorno para la electricidad.En muchos postes, si la línea de distribución está conectada a la conexión нейтральный на tierra (o проводник де tierra), la línea se llama conexión нейтральный, múltiple a tierra.
  9. Distribución

    Los cable de distribución llevan electricidad de la subestación electrica a los hogares y negocios. La electricidad en los cable de distribución puede ser de una, dos o tres fases.
  10. Ramal de Acometida — Al Consumidor
    El ramal de acometida es el cable que lleva la electricidad al consumidor.Si sigue el cable de su casa al poste, verá que el ramal de acometida, состоит из проводников кабелей. Los dos кабели входят в комплект поставки «calientes» salen del transformador y el cable нейтральный, соединяясь с кабелем tierra. Los кабели secundarios normalmente tienen un voltaje de 120/240 V.
  11. Zona de Seguridad para el Trabajador en Comunicaciones

    La zona de seguridad, también llamada zona нейтральная, es el espacio entre el проводник де abastecimiento o equipos más bajo y las líneas de comunicaciones o equipos más altosАдемас-де-сепарар лас-линеас-де-альто-вольтахе-лас-линеас-де-comunicaciones, ла зона-де-сегуридад-ле-дея-эспасио-лос-текникос и трабахадорес-де-comunicaciones para hacer su trabajo.
  12. Espacio para Comunicaciones
    El espacio para comunicaciones normalmente el área más baja del poste, se utiliza para televisión por cable, banda ancha y líneas telefónicas.
  13. Líneas para Comunicaciones

    Normalmente, las líneas para televisión por cable y para banda ancha se encuentran en la parte superior de las líneas para comunicaciones.Los cable para teléfono están, a menudo, amarrados a un filamento de acero en la parte inferior del espacio para comunicaciones. Un verdadero poste de teléfono soporta solamente líneas telefónicas, mientras que un poste de uso mixto soporta cable tanto de electricidad como de comunicaciones.
  14. Poste de Electricidad y Comunicaciones

    • Los postes miden de 20 на 100 pies de altura; un poste estándar mide 35 пирогов.
    • Árboles populares para postes including abeto Douglas, pino sureño y cedro rojo occidental.
    • Los postes son enterrados hasta 6 pies en la tierra y espaciados de aproximadamente 125 pies uno de otro.
    • Un poste de madera dura de 30 a 40 años. Inspecciones por medio de ondas de sonida, taladro y sacando un pedazo del nucleo del poste dan información sobre la condición del mismo.
    • Эль-песо-де-лос-эквипос и кабели, Эль-Контенидо-де-Хумедад, Ла-вибрасьон и Эль-Азиенто аньяден Фатига и лос постес.
    • También se hacen postes de concreto, acero o un compuesto de fibra de vidrio.
  15. Vegetación
    Todas las plantas y árboles sembrados alrededor de los postes y debajo de los cable deben ser podados a menu for evitar que interfieran con el sistema eléctrico, especialmente durante tempestades. Las compañías eléctricas son ответственные де podar la Vegetación en sus servidumbres y los dueños de hogares pueden sembrar plantas y árboles más pequeños que se mantengan a una altura por debajo de las líneas elevadas.
  16. Varilla de Conexión a Tierra
    La varilla de conexión a tierra está enterrada cerca de la base del poste. Como la varilla de conexión a tierra está conectada al cable de tierra, cuando cae un rayo al poste o al alambre estático, el alto voltaje viaja por el cable de tierra hacia la varilla de conexión a tierra y entra a la tierra sin peligro.

Столбы инженерных сетей, установка или замена столбов частных инженерных сетей

Опоры электроснабжения,
Замена опор и воздушных кабелей, находящихся в собственности.

Коммунальные столбы, оттяжные провода, опоры для столбов, замена поврежденных.

Мы поставляем все виды кабелей, опор, опрессовок и широкополосного оборудования.
Театральный, коммерческий, промышленный, институциональный, общественный объект, церковь,
Синагога, деловой комплекс, офисный комплекс …. и ваш задний двор.
На двух фотографиях выше показано удаленное место, где требуется частная опора.Фотография нашей фанерной дорожки (слева) была сделана для доступа к ковшовой тележке, чтобы минимизировать повреждения лужайки. На фото (справа) показан наш автомобиль в тот же день.
повреждение ремонта для полюса освещения.

Помещение снабжения, Зона безопасности и Помещение связи.

Описано устройство для соединения двух электрических антенных кабелей. Каждый антенный кабель имеет трубку,
содержащий оптические волокна, которые соединены электрическими проводниками и силовым элементом.Предусмотрены средства для механического и электропроводного
соединение электрических проводов и силовых элементов двух кабелей. Герметичный держатель сращивания для приема сращивания оптических
Волокна представляют собой две концентрические трубки (7, 9) с кольцевым зазором между ними. Кольцевой зазор уплотнен с обоих концов. Оптические волокна вставлены
в кольцевой зазор через отверстия в торцевых уплотнениях (8). Соединения и отрезки оптических волокон хранятся в кольцевом зазоре.Держатель сращивания (5) окружает средства (21, 3) для механического и электропроводящего соединения и прикреплен к электрически
токопроводящие средства соединения (3) или с воздушными кабелями (1).

Цены на опоры:
Class 7 SYP, Unframed CCA, Treated Pole 25FT. 380,00 долларов США.
Класс 5 SYP, без рамы CCA, обработанная опора 25 футов. 380,00 долларов США.
Класс 3 SYP, без рамы CCA, обработанная опора 30 футов. 600 долларов США.
Класс 2 SYP, без рамы CCA, обработанная опора 30 футов.644,00 долл. США.
Класс 2 SYP, без рамы CCA, обработанная опора 35 футов. 720,00 долларов США.
Класс 2 SYP, без рамы CCA, обработанная опора 40 футов. 930 долларов США.
Класс 2 SYP, без рамы CCA, обработанная опора 45 футов. 1080 долларов США.
Класс 2 SYP, без рамы CCA, обработанная опора 50 футов. 1230,00 долларов США.
Класс 2 SYP, без рамы CCA, обработанная опора 55 футов. 1420 долларов США.

Подземное электроснабжение от вашей опоры.

Ковшовый самосвал с большим вылетом в аренду, округ Делавэр, Пенсильвания.

Освещение столба и кабельное телевидение, Филадельфия.

Воздушные кабельные вводы для служебного входа в ваш объект.

Бригада по протяжке воздушных кабелей и проводов, Филадельфия и районы трех штатов.

Какой высоты у столба?

Preschem получил по электронной почте несколько вопросов: «Какова высота столба?» Это интересный вопрос. Ответ основан на многих переменных, поэтому нет однозначного ответа. Давайте объясним и разберемся с этим.

Во-первых, речь пойдет только о деревянных опорах.Это обсуждение не касается бетонных или стальных / бетонных столбов Stobie, используемых в Южной Австралии и на Северной территории.

Какой высоты у столба?

Минимальная высота опор

в Австралии составляет 4,5 м над землей. В некоторых ситуациях это требование выше из-за необходимости расчистки местности или типа вехи. В таких условиях столб может достигать 5,5 м или даже 6 м в высоту.

Но, конечно, есть еще и подземная составляющая полюса.Обычно столб помещается в яму глубиной не менее 2 м. Но это может быть до 3 м в зависимости от высоты опоры, ветровых нагрузок и типа почвы.

Таким образом, общая высота от приклада до вершины жердей составляет от 6,5 м до 9 м. Хотя 9-метровые деревянные опоры очень редки, так как добыть бревна такой длины сложно или почти невозможно. Подавляющее большинство будет в диапазоне от 6,5 м до 8 м.

Итак, для какого типа опоры потребуется дополнительная высота?

Опоры электропередач подразделяются на 3 основных класса в зависимости от среды, в которой они находятся.Это:

  1. Распределение — обеспечивает подачу питания 240 В в дома или офисы на улице
  2. Передача — это магистральная электрическая сеть, несущая высокое напряжение не менее 11 кВА. Обычно они выше распределительных столбов.
  3. Гибридная трансмиссия и распределение. Проводит как линии передачи высокого напряжения, так и линии распределения сетевого напряжения. Вы заметите, что у них обычно есть трансформаторы, установленные через равные промежутки времени на столбах, где им необходимо подавать мощность от линий передачи в линии распределения.

Итак, как определить высоту конкретного столба в поле?

Если сегодня солнечный день, то это несложно сделать безопасно. Измеряем его тень. Вот шаги:

  1. Найдите палку или линейку длиной 1 м. Если длина может быть другой, но если она известна. 1 м легко сделать по математике.
  2. Поместите палку вертикально и измерьте ее тень. Запишите это значение.
  3. Измерьте тень от столба.
  4. Рассчитайте отношение высоты тени к тени стержня, а затем разделите

Напр.Допустим, 1-метровая палка отбрасывает 0,6-метровую тень. Таким образом, отношение высоты к тени составляет:

.

1,0 / 0,6 = 1,67.

Мы измеряем тень от столба равной 3,0 м. Теперь мы умножаем его на соотношение, которое мы рассчитали, чтобы найти высоту шеста.

3,0 x 1,67 = 5 м

Это не будет с точностью до миллиметра, но будет удивительно точным, если вы не будете оставлять его слишком долго между измерением палки и тени столба. Помните, что солнце будет двигаться в небе и изменять длину тени.

Жизнь телефонного столба начинается с очень высокого прямого дерева

Кен Бейкер, доктор философии, обозреватель
Опубликовано 13:32 ET 15 января 2019 г.

Кен Бейкер (Фото: Представлено)

… Наши глаза, очищенные от веры, с недоверием поднимаются к своим устрашающим венцам из болтов, ферм, распорок, гаек, изоляторов и других ракушек, из которых состоят эти обветренные инкрустации электрических обломки — каждая голова Горгоны, которая, если ее схватить правильно, могла оглушить нас до камня.

Все же они наши. Мы их сделали. Посмотрите, где шипы линейных монстров сделали вторую кору шероховатой на лысине. И эти шипы были забиты вбок с интервалами, удобными для человеческих ног…

Типичный электрический столб имеет длину около 40 футов, из которых шесть футов закопаны в землю. В городской среде они обычно находятся на расстоянии около 125 футов друг от друга, в то время как в сельской местности расстояние больше примерно 300 футов. (Фото: Отправлено)

Непростительно, но я прокрался в стихотворение Джона Апдайка 1963 года «Телефонные столбы», сжал несколько его грубоватых строк и превратил их в прозу, лишенную их решающей структуры и ритма.Но даже в этом случае они все равно заставляют нас задуматься. Ведь мы живем среди леса, созданного в соответствии с нашими строгими требованиями, и мы редко задумываемся ни о лесу, ни о деревьях.

Я всегда называл их телефонными столбами, хотя более инклюзивный термин «электрические столбы», вероятно, был бы лучшим термином, особенно с учетом того, что наши вездесущие сотовые телефоны привели к тому, что очень многие отказались от услуг наземной линии связи. (Возникает вопрос, а как насчет всех этих миллионов миль телефонных линий, подвешенных там? Они просто остаются неиспользованными или, возможно, их перепрофилируют? Кто-нибудь знает?)

Фрэнсис Роберт, изобретатель первого работающего электрического телеграфа, ему также приписывают возведение первых столбов в 1816 году, подвешенных на восьми милях кабеля в западном Лондоне.В 1843 году Конгресс ассигновал 30 000 долларов Сэмюэлю Морзу (известному по азбуке Морзе) на строительство первой в США телеграфной линии, протянувшейся на 38 миль от Вашингтона до Балтимора. В течение семи лет американский ландшафт усеивали более 12 000 миль телеграфных столбов.

Типичная опора электросети имеет длину около 40 футов, из которых 6 футов зарыты в землю. В городской среде они обычно находятся на расстоянии около 125 футов друг от друга, в то время как в сельской местности расстояние больше примерно 300 футов. (И расстояние, и высота опоры сильно различаются в зависимости от местности и требований зазора.)

По экономическим причинам многие опоры электроснабжения предназначены для проведения различных линий электропередачи и связи. В верхней части типичной опоры совместного использования находятся высоковольтные линии электропередачи, по которым электроэнергия передается от региональных подстанций к местным подстанциям. Ниже расположены распределительные линии более низкого напряжения, по которым подается питание от местной подстанции к линиям обслуживания, снабжающим отдельных потребителей.

Кабели связи (для телефонов, кабельного телевидения и компьютерных сетей), если они есть, отделены от нижних линий электропередач «зоной безопасности работников связи.«И многих столбов также просят поддерживать уличные фонари, светофоры и рождественские украшения. Действительно совместное использование.

В Северной Америке эксплуатируется около 130 миллионов деревянных опор. В США Американский национальный институт стандартов (ANSI) установил стандарты для их производства, размеров, качества изготовления, консервации, маркировки, обращения, хранения и проверки.

Большинство опор делают из южной желтой сосны, пихты Дугласа или западного красного кедра, хотя используются и другие хвойные породы.По данным Совета лесных столбов Северной Америки, только 7 процентов деревьев на типичной плантации будут иметь длину, прямолинейность, конусность и другие характеристики, необходимые для опоры электросети.

После заготовки и транспортировки на склад пиломатериалов ствол окоряется, имеет максимально прямую форму и классифицируется в соответствии со стандартами ANSI. Просверливаются отверстия, позволяющие прикрепить оборудование и обеспечить доступ консервантов к внутренней части столба.Затем их приправляют воздухом и сушкой в ​​печи или пропаривают в длинных цилиндрах под давлением, называемых ретортами.

Без последней стадии настаивания консервантов полюс был бы удачлив, чтобы продержаться пять лет перед натиском армии деструкторов. Даже с учетом консервации срок службы опоры составляет в среднем около 70 лет. (Одна из самых больших угроз долговечности шеста — это повреждение дятлом, которое открывает его внутреннюю часть для насекомых и грибковых захватчиков.)

Обычно один из пяти консервантов, одобренных EPA, закачивается в длинную реторту, содержащую тележку, поддерживающую пару десятков шестов. .Консерванты проникают в клетки древесины под высоким давлением в течение периода времени, который варьируется в зависимости от размера опоры, породы дерева и типа консерванта. Весь процесс от выбора дерева до сохранения хорошо проиллюстрирован в пятиминутном видео на YouTube (youtube.com/watch?v=-R7HckUilVA).

Воткнуть шест в землю, чтобы он оставался неизменным, — это само по себе искусство. Если вам интересно — особенно если вам нравятся крутые грузовики и инструменты, — посмотрите это 14-минутное обучающее видео по установке шестов.

Ситуация немного изменилась с тех пор, как Апдайк увидел, как линейные игроки «Ипсвича» карабкаются на телефонный столб со всеми своими инструментами, свисающими на поясе. Сегодня доступ к большинству столбов осуществляется на автовышках. Возможно, меньше мачо, чем шипами, но все же довольно круто.

Кен Бейкер — профессор биологии и экологических исследований на пенсии. Если у вас есть тема естествознания, которую вы хотите, чтобы доктор Бейкер рассмотрел в следующей колонке, отправьте свою идею по адресу fre-newsdesk @ gannett.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
