Гост панель стеновая: ГОСТ 11024-84 Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия

ПС 60-12-1-2,24 по стандарту: Серия 1.432.1-34.94

Стандарт изготовления изделия: Серия 1.432.1-34.94

Панель стеновая ПС 60-12-1-2,24 это плоская однослойная железобетонная конструкция прямоугольного сечения. Панели разработаны навесной и самонесущей конструкцией для зданий с наружным и внутренним отводом. Предпочтительным, с точки зрения долговечности, прочности, надежности, удобства монтажа, является вариант самонесущих стен. Навесные панели используются в технологически и экономически обоснованных случаях. Согласно Серии 1.432.1-34.94 стеновые панели разделяются также по назначению на рядовые, подоконные, надоконные, межоконные, парапетные, подкарнизные и простеночные. Изделия запроектированы для неотапливаемых зданий производственного назначения с шагом крайних колонн 6 метров. Используются на строительных площадках с неагрессивной и слабоагрессивной степенью воздействия газовой среды, в несейсмических областях и районах с сейсмической активностью семь — девять баллов, а также при температуре наружного воздуха в холодное время года не ниже минус сорока.

Расшифровка маркировки изделия

Панели обозначаются марками, состоящими из буквенно-цифровых групп, которые разделяются дефисом. Если рассматривать маркировку изделия ПС 60-12-1-2,24, то можно увидеть следующее:

1. ПС — панель стеновая;

2. 60 длина в дм;

3. 12 высота в дм;

4. 1 толщина в дм;

5. 2 нормативная ветровая нагрузка на которую рассчитана панель 90 кгс/м2;

6. 24 назначение панели в стене (надоконная с простенками при ширине проема 3 м).

Каждая однослойная стеновая панель должна иметь маркировку, выполненную несмываемой краской. В маркировке указывается: марка изделия, индекс изготовителя, дата выпуска, масса в килограммах и класс бетона по прочности на сжатие. Данные надписи наносятся на боковой вертикальной грани изделия.

Материалы и производство

Панель стеновая ПС 60-12-1-2,24 изготавливается согласно Серии 1.432.1-34.94 из тяжелого и мелкозернистого бетона марки М200. Морозостойкость и водонепроницаемость определяется автором проекта в индивидуальном порядке, в зависимости от климатических особенностей района строительства. Армирование данных однослойных конструкций заключается в соединении продольных плоских каркасов и отдельных поперечных стержней, с помощью контактной точечной сварки, в единый пространственный каркас. Плоские каркасы изготавливаются из арматурной стали классов А-III и проволоки класса Вр-I. Также ПС 60-12-1-2,24 оснащена монтажными петлями, которые выполняются из гладкой горячекатаной стали класса А-I.Петли при установке привязываются к рабочим стержням производственного каркаса вязальной проволокой. Испытания панелей на прочность, жесткость и трещиностойкость, а также оценка их качества проводится на основании требований ГОСТ 8829-85. Изделия сопровождаются документами о качестве по ГОСТ 13015.3-81*.

Хранение и транспортировка

Однослойные конструкции ПС 12-12-1-2,70 м необходимо хранить в специально спланированных помещениях в вертикальном положении. Каждое изделие должно опираться на трехсантиметровый деревянный инвентарь прокладку. Подкладки располагаются на расстоянии 1,2 метра от торцов. Перевозить панели следует на панелевозах в вертикальном или с небольшим уклоном положении. Обязательным условием здесь является закрепление изделий в кассетных стойках, обеспечивающих неподвижность панелей и сохранность лицевой поверхности. Подъем, погрузку и разгрузку панели стеновой ПС 60-12-1-2,24 следует производить с помощью монтажных петель или специальных захватных приспособлений. При соблюдении всех перечисленных правил транспортирования и хранения, а также правил техники безопасности, обеспечивается целостность и долговечность конструкции.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Панели стеновые наружные бетонные. Согласно ГОСТ 11024-84

Панели стеновые наружные бетонные. Маркировка, транспортировка и хранение. Согласно ГОСТу 11024-84)

Дополнительная информация

Как классифицируются панели стеновые наружные бетонные?

Ответ: Согласно ГОСТу 11024-84, панели стеновые наружные бетонные классифицируют по следующим признакам, характеризующим их типы:

— назначению в здании;

— конструктивному решению;

— числу основных слоев.

По назначению в пределах конкретного здания панели стеновые наружные бетонные подразделяют на панели для:

— надземных этажей;

— цокольного этажа или технического подполья;

— чердака.

По конструктивному решению панели стеновые бетонные наружные подразделяют на:

— цельные;

— составные.

По числу основных слоев панели подразделяют на:

— однослойные;

— двухслойные;

— трехслойные.

Какие бывают типы панелей стеновых наружных бетонных?

Ответ: Согласно ГОСТу 11024-84, панели стеновые бетонные наружные подразделяются на панели для надземных этажей, панели для цокольных этажей и панели для чердака.

Панели стеновые наружные бетонные для надземных этажей:

1НС — цельные однослойные;

2НС — цельные двухслойные;

3НС — цельные трехслойные;

4НС — составные однослойные;

5НС — цельные двухслойные;

6НС — цельные трехслойные.

Панели стеновые наружные бетонные для цокольного этажа или технического подполья:

1НЦ — цельные однослойные;

2НЦ — цельные двухслойные;

3НЦ — цельные трехслойные;

5НЦ — составные двухслойные;

6НЦ – составные трехслойные.

Панели стеновые наружные бетонные для чердака:

1НЧ — цельные однослойные,

2НЧ – цельные двухслойные,

3НЧ – цельные трехслойные,

4НЧ — составные однослойные,

5НЧ – составные двухслойные,

6НЧ — составные трехслойные.

Каковы нормативные размеры стеновых наружных бетонных панелей?

Ответ: Согласно ГОСТу 11024-84, координационные размеры панелей при отсутствии разделяющих элементов в местах их сопряжений со смежными конструкциями здания следует принимать по нормативной таблице.

Если в местах сопряжений панелей имеются разделяющие элементы, координационные длина и высота панелей должны быть равны соответствующим размерам, приведенным в таблице и уменьшенным на величины, зависящие от координационных размеров разделяющих элементов и определяемые согласно СТ СЭВ 1001.

Табл. Основные размеры стеновых наружных бетонных панелей

Как определяется тип стеновых наружных панелей по числу основных слоев?

Ответ: Согласно ГОСТу 11024-84, для основных слоев панелей надземных этажей и чердака, а также для армированных связей в трехслойных панелях следует принимать бетоны видов, структур и классов или марок по прочности на сжатие, указанных в нормативной таблице.

Табл. Тип стеновых наружных панелей по числу основных слоев

Какие существуют категории бетонных поверхностей стеновых наружных панелей?

Ответ: Категории бетонных поверхностей стеновых панелей обозначаются литерой «А» и цифрами:

А2 – лицевая наружная и внутренняя поверхность стеновой панели готовые под окраску без шпатлевки;

A3 – лицевая наружная поверхность готовая под окраску без предварительного шпатлевания, лицевая внутренняя поверхность под окраску с предварительным шпатлеванием;

А4 — лицевая поверхность, подготовленная под оклейку обоями и другими рулонными материалами;

А5 — лицевая поверхность готовая к облицовке плиткой и другими облицовочными материалами по раствору;

А6 – лицевая поверхность, не подлежащая дальнейшей отделке;

А7 – поверхности невидимые в условиях эксплуатации.

Как производится условное обозначение стеновых наружных бетонных панелей?

Ответ: Стеновые наружные бетонные панели обозначаются марками в соответствии с требованиями ГОСТ 23009.

Марка стеновой бетонной наружной панели состоит из буквенно-цифровых групп, разделенных дефисами:

— первая группа – значение типа панели и ее габаритные размеры;

— вторая группа – класс (марка) бетона по прочности на сжатие, вид бетона

(Т — тяжелый бетон, Л — легкий бетон, Я — автоклавный ячеистый бетон). Для слоистых панелей с внешними слоями из бетона разного класса (или марки) по прочности на сжатие или разного вида следует указывать класс (или марку) и вид бетона несущего слоя панели;

— третья группа — особые характеристики или особые условия эксплуатации ( например, С – сейсмостойкость более 7 баллов, М – высокая стойкость к низким температурам и т.д.).

Например: 3НС30. 29.35-200Т-СМ –

панель типа 3НС длиной 2990 мм, высотой 2865 мм, толщиной 350 мм (типоразмера 3НС30.29.35), с внутренним несущим слоем из тяжелого бетона марки по прочности на сжатие М200, предназначенной для зданий с расчетной сейсмичностью 8 баллов, строящихся в районах с расчетной зимней температурой наружного воздуха ниже минус 40 °С.

Как маркируются панели стеновые наружные бетонные?

Ответ: Маркировка стеновых бетонных панелей должна выполняться в соответствии с ГОСТ 13015.2 и ГОСТ 11024-84.

Маркировочная надпись или штамп должны наноситься на нелицевой торцевой вертикальной грани панели.

В случаях, предусмотренных проектной документацией кроме маркировки на стеновые панели могут наноситься монтажные знаки, указывающие места строповки и опирания.

Какими документами должна сопровождаться товарная партия стеновых панелей?

Ответ: В отпускном документе о качестве должны быть указаны:

— полное наименование и адрес предприятия-изготовителя;

— номер и дата выдачи документа;

— номер товарной партии;

— наименование и марки конструкций;

— число конструкций каждой марки;

-дата изготовления конструкций;

— класс и марка бетона по прочности;

-обозначение стандарта или ТУ.

Для слоистых панелей, выполненных из бетонов разных видов или структур, показатели качества бетона следует указывать для каждого слоя.

Дату выдачи документа о качестве конструкций следует записывать одной строкой в следующей последовательности: день месяца, месяц, год. День месяца и месяц следует записывать двумя цифрами, год — двумя последними цифрами обозначения года. Элементы обозначения даты разделяют пробелами. Наименование конструкции следует указывать без сокращений. На первом месте должно быть название конструкций (имя существительное), а затем — определения (имена прилагательные) в порядке их значимости.

Документ о качестве конструкций, поставляемых потребителю, должен быть подписан работником, ответственным за технический контроль предприятия-изготовителя.

Как правильно транспортировать и хранить стеновые панели?

Ответ: Панели стеновые наружные бетонные следует перевозить в вертикальном или в «монтажном» положении на специальных панелевозах или на железнодорожных платформах оборудованными устройствами, обеспечивающими неподвижость и сохранность изделий. При транспортировании слоистых стеновых панелей опоры следует располагать только под их несущим слоем. Конструкция опор должна исключать возможность опирания панели теплоизоляционным или наружным защитно-декоративным слоем.

При транспортировке панелей установленные окна и двери должны быть закрыты и закреплены.

Погрузку и разгрузку панелей производят только за монтажные петли с применением захватных устройство предусмотренных проектной документацией.

Хранят панели в вертикальном или наклонном положении на деревянных прокладках, высотой не менее 3 см. Окна, двери и теплоизолирующие слои стеновых панелей должны быть защищены от попадания влаги

Панели стеновые: цена, характеристики, ГОСТ Москва

Разновидности железобетонных стеновых панелей

Наружные панели подразделяются на несущие, самонесущие, навесные. Если постройка ведётся по каркасной технологии, обычно задействуется первый подвид. Возведение каркаса начинается с монтажа колонн и ригелей. К ним крепятся стеновые детали, которые могут иметь несколько слоёв (до 3-х).

Кроме того, имеются различия стеновых панелей в зависимости от назначения зданий, которые из них возводятся. Свойства и конструкция этих строительных элементов зависят от того, жилое ли это здание, производственный объект, чердачное помещение.

Существует классификация по конструкции:

• Монолитные.
• С наличием пустот.
• Из одного вида бетонной смеси
• Из нескольких бетонов.

Маркировка

Условные обозначения, составляющие маркировку, делятся на три группы. На первом месте в шифре проставляется типоразмер панели. Всего их 6. Далее идёт аббревиатура. Литеры В и Н указывают на то, наружной или внутренней является панель. По аббревиатуре можно понять, для какого места установки предназначено изделие. С — стеновая панель, Ч — чердачная, Ц — цокольная. Цокольные плиты также используются для оборудования технических подвалов. Цифрами прописываются габариты.

Изготовление

Производство наружных стеновых панелей регламентировано ГОСТом 31310-2015. Разновидность бетона зависит от назначения панелей. Для наружных стен используется утеплённый бетон, лёгкий пористый и ячеистый. Если здание будет эксплуатироваться без отопления, применяется тяжёлый бетон. Его класс прочности на сжатие — В15. Однослойный вариант панелей состоит лёгкого бетона.

Изделия обязательно армируются стальными сетками и каркасами. Металлическая основа подвергается предварительной антикоррозионной обработке. Для производства изделий может быть использована технология, при которой задействуются формовочные стенды.

Монтаж

В первую очередь устанавливаются плиты, которые будут расположены дальше всего от крана. Панели выверяются по уровню. После этого производится закрепление на каркасе. Стыки надёжно герметизируются, производится их гидроизоляция. От правильной герметизации стыков зависит теплоизоляция всего здания.

Доставка Панели стеновые

Доставка стеновых панелей осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.

Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в вертикальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

Панели стеновые цена в Москве

Панели стеновые цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Купить Панели стеновые на заводе ЖБИ

Выгодно купить Панели стеновые без посредников на заводе ЖБИ «Перспектива». Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.

Стандартные размеры стеновых панелей — Про дизайн и ремонт частного дома

Разновидности панелей ПВХ: размеры и достоинства

При проведении ремонта во влажных помещениях, многие выбирают в качестве облицовочного материала панели ПВХ, размеры и дизайн которых позволяют создавать достойные внимания презентабельные поверхности. Наиболее востребованы пластиковые панели для отделки таких помещений, как ванная комната, туалет, кухня, коридор и балкон. Довольно часто панели ПВХ используются для внутренней и внешней отделки уличных строений. Облицовка ларьков, магазинов, складов и сараев этим материалом, занимает мало времени и существенно экономит средства.

Устройство и свойства пластиковых панелей

Пластиковые панели изготавливаются из поливинилхлорида методом экструзии.

Изделия состоят из двух пластин соединенных между собой ребрами жесткости. Одна их пластин является лицевой стороной, которая имеет декор, соответствующий разработанной модели. Панели ПВХ специально сделаны так, чтобы их соединение было прочным и незаметным. Для этого их боковые края оборудованы выступами и пазами.

Пластиковые панели обладают такими достоинствами:

1. Презентабельный внешний вид. Современный дизайн позволил создавать поверхности с высокой художественной составляющей.
2. Водонепроницаемость. Полимерные рейки совершенно не впитывают влагу и устойчивы к плесени.
3. Достаточная механическая прочность. Этот фактор дает возможность мыть готовые плоскости с применением определенного нажима.
4. Гибкость, которая позволяет избегать поломок реек при транспортировке и монтаже.
5. Низкий удельный вес. На несущую поверхность не оказывается дополнительной нагрузки.
6. Разнообразие параметров, фактуры и цветовой гаммы изделий. Данное качество дает возможность развернуться фантазии дизайнеров.
7. Экологическая чистота. Панели ПВХ могут использоваться в любых помещениях, в том числе в больничных палатах и детских садах.
8. Легкость в обработке и монтаже. Резать материал можно обычным канцелярским ножом.
9. Возможность разбирать готовую поверхность. Это пригодится при необходимости доступа к коммуникациям или для замены фрагментов подвесного потолка или стены.
10. Негорючесть. Материал не поддерживает горение.
11. Низкая цена. Изделия из пластика доступны всем слоям населения.
12. Долговечность. Пластиковые панели, установленные в помещении, могут прослужить несколько десятков лет.Широкий диапазон рабочей температуры. Изделия не теряют своих качеств, как на морозе, так и в жаркой среде.

Большой спрос и распространение получили панели таких размеров

Пластиковые панели имеют определенные минусы, которые заключаются в том, что их поверхность можно легко поцарапать или продавить. Кроме того, от сильного нагревания материал деформируется и плавится.

Параметры панелей из пластика

Панели ПВХ, как правило, используются для отделки потолка. Но, существуют стеновые пластиковые панели, применяемые для обшивки вертикальных поверхностей.

Размеры пластиковых панелей довольно разнообразны:

1. Длина панелей бывает 270, 300, 595 и 1200 см. Это позволяет отделывать поверхности большой площади без стыков. Наиболее распространенные пластиковые панели имеют длину 595 см. Они подходят, как для квартиры, так и для больших помещений. Для удобства транспортировки панели разрезаются на нужные отрезки в месте продажи.
2. Ширина изделий варьируется от 10 см до 50 см. Как правило, рейки шириной 10 см и 12,5 см имеют видимое соединение. Они имитируют деревянную вагонку. При ширине от 18 см и больше, в месте стыка остается почти невидимая щель. Наиболее распространенными являются панели ПВХ шириной 25 см. Они довольно легко сгибаются и не создают чрезмерно частых швов.
3. Толщина зависит от предназначения. Пластиковые панели для потолка имеют толщину от 5 мм до 8 мм. Для них прочность не имеет главного значения. Изделия для стен имеют большую толщину и количество ребер жесткости. Это позволяет им противостоять ударам, которые могут по неосторожности наноситься по их поверхности.

Для соединения и крепления реек выпускаются профили из ПВХ, размеры которых адаптированы под их параметры. Различные модели профиля имеют длину от 270 см до 600 см. Размер проема соответствует толщине облицовочного материала.

Декор пластиковых панелей

Поскольку все помещения имеют определенный интерьер и конфигурацию, для их отделки подойдет не каждый вариант облицовки. Прежде, чем приобрести товар, стоит ознакомиться с его разновидностями.

Текстура поверхности у ПВХ панелей бывает такая:

1. Глянцевая. Подобная поверхность смотрится довольно презентабельно. Она имеет хорошую отражающую поверхность. Глянцевые потолки отлично смотрятся, как в подсобных помещениях, так и в жилых комнатах. Определенным минусом являются разводы, которые остаются на глянцевой поверхности.
2. Матовая. Такой материал используется приверженцами классики для облицовки своего жилья. Поскольку такой пластик имеет низкую стоимость, его широко используют для отделки хозяйственных объектов и подсобных помещений в сфере торговли.
3. Текстурная. Тиснение на поверхности придает потолку свой характер и индивидуальность. Как правило, используются различные орнаменты и симметричные узоры.

Довольно велика цветовая гамма этой продукции. Колорит панелей может быть самым разнообразным.

В строительных магазинах представлен широких ассортимент пластиковых панелей на любой вкус

Производители предлагают такие варианты раскраски:

1. Белый. Этот цвет является самым универсальным. Он хорошо вписывается в помещения любого типа.
2. Черный. Используется для разделения плоскостей и создания эффекта контраста.
3. Цветной. Проводится нанесение однотонного колера или размытые сочетания нескольких оттенков.
4. Под дерево, камень, кожу и другие материалы. Подобные модели смотрятся довольно нарядно и экзотично.
5. С рисунком. Изображаться на панелях может небо, цветы, насекомые и животные.
6. Панно. Единое изображение собирается из нескольких фрагментов. Картина может быть нанесена обычным или голографическим способом.

Подобные модели удовлетворят самый изысканный вкус.

Размеры железобетонных панелей

Железобетонные панели используют для монтажа наружных стен промышленных и общественных зданий. Изготавливают панели из автоклавного, легкого ячеистого бетона.

Параметры ЖБ панелей:

• Длина панелей: 1200 (мм), 2400 (мм), 3600 (мм), 4800 (мм), 5400 (мм), 6000 (мм), 7200 (мм), 12000 (мм).
• Высота панели: 600 (мм), 900 (мм), 1200 (мм), 1500 (мм), 1800 (мм), 2100 (мм), 2800 (мм), 3000 (мм), 3300 (мм), 3600 (мм), 4200 (мм).
• Толщина панели: 200 (мм), 225 (мм), 250 (мм), 275 (мм), 300 (мм), 325 (мм), 350 (мм), 375 (мм), 400 (мм).

Характеристики и маркировка:

• По назначению панели делятся на: наземные, цокольные и для чердака.
• По конструкции панели делятся на: цельные и составные.
• По числу слоев делятся на: однослойные и слоистые (2-3).
• При маркировке панели указывается ее марка (из таблиц размеров панелей ГОСТ 11024-84) и марка прочности на сжатие, а также нормативный документ.

Например: 1НС60.29.35-75 ГОСТ 11024-84 – это панель цельная однослойная, с длиной 5990 (мм), высотой 2865 (мм), и шириной 350 (мм), из бетона по прочности на сжатие М75.

Основной нормативный документ ГОСТ 11024-84.

Железобетонные стеновые панели и их виды

Издавна строительным материалом служили кирпич, камень, дерево. В прошлом веке был разработан новый вид строительства – возведение вертикальных стен из армированных бетонных плит стандартных размеров. Разработаны серии стеновых панелей различного назначения.

Созданы альбомы чертежей для панелей разного вида, с расчетами, учитывающие особенности эксплуатации. ГОСТы на железобетонные стеновые панели предписывают, типоразмеры, виды бетона и стали для закладных и арматуры, место установки.

Типы и серии железобетонных стеновых панелей

Стеновая панель представляет железобетонную плиту, устанавливаемую вертикально. В зависимости от места применения используются пустотелые, монолитные железобетонные формованные изделия, сплошные или с выемками под окна и двери.

Стеновые ЖБИ выпускаются поточным методом. Это значит, объект собирается из разных панелей, относящихся к одной серии. Они унифицированы, относятся к одному альбому чертежей, независимо, строят дом в Москве или Чите. Набор отлитых деталей является конструктором для строителей.

Виды ж/б панелей и ГОСТы

• Железобетонные наружные стеновые панели для жилых и общественных зданий могут отливаться из легкого пористого и тяжелого бетонов. Однослойные и двухслойные изделия соответствуют ГОСТ 11024-20-12
• В строительстве жилых и административно-культурных объектов используют панели стеновые трехслойные железобетонные, монолитные или сборные, отвечающие требованиям ГОСТ 31310-2015.
• Для контура цокольного этажа и подполья используют однослойные и двухслойные вертикальные конструкции соответствующие ГОСТ 11024-84 и ГОСТ 11118-73.
• Внутренние стеновые панели из железобетона по характеристикам отвечают ГОСТ 12504-80.
• Однослойные железобетонные стеновые панели для ограждения или инженерно- техническим конструкциям выпускаются по ТУ завода изготовителя.

Особые требования к арматурной сетке и закладным элементам. Для каждого вида плит применяется определенный вид стали, диаметр стержней, марка и класс арматурной сетки. Определяющими на этом этапе являются ГОСТ 31310-2005 и ГОСТ 1305-2003.

Значение серии ж/б изделий и альбома чертежей

В рамках ГОСТ разрабатывается серия внутренних или наружных железобетонных стеновых панелей с учетом допусков под условия эксплуатации, применяемого бетона, арматуры, закладных и схемы соединения блоков. То есть альбом регламентирует всю технологию от изготовления до установки стеновой плиты.

Как пример, серия 1.432.1-21 трехслойных железобетонных стеновых панелей рассчитана для плит длиной 6 м, устанавливаемых в отапливаемом помещении. Воздушная среда – влажная и агрессивная. Для этой серии разработано 7 выпусков альбома.

Каждый несет рабочие чертежи для одного сегмента – стеновые панели, монтажные узлы, применяемая арматура и прочее. Характеристики и размеры стеновых железобетонных панелей

В зависимости от нагрузки, которую будет нести стеновая панель подбирается арматура и закладные. Причем армирование выполняется с предварительным напряжением или обычным способом.

Плотность бетона, для отливки:

• особо легкий, с пористым наполнителем – 700 кг/м3;
• легкий – массой до 1800 кг/м3;
• тяжелый – плотность до 1800 кг/м3;
• особо тяжелый – выше 2 500 кг/м3.

Вес стеновых железобетонных панелей зависит от марки бетона, и количества слоев в сборке. Панели могут использоваться в каркасном строительстве, закрепляться закладными на опору, и тогда сборные железобетонные стеновые панели считают не несущими.

В бескаркасном контуре стеновые панели несущие, загруженные. Они могут быть также самонесущими и поэтажно несущими.

Размеры стеновых панелей

Типовые размеры наружных железобетонных стеновых панелей регламентированы ГОСТом.

• Для жилых зданий используют плиты длиной 6 м, и 3 м, 1,5 м как доборные в проемах, с оконными гнездами, выемками под двери.
• Для производственных помещений 6, 12 м длиной.
• Высота всех плит 1,2 или 1,8 м.

Примечания:

1. Координационные высоты панелей, указанные в таблице выше, относятся к панелям, предназначенным для надземных этажей, а координационные толщины панелей – к однослойным и сплошным слоистым панелям. В случаях, когда в таблице приведено несколько модулей, координационный размер кратен одному из этих модулей.
2. Координационную длину угловых панелей определяют в зависимости от толщины панелей и конструкции угловых стыковых соединений.
3. Координационную длину простеночных панелей допускается принимать отличной от приведенной в таблице в случаях, когда это обосновано особенностями решения фасадов зданий.
4. Координационную толщину панелей, кратную модулю М/4, равному 25 мм,следует предпочтительно принимать для слоистых панелей.
5. Допускается при соответствующем технико-экономическом обосновании и с разрешения госстроев союзных республик принимать координационную толщину панелей более 400 мм.
6. Допускается изготовлять панели координационными размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.91, а также в случаях, предусмотренных СТ СЭВ 1001-78.

Толщина железобетонных стеновых панелей

Толщина железобетонных стеновых панелей зависит от количества слоев и составляет 20-50 см. Внутренние железобетонные стеновые панели представляют крупногабаритные плиты на высоту этажа и нужную длину, до 6 метров.

Примечание. Минимальную толщину слоя, указанную в скобках, допускается принимать по согласованию между проектной организацией – автором проектной документации на конкретные здания и предприятием-изготовителем при наличии технико-экономического обоснования, разработанного на основании экспериментальных данных, полученных для конкретных конструкций панелей с учетом условий их применения в зданиях и климатических воздействии.

Изготавливают их из обычного или гипсового бетона, укрепляют армирующей сеткой и покрываются слоем антикоррозийной замазки. Внутренняя плита обычно бывает однослойная, самонесущая.

На ребре каждой панели есть маркировка, которую нужно уметь читать:

• Первая цифра 1, 2,3 показывает, сколько слоев в монолитной конструкции, а 4-6 – в сборной.
• В- внутренняя, Н- наружная панель;
• С – стены, Ц – цоколь, подвал, Ч – чердак.
• размеры в дециметрах.

Порядок изготовления трехслойных железобетонных стеновых панелей

Однослойная плита изготавливается из бетона. Двухслойная имеет каркас, и теплозащитный слой, который одновременно выполняет функцию пароизоляции. Сверху конструкция покрывается цементно-песчаной стяжкой. Несущий слой устанавливают со стороны помещения.

Но в современном строительстве наиболее часто используют трехслойные стеновые плиты. Здесь панель с арматурой устанавливается на наружную сторону, укладывается слой теплоизоляции и внутренняя и наружная панель скрепляются арматурой.

Утеплитель в железобетонные стеновые панели выбирается, исходя из климатических условий эксплуатации. Армирование двухстороннее, каркасом и сеткой с защитой ее от ржавления специальной замазкой.

Крепление железобетонных стеновых панелей

Один из ответственных этапов панельного строительства – сборка каркаса здания или сооружения. На каждой панели предусмотрены специальные металлические элементы крепления, называемые закладными.

Какой тип замка выбрать, предписывает Типовая Технологическая Карта (ТТК) и является ссылочным документом в разработке ППР – проекта производства работ.

Однослойные или многослойные железобетонные панели закрепляют на каркасе одним из способов:

• Методом сварки. Закладной элемент панели соединяется с ригелем балки с помощью стальных накладок.
• Болтовое соединение – закладная и накладка соединяются винтовым соединением. От коррозии узел защищают бетонированием.
• Соединение петля-скоба, когда накладка выполнена из арматуры, на нее вставляется петля закладной, место соединения бетонируется.
• Самофиксирующие связи – когда замок выполняется между панелями. Одна из них имеет разомкнутую петлю, другая – выступающий штырь. При монтаже получается соединение, которое по действиям напоминает навешивание полотна двери на выступающие стержни.

Технические требования к стеновым панелям

Независимо, изготовлены железобетонные панели для промышленных зданий или жилых помещений они должны отвечать требованиям:

• Точные размеры и формы с точно установленными закладными соединениями.
• Соответствие веса и размера стандарту.
• Соблюдение допусков, установленных ГОСТ, с погрешностью не более 10 мм.
• Все металлические компоненты должны быть установлены заподлицо, для закладных допускается выход на 3 мм над поверхностью.

Заключение

Стеновые панели ускоряют и удешевляют строительство зданий и сооружений. Их используют в малоэтажном и высотном строительстве. Выбирая формованные изделия из железобетона, следует обращать внимание на соответствие плиты требованиям стандартов и ее назначение.

Панель ПВХ размеры в Москве

При выборе отделки важно учитывать размер пластиковой панели ПВХ для стен – чем точнее габариты фрагментов материала соответствуют параметрам отделываемой поверхности, тем меньше придется выполнять работ по обрезке, и тем меньше получится отходов. Производители понимают, что их продукцией отделывают помещения совершенно разных размеров, потому представляют принципиально отличающиеся размеры ПВХ панелей для стен и потолка.

Из чего можно выбирать?

Определенного одного стандарта не существует, но есть несколько классов материала, позволяющих понять, как будет выглядеть конечный результат.

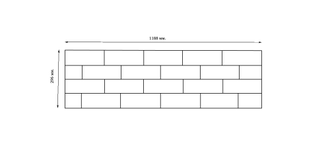

• Плиточная продукция имитирует кафель. Размеры ПВХ-панелей в виде мозаики для стен колеблются от компактных 30 на 30 см до внушительных 100 на 100 см. Толщина при этом обычно не превышает 5 мм, а есть и более тонкие образцы вплоть до 1 мм.
• Стеновые модели имеют «говорящее» название –размеров панели ПВХ хватит на всю стену. Длина одного фрагмента колеблется в пределах 2,6-3 метров при ширине 15-50 см и толщине 0,6-1 см. Такие изделия сами по себе являются хорошим декором – обычно на них уже нанесен рисунок.
• Габариты листовых панелей еще более внушительны – они чуть короче (90-244 см), но зато намного шире (50-122 см) и чуть тоньше – до 6 мм. При помощи такого материала можно быстро закрыть большие пространства, при этом чаще всего он имитирует классическую отделку натурального происхождения – древесину, кирпичную кладку, кафель или мозаику.
• Вагонка очень удобна для отделки мелких помещений вроде балкона – размеры таких панелей ПВХ для стен отличаются значительной длиной (3 метра) при незначительной ширине (10 см).

При этом нельзя рассчитывать на строгую привязку размеров изделия к его дизайну – неповторимость помещений требует отказываться от стандартизации, потому та же вагонка может быть как типично пластиковой белой, так и имитировать натуральную древесину.

Почему мы?

Шахтинский Завод Пластиковых Панелей предлагает жителям Москвы и области обширный выбор стенового поливинилхлорида от производителя. Такое предложение следует считать выгодным хотя бы потому, что между изготовителем и покупателем нет посредников, а значит, приобретение стройматериалов обойдется в минимальную сумму без потери качества. Наша продукция сертифицирована в соответствии со всеми требованиями законодательства и стабильно собирает многочисленные положительные отзывы потребителей, она полностью безопасна с экологической точки зрения. Мы также готовы предложить достойный ассортимент визуальных решений, благодаря чему ваши помещения приобретут неповторимый вид и будут радовать глаз на протяжении долгих лет. Мы работаем по всей области, потому звоните, чтобы заказать нашу продукцию в Люберцах, Балашихе, Жуковском и других городах.

железобетонные, сэндвич, ГОСТ и размеры

Трехслойные стеновые панели — новая разработка строительной инженерии. Она направлена на качества материала, отличающегося повышенной прочностью. Благодаря слоистости их назвали стеновые панели-сэндвичи. Наряду с внешней отделкой фасадов они годятся и для внутренней отделки домов.

Выбираем стеновые панели

Новый материал для фасадов

Новинка прошла тесты на соответствие нормативам и заняла свое место среди других строительных материалов. Если рассмотреть стеновые панели с точки зрения габаритов, их ширина составляет от 280 до 300 мм, а длина до 6 метров.

Материал включает в себя железобетонную основу, которая выполняет несущие функции, слой теплоизоляции и декоративный слой, который не нуждается в штукатурке и полностью пригоден под покраску или поклейку обоев.

Структура закрепляется с помощью стальных элементов, приваренных к закладным элементам. Как результат, трехслойные железобетонные стеновые панели обладают повышенной прочностью, и сопротивляемостью к штормовой погоде, климатическим аномалиям, вандализму. Новая разработка в настоящий момент широко распространена, востребована и пользуется популярностью. Фото – веское тому доказательство.

Срок эксплуатации панелей составляет более 30 лет. Среди прочих достоинств можно отметить ярко выраженную стойкость к дождливой погоде и нашествию огня.

Состав, разновидности и применение

Трехслойные железобетонные стеновые панели могут включать такие элементы:

• асбестоцемент толщиной от 6 до 10 мм;
• стеклопластик толщиной до 3 мм;
• поливинилхлорид от 1 до 4 мм толщиной;
• сталь толщиной от 0,5 до 1 мм;
• алюминиевые соединения.

Трехслойные стеновые панели могут быть выполнены с упором на теплоизоляцию, если они включают в состав сотопласт или пенопласт. В стыках стеновые панели скрепляются эпоксидным клеем и защитной пленкой во избежании коррозии металла. Сэндвич с теплоизоляционной прослойкой закрепляется кляммерами и болтами.

Панели стеновые трехслойные с утеплителем могут быть изготовлены по индивидуальным заявкам. На фото вы можете увидеть подобные примеры.

Технические характеристики сэндвичей, куда входит пенополиуретан, отвечают ГОСТ 23486-79, которым регулируется толщина трехслойных стеновых панелей, габариты, теплопроводнсть, а также другие параметры и охотно используются самыми разными строительными фирмами. Превосходные эксплуатационные качества последних отмечены ведущими технологами. Это — низкая теплопроводность, минимальная нагрузка на фундамент здания, недорогие затраты на оснастку, стойкость к разнице температур. Серия трехслойные стеновые панели, в состав которых входит ППУ, имеют повышенную теплопроводность.

К тому же, сэндвич с ППУ легче железобетонных панелей. Теплопроводность плит с пенополиуретаном составляет 0,022 Вт/(М*К), у них низкая плотность и низкая температура возгорания группы Г3. Сэндвич панель трехслойная стеновая PIR относится к подразделу огнеупорности EI30-EI45. Плиты с ППУ изолирует внешние шумы, в них нет места мостикам холода, присуща высокая адгезионная стабильность.

В 2014 году был утвержден ГОСТ на панели стеновые металлические трехслойные. Имеющие в качестве утеплителя минеральную ват, стеновые блоки используют для монтажа фасадов. Ширина, форма, цвет зависят от того, какие размеры имеет строение. Как правило, эту продукцию применяют для складских зданий, офисных строений, автозаправок.

Внешний вид

Сэндвич панели имеют широкую вариативность размеров и расцветок и могут обеспечить строению привлекательный вид. Можно выделить металлические перфорированные фасады, где перфорация может «идти» по всему периметру металлической панели или занять лишь треть ширины. На фото можно увидеть наружные плиты с перфорацией.

Цветовая гамма панели не ограничивается привычными оттенками. Сюда входят различные цвета, а также тона светлого и темного дерева, камня, гранита.

Подводя итог, можно сделать вывод, что трехслойные стеновые панели долговечны, жароустойчивы, антикоррозионны, не подвержены влиянию плесени.

Смотрите также:

ГОСТ 11024-84*.

Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия (47143)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПАНЕЛИ СТЕНОВЫЕ НАРУЖНЫЕ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 11024-84

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по делам строительства от 12 декабря 1983 г. № 319 срок введения установлен

с 01.01.85

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на бетонные и железобетонные панели, изготовляемые из легкого бетона, автоклавного ячеистого бетона и тяжелого бетона и предназначенные для наружных стен жилых и общественных зданий.

Панели, предназначенные для эксплуатации в условиях воздействия агрессивной среды, должны удовлетворять требованиям настоящего стандарта и дополнительным указаниям проектной документации, установленным с учетом требований СНиП 2.03.11-85.

Панели применяют в зданиях с учетом предела огнестойкости стены и предела распространения огня по стене согласно требованиям СНиП 2.01.02-85, СНиП 2.098.01-85 и СНиП 2.08.02-85 в зависимости от требуемой степени огнестойкости здания.

Применение однослойных панелей из автоклавного ячеистого бетона и двухслойных панелей с теплоизоляционным слоем из легкого бетона крупнопористой структуры не допускается в стенах цокольного этажа и технического подполья.

Стандарт не распространяется на панели межвидового применения (полосовой разрезки для общественных и производственных зданий и однорядной разрезки для общественных и вспомогательных зданий промышленных предприятий) в части типов, основных параметров, размеров и условных обозначений панелей, а также на предварительно напряженные панели, сплошные двухслойные панели с теплоизоляционным слоем из автоклавного ячеистого бетона, панели, являющиеся внутренними в составных наружных стенах, и напели для стен помещений с мокрым режимом.

Применяемые в стандарте термины и их пояснения приведены в справочном приложении 1.

(Измененная редакция, Изм. № 1, 2).

1. КЛАССИФИКАЦИЯ

1.1. Панели классифицируют по следующим признакам, характеризующим их типы:

назначению в здании;

конструктивному решению;

числу основных слоев.

1.2. По назначению в здании напели подразделяют на:

панели для надземных этажей;

панели для цокольного этажа или технического подполья;

панели для чердака.

1.3. По конструктивному решению панели подразделяют на:

панели цельные;

панели составные.

1.4. По числу основных слоев панели подразделяют на:

панели однослойные;

панели слоистые (двухслойные и трехслойные).

Слоистые панели могут быть сплошными (без воздушных прослоек) и с воздушными прослойками. Двух- и трехслойные панели с воздушной прослойкой, расположенной за наружным слоем, в дальнейшем именуются двух- и трехслойными панелями с экраном.

2. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Типы панелей

2.1.1. Панели подразделяют на следующие типы:

для надземных этажей:

1НС — цельные однослойные,

2НС — цельные двухслойные,

3НС — цельные трехслойные,

4НС — составные однослойные,

5НС — составные двухслойные,

6НС — составные трехслойные;

для цокольного этажа или технического подполья:

1НЦ — цельные однослойные,

2НЦ — цельные двухслойные,

3НЦ — цельные трехслойные,

5НЦ — составные двухслойные,

6НЦ — составные трехслойные;

для чердака:

1НЧ — цельные однослойные,

2НЧ — цельные двухслойные,

3НЧ — цельные трехслойные,

4НЧ — составные однослойные,

5НЧ — составные двухслойные,

6НЧ — составные трехслойные.

2.2. Основные размеры панелей

2.2.1. Координационные размеры панелей при отсутствии разделяющих элементов в местах их сопряжении со смежными конструкциями здания (например, стен перпендикулярного направления, перекрытий и балконных плит) следует принимать по табл. 1.

Если в местах сопряжении панелей имеются разделяющие элементы, координационные длина и высота панелей должны быть равны соответствующим размерам, приведенным в табл. 1 и уменьшенным на величины, зависящие от координационных размеров разделяющих элементов и определяемые согласно СТ СЭВ 1001-78.

Таблица 1

Примечания:

1. Координационные высоты панелей, указанные в табл. 1, относятся к панелям, предназначенным для надземных этажей, а координационные толщины панелей — к однослойным и сплошным слоистым панелям.

В случаях, когда в табл. 1 приведено несколько модулей, координационный размер кратен одному из этих модулей.

2. Координационную длину угловых панелей определяют в зависимости от толщины панелей и конструкции угловых стыковых соединений.

3. Координационную длину простеночных панелей допускается принимать отличной от приведенной в табл. 1 в случаях, когда это обосновано особенностями решения фасадов здании.

4. Координационную толщину панелей, кратную модулю М/4, равному 25 мм, следует предпочтительно принимать для слоистых панелей.

5. Допускается при соответствующем технико-экономическом обосновании и с разрешения госстроев союзных республик принимать координационную толщину панелей более 400 мм.

6. Допускается изготовлять панели координационными размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.91, а также в случаях, предусмотренных СТ СЭВ 1001-78.

(Измененная редакция, Изм. № 2).

2.2.2. Конструктивные длину и высоту панелей следует принимать равными соответствующему координационному размеру, уменьшенному (или увеличенному) на величину, зависящую от конфигурации и размеров стыковых соединений панелей между собой и со смежными конструкциями здания, согласно общим правилам определения конструктивных размеров, установленным СТ СЭВ 1001-78.

Конструктивную толщину панелей с плоской фасадной поверхностью, а также панелей с элементами, выступающими на фасад здания (например, ребрами), на участках между этими элементами следует принимать равной соответствующей координационной толщине, указанной в табл. 1.

Конструктивную толщину тех однослойных панелей из автоклавного ячеистого бетона, которые на части своей длины являются элементами внутренней стены здания, допускается принимать кратной модулю М/5, равному 20 мм, в случаях, когда толщина панелей менее 300 мм.

2.3. Основные параметры панелей

2.3.1. Проемы и каналы

2.3.1.1. В панелях с проемами, примыкающими к их торцовым граням (например, с дверными проемами), в необходимых случаях следует предусматривать замкнутый контур путем устройства армированной бетонной перемычки, с помощью каркасов, арматурных стержней или другим способом, обеспечивающим трещиностойкость панели в зонах проемов до ее установки в здание (при погрузочно-разгрузочных операциях, транспортировании, хранении и монтаже).

2.3.1.2. Номинальный диаметр внутренних каналов для скрытой электропроводки следует принимать не более 35 мм, а номинальное расстояние от поверхности канала до ближайшего арматурного стержня или закладного изделия за исключением случаев, когда каналы образованы замоноличенными пластмассовыми или резиновыми трубками не менее, мм:

10 — при расположении канала вдоль арматурного стержня или закладного изделия;

5 — в остальных случаях.

Номинальное расстояние от поверхности канала, образованного замоноличенной пластмассовой или резиновой трубкой, до ближайшего стержня рабочей арматуры при расположении канала вдоль этого стержня следует принимать не менее 10 мм.

В трехслойных панелях номинальное расстояние от поверхности канала до теплоизоляционного слоя следует принимать не менее 20 мм.

(Измененная редакция, Изм. № 2).

2.3.2. Типы, конструкцию и размеры деревянных окон и дверей, предназначенных для установки в панели, следует принимать:

окон и балконных дверей:

с двойным остеклением — по ГОСТ 11214-86,

с тройным остеклением — по ГОСТ 16289-86,

со стеклопакетами — по ГОСТ 24700-81,

со стеклопакетами и стеклами — по ГОСТ 24699-81;

наружных дверей — по ГОСТ 24698-81.

Разрешается также принимать деревянные окна и двери по республиканским и отраслевым стандартам или техническим условиям, утвержденным в установленном порядке.

(Измененная редакция, Изм. № 2).

2.3.3. Теплоизоляционные, герметизирующие, уплотняющие, отделочные и прочие материалы и изделия для панелей, изготовляемые с использованием искусственных органических материалов, следует принимать из числа разрешенных к применению Министерством здравоохранения СССР. Другие материалы и изделия, изготовляемые с использованием искусственных органических материалов, допускается принимать только в тех случаях, когда условия их применения и конструкция панелей исключают возможность концентрации в воздухе помещений выделяемых вредных веществ выше предельно допустимого уровня. На применение таких материалов и изделий должно быть получено разрешение санитарно-эпидемиологической службы в установленном порядке.

2.3.4. Отделка панелей

2.3.4.1. Отделку наружных (фасадных) поверхностей однослойных панелей из легкого бетона и слоистых панелей с наружным основным слоем из тяжелого бетона или из легкого бетона принимают следующих видов:

облицовка плитками керамическими, стеклянными или из природного камня или декоративного бетона;

отделка декоративным бетоном с обнаженным заполнителем;

отделка слоем раствора или бетона с рельефной или с ровной гладкой поверхностью;

присыпка или втапливание декоративного щебня или другого декоративного материала;

отделка керамической глазурью;

отделка слоем цветного бетона или раствора;

отделка мелкозернистыми материалами на клеящей основе;

окраска атмосферостойкими красками.

Облицовку поверхностей панелей плитками следует предусматривать с полным или частичным заполнением швов между плитками в зависимости от требований предъявляемых к внешнему виду панелей и условий их эксплуатации.

Допускается принимать другие виды отделки, имеющие требуемые декоративные, защитные и другие эксплуатационные свойства.

(Измененная редакция, Изм. № 2).

2.3.4.2. В однослойных панелях из легкого бетона и слоистых панелях с наружным основным слоем из бетона этого вида следует предусматривать наружный защитно-декоративный слой, включающий слой раствора или бетона.

Однослойные панели из легкого бетона класса по прочности на сжатие В3,5 и выше или марки по прочности на сжатие М50 и выше и слоистые панели с наружным основным слоем из легкого бетона (кроме панелей с наружным основным слоем из бетона крупнопористой структуры), которые предназначены для эксплуатации в сухой или нормальной зоне по влажности, при соответствующем обосновании разрешается принимать:

с наружным защитно-декоративным слоем, не включающим слой из раствора или бетона, — при отделке панелей атмосферостойкими гидрофобными составами, плитками или другими облицовочными материалами и изделиями, выполняющими защитные и декоративные функции, а также при легком бетоне основного слоя плотной структуры с объемами межзерновых пустот и вовлеченного воздуха в уплотненной бетонной смеси не более 3 % и формовании панелей наружной (фасадной) поверхностью вниз;

Сэндвич панели стеновые в Сергиеве Посаде: трехслойные, промышленные, готовые, качественные, утепленные сэндвич панели от производителя

Стеновые сэндвич-панели Teplant используются для возведения стеновых ограждений в различных видах строительства – жилищно-гражданском, производственном, в пищевой промышленности, для отделки помещений холодильников. Имеют маркировку «ПСБ» – Панели Стеновые Бескаркасные. Рекомендуются к эксплуатации в I-VI районах по ветровой нагрузке согласно СП 20.13330.2011.

Сэндвич-панели Теплант содержат минераловатный утеплитель на основе базальтового волокна Vattarus®. Внешний слой – профилированные листы из оцинкованной тонколистовой стали. В качестве дополнительного декоративного слоя может использоваться специальное полимерное покрытие: полиэфирное (Полиэстр), полиуретановое (Пурал), поливинилденфторидное (ПВДФ). В качестве покрытия поверх гладкого полиэстра используются лаки AGF или «Sparkle».

Компания «Teplant» производит фасадные панели и все комплектующие внутри одного предприятия на автоматических линиях поточного типа. Все изделия соответствуют ГОСТ 32603-2012. Особое внимание производитель уделяет качеству выпускаемой продукции — проверку готовых изделий включает 277 различных операций.

Завод «Теплант» предлагает два вида продукции: Teplant-Universal (Универсал) – базовый продукт и Teplant-Concept (Концепт) – сэндвич-панели, рассчитанные на повышенные нагрузки. Структура данных видов продукции идентична и разница заключается только в предельно допустимой величине нагрузок.

Одно из главных преимуществ стеновых панелей Теплант – их экологичность и безопасность. Использование в процессе производства чистых материалов подтверждается санитарно-эпидемиологическими заключениями и Международным сертификатом Системы Управления Качеством -ISO 9001:2008.

Сэндвич-панели Teplant имеют обширную цветовую палитру RAL – более 1000 оттенков. В окрашивании используется продукция известных шведских торговых марок Akzo Nobel, Beckers и германской Basf. Всегда в наличии на складе более 70 различных цветовых решений. Изделия могут быть окрашены в любой цвет, который точно соответствует фирменному стилю Заказчика.

В стеновых сэндвич-панелях Teplant-Concept (Концепт) применяются:

• утеплитель на основе базальтового волокна — плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
• профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Расположение ламелей теплоизоляции в панелях Teplant-Сoncept

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Геометрические характеристики стеновых панелей Teplant-Сoncept

Допускаемые отклонения стеновых панелей Teplant-Сoncept

Отклонения от номинальных размеров для панелей Teplant-Concept толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:

Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Технические характеристики стеновых панелей Teplant-Сoncept

R, (м²x⁰С)/Вт — сопротивление теплопередаче, которое показывает противодействие материала отдаче тепла в окружающую среду

Предел огнестойкости — техническая характеристика, которая показывает сопротивляемость панелей огню

E — потеря целостности

I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений

Цифра — соответствует времени достижения предельного состояния в минутах

Допустимые расчетные нагрузки на панели Teplant-Concept, кгс/м

²

Предельно допустимые расчетные величины нагрузок на панели Teplant-Concept приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам.  Толщина металлической обшивки стеновых панелей 0,5/0,5
мм. Допустимый прогиб L/200

Cрок службы стеновых сэндвич-панелей Teplant (Теплант)

Срок службы стеновых панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет при правильной эксплуатации.

Гарантийный срок — 5 лет с момента отгрузки их с предприятия при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

В стеновых сэндвич-панелях Teplant-Universal (Универсал) применяются:

• утеплитель — плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
• профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Расположение ламелей теплоизоляции в панелях Teplant-Universal

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Геометрические характеристики панелей Teplant-Universal

Допускаемые отклонения стеновых сэндвич-панелей Teplant-Universal

Отклонения от номинальных размеров для панелей Teplant-Universal толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:

Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя в стеновых сэндвич-панелях Teplant-Universal применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Технические характеристики стеновых панелей Teplant-Universal

R, (м²x⁰С)/Вт — сопротивление теплопередаче, которое показывает противодействие материала отдаче тепла в окружающую среду

Предел огнестойкости — техническая характеристика сэндвич-панелей, которая показывает их сопротивляемость огню

E — потеря целостности

I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений

Цифра — соответствует времени достижения предельного состояния в минутах

Допустимые расчетные нагрузки на панели Teplant-Universal, кгс/м

²

Технические характеристики стеновых панелей Teplant-Сoncept

Предельно допустимые расчетные величины нагрузок на панели Teplant-Concept приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам.  Толщина металлической обшивки стеновых панелей 0,5/0,5
мм. Допустимый прогиб L/200

Cрок службы стеновых сэндвич-панелей Teplant (Теплант)

Срок службы стеновых панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет при правильной эксплуатации.

Гарантийный срок — 5 лет с момента отгрузки их с предприятия при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

Цветовая палитра RAL стеновых сэндвич-панелей Teplant

Система RAL насчитывает более 1000 вариантов окраски.

Палитра красок производителей из Швеции (Akzo Nobel, Beckers) и Германии (Basf), используемых при производстве сэндвич-панелей «Теплант» позволяет подобрать практически любой оттенок сэндвич-панелей.

На складе Тепланта всегда в наличии более 70 различных цветов эмали.

Компания «Теплант» готова выполнить окраску сэндвич-панелей не только по системе RAL, но по другим цветовым шкалам, по запросу заказчика.

RussianGost | Официальная нормативная библиотека — ГОСТ Р 55658-2013

Товар содержится в следующих классификаторах:

Конструкция (макс.) »
Нормативно-правовые акты »
Документы Система нормативных документов в строительстве »
5. Нормативные документы на строительные конструкции и изделия »
К.54 Деревянные конструкции »

Классификатор ISO »
91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ »
91.080 Конструкции зданий »
91.080.20 Деревянные конструкции »

Национальные стандарты »
91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ »
91.080 Конструкции зданий »
91.080.20 Деревянные конструкции »

Ссылки на документы:

ГОСТ 10354-82 — Пленка полиэтиленовая. Технические условия

.

ГОСТ 1145-80 — Саморезы по дереву с потайной головкой. Конструкция и размеры

ГОСТ 12.0.004-90 — Организация обучения по охране труда. Общие правила

ГОСТ 12.1.004-91 — Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88 — Общие санитарные требования к воздуху рабочей зоны

.

ГОСТ 12.1.010-76 — Взрывобезопасность. Общие требования

ГОСТ 12.1.030-81 — Заземление защитное электробезопасное, заземление нейтрали

.

ГОСТ 12.2.003-91 — Оборудование промышленное. Общие требования безопасности

ГОСТ 12.3.002-75: Система стандартов безопасности труда. Производственные процессы. Общие требования безопасности

ГОСТ 12.3.009-76 — Система стандартов безопасности труда. Погрузочно-разгрузочные работы Общие требования безопасности

ГОСТ 12.3.020-80 — Система стандартов безопасности труда. Процесс перевозки грузов во всех сферах народного хозяйства. Общие требования безопасности

ГОСТ 12.4.011-89 — Система стандартов безопасности труда. Средства защиты. Общие требования и классификация

ГОСТ 12.4.021-75: Системы вентиляции. Общие требования

ГОСТ 15150-69 — Машины, инструменты и другие промышленные изделия. Доработки для разных климатических регионов. Категории, условия эксплуатации, хранения и транспортировки по влиянию климатических факторов окружающей среды

ГОСТ 15613.1-84 — Древесина массивная клееная. Методы определения предела прочности клеевого соединения при резке мелкозернистой древесины

ГОСТ 15613.4-78 — Древесина массивная клееная. Методы определения предела прочности зубчатых клеевых соединений при статическом изгибе

ГОСТ 166-89 — Штангенциркули.Технические характеристики

ГОСТ 17.1.3.13-86 — Гидросфера. Общие требования к защите поверхностных вод от загрязнения

ГОСТ 17.2.3.02-78 — Правила установления допустимых выбросов вредных загрязнителей промышленными предприятиями

.

ГОСТ 17005-82 — Конструкции деревянные клееные. Методы определения водостойкости клеевых швов

ГОСТ 19414-90 — Древесина клееная массивная. Общие требования к пальцевым клеевым соединениям

ГОСТ 20022.2-80: Защита древесины. Классификация

ГОСТ 23166-99 — Окна. Общие технические условия

ГОСТ 25621-83 — Герметики и герметики для строительных конструкций. Классификация и общие технические требования

ГОСТ 26254-84 — Здания и сооружения. Методы определения термического сопротивления ограждающих конструкций

ГОСТ 26433.1-89 — Система обеспечения точности геометрических параметров в строительстве. Правила измерения. Сборные элементы

ГОСТ 26816-86 — Плиты древесно-стружечные.Технические характеристики

ГОСТ 27296-87 — Звукоизоляция ограждающих конструкций

.

ГОСТ 30244-94 — Материалы строительные. Методы испытаний на горючесть

ГОСТ 30247.0-94 — Элементы строительных конструкций. Методы испытаний на огнестойкость. Общие требования

ГОСТ 30247.1-94 — Элементы строительных конструкций. Методы испытаний на огнестойкость. Несущие и разделительные конструкции

ГОСТ 30403-96 — Метод испытаний строительных конструкций на пожарную опасность

.

ГОСТ 30971-2002 — Монтаж на стыки оконных конструкций, примыкающих к проемам стен.Общие технические условия

ГОСТ 31251-2008 — Фасады зданий. Метод испытания на пожарную опасность

ГОСТ 4028-63 — Гвозди строительные. Конструкция и размеры

ГОСТ 7016-82 — Изделия из древесины и деревянных материалов. Параметры шероховатости поверхности

ГОСТ 7502-98 — Ленты измерительные металлические. Технические характеристики

ГОСТ 8486-86 — Пиломатериалы хвойные. Технические характеристики

ГОСТ 9330-76 — Принципиальные соединения деталей из древесины и деревянных материалов.Типы и размеры

ГОСТ Р 12.1.019-2009 — Система стандартов безопасности труда. Электрическая безопасность. Общие требования и номенклатура видов защиты

ГОСТ Р 12.3.047-98 — Система стандартов безопасности труда. Пожарная безопасность технологических процессов. Основные требования. Методы контроля

ГОСТ Р 51829-2001 — Листы гипсоволокнистые. Технические характеристики

ГОСТ Р 54257-2010 — Надежность конструкций и фундаментов. Основные принципы и требования

ВАШ ЗАКАЗ ПРОСТО!

RussianGost. com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам разработку своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Документ / веб-ссылка для товаров на складе будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для выполнения каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

RussianGost | Официальная нормативная библиотека — ГОСТ 23486-79

Товар содержится в следующих классификаторах:

Конструкция (макс.) »
Нормативно-правовые акты »
Документы Система нормативных документов в строительстве »
5.Нормативные документы на строительные конструкции и изделия »
К. 53 Металлоконструкции »

Классификатор ISO »
91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ »
91.080 Конструкции зданий »
91.080.10 Металлоконструкции »

Национальные стандарты »
91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИЯ »
91.080 Конструкции зданий »
91.080.10 Металлоконструкции »

Национальные стандарты для сомов »
Последнее издание »
Ж Строительство и строительные материалы »
Ж4 Строительные конструкции и детали »
Ж44 Металлоконструкции и детали »

Ссылки на документы:

ГОСТ 14918-80 — Сталь листовая непрерывно оцинкованная. Технические условия.

ГОСТ 18321-73 — Статистический контроль качества. Методы случайной выборки товаров

ГОСТ 21562-76 — Панели строительные металлопластиковые с пенопластовой теплоизоляцией. Общие технические условия

ГОСТ 21631-76 — Листы из алюминия и алюминиевых сплавов. Технические характеристики

ГОСТ 22695-77 — Панели стеновые и кровельные ламинированные с пенопластовой теплоизоляцией. Пенопласт. Методы испытаний на прочность

ГОСТ 409-77 — Пластики пористые и резиновые пористые.Метод определения кажущейся плотности

ГОСТ 7076-78 — Материалы строительные. Метод определения теплопроводности

Ссылка на документ:

ГОСТ 23404-86 — Панели ограждающие легкие с теплоизоляцией из пенопласта. Метод определения модуля упругости и модуля сдвига пенопласта

ГОСТ 24581-81 — Панели сэндвич-панели асбестоцементные с теплоизоляцией из пенопласта. Общие технические условия

ГОСТ 31174-2017 — Ворота металлические.Общие технические условия

ГОСТ Р 54851-2011 — Облицовка строительная аналогичная. Расчет приведенных суммарных тепловых сопротивлений

СНиП 2.03.11-85: Антикоррозионная защита строительных конструкций

.

СП 362.1325800.2017 — Конструкции ограждения из сэндвич-панелей. Правила оформления

ТУ 102-377-84 — Комплект элементов передвижных (инвентарных) сборно-разборных зданий конструктивной системы СКЗ-М. Спецификация группы

ТУ 36-1395905-027-02 — Панели металлические трехслойные со структурной изоляцией (стеновые и кровельные)

.

ТУ 5284-002-20582582-02 — Панели металлические трехслойные с пенополиуретановой изоляцией для ограждающих конструкций.Технические условия

ТУ 5366-002-50189474-07 — Панели конструкционные из ДСП с ориентированной стружкой и эффективным утеплителем для малоэтажного строительства

ТУ 67-564-83 — Калитка распашная типа ГРП. Технические условия

Серия 1.800.9-8: Ограждения из металлических трехслойных панелей для зданий хранилища семенного картофеля вместимостью 1 тыс. Тонн, овощехранилищ на 3 тыс. Тонн и хранилищ фруктов вместимостью 1 тыс. Тонн

Серия 1.800.9-8: Выпуск 0. Инструкция по применению. Узлы Рабочие чертежи

Серия 1.800.9-8: Выпуск 1. Панели, компоненты. Рабочие чертежи

СП 28.13330.2012 — Антикоррозионная защита строительных конструкций. Актуализированная живая редакция СНиП 2.03.11-85

ВАШ ЗАКАЗ ПРОСТО!

RussianGost. com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам разработку своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Документ / веб-ссылка для товаров на складе будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для выполнения каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

Российская березовая фанера ГОСТ Стандарты и марки — Фанера

FAQ, Правила выставления оценок

238 Просмотры

Кто может помочь отправить полные комплекты ГОСТов и марок российской березовой фанеры? Спасибо

1.ГОСТ Р 1.0-2012 Стандартизация

如 无 特殊 说明 ， 文章 均为 本站 原创 ， 转载 请 注明 出处 。Если нет специальных инструкций, статьи являются оригинальными, если вы хотите использовать или воспроизвести, укажите первоисточник www.plywoodinspection.com, Если вы обнаружите, что наши статьи нарушают ваши авторские права и интересы, своевременно напишите нам по адресу [email protected], и мы удалим их в первый раз.

Проверьте также

Как правильно выбрать OSB В Европе OSB делятся на четыре различных сорта,…

Текстурированная матовая белая перфорированная доска — Металлическая перфорированная доска

Включает:

(1) 32 дюйма в высоту x 16 дюймов в ширину Signature Series Ghost White Matte Metal Pegboard Панель инструментов

Монтажное оборудование и инструкции в комплекте.Монтажное оборудование состоит из (6) винтов №12 и (6) анкеров для гипсокартона

.

* Для монтажа в бетон мы рекомендуем использовать винты Blue TapCon или аналогичные *

Описание:

Металлические перфорированные панели серии

Wall Control Signature находятся в собственном лиге благодаря своей сверхпрочной и очень привлекательной порошковой окраске. Металлические пегборды серии Wall Control Signature проходят специальную порошковую окраску, которая обеспечивает очень прочную отделку, тот же процесс покрытия, который используется на шасси прочных вездеходов, таких как четырехколесные, внедорожные велосипеды и гусеницы.В то время как покрытие Signature Series очень прочное и прочное, оно также очень привлекательно с текстурированным и приглушенным матовым покрытием из перфорированного картона.

Pegboard серии Wall Control Signature 32 дюйма в высоту x 16 дюймов в ширину Ghost White Matte Metal Pegboard Tool Board — одна из наших самых популярных, прочных, универсальных и привлекательных панелей для перфорирования. Эта панель Pegboard серии Signature Control Wall изготовлена ​​из стали 20 калибра и более чем в 10 раз прочнее, чем обычная панель для переноски.

Эта привлекательная текстурированная доска с матовой отделкой отлично подходит для использования в гараже, магазине, на кухне, в офисе, туалете или в мастерской. Благодаря модульной конструкции перфорированной панели Wall Control вы можете расширить пространство для хранения на стене, если позволят время и бюджет. Эти модульные панели для перфорированных панелей отлично подходят по отдельности или используются в сочетании с несколькими панелями для создания больших стеновых панелей для хранения перфорированных панелей.

Металлическая перфорированная доска Ghost Matte White Metal имеет долговечное, устойчивое к царапинам и привлекательное покрытие порошковой краской.

Металлическая панель для перфорированных панелей серии Signature поддерживает стандартные крючки для перфорированных панелей размером 1/4 дюйма, а также запатентованные и надежные крючки и аксессуары Wall Control с прорезями.

Продукты Pegboard серии Signature Control Wall производятся в США

Сертификаты

ГОСТ на пиломатериалы

Стандарты ГОСТ на пиломатериалы

ГОСТ 1005-86 Панели деревянные для деревянных каркасных домов заводского изготовления
ГОСТ 10950-78 Пиломатериалы и полуфабрикаты.Антисептические методы погружения
ГОСТ 16032-70 Древесина плавающая. Термины и определения
ГОСТ 16369-96 Пакеты транспортировочные пиломатериалы. Размеры
ГОСТ 17.1.3.01-76 Природоохранные. Гидросфера. Требования охраны водных объектов при лесосплаве
ГОСТ 17231-78 Лес круглый и пиломатериалы. Методы определения влажности.
ГОСТ 18128-82 Панели наружные стеновые из асбестоцемента деревянные каркасные с изоляцией. Технические условия
ГОСТ 18288-87 Производство пиломатериалов.Термины и определения
ГОСТ 18867-84 Пиломатериалы хвойные. Условия сушки в камерах континионов
ГОСТ 19041-85 Тара транспортная и мульти-упаковка пиломатериалов. Упаковка, маркировка, транспортировка и хранение
ГОСТ 19773-84 Пиломатериалы хвойных и широколиственных пород. Условия сушки в камерах замеса
ГОСТ 21214-75 Средства фасовочные. Ленты для пакетов пиломатериалов из стальной ленты
ГОСТ 21524-76 Пиломатериалы круглые. Средства для линейных и объемных измерений.Типы и основные параметры. Технические требования

ГОСТ 21554.1-81 Пиломатериалы и заготовки. Методы определения модуля упругости при статическом изгибе
ГОСТ 21554.2-81 Пиломатериалы и заготовки. Метод определения предела прочности при статическом изгибе
ГОСТ 21554.3-82 Пиломатериалы и заготовки. Метод контроля прочности при изгибе, растяжении и сжатии
ГОСТ 21554.4-78 Пиломатериалы и полуфабрикаты. Метод определения предела прочности при сжатии параллельно зерну
ГОСТ 21554.5-78 Пиломатериалы и полуфабрикаты. Метод определения предела прочности при растяжении параллельно волокну
ГОСТ 21554.6-78 Пиломатериалы и полуфабрикаты. Метод определения предела прочности при сдвиге параллельно волокнам
ГОСТ 21554.7-78 Пиломатериалы и полуфабрикаты. Метод определения предела прочности в опорном перпендикуляре
GOST 22406-77 Элементы и изделия деревянные для строительства. Метод определения условной водопроницаемости водозащитных покрытий и пропиточных составов
ГОСТ 22831-77 Поддоны деревянные плоские брутто 3,2 т, габариты 1200 × 1600 и 1200 × 1800 мм.Технические условия
ГОСТ 2292-88 Лес круглый. Маркировка, сортировка, транспортировка, методы измерения и приемки
ГОСТ 24454-80 Пиломатериалы хвойные. Размеры
ГОСТ 25458-82 Столбы деревянные (деревянные) для дорожных знаков. Технические условия
ГОСТ 26002-83 Пиломатериалы хвойных пород северного сорта поставляются на экспорт. Технические условия
ГОСТ 2646-71 Заготовки пиломатериалы хвойные для самолетов. Технические условия
ГОСТ 26910-86 Составы антисептические водонепроницаемые для защиты торцов древесины.Технические условия
ГОСТ 2695-83 Пиломатериалы лиственных пород. Технические условия
ГОСТ 2708-75 Лес круглый. Таблицы объемов
ГОСТ 27475-87 Составы гидроизоляционные и антисептические водонепроницаемые для защиты торцов древесины. Метод определения водонепроницаемости
ГОСТ 27812-2005 Брус клееный. Методы испытаний прочности на расслоение клеевых шнуров
ГОСТ 3808.1-80 Пиломатериалы хвойных пород. Сушка и хранение в атмосфере
ГОСТ 4.208-79 Система оценки качества.Строительство. Конструкции из клееного бруса. Номенклатура характеристик
ГОСТ 5306-83 Пиломатериалы и заготовки. Таблицы объемов
ГОСТ 6564-84 Пиломатериалы и заготовки. Правила приемки, методы контроля, маркировка и транспортировка
ГОСТ 6782.1-75 Пиломатериалы хвойные. Величина усадки
ГОСТ 6782.2-75 Пиломатериалы широколиственные. Величина усадки
ГОСТ 7319-80 Пиломатериалы и заготовки широколиственных пород. Атмосферная сушка и хранение
ГОСТ 7897-83 Заготовки пиломатериалов лиственных пород.Технические условия
ГОСТ 8486-86 Пиломатериалы хвойные. Технические условия
ГОСТ 9014.0-75 Лес круглый. Место хранения. Общие требования
ГОСТ 9014.1-78 Лес круглый. Хранение. Защита искусственным дождевым орошением
ГОСТ 9014.2-79 Лес круглый. Место хранения. Защита с помощью гидроизоляционных и антисептических гидроизоляционных покрытий
ГОСТ 9014.3-81 Лес круглый. Химическая консервация распылением при хранении.
ГОСТ 9302-83 Пиломатериалы хвойных пород черноморского сорта, поставляемые на экспорт.Технические условия
ГОСТ 9371-90 Шпалы стрелочные деревянные клееные для широких железнодорожных путей. Технические условия
ГОСТ 9462-88 Лес круглый из широколиственных пород. Технические условия
ГОСТ 9463-88 Лес круглый хвойных пород. Технические условия
ГОСТ 9557-87 Поддон деревянный плоский размером 800 × 1200 мм. Технические условия
ГОСТ 9685-61 Заготовки пиломатериалы хвойных пород. Технические условия
ГОСТ 968-68 Пиломатериалы (брус и доски) авиационные. Технические условия
ГОСТ 9861-88 Машины холодной штамповки четырехпозиционные для деревянных изделий стержневого типа.Параметры и габаритные нормы точности
ГОСТ Р 52117-2003 Лес круглый. Методы измерений
ГОСТ Р 52649-2006 Оснастка для лесосплавов типов «КФ» и «КР». Общие технические условия

Ghost | Кинематографическая вселенная Marvel вики

Призрак

«Они вооружили меня. Я украл для них. Шпионил для них. Я убивал для них. И в обмен на мою душу … они собирались вылечить меня.Они солгали «.

―Призрак — Человек-муравей ^[src]

Ава Старр — дочь Элихаса и Кэтрин Старр, которая обрела способность превращаться в нематериальную и генерировать огромное количество энергии после квантовой аварии, в результате которой погибли ее родители. В молодом возрасте S.H.I.E.L.D. начал использовать в своих интересах свои силы, вербуя ее в качестве скрытного оперативника под прозвищем Призрак до Восстания ГИДРЫ. Под опекой Билла Фостера Старр осознала, что она медленно умирает из-за нехватки квантовой энергии, которую она невольно использует.

Через несколько недель после того, как она скончалась от болезни без лечения, Старр узнала, что обновленная версия квантового туннеля, шлюза в квантовое царство, спроектированная Хэнком Пимом, была завершена и встроена в портативную лабораторию. Ее планы по использованию квантовой энергии из Квантового Царства противоречили планам Пима по спасению Джанет ван Дайн, чье выживание в Квантовом Царстве напрямую зависело от энергии, которую Старр стремился извлечь. Старр начала предпринимать попытки украсть лабораторию силой, снова поставив ее в конфликт, на этот раз с Человеком-муравьем и Осой.На грани смерти Джанет передала Старру часть своей энергии, временно стабилизировав свои способности. После этого она начала выздоравливать и скрылась с Фостером.

Биография

Ранняя жизнь

Потеря семьи

«Мой отец пытался продолжить свои исследования самостоятельно, отчаянно пытаясь восстановить свое имя. Итак, он пошел на риск. Слишком много, пока что-то не пошло не так. Он сказал нам бежать. Я мог сказать, что он был напуган. Я этого не делал. не хочу, чтобы он был один.Когда я проснулся, мои родители были мертвы. Мне не повезло «.

―Ава Старр — Скотту Лэнгу ^[src]

Старр найдена со своими ныне покойными родителями

В детстве Ава Старр росла в Аргентине как дочь Кэтрин и Элихаса Старр. Старр стала свидетельницей последствий партнерства ее отца с Хэнком Пимом, который выгнал его из Щ.И.Т.а. и запятнал его имя в научном сообществе. Озлобленный, Элихас продолжал самостоятельно исследовать квантовую энергию, несмотря на риски.Когда эксперимент с использованием квантового туннеля провалился, Старр попыталась бежать к своему отцу, чтобы убедиться, что он не умер в одиночку, но туннель разорвался, прежде чем она добралась до него, убив ее родителей и затопив ее квантовой энергией.

Старр усыновлен Биллом Фостером в приют

Когда прибыла пожарная служба, они не смогли прикоснуться к Старр, поскольку она стала нематериальной в результате аварии. Старр поместили в приют, а затем познакомили с бывшим коллегой своего отца Биллом Фостером, который подарил ей плюшевого мишку.Хотя она была расстроена своей неспособностью удерживать игрушку, Фостер призвала Старр сосредоточить свои силы, что в конечном итоге позволило ей укрепиться и поднять ее. Фостер пообещал найти способ вылечить ее состояние и начал действовать как суррогатный отец Старра, разрабатывая квантовую камеру, чтобы позволить ей ненадолго стабилизировать и облегчить ее боль. ^[1]

Присоединение к S.H.I.E.L.D.

Старр надевает новейший костюм Призрака

«Др.Фостер делал все возможное, чтобы уберечь меня. Но другие в Щ.И.Т. увидел возможность в моем недуге. Они построили мне защитный костюм, чтобы я мог контролировать свое фазирование, и научили меня работать скрытно ».

―Ghost ^[src]

Наблюдая за потенциальным активом, которым могут стать ее способности, Щ.И.Т. взял Старр и начал обучать ее шпионажу, чтобы она могла выполнять миссии по устранению угроз, которые оказались слишком сложными для обычных оперативников. Они разработали для нее Костюм Призрака, чтобы использовать свои способности, давая ей возможность скользить между нематериальным и твердым состояниями, и пообещали помочь найти способ вылечить ее.

Призрак, появляющийся во время одной из ее миссий

За время работы в полевых условиях, а также из-за длительных страданий, вызванных ее квантовым смещением, Старр стала ожесточенной и чрезвычайно злой, в конце концов осознав, что Щ.И.Т. не собирался искать лекарство. Когда Щ.И.Т. рухнула, Старр снова забрал Билл Фостер, который начал помогать ей в поисках лекарства, поскольку ее состояние начало ухудшаться. ^[1]

В поисках лекарства

Столкновение с пимами

Призрак следует за Осой в ресторане

Старр заметил Хэнка Пима, который сократил мобильную лабораторию и ушел с Хоуп ван Дайн и Скоттом Лэнгом.Старр внезапно материализовался на небольшом расстоянии, отслеживая их фургон до ресторана Сонни Берча, Oui . После того, как Берч попытался обмануть ван Дайна, Старр подождала, пока она в своем костюме осы победит наемников Берча и заберет последний компонент.

Призрак вплотную противостоит Осе и сражается с ней.

Призрак

появился перед Осой и вступил с ней в поединок за право владения Мобильной Лабораторией, ослабляя ее хватку, пока она не получила удар кулаком в лицо, когда Оса стала маленькой.После постепенного прекращения атаки Осы Призрак исчез из конфликта и, дождавшись возможности отвлечь ее, схватил ее тело, чтобы ударить по столу. Как только Оса схватила лабораторию и попыталась атаковать Призрака с помощью сервировочного стола, она прошла через это без малейшего вздрагивания.

Призрак берет верх над Осой

Призрак затем напал на Осу, ударив ее кулаком по лицу, сбив ее с рук передвижной лаборатории. Несмотря на то, что Ван Дайн одержал верх, планы Призрака были сорваны, когда прибыла Лэнг в костюме Человека-муравья, и ее остановили в тот момент, когда она прижала Осу к стене.Человек-муравей сбил Призрака с ног, в результате чего она снова исчезла. Как только им удалось победить ее, Призрак разработал план противостояния Пиму там, где он с ними контактировал.

Призрак угрожает Хэнку Пиму бросить лабораторию

Выйдя из ресторана, пока Человек-муравей и Оса пытались связаться с Пимом, Призрак сумел найти Пима в его фургоне и пронзил его горло своей рукой. Угрожая Пиму тем, что на кону его жизнь, Призрак вынудил его отказаться от Мобильной лаборатории, в результате чего она была передана ей.Затем она сбежала из фургона, прежде чем Человек-муравей и Оса смогли вмешаться в ситуацию.

Призрак прибывает в свое убежище с лабораторией

Прибыв в свое убежище, Старр вошла в комнату для гостей с Мобильной лабораторией и компонентом и положила ее на стол. Сняв костюм, чтобы дышать, Старр опустила его и медленно подошла к своей камере квантовой энергии, чтобы временно стабилизировать себя. Оказавшись внутри камеры, Старр легла на кровать и попыталась расслабиться, пока ее молекулы встали на свои места. ^[1]

Взятие заложников

Старр покоится внутри квантовой камеры

«Привет. Я Ава».
«Скотт. Итак… Тебе не нужен костюм, чтобы… эээ… Знаешь.
«Нет. Это просто помогает мне контролировать это. И боль. Предположительно».

―Ава Старр и Человек-муравей ^[src]

Пока Старр восстанавливался внутри камеры квантовой энергии, Хэнк Пим успешно выследил передвижную лабораторию, используя модернизированную технологию из более раннего костюма Человека-муравья, и отправил туда Осу и Человека-муравья, чтобы забрать ее.Пока они смогли войти в здание и найти лабораторию, Старр проснулась от отдыха и незаметно подкралась к ним.

Старр знакомится со Скоттом Лэнгом

Старр зашла за спину Осы, нокаутировала ее кулаком в голову и пнула Человека-муравья ногой по лицу, в результате чего они потеряли сознание. Затем Старру удалось напасть на Пима, потерявшего сознание, и начать удерживать их, пока они сидят в кресле для допроса. Когда Ланг очнулся от своего сознания, он попытался разбудить Ван Дайна и Пима, которые были рядом с ним.Старр быстро появилась перед Лэнгом, сказав ему, что они не слышат его.

Старр пристально тянется к лицу Скотта Лэнга.

Старр представилась Лэнгу, и ее спросили, использует ли она Костюм, чтобы пройти через вещи, и он ответил, что это только помогает ей контролировать свои силы и боль, которую она испытывает при этом. Когда Лэнг выразил свою угрозу над ней, спросив, не вырвет ли она его сердце из его груди, Старр рассмеялся над его страхом, как над чем-то забавным, и сказал ему, что она никогда не причинит ему вреда, если только ей не придется, отметив, что она чего-то хочет. это вместо этого в его голове.

Старр угрожает Хэнку Пиму за его прошлые действия

Коснувшись лица Лэнг и снова активировав ее способности, Старр решила разбудить остальных пленников, ударив их ногами, пока они были в сознании. Однажды Оса пригрозила Старру никогда не прикасаться к ее отцу, она сказала, что была слишком нежна с ним. Как только Билл Фостер разъяснил, кто такой Старр, ван Дайн захотел узнать, что происходит, что заставило Старр сказать Пиму, что ее отец, Элихас, работал с Пимом, пока одно разногласие не привело к его увольнению.

Призрак, объясняющий правду о своем прошлом

Старр далее упомянула, что ее отец был окончательно дискредитирован после того, как его уволили из своих исследований квантовой энергии. Старр продолжила, что ее отец проводил свои исследования, рискуя, пока что-то не пошло не так. Старр сказал им, что его исследования убили его и ее мать, Кэтрин, но выжили после взрыва, в результате которого у нее проявились силы. Старр отметила, что она была усыновлена ​​Фостером, а С.H.I.E.L.D. как убийца.

Старр заявляет, что хочет вылечить себя

Фостер сказала им, что однажды Щ.И.Т. потеряв сознание, он отвел Старр к себе домой и заметил, что ее состояние ухудшилось еще больше. Когда Фостер объяснил, что Старру нужно лекарство, ему сказали, что она заметила, что Пим строит квантовый туннель, и знала о псионической связи, которую Ланг разделял с Джанет ван Дайн, чтобы отследить ее в квантовом мире и извлечь из нее квантовую энергию. навсегда исправить ее смещение.

Старр говорит Хэнку Пиму сделать то, что она говорит.

После того, как Фостер позвонил Лэнгу для своей дочери, Фостер продолжил, сказав им, что он будет извлекать квантовую энергию Джанет, которую она поглощала в течение тридцати лет, и отдать Старру за нее. выживание. Пим отказался сотрудничать с Фостером из-за вероятности того, что Джанет умрет во время извлечения. Старр резко возразила, сказав ему, что он сделает, как она говорит, и подошла к Фостеру, когда он взял компонент.

Старр наблюдает, как ее пленники сбегают из убежища

Пока они собирались уходить, Пим симулировал сердечный приступ, чтобы обманом заставить Фостера открыть банку Альтоидов, заставив его схватить банку и передать ее Пиму. Подозревая Пима, Старр замечает, что это ловушка, и приказывает Фостеру не открывать ее. Банка выпустила группу увеличенных Муравьев, что позволило Ван Дайну и Лангу сбежать вместе с лабораторией. Затем Ван Дайн напал на Старр со своими Стингерами, наблюдая, как остальные пленники убегают из комнаты, пока она страдает от боли. ^[1]

Терять время

Старр спрашивает Билла Фостера, сколько у нее времени

«Ты сказал, что сможешь меня исправить. Ты обещал!»
«Я знаю. Я буду. Но не так. Ты тронешь пальцем эту маленькую девочку… Я не буду тебе помогать. И мы закончили».
«Хорошо. Есть другие варианты.»

―Ава Старр и Билл Фостер ^[src]

Когда Хэнк Пим, Оса и Человек-муравей забрали мобильную лабораторию и компонент, Старр стал свидетелем того, как Билл Фостер проверял камеру квантовой энергии, и сказал ей, что это едва ли может помочь ей временно восстановить ее молекулы.На этой ноте Старр спросила, сколько у нее осталось времени, на что Фостер предположил, что это может быть пара недель.

Старр соглашается найти для себя другой вариант

Старр потребовала, чтобы они заполучили эту лабораторию, используя дочь Ланга для похищения, чтобы отдать лабораторию себе. Фостер сказал Старру не прибегать к этому, отметив, что он не будет участвовать в таком поведении. Старр ответила ему, что он не тот, кого разрывают из-за ее состояния, и сказал ему, что он сдержал свое обещание исправить ее.Фостер сказал Старру, что поможет ей, но прибегнет к насилию, чтобы добиться этого.

Призрак пробирается в офис безопасности X-Con.

Зная, что Фостер не исправит ее, если она возьмется за дочь Лэнга, Старр заявляет, что найдет другой вариант. Найдя другого, чтобы выследить лабораторию, Старр шпионил за Сонни Берчем и его людьми, которые направлялись к консультантам по безопасности X-Con. Затем Старр подкралась к группе, где Луис сказал Берчу, где Лэнг был на уловке на эмоциональном уровне.Берч допросил Луиса о том, где Лэнг буквально говорит, ему сказали, что он был в лесу.

Призрак внимательно допрашивает Луиса о Человеке-муравье

Старр заставила себя появиться перед Луисом, теперь зная, что Лэнг находится в лесу с лабораторией. Старр наклонился ближе, чтобы спросить Луиса, где в лесу, на что тот ответил, что это был именно Мьюир Вудс. Теперь, зная о мобильной лаборатории, Старр покинул комнату и быстро исчез из воздуха.Старр вышел из офиса и намеренно повредил машину Берча, чтобы замедлить его, и быстро направился в лабораторию. ^[1]

Возвращение лаборатории

Призрак агрессивно атакует агента Штольца

«Готово или нет?»
«Мы можем начать процесс извлечения сейчас. Послушай, Ава, все это может быть очень опасно. Может, может, нам следует…»
«Может, нам следует что? Подождите? У меня есть дни, пока я не умру. Мы делаем это, Билл.Сейчас ».

―Ава Старр и Билл Фостер ^[src]

После того, как Хэнк Пим и Хоуп ван Дайн были арестованы ФБР в Мьюир Вудс, Призрак последовал за агентом Штольцем, когда он взял мобильную лабораторию внутри фургона. Призрак смотрел, как Штольц идет к багажнику своей машины, чтобы поместить лабораторию внутрь, только для того, чтобы она проткнула ему сердце. Призрак забрала лабораторию после того, как она напала на Штольца, что вызвало подозрения у ФБР.

Старр требует продолжить процесс.

Старр вошел в лабораторию и приказал Биллу Фостеру управлять камерой квантовой энергии, используя туннель для извлечения из нее энергии.После того, как они начали процесс извлечения, Фостер сказал Старру, что это может быть опасно. Старр ответила Фостеру, что ей осталось жить несколько дней, и что они все равно занимаются этим. Как только Фостер начал включать Туннель, группа Муравьев остановила свою машину, осознав вмешательство Хэнка Пима.

Призрак подкрадывается к Человеку-муравью для атаки

Как только Старр посмотрела на армию Муравьев на панели управления, она сказала Фостеру, что они не могут быть так далеко от лаборатории.Взяв свой шлем и выйдя из лаборатории, Призрак обнаружила полосу муравьев из заброшенного здания. Призрак подкрался позади Человека-муравья, который ранее освободил Пима и Оса из офиса ФБР в Сан-Франциско, разбив ему лицо о стеклянное окно и отбросив его ногой через стену в другой конец комнаты.

Призрак преследует Человека-муравья внутри здания

Когда Человек-Муравей встал, чтобы стать меньше, Призрак подошел к нему и сказал ему отозвать Муравьев, вторгшихся в их планы.Как только Человек-муравей понял, что его костюм не работает должным образом, Призрак начал преследовать его шагом, проходя сквозь стены, когда он пытался убежать от ее окружения. В то время как Человек-муравей временно потерял Призрака и пытался связаться со своей командой, чтобы ускорить выполнение плана, она обнаружила, что он прячется у стены, и снова начала преследовать его. Призрак наконец выследил Человека-муравья, пройдя через стол, над которым он нырнул.

Призрак обманут Человек-муравей и его команда

Призрак подкрался к Человеку-муравью, когда он докладывал о своей команде, агрессивно пиная стену.Призрак собирался атаковать Человека-муравья, но заметил, что лаборатория снова уменьшилась до небольшого размера. Глядя на то, как Луис отдаёт Осу передвижную лабораторию, Призрак быстро рассердился на её предполагаемую ловушку. Человек-муравей сказал Призраку, что неверное направление было первым правилом магии крупным планом, он снова стал маленьким, чтобы покинуть область. ^[1]

Погоня за лабораторией

Призрак преследует Человека-муравья и Осу

«Неверное направление.Одна из первых вещей, которым вас учат в Online Close-up Magic University. «
» Нет! «

―Человек-муравей и Ава Старр ^[src]

Затем произошла трехсторонняя автомобильная погоня между людьми Осы и Сонни Берча на улицах Сан-Франциско. Призрак удалось преследовать машины, которые следовали по улицам, и использовала свои способности фазирования, чтобы перебраться через случайную машину женщины, ударив мужчин Берча по лицу, чтобы она могла угнать его мотоцикл.

Призрак преследует Человека-муравья и Осу на дороге

Во время проезда на мотоцикле Старр удалось выследить фургон Человека-муравья и Осы и бросить свой мотоцикл, чтобы подкрасться к фургону.Призрак прошел через окно машины и оттолкнул Осу от задней части фургона, выпуская ее из фургона, прежде чем она сжалась. Призрак привязал Луиса и Человека-муравья ремнями безопасности и забрал у них Мобильную лабораторию, сбегая из фургона, чтобы угнать ближайший грузовик с деревянной доской. Призрак ехала на грузовике с лабораторией в руке и пыталась добраться до места встречи.

Призрак борется с Осой за рулем грузовика.

Оса внезапно выследила Призрака и начала сражаться с ней за лабораторию, пока Человек-Муравей не вмешался в конфликт.Призрак заметил, что Человек-Муравей цепляется за дворник и начал его включать, чтобы потерять его. Оса наклоняется для удара, но Призрак постепенно уклоняется, а затем хватает Осу на сиденье водителя, надеясь задушить ее. Оса вырвалась из рук Призрака, и пока они продолжали сражаться, Человек-муравей увеличился в размерах и ударил Призрака по лицу.

Призрак противостоит Осе для мобильной лаборатории

Призрак был слегка выбит из строя, и в этот момент Оса взяла лабораторию и улетела за грузовиком.Призрак сняла шлем, прошла через водительское сиденье и приземлилась на деревянную платформу грузовика. Прежде чем они оба смогли сразиться друг с другом, Берч и его наемник врезались в грузовик, позволив лаборатории снова оказаться в руках Берча. Призрак вылетел из грузовика и приземлился на землю.

Призрак внезапно теряет мобильную лабораторию

Находясь на земле, Призрак стал свидетелем того, как Берч и его приспешник уехали в другом направлении, и последовали за ними по пути.В конце концов, после того, как Человек-муравей забрал лабораторию у Берча и изо всех сил пытался дышать, он уронил лабораторию на ближайший пирс. Пока Луис планировал получить лабораторию, Призрак оттолкнулся от нее и использовал украденный у него пульт, чтобы снова сделать ее нормального размера, войдя в здание как можно быстрее. ^[1]

Получение лекарства

Старр просит Билла Фостера позволить ей продолжить свою работу

«Подождите».
«Твоя боль … Я чувствую это».
«Больно.Всегда больно. «
» Мне очень жаль. Думаю, я смогу вам помочь ».

―Ава Старр и Джанет ван Дайн ^[src]

Когда Хэнк Пим готовился вернуться в реальный мир с Джанет ван Дайн, Старр начала процесс извлечения энергии для восстановления своего тела. Фостер последовал за Старр и предупредил ее, что Джанет умрет, если она продолжит добычу. Старр проигнорировала заявление Фостера, так как думала, что он больше заботится о Джанет, чем о ней.

Старр начинает включать квантовую камеру

Пока Старр потянулся к панели управления, Фостер пообещал, что Джанет сможет помочь ей, что заставило ее агрессивно оттолкнуть его.Старр сказал Фостеру, что это путь, и включил квантовый туннель, чтобы запитать энергетическую камеру. Старр вошла в Зал, когда она снова начала становиться целостной, к ее большому удовольствию. Человек-муравей и Оса вошли в лабораторию и остановили ее действия по использованию Туннеля для питания камеры.

Призрак яростно борется с Человеком-Муравьем

Старр заметила, что они делают, и начала вмешиваться в их планы, чтобы остановить ее. Старр напала на Человека-муравья изо всех сил, но ее удары не могли попасть в него, пока она не стала достаточно маленькой, чтобы пнуть его через комнату.Старр увидела Осу возле пульта управления и начала атаковать ее, постепенно выходя из своих Стингеров, которые она стреляла в нее. Старр напала на нее своими ударами руками и ногами, но была застигнута врасплох, когда Человек-муравей объединился с Осой.

Призрак побежден Человеком-муравьем и Оса

Старр был отброшен ногой на землю, но атаковал в ответ, как только Оса попыталась нокаутировать ее и продолжила бить Человека-муравья ногой в лицо. Заметив Осу на следе Туннеля, Старр подошел к ней и, наконец, попытался убить ее, но столкнулся с Квантовой Машиной, летящей через комнату.Как только Старр был остановлен Лэнгом и ван Дайном и держался в страхе, пока Пим и Джанет не смогли успешно вернуться из Квантового Царства, Старр оправился от травмы.

Старр исцеляется силами Джанет ван Дайн

К тому времени тело Старра начало полностью разваливаться; однако Джанет успокоила ее и сказала, что чувствует боль. Старр сказала Джанет, что ее состояние болит и всегда было, Джанет извинилась за свое благополучие и сказала Старру, что она может это исправить.Джанет передала ей часть квантовой энергии, заставив Старр снова почувствовать себя здоровой и позволив ей прикоснуться к руке Джанет. Затем Луис ворвался в лабораторию и предупредил их о приближении полиции. ^[1]

Переезд

Призрак быстро покидает передвижную лабораторию

«Я причинил людям боль. Но ты не сделал. Иди, пожалуйста».
«Мы справимся, Ава».
«Билл…»
«Я не оставлю тебя».

―Ава Старр и Билл Фостер ^[src]

После этого Призрак сбежал из лаборатории вместе со Скоттом Лэнгом, Биллом Фостером, Хэнком Пимом, Джанет и Хоуп с планом отвлечь ФБР с их пути, чтобы не арестовать их всех.Как только они преуспели в плане, Старр и Фостер сбежали с места происшествия в переулок, чтобы избежать ареста.

Старр покидает город с помощью Билла Фостера

На переулке с помощью Фостера на ее стороне Старр сказала ему оставить ее там, но он настаивает на том, чтобы сделать это в другом месте. Старр оправдывается, говоря ему, что она причинила боль людям, как он сказал, но Фостер ответил, что не бросит ее. С унылой улыбкой счастья Старр обняла Фостера с распростертыми объятиями. ^[1] После того, как Джанет пообещала отремонтировать тело Старра, команда, стоящая за ним, превратилась в пыль, не оставив никого, кто мог бы принести ей квантовую энергию. ^[2]

Личность

«Ты не собираешься залезть мне в грудь и раздавить мое сердце, не так ли?»
«Ты смешной. Я не причиню тебе вреда, Скотт, если только не придется».

―Человек-муравей и призрак ^[src]

Ава Старр прошла обучение у Щ. стать элитным и безжалостным оперативником-невидимкой, которому поручено проникать и устранять преступные организации, террористические ячейки и другие угрозы.Она затаила обиду на Хэнка Пима за изгнание и дискредитацию своего отца, что непреднамеренно привело к несчастному случаю, в результате которого погибли он и его жена, а также вызвало у нее нарушение молекулярного равновесия.

Из-за многолетней хронической боли, которую Старр испытала в результате этого, она была достаточно отчаянной, чтобы сделать что-нибудь, чтобы навсегда исправить свое состояние, особенно когда она узнала, что ей осталось жить всего несколько недель. Ограниченное время жизни Старр, хроническая боль и отчаянная потребность выжить заставили ее действовать с крайней агрессией и нетерпением.Она планировала извлечь квантовую энергию Джанет ван Дайн, несмотря на то, что процесс потенциально мог убить Джанет, и даже рассматривала похищение Кэсси Лэнг как рычаг, чтобы заставить Скотта Лэнга отдать ей Мобильную лабораторию. Старр не желала слышать мольбы о более мирных, но ненадежных средствах лечения ее состояния, поскольку она остро осознавала свою ограниченную продолжительность жизни. Щ.И.Т. пообещал излечение. то, что не было доставлено, заставило Старр с недоверием относиться к любому, кто требовал терпения и неясных планов лечения ее состояния.Хотя она разделяет некоторые семейные узы с Биллом Фостером, который помог ей в попытке найти лекарство, она яростно отбросила его в сторону, когда он попытался остановить квантовое извлечение энергии.

Несмотря на жестокую внешность Старр, по натуре она не была бессердечной. Хотя состояние Старр и неминуемая смерть заставили ее действовать безжалостно, чтобы выжить, у нее все еще есть чувство морали, она испытывает чувство стыда за свои действия в качестве убийцы Щ.И.Т.а. из-за того, что у организации никогда не было намерения найти лекарство, и все, что она делала для них, не помогло ей, показывая, что она может испытывать угрызения совести из-за совершения действий, которые не принесли ей пользы в ее попытке вылечить ее состояние.Старр также доказала свою способность проявлять сострадание и уважение к благополучию других, особенно ее близких. Это лучше всего иллюстрируется, когда она убеждает Фостера бросить ее, предупреждая его, что он также будет преследоваться властями, если он продолжит действовать как ее опекун. Кроме того, несмотря на то, что действия семьи Пим вызвали ее, Старр была готова принять от них помощь и, похоже, стала с ними в гораздо лучших отношениях после того, как Джанет вернулась, и они начали извлекать квантовую энергию, чтобы постепенно вылечить ее квантовую болезнь.

Силы и способности

Полномочия

«Они называют это« молекулярным дисбалансом ». Я думаю, довольно скучное название. Не совсем соответствует его значению. Каждая клетка в моем теле разорвана на части … и сшита вместе. Снова и снова . Каждый день.»

―Ava Starr ^[src]

Призрак использует свои силы для фазового движения

Квантовая мутация : После того, как Старр оказалась в ловушке в середине взрыва квантовой энергии, физиология Старр механически мутировала, оставив ее в квантовом дисбалансе, который дал доступ к ее нескольким способностям.

• Нематериальность : Старр может проходить сквозь твердые объекты и живые существа по своему желанию. Использование ее способностей сопровождается мерцающими призматическими остаточными изображениями ее тела, когда она квантово перемещается в пространстве. С помощью своего костюма она может выбрать, стать ли она прочной или нематериальной, что позволяет ей быстро уклоняться от атак и контратаковать в тандеме; например, она стала нематериальной, чтобы упасть через стол, врезавшись в него Осу, перепрыгнула через грузовик и использовала инерцию, чтобы сбить одного из приспешников Сонни Берча с мотоцикла, а затем проскользнула через фургон Хэнка Пима, прежде чем затвердеть и выбросить Осу на улицу во время погони.Затвердевание при постепенном прохождении через твердое вещество оказывает разрушительное воздействие на исходный объект, поскольку она вынудила Пима отдать ей лабораторию, угрожая затвердеть ее фазированной рукой внутри его шеи. Она также смогла провести рукой по груди Штольца. Она стала неосязаемой, когда Человек-Муравей нокаутировал ее, прежде чем затвердел, и оттолкнул его. В конце концов Старр отразил выстрелы «Стингеров Осы», и они перешли в фазу, а не были раздавлены лабораторией Хэнка Пима в Сан-Франциско.
  • Enhanced Strength : Старр может увеличивать силу, стоящую за ее атаками, при фазировании, так как один удар мог запустить Человека-муравья через несколько стен.Она играла Осу, используя грубую силу на улице, и смогла перебросить Билла Фостера на другой конец комнаты за попытку предотвратить открытие Квантового туннеля.
• Невидимость : Старр может входить и выходить из видимого спектра. Она впервые использовала эту способность, чтобы шпионить за Хэнком Пимом после того, как они сократили мобильную лабораторию и сбежали. В боях было показано, как она исчезает, а затем снова появляется, чтобы начать внезапную атаку против Осы во время стычки внутри Oui , а также появляется во время допроса Сонни Берча, чтобы узнать, где лаборатория была от Луиса.Старр стал невидимым, украв пульт дистанционного управления из офиса Луиса.

Способности

• Мастер-шпион : Старр была обучена Щ.И.Т. как секретный агент, она положила конец многим преступным организациям, террористам и другим угрозам, которые оказались слишком сложными для обычных агентов.
• Мастер-убийца : Старр известна своим искусством убийства, используя свои силы, считается одним из лучших убийц Щ.И.Т.а, которого на задания отправляет С.H.I.E.L.D.
• Мастер боевых искусств : Пройдя обширную подготовку в то время, когда она была убийцей Щ.И.Т.а, Старр стала высококвалифицированным бойцом. В ее боевом стиле сочетаются приемы популярных боевых искусств, включая тайский бокс, кикбоксинг, дзюдо и тхэквондо. Она даже смогла на равных сражаться как с Человеком-муравьем, так и с Осой, используя свои силы.
• Expert Acrobat : Старр — высококвалифицированный акробат, позволяющий ей легко перепрыгивать через машину.Она включает это, а также гимнастику в свой стиль боя, чтобы сражаться с противниками.

Оборудование

• Ghost Suit : костюм для всего тела, разработанный S.H.I.E.L.D. чтобы помочь ей лучше контролировать свои силы. Костюм позволял Старр выборочно перемещаться по материи по своему желанию, позволяя ей быстро переключаться между неосязаемым и осязаемым как для скрытности, так и для наступательных целей.
• Камера квантовой энергии : Созданная Биллом Фостером камера испускает волны квантовой энергии, которые временно стабилизируют неравновесие Старра.

Услуги

Отношения

Общая информация

• В комиксах Призрак был неназванным мужчиной-антикапиталистом-саботажником и создал боевой костюм, который позволял себе или любому объекту, которого он касался, быть невидимым или нематериальным. В некоторых вселенных Призрак также является бесчеловечным.
• Призрак — пятый персонаж в кинематографической вселенной Marvel, изображенный как человек другого пола, нежели их аналог в комиксах, после Джери Хогарт, Древнего, Фенриса и Мика.
• Призрак — вторая женщина-главный антагонист в фильме «Кинематографическая вселенная Marvel», первая из которых — Хела.

За кадром

• Имя Призрака изначально значилось как Dawn .
• Стивен Бруссард заявляет, что Призрак — это: «злодей, главная цель которого — избавиться от того самого, что делает ее угрозой. Я подумал, что это было действительно интересно и своего рода эмоциональный стержень, который мы действительно не исследовали. Люди казалось, он отвечал на идею не о суперзлодеях, которые должны были захватить мир.Мы знали, что идем по пятам Войны Бесконечности, и вы не можете добиться большего с точки зрения эпической оценки, поэтому мы зигзали там, где они застряли, вроде как нарочно «. ^[3]
• Тамико Браунли была дублером Ханны Джон-Камен в роли Призрака.
• Эли Лог был заменой Ханне Джон-Камен в роли Призрака.

Список литературы

Внешние ссылки

.
