Греющий кабель под плитку: Этапы монтажа теплых электрических полов под плитку

Этапы монтажа теплых электрических полов под плитку

Теплые электрические полы подходят под любой тип напольного покрытия. Устройство и принцип работы нагревательного кабеля и матов позволяет использовать систему отопления данного типа под ламинат, паркет и линолеум.

Можно также укладывать теплые электрические полы под плитку, обустраивать систему антиобледенения для брусчатки и применять под другие виды напольного покрытия.

Можно ли стелить греющий кабель под плитку

Для холодных помещений, отделанных под плитку, лучше электрические полы. Греющий кабель или маты обеспечивают быстрый и равномерный прогрев поверхности, имеют хорошие характеристики теплоотдачи, а также полностью безопасны в процессе эксплуатации.

Устройство электрического кабельного тёплого пола под плитку является оптимальным вариантом для обогрева: ванной комнаты, прихожей, бань и саун, балконов и лоджий, тротуарных дорожек и т.п.

Система отопления имеет несколько основных преимуществ перед водяным и ИК полом:

1. Толщина электрического пола. Греющий кабель необходимо монтировать в стяжку. Согласно руководству производителя, минимальная толщина пола может быть в пределах 3-5 см. Маты укладываются непосредственно под кафель, поэтому уменьшают высоту потолков всего на 0,5 см.
2. Простота монтажа. Технология укладки теплых электрических полов под керамическую плитку намного проще, чем у водяного или ИК отопления. Легко выполнить самостоятельный монтаж системы отопления, при этом понадобится минимальный набор строительных инструментов.
   Проще всего положить под плитку саморегулирующий кабель, при подключении которого даже нет необходимости использовать терморегулятор. Просто монтируются и нагревательные маты.
3. Возможность монтажа в помещениях со сложной планировкой. Применение двухжильного кабеля позволяет сделать систему отопления с учетом будущего размещения мебели, простенков, утеплив даже небольшие участки помещения, имеющие неровную форму.

Керамическая и любая другая плитка имеет хорошие характеристики теплоотдачи. В результате легко достигается оптимальная температура в помещении, исключается перегревание кабеля, что приводит к существенному увеличению срока эксплуатации.

Разновидности систем кабельных полов

Технология укладки электрического теплого пола под плитку зависит от выбранной разновидности кабеля. Все типы провода принято классифицировать следующим образом:

• Резисторные – кабель может иметь одну или две токопроводящих жилы. Имеет простое устройство, работает исключительно на нагрев. Интенсивность отопления контролируется с помощью терморегулятора.
• Саморегулирующиеся – кабель имеет две жилы, между которыми находится матрица, выделяющая тепло. Интенсивность нагрева зависит от температуры в помещении. Для работы не требуется терморегулятор.
  Кабель самостоятельно регулирует температуру нагрева, обеспечивая наиболее комфортные условия для каждой части помещения. Единственным недостатком саморегулирующихся полов является их высокая стоимость и несколько увеличенный расход электроэнергии при эксплуатации в больших помещениях.
• Электрические кабельные маты – оптимальное решение для помещений с низкими потоками и невозможность проведения влажных работ по обустройству стяжки. После монтажа греющих матов, высота потолков уменьшается ровно на слой плиточного клея и толщину напольного покрытия, что составляет не более 2 см.
  Главным преимуществом нагревательных матов является простота монтажа. Допускается укладка своими руками. Для монтажа требуется правильно уложить маты и подключить их к ближайшему источнику питания.

При выборе системы отопления пола, важно учитывать, кто будет выполнять монтаж электрокабеля. Если планируется приглашение профессиональных строителей, лучше приобрести одножильный или двухжильный греющий кабель. В остальных случаях следует отдать предпочтение матам.

Как правильно уложить систему кабельного пола

Начинать укладывать кабельный пол можно только после составления подробной схемы прокладки, а также последовательного плана проведения работ.

• Выбор оборудования и расходных материалов. Производитель изначально продумал сложность, связанную с подбором кабеля, термодатчика и регулятора. Большинство компаний предлагает уже готовые комплекты кабельного пола. От покупателя только требуется рассчитать подходящую длину и шаг кабеля и подобрать комплект максимально соответствующий параметрам.
• Подготовка основания. Важным требованием, обеспечивающим работоспособность греющего кабеля, является идеально ровное основание для укладки провода. Поэтому плиты перекрытия или старая стяжка обязательно выравниваются. На подготовленное основание монтируется фольгированная подложка под кабельный пол.
• Установка терморегулятора. Месторасположение регулятора необходимо выбрать таким образом, чтобы облегчить подключение греющего кабеля, а также обеспечить максимальное удобство при эксплуатации. Если выбран регулятор, монтируемый в стену, предварительно вырезают отверстие под стакан, с помощью алмазной коронки, соответствующего диаметра.
  Термодатчик располагают в гофрированной трубке между витками кабеля. Установка теплодатчика является обязательной для полов с использованием резисторного кабеля.
• Раскладка кабеля. Фольгированное основание под раскладку кабеля имеет специальные отметки, облегчающие процесс монтажа. Провод укладывается строго по составленной схеме. Особенностью технологии монтажа теплого кабельного пола под плитку является то, что систему отопления укладывают там, где не планируется в дальнейшем устанавливать мебель, стелить ковер и т.д.
  Маты крепят, используя саморезы и дюбеля через сетку к полу. Кабель фиксируют с помощью специальных хомутов. После окончания монтажа осуществляют прозвон кабеля. Обязательно чертят схему монтажа провода.
• Изготовление стяжки. Для увеличения теплоотдачи, греющий кабель необходимо вмонтировать в стяжку. Существует несколько способов выполнения работ. Мокрая стяжка изготавливается из цементного раствора с добавлением пластификаторов и фиброволокна. Полусухую стяжку делают с ограниченным добавлением воды.
  Особенностью сухого способа монтажа является применение специальных готовых смесей из мелких гранул керамзита или шлака. Укладка плитки на теплый электрический пол возможна только после полного высыхания стяжки. Цементный раствор набирает прочность в течение 28 дней. После заливки пола специальными нивелирующими смесями, до облицовки плиткой должно пройти около 5-7 дней.
• Полы без стяжки. Устройство нагревательных матов позволяет их монтаж без заливки стяжкой. В конструкции пола специально используют тонкий кабель. Это позволяет начать монтаж плитки сразу после фиксации матов к поверхности.

Укладка плитки на электрический теплый пол выполняется только после полного высыхания стяжки. Исключение составляют греющие маты. Поверх матов монтировать плитку можно сразу же.

Как уложить плитку на кабель

Существует несколько основных правил укладки плитки, следование которым существенно влияет на работоспособность и эксплуатацию теплых полов:

• Стяжку обязательно вскрывают несколькими слоями грунтовки глубокого проникновения.
• Для укладки используют специально предназначенный для этого клей для плитки. Некоторые клеевые составы предназначены под керамогранит, другие под керамическую плитку, третьи под натуральный камень. На упаковке клея для плитки приводится подробная инструкция укладки плитки, обязательная к соблюдению.
• При монтаже нагревательных матов следует дополнительно зафиксировать сетку и кабель с помощью плиточного клея. Сверху можно укладывать плитку с помощью гребенки с шагом зуба 1 см.
• Виниловая плитка приклеивается к поверхности пола с помощью нанесенного в заводских условиях на тыльную сторону клеевого состава. Снимается защитная пленка и осторожно наклеивается кварцвиниловая плитка на поверхность. Операция требует особой аккуратности, так как подорвать материал с поверхности достаточно проблематично.
• Включать пол после укладки плитки можно не ранее 5-7 дней. Рекомендуется, чтобы затирку швов выполняли спустя 2 суток. Время нагрева при первом включении можно ограничить 1-2 часами. Впоследствии полы можно эксплуатировать без ограничений.

Выбор кабеля зависит от того, в каких условиях планируется его использовать. Под тротуарную плитку лучше всего выбрать одножильный провод с надежной степенью внутренней и внешней изоляции.

Почему под плитку лучше кабельный теплый пол

Принцип работы электрических кабельных полов оптимально соответствует требованиям, относительно эффективной эксплуатации керамической и любой другой плитки:

1. Особенности укладки плитки. Использование клеевых растворов помогает создать прочное и одновременно эластичное соединение с поверхностью пола. В результате при соблюдении порядка укладки и правил эксплуатации, плитка прослужит дольше, чем любое другое покрытие и сохранит первоначальный внешний вид.
2. Хорошие характеристики теплоотдачи. Система электрического обогрева полов из керамической плитки обеспечивает быстрый нагрев поверхности и длительное сохранение тепла после отключения напряжения. При этом исключается перегрев кабеля.
3. Безопасность эксплуатации. Зачастую плитку стелют в помещениях с повышенной влажностью: банях, саунах, балконах, прихожих и т.д. Греющий кабель имеет высокий уровень защиты и при правильном подключении полностью исключает вероятность поражения электрическим током.
4. Низкие затраты на монтаж. Электрическое отопление плитки на полу с помощью матов обойдется в 2-3 раза дешевле, чем монтаж водяного отопления. Срок ремонта зависит от квалификации мастера и составит не более 7-10 дней.

Керамическая плитка – это один из немногих видов напольного покрытия, который при нагревании не выделяет вредных токсичных веществ. Поэтому сочетание электрических полов и плитки целесообразно, и полностью оправдано.

Монтаж греющего кабеля — порядок монтажа, особенности установки кабельного теплого пола

Нагревательный кабель универсальная система, которую в зависимости от установленной мощности можно использовать под любое напольное покрытие. Отличием кабеля от всех остальных систем теплого пола является возможность закладывать разную мощность на кв/м площади.

Монтируется на подготовленное бетонное основание, как правило, на стадии капитального ремонта. Требует заливки цементно-песчаной стяжки 3-5 см.

Порядок монтажа нагревательного кабеля

Перед установкой необходимо составить подробный план расположения греющего кабеля, «холодного» провода, соединяющего теплый пол с терморегулятором. Также требуется указать места размещения муфт – концевой и соединительной, используемой для объединения теплого и холодного элементов (рис. 1).

Для укладки «холодного» соединительного провода и датчика температуры, в стене проделывается штроба (канал) диаметром 20 мм, а также устанавливается монтажная коробка (подрозетник) для терморегулятора (рис. 2).

На место, где планируется укладка нагревательного кабеля, стелется специальная теплоотражающая подложка, сокращающая время разогрева системы и впоследствии минимизирующая затраты на электроэнергию.

Установка кабеля осуществляется на очищенное, ровное бетонное основание. Поверх теплоотражающией подложки укладывается монтажная лента (идет в комплекте с кабелем Thermocable). В качестве основы для крепежа кабеля может использоваться арматурная сетка в том случае, когда закрепить на полу монтажную ленту нет возможности. Кабель размещается змейкой на площади, свободной от стационарно стоящей мебели, оборудования, и закрепляется на монтажной ленте. Линии кабеля не должны пересекаться между собой (рис. 3), это может вызвать неравномерный прогрев, а также может привести к перегреву и выходу кабеля из строя. Диаметр изгиба кабеля должен составлять не менее 4 см.

Изменяя шаг укладки кабеля, можно заложить разную мощность на кв.м в зависимости от теплопотерь помещения и желаемого эффекта.

Рассчитать шаг укладки кабеля можно по формуле:

h=(S*100)/L ;

где S – обогреваемая площадь, L – длина нагревательного кабеля.

Так на обогреваемую площадь 5 м² для дополнительного обогрева под керамогранит подойдет комплект Thermocable 35 м, Deviflex DTIP-18 длиной 37 м или кабель AEG HC-800 длиной 40 м. Шаг укладки в таком случае составит:

h=5*100/35

Получаем шаг 14,2 см (на примере кабеля Thermo 35 м).

При монтаже учитывается и тип кабеля, который бывает как одножильным, так и двухжильным. Отличие первого заключается в наличии двух «холодных» концов, которые обязательно должны быть подключены к терморегулятору. Таким образом, укладка одножильного кабеля заканчивается в месте ее начала.

Для установки системы “теплый пол” в жилых помещениях мы рекомендуем использовать только двухжильный нагревательный кабель.

После монтажа греющего кабеля измеряется его омическое сопротивление, а также сопротивление изоляции (рис. 4), которое должно быть в диапазоне от -5% до +10% от номинального. Номинальное сопротивление указано на соединительной муфте (Thermo, Devi) или в сопроводительной документации (AEG).

В подготовленную штробу монтируется гофрированная трубка (диаметр 10 – 16 мм, идет в комплекте с нагревательным кабелем) с помещенным в ней датчиком температуры пола (идет в комплекте с терморегулятором). В обогреваемую зону гофра с датчиком должны заходить с открытой стороны петли кабеля, примерно на 30-50 см. (рис. 5).

В теплоотражающей подложке, между витками кабеля делаются технологические вырезы — окна, для лучшего сцепления стяжки с бетонным основанием пола. Теплоизоляцией должно быть укрыто около 80% обогреваемой площади.

Установленный теплый пол (рис. 6) заливается однородной цементной стяжкой, толщиной 30 – 40 мм. Раствором необходимо полностью залить сам термокабель, концевую и соединительную муфты. Затем снова следует измерить омическое сопротивление кабеля и сопротивление его изоляции.

После высыхания стяжки, возможна укладка любого напольного покрытия.

ВАЖНО!

Включение теплого пола возможно только после полного высыхания цементной стяжки (28 — 30 дней).

Толщина декоративного покрытия вместе с цементной стяжкой не должны превышать 50 мм, в противном случае, может наблюдаться существенная инертность в работе системы и повышенный расход электроэнергии.

Нагревательный кабель запрещено отрезать и укорачивать. Это выведет кабель из строя. В случае повреждения кабеля в процессе монтажа или эксплуатации (напр. при сверлении пола), его ремонт осуществляется с помощью специальных ремнаборов. Ремнаборы для двухжильного, одножильного кабеля всегда есть в наличии на нашем центральном складе.

Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ»  без указания источника – ЗАПРЕЩЕНО!

Монтаж кабеля под плитку — полезные статьи.

Электрический греющий кабель под плитку может укладываться на перекрытие, подготовку по грунту, существующее напольное покрытие. Нагревая поверхность пола, он равномерно передает тепло в помещение. Система автономного отопления работает по резистивному принципу – по аналогии со спиралью ТЭНа. Недорогая и надежная, она создает комфортные условия для пребывания в доме.

Укладка резистивного кабеля начинается с определения места расположения терморегулятора, выбора точки подключения к сети электропитания, составления схемы. На чертеже указываются точки фиксации термодатчика, крепления концевой и соединительной муфты. Желаемый эффект полы с подогревом под плитку произведут, если будут соблюдены правила:

• покрытие кабельными витками – более 70% поверхности;
•
  отступ проводника от стен, стационарной мебели – не менее 50 мм;
•
  расстояние до отопительных радиаторов, конвекторов – не менее 100 мм.

Варианты монтажа кабеля под плитку

Схема монтажа 1. (рис. 1) Нагревательный кабель в стяжку под плитку в сухом обогреваемом помещении, на бетонное перекрытие, поверх старой плитки, на доски

• Плитка (кафель, керамогранит)
• Стяжка, 3-5 см
• Отрезной резистивный кабель
• Сетка или монтажная лента
• Грунтовка
• Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 1. Установка нагревательного кабеля под плитку (комфортный обогрев)

Схема монтажа 2. (рис. 2) Греющий кабель в стяжку под плитку в холодном помещении, на бетонное перекрытие, поверх старой плитки, на доски

• Плитка (кафель, керамогранит)
• Стяжка, 3-5 см
• Отрезной резистивный кабель
• Сетка или монтажная лента
• Теплоизоляция (опционально, рекомендуется)
• Грунтовка
• Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 2. Установка греющего кабеля под плитку (основное отопление или на веранде, в гараже, на балконе)

Схема монтажа 3. (рис. 3) Электрический кабель в стяжку под плитку во влажном помещении, на бетонное перекрытие, поверх старой плитки, на доски

• Плитка (кафель, керамогранит)
• Стяжка, 3-5 см
• Отрезной резистивный кабель
• Сетка или монтажная лента
• Грунтовка влагостойкая
• Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 3. Установка электрического кабеля под плитку (в бане, бассейне, в подвале)

Схема монтажа 4. (рис. 4) Полы с подогревом под плитку в стяжку в сухом обогреваемом помещении, на деревянный пол (установка на лагах)

• Плитка (кафель, керамогранит)
• Стяжка, 3-5 см
• Отрезной резистивный кабель
• Сетка или монтажная лента
• Грунтовка
• Фанера, 1 см
• Теплоизоляция
• Деревянное основание (лаги) с шагом 55 — 60 см
• Гидроизоляция
• Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 4. Установка кабеля подогрева под плитку на деревянный пол

Нагревательный кабель под плитку подбирается по мощности, с учетом условий применения, площади монтажа, количества тепла, необходимого для качественного обогрева. Определившись с шагом между петлями, можно покупать кабель для теплого пола требуемого метража. Расчетная длина для больших помещений может превышать стандартные длины секций. В этом случае приобретаются два комплекта – каждый со своим терморегулятором.

Устройство теплого пола исключает возможность пересечения токопроводящих жил. Оно может осуществляться на бетонном перекрытии, поверх старой плитки, на досках или фанере. Рекомендуемая мощность отрезного резистивного кабеля зависит от условий эксплуатации:

• 130 Вт/кв.м – в сухом либо влажном обогреваемом помещении;
•
  200 Вт/кв.м – в холодном помещении с применением утеплителя;
•
  80 Вт/кв.м – в сухом обогреваемом помещении при укладке на деревянном полу по лагам, с устройством дополнительной гидроизоляции, теплоизоляционного слоя и стяжки.

Кафель или керамогранит укладывается на стяжку через неделю — после того, как раствор затвердеет и приобретет необходимую прочность. По истечении четырех недель можно с постепенным повышением температурных параметров запускать отопительную систему. Такой монтаж нагревательного кабеля под плитку выгоден по себестоимости (дешевле, чем нагревательные маты). Он выполняется в жилых, офисных, служебных, подсобных, общественных, производственных помещениях. Позволяет создать основную отопительную систему либо обрести дополнительный источник тепла.

Теплый пол на основе саморегулирующегося кабеля

Классификация

  Электрический тёплый пол можно разделить на две основных группы по по типу греющего кабеля. К первой группе относят обогрев при помощи традиционного резистивного кабеля — кабеля постоянной выделяемой мощности, что как раз и является основным минусом таких систем.

   Вторая группа на основе так называемого саморегулирующегося нагревательного кабеля в последнее время находит все более широкое применение благодаря главному её преимуществу, заложенному в самом названии нагревательного кабеля.

Почему саморегулируемый кабель?

   Саморегулируемый кабель, способен изменять мощность на локальных участках в зависимости от температуры окружающей его среды. Сам греющий кабель построен на основе так называемой параллельной конструкции, где две параллельные жилы замыкаются благодаря цепям, выстраиваемым молекулами углерода. При этом, при повышении температуры количество организованных цепочек молекул уменьшается, при падении температуры их становиться больше, вследствии чего и происходит изменение выделяемой мощности.

   Это свойство саморегулирующегося греющего кабеля позволяет экономить электроэнергию, при этом равномерно нагревая пол. Например, в ясный день лучи солнца падают на поверхность пола, локально нагревая его, в этом месте самрег уменьшит теплоотдачу, и, напротив, в зоне периодического открывания входной двери пол будет интенсивнее охлаждаться, самрег увеличит мощность отдаваемого тепла.

   Благодаря способности изменять мощность теплоотдачи самрег, в отличие от резистивного кабеля не сковывает желание хозяев дома к переменам, позволяя свободно изменять местоположение мебели, греющий кабель просто снизит или уменьшит почти до нуля тепловую мощность, будучи оказавшимся под диваном, резистивный же кабель не допускает таких вольностей, грозя перегревом и выходом системы из строя. Женщинам свойственно стремление повысить уют своего жилища, и представьте себе её разочарование, когда купленный коврик, просто невозможно будет положить на тёплый электрический пол, основанный на резистивном кабеле, самрег, как умный кабель, и в этом случае порадует хозяйку.

   Параллельная конструкция и функция саморегулирования значительно упрощает монтаж тёплого пола, основанного на саморегулирующемся кабеле. Так он может быть отрезан в любую длину, концевую заделку легко будет выполнить на месте. Саморегулируемый кабель надёжно защищён изоляцией. Все соединения,включая концевую заделку греющего кабеля и подключение к термостату, при правильном монтаже гарантируют надежную и стабильную работу системы не один десяток лет. В конце концов, как и любое электрооборудование, подключать электрический тёплый пол к питанию следует с выполнением стандартных систем защиты: автоматического выключателя и устройства защитного отключения (УЗО) с током утечки не более 30мА. Кабели применяются в исполнении с экраном, мощностью от 30 до 40 вт/м. Шаг укладки от 10 до 15 см.

Минусы такого вида теплых полов:
— нужно учитывать достаточно высокий начальный (пусковой) ток таких кабелей
— ограничение греющего кабеля некоторой максимальной длиной
— возможно применение только под стяжку толщиной от 35 мм
— цена саморегулирующегося кабеля в разы выше цены резистивного кабеля
— постепенное старение тепловыделяющей матрицы
— небольшие гарантийные сроки (от 1 до 10 лет)

   Системы подогрева полов , основанные на применении саморегулируемого кабеля распределяют тепло по объему комнаты намного равномернее и, кроме того, делают пол самой теплой частью комнаты, именно там, где это нужно, потому, что они учитывают влияние других источников тепла и подстраивает свою работу соответствующим образом.

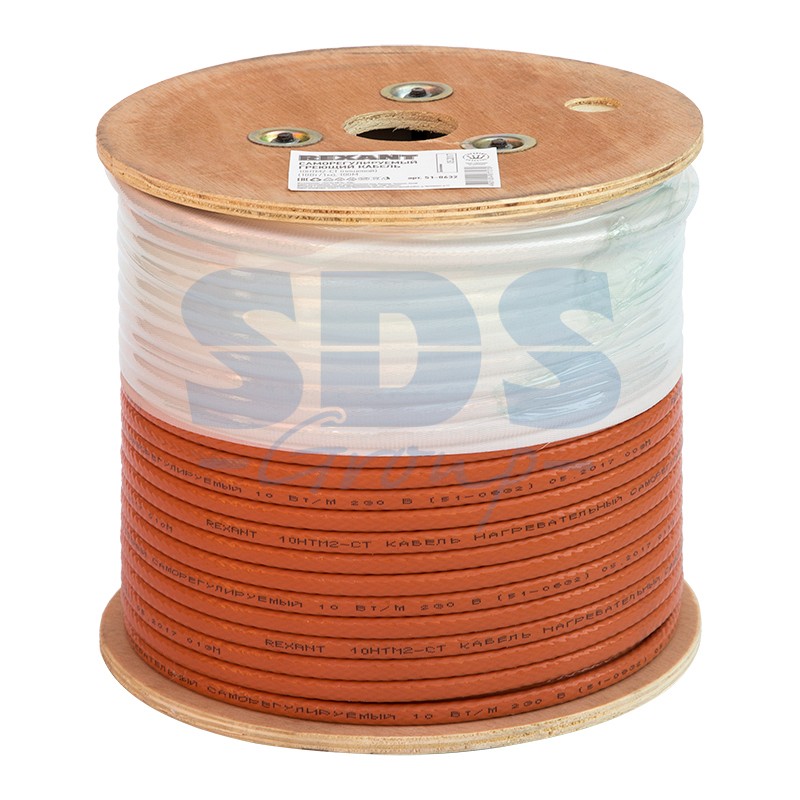

   Центр Теплых Полов предлагает со склада в Нижнем Новгороде  саморегулирующиеся кабели TSD (Россия) и SRL(GWS) из Южной Кореи. По всем вопросам касающихся применения, покупки и монтажа просьба связываться с нашими специалистами по теплым полам. ..

К слову — специализированный саморегулирующийся кабель для теплого пола T2RED компании Raychem стоит около 900 руб/м. Его мощность 5-15 вт/м. И на квадратный метр обогреваемой площади его нужно не меньше 10 метров. Заводская 12 летняя гарантия. Это самая длительная заводская гарантия на бытовой (не промышленный самрег).

Под ламинат и линолеум можно использовать инфракрасную пленку саморегулирующуюся.
