Кабель для сварочного аппарата: сечение, маркировка, требования

Часто сварщикам приходится сталкиваться с ситуацией, когда кабель, идущий в комплекте к приобретенному оборудованию, слишком короткий и имеет алюминиевый сердечник, который быстро греется. Чтобы подобрать оптимальный кабель для сварочного аппарата, нужно ориентироваться в предложениях такой продукции на рынке и обратить пристальное внимание на некоторые нюансы. Только так специалист сможет выбрать надежный кабель, который будет хорошо работать при любой температуре воздуха и без проблем перенесет максимально допустимые нагрузки.

Марки сварочного кабеля и их характеристики

Прежде всего, следует понимать, что сварочный кабель испытывает нагрузки не только от инвертора, но и со стороны внешних условий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высокие и низкие температуры, падение предметов – это привычные и неотвратимые неблагоприятные факторы. Поэтому при выборе кабеля необходимо учитывать рабочие параметры оборудования и условия его эксплуатации. Для начала нужно определиться, какие существуют кабели и чем они отличаются.

Гибкий сварочный кабель КГ

Одна из наиболее распространенных марок кабеля. Расшифровывается очень просто – кабель гибкий. Хорошо показал себя в работе с постоянным током до 1000В или переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 или 380 вольт, подключения к массе или держателю.

Сварочный провод КОГ1

От предыдущего аналога данный кабель отличается меньшим диаметром жил. Из-за этого он получился более гибким и характеризуется меньшим радиусом поворота. Такая особенность востребована для работы в труднодоступных местах или в случаях, когда нужно поднести электрод под непривычным – слишком острым или, наоборот, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур специалист наматывает на руку, чтобы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.

КГН

Буква «Н» в аббревиатуре несет информацию о том, что изоляционная оболочка кабеля негорючая. Она изготовлена из специального материала с повышенными показателями жаропрочности и выдерживает температуру свыше 200 градусов по Цельсию. Это проводник можно использовать даже в условиях возгорания, когда срочно требуется выполнить электросварочные работы.

Выдерживая экстремальные температурные условия, кабель востребован бригадами МЧС, пожарной охраны, ремонтниками на морских судах и т.п. В промышленности и быту провод востребован при работе на больших объектах, когда сварщику приходится прокладывать магистраль энергоснабжения через только что проваренные участки металла. Изоляция, соприкасаясь с горячим металлом, не плавится.

Сварочный кабель КГ-ХЛ

Индекс «ХЛ» информирует о том, что кабель отлично переносит холод. В его составе есть специальный каучук, снижающий вероятность растрескивания изоляции на морозе при изгибе. Он остается достаточно гибким даже при температуре в -60 градусов Цельсия. Поэтому востребован специалистами, работающими в условиях крайнего Севера. Поэтому практикующим специалистам, которым приходится часто работать на морозе, стоит обратить внимание на данный продукт.

КПЭС

В кабеле место центральной жилы установлена спиралеобразная трубка. Такая конструкция способна пропускать внутри проволоку, которая замкнет цепь и инициирует электрическую дугу. Проволока может быть как цельной, так и полой с флюсом внутри. Предназначен кабель для полуавтоматической сварки, а его цена зависит от диаметра. Из-за особенностей устройства, в частности, из-за полой конструкции кабель служит недолго – примерно 1,5 года. Может работать при температурах до -10 градусов Цельсия и рассчитан на прохождение переменного или постоянного электрического тока напряжением 42/48 вольт.

Читайте также: Ручная электродуговая сварка

КВС

Маркировка обозначает, что в изоляции присутствует полихлорвинил. Благодаря этому оболочка более вынослива к истиранию и отлично подходит для работ, требующих мобильности сварщика. Перемещаясь по площадке, он может смело тащить кабель по основанию, даже если оно из бетона. Кабель рассчитан на передачу электропотока напряжением 127-220В и работу в широком температурном режиме: от 40 градусов мороза до 40 градусов тепла. Недостаток такого кабеля – очень слабая гибкость. Он не подходит для проводника к электродержателю. Чаще всего он востребован в качестве проводника от электрической сети до сварочного аппарата.

КГТ

Проводник выдерживает высокие температуры, вплоть до 80 градусов Цельсия. Изоляция не только при годна для использования в жарких условиях, но и отлично противостоит размножению плесени или грибка. Поэтому его приобретают для работы в условиях повышенной влажности.

Читайте также: Сравнение инверторных сварочных аппаратов

Как выбрать кабель для сварки

Настало время переходить к практическим советам по выбору оптимального варианта кабеля. Он полностью должен соответствовать сварочному аппарату, с которым будет взаимодействовать. Помимо этого, есть ряд иных параметров, которые необходимо учитывать при выборе.

Какой должна быть жила

Сварочный кабель может быть одножильным. К примеру, он маркируется 1х16. Значение первой цифры – одна неразделенная жила. Благодаря такой устройству, проводник меньше греется и быстрее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке первая цифра обозначает количество изолированных жил. Такой вариант будет оптимальным для промышленных установок, напряжение которых 500В и больше.

Жила изготавливается из меди или алюминия. В торговой сети чаще встречаются именно алюминиевое исполнение, поскольку такие продукты значительно дешевле. Когда сварочный аппарат используется редко, то этого вполне достаточно. Для профессионального использования нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сравнению с алюминиевым аналогом. Помимо снижения потерь тока медь обладает и другими достоинствами: она меньше греется и лучше гнется.

При выборе стоит особое внимание уделять китайским медным проводникам. Поскольку, как показывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями выглядят тусклыми. Для бытовых нужд такой кабель подойдет, но вот для профессионального применения он слабоват.

Читайте также: Прямая и обратная полярность сварочного инвертора

Сечение кабеля для сварочного инвертора

Металлический сердечник кабели внутри содержит большое число тонких жил. Их может быть от нескольких десятков до 1000 штук. Площадь сечения должна соответствовать мощности сварочного аппарата и силы тока электрической дуги. К примеру кабель, имеющий жилу сечением 6 квадратных миллиметров рассчитан на нагрузку не более 11кВт и силу тока до 100А. Однако, это не значит, что он будет оптимальным вариантом для инвертера с такими показателями мощности и производительности. Никогда не стоит рассчитывать на максимальные показатели, а лучше делить их пополам. Другими словами, такой кабель подойдет для подключения сварочного аппарата с потребляемой мощностью до 5 кВт.

В случае возрастания силы тока нужно увеличивать и сечение кабеля. В противном случае фактическая производительность оборудования будет меньше его возможностей. Это подобно попытке быстро заправить авто через узкую воронку: она не пропустит топлива больше, чем может. Чтобы облегчить выбор ниже приведена таблица соответствия сечения кабеля мощности сварочного аппарата.

Если планируется использовать электрод диаметром 2 мм при силе тока 80А, то вполне можно использовать кабель сечением 6 мм кв. Но для электрода чуть толще (например, «троечка») этого уже будет недостаточно. По этой причине оборудование нужно комплектовать кабелем, исходя из максимальных значений его мощности. Например, для бытовых аппаратов, не используемых в коммерческих целях или на производстве, достаточно кабеля сечением 16 мм. А вот для мастерской уже потребуется более мощный проводник с сечением 25-50 мм.  Эксплуатация кабеля с меньшим сечением будет провоцировать его быстрый нагрев м перерасход энергии.

Требования к гибкости кабеля

В изготовлении оболочки производители руководствуются требованиями ГОСТа 23286-78. Слой изоляции не может быть меньше 1,1-1,2 мм, чтобы обеспечить достаточный уровень защищенности токовода от оголения. Производится обмотка из резины, в которую подмешиваются специальные добавки. Желательно, чтобы готовый продукт был в достаточной степени мягким и гибким. В то же время важно обеспечить хорошую сопротивляемость изоляции на истирание. Класс изолирующего слоя маркируется буквами и свидетельствует о его способности выдерживать высокие температуры. К примеру, F соответствует 150, а Н — 180 градусам Цельсия.

Длина сварочного кабеля

От этого показателя зависит возможность перемещения сварщика по рабочей площадке. Это особенно важно на высоте и в случае сваривания конструкций большого размера. Имея длинный кабель, специалист не обязан часто переставлять сварочный аппарат и может перемещаться только с держателем. Для стационарного рабочего места вполне достаточно около двух метров кабеля для массы и еще 3 – на электрододержатель. Для работы в цеху желательно увеличить показатели на 2-3 метра.

Но не стоит думать, что очень длинный кабель является самым мудрым решением. Нельзя удлинять кабель по своему усмотрению. Увеличение длины ведет к росту сопротивления, а значит – к снижению силы тока. Для расчета максимальной длины проводки применяется формула:

макс. свар. ток / 100 = коэффициент

Рассмотрим пример. Аппарат имеет показатель 160, тогда коэффициент будет равен 1,6. На него следует разделить сечение существующего кабеля. Предположим, что используется проводка сечением 25 кв. см. Тогда: 25/1,6=15 метров. Получается, что длина кабеля не может быть большей, чем 15 метров. На держатель можно отпустить 10 метров, а остаток – 5 метров – выделить на массу. Если же пренебречь расчетами и задействовать кабель длиной 20 метров, то сила тока, производимая аппаратом, понизится до 120 ампер.

Если кабель слишком короткий, а показатели оборудования допускают использовать более длинный, то можно не покапать новый, а нарастить существующий. Добавку прикрепляют с помощью опрессовки, обеспечивающей хороший плотный контакт. Не допускается скручивание двух частей проводки, так как это приводит к увеличению сопротивления магистрали. В любом случае, согласно положениям техники пожарной безопасности длина сварочного кабеля не должна превышать 30-40 метров.

Читайте также: Как пользоваться сварочным аппаратом

Сварочный кабель: марки, как выбрать, характеристики

Нередко кабели, поставляемые вместе со сварочными аппаратами, короткие и имеют алюминиевый сердечник, который быстро перегревается. Чтобы укомплектовать свой инвертор надежными шнурами для электрододержателя и зажима массы, нужно разобраться, какие марки сварочного провода бывают, и на что обращать внимание при выборе. Так, Вы сможете подобрать кабель для сварочного аппарата, которым будет комфортно работать при любой температуре воздуха, а сама электрическая магистраль сможет выдерживать оказываемые нагрузки.

Читайте также:

Марки сварочного кабеля и их характеристики

Поскольку сварочный кабель испытывает повышенные нагрузки как со стороны аппарата, так и от внешних факторов (строительные условия, трение о землю или бетон, нагрев, мороз), то от правильности выбора зависит срок его службы и эффективность. Сперва вникнем, какие существуют сварочные кабели и в чем их отличия.

КГ

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

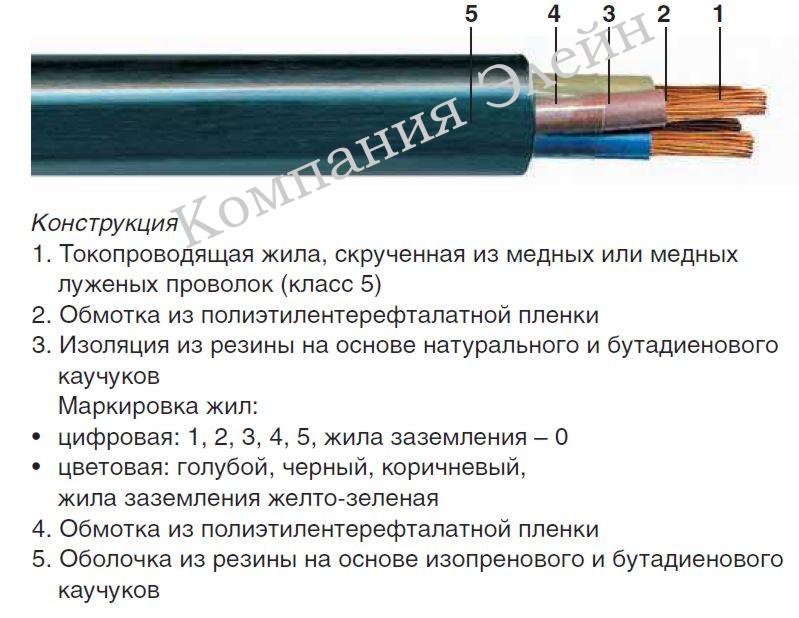

Cварочный кабель КГ.

КОГ1

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

КГН

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

КГ-ХЛ

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера. Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ.

Сварочный кабель КГ-ХЛ.

КПЭС

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

КВС

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40…+40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

КГТ

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Как выбрать сварочный кабель

Разобравшись в маркировке товаров, перейдем к практичным советам по выбору. Сварочный кабель должен соответствовать аппарату, с которым он будет взаимодействовать. Существуют и другие параметры, подбираемые исходя из предстоящих задач по сварке.

Какой должна быть жила сварочного кабеля

Сварочный кабель, присоединяемый от аппарата к держателю и массе, может быть одножильным (например, 1х16). Первая цифра означает, что в разрезе у него сердечник общий, не разделенный на две или три изолированные линии под единой оболочкой. Такое исполнение уменьшает нагрев и содействует ускоренной передаче напряжения от источника к держателю.

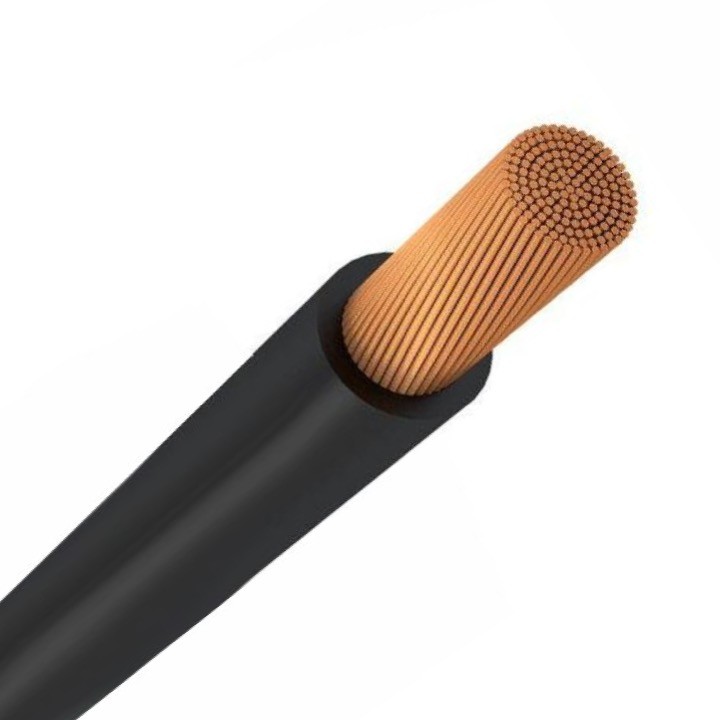

Одножильный сварочный кабель.

Многожильные кабеля обозначаются 11х30, где первая цифра указывает на наличие 11 раздельных жил. Такое исполнение применяется на промышленных установках, использующих напряжение 500 А и выше.

Многожильный сварочный кабель.

Сама жила бывает алюминиевой или медной. В магазинах чаще всего комплектуют сварочные аппараты алюминиевыми кабелями, поскольку они дешевле. Этого достаточно для начинающего сварщика или редкого использования инвертора.

Алюминиевый сварочный кабель.

Профессионалы же всегда устанавливают медные кабели, поскольку у них удельное сопротивление в 7 раз меньше, чем у алюминия. В результате потери тока сокращаются. Еще медь лучше гнется и меньше греется.

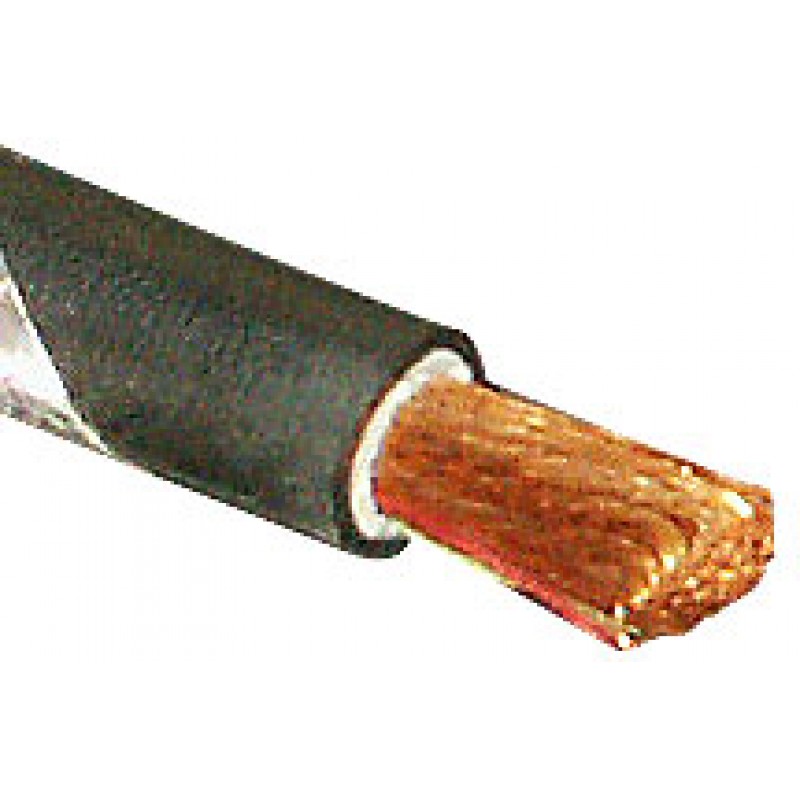

Медный сварочный кабель.

Китайский дешевый кабель может называться медным, но содержать Cu не более 70%. Это легко заметить по тусклому цвету жилы в разрезе. Для бытовых нужд товар подойдет, а вот для производства лучше от него отказаться.

Сечение сварочного кабеля

Внутри металлического сердечника находятся тонкие проводки, которых может быть от 30 до 1000. Их общее сечение выбирается по мощности аппарата и используемого тока. Например, кабель сечением 1х6 мм² рассчитан на максимальную нагрузку в 11 кВт с силой тока 80-100 А. Но никогда нельзя использовать расчетные значения по максимуму. Оптимально всегда делить их на 2. В итоге, такой провод подойдет для источника питания с потребляемой мощностью 5 кВт. При возрастании силы тока (А), необходимо увеличивать и сечение кабеля, иначе это все-равно, что пытаться заправлять автомобиль на АЗС через соломинку — суженный проход будет снижать производительность.

Чтобы не было потерь сварочного тока, сечение выбирают исходя из выдаваемой мощности аппарата по этой таблице.









Сила тока, АСечение кабеля, мм²
80-1001х6
120-1501х10
150-1801х16
200-2501х25
250-3001х50
330-4001х100 или 11х50
500-6001х120, 11х95
6001х185 и выше

Если Вы варите «двоечкой» на токе 80 А, то вполне можете обходиться тонким кабелем 1х6 мм². Но это не позволит применить электрод «тройку». Поэтому аппараты требуется комплектовать исходя из возможной максимальной силы сварочного тока. Для бытового инвертора на даче достаточно минимального показателя 1х16 мм². В мастерскую необходимо 1.25 или 1х50 мм². Работа кабелем с меньшим сечением приводит к его перегреву и расплавлению.

Требования к гибкости кабеля

Для сварки требуется кабель с гибкостью не ниже 4-го класса. Более жесткие провода будут выкручивать руки сварщику, их труднее сматывать для транспортировки, неудобно манипулировать держателем при ведении шва в потолочном или вертикальном положении.

Шнур с обозначением КГ относится к 5-му классу гибкости. У него диаметр «волоска» составляет 0.41 мм. Товары с маркировкой КОГ относятся к 6-му классу. Повышенная гибкость достигается за счет диаметра «волоска» 0.21 мм.

Изоляция кабеля

Оболочка кабеля изготавливается согласно ГОСТ 23286-78. Изоляция не должна быть тоньше 1.1-1.2 мм, чтобы надежно защищать токоведущую часть от оголения. Выпускают наружную обмотку из резины с добавлением различных компонентов. На ощупь она должна быть мягкой и гибкой. Класс изоляции обозначается буквами и указывает на максимальную температуру нагрева, которую способна выдержать оболочка.

Например: индекс F подразумевает 150 градусов, а Н — 180.

Длина сварочного кабеля и можно ли его увеличивать

Длина сварочного кабеля влияет на удобство перемещения сварщика, когда работы ведутся вдоль длинной конструкции (например забора) или на высоте. Тогда аппарат можно реже переставлять, и передвигаться только с держателем в руке. Для стационарной деятельности достаточно 2 метров на массу и 3 метра на держатель. Для цеха лучше купить на электрододержатель 5 метров.

Но удлинять кабеля по своему произволу нельзя. Увеличение длины повышает сопротивление, а значит сила тока будет снижаться.

Максимальная длина рассчитывается по формуле:

Максимальный сварочный ток деленный на 100 = множитель.

Например, аппарат с показателем 160 А:100=1.6.

Сечение существующего кабеля нужно разделить на полученный множитель. Имеем кабель 1х25 мм². Если 25 разделить на 1.6, то получим 15 метров. Это максимальная длина, которую требуется разбить на массу и держатель, например 10 и 5 м. Если использовать кабель 20 м, то сила тока из аппарата 160 А понизится до 120 А. Каждое увеличение длины добавляет и вес, что сказывается на удобстве транспортировки.

Чтобы дорастить кабель, применяют медную опрессовку. Это обеспечивает плотный контакт и отсутствие перегрева. Скрутки не допускаются, поскольку создают дополнительное сопротивление.

Пример соединения кабеля опрессовкой.

Применяя эти советы получится выбрать сварочный кабель, точно соответствующий мощности аппарата и предстоящим задачам.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Кабель для сварочного аппарата — обзор марок, сравнение, советы при покупке

Часто встречаются ситуации, когда необходимо заменить старый сварочный кабель на новый, либо вместе с инвертором шел слишком короткий или некачественный сварочный кабель. Например, владельцы сварочного аппарата Ресанта обращают внимание, что в комплекте часто идут омедненные кабели.



Выбор марки кабеля для сварочного аппарата

Наиболее популярный кабель для сварки – силовой кабель марки КГ, расшифровывается как К – кабель Г- гибкий.

Силовой кабель КОГ1 второй по популярности сварочный кабель, его используют в случае, когда необходимо проводить сварочные работы в труднодоступных местах. КОГ расшифровывается как кабель особой гибкости.


Также вам может встретиться предложение купить сварочный кабель марки КРПТ, расшифровывается как кабель резиновый переносного типа. Однако стоит знать, что данная марка снята с производства и сегодня ближайшим аналогом является кабель КГ

Марки КГН и КГ-ХЛ внешне ничем не отличаются от кабеля КГ. Однако оболочка у КГН выполнена из масло-бензостойкой резины на основе бутадиеновых каучуков, что защищает кабель от попадания искр, масел, бензина.

КГ-ХЛ для сварки вам понадобиться только для проведения работ в экстремальных условиях при температурах ниже -40 С. Кабель КГ-ХЛ рассчитан на эксплуатацию от – 60 до + 60 градусов.


Помимо широко распространенных сварочных кабелей КГ и КОГ существуют и другие марки кабелей для электросварочного оборудования, такие как КПЭС, КВС.


Марка КПЭС относится к полому типу кабелей, то есть в таком кабеле нет жил, вместо них используется круглая металлическая трубка. КПЭС предназначен для подачи электродов в место сварки и для подачи тока 42В/48В переменного/постоянного напряжения, кабель используется для дуговой сварки автоматического и полуавтоматического типа, в том числе под флюсом. Работать с таким кабелем можно при температуре не ниже – 10 С. Кабель имеет достаточно короткий срок службы в зависимости от диаметра канала, например, с диаметром канала более 3 мм срок службы составляет не менее 3-х месяцев, более 6мм – не менее 1,5 года. Производитель кабеля – ТД «Укркабель». Помимо сварочных работ применяется для подключения электропечей.


Марка КВС расшифровывается как кабель с ПВХ изоляцией сварочный. Применяется для подключения держака сварочного аппарата к источнику питания до 127/220В переменного/постоянного напряжения. Рабочие температуры КВС от минус 40 до плюс 40 градусов. Так как в КВС используется изоляция из поливинилхлорида, то он не обладает такой гибкостью как кабель КГ.


Купить кабель для сварочного аппарата
вы можете в нашем каталоге!


Разница между сварочным кабелем КГ и КОГ1

Визуально конструкция сварочного одножильного кабеля КГ и КОГ1 похожа и разницы между ними казалось бы нет:


  1. Многопроволочная медная жила, т.е. состоящая из отдельных проволочек.


  2. Синтетическая плёнка по жиле (визуально похоже на полиэтилен, целлофан).


  3. Резиновая изоляция


  4. Резиновая оболочка


В кабеле КОГ1 возможно наложение общей изоляционно-защитной оболочки с большей толщиной (не менее 2-3 мм)


Тем не менее отличия между сварочными кабелями КГ и КОГ1 есть и весьма существенны:


  1. Класс гибкости


    Сварочный кабель КГ имеет 5-ый класс гибкости, а КОГ1 – 6-ой. Что это значит? Это значит, что диаметр проволочек 6-го класса тоньше 5-го класса. Например, у КГ 1х16 диаметр проволочек жилы составляет 0,41 мм в соответствие с ГОСТ 22483-77, а у КОГ1 1х16 – 0,21мм, поэтому КОГ1 1х16 гибче и мягче. В связи с этим у КОГ1 минимальный радиус изгиба меньше, это значит, что его можно больше согнуть под нужным вам углом.

    ВАЖНО!


    Кабель КОГ1 более гибкий по сравнению с кабелем КГ


  2. Вес кабеля


    Вес 1 м кабеля КОГ 1х16 составляет 240 г, вес КГ 1х16 – 310 г. Чем длиннее вы выберете сварочный кабель, тем он более тяжелый. С учетом, что длина сварочного кабеля может достигать 40 м ,то разница составит несколько килограммов.


  3. Разные параметры напряжения


    Кабель КГ рассчитан до 660 В при напряжении переменного тока (до 400 Гц) вольт, а КОГ — до 220 вольт и 50 Гц.

Рекомендации при покупке сварочного кабеля.


1. Кабель должен иметь медную многопроволочную жилу. На рынке может попасться китайский кабель КГ, в жиле которого содержание меди будет не больше 60-70%, цвет такой меди заметно тусклее. Вывод, покупайте КГ у проверенных поставщиков у которых ест сертификаты на продукцию.

ВАЖНО!


От качества меди зависит передача тока по кабелю и в итоге качество сварки.


2. Кабель должен быть достаточно гибким с классом гибкости жил не ниже 4, так как в процессе работы со сварочным аппаратом приходиться менять положение и место, а кабель при этом должен не бояться изгибов и не создавать дополнительных помех.


3. Сечение кабеля должно быть подобрано исходя из параметров максимального тока сварочного аппарата.

ВАЖНО!


Неправильно подобранное сечение кабеля ведет к перегреву кабеля.


4. Обращайте внимание на изоляцию кабеля, она должна быть достаточной толщины. Например, для кабеля КГ 1х16 толщина изоляции составляет не менее 1,1-1,2 мм с учетом допускаемых отклонений согласно ГОСТ 23286-78. Изоляции чаще всего выполнена из резины, в руках кабель должен легко гнуться.

Кабель питания сварочного аппарата




 Для питания сварочного аппарата также необходимо использовать кабели и провода для подвижного монтажа, так как инвертор в процессе работы все же приходится перемещать. В качестве таких марок подойдет тот же кабель КГ или ПВС. Эти же марки подходят в качестве удлинителя для сварочного аппарата. Рекомендуемое сечение не меньше 2,5 мм2 при длине не больше 20 м. В любом случае сечение питающего кабель для сварочного аппарата необходимо подбирать в зависимости от номинала автомата источника, чтобы защитить кабель от перегрузки. Также необходимо учитывать потери напряжения, если кабель достаточно длинный (больше 20м).

Кабель для заземления сварочного аппарата


Сварочные аппараты, запитанные через гибкие кабели или имеющие стационарное подключение к питанию как правило имеют отдельный провод заземления. Для стационарного сварочного оборудования обычно заземляющий кабель одним концом крепится корпусу аппарата, а другим к металлическому стержню в земле. Благодаря этому создается равенство потенциалов, и даже если корпус аппарата будет под напряжением, удара током при соприкосновении не произойдет.


В качестве кабеля для заземления сварочного аппарата используют кабель с медными жилами сечением не менее 6 мм2. В качестве заземляющего кабеля можно использовать марки ПВ6-3, ПУГВ и другие.

Как соединить сварочные кабеля между собой – 3 простых способа

СРОК СВАРОЧНОГО КАБЕЛЯ НА ОСНОВЕ РАССТОЯНИЯ — ТАБЛИЦА РАЗМЕРОВ 250′ 300 ‘ 350′ 400 ‘
100 4 4 2 2 1
150 4 2 1 1/0 2/0 3/0 3/0
200 2 1 1 0 2/0 3/0 4/0 4/0
250 1 1/0 2/0 3/0 4/0 9 0552

300 1/0 2/0 3/0 4/0
350 1/0 3/0 4
400 2/0 3/0
450 2/0

9055

500 3/0 4/0
550 3/0 4/0
Требуемые сечения кабелей указаны в номерах датчиков
"}»>

* Общая длина цепи включает провода сварки и заземления (при падении напряжения 4 В) при рабочем цикле 60%.

Эти значения допустимой нагрузки основаны на температуре меди 60 ° C (140 ° F) температура 40 ° C (104 ° F) и коэффициент нагрузки от примерно 32% для кабеля 2 AWG до примерно 23% для кабеля 3/0 AWG. В реальных условиях эксплуатации коэффициент нагрузки может быть намного выше указанного без перегрева кабеля, поскольку температура окружающей среды обычно существенно ниже -40 ° C.

Что такое сварочный кабель?

Сварочный кабель предназначен для использования в электродуговых сварочных аппаратах для питания электрода — металлического стержня специальной конструкции, который проводит заряд. Заряд, переносимый электродом, необходим для образования электрической дуги, источника тепла, между электродом и свариваемыми металлами.

Сварочный кабель очень прочный и гибкий .Для дуговой сварки требуется, чтобы человек перемещал электрод по цеху и вдоль свариваемых стыков, поэтому очень важно иметь гибкий сварочный кабель, обеспечивающий легкость перемещения. Большое количество жил и резиновая изоляция повышают гибкость кабеля.

Прочный кабель важен в промышленных условиях, где истирание, порезы, ожоги от искр, а также воздействие масла и воды могут быстро привести к износу более слабого кабеля.

Сварочный кабель

TEMCo — очень гибкий многожильный №30 неизолированный медный провод с изоляцией из высококачественного черного EPDM. Бумажный сепаратор используется для улучшения полос. Максимальная рабочая температура проводника составляет 105 ° C в цепях с напряжением не более 600 вольт. Минимальная температура -50 ° C. Ознакомьтесь с нашим руководством ниже, чтобы узнать больше о размерах сварочных кабелей и областях применения. Полный ассортимент нашей продукции также доступен ниже.

Индекс

Размеры и области применения
Допустимая нагрузка
Таблица размеров AWG
Выбор продукта


Калибр Максимальный ток Номинальный наружный диаметр (дюйм.) Диаметр проводника (дюйм) Скрутка проводов
6 AWG 115 0,303 0,2 260/30
4 AWG 150 0,331 0,228 364/30
2 AWG 205 0,413 0.3 624/30
1 AWG 240 0,481 0,343 767/30
1/0 285 0,526 0,373 975/30
2/0 325 0,564 0,426 1196/30
3/0 380 0.621 0,465 1547/30
4/0 440 0,686 0,56 1950/30



AWG Диаметр (дюйм) Диаметр (мм) Круглый Mil
4/0 0,4600 11,6840 211593.92
3/0 0,4096 10,4038 167767.34
2/0 0,3648 9,2659 133075.22
1/0 0,3249 8,2525 105556.98
1 0,2893 7,3482 83692.09
2 0,2580 6.5532 66562.09
3 0.2290 5,8166 52439,49
4 0,2040 5,1816 41614,80
5 0,1820 4.6228 33123,05
6 0,1620 4.1154 26250,70
7 0,1443 3.6648 20817.56
8 0,1285 3,2639 16511,78
9 0,1144 2.9058 13086.98
10 0,1019 2,5883 10383,31
11 0,0907 2.3038 8226,25
12 0.0808 2,0523 6528,45
13 0,0720 1,8288 5183,85
14 0,0641 1,6281 4108,69
15 0,0571 1.4503 3260,32
16 0,0508 1,2903 2580.57
17 0,0453 1,1506 2052,03
18 0,0403 1.0236 1624,04
19 0,0359 0,9119 1288,77
20 0,0320 0,8128 1023,97
21 0.0285 0,7239 812,23
22 0,0253 0,6426 640,07
23 0,0226 0,5740 510,75
24 0,0201 0,5105 404,00
25 0,0179 0,4547 320.40
26 0,0159 0,4039 252,80
27 0,0142 0,3607 201,63
28 0,0126 0,3200 158,76
29 0,0113 0,2870 127,69
30 0.0100 0,2540 100,00
31 0,0089 0,2261 79,21
32 0,0080 0,2032 64,00
33 0,0071 0,1803 50,41
34 0,0063 0,1600 39.69
35 0,0056 0,1422 31,36
36 0,0050 0,1270 25,00
37 0,0045 0,1143 20,25
38 0,0040 0,1016 16,00
39 0.0035 0,0889 12,25
40 0,0031 0,0787 9,61

SGT STX или SGX
Используется в цепях стартера или заземления. Используется в автомобильных стартерах или заземлениях аккумуляторных батарей, когда требуется устойчивость к истиранию, нагреванию и старению.
ПВХ с изоляцией. с изоляцией из сшитого полиэтилена.
Выдерживает температуру до 105 ℃. Выдерживает температуру до 125 ℃.
