Как металлочерепицей обойти трубу: Устройство примыкания металлочерепицы к трубе. Обход трубы металлочерепицей

Труба на крыше из металлочерепицы: установка, как обойти, видео

Ни один узел не доставляет столько хлопот, как неправильно установленная труба на крыше из металлочерепицы. Казалось бы, производитель металлической кровли предусмотрел все нюансы и максимально упростил процесс монтажа с помощью готовых комплектов и узлов примыкания. Но на практике при обустройстве вывода трубы через металлочерепицу приходится импровизировать, так как каждая крыша по-своему индивидуальна.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

• Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
• Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
• Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Требования для прохода дымохода через кровлю из металлочерепицы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.

Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Важно! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок.

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.

Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.

Варианты прохода трубы через кровлю из металлочерепицы

Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.

Современные дымоходы оформляются в трех вариантах:

• Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
• Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
• Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Важно! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы.

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300^о кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.

Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.

Как вывести трубу через крышу из металлочерепицы

Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.

Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.

Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

• Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
• Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
• Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Важно! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы.

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.

Обустройство прохода в крыше для горячей стальной трубы дымохода

Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.

Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.

Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.

Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.

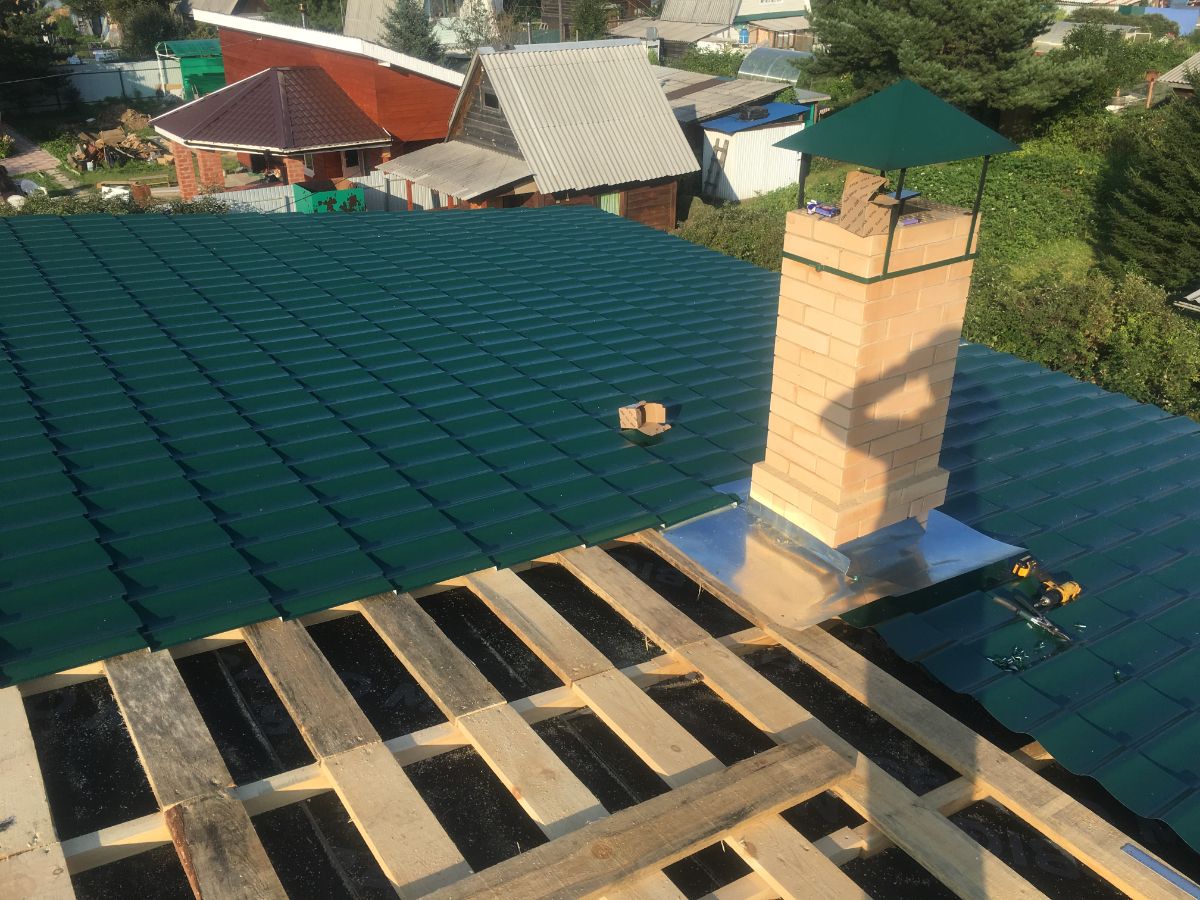

Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.

Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

В конструкции узла прохода дымохода используют два принципиальных решения.

Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.

Фартук для дымохода под металлочерепицу

Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.

Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.

Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.

Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.

Как обойти трубу металлочерепицей

После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.

Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.

Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.

Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.

На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.

Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.

Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.

Заключение

Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.

надежный проход и примыкание дымохода

Вопрос отопления особенно актуален в частном доме. Если отопление организуется, к примеру, через котел или печь, то не обойтись без устройства дымохода. Его обычно выводят на кровлю. Вывод дымоходной трубы должен быть абсолютно безопасным как с позиций пожаробезопасности, так и образования протечек.

Об устройстве дымохода через металлочерепицу домовладельцы обычно задумываются еще при планировании отопления. Вывод трубы чаще всего устраивают в районе конька, поскольку когда труба через металлочерепицу проходит по «теплой» зоне, риск образования конденсата в дымоходе снижается.

Если печная труба проходит непосредственно через конек, то перекрытие узла примыкания значительно упрощается. Более того, зимой практически не образуются снеговые карманы, то есть таким образом пресекается возможность образования протечек в этой зоне. Еще один рекомендованный вариант устройства прохода – на скате крыши поблизости от конька.

Обычно для защиты дымохода от осадков устанавливают специальный зонт. Однако, такое решение себя не оправдывает при использовании котельного оборудования. Любое препятствие на пути выхода газов усложнит их вывод из-за небольшой температуры продуктов сгорания.

Важно

Особо внимательно нужно подходить к оформлению прохода трубы через металлочерепицу, ведь участок прилегания кровли к дымоходу – известное проблемное место, связанное с высоким риском протекания. Способ устройства выхода трубы подбирается, исходя из того, какова ее форма – прямоугольная либо круглая.

Как организовать дымоход на крыше: общая схема ↑

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет

Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества.

Как устроить выход трубы ↑

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход ↑

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание

Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много.

• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход ↑

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет

Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Установка проходного элемента для металлочерепицы Master Flash

© 2021 stylekrov.ru

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

• высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
• технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
• шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

• Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
• Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
• Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
• Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
• Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
• Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
• Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
• Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

• Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
• Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
• Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
• Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

• Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
• Шаг 2. Лист нужно загнуть наверх на 5 см.
• Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
• Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
• Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

• Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
• Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
• Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
• Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
• Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
• Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
• Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
• Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
• Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
• Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
• Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
• Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
• Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
• Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
• Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
• Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

• Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
• Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
• Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
• Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
• Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
• Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
• Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
• Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

• Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
• Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
• Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
• Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
• Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
• Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
• Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

• Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
• Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
• Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
• Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
• Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
• Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
• Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

• Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
• Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
• Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
• Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
• Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
• Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
• Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
• Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

• Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
• Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
• Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
• Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
• Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
• Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
• Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

гидроизоляция и герметизация примыкания к дымоходу

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним — крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания — простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе — боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию — защиту жильцов и строительных конструкций от атмосферных явлений.

Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

• Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
• При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
• нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

1. После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
2. Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
3. Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
4. Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
5. Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

• На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
• После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
• Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
• Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
• Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
• Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Видео по теме:

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Посмотрите еще статьи:

монтаж вокруг трубы, примыкание металлочерепицы к трубе

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций

Сначала о вариантах расположения прохода.

1. Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку.
   Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
2. Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек.
   Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
3. Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала.
   Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Обратите внимание!

Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».

При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.

Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

Как организовать проход  прямоугольной или квадратной трубы на кровле из металлочерепицы

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая  небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Далее, сверху внутреннего фартука производится монтаж металлочерепицы вокруг трубы.

Когда сборка финишного покрытия на данном участке будет закончена, можно приступать к обустройству внешнего фартука. Он делается из верхних планок примыкания и играет декоративную роль.

Наружный фартук монтируется таким же образом, что и внутренний, но верхние кромки планок фиксируются непосредственно к стенам трубы, без обустройства штробы.

Следует отметить, что от стропил до дымохода необходимо предусмотреть оптимальное расстояние для хорошей вентиляции.

Совет!

Чтоб кирпич трубы при нагреве не растрескивался, его рекомендуется от влаги защитить, обернув для этого железным листом, имеющим полимерное покрытие.

Оставьте при этом зазор в 2см для вентиляции.

Если используется круглая дымоходная труба, то в месте ее вывода на крышу из металлочерепицы тоже нужно применять ленту «Экобит» или ее аналоги. Она обладает саморасширяющейся основой и герметизирует сквозное отверстие.

Кровельные проходки для сквозных выводов круглого сечения

Кровельная проходка

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

Данные доборные элементы используются там, где необходимо обустроить прохождение вентиляции через крышу, смонтировать дымоход либо электрический выход, поставить мачту либо антенну.

При этом монтировать проходки можно на все виды кровельных материалов.

Эластичность, которую имеют эти элементы, дает возможность обеспечить полную герметичность финишного покрытия на кровлях, имеющих самые разные конфигурации.

Помимо этого, проходки эффективно гасят смещения и вибрации, вызываемые давлением снега, расширением и сжатием от сезонных перепадов температур.

Производятся лучшие проходки из резины EPDM либо силикона. Данные материалы не боятся негативного воздействия погодных условий и сохраняют эксплуатационные характеристики при широком спектре температур.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Далее краткая инструкция о том, как организовать примыкание к трубе металлочерепицы при помощи кровельной проходки.

1. Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
2. Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
3. Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
4. Затем нанесите под фланец герметик.
5. Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.


как закрыть, обделать, установка обшивки, обход

Содержание:

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы — коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Особенности установки дымоходной трубы

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

• Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
• Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
• Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Расстояние от трубы до конька в 50-70 см можно назвать самым оптимальным. В этом случае риск протекания кровли  и образования снежных карманов становится минимальным.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

• Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
• Одевают прокладку.
• Выбирают фланец нужной формы.
• В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
• Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления. При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом,  важно учитывать их внешний вид и устойчивость к определенным условиям.

Непосредственно утепление выполняется следующим образом:

• Трубу обкладывают клинкерным кирпичом.
• Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами. Таким же образом делают проход трубы через крышу из металлочерепицы, хотя и есть небольшие нюансы.

В этой ситуации следует учитывать некоторые особенности:

• Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
• Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Обустройство короба для герметизации

Установка трубы на крыше из профнастила предполагает дальнейшую герметизацию с помощью обустроенного короба, для чего необходимо выполнить следующие действия:

• В кровле сделать отверстие так, чтобы расстояние от трубы до обрезанных кромок кровли соответствовало пожарным нормативам.
• Дымоход и примыкающие к нему кромки обрабатывают теплоизоляционным материалом.
• Монтируют короб из профнастила или оцинкованного железа, обшивая трубу по периметру полосками шириной до 40 см.
• Если скаты крыши имеют уклон больше 30 градусов, то требуется обустройство вокруг трубы металлического отвода дождевой воды.
• В пространство между стенками короба и трубой укладывают утеплитель. Оптимальным вариантом в этом случае будет базальтовая вата.

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.

Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения об услуге Bentley Automation

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle — Справка по расширению администратора

Коннектор ProjectWise для Oracle — Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора геопространственного управления ProjectWise

Справка ProjectWise Geospatial Management Explorer

Ознакомительные сведения об управлении геопространственными данными ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Матрица поддержки версий ProjectWise

Веб-справка ProjectWise

Справка по ProjectWise Web View

Справка портала цепочки поставок

Услуги цифрового двойника активов

PlantSight AVEVA Diagrams Bridge Help

PlantSight AVEVA PID Bridge Help

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Открыть 3D-модель Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

Справка по PlantSight SPPID Bridge

Управление эффективностью активов

Справка по AssetWise 4D Analytics

AssetWise ALIM Web Help

Руководство по внедрению AssetWise ALIM в Интернете

AssetWise ALIM Web Краткое руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

Руководство по внедрению AssetWise CONNECT Edition

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительное проектирование

Справка проектировщика зданий AECOsim

Ознакомительные сведения AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для Building Designer Help

Ознакомительные сведения о компонентах генерации

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

Ознакомительные сведения по генеративным компонентам OpenBuildings

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Дренаж и коммунальные услуги

Справка по OpenRail ConceptStation

Ознакомительные сведения по OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка по конструктору надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

OpenSite Designer ReadMe

Инфраструктура связи

Справка по Bentley Coax

Справка по PowerView по Bentley Communications

Ознакомительные сведения о Bentley Communications PowerView

Справка по Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительный ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка стандартного шаблона ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Справка управления SYNCHRO

SYNCHRO Pro Readme

Энергетическая инфраструктура

Справка конструктора Bentley OpenUtilities

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Promis.e Справка

Promis.e Readme

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство по настройке подстанции

— управляемая конфигурация ProjectWise

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка по Bentley CivilStorm

Справка Bentley HAMMER

Справка по Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Управление активами линейной инфраструктуры

Справка по услугам AssetWise ALIM Linear Referencing Services

Руководство администратора мобильной связи TMA

Справка TMA Mobile

Картография и геодезия

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

Справка по карте Bentley

Справка по мобильной публикации Bentley Map

Ознакомительные сведения о карте Bentley

Проектирование шахты

Помощь по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование мобильности и аналитика

LEGION CAD Prep Help

Справка по построителю моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Моделирование и визуализация

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Анализ морских конструкций

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений в трубах и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD.Pro

Завод Проектирование

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения о диспетчере изометрических данных OpenPlant

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения об OpenPlant Orthographics Manager

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка по PlantWise

Ознакомительные сведения о PlantWise

Выполнение проекта

Справка рабочего стола Bentley Navigator

Моделирование реальности

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Файл ознакомительных сведений для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Ознакомительные сведения о Декарте

Структурный анализ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Закройте пробел в сотрудничестве (электронная книга)

STAAD.Pro Help

Ознакомительные сведения о STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

Как облицовывать препятствия, например трубы, плиткой

Укладка плитки может быть довольно простой задачей для домашних мастеров, но любой будет прощен за трудности при укладке плитки вокруг препятствий и необычных форм на стенах и этажах .

На самом деле, все, что нельзя укладывать плиткой, например трубы и осветительные приборы на стенах, может поначалу вызвать проблемы и нарушить укладку плитки. Тем не менее, это можно сделать с помощью правильных инструментов и навыков, и результаты правильной укладки плитки вокруг препятствий будут лучше, чем сращивание или заполнение зазора раствором.

Перед тем, как начать свой проект облицовки плиткой, например, на кухне или ванной , прочтите наше руководство и примите во внимание наши полезные советы и рекомендации.

Если вы все еще находитесь на этапе поиска плитки, обязательно просмотрите наш невероятный ассортимент , а когда будете готовы, купите наши инструменты и затирки для установки.

Что нужно для облицовки препятствий плиткой:

• Стальная линейка
• Карандаш Chinagraph или ручка без пятен
• Плиткорез
• Инструмент для надрезки / люциана
• Комплект квадратный
• Подрезчик плитки
• Кольцевая пила

МАГАЗИН ПЛИТКИ ИНСТРУМЕНТОВ

При планировании облицовки плиткой обратите внимание на каждую трубу в комнате и их положение.Измерьте площадь комнаты как по горизонтали, так и по вертикали, чтобы увидеть, сколько плиток вы нанесете, прежде чем дойдете до трубы.

Если повезет, вы обнаружите, что ваша труба находится примерно в центре плитки, но более вероятно, что она окажется не по центру.

Перед тем, как начать: выложите плитку в сторону трубы

Во-первых, вам нужно будет выложить плитку до тех пор, пока вы не дойдете до трубы.

Удалите все фитинги, которые вы можете снять, чтобы упростить укладку плитки.Если вы укладываете плитку из одной стороны комнаты в другую, вы, скорее всего, дойдете до трубы либо с одной стороны, либо снизу трубы.

Как уже упоминалось, если повезет, ваша трубка упадет в удобном месте вашей плитки где-то близко к ее центру.

Если ваша кухня или ванная комната были настроены в соответствии с обычными размерами, или если вы перекладываете плитку в профессионально оборудованную ванную комнату, то вероятность того, что ваша труба упадет в удобном месте, будет гораздо выше.

Метод 1: С помощью дрели

Если ваша труба пересекает плитку где-то не по центру, тогда вам нужно просверлить отверстие прямо в плитке.

Для этого проще всего использовать дрель. Обязательно используйте специальное сверло для плитки, которое не разбьет и не разрушит вашу новую плитку. Обязательно держите плитку влажной и сверлите ее медленно, чтобы этого не произошло.

Шаг 1. Измерьте плитку

Чтобы измерить плитку для резки, вам нужно наложить плитку на соседнюю плитку, точно выровняв их. Из этого положения вы сможете представить, как ваша плитка «скользит» в щель над трубой.

Как только ваша плитка будет выровнена по трубе, используйте правило, чтобы сделать две отметки с каждой стороны трубы.Теперь удалите плитку и вытяните эти линии так, чтобы они пересекали всю плитку.

Поверните плитку, чтобы отметить точку, в которой труба будет пересекаться под другим углом или стороной. Повторите процесс, и у вас должны получиться два набора из двух линий на плитке, пересекающиеся в форме квадрата.

С этого момента вы сможете визуализировать, правильно ли расположен ваш квадрат для размещения вашей трубы.

Внутри этого квадрата вы можете вырезать сверлом для плитки круглое отверстие диаметром, который либо соответствует вашей трубе, либо немного больше.Если диаметр сверла совпадает, вам нужно будет подпилить его, чтобы освободить дополнительное пространство, так как вам нужно будет заполнить вокруг трубы или добавить специальные распорки.

СОВЕТ: Если вы не можете «надвинуть» плитку с отверстиями на место над фитингом для плитки, вам придется разрезать ее на две половинки, чтобы затем сжать и охватить трубу. Используйте счет, чтобы рассечь плитку по ее середине.

Метод 2: Без дрели

Если у вас нет сверла, или вы не нуждаетесь в нем или хотите его использовать — скажем, если ваша труба идеально пересекает плитку по центру — то вы можете надрезать плитку, чтобы она поместилась вокруг трубы.

Шаг 1. Разметьте плитку

Как и в методе 1, вам нужно будет спроецировать линии с обеих сторон трубы на плитку, которую вы собираете. Приложите плитку к трубе и проведите пары линий с каждой стороны трубы; повторите это с другой стороны, и если вы все сделали правильно, ваши две пары линий пересекутся, как показано квадратом.

Мысленно вы, надеюсь, сможете представить, как сдвигает плитку на место таким образом, чтобы труба выходила через ваш квадрат.

Теперь возьмите отрезок трубы того же диаметра и нарисуйте отверстие в центре квадрата. Вот где выйдет труба.

Без сверла вам нужно будет разрезать плитку, чтобы мы могли вырезать полукруги с обеих сторон с помощью ручной пилы. Забейте и разбейте плитку пополам в точке, которая непосредственно пересекает круг. Аккуратно вырежьте каждый полукруг ручной пилой для плитки.

Если вы сделали это успешно, вы можете поместить каждую половину вокруг трубы, запечатывая ее посередине.

Нужна дополнительная бесплатная информация о том, как облицовывать стены и пол плиткой? Нажмите здесь, чтобы узнать, как … ​​

Чем мы можем помочь

Для получения совета по использованию любого из наших диапазонов плитки для ремонта вашего дома, позвоните по номеру , свяжитесь с нами по телефону в любое время. Мы доступны по электронной почте, телефону и, конечно же, вы можете зайти в один из наших местных магазинов , чтобы просмотреть ассортимент нашей продукции и лично поговорить со специалистом по плитке.

СВЯЗАТЬСЯ

Десять практических правил для переходов с водопропускными трубами

Кристофер М.Кроули

Тратить время на обеспечение надлежащего дренажа пересечений ранчо и лесных дорог — хорошее дело. Как консультанты по проектированию дорог для ранчо, лесов, сельских районов и коммерческих участков, мы должны давать консультации по вопросам нового строительства и, к сожалению, иногда по ремонту переходов с водопропускными трубами. Подъездные лесные дороги необходимы для ведения лесного хозяйства, борьбы с насекомыми и пожарами, улучшения лесонасаждений, инвентаризации, отдыха и сбора урожая. Переходы через действующие и временные дренажи чаще всего выполняются с помощью заглубленных водопропускных труб.Подавляющее количество из них — это оцинкованные или алюминизированные гофрированные металлические трубы (ГМТ). Наиболее частыми авариями на лесных дорогах являются неправильный контроль дренажа и прорыв водопропускных труб. Само собой разумеется, что правильно спроектированная и сконструированная водопропускная труба не только выдержит испытание погодой и временем, но и будет на месте, когда это будет больше всего необходимо.

За многие годы непосредственного наблюдения за установленными водопропускными трубами было выявлено 10 пунктов, которые можно считать хорошими практическими правилами. Эти правила касаются выбора размера трубы, установки, материала трубы, защиты от эрозии и технического обслуживания.

Правило 1. Используйте трубу размером не менее 18 дюймов. Диаметр с 18 дюймов. чистой уплотненной крышки

Водовод меньше 18 дюймовможет быть правильного размера, но размер — это еще не все в конструкции водопропускных труб. Фунт за фунт, наиболее распространенный 18-дюймовый. CMP — самые прочные трубы для ввода в эксплуатацию. Толщина стали часто одинакова для труб от 18 дюймов до 60 дюймов. Меньшие размеры, такие как 8, 12 и 15 дюймов, часто изготавливаются из более тонкой стали.

18-дюйм. Труба предлагает дополнительное преимущество, заключающееся в том, что ее легче чистить в случае засорения, чем у труб меньшего диаметра. Банки, листья и сосновые шишки легко могут сделать бесполезным 6 или 8 дюймов.водопропускная труба.

Крышка трубы имеет решающее значение для рабочих характеристик трубы. Покрытие распределяет направленную вниз нагрузку колес транспортных средств на большую площадь, предотвращая обрушение, которое может произойти при приложении большой силы к сосредоточенной точке на трубе. Крышка должна быть чистой: без крупных палочек, камней и мусора. Мы часто указываем, что в засыпку не допускается попадание мусора, включая камни, диаметром более 3 дюймов. Производители устанавливают минимальную глубину до верхней средней линии для своей продукции — обычно 18 дюймов.чистой крышки. Желательно больше укрытия, и мы часто указываем минимум в 1,5 раза, чтобы обеспечить адекватное укрытие. Гарантия на установку может быть невозможна, если не соблюдаются минимальные требования производителя.

Правило 2. Измерьте площадь поперечного сечения перехода водоводов, чтобы определить площадь потока для весеннего шторма

Это правило имеет несколько оговорок. Размеры всех водопропускных труб должны соответствовать их предполагаемому использованию и степени защиты, которую они должны обеспечивать.На основных дорогах, над реками, где проезжают частные и аварийные транспортные средства, для проектирования перехода должен быть привлечен профессиональный инженер, имеющий подготовку в области гидрологии и гидравлики; практические правила в таких ситуациях не применяются. Эмпирические правила определения размеров могут применяться на лесных участках, ранчо, фермах и частных дорогах; в мелких дренаже; и через небольшие ручьи, где требуется сезонный доступ.

Идея состоит в том, чтобы спроектировать переход, который будет функционировать во время весеннего таяния снегов и летних дневных гроз в течение среднего года.Используемый нами метод состоит в том, чтобы получить среднюю площадь ручья ниже отметки размыва или паводка, образовавшейся в результате многих лет штормов. Эта отметка может выглядеть как изрезанный берег, линия растительности, скопление обломков за несколько лет, устроенное как отметка прилива, пятна на валунах от штормов или границы обнаженного дна ручья, покрытого песком или гравием. Обычно это визуально наблюдаемые границы «русла», где случайный наблюдатель может легко определить, где ранее текла вода.

Мы берем среднюю глубину, умноженную на среднюю ширину, чтобы получить площадь поперечного сечения, и делим на четыре, чтобы определить приблизительный диаметр трубы, необходимый для прохождения среднего шторма. Диаметр используемых труб должен составлять в сумме необходимый общий диаметр без использования трубы выше средней глубины.

Всегда измеряйте наклон канала, потому что наклон влияет на пропускную способность трубы. Простой способ измерить — потянуть за 10 футов.веревка натянута ниже по потоку с прикрепленным пузырем уровня на линии, чтобы получить уровень и измерить высоту подъема от дна канала до конца струны. Вычислите количество футов на фут падения, разделив длину (10 футов) на высоту подъема. Обычно уклон труб составляет менее 0,25 фута на фут, или 2,5%. Чем круче труба, тем больше у нее пропускной способности, потому что скорость внутри трубы увеличивается. Повышенная скорость обычно требует большего рассеивания энергии на выходе (см. Правило 8).

Если посчитать, что что-то более 48 дюймов. необходима труба или падение более 2,5 футов, настоятельно рекомендуется получить мнение профессионала. Обрушение конструкции может вызвать значительный ущерб от наводнения ниже по течению.

Перекрестки, по которым ливневый дренаж с одной стороны проезжей части на другую для «разгрузки» придорожной канавы называется разгрузочными водопропускными трубами , и их размер должен обеспечивать отвод 75% стока через канаву. Эти водопропускные трубы следует размещать не реже чем через каждые 500 футов.где дорога находится в просеке или канава продолжает следовать по дороге. Следите за своей проезжей частью после строительства и разместите дополнительные кульверты для разгрузки воды перед тем, как вода пересекает проезжую часть. Как правило, при использовании 18-дюйм. трубы как разгрузочные водопропускные трубы в масштабах всей системы считаются приемлемыми. Не забудьте разместить их в придорожной канаве достаточно низко, чтобы обеспечить обход, равный или превышающий 25% от полной пропускной способности канавы.

Правило 3. Разместите несколько водопропускных труб на расстоянии как минимум одного диаметра трубы друг от друга

Засыпка почвы под кульвертами, рядом с ними и поверх них чрезвычайно важна для обеспечения полного срока их службы. Трубы должны быть достаточно разделены, чтобы почву можно было плотно скрепить с помощью уплотнителя. Если засыпка размещена неплотно или в обратной засыпке рядом с водопропускной трубой возникают пустоты, может возникнуть явление, называемое трубопроводами .Трубопровод означает, что вода попадает в пространство между водопропускной трубой и засыпкой, насыщает почву и медленно смывает мелкие частицы. Со временем это действие создает более крупные пустоты и размывает почву до тех пор, пока не произойдет сбой, либо когда шторм вымывает оставшуюся почву и вызывает выброс, либо когда транспортное средство проваливается в яму и разрушает водопропускную трубу.

Правило 4. Уплотняйте чистую почву плотно внутри и вокруг кульвертов и покровного материала

Вы можете арендовать «wacker» за несколько долларов в большинстве пунктов проката.Wacker — это газовый вибрационный компактор с одним оператором, который может быть доставлен на строительную площадку на пикапе. Вы можете построить отличную дорогу и спроектировать невероятный переход водопропускных труб, но без уплотнения обратной засыпки вам придется делать это снова и снова. Плохое уплотнение и заполнение мусором — наиболее часто диагностируемые неисправности на переходах водопропускных труб.

Для правильной установки водопропускной трубы необходимо осторожное размещение и уплотнение чистой насыпи. Укладка гранулированной засыпки из мелкого гравия, часто называемой подстилкой трубы , в траншею на глубину 6 дюймов.под трубой и с обеих сторон до средней точки помогает отводить грунтовые воды и просачиваться от внешних стенок трубы и надежно помогает предотвратить выход из строя трубопроводов.

Правило 5. Строить участок дороги низко или допускать переход на одну сторону

Размер перехода водопропускных труб рассчитан на среднегодовой шторм. Заторы, сильные штормы, быстрое таяние снегов и сели представляют опасность для проезжей части и перехода. Благоразумный проектировщик намеренно снизит уклон дороги, чтобы обеспечить прохождение через проезжую часть участка ливневого потока, в два раза превышающего площадь поперечного сечения, указанную в Правиле 2.Геометрия площадки будет определять, должна ли секция перекрытия располагаться прямо над водопропускной трубой или будет достаточно ее размещения сбоку. По возможности, верхняя часть должна быть размещена в сторону, чтобы предотвратить эрозионные силы, возникающие в результате перекрывающей смеси воды и мусора, разрушить нижнюю поверхность насыпи непосредственно над водопропускной трубой. Перепад на одну сторону часто заставляет воду течь по более тонкой секции заливки или, что еще лучше, по устойчивому естественному грунту. Если участок перекрытия стратегически размещен и достаточно бронирован, подъездная дорога останется на месте после того, как паводковые воды пройдут.

Правило 6. Используйте максимальный уклон 2: 1 (В: В) и ширину дорожного покрытия не менее 12 футов. для расчета длины трубы

Распространенная проблема при установке водопропускных труб — это попытка обойтись короткой длиной трубы. При расчете необходимой длины трубы при проектировании необходимо учитывать боковые откосы, глубину покрытия и ширину проезжей части. Боковые откосы круче 2: 1 обычно нестабильны и быстро разрушаются в первые несколько лет. На крутых склонах сложно создать растительность, и их трудно поддерживать.Наклон должен совпадать с нижней частью трубы, а не с верхней; последнее приводит к очень крутому выступу на трубе, который легко разрушается. Чтобы определить ширину трубы, сложите дважды диаметр трубы, длину уклона (перекрытие, умноженное на уклон) дважды и ширину проезжей части. Для труб, проложенных в каналах с крутым уклоном, требуется большая длина, но в целом этот подход работает для большинства переходов. Если возможно, всегда устанавливайте на трубу концевую расширяющуюся концевую секцию заводского изготовления, которая способствует рассеиванию ливневой воды и делает уклоны насыпи дороги над трубой более устойчивыми.

Правило 7. При работе с трубами специального назначения проконсультируйтесь со специалистом

Трубы специального назначения включают арочные трубы, эллиптический железобетон (RCP), гофрированную сталь и ПВХ. Трубы специальной конструкции, такие как арочные и эллиптические, обычно дороже, чем стандартные водопропускные трубы CMP, и поэтому их следует применять осторожно. Кроме того, установка труб RCP может быть более сложной с технической точки зрения.RCP тяжелый и обычно должен доставляться на площадку на большом грузовике. Низкоуглеродистая сталь и некоторые легко обнаруживаемые трубы с металлических складов или отходы от промышленных предприятий обычно не выдерживают нагрузочного давления транспортного средства и, вероятно, не так устойчивы к коррозии, как CMP с покрытием. Промышленные трубы иногда могут вызывать обесцвечивание воды из-за ржавчины или химических покрытий. Водопроводные трубы из ПВХ обычно не рекомендуются, потому что они не устойчивы к ультрафиолету (УФ) и станут хрупкими после длительного воздействия солнечного света.ПВХ-трубы не обладают таким высоким коэффициентом эластичности, как другие доступные материалы, и при больших нагрузках могут расколоться или расколоться вместо обжима или изгиба.

Хотя многоцелевые трубы CMP на сегодняшний день являются наиболее широко используемой трубой для этого применения, использование труб из полиэтилена высокой плотности (HDPE) для строительства проезжей части находится на подъеме. Эти трубы устойчивы к ультрафиолетовому излучению и коррозии, бывают всех стандартных размеров с концевыми секциями и переходниками, такими как CMP, и являются конкурентоспособными по цене.Недостатком является то, что эти трубы не могут противостоять диким землям или предписанному огню. Однако они очень гибкие, и их можно использовать повторно из-за их долговечности.

Правило 8. Добавьте защиту каменной наброски на подходах к водовыпускам вверх и вниз по течению

Обычно каменная наброска или бетонный щебень укладываются на концах водопропускных труб для защиты от размыва. К сожалению, он часто размещается неправильно или слишком мал, чтобы обеспечить необходимый уровень защиты.

Определение размеров каменной наброски может быть довольно сложным, если стандартные инженерные расчеты должны быть выполнены из-за уровня детализации, необходимого для объекта, чтобы заполнить переменные в уравнениях. Часто профессиональное суждение заменяется измерениями на конкретном участке для завершения уравнений, что не подходит для тех, кто не обучен этим вопросам.Есть практическая альтернатива.

Если в этом районе есть природные породы, встречающиеся в ручье, как во многих северных, восточных и западных штатах, быстрый и простой способ определения размеров каменной наброски основан на энергии ручья, которая перемещает ее. Идите к ручью и идите нижним шагом пятка к носку. Подсчитайте, измерьте и запишите средний диаметр 100 камней, с которыми вы столкнулись только на конце левого пальца ноги. Запишите все измерения, а не только большие. Обычно 0,5, 0,75 и 1 дюйм.классификации до 10 дюймов, а затем до 2 дюймов. классификаций до 24 дюймов предостаточно. Естественно, все, что больше 6 дюймов, необходимо будет измерить на месте. Отбросьте два самых маленьких диаметра и добавьте два самых больших в список. Сложите весь список диаметров и разделите на 100, чтобы получить камень среднего размера, который природа оставила в ручье для нижней брони. Идея состоит в том, чтобы размеры срединных камней в каменной наброске были немного больше, чем средний размер камня, оставшегося после многих лет штормов, прочесывающих канал.Имеющиеся в продаже средние размеры каменной наброски варьируются от 6 до 36 дюймов в составе более мелких и крупных кусков. Классы размеров, доступные из карьеров, обычно 6 дюймов. группы (6, 12, 18, 24 и т. д.). Около 50% камней в поставке будут больше и на 50% меньше, но средний камень будет тем, что вы заказали. Какой бы размер вы ни оценили по своему подсчету, выберите следующий размер на всякий случай. Всегда используйте сортированный материал с камнями разных размеров. Это помогает блокировать материал, заполнять пустоты и рассеивать струю воды через каменную наброску, чтобы предотвратить эрозию нижележащих грунтов (трубопроводов).

Глубина каменной наброски — ключ к обеспечению необходимой защиты. Инженеры обычно устанавливают, что глубина должна быть как минимум в два раза больше размера камня (например, 12-дюймовые камни имеют глубину 24 дюйма). Поскольку каменная наброска должна быть заподлицо с дном сухого оврага или живого ручья, потребуется пересыхание грунта. Под каменной наброской поместите 6-дюйм. слой мелкого гравия или прочный нетканый геотекстильный фильтрующий материал. Если постельное белье или ткань не используются, образуется окантовка, и каменная наброска со временем будет проваливаться в землю, тем самым теряя свою эффективность.

Если проект находится в районе, посещаемом публикой, лучше всего использовать камни диаметром не менее 12 дюймов или больше, чтобы предотвратить вандализм. Камни меньшего размера, как правило, «мигрируют» в палаточные лагеря, становятся сувенирами или превращаются в «тусовки» («Бобби, папа, бросил ее вправо») и исчезают. Обычно пятикратный диаметр водопропускной трубы будет достаточен для длины каменной наброски, необходимой до и после водопропускной трубы. Стратегия ширины, которая обычно работает, заключается в размещении камней так, чтобы они доходили до стенок канала, по крайней мере, до середины диаметра трубы.

Правило 9. Часто проверяйте состояние переходов и очищайте отверстия от мусора

Мы часто указываем, что столб для забора или карсонитовый маркер с отражателем должны быть размещены на берегу над отверстиями водопропускных труб для облегчения идентификации в темноте и при наличии снежного покрова. Если водопропускная труба заблокирована, она не сможет нормально работать. Снег и лед могут заблокировать отверстие так же легко, как ветки и листья. Когда водопропускные трубы отмечены, операторы снегоочистителя могут быть предупреждены, чтобы не заблокировать и не повредить концы.Когда проезжаете мимо, легко наблюдать за открытием отмеченной водопропускной трубы.

Правило 10. Знайте свои ограничения

Если работа кажется слишком большой, обратитесь за помощью. Ответственность за повреждение участков ниже по течению в результате неправильно спроектированного перехода несет землевладелец. Во многих случаях для проектов в прямом эфире требуются разрешения на федеральном уровне, уровне штата или на местном уровне. Ограничение потока до водопропускной трубы может заблокировать проход рыбы в районы кормления и нереста, расположенные выше по течению. Большинство профессионалов бесплатно дадут общие советы и рекомендации за чашкой кофе и могут быстро оценить вашу потребность в дальнейших исследованиях в области инженерии и проектирования среды обитания.

Сводка

Проектирование и строительство надлежащих проездов на проезжей части значительно увеличит срок службы участка трубопроводов и проезжей части. Снижение затрат на техническое обслуживание и замену — это денежная экономия при соблюдении этих практических правил.

Кристофер М. Кроули — сертифицированный лесничий SAF, президент Лесной ассоциации Колорадо и лесной гидролог в Центральных Скалистых горах компании TetraTech-RMC.

Деннис Уилл, лесник из Лесной службы Колорадо, и Колби Хейден, П.E., с TetraTech-RMC, были проконсультированы при написании этой статьи.

Ace Steel Bypass Сучкорез

Ace Обходной сучкорез из углеродистой стали
