Как прорезать отверстие в крыше под трубу

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

легкий вес;
продолжительный эксплуатационный период;
внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

Сначала перманентным маркером отмечают место ее выведения на кровлю.
Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.

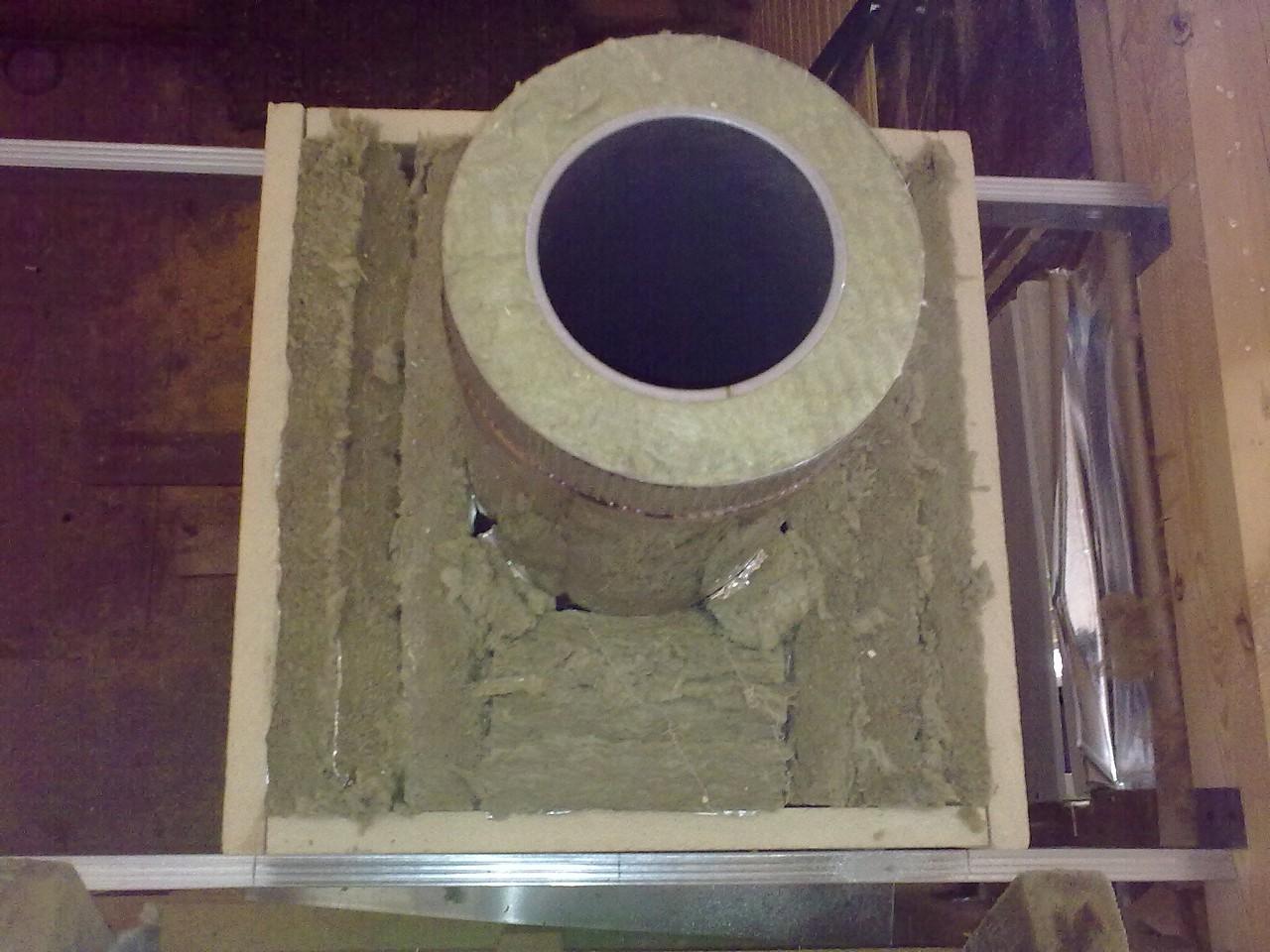

В короб плотно насыпают керамзит или пользуются минватой.
На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

Разновидности

Элементы различаются между собой по материалу изготовления:

Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Полезное видео

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Видео-инструкция

Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

Квадратный или прямоугольный выход.
Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

Монтаж внутреннего фартука до укладки покрытия.
Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

depositphotos

Как выполнить выход круглой печной трубы

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
Смочив переходной элемент жидким мылом, его надевают на трубу.
Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

Как вырезать эллипс под проход в крыше 45 градусов

Проход дымохода через кровлю или крышу в бане: своими руками

От надежности проходного отверстия в крыше зависит пожарная безопасность, защита банного помещения от попадания влаги после осадков. Герметизация крыши от проникновения жидких веществ в местах состыковки со стенками дымохода производится при помощи эластичных лент, фартуков из металла. Комплексная изоляция обеспечивает большую надежность и герметичность. Перед началом строительных работ важно узнать, как своими руками сделать проход для дымохода через кровлю.

Принципы проектирования

Дымоход в банях монтируется для вывода вредных продуктов, оставшихся после перегорания топлива, обеспечения тяги в печи. Способ выведения трубы сквозь кровельное полотно выбирают при проектировании. Главное условие — крыша должна быть защищена от возможного возгорания, в особенности в местах соприкосновения с трубой. Через отверстие не должна просачиваться влага. Высота дымохода выбирается зависимо от расположения кровельного конька и требований СНиП:

При расстоянии 150 см от самой высокой точки кровли, труба должна превышать высоту конька на 50 см.
При 150–300 см труба может располагаться на одном уровне с коньком.
При 300 см от конька под углом десять градусов проводится прямая линия. Ниже этой границы установка дымохода запрещена.

Проходной узел дымоотвода устанавливается в любом месте на крыше. Часто дымоход делают в месте наивысшей точки горизонтального ребра. Такой способ монтажа считается более простым, но стропильная система становится менее прочной, поскольку коньковая балка подвергается распиливанию. Чтобы ее укрепить, нужно установить дополнительные опоры по боковым сторонам конструкции.

Лучше размещать трубу недалеко от конькового элемента. Так обеспечивается защита дымохода от холода, и скопления конденсата.

Проем для выведения дымовыводящей системы может иметь квадратную, круглую, овальную и прямоугольную форму. Для защиты кровли от резкого нагревания устанавливают короб.

Вывод трубы через металлочерепицу

Для защиты соединения кровельной поверхности и печной дымоотводной конструкции производится крепление фартука.

Выведение кирпичного дымохода квадратной или прямоугольной конфигурации сквозь крышу проводится в соответствии с определенными правилами. Из-за нестандартных размеров таких дымоотводов часть покрывающих листов необходимо снять или вырезать отверстие большего диаметра. Для гидроизоляции используют эластичную ленту, одна сторона которой покрыта клеем. Один ее край приклеивается непосредственно на трубное основание, другой крепится к обрешетке крыши. Для фиксации с внешней стороны устанавливается металлическая планка, которую нужно закреплять дюбелями, выдерживающими высокую температуру. Стыки замазываются герметиком.

Фартук для трубы с квадратной, прямоугольной формой делается из металлического листа с гладкой поверхностью. По цвету он должен быть аналогичен покрытию, чтобы не выделяться. Верхнюю часть фартука нужно поместить под металлочерепичное покрытие, расположенного выше трубы. Так обеспечивается защита от стекания воды. Под фартуком иногда устанавливают галстук, защищающий проходное отверстие от осадков.

Выводить круглые дымоходные конструкции, сэндвич-трубы следует с использованием кровельных проходок. В металлочерепице нужно прорезать отверстие круглой формы. Его диаметр должен соответствовать размеру дымоотвода. Поверх трубы следует надеть специальный стакан. Стыки тщательно заделывают герметиком.

Установка дымохода

Крыша из профилированного листа

Самый распространенный материал для покрытия крыш — профнастил. Несмотря на его высокую прочность, нередко в листах возникает протечка. Чаще это связано с неправильным обустройством дымоотвода. Для повышения эффективности дымоход располагают в вертикальном положении. Сделать отверстие внутри крыши из профилированного листа можно при помощи болгарки.

Прямоугольные и квадратные трубы

Установка:

Фартук для трубы изготавливается из стального оцинкованного листа.
Из металлической заготовки вырезается четыре планки, которые крепятся со всех сторон дымохода. Оцинкованный стальной лист нужно крепить между нижним дымоходным краем и карнизом.

Сверху укладывается профилированный настил. Планки должны плотно примыкать к трубным поверхностям. Нижняя их часть присоединяется к обрешетке, верхняя — крепится непосредственно на дымоход.
В конструкции дымоотвода необходимо сделать штробу, в которую вставляется планочный край.
Первым делом производится монтаж нижней планки, далее идут боковые, в конце устанавливается верхняя. Все листы должны быть подогнуты один под другой.

В завершение проводится укладка профнастила. Перед непосредственным покрытием кровли место выхода дымохода тщательно изолируется самоклеящейся гидроизоляционной лентой.

Круглая труба

Применяют рулонную гидроизоляцию или фольгированную ленту на основе битума. Кровельная проходка, используемая для дымоходов, устанавливается сверху, путем приклеивания на обрешетку. В качестве уплотнителя используют термостойкий герметик.

Крыша с ондулиновым и мягким покрытием

Ондулин подвержен возгоранию. Чтобы обеспечить выход дымоходной трубы, нужно сделать большое отверстие в крыше. Свободное пространство заделывают огнестойким материалом, обеспечивающим защиту внутренних помещений от проникновения капель воды. Для гидроизолирования стыка крыши и дымохода устанавливается кровельная разделка из металла. Обязательное условие — наличие фартука. Края разделки подводят под ондулиновые листы.

Мягкая кровля пожароопасна. Чтобы избежать неприятных последствий, между покрытием и дымоотводной конструкцией оставляется свободное пространство величиной 13–25 миллиметров. Процесс гидроизоляции проводится также, как и при выводе дымохода сквозь металлочерепицу и профнастил. Единственное отличие — вместо эластичной ленты используется ендовый ковер.

Поскольку ондулин и мягкое покрытие огнеопасны, для безопасности посетителей и сохранности кровельного полотна их применение в банях и саунах нецелесообразно. Слабая прочность приводит к их частой замене.

Выбор диаметра

Диаметр дымохода должен быть таким, чтобы обеспечивалась хорошая тяга, осуществлялся выход скопившихся продуктов сгорания. Оптимальная скорость потока газа — 2 метра в секунду.

Если в бане установлена заводская печь, проблем с выбором нужного диаметра не возникает, поскольку он равен размерам выходного патрубка. Если дымоход монтируется на кирпичную печь выбор усложняется.

При известных данных мощности печи, сечения дымохода определить величину диаметра легко:

При мощности до 3,5 кВт с сечением 19600 мм2 целесообразно выбирать дымоходный канал с диаметром 158 мм.
Имея начальные данные 3,6–5,2 кВт, 28000 мм2, диаметр дымоотводного элемента должен составлять 189 мм.
Если мощность более 5,3, но меньше 7,0 кВт, при сечении 37800 мм2, диаметр дымоходного канала должен составлять 220 мм.

Расположение дымоотвода

Дымоходная конструкция располагается в разных местах крыши. Чаще трубы пускают сквозь кровельный конек. В этом случае проще гидроизолировать стыки дымоотвода и крыши. Область установки не позволяет снегу скапливаться на верхней части конструкции. Дождевая вода тоже не накапливается, поскольку стекает по стенкам. Все эти факторы свидетельствуют о том, что влага не наносит вреда герметизации и потолочно-кровельная поверхность остается сухой при любых погодных условиях.

Другой вариант размещения дымохода задействует область, находящуюся ниже конька крыши. В этом случае усиленная гидроизоляция не требуется. Для защиты устанавливается защитный кожух. Он опускается ниже дымоходной конструкции на 70–80 см. В сравнении с размерами основаниями трубы кожух делается на 30–40 см шире с каждой стороны. Таким способом могут заделываться стыки по периметру трубы, что предотвратит попадание воды под кровельное покрытие и потолок в парилке останется сухим.

Если дымоотводная система выводится в центре, нижней части ската крыши, нужна надежная изоляция от влаги. В месте соединения дымохода с кровлей, может просачиваться влага, особенно в дождливую погоду. Вся жидкая масса стекает с конька и возникает риск протекания сквозь плохо герметизированные отверстия. Для защиты устанавливается дополнительная конструкция с коньком, скатами и двумя желобами на стыках с главной кровлей.

Выбор конструкции проводки дымохода

Для вывода системы дымоотведения из парилки сквозь крышу используют кровельную разделку, фартук. На выбор конструкции прохода дымохода влияет несколько факторов:

Материал дымоотводной трубы. Чаще используют кирпич с огнеупорными свойствами, керамику, асбестоцемент, металл.
Наличие внешней отделки дымохода. Конструкции могут быть оштукатурены или обложены кирпичом.
Вид кровельного покрытия.

Для прохождения трубы через крышу устанавливают защитный короб. Зона примыкания разделяется с кровельной поверхностью:

Ногами-стропами. Устанавливаются по боковым сторонам трубы.
Балками, размещенными поперечно. Крепятся с верхней и нижней части дымохода, на толщину стропил.

Чтобы защитить утеплитель крыши, место перехода покрывают дополнительными слоями паро- и гидроизоляции. В местах их примыкания к защитному коробу нужно обеспечить герметичное уплотнение с помощью специальной ленты.

Осуществляя вывод дымохода сквозь кровлю, следует обеспечить качественную заделку трубы и места соприкосновения с крышей. Проход через черепицу (керамическую, цементно-песчаную) защищается от попадания дождевой воды и снега эластичной лентой, в основе которой лежит свинец, алюминий. С другой стороны — клейкий состав. Заменить ленту можно разделкой из металлического листа.

Как нарисовать углы для резки дерева

Не знаете, как вырезать углы в дереве? Большинство плотников и плотников полагаются на практический подход к вычислению углов, обычно называя их углами скоса. Средняя торцовочная пила с легкостью режет большинство углов. Но у вас есть несколько разных вариантов, чтобы выяснить, как измерить угол наклона и вырезать древесину для вашего проекта.

Как рассчитать углы для резки дерева

Кредит изображения: Nastasic / E + / GettyImages

Стандартные углы

Углы резки могут показаться пугающими новичку, но есть положения для стандартных углов, когда вы используете торцовочную пилу для работы.Почти каждая торцовочная пила оснащена фиксатором для углов, которые чаще всего используют плотники. Наиболее распространенные углы — 45, 30 и 22,5 градуса. Если для вашего проекта требуется один из предустановленных углов торцовочной пилы, резка будет намного проще.

Степени и математика

Для резки углов по дереву требуется немного математики, но не волнуйтесь, если ваши математические навыки немного устарели. Суммарные углы должны составлять 360 градусов. Другими словами, углы, окружающие точку, составляют 360 градусов.Несколько меньших углов могут вместе составить 360 градусов. Например, два угла по 45 градусов в сумме дают угол в 90 градусов. Четыре угла 90 градусов равны 360. То же самое применимо и к шестигранным объектам. Если вы делаете что-то с шестью равными сторонами, для каждой требуется угол скоса 30 градусов. Два 30-градусных митра равны 60-градусному углу. Шесть углов под углом 60 градусов равны 360.

Можно использовать калькулятор, чтобы вычислить правильные углы при вырезании фигур с равными сторонами.Формула включает деление 360 на количество сторон, чтобы вычислить угловой угол. Затем разделите его на два, чтобы получить угол скоса. Если вы делаете пятисторонний проект со всеми равными сторонами, вы разделите 360 на пять, чтобы получить 72 градуса. Таким образом, каждый стык или угол образует угол 72 градуса. Теперь разделите это на два, чтобы получить угол скоса для каждой из двух частей, которые образуют угол 72 градуса. Поскольку 72, разделенное на два, равно 36, каждая деталь будет иметь срез под углом 36 градусов.

Практический подход к углам резки

Практический подход — это самый простой и самый точный метод вычисления угла для столярных работ.Даже если ваши углы рассчитываются на калькуляторе, они, скорее всего, не поместятся без зазоров. Это потому, что стены, проекты, шкафы, рамы и предметы обычно не квадратные. Молдинги скручиваются, гнутся и деформируются. Пилы не имеют стопроцентной точности, и оператор часто ошибается. Таким образом, даже если ваши углы должны составлять, например, 30 градусов, они могут не соответствовать точно из-за этих несоответствий. Эти различия объясняются практическим подходом.

Начните с рисования полноразмерного отпечатка угла на куске древесины.С помощью линейки разделите угол пополам или разрежьте его пополам по диагонали. Диагональная линия представляет угол скоса. Итак, если у вас угол в 90 градусов, вы разрежете его пополам линией, проведенной линейкой, чтобы получить два угла скоса в 45 градусов. Сделайте модель, поместив на чертеж два одинаковых куска обрезков дерева. Совместите их концы вместе, как будто на них уже есть митры. Перенесите диагональную линию на квадратные концы древесного лома карандашом. Линия не должна быть идеальной.

Вырежьте образцы для проверки углов.Положите одну из частей на станину торцовочной пилы. Поверните лезвие влево или вправо, чтобы совпасть с линией карандаша. Зафиксируйте лезвие и сделайте разрез. Сделайте идентичный надрез на другом куске лома, используя тот же угол, только повернув его влево или вправо, если необходимо. Поместите две части на рисунок, совместив их с ним. Проверьте угол скоса. Если внутри есть зазор, значит, угол слишком острый. Если снаружи есть зазор, значит, угол слишком мал. Отрегулируйте лезвие на 1 или 2 градуса за раз и снова разрежьте тестовые образцы, пока не получите правильное изображение.

Использование скошенного квадрата

Угольник, часто называемый угловым искателем, представляет собой короткое плоское лезвие, которое поворачивается и фиксируется на ручке. Отрегулируйте этот инструмент для измерения углов при столярных работах, ослабив стопорную гайку на угловом квадрате. Совместите лезвие с любым заданным углом на бумаге или обрезке дерева или поверните лезвие, чтобы оно соответствовало углу на дереве. Поверните гайку, чтобы зафиксировать лезвие на месте, когда у вас будет нужный угол.

Теперь вы можете перенести угол на пилу.Поверните полотно торцовочной пилы влево или вправо или поверните измеритель угла наклона на настольной пиле влево или вправо в направлении, необходимом для совпадения угла на скошенном квадрате. Зафиксируйте лезвие под углом и сделайте разрез. Вырежьте образцы из обрезков древесины и проверьте угол с помощью скошенного угольника. Образцы для испытаний могут показаться лишней работой, но они могут сэкономить вам деньги, потому что вы не будете тратить впустую свой хороший материал, если угол не совсем правильный.

Вариант угла транспортира

Вы также можете использовать транспортир для вычисления углов, но его использование может сбивать с толку при выполнении лепных украшений и столярных изделий.Транспортиры считывают углы с угла. Торцовочные пилы и измерители угла считывают углы с забора. Например, стандартный предустановленный угол скоса пилы в 22,5 градуса — это то же самое, что угол в 67,5 градуса, снятый с угла с помощью транспортира.

Для резки уголков по дереву требуется практика, терпение и небольшие математические знания. Попробуйте разные методы, чтобы понять, какой из них лучше всего подходит для вас и для вашего конкретного проекта.

Как построить (начертить) угол 45 градусов с помощью циркуля и линейки или линейки

На этой странице показано, как построить (начертить) угол 45 градусов с помощью циркуля и линейки или линейки. Он работает путем построения равнобедренный прямоугольный треугольник, у которого есть внутренние углы 45, 45 и 90 градусов. Мы используем один из этих углов в 45 градусов, чтобы получить нужный нам результат. См. Доказательство ниже для более подробной информации.

Пошаговые инструкции для печати

Вышеупомянутая анимация доступна как распечатываемый лист с пошаговыми инструкциями, который можно использовать для изготовления раздаточных материалов или когда компьютер недоступен.

Проба

Эта конструкция работает путем создания равнобедренный прямоугольный треугольник, который является 45-45-90 треугольник. Изображение ниже — это последний рисунок выше с добавленными красными элементами.

Попробуйте сами

Щелкните здесь, чтобы распечатать лист с двумя упражнениями на угол 45 °. Когда вы перейдете на страницу, используйте команду печати браузера, чтобы распечатать столько, сколько хотите. Печатная продукция не защищена авторскими правами.

Другие конструкции, страницы на сайте

строк

Уголки

Треугольники

Правые треугольники

Центры треугольника

Окружности, дуги и эллипсы

Полигоны

Неевклидовы конструкции

Как построить (нарисовать) эллипс

Как построить (нарисовать) эллипс — Math Open Reference

Это не настоящая евклидова конструкция, как определено в Конструкции — инструменты и правила, но практический способ рисования эллипс с учетом его ширины и высоты и когда математическая точность не так важна. Иногда его называют «эллипсом садовника», потому что он хорошо работает в больших масштабах, используя веревку и колья, для создания эллиптических клумб в обычных садах.

Вы также можете рассчитать положение точек фокусировки. См. Фокусы эллипса.

Пошаговые инструкции для печати

Проба

Изображение ниже — это окончательный рисунок выше с добавленными элементами.

	Аргумент	Причина
1	F1, F2 — это фокусы эллипса	По конструкции.Видеть Построение фокусов эллипса для метода и доказательства.
2	a + b, длина струны, равна длине PQ большой оси эллипса.	Длина струны была установлена из P и Q в конструкции.
3	Фигура представляет собой эллипс	Из определения эллипса: От любой точки C на эллипсе сумма расстояний от C до каждого фокуса равна длине большой оси.Строка натянута, чтобы обеспечить выполнение этого условия.

— Q.E.D

Попробуйте сами

Щелкните здесь, чтобы распечатать рабочий лист, содержащий задачу рисования эллипса. Когда вы перейдете на страницу, используйте команду печати браузера, чтобы распечатать столько, сколько хотите. Печатная продукция не защищена авторскими правами.

Другие конструкции, страницы на сайте

Строки

Уголки

Треугольники

Правые треугольники

Центры треугольника

Окружности, дуги и эллипсы

Полигоны

Неевклидовы конструкции

Как сделать угол больше 45 градусов на настольной пиле

Совет

Поиграйте с расположением древесины, чтобы убедиться, что вы протягиваете древесину насквозь для получения правильного пропила. Если ширина древесины больше, чем высота пильного полотна, вы можете использовать ленточную пилу для резки древесины. Отрежьте кусок дерева под углом 45 градусов. Установите кусок дерева на кусок лома и отрегулируйте стол для ленточной пилы на угол минус 45, чтобы сделать пропил.Практикуйтесь на обрезках, чтобы отточить технику, прежде чем пытаться закончить работу. Ключ к угловому распилу — это то, как кусок дерева держится при пропускании через пилу.

Стандартные настольные пилы позволяют регулировать высоту полотна и угол наклона стола.

Распиливать углы по дереву настольной пилой относительно просто. Самая сложная часть любой резки под углом — это определение правильного угла. Как только этот угол определен, самое легкое — обрезать угол.Независимо от размеров, на самом деле нет угла больше 45 градусов, поэтому настольные и угловые пилы регулируются только под этим углом. Чтобы отрезать кусок дерева под углом более 45 градусов, необходимо отрегулировать то, как древесина удерживается пилой, и выполнить некоторые основные вычисления.

Проход дымохода через кровлю — как сделать безопасно и надежно?

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура.

Проход дымохода через черепичную кровлю

От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена.
Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Сырость убивает дымоходную трубу

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее. Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Правильный проход трубы дымохода через кровлю

Приступая к этому процессу, необходимо узнать и соблюсти установленные правила СНиП 41—03—01—2003. Работы по монтажу дымохода понадобится в следующих случаях:

при строительстве кровли;
при ремонте кровли;
при установке отопительного прибора или строительстве печи.

Оптимальное расположение дымохода на крыше — 1.5м от конька

Опытные печники советуют располагать выход трубы ближе к самой высокой точке крыши-коньку, и он должен подниматься над ним не менее, чем на полметра. Это удобно тем, что на площади выше трубы будет собираться меньшее количество снега, что при его таянии снижается риск протечки.

Если оголовок трубы находится ниже по скату крыши, он также должен быть поднят над покрытием не ниже полуметра.

Нужно отметить, что очень важным при проведении этого процесса является тип дымохода и его отделка, так как есть несколько вариантов оформление этого важного для всего дома узла. Выведение оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размера. Дымоходные трубы могут быть изготовлены из металла, кирпича, асбестоцемента или керамики. Для каждого вида трубы проход устраивается определенным образом.

Оформление кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Отштукатуренный оголовок трубы заделывается совсем другим способом, а керамический или металлический дымоход имеет несколько методов заделки швов между ним и кровлей.

Материал кровли также играет немаловажную роль в оформлении по нему швов вокруг дымохода.

Для разных видов кровельных материалов легко найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное — подобрать правильный уклон этого элемента. Очень важно, чтобы труба была расположена в отверстии крыши таким образом, чтобы расстояние между ней и кровлей, а также стропилами была не меньше 5—7 см. Эти щели заполняются негорючим изоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

Для вывода круглой трубы, которая может быть изготовлена из металла или керамики, нужно правильно проделать отверстие в кровле. Вокруг отверстия, изнутри крыши, рекомендуется закрепить, металлический лист или специально изготовленную панель из металла с отверстием для трубы. Если необходимо, нужно добавить для их крепления дополнительные бруски в обрешетку.

Металлический фартук вокруг дымохода

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельной проходкой, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных именно для этой процедуры, разных форм и диаметров.

Эластичная кровельная проходка

Труба, выводимая через крышу, имеющую уклон, соответственно потребует специального уклона проходки. Также, можно сказать, что ее выбор будет зависеть и от материала, которым покрывается крыша. Это учитывается для того, чтобы добиться наилучшего эффекта герметизации.

Силиконовые уплотнители для эластичной проходки

Кровельная проходка представляет собой пирамидку, состоящую из нескольких ступенек. Пирамида расположена на гибком квадратном или круглом фланце. Изготавливается весь элемент из силикона или стойких видов резины, хотя иногда одна из ее частей может быть выполнена и из алюминия. Благодаря эластичности этих материалов, проходка хорошо совмещается с любой кровлей, и не реагирует на воздействие ветра или схода снега.

К положительным характеристикам подобных изделий можно отнести:

стойкость к химическим и ультрафиолетовым воздействиям;
стойкость к перепаду температур, от —50 до + 130 градусов;
гибкость;
широкая цветовая гамма — их можно подобрать под любой цвет крыши;
эстетичность, возможность придания законченности покрытию;
благодаря хорошему прилеганию к кровле, проходка гарантирует отличную герметичность;
гибкость детали дает возможность ее установки на любой уклон крыши.

Так как проходки выпускаются разного размера, их нужно правильно подобрать по диаметру дымохода и уклону крыши. Размеры указываются на корпусе самого элемента.

Прямая проходка используется в основном на крышах, имеющий небольшой уклон, около 25 градусов, и на плоских крышах.
Угловая проходка, фланец у которой должен быть закреплен под определенным углом, например, в 20 градусов, используются для герметизации труб, устанавливаемых на крышах, имеющих уклон более 25 градусов.
Универсальная проходка, которую можно подогнать под любой диаметр трубы, выглядит следующим образом: на каждой из ступенек пирамидки проходки указан диаметр, для которого она предназначена. Мастеру только остается срезать лишнюю верхушку и произвести ее монтаж на трубу.

Монтаж мягкой кровельной проходки для трубы дымохода

Монтаж этого гидроизолирующего элемента достаточно прост:

Процесс монтажа — прост и понятен

После гидроизоляции — крепится к кровле саморезами

если приобретен универсальный вариант, с него срезается лишняя часть;
далее проходка надевается на трубу и прижимается к кровле. Если кровля ребристая, гидроизоляция должна принять форму ребер покрытия;
затем в ход идет герметик, которым промазываются края фланца и крепко прижимаются к кровле;
последним этапом идет фиксация проходки по фланцу к кровле с помощью саморезов или заклепок.

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая проходка

Другим вариантом гидроизоляции металлической трубы может стать металлическая же проходка, которая также продается в готовом виде. Она имеет отличные характеристики, но может быть установлена только на кровлю, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотной установки фланца к покрытию, является идеально подобранный угол элемента к уклону крыши.

Существуют разные модели металлических проходок. На некоторые из них труба закрепляется и впаивается изнутри, а снаружи надевается и приваривается верхний оголовок дымохода.

Металлический фланец для круглой трубы

Может быть и другой вариант, когда труба проходит через проходку насквозь и сверху на нее закрепляется разъемная металлическая часть, не позволяющая проникнуть влаге вовнутрь.
Фланец приклеивается на кровлю с помощью герметика, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, он подводится к крыше. Далее в кровле устраивается отверстие, которое должно быть оформлено изнутри металлическим листом с проделанным отверстием посередине по форме трубы. Через это окошко оголовок и выводится на поверхность крыши. Такой вариант удобен при выведении дымохода через частую обрешетку в крыше, например, когда устраивается мягкая кровля.

Если обрешетка установлена на определенном расстоянии (например, шиферная кровля), хорошо, если труба пройдет между стропилами. Но случается и так, что труба упирается в одну из поддерживающих крышу балок или они находятся слишком далеко от стенок трубы. В этом случае приходится устраивать дополнительные детали стропильно-балочной системы, которые позволят закрепить жаростойкую изоляцию и гидроизоляцию вокруг дымохода.

Когда квадратная труба проведена через кровлю, швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка-кожух из металла, выкроенного особым образом.

Разборный фартук для кирпичного дымохода

На рисунке показан фартук, состоящий из четырех частей, который собирается несложным способом. Такая проходка устраивается под покрытие крыши, а сверху него укладывается материал кровли. Щели, образовавшиеся в области примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

Если герметизация проводится сверху кровельного материала, то его делают слоем мягкой гидроизоляции, состоящей из специальной ленты, которая производится на основе алюминия и свинца. Она хорошо закрепляется с помощью герметика на любой ровной поверхности или же имеющей определенный рельеф.

Прямоугольная труба с готовой проходкой

На самой трубе мягкая гидроизоляция также сажается на герметик, и закрепляется специальными металлическими полосами. На фото хорошо видна конструкция такой защиты.

Один из вариантов прохода трубы дымохода через кровлю — видеоурок

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Удобное решение, но для дымохода, увы, не подойдет

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой, на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5—7 см.

Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

Делать ли в крыше отверстие под дымоход, если печь-камин будет установлена позже

Добрый день! Есть вопрос: строится кровля деревянного дома, хотел бы заложить кусок дымохода пока есть возможность (всё открыто и доступно!). Установка печи-камина планируется в следующем году! Как поступить? Или выпиливать отверстие для дымохода после того как будет сделан кровельный пирог и изолировать, ну и т.д…..

Добрый!

К сожалению, дымоход «кусками» сделать не получится. Пляшут всегда от печки. Сооружение дымохода начинают снизу и ведут его вверх, на крышу. Тем не менее, варианты есть, их три:

Соорудить дымоход заранее. Если вы уже знаете место расположения камина и требуемый диаметр трубы либо сечение кирпичного канала, дымоход можно установить сейчас, в нём оставить горизонтальный отвод либо отверстие, к которому вы позже подключите печь. Неважно, какова будет конструкция дымохода, кирпич это, модульные керамические элементы либо стальной сэндвич.
На схемах изображены отопительные котлы, а не печи, но принцип подключения схож. Вертикальная труба может быть установлена заранее, горизонтальное подключение произведено позднее. Кстати, если расположение камина позволяет, дымоход может располагаться и на наружной стене, в таком случае «дырявить» крышу не придётся
Нет никаких проблем впоследствии подключить к дымоходу отдельно стоящую заводскую каминопечь-буржуйку.
«Буржуйку» всё равно, как подключать, горизонтально или вертикально
Соединять дымооборот традиционной печи с кирпичным дымоходом проблематично, сложно будет сделать надёжную перевязку кладки. Хотя, теоретически, дымоход печи со сложным протяжённым дымооборотом можно вынести за пределы подовой части печи, в сторону. Но всё же массивную печь мы бы посоветовали возводить вместе с дымоходом.
У настоящей русской печи труба может быть только над топкой, заранее её не сложить
Сделать отверстие в крыше заранее, но установку трубы отложить. Под массивный кирпичный дымоход, если вы сможете точно определиться с его сечением и местом прохода через крышу, можно оставить отверстие точно по размеру и установить защитно-герметизирующий фартук, на который одеть временную крышку.
Вы можете пока не возводить кладку, а установить на обрешётку стальной фартук, подобный тому, что изображён на рисунке. Главное — точно определиться с размерами
Не делать отверстия. В месте предполагаемого прохода дымохода через кровлю не располагать несущих элементов (стропил, опорных брусов, стоек). Желательно соорудить нечто вроде рамки, чуть пошире будущей трубы. «Коробочка» облегчит в дальнейшем крепление трубы, если она будет стальной, модульной. Отверстие прорезать по месту, а уж герметизацию производить в соответствии с конструкцией кровли. Благо, сейчас это сделать легче, чем несколько десятилетий назад — производители предлагают немало видов быстромонтируемых кровельных разделок, в том числе термостойких.

Если вы не готовы определиться с конструкцией и потратиться на дымоход сейчас, отложите это дело на потом. Отверстие можно будет прорезать позже, а техническое решение по герметизации зависит от типа кровли. Для сэндвич-труб удобен мастер-флеш, они бывают разных диаметров, в том числе для дымоходов

Установка прохода мастер-флеш поверх кровельного покрытия, это решение применяется, когда через уже готовую крышу необходимо вывести трубу

Прорезать отверстие и герметизировать проход трубы через так называемый «еврошифер» можно, не снимая листов

Если будете прорезать отверстие в черепичной крыше, небольшой участок кровли близ трубы придётся разобрать

Герметизация печной трубы на крыше из профнастила. Инструкция

Проблема выведения трубы через крышу возникает только во время капремонта здания. Потому как при проектировании новых домов и коттеджей на первом плане обустройство дымохода, и лишь потом укладка кровельных материалов. Но случаи бывают разные, да и практика выведения трубы после возведения здания не нова. И желание как можно больше сократить затраты на обустройство дымохода для печной трубы и восстановление кровли вполне разумно. Нужно лишь изучить подробную инструкцию и советы по выведению и герметизации печной трубы на крыше из профнастила.

Подготовительные работы:

Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:

Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 45⁰ и 90⁰.
Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.

Важно знать! Главное правило, которое следует соблюдать – это выбрать «холодную» зону. Т.е. место, где большую часть времени выход из дымохода находится на затенённом участке крыши.

Необходимый для работы инструмент

Маркер перманентный – для определения зоны под отверстие.
Болгарка с алмазным диском – понадобится для создания отверстия под выведение трубы.
Перфоратор.
Утеплитель – изоляционный слой можно сделать из вспененного полиэтилена, полиуретана или фольгированного изовера.
Дрель.
Лобзик.
Клейкая лента – для фиксации гидро- и пароизоляционного слоя.
Пена монтажная – надёжная герметизация без монтажной пены в данном случае невозможна.
Гофрированная ПВХ-труба – используется в качестве втулки.

Как вывести печную трубу через крышу?

Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

Важно! отступить от края намеченного под отверстие контура несколько см во внутрь. Почему именно так? Если будет допущена ошибка и отверстие будет немного уже необходимого, подправить это дело можно. А вот нарастить один-другой сантиметр на профилированном листе вряд ли получится. Конечно, такой вопрос также решаем путём добавления заплаток и дополнительных герметизирующих слоёв, однако говорить о 100% герметизации и прочности установки уже язык не повернётся.

На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

Герметизация трубы

Теперь осталось провести дымоход через отверстие в кровле и надёжно закрепить его. Сначала нужно произвести монтаж защитной втулки из гофрированной трубы, тем самым защитив стены. Лучше использовать металлическую гофрированную втулку, но можно и из пластика.

Примечание: использовать пластиковую гофрированную трубу разумно лишь в том случае, если дымоотвод выводится не через крышу, а через стену здания.

После вывода короба дымохода укладывается утеплитель. В качестве утеплителя можно выбрать вспененный полиэтилен, керамзит или минеральную вату. Все эти и указанные в разделе инструментов утеплители не подвержены возгораниям.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Примечание: для надёжной фиксации влагоизоляционной накладки используется герметик с пометкой «огнестойкий».

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 110⁰. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 200⁰ и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

труба продевается в проходку;
Мастер Флеш подгоняется к профилированному кровельному листу;
фиксируется с помощью огнестойкого герметика;
закрепляется дополнительно на саморезы.

При подгоне проходника Мастер Флеша под диаметр трубы нередко допускается такая ошибка: с проходки срезается лишний слой, из-за чего утеплитель свободно надевается на трубу или болтается вовсе. Спешить с покупкой нового не нужно. Решить проблему можно с помощью всё того же огнестойкого герметика, которым заполняются зазоры между проходкой и дымоходной печной трубой.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Как обойти круглую трубу профнастилом?

С круглой трубой маневр с прямоугольной рамкой в профилированном листе для закрепления дымохода уже не пройдёт. Однако современные дымоотводные конструкции в большинстве случаев имеют округлую форму с тонкими стенками. Решить проблему с гидроизоляцией помогут битумные вставки. В продаже в строительных магазинах есть даже самоклеящиеся ленты на битумной основе с силиконовой плёнкой для создания влагостойкой прослойки. Поверх закреплённой битумной накладки также используется кровельный проходник Мастер Флеш для дополнительной гидроизоляции готовой конструкции.

Устройство фартука для дымохода

Вокруг выведенного дымохода устанавливается фартук. Лучше использовать листы оцинкованной стали. Внешнюю сторону фартука можно оставить «голой» или обшить декоративными материалами. Все стыки между кровлей и планками примыкания. В качестве герметика можно использовать битумную мастику вкупе с битумной самоклеящейся лентой, что позволит обустроить дополнительный гидроизоляционный слой. Примыкающая к дымоотводу линия фиксируется оцинкованным профилем, поверх которого наклеивается гидроизолирующая плёнка.

Как вывести трубу через крышу и стену и что для этого нужно

Вывод и заделка трубы на крыше бани процесс довольно сложный и хлопотный. Ведь неправильная установка и изоляции трубы может привести к попаданию влаги в дымоход или печь и даже к пожару. Так что прежде чем выводить трубу из бани, следует определиться с её видом, конструкцией и, конечно же, разобраться в том, как все сделать правильно и безопасно.

Прежде чем приступить к рассмотрению вопроса: как вывести трубу из бани через крышу, нужно решить, куда вы ее будете выводить. Варианта два:

Второй вариант реализуется легче: нужно только обеспечить безопасный проход через стену. Он к тому же менее пожароопасный. Но имеются и недостатки: во-первых, не каждая печка установлена возле стены, выходящей на улицу (расстояние до нее не должно быть больше 50-70см), во-вторых, выводя трубу на улицу, значительную часть тепла вы также выводите из помещения.

Важно! Куда бы вы ни выводили дымовую трубу – в стену или в потолок – в проходном узле не должно быть стыков. Перед или после – можно, внутри – недопустимо. Планируя свой дымоход, обязательно учтите это.

Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться от горючих стен и края кровли на расстоянии не менее 500 мм. Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Как вывести дымоход через стену

И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.

Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000^оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.

Какого размера проем в стене нужно вырезать

Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350^оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.

Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины

Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку» можно сделать и для наружной стены.

Еще один вариант вывода дымохда через стену

Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.

Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250^оС -350^оС. Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000^оС или выше.

Выбираем место вывода дымохода через кровлю

Если трубу от печи решили выводить через кровлю, важно правильно выбрать место вывода дымохода. Сначала о том, где устанавливать нельзя:

В ендове – слишком тяжело при сложной конфигурации кровли обеспечить требуемую степень гидроизоляции, много скапливается снега и воды тут тоже очень много.
Рядом с окнами мансарды (если имеется) или напротив окон соседнего дома.

Теперь о том, где кровельщики и печники советуют выводить дымоход:

Печники советуют выводить дымовую трубу через конек скатной кровли. Но кровельщики от такого варианта не в восторге: нарушается целостность конструкции, и она становится гораздо сложнее (а значит – дороже).
Недалеко от конька. Этот вариант приемлем и сточки зрения кровельщиков и с точки зрения печников.

Высота трубы зависит от места выхода дымохода

Второй вариант хорош со всех сторон. Он не допускает образования больших скоплений снега над трубой в зимний период, во время дождя воды недалеко от конька также не очень много (ниже, ближе к краю, ее становится гораздо больше). Следует устанавливать дымоход возле конька крыши еще по одной причине: это позволит поднимать дымоход над кровлей на небольшую высоту, так как он должен выступать над коньком не менее чем на 50см. Потому получается, что чем ближе к краю вы выводите трубу, тем больше ее надо поднимать над уровнем кровли. А чем меньше будет высота трубы над крышей бани, тем больше будет ее устойчивость к ветровой нагрузке и образованию конденсата и легче будет обеспечить ее устойчивость к воздействию ветра.

Проектируя дымоход и выбирая место под установку печи нужно помнить эти правила, но еще стоит учесть, что общая длина горизонтальных и скошенных участков должна быть не более 1 метра, так как это способствует сохранению тяги и препятствует отложению сажи внутри дымохода.

Как правильно вывести трубу через кровлю

Удобнее выводить квадратные или прямоугольные дымовые трубы: они позволяют использовать фабричные, готовые элементы. Еще недавно круглые дымоходы проводить через кровлю было сложнее: нужно было изготавливать из жести или оцинкованного металла юбки, придумывать как и чем их заизолировать. Но последние несколько лет появились мастер-флеши и готовые металлические фартуки и патроны, которые позволяют легко заизолировать трубу любого диаметра и обезопасить места выхода от протечек воды. Ведь именно гидроизоляция места вывода — самый сложный момент.

Проводя прямоугольные дымоходы через кровлю можно использовать фабричные материалы

Изначально в кровле прорезается отверстие. Его размер и форма зависит от геометрии трубы. После чего из дополнительных стропильных ног и поперечных балок вокруг трубы дымохода (на расстоянии 15 см от края трубы) сооружается короб. Для того чтобы обеспечить герметичность кровли возле короба, ее гидроизоляцию и пароизоляционные мембраны (весь пирог) надрезают в форме конверта. Края пирога заворачивают вниз и крепят к балкам и стропилам гвоздями или скобами с использованием прижимных планок. Места крепления и края пленок и мембран желательно проклеить липкой лентой или нанести герметик. Дело в том, что выводя дымоход, мы вынуждены нарушать целостность гидро- и паро- изоляции, что отрицательно сказывается на долговечности кровли. Потому нужно добиться того, чтобы вред от такого «вторжения» был минимальный.

Через кровлю проводят дымоход в отдельном коробе и лучше, чтобы он был негорючим

Важно помнить, что труба должна быть зафиксирована так, чтобы она оставалась подвижной по отношению к кровле. Из-за температурного расширения она изменяет свои размеры (величина зависит от материала) потому жестко закреплять ее нельзя: разрушиться или кровля или труба. Если трубе нужно придать направление, используют металлические планки, но к самой трубе их не крепят.

Если трубу нужно закрепить, это делают при помощи направляющих. «Наглухо» закреплять ее нельзя из-за температурного расширения

Если через кровлю выводится труба от банной печи, температура ее будет высокой даже если труба кирпичная или сэндвич: во время подготовки парилки температура дыма и газов может быть 500-600^оС и выше. Так что даже через несколько метров от печи температура остается очень высокой. Разве что часть энергии отбирают на обогрев камней или воды, но все равно, дымоход бани очень пожароопасен. Потому деревянный короб вокруг такой печи требует дополнительной защиты. Одно из противопожарных мероприятий — пропитать древесину антипиренными составами (если вы не делали этого для всех кровельных стропил). Нужно также защитить близлежащие деревянные материалы при помощи жаростойких теплоизолирующих материалов. Например, на этом фото сделан короб из минерита. Можно использовать любой другой материал с подобными свойствами, главное, чтобы он выдерживал температуры 500-600^оС.

Короб для сэндвич трубы оббит минеритом

Можно прикрепить к балкам ту же базальтовую вату, что и для проходного узла: обложить ею края кровельного разреза, поверху закрепить полосы металла или гипса и т.п. Снизу подшить металлическую пластину с отверстием подходящего размера и формы, а свободное пространство между трубой и коробом заложить все жаростойким теплоизолятором. По сути, сделать тот же проходной узел, что и на потолке, только уже на кровле он имеет несколько другую геометрию. Для круглых труб стандартного диаметра можно использовать готовые проходные кровельные узлы, но нужно точно знать уклон кровли и диаметр трубы.

Как изолировать трубу на крыше

Если труба сделана из кирпича, разрешить вопрос о том, как заделать проход кирпичной трубы через крышу, можно с помощью фабричных материалов, которые идут чаще всего в комплекте с кровельными материалами. Более подробно о проходе квадратного или прямоугольного дымохода читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

В случае установки круглого дымохода проход сэндвич трубы через крышу можно загерметизировать с помощью мягкой проходки. Это конструкция из эластичной части из силикона или резины и фланца. Фланец может быть из того же силикона или резины, но часто они металлизированы, чтобы была возможность придать ему форму, соответствующую профилю кровельного материала. Эти мягкие силиконовые и резиновые проходки имеют разные углы уклона, цвета и размеры, позволяю заделывать стык любой крыши с дымовой круглой трубой практически идеально. В некоторых случаях мягкие проходки называют «Мастер-флеш». Это название изделия одной из фирм — Master Flash – которые первыми вышли на наш рынок. Потому все более-менее похожие изделия называют мастер-флеш.

Мягкие проходки для разного типа кровельных материалов

Один нюанс: используются мягкие проходки в диапазоне температур от -50^оС до +140^оС, но стыкуются с трубами, температура которых не выше 100^оС. Если вы выводите трубу от бани, то, скорее всего, во время подготовки парилки труба будет значительно горячее. Даже если это сэндвич. Хотя все зависит от устройства печи и того, насколько используется тепло дымохода в каждом конкретном случае (есть ли бак на трубе или каменка, насколько горячим выходит дым из топки и т.д.). Если температура трубы выше 100^оС, придется использовать металлический стакан и такую же юбку.

Если температура трубы выше 100 градусов используют металлический стакан и такую же юбку

Как установить мастер-флеш на крышу

Большинство проходок выполнены из нескольких постепенно уменьшающихся диаметров. Перед установкой ненужную часть гофры срезают до необходимого размера. При этом надо помнить, что отверстие на проходке должно быть меньше на 20% диаметра трубы. В результате надеть на трубу бывает достаточно сложно и усилия приходится прилагать немалые. Чтобы меньше мучиться, трубу можно смазать мыльным раствором. Что-либо другое применять нежелательно: хоть материал и стойкий к коррозии, но вы можете случайно выбрать состав, к которому он окажется недостаточно нейтрален. После того как проходка натянута на трубу остается придать фланцу нужную форму. В некоторых случаях края фланца имеют металлизированное покрытие, тогда можно использовать молоток. С его помощью несильными ударами добиться повторения профиля кровельного материала. И последний этап установки — заполнить канавки на фланце герметиком, прижать к материалу кровли и закрепить саморезами.

Как установить «Мамтер Флеш»

Есть, правда, мягкие проходки для мягкой кровли или мембран. У них на тыльной стороне фланца нанесен клеящий состав, сверху закрытый защитной полосой бумаги. Обезжирив поверхность, к которой будет фланец крепиться, снимаете защитный слой, плотно прижимаете юбку проходки. Можно прокатать стык резиновым валиком чтобы точно выгнать весь воздух из места соединения, а можно для надежности нанести по краю слой герметика.

Порядок установки мягкой проходки кровли

При помощи мастер-флеша можно сделать и проход дымохода через крышу из металлочерепицы, хотя в данном случае удобнее наверное, использовать кровельные проходы фабричного образца. Фирма-изготовитель кровельного материала к листу металлочерепицы в заводских условиях приделывает колпак, через который и устанавливается труба дымохода. Простое решение и эстетичное: этот элемент имеет цвет, аналогичный кровельному покрытию.

Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.

Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.

Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.

Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.

Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

не задействуется свободное пространство парной;

нет риска обжечься о сталь или камень;

меньше вероятность возникновения пожара;

проще – не надо делать отверстие через весь чердак;

случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

увеличиваются потери тепла, так как фактически сразу пар попадает наружу;

сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;

нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;

по количеству элементов данный вариант дороже на 10%, чем обычный.

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.

Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.

Не образуются мостики холода в стенах, теплоизоляция не нарушается.

Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.

Эстетичность сооружения не портится боковыми выводами дыма.

На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.

Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.

Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.

Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.

Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.

Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.

Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.

При повреждении целостности дымоотводящей конструкции происходит задымление бани.

Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.

Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;

парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;

нужно ли отапливать соседние комнаты.

Внешнее размещение

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

цилиндрическая – 1 к 10;

прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.

Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.

На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.

Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше

Данный этап начните с разборки кровли:

Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).

Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.

для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.

Проход через стену

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.

В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа

Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.

Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.

Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.

Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).

Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.

Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.

Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.

Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.

2 вариант монтажа

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.

Изготовление и установка защитного (проходного) короба своими руками

Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.

Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.

Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.

В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.

Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода

Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

Вначале к стене крепится колено, а только потом основное устройство.

В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.

Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.

Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.

Ошибки при устройстве дымохода в бане

Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.

Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.

Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.

Недостаточная высота дымохода.

Группирование сразу нескольких дымоходных конструкций в одну.

Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Установка металлических вытяжных вентилей …: «У меня есть вытяжные вентиляционные отверстия в ванной, которые выходят на чердак. …» — Гость (19.01.2009) | Мигает | Архив

У меня есть вытяжные отверстия в ванной, которые выходят на чердак. Мне нужно, чтобы они выходили наружу, и самый быстрый способ добраться до них — через крышу. Но у меня металлическая крыша, стоячий фальц. Как правильно это сделать, если вырезать круглое отверстие для вентиляционного отверстия? Я не хочу, чтобы это просочилось.Черепицей вы обрезаете и кладете верхнюю черепицу НАД вентилируемым основанием, но я не могу этого сделать с металлической крышей, как правильно это сделать?			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12601/find/
Лучше всего это сделать с помощью специального пыльника m. Этот чехол для трубы изготовлен из резины EPDM или силикона с гибким алюминиевым фланцем вокруг основания. Это позволяет ему прилегать к ребрам панели. Они бывают круглыми или квадратными. (см. прилагаемый рисунок) 1.Вырежьте в панели отверстие размером чуть больше вентиляционной трубы. 2. Вырежьте отверстие в верхней части кожуха трубы, немного меньше, чем сама труба. 3. Нанесите бутиловый герметик на нижнюю сторону фланца кожуха трубы. 4. Установите пыльник трубы, образующий гибкий фланец, к ребрам панели. 5. Оберните крепеж вокруг пыльника трубы, особенно рядом с ребрами панели. 6. Нанесите полоску герметика на верхнюю часть кожуха трубы в месте его соприкосновения с трубой. Примечание: вы можете использовать обычную загрузку конвейера, установив ее другим способом.Вам нужно будет узнать у производителя вашей конкретной панели, возможно ли это, и если да, то как.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12602/find/
Извините, я забыл прикрепленный файл. Вот.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12603/find/
Нейт: Ненавижу сообщать плохие новости, но ты разместил вентиляционную трубу вместо дренажной трубы. Я думаю, что это вопрос для сильного фаната. Обычно мы вентилируем через потолок, если вы не можете этого сделать, тогда вы можете прикрепить металлический потолок прямо к крыше.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12604/find/
Для вентиляторов для ванных комнат мы используем те же вентиляционные отверстия, что и для сушилки, проходящей через крышу.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12605/find/
dlc, Хороший звонок. Думаю, я неправильно понял его вопрос. Ой … Я думал, что он имел в виду выхлопную трубу, тогда как на самом деле он имел в виду вентиляционную систему.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12606/find/
У меня такая же ситуация — ограниченное пространство для хранения вещей над потолком (которое не простирается до карниза), поэтому я должен выпустить вытяжной вентилятор в ванной через металлическую крышу. Так как я не хочу поднимать металлическую крышу, я должен вырезать в ней отверстие, и вентиляционная крышка будет располагаться поверх металлической крыши, а не под черепицей.Как мне это сделать, чтобы не протекать? Спасибо			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12607/find/
FWIW, вот ссылка на фото крыши.Я собираюсь установить колпачок вентиляционного отверстия на крыше в секции справа от секции, где показано вентиляционное отверстие. Кроме того, это участок крыши, который напрямую поражается сильным зимним ветром. Внутренняя конструкция дома не позволяет мне вывести вентилятор для ванной в другое место. Мусор, который вы видите на крыше, — это сосновые иглы и т. Д., Которые за зиму вылетели на крышу. Они будут удалены, когда я там установлю вентиляцию. http://s117.photobucket.com/albums/o44/bmurphywa/?action=view&current=Roof.jpg			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12608/find/
Исправленный URL: http: // s117.photobucket.com/albums/o44/bmurphywa/?action=view&current=Roof.jpg			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12609/find/
Получение этого URL-адреса для правильной публикации разочаровывает.Еще одна попытка: http://s117.photobucket.com/albums/o44/bmurphywa/?action=view&current=Roof.jpg Выглядит неплохо. Я постараюсь опубликовать ответ и посмотрю, правильно ли он поступит.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12610/find/
Если у кого-то возникнет такой же вопрос, меня направили к продуктам Dektite. Еще не пользовался, но похоже на ответ. Из-за моих попыток ввести ссылку выше, я так и не смог заставить ее работать. Я аккуратно ввожу URL-адрес, и при публикации он будет отображаться некорректно.Кто знает, что с этим делать.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12611/find/
Извини за это … не уверен, что вызвало проблемы.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12612/find/
Поместите пробку в поддон одной панели, между швами, как можно ближе к гребню.Затем вы покрываете всю сковороду и швы на любом стороной до самого конькового отлива. Подол нижний край и закрыть зи доводчиком и герметиком Лента.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12613/find/
Есть ли чехол для трубы, который может проходить через квадратную вентиляционную решетку в ванной, как упоминалось выше?			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12614/find/
Есть квадратные ботинки некоторых размеров. В прошлом у меня были очень хорошие результаты, когда я использовал круглый чехол, нанося уретановый герметик между трубкой и верхом чехла и используя зажим из нержавеющей стали, чтобы заставить верх резинового чехла соответствовать форме трубки.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/12615/find/
Спасибо, Кен, извини, если это глупые вопросы, но я в этом новичок.Что мне лучше — круглое или квадратное основание? Единственные квадратные основания, которые я, кажется, нахожу, — это модернизированные. Подойдут ли они к квадратному вентиляционному отверстию? Если я правильно вас понял, главный трюк — добиться, чтобы резина соответствовала квадратному отверстию, верно? Когда вы говорите «труба», вы имеете в виду сам квадратный вентиль? Когда вы говорите «хомут из нержавеющей стали», я имею в виду круглый шланговый хомут с винтом, чтобы затянуть его. Это верно? Подойдет ли круглый зажим на квадрат? Ненавижу задавать вопросы, которые кажутся глупыми, но меня поражает отсутствие информации об этом в Интернете.Это должна быть обычная проблема с установщиком металлической кровли DYI. В Интернете полно картинок и инструкций о том, как сделать круглую трубу-подставку, но на квадрате нет ничего, что я мог бы найти. Если у кого-то есть фотография того, как они установили квадратный вытяжной вентилятор на металлическую крышу со сквозным креплением, это было бы здорово. Спасибо всем.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12616/find/
помог мне хотя спасибо			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12617/find/
Привет, У нас есть утечка через вытяжной вентилятор в ванной наверху. Нам заменили оклад на резиновую, но кто-то сказал нам, что труба медная и должна быть заменена свинцовой гильзой — вы когда-нибудь слышали о стеке, сделанном из меди, а не из ПВХ? Спасибо			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/12618/find/

Как правильно установить кровельные откосы

Советы профессионалов по обеспечению герметичности установки и предотвращению несчастных случаев на рабочем месте

Большинство домовладельцев не связывают сантехнические работы со своими крышами. Но кровельным подрядчикам, сантехникам и инспекторам часто необходимо находиться на крыше для выполнения своей работы.Если вы работаете с вентиляционным отверстием в доме, возможно, вам придется отремонтировать или заменить кровлю вокруг трубы. Поэтому важно хорошо понимать, как безопасно и эффективно устанавливать устройства для перепрошивки. Выполните следующие действия, чтобы обеспечить правильную установку без утечек и защитить себя во время работы.

Правила безопасности для крыш

Как и при любой установке сантехники, безопасность должна быть главным приоритетом при установке или ремонте кровельного перекрытия. Примите следующие меры предосторожности, чтобы снизить риск аварии:

Слегка протектор .Крыши не рассчитаны на регулярное пешеходное движение. Убедитесь, что вы легко наступаете на любую крышу, над которой работаете, даже в течение короткого периода времени. И не забывайте заранее уточнять погодные условия. Ветер, дождь, снег и лед могут затруднить удержание ног.
Определите опасности. Перед началом работы очистите поверхность крыши от возможных опасностей, связанных со споткнувшись или поскользнувшись, например, от упавших веток, листьев, инструментов или других материалов. Отметьте любые места в крыше.В зависимости от дома вам также может потребоваться знать о воздушных линиях электропередачи, оголенных проводах, кабелепроводах или солнечных батареях.
Придерживайтесь самого необходимого. Когда вы устанавливаете перепрошивку, вам понадобится только молоток, гвозди и переплет. Держите все остальные инструменты и материалы подальше от крыши. Если вы заменяете существующий оклад, вам понадобится плоский стержень, который поможет удалить черепицу.
Практикуйте безопасность лестницы. Лестницу, по которой вы поднимаетесь на крышу, следует привязать к зданию или прикрепить к нему, чтобы оно не сдвигалось.Если это невозможно, попросите второго человека оставаться на земле и удерживать лестницу на месте, когда вы поднимаетесь и спускаетесь с крыши.
Избегайте обезвоживания. Поскольку крыша предназначена для отражения тепла, рабочие могут легко обезвоживаться в жаркие дни. Пейте много воды, чтобы избежать головокружения или дурноты, которые могут привести к падению и другим несчастным случаям.

Выбор правой кровельной планки

Другие факторы, которые следует учитывать, включают:

Уклон (или угол) крыши. Если крыша дома плоская, вам нужно будет использовать гидроизоляцию, которая позволяет укладывать трубу под углом 90 градусов. Однако для скатной кровли требуется наклонный гидроизоляционный слой, рассчитанный на работу с таким уклоном крыши.
Расположение и климат. Для сохранения водонепроницаемости гидроизоляция должна выдерживать расширение и сжатие крыши при различных температурах. Он также должен выдерживать постоянное воздействие ультрафиолетовых лучей, не становясь хрупким.Если дом расположен рядом с источником соленой воды, то налив должен иметь оцинкованное основание или покрытие для предотвращения коррозии.
Размер вентиляционной трубы. Для обеспечения водонепроницаемости выберите оклад с отверстием немного меньшим, чем размер трубы, выходящей из крыши. Использование гидроизоляции с отверстием того же размера, что и труба, или большего размера, не создаст водонепроницаемого уплотнения, позволяя воде просачиваться на чердак.
Специальные приложения. В некоторых домах требуются специальные элементы, например, боковые. Боковые окошки можно использовать для водопроводных, электрических и HVAC труб, которые выходят сбоку дома, а не через крышу, или над солнечными столбами. В тех случаях, когда целостность гидроизоляции находится в хорошем состоянии, а резиновый чехол — нет, дождевой воротник Oatey для гидроизоляции кровли No-Calk® можно легко установить поверх существующего гидроизоляционного воротника, чтобы восстановить его герметичность.

Этапы установки

Перед установкой гидроизоляции на незавершенной крыше очистите крышу от мусора и нанесите водостойкий слой войлока или дегтя на подкладку крыши (если он еще не нанесен).В домах с законченной крышей вам нужно будет поддеть кровельные гвозди, использованные для крепления старого гидроизоляции, а затем осторожно поднять черепицу над гидроизоляцией, чтобы вы могли поднять гидроизоляцию над трубой.
При установке новой кровли черепица устанавливается, начиная с нижней части крыши и поднимаясь вверх к пику, ряд за рядом. Следующий ряд черепицы должен перекрывать предыдущий ряд, чтобы вода не могла проникнуть ниже или между черепицей.
Приблизившись к проходу трубы, снимите фаску с открытого конца трубы (сделайте ему скошенный край).Очистите край и область вокруг трубы от мусора и наденьте оклад на скошенный конец так, чтобы он прилегал заподлицо к водонепроницаемой подкладке и черепице. Закрепите оклад к крыше с помощью кровельных гвоздей, убедившись, что они находятся под защитой черепицы, чтобы предотвратить утечки.
После того, как черепица будет полностью установлена, вы можете выполнить тест на воду, распылив воду из шланга на крышу над вентиляционным отверстием трубы. Облейте крышу на 15 минут. Затем проверьте чердак, где труба выходит из дома, чтобы увидеть, не просачивается ли вода.Если утечек не видно, значит, гидроизоляция гидроизоляции и работа завершена.

Как установить трубу для дровяной печи через металлическую крышу — Модернизированный дом

Дровяные печи каждую зиму могут сэкономить сотни долларов. Все мы знаем, что перегрев может серьезно повредить наши кошельки. Один из последних этапов монтажа дровяной печи — вставка дымохода.

Убедитесь, что он безопасно выходит через чердак и вашу крышу для надлежащей вентиляции.Работать с металлической крышей может быть немного сложнее, но именно поэтому вы здесь. Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу.

Установка дровяной печи делает ваш дом безопасным. Ниже мы поговорим о том, как правильно установить трубу через металлическую крышу. Здесь также есть полезные советы и рекомендации, а также удобная таблица затрат, которая поможет вам с вашим бюджетом.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Советы по установке

Как и в большинстве проектов по благоустройству дома, установка дровяной печи через металлическую крышу может быть сопряжена с некоторыми трудностями. Многие домовладельцы столкнулись со следующими проблемами, и я хотел включить их, чтобы помочь вам избежать повторения их ошибок. Давайте посмотрим, что вошло в список.

Модернизация старого дымохода

Если вы работаете со старым дымоходом, вы, вероятно, заметите, что он слишком велик для современных дровяных печей. Это означает, что будет вытягиваться больше воздуха, чем количество тепла, которое он производит. Проще говоря: зимой вы сожжете больше дров, чем нужно.

Что вы можете сделать, так это установить в дымоход вкладыш, который будет выступать в роли посредника. Эта труба должна быть такой же длины, как и весь дымоход, но не больше выходного отверстия.Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может работать неправильно.

Установка требований к высоте

В зависимости от ваших предпочтений, вы можете подумать, что короткий дымоход выглядит лучше, чем длинный дымоход. Важно помнить, что более короткий дымоход может не обеспечивать достаточную тягу для дровяной печи. Вы можете нанять кого-нибудь, кто подберет оптимальную высоту дымохода для вашего дома.

Горизонтальные дымовые трубы

Еще одна вещь, с которой люди, кажется, сталкиваются, — это слишком много горизонтальных дымоходов с дровяной печью.Система вентиляции будет работать наиболее эффективно, когда она работает вертикально. Не срезайте углы и не выводите трубу из окна или сквозь стену.

Кстати, поставить дымоход вдоль внешней стены дома — тоже плохая идея. Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности. Дровяная печь лучше всего обогреет дом, если труба проложена вдоль внутренней стены.

Имея ветреную дымовую трубу

Понятно, что некоторым домовладельцам нужно будет добавить пару изгибов к дымовой трубе.С этим можно быстро перестараться, и этого следует по возможности избегать. Система вентиляции должна быть прямой, чтобы предотвратить накопление вызывающего пожар химического вещества, называемого креозотом.

Как установить трубу для дровяной печи через металлическую крышу

Когда дело доходит до установки дровяной трубы для печи, важно изучить местные и национальные строительные нормы и правила. При работе с металлической кровлей могут быть определенные правила и нормы, которых необходимо придерживаться.

Такие вещи, как зазор и высота трубы, могут потребоваться для утверждения.Проконсультируйтесь с местным строительным отделом, чтобы убедиться, что вы соблюдаете правила. Если вы все в порядке, вот пошаговые инструкции, которые помогут с легкостью выполнить работу.

Шаг первый: установка плиты

Если вы еще этого не сделали, поставьте дровяную печь именно в том месте, где вы собираетесь ее установить. Если он уже установлен, вы на шаг впереди и значительно упростите свою работу. Поместите одну часть дымоходной трубы на соединение с печью, чтобы использовать ее в качестве направляющей.

Шаг второй: создание вашей отметки

Затем возьмите отвес с потолка, чтобы обозначить центр трубы на фанере для обшивки крыши.Просверлите пилотное отверстие в том месте, где вы сделали отметку, и обязательно пройдите сквозь металлическую крышу. Это делается для того, чтобы проделать физическое отверстие там, где должен быть центр дымохода.

Шаг третий: создание диаметра

Если у вас есть доступ к компасу для рисования, третий шаг будет простым. Возьмите его и отметьте внешний диаметр нужного вам отверстия для дымохода. Сделайте это на внешней поверхности металлической крыши. Опять же, убедитесь, что вы соблюдаете спецификации производителя, а также все строительные нормы и правила.

Обычно между поверхностью трубы и окружающим материалом остается зазор не менее двух дюймов. Слишком близкое расположение дымохода может создать угрозу возгорания.

Шаг четвертый: вырежьте отверстие

Затем возьмите лобзик и с помощью комбинированного лезвия проделайте отверстие в крыше и фанере. Возьмите планку и наденьте ее на только что проделанное отверстие. Сдвиньте оклад на несколько дюймов вниз и проведите карандашом линию, указав верхнюю часть края.

Острыми ножницами прорежьте окантовку там, где вы разместили линию, прежде чем переходить к следующему шагу.

Шаг пятый: вставка мигания

После того, как вы прорежете линию, вы сможете подложить верхний край гидроизоляции под рубероид и рубероид. Наденьте его на отверстие дымохода. Нанесите ½-дюймовый валик герметика для наружных работ, немного приподняв крышу.

Это должно быть примерно на ½ дюйма выше того места, где конец крыши встречается с поверхностью гидроизоляции.Сделайте это еще раз, но под краем основания по периметру и надавите, чтобы он плотно прилегал к окладу.

Шаг шестой: Сборка дымохода

Возьмите инструкции, прилагаемые к дымоходу, и аккуратно соберите их. По завершении вставьте дымоход через отверстие в крыше вместе с воротником. Возьмите нижний или нижний конец дымохода и наденьте его на фланец дровяной печи.

Шаг седьмой: двойная проверка проделанной работы

Шаг седьмой направлен на перепроверку всего до этого момента.Убедитесь, что дымоход закреплен на фланце. Также проверьте, не находится ли он над поверхностью крыши.

Гидроизоляционный слой должен быть на месте с помощью герметика. Затем вы можете использовать кровельные саморезы, чтобы удержать гидроизоляцию на своем месте. Убедитесь, что винты вставлены сбоку от планки, но не вставляйте их в нижний край.

Шаг восьмой: Завершить

Почти готово! Установите колпачок дымохода в соответствии с указаниями в инструкции по эксплуатации.Возьмите небольшое количество герметика и нанесите его с каждой стороны оклада. Добавьте его вокруг любых щелей воротника, чтобы внутрь не попадала влага или вода.

Стоимость установки дровяной печи

Общая стоимость установки дровяной печи

Установка дровяной печи	Цена
Среднее значение по стране	$ 2,486
Минимальная стоимость	$ 400
Максимальная стоимость	5 500 долл. США
Средняя стоимость	1,210–4,437 долл. США

Куда уходят ваши деньги

Материал	Средняя цена
Дровяная печь	400–2 500 долл. США
Печная труба	300–3500 долларов
Подкладка пода	200–500 долларов
Настенные покрытия	60–500 долларов
Трудовые отношения	250–800 долларов
Итого	1,210–8,300 долл. США

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Куда идет печная труба?

Правильно вставлять дровяную трубу для печи гофрированным концом вниз. Влага появится, когда дымоход начнет остывать. Если положить обжатый конец вверх, соединения будут протекать, что в конечном итоге может привести к эрозии и ржавчине.

Как вентилировать металлическую крышу?

Вентиляция и изоляция являются ключевыми факторами при работе с металлической кровлей.Будь то небольшой сарай, гараж или целый дом. Вы должны установить воздухозаборники внизу крыши, а также иметь вентиляционные отверстия в верхней части крыши.

Позволяют воздушному потоку безопасно входить и уходить внутри конструкции благодаря постоянной естественной тяге. Отсутствие надлежащей вентиляции металлической крыши может привести к повреждению конструкции, а также к повреждению вещей под крышей.

Вам нужна двустенная труба для дровяной печи?

Двустенная труба — необходимость, когда у вас дровяная печь.Если у вас одностенная труба, окружающее пространство будет нагреваться снаружи трубы и воспламениться. Используя как минимум две трубы, вы позволяете теплу распространяться больше, не позволяя трубам нагреваться настолько, чтобы вызвать пожар.

Установка резиновых башмаков на металлическую крышу: установка гидроизоляции труб

Если утечка происходит через крышу, в первую очередь следует смотреть вокруг выступов через крышу, таких как трубы и дымоходы. Обычно это места протечек крыши.Вот почему важно знать, как правильно и надежно установить резиновый чехол для трубы, чтобы крыша оставалась водонепроницаемой.

Здесь вы найдете все шаги, которые необходимо выполнять, чтобы каждый раз обеспечивать точную и плотную установку гидроизоляции труб. В Western States Metal Roofing мы отвечаем на вопросы наших клиентов по металлической кровле более 25 лет. Итак, чтобы упростить задачу, мы также сделали для вас видео по установке оклейки труб.

Это руководство по установке предназначено для установки резиновых чехлов на открытые панели с крепежными элементами.

Сколько стоит прокладка труб?

Стоимость оклейки трубы будет зависеть от размера и типа резинового чехла. Меньшие размеры будут стоить от 8 до 16 долларов каждый, а большие размеры могут стоить до 32 долларов каждый. Модернизация трубы будет стоить дороже, чем стандартная круглая или квадратная труба. Они варьируются от 25 до 100 долларов каждая.

Какие инструменты и расходные материалы необходимы для установки гидроизоляции труб на металлической крыше

Карандаш плотницкий
Перчатки кровельные
Пистолет для уплотнения
Герметик силиконовый
сверло
Сверло ступенчатое или сабельная пила
Винты с накатанной головкой металл-металл ¼ x ⅞ дюйма с уплотнительной шайбой

Как установить гидроизоляцию трубы для металлической крыши с открытой панелью крепления

Измерьте положение трубы, чтобы определить, где разрезать кровельную панель.
Поместите панель рядом с трубой, чтобы определить, через какое ребро будет проходить труба.
Поместите панель на пару ножек козлы и отметьте панель в соответствии с размерами.
Начните с проделывания пилотного отверстия.
Используйте ступенчатое сверло или сабельную пилу. Просверлить металлическую кровельную панель до желаемого диаметра
Нанесите силиконовый герметик на трубу.
Установите кровельную панель, совместив просверленное отверстие с трубой
Установить металлическую кровельную панель
Плотно прижмите окантовку трубы к кровельной панели, надавив на нее вниз
Плотницким карандашом нарисуйте гидроизоляцию трубы на панели крыши.
Нанесите силиконовый герметик на кровельную панель вокруг прохода трубы.
Нанесите силиконовый герметик на панель на расстоянии полдюйма от внутреннего контура следа.
Плотно вставьте фитинг трубы на место.
Начните с высокого шва и установите один винт x ⅞ дюйма по металлу.
Установите второй винт на высокий шов на противоположном конце первого винта.
Установите оставшиеся винты на один дюйм по центру по периметру гидроизоляции трубы.
На уплотнение трубы можно нанести герметик.

Вы не хотите, чтобы размер отверстия в гидроизоляции трубы был превышен. Для предотвращения утечек требуется плотная посадка вокруг трубы.

Типы гидроизоляции труб для открытой панели крепления

Резиновые сапоги для труб доступны с квадратным основанием, круглым основанием или модифицированным круглым основанием и застежкой-молнией. Отливы труб бывают разных размеров, которые легко регулируются и могут быть обрезаны на рабочем месте.

Каковы размеры квадратной трубы для металлической крыши?

Каковы размеры круглой трубы для металлической кровли?

Когда ваш кожух трубы установлен правильно, ваша крыша будет безопасной и надежной для любого ветра и непогоды, которые она может выдержать.

Теперь, когда вы можете профессионально установить, пришло время приобрести и ваши металлические кровельные панели, как одна. Купите завод напрямую в компании Western States Metal Roofing, и вы можете сэкономить 15% -50%, исключив посредников. Перейдите на сайт «Металлическая кровля Western States», чтобы увидеть наш каталог.

Нужна дополнительная помощь по установке? Мы вас там тоже прикрыли. Посетите наш Центр обучения сегодня, чтобы получить дополнительные инструкции по установке и помощь.

Снятие радона своими руками. Пошаговое руководство по созданию безрадонового дома

Введение

Системы уменьшения радона — отличный способ удалить радон из вашего дома, но их сложно установить.Снижение радона своими руками — это немалый подвиг, но для тех, кто достаточно уверен в своих силах, мы предоставляем пошаговые инструкции по установке системы самодельного подавления радона.

Зачем нужно бороться с радоном?

Установка системы снижения уровня радона может быть дорогостоящей, и если у вас есть радон, вам может показаться, что вы не сможете избежать этих расходов. Вы, конечно же, не должны обходиться без системы смягчения последствий в долгосрочной перспективе, если знаете, что в вашем доме высокий уровень радона. Итак, как уменьшить расходы, а также радон? Выполните установку по уменьшению радона своими руками.

Выше мы намекали на это, но стоит повторить: установка системы подавления радонового излучения — серьезная задача. Ознакомьтесь с инструкциями в этой статье, чтобы узнать, готовы ли вы для этого. Если какой-либо этап установки вызывает у вас дискомфорт, наймите кого-нибудь для установки вашей системы. Вы сэкономите себе много головной боли, времени и, возможно, денег. Нет ничего хуже, чем потратить бесчисленные часы и доллары на установку по уменьшению радона своими руками только для того, чтобы проверить свои уровни радона и увидеть, как они остаются прежними!

Базовый обзор самостоятельного устранения радоновых отложений

Установка системы смягчения воздействия радона включает несколько этапов.Основная цель системы — удалить радон из дома. Радон выходит из земли, поэтому для этого нужно просверлить отверстие в фундаменте дома и активно всасывать воздух из земли и выводить его из дома через крышу. Вы правильно поняли: воздух должен идти от земли под домом, через фундамент, вверх по трубам, которые проходят через внутреннюю часть дома, вверх и через крышу.

Итак, система потребует прокладки трубы из ПВХ через несколько этажей или, по крайней мере, через бетонную плиту и через вашу крышу.Он также включает в себя просверливание отверстий в фундаменте подвала и в крыше, которые должны быть должным образом герметизированы, чтобы радон не попал вокруг трубы в фундаменте и влага не попала через крышу.

Другой важный элемент для установки — вентилятор. Вентилятор создает всасывание в трубе, вытягивая воздух из почвы под домом и выталкивая его над домом, позволяя ему рассеиваться. Вентилятор расположен на чердаке или обычно наверху системы. А если труба проходит через чердак, ее следует изолировать, чтобы теплый воздух из нижней части дома не попадал на холодный воздух из верхней части дома и не приводил к конденсации влаги.Было бы стыдно решать одну проблему, радон, только создавать другую, сырость и плесень на чердаке.

Последний элемент, который вы захотите иметь в своей системе смягчения радона, — это манометр (манометр), обычно просто датчик жидкости, который сообщает вам, что вентилятор работает: он создает перепад давления в трубе и, следовательно, вытягивает воздух из земля.

Конечно, после того, как ваша система будет установлена, вы захотите использовать детектор радона, чтобы регулярно контролировать систему и убедиться, что он действительно снижает количество радона в вашем доме.

В следующей части статьи вы узнаете, что именно вам нужно и что нужно делать, чтобы установить в доме систему смягчения воздействия радона.

Чтобы получить полную пошаговую разбивку со ссылками на продукты, которые вам понадобятся, продолжайте читать это руководство DIY Radon Mitigation.

Шаги для самостоятельного устранения радона

1. Получите начальное показание радона

Первый шаг к снижению уровня радона в вашем доме — это понять, где уровни радона в вашем доме высоки и насколько они высоки.Для этого вам понадобится детектор радона. Детектор, который вы покупаете, зависит от вашего бюджета, но мы рекомендуем детектор для длительного использования. Они дороже, чем детекторы краткосрочного действия, но они годами показывают уровень радона в вашем доме. Кратковременные детекторы дают вам показания только в течение нескольких дней, а затем они снимаются; их нельзя использовать повторно. Для получения дополнительной информации о различиях между типами радоновых тестов прочтите нашу сравнительную статью здесь.

Более того, вы захотите контролировать уровень радона до, во время и после установки системы, поэтому долгосрочный тестер на самом деле более экономичен, чем покупка нескольких краткосрочных тестов.

2. Возраст постройки

Зная, сколько лет вашему дому, вы сможете спланировать установку системы уменьшения радона своими руками. Если дом был построен до 1970-х годов, заливка под фундаментом из цементной плиты, вероятно, не идеальна. Идеальный наполнитель — пористый, что означает, что он позволяет газу дышать. Это позволит вам относительно легко высасывать воздух. Неидеальная заливка — это плотная либо очень влажная земля, либо камень. Это требует больших усилий, так как вам нужно выяснить, как всасывать воздух через эту плотную землю и выходить через вашу систему.

3. Структура

Перед тем, как проложить трубу через фундамент, дом и крышу, вам следует проанализировать структуру своего дома и найти пару ключевых деталей.

Во-первых, дополнения. Если части вашего дома были добавлены после первоначального строительства, вам может потребоваться снизить уровень радона в нескольких частях вашего дома. Это будет иметь место, если ваша фундаментная плита не является полностью непрерывной, что означает, что под вашим домом есть карманы с воздухом, каждый из которых потребует различных систем смягчения, что усложняет установку системы подавления радона своими руками.

Во-вторых, действующие дренажные системы. Есть ли у вас в доме дренажная канализация или дренажная плитка, из которой можно выводить радон? Если это так, возможно, вам не потребуется просверливать фундаментную плиту.

В-третьих, состав почвы. Возможно, вы сможете позвонить строителю вашего дома, чтобы узнать, какой тип заливки был использован под фундаментной плитой. Если нет, можно просверлить отверстие и проверить. Вам нужна заливка, похожая на гравий, потому что она способствует циркуляции воздуха. Влажный песок или земля пропускают гораздо меньше воздуха.Если у вас влажная земля, вам нужно будет просунуть руку в отверстие, которое вы просверлили в фундаменте, и выкопать фут или два в каждом направлении. Это должно позволить трубе, расположенной значительно выше дна ямы, всасывать достаточное количество воздуха.

Последний, текущий фундамент компромиссов. Проверьте, где трубы проходят через фундамент, чтобы убедиться, что они полностью герметичны, и заделайте трещины, даже микротрещины, в плите. Эти усилия сделают плиту герметичной, что позволит системе смягчения воздействий получить хороший уровень всасывания.

4. Планирование трубы

Вам нужно использовать трубы из ПВХ диаметром от 3 до 4 дюймов (на Amazon нет хороших вариантов). Это означает, что вам нужно будет просверлить отверстия диаметром 3–4 дюйма на разных уровнях дома. Опять же, есть пара конкретных деталей, которые следует учитывать в вашем конкретном доме.

Во-первых, избегайте прокладки трубы через жилые помещения, так как она выглядит плохо. Итак, есть ли путь, по которому вы можете избежать посещаемых мест? Общие решения включают в себя запуск его из подвала в пристроенный гараж и с крыши гаража или через чулан внутри дома.Вы действительно хотите, чтобы ПВХ работал внутри дома, чтобы уменьшить конденсацию и ограничить воздействие элементов — это поможет системе прослужить дольше.

Во-вторых, труба должна выходить из вашей крыши на расстоянии не менее 10 футов от окон в горизонтальной плоскости. Это связано с тем, что труба выводит газ радон, и, если он находится слишком близко к окну, он может вернуться в ваш дом через окно.

Труба, которая часто представляет собой несколько разных кусков трубы, соединенных вместе с необходимыми коленами или другими соединениями и цементом из ПВХ, также должна выступать на 1 фут над поверхностью крыши.

Вам понадобится наждачная бумага и ножовка (или аналог), чтобы разрезать трубопровод и удалить заусенцы (что необходимо для плотного прилегания).

5. Размещение вентилятора

Вам необходимо разместить вентилятор так, чтобы он находился за пределами жилой зоны вашего дома: на чердаке, в гараже или снаружи (наименее предпочтительно). Это требуется для системы уменьшения воздействия радона, поскольку она защищает вас от утечки в месте установки вентилятора, что может привести к скоплению радона, поскольку вентилятор вытягивает радон вверх, но затем не может удалить его из дома.Вот почему также важно постоянно контролировать радон, если у вас установлена система смягчения последствий. Размер впускного / выпускного отверстия вашего вентилятора для снижения уровня радона будет определять размер трубы из ПВХ, которую вы должны купить.

6. Сверление отверстий

Найдите подходящее место в фундаменте для бурения. Идеальное место — возле стены, к которой можно прикрепить трубы из ПВХ.

Когда вы будете готовы к сверлению, измерьте отверстие немного больше диаметра вашего ПВХ. Используя отбойный молоток, просверлите фундамент до тех пор, пока не дойдете до заливки ниже.Примите необходимые меры, если эта заливка густая. Вы, вероятно, захотите использовать роторный бурильщик, который поможет создать начальную скважину под отверстием в фундаменте.

Вам понадобится ножовка или дрель большого диаметра, чтобы пройти через различные стены, перекрытия и крыши, участвующие в прокладке трубы от фундамента до крыши.

7. Укладка трубы

Проведите трубу от крыши до подвала. Начните с крыши и убедитесь, что вся система трубопроводов герметична и скреплена скобами от крыши до подвала.В рамках этого процесса вам нужно будет прикрепить вентилятор к конструкции трубопровода, в идеале на чердаке. Если трубопровод действительно проходит через пространство, температура которого может отличаться от температуры в остальной части дома (чердаки и гаражи), изолируйте трубопровод в этом пространстве. Это поможет избежать образования конденсата на трубопроводе. Вставьте последнюю трубу в отверстие, которое вы просверлили в фундаменте, и заделайте ее в систему. Теперь вы готовы сделать все герметичным.

8. Уплотнительные отверстия

Вам понадобится герметик и гидравлический цемент для герметизации крыши и фундамента соответственно.Перед нанесением гидравлического цемента на шов у вас также должен быть запасной стержень, чтобы заполнить пространство между трубой из ПВХ и отверстием в фундаменте.

9. Тестирование системы

Наконец, вам нужно убедиться, что ваша система снижает уровень радона. Для этого включите вентилятор и сделайте небольшое отверстие в другой точке фундамента (просверленное для тестирования), используя дымящийся кусок горящей бумаги, чтобы проверить, не всасывается ли воздух в это отверстие. Это говорит о том, что система запущена и работает, всасывая воздух через фундамент в место, где проложен трубопровод для смягчения последствий.Наконец, установите манометр на трубопроводе подвала, который покажет вам, создает ли система перепад давления, необходимый для всасывания воздуха из земли.

Список продуктов для снятия радона своими руками:

ПВХ 3-4 дюйма (в зависимости от впускного / выпускного отверстия вентилятора)
Локтевые суставы в соответствии с конструкцией вашего дома
Изоляция трубопроводов (зависит от размера вашего ПВХ)
Кронштейны для труб (зависит от размера вашего ПВХ)
Цемент ПВХ
Вентилятор для нейтрализации радона
Манометр
Гидравлический цемент
Опорный стержень
Ножовка по металлу
Наждачная бумага для снятия заусенцев с трубы
Отбойный молоток (рекомендуется арендовать, а не покупать)
Роторная бурильная машина (рекомендуется арендовать, а не покупать)
Базовая пила

Резюме

Вам есть о чем подумать при установке системы подавления радона своими руками.Если вас устраивают все эти шаги, вы можете выполнить работу самостоятельно.

Однако чаще всего люди должны получить профессиональную установку системы. И после установки вашей системы уменьшения радона важно продолжать тестирование на радон. Вы бы не хотели прекращать проверять радон, доверять системе, а затем не замечать неисправности системы. Таким образом, долгосрочный детектор радона — это также хорошее вложение при установке системы смягчения последствий радона.

Воздушное уплотнение и трубопроводы

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах.Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие заглушки в некондиционное пространство с блокировкой / перекрытием по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

Дом с нулевым потреблением энергии DOE (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения (IECC), 2009 г.

Таблица 402.4.2 Критерии проверки компонентов воздушной перегородки и изоляции, валы, проходки: шахты воздуховодов, проходы в коммуникациях и дымоходы, открывающиеся наружу или без кондиционера, герметичны.
Сантехника и электропроводка: Между внешней частью и трубами помещается изоляция. Изоляция батата разрезается, чтобы поместиться вокруг проводки и водопровода, или изоляция, нанесенная методом распыления / выдувания, простирается за трубами и проводкой.

402.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для уплотнения разнородных материалов, должны допускать различное расширение и сжатие. Источники инфильтрации (см. Список ниже) должны быть герметизированы, герметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

Все стыки, швы и проникновения
Проходки инженерных сетей
Соединение балок обода
Другие источники проникновения.

2012 IECC

2012 IECC R402.4 Утечка воздуха. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха.

R402.4.1 Тепловая оболочка здания. Методы, используемые для уплотнения разнородных материалов, должны допускать различное расширение и сжатие.

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, шахты / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционное пространство, герметизированы.
Сантехника и электропроводка: Между наружной стенкой и трубами помещается изоляция. Батарейная изоляция разрезается и устанавливается вокруг проводки и водопровода или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом / проводкой.

2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, шахты / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционное пространство, герметизированы.Установка воздушных барьеров и изоляции, водопровод и проводка: изоляция помещается между внешней стороной стенового блока и трубами. Батарейная изоляция разрезается и устанавливается вокруг проводки и водопровода или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом / проводкой.
Спринклеры скрытого пожаротушения — Спринклеры скрытого пожаротушения должны быть опломбированы только способом, рекомендованным производителем. Запрещается использовать заделку или другие клеящие герметики для заполнения пустот между накладками пожарных спринклерных систем и потолком.

Дооснащение:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный кодекс 2009 г. (IRC)

Раздел P2606.1. Общие. Проемы в крыше и наружных стенах должны быть водонепроницаемыми. Стыки на крыше вокруг вентиляционных труб должны иметь свинцовые, медные или оцинкованные железные вставки или разрешенный эластомерный материал.

N1102.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для уплотнения разнородных материалов, должны допускать различное расширение и сжатие. Источники инфильтрации (см. Список ниже) должны быть герметизированы, герметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

Все стыки, швы и проникновения
Проходки инженерных сетей
Соединение балок обода
Другие источники проникновения.

Таблица N1102.4.2 Критерии проверки компонентов воздушной перегородки и изоляции, валы, проходки: шахты воздуховодов, проходы инженерных сетей и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы.
Сантехника и электропроводка: Между внешней частью и трубами помещается изоляция. Изоляция батата разрезается, чтобы поместиться вокруг проводки и водопровода, или изоляция, нанесенная методом распыления / выдувания, простирается за трубами и проводкой.

2012 IRC

Раздел P2606 Проникновения.Кольцевое пространство между внешней стороной трубы и отверстием в стене, перекрытии или потолке здания, через которое проходит труба, должно быть герметизировано герметиком или пенопластом или закрыто системой уплотнений. Герметизирующий материал, пенный герметик или система прокладок должны быть рассчитаны на условия в месте проникновения и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через узлы с номинальной огнестойкостью или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм.

Раздел P2607.1 Общие. Проемы в крыше и наружных стенах должны быть водонепроницаемыми. Стыки на крыше вокруг вентиляционных труб должны иметь свинцовые, медные или оцинкованные железные вставки или разрешенный эластомерный материал.

2015 и 2018 IRC

Раздел P2606 Проникновения. Кольцевое пространство между внешней стороной трубы и отверстием в стене, перекрытии или потолке здания, через которое проходит труба, должно быть герметизировано герметиком или пенопластом или закрыто системой уплотнений.Герметизирующий материал, пенный герметик или система прокладок должны быть рассчитаны на условия в месте проникновения и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через узлы с номинальной огнестойкостью или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм.

Раздел P2607.1 Трубы, проходящие через крышу. Проемы в крыше и наружных стенах должны быть водонепроницаемыми.Стыки на крыше, вокруг вентиляционных труб должны иметь свинцовые, медные или оцинкованные стальные прокладки или разрешенный эластомерный материал.

Таблица N1102.4.1.1 Установка воздушного барьера и изоляции, шахты / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционное пространство, герметичны. Установка воздушных барьеров и изоляции, водопровод и проводка: изоляция помещается между внешней стороной стенового блока и трубами. Батарейная изоляция разрезается и устанавливается вокруг проводки и водопровода или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом / проводкой.
Спринклеры скрытого пожаротушения — Спринклеры скрытого пожаротушения должны быть опломбированы только способом, рекомендованным производителем. Запрещается использовать заделку или другие клеящие герметики для заполнения пустот между накладками пожарных спринклерных систем и потолком.

Дооснащение:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC).Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

% PDF-1.4
%
41 0 объект
>
эндобдж

xref
41 82
0000000016 00000 н.
0000002383 00000 н.
0000002482 00000 н.
0000003170 00000 н.
0000003305 00000 н.
0000003726 00000 н.
0000004133 00000 п.
0000004515 00000 н.
0000004976 00000 н.
0000005025 00000 н.
0000005186 00000 п.
0000005235 00000 н.
0000005283 00000 н.
0000005666 00000 н.
0000006085 00000 н.
0000006198 00000 н.
0000006309 00000 п.
0000006915 00000 н.
0000006940 00000 н.
0000007396 00000 н.
0000007649 00000 н.
0000007917 00000 п.
0000008440 00000 н.
0000009440 00000 н.
0000009568 00000 н.
0000010065 00000 п.
0000010090 00000 н.
0000010986 00000 п.
0000011291 00000 п.
0000012149 00000 п.
0000012291 00000 п.
0000013087 00000 п.
0000014021 00000 п.
0000014788 00000 п.
0000014901 00000 п.
0000015795 00000 п.
0000018674 00000 п.
0000019287 00000 п.
0000028604 00000 п.
0000028862 00000 п.
0000029241 00000 п.
0000029342 00000 п.
0000029411 00000 п.
0000029715 00000 п.
0000029890 00000 н.
0000030165 00000 п.
0000040798 00000 п.
0000057575 00000 п.
0000058029 00000 п.
0000071509 00000 п.
0000071578 00000 п.
0000071677 00000 п.
0000073287 00000 п.
0000077079 00000 п.
0000077493 00000 п.
0000077562 00000 п.
0000077657 00000 п.
0000086356 00000 п.
0000086637 00000 п.
0000086921 00000 п.
0000086947 00000 п.
0000087353 00000 п.
0000096870 00000 п.
0000097134 00000 п.
0000097510 00000 п.
0000105318 00000 п.
0000105571 00000 п.
0000105911 00000 н.
0000109520 00000 н.
