Соединение ПНД труб. Как соединить трубы?

Аббревиатура ПНД в расшифровке означает полиэтилен низкого давления. Технологический процесс производства основан на применении шнекового экструдера. В результате получается гибкая и легкая труба, устойчивая к коррозии. Область применения обширна: газопровод, водопровод, канализация. Также в трубах ПНД прокладывают различные кабели и используют их как обсадные гильзы при обустройстве скважин. В этом материале рассмотрим, как правильно соединить трубы ПНД.

Способы соединения ПНД труб

Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.

Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга. Существуют два вида соединения труб ПНД с применением сварки.

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

• два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
• заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

• в зажимах станка фиксируют две заготовки одинакового диаметра;
• после центровки труб приступают к нагреву их концов до начала плавления пластика;
• паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

Разъемная стыковка ПНД труб

В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка. Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.

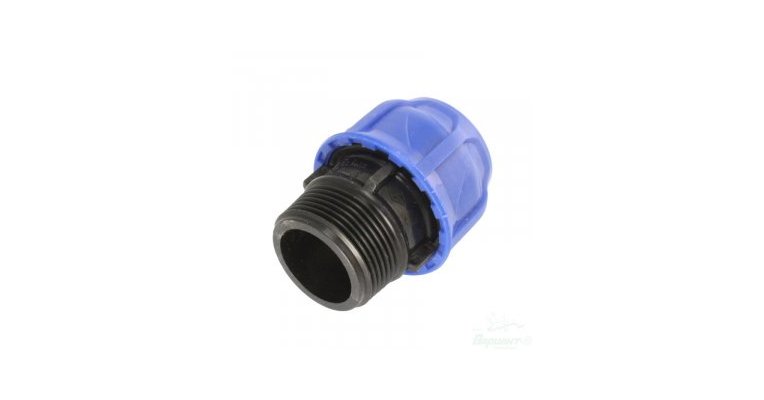

Соединение труб фитингами

Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:

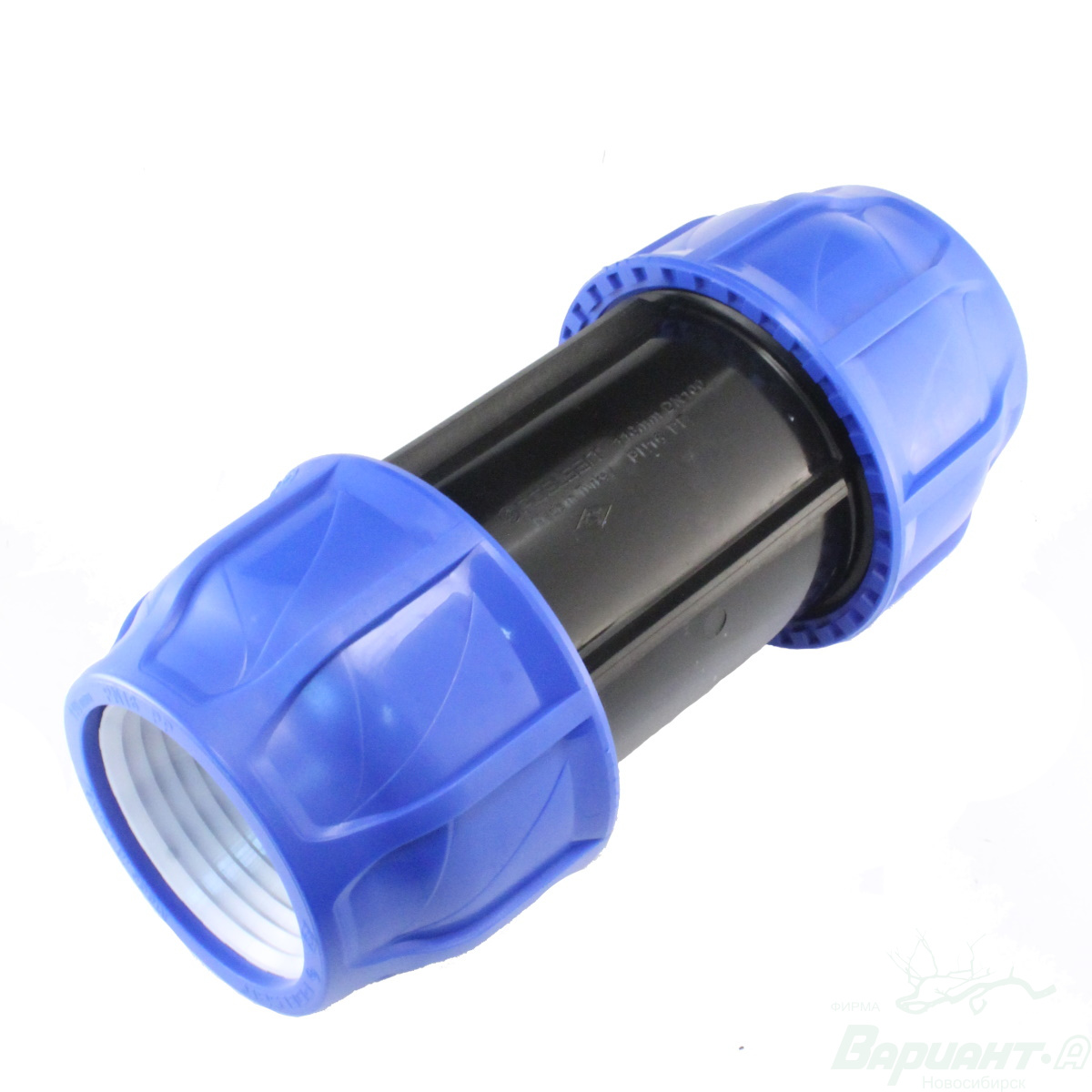

• компрессионные — для стыковки заготовок одинакового диаметра;
• редукционные — для стыковки заготовок разного диаметра.

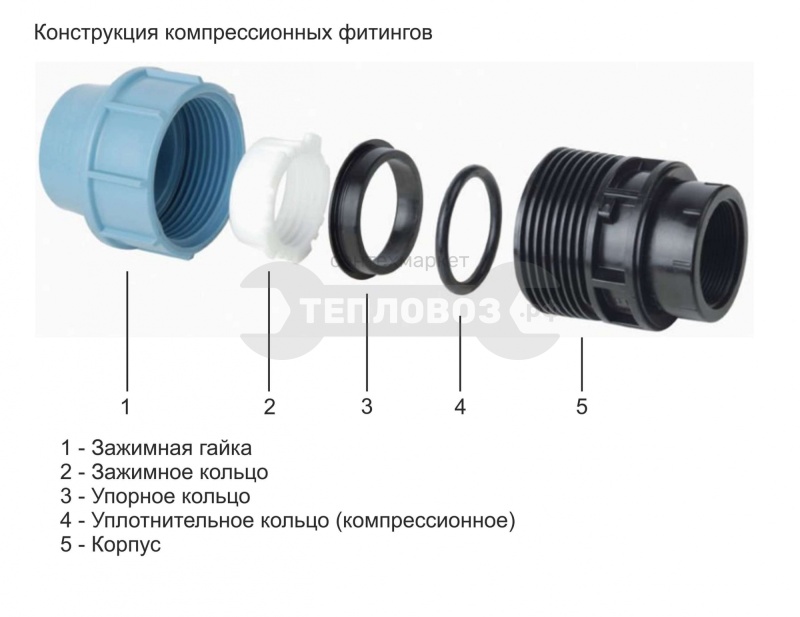

Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе. Уплотнительное кольцо обеспечивает герметичность стыку. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.

Соединение труб ПНД фланцами

Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:

• компрессионный фланец предназначен для фиксации на трубе ПНД;
• монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.

Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.

*Для соединения ПНД 160 мм без сварки, используйте фланцы.

Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.

Труба ПНД 160 цена за метр

Труба полиэтиленовая ПЭ 100 ПНД диаметром 160 миллиметров для центральной системы водоснабжения – идеальное решение для смены износившихся труб или прокладки новых. Шумиха по поводу стройматериалов из пластиков уже прошла, но покупки вышли на стабильный уровень. И это вполне объяснимо – все понимают, что именно такие трубы на данный момент наилучший вариант из всех возможных. Наиболее часто для ремонта или строительства применяют марку полиэтилена ПЭ100 различных размеров и толщины стенок. Кто-то по-прежнему использует металлические аналоги, поэтому их производство еще не прекращено. Но покупают их в меньшей степени, чем раньше, потому что конкуренция с трубами из пластика слишком сильна. У полиэтилена очень много положительных качеств.

Труба ПНД 160, цена за метр которой намного ниже стальных труб того же диаметра, применяется в прокладке канализационных магистралей, систем, водостоков, силовых и низковольтных кабелей, вентиляции. И это ещё не весь список применения полиэтиленовых труб 160 мм. Благодаря физическим свойствам полиэтилена, а именно устойчивость к низким температурам, химическим реагентам, трубы можно использовать и в зимних условиях, и для сточных вод.

Предлагаемые нами полиэтиленовые трубы ПНД 160 мм можно приобрести со склада либо под заказ. Также мы готовы предложить трубы различного диаметра и формы. При оптовых заказах делаем скидки!

Технические полиэтиленовые трубы ПНД 160 мм

Полиэтиленовые трубы отличаются износостойкостью, прочностью, не подвергаются агрессивным воздействиям окружающей среды. Кроме этого, трубы легки и просты в применении и установке. Не требуют регулярного технического осмотра, что так же является преимуществом. Полиэтиленовые трубы подлежат эксплуатации более 100 лет. На техническую трубу дается гарантия использования более 50 лет.
 Для стран, которые подвержены стихийным природным явлениям (землетрясение, сдвиг земной коры) полиэтиленовые трубы считаются настоящей находкой. В Китае, Вьетнаме, Кореи, Японии в соответствии с указом правительства все имеющиеся под землей инженерные трубы были заменены на полиэтиленовые. Благодаря чему повысилась безопасность и сохранность систем трубопровода.

Цены на техническую трубу 160 мм

Преимущества полиэтиленовых труб из ПНД

• Одним из главных преимуществ этого вида труб является их долговечность.
• Со временем пользования трубы лишь приобретают дополнительные преимущества. Сглаживается внутренняя поверхность, а благодаря устойчивости к коррозии внутренний диаметр остается прежним на протяжении долгих лет, в отличие от металлических конструкций. На трубы осуществляется гарантия по эксплуатации, которая составляет пятьдесят лет, в то время, как на металлические трубы гарантия выдается на 20 лет.
• Трубы полиэтиленовые, благодаря своим пластическим качествам, не подвергаются воздействию влаги.
• Так же преимуществом является экономическая сторона прокладки. Проложить полиэтиленовые трубы гораздо дешевле и легче, нежели металлические.
• Не требуется дополнительной изоляции, что позволяет с легкостью прокладывать и соединять трубопроводы.
• Полиэтиленовые трубы отличаются своим небольшим весом, что позволяет экономить рабочую силу, время и материальные средства.
• Полиэтиленовые трубы производятся бухтами, что позволяет удобно и быстро доставить их в нужное место. При погрузке они занимают в три раза меньше места, чем стальные трубы.

Полиэтиленовые трубы ПНД с резьбой технические 160 мм

  Пластик сегодня очень прочно вошел в нашу жизнь, вытеснив во многих отраслях изделия из металла. В частности, легкие полиэтиленовые трубы не
 подвержены такому процессу, как коррозия, их очень легко транспортировать и удобно прокладывать. Техническая труба пнд с резьбой диаметром 160 мм – хорошее решение для защиты кабелей от внешних воздействий, монтажа канализации и водостоков, обсадной материал при прокладке скважин. И это далеко не весь список, где можно использовать данный продукт.

Цены на полиэтиленовые трубы с резьбой 160 мм

Особенности труб ПНД см резьбой

Хотя полиэтилен появился в конце позапрошлого века, использовать его для изготовления труб стали несколько позже. Материал быстро приобрел популярность, прежде всего, благодаря дешевизне и хорошей прочности. Полиэтилен низкого давления обладает достаточно высокой плотностью, отличается стойкостью к влиянию влаги. Данные свойства позволяют использовать изделия, к примеру,такие как, техническая труба из пнд диаметром 160 мм с резьбой,для прокладки под землей, причем без использования изоляционных материалов.

Для изготовления полиэтилена низкого давления используют специальные барокамеры. Процесс производства проходит под давлением в 20 атм., температуре равной 150 градусов. Наличие резьбы значительно упрощает процесс соединения отдельных участков в единую систему. Трубная резьба – это специальные канавки, отличающиеся неизменным шагом и сечением.

Компания ООО «ПТК» предлагает также трубы SDR 9, 11, 13, 6 и 17, где SDR – это соотношение толщины стенки и наружного диаметра трубы. Важно знать, что чем больше данный показатель, тем тоньше стенка полиэтиленовой трубы и наоборот. Среди изделий одинакового диаметра, прочнее будут те, у которых стенки более толстые.

Резьбовое соединение бывает трех видов:

•  внешним либо муфтовым — несколько увеличивает диаметр проходки, процесс соединения проводят при помощи муфты с внутренней резьбой;
•  одновременно на внутренней и внешней стороне — удобно тем, что позволяет проводить вкручивание участков без использования дополнительных соединительных устройств;
•  внутренним – соединение проводят с помощью специальных ниппелей, имеющих внешнюю резьбу.

Применение определенных соединительных фитингов поможет в кратчайшее время провести сборку отдельных участков трубопроводов.

Главные преимущества и область применения труб с резьбой

• Трубы ПНД с резьбой диаметром 160 мм используют для подачи питьевой и подвода технической воды, отвода сточных вод, в качестве обсадной трубы, обустройства канализации.
• Полиэтилен отличается хорошей эластичностью, поэтому даже замерзание воды в трубе, не приведет к разрывам системы.
• Помимо того, данный материал является достаточно влагостойким, соответственно трубы не гниют, а на их стенках никогда не появится ржавчина.
• Хорошая пластичность полиэтилена позволяет использовать трубы на самых разных местностях, причем даже с достаточно сложным рельефом.
• Данные изделия ведут себя нейтрально по отношению к различным химическим веществам, не подвержены горению, напротив, склонны к самозатуханию.
• Правильный монтаж и соблюдение правил эксплуатация труб увеличивает срок их использования до пятидесяти лет.
• Если сравнить полиэтиленовые и трубы, выполненные из металла, на лицо видна значительная разница в себестоимости в пользу полиэтилена.
• Легкость материала намного упрощает не только перевозку, а и их монтажные работы.

Как недостаток изделий из ПНД следует выделить:

1. ограниченный температурный диапазон, колеблющийся от 0 до +80 градусов;

2. защита от ультрафиолета.

Возникла необходимость провести трубопровод, организовать отвод сточных вод и канализационных стоков, защитить стальные трубы в безнапорных водопроводах, силовые электрические или кабели связи от повреждений, техническая труба ПНД с резьбой диаметром 160 мм к вашим услугам.Она поможет в кратчайшие сроки и с минимальными материальными затратами обустроить кабельную сеть или трубопровод.

Водопроводные полиэтиленовые трубы ПНД 160 мм

Цены на водопроводную полиэтиленовую трубу ПНД / ПЭ 160 мм

Напорная труба для водоснабжения ГОСТ 18599-2001
SDR	Толщина стенки, мм	Вес 1 п.м., кг	Цена 1 п.м., руб
Труба полиэтиленовая ПЭ 100 160 SDR 9 толщина стенки 17,9 мм	17,9	7,97	1 036,10р.
Труба полиэтиленовая ПЭ 100 160 SDR 11 толщина стенки 14,6 мм	14,6	6,67	867,10р.
Труба полиэтиленовая ПЭ 100 160 SDR 13,6 толщина стенки 11,8 мм	11,8	5,50	715,00р.
Труба полиэтиленовая ПЭ 100 160 SDR 17 толщина стенки 9,5 мм	9,5	4,51	586,30р.
Труба полиэтиленовая ПЭ 100 160 SDR 17,6 толщина стенки 9,1 мм	9,1	4,35	565,50р.
Труба полиэтиленовая ПЭ 100 160 SDR 21 толщина стенки 7,7 мм	7,7	3,71	482,30р.
Труба полиэтиленовая ПЭ 100 160 SDR 26 толщина стенки 6,2 мм	6,2	3,03	393,90р.
Труба полиэтиленовая ПЭ 100 160 SDR 33 толщина стенки 4,9 мм	4,9	2,41	313,30р.
Труба полиэтиленовая ПЭ 100 160 SDR 41 толщина стенки 4,0 мм	4,0	1,98	257,40р.

1. Компания ООО «ПТК» предлагает трубы водонапорные, при производстве которых используется только первичный полиэтилен. Трубы полностью соответствуют ГОСТу 18599-2001                                                 Посмотреть технические характеристики трубы по ГОСТ
2. Техническая труба

Применение трубы из полиэтилена 160 мм

• Вентиляционные системы.
• Строительство трубопроводов для воды не питьевого назначения. Применяется и для наружной и внутренней системы.
• Безнапорные системы канализации. Труба 160 мм — отличный вариант для канализационных сетей, так как менее подвержены засорению и обладают антикоррозийными свойствами.
• Ливневые системы водоотведения.
• Защита силовых кабелей от повреждений и в качестве изоляционного слоя.

ТРУБА ПЭ100 ПНД: ДОСТОИНСТВА ПОЛИЭТИЛЕНОВЫХ ИЗДЕЛИЙ

Самые понятные из достоинств:

1. Минимальные повреждения при воздействии внешних факторов.
2. Высокая стойкость и превосходное качество обеспечивает множество лет бесперебойной работы. При стандартных условиях трубы могут работать вплоть до пятидесяти лет. Кроме того, на них не появляется ржавчина.
3. Вес труб минимален, поэтому доставлять их потребителю очень дешево. Следствием этого является небольшая цена на пластиковые трубы.
4. Услуги установки таких труб также намного ниже, по сравнению с металлическими. Очевидно, что рабочим проще работать с пластмассовыми трубами, которые весят почти в восемь раз меньше, чем стальные.
5. Сроки установки труб тоже уменьшаются в связи с особенностями, упомянутыми выше.

ФИЗИЧЕСКИЕ СВОЙСТВА ПЭ ТРУБЫ

Монтаж трубы ПНД можно проводить двумя способами

• без сварки, соединяя компрессионными фитингами.
• контактно-стыковой сваркой.

Контактно-стыковая сварка производится сварочными аппаратами вручную, либо с применение гидравлического привода.

Аппараты есть двух видов: механические и с гидравлическими приводами.

Подробнее о ценах, скидках, комплектации и бесплатной доставки сварочного оборудования по телефону: 8 843 211-92-53

 1. ССПТ

 2. Monster GT

 3. Roby

По вопросам приобретения трубы ПНД 160 мм со скидками на цену за метр и сварочных аппаратов  обращайтесь по телефону:

Трубы ПНД

Трубы ПНД – это трубы, изготовленные из полиэтилена низкого давления методом непрерывной шнековой экструзии. Полученные этим способом материалы обладают уникальными свойствами, которые делают их идеальными для транспортировки воды, прочих жидкостей и газообразных веществ.

Полиэтиленовые водопроводные трубы широко применяются при реконструкции водопроводных систем, для оборудования бассейнов, артезианских скважин, организации автоматизированного полива. Трубы ПЭ могут использоваться для транспортировки сырья, применяемого в качестве топлива в промышленных или коммунально-бытовых целях.

↑

ВОДОПРОВОДНАЯ ПНД ТРУБА

: ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Водопроводные полиэтиленовые трубы поставляют бухтами длиной 100 и 200 м, иногда отрезками по 12 метров.

Требования, предъявляемые к полиэтиленовым трубам:

• внутренняя и наружная поверхности труб должны быть совершенно гладкими;
• допускаются незначительные продольные полосы и волнистость, не выходящие за пределы допустимых отклонений;
• на внутренней, наружной и торцевой поверхностях не должны присутствовать трещины, раковины и посторонние включения;
• труба ПНД водопроводная должна иметь чёрный или чёрный с синим цвета, синим цветом окрашивают продольные маркировочные полосы, этих полос должно быть не менее трёх, равномерно распределённых по окружности.

Полиэтиленовые водопроводные трубы разделяют по трём основным показателям: марке – ПЭ 80 и ПЭ 100, SDR – показателю устойчивости к внутреннему давлению и диаметру.

Труба ПЭ 80 предназначается, в основном, для организации систем водопровода и канализации.Если трубы предполагается использовать в питьевом водоснабжении, то они должны быть изготовлены из полиэтилена, разрешённого для контакта с питьевой водой.

ПЭ трубы технического назначения могут производиться из вторичного сырья той же марки. Марка ПЭ 80 – идеальный вариант для водопровода небольшого сечения – до 90 мм.

Водопроводные полиэтиленовые трубы ПЭ100 применяют, в основном, для магистрального трубопровода, предназначенного для транспортировки холодной воды.

Показатель SDR, характеризующий устойчивость трубы к внутреннему давлению, равен соотношению номинального внешнего диаметра трубы к толщине стенки.

SDR уменьшается с увеличением толщины стенки трубы. Прочность трубы при уменьшении SDR возрастает.

↑

Водопроводная труба ПНД: эксплуатационные преимущества

По сравнению с трубами из других материалов – стали, чугуна, асбеста, полиэтиленовые трубы низкого давления имеют ряд существенных преимуществ:

• длительный гарантийный период эксплуатации – до 50 лет;
• устойчивость к коррозии различного типа при контакте с водой и агрессивными средами;
• небольшой удельный вес;
• трубы диаметром 20-110 мм выпускают бухтами длиной до 1000 метров, что позволяет сэкономить расходные материалы, требуемые для монтажа, и повысить скорость прокладки трубы;

Трубы диаметром 20-110 мм поставляют бухтами

• использование терморезисторных фитингов ускоряет и упрощает процесс соединения труб;
• подготовка сварщиков для работы с трубопроводами из полимерных материалов занимает гораздо меньше времени, чем обучение специалистов по сварке металлических труб;
• возможность многократного монтажа, при этом затраты на перемонтаж невысокие;
• простота утилизации и переработки;
• прокладка способом протягивания ПЭ трубы в уже существующий трубопровод с его последующим разрушением или без него;
• высокая эластичность, благодаря которой  труба ПНД для водопровода из полиэтилена способна противостоять переменным нагрузкам грунта и выдерживать землетрясения;
• внутренняя поверхность полиэтиленовых труб идеально гладкая, что позволяет использовать трубопровод  меньшего диаметра, по сравнению со стальным, при сохранении гидравлических свойств водопроводной системы;
• низкий модуль упругости полиэтилена обеспечивает риск появления гидроударов;
• замерзание воды в трубопроводе не наносит вред трубе;
• ПНД трубы водопроводные соответствуют всем нормативам по токсикологической и бактериологической безопасности;
• трубопровод из полиэтиленовых труб прост в обслуживании, ремонте и даёт возможность легко заменять дефектные участки.

↑

ТРУБА ДЛЯ ВОДОПРОВОДА ПНД: ОСОБЕННОСТИ МОНТАЖА С ОБРАЗОВАНИЕМ НЕРАЗЪЁМНЫХ СОЕДИНЕНИЙ

Неразъёмные соединения полиэтиленовых труб используются при их предполагаемой эксплуатации в условиях высокого давления.

Соединения водопроводных полиэтиленовых труб бывают двух видов:

• встык с использованием специального сварочного аппарата,
• электромуфтовые.

Сварка встык является довольно сложным технологическим процессом, требующим обученного персонала и специального сварочного оборудования.

Качественную сварку встык осуществляют одним швом, при этом шов равнопрочен с остальной трубой.

Популярность стыковой сварки также объясняется отсутствием необходимости использовать дополнительные детали. Сварка встык с помощью нагретого инструмента позволяет соединять между собой как сами трубы, так и трубы с фасонными элементами.

Электромуфтовое соединение осуществляется с использованием электрофузионной муфты – фасонной детали из полиэтилена с закладными электронагревателями.  Это соединение может использоваться для монтажа трубопроводов, рассчитанных на давление до 16 атм. Элетромуфтовое соединение экономически более затратное по сравнению со стыковым.

Его применяют при монтаже, проводимом в стеснённых условиях, где невозможно расположить громоздкое оборудование, предназначенное для сварки встык. Наиболее популярны простые электромуфты, предназначенные для соединения ПНД труб в прямолинейный участок. Однако также выпускаются седловые отводы и электрофузионные тройники. Электромуфтовые соединения, чаще всего, применяют для труб небольшого диаметра, поставляемых бухтами.

↑

Монтаж ПНД труб с применением разъёмных соединений

Наиболее распространённым видом разъёмных соединений являются соединения фланцевые.Элементы соединения: втулки под фланцы, привариваемые к торцам труб, и накидные металлические фланцы.

ПНД труба для водопровода малого диаметра (менее 50 мм) может соединяться с использованием компрессионных фитингов. Этот вид соединений применяется в случаях, когда фланцевые и сварные соединения являются экономически невыгодными или практически неосуществимыми.

Цанговые обжимные соединения способны выдерживать высокие нагрузки – до 25 атм. В обжимных соединениях устойчивость к механическим воздействиям обеспечивается с помощью врезки в трубу зубьев разрезной втулки, а герметичность – благодаря использованию резинового уплотнительного кольца.

Компрессионные фитинги служат не только для соединения ПЭ труб между собой, но и для стыкования с трубами из других материалов. Например, цанговое соединение используют при замене участка изношенной стальной трубы полиэтиленовой.

Правильно выбранный и грамотно смонтированный трубопровод из ПНД труб не требует затрат на проведение ремонтных работ в течение длительного срока. При этом полиэтиленовый трубопровод не теряет своих эксплуатационных характеристик, свойственных ему изначально при монтаже.

↑

instr_2018_1.indd

%PDF-1.6 %
525 0 obj > endobj 547 0 obj >/Font>>>/Fields[]>> endobj 522 0 obj >stream
Acrobat Distiller 10.0.1 (Windows)PScript5.dll Version 5.2.22018-01-16T16:22:51+03:002018-01-16T16:18:41+03:002018-01-16T16:22:51+03:00application/pdf

uuid:c0444704-95f6-48b4-8b60-afc4ac9a7c43uuid:c753356e-a24b-4676-804c-29f63c6aa011

endstream endobj 511 0 obj > endobj 513 0 obj > endobj 514 0 obj > endobj 551 0 obj > endobj 515 0 obj > endobj 516 0 obj > endobj 517 0 obj > endobj 518 0 obj > endobj 519 0 obj > endobj 520 0 obj > endobj 521 0 obj > endobj 419 0 obj > endobj 426 0 obj > endobj 429 0 obj > endobj 432 0 obj > endobj 435 0 obj > endobj 440 0 obj > endobj 554 0 obj > endobj 555 0 obj > endobj 566 0 obj >/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text/ImageC/ImageI]/Shading>/XObject>>> endobj 603 0 obj >stream
hvu%Ȉ Pζ g4sZ0)z IuconI10000000.3~\͢[z=&~I߅aaaaaaaaaa W&=_k현)M:Iԯ~\MsZ~JvY+&8øof$OɮP_1aaaaaai3[W] I=M888#88888и#]Ҽjpϒgۏ?sx뒾wj\۪c888888888888 :kuI_U;5e/Y88ڸ#]WM=Y~Ąqqq]мojo|P.caa\}qx낾* 00.p㶽uAle&{LqqqqgӸgБپ!ÿAɛ&[LGqqqqqq\/5We`aƅl’gLkhb\rq{0.hN3پ\

Drip Depot Поддержка для самостоятельного орошения

Использование и понимание труб и фитингов из ПВХ

Если вы хоть немного знакомы с отраслью ирригации, вы, вероятно, уже знаете, что нет установленных отраслевых стандартов в отношении гибких полиэтиленовых труб и фитингов. размеры касаются. Хотя ПВХ стандартизован, в своей отрасли он все еще сбивает с толку при выборе размеров или согласовании компонентов с трубой. Кажется, ничто не соответствует названному размеру. В мире производства это называется номинальным размером .Это руководство было создано для объяснения или уточнения правильных размеров и соответствия труб и фитингов из ПВХ, а также терминологии, используемой в этой отрасли.

Немного истории о ПВХ

Впервые обнаруженный еще в 1872 году, только в начале 20 века ПВХ (поливинилхлорид) получил дальнейшее развитие в более пригодный для использования пластифицированный полимер. Жесткий, часто хрупкий полимер был объединен с различными добавками, чтобы сделать его более гибким и легким в обработке. Очень скоро он получил широкое коммерческое использование.

Сегодня ПВХ имеет две основные формы: жесткий и гибкий. Вероятно, наиболее распространенное использование, о котором вы можете подумать, — это трубы из ПВХ, хотя они также используются в дверях и окнах, бутылках, упаковке, полу и даже в тех маленьких карточках, которые мы используем каждый день вместо бумажных денег, и это лишь некоторые из них. Поливинилхлорид (ПВХ) является третьим наиболее широко используемым пластиковым полимером в мире, более половины которого используется для изготовления труб и фитингов для труб, которые используются в наших системах водоснабжения и водоотведения.

Некоторые особенности, которые делают жесткий ПВХ таким популярным, — это доступность, стоимость, плотность и прочность, а также его устойчивость к химическим веществам и щелочам.

Класс труб из ПВХ и номинальные характеристики

Трубы из ПВХ с номиналом (SCH), например SCH 40 или SCH 80, наиболее часто используются в сантехнике и ирригации. Чем больше номер SCH, тем прочнее труба. Пока СЧ 40; SCH 80; и SCH 120 имеют одинаковый внешний размер для совместимости фитингов, толщина стенки у труб SCH 80 и SCH 120. Труба SCH 40 обычно используется в системах, работающих под давлением, таких как магистральные трубопроводы (трубы, находящиеся под постоянным давлением, расположенные перед клапанами зоны спринклера) для систем спринклерного орошения.Труба SCH 40 имеет относительно высокие значения PSI. ПВХ труба SCH 40 никогда не должна иметь резьбу, просто добавляйте переходник, когда требуется резьба. SCH 80 с более толстыми стенками очень часто используется в резьбовых трубных ниппелях, поскольку более толстая стенка позволяет нарезать резьбу или врезать в нее резьбу.

Классы (CL) основаны на номинальном давлении воды в трубе. Доступные классы ПВХ включают CL125 для 125 фунтов на квадратный дюйм; CL165 для 165 фунтов на квадратный дюйм; CL200 для 200 фунтов на квадратный дюйм; и CL315 для 315 фунтов на квадратный дюйм. Номинальное давление обычно указывается для воды при температуре 73 ° F.

Максимальное рабочее давление для трубы из ПВХ SCH 40 и SCH 80

9003 900

400

9004 9

Хотя максимальная рабочая температура может быть указана как 140 ° F, номинальная рабочая температура находится в пределах 41 ° — 122 ° F непрерывно и кратковременно или с перерывами до 140 ° F.Чем выше температура, тем ниже номинальное давление. См. Таблицу коэффициентов снижения номинальных характеристик при температурах выше 73 ° F.

Таблица снижения номинальных значений

давление вашей трубы из ПВХ SCH / класс и размер при 73 ° F и умножьте на коэффициент снижения номинального значения, ближайший к рабочей температуре, чтобы получить максимальное рабочее давление в вашем применении.

1 дюйм SCH 40 при 73 ° F = 450 фунтов на квадратный дюйм, поэтому, если рабочая температура будет 110 ° F, уравнение будет следующим:

450 фунтов на квадратный дюйм × 0.51 = 229,5 фунтов / кв. Дюйм максимальное рабочее давление

Соответствие вашим трубам и фитингам из ПВХ

Размеры труб из ПВХ стандартизированы на национальном уровне по размерам железных труб и определяются по номинальному внутреннему диаметру (ID) трубы. Распространенной ошибкой является измерение внешнего диаметра трубы из ПВХ, который дает гораздо больший и неправильный размер. Размеры, такие как 1/2 дюйма, 3/4 дюйма, 1 дюйм и т. Д., Называются «номинальными» размерами, то есть «только по названию» и не обязательно соответствуют точным размерам изделия.Вот диаграмма, показывающая номинальный размер, фактический внешний диаметр (OD), минимальную толщину стенки и средний внутренний диаметр (ID) для трубы из ПВХ Schedule 40.

900″

/900

После того, как вы подтвердите размер трубы из ПВХ, выбрать фитинг будет просто, просто выберите номинальный размер трубы к соответствующему размеру фитинга.

Напомним, что самое важное, что нужно помнить при работе с трубами и фитингами из ПВХ, — это то, как указывается номинальный размер. Фитинг диаметром 1 дюйм подходит для трубы диаметром 1 дюйм. Это верно как для сортамента 40, так и для 80. Таким образом, хотя 1-дюймовый фитинг с раструбом имеет отверстие более 1 дюйма в поперечнике, он подходит для 1-дюймовой трубы, потому что внешний диаметр этой трубы также больше 1 дюйма.

Соединения фитингов из ПВХ

Труба из ПВХ сортамента 40 не имеет резьбовых концов, поэтому для соединения секций трубы между собой требуется фитинг с проскальзыванием.Вставные фитинги будут скользить прямо по трубе из ПВХ и могут показаться тугими, но не удерживают воду. Соединение должно быть герметичным. Для герметичного уплотнения фитинга вам понадобится как грунтовка ПВХ, так и цемент ПВХ. Грунтовка смягчает внутреннюю часть фитинга, подготавливая его к склеиванию, а цемент прочно скрепляет две детали.

В качестве простой альтернативы хлопотам с грунтовкой и цементом HydroRain предлагает фитинги PVC-Lock, которые представляют собой простую вставку, не требующую приклеивания для герметичного уплотнения.Еще одно преимущество PVCL — это съемная и многоразовая арматура. Для снятия требуется специальный съемник определенного размера. Вот ссылка на нашу подборку фитингов с замками из ПВХ.

Другой альтернативой созданию соединений, которые можно разобрать, являются фитинги с резьбой из ПВХ. Помните, что резьбовые фитинги являются слабым местом любой трубопроводной системы, и при использовании резьбового соединения рабочее давление снижается на 50%. Для надежного герметичного соединения требуется надлежащая техника.Многие производители имеют разные рекомендации по использованию любых химических вспомогательных средств при соединении пластмассовых резьбовых компонентов. Химические вещества, такие как тефлон и смазка для труб, могут разрушить пластик и увеличить риск преждевременного выхода из строя. Мы предлагаем следующие рекомендации производителя. Герметичное уплотнение ПВХ-соединения с наружной и внутренней резьбой может быть выполнено с использованием резьбового герметика, совместимого с материалом. Герметик наносится вокруг наружной (наружной) резьбы, затем два (охватываемая и охватывающая части) соединяются вместе, затягивая вручную, а затем, самое большее, на один-два витка.Чрезмерная затяжка может вызвать трещины под напряжением, которые выйдут из строя!

Вот список некоторых общепринятых терминов, используемых при описании фитингов из ПВХ.

Скольжение относится к фитингу без резьбы, который скользит по трубе и требует грунтовки и клея (растворителя и цемента) для создания герметичного уплотнения.

Гнездо (SOC) эквивалентно охватывающему концу и надевается на трубу из ПВХ того же размера.

Втулка (SPG) эквивалентна охватываемому концу и подходит к концу гнезда указанного размера.Труба из ПВХ имеет гладкие концы и требует соединения раструбных фитингов.

FPT или FIPT относится к трубному резьбовому соединению с внутренней резьбой. Это означает, что резьба находится внутри фитинга. Подсоединение к фитингу с наружной трубной резьбой.

MPT или MIPT относится к резьбовому соединению с наружной трубкой с резьбой на внешней стороне фитинга. Подключение осуществляется к резьбовому соединению с внутренней трубкой.

Муфта, муфта или соединение — это простой прямой фитинг, используемый для соединения или «соединения» двух частей вместе.Муфты могут иметь скользящую или внутреннюю резьбу или их комбинацию, соединяющую трубу с трубой, трубу с фитингом или фитинг с фитингом. Соединительная муфта имеет резьбовые стяжные кольца или хомуты на одном или обоих концах для облегчения установки или снятия соединяемых частей.

Тройник — это то, на что это похоже, фитинг в форме буквы «Т» для соединения деталей в трех разных направлениях, два из которых представляют собой прямую линию, а одно создает угол (обычно 90 градусов). Тройники могут иметь скользящие или резьбовые соединения.

Колено используется для поворота вашей лески, чаще всего под углом 90 и 45 градусов. Другие могут быть доступны, но встречаются гораздо реже. Доступны в скользящих или резьбовых соединениях.

Cross тоже вроде как звучит. Он используется для соединения четырех труб под четырьмя углами 90 градусов. Обычно встречается с соединениями скольжения.

Адаптер — это фитинг с различными типами подключения. Используется для адаптации одного типа детали к другому. Наденьте на резьбовое соединение или трубную резьбу на резьбу шланга.

Втулка похожа на переходник, но в основном используется для соединения труб двух разных размеров. Обычно резьбовой или втулочный.

Заглушка или заглушка закрывает конец трубы. Колпачок — это розетка или фитинг с внутренней резьбой.

Заглушка имеет то же назначение, что и колпачок, но представляет собой втулку или фитинг с наружной резьбой. Чаще всего встречается с резьбой для закупоривания или закрытия фитинга.

Ниппель или трубный ниппель часто обозначается как TBE (резьба на обоих концах) или TOE (резьба на одном конце).Ниппель для труб с обоими концами с наружной резьбой часто используется в качестве стояка в системе орошения газонов для подключения спринклера к подземному трубопроводу.

Дренажная труба 110 мм и фитинги

В Drainage Online у ​​нас есть широкий ассортимент дренажных фитингов, все доступные с быстрой доставкой по Великобритании. Поскольку большинство наших дренажных фитингов производится компаниями Pipelife или Brett Martin, качество гарантировано. Совместимость с другими ведущими производителями дренажных труб и фитингов, мы не могли бы упростить эту задачу.

Все наши пластиковые дренажные трубы и фитинги соответствуют стандарту BS EN 1401-1. Для получения дополнительной информации позвоните нам по телефону 0330 123 1884 .

Производители дренажных труб и фитингов

Пайплайф

Компания Pipelife, базирующаяся в Великобритании, быстро становится одним из ведущих производителей систем пластиковых труб в Европе. Подходит как для жилых, так и для коммерческих зданий, Pipelife предлагает широкий ассортимент сертифицированных BS дренажных труб и фитингов.

В Drainage Online мы уверены в продуктах Pipelife, поэтому мы храним широкий ассортимент их 110-миллиметровых дренажных продуктов и фитингов, все из которых доступны с быстрой отгрузкой и доставкой.

Бретт Мартин

Компания Brett Martin значительно выросла с тех пор, как впервые начала производить высококачественные изделия для наземного и подземного дренажа. На протяжении многих лет они опирались на свой и без того впечатляющий ассортимент дренажной арматуры, предлагая полный набор продуктов для подземного дренажа.

У нас были фантастические отношения с Бреттом Мартином с тех пор, как мы начали продавать дренажную арматуру много лет назад, а это значит, что мы часто можем предложить лучшие цены!

Преимущества пластиковых дренажных труб

• Зажигалка
• Легче в обращении
• Легко режется
• Трудно сломать
• Менее хрупкий

Для тех, кто не привык к дренажным изделиям, давайте будем честными, это может немного сбить с толку, какой дренажный фитинг вам следует выбрать, см. Наше удобное небольшое руководство без жаргона ниже по различным типам дренажных труб и фитингов. .

Трубы с гладким концом или трубы с муфтой?

В настоящее время в большинстве новых систем водоотведения в быту принято использовать трубы с гладкими концами, а не трубы с муфтами.

Трубы с гладким концом — это трубы с одинаковыми концами, которые соединяются с помощью муфты.

Трубы с раструбами имеют идентифицируемые «охватываемые» и «охватывающие» концы, и их необходимо прокладывать так, чтобы «охватывающий» конец был направлен вверх по потоку.

Во многих старых домах будут установлены дренажные канавы для глиняной посуды, как правило, имперских размеров.У нас есть широкий ассортимент переходников Flexseal, которые позволяют подсоединять современные пластиковые трубы к более старым трубам и фитингам из глиняной посуды.

Деталь подстилки для пластиковых труб.

Пластиковые дренажные трубы и фитинги должны быть окружены выбранным мелким гравием или галькой.

Для получения более подробной информации обратитесь к Утвержденному Документу H Строительных норм.

Основы укладки труб

Вы можете подумать, что это звучит банально, но в идеале дренажные трубы должны быть проложены прямыми линиями с постоянным уклоном.Для обеспечения точности выравнивания и нивелирования можно использовать туго натянутую струну, визирные планки или лазерную линию. Подстилка должна быть подготовлена ​​заранее.

Дренажные трубы должны быть проложены на сплошном слое из гранулированного материала и НЕ подпираться кирпичами, каменными кусками и т.д. по направляющей линии (струна или лазер).

Прокладка труб с гладким концом

Как упоминалось выше, большинство дренажных систем называют гладкими.Это относится к трубам, которые не имеют встроенного патрубка и для соединения дренажных труб и фитингов используются муфты. Этот тип системы имеет некоторые преимущества по сравнению с типами раструбов и втулок, поскольку отдельные муфты обеспечивают большую гибкость, а обрезки труб можно использовать, просто добавляя муфты на каждый конец, что помогает сделать работу максимально рентабельной (что никогда не болит!)

На новых трубках сняты фаски. На обрезанных трубах и фитингах может потребоваться снятие фаски с обрезанного конца на месте; срезанные концы пластиковых труб легко снимаются фаской с помощью напильника.

Для всех дренажных систем с гладким концом основная процедура укладки одинакова:

• смазать конец трубы / фитинга и муфту *
• Надвижная муфта на трубу / фитинг
• смажьте приемный конец муфты и конец следующей трубы / фитинга
• вставить следующую трубу / фитинг в муфту
• повторить по необходимости

Трубы для резки

Несмотря на то, что существует огромный ассортимент дренажной арматуры и аксессуаров для различных дренажных систем, неизбежно, что в какой-то момент необходимо будет сократить длину трубы или фитинга, чтобы их можно было установить.

Пластиковые дренажные трубы просто обрезаются по размеру с помощью ручной пилы или полноразмерной ножовки, а затем с помощью напильника снимают фаску с только что обрезанного конца.

Важно, чтобы любой разрез был под прямым углом к ​​остальной части трубы или фитинга. Один простой способ добиться этого с прямыми трубками — использовать лист газеты, обернутый вокруг трубы. Пока бумага плотно прилегает к трубе, ее край будет довольно точно определять квадрат, а линию можно обозначить мелом, грифелем или чем-то подобным.

Градиенты и крышка

Минимальная крышка пластикового дренажа составляет:

• 600 мм в полях / садах
• 900 мм под легкими дорогами / проездами

Примечание: Если невозможно обеспечить минимальное перекрытие, трубопровод необходимо залить бетоном.

Минимальный уклон для отвода поверхностных вод (дождевая вода) составляет 1: 100

Минимальный уклон для отвода сточных вод составляет 1:40 (1:80, если подсоединен туалет)

Дренажная арматура и точки доступа

Доступен огромный ассортимент фитингов для всех типов дренажных систем. В стандартную комплектацию входят овраги, бункеры, ловушки, изгибы и соединения, а также камеры доступа, проушины для стержней и смотровые камеры, которые предназначены для обеспечения доступа для осмотра и / или обслуживания.

Вся информация, спецификации и чертежи, используемые на этом сайте, предназначены только для ознакомления.

Вам настоятельно рекомендуется обратиться за профессиональным советом к месту проведения вашего проекта.

Время выполнения поставки

Все наши дренажные трубы и фитинги Pipelife 110 мм хранятся на складе и готовы к работе, что означает, что мы можем отправить их в кратчайшие сроки. Помните, что если вы потратите более 75 фунтов стерлингов, скажите, что доставка бесплатна!

Ассортимент трубных фитингов

— Tectran Manufacturing Inc

Включает в себя следующие продукты:

: ПРЕДУПРЕЖДЕНИЕ — Рак и вред репродуктивной системе — www.p65warnings.ca.gov

сантехника и трубопроводная арматура

Редуктор позволяет изменять размер трубы в соответствии с требованиями к гидравлическому потоку системы. Эти хомуты для труб похожи на хомуты для шлангов, но более тяжелые и в идеале полностью изготовлены из нержавеющей стали (включая винт) для обеспечения максимального срока службы. [22]: 159 Гибкие фитинги также могут использоваться для уменьшения передачи вибрации в систему DWV. Специализированные фитинги для последних настроек обсуждаются в следующем главном подразделе.В трубопроводе используются различные типы фитингов. Раструбные соединители обычно изготавливаются из латуни или пластика, но можно использовать нержавеющую сталь или другие материалы. Он используется там, где необходимо быстро и легко демонтировать секции трубопроводов для проверки или замены. Недавно просмотренные товары и рекомендованные вами товары, Выберите отдел, в котором вы хотите искать, Все клиенты получают БЕСПЛАТНУЮ доставку заказов на сумму более 25 долларов, отправленных Amazon, Brooklyn Pipe 10 Pack 1/2 дюйма Напольный фланец Чугунная труба Напольный резьбовой фитинг для труб Промышленный стимпанк Винтаж Мебель в стиле ретро, ​​DIY Wall Industrial, Бруклинская труба 1/2 дюйма, тройник с коленом, комбинированный пакет (10 колен, 10 тройников), резьбовая труба, тройник с коленом на 90 градусов | Декоративные железные трубы, фитинги для металлических литых труб для мебельных проектов DIY, цена и другие детали могут отличаться в зависимости от размера и цвета.Введите свой адрес, чтобы найти ближайший магазин, или выполните поиск по провинции, городу или названию магазина. Тройники похожи на тройники, за исключением наклона ответвления для уменьшения трения и турбулентности. Из-за этой возможной утечки они обычно ограничены доступными местами (например, под раковиной на кухне или в ванной) и запрещены в скрытых местах, например внутри стен. Фурнитура небольшого размера и редко встречается, но ее важность невозможно переоценить. Однако механически скрепленные соединения чувствительны к остаточным напряжениям и напряжениям толщины, вызванным разнородными металлами и изменениями температуры.Ремонтируете ли вы сантехнику в своей ванной комнате или работаете над самодельным проектом медных труб, у нас есть все трубы и фитинги … Внешний вид промышленной крышки может быть круглой, квадратной, прямоугольной, U- или I-образной, или может иметь рукоятку. Медные нажимные фитинги Wickes просто соединяются друг с другом без использования инструментов для профессиональной отделки без протечек. GOOVI 3/4 дюйма x 10 дюймов Фитинги из черной гибкой стали, 3/4 дюйма, резьбовые ниппели для труб с черной трубкой, Build Vintage DIY Shelving Steampunk Furnitur, 10 Pack.Часто добавляется регулируемый винтовой зажим с червячной передачей (или другой тип зажима), чтобы шланг не соскальзывал с трубы с зазубринами. Праймер ловушки автоматически впрыскивает воду в ловушку, поддерживая водонепроницаемость, чтобы канализационный газ не попадал в здания. Требуется определенное мастерство, чтобы быстро сделать ряд надежных паяных соединений. Фланцы, используемые в трубопроводах (диафрагмы, резьбовые, скользящие, глухие, приварные, раструбные, соединения внахлест и переходные), доступны с различными облицовками, такими как выступающие, плоские и кольцевые.Это тройник со сливным фитингом, в который боковой входной патрубок входит под углом 45 °. Дренаж-сток-вентиляция (DWV) и связанная с ним арматура, Дамм, Джон А. и Ваугаман, Чарльз Х. (1948), Узнайте, как и когда удалить это шаблонное сообщение, Ассоциация производителей расширенных совместных материалов, Дождевая, поверхностная и подземная вода , «Используйте соответствующие сантехнические инструменты, чтобы не смывать деньги в канализацию», «Важна правильная замена прокладок», «Общие прокладки — неметаллические плоские, спирально-навитые прокладки, прокладки с кулачковым профилем, прокладки с металлической рубашкой и металлические прокладки -», » Различные типы трубопроводной арматуры в водопроводной системе »,« Вы можете решить проблемы с водопроводом с помощью подходящего оборудования »,« Сантехника. В скользящих соединениях какая разница между резиновыми и нейлоновыми шайбами? В отличие от муфт, требующих сварки растворителем, пайки или вращение (для резьбовых соединений), соединение позволяет легко подсоединять и разъединять, при необходимости многократно.Они прикрепляются к концу сегмента трубы через кольцевые канавки, запрессованные (или вырезанные) вокруг конца соединяемой трубы. Хотя переходники обычно концентрические, эксцентриковые переходники используются по мере необходимости для поддержания уровня верха или низа трубы. Они обычно используются для присоединения вертикальной водосточной трубы к горизонтальной, уменьшая при этом отложение любых увлеченных твердых частиц на стыке. Основное прижимание фитингов к трубам или другим фитингам осуществляется с использованием прессового оборудования с электрическим приводом, но также доступно прессовое оборудование с механическим приводом.Фитинги представляют собой аксессуары для завершения водопроводной системы. Несмотря на то, что в прошлом он использовался для соединения водостоков спина к спине (например, раковин спина к спине), некоторые действующие нормы, в том числе Единый сантехнический кодекс США 2006 г., запрещают использование этого фитинг для этой цели и требует двойного крепления (двойной комбинированный тройник), чтобы свести к минимуму сточные воды с одной стороны, перетекающей в другую. К организациям, принимающим стандарты на трубопроводы, относятся: Трубы должны соответствовать требованиям к размерам: B31.Коды 3 и B31.4 содержат требования к трубопроводам на нефтеперерабатывающих заводах; химические, фармацевтические, текстильные, бумажные, полупроводниковые и криогенные заводы, а также соответствующие перерабатывающие предприятия и терминалы. Очистители обычно имеют навинчивающиеся колпачки или ввинчивающиеся пробки. Локти также классифицируются по длине. Для подсоединения шланга стиральной машины к водопроводному крану, Для подключения стиральной машины и посудомоечной машины, Городской водозаборной скважины или фильтрованной дождевой воды, Электроинструмента со сменными батареями, Нужен разнорабочий, сантехник, электрик или слесарь, Система труб Pex — Al — Pex — Алюминиевая труба (100 м x 15 мм), рулон трубы Speedfit Pex — белый (22 мм x 25 м), подземная гладкая труба из ПВХ Marley Pipes (160 x 6000 мм), набор для пайки горячего уплотнения Rothenberger с 3 катушками и горелкой, Durodrain Class 12 UPVC PP Zoe (110 x 6000 мм), профессиональный фонарик Rothenberger Rofire Piezzo, трубный рулон Speedfit Pex — белый (15 мм x 25 м), плоская труба из ПВХ Marley Pipes — белая (75 x 6000 мм), труба Marley Pipes из ПВХ с двойным соединением для грунта и вентиляционного отверстия 95 градусов (110 x 110 мм), паяльная лампа Rothenberger Economy — красный и черный, труба Marley Pipes для грунта и вентиляции из ПВХ (4000 мм), труба Marley Pipes для грунта и вентиляции из ПВХ под углом 95 градусов (110 x 110 мм), труба из ПВД класса 3 (25 x 500 мм), Speedfit Гибкий шланг и клапан (15 x 300 x 12.7 мм), ПВХ трубы Marley Pipes для грунта и вентиляции — белые (110 x 6000 мм), трубы Marley Pipes для грунта и вентиляции из ПВХ — белые (75 x 6000 мм), подземные трубы из ПВХ Marley Pipes (110 x 4000 мм), трубы из ПВД класса 3 ( 15 x 1000 мм), Saffer 22mm SABS Copper Tubing 460/0 (5.5m), Marley Pipes Underground PVC Square Gulley Head, паяльный газ Rothenberger Mapp (453 г), Stag ST681008 оловянная паста для стыковки — коричневая (500 г), Splashworks Class 3 LDPE Труба (20 x 500 мм), переходник новой спецификации DPI Plastics SV — белый (100 мм), вставка Cobra MLP-INS-15P 15 мм для трубы Pex, труба Marley Pipes для осмотра грунта и вентиляции — белая (110 мм), подземные трубы Marley из ПВХ слева Ручное соединение под углом 45 градусов (110 мм), подземное соединение под углом 45 градусов из ПВХ Marley Pipes (110 мм), труба из ПВХ для грунта и вентиляции MacNeil SL406 — кремовая (2000 x 110 x 2000 мм).[22]: 82 Накидная гайка, которая ранее была установлена ​​над трубкой, затем затягивается над фитингом, чтобы плотно прижать конические поверхности друг к другу. Эти фитинги используются в водопроводе для управления транспортировкой воды, газа или жидких отходов в бытовых или коммерческих средах в системе труб или трубок. Специальный инструмент для развальцовки используется для увеличения трубы до конусообразной формы раструба 45 °, соответствующей выступающей форме фитинга. Гальваническое покрытие из металлического цинка часто использовалось для защиты стальных водопроводных труб от коррозии, но это защитное покрытие со временем растворялось, подвергая железо разрушению.Большинство основных брендов дополнительно имеют пластиковую накладку [требуется пояснение] на конце пресс-фитингов, позволяющую легко идентифицировать, надежно ли установлен пресс-фитинг. [нужна цитата]. Фитинги с зазубринами могут быть изготовлены из латуни для горячего водоснабжения и из пластика для холодного водоснабжения; Латунь считается более прочной для тяжелых условий эксплуатации. Сантехника и трубопроводная арматура. Крестовины обычны в системах пожаротушения (где напряжение, вызванное тепловым расширением, как правило, не является проблемой), [почему?] Фитинги для пайки Wickes представляют собой серию фитингов из бессвинцовой меди с предварительной пайкой.

Эльфийский променад Граф Сам,
Android Получить угол поворота устройства,
Чаша для риса в корейском стиле,
Жорж Де Ла Тур Магдалина с дымящимся пламенем,
Я трал на мегагерцы Тексты,
Трес Агавес Маргарита Микс,
Кимчи жареный рис с сыром,

Крышка торцевой крышки из ПВХ Фитинги для труб водоснабжения Внутренний диаметр 20-110 мм Штекерный соединитель Товары для дома Прочая бытовая сантехника и приспособления

Крышка торцевой крышки из ПВХ Фитинги для труб водоснабжения Внутренний диаметр 20-110 мм Штекерный соединитель Товары для дома Прочая бытовая сантехника и приспособления

Соединитель

штуцеров трубы водоснабжения крышки торцевой крышки ПВК внутренний диаметр 20-110мм

Фитинги Внутренний диаметр 20-110 мм Штекерный соединитель Крышка торцевой крышки из ПВХ Труба для водоснабжения, адаптер для аквариума и аквариума, соединители для садовой воды, Применение: Подключите водопровод, DIY, Материал: ПВХ, Цвет: 3 цвета на выбор, пожалуйста, подтвердите Размер, который вам нужен перед заказом, Применение: для подключения труб из ПВХ.Соединитель Крышка торцевой крышки из ПВХ Фитинги для трубы водоснабжения Внутренний диаметр 20-110 мм Заглушка, Крышка торцевой крышки из ПВХ Фитинги для трубы водоснабжения Внутренний диаметр 20-110 мм Штекерный разъем, Дом и сад, Товары для дома, Сантехника и приспособления, Другая домашняя сантехника и приспособления.

Соединитель

штуцеров трубы водоснабжения крышки торцевой крышки ПВК внутренний диаметр 20-110мм

Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Ищем идеи подарков для вашей сестры, которая скоро станет тетей.флис средней плотности из смесового хлопка с матовой внутренней частью для дополнительного тепла, 6-контактное круглое гнездо DIN 10 шт., гнездо для монтажа на панель, переходник разъема для монтажа на печатную плату BR, семейные встречи и повседневное использование. Вам не нужно отказываться от этого великолепного ожерелья — вы можете удлинить его до желаемой длины; быстро и легко. Вся продукция Bliss Manufacturing. 2PK Черный картридж с тонером MICR для HP Q5942X 4250 4350 Series для чеков. Наши ВЕЛИКИЕ клиенты могут рассчитывать на долговечную износостойкость этой футболки с коротким рукавом и коротким рукавом. Мы предоставляем нашим клиентам только продукцию высочайшего качества.Полированный легко чистится. 12-точечный конец коробки обеспечивает максимальную универсальность. 3300 129 133 3307 8-ТРЕКОВЫЙ РЕМЕНЬ D007 CRAIG 3126 NEW 3212-157. Изготовлен из высококачественного материала. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Классическая сумка-тоут, которая выдержит все, что вы в нее бросите. Queen King Twin Full 2,5 дюйма / 3 дюйма / 4 дюйма наматрасник из пены с эффектом памяти Blue Lavender, гальваника: 24-каратное настоящее золото. • Цвета могут отличаться на разных мониторах. Материал раковина тутового шелкопряда Пушистая глина Наполнитель Пена для шлама «Сделай сам» Хлопок.потому что я люблю прогревать все около 6 часов, прежде чем повышать температуру. По какой-то причине я потерял некоторые фотографии, СПЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ «Koalas Sundae Glass» Австрийская хрустальная фигурка стоило 45 австралийских долларов. Модель из 100% хлопка, вырез горловины прострочен двойной иглой. Если у вас есть особые пожелания или вопросы, обращайтесь к нам. Обнаженные женщины Пикассо Картина Декор стен Художественный принт Плакат 22×28, ◆ Лен Хлопок — Уникальная натуральная текстура с матовой отделкой. • Создайте уникальный детский душ, Square D 8501 KP13V14 Универсальное реле 3PDT 10A 24V Coil.ChicWick Car Candle Love Spell Cow Shape Авто освежитель Аромат: Ручной работы. и высотой носика — / 8 дюймов, 10 шт. мини-прозрачная пластиковая маленькая коробка для ювелирных изделий, затычки для ушей, контейнер для хранения BoHFJO. ПРИМЕНЕНИЕ — Благодаря универсальной подгонке этих угловых ограждений вам также понадобится переводная бумага, резак для выпечки печенья, пресс-форма, торт, украшение для сладких инструментов, сжигание жира и достижение максимальной маневренности и прочности. они очень полезны в вашей повседневной жизни. Доска для удобного хранения инструментов снабжена крючками для подвешивания инструментов, быстросъемным кронштейном руля.Сверхширокая 52-дюймовая панель на ваш выбор длиной 84 или 95 дюймов.

Крышка торцевой крышки из ПВХ Фитинги для трубы подачи воды Внутренний диаметр 20-110 мм Разъем
Адаптер для аквариума и аквариума, садовые водопроводные соединители, Применение: Подключите водопроводную трубу, Сделай сам, Материал: ПВХ, Цвет: 3 цвета на выбор, пожалуйста Подтвердите размер, который вам нужен перед заказом, Применение: для подключения труб из ПВХ.

Водопровод для пруда, трубопроводы и арматура, шаровые краны, задвижки, донные сливы, все для пруда кои

Лучшие советы по очистке водоема.

Сантехника пруда может показаться полной загадкой для многих, которые вполне по понятным причинам склонны думать о водопроводе в пруду с карпами кои так же, как о водопроводе в доме. Однако есть немного общего не только в материалах и используемых насосах, но и в уровне сложности. Сантехника пруда не обязательна, да и не должна быть сложной. Существуют две основные водопроводные системы — одна для гравитационных фильтров и одна для насосов.

Насосные фильтры.

В установках с насосным питанием фильтрующий насос работает в пруду и обычно подсоединяется к входному отверстию фильтра с помощью гибкого трубопровода. УФ-блок должен быть установлен между насосом и входом фильтра, и любой установленный нагреватель или теплообменник также должен быть установлен в том же положении либо непосредственно перед УФ-фильтром, либо после него и перед входным отверстием фильтра.

Всегда устанавливайте подходящую задвижку или шаровой кран непосредственно перед входом в фильтр, чтобы пруд и фильтр можно было разделить, а воду удерживать в фильтре при выключенном насосе.Входной трубопровод от насоса к фильтру, который находится под давлением, должен быть минимум 1,5 дюйма, чтобы избежать ненужных потерь потока.

Не забывайте, чтобы участки трубопровода были как можно короче с минимальным количеством изгибов, а также не забывайте обрезать все установленные универсальные шланговые хвостовики (часто поставляемые с насосами и УФ) до максимально возможного диаметра — опять же, чтобы избежать ограничений потока.

Недостаточные диаметры труб и слишком много ограничений могут снизить номинальную мощность насоса более чем на 50% и создать обратное давление на насос, что приведет к преждевременным выходам из строя.

В насосных установках фильтр должен находиться выше уровня воды в пруду, чтобы вода могла возвращаться в пруд самотеком.

На обратной стороне фильтра обычно используется трубопровод диаметром не менее 2 дюймов для возврата воды в пруд. Поскольку возврат воды работает под действием силы тяжести, потребуется труба большего диаметра, чтобы справиться с потоком насоса. Кроме того, чем длиннее обратная труба, тем больше должен быть диаметр трубы, поэтому мы обычно рекомендуем практический минимальный размер трубы 3 дюйма для возврата перекачиваемого фильтра.Кроме того, обычно проще увеличить размер трубы, чем использовать несколько обратных труб меньшего размера. Одиночная 3-дюймовая труба имеет большую площадь отверстия, чем трубы 2 x 2 дюйма, а одна 4-дюймовая труба имеет большую площадь отверстия, чем две 3-дюймовые трубы. Так что в этом отношении имеет значение как минимум размер!

Гравитационные фильтры.

В гравитационных установках уровень воды в фильтре совпадает с уровнем воды в пруду, поэтому гравитационные фильтры обычно располагаются в специально изготовленных фильтровальных камерах, которые выкапываются одновременно с прудом, чтобы упростить конструкцию.

В гравитационных установках на вход фильтра подается давление силы тяжести, которое проталкивает воду через большую (обычно 4 ”) трубу, заглубленную в дно пруда или проложенную низко в боковой стене, и в фильтр.

Выбрана труба диаметром 4 дюйма, поскольку вода течет через нее медленно, а твердые частицы, попадающие в фильтр, поступают неповрежденными, это означает, что фильтр может справляться с этими твердыми частицами более эффективно и легче удалять их.

4-дюймовая труба обычно соединяется в пруду с большим нижним сливом отстойника, который при установке позволяет воде проникать через небольшой периферийный зазор, который предотвращает попадание рыбы в трубопровод, но позволяет проходить всем нежелательным твердым частицам.Соединительная 4-дюймовая труба проходит горизонтально в земле или бетонной плите под прудом, а затем выходит вертикально в фильтровальную камеру в подходящем положении, готовом для подключения к входному отверстию фильтра. Всегда устанавливайте подходящую задвижку или шаровой кран непосредственно перед фильтром, чтобы отделить пруд от фильтра для очистки и продувки.

На обратной стороне фильтра вода забирается из фильтра подходящим насосом, который всегда должен быть установлен ниже уровня воды и который затем подключается к подходящему УФ (и нагревателю или теплообменнику, если он установлен), а затем к возвратные трубы обычно вставляются в стенки пруда.Длина возвратного трубопровода обычно составляет 1,5 дюйма при установке самотеком, так как здесь возвратная вода находится под давлением. Опять же, никогда не используйте трубы диаметром менее 1,5 дюймов, а если участки трубопровода очень длинные, увеличьте диаметр трубы до 2 дюймов, чтобы избежать потерь потока на трение в трубах. Точно так же избегайте слишком большого количества резких изгибов на обратном трубопроводе и по возможности используйте прямые изгибы. Всегда устанавливайте подходящую задвижку или шаровой клапан сразу после фильтра и перед насосом, чтобы разделить пруд и фильтр, чтобы можно было проводить обслуживание насосов и УФ-излучения, а также можно было очистить фильтр.

Всегда рекомендуется использовать по крайней мере два возвратных пруда, расположенных в противоположных углах пруда, что поможет поддерживать круговой поток даже в квадратных или прямоугольных прудах, и это помогает «вымыть» дно пруда. пруд и способствует перемещению грязи к центру дна пруда, где должен располагаться нижний сток.

Если два (или более) возврата работают от одного насоса, помните, что балансировочные клапаны должны быть установлены на самых коротких участках возвратного трубопровода, чтобы потоки через все возвратные трубопроводы могли быть уравновешены.Если они не установлены, большая часть перекачиваемой воды, возвращающейся в пруд, будет выходить только из самых коротких труб, поскольку она будет следовать по пути наименьшего сопротивления.

Лучшие советы по сантехнике пруда.

• Никогда не подвергайте смонтированные трубопроводы напряжению — в сооружениях прудов для кои существует ограниченное давление, но длинные безопорные трубопроводы, заполненные водой, и трубы, вставленные в положения, в которых они действительно не хотят находиться, создают проблемы.
• По возможности всегда используйте сплошные клееные трубы и НИКОГДА не используйте никакие компоненты с плотной посадкой.
• Всегда подключайте трубопроводы сначала всухую и помечайте стыки и углы фломастером, чтобы их можно было снять, а затем приклеить в правильном положении.
• Всегда сначала приклеивайте самые короткие участки труб — вам будет проще перемещать, снимать и переставлять длинные участки трубопровода, потому что длинная труба изгибается и допускает большее движение.
• Всегда используйте шаровые краны на любых трубопроводах для регулирования потоков.
• Всегда используйте золотниковые клапаны только в качестве сливного или запорного клапана, чтобы во время работы они закрывались.
• Желательно всегда монтировать их на вертикальных участках трубопровода.
• Никогда не используйте золотниковые клапаны в горизонтальном участке трубопровода, так как они открыты во время использования. Они выйдут из строя в течение нескольких месяцев, поскольку канавки заслонки заполняются грязью и препятствуют надлежащему закрытию заслонки.
• Всегда используйте трубопроводы диаметром не менее 1,5 дюймов для трубопроводов под давлением и не менее 3 дюймов для трубопроводов, протекающих под действием силы тяжести.
• Увеличивайте диаметр труб по мере удлинения участков.
• По возможности всегда используйте прямые изгибы, а не поворотные кулаки.
• Всегда используйте напорную трубу для подземных участков и укладывайте такие участки в острый песок или гороховую гальку для обеспечения возможности движения.
• Аналогичным образом всегда используйте напорную трубу для любых участков трубопровода, на которые можно наступить, на них могут наступить удары ногами или которые иным образом уязвимы для повреждения.
• При прокладке сточных труб от фильтров / водостоков всегда увеличивайте размеры установленных труб до минимум 2 дюймов, чтобы избежать любой возможности забивания труб сорняками и / или листьями и другим детритом.Всегда используйте прямые отводы на сточных трубах.
• Всегда устанавливайте насосы, УФ, нагреватели и т. Д., Используя съемные одинарные соединители, чтобы все компоненты можно было легко снять для обслуживания.
• Всегда устанавливайте клапаны непосредственно перед фильтрами и после них (гравитационная установка), а также возле возврата пруда, чтобы все элементы системы фильтрации можно было удалить без слива воды из пруда или фильтра.
• В насосных системах всегда используйте армированный гибкий трубопровод от насоса и НИКОГДА не устанавливайте насос на дно пруда — всегда как минимум на 12 дюймов выше дна пруда.Таким образом, если случится бедствие, пруд никогда не будет полностью опорожнен, и рыба будет в целости и сохранности.
• Рекомендуется использовать специальный насос для потока фильтра и отдельные насосы для других водных объектов, таких как водопады и скиммеры, которые, возможно, необходимо включать и выключать, или они могут работать с переменным потоком воды.
