Содержание

Как проверить напряжение в сети

Для чего надо знать величину напряжения

Известно, что в сети централизованного электроснабжения должно быть напряжение в пределах от 198 до 242 Вольт при среднем значении 220 Вольт. Это напряжение обеспечивается отдельной обмоткой трёхфазного трансформатора, к которой подключено несколько потребителей. Так организовано электроснабжение и в многоквартирных домах, и в частном секторе. Квартиры и дома распределены на группы. Каждая группа подключается к одной фазе – обмотке трансформатора.

Но мощность этого трансформатора ограничена. Поэтому возможны такие случаи, когда подключенная суммарная нагрузка, слишком велика и напряжение в сети опускается ниже 198 Вольт. Такая ситуация обычна для частного сектора и дач. Например, в засушливую погоду на многих участках включаются насосы для полива, в холодную погоду включаются электрообогреватели, а у кого-то электрическая печь-каменка киловатт на десять круглый год периодически понижает напряжение в сети.

С правильными значениями напряжения связана эффективная работа многих бытовых электрических приборов, особенно мощных. Таковыми являются:

электрические скважинные насосы со стабилизаторами водяного давления;
большие холодильники;
стиральные машины;
нагревательные приборы;
пылесосы.

Индикация и измерение

Хорошим визуальным индикатором напряжения является лампочка накаливания. Изменение яркости её света хорошо заметно, особенно при повторяющихся провалах напряжения сети. Современные цокольные люминесцентные и светодиодные лампы содержат инвертор, который стабилизирует напряжение на лампе. Поэтому свет этих ламп не может служить индикатором напряжения. И если свет лампочки накаливания заметно потускнел, а надо использовать какой-либо из перечисленных бытовых электроприборов самое время измерить напряжение в розетке.

Для этого используются либо стрелочные, либо цифровые приборы – мультиметры. Морально устаревшие стрелочные мультиметры называют также «тестерами». При измерении важно правильно настроить мультиметр, выбрав в нём соответствующий 220 Вольтам диапазон переменного напряжения. Обычно такой диапазон более 220 Вольт – 300 В или 600 В.

Кроме этого измерительные щупы с проводами должны иметь неповреждённую изоляцию. При касании клемм розетки необходимо исключить натяжение измерительных проводов и возможность выскакивания соединительного провода из клеммы измерительного прибора. Поэтому если длина измерительных проводов позволяет лучше всего прямо около розетки поставить табурет или стул и расположить на нём измерительный прибор.

Если прибор покажет заниженное напряжение в сети стирку, глажку и уборку пылесосом лучше отложить. Дополнительное подключение мощной нагрузки понизит его ещё больше.

При частых понижениях напряжения лучше всего установить стабилизатор напряжения. Больше всего в нём нуждаются электрические скважинные насосы со стабилизаторами водяного давления и холодильники. Установив стабилизатор напряжения, в котором есть встроенный вольтметр, больше не потребуется измерять напряжение в сети.

Если при выполнении монтажных работ потребуется контроль напряжения можно воспользоваться индикаторной отверткой, которая светится от прикосновения к фазной клемме розетки или к такому же проводу. Однако существуют и более совершенные модели отвёрток со встроенным цифровым вольтметром. Это удобно, существенно дороже обычного индикатора, но не отменяет мультиметр, поскольку во многих случаях нужна пара измерительных щупов с проводами и различными диапазонами при показаниях на большом табло.

Наличие индикатора и измерителя напряжения в домашнем хозяйстве весьма желательно. Они позволяют контролировать напряжение сети и вместе с этим помогают выявить необходимость таких изменений в электрооборудовании, без которых возможны существенные финансовые потери из-за его порчи.

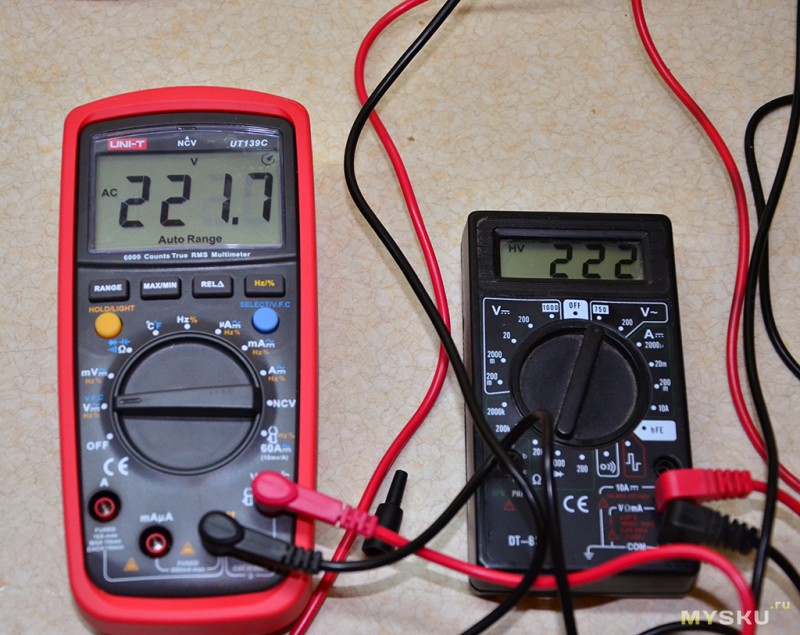

Как проверить напряжение в розетке мультиметром

Для простого ремонта электропроводки достаточно обычного индикаторной отвертки (тестера), но во многих случаях этого недостаточно. Этот прибор показывает наличие или отсутствие напряжения, но при необходимости узнать его величину нужно использовать мультиметр.

Это многофункциональный измерительный прибор, измеряющий величину постоянного и переменного напряжения, а так же целостность цепи и сопротивление отдельных элементов. Более сложные и дорогие устройства могут измерять ёмкость конденсаторов, индуктивность катушек, частоту переменного напряжения, считать импульсы и мерять температуру. Питание прибора осуществляется от батареек типа АА или аккумуляторов, данные отображаются на цифровом табло.

Справка! Советские измерительные приборы серии «Ц» использовали батарейку только для измерения сопротивления и имели шкалу со стрелкой.

Если все эти функции нужны только специалистам, то знать, как проверить напряжение в розетке мультиметром должен каждый электрик и домашний мастер.

Пошаговая инструкция измерения напряжения

Если один из домашних электроприборов не работает, прежде всего, следует проверить работу других аппаратов. При неработающих лампах и других аппаратах следует проверить вводной автоматический выключатель, устройства защиты и наличие напряжения в сети.

Если другие домашние приборы работают нормально, то причина может быть в отсутствии или недостаточном питании в розетке. Некоторые электроприборы не работают также при слишком высоком напряжении. В этом случае необходимо выполнить измерение напряжения мультиметром.

Это устройство позволяет выполнить все необходимые измерения в розетке и поможет в ремонте электрической и электронной аппаратуры.

Пользоваться этим прибором может любой, даже начинающий электромонтёр. Желательно перед началом работ изучить прилагаемую инструкцию или прочитать эту статью, в которой рассказывается, как измерить напряжение мультиметром.

Большинство современных приборов имеют похожие переключатели на передней панели, гнёзда для щупов и цифровое табло, поэтому инструкция, приведённая в этой статье, подходит для всех измерительных устройств.

1. Правильно вставленные щупы

Проверка напряжения мультиметром начинается с подготовки аппарата к работе. Для этого необходимо вставить имеющиеся в комплекте щупы в гнёзда.

При проведении измерений постоянного напряжения или проверке диодов красный щуп является «+», черный «-«.

На передней панели есть три отверстия для щупов. Рядом с ними нанесены условные обозначения:

COM — общий контакт. При проведении любых измерений в него вставляется чёрный провод.

VΩCx — разъём для проверки напряжения, сопротивления и малых токов. В него вставляется красный щуп.

10А или 20А. Разъём для измерения больших токов.

Для измерения напряжения щупы вставляются в отверстия с маркировкой «COM» и «VΩCx». При работе в сети переменного тока цветовая маркировка проводов не имеет значения.

Важно! Напряжение в розетке является опасным для жизни, поэтому перед началом работ необходимо проверить изоляцию щупов и проводов.

2. Установка переключателя в нужный режим

Перед тем, как проверить напряжение в розетке мультиметром, необходимо установить переключатель на лицевой панели в правильное положение. Для этого на участке шкалы, имеющей маркировку «ACV» выбирается пункт «750». Этого достаточно для измерений в розетке 220В и даже, при наличии трёхфазного ввода, проверки на вводном автомате междуфазного напряжения 380В.

Справка! Положение «ACV» 200 используется в сетях 36В и 12В.

После установки переключателя в нужное положение и нажатия кнопки включения питания «on-off» или «power» включается табло и на нём появляются нули. На некоторых моделях эта кнопка отсутствует, и прибор отключается поворотов переключателя в положение «off», а включается выбором режима измерения.

Важно! При выборе неправильного диапазона измерений в устройстве может сгореть электронная плата. Особенно это опасно при измерении напряжения в розетке, если переключатель стоит в диапазоне «Ω» (измерение сопротивления).

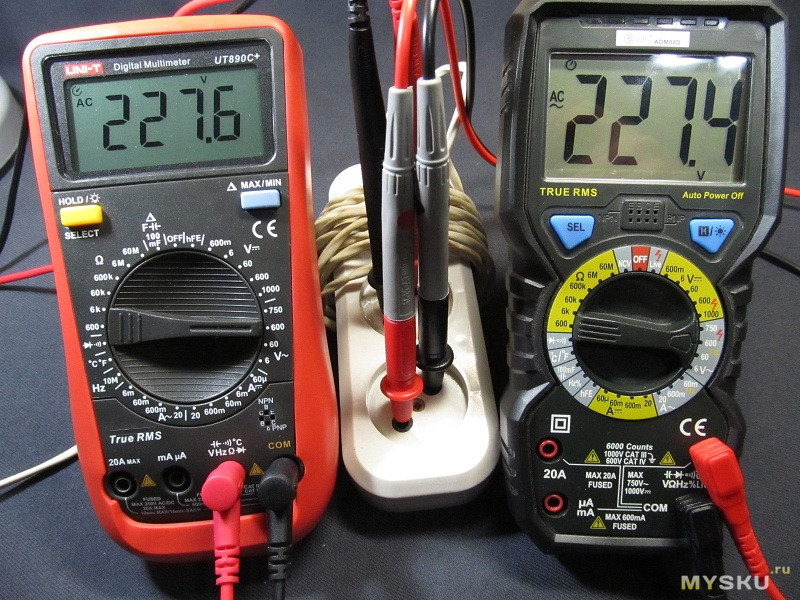

3. Проверка напряжения мультиметром

После подготовки прибора к работе можно произвести измерение напряжения. Для этого щупы вставляются в розетку, а нули на табло меняются значением измеряемого параметра.

Внимание! При проведении измерений следует избегать прикосновений к металлической части щупов и замыкания их между собой. Это может привести к поражению электрическим током или короткому замыканию.

При необходимости провести мониторинг напряжения в сети и определить его колебания измерения периодически повторяют. Если суточные и недельные колебания будут значительными, то целесообразно использовать стабилизатор напряжения.

Если отсутствует возможность установить общий стабилизатор для всей квартиры, допускается монтаж отдельной линии розеток, подключённых к аппарату меньшей мощности или монтаж во вводном щитке реле напряжения.

Значение напряжения в розетке

На самом деле классических 220В в розетке не бывает даже после стабилизатора напряжения. Это связано с потерями в проводах и подключением потребителей на всём протяжении линии электропередач.

Для нормальной работы бытовых электроприборов достаточно, если параметры электросети будут поддерживаться на уровне ±10% или 198-242В при частоте 50Гц.

Выход параметров сети за допустимые пределы может привести к поломке электрооборудования ил его нестабильной работе. Поэтому знание того, как проверить напряжение в розетке мультиметром, поможет обеспечить его длительную безаварийную эксплуатацию.

На этом все друзья. Я как автор сайта «Электрик в доме» надеюсь, данная статья вам понравилась, информация была доступной и понятной. Если остались вопросы задавайте их в комментариях. До скорых встреч. Буду благодарен за репосты в соц.сетях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

в каком случае покажет 220В, правила проведения тестирования

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

Тип мультиметра не влияет на технику измерения.

Мультиметр позволяет определить следующие технические параметры:

постоянное и переменное напряжение;
сопротивление;
емкостные и частотные характеристики;
силу постоянного и переменного тока;
параметры диодов и транзисторов;
температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Перед подключением нужно обязательно проверить изоляцию щупов. Поврежденные провода нельзя использовать

В комплекте любого электронного тестеры имеются 2 вещи – сам прибор и щупы черного и красного цвета.

Алгоритм работы:

Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Принцип работы стрелочного устройства аналогичен. Щупы подсоединяются к сети, и по шкале нужно считать показания.

При измерениях можно касаться только изолированной части. Металлические элементы трогать нельзя. Также щупы не должны соприкасаться, иначе может произойти короткое замыкание.

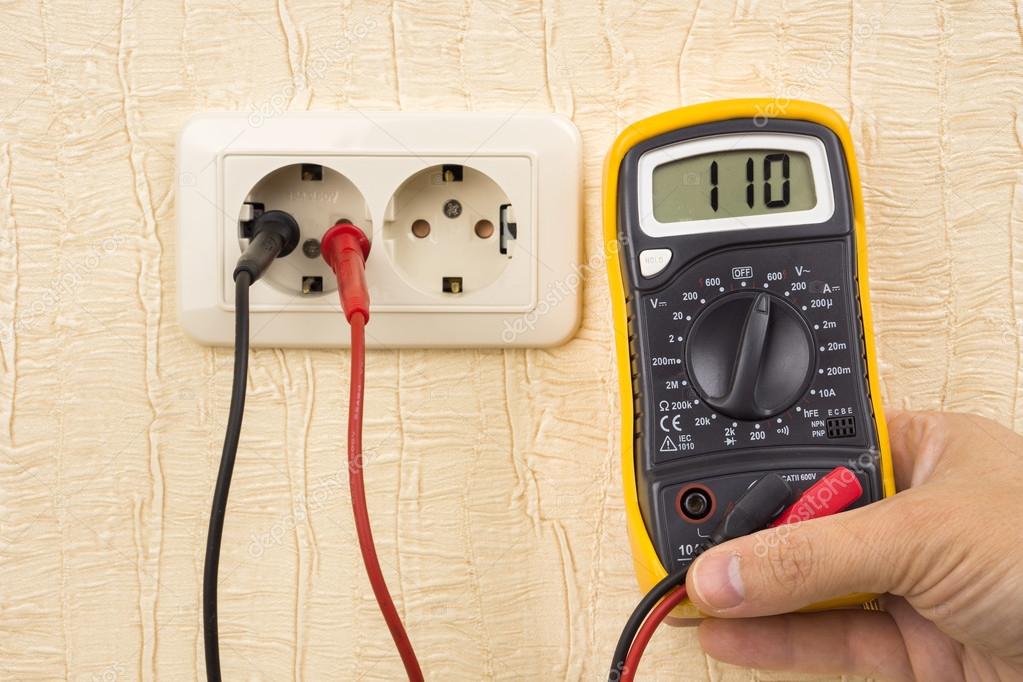

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.
Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Полезное видео

Как проверить напряжение в розетке мультиметром

Работать с электричеством приходится в условиях повышенной опасности. Уменьшить риск позволяет измерительное оборудование, с помощью которого можно проверить напряжение в сети. Существуют различные способы проверки напряжения, но самым удобным приспособлением зарекомендовал себя специальный прибор — мультиметр. О том, как проверить напряжение в розетке мультиметром, пойдет речь в этой статье.

Разновидности прибора

Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.

Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.

Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.

Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

Параметры для измерения

Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:

показатель переменного и постоянного напряжения и тока;
электрическое сопротивление;
емкость;
температура;
частота;
характеристики диодов и транзисторов.

Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).

Бытовая электросеть

Чтобы правильно выполнить измерения, нужно иметь хотя бы минимальные представления о параметрах сети электропитания. Розетка является точкой приема напряжения, поэтому полезно знать о величине этого параметра.

В мировой практике принято несколько категорий электросетей, которыми пользуются бытовые потребители. Сколько в розетке вольт знает каждый — 220. Частота составляет 50 герц. В системе имеются два провода (фазовый и нулевой).

Для энергообеспечения частных домов и современных квартир нередко подводят трехфазную сеть, где напряжение составляет 380 вольт, а частота — все те же 50 Герц. Трехфазные схемы рассчитаны на мощные бытовые приборы и оборудование.

Многие электроприборы рассчитаны на некую заданную частоту и напряжение. К примеру, азиатская техника часто предназначена для работы с 60 герцами. В условиях стандартных 50 герц оборудование просто выйдет из строя. Некорректная частота или напряжение по отношению к технике может значительно поменять коэффициент ее полезного действия, что также приведет к поломке.

Техника безопасности

Мультитестер представляет собой достаточно надежный прибор с точки зрения безопасности. Однако его использование все же требует соблюдения определенных правил. В тестере имеется внутренняя защита от чрезмерных нагрузок. Тем не менее, если с прибором обращаются безграмотно, он может быстро выйти из строя.

При замерах входного переменного напряжения рекомендуется придерживаться таких правил:

Если неизвестен примерный показатель замеряемого напряжения, переключатель нужно поставить на максимальный диапазон.
Нельзя подавать на вход напряжение, превышающее 750 вольт. В противном случае существует высокая вероятность разрушения внутренней цепи.

Важно! Нельзя касаться элементов электрической сети, не надев диэлектрические перчатки.

При замерах входного постоянного и переменного тока следует соблюдать следующие правила:

Если предварительные данные по величине измеряемого тока не предопределены, переключатель устанавливают на предельно возможный диапазон.
Если на жидкокристаллическом дисплее установлена единица, триггер следует поставить на соседний диапазон в направлении большего значения.
Время тестирования при работе с 20-амперным диапазоном должно быть не более 15 секунд. Дело в том, что для этого режима плавкий предохранитель не предусмотрен.

При замерах внутреннего сопротивления цепи необходимо удостовериться, что электропитание отключено, а конденсаторы полностью разряжены.

Также следует придерживаться правил хранения оборудования и ухода за ним. Нельзя подавать на вход напряжение, когда поворотный переключатель в позиции Ohm. Не рекомендуется эксплуатировать прибор при открытой или неполностью закрытой крышке.

Существует еще одно правило, касающееся правильной эксплуатации мультиметра. Недопустима замена гальванического элемента и предохранителя при работающем приборе. Необходимо выключить мультиметр и отсоединить все щупы.

Условные обозначения

Мультиметр включает несколько стандартных элементов, в том числе дисплей или стеклянную шкалу, круговой переключатель, розетки для присоединения щупов.

В качестве примера ниже показаны условные обозначения, применяемые для модели мультитестера DT9205A.

Подключение щупов в мультитестер

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

Обратите внимание! Чтобы использовать все возможности мультитестера, нужно иметь дополнительный арсенал щупов, где вместо стержня применяются зубчатые зажимы.

Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.

Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.

Измерение разных параметров

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

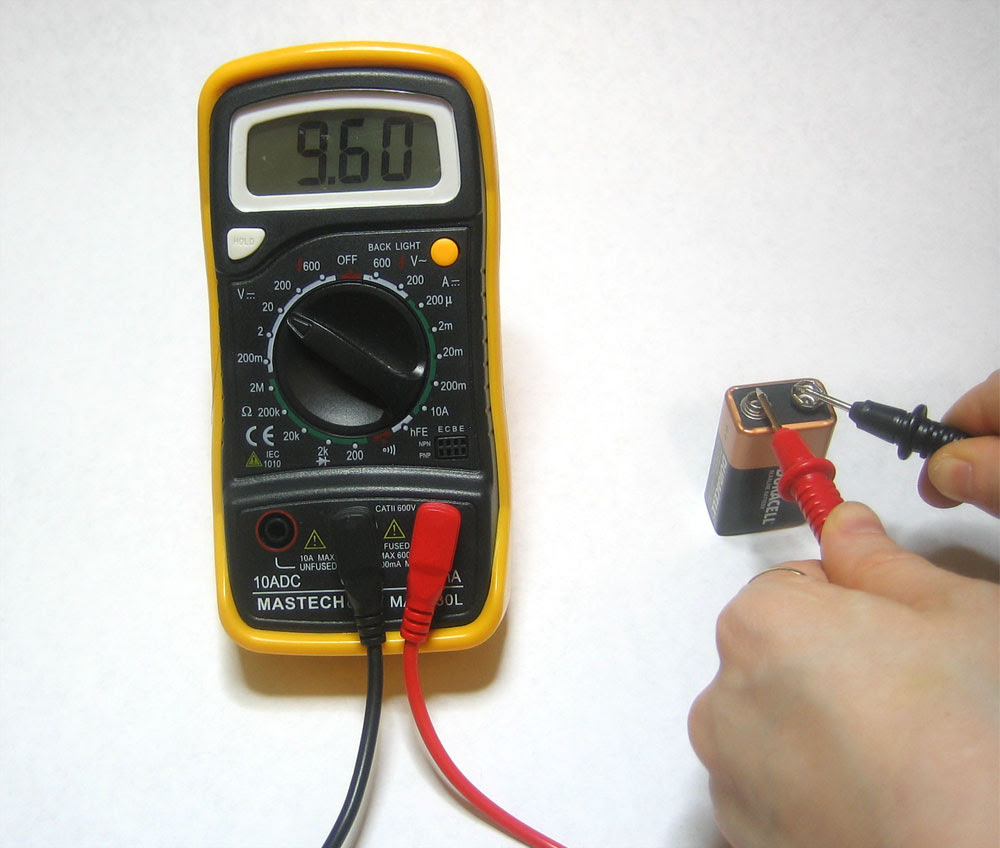

Измерение напряжения

Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.

Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.

При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.

Обратите внимание! Измерить напряжение нужно так, чтобы не перепутать полярность. Если при измерении напряжения случайно перепутать полярность, на мониторе появится правильный результат, однако со знаком минуса.

Замер силы тока

Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.

Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.

Замер силы тока вольтметром

Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.

Способ описывается формулой:

Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.

В конечном счете получается такая схема (используется лампа накаливания):

От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
От второго контакта лампы провод направляют ко второму розеточному разъему.

Чтобы замерить напряжение, мультитестер ставят в переменный режим. Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту. Этот показатель будет аналогичен напряжению при нагрузке.

Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.

Как проверить напряжение в розетке мультиметром — правила и инструкция

Как можно проверить напряжение в розетке мультиметром

На практике применяют два способа проверки напряжения в розетке: либо пробником-отверткой, либо мультиметром. Пригодны оба варианта, но тестер с дисплеем при наличии тока в сети, покажет и его величину. Применение мультиметра является самым удобным способом измерения. Рассмотрим, как проверить напряжение в розетке мультиметром.

Для чего определяют параметры электросети

В большинстве наших домовых электросетях напряжение должно быть 220 В с небольшими отклонениями в 20-25 В, что обеспечивает нормальную работу всего набора сегодняшних домашних электроприборов.

Проверять наличие тока приходится в целях определения работоспособности розетки, правильности её установки. Часто используют мультиметр для проверки напряжение в сети дома, чтобы определить, почему не горит только, что вставленная лампочка в светильнике, выявить состояние проводки.

К тому же не мешает знать величину напряжения в вашей домашней электросети, так как к ней приходится подчас подключать новые приборы, оборудование, бытовую и электронную технику, которая может быть рассчитана на конкретные электрические характеристики. Поэтому проверять все-таки стоит, чтобы удостовериться, насколько стабильно напряжение в сети, каков диапазон его изменения.

Настраиваем мультиметр для использования

Мультиметр называют устройство, предназначенное для быстрого и точного замера таких характеристик, как:

величина постоянного и переменного напряжения;
сила тока;
параметры сопротивления и другие.

Данные приборы подразделяются на аналоговые и цифровые. В аналоговом тестере показания отображаются на шкале стрелкой, в чём и кроится его основной недостаток. Отсутствие фиксации стрелки на окончательной позиции затрудняет определение результата, делает аппарат не очень удобным в пользовании обычным потребителем.

У электронного мультиметра результаты измерений выводятся в виде цифровых показаний на дисплей. Этот вид прибора обеспечивает достаточную точность, им удобно пользоваться, что определяет его популярность.

Электронный мультитестер состоит из следующих частей:

дисплея;
20-позиционного кругового переключателя;
гнёзд для подсоединения щупов.

Настройка тестера заключается в правильном подключении щупов и выставлении переключателя в нужной позиции. Щупы состоят из проводников с металлическими стержнями на одном конце, штекерами – на другом.

Черный (минус) проводник подключают к разъёму СОМ. Штекер красного проводника присоединяют к разъёму V.

С учетом того, что в сети ток переменный, переключатель выставляется в позицию V~, секцию, обозначающую режим замера переменного напряжения. Выбирают отметку выше, чем220 вольт.

Если необходимо проверить выключатель мультиметром, переключатель выставляется в секцию измерения сопротивления. Далее сеть нужно обесточить и присоединить щупы к клеммам проверяемого элемента. При включенном положении должно появиться «ноль», при отключенном – «бесконечность». Если такого не произошло, выключатель нужно заменить.

Можно ли мультиметром измерить ток в розетке. Можно при условии, что тестер будет подключен к ней через цепь с лампочкой. Переключатель и красный щуп выставляются в другие положения, о которых мы расскажем чуть ниже.

Техника безопасности во время проведения работ

Мультитестер зарекомендовал себя удобным и безопасным прибором для пользователя. В нём предусмотрена электронная система, предохраняющая прибор от перегрузок. Он прост в обращении. Однако, при пользовании тестером необходимо выполнять предписанные производителем правила эксплуатации, иначе инструмент может легко выйти из строя.

Перед тем, как проверить розетку мультиметром, круговой переключатель устанавливают в сегменте V~ на отметку 600 (в других моделях – 750).

Чтобы измерить силу тока, регулятор нужно установить на максимальной отметке в разделе «A~» (DCA).

В процессе измерительных работ нельзя держать руками металлические концы щупов или касаться их рукой.

Дотрагиваться до элементов электросети можно только руками в специальных электрических перчатках.

Все действия по замене предохранителя или батареи осуществляют, предварительно выключив прибор и освободив щупы из разъемов.

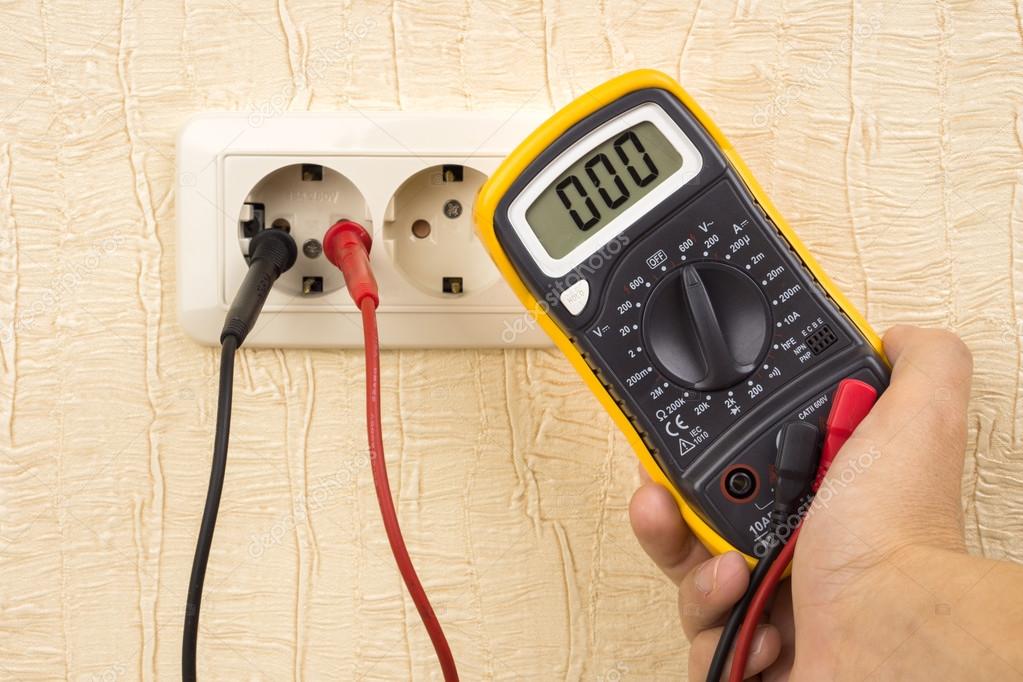

Как измерять напряжение в розетке

Прежде чем измерить напряжение в розетке, проверяем настройку мультиметра. Убеждаемся ещё раз, что штекеры щупов подключены к гнёздам прибора правильно: чёрный к разъему СОМ, красный к гнезду V.

Затем переводим круговой переключатель прибора на отметку «750» (600 или 1000 в других тестерах) секции «V~». Если позиция будет меньше 200 В, инструмент выйдет из строя из-за перенапряжения. Дорога ему тогда только на запчасти.

На ЖК-дисплее появится цифра «ноль» — тестер включен и готов к работе. Держа щупы за пластмассовые оплетки, вводим их в отверстия розетки. Полярность здесь значения не имеет. На экране появляются цифровые показатели, зачастую меняющиеся и не отображающие строго 220В.

Если мультиметр исправен, правильно подключена розетка, то прибор должен показать значение близкое к 220-230В. На отдельных моделях тестеров имеется кнопка, позволяющая зафиксировать результат на экране, что удобно для записи результатов замера.

Замеряем силу тока в розетке

Очень важно усвоить, что нельзя измерить силу тока розетки мультиметром напрямую. Если пользователь просто вставит стержни щупов в розетку, прибор сгорит.

Замер величины производят только при последовательном подключении нагрузки в цепь от мультиметра до розетки. Обыкновенная лампа с патроном вполне подойдет для нагрузки.

Прежде всего, штекер красного щупа присоединяют к гнезду с обозначением UNFUSED. Черный щуп остается в гнезде СОМ.

Регулятор выставляют на максимальную отметку секции «A~».

К одному из щупов подсоединяют провод, который идет от цоколя лампочки, другой щуп втыкается в розетку. Второй провод от лампы вставляется в свободное отверстие розетки.

Результаты замера появятся на экране.

Следует заметить, что замеры силы тока в розетке не имеют практического смысла и мастера к этому измерению не прибегают.

Как тестером проверить напряжение в розетке

Как измерить напряжение в розетке мультиметром

Оно может быть слишком низким, недостаточным для работы оборудования, либо наоборот слишком высоким, из-за чего бытовая техника сгорает. Нередко бывает, что напряжение то растёт, то падает, скачкообразно, что еще более губительно для любого электрического оборудования.

Именно поэтому, измерение напряжения в розетке в быту – это основной, главный этап диагностики электросети, если замечена её нестабильная работа.

Главным инструментом для измерения напряжения является мультиметр или тестер. Ведь для понимания причин проблемы, важно знать точные характеристики электрического тока, никакая индикаторная отвертка или контрольная лампочка вам такой информации не даст.

Абсолютно любой мультиметр имеет функцию измерения напряжения с диапазонами, которые позволят определить стандартные бытовые 220В и 380В. Это его базовая, одна из самых важных функций. В ящике с инструментами абсолютно каждого домашнего мастера мультиметр должен быть обязательно. Тем более, что сейчас довольно просто купить качественные и недорогие модели, практически в любом уголке России.

Сама диагностика розетки, довольно проста, ниже она подробно описана.

Пошаговая инструкция: как измерить напряжение мультиметром самому

1. Подключаем измерительные щупы к мультиметру и выставляем режим определения напряжения переменного тока

В первую очередь необходимо правильно подключить щупы к мультиметру:

– Штекер красного щупа устанавливается в разъем «VΩmA»;

– Черный щуп подключается к разъему «COM»;

Затем выбирается режим работы и диапазон измерения:

В бытовых розетках наших домов и квартир протекает переменный электрический ток, стандартная его величина 220 – 230 Вольт.

Соответственно, колесо выбора режима работы необходимо перевести на:

– измерение напряжения переменного тока «AC –Alternating Current», которое маркируется как «

– рабочий диапазон больший чем 230 Вольт, в нашем случае 500В

Теперь, когда подготовительные работы завершены, можно приступать непосредственно к замерам.

2. Измеряем величину напряжения в розетке

Держа щупы за изолированные, пластиковые ручки, не касаясь токопроводящих стержней-наконечников, помещаем их в гнезда розетки. Один щуп в левое, а другой в правое гнездо, как показано на изображении ниже. Порядок установки не важен, главное правило – наконечники щупов должны коснуться токопроводящих контактов розетки в гнездах.

Измерение проводится без отключения электрического тока. Для чистоты эксперимента, лучше всего тестировать в условиях, приближенных к тем, когда проявляются странности в работе электрооборудования.

3. Результаты измерения напряжения в розетке

Как только щупы коснуться контактов розетки, на экране мультиметра сразу же покажется результат измерения напряжения, количество вольт.

Если вы всё правильно сделали, на дисплее отразится три возможных вида результатов измерения:

Давайте коротко рассмотрим каждый из этих пунктов. Какие должны быть показатели, что может их вызывать и главное, что дальше делать в той или иной ситуации:

1.

Нормальное напряжение в розетке

По современным нормам, стандартное напряжение в сети 220 – 230В. Я не зря указываю такой диапазон, а не какую-то определенную, точную величину.

Всё дело в том, что долгое время стандарт напряжения бытовой электрической сети у нас в стране был 220 Вольт, именно под него выпускалось оборудование, прокладывались сети. Позже, стандартным стало напряжение 230 Вольт и во всех современных домах его величина в розетках скорее всего будет именно таким.

Для удобства, дальше, я буду указывать именно 230В, как основной показатель напряжения в электрической сети, но вы должны знать, что 220В также не является свидетельством неисправности.

Более того, современные стандарты допускают отклонения он номинальной величины напряжения на 10% в каждую сторону. Соответственно, при измерении напряжения в розетке мультиметром, нормальным результатом будет являться любой в диапазоне от 207 до 253 Вольт.

Но я бы на вашем месте дополнительно проинспектировал все элементы электроустановки и сделал заявку в обслуживающую дом организацию, чтобы проверить, почему величина напряжения в розетках отличается от 220-230В.

2. Аварийная величина напряжения в бытовой сети

Как я уже сказал ранее, всё напряжение, что попадает в диапазон от 207 до 253 Вольт, условно считается нормальным. Соответственно, любой показатель за его пределами – это сигнал об аварийной ситуации в электросети. Опять же я говорю УСЛОВНО нормальным потому, что всё же любая величина напряжения, которая отличается от 220 или 230В, не мой взгляд уже не нормальная, где то есть потери, либо наоборот причины перенапряжения.

Причин, приводящих к слишком низкому или наоборот, чрезмерно высокому напряжению в сети довольно много. В условиях квартиры, обычно к этому приводят проблемы с контактами, особенно в местах соединения проводников, а также нередко ошибки при проектировании электросети, в частности неправильный выбор сечения проводов.

Но чаще всего, проблема с напряжением в розетках лежит вне ваших квартир и домов, она связана:

– с ветхостью наружных электросетей и оборудования;

– с неправильно подобранными характеристиками распределяющего или генерирующего электрооборудования, например, трансформатора;

– с перегрузкой электросети, при активном потреблении электроэнергии сразу многими потребителями;

В первую очередь, выявив проблемы с напряжением в вашей сети, необходимо:

– Узнать, проявляются ли они во всех помещениях или четко локализован;

– Принять меры к защите электрооборудования дома, отключив его от питающей сети;

– Приступить к диагностике;

И в первую очередь, по описанном в этой статье методике, замерьте напряжение на вводном автомате в квартиру.

Если в квартиру поступает стандартное напряжение, находящееся в условно нормальном диапазоне от 207 до 253В, то проверяйте внутреннюю электросеть:

Если вы своими силами не способны провести комплексную диагностику вашей электроустановки – обязательно обратитесь к профессионалу, например, вызовете электрика. В одной из предыдущих статей я достаточно подробно описал все возможные способы вызова специалиста, их описания и недостатки. И это не реклама конкретной компании или специалиста, а простое перечисление доступных вам вариантов.

Если же проблемы с напряжением подтвердились и на вводном кабеле в квартиру или дом, то необходимо обратится в вашу электроснабжающую, обслуживающую или управляющую компанию, для выяснения причин проблем.

До завершения проверки, выявления и устранения причин неисправности, не пользуйтесь электрооборудованием дома, либо подключайте его через стабилизатор. А что такое стабилизатор напряжения, зачем он нужен и когда используется простым и понятным языком я уже описал ЗДЕСЬ, на примере релейной и электромеханической модели.

Зная расторопность при выполнении заявок потребителей специалистами обслуживающих компаний, я рекомендую, в случае с внешними проблемами с напряжением, сразу купить стабилизатор. Тем более есть вполне недорогие, доступные модели, которые позволят вам, не теряя в комфорте, дождаться восстановления параметров сети, защитив ваше электрооборудование и в будущем.

3. Отсутствие напряжения в розетке

Если же мультиметр при измерении показал, что напряжение в розетке отсутствует, необходимо тщательно проверить всю электрическую цепь до неё. Особенно работу защитной автоматики.

Лучшим способом, найти причину неисправности и отсутствия напряжения в розетке – прозвонить её мультиметром. О том, как это сделать самому, в домашних условиях, используя возможности мультиметра – я подробно описал, в соответствующем цикле статей, доступных по ссылке.

Как видите, мультиметр незаменимый помощник любому домашнему мастеру. При этом не обязательно обладать какой-то особой квалификацией или большим опытом, чтобы эффективно работать с этим многофункциональным измерительным прибором.

Если же вы хотите замерить мультиметром еще какие-то параметры электрических приборов, оборудования, проводки и их компонентов, но не знаете, как это сделать – пишите об этом в комментариях к статье. На основе ваших запросов, мы подготовим и выпустим новую, наглядную инструкцию, со всеми необходимыми описаниями, схемами, рекомендациями, необходимыми для решения ВАШЕЙ задачи.

А для того, чтобы оперативно узнавать анонсы о выходе новых материалов, подписывайтесь на нашу группу вконтакте. Получайте первым информацию в ленту о выходе статей, без рекламы и флуда.

Всегда ли показывает напряжение в розетке при измерении мультиметром, и как лучше всего проверить силу тока?

Зачем знать напряжение в розетке

Как измерить напряжение в розетке тестером

От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

постоянное и переменное напряжение;
сопротивление;
емкостные и частотные характеристики;
силу постоянного и переменного тока;
параметры диодов и транзисторов;
температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Алгоритм работы:

Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Что покажет при неисправности розетки

Полезное видео

Как проверить напряжение в розетке мультиметром: правила измерения

Безопасность при проведении монтажа и ремонта электроустановочных приборов нужно обеспечить всеми возможными способами. Необходимо исключить и легкие удары, и тяжелые поражения током. Согласны? Перед выполнением действий с электроточками требуется обязательно проверять напряжение, что осуществляется с помощью мультиметра.

Мы расскажем, что собой представляет и как действует этот портативный прибор, применяемый как домашним мастерам, так и профессиональным электрикам. У нас вы узнаете, как проверить напряжение в розетке мультиметром, а также есть ли само напряжение в сети. Разберем, как с его помощью производятся измерения силы тока.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия непростой темы приложили фото-подборки, схемы, видео.

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

постоянное и переменное напряжение;
переменный и постоянный ток;
сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, “прозванивать” кабель электропроводки до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна – новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, “ценой деления” определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая “цену деления” шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Стандартные мультиметры могут стоить более 5 у.е. Но одно остаётся всегда неизменным – центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике сети бытового электрического питания.

А розетка, в данном случае, выступает исключительно в роли “точки выхода” напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет “работать” потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть “наша” 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы “запитать” такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от “наших” 50 Гц может легко “вздуться” и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Техника безопасности перед работами

Мультитестер – это многофункциональный портативный прибор, который питается от батарейки (обычно “кроны”) и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко “сгореть”, частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
При работе с разъёмом “20А” время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под “ноль”.

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

ON/OFF – включение/выключение устройства;
HOLD – удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

hFE – измерение параметров транзисторов;
F, Ω- тестирование емкости конденсаторов и сопротивление;
A-, A

– постоянный и переменный ток;
V-, V

– постоянное и переменное напряжение.

20А – гнездо для измерения силы тока до 20A, красный щуп;
А – гнездо для тестирования силы тока в пределах диапазонов;
СОМ – гнездо для всех режимов, обычно подключается черный щуп;
VΩ – гнездо для измерения сопротивлений и напряжений.

Разъёмы секций “pnp/npn” – тестирование полупроводников, “cx” – разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он “вздуется”.

Подключение щупов в мультиметр

Щупы – специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого – провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические “крокодилы” – зубчатые зажимы.

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение – круговой переключатель на позиции “►” (прозвон цепи).

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию “750” (в других тестерах может быть 600, 1000) секции “V

”. Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один “ноль” – прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного тока бытовой сети электропитания.

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.

Измерение тока в розетке

Никогда и ни при каких ситуациях не измеряйте силу переменного тока розетки мультитестером напрямую, без подключённой нагрузки. Если просто всунуть два щупа от тестера в розетку, можно “попрощаться” с прибором. В результате получим “новогодний фейерверк” и сгоревший электроизмерительный девайс.

Сила тока в обычной розетке измеряется обязательно с последовательно подключённой нагрузкой в цепь “тестер-розетка”. В качестве элементарной нагрузки может выступать даже обычная лампочка с патроном (место вкручивания лампы).

”, в представленном приборе это значение 20 Амперов. Красный щуп переставляем в разъём с надписью “20А” (UNFUSED – режим без предохранителя, FUSED – режим с плавким предохранителем)

Соединив последовательно тестер и лампочку, вставляем один из щупов в розетку, к другому щупу подключаем один провод от цоколя лампочки. Второй провод лампочки вставляем в свободное отверстие розетки. Снимаем значения силы тока. Не рекомендуется проводить измерение более 15 секунд по времени.

И всё же, силу тока не рекомендуется измерять в розетке. Это не несёт никакой смысловой нагрузки. Бытовая сеть электропитания имеет просто максимальный предел в Амперах, который необходимо соблюдать. Сила тока всегда существует только при наличии нагрузки, где и меряем ток.

Измерение напряжение и ток аккумулятора

Взамен измерения силы тока в розетке, лучше научиться измерять постоянный ток и напряжение в батарейках, аккумуляторах и блоках питания. Это намного интереснее и безопаснее. Кроме того, этих электрических элементов достаточно у каждого. Они обычно есть в таких вещах, как фотоаппараты, телефоны, планшеты, детские игрушки и т.д.

Батарейки и аккумуляторы легко отличить: все они имеют специальные надписи возле выходных контактов в виде значков “+” и “-“. Протестировать такие элементы не чуть ни сложнее, чем напряжение или ток в розетке.

Проверка напряжения в сети

При проведении монтажа или ремонта электроустановочных приборов следует добиваться максимальной безопасности: полностью исключить даже слабые и средние удары током. Перед любым началом выполнения действий над проводкой или розетками требуется проверять наличие в них напряжения и измерять его.

Для этого существует прибор, который в различных вариациях применяется как самоучками или домашними мастерами, так и профессионалами своего дела, электриками. Он позволяет проверить, есть ли напряжение в сети, какой оно величины и как с помощью этих данных определить силу тока в сети. В этом материале будет рассказано, как померить напряжение в розетке и какие есть приборы для проверки напряжения в сети.

Инструмент для измерения напряжения в розетке

Для того чтобы найти и измерить основные параметры электричества в домашней сети, требует не только знание определенных правил по измерению и техники безопасности, но и наличие соответствующих приборов, с помощью которых данные параметры и вычисляются. Чаще всего для таких целей выбирается вольтметр, измеряющий напряжение и электродвижущую силу между двумя токами электрической цепи.

В виду развития техники и появления новых знаний были придуманы приборы, объединяющие в себе функции амперметра, омметра и вольтметра. Называются они мультиметрами или мультитестерами. Они гораздо удобнее и практичнее своих аналоговых предшественников, обладают эргономичными и компактными характеристиками.

Что это такое

Мультиметр (тестер) — прибор, который представляет собой измеритель самых разных характеристик и параметров электрической сети. Его особенность состоит в том, что он питается от сети и отдельных ее элементов.

Прибор предназначен, в первую очередь, для того чтобы на некоторых этапах строительства, монтажа и ремонта электропроводки с малой погрешностью определять и узнавать:

Силу постоянного и переменного тока, другие его характеристики;
Постоянное и переменное напряжение и его параметры;
Сопротивление цепи;
Емкость аккумуляторов и многое другое.

Помимо общих функций, у этих приборов есть также специфические возможности, включающие в себя:

Проверку работоспособности диодов;
Прозвонку кабелей электропроводки на разрыв;
Тестирование транзисторов и резисторов;
Тестирование предохранителей.

Несмотря на то, что мультиметр — современная техника, он также бывает аналоговым и цифровым. Отличает их не только тип сборки и принцип работы, но и комплектация, габариты, точность измерений. И тот, и тот виды — полезный прибор не только при ремонте (обслуживании) электроники или электросети, но и для просто использования в домашних условиях.

Важно! В аналоговых приборах все данные подаются на вывод с помощью соответствующих шкал или стрелок, что может быть неудобно для новичков и неопытных людей.

Требования для измерения напряжения и нормы напряжения в розетке

Напряжение в сети зависит от многих факторов. Главная задача при ремонте и обслуживании домашних сетей состоит в том, чтобы проверять и регулировать этот параметр в пределах нормы. Наиболее часто используемой величиной напряжения в домашних сетях однофазного и двухфазного тока является величина в 220 Вольт. К этому значению могут добавляться допустимые параметры отклонения в ± 5%. Это означает, что диапазон в 209-231 Вольт является нормальным для электросети дома и представляет собой стандарт качества электроснабжения.

В сети могут возникать и неполадки, которые приводят к тому, что напряжение изменяется на ±10%, а это уже 198-242 Вольт. Эти данные допустимы, когда происходят аварийные ситуации или оперативные переключения оборудования, так как в процессе этих действий допустимы скачки напряжения в любые стороны. Такие параметры оптимальны для работы электроприборов, то есть они не должны выходить из строя в процессе воздействия на них 242 Вольт в течение короткого времени.

Важно! Если напряжение в сети снижается, то ток нагрузки в электроприборах усиливается, что способствует их быстрому выходу из строя и снижению срока службы обмоток и изоляции.

При измерениях требуется не только наличие всей необходимой аппаратуры и знаний общих принципов проведения замеров, но и соблюдения всех мер безопасности.

Как обозначается

Для измерения напряжения красный провод и щуп включают в гнездо под названием «VΩCX+». Однако это не все его функции. Оно также показывает сопротивление, частоту, температуру и проверяет транзисторы и диоды. НА каждом приборе должно быть написано максимальное допустимое значение измерения любого параметра. Касается это и напряжения.

У любого прибора подобного рода также есть диапазоны переключателя, содержащие:

DCV — сектор для постоянного напряжения;
ACV — сектор для переменного напряжения;
DCA — сектор для постоянного тока;
ACA — сектор для переменного тока.

Во многих приборах эти обозначения упрощаются, и пишется просто: «A» или «V». Для постоянного значения в конце буквы добавляется дефис, а для переменного — тильда. Также следует помнить, что сектор переменного напряжения меньше, чем постоянного.

Как правильно измерять

Измерение напряжения является одной из самых частых задач при ремонте или диагностике домашней электропроводки. В розетке течет переменный ток, поэтому переключатель должен быть в секторе ACV. Приблизительно в электропроводке дома напряжение равно 220 В, поэтому на мультиметре необходимо установить максимальное значение, которое больше 220 Вольт.

Далее, после того, как прибор настроен, можно приступать к измерениям. Для этого щупы вставляют в розетку вместо вилки прибора и делают замер. Неважно, какой щуп куда будет вставлен. Важно лишь не браться за их оголенные части и держаться за изоляцию.

Важно! Также нельзя допускать касания щупов, когда они вставлены в розетку, так как это может вызвать перебои в сети и короткое замыкание, причинить вред некоторым работающим приборам.

Если все было сделано правильно, то на дисплее прибора будут показаны замеренные значения, которые должны быть в пределах допустимого отклонения от 220 Вольт.

Правила безопасности

В процессе измерения напряжения и других параметров нужно быть очень аккуратным и бдительным. Общие правила таковы:

Быть особенно осторожным при измерении напряжения более 300 AC;
Не подключать аппаратуру в сети с параметрами, для измерения которых она не предназначена;
Работая с контактами мультиметра, следует браться только за изолированные и защищенные части. Нельзя трогать оголенную проводку голыми руками;
Некогда не стоит заземлять себя при выполнении измерений в электрической сети.

Таким образом, проверка напряжения — процесс, который должен уметь выполнять каждый человек. Это необходимо не только для монтажа и ремонта сетей при строительстве, но и для обслуживания и проверки домашней электросети. Выполняется все одним современным аппаратом, называемым мультиметром. С его помощью можно получить характеристику большого количества электромагнитных величин.

Как проверить розетки в квартире без мультиметра — тестер Habotest и КВТ. Измерение напряжения, расположение фазы, земли и ноля.

Очень часто при плановых работах с домашней электрикой или при поиске неисправностей в проводке, возникает необходимость проверки розеток.

Например, требуется выяснить какое там напряжение — повышенное или пониженное? Соответствует ли оно норме в 230 вольт или нет?

С какой стороны подключена фаза? Также не лишне заранее проверить, будет ли срабатывать УЗО или диффавтомат в щитке, если в эту розетку воткнуть неисправный прибор.

Для всех этих операций требуются разные измерительные приборы — от обычной индикаторной отвертки, до навороченного мультиметра.

Иногда даже приходится раскручивать и разбирать саму розетку. Сделать это без определенных знаний в области электрики решаются не все и предпочитают вызывать профессионалов.

Однако есть один девайс, который с легкостью позволит проверить все вышеперечисленные параметры и исправность розетки абсолютно любому человеку, даже очень далекому от закона Ома.

Все что вам нужно сделать — вставить этот чудо прибор в розетку и он вам наглядно предоставит всю информацию. Называется прибор — тестер розеток Habotest HT106D(B) (с током утечки 30мА или 5мА).

Девайс может быть полезен как любителям, так и профессионалам. Например бригадиру, который должен принять объект после окончания ремонта и проверить качественную работу своих специалистов, дабы потом не краснеть перед заказчиками и не возвращаться на переделки.

Представьте, что речь идет о проверке нескольких десяток или даже сотен розеток в многоэтажке. Без такого тестера вы точно этого не сделаете за короткий промежуток времени.

Также он будет полезен и рядовым пользователям. Особенно тем, кто только что купил новый дом или въезжает в новостройку.

Пробежались с приборчиком по розеткам во всех комнатах и сразу же проверили работу электриков.

Это очень компактная штука, которая не займет много места в подсумке электрика или на полке в шкафу. Вот что данный тестер умеет делать:

показывает текущее напряжение в розетке

определяет правильность подключения фазного, нулевого и заземляющего проводников L-N-Pe

есть ли “земля” в розетке

где находится фаза – справа или слева (только для розеток с наличием заземления!)

создает искусственный ток утечки в 30мА для проверки работоспособности УЗО и диффавтоматов

С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.

Снизу – кнопка для проверки УЗО.

Сзади – полноценная европейская вилка с заземлением.

Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.

Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.

Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.

Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.

Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.

Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:

горят два левых светодиода – с вашей розеткой все в порядке и нет никаких замечаний

Пользуйтесь и включайте приборы без опасений.

горит один левый светодиод – в розетке отсутствует заземление!

светится только светодиод посередине – в розетке нет ноля!

если вообще ничего не горит – где-то в обрыве фаза

Соответственно без фазы тестер и не работает.

светятся два правых диода – монтажники перепутали местами фазу и землю

горят два светодиода по краям – перепутаны местами фаза и ноль

Прибор изначально рассчитан для европейского типа розеток, где расположение фазы строго регламентировано. Например во Франции (стандарт CEE_7/5), когда розетка имеет заземляющий контакт (штырек) сверху, фаза по правилам должна быть подключена справа.

Точно таким же образом спаяны провода внутри прибора. То есть, если тестер показывает, что все нормально, это значит что фаза в вашей розетке справа, а ноль – слева. Именно такие параметры заложены у тестера в программу.

В нашей стране расположение ноля и фазы в розетках не прописано в ПУЭ и каждый электрик при подключении, делает это по своему усмотрению. Хотя там тоже нужно придерживаться определенных правил.

Существует даже межгосударственный стандарт 7396.1-89 (МЭК 83-75) “Соединители электрические штепсельные бытового и аналогичного значения”. В нем указано, где должна находиться фаза на некоторых типах однофазных розеток и вилок.

Но мало кто считает данный МЭК обязательным и ориентируется по нему. Скачать и ознакомиться с МЭК можно отсюда.

Если тестер у вас показывает неправильное расположение фазы, то стоит его перевернуть и воткнуть обратно, показания светодиодов изменятся и прибор будет считать, что с розеткой все нормально.

При определении положения фазы будьте внимательны, все эти индикаторы дают верные показания только при наличии земли в розетке. Если у вас проводка в доме выполнена двухжильным кабелем фаза-ноль, то переворачивайте прибор хоть сколько раз, он все равно будет показывать только то, что у вас нет земли.

Заземляющего контакта в сети не будет и сравнивать ему будет не с чем. Здесь придется воспользоваться старой доброй индикаторной отверткой.

Однако стоит вам “занулиться”, и на “табло” тут же выскочит неправильное расположение фазы. Хотя занулять заземляющие контакты в розетках крайне не рекомендуется. Почему, читайте в отдельной статье.

Еще из недостатков можно отметить тот факт, что тестер не определяет реверс ноля и земли. Бывает такое, что электрики путают их местами.

При этом проводник Pe подключают на один из рабочих контактов розетки, а ноль – на заземляющий штырек. В этом случае при включении любого аппарата с заземлением будет срабатывать УЗО, хотя тестер покажет, что все в порядке.

Как быстро определить, где у вас ноль, а где земля, читайте ниже.

если горят все три светодиода – фаза присутствует как на своем месте, так и на месте заземления. При этом сама земля в обрыве.

Чтобы проверить УЗО, просто нажимаете кнопку снизу. По инструкции, держать ее нажатой можно не более 3-х секунд. На встроенном резисторе в этот момент выделяет мощность порядка 7,5Вт.

Диффавтомат или узо в электрощитке при нажатии кнопки, тут же должны отключиться от искусственно созданного тока утечки. Только обратите внимание – для такой проверки у вас в электропроводке опять же должен присутствовать провод заземления Pe.

Внутри тестера имеется встроенный предохранитель. Чтобы до него добраться, следует снять наклейку и открутить четыре винтика по углам.

Так что имейте в виду, если табло перестало показывать напряжение, а светодиоды потухли, то имеет смысл залезть во внутрь и проверить эту защиту.

Есть подобные тестеры и у других производителей. Например duwi или КВТ MS686ODR.

Однако в них отсутствует возможность проверки напряжения. Розетки испытываются аналогичным образом.

Втыкаете тестер и по мигающим индикаторам получаете интересующую вас информацию. Благо на этих тестерах все написано по-русски и ничего переводить не нужно.

Вот например, проверка переноски.

Как видите, мигает средний светодиод. А это значит, что в переноске нет заземления. Такая картина к сожалению встречается сплошь и рядом. Поэтому при выборе удлинителей будьте крайне внимательны.

К сожалению, функционал подобных девайсов от КВТ и других производителей немного урезан и в них не хватает табло с показаниями напряжения. А это пожалуй главное, что интересует рядового потребителя.

Ознакомиться с адекватной ценой и заказать себе такой чудо тестер Habotest можно у наших китайских товарищей отсюда.

Как проверить напряжение в розетке мультиметром?

Электричество уже давно стало одним из неотъемлемых элементов нашей жизни, без которого представить ее просто невозможно. Именно благодаря ему стал вообще возможен технический прогресс как таковой и работа всей техники, что была изобретена человечеством за последние 100 лет. Но иногда в домашних условиях требуется проверить электрические сети, без которых его получение просто невозможно.

Для этого потребуется иметь под рукой такой аппарат, как мультиметр либо тестер. Как правильно проверить напряжение в розетке, используя мультиметр, чтобы убедиться, что с электроснабжением дома все в порядке, расскажем в этой статье.

Особенности

Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи. Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.

Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.

Также в розетке может присутствовать и заземление.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.

Чтобы сам мультиметр не искажал силу тока и отображал максимально верные данные, его сопротивление должно сводиться к минимуму. Если он выставлен в режим замера силы тока, а при этом попытаться померить им напряжение, то результатом этого станет простое замыкание. Хотя современные модели лишены этой проблемы, и замеры напряжения и тока производятся одним и тем же подключением клемм. Но не будет лишним вспомнить некоторые знания из курса физики. Согласно им, одинаковое напряжение будет наблюдаться на участках электроцепи, подключенных параллельно, а сила тока будет такой лишь тогда, когда проводниковое соединение является последовательным.

Дабы избежать появления ошибок и неточностей, до начала измерений следует проанализировать маркировку, что есть у контактов мультиметра и переключателя режимов. Отметим, что в бытовых условиях применяется несколько групп электросетей. Наиболее часто представленной в современных домах будет система, где присутствует напряжение в 220 вольт при частоте в 50 герц. Обычно она состоит из двух элементов – ноля и фазы. А сама розетка играет роль выхода.

В последние годы в домах новой постройки осуществляется установка другой схемы электропитания – трехфазной. Ее отличием будет более высокое напряжение на уровне в 380 вольт. Это дает возможность запитывать более мощные приборы, что некорректно работают в традиционных системах. Как минимум уже по этой причине в розетке следует замерять номинальное напряжение, дабы просто понять, существует ли возможность подключения какого-то мощного прибора в розетки и возможности проводки, чтобы выдержать создаваемую прибором нагрузку.

Кроме того, замер напряжения потребуется и в иных случаях:

если требуется проверить работу кабелей электропитания;
если необходимо проверить работоспособность выключателя либо розетки;
если в люстре не загорается лампочка, хотя известно, что она работоспособна.

Умение самостоятельного применения мультиметра будет отличной возможностью сэкономить на вызове мастера.

Да и при наличии информации о нестабильном электроснабжении можно будет уберечь бытовые приборы от выхода из строя путем покупки стабилизаторов напряжения.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Сюда вставляется исключительно красный щуп, то есть плюс.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V

«. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Описание процесса

Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.

Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку. Отметим, что неважно, куда какой щуп вставить.
Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений. В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
Вытаскиваем щупы и выключаем устройство.

Следует сказать, что напряжение можно узнать лишь при помощи тестера, рассчитанного на силу тока более 20 ампер. Модели, предел которых составляет 6 ампер, при попытке проведения измерений просто сгорят. Дабы уберечь устройство от поломки, следует при вычислении силы тока в розетке выставить наибольший диапазон, постепенно снижая его. Проверка сопротивления стартует с того, что следует начинать с минимальных значений, которые требуется повышать по мере необходимости. Причиной этого является то, что в резисторе тока нет. Поэтому устройство не сломается, а результаты будут точными.

При стартовой попытке осуществления измерений лучше потренироваться на чем-то более простом и безопасном. Например, на батарейках. Кстати, не будет лишним перед началом проведения измерений найти фазу. Это можно сделать при помощи специальной отвертки. Для этого следует поместить ее в одно из гнезд розетки и с другой стороны поднести палец к металлической части для замыкания цепи.

В гнезде, где в отвертке загорится лампочка, и будет фаза.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Кроме того, не следует использовать рассматриваемый прибор, если крышка корпуса закрыта неплотно или не полностью.

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения. Поэтому следует еще раз напомнить о важности именно данного компонента.

О том, как проверить напряжение в розетке мультиметром, смотрите в следующем видео.

Сила тока и величина напряжения в розетке

Для того, чтобы разобраться в данном вопросе, необходимо для начала отыскать в книгах или чертогах разума следующую информацию:

закон Ома

сопротивление амперметра, вольтметра, мультиметра

подключение амперметра, мультиметра в цепь для измерения силы тока

Хоть электрика опасная и строгая наука, но опытные, умудренные опытом спецы любят шутить на профессиональные темы. Например, в кабинетах или мастерских можно встретить различные смешные и не очень плакаты, относящиеся к теме электрики:

“не чапай — лясне”

“электрик! не трогай оголенные провода мокрыми руками, от этого они ржавеют и портятся”

Пару слов о физике процесса и законе Ома

Так вот, закон Ома. Закон Ома — сиди дома. Основополагающий закон, зная который, можно уже что-то сообразить. ПрименИм для цепей постоянного и переменного тока. Разница лишь в сопротивлении: для переменного тока это будет полное сопротивление Z, в которое входит активная, индуктивная и емкостная составляющие. Для постоянного тока сопротивление только активное. Сама формула следующая: I=U/R для постоянки, и I=U/Z для переменки. Хотя переменки это в школе, а у нас переменный ток. Более подробно про закон Ома в другом материале. У нас все же тема про розетки.

Значит розетка — это источник переменного напряжения в домашней сети, к которому мы подключаем нагрузку (чайник, стиралка, утюг, фен или удлинитель, к которому подключено несколько приборов разом). Ток появляется, когда есть напряжение и есть нагрузка. Если выключить в квартире освещение и все приборы, то счетчик не будет вращаться, так как отсутствует ток и мощность равна нулю. Если мы включаем бытовой прибор, то “деньги начинают кАпать”. Напряжение же в розетке есть всегда, если оно приходит от щитка и включен питающий автомат.

Вводная про подключение амперметра, вольтметра и измерения мультиметром

Следующим пунктом разберемся с нашими измерительными приборами, которыми мы измеряем ток или напряжение.

Для измерения тока используется амперметр. Амперметр включается последовательно с нагрузкой. И это не пустые слова. Сопротивление амперметра ничтожно мало — это необходимо, чтобы не вносить погрешности в измерения тока, потребляемого нашими приборами. Чтобы использовать амперметр для измерения большего тока, можно произвести его шунтирование.

Для измерения напряжения в цепи уже используется вольтметр. Вольтметр подключается параллельно цепи и имеет большое внутреннее сопротивление. Это сопротивление необходимо для того, чтобы уменьшить ток, протекающий через прибор. Ведь по закону Ома мы уже понимаем, что при постоянстве величины напряжения, чем больше сопротивление, тем меньше ток.

Мультиметр — это прибор, которым можно производить различные измерения электрических и не только величин. Так вот, мультиметром можно замерять и ток и напряжение. Важно при этом вставить измерительные концы в нужные гнезда и выставить нужный предел. А далее уже пользоваться им как вольтметром или амперметром.

Еще важным пунктом является предел измеряемых величин на приборах. То есть до измерения, желательно знать порядок величины, которая будет замерена.

Как измерить напряжение в розетке

Что мы будем делать дальше? Берем вольтметр или мультиметр, собранный для измерения переменного или постоянного напряжения. Одним концом тыкаем в одну дырку розетки, а вторым в другую дырку розетки. Что у нас получится?

прибор сгорит, если у вас выставлен предел меньше 220 вольт, или шкала прибора рассчитана вольт на 50. Это произойдет из-за того, что внутреннее сопротивление прибора окажется мало, и большАя величина тока вызовет порчу прибора (это может быть перегрев, оплавление, перегорание предохранителя и прочие неприятности)

прибор покажет примерно 220 В, и тем самым вы произведете нормальное такое измерение электрической величины

Какой величины ток в розетке и как его измерить

Теперь то, что делать нельзя!!! А то вдруг, вы сразу читаете и делаете. Потом претензии. Поэтому чисто теоретически. Берем мультиметр, подготовленный для измерения силы тока, или амперметр и один конец тыкаем в одну дырку розетки, второй во вторую. Что у нас произойдет?

Прибор сгорит. Так как его сопротивление мало, нагрузки нет, и ток будет настолько велик, что и прибор спалится и Вам может достаться, вплоть до больничной койки. Не стоит так делать, ей богу. По братски прошу, не стОит.

Прибор не сгорит, но только при условии, что у вас обесточена сеть. поэтому скорее достаем концы из розетки, чтобы сохранить материальную ценность от порчи.

Далее берем нагрузку. Нагрузка это любая штука, которая имеет сопротивление (активное, индуктивное, емкостное). Или же это прибор, который имеет свою электрическую схему (которая и есть сопротивление) и для работы ему необходимо подать питание на выходы ноль и фаза или плюс и минус. Схем огромное количество, как и приборов, где они применяются.

Суть вот в чем, у нас есть провод фазы и провод земли. Амперметр нам надо подключить в разрыв провода фазы. То есть либо перекусить его, либо через клеммник. Делать подключение надо при отсутствии напряжения, а то “лясне”. Сначала собираем измерительную схему — потом подаем на неё напряжение. Фаза пойдет через амперметр и прибор. Что получится:

Нагрузка у нас складывается последовательно. Сопротивление амперметра ничтожно мало, и ток, протекающий через прибор, пропорционален суммарному сопротивлению приборов. Стрелка на амперметре отклониться до величины потребляемого тока, или же на экране загориться значение, если измерительный прибор цифровой.

Прибор сгорит, если он предназначен для измерения постоянного тока, а мы включаем в цепь переменного тока, где нагрузка имеет активную и реактивную составляющие. Реактивная допустим большАя, активная — малипусенькая. Прибор постоянного тока видит только активную составляющую. Сопротивление суммарное будет ничтожным, а значит ток будет гигантским и прибор сгорит, да и измерителю может достаться

Прибор сгорит, если у нас выставлен предел на значение допустим 5А, а мы замеряем 20 ампер. Поэтому важно следить за величинами тока, которые мы измеряем.

Самый простой способ измерения силы тока — подключаем нагрузку в цепь, берем токоизмерительные клещи. Цепляем на провод по которому течет ток и замеряем его величину. Саааамый простой способ.

В общем измерение тока и напряжения это занятие, которое требует практической и теоретической подготовки от человека. Всегда лучше перестраховаться и вызвать специалиста, который разбирается в данных вопросах. Или хотя бы проконсультироваться.

За какой провод можно браться в розетке под напряжением? Фазный или нулевой?

Раз уж мы в разделе электробезопасность, то обсудим и вопрос касания нулевого и фазного провода в розетке. Случайно или специально электричество разбираться не будет, результат будет одинаков.

Коснулись сразу фазного и нулевого

Ток протек через Вас такой величины, как U/R. Где R — Ваше внутреннее сопротивление, которое зависит от различных факторов. То есть ток потечет и Вам будет печально или посмертно. Путей протекания тока через человека несколько.

Коснулись фазного проводника:

Если Вы парите в воздухе как птичка или стоите на сухой деревянной подставке плюс не касаетесь другими частями тела заземленных предметов, плюс еще куча факторов, которые вы “учли” (хотя скорее всего не учли, а просто так сложились обстоятельства) => Тогда Вас не ударит током.

Замечание: Допусти, ситуация сложилась так, что Вы выжили. И вы всем говорите, что вот так можно делать. Кто-то Вас послушает и повторит, но с более печальным исходом. То ли из-за влажного пола или рук, то ли из-за случайного касания заземленного корпуса оборудования. Значит, Вы обрекли человека на беду, только лишь, потому, что использовали “эффект выжившего”. Это не круто.

Коснулись рабочего нуля:

С вами ничего не случится, только если нагрузка в сети симметричная по всем трем фазам, и ток в нулевом проводе не течет (подробнее про смещение нейтрали), а это редкий случай, который иногда может встретиться на производстве.

Всегда проще обесточить сеть и произвести необходимые работы, чем подвергать свою жизнь риску. Как говорится, правила техники безопасности пишутся кровью. Но я не отрицаю, что находились люди, которые брались за фазный, нулевой провода и ничего им не было. Просто игры с электричеством не приведут ни к чему хорошему. Это как идти с закрытыми глазами через автобан ночью без опознавательных знаков.

Лично я всегда использую следующее правило: хочешь ковыряться в розетках или выключателях в квартире — отключи вводной автомат и следи, чтобы его никто не включил.

Как измерить переменное напряжение

Шаги для измерения переменного напряжения цифровым мультиметром

Поверните шкалу на ṽ. Некоторые цифровые мультиметры (DMM) также включают m ṽ. Если напряжение в цепи неизвестно, установите диапазон на максимальное значение напряжения и установите диск на ṽ.
Примечание: Большинство мультиметров включаются в режиме автоматического выбора диапазона. При этом автоматически выбирается диапазон измерения в зависимости от имеющегося напряжения.
Сначала вставьте черный провод в разъем COM.
Затем вставьте красный провод в гнездо VΩ. Когда закончите, снимите провода в обратном порядке: сначала красные, затем черные.
Подключите щупы к цепи: первый черный, второй красный.
Примечание: напряжение переменного тока не имеет полярности.
Осторожно: Не позволяйте пальцам касаться кончиков проводов. Не позволяйте наконечникам касаться друг друга.
Считайте результат измерения на дисплее. Когда закончите, сначала удалите красный провод, затем черный.

Другие полезные функции при измерении переменного напряжения

Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.
Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение. Его можно просмотреть после завершения измерения.
Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение. Цифровой мультиметр подает звуковой сигнал каждый раз, когда записывается новое показание.
Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение. Отображаются измерения выше и ниже эталонного значения.
Примечание: Избегайте этой распространенной и серьезной ошибки: вставлять измерительные провода в неправильные входные гнезда.Это может привести к опасной вспышке дуги. При измерении переменного напряжения обязательно вставьте красный провод во входное гнездо, обозначенное V, а не A. На дисплее должен отображаться символ ṽ. Подключение измерительных проводов к входам A или MA и последующее измерение напряжения вызовет короткое замыкание в измерительной цепи.

Анализ измерений напряжения переменного тока

В общем, все источники переменного напряжения отличаются от колебаний переменного напряжения по системам распределения электроэнергии.
Напряжение, которое отличается от ожидаемого, с большей вероятностью будет ниже нормального.
Обычно напряжение, измеренное в системах переменного тока, должно находиться в пределах от -10% до + 5%.
Измерения напряжения в различных точках системы различаются. См. Таблицу ниже.

Диапазоны напряжения системы *
Питание	Диапазон обслуживания		Диапазон использования
Питание	Удовлетворительно	Приемлемо	Удовлетворительно	Приемлемо
120, 1Φ	114 — 126	110 — 127	110 — 126	106 — 128
120/240, 1Φ	114/228 — 126/252	110/220 — 127/254	110/220 — 126 / 252	106/212 — 127/254
120/208, 3Φ	114/197 — 126/	110/191 — 127/220	110/191 — 126/218	106 / 184 — 127/220
120/240, 3Φ	114/228 — 126/252	110/220 — 127/254	110/220 — 126/252	106/212 — 127/254
277/480, 3Φ	263/456 — 291/504	254/440 — 293/508	25 4/440 — 291/504	264/424 — 293/508

* в вольтах

Ссылка: Digital Multimeter Principles by Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

Как измерить напряжение постоянного тока с помощью мультиметра

Поверните шкалу на постоянное напряжение. Некоторые цифровые мультиметры (DMM) также включают милливольты постоянного тока. Если не уверены, что выбрать, начните с напряжения постоянного тока, которое работает с более высоким напряжением.
Сначала вставьте черный щуп в разъем COM.

Шаги для измерения постоянного напряжения цифровым мультиметром

Затем вставьте красные щупы в гнездо V Ω.Когда закончите, снимите щупы в обратном порядке: сначала красный, затем черный.
Подключите щупы к цепи: черный к контрольной точке отрицательной полярности (заземление цепи), красный к положительной контрольной точке.

Примечание: Большинство современных цифровых мультиметров автоматически определяют полярность. При измерении постоянного напряжения не критично, чтобы красный провод касался положительной клеммы, а черный — отрицательной. Просто узнайте, если щупы коснутся противоположных клемм, на дисплее появится отрицательный символ.В аналоговом мультиметре красные провода всегда должны касаться положительной клеммы, а черные — отрицательной. В противном случае произойдет повреждение счетчика.

Считайте результат измерения на дисплее.

Другие полезные функции при измерении постоянного напряжения

Современные цифровые мультиметры по умолчанию используют автоматический выбор диапазона в зависимости от функции, выбранной на циферблате. Чтобы выбрать конкретный фиксированный диапазон измерения, нажмите кнопку RANGE несколько раз, пока не будет выбран желаемый диапазон. Если измеренное напряжение попадает в диапазон более низких значений милливольт постоянного тока, выполните следующие действия:
- Отсоедините измерительные щупы.
- Измените настройку шкалы на милливольты постоянного тока.
- Снова подсоедините измерительные щупы и снимите показания.
Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение. Его можно просмотреть после завершения измерения.
Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение. Цифровой мультиметр подает звуковой сигнал каждый раз, когда записывается новое показание.
Нажмите кнопку относительного (REL) или дельта (?), Чтобы установить цифровой мультиметр на определенное эталонное значение. Отображаются измерения выше и ниже эталонного значения.

Примечание: Избегайте этой распространенной ошибки технического специалиста: вставляет измерительные щупы в неправильные входные гнезда .При измерении постоянного напряжения обязательно вставьте красный щуп во входное гнездо, обозначенное V, а не A. На дисплее должен отображаться символ dcV . Установка измерительных щупов на входы A или mA и последующее измерение напряжения вызовет короткое замыкание в измерительной цепи.

Анализ измерения напряжения

Измерения напряжения обычно выполняются, чтобы: а) установить, что напряжение существует в данной точке, и б) убедиться, что напряжение находится на надлежащем уровне.
Напряжение переменного тока может варьироваться в широких пределах (от -10% до + 5% номинального значения источника питания) и не вызывает проблем в цепи.Тем не менее, с напряжением постоянного тока даже небольшие отклонения могут указывать на неисправность.
Точная величина допустимого изменения постоянного напряжения зависит от приложения. См. Пример на диаграмме ниже .
В некоторых приложениях постоянного тока большие колебания постоянного тока не только допустимы, но и преднамерены.
- Пример: Скорость двигателей постоянного тока можно регулировать, изменяя количество подаваемого постоянного напряжения. В этом приложении измерение напряжения двигателя постоянного тока зависит от настройки регулятора напряжения.
При снятии и сравнении измерений постоянного напряжения обращайтесь к спецификациям производителя для получения конкретных значений в цепи.

Как показано в таблице выше, полностью заряженный автомобильный аккумулятор, рассчитанный на 12 В, может иметь напряжение холостого хода от 11,9 В до 12,6 В (обычно 2,2 В на элемент).

Измерение 11,9 В указывает на разряженную батарею.
Значение 12,6 В указывает на то, что батарея заряжена на 100%. Промежуточные измерения показывают заряд менее 100%.
Батарея с чуть более высоким значением напряжения (от 3% до 5%) намного лучше, чем батарея с более низким значением измерения. Изменение постоянного напряжения ниже нормального номинального напряжения указывает на проблему.

Измерения переменного и постоянного напряжения

В некоторых приложениях измерения постоянного напряжения могут выполняться в цепях, которые включают переменное напряжение.
Чтобы обеспечить максимальную точность измерения постоянного напряжения, сначала измерьте и запишите переменное напряжение. Затем измерьте напряжение постоянного тока, выбрав диапазон напряжения постоянного тока (с помощью кнопки RANGE), который совпадает с диапазоном переменного напряжения или превышает его.
Некоторые цифровые мультиметры могут одновременно измерять и отображать компоненты переменного и постоянного тока сигнала. Дисплей цифрового мультиметра может отображать результаты тремя способами (см. Иллюстрацию ниже):
1. Часть сигнала переменного тока отображается на основном дисплее, а часть постоянного тока — на вспомогательном дисплее меньшего размера.
2. Показания постоянного тока можно переключить на основной дисплей, в то время как переменный ток падает на вспомогательный (на большинстве цифровых мультиметров).
3. Комбинированное значение переменного и постоянного тока — эквивалентное действующее значение сигнала.

Ссылка: Digital Multimeter Principles by Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

Как измерить напряжение с помощью мультиметра »Электроника

Измерить напряжение мультиметром, цифровым (DMM) или аналоговым, просто, но с некоторыми мерами предосторожности и советами это может быть более точным, простым и безопасным.

Учебное пособие по мультиметру Включает:
Основы работы с измерителем
Аналоговый мультиметр
Как работает аналоговый мультиметр
Цифровой мультиметр DMM
Как работает цифровой мультиметр
Точность и разрешение цифрового мультиметра
Как купить лучший цифровой мультиметр
Как пользоваться мультиметром
Измерение напряжения
Текущие измерения

Измерения сопротивления
Тест диодов и транзисторов
Диагностика транзисторных цепей

Напряжение — одно из самых простых и распространенных измерений, которое можно выполнить с помощью аналогового мультиметра или цифрового мультиметра, цифрового мультиметра.

Измерения напряжения также имеют то преимущество, что их можно проводить непосредственно в рассматриваемой цепи. В отличие от измерений тока, нет необходимости вводить измеритель в цепь — вместо этого измерения напряжения могут быть выполнены путем измерения непосредственно в соответствующих точках цепи.

Измерения напряжения легко производить как с аналоговыми, так и с цифровыми измерителями, и, по сути, способ измерения одинаков — единственная разница в том, что один измеритель является аналоговым, а другой — цифровым.Нет других методов, которые можно использовать, как в случае измерения сопротивления.

Как произвести измерение напряжения — основы

При измерении напряжения рассматривается разность потенциалов между двумя точками. Другими словами, они смотрят на разницу электрического давления в двух точках. В большинстве случаев напряжение измеряется между определенной точкой и землей или линией нулевого напряжения в цепи. Однако это не означает, что напряжение нельзя измерить между любыми двумя точками.

Напряжение измеряется простым размещением цифрового мультиметра в двух точках, где должно измеряться напряжение.

Как произвести измерение напряжения — цифровым мультиметром, DMM

Цифровые мультиметры

особенно просты в использовании для измерения напряжения, которое они могут делать с большой точностью.

… очень просто измерить напряжение цифровым мультиметром, DMM ….

Если на цифровом мультиметре установлены разные разъемы для разных диапазонов, например.грамм. тока, сопротивления и т. д. вставьте щупы в соответствующие гнезда на измерителе. Обычно счетчик снабжен двумя выводами: черным и красным. Черный обычно считается отрицательным. Он подключается к отрицательному или «общему» разъему счетчика. Красный подключается к плюсовому разъему.
Включите счетчик
Установите диапазон измерителя так, чтобы он соответствовал наибольшему ожидаемому значению — обратите внимание: некоторые цифровые мультиметры будут автоматически выбирать диапазон, и необходимо только выбрать допустимое напряжение.Обратите внимание, что DMMS обычно может работать как с отрицательными, так и с положительными значениями на измерительном или красном проводе.
Сначала проверьте точку низкого напряжения — часто это может быть заземление, и на черном или заземляющем зонде может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления. Это избавляет от попыток исследовать две точки одновременно.
Проверьте точку с более высоким напряжением с помощью щупа на красном проводе.
При необходимости отрегулируйте переключатель диапазонов для получения наилучшего показания.
Обратите внимание на чтение
Сделайте следующее измерение или, если закончили, снимите датчики и выключите глюкометр.
Всегда лучше возвращать переключатель диапазонов измерителя в самый высокий доступный диапазон напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен надлежащий диапазон.

Как произвести измерение напряжения аналоговым мультиметром

Аналоговые мультиметры

также очень просты в использовании, но при обращении с ними, возможно, потребуется немного больше осторожности, чтобы не допустить повреждений — они не обладают всей защитой цифрового мультиметра.

… аналоговые мультиметры также могут очень легко измерять напряжение ….

На многих аналоговых мультиметрах есть разные розетки для напряжения / колебания и тока. Вставьте измерительный конец щупов в необходимые гнезда. Обычно измеритель снабжен двумя выводами, одним черным и другим красным. Черный обычно считается отрицательным. Он подключается к отрицательному или «общему» разъему счетчика.Красный подключается к плюсовому разъему. Важно убедиться, что отрицательный вывод находится в отрицательном или общем соединении.
Установите диапазон измерителя так, чтобы он соответствовал наибольшему ожидаемому значению и допустил небольшую прибавку, поскольку это может привести к повреждению из-за высокого напряжения или реверсирования напряжения.
Постарайтесь убедиться, что положительное напряжение приложено к положительному проводу (как можно лучше, без реального измерения).
Сначала проверьте точку низкого напряжения — часто это может быть земля, и на черном или заземляющем зонде может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления.Это избавляет от попыток исследовать две точки одновременно.
Проверьте точку с более высоким напряжением с помощью щупа на красном проводе.
Убедитесь, что измеритель отклоняется положительно. Затем отрегулируйте многопользовательский переключатель диапазона, чтобы уменьшить значение диапазона. Это делается до тех пор, пока на измерителе не будет наблюдаться наибольшее отклонение, не выходящее за пределы диапазона. Таким образом достигается наиболее точное показание.
Обратите внимание на чтение
Выполните следующее измерение или, если закончили, удалите датчики.
Всегда лучше возвращать переключатель диапазонов измерителя в самый высокий доступный диапазон напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен надлежащий диапазон.

Советы по измерению напряжения

Несмотря на то, что измерения напряжения выполнить легко, несколько простых советов могут упростить измерения и сделать их более точными.

Подключите заземление измерителя к земле: Часто бывает трудно удержать два зонда, закрепить плату и затем настроить переключатель на измерителе одновременно.Также существует опасность соскальзывания зонда. Чтобы упростить задачу, многие мультиметры имеют зажимы типа «крокодил» / «аллигатор».
Зажим типа «крокодил / аллигатор» может использоваться для заземления при измерении напряжения с помощью мультиметра.
Его можно прикрепить к подходящей точке заземления, а затем все измерения проводить относительно земли. . что обычно требуется. Если необходимо напряжение между двумя разными точками, можно измерить каждую точку и определить разницу между ними.
После использования возврат к максимальному диапазону напряжения: На счетчиках, где диапазоны можно переключать, всегда лучше вернуть переключатель в оба диапазона максимального напряжения переменного тока. Таким образом, если измеритель будет подключен до того, как будет установлен переключатель диапазонов, то это не приведет к повреждению. Это хорошая привычка.

Измерения напряжения очень легко выполнить с помощью цифрового мультиметра, цифрового мультиметра или аналогового мультиметра. Эти измерения, вероятно, являются наиболее распространенными измерениями, выполняемыми с помощью мультиметра.

Умение измерять напряжение с помощью мультиметра — особенно полезный навык, который будет использоваться снова и снова.

Другие темы тестирования:
Анализатор сети передачи данных
Цифровой мультиметр
Частотомер
Осциллограф
Генераторы сигналов
Анализатор спектра
Измеритель LCR
Дип-метр, ГДО
Логический анализатор
Измеритель мощности RF
Генератор радиочастотных сигналов
Логический зонд
Тестирование и тестеры PAT
Рефлектометр во временной области
Векторный анализатор цепей
PXI
GPIB
Граничное сканирование / JTAG

Вернуться в меню тестирования.. .

Как пользоваться мультиметром

Добавлено в избранное

Любимый

Введение

Итак … как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» — «метр» (множественное измерение).

Основные параметры, которые мы измеряем, — это напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него счетчик! Мультиметр — ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.

Видео

Ищете мультиметр, который подходит именно вам?

Мы вас прикрыли!

Цифровой мультиметр — базовый

В наличии

TOL-12966

Цифровой мультиметр (DMM) — незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Умный тестер SMD

Нет на складе

TOL-10829

Этот умный тестер SMD представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

Детали мультиметра

Мультиметр состоит из трех частей:

Дисплей
Ручка выбора
Порты

Дисплей обычно имеет четыре цифры и может отображать отрицательный знак.Некоторые мультиметры имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

Два датчика подключаются к двум из портов на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи. Зонд COM обычно черный, но между красным и черным зондом нет никакой разницы, кроме цвета. 10A — это специальный порт, используемый для измерения больших токов (более 200 мА). мАВОм — это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Зонды имеют разъем типа банан на конце, который подключается к мультиметру. С этим измерителем будет работать любой зонд с банановой заглушкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.

Типы датчиков

Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать зонды на месте, пока вы манипулируете цепью.
Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
Банан для проверки зондов: если вы когда-нибудь сломаете зонд, их будет дешево заменить!

Кабели с крючками от банана к микросхеме

В наличии

CAB-00506

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

Кабель от банана к аллигатору

В наличии

CAB-00509

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВОм . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала давайте убедимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном постоянного напряжения отображается символ V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, что экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Для свечения этого светодиода используется 2,66 В имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшое количество тока, проходящего через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете настройку напряжения, слишком низкую для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас здорово вырвать. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая ведет себя странно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение сопротивления резистора .

В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 970 Ом. ).
Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом).В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.
Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

Помните, что у многих резисторов допуск 5%. Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10.5кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим счетчик до следующего минимального значения, 2 кОм. Что происходит?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной запятой есть еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.

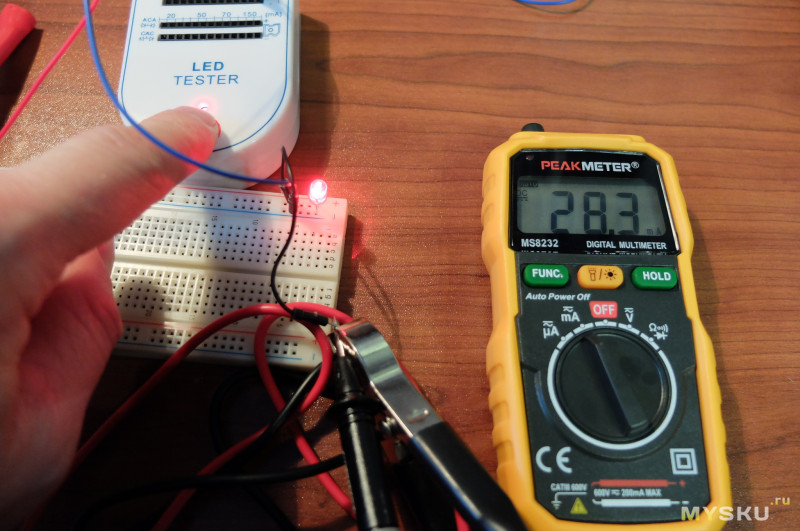

Измерение тока

Ток считывания — одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать прохождение тока и подключить измеритель к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора.Это эффективно «обрывает» питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Возможно, вам захочется встать и поднести датчики к системе, но иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (они называются «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы вашего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление — вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА.На нашем любимом мультиметре отверстие 200 мА — это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта цепь потребляла только 1.8 мА во время измерения, небольшой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода — вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выключенный).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с долей скептицизма. Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще течет через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте его для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы взорвете предохранитель — мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.

Непрерывность

Тестирование непрерывности — это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не издается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность — возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может течь без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Предупреждение! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которой не запитан, используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены.Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity — отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым ресурсом для тестирования.

Когда система не работает, непрерывность — еще одна вещь, которая помогает устранить неполадки в системе.Вот шаги, которые необходимо предпринять:

Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует нужному уровню. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
Выключите систему.Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC.Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки. Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего.Ничего страшного, просто шапки заряжаются.

Замена предохранителя

Одна из наиболее распространенных ошибок нового мультиметра — это измерение тока на макетной плате путем измерения от VCC к GND (плохо!). Это немедленно приведет к короткому замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем сгорает, когда через него протекает ток 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или разрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, которые прячутся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Предупреждение! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен находиться предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно пропустите 5А через порт 200 мА.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места для размещения красного щупа на передней панели мультиметра? 10A слева и мАВΩ справа? Если вы попытаетесь измерить ток более 200 мА на порте мАВΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс — чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро- или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A и настройки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, будете проводить, являются просто результатами поиска неисправностей, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока различными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.

Что делает мультиметр хорошим?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции — это просто вишенка на торте.

Существуют причудливые мультиметры, которые автоматически выбирают диапазон , что означает, что они автоматически изменяют свой внутренний диапазон, пытаясь найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественные и обычно имеют больше функций. Так что если вам дадут мультиметр с автодиапазоном, используйте его! Просто знайте, как перевести его в ручной режим.Напряжение или ток в цепи могут довольно быстро колебаться. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не может сравняться с этим.

ЖК-дисплей с задней подсветкой — это хорошо, но когда вы в последний раз измеряли свою схему в темноте? Как правило, мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторым людям может понадобиться или понадобится мультиметр, удобный для темноты.

Хорошее нажатие на селекторе диапазона на самом деле является большим плюсом в нашей книге.Мягкая ручка обычно указывает на некачественный счетчик.

Хорошие пробники — это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов — и это всегда в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение — отличная функция, которая редко встречается на более дешевых мультиметрах. Это функция, которая может принести пользу как новичкам, так и опытным пользователям, поскольку легко забыть выключить глюкометр в 2 часа ночи.Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.

Покупка мультиметра

Цифровой мультиметр — незаменимый инструмент в арсенале любого электронного энтузиаста. Вот несколько мультиметров и наборов с мультиметрами, которые подойдут как для начинающих, так и для опытных любителей.

Наши рекомендации:

Цифровой мультиметр — базовый

В наличии

TOL-12966

Цифровой мультиметр (DMM) — незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Мушиметр

На пенсии

ТОЛ-13843

Mooshimeter — это мультиметр для тестирования многоканальных цепей, который использует ваш смартфон или планшет через Bluetooth 4.0, как…

Пенсионер

Нажмите, чтобы просмотреть дополнительные параметры мультиметра

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Или ознакомьтесь с некоторыми из этих связанных сообщений в блогах.

сетевых теорем — компьютер, который сохраняет

ПРОВЕРКА
СЕТЕВЫХ ТЕОРЕМ

ЛАБОРАТОРНЫЕ ЗАДАЧИ:

Орудие
и проверим теорему Тевенина для данной линейной пассивной сети.

а)
Измерение сопротивления тевенину.

б)
Измерение напряжения Тевенина.

в)
Сравнение данной схемы и тевенизированной
Схема с использованием двух различных сопротивлений нагрузки.

Использование
эквивалентную схему Тевенина для данной сложной схемы для проверки
теорема о передаче максимальной мощности.

ORCAD PSpice Simulation:

Дизайн
данная пассивная сеть и ее эквивалент Тевенина на схеме и
сравните результаты для двух схем, выполнив точку смещения
Анализ.
Выполнить
Параметрический анализ для сравнения результатов для данного и
Эквивалентная схема Thevenin с двумя различными значениями сопротивлений нагрузки.
Использование
Анализ производительности для проверки теоремы о максимальной передаче мощности для
данной сети. Постройте график зависимости мощности от сопротивления нагрузки в анализе
и найдите значение сопротивления, при котором выдается максимальная мощность.
к сопротивлению нагрузки.

МАТЕРИАЛ И
ОБОРУДОВАНИЕ:

Макетная плата, регулируемый источник питания, сопротивления (¼ Вт), потенциометр,
Цифровой мультиметр, аналоговый вольтметр, аналоговый миллиамперметр

Предварительные упражнения:

Рассчитать
теоретические значения сопротивления Тевенина и напряжения Тевенина для
данная схема.
Прогноз
значение сопротивления нагрузки, при котором схема передает максимум
мощность к нагрузке.

СХЕМА:
ПРОЦЕДУРА:

(I) ПРОВЕРКА ТЕОРЕМЫ ВЕНИНА

a) Измерение
Тевенинское сопротивление:

Запишите значения сопротивлений согласно
их цветовой код в таблице наблюдений.
значения сопротивлений с помощью мультиметра и записать точное
значения сопротивлений в таблице ниже.
Используя точные значения сопротивлений, измеренных в
Шаг 1: найдите теоретическое значение точного сопротивления тевенину.
Установите данную схему на макетной плате,
замена всех источников напряжения в данной цепи на короткое замыкание
схема. Короткое замыкание — это электрическая цепь, в которой мало или нет
сопротивление потоку электронов. Следовательно, чтобы заменить батареи на
короткое замыкание, замените батареи с проводом в цепи.
Убедитесь, что все соединения на макетной плате
тугой.Проверьте все соединения цепи с помощью мультиметра на предмет
преемственность.
Найдите точки A и B на макете.
схема. Измерьте сопротивление в точках A и B с помощью цифрового
мультиметр как омметр и установка диапазона
селекторный переключатель на соответствующий диапазон, выбранный на основе
значение сопротивления, которое необходимо измерить. (Например, чтобы измерить сопротивление 1
кОм, переключатель диапазонов установлен в диапазоне 2 кОм, а не
200 Ом, поскольку значение сопротивления больше 200 и меньше 2 кОм)
Сравните измеренное значение сопротивления с
мультиметр с точным внутренним сопротивлением, полученным теоретически для
данной цепи и записать измеренное значение в наблюдении
Таблица.Найдите относительную погрешность измеренного значения.

ТАБЛИЦА НАБЛЮДЕНИЙ ДЛЯ
УСТОЙЧИВОСТЬ К ТЕВЕНИНУ:

S. No.	Цветовой код сопротивления	Значение сопротивления в Ом с использованием кодов	Значение сопротивления в Ом с мультиметром
1
2
3
4
5
6
7

Thevenin Сопротивление:

Теоретическая R _TH
(Ом)

R _{THC (с использованием
значения цветового кода)}

Теоретический Exact R _TH
(Ом)

R _{THE (с использованием измеренных значений M / M)}

Измерено R _TH (Ом)

R _{THM (с использованием эксп.значения)}

Относительная погрешность (%)

100 * (R _THC — R _THM) / R _THC

б) Измерение
Thevenin Напряжение:

1. Примечание
вниз теоретические значения напряжения Тевенина, рассчитанные с использованием данного
схема в таблице наблюдения. Также запишите точное напряжение Thevenin.
рассчитано с использованием точных значений сопротивления, измеренных в Части (а)
эксперимент.

2. Комплект
Данную схему с источниками напряжения на макетной плате. Схема на
макетную плату желательно рисовать так же, как на
страница.

3. Страхование
что все соединения на макетной плате тугие.Проверить всю схему
соединения с использованием мультиметра для обеспечения целостности.

4. Примечание
понизить максимальное номинальное напряжение и ток для всех источников питания, используемых в
схема в таблице наблюдения.

5. Перед
включив цепь, убедитесь, что две клеммы одной батареи
никогда не подключались к той же точке на макетной плате, что и батарея не
закорочен. Это может привести к повреждению источника питания и вызвать чрезмерное
ток проходит через батарею.

6. Идентифицировать
точки A и B на схеме. Измерьте напряжение в точках AB следующим образом:
используя цифровой мультиметр для измерения напряжения с положительным выводом
мультиметр подключен к A, а отрицательный провод к точке B на цепи
на макете.

7. Примечание
вниз по измеренному значению напряжения в венах в таблице наблюдений.

8. Сравнить
измеренные и рассчитанные значения напряжения Thevenin Voltage и найдите относительное
погрешность в измеренном значении.

ТАБЛИЦА НАБЛЮДЕНИЙ:

Thevenin Напряжение

Параметры блока питания:

S. No.	Источник напряжения	Выходное напряжение, измеренное M / M	Макс. Номинальное напряжение (В)	Макс. Номинальный ток (амперы)
1
2
3
4
5

Теоретическая V _TH
(В)

V _{THC (с использованием данных значений)}

Теоретический Exact V _TH
(В)

V _{THE (с использованием измеренных значений M / M)}

Измерено V _TH (V)

V _{THM (с использованием эксп.значения)}

Относительная погрешность (%)

100 * (V _THC — V _THM) / V _THC

КОНТРОЛЬНАЯ ЦЕПЬ:

c) Сравнение
Данная схема и Thevenised схема:

1.
Выберите стандартное значение нагрузочного сопротивления R _L1
таким образом, чтобы его значение было меньше измеренного сопротивления Тевенина.

2.
Используя приведенную схему, вычислите
теоретическое значение тока, протекающего через R _L1 и напряжения
развивается через R _L1, когда сопротивление нагрузки R _L1 равно
между выходными клеммами A и B. Запишите расчетное значение
ток и напряжение в таблице наблюдения.

3.
Выберите амперметр соответствующего диапазона в соответствии с
текущее значение, рассчитанное на шаге выше. Наблюдайте и обратите внимание на диапазон,
наименьший счет и нулевая погрешность амперметра в таблице наблюдений.

4.
Установите на макетной плате схему как
показано на рисунке 1 с V _TH, равным измеренному внутреннему напряжению в
Часть (б) эксперимента и R _TH равняется измеренному
сопротивление венерину в Части (а) эксперимента.

5.
Убедитесь, что все соединения на макетной плате
тугие. Проверьте все соединения цепи с помощью мультиметра на предмет
преемственность.

6.
Измерьте напряжение на сопротивлении нагрузки R _L1
с помощью цифрового мультиметра считайте напряжение постоянного тока. Запишите
измеренное значение напряжения для эвенизованной цепи в таблице наблюдений.

7.
Измерьте ток, протекающий через сопротивление
R _L1 с помощью аналогового амперметра.Запишите измеренные
текущее значение для схемы в таблице наблюдений.

8.
Установите данную схему на макетной плате и
Определите точки A и B на цепи. Как показано на рисунке 2, подключите
тот же амперметр и R _L1 использовались выше.

9.
Измерьте напряжение на R _L1 с помощью
с помощью цифрового мультиметра для считывания напряжения постоянного тока. Запишите измеренные
значение напряжения для данной цепи в таблице наблюдений.

10. Сравнить
измеренные значения напряжения на R _L1 для
схемы и данной схемы и вычислить относительную погрешность.

11. Измерение
ток, протекающий через R _L1 с помощью аналогового амперметра.
Запишите измеренное значение тока для данной цепи в наблюдении.
Таблица.

12. Сравнить
измеренные значения тока, протекающего через R _L1 для
Разработанную схему и данную схему и вычислите относительную погрешность.

13. Выбрать
стандартное значение сопротивления нагрузки R _L2 такое, что его значение
больше, чем измеренное сопротивление Тевенина.

14. Использование
Thevenised схема, рассчитайте теоретическое значение текущего текущего
через R _L2 и напряжение, развиваемое на R _L2, когда
сопротивление нагрузки R _L2 подключается между выходными клеммами A и
B. Запишите рассчитанные значения тока и напряжения в таблице наблюдений.

15. Выбрать
амперметр соответствующего диапазона в соответствии с текущим значением, рассчитанным в
шаг выше. Обратите внимание на диапазон, наименьший счет и нулевую ошибку в
амперметр в таблице наблюдения.

16. Набор
на макетной плате, как показано на рисунке 3, с V _TH
равное измеренному напряжению венина в Части (b) эксперимента и R _TH
равным измеренному сопротивлению вену в Части (а) эксперимента.

17. Страхование
что все соединения на макетной плате тугие. Проверить всю схему
соединения с использованием мультиметра для обеспечения целостности.

18. Измерение
напряжение на сопротивлении нагрузки R _L2 с помощью
цифровой мультиметр установлен для считывания напряжения постоянного тока. Запишите измеренное напряжение.
чтение схемы в таблице наблюдений.

19. Измерение
ток, протекающий через сопротивление R _L2 с помощью
аналоговый амперметр.Запишите измеренное значение тока для
схема в таблице наблюдения.

20. Набор
вставьте данную схему на макетную плату и определите точки A и B на
схема. Как показано на рисунке 4, подключите тот же амперметр и используемый R _L2.
выше.

21. Измерение
напряжение на R _L2 с помощью цифрового мультиметра, установленного на
прочтите напряжение постоянного тока. Запишите измеренное значение напряжения для данной цепи.
в таблице наблюдения.

22. Сравнить
измеренные значения напряжения на R _L2 для
схемы и данной схемы и вычислить относительную погрешность.

23. Измерение
ток, протекающий через R _L2 с помощью аналогового амперметра.
Запишите измеренное значение тока для данной цепи в наблюдении.
Таблица.

24. Сравнить
измеренные значения тока, протекающего через R _L2 для
Разработанную схему и данную схему и вычислите относительную погрешность.

ТАБЛИЦА НАБЛЮДЕНИЙ:

Нагрузка
Сопротивление R _L1

Амперметр

Диапазон тока
Наименьшее количество
Ошибка нуля

Сопротивление нагрузки R _L1 = …………………
Сопротивление в R _L1 (Ом)	Напряжение на R _L1 (В)	Ток через R _L1 (А)
Расчетное значение с использованием данной схемы со значениями M / M, R _CRL1	Расчетное значение с использованием данной схемы со значениями M / M, В _CRL1	Расчетное значение с использованием данной схемы со значениями M / M, I _CRL1
Расчетная стоимость с использованием Thevenised Ckt.	Расчетное значение с использованием схемы Thevenised	Расчетное значение с использованием Thevenised Circuit
Наблюдаемое значение в Данная схема, R _GRL1	Наблюдаемое значение в данной цепи, В _GRL1	Наблюдаемое значение в Данная схема, I _GRL1
Наблюдаемое значение в Thevenised Circuit, R _TRL1	Наблюдаемое значение в Thevenised Circuit, В _TRL1	Наблюдаемое значение в Thevenised Circuit, I _TRL1
Относительная ошибка 100 * (R _GRL1 — R _TRL1) / R _GRL1	Относительная ошибка, 100 * (V _GRL1 — V _TRL1) / V _GRL1	Относительная ошибка, 100 * (I _GRL1 — I _TRL1) / Я _GRL1

Нагрузка
Сопротивление R _L2

Амперметр

Диапазон тока
Наименьшее количество
Ошибка нуля

Сопротивление нагрузки R _L2 = …………………
Сопротивление в R _L2 (Ом)	Напряжение на R _Lw (В)	Ток через R _L2 (А)
Расчетное значение с использованием данной схемы со значениями M / M, R _CRL2	Расчетное значение с использованием данной схемы со значениями M / M, В _CRL2	Расчетное значение с использованием данной схемы со значениями M / M, I _CRL2
Расчетная стоимость с использованием Thevenised Ckt.	Расчетное значение с использованием схемы Thevenised	Расчетное значение с использованием Thevenised Circuit
Наблюдаемое значение в Данная схема, R _GRL2	Наблюдаемое значение в данной цепи, В _GRL2	Наблюдаемое значение в Данная схема, I _GRL2
Наблюдаемое значение в Thevenised Circuit, R _TRL2	Наблюдаемое значение в Thevenised Circuit, В _TRL2	Наблюдаемое значение в Thevenised Circuit, I _TRL2
Относительная ошибка 100 * (R _GRL2 — R _TRL2) / R _GRL2	Относительная ошибка, 100 * (V _GRL2 — V _TRL2) / V _GRL2	Относительная ошибка, 100 * (I _GRL2 — I _TRL2) / Я _GRL2

( II) ПРОВЕРЬТЕ МАКСИМАЛЬНУЮ МОЩНОСТЬ
ТЕОРЕМА ПЕРЕДАЧИ:

Выберите потенциометр соответствующего диапазона в зависимости от
от измеренного значения сопротивления Тевенина в Части (а)
эксперимент.Если внутреннее сопротивление меньше 1 кОм, выберите
потенциометр диапазона 3кОм. В противном случае для более высоких значений сопротивления вену
до 5 кОм выберите потенциометр 10 кОм. Для еще более высоких значений
Для сопротивления вену, выберите потенциометр соответствующего значения
больше, чем сопротивление вененину.
Обозначьте фиксированные и переменные клеммы на
потенциометр.
Установите на макетной плате схему как
показано на рисунке 5 с V _TH, равным измеренному значению
напряжение в Части (б) эксперимента и R _TH, равное
измерили сопротивление вену в Части (а) эксперимента.
Определите точки A и B на цепи и
подключите переменное сопротивление или потенциометр, используя один фиксированный и
переменная клемма между двумя точками A и B. Убедитесь, что
сопротивление между этими двумя выводами потенциометра равно
ноль путем измерения сопротивления между двумя точками с помощью цифрового
мультиметр. Третий вывод потенциометра, который также является фиксированным
клемма остается разомкнутой и не подключена к цепи.
Убедитесь, что все соединения на макетной плате
тугой. Проверьте все соединения цепи с помощью мультиметра на предмет
преемственность.
Измерьте напряжение на потенциометре с помощью
цифровой мультиметр для измерения постоянного напряжения. Запишите измеренные
значение напряжения на потенциометре, R _L в
стол наблюдения.
Снимите потенциометр с цепи и замените
значение сопротивления между двумя клеммами, ранее подключенными к
точки A и B в цепи на соответствующее значение (100 Ом, если R _TH
меньше 1 кОм, 500 Ом, если R _TH меньше 10 кОм).Подключите
две клеммы потенциометра в цепи между точками A и B.
Измерьте напряжение на потенциометре с помощью
цифровой мультиметр для измерения постоянного напряжения. Запишите измеренные
значение напряжения на потенциометре, R _L в
стол наблюдения.
Повторите шаги 7 и 8, увеличивая потенциометр.
значения в соответствующих шагах (100 Ом, если R _TH меньше 1 кОм, 500 Ом
если сопротивление R _TH меньше 10 кОм).Запишите все наблюдения в
стол наблюдения.
При приближении к значению потенциометра рядом с
Сопротивление вену уменьшите размер шага до 10 Ом или 100 Ом в зависимости от
значение сопротивления вененина. Например, для внутреннего сопротивления
600 Ом, снимайте показания с шагом 10 Ом в диапазоне 500-700 Ом для
потенциометр. Для внутреннего сопротивления 6 кОм снимайте показания с шагом
100 Ом в диапазоне 5-7 кОм для потенциометра.
Запишите все наблюдения в наблюдении.
Таблица.Рассчитайте мощность, передаваемую на сопротивление нагрузки в каждом случае.
Нанесите наблюдаемые показания на график с осью абсцисс.
отображается как сопротивление нагрузки, R _L и ось Y как мощность, передаваемая на
Нагрузка, P _L.
Рассчитайте значение сопротивления, для которого максимальное
мощность подводится к нагрузке от графика и отмечается максимальная мощность
точка, показывающая его координаты на графике.
Сравните рассчитанное значение сопротивления из
график с сопротивлением тевенина, R _TH.Как максимальная мощность
Теорема передачи утверждает, что максимальная мощность передается на нагрузку
когда сопротивление нагрузки равно внутреннему сопротивлению,
Расчетное значение сравнивается с R _TH. Рассчитать
относительная ошибка.

НАБЛЮДЕНИЯ: (Используя Thevenised Circuit)

R _{TH = _________________}

Мощность, передаваемая на нагрузку, R _L

с.№	Сопротивление нагрузки R _L (Ом)	Напряжение на R _L В _L (В)	Мощность, передаваемая на R _L P _L (Вт) = V _L ² / R _L
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

Максимальная мощность

Измеренное сопротивление тевенину

R _TH (Ом)

Сопротивление нагрузки при макс.Мощность

R _Lмакс (Ом)

Относительная ошибка

100 * (R _TH -R _Lmax) / R _TH

Пост-лабораторные упражнения:

Что означает
слово «эквивалент» в «Эквивалентной схеме Thevenin»?
Дело в том, что
Теорема Нортона основана на концепции генератора постоянного тока, который может ограничить его
Применение? Почему?
Задачи какого типа представляет собой каждая теорема?
наиболее применим в схемотехническом анализе?
Применимы ли теоремы с
наличие в цепи зависимых источников? Назовите свои причины.
Где максимальная мощность
использовалась теорема о передаче?
Предположим, вам вручили черный ящик с
две металлические клеммы на одной стороне, для подключения электрического (провода)
соединения. Вам сказали, что внутри этой коробки был источник напряжения (
идеальный источник напряжения, включенный последовательно с сопротивлением):

Как бы вы
экспериментально определить напряжение идеального источника напряжения внутри этого
коробку, а как бы вы экспериментально определили сопротивление ряда
резистор?

Из вашего экспериментального
данные, наблюдаемые в Q.№ 6, предположим, что вы нарисовали схему с
следующие значения компонентов:

Однако позже вы поняли
что вас обманули. Вместо того, чтобы содержать один источник напряжения и
одинарное сопротивление, схема внутри коробки фактически выглядела так:

Продемонстрируйте, что эти двое
разные схемы неотличимы с точки зрения двух металлических
терминалы и объясните, какой общий принцип представляет собой эквивалентность.

Из вашего подопытного
данные, наблюдаемые в Q.№ 6, предположим, что вы нарисовали схему с
следующие значения компонентов:

Предположим, вам вручили черный ящик с
две металлические клеммы на одной стороне, для подключения электрического (провода)
соединения. Вам сказали, что внутри этого ящика находился текущий источник (
идеальный источник тока, включенный параллельно с сопротивлением):

Как бы вы экспериментально определили силу тока
идеального источника тока внутри этого ящика, и как бы вы экспериментально
определить сопротивление параллельного резистора?

Из вашего подопытного
данные, наблюдаемые в Q.№ 9, предположим, что вы нарисовали схему с
следующие значения компонентов:

Однако позже вы поняли
что вас обманули. Вместо того, чтобы содержать текущий источник и один
сопротивление, цепь внутри коробки на самом деле была подключенным источником напряжения
последовательно с резистором:

Предположим, у вас есть AC / DC
источник питания, выполняемый следующим образом (испытание на обрыв и нагрузку)
условия):

Нарисуйте эквивалентную схему Тевенина для моделирования
поведение этого источника питания.

Сварщик электродуговой сварки
это низковольтный сильноточный источник питания, обеспечивающий достаточное
электрический ток для поддержания дуги, способной сваривать металл с его высоким
температура.Можно ли построить эквивалентную схему Нортона для
дуговой сварщик на основе эмпирических измерений напряжения и тока. Брать
например, эти измерения в условиях нагрузки и холостого хода:

На основе
по этим измерениям нарисуйте эквивалентную схему Norton для аппарата дуговой сварки.

Однажды электроника
Студент решает построить свой собственный источник переменного напряжения, используя 6
аккумулятор вольт и потенциометр 10 кОм:

Она
проверяет ее схему, подключив вольтметр к выходным клеммам и
проверка того, что напряжение действительно увеличивается и уменьшается по мере того, как потенциометр
ручка повернута.Позже в тот же день ее инструктор назначает небольшое лабораторное упражнение:
измерить ток через параллельную цепь резистора с приложенным напряжением
напряжением 3 вольта, как показано на схеме выше.

Расчет
ток в этой цепи — банальное упражнение, думает она про себя: 3 В / 500 Ом.
= 6 мА. Это будет прекрасная возможность использовать новую схему источника питания, так как
3 вольта находятся в пределах диапазона регулировки напряжения.

Она
сначала настраивает ее схему на вывод 3 вольт точно (поворачивая 10кОм
потенциометр в положение 50%), измеряя своим вольтметром, как и она
при первоначальном тестировании схемы.Затем она подключает вывод к
два параллельных резистора через ее мультиметр (настроен как амперметр), вроде
это:

Однако, когда она считывает показания амперметра,
ток измеряется только 1 мА, а не 6 мА, как она предсказывала. Это очень большой
несоответствие ее прогноза измеренному значению тока!

Использование
Теорема Тевенина, объясняющая, что пошло не так в этом эксперименте. Почему не она
схема будет вести себя так, как она предсказывала?

Предположим, мы были
планирует использовать фотоэлектрическую панель для выработки электроэнергии и
электролиз воды на водород и кислород:

Наша цель — электролизовать как можно больше
воды, насколько это возможно, и это означает, что мы должны максимизировать
рассеяние мощности.Объясните, как мы можем экспериментально определить оптимальную
внутреннее сопротивление электролизера до его фактического построения,
не используя ничего, кроме солнечной панели, реостата и цифрового мультиметра (DMM).

Измерение напряжения, тока и сопротивления — электроника безопасности и сети

Мультиметры с зажимами используют эффект Холла для измерения тока.

Когда вы устанавливаете, вводите в эксплуатацию или устраняете неисправности электронных систем безопасности, измерение напряжения, тока и сопротивления является основой ваших навыков.

Прежде чем перейти к испытаниям, давайте рассмотрим электрические свойства напряжения, тока и сопротивления. Напряжение — это электрическое давление, которое возникает между двумя точками и также называется разностью потенциалов. По сути, эта разность потенциалов является результатом того, что в одной точке больше электронов, чем в другой. Атом с большим количеством электронов, чем протонов, имеет отрицательный заряд, а атом с большим количеством протонов, чем электронов, имеет положительный заряд.

Подумайте о напряжении как о давлении, которое заставляет электроны течь.Этот поток электронов называется током. Он измеряется в амперах (6,25 x 10 в степени 18 электронов, проходящих через точку в секунду). В базовой схеме, когда напряжение (источник питания) подключено к цепи, ток будет течь от отрицательной клеммы вниз по проводке к лампочке, через лампу, генерирующую свет, затем из лампы в положительный полюс батареи. и снова вокруг.

Возникла причуда с током. Наше определение обычного протекания тока прямо противоположно пути, по которому идут электроны — не так давно никто не знал, что электроны существуют, и к тому времени, когда ученые все выяснили, было уже слишком поздно возвращаться и менять обычное позитивное мышление на негативное.Необходимо понять 2 важные вещи: во-первых, существует поток электронов, а во-вторых, все оборудование, символы схем и все остальное регистрируют так называемый обычный ток, переходящий от положительного к отрицательному. Тем не менее, вы должны сначала удалить отрицательный провод, а подключать его в последнюю очередь.

Теперь посмотрим на сопротивление. Подумайте о шланге, который работает на максимальное давление. Давление воды — это напряжение и сила тока воды. Теперь плотно согните шланг так, чтобы, несмотря на исходное давление (напряжение) и поток (ток) воды, из форсунки просачивалось лишь небольшое количество воды.Изгиб — это сопротивление. В электрической цепи любое сопротивление прохождению электричества называется сопротивлением, при этом общее сопротивление цепи определяется ее компонентами и сопротивлением ее проводников и соединений.

Опции измерения напряжения

Теперь, когда мы изучили основы, пора достать наши измерительные инструменты. Это будут амперметр, вольтметр и омметр или цифровой мультиметр, объединяющий все эти устройства тестирования в одном. В некотором смысле последний является более сложным измерительным инструментом, поскольку включает в себя несколько параметров настройки и отображения.

Начнем с самого простого теста — напряжения. Что хорошо в напряжении, так это то, что поскольку оно всегда находится между двумя точками в работающей цепи, ваш вольтметр / цифровой мультиметр просто необходимо разместить в точках, где должно присутствовать напряжение. Как правило, одной из этих точек будет общая шина цепи, и вы будете измерять напряжение от этой точки. Во многих панелях сигнализации и контроля доступа отрицательная сторона источника подключена к общей шине, но это не всегда так.

Если вы измеряете падение напряжения на положительной и отрицательной клеммах панели или на любом компоненте, который, по вашему мнению, может быть причиной падения напряжения, возможны вариации и капризы в зависимости от проблемы и общей конструкции системы.При тестировании вы можете думать о падении напряжения как о потере давления, вызванной слишком большим сужением — слишком большим сопротивлением. Вы обнаружите эту точку с более высоким сопротивлением, потому что напряжение на входе компонента будет выше, чем на выходе. Падение напряжения рассчитывается путем вычитания меньшего напряжения из большего.

Вы также можете измерить падение напряжения, используя закон Ома, при этом падение напряжения равно току x сопротивлению. Если подключить вольтметр к резистору компонента, вы сможете напрямую измерить любое падение напряжения.Просто не забудьте поместить положительную сторону вольтметра на положительную сторону резистора, а отрицательную сторону на выходе, чтобы убедиться, что вольтметр показывает правильную полярность для цифрового измерителя (повышенная шкала). Если ток не течет, все будет немного сложнее — если переключатель в электрической цепи разомкнут, проверка любой стороны компонента покажет напряжение батареи.

Ток и сопротивление

При измерении тока вам действительно нужно проникнуть в проводку, разрезав или взломав, чтобы вставить тестовое устройство в цепь.Короче говоря, ток должен поступать в амперметр или цифровой мультиметр на положительном проводе и выходить из отрицательного — кроме того, ток, выходящий из испытательного устройства, должен быть практически идентичен току, который прошел — сопротивление должно быть ограничено до менее 1 Ом. на ампер тока.

При использовании аналогового мультиметра подключите щупы и установите переключатель измерителя в положение тока, гарантируя, что вы проверяете правильный диапазон, оставляя некоторый запас на случай непредвиденных отклонений. Лучше установить измеритель слишком высоко, так как низкая настройка может повредить тестовое устройство.Позже вы можете уменьшить диапазон, чтобы обеспечить максимальное отклонение для более точных измерений.

При использовании цифрового мультиметра включите прибор, подключите щупы — черный к общему и красный к току. Затем установите переключатель выбора для измерения тока в высоком или низком диапазоне — для максимальной точности диапазона настройки, чтобы ни одна из первых двух цифр не считывала 0.

Другой вариант — токоизмерительные клещи

на эффекте Холла — большинство из них включает цифровой мультиметр, хотя профессиональные версии дороги, а доступные версии страдают погрешностью измерения.Измеритель на эффекте Холла может измерять переменный и постоянный ток, протекающий в проводнике. Измеритель работает, потому что, когда ток течет по проводнику, железные губки измерителя образуют сердечник, который облегчает прохождение магнитного поля проводника, чем окружающий воздух. Когда магнитное поле достигает воздушного зазора на конце зажима, оно должно перескочить зазор, позволяя датчику Холла измерять напряжение, пропорциональное магнитному потоку в сердечнике, которое он преобразует в показания тока. Если вы используете измеритель на эффекте Холла, обязательно обнулите его перед измерением.

Если у вас вообще нет измерителя тока, вы также можете использовать последовательный резистор для выполнения расчетов — вы вставляете небольшой резистор в цепь с концом, находящимся под потенциалом земли, чтобы избежать короткого замыкания на землю во время теста. Затем измерьте напряжение на резисторе — если это резистор 10 Ом и измерено 100 мВ, то вы можете рассчитать ток V / R = 0,1 / 10 = 10 мА, используя закон Ома. Такое измерение не будет абсолютно точным, но если ваше измерение допускает отклонения, оно избавит вас от неприятностей.

Сопротивление измеряется омметром — прибором, который по сути представляет собой измеритель со встроенной батареей и схемой. Когда вы используете омметр, помните, что вам необходимо убедиться, что у измеряемого резистора есть по крайней мере один конец, отключенный от цепи, и вы должны касаться только одного вывода резистора при проведении измерения. Если резистор останется подключенным к другим частям цепи, это повлияет на показания омметра, а напряжение в цепи может повредить прибор.

Другая проблема заключается в том, что установщик, проверяющий сопротивление, также содержит электрический заряд и может непреднамеренно подключиться к резистору. В этом случае омметр измерит сопротивление цепи и тела установщика. Считывание из тела будет параллельным, что приведет к более низкому показанию, чем было бы в противном случае.

Определения, которые нужно запомнить:

* Ток — это поток электронов
* Напряжение — это давление или разность потенциалов
* Сопротивление — это все, что препятствует потоку электронов
* Закон Ома гласит, что ток равен напряжению x Сопротивление
* Атомы с большим количеством электронов, чем протонов, отрицательны
* Атомы с больше протонов, чем электронов, положительны.

# securityelectronicsandnetworks.com

Принцип работы цифрового мультиметра

— Анализируйте измеритель

Мы время от времени сталкиваемся с цифровым мультиметром или dmm в электронике или электрических исследованиях. Он играет жизненно важную роль, поскольку может измерять огромное количество электрических функций. Это легко дает лучший результат и экономит нам много времени.

Раньше, когда я учился, понимание цифрового мультиметра было для меня огромной болью. Источники, которые я читал, были либо непростыми для понимания, либо имели беспорядочный формат.

Но здесь я приведу простое пошаговое объяснение с диаграммами, чтобы вы поняли его работу и различные функции.

В этой статье вы узнаете:

Что такое цифровой мультиметр

Цифровой мультиметр или DMM — это испытательное оборудование, используемое для измерения сопротивления, напряжения, тока и других электрических параметров в соответствии с требованиями и отображения приводит к отображению математических цифр на ЖК-дисплее или светодиодном индикаторе.Это тип мультиметра, который работает в цифровом виде, а не дает аналоговый выход.

Цифровые мультиметры широко распространены во всем мире, поскольку они имеют более высокий уровень точности и варьируются от простого портативного цифрового мультиметра с 3 ½ до 4 ½ разряда до очень специального системного цифрового мультиметра.

Характеристики цифрового мультиметра

Цифровой мультиметр — это самый совершенный измерительный прибор, в котором для электрических измерений используются современные интегральные схемы. Некоторые из его характеристик, которые делают его известным в глазах профессиональных техников:

Это легкий вес.
Может давать более точные показания.
Он измеряет множество физических величин, таких как напряжение, ток, сопротивление, частота и т. Д.
Это менее затратно.
Измеряет различные электрические параметры на высоких частотах с помощью специальных щупов.

Блок-схема цифрового мультиметра

Ключевой процесс, который происходит в цифровом мультиметре при любых измерениях, — это измерение напряжения. Если вы измеряете напряжение, вы можете легко измерить другие электрические параметры с помощью математических формул.

Чтобы понять, как работает цифровой мультиметр, прежде всего, мы должны разобраться в этом процессе.

Как мы знаем, цифровые мультиметры выдают выходные данные в числовой форме благодаря наличию регистров АЦП внутри этих мультиметров. Цифровые мультиметры, наиболее широко используемые в цифровых мультиметрах, известны как регистр последовательного приближения или SAR. Для большей точности эти АЦП последовательного приближения могут иметь уровень разрешения 12 бит.

Как правило, цифровой мультиметр имеет уровень разрешения 16 бит со скоростью 100 000 выборок в секунду.Эти уровни скорости более чем подходят для большинства приложений цифрового мультиметра, поэтому мы используем эти регистры в зависимости от требований.

Как показано на диаграмме, первый этап процесса — это выборка и удержание, используемые для выборки напряжения на входе цифрового мультиметра, а затем для его поддержания. Выход первого каскада становится одним из входов операционного усилителя, а другой вход операционного усилителя является цифровым выходом обратной связи через ЦАП.

Полученный выходной сигнал становится входом SAR, который генерирует результаты в цифровой форме с хорошим уровнем разрешения. При постоянном входном напряжении резистор начинает работать с половиной его полной шкалы. По сути, он устанавливает самый старший бит, MSB в «1», а все остальные в «0».

Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной допустимой, выход компаратора будет низким, и это приведет к установке в регистр уровня 0100.Если напряжение выше этого, регистр перейдет на 0110 и так далее.

Работа цифрового мультиметра

Блок-схема, приведенная ниже, показывает последовательность операций цифрового мультиметра.

Как показано выше, сбор выборки осуществляется с помощью схемы выборки и хранения. Внутри схемы выборки и хранения присутствует конденсатор, который заряжается, чтобы соответствовать входному аналоговому напряжению, известному как процесс сбора данных.

Когда конденсатор высвобождается из схемы сбора данных, считается, что измеряется напряжение.После этого обычно возникает шум, который отрицательно влияет на точность цифрового мультиметра. Чтобы преодолеть это, мы буферизовали и усреднили образцы для достижения высокой точности и разрешения.

Зная это, вы можете легко использовать цифровой мультиметр для измерения электрических параметров, таких как напряжение переменного и постоянного тока, ток, сопротивление, емкость и т. Д.

Принцип работы цифрового мультиметра

Как показано на блок-схеме, в типичном цифровом мультиметре входной сигнал i.Напряжение переменного или постоянного тока, ток, сопротивление, температура или любой другой параметр преобразуется в напряжение постоянного тока в пределах диапазона АЦП. Затем аналого-цифровой преобразователь преобразует предварительно масштабированное постоянное напряжение в его эквивалентные цифровые числа, которые будут отображаться на дисплее.

Иногда блок цифрового контроллера реализуется с микроконтроллером или микропроцессором для управления потоком информации в приборе. Этот блок будет координировать все внутренние функции, а также передачу информации на внешние устройства, такие как принтеры или персональный компьютер.

В случае портативного мультиметра некоторые или все эти блоки могут быть реализованы в схеме СБИС, в то время как аналого-цифровой преобразователь и драйвер дисплея могут находиться в одной и той же ИС.

Цифровой мультиметр в качестве вольтметра, амперметра и цифрового омметра

В цифровой мультиметр мы можем включить много типов измерителей, таких как омметр, амперметр, вольтметр для измерения электрических параметров. Его блок-схема представлена на рисунке ниже. Давайте посмотрим на его работу и спецификации один за другим.

(i) Цифровой вольтметр (DVM):

Цифровой вольтметр — это основной прибор, используемый для измерения напряжения с помощью аналого-цифрового преобразователя. Основным принципом цифровых мультиметров является аналого-цифровой преобразователь, потому что без него мы не сможем преобразовать аналоговый выходной сигнал в цифровую форму.

На рынке доступно несколько АЦП, но мы в основном используем АЦП флэш-памяти из-за его простоты и максимальной скорости. Давайте посмотрим на его основную работу.

(a) Флэш-аналого-цифровой преобразователь: Он состоит из компараторов, энкодеров и цифровых дисплеев. Компараторы управляются цепью резистивного делителя, кодер преобразует свои входы в соответствующие выходы, которые управляют цифровым дисплеем.

Как показано выше, три резистора номиналом R управляют компараторами C ₁, C ₂, C ₃. Пусть входное напряжение V _i = 1V, + V = 4V и компараторы, то есть C ₁, C ₂, C ₃, равны 1V, 2V и 3V соответственно.Если выход C ₁ = +1 и C ₂ = C ₃ = 0, то мы подали 001 в качестве входа в энкодер, который затем преобразует его в 0001.

Этот двоичный выход управляет семеркой. сегментный дисплей, чтобы прочитать на нем 1 В. С помощью этого метода мы считываем напряжения величиной 1 В, 2 В, 3 В, а также добавляем дополнительные компараторы для более точных показаний в соответствии с нашими требованиями.

(ii) Цифровой амперметр (DAM):

Цифровой амперметр использует шунтирующий резистор для создания калиброванного напряжения, пропорционального протекающему току.Как показано на диаграмме, чтобы считать ток, мы должны сначала преобразовать измеряемый ток в напряжение, используя известное сопротивление R _K. Создаваемое таким образом напряжение калибруется для считывания входного тока.

(iii) Цифровой омметр (DOM):

Цифровой омметр используется для измерения электрического сопротивления, которое препятствует прохождению тока.

Как показано на схеме, резистивная цепь, состоящая из известного сопротивления R _K и неизвестного сопротивления R _u, используется для создания напряжения на неизвестном сопротивлении.Напряжение определяется по формуле:

V = V _B R _u / R _K + R _u
где V _B = напряжение встроенной батареи

После калибровки напряжения измеритель может быть откалиброван в омах.

Что означают символы на цифровом мультиметре?

Некоторые общие символы цифрового мультиметра и их описание приведены в таблице ниже. Эти символы часто встречаются на мультиметре, а его схемы предназначены для обозначения компонентов и справочных значений электрических параметров.

Цифровой мультиметр Детали и функции

Цифровой мультиметр разделен на три части:

(i) Дисплей: ЖК-экран в верхней части мультиметра в основном отображает четыре или более цифр, а также показывает отрицательное значение, если нужно. Некоторые из современных мультиметров подсвечивают дисплей для лучшего обзора в условиях низкой освещенности.

(ii) Диск выбора: Позволяет пользователю настроить мультиметр на считывание различных электрических параметров, таких как ток в миллиамперах (мА), напряжение, сопротивление, емкость и т. Д.Вы можете легко повернуть циферблат в любом месте для измерения определенных параметров.

(iii) Порты: Два порта доступны на передней панели каждого мультиметра, за исключением некоторых четырех портов, доступных для измерения тока в мА или А. Мы подключили к этим портам два датчика разного цвета, т.е. красный цвет, а другой черный цвет. Различные порты в мультиметре:

(a) COM : обозначает общий и почти подключен к земле или рассматривается как отрицательное соединение цепи.Обычно мы вставляем датчик черного цвета в COM-порт.

(b) mAVΩ: Этот порт позволяет измерять ток (до 200 мА), напряжение и сопротивление или рассматривать как положительное соединение цепи. Обычно мы вставляем датчик красного цвета в порт mAVΩ.

Отведения цифрового мультиметра:

В коробке цифрового мультиметра мы получили провода разных цветов. Здесь мы собираемся подробно объяснить эти отведения. Провода цифрового мультиметра подразделяются на четыре части:

(i) Красный провод

Подключается к порту напряжения, сопротивления или тока.
Считается плюсовым соединением цепи

(ii) Черный провод

Подключен к общему порту или порту заземления
Считается отрицательным соединением цепи

(iii) Датчики :

Это ручки, которые используются для удержания наконечника на тестируемом соединении. Доступны различные типы пробников, а именно:

Зажимы типа «банан — крокодил»: это отличные кабели для подключения к большим проводам или контактам на макетной плате.Подходит для выполнения долгосрочных тестов, когда вам не нужно удерживать зонды на месте, пока вы манипулируете схемой.
Банан на крючок IC: крючки IC хорошо работают с меньшими ИС и ножками ИС.
Банан для пинцета: Пинцет удобен, если вам нужно протестировать компоненты SMD.
Банан для проверки зондов: если вы когда-нибудь сломаете зонд, их будет дешево заменить.

(iv) Наконечник:

Они находятся на концах зондов и в основном служат точкой подключения.

Время измерения:

Профессиональные техники всегда предпочитают те инструменты, время измерения которых играет решающую роль, что приводит к хорошим результатам с большей точностью. Измерение времени в основном зависит от следующих факторов:

(i) Время установления: Когда измеряемое значение подается на вход схемы, для установления требуется определенное время, известное как время установления. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом.

(ii) Время калибровки АЦП: В некоторых цифровых мультиметрах необходимо учитывать периодическую калибровку, особенно если измерения выполняются под автоматическим или компьютерным управлением.

(iii) Время переключения: Время переключения — это время, необходимое для установки прибора после переключения входа. Сюда входит время установления после изменения типа измерения, например от напряжения до сопротивления и т. д.

(iv) Время автоматического обнуления: Для обеспечения точности необходимо обнулить счетчик при выборе автоматического выбора диапазона или при изменении диапазона.

(v) Время измерения сигнала: Это основное время, необходимое для проведения самого измерения. При измерениях переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.

Цифровой мультиметр Точность:

Цифровой мультиметр — идеальный выбор для каждого профессионального техника из-за его лучшей точности.Это величина, на которую отображаемое показание может отличаться от фактического ввода. Цифровой мультиметр обычно определяет точность как процент от показания плюс процент от полной шкалы. Точность зависит от технических характеристик прибора и варьируется от производителя к производителю. Существует несколько способов выражения точности мультиметра :

Точность цифрового мультиметра = ± (ppm показания + ppm диапазона)
DMM Accuracy = (% показания) + (% диапазона)
Точность цифрового мультиметра = (% показаний) + смещение

Примечание: здесь ppm означает доли на миллион.

Факторы, влияющие на точность мультиметра:

(i) Температура: В значительной степени температура может повлиять на точность цифровых мультиметров. Сегодня многие мультиметры имеют встроенную функцию измерения температуры, которая устраняет необходимость в каких-либо внешних устройствах. Вы можете выразить их как ± (ppm показания + ppm диапазона) / ° C.

(ii) Разрешение: Разрешение прямо пропорционально точности. Если вам нужна точность, вы также должны позаботиться о разрешении.Разрешение цифрового мультиметра выражается в количестве отображаемых цифр. Обычно это будет число, состоящее из полутора целых чисел, т.е. 3 ½ цифр и т. Д. По соглашению, половина цифры может отображать либо ноль, либо 1.

Примечание: разные мультиметры от разных производителей могут работать по-разному. . Всегда рекомендуется обращаться к инструкциям производителя, чтобы понять, как работает конкретный цифровой мультиметр.

DMM Меры предосторожности:

Перед использованием мультиметров мы должны соблюдать некоторые меры безопасности. Здесь мы собираемся объяснить вам некоторую информацию о безопасности цифрового мультиметра.

Если измерительные провода цифрового мультиметра повреждены, никогда не используйте прибор.
Всегда следит за тем, чтобы измерительные провода и шкала находились в правильном положении для желаемого измерения.
