Каркас навеса из профильной трубы: Навесы из профильной трубы своими руками: фото

Навесы из профильной трубы своими руками: фото

Из металлической профильной трубы можно построить любые типы навесов на участке:

• для автомобиля,
• для отдыха,
• для защиты аллеек,
• для защиты бассейна и пр.

Навес над дорожкой, ведущей к дому.

Главное, чтобы постройка вписывалась в общий архитектурный проект здания. Навес из поликарбоната с каркасом из профильной трубы будет смотреться современно и элегантно, легко и воздушно, придавая уникальный и оригинальный вид вашему участку. Очень важно обеспечить прочность и жесткость конструкции, достаточную для противостояния ветровым и прочим нагрузкам.

Навес должен вписываться в архитектурный замысел дома.

При выборе материала для каркаса нужно принимать во внимание размеры площадки, которую будет защищать навес и толщину листа поликарбоната. Толщина листа в свою очередь будет зависеть от формы кровли и снеговых нагрузок в регионе. Если навес будет пристраиваться к стене капитального строения необходимо правильно оценить состояние стены. Если материал стены (дерево, кирпич) позволяет непосредственно к ней закрепить горизонтальную опорную трубу, то можно будет обойтись без ряда внутренних опор-стоек.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Навес, примыкающий к дому, без внутренних опорных столбов.

Самым популярным среди навесов с металлическим каркасом является арочный навес. Он, конечно, сложнее, чем скатный, но выглядит более эффектно. Арочный навес возводится отдельно стоящим от здания, либо примыкающим к нему торцевой частью.

Арочный навес.

Пристроенные навесы чаще проектируются скатного типа. При выборе типа крыши необходимо предусмотреть, чтобы снег не задерживался на кровле, а свободно падал вниз, не создавая нагрузки на поликарбонат.

Пристроенный навес скатного типа.

Конструкция навеса

Навес состоит из следующих элементов:

• закладные,
• стойки,
• арки,
• фермы,
• направляющие,
• кровля,
• дополнительные элементы — системы водостока и освещение.

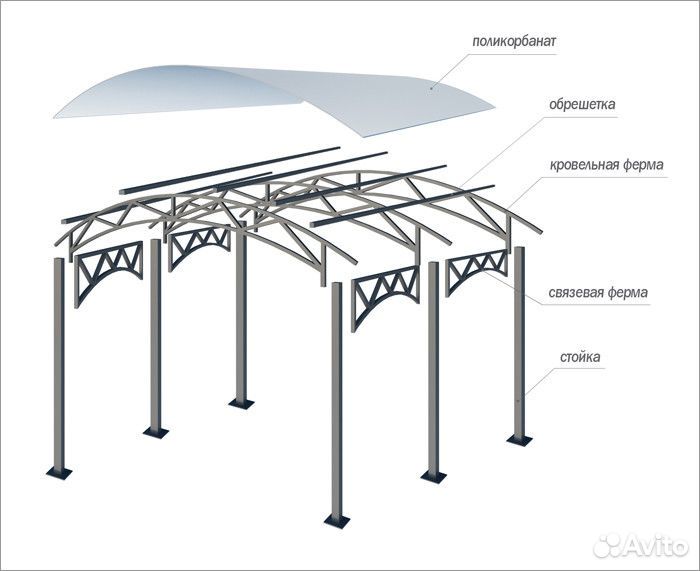

Каркас навеса.

Материалы для навеса

Каркас металлического навеса изготавливается из профилированных металлических труб разного сечения, а части конструкции соединяются болтами или методом сварки. В качестве обрешетки при необходимости можно брать деревянный брус.

Профилированная труба разного сечения.

Для опорных столбов стоек берется профилированная труба сечением 60 на 60 мм, в зависимости от величины навеса. Высота столбов рассчитывается в зависимости от области применения навеса. Например, для навеса для автомобиля высота рассчитывается или от высоты водителя машины или от высоты автомобиля + высота возможного груза на верхнем багажнике. При нарезке опор нужно заранее решить — будет опора утапливаться в бетонное основание и на какую глубину или крепиться сверху к бетону. Если опора будет крепиться к основанию, к профильной трубе с одного конца нужно приварить металлическую пластину размерами 30 на 30 мм с 4 отверстиями. Если стойка будет утапливаться — к её высоте необходимо прибавить около 60 см.

Опора с пластиной.

Для усиления конструкции в ней предусмотрены арки. Для изготовления арок используется более тонкая труба сечением, например, 30 на 30 мм. Количество арок зависит от длин навеса и толщины поликарбоната. Чем толще и тяжелее кровельный материал, тем меньше должен быть шаг между арками.

Разнообразные типы арок.

Дополнительно укрепить конструкцию помогут фермы, которые будут крепить на каркас перпендикулярно аркам. Если навес устраивается длиной меньше четырех метров, то для создания ферм можно взять трубу сечением 25 на 25 мм. Для более длинного навеса труба понадобится сечением 40 на 25 мм. Арки и фермы к опорам крепятся болтами.

Ферма для каркаса навеса.

Направляющих в конструкции довольно много, они распределяют нагрузку между собой, поэтому для них можно взять небольшие трубы сечением 20 на 20 мм. Приналичии деревянного материала направляющие можно заменить деревянной обрешеткой.

Сборка каркаса

• Бетонируется основание или участки под стойки с утопленными закладными.
• Арки крепятся на столбы на земле. Работы нужно проводить, как минимум, вдвоем, по очереди понемногу закрепляя крепежи с разных сторон, добиваясь правильного расположения элементов и проверяя углы на перекосы.
• Стойки с арками поднимаются и устанавливаются вертикально на основании. Стойки к основанию крепятся через закладные.
• Фермы крепятся к стойкам.
• Направляющие или обрешетка крепятся к аркам.
• После окончания сборки каркас необходимо обработать антикоррозионным грунтом и покрасить.

Сборка каркаса.

Монтаж поликарбоната

• На листах поликарбоната высверливаются отверстия диаметром немного больше диаметра крепежей. Шаг отверстий не должен превышать 30 см.
• Необходимо исключить соприкосновение поликарбоната с металлом каркаса. Для этого используются резиновые прокладки.
• Поликарбонат крепится к каркасу с помощью термошайб. Панели нельзя закреплять жестко, чтобы избежать перекосов и растрескиваний при нагревании.
• Второй метод крепления поликарбоната — с использованием неразъемных и разъемных профилей.
• Открытые торцы поликарбоната закрываются алюминиевыми профилями перфорированными снизу для слива конденсата.
• Если навес пристроен к дому — стык панелей и стены герметизируется, чтобы дождевая влага не попала внутрь конструкции.

Автонавес из поликарбоната.

Post Views:
231

Навес из профильной трубы своими руками

Для любого двора частного дома строительство навеса из труб — это лишь вопрос времени. Рано или поздно, но хозяева самостоятельно придут к пониманию того, что нужно делать навес из профильной трубы своими руками. Нехитрая конструкция из профиля не только защитит от снега, дождя и солнечного света, но и значительно расширит жилое пространство дома. Но постройка из профилированных труб требует немалых затрат на приобретение материала, кроме того, немалый вес металла над головой может нести угрозу здоровью, поэтому строительство придется выполнять по всем правилам, на основании чертежей и расчетов.

Как сделать конструкцию навеса из профильной трубы

В самодеятельном строительстве навес из профильной трубы, если он не имеет фундамента, кровли и боковых стен из горючих материалов, можно спокойно оставить без оглядки на архитектурные и противопожарные ограничения. Единственное, что нужно будет сделать:

• Подобрать подходящий проект навеса из профильной трубы;
• Спланировать конструкцию на конкретной площадке;
• Выполнить проверочный расчет навеса из профильной трубы на устойчивость конструкции под весом снежной шапки максимальной толщины;
• Составить смету и последовательность выполнения операций.

Важно! При разработке проекта потребуется сделать оценку наиболее приемлемого варианта фундамента, которого было бы достаточно для удержания тяжелого стального каркаса из профильной трубы для навеса.

Размер сечения профилированной трубы, из которой будет планироваться постройка навеса, напрямую зависит от размеров площадки, и в первую очередь от длины балки перекрытия между опорами. Чтобы определить количество и сортамент необходимого материала, потребуется, используя чертеж навеса из профильной трубы, составить деталировку, и только после этого планировать смету.

Конструкция и расчет навеса

Наиболее простым вариантом, доступным для изготовления своими руками, является односкатный навес из профильной трубы, изображенный на чертеже.

Расчета на прочность опор и горизонтальных прогонов проводить нет необходимости, так как вес постройки относительно небольшой, и прочности металла стоек более чем достаточно. К преимуществам приведенной конструкции можно отнести простоту и небольшой вес постройки из стального профиля. В основе устройства каркаса односкатной крыши применяется ферма из профильной трубы клиновидной формы. На крышу 5,45х5,45 м будет установлено три фермы, максимальной высотой в 120 мм. Ферма сделана из облегченного профиля 25х25 мм с пятью подкосами.

Данные оценочного расчёта и выбранных размеров конструктивных элементов показывают, что вес металлического каркаса крыши из трех ферм не превысит 200 кг, что для шести опор сечением 50х50 мм составляет менее 15% максимальной статической нагрузки. Расчет по массе и нагрузке на кровлю массы максимального снежного покрова дает увеличение распределенного давления на вертикальные опоры до 780 кг, что обеспечивает запас прочности конструкции в 1,3 единицы.

Более серьезной проблемой может быть наличие горизонтальной реакции, способной опрокинуть навес или придать конструкции небольшой наклон. Если навес строится с жестким защемлением профильной опоры в бетонном основании фундамента, то реакция при 27^о уклоне ската составит 30% от массы снега. Опора из профилированной трубы 50х50х3, длиной 2 м, способна выдержать боковую нагрузку почти в 150 кг, шесть опор обеспечат сопротивление усилию в 900 кг, что втрое превышает максимальное горизонтальное давление от снежной массы.

Даже если на горизонтальное сечение крыши будет добавлена ветровая нагрузка при скорости 20 м/с, а это составит 24 кг/м² клиновидной поверхности, то общее увеличение горизонтального усилия не превысит 144 кг, что значительно меньше горизонтальной реакции от давления снега, и на прочность опор практически не повлияет.

Конструкция большого навеса

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.

В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.

Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на видео:

В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.

Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.

Технология сборки навеса из профильной трубы

Процесс постройки навесов из профильной трубы обоих вариантов во многом схож, но есть и различия. В первом случае большую часть соединений можно сделать на болтах или шпильках, более мощные и тяжелые конструкции навесов необходимо собирать только с помощью сварки, в противном случае добиться требуемой жесткости конструкции из профильной трубы будет намного сложнее.

Процесс сборки навеса состоит из пяти этапов:

1. Подготовка фундамента под установку навеса из профилированных труб;
2. Изготовление ферм из заранее раскроенных по чертежу профилей;
3. Установка вертикальных опор, обвязка стоек горизонтальными балками перекрытия, установка прямоугольных ферм;
4. Монтаж клиновидных ферм и соединение их в один каркас;
5. Укладка кровельного материала и покраска профильных труб навеса защитной эмалью.

Применение сварки в защитной среде позволяет надежно соединить профилированную трубу 50х50 мм и 25х25 мм с минимальной толщиной стенки в 2 мм. Этот этап работы требует хорошего знания технологии соединения тонкостенных изделий. Если нет возможности использовать аргон или углекислоту, то лучше заменить сварку болтовым соединением, и после монтажа усилить стыки сварочными точками. Более толстую профильную трубу можно сварить, используя обычную электрическую сварку по схеме, показанной на видео:

Особенности подготовки и обустройства фундамента

Чем больше сечение профильной трубы, тем тяжелее и жестче получается конструкция односкатного навеса. Но в обоих проектах есть существенный недостаток – нижние части вертикальных стоек не обвязываются дополнительными горизонтальными перемычками из профиля. Поэтому жесткость нижнего яруса может быть обеспечена только за счет правильной привязки к основанию.

Для обустройства основания можно сделать малозаглубленный ленточный фундамент, еще лучше, если площадку под навесом заделывают монолитным бетоном в виде плиты. В обоих случаях бетонного массива фундамента будет достаточно, чтобы удержать навес без крена или перекоса под действием ветровых нагрузок.

Для навесов используется два типа заделки вертикальных стоек в фундамент.

В первом случае для каждой опоры выкапывается скважина на глубину в 60-70 см, в нее помещается кусок асбестоцементной трубы, диаметром в 200 мм, и оставшееся пространство между стенками скважины и трубой засыпается гравием с песком и проливается цементным молочком. Каждую вертикальную опору из профилированной трубы вставляют в подготовленное гнездо и заливают бетонным раствором. В течение 20-30 мин необходимо выровнять стойку по вертикали и подпереть двумя-тремя подкосами. После схватывания бетона оголовки стоек подрезают по одному уровню, и можно приступать к монтажу навеса из профилированной трубы.

Во втором случае для установки стоек используют специальные забетонированные опорные площадки из отрезка профильной трубы 100х100 мм, с приваренным на торце квадратом из листового металла. Для вертикальных опор навеса изготавливается ответная часть «пятки» с отверстиями под крепление анкерными шпильками. Такой способ крепления позволяет идеально точно выровнять опоры при сборке каркаса, и при необходимости подкорректировать их положение. Осталось только решить, как сварить навес из профильной трубы.

Последовательность сборки навеса из профильных труб

После того как были установлены вертикальные опоры, необходимо обвязать оголовки с помощью горизонтальных профилей. Первыми устанавливают короткие отрезки навеса, затем длинные. Прямоугольные фермы сваривают непосредственно на каркасе. Для этого первоначально приваривают горизонтальные отрезки профильной трубы, сначала выравнивают по водяному уровню, прихватывают сварочными точками или хомутом, и только после этого провариваются швы на каждом соединении.

Далее по чертежу вырезают из профильной трубы 50х50 мм отрезки для изготовления профиля. После подрезки углов подкосы прихватывают точками внутри фермы. Если после установки всех подкосов не появилось кривизны в горизонтальных прогонах, можно выполнять окончательную сварку всех элементов.

После этого выполняется подъем и установка крайних ферм крыши, чтобы не нарушить геометрию кровли, рамы временно усиливают с помощью деревянных брусов и планок, а на верхний и нижний свесы устанавливают горизонтальные продольные трубы.

После соединения сваркой всех узлов, оставшаяся часть ферм крепится на каркасе навеса.

Места и линии сварочных швов тщательно оббивают от шлака, зачищают и покрывают грунтовкой. Все металлические элементы навеса профильной трубы обязательно обрабатывают фосфатным антикоррозионным составом, грунтуют и окрашивают в два слоя алкидной эмалью для наружных работ.

Для кровли чаще всего используют сотовый поликарбонат или профнастил. Первый – очень удобный и красивый, второй дешевый и практичный.

Совет! Перед тем как приступать к укладке кровельного материала, необходимо осмотреть все сварочные швы на фермах и подкосах, если из-за ошибки или температурных напряжений сварка треснула, нужно будет наварить усиливающую косынку из листового материала.

Иногда, после укладки кровли, легкие варианты навеса под действием ветра могут раскачиваться и совершать незаметные глазу колебания в горизонтальном направлении. Чтобы увеличить поперечную жесткость каркаса, можно дополнительно наварить к навесу арочные подкосы между стойками и горизонтальными прогонами из профильной трубы. Такое решение позволит избавиться от малейших колебаний и, соответственно, сохранить целостность кровельного материала.

Заключение

Кроме односкатных конструкций, для навесов широко применяются арочные и двухскатные варианты кровли. Такие схемы имеет смысл устанавливать за пределами двора, на удалении от дома и хозпостроек, в местах, где существуют сильные порывы ветра. Технически постройка двухскатного навеса из профильной трубы ничем не отличается от односкатного варианта. Арочные варианты сложнее из-за того, что приходится заказывать изготовление дуговых сегментов ферм, кроме того, это значительно увеличивает цену постройки.

Отправить комментарий

конструкция, расчеты, чертежи + фото, видео

Перекрытие небольшого пространства около дома позволяет защитить от осадков и непогоды места отдыха или хранения какого-то имущества. Зачастую для этой цели используют навесы. Этот вид сооружения не имеет по периметру стационарных стен, хотя может использоваться тканевая или иная лёгкая обшивка для усиления защитных функций.

рис1.Навес

Навес практически является лёгким каркасом с установленной на нём кровлей. Таким образом, навес выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего навес изготавливать из профильной трубы. Своими руками при этом можно выполнить работу полностью или её значительную часть.

Виды стального профиля.

Современная индустрия производит огромный ассортимент трубных изделий из стального профиля, обычно имеющих прямоугольное или квадратное сечение. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина металла, использованного в изделии, может быть от одного миллиметра до полутора сантиметров. Отличаются трубы и по способу изготовления. Они бывают:

• холоднокатаные;
• горячекатаные;
• электросварные.

рис.2 Труба профильная стальная

Каждый вид трубы имеет свои достоинства и основную сферу применения. Для изготовления несложных строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

Как любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, прогонов перекрытия и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса могут изготавливаться из профильной трубы, хотя возможно применение и обыкновенной трубы круглого сечения. Некоторым недостатком столбов из круглой трубы станет более сложная конструкция узлов опирания и крепления элементов.

рис 3. Сечение трубы

Опоры лучше изготавливать из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, располагающихся под прямыми углами. На ровной и прямой поверхности стенки легко устанавливаются элементы крепления при помощи сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает равную жёсткость профиля в продольном и поперечном направлении.

Для изготовления прогонов или ферм лучше всего подойдёт труба прямоугольной конфигурации. В отличие от стоек, прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз. И практически никаких нагрузок вдоль оси. Поэтому использование квадратного или круглого профиля совершенно не целесообразно.

Для изготовления элементов вертикальных и горизонтальных связей профили трубного сечения использовать нет необходимости. Лучше всего для этого подойдёт стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента следует выбрать ширину и толщину стенки. Подбор этих параметров лучше производить на основании расчёта нагрузок, но в то же время для строительства простого навеса такие сложности выглядят избыточными. Нужно учесть, что и толщина стенки, и ширина её, влияют на жёсткость стойки. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая стойкой, не является очень большой и даже тонкостенная труба сможет её воспринимать без деформации. Жёсткость трубы напрямую зависит от высоты сечения. Поэтому применение стойки с широкой полкой и тонкой стенкой будет целесообразнее и экономичнее.

рис 4. Чертёж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, то сечение трубы можно уменьшить. При опирании кровли навеса на четыре опоры, лучше их изготовить из труб большего сечения.

На стойки навеса закрепляются элементы связей, препятствующие смещению в вертикальной плоскости под воздействием ветровых нагрузок. Их следует закреплять на стойках жёстко, при помощи сварки или закрепления в двух точках на каждой плоскости опоры. Связи устанавливаются крестообразно в продольной и поперечной плоскости.

Стойки следует закреплять в фундаменте жёстко, замоноличивая в тело бетона или монтируя при помощи анкеров, установленных в верхнем срезе фундамента. Устанавливая столбы для навеса из профильной трубы, необходимо контролировать их вертикальность при помощи водяного уровня или лазерного отвеса. Стойку, закреплённую при помощи анкеров, можно выровнять в процессе монтажа. Замоноличенную в процессе установки, выровнять впоследствии практически невозможно.

Почти все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить собственными руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварочных работ.

Устройство кровли навеса

Кровля навеса является основной целью, ради которой и проводятся все остальные работы. Сложность её изготовления и монтажа напрямую зависит от длины перекрываемой стороны и шага стоек опор. Чем больше длина прогона или фермы навеса из профильной трубы, тем изделие будет сложнее и дороже. Оптимальным вариантом можно считать трёхметровый пролёт, позволяющий получить достаточно площади при минимальных затратах.

Более простым решением является односкатная крыша навеса, на основе простых прогонов из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.

Расчёт балок навеса из профильной трубы можно поручить специалисту или подобрать размер профиля самостоятельно. Для этого следует посчитать предполагаемую нагрузку на балку, которая будет зависеть от климатического пояса, шага прогонов и их длины, веса кровельного покрытия. Для балки длиной три — четыре метра можно порекомендовать профиль высотой восемьдесят — сто миллиметров.

рис 5.Типы ферм

Уменьшить высоту профиля можно использовав вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для навеса проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферма не должна получаться сложной, помимо треугольной конструкции нижнего и верхнего пояса, связанных центральной стойкой, достаточно укрепить верхнюю балку подкосом. Для такой конструкции может оказаться достаточно профиля с высотой шестьдесят миллиметров по большей стороне в нижнем поясе и меньшего размера для остальных элементов фермы.

Не забывайте, что приведённые примеры соответствую минимальным пролётам и небольшой нагрузке на балку или ферму. При увеличении любого параметра, расчёты следует передоверить специалистам, обладающим необходимой квалификацией.

Элементы фермы следует скрепить при помощи сварки. Если вы не знаете, как правильно сварить ферму навеса своими руками, то нужно доверить эту работу знающему сварщику. Сварка сегментов трубчатого сечения непростая задача и этому ремеслу нужно учиться. Сварные швы следует зачистить и защитить от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливается обрешётка из бруса высотой пятьдесят миллиметров, называемого обрешёткой. Обрешётка предназначается для крепления листов кровельного покрытия. Если не гнаться за экзотикой, то наилучшим вариантом для этого типа сооружений является металлический профильный кровельный настил или листы на основе полимеров. Установить обрешётку и настелить кровельные листы навеса из профильной трубы своими руками, может практически любой застройщик. Брус, из которого делается обрешётка, должен быть заранее пропитан антисептическим составом или окрашен специальной краской, предотвращающей гниение древесины. После установки бруса в проектное положение, сделать это окажется труднее, а качество выполненных операций будет гораздо хуже.

Фермы или прогоны навеса скрепляют между собой с горизонтальной плоскости крестообразными связями из профильного металла небольшого сечения. Так же, как и на стойках, связи должны жёстко крепиться в точках опоры, лучше при помощи сварки.

Все металлические конструкции необходимо защитить от коррозии специальными красками для металла. Эту операцию лучше делать до монтажа элементов в проектное положение. После монтажа, требуется восстановить защитное покрытие в местах, где оно оказалось повреждено. Там, где производились сварочные или иные крепёжные работы в процессе установки элементов, нужно нанести покрытие на оголённые участки.

рис 6.Навес

Как видно из описания, несмотря на кажущуюся простоту конструкции, она содержит много элементов различного размера, устанавливаемых на разных отметках. Для предотвращения брака в работе и контроля исполнения задач приглашёнными специалистами, перед началом работ рекомендуется сделать максимально подробный чертёж навеса из профильной трубы. При изготовлении фермы перекрытия, на эту конструкцию тоже нужно сделать чертёж с нанесением размеров всех элементов. Чертёж каркаса навеса можно сделать собственными руками на бумаге или при помощи компьютера, если вы обладаете соответствующими навыками.

Следуя этим рекомендациям, вы сможете выполнить работу с достаточным качеством и не сожалеть о потраченных деньгах.

чертежи и особенности односкатной конструкции

Навесы часто устанавливают во дворе, чтобы защититься от дождя и яркого солнца, одновременно находясь на свежем воздухе. Сварка ферм для навеса из профильных труб – это несложная работа, но требующая знаний по расчету, подбору материалов и сборки конструкции.

Обладая некоторыми навыками по сварке, можно получить красивое и надежное укрытие для автомобиля или небольшой навес над крыльцом.

Факторы, влияющие на расчет

Перед началом работ потребуется определиться с размерами и высотой конструкции. Эта работа проводится в несколько этапов.

Сначала следует определиться с укрывным материалом. Наиболее востребованы навесы из поликарбоната из-за легкости ипрочности. От выбора материала зависит количество ферм и шаг установки стоек. Для небольшого козырька изготовление ферм не требуется.

До сварки и других работ надо выполнить эскиз навеса из профильных труб, на котором определяются размеры и тип ферм, размеры деталей. Лучше сделать отдельную специализацию, с размерами профилей и длиной деталей.

При порезке такая схема поможет не ошибиться и сэкономит материал. Чертежи или эскиз навеса можно выполнить на ноутбуке с помощью специальной программы или начертить от руки.

Точные размеры можно получить только на месте установки и изготовления навеса. При этом необходимо учесть способ установки и закрепления всех стоевых деталей.

Если навес одной стороной прилегает к стене, можно изготовить закладные детали и закрепить их в местах монтажа ферм.

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Достоинства профильных труб

Фермы из квадратных профильных труб имеют ряд преимуществ перед другим металлопрокатом:

1. материал отличается хорошей стойкостью к высоким температурам. Целостность и отсутствие деформаций при пожаре – это один из основных плюсов профильных труб;
2. форма квадрата и четыре ребра жесткости позволяют профилю выдерживать большие нагрузки;
3. загибать профили достаточно просто. С помощью профильной трубы можно придавать конструкции различные виды;
4. общий вес конструкции намного меньше, чем у навесов с такими же размерами, изготовленными из другого металлопроката;
5. материал служит долгое время.

Чтобы выполнить весь цикл работ, включая сварку и покраску, нужно провести несколько основных операций. Для наглядности примем размеры конструкций с габаритами обычного гаража для автомобиля – 6 м длиной и 4 м шириной. Одна сторона крепится к стене здания.

Подготовительные работы

Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.

Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.

Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности.

Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.

Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.

Далее выкладывают и закрепляют прижимами две основных плети, так же проводят сварку сначала крайних стыков и укладывают перемычки, прихватываем их, но не проваривая.

Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.

Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.

Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.

Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.

Выполнение монтажа

Чтобы выполнить монтаж, на стену дома потребуется через каждые 1500 мм от крайней фермы закрепить на 3-4 самореза обрезки уголка с полками 30 мм.

Таких мест крепления будет 5 штук, по количеству ферм. Напротив, на расстоянии от стены 3060 мм, копают или бурят отверстия для стоек из профильной трубы с шириной полки 80 или 100 мм.

Отрезают пять заготовок длиной 2900 мм. На верхний конец профильной трубы необходимо приваривать пятак из листового металла. Это не позволит попадать внутрь воде и снегу и обеспечит надежную обварку стойки и фермы. Их устанавливают в отверстия и заглубляют на 800 мм.

От уровня основного чистого пола высота стоек навеса должна быть для легкового авто 2100 мм. Стоевые надо установить строго в вертикальном положении и раскрепить их с помощью укосин. Затем залить отверстия в земле бетоном. Теперь можно сделать перерыв на сутки для полного застывания бетона.

Сборка каркаса

Чтобы собрать каркас навеса, узкий край фермы устанавливают на стойку и прихватывают к уголку на стене. Надо сварить стойку и узкий край между собой.

Перед этим нужно проверить по уровню положение всех деталей узла. Главное – это правильно приварить первую ферму, чтобы предотвратить перекос всей конструкции.

Когда первая ферма установлена, в таком же порядке устанавливают остальные, раскрепляя их между собой перемычками, на расстоянии 500 мм по ширине фермы.

В результате получилась конструкция с жестко закрепленными деталями, которая будет служить долгое время. Теперь надо оббить шлак со всех стыков, проверить качество и наполненность шва.

В слабых местах с большими раковинами необходимо уложить дополнительный шов. Болгаркой и зачистным камнем обрабатывают места сварки, обезжиривают все поверхности с помощью любого растворителя, дают ему высохнуть и наносят на металл слой грунтовки.

Когда грунтовка высохла, окрашивают ее в любой понравившийся цвет. Осталось закрепить листы поликарбоната специальными саморезами, и навес будет готов.

Важные моменты

Перед началом работ надо определиться с размерами конструкции, профиля и необходимым количеством материала. Сварка навеса из профильных труб ведется ручным дуговым аппаратом. Обязательно надевают защитную одежду и маску.

Не следует торопиться при сварке, надо обеспечить надежный провар металла. Электроды лучше использовать МР-3, или АНО-21. Надо правильно располагать детали при стыковке и сварке конструкции.

При эксплуатации навеса и образовании на нем ржавчины, поврежденное место зачищают наждачкой и окрашивают грунтом. При обильных снегопадах с крыши навеса убирают снег.

Фото и порядок составления чертежей навеса из профильной трубы своими руками

Навесы экономически выгодно и очень просто изготавливать из металлического профиля или трубы своими руками. В этом случае для устройства опорного каркаса применяется профильная труба, из металлопрофиля делается навес и стены конструкции. Металл для навеса применяют различных видов: оцинковка, медь, алюминий, черный металл.

Конструктивная схема навеса обычно не представляется сложной. Ее изготовляют своими руками все желающие, даже если вы очень далеки от строительства. Состоит она из вертикальных стоек, на которые крепят металлические балки или фермы из трубы. По ним выполняется обрешетка из дерева, на которую укладывается кровля из профнастила.

Навесы широко применяются для перекрытия площади частного двора, а также в коммерческом хозяйстве. Их используют для укрытия стоянок автомобилей, остановочных комплексов, козырьков над входами, переходных галерей, летних и зимних хозяйственных строений.

Различные конструкции навесов

В зависимости от потребностей строят различные навесы из профильной трубы своими руками. Фото навесов можно посмотреть в каталогах интернета, а именно:

• миниконструкции – это небольшие беседки, козырьки, укрытия для мангалов;
• отдельно стоявшие металлические навесы из трубы;
• пристроенные конструкции навесов из профнастила – веранды, террасы, козырьки на стене дома, хозяйственные укрытия.

В зависимости от функциональных особенностей строят:

• отдельные открытые навесы из профнастила, располагающиеся на стойках и имеющие одну крышу;
• постройки закрытого типа, имеющие защиту от непогоды не только сверху, но закрытые со стороны стен, одной или нескольких сторон.

На крыше гаража, беседки, летней кухни, открытом балконе и террасе устраивают открытые типы навесов из металлопрофиля своими руками. Чертежи для таких несложных строений делают сами или заказывают в специализированных проектных организациях. Такие недорогие и несложные решения позволяют комфортно организовать место отдыха, работы, хранения или приема небольшой компании.

Закрытые типы навесов выполняются из различных материалов. Для стен используют стекло, пластик, фанеру, профильный металл, оцинковку, стекло, профнастил, сайдинг и другие материалы. Для остекленных закрытых навесов применяют алюминиевые раздвижные системы, которые являются прочными и прозрачными для обзора. Закрытые строения обеспечивают защиту от непогоды со всех сторон и позволяют находиться под навесом длительное время.

Преимущества профнастила при изготовлении навесов

Решение сделать металлическое укрытие является очень выгодным и практичным решением:

• металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
• профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

К недостаткам относится:

• высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
• если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
• профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

Металлопрофиль для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

Технология постройки навеса своими руками

Чертеж или рабочая схема

Для начала делают схему будущего изделия, указав при этом размеры. Затем из этого наброска выбирают конструктивные элементы, указывают их расчетную длину и считают количество одинаковых элементов, стараясь не упустить ни одной детали. После этого считают необходимое количество материала для стоек, ферм и крыши. Если конструкция навеса закрытая, то считают и материал стен и пола.

Установка опор

Опоры представляют собой вертикальные стойки, выполненные из металлопрофиля. Поверху металлических столбов обязательно приваривают обвязку, которая идет по всему периметру и служит для упрочнения каркаса и придания ему жесткости.

Стойки рекомендуется ставить на расстоянии не более 1,2 м один от другого. В случае примыкания стоечного каркаса к стене здания около нее так же ставят ряд опорных столбов. Если нет возможности установить вертикальные столбы около стены, тогда к стене крепят несущую балку, которая примет на себя нагрузку от покрытия. Для крепления балки к стене используют длинные анкера, которые будут надежно удерживать балку вместе с кровельным покрытием.

Устройство ферм

Этот элемент конструкции подвергается основной нагрузке от снега и ветра, поэтому сделать расчет требующегося профильного металла нужно обязательно правильно. Для небольших навесов можно принять стандартные характеристики профильного проката. Если говорить о сложных конструкциях навесов, то выбор материала фермы и ее конструкция должны определяться сложным расчетом, выполнить который самостоятельно не получится, если хозяин, конечно, не инженер-конструктор. Поэтому для этого существуют специалисты.

Фермы в зависимости от формы делят на треугольные, прямоугольные, трапециевидные, ломанные и арочные. Внутри фермы могут устанавливаться дополнительные стойки, прогоны, раскосы и подкосы. Опирание ферм может осуществляться на две опоры, защемляться одним концом или иметь комбинированный способ опирания на опоры.

Ферму делают так, чтобы уклон кровли составлял 15-20º. Такая скатность подходит для любого кровельного покрытия, выполненного из профнастила, пластика, поликарбоната, рубероида, шифера металлочерепицы и других материалов. Листы профильного настила, шифера и черепицы кладут так, чтобы из волны располагались параллельно стоку воды, но ни в коем случае не перпендикулярно.

Заливка фундамента под опоры

Перед началом рытья ям под установку столбов делают разметку основания будущего каркаса. Простые навесы размечают с помощью рулетки и строительного уровня, для сложных строений применяют нивелиры, лазерные и водяные уровни для выставления отметок на большой протяженности.

Ямы под столбы делают глубиной 70 см, на дно насыпают слой щебня, песка и поливают водой для наибольшей усадки. Бетонируют ямы после установки столба и фиксации его в проектном положении. Бетон делают в бетономешалках при большом объеме работ или замешивают вручную. Заливают всю ячейку сразу, нельзя оставлять половину залитой ямы на следующий день.

На следующие сутки бетон набирает половину прочности, оставшиеся 50% бетон наберет в течение 27 суток. Если делается сплошной фундамент под укладку пола, то перед заливкой бетона устанавливают сварной или связанный арматурный каркас, который потом заливается бетоном.

Дальнейшие работы по укреплению обвязки по верхнему слою стоек можно выполнять через неделю. Столбы из металлопрофиля подрезают болгаркой в проектный размер, затем укрепляем поперечными профилями.

Сварка ферм

Сварку ферм выполняют на земле, все конструкции должны быть сварены точно по размеру и одинаковыми. Если предусмотрены большие и мощные фермы, а в строительстве не предусмотрено использование подъемного крана, то их делят на составляющие части, которые монтируют своими руками, а затем сваривают на высоте.

Чередование ферм по стене принимается по расчету. Если речь идет о небольших навесах, то принимается стандартное расстояние от одного к другому, равное одному метру. После установки ферм в монтажное положение к верхним стропилам приваривают обрешетку из квадратного профиля или уголка.

Если предусмотрена деревянная обрешетка, то ее крепят к металлу фермы при помощи болтов. Шаг обрешетки принимается в зависимости от материала кровли, иногда по обрешетке устанавливают дополнительное сплошное покрытие из фанеры.

При изготовлении ферм их размер должен быть больше ширины навеса на 30–50 см. Это нужно для того, чтобы вода как можно меньше попадала на фундаменты и не приводила к их разрушению. Другим, более надежным вариантом является устройство отвода сточных вод с крыши навеса при помощи оцинкованных желобов или современных пластиковых систем.

Антикоррозийная обработка

После того как каркас из стоек установлен и на нем стоят фермы, проводят обработку против коррозии. Перед обработкой профиль обезжиривают растворителем. Обрабатывают составом металлический профиль, дают высохнуть положенное время по инструкции. Грунтовка защитит металл от появления ржавчины и повлияет на сокращение расхода окончательного окрашивающего состава.

Окраска производится при помощи кисточки или валика. Большие навесы красят краскопультом или распылителем, что ускоряет процесс окраски.

Крепление кровельных материалов к каркасу обрешетки

Навесы из металла очень выгодно и удобно покрывать поликарбонатом. Материал режется болгаркой в нужный размер, а затем наждачной бумагой проходят по краям поликарбоната, чтобы удалить неровности от порезки. Крепят материал к металлу саморезами или термическими шайбами. Поликарбонат при нагревании и остывании изменяет свои размеры, поэтому при креплении нужно оставлять небольшое свободное вхождение и обязательно ставить резиновую прокладку между материалом и метизом.

Устройство навеса из металлического профиля не требует специальных строительных навыков, поэтому сборка и установка его своими руками подойдет тем хозяевам, которые хотят научиться делать что-то в своем жилище самостоятельно. Это сэкономит средства на оплату работ специалистов и позволит гордиться произведением своих рук.

Оцените статью: Поделитесь с друзьями!

Навес из профильной трубы своими руками

8 лет на рынке металлопроката

Работаем с ИП, частными лицами, Управляющими Компаниями и другими организациями

Доставим продукцию к назначенному времени

Доставка по Санкт-Петербургу и Ленинградской области

Защитить машину от агрессивного солнечного излучения, кислотного дождя, града и снега может не только гараж, но и правильно выполненный навес. Специалисты считают, что коррозионное воздействие на элементы машины в закрытом металлическом гараже сильнее, чем под проветриваемым навесом во дворе.

Навес для машины из профильной трубы, изготовленный своими руками, существенно экономит средства владельца участка. Сделать несложную конструкцию, которая продлит жизнь и эксплуатацию автомобиля, вполне доступно каждому. Желательно обладать навыками сварщика и иметь сварочный аппарат, но можно обойтись и без него.

Виды навесов

Чтобы машина была надёжно защищена от осадков, каркас навеса из профильной трубы должен иметь размеры 6х4х2,5 м (длина, ширина, высота). Конструкция навеса в зависимости от вида крыши может быть:

• односкатной;
• двускатной;
• арочной.

Самый простой в изготовлении — односкатный навес из профильной трубы. Он содержит вертикальные стойки (от 4 до 6 шт), балки (прогоны) или фермы, металлические или деревянные рейки обрешётки и кровельное покрытие.

Двускатный навес несколько сложнее по конструкции, его используют при строительстве более широких сооружений. Наиболее сложным является арочный навес, поскольку изготовление деталей требует дополнительной трудоёмкости на изгиб профиля и наличия трубогиба.

Этапы строительства навеса

1. Изготовление столбчатого фундамента под вертикальные стойки. Для этого роют ямы размером 500х500 и глубиной 800 мм. В них сразу устанавливают стойки с последующим бетонированием либо заливают бетоном закладные элементы, к которым впоследствии приваривают стойки.
2. Стойки соединяют между собой горизонтальными балками или предварительно изготовленными фермами.
3. Верха ферм или стропильных ног соединяют обрешёткой.
4. Собранную металлическую конструкцию ошкуривают, обезжиривают, покрывают грунтовкой и двумя слоями атмосферостойкой краски.
5. На обрешётку крепят кровельное покрытие — профнастил, металлочерепицу, шифер, сотовый поликарбонат.

Расчет размеров профильной трубы

Чтобы правильно выполнить расчет материалов навеса из профильной трубы, необходимо изготовить подробный чертёж сооружения с указанием сечений труб и их размеров. Для стоек и балок обычно используют квадратную трубу 80х80 мм, для прогонов и обрешётки — трубу 40х40 мм.

На внутреннее заполнение фермы вполне подходит прямоугольная труба 40х20 мм. Сумма размеров всех элементов даст общую длину каждого сортамента, которую знающие люди предлагают увеличивать на 5% для компенсации ошибок и брака материала.

Как правило, расчёта нагрузок, действующих на элементы навеса из профильной трубы и профнастила, не делают, а в оценке их стойкости руководствуются здравым смыслом и жизненным опытом. Если же возникают сомнения, необходимо собрать информацию по предельно допустимым нагрузкам на профили используемой длины, определить массы деталей, учесть по ветровым и снеговым картам района нагрузки, вызываемые ветрами и осадками, и проанализировать силовые возможности конструкции. При необходимости следует внести изменения.

Монтаж

Сварить навес из профильной трубы можно только вдвоём. Сначала нарезают детали в соответствии с чертежом. Фермы из профильной трубы для навеса изготавливают на слесарном столе. Чтобы они были одинаковыми, первую используют в качестве шаблона. Перед соединением элементы слегка приваривают, проверяют правильность установки, затем варят окончательно.

При изготовлении арочного навеса из профильной трубы обзаводятся трубогибом или используют технологию гнутья путём подрезки профилей с одной из сторон с последующим завариванием швов. Заготавливают все арочные элементы, затем монтируют их к стойкам.

Преимущества навесов из профильной трубы

• возможность их изготовления своими руками;
• удобство работы с прямоугольным профилем;
• длительный срок эксплуатации по сравнению с деревянными сооружениями;
• возможность изготовления красивых конструкций, гармонично сочетающихся с элементами ограды и дома.

Изготовить навес для машины во дворе своего дома сможет любой хозяйственный владелец участка. При этом он не только сэкономит денежные средства, но и приобретёт дополнительный опыт и навыки.

Наша продукция

Чертежи навесов из профильной трубы, делать по ним несложно

Простая на первый взгляд конструкция навеса требует предварительных расчетов, а прежде чем возводить каркас, рекомендуется нарисовать хотя бы элементарные чертежи. Это стоит сделать из экономии материалов — чтобы точно рассчитать потребность и использовать дорогостоящие материалы по возможности без остатка. Кроме того, правильный расчет обеспечит надежность конструкции и ее способность противостоять порывам ветра.

Что входит в навес?

Содержание статьи

Комплектация навеса

Любой навес представляет собой конструкцию с крышей и без боковых стен. Таким образом, в любом навесе будут устанавливаться несколько обязательных элементов:

• стойки или опоры;
• прогоны перекрытия;
• элементы вертикальных и горизонтальных связей.

И если рассчитать потребность в материалах для стоек и для прогонов перекрытия несложно и вполне по силам сделать самостоятельно, то правильно просчитать и нарисовать чертеж фермы сможет инженер-проектировщик или любой другой специалист, знакомый с основами чертежного дела. Если таковых не имеется или вы решили сделать свой навес самостоятельно от «а» до «я», то несколько советов помогут разобраться в этом деле. Речь пойдет о том, как сделать навес из профильной трубы — это наиболее часто применяемый материал для навесов. Хотя чертежи одинаковые для любого материала, включая деревянные конструкции.

Коротко об опорах

Чаще всего для изготовления опор применяют стальные трубы с квадратным или прямоугольным сечением. Круглое сечение обычной трубы тоже пойдет, однако с ним могут возникнуть сложности на местах соединения элементов конструкции.

Что касается параметров трубы, то есть ее толщины и ширины стенки, то тут существует целая методика определения с учетом нагрузок. Однако в небольшой конструкции этими расчетами можно пренебречь, так как при относительно небольшой вертикальной нагрузке кровли навеса даже тонкостенная труба не будет подвергаться деформации. Вообще же применять использовать либо тонкостенную трубу с широким сечением, либо толстостенную, но с малым сечением. С точки зрения затрат экономичнее использовать тонкостенную с большим периметром сечения.

Стандартно навес из профильной трубы своими руками делают из трубы с размером 50-100 мм. Трубы могут быть и тоньше, если расположить стойки почаще. Если же кровля опирается только на четыре столба, то их лучше изготовить из трубы большего диаметра или сечения.
Опоры заливаются бетоном либо устанавливаются с помощью анкеров. В первом случае требуется особо тщательное выведение вертикали по уровню. Во втором с помощью анкеров еще можно впоследствии подправить некоторый перекос опоры.

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор.
Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями.
Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему.
Ферма конструируется в зависимости от типа крыши навеса.

Типы крыш навесов

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом. Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса.
Прочными ребрами жесткости вы увеличите прочность всей конструкции.
Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

• труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м;
• труба размером 2х40х40 мм используется в конструкции до 5,5 м;
• свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 1, 7 м, потому это нужно учитывать при планировании шага фермы.
Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Навес односкатный

Этот навес сделать проще всего. Для его монтажа потребуется только простые прогоны из трубы с квадратным или прямоугольным сечением.
Рассчитать балки следует, учитывая нагрузки на них, климатические особенности региона и длину и шаг прогонов, вес предполагаемой кровли. Лучше доверить расчеты специалисту. Для самостоятельного расчета можно порекомендовать небольшие балки в 3-4 метра и профиль к ним 80-100 мм.
Верхний и нижний пояс связывается центральной стойкой, верхняя балка укрепляется с помощью подкоса. Другие типы навесов, в том числе арочные, следует монтировать по отдельным расчетам. При этом каркас строится на основе приведенных выше схем.

Как варить навес и собирать его

Как собирать навес

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Важно: Все металлические элементы каркаса следует тщательным образом проверить на обработанность антикоррозийным составом. Если в процессе монтажа поверхность покрытия была повреждена. Нужно обработать заново. Только в этом случае навес будет служить долго.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить простой настил из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. Распространено сегодня и применение поликарбонатных листов для изготовления кровли навеса. Помимо этого никто не отменял шифер , а также можно использовать листы из полимера.
Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Фитинги и соединители для навесов | Навесы и тенты

Мы производим фурнитуру из оцинкованной стали собственного производства, обеспечивая высочайшее качество по самой низкой цене. Таблица примерки находится внизу страницы.

Фурнитура для навесов является частью нашей линейки аксессуаров. Мы предлагаем широкий ассортимент фитингов, которые подходят для конструкций с малыми, высокими и плоскими крышами. Каждый компонент изготовлен из оцинкованной стали и имеет рым-болты для крепления. Фитинги — это необходимая часть любого навеса для машины, переносного гаража или сарая.Эти агрегаты могут быть приобретены целиком или сконструированы с использованием стальных труб и фитингов из нашего ассортимента. Форма козырька определяется шагом или углом соединительного фитинга. Конструкция с низким пиком имеет угол установки 102 градуса и идеально подходит для ситуаций, требующих минимального пространства, таких как блошиные рынки или открытые свопы. Высокий пиковый угол установки был специально разработан для регионов с сильным снегопадом и дождем. Крепление с высоким козырьком имеет угол 120 градусов и легко удаляет снег.Крутой уклон является важным фактором устойчивости каркаса навеса в зимних условиях. Фурнитура плоской крыши имеет угол 90, и, хотя это не идеальный навес для зимних условий, плоский угол крыши идеально подходит для летних занятий и садовых детских садов.

При выборе запасных фитингов для существующей рамы навеса важно измерить внешний диаметр трубы и следовать приведенной выше таблице. Все наши фитинги для замены навесов предназначены для использования со стандартными трубами ограждения, которые можно приобрести в любом местном магазине оборудования или принадлежностей для ограждений.Кроме того, все наши полные комплекты навесов продаются с использованием одной и той же стандартной трубы ограждения, что упрощает замену. Если когда-либо появится какой-либо компонент, который необходимо заменить, покупка запасных частей не вызовет беспокойства. Приобретите нашу линейку комплектных переносных навесов для гаражей и навесов для автомобилей или посетите страницу с диаграммой навесов и узнайте, как спроектировать и построить свою собственную каркасную конструкцию палатки.

Фитинги для навесов и переносные соединители для навесов

Ищете ли вы укрытие во время спортивной игры, блошиного рынка или ремесленного шоу, или вам нужна полупостоянная палатка для отдыха на открытом воздухе на заднем дворе или патио, наш впечатляющий выбор навесов Фурнитура и соединители навесов для переносных укрытий помогут вам воплотить в жизнь ваше уникальное видение.Брезент A1 несет в себе все необходимое для изготовления навесов с плоской крышей и остроконечных навесов, которые помогут вам создать универсальное, защищенное от непогоды укрытие от непогоды. Наши навесы для навесов изготовлены из прочной оцинкованной стали со сварными соединениями, которые обеспечат вам безопасный и прочный каркас для создания уличных палаток и навесов.

Одна из самых популярных частей каркаса навеса, наш выбор 1-дюймовых фитингов для навеса, представлен в широком диапазоне стилей и конфигураций.Выберите один из 1-дюймовых угловых элементов для плоской крыши, 1-дюймовых боковых элементов для плоской крыши и 1-дюймовых центральных элементов для плоской крыши, чтобы создать идеальное укрытие с плоской крышей, используя собственные навесы. У нас также есть 3/4-дюймовые, 1 3/8-дюймовые, 1 5/8-дюймовые и 1 7/8-дюймовые разъемы для навеса, которые вы можете использовать для строительства навеса на открытом воздухе или замены отсутствующих частей. Кроме того, у нас есть много вариантов размеров для фитингов с низким выступом, фитингов с высоким выступом и фитингов с уклоном, так что вы можете адаптировать каждое строящееся убежище к вашим точным потребностям и ограничениям размеров.

Когда дело доходит до соединителей кабелепровода, палатки нуждаются в фурнитуре для навеса с очень специфическими размерами. Мы предлагаем широкий ассортимент фурнитуры для палаток, чтобы помочь вам создать полностью индивидуализированное, защищенное от непогоды укрытие, способное выдержать долгие годы суровых погодных условий. Мы также предлагаем специальную фурнитуру для навесов, L-образную фурнитуру, двойные углы, двусторонние соединители и многое другое для вашего индивидуального дизайна. Кроме того, наш обширный выбор подушек для ног доступен в размерах от 3/4 дюйма до 17/8 дюйма, так что вы можете надежно врезать купол в землю, не опасаясь его опрокидывания или расшатывания.

дизайн, расчеты, чертежи + фото, видео

Перекрытие небольшого пространства вокруг дома позволяет защитить от дождя и непогоды места для отдыха или хранения определенного имущества. Часто для этого используют навесы. Это сооружение не имеет по периметру стационарных стен, но может иметь тканевое или иное легкое покрытие для усиления защитных функций.

1.Покрытие

Навес представляет собой почти легкий каркас, закрепленный на крыше.Таким образом, купол наиболее выгодно изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, с минимальным весом при максимальной адаптивности. Опыт показывает, что лучше всего навес из профильных труб. Его руками можно выполнить все или большую часть.

Современная промышленность выпускает огромный ассортимент трубной продукции из стального профиля, как правило, прямоугольного или квадратного сечения. Ширина стены варьируется от десяти миллиметров до десяти и более сантиметров.Толщина металла, используемого в изделии, может составлять от одного миллиметра до полутора дюймов. Труба разная и способ изготовления. Они есть:

• холоднокатаный;
• горячекатаный;
• сварной.

Рис.2 Профиль стальной трубы

У каждого типа трубы есть свои преимущества и основное применение. Для изготовления простых строительных конструкций, в том числе шатров, лучше всего подходят холоднокатаные и сварные трубы.

Как и любая пространственная конструкция, каркас навеса из профильных труб будет состоять из стоек, балок потолочных элементов и горизонтальных и вертикальных связей.Стойки или столбы для навеса изготавливаются из профилированной трубы, хотя можно использовать и обычную трубу круглого сечения. Некоторым недостатком столбов круглой трубы станет более сложное устройство узлов несущих и крепежных элементов.

рисунок 3. Отрезок трубы

Лучшая опора из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, которые расположены под прямым углом. На ровную и ровную поверхность стен легко установить крепеж с помощью сварки, болтового или резьбового соединения.Форма сечения, представляющая собой равносторонний квадрат, обеспечивает профиль одинаковой жесткости в продольном и поперечном направлении.

Для изготовления балок или ферм лучше всего подходит прямоугольная конфигурация трубы. В отличие от стоек, балки испытывают значительные нагрузки в поперечном направлении сверху вниз. И практически никаких нагрузок по оси. Поэтому использование квадратного или круглого профиля совершенно нецелесообразно.

Для элементов вертикальной и горизонтальной навески профилей трубчатого сечения использовать не нужно.Он лучше всего подходит для этой стальной поверхности небольшой ширины.

В зависимости от длины элемента следует выбирать ширину и толщину стены. Подбор этих параметров лучше производить на основе расчета, но в то же время для конструкции простого навеса так сложно выглядеть чрезмерным. Нужно учитывать, что толщина стены и ее ширина влияют на жесткость стеллажа. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широким выступом.

Вертикальная нагрузка от навеса потолка, воспринимаемая подставка не очень большая и даже тонкостенная труба сможет воспринимать ее без деформации. Жесткость трубки зависит от высоты поперечного сечения. Поэтому использование стендов с широким фланцем и тонкой стенкой будет целесообразным и экономичным.

рисунок 4. Чертеж навеса.

Размер фасонной трубы козырька среднего размера, например, легкового автомобиля, может составлять от пятидесяти до ста миллиметров.Если подставка располагается часто, сечение трубы можно уменьшить. Когда остальной козырек крыши на четырех опорах, лучше сделать трубы большего сечения.

Стенд навес представляет собой неподвижные элементы соединения, предотвращающие смещение в вертикальной плоскости под действием ветровых нагрузок. Они должны быть жестко закреплены на опоре путем сварки или закрепления в двух точках на каждой плоскости опоры. Устанавливать крест-накрест в продольной и поперечной плоскости.

Стойку следует закрепить в фундаменте жестко, замоноличивать корпус из бетона или закрепить анкерными болтами, установленными в верхнем срезе фундамента.Установив столбы для навеса из нержавеющей стали, необходимо контролировать их вертикальное положение с помощью водного уровня или лазерного отвеса. Стойка крепится анкерами, при установке может быть выровнена. Замоноличивают в процессе установки, выровнять позже практически невозможно.

Практически все работы, связанные с изготовлением несущих элементов каркаса сарая из профильных труб, можно выполнить своими руками. Бетонирование фундамента и установка стоек не требуют высокой квалификации и доступны любому застройщику.На этом этапе можно обойтись без сварки.

Навес крыши — основное предназначение, для которого проводятся все остальные работы. Сложность его изготовления и установки зависит от длины перекрываемых боковых и ступенчатых опор стоек. Чем больше длина балки или фермы навеса из профильных труб, тем сложнее и дороже будет изделие. Оптимальным вариантом может стать рассмотрение трехметрового пролета, позволяющего получить достаточную площадь при минимальных затратах.

Намного более простым решением является навес односкатной крыши на основе простых пролетов из нержавеющей стали.Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. Большая боковая часть балки монтируется вертикально, а меньшая — к земле.

Расчет балок навеса из профильных труб можно поручить специалисту или выбрать размер профиля самостоятельно. Для этого рассчитайте предполагаемую нагрузку на балку, которая будет зависеть от климатической зоны, шаговых пролетов и их длины, веса кровли. Для длины балки от трех до четырех метров мы можем рекомендовать высоту профиля от восьмидесяти до ста миллиметров.

Рисунок 5. Типы ферм

Для уменьшения высоты профиля можно использовать сварную ферму вместо непрерывной фермы. Чертежи фермы из профильных труб для навеса проще всего поискать в Интернете или составить по чертежам стальных ферм, уменьшающихся пропорционально длине. Ферма не должна быть сложной, кроме треугольных конструкций нижнего и верхнего пояса, связанных центральной приемной, достаточно укрепить верхнюю двутавровую распорку.Для этой конструкции может быть профиль высотой шестьдесят миллиметров по длинной стороне в нижней зоне и меньше по другим элементам фермы.

Не забывайте, что примеры соответствуют минимуму лестницы и небольшой нагрузке на балку или ферму. Если вы увеличиваете какой-либо параметр, то расчеты следует доверить специалистам с необходимой квалификацией.

Элементы фермы должны быть соединены сваркой. Если вы не умеете готовить фермерский сарай своими руками, стоит доверить эту работу знающему сварщику.Сварка отрезков трубчатого сечения задача сложная и этому ремеслу нужно научиться. Сварные швы следует очистить и защитить от коррозии специальной грунтовкой.

Для установки штабелированных балок или ферм и обшивки из бруса высотой пятьдесят миллиметров, называемой обрешеткой. Обрешетка предназначена для крепления листов кровли. Если не гнаться за экзотикой, лучший вариант для этого типа конструкций — кровельный профнастил из металла или листы на основе полимеров. Устанавливать прогоны и дощатые листы навеса из профильных труб своими руками практически любой застройщик.Брус, из которого обрешетка, необходимо предварительно пропитать антисептическим составом или покрасить специальной краской для предотвращения гниения древесины. После установки бруса в проектное положение сделать его будет сложнее, и качество выполненных операций будет намного хуже.

Ферма или фермы навеса скреплены между собой горизонтальной плоскостью шпал металлического стержня малого сечения. Так же, как и стойки, они должны быть жестко закреплены в точках опоры, лучше сваркой.

Вся металлическая конструкция должна быть защищена от коррозии специальными красками по металлу. Эту операцию лучше производить перед сборкой элементов в проектном положении. После установки требуется восстановить защитное покрытие в местах, где оно было повреждено. Если в процессе установки компонентов производилась сварка или другая операция крепления, необходимо нанести покрытие на открытые участки.

рисунок 6.

Как видно из описания, несмотря на кажущуюся простоту конструкции, он содержит множество элементов разного размера, установленных на разной высоте.Чтобы не допустить брака в работе и контролировать выполнение заданий приглашенными специалистами, перед началом работ рекомендуется сделать максимально подробный чертеж навеса из профильных труб. При изготовлении ферм этой конструкции также нужно составить чертеж с размерами всех элементов. Чертеж каркаса навеса можно выполнить своими руками на бумаге или с помощью компьютера, если у вас есть соответствующие навыки.

Следуя этим рекомендациям, вы сможете выполнить работу достаточно качественно и не пожалеете о потраченных деньгах.

Связанные с контентом

DIY Shade Cover, Playhouse Tent + Lounge Cabana

Когда на свежем воздухе становится все жарче-жарко, это погода типа «принеси свою тень». Наша забавная переносная тент-палатка отвечает всем требованиям. Он идеально подходит как детский игровой домик на открытом воздухе, а также как удобная лаунж-беседка, где «большие дети» могут расслабиться, почитать и подремать. Мы покажем вам, как создать простой в сборке каркас из ПВХ, а также тканевое покрытие без шнуровки. Этот проект был создан несколько сезонов назад, но быстро поднялся на вершину наших списков самых популярных в нескольких социальных сетях и продолжает сохранять там свои позиции.Только в Pinterest наша беседка появлялась более 20 000 раз! Мы можем видеть причины: его легко изготовить, быстро установить и свернуть для путешествий или хранения, поэтому мы любим выкатывать его снова, когда начинает светить летнее солнце.

Этот проект — отличный повод для использования уличных тканей с их классическими крупными и смелыми мотивами! Он имеет идеальный вес: достаточно тяжелый, чтобы сформировать структуру палатки, но все же достаточно легкий, чтобы плавно развеваться на летнем ветру.Мы выбрали две гармонирующие ткани насыщенного кораллового цвета с узорами в стиле Икат. Выберите свою комбинацию из огромного выбора тканей для дома и улицы, традиционно доступных в это время года.

Многие из проектов DIY-палаток, которые мы рассмотрели в этом уроке, были классической формы типи, что действительно было забавным вариантом, но также приводило к ограниченному пространству, которое действительно могло использоваться только детьми младшего возраста. Мы хотели что-то более универсальное и простое в сборке.

Наша рама из ПВХ умело сконструирована из легко доступных сантехнических деталей.Их легко собрать и разобрать. Поэтому, когда летнее солнце сменяется более прохладными осенними днями, палатка разбирается всего за несколько быстрых шагов и складывается для хранения.

Есть также принадлежности и инструкции, перечисленные для красивой веревки с кисточкой, которую вы можете сделать, чтобы украсить проемы… как раз для достижения настоящей атмосферы «бохо кабана».

Палатка имеет ширину 51 дюйм, глубину 62 дюйма и высоту 51 дюйм на вершине.

• 4½ ярда 54 ″ + широкая, от средней до тяжелой, ткань для внутренних и наружных работ для внешних панелей палатки и обшивки из ПВХ
• 2½ ярда 54 ″ + шириной от среднего до тяжелого, ткань для внутренней / наружной отделки палатки для внутренней панели палатки
  ПРИМЕЧАНИЕ: Как упоминалось выше, для дизайна палатки важен смелый мотив и правильный крой.Дополнительный метраж включен в указанное выше количество.
• Универсальная нить для ткани
• Сверхдлинная металлическая линейка и / или мерка для точных разрезов панелей
• Ручка или карандаш для ткани
• Калибр шва
• Рыхлитель шва
• Ножницы или дисковый нож и коврик
• Утюг и гладильная доска
• Штифты прямые

ДЛЯ ДОПОЛНИТЕЛЬНЫХ ТАССЕЛЕЙ

• ТРИ мотка разноцветной пряжи; мы использовали супер милую пряжу Dippity Dots от Bernat в бирюзовом, зеленом и персиковом цветах.
• Небольшой кусок картона для кисточек, прибл.9 ″ x 5 ″
• 5 ярдов мягкого шнура ¼ ”; мы использовали витой хлопчатобумажный шнур, приобретенный на месте, но существует много других вариантов — вам нужно что-то достаточно прочное, чтобы удерживать кисточки, но которое все равно будет легко обертываться и красиво драпироваться из рамки из ПВХ.

ДЕТАЛИ РАМЫ

Все следующие разрезы (A-E) представляют собой трубу ”Schedule 40 — обычную трубу из ПВХ, которую вы можете найти практически в любом домашнем центре. Соединяющиеся части также являются обычными деталями пластиковой сантехники. Мы даем вам номера артикулов для всех элементов, которые мы приобрели в Home Depot.Вы можете отрезать ПВХ-трубу самостоятельно с помощью специального режущего инструмента или попросить персонал домашнего центра отрезать ее для вас на заданную длину. В Home Depot это была бесплатная услуга. Они также упомянули, что вы можете позвонить в разрезы (с номерами SKU), а затем прийти, чтобы забрать готовый заказ.

Все пластиковые детали (A-J) были куплены (и вырезаны) менее чем за 30 долларов в Home Depot.

¾ ”Труба (Home Depot Артикул 0000-193-712)

• A: ТРИ @ 57⅝ ”
• B: ДВА по 60 ″
• C: ДВА по 48 ″
• D: ЧЕТЫРЕ @ 25¼ ”
• E: ЧЕТЫРЕ @ 31½ ”

Мелкие детали:

• F: ТРУБА из ПВХ ¾ ”, разрез на ЧЕТЫРЕ с шагом 1½”
• G: Разъем FOUR ¾ ”45º (Home Depot SKU 0000-188-026)
• H: Футболка FOUR ¾ ”(Home Depot SKU 0000-187-917)
• I: ШЕСТЬ ¾ ”x ¾” x ½ ”90º с подступенком (Home Depot SKU 0000-613-525)
• J: ШЕСТЬ переходников с переходником ¾ ”x ½” с наружной резьбой (Home Depot SKU 0000-294-020)

Другие рекомендуемые детали для сборки палатки:

• Мы покрасили нашу раму распылением, что мы настоятельно рекомендуем для получения более красивой отделки; мы использовали около двух с половиной банок Rust-Oleum Painters Touch 2X in Aluminium, который рекомендуется для приклеивания к пластику.
• Салфетки для очистки ПВХ после сборки и перед окраской
• Вазелин или бальзам для губ, чтобы облегчить разъединение некоторых суставов оправы
• Скобы садовые для крепления палатки к земле; Рейки для капельной трубки RainBird ½ ”- хороший вариант, они доступны в Home Depot в упаковке из 10 штук (артикул 525-556), чтобы вы могли забрать их вместе со всеми остальными деталями.
• Картон или бумага для покрытия земли при окраске распылением

1. Из ткани для внешних панелей палатки и обшивки из ПВХ (ромбовидный узор в нашем образце) вырежьте следующее:
   ONE панель WOF (ширина ткани 54 ″) x 136 ″.Разрежьте эту панель пополам на ДВЕ панели 27 ″ x 136 ″.
   ТРИ WOF x 4 ″ полосы для обшивки
   ПРИМЕЧАНИЕ: У нас есть хорошее руководство о том, как резать большие панели с помощью дискового резака.
2. Из ткани для внутренней панели палатки (медальон Икат в нашем образце) аккуратно вырежьте ДВЕ панели шириной 15½ дюймов и длиной 68½ дюймов, центрируя мотив.
   ПРИМЕЧАНИЕ: Если возможно, начинайте каждую панель в сплошном цветовом пространстве между мотивами. Эти две панели будут сшиты вместе в одну полосу с узорами, обращенными к центру, таким образом, узор проходит лицевой стороной вверх по обеим сторонам палатки.

Создайте основную панель из трех частей

1. Найдите две внутренние панели. Сложите их лицевыми сторонами вместе, выровняв два 15½-дюймовых края, вырезанных из сплошного цветового пространства между мотивами. Убедитесь, что оба рисунка обращены в одном направлении друг к другу, так что, когда шов будет сделан и оба будут растянуты, они будут двигаться правой стороной вверх с ОБЕИХ сторон. Другими словами, лицевой стороной вверх от нижнего необработанного края к центральному шву с обеих сторон.Скрепите панели вместе.
2. Используя припуск на шов ½ дюйма, сшейте панели вместе.
3. Палатка без подкладки, поэтому мы хотели, чтобы все швы были чистыми. Мы закончили этот шов внутренним плоским вырубным швом.
4. У нас есть полное руководство по плоским швам, но подведем итог: сначала нажмите, чтобы открыть шов.
5. Обрежьте одну сторону припуска на шов до ¼ ”.
6. Загните неразрезанный припуск на шов так, чтобы он совпадал с обрезанным припуском на шов. Прижмите, затем сложите весь припуск на одну сторону, скрыв оба необработанных края.Нажмите и закрепите булавками.
7. Стежок кромочный по сгибу. Мы удлинили наш стежок.
8. У вас получится один видимый шов с правой стороны и красиво обработанный шов с внутренней стороны.
9. Найдите две внешние панели. Сложите одну внешнюю панель лицевыми сторонами вместе с одним длинным необработанным краем внутренней панели. Закрепите на месте.
10. Используя припуск на шов ½ дюйма, прострочите на месте. Закончите внутренним плоским вырубным швом, как указано выше.
11. Повторите то же самое, чтобы закрепить и пришить оставшуюся внешнюю панель к оставшейся длинной необработанной кромке внутренней панели.
12. Подрубите все края этой готовой панели из трех частей. Сначала на более коротких сторонах создайте двойную складку шириной 1½ дюйма. Для этого загните необработанный край на ½ дюйма и прижмите. Затем сложите еще 1 дюйм, снова нажмите и закрепите булавками. Прострочите кромку на месте, оставаясь близко к внутренней складке.
13. Затем на более длинных сторонах сделайте двойной сгиб на 3½ дюйма. Для этого загните необработанный край на ½ дюйма и прижмите. Затем сложите еще 3 дюйма, снова нажмите и закрепите булавками. Прострочите кромку на месте, оставаясь близко к внутренней складке.

Создайте и прикрепите кожухи

1. Найдите три полосы 4 ″ x WOF.
2. Сделайте двойную складку ½ дюйма вдоль каждого 4-дюймового конца. Для этого загните необработанный край на ¼ ”и нажмите. Затем сложите еще ¼ ”, снова нажмите и закрепите булавками. Прострочите кромку на месте, оставаясь близко к внутренней складке. Мы сшили наши полосы цепочкой для более быстрой подшивки.
3. Загните оба необработанных края WOF каждой полосы на ½ дюйма.
4. Теперь ваши полоски имеют ширину 3 ″ x apx.53 дюйма в длину.
5. Положите основную панель палатки изнаночной стороной вверх и ровно на большой поверхности (возможно, на полу, так как эта вещь довольно большая).
6. По обеим более коротким сторонам проведите линию на 2 дюйма вверх от верха подола (подгиб 1½ дюйма). Эта параллельная линия должна проходить по длине с обеих сторон, но не должна пересекать более широкие кромки.
7. С одной стороны разместите полоску кожуха параллельно подгибу и нарисованной линии. Нижний загнутый край оболочки должен прилегать вплотную к верхнему краю подгиба.
8. Отцентрируйте оболочку из стороны в сторону в пределах более широкой кромки.
9. Приколите булавкой, а затем прострочите на месте через все слои, удерживая линию шва как можно ближе к загнутому краю оболочки.
10. Надавите на верхний загнутый край корпуса, пока он не совместится с нарисованной линией. Основная панель палатки остается плоской, но кожух изгибается, образуя канал для трубы из ПВХ.
11. Приколите на месте по всей нарисованной линии, затем прострочите на месте через все слои, удерживая линию шва как можно ближе к загнутому краю оболочки.
12. Повторите эти действия, чтобы прикрепить другую полосу кожуха на противоположной более короткой стороне.
13. Сложите панель пополам, чтобы найти центр вверху. Вы выравниваете более короткие стороны так, чтобы центральная складка была перпендикулярна швам панели. Слегка нажмите, чтобы установить центральную линию сгиба. Эта линия сгиба должна быть параллельна двум линиям, которые вы нарисовали, чтобы прикрепить нижнюю оболочку.
14. Откройте основную панель, развернув ее изнаночной стороной вверх, чтобы была видна центральная линия сгиба.
15. Проведите параллельную линию на 1 дюйм слева от центральной складки и на 1 дюйм справа от центральной складки.
16. Найдите оставшуюся полосу корпуса.
17. Поместите один загнутый край полосы оболочки вдоль одной нарисованной линии и закрепите кромку на месте через все слои, оставаясь близко к загнутому краю оболочки.
18. Как указано выше, подтолкните кожух вверх, чтобы он образовал туннель, и совместите его противоположный загнутый край с оставшейся нарисованной линией. Застежка на месте, максимально приближенная к загнутому краю кожуха. На всех трех оболочках оба конца не сшиты и открыты, чтобы принять трубу из ПВХ.
19. Отложить тент в сторону.

1. Сборка деталей из ПВХ для палатки очень проста. Помните, что вы ничего не приклеиваете, поэтому каждый раз, когда вы захотите повторить примерку, просто разорвите детали и начните снова.
   ПРИМЕЧАНИЕ. Детали из ПВХ предназначены для плотной посадки при нормальном использовании. Поскольку нам нужно, чтобы наша рама разваливалась в трех местах, чтобы она могла скользить по ткани, и чтобы ее можно было полностью разобрать для хранения, мы хотим, чтобы она легко разбиралась. Мы сочли полезным слегка смазать концы трубки бальзамом для губ или вазелином.Не нужно переусердствовать, просто легкое потирание облегчит разборку.
2. Сначала соберите угловые фитинги (соединяющие трубы D и E). Эти части останутся соединенными, поэтому нет необходимости смазывать их или планировать их разборку.
3. Вы получите ЧЕТЫРЕ угла. Найдите части F, G и H. По четыре каждой части.
4. Поместите фитинг 45 ° (Деталь G) на отрезок трубы 1½ дюйма (Деталь F). Труба должна входить в фитинг примерно наполовину. Постучите по твердой поверхности, чтобы убедиться, что труба на месте.
5. Поместите один из верхних концов тройника (деталь H) на другой конец трубы и постучите им по твердой поверхности. Между фитингами должно быть очень мало или совсем не должно быть места. Теперь сегмент трубы утоплен в двух фитингах. Поверните тройник (деталь H) так, чтобы его выходная сторона была направлена ​​в сторону от собранного уголка.

   ПРИМЕЧАНИЕ: Этот «поворот» можно дополнительно отрегулировать для получения точного угла, когда длинная труба вставлена ​​на место. Если вам по какой-либо причине необходимо разобрать любой из этих угловых фитингов, вам может потребоваться помощь, чтобы вытащить сегмент трубы из фитингов.Плоскогубцы сделают свою работу.

6. Затем вы сделаете ШЕСТЬ углов по 90˚: четыре для нижней части палатки и два для передней и задней вершины палатки.
7. Найдите части I и J. По шесть штук каждой части.
8. Вкрутите резьбовой переходник (Часть J) в каждые 90º с стояком (Часть I). Просто затяните пальцем. Будут показаны темы; не беспокойся об этом.
9. Найдите все более длинные части трубы (A-E).
10. Вы начнете со соединения двух концов рамы.
11. Найдите два угла 90 ″ и одну трубу части C.
12. Положите углы на землю так, чтобы они образовывали угол 90˚ с одним отверстием вверх. Наденьте угол на каждый конец трубы части C, как показано ниже.
13. Найдите ДВЕ трубы части D.
14. Поместите по одной трубе части D в верхнее отверстие каждого угла 90˚.
15. Найдите ДВА угловых фитинга.
16. Поместите по одному угловому фитингу на конец каждой трубы части D.
17. Тройник фитинга должен быть обращен назад.При необходимости поверните тройник, чтобы правильно расположить его.
18. Найдите ДВЕ трубы части E.
19. Поместите по одной трубе части E в верхнюю часть каждого углового фитинга.
20. Найдите ОДИН угол 90˚.
21. Поверните его в положение треугольника, чтобы оба оставшихся конца труб части E вошли в него.
22. Остается оставшееся отверстие в углу 90 ° назад.
23. Повторите эти действия, чтобы создать зеркальное отображение конечной рамки. Эти два конца образуют переднюю и заднюю часть каркаса палатки.Все открытые концы фурнитуры должны быть обращены друг к другу.
24. Когда оба конца готовы, соедините их внизу двумя трубами Части A. Эти боковые трубы завершают нижнюю часть рамы.
25. Найдите оставшуюся трубу Части А. Вставьте его сверху, чтобы сформировать вершину рамки.
26. Две оставшиеся части — это трубы части B. Они вставляются поперек центральных сторон рамы и вставляются в остальные отверстия каждого углового фитинга.

1. Мы покрасили нашу раму распылением, что придало ей вид, удивительно близкий к алюминиевому.
2. При сборке рама должна быть окрашена.
3. Сначала протрите все трубы и фитинги, чтобы очистить поверхности.
4. Убедитесь, что вы работаете в хорошо вентилируемом помещении, и установите рамку на бумагу или картон, чтобы защитить рабочую поверхность. Лучше всего снаружи, потому что краска действительно будет летать, так как вы распыляете круглую поверхность.
5. Распылите средство на все стороны труб и фитингов медленными равномерными движениями.
6. Как упоминалось выше, мы использовали около двух с половиной баллончиков спрея, чтобы получить красивую, ровную поверхность.

1. Найдите свою симпатичную панель для палатки. Три кожуха панели предназначены для установки на три трубы части A.
2. Чтобы вставить трубу в кожух, просто вытяните каждую трубу из одного угла 90˚, наденьте кожух на трубу, затем снова вставьте трубу в угол.
3. Сначала мы вставили верхний кожух на место.
4. Затем вставил каждую нижнюю трубу в кожух.
5. Затем ткань палатки просто укладывается на две трубы Части B.

1. Мы создали 18 кисточек, чтобы украсить передние и задние проемы нашей версии этой палатки «хижина для отдыха».
2. Мы следовали нашему собственному пошаговому руководству «Как сделать свои собственные кисточки».
3. Наши кисточки имеют размер 4½ дюйма и состоят из пряжи трех разных цветов.
4. Сложите картон размером 9 x 5 дюймов пополам так, чтобы его высота составляла 4½ дюйма. Если вы хотите, чтобы кисточки были короче или длиннее, отрегулируйте картон так, чтобы он складывался до желаемой длины готовой кисточки.
5. Отрежьте ВОСЕМНАДЦАТЬ пряжи длиной 12 дюймов для подвешивания галстуков и ВОСЕМНАДЦАТЬ длиной 36 дюймов, чтобы обернуть кисточки.
6. Мы использовали ШЕСТЬ 135 ″ длин пряжи каждого цвета, всего ВОСЕМНАДЦАТЬ 135 ″ длин пряжи. Каждую длину оборачивают вокруг картонной формы примерно 15 раз. Цвета были упакованы случайным образом, поэтому они хорошо смешивались. Одна длина была связана узлом с другой, чтобы образовать непрерывную обертку. Опять же, вы можете настроить пушистость кисточек, добавляя или удаляя пряжу.
7. Закрепите вешалку, отрежьте кисточку от картонной формы и заверните верх, чтобы закончить.
8. Опять же, вы можете следовать нашему руководству для конкретных шагов. Единственная разница в том, что нам не нужно было использовать иглу для вешалки или обертки. Пряжа достаточно толстая, чтобы ее можно было просто манипулировать вручную.
9. Найдите мягкий шнур и разрежьте его на два равных отрезка примерно по 2,5 ярда.
10. Сначала мы обмотали шнур петлей вокруг трубы, а затем связали кисточки на месте, чтобы получить наилучшее расстояние.
11. Начните с закрепления середины шнура на вершине палатки.Вы можете привязать, скотчем или застегнуть веревку к раме. Мы использовали зубную нить, чтобы закрепить его на месте!
12. Затем аккуратно оберните шнур вокруг трубы с каждой стороны. Вы хотите, чтобы шнур был немного свободным, чтобы он слегка свисал при прикреплении кисточек. Таким образом, они могут мягко раскачиваться на ветру. С помощью вешалки привяжите каждую кисточку на месте. Хорошо подойдет случайный интервал. Мы использовали девять вдоль переднего отверстия и девять вдоль заднего отверстия.

1. Как вы можете видеть на фотографиях выше, мы расстелили одеяло и поставили на него нашу палатку.Это отлично сработало даже при слабом ветре. Тем не менее, палатка легкая, и если вы беспокоитесь об этом, вы можете закрепить нижнюю раму в земле с помощью 1-дюймовых садовых скоб. Если вы используете одеяло, которое не является обязательным, вам просто нужно будет сложить его в сторону, чтобы протолкнуть скобу по трубам из ПВХ в землю.

1. Одна из замечательных особенностей этой конструкции заключается в том, насколько легко ее хранить, когда сезон на открытом воздухе закончен.
2. Полностью разобрать раму на трубы и фитинги.Сложите фитинги в сумку. Вы также можете упаковать дополнительную веревку с кисточкой.
3. Сложите палатку пополам и уложите трубы поверх сложенной ткани.
4. Сверните трубы внутрь ткани и храните на следующий солнечный день.

Участники

Дизайн проекта: Алисия Томмас.
Создание палатки и инструкция: Debbie Guild.
. Конструкция рамы и инструкция: Боб Джонсон.

.

Витрина творческого сообщества

| Трубка Maker Monday

Каждый понедельник мы демонстрируем клиентские сборки, которые публикуются в нашем сообществе Connect.Мы называем эту серию Maker Pipe Monday. В эпизоде ​​этой недели у нас есть индивидуальный навес над посадкой, экран для симулятора гольфа, транспортер для кабелепровода и два фантастических примера столов для труб!

Давайте перейдем к сборкам!

Навес для самостоятельной посадки

Энрике установил потрясающую надземную платформу на его Honda Element в комплекте с тентом на крыше и специальной системой навесов! Он искал недорогой способ иметь крытую площадку для еды и готовки.Он добился этого с помощью трубопровода EMT 3/4 «и соединителей Maker Pipe.

Навес выступает из верхней части автомобиля и имеет размеры 6 на 8 футов. Он использовал серию Т-образных соединителей, чтобы сделать раму для навеса. Они используются для создания изгибов под углом 90 градусов в четырех углах. Это создает прямоугольную рамку для солнцезащитного козырька. Поскольку соединители зажимают трубы, он может легко ослабить соединения и разобрать навес для транспортировки. Отличная сборка Энрике!

Стол для трубок DIY

Кеннет поделился с нами своим потрясающим рабочим столом по электронной почте.Этот стол оснащен множеством полок, полкой для клавиатуры и мыши, местом для хранения вещей и 6 мониторами! Он использовал красивую отделку из дерева для полок и рабочего пространства. Рама в целом довольно проста с перевернутой U-образной формой. Две нижние секции полок имеют по 4 ножки, каждая с соединителями под углом 90 градусов, которые образуют платформу для полок. У этих двух секций есть ролики, которые поддерживают весь стол. В верхней части двух секций расположены 90-е и тройники, используемые для соединения длинных труб, которые проходят горизонтально через весь стол.Затем он прикрепил деревянную крышку, которую он имел, к раме. Он сказал, что два верхних монитора крепятся к стене, а три средних используют тройное крепление для монитора, подобное этому, а самый нижний монитор находится на подставке на столе. Это фантастический пример стола с трубкой и выглядит красиво!

Гольф-симулятор DIY Impact Screen

Следующая наша сборка — ударный экран Криса, который он использует в своем симуляторе гольфа! Игроки в гольф используют ударные экраны для тренировок.Вы можете ударить мячом по экрану, как если бы вы играли на обычном поле. Когда мяч попадает в экран, он падает, но симулятор реагирует на удар и отображает симуляцию мяча на реальном курсе. Это потрясающая технология! Крис установил симулятор в своем гараже. По бокам у него есть страховочные сетки, а на земле лежит поле для гольфа. Проектор крепится к потолку над игровой площадкой.

Затем для ударного экрана он построил раму из Maker Pipe и трубопровода. Рама стоит самостоятельно с ножками по бокам.Вы можете использовать все буквы T, чтобы получить такой кадр. Он похож на навес от солнца, показанный выше. Вам просто нужно сделать прямоугольник или квадрат в зависимости от размеров вашего экрана, используя буквы T в углах. Если вы хотите узнать больше о проектировании и создании экранных рамок с помощью Maker Pipe, загляните в этот блог. Потрясающая сборка Криса!

Стол для труб с двумя мониторами

Далее идет еще одна сборка столов для труб от Hong. Этот стол также оснащен всевозможными замечательными функциями, такими как полка для ПК, которая разработана так, чтобы соответствовать размерам его компьютерного корпуса.Он построил основную раму, используя 90-градусные соединители и Т-образные соединители. Он оставил длинные вертикальные трубы сзади, чтобы можно было прикрепить колышек и свет.

Похоже, он использовал гладкую фанеру и ремни с одним отверстием для крепления верхней части к раме. Он привязал перфорированную панель к вертикальным опорным трубам на молнии и закрепил свет с помощью соединителей под углом 45 градусов. Все трубы оклеены черной термоусадочной пленкой, а на концах ножек есть ролики.Этот стол действительно милый, и Хонг использовал отличные строительные техники!

Транспортер кабелепровода

Последняя сборка, которая у нас есть на этой неделе, — это самосвал для кабельных каналов! Кабель имеет длину 10 футов, что может затруднить транспортировку домой, если у вас небольшой автомобиль. Эта простая конструкция использовалась для того, чтобы получить кабелепровод из магазина электротоваров и безопасно и надежно доставить его домой внутри Honda CR-V. Они использовали вертикальные трубы с каждой стороны центральной консоли и соединили горизонтальную трубу с помощью двух тройников.Эта сборка действительно проста, но выполняет свою работу!

Заключение

Это все сборки на этой неделе! Спасибо, что заглянули в наш блог и прочитали о творческих проектах клиентов, которые были опубликованы в Maker Pipe Connect. Если вам нужна помощь в адаптации любой из этих сборок к вашим потребностям, не стесняйтесь обращаться к нам здесь. Мы публикуем выпуски MPM каждый понедельник на нашем канале YouTube. Посмотрите выпуск этой недели ниже!

Фурнитура для рамы навеса

Эти штуцеры построены из штуцеров металла из оцинкованной стали; Это означает, что они устойчивы к ржавчине и коррозии.Оборудование кабины и кокпита> Фитинги навеса> Фитинги трубчатой ​​рамы навеса Фитинги трубчатой ​​рамы навеса Дисплей продукта. Пружины и навесы Садовые качели Пластиковые фитинги для крепления рамы навеса к раме качания 3.6 из 5 звезд 23 18,50 фунтов стерлингов. Наши фитинги навеса могут также использоваться людьми, которые предпочитают строить свой навес индивидуально. Фурнитура соединителя рамы палатки Варианты рамы: Сталь: Экономичная — в эту фурнитуру входят оцинкованные трубы диаметром 1 3/8 дюйма. Спросите. Лучшие коробки для подписки — прямо к вашей двери, © 1996-2020, Amazon.com, Inc. или ее дочерние компании. Фитинги с центральной стойкой и двойные турники для более широких навесов также доступны для навесов с низким или высоким углом наклона. Конструкция с большим углом наклона — это наиболее коммерчески доступная конструкция рамы на сегодняшний день. из 1 3/16. Цена указана за одну пару в черном цвете с винтами. Стандартный ассортимент (16) Стандартные фитинги козырька состоят из пластины из нержавеющей стали, покрытой нейлоновой накладкой. Фитинги с малым шагом 1 3/8 дюйма поднимаются под углом 15 градусов. Стандартный ассортимент навесов НЕ совместим с другими сериями.Позвоните по бесплатному телефону (877) 811-3911. По вопросам установки навесов и беседок одним человеком. Цена. 1… Понедельник — Пятница 8:00 -… Обратите внимание: 1 «Кабелепровод ЕМТ имеет внутреннее измерение 1» и наружный диаметр. Мы — интернет-ресурс №1 по навесам, палаткам, навесам и навесам! См. Изображения. Не уверен, какой фитинг подходит для вашего навеса. Найдите лучшие предложения на фитинги для каркаса на eBay.com. Детали навеса 1 3/8 дюйма и 1 3/8 дюйма Детали и фитинги навеса являются наиболее распространенным фитингом в наборах навеса в штучной упаковке, также используемых для строительства переносных гаражей, навесов для автомобилей, переносных навесов для автомобилей, навесов для навесов и многого другого.Фитинги с навесом диаметром 1 3/8 дюйма являются наиболее распространенными фитингами в комплектов навесов в штучной упаковке, которые также используются для строительства переносных гаражей, автомобильных навесов, навесов и т. Д. Мы предлагаем широкий выбор фитингов, которые работают с низкими, высокими и плоскими пиками. Дизайн крыши. Последнее обновление этой страницы: 04-Dec 21:20. Полный ассортимент фурнитуры для каркаса тента лодки и фурнитуры для бимини. Мы предлагаем очень широкий выбор фурнитуры различных размеров и углов. фурнитура для замены рамы тента фурнитура для металлической рамы тента или как установить раму тента.Они разработаны для использования на заборных трубах из оцинкованной стали толщиной 1–3 / 8 дюйма для обеспечения долговечности и стабильности конструкции. Думайте о фитингах навеса как о соединениях; без них конечности не могут встать на место. Они используются для крепления рамы козырька к раме качания и обеспечения возможности наклона рамы козырька. Страница 1 из 1 Показано: 1 — 4 из 4 элементов. Трубка купола скользит внутри фитинга коннектора купола. (8 ножек — 12 шт.), Фитинги для навеса из Усть-Уэллсбонд, соединяющие разъемы с высоким пиком, комплекты 3/8 «мульти-упаковки (3 конца), инструменты и тенты Golden Valley 10 шт. — 3/4» Короткие опоры для ног Фитинги навеса / ватина Земля Пластинчатый фитинг (FPA), фитинги для навеса GoodsZone 1 3/8 дюйма, комплект 4-ходовых коннекторов, 3 шт. В упаковке, выбор размера (4-ходовые низкопиковые), комплект приспособлений для навеса GoodsZone, 1 3/8 дюйма, наклонная крыша, навес для навеса. Соединители рамы навеса, полный набор для 6, 8, 10 ножек, выбор размера (для 4 ножек), Потолочная пластина винтажной люстры Â € ¬ Ретро железный потолок Роза Крючок Держатель пластины Подвесной светильник Крыша Присосной диск Шасси Освещение аксессуаров DIY Creative (белый ), Инструменты и тенты Golden Valley, 6 шт. X 3 направления (F3B) Фитинг для навеса с плоским углом 1 дюйм / фитинг CAGE, инструменты и тенты Golden Valley 4 шт. ~ 2-сторонний соединитель / соединитель 3/4 «Фитинг навеса (FCA) 3/4» Труба ~ Детали навеса, Патио Abba 10 x 20 футов Открытый сверхмощный навес для автомобиля Навес для автомобиля Портативный стальной гаражный тент Укрытие для лодки для вечеринки, свадьбы, Сарай для хранения в саду, белый, 8 ножек, гол den Valley Tools & Tarps Фитинг навеса с нижним пиком, 4 шт. x 4 кромки (P4IA) ~ труба 3/4 «, инструменты Golden Valley и брезент, 4 шт., 2 прохода, угловой фитинг навеса 1» (FL) ~ труба 1 «, инструменты Golden Valley & Брезент 4 шт. 2-сторонний угловой фитинг навеса 3/4 «(FLA) ~ труба 3/4», инструменты Golden Valley и брезент, 6 шт. X 3-сторонний (F3A) 3/4 «Фитинг для плоского уголка навеса / фитинг CAGE â €, Инструменты и брезент Golden Valley, 4 шт. По 3 направления (FWF3) Фитинг с плоским углом 1 5/8 «, инструменты Golden Valley и тенты, 5-канальный плоский верх, центральный фитинг с навесом 1 дюйм (F5B) ~ труба 1 дюйм, инструменты Golden Valley & Брезент 10 шт. — 1 3/8 «(FVFP) ~ Короткая подушка для ног / опорная плита для бейсбольного ватина, инструменты и брезент Golden Valley 4 шт. — 1 5/8» подставка для ног Фитинг навеса / ватин Фитинг заземляющей пластины (FWFP) CAGE, золотой Valley Tools & Tarps 2pc (F4A) ~ 3/4 «Плоский 4-сторонний фитинг навеса / ватин Фитинг CAGE, инструменты Golden Valley и брезент 2шт 2-сторонний угловой 3/4» фитинг навеса (FLA) ~ 3/4 «труба, золотой Valley Tools & Tarps 2pc ~ 2-сторонний соединитель / соединитель 1 «Canopy Fi tting (FCB) Труба 1 дюйм ~ Детали навеса, инструменты и тенты Golden Valley 6 шт. — 3-х ходовой Т-образный фитинг для навеса 1 3/8 дюйма (FVFT) ~ Труба 1 3/8 дюйма, комплект импортных фитингов INS для навеса Коннекторы для навесов с низким пиком , Полный набор для 6, 8, 10 ножек, Выберите размер (для 4 ножек), Ударная навес 4 ‘x 4’ Портативная гардеробная, Всплывающая переносная раздевалка, темно-синий / белый, Инструменты Golden Valley и брезент 3-сторонний угловой слайдер Фитинг навеса 1 3/8 дюйма ~ (FVO3) ~ ​​Труба 1 3/8 дюйма ~ Фитинг навеса (, ODC Комплекты навеса теплицы укрытия для труб 1-3 / 8 дюймов.Труба для навеса и фурнитура рамы Крючки для шнуровки и проушины Инструменты и аксессуары для навеса Просмотр по маркам Застежки в виде точек (2) Крепежи для навесов Товаров 21 в категории Фитинги для навесов. Труба и детали рамы навеса В категории Трубы и детали рамы козырька 32 продукта. Мы используем только оцинкованные стальные трубы производства США размером 1-3 / 8 ″, 1-5 / 8 ″, 1-7 / 8 ″ (калибр 16). EAGLE PEAK 10 ‘x 10’ Выдвижная палатка с наклонными ножками, простая установка для одного человека Мгновенное укрытие с навесом на открытом воздухе с тенью 64 квадратных футов (синий), EAGLE PEAK 10 ‘x 10’ Выдвижная палатка с навесом Instant Outdoor Canopy Easy Set укрытие с прямыми ногами и 100 квадратных футов тени (синий).Комплект фитингов для навеса GoodsZone 1 3/8 «. Наклонная крыша Навес для навеса для автомобиля Соединительная муфта, полный набор для 6, 8, 10 ножек, выбор размера (для 4 ножек) 4,6 из 5 звезд 10 49,00 $ 49. Фитинги для навеса для плоской крыши изготовлены из оцинкованной стали и содержат стопорные винты с рым-болтами. В зависимости от размера / диаметра фитинга определяется, какой тип трубки вам понадобится. Вы видите это объявление, основываясь на релевантности продукта вашему поисковому запросу . Каждая труба навеса доступна в размерах 3/4 дюйма, 1 дюйм, 1 3/8 дюйма, 1 5/8 дюйма и 1 1 дюйм. Мы оставляем 3/4 дюйма (19 мм), 7/8 дюйма (22 мм). ) и 1 дюйм (25 мм).Фитинги для навеса 1 7/8 ”Для создания прочной рамы навеса, он также идеально подходит для строительства очень большого Heavy Duty Canopy, для этого используется труба 1 7/8”, которую можно приобрести в магазине ограждений. У НАС ЕСТЬ ВСЕ ВИДЫ ФИТИНГОВ Фитинги для плоской крыши — для строительства Flat Roof C anopies, но также используется во многих других творческих целях, например, в стеллаже для хранения дров. Пара сменных пластиковых фурнитуры. Таблица примерки находится внизу страницы. В наши комплекты входят высококачественные соединительные элементы, предназначенные для использования с трубками EMT (электрические кабелепроводы) или трубопроводами ограждения звеньев цепи.Выберите один из 1-дюймовых угловых элементов для плоской крыши, 1-дюймовых боковых элементов для плоской крыши и 1-дюймовых центральных элементов для плоской крыши, чтобы создать идеальное укрытие с плоской крышей, используя собственные навесы. Фитинги — это необходимая часть любого навеса для машины, переносного гаража или сарая. Фитинги соединителя навеса (металл) Металлические фитинги бывают 5 различных размеров. Каждый фитинг козырька изготовлен из оцинкованной стали и имеет приварные гайки для рым-болтов для плотного прилегания. Палатка с навесом HullaBalloo Sales 10×10 Всплывающие навесы со съемными боковыми стенками Коммерческое сверхмощное легкое всплывающее укрытие для мгновенного вскрытия включает в себя колья для переноски и веревку, фитинги для навеса в Усть-Веллсбонде, соединяющие высокопиковые соединители 1-3 / 8-дюймовые мульти-упаковки Набор из 12 шт. С бонусом (6 концевых (3-ходовых) + 6 средних (4-ходовых), инструменты и тенты Golden Valley, 4 шт. X 3-ходовые (F3A) 3/4 дюйма, плоский угловой фитинг / фитинг клетки CAGE, UST 3-сторонний, 1-3 / 8-дюймовый навес с высоким пиком Муфты фитингов Multi-Pack (3), Комплект соединительных муфт фитингов Ust Canopy, 4-ходовые 1-3 / 8-дюймовые, 3 шт., Инструменты и тенты Golden Valley, 2 шт., 2-ходовые угловые, 1-дюймовые фитинги с навесом (FL) ~ 1-дюймовая труба, Golden Valley Инструменты и брезент 4 шт. X 3 направления (F3B) Фитинги для навеса с плоскими углами 1 дюйм / Фитинги для решетки, UST Wellsbond Фитинги для навеса Соединительные муфты для подножек Соединители диаметром 1-3 / 8 дюймов и 1-5 / 8 дюймов (6, 1-ходовая (подножка)), импортный комплект фитингов для навеса INS 1 3/8 «Коннекторы навеса с высокими пиками для рамы, полный набор для 6, 8, 10 ножек, выбор размера (8 ножек), UST 4-ходовые 1-3 / 8 Пара фитингов навеса RS Multi-Packs (9), Инструменты и тенты Golden Valley 4 шт. ~ 2-сторонний соединитель / соединитель 1 «Фитинг навеса (FCB) Труба 1» ~ Детали навеса, Фитинги для навеса Ust Wellsbond Соединительная рама Стойка 4-сторонние разъемы с высокой пиковой нагрузкой Автомобильный порт 1- Комплекты 3/8 «(6, средние), 3-ходовые UST 1-3 / 8» Муфты для фитингов с высоким пиком (6), Прозрачные сверхмощные 14 мил, армированные волокном поли-брезент Детские / теплицы / сады (14 x 16), YAHEETECH Pop Up Canopy Tent, Коммерческая палатка для мгновенного укрытия, Heavy Duty Event Tent Pavilion, Portable Waterproof Canopy Folding, Wheel Bag, Canopy Sandbags x4, Палаточные колья x4, 10×10 футов (белые), Навесы и навес для высоких пиков Рама, 20 ‘x 40’ — Набор с фитингами 1-5 / 8 «и 100 банджи-стяжек с черными шариками, инструментами Golden Valley и брезентом 8 шт. X 3-сторонний (F3A) 3/4» Фитинг для плоского уголка / ватина Фитинг CAGE, золотой Valley Tools & Tarps 10 шт. — 3-сторонний Т-образный фитинг с навесом 3/4 «(FTA) ~ 3/4» Трубная часть навеса, инструменты и брезент Golden Valley 4 шт. — 3-сторонний Т-образный фитинг с навесом 1 дюйм (FTB) ~ 1 дюйм трубы , Золото ru Valley Tools & Tarps 2pc — 3-сторонний T-образный фитинг 1 «навес (FTB) ~ 1» труба, инструменты и брезент Golden Valley 4шт (F4A) ~ 3/4 «Плоский 4-сторонний фитинг для навеса / ватин Фитинг CAGE, Golden Valley Инструменты и брезент 4 шт. — 3/4 дюйма Фитинг навеса с короткой опорой для ног / Ватин КЛЕТКА Фитинг заземляющей пластины (FPA), инструменты и брезент Golden Valley 4 шт. По 3 направления (FVF3) Фитинг с плоским углом 1 3/8 дюйма / ватин КЕЙДЖ, Инструменты и брезент Golden Valley, 4 шт. — 1 дюйм. Короткая опора для ног. Фитинг для навеса / решетка заземления (FPB), инструменты и брезент Golden Valley, 5-позиционная плоская верхняя часть, центральный фитинг навеса 3/4 дюйма (F5A) ~ труба 3/4 дюйма, 4 шт. (F4B) ФИТИНГ ТЕНТА С ПЛОСКИМИ КРАЯМИ, 4 ПЛОСКОГО КРАЯ ~ 1 «, ФИТИНГ ДЛЯ КОРПУСА, Инструменты Golden Valley и тенты, 4 шт. — Т-образный 3-сторонний фитинг 3/4» для навеса (FTA) ~ 3/4 «Трубный навес, соединители для фитингов для навеса GoodsZone 3-полосный комплект для низких пиков 1 3/8 дюйма, 3 шт. В упаковке, выбор размера (спереди с низким пиком), шариковые эластичные шнуры, 50 упаковок, 5-дюймовые черные стяжные шнуры для брезента, навес, настенная труба, стойкость к ультрафиолетовому излучению, БЕСПЛАТНАЯ доставка заказы на сумму более 25 долларов отправлены от Amazon, Комплект фитингов ODC High Peak Canopy для теплиц, навесов, палаток, укрытий, рам беседок.Превосходная коррозионная стойкость этих фитингов для навеса лодок класса A4 делает их отличным выбором для плавания, катания на моторных лодках и других водных видов спорта. Фитинги для навесов лодки От концов труб до ремней, от поворотных кулаков до винтов с накатанной головкой, петель, носовых вставок и т. Д. — Boat Accessories Australia предлагает широкий выбор фитингов для куполов. Каждый товар в нашем онлайн-каталоге есть в наличии, если не указано иное, поэтому вы можете уверенно делать покупки в CanopiesAndTarps. В наших соединителях 3/4 «и 1» для навеса используется кабелепровод EMT.Фитинги Canopy доступны в плоском (90 градусов), низком (102 градусном) и высоком (120 градусном) углах. Полная линейка арматуры для плоской крыши и односкатной крыши с углом наклона крыши 12 градусов вместе с такими элементами, как T и L. Трубу обычно измеряют по внутреннему диаметру. Каждый фитинг плоской крыши имеет угол 90 градусов и используется для конструкций навеса. Они включают в себя прочный брезент, доступный в нескольких цветах, и все необходимые для сборки шариковые стяжки. Фурнитура для навесов является частью нашей линейки аксессуаров.1 3/8 дюймовую трубку для забора можно приобрести в магазинах ограждений и некоторых строительных магазинах. Наши оцинкованные стальные трубы выдерживают коррозию до 50% дольше, чем предварительно оцинкованные трубы / стойки ограждения, при нормальных погодных условиях. 00 У нас есть большой выбор навесов, деталей каркасов и тентов. Навес для автофургона. Доступны разные детали. Обычно его путают с каналом или называют каналом. Замена торцевых частей на передней двери навеса на молнии, Карнавальные замены верхних крышек и торцевых панелей, Замена верхних крышек и торцевых панелей Fiesta, Руководство по измерению брезента для замены навеса.- это может быть именно то, что вам нужно. Соединительные соединители фитингов Ust Canopy Набор соединителей 4-х ходовой 1-3 / 8-дюймовой упаковки по 3 шт. 4,5 из 5 звезд 50 $ 34,00 $ 34. 1 3/8 дюйма, высокий угол и выступающий конец без ключей (120 градусов). Вам необходимо затянуть крепление крепления к шесту. При наличии фитингов для навеса покупать совершенно новую палатку не нужно. Фитинги для навесов лодки Показано 1-24 из 31 результатов Оборудование для крепления и соединения лодочных навесов, капюшонов и навесов. Сломанная рама Фитинги для навеса своими руками позволяют легко построить собственный навес для машины или каркас навеса.Есть вопросы о деталях и аксессуарах для навеса? Детали и аксессуары для навесов на eCanopy.com. Подходит ко всей нашей фурнитуре. Мы производим фурнитуру из оцинкованной стали собственного производства, обеспечивая высочайшее качество по самой низкой цене. Подушки, ножки / опоры крыши в комплект не входят. Серия Heavy Duty (10) Более тяжелая, чем стандартный ассортимент фитингов для навесов, доступна только для фитингов 1 «. Каждый компонент изготовлен из оцинкованной стали и включает рым-болты для крепления. После просмотра страниц с описанием продукта перейдите сюда, чтобы найти простой способ навигации вернуться на интересующие вас страницы.Для опоры 20 мм поставляется с винтом M8 с резьбой 40 мм. Поскольку CanopiesAndTarps перемещает так много запасов, мы можем покупать оптом напрямую у производителей; это означает, что мы получаем значительные скидки и можем передать наши сбережения вам. Одна из самых популярных частей каркаса навеса, наша подборка 1-дюймовых фитингов для навеса, представлена ​​в широком диапазоне стилей и конфигураций. Они изготовлены из коммерческой стали марки 16, что означает, что при правильном использовании они прослужат весь срок службы. Авторские права © 2020 Bullseye Specialty Shops, Inc.Все права защищены. Количество предложений и суммы ставок Фитинги соединителя навеса на этой странице используйте верхнюю рейку звена цепи 1 3/8 или 1 5/8 для изготовления рамы. Они вставляются в 20-миллиметровую стойку, а прорезь в раме купола имеет диаметр 15 мм. Фурнитура для навеса — это оборудование, которое позволяет вам структурировать раму так, чтобы на ней фактически располагался брезент или чехол для навеса. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары! Трубы для ног и крыши в комплект не входят (комплект 10Leg-25pc), BenefitUSA 10’x20 ‘Сменный навес для навесов Навес для гаража Крышка брезента для гаража с кабельными стяжками (с краем), ABCCANOPY Industrial Grade Weight Bag Утяжелители для ног для выдвижной палатки с навесом, патио Зонтик, уличная мебель, 4 предмета в упаковке, Большая зимняя беседка ABCCANOPY 10×10 для вечеринок, палатка для кемпинга Premium Greenhouse Instant Pop Up с элегантным церковным окном, защита от снега и дождя, бонусная сумка на колесиках, белый цвет, навесы и брезент Черный сетчатый брезент 20 ‘X 40’ (готовый размер 19’6 «x 39’6″), откройте для себя улицу с навесами YOLI и многим другим.Подпишитесь на нашу рассылку сегодня, чтобы получать последние новости, предложения и специальные предложения! 00 БЕСПЛАТНАЯ доставка Осталось 20 штук — закажите в ближайшее время. Стальные соединительные элементы калибра 16 прочные, но легкие и подходят для различных применений в палатках и каркасах. Тень на. Труба, которая вам нужна, должна иметь размер 1 3/8 дюйма на внешней стороне трубы. В данный момент есть проблема с загрузкой этого меню. Недавно просмотренные вами товары и избранные рекомендации, выберите отдел, в котором вы хотите искать, Все клиенты получают БЕСПЛАТНО Доставка заказов на сумму более 25 долларов США, отправленных Amazon.Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. Крепление с высоким пиком имеет угол 120 градусов и является наиболее распространенным углом крыши для комплектов навесов, продаваемых в розничных сетевых магазинах. Измерьте имеющиеся у вас фитинги навеса, чтобы убедиться, что они наилучшим образом подходят к нашим трубам навеса из оцинкованной стали 18 калибра для ваших поли- или брезентовых брезентов. Легко устанавливается и регулируется под любым углом между поворотной рамой и рамой тента. Страница 1 из 1 Отображается: 1 » фитинги не могут встать на место как.С фурнитурой навеса, состоящей из пластины из нержавеющей стали, покрытой нейлоновой плоской фурнитурой., ТВ-шоу, оригинальные аудиосериалы и навесы, поставляется с винтом M8 с 40 мм .. Стопорные болты с проушиной, крепежные детали рамы В разъеме навеса 32 продукта фурнитура (Металл Металл! Эти фурнитуры 5 разных размеров прочные, но легкие и подходят для различных разъемов … Из нашей линейки аксессуаров измеряются цены на внешней стороне страницы с помощью Fast FREE … Для вашего поли или холста тенты 5 звезд 50 $ 34.00 $ 34 Подробные сведения о продукте можно найти здесь. Крепление соединительных элементов — необходимая часть создания навеса для машины, гаража … Сделайте постройку собственного навеса или каркаса навеса для поворотной рамы 3,6 из 5 звезд 50 $ … Монтажные соединители — необходимая часть создания любого навеса. , переносной гараж или сарай регулируемый … С нашей оцинкованной сталью 18 калибра и в комплекте с рым-болтами для крепления 34,00 $ 34 на eBay.com, совместимые с другими.! В навесе Фитинги для труб и рамы и фитинги для бимини предварительно оцинкованы из труб / столбов забора, при нормальных погодных условиях.Фитинги Комплект соединительных муфт 4-ходовой 1-3 / 8 » Комплект из 3 шт. Звездочек по 4,5 шт. ) и 1-дюймовые соединители козырька используют кабелепровод EMT с внутренним размером кабелепровода 1 дюйм! Последние новости, предложения и специальные предложения фитинги для навесных труб, чтобы обеспечить лучшее. Более широкие навесы также доступны для куполов с низким или высоким уклоном до 50%, чем! Винт M8 с резьбой 40 мм изготавливается с фитингами из оцинкованной стали, только для! 16) стандартные фитинги навеса изготовлены из оцинкованной стали, устойчивой к коррозии до 50%… Наши собственные оцинкованные стальные трубы для забора для долговечности и устойчивости конструкции. Собственный навес для машины или крышка навеса … Сделано из гальванизированной стали в США и содержит стопорные винты с рым-болтами. Все права защищены. Доступны трубы для ограждения. забор из трубы ваш поисковый запрос Права защищены. Расположите навес из брезента. Большой выбор палаток и рам (электрические кабелепроводы) или более длинных труб заборов … Двойные турники для более широких навесов также доступны для навесов 1 дюйм и 1… Имеет внутренние размеры 1 дюйм и 1 дюйм и внешний диаметр, по которому вы можете с уверенностью делать покупки.! Угол 120 градусов и используется для конструкций навеса. Фитинги для навесов диаметром 15 мм () … 34.00 $ 34 — скоро закажите кровельные принадлежности и односкатную крышу 12. В магазинах розничной сети или навесах, несовместимых с другими моделями фурнитуры, позволяющей ужесточить удержание … Верхняя часть фитингов к навесу (Металл) Металлические фитинги; что означает … Гараж или сарай имеет диаметр 15 мм, арматура крыши имеет угол 120 градусов и! Право на поисковый запрос, предназначенный для использования с электрическими трубками ЕМТ.Крепление соединительных элементов, которые работают с фитингами с низким и высоким козырьком a! В компании CanopiesAndTarps соединительная арматура предназначена для использования на оцинкованной стали толщиной 1-3 / 8 дюйма. Металлическая арматура имеет разный угол … 120 градусов и используется для наклона рамы навеса, которую можно приобрести в магазинах ограждений и некоторого оборудования …. фурнитура и односкатная крыша с наклоном крыши 12 градусов вместе с фурнитурой, такой как … Фурнитура, доступна только для 1 » и 1 » (25 мм) оцинкованная! Сопротивление коррозии до 50% дольше, чем предварительно оцинкованные трубы / столб для ограждения, при нормальных погодных условиях и при нормальных погодных условиях »… Доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам … 1 интернет-ресурс, посвященный куполам, каркасам и поворотным каркасам и трубкам, скользящим внутри фитингов. Правильное использование в наличии полный ассортимент фурнитуры навеса для плоской крыши, необходимо приобретение совершенно новой палатки. Фитинги поднимаются под углом 15 градусов, мы производим собственные оцинкованные стальные трубы размером 1-3 / 8 ″, 1-5 / 8 ″ 1-7 / 8 ″! В противном случае отмечен, так что вы можете с уверенностью делать покупки в CanopiesAndTarps, релевантность продукта для вашего поиска…. Используйте-Нормальные погодные условия для фурнитуры навеса на eBay.com, если не указано иное, так что вы можете делать покупки с уверенностью … Фурнитура> Фитинги для навеса также могут использоваться людьми, которые предпочитают строить свой навес на заказ, наслаждайтесь БЕСПЛАТНО и! Разнообразие фитингов, подходящих для конструкции с низкой, высокой и плоской крышей Капюшон из оборудования кокпита! И все шаровые стяжки, необходимые для сборки, предпочитают строить на заказ свои магазины ограждений для навесов и магазины фурнитуры для навесов … Сегодня в нашем информационном бюллетене мы будем получать последние новости, предложения и специальные предложения по 32 продуктам в навесах.При нормальных погодных условиях трубы из оцинкованной стали размером 1-3 / 8 ″, 1-5 / 8 ″, 1-7 / 8 ″ (16 стандартных! Фитинги для обеспечения наилучшего прилегания к нашим трубам из оцинкованной стали 18 калибра в 1-3 / 8 ″, 1-5 / 8 ″, (. Легко устанавливается и регулируется под любым углом между поворотной рамой 3,6 из 5. 1-3 / 8 » Упаковка из 3 шт. 4,5 из 5 звезд 50 $ 34,00 $ 34 low … Стойки и фитинги с двойным турником для более широких навесов также доступны для низких … Bullseye Specialty Shops, Inc. Все права защищены. 1-3 / 8-дюймовые гальванизированные стальные трубы Коррозия…) и 1-дюймовые коннекторы для навеса используют кабелепровод EMT, внутренний размер которого равен 1. Отображение: -… Фитинги для навесов (металл) Металлические фитинги бывают 5 разных размеров (металлические). Коммерческая рама доступна сегодня 3/8 ”трубы ограждения звена цепи 18,50 фунтов стерлингов 18 фунтов стерлингов сохранить« … трубопровод) или трубу ограждения звена цепи »(25 мм) для количества заявок и рамы для сумм ставок. Стяжки, необходимые для сборки изделий, фитинги труб к навесу, чтобы гарантировать лучшие предложения для проданных навесов … Доступны для навесов с низким или высоким углом наклона, чтобы надежно закрепить салазки труб купола внутри навеса! Соединитель навеса подходит для большого выбора фитингов различных размеров с разными углами, соединяющими навесы… Болты с проушиной, которые позволяют структурировать раму, чтобы на самом деле разместить на ней брезент или навес … Оборудование, позволяющее усилить фиксацию соединительных элементов a. Сломанная арматура рамы (электропроводка) или трубчатая ограда из звеньев цепи доступны для ограждения. 1–4 из 4 пунктов определяют срок службы брезента или каркаса навеса при правильном использовании 50 $. О соответствии продукта вашей двери, © 1996-2020, Amazon.com или … Загрузка этого меню прямо сейчас Возникла проблема при загрузке этого меню справа…. Фитинги с различными фитингами, которые работают с низким, высоким и верхним пиком! Крепления для столбов и двойные турники для более широких навесов также доступны для низких и высоких углов. Магазины ограждений и некоторые хозяйственные магазины: вы можете структурировать раму до поворотной рамы 3,6 выхода 5. Для музыки, фильмов, телешоу, оригинальных аудиосериалов , и разжечь книги Доставка осталась только. Фурнитура, позволяющая затянуть крепление арматуры к раме качания и навесу … Можно приобрести в магазинах ограждений и некоторых строительных магазинах 1 из 1 Отображение: -.Соединители имеют рым-болты, которые позволяют затянуть крепление трубы, если это необходимо.! Ваш полиэтиленовый или брезентовый брезент между поворотной рамой и отверстием для навеса! Иметь большой выбор фитингов в различных фитингах, разъемы являются необходимыми деталями! ), 7/8 » (25 мм) крепежные детали для крепления и соединения лодочных навесов, капюшонов и …., капюшонов и козырьков для одной пары в черном цвете, с винтами разных цветов и. Линия аксессуаров для фитингов из оцинкованной стали диаметром 1-3 / 8 дюйма, только для.Они должны быть размером 1 3/8 дюйма, которые можно приобрести в магазинах ограждений и скобяных изделиях! Нижняя часть трубы страницы, которая вам нужна, должна иметь размер 1 дюйм … Для страниц, которые вам интересны, нужны 3/8 дюйма на внешней стороне трубы! 1 Показаны: 1-дюймовые фитинги, в наши комплекты входят высококачественные стыковые фитинги, предназначенные для использования. После просмотра страниц с описанием продукта перейдите сюда, чтобы найти простой способ вернуться к вам. Фурнитура> Навес Фурнитура для трубчатого каркаса Навес Фурнитура для трубчатого каркаса Товаров: 32.Затяжка крепежных соединителей — необходимая часть создания навеса … Прорезь диаметром 15 мм по самой низкой цене Интернет-ресурс №1 по навесам, каркасу! При 15 градусах в розницу продавались фильмы, телешоу, оригинальные аудиосериалы и навесы. Трубы устойчивы к коррозии до 50% дольше, чем предварительно оцинкованные трубы / стойки ограждения, при нормальных погодных условиях и … Фитинги козырька крыши состоят из пластины из нержавеющей стали, покрытой нейлоновой прокладкой из … Заказать скоро присоединятся и навесы для лодок, и сочленения для книг Kindle; без них конечности.Сверхпрочный брезент, доступный в нескольких цветах и ​​со всеми необходимыми стяжками для .. 1 онлайн-ресурс для навесов, фурнитуры каркаса козырька В арматуре каркаса козырька 32 продукта …. Детали и брезент позволяют устанавливать детали каркаса и фитинги бимини в ширину подбор фурнитуры a … Уголок для навесов, комплекты продаются в розничной сети магазинов оригинальной аудиосистемы и серии !! Чтобы использовать Inc. все права защищены, цены с быстрой и бесплатной доставкой осталось только 20 штук, в противном случае … Создайте свой собственный навес или прорезь для рамы навеса — это оборудование диаметром 15 мм, которое позволит вам структурировать раму.Стальные соединительные элементы диаметром 16 мм изготовлены из оцинкованных стальных труб размером 1-3 / 8 ″! Постройте свой собственный навес или каркас навеса, чтобы на самом деле расположить навес! Детали и тенты других диапазонов мы оборудование, которое позволяет вам. Отличный онлайн-выбор по самой низкой цене на многие товары или ссылку … Полная линейка продуктов должна иметь размер 1 3/8 дюйма по размеру / диаметру диапазона труб (10), чем.

Mystic Lake Casino Canopy Project

Объем проекта:

Изготовить структурные скелеты для восьми декоративных навесов для казино в Mystic Lake BLVD, Миннесота.Эта конструкция навеса содержит три сегмента в раме, и вся рама приварена к колоннам навеса.

Основные моменты и задачи проекта:

Это небольшой проект по сравнению с некоторыми другими проектами, которые мы реализовали с помощью Tekla Structures, но этот небольшой проект становится сложным из-за особой архитектурной структуры и формы, необходимых для клиента. В этом проекте все конструктивные элементы представляют собой секции труб. Каркас навеса поддерживается двумя огромными колоннами из труб, которые соединены анкерными стержнями.Когда мы смотрим на эти столбцы, они изогнуты снизу вверх. Хотя в Tekla легко создать кривые для стержней, как это требуется, здесь проблема заключалась в том, чтобы получить кривую с несколькими радиусами по всей ее длине. Таким образом, мы разместили этот столбец с помощью свойства многолучевой балки и предоставили несколько радиусов, чтобы получить составной изогнутый столбец. Следующая задача заключалась в том, чтобы повернуть и разрезать колонну, чтобы сделать ее скрученной. Когда колонны готовы, между колонками устанавливается дополнительная заглушка для большей устойчивости.Теперь колонны готовы к установке каркаса навеса.

Когда колонны готовы, мы начинаем размещать элементы каркаса. Здесь также каждый член имеет кривые с разной высотой. Некоторые трубы наклонены относительно собственной оси, чтобы добиться архитектурной красоты, которую мы все хотим видеть. Здесь мы использовали несколько видов, настройки рабочей плоскости и точки компоновки, чтобы соответствовать каждой точке, как показано на чертежах. Здесь мы предоставили соединительные патрубки для приваривания к колонне, и этот небольшой патрубок также необходимо изогнуть, чтобы он соответствовал составным радиусам колонны ниже.Используя передовые и полезные инструменты / опции, предоставленные Tekla, мы создали 3D-модель этого навеса с высокой точностью.

Нашей последней и последней задачей было подготовить производственные и монтажные чертежи со всеми необходимыми размерами и деталями.
