Токопроводящий клей. Виды марок и требования. Особенности

При повреждении дорожки на печатной плате зачастую создаются трудности по ее восстановлению. Пайка дается не каждому. А если, к примеру, произошел обрыв дорожки на плате клавиатуры ноутбука, которая в большинстве случаев выполняется из пленки, а дорожки в виде алюминиевого напыления, то пайка вообще не представляется возможной.

Справиться с этой проблемой лучше всего поможет специальный токопроводящий клей, который предназначен для выполнения токопроводящих коммуникаций на диэлектриках. Этот клей может содержать порошковый графит или наполнитель из серебряного или другого токопроводящего порошка. Такой клей часто применяют для ремонта нитей обогрева заднего стекла автомобиля, так как клей обладает устойчивостью к температуре и высокой проводимостью с малым удельным сопротивлением.

Требования

• Токопроводящий клей должен обладать повышенной электрической проводимостью, которая обеспечивается мелкими металлическими частицами, содержащимися в составе клея. Для этого изготовители обычно применяют различные токопроводящие порошки, в том числе: никелевый, серебряный, палладиевый, графитовый и даже золотой. Такие порошки имеют высокую электропроводность. Величина удельного сопротивления клея должна быть наименьшей.
• Токопроводящий клей должен исполнять свою главную задачу и надежно соединять склеиваемые поверхности. Прочность и эластичность клеящего состава обеспечивают полимерные связующие элементы. Состав клея не должен быть очень жидким, так как его вязкость предохраняет возникновение повреждений радиодеталей при работе с ними. Например, могут пострадать микросхемы и другие электронные компоненты путем заливания их клеем из-за его жидкой консистенции.
• Следует обратить внимание на то, что повышенная концентрация электропроводящего порошка отрицательно влияет на клеящую способность и прочность клея. Чем больше в нем содержания порошка, тем клеящая способность, а также прочность соединения ниже.
• Для комфортной работы с клеем необходима достаточная скорость высыхания.
• Токопроводящий клей должен быть безопасным для человека и внешней среды.

Разновидности марок токопроводящего клея

Клеи самостоятельного изготовления и промышленного производства имеют отличия по качеству и свойствам. При выборе придется отдавать предпочтение либо хорошей проводимости, либо клеящей способности и скоростью застывания. Оптимальным и выгодным вариантом является приобретение токопроводящего клея для автомобиля, линолеума и других материалов.

Сегодня в продаже имеется широкий выбор таких клеев, основные из которых мы и рассмотрим.

Токопроводящий клей контактол

Наиболее популярной маркой токопроводящего клея является Контактол. Это инновационная марка клея немецкого концерна Келлер. Он специализируется на производстве токопроводящих и теплопроводящих составов клея по рецептам, на которые имеются соответствующие патенты.

Эта марка клея служит для установки электронных элементов, микросхем, устранения повреждений контактов, восстановления дорожек монтажных плат. Высокая электропроводность такого клея делает его незаменимым, когда нельзя применять паяльник. Клей Контактол в свою очередь разделяется на три марки.

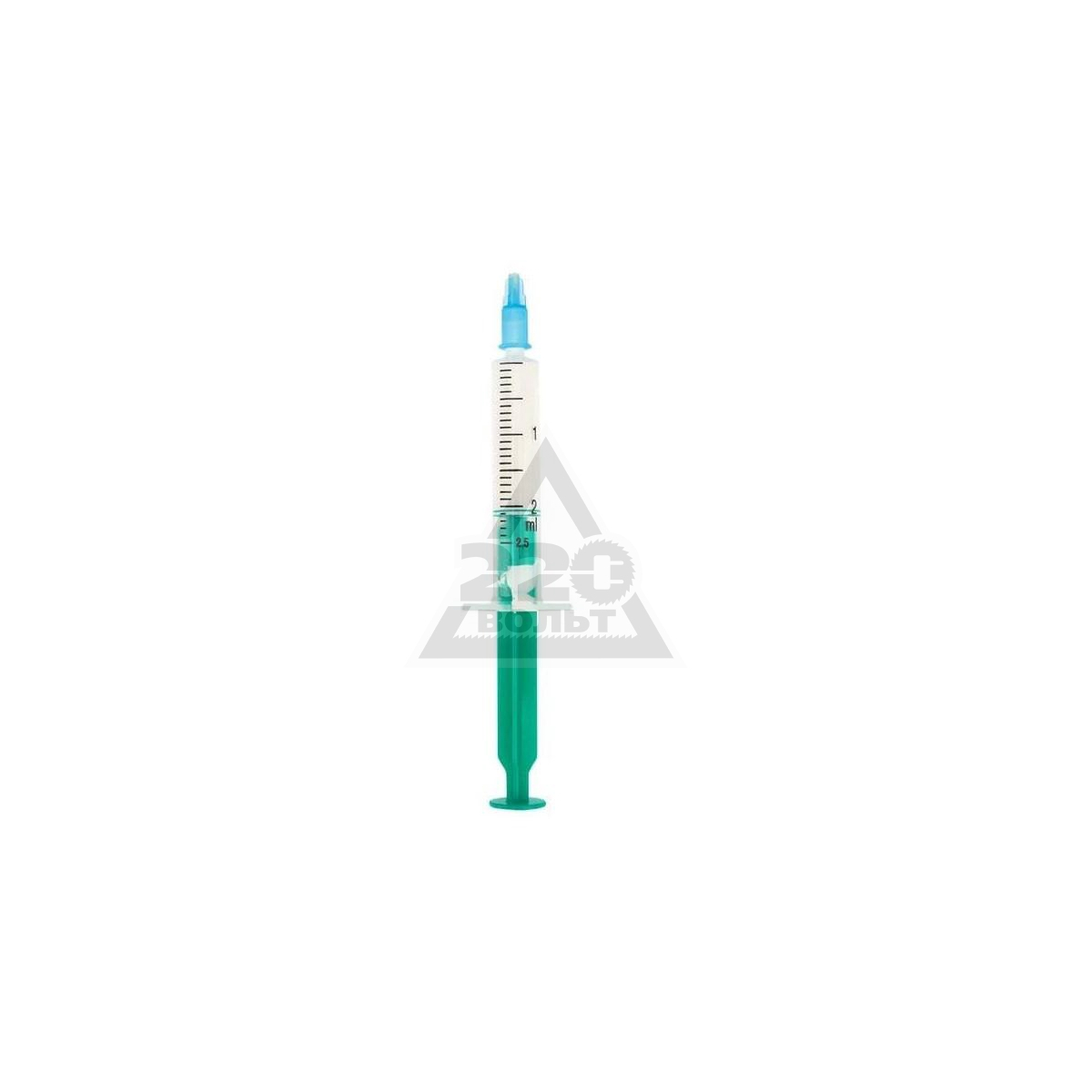

Контактол на серебре

Это вязко-текучая композиция, проводящая электрический ток, в виде одного компонента, служит для выполнения электропроводящих дорожек на основаниях, выполненных из диэлектрического материала (стекло, текстолит, гетинакс и т.д.).

Связующим элементом клея является синтетическая модифицированная смола. Токопроводящим наполнителем является порошок мелкой фракции из серебра. Такой клей обладает термической стойкостью, влагостойкостью и хорошей способностью к покрытию.

Объемное удельное сопротивление затвердевшего клея равно 0,01 Ом на см³. Клей производится в маленьких колбах весом 2 грамма.

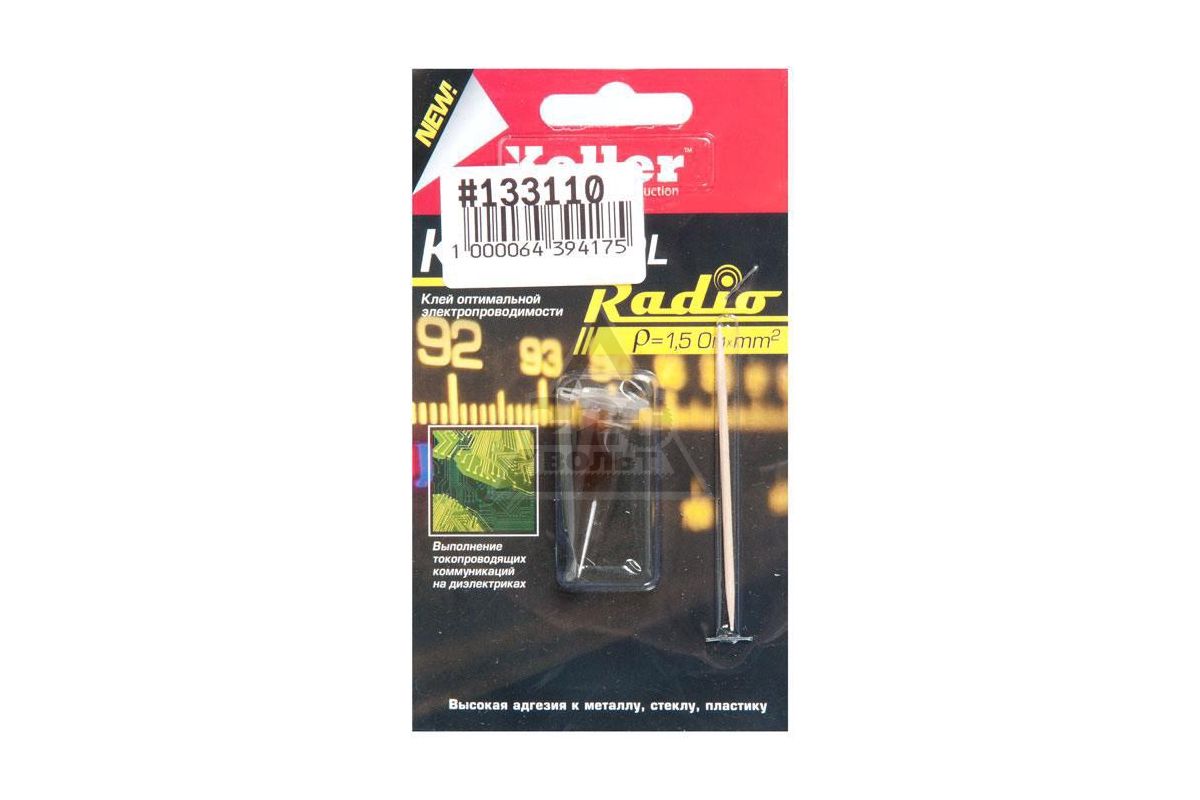

Контактол Радио

Это клей, готовый к применению, состоящий из одного компонента, предназначенного для формирования проводящих дорожек на диэлектрических материалах при изготовлении радиотехнических узлов. Связующей базой клея является также модифицированная смола. Свойства проводимости тока придает графитный порошок. Производится в миниатюрных пластмассовых колбах.

Маркер Контактол

Клей включает в себя поливинилхлоридную смолу в качестве связующего вещества. Материалом токопроводящего порошка является серебро. Корпус тюбика клея выполнен в виде маркера, откуда и появилось соответствующее название клея. Он служит для нанесения токопроводящих дорожек на платы, их соединения, выполнения перемычек и других работ. Оригинальная форма выпуска клея значительно упрощает процесс нанесения клея.

Для применения клея необходимо встряхнуть тюбик несколько раз для равномерного распределения токопроводящего наполнителя. После этого клей легко наносится на поверхность. Нанесенный клей быстро схватывается, и полностью затвердевает спустя 5-10 часов. Время затвердевания зависит от толщины нанесения. Для быстрой сушки можно использовать фен.

ASTRO him

Это клей, аналогичный Контактолу, служит для ремонта поврежденного обогрева стекол автомобилей. Способен соединить обрыв нитей размером до 2 см. В комплект упаковки клея входит трафарет с липким слоем, для удобства нанесения клея.

Mechanic MCN DJ 002

Это паста-краска, включающая серебряный порошок, обладающая свойством электропроводимости, и служащая для устранения неисправностей на монтажных платах, электронных элементах. В продажу поступает в виде шприца размером 0,7 миллилитра.

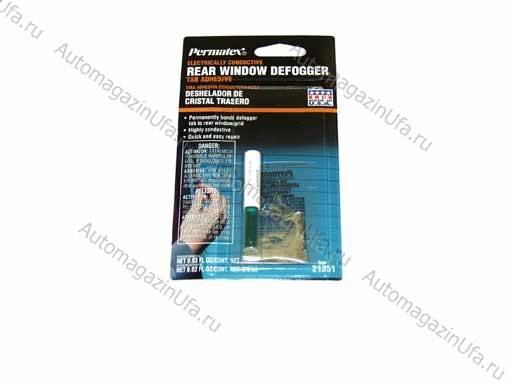

Permatex PR 21351

Двухкомпонентный клей, создан для ремонта повреждений нитей обогрева задних стекол автомобиля. Клей обладает устойчивостью к воздействию ультрафиолетовых лучей и к изменению температуры. Выпускается в тюбиках по 0,8 мл.

Элеконт

Адгезирующее средство, по свойствам аналогичное клею Контактол. Основой является эпоксидная смола.

Done deal

Американский токопроводящий клей. Характеристики состава клея превосходят отечественные образцы клеящих составов, однако его стоимость намного больше. Поэтому этот клей не нашел широкого применения.

Эласт

Токопроводящий лак Эласт применяют для восстановления электропроводного слоя кнопок электрических устройств, а также для ремонта трещин гибких шлейфов. Недостатком такого лака является его незначительный срок службы, по сравнению с клеящими составами.

Forbo615 Eurostar LinoEL

Электропроводный состав Форбо имеет хорошую электрическую проводимость, не имеет запаха. Также может использоваться для приклеивания ковровых покрытий к полу, в том числе ковролина, линолеума и других материалов.

Homakoll

Наиболее популярный клеящий состав, обладающий антистатическим эффектом. Хорошо показал себя в качестве соединения токопроводящих элементов.

ТПК-Э

Предназначен для соединения деталей из нержавеющей стали, обладает термической стойкостью. Температура эксплуатации находится в диапазоне -190 +200 градусов.

Похожие темы:

отзывы про электропроводящий с серебром

Современность практически невозможно представить без разнообразной техники. Она прочно вошла во все сферы нашей жизни. Но не многие знают, что при ее проектировании и ремонте уже давно и достаточно широко используются электропроводные и токопроводящие клеи. Они не только гарантируют качественное крепление деталей, но и обеспечивают их надлежащую работу. Далее рассмотрим, что представляет собой популярный клей Контактол на серебре, отзывы о нем, а также как правильно использовать растворы для приклеивания нитей накаливания на заднем стекле автомобиля keller и К-13б.

Применение

Состав и области применения

Для ремонта радио и другой техники нужно использовать такие растворы, которые запросто будут проводить через себя ток, а также обеспечивать надежное соединение. Для их получения кроме прочих компонентов в состав добавляют серебро или никель, а иногда даже палладий или золото. Стоит отметить, что чем больше этих элементов будет в растворе, тем сильнее он будет проводить ток, но тем слабее будет соединение. При производстве электропроводного клея Контактол этот момент был учтен и были определены оптимальные пропорции.

Для придания клеящему раствору большей эластичности в его состав обычно добавляют синтетические полимеры. Кроме эластичности такие компоненты обеспечивают надежное сцепление и понижают плотность клея. Благодаря имеющимся характеристикам клей токопроводящий Контактол на серебре 2г может использоваться для:

• монтирования микросхем и кристаллических элементов на платах;
• ремонта радио;
• соединения пьезокерамических пластин;
• приклеивания нитей накаливания на заднем стекле автомобиля;
• формирования блоков элементов на полимерных и алюминиевых изоляционный материалах и т.д.

Контактол-А 2г позволяет сделать электрические схемы более стойкими к вибрации и разнообразным нагрузкам, а также устойчивыми к постоянным перепадам температур.

Характеристики раствора

Популярный на сегодняшний день электропроводный и токопроводящий клей Контактол выпускается на основе синтетических смол, как в нашей стране, так и иностранными производителями. Серебро в нем используется в виде очень мелкого порошка. Вязкость электропроводного клеящего раствора Контактол может быть разной. Его можно смешивать с различными растворителями, к примеру, ацетоном или изопропанолом, и там образом получать более или менее вязкие составы.

Смеси с разной вязкостью используются для разных целей. Токопроводящий Контактол-А может запросто использоваться для восстановления токопроводящего слоя на кнопках пультов ДУ, а также при заделке трещин на гибких токоведущих шлейфах, Контактол Радио 2г используется для ремонта поврежденных дорожек, печатных плат и клавиатур, а смеси keller и К-13б – для приклеивания нагревательных элементов на заднем стекле автомобиля.

Особенности применения

Как свидетельствуют отзывы про клей Контактол 2г, использовать его достаточно просто. Для того чтобы осуществить ремонт необходимо:

• обезжирить склеиваемые поверхности и удалить с них грязь;
• размешивать содержимое тюбика до тех пор, пока не получится однородная масса;
• нанести состав на поверхность;
• подкорректировать расположение раствора лезвием;
• подождать пока смеси схватиться – это может занять до 20 минут.

При работе с электропроводным клеем Контактол могут помочь следующие полезные советы:

• удалить клеевой раствор с поверхности можно при помощи ацетона или этилового спирта;
• для уменьшения вязкости смеси можно использовать этиловый спирт, но не более 20% от общей массы раствора, иначе потеряются все свойства;
• для создания очень тонкой дорожки нужно нанести смесь на поверхность как можно меньшим слоем, дать ей подсохнуть, после чего лишнее удалить при помощи острого лезвия;
• для того чтобы уменьшить сопротивление клей можно нанести на поверхность несколько раз или же, как свидетельствуют отзывы мастеров, после высыхания раствора натереть поверхность чем-то металлическим до получения металлического блеска.

Как сделать своими руками?

Токопроводящий клей не обязательно покупать, его достаточно просто можно сделать своими руками. Для этого можно смешать один из вариантов представленных компонентов:

• кедровый лак, графит и медные опилки;
• суперклей и графит;
• цапонлак и графит;
• графит, серебро, нитроцеллюлозу, канифоль и ацетон;
• графит, серебро, винилхлорид и винилацетат.

Все компоненты обязательно нужно тщательно перемешивать до получения однородной консистенции. Каждая из смесей имеет свои «плюсы» и «минусы», а также различную вязкость, от которой будут зависеть токопроводящие свойства. Самым надежным считается последнее соединение, которое одновременно дает высокую прочность и отличную электропроводность.

Выбираем токопроводящий клей для ремонта

Среди специалистов, связанных с электричеством, сегодня популярны токопроводящий лак, клей и прочие составы. Они применяются радиолюбителями при монтировании микросхем, в компьютерной промышленности, в производстве высокоточного оборудования, кораблестроении и в других отраслях.

Отличие токопроводящего клея от обычного

Основное отличие заключается в том, что состав токопроводящего клея предполагает наличие определенных компонентов, которые обеспечивают необходимый уровень электропроводности.

Из отличий можно выделить также:

• более низкие прочностные показатели, чем у обычного;
• в составе, как правило, содержится графит, металл или оба компонента в комплексе;
• сфера применения имеет свою специфику;
• стоимость таких составов несколько выше.

Подборка токопроводящего клея

Существует несколько производителей токопроводящего клея как за рубежом, так и отечественные, которые гарантируют высокие показатели электропроводности.

1. Контактол. Вероятно, самый известный состав среди радиолюбителей. Токопроводящий клей контактол обладает высокой эластичностью, достаточной прочностью, изготавливается на основе серебра и быстро высыхает, что обеспечивает быстры и удобный монтаж. Купить токопроводящий клей этой марки можно в любом радиолюбительском магазине, однако, сами профессионалы в этой области отзываются о нем довольно плохо. Но есть и положительные отзывы.
2. Элеконт. Токопроводящий клей, который пригодится каждому автовладельцу. Это эпоксидный состав. Отзывы о нем также не обнадеживают.
3. Done deal. Это зарубежный представитель этого вида клея. Токопроводящий клей done deal обладает повышенной надежностью и прочностью, что делает его лучшим, по сравнению с отечественными аналогами.
4. Homakoll. Довольно популярная марка токопроводящего клея, которая уже давно зарекомендовала себя на рынке. Используется крупными компаниями как клей электропроводящий для напольных покрытий с антистатическим действием.
5. Mastix. Эта компания представляет электропроводящий клей для ремонта подогрева заднего стекла. токопроводящий клей mastix считается одним из лучших в этом сегменте.
6. ТПК-Э. Марка отличается своими техническими характеристиками. Такой клей будет функционировать в при самом широком диапазоне температур. От -190 до +200°C. Используется на предприятиях.

Токопроводящий клей своими руками

Многие начинающие радиолюбители задаются вопросом, как сделать токопроводящий клей своими руками. Здесь необходимо внести ясность в некоторые вопросы, которые новички задают чаще всего.

1. Проводит ли ток клей момент? Это клей, который был разработан и представлен немецкой компанией Хенкель. Всего было создано 6 составов для различных целей, но ни один из них не проводит ток.
2. Проводит ли супер клей электричество? Чтобы ответить на этот вопрос, необходимо обратиться к самому понятию электропроводящего материала. Супер клей не содержит компонентов, которые позволили бы назвать его электропроводным (графит, металлы), поэтому его показатели в этом плане практически не отличаются от пластмассы.
3. Проводит ли эпоксидный клей электричество? Эпоксидная смола не проводит электрический ток по вышеуказанной причине.
4. Можно ли ремонтировать при помощи такого клея провод высокого напряжения? Мастера не рекомендуют этого делать, так как это идет вразрез с правилами безопасности при работе с электричеством.
5. Почему контактол не работает? В современное время появилось очень много подделок этого клея, поэтому лучше приобретать этот клей с гарантиями от производителя.
6. Какой клей проводит электрический ток? Любой клей, в состав которого входят электропроводящие компоненты в достаточном объеме.

Инструкция по изготовлению

В последнее время радиолюбители нелестно отзываются о современных производителях токопроводящего клея. Быть может, все дело в подделках или сами производители предоставляют некачественный товар. К тому же, токопроводящий клей для микросхем и другого оборудования иногда нужен срочно, и времени на его приобретение или заказ нет. В таком случае можно изготовить такой состав самостоятельно, воспользовавшись нашей инструкцией.

Как сделать токопроводящий клей? Для начала необходимо запастись необходимым набором материалов. Он довольно скромен:

• графитовый стержень от строительного или простого карандаша, который и будет выступать основным токопроводящим элементом в получившемся составе;
• канцелярский нож;
• лист бумаги для сбора графитной пыли;
• молоток;
• емкость для сбора графитной пыли;
• лак для ногтей.

Для начала вам необходимо получить графитный стержень. При помощи канцелярского ножа сточите деревянную часть карандаша до такого состояния, когда графитный стержень можно будет вынуть. После этого положите стержень на лист бумаги, закройте его так, чтобы пыль не разлетелась в стороны и молотком измельчите грифель до состояния пыли. Эта пыль и станет токопроводящим элементом. Соберите пыль в емкость (для этого отлично подойдет обыкновенная крышка от пластиковой бутылки). Налейте в емкость лак для ногтей и тщательно перемешайте с графитной пылью при помощи деревянных палочек, которые могли остаться после обработки карандаша. Теперь токопроводящий клей готов! Удобство этого клея в том, что у вас есть право на ошибку. Лак для ногтей легко удаляется при помощи специального состава.

Нужно заметить, что графит – не единственный материал, на основе которого может быть изготовлен токопроводящий клей.

В народе известны также составы, которые используют в своей основе металлическую крошку или пыль. Можно включить воображение и вспомнить школьный курс химии и физики, где говорилось о токопроводящих материалах. Приведем пример. Графит – это по своей сути углерод с характерной кристаллической решеткой. Углерод также содержится в продуктах горения дерева – в саже. По этой причине токопроводящий клей с сажей также является довольно популярным среди радиолюбителей.

Особенности самодельного клея

1. Никто не застрахован от ошибок. Когда вы что-либо делаете своими руками, вы рискуете сделать что-то не так, в результате чего можно повредить дорогостоящее оборудование. Поэтому в некоторых случаях лучше доверить профессионалам и потратиться на приобретение фирменного состава.
2. Надежность клея на основе лака для ногтей не так высока, как у покупного клея. Помните о том, что такой лак не будет служить вам вечно и рано, и его ресурс прочности закончится довольно скоро.
3. Лак для ногтей довольно долго высыхает, по сравнению с покупными аналогами.
4. Самодельный токопроводящий клей гораздо дешевле в изготовлении.
5. Процесс изготовления занимает меньше 3 минут, что не сильно тормозит рабочий процесс.

Все эти факты говорят о том, что лучше всего приобрести однажды фирменный токопроводящий клей и пользоваться им долгое время, чем каждый раз делать свой состав, который будет быстро выходить из строя.

Токопроводящий клей – отличное средство для тех, кому необходимо быстро и эффективно осуществить ремонт электрооборудования. И только вам решать, изготовить клей самостоятельно или купить зарекомендованную марку.

Токопроводящий клей Keller Контактол — «Контактол спасет любимую клавиатуру, залитую чаем»

Этот электротехнический клей был приобретен для починки клавиатуры. После того, как была пролита целая кружка горячего чая, просушка уже не помогла и некоторые контактные дорожки выгорели. В целом клавиатура после этого даже работала, но кроме части кнопок.

Первое решение было – использовать скотч и медный провод, который был под рукой, для приклеивания к неповрежденным концам дорожек, чтобы восстановить их проводимость.

(скотч хоть и выглядит серебрянным, но не токопроводящий, что важно)

Работоспособность дорожек проверялась с помощью мультиметра (что необязательно).

Этот способ хотя и был бы быстрым и дешевым, в нем были недостатки:

1. Приклеивая на скотч, имеется риск отклеивания и смещения проволочки, что привело бы к разрыву цепи (как было до починки), либо к замыканию соседних дорожек и возможности их перегорания.

2. Использование медного провода менее эстетичный метод починки.

3. Сложность ремонта повышается, если повреждение не единичное, а много сгоревших мест.

Второе и заключительное решение – использовать токопроводящий клей.

Контактол оказался очень хорошим, справился со своей задачей и клавиатура снова в бою. Вместе с колбочкой клея идет обычная зубочистка и для перемешивания клея, и для нанесения.

Зубочистка — это далеко не самый удобный инструмент в данном случае, но вполне справился со своими задачами. Колбочка очень плотно, отлично закрывается.

В начале была попытка ровного нанесения используя малярный скотч, но быстрее и удобнее без него. Важно при нанесении клея не заходить на соседние дорожки.

Сам клей расслаивается, поэтому его всегда перед нанесением нужно перемешивать, перемешивается он легко и быстро.

Запах у него обычного спирта, который мгновенно выветривается при нанесении, а сам клей быстро высыхает на поверхности. Серебряный цвет клея хорошо выглядит после высыхания (поскольку существуют и другие токопроводящие клеи, к примеру, графитовый, который очень черный, можно и про цвет упомянуть).

Очень просто смывается с рук, если что. Для ремонта было использовано около трети клея.

P.S. чтобы затопления больше не случалось, было решено купить кружки с максимально устойчивым дном.

Страница не найдена – El-brus

Все категорииЛакокрасочные материалы   Клей      Анкер химический      Клей для напольных покрытий      Клей для обоев      Универсальный клей      Холодная сварка, Клей ЭДП, Поксипол      Жидкие гвозди      Клей для дерева      Клей ПВА      Клей Специальный      Клей термостойкий      Клей МОМЕНТ   Краска      Грунт ГФ-021      Краска аэрозольная      Краска водно-дисперсионная      Краска масляная МА-15      Краска резиновая      Краска специального назначения      Эмаль         Эмаль акриловая         Эмаль грунт         Эмаль для пола         Эмаль для радиаторов         Эмаль износостойкая         Эмаль НЦ-132         Эмаль ПФ-115         Эмаль термостойкая   Пропитки      Средство защитно-декоративное для древесины      Защитные средства для древесины      Морилка   Герметики   Колер   Лак   Монтажная пена   Растворители и очистителиВентиляция   Анемостаты и диффузоры   Вентиляторы   Воздуховоды алюминиевые гофрированные   Воздуховоды ПВХ   Выход стенной   Люк пластмассовый   Люк металлический   Площадка торцевая металл/пластик   Решетки вентиляционные      Решетки ПВХ      Решетки стальные   Соединительно-монтажные элементыИнструмент   Абразив      Брусок точильный      Бумага шлифовальная      Губка для шлифования      Диски алмазные      Диски отрезные/пильные      Диск шлифовальный обдирочный      Круги заточные/лепестковые      Лента бесконечная      Сетка абразивная      Чашка алмазная зачистная      Шарошки      Щетки для дрели и УШМ      Щетки по металлу   Ручной инструмент      Инструмент по кафелю и стеклу      Штукатурно-малярный инструмент         Терки, полутерки, гладилки         Валики         Кельмы и ковши         Ведра, тазы, ванночки малярные         Кисти         Крестики для плитки, клинья         Маркер и карандаш         Насадка-миксер         Отвесы         Правила         Шнуры отбивочные, строительные         Шпатели и цикли      Пистолеты для пены и герметиков      Инструмент по гипсокартону      Столярно-слесарный инструмент         Ключи         Бородки и кернеры         Зубила         Кабелерезы         Молотки, кувалды, кирки, киянки         Болторезы         Набор инструментов         Напильники и надфиль         Буравчики и дрель ручная         Заклепочник         Гвоздодеры и лом         Стеклодомкрат         Пистолеты клеевые         Стамеска         Степлер мебельный         Ножницы по металлу         Нож         Отвертки         Пилы         Рубанок         Съемник стопорных колец         Резцы по дереву         Струбцины и тиски         Стусло         Топоры и колуны      Инструмент для вязки арматуры      Губцевый инструмент      Измерительный инструмент   Аксессуары для ручного инструмента      Гвозди для пневматического нейлера      Скобы для степлера      Стержни для пистолета клеевого      Заклепки для заклепочника      Рукоятка для молотка и кувалды      Лезвие для ножа      Полотно для пилы      Рукоятка для топора   Электроинструмент      Паяльное оборудование      Аппарат для сварки полипропиленовых труб      Газонокосилки      Дрели и шуруповерты      Ленточно-шлифовальная машина      Лобзик, пила      УШМ (болгарки)      Шлифмашина вибрационная, рубанок      Мойка высокого давления      Краскопульты      Сварочный аппарат      Точило      Фен строительный      Фрезер   Аксессуары для электроинструмента      Аксессуары для дрели      Аксессуары для сварки      Коронки      Нож для электрорубанка      Полотна для электролобзика      Сверла, буры, зубила, пики         Буры по бетону         Пики         Сверла по бетону         Зенкер         Зубила для электроинструмента         Сверла по дереву         Сверла по металлу         Сверла по газо- и пенобетону         Набор         Сверло фрезерное         Сверло по керамике      Свеча зажигания      Пильная цепь      Шина для бензопилы      Аксессуары для УШМ      Средство для пайки      Масло моторное, цепное      Лески, катушки, диски   Средства защиты      Маски, очки, жилеты и прочее      Щитки лицевые      Удерживающая система      Перчатки и руковицыСад и огород   Почвогрунт      Земля      Дренаж      Удобрения   Пленка   Товары для рассады и растений      Вазоны/кашпо/ящики      Дуги/шпалеры/парник      Семена      Инвентарь для рассады      Средства защиты растенийСантехника   Гидроаккумулятор   Канализация      Внутренняя канализация ПВХ         Заглушка и зонт         Крестовина         Муфта         Отвод         Переход         Ревизия, аэратор, обратный клапан         Тройник         Труба         Хомут      Дренажные трубы      Манжета      Наружная канализация ПВХ         Заглушка         Муфта         Отвод         Переход         Ревизия         Тройник         Труба      Люк полимерно-композитный   Металлопласт      Коллектор МП      Кран металлопласт      Крестовина металлопласт      Муфта металлопласт      Тройник металлопласт      Труба металлопласт      Уголок металлопласт      Инструмент для металлопласта      Комплектующие для металлопласта   Насосы      Реле давления   Отопление      Бак расширительный      Водонагреватель      Воздухоотводчик      Группа безопасности      Клапан предохранительный      Радиаторы, комплектующие, сушилки      Котел отопительный      Кран для радиатора      Насос циркуляционный      Редуктор давления      Теплоносители      Термометр/манометр      Терморегулятор      Трубы для отопления      Штуцер 3-5 выводной   ПНД      Заглушка ПНД      Кран ПНД      Муфта ПНД      Отвод ПНД      Тройник ПНД      Труба ПНД      Обратный клапан      Седелка-крепление для ПНД   Полипропилен      Инструменты для полипропилена металлопласта      Коллектор ППР      Краны шаровые, вентили ППР      Крестовины      Муфта      Настенные комплекты      Труба РР      Обвод      Опора      Тройники      Угольники      Фильтр косой PPR   Газ      Вставка диэлектрическая      Баллон газовый      Газ в баллончиках      Горелка газовая      Кран газовый      Плита газовая      Подводка для газа      Шланг, редуктор, манометр   Краны шаровые латунь, вентили, коллекторы      Вентиль и задвижка      Коллектор      Кран для подключения санприборов      Кран с носиком      Кран шаровой простой      Кран шаровой “мини”      Кран шаровой “американка”      Кран шаровой “BUGATTI”      Кран шаровой трёхходовой      Краны специального назначения   Сантехнические принадлежности      Аксессуары для ванной комнаты и туалета      Вантуз, трос для прочистки унитаза      Крепления сантехнические      Лейки, шланги для душа, душевые стойки, держатели      Смесители         Смесители для кухни         Смесители для раковины         Смесители гигиенические   Мойка, умывальник, поддон душевойСкобяные изделия   Доводчики, пружины дверные   Глазок дверной   Замки      Замки врезные      Замки велосипедные      Замки навесные      Замки накладные      Замки мебельные, почтовые и проч.    Защелки дверные   Кронштейны   Личинки и аксессуары   Мебельные комплектующие   Вешалки и крючки   Профили и трубы алюминиевые   Ограничитель оконный   Петли   Проушины   Шпингалеты, крючки, засовы   Фиксаторы дверные   Ручки дверные и оконные   Уголки оконные   Упоры дверные   Крепеж      Монтажный комплект      Анкер регулировочный      Держатели для зеркала      Уголок крепежный, пластина, скоба      Лебедка      Такелаж (Грузовой крепеж)         Цепи         Карабины         Коуш         Крюк S         Ролик-блок         Рым-болт, рым-гайка         Талреп         Трос         Вертлюг         Зажим троса      Метизы         Глухари         Шуруп-костыль, кольцо, полукольцо         Саморезы            Саморезы по дереву            Саморезы для сэндвич-панелей            Саморезы по металлу            Саморезы ПШО и ПШС         Шуруп по бетонуСтроительные материалы   Сухие смеси      Наливной пол      Шпаклевка      Штукатурка      Затирки      Шпатлевка готовая      Гидропломба      Жидкое стекло      Добавки пластификаторы      Жаростойкие смеси      Клей сухой      Смеси      Добавки противоморозные      Сетка стеклотканевая   Адгезионные материалы      Бетоноконтакт      Грунтовка   Изоляционные материалы      Полиэтилен вспененный      Гидроизоляция      Термоизоляция      Тепло-звукоизоляция   Кровля и фасад      Гибкая черепица/Профлист/Рубероид      Водосточная система         Крепление         Конек         Отлив         Труба         Желоб и заглушка         Прочее   Листовые материалы   Поликарбонат   Пиломатериал      Вагонка      Доска обрезная      Доска пола      Доска строганная      Столярные изделия         Наличник         Раскладка и штапик         Лестницы и комплектующие         Двери межкомнатные         Мебельные щиты         Окна деревянные         Плинтус      Имитация и блок-хаус   Декоративно-отделочные материалы      Жесткие обои      Плинтус полистирол      Панели ПВХ      Плинтус ПВХ и комплектующие      Раскладка под плитку      Угол ПВХ      Подоконник ПВХ   Пороги металлические   Асбестоцементные материалы   Комплектующие для каминов и печей   Заборы и ограждения   Металлопрокат      Арматура и квадрат      Полоса      Проволока      Сетка сварная      Сетка тканая      Труба профильная      УголокЭлектрика   Автоматы      Автомат АВВ      Автомат ИЕК   Блоки      Блоки открытой установки      Блоки скрытой установки   Боксы      Боксы ОУ      Боксы СУ   Вилки   Выключатели, переключатели   Гофра, хомуты, клипсы, скобы      Гофра (ПВХ, Металлорукав)      Дюбель-хомут      Клипса и комплектующие для гофры, скоба металл      Скоба для э/провода      Хомуты   Звонки   Измерительные приборы, Трансформаторы, Реле, Термометры   Изолента, Термоусадка   Кабель-каналы   Клеммы, зажимы/сжимы   Колодки   Лампы      ДРВ/ДРЛ/ДНаТ      Лампы для растений      Лампы зеркальные      Лампы инфракрасные      Лампы накаливания      Лампы для светильников      Лампы галогенные      Лампы светодиодные   Переходники   Подрозетники   Провода, изоляторы      Изоляторы      Провода      СИП      TV-провод, телефония, интернет   Прожектора, Датчики движения, Фотореле   Разьемы, Штекеры, Наконечники   Патроны   Рамки для розеток и выключателей   Распаячные коробки   Розетки и штепсельные гнезда      Штепсельные гнезда      Розетки   Светильники и корпусы светильников      Бра      Корпусы светильников      Комплектующие к светильникам      Люстра      Светильник для бани и сауны      Светильник для растений      Светильник с цоколем Е14 и Е27      Светильник LED      Светильник люминисцентный      Светильник настольный      Светильник-ночник      Светильник переносной   Ленты LED и адаптеры питания   Телефония, интернет, телевидение   Тройники и четверники   ТЭНы   Удлинители и сетевые фильтры   Шины и DIN-рейки   Фонари      Фонари КОСМОС и CAMELION      Фонари ЭРА и ТРОФИ      Фонари налобные   Щитки   Элементы питанияТовары для дома   Банные штучки   Автомобильные аксессуары   Товары для кухни      Клеенка, скатерти   Товары для уборки   Лестницы   Бытовая химия      Антисептики   Товары для ванной   Поролон, обивка, уплотнители для дверей/окон и пр.

Электропроводящие клеи — Permabond

Электропроводящие клейкие изделия в основном используются в электронике, где компоненты необходимо удерживать на месте и между ними может проходить электрический ток.

В зависимости от зазора между компонентами большинство клея общего назначения (таких как анаэробные, цианоакрилаты, эпоксидные смолы и клеи на акриловой основе) действуют как электрический изолятор. Некоторые предлагают улучшенную теплопроводность, чтобы помочь с регулированием температуры электронных компонентов и радиаторов, отводя тепло от чувствительных компонентов.Поскольку во многих случаях (особенно при использовании анаэробного или цианоакрилатного клея) отсутствует контроль линии клея и детали фактически соприкасаются (при этом клеи заполняют микроскопические щели), некоторый электрический заряд все еще может передаваться, поскольку контакта металла с металлом достаточно. происходит.

Некоторые чувствительные к температуре электронные компоненты нельзя паять (поскольку высокая температура жидкого припоя и паяльника может привести к повреждению компонента). Для этого типа применения требуется электропроводящий клей, который можно использовать вместо припоя. Печатные платы с компонентами, прикрепленными к обеим сторонам, также могут выиграть от использования электропроводящего клея, поскольку процесс сборки проще без риска падения компонентов с нижней стороны, когда детали припаяны сверху. Использование электропроводящего клея для всего электрического узла исключает необходимость повторного протекания припоя.

Применения для электропроводящих клеев не ограничиваются только приклеиванием компонентов к печатным платам или присоединением кристаллов, они могут быть очень полезны для других электронных приложений, где подложки чувствительны к температуре, например, для сенсорных панелей, ЖК-дисплеев, нанесения покрытий и приклеивания чипов RFID. , и монтаж светодиодов.В солнечных элементах также используются клеи вместо припоя, поскольку меньше коробление и повреждение чувствительных пластин, из которых состоят солнечные элементы.

Выбор электропроводящего клея

При выборе электропроводящего клея следует учитывать несколько важных моментов:

• Уровень электропроводности (или объемного удельного сопротивления).
• Вязкость и реология клея — должен ли он хорошо течь или стоять горделивой каплей (с высокой «влажной» прочностью).
• Размер частиц наполнителя — что допустимо или необходимо?
• Механизм отверждения и скорость отверждения — как вы планируете отверждать клей, например, двухкомпонентная смесь, а затем отверждение при комнатной температуре или отверждение при нагревании — если в процессе нанесения используются компоненты, чувствительные к температуре, подходит ли отверждение при нагревании? Как быстро клей должен застыть?
• Рекомендации по производственной линии — какова производительность? Этот процесс полностью автоматизирован или выполняется вручную? Как будет дозироваться клей?
• Тип склеиваемых материалов и требуемый уровень адгезии — конструкция шва, требуемая прочность, любое различное тепловое расширение и сжатие, теплопроводность, температура стеклования, требования к гибкости.
• Условия окружающей среды — температура, воздействие химикатов, влажность и т. Д.
• Испытания на соответствие клею, например, испытания на падение, испытания на ускоренное старение.
• Цвет, запах, меры по охране здоровья и безопасности, транспортировка, хранение и срок годности.
• И не забывая об одном из самых важных соображений — стоимости!

Типы электропроводящего клея

Электропроводящий клей может иметь несколько различных химических составов:

• Электропроводящий силиконовый клей — они могут быть наполнены графитом и часто используются для защиты от электромагнитных / радиопомех или для антистатических систем.Эти материалы, как правило, имеют очень высокую вязкость и густую консистенцию, что делает их подходящими для более крупных применений, таких как прокладки или склеивание / герметизация больших площадей. Электропроводность довольно ограничена (поэтому они не являются хорошей заменой припоя). Объемное сопротивление обычно составляет около 0,09 Ом ∙ см.
• Двухкомпонентный эпоксидный клей — они состоят из смолы и отвердителя и доступны в широком диапазоне вязкости (при сильном наполнении проводящим металлом вязкость может стать довольно высокой). При заполнении серебром объемное удельное сопротивление может составлять всего 0,0001 Ом ∙ см.
• Однокомпонентный эпоксидный клей — обычно они отверждаются при нагревании, поэтому необходимо соблюдать осторожность, чтобы выбрать график отверждения, который не повредит чувствительные электронные компоненты. Замороженные эпоксидные смолы мгновенного отверждения также популярны в электронной промышленности; эти продукты требуют хранения в морозильной камере и отверждаются при достижении комнатной температуры. Их транспортировка и хранение могут быть дорогими. Однокомпонентная эпоксидная смола с серебряным наполнением может достигать такой же высокой проводимости, как и двухкомпонентная эпоксидная смола с аналогичным наполнением.
• Полиуретановые клеи с серебряным наполнением — они начинают появляться на рынке. Это двухкомпонентные клеи, поэтому они либо требуют смешивания, либо поставляются предварительно смешанными и замороженными, как эпоксидные смолы быстрого отверждения. Они обладают высокой прочностью на отслаивание и гибкостью. Поскольку они заполнены серебром, можно достичь высокого уровня проводимости (от 0,0001 Ом ∙ см до 0,0004 Ом ∙ см).

Разработка электропроводящего клея

Как и во многих других вещах в жизни, есть определенные компромиссы.В случае электропроводящего клея это:

Электропроводящие наполнители можно считать:

Электрические свойства клеев — Терминология

Что такое проводимость, удельное сопротивление и диэлектрическая прочность, как они проверяются и что означают измерения? Глядя на технические спецификации, сравнивая продукты, можно очень запутаться. Используется так много разных единиц измерения, что очень сложно сравнивать продукты конкурентов, когда никто не использует одни и те же методы испытаний или единицы измерения.По этой причине всегда рекомендуется тестировать клеи для проверки их пригодности, а не отказываться от клея на основе сравнения технических паспортов.

Диэлектрическая прочность

Это относится к электроизоляционному клею, т. Е. Нельзя проводить электричество. Для многих заливок и инкапсуляции требуется эпоксидный клей с высокой диэлектрической прочностью.

Это максимальное напряжение, которое клей может выдержать до того, как он разрушится. Оно также известно как «напряжение пробоя» по причинам, которые сами по себе объясняются.

Стандартный промышленный тест — ASTM D-149. На результаты влияют толщина клея и температура, при которой проводится тестирование. Важно сравнивать на равных!

В США диэлектрическую прочность часто определяют в вольтах на мил (тысячную долю дюйма). В других местах это в основном В / см (или мм, или м)

Преобразовать:

1 В / м = 2,54 x 10 ^-5 В / мил
1 В / мил = 3,94 x 10 ⁴ В / м
1 В / м = 0,001 В / мм
1 В / мм = 1000 В / м
1 В / мм = 1 кВ / м
1 кВ / мм = 1000 кВ / м

Для сравнения, типичная диэлектрическая прочность различных типов клея составляет:

Диэлектрическая постоянная

Это способность клея накапливать заряд (электрический поток). На это влияет температура, а также температура стеклования (Tg) клея, поскольку изоляционные свойства изменяются выше и ниже Tg. Чем выше Tg, тем лучше сохраняются диэлектрические свойства при повышенных температурах. Типичные значения для изоляционных эпоксидных клеев составляют от 4 до 6 при частоте около 1 мГц.

Объемное сопротивление

Измеряет электрическую проводимость или электрическое сопротивление материалов с учетом размеров образца (отсюда «объемная» часть).Связанные с этим стандарты испытаний — это старые стандарты MIL STD-883, ASTM D2739 и ASTM D257-99, которые представляют собой метод испытаний для измерения сопротивления постоянному току или проводимости изоляционных материалов. Единицами измерения, связанными с объемным удельным сопротивлением, обычно являются Ом ∙ см. Чем ниже значение, тем более электропроводным является клей.

Что означают изотропность и анизотропия по отношению к электропроводящим клеям?

Изотропные проводящие клеи электропроводны во всех направлениях и идеально подходят для прикрепления кристаллов, склеивания микросхем, крепления SMD и т. Д.Анизотропные проводящие клеи проводят электричество только в одном направлении, поэтому они часто используются для очень чувствительных электронных компонентов, таких как светодиоды, ЖК-дисплеи, RFID.

Для получения дополнительной помощи и советов, рекомендаций по продуктам и информации о клеях Permabond для электронных компонентов, пожалуйста, свяжитесь с Permabond, и мы организуем для вас дальнейшую помощь наших химиков.

Щелкните, чтобы загрузить брошюру Permabond по клею для электроники.

Сообщение навигации

Клеи с электропроводностью | Panacol-Elosol GmbH

Элеколит® 3012	склеивание электропроводящих деталей трафаретная печать	пастообразный	эпоксидная	термический	электропроводящий (ICA) теплопроводящий подходит для трафаретной печати
Элеколит® 3025	склеивание термочувствительных компонентов	80 000–90 000	2-х компонентная эпоксидная смола	термический комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 3036	соединение термочувствительных компонентов, соединение гибких цепей	пастообразный	2-х компонентная эпоксидная смола	термический комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 3043	антенна печать соединение керамических предохранителей	4 000–5 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3063	LCD соединение соединение гибких проводников	150 000–190 000	акрилат	УФ + давление VIS + давление	электропроводящий (ACA)
Элеколит® 3064	LCD соединение соединение гибких проводников	гелеобразный	акрилат	УФ + давление VIS + давление	электропроводящий (ACA)
Элеколит® 3065	соединение гибких цепей дисплей и герметизация сенсорного экрана	пастообразный	акрилат	УФ + давление VIS + давление термическое	электропроводящий (ACA) прозрачный коричневатого цвета
Элеколит® 323	склеивание электронных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический	электропроводящий (ICA) теплопроводящий ISO 10993-5 / -12 сертифицирован
Элеколит® 325	склеивание термочувствительных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 327	склеивание электропроводящих деталей	пастообразный	полиимид	термический	электропроводящий (ICA) теплопроводящий высокая термостойкость до 275 ° C
Элеколит® 336	склеивание термочувствительных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический, комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 342	Защита от электростатического разряда	1 000–2 000	акрилат	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3653	склеивание электропроводящих деталей идеально подходит для деталей, подверженных сильным вибрациям	8 000–13 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3655	Светодиодная матрица	5 000-15 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий тиксотропный серебристый
Элеколит® 3661	соединение гибких межкомпонентных устройств	20. 000-40.000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий стабильный гибкий
Элеколит® 414	печатные дорожки на гибких подложках	20 000–25 000	полиэстер	термический	электропроводящий (ICA) теплопроводящий

Электропроводящие клеи | Panacol-Elosol GmbH

Элеколит® 3012	склеивание электропроводящих деталей трафаретная печать	пастообразный	эпоксидная	термический	электропроводящий (ICA) теплопроводящий подходит для трафаретной печати
Элеколит® 3025	склеивание термочувствительных компонентов	80 000–90 000	2-х компонентная эпоксидная смола	термический комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 3036	соединение термочувствительных компонентов, соединение гибких цепей	пастообразный	2-х компонентная эпоксидная смола	термический комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 3043	антенна печать соединение керамических предохранителей	4 000–5 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3063	LCD соединение соединение гибких проводников	150 000–190 000	акрилат	УФ + давление VIS + давление	электропроводящий (ACA)
Элеколит® 3064	LCD соединение соединение гибких проводников	гелеобразный	акрилат	УФ + давление VIS + давление	электропроводящий (ACA)
Элеколит® 3065	соединение гибких цепей дисплей и герметизация сенсорного экрана	пастообразный	акрилат	УФ + давление VIS + давление термическое	электропроводящий (ACA) прозрачный коричневатого цвета
Элеколит® 323	склеивание электронных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический	электропроводящий (ICA) теплопроводящий ISO 10993-5 / -12 сертифицирован
Элеколит® 325	склеивание термочувствительных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 327	склеивание электропроводящих деталей	пастообразный	полиимид	термический	электропроводящий (ICA) теплопроводящий высокая термостойкость до 275 ° C
Элеколит® 336	склеивание термочувствительных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический, комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 342	Защита от электростатического разряда	1 000–2 000	акрилат	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3653	склеивание электропроводящих деталей идеально подходит для деталей, подверженных сильным вибрациям	8 000–13 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3655	Светодиодная матрица	5 000-15 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий тиксотропный серебристый
Элеколит® 3661	соединение гибких межкомпонентных устройств	20. 000-40.000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий стабильный гибкий
Элеколит® 414	печатные дорожки на гибких подложках	20 000–25 000	полиэстер	термический	электропроводящий (ICA) теплопроводящий

Электропроводящие клеи Master Bond

Master Bond производит ряд электропроводящих клеев, герметиков и покрытий для точных требований к характеристикам. В нашем ассортименте:

В приведенной ниже таблице показаны значения электропроводности, которые могут быть достигнуты для некоторых классов систем с различными наполнителями:

Химический состав систем электропроводящего клея Master Bond

Линия электропроводящих клеев

Master Bond состоит из эпоксидных смол, силиконов, эластомеров, отверждаемых при комнатной температуре, и силикатов натрия. Каждый сорт Master Bond этих составов содержит различные типы, формы, размеры, объемы хлопьев с высокой проводимостью, частиц, сфер, гранул для обеспечения низкого объемного удельного сопротивления для склеивания, герметизации и нанесения покрытий. Выбор наиболее подходящего химического состава для удовлетворения ваших требований к клею важен для получения наиболее желаемых рабочих характеристик / технологических свойств. Особое внимание следует уделять вязкости / реологии, механизму отверждения, скорости отверждения, прочности, пригодности к эксплуатации при высоких / низких температурах, T _г , сроку годности, хранению и т. Д.помимо уровня проводимости (удельного объемного сопротивления). Понимание компромисса между этими различными химическими составами жизненно важно для удовлетворения ваших потребностей в электронной упаковке и сборке.

Эпоксидные смолы электропроводящие

Высокопрочные пасты и пленочные клеи не содержат растворителей и свинца. Однокомпонентные системы термического отверждения быстро отверждаются при умеренных температурах, не требуют смешивания, равномерно распределяются, оптимизируют обработку, избегая отходов. Специальные марки содержат частицы серебра сверхмалого размера, исключительно тонкие линии связи, впечатляющее термическое сопротивление и удельное объемное сопротивление

Электропроводящие эпоксидные пленочные клеи обеспечивают равномерную толщину линии склеивания, минимальное выдавливание во время склеивания и превосходную прочность склеивания.Эти формулы B-стадии обладают исключительной прочностью, хорошей стабильностью при хранении и отверждаются при умеренных температурах. Пленки можно нарезать различной формы и размера. Доступны заготовки нарезки по индивидуальному заказу для допусков на свет в различных конфигурациях. Пленочные клеи Master Bond не требуют замораживания.

Силиконы электропроводящие

Однокомпонентные неагрессивные системы отверждаются при температуре окружающей среды при воздействии атмосферной влаги. Пастообразные материалы с высокой вязкостью обладают высокой скоростью без липкости, гибкостью и устойчивостью к высоким температурам до 400 ° F для использования в склеивании, уплотнении, экранировании EMI / RFI. Компаунды с низким уровнем напряжений хорошо прилипают к широкому спектру поверхностей, включая другие силиконовые поверхности. Двухкомпонентные системы аддитивного отверждения имеют удобные пропорции смешивания один к одному, длительный срок службы, низкую усадку и отверждение при температуре окружающей среды или быстрее при повышенных температурах. Они не требуют воздуха для сшивки. Системы имеют строго контролируемую вязкость и обеспечивают превосходную защиту от воздействия влаги, вибрации, термоциклирования. Продукты обладают высоким удлинением, защищают от коррозии, обладают отличной прочностью на разрыв и легко наносятся с помощью автоматического дозатора.

Эластомеры, отверждаемые при комнатной температуре

Прочные, эластичные системы без смешивания имеют пастообразную консистенцию и очень эффективны для склеивания, экранирования EMI / RFI, рассеивания статического электричества. Они обладают хорошей прочностью на отслаивание / сдвиг. Композиции хорошо подходят для склеивания разнородных оснований. Они хорошо работают при термоциклировании, вибрации, ударах. Отличная водо- и химическая стойкость. Продукт с графитовым наполнителем немагнитен и обладает хорошей смазывающей способностью.

Электропроводящие силикаты натрия

Система на водной основе пригодна для эксплуатации при температуре от 0 ° F до 700 ° F.Экономичная однокомпонентная система проста в использовании для склеивания и экранирования EMI / RFI. Он очень эффективен в качестве барьера для влаги. Продукты наносятся кистью или распылителем на пластиковые корпуса для защиты электронных устройств от чрезмерных помех, влияющих на их нормальную работу. Master Bond предлагает системы, заполненные серебром, графитом и никелем с серебряным покрытием, которые обеспечивают различные уровни эффективности экранирования и теплопроводности.

Электропроводящие клеи | Панакол-США

Panacol-USA предлагает электропроводящие клеи для приложений, связанных с приклеиванием кристаллов, недостаточным заполнением, печатью антенн, флип-чипами, ЖК-дисплеями и сборкой гибких схем.

В некоторых случаях электропроводящие клеи Elecolit ^® от Panacol-USA могут иметь значительные преимущества по сравнению с традиционными методами пайки. Некоторые из их преимуществ включают:

• Подключение термочувствительных компонентов — отверждение происходит при низких температурах (<100 ° C)
• Устройство для снятия натяжения для электрических соединений, которые испытывают значительные нагрузки во время работы
• Крепление компонентов в местах, недоступных для пайки
• Электропроводящие клеи без растворителей и свинца
• Очистка и флюс не требуются
• Легко интегрируется в существующие процессы сборки

Электропроводящие клеи Elecolit ^® включают термически отверждаемые одно- и двухкомпонентные продукты, а также серию анизотропных клеев, отверждаемых УФ-светом.В то время как однокомпонентные клеи упрощают дозирование и обработку, двухкомпонентные клеи обеспечивают более длительный срок хранения и могут отверждаться при комнатной температуре. Ассортимент клеевых композиций включает эпоксидные смолы, акрилаты и полиамиды. Чтобы облегчить практическую проводимость, используются такие наполнители, как серебро.

Просмотрите перечисленные ниже электропроводящие адгезивы в качестве возможного кандидата для вашего применения. Пожалуйста, свяжитесь с Panacol-USA, чтобы подтвердить свой выбор продукта и получить дополнительную помощь по применению, включая образцы и рекомендации по процессу.В случае, если эти стандартные продукты не удовлетворяют ваши требования к характеристикам, Panacol-USA рассмотрит другие решения, которые включают разработку клея, специально адаптированного к сложности вашего применения.

Для загрузки технических паспортов (TDS) щелкните по названию клея.

Проводящий клей

— обзор

3.2 ACA

ACA наносятся с использованием тех же методов, что описаны для ICA; однако допуски в области применения значительно снижаются, поскольку ACA может применяться ко всей области межсоединений. Это дает множество преимуществ, особенно для межсоединений с мелким шагом, поскольку присутствует достаточное количество клея для обеспечения прочных клеевых соединений. ACA на основе пленки (ACAF) требуют специальных машин для резки, выравнивания и приклеивания клея к подложке. Толщина пленки должна быть тщательно выбрана, чтобы соответствовать требованиям, предъявляемым к сборке, в зависимости от высоты контактных площадок, а также диаметру проводящих частиц в клее. Недостаток клея приводит к образованию пустот на линии склеивания, тогда как чрезмерное количество клея может быть трудно вытеснить, что препятствует контакту частиц с металлическими поверхностями.

Все процессы сборки ACA требуют приложения давления во время отверждения клея. Поддержание выравнивания между компонентом и подложкой при одновременном приложении тепла и давления представляет собой проблему для разработки экономичного процесса сборки.

Для приклеивания флип-чипа выравнивающая машина обычно используется для выполнения нескольких функций, включая выравнивание чипа по подложке, приложение энергии, достаточной для отверждения клея, и приложение давления равномерно по чипу. Из-за множества требований и жестких допусков владение и обслуживание оборудования обходятся дорого. Время отверждения снижает производительность и значительно увеличивает эксплуатационные расходы машины. Этот метод широко используется при производстве ЖК-дисплеев либо для соединения неизолированного кристалла непосредственно со стеклянной подложкой, либо для приклеивания микросхем в корпусе TAB к стеклянной подложке. Стоимость сборки межсоединений flip-chip с ACA ограничила использование материалов ACA продуктами со специальными материалами или другими ограничениями.Более низкая стоимость и более высокая производительность процессов сборки необходимы для расширения использования материалов ACA до приложений, выходящих за рамки соединений со стеклянными подложками.

Описан новый подход к использованию ACA (Lyons et al . 1996a, 1996b). В этом процессе этап отверждения переносится с выравнивающей машины на приспособление для периодического отверждения (BCF), где конформная силиконовая камера равномерно прикладывает давление ко всем узлам. Используя этот подход, с помощью ACA можно собрать многие типы компонентов, от голого кристалла до SMT-пакетов.Поперечное сечение устройства BCF показано на рис. 3. Машины для оценки процесса BCF коммерчески доступны (Fancort Industries, West Caldwell, NJ).

Рис. 3. Схематический разрез приспособления для периодического отверждения: (а) после зажима приспособления для создания герметичного отсека для образца; (b) после создания давления в верхней камере, принуждение камеры к конформному контакту с оголенными и упакованными ИС.

При реализации процесса BCF первым шагом является нанесение ACA на подложку.Пастообразный клей увеличивает производительность процесса BCF по двум причинам. Пастовые адгезивы могут быть составлены с особыми реологическими свойствами, так что компоненты, помещенные в пасту ACA, надежно удерживаются благодаря своей «липкой» природе. Это избавляет от необходимости подводить тепло к компоненту центровочного станка. Вторая причина заключается в том, что паста для трафаретной печати по своей сути менее затратный процесс, чем резка, выравнивание и приклеивание клея на основе пленки. Можно использовать пленочные материалы, но требуется прихватка компонентов в выравнивающей машине.

После печати компоненты выравниваются и помещаются в пасту. Заполненные контуры транспортируются из установочной машины в BCF для отверждения. Камера для пробы BCF может быть спроектирована для размещения одного или нескольких контуров, в зависимости от размера пробы и технологического процесса.

В BCF заполненные контуры помещаются на нагретую пластину, как показано на рис. 3 (а), а растянутый баллон из силиконовой резины помещается над контурами для создания камеры для образца. Вначале к межсоединениям прикладывают давление путем откачки воздуха из камеры для образца (рис.3 (б)). Окружающее давление над мочевым пузырем заставляет его конформный контакт с заполненными контурами. Сжатый газ (100–500 фунтов на квадратный дюйм (6,9 × 10 ⁵ –3,4 × 10 ⁶ Па)) вводится над баллоном во время цикла отверждения для обеспечения тесного контакта частиц с металлом. Давление может поддерживаться во время охлаждения образцов, и его сбрасывают перед открытием BCF и удалением замкнутых контуров.

Совмещение стружки и гибкости, достигаемое на этапе начальной укладки, сохраняется с точностью до ± 5 мкм после окончательного отверждения.Эта способность точно воспроизводить исходную точность выравнивания достигается, несмотря на транспортировку заполненных контуров от выравнивающей машины к BCF, благодаря липкой природе пасты ACA, а также податливости силиконового пузыря. Баллон обеспечивает равномерную передачу давления на кремниевые чипы независимо от компланарности подложки и баллона.

Основным преимуществом процесса BCF является то, что он освобождает центрирующий станок до только штампов.Таким образом, производительность машины значительно повышается, приближаясь к показателям, достижимым для межсоединений методом флип-чипа (только повышенная точность выравнивания замедляет работу машины). Затраты на оборудование снижаются, поскольку машина не должна быть сконструирована с возможностью приложения значительных уровней давления, а требования к компланарности чипа и подложки снижаются.

Рекомендации по сборке компонентов SMT аналогичны описанным для процессов flip-chip. Было опубликовано подробное пошаговое описание процесса очень мелкого изгиба подложек для печатных плат (Bruner 1995).Пропускная способность представляет собой еще большую проблему, поскольку время размещения компонентов SMT даже короче, чем время установки голого кристалла. Для решения этих проблем был разработан процесс BCF для компонентов SMT.

Виды отказов проводящих клеев

Виды отказов проводящих клеев

Петри Саволайнен

Введение

Проводящие клеи обеспечивают бессвинцовое низкотемпературное крепление для различных типов электроники. Это композиционные материалы, состоящие из полимерной матрицы (адгезия, прочность) и проводящего наполнителя (электропроводность).Из-за природы полимеров относительно легко адаптировать адгезионные свойства к конкретным требованиям. Выбор наполнителя зависит от области применения.

Проводящие клеи уже давно используются в электронной промышленности. Изотропные проводящие клеи с серебряным наполнением (ICA) впервые были использованы для соединения кристаллов в гибридных схемах. С момента введения ICA появилось много других приложений. Анизотропные проводящие клеи (ACA) были разработаны для прикрепления схем драйверов к жидкокристаллическим дисплеям (ЖКД) для калькуляторов.Сегодня ACA являются краеугольным камнем индустрии дисплеев, позволяя использовать технологии Chip-onGlass и Chip-on-Flex и обеспечивая быстрые, надежные и легкие решения для управления дисплеями [1]. ICA используются в различных приложениях, от присоединения кристаллов до космических приложений.

Чтобы использовать весь потенциал проводящего клея в применении, очень важно понимать ограничения технологии, особенно возможные режимы отказа, которые могут произойти. Обладая этими знаниями, можно упреждающе спроектировать и построить продукт с минимальными затратами, при этом соблюдая целевые показатели надежности.Важно, чтобы цель надежности была четко определена и чтобы нагрузки в течение срока службы продукта были понятны.

Типы проводящих клея

В этом разделе обсуждаются основные характеристики двух основных типов токопроводящих клеев.

Анизотропные проводящие клеи (ACA)

Анизотропные проводящие клеи — это композиционные материалы, состоящие из полимерной матрицы и проводящих частиц. Объемная доля проводящих частиц колеблется в пределах 0.5 и 5%. Обычно частицы представляют собой полимерные сферы, покрытые металлом, но также используются твердые частицы металла и частицы припоя [2]. На рис. 1 схематично показано соединение ACA. Полимерная матрица может быть термопластичным или термореактивным полимером, причем последний более популярен из-за его более высокой прочности сцепления и надежности.

Функция матрицы состоит в том, чтобы удерживать детали вместе столько, сколько необходимо, а также обеспечивать изоляцию в плоскости xy клея.Следовательно, помимо изоляционных свойств необходимы хорошая адгезия и высокая надежность. Эпоксидные смолы обладают сильной адгезией к различным субстратам и имеют высокие температуры стеклования. Поэтому они являются популярным выбором матриц.

Отверждение осуществляется методом термокомпрессии. Нагревание снижает вязкость полимерной матрицы и заставляет ее течь при сжатии. Кроме того, для отверждения полимера во время процесса необходимо нагревание. Давление прижимает частицы проводящего наполнителя к подушкам, обеспечивая плотный механический контакт.Давление имеет жизненно важное значение для полимерных шариков с металлическим покрытием, поскольку они должны деформироваться во время процесса, чтобы воспользоваться их эластичной природой для поддержания контакта с подушками во время скачков температуры.

Изотропные проводящие клеи (ICA)

ICA содержат от 20 до 35% проводящего наполнителя, обычно серебра. Размер серебряных чешуек составляет от 20 до 75 мкм, причем более мелкие чешуйки обеспечивают лучшее нанесение (трафаретная печать, дозирование), более однородный состав и большую площадь электрического контакта.Наночастицы серебра — недавняя тенденция к улучшению адгезионных свойств [3].

Полимерная матрица обычно представляет собой эпоксидную смолу или смолу на эпоксидной основе. Клеи затвердевают под воздействием тепла, ИК- или УФ-излучения. Различия во времени цикла отверждения велики и сильно зависят от температуры, уровня излучения корпуса, инфракрасного или УФ-излучения, а также от выбора полимера.

Электропроводность ICA возникает в результате механического контакта частиц наполнителя между собой и с прокладками, которые необходимо соединить, как показано на рис.2 [4]. Хотя серебро быстро окисляется, его оксид является проводящим. Сжимающая сила, возникающая в результате усадки полимерной матрицы при отверждении, поддерживает надлежащий контакт.

Виды отказа

Существует два основных вида разрушения токопроводящих клеев: они не проводят (открываются) или проводят в неправильном направлении (короткое замыкание).

Обрыв цепи

Следующие элементы увеличивают сопротивление межсоединений и, в конечном итоге, вызывают разрыв цепи.

Отслоение

Расслаивание, которое происходит как с ICA, так и с ACA, снижает механическую прочность межсоединения. Более резким признаком является потеря электропроводности межсоединения, которая проявляется сначала как увеличение сопротивления. Это также может проявляться в виде периодических проблем с производительностью при экстремальных температурах до того, как соединение полностью выйдет из строя.

Плохая адгезия — одна из причин расслоения. Это может быть связано с неправильным выбором полимера с точки зрения совместимости с подложкой.Другая причина плохой адгезии связана с технологическим процессом; Неочищенные поверхности оставляют на ней остатки жира, пота и т. д., что препятствует хорошему контакту клея. Проникновение влаги в поли

Механическое напряжение может вызвать отслоение клеевого соединения. Вероятно, это будет более резкий отказ, чем отказ из-за плохой адгезии. Проектировщик должен понимать уровни напряжений и соответствующим образом спроектировать клеевое соединение с соответствующим запасом прочности.

Меры противодействия расслоению просты. Чрезвычайно важна чистота при обработке клеевого соединения. Перед нанесением клея убедитесь, что пыль, жидкости и остатки не попадают в зону соединения, и тщательно очистите их. Понимание ожидаемых механических нагрузок важно для определения размеров клеевого соединения. Кроме того, нагрузки на клей должны быть сдвигающими. Следует избегать растягивающих и особенно отслаивающих нагрузок.

Разложение полимера

Влага будет диффундировать в полимеры при подходящих условиях. Очень вероятно, что электрические устройства будут использоваться в средах, где влажность достигает уровня, при котором происходит проникновение влаги. Вода может разрушать полимеры, вступая с ними в реакцию. Liu et. al. [5] показали, что вода вызывает гидролиз сложноэфирных связей в ACA с образованием гидроксильных и карбонильных концевых групп. Температура стеклования клея Tg может снижаться, что, в свою очередь, увеличивает риск термического повреждения.Кроме того, вода может действовать как пластификатор, снижающий механическую прочность клея.

Адекватная степень отверждения важна для предотвращения повреждений, связанных с влажностью. Это не устранит риск полностью, но может способствовать увеличению срока службы таким образом, чтобы выполнялись требования к надежности. При необходимости можно использовать дополнительные защитные покрытия для дальнейшего снижения риска.

Набухание / расширение полимера

Если полимерная матрица расширяется, сопротивление межсоединения увеличивается, и возрастает риск потери контакта.Расширение полимера может быть вызвано (а) проникновением влаги и (б) тепловым расширением. В обоих случаях сжимающая сила, действующая на проводящие частицы, будет ослабевать. Если наполнители функционируют только как механический контакт, например, чешуйки серебра в ICA или частицы никеля в ACA, контактное сопротивление, скорее всего, увеличится, что приведет к нарушению функции устройства.

Вода будет диффундировать в полимер, заполняя пустоты между цепями молекул. Следовательно, объем клея увеличивается, уменьшая давление и тем самым увеличивая сопротивление.Когда полимер высыхает, набухание исчезает, возвращая сопротивление к нормальному уровню.

Тепловое расширение может вызывать аналогичные эффекты, особенно если температурный скачок превышает Tg полимера. Когда температура опускается ниже Tg, эффект исчезает. Непрерывное термоциклирование по Tg может привести к необратимым изменениям ICA. Для ACA, заполненных частицами полимера с металлическим покрытием, расширение полимера может вызвать высокое сопротивление или даже раскрытие, если частицы не были сжаты во время процесса до требуемого уровня, как показано на рис.3. Главный фактор — сохранить соответствие.

Высокая степень отверждения важна для минимизации воздействия влаги и важна для защиты от термически вызванного набухания. Процесс отверждения оказывает значительное влияние на Tg. Кроме того, проектировщик должен знать о температурах использования системы, поскольку это позволяет выбрать клей с достаточно высокой Tg. Для применений ACA использование совместимых полимерных частиц с металлическим покрытием повысит способность межсоединения сохранять низкое сопротивление во влажной среде, а также во время термоциклирования.

Проблема при обнаружении такого рода отказов при термоциклировании заключается в том, что первый отказ может произойти намного раньше, чем показывают измерения при комнатной температуре [6]. Схема испытания может быть разомкнута при экстремальных температурах, но отлично работает при комнатной температуре. Поэтому важно, чтобы тестирование проводилось с использованием детектора событий, который измеряет схему в реальном времени на всем протяжении цикла.

Окисление

В системах, где используются менее благородные металлы, такие как серебро, никель или сплавы на основе олова, окисление может вызвать проблемы для адгезионных соединений.Частицы наполнителя в клее, например серебро в ICA или никель в ACA, склонны к окислению, и в зависимости от системы это может быть проблемой. С другой стороны, если выводы компонентов или контактные площадки на подложке покрыты оловянно-свинцовым или оловянно-серебряным покрытием, окисление может повлиять на надежность [4].

Заполнитель

Было замечено, что если соединение ICA подвергается термическому циклу выше его температуры стеклования, Tg, чешуйки серебра могут начать сегрегировать.Со временем это создает разрыв цепи, поскольку частицы удаляются от другой площадки. Для возникновения сегрегации необходимы два условия. Один из них — это зацикливание на Tg ICA. Это приводит к высоким напряжениям в межсоединении ICA. Второе условие возникает, когда жесткий компонент, например микросхема резистора, прикреплена к гибкой подложке. Различия в коэффициентах теплового расширения (CTE) повышают уровни напряжения настолько, что происходит деформация ICA.

Существует одно очень простое решение этой проблемы: не проектируйте свою схему или устройство для работы при температурах выше Tg ICA.В этом случае ищите ICA, предназначенные для более высоких температур. В качестве альтернативы вы можете попробовать изменить дизайн для более низких температур использования.

Воздушные пузыри

На рис. 4 показан пример большого воздушного пузыря внутри межсоединения ACA. Соединение может работать электрически в течение долгого времени. Однако такие ловушки сопряжены с определенными рисками. Они могут удерживать влагу, проникающую в ACA при использовании. Со временем влага может вызвать короткое замыкание соединения и неисправность устройства.Кроме того, воздушный пузырь снижает механическую прочность клея, делая его менее устойчивым к механическим нагрузкам. Если пузырек находится на границе выпуклости / подушки, он может вызвать разрыв из-за отсутствия проводящих частиц.

Основными причинами образования пузырьков воздуха являются слишком высокая скорость нагрева и недостаточное количество ACA. Если скорость нагрева слишком высока, поток полимера может нарушиться, что приведет к образованию пузырьков. Если полимера недостаточно, например, в случае слишком тонкого ACF, полимер не заполнит весь объем должным образом.

Тщательно определенные параметры процесса (температура, давление, время) необходимы для предотвращения образования пузырьков воздуха. Кроме того, толщина анизотропной проводящей пленки или количество анизотропной проводящей пасты должны быть такими, чтобы весь объем межсоединений был заполнен должным образом.

Отказы короткого замыкания

В некоторых случаях устанавливается соединение между соседними цепями, что приводит к короткому замыканию и неисправности устройства.

Электрохимическая миграция

Серебро, напряжение и влага — комбинация, склонная к электрохимической миграции.Изотропные проводящие клеи с серебряным наполнителем могут находиться в условиях, способствующих миграции серебра. Однако есть один фактор, который имеет ограничивающий эффект на миграцию, если проводящее клеевое соединение было выполнено должным образом. Полимерная матрица должна быть хорошим барьером для движения ионов серебра. Исследования доказали это, поскольку они показывают, что для индукции миграции серебра в межсоединениях ICA требуются очень высокие напряжения и экстремальные условия [7]. Поэтому в большинстве случаев риск минимален.

Компания

DfR Solutions обнаружила, что в некоторых случаях миграция происходит даже при относительно низких напряжениях в герметичных модулях. Предполагается, что некоторые соединения из клея могут вызывать миграцию или что такие элементы попадают в систему перед герметизацией. Кроме того, изолирующий зазор между ICA на концах компонентов мог быть намного меньше, чем предполагалось. Следовательно, напряженность электрического поля над уменьшенным зазором может быть высокой.

Лучшими средствами минимизировать риск миграции серебра являются (а) полное отверждение ВСА, (б) поддержание расчетного зазора между ВСА на подушках и (в) предотвращение попадания посторонних веществ в сборку.Другими словами, параметры процесса и стабильность, а также чистота имеют важное значение для обеспечения надежных соединений ICA.

Неточности / ошибки процесса

Точное дозирование или трафаретная печать ICA имеет первостепенное значение для обеспечения надежных соединений. Также необходимо правильное количество клея. Типичные паяные соединения самоустанавливаются, когда припой расплавлен. К сожалению, это не относится к ICA. Возможно создание коротких замыканий путем выдачи или неправильной печати ICA, поскольку ICA остается точно там, где он был размещен.С другой стороны, слишком большое количество клея может вызвать короткое замыкание при установке компонентов на ICA. Избыток ВСА может быть сдавлен, чтобы контактировать с соседней подушечкой, выводом или ВСА.

Для ACA важен поток частиц в процессе связывания. Частицы не должны забивать промежутки между соседними подушечками и стекать с подушек. Первый представляет риск короткого замыкания, поскольку частицы могут собираться в таком количестве, что контактные площадки соединяются. В случае соединений Chip-on-Glass или Flex-on-Glass это легко проверить, просто взглянув через стекло.Задача разработчиков процесса — обеспечить правильное выполнение процесса.

Размер и количество частиц

Если количество частиц ACA слишком велико, возможно короткое замыкание, когда частицы забиваются между подушечками, как описано в предыдущем разделе. С другой стороны, слишком большие частицы приводят к аналогичному эффекту. Необходимо убедиться, что количество и размер частиц ACA подходят для конкретного применения. Кроме того, некоторые производители ACA по-разному решили эту проблему.Sony Chemicals разработала частицы, которые имеют изолирующее покрытие поверх частицы. Покрытие разрушается при приложении давления и будет переходить от подушечки к подушке. Частицы остаются изолирующими, даже если они касаются друг друга. Hitachi Chemicals разработала ACA с двумя слоями: один изолирующий, а другой — содержащий частицы. Эта слоистая структура влияет на поток частиц, оптимизируя количество частиц на подушках и сводя к минимуму засорение частицами.

Сводка

Токопроводящие клеи — это материалы, не содержащие свинца, с возможностью обработки при низких температурах.Анизотропные клеи обеспечивают очень высокий шаг соединения. Поскольку их характеристики соответствуют требованиям многих приложений, токопроводящие клеи предлагают решения для многих конструкций.

Разработчики, естественно, заинтересованы в надежности токопроводящих клеев и в том, как это соответствует их проектным целям. Чрезвычайно важно понимать механизмы разрушения, которые могут возникнуть с токопроводящими клеями. Это позволяет команде дизайнеров свести к минимуму нагрузки и выбрать правильный клей для своего продукта.Кроме того, они смогут выбрать тесты, которые будут проверять клеевые соединения таким образом, чтобы получить информацию о сроках службы.

Для успешного проведения токопроводящих клеевых соединений дизайнеры должны обратить внимание на три вещи. Во-первых, узнайте ожидаемые напряжения, которые будут возникать при использовании, и соответственно выберите проводящий клей. Во-вторых, проектируйте оборудование таким образом, чтобы минимизировать нагрузки на проводящие клеи. В-третьих, убедитесь, что производственный отдел понимает, как следует обрабатывать токопроводящие клеи, и что они способны контролировать процесс на должном уровне.

Список литературы

1. П. Саволайнен, «Упаковка драйвера дисплея: ACF достигает пределов?», Proc. 9-го Международного симпозиума по передовым упаковочным материалам, свойствам процессов и интерфейсам, 24-26 марта 2004 г., Атланта, Джорджия, США, стр. 7-10.
2. П. Саволайнен, «Анизотропные проводящие клеи с припоем в электронных соединениях», диссертация на соискание степени доктора технологий, Хельсинкский технологический университет, Эспоо, 1996.
3. H.J. Neuhaus, C.Э. Бауэр, «Альтернативы пайке при соединении, упаковке и сборке», J. of Surface Mount Technology, Vol. 26, выпуск 1, 2013 г., стр. 31-36.
4. Дж. Э. Моррис, «Механизмы проводимости и развитие микроструктуры в изотропных, электропроводящих клеях», Проводящие клеи для упаковки электроники, изд. Дж. Лю, Electrochemical Publications, 1999, стр. 37-77.
5. Дж. Лю, П. Лундстрем, «Технологичность, надежность и механизмы отказа в токопроводящем клеевом соединении для Flip-Chip и поверхностного монтажа», Проводящие клеи для упаковки электроники, изд.
