Лестница на больцах своими руками

Опубликовано: 26 января 2014 / Обновлено: 20 марта 2014

Больцы – название происходит от немецкого “bolz”, в переводе «болт» – это крепеж, который удерживает лестницу. С помощью них можно зафиксировать одну сторону марша на стене, а другую – на поручне, который и будет несущим элементом.

Если стена недостаточно прочна, то используется специальный закладной элемент. Иначе одну сторону ступеней закрепляют на косоуре или тетиве.

Не рекомендуется использовать крепление к стене, если строятся деревянные лестницы на больцах, так как в этом случае требуется дополнительная защита от увлажнения. Также лестница и стена превращаются в акустически однородную конструкцию – звуки шагов будут слышны по всему дому.

Оглавление:

Лестницы на больцах;
Расчет и проектирование;
Как сделать своими руками;
Винтовая лестница;
Модульная-сборная.

Возможна постройка любой конструкции:

винтовая лестница на больцах;
маршевая:
- прямая;
- Г или П-образная.

Комплектующие для лестниц на больцах

Основными комплектующими для лестниц данного устройства являются:

больцы, которые могут иметь различную форму, как показано на фото. Предпочтительнее применять те, которые дают возможность не только укрепить ступеньку, но и отрегулировать ее высоту.
стойки (балясины), выполненные из дерева или из нержавеющей стали;
поручни;
ступени.

Материал для ступеней

Если проступи деревянные, они выполняются из дуба, бука или других достаточно прочных пород. Применение мягкой древесины приведет к тому, что со временем материал деформируется. Минимальная толщина составляет 6 см.

В случае стеклянных ступеней применяется закаленное или ламинированное стекло. К недостаткам можно отнести восприимчивость к ударам в торцевую часть, то есть возможность появления сколов. Акриловое стекло более прочное, но со временем на нем могут появиться царапины.

Можно изготовить ступеньки из камня. При этом чаще всего применяется гранит или кварцит. Самым доступным вариантом остается нержавеющая сталь, которая отлично подойдет для уличных конструкций.

Преимущества:

лестницы на больцах, благодаря отсутствию явно выраженного несущего элемента, создают впечатление легкости и воздушности;
поскольку отсутствуют соединения деревянных частей, такие лестницы не скрипят;
благодаря модульной конструкции данный тип очень просто устанавливается и ремонтируется – для замены любой детали требуется демонтировать всего несколько элементов.

Расчет лестницы на больцах с поворотной площадкой

Прежде, чем приступать к изготовлению лестницы на больцах, необходимо сделать расчет основных размеров. Далее мы расскажем как это сделать своими руками.

При проектировании изделия, необходимо соблюсти условия, касающиеся высоты и глубины ступени и соотношения между ними. Считается, что наиболее комфортной является высота 12 – 22 см, глубина 25 – 40 см.
Удвоенная высота ступени в сумме с ее глубиной должна лежать в пределах от 60 до 65 см. Расстояние от любой из ступенек до перекрытия должно быть не менее двух метров. Соблюдая эти несложные правила, вы сделаете удобную лестницу.

Для примера мы проведем расчет двухмаршевой лестницы на больцах, пролеты которой расположены друг к другу под углом 90°. То есть конструкция будет иметь угловую форму и промежуточную (поворотную) площадку.

Принимаем высоту – 3 м, ширину – 1 м. Наиболее удобной в эксплуатации считается высота ступеней 15 см. При таких значениях у нас будет 20 ступеней, количество которых высчитывается отношением общей высоты лестницы к высоте одной ступени. Таким образом, первый марш будет состоять из 9 ступеней. В качестве десятой будет выступать промежуточная лестничная площадка.

Затем под углом 90° будут располагаться еще 9 ступеней, с 11-й по 19-тую, 20-тая же будет совпадает с полом второго этажа. Примерный чертеж изображен на фото.

Если принять глубину проступи за 25 см, то длина лестничных маршей составит 2,25 м. Поворотная площадка имеет форму квадрата шириной 1 м. Для лестницы такой конфигурации проем будет имеет размеры 3,1 на 1,3 м

Длина 3,1 м взята с учетом того, что расстояние до перекрытия не должно быть меньше 2 м. Ширина проема 1,3 метра, так как промежуток от поручней до перекрытия или стены должен составлять 10 см и более, чтобы не поранить руки.

Необходимо учитывать, что при построении лестницы на больцах ступени набегают друг на друга и передний край верхней опирается на задний край нижней. Поэтому проступь будет несколько шире, чем 25 см. Например, если нахлест составляет 5 см, то реальный размер ступени будет равен 30 см.

Как сделать лестницу на больцах – собираем своими руками

Предположим, необходимо изготовить лестницу своими руками, ступени которой одним краем крепятся к перилам с помощью болец, а другим – на тетиве или к стене. Рассмотрим оба варианта.

На первом этапе необходимо определить форму тетивы и размеры ее отдельных частей. Для этого необходимо на чертеже лестницы соединить между собой точки, на которых угол наклона несущей изменяется. На фото это точки 1, 2, 3, 4, 5.

Соединив данные точки, мы получим контур тетивы. Параллельно проводятся линии, отмечая места ступеней. Тетива, рассчитанная таким образом, будет расположена заподлицо по отношению к ступеням. Если необходимо, чтобы ее верхний край был приподнят, надо на нужную величину увеличить ее ширину.

После разметки тетива устанавливается на мест. На рисунке показано, как можно зафиксировать на стене тетиву и прикрепить к ней ступень. Необходимо учитывать, что для лестницы на больцах возможно боковое смещение ступеней и, как следствие, их выпадание из тетивы. Поэтому необходимо жестко закрепить все детали.

Далее осуществляется установка опорных балясин. Так как они являются несущим элементом и будут выдерживать половину веса конструкции и передвигающихся по ней людей, их необходимо закрепить очень прочно.

Обычно монтаж деревянных опорных стоек производится с помощью металлических кронштейнов, укрепленных на балках перекрытия. В случае бетонных перекрытий стойки должны закрепляться с помощью закладных болтов или кронштейнов, которые бетонируются на этапе изготовления перекрытия, либо засверливаются и заливаются раствором в уже готовое перекрытие.

Затем необходимо установить поручень, который крепится на балясины и служит опорой для больцев. Один из вариантов монтажа поручня показан на фото выше.

Крепить больц можно либо с помощью шпилек, резьбы или болтами. Во всех случаях используется П-образный сборный поручень. Если работать со шпильками, в поручне делаются отверстия, совпадающие с такими же на конце больца. В эти дырки вставляется шпилька.

В случае крепления болтами используется стальной поручень, к которому фиксируется болец. Затем сверху устанавливается деревянный поручень, как показано на фото. В случае использования металлического поручня, можно просто приварить больц к поручню.

Больц представляет собой металлический стержень. Одним концом он закрепляется на поручне, а к другому концу крепится ступень.

При первом варианте фиксация производится с помощью гаек. Более прочным является второй вариант, когда на участок больца, расположенный между ступенями, одевается металлическая втулка, длина которой соответствует высоте ступеней. Для достижения еще большей прочности снизу ступени крепится стальная полоса (вариант 3).

В любом случае выполняется основное правило: передний край верхней ступени опирается на задний край нижней.

Если ступени будут крепиться непосредственно на стену, вначале определяются места соединения и сверлятся отверстия необходимого диаметра. В эти отверстия устанавливаются эластичные прокладки и больцы специальной формы. Прокладки необходимы, чтобы воспрепятствовать передаче звуков от ступенек на стены.

У такого крепления есть еще одно преимущество: благодаря тому, что деревянные части между собой не соприкасаются и не трутся, больцевая лестница не будет скрипеть. Но крепить ступени на стену можно только в том случае, когда стена достаточно прочная.

Сборка лестницы своими руками обычно начинается с самой нижней ступени, которая устанавливается не только на больцы, но и на опорную стойку, чтобы придать конструкции необходимую жесткость.

Затем монтируется вторая ступень, которая своей передней частью опирается на заднюю часть первой. Для этого, после установки первой проступи, на стойку, поднимающуюся от ее задней кромки, надевается втулка из металла или дерева, длина которой равна высоте ступени.

Контргайка обеспечивает неподвижность всей конструкции. Задняя часть 2-ой ступеньки подвешивается на больце к поручню. И так далее, пока не будет весь лестничный марш. В завершении закрываем все отверстия затычками и прочей фурнитурой.

Винтовая лестница на больцах – изящное решение

Аналогично, своими руками, можно рассчитать и спроектировать винтовую лестницу на больцах. Количество ступеней рассчитывается исходя из длины окружности по линии движения, которая находится примерно на расстоянии 1/3 радиуса от внешнего края. Так, если радиус лестницы 80 см, то длина марша, закручивающегося на 360° по линии движения, рассчитывается по формуле L = 4/3 πR, и составит 3,35 м.

Разделив эту величину на ширину ступени 25 см, мы получаем, что у нас должно быть 14 ступенек (последняя совпадает с полом второго этажа). Зная это, можно вычислить их размеры у внутреннего и внешнего края и угол, под которым они расположены друг относительно друга.

Внутренний край ступени крепится на опорный столб, который изготавливается из толстостенной металлической трубы с диаметром не менее 5 см. Внешний край фиксируется с помощью больцев к перилам или к перекрытию.

Перила представляют собой отрезок витка спирали диаметром на несколько сантиметров меньшим, чем диаметр лестницы (в данном случае 75 см) и расстоянием между витками равным высоте всей конструкции. Они крепятся к стойкам и должны быть настолько прочными, чтобы выдерживать вес изделия и людей, находящихся на нем.

К поручню крепятся больцы, на которые, в свою очередь, укрепляются внешние края ступеней, по такой же технологии, что описана ранее.

На видео показан отличный пример сборки модульной лестницы. Крепеж винтового марша осуществляется с помощью больцев.

Модульная лестница на больцах – сборная конструкция

Модульные лестницы на больцах – это прекрасное решение для тех, кто не боится работать своими руками, но при этом не хочет, чтобы строительство заняло слишком много времени.

Для ее установки не требуется никаких специальных знаний. Преимуществами таких моделей является простота сборки, возможность создания любых типов конструкций. Регулируя модули, можно менять высоту ступеней и размеры лестницы.

В комплект входит верхний, нижний и угловые элементы, ступени прямые, угловые и забежные, стойки перил и опоры различной длины, поручни и набор больцев. Также к сборной лестнице обязательно прикладывается подробная инструкция по установке.

Оцените статью:

Поделитесь с друзьями!

Лестницы на больцах, больцевые лестницы

Что такое лестница на больцах, или больцевая лестница

Лестница на больцах (больцевая лестница) – от нем. Bolzen (болт) – относительно новая конструкция лестниц, получившая распространение сначала в Германии (где была придумана), а затем и повсеместно. С недавних пор производители стали предлагать их и в России.

Ещё их называют системные лестницы. Особенность больцевой лестницы заключается в отсутствии несущих конструкций (тетива, косоур) под ступенями лестницы.

Несущей частью больцевой лестницы на второй этаж служит поручень, который вследствие этого имеет увеличенную высоту.

Особенности балясин больцевых лестниц

Балясины для больцевой лестницы тоже имеют ряд особенностей. Самый распространенный тип балясин больцевых лестниц – металлическая труба с минимальным диаметром 16 мм. При этом на концах трубы предусмотрена резьба для крепления к поручню и ступеням. Таким образом, ступени крепятся к поручню через балясины.

При этом балясины могут быть не только металлическими, но и деревянными с минимальным диаметром 28 мм. Но в деревянных балясинах с торцов предусмотрены крепёжные элементы из металла. Также балясины можно совмещать: металлическую трубу с деревянными вставками.

Крепление элементов лестниц на больцах

Как правило, несущие перила у больцевой лестницы находятся с одной стороны. С другой стороны – ступени крепятся к стене через металлические стержни, которые вставляются в стену, через резиновые втулки. Вследствие этого стена, которая примыкает к лестнице, должна быть достаточно прочной. Это не должна быть каркасная стена или гипсокартонная перегородка. Что касается деревянных стен, то наш опыт показывает, что вполне реально закрепить ступени к стене через больцы, при условии, что эта стена из сухого клеёного профилированного бруса.

В тех же случаях, когда невозможно жёстко закрепить больцы в стене, применяются закладные конструкции, которые необходимо предусмотреть на этапе проектирования и возведения стены.

Если нет возможности заложить в гипсокартонную стену несущую конструкцию (предположим, стена отделана под чистовую), то по стене ставится тетива, но не классическая тетива, ступени в которой крепятся в паз, а тетива в этом случае выполняет роль стены и металлические ступени ставятся в неё. Таким образом, между торцом ступени и тетивой остаётся зазор, который подчёркивает воздушность конструкции.

При всём при этом лестница на больцах не уступает другим в своей надёжности, при кажущейся воздушности и лёгкости.

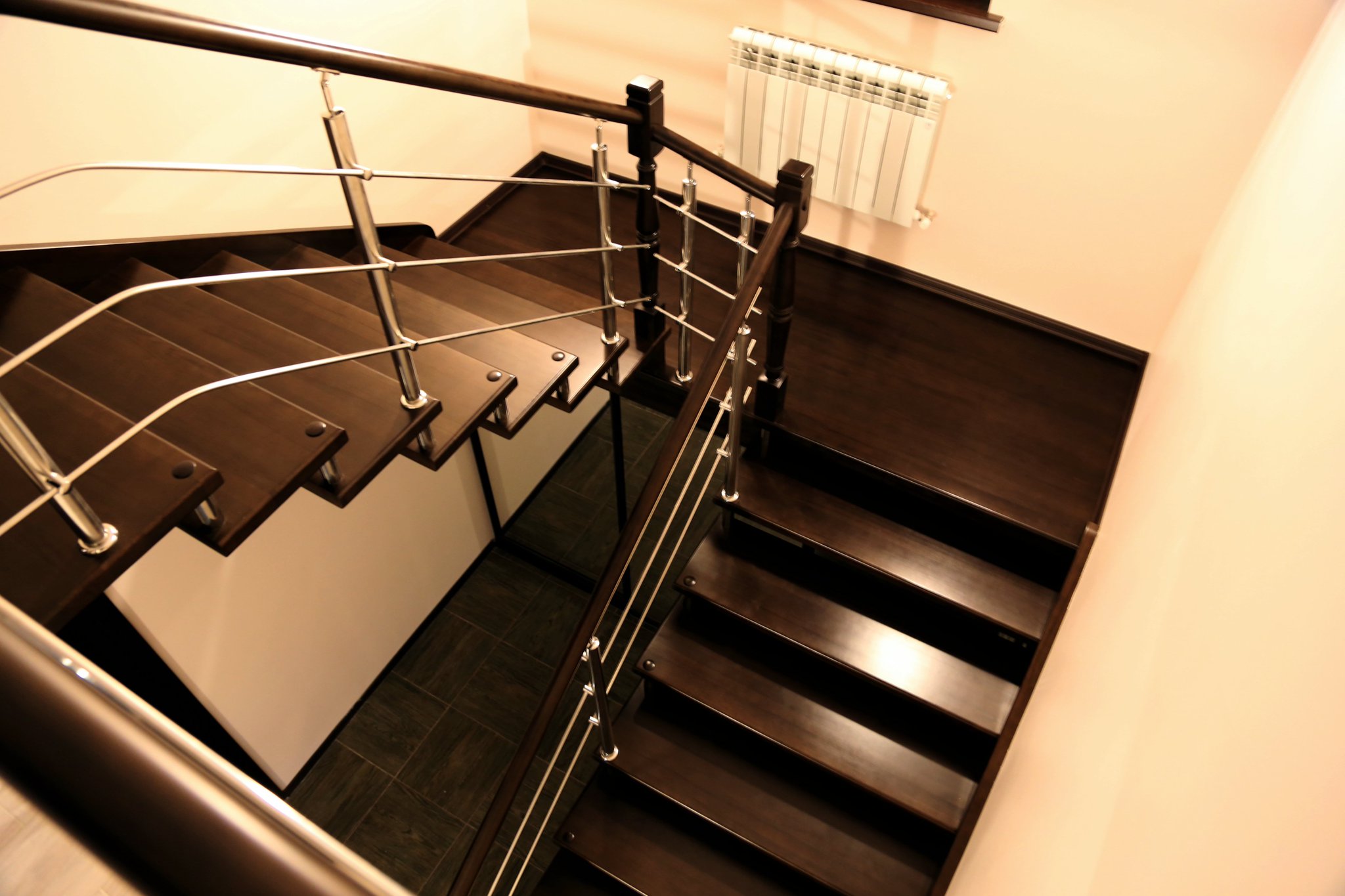

Фото лестниц на больцах

Предлагаем вашему вниманию некоторые примеры больцевых лестниц на заказ, изготовленных компанией «Лестницы от души».

плюсы и минусы, конструктивные особенности и установка

Межэтажные лестницы изготавливают из различных материалов, таких как бетон, дерево, металл. В последнее время особой популярностью пользуются металлические конструкции. Технологические качества данного материала позволяют изготовить лестницу из металла практически любой конструкции, при этом строение будет отличаться прочностью и эстетической привлекательностью.

Лестницы на больцах – один из видов металлических конструкций, главной их особенностью является способ крепления: с одной стороны устройство удерживается болтами, а с другой – ступени крепятся на стену дома.

Однако для того, чтобы качественно выполнить схемы металлической лестницы на больцах, требуется сделать правильные расчеты и подобрать качественный строительный материал, грамотно спроектировать ступени. От этих показателей зависит надежность и несущая способность лестницы. О том, как спроектировать чертежи и учесть все особенности металлоконструкции, пойдет речь в данной статье.

У данных лестниц имеется ряд плюсов и минусов

Достоинства больцевых лестниц

Больцевая лестница имеет следующие основные преимущества:

Устройство отличается эргономичностью и легкостью.
Строение является эксклюзивным и отлично вписывается в любой интерьер помещения.
При помощи больцев строение выдерживает большие нагрузки, такое устройство прочное и имеет высокую грузоподъемность.
Бесшумность за счет отсутствия стуков «дерево-дерево».
За конструкцией легко ухаживать, поскольку на ней нет труднодоступных мест для скопления пыли и грязи.
Ремонт производится без демонтажа, за несколько часов можно заменить любую часть.

Виды лестниц на больцах

Данный вид конструкции имеет широкое распространение и отличается от традиционных устройств отсутствием отдельной несущей стены. Ступени лестницы являются самостоятельными несущими элементами. Именно этот факт является основным при проектировании.

В данном видео вы подробнее узнаете о данных лестницах:

Ступени могут устанавливаться несколькими способами:

стержень закрепляется с двух сторон: внутри ступенек и стены;
стержень проходит через ступеньки;
крепления лестницы устанавливают на несущую стену, а ступеньки опирают на них сверху.

Среди больцевых конструкций выделяют несколько основных видов:

Одностороннее крепление. Крепеж выполняется к стене при помощи различных металлических деталей. Такое устройство выглядит воздушно и оригинально, однако проектировать их необходимо тщательно.
Двухсторонняя опора. Данный вид сооружения отличается большей надежностью, в качестве фиксатора используются стяжки, которые закрепляют ступени с другой стороны устройства.

Однако чаще применяют комбинированный вариант опоры: к больцам закрепляется тетива или косоур. В таких случаях в качестве опоры используют лестничный марш.

Комплектующие элементы для лестниц на больцах

Воздушная лестница на больцах состоит из следующих комплектующих:

анкер – фиксирует выступающие детали;
больца – используют для скрепления полотен;
фланец – закрепляет каркас.

Окончательный вариант проекта зависит от фантазии заказчика, поскольку для устройств данного типа фиксация устройства производится всегда больцами, что можно сделать своими руками. В качестве больцев для большинства лестниц используют металлические штыри разного размера. Второй край устройства фиксируются к стойке перил, косоуру или тетиве.

Материалы для лестницы на больцах

В качестве материалов для изготовления больцевой лестницы часто используют древесину, такую как бук, дуб. Однако материал не отличается прочностью и со временем может деформироваться.

Минимальная толщина ступеней составляет 6 сантиметров. Если вы планируете применять стекло для изготовления, то лучше выбирать закаленное или ламинированное. Однако недостатком таких веществ является восприимчивость к ударам, более прочным является акриловое стекло. Также изготавливать ступеньки воздушных лестниц на больцах можно из камня или гранита, такой вариант является наиболее доступным и лучше всего подходит для уличных строений.

Основные этапы изготовления и установки

Изготовить конструкцию на больцах довольно просто. Первое, что необходимо сделать, – это определиться с типом строения в зависимости от его предназначения. А далее четко следовать инструкции и грамотно продумывать свои шаги.

Размеры лестницы:

Высота степеней должна составлять 17-18 см.
Оптимальная ширина лестницы для частных домов составляет 90 см.
Шаг лестничной конструкции составляет 60-65 см, сюда входит высота ступеньки и проступь.
Допустимый угол наклона ступеней равняется 30-45°.
Поручень должен выдерживать вес около 100 кг.
Минимальное расстояние между стойками ограждения составляет 15 см.

Не забываем следовать этапам изготовления лестницы

Подготовительные работы

Перед началом работ нужно подготовить все необходимые приспособления. Вне зависимости от типа выбранной конструкции, часть элементов каркаса будет соединяться между собой швами, поэтому первым и главным приспособлением при строительстве конструкции является аппарат для сварки.

Если ранее вам не доводилось выполнять сварочные работы, то используйте ручной инвертор, он более легок в обращении. Если же опыт имеется, то можно применять любой другой аппарат, который подойдет для сварки выбранного металла.

Также следует подготовить механическую пилу, наждачный круг и болгарку. Если вы хотите изготовить деревянную лестницу на второй этаж, то вам понадобится струбцина и электрическая дрель, циркулярная пила и саморезы.

Важным этапом подготовительных работ является создание проекта будущей конструкции. Его можно как заказать в специализированной компании, так и выполнить самостоятельно, используя подходящие чертежи из интернета.

Монтаж лестницы

Пошаговая инструкция:

Фиксируем основной элемент конструкции – больцы, на них будет держаться каркас. Для этого следует просверлить в стене отверстия соответствующих размеров.
Одну сторону строения закрепите на стену, а сторону со ступенями отрегулируйте штырями.
Далее можно приступать к установке ступеней. Сначала устанавливается первая ступенька, необходимо учитывать, что она отвечает за устойчивость каркаса. Закрепите все последующие полотна.
Установите декоративные элементы лестницы, следите за тем, чтобы не повредить их целостность.
Нанесите покрытие или отшлифуйте строение.

Как сделать лестницу на больцах своими руками

Прежде чем переходить непосредственно к сборке устройства, необходимо определиться с размерами тетивы и других элементов строения. Для этого на проекте соедините линиями две точки, у которых одинаковый угол наклона. У вас получилось очертание тетивы.

Проведите параллельные линии, которыми отметьте расположение ступеней, при необходимости увеличьте их ширину. Зафиксируйте тетиву к стене, установите на нее ступеньку. Примите во внимание, что для данной конструкции возможно боковое смещение ступенек и в результате их выпадение из тетивы. Поэтому крепко зафиксируйте все детали.

Следует заметить, что монтаж деревянных опор закрепляется металлическими кронштейнами. Бетонные перекрытия фиксируются болтами, их бетонируют или заливают специальным раствором.

Затем устанавливается поручень, который закрепляется на балясины. Таким образом, вы производите опору для больцев. Фиксируется больц резьбой, шпильками, болтами. В этих случаях применяют П-образный поручень. Если вы используете для крепления шпильки, то в поручне нужно сделать для них отверстия.

При использовании болтов для фиксации больцев поручень должен быть стальной. Болт представляет собой стальной стержень, который одним концом закрепляется к поручню, а другим краем – к ступеням.

Для прочности строения на ступеньки следует закрепить стальную полосу. Если ступеньки фиксируются на стену, то сначала определяются места соединения, в которых сверлятся определенного размера дырки. В них вставляются эластические прокладки и больцы. Прокладки используют для бесшумности устройства при подъеме и спуске.

В заключение

Исходя из вышесказанного, можно сделать вывод, что построить устройство на больцах своими руками несложно. Для этого необходимо изучить особенности и нюансы построения той или иной конструкции, а выбрав подходящий вид строения, четко соблюдать инструкцию.

Лестницы на больцах своими руками конструкция и фото

Материал

В качестве строительного материала для тетивы лестницы чаще всего используют дерево или металл. Подойдёт и железобетон, но в домашних условиях будет сложно изготовить такую тетиву.

Самый оптимальный вариант, пожалуй, древесина. Такая лестница и выглядит отлично, и нет необходимости работать со сваркой, которая может испортить внешний вид наличием швов.

При выборе древесины стоит обратить внимание на следующие породы:

Хвойные. Минусом ели, сосны, пихты и кедра будет выделение смолы. Это может сказаться на том, как ровно ляжет краска. Хотя такие породы отлично смотрятся и в натуральном цвете. К тому же, они имеют хорошие технические характеристики.
Лиственные. Этот тип древесины выбирают чаще всего ввиду простоты обработки и покраски. Среди них дуб, клён, вишня и бук.

При выборе пиломатериала для будущей тетивы необходимо рассчитать её габариты, чтобы балка получилась цельной, без сращиваний. Длина и ширина должны находиться в соответствии с проектными рекомендациями.

Комплектующие для деревянных лестниц при самостоятельной сборке

Дерево по праву считается одним из самых удобных, простых, и в то же время надежных и долговечных материалов при строительстве. Поэтому если вы решили установить в своем доме лестницу на второй этаж, которая сделана из дерева, то это, безусловно, очень хорошее решение. Вам понадобятся комплектующие для деревянных лестниц, из которых и будет состоять сама конструкция.

Итак, различают такие комплектующие:

Тетива. Это балка лестницы, которая выполняет несущую функцию. Он прилагает к ступеням сбоку.
Ступени. Это части лестничного марша, на которую наступает человек, когда поднимается или опускается по лестнице. Ступени могут быть прямыми, забежными и радиусными.
Косоур. Основная часть лестничного марша, которая выполняет несущую функцию. На косоур сверху устанавливаются ступени.
Перила. Оградительный элемент лестницы, который выполняют функцию по обеспечению безопасности.
Балясина. Опорная часть перил.
Подбалясенник. Является нижней частью перильного ограждения, которая выступает основанием для установки балясин.
Подступенок. Элемент, который вертикально расположен между двумя соседними ступенями.
Столб. Так называют большую балясину, которая устанавливается вначале, в конце, а также на поворотах конструкции.

При монтаже деревянной лестницы, так же достаточно большое значение имеет тип дерева, из которого изготовлены комплектующие.

Далее, мы подробно рассмотрим каждый из них.

Комплектующие для лестницы из сосны пользуются очень большой популярностью, так как этот тип древесины является одним из самых недорогостоящих. Древесина имеет светлый цвет, а также однородную структуру. Кроме того, сосна практически не реагирует на внешние факторы, такие как уровень влажности и температура воздуха.

Комплектующие для лестниц из бука имеют невыразительную структуру, а также красноватый или светло-желтый цвет. Они обладают невысоким показателем прочности и достаточно сильно реагируют на внешние факторы. Особенность данного вида дерева такова, что он реагирует на изменение уровня влажности в помещении, а также на колебания температуры. Поэтому комплектующие для лестницы из бука следует использовать в хорошо отапливаемых домах. Востребованность данного материала можно объяснить его невысокой стоимостью.

Комплектующие для лестницы из дуба отличаются высокой прочностью и твердостью. Дуб имеет красивый естественный рисунок светло-желтого цвета. Лестницы из таких комплектующих одни из самых дорогостоящих, и соответственно, самые качественные и надежные.

Тонкости монтажа больцевых лестниц

Рассмотрим установку классического варианта лестницы на больцах. Первым делом в стену устанавливают резиновые прокладки, а затем большие болты, которые называются «больцы», непосредственно к которым прикрепляются ступеньки.

Прокладки из резины отличаются эластичностью, которая требуется для снижения вибрации, возникающей при ходьбе, и снижению уровня звуков шагов. Благодаря резине лестницы на больцах не скрипят даже после многих лет эксплуатации. В качестве стены может служить как капитальная конструкция, так и усиленная перегородка.

Первым, что нужно для больцевых лестниц с тетивой – это изготовление самой тетивы

Очень важно следует произвести разметку ступеней лестницы. Главным отличием такой лестницы от классической лестницы на тетивах является вероятность горизонтального сдвига ступеней и их выпадение из пазов тетивы

Для устранения этого негативного фактора следует ступени надежно зафиксировать.

После того, как выполнена разметка тетив и их установка на место, приступают к установке опорных балясин. Балясины следует закреплять максимально надежно, так как эти стойки будут выдерживать половину веса лестницы плюс вес людей.

Деревянные стойки ограждения больцевой лестницы крепятся к деревянному перекрытию при помощи металлических кронштейнов. Деревянные балясины к бетонному перекрытию крепят закладными кронштейнами, предварительно засверленные (забетонированные) в бетонное перекрытие.

Когда балясины будут установлены, приступают к монтажу поручней и больцев, которые связывают друг с другом стойки ограждения. Соединительные больцы – металлические стержни с нарезанной с двух сторон резьбой. Между стойками ограждения кладут поручень, являющейся своеобразной опорой для крепящихся к нему больцев. Позже к этим больцам будут прикрепляться ступени лестничного марша.

Существует несколько способов крепления ступеней к больцам. Но, независимо от выбранного способа, существует единое правило: передний край верхней ступени опирается на задний край нижней ступени через стойку из надетой на больц трубы. Больцы проходят через просверленные отверстия в ступенях, закрепляясь гайками снизу. Так как лестничный марш такой лестницы собирают снизу вверх, то какие-либо подмостки при монтаже не используются.

Первая нижняя ступень крепится к тетиве и опорной стойке ограждения больцевой лестницы. Для того чтобы следующая ступенька оперлась своей консольной частью на заднюю часть предыдущей ступени, на стойку ограждения надевается распорная втулка. Такая втулка может быть изготовлена из дерева или металла. Длина распорной втулки равняется высоте подступенка.

Соединение должно быть в высшей степени надежным, для чего с верхней части верхней ступени на стойку накручивается контргайка. Задняя часть второй ступени крепится к поручню одним или несколькими больцами. Аналогично монтирую все последующие ступени лестничного марша.

Ступени на больцах

Больцевая лестница (фото) не так давно перекочевала к нам из Германии. Такая коннструкция только с виду не имеет второй опоры, на самом деле опорой для противоположной от перегородки стороны ступеней служит… поручень перил. Глаз непрофессионала не сразу определит, что поручень перил – мощная металлическая конструкция, обычно стальная труба. Ступени подвешены к несущей опоре на специальных металлических стержнях – больцах, от чего и происходит название конструкции.

Иногда вместо стержней используют тросы, на которых и подвешивают ступени. Больцевые лестницы бывают и без несущих поручней. В этом случае больцы монтируются непосредственно к потолочной балке. Это весьма рискованный вариант дизайна: при неумелом применении создается впечатление клетки.

Также существуют различные варианты крепления ступени к стене:

Часть ступени заглублена в специальную штробу в толще стены. Подобный вариант возможен, если стена сделана из бетона, кирпича (не «пустотки») либо другого материала, хорошо сопротивляющегося нагрузке на выламывание.
Если материал перегородки не обладает нужной прочностью, либо не планируется большая нагрузка на ступени, ступень не заглубляется, а упирается на прикрепленную к стене опору, например, стальной уголок.
Комбинированный вариант совмещает в себе оба способа крепления.

Ступени-консоли

Консоль – «выносная» конструкция, прикрепленная к жесткой опоре одной стороной. Применительно к лестнице, консолью называется ступень с единственной боковой опорой. Поручни и перила служат только для ограждения и не являются несущей конструкцией.

Можно вообще обойтись без перил (фото), это придаст конструкции совершенно невероятный вид. А если при этом сделать ступени из бронированного стекла или прозрачного пластика, то идущий по лестнице человек как будто поднимается прямо по воздуху. Однако такая лестница допускается только в качестве вспомогательной, и исполняет декоративную функцию. Использование маршей без перил по прямому назначению противоречит требованиям техники безопасности.

Консольные ступени, как правило, заглубляются в штробы и дополнительно укрепляются жестким каркасом. Противоположные концы ступеней соединяются металлическими стержнями между собой. Это повышает прочность всей конструкции и предотвращает колебания ступеней в вертикальной плоскости. Повышенной прочностью обладает конструкция, все ступени которой соединены между собой прилегающей к стене тетивой.

Инструкция по изготовлению

Перед началом работ необходимо произвести расчёты и подготовить требующийся материал. Далее производят разметку. После чего можно приступать к изготовлению.

Работа будет проходить с помощью следующих инструментов:

линеек, строительного уровня;
электролобзика;
ручного фрезерного станка;
дрели;
молотка с резиновым наконечником.

Пазы вырезают после нанесения разметки с помощью ручного фрезерного станка. Эти работы подготовят тетиву лестницы для установки ступеней.

Далее работы делятся на три варианта в зависимости от типа крепления. Делают либо закрытый вырез, либо открытый паз. Есть вариант установки опорных соединений.

Крепление ступеней при помощи бруска

После этого производят установку конструкции. Тетива лестницы будет примыкать к двум поверхностям — лестничной площадке первого этажа и потолочному перекрытию или половине второго этажа.

Максимальная нагрузка в конструкции лестницы приходится на нижнюю опору. В месте верхнего опирания существует нагрузка вертикального типа, если есть горизонтальный опор на площадку.

Крепление тетивы может производиться у стены. В этом случае необходимо произвести тщательный замер балки и отпилить верх и низ, где проходит опор на пол и поперечную балку проёма.

Опорный брусок: установка

Чаще всего используют конструкцию, имеющую врезные ступени. Пазы в опорной доске делают двухсантиметровыми

При этом важно, чтобы все они были одинаковыми и ровными – это поможет избежать «хождения» ступени. Лучше всего использовать шаблон для ровной разметки расстояния

Для его изготовления подойдёт фанера, к которой прибивают планки с отступом 5 см. от каждого угла.

Нарезка пазов может производиться вручную, но лучше вырезать отверстия с помощью фрезерной ручной машины, используя трафарет.

Изготовка трафарета:

Прибивается пара брусков таким образом, чтобы они были параллельны кромке тетивы. Необходимо сохранять между ними расстояние, равное ширине тетивы.
Размещают трафарет для того, чтобы нарисовать опорную линию, совпадающую с балочной.
Трафарет для ступеней кладётся на шаблон под фрезеровку.
Совмещают линии опор.
Рисуют линии, соответствующие сторонам проступи.
Трафарет для ступени придвигают к проступной линии, обводя маркером получившуюся разметку.

После этого переходят к прорезанию отверстий. Для этого подойдёт лобзик или дрель. С их помощью необходимо проделать отверстия размером чуть большим, чем нужно. После этого тетивы кладутся на козлы, и с помощью трафарета наносится разметка. Отверстие диаметром 15 или 20 мм. выпиливают с помощью фрезерного станка. В углах проходят долотом.

Монтаж производят в следующем порядке:

Собирается марш, который кладут на бок таким образом, чтобы пристенная тетива размещалась снизу. После этого проводят линию с внутренней стороны подступенка и верхней ступени.
Далее прочерчивают линию, соединяющую заднюю кромку фризовой проступи до уровня плинтуса. Зачастую эта линия имеет длину 7,5 см.
Теперь необходимо снять верхний подступенок. Тетиву отпиливают по направляющим.
Нижнюю часть балки отпиливают параллельно линии пола.
Перед установкой делают выемку, размещённую на верхней опорной стойке. Эта выемка используется для насаживания стойки на верхнее перекрытие. Выемку делают при монтаже готового марша.

Расчет положения марша

Крепится тетива к обоим опорным стойкам с помощью шпунтов в специальные заранее сделанные пазы.
Чтобы увеличить надёжность крепления лестницы, необходимо закрепить марш к балкам. Это делают с помощью шурупов через опорные стойки. К стене крепление производится через тетиву.

Крепление тетивы к полу может производиться двумя способами:

Установка опорной стойки производится в заранее подготовленное отверстие в стяжке пола.
Установка опорной стойки производится с помощью стальных анкеров. Этот вариант наиболее прост для реализации.

Монтаж сборной модульной лестницы на второй этаж своими руками с видео

Применение металлических элементов для несущих частей лестниц может разнообразить любые архитектурные решения. Наглядным примером является лестница со ступенями, уложенными по центральной каскадной балке (хребтовому косоуру), выполненная из отдельных металлических модулей.

Сегодня в продаже можно найти большое количество готовых модульных лестниц для частного дома. Чаще всего они базируются на хребтовом косоуре и производятся промышленным способом. Основой такой лестницы является универсальный модуль. Особой популярностью пользуются лестницы с шириной ступеней 690 мм и 840 мм.

Главным преимуществом лестницы на каскадной балке, собранной на универсальных модулях, является возможность регулировать высоту подступенка, ширину проступи, движение, уклон и вращение. Благодаря абсолютной гибкости модульной лестницы возможно осуществлять многочисленные конфигурации (с поворотом на 90° или на 180°) и, следовательно, появляется возможность ее монтажа практически в любое место. Часто используются размеры лестничного проема 2,28 х 0,76 м при высоте этажа 3 м.

Универсальный модуль комбинированной лестницы для дома состоит из двух частей, которые соединяются болтами. Так как отверстия под болты в одной из частей модуля произведены в виде сквозных пазов, появляется возможность сдвинуть эти части относительно друг друга.

Таким образом, при монтаже модульной лестницы в доме на второй этаж можно изменять ширину проступи. Но нужно учитывать, что фактическая ширина деревянной ступени останется неизменной. Благодаря универсальному модулю происходит изменение ширины проступи на плане, а также регулировка перехлеста ступеней.

С помощью универсального модуля можно выдвигать и задвигать ступени относительно друг друга, регулируя лестницу под определенную длину проема. Однако одновременно происходит изменение наклона конструкции: чем больше перехлест ступеней, тем меньше пространства занимает лестница и тем она круче. Один из элементов модуля сооружения является зажимным хомутом, с помощью которого можно регулировать вертикальный шаг лестницы (высоту подступенка). Преимуществом использования данного модуля является возможность монтажа лестничной конструкции при любой высоте этажа, но крутизна лестницы при этом снова будет меняться.

Как показано на фото, стойки ограждения модульной лестницы должны быть вкручены по резьбе в специальную деталь крепления, где уже имеется приваренная гайка:

Крепление осуществляется врезанием в тело ступени или может быть вынесено за ее пределы. Если длина ступеней составляет 690 мм, то ограждение лестницы следует сделать по выносному типу. Перила необходимо закрепить с помощью шурупов к подвижной детали, которая, в свою очередь, крепится к стойке ограждения на один болт, что делает возможным использование подобного узла при любом уклоне лестницы.

Можно использовать готовую модульную лестницу на второй этаж, в которой все болты спрятаны за специальными накладками, а детали произведены методом штамповки и литья. Но следует помнить, что такую лестницу можно сделать самим в домашних условиях. К тому же есть множество подручных средств для изготовления нехитрых деталей, с помощью которых можно спрятать болты и многочисленные сварные элементы.

Посмотрите видео «Сборка модульной лестницы», где показано, как монтируется подобная конструкция:

Преимущества больцевой лестницы

Отсутствие внешней несущей конструкции делает лестницу лёгкой и изящной на вид, в отличие от лестниц на косоурах, выглядящих неуклюже и громоздко.
Косоур больцевых лестниц является дополнительной составляющей, что позволяет ему не бросаться в глаза и выглядеть элегантно.
Также в этих лестницах, за счёт отсутствия площадей для крепления ступеней, легко располагать ступени забежные, которые на других лестницах располагать более проблематично.
Больцевые лестницы изящно вписываются в интерьер, имея вид как часть декора

Это их немаловажное отличие от других конструкций, загромождающих пространство помещения.
Плюсом также является отсутствие скрипа, в отличие от деревянных конструкций.
Уход за больцевыми лестницами лёгок и удобен. Уборка не представляет сложности за счёт малого количества элементов, ремонт также прост и доступен.
Нет необходимости для замены ступеньки разбирать всю лестницу, спокойно можно заменить один элемент

Все остальные детали заменяемы тоже просто.
Возможна такая конструктивная установка, которая позволяет регулировать больцевую лестницу по высоте.

Металлическая лестница, укрепленную на подвесках

Как альтернативу больцевой лестницы, если отсутствует подходящая стена, можно рассматривать металлическую лестницу, укрепляемую на подвесках.

Такая лестница также характеризуется отсутствием тетивы и косоуров, а основным конструкционным элементом являются струны.

Эта конструкция поможет избежать уменьшения пространства помещения и будет выглядеть красиво и изящно.

Основные элементы лестничных конструкций

Основными деталями лестницы считаются:

Схема винтовой лестницы.

Ступени — это элемент конструкции, состоящий из проступи (горизонтальной поверхности) и подступенка (вертикального элемента), который служит опорой для проступи. Что касается подступенка, то в некоторых конструкциях он может отсутствовать.
Косоуры — это балки, которые поддерживают ступени снизу. Число косоуров в конструкции может быть разным и зависит от выбранного вида лестницы.
Тетивы. Представляют собой балки, которые предназначены для поддержания лестницы снизу и торцов.
Поддерживающие элементы. В некоторых конструкциях такими элементами могут быть стойки — в винтовой лестнице являются основными несущими деталями. А также больцы — специальные болты, которые во время монтажа монтируются в стену и служат для крепления ступени.
Перила — это ограждающие элементы, которые являются основной изюминкой конструкции. Но в некоторых случаях по желанию заказчика они не устанавливаются. Перила могут быть выполнены в виде поручней, прутьев или стоек. Декоративной особенностью лестничного ограждения являются вертикальные элементы — балясины. Они изготавливаются из различных материалов, выбор которых зависит от окружающего интерьера и стиля лестницы.

Материалы и комплектация

Предпочтительно бойца делают из нержавейки. Тут возникает вопрос, так как использование этого материала означает отказ от выбора предпочитаемого цвета.

Можно использовать материал с порошковой окраской. Особой потери прочности не произойдёт, но будет присутствовать такой недостаток, как шершавость.

И, как показывает практика, порошковые материалы всё же имеют меньший срок эксплуатации, чем больцы из нержавейки.

То же самое можно отметить и про хромированные изделия.

Сама технология производства больц не предполагает их изготовление из другого, отличающегося или более дешёвого материала.

Больцы делаются:

конусной
или цилиндрической формы.

Псевдо-больцы

Также можно считать их разновидностью так называемые псевдо-больца. Это просто-напросто вырезанный по размеру кусок металлической трубы, его вставляют в зазор между ступенями.

Часто их используют как дополнительную деталь на косоуре, предотвращая крутящий момент, возникающий временами на краю ступеней.

Но, по большёму счёту, это просто подражание больцевой лестнице, и, кстати, не самое удачное.

Оригинальная больцевая система позволяет отрегулировать расстояние между ступенями.

Конусные больцы

Причём наиболее редкие больцы, конусные, дают возможность регулирования в обе стороны.

Благодаря такой конструкции, становится более простым правильная установка ступеней, кроме того конусные больцы не требуют полной разборки лестницы при конструктивном изменении высоты между этажами.

Конусные больцы выпускаются, в основном, с полированной или сатинированной поверхностью и знамениты своей высокой прочностью.

Расчёт тетивы

Для расчёта используют формулу, которая зависит от длины шага. Существуют несколько правил для грамотного расчёта:

Человеческий шаг имеет длину 63 сантиметра. Исходя из этого, оптимальное соотношение будет в формуле для расчёта: 2 высоты ступени + глубина ступени = 63±3 сантиметра.
Наиболее комфортным уклоном лестницы считается 30-40 градусов.
Оптимальный параметр глубины ступени — 28-30 сантиметров. В случае, когда тетива неспособна обеспечить требуемую глубину, ступень делают шире, компенсируя недостаток выступом.
Оптимальный параметр высоты ступени — 15-20 сантиметров.

Что касается габаритов тетивы, то они будут зависеть от того, какую длину имеет будущий лестничный марш. При этом есть и стандартные размеры. Деревянная опорная балка шириной в 90 сантиметров должна иметь толщину не менее 4 сантиметров и ширину — 30 сантиметров. Подходящим уровнем для прореза пазов является 2-3 сантиметра.

Минимальная ширина балки будет равна 27,5 сантиметрам. Эта величина обусловлена необходимостью оставления полосы тетивы над и под ступеньками шириной не меньше 5 сантиметров.

При нанесении разметки на тетиву учитывают, что число ступеней фактически будет меньше расчётного. Это происходит, потому что последняя ступень лестницы является полом второго этажа. Для нанесения разметки на тетиву можно использовать линейку или уголок. Но в этом случае существует риск образования погрешности. Лучше всего подготовить специальный шаблон.

Ступени могут располагаться относительно тетивы следующими способами:

Опорная линия отсутствует. Для такой тетивы пазы делают открытыми.
С опорной линией. В этом случае врезки делают закрытыми.
С опорной линией, но без врезок, а с использованием опорного крепления, накладок, уголков.

После того как готовы все детали лестницы, необходимо произвести их обработку антисептиками и пропитать грунтовкой.

Выбор материала для изготовления лестницы

Лестницы в частных домах могут изготавливаться из различных материалов.
Главным критерием, влияющим на выбор, является прочность материала. Наибольшее значение
имеет материал, из которого будут изготавливаться ступени, получающие наибольшую
нагрузку. Ступени должны быть не слишком восприимчивы к механическому воздействию,
в том числе и к истираемости, не слишком подвержены влиянию перепадов температур,
влажности, солнечных лучей. Простота ухода за лестницей не менее важна, поэтому
ступени должны быть стойкими к воздействию бытовой химии, которой пользуются для
чистки и мойки.

Материал для изготовления ступеней:

Дерево. Для того чтобы срок эксплуатации ступеней
был долгим, следует выбирать древесину твердых пород. Среди деревьев, обладающих
такой древесиной, можно назвать тик, орех, ясень, венге и другие. Довольно прочной
есть древесина бука, дуба и клена. Однако при изготовлении лестниц из этих пород
следует помнить о некоторых нюансах.

Клен склонен к пожелтению и образованию трещин.

Бук не подходит для помещений с повышенной влажностью,
а также склонен к деформации.

Дуб восприимчив к маслу, от которого на древесине
могут оставаться пятна.

Менее всего для изготовления деревянной лестницы подходит
сосна. У нее очень мягкая древесина, она с легкостью поддается
любым механическим воздействиям.

Прочнее сосны – лиственница, преимуществом которой
является устойчивость к гниению. Древесина вишниигруши устойчива к механическим повреждениям и обладает средними
характеристиками прочности.

Металл

Решив установить в доме металлическую
лестницу, стоит обратить внимание нанержавеющую сталь. Это наиболее
популярный материал, отличающийся долговечностью и прочностью

В среднем лестница
из нержавеющей стали служит от 40 до 50 лет. Основным преимуществом этого материала
является стойкость к коррозии.

Хромированная сталь менее прочна. Средний срок
эксплуатации составляет 5 лет.

Окрашенная сталь является наименее желательным
вариантом, так как пригодна для использования всего около 3 лет.

Латунь очень быстро темнеет, так что лестницы,
изготовленные из этого металла, в течение короткого времени теряют свой вид.

Анодированный алюминий неподвержен коррозии,
однако довольно мягок, что делает его уязвимым к различным повреждениям.

Камень. Самыми популярными являются лестницы
из гранита или кварцита. Эти породы натурального
камня обладают множественными преимуществами, основными среди которых считаются
прочность и долгий срок использования, насчитывающий несколько сотен лет.

Мрамор – довольно мягкая порода камня. Именно
поэтому спустя всего 2-3 лет мраморные ступени подвергаются истиранию.

Искусственный камень на бетонной основе – прекрасный
вариант с точки зрения прочности и долговечности.

Стекло. Многие люди в последнее время устанавливают
лестницы со стеклянными ступенями, наиболее подходящие, например, под стиль хай
тек или модерн. Стекло для ступеней должно быть закаленным или ламинированным. Однако
и это не предохраняет ступени от склонности к повреждениям при ударах в торец, которые
вызывают появление трещин или царапин. Часто используется и акриловое стекло, являющееся
более прочным и легким. Но даже оно со временем может пожелтеть и поцарапаться.

Конструкция на больцах

Итак, какова же конструкция данной лестницы? Она является особым типом, имеет очень изящный вид, а еще известна своим интересным принципом фиксации ступенек. Имеется очень много способов ее выполнения и для современного стиля, и для классики.

Суть данной лестницы заключается в следующем: каждая ступенька прочно соединена с рядом стоящими составляющими. В этих целях применяется особый элемент — так называемый больц. Другими словами, им является болт, который спрятан под миниатюрной балясиной. При помощи этого приспособления можно существенно облегчить конструкцию.

В больцевом варианте есть возможность сделать почти любую модель конструкции:

прямую маршевую;
забежную;
поворотную с площадкой;
винтовую.

Конструкция таких лестниц изготавливается достаточно просто.

Что такое тетива

Из чего состоит лестница на тетивах

Тетива представляет из себя опорные несущие балки, располагающиеся по бокам, с пазами, вырезающимися на внутренней стороне. Пазы предназначены для монтирования ступеней. Таких несущих балок обычно две. Но если лестница с одной стороны примыкает к стене, то в этом случае потребуется только одна тетива с противоположной стороны. Со стороны стены крепление осуществляют на больцах.

Различают лестницы на тетиве с подступенками и без (открытая). При этом отсутствие их сделает конструкцию более лёгкой и менее затратной, но вот в плане надёжности она будет уступать.

Типы больцевых лестниц

Предусмотрено три варианта для больцевых лестниц:

с поворотом,
с двумя поворотами,
а также маршевый вариант.

Забежные ступени

На лестницах таких конструкций повороты делаются с применением забежных ступеней.

Это обеспечивает:

достаточный комфорт,
безопасность
и эстетичный наружный вид.

Хотя забежные ступени, имеющие один весьма узкий край, у некоторых вызывают чувство опасения.

Когда нельзя устанавливать больцевую лестницу

Больцевую лестницу нельзя устанавливать, если:

несущая стена зашита гипсокартоном,
сделана из газобетона
или стыкуется с такой стеной.

В таких случаях необходима специальная подготовка стен, которая позволит вынести нагрузку больцевой лестницы.

Лестницы на больцах своими руками: плюсы и минусы конструкции

Нет предела совершенствованию инженерной мысли. Это в очередной раз доказали инженеры и Германии, представившее несколько лет назад принципиально новый вид лестницы – на больцах (рис.1).

Рисунок 1. Маршевая лестница на больцах.

Ее отличие от других типов маршевых лестниц заключается в том, что в конструкции изначально не предусмотрены несущие балки. Что бы понять, что такое деревянные лестницы на больцах, необходимо прежде всего разобраться — а больц – что это вообще?

Рисунок 2. Разновидности больцев.

Что такое больц

Больц – это слово, имеющее немецкие корни. В буквальном переводе оно обозначает «болт». На рисунке 2 приведено фото некоторых разновидностей этого изделия.

Устройство болец.

Общая конструкция лестниц на больцах

Общая конструкция лестницы этого типа выглядит следующим образом.

С одной стороны марш подвешен с помощью штырей к перилам ограждения, а другая сторона крепится к стене. В качестве основы для крепления могут выступать несущие балки или специальный крепеж, который также называют больцами.

Чертеж угловой лестницы с поворотной площадкой.

Вообще больц – это специальные болты, предназначены для крепления ступеней одним торцом к стене и соединения других торцов между собой. В отличие от других типов лестничных маршей, подступенники здесь не предусмотрены.

В классическом исполнении больцевой лестницы отсутствуют такие детали как косоуры и тетивы. Именно их отсутствие придает им современный вид. При изготовлении этих лестниц может быть использован практически любой материал – древесина, металл, стекло и т.д.

У некоторых людей сложилось ложное впечатление о ненадежности и недостаточной безопасности таких изделий. Между тем, лестница на больцах с креплением к стене, выполненная по всем правилам, отличается высокой надежностью конструкции.

Единственное, что длинные марши могут пружинить при ходьбе по ним. Если заменить несущую балку на поручень, жестко связанный со ступенями при помощи стоек, то конструкция превратится в жесткую ферму.

Некоторые производители больцевых лестниц декларируют, что одна ступень может выдержать нагрузку до 1 800 кг.

Разновидности лестниц на больцах

На практике существует множество вариантов исполнения больцевых лестниц. Выбор целиком зависит от вкуса домовладельца, планировки дома или квартиры. Чаще всего применяют следующие конструкции:

лестницы без косоура или тетивы, собранные только на больцах;
собранные так, что одна сторона опирается на больцы, а другая — на несущую балку или непосредственно на стену.

При изготовлении лестничного марша по второму варианту, одна сторона должна быть подвешена на больцах, а другая — опирается на косоур или тетиву, которые расположены непосредственно рядом со стеной.

Допускается изготовление так называемых комбинированных вариантов. То есть первый марш изготавливают с использованием несущей балки, а второй — только с применением больцев. Возможно изготовление многомаршевых, винтовых других лестниц на больцах.

Преимущества и недостатки

Больцевые лестницы получают все большее распространение при строительстве загородных домов и обустройстве городских квартир. Во многом это обусловлено наличием следующих достоинств:

Существенно меньшая трудоемкость сборки в сравнении с традиционными лестничными конструкциями.
Высокая ремонтопригодность. В случае повреждения одной ступени, достаточно ее открутить и заменить, при этом нет необходимости в разборе всей конструкции.
Простота ухода. Для поддержания чистоты достаточно вытереть ее поверхность влажной тряпкой. Дело в том, что на лестнице такой конструкции нет углов и щелей, отчего мусору с пылью просто негде скапливаться.
Лестница на второй этаж на больцах, в отличие от традиционных конструкций, не издает скрипа при передвижении по ней. Это вызвано тем, что нет контакта между деревянными деталями, а в сочленениях уложены резиновые прокладки.
Индивидуальность проекта. Для каждого дома или квартиры проектируют эксклюзивную лестницу с учетом всех особенностей помещения.
Прочность – лестница на больцах, собранная даже своими руками, выдерживает вес до 1,5 тонн.

Между тем, нельзя не упомянуть и о недостатках:

Для установки потребуется прочная стена. Некоторые сложности могут возникнуть при установке больцевой лестницы в деревянном доме.
Высокая стоимость готового изделия.
Такая лестница вряд ли подойдет к классическому дизайну интерьера.
Если одна сторона ступени будет вмурована в стену, то в итоге может возникнуть однородное тело (лестница и стена), из-за чего шум от шагов может раздаваться по всему дому. Ко всему прочему, при таком способе монтажа необходимо предпринять дополнительные меры по защите древесины от воздействия влаги.

Пошаговая установка своими руками

Комплектующие

Для сборки такого вида лестницы потребуются следующие комплектующие.

Больцы. Производители выпускают довольно широкую номенклатуру этих изделий. Предпочтение следует отдавать тем, которые не только закрепляют ступени, но и позволяют настроить ее высоту. Одна из многочисленных разновидностей показана на рисунке 1.
Стойки перил (балясины), изготовленные из древесины и нержавеющего металла.
Поручни.
Ступени. Они могут быть выполнены из различных материалов – дерево, металл, камень, стекло.

Ступени, выполненные из твердых пород дерева, должны иметь как минимум 60 мм толщины. Применение мягких пород нецелесообразно вследствие того, что с течением времени они деформируются. Для стеклянных ступеней применяют закаленный материал или акриловое стекло.

Необходимые инструменты

Для сборки лестницы нет необходимости в использовании какого-либо специального инструмента. Для сборки больцев необходимо лишь несколько гаечных ключей. Для работы со стеной потребуется перфоратор, который необходим для подготовки отверстий для крепежа.

Расчеты

Расчет длины марша

Традиционный лестничный марш может включать от трех до шестнадцати ступенек. Если их будет менее трех, то, скорее всего, получится просто высокий порог. Если ступеней будет больше шестнадцати, то подъем по этому маршу будет значимой кардионагрузкой.

Размер марша и количество ступеней определяется методом его опирания на площадку, предназначенную для него. Ширина лестничного марша обеспечивает пропускную способность изделия и напрямую зависит от требований пожарной безопасности. В требованиях СНиП указано, что для зданий в один этаж минимальный размер должен составлять 800 мм. Ширина не должна изменяться на всей длине марша.

При устройстве многомаршевых лестниц возникает необходимость в обустройстве промежуточной площадки. Ее минимальная ширина не должна быть менее 1200 мм, а длина 1300 – 1400 мм.

Производители выпускают ступени с шириной 250, 300, 400 мм. При самостоятельном изготовлении лестниц имеет смысл придерживаться этих размеров.

Расчет ступеней

В соответствии с требованиями СНиП, минимальная ширина проступи не должна быть менее 200 мм. Если под размещение лестничного марша выделено довольно места, то допустимо изготовление проступи шириной порядка 300 мм.

Высота подступенка должна иметь высоту в 150 мм. Такие размеры принято считать оптимальными.

При большем размере проступи, человек может сбиться с шага, а если меньше, то ходить по такой конструкции будет неудобно и опасно.

Порядок монтажа

В качестве примера рассмотрим случай, когда необходимо построить лестницу, ступени которой буду закреплены одним концом к перилам. Другой конец будет установлен или на тетиву, или непосредственно к стене. Эта работа проводится в несколько этапов.

1. Необходимо спроектировать размер и форму тетивы. Для этого необходимо на бумаге нарисовать ее будущий контур. При этом необходимо учесть угол наклона лестничного марша. Он может лежать в заранее определенных пределах.

Определение формы тетивы: отрезки между точками 1-5, в рамках которых угол наклона не меняется.

Угол можно выбрать из справочных таблиц. На рисунке 4 указаны оптимальные углы наклона в зависимости от назначения лестницы. В этой же диаграмме указаны и оптимальные размеры ступеней. На основании полученных данных можно отрисовать эскиз тетивы.

Рисунок 4. Рекомендуемые углы наклона.

2. После изготовления тетивы необходимо установить ее на место. Ее можно прикрепить к стене с помощью дюбелей.

3. Монтаж балясин. Это несущий элемент конструкции, принимающие на себя практически половину массы самой лестницы и людей на ней. Если их устанавливать в перекрытие из бетона, то необходимо использовать или закладные детали или анкера. Установка допустима еще на стадии изготовления перекрытия.

4. Установка поручня. Необходимо установить на балясины. Он будет выступать в качестве опоры для больцев.

5. Сборка лестничного марша. Сборку начинают с нижней ступени. Для повышения жесткости конструкции, ее устанавливают не только на больцы, но и на стойку. После этого устанавливают вторую ступень. На рисунках 5-6 показана схема крепления больц и ступеней.

Рисунок 5.Рисунок 6.

Применяемые больцы могут иметь разную конструкцию, но принцип их установки один и тот же. Фиксация больцев, обеспечивающих жесткость всей конструкции, выполняется при помощи контргайки.

Видео по теме

Фото с примерами

инструкция по монтажу деревянных конструкций (фото и видео)

Альтернативой традиционным конструкциям являются лестницы на больцах. Само слово «больцы» происходит от немецкого слов «bolz», что в переводе означает «болт». Такое название этот тип лестниц поучил потому, что ее основой служит крепление.

Лестница на больцах

Далее мы рассмотрим особенности такой конструкции и технологию самостоятельного ее изготовления.

Общие сведения

Как правило, с одной стороны ступени прикрепятся к стене, а с другой стороны их удерживает поручень, который является несущей частью. Если стена недостаточно прочная, то проступи устанавливают на косоур или тетиву. Иногда проступи с двух сторон крепятся на больцах.

На фото – больца

В итоге, визуально складывается впечатление, что больцевые лестницы парят в воздухе. Этот эффект усиливает отсутствие подступенков.

На больцах можно построить конструкцию любого типа:

Маршевую прямую,
Маршевую П-образную лестницу,
Г-образную;
Винтовую.

Такие лестницы особенно хорошо сочетаются со стилем интерьера хай-тек. Элементом ее декора становятся металлические конструктивные узлы и крепеж, который остается на виду.

Конструкция лестниц на больцах обладает еще одним достоинством – это ремонтопригодность. Любую из ступней можно заменить, не затрагивая остальные элементы. Кроме того, такие конструкции не скрипят, так как у них отсутствуют деревянные соединения.

Комплектующие и материалы для лестницы

Основными комплектующими изделия являются следующие элементы:

Больца. Они могут быть разной формы.
Балясины. Они могут быть деревянными или выполненными из нержавеющей стали.
Ступени.
Поручни.

Материал для ступеней

Если проступи делаются деревянными, то используют прочные сорта древесины, такие как бук, дуб или ясень. Применение мягких пород может привести к тому, что со временем они деформируется. Минимальная толщина доски должна составлять 6 см.

Если проступи делаются стеклянными, то необходимо использовать закаленное стекло. К недостаткам такого материала можно отнести восприимчивость к торцевым ударам, которые могут привести к сколам. Более прочным является акриловое стекло, но на нем со временем появляются царапины.

Что такое П-образная лестница

Иногда ступени делают из камня. В этом случае используют кварцит или гранит. Для уличных конструкций можно использовать нержавеющую сталь.

Больца

Больц представляет собой металлический стержень, который одним концом крепится к поручню, а другим – к ступени.

При самостоятельном изготовлении конструкции, больцы для лестницы лучше купить готовые. При этом следует учитывать, что они находятся на виду, поэтому могут выполнять еще и декоративные функции.

Совет! По внешнему виду больца следует выбирать с учетом общего вида будущей конструкции и особенностей интерьера. В зависимости от оформления, цена на различные их типы может сильно отличаться.

Создание лестницы

Расчет

Прежде чем приступать к созданию лестницы своими руками, необходимо произвести расчет, как в случае и с любой другой конструкцией. Это позволит сделать ее максимально комфортной и безопасной.

Лестница на больцах и тетиве

Примером для расчета послужит больцевая лестница с двумя маршами. Пролеты будут расположены под прямым углом друг к другу.

Т.е., это будет поворотная конструкция с промежуточной площадкой. Высота изделия должна быть 3м, а ширина марша – 1м.

Наиболее комфортная и безопасная высота ступеней составляет 15 см, От этого и следует отталкиваться при расчете необходимого их количества. Разделив высоту конструкции на высоту одной ступени, мы получаем 20 ступеней.

В результате для первого марша их понадобится 9 штук, так как десятой ступенью будет служить поворотная площадка между маршами.

От площадки, под углом 90 градусов будет расположен еще один марш с девятью ступенями. Десятая же совпадает с полом второго этажа.

Оптимальная глубина проступи находится в пределах 25-40 см. Если глубину проступи принять за 25 см, то длина маршей будет равняться 2,25м. Промежуточная площадка будет квадратной, со сторонами шириной 1м.

Эскиз лестницы

При таких параметрах изделия, проем будет составлять 3,1*1,3м

Совет! Промежуток от стены до поручня должен быть не менее 10 см. В противном случае можно будет поранить руку.

При расчете глубины проступи, необходимо учитывать, монтируются они внахлест. Передний край верхней ступени опирается на задний край нижней проступи. Если нахлест будет составлять 5 см, то ширина проступи должна быть, не 25, а 30 см.

Изготовление лестницы с одной тетивой

Предположим, что изготавливаемая лестница на больцах своими руками с одной стороны будет иметь тетиву, так как это наиболее распространенная и простая конструкция.

Инструкция по ее изготовлению выглядит следующим образом:

В первую очередь необходимо определить размеры тетивы. В случаях, когда устанавливаются забежные ступени, в отдельных ее частях размеры могу отличаться (узнайте здесь, что такое лестница с забежными ступенями).
Затем надо закрепить тетиву на стене и прикрепить к ней проступь.
Далее устанавливаются балясины. При этом надо учитывать, что они являются опорным элементом, поэтому их следует закреплять очень прочно. Монтаж деревянных стоек обычно производится при помощи металлических кронштейнов.
Далее на балясины устанавливается поручень. Опоры обычно крепятся к нему при помощи болтов, шпилек или резьбы. При этом, во всех случаях используется сборной П-образный поручень.

Что такое лестница с забежными ступенями

Обратите внимание! Изготовленные лестницы на больцах своими руками могут смещаться в сторону, вследствие чего произойдет выпадение ступеней из тетивы. Поэтому все детали должны быть закреплены особенно надежно.

Если поручень крепится на шпильках, то в нем необходимо проделать отверстия, которые будут совпадать с диаметром отверстий на концах опор. В эти отверстия продевается шпилька.

Если крепление осуществляется на болтах, то используется металлический поручень, к которому крепятся больца. Поверх него устанавливается деревянный поручень. Также, при использовании металлического поручня, опоры можно к нему просто приварить.

Втулка между ступенями

Вывод

Больцевые конструкции обладают многими преимуществами перед обычными лестницами, но, самое главное их достоинство – это необычный внешний вид. Особенно интересно смотрятся деревянные лестницы на больцах.

Они кажутся легкими и воздушными, чем и привлекаю к себе внимание. Такая лестница может украсить интерьер вашего дома (см.также статью Лестничные ограждения из нержавеющей стали: нюансы, типы, изготовление).

Лестницы на больцах своими руками

Лестницы на больцах начали использоваться в современном оформлении совсем недавно. Они позволяют визуально «разгрузить» пространство, создавая эффект большого количества свободного места. К числу их преимуществ можно отнести и эргономичность, благодаря которой они очень популярны при оформлении интерьеров в дизайнерском стиле минимализма. Для получения общей информации что собой представляют лестницы на больцах, можно посоветовать просмотреть видео:

Конструктивные особенности больцевых лестниц

Свое название они получили он немецкого варианта слова «болт». За счёт болтов они «подвешиваются в воздухе», хотя на самом деле крепятся к стенам теми самыми болтами. Эффект невесомости достигается за счёт болтов, а когда люди не видят обычных в таких случаях косоуру или тетиву, то не посвященные начинают верить, что они действительно держатся в воздухе сами по себе.

Как утверждают народные умельцы, такие лестницы могут выдерживать до 2 000 килограмм, если качественно подойти к их обработке и монтажу. Изготовить своими руками с нуля их сложнее, чем ступени к другим типам лестниц, ведь для их производства необходим инструментарий, которого обычно у рядовых граждан нет.

При подборе материала можно воспользоваться не только традиционным для лестниц деревом, но и стеклом, металлоконструкциями или даже камнем. К примеру, белый декоративный камень при использовании в лестнице на больцах позволит одновременно создать эффект классичности и модерна. Но из-за сложности выполнения своими руками как подготовительных, так и монтажных работ, прежде чем приступать рекомендуется всё тщательно промоделировать с помощью программ 3D-моделирования, а во время работы не спешить и работать на качество. Тогда лестница на больцах не разочарует.

С помощью чего такие лестницы делаются?

Как уже выше упоминалось, делаются такие лестницы благодаря особенным болтам. Но лестницы на больцах не имеют определенной четкой системы креплений, благодаря чему они могут принимать самые различные и разнообразные формы своего исполнения. Даже сами составляющие лестницы на больцах могут выступать в качестве декоративных элементов. Кроме больцов для крепления и эстетичной красоты используются ещё анкеры (крепления, предназначенные для выступающих деталей) и фланцы (предназначены для закрепления на каркасах).

Лестницы на больцах смогли нарушить основу монтажа лестниц – они не требуют наличие опоры, которая будет их поддерживать. Ступени можно закрепить не только на внутренних стержнях, но и подвесить к потолку. Конечно, обойтись простыми ниточками здесь не получится, необходимые специальные тяжи и потолочные балки, но получившийся результат окупает все временные и денежные затраты. Возможность создавать буквально парящую лестницу позволит удивить даже самых спокойных знакомых, а также подарит незабываемое ощущение уникальности дома.

Общий план установки лестницы на больцах своими руками

Лестницы на больцах предлагают столько различных способов монтажа и установки, что написать столько вариаций исполнения – как подготовить детальный план, который подошел под любой случай не предоставляется возможным. Но вообще не давать информации по этому направлению тоже не дело. В качестве примера будет приведён пример установки белых каменных ступенек:

Сначала закрепляются больцы для ступенек. Они являются основным элементом конструкции, который всё будет держать. В стене необходимо просверлить углубление, которое будет точно отвечать размеру больца. Если просверлить слишком маленькое, то конструкция может оказаться недостаточно прочной, если слишком большое – не будет достигнуто максимальное крепление, что тоже скажется на безопасности лестницы.
Устанавливается нижняя ступень, которая в целом ряде дизайнерских решений отвечает за прочность всей конструкции, в случаях, если ступеньки соединяются между собой с помощью перил. Но даже, если ей и не уделяется ключевая роль, то производить монтаж остальных можно именно с предыдущих ступенек.
Монтаж различных декоративных компонентов. Во время их монтажа на лестницу на больцах следует следить, чтобы не была повреждена поверхность белого камня, а также других украшений, которые могут быть уже заранее установлены. К таким элементам можно отнести перила и столбы для них. Кстати, игнорировать установку перил не следует ни на день, ведь от непривычки пользования такой конструкцией как лестница на больцах может закружиться голова, поэтому для подстраховки их следует установить сразу же.
Нанесение специальных покрытий, которые будут противостоять скорости стирания, а предотвратят скольжение. Это могут быть или различные лаки, если используется древесина, или специальные смеси, в случае использования каменных ступеней.

Достоинства лестниц на больцах

Возможно, с этого пункта и стоило начинать. Но раз он уже в самом конце, то следует раскрыть, насколько это возможно, все прелести лестниц на больцах. Из наиболее значимых следует выделить:

Эксклюзивность каждой собранной конструкции, корень которой лежит как в конструктивных особенностях (возможность самого различного использования больцевых элементов), так и дизайнерских особенностях помещений, в которых устанавливаются лестницы.
Эргономичность и дизайнерская «легкость». Лестницы на больцах, сделанные, к примеру, на белом камне очень позитивно смотрятся в любых условиях и позволяют подарить помещению определенную воздушность и неповторимость. А за счет того, что белый свет отбивает световые лучи, то он позволяет сделать помещение более светлым и освещенным без применения искусственных источников света.
Практически идеальная бесшумность. При передвижении по больцевых ступеньках не нужно нервничать насчет скрипа. Такая бесшумность достигается за счет того, что не применяются технологии типа «дерево-дерево». Поэтому для дома, который создается, чтобы отдохнуть от посторонних шумов, от обычной человеческой суеты, такой вариант выглядит весьма универсальным и привлекательным.
При качественном исполнении лестницы на больцах способны выдерживать значительные нагрузки, и перенести по них тяжелые предметы, при качественном монтаже, не составляет труда. Тут стоит отдельно ещё раз напомнить о необходимости качественно и ответственно подходить к созданию лестницы, ведь травматические последствие при несерьезном отношении, особенно если вы делаете своими руками и не имеете достаточного опыта, могут быть весьма печальны.
Простота ухода за нею. Лестница на больцах просто не имеет значительной площади или мест, где может собираться пыль или возникать другая грязь. А учитывая возможность применения удобных для уборки гладких компонентов, которые одновременно легко убираются, то уборка превращается в очень лёгкую вещь.
Легкость потенциального ремонта. Если на ступеньку упадёт что-то тяжелое и отвалится её кусок, или случится что-то другое, что потребует вмешательства и ремонта, то нет необходимости разбирать всю конструкцию. Для ремонта определенной части необходимо демонтировать только её.

Лестницы на больцах могут быть очень хорошим вариантом для сторонников минимализма или желающих сделать «воздушную атмосферу» у себя дома. Конечно, их монтаж является проблематическим, требует наличия определенного инструментария и практических навыков, но вполне выполним. И, напоследок, хочется предложить ещё одно информационно-ознакомительное видео, которое посвящено монтажу лестницы на больцах:

Лестница на металлическом каркасе: Идеи 2019

Лестница с металлическим каркасом — практичный вариант соединения первого и второго этажей. Такая лестница сочетает в себе прочность металла, долгий срок службы и возможность украсить качественной отделкой. Такой вариант лестницы всегда будет интересен и уместен, сочетается с любым интерьером, гарантируя надежность.
