Регуляторы тяги для твердотопливных котлов, их виды и цена

Большинство современных загородных домов отапливается газом. Но это топливо есть не во всех населенных пунктах. Да и стоит оно недешево. Лучший вариант – использование твердого топлива. На этом топливе не будет коптить котел, его не требуется загружать часто. Регулятор тяги для твердотопливного котла способен поддерживать комфортную температуру в жилище.

Сила тяги твердотопливных котлов

Это понятие неоднородное и достаточно сложное. Она зависит от сечения дымохода, температуры дымового газа, погодных условий. Но влияние данных параметров на работу котлов бывает разным. Поэтому надо обращать внимание на условия работы конкретных коммуникаций.

Чтобы отопительное оборудование работало стабильно, эти параметры должны поддерживаться на оптимальном уровне. Отклонение от нормального показателя будет влиять на процесс горения и генерации тепловой энергии. Чаще всего сбои в работе бывают при установке твердотопливных устройств. На силу тяги влияет и тип котельного оборудования.

При работе газового оборудования происходит незначительное колебание силы тяги. Дымовой газ имеет стабильную температуру. Ее кратковременное изменение бывает только при прогреве дымохода.

При эксплуатации твердотопливного котла можно заметить разные показатели. Это связано с использованием топлива разного вида (уголь, дрова, торф, опилки, пеллеты). На неоднородность показателей будет влиять и тип твердотопливного агрегата.

При работе твердотопливных котлов может произойти снижение тяги, а может появиться и гипертяга. Признаком послужит сильный шум, повышенный расход топлива и задымление жилища. Проблему можно легко решить, если воспользоваться регулятором тяги. Он компенсирует особенности топлива, дымохода и котла.

Принцип работы агрегата

Регулятором тяги для твердотопливного котла будет оптимизироваться режим горения. Устанавливается он в дымоходе. Его задача – подать воздух в топку. При резком порыве ветра он сможет защитить систему отопления от задувания в топливнике пламени. При недостатке воздуха обеспечит подачу кислорода для равномерного сгорания топлива.

Работа прибора основана на термомеханическом принципе. Его конструкция выглядит, как теплоноситель с баллоном. Если теплоноситель нагрелся до требуемой температуры, заслонка получает сигнал, подаваемый объем воздуха уменьшается. Агрегат будет находиться уже в режиме длительного горения. Устройство подходит для любого твердотопливного котла. От вида топлива зависимости нет.

Виды регуляторов тяги

В продаже можно найти механические и автоматические системы управления. Чаще всего используется на практике механический регулятор для твердотопливного котла. Это потому, что система автоматизированная работает от электрической энергии. Отопитель становится энергозависимым. Для твердотопливных моделей это будет дополнительной проблемой при эксплуатации, а польза из-за проблем будет очень низкой. Финансовые расходы будут выше. Поэтому ориентироваться на цену регулятора тяги не стоит.

На котле отлично сможет работать и механическая система. Во время отсутствия в сети напряжения можно будет легко изменить параметры. А котел будет функционировать в штатном режиме. Заслуженной популярностью пользуются секционные чугунные агрегаты. Для загородных домов они считаются идеальными. Регулятор тяги позволит хозяину дома не находиться постоянно около воздушной заслонки. А низкая цена твердого топлива позволяет сделать отопление экономичным.

Новейшим регулятором тяги является ESBE. Агрегат предназначен для регулирования температурного режима в твердотопливных котлах с помощью подачи воздуха. Не требует выполнения сложной установки и подключения электропровода. Температуру котла измеряет головка термостатического механизма. Положение воздушной заслонки меняется через цепь и рычаг. Этим регулируется поступление воздуха к котлу, происходит процесс сжигания.

К улучшению конструкции можно отнести укороченную гильзу, усовершенствованную рукоять и удобно читаемую шкалу выставления температуры. Именно эти требования отвечают современному производству котлов, работающих на древесине.

Достоинства и недостатки регулятора тяги

Одно из простейших энергонезависимых средств автоматизации — регулятор тяги. Ему присущи и достоинства, и недостатки.

Достоинства:

  • агрегат имеет низкую стоимость. Цена зависит от модели агрегата и фирмы-производителя. Колеблется она в интервале от 2 до 3 тысяч;
  • топливо также дешевое, его легко приобрести;
  • выбор сырья для котлов огромный, работает автономно, от электричества не зависит;
  • функционирует долго и качественно.

Недостатки:

  • топливо горит непродолжительный период;
  • загружать топку топливом требуется самостоятельно;
  • необходима дополнительная площадь для хранения топлива.

Эффективность системы отопления дома зависит от качества дымохода. А важнейшим элементом системы считается регулятор тяги дымохода. С его помощью можно избежать проблем в работе системы и повысить ее теплоотдачу. Устанавливать регулятор можно без учета материала, из которого выполнен дымоход.

Оцените статью: Поделитесь с друзьями!

Регулятор тяги для твердотопливных котлов: выбор и монтаж

Твердотопливные котлы, в отличие от устройств на других видах топлива, сложней поддаются управлению, поскольку обладают высокой инертностью. В результате этого может выделяться избыточное тепло. Чтобы регулировать интенсивность горения топлива, используют регулятор тяги.

Это приспособление дозирует подачу воздуха в камеру сгорания в зависимости от температуры теплоносителя, благодаря чему изменяется интенсивность горения топлива. Таким образом, можно уменьшить расход топлива и поддерживать комфортную температуру.

Принцип работы регулятора тяги

Механический регулятор тяги работает на принципе термомеханики и не требует подключения электропитания. Это позволяет использовать его в энергонезависимых системах отопления с использованием твердотопливных котлов.

Он поддерживает установленную температуру теплоносителя, изменяя положение заслонки, которая обеспечивает подачу воздуха в камеру сгорания. При ограниченном поступлении кислорода интенсивность горения уменьшается, а избыточное тепло не выделяется.

При этом исключается перегрев конструктивных элементов, что позволяет увеличить срок эксплуатации котла. Если температуру в трубопроводе нужно поднять, заслонка приоткрывается, увеличивая доступ кислорода к пламени. Регулятор тяги состоит из таких элементов:



  • корпус;
  • рычаг;
  • погружная гильза;
  • пластиковая рукоятка со шкалой;
  • термоэлемент;
  • стальная цепь.

Рабочий материал в терморегуляторе расширяется или уменьшается при нагревании и остывании теплоносителя в котле. Изменение его размера действует на рычаг, который изменяет свое положение. В результате этого заслонка открывается или закрывается.

Совет! Недостаток твердотопливных котлов заключается в непродолжительном времени горения. Загрузив порцию топлива, можно обеспечить работу теплогенератора на 3-4 часа. Чтобы продлить время горения, нужно уменьшить поступление воздуха в топку. Этого можно добиться с помощью регулятора тяги.

Монтаж устройства

Регулятор тяги может быть установлен на котле вертикально или горизонтально. Это зависит от того, в каком месте предусмотрено отверстие для его установки. Монтаж производится легко и быстро:

  • Если установка производится горизонтально, фиксирующий винт должен находиться в верхнем положении.
  • Если предполагается вертикальная установка, фиксирующий винт должен находиться с тыльной стороны.
  • Доставая регулятор тяги из упаковки, можно обнаружить, что рычаг снят. Обычно это делают, чтобы сделать упаковку меньшего объема. Рычаг необходимо зафиксировать с помощью фиксирующего винта в подходящем положении, чтобы винт находился в его плоской части.
  • Цепь должна быть закреплена таким образом, чтобы ее расположение между рычагом и воздушной заслонкой было вертикальным. Первоначально ее крепят только к рычагу. Крепление к заслонке производится при настройке.

Совет! В инструкции к регулятору указывается максимальный вес заслонки, допустимый при использовании регулятора. На это следует обратить внимание при выборе подходящего регулятора тяги.

Настройка регулятора тяги

Перед настройкой нужно убедиться, что ничего не мешает заслонке свободно открываться и закрываться:

  1. На рукоятке установить нужную температуру (например, 60 °С), используя подходящую шкалу в зависимости от горизонтального или вертикального положения регулятора.
  2. Разогреть теплоноситель в котле до установленной температуры, контролируя процесс с помощью встроенного термометра. Заслонка при этом должна быть открыта.
  3. Добившись нужной температуры, закрепить цепь на заслонке так, чтобы она была открыта на 1-2 мм. Проверить натяжение цепи.
  4. Закрепить положение рукоятки с помощью винта.

В инструкции к регуляторам тяги разных производителей могут иметься указания, отличающиеся друг от друга. Всегда следует придерживаться указаний к конкретной модели.

Для эффективного использования твердотопливного котла необходимо иметь возможность регулировать температуру теплоносителя в отопительной системе. Для этого используют регулятор тяги, позволяющий изменять интенсивность сжигания топлива, путем ограничения доступа воздуха в камеру сжигания.

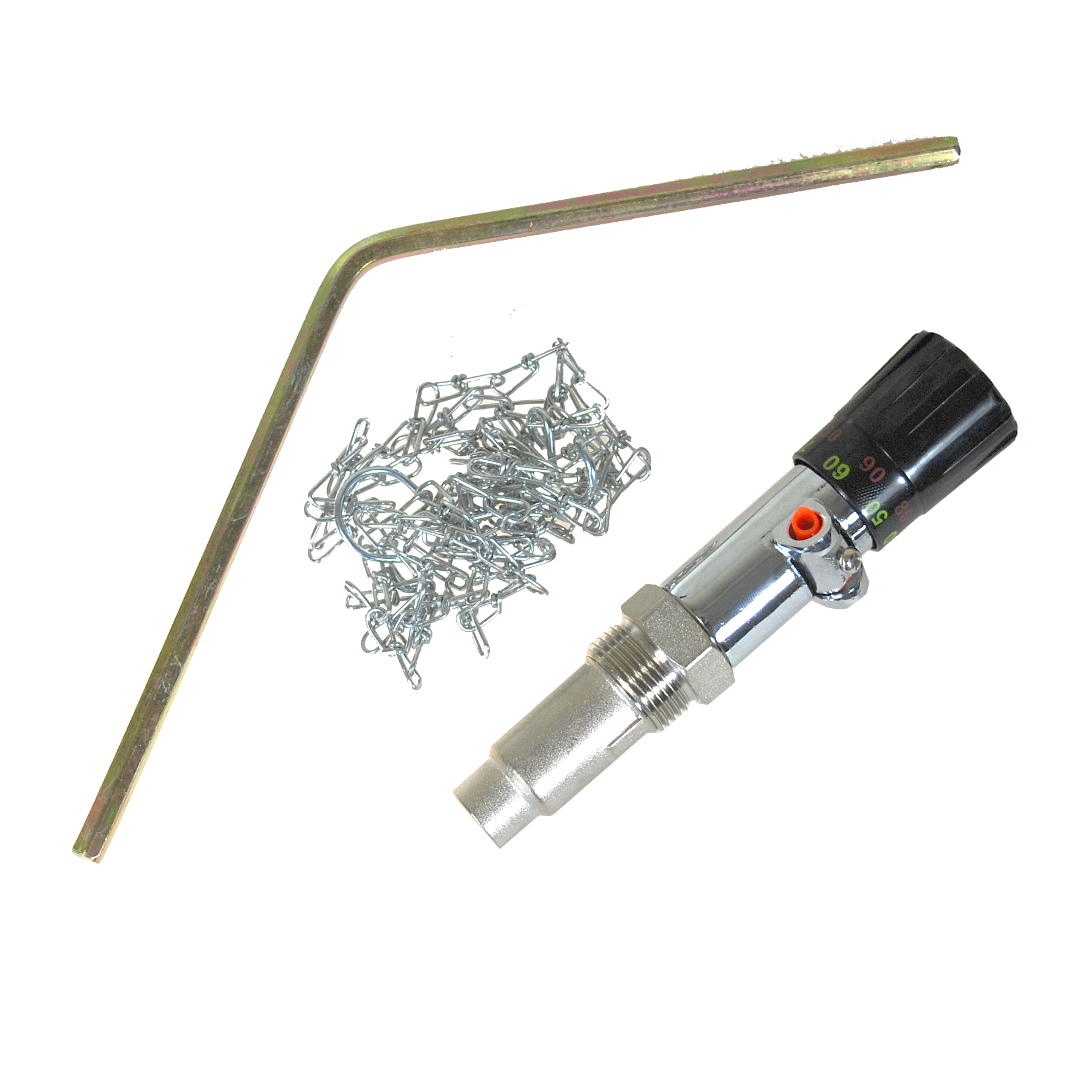

Регулятор тяги котла Regulus RT4 в Минске от первого поставщика

Регулятор
тяги котла Regulus RT4 предназначен
для управления количеством кислорода, который проходит через заслонку в
камеру сгорания теврдотопливного котла.



Механический регулятор тяги для твердотопливного котла Regulus RT4 это отличный вариант регулировки подачи воздуха в котёл, прекрасно справляется со своей задачей, при этом не требуя подключения к сети.



Принцип
работы терморегулятора Regulus RT4:



Внутренний термостат регулятора будет опускать рычаг вниз, когдатемпературав камере сгорания превысит установленную на шкале, изаслонка будет закрываться, тем самым уменьшая подачу воздуха. Вслучае снижения температуры в камере сгорания рычаг будетподниматься, и открывать заслонку.

Практически все современные твердотопливные котлы имеют отверстие с резьбой G ¾ “ для подключения терморегулятора. RegulusRT4 может быть установлен в вертикальном рабочем положении, горизонтальномили горизонтальном боковом. На схеме эти варианты установкиобозначены соответственно b, a, c. При этом необходимо следить, чтобыпри вертикальной установке наконечник для фиксации стержня былнаправлен вперёд, при горизонтальной установке – вниз, а в случаегоризонтальной боковой установки смотрел вверх. Монтаж терморегулятора не составит труда, инструкция к регулятору RegulusRT4 содержит всю необходимую информацию для быстрой и правильной установки.



Regulus RT4 обладает конструктивными улучшениями по сравнению спредшествующей моделью RT3: он лучше функционирует в оченьпыльной среде, может выдерживать большие нагрузки, и оченьустойчив к истиранию числовой шкалы.
При этом сохраняются всепреимущества регуляторов фирмы Regulus – это длительный срокслужбы, механическая стойкость и высокая температурнаяустойчивость.



Регулятор тяги Regulus RT4 вы можете приобрести в Минске по
адресу ул. Скрыганова 39, оф. 5 или закажите доставку по телефону +375 29
3514994.

Характеристики регулятора тяги для котла Регулус RT4:
  • Рабочее положение: горизонтальное, вертикальное
  • Нагрузка на цепочку: от 100 до 1000 г
  • Соединение: G ¾ “
  • Температурный режим
  • Диапазон регулирования: от 30 до 90 ºС
  • Температура окружающей среды: макс. 60 ºС
  • Температура теплоносителя: макс. 120 ºС
Материалы:
  • Ручка регулятора: пластик
  • Корпус: латунь хромированная
  • Погружаемая гильза: латунь оцинкованная
  • Рычаг: сталь оцинкованная
  • Цепочка: сталь оцинкованная

Гарантия: 24 месяца со дня продажи

Упаковка: коробка

Размеры упаковки: 6 х 24 х 5,5 см

Регулятор тяги для твердотопливных котлов: ремонт, как настроить

В недалеком прошлом скорость сжигания топлива, в твердотопливных отопительных агрегатах, можно было осуществлять только вручную. Для этой цели существовала дверца поддувала, открытием или закрытием которой, увеличивался или уменьшался приток воздуха к топке.

Сегодня для этой цели успешно применяется автоматическое устройство, получившее название регулятор тяги для твердотопливного котла. Чтобы установить необходимый температурный режим. При его использовании, достаточно определить требуемую температуру теплоносителя. Представленные характеристики помогут продемонстрировать возможности полезного изобретения для дома.

СодержаниеПоказать

Зачем нужны регуляторы тяги

Прежде всего, водогрейный котел, работающий на твердом топливе, отличается от обычных печей наличием водяной рубашки. По этой причине температура нагрева его контура имеет свой предел, ограниченный возможностью закипания теплоносителя.

Если до этого дойдет, то в систему пойдет пар, который быстро повысит давление и станет причиной аварийной ситуации. Другими словами неконтролируемый котел с ручным управлением представляет собой аварийно опасную единицу.

Установленный на котле регулятор тяги осуществляет контроль над процессом сжигания топлива в автоматическом режиме, позволяя избегать критических значений температуры. Он предназначен для контроля нагрева теплоносителя и способен уменьшить приток воздуха к топке при необходимости снизить интенсивность горения.

Кроме обеспечения безопасности устройство предназначено для выполнения следующих функций:

  1. Регулирует заданную температуру теплоносителя, нагревание которого не всегда необходимо удерживать на отметке 90 градусов.
  2. Прикрывая задвижку, ограничивающую приток воздуха, повышается период сжигания топлива от одной закладки, что значительно повышает КПД агрегата.

Для обеспечения безопасности контура отопления служит предохранительный клапан, способный выпустить избыточное давление. Однако это устройство не способно контролировать температуру нагрева теплоносителя, которая, достигнув критической отметки, может привести к серьезным последствиям, в результате чего придется проводить ремонт.

Принцип работы

Основную роль в конструкции регулятора тяги исполняет термостатический элемент, размещенный внутри корпуса цилиндрической формы. Он имеет механическую связь с рычагом, который, в свою очередь, прикреплен цепочкой к заслонке отдушины.

Термостатический элемент представлен в виде герметичной колбы, которая заполнена термочувствительной жидкостью, обладающей способностью расширяться под воздействием температуры.

Сам элемент расположен в нижней части корпуса, которая попадает при установке внутрь рубашки и имеет прямой контакт с нагреваемым теплоносителем. Контроль сгорания топлива, в этом случае, осуществляется путем регулировки положения задвижки поддувала.

  1. В процессе сжигания топлива происходит нагрев теплоносителя, который воздействует на термостатический элемент. Тот, в свою очередь, преодолевает сопротивление возвратной пружины и приводит в действие исполнительный механизм.
  2. Опускаясь, рычаг послабляет цепочку, открепленная заслонка опускается, уменьшая сечение отверстия подачи воздуха. При сокращении притока воздуха к топке процесс сжигания замедляется.
  3. Когда происходит понижение температуры теплоносителя, то все действия происходят в обратном порядке. В результате заслонка поднимается, возобновляя приток воздуха к топке.
  4. Цикличность регулировки притока воздуха к топке происходит непрерывно до момента полного сгорания топлива. В этом случае термостатический элемент полностью освобождает возвратную пружину, которая открывает задвижку на подаче воздуха максимально.

В торце терморегулятора предусмотрена рукоятка настройки, которая способна ограничивать амплитуду движения рычага, регулируя перемещения заслонки. Это позволяет осуществлять контроль температуры теплоносителя. Принцип работы газового котла не позволяет применять данные приспособления.

Виды регуляторов, и какие лучше

На современном рынке представлены образцы, способные осуществлять, как автоматическую, так и механическую регулировку тяги для котлов, работающих на твердом топливе. Автоматический регулятор может предоставить более широкий диапазон регулировок, однако он имеет более высокую стоимость. Кроме этого, прибор нуждается в бесперебойном подключении к электросети, а также такой регулятор тяги для твердотопливных котлов сложно установить своими руками.

По этой причине для твердотопливных котлов чаще выбирают механические регуляторы тяги, способные обеспечивать контроль независимо то источников энергии. Наибольшей популярностью пользуются секционные установки, выполненные из чугуна. Предусмотренный конструкцией регулятор позволяет применять устройство для контроля температуры в выбранном диапазоне, что позволяет использовать котел длительного горения в экономичном режиме без непосредственного участия. Лучше всего если диапазон регулируемой температуры имеет границы от 60 до 90 градусов.

Среди импортных производителей наибольшую популярность получила чешская фирма «Лемакс», выпускающая регуляторы тяги для твердотопливных котлов серии «Regulus», которые подходят для комплектации не только фирменных товаров, но и других агрегатов.

Как поставить и настроить регулятор

Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.

Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.

  1. Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
  2. На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
  3. Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
  4. Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
  5. В завершении фиксирующий винт снова затягивают.

После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.

Регулятор тяги для твердотопливных котлов своими руками

Для полноценного и налаженного функционирования всей установленной системы домашнего отопления не является достаточным только собрать все комплектующие и приобрести от проверенного поставщика качественное топливо.

Что такое регулятор тяги?

Очень важно продумать и создать те условия, при которых процесс горения протекает исключительно по заданной до этого схеме с требуемым объемом выделения тепла.

Принцип работы регулятора тяги для твердотопливного котла — контроль за непосредственной подачей нужного объема чистого воздуха в установленную камеру сгорания.

Принцип работы тяги твердотопливного котла

Для правильного и максимального поддержания пламени надо, чтобы кислород был в нужном количестве, так как без него любое пламя сразу же затухает. С помощью небольшого регулятора можно достаточно четко и своевременно проконтролировать поступление газа к самой горелке.

Особое внимание обращается и на то, чтобы заправленное в устройство топливо возгоралось в нужном установленном режиме, не вызывая риска воспламенения и, конечно, затухания. Горючее, которое подобрано для любого твердотопливного котла, должно полностью исчерпать свои полезные свойства перед трансформацией в золу.

Итак, как установить регулятор тяги для твердотопливных котлов? Каковы основные принципы и особенности работы данного устройства?

Конструкция современного регулятора тяги

Внешне данное устройство представляет собой некий поплавок небольшого размера, который привязывается к прочной металлической цепочке. Можно сказать, что контроль и регулировка приспособления запросто осуществляется буквально одним движением руки.

Регулятор тяги в разрезе

Важно! Регулятор тяги устроен так, что его механизм чувствительно реагирует на перемены в своем положении, поэтому пользоваться им надо с повышенной осторожностью и внимательностью.

Если очень сильно передвигать регулятор по отношению к его начальной точки фиксации, можно спровоцировать довольно неожиданные и неприятные последствия. В процессе отопления каждая деталь должна быть под бдительным контролем самого пользователя. Никаких мелочей и нюансов не может быть в этом вопросе, так как от правильности действий зависит безопасность всего дома и людей, которые в нем проживают.

Регулятор тяги для твердотопливных котлов своими руками можно быстро и качественно изготовить даже в своем гараже. Для воплощения этой идеи потребуется минимальное количество расходных материалов и достаточно простой набор основных инструментов, которые есть в каждом доме. Сама работа займет у вас буквально несколько часов.

Конструкция современного регулятора тяги

Механизм будет состоять из таких элементов:

  • Сам корпус регулятора, который изготавливается из прочного и надежного металла.
  • Головка устройства, выполненная из пластика.
  • Гильза, которая производится из латуни или же другого материала, который является термостойким.
  • Рычаг из хорошего металла, позволяющий придавать управляющее воздействие.
  • Цепочка, прикрепленная к рычагу, послужит для непосредственного управления механизмом.

Регулятор тяги для твердотопливных котлов, инструкция по сбору деталей которого довольно проста, делается самостоятельно без особого труда. Найти элементы устройство достаточно просто — они могут повстречаться даже в вашем гараже. Основная задача состоит в том, чтобы хорошо обточить гильзу. Она должна идеально сесть в предназначенное для нее отверстие, а не быть слишком большой или слишком маленькой. Когда размер гильзы подобран неудачно, начинаются проблемы с управлением подачи кислорода.

Установка подготовленного регулятора тяги

Расположение регулятора на самом котле может быть строго вертикальным или же горизонтальным. Данный фактор напрямую зависит от того, где предусмотрено небольшое отверстие для последующей установки.

Монтаж регулятора выполняется быстро и очень легко

Монтаж регулятора выполняется быстро и очень легко:

  • Горизонтальный вариант. Винт для фиксации располагается в верхнем положении.
  • Вертикальный вариант. Винт для фиксации располагается с другой стороны.
  • Когда вы достаете сам регулятор из его упаковки, можете заметить, что рычажок снят. Так упаковка выглядит более компактной. Рычаг фиксируется винтом в нужном положении, чтобы само крепление находилось именно в плоской части.
  • Цепь крепится так, чтобы положение между воздушной заслонкой и рычагом было исключительно вертикальным. Для начала закрепляется цепочка к рычагу, а фиксация непосредственно к заслонке необходима при настройке устройства.

Важно! В любой инструкции к регуляторам разных модификаций указана максимальная масса заслонки, которая допускается при активном использовании регулятора тяги. На данный фактор надо сразу обращать свое внимание.

Процесс настройки

До непосредственной регулировкой механизма вам потребуется убедиться в том, что абсолютно никакой фактор не является помехой специальной заслонке: она свободно может открыться и закрыться. Как отрегулировать регулятор тяги для твердотопливных котлов?

  1. Установите необходимую вам температуру на закрепленной рукоятке устройства. Для этого используется шкала, которая зависит от расположения регулятора — строго вертикального или же строго горизонтального.
  2. Разогрейте топливо в самом котле до выбранной и установленной заранее температуры, проконтролировав процесс термометром.
  3. Сейчас заслонка находится в открытом положении.
  4. Когда вы добились необходимой температуры, закрепите цепочку так, чтобы заслонка осталась открытой на несколько миллиметров. Не забудьте проверить получившееся в результате натяжение прикрепленной цепи.
  5. С помощью специального крепкого винта закрепите расположение рукоятки.

Как отрегулировать регулятор тяги для
твердотопливных котлов?

Обратите внимание! В инструкциях, которые сопровождают устройство, есть специальные указания, которые значительно отличаются друг от друга. Всегда внимательно придерживайтесь только тех рекомендаций, которые относятся к определенной модели приобретенного регулятора.

Сравнение механического и автоматического устройства

На практике очень часто применяются механические вариации регуляторов тяги. Все дело состоит в том, что система на автомате работает от постоянного электричества, что делает отопительную систему энергозависимой.

А в ситуации с установленной твердотопливной современной моделью данное обстоятельство становится значительной трудностью в процессе эксплуатации. Если сравнивать проблемы с получаемой пользой, соотношение выходит невыгодным для пользователя, которому придется постоянно контролировать электричество и оставаться без тепла, когда электроэнергия будет отключена.

Регулятор тяги

Не стоит платить в несколько раз больше и приобретать дорогие аналоги, так как на котлах может идеально и надежно работать качественная система без продвинутого управления электронного типа. Даже в момент отключения напряжения сам владелец дома сможет достаточно легко менять параметры устройства, а сам котел продолжит свою работу без всяческих сбоев и нареканий.

Вас могут заинтересовать:

Механический регулятор тяги для твердотопливных котлов

Автор На чтение 12 мин. Опубликовано

В недалеком прошлом скорость сжигания топлива, в твердотопливных отопительных агрегатах, можно было осуществлять только вручную. Для этой цели существовала дверца поддувала, открытием или закрытием которой, увеличивался или уменьшался приток воздуха к топке.

Сегодня для этой цели успешно применяется автоматическое устройство, получившее название регулятор тяги для твердотопливного котла. Чтобы установить необходимый температурный режим. При его использовании, достаточно определить требуемую температуру теплоносителя. Представленные характеристики помогут продемонстрировать возможности полезного изобретения для дома.

Зачем нужны регуляторы тяги

Прежде всего, водогрейный котел, работающий на твердом топливе, отличается от обычных печей наличием водяной рубашки. По этой причине температура нагрева его контура имеет свой предел, ограниченный возможностью закипания теплоносителя.

Если до этого дойдет, то в систему пойдет пар, который быстро повысит давление и станет причиной аварийной ситуации. Другими словами неконтролируемый котел с ручным управлением представляет собой аварийно опасную единицу.

Установленный на котле регулятор тяги осуществляет контроль над процессом сжигания топлива в автоматическом режиме, позволяя избегать критических значений температуры. Он предназначен для контроля нагрева теплоносителя и способен уменьшить приток воздуха к топке при необходимости снизить интенсивность горения.

Кроме обеспечения безопасности устройство предназначено для выполнения следующих функций:

  1. Регулирует заданную температуру теплоносителя, нагревание которого не всегда необходимо удерживать на отметке 90 градусов.
  2. Прикрывая задвижку, ограничивающую приток воздуха, повышается период сжигания топлива от одной закладки, что значительно повышает КПД агрегата.

Для обеспечения безопасности контура отопления служит предохранительный клапан, способный выпустить избыточное давление. Однако это устройство не способно контролировать температуру нагрева теплоносителя, которая, достигнув критической отметки, может привести к серьезным последствиям, в результате чего придется проводить ремонт.

Принцип работы

Основную роль в конструкции регулятора тяги исполняет термостатический элемент, размещенный внутри корпуса цилиндрической формы. Он имеет механическую связь с рычагом, который, в свою очередь, прикреплен цепочкой к заслонке отдушины.

Термостатический элемент представлен в виде герметичной колбы, которая заполнена термочувствительной жидкостью, обладающей способностью расширяться под воздействием температуры.

Сам элемент расположен в нижней части корпуса, которая попадает при установке внутрь рубашки и имеет прямой контакт с нагреваемым теплоносителем. Контроль сгорания топлива, в этом случае, осуществляется путем регулировки положения задвижки поддувала.

  1. В процессе сжигания топлива происходит нагрев теплоносителя, который воздействует на термостатический элемент. Тот, в свою очередь, преодолевает сопротивление возвратной пружины и приводит в действие исполнительный механизм.
  2. Опускаясь, рычаг послабляет цепочку, открепленная заслонка опускается, уменьшая сечение отверстия подачи воздуха. При сокращении притока воздуха к топке процесс сжигания замедляется.
  3. Когда происходит понижение температуры теплоносителя, то все действия происходят в обратном порядке. В результате заслонка поднимается, возобновляя приток воздуха к топке.
  4. Цикличность регулировки притока воздуха к топке происходит непрерывно до момента полного сгорания топлива. В этом случае термостатический элемент полностью освобождает возвратную пружину, которая открывает задвижку на подаче воздуха максимально.

В торце терморегулятора предусмотрена рукоятка настройки, которая способна ограничивать амплитуду движения рычага, регулируя перемещения заслонки. Это позволяет осуществлять контроль температуры теплоносителя. Принцип работы газового котла не позволяет применять данные приспособления.

Виды регуляторов, и какие лучше

На современном рынке представлены образцы, способные осуществлять, как автоматическую, так и механическую регулировку тяги для котлов, работающих на твердом топливе. Автоматический регулятор может предоставить более широкий диапазон регулировок, однако он имеет более высокую стоимость. Кроме этого, прибор нуждается в бесперебойном подключении к электросети, а также такой регулятор тяги для твердотопливных котлов сложно установить своими руками.

По этой причине для твердотопливных котлов чаще выбирают механические регуляторы тяги, способные обеспечивать контроль независимо то источников энергии. Наибольшей популярностью пользуются секционные установки, выполненные из чугуна. Предусмотренный конструкцией регулятор позволяет применять устройство для контроля температуры в выбранном диапазоне, что позволяет использовать котел длительного горения в экономичном режиме без непосредственного участия. Лучше всего если диапазон регулируемой температуры имеет границы от 60 до 90 градусов.

Среди импортных производителей наибольшую популярность получила чешская фирма «Лемакс», выпускающая регуляторы тяги для твердотопливных котлов серии «Regulus», которые подходят для комплектации не только фирменных товаров, но и других агрегатов.

Как поставить и настроить регулятор

Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.

Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.

  1. Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
  2. На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
  3. Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
  4. Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
  5. В завершении фиксирующий винт снова затягивают.

После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.

Раньше интенсивность горения твердотопливных котлов регулировалась вручную, путем открывания или закрывания дверцы зольника, откуда идет подача воздуха в топку за счет естественной тяги дымохода. Сейчас этим занимается специальное устройство — автоматический регулятор тяги для котла. Хозяину дома нужно лишь выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо терморегулятор справляется со своими функциями и нужен ли он вообще.

Как работает регулятор тяги

Главная деталь регулятора воздуха – механический термоэлемент, помещенный в цилиндрический корпус. Через рычаг и цепочку он регулирует подъем воздушной заслонки на дверце зольника.

Устройство представляет собой герметичную колбу, наполненную термочувствительной жидкостью, сильно расширяющейся при нагревании. Колба стоит внутри корпуса, который вкручивается в гильзу водяной рубашки котла и контактирует с теплоносителем. Как устроен терморегулятор с цепным приводом, показано на схеме:

Принцип работы автоматического регулятора тяги основан на управлении потоком воздуха, идущего в топливник под воздействием тяги дымохода. Алгоритм выглядит так:

  1. При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
  2. Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
  3. Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
  4. Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.

Ограничитель тяги работает по обратному принципу – чем выше температура воды в котловом баке, тем сильнее прикрывается заслонка

Рукоятка настройки на торце терморегулятора служит для ограничения хода рычага и, соответственно, воздушной заслонки. Таким образом устанавливается предельная температура теплоносителя.

Справка. Помимо механических регуляторов, не зависящих от электричества, существует автоматика для твердотопливных котлов с контроллером и вентилятором–нагнетателем (или дымососом). Последний подает воздух в топку по команде электронного блока, ориентирующегося на сигналы датчика температуры. Подобные комплекты автоматики ставятся на все пиролизные и пеллетные котлы.

Зачем нужны регуляторы

В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.

Примечание. Худо-бедно котел без всякой автоматики может работать совместно с буферной емкостью – теплоаккумулятором, чей объем правильно рассчитан. Туда пойдет лишнее тепло в том случае, если вы вовремя не прикрыли дверцу и не ограничили поступление воздуха в топку.

Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься подачей воздуха вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в котловой рубашке и прикроет подачу воздуха в камеру, если дрова сильно разгорелись. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:

  1. Не дает превысить установленную пользователем температуру теплоносителя. Не всегда котел нужно разгонять до 80…90 °С, весной или осенью для обогрева вполне хватит 50…60 °С.
  2. Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

Практически любой котел на твердом топливе можно оснастить 2 типами регуляторов температуры – механическим (слева на фото) либо электронным (справа)

Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет. Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет. Да и управлять температурой воды в ручном режиме довольно сложно.

Рекомендации по выбору прибора

Как ни странно, но в продаже до сих пор можно найти бюджетные модели дровяных отопителей, не оборудованных никакой автоматикой. Большинство из них имеют в базовой комплектации только гильзу, вмонтированную внутрь водяной рубашки. Чтобы автоматизировать такой котел, регулятор тяги придется купить и установить своими руками.

Отсюда рекомендация первая: при выборе теплогенератора обращайте внимание на наличие такой гильзы и дверцы зольника, поднимающейся вверх.

Чтобы правильно выбрать механический регулятор, необходимо придерживаться следующих рекомендаций:

  • усилия, развиваемого приводом (указано в паспорте изделия), должно хватать на подъем дверки;
  • выбирайте диапазон регулирования температуры от 60 до 90 °С;
  • убедитесь, что рабочего хода привода достаточно, чтобы полностью открывать и закрывать створку;
  • резьбовое соединение на корпусе должно соответствовать ответной части в котле, обычно составляет ¾”.

Также следует обратить внимание на месторасположение гильзы в корпусе котла. Она может стоять сверху, спереди или на боковой панели. Для первого варианта нужно подобрать прибор, могущий работать в вертикальном положении, для двух других – в горизонтальном. Есть регуляторы тяги, например, Regulus rt3, работающие в любом положении и имеющие 2 шкалы настройки.

Как поставить и настроить регулятор

В большинстве случаев установка терморегулятора своими руками влечет за собой опорожнение водяной рубашки котла. Это не создаст большой проблемы, если обвязка твердотопливного котла выполнена правильно и систему водяного отопления можно отсечь кранами. В противном случае придется сливать весь теплоноситель. После этого из гильзы удаляется заглушка, а вместо нее вкручивается прибор и система вновь заполняется водой.

Чтобы произвести настройку регулятора тяги, нужно разжечь котел и следовать инструкции:

  1. Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.
  2. На регулировочной рукоятке ослабить винт – фиксатор.
  3. Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.
  4. Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1—2 мм.
  5. Затянуть фиксирующий винт.

Внимание! Необходимо проследить, чтобы свободный ход цепочки не превышал 1 мм.

Далее, следует проверить работу терморегулятора на всех режимах, вплоть до максимального. При этом нужно учитывать, что между моментом закрывания заслонки и падением температуры теплоносителя проходит какое-то время и не спешить перенастраивать прибор. Твердотопливным теплогенераторам свойственно запаздывание, ведь дрова или уголь в топливнике не могут погаснуть в один момент.

Краткие выводы

О необходимости регуляторов тяги для твердотопливных котлов можно сделать вывод: лучше такая примитивная автоматика, чем ее полное отсутствие. Да, механические регуляторы не могут похвастать высокой точностью, но они избавят вас от ручного управления «на глазок» и позволят экономить дрова с углем. Устройства имеют неоспоримое преимущество перед контроллерами и вентиляторами – энергонезависимость.

Особенности механических регуляторов тяги для твердотопливных котлов

Механические регуляторы тяги, обеспечивают эффективную, стабильную и безопасную работу твердотопливного котла. Они полностью независимы от электрической сети. В случае, если в доме произойдет отключение электричества, котел продолжит свою работу без потери тепла.

Механические регуляторы независимо от производителя, состоят из нескольких элементов:

  • Рукоятки (для установки необходимой температуры)
  • Гильзы (состоящей из термостойкого сплава, которая не боится перепада температуры)
  • Термочувствительного элемента
  • Цепочки (прикрепленной к рычагу)
  • Винта (для прикрепления рукоятки)
  • Корпус регулятора выполнен из прочного металла, который устойчив к механическим повреждениям.

Принцип работы регуляторов тяги

Принцип работы регулятора тяги заключается в контроле подачи воздуха в топку. Кислород способствует интенсивности сжигания твердого топлива. С помощью устройства можно регулировать режим работы котла и силу горения. При резком порыве ветра он сможет защитить систему отопления от задувания в топливнике пламени. При недостатке воздуха, обеспечит подачу кислорода для равномерного сгорания топлива. Регуляторы тяги настраиваются одинаково, независимо от производителя.

Преимущества механических регуляторов тяги
  • Низкая цена
  • Простая и надёжная конструкция
  • Энергонезависимость
  • Устройство можно подключить самостоятельно.

Купив автоматику для котлов в интернет-магазине 55m.ru, вы гарантированно приобретаете качественные и надежные механические регуляторы тяги. Наши специалисты ответят на все вопросы и дадут квалифицированную консультацию. Мы гарантируем своевременную поставку оборудования в Москве и других городах РФ.

Многолетний опыт, профессиональное оборудование, честная политика формирования цен и высокие стандарты качества — мы ориентируемся на интересы клиентов.

Регулятор тяги для твердотопливных котлов

Котлы, использующие твёрдое топливо (уголь, дрова, торф и т.п.) занимают особую нишу на рынке отопительного оборудования. Они особенно востребованы (а иногда и незаменимы) в регионах, куда ещё не дошли блага цивилизации, такие как газ или электричество.

Регулятор тяги для твердотопливных котлов.

Эксплуатация котла данного типа не требует особых знаний или навыков (по большому счёту это та же печка), если котельное оборудование смонтировано и отрегулировано по всем правилам.

Прежде всего, должна быть обеспечена хорошая тяга дымовой трубы, так именно она играет ключевую роль не только в эффективной работе агрегата, но и в противопожарной безопасности. О тяге и механизме её регулирования и пойдёт речь.

Тяга дымохода: зачем она нужна как регулируется?

При сгорании твёрдого топлива образуются продукты горения. Часть из них остаётся в топке в виде золы, другая часть превращается в дым, который нужно вывести из помещения через трубу дымохода. Чтобы дым пошёл именно в трубу, а не в дом, нужно создать определённые условия, а именно хорошую тягу.

Тяга в дымоходе создаётся за счёт перепада температуры на его протяжении, то есть на входе и на выходе. Чем выше эта разность, тем сильнее вентиляционный эффект. Таким образом, за счёт тяги обеспечивается не только удаление дыма, но и вентиляция всего помещения.

Под хорошей тягой понимается не её сила, а её оптимальное значение. Слишком слабая тяга может привести к затуханию пламени в топке, слишком сильная – к неоправданно быстрому сгоранию топлива и, как следствие, к снижению КПД системы отопления. Вот почему регулировка тяги является существенным условием эффективной работы твёрдотопливного котла.


На силу тяги оказывают влияние три основных фактора: высота трубы, размер её поперечного сечения и количество кислорода, подаваемого в топочную камеру. Первые два фактора в данном случае не рассматриваются – это отдельный вопрос, который подробно освещается в справочной литературе. А вот третий фактор имеет непосредственное отношение к обозначенной теме.

Подачу воздуха в камеру сгорания котла можно регулировать вручную, регулярно открывая и закрывая дверцу зольника. Однако разумней будет доверить эту операцию автоматике, а именно регулятору тяги для твердотопливных котлов. Его задача – контроль над подачей нужного количества воздуха (а значит и кислорода) в топку. Тогда процесс горения будет протекать по заданной схеме, оптимизируя теплоотдачу заложенного в котёл топлива.

Котел на твердом топливе с регулятором тяги.

Автоматический регулятор тяги с механическим приводом

Механический регулятор тяги обеспечивает дозировку подачи воздуха в топочную камеру в зависимости от степени нагрева теплоносителя, благодаря чему меняется интенсивность горения топлива. Этим достигается существенная экономия энергоресурсов (от 15 до 30%, в зависимости от вида топлива) и поддержание заданной температуры. Преимущество данного прибора состоит в том, что он не требует подключения к электричеству, не сложен в исполнении и неприхотлив в эксплуатации.

Устройство и принцип работы

Как уже отмечалось, с конструктивной точки зрения регулятор довольно прост. Его основными частями являются:

  • корпус;
  • рычаг;
  • гильза;
  • рукоятка со шкалой;
  • терморегулятор;
  • металлическая цепочка.

Верхняя часть котла с регулятором.

В зависимости от конструкции котла регулятор устанавливается либо на верхней, либо на фронтальной, либо на боковой панели в специально предусмотренное для этого гнездо. При этом обеспечивается контакт гильзы с теплоносителем.

Находящийся в гильзе термостат реагирует на температуру теплоносителя и приводит в действие рычаг с закреплённой на нём цепочкой. Другой конец цепочки крепится к воздушной заслонке зольника, которая регулирует подачу воздуха в камеру сгорания.

При повышении температуры воды в отопительном контуре поступление находящегося в воздухе кислорода в топку ограничивается, за счёт чего интенсивность горения снижается. И наоборот, с понижением температуры приводной механизм открывает дверцу заслонки шире, увеличивая поступление кислорода и, соответственно, усиливая скорость сгорания топлива.

Критерии выбора

Для правильного выбора регулятора тяги для твердотопливных котлов нужно ознакомиться с его техническими параметрами, такими как:

  • температурный диапазон работы терморегулятора;
  • рабочий ход рычажного привода цепи, который следует сопоставить с перемещением заслонки зольника котла;
  • максимальное усилие, развиваемое цепным приводом регулятора – оно должно быть больше веса воздушной заслонки;
  • диаметр резьбового соединения, который должен совпадать с диаметром посадочного гнезда (в противном случае целесообразно заранее побеспокоиться о подходящем переходнике).

Нижняя часть котла.

Выбирая регулятор, грамотный покупатель обязательно поинтересуется, возможно ли заменить (отремонтировать) его приводной механизм без опорожнения системы отопления, так как не все модели регуляторов обладают этой функцией.

Автоматический регулятор тяги с электрическим приводом

Обладателей дорогостоящих твёрдотопливных котлов могут заинтересовать регуляторы горения с электроприводом, которые обладают более богатым функционалом и эстетикой по сравнению с механическими собратьями. В частности, эти приборы обеспечивают более точную регулировку тяги, позволяют получать уведомления о возникновении нештатной ситуации (в виде звукового сигнала или удалённой сигнализации), управлять циркуляционным насосом (если таковой установлен в системе отопления). На дисплее отражается текущая температура теплоносителя.

Для установки датчика температуры не требуется делать врезку в котёл или отопительный контур: его можно прикрепить на любой стороне агрегата либо на выходном трубопроводе с помощью специальной теплопроводной пасты. Воздушная заслонка приводится в движение шаговым двигателем, управляемым микропроцессором. Все настройки удобно выведены на три кнопки управления. Напряжение на блок управления подаётся через адаптер 220/6 В, потребляемая мощность находится в пределах 5 Вт.

Всё бы хорошо, но вот цена на автоматический регулятор тяги для твердотопливных котлов может составить до 25% стоимости самого котла. Стоит ли овчинка выделки – личное дело каждого.

Видео



Котлы на твердом топливе | Бойлер Hurst

Котельные системы на биомассе HURST укрепят вашу прибыль за счет сокращения или даже полного устранения ваших затрат на энергию и утилизацию за счет сжигания возобновляемых источников топлива, также известных как биомасса.

Сорок лет опыта в проектировании и производстве систем котлов на твердом топливе и биомассе и более 10 000 установок по всему миру сделали Hurst самым популярным в отрасли котлом на твердом топливе.

Херст
Boiler предоставляет своим клиентам поддержку и знания, необходимые для проектирования,
изготовить и установить полные твердотопливные котельные системы из системы хранения топлива
через снижение выбросов выхлопных газов. Различные конструкции гибридных дровяных котлов
подходит для производства пара высокого давления или горячей воды в различных диапазонах
от 3,450 до 60,000 фунтов / час (3,4 ммBTU — 60 ммBTU) производительность от 100 до 900
PSI.

Паровые котлы, водогрейные котлы и агрегаты STAG, работающие на биомассе, для твердотопливных систем

Конфигурации влажного и сухого топлива

Котлы Hurst, работающие на твердом топливе, специально разработаны для использования широкого диапазона стандартных и альтернативных видов топлива для котлов на твердом топливе и биомассе, например:

Сельскохозяйственная биомасса
Волокно агавы
Резервное копирование: газ и / или нефть
Кора
Колотые отходы заводов
Куриный помет
Уголь
Строительный мусор
Корпуса
Топливо для свиней
King Grass
MSW
Бумага
Строгальный станок

Рисовая шелуха
Резина
Шлифовальная пыль
Опилки
Стружка
Шлам
Багасса сахарного тростника

Сервис

Hurst Boiler располагает полностью обученным персоналом инженеров по обслуживанию твердотопливных котлов, а также обширным запасом запасных частей.Чтобы быстро реагировать на потребности наших клиентов, мы обслуживаем сложное оборудование, чтобы обеспечить самые последние улучшения в поддержке котлов, оборудовании, производстве, установке, устранении неисправностей и помощи в эксплуатации. Наша приверженность качеству и быстрому обслуживанию непревзойденна.

Другие твердотопливные системы и компоненты, доступные от котла Hurst

  • Деаэратор (системы подпиточной воды)
  • Хранение угольных бункеров
  • Конвейеры для топлива
  • Вентиляторы с принудительной тягой и воздушные системы
  • Конвейеры для золоудаления
  • Вентиляторы с принудительной тягой и воздушные системы
  • Hurst Brand Refractories Automated Control Systems
  • Системы дозирования топлива
  • Системы обратного впрыска золы
  • Выхлопные трубы и дымоходы
  • Контроль и мониторинг выбросов
  • Противопожарные двери и решетки
  • Системы нагнетания сажи

Универсальность, надежность, простота эксплуатации

За счет использования стандартных деталей, компонентов и конфигураций мы можем изготовить, часто в очень короткие сроки, конфигурации паровых установок, адаптированные к конкретным требованиям заказчика.Мы также приветствуем нестандартные, экспериментальные и сложные работы.

Мы встраиваем качество и надежность в каждую систему, потому что ничего меньшего не подойдет. Наш многолетний опыт и приверженность нашим клиентам позволили разработать надежную систему, способную выдерживать непрерывную работу в суровых промышленных условиях.

Разработан, сконструирован и проштампован в соответствии с требованиями Американского общества инженеров-механиков. Проверено и зарегистрировано Национальным советом инспекторов котлов и сосудов под давлением.

Регуляторы тяги для твердотопливных котлов

3Деревянный чугунный котел — Yaun Company Inc
Система 3Wood Boiler представляет собой чугунный твердотопливный водогрейный котел, использующий…. Автоматический регулятор тяги будет продолжать управлять дровами в отсутствие… New Horizon Corp, Inc .. Регулятор тяги Danfoss
Регулятор тяги ESBE представляет собой автономное термостатическое устройство контроля расширения, предназначенное для регулирования температуры твердотопливных котлов без… Твердотопливных котлов — Hajdu Zrt.Твердотопливные котлы типа HAJDU HVK были разработаны для нагрева воды… Система дополнена термометром и терморегулятором тяги. Регуляторы тяги — Барометрические демпферы: Руководство по… — InspectAPedia
Регуляторы тяги / барометрические заслонки на отопительном оборудовании, работающем на жидком топливе:… .. регулирование тяги для котлов и печей, работающих на древесном, угольном, масляном и комбинированном топливе на древесном топливе.

200-430 МНОГОТОПЛИВНЫЙ РЕГУЛЯТОР ТЯГИ (САМСОН)
11.07.2014… 200-430 MULTI-FUEL DRAFT REGULATOR (SAMSON)… регулирование тяги без электричества в зависимости от температуры воды в корпусе котла.Регуляторы тяги — Барометрические демпферы: руководство… — InspectAPedia.com
на мазутном отопительном оборудовании, дровяных печах, угольных печах. ЗАПРОСИТЕ ВОПРОС или ПРОЧИТАЙТЕ часто задаваемые вопросы о регуляторах тяги и барометрических заслонках как для газа, так и для нефти… 065B8900 — Технические характеристики — Продукция Danfoss
Регулятор тяги sbe ATA — это автономное термостатическое устройство контроля расширения, предназначенное для регулирования температуры твердотопливных котлов без… основной топливной панели — Maine.gov
31 декабря 2011 г.… Назначение профессиональных и профессиональных советов по регулированию ………….54. §8009… .. Печи-камины, обогреватели помещений и печи на твердом топливе, предназначенные исключительно для…. (1) Для каждого прибора имеется достаточная тяга. Рекомендуемые стандарты для установки твердого топлива B — Maine.gov
Зазоры от печей на твердом топливе… через дымоход или вентиляционное отверстие, тяга… Печи на твердом топливе нельзя устанавливать в нишах или закрывать…

ГЛАВА 5 ДЫМОХОДЫ И ВЕНТЫ | 2012 Международный топливный газ…
Плиты и печи для стирки.… .. Комбинированный газовый и твердотопливный прибор разрешается подключать к одному дымоходу… .. Регуляторы тяги и средства безопасности, специально указанные для установки в вентиляционных системах и… HS-TARm ТИП MB-Solo Wood / Угольный котел
Устанавливается как твердотопливный котел в сочетании с имеющимся… автоматическим регулятором тяги, работающим на жидком или газовом топливе, который надежно поддерживает температуру котла даже… Комбинированные котлы на дровах и пеллетах или мазуте | АТМОС
возможная комбинация отдельных видов топлива — замена топлива без… Каждый котел может быть оснащен эквитермальным регулятором ATMOS ACD 01 для… ОБОЗНАЧЕНИЯ ДЛЯ ЧЕРТЕЖА КОТЛА DCxxSP (X)….Экономичные котлы для газификации угля. Законодательное собрание штата Висконсин: SPS 323.04 (6) (c)
Топки должны топиться на том топливе, для которого они утверждены, за исключением случаев, предусмотренных п. … SPS 341, Котлы и сосуды под давлением. …. Приборы, работающие на твердом топливе, должны устанавливаться, как указано в этом разделе, за исключением случаев, когда производитель или перечисление…. SPS 323.06, в котором находится переключатель тяги или регулятор тяги. Зачем нужен регулятор тяги? | Новости мазута
7 ноября 2011 г.… Регуляторы тяги или барометрические заслонки — это устройства, используемые для регулирования тяги в топках, котлах и водонагревателях, работающих на жидком топливе.Да, даже вода…

ДЕТАЛИ КОТЛА — Kieto kuro katilai LIEPSNELĖ
Твердотопливные котлы верхнего сгорания Универсальный распределитель воздуха «LIEPSNELE» может… регулятор тяги, термостатическое устройство твердотопливных котлов верхнего сгорания… Твердотопливные котлы — Rakoczy Stal
POPTER G / GS — Многотопливные котлы с верхней системой сгорания… Температура в котле регулируется дроссельной заслонкой или регулятором тяги (опция). дровяные / угольные печи — Meyer Manufacturing
источник топлива и по самым скромным оценкам, наши запасы угля составляют 800 лет.Наши двухтопливные агрегаты… .. старый тип котлованов, в которых заслонка дымовой трубы контролировала… .. Регуляторы тяги с оборудованием, работающим на жидком топливе, являются обычным явлением. Инструкция по установке и обслуживанию Logano G201
Твердотопливный котел Logano G201 — отопительный котел для…. достаточная тяга дымохода, выпускная заслонка закрыта (→ рис. 2 ниже). … .. 21 Установка винта регулятора. 1. Запчасти и обслуживание котлов | Hurst Boiler and Welding, Inc.
Стремление к обеспечению лучшего обслуживания котлов и запчастей в отрасли… Детали горелок с принудительной тягой… Масляные насосы, диффузоры, газовые трансмиссии и клапаны, форсунки, регуляторы, пилотные узлы., Датчики пламени, двигатели модулятора, панели задержки опережения и многое другое. … Желоба, поворотные клапаны подачи топлива, поворотные клапаны воздушного затвора, реторта, реторта…

TriFire — Котлы Utica
Котел представляет собой водогрейный котел на жидком топливе с естественной тягой, состоящий из чугунных секций. Котел представляет собой… .. 211 «Дымоходы, камины, вентиляционные отверстия и устройства для сжигания твердого топлива» для …… Регулятор тяги — регулятор тяги, входящий в комплект поставки котла. 6.

Чугунная печь для центрального отопления TEKLA Tytan

Чугунный котел TEKLA TYTAN для угля и кокса

TEKLA TYTAN — низкотемпературный водогрейный котел с верхним горением (но можно и нужно топить сверху вниз).Теплообменник котла полностью изготовлен из чугуна, что обеспечивает долгий срок службы и высокую коррозионную стойкость. Теплообменник котла имеет модульную конструкцию с сегментным подходом и возможностью продления в любой момент его эксплуатации. TYTAN — это серия котлов центрального отопления с различной номинальной выходной мощностью, которые позволяют получить, в зависимости от количества выбранных сегментов, диапазон мощности от 19 до 88 кВт.

  1. Камера сгорания выхлопных газов
  2. Вторая тяга выхлопных газов
  3. Финальная тяга дымовых газов

Котел с новым, более совершенным чугунным теплообменником

Положительным моментом котла является передовое решение для потока выхлопных газов.В то время, когда загрузочная дверца закрыта, выхлопные газы принудительно направляются в трехстороннюю циркуляцию вокруг теплообменника, что вызвано прикрепленной и висящей заслонкой теплообменника и выпускной заслонкой изнутри противопожарной дверцы ( закрывающий элемент). Эта особенность значительно увеличивает КПД котла и в то же время снижает потери тепла в дымоход.

Котел TEKLA TYTAN адаптирован для сжигания большинства доступных видов твердого топлива. Как и другие чугунные котлы, наиболее эффективен при сжигании: кокса и угля.При отсутствии основного твердого топлива можно использовать угольную пыль и древесину.

Котел имеет стационарную колосниковую решетку с водяным охлаждением, жаростойкую. Кроме того, можно установить регулятор тяги, который контролирует подачу воздуха, обеспечивая стабильное автоматическое горение, которое также может поддерживаться через выпускное отверстие для вторичного воздуха (особенно полезно, когда котел топится сверху). Возможна установка электронного контроллера и вентилятора для еще более тонкого управления (в котлах от 4 до 8 сегментов).

Котел имеет ряд существенных преимуществ, одно из которых играет важную роль — это 3-ваттный поток выхлопных газов теплообменника, повышающий эффективность котла, жаропрочная противопожарная решетка с водяным охлаждением, высокая коррозионная стойкость и более длительный срок службы подтвержден чугунным материалом. Важной особенностью также является большое загрузочное отверстие и загрузочная камера, простота очистки и обслуживания котла. Дополнительно утепленная дверь, что значительно снижает потери тепла в окружающую среду и повышает уровень безопасности.Рабочее давление котельной установки может достигать 3 бар (показатель выгодно отличается от конкурентов). При покупке котла покупатель получает зольник, топку и механический регулятор тяги.

Возможность подключения нагнетательного вентилятора с левой или правой стороны котла (котлы с 4-8 чугунными сегментами). В версии на 4 и 5 сегментов предусмотрена возможность подключения пеллетной горелки.

Чугунный котел TEKLA TYTAN имеет 10-летнюю гарантию на теплообменник.

Твердотопливный котел TEKLA TYTAN работает в открытой системе центрального отопления.

TEKLA TYTAN Схема конструкции и размеры котла центрального отопления

  1. загрузочная дверца котла
  2. дверца зольника
  3. заслонка для регулировки с помощью регулятора тяги
  4. боковая крышка для возможности расширения нагнетательного вентилятора
  5. механический регулятор тяги
  6. задний стержень регулировки заслонки дымохода
  7. штуцер обратной воды (холодная вода — вход)
  8. штуцер для подачи воды центрального отопления (выход — горячая вода)
  9. дымоход котла с заслонкой

Высота котла ** C), C1) регулируется используя прилагаемые ножки для домкрата.

Жидкотопливные котлы — Краткое описание соответствия нормам

Согласно IECC / IRC, раздел R103.3 / R106.3, Проверка документов . Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «котлов на жидком топливе».

Строительная документация .Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования

  • 2015 IECC / IRC, Раздел R103.2 / N1101.5 Информация о строительной документации. Строительная документация должна включать:

    — Изоляционные материалы и их R-значения
    — Критерии проектирования механической системы
    — Типы, размеры и эффективность оборудования механической системы
    — Оборудование и средства управления системой
    — Герметизация каналов, изоляция каналов и труб и их расположение
    — Детали воздушного уплотнения
    — Гидроизоляция и контроль влажности

  • 2015 Требования IRC для котельных, работающих на жидком топливе, можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; Глава 22, Специальные трубопроводы и системы хранения; и Глава 24, Топливный газ .В этом разделе перечислены применимые разделы кода IRC и IECC.

  • Общие положения по установке . Изучите строительную документацию на установку оборудования.

    2015 IRC, раздел M14101, M2001 Общие . Котлы, работающие на жидком топливе, должны быть перечислены и маркированы в соответствии с UL 2 726 и должны быть установлены:

    1. В соответствии с инструкциями производителя M2001.1
    2. На ровных площадках в соответствии с Разделом M1305.1.4.1
    3. С соответствующими зазорами, как указано в перечне котлов и на этикетке M2001.2
    4. С запорной арматурой в подающем и обратном трубопроводе согласно разделу M2001.3
    5. Со средствами управления и безопасности в соответствии с Разделом M2002
    6. Так проемы в наружных стенах заделываются в соответствии с Разделом R703.4
    7. Для защиты источника питьевой воды в соответствии с разделом P2902
    8. Таким образом, отверстия для забора воздуха расположены в соответствии с разделом R303.5,1
    9. С автоматическими выключателями, размеры которых соответствуют паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Раздела G2410 IRC
    10. .

    11. 10. С расширительными баками, которые соответствуют минимальным требованиям по вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:
    Объем системы (галлоны) Мембрана под давлением Тип Тип без давления
    10 1.0 1,5
    20 1,5 3,0
    30 2,5 4,5
    40 3,0 6,0
    50 4,0 7,5
    60 5,0 9,0
    70 6,0 10,5
    80 6.5 12,0
    90 7,5 13,5
    100 8,0 15,0
  • Крепление . Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

    2015 IRC, Раздел M1305.1.4.1 Дорожный просвет . Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно опираться на бетонную плиту или другой утвержденный материал, выступающий не менее чем на 3 дюйма (76 миллиметров) над прилегающей землей.Такая опора должна соответствовать инструкциям производителя по установке. Приборы, подвешенные над полом, должны находиться на расстоянии не менее 6 дюймов (152 миллиметров) от земли.

    2015 IRC, Раздел M1307.3 Высота источника воспламенения . При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов (IRC M1307.3)

    2015 IRC, раздел G2406 Расположение устройства .Запрещается размещать бытовую технику в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.

  • Органы управления оборудованием . Изучите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

    2015 IECC / IRC, Раздел R403.1 / N1103.1 . Каждая система отопления и охлаждения должна иметь свой термостат. Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

    • Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха 3 , который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2 .
  • Расчет оборудования .Убедитесь, что размер котла рассчитан исходя из нагрузок на здание, рассчитанных в соответствии с руководством J ACCA или другими утвержденными методами (IRC M1401.3, IECC R403.6 (2009, 2012) и IECC 403.6 / R403.7.

    2015 IECC / IRC, Раздел R403.7 / N1103.7 . Размеры оборудования для обогрева и охлаждения должны быть определены в соответствии с Руководством S ACCA на основании нагрузки на здание, рассчитанной в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

  • Вентиляция .Топливные котлы должны обеспечиваться воздухом для горения в соответствии с NFPA31 3 , а отверстия для воздуха для горения должны располагаться на высоте или выше, требуемой в разделе IRC R322.2.1 согласно 2015 IRC M1701 . Отвод воздуха из котлов может осуществляться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена ​​в соответствии с инструкциями производителя по установке.

    2015 IRC, Раздел M1801 Общие . Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке. Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

    2015 IRC, Раздел M1803.2 Соединители дымохода и вентиляции для масляных и твердотопливных приборов . Соединители должны быть изготовлены из материала дымохода заводского изготовления, вентиляционного материала типа L или однослойной металлической трубы, имеющей стойкость к коррозии и нагреванию, и толщину не менее, чем у оцинкованной стали, как указано в Таблице M1803.2 IRC, как показано ниже:

    Диаметр разъема (дюймы) Калибр из оцинкованного листового металла номер Минимальная толщина (дюймы)
    Менее 6 26 0,019
    от 6 до 10 24 0,024
    От 10 до 16 22 0,029

    2015 IRC, раздел M1803.3 Просвет . Вентиляционные соединители должны иметь зазор от горючих веществ в соответствии с IRC M1803.3.4 (см. Таблицу ниже) или любой уменьшенный зазор, приемлемый для NFPA 31.

    Тип разъема Минимальный зазор (дюймы)
    Соединители для одностенных металлических труб:
    — Приборы на жидком и твердом топливе 17
    — Масляные приборы, перечисленные для использования с вентиляционными отверстиями типа L 9
    Соединители вентиляционного трубопровода, тип L:
    — Приборы на жидком и твердом топливе 9
    — Масляные приборы, перечисленные для использования с вентиляционными отверстиями типа L 3

    Обычный отвод дымохода

    • 2015 IRC, раздел M1801.2 Проект требований . Система вентиляции должна удовлетворять требованиям, предъявляемым к оборудованию в соответствии с инструкциями производителя по установке, и должна быть сконструирована и установлена ​​так, чтобы создавать положительный поток для вывода продуктов сгорания во внешнюю атмосферу. При выводе воздуха из печи, работающей на жидком топливе, в дымоход из каменной кладки, изменение размера должно быть выполнено в соответствии с NFPA 31.

    Прямая вентиляция

    • 2015 IRC, раздел G2427.8 Место вывода системы вентиляции . Расположение вывода системы вентиляции должно соответствовать требованиям IRC G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и схематически приведенного в Приложении C документа. IRC.
    • 2015 IRC, раздел G2427.9 Отвод конденсата . Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.
  • Хранение и снабжение

    2015 IRC, Раздел M2201 Масляные баки . Резервуары подачи должны быть перечислены и маркированы и должны соответствовать требованиям к хранению согласно Разделу M2201.

    2015 IRC, Раздел M2204 Масляные насосы и клапаны . Масляные насосы и клапаны должны быть перечислены и промаркированы в соответствии с UL 343 5 и UL 843, 6 и соответствовать им. Масляные насосы должны быть объемного типа, которые автоматически отключают подачу масла при остановке, а давление на входе подачи масла не должно превышать 3 фунта на квадратный дюйм (IRC M2204.2, IRC M2204.3).

  • Гидравлические трубопроводы и распределительные системы . Изучите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

    2015 IRC, раздел M2101 . Hydronic трубопровод должен быть установлен в соответствии с IRC M1308 и IRC M2101, а материалы должны соответствовать таблице M2101.1 IRC. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы.Опоры для трубопроводов должны быть из материала и прочности, достаточной для поддержки трубопроводов, и должны поддерживаться с интервалами, не превышающими расстояния, указанные в таблице M2101.9 IRC (см. Таблицу ниже).

    Материал трубопровода Максимальный горизонтальный интервал (футы) Максимальный вертикальный интервал (футы)
    АБС 4 10
    CPVC (1 дюйм или меньше) 3 5
    ХПВХ (1 ¼ дюйма) 4 10
    Труба из меди или медного сплава 12 10
    Медь или трубки из медного сплава 6 10
    Труба или трубка из ПБ 2.67 4
    Труба или шланг из полиэтилена 2,67 4
    Трубка PEX 2,67 4
    ПП труба диаметром менее 1 дюйма 2,67 4
    PP более 1 ¼ дюйма 4 10
    ПВХ 4 10
    Труба стальная 12 15
    Стальные трубы 8 10

    2015 IRC, раздел M2102.1 Общий . Если используются конвекторы для плинтусов, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

    2015 IRC, Раздел M2103 Система теплого пола . Системы лучистого теплого пола должны иметь тепловой барьер в соответствии с Разделом M2103.

    • IRC / M2103.2.1 / IECC R403.4 Монтаж плит на грунте должен быть изолирован до минимального значения R, равного 5.
    • IRC M2103.2.2 / IECC R403.4 Подвесные напольные установки должны быть изолированы с минимальным значением R 11.

    2015 IECC / IRC, Раздел R403.4 / N1103.4 . Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы как минимум до R-3. Изоляция трубопровода, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена липкой лентой.

  • Мигание / контроль влажности . Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

    2015 IRC, Раздел R303.6 Наружная защита от открывания . Отверстия для выпуска и забора воздуха, которые заканчиваются снаружи, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направлении.Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов наружных стен в соответствии с настоящим Кодексом.

    2015 IRC, Раздел R703.4 Мигающий . Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полости стен или в компоненты каркаса конструкции. Самоклеящийся оклад должен соответствовать стандарту AAMA 8 711.Гидравлические мембраны, используемые в качестве гидроизоляции в наружных стенах, должны соответствовать требованиям стандарта AAMA 714. Гидравлический гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера. В соответствии с этим кодексом утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

  • Защита системы питьевого водоснабжения . Убедитесь, что к оборудованию подключена питьевая вода.

    2015 IRC, раздел P2902.1 Общий . Система снабжения питьевой водой должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить загрязнение непитьевыми жидкостями, твердыми частицами или газами, попадающими в систему подачи питьевой воды. Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло загрязнить источник воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водопроводом и коммунальным питьевым водоснабжением должны быть запрещены.

  • Воздуховоды механической системы. Если воздуховоды используются как часть установки , изучите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.
  • Изоляция .

    2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1 Изоляция .

    • Приточные и возвратные каналы, установленные на чердаках, должны быть изолированы по R-8, если каналы
    • ≥3 дюймов в диаметре или до R-6, если воздуховоды имеют диаметр <3 дюймов.
    • Приточные и возвратные воздуховоды, установленные в других частях здания, должны быть изолированы до R-6, если воздуховоды имеют диаметр ≥3 дюймов, R-4.2, если воздуховоды имеют диаметр <3 дюймов.

    Исключение: Воздуховоды или их части, полностью расположенные внутри тепловой оболочки здания.

  • Герметизация воздуховода / воздуховода . Изучите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм.Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а сопроводительная документация должна быть предоставлена ​​официальному лицу. Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе рассмотрения плана.

    — 2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2 Уплотнение. Воздуховоды, воздухоочистители и фильтровальные боксы должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу или IRC, раздел M1601.4.1, если применимо.

    Исключения:

    Нанесение воздухонепроницаемых аэрозольных пеноматериалов допускается без дополнительных уплотнений швов.

    Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуется дополнительных систем закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.

  • Существующие здания и замена .Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве (т.е. разделам IRC R403.1, R403.2, R403.3, R503.5 и R403.6). Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с менее чем 40 погонными футами в безусловных пространствах не нуждается в испытании. Сменные котлы должны устанавливаться в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация 8 и Техническое руководство ACCA по качественной установке и Стандарт 9 ACCA: Протоколы проверки качества установки HVAC. 9

    2 UL (Лаборатория страховщиков) — глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, проверяет, проверяет, консультирует и обучает.

    7 AAMA — Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, проверяет, проверяет, консультирует и обучает.

    Устойчивое развитие | Бесплатный полнотекстовый | Управление активным подавлением помех в системе наддува котла: практика на основе данных

    1.Введение

    В настоящее время в производстве электроэнергии в Китае по-прежнему преобладает тепловая энергия. Выработка тепловой энергии составляет большую часть общей выработки электроэнергии в Китае. Количество потребляемого угля ежегодно составляет половину общего энергопотребления страны. Однако при сжигании угля образуется много углекислого газа и других вредных газов, что приводит к серьезному загрязнению окружающей среды [1,2]. Используя систему сжигания котла, которая является одним из наиболее важных производственных устройств на тепловой электростанции, экономично и эффективно, мы можем значительно сократить потребление угля и добиться экономии энергии и сокращения выбросов на тепловой электростанции.Система управления горением котла в основном включает в себя три подсистемы: систему регулирования тяги, систему регулирования тяги и систему регулирования подачи топлива [3]. Система управления принудительной тягой в основном используется для подачи пылевидного угля в котел и обеспечения кислородом для сжигания котла. Система регулирования нагнетания воздуха в основном используется для обеспечения отрицательного давления в печи. Система контроля топлива в основном используется для изменения количества топлива, поступающего в топку, в соответствии с инструкцией котла.Среди них система управления принудительной тягой стремится к лучшему соотношению воздух-уголь (то есть соотношение объема воздуха к топливу, впрыскиваемому в котел). При наилучшем соотношении воздуха и угля измельченный уголь, поступающий в печь, может полностью сгореть, что приводит к меньшему выбросу токсичных газов, таких как CO, и потерям тепла при производстве, что имеет большое значение для энергосбережения и сокращения выбросов. важнейший аспект работы котельной. Система сжигания котла представлена ​​на рисунке 1.Уголь измельчается угольной мельницей и вдувается в котел первичным воздухом. После сжигания угля в котле дымовой газ проходит через перегреватель, подогреватель, экономайзер и подогреватель воздуха для теплообмена. Наконец, дымовой газ выбрасывается в атмосферу. Для крупномасштабного угольного котла распределение воздуха для горения является основным аспектом управления работой. Различное котельное оборудование и качество угля имеют оптимальный режим распределения воздуха. Режим распределения воздуха напрямую влияет на экономичность работы котельного агрегата.Если объем воздуха слишком мал или распределение топлива неправильное, центр пламени в топке будет низким, а скорость сгорания топлива будет низкой, что приведет к низкой температуре пара и тепловому КПД котла. Если объем воздуха слишком велик, это приведет к перемещению центра пламени печи вверх и уменьшит время пребывания пылевидного угля в зоне горения печи, что приведет к увеличению объема охлаждающей воды и механическому неполному сгоранию. убыток [3,4,5].Следовательно, необоснованное распределение воздуха повлияет на термический КПД котла, КПД цикла агрегата и экономичность работы агрегата. Для высококачественного угля, если объем первичного и вторичного воздуха слишком мал, или распределение воздуха не подходит, это вызовет преждевременное возгорание и локальную восстановительную атмосферу в печи, что приведет к повреждению горелки и шлакованию печи. Для угля низкого качества и угля с низким содержанием летучих избыточный объем первичного воздуха приведет к тушению пожара в котле и приведет к износу системы сжигания, влияя на стабильность и безопасность работы агрегата [3,4].Видно, что рациональность распределения воздуха в котле — основа экономичности и безопасности работы агрегата. В связи с повышенными требованиями к автоматическому управлению для работающих агрегатов автоматическое регулирование горения котла является основным содержанием. Автоматическое управление горением в основном достигается за счет расчета количества топлива и объема распределения воздуха, а также корректировки содержания кислорода в котле [3]. Следовательно, необходимо требовать от котельной установки разумной и точной системы регулирования расхода воздуха.Только так можно глубоко и точно контролировать горение в котле и гарантировать более высокий уровень безопасности, стабильности и экономичности работы агрегата. В реальных энергоблоках объем воздуха часто регулируется с помощью нагнетательных вентиляторов. На динамические характеристики системы наддува влияют другие возмущения, такие как нагрузка котла, подача угля, содержание кислорода в топке и т. Д. При измерении объема воздуха существующие методы измерения и оборудование ограничены наукой и технологиями.Следовательно, измерение объема воздуха неточно, а выборочные данные объема воздуха и количества угля содержат больше помех и шумов, что очень затрудняет идентификацию. Чтобы повысить точность идентификационной модели и создать более точную модель системы подачи воздуха, необходимо снизить уровень шума и классифицировать данные. С развитием технологии больших данных методы устранения шума и методы классификации данных получили множество новых разработок и получили широкое распространение. Методы устранения шума включают правило трех сигм [6], пространственную кластеризацию приложений с шумом на основе плотности (DBSCAN), разложение по сингулярным значениям (SVD) [7,8,9,10] и так далее.Методы классификации данных включают метод k-средних, метод модели гауссовой смеси, метод k-ближайшего соседа [6], нейронную сеть с обратным распространением (BP) [11,12,13,14] и т. Д. Метод СВД применяется во многих областях техники. Недавно опубликованный метод SVD с повторным взвешиванием использует критерий интенсивности периодической модуляции для измерения влияния периодических импульсов на каждый компонент сигнала [7]. Новый подход к обработке сигналов с волноводной решеткой на основе SVD представлен в [8] для относительно слабых сигналов.Основанный на пакете разложения по сингулярным значениям (SVDP), расширенный SVDP и его быстрое вычисление для выделения резонансной полосы, возбуждаемой дефектом подшипника, с отличными характеристиками предложены в [9]. Онлайн СВД для нестационарной матрицы предложено в [10]. В то же время в качестве передового метода моделирования нейронная сеть BP также применялась во многих промышленных и непромышленных моделях. Алгоритм адаптивной фильтрации Калмана на основе нейронной сети БП был предложен для анализа выдыхаемого воздуха в реальном времени в [11].В [12] был создан улучшенный генетический алгоритм (GA) — имитационный алгоритм отжига (SA) — модель прогнозирования BP (GASA-BP) путем введения адаптивной скорости обучения в исходный алгоритм нейронной сети BP для прогнозирования выбросов угля и газа. В [13] для прогноза концентрации биоаэрозолей использовалась нейронная сеть БП с методом анализа главных компонент. В [14] представлен усовершенствованный метод обратного анализа нейронной сетью БП поля напряжений на месте, основанный на расчетных результатах многомерного линейного регрессионного анализа.Из приведенной выше литературы видно, что SVD может точно извлекать данные и имеет отличную производительность в снижении шума промышленных данных. Для больших данных метод моделирования нейронной сети BP может использоваться во многих аспектах, а прогнозирование и анализ более точны. Тем не менее, большинство текущих методов, основанных на данных, в энергетической отрасли — это прогнозирование расхода топлива на макроуровне, классификация данных о неисправностях и т. Д. При обработке данных перед моделированием методы, основанные на данных, встречаются редко. В данной статье сделана попытка использовать данные системы наддува котла для повышения точности модели.Поэтому в этой статье предлагается метод классификации данных с использованием объединенного метода устранения шумов SVD и усовершенствованной нейронной сети BP для классификации данных и повышения точности моделирования с обратной связью, которое основано на огромных ресурсах данных, предоставляемых большим объемом данных. платформа данных группы производителей ископаемой энергии. SVD может эффективно уменьшить ненужный шум в данных. Между тем, после уменьшения шума нейронные сети BP также могут эффективно изучать свойства обучающих данных для классификации полевых данных.После классификации данных системы подачи воздуха необходимо использовать классифицированные данные для моделирования системы регулирования наддува. Система управления принудительной тягой — это система с одним входом и одним выходом (SISO). Общий объем воздуха регулируется с помощью регулируемого открытия лопастей (AVO) нагнетательного вентилятора и связан с количеством угля и AVO нагнетательного вентилятора. Для этой системы метод ошибки предсказания (PEM) [15,16,17,18] используется в этой статье для моделирования с использованием секретных данных.Как зрелый метод моделирования, PEM проверена на надежность моделирования в различных областях. В [15] была представлена ​​стабилизированная версия PEM, в которой виртуальный контроллер стабилизирует ошибку предсказания. Новый подход к задаче подавления реверберации в нестационарной (изменяющейся) акустической среде был предложен на основе метода взвешенной ошибки прогнозирования в [16]. В [17] был предложен метод разделяемой ошибки прогнозирования для идентификации робота с учетом физических параметров, а также модели шума.В [18] было представлено, что метод рекурсивного прогнозирования ошибок, который может быть применен к модели любой степени сложности, основан на идентифицированной модели и реальной стратегии пропорционально-интегрально-дифференциального (ПИД) управления системой управления принудительной тягой. на электростанции в городе Нанкин, провинция Цзянсу, Китай, создана замкнутая имитационная система управления принудительной тягой для проверки осуществимости метода классификации данных и точности идентификационной модели замкнутого цикла, а также для лучшего изучения стратегии управления.Поскольку система управления принудительной тягой связана с сжиганием котла и подачей угля, обычным ПИД-регулированием трудно преодолеть множество помех. Когда нагрузка сильно изменяется, обычное ПИД-регулирование не может адаптироваться к нему, как и многие другие проблемы, такие как большое перерегулирование, длительное время установления и низкая надежность, что затрудняет достижение удовлетворительного эффекта управления. Для решения этих проблем были предложены некоторые усовершенствованные алгоритмы управления, такие как управление активным подавлением помех (ADRC) [19,20,21,22], управление с прогнозированием модели (MPC) [23,24,25,26], адаптивное управление. и так далее.В [19] представлены и сравниваются два надежных метода оценки возмущений для малых беспилотных вертолетов: адаптивное управление подавлением возмущений (ADRC) и управление на основе наблюдателя возмущений (DOBC). В [20] ADRC использовался в топливном элементе с протонообменной мембраной с открытым катодом (PEMFC), и обширное моделирование продемонстрировало способность ADRC компенсировать неопределенность. В [21] было проанализировано, что механизм управления с точки зрения модифицированного объекта, который, в свою очередь, будет служить руководством для настройки параметров ADRC, и была разработана полная процедура настройки для ADRC.Возможности ADRC исследовались в [22] при работе с нелинейными системами с множественными неопределенностями и нелинейными измерениями. Как передовая технология промышленного управления, MPC была полностью применена и разработана. В работе [23] было рассмотрено, что управление с предсказанием распределенной модели (DMPC) для колебаний умных структур тенсегрити с входным насыщением. Чтобы оптимизировать производство энергии инерционным преобразователем энергии морских волн (ISWEC), в [24] использовалась оригинальная модель прогнозирующего управления.В [25] была разработана адаптивная модель прогнозирующего управления для решения неопределенности параметров гибридных систем хранения энергии. Подход MPC также использовался для системы циркуляции водорода топливного элемента с полимерным электролитом и мембраной в [26]. Принимая во внимание сильную способность ADRC к подавлению помех и хорошую производительность MPC за счет использования точной модели идентификации, они изучаются в системе управления принудительной тягой, соответственно, и сравниваются с одним ПИД-управлением в этой статье. В статье исследуется оптимизация стратегии управления системой наддува котла с использованием ресурсов больших данных электростанций.

    Целью статьи является улучшение характеристик управления системой тяги котла с точки зрения быстрого выполнения команд, что имеет решающее значение для поддержания наилучшего соотношения воздух-уголь. В целях точного соблюдения заданного соотношения воздух-уголь при работе системы сгорания, в этой статье предложены более эффективные подходы к моделированию и управлению системой тяги котла. Основные вклады в эту статью резюмируются следующим образом:

    • Для создания точной модели системы наддува котла предлагается новый метод классификации данных, объединяющий метод подавления шума данных SVD и усовершенствованную нейронную сеть BP. Эта бумага.Этот метод может эффективно уменьшить шум и разумно отсеивать данные для моделирования.

    • Усовершенствованный контроллер ADRC предназначен для системы наддува котла и применен к модели. Стабильность контура управления ADRC для систем наддува котла проанализирована в частотной области и показан его гибкий запас устойчивости.

    • Хорошие характеристики управления ADRC подтверждены сравнением с другими подходами к управлению, включая одиночный MPC и PID, а также оценены путем сравнения с полевыми данными из реальной системы управления.

    Остальная часть статьи организована следующим образом. В разделе 2 представлен метод классификации данных SVD-BP для извлечения идентификационных данных. В разделе 3 создана система моделирования управления наддувом котла для проверки точности идентификации замкнутого контура и для исследования управления. В разделе 4 на основе системы моделирования с обратной связью исследуются передовые стратегии управления системой регулирования наддува котла и сравниваются друг с другом. Выводы сделаны в разделе 5.

    2. Предварительная обработка данных

    Из-за динамических характеристик системы управления наддувом, погрешности стратегии и оборудования измерения объема воздуха, а также других неизвестных проблем, связанных с возмущениями, данные об объеме воздуха и объеме угля имеют большую изменчивость. Чтобы создать точную модель системы управления наддувом, необходимо уменьшить шум и классифицировать данные. В этой статье выполняется снижение шума и классификация на основе полевых данных с платформы больших данных о системе регулирования наддува котла на электростанции.Сначала анализируются динамические характеристики системы управления наддувом и характеристики данных. Во-вторых, SVD используется для фильтрации зашумленных данных. В-третьих, нейронная сеть BP используется для данных без шума, чтобы найти лучший сегмент идентификационных данных.

    2.1. Динамические характеристики системы регулирования принудительной тяги

    В системе регулирования тяги воздух поступает в котел через первичный и вторичный вентилятор. Перед тем, как воздух поступает в котел, он нагревается воздухоподогревателем для повышения теплового КПД котла.Роль первичного воздуха заключается в транспортировке и сушке пылевидного угля, а также в подаче воздуха, необходимого для сжигания топлива. Основной процесс подачи первичного воздуха состоит в том, что воздух поступает в первичный вентилятор подогревателя воздуха. После нагрева воздухоподогревателем воздух поступает в угольную мельницу. При соответствующей температуре и скорости потока пылевидный уголь сушится первичным воздухом и транспортируется по трубопроводу для пылевидного угля к соплу горелки, где он вводится в печь для сжигания. Роль вторичного воздуха заключается в доставке кислорода, необходимого для сгорания топлива.Вторичный воздух поступает непосредственно в котел после прохождения через воздухоподогреватель. Схема технологического процесса системы принудительной тяги показана на рисунке 2, а традиционная стратегия управления системой принудительной тяги показана на рисунке 3, поскольку поток первичного воздуха зависит от объема первичного воздуха, необходимого для системы сгорания, и количества утечки воздуха через воздухоподогреватель, нам нужно только контролировать объем вторичного воздуха, чтобы достичь цели управления общим объемом воздуха.Одновременно рассчитывается уставка общего объема воздуха на основе содержания кислорода в дымовых газах. Из рисунка 2 видно, что общий объем воздуха определяется количеством угля, AVO принудительного вентилятора и принудительного вентилятора. Таким образом, входные параметры модели могут быть выбраны как AVO принудительного вентилятора, принудительного вентилятора A, B и количество угля, обозначенное как u 1 , u 2 , u 3 и u 4 на рисунке 3. Результатом модели является общий объем воздуха, обозначенный буквой y на рисунке 3.Соответствующие полевые данные показаны на рисунке 4. Из рисунка 4a, b следует, что данные объема воздуха и объема угля демонстрируют очевидную изменчивость, шум которой необходимо уменьшить. Напротив, AVO принудительного вентилятора и принудительного вентилятора имеют меньше колебаний и шума.

    2.2. Снижение шума на основе SVD

    Проблема SVD для изменяющейся во времени матрицы в общем виде может быть выражена следующей формулой.

    Таким образом, A (t) — это матрица размера m × n; U (t) и V (t) — унитарные матрицы размером m × n и n × n; ∑ (t) — это изменяющаяся во времени диагональная матрица размера m × n.Проще говоря, SVD A (t) — это факторизация вида U (t) ∑ (t) VT (t).

    Учитывая, что данные поля находятся в поле действительных чисел, в этой статье мы обсуждаем SVD только в поле действительных чисел. Предположим, что A (t) ∈Rm × n — это плавно изменяющаяся во времени матрица, и рассмотрим следующую систему уравнений:

    ∑ (t) = UT (t) A (t) V (t) U (t) UT (t) = ImV (t) VT (t) = In

    (2)

    где Im и In — матрицы размера m × m и n × n; ортогональные матрицы V (t) ∈Rn × n и U (t) ∈Rm × m, а диагональная матрица ∑ (t) ∈Rm × n — неизвестные матрицы, которые необходимо решить.Очевидно, что уравнение (2) эквивалентно изменяющейся во времени задаче SVD (1). Согласно полученным полевым данным, A (t) может состоять из объема вторичного воздуха и объема угля. A (t) — это матрица 250 000 × 2. Затем 95% суммы диагональных элементов of (t) выбирается для формирования нового (t) ′. Наконец, новая матрица A ′ (t) как новый объем вторичного воздуха и объем угля после снижения шума рекомбинируется. A ′ (t) — факторизация вида U ′ (t) ∑ (t) ′ V′T (t). Соответствующие субматрицы U ′ (t) и V ′ (t) извлекаются из U (t) и V (t) в соответствии с длиной строк и столбцов ∑ (t) ′.Благодаря подавлению шума SVD объем вторичного воздуха и уголь показаны на рисунках 5 и 6. Как видно на рисунках 5 и 6, очевидно, что общий уровень шума в угле снижается. При этом на определенную величину снижается шум объема вторичного воздуха. Явные выбросы были удалены.

    2.3. Метод скрининга нейронной сети BP

    Нейронная сеть BP обычно состоит из входного, выходного и скрытого уровней, соединенных группой весовых коэффициентов. Базовая архитектура нейронной сети BP показана на рисунке 7.

    Согласно операции прямого ввода входных данных, нейронная сеть BP вычисляет окончательную ошибку сети и передает ошибку в обратном направлении. В зависимости от погрешности веса могут быть скорректированы по определенным правилам. После обучения с большим количеством выборок данных модель нейронной сети может приблизиться к любой нелинейной модели.

    Перед обучением нейронной сети была необходима нормализация. Нормализация может избежать некоторых ненужных числовых проблем и унифицировать стандарт оценки.Нормализация также хороша для алгоритма градиентного спуска, заставляя сеть быстро сходиться. Нормализация, используемая в этой статье, показана в уравнении (3a). X — это вход нейронной сети. В то же время функция активации нейронной сети — это выпрямленный линейный блок, показанный в уравнении (3b). X — это результат скрытого слоя.

    Входным слоем модели являются AVO принудительного вентилятора и принудительного вентилятора A, B и количество угля. Выходным слоем модели является общий объем воздуха.

    х = х − xminxmax − xmin

    (3а)

    После нормализации необходимо хорошо подготовить обучающие и тестовые образцы. В этой статье 7800 групп данных за один день были помечены как точные данные, и 80% данных составляют обучающий набор. Остальные составляли набор для проверки. В общей сложности 250 000 групп данных в другой день составили набор для тестирования. Время выборки составляло 1 с.

    Затем нейронная сеть обучается по обучающей выборке. В полностью взаимосвязанной сети четыре нейрона на входном слое, один нейрон в выходном слое и 15 нейронов в скрытом слое соответственно.Предубеждения — это случайные числа.

    Обученная модель проверяется с помощью набора для проверки и тестируется с помощью набора для тестирования. Соответствие валидационного набора достигло 80%. Результаты теста показаны на следующих рисунках 8 и 9.

    Как видно, абсолютная ошибка между данными поля и расчетными данными составляет 20. Мы предположили, что если абсолютная ошибка находится в пределах 5, текущее значение может использоваться для идентификация. На каждые 1000 точек мы вычисляем количество идентифицируемых данных в длине данных 10 000.Сегмент данных с наиболее идентифицируемыми данными является оптимальным сегментом идентификационных данных. Сегмент от 123 000 до 133 000 — оптимальный сегмент.

    % PDF-1.3
    %
    674 0 объект
    >
    эндобдж
    xref
    674 59
    0000000016 00000 н.
    0000001549 00000 н.
    0000001705 00000 н.
    0000001845 00000 н.
    0000001909 00000 н.
    0000004249 00000 п.
    0000004424 00000 н.
    0000004508 00000 н.
    0000004592 00000 н.
    0000004683 00000 н.
    0000004787 00000 н.
    0000004843 00000 н.
    0000004945 00000 н.
    0000005001 00000 н.
    0000005116 00000 п.
    0000005172 00000 н.
    0000005275 00000 н.
    0000005331 00000 п.
    0000005434 00000 н.
    0000005490 00000 н.
    0000005593 00000 п.
    0000005649 00000 н.
    0000005752 00000 п.
    0000005808 00000 п.
    0000005911 00000 н.
    0000005967 00000 н.
    0000006070 00000 п.
    0000006125 00000 н.
    0000006237 00000 п.
    0000006292 00000 н.
    0000006401 00000 п.
    0000006456 00000 н.
    0000006558 00000 н.
    0000006613 00000 н.
    0000006721 00000 н.
    0000006776 00000 н.
    0000006885 00000 н.
    0000006940 00000 н.
    0000007042 00000 н.
    0000007097 00000 п. ܕ yckOk? 1)
    / П-12
    >>
    эндобдж
    677 0 объект
    >
    эндобдж
    678 0 объект
    >
    эндобдж
    731 0 объект
    >
    поток
    ИԪ) BC + {ofTAͦd6M] p-Ӆ.c] ic YU ص & QB \ b &
    f / ‘* v! S «+ {] + Qp} e.% 6: vonQh] P» Vm6_VU8g`r5 ͹9B ަ x #? UyahEUNJPeU @ ݠ v ߲ x) 4GL`
    vŞV * C $ | QGj ~ m? ‘@ k’6T ϦDRΕi | 2ΙUO: Aȫz9lopZ
    w! O =>) BXȤn

    Безопасные альтернативные источники топлива для древесины

    Сжигание дров — один из самых опасных способов обогреть дом, ферму или бизнес. Если у вас есть дровяная печь или вы планируете ее установить, эта статья призвана помочь вам стать информированным пользователем древесного топлива, потому что информированный пользователь древесного топлива является безопасным пользователем древесного топлива.

    Дровяное сжигание отличается от отопления на мазуте, электричестве или топливных газах — дровяной печью нельзя полностью управлять с помощью настенного термостата, нельзя отключить топливо, щелкнув выключатель или повернув вентиль, древесина не горит чисто, как современные виды топлива, дровяные печи нагреваются сильнее, чем обычные печи, и производят более горячие выхлопные газы, дрова требуют больше физических усилий, а дровяные печи требуют частой очистки и образуют большие объемы отходов.

    Установка и использование дровяной печи — это изменение образа жизни для большинства людей. Некоторые сравнивают это с усыновлением нового ребенка в вашем доме. Это требует много труда, заботы, внимания и знаний, даже если вы не рубите собственное дерево. По этим причинам многие люди не используют дровяные горелки, на установку которых они потратили много денег. Другие идут на опасные пути, потому что они не возьмут на себя обязательства по выжиганию дров и изменениям образа жизни, необходимым для безопасного выполнения этих действий.

    Если вы не хотите выполнять работу и стать информированным потребителем древесного топлива, вы рискуете своим домом и семьей каждый раз, когда горит дровяная печь.


    Что нужно знать перед покупкой дровяной печи

    Перед покупкой дровяной печи уточните у местных представителей строительных норм, пожарной охраны и страхового агента (в большинстве случаев для ее установки на законных основаниях требуется разрешение на строительство). Эти люди могут предоставить важную информацию о безопасной установке и эксплуатации, а также провести инспекцию, чтобы обеспечить безопасность вашей семьи.

    Проверьте свою местную библиотеку, книжный магазин, правительственные учреждения и службы поддержки университетов за хорошей, надежной и актуальной информацией о сжигании древесины и безопасности.Национальные согласованные стандарты безопасности при сжигании древесины были изменены Национальной ассоциацией противопожарной защиты 11 февраля 2000 года. Любые материалы, написанные до внесения изменений, могут быть устаревшими.

    Поговорите с людьми, занимающимися выжиганием дров в вашем районе, о проблемах, с которыми они столкнулись, и изменениях в образе жизни, которые им пришлось внести. Поговорите с ними, возможно, это лучший способ определить, подходит ли вам выжигание дров.


    Дровяные печи в передвижных домах

    Мы не страхуем мобильные дома с установленными в резиденции дровяными печами.Они оказались очень опасными в мобильных домах из-за ограниченного пространства, герметичной конструкции и использования легких горючих материалов в строительстве. Если вы настаиваете на установке дровяной печи в передвижном доме, приобретите только полную систему, указанную Underwriters ’Laboratories, для использования в передвижном доме, и установите и используйте ее точно так, как рекомендует производитель.


    Древесное тепло — это система

    После того, как вы приняли осознанное решение использовать древесину в качестве источника тепла, вы готовы покупать свою систему отопления.Это система, а не просто печь, потому что вы должны думать о дровах как о единой системе. В системе должен быть источник:

    • Сухая древесина
    • Хороший отопительный прибор
    • Правильные зазоры
    • Защита пола
    • Дымовая труба
    • Правильный дымоход
    • Регулировка тяги
    • Уход и техническое обслуживание

    Вся эта система должна быть составлена ​​с учетом вашего дома или здания и вашего образа жизни.Стоимость одной печи часто меньше половины стоимости всей системы отопления на дровах. Любые неправильные детали или ошибки при сборке системы могут значительно увеличить ваши шансы на катастрофический пожар.

    ВНИМАНИЕ: Тепло от древесины опасно! Помните, что отопление дровами опасно, и даже если вы соблюдаете все рекомендации и правила, может произойти пожар или другой несчастный случай. Не существует известных устройств для обогрева древесины, которые были бы на 100% безопасными.

    Лучше всего купить систему отопления на дровах у известного продавца дровяной печи.Они могут продать вам всю систему, а не только печь и разные детали. Авторитетный дилер может посоветовать, как использовать и ухаживать за вашей дровяной установкой, и может предоставить аксессуары, необходимые для безопасной и экономичной работы.

    Не рискуйте своим домом и семьей, покупая по выгодной цене подвальную систему у того, кто не может предоставить хорошие услуги и адекватную информацию.

    О дровяном устройстве

    Ядром вашей системы является дровяное устройство. Есть много вариантов, из которых можно выбрать, но важно выбрать качественное устройство, которое будет хорошо вписываться в область, где вы хотите его установить, сохраняя при этом надлежащие расстояния до горючих материалов.

    Некоторые моменты при выборе дровяной печи:

    • Авторитетный производитель
    • Относительно эффективная конструкция
    • Листовая сталь (толщиной не менее 1/8 дюйма) или качественная чугунная конструкция (печи из листового металла, не указанные в перечне, бочковые печи и низкокачественные чугунные печи могут со временем прожечь или треснуть, что приведет к серьезному пожару).
    • Хорошо написанные инструкции и руководство по установке с акцентом на безопасность и четкими указаниями и иллюстрациями
    • Маркировка признанной испытательной лабораторией

    Преимущества покупки дровяной печи с маркировкой испытательной лаборатории:

    • Это свидетельство того, что печь прошла строгие испытания по многим аспектам ее использования.Несмотря на то, что процедуры тестирования обширны и стандартизированы — поскольку невозможно предвидеть каждую схему использования, — проверяется не все, что может привести к потере или повреждению дровяной печи.
    • Некоторые строительные органы не разрешают установку дровяных печей, не включенных в перечень.
    • Многие из перечисленных печей проходят испытания на предмет уменьшения зазоров до горючих материалов — важный момент, когда необходимо сэкономить место при установке.
    • Маркировка является хорошим показателем качества печи и приверженности производителя безопасности.
    • Маркированные устройства должны иметь хорошие инструкции по эксплуатации.
    • Перечисленные печи должны производиться в соответствии с признанной программой контроля качества.

    Виды древесных топливных единиц

    Большинство дровяных печей имеют лучистую или циркуляционную конструкцию. Излучатель типа имеет один слой металла, закрывающий огонь, без циркулирующего воздушного пространства. Внешний вид становится очень горячим.

    Циркуляционная конструкция имеет второй металлический кожух, создающий воздушное пространство между ним и топкой.Воздух в помещении нагревается. Такая конструкция часто требует меньшего безопасного расстояния от горючих материалов и снижает вероятность случайных ожогов.

    Печи с регулируемым горением (воздухонепроницаемые) могут быть излучающими или циркуляционными. У них очень герметичные топки, а все двери и отверстия уплотнены или тщательно обработаны, поэтому количество воздуха, поступающего в печь, можно контролировать. Они могут быть более эффективными, чем негерметичные печи, потому что точный контроль тяги регулирует скорость горения.Многие из этих печей также имеют передовые конструктивные особенности, такие как перегородки, особые схемы тяги, тягу с термостатическим управлением и вторичный воздух для горения для повышения эффективности. Герметичные печи могут увеличить накопление креозота при частой работе в условиях недостатка воздуха (о креозоте мы поговорим подробнее позже). Они также могут отдышаться и обжечь оператора, если дверь открывается до открытия регуляторов тяги. Это происходит потому, что внезапное увеличение количества кислорода, вызванное открытой дверцей на тлеющем огне, создает огненный шар при воспламенении летучих веществ.Следовательно, безопасные рабочие процедуры являются обязательными.

    ВНИМАНИЕ: Некоторые печи, представленные на рынке, напоминают воздухонепроницаемые печи, но они настолько негерметичны, что регуляторы воздуха не влияют на огонь.

    Ящичные печи и доильные печи — это небольшие негерметичные излучающие печи. Они недороги и, как правило, неэффективны. Этот тип печи подходит для обогрева одной комнаты, но требует большого внимания.

    Дровяные печи, приставные печи, дровяные котлы и двухтопливные печи предназначены для установки в существующую систему центрального отопления в доме или для ее замены.Как правило, они эффективны и герметичны. Установка очень важна, и рекомендуется профессиональная помощь. Кроме того, любое устройство этого типа должно пройти национальный стандартный тест.

    Самодельные и бочковые печи не рекомендуются. Прожоги и другие дефекты, позволяющие огню выйти из топки, настолько распространены, что мы не считаем их пригодными для любого использования. Большинство строительных чиновников не разрешают это.

    Дровяные плиты или кухонные плиты становятся все более популярными.Многие из них — антиквариат. Однако на рынке появляются современные и эффективные конструкции. Их можно использовать как для приготовления пищи, так и для разогрева. Многие также нагревают горячую воду. Следует проявлять осторожность с любой дровяной печью со встроенным водяным змеевиком или нагревателем, в котором предусмотрено достаточное пространство для расширения, циркуляции, накопления воды и сброса давления, чтобы не мог произойти паровой взрыв.

    Каминные печи сконструированы таким образом, чтобы их можно было эксплуатировать с открытой дверцей, чтобы обеспечить обзор огня.Некоторые из этих агрегатов герметичны и очень высокого качества.

    Каминные топки — это изделия заводского изготовления, устанавливаемые на месте, состоящие из узла топки, предназначенного для установки внутри или частично внутри топочной камеры камина, которая использует дымоход камина для выпуска продуктов сгорания. Это популярный способ сделать открытый камин более эффективным. Многие агрегаты имеют циркуляционную конструкцию для еще большей тепловой эффективности. Некоторые важные моменты при использовании каминной топки:

    • Используйте вставки только в каменных каминах (включая каменные тепловые блоки).Их небезопасно использовать в каминах с нулевым зазором, если иное не указано испытательной лабораторией для использования в каминах с нулевым зазором.
    • Вероятно, потребуется использовать удлинитель пода, чтобы выступить как минимум на 18 дюймов перед вставкой.
    • Заблокируйте, откройте или удалите имеющуюся заслонку камина перед установкой топки. Некоторые строительные нормы и правила могут требовать постоянного крепления трубы к дымоходу.
    • Используйте только вставку, которая легко снимается для очистки.Регулярно очищайте за вкладышем, так как там может скапливаться опасное количество креозота.

    Если вы планируете вентилировать обычную дровяную печь через камин, мы рекомендуем вам:

    • Закройте заслонку камина и установите дымовую трубу через стену дымохода над камином.
    • Или попросите подрядчика по обработке листового металла изготовить редуктор, который подходит к существующему пространству демпфера вашего камина и к которому будет крепиться дымовая труба.Он должен быть съемным, чтобы можно было чистить дымоход и дымовую полку. Это сработает только в том случае, если ваша дровяная печь короче проема камина.

    Дровяные котлы на открытом воздухе и дровяные печи с принудительной подачей воздуха следует устанавливать на достаточном расстоянии от жилища. При эксплуатации этих устройств следует соблюдать осторожность. Эти древесные топливные блоки должны соответствовать следующим требованиям:

    • Устройство должно иметь маркировку испытательной лаборатории.
    • Если это система под давлением, она должна иметь рабочий предохранительный клапан.
    • Блок должен находиться на расстоянии не менее 25 футов от любого застрахованного жилища или здания.
    • Агрегат должен располагаться на полной бетонной плите, при этом плита должна выступать не менее чем на 4 фута перед блоком, чтобы можно было очистить территорию от золы и древесной стружки.
    • Дрова должны храниться на расстоянии не менее 10 футов от агрегата и места, где они находятся в чистоте.
    • В более холодном климате в систему необходимо добавить антифриз, чтобы предотвратить замерзание линий метро.
    • Агрегат должен быть установлен квалифицированным специалистом в области отопления.

    Печи, надстройки и котлы

    Подробное обсуждение этих устройств выходит за рамки данной статьи. Мы рекомендуем покупать только системы, прошедшие национальные стандартные испытания. Для качественных единиц этого типа будут обширные и подробные инструкции. Им нужно следовать. Вероятно, потребуется проконсультироваться с опытным подрядчиком по отоплению, чтобы правильно измерить тягу и настроить барометрический регулятор тяги.Несколько советов по установке и использованию этих систем:

    • Не допускайте преднамеренного или случайного прохождения горячего воздуха через воздуховоды системы возврата холодного воздуха. (Используйте только устройства, рекомендованные производителем, и соответствующие заслонки обратного потока.)
    • Используйте датчик тяги, чтобы определить, есть ли у вас достаточная тяга.
    • Используйте надлежащие зазоры в воздуховодах горячего воздуха (18 дюймов до камеры статического давления и воздуховодов в пределах 3 футов от печи, 6 дюймов зазора между 3 и 6 футами от топки и 1 дюйм для всех остальных воздуховодов).Для уменьшения этих зазоров можно использовать надлежащие тепловые экраны стен и потолка.
    • Не устанавливайте блок без полного ограничения и управления вентиляторами.
    • Не подключайте эти агрегаты к какой-либо противоточной системе отопления.
    • Если вы устанавливаете дровяной котел, убедитесь, что он прошел испытания на соответствие нормам Американского общества инженеров-механиков (ASME) для сосудов под давлением. Обратитесь за помощью к опытному паровому или котельному, иначе может произойти разрушительный паровой взрыв.

    Креозот и клиренсы

    Двумя наиболее распространенными проблемами возгорания дровяных систем являются скопление креозота и неправильная очистка от горючих материалов. Вы должны понимать, почему накапливается креозот и как работает пиролиз.

    Креозот

    Креозотовые отложения в дымоходе и соединителе дымохода служат топливом для пожара в дымоходе. Пожары в дымоходах могут разрушить самые прочные дымоходы и воспламенить дома. Креозот — это естественный побочный продукт обжига древесины.Это темное смолистое вещество, которое может быть от твердого и твердого до жидкого и жидкого в зависимости от условий, в которых оно было отложено. Он также очень агрессивен и может повредить металлические части вашей системы.

    Обжиг древесины в три этапа:

    1. Отвод влаги. Тепло этого этапа не согревает ни печь, ни комнату.

    2. Древесина начинает химически разрушаться, и летучие вещества испаряются. Эти пары содержат от 50 до 60 процентов теплотворной способности древесины.

    3. Древесный уголь остается, и процесс сгорания угля завершается.

    Все три стадии горения обычно происходят в вашей дровяной печи одновременно, пока все дрова при последней загрузке не будут преобразованы в древесный уголь. Креозот образуется на втором этапе обжига древесины. Если углеводородные летучие газы не сгорают в топке, тяга уносит их в патрубок и дымоход в виде густого дыма. Они сталкиваются с более низкими температурами в дымоходной системе и могут конденсироваться на стенках дымохода с образованием креозота.

    До половины тепловой энергии, получаемой от сжигаемой древесины, содержится в летучих компонентах, которые образуют креозот. Таким образом, с точки зрения безопасности и эффективности имеет смысл сжечь эти летучие газы в топке до того, как они смогут вырваться в дымоход и образовать опасный креозот.

    Это не так просто, как кажется, потому что температура топки должна поддерживаться на уровне 1100 градусов по Фаренгейту и выше, чтобы сжечь эти креозотообразующие газы. Тем не менее, вы можете научиться управлять своей системой с минимумом образования креозота, часто осматривая дымоход и соответствующим образом корректируя рабочие процедуры.Ранее специалисты рекомендовали ежегодный осмотр дымохода. С сегодняшними эффективными герметичными системами ежегодный осмотр, вероятно, недостаточно, потому что герметичная печь, обычно работающая в условиях воздушного голодания, может полностью забить дымоход креозотом всего за две недели. Теперь мы рекомендуем вначале осматривать дымоход каждые 1-2 недели, пока вы не убедитесь, что используете свою систему для снижения уровня креозота. Ежемесячных проверок может быть достаточно. Скопление всего лишь 1/4 дюйма в дымоходе может вызвать серьезный пожар.Поэтому рекомендуем чистить дымоход несколько раз в год. (Мы расскажем больше о проверке и очистке дымохода позже.)

    Как вы используете печь для уменьшения креозота? Вот несколько советов:

    • Горит только сухая, хорошо выдержанная древесина. Зеленая древесина содержит до 50 процентов воды. Древесина, выдержанная за год, имеет только 20 процентов влажности. Когда горит зеленая древесина, большая часть тепла от огня тратится впустую, выгоняя избыток воды (первая стадия горения), поэтому температура в топке ниже, и из дымохода может выходить более летучий газ.Убедитесь, что вся древесина, которую вы сжигаете, выдержана не менее года. Если вы покупаете дрова, делайте это на год вперед.
    • Не выключайте регуляторы воздуха или заслонку, чтобы огонь тлел, пока большая часть дров в топке не станет древесным углем. Древесный уголь (или сжигание на третьей стадии) производит очень мало креозота.
    • Разделите большие куски дерева на более мелкие, чтобы они могли быстрее пройти через этапы один и два и не тлели так долго.
    • Практика наполнения печи большими кусками дров перед сном, закрытия регулятора подачи воздуха или заслонки и позволяя бревнам тлеть всю ночь, дает много креозота.Лучше создать большую подушку из древесного угля перед сном, а затем выключить регулятор подачи воздуха. Древесный уголь, вероятно, продержится всю ночь в эффективной печи и обеспечит разумный уровень тепла. Вы можете обеспечить комфортный сон, используя толстые одеяла, электрические одеяла или уменьшив мощность обычной системы отопления.
    • Следите за температурой дымовых газов. Есть несколько относительно недорогих термометров, которые прикрепляются к соединителю дымохода, и они могут оказать большую помощь в обучении безопасному сжиганию древесного топлива.Термометры вставного типа работают лучше, чем поверхностные магнитные. Их можно приобрести у хороших дилеров по продаже дровяной печи. Они могут предупредить, когда дым, выходящий из вашей печи, слишком холодный (менее 300-350 градусов по Фаренгейту) и может конденсироваться в системе дымохода в виде креозота. Они также могут предупредить, если выхлопной дым слишком горячий (более 1000 градусов по Фаренгейту) и может воспламенить отложения креозота или вызвать структурное повреждение дымохода. Часто осматривая дымоход и регулируя огонь дров с помощью термометра дымовой трубы, вы можете научиться эффективно управлять своей системой с очень небольшим накоплением креозота.На рынке также имеется новая система сигнализации, которая выполняет эту функцию и подает громкий сигнал тревоги, когда условия подходят для пожара в дымоходе. Однако ложные срабатывания сигнализации могут быть проблемой.
    • Многие опытные дровяные горелки использовали кратковременный горячий огонь один раз в день или раз в неделю, чтобы сжечь или вытеснить отложения креозота в дымоходах. Этот метод работает хорошо, если вы уверены, что там очень мало. Если вы хотите попробовать этот метод, сначала осмотрите дымоход, иначе у вас может возникнуть очень серьезный пожар!
    • Не сжигайте мусор или бумагу в дровяной печи.Это вызывает тлеющие огни и летящие искры, которые могут воспламенить креозот. Записи пожарной службы показывают, что много пожаров в дымоходах случаются в день Рождества, когда семьи сжигают оберточную бумагу и вечнозеленые ветки.
    • Некоторые печи оборудованы каталитическими нейтрализаторами. Вы можете рассмотреть возможность приобретения одного из этих устройств. Это может уменьшить креозот и загрязнение воздуха.

    Зазоры

    Части вашей системы обогрева древесины сильно нагреваются и могут излучать это тепло на близлежащие горючие материалы, такие как стены, пол, потолок, двери, мебель, деревянные ящики и т. Д.Известно, что в течение достаточных периодов времени даже температура до 200 градусов по Фаренгейту воспламеняет древесину в процессе, известном как пиролиз. Горючие материалы рядом с системами сжигания древесины могут быть намного горячее, поэтому возгорание может произойти в течение нескольких дней или недель. Чтобы уменьшить вероятность возгорания горючих материалов, Национальная ассоциация противопожарной защиты изменила требования к разрешению для оборудования для сжигания твердого топлива в редакции национального консенсусного стандарта ANSI / NFPA № 211 от 11 февраля 2000 г. «Дымоходы, камины, вентиляционные отверстия и твердое топливо. -Горелочные приборы.”

    ВНИМАНИЕ: Даже при наличии соответствующих зазоров и перечисленных устройств постоянное переполнение дровяного устройства может привести к возгоранию из-за перегрева горючих материалов.

    • Для установки на горючие полы см. Раздел «Защита пола».
    • Указанные выше зазоры предназначены для деревянных, гипсокартонных или штукатурных стен (гипсокартон и штукатурка не обеспечивают защиты древесины под ними в целях зазора). Такие материалы, как бумага, ткань, драпировки и мебель должны иметь большие зазоры.
    • Если горючая дверь находится рядом с вашей дровяной печью, все части дуги поворота двери должны находиться за пределами необходимого зазора.

    Где разместить плиту

    Постарайтесь разместить печь в центре жилого помещения дома. Большие открытые помещения легче обогреть, чем маленькие помещения с плохой циркуляцией воздуха.

    Дровяным обогревателям требуется много места, если стены или горючие материалы не защищены должным образом. Вырежьте кусок картона размером с обогреватель, который вы рассматриваете, и опробуйте его в том месте, где вы планируете установить устройство.Можете ли вы получить надлежащее разрешение? В противном случае вам понадобится защита стен в соответствии с нашим разделом о сокращении допуска или вы можете попытаться найти устройство, имеющее меньший допуск в испытательной лаборатории. Не забывайте учитывать доступ к дымоходу при планировании места.


    Зазоры для дымовых труб

    Дымовая труба служит для соединения печи с дымоходом. Ее также называют «вентиляционная труба», «патрубок дымохода» и «труба дымохода». Для хорошей теплопередачи используйте дымовую трубу с фарфоровой краской, черную или темную отделку.До 15 процентов тепла от вашей системы отводится дымовой трубой, а темные поверхности лучше всего излучают тепло. Не используйте оцинкованные или оцинкованные дымовые трубы, потому что при температуре выше 750 градусов по Фаренгейту будут выделяться токсичные пары оксида цинка, которые могут вызвать головные боли и лихорадку от дыма от металла.

    Правильный зазор от дымовой трубы до горючих материалов составляет 18 дюймов. Есть два исключения из требования о допуске:

    • Если конкретный материал, который вы используете для дымовой трубы, указан в признанной испытательной лаборатории с другим зазором, используйте зазор.
    • При необходимости можно уменьшить зазор, используя настенный экран или теплозащиту, как описано в разделе «Уменьшение зазора».

    Правила установки и использования дымовой трубы:

    1. Держите незакрепленные горючие материалы вдали от дымовой трубы и печи. Плохое место для сушки мокрых полотенец.

    2. Используйте дымовую трубу из металла калибра 24 или больше.

    3. Сделайте дымовую трубу как можно более короткой и прямой и располагайте как можно ближе к дымоходу или вентиляционному отверстию.Горизонтальная длина дымовой трубы до дымовой трубы с естественной тягой или вентиляционного отверстия, обслуживающего одиночный прибор, не должна превышать 75 процентов высоты вертикальной части дымовой трубы или вентиляционного отверстия над входным отверстием дымовой трубы. Если в вашей дымовой трубе есть два или более полных изгиба под углом 90 градусов, у вас могут возникнуть проблемы с сохранением хорошей тяги.

    4. Соединения дымохода перехлестнуть на 2 дюйма и закрепить тремя винтами для листового металла на каждом соединении. Соедините трубу охватываемым концом вниз, чтобы креозот не вытекал из стыков.

    5. Если длина дымовой трубы превышает пять футов, поддерживайте подвесными ремнями через каждые пять футов.

    6. Используйте на входе в дымоход подходящую насадку из нержавеющей стали, чугуна или глиняной плитки. Выдвиньте его в комнату, чтобы можно было надежно прикрепить его. Дымовая труба должна плотно прилегать к входному отверстию дымохода. Эта посадка имеет решающее значение. Проконсультируйтесь с опытным установщиком или продавцом, чтобы узнать, как сделать это безопасным соединением.

    7. Горизонтальная часть дымовой трубы должна иметь подъем не менее 1/4 дюйма на погонный фут.Конец на входе в дымоход — самая высокая точка.

    8. При чистке дымохода прочистите дымовую трубу.

    9. Избегайте прокладки дымовой трубы через горючие внутренние стены. Если вам необходимо это сделать, защитите эту стену одним из следующих способов:

      а. Используйте список лаборатории Underwriter Laboratories, содержащий все материалы для топливных или твердотопливных дымоходов для той части дымохода, которая проходит через стену. Закапывайте его в соответствии с перечислением и инструкциями производителя.Используйте только части дымохода с твердой изоляцией. Топливный дымоход A11 с термосифонированием не работает в горизонтальном положении.

      г. Для защиты стены используйте металлический вентилируемый наперсток диаметром не менее 12 дюймов больше, чем дымовая труба. (Если вы не можете купить такой наперсток, его может сделать местный подрядчик по отоплению или магазин листового металла.)

      г. Используйте металлический или обожженный наперсток из огнеупорной глины, встроенный в кирпичную кладку или другой твердый огнестойкий материал, выступающий как минимум на 8 дюймов со всех сторон от наперстка.

    Дымовая труба: нельзя

    • Не прокладывайте дымовую трубу через туалеты, чердаки или любые скрытые зоны.
    • Не использовать дымовую трубу для дымохода.
    • Не прокладывайте дымовую трубу через внешнюю стену или окно.

    Уменьшение клиренса

    Свободное пространство от горячих частей вашей системы до горючих материалов можно уменьшить с помощью надлежащих теплозащитных экранов и стеновых панелей.

    В настоящее время на рынке представлены настенные и теплозащитные экраны, которые были протестированы и внесены в списки признанных испытательных лабораторий.Эти продукты приемлемы при установке и использовании в соответствии с их списком и доступны у дилеров качественных дровяных печей.

    Другие системы защиты стен и горючих материалов приемлемы, если они разработаны зарегистрированным профессиональным инженером с использованием критериев, установленных в стандартах NFPA для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива (NFPA # 211-2000), пункт 9-6.2.1. и 6-5.1.2 и одобрены местными органами строительного кодекса.

    Замечания по установке

    Для систем уменьшения зазоров, использующих воздушное пространство между стеной из воспламеняемых материалов и стеновой защитой, должна быть обеспечена соответствующая циркуляция воздуха.Достаточную циркуляцию воздуха можно обеспечить, оставив все края стены защищенными воздушным зазором не менее 1 дюйма. За большинством теплозащитных экранов и стеновых панелей обычно требуется воздушное пространство в 1 дюйм. Это 1-дюймовое воздушное пространство имеет решающее значение для того, чтобы воздушный поток мог отводить тепло из-за экрана. Даже кирпичная стена толщиной 4 дюйма не защитит горючую стену непосредственно за ней без этого 1-дюймового воздушного пространства. Пространство может быть больше 1 дюйма, но не меньше. Не забудьте оставить минимум 1 дюйм внизу экрана для циркуляции воздуха.Также помните, что тепловой экран должен закрывать все горючие материалы на минимальном расстоянии. Предлагаемые прокладки — это канальные утюги, фарфоровые ручки или частично забитые гвозди. Гибкие теплозащитные экраны, такие как листовой металл, должны поддерживаться или располагаться через каждые 16 дюймов, чтобы предотвратить их изгиб и соприкосновение с горючей стенкой.

    Защита пола

    Протектор для пола — это негорючая поверхность, нанесенная на нижнюю часть пола и простирающуюся спереди, по бокам и сзади от теплогенератора.Если вы устанавливаете плиту на горючей поверхности, вы должны предусмотреть защиту пола, простирающуюся до 18 дюймов со всех сторон печи. При существующей установке допустимы 6 дюймов по бокам и 18 дюймов спереди. В случае сомнений обратитесь к местным органам власти, имеющим юрисдикцию в вашем районе, для получения рекомендуемых существующих кодов.

    Вы не можете устанавливать дровяную печь, дополнительную печь или котел на воспламеняемом полу, если они специально не указаны для такой установки признанной испытательной лабораторией.Следует убрать ковровое покрытие под плитой и протектором пола.

    Несколько хороших защитных покрытий для пола были внесены в список признанных испытательных лабораторий. Они приемлемы при использовании в соответствии с их списком и доступны у дилеров качественных дровяных печей.

    Степень защиты пола зависит от высоты ножек печи. Высота ножки относится к вентилируемому открытому воздушному пространству под топкой или основанием агрегата.

    Высота ноги и необходимая защита:

    18 дюймов или более — слой листового металла толщиной 24 мм

    от 6 до 18 дюймов — слой листового металла толщиной 24 толщины над или под 2 дюймами близко расположенных блоков кирпичной, концертной или каменной кладки.

    От 6 дюймов до 2 дюймов — Используйте 4 дюйма полой кладки, уложенной для обеспечения циркуляции воздуха через слой кладки, покрытый листом листового металла 24-го калибра.

    Менее 2 дюймов — нельзя устанавливать на воспламеняемый пол, если это не указано испытательной лабораторией.


    Дымоход

    Дымоход — это вытяжная система вашей дровяной установки. Очень важно удалить из здания окись углерода, дым и другие ядовитые продукты горения. Для этого он полагается на естественную тягу, создаваемую по принципу подъема теплого воздуха.Тяга, создаваемая дымоходом, относится к:

    • Высота дымохода
    • Площадь внутреннего сечения дымохода
    • Количество воздуха, которое может попасть в систему, работающую на дровах
    • Разница между внутренней и внешней температурой
    • Внешние препятствия для потока, такие как линии крыш и деревья
    • Температура футеровки дымохода

    Соответствующий проект можно разработать, контролируя вышеуказанные переменные.Большинство дровяных печей поставляются с инструкциями относительно высоты дымохода и размера дымохода, необходимых в большинстве ситуаций для обеспечения достаточной тяги. В случае возникновения проблемных ситуаций с тягой следует проконсультироваться с опытным подрядчиком по отоплению, имеющим оборудование для измерения тяги.

    Как правило, дымоход должен выступать над линией крыши и другими препятствиями для обеспечения достаточной тяги и ограничения нисходящих потоков.

    Нисходящие потоки

    Нисходящий поток — это когда дым не поднимается в дымоходе. Вместо этого воздух течет вниз, вызывая дым и опасный угарный газ в дом.Если у вас есть проблема, исправьте ее. В вашем контракте на отопление есть оборудование для черновых испытаний, которое, скорее всего, может помочь в определении корректирующих действий.

    Обеспечение безопасности дымохода

    Есть два типа дымоходов: один безопасен, а другой может сжечь ваш дом. И то, что ваш дымоход сегодня безопасен, не означает, что он будет безопасным в следующем году.

    Ветер может повредить дымоход. Рыхлый кирпич может упасть внутрь дымохода, что приведет к закупорке и появлению дыма в доме.Как и птичье гнездо или улей диких пчел. При пожаре в дымоходе дымоход может треснуть или прогнуться. Слишком горячий огонь также может повредить дымоход, когда он новый или используется впервые в отопительный сезон. Сделайте первые несколько пожаров маленькими, чтобы просушить дымоход.

    Дымоходы устают с возрастом, раствор ослабевает и исчезает, здания смещаются, фундамент оседает и дымоходы трескаются. Так что будьте мудры и проверяйте дымоход перед каждым отопительным сезоном.

    Проверка и очистка дымохода

    Хороший доступ для чистки и осмотра дымохода должен быть встроен в вашу систему с самого начала.Планируйте двери для уборки или проходы так, чтобы они были легко доступны. Вы можете осмотреть дымоход снизу с помощью зеркала. Возможно, вам придется снять колпачок дымохода, чтобы получить достаточно света для правильного обзора.

    Вы можете опустить фонарик в дымоход по прямой, чтобы внимательно рассмотреть все стыки и детали. Будьте осторожны, если используете шнур питания, подключенный к домашнему току. Сломанная лампочка или застрявший шнур могут привести к поражению электрическим током, особенно в случае металлического дымохода.

    Лучший способ почистить дымоход — это нанять профессионального трубочиста с хорошей репутацией.Они сделают все возможное, используя подходящие инструменты и оборудование, и не должны наводить беспорядок в вашем доме. Если вам необходимо почистить дымоход самостоятельно, получите соответствующие инструменты и совет у продавца дровяной печи. Еще одна важная причина для регулярного осмотра, чистки и обслуживания дымохода — любое устройство, сжигающее топливо, например дерево, представляет собой потенциальную угрозу отравления угарным газом.

    ВНИМАНИЕ: Работа на крышах может быть очень опасной без надлежащего оборудования и опыта.

    Дымоходы можно легко повредить во время чистки. Металлические щетки нельзя использовать на некоторых металлических дымоходах.

    Насколько вам известно, ни один из химикатов, продаваемых для сжигания в камине для очистки дымохода, не является эффективным. Они не могут заменить тщательную чистку дымохода.

    Пожары в дымоходе

    Не игнорируйте странное урчание, рев или шум, исходящий из дымохода. Выясните причину. Урчание много раз издает дымоход. Пощупайте дымоход снаружи — он горячее, чем обычно? Проверьте снаружи — из дымохода выходит пламя? Ваша дымовая труба также может быстро вибрировать во время пожара в дымоходе.

    При возгорании дымохода:

    • Позвонить в пожарную часть
    • Отключить подачу кислорода в дымоход
    • Используйте свой огнетушитель и факелы в дымоходе.

    Перекройте подачу кислорода, закрыв тяговые отверстия. Герметичная печь является преимуществом, поскольку закрывая тяговые отверстия, можно легко перекрыть подачу кислорода.

    Если у вас нет герметичной печи, закройте заслонку. После закрытия заслонки в доме может появиться дым, поэтому обязательно откройте дверь или несколько окон, чтобы получить много свежего воздуха.Как можно скорее потушите огонь, чтобы избежать скопления дыма и угарного газа в доме.

    При установке системы проинструктируйте всех членов семьи, что им делать. Эвакуируйте дом при первых признаках того, что огонь вышел из дымохода.

    Если у вас нет камина, внимательно осмотрите дымоход на предмет повреждений, прежде чем использовать его снова. Проверить внутреннюю часть (с помощью зеркала) на предмет засоров и трещин. Проверьте снаружи на наличие трещин и обязательно проверьте скрытые области, такие как чердак.Если вы не можете подняться на крышу, возможно, пожарная осмотрит дымоход перед тем, как уйти.

    Если дымоход поврежден, отремонтируйте или замените дымоход перед использованием.

    Мы рекомендуем провести дымовой тест сомнительного дымохода. У основания дымохода разводится небольшой огонь (используйте материал, который выделяет густой дым, или специальную свечу для проверки дыма), а когда дымоход заполнен дымом, закройте его верх. Осмотрите дымоход снаружи на предмет утечки сверху вниз.Осторожно — не курите весь дом.


    Дымоходы двух типов

    Существует два типа дымоходов для использования в дровяных системах: каменный дымоход или заводской полностью топливный или твердотопливный дымоход.

    Дымоход для каменной кладки

    Дымоход из каменной кладки — это дымоход, построенный в полевых условиях из твердых блоков каменной кладки, кирпича, камня, указанных каменных блоков дымохода или армированного портландцементного бетона, который облицован подходящими вкладышами канавок дымохода и построен опытным каменщиком или соответствует принятой практике кладки.

    Внутренние дымоходы лучше, чем те, что построены за пределами наружной стены, потому что они остаются более теплыми, когда они окружены внутренним воздухом. Теплые дымоходы имеют лучшую тягу и вызывают меньшую конденсацию креозота на их поверхности. Наружные дымоходы из пустотелых бетонных блоков могут быть проблемой, потому что они охлаждаются быстрее, чем кирпич или камень, и гораздо более восприимчивы к воздействию воды и влаги. Дымоходы из пустотелых бетонных блоков очень экономичны, но при установке снаружи здания они должны быть изготовлены из специальных влагостойких блоков или окрашиваться или обрабатываться влагозащитным покрытием каждые два года.

    Давайте рассмотрим основы подходящих дымоходов для каменной кладки:

    1. Безопасный дымоход из каменной кладки должен иметь облицовку из кафельной глины. Такие вкладыши гладкие и твердые, легко трескаются. Подкладки сделаны из материала, похожего на глиняный вазон, но они более твердые. Такой лайнер защищает наружную кладку от дымовых газов.

    Дымоход без футеровки может быть облицован специальной трубой из нержавеющей стали, указанной в признанной таблице испытаний для этой цели. Труба из нержавеющей стали устанавливается в дымоход и жестко соединяется с отводом от камина.Обязательно оставьте доступ для надлежащей очистки трубы из нержавеющей стали.

    Существует процесс облицовки старого дымохода, в котором используется высокотемпературный цементный материал, залитый или накачанный вокруг специального баллона внутри существующего дымохода. Похоже, что это эффективная перебазировка, выполненная обученным подрядчиком. При замене каменной кладки дымохода следует указать футеровку из утвержденного материала, стойкого к коррозии, размягчению или растрескиванию от дымовых газов при температурах, соответствующих классу эксплуатации дымохода.Перечисленные системы лайнеров должны быть установлены в соответствии с перечислением.

    Ни один из методов футеровки не следует использовать, если дымоход не является прочным конструктивно.

    2. Дымоход нельзя использовать для поддержки какой-либо части конструкции, так как оседание или перемещение дома приведет к ее растрескиванию. Вокруг внутреннего дымохода должно быть 2 дюйма свободного пространства. Это предотвращает возгорание горючих материалов излишним теплом.

    3. Каменный дымоход, используемый для обогрева дров, должен быть построен с нуля; дымоход, поддерживаемый кронштейнами, может быть легко поврежден пожаром в дымоходе, что может привести к пожару в доме.Сдвиг или провисание кронштейна приведет к растрескиванию дымохода.

    4. Если в вашем дымоходе имеется несколько входных отверстий для дымовых труб, накройте их куском облицовки из плиточной глины и заполните входное отверстие кладочным материалом, равным толщине дымохода. Тонкие металлические защелкивающиеся крышки небезопасны. Первоначальный взрыв дымохода часто сносит такую ​​крышку. Через это отверстие будет поступать кислород для камина. Вы больше не можете его контролировать, и часто в этот момент дом загорается.(См. Раздел «Пожары в дымоходе» для информации о борьбе с возгоранием в дымоходе.)

    5. В нижней части дымохода должна быть металлическая дверца для очистки. Отверстия для чистки должны быть оборудованы дверцами из черного металла, сборного цемента или другими одобренными негорючими дверьми и рамами, которые должны оставаться плотно закрытыми и запертыми, когда они не используются. Это нужно для удаления разрыхленной сажи после чистки дымохода. В противном случае дымоход в конечном итоге заполнится сажей и забьет дымовую трубу, в результате чего дом будет наполнен дымом. Хороший каменщик обычно может установить дверь для чистки в существующий дымоход.Дверца для чистки удобна для осмотра дымохода изнутри.

    6. Еще одно напоминание — перед отопительным сезоном необходимо проверить внутреннюю часть дымохода с помощью зеркала. Удивительно, что может случиться. Однажды дымоход был заблокирован куском изоляции, который сорвался с близлежащего строительного объекта.

    7. Выведите в дымоход только одно отопительное устройство. (Дымоход может содержать несколько отдельных дымоходов.) Может произойти несколько вещей, в том числе автоматическая печь, которая не загорится, и сырое топливо закачивается в дымоход.Горячий выхлоп от костра может вызвать взрыв. Топливные печи и обогреватели часто не работают должным образом, тратя впустую топливо и потенциально вызывая дым в доме. Кроме того, оставшееся пространство вокруг облицовки дымохода, вентиляционного отверстия для газа, специального газоотводящего отверстия или пластмассового трубопровода, установленного в дымоходе, не должно использоваться для вентиляции другого устройства.

    8. Каменные дымоходы, обслуживающие приборы, должны иметь размеры и конфигурацию в соответствии с инструкциями производителя прибора.

    Что произойдет при возгорании дымохода? Вы не можете контролировать это, потому что вы не можете перекрыть тяговые отверстия масляного устройства аллигатора. Если в дымоход выводится только дровяной обогреватель, вы можете контролировать огонь в дымоходе, отключив тягу (подачу воздуха). Опасные дымовые газы также могут попадать в жилище.


    Многократная вентиляция также может снизить эффективность всех устройств, подключенных к одному дымоходу, поскольку тяга, создаваемая одним устройством, будет быстрее втягивать теплый, уже нагретый воздух через другой (-ые) прибор (-а), что приводит к потере энергии.

    9. Защитный материал, прикрепленный к дымовой трубе или вентиляционным колпачкам для предотвращения проникновения животных и насекомых, должен быть установлен таким образом, чтобы не оказывать отрицательного воздействия на дымоход или вентиляционную тягу.

    10. Искрогасители, если это требуется органом, имеющим юрисдикцию для дымоходов, прикрепленных к оборудованию для сжигания твердого топлива, должны отвечать следующим требованиям:

    • Площадь без сетки ограничителя должна быть не менее чем в четыре раза больше площади выхода дымохода, который он обслуживает, без сетки.
    • Экран разрядника должен иметь термостойкость и коррозионную стойкость, эквивалентную гальванизированной стали 19 (0,041 дюйма) или нержавеющей стали 24 (0,024 дюйма).
    • Отверстия не должны пропускать шарики диаметром более 1/2 дюйма или блокировать проход шариков диаметром менее 3/8 дюйма.
    • Искровой экран должен быть доступен для очистки, а экран или крышка дымохода должны быть съемными, чтобы можно было прочистить дымоход.

    Если искрогасители являются частью перечисленной системы оконцевания дымоходов, они должны быть сконструированы и установлены в соответствии с перечислением.

    Кладка запрещена

    • Не используйте старый дымоход без надлежащей облицовки.
    • Не используйте дымоход на кронштейнах.
    • Не используйте дымоход с плохим раствором.
    • Не используйте одностенные металлические дымоходы или не указанные в перечне металлические дымоходы.

    Дымоходы заводского изготовления

    Дымоходы заводского изготовления предназначены для отвода газов из бытовых приборов, работающих на газе, жидком и твердом топливе, а также для отопительных приборов, в которых максимальная постоянная температура дымовых газов на выходе не превышает 1000 градусов по Фаренгейту.Дымовые трубы заводского изготовления предназначены для установки в соответствии со Стандартом для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива, NFPA 211, и в соответствии с такими кодами, как Национальный механический кодекс BOCA, Стандартный механический кодекс и Единый механический кодекс. Они предназначены для установки внутри или снаружи зданий или и того, и другого таким образом, чтобы обеспечить вертикальный (максимальное смещение 30 градусов) канал или проход для отвода дымовых газов наружу.

    Есть некоторые свидетельства того, что, по крайней мере, некоторые виды заводских дымоходов легко и рано выходят из строя при возгорании дымохода, что приводит к возгоранию дома.Это может быть связано с конструктивными дефектами, быстрым износом дымохода в «реальных» условиях или с неадекватными методами испытаний. По всем этим направлениям ведется работа, чтобы найти ответ на проблему. Между тем, если вы решите использовать дымоход заводского изготовления, мы рекомендуем следующее:

    1. Регулярно проверяйте дымоход (каждые 1-2 недели в отопительный сезон). При необходимости прочистите дымоход, чтобы предотвратить скопление креозота. Обратите внимание на наличие коррозии или других повреждений, особенно на соединениях и фитингах.Перед продолжением использования замените или отремонтируйте поврежденные дымоходы.

    2. Используйте термометр для контроля температуры дымовых газов. Эти температуры должны быть выше 300 градусов по Фаренгейту и значительно ниже 1000 градусов по Фаренгейту.

    3. Если вы заметили пожар в дымоходе, не используйте дымоход до тех пор, пока он не будет тщательно осмотрен опытным подрядчиком по отоплению или трубочистом.

    Дымовые трубы заводского изготовления должны иметь классификацию «Все топливо или твердое топливо» организацией Underwriter’s Laboratories, Inc.«Все топливо или твердое топливо» означает, что дымоход построен для использования на древесном топливе. Эти дымоходы раньше назывались дымоходами «КЛАССА А».

    Существует четыре типа дымовых труб заводского изготовления на твердом или твердом топливе. Их:

    1. Изолированный тип — это труба из нержавеющей стали с двойными стенками, заполненная минеральным изоляционным материалом. Он подходит для использования с дровяными печами, если стыки между секциями зажаты вместе с помощью дополнительных стопорных колец, предусмотренных для этих дымоходов.Без стопорных колец или другой жесткой опоры соединения могут изнашиваться из-за вибрации от ветра или пожара в дымоходе, что приведет к проникновению тепла и дыма в дом. Некоторые из них имеют такой тип изгиба дымохода и его обрушения при сильном пожаре в дымоходе из-за различий в тепловом расширении между материалами.

    2. Термосифонные дымоходы с тройными стенками — Это три трубы — одна внутри другой. Дымовые газы поднимаются по центральной трубе. Холодный воздух втягивается через внутреннюю часть наружной оболочки дымохода вплоть до его дна.Там он нагревается и поднимается вверх по внутренней оболочке дымохода, чтобы охладить дымоход. Это процесс естественной конвекции. Эти дымоходы работают очень холодно и, следовательно, могут быстро накапливать креозот. Эти дымоходы были разработаны и должны использоваться с каминами с нулевым просветом. Они часто не подходят для использования с дровяными печами, если это специально не указано производителем каминной печи.

    3. Дымоходы с тройными стенками с воздушной изоляцией (иногда называемые модифицированными термосифонными дымоходами) — Эти дымоходы аналогичны вышеуказанным термосифонным дымоходам, но имеют внутренние перегородки и приспособление для воздухообмена между двумя внешними кожухами на каждом стыке.Благодаря этому дымоход становится теплее и подходит для использования в дровяных печах.

    4. Изолированная тройная стенка —Это тип дымохода с внутренней трубой, изготовленной из тяжелого огнеупорного материала. Он сочетает в себе преимущества других типов дымоходов заводского изготовления, но при этом получается очень тяжелый дымоход. Может потребоваться дополнительная структурная опора.

    Если вы решили приобрести заводской дымоход, сделайте в первую очередь то, что многие люди делают в последнюю очередь — прочтите инструкции производителя.Устанавливайте точно в соответствии с этими инструкциями. Если вы не уверены, обратитесь за помощью. (Это проще, чем потом звонить в пожарную часть.)

    Заводской постройки Не

    • Не используйте дымоходы классов B, BW, L или одностенные. Их растапливает тепло дерева.
    • Не использовать дымовые трубы для дымохода.
    • Никогда не допускайте многократного сброса в заводские дымоходы.
    • Не смешивайте в своей дымоходной системе детали от различных типов дымоходов или разных производителей.

    Металлические дымоходы сделаны так, что вес переносится на специальное основание, снабженное дымоходом. Это основание можно установить как на потолке, так и на полу. Если дымоход проходит через несколько этажей или потолков, мы рекомендуем каменный дымоход.


    Прочие соображения

    Амортизаторы

    Заслонка ручная — это запорная пластина, устанавливаемая в печи или дымовой трубе. Вы можете регулировать тягу через печь и скорость горения с ее помощью.

    Ознакомьтесь с инструкциями производителя, прилагаемыми к вашей плите.Некоторые печи имеют автоматические заслонки или регуляторы тяги, и не следует использовать ручной заслонки со всеми моделями. В печах без встроенной заслонки установите ее в дымовую трубу.

    Всегда используйте «чугунную» заслонку, если необходимо установить заслонку в дымовой трубе.

    Никогда не используйте автоматическую заслонку — полностью закрывающуюся — с дровяным устройством. Вы должны иметь сквозняк во время пожара. (Это не относится к заводским автоматическим заслонкам.)

    Рекуператоры тепла

    Не рекомендуем установку и использование рекуператоров тепла на дымовых трубах.Рекуператоры тепла — это устройства, установленные в дымовой трубе между печью и дымоходом, которые передают тепло дымовых газов, которые обычно выводятся из дымохода. Эти устройства позволяют большему количеству тепла оставаться в жилой зоне, что казалось бы хорошей идеей. Однако эти устройства могут вызвать такие проблемы, как снижение температуры дымовых газов, что приведет к накоплению креозота внутри дымохода.

    И, если их не чистить часто, они могут быстро забиться копотью и / или креозотом, которые заблокируют дымовую трубу.Рекуператоры тепла обычно вызывают проблемы с короткими дымоходами. Если вы все же используете его, убедитесь, что на нем есть чистящее устройство, и регулярно чистите его.

    Также используйте регенератор тепла только при наличии горячего огня. Температура дымовых газов при слабом огне может быть уже слишком низкой, и при использовании устройства возможно образование креозота.

    Существуют регенераторы тепла с термостатическим управлением, которые должны уменьшать накопление креозота, работая только тогда, когда выхлопные газы над регенератором достаточно горячие, чтобы уносить летучие вещества в дымоход.

    Никогда не используйте рекуператор тепла в качестве устройства для уменьшения зазора.

    Вентиляторы

    Как правило, используйте только вентилятор, разработанный производителем для вашей плиты или устройства. Установите вентилятор в соответствии с инструкциями производителя.

    Не ставьте напольный или оконный вентилятор так, чтобы он дул на устройство или вокруг него. Вентилятор может увеличить тягу, вызывая его перегрев, или может засасывать дым или даже горячий пепел из устройства.

    Детекторы дыма, огнетушители и детекторы угарного газа

    Это хорошее вложение средств, и они должны входить в стандартную комплектацию системы отопления на дровах.

    Детекторы дыма должны быть внесены в список испытательной лаборатории. Они должны быть расположены там, где обычные продукты горения, которые выходят в небольших количествах из любого дровяного устройства, не вызывают их воспламенения.

    Огнетушители должны быть внесены в список страховых лабораторий для пожаров класса А (обычные горючие). Мы рекомендуем огнетушители с рейтингом 2A-10BC, потому что они обеспечивают хорошие возможности тушения и могут также использоваться при сжигании жидкостей и электрических пожаров.

    Факелы пожаротушения в дымоходах могут быть эффективными при тушении пожаров в дымовых трубах.У вас может быть несколько под рукой, чтобы дополнить ваш обычный огнетушитель. Детекторы угарного газа следует использовать почти во всех типах систем отопления. При нагревании древесины образуется окись углерода. Это газ без запаха, вкуса и цвета, который может быть опасным и даже смертельным, когда вы подвергаетесь опасному воздействию. Детекторы угарного газа рекомендуется размещать возле гостиной и / или спальни.

    Свежий воздух

    Поскольку современные дома строятся более плотно, возможно, потребуется обеспечить свежий воздух для дровяной печи.Один из способов — установить воздуховод снаружи в место рядом с плитой. Попробуйте открыть окно, если у вас возникли проблемы с правильной работой печи.

    Некоторые печи, представленные на маркере, имеют в своей конструкции внешние воздуховоды. Вы можете рассмотреть этот тип устройства для повышения эффективности вашей системы.

    Древесное топливо

    Выбор вида дров для естественного сжигания зависит от того, какие дрова есть в наличии. Хвойные породы, такие как сосна, ель и пихта, легко воспламеняются. Они быстро горят горячим пламенем и быстро перегорают.

    Если у вас есть выбор, для длительного огня используйте более тяжелые твердые породы, такие как ясень, бук, береза, клен и дуб. Эти твердые породы горят менее энергично, чем хвойные, и имеют более короткое пламя. Они производят хорошую кровать из углей. Какой бы сорт дерева вы ни выбрали, убедитесь, что он выдержан, прежде чем использовать. Сухая древесина была высушена, поэтому ее влажность составляет около 20 процентов. Зеленая древесина увеличивает накопление креозота.

    Для сушки свежесрубленной древесины на воздухе (сезон) требуется не менее шести месяцев, лучше 12 месяцев.Планируйте запас топлива заранее. Раскол дерева сократит время высыхания. То же самое будет и при одинарной укладке с обнаженными обоими обрезанными концами. Вы получите больше тепла от сухой древесины, чем от зеленой. Обеспечьте хотя бы какое-то сухое хранение древесины. Снег и дождливая погода временно пропитают сухую древесину. Обустройте место для сухого хранения таким образом, чтобы оно оставалось полным, но при этом оставалось доступным самое сухое дерево.

    Разжигание дровяной печи

    Разожгите огонь с небольшой стопки бумаги под растопкой. Положите на растопку более тяжелые дрова.Никогда не используйте легковоспламеняющиеся жидкости!

    Если у вас нет опыта сжигания дров, прочтите инструкции производителя печи. Затем начните с небольшого количества древесины, постепенно увеличивая количество по мере приобретения опыта в настройке демпфера и / или регуляторов тяги.

    Запрещается топить дровяную печь

    • Не эксплуатировать печь с открытой пожарной дверцей. (Если только он не предназначен для такого использования и не оборудован хорошим искровым экраном.)
    • Не наливайте воду на горячую плиту.
    • Не храните легковоспламеняющиеся вещества в каких-либо частях дома, отапливаемых дровами.

    Утилизация золы

    Горячие искры и тлеющие угли могут оставаться в золе вашей дровяной печи в течение нескольких дней. Многие пожары возникают, когда пепел, очищенный от дровяных печей, помещают в горючие контейнеры или выбрасывают вместе с обычным мусором. Мы рекомендуем иметь отдельный металлический контейнер или ведро с плотно закрывающейся крышкой только для утилизации золы. Его следует хранить снаружи, за исключением случаев, когда он используется для чистки дровяной печи.

    Древесная зола является отличным садовым удобрением, если она не смешана с угольной золой, сгоревшими остатками пластика или другими загрязнителями.

    Другое топливо

    Некоторые люди пытаются сжигать в своих дровяных печах другое топливо, кроме дров. Это может быть опасным занятием, если печь не предназначена для этого. (См. Инструкции производителя печи.)

    Уголь является наиболее распространенным топливом, кроме дров, которое сжигают в печах. Некоторые печи спроектированы так, чтобы разрешать сжигание обоих, но характеристики горения угля настолько различаются, что его обычно нельзя эффективно сжигать в печи, предназначенной преимущественно для дров.

    Некоторые печи, предназначенные в основном для угля, могут относительно эффективно сжигать дрова, но размер их топки часто очень ограничен. Битуминозный и антрацитовый уголь требует различных типов угольных печей для эффективного сжигания этих различных видов топлива. Угольные печи оборудованы решетками для удаления золы, не вызывая чрезмерного беспокойства топки. Битуминозный уголь производит крупные твердые клинкеры расплавленной золы, которые необходимо регулярно удалять из топки. Неправильно обожженный антрацитовый уголь также может производить клинкер.Эффективное сжигание угля — это искусство, которому необходимо научиться. Хорошее место для начала — инструкция по эксплуатации угля.

    При правильном сжигании угля не образуется креозот, но он производит сажу и едкий дым, которые могут повредить облицовку дымохода (особенно из нержавеющей стали), если не проводить регулярную чистку дымохода. Угольные печи обычно нуждаются в регуляторах барометрической тяги на дымовых трубах, чтобы обеспечить надлежащую постоянную тягу. Кроме того, дымовые трубы для угольных печей обычно устанавливаются с охватываемым соединителем вверх, потому что выход оксидов углерода из выхлопной системы более критичен, чем капание креозота из соединений.

    Угольная зола не может использоваться в качестве удобрения. Тщательно очищайте внутреннюю часть угольной системы после каждого отопительного сезона, потому что влага в течение лета может вызвать сильную коррозию системы кислотами в остатках.

    «Каминный уголь» или «Каннельный уголь» выделяет большие объемы летучих газов и очень активный, искрящийся огонь. Использовать этот уголь в закрытой печи небезопасно. Из-за летучего газа могут произойти многочисленные вспышки и небольшие взрывы.Наверное, это касается торфа.

    Прессованные бревна или гранулы из опилок или побочных продуктов древесных растений могут быть приемлемы для вашей печи, если они рекомендованы как производителем, так и производителем бревен или гранул. Топливная система в виде таблеток состоит из твердого переработанного топлива заданного размера и состава, которое можно подавать в систему сгорания прибора с контролируемой скоростью. Некоторые приборы горят настолько эффективно, что им не нужен дымоход.

    Декоративные дрова для камина из спрессованных опилок, химикатов и связующего воска или парафина небезопасны для использования в закрытой дровяной печи, потому что они выделяют слишком много летучих газов, а химические вещества, используемые для создания красивого цветного пламени, могут разъедать части вашего тела.

    Related Posts

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
