Назначение компрессора: Назначение воздушных поршневых и винтовых компрессоров

Назначение воздушных поршневых и винтовых компрессоров

Существует немало сфер применения компрессоров, обеспечивающих подачу сжатого воздуха потребителям для эксплуатации как бытового, так и профессионального оборудования. Множество компаний предлагают широкий ассортимент агрегатов различного типа и мощности, среди которых потребители могут выбрать устройство, максимально соответствующее требуемым характеристикам. Одной из них является интернет-магазин воздушных компрессоров StarKraft, специалисты которой с радостью готовы поделиться информацией о назначении того или иного аппарата. Данная статья поможет покупателям определиться с выбором конкретного агрегата согласно поставленным эксплуатационным целям.

Компрессор воздушный, назначение которого заключается в подаче сжатого воздуха в различные пневматические инструменты, производственное оборудование, распылители воды или краски и т.д., обычно представлен в одном из наиболее распространённых вариантов исполнения. О них мы и поговорим ниже.

Назначение поршневого компрессора

Наиболее часто данный тип агрегатов выбирают владельцы малых коммерческих предприятий. Кроме этого, такой аппарат станет отличным помощником в решении бытовых задач. Назначение поршневого компрессора — обеспечивать кратковременную подачу воздуха в:

• пневматические домкраты на станциях технического обслуживания;
• оборудование для мойки автомобилей;
• насосы для накачки колёс;
• ручной инструмент для проведения ремонтных работ;
• малярное оборудование для покраски поверхностей;
• устройства для абразивной чистки;
• другие приспособления и инструменты.

Оправдано использование такого агрегата при коротких циклах работы в сложных условиях. Стоит отметить, что поршневой компрессор отличается высоким уровнем шума и вибрации, а также подвержен ударным нагрузкам поэтому приобретая его, следует иметь в виду этот факт.

Назначение винтового компрессора

Винтовые агрегаты отличаются более сложной конструкцией и принципом действия. Они относятся к профессиональным устройствам и чаще покупаются владельцами промышленных предприятий. Такой аппарат прекрасно подходит для обеспечения подачи сжатого воздуха в оборудование:

• фабрик;
• заводов;
• медицинских учреждений;
• средних и крупных производственных предприятий.

Отличительной чертой каждого винтового компрессора является более долгий срок службы агрегата. Кроме этого, устройства подобного типа обеспечивают более длительную подачу сжатого воздуха, по сравнению с поршневыми аппаратами. Отсутствие вибраций и ударных нагрузок при эксплуатации делают эти компрессоры высококлассными аппаратами с долгим сроком службы. Однако, стоит отметить, что их цена значительно выше, а обслуживание, зачастую, требует участия квалифицированного специалиста.

Подготовлено: Александр Пушнов

Воздушные компрессоры: устройство, принцип работы, назначение

Воздушный компрессор представляет собой установку, действие которой основано на сжатии воздуха и подачи его под определенным давлением в пневматическое оборудование. Выбирая компрессорное оборудование для выполнения различных видов работ, необходимо учитывать устройство компрессора, его конструктивные особенности, а также технические и рабочие характеристики установки.

Конструктивные особенности, принцип действия и устройство воздушного компрессора зависят от типа установки. Современные компрессоры имеют несколько классификаций, главной из которых является различие компрессоров по принципу действия. Сегодня производители компрессорного и пневматического оборудования предлагают большое количество данных установок различного типа, наиболее распространенными среди которых являются винтовые и поршневые установки.

Поршневые компрессоры

Винтовые компрессоры

Все виды компрессоров имеют, как общие элементы, так и различия в конструкции. Кроме того, в зависимости от типа оборудования могут быть использованы различные материалы при изготовлении тех или иных составляющих компрессоров.

Устройство компрессоров винтового типа

В промышленных отраслях наиболее распространено использование винтовых воздушных компрессоров, которым характерны высокие технические характеристики. Устройство компрессора воздушного винтового отличается от аналогичных установок наличием винтового блока, в состав которого входят два ротора с ведущим и ведомым типом. Винтовой блок является основным рабочим элементом данного оборудования.

В момент работы данного компрессора, воздух, который проходит через систему фильтрации и клапан, поступает блок с винтами, где происходит смешивание воздуха с маслом. Использование масла необходимо для устранения пузырей воздуха и уплотнения пространства.

Далее воздушно-масляная смесь нагнетается винтовым блоком в пневматическую систему. На следующем этапе смесь поступает в сепаратор, где воздух отделяется от масел и, через систему радиатора, подается в ресивер или же на пневматическое оборудование.

Так как блок, в котором расположены винты, является главным рабочим элементом компрессора, принцип его работы необходимо рассмотреть отдельно. Зубья роторов – ведущего и ведомого, находятся в зацепленном состоянии. Корпус винтового блока и открытые полости роторов создают объем, в который, при вращении винтов, поступает воздух. Вращение роторов имеет противоположные направления. При этом происходит закрытие открытых полостей, что приводит к уменьшению объема между ними и увеличению давления нагнетания.

Подобное устройство винтового компрессора и его принцип действия обеспечивает высокую эффективность работы всей установки, бесперебойную подачу сжатого воздуха на пневмооборудование и возможность интенсивной эксплуатации данной системы на протяжении длительного времени.

Устройство поршневого компрессора и принцип его действия

Другим видом компрессорных систем, широко используемых в быту и на небольших предприятиях, является оборудование поршневого типа. Главным отличием такой установки от винтового и других типов оборудование является достаточно простое устройство поршневого компрессора и принцип его работы.

Основные элементы данной установки можно разделить на группы в зависимости от выполняемых функций:

• цилиндровая группа;
• поршневая группа;
• механизмы движения;
• системы регулирования, представляющие собой элементы, регулирующие производительность оборудования – трубопроводы, вспомогательные клапаны;
• системы смазки;
• элементы охлаждения;
• детали для установки оборудования.

Конструктивно поршневой компрессор представляет собой корпус, выполненный из чугуна, алюминия или же другого материала и оснащенный цилиндром, расположение которого может быть как вертикальным, так и горизонтальным. Основную подвижную и рабочую часть компрессора составляет сам поршень и два клапана, выполняющие всасывающие и нагнетательные функции.

Основу работы данного оборудования составляет движение поршня – поступательные движения приводят к всасыванию воздуха в цилиндр, а при возвратном действии воздух сжимается. Данный процесс и приводит к увеличению силы давления. В этот момент происходит закрытие клапана всасывающего действия, а нагнетательный клапан подает в магистраль сжатый воздух. Данный цикл повторяется на протяжении всего периода работы оборудования, обеспечивая пневмоинструменты воздухом под давлением необходимого уровня. Устройство компрессора воздушного поршневого отличается своей сравнительной простотой в сочетании с высокими рабочими и эксплуатационными характеристиками.

Учитывая устройство компрессоров поршневых и винтовых, их конструктивные, технические и эксплуатационные особенности, можно легко выбрать наиболее подходящий тип оборудования в соответствии с предъявляемыми к ним требованиями и для использования с различными пневмоинструментами при проведении как промышленных, так и бытовых работ.

Компрессор. Принцип действия, устройство, виды компрессоров.

Компрессор (от латинского слова compressio — сжатие) — энергетическая машина или устройство для повышения давления (сжатия) и перемещения газообразных веществ.

Компрессорная установка — это совокупность компрессора, привода и вспомогательного оборудования (газоохладителя, осушителя сжатого воздуха и т. д.).

Общепринятая классификация механических компрессоров по принципу действия, под принципом действия понимают основную особенность процесса повышения давления, зависящую от конструкции компрессора. По принципу действия все компрессоры можно разделить на две большие группы: динамические и объёмные.

Объёмные компрессоры

В компрессорах объёмного принципа действия рабочий процесс осуществляется в результате изменения объёма рабочей камеры. Номенклатура компрессоров данного типа разнообразна (более десятка видов), основные из которых: поршневые, винтовые, роторно-шесте-рён- чатые, мембранные, жидкостно-кольцевые, воздуходувки Рутса, спиральные, компрессор с катящимся ротором.

Рис. 1. Классификация объемных компрессоров

Поршневые компрессоры (рис. 2-3) могут быть одностороннего или двухстороннего действия, крейцкопфные и бескрейцкопфные, смазываемые и без применения смазки (сухого трения или сухого сжатия), при высоких давлениях сжатия применяются также плунжерные.

Роторные компрессоры — это машины с вращающим сжимающим элементом, конструктивно подразделяются на винтовые, ротационнопластинчатые, жидкостно-кольцевые, бывают и другие конструкции.

Рис. 2. Схема работы поршневого компрессора

Рис. 3. Поршневой компрессор: 1 — коленчатый вал; 2 — шатун; 3 — поршень; 4 — рабочий цилиндр; 5 — крышка цилиндра; 6 — нагнетательный трубопровод; 7 — нагнетательный клапан; 8 — воздухозаборник; 9 — всасывающий клапан; 10 — труба для подвода охлаждающей воды

Рис. 4. Одноступенчатый поршневой компрессор одинарного действия

Поршневой компрессор в основном состоит из рабочего цилиндра и поршня; имеет всасывающий и нагнетательный клапаны, расположенные обычно в крышке цилиндра. Для сообщения поршню возвратно-поступательного движения в большинстве поршневых компрессорах имеется кривошипно-шатунный механизм с коленчатым валом. Поршневые компрессоры бывают одно и многоцилиндровые, с вертикальным, горизонтальным, V или W — образным и другим расположением цилиндров, одинарного и двойного действия (когда поршень работает обеими сторонами), а также одноступенчатого или многоступенчатого сжатия.

Действие одноступенчатого воздушного поршневого компрессора (рис. 3) заключается в следующем. При вращении коленчатого вала 1 соединённый с ним шатун 2 сообщает поршню 3 возвратные движения. При этом в рабочем цилиндре 4 из-за, увеличения объёма, заключённого между днищем поршня и крышкой цилиндра 5, возникает разрежение и атмосферный воздух, преодолев своим давлением сопротивление пружины, удерживающей всасывающий клапан 9, открывает его и через воздухозаборник (с фильтром) 8 поступает в рабочий цилиндр. При обратном ходе поршня воздух будет сжиматься, а затем, когда его давление станет больше давления в нагнетательном патрубке на величину, способную преодолеть сопротивление пружины, прижимающей к седлу нагнетательный клапан 7, воздух открывает последний и поступает в трубопровод 6. При сжатии газа в компрессоре его температура значительно повышается.

Для предотвращения самовозгорания смазки компрессоры оборудуются водяным (труба 10 для подвода воды) или воздушным охлаждением. При этом процесс сжатия воздуха будет приближаться к изотермическому (с постоянной температурой), который является теоретически самым выгодным. Одноступенчатый компрессор, исходя из условий безопасности и экономичности его работы, целесообразно применять со степенью повышения давления при сжатии до b = 7 — 8. При больших сжатиях применяются многоступенчатые компрессоры, в которых, чередуя сжатие с промежуточным охлаждением, можно получать газ очень высоких давлений — выше 10 Мн/м2. В поршневых компрессорах обычно предусматривается автоматическое регулирование производительности в зависимости от расхода сжатого газа для обеспечения постоянного давления в нагнетательном трубопроводе. Существует несколько способов регулирования. Простейший из них — регулирование изменением частоты вращения вала.

Принципы действия ротационного и поршневого компрессора в основном аналогичны и отличаются лишь тем, что в поршневом все процессы происходят в одном и том же месте (рабочем цилиндре), но в разное время (из-за чего и потребовалось предусмотреть клапаны), а в ротационном компрессоре всасывание и нагнетание осуществляются одновременно, но в различных местах, разделенных пластинами ротора. Известны другие конструкции ротационного компрессора, в том числе винтовые, с двумя роторами в виде винтов. Для удаления воздуха с целью создания разрежения в каком-либо пространстве применяют роторные водокольцевые вакуумнасосы. Регулирование производительности ротационного компрессора осуществляется обычно изменением частоты вращения их ротора.

Ротационные компрессоры имеют один или несколько роторов, которые бывают различных конструкций. Значительное распространение получили ротационные пластинчатые компрессоры (рис. 5), имеющие ротор 2 с пазами, в которые свободно входят пластины 3, ротор расположен в цилиндре корпуса 4 эксцентрично. При его вращении по часовой стрелке пространства, ограниченные пластинами, а также поверхностями ротора и цилиндра возрастать корпуса, в левой части компрессора будут возрастать, что обеспечит всасывание газа через отверстие 1. В правой части компрессора объёмы этих пространств уменьшаются, находящийся в них газ сжимается и затем подаётся из компрессора в холодильник 5 или непосредственно в нагнетательный трубопровод. Корпус ротационного компрессора охлаждается водой, для подвода и отвода которой предусмотрены трубы 6 и 7. Степень повышения давления в одной ступени пластинчатого ротационного компрессора обычно бывает от 3 до 6.

Рис. 5. Ротационный пластинчатый компрессор: 1 — отверстие для всасывания воздуха; 2 — ротор; 3 — пластина; 4 — корпус; 5 — холодильник; 6 и 7 — трубы для отвода и подвода охлаждающей воды

Винтовые компрессоры

Конструкция винтового блока состоит из двух массивных винтов и корпуса. При этом винты во время работы находятся на некотором расстоянии друг от друга, и этот зазор уплотняется масляной пленкой. Трущихся элементов нет.

Таким образом, ресурс винтового блока практически неограничен и достигает более чем 200-300 тысяч часов. Регламентной замене подлежат лишь подшипники винтового блока.

Пластинчато-роторные компрессоры

Конструкция пластинчато-роторного блока состоит из одного ротора, статора и минимум восьми пластин, масса которых, а соответственно и толщина ограничены. На пластину в процессе работы действуют силы: центробежная и трения/упругости масляной пленки.

Так как масляная пленка нормализуется и становится равномерной и достаточной лишь после нескольких минут работы компрессора, то во время стартов и остановов идет трение пластин о статор и соответственно повышенный их износ и выработка.

Чем большее давление должен нагнетать такой блок, тем большая разницы давлений в соседних камерах сжатия, и тем большая должна быть центробежная сила для недопущения перетоков сжимаемого воздуха из камеры с большим давлением в камеру с меньшим. В свою очередь, чем больше центробежная сила, тем больше и сила трения в моменты пуска и остановки и тем тоньше масляная пленка во время работы — это является основной причиной, почему данная технология получила широкое распространение в области вакуума (то есть давление до 1 бара) и в области нагнетания давления до 0,3-0,4 МПа.

Так как масляная пленка между пластинами и статором имеет толщину всего несколько микрон, то любая пыль, тем более твердые частички крупнее размеров, выступают как абразив, который царапает статор и делает выработку по пластинам. Это приводит к тому, что возникают перепуски сжимаемого воздуха из одной камеры сжатия в другую и производительность заметно падает.

В отличие от небольших вакуумных насосов, где широко применяется пластинчато-роторная технология, в компрессорах большой производительности и давлением выше 0,5 МПа со временем необходимо будет менять весь блок в сборе, так как замена отдельно пластин эффективна лишь в случае восстановления геометрии статора, а такие большие статоры восстановлению (шлифовке) не подлежат.

Производители обычно не дают никаких данных по ресурсу пластинчато-роторного блока, так как он очень сильно зависит от качества воздуха и режима работы компрессора. Для газовых компрессоров, качающих газ практически не останавливаясь круглый год, ресурс может действительно достигать и более 100 тысяч часов потому, что масляная пленка равномерна и достаточна все время работы без остановок.

А при промышленном использовании, где разбор воздуха крайне неравномерен и компрессор запускают и останавливают десятки раз в день, большую часть времени нормальной для работы масляной пленки внутри блока нет, что является причиной агрессивного износа пластин. В таком случае ресурс блока не более 25 тысяч часов.

Динамические компрессоры

В компрессорах динамического принципа действия газ сжимается в результате подвода механической энергии от вала, и дальнейшего взаимодействия рабочего вещества с лопатками ротора. В зависимости от направления движения потока и типа рабочего колеса такие компрессоры бывают центробежные (рис. 6) и осевые (рис. 7).

Рис. 6. Центробежный компрессор: 1 — вал; 2, 6, 8, 9, 10 и 11 — рабочие колёса; 3 и 7 — кольцевые диффузоры; 4 — обратный направляющий канал; 5 — направляющий аппарат; 12 и 13 — каналы для подвода газа из холодильников; 14 — канал для всасывания газа

Центробежный компрессор в основном состоит из корпуса и ротора, имеющего вал 1 с симметрично расположенными рабочими колёсами. Центробежный 6-ступенчатый компрессор разделён на три секции и оборудован двумя промежуточными холодильниками, из которых газ поступает в каналы 12 и 13. Во время работы центробежного компрессора частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси компрессора к периферии рабочего колеса, претерпевает сжатие и приобретает скорость. Сжатие продолжается в кольцевом диффузоре из-за снижения скорости газа, то есть преобразования кинетической энергии в потенциальную. После этого газ по обратному направляющему каналу поступает в другую ступень компрессор и т.д.

Получение больших степеней повышения давления газа в одной ступени (более 25-30, а у промышленных компрессоров — 8-12) ограничено главным образом пределом прочности рабочих колёс, допускающих окружные скорости до 280-500 м/сек. Важная особенность центробежных компрессоров (а также осевых) — зависимость давления сжатого газа, потребляемой мощности, а также КПД от его производительности. Характер этой зависимости для каждой марки компрессоров отражается на графиках, называемых рабочими характеристиками.

Регулирование работы центробежных компрессоров осуществляет различными способами, в том числе изменением частоты вращения ротора, дросселированием газа на стороне всасывания и другими.

Рис. 7. Осевой компрессор: 1 — канал для подачи сжатого газа; 2 — корпус; 3 — канал для всасывания газа; 4 — ротор; 5 — направляющие лопатки; 6 — рабочие лопатки

Осевой компрессор (рис. 7) имеет ротор 4, состоящий обычно из нескольких рядов рабочих лопаток 6, на внутренней стенке корпуса 2 располагаются ряды направляющих лопаток 5, всасывание газа происходит через канал 3, а нагнетание через канал 1. Одну ступень осевого компрессора составляет ряд рабочих и ряд направляющих лопаток. При работе осевого компрессора вращающиеся рабочие лопатки оказывают на находящиеся между ними частицы газа силовое воздействие, заставляя их сжиматься, а также перемещаться параллельно оси компрессора (откуда его название) и вращаться. Решётка из неподвижных направляющих лопаток обеспечивает главным образом изменение направления скорости частиц газа, необходимое для эффективного действия следующей ступени. В некоторых конструкциях осевых компрессорах между направляющими лопатками происходит и дополнительное повышение давления за счёт уменьшения скорости газа. Степень повышения давления для одной ступени осевого компрессора обычно равна 1,2-1,3, то есть значительно ниже, чем у центробежных компрессоров, но КПД у них достигнут самый высокий из всех разновидностей компрессоров.

Зависимость давления, потребляемой мощности и кпд от производительности для нескольких постоянных частот вращения ротора при одинаковой температуре всасываемого газа представляют в виде рабочих характеристик. Регулирование осевых компрессоров осуществляется так же, как и центробежных. Осевые компрессоры применяют в составе газотурбинных установок.

Техническое совершенство осевых, а также ротационных, центробежных и поршневых компрессоров оценивают по их механическому КПД и некоторым относительным параметрам, показывающим, в какой мере действительный процесс сжатия газа приближается к теоретически самому выгодному в данных условиях.

Струйные компрессоры по устройству и принципу действия аналогичны струйным насосам. К ним относят струйные аппараты для отсасывания или нагнетания газа или парогазовой смеси. Струйные компрессоры обеспечивают более высокую степень сжатия, чем струйные насосы. В качестве рабочей среды часто используют водяной пар.

Турбокомпрессоры — это динамические машины, в которых сжатие газа происходит в результате взаимодействия потока с вращающейся и неподвижной решётками лопастей.

Прочие классификации

По назначению компрессоры классифицируются по отрасли производства, для которых они предназначены (химические, холодильные, энергетические, общего назначения и т. д.). По роду сжимаемого газа (воздушный, кислородный, хлорный, азотный, гелиевый, фреоновый, углекислотный и т. д.). По способу отвода теплоты — с жидкостным или воздушным охлаждением.

По типу приводного двигателя они бывают с приводом от электродвигателя, двигателя внутреннего сгорания, паровой или газовой турбины. Дизельные газовые компрессоры широко используются в отдаленных районах с проблемами подачи электроэнергии. Они шумные и требуют вентиляции для выхлопных газов. С электрическим приводом компрессоры широко используются в производстве, мастерских и гаражах с постоянным доступом к электричеству. Такие изделия требуют наличия электрического тока, напряжением 110-120 Вольт (или 230-240 Вольт). В зависимости от размера и назначения, компрессоры могут быть стационарными или портативными. По устройству компрессоры могут быть одноступенчатыми и многоступенчатыми.

По конечному давлению различают:

— вакуум-компрессоры, газодувки — машины, которые отсасывают газ из пространства с давлением ниже атмосферного или выше. Воздуходувки и газодувки подобно вентиляторам создают поток газа, однако, обеспечивая возможность достижения избыточного давления от 10 до 100 кПа (0,01-0,1 МПа), в некоторых специальных исполнениях — до 200 кПа (0,2 МПа). В режиме всасывания воздуходувки могут создавать разрежение, как правило, 10-50 кПа, а в отдельных случаях — до 90 кПа и работать как вакуумный насос низкого вакуума;

— компрессоры низкого давления, предназначенные для нагнетания газа при давлении от 0,15 до 1,2 МПа;

— компрессоры среднего давления — от 1,2 до 10 МПа;

— компрессоры высокого давления — от 10 до 100 МПа.

— компрессоры сверхвысокого давления, предназначенные для сжатия газа выше 100 МПа.

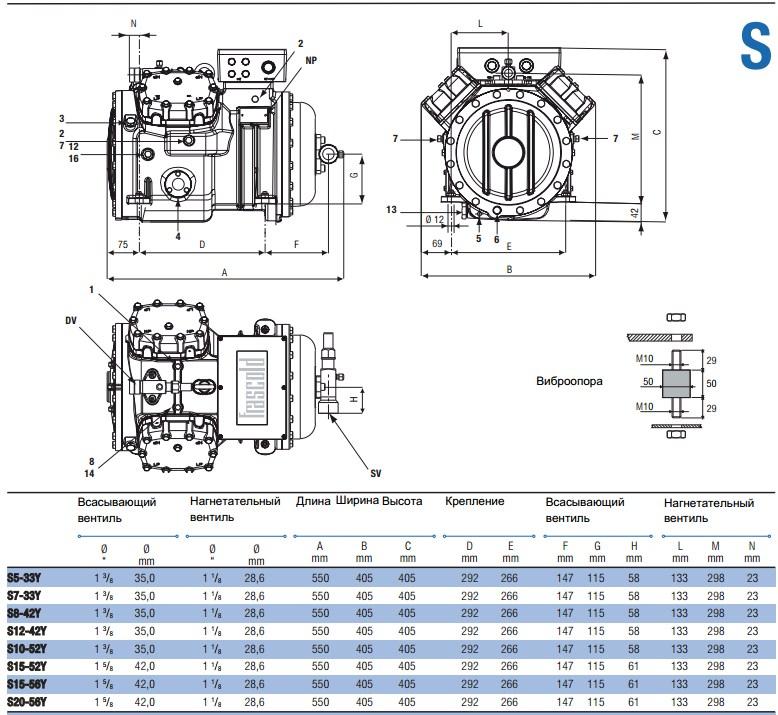

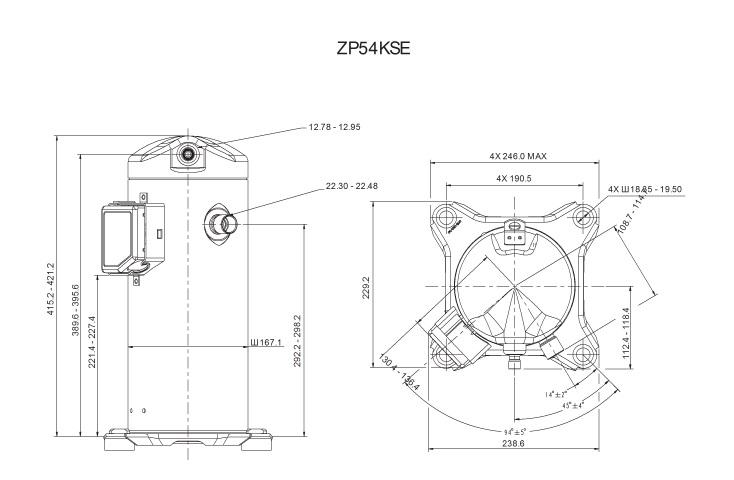

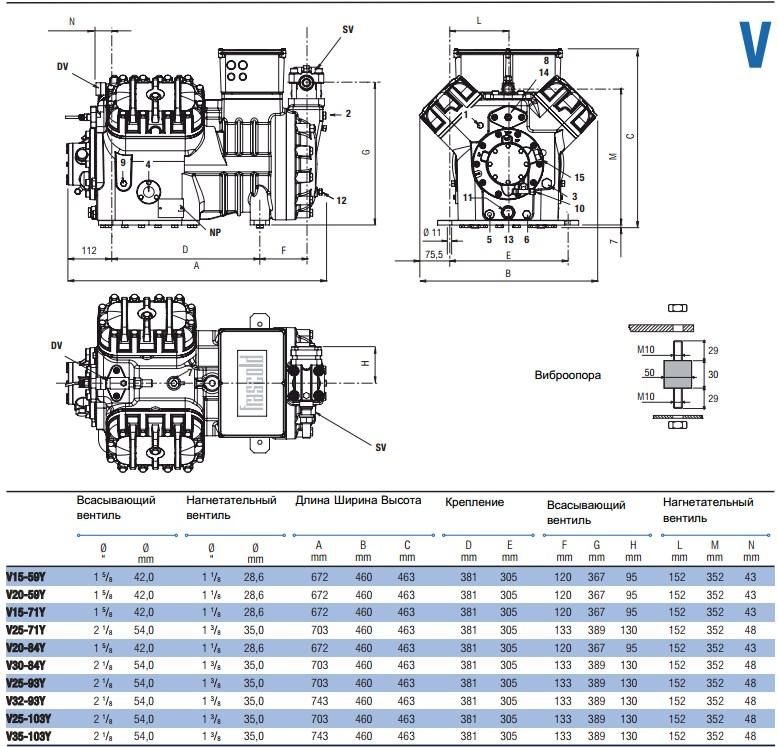

Рис. 8. Пример чертежей компрессора

Производительность компрессоров

Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м3/мин, м3/час). Производительность обычно считают по показателям, приведённым к нормальным условиям. При этом различают производительность по входу и по выходу, эти величины практически равны при маленькой разнице давлений между входом и выходом, но при большой разнице, например, у поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в 2 раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом. Компрессоры называются дожимающими, если давление всасываемого газа заметно превышает атмосферное.

Агрегатирование компрессоров

Агрегатирование представляет собой процесс установки компрессора и двигателя на раму. В связи с тем, что компрессоры поршневого типа характеризуются неравномерной тряской, результатом которой при отсутствии соответствующего основания или опоры становится чрезмерная вибрация, агрегатирование должно выполняться с учетом качественно спроектированного фундамента.

8 основных видов компрессоров — назначение и принцип работы воздушного компрессора

20.05.2019

Компрессоры это механические устройства, используемые для увеличения давления в различных сжимаемых жидкостях или газах (чаще это воздух). Они используются во всех отраслях промышленности для обеспечения помещений или приборов воздухом. Для питания пневматических инструментов, распылителей краски, фазового сдвига хладагентов, кондиционирования воздуха и охлаждения, доставки газа по трубопроводам и т. д.

Как и насосы, компрессоры делятся на центробежные (динамические или кинетические) и объемные типы. Однако в отличие от преобладания динамического типа насосов компрессоры чаще встречаются объемного типа. Размеры могут варьироваться от насоса, который надувает шины, до гигантских поршневых или турбокомпрессорных машин, использующиеся в трубопроводном обслуживании.

Компрессоры различаются по методу генерации сжатого воздуха или газа.

• Поршневой
• Мембранный
• Винтовой
• Пластинчатый
• Спиральный
• Роторный
• Центробежный
• Осевой

Поршневой компрессор

Поршневые компрессоры полагаются на возвратно-поступательное действие одного или нескольких поршней для сжатия газа в цилиндре (или цилиндрах) и выгрузки его через клапан в резервуары высокого давления. Во многих случаях резервуар и компрессор монтируются в общую раму или полозья в виде сборочного блока.

В то время как главная функция поршневых типов — это производство сжатого воздуха как источник энергии, они также используются для передачи природного газа по трубопроводу. Выбор агрегатов такого типа, как правило, основывается на необходимом давлении и скорости потока.

Для достижения более высокого давления одноступенчатого компрессора не хватит, поэтому используются двухступенчатые. Сжатый воздух, проходя через вторую ступень, заранее охлаждается при прохождении через первую ступень.

Говоря о температуре, многие поршневые компрессоры предназначены для работы по включению, а не непрерывно. Такие циклы позволяют нивелироваться теплу, произведенному во время деятельности, в большинстве случаев, через охладительные каналы.

Поршневые типы выпускаются двух видов конструкций: масляные и безмасляные. Безмасляные типы подходят для случаев, когда требуется воздух без примесей наилучшего качества.

Мембранный компрессор

Мембранный компрессор похож внешне на поршневые модели и использует концентрически расположенный двигатель, который колеблет гибкий диск. Он попеременно расширяет и сжимает компрессионную камеру. Как и мембранный насос, привод герметизируется от попадания жидкости гибким диском, и, таким образом, никакая жидкость не сможет контактировать с газом.

Воздушные мембранные типы – это агрегаты малой емкости, которые применяются при необходимости в очень чистом воздухе без примесей, например, в лабораториях или медицинских учреждениях.

Винтовой компрессор

Винтовые компрессоры это роторные машины, которые могут работать в течение всего дня, что делает их хорошим вариантом для применений в строительстве или прокладки дорог. Он цепляет ведущие и ведомые роторы, которые втягивают газ внутри в сторону привода, сжимают его до тех пор, пока роторы не сформируют клетку, и газ не выйдет вдоль по оси через отверстие на конце аппарата.

Роторное действие винтового типа делает его более тихим по сравнению с поршневыми компрессорами вследствие уменьшенной вибрации. Еще одним преимуществом такого вида над поршневым типом является функция выпуска воздуха без вибрации. Такие аппараты могут использовать в качестве смазки масло или воду. Однако при использовании масла агрегату может потребоваться частая диагностика.

Пластинчатый компрессор

Пластинчатый компрессор работает с помощью серии пластин, установленных в роторе, которые движутся вдоль внутренней стенки аппарата. Лопасти, по мере того как они вращаются от стороны входа к стороне выхода газа, сокращают радиус по которому крутятся, сжимая захваченный газ (воздух). Лопасти скользят по масляной пленке, которая образуется на стенке внутренней полости аппарата, обеспечивая герметизацию.

Пластинчатый тип не сможет производить безмасляный воздух, но они способны обеспечивать сжатый воздух без колебаний и толчков. Они относительно тихие, надежные, и способны работать без перерыва довольно долгое время. Компрессоры используются во многих «безвоздушных» видов работ, например, в нефте- и газо- и других обрабатывающих промышленностях.

Спиральный компрессор

Спиральные компрессоры используют неподвижные и вращающиеся спирали, которые уменьшают расстояние друг между другом по мере того как подвижные спирали обводят неподвижные. Вход газа осуществляется на внешнем крае спиралей, и газ выходит рядом с центром. Из-за того, что спирали не контактируют, дополнительная смазка не требуется, что позволяет такому типу производить безмасляный воздух.

Однако, поскольку масло не используется для снижения температуры после сжатия, как в других типах, мощности спиральных компрессоров несколько ограничены. Спирали часто используются в маломощных агрегатах и домашних кондиционерах.

Роторный компрессор

Роторные компрессоры — высокообъемные, приборы низкого давления более известные как воздуходувки. Два ротора вращаются в противоположном направлении. По мере того как каждый ротор проходит мимо места входа воздуха, он зацепляет его и несет к месту выхода. Во время того как газ подходит к месту выхода он сжимается под давлением и вытесняется.

Роторно-пластинчатый тип включает в себя два сцепленных между собой ротора, смонтированных на параллельных валах. В двухлопастном компрессоре каждый ротор имеет две пластины (четыре пластины на аппарат). В трехлопастной машине каждый ротор имеет три пластины (шесть пластин на аппарат).

Центробежный компрессор

Центробежные компрессоры работают на высокоскоростных насосообразных турбинах для того чтобы придать скорость газам для увеличения давления. Они применяются в основном в высокообъемных работах, например, коммерческих холодильных аппаратах мощностью больше 100 л.с.

Почти идентичные по конструкции центробежным насосам, центробежные типы увеличивают скорость газа, выбрасывая его наружу под действием вращающейся турбины. Газ расширяет в спиральной камере, где уменьшается скорость движения и увеличивается давление.

Центробежные компрессоры имеют низкий коэффициент сжатия, но они захватываю большие объемы газа. Большинство центробежных типов используют несколько этапов для того чтобы улучшить коэффициент компрессии. В этих многоступенчатых компрессорах газ обычно проходит через промежуточный охладитель между ступенями.

Осевой компрессор

Осевой компрессор достигает самых больших объемов производимого воздуха, колеблясь от 8 тысяч до 13 миллионов кфм в промышленных агрегатах. Реактивные двигатели используют компрессоры такого рода для производства объемов в еще более широком диапазоне.

В большей степени, чем центробежные компрессоры, осевые используют многоступенчатую конструкцию из-за их относительно низких коэффициентов сжатия. Как и центробежные, осевые типы увеличивают давление, сперва увеличивая скорость газа. Осевые компрессоры затем замедляют газ, пропуская его через изогнутые неподвижные лопасти, что увеличивает его давление.

Варианты питания и топлива

Воздушные компрессоры могут работать от электричества, как правило на 12 вольтах или 24 вольтах постоянного тока. Компрессоры также работают от стандартных уровней напряжения переменного тока в 120В, 220В, или 440В.

Также существуют аппараты, работающие от двигателя на горючем топливе, таком как бензин или дизельное топливо. Как правило, аппараты с электроприводом желательно использовать в тех случаях, когда важно обеспечить работу без выхлопных газов или когда использование или наличие горючего топлива нежелательно. Шум также играет определенную роль в выборе варианта топлива, поскольку электрические воздушные компрессоры обычно показывают более низкие показатели шума по сравнению с двигателями на горючем топливе.

Также, некоторые типы агрегатов могут быть приведены в действие гидравлически, без использования горючего топлива и выбросов выхлопных газов.

Выводы

В этой статье были описаны все виды воздушных компрессоров их принципы работы, преимущества и недостатки. Также можно сделать выводы, что выбор типа компрессора, необходимость смазки и варианты топлива очень сильно влияют на конечный выбор аппарата. Для работы, например, в помещении можно взять маломощный безмасляный компрессор, работающий от электричества.

Существует большое количество различных видов компрессоров, вариантов топлива и их применения. Компрессоры отличаются производимым давлением, скоростью, производительностью и рабочей средой. Каждый компрессор имеет свои особенности конструкции, технические  характеристики и области применения.

Виды и назначение компрессоров | AMSRUS

30 октября

10:14
2018

by AMSRUS

Просмотров:
20

Сжатые воздушные массы сегодня применяются в различных отраслях деятельности человека. С помощью него накачивают батуты, шины, красят различные поверхности. Для создания сжатого воздуха потребуется компрессорная машина, которая работает на увеличение давления.

Виды и предназначение компрессоров

Все приборы различаются между собой высотой давления, КПД, видом и устройством. Компрессоры бывают стационарными и передвижными. Первые используются на производствах.

Данное оборудование незаменимо для выполнения работ на дорогах. Также его применяют строители.

Для выполнения большого количества работ используют станции компрессорного типа, к которым подсоединяют множество инструментов пневматических. Допустим, при строительстве дорог это могут быть отбойные молотки, с помощью которых удаляют устаревший асфальт. Также при помощи компрессора можно легко сносить перегородки со стенами, пробивать отверстия нужного размера.

Современное компрессорное оборудование делает проще работу и мастеров отделки. С помощью него можно наносить краску, лак. Компрессоры могут работать с применением масла или без него. Для выполнения покраски нужно выбирать масляное оборудование. А для подкачки шин подойдет обыкновенный компрессор без масла.

Оборудование бытовое в нашей стране используется ещё не так часто. А вот за границей они являются популярным оборудованием. За счёт сжатого воздуха можно легко прочистить канализацию и водопроводные трубы. Вы можете найти большой выбор компрессоров на сайте gk-sk.ru. Вся продукция является сертифицированной и соответствующей нормам. Она отличается долгим сроком службы.

Здесь представлено компрессорное оборудование по доступным ценам. Компания предлагает изделия отличного качества. В каталоге вы сможете найти различные виды компрессоров. Всё оборудование создано для того, чтобы создавать сжатый воздух. Оно может применяться в различных отраслях промышленности. Также его используют для создания стройматериалов, средств для мытья и так далее. В магазине представлены изделия от проверенных и надежных брендов. Вы сможете купить оборудование по доступной цене. Компания гарантирует надежность и длительное использование оборудования. Вас порадует обширный ассортимент изделий. Посетите магазин gk-sk.ru. Здесь вы найдете подходящий для себя компрессор.

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/amsrus. ru/wp-content/themes/gadgetine-theme/includes/single/post-tags-categories.php on line 7

Воздушный компрессор: назначение, принцип работы, виды

Редко какое предприятие обходится без использования сжатого воздуха. На одних предприятиях его применяют для нанесения покрытий на различные поверхности, на других для обеспечения работы штамповочного оборудования. Для получения сжатого воздуха используют компрессор.

Назначение и принцип действия

Что такое компрессор? Официальное определение звучит следующим образом — устройство, предназначенное для сжатия газов и перекачивания их к потребителям, называют воздушным компрессором. Как он работает? Принцип действия устройства довольно прост, атмосферный воздух поступает в механизм, который выполняет его сжатие. Для этого могут быть использованы разные методы, о них речь пойдёт ниже. Механизм, сжимающий воздух, определяет устройство и принципы работы компрессора. Для эффективной работы оборудования его необходимо подключить к электрической сети и воздушной сети, по которой будет передаваться сжатый воздух. Схема подключения электродвигателя, как правило, указывается в инструкции по эксплуатации.

Виды компрессоров

На рынке промышленного оборудования существует множество предложений по поставкам этих устройств. Его можно разделить на те, которые применяют в промышленности, и которые используют в быту, например, для накачивания автомобильных колес. Все эти устройства могут работать от разных типов привода. Компрессор воздушный электрический 220 В, как понятно из названия работает от электрического силового агрегата с напряжением 220 В. Но, существуют и устройства, работающие от напряжения 380 В.

Дизельный компрессор, работает от двигателя внутреннего сгорания, работающего на дизельном топливе. Использование такого оборудования довольно популярно среди строителей, оно используется тогда, когда отсутствует возможность подключения установок на электроприводе. Установки, работающие на дизельном топливе, обеспечивают эксплуатацию на удаленных строительных площадках.

Атмосферный воздух подается в головку блока цилиндров, в котором установлены поршни. Силовая установка, в свою очередь передаёт крутящий момента на вал, обеспечивающий движение поршней в цилиндре. Именно там и происходит сжатие воздуха до необходимых параметров. После сжатия он направляется в воздушную систему предприятия. Поршневые компрессоры различают на масляные и безмасляные. Масляный отличается тем, что для его эффективной работы в него заливают специальное масло, снижающее силу трения между трущимися деталями и узлами устройства. Это повышает его эксплуатационный ресурс.

Существует множество способов передачи крутящего момента от двигателя на исполнительный механизм. При изготовлении компрессоров чаще все применяют муфты или ременные передачи. Устройство, на котором установлен последний тип, называют ременный компрессор.

Перечисленные виды оборудования, применяют практически во всех отраслях промышленности, они отличаются друг от друга производительностью, размерами и рядом других параметров. Но, конечно, главная характеристика — это размер давления, которое может создать компрессор.

Компрессоры воздушные различают по принципу работы, об этом ниже.

Поршневые агрегаты

Поршневые компрессоры — это один из самых распространённых типов этого оборудования. Как уже отмечалось выше сжатие воздуха, происходит под действием поршней, перемещающихся внутри гильз. Для обеспечения нужд промышленности применяют поршневые компрессоры высокого давления. Они могут работать как от двигателя внутреннего сгорания, так и от электрического двигателя. Промышленный компрессор высокого давления создаёт от 40 до 500 бар. Компрессоры этого типа отличаются высоким КПД и моторесурсом до 2000 часов. Поршневые компрессоры производят как в стационарном, так и в мобильном исполнениях. Для их перемещения используют шасси на колесном или гусеничном ходу.

Это довольно сложное устройство, в его конструкции предусмотрены маслосъемные кольца, фильтры для очистки масла и воздуха, управляющая автоматика и это обуславливает то, что для поддержания этого устройства в работоспособном состоянии требуется квалифицированный персонал и специальный инструмент и приспособления.

Мембранный компрессор

Газ сжимается в таком устройстве под действием мембраны, которая выполняет возвратно — поступательное движение. Мембрану приводит в движение шток, который закреплён на коленвале.

Мембранная пластина фиксируется к рабочей камере и таким образом отпадает необходимость использования дополнительных деталей, например, поршневых колец, уплотнительных устройств и пр.

Воздушный компрессор мембранного типа отличается следующими параметрами:

• герметичностью;
• стойкостью к действию коррозии;
• высоким уровнем компрессии;
• надежностью конструкция;
• безопасностью в эксплуатации и простотой обслуживания.

Компрессор с ременным приводом мембранного типа отличается тем, что рабочая среда вступает в контакт только с мембраной и внутренними полостями камеры. При этом она не вступает в контакт с атмосферой. Такое устройство применяют для перекачки вредных и токсичных веществ.

Еще одно достоинство мембранного изделия заключается в том, его нет необходимости смазывать, это снижает риск загрязнения транспортируемой рабочей среды.

Объемные компрессоры

Устройство, в котором процесс получения сжатого воздуха происходит путем уменьшения его объема, называют объемным компрессором. К ним относят следующие типы оборудования:

• безмасляные винтовые компрессоры;
• дизельные поршневые компрессоры;
• воздушные компрессоры бытовые.

Винтовые компрессоры

История этого оборудования началась в 1934 году. Винтовые компрессоры отличает высокая надежность, небольшие габариты, низкая металлоемкость обусловили высокий потребительский спрос на оборудование этого класса. Применение этого оборудования позволяет снизить расходы на электрическую энергию до 30%. Установки этого типа устанавливают на мобильных компрессорных станциях, судовых и других холодильных установках.

В качестве рабочего органа использованы винтовые роторы, на которых нанесены впадины. Их устанавливают в корпус, который может быть разобран по нескольким плоскостям. В нем проделаны отверстия и выточки для установки и подшипников. Кроме того, в корпусе сформированы камеры всасывания и нагнетания воздуха. Насосы этого типа отличаются производительностью.

Эти изделия могут развивать давление от 8 и до 13 атм., при этом расход воздуха может быть от 220 до 12400 литров в минуту.

Довольно часто одна единица такого оборудования, может заменить собой несколько единиц компрессоров, устанавливаемых в производственных цехах.

При установке и запуске в промышленную эксплуатацию подобных компрессоров целесообразно на входе установить устройство для очистки воздуха от излишней влаги. Некоторые производители комплектуют свои изделия такими фильтрами.

Пластинчато-роторные компрессоры

Компрессоры этого класса работают на том же, что и поршневые, то есть, на вытеснении. Передача энергии осуществляется во время сжатия. Рабочая среда во время засасывания попадает в рабочую камеру, ею объем уменьшается при перемещении ротора. Это сжатие и приводит к увеличению давления и уходу сжатого воздуха через патрубок.

Компрессоры этого типа могут создавать давление до 0,3 МПа, носят название воздуходувками, и те, которые нагнетают более высокое давление, называют компрессорами.

Устройства этого типа отличают следующие достоинства:

Более стабильный, уравновешенный ход, обеспечивает отсутствие возвратно — поступательного движения. Конструкция этого оборудование предусматривает возможность прямого соединения в электрическим силовым агрегатом. Вес ротационного компрессора будет ниже, чем поршневого с аналогичными характеристиками. В конструкции не предусмотрено использование клапанов. То есть уменьшается количество деталей трущихся друг о друга.

Динамические компрессоры

Компрессоры этой группы подразделяют на два типа — центробежные и осевые. У первых, воздух под воздействие центробежной силы отбрасывается к внешней части рабочего колеса. Таким образом, с всасывающей стороны образуется разреженное пространство. Газ постоянно попадает в рабочую камеру, после прохождения колеса, воздух направляется в диффузор (устройство гашения скорости потока), где, собственно, и повышается его давление.

У оборудования осевого типа воздух продвигается вдоль ротора, а сжатие осуществляется в результате изменения скорости его продвижения между лопатками ротора и направляющего устройства.

Эти компрессоры можно классифицировать по следующим свойствам:

1. Давлению на выходе, те, которые обеспечивают давление в пределах 0,015 МПа, называют вентиляторами или воздуходувками.
2. По количеству ступеней сжатия.
3. По ходу движения воздуха. Если он двигается вдоль оси ротора, то это центробежные, если поперёк, то осевые. Существуют устройства, где воздух движется по диагонали.
4. По типу привода — он может быть электрическим, паровым или газотурбинным.

Роторные компрессоры применяют в авиационных  двигателях. С его помощью нагнетают воздух для подачи в камеру сгорания.

Производительность компрессоров

Под этим термином подразумевается тот объем газа, который нагнетается за определенную единицу времени. Единица измерения производительности — м³ в минуту. Этот параметр может быть указан или на входе, или на выходе, разумеется, это будут разные числа. Все дело в том, что при изменении давления, происходит изменение объема. Эта характеристика говорит о производительности при температуре рабочей среды равной 20 градусам Цельсия.

В зависимости от величины этой характеристики различают следующие группы — большой производительности (свыше 100 кубометров воздуха в минуту), средней (до 100 кубометров воздуха в минуту) и малой до (10 кубометров).

Динамические устройства обладают некоторыми преимуществами в сравнении с поршневыми. Они отличаются простотой конструкции и эксплуатации. Они обладают малыми габаритно-весовыми параметрами. Плавностью подачи воздуха и они не требуют дополнительной смазки. Для их установки не требуется изготовление массивных фундаментов. Но, вместе с этим, у них КПД, несколько ниже, чем у поршневых.

Эти компрессоры нашли свое применение во многих отраслях. Например, химической и нефтегазовой промышленности, в металлургии, горнодобывающей и многих других отраслях. Одна из разновидностей динамических компрессоров — турбокомпрессорные, устанавливают в газоперекачивающие трубопроводы.

За многие годы эксплуатации подобного оборудования спроектировано и введено в эксплуатацию множество устройств с различными характеристиками, в частности современные машины способны обеспечить производительность до 200 м³ в минуту, при скорости вращения колеса 250 оборотов в секунду. И все это при малых габаритно-весовых параметрах.

Агрегатирование компрессоров

Процесс монтажа компрессора и силовой установки на раму, называют агрегатирование. В связи с тем, что устройства поршневого типа обладают вибрацией, необходимо проектировать и изготавливать фундамент с учетом этих характеристик.

Особенность безмасляных приборов

Эти устройства нашли свое применения там, где необходимо обеспечить высокие требования к чистоте воздуха. Их устанавливают в медицинских учреждениях, предприятиях фармацевтической и химической промышленности. Справедливости ради надо сказать, что эти устройства относят к наиболее доступным устройствам в части их стоимости. Эти компрессоры отличаются простотой в эксплуатации и обслуживании. Это говорит о том, что нет необходимости в подготовленном персонале, и при установке их на рабочее место не предъявляются какие-то особые требования.

Но безмасляные компрессоры обладают некоторыми недостатками, например, излишним шумом, который возникает во время работы. Но, производители смогли решить эту проблему, устанавливая на эти изделия звукозащитные кожухи.

Выбирая безмаслянный компрессор необходимо обратить внимание на мощность устройства, их производительность и параметры рабочего давления, которые показывают приборы, устанавливаемые на компрессор. Нельзя забывать и об объеме ресивера. Как правило, в устройство компрессора устанавливают емкости объемом 50 литров.

Преимущества масляных агрегатов

Самый распространенный метод снижения трения, возникающего при работе различных деталей и узлов, является их смазывание. Это позволяет снизить нагрузку на изделие в целом, в частности, на его ключевую деталь — двигатель.

Для решения, этой задачи применяют специальные, компрессорные масла, которые можно использовать в различных условиях эксплуатации.

Компрессоры такого типа в производстве обходятся дешевле. Поэтому, стоимость такого оборудования существенно дешевле, чем безмасляные аналоги. Но в эксплуатации, они обходятся дороже. Это вызвано тем, что в процессе эксплуатации вместе удалением воздуха из рабочей зоны, происходит выброс масла. Кстати, его необходимо заменять через каждые 2 000–3 000 часов эксплуатации.

Так как в сжатом воздухе присутствуют микрочастицы масла, в систему приходится устанавливать маслоулавливающие элементы, например, фильтры. Через определенное количество времени их так же необходимо заменять, а это усложняет обслуживание, и требует дополнительных расходов на приобретение заменяемых фильтров.

Тем не менее, несмотря на принимаемые меры, воздух, прошедший через масляный компрессор полностью очистить не представляется возможным. Например, после обработки воздуха на винтовом устройстве его загрязнение равно 3 мг на один кубометр. Чистота воздуха после его обработки на поршневом компрессоре, напрямую зависит от уровня износа его деталей и узлов.

Это привело к тому, что в отдельных технологических процессах использование масляных компрессоров запрещено.

Особенности эксплуатации

Штатная работа компрессора прежде зависит от работы всех его узлов и деталей. В частности, впускных и выпускных клапанов. Внутри компрессора, где происходит распределение воздуха, устанавливается определенное количество золотников, распределителей и клапанов. В компрессорах устанавливают клапана следующих типов — тарельчатые, пластинчатые, шпиндельные и пр.

Для того чтобы оборудование не снижало показатели мощности и не расходовал лишнюю мощность, клапаны, которые установлены в компрессоре, должны быть притерты и не должны пропускать воздух. При их выработке клапанов их необходимо срочно заменить. Повышенный расход воздуха может рано или поздно привести к сокращению срока эксплуатации оборудования.

Запаздывание срабатывания клапана приводит к появлению стуков, стук говорит о том, что происходит износ посадочного места. Ко всему прочему, стук может говорить о том, что произошло защемление верхней его части в корпусе.

Бесшумность работы компрессора — это, своего рода показатель качества настройки и соответственно работы устройства в целом.

Правила безопасности

На строительных площадках и производстве широко применяют компрессорные установки различного принципа действия и назначения. Компрессоры могут быть стационарно установлены на бетонные фундаменты или мобильными, то есть, установленными на шасси.

Штатное использование компрессорного оборудование допустимо при соблюдении ряда условий:

1. На компрессоре должны быть установлены устройства, работающие в автоматическом режиме, которые предотвращают превышение допустимого рабочего предела.
2. Предусмотрено наличие разгрузочного клапана, предназначенного для быстрого стравливания излишнего давления.
3. На этом оборудовании должны быть установлены на вход и выход, фильтрационные устройства, которые обеспечивают чистоту воздуха, направляемый на обработку в компрессор и создающих препятствие его поступление в помещение.
4. Наличие установленных манометров обеспечивают контроль над параметрами давления, создаваемые компрессором.
5. Между компрессорной установкой и ресивером должен быть установлен маслоотделительный фильтр.
6. Кроме этого, в компрессорную остановку нельзя подавать воздух, который содержит в себе токсичные или вредные вещества.

За установленным оборудованием, должен быть установлен соответствующий надзор и техническое обслуживание. При этом надо помнить, что обслуживание и регламентные работы должен проводить подготовленный персонал. То оборудование, которое стоит на гарантии поставщика, должны обслуживать специалисты из соответствующих сервисных центров.

В частности, при промывке узлов и деталей компрессора, должны быть использованы только те жидкости и составы, которые рекомендованы производителем этого оборудования. Емкости для хранения, сжатого воздуха должны быть установлены предохранительные клапаны, сливной кран, манометр. В соответствии с требованиями эксплуатационной документацией, эти емкости (ресиверы) должны проходить регламентное обслуживание и испытания. Об их результатах должны быть сделаны записи в журнале обслуживания.

При организации эксплуатации компрессорного и сопутствующего оборудования необходимо пользоваться руководящими и другими нормативными документами, обнародованными контрольными органами, например, Ростехнадзора.

Критерии выбора компрессорного оборудования

Чем должен руководствоваться потребитель, выбирая воздушный компрессор. Самое главное он должен понимать, для каких целей будет использовано приобретаемое оборудование. Сразу надо оговориться, что существуют отдельные отрасли, и технологические операции могут быть использованы только компрессоры, работающие без масла.

Ключевыми параметрами компрессорного оборудования являются:

1. Расход воздуха (производительность).
2. Рабочее давление.
3. Требования к чистоте воздуха.

Как правило, эти параметры должны быть определены инженерами — технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.

Например, расход воздуха, может быть рассчитан по следующей схеме:

1. Расчёт количества воздуха при непрерывной эксплуатации.
2. Внесение коррективов в полученное значение с учетом времени работы оборудования в смену или сутки.

При подборе оборудования необходимо учитывать рост числа потребителей сжатого воздуха.

Системы управления компрессорного оборудования

Для обеспечения того, чтобы воздух находился под постоянным давлением в компрессорных системах, устанавливают регулирующее оборудование. Самая простая система состоит из датчика давления и простейшей системы настройки.  Она позволяет поддерживать в ресивере постоянное давление. При превышении заданных параметров происходит отключение компрессора, а после того, как давление упало до определенного минимума, срабатывает автоматика и включает компрессор. Такие, или почти такие системы, устанавливают практически на всех компрессорных установках. Их наличие обеспечивает безопасную эксплуатацию оборудования.

Бытовые устройства

Для выполнения определенных работ, которые выполняют дома или в гараже применяют бытовые компрессоры. Как правило, это небольшие по размеру поршневые компрессоры с электроприводом. Мощность такого изделия составляет 2,2 кВт. Такие компрессоры в состоянии нагнетать воздух до 8 атм.

По большей части они могут спокойно обеспечивать давление 10 атм. Для хранения сжатого воздуха используют ресиверы емкостью до 100 литров.

Как правило, их используют при выполнении окрасочных работ, внутренних и наружных.

Объемные компрессоры

Компрессор – это машина, которая повышает давление газа и затем поставляет его для использования в различных областях применения, включая те, которые связаны со сгоранием, пневматикой, охлаждением и процессами транспортировки газа.  Основное назначение компрессора повысить давление газа до такого значения, когда станет возможным его использование в технологическом процессе.

Объемный компрессор сжимает рабочую среду в рабочих камерах, объём которых при сжатии то увеличивается, то уменьшается, при этом также происходит изменение давления. Давление меняется за счет периодического изменения объема камер при работе компрессора, при уменьшении объема давление повышается. Объемные компрессоры работают с постоянной производительностью и в зависимости от конструкционных форм рабочих частей и тому как меняется объем рабочих камер они могут быть роторными и поршневыми.

Масло, впрыскиваемое под давлением, образуют масляную пленку в процессе работы компрессора и служит смазывающим веществом, а также участвует в процессе охлаждения. Однако во время пуска и останова компрессора масло не успевает распределяться и возможен контакт пластин и статора, который в итоге ведет к износу. Также на износ пластин могут повлиять любые твердые частицы.

В компрессорах, где большая производительность и давление превышает 5 бар замене подлежит рабочий блок в сборе. Статоры не восстановимы (их шлифовка не возможна). Замена только пластин без статора не производится. Срок работы компрессора определяют качество воздуха и режим эксплуатации. При неравномерной работе ресурс рабочего блока примерно 25000 часов. Однако, чем дольше агрегат находится в работе, тем больше его срок службы из-за равномерности распределения смазки по рабочим частям.

Общее описание и типы

К объемным компрессорам относят компрессоры следующих типов:

В объемных компрессорах давление увеличивается путем удержания определенного количества газа и преобразование его в меньший объем. Наиболее распространенными типами объемных компрессоров являются поршневые и винтовые компрессоры.

Магистральные газопроводы, нефтехимические установки, нефтеперерабатывающие заводы и другие промышленные предприятия и сферы применения зависят от этого типа оборудования. Благодаря многим факторам включая, но не ограничиваясь, качеством исходных конструкций, адекватностью процесса технического обслуживания и эксплуатационных характеристик промышленные предприятия могут получить значительно варьирующиеся затраты по продолжению срока службы и надежность от их собственных установок.

Различные компрессоры можно найти почти в каждой промышленной сфере применения. Объемные компрессоры могут перекачивать следующие газы:

Поршневые компрессоры обычно используются там, где требуется высокая степень сжатия на ступень (степень нагнетания к давлению всасывания) без высокой производительности и технологическая среда относительно сухая.

Роторные компрессоры имеют несложное конструктивное устройство, небольшой вес, отличаются по форме ротора и применяются во многих областях промышленности.

Принцип действия объемных компрессоров и конструктивное устройство

Объемный компрессоры имеют схожий принцип работы и имеют схожий механизм потерь. Однако относительная величина различных потерь может различаться от типа к типу. Так, например, потеря в результате утечки будет небольшой в масляном промышленном компрессоре с надежными поршневыми кольцами, но может быть значительной в сухом винтовом компрессоре, если он работает на низкой скорости, а давление увеличивается.

Все типы компрессоров имеют камеру сжатия, в которой находится газ при давлении нагнетания в конце процесса нагнетания. Для некоторых конструктивных типов этот объем может быть небольшим и значительным для других конструкций. Некоторые типы компрессоров, как например поршневые компрессоры могут иметь большое пространство сжатия, но при этом газ возвращается к давлению всасывания в цилиндре. В винтовом компрессоре газ расширяется до давления всасывания в пространстве сжатия.

Некоторые типы компрессоров, которые используют зафиксированные отверстия для нагнетания, рассчитаны для работы с определенным значением объема.

Рассмотрим принцип действия и конструктивное устройство объемных компрессоров более подробно на примере поршневого и винтового компрессора.

Компрессоры роторного типа, компактны, требуют небольшого технического обслуживания при их эксплуатации. Роторные компрессоры это компрессоры с высоконапорным корпусом. Всасывание в этих компрессорах происходит напрямую в камере сжатия. Газ, сжимаемый в камере нагнетается в компрессорный корпус. Необходимо отметить, что при холодном пуске компрессорам с высоконапорным кожухом требуется больше времени для того, чтобы достичь их нормального рабочего давления в компрессорном корпусе. Это вызвано частично большим объемом кожуха компрессора.

Роторные винтовые компрессоры – это компрессоры объемного типа, которые используют роторы винтовой формы для сжатия газа. Основными компонентами являются входное и выходное отверстие и основной и вспомогательный ротор. Когда шлицы винтового ротора проходят мимо входного отверстия газа, газ поступает на шлицы. Газ удерживается там, образуя газовый карман по всей длине шлица. После того как основной и вспомогательный роторы приходят в зацепление, объем газового кармана уменьшается и происходит сжатие удерживаемого там газа. По достижению шлицем нагнетания газ выпускается.

Основные два типа винтовых компрессоров – это компрессоры с маслозаполнением и компрессоры сухого типа. Наиболее распространены винтовые компрессоры с маслозаполнением, где масло и газ поступают вместе в компрессор. Масло выполняет функцию уплотнения для вращающихся роторов, в то время как у компрессоров сухого типа есть распределительная шестерня, которая регулирует движение роторов. Однако масло должно быть удалено из сжимаемой среды прежде, чем она покинет компрессор и для этого используют масляные фильтры. Это та, часть компрессора, которая требует регулярного технического обслуживания и замены.

Компрессоры поршневого типа – это объемный компрессор, который использует движение поршня внутри цилиндра для движения газа с одного уровня давления на другой более высокий уровень давления. Цилиндры компрессора, называемые еще ступенями, которых может быть от одной до шести и более являются ограничителями для технологического газа во время сжатия. Для получения более высокого давления газа используют больше ступеней. Конструкция может быть простого или двойного действия. В компрессорах с двойным действием сжатие происходит с обоих сторон поршня. Некоторые цилиндры с двойным действием в высоконапорных применениях имеют стержень поршня с обоих сторон поршня для обеспечения равномерности и сбалансированных нагрузок. Конструкции с тандемными цилиндрами помогают минимизировать динамические нагрузки путем расположения цилиндров в парах, подсоединенных к общему коленвалу, так что движения поршней противоположны друг другу. Износ дорогих частей минимален. Компрессоры с одним цилиндром классифицируются либо как вертикальные или горизонтальные.

Применение объемных компрессоров

Объемные компрессоры широко используются для технологических процессов, где требуется сжатие воздуха, технологических газов и хладогентов. Компрессоры объемного типа можно встретить на химических производствах, в сельском хозяйстве, в электронике, металлургии, в пищевой промышленности, фармацевтической промышленности, в пневмотранспорте и прочих

Объемные компрессоры применяются как при добыче газа так и при улавливании паров, когда требуется транспортировка рабочих сред. Компрессоры объемного типа используется для областей применения, где условия для технологических газов и состав газа могут варьироваться, в этом случае чаще всего применение находят безмасляные винтовые компрессоры. Винтовые компрессоры также хороший выбор там, где требуется экономичная работа. Они могут легко обрабатывать газы с содержанием примесей, сжиженный газ, топливный газ.

Для создания воздуха низкого давления, перемещения природного газа, подаче газа высокого давления во время бурения скважин и для различных областей применения при производстве или химических процессах, которые требуют воздух среднего или высокого давления применяют также представителя объемного типа компрессоров – большие многоцилиндровые многоступенчатые поршневые компрессоры. Эти компрессоры могут применяться на месторождениях и иметь дистанционное управление или на входе газовой установки, где происходит сжатие сырого, влажного (с содержанием воды или углеводородов) и возможно кислого ( с содержанием сероводорода) природного газа. Эти компрессоры устанавливают также на разгрузочном конце газовой установки, где сжимается полностью чистый и сухой газ для потребителей и подается в магистраль.

Недостатки и преимущества

Основные недостатки и преимущества объемных компрессоров приведены в таблице ниже.

Поршневые компрессоры обычно недорогие в закупке, но их производительность со временем понижается, уровень шума высокий и качество среды может быть невысоким из-за присутствия в нем масла.

Объемные компрессоры – это класс высокоэффективных промышленных машин, которые применяются во многих областях промышленности. В настоящее время также ведется постоянная работа по усовершенствованию конструкций и возможностей сжатия этих компрессоров.

5 Что нужно знать о вашем кондиционере Компрессор

Компрессор — одна из самых важных частей вашего кондиционера. Компрессор не только играет важную роль в процессе охлаждения, но также обеспечивает эффективную и непрерывную работу агрегата. Чтобы понять, как работает ваш компрессор кондиционера в Балтиморе, штат Мэриленд, вы должны знать о его местонахождении, функциях, обслуживании и ремонте. Как только вы это сделаете, вы поймете связь между компрессором вашего кондиционера и регулярным обслуживанием системы HVAC.

Расположение компрессора

Компрессор можно найти в блоке наружного кондиционирования воздуха, в задней или боковой части вашего дома. К другим важным частям наружного блока относятся конденсатор, змеевик конденсатора и вентилятор.

Наружный блок подключается к внутренней части вашей системы кондиционирования через медную трубку для хладагента. После соединения эти две части работают вместе, поглощая горячий воздух изнутри вашего дома и превращая его в прохладный.

Функция компрессора

Чтобы понять, как работает компрессор, подумайте о процессе охлаждения центрального кондиционера сплит-системы.Кондиционер забирает тепло из воздуха в вашем доме, охлаждает его через набор холодных труб (змеевик испарителя) и выпускает прохладный воздух в ваш дом. Змеевик испарителя остается холодным благодаря жидкому хладагенту, который поглощает горячий воздух и превращает его в газ. Затем этот газ транспортируется наружу в змеевик конденсатора, где газ снова становится жидкостью. С этого момента цикл продолжается.

Как компрессор вписывается в картину? Компрессор отвечает за перемещение хладагента между змеевиками испарителя и конденсатора, обеспечивая переход хладагента в газ или жидкость по мере необходимости.Вы можете думать о компрессоре как о сердце системы кондиционирования воздуха, а о хладагенте как о крови. С этой целью компрессор прокачивает хладагент через систему, чтобы поддерживать ее работоспособность и исправную работу.

Техническое обслуживание компрессора

Техническое обслуживание компрессора имеет решающее значение для общего функционирования кондиционера. Однако не пытайтесь поддерживать эту часть самостоятельно. Во время обслуживания ваш специалист по HVAC проверит компрессор на наличие очевидных повреждений или неисправностей.Ваш технический специалист по обслуживанию также может проверить подушки компрессора, чтобы убедиться, что в устройстве отсутствуют какие-либо электрические проблемы, которые могут повлиять на компрессор.

Неисправность компрессора

Компрессор имеет много движущихся частей и легко ломается. Если компрессор неисправен по какой-либо причине, результатом могут быть шумы, исходящие от агрегата, недостаточное охлаждение или резкий запуск.

• Шумы, исходящие от блока: Вы можете услышать стук или лязг, если внутри компрессора находится незакрепленная деталь.Пузыри и шипение могут указывать на утечку хладагента в компрессоре. Имейте в виду, что кратковременный шум при запуске часто является нормальным явлением для компрессоров.
• Недостаточное охлаждение: Когда компрессор ослаблен или изношен, кондиционер не будет охлаждать ваш дом должным образом.
• Жесткий запуск: Если компрессор изо всех сил пытается включиться или выключиться, «жесткий запуск», эта проблема может быть результатом электрической проблемы с блоком кондиционирования воздуха.

Другие последствия неисправности компрессора включают перегрев наружного блока, перегорание компрессора и неработающую систему кондиционирования воздуха.Если вы считаете, что у вас возникла проблема с компрессором, обратитесь за помощью к специалисту Griffith Energy Services.

Ремонт компрессора

Если ваш компрессор неисправен, ваши возможности ремонта могут быть ограничены. Для принятия решения по ремонту всегда обращайтесь к своему специалисту по HVAC. Иногда то, что кажется сломанным компрессором, на самом деле может быть неисправностью в другом месте установки. За дополнительной информацией обращайтесь к своему специалисту по обслуживанию.

Однако, если виноват компрессор, замена может быть вашим единственным выходом.В зависимости от серьезности проблемы и возраста системы вам может потребоваться полная замена системы HVAC.

Чтобы ваша система кондиционирования воздуха работала должным образом, правильное функционирование компрессора кондиционера имеет решающее значение. Если вам требуется ремонт или техническое обслуживание кондиционера для вашего компрессора или любой другой части вашей системы отопления, вентиляции и кондиционирования воздуха, свяжитесь с одним из наших профессиональных специалистов по обслуживанию в Griffith Energy Services сегодня по телефону 888-474-3391.

Изображение предоставлено Shutterstock

Функция воздушных компрессоров в автомобилях

Последнее обновление: 23 апреля 2020 г., 08:05

Воздушные компрессоры облегчили жизнь людей во многих сферах с момента первые дни автомобильной сборки.По мере развития технологий производство на сборочных линиях ускорялось, поскольку автомобили становились дешевле и проще в производстве, что позволило автопроизводителям продавать свои автомобили потребителям по более низким ценам. Одним из величайших нововведений того времени стал кондиционер, который облегчил жизнь людям во влажные летние месяцы.

Вскоре в автомобили были внедрены системы кондиционирования воздуха, которые позволили семьям перемещаться на работу и отправляться в отпуск с большим комфортом, поскольку температура внутри пассажирских отсеков теперь могла быть снижена по крайней мере на 20 ° по сравнению с погодными условиями на открытом воздухе.Так что же делает воздушный компрессор автомобиля? Воздушный компрессор делает возможным весь процесс кондиционирования в транспортных средствах.

Как воздушный компрессор охлаждает ваш автомобиль?

Когда весенние и летние температуры начинают подниматься на шоссе и перегруженных дорогах, нет ничего более освежающего, чем прохладный поток кондиционера из вентиляционных отверстий автомобиля, грузовика или фургона. В жару, равную 85 ° C, этот ледяной ветерок кондиционера может казаться абсолютным облегчением от виртуальной духовки снаружи.

Однако, несмотря на ощущение прохлады, в процессе кондиционирования воздуха нет никакого реального льда. Эти ледяные порывы, которые вы испытываете, на самом деле являются результатом удаления горячих газов из влажного воздуха. Это многоступенчатый термодинамический процесс, который стал возможным благодаря силе сжатия воздуха.

Независимо от того, являетесь ли вы водителем или пассажиром, вы берете на себя управление воздушным компрессором автомобиля в тот момент, когда нажимаете кнопку A / C. Таким образом, вы активировали компрессор для сжатия и повышения температуры хладагента.После активации хладагент проходит через конденсатор, где теряется тепло. Далее хладагент проходит через осушитель и очищается от загрязнений. После очистки хладагент сбрасывается под давлением после прохождения через расширительный клапан. Последним шагом является прохождение через испаритель внутри приборной панели, и хладагент становится очень холодным и обезвоженным. Порывы холодного воздуха, которые вы чувствуете, являются результатом того, что вентилятор двигателя перекачивает воздух через только что охлажденный хладагент и выводит его через вентиляторы.

Каков срок службы воздушных компрессоров кондиционера?

Для подавляющего большинства водителей функции, которые выполняются под капотом автомобиля, редко рассматриваются — если только не слышен странный звук или не мигает сигнальная лампа. Как функция автомобилей, которые используются в основном в теплые месяцы, компрессор кондиционера не подвергается такому же круглогодичному износу, как тормоза и сцепление, но у него есть свои уязвимости. В конце концов, именно приводной ремень двигателя приводит в движение весь процесс кондиционирования воздуха.

Хотя трудно определить количество времени, в течение которого данная автомобильная деталь будет работать с максимальной отдачей, определенные факторы могут указывать на вероятный срок службы воздушного компрессора кондиционера. Важнейший фактор — возраст автомобиля. В то время как новые автомобили, как правило, оснащаются более прочными компрессорами, потери в пробеге могут повлиять на любую из внутренних частей. Если компрессор с течением времени подвергается повторяющимся чрезмерным нагрузкам, он может постепенно потерять способность подавать холодный воздух в салон.

Хотя компрессор кондиционера может выиграть от относительного отсутствия износа в зимние месяцы, он также может застаиваться, если в это время оставить его в спячке. Поэтому лучше всего активировать кондиционер хотя бы на 10 минут каждые 30 дней в период с ноября по февраль, чтобы гарантировать, что он не будет постоянно отдыхать. Конечно, рассматриваемые здесь функции не ограничиваются кондиционером во всех транспортных средствах. В некоторых автомобилях компрессор также используется для обогрева и вентиляции, которые обычно используются в основном между поздней осенью и ранней весной.

Если вы или предыдущий владелец уже заменили воздушный компрессор кондиционера, его ожидаемый срок службы может быть меньше, чем у оригинального агрегата, поставляемого с автомобилем, когда он сходил с конвейера. В режиме онлайн специалисты по автозапчастям обычно предлагают гарантию на срок от 12 до 24 месяцев, но воздушный компрессор кондиционера обычно прослужит дольше этого срока при правильном использовании.

Как часто необходимо проводить техническое обслуживание воздушного компрессора кондиционера?

Лакмусовой бумажкой исправной системы кондиционирования является то, сохраняет ли она вам и вашим пассажирам достаточно прохлады в жаркую погоду.Если из-за нескольких минут ветерка в машине действительно становится слишком холодно — несмотря на температуру на улице 95 ° и более — то ваш кондиционер не подлежит техническому обслуживанию и, вероятно, не будет обслуживаться в обозримом будущем. Как говорится, если не сломано, не чини — деньги можно сэкономить или направить на другие направления ремонта автомобилей.

Итак, когда вам следует сдавать свой автомобиль на техническое обслуживание кондиционера? Если в воздухе, проходящем через вентиляционные отверстия, холод либо незначительный, либо его нет, это, вероятно, связано с проблемами в системе.В зависимости от степени проблемы вам потребуется либо подзарядка, либо полная замена воздушного компрессора кондиционера. Для большинства автомобилей подзарядка требуется каждые несколько лет, но замен можно избежать в течение среднего срока владения большинством транспортных средств, если должное внимание уделяется системе кондиционирования воздуха.

В любом случае, когда кондиционер вашего автомобиля начинает отставать, пора проводить техосмотр. Принимая во внимание функции высокого давления, которые компрессор должен выполнять для подачи охлажденного воздуха, схема является сложной, и обслуживание обычно лучше всего выполнять квалифицированными специалистами.

Какая основная жидкость в системе кондиционирования?

Если ваш кондиционер не обеспечивает ожидаемого уровня охлаждения, это, скорее всего, связано с низким запасом хладагента — жидкости, которая производит холодный воздух из горячего воздуха. Какие именно элементы составляют эту жидкость? Для этого нужно немного истории.

Традиционно упоминаемый устаревшей торговой маркой DuPont Freon, хладагент выпускается в трех формах, которые появляются последовательно с момента появления кондиционирования воздуха: R-12, R-134A и HFO-1234yf.Подобно маслу и антифризу, хладагент является одной из жидкостей, которая способствует жизненно важной функции в большинстве автомобилей.

Технически единственным реальным фреоном был R-11, который был одним из наиболее распространенных хлорфторуглеродных (CFM) жидкостей, используемых до 1996 года, когда CFM было запрещено в США из-за его воздействия на озон. Впоследствии автопроизводители заменили R-11 жидкостью, не содержащей CFM, R-134A, которую ученые разработали как несколько более экологичный, но все еще содержащий химический состав хладагент.Однако в 2013 году автомобильная промышленность инициировала еще одно изменение, на этот раз к HFO-1234yf, который считается наиболее экологически безопасным хладагентом из когда-либо созданных. Благодаря этой последней разработке автомобили представляют меньшую угрозу окружающей среде в случаях утечки хладагента.

Какие компоненты системы кондиционирования?

Большинство систем кондиционирования состоят из следующих частей, которые в совокупности обеспечивают появление холодного воздуха внутри транспортных средств:

Компрессор

Воздушный компрессор является сердцем системы кондиционирования.Без него вы останетесь с простыми вентиляторами, которые только засасывают наружный воздух и его температуру в ваш автомобиль. Хладагент сжимается воздушным компрессором, который определяет температуру в вашем автомобиле и вносит необходимые изменения при активации с центральной консоли. Сам воздушный компрессор, как и другие части двигателя, приводится в движение змеевидным ремнем. Если ремень порвется, система кондиционирования не будет работать, как и сам автомобиль. Признаки неисправности компрессора включают странные шумы, утечки жидкости и нестабильную работоспособность.

Конденсатор

Конденсатор, как компонент, отвечающий за преобразование горячего газа в холодную жидкость, преобразует воздух таким образом, который был бы невозможен с помощью обычного вентилятора. В большинстве автомобилей конденсатор расположен перед радиатором. Поэтому его иногда называют миниатюрным радиатором. Конденсатор излучает влажный воздух, всасываемый воздушным компрессором. Затем он сбрасывает давление, охлаждает и сжижает этот воздух, наконец, отправляя его в сушилку.Признаками неисправного конденсатора являются утечки жидкости, трещины в трубках, эрозия ребер, засорение или недостаточное охлаждение вентиляционных отверстий кондиционера.

Ресивер-осушитель

На автомобилях, оборудованных терморегулирующими клапанами, ресивер защищает воздушный компрессор от грязи, влаги и других внешних элементов. Когда атмосферный воздух попадает в систему кондиционирования, ресивер улавливает всю воду, влагу и другие примеси, которые отфильтровываются из газа перед его отправкой в ​​воздушный компрессор. Без этой фильтрации процесс кондиционирования не работал бы по двум причинам:

• Вода проникла бы внутрь и повредила воздушный компрессор.
• Влага при смешивании с хладагентом может высвободить кислотные загрязнения в систему.

Фильтрация осуществляется с помощью влагопоглотителей, подобные которым также используются в пакетах, препятствующих проникновению влаги — таких, которые входят в коммерческие картонные коробки, в которых продается и отправляется бытовая электроника. Признаки отставания ресивера включают нехватку холодного воздуха после включения кондиционера или неспособность дефростера очистить окна, загрязненные влагой. Осушитель необходимо заменять всякий раз, когда обнаруживается, что грязь или влага мешают его работоспособности, или всякий раз, когда к системе кондиционирования осуществляется доступ для ремонта.

Аккумулятор

На автомобилях, оборудованных диафрагмами вместо клапанов теплового расширения, аккумулятор используется вместо осушителя. Как и в случае с осушителем, аккумулятор фильтрует грязь и удаляет влагу из поступающего воздуха, прежде чем он пройдет через систему кондиционирования. Аккумулятор также ограничивает уровень хладагента, попадающего в испаритель, и тем самым предохраняет воздушный компрессор от проникновения избыточного хладагента. Аккумулятор необходимо заменить, если грязь или конденсат сказываются на нем, или в тех случаях, когда к кондиционеру обращаются для обслуживания.

Расширительный клапан

В системе кондиционирования конденсатор и испаритель разделены расширительным клапаном или диафрагмой в некоторых автомобилях. Клапан / трубка измеряет уровни тепла и давления, выходящие из конденсатора, и, соответственно, регулирует хладагент, поступающий в испаритель.

На некоторых транспортных средствах, оборудованных трубками, отверстие закрыто для фильтрации загрязнений от других компонентов. Если кондиционер перестает подавать достаточное количество холодного воздуха, это может быть связано с неисправным клапаном или трубкой, каждая из которых может выйти из строя, если будет забита мусором или другими примесями.

Испаритель

Испаритель — это компонент, который охлаждает воздух и очищает его от влаги. Всякий раз, когда вы включаете кондиционер и в течение нескольких секунд чувствуете удовлетворение от охлаждения — независимо от того, на улице ли температура 100 °, — это означает, что ваш испаритель находится в отличной форме.

Расположенный за приборной панелью испаритель отмечает последнюю остановку в процессе охлаждения перед тем, как воздух попадет в салон. Само охлаждение происходит, когда воздух проходит через хладагент в испарителе, который одновременно поглощает атмосферное тепло изнутри автомобиля.Как и в случае с другими компонентами в системе, неспособность кондиционера обеспечить достаточное охлаждение может быть результатом износа испарителя.

Сцепления

При нажатии кнопки A / C на центральной консоли воздушный компрессор приводится в действие электромагнитной муфтой. Это обеспечивает повышение давления хладагента в конденсаторе перед его окончательной отправкой в ​​испаритель. Температуры внутри испарителя измеряются и регулируются переключателем циклической муфты, который полностью защищает сердечник испарителя от замерзания.Признаки неисправности выключателя сцепления включают замерзание или недостаточный холод внутри испарителя.

Во время заправки системы кондиционирования хладагент входит в нее через заправочный порт, расположенный на большом шланге, расположенном рядом с аккумулятором.

Воздушные компрессоры упрощают жизнь

Благодаря уникальным возможностям воздушных компрессоров современные автомобили и сборочные линии оснащены функциями, которые в противном случае были бы невозможны.На протяжении почти столетия Quincy Compressor поставляла воздушные компрессоры, большие и малые, практически для всех типов пневматических операций. Несмотря на то, что процесс сжатия воздуха такой же, компрессорное оборудование Quincy используется во множестве сложных и требовательных приложений, когда первостепенное значение имеет эффективная работа.

Для огромных производственных операций мы предоставили большие стационарные компрессоры, которые позволили собрать все, от автомобилей, лодок и самолетов до мебели, электроники и кухонной техники, всего за небольшую часть времени, необходимого для сборки таких вещей вручную. .В мастерских и гаражах наши компрессоры среднего и меньшего размера дали механикам и мастерам возможность выполнять множество задач с гораздо большей легкостью и эффективностью, чем когда-либо позволяли традиционные инструменты.

По всей территории Соединенных Штатов и за их пределами люди с разным уровнем механических навыков извлекли выгоду из повышенной скорости и физической простоты, которые позволяют пневматическим инструментам при сверлении отверстий, затяжке болтов, вставке гвоздей и нанесении краски на все, от стен до светильники.Независимо от того, специализируетесь ли вы на ремонте автомобилей, строительстве зданий, сборке продуктов или личных поделках, воздушный компрессор может стать активом для вашей производительности, независимо от размера и объема вашей работы. Чтобы узнать больше о компрессорах и пневматических инструментах Quincy, посетите нашу страницу с онлайн-продуктами и свяжитесь с нашими сотрудниками по продажам сегодня.

Применение воздушных компрессоров | Как использовать

Последнее обновление: 31 марта 2020 г., 16:14

Содержание

i.Мощность сжатого воздуха в Homee

ii. Воздушный компрессор для каждого дома

iii. Энергия сжатого воздуха в бизнесе

iv. Другие возможности воздушного компрессора

v. Преимущества сжатого воздуха: надежная, универсальная и безопасная энергия

vi. Рекуперация тепла для повышения эффективности

vii. Более безопасная альтернатива

Воздушные компрессоры можно найти в широком диапазоне условий для еще более широкого круга применений. Вы увидите, что заправочные станции предлагают сжатый воздух для накачки шин вашего автомобиля, а ваш шинный магазин использует сжатый воздух с пневматическим инструментом для снятия шин.Возможно, вы видели небольшие настольные воздушные компрессоры, используемые с аэрографом или газовым воздушным компрессором прицепного типа на строительной площадке, где приводятся в действие отбойные молотки и бетонные катки.

На самом деле, вы, вероятно, встречались со многими различными видами воздушных компрессоров и даже не знали об этом — они могут быть спрятаны в вашем холодильнике или системе HVAC на вашей местной арене.

Воздушные компрессоры находят множество применений для отдыха и технического обслуживания дома или на предприятии, чтобы выполнять работу эффективно и безопасно.Давление, создаваемое сжатым воздухом, имеет так много применений, что мы обязательно оставим несколько вариантов, но мы составили длинный список, который расширит ваши знания о различных способах использования воздушных компрессоров во множестве сред.

Для различных применений требуются различные типы воздушных компрессоров, и хотя существует множество типов компрессоров по размеру и мощности, вы найдете две основные конструкции для большинства воздушных компрессоров: поршневые воздушные компрессоры с возвратно-поступательным движением и винтовые воздушные компрессоры.

В этих двух конструкциях вы найдете несколько моделей, предлагающих широкий выбор: от воздуха низкого давления в небольшом резервуаре для хранения, достаточного для накачки шин вашего велосипеда или автомобиля, до максимальной мощности сжатого воздуха, который обеспечит мощное производственное оборудование постоянный и надежный воздух для работы завода.

Если вы не работаете на производстве или в другом промышленном предприятии, вы, вероятно, больше всего знакомы с поршневыми воздушными компрессорами с возвратно-поступательным движением, но, возможно, вы не видели всех вариантов конструкции этого воздушного компрессора.Резервуар может быть вертикальным или горизонтальным, может быть одноцилиндровым или двухцилиндровым и может быть переносной с колесами для легкого перемещения или стационарной моделью, которая остается на одном месте.

Воздушные компрессоры можно разделить на три категории: потребительские, профессиональные и промышленные.

• Воздушные компрессоры потребительского класса можно охарактеризовать как блинные или одноступенчатые. Они используются для домашних задач, таких как накачивание шин и надувных изделий, и, возможно, некоторых пневматических инструментов с низкой нагрузкой, таких как степлеры и пистолеты.

• Воздушные компрессоры профессионального уровня обеспечивают большую мощность и более высокое давление воздуха. Это могут быть двухступенчатые модели с возвратно-поступательным движением или роторно-винтовые модели, которые могут обеспечить большую мощность для одновременной работы нескольких пневматических инструментов с периодическим использованием.

• Промышленные воздушные компрессоры станут рабочей лошадкой производственного предприятия или надежным источником энергии на нефтяной вышке. Они предназначены для обеспечения постоянного потока сжатого воздуха в течение длительных периодов времени и могут выдерживать колебания скачков напряжения, типичные для крупных производственных предприятий.Эти компрессоры построены из высококачественных компонентов, которые позволяют адаптировать их к конкретной среде для повышения производительности, энергоэффективности и надежности.

Мы начнем с малого и индивидуально, рассмотрим типичные домашние воздушные компрессоры.

Сжатый воздух Энергия дома

Использование сжатого воздуха в личных целях проявляется во многих формах. Для развлечения или получения прибыли наличие воздушного компрессора в вашем доме упростит выполнение многих задач по техническому обслуживанию и даст возможность творческого самовыражения с помощью хобби и профессионального мастерства.Любое использование в домашних условиях будет охватывать выбор размеров и мощности, предлагаемых для поршневой конструкции с возвратно-поступательным движением.

Поршневой воздушный компрессор с возвратно-поступательным движением — самый распространенный тип компрессора, который вы можете встретить, особенно в любом небольшом магазине или для использования дома. Они работают за счет увеличения давления воздуха за счет уменьшения пространства, содержащего воздух.

Если вы знакомы с работой двигателя внутреннего сгорания, то вы уже знакомы с принципом работы поршневого воздушного компрессора. Он имеет цилиндр, головку клапана, коленчатый вал, шатун и поршень, которые перемещаются вверх и вниз, сжимая воздух, подаваемый в резервуар для хранения. Этот тип воздушного компрессора может приводиться в действие электродвигателем или газовым двигателем, что обеспечивает удаленное использование и простоту мобильности.

Большинство бытовых воздушных компрессоров будут достаточно маленькими, чтобы их можно было перемещать на колесах или носить с собой. Если у вас есть домашний магазин, в котором используются пневматические инструменты, стационарный резервуар большего размера может стать лучшим источником воздуха.В конструкции поршневого возвратно-поступательного действия также возможен вариант одноступенчатой ​​или двухступенчатой ​​модели — двухступенчатые модели обеспечат более мощную подачу воздуха с более высоким показателем PSIG.

Воздушный компрессор для каждого дома Магазин

Любой, кто открыл магазин дома, вероятно, будет использовать воздушный компрессор. Работаете ли вы с деревом, уличным электрооборудованием, точной покраской или собственным автомобилем, воздушный компрессор поможет вам выполнить работу.

От небольшого ручного воздушного компрессора до стационарной модели резервуара емкостью 60+ галлонов — вы найдете самые разные способы использования сжатого воздуха для развлечения и работы по дому. Вот список маленьких и больших хобби, технического обслуживания или ремонта, при которых можно использовать сжатый воздух:

• Надувание воздушных шаров или надувных изделий
• Добавление воздуха в шины на велосипедах и транспортных средствах
• Очистка щелей и узких мест на оборудовании или другом прочные предметы с направленным давлением воздуха
• Покраска с помощью аэрографа для небольших прецизионных проектов или на больших поверхностях, таких как велосипеды и кузов транспортных средств и транспортных средств для отдыха
• Использование различных пневматических инструментов для домашних проектов

Сила сжатого воздуха в бизнесе

От малых предприятий до крупных промышленных предприятий сжатый воздух может быть необходимостью для эффективного ведения бизнеса. Многие компании используют сжатый воздух в качестве источника энергии, силового оборудования и инструментов для более надежного и эффективного энергоснабжения. Небольшие предприятия смогут предоставлять более качественные и быстрые услуги с использованием воздушного компрессора, от простой задачи надувания усталости до более сложных производственных операций.

Потребности малого и среднего бизнеса в сжатом воздухе

Поршневые воздушные компрессоры чаще всего используются на малых предприятиях для привода пневматических инструментов.Эти типы инструментов имеют преимущество перед их электрическими эквивалентами за их меньший вес и более безопасную работу. Инструменты, работающие от электричества, выделяют тепло и могут перегреться или выйти из строя при непрерывном использовании.

Пневматические инструменты, имеющие большой опыт работы в промышленности и производстве, становятся все более распространенными на малых предприятиях, особенно в строительной отрасли. Почти каждый электроинструмент также работает на сжатом воздухе.

Компании, занимающиеся обслуживанием небольших двигателей, автосервисом, развлекательными мероприятиями и стоматологическими услугами, могут использовать сжатый воздух для предоставления своих услуг клиентам.Хотя производство сжатого воздуха может быть дорогостоящим, вы всегда должны знать, как наиболее эффективно обеспечить, чтобы ваша система обеспечивала нужное количество сжатого воздуха при соответствующем давлении с наименьшими затратами. В среднем для производства 1 л.с. энергии сжатого воздуха требуется около семи или восьми лошадиных сил (л.с.) электрической энергии.

Quincy Compressor разрабатывает свой продукт с учетом энергоэффективности и защиты окружающей среды, и у нас есть несколько моделей, которые обеспечивают значительную экономию при эксплуатации по сравнению с традиционными конструкциями воздушных компрессоров.

Вот некоторые из типичных применений воздушных компрессоров для малых и средних предприятий:

• Покраска автомобилей в автомастерской
• Шлифовка в автомастерской или деревообработке
• Создание снега на лыжных склонах или развлечения
• Использование пневматических пистолетов для гвоздей для кровли
• Оказание стоматологических и медицинских услуг
• Использование пневматических дрелей и молотков на строительных площадках
• Приведение в действие различных пневматических инструментов в автомастерской
• Использование пневматического пистолета для очистки оборудования
• Пескоструйная очистка в механическом цехе и на производственных объектах

Использование сжатого воздуха в промышленности

Сжатый воздух — единственный вариант для некоторых отраслей, где требуется безопасность источника энергии, не производящего тепло, и надежный поток этой энергии. С тех пор, как в начале 1800-х годов был изготовлен первый механический воздушный компрессор, спрос на системы сжатого воздуха неуклонно рос: от конкретных начинаний, направленных на лучшее оснащение горнодобывающей и металлообрабатывающей промышленности, до необходимости почти во всех отраслях промышленности. Его часто считают четвертым коммунальным предприятием после электричества, воды и газа.

Этот постоянно растущий спрос также стимулировал прогресс в разработке воздушных компрессоров и вакуумных изделий. Когда Quincy Compressor начал свою работу почти 100 лет назад, мы разработали несколько моделей высококачественных поршневых воздушных компрессоров, которые обслуживали наших клиентов и их различные применения.

В 1970 году мы добавили в нашу линейку винтовые роторные технологии в ответ на растущее использование сжатого воздуха в промышленных условиях. Эффективная и надежная работа требовалась для некоторых из наиболее требовательных приложений, таких как разведка энергетики, производство продуктов питания и напитков и производство. Все воздушные компрессоры выполняют одну и ту же основную функцию — они увеличивают давление и уменьшают объем газа, как воздух. Тем не менее, каждая из наших моделей была разработана с учетом конкретных приложений, чтобы предоставить решение для производственных требований.

И наш поршневой поршень, и наш винтовой воздушный компрессор представляют собой лучший воздушный компрессор для любой отрасли. Вот список, который показывает широкий спектр применения промышленных воздушных компрессоров практически для любого применения.

Сельское хозяйство / Сельское хозяйство

Для продуктивных и прибыльных сельскохозяйственных операций сжатый воздух обеспечивает длительную работу и низкую стоимость владения. Сжатый воздух используется для:

• Перемещение кормов и зерна в силосы и обратно с конвейерами
• Системы вентиляции теплиц
• Опрыскивание сельскохозяйственных культур
• Привод молочных машин
• Пневматическое погрузочно-разгрузочное оборудование

Производство

Ли в на нефтеперерабатывающих заводах, заводах по сборке пластмасс, сборочных цехах или производстве металлов система сжатия воздуха является центральным источником энергии, поддерживающим производство. Мощные воздушные компрессоры помогают в производстве:

• Пневматические инструменты на производственных линиях
• Оборудование для резки и сварки
• Выталкивание деталей из производственных форм
• Контроль производства
• Регулировка роликов и механизмов подачи
• Выдувание формованного газового баллона или пластика бутылка
• Эффективное выполнение основных задач, таких как заворачивание винтов и затягивание гаек
• Повышение эффективности производства с помощью пневмоцилиндров, которые приводят в действие позиционеры, зажимы, воздушные патроны и воздушные ножи
• Обработка и упаковка с помощью пневматических устройств, используемых для жидкой набивки, скрепления картонных коробок, шлифовальный станок, транспортировка сухого порошка и флюидизация
• Пескоструйная обработка и отделка металла
• Действующее автоматизированное оборудование

Химчистка

В этой отрасли, где требуется качественная чистка одежды, требуются надежная подача воздуха и надежная система.Сжатый воздух используется для:

• Подача химикатов с помощью чистящих пистолетов
• Рабочие прессы для стирки и пароочистители

Фармацевтика

Сохранение чистоты, сухости и обезжиренности — главные приоритеты в этой строго регулируемой отрасли, требующей точности оборудование и высокопроизводительные системы. Установка воздушного компрессора работает:

• Перемещение продукта по конвейерной системе
• Распыление покрытий на фармацевтические препараты
• Поддержание давления в баках для смешивания и выдержки
• Розлив и упаковка продуктов

Energy Exploration

Удаленный характер этой отрасли требует самая надежная мощность для минимизации затрат на ремонт и техническое обслуживание.Компрессор будет:

• Питание пневматических инструментов и оборудования при работе на суше и на море
• Компенсация движения, вызванного турбулентными морскими волнами
• Установка и извлечение стержней реактора
• Дистанционное управление клапанами в контурах пара и теплоносителя
• Питание систем вентиляции для котельных

Продукты питания и напитки

Все виды производства продуктов питания и напитков используют воздушные компрессорные системы для различных производственных задач. Им нужен чистый и стабильный сжатый воздух для непрерывной работы. Сжатый воздух используется для:

• Упаковка и палетирование продуктов
• Устройства для закрытия и проверки
• Оборудование для розлива напитков
• Охлаждение и замораживание продуктов

Наличие энергии в виде сжатого воздуха дает конечным пользователям гораздо больше контроля из-за использования и качества воздуха, поскольку он создается на месте. Около 90 процентов всех производственных компаний в той или иной форме используют сжатый воздух в своих производственных и производственных процессах.

Из-за приведенных выше длинных списков множества применений воздушного компрессора, вы уже можете догадаться, что эта утилита имеет ряд функций, которые делают ее идеальным источником питания для широкого спектра применений.

Вот несколько характеристик сжатого воздуха, каждая в сочетании с примером ситуации, в которой эта функция выгодна. Сжатый воздух:

Не мешает работе электрического оборудования для мониторинга — предпочтительно в больничных операционных

Может храниться в баллонах под давлением различных размеров — обеспечивает воздухом для дыхания аквалангистов

Оборудование, работающее от сжатого воздуха, может использоваться при экстремальных температурах — Пневматические инструменты используются для обслуживания печей и промышленных морозильных камер

Могут легко храниться в специальных резервуарах для использования в удаленных районах — приводит в действие снежные машины

Другие возможности воздушного компрессора

Мы рассмотрели множество различных применений для дома и бизнеса, но есть несколько других интересных применений воздушного компрессора, о которых вы должны знать, чтобы получить полную картину того, как используются воздушные компрессоры.Некоторые приложения, перечисленные ниже, показывают, как воздушный компрессор может использоваться нетрадиционными способами:

• Аквалангисты используют воздушные компрессоры в своем снаряжении для подводного плавания, чтобы доставить кислород из баллона, когда они находятся под водой.

• В больницах для доставки кислорода пациентам используются воздушные компрессоры.

• Двигатели разработаны с воздушными компрессорами для систем отопления и охлаждения автомобиля.

• Основным источником энергии кондиционеров для охлаждения окружающего воздуха являются воздушные компрессоры.

• Мойки высокого давления оснащены воздушным компрессором для вытеснения воды под давлением.

• Пейнтбольное оборудование и пневматические пистолеты используют сжатый воздух для приведения в движение боеприпасов.

• Поезда и грузовые автомобили используют пневматические тормоза в качестве тормозных систем.

• В холодильниках и морозильниках используется воздушный компрессор для охлаждения воздуха внутри устройства.

Преимущество сжатого воздуха: надежность, универсальность и безопасность энергии

Рассматриваемый как рабочая лошадка завода в бизнесе, удобный помощник дома и эффективный помощник, сжатый воздух является источником энергии, который широко используется, хотя многие люди не понимают, насколько это распространено.

Отдельные лица, предприятия и отрасли получают выгоду от возможности производить электроэнергию на месте за счет сжатия воздуха. Как мы упоминали ранее, сжатый воздух может быть более дорогим в производстве, но поскольку он снижает производственные затраты во многих других отношениях, он является необходимым элементом почти каждого производственного предприятия.

Каковы эти преимущества, которые делают кажущуюся «дорогой» утилиту лучшим выбором для многих сред?

Возможно, вы помните о преимуществах использования пневматических инструментов в разделе выше.Они легче и долговечнее, особенно при постоянном использовании в суровых и грязных условиях. Их использование приводит к увеличению производительности и эффективности за счет более высокой скорости инструмента и напряжения пользователя, которое значительно снижается или полностью устраняется.

Тяжелые условия эксплуатации, типичные для сталелитейных и литейных производств, не подходят для электроинструментов. Высокие температуры и грязное окружение — идеальные условия для частых электрических перегрузок и сбоев в работе оборудования.Пневматические инструменты требуют некоторого периодического обслуживания, но они требуют гораздо меньше, чем их электрические аналоги, и почти не поддаются разрушению.

Еще одна благоприятная особенность сжатого воздуха заключается в том, что он может храниться, чтобы выдерживать колебания в использовании. Не беспокоиться о скачках потребления электроэнергии, которые могут привести к срабатыванию предохранителей и вывести из строя оборудование, является главным приоритетом любой производственной линии. Воздушный компрессор может быть установлен для удовлетворения требований любого постоянного и изменчивого использования. С правильной системой вы получите необходимое давление и резервуар для хранения, чтобы обеспечить надежную и стабильную энергию.

Рекуперация тепла для повышения эффективности

Чтобы противодействовать высокой стоимости производства сжатого воздуха, компрессорные системы могут быть спроектированы для рекуперации тепла, произведенного при сжатии, для использования в другом месте на предприятии. Это тепло можно использовать для различных целей, например, для обогрева помещений, нагрева технологической воды, смазочных материалов или других жидкостей, используемых в производстве, или можно доставлять в раздевалку завода для подачи горячей воды в душевые.

Одним из самых простых в реализации приложений рекуперации тепла является отопление помещений, которое может рекуперировать до 94 процентов входной мощности компрессорной системы.Вы можете видеть, что многие отрасли могут легко сделать кажущуюся высокую стоимость производства электроэнергии на месте с помощью сжатия воздуха недорогой возможностью для экономии в других областях.

Более безопасная альтернатива

В некоторых опасных средах единственным вариантом является использование сжатого воздуха. Нефтегазовые платформы, шахты и проходческое оборудование являются примерами ситуаций, которые представляют высокий риск взрыва и пожара. Потенциал тепла и искры от электричества плохо сочетается с этими средами, но более безопасная альтернатива сжатому воздуху для привода элементов управления и насосов позволяет найти экономичное решение для и без того опасной среды.

Сжатый воздух на протяжении многих лет был решением многих отраслевых задач. От его первого использования, позволяющего горнодобывающей промышленности иметь менее опасную окружающую среду, до его ориентированного на эффективность использования в обрабатывающей и строительной отраслях, мы уверены, что в будущем мы увидим больше приложений, в которых используется сжатый воздух для упрощения, удешевления и безопасности процессов.

Как производитель воздушных компрессоров на протяжении почти 100 лет, мы двигались вместе с достижениями в области технологий, чтобы предоставить различным отраслям промышленности реальные решения их производственных проблем.Благодаря новым конструкторским решениям, новым разработкам и захватывающим возможностям, помогающим расти другим отраслям промышленности, мы стремимся обеспечить легендарную производительность и надежность на рынке еще на столетие. Узнайте больше о продуктах премиум-класса, которые мы предлагаем, связавшись с нами или одним из наших специализированных представителей по продажам и обслуживанию рядом с вами.

Компрессоры сжатого воздуха — назначение, типы и применение

Введение в компрессор сжатого воздуха

Воздушный компрессор — это мощное устройство, преобразующее энергию (электричество, газ или топливо) в сжатый воздух.Воздушный компрессор производит сжатый воздух, заставляя воздух проходить через небольшой объем таким образом, чтобы это увеличивало давление воздуха. Полученный сжатый воздух хранится в специальных накопительных емкостях.

Назначение воздушного компрессора

На многих промышленных предприятиях сжатый воздух используется как надежный и чистый источник энергии. По этой причине является одним из незаменимых элементов оборудования на промышленных объектах, таких как: строительство, горнодобывающая промышленность, химическое производство, автомобилестроение и т. Д., это компрессоры сжатого воздуха . В этих отраслях промышленности, а также в домашних условиях воздушный компрессор используется для питания широкого спектра пневматических инструментов, включая: гайковерты, гвоздодеры, шлифовальные машины, краскопульты, дрели, степлеры и многое другое.

Типы компрессоров сжатого воздуха

Воздушные компрессоры подразделяются на несколько категорий в соответствии с множеством критериев.

• Количество ступеней сжатия, посредством которых система сжатого воздуха преобразует энергию в сжатый воздух.
• Способ охлаждения — независимо от того, охлаждается ли устройство воздухом, водой или маслом во время работы.
• Тип смазки — безмасляные и безмасляные воздушные компрессоры.
• Метод привода — компрессор сжатого воздуха может приводиться в действие двигателем, двигателем или паром.

В соответствии с вышеупомянутыми критериями системы сжатого воздуха подразделяются на три основные группы:

1. Поршневые воздушные компрессоры — Этот тип систем сжатого воздуха представляет собой поршневые компрессоры прямого вытеснения.Это означает, что эти машины производят сжатый воздух за счет увеличения давления при уменьшении объема воздуха. Это делается с помощью поршня, который помещается в цилиндр устройства. Есть два типа поршневых воздушных компрессоров: одноступенчатые и двухступенчатые поршневые воздушные компрессоры.

2. Винтовые воздушные компрессоры — Винтовые компрессоры сжатого воздуха, также известные как поршневые компрессоры прямого вытеснения, состоят из двух роторов. Этот тип системы сжатого воздуха производит сжатый воздух внутри.Винтовой воздушный компрессор обеспечивает непрерывное питание сжатым воздухом. Его можно охлаждать водой или воздухом. Это устройство для сжатого воздуха чрезвычайно просто в обслуживании и эксплуатации.

3. Ротационные центробежные воздушные компрессоры — Центробежный компрессор сжатого воздуха входит в тройку наиболее часто используемых устройств на многих промышленных объектах. Работа этого компрессора зависит от передачи энергии от вращающегося рабочего колеса сжатому воздуху.Этот тип воздушных компрессоров не требует смазки маслом.

Заявки:

Как мы уже говорили, компрессор сжатого воздуха используется во многих отраслях промышленности.

• Construction — для питания таких устройств, как отбойные молотки, уплотнители бетона и конвейерные системы.

• Медицина — в производстве энергии для стоматологических дрелей, дыхательных систем, экстракции анестезирующих газов и т. Д.

• Горное дело — для выработки энергии для бурения горных пород и пневмоударников, обслуживания систем вентиляции и т. Д.

• Химическая промышленность — использование сжатого воздуха в качестве сырья для процессов окисления, во время управления технологическим процессом, для клапанов с дистанционным управлением в технологических контурах и других машинах.

Каковы функции воздушного компрессора?

Воздушный компрессор — это машина, которая использует электродвигатель или газовый двигатель для приведения в действие устройства, которое всасывает последовательные объемы воздуха из атмосферы, сжимает (сжимает) каждый объем воздуха в замкнутом пространстве, чтобы увеличить его давление, заставляя объем меньше, а затем передает воздух под высоким давлением в ресивер, согласно образовательному веб-сайту EnergyTechPro компании DTE Energy.Воздух высокого давления отводится из ресивера к силовому оборудованию.

Три основных типа

По словам EnergyTechPro, существует три основных типа воздушных компрессоров. Первый, называемый поршневым компрессором, использует поршень в цилиндре для сжатия воздуха. Второй, называемый ротационным винтовым компрессором, использует вращающийся спиральный винт постепенно уменьшающегося объема для сжатия воздуха. Третий, называемый центробежным компрессором, использует вращающееся рабочее колесо для передачи импульса воздуху, тем самым сжимая его.

Пневматическая система

Компрессор является лишь частью полной воздушной системы, говорится на веб-сайте EnergyTechPro. Ресиверный бак — жизненно важный компонент, предотвращающий ненужный износ компрессора из-за слишком частой работы. Бак также исключает пульсации воздушного потока.

Очистители и охладители

Воздушная система также включает очистители, которые удаляют водяной пар и пары смазочного материала компрессора из сжатого воздуха по мере его всасывания. Также могут быть охладители для снижения температуры сжатого воздуха.Наконец, есть шланги или трубы, по которым воздух под высоким давлением подается в места, где он будет работать. Объем воздуха, доступного для работы, измеряется в кубических футах в минуту (cfm). Чем выше CFM, тем больше у вас мощности.

Ветер в резерве

Сжатый воздух — это форма запасенной энергии, по сути, ветер в резерве. По словам EnergyTechPro, он может работать, когда возвращается к атмосферному давлению при высвобождении. Среди прочего, сжатый воздух используется для питания портативных и стационарных инструментов многих типов, для привода пневматических двигателей, которые могут заменить двигатели внутреннего сгорания и электродвигатели, а также для работы электростанций с пиковой нагрузкой.

Рынки компрессоров

Поршневые воздушные компрессоры с двигателями от 1 до 50 лошадиных сил продаются для дома, небольших магазинов и легкой промышленности, где потребность в воздухе непостоянна, сообщает EnergyTechPro. Роторные компрессоры с двигателями мощностью более 100 лошадиных сил продаются для тяжелой промышленности, где существует постоянная потребность в сжатом воздухе.

Понимание компрессоров — типы, применения и критерии выбора

Компрессоры — это механические устройства, используемые для повышения давления в различных сжимаемых жидкостях или газах, наиболее распространенным из которых является воздух.Компрессоры используются в промышленности для подачи воздуха в цех или КИП; к электроинструментам, краскораспылителям и абразивно-струйному оборудованию; для фазового сдвига хладагентов для кондиционирования воздуха и охлаждения; для транспортировки газа по трубопроводам; и т. д. Как и насосы, компрессоры делятся на центробежные (динамические или кинетические) и поршневые; но там, где насосы преимущественно представлены центробежными разновидностями, компрессоры чаще бывают поршневого типа. Они могут быть по размеру от перчаточного ящика, который накачивает шины, до гигантских поршневых машин или турбокомпрессоров, используемых на трубопроводе.Компрессоры прямого вытеснения можно разделить на возвратно-поступательные типы, в которых преобладает поршневой тип, и роторные типы, такие как винтовые и роторные.

Большой поршневой компрессор в газовой среде

Изображение предоставлено: нефтегазовый фотограф / Shutterstock.com

В этом руководстве мы будем использовать термины «компрессоры» и «воздушные компрессоры» для обозначения в основном воздушных компрессоров, а в некоторых особых случаях будем говорить о более конкретных газах, для которых используются компрессоры.

Типы воздушных компрессоров

Компрессоры

можно охарактеризовать по-разному, но обычно их можно разделить на типы в зависимости от функционального метода, используемого для выработки сжатого воздуха или газа. В следующих разделах мы кратко описываем и представляем общие типы компрессоров. Охватываемые типы включают:

• Поршень
• Мембрана
• Винт со спиральной головкой
• Лопатка сдвижная
• Свиток
• Лопасть вращения
• Центробежный
• Осевой

Из-за особенностей конструкции компрессоров, существует также рынок для восстановления воздушных компрессоров, и восстановленные воздушные компрессоры могут быть доступны в качестве опции вместо недавно приобретенного компрессора.

Поршневые компрессоры

Поршневые компрессоры

или поршневые компрессоры основаны на возвратно-поступательном движении одного или нескольких поршней для сжатия газа внутри цилиндра (или цилиндров) и выпуска его через клапаны в приемные резервуары высокого давления. Во многих случаях резервуар и компрессор монтируются на общей раме или салазке как так называемый комплектный блок. В то время как основное применение поршневых компрессоров — обеспечение сжатым воздухом в качестве источника энергии, поршневые компрессоры также используются операторами трубопроводов для транспортировки природного газа.Поршневые компрессоры обычно выбираются по требуемому давлению (фунт / кв. Дюйм) и расходу (ст. Куб. Футов в минуту). Типичная система заводского воздуха обеспечивает сжатый воздух в диапазоне от 90 до 110 фунтов на квадратный дюйм с объемами от 30 до 2500 кубических футов в минуту; эти диапазоны, как правило, достигаются с помощью готовых коммерческих единиц. Системы заводского воздуха могут быть рассчитаны на единицу или могут быть основаны на нескольких более мелких установках, которые расположены по всему предприятию.

Пример поршневого воздушного компрессора.

Изображение предоставлено: Energy Machinery, Inc.

Для достижения более высокого давления воздуха, чем может обеспечить одноступенчатый компрессор, доступны двухступенчатые агрегаты. Сжатый воздух, поступающий во вторую ступень, обычно предварительно проходит через промежуточный охладитель, чтобы отвести часть тепла, выделяемого во время цикла первой ступени.

Говоря о нагреве, многие поршневые компрессоры предназначены для работы в пределах рабочего цикла, а не непрерывно. Такие циклы позволяют теплу, генерируемому во время работы, рассеиваться, во многих случаях, через ребра с воздушным охлаждением.

Поршневые компрессоры

доступны как в масляной, так и в безмасляной конструкции. Для некоторых применений, где требуется безмасляный воздух высочайшего качества, лучше подходят другие конструкции.

Мембранные компрессоры

Мембранный компрессор представляет собой несколько специализированную возвратно-поступательную конструкцию, в которой установлен концентрический двигатель, приводящий в движение гибкий диск, который попеременно расширяется и сжимает объем камеры сжатия. Как и в случае с диафрагменным насосом, привод изолирован от технологической жидкости гибким диском, что исключает возможность контакта смазки с каким-либо газом.Мембранные воздушные компрессоры — это машины с относительно небольшой производительностью, которые используются там, где требуется очень чистый воздух, например, во многих лабораторных и медицинских учреждениях.

Винтовые компрессоры

Винтовые компрессоры — это роторные компрессорные машины, известные своей способностью работать в 100% рабочем цикле, что делает их хорошим выбором для мобильных приложений, таких как строительство или дорожное строительство. Используя зубчатые, зацепляющиеся штыревые и охватывающие роторы, эти блоки втягивают газ на приводном конце, сжимают его, когда роторы образуют ячейку, и газ перемещается по их длине в осевом направлении, и выпускают сжатый газ через выпускное отверстие на неприводной стороне. корпуса компрессора.Ротационный винтовой компрессор делает его тише, чем поршневой компрессор, благодаря пониженной вибрации. Еще одно преимущество винтового компрессора перед поршневым — это отсутствие пульсации нагнетаемого воздуха. Эти агрегаты могут смазываться маслом или водой, или они могут быть спроектированы так, чтобы воздух не содержал масла. Эти конструкции могут удовлетворить требования критически важных безмасляных сервисов.

Показанный винтовой компрессор в разрезе показывает один из сдвоенных, вращающихся в противоположных направлениях винта.

Изображение предоставлено: Сергей Рыжов / Shutterstock.ком

Пластинчато-скользящие компрессоры

Компрессор со скользящими лопастями основан на серии лопаток, установленных в роторе, которые перемещаются вдоль внутренней стенки эксцентриковой полости. Лопатки, вращаясь от стороны всасывания к стороне нагнетания эксцентриковой полости, уменьшают объем пространства, мимо которого они проносятся, сжимая газ, захваченный в этом пространстве. Лопатки скользят по масляной пленке, которая образуется на стенке эксцентриковой полости, обеспечивая уплотнение. Пластинчатые компрессоры нельзя сделать так, чтобы они обеспечивали безмасляный воздух, но они способны подавать сжатый воздух без пульсаций.Они также не допускают попадания загрязняющих веществ в окружающую среду благодаря использованию втулок, а не подшипников, и их относительно медленной работе по сравнению с винтовыми компрессорами. Они относительно тихие, надежные и способны работать со 100% -ным рабочим циклом. Некоторые источники утверждают, что роторно-пластинчатые компрессоры в основном вытеснили винтовые компрессоры в системах воздушных компрессоров. Они используются во многих безвоздушных применениях в нефтегазовой и других обрабатывающих отраслях.

Спиральные компрессоры

В спиральных воздушных компрессорах

используются стационарные и вращающиеся спирали, которые уменьшают объем пространства между ними, поскольку вращающиеся спирали отслеживают путь неподвижных спиралей.Впуск газа происходит на внешнем крае спиралей, а выпуск сжатого газа — ближе к центру. Поскольку спирали не соприкасаются, смазочное масло не требуется, что делает компрессор практически безмасляным. Однако, поскольку для отвода тепла сжатия не используется масло, как в других конструкциях, производительность спиральных компрессоров несколько ограничена. Они часто используются в компрессорах низкого уровня и компрессорах домашних систем кондиционирования воздуха.

Роторные компрессоры

Роторные компрессоры — это крупногабаритные устройства низкого давления, которые более целесообразно классифицировать как воздуходувки.Чтобы узнать больше о воздуходувках, загрузите бесплатное руководство по покупке Thomas Blowers.

Центробежные компрессоры

В центробежных компрессорах используются высокоскоростные лопастные колеса, похожие на насос, которые сообщают газам скорость, вызывая повышение давления. В основном они используются в больших объемах, таких как коммерческие холодильные установки мощностью 100+ л.с. и на крупных перерабатывающих предприятиях, где они могут достигать 20 000 л.с. и обеспечивать объемы в диапазоне 200 000 куб. Футов в минуту. Почти идентичные по конструкции центробежным насосам, центробежные компрессоры увеличивают скорость газа, выбрасывая его наружу под действием вращающейся крыльчатки.Газ расширяется в улитке корпуса, где его скорость замедляется, а давление повышается.

Центробежные компрессоры имеют более низкую степень сжатия, чем поршневые компрессоры, но они обрабатывают большие объемы газа. Многие центробежные компрессоры используют несколько ступеней для улучшения степени сжатия. В этих многоступенчатых компрессорах газ обычно между ступенями проходит через промежуточные охладители.

Стандартный одноступенчатый центробежный компрессор подает большое количество сжатого воздуха.

Изображение предоставлено: wattana / Shutterstock.com

Осевые компрессоры

Осевой компрессор обеспечивает максимальные объемы подаваемого воздуха, от 8000 до 13 миллионов кубических футов в минуту в промышленных машинах. В реактивных двигателях используются компрессоры такого типа для производства объемов в еще более широком диапазоне. Осевые компрессоры в большей степени, чем центробежные компрессоры, имеют тенденцию к многоступенчатой ​​конструкции из-за их относительно низких степеней сжатия. Как и в центробежных установках, осевые компрессоры увеличивают давление, сначала увеличивая скорость газа.Затем осевые компрессоры замедляют газ, пропуская его через изогнутые неподвижные лопасти, что увеличивает его давление.

Внутренний вид осевого компрессора с неподвижными и подвижными лопатками.

Изображение предоставлено: Vasyl S / Shutterstock.com

Варианты питания и топлива

Воздушные компрессоры могут иметь электрическое питание, обычно это воздушные компрессоры на 12 В постоянного тока или воздушные компрессоры на 24 В постоянного тока. Также доступны компрессоры, которые работают от стандартных уровней переменного напряжения, таких как 120 В, 220 В или 440 В.

Варианты альтернативного топлива включают воздушные компрессоры, которые работают от двигателя, работающего от горючего источника топлива, такого как бензин или дизельное топливо. Как правило, компрессоры с электрическим приводом желательны в случаях, когда важно устранить выхлопные газы или обеспечить работу в условиях, когда использование или присутствие горючего топлива нежелательно. Соображения по поводу шума также играют роль при выборе варианта топлива, поскольку воздушные компрессоры с электрическим приводом обычно демонстрируют более низкий уровень акустического шума по сравнению с их аналогами с приводом от двигателя.

Кроме того, некоторые воздушные компрессоры могут иметь гидравлический привод, что также позволяет избежать использования источников горючего топлива и связанных с этим проблем с выхлопными газами.

Выбор компрессорной машины в промышленных условиях

При выборе воздушных компрессоров для общего использования в мастерских выбор обычно сводится к поршневому компрессору или винтовой компрессор. Поршневые компрессоры обычно дешевле винтовых, требуют менее сложного обслуживания и хорошо выдерживают грязные рабочие условия.Однако они намного шумнее, чем винтовые компрессоры, и более подвержены попаданию масла в систему подачи сжатого воздуха, явление, известное как «унос». Поскольку поршневые компрессоры при работе выделяют много тепла, их размеры должны соответствовать рабочему циклу — практическое правило предписывает 25% покоя и 75% работы. Радиально-винтовые компрессоры могут работать 100% времени и почти предпочитают это. Однако потенциальная проблема с винтовыми компрессорами заключается в том, что увеличение их размера с целью увеличения его мощности может привести к проблемам, поскольку они не особенно подходят для частого запуска и остановки.Тесный допуск между роторами означает, что компрессор должен оставаться при рабочей температуре для достижения эффективного сжатия. При выборе размера нужно уделять больше внимания использованию воздуха; Поршневой компрессор может быть увеличен без подобных опасений.

Автомастерская, которая постоянно использует воздух для окраски, может найти радиально-винтовой компрессор с его более низкой скоростью уноса и желанием постоянно эксплуатировать актив; Обычный ремонт автомобилей с более редким использованием воздуха и низким уровнем заботы о чистоте подаваемого воздуха может быть лучше обслуживаться поршневым компрессором.

Независимо от типа компрессора, сжатый воздух обычно охлаждается, осушается и фильтруется перед его распределением по трубам. Специалистам систем заводского воздуха необходимо будет выбрать эти компоненты в зависимости от размера системы, которую они проектируют. Кроме того, им необходимо будет рассмотреть возможность установки фильтров-регуляторов-лубрикаторов на точках подачи.

Компрессоры для крупных строительных площадок, установленные на прицепах, обычно представляют собой винтовые компрессоры с приводом от двигателя. Они предназначены для непрерывной работы независимо от того, используется ли воздух или сбрасывается.

Несмотря на то, что спиральные компрессоры доминируют в низкопроизводительных холодильных системах и воздушных компрессорах, они начинают проникать на другие рынки. Они особенно подходят для производственных процессов, требующих очень чистого воздуха (класс 0), таких как фармацевтика, продукты питания, электроника и т. Д., А также для чистых помещений, лабораторий и медицинских / стоматологических помещений. Производители предлагают агрегаты мощностью до 40 л.с., которые обеспечивают почти 100 кубических футов в минуту при давлении 145 фунтов на кв. Дюйм. Агрегаты большей мощности обычно включают в себя несколько спиральных компрессоров, так как технология не масштабируется после 3-5 л.с.

Если приложение включает сжатие опасных газов, разработчики часто рассматривают диафрагменные или пластинчатые компрессоры, а для очень больших объемов сжатия — кинетические.

Дополнительные соображения по выбору

Некоторые дополнительные факторы выбора, на которые следует обратить внимание, следующие:

• Масло по сравнению с маслом за вычетом
• Подбор компрессора
• Качество воздуха
• Органы управления

Масло по сравнению с нефтью без учета

Масло играет важную роль в работе любого компрессора, поскольку оно служит для отвода тепла, выделяемого в процессе сжатия.Во многих конструкциях масло также обеспечивает уплотнение. В поршневых компрессорах масло смазывает подшипники кривошипа и пальца, а также боковины цилиндра. Как и в поршневых двигателях, кольца на поршне обеспечивают герметизацию камеры сжатия и регулируют поступление в нее масла. Винтовые компрессоры впрыскивают масло в корпус компрессора, чтобы герметизировать два бесконтактных ротора и, опять же, отводить часть тепла процесса сжатия. Роторно-лопастные компрессоры используют масло для герметизации мельчайшего пространства между кончиками лопастей и отверстием корпуса.Спиральные компрессоры обычно не используют масло, поэтому их меньше называют масляными, но, конечно, их мощность несколько ограничена. Центробежные компрессоры не вводят масло в поток сжатия, но они находятся в другой лиге, чем их братья с прямым вытеснением.

При создании безмасляных компрессоров производители используют ряд тактик. Производители поршневых компрессоров могут использовать цельные узлы поршень-кривошип, которые устанавливают коленчатый вал на эксцентриковые подшипники. Когда эти поршни совершают возвратно-поступательное движение в цилиндрах, они качаются внутри них.Эта конструкция исключает наличие подшипника пальца кисти на поршне. Производители поршневых компрессоров также используют различные самосмазывающиеся материалы для уплотнительных колец и гильз цилиндров. Производители винтовых компрессоров уменьшают зазоры между винтами, устраняя необходимость в масляном герметике.

Однако есть компромиссы с любой из этих схем. Повышенный износ, проблемы с отводом тепла, снижение производительности и более частое техническое обслуживание — это лишь некоторые из недостатков безмасляных воздушных компрессоров.Очевидно, что определенные отрасли промышленности готовы пойти на такие уступки, потому что безмасляный воздух является обязательным условием. Но там, где допустимо фильтровать масло или просто жить с ним, имеет смысл использовать обычный масляный компрессор.

Примеры безмасляных воздушных компрессоров.

Изображение предоставлено: Energy Machinery, Inc.

Расчет компрессора

Если вы работаете с отбойными молотками весь день, выбрать компрессор несложно: сложите количество операторов, которые будут использовать компрессор, определите кубические футы в минуту их инструментов и купите винто-винтовой компрессор непрерывного действия, который может удовлетворить спрос и который проработает 8 часов на одном баке.Конечно, на самом деле это не так просто — могут быть ограничения окружающей среды, которые следует учитывать, — но идею вы поняли.

Если вы пытаетесь обеспечить сжатым воздухом небольшой магазин, все становится немного сложнее. Пневматические инструменты можно разделить по использованию: либо прерывистого (например, гаечного ключа с трещоткой), либо непрерывного — распылителя краски. Диаграммы доступны, чтобы помочь в оценке потребления различных инструментов магазина. После того, как они определены и рассчитано использование на основе среднего и непрерывного использования, можно приблизительно определить общую мощность воздушного компрессора.

Типовой винтовой компрессор на строительной площадке.

Изображение предоставлено: Baloncici / Shutterstock.com

Определение мощностей компрессоров для производственных мощностей происходит примерно так же. Например, упаковочная линия, вероятно, будет использовать сжатый воздух для приведения в действие цилиндров, продувочных устройств и т. Д. Обычно производитель оборудования указывает нормы расхода для отдельных машин, но в противном случае расход воздуха в цилиндрах легко оценить, зная диаметр диаметра, ход и частота вращения каждого пневматического устройства.

Очень крупные производственные предприятия и перерабатывающие предприятия, вероятно, будут иметь столь же большие потребности в сжатом воздухе, который может обслуживаться резервированными системами. Для таких операций постоянное наличие воздуха оправдывает затраты на несколько систем сжатого воздуха, чтобы избежать дорогостоящих остановок или остановок линий. Даже небольшие операции могут выиграть от некоторого уровня резервирования. Это вопрос, который необходимо задать при определении размеров небольшой производственной воздушной системы: лучше ли выполнять операцию с помощью одного компрессора (меньше обслуживания, меньше сложности) или несколько компрессоров меньшего размера (избыточность, возможности для роста) обеспечат лучшее соответствие ?

Качество воздуха

Компрессор забирает воздух из атмосферы и, сжимая, добавляет в смесь тепло, а иногда и масло, и, если всасываемый воздух не очень сухой, генерирует много влаги.Для некоторых операций эти дополнительные компоненты не влияют на конечное использование, и инструменты работают без проблем с производительностью. По мере того, как процессы с пневматическим приводом становятся более сложными или более важными, обычно уделяется больше внимания улучшению качества выходящего воздуха.

Сжатый воздух обычно довольно горячий, и первый шаг к уменьшению этого тепла — собрать воздух в резервуаре. Этот шаг не только позволяет воздуху остыть, но и позволяет конденсировать часть содержащейся в нем влаги. Приемные баки воздушного компрессора обычно имеют ручные или автоматические клапаны, позволяющие слить скопившуюся воду.Дальнейшее тепло можно отвести, пропустив воздух через доохладитель. В трубопровод подачи воздуха можно добавить осушители на основе хладагента и адсорбционные осушители, чтобы улучшить удаление влаги. Наконец, может быть установлена ​​фильтрация для удаления любой увлеченной смазки из приточного воздуха, а также любых твердых частиц, которые могли попасть в результате какой-либо фильтрации на впуске.

Сжатый воздух обычно распределяется по нескольким каплям. При каждом падении стандартная передовая практика заключается в установке FRL (фильтр, регулятор, лубрикатор), которые регулируют воздух в соответствии с потребностями конкретного инструмента и позволяют смазке течь к любым инструментам, которые в этом нуждаются.

Элементы управления

Когда дело доходит до управления поршневым компрессором, не так уж много вариантов. Наиболее распространено управление пуском / остановом: компрессор питает бак с верхним и нижним порогами. Когда достигается нижняя уставка, компрессор включается и работает до достижения верхней уставки. Вариант этого метода, получивший название управления постоянной скоростью, позволяет компрессору работать в течение некоторого времени после достижения верхнего заданного значения, нагнетаемого в атмосферу, в случае, если накопленный воздух используется с более высокой, чем обычно, скоростью.Этот процесс сводит к минимуму количество запусков двигателя в периоды высокой нагрузки. Выбираемая система двойного управления, обычно доступная только в системах мощностью 10+ л.с., позволяет пользователю переключаться между этими двумя режимами управления.

Для винтовых компрессоров доступны дополнительные опции. В дополнение к управлению пуском / остановом и постоянной скоростью винтовые компрессоры могут использовать управление нагрузкой / разгрузкой, модуляцию впускного клапана, скользящий клапан, автоматическое двойное управление, привод с регулируемой скоростью, а также, для многоблочных установок, последовательность компрессоров.Для управления нагрузкой / разгрузкой используется клапан на стороне нагнетания и клапан на стороне впуска, которые соответственно открываются и закрываются, чтобы уменьшить поток через систему. (Это очень распространенная система на безмасляных винтовых компрессорах.) Модуляция впускного клапана использует пропорциональное управление для регулирования массового расхода воздуха, подаваемого в компрессор. Управление с помощью скользящего клапана эффективно сокращает длину винтов, задерживая начало сжатия и позволяя некоторому количеству всасываемого воздуха обходить сжатие, чтобы лучше соответствовать потребностям.Автоматическое двойное управление переключает между пуском / остановом и управлением с постоянной скоростью в зависимости от характеристик нагрузки. Привод с регулируемой скоростью замедляет или увеличивает частоту вращения ротора за счет электронного изменения частоты сигнала переменного тока, вращающего двигатель. Последовательность работы компрессоров позволяет распределять нагрузку между несколькими компрессорами, назначая, например, один блок для непрерывной работы для обработки базовой нагрузки и варьируя запуск двух дополнительных блоков, чтобы минимизировать штраф за перезапуск.

При выборе любой из этих схем управления идея состоит в том, чтобы найти наилучший баланс между удовлетворением спроса и стоимостью холостого хода по сравнению со стоимостью ускоренного износа оборудования.

Технические характеристики

При выборе компрессорного оборудования специалисты по спецификации должны учитывать три основных параметра в дополнение ко многим пунктам, изложенным выше. Эти технические характеристики воздушного компрессора включают:

• объем
• допустимое давление
• мощность станка

Хотя компрессоры обычно оцениваются в лошадиных силах или киловаттах, эти меры не обязательно дают представление о том, сколько будет стоить эксплуатация оборудования, поскольку это зависит от эффективности машины, ее рабочего цикла и т. Д.

Объемная вместимость

Объемная производительность определяет, сколько воздуха машина может подавать в единицу времени. Кубические футы в минуту — наиболее распространенная единица измерения этого показателя, хотя то, что это такое, может варьироваться в зависимости от производителя. Попытка стандартизировать эту меру, так называемый scfm, похоже, зависит от того, чьим стандартам вы следуете. Институт сжатого воздуха и газа принял определение стандартного кубического фута в минуту (стандарт ISO) как сухой воздух (относительная влажность 0%) при давлении 14,5 фунт / кв.дюйм и 68 ° F.Фактический кубический метр в минуту — еще одна мера объемной емкости. Он относится к количеству сжатого воздуха, подаваемого к выпускному отверстию компрессора, которое всегда будет меньше рабочего объема машины из-за потерь от прорыва через компрессор.

Допустимое давление

Допустимое давление в фунтах на квадратный дюйм в значительной степени основано на потребностях оборудования, с которым будет работать сжатый воздух. Хотя многие пневмоинструменты предназначены для работы при нормальном давлении воздуха в цехе, для специальных применений, таких как запуск двигателя, требуется более высокое давление.Таким образом, при выборе поршневого компрессора, например, покупатель найдет одноступенчатый агрегат, который обеспечивает давление до 135 фунтов на квадратный дюйм, достаточный для питания повседневных инструментов, но хотел бы рассмотреть двухступенчатый агрегат для специальных применений с более высоким давлением.

Мощность машины

Мощность, необходимая для привода компрессора, будет определяться этими соображениями объема и давления. Специалисту также необходимо учитывать потери в системе при определении производительности компрессора: потери в трубопроводах, перепады давления в осушителях и фильтрах и т. Д.Покупатели компрессоров также могут принять решения по приводам, например, с ременным или прямым приводом двигателя, с бензиновым или дизельным двигателем и т. Д.

Производители компрессоров

часто публикуют кривые производительности компрессоров, чтобы дать возможность специалистам по спецификациям оценить производительность компрессора в диапазоне рабочих условий. Это особенно верно для центробежных компрессоров, которые, как и центробежные насосы, могут быть рассчитаны на выдачу различных объемов и давлений в зависимости от скорости вала и размера рабочего колеса.

The Dept.of Energy принимает энергетические стандарты для компрессоров, в соответствии с которыми некоторые производители компрессоров публикуют спецификации. Поскольку все больше производителей публикуют эти данные, покупателям компрессоров будет легче разбираться в потреблении энергии сопоставимыми компрессорами.

Приложения и отрасли

Компрессоры

находят применение в различных отраслях промышленности, а также широко используются в установках, знакомых обычным потребителям. Например, портативный электрический воздушный компрессор 12 В постоянного тока, который часто переносится в бардачке или багажнике автомобиля, является типичным примером простой версии воздушного компрессора, который находит применение среди потребителей для накачивания шин до нужного давления.

Некоторые из наиболее распространенных приложений и отраслей, в которых используются компрессоры, включают следующее:

• Автомобильные компрессоры
• Применение в медицине и стоматологии
• Сжатие лабораторных и специальных газов
• Приложения для производства продуктов питания и напитков
• Нефтегазовая промышленность

Компрессоры, устанавливаемые на грузовиках и автомобилях

Использование воздушных компрессоров в транспортных средствах и общие автомобильные приложения включают электрические воздушные компрессоры, установленные на грузовиках, дизельные воздушные компрессоры или другие воздушные компрессоры, устанавливаемые на транспортных средствах.Например, пневматические тормозные системы на грузовиках используют для работы сжатый воздух, поэтому для перезарядки тормозной системы требуется встроенный воздушный компрессор. Для служебных транспортных средств могут потребоваться бортовые воздушные компрессоры для выполнения необходимых функций или для обеспечения мобильности компрессора и возможности развертывания по мере необходимости на различных рабочих площадках или местах. Например, пожарные машины могут включать в себя бортовые компрессоры пригодного для дыхания воздуха для обеспечения возможности наполнения резервуаров воздухом для пополнения резервуаров пригодного для дыхания воздуха для пожарных и служб быстрого реагирования.

Применение в медицине и стоматологии

Компрессоры

находят применение также в медицине и стоматологии.

Стоматологические воздушные компрессоры

являются источником чистого сжатого воздуха для облегчения выполнения стоматологических процедур, а также для питания стоматологических инструментов с пневматическим приводом, таких как дрели или зубные щетки. Выбор правильного стоматологического воздушного компрессора требует нескольких соображений, включая требуемую мощность и давление.

Использование воздушного компрессора в медицинских целях включает создание источника воздуха для дыхания, который не зависит от других газов, хранящихся в газовых баллонах, и который может использоваться, например, в качестве опции для пациентов, которые могут быть чувствительны к кислородному отравлению.Медицинские компрессоры воздуха для дыхания могут быть портативными или стационарными в больнице или медицинском учреждении. Другое использование медицинского воздушного компрессора может включать подачу воздуха в специализированное оборудование пациента, такое как компрессионные манжеты, где сжатый воздух необходим для оказания давления на конечности пациента, чтобы предотвратить скопление жидкости в конечностях в результате ослабленной сердечной функции.

Компрессия лабораторных и специальных газов

Лабораторные воздушные компрессоры и воздушные компрессоры для других специализированных промышленных применений используются для обработки и выработки поставок специализированных газов, таких как водород, кислород, аргон, гелий, азот или газовые смеси (например, аммиачные компрессоры) или двуокись углерода, где его можно использовать в пищевой промышленности и производстве напитков.Гелиевые компрессоры будут подавать газ в резервуары для хранения для использования в лабораторных целях, таких как точное обнаружение утечек, в то время как другие газовые компрессоры, такие как кислородные компрессоры, могут удовлетворять потребности в резервуарах с кислородом для использования в больницах и медицинских учреждениях.

Приложения для производства продуктов питания и напитков

Пищевые воздушные компрессоры играют важную роль в пищевой промышленности и производстве напитков. Эти компрессоры находят применение на протяжении всего производственного цикла, они могут использоваться для облегчения технологических операций, таких как сортировка, подготовка, распределение, упаковка и консервация.Кроме того, сжатый воздух можно использовать для поддержания санитарных условий, необходимых при производстве расходных материалов.

Применение в нефтегазовой отрасли

Использование компрессоров также широко распространено в нефтегазовой промышленности, где компрессоры природного газа используются для выработки сжатого природного газа для хранения и транспортировки. Некоторые из этих операций по сжатию газа требуют использования компрессоров высокого давления, где давление нагнетания может составлять от 1000 до 3000 фунтов на квадратный дюйм и выше, с возможным диапазоном от 10000 до 60000 фунтов на квадратный дюйм, в зависимости от области применения.

Краткое описание компрессорной машины

Это руководство дает общее представление о разновидностях компрессоров, вариантах мощности, особенностях выбора, областях применения и промышленном использовании. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим статьям и руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Источники

1. http://www.cagi.org
2. https://www.federalregister.gov/documents/2016/05/19/2016-11337/energy-conservation-program- стандарты энергосбережения для компрессоров
3. https: // www.dft-valves.com/blog/common-problems-with-pumps-and-compressors/

Больше от Machinery, Tools & Supplies

Как работает компрессор?

Вы когда-нибудь задумывались о том, как кондиционер поддерживает прохладу в вашем доме в Уайтсбурге, штат Кентукки? Кондиционер удаляет тепло из воздуха внутри вашего дома, направляет тепло на улицу и рециркулирует только что охлажденный воздух по всему дому. Узнайте, как работает компрессор, важный компонент внутри вашего кондиционера, и какие процедуры обслуживания необходимы для его поддержания в рабочем состоянии.

Детали системы кондиционирования воздуха

Центральные системы кондиционирования состоят из испарителя, конденсатора и компрессора. Компрессор служит промежуточным звеном между испарителем, расположенным внутри вашего кондиционера, и конденсатором, блоком за пределами вашего дома.

Процесс кондиционирования воздуха

Кондиционер нагнетает теплый воздух через вентиляционные отверстия в комнатах по всему дому. Змеевики испарителя, заполненные газообразным хладагентом, поглощают тепло.Наполненный теплом хладагент перекачивается на улицу в конденсатор, чтобы можно было отвести тепло. Хладагент возвращается в испаритель, где процесс начинается снова.

Роль компрессора

Когда хладагент выходит из испарителя кондиционера, он принимает форму газа низкого давления. Чтобы высвободить тепло, поглощенное хладагентом, хладагент должен иметь более высокую температуру и более высокое давление. Компрессор плотно упаковывает молекулы газообразного хладагента, в результате чего повышается как температура, так и давление хладагента.Поскольку тепло перемещается от теплых поверхностей к холодным, тепло, которое сейчас находится в высокотемпературном хладагенте, перемещается в более холодный воздух на улице, где оно может быть выпущено через конденсатор.

Техническое обслуживание компрессора кондиционера

Только лицензированный специалист по обслуживанию систем отопления, вентиляции и кондиционирования воздуха должен выполнять любые настройки компрессора вашего кондиционера. Во время технического обслуживания системы кондиционирования воздуха наши специалисты по обслуживанию проверят уровни хладагента, чтобы убедиться в наличии достаточного количества хладагента.Использование кондиционера с низким содержанием хладагента может вызвать нагрузку на компрессор.
