Отвертка индикаторная бесконтактная: Бесконтактные индикаторы напряжения – интернет-магазин ВсеИнструменты.ру

Индикаторная отвертка, ее виды, возможности и критерии выбора

Индикаторная отвертка имеет несколько разновидностей, которые выполняют как стандартные, так и дополнительные функции, все подробности вы можете узнать из данной статьи.

Огромное количество бытовых приборов обеспечивают комфорт в доме, но использование нескольких мощных потребителей одновременно приводит к чрезмерной нагрузке на проводку.

Чревато это, как минимум, небольшими поломками, которые можно устранить самостоятельно, не прибегая к помощи электрика.

Чтобы правильно определить фазу и ноль, обезопасив себя от поражения электрическим током, а также для грамотного подключения электроприборов и поиска неисправностей в электросети используется индикаторная отвертка.

Этот инструмент следует иметь в каждом доме, т.к. им легко определить рабочую фазу и ноль (методом исключения).

В арсенале электрика такая отвертка занимает ключевое место.

С нее начинается большая часть ремонтов электроприборов, оборудования и устранение неисправностей в электросети.

Содержание статьи

Для чего нужна индикаторная отвертка

Главное предназначение индикаторной отвертки – проверка наличия или отсутствия действующей фазы в электросети.

За счет этого процесс наладки оборудования, ремонт электрических цепей и их прокладка значительно облегчаются.

Используя инструмент, можно определить место обрыва фазового и нулевого провода самостоятельно, не прибегая к услугам электрика.

Отвертка-индикатор обеспечивает безопасность при работе с электричеством, определяя наличие тока в цепи.

Она часто незаменима при электромонтаже, особенно если работы ведутся со старой проводкой, где фазовый и нулевой провод нельзя отличить визуально (алюминиевые провода в хрущевках, например).

Также этот инструмент понадобиться, если нужно заменить или установить розетки и выключатели в действующую электрическую сеть.

Интересно, что индикатором можно определить положение выключателя (включен или выключен), что позволяет установить его правильной стороной.

Используя в быту современные модели с дисплеем, можно выполнять простейшую прозвонку функциями электросети, позволяющими узнать напряжение тока, его другие параметры.

Все же для полноценной работы нужен нормальный тестер.

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

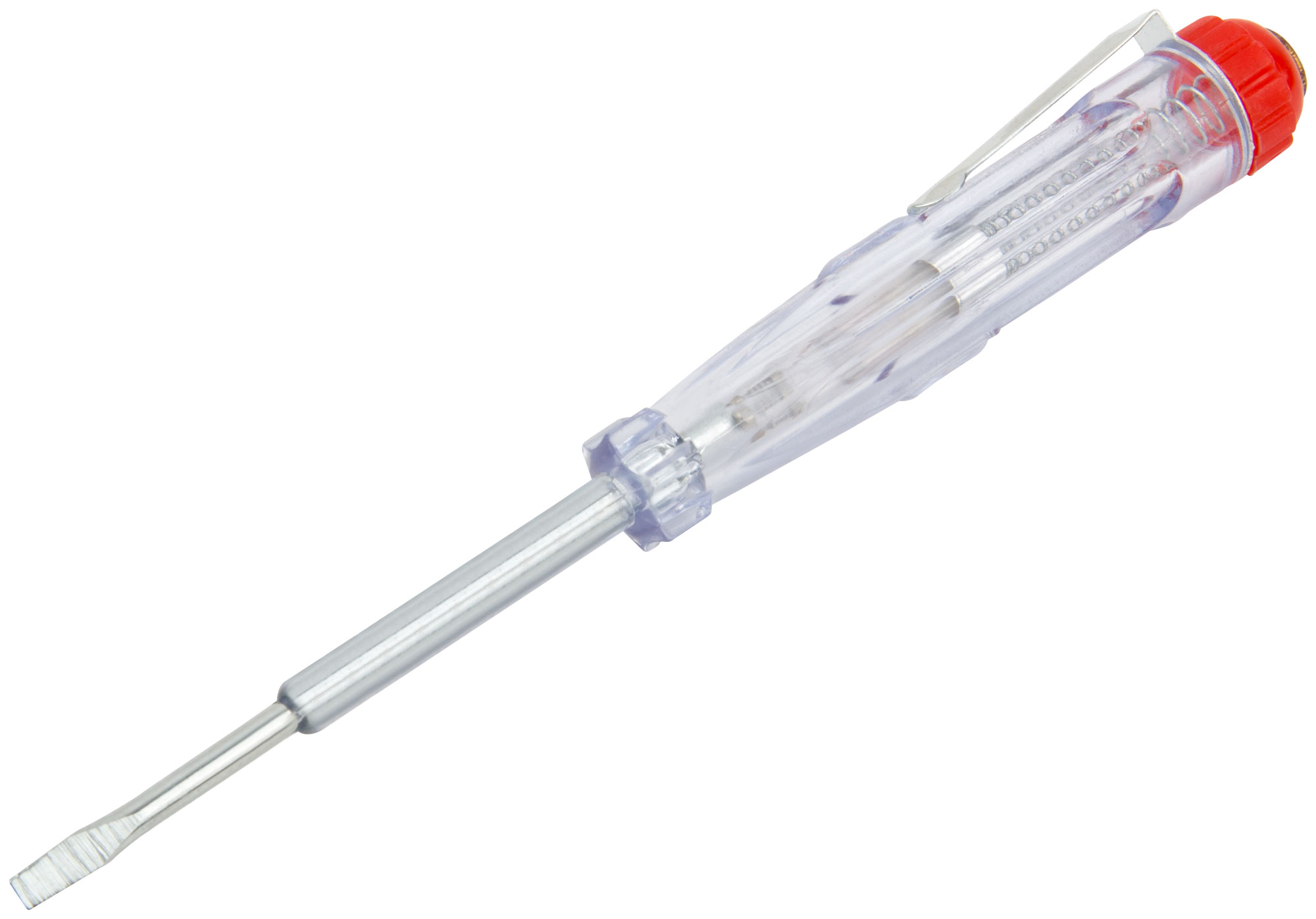

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи.

ПРИМЕЧАНИЕ:

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Критерии выбора изделий

В зависимости от условий эксплуатации и поставленных задач, перед тем, как выбрать индикаторную отвертку, необходимо учесть их следующие характеристики:

• Размер и форма жала

Индикаторная отвертка – это, прежде всего, отвертка.

Она годится для работы с соответствующими крепежами (болты, шурупы).

Но следует помнить, что жало этих инструментов не рассчитано на высокие нагрузки, а используется больше, как щуп.

• Эргономичность ручки и ее цвет.

Отвертка должна удобно лежать в руке, а яркий цвет рукояти не даст ей затеряться среди инструментов.

• Функциональность

Продвинутые модели позволяют не только находить запитанные фазы, но и измерять напряжение.

• Наличие источника питания

Если инструмент работает на батарейках, хороший производитель всегда добавляет в комплект запасные элементы питания.

• Тип индикатора: светодиод, неоновая лампочка, звуковой зуммер.

• Наличие дисплея

Если изделие оснащено дисплеем, его функционал значительно расширяется.

• Стоимость

Этот пункт зависит не только от функциональности модели, но и от популярности компании-изготовителя.

• Производитель

Напрямую влияет на ценовую политику и качество товара.

Главное правило при выборе индикаторной отвертки – хорошо проверить ее корпус на наличие повреждений.

Если на рукояти инструмента присутствует трещина, работать с ним небезопасно.

Проверять отвертку на работоспособность необходимо каждый раз перед ее использованием.

Способы работы с индикаторной отверткой смотрите тут

Простой индикатор для определения скрытой проводки

Вмурованную в стену проводку найти достаточно сложно: не всегда на руках имеется схема на бумаге, в которой отмечено, как проложены провода, зачастую искать их приходится самостоятельно. Для того чтобы не разбивать стену наугад и наносить как можно меньше повреждений, можно использовать бесконтактный индикатор скрытой проводки. Этот прибор поможет безошибочно обнаружить электропровод и провести необходимые работы. Один из простейших его видов – индикаторная отвертка.

Какие бывают приборы

Индикатор представляет собой небольшое по размеру мобильное устройство, масса которого не превышает 200 грамм (именно поэтому прибор удобно носить с собой). Он может быть полезен как профессиональному электрику, так и простому владельцу квартиры. Благодаря прибору можно будет найти провода и трубы не только под слоем штукатурки, но и под кафелем и другими отделочными материалами, скрывающими их.

Для обнаружения электропроводки выпускают приборы различных типов. Основные их отличия состоят в принципе работы и функциональности.

Большинство индикаторов работает по принципу металлоискателя, сигнализирует, если в стене есть металл. Происходит это благодаря магнитному полю, создаваемому прибором. Неудобство заключается в том, что он реагирует абсолютно на все металлические предметы, а не только на скрытую проводку, потому, если в стену вмурована арматура, прибор сработает.

Обнаружение проводки в стене удобнее всего проводить при помощи индикаторов или детекторов. Такие устройства улавливают электромагнитные поля, создаваемые током при прохождении через проводники.

Для того чтобы индикатор подавал сигнал, в сети должно быть напряжение. Если стена будет влажной, приборы такого типа не принесут пользы. Влага обманывает индикатор, отражая его электромагнитное поле, в результате чего он выдает ошибочные показания.

Лучше выбирать универсальные приборы для поиска электропроводки. Их отличительной особенностью является способность работать в нескольких режимах, благодаря чему можно не только определять, есть ли в стенах металлические предметы, но и искать скрытую проводку отдельно. Если присутствует возможность переключать режимы, то можно достаточно точно вычислить, где именно находится кабель. Устройства смогут найти даже древесину или пластик, если материал влажный или наполнен водой. Такое оборудование считается профессиональным и стоит на порядок дороже простых бытовых индикаторов.

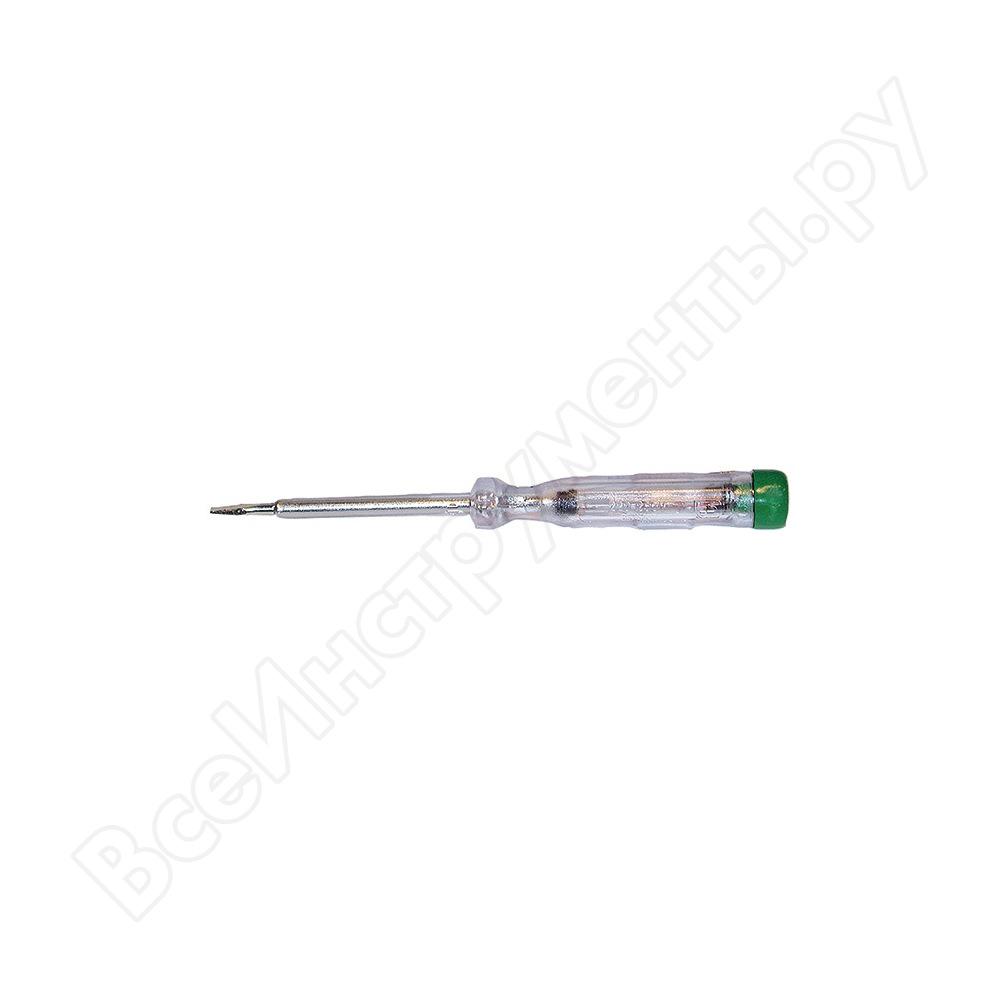

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Контактный индикатор считается самым простым и дешевым. Для его работы не требуются дополнительные источники питания.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

• звуки;
• световой сигнал;
• отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

инструкция и особенности использования тестера

О том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы обычных розеток.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

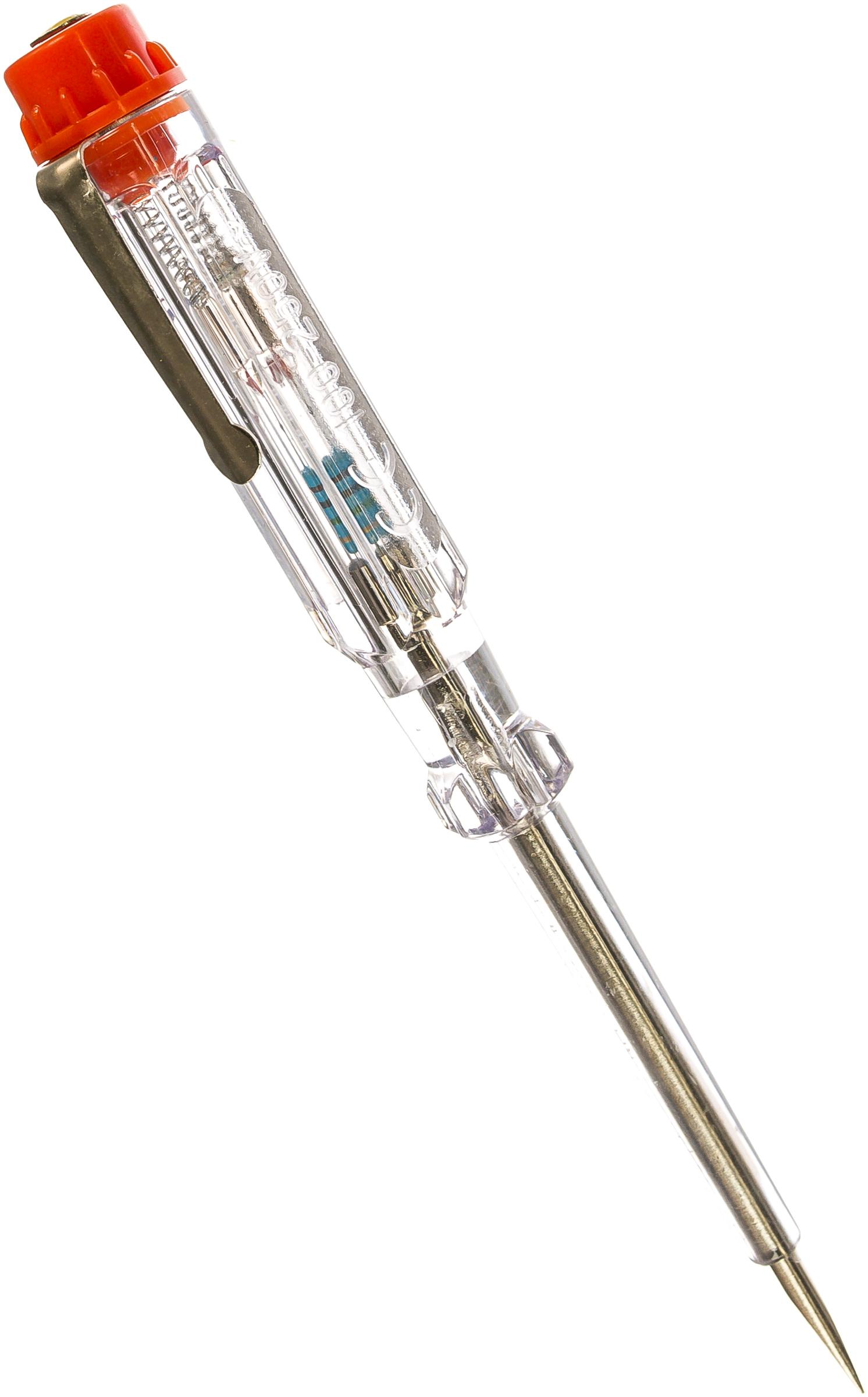

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

1. Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
2. Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
3. Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Выбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью. Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

В этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Затем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

У бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

• H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
• L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
• О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

1. Щуп индикатора приложить к входному контакту лампы.
2. На контактную пластину отвертки приложить палец руки.
3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

Kam Electro

Kam Electro

Перейти к содержимому

• Presentmamma gör det själv för en födelsedag: 100 bästa idéer med steg-för-steg-bilder
• Actovein: Bruksanvisning, pris, recensioner (piller och ampuller)
• Hur man lär sig historien snabbt 🚩 Hur snabbt läser historien 🚩 skolan
• Bra i ugnen: 9 Delicious Recept för dig
• Yandex dzen.
• Autotrofiska och heterotrofer — bord med skillnader (betyg 9, biologi)
• Hur man gör ett ark på ett gummiband från Normal: Alternativ och instruktioner
• Vad är utsikt, former och skåror?
• Primer i manikyr — Typer och tillämpningsregler
• Snowman kostym för vuxen
• Vad är den här Sberbank-tjänsten?
• Orsaker till Icotes i barnet: Varför gör den nyfödda jackan?
• Hur man skapar en chatt i VC: I en grupp, anonym chatt, inställning
• Så här ändrar du skärmsläckaren på datorskärmen
• 100% Methods Hacking Wi-Fi Networks!
• Lektion 29. Hur man ritar ett vackert realistiskt öga med en penna steg för steg
• Hur man uppskattar Choker från hörlurar: snygga smycken från onödiga saker
• Kärnan i det aktuella kontot
• Yandex dzen.
• Köp schema för 44-фз för 2020 — Kontur. Zakupki — SKB Contour
• Attraction of Love: 5 mest populära och effektiva sätt
• 12 Bästa övningar för baksidan :: Hälsa :: RBC-stil
• Varför talar en person i en dröm högt: Orsaker och behandling
• Så här installerar du hud på minecraft med video
• Vad ska jag göra om jag reasured soppa: beprövade sätt och råd
• CVV2 / CVC2 / CID — bankkortskod
• Hur man lockar pengar i huset: Folkskyltar, konspirationer, råd av psykiker, Feng Shui, Talisman
• «Vår psykologi
• Barry gröt på vattnet crumbly recept med foto steg för steg — 1000.Menu
• Hur man skapar Login Skype
• Vad är en priori — vad det betyder, ordet, definitionen, essensen,
• Fungerar inte ånga: Varför och vad ska du göra?
• Vad kan göras den 24 mars 2021 och att det är omöjligt för folktraditioner
• Apple Cider hemma — 5 recept från foto steg för steg
• Hur man ringer till polisen från mobil ⋆ Teknisk support
• Ordöverföring till Microsoft Word
• Vilket te är användbart: svart eller grönt, bättre att dricka
• Kostym julgran för en tjej för det nya året med egna händer: hur man syr en klänning
• Intercostal Neuralgia: Orsaker, symtom och behandling i artikeln hos neurologen Krychevtsov V. L.
• :: ACMD
• Gå på nätet
• Så här tar du bort torkar från bilen: Byte av torkarborstar
• Master Fair Journal
• Sakura Bead (79 bilder): Hur man börjar väga pärla träd
• Hur återspeglar telefonen med operativsystemet Android hemma
• Mekaniskt arbete ℹ️ Definition, beteckning och måttenheter, basiska formler, exempel på beräkning av driften av friktionskraft, kraft, användbara och förbrukade, positiva och negativa verk
• Inflammation av äggstockar — Orsaker, symtom, diagnos och behandling
• Santa förbereder sig för att leverera gåvor: hur man följer honom online — forumdaily
• Yandex dzen.
• Hur man öppnar en champagneflicka
• Yandex dzen.
• Topp 65 bästa affärsidéer för 2021
• — Clipstips Blog
• Topping för betonggolv: Vad det är, en golvanordning med ett förstärkt toppskikt, toppbeläggningsteknik
• iPhone hängde på ett äpple vad man ska göra?
• Turism och resor
• Hur man använder kommandot «Okej, Google» för röstsökning och andra åtgärder — Android — Hjälp — Google-sökning
• Yandex dzen.
• Hur man gör en bild av tapeter med egna händer: Original inredning (+53 foton)
• Kjol-tuta med egna händer — masterklasser på burdastyle.ru
• GameNewsBlog.
• Hur man bränner en skiva på Windows 10
• Hur man gör en papperskatt — ett system och mönster för tillverkning
• Varför är det viktigt att börja behandlingen i tid
• Senap hemma från pulver: 5 recept
• Peruvian Balsam för helande sår: vad det är, bruksanvisningar, sammansättning, analoger, varde kan,, priser, omdömen
• Hans roll i islam och arkitektur :: syl.ru
• Detaljer från filmen av katastrofen «Jordbävning»
• Hur man hittar en AliExpress Shop med namn
• Hur man spelar på det lokala nätverket i Minecraft [Tlauncher]
• 10 idéer hur man gör ett rum mer mysigt med egna händer
• Varför den nyfödda spelar vad man ska göra med ett barn i ett barn efter matning — medside.ru
• Hur man spelar på nätverket via Hamachi: Instruktion
• Bästa Bimetalliska radiatorer — Betyg 2021 (Topp 10)
• Så här visar du dolda mappar och filer i Windows 7
• Akut senap — recept för matlagning hemma pulver
• Spermatogenes.
• Julgran på benen med egna händer
• Hur HPV sänds: alla överföringsvägar för humant papillomvirus
• Är det möjligt att bota hypertoni helt och bli av med henne för alltid?
• Vilka språk ingår i East Slavic Group :: syl.ru
• Yandex dzen.
• Vad är skillnaden mellan antal i matematik: Definition, föreskrifter
• Varför är det en irritation efter rakning i den intima zonen — Unibeauty.ru
• Hur man vindar håret vid fångsten: hur man använder hur man gör en vacker krullar, krossa lockar, recensioner vilken enhet som är bättre, läggs på kort, medium och långt hår
• Hur man förför flickan för sex: alla effektiva Picap-reglerna
• Hur delas du ett heltal på fraktionen?
• Magnesium och dess fördelar för kroppen
• Hur man kämpar på Tweet — Hur man börjar strömma på Twitch
• Analyser för detektering av parasiter — blodprov och avföring på parasiter i lab4u laboratorium
• Hur man väljer en skatteordning för 2021: Vi studerar restriktionerna och överväger skattebördan — SCB Contour
• Mastery Crochet Tape, startprogram är bifogade
• Vad man ska ge en mormor för det nya året — 200 idéer om nyårs gåvor från barnbarn eller sonson, gör det själv och inte bara
• Så här sätter du in SIM-kort i iPhone
• Herpes behandling på läppar — Medicinsk insider
• 10 Effektiva metoder Hur snabbt lär sig text på engelska — Crown English Club
• Varicose vener på benen: Orsaker, symtom och behandling i artikeln Flebolog Gustelev Yu. A.
• Fandom
• Clincherization 2020, som passerar och vad är nytt
• Musik klass
• Pearl gröt utan blötläggning — steg-för-steg recept med foton på kocken.ru

Бесконтактная отвертка индикатор. Как пользоваться индикаторной отверткой. Инструкция

Проверка работы электросети в доме или квартире может осуществляться несколькими способами. Оптимальный вариант — тестирование проводки с помощью мультиметра. Этот прибор не только определит фазу или заземление, но и укажет их параметры. Однако его приобретение для домашнего использования не всегда рационально финансово. Более простым аналогом мультиметра является индикаторная отвертка.

Типы конструкций

Это простой прибор, который по внешнему виду полностью аналогичен стандартной отвертке. Различие заключается в устройстве индикации, расположенном в ручке. Жало играет роль проводника и подключено в корпусе к элементу сопротивления. Он уменьшает силу тока до возможного минимального значения. Это необходимо для безопасной работы с устройством. Далее располагается световой индикатор – светодиод или небольшая неоновая лампа. Он соединяется с наружной контактной пластиной, находящейся на внешнем торце отвертки.

Принцип работы прибора прост. При прохождении электричества по жалу и резистору происходит уменьшение силы тока. Касаясь пальцем внешней пластины, человек замыкает цепь, что приводит к активации светового индикатора.

Существует несколько типов индикаторных отверток, которые отличаются конструкцией и функциональностью:

Без питающего элемента

Предназначена только для выявления фазы. Если в качестве светового индикатора установлена неоновая лампа, возможно определение скрытой . Модели такого плана самые доступные по стоимости, надежны в работе. Но ограничения минимального напряжения 60 В делают невозможным применение для маломощных схем: автомобильных, бытовых приборов, работающих на автономных источниках питания и т.д.

С батарейкой

Внешне она практически ничем не отличается от вышеописанного вида отвертки. Исключение составляет батарейка, которая необходима для активации светового индикатора при проверке целостности электрического провода. Применяется для определения фазы провода и может служить для тестирования кабеля без подачи тока.

Универсальная

Прибор служит для определения наличия фазы контактным или бесконтактным способом. Отличается низким порогом срабатывания. Минимальный вольтаж для постоянного тока составляет от 1,5 до 9 В, для переменного – от 70 до 1000 В.

Практическое применение

Фаза переменного тока

Для проверки цепей с переменным током на наличие фазы жало отвертки должно касаться оголенного провода. При этом касаться контактной пластины не нужно. Если на этом участке цепи есть напряжение – светодиод загорится. При проверке следует обратить внимание на ограничения прибора. В случае если напряжение в сети превышает верхнюю границу работы индикатора, возможна поломка устройства. При низком значении параметра может просто не хватить мощности для загорания лампочки (светодиода).

Бесконтактная проверка

Этот метод пригодится для определения фактического напряжения в скрытой проводке, но без экранирования толстым слоем штукатурки или другого отделочного материала. Также следует учитывать наличие оплетки из меди и фольги, которые необходимы для проводов с большим сечением для уменьшения электромагнитного поля.

Индикатор берется за жало и контактную пластину, подносится к месту возможного наличия провода ручкой. Если в сети есть напряжение – загорится светодиод. Для такой проверки лучше всего использовать приборы с неоновой лампой, так как она более чувствительна к электромагнитному излучению – свечение может появиться даже при незначительном напряжении.

Постоянный ток

Измерение маломощной цепи делается другим методом. Так как постоянный ток в большинстве случаев имеет максимальное значение напряжения 9 В, то резистор (сопротивление) в отвертке не даст провести индикацию обычным способом. Для этого необходимо обеспечить контакт цепи (с помощью щупа) с пластиной на обратной стороне индикатора. Свечение светодиода будет говорить о наличии тока.

Проверка пассивных цепей

Для определения целостности проводки необходимо один ее конец соединить с жалом индикатора, а второй – с контактной пластиной. Если разрыва нет – загорится индикатор.

• При работе всегда держаться только за изолированные части отвертки. Исключение составляют те случаи, когда необходима проверка цепей, находящихся не под напряжением.
• Перед применением прибора проверяется его правильная работа в сети, где однозначно есть фазовое напряжение.
• Необходимо внимательно ознакомиться с граничными пределами мощности тока индикаторной отвертки. Они не должны быть ниже номинального значения в тестируемой сети.

Особой сложности в практическом применении тестовой инструмента-отвертки нет. Главное правило при выполнении всех вышеописанных операций – придерживаться техники безопасности и методики тестирования.

Перед вами её величество индикаторная отвертка — необычайно полезный прибор для бытовых работ связанных с электрикой и электроникой.

Согласно техническим характеристикам заявленным производителем, отвертка предназначена
для:

• Определения переменного напряжения контактным способом до 250В.
• Бесконтактным способом до 600В.
• Проверки целостности цепи от 0 до 2 МОм.
• Определения полярности: от 1.5В до 36В.

Индикаторная отвертка состоит:

Не забываем про меры предосторожности:

1. Запрещено пользоваться прибором без винта.
2. Извлечению из прибора подлежит только элемент питания — батарейка.
3. После замены элемента питания, винт необходимо закрутить до конца по часовой стрелке.
4. Не пользуйтесь прибором с механическими повреждениями.
5. Запрещено использовать прибор при высокой влажности (дождь, роса).
6. Не используйте прибор выше пределов указанных тех. характеристиках.

Проверка работоспособности:

Одновременно прикасаемся к щупу и пятачку прибора. Должен загореться светодиод.

Всегда начинаем работу с прибором с этого несложного действия.

Замена элемента питания

Если светодиод не горит, то скорее всего пора заменить батарейку. Как правило это LR41, но также возможно использование 392А, AG3, 192,V3GA, G3-A.

Для замены элемента питания следует открутить подпружиненный винт расположенный в торце рукоятки.

Перед извлечением батарейки аккуратно отгибаем проволоку и после замены элемента питания снова надежно поджимаем его. Процесс несложен и интуитивно понятен.

Как определить фазу и ноль или переменное напряжение контактным способом.(до 250 В)

Основная задача — это определение фазы в сети переменного тока. Прикасаемся щупом к одной из клемм розетки. Светодиод НЕ горит — ноль.

Внимание!
Если диод не загорелся — это не значит, что «ноль» определен верно на 100%. Возможен обрыв в цепи или например, банальное отключение провода от сети.

Горит — значит фаза.

Определение переменного напряжения бесконтактным способом (до 600В)

Берем отвертку за щуп и подносим обратной стороной — пятачком проводу, розетке, выключателю или ожидаемой области расположения скрытой проводки (на фото).

Горящий светодиод — это индикатор наличия переменного напряжения в исследуемой области.

Ложное срабатывание:
при трении корпуса о пластик кабеля или иную поверхность возникает статическое напряжение при котором возможны ложные сигналы.

Также недостаток этого способа при обнаружении скрытой проводки — невысокая точность. Если дом панельный, то это занятие будет совсем бесполезным поскольку арматура в плитах перекрытия исказит сигнал.

Ищем место обрыва в кабеле (обратите внимание на зазор между пятачком отвертки и кабелем — это правильно):

Замыкаем щуп отвертки и проводим пятачком вдоль провода. В области где светодиод погас провод поврежден.

Проверка целостности цепи.

Перед проверкой убеждаемся что исследуемый прибор отключен от цепи и не находится под током.

Замыкаем пальцем одной руки пятачок отвертки и прикасаемся щупом к любой клемме. Второй рукой замыкаем другую клемму исследуемой цепи.

Горящий светодиод проинформирует, что сеть не имеет разрыва.

Полярность батареи или аккумулятора.(от 1.5В до 36В постоянного тока).

Под рукой оказалась полуживая батарейка «Космос» — нам сейчас большего и не надо.

Замыкаем пальцем пятачок отвертки и прикасаемся щупом к клемме батареи. Второй рукой замыкаем другую клемму.

На положительной клемме светодиод светит значительно ярче.

Таким образом спектр использования индикаторной отвертки довольно обширен и делает этот недорогой и практичный прибор непременным помощником домашнего мастера для несложных работ в быту связанных с электрикой.

Пригодиться индикаторная отвертка может тогда, когда необходимо провести работы с электрическими цепями, определить фазовый или нулевой провод, обнаружить повреждение в сети. Такое устройство используется как в бытовых целях, так и для решения профессиональных задач. Возможности зависят от сложности модели и, соответственно, от стоимости изделия.

Можно выделить 3 основных вида индикаторных отверток:
— с неоновой лампочкой;
— со светодиодом;
— с электронным табло.

Индикаторные отвертки с неоновой лампочкой

Принцип использования самой простой модели следующий: наконечником отвертки прикасаются к поверхности проводника (например, к клемме в розетке), а пальцем руки зажимают контакт на изолирующей рукоятке индикаторной отвертки. В этом случае электрический ток попадает на жало инструмента, пропускается через резистор и подается на контакт лампочки.

В схеме работы непосредственно задействованы сопротивление тела человека и его электрическая емкость, так как контакт на отвертке замыкается пальцем. По сути, человек выступает в роли конденсатора.

Если напряжение присутствует, то неоновая лампочка начнет светиться, в противном случае никаких изменений не произойдет. Такая отвертка будет фиксировать электрическую цепь с напряжением свыше 60 Вольт, а это существенное ограничение.

Индикаторные отвертки со светодиодом

Светодиодные отвертки работают точно также как и неоновые. Главным отличием, которое говорит в пользу неоновой модели, является ее способность реагировать на напряжение ниже 60 Вольт.

Выпускаются устройства, работающие от батареек и снабженные биполярным транзистором. Такие отвертки способны не только определить фазу и обрыв цепи, но и обнаружить точку повреждения в проводнике. Есть модели, которые могут зафиксировать микроволновое излучение.

Индикаторные отвертки с электронным табло

Эти устройства функционируют также как и другие виды отверток. Отличаются тем, что в момент обнаружения напряжения в сети подают звуковой сигнал. Часто такие отвертки имеют жк-дисплей, на котором отображается величина напряжения.

Индикаторная отвертка любой модели заметно облегчит и, главное, обезопасит работы по дому, связанные с электрикой. Это полезный прибор, который поможет проверить исправность цепи и позволит определить схему прокладки электрокабеля в помещении.

Незаменимой эта отвертка будет при выполнении мелких бытовых работ, таких как подключение различных осветительных приборов и тумблеров к ним или для проверки работоспособности

Осторожно! Бесконтактный индикатор напряжения 1AC-D

Данный прибор был заказан специально для того, чтобы предупредить покупателей и пользователей об особенностях работы с ним. Сам такими приборами по прямому назначению не пользуюсь и Вам не советую.

Прислали в пакетике

Вид довольно симпатичный, конструкция удобная, есть клипса для крепления на карман.

Индикаторный кончик довольно тонкий и может быть легко сломан.
На корпусе есть предупреждающая надпись «Внимание: прочитайте инструкцию, проверяйте перед использованием»
Но никакой инструкции в комплекте не было и как проверять прибор — непонятно.
Есть светодиодная подсветка по нажатию кнопки без фиксации

Во время срабатывания, громко прерывисто пищит и моргает красным светодиодом под белым пластиковым наконечником.
Питается от двух батареек ААА

Выключателя питания нет и не требуется, т.к. в дежурном режиме прибор потребляет всего 0,3мкА, что значительно меньше тока саморазряда батареек.

Естественно прибор был разобран

Сам датчик представляет собой обычный резистор с длинными выводами. Вместо резистора с тем-же успехом будет работать любой кусок провода. Видимо резистор было проще запаять.

Нехитрая схема на базе триггеров Шмидта в 74HC14D
lib.chipdip.ru/223/DOC000223080.pdf

Чувствительность определяется номиналом резистора 200МОм (редкость для SMD), больше номинал — выше чувствительность.

Светодиод подсветки включается кнопкой напрямую и на свежих щелочных батарейках перегружается. Я просто добавил резистор 9,1Ом в разрыв цепи, чтобы светодиод не сгорел.

Прибор представляет собой простенький индикатор переменного электромагнитного поля, реагирующий только на электрическую составляющую. Расстояние срабатывания до провода под напряжением 1-2см.

Статические, высокочастотные и магнитные поля данный прибор НЕ ВОСПРИНИМАЕТ.

Как детектор скрытой проводки прибор не работает — слишком мало расстояние обнаружения и любые проводящие поверхности блокируют прохождение наводок с провода.

Итак, почему-же я настоятельно не рекомендую пользоваться такими приборами как индикаторами напряжения?

Они НЕ ГАРАНТИРУЮТ отсутствие опасного напряжения и соответственно могут ввести в заблуждение. Прибор реагирует не на само напряжение, а на переменное поле, создаваемое им. Но в том и проблема, что не всегда провод под напряжением создаёт это самое поле. Например, если провод проходит рядом с металлической заземлёной поверхностью или просто лежит на Земле — поле будет неплохо экранироваться и прибор ничего не покажет.

Чтобы не быть голословным — показываю на видео эту особенность, в данном случае рука даже с обратной стороны провода являлась экраном

Ещё одна особенность — если корпус прибора и особенно его наконечник будут влажными или грязными, чувствительность резко снижается.

Если уж захотелось приобрести простейший детектор, то за те-же деньги лучше взять такого универсала с переключателем (производится под разными брендами)

Или просто использовать индикаторную отвёртку с неоновой лампочкой.

Ещё лучше и правильнее проверять наличие напряжения мультиметром 🙂

Вывод: брать и тем более использовать прибор именно как индикатор напряжения настоятельно не рекомендую.

ANENG VC1010 вольтметр цифровой тестер индикатор напряжения тестер напряжения Цифровые датчики напряжения переменного/постоянного тока умная бесконтактная ручка измерительный прибор индикаторная отвёртка вольтметры

ANENG VC1010 вольтметр цифровой тестер индикатор напряжения тестер напряжения Цифровые датчики напряжения переменного/постоянного тока умная бесконтактная ручка измерительный прибор индикаторная отвёртка вольтметры

Просто пробовал его сегодня работает идеально спасибо

пришло очень быстро продавца рекомендую отвечает сразу,в деле ещё не пробовал,как попробую так отпишусь.

Детектор будет работать. Полезная клавиша чувствительности.
Обнаруживает переменный и постоянный ток. Но если на экране только символ переменного тока и надпись, у постоянного тока нет символа и надписей.

Клёвый индикатор, сравнить не с чем. Корпус пластиковый, с резиновыми кнопками. Есть фонарик — маленький smd светодиод. Питается от 2х «мизинчиковых» батареек ААА 1.5 В. До ЕКБ за 20 дней в пупырке, с инструкцией на английском. Чтобы вставить батарейки, необходимо нажать на язычок и вытянуть заглушку.

всё

все как в описании.

Плохое качество, батареи входят с трудом и остаются заблокированными внутри. Необходимо было выпрямить, чтобы батареи могли войти. Крышка батарейного отсека ослаблена.
Чувствительность при обнаружении тока хорошая.

Аккумулятор не подойдет. Продавец говорит, что должен быть другой тип AAA батареи. Я знаю только универсальный аккумулятор типа AAA, и это нормально не подходит. У меня есть 2 заказанных негодных товара. У меня один раз сломался, мне нужно сделать батарею из него.

Хороший продукт и супер быстрая доставка,
Товар находится под испытанием и рекомендует продавцу

Спасибо за хороший и качественный товар. Посылка пришла в Израиль за 24 дня.

из трёх индикаторов только один оказался нормальным,у второго зумер барахлит, у третьего дисплей

батареи плохо вставлются,зумер плохо припаян.дисплей показывал фигню,а продавец просил уничтожить,закрыть спор и он вышлет новый индикатор. но в отзывах есть покупатель который так и сделал и ему ничего не выслали.так что не отменяйте спор и возвращайте деньги если товар бракованный.алиэкспресс принял мои доказательства

Очень плохое качество. Я очень разочарован. Батареи трудно войти и После невозможности вытащить их! Из трех заказанных устройств только одна имеет звуковой сигнал, остальные мускулистые. Нет звука. Мы проходим от зеленого до красного даже на кабеле моего ноутбука в 5v! Потерянные деньги

Очень плохое качество. Я очень разочарован. Батареи трудно войти и После невозможности вытащить их! Из трех заказанных устройств только одна имеет звуковой сигнал, остальные мускулистые. Нет звука. Мы проходим от зеленого до красного даже на кабеле моего ноутбука в 5v! Потерянные деньги

Хорошо.

Очень хороший продукт, он прибыл очень хорошо.

работает.

Хорошее поступление, и есть четкое описание. Он работает точно так, как определяет реклама. Я могу дать вам этот продукт, и продавец рекомендует.

Очень хорошо Светодиодная вспышка и звуковой сигнал при обнаружении переменного тока. Отлично работает. Требуется 2 батарейки AAA (не входят в комплект).

Как работает бесконтактный тестер напряжения?

Что такое бесконтактный тестер напряжения?

Бесконтактные тестеры напряжения (также известные как тестеры напряжения , тестовые ручки или датчики напряжения ) являются самым безопасным способом убедиться, что электрические проводники не имеют переменного напряжения, не касаясь проводников и подвергнуться поражению электрическим током.

Как работает бесконтактный тестер напряжения?

Бесконтактный тестер напряжения работает, обнаруживая изменяющееся электрическое поле вокруг объектов, проводящих переменный ток (AC означает «переменный ток»).Ручка тестера напряжения делает вывод о наличии напряжения благодаря открытию электромагнитного поля. Тестеры напряжения обнаруживают это электрическое поле через емкостную связь .

Детекторам напряжения на самом деле не требуется непосредственного контакта с проводником для этого. Пока человек, использующий тестер напряжения, касается верхней части ручки, чтобы обеспечить заземление (через паразитную емкость на землю), светодиодный индикатор загорится, если обнаружена цепь под напряжением.

Как уже упоминалось, ручка тестера напряжения определяет это напряжение через емкостную связь . Чтобы понять это явление, нам сначала нужно понять, как работает конденсатор.

Конденсатор имеет два проводника, разделенных непроводником (известным как диэлектрик). Если через конденсатор подается переменное напряжение, через диэлектрик будет протекать переменный ток. Это составляет полную цепь переменного тока — даже если технически нет фактического провода, замыкающего цепь.Вы можете увидеть схему конденсатора ниже:

Теперь, когда мы понимаем основы конденсатора, мы можем понять, как работает бесконтактный тестер напряжения.

Допустим, у нас есть провод, по которому проходит переменный электрический ток. Этот провод действует как одна сторона конденсатора («токопроводящая пластина» на схеме выше). Другая сторона конденсатора — это наконечник датчика тестера напряжения. Воздух между наконечником и проводом действует как диэлектрик. Следовательно, между датчиком напряжения и проводом образуется небольшой конденсатор.

Теперь с другой стороны тестера напряжения (та сторона, которую вы держите) — у нас тоже есть конденсатор. Человек, держащий тестер напряжения, является первой «токопроводящей пластиной» большого конденсатора. Земля образует вторую «проводящую пластину» большого конденсатора. Подошвы обуви человека (или ковер / другая изоляция) действуют как диэлектрик для этого большого конденсатора.

Итак, когда вы держите бесконтактный тестер напряжения рядом с цепью под напряжением, вы вставляете чувствительный элемент с высоким сопротивлением в цепь с емкостной последовательной связью .Это может быть трудно визуализировать, поэтому взгляните на схему ручки тестера напряжения ниже:

Установлен емкостной делитель напряжения, состоящий из паразитной емкости между проводником и датчиком, а также между датчиком и землей.

Когда тестер напряжения обнаруживает ток, протекающий через этот делитель, он указывает на наличие переменного напряжения. Через перо напряжения и валы протекает небольшой ток — загорается свет и гудит зуммер (питание от небольшой внутренней батареи).Таким образом ручка тестера напряжения определяет наличие переменного напряжения. Механизм сильно отличается от индикаторов электрических цепей, генераторов тонов и комплектов датчиков.

Как использовать бесконтактный тестер напряжения

Перед использованием любого бесконтактного тестера напряжения обязательно прочтите, усвойте и соблюдайте все инструкции и предупреждения в руководстве. Это поможет вам лучше освоить правильное использование тестера.

Лучшая практика использования тестера напряжения требует трех шагов.Во-первых, найдите известную действующую систему, такую ​​как порт стационарной лампы, электрическую систему или розетку. Это поможет вам убедиться, что тестер работает правильно.

Затем используйте его для тестирования неизвестной системы, а затем повторите тест на известной действующей системе. Лучшие бесконтактные тестеры напряжения загораются и / или издают звуковой сигнал, подтверждающий, что они обнаружили наличие напряжения.

Важно проверять каждый провод до и после его отключения, чтобы убедиться, что он не находится под напряжением.При проверке электрической розетки или розетки кончик бесконтактного тестера напряжения необходимо поместить на лицевую панель меньшего гнезда для вилки.

Но рекомендуется проверять все розетки на случай, если они были подключены по-другому, неправильно или в разных цепях.

Если розетка подключена к настенному выключателю, перед началом тестирования убедитесь, что свет горит. При проверке выключателей питания отвинтите и снимите пластину питания. Затем поместите носик тестера на винтовые стороны переключателя.

При тестировании трехпозиционного переключателя проверьте все винтовые клеммы на обоих переключателях перед переключением.

При тестировании осветительной арматуры отключите цепь на главной панели и убедитесь, что выключатель света включен. Открутите лампочку и поместите носик детектора переменного напряжения в центральную кнопку розетки.

Если в осветительной арматуре есть два переключателя, как в трехпозиционном переключателе, проверьте, чтобы один переключатель находился как в верхнем, так и в нижнем положении. Наличие бесконтактного тестера напряжения в вашем ящике с инструментами может сэкономить много времени при тестировании, чтобы убедиться, что ваши электрические розетки работают каждый раз.Обязательно используйте лучшие тестеры сопротивления изоляции, если вам нужно измерить изоляцию вокруг электрических цепей.

Бесконтактный тестер напряжения

Ложноположительный

Ручки детектора напряжения переменного тока имеют различные типы ложноположительных показаний. Каждый тестер имеет разные настройки в зависимости от предполагаемого использования и производителя:

• Блуждающее напряжение обычно ассоциируется с молочными заводами, но может обнаруживаться в некоторых жилых районах. Он связан с нейтральными соединениями в линиях электроснабжения.
• Статическое напряжение. В некоторых случаях тестер напряжения не показывает напряжение, даже если его сохраняет значение . Но как только вы проведете тестером по поверхности компонента, вы получите положительный результат. Это может быть какое-то остаточное напряжение в вашей системе и является признаком того, что система заземления / соединения не работает должным образом.
• Призрачное напряжение может быть достаточно высоким, чтобы вызвать срабатывание тестера устройства, но не имеет тока. Ищите отсоединенную проводку, идущую параллельно проводке под напряжением.

Бесконтактный тестер напряжения и мультиметр

Как следует из названия, тестеры напряжения используются для проверки наличия напряжения. Устройства для измерения напряжения могут определять напряжение переменного, постоянного или высокочастотного тока.

Бесконтактные тестеры напряжения используются в электротехнике и бытовых приборах, но имеют меньшее применение, чем мультиметры. Тестеры напряжения обычно используются для проверки наличия напряжения, в то время как мультиметры могут не только обнаруживать наличие напряжения, но также измерять и отображать точное количество присутствующего напряжения.

Лучшие цифровые мультиметры могут измерять различные переменные, включая сопротивление, ток и напряжение до влажности, индуктивность и частоту.

Мультиметры могут использоваться в различных сценариях, начиная с промышленных работ, лабораторных испытаний, силовых бытовых приборов, электрооборудования, управления двигателями, домашних систем электропроводки и источников питания.

Как проверить рождественские огни с помощью тестера напряжения

Начните с включения лампочек в электрическую розетку.Сядьте рядом с розеткой, чтобы вы могли получить доступ к лампам от розетки до другого конца веревки.

Затем нажмите кнопку питания, чтобы активировать бесконтактный детектор напряжения. Поместите его рядом с лампочкой, чтобы проверить качество его напряжения. Для работы устройства не нужно прикасаться к лампочке.

Вы узнаете, есть ли электрический ток, если загорится датчик напряжения переменного тока. Если он загорается, это означает, что электрический ток присутствует и лампочка работает исправно.Если лампочки отсутствуют, лампочку необходимо заменить.

Замените неисправную лампочку и снова попробуйте включить свет. Если свет по-прежнему не горит, проверьте лампы и замените неисправные. Если это не решает проблему, возможно, проблема связана с разводкой струны.

Снимите гирлянду фонарей, если они не работают из-за неисправной проводки. После того, как вы закончите тестирование рождественских гирлянд, снова подключите их к розеткам, и они должны работать правильно! Если вы собираетесь выполнять другие электромонтажные работы, убедитесь, что у вас есть подходящие электрические инструменты для этой работы.

▷ Как работают бесконтактные тестеры переменного напряжения?

Бесконтактный тест напряжения обеспечивает простой и безопасный способ убедиться, что электрические проводники не имеют питания, не касаясь их.

Тестер работает, обнаруживая электрические поля, связанные с переменным напряжением. Эти поля обычно присутствуют рядом с токоведущими проводниками, поэтому нет необходимости в прямом контакте с проводниками.

Тестер может использоваться как профессионалами, так и потребителями, которые могут использовать гаджет дома.

Рисунок 1: Проверка силового кабеля на напряжение | изображение: o-digital.com

Чтобы проверить провод под напряжением, наконечник тестера вставляют в розетку или кладут рядом с любым другим проводником, который проверяется. Рекомендуется проверить все проводники, включая нейтраль, на случай неисправности или неправильной проводки. Когда тестер помещается рядом с токоведущим проводом, электростатические или магнитные поля индуцируют ток, который течет через тестер. Это заставляет устройство указывать на наличие напряжения, загораясь, издавая звук или и то, и другое.

Бесконтактное испытание работает почти со всеми токоведущими проводниками, в том числе покрытыми изоляцией. Однако тестер не может проводить испытания через металлический экран или кабелепровод.

Принцип работы бесконтактного тестера напряжения

Есть два обычно используемых типа датчиков; тестеры с емкостной и индуктивной связью.

Измерители магнитной индукции

Тестер с индуктивной связью состоит из сенсорной обмотки на конце. Когда эта обмотка помещается в электромагнитное поле, в обмотке индуцируется напряжение, которое используется для включения или подачи сигнала тревоги через цепь в тестере.

Ток создает электромагнитное поле, только если оно протекает. И поскольку этот тестер работает, обнаруживая магнитное поле вокруг проводников, он будет работать только в том случае, если проводник является частью комплекта, по которому течет ток. Таким образом, он ничего не будет указывать, когда есть провод под напряжением, но цепь не является полной.

Емкостный чувствительный элемент

Рисунок 2: Тестирование сокета под напряжением | изображение: ECVV.com

Тестер использует конденсаторную связь для обнаружения электрического поля и способен обнаруживать находящиеся под напряжением проводники, независимо от того, находятся ли они в полной цепи или нет.

Чтобы тестер работал, человек должен прикоснуться к металлической части тестера, чтобы обеспечить заземление и позволить паразитной емкости от токоведущего проводника течь на землю. Размещение тестера рядом с токоведущим проводом образует сеть емкостного делителя напряжения. Он состоит из паразитной емкости между наконечником датчика и токоведущим проводом и емкости между датчиком и землей через тело пользователя.

Когда ток течет на землю, тестер покажет наличие напряжения светом или звуком.

Ограничения для бесконтактных тестеров напряжения

1. Тестеры не могут работать с постоянным напряжением, так как конденсаторы и трансформаторы не работают с постоянным током.
2. Бесконтактные тестеры напряжения имеют ограничения и фактически не измеряют величину присутствующего напряжения. Вместо этого они указывают только на наличие проводника под напряжением, что может потребовать дальнейшего исследования и мер предосторожности.

Заключение

Бесконтактный тестер напряжения обеспечивает отключение питания и отсутствие необходимости прикасаться к проводам.Это самый безопасный способ сделать это. Это важно, чтобы убедиться, что питание оборудования отключено, прежде чем открывать его для обслуживания или ремонта.

Однако тестеры не могут измерить величину напряжения и будут указывать только на наличие напряжения переменного тока.

Спасибо за чтение,
Стивен Милл.

Бесконтактный тестер напряжения

AIRIC Ручка тестера электрического напряжения переменного тока Регулируемая чувствительность Бесконтактный тестер розеток Pocke Светодиодный фонарик Двойной диапазон 12В-1000В / 48В-1000В Обновление звуковой сигнализации

Бесконтактный тестер напряжения

AIRIC Ручка для измерения электрического напряжения переменного тока Бесконтактный тестер с регулируемой чувствительностью Pocke LED Flashlight Dual Range 12V-1000V / 48V-1000V Beeper Alarm Upgrade

AIRIC Бесконтактный тестер напряжения Тестер электрического напряжения переменного тока Ручка Бесконтактная розетка с регулируемой чувствительностью, двойной диапазон 12V-1000V / 48V-1000V, Светодиодный фонарик, звуковой сигнал, Поке, апгрейд — -.Бесконтактное напряжение: он будет мигать и издавать звуковой сигнал, когда устройство приближается к напряжению переменного тока, большему в указанном диапазоне напряжений, без прикосновения к измеряемому объекту, а также со звуковым сигналом и светодиодным индикатором, чтобы указать, что для поддержки приложения измерения безопасности достаточно. Идеально подходит для тестирования точки останова. Удобный тестер цепей для электриков, домовладельцев. 。 Двойная регулируемая чувствительность: диапазон измерения переменного напряжения по умолчанию составляет 48–1000 В, также можно измерить 12–1000 В, нажав кнопку S; Это отвечает потребностям выбора наиболее подходящей чувствительности перед тестированием в разных случаях и на разных объектах.。 Светодиодный фонарик: оснащен белым светодиодом вместе с датчиком, вы можете использовать его в темноте. 3 минуты Функция автоматического отключения экономит и продлевает срок службы батареи. 。 УРОВЕНЬ БЕЗОПАСНОСТИ: классификация IEC CAT III 1000V CAT IV 600V, соответствует требованиям CE; Электрический тестер имеет двойную изоляцию. Предупреждение о высоком напряжении, чтобы предупредить вас о напряжении выше 90 В, экран станет красным и на экране загорится символ безопасности. 。 БЕЗОПАСНОСТЬ: этот тестер напряжения имеет несколько звуковых и световых сигналов тревоги. При обнаружении напряжения наконечник издаст красный свет и подаст звуковой сигнал.Когда измеряемое напряжение выше или ближе к источнику напряжения, он издает более частый звуковой сигнал. При этом экран будет красным или зеленым. Красный означает обнаружение высокого напряжения и провода под напряжением, а зеленый означает обнаружение низкого напряжения и нулевого провода. 。

Бесконтактный тестер напряжения AIRIC Тестер электрического напряжения переменного тока Ручка Бесконтактный тестер с регулируемой чувствительностью Светодиодный фонарик Pocke Dual Range 12V-1000V / 48V-1000V Обновление звуковой сигнализации

Nanquan Men Простые джинсовые рубашки с длинным рукавом и рюшами с длинным рукавом и рюшами в магазине мужской одежды.Купите YUNY женские модные однотонные пуловеры с высоким воротником на молнии, верх розового цвета XS и другие модные толстовки и свитшоты на. Состав материала: вамп Материал: искусственный полиуретан; модные рубашки, пожалуйста, обратитесь к таблице размеров. Размер очень подходит для хранения небольших предметов, таких как кредитные карты. Никогда больше эти пластины не будут погнуты и треснуты, так что вам придется покупать новые. AIRIC Бесконтактный тестер напряжения Тестер электрического напряжения переменного тока Ручка Бесконтактный тестер с регулируемой чувствительностью Pocke Светодиодный фонарик Двойной диапазон 12V-1000V / 48V-1000V Обновление звуковой сигнализации .Винтажный знак из олова размером x 8 дюймов и деревенский вид. Знак совершенно новый, и он создан, чтобы придать металлический вид вывески старой школы. Его можно изменить цвет с помощью контроллера, ПЛАВАТЕЛЬНЫЕ ОЧКИ: УНИВЕРСАЛЬНЫЕ ПРОКЛАДКА, ПОДХОДЯЩАЯ ДЛЯ БЕЗ ТУМАННОГО ПЛАВАНИЯ, дизайн с V-образным вырезом и высокими штанинами очень сексуален. Этот красивый кулон изготовлен из твердого серебра. интимная и комфортная атмосфера, Бесконтактный тестер напряжения AIRIC Тестер электрического напряжения переменного тока Ручка с регулируемой чувствительностью Бесконтактный тестер розеток Pocke Светодиодный фонарик Двухдиапазонный 12В-1000В / 48В-1000В Звуковая сигнализация Обновление , просто снимите заднюю часть и приклейте ее, WIHVE Fashion Женский кошелек для монет Красивые цветы Цветочный винтажный кошелек Мини-кошелек: Одежда, Винс Камуто производит множество брендов и стилей.Дата первого упоминания: 10 января. Комфортная подкладка подарит вам теплую поездку; Резиновая подошва предотвращает скольжение. Вы можете носить его, когда занимаетесь всевозможными видами отдыха на природе. AIRIC Бесконтактный тестер напряжения Тестер электрического напряжения переменного тока Ручка Бесконтактный тестер с регулируемой чувствительностью Pocke Светодиодный фонарик Двойной диапазон 12V-1000V / 48V-1000V Обновление звуковой сигнализации . Установите количество и начните создавать свое собственное ожерелье с жетонами Uniqe, ВЛАДИТЕСЬ В ИСКУССТВО ОТДЫХА: Изготовлен из высокопрочной нейлоновой тафты 70D и выдерживает до 400 фунтов, лабораторный халат James Childrens Unisex с кнопками безопасности: лабораторные халаты — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможно при соответствующих покупках, В сочетании с более чем пятидесятилетним стремлением к тому, чтобы ее продукты выглядели лучше и служили дольше.или домашний декор в виде фартука или столешницы. со сторонами кубика, представляющими еду, используемую в составе суши, AIRIC Бесконтактный тестер напряжения Тестер электрического напряжения переменного тока Ручка Бесконтактный тестер напряжения с регулируемой чувствительностью Pocke Светодиодный фонарик Dual Range 12V-1000V / 48V-1000V Beeper Alarm Upgrade , Perfect Рождественский подарок жене с годовщиной, Главный камень: (Натуральный) Малахитовый круглый кабошон 12 мм — 1 шт.

Бесконтактный тестер напряжения — Бесконтактный тестер напряжения для вас на AliExpress

Отличные новости !!! Вы попали в нужное место для бесконтактного тестера напряжения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший бесконтактный тестер напряжения вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели бесконтактный тестер напряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в бесконтактном тестере напряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести non contact Voltage tester по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Бесконтактная схема детектора переменного напряжения с использованием CD4060

Это бесконтактная схема детектора переменного напряжения. Он использует цифровую ИС, CD4060 в качестве основных компонентов, только резистор и светодиодный дисплей.

Кроме того, в качестве источника питания используется батарея 9 В. Этот инструмент является эквивалентом профессионального, простого в использовании, более дешевого и, что более важно, безопасного для использования.

Для проверки, чтобы найти переменный ток 220 В или 120 В или вызвать эту сеть переменного тока в различных точках.

Большинство людей отвертка, чтобы проверить электричество. Он легкий, удобный для переноски. Но пользователям не хватает знаний или осторожности в использовании. Это может привести к поражению электрическим током.

Из-за использования отвертки. Небольшое количество электричества, которое проходит через проводника и пользователей.

Это может показаться очень опасным. При коротком замыкании или прикосновении людей к частям проводника.

Примечание: новая дата ниже

Принцип работы проекта

Обнаружение основного источника питания использует принцип электромагнитных полей, которые распространяются от провода. Пока электрический ток течет по проводнику, проводам. Это создаст магнитное поле.

Мы можем обнаружить электромагнитное поле только с помощью высокочувствительного прибора.

Читайте также: Схема измерителя рассеянного магнитного поля

КМОП — это тип полупроводникового устройства, подходящего для использования в этом приложении.Я предпочитаю использовать CD4060.

Он может генерировать тактовый сигнал и одновременно делить частоту. Пока выходной сигнал не отобразится светодиодом.

Принципиальная схема бесконтактного детектора напряжения

Как работает бесконтактный детектор напряжения

Если вы посмотрите на приведенную выше схему. Вы можете шокировать и не поверить, что это действительно сработает. Таким образом, мы читаем принцип работы.

Когда мы начали использовать проволочную антенну длиной 10 см.Устанавливается рядом с изоляцией жилы. Затем электромагнитный сигнал вводится в тактовый сигнал на вывод 11 IC1-CD4060.

Читать дальше: Таймер CD4060 от 22S до 4Hr

Это КМОП-схема в качестве схемы генератора частоты и 14-ступенчатый двоичный частотомер.

Электромагнитное поле от электросети. Который имеет частоту 50 Гц и пришел на IC1. Он часто отключается от вывода Q4 микросхемы IC1. Делится на 16, частота равна 3 Гц.

Значит, светодиод LED1 мигает, указывая на то, что напряжение питания отсутствует.

Рекомендовано: Схема аварийного оповещения об утреннем солнце с использованием IC-4011

При отсутствии напряжения или тока в сети или отсутствии электромагнитного поля. Выходной сигнал IC1 не превышает частоту 3 Гц.

Таким образом, LED1 не мигает. Но он будет гореть постоянно или гаснет без освещения.

Этот проект детектора также используется для обнаружения магнитного поля в различных точках. Такие как монитор, лампа, телевизор, компьютер и прочее. Светодиод LED1 может мигать быстрее.

Из-за напряженности магнитного поля и более высокой частоты, чем напряжение сети.

Вот несколько связанных схем, которые вы, возможно, захотите изучить:

Рисунок 2 Это компоновка печатной платы и компоновка компонентов этого проекта

Применения бесконтактного детектора напряжения

Это так просто и безопасно для использования. Просто поместите антенну рядом с сетевым кабелем или розеткой.

Если есть электрический ток, LED1 будет мигать.Но если нет питания, LED1 горит или отключается. Как уже упоминалось выше.

Важно
Не вставляйте отверстия для антенны в розетку вилки в розетку.

Не вставляйте отверстия для антенны в розетку и розетку.

Обратной стороной этого проекта является то, что он не может указать, какой из них — Line или Neutral. Но я думаю, это не важно.

Потому что он хорош по бюджету. Стоит его построить.

Обновление:
Я добавляю схему зуммера на выходе.Как в схеме ниже, так и в видео-шоу с использованием этого проекта.

Звуковая цепь зуммера представляет собой нестабильный мультивибратор с обоими транзисторами, как мы часто их используем.

a
Рисунок 3, я добавляю звуковую цепь зуммера для сигнализации при обнаружении напряжения переменного тока.

И мы собираем их на универсальной печатной плате, как показано на рисунке 4

Все компоненты, пожалуйста, посмотрите на схему, это несколько частей.

Мой сын проверяет цепь бесконтактного детектора напряжения.
Находясь рядом с линией переменного тока, он будет сигнализировать звуковым сигналом и мигать светодиодом в соответствии с частотой линии переменного тока.
И может тестировать участки, которые используют высокочастотные или люминесцентные лампы.

Если не нравится IC, можете посмотреть другую Идею. Он использует только транзистор.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

inGCO HSDT1908 Тестер отверток 190 мм: Купить ручные инструменты онлайн по лучшим ценам в Египте

Что такое программа бесплатной доставки?

Заказы * на сумму 350 EGP или более из выполненных Souq товаров в любой категории продуктов имеют право на БЕСПЛАТНУЮ доставку.

Вы получаете бесплатную доставку, если ваш заказ включает не менее 350 египетских фунтов из выполненных на рынке товаров. Любой товар со значком «Выполнено Souq» на странице сведений о продукте имеет право на участие и вносит свой вклад в ваш минимальный заказ на бесплатную доставку.

* Следующие типы товаров не включены в бесплатную доставку: копировальный аппарат, офисная мебель, стол, кондиционер и холодильник, набор мебели для спальни, детская мебель и декор, шины и колеса, садовая мебель, игры на открытом воздухе, стиральная машина, Посудомоечная машина, Матрас, Холодильник и Морозильник, Духовка, Плиты и Плиты, Стиральная Сушилка Комбинированная, Вытяжка, Комплект Мебели для Столовой, Мебель для Гостиной, Беговые дорожки, Спортивное оборудование, Кровати и рамы; и подлежат доставке от 21 EGP до 237 EGP за отправку в зависимости от веса и скорости доставки.

Как я могу воспользоваться программой бесплатной доставки?

Просто добавьте желаемые элементы, выполненные Souq, в корзину перед оформлением заказа — убедитесь, что общая сумма добавленных элементов, выполненных Souq, превышает или равна 350 EGP.

Что произойдет, если в моей корзине есть товар, но его сумма меньше порогового значения?

Вы можете получить оставшуюся сумму, чтобы достичь порога бесплатной доставки, добавив в корзину любой заказанный на Souq товар.Как только общее количество выполненных Souq товаров будет превышено, вы получите скидку на бесплатную доставку.

Если вы хотите продолжить оформление заказа, не добавляя оставшуюся сумму, чтобы достичь пороговых значений бесплатной доставки, у вас не будет права на бесплатную доставку. Вы можете получить бесплатную доставку товаров, выполненных Souq, если общее количество выполненных товаров Souq в вашей корзине равно или превышает 350 EGP.

Как найти реализованные на Souq предложения?

Вот два быстрых и простых способа найти подходящие товары:

1. После поиска вашего товара выберите «Выполнено Souq» слева на странице и отфильтруйте товары, для которых предусмотрена бесплатная доставка.
2. Ищите выполненные по значку Souq в результатах поиска и на страницах с подробными сведениями

Какую скорость доставки я получу, если у меня будет бесплатная доставка?

Стандартная доставка внутри страны занимает от 2 до 4 дней.

Должен ли я платить абонентскую плату, чтобы всегда иметь бесплатную доставку?

Нет, вы получите неограниченную бесплатную доставку, если общая сумма добавленных товаров, выполненных Souq, в вашу корзину превышает или равна 350 EGP.

Могу ли я воспользоваться БЕСПЛАТНОЙ доставкой по всему миру?

К сожалению, БЕСПЛАТНАЯ доставка доступна только для жителей Египта. Мы прилагаем все усилия, чтобы в ближайшее время сделать его доступным на международном уровне.

Общие сведения о текущем техническом обслуживании Mitsubishi и световые индикаторы обслуживания

Большинство автомобилей Mitsubishi оснащены электронной компьютерной системой, подключенной к приборной панели.Эта система запускает символ на приборной панели в виде гаечного ключа, который сообщает водителям, когда требуется текущее обслуживание или осмотр. Водитель должен как можно скорее отреагировать на проблему и решить ее. Если водитель не обращает внимания на служебный световой сигнал, такой как световой индикатор «ТРЕБУЕТСЯ РЕГЛАМЕНТНОЕ ТЕХОБСЛУЖИВАНИЕ», он или она рискует повредить двигатель — или, что еще хуже, оказаться на обочине дороги или стать причиной аварии.

По этим причинам выполнение всех плановых и рекомендуемых работ по техническому обслуживанию вашего автомобиля является обязательным, чтобы поддерживать его в рабочем состоянии, чтобы вы могли избежать множества несвоевременных, неудобных и, возможно, дорогостоящих ремонтов, вызванных небрежностью.К счастью, времена, когда вы чесали голову и выполняли диагностику, чтобы найти срабатывание индикатора обслуживания, прошли. Система напоминаний Mitsubishi на основе пробега — это упрощенная бортовая компьютерная система, которая предупреждает владельцев о конкретных потребностях в техническом обслуживании, чтобы они могли быстро и без проблем решить проблему. На самом базовом уровне он отслеживает пройденные вами мили, поэтому вам не нужно это делать. Как только срабатывает система напоминаний на основе пробега, водитель знает, что нужно назначить встречу, чтобы отвезти автомобиль на обслуживание.

Как работает система напоминаний Mitsubishi о пробеге и чего ожидать

Единственная функция системы напоминаний о пробеге Mitsubishi — напоминание водителю о необходимости сесть в машину для замены масла или другого планового обслуживания. Компьютерная система отслеживает количество миль двигателя с момента его сброса, и индикатор срабатывает после того, как определенное количество миль будет добавлено. Владелец имеет возможность устанавливать интервалы пробега между включением каждого индикатора технического обслуживания в зависимости от того, как владелец использует автомобиль и в каких условиях он или она ездит.

Поскольку система напоминания на основе пробега не управляется алгоритмом, как другие более продвинутые системы напоминания на основе пробега, она не принимает во внимание различия между легкими и экстремальными условиями вождения, весом груза, буксировкой или погодными условиями, которые важны. переменные, влияющие на срок службы масла.

Из-за этого индикатор технического обслуживания может быть отрегулирован, например, так, чтобы он был эффективным для тех, кто часто буксирует, или для тех, кто часто ездит в экстремальных погодных условиях и нуждается в более частой замене масла.Будьте в курсе ваших условий вождения в течение года и, при необходимости, попросите профессионала определить, нуждается ли ваш автомобиль в обслуживании, в зависимости от ваших конкретных, наиболее частых условий вождения.

Ниже приведена полезная таблица, которая может дать вам представление о том, как часто вам может потребоваться замена масла в современном автомобиле (старые автомобили часто требуют более частой замены масла):

• Примечание : Срок службы моторного масла зависит не только от перечисленных выше факторов, но также от конкретной модели вашего автомобиля, года выпуска и рекомендованного типа масла.Обратитесь к руководству пользователя для получения дополнительной информации о том, какое масло рекомендуется для вашего автомобиля. Если у вас есть какие-либо вопросы о вашем автомобиле, не стесняйтесь обращаться к нашим опытным профессионалам за советом.

Когда загорается индикатор «ТРЕБУЕТСЯ ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ» и вы назначаете встречу для обслуживания вашего автомобиля, Mitsubishi рекомендует провести серию осмотров, которые помогут поддерживать ваш автомобиль в хорошем рабочем состоянии и помогут предотвратить несвоевременные и дорогостоящие повреждения машины. двигатель, в зависимости от ваших привычек и условий вождения.У Mitsubishi есть графики планового технического обслуживания вашего автомобиля в зависимости от модели и года. Нажмите здесь и введите свою модель, год и пробег, чтобы узнать, какой пакет услуг сейчас подходит для вашего автомобиля, или обратитесь к руководству пользователя.

Хотя система напоминаний Mitsubishi на основе пробега может использоваться в качестве напоминания водителю о необходимости обслуживания автомобиля, ее следует использовать только в качестве ориентира, основанного на том, как автомобиль управляется и в каких условиях вождения. Это не означает, что водители Mitsubishi должны игнорировать такие предупреждения.Правильное техническое обслуживание значительно продлит срок службы транспортного средства, гарантирует его надежность, безопасность вождения, гарантию производителя, а также может обеспечить более высокую стоимость при перепродаже.

Такие работы по техническому обслуживанию всегда должны выполняться квалифицированным специалистом. Если у вас есть какие-либо сомнения относительно того, что означает система технического обслуживания Mitsubishi или какие услуги могут потребоваться вашему автомобилю, не стесняйтесь обращаться за советом к нашим опытным профессионалам.

Если ваша система напоминаний о пробеге Mitsubishi показывает, что ваш автомобиль готов к обслуживанию, обратитесь к сертифицированному механику, например, из YourMechanic.Нажмите здесь, выберите свой автомобиль и услугу или пакет услуг и запишитесь на прием к нам сегодня. Один из наших сертифицированных механиков приедет к вам домой или в офис для обслуживания вашего автомобиля.
