Как работает ленточная пила по дереву видео

Инструкция по правильной заточке ленточных пил на дереве

Заточка ленточных пил по дереву, инструкции и меры предосторожности во время этой операции являются основными проблемами, о которых должен знать каждый хозяин дома, который владеет пилами аналогичного дизайна. Дело в том, что они используются не только в производстве, но и в повседневной жизни. Например, многие сельские жители используют их для изготовления досок или распиловки бревен на баре.

Однако, как и любая пила, ленточный инструмент должен периодически ремонтироваться. В то же время это техническое обслуживание заключается в проведении таких технологических операций, как заточка и проводка. Они сложны с технической точки зрения, и если у вас нет опыта их проведения, имеет смысл обратиться в специализированный сервисный центр для обслуживания режущих и.

Если у вас есть опыт обслуживания инструментов для деревообработки, вы также можете разбавить и заострить пилу. Смысл проведения такой работы независимо состоит в том, чтобы сэкономить деньги, потому что заточные пилы достаточно дороги.

Типы ленточных пил

Несмотря на то, что у всех ленточных пил есть такой элемент, как лента в их составе, и поэтому внешне мало отличаются друг от друга, между ними существуют принципиальные скрытые различия, которые понятны только опытному хозяину. Они включаются в форму зубов и способ их маршрутизации. Различные зубы предназначены для различных видов работы.

Поэтому, основываясь на этом показателе и типе пильного материала, все ленточные пилы можно разделить на:

Исходя из этой информации, необходимо выбрать тот или иной тип пил для выполнения операций распиловки.

Кроме того, выбирая пилу, вам нужно тщательно осмотреть ее зубы, а именно изучить их геометрию. Существует неоспоримое правило: чем более твердый и плотный материал вы собираетесь видеть, тем меньше шаг зубов продукта и их передний угол.

Если вы собираетесь видеть древесину с тонкостенной поверхностью, вам понадобится инструмент с небольшим или стандартным шагом зубьев, потому что они приспособлены для выполнения аналогичной работы. Если вы начнете видеть продукт с пилой с большими зубами, риск ее поломки значительно возрастет. Его лучше всего использовать по назначению: для обработки толстостенных металлов и изделий из дерева.

Правила заточки пил

Похожие записи

Если вы решите обострить свою ленточную пилу самостоятельно, следуйте некоторым довольно простым правилам, касающимся технологических процессов, а также методам безопасности при выполнении такой работы.

Во-первых, при выполнении операций для заточки ленточных пил используйте только специальные колеса. Они выбираются в зависимости от уровня твердости зубов вашей пилы. Кроме того, форма этого круга также важна в зависимости от технических характеристик вашей пилы. Так известны шлифовальные круги профиля, плоские и в виде пластины или чашки.

Во-вторых, прежде чем вы начнете затачивать пилу, всегда проверяйте, насколько равномерно пильные зубы могут разрезать обрабатываемую поверхность. Во время заточки избегайте резких движений и рывков. Это поможет вам сохранить высоту зубов и их внешний вид.

Ленточная пила, работа

Выпиливание фигурки оленя ленточной пилой, переоборудованной из ручной ленточной пилы в ленточнопильный

Дешевая ленточная пила. есть ли смысл? Scheppach HBS 20 и Einhell BT SB 200

Небольшой обзор ленточной пилы (станка) по дереву Scheppach HBS 20 (клон Einhell BT SB 200). Подробная

В-третьих, следить за уровнем хладагента в механизме шлифовального круга. Это поможет вам избежать перегрева и обеспечит большую точность заточки пилы.

В-четвертых, после завершения процедуры заточки проверьте отсутствие заусенцев и забивание на ткани. В случае их обнаружения их следует удалить с помощью шлифовального станка или шлифовального круга.

Что касается безопасности, все работы по заточке пил должны выполняться исключительно в защитных очках и при использовании респиратора. В крайних случаях вы можете носить маску для лица.

Методы заточки ленточных пил

Существует 2 основных типа заточки ленточных пил: полнопрофильные и заостренные поверхности зубов. При шлифовании в первую очередь используются профессиональные шлифовальные станки. Если используется второй метод, лица самих зубов затачиваются.

Первый вариант считается наиболее точным, так как все операции выполняются автоматической заточкой. Работодатель должен только правильно выбрать шлифовальный круг и установить режим работы машины. Однако эта заточка очень дорога, поскольку сама машина и ее расходные материалы имеют высокую цену.

Если вы решили обострить свои пилы вторым способом, вы можете безопасно сделать это с помощью ручного инструмента. Вы можете использовать специальные профессиональные устройства. В нужно будет обладать навыками гравера, потому что ваши движения должны быть очень точными, чтобы не повредить металл зубов.

Похожие записи

Если вы собираетесь делать ручную пилу в первый раз, вам следует попытаться отрепетировать эту процедуру на простом листе металла. Лучше всего, если вы обострите переднюю и заднюю стороны, но обычно только задние края заострены, потому что это более удобно и проще.

Если вам необходимо обострить передние края, вы должны сделать это на машине. В этом случае необходимо выбрать точную форму и размер шлифовального круга (как в случае полнопрофильной заточки).

Методы маршрутизации пилы

Второй обязательной операцией по подготовке пил для работы после заточки является их проводка. С технической точки зрения он состоит в изгибе зубов по бокам под нужным углом. Цель этой процедуры. уменьшить силу трения между зубами. Это позволяет обеспечить свободное перемещение инструмента на поверхность пилы.

Наиболее распространенной электропроводкой является стандартная пила. При таком способе проводки пильные узлы согнуты в разных направлениях на расстояние не более 0,4 мм. Вполне возможно провести такую ​​проводку дома, и необходимо будет проверить, что угол отклонения зубов одинаковый.

Другой вид проводки защищает. Обычно он не используется дома, потому что для этого необходимо согнуть два зуба в разных направлениях, оставив третий на месте. Сложность похожа на волнистую проводку. Здесь ссылки холста сгибаются в одну сторону, создавая своего рода «волну» на холсте. Эти типы выводков могут выполняться только опытным мастером, поэтому в повседневной жизни они практически не встречаются.

При выполнении этой работы , что разные типы пил требуют индивидуального подхода.

В этой связи необходимо внимательно изучить инструкцию по эксплуатации для пилы того или иного вида. В частности, этот документ указывает плотность металла полотна, а также рекомендуемый угол отклонения зубьев. Обычно он равен 30-60%, хотя для некоторых продуктов его можно увеличить.

Выбор мастера для заточки пилы

Поскольку ленточная пила, предназначенная для резки большого объема деревянных изделий, практически невозможно отделить и обострить самостоятельно, возникает вопрос с выбором специалиста, который будет проводить такую ​​работу. Было бы лучше, если бы он произвел эти работы на профессиональном станке. Поэтому не забудьте указать этот момент при оформлении заказа.

Кроме того, мастер должен иметь возможность выполнять все виды заточки и прокладки, а не только самые простые. Это позволит вам удерживать инструмент от преждевременного износа и получить качественный срез. Если мастер заявляет, что есть только один тип заточки. немедленно отказаться от его услуг, так как он не профессионал.

У истинного профессионала должен быть соответствующий сертификат. Для его присутствия или отсутствия вам нужно будет ориентироваться при выборе специалиста для заточки ленточных пил.

Одним из основных этапов деревообработки является распиловка древесины. Обрезать доску, создать точный срез, вырезать заготовку – в домашней мастерской для всего этого используют циркулярную пилу, но сфера ее применения ограниченна. Она позволяет выполнять лишь прямолинейные распилы и способна обработать доску относительно небольшой толщины.

Подобных ограничений лишены ленточные пилы по дереву. Их конструктивные особенности позволяют резать брус большого сечения, вырезать заготовки сложной формы, при необходимости распускать кругляк.

Ленточная пила: что это

Основная особенность ленточной пилы заключается в ее рабочем инструменте. Это гибкая полоса из высокопрочной стали с острыми зубцами, замкнутая в кольцо. Режущее полотно надевают на два барабана, один из которых вращает электродвигатель.

Точность движения режущей кромки обеспечивается направляющими. Лезвия пилы сменные. Подбирая полотна с различными характеристиками, можно получить разрез с необходимыми параметрами. Различают горизонтальные и вертикальные ленточные пилы.

Критерии выбора

Современная промышленность предлагает различные модели ленточных пил, отличающиеся по мощности, производительности и размеру. Для любой мастерской можно подобрать устройство с оптимальными характеристиками. Выбирая пилу для домашнего использования, необходимо обращать внимание на ряд основных ее характеристик:

  • мощность двигателя;
  • форма, размер и шаг зубьев;
  • ширина лезвия;
  • возможность быстрой смены режущего полотна;
  • производитель оборудования.

Мощность устройства выбирают исходя из предполагаемого объема работ, параметры полотна – ориентируясь на доступную древесину и тип изделий, которые планируется изготавливать.

Характеристики

Для эффективного использования ленточной пилы потребуется несколько полотен различной ширины и толщины. При выборе инструмента для той или иной работы важно учитывать следующее:

  • тонким полотном можно обрабатывать только мягкую древесину, в противном случае оно быстро погнется, линия распила получится неровной;
  • чем шире лезвие, тем точнее будет срез;
  • толстая пила не подходит для работы с небольшими брусками и тонким листовым материалом, они деформируются из-за нагревания;
  • разрезы под углом и фигурную резку можно выполнить только узким полотном.

Помимо геометрических размеров полотна, важно обращать внимание на профиль и высоту зуба. Важный критерий полотна для ленточной пилы – количество зубьев на единицу длины.

Обратите внимание! Чем чаще расположены зубья, тем ровнее стороны пропила.

Пила с частым зубом имеет больший срок службы из-за меньшего давления на каждый зуб. Пила с редким зубом предпочтительнее для твердой древесины благодаря большему давлению на режущую кромку.

На качество среза влияет и высота зубца. Крупный зуб отлично подходит для черновой работы и резки толстой древесины. Небольшие бруски и тонкий листовой материал качественно распилит лишь лента с мелким зубом.

Еще один важный параметр – шаг зубьев. Различают ритмичный шаг и переменный. Пила с ритмичным шагом подходит для тонких работ, таким инструментом удобно резать рейки небольшой толщины, выпиливать детали из фанеры. Полотно с переменным шагом стоит выбирать для обработки крупных заготовок из мягкой древесины. Благодаря асимметричному расположению зубьев такое полотно не забьется и легко разрежет толстую доску.

Производители

Особое внимание стоит уделить производителю оборудования. Ленточная пила, как и любой станок, используемый в деревообработке, должна отличаться качеством и надежностью, не стоит гнаться за временной выгодой, лучше сразу купить хорошее устройство. Производителей с именем не так и много.

  1. Arntz (Германия) . Один из мировых лидеров в производстве оборудования для деревообработки. Пилы данного производителя отличаются высоким качеством, но относятся к устройствам высшего ценового сегмента.
  2. Lenox (США) . Популярная американская компания, выпускающая качественные станки. Отличительная особенность продукции – фирменное покрытие режущих кромок, гарантирующее долговечность и низкую стоимость эксплуатации.
  3. Wikus (Германия) . Отличное немецкое качество плюс широкий ассортимент. В каталоге продукции каждый выберет себе станок, полностью отвечающий его пожеланиям.
  4. Forezienne (Франция) . Фирма предлагает широкий ассортимент пил и другого оборудования для деревообработки. Режущий инструмент данного производителя характеризуется отличным качеством и высокой надежностью.
  5. Lennartz (Германия) . Компания специализируется на изготовлении ленточных пил различного предназначения, предлагает как небольшие бытовые станки, так и оборудование для лесопилок.
  6. Doall (США) . Небольшая фирма, которая сумела хорошо зарекомендовать себя на рынке деревообрабатывающего оборудования. Предлагает широкий ассортимент пил, запасных частей и приспособлений к ним.

Широкий ассортимент ленточных пил предлагают китайские производители. Эти устройства выгодно отличаются низкой ценой, но далеко не всегда могут похвастаться высоким качеством.

Как сделать ленточный станок

Подобно множеству других станков пилу необязательно покупать. Имея навыки работы с материалом и желание, можно смело приступать к изготовлению ленточного станка по дереву. Качественно выполненный, по своим характеристикам он может сравниться с заводским оборудованием, а кое в чем даже превзойти его.

Прежде всего, стоит определиться с компоновкой основных узлов и агрегатов, для этого можно подыскать чертеж или сделать свой уникальный проект. Создавая свою пилу, важно учитывать параметры ленты, которую придется покупать в магазине. Ее точно не удастся изготовить самостоятельно.

Станина самодельного станка

Основа любого станка (ленточная пила не исключение) – станина. Это рама, на которую крепятся узлы и агрегаты, она собирает составные части в единое устройство.

Лучшим материалом для станины вертикального ленточнопильного станка по дереву является сталь. Подойдет массивный угольник, можно использовать профильную толстостенную трубу квадратного сечения. Для сборки деталей используется сварка.

Станину самодельного станка можно изготовить и из дерева. Сразу стоит оговориться, использовать листовые материалы (ДСП, фанеру и прочие) для станины не стоит. Стойки можно сделать из бруса сечением 80 х 80 мм или изготовить коробчатую конструкцию из доски, толщиной от 20 мм. Деревянный каркас в местах стыковки проклеивают, для усиления используют металлические уголки на шурупах.

Неважно, какой материал используется для изготовления станины, она должна быть устойчивой, прочной, при этом гибкой. Она должна компенсировать колебания, вызванные вращением шкивов и перемещением режущего полотна.

Шкивы и опоры для них

Важнейшей составляющей ленточной пилы являются шкивы. На нижний передается вращение от электродвигателя. Лучший способ для этого, обеспечивающий возможность изменения скорости и безопасность, – клиноременная передача. Верхний шкив является ведомым. Помимо того что он поддерживает режущий инструмент, он обеспечивает его натяжение.

Для изготовления шкивов самодельного станка подойдет многослойная фанера. Из нее вырезают несколько одинаковых заготовок (общая толщина пакета должна быть не менее 30 мм). В центре каждой заготовки делают отверстие для подшипника.

Обратите внимание! Заготовки склеивают, придерживаясь принципа склейки фанеры – направление волокон соседних листов должно быть взаимно перпендикулярным.

После склейки пакет дополнительно обрабатывают с целью получения гладкой поверхности. Сам шкив можно облегчить, прорезав в нем несколько симметричных круглых окон.

Подшипник устанавливается в металлический фланец, который фиксируется болтами. Ось подшипникового узла должна быть точно перпендикулярна плоскости диска, в противном случае шкив расшатает, что может стать причиной серьезной поломки.

Чтобы полотно не проскальзывало, рабочую поверхность дисков обрабатывают до бочкообразного профиля и оклеивают тонкой резиной (подойдет старая камера от велосипеда).

Столешница

Материалом для столешницы может послужить многослойная фанера, оклеенная текстолитом или другим прочным пластиком. Если есть возможность, можно использовать металлический лист. В любом случае ее поверхность должна быть устойчивой к появлению заусениц и обеспечивать хорошее скольжение обрабатываемой заготовки.

На столешнице обязательно сделать боковой упор. Он должен быть съемным и надежно фиксироваться в любом положении. Это позволит значительно облегчить обработку однотипных заготовок и обеспечит точность среза. В качестве упора можно использовать угольник подходящего размера или изготовить простую конструкцию из нескольких роликов.

Направляющие

Работа ленточной пилы основана на том, что, вращаясь на дисках, полотно осуществляет поступательное движение, вгрызаясь зубьями в заготовку. Из-за большой длины и сложной геометрии в ходе движения полотно будет дребезжать. Чтобы обеспечить точный распил, необходимо свести дрожание ленты к минимуму. Для этого станок дополняют направляющими.

Простейшие направляющие, которые можно изготовить в домашних условиях, – два подшипника, в промежутке между ними укладывается лента. Подшипники крепят к станине на болтах. Чтобы сохранить возможность использования ленты разной толщины, расстояние между ними должно регулироваться.

Внешняя отделка

Изготавливая станок для дома, нельзя забывать о безопасности его эксплуатации и эстетичности внешнего вида. После установки верхнего шкива его нужно закрыть кожухом. Это придаст завершенность всей конструкции и обеспечит безопасность оператора в случае, если пила соскочит со шкива.

Если станина сделана из дерева, проще всего закрыть шкив с помощью фанеры. В случае металлической конструкции можно использовать ту же фанеру или листы оцинкованного металла. В любом случае одна боковина должна сниматься для замены ленты. В завершение работы кожух, как и станину, красят или покрывают лаком.

На передней панели рядом с оператором необходимо установить кнопки включения-выключения. Кнопки должны легко срабатывать и не быть вдавленными в корпус. Провода, подходящие к двигателю, укладываются в короб или гофрированную трубку.

Чтобы работать было удобнее, на станок устанавливают лампу. Лучше, если она будет на подвижном креплении. Заметно упростить уборку поможет ящик для сбора опилок под нижним шкивом. Это несложно, надо лишь прикрутить наклонную планку, по которой опилки будут ссыпаться в расположенную ниже емкость.

После того как распиловочный станок полностью смонтирован, выполняют его тестирование. Прежде всего, надо визуально удостовериться в соосности шкивов. В случае малейших отклонений шкивы выравнивают, для этого на валы надевают шайбы из текстолита или фторопласта. Далее делают тестовый распил. Он выполняется без направляющих, работа идет без нажима. Если устройство работает нормально, можно устанавливать направляющие и смело приступать к работе.

Существует множество различного инструмента для пиления заготовок – это и ручные пилы, циркулярные, отрезные, электролобзики и пр. Но особое место среди них занимает ленточная пила. В данной статье речь пойдет об изготовлении самодельной ленточной пилы.

Введение

В мастерской должно быть все под рукой и изобилие инструмента делает мастера по настоящему свободным в выборе методов и приемов работы. Одна из самых базовых операций в любой мастерской – это пиление заготовок. Причем пиление бывает разным – где-то нужно отпилить быстро и качество реза не важно, где-то нужен глухой пил и с этим справится циркулярка или электролобзик со специальной пилкой, где-то требуется исключительно ровный пил и так далее.

Ленточная пила по дереву, сделанная своими руками, по достоинству занимает почетное место в мастерской. Она есть далеко не у всех, тем не менее удобство ее использования не оспоримо. К ее достоинствам следует отнести следующие особенности:

  1. Высокое качество пиления, так как нет возвратного движения режущего полотна.
  2. Высокая скорость пиления, так как режущая лента двигается с большой скоростью.
  3. Высокая маневренность при пилении из-за небольших толщин режущего полотна.
  4. Высокая универсальность и гибкость использования инструмента.
  5. Высокая безопасность работы.

Тем не менее ленточная пила обладает и недостатками. Перечислим их:

  1. Это стационарная пила, соответственно нет возможности ее мобильного перемещения.
  2. Ограниченная зона пиления из-за конструктивных особенностей.
  3. Большие габариты.

Изготовление ленточной пилы

Подготовка к работе

Приступая к работе, необходимо подготовить все инструменты и материалы, а также место, на котором будет комфортно и безопасно заниматься изготовлением самодельной ленточной пилы.

Инструменты:
ОписаниеоперацияЦиркулярная пила
  1. Ленточная пила с возможностью резать детали более полуметра длиной.
  2. Электролобзик. Недостаток лобзика в низком качестве пила.
Выпиливание ниши, паза и верхней задвижки.Изготовление шкивов.СтрубциныДостойных альтернатив нет, однако можно приспособиться и попробовать использовать столярные тиски или в качестве пресса какой-то тяжелый предмет.
Сверление отверстийШлифовальный станок
  1. Ручная электродрель со шлифовальными насадками. Могут возникнут сложности при шлифовке под углом 90 градусов.
  2. Шуруповерт. Проблемы те же, что и у ручной электродрели. А также добавляется ограниченная мощность инструмента.
Материалы, фурнитура, крепеж
  • Фанера толщиной 15 мм;
  • Брусок из массива дерева;
  • Болты для горизонтальной и вертикальной подстройки;
  • Клей ПВА столярный;
  • Барашек для болтов подстройки;
  • Изолента;
  • Подшипники под верхнюю ось;
  • Два подшипника под ведущую ось;
  • Два вала;
  • Режущее полотно;
  • Две втулки с внутренней резьбой;
  • Саморезы, гайки, шайбы, футорка, шпильки;
  • Ленты или насадки для шлифовальной машинки или шуруповерта.

Основные конструктивные элементы

Чертеж ленточной пилы будет включать следующие компоненты:

  • Основание;
  • Механизм натяжения ленты;
  • Пильный стол;
  • Шкивы;
  • Пильное полотно (режущая лента).

Изготовление конструктивных элементов

Инструкция по изготовлению будет разбита на 5 пунктов и включать в себя шаги по производству самодельной ленточной пилы. В статье предоставлены фото и видео материалы, которые помогут вам не ошибиться при производстве.

Основание

  • Так как ленточная пила должна быть крепкой, то необходимо подготовить фанеру толщиной не менее 15 мм. Отрезаем четыре заготовки длиной 550 мм и шириной 23 мм.
  • Далее производим разметку по предварительно созданному трафарету или можно сделать разметку прямо на заготовке. Две пластины, располагающиеся внутри, должны иметь нишу для подстраиваемого механизма. Для наружных деталей необходимо начертить сквозной паз. Величина вертикальной регулировки будет зависеть от размеров этого паза. Далее нужно разметить сквозное отверстие для ведущего нижнего вала. Кроме того, нам потребуется поверхность для пильного стола, размеры которого по ширине стола не будут превышать 150 мм.Во всех заготовках необходимо между кругами вырезать квадрат по высоте равный 15-20 см, и не превышающий в ширине 15 см.
  • С помощью электролобзика нужно выпилить необходимые детали, а также паз регулировки верхнего шкива, затем высверлить отверстие под нижний ведущий вал.
  • Далее необходимо собрать будущее основание. Для сборки используется клей ПВА или любой другой столярный клей. Наносим его ровным слоем на все склеиваемые поверхности, затем прикладываем детали друг к другу, не допуская неточности. Фиксацию изделий необходимо выполнять струбцинами, так как для качественного склеивания необходимо плотное прилегание заготовок. До полного высыхания клея необходимо выдержать сутки.
  • Производим установку подшипников для нижнего ведущую вала.

Механизм натяжения пильного полотна (ленты)

  • Для изготовления механизма натяжения ленточной пилы нужно изготовить брусок, размеры которого будут соответствовать нише в корпусе пилы. В торце бруска высверливается отверстие для шпильки и футорки. С двух сторон вырезаются гнезда для подшипников.
  • Вставляем шпильку и закрепляем ее в бруске. Она должна жестко держаться в отверстии. Для повышения прочности крепления, прежде чем вставить шпильку, на ее поверхность нанесите клей ПВА, а также дополнительно нужно зафиксировать шпильку саморезом или шурупом.
  • Далее устанавливаются подшипники вала и фиксирующая футорка.
  • С помощью винта в футорке будет происходить жесткая фиксация механизма натяжения пильного полотна.
  • На шпильку необходимо установить ручку, вращение которой позволит изменять глубину погружения бруска в основание, тем самым будет изменяться расстояние между шкивами – так производится натяжение ленты.

Шкивы

Пока сохнет клей основания, приступаем к изготовлению подвижных элементов, а именно шкивов. Весь процесс их изготовления отражен в приведенных фото.

  • На листе фанеры толщиной 15 мм нужно произвести разметку контуров — окружности диаметром 150 мм.
  • Вырезать заготовки электролобзиком по намеченным контурам и просверлить в центре окружности отверстие.
  • Даже самое точное и аккуратное пиление не даст заготовке идеально правильные формы, поэтому необходимо выполнить шлифовку торцов. Для этого будет использоваться шлифовальный станок со столом под 90 градусов по отношению к обрабатываемой плоскости. Если у вас нет подходящего инструмента, есть возможность зашлифовать грань с помощью ручной шлифовальной машинки или самодельного приспособления для шуруповерта со шлифовальной насадкой.Заготовка фиксируется болтом или саморезом к некоторому основанию. Таким образом при ее подаче на шлифующий круг и вращении вокруг оси, получается идеально ровный круг.
  • После обработки шкива на шлифмашинке, нужно обмотать его торцы изоляционной лентой в несколько слоев, а также можно использовать резину от велосипедных камер.

Пильный стол

Пильный стол будет шириной 15 см. Он будет устанавливаться на специальную торцовую грань основания станка между шкивами. В столе нужно сделать пропил для свободного движения пильного полотна. Размеры изготавливаемого стола зависят от потребностей и предпочтений мастера. Можно сделать небольшой стол, лишь слегка выступающий за пределы станка и экономящий место, либо сделать площадь верхней поверхности побольше, для удобства работы. Как всегда, в жизни нужно выбрать «золотую середину», поэтому окончательное решение за мастером.

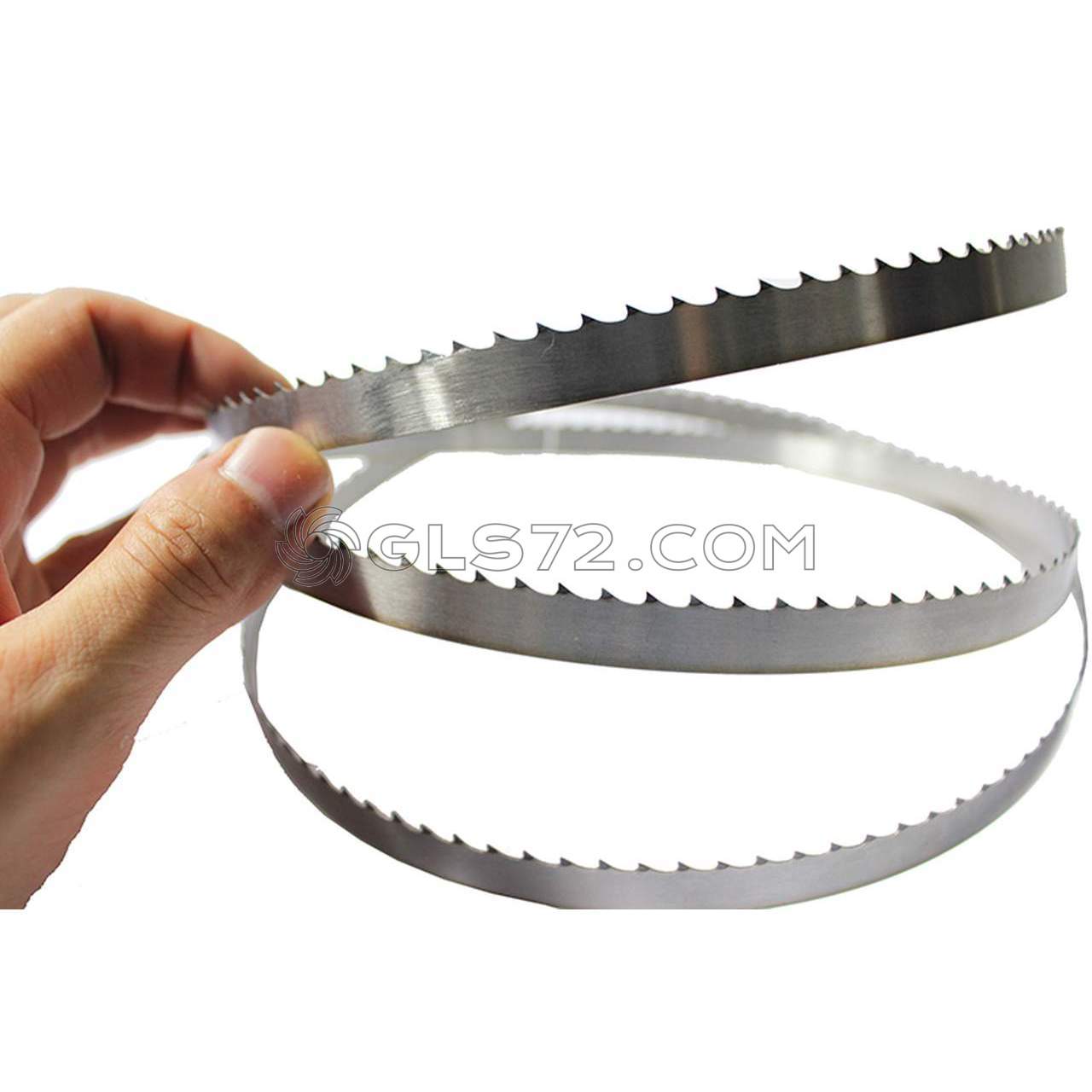

Пильное полотно (режущая лента)

Лучше всего не изготавливать режущее полотно самостоятельно, а купить готовое. В магазинах можно найти самые разнообразные варианты, которые различаются по типу размеру, типу используемой стали, закалке материала, форме зубьев, их разводке и пр.

Ниже приведена таблица с некоторыми параметрами пильных полотен.

РасшифровкаТвердость зубовConstant hardness45 — 48 ед. HRcДанный вид используют на шкивах небольшого диаметра.
с высокими показателями твердости зубов, но гибким телом63-65 ед. HRcHard Back48-53 ед. HRcТехнология производства ленты пильной является наиболее современной и используется в промышленности. Способна выполнять больший объем работ, однако цена значительно выше. Используется полотно в профессиональных станках.

Кроме того, ленточные пилы различаются по величине зуба:

  • с малым зубом
  • со средним зубом
  • с крупным зубом

Чем большей твердостью обладает лента — тем большую сопротивляемость к затуплению она имеет. Жесткое полотно позволяет распиливать материал на больших подачах, не снижая эксплуатационных характеристик работы.

В данном случае для нашей ленточной пилы оптимальным вариантом был выбор полотна длиной 1065 мм из углеродистой стали, имеющей маркировку Сonstant Hardness.

Сборка

  • Обработка основания. После полного высыхания клея нужно снять струбцины и обработать место склейки, торцы и прочие поверхности.
  • Установка механизма натяжения пильного полотна. Он устанавливается в посадочный паз, а сверху нужно расположить упорный элемент. Во время работы механизм должен быть жестко зафиксирован.
  • Установку шкивов. Необходимо обратить внимание на то, чтобы устанавливаемые шкивы должны располагаться параллельно друг к другу и легко вращались вокруг своей оси, при этом ось должна быть абсолютно статична. Не допускается сильного биения кругов, так как это может привести к соскальзыванию пильного полотна со шкива и травмированию мастера. Нижний ведущий вал должен проходить корпус насквозь и иметь с обратной стороны достаточный конец, чтобы можно было его зажать в патрон дрели. Верхний шкив устанавливается в механизм натяжения пильного полотна.
  • Установка режущего полотна. Пильное полотно должно быть установлено поверх торцов шкивов. Сначала оно должно свободно одеваться на эту конструкцию, а с помощью вращения ручки подстройки брусок с осью верхнего шкива перемещается вверх, увеличивая, таким образом, расстояние между центрами шкивов. При этом происходит натяжение ленты. После натяжки нужно затянуть винт a футорке для жесткой фиксации механизма натяжения.
  • Установка пильного стола. Пильный стол располагается на горизонтальной поверхности основания, как показано на фото. Его площадь должна быть достаточной для комфортного процесса пиления заготовки. Необходимо заметить, что очень важна перпендикулярность стола пильному полотну, причем в двух измерениях – продольном и поперечном. Крепление стола выполняется саморезами. Хотя есть вариант его «посадить» на клей, а для прочности установить шканты.
  • Установка электроинструмента. На самом последнем этапе нужно заставить эту конструкцию ожить. Для этого нужно хвостовик ведущего вала нижнего шкива зажать в патрон дрели. Как вариант можно использовать перфоратор или шуруповерт. Но мощность шуруповерта будет явно недостаточна, поэтому все-таки дрель или перфоратор.
  • Настройка и наладка. Прежде чем приступать к работе, включите ленточную пилу на холостом ходе. Проследите чтобы лента не соскальзывала и ходила ровно. Проверьте ее натяжение и фиксацию механизма натяжения пильного полотна.

Правила работы на ленточной пиле

Большой объем обрабатываемых материалов требует установку на станок полотно с крупными зубами. Оптимальный вариант – использование универсальных ленточных пил.

  • при большом размере обрабатываемой заготовки стоит установить на ленточную пилу с крупными зубьями; лучше использовать режущие ленты универсального типа. Так пропадет необходимость смены полотна при обрабатывании различных материалов;
  • Определитесь с местом установки станка и надежно закрепите его на статичной поверхности избегая колебаний во время работы. Помещение, в котором будет установлена ленточная пила, должно быть хорошо вентилируемым.
  • После окончания работы снимайте пилящую ленту и, соответственно, натягивайте ее исключительно перед работой. Это продлит срок полезного использования полотна
  • Каждый два часа работы выключайте ленточную пилу и дайте двигателю, в данном примере дрели, отдохнуть, а заодно проведите проверку на наличие неисправностей. Соблюдение этого правила обезопасит работника от травм, а инструмент от перегрева.
  • Время от времени проверяйте развод режущих зубьев.

Заключение

При правильной сборке и использовании, ленточная пила имеет длительный срок эксплуатации. Вам следует лишь точить ленту время от времени и следить за состоянием основных деталей.

Видео

Видео, по которому сделан данный обзор:

Ленточная пила по дереву своими руками по чертежам и видео — самодельные циркулярные распиловочные станки для бревен, устройство и скорость пильной работы

05Дек

Содержание статьи

  1. Введение
  2. Изготовление
  3. Типы и устройство ленточных пил
  4. Размеры
  5. Шаг зубьев для самодельной ленточной пиле по дереву
  6. Устройство и сборка станка
  7. Наладка пилы в процессе изготовления ленточной пилы для бревен своими руками
  8. Изготовление конструктивных элементов
  9. Механизм натяжения пильного полотна
  10. Пильный стол
  11. Правила работы
  12. Заключение

Если вы занимаетесь строительством или работаете с деревянным массивом, например, создаете мебель, а может вы просто затеяли самостоятельную стройку, то вам понадобится много пиленого бруса. Его можно купить, но вы значительно сэкономите, если обзаведетесь собственной пилорамой. Ее можно найти в магазине по высокой цене или построить из подручных материалов. В статье мы расскажем, как сделать ленточную пилу по дереву своими руками, предложим чертежи и видео, чтобы вы могли приступить к созданию.

Введение

Такое приспособление имеет значительные габариты, не говоря уже о деревянном массиве, который может иметь значительную длину до распиловки. По этой причине оборудование можно устанавливать исключительно на частном участке, лучший выбор – специально оборудованный цех или навес, просторная мастерская. Попытке монтажа на чердаке или в подвале могут привести к перебоям в электропитании дома (следует подводить отдельную проводку и щиток), а также к постоянному шуму.

Изготовление

Имея все это в виду, собственную пилораму можно начать проектировать с определения и расчищения места. Лучше, если оно будет отапливаемое, а также смежным с сараем для хранения брусьев.

Затем следует сделать чертеж в специализированном программном обеспечении – «Автокад» или другие. Это даст вам необходимую точность при расчете.

Теперь подробнее поговорим про каждый этап изготовления станка распиловочного по дереву своими руками.

Типы и устройство ленточных пил

  • Агрегат имеет массу преимуществ, в том числе:
  • высокая степень производительности;
  • невысокая отдача тепла в атмосферу;
  • низкая себестоимость;
  • хорошая скорость работы и достаточная точность.

Все разновидности имеют одинаковую основу – есть столешницы или рабочая поверхность, где будет лежать бревно. Оно подвергается распиловке с помощью режущих частей – вращающихся лезвий. Они могут быть различной конфигурации. Также необходимо учесть все крепежи и двигатель, который будет приводить всю машину в движение.

Виды зависят от того, какой материал необходимо распилить, это может быть дерево, металл, камень либо синтетика, разные виды пластмасс. В случае прочных заготовок следует укрепить конструкцию, усилить ее сверхпрочными сплавами. В обратном случае режущая лента будет ломаться. Если обращаться только к пильному станку по дереву, который можно изготовить своими руками, то следует классифицировать агрегаты следующим образом:

  • Беззубые. Название не совсем точное, так как небольшие зубцы все же имеются, но основное действие происходит за счет интенсивного нагрева и трения.
  • Зубчатые. Полотна, то есть ленты, замкнутые, поэтому происходит постоянный непрерывный процесс. Это самый простой и незатратный вид, к которому мы будем преимущественно обращаться.
  • Электроисковые. Имеют повышенную прочность и износостойкость. Их устанавливают в основном на производствах, когда нужно поддерживать серийное изготовление древесины, а также производить распиловку крупных бревен большого диаметра, с которыми трудно справиться в домашних условиях.



Размеры

Если вы планируете преимущественно не поперечное, а продольное пиление, то вам больше подойдут широкие ленточные пилы. Они имеют более ровный срез и не будут съезжать вдоль волокон. При работе с небольшими деталями следует ограничиться узкими пилками, они имеют больший шанс отсутствия повреждений. Стандартными параметрами считаются изделия шириной 3,5 – 4 см. Но если вам предстоит заниматься фигурной резкой, то стоит выбрать ленту не более 2 см. Напротив, для больших, массивных бревен есть модели вплоть до 88 миллиметров.

Шаг зубьев для самодельной ленточной пиле по дереву

Этим термином определяется расстояние, которое находится между острыми, режущими элементами. Чтобы хорошо обработать древесину, придерживайтесь наших советов:

  • Для тонких листовых заготовок можно брать крупные зубцы с соразмерным промежутком. Это даст ровный спил.
  • Большие полотна нуждаются в мелкой и частой череде зубчиков.
  • Переменными называются те ленты, которые обладают не равномерным шагом, а меняющимся. Это дает очень хорошие результаты, если заготовка из мягкой породы. Еще один плюс – опилки меньше засоряют рабочую часть.

Также есть изделия с разводкой, то есть с отгибанием режущей части в одну и другую сторону – каждую четную и нечетную вершину. Все товары этого сегмента маркируются.

Следует ориентироваться на эти рекомендации, так как от них зависит уровень вибраций и качество резки. Если следовать правилу по подбору лент, то их износостойкость значительно увеличится.

Скорость ленточной пилы по дереву будет зависеть от заточки. Убедитесь в этом при покупке. Проверьте режущий край – равномерен ли он, имеются ли трещины, неровности, волны. Также заранее осведомитесь, можно ли повторно заточить материал.

Теперь можно переходить непосредственно к установке.

Устройство и сборка станка

Устройство состоит из столешницы, двух шкивов, то есть вращающихся дисков, ремней, направляющих, опор, двигателя и самой ленты. Движение полотна происходит за счет натяжения и вращения верхнего и нижнего круга. Чем оно быстрее, тем выше скорость распиловки.

Вертикальный тип агрегата проще в изготовлении.

Станина

Это основа, на которую будет возлагаться большой вес, поэтому мы рекомендуем делать ее из металла, но если такой возможности нет, то подойдет и деревянный брус, склеенный в несколько слоев и для верности скрепленный шурупами. Склейка должна происходить разнонаправленно, чтобы волокна были не вдоль доски, а поперек предыдущего слоя.

Блок шкива для ленточного станка по дереву своими руками

Эта деталь будет держать в натяжении пилу и вращать лопасти. Ко внутренней части рамы следует прикрепить колесный вал. Вы можете выточить его сами, но тогда следует позаботиться о фланце, отвечающим за фиксацию. Крепление может быть неровным, тогда следует изменить угол наклона до 90 градусов. Даже небольшая погрешность может привести к тому, что лента пойдет криво, слезет с направляющих или быстро затупится.

Шкивы

Колеса следует выполнить не менее 3 см в ширину. Сделать их можно из нескольких склеенных слоев фанеры, а затем вырезать отверстие, в него помещается подшипник. Внешняя сторона круга может быть оклеена обычной велосипедной камерой, резина предупредит соскальзывание и обеспечит оптимальный результат. При посадке на колесный вал следует уделить особое внимание прочности и ровному расположению, чтобы не допустить ударов о станину.

Столешница

Ее нужно изготовить из ДСП или нескольких слоев фаеры. Снизу должна быть опорная ножка, под которой можно расположить движок. Основная задача – сделать стол ровным и довольно прочным для планируемого объема обрабатываемой древесины. Внешнюю часть нужно покрыть электроизоляционным материалом – текстолитом.

Наладка пилы в процессе изготовления ленточной пилы для бревен своими руками

Настройка заключается в:

  • расположении колес на одной линии;
  • первое включение следует производить без направляющих;
  • тестовую распиловку – без высокой нагрузки.

Затем можно установить блоки, которые будут направлять ленту.

Подготовка к работе

Перед началом изготовления станка приготовьте все нужные приспособления и материалы, уберите все лишнее с площадки, помните о технике безопасности на рабочем месте. Перечислим то, что вам понадобится.

Инструменты

  • Циркулярная пила для распила заготовок.
  • Электролобзик для выпиливания отверстий.
  • Струбцины понадобятся для фиксации частей в процессе склейки.
  • Сверлильный агрегат – можно применять электродрель или шуруповерт, также пригодятся сверла разного диаметра.
  • Шлифовальное оборудование – все поверхности лучше отшлифовать, чтобы не пораниться при использовании.

Материалы, фурнитура, крепеж

  • Фанера 1,5 см в ширину.
  • Прочный массив дерева для основания или металл.
  • Подшипники.
  • Два вала.
  • Режущее полотно.
  • Расходники – клей, изолента, гайки, саморезы.

Сборка ленточнопильного станка (ленточной циркулярной пилы) по дереву своими руками: основные конструкции

Если при склейке элементов (основа и столешница) вы применяли струбцины, то их можно снять после полного высыхания древесины и обработать все поверхности.

Изготовление конструктивных элементов

Важно аккуратно собрать все механизмы, чтобы не было смещений. Это может привести к выходу из строя всего инструмента.

Основание

Когда вы будете натягивать пильное полотно, обязательно плотно зафиксируйте механизм, чтобы не произошло разбалтывания и колебания.

Шкивы

При монтаже шкивов проверьте, хорошо ли они вращаются. Они не должны цепляться за другие поверхности, а также располагаться под углом к станине. Их нужно разместить ровно параллельно.

Механизм натяжения пильного полотна

К вращающемуся валу нужно прикрепить ручку. Она будет иметь роль натяжения ленты. Само полотно сначала нужно надевать на круги без сильного натяга, свободно. Но затем, с помощью рычага, следует добиться достаточного расстояния между двумя шкивами.

Пильный стол

Следующий этап – монтаж стола. Его можно прикрепить с помощью клея, но такая конструкция может выдержать небольшой вес, так что лучше добавить саморезы. Обратите внимание на то, чтобы столешница была ровно перпендикулярна основанию, иначе срез на самодельном ленточнопильном станке по дереву будет косым.

Сборка

Теперь можно заняться подключением электрического двигателя. Позаботьтесь об изоляции всех проводов и контактов, прежде чем подключите его в розетку.

Когда конструкция собрана, проведите несколько тестовых запусков, чтобы удостовериться, что лента не соскакивает с креплений.

Правила работы

Прежде чем приступать к распилу, ознакомьтесь с рекомендациями:

  • Установку следует крепко закрепить к полу. Это позволит избежать колебаний во время распиловки.
  • Место, в котором будет находиться пилорама, должно быть проветриваемым, потому что от древесины будет идти постоянная мелкая стружка, можно повредить органы дыхания.
  • Чтобы полотно не растягивалось, снимайте его каждый раз после окончания действий, а затем надевайте и регулируйте снова. Обязательно делайте пробный запуск после каждого натяжения ленты.
  • Делайте перерывы минимум один раз в два часа, чтобы проверить установку и дать остыть электроприводу.

Заключение

В статье мы рассказали про устройство ленточной пилы по дереву. В качестве завершения посмотрим видеозапись.

Видео

Пила ленточная Корвет-36 — цена, отзывы, характеристики с фото, инструкция, видео

Ленточная пила «Корвет-36» предназначена для прямолинейного и радиусного пиления древесины, материалов на основе дерева, ламинированных панелей, алюминиевого сплава, пластика и других подобных материалов.

Особенности оборудования

  • Комплектуется асинхронным двигателем.
  • Ременная передача защищает двигатель от перегрузки и делает работу станка более тихой.
  • Две скорости движения пильной ленты.
  • Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания.
  • Регулируемый по высоте стабилизатор пильной ленты.
  • В конструкции имеется индикатор натяжения пильной ленты.
  • Стабилизация пильной ленты осуществляется за счет подшипников качения.
  • Литой рабочий стол.
  • Наклон рабочего стола до 45 град.
  • Комплектуется параллельным и транспортирным упором.
  • Патрубок для подсоединения пылесоса.
  • Простота замены пильной ленты.
  • Щетка для очистки шкива.
  • Концевой выключатель отключает двигатель при открытии бокового кожуха.

ХарактеристикаЗначение
Номинальная потребляемая мощность двигателя, Вт1500
Номинальное напряжение питания, В/Гц220/50
Тип электродвигателяасинхронный
Передачаременная
Число скоростей2
Скорость движения пильной ленты, м/сек7.6; 16.3
Размер рабочего стола, мм535х485
Угол наклона рабочего стола, град-10-45
Максимальная толщина обрабатываемой заготовки, мм285
Длина пильной ленты, мм3460
Ширина пильной ленты, мм6.35-38
Диаметр патрубка для пылесборника, мм100
Масса Корвет-36 нетто/брутто, кг146/170
Размер упаковки (ДхШхВ), мм830х540х1980

Масса брутто: 170 кг.
Габариты в упаковке ДхШхВ, мм: 830x540x1980
Пила ленточная Корвет-36 с доставкой в г. Москва: подробные условия и стоимость

Ленточная пила по дереву своими руками: схема, фото и видео

Существует множество различного инструмента для пиления заготовок – это и ручные пилы, циркулярные, отрезные, электролобзики и пр. Но особое место среди них занимает ленточная пила. В данной статье речь пойдет об изготовлении самодельной ленточной пилы.

Введение

В мастерской должно быть все под рукой и изобилие инструмента делает мастера по настоящему свободным в выборе методов и приемов работы. Одна из самых базовых операций в любой мастерской – это пиление заготовок. Причем пиление бывает разным – где-то нужно отпилить быстро и качество реза не важно, где-то нужен глухой пил и с этим справится циркулярка или электролобзик со специальной пилкой, где-то требуется исключительно ровный пил и так далее.

Ленточная пила по дереву, сделанная своими руками, по достоинству занимает почетное место в мастерской. Она есть далеко не у всех, тем не менее удобство ее использования не оспоримо. К ее достоинствам следует отнести следующие особенности:

  1. Высокое качество пиления, так как нет возвратного движения режущего полотна.
  2. Высокая скорость пиления, так как режущая лента двигается с большой скоростью.
  3. Высокая маневренность при пилении из-за небольших толщин режущего полотна.
  4. Высокая универсальность и гибкость использования инструмента.
  5. Высокая безопасность работы.

Тем не менее ленточная пила обладает и недостатками. Перечислим их:

  1. Это стационарная пила, соответственно нет возможности ее мобильного перемещения.
  2. Ограниченная зона пиления из-за конструктивных особенностей.
  3. Большие габариты.

Изготовление ленточной пилы

Подготовка к работе

Приступая к работе, необходимо подготовить все инструменты и материалы, а также место, на котором будет комфортно и безопасно заниматься изготовлением самодельной ленточной пилы.

Инструменты:
БазовыйинструментОписаниеоперацияАльтернативный инструмент
Циркулярная пилаВыполнение продольного распила заготовок
  1. Ленточная пила с возможностью резать детали более полуметра длиной.
  2. Электролобзик. Недостаток лобзика в низком качестве пила.
ЭлектролобзикВыпиливание ниши, паза и верхней задвижки.Изготовление шкивов.
  1. Ленточная пила.
  2. Ручной лобзик. Высокая трудоемкость процесса.
СтрубциныФиксация заготовок при склейке, а также при других операцияхДостойных альтернатив нет, однако можно приспособиться и попробовать использовать столярные тиски или в качестве пресса какой-то тяжелый предмет.
Сверлильный станок (+ сверла)Сверление отверстий
  1. Ручная электродрель. Хуже сверлильного станка тем, что не гарантирует правильную геометрию отверстий. Процесс сверление дрелью более трудоемкий.
  2. Шуруповерт. Проблемы те же, что и у ручной электродрели. А также добавляется ограниченная мощность инструмента.
Шлифовальный станокШлифование поверхности заготовок и кромок
  1. Ручная электродрель со шлифовальными насадками. Могут возникнут сложности при шлифовке под углом 90 градусов.
  2. Шуруповерт. Проблемы те же, что и у ручной электродрели. А также добавляется ограниченная мощность инструмента.
Материалы, фурнитура, крепеж
  • Фанера толщиной 15 мм;
  • Брусок из массива дерева;
  • Болты для горизонтальной и вертикальной подстройки;
  • Клей ПВА столярный;
  • Барашек для болтов подстройки;
  • Изолента;
  • Подшипники под верхнюю ось;
  • Два подшипника под ведущую ось;
  • Два вала;
  • Режущее полотно;
  • Две втулки с внутренней резьбой;
  • Саморезы, гайки, шайбы, футорка, шпильки;
  • Ленты или насадки для шлифовальной машинки или шуруповерта.

Основные конструктивные элементы

Чертеж ленточной пилы будет включать следующие компоненты:

  • Основание;
  • Механизм натяжения ленты;
  • Пильный стол;
  • Шкивы;
  • Пильное полотно (режущая лента).



Изготовление конструктивных элементов

Инструкция по изготовлению будет разбита на 5 пунктов и включать в себя шаги по производству самодельной ленточной пилы. В статье предоставлены фото и видео материалы, которые помогут вам не ошибиться при производстве.

Основание

  • Так как ленточная пила должна быть крепкой, то необходимо подготовить фанеру толщиной не менее 15 мм. Отрезаем четыре заготовки длиной 550 мм и шириной 23 мм.
  • Далее производим разметку по предварительно созданному трафарету или можно сделать разметку прямо на заготовке. Две пластины, располагающиеся внутри, должны иметь нишу для подстраиваемого механизма. Для наружных деталей необходимо начертить сквозной паз. Величина вертикальной регулировки будет зависеть от размеров этого паза. Далее нужно разметить сквозное отверстие для ведущего нижнего вала. Кроме того, нам потребуется поверхность для пильного стола, размеры которого по ширине стола не будут превышать 150 мм.Во всех заготовках необходимо между кругами вырезать квадрат по высоте равный 15-20 см, и не превышающий в ширине 15 см.
  • С помощью электролобзика нужно выпилить необходимые детали, а также паз регулировки верхнего шкива, затем высверлить отверстие под нижний ведущий вал.
  • Далее необходимо собрать будущее основание. Для сборки используется клей ПВА или любой другой столярный клей. Наносим его ровным слоем на все склеиваемые поверхности, затем прикладываем детали друг к другу, не допуская неточности. Фиксацию изделий необходимо выполнять струбцинами, так как для качественного склеивания необходимо плотное прилегание заготовок. До полного высыхания клея необходимо выдержать сутки.
  • Производим установку подшипников для нижнего ведущую вала.

Механизм натяжения пильного полотна (ленты)

  • Для изготовления механизма натяжения ленточной пилы нужно изготовить брусок, размеры которого будут соответствовать нише в корпусе пилы. В торце бруска высверливается отверстие для шпильки и футорки. С двух сторон вырезаются гнезда для подшипников.
  • Вставляем шпильку и закрепляем ее в бруске. Она должна жестко держаться в отверстии. Для повышения прочности крепления, прежде чем вставить шпильку, на ее поверхность нанесите клей ПВА, а также дополнительно нужно зафиксировать шпильку саморезом или шурупом.
  • Далее устанавливаются подшипники вала и фиксирующая футорка.
  • С помощью винта в футорке будет происходить жесткая фиксация механизма натяжения пильного полотна.
  • На шпильку необходимо установить ручку, вращение которой позволит изменять глубину погружения бруска в основание, тем самым будет изменяться расстояние между шкивами – так производится натяжение ленты.

Шкивы

Пока сохнет клей основания, приступаем к изготовлению подвижных элементов, а именно шкивов. Весь процесс их изготовления отражен в приведенных фото.

  • На листе фанеры толщиной 15 мм нужно произвести разметку контуров – окружности диаметром 150 мм.
  • Вырезать заготовки электролобзиком по намеченным контурам и просверлить в центре окружности отверстие.
  • Даже самое точное и аккуратное пиление не даст заготовке идеально правильные формы, поэтому необходимо выполнить шлифовку торцов. Для этого будет использоваться шлифовальный станок со столом под 90 градусов по отношению к обрабатываемой плоскости. Если у вас нет подходящего инструмента, есть возможность зашлифовать грань с помощью ручной шлифовальной машинки или самодельного приспособления для шуруповерта со шлифовальной насадкой.Заготовка фиксируется болтом или саморезом к некоторому основанию. Таким образом при ее подаче на шлифующий круг и вращении вокруг оси, получается идеально ровный круг.
  • После обработки шкива на шлифмашинке, нужно обмотать его торцы изоляционной лентой в несколько слоев, а также можно использовать резину от велосипедных камер.

Пильный стол

Пильный стол будет шириной 15 см. Он будет устанавливаться на специальную торцовую грань основания станка между шкивами. В столе нужно сделать пропил для свободного движения пильного полотна. Размеры изготавливаемого стола зависят от потребностей и предпочтений мастера. Можно сделать небольшой стол, лишь слегка выступающий за пределы станка и экономящий место, либо сделать площадь верхней поверхности побольше, для удобства работы. Как всегда, в жизни нужно выбрать «золотую середину», поэтому окончательное решение за мастером.

Пильное полотно (режущая лента)

Лучше всего не изготавливать режущее полотно самостоятельно, а купить готовое. В магазинах можно найти самые разнообразные варианты, которые различаются по типу размеру, типу используемой стали, закалке материала, форме зубьев, их разводке и пр.

Ниже приведена таблица с некоторыми параметрами пильных полотен.

Междуна-родная маркировкаРасшифровкаТвердость телаТвердость зубовОсобенность применения
Constant hardnessс одинаковой твердостью по всей площади45 – 48 ед. HRc45-48 ед. HRcДанный вид используют на шкивах небольшого диаметра.
Flex back – Hard Edgeс высокими показателями твердости зубов, но гибким телом30-33 ед. HRc63-65 ед. HRcВерхняя часть зуба подвергается закалке, в то время как остальная часть изделия – гибкая. Способна переносить большую подачу, в сравнении с предыдущим видом.
Hard Backзакаленные по всей площади полотна48-53 ед. HRc63-68 ед. HRcТехнология производства ленты пильной является наиболее современной и используется в промышленности. Способна выполнять больший объем работ, однако цена значительно выше. Используется полотно в профессиональных станках.

Кроме того, ленточные пилы различаются по величине зуба:

  • с малым зубом
  • со средним зубом
  • с крупным зубом

Чем большей твердостью обладает лента – тем большую сопротивляемость к затуплению она имеет. Жесткое полотно позволяет распиливать материал на больших подачах, не снижая эксплуатационных характеристик работы.

В данном случае для нашей ленточной пилы оптимальным вариантом был выбор полотна длиной 1065 мм из углеродистой стали, имеющей маркировку Сonstant Hardness.

Сборка

  • Обработка основания. После полного высыхания клея нужно снять струбцины и обработать место склейки, торцы и прочие поверхности.
  • Установка механизма натяжения пильного полотна. Он устанавливается в посадочный паз, а сверху нужно расположить упорный элемент. Во время работы механизм должен быть жестко зафиксирован.
  • Установку шкивов. Необходимо обратить внимание на то, чтобы устанавливаемые шкивы должны располагаться параллельно друг к другу и легко вращались вокруг своей оси, при этом ось должна быть абсолютно статична. Не допускается сильного биения кругов, так как это может привести к соскальзыванию пильного полотна со шкива и травмированию мастера. Нижний ведущий вал должен проходить корпус насквозь и иметь с обратной стороны достаточный конец, чтобы можно было его зажать в патрон дрели. Верхний шкив устанавливается в механизм натяжения пильного полотна.
  • Установка режущего полотна. Пильное полотно должно быть установлено поверх торцов шкивов. Сначала оно должно свободно одеваться на эту конструкцию, а с помощью вращения ручки подстройки брусок с осью верхнего шкива перемещается вверх, увеличивая, таким образом, расстояние между центрами шкивов. При этом происходит натяжение ленты. После натяжки нужно затянуть винт a футорке для жесткой фиксации механизма натяжения.
  • Установка пильного стола. Пильный стол располагается на горизонтальной поверхности основания, как показано на фото. Его площадь должна быть достаточной для комфортного процесса пиления заготовки. Необходимо заметить, что очень важна перпендикулярность стола пильному полотну, причем в двух измерениях – продольном и поперечном. Крепление стола выполняется саморезами. Хотя есть вариант его «посадить» на клей, а для прочности установить шканты.
  • Установка электроинструмента. На самом последнем этапе нужно заставить эту конструкцию ожить. Для этого нужно хвостовик ведущего вала нижнего шкива зажать в патрон дрели. Как вариант можно использовать перфоратор или шуруповерт. Но мощность шуруповерта будет явно недостаточна, поэтому все-таки дрель или перфоратор.
  • Настройка и наладка. Прежде чем приступать к работе, включите ленточную пилу на холостом ходе. Проследите чтобы лента не соскальзывала и ходила ровно. Проверьте ее натяжение и фиксацию механизма натяжения пильного полотна.

Правила работы на ленточной пиле

Большой объем обрабатываемых материалов требует установку на станок полотно с крупными зубами. Оптимальный вариант – использование универсальных ленточных пил.

  • при большом размере обрабатываемой заготовки стоит установить на ленточную пилу с крупными зубьями; лучше использовать режущие ленты универсального типа. Так пропадет необходимость смены полотна при обрабатывании различных материалов;
  • Определитесь с местом установки станка и надежно закрепите его на статичной поверхности избегая колебаний во время работы. Помещение, в котором будет установлена ленточная пила, должно быть хорошо вентилируемым.
  • После окончания работы снимайте пилящую ленту и, соответственно, натягивайте ее исключительно перед работой. Это продлит срок полезного использования полотна
  • Каждый два часа работы выключайте ленточную пилу и дайте двигателю, в данном примере дрели, отдохнуть, а заодно проведите проверку на наличие неисправностей. Соблюдение этого правила обезопасит работника от травм, а инструмент от перегрева.
  • Время от времени проверяйте развод режущих зубьев.

Заключение

При правильной сборке и использовании, ленточная пила имеет длительный срок эксплуатации. Вам следует лишь точить ленту время от времени и следить за состоянием основных деталей.

Видео

Видео, по которому сделан данный обзор:

Вконтакте

Facebook

Twitter

Мой мир

биметаллическая, настольная, вертикальная, видео-инструкция по монтажу своими руками, как выбрать, технические характеристики, ремонт, натяжение, чертежи, фото и цена

Все фото из статьи

При раскрое пиломатериалов в домашних условиях может активно применяться самодельная ленточная пила по дереву или фабричная продукция, приобретенная в специализированном магазине. Изделие представляет собой стационарный прибор или ручной инструмент, в качестве режущей части которого выступает гибкая лента из стали замкнутого типа.

На фото представлена вертикальная пила ленточного типа в действии.

Что касается станков, то полотно в них может располагаться как вертикально, так и горизонтально. О положительных и отрицательных качествах продукции рассказывается ниже.

Плюсы и минусы устройства

Список важных достоинств

  • Экономичность использования в первую очередь объясняется относительно небольшой толщиной пропила.
  • Высокий уровень производительности достигается благодаря достаточно высокой скорости раскроя.
  • Невысокая цена продукции предоставляет возможность существенно расширить круг основных потребителей.
  • Продолжительный период эксплуатации устройства обеспечивается благодаря особой конструкции.
  • При использовании не создается чрезмерного шума, а значит, работы проходят в комфортных условиях.

Так выглядит ленточная настольная пила по дереву.

Некоторые недостатки

  • При настройке у неопытных пользователей могут возникать проблемы, так как этот процесс достаточно сложен.
  • В связи с наличием замкнутой системы с противоположной стороны обязательно должен устраиваться защитный механизм.
  • В силу конструктивных особенностей, изделие больше подходит для осуществления продольного раскроя.

Примечание! Выбор между ручным и стационарным устройством делается в зависимости от типа проводимых работ. Небольшие инструменты удобны в эксплуатации, но не могут быть использованы для раскроя объемных элементов.

В работе задействована продукция ручного типа.

Выбор готовых изделий

Найдется не очень много людей, которые знают, как выбрать ленточные пилы по дереву правильно. Поэтому тем, кто не в курсе дела, предлагается ознакомиться с основными рекомендациями и критериями. В процессе приобретения в первую очередь должны учитываться технические характеристики модели.

Общие моменты

Точность режима раскроя определяется скоростью подачи и резания. Существуют рекомендованные диапазоны, в которых должна осуществляться операция.

При повышении производительности снижается стойкость полотна. Это нужно брать в расчет при выборе.

Особое внимание следует обращать на производителя устройства. Если он имеет хорошую репутацию и достаточно долго ведет свою деятельность, то в большинстве случае его продукция оказывается качественной.

Внимательно осматривать следует основные узлы: портал, перемещающий механизм, направляющие элементы, ролики и шкивы.

Для распиловки лесоматериалов должен выбираться портал, сделанный из квадратных труб с усиливающими профилями. Отсутствие дополнительной жесткости может привести к деформации основного корпуса. Однако мелкие работы можно производить без дополнительного усиления, что положительно скажется на стоимости изделия.

Демонстрируется модель Зубр ЗПЛ-350-190.

Направляющие части надежные производители изготавливают из цельного металла. При использовании обычных труб через какое-то время могут обнаружиться изгибы, а это приводит к дополнительным сложностям при техническом обслуживании устройства.

В плане безопасности рекомендуется приобретать продукцию с двойной изоляцией или отдельной вилкой заземления. Вокруг зоны, предназначенной для проведения работ, должна быть хорошая видимость. Дополнительным плюсом можно считать наличие специального блокирующего переключателя.

Технические характеристики ленточной пилы по дереву могут сильно варьироваться в зависимости от типа устройства. Для сравнения приводится таблица, где отражены параметры для трех моделей стационарного типа.

ХарактеристикаЗубр ЗПЛ-350-190De Walt DW 876PROMA PP-250
Мощность350 Вт1000 Вт350 Вт
Скорость движения полотна882 м/мин800 м/мин750 м/мин
Максимальная ширина пропила190 мм310 мм250 мм
Масса17 кг54 кг25 кг
Количество скоростей121
Габариты рабочего стола29×29 см50×50 см29×29 см

Подробности о полотне

Выбору режущей части должно уделяться пристальное внимание, так как это скажется не только на качестве раскроя, но и в какой-то мере на производительности. Кроме того, от правильности приобретения будет зависеть эксплуатационный период полотна. Если применять в ходе работ неподходящую ленту, то срок ее службы будет невысок.

Основные параметры полотна.

В первую очередь рекомендуется брать в расчет материал изготовления. Обычно для подобных операций применяется углеродистая сталь или легированная сталь. Однако в последнее время популярностью пользуются биметаллические ленточные пилы по дереву, сочетающие в себе прочность и хорошие режущие характеристики.

Кроме материала изготовления, каждый потребитель должен учитывать и некоторые другие факторы.

  • Количество зубьев на дюйм может варьироваться в пределах 3-24 штук. С увеличением их числа повышается ровность пропила. Для оптимальной производительности обычно приобретается полотно с 8 зубьями.
  • Ширина кромки не имеет принципиального значения с точки зрения качества пропила, но она влияет непосредственно на период эксплуатации. В любом случае этот показатель должен в пять раз превышать высоту зуба.

Ширина и минимальный радиус полотна.

Дополнение! При выборе следует учитывать и качество сварного шва. При зачистке с поверхности лезвия должен быть полностью удален наплыв, а впадине между зубцов должна быть придана правильная форма.

Самостоятельное изготовление конструкции

Перед основными работами составляются чертежи ленточной пилы по дереву своими руками, чтобы наглядно были представлены габариты и базовые элементы. Непосредственно по готовым эскизам выполняется сборка конструкции, большая часть фрагментов которой будет изготавливаться из дерева.

Примерные чертежи самодельной ленточной пилы по дереву.

Создание основы

Раму можно сделать из шлифованной доски, склеенной с перехлестом. Толщина используемых элементов не должна быть меньше 25 мм. Не рекомендуется для основы применять древесные плиты и мебельные щиты, так как они не обладают необходимой прочностью.

Каркас в данном случае будет иметь С-образную форму. Для увеличения показателей жесткости к шести слоям склеенной древесины крепятся дополнительные накладки. Части нужно фиксировать последовательно, контролируя при этом перпендикулярность фрагментов.

Примерно так изготавливается несущая рама.

Устройство подвижного блока

После сборки рамы осуществляется установка специального приспособления для фиксации верхнего ролика, с помощью которого будет обеспечиваться натяжение режущего полотна. Для этого инсталлируется специальный профиль, позволяющий создать направляющий паз.

Усилить угловые стыки можно дополнительными вставками. После их монтажа с каждой стороны выбираются четверти, чтобы устроить место для установки направляющих элементов. Рамка должна свободно двигаться в пазах без каких-либо люфтов.

Сверху инсталлируется длинный болт, необходимый для регулировки и перемещения режущей кромки. Наклон колеса можно варьировать с помощью особого винта. Он монтируется непосредственно на держателе.

Под него устанавливается дополнительная прокладка из металла. Вал в рамке крепится с использованием саморезов.

Изготовление роликов

Колеса устройства вырезаются из фанеры или МДФ. Они создаются путем склеивания нескольких слоев древесных плит. Самый сложный момент заключается в формировании центральной части роликов, так как при функционировании прибора они должны вращаться.

Из фанеры вырезаются колеса для устройства.

Валы изготавливаются непосредственно под приобретенные подшипники. С одной стороны делается внутренняя резьба, а с другой – ограничитель. Прежде чем сверлить отверстие для подшипника, необходимо сделать четыре отверстия для шкантов.

Готовое изделие подсоединяется к двигателю, после чего центральная часть стачивается до нужных размеров. На рабочую поверхность приклеивается основа из велосипедной камеры.

Благодаря этому снижается шум при работе и предотвращается проскальзывание ролика. После этого выполняется балансировка.

Когда колеса будут полностью изготовлены, на любом из них делается приводной шкив. Его толщина должна строго подгоняться под применяемый ремень. Что касается диаметра, то он вычисляется так, чтобы скорость движения полотна составила определенное количество метров в минуту.

Фиксация колес

Сначала устанавливается верхний элемент, а затем – нижний. Для этого на вал инсталлируются фторопластовые шайбы.

Крепление осуществляется большим болтом с шайбой необходимой толщины. Фиксирующая деталь вкручивается непосредственно в торцевую часть оси.

Выравнивание шкивов должно производиться по этой схеме.

Натяжение полотна

Перед данной операцией требуется настройка направляющих элементов. Только после этого осуществляется натяжение ленточной пилы по дереву. При правильном проведении работ обеспечивается устойчивое положение полотна на шкивах, а также его стабильность в пропиле.

Сооружение рабочего стола

Первым делом изготавливается опорная часть, оснащенная механизмом наклона. К ней фиксируется специальный блок подшипников.

К поворотному приспособлению прикрепляется подкладка из ДСП. Она позволит в некоторой степени повысить жесткость конструкции.

В качестве верхней крышки можно использовать обрезок старой столешницы. В рабочей зоне проделывается прямоугольное отверстие, после чего устанавливается вставка из МДФ.

Осуществлять работы нужно при включенной пиле. Элемент задвигается до самого упора, при этом производится пропил по длине.

Монтаж тумбы

Размеры конструкции зависят в первую очередь от габаритов полученного основания. В качестве основного материала выступает шпунтованная доска для пола толщиной 35 мм.

Каркас тумбы собирается посредством шкантов. Углы с внутренней стороны обязательно усиливаются уголками из металла.

При изготовлении тумбы используется такая доска.

Дополнительные рекомендации

  • Для комфортной работы можно сделать подсветку рабочей зоны, используя обычный светильник, оснащенный гибким кронштейном. Провода в этом случае пропускаются через раму.
  • Желательно также соорудить параллельный упор на основе эксцентрика. При таком варианте с противоположной стороны элемента фиксируется специальный захват, упирающийся в край рабочего стола.
  • Рекомендуется установить защитные кожухи. Они будут удалять стружку и в то же время выступать в качестве направляющих деталей. Для изготовления подойдут плиты МДФ, толщина которых составляет 8 мм.
  • После сборки конструкции все деревянные элементы следует обработать антисептическим составом, в противном случае не избежать появления плесени и следов гниения на внешних стенках самодельного устройства.
  • Несущие части должны изготавливаться только из твердых сортов древесины, чтобы срок службы устройства был относительно велик. В первую очередь это касается опорной рамы и удерживающих деталей.

Завершающие штрихи по созданию конструкции.

Заключительная часть

Ремонт ленточных пил по дереву такого типа начинающие мастера смогут произвести в любое время самостоятельно, так как со схемой изготовления они уже полностью ознакомлены. Основные проблемы в основном возникают с износом элементов, удерживающих режущее полотно.

Дополнительные сведения об инструменте для резьбы по дереву позволит получить специальное видео в этой статье.

Ручная ленточная пила по дереву и видео выполнения работ

Ленточная пила может распиливать такие типы материалов, как дерево, резина, металл, пластик и другие материалы с высоким уровнем гибкости. Это приспособление отлично подойдет для решения бытовых и хозяйственных проблем и задач — спиливание старого дерева на участке, подготовка топлива для камина, вырезание по дереву, создание деталей из металла или древесины.

Виды пил

Выпускается три типа таких пил:

  • ручные модели — приобретаются для домашнего использования;
  • настольные приборы — удобны для небольших мастерских по обработке древесного сырья;
  • стационарные пилы — причисляются к группе профессионального оборудования, которое применяется на больших заводах, в крупномасштабном производстве.

Как устроена ленточная пила?

Ручная ленточная пила по дереву состоит из скрепленных вместе нескольких блоков, количество которых можно увеличивать или уменьшать, в зависимости от нужного функционала инструмента. Главные составляющие конструкции ленточной пилы это:

  • рамы с направляющими, которые помогают движению ленты;
  • механизм с приводом для натяжения ленты;
  • устройство, удерживающее для распила ленту;
  • подъемный механизм;
  • ременная передача с клиньями;
  • электромотор с уровнем мощности 15 кВт, либо бензиновый двигатель;
  • фиксаторы деревянной детали на раме;
  • кран и емкость с водой для смачивания изделия при распиливании;
  • рельсы для перемещения механизма.

В отдельных моделях установлены специальные защитные кожухи и механизмы для более устойчивого положения инструмента — эти элементы сделают работу с прибором более безопасной и удобной. Суть принципа работы ленточной пилы — фиксация бревна между двух направляющих и его разделение с помощью режущего полотна.

Как сделать такой инструмент самому?

Перед началом сборки конструкции пилы подготовьте хотя бы простой чертеж, чтобы ясно представлять размеры и главные составляющие прибора. Большая часть деталей будет сделана из древесины.

Рама выполняется из шлифованного листа, склеенного с перехлестом. Минимальная толщина деталей механизма — 2,5 см. Не советуют использовать щиты от мебели или деревянные плиты, так как они не достаточно прочные.

Каркас выполняется в форме буквы С. Чтобы корпус был жестким и прочным, к древесной поверхности, склеенной из шести слоев крепят накладки. Следите, чтобы фрагменты были расположены только под прямым углом друг к другу.

Далее собираем подвижную часть пилы. Монтируем профиль для упрощения создания направляющего паза. С помощью этого профиля пилящее лезвие будет натягиваться до нужной степени.

Чтобы укрепить угловые стыки, устанавливаем дополнительные крепления. Далее конструкция дорабатывается таким образом, чтобы рама беспрепятственно перемещалась в пазах.

Чтобы создать ролики вращения, склеивают вместе несколько деревянных плит и вырезают круглые детали. На колеса устанавливаются дополнительные детали, которые сделают работу с прибором менее шумной и более продуктивной. После фиксации колес пилящее полотно натягивают для устойчивого положения его на шкивах. В достаточной мере натянутое лезвие будет делать точные и аккуратные пропилы.

Что полезно знать для успешной работы с инструментом?

Для удобства рабочего процесса подсветите рабочую область с помощью обыкновенного светильника. Лучше установить на приборе защитные каркасы, которые помогут удалению стружки и будут служить направляющими элементами. Оптимальный материал для них — плита МДФ толщиной не менее 8 мм.

После того, как монтаж устройства будет завершен, продезинфицируйте все детали из дерева антисептическим раствором, чтобы гниль и плесень не стали появляться в скором времени после начала работы с прибором. Как правильно осуществляется работа на ленточной пиле по дереву видео с инструкцией расскажет подробно.

Преимущества и недостатки ленточной пилы

Этот вид пил успешно применяется в разных видах работы с деревом и другими материалами и обладает рядом достоинств:

  • использовать ленточную модель экономично, так как она делает очень узкие пропилы;
  • высокая продуктивность прибора за счет быстрой скорости распиливания;
  • умеренная стоимость устройства доступна благодаря его специфическому строению;
  • не создает сильного шума при работе, что делает процесс работы более комфортным.

Наряду с многочисленными плюсами, ленточные пилы обладают и некоторыми ограничениями и недочетами:

  • сложный процесс настройки параметров работы прибора, что может быть проблемой для новичка;
  • из-за нюансов конструкции механизма, он может выполнять только продольный распил древесного полотна.

Как правильно выбирать готовую пилу?

Если верно выбрать инструмент, то ремонт ленточных пил по дереву вам доведется выполнять нескоро. Так как параметров выбора подходящей модели инструмента очень много, довольно мало людей умеют правильно подобрать подходящее для их нужд устройство. Предлагаем ознакомиться с самыми важными и существенными критериями оценки качества и функций разных пил. Первым делом обращайте внимание на технические параметры моделей.

Точность распила зависит от скорости резки и подачи материала. Есть оптимальные диапазоны скоростей для достижения наилучших результатов работы.

Чем выше производительность прибора, тем пилящее полотно будет менее стойким к повреждениям, деформации и износу.

Репутация фирмы-изготовителя тоже имеет большое значение — если отзывы о производителе хорошие, а репутация надежная, то и продукция, вероятнее всего, окажется качественной.

Изучите состояние главных узлов прибора — перемещающую конструкцию, портал, направляющие детали, шкивы и ролики.

Для распиливания древесных деталей подходит портал из труб квадратной формы с укрепляющими профилями. Иначе основной корпус может скоро искривиться в процессе распила.

Но работа с мелкими деталями не повредит ему таким образом. Наилучший материал для направляющих элементов — цельный металл, устойчивый к деформациям от нагрузок.

Как определить качество полотна?

Правильный выбор пилящего полотна определяет срок службы этой важной детали. Поэтому выбирать нужно лезвие, подходящее для того типа работ, которые вы хотите выполнять с помощью ленточной пилы. Самая лучшая сталь для режущего полотна — легитированная либо углеродистая.

Но также стала популярна пила из сплава двух высокопрочных металлов, которая характеризуется повышенной прочностью и отличными режущими качествами. Чем больше число зубцов на каждый дюйм, тем точнее будет осуществляться пропил. За оптимальное количество принято брать 8 зубьев на дюйм. Ширина кромки не очень важна, но полотно дольше прослужит, если она будет в пять раз больше высоты зубца.

Видео: ленточная пила своими руками

Вертикальная гидравлическая ленточная пила ÜSTÜNKARLI UHM120

Преимущества

  • Основной корпус выполнен из толстой стали экстра класса, маховики – жесткой конструкции литые из специального сплава. Система натяжения полотна пилы — с гидроприводом и электронным управлением, со шкалой.
  • По команде с пульта управления блок с ленточной пилой может подниматься вверх или опускаться вниз с помощью электродвигателя.
  • Ручная настройка угла наклона верхнего маховика.
  • Защитные решётки на узле пилы и верхнего маховика.
  • Система ручной смазки.
  •

    Технические характеристики ленточной вертикальной пилорамы UHM120

    Диаметр колес

    Ø 1200 мм

    Ширина колес

    140 мм

    Ширина полотна пилы:
    мин./ макс.

     90×1,2×8900мм/

    160×1,2x 9200мм

    Максимальная высота распила

    1150 мм

    Максимальная ширина распила

    440 мм

    Основной двигатель

    37 kW, 1450 об/мин

    Клиновидный приводной ремень

    22 x 4200 мм

    Натяжение пильного полотна

    Электродвигатель

    Привод полотна пилы

    Электродвигатель

    Верхний наклон  колеса

    Двигатель гидроустройства

    Гидравлическая смазка (Международная организация по стандартизации VG 68)

    Вес

    ~3200 кг

    Габаритные размеры. (Ширина*Длина*Высота)

    Межстаночная механизация

    Система предназначена для подачи и приемки заготовок на высокоскоростных четырехсторонних станках (необходима при скорости подачи от 60 м/мин)

    Устройство поштучной выдачи доски имеет раму из сварного швеллера.

    Приемное устройство обеспечивает прием и удержание доски, срощенной ламели или склеенной по пласти заготовки. Сортировочный транспортер обеспечивает последующий её сброс на линию сортировки.

    Устройство сортировки имеет раму из сварного толстостенного швеллера. В приводе подъемников используются карданные валы, цепные передачи. Устройство формирования пакета имеет приспособление для фиксирования установки толщины доски. Устройство поштучной выдачи доски (элеватора). Ленточный транспортер либо бункер для сбора шпаций

    Внутрицеховая система аспирации

    Промышленные аспирационные установки компании High Class Machinery разработаны с учетом мировых стандартов и требований, с учетом высокой производительности в сочетании с низким потреблением электроэнергии. Так, например аспирационная система модели HCM 2500 имеет производительность 2500м³/час, а мощность двигателя составляет всего 1,5кВт, что на 1,0 кВт меньше чем у аналогичных моделей. А модель HCM 11000-6U оснащенная двигателем мощностью 3,75кВт имеет производительность 11 000м3ч и скорость потока воздуха 43м/с.

    Предназначены для удаления стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.

    Рециркуляционные пылеулавливающие аппараты ПФЦ предназначены для от- соса и очистки воздуха от сухой неслипающейся пыли и стружки.

    Рециркуляционные пылеулавливающие аппараты ФЦ-4000, ФЦ-8000, ФЦ-12000предназначены для очистки воздуха от сухой неслипающейся пыли и стружки.

    Установки предназначены для удаления стружки, пыли. Также используется для удаления стружки при производстве пластиковых, алюминиевых дверей и для окон.

    Оборудование для централизованных систем аспирации

    Станки для вальцевания пил

    Станок предназначен для вальцевания полотна ленточных пил.

    Станок предназначен для вальцевания пил, выпускаемых промышленностью для вертикальных лесопильных рам по ГОСТ 5524-75, круглых пил диаметром до 800 мм.

    Заточные станки для ленточных пил

    Станок предназначен для заточки узких ленточных пил.

    Заточка производится профильным эльборовым шлифовальным кругом, который повторяет весь профиль зуба, что гарантирует неизменность профиля пилы после перезаточки (принцип работы как у станка Wood-Mizer).

    Станок для заточки ленточных пил. Ширина ленточной пилы 20-200 мм, шаг зуба 0-50 мм, скорость 29-36 зуб/мин.

    Обеспечивает автоматизированную заточку ленточных пил для горизонтальных ленточных пилорам. Наибольшая длина затачиваемой пилы 5200 мм, ширина 8-60. Скорость подачи пилы 60 шагов/мин.

    Для плющения и формовки ленточных пил.

    Станки для формования и плющения

    Полуавтомат предназначен для холодного плющения и формирования зубьев круглых, рамных пил.

    Станки для сварки лент и напайки стеллита

    Станок предназначен для наплавки стеллита на зубья ленточных пил в автоматическом режиме.

    Для напайки стеллита на лезвие режущей кромки. При длине ленточных пил 5500-12000 мм.

    Для контактной сварки встык с последующим отжигом ленточных пил. Ширина ленточной пилы 100-200 мм, толщина 0,6-3,2 мм.

    Пилы дисковые с твердосплавными напайками

    Запчаcти других производителей

    Продажа ленточной вертикальной пилорамы – пожалуйста, уточняйте наличие товара на складе. Информация о вертикальной ленточной пилораме размещенная на этом сайте не является публичной офертой.

    Производитель оставляет за собой право изменять технические характеристики оборудования


    Автор — ИНТЕРВЕСП,

    дата публикации 23.12.2011 12:54, дата последнего изменения 11.02.2020 10:37.

    intervesp-stanki.ru © 2002-2020  Все права защищены.

    Публикация разрешена с письменного разрешения автора.

    Задать вопрос менеджеру

    Как использовать ленточную пилу

    Состоящая из верхнего и нижнего колес со столом для поддержки работы между ними, ленточная пила перемещает непрерывный гибкий диск вокруг колес.

    Для чего используется ленточная пила?

    Ленточные пилы универсальны. Хотя они не режут прямо, как настольная пила, ими пользоваться безопаснее. И хотя настольная пила может разрезать стыки, такие как пяточные и бугорки, которые не может сделать ленточная пила, эти стыки также легко прорезать фрезером.

    С правильным полотном ленточная пила может резать дерево или металл по кривым или прямым линиям.Лезвия бывают разной ширины и разного количества зубьев. Более узкие лезвия хороши для более крутых поворотов, а более широкие лезвия лучше подходят для прямых разрезов. Больше зубьев на дюйм обеспечивает более плавный рез, а меньшее количество зубьев на дюйм дает более быстрый, но более грубый рез. Хорошее лезвие общего назначения может иметь ширину ½ дюйма с тремя зубьями на дюйм.

    Ленточная пила Размер

    Размер ленточной пилы указывается в дюймах, наиболее распространенным является 14 дюймов. Размер относится к расстоянию между полотном и горловиной пилы или стойкой, на которой находится верхнее колесо.

    Ленточные пилы различаются по размеру (и цене) от настольных 10-дюймовых станков до 24-дюймовых отдельно стоящих для профессиональных магазинов. 14-дюймовые автономные пилы, вероятно, обеспечат максимальную отдачу от вложенных средств, а бывшие в употреблении легко доступны.

    Как настроить ленточную пилу

    Чтобы ленточная пила работала наилучшим образом, необходимо правильно установить полотно. Это самая сложная часть работы с ленточной пилой, и это не так уж и сложно.

    1. Отключите пилу и откройте ее шкаф.
    2. Освободите натяжитель лезвия, закрепите лезвие петлей на нижнем колесе и затем перекатите его на верх, убедившись, что зубья обращены вниз к верхней части стола.
    3. Теперь затяните натяжитель ровно настолько, чтобы устранить провисание лезвия.
    4. Поверните верхнее колесо вручную и отрегулируйте ручку трекинга (обычно на задней стороне верхнего колеса), пока лезвие не будет двигаться примерно по середине колес.
    5. Затем следуйте инструкциям производителя для правильного натяжения полотна.Степень приложенного натяжения будет зависеть от ширины лезвия.

    Для правильного отслеживания и удержания лезвий на колесах ленточные пилы используют направляющие над и под столом. Для начала убедитесь, что ни одна из направляющих не касается лезвия. Затем выполните следующие действия:

    1. Работая сначала сверху, ослабьте стопорный болт лезвия и отрегулируйте упорный подшипник так, чтобы он не касался лезвия толщиной с визитную карточку.
    2. Затем перейдите к направляющим блокам сбоку от лезвия.
    3. Ослабьте их стопорные болты и отрегулируйте их так, чтобы они были толщиной примерно с лист бумаги от лезвия.
    4. Выровняйте направляющие блоки так, чтобы они были на уровне пазух между зубами.
    5. Большинство ленточных пил имеют аналогичный набор направляющих под столом. Отрегулируйте их так же, как и верхние направляющие.
    6. Наконец, отрегулируйте стол так, чтобы он располагался перпендикулярно лезвию. Ослабьте фиксирующие ручки под столом. Используйте комбинированный квадрат, чтобы установить квадрат стола, а затем затяните ручки.

    Резка прямых линий ленточной пилой

    Хотите отрезать прямую линию с помощью ленточной пилы? Выполните следующие действия:

    1. Перед тем, как делать какие-либо разрезы, установите ограждение лезвия примерно на ½ дюйма над прикладом.
    2. Каждый раз, когда вы меняете лезвие, вы должны проверять, что он режет параллельно упору.
    3. Возьмите кусок лома длиной 2 фута с линией, проведенной по его середине параллельно одному краю.
    4. Обрежьте эту линию как можно лучше на глаз.
    5. Когда обрезок правильно выровнен с лезвием, вы почувствуете, что режете прямо без необходимости делать большие регулировки.
    6. Остановитесь и, удерживая заготовку на столе, выключите пилу.
    7. Когда лезвие перестанет двигаться, отметьте стол карандашом по краю обрезка.
    8. Ослабьте болты, удерживающие ограждение, установите ограждение на эту линию и снова затяните болты. Это установка ограждения, параллельная этому лезвию. Вы можете перемещать ограждение в обычном режиме, чтобы при необходимости изменять ширину пропила.Если у вашей пилы нет ограждения, вы можете купить запчасть или просто прикрепить кусок дерева к столу.

    Резка кривых ленточной пилой

    Начните с сопоставления лезвия с изгибом. Тогда следуйте этим советам:

    1. Для очень узких используйте более узкое лезвие. Однако слишком узкое лезвие может затруднить выполнение более пологого изгиба и оставить ровную поверхность.
    2. При резке поддерживайте небольшую, постоянную скорость подачи заготовки, при необходимости поворачивая ее вдоль лезвия.Остановка, чтобы изменить свой подход, не приведет к плавному сокращению.
    3. Лучше всего попытаться сократить до линии. Остаться немного снаружи — это нормально, так как вы можете закончить кривую, отшлифуя ее. Если вы окажетесь внутри линии, исправить это будет сложнее.
    4. Для плотных разрезов полезно сначала выполнить серию задних разрезов, то есть разрезов, идущих «перпендикулярно» кривой и вплоть до макета. По мере того, как вы разрезаете изгиб и проходите через рельефные разрезы, обрезки отпадают и оставляют пространство для движения задней части лезвия.

    Чем больше вы используете ленточную пилу, тем более универсальным вы найдете ее и тем лучше вы станете с ней работать.

    Makita США | Пресс-релизы: 2014 НОВАЯ ЛЕНТОЧНАЯ ПИЛА LXT 18V ПОЛУЧАЕТ ВЫСОКИЕ МАРКИ В ОБЗОР ВИДЕО

    Makita USA | Пресс-релизы: НОВАЯ ЛЕНТОЧНАЯ ПИЛА 18 В LXT 2014 ГОДА ПОЛУЧАЕТ ВЫСОКИЕ МАРКИ В ВИДЕО-ОБЗОРЕ

    Роб Робиллард впечатлен точностью и универсальностью XBP01

    Роб Робиллард в ToolBoxBuzz.com опробовал новую литий-ионную компактную ленточную пилу LXT (XBP01) и дал ей высокие оценки за компактный размер, универсальность и точность резки, а также за быструю зарядку аккумулятора и широкий ассортимент. Посмотреть его видео-обзор можно здесь.

    Создан для работы одной рукой
    Новая ленточная пила 18V LXT имеет компактные размеры и весит всего 7,5 фунтов, что на 25% меньше, чем у лучших конкурентов в этой категории. Кроме того, XBP01 имеет крышку над полотном (вне зоны реза), которая соответствует стандарту ANSI 60745-2-20 и квалифицирует пилу как подходящую для соответствующей работы одной рукой.Это идеальное решение для резки для электриков, механиков и сантехников. Чтобы узнать больше о XBP01, перейдите сюда.

    Компактная ленточная пила 18 В соответствует стандарту ANSI 60745-2-20 в отношении использования одной рукой, поэтому идеально подходит для резки над головой.

    Новая компактная ленточная пила на 18 В является частью расширяющейся линейки LXT® от Makita, включающей более 70 инструментов, работающих от одной литий-ионной батареи 18 В.

    La página que selecciono por el momento no está disponible en español.

    Le gustaría:

    Seite wurde nicht gefunden. — Mössner KG

    Seite wurde nicht gefunden. — Mössner KG

    Wir nutzen Cookies на веб-сайте.Einige von ihnen sind essenziell, während andere uns helfen, diese Website und Ihre Erfahrung zu verbessern.

    Alle akzeptieren

    Speichern

    Individualuelle Datenschutzeinstellungen

    Cookie-Подробности

    Datenschutzerklärung

    Impressum

    Datenschutzeinstellungen

    Hier finden Sie eine Übersicht über alle verwendeten Cookies.Sie können Ihre Einwilligung zu ganzen Kategorien geben oder sich weitere Informationen anzeigen lassen und so nur bestimmte Cookies auswählen.

    Имя

    Borlabs Cookie

    Anbieter Eigentümer dieser Веб-сайт
    Zweck Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
    Имя файла cookie Borlabs-печенье
    Cookie Laufzeit 1 Яр

    Как безопасно пользоваться ленточной пилой

    Некоторым слово «ленточная пила» может показаться совершенно странным.Конечно, для многих это тоже не странно. Вы когда-нибудь задумывались, как безопасно пользоваться ленточной пилой? Эта ленточная пила — мощный инструмент, способный снизить нагрузку на мышцы, сэкономить время и снизить затраты.

    Давайте рассмотрим постепенное изучение ленточной пилы, ее использования, возможных опасностей, возможных профилактических средств и многих других.

    Что такое ленточная пила?

    Ленточная пила с длинным чистым острым лезвием, состоящим из соединительной ленты из зубчатого металла, натянутой между двумя или несколькими колесами для резки материала.Они используются в основном в деревообработке, металлообработке и лесозаготовке, а также во многих других материалах.

    Поскольку мы должны знать, как безопасно пользоваться ленточной пилой, во-первых, нам также нужно знать, какая ленточная пила является лучшей. Нажмите здесь, чтобы получить лучшую ленточную пилу до 300 $.

    Применение ленточной пилы

    Ленточная пила используется для многих целей. Это один из широко используемых во всем мире столярных инструментов. Этот станок улучшает вырезание точных дизайнов. Структуру классической ленточной пилы легко разглядеть.Он также используется для резки кривых и нестандартных форм. Некоторые люди также используют его для распиловки пиломатериалов и простой перепилы.

    Удивительно, но ленточная пила используется в металлорежущих, деревообрабатывающих, мясоперерабатывающих отраслях, в магазинах металлообработки, легкой и бытовой промышленности и т. Д. Возможно найти ленточные пилы среднего и малого размера в легкой и жилой промышленности.

    Эти пилы разного размера используются для резки пластика, металла и дерева. Портативные аккумуляторные модели также используются плотниками и рабочими, которым приходится ехать в другой город или постоянно переезжать с места на место.Даже лесопилки используют ленточные пилы для распиловки древесины. Очевидно, что у ленточной пилы много применений.

    Проверка безопасности ленточной пилы

    Прочитав немного о ленточной пиле, вот вам вопрос —

    1. Требуется ли разрешение инструктора для работы на ленточнопильном станке?

    • Да, и вы можете получить разрешение, просто пройдя тест и практический тест.
    • Нет, в этом нет необходимости.Я уже знаю, как безопасно работать с этой машиной

    2. Можно ли остановить полотно пилы, прижав к нему кусок дерева?

    • Да, это возможно. Остановить лезвие быстро и легко.
    • Нет, я не уверен, что это возможно, так как при остановке станка лезвие становится тупым

    3. Какое расстояние ваши пальцы должны быть ближе всего к лезвию?

    • 6 дюймов
    • 1 дюйм
    • 2 дюйма
    • 10 дюймов

    4.Если вам нужно отрегулировать пилу, вы должны выключить пилу.

    5. Если дерево не режется легко, следует

    • Ускорение лезвия
    • Давай сильнее
    • Заменить лезвие
    • Выключите тренажер и сообщите учителю

    6. Что делать, если лезвие ленточной пилы сломалось?

    • Прочтите руководство пользователя, чтобы убедиться, что вы соблюдаете технические требования.
    • Также проверьте, не устарело ли ваше лезвие и не нуждается ли его в замене.

    7. Зачем смазывать лезвие?

    • Да, так как это увеличивает срок его службы более чем на 30%

    Возможные опасности для ленточной пилы

    Прочтите о некоторых возможных опасностях, связанных с ножом: контакт оператора с движущимся ножом, контакт оператора с ножом, идущим по инерции, контакт оператора с вращающимися частями или движущимся ножом.

    Основная опасность — контакт с лезвием.Острые зубы могут разрезать кожу и даже хуже. Допустим, рабочий не может сосредоточиться и начинает искать в другом месте.

    Еще одна угроза — пыль. При резке дерева или металла пыль разлетается и может попасть вам в глаза. Что делать, если древесная пыль попадет в глаза? Это вызовет покраснение, а поскольку глаза — самая нежная часть нашего тела, они могут быть повреждены на всю жизнь.

    Еще одна опасность, которая приходит нам в голову, — это тяжелая подъемная часть.Когда рабочий поднимает тяжелую машину, это может вызвать стресс. Хотя существуют портативные ленточные пилы, некоторые работники не могут позволить себе роскошь работать с портативным устройством.

    Руководство по безопасности ленточной пилы

    Make-safe Power Tool Brake — это система торможения по принципу «включай и работай», которая также включает в себя защиту от повторного пуска и аварийный останов. Все, что вам нужно сделать, это подключить его, выполнить калибровку, которая занимает менее пяти минут, и вы добавили несколько защитных приспособлений для вашей ленточной пилы.

    Также необходимо работать только с разрешения и под руководством инструктора. Также снимите предметы, закрепите свободную одежду и завяжите длинные волосы.

    Никогда не недооценивайте использование средств индивидуальной защиты (СИЗ) и надлежащих средств защиты глаз. И все материалы должны быть проверены на наличие дефектов, таких как перекосы, сучки и
    посторонних предметов.

    Во-первых, лицо должно обеспечить ношение следующих предметов одежды: перчаток, длинных брюк, приталенной рубашки, обуви, защиты ног, шлема и защитных очков.Очки для защиты глаз необходимы, и вы должны следить за тем, чтобы в рабочее время не использовалась неподходящая одежда.

    Во-вторых, убедитесь, что все ограждения находятся на своих местах. Ленточные колеса должны быть закрыты. Самым важным аспектом является то, что лезвие следует осторожно отслеживать.

    В-третьих, используйте инструменты, такие как толкатель, чтобы удалить все предполагаемые порезы. Никогда не беритесь за руку, потому что это может привести к травме или потере пальца.

    Защитный кожух для ленточной пилы

    Ленточная пила — одна из самых опасных пил в столярном деле.Вот почему Brett Guard Bandsaw Guard — великое открытие.

    Признанный OSHA и ANSI, этот революционный защитный кожух легко устанавливается на вашу ленточную пилу, что делает ее более безопасной в использовании.

    Но безопасность — это только начало. Этот защитный кожух для ленточной пилы оснащен 60-ваттной лампой с питанием от батареи, которая освещает рабочую зону, что значительно упрощает резку (батарея AAA продается отдельно).

    Интеллект, лежащий в основе конструкции, очевидно, установлен под углом, поэтому он не мешает и может регулироваться, что позволяет использовать его практически для любого размера материала.

    Прозрачный акриловый протектор для ленточной пилы поставляется со всеми монтажными принадлежностями и быстро и легко монтируется. Достаточно того, что вы сделали из конюшни HTC, чтобы убедиться в качестве аксессуара.

    Добавьте безопасности и наглядности своей рабочей области уже сегодня. Эти защитные устройства для дисков со встроенной подсветкой повышают безопасность и видимость.

    Правила безопасности ленточной пилы для мяса

    Снимите перчатки, свободную одежду, украшения или ожерелья.Убедитесь, что вокруг оборудования нет опасностей. Также используйте соответствующие средства индивидуальной защиты (СИЗ):
    — Защитные очки
    — Средства защиты слуха
    — Нескользящая защитная обувь
    — Фартук или пальто
    — Отбойник Необходимо следить за тем, чтобы лезвия были острыми. Опустите ограждения лезвия как можно ближе к изделию. Используйте толкающую пластину для подачи мяса в полотно пилы и не проталкивайте мясо через пилу. Затем следите за мясом, пока режете его. Следите за тем, чтобы не повредить никакую систему защиты.

    Убирайте любые пролитые жидкости и не позволяйте пиле работать без присмотра. В последнюю очередь соблюдайте личную гигиену.

    Заключение

    Ленточная пила , имеющая различное применение и важность, оказалась очень важной для человека. Но чтобы получить максимальную отдачу от этого замечательного инструмента, убедитесь, что вы покупаете ленточную пилу у правильного поставщика, и внимательно прочтите руководство пользователя, прежде чем начать использовать.

    Это не только поможет вам максимально эффективно использовать ваш инструмент, но также защитит вас от возможных несчастных случаев, которые могут возникнуть из-за небрежности в работе.Вот почему эта статья была написана, чтобы вас проинформировать.

    Если эта информация о том, как безопасно использовать ленточную пилу, окажется для вас полезной, я рекомендую вам продолжать посещать наш веб-сайт для получения последней информации о ваших лучших инструментах на рынке.

    Video Cosen MH-1016JA Горизонтальная пила

    Ручные горизонтальные ленточные пилы

    Cosen MH-1016JA Горизонтальная ленточная пила

    Купите горизонтальную ленточную пилу Cosen MH-1016JA прямо сейчас.

    Получите предложение или дополнительную информацию о горизонтальной ленточной пиле Cosen MH-1016JA

    Характеристики машины, описанные ниже:

    Конструкция и конструкция машины
    Привод полотна
    Система управления и смазки полотна
    Управление и автоматизация
    Зажим и подача материала
    Безопасность
    Стандартные аксессуары
    Гарантия

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Максимальная режущая способность:

    Круглый

    90 °

    10 ″

    45 °

    9 ″

    Площадь

    90 °

    9 ″ x 9 ″

    45 °

    6.5 ″ x 6,5 ″

    Прямоугольник

    90 ° В x Ш

    9 ″ x 14,5 ″

    45 ° В x Ш

    6,5 ″ x 9 ″

    Лезвие:

    Скорость

    95,150,213,321fpm

    Размер

    1 ″ x 11 ′ x.035 ″

    Направляющие

    Карбид вольфрама

    Двигатель:

    Пильный диск

    2 л.с.

    Охлаждающая жидкость

    1/8 л.с.

    Вес:

    1010 фунтов.

    Мощность:

    230 В, 3 фазы, 60 Гц

    Площадь (Д x Ш, В): ​​

    69 ″ x 28 ″ x 42.5 ″

    Характеристики машины:

    Конструкция и конструкция машины:

    • Мощный гидравлический цилиндр плюс точная отшлифованная шарнирная опора и направляют прочную раму пилы на протяжении всего цикла резки. Специальная износостойкая втулка из DU обеспечивает долговечность и долгий срок службы.
    • Чугунные быстросъемные тиски с прямым и угловым пропилом под углом от 90 до 45 градусов. Он позволяет резать под углом под желаемыми углами с помощью большой легко читаемой шкалы сглаживания.
    • Большое прочное основание обеспечивает поддержку для тяжелого литья, и оно поставляется со встроенной охлаждающей жидкостью и гидравлической системой, что обеспечивает стабильность звука и удобство использования.

    Привод лезвия:

    • Двигатель мощностью 2 л.с., сверхмощный редуктор и регулируемый шаговый привод в сборе с превосходной механической конструкцией — все необходимое для производственной резки.
    • 4-ступенчатая коробка передач оснащена лучшим редуктором с червячной передачей. Вал червяка закален и отшлифован.Вместе они обеспечивают тихую, мощную и безотказную езду.

    Система направления и смазки полотна:

    • Направляющие лезвия из твердого сплава с роликоподшипниками предварительно выравнивают лезвие перед входом в направляющие лезвия из твердого сплава. Эта функция снижает износ направляющих лезвий и лезвия, тем самым увеличивая срок его службы.
    • Жесткие направляющие рычаги установлены на сверхшироких прецизионных полозьях типа «ласточкин хвост» для получения более прочной и поддерживающей поверхности. Эта жесткая конструкция обязана использованию высококачественного чугуна, который значительно снижает вибрацию и обеспечивает лучший результат резки.
      • Две дополнительные направляющие, расположенные на центральной оси, поддерживают лезвие сверху, придавая ему дополнительную проникающую силу. Направляющие из карбида снимаются, чтобы позволить потоку охлаждающей жидкости смазать и охладить лезвие, а также заготовку.
      • Встроенная система охлаждения.
      • Щетка с лезвием для удаления стружки из впадины лезвия.

    Управление и автоматизация:

    • Регулировка скорости подачи вниз и давления резания. Скорость подачи можно регулировать путем установки шкалы от 0 до 10 с помощью гидравлического клапана подачи вниз.Широкий диапазон регулировки обеспечивает правильную настройку, что приводит к увеличению срока службы лезвия, сокращению времени резки и лучшей отделке.
    • Панель управления четко расположена и расположена по центру на верхней части пильной головки на уровне груди.

    Зажим и подача материала:

    • Тиски чугунные
    • Надежный зажим с помощью надежной ручной ходовой винтовой системы с противоскользящим маховиком.

    Безопасность:

    • Трубопроводы защищают всю открытую электрическую проводку и гидравлические цепи.
    • Предупреждающий оранжевый для ограждений лезвия и люков

    Стандартные аксессуары:

    • Простая замена лезвия с доступом спереди на уровне талии
    • Регулируемый упор материала
    • Биметаллическое пильное полотно
    • Руководство по эксплуатации и запчастям

    Гарантия:

    На новую машину дается гарантия на отсутствие дефектов изготовления и материалов в течение одного (1) года с даты отгрузки Продавцом.

    Обратите внимание: Из-за размера и веса некоторых продуктов отгрузка и доставка грузовиком должны быть организованы по телефону или электронной почте. Специалист Detroit Band Saw позвонит вам, чтобы договориться и сообщить окончательную стоимость, включая транспортные расходы.

    Защита ленточной пилы — видео с советами по безопасности

    <Вернуться к инструментарию безопасности

    Примерно половина всех ампутаций приходится на производственный сектор.

    Меня зовут Джилл, директор по безопасности компании Vivid Learning Systems.Я бывший инспектор OSHA здесь, чтобы помочь вам выявлять и устранять угрозы безопасности на рабочем месте.

    Здесь у нас есть ленточная пила для резки металла, используемая в горизонтальном положении. Есть пара вещей, связанных с защитой станка на ленточной пиле, о которых нам нужно помнить.

    Прежде всего, термин, который вас научит. Та часть лезвия, которая выполняет резку приклада, называется точкой операции. Таким образом, все, что находится за пределами рабочего места, должно быть ограждено, чтобы сотрудники не могли попасть за лезвие или разрезать любые другие движущиеся части.Таким образом, у этой конкретной ленточной пилы отсутствует защита для лезвия, поэтому часто вы можете увидеть регулируемую защиту лезвия, которая иногда сделана из чего-то, что может выглядеть как кусок углового железа, как этот, за исключением гораздо более длинного, и это было бы находиться на обоих концах так называемого неиспользованного хода лезвия. И поэтому сам щиток будет проходить через эту часть лезвия, но его можно будет регулировать, поэтому каждый раз, когда вы меняете толщину ложа, которое вы режете, вы могли отрегулировать защиту вниз, чтобы вы открывали только удар. часть лезвия, которую нужно использовать для разреза.

    Другая часть защиты ленточной пилы, на которую следует обратить внимание, — это защита шкивов и остальной части полотна с обоих концов ленточной пилы. Эта конкретная ленточная пила имеет некоторую защиту, но не все, что ей нужно. Итак, вы можете видеть, что отверстия здесь открывают доступ сотрудникам к движущимся частям, когда эта пила будет работать, и кто-то может попасть здесь и втянуть в механизм шкива. Таким образом, один из способов защитить это — использовать что-то, называемое просечно-вытяжным металлом, и, возможно, у вас есть оператор, который говорит: «Да, но мы не хотим охранять это, потому что мне нужно немного смазать или мне нужно возможность видеть там, чтобы внести некоторые коррективы ».Попробуйте расширить металлический кожух, и вы даже можете покрасить его в плоский черный цвет, мне сказали, что в него легче заглянуть, если сотрудникам нужно следить за тем, как он работает изнутри, в него легче смотреть.

    Вот пара вещей, которые нужно знать об охране ленточной пилы. Поэтому помните, что мы хотим только обнажить рабочую точку на самом лезвии, все остальное должно быть защищено и включать регулируемую защиту лезвия с обоих концов, которая также удерживает направляющие ролики закрытыми, чтобы мы не могли втянуться в них, а затем полностью приложил оба конца ленточной пилы.

    Надеюсь, вы приобрели навыки техники безопасности сегодня. Если вы знаете кого-то, кому это нужно, продолжайте и передавайте.

    Безопасность — дело каждого.

    »Как сделать коробку для ленточной пилы

    Я пытался сделать простую коробку для ленточной пилы, но поломка полотна в середине проекта вынудила меня изменить дизайн. Деревообработка, как и другие вещи в жизни, может подбросить вам пару мячей. Я хотел сделать простую, но элегантную коробку для ленточной пилы с простыми линиями. Когда я вырезал меньшие изгибы для ящика, лезвие ленточной пилы сломалось, и это вынудило меня установить лезвие 1/4 дюйма в качестве замены.Это означало, что у меня больше не было крутых изгибов, как я хотел. Быстрое изменение планов, и я вернулся к работе.

    У меня осталось немного тонкого ореха от шлифов на рамке для картины. Это, наряду с дубом, я собирался обрезать куски до приемлемого размера, чтобы склеить.

    При склеивании я зажал два куска грецкого ореха между дубом, придав ему полосатый эффект.Обилие клея и зажимов обеспечивает хороший плотный шов на стыках.

    Я планировал использовать полотно ленточной пилы 1/8 дюйма, чтобы вырезать небольшие изгибы по углам ящика.

    При разрезании 3-го угла ящика лезвие сломалось. Я не уверен, слишком ли я нагружал лезвие или это было просто время лезвий. Но мне пришлось перейти на план «Б». Обратите внимание — мне никогда не везло с лезвиями меньше 1/4 ″

    .

    Теперь, установив лезвие 1/4 дюйма, я начал удалять углы, в которые я планировал поместить небольшие радиусы.

    После того, как вы разрежете кусочки, вы можете их строгать или шлифовать. Мне легче шлифовать их, и эти более короткие кусочки стали немного менее устрашающими.

    После того, как все части отрезаны и отшлифованы, я хочу пометить их, чтобы не перепутать.

    На них можно нанести клей и скрепить части ящика.

    Вернемся к шлифовальной машине, чтобы разгладить стыки.При склеивании убедитесь, что грецкий орех выровнен как можно лучше, чтобы все выглядело однородно.

    Затем можно склеить внешнюю оболочку. Я сделал свой волос на немного меньше, чем ящик, чтобы я мог зашкурить ящик, чтобы он плотно прилегал.

    Ленточная шлифовальная машина — еще больше разглаживания и окончательной шлифовки. Это не тот проект, которым я бы хотел заниматься без шлифовальной машины. Ленточный шлифовальный станок предпочтительнее.

    Два тонких слоя лака, дать высохнуть на 15-20 минут, затем легкая шлифовка зернистостью 320 или выше. Затем вы можете нанести столько слоев, сколько хотите, чтобы добиться желаемого эффекта.

    Related Posts

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
