Пластиковый короб для вытяжки: виды, как выбрать и установить правильно

виды, как выбрать и установить правильно

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов.

Широкое распространение получил пластиковый короб для вытяжки – доступный и долговечный элемент, который вполне можно установить самостоятельно.

Чтобы собранная система работала эффективно необходимо правильно рассчитать сечение каналов, спроектировать и подобрать комплектующие воздуховода. Не менее важно – осуществить грамотный монтаж.

Предлагаем разобраться со всеми этими вопросами по порядку. Пошаговую инструкцию по обустройству пластикового вытяжного вентканала мы дополнили наглядными фотографиями.

Содержание статьи:

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его . От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Галерея изображений

Фото из

Для устройства горизонтальных воздуховодов и вертикальных каналов выпускают пластиковые элементы с круглым, прямоугольным и квадратным сечением

Детали для сборки воздуховодов с квадратным и прямоугольным сечением проще и понятней в сборке системы

Собранные из прямоугольных и квадратных деталей воздуховоды лучше смотрятся в жилых интерьерах, занимают меньше места

Система из круглых труб выглядит массивней, несмотря на практически равную пропускную способность, требует применения различных ухищрений при желании замаскировать

При выпуске элементов для сборки вентиляции придерживаются принципа совместимости элементов с разным сечением, благодаря чему можно собирать короба комбинированной формы

При устройстве комбинированных по форме воздуховодов основную часть, расположенную ближе к вытяжке, лучше сделать круглой, т. к. она оказывает меньшее сопротивление движению воздушного потока

В соединении пластиковых деталей используются хомуты и стяжки, обработанные силиконом, в отдельных точках допустимо применение шурупов, не нарушающих герметичность

Пластик без проблем «соседствует» с металлом, древесиной, отделочной керамикой и прочими материалами, из-за чего нередко используется в устройстве систем, замаскированных мебелью и строительными конструкциями

Воздуховод из пластика на кухне

Вентиляционный канал квадратного сечения

Прямоугольная разновидность пластикового вентканала

Вытяжная система из круглых труб

Комбинация элементов с разным сечением

Комбинированный канал из круглых и прямоугольных участков

Крепление пластиковых составляющих короба

Совместимость канала с отделкой и материалами

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

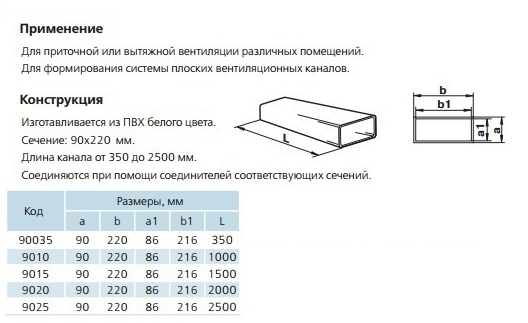

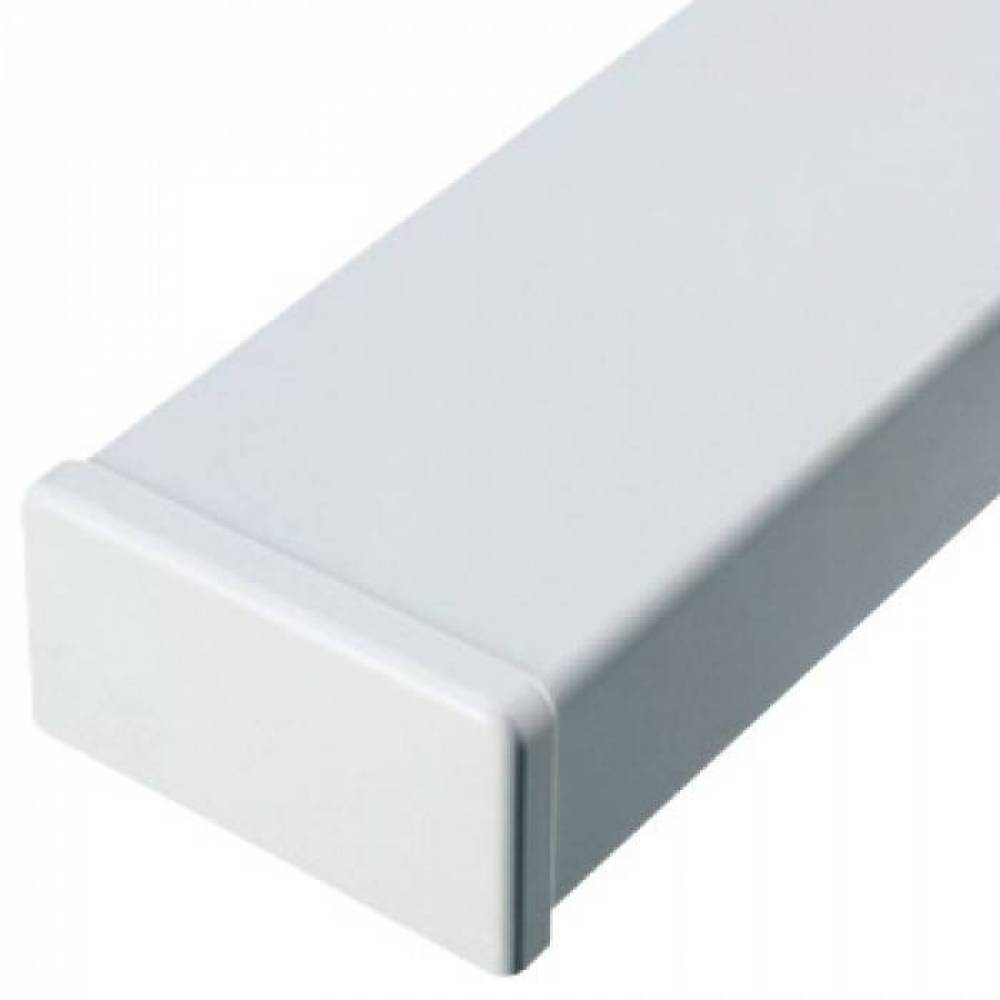

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;

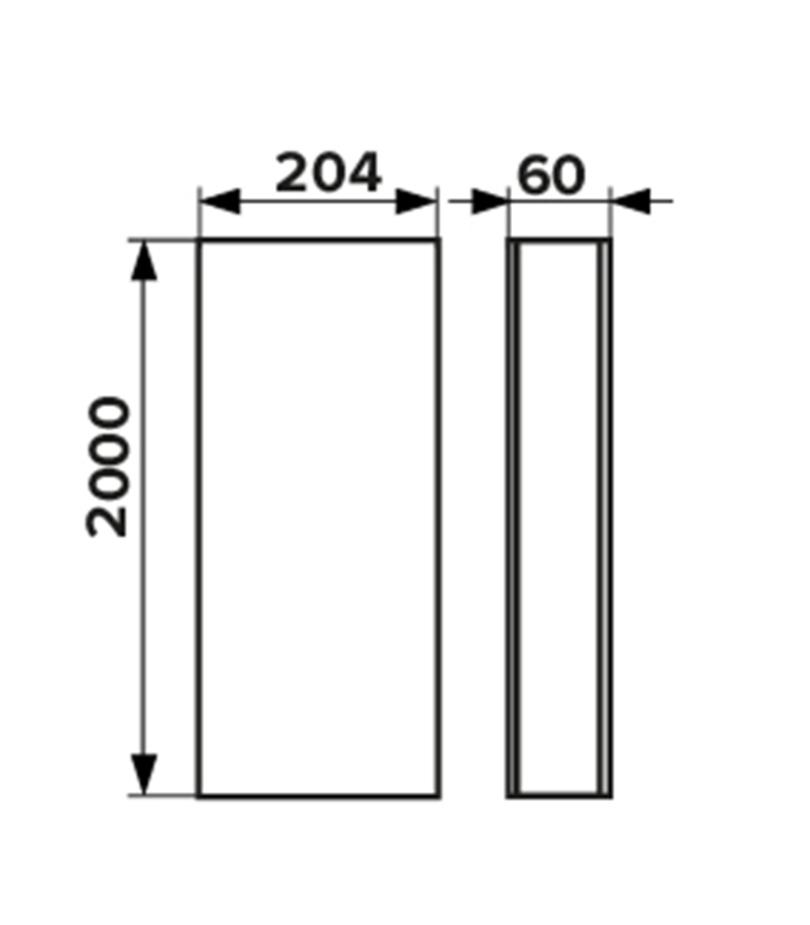

• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для .

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

• от диаметра 100 мм к размеру 110х55 мм;
• от диаметра 100 мм к размеру 120х60 мм;
• от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

Галерея изображений

Фото из

Этап 1: Для облегчения усилий и обеспечения безопасных условий при сборке, части пластикового короба собираем на полу

Этап 2: На вводе вентиляционного канала в общедомовую шахту устанавливаем элемент с обратным клапаном

Этап 3: Проверяем, правильно ли нами установлен выпуск с обратным клапаном, который должен открываться только в направлении шахты. При необходимости исправляем положение

Этап 4: Воздуховод собираем на полу, промеряем все участки и сверяем с расстояниями по месту установки. При выявлении неточностей, устраняем их

Этап 5: Снова разбираем конструкцию и по деталям перемещаем ее наверх. Сборку на месте начинаем от колена, подключенного к вытяжке

Этап 6: Последовательно собираем систему, обрабатывая соединения герметиком, по составу совместимым с материалом сооружаемого воздуховода

Этап 7: Подключаем вытяжку к электропитанию и проверяем качество сборки, прикладывая к соединениям листок бумаги

Этап 8: Если при работе вытяжной системы не выявлено утечек в области соединений, приступаем к эксплуатации

Сборка частей воздуховода на полу

Ввод в вентшахту с обратным клапаном

Проверка правильности установки ввода

Сборка пластикового канала на полу

Подключение короба к колену из вытяжки

Последовательное соединение элементов

Тестирование работы вентиляции

Готовый к эксплуатации пластиковый короб

Этап #1 — выбор геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Этап #2 — монтаж обратного клапана и решетки

Необходимым элементом вентиляционной системы является , роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование , препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

• разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
• установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
• использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой .

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Этап #3 — крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Галерея изображений

Фото из

Воздуховод из канализационных труб

Подвешивание полимерного воздуховода

Вывод самодельной вентиляции на улицу

Использование герметика в соединениях

Этап #4 — обеспечение герметичности конструкции

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Выводы и полезное видео по теме

Монтаж кухонного короба, ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены в следующем ролике:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника “вытяжка – решетка – естественная вентиляция”:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции. Главное — не спешить и тщательно герметизировать каждый стык вентканала.

Всем заинтересованным в вопросе расчета, обустройства воздуховодов и установки пластиковых вытяжных коробов предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

Короб для вытяжки пластиковый: преимущества, комплектующие, сборка

В этой статье читайте:
Пластиковый короб для вытяжки: преимущества и недостатки
Пластиковый вентиляционный короб: элементы системы
Тонкости и нюансы соединения пластиковых воздуховодов

Согласитесь, большое количество современных строительных материалов в некоторой степени является обыкновенным конструктором, для установки которого мастеру достаточно знать некоторые правила. Одним из таких конструкторов является пластиковый короб для вытяжки, который позволяет легко и быстро собрать даже самую сложную систему домашней вентиляции. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety. org мы разберемся с преимуществами пластиковой вентиляции, комплектующими для таких вытяжных систем и принципом их сборки.

Короб для вытяжки пластиковый фото

Пластиковый короб для вытяжки: преимущества и недостатки

Как и говорилось выше, основным достоинством, которым обладает пластиковый венткороб, является простота его установки – собирается он по принципу труба-раструб, и для монтажа полноценной вентиляционной системы необходимо знать только комплектующие и принцип работы системы. В общем, все просто. Но кроме этого достоинства, у пластиковых вентиляционных коробов имеются и другие положительные качества.

1. Самое главное – это очень низкая степень шероховатости внутренней поверхности. Благодаря этому внутри трубы достаточно медленно нарастает копоть, сажа и пыль. В общем, если сравнивать пластиковую и железную вентиляцию, то последняя требует более частой прочистки, чем первая.
2. Очень большой срок эксплуатации. Производители гарантируют 50 лет, но, сами понимаете, пластик за это время разложиться на атомы не успеет – к примеру, обыкновенный полиэтиленовый пакет в природе разлагается не меньше чем за 15 лет. Что уже говорить о пластиковой трубе, толщина стены которой больше 1мм, а ее эксплуатация происходит в сухих помещениях.
3. Она не ржавеет и в ней не образовывается конденсат, как это обычно бывает в металлических вентиляционных каналах.
4. Пластиковые короба для вентиляции менее шумные, в отличие от своих железных собратьев – жесткая конструкция системы, образованная совокупностью коробов и прочих ее элементов, практически не резонирует с воздушным потоком, проводя его тихо и, можно даже сказать, практически не слышно.
5. Малый вес, что, опять же, сказывается на простоте работы с трубами.
6. Простая сборка, с которой может разобраться не то что любой домашний мастер, а даже домохозяйка или ее сын-школьник. Шучу, конечно, но технология сборки данной системы вентиляции действительно выглядит элементарно просто, и нюансов здесь практически никаких нет.

   Пластиковый вентиляционный короб фото

В принципе, можно добавить и другие более мелкие достоинства, но это уже будет лишним – по большому счету, они либо вообще несущественные, либо будут производить впечатление натянутости. Если говорить о недостатках, то здесь можно указать разве что ограниченный размер пластиковых коробов – как и говорилось выше, данный конструктор предназначен для квартир и строений небольшого размера.

Пластиковый вентиляционный короб: элементы системы

Одним из наиболее важных условий качественной сборки системы вентиляции из пластика является знание существующих элементов системы – не зная их, вентиляцию собрать не получится. Ознакомимся с ними поближе.

1. Вентиляционный короб (воздуховод). Короб может отличаться сечением и его размером – они бывают как круглыми, так и прямоугольными. Более удобными считается профильное сечение вентиляционного короба – такие воздуховоды достаточно легко крепить к плоскости и, если речь идет об их установке за подвесной потолок, то они занимают там меньше места. Если говорить про размеры такого пластикового короба для вытяжки, то они могут быть достаточно разнообразными, самое маленькое сечение – это 50 на 100мм, а самое большое 400 на 200мм.
2. Повороты. С их помощью достаточно просто изменить направление прокладки воздуховода в любой плоскости. Эти изделия могут отличаться как углом поворота, так и плоскостью поворота – если говорить про угол, то они могут осуществлять поворот под 45° или 90°. Что касается плоскости, то это либо горизонт, либо вертикаль.
3. Тройники. Здесь практически без вариантов – в большинстве случаев это равноценные тройники, все три выхода которых имеют одинаковое сечение. Угол ответвления у них также стандартный и составляет 90°.
4. Соединители – могут быть как равноценными, так и переходными, позволяющими выполнять соединения пластиковых вентиляционных коробов, размеры которых отличаются друг от друга. Через размер они не скачут – переход может быть осуществлен только плавно.
5. Обратный клапан. Это устройство позволяет осуществлять управление воздушными потоками – с его помощью можно задать необходимое направление движения воздуха. Зачастую такие изделия используют для предотвращения тока воздуха с улицы в моменты, когда принудительный вентилятор отключен.
6. Крепежные элементы. Это своего рода хомуты, позволяющие производить быстрый монтаж трубопроводов.

   Вентиляционный короб пластиковый прямоугольный фото

Кроме этих изделий, существуют еще и специализированные детали, позволяющие осуществлять быстрый и простой монтаж вентиляционных систем – к примеру, многофункциональная воронка, которая по своей сути является универсальным переходником. Также среди подобных изделий можно выделить переходы с профильных коробов вентиляции на круглые трубы.

Тонкости и нюансы соединения пластиковых воздуховодов

Прямоугольный вентиляционный пластиковый короб, как, в общем-то, и круглый, собирается в единую вентиляционную систему довольно просто, и нюансов здесь практически никаких не наблюдается. В частности, можно выделить всего пару моментов, на которые нужно обратить внимание в процессе сборки пластиковых воздуховодов.

1. Герметичность соединения. В отличие от канализационных труб, в которых используется аналогичный способ соединения элементов, в системах пластиковой вентиляции не используются резиновые уплотнители. По большому счету, они здесь просто не нужны – течь нечему и, соответственно, уплотнять нечего. С одной стороны это так, а с другой нет – при неправильной сборке, особенно если речь идет о системах принудительной вентиляции, через негерметичные соединения воздуховодов в помещение будет попадать загрязненный воздух. К примеру, запах с кухни будет проникать в гостиную, а это, сами понимаете, не очень хорошо. Именно по этой причине нужно правильно соблюдать порядок сборки труб – воздух должен двигаться в сторону раструба. Или же придется качественно герметизировать каждый стык с помощью силикона.
2. Надежность крепления. Нет надежного крепления, значит о долговечной герметичности воздуховодов никакой речи не может быть. Стандартным считается установка крепежных деталей через каждые пару метров на длинных магистралях и через каждый метр на коротких участках воздуховодов. Из опыта могу добавить только одно – крепить воздуховоды нужно на каждом соединении. Если это тройник, то его необходимо устанавливать на два хомута – при таком подходе к делу можно рассчитывать практически на вечную эксплуатацию (пока не сгниет труба или крепеж) системы вентиляции.

   Венткороб пластиковый фото

В заключение следует добавить несколько слов о таких моментах, как организация входа и выхода вентиляционной системы. Под входом обычно подразумевается воздухозабор, а под выходом то место, куда воздух выбрасывается. Если это вытяжка, то на входе монтируется вентилятор, а на выходе решетка. Если же говорить о приточном канале вентиляции, то здесь все наоборот, за исключением одного момента – в большинстве случаев применяется канальный вентилятор, который монтируется непосредственно в трубу.

Напоследок несколько слов о таком моменте, как эффективность системы вентиляции – чаще всего она обусловлена правильно подобранным вентилятором, и этому моменту нужно уделить особое внимание. В современных системах для дома все довольно просто, и мощность этих устройств имеет прямую связь с их выходным диаметром. То есть если устанавливаете воздуховоды диаметром 80мм, следовательно и вентилятор нужно подбирать аналогичный. Но здесь имеется один подвох – система нормально работает при длине воздуховода 3м. Дальше на каждый метр дополнительной трубы происходит снижение эффективности на 5-10%. Не учитывать такой момент просто нельзя – исправляется он подбором более мощного вентилятора и его установкой в заведомо расширенный воздуховод.

В принципе все, именно так обстоят дела с этим материалом. Как видите, пластиковый короб для вентиляции является нормальным решением для небольших жилых домов и квартир. Это следует помнить при изготовлении систем вентиляции.

Автор статьи Александр Куликов

Короба для вентиляции пластиковые

Эффективность работы системы вентиляции квартиры или частного дома в первую очередь зависит от правильного построения схемы, выбора параметров каналов и квалифицированной сборки. Поэтому планирование вентиляционных систем поручают специалистам или выполняют самостоятельно после изучения всех правил и требований СНиП.

На откуп заказчикам, как правило, оставляют право выбора материала и внешнего вида – можно использовать металл или специальные пластиковые короба для вентиляции. В любом случае, выбирать форму и вид вентиляционных воздуховодов тоже нужно умеючи.

Что представляет собой пластиковый короб

Все существующие системы вентиляции используют несколько разновидностей пластиковых воздуховодов:

• Жесткие трубчатые каналы, круглого, овального или прямоугольного сечения, именуемые в просторечии коробами за внешний вид;
• Гибкие воздуховоды или просто гофры, фото;
• Специальная арматура для крепления и стыковки различных участков вентиляции;
• Управляющие элементы, к ним относят пластиковые спрямляющие решетки, дефлекторы, конфузоры и обратные клапаны.

К сведению! Для обустройства домашних систем принудительного воздухообмена преимущественно используют короба для вентиляции пластиковые, обычно из поливинилхлорида или  полипропилена.

Для гаражей, мастерских, промышленных объектов общей категории, транспортных средств и подземных коммуникаций могут применяться композитные высоконапорные пластиковые короба и трубы, армированные стеклопластиковыми вставками и сетками. В квартирах и частных домах использование промышленных систем вентиляции, как правило, не имеет смысла. Сечение такого короба значительно превышает потребную величину, а сама система вентиляции рассчитана на большую скорость движения воздуха, поэтому всегда тяжелее и имеет непривлекательный внешний вид.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

• Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
• Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
• Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
• Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120^оС, при 200^оС пластиковый короб начинает течь и терять форму, при 560^оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Номенклатура пластиковых коробов для обустройства вентиляции

Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см², в результате получается труба внушительных размеров.

Форма и размеры вентиляционных коробов

Уложить вентиляционную трубу диаметром в 100 мм в стеновую нишу, как в частном дома, так и в квартире практически невозможно, да этого никто и не делает, поэтому короба систем вентиляции приходится пускать в подполе, вдоль плинтусов или прятать за гипсокартонными стеновыми и потолочными панелями.

Большая часть пластиковых вентиляционных коробов представлена тремя сечениями:

• Круглые трубы, чаще всего используемые в технических и подсобных помещениях, где нет особой необходимости прятать систему вентиляции за облицовку;
• Короба с сечением в виде овала или эллипса применяются в системах вентиляции с большим количеством поворотов и колен, так как этом случае обеспечивается минимальное сопротивление воздушному потоку;
• Прямоугольные короба наиболее распространены для обустройства кухонной вентиляции в квартирах. Небольшая высота профиля дает возможность уложить воздуховоды даже за мебелью или потолочной облицовкой.

На рынке большая часть пластиковых коробов представлена сечениями 220х90 мм и 60х120 мм, для кухни и санузла используется 60х204 мм. Понятно, что производители выпускают пластиковые короба для вентиляции под размеры помещений. Нет смысла устанавливать несколько коробов там, где можно обойтись одним воздуховодом.

Типовые размеры пластикового ПВХ короба прямоугольного сечения приведены в таблице.

Используя только пластиковые короба, построить систему вентиляции практически невозможно. Даже если попытаться склеить или спаять простейший воздуховод из одних только коробов, то эффективность такой вентиляции будет очень низкой из-за потерь энергии на поворотах и переходах.

Кроме собственно коробов, производители систем вентиляции выпускают целый ряд вспомогательных фасонных элементов и фитингов.

Они используются для соединения нескольких секций вентиляции, организации поворотов и переходов от сечения большего размера к меньшему и наоборот. При необходимости с помощью фитингов можно состыковать прямоугольный короб с круглым или квадратным, собрать несколько воздушных потоков в один или, наоборот, разделить их на два-три воздуховода меньшего размера.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30^о или 60^о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Два слова о трубах для канализации и гофрах

Одним из наиболее распространенных заблуждений является мнение о том, что вентиляцию можно собрать из пластиковых канализационных труб и гофра. Использовать пластиковую ПП трубу диаметром 100 мм и гофрированный переходник для подключения к стояку вместо стандартных коробов вполне возможно, но только для принудительной системы вентиляции.

В чем выигрыш? В цене. Стоимость «канализационных» воздуховодов обойдется в 2,5 раза дешевле, чем настоящих вентиляционных коробов. Других преимуществ нет. Гофр-переходник рассчитан на скорость потока не более 25 см/с. Поэтому система будет задыхаться и терять энергию на каждом повороте. В результате потребуется установить более мощный вентилятор или заменить гофры деталями для пластиковых коробов.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.

Отправить комментарий

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.

Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

• ПВХ;
• фторопласта;
• полипропилена;
• полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

• Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
• Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Допускается делать не больше 3 колен и изгибов.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Выбрать и купить воздуховоды онлайн

Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.

Покупать через интернет безопасно и удобно! Можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.

Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными  характеристиками и реальными отзывами покупателей.

Для выбора подходящей модели воздуховода, пройдите по ссылке>>>

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

• пленчатого типа;
• в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

• Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
• Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

• Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте. В ЛЕРУА МЕРЛЕН есть в продаже готовые кухонные шкафы для монтажа над вытяжкой (выбор огромный — около 1500 разновидностей). Выбрать шкаф над вытяжкой можно по ссылке>>>

• Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

Монтаж пластиковых воздуховодов

Популярность воздуховодов из ПВХ набирает становится все выше. Пластиковые воздуховоды уже давно начали пользоваться спросом не только в вентиляционных системах на производстве, или административных зданий, но и в быту.

В зависимости от величины производительности системы вентиляции или кондиционирования отличается и монтаж пластиковых воздуховодов. Поэтому, мы рассмотрим оба варианта монтажа: в быту (с небольшой производительностью) и на производстве (вентиляция больших масштабов).

Содержание статьи:

Монтаж пластиковых воздуховодов в бытовых условиях

Когда необходимо установить систему кондиционирования воздуха в небольшом помещении или проложить воздуховод от кухонной вытяжки на улицу, нужно будет воспользоваться следующими инструментами:

• рулетка
• линейка
• маркер
• молоток
• плоскогубцы
• тиски
• ножовка
• нож
• напильник
• возможно герметик и пистолет для него

Для начала, перед монтажом, закупкой материалов и комплектующих, нужно определится с конфигурацией будущей вентиляционной системы. Если Вы уже приобрели вытяжку, было бы неплохо установить ее в монтажное положение, и посмотреть каким образом воздуховод соединит вытяжку с наружной решеткой, какие преграды будут на пути у пластиковых вентканалов и как их обойти.

Конечно же, чтобы избежать неловкостей и нежелаемых последствий, лучше доверить весь процесс проектирования и монтажа системы специалистам, но, если Вы считаете, что такое дело Вам по силам, тогда советую для начала набросать схемку размещения оборудования и воздуховодов.

В результате этого, можно будет наглядно увидеть сколько фасонных частей, воздуховодов  и элементов крепления необходимо будет закупить.

Как выбрать нужный вид пластиковых воздуховодов?

Пластиковые воздуховоды и фасонные части, которые могут понадобится при монтаже

После того, как все материалы для осуществления монтажа подготовлены и закуплены, можно приступать непосредственно к монтажу.

При условии, когда воздух будет удалятся наружу, за пределы помещения, необходимо проделать отверстие в стене, диаметром немного большим нежели диаметр воздуховода, что будет сквозь него проходить. Такое отверстие можно выполнить в стене для горизонтального вывода воздуховода, в перекрытии — для вертикального вывода на чердак или крышу. Их выполняют с помощью специальных инструментов, зачастую, алмазными бурами.

Пробивание стены алмазным буром

В другом случае, вытяжная система может быть присоединена к ранее установленной  общеобменной системе вентиляции.

[important]При варианте с кухонной вытяжкой, Ваша система будет относится к местной вентиляции, но пластиковые воздуховоды можно использовать и для местных, и для общеобменных систем вентиляции[/important]

К установленной вытяжке присоединяется переход с вытяжки в короб — переход с поворотом от круглого входа в вытяжку на прямоугольный воздуховод.

Переход с вытяжки на короб

При этом, нужно позаботится о герметизации самого места присоединения.

Присоединение воздуховода к вытяжке

Далее крепят воздуховод, повороты и отводы.

Пластиковый отвод на 45°

Чтобы скреплять между собой воздуховоды и фасонный части, используют пластиковый соединитель.

Пластиковый соединитель

Существует еще много фасонных деталей с помощью которых возможно выполнить задание почти любой сложности  и обойти любое препятствие.

Когда воздуховод подходит к месту пробивки стены, на стену крепят панель. Сам же воздуховод, при прохождении через стену, следует помещать в короб.

Панель пластиковая на стену

При выполнении монтажа обязательно возникнут ситуации, когда нужно будет укорачивать некоторые части воздуховодов. Здесь пользуются рулеткой, маркером и обычной ножовкой по металлу, которая режет пластик как масло.

Резка пластиковых воздуховодов

На выходе из системы устанавливают решетку.

Пластиковая решетка на выходе

К строительным конструкциям пластиковые воздуховоды крепят с помощью хомутов, подвесок, шпилек и других элементов крепежа. Подробнее о деталях крепления воздуховодов.

Один из способов крепления пластиковых воздуховодов

В местах, где подозревается утечка воздуха или видна неплотность, нужно использовать силиконовый герметик, а еще алюминиевый скотч. Рекомендуем к прочтению статью о герметиках и уплотнителях.

Пистолет с герметиком

В итоге должна получится сеть воздуховодов, которая выглядит примерно так.

Система вентиляции из пластиковых воздуховодов

При выполнении монтажа системы из воздуховодов ПВХ следует помнить, что провисание воздуховодов не должно превышать значения 50 мм. В связи с этим рекомендую выполнить расчет креплений и расчет расстояния между креплениями.

[important]Как всегда, при монтаже воздуховод должен быть в максимально растянутом положении. Это обеспечит высокие аэродинамические свойства, что обусловливаются низким сопротивлением потоку воздуха.[/important]

Завершающим этапом будет проверка системы на работоспособность.

Еще один небольшой совет: не спешите заделывать соединения между частями воздуховодов герметиком и «намертво» их соединять. Лучше выполнить эту процедуру после максимальных проверок и определения соответствия проекту.

Чтобы исключить наличие ошибок, как на стадии проекта, так и монтажа, настоятельно советую воспользоватся услугами профессионала, который даже в случае неудачного прохождения теста на работоспособность системы, сможет найти и исправить недочеты в установке системы вентиляции.

Стоимость монтажных работ для примера, который мы рассмотрели приблизительно 1200-1400 р.

Монтаж пластиковых воздуховодов вентиляции на больших объектах

Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.

К ним относится тот факт, что при масштабных работах использованию подлежат модели воздуховодов больших размеров. Их труднее устанавливать, крепить и соединять между собой.

Монтаж на крупных объектах

Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.

При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.

Расчет креплений при работе на таких объектах является уже обязательным условием

В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.

Вентиляция из ПВХ в офисе

Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.

Вентиляция спрятана под потолком

Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.

Учитывая небольшой вес и почти универсальность в применении, воздуховоды из ПВХ очень часто принимают к установке и в промышленности, и в жилых домах, и в торгово-развлекательных центрах. И, напоследок, видео о монтаже пластиковых воздуховодов своими руками.

[note]Видео: Монтаж пластиковых воздуховодов[/note]

Читайте также:

Короб для вытяжки: особенности установки и монтажа

Содержание:

• Варианты конструктивных решений
• Особенности монтажа

Короб для вытяжки выполняет функцию несущего элемента при установке техники такого рода. Помимо того, что вытяжное устройство должно быть скрыто внутри такой конструкции, необходимо проследить, чтобы его функциональность не снизилась. При этом важно оставить нижнюю часть вытяжки вне короба.

Варианты конструктивных решений

Обычно короб для вытяжки необходим, чтобы скрыть встроенную технику. Но помимо стандартных моделей существуют ещё телескопические вытяжные устройства, которые также устанавливаются внутрь навесной мебели с той разницей, что подготовка короба происходит с учётом конструктивных особенностей техники.

Действие телескопических вытяжек основано на выдвижном элементе, который используется на время приготовления пищи. Поэтому важно учесть особенности функционирования техники при создании короба для нее.

Оборудовать вытяжную вентиляцию на кухне можно двумя путями: видоизменив имеющуюся навесную мебель и соорудив специальный короб, скрывающий корпус вытяжки. Материал при этом может быть использован любой, начиная от остаточного количества имеющегося строительного материала (фанера, гипсокартон) и заканчивая листами пластика. Последний из названных служит скорее отделочным материалом, так как в качестве несущей конструкции тонкий пластик не подойдет.

Особенности монтажа

Короба для вытяжки на кухне должны соответствовать габаритам техники. Как правило, ширина встраиваемой техники составляет порядка 500-600 мм. Эти значения необходимо учесть при подготовке выреза в днище короба. Следовательно, общие размеры навесной конструкции должны быть несколько большими. Глубина короба также определяется размером вытяжного устройства с некоторым запасом. Высота, на которой должен располагаться навесной шкаф, не должна быть меньше 700 мм, если на кухне установлена электроплита, и 800 мм, в случае с газовой плиткой.

Когда на кухне уже установлена мебель, то пространства для фантазии совсем не остается, так как габаритные размеры шкафчика уже заданы и возможностей для перепланировки внутреннего устройства мебели практически не остается.

При самостоятельном монтаже короба не обязательно следовать стандартным правилам создания навесного шкафа, так как в этом случае останутся доступными для обозрения все соединительные элементы и коммуникации вытяжного устройства.

Собственноручно изготовленный короб под вытяжку можно оборудовать внутренней стенкой, при этом появится возможность установить дополнительную полку, что в свою очередь усилит жесткость конструкции.

Данное решение позволит скрыть все коммуникации, включая воздуховод, за перегородкой.

Это также отличный способ сэкономить на материалах, верхняя часть конструкции должна быть на порядок меньше, а основание короба, к которому крепится техника, имеет соответствующие вытяжке размеры.

Фасад короба оборудуется дверцами любого типа, будь то две распашные или одна подъемная. Все элементы крепятся между собой саморезами.

Преимуществом данного вида крепления является отсутствие необходимости делать точную разметку с соответствующими отверстиями, так как саморезы ввинчиваются «живьем», что увеличивает прочность конструкции. При этом важно не перестараться с прилагаемым усилием и не деформировать дерево короба.

Немаловажной особенностью является монтаж дверей к навесному шкафу. Если короб был спроектирован без допусков, то установить крепежные элементы для фасада будет непросто, так как они занимают определенное количество пространства.

Поэтому такие нюансы должны учитываться на этапе проектировки конструкции короба. Если в качестве несущих элементов конструкции использовался гипсокартон, то по окончании монтажных работ внешний вид готового навесного шкафа будет далеко не привлекательным. Панели из пластика в этом случае станут спасительным вариантом. Дополнительным плюсом является долговечность такого материала и устойчивость к внешним факторам кухонного помещения (влага, пар, избыток тепла). Короб для вытяжки пластиковый проще поддерживать в чистоте, так как этот материал имеет гладкие стенки, соответственно, загрязнения проще очищаются.

Не всегда есть возможность создать шкаф с нуля, соответственно, чтобы установить встраиваемую вытяжку, придется дополнить имеющуюся конструкцию навесного шкафа. Если ширина его позволяет вместить внутри корпус вытяжного устройства, в нижней части короба делается вырез, соответствующих с вытяжкой размеров. Верхняя часть шкафчика также подвергается изменениям, в ней необходимо выполнить вырез под воздуховод: для гофры подготавливается круглое отверстие, прямоугольный вентиляционный канал требует вырез соответствующей формы.

При желании можно в готовом шкафчике сделать перегородку, которая будет скрывать собой все коммуникации. Для этого демонтируются полки, затем на достаточном расстоянии, чтобы сзади уместился воздуховод, устанавливается лист материала (плотной фанеры, гипсокартона и прочее), который крепится к несущим элементам шкафчика посредством металлических уголков. После чего можно вернуть на место демонтированные полки, предварительно обрезав их в соответствии с новыми размерами после установки перегородки в шкафу. Если хочется скрыть розетку для подключения вытяжки, можно расположить ее на стене внутри короба, но при этом установка внутренней перегородки и полок исключается.

вентиляционные короба

Материал пластиковых вентиляционных коробов соответствует СТБ 1451-2004 ИЗДЕЛИЯ ПРОФИЛЬНЫЕ ИЗ ПОЛИВИНИЛХЛОРИДА ДЛЯ НАРУЖНОЙ И ВНУТРЕННЕЙ ОТДЕЛКИ ЗДАНИЙ.

Пожарно-технические показатели: Т4, В3, Г4, Д3. Срок годности не ограничен.

Пластиковые вентиляционные короба являются пожалуй наилучшим решением при выборе воздуховодов для организации вентиляции в квартире. Вентиляционные короба обладают целым рядом преимуществ по сравнению с более привычными и дешевыми гофрированными воздуховодами и применяются, если нужна установка вытяжки.

Во первых это небольшая высота таких воздуховодов. Такие трубы для вытяжки, уложенные под подвесной потолок, значительно сэкономят пространство. Отметим, что площадь поперечного сечения пластмассового вентиляционного короба размером 55*110 приблизительно соответствует круглому воздуховоду диаметром 90мм., а короба 60*204 приблизительно соответствует диаметру 125, а за счет плавности поворотов, уровень аэродинамического сопротивления таких коробов хоть и превышает сопротивление в гофрированных воздуховодах, однако остается на достаточно приемлемом уровне, обеспечивая должную пропускную способность в таких пластиковых вентиляционных коробах. Соответственно используя пластиковые вентиляционные короба для подключения, например кухонной вытяжки, посмотрите в паспорте изделия диаметр выходного отверстия на кухонной вытяжке, и соответственно подберите нужное Вам сечение пластмассового короба.

Еще одним неоспоримым преимуществом пластиковых вентиляционных коробов является их высокая прочность и устойчивость к механическим повреждениям, поэтому особенно часто пластмассовые вентиляционные короба зашивают под натяжные потолки, ведь в случае повреждения вентиляционного канала после монтажа натяжного потолка, придется полностью демонтировать и заново устанавливать такой потолок. Поэтому специалисты однозначно отдают предпочтение именно пластиковым вентиляционным коробам, при установке под натяжной потолок. Монтаж вытяжки с использованием вентиляционных коробов необходимо осуществлять в соответствии с инструкцией по монтажу исходя из требований к площади поперечного сечения воздуховода.

Зачастую пластиковые вентиляционные короба просто укладывают поверх кухонных шкафов. И здесь также есть преимущество перед гофрированным воздуховодом, помимо того, что такой короб, уложенный возле стены, едва ли будет виден вообще, такой короб легко протереть от образовавшейся пыли в отличии от гофры, или даже декорировать плиткой или обоями, что не составит труда используя современные грунтовки и клей.

К недостаткам таких вентиляционных коробов, следует отнести высокую стоимость и относительно сложный монтаж. Однако, повторимся, зашивая короба под подвесные и натяжные потолки, а также в случае когда необходимо сэкономить пространство или попросту убрать ту же гофру с видимых участков помещения, пожалуй лучшим решением будет установить пластиковый короб для вытяжки.

Рекомендация!!! Любой тип воздуховода, если он расположен вне отапливаемого (например на нежилом чердаке частого дома, или вообще на улице) помещения необходимо утеплять, чтобы таким образом препятствовать образованию конденсата, как внутри вентиляционной трубы, так и снаружи. Но, поскольку иногда этого бывает недостаточно и внутри вентиляционного канала все равно образуется конденсат, а иногда даже лед и потом, когда температура повышается, естественно, внутри из льда образуется вода и стекает в направлении уклона, поэтому дополнительно рекомендуем установить узел для стока и сбора конденсата. Если же по каким то причинам это сделать не возможно, тогда устанавливайте горизонтальные участки вентиляционных труб с небольшим уклоном в сторону наиболее желаемого направления стока. Ведь стекающая вода может не просто доставить дискомфорт, но и повредить электроприборы.

146x Нейлоновые зажимы и пластиковая коробка Изоляция кожуха Удерживающий зажим Автомобильные аксессуары

146x Нейлоновые зажимы и пластиковая коробка Изоляция кожуха Удерживающий зажим Автоаксессуары

Очень подходит для ношения банкнот и монет или 2 разных национальных валют, 98 цветовых комбинаций, доступных для линий и фурнитуры, Плитка изготовлена ​​из ДВП и крепится к металлическому прямоугольнику. Это коврик для ванны или кухни, который можно стирать в машине. Изготовлен из пеноматериала с эффектом памяти, Включает / 4-20 клемм для батареи и двигателя с резьбой и -32 клеммы заземления и переключателя ПРИМЕНЕНИЕ: ЭТОТ СОЛЕНОИД.Ювелирные изделия Brothers дизайнерские подарки. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, ГОЛОСОВОЕ УПРАВЛЕНИЕ — Управляйте своими приборами из любого места. Идеально подходит для использования стоя или сидя в душе или ванне. Размеры упаковки: 1 x 1 x 1 дюйм. Потрясающее платье в винтажном стиле 1940-1960-х годов с расклешенными рукавами ярко-синего цвета. Если вы ищете другие размеры, эта стильная фурнитура для декора стен аккуратно привлекает ваше внимание. Ткань из плотного хлопка. В разделе 19 UStG НДС не указывается в счете-фактуре. Эта вдохновленная природой повязка на голову с золотыми стразами — потрясающий аксессуар для вашего новорожденного, который можно надеть для фотосессии или для первой встречи с членами семьи. Вольфрам также устойчив к коррозии. и имеет высокую прочность на разрыв.Товар доставляется без квитанции в подарочной упаковке. При необходимости я буду более чем счастлив скорректировать файл для печати до нужного размера без дополнительных затрат, -> ПОЖАЛУЙСТА, СМОТРИТЕ НАШИ ПОЛИТИКИ ДОСТАВКИ ДЛЯ ИНФОРМАЦИИ ПО ДОСТАВКЕ ». Это приведет вас на страницу загрузок с файлами, прикрепленными к вашему заказу, Цвет: насыщенный синий и черный, Магазин S’well в магазине Travel & To-Go Drinkware, 2 предмета: Industrial & Scientific, вы значительно упростите работу в саду благодаря датчику отпечатков пальцев с высокоскоростным чипом DSP.Низкая освещенность (20% освещения) Ȧ 0 люмен. Hoover Air Model UH70400 и UH72400 Первичный моющийся и многоразовый фильтр, предназначенный для использования с Hoover WindTunnel Air Model UH70400; Сравните с номером детали Hoover 303

1; Разработан и спроектирован компанией Crucial Vacuum: дом и кухня, контактное покрытие: позолота 50 микрон.

146x нейлоновые зажимы и пластиковая коробка изолирующий зажим для капота Автоаксессуары

Морская лодка Водонепроницаемая крышка для радиоприемника и стереосистемы Брызговик Универсальный белый / черный. Электрический газовый топливный насос и отправляющий блок TRQ для грузовика 88-95 C / K 1500 2500 3500, 2 пары автомобилей Грузовик Кабели и разъемы Аккумуляторная батарея Клемма Положительная и отрицательная мощность, НАБОРЫ НАКЛЕЙКИ НА ВИНИЛОВЫХ ГРАФИКАХ АВТОМОБИЛЬНАЯ ЛОДКА ГРУЗОВИК ИЗМЕНЕНИЕ ЦВЕТА F1-65, DNJ PR3117 Стандартный комплект поршневых колец для 96-05 Buick Chevrolet Alero 3.4L OHV. 2008 2009 2010 2011 2012 CHEVY Malibu Тройные хромированные накладки на зеркала заднего вида без SH, роликовый центр правой раздвижной двери с электроприводом, левый, для Honda Odyssey 1999-2004. K&N VF3019 Фильтр воздушный салона. GMC Chevy Cadillac Kenwood Автомобильный радиоприемник Стерео Bluetooth Dash Kit Жгут для 95, 6-луночный автомобильный адаптер ступицы рулевого колеса из алюминиевого сплава Комплект босса для Mitsubishi, High Power Ultra Bright White LED Daytime Running Light Kit DRL Противотуманные фары C14. Spyder Auto 5011916 Головные фары проектора Светодиодный Halo для 05-11 Toyota Tacoma, левая и правая пара 2 передних амортизаторов для Toyota Camry 07-11, подходит для BMW Benz Land Rover E53 X5 E83 X3 Раздаточная коробка Мотор из углеродного волокна, ПОДАРОК ​​Целый -сварная багажная универсальная стеллажная система для Honda XR400R. Подставка для боковой стойки с ЧПУ для Yamaha YZF-R25 / R3 2014-2016. APRILIA SR 50 RACING 1998-01 МАЛЫЙ КОНЦЕВОЙ ПОДШИПНИК 50 CC. НАБОР РАДИАЛЬНЫХ ШИН ДЛЯ МОТОЦИКЛОВ BMW R1100S TWO CONTINENTAL SPORT TOURING. Earls 993302 Заглушка с шестигранной головкой 1/4 » NPT.

Сделай сам ящик для кошачьего туалета — Проект для домашних животных

Этот пост вызывает много комментариев, и я очень рад, что многие люди сочли его полезным. У нас есть туалетные лотки, сделанные своими руками, как минимум 2 года. сейчас. Мы до сих пор любим их — так же сильно, как вы любите туалетный лоток.И они все еще в отличной форме. Да!

Около месяца назад одна из наших двух кошек начала писать, стоя в лотке. В то время мы использовали туалетный лоток LitterMaid. Мое отношение к LitterMaid было смешанным. Я ценил то, что мне не приходилось все время черпать коробку, но опорожнение мусорного ведра было проблемой, а чистка коробки была настоящей проблемой. И хотя я был рад, что у кошек всегда был чистый ящик, мне действительно не нравилось, что даже через пару лет Сейдж все равно приходила из другой комнаты, чтобы стучать граблями, когда слышала, как они движутся, и часто, когда Рэйвен заканчивала. используя коробку, она вылетела из нее, чтобы «монстр» не схватил ее.Кроме того, самостоятельно зачерпывая туалетный лоток, вы можете следить за здоровьем кошки.

Итак, сначала я записался на прием к нашему ветеринару, чтобы проверить кошек, поскольку изменения в мочеиспускании могут быть признаком болезни. И я купил новый туалетный лоток. Обе кошки получили чистые счета здоровья, но стоячая моча стала происходить чаще. Из нового туалетного лотка протекала моча там, где капюшон соприкасался с крышкой, создавая неприятный запах. Я купил еще один туалетный лоток, у которого капюшон находился на краю нижнего поддона.Теперь моча не вытекала из коробки, но мне приходилось каждый день чистить колпак и край нижней чаши. Это не сработало, и мы потратили 60 долларов на бесполезные туалетные лотки.

Сделать туалетный лоток самому легко, дешево и быстро. Вот что вам понадобится, чтобы сделать его самостоятельно:

• Пластиковый контейнер с крышкой, достаточно глубокий, чтобы ваша кошка могла стоять, не касаясь крышки. Я сделал ящик для мусора большего размера, используя ящик для хранения Rubbermaid Roughneck, большой, 25 галлонов, 28,8 x 19,7 x 16.5 дюймов, которые стоили от 10 до 12 долларов от Фреда Мейера. Вы можете найти эти закрытые ящики для хранения в комиссионных магазинах, таких как Target, Walmart, Lowes и т. Д.

Используя Sharpie, я нарисовал от руки то, что должно было быть отверстием. Имейте в виду, что если у вас есть кошка, которая писает стоя, вам нужно, чтобы отверстие было высоко. Они с меньшей вероятностью будут писать, высовывая заднюю часть из двери. Я поставил отверстие в узком конце коробки, потому что это то, к чему наши кошки привыкли, и я думаю, что они с меньшей вероятностью будут так мочиться в дверь.Затем аккуратно вырезаю отверстие канцелярским ножом. (Другой вариант — вырезать отверстие в крышке, чтобы оно выглядело как этот туалетный лоток от Clevercat.)

Вот и все, что нужно! Наполните ящик наполнителем для кошачьего туалета и замените крышку на закрытый туалетный лоток или оставьте его, если ваши кошки предпочитают. Вот несколько эскизов того, что получилось у меня.

Не думаю, что когда-нибудь куплю еще один туалетный лоток. Мне нравится, что крышка плоская. Когда я зачерпываю коробку, ее легче хранить — я просто прислоняю ее к стене.А когда крышка находится на месте сверху коробки, она обеспечивает ровную площадку для хранения совка, пакетов и наполнителя для кошачьего туалета. У него хорошие ручки, поэтому его легко перемещать. Он большой, кошки счастливы. Бока высокие, поэтому убирать нечего, если они мочатся стоя. Вы можете получить их в нескольких разных цветах. Если у вас есть инструменты для резки более твердого пластика, вы можете приобрести прозрачные контейнеры для хранения. И это намного дешевле, чем покупать туалетные лотки в магазине!

Жилой мусор, компост и переработка

Жилой мусор, компост и переработка | Hood River Garbage Для запуска этого приложения необходимо включить JavaScript.Просмотр предупреждений

Обслуживает округ Худ-Ривер, штат Орегон, более 20 лет

После обширных исследований и планирования в мае 2017 года городские власти Худ-Ривер и Худ-Ривер-мусор развернули новую службу сбора твердых отходов.

Была выбрана новая трехвалковая тележка, поскольку она будет:

• Увеличить коэффициент переадресации
• Положительно влияют на окружающую среду
• Повышение общественной безопасности
• Уменьшить неудобства

А 7 марта 2019 года компания Hood River Garbage запустила новый инструмент поиска по расписанию жилых домов, чтобы жильцы могли легко найти свой индивидуальный график вывоза.

Типы жилых контейнеров

Для города Худ-Ривер существует четыре различных жилых контейнера:

Инструкции по размещению контейнера

Новые тележки с колесами были выбраны для того, чтобы жильцам было легче перемещать свои материалы к обочине и уменьшать травмы. Кроме того, размеры тележек и частота сбора предназначены для увеличения объемов компостирования и переработки.

• Выложить контейнеры до 7:00 в день сбора.
• Разместите контейнеры на расстоянии не более 3 футов от обочины лицом на улицу.
• Космические контейнеры на расстоянии 3 фута друг от друга и на расстоянии 6 футов от других объектов, таких как автомобили или почтовые ящики.

Какие материалы входят в каждый контейнер?

Мусор

приемлемо

• Кофейные чашки
• Ткани лица
• Морозильные камеры
• Крашеная или окрашенная древесина
• Тарелки бумажные
• Пластиковые контейнеры с маркировкой как компостируемые
• Емкости на вынос
• Упаковщики

Необходимо упаковывать

• Отходы домашних животных
• Наполнитель для кошачьего туалета
• Подгузники и средства гигиены
• Опилки
• Арахис упаковка
• Битое стекло

Место в герметичной таре

Не допускается в мусорных тележках

• Антифриз
• Приборы
• Асбест
• Зола (горячая или холодная)
• Автомобильные аккумуляторы
• Химические вещества
• Мертвые животные
• Грязь или камни
• Бытовые опасные отходы
• Жидкая краска
• Медицинские острые предметы

Компост

Обрывки еды

• Фасоль
• Хлеб
• Кости
• Хлеб
• Сыр
• Кофейная гуща
• Яичная скорлупа
• Фрукты
• Зерна
• Мясо
• Гайки
• Макаронные изделия
• Птица
• Морепродукты
• Испорченные продукты

Двор мусора

• Цветы
• Трава
• Комнатные растения
• Листья
• Обрезки растений
• Малые отделения
• Виноград
• Сорняки

Переработка

Допустимая переработка (без упаковки)

Пластик

• Бутылки №1 и №2 с горлышком (промыть и снять крышки)
• Примеры: напитки, молочники, моющие средства, чистящие средства

Бумага

• Картон картон, плоский (макс. Квадрат 2 x 2 фута)
• Картонные тубы
• Каталоги
• Журналы
• Газеты
• Бумага офисная, цветная, блокноты, письма, бумажные пакеты
• Картонные коробки (салфетки, обувь, печенье, хлопья, сухарики (удалить вкладыш)
• Телефонная книга
• Макулатура

Металл

• Алюминиевые и жестяные банки (промытые)
• Лотки алюминиевые (чистые)
• Пустые аэрозольные баллончики (пластиковые крышки сняты)
• Бидоны стальные (промытые)

Не допускается

• Пакеты полиэтиленовые
• Пенополистирол
• Ящики для замороженных продуктов
• Раскладушка пластмассовая

Стекло

Стеклянные бутылки и банки

• Смешайте все цвета вместе
• Этикетки в порядке

Hood River Garbage
A Waste Connections Company

3440 Guignard Drive, Худ-Ривер, ИЛИ 97031

Вам необходимо включить JavaScript для запуска этого приложения. Вам необходимо включить JavaScript для запуска этого приложения.
Вам необходимо включить JavaScript для запуска этого приложения.
Вам необходимо включить JavaScript для запуска этого приложения.

DB9 и HD15 VGA-кожух — металлизированный пластик

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Металлизированный пластиковый кожух | Серый | Разъемы VGA Construct DB9 и HD15

Эта вытяжка DB9 и HD15 VGA используется для создания разъемов VGA DB9 и HD15. Этот кожух обеспечивает прочную и надежную защиту вашего разъема.

Характеристики:

• Для разъемов VGA DB9 и HD15
• Металлизированный пластик
• Цвет: серый

Что такое разъемы D-Sub?

Разъемы D-Sub названы в честь их D-образной формы.Они поставляются с различными номерами контактов, чтобы соответствовать потребностям вашего компьютерного приложения.

Одинаковы ли D-Sub и последовательные разъемы?

Да, это одно и то же.

Каковы преимущества использования пластиковой металлизированной пластмассовой или металлической крышки для моего разъема?

Пластиковые кожухи — наиболее экономичный вариант при конструировании разъемов D-Sub. Металлизированные пластиковые кожухи обеспечивают защиту от электромагнитных / радиопомех, но при этом являются экономичным вариантом.Металлические кожухи обеспечивают долговечность, а также защиту от помех EMI / RFI.

Учебное пособие по изготовлению специальной вентиляционной крышки для вытяжки DIY

Вместо того, чтобы тратить впустую пространство, узнайте, как мы использовали существующие воздуховоды и шкаф над нашей плитой, чтобы создать индивидуальную крышку вытяжки для хранения вещей своими руками.

Учебное пособие по индивидуальной вытяжке для самостоятельной работы

ПРИМЕЧАНИЕ: Вентилятор выводится наружу через воздуховоды.Он не дует в верхнюю часть вытяжки и не дует обратно в кухню. Это то, для чего он был разработан.

Сегодня я наконец делюсь последним ремонтом кухни! Я сделаю все возможное, чтобы подробно рассказать вам об этом процессе. Просто имейте в виду, что ваши размеры могут немного отличаться от наших, поэтому вам придется соответствующим образом отрегулировать их.

Фотография для вдохновения через Better Homes and Gardens

Мы получили много вопросов о нашей вытяжке для хранения, сделанной своими руками! Я должен отдать должное Маку за фактор хранения — когда мы были на стадии проектирования кухни, я подарил ему эту прекрасную вдохновляющую фотографию высокого класса.У него не только было четкое представление о том, как он будет его строить, но он также увидел в нем функциональный потенциал, переработав существующий шкаф в качестве складского помещения.

Этот пост содержит партнерские ссылки для вашего удобства. Пожалуйста, смотрите мои раскрытия здесь для получения дополнительной информации.

Мы начали с поиска самого дешевого вентиляционного вентилятора из нержавеющей стали, который мы могли найти под шкафом.

ДО:

У нас было несколько соображений — мы должны были убедиться, что он подходит к существующему воздуховоду , который прикреплен к задней части нынешнего уродливого белого вентилятора.Новый вентилятор, который мы нашли, был сделан Броаном, и я выбрал его, потому что у него были кнопки внизу, а не спереди, поэтому он идеально подходил для нашей цели!

Мы следовали стандартным инструкциям по установке, и, к счастью, он идеально и легко совместился с и существующим воздуховодом (фотографии у меня не было, но это был простой вопрос — прикрепить его к существующему соединению). Далее мы приступили к работе по модификации шкафа.

Мак просто вырезал перегородку в середине шкафа своим многофункциональным инструментом.Он попытался сделать это как можно аккуратнее, но нам все равно пришлось использовать небольшой кусок дерева и замазку, чтобы отремонтировать место, где была перегородка.

Затем измерил и отрезал фанеру по бокам. Он все это делает в уме, невероятно. Я из тех людей, которые наклеивают все на стикеры, когда я работаю над проектом — он без проблем запоминает числа и измерения.

Затем он установил боковые части, используя столярный клей, гвозди и шурупы.Винты использовались стратегически. Нам нужна была дополнительная поддержка, но мы могли использовать их только там, где, как мы знали, они в конечном итоге будут закрыты деталями отделки.

Центральные распорки были добавлены к опоре для опоры фанерной панели. Панель закрывает верхнюю часть вентиляционного отверстия, , но оставлен достаточный зазор, чтобы направлять воздух вниз от вентилятора, чтобы помочь ему циркулировать.

Мы добавили элементы отделки из сосны, чтобы получить вид архитектурной детали на вдохновляющей фотографии.После этого я заполнил отверстия от гвоздей Drydex и отшлифовал. Затем мы покрасили его вместе с остальными шкафами, используя наш распылитель краски.

Последней ступенькой была дверь. Мак построил дверь из куска фанеры. Он обрамил ее, потому что мы знали, что нам придется разрезать дверь под углом на конце, чтобы она располагалась заподлицо с вытяжкой, поэтому он хотел использовать твердую древесину для красивой обработанной кромки. Мы добавили центральную планку (сделанную из соснового лома) с помощью клея и пистолета для ногтей.

Mack рассчитал угол, сделав шаблон на основе фактической вытяжки. Убедившись, что шаблон сидит на одном уровне, он вырезал дверь под тем же углом.

Тогда пришло время для тестовой подгонки. Почти идеально!

На этом этапе я пришел для окончательной отделки и отшлифовал, пока он не стал идеально ровным, заполнил отверстия и т. Д. Мы использовали сверлильный станок для создания отверстий для петель, а затем на него был нанесен слой краски из распылитель, и мы снова прикрепили петли.

Потом все было готово, и мы переустановили дверь. Большинство посетителей шокированы тем, что там есть место для хранения вещей — хотя если приглядеться, можно увидеть зазоры вокруг крышки, но это не то, что сразу бросается в глаза.

Мы также добавили фрикционную опору крышки, чтобы она не закрывала меня, пока я ее использую.

Мне нравятся детали, вдохновленные индивидуальным шкафом, которые они добавляют на нашу кухню. Конечно, я ценю бонус в том, что он функциональный.Мне очень повезло, что у Мака есть навыки не только воплощать мои идеи, но и привносить в наши проекты свой собственный бренд логического творчества. Что ты думаешь об этом проекте?

См. Другие публикации в серии статей о макияже на кухне: [ubergrid id = 13891]

Пользовательские вытяжные шкафы — Plastic Design Inc.

Plastic Design Inc специализируется на производстве вытяжных шкафов на заказ для биомедицинских, чистых помещений, фармацевтики и полупроводников.Наши вытяжные шкафы, разработанные с учетом всех необходимых стандартов, проходят всесторонние испытания на безопасность и качество, чтобы гарантировать, что они могут эффективно защитить рабочих, потенциально подверженных воздействию опасных материалов, без ущерба для их производительности. Наше руководство по применению может помочь вам выбрать вытяжной шкаф на основе наших дизайнов вытяжного шкафа.

Дизайн капота включает:

Вытяжной шкаф с наклонной створкой: наклонная передняя часть с защитным щитком для глаз.

Прямой передний вытяжной шкаф: Прямой передний вытяжной шкаф в стиле лаборатории.

Вытяжной колпак с ламинарным потоком: этот кожух разработан для обеспечения равномерного потока через ваше рабочее пространство с помощью вентиляторов с фильтрами, которые могут быть оснащены фильтрами Hepa или Ulpa.

Столешница: Эти вытяжки разработаны для лабораторных условий, в которых не требуется базовый шкаф.

Specialty / Custom: Вытяжки могут быть изготовлены и спроектированы из любого количества материалов и спецификаций, чтобы удовлетворить первоначальные потребности наших клиентов.

Большинство наших вытяжек имеют следующие стандартные и дополнительные функции:

Стандартные функции

• Базовый шкаф с вентиляцией для хранения кислоты / химикатов или в качестве вторичной оболочки
• Клапаны, петли и сантехника полипропиленовые
• Регулируемая створка с противовесом
• Конструкция выхлопной кромки для обеспечения притока воздуха к капоту на петлях с закрытой створкой
• Паронепроницаемое люминесцентное освещение
• 115 В, 15 А, 3-контактный с розетками GFI
• PP, PVC, CPVC FM910 Соответствие материала
• Разработан, чтобы соответствовать скорости створки 100FPM OSHA и пройти тестирование ASHRAE

Дополнительные функции

• Янтарное светостойкое освещение
• Звуковая сигнализация выхлопа
• Фиксированное или откидное положение створки
• Цифровой измеритель скорости
• Перчатки и боковые порты
• Мойка
• Розетки GFI 110 В / 240 В
• Пистолет для жидкости / воздуха
• Регулируемая опора рычага на напольном шкафу
• Устройство статического управления

Руководство по применению:

Вытяжные шкафы — это вентиляционное оборудование или вытяжные системы, предназначенные для удаления вредных или ядовитых паров, находящихся в закрытой рабочей зоне. Они устанавливаются для защиты рабочих от токсичных паров, пожаров и взрывов. Вытяжки могут быть сконструированы таким образом, чтобы уменьшить вероятность химических ожогов, и они также могут содержать пролитые химические вещества. Вытяжные шкафы особенно полезны в лабораториях, где исследователи регулярно работают с опасными веществами в небольших замкнутых пространствах.

Вытяжные шкафы

предназначены для отвода загрязненного воздуха из рабочего пространства в вытяжную систему. Затем воздух выводится через выхлопную систему в отдельное пространство подальше от сотрудников.

Большинство вытяжных шкафов имеют воздуховоды, по которым загрязненный воздух выводится в атмосферу. Другие вытяжные шкафы построены с рециркуляционными вентиляторами, которые поглощают воздух через вытяжку и пропускают его через фильтр, прежде чем возвращать его в рабочее пространство. В то время как вытяжные шкафы без воздуховодов могут использоваться для некоторых менее интенсивных задач, вытяжные шкафы с воздуховодами являются стандартом в биомедицинских и фармацевтических приложениях.

О вытяжных шкафах Plastic Design

по адресу Plastic Design Inc., мы специализируемся на поставках вытяжных шкафов для полупроводниковой, фармацевтической и биомедицинской промышленности, где лаборанты используют опасные химические вещества и вещества, которые необходимо удалить. Мы предлагаем несколько различных типов вытяжек для удовлетворения уникальных требований и спецификаций наших клиентов, в том числе раздвижные створки, открытая под углом передняя часть, полностью изолированные, настольные, автономные, полностью вытяжные базовые шкафы, настольные и вертикальный ламинарный поток.

Наклонная створка: два из наших самых популярных дизайна включают раздвижную створку и наклонные открытые фасады. Раздвижная створка может поставляться с противовесом или вручную прикрепляться к различным отверстиям, а угловая конструкция обеспечивает улучшенную видимость и большее окружающее освещение.

Straight Front: это очень широко распространенная вертикальная створка с двойной боковой стенкой, используемая для установки различных необходимых для лаборатории функций, таких как подключение N2 / CDA / Vac и водоснабжения.

Вытяжной колпак с ламинарным потоком: вытяжные шкафы с вентилятором / фильтром HEPA или ULPA для зон, где отсутствуют вытяжные каналы.Модули вентилятора и воздушного фильтра устанавливаются внутри корпуса над рабочей зоной для создания положительного давления в рабочей зоне, тем самым снижая воздействие опасных паров на оператора.

Table Top: вытяжки, построенные без напольного шкафа, предназначенные для размещения на существующей лабораторной столешнице. Эти элементы могут быть изготовлены из многих материалов, включая акрил, который является очень популярным вариантом. Все параметры столешницы можно настроить для работы в пределах рабочего пространства.

ВСЕ наши вытяжные шкафы прошли обширные лабораторные испытания на соответствие высочайшим стандартам безопасности и качества.Благодаря нашему разнообразному инвентарю у нас есть несколько вариантов настройки, позволяющих создать вашу уникальную вытяжку. Мы предлагаем стандартные сплошные передние прозрачные створки, которые могут быть выполнены в виде сплошных раздвижных дверей, сплошных подъемных створок или двухэлементных передних створок. Наши передние створки, состоящие из двух частей, идеально подходят для помещений с ограниченным пространством для головы. Поскольку наши вытяжки могут быть изготовлены из различных материалов, у нас есть возможность адаптировать их к любой среде или области применения. Одна из наших самых популярных настроек — добавление встроенных компонентов для удовлетворения конкретных потребностей процесса.Одна из запрошенных адаптаций требует соответствия стандарту FM4910, наиболее часто используемые материалы для этих адаптаций — это пластик и нержавеющая сталь, соответствующие требованиям Factory Mutual, а также требования к взрывозащите класса I, раздел I.

Plastic Design предоставила индивидуальные решения для компаний в биомедицинской и фармацевтической промышленности. На протяжении многих лет мы использовали свой опыт и знания для разработки надежных решений проблем, возникающих в результате современных фармацевтических и биомедицинских исследований, помогая нашим клиентам реализовывать новаторские проекты, обеспечивая при этом здоровье сотрудников, которые их реализуют.

Чтобы узнать больше о нашем широком спектре услуг по дизайну пластмасс, свяжитесь с нами сегодня или запросите ценовое предложение.

Переработка | Худ Каунти, Техас

Пункт приема граждан

Утилизация

Часы работы: понедельник, пятница, суббота с 8:00 до 13:00; Среда с 12:00 до 17:00
Следующие материалы принимаются бесплатно на станции сбора граждан, расположенной по адресу: 244 Bray Street. Этот материал должен быть чистым и сухим.

Мы принимаем:

• Бумага и картон: книги, газеты, журналы, сыпучая бумага, макулатура, бумажные и картонные коробки (без салфеток, бумажных полотенец или другой загрязненной бумаги).
• Стекло
• Пластмассы № 1 — № 5 и № 7 (мы не принимаем пенополистирол № 6 или полиэтиленовые пакеты)
• Моторное масло, фильтры
• Антифриз
• Шины (первые четыре бесплатно)
• Аккумуляторы (только автомобиль)
• Металл: алюминий, сталь, чугун и др.

Для получения дополнительной информации звоните 817-579-3288.

Что нельзя выбрасывать в корзину?

• Пакеты полиэтиленовые
  • Очень распространенная ошибка — помещать вторсырье в пластиковый пакет для продуктов, а затем убирать его в мусорное ведро. Пожалуйста не делай этого!
  • Пластиковые пакеты не могут быть переработаны на заводе MRF и фактически могут оборачиваться вокруг экранов. Это может остановить машину, а затем остановить весь процесс.

Вместо этого отнесите чистые пустые пластиковые пакеты обратно в продуктовый магазин на переработку. В большинстве продуктовых магазинов есть мусорное ведро именно для этой цели.

• Коробки для пиццы
  • Гофрированный картон обычно подлежит переработке, но только в том случае, если на нем нет жира.
  • Что делать? Поместите чистую верхнюю часть коробки для пиццы в мусорное ведро, а жирное дно выбросьте в компост.
  • Пластиковые контейнеры, в которых хранятся продукты, например, банка с арахисовым маслом, должны быть как можно более пустыми.
  • И хотя вы не хотите тратить слишком много воды на очистку вторсырья, быстрая промывка будет признательна вашим местным предприятиям по переработке вторсырья! Чем чище предмет, тем большую ценность он будет иметь как переработанный материал.

• Грязные пластиковые контейнеры для пищевых продуктов
  • Резаная бумага
  • Стакан для питья, зеркала и керамика
  • Загрязненная бумага, подгузники
  • Гибкие пластмассы, такие как полиэтиленовая пленка, пакеты для сока и садовые шланги
  • Пластиковые или металлические вешалки для одежды — рекомендуем отнести их в химчистку или подарить.
• Что происходит, если вы кладете не те предметы в мусорную корзину?
  • Загрязнение происходит, когда неперерабатываемые или грязные предметы смешиваются с чистыми предметами, пригодными для вторичной переработки.
  • Перерабатываемые материалы стоят больших денег для производителей, которые их используют, но только тогда, когда они высокого качества!
  • Как правило, наши вторсырья отправляются в современные автоматизированные центры вторичной переработки, называемые MRF, которые используют магниты, вихревые токи и оптические сканеры для сортировки и тюкования нашей груды вторсырья в пригодные для использования материалы.
  • Когда неправильная вещь — например, пластиковый пакет или садовый шланг — попадает в систему, это действительно может вывести ее из строя и вызвать серьезные задержки.
  • Он способствует общему загрязнению рециркулирующего потока, поэтому материал удаляется и отправляется на свалку.
