Подключение проходного выключателя, схема подключения из двух и более мест

Проходной выключатель — что это такое

Исходя из элементарной экономии начинаешь задумываться, как не жечь свет круглыми сутками. Освещение в разных комнатах особенно на разных этажах. Свой ли дом или многоквартирный проблема у всех одна. В недалеком прошлом свет горел везде не выключаясь. Как же сделать подключение, которое позволит решить эту проблему. И выход есть. Чтобы свет не горел постоянно , существует возможность контроля из разных мест.

Включать и выключать светильники возможно из разных мест. И возможность такая есть благодаря проходным выключателям. Они могут называться «дублирующие» или «перекидные». Но это все один тип оборудования. От обычных они отличаются большим количеством контактов. По этому и подключение этих выключателей более сложное. И так разбираемся с проходным выключателем .

Как  работает проходной выключатель

• Принцип работы выключателя
• Схема подключения  выключателя с двух мест
• Схема на три точки
• Двух клавишный  выключатель: схема подключения

Если говорить о видимом отличии, то это единственное: едва заметная стрелочка на клавише вверх и вниз.

Выключатель проходной одноклавишный

 Выглядит проходной одно клавишный выключатель, есть двойные стрелочки

Схема  выключателя, не так уж сложна: в простых выключателях только два контакта, в проходных (еще дублирующими) три контакта, два из которых — общие. В схеме подключения присутствуют всегда два или больше таких выключателя,  при помощи  общих проводов они и собираются.

Подключение проходного выключателя — отличие в количестве контактов

Простой принцип, изменяя положения клавиши вход переключается к одному из выходов.  У проходных выключателей только два рабочих положения:

• вход на выход 1;
• вход на выход 2.

Других положений просто нет. Вследствии чего это все и работает. Поскольку контакт переключается из одного положения в другое,  правильнее называть их «переключатели». По этому проходной переключатель — это то же самое устройство.

Даже если стрелочки на клавишах не наблюдаются, разбираем контактную часть. На стандартных изделиях указывается схема подключения, позволяющая понять, оборудование какого типа у вас в руках. У всех более-менее уважающих себя производителях эта схема есть. На многих китайских эта схема отсутствует.

Проходной выключатель с тыла

Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите  три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных положениях клавиши. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам  выключатель может и сгореть.

С помощью  тестера или мультиметра определяем какой  из этих трех — общий.

Посмотрев это видео вы поймете  как найти вход (общий контакт) для проходного выключателя.

Как найти общую клемму на 2-х клавишном проходном выключателе

Watch this video on YouTube

Подключение проходного выключателя с двух мест

Такое подключение понадобится на лестнице двухэтажного дома или в длинном коридоре.  Также можно применять даже в спальне  — выключать верхний свет у входа и возле кровати (вспомните сколько раз вы с этим мучились)

Схема подключения проходного выключателя с двух мест

Выключатель проходной это система подключения, когда ноль и земля (если есть) подаются сразу на светильник. Фаза подключается на выход первого выключателя, вход второго подключается на свободный провод светильника, выходы двух выключателей соединяются между собой.

Посмотрев на схему, сразу понятно, как работает выключатель. Светильник на рисунке во включенном положении . При нажатии на клавишу любого из устройств, цепь разрывается. Также, при выключенном положении, нажав на клавишу, мы замкнем цепь через одну из перемычек и лампа загорится.

Для наглядности, приведем несколько примеров.

Выключатель схема

Разводка проводов на проходном выключателе

Говоря о помещении, то разводку нужно сделать начиная от электро-щита с автоматами и УЗО и продолжая, как показано на фото ниже. По правилам они должны находится на расстоянии 15 см от потолка. Укладка их возможна как в гофре, так и короба, заводятся провода в монтажные коробки. Для удобства возможной замены провода. По последним нормативам все соединения производятся только при помощи контакторов в монтажных коробках. При использовании  скрутки  их нужно пропаять и хорошо заизолировать.

Возвратный провод лампы подсоединяем ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Разводка провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Подключение проходного выключателя на три точки

Для регулировки выключателем из трех мест, к двум выключателям добавляем перекрестный (крестовой) переключатель. От ранее описанных  отличается он наличием двух входов и двух выходов.  Переключает он сразу пару контактов. Схему подключения , смотрите на рисунке. Если разобрались с тем, что было выше, понять эту не составит труда.

Схема подключения с трех точек

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трех контактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трех контактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

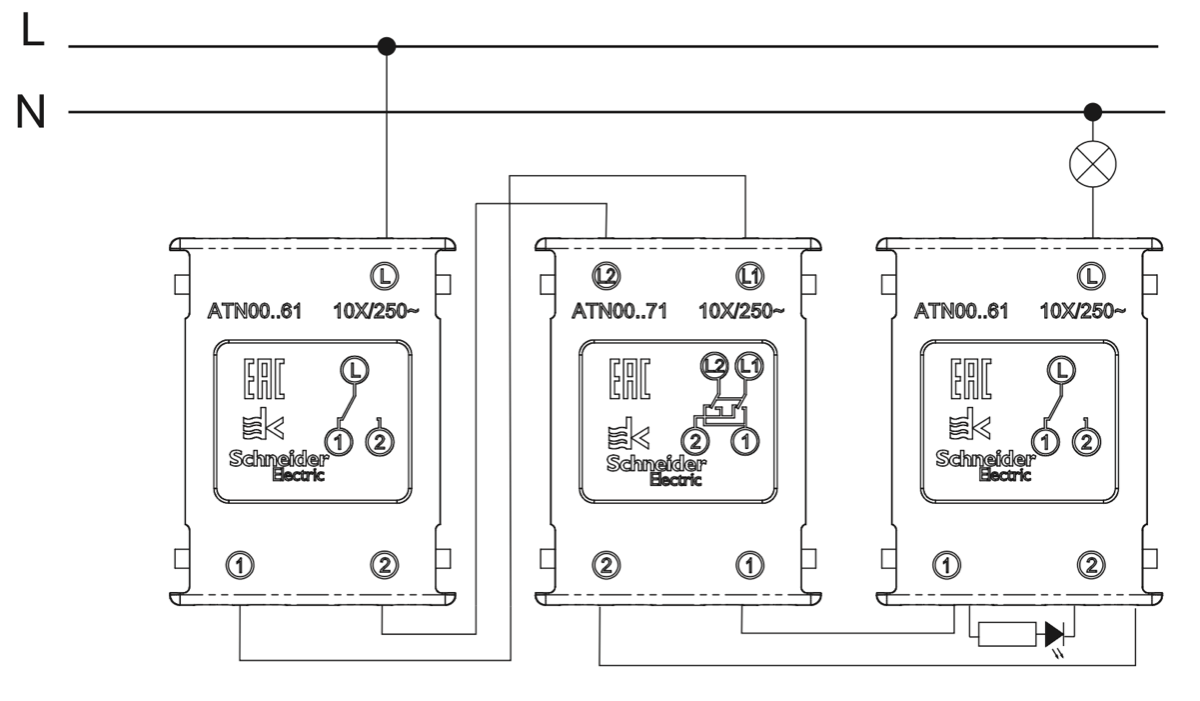

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если необходима схема на четыре, пять и боле точек, то отличие только в количестве перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда два — в  начале и в  конце цепи. Все остальные — перекрестные переключатели.

Подключения проходных выключателей на 5 точек

Если убрать один «перекрестник»,  получается схема управления из четырех точек. Добавите еще — будет уже схема на 6 точек управления.

Посмотрите еще это видео.

Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Watch this video on YouTube

Схема подключение проходного выключателя двух клавишного

Для управления с нескольких мест двумя или более лампами (или группой ламп) необходимо использовать двух клавишные проходные выключатели. У двух клавишного выключателя шесть контактов . Найти общие провода можно по тому же принципу, как и в обычном устройстве этого типа, увеличится только количество проводов.

Двухклавишный проходной выключатель — схема

Схема включения 2-х клавишного проходного выключателя отличается большим количеством проводов: фаза подается на оба входа первого выключателя, так же как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Для организации управление двумя или более источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. А в дальнейшем они между собой соединяются. На  двухклавишный переходной выключатель, который последний в цепи — подключают выходы обоих перекрестников.

Информация на заметку: Электропроводка в доме,  Электропроводка в квартире

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

• на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
• три контактные группы — один ввод и два вывода;
• трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

• к каждому переключающему устройство подводится нулевой и фазный провод;
• перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
• при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

1. Управление одним источником света из разных частей помещения.
2. Безопасность применения.
3. Легкость монтажа и настройки.
4. Небольшая себестоимость и, как следствие, низкая цена.
5. Экономия электричества.
6. Надежность в эксплуатации.
7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

1. При незнании главных отличий их легко спутать с обычным выключателем.
2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

1. Подключите к светильнику заземляющий и нулевой провод.
2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Читайте также:

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Читайте также:

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Читайте также:

Для сборки такой схемы сделайте следующее:

1. Подведите нулевой провод к лампочке.
2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Читайте также:

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

1. Со вводной коробки подайте ноль сразу на лампочку.
2. Фазу с коробки подключите ко входу первого проходного переключателя.
3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Читайте также:

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Читайте также:

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

1. ВВГнГ-3х1,5.
2. ШВВП-3х1,5.
3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Читайте также:

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
4. Количество кнопок: одна или две.
5. Наличие индикатора — есть или нет.
6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
8. Количество модулей — один или два.
9. Число постов — один или два.
10. С рамкой или без.
11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
12. Заземление — предусмотрено или нет.
13. Максимальный ток — от 2 до 100 А.
14. Серия — более 50 разных вариантов.
15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
2. Снимите клавишу с клипсами.
3. Демонтируйте электрическую часть.
4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
5. Срежьте одну из площадок общей группы.
6. Соберите девайс и убедитесь, что он работает правильно.
7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Читайте также:

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

• Фаза.
• Перекидные контакты.
• Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

1. Фаза подключается к L.
2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

• с АВ освещения распределительного щитка;
• на первый переключатель;
• на второй переключатель;
• на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

1. Белая — фазный.
2. Синяя — нулевой.
3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
2. Объедините заземляющие жилы (если они предусмотрены).
3. Подключите желто-зеленый провод к корпусу светильника.
4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
3. Два других проводника объединяются друг с другом в распределительной коробке.
4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

Схема подключения проходного выключателя с 2х мест

При организации освещения может возникнуть необходимость управления источником света с двух отдаленных друг от друга мест — для этого применяется одноклавишный или двухклавишный проходной выключатель. Конструктивно от обычного устройство отличается только лишь наличием дополнительного контакта и схемой подключения, а внешний вид, способы монтажа и крепления абсолютно идентичны.

Применяется, когда, например, существует длинный коридор и необходимо при входе в помещение включить освещение, а затем, преодолев его, выключить свет в другом конце. Аналогично эту же процедуру можно выполнить и в обратном направлении. Проходной выключатель работает только в паре с подобным ему устройством, в отличие от обычного. В качестве управляемого прибора может быть не только светильник, но и другой, в зависимости от условий установки и нужд, электроприбор, но чаще всего все-таки это коммутация цепей освещения.

к содержанию ↑

Каков принцип работы проходного выключателя

Принцип работы коммутационного устройства заключается в переключении цепей, поэтому его логичнее называть проходным переключателем, нежели выключателем. При нажатии на клавишу подвижный контакт перекидывается с одной клеммы на другую, тем самым замыкая или размыкая электрическую цепь. В связи с этим у переключателя нет четкого положения «Включено» или «Отключено» в одном направлении. На самом корпусе наносятся только стрелочки, указывающие направление положения.

Подключение двух выключателей к одной цепи абсолютно оправданно и необходимо, так как главная задача — управление освещением с двух различных удаленных мест.

к содержанию ↑

Схемы подключения различных видов проходных переключателей

Существует несколько видов таких устройств для раздельного включения одной или нескольких групп светильников.

Главный критерий при выборе нужного выключателя — количество клавиш, которое должно полностью соответствовать числу групп включаемых источников искусственного света.

С развитием технологий появляются на рынке и другие типы таких переключателей, различающихся по типу управления:

• клавишные;
• сенсорные;
• с пультом дистанционного управления.

Принцип их действия и область применения остаются неизменными.

к содержанию ↑

Схема подключения одноклавишного выключателя

Перед тем как приступить непосредственно к монтажу, нужно ознакомиться со схемой подключения и маркировкой выводов.

Чаще всего входная фазная клемма будет подписана буквой «L», а другие два выходных контакта переключателя — цифрами «1» и «2».

В одном из положений контакты замыкают цепь, и через источник света проходит ток, который заставляет его излучать световой поток. Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Если другой человек захочет пройти по тому же освещенному коридору и нажмет на первый, вновь схема перейдет в замкнутую цепь и тем самым включит светильник.

Теперь, разобравшись, как работает схема, можно перейти непосредственно и к самому монтажу. Для этого будет проще воспользоваться так называемой монтажной схемой.

В качестве элемента освещения может служить не только одна лампа или один светильник, а и целая группа источников света, главное — учесть, что рабочий ток не должен превышать величину, указанную на самом выключателе. Общий ток нескольких параллельно подключенных светильников будет равен общей мощности, поделенной на напряжение сети.

Сама процедура монтажа и подключения проходного переключателя почти не отличается от установки обычного, разница только лишь в количестве клемм. В связи с этим к устройству нужно будет проложить не двухжильный, а трехжильный кабель.

Все соединения проводов нужно выполнять в распределительной коробке, что облегчит в дальнейшем поиск неисправности, так как при прокладке провода в стене, то есть скрытым монтажом, проблематичнее будет вынимать его из оштукатуренной стены.

Задача состоит во включении светильника или группы, состоящей из нескольких ламп, с двух мест. Использоваться будет два проходных одноклавишных переключателя. Для последующей безопасной замены вышедших со строя ламп без отключения вводного автомата нужно, чтобы фазный провод подключался непосредственно к входной клемме первого переключателя. Найти его можно с помощью указательной отвертки или специального пробника, который выглядит вот так:

Так называемые выходные клеммы через распределительную коробку соединяются друг с другом согласно схеме, а входной контакт второго выключателя идет на светильник. Нулевой провод сети подсоединяется ко второму выводу лампы или светильника. Осуществить управление из трех мест, задействовав еще один проходной переключатель, не получится — для этого используется перекрестный (перекидной) тип выключателей, устанавливаемый дополнительно.

Если проводка выполняется медным и алюминиевым проводами, соединять их обычной скруткой нельзя. Можно воспользоваться прибором, который разделяет эти два агрессивных по отношению друг к другу металла, соединив их с помощью обычного болтового соединения, где каждый из проводов будет отделен металлической шайбой. Конечно, такой элемент займет много места в распределительной коробке, поэтому рекомендуется по возможности всю проводку выполнять из одного металла, лучше — из меди. Тогда можно обойтись обычной скруткой.

Схема освещения с двумя выключателями с одной клавишей на каждом — самая распространенная для решения такого типа задачи.

к содержанию ↑

Нюансы схемы подключения двухклавишных проходных выключателей

Конструктивно двухклавишный переключатель отличается не только наличием двух клавиш управления, но и двумя входными и четырьмя выходными клеммами. Принцип работы их идентичен с одноклавишным прибором, вот только при нажатии можно замыкать или размыкать цепи отдельных светильников, отличающихся по типу излучающего свет элемента и мощности. Рабочее напряжение питания источников света должно быть одинаковое.

По большому счету, это два одноклавишных проходных переключателя, собранных в одном корпуса.

Монтажная схема выглядит вот так. Видно, что между выходами одинаковых двухклавишных выключателей существуют перемычки, поэтому для их соединения понадобится уже четырехжильный провод.

Если они находятся друг от друга на большом расстоянии, придется существенно повышать стоимость монтажа системы, но в некоторых случаях, когда нужно управлять двумя светильниками, эти затраты абсолютно оправданы. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение. Это можно сделать с помощью обычного маркера или просто купить кабель, провода в котором с разноцветной маркировкой.

Заземляющий провод — надежная защита человека от поражения электрическим током в случае пробоя изоляции на корпусе, поэтому если система питания не оборудована защитным отключением (УЗО), рекомендуется обязательное его использование.

к содержанию ↑

Установка и схема подключения трехклавишного проходного выключателя

Чтобы управлять тремя отдельными светильниками с двух мест, применяется трехклавишный выключатель. Сечение провода каждой из включаемых групп ламп может быть разное, зависит от их мощности. Используются такие переключатели редко, так как нечасто возникает необходимость именно коммутации трех независимых светильников при прохождении темных участков.

Схема подключения аналогична двухклавишному, но здесь присутствует дополнительно еще три контакта, один из которых — вход, а два — выходы фазного провода. Нулевой подсоединяется непосредственно к устройству, излучающему световой поток. Данный переключатель состоит из трех одноклавишных, но только собран в одном компактном корпусе. Для монтажа обязательна маркировка концов проводов, так как их нельзя перепутать.

к содержанию ↑

Практические примеры использования проходных переключателей

Схема проходного выключателя с двух мест может применяться, например, для решения следующих задач:

• в длинных коридорах с двумя выходами;
• на лестничных площадках;
• для организации наружного освещения между двумя расположенными на расстоянии друг от друга зданиями;
• у изголовья кровати для управления потолочным освещением, не вставая с постели.

Во всех этих случаях использование проходных переключателей с одной или несколькими клавишами поможет уменьшить расходы на электроэнергию. Количество цепей, а значит, и источников света, зависит от количества клавиш на устройстве.

Для выполнения работ нет необходимости знать особые электротехнические правила и основы электротехники, главное — понимать, где в системе питания фаза, а где — ноль. Подключение проходного выключателя и схема управления освещением с двух мест простые, но нужно четко следовать инструкциям. Для безопасности все работы проводятся только при отключенном питании.

Схема подключения проходного выключателя с 2х мест

Схемы и особенности подключения проходных выключателей

Что такое проходной выключатель? Это устройство, с виду как обычный выключатель света, однако
с более расширенными опциями. При помощи двух и более устройств можно коммутировать одну световую
линию. Например: длинный коридор, в начале и конце которого стоят выключатели. Зашел — включил свет,
прошел на другой конец — выключил. Удобство такой схемы несомненно. В этой публикации мы рассмотрим
эти чудо-выключатели подробнее и научимся их подключать различными схемами.

Виды переключателей

Это не ошибка или опечатка, именно переключателей, привычное понятие «выключатель» не совсем
подходит. Вообще, здесь нет четких стандартов и данное изделие может называться как «выключатель»,
так и «переключатель». Поэтому не стоит зацикливаться на названии, указанном на ценнике или упаковке
в магазине. Главное схема, она должна быть указана на корпусе или упаковке.

Самый простой переключатель проходного типа имеет три контакта для подключения — два неподвижных
и один подвижный, который замыкается на один из неподвижных. Кстати, у проходного переключателя нет положения
вкл/выкл. Понятнее всего, когда производитель пишет название: переключатель проходной на 2 направления.
Но данная формулировка используется не всегда, поэтому нужно смотреть схематическую маркировку.
Подобные устройства могут быть одноклавишными или двухклавишными. Как вы поняли, двухклавишными управляют
разными, независимыми друг от друга точками света.

Для использования в схемах управления света из трех и более точек применяется как минимум один
перекрестный переключатель. Одноклавишный перекрестный переключатель имеет четыре клеммы для подключения и
соответственно, требует четырех проводников в подрозетнике. Двухклавишный прибор подобного типа достаточно
сложно найти в продаже, но знайте — он существует!

Иногда перекрестный проходной выключатель называют перекидным.

Схемы подключения

Если нужно управлять включением света из двух точек, используется схема из двух переключателей на два
направления. Вот наглядная схема, на рисунке указанны соединения в распаячной коробке.

Для управления светом из трех или более точек используются два переключателя обычных (на два направления) и
один или несколько перекрестных. Количество перекрестных переключателей зависит от количества точек управления:
при коммутации тремя выключателями используется один перекрестный, далее, можно увеличивать число перектрестных
сколько угодно раз.

Вот схема управления с трех выключателей со всеми соединениями в распаячной коробке.

Для удобства на схеме показана расцветка проводников, за исключением четырех жил на перекрестный переключатель.
На него придется тянуть два двухжильных кабеля или иной многожильный.

Схема подключения на четыре выключателя идентична предыдущей, только на один перекрестный переключатель больше.
Подобным образом можно подключить сколько угодно выключателей, вопрос лишь в практичности.

Проходные выключатели без распаечных коробок

Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин — это
возможно.

Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать
этот «клубок» и разбираться в назначении каждого проводника при замене выключателей.

Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в
каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.

Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках — он просто соединяется со следующим. В схему можно добавить
проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.

Управление светом дистанционно и с выключателя

Это решение будет приемлемо тогда, когда нужно сделать управление с нескольких точек, а проводка уже
проложена на один выключатель. Для реализации понадобится радиореле в виде настенного выключателя, такое
устройство называется «выключатель-приемник». Более подробно о такой схеме и вообще о радиоуправлении светом
можно узнать в публикации «Дистанционное управление светом по радиоканалу — обзор решений»

Использование импульсного реле

Проходную схему также можно организовать при помощи импульсного реле.

Какие преимущества? Главное достоинство этой схемы — неограниченное число точек управления. На каждый выключатель
нужно тянуть всего два проводника.

Какие недостатки? Необходимо установочное место в щите, а соответственно придется вести всю проводку туда же. В
качестве выключателей придется использовать выключатели кнопочного типа. Вообще, такое решение приемлемо только
при большом количестве мест управления освещением или при каких-либо нестандартных задачах.

Моделей импульсных реле много и в целом вопрос требует отдельной темы, поэтому подробности в рамках этой публикации
рассматриваться не будут.

Полезные мелочи

А напоследок несколько полезных замечаний по теме:

Несмотря на то, что по сути между всеми выключателями проходит линия из двух проводников, без надобности
подключения в распределительной коробке, тянуть проводники напрямую не рекомендуется. Так будет легче
запутаться при последующем ремонте или реконструкции электропроводки. Гораздо правильнее и понятнее для
постороннего электрика (который, возможно будет иметь дело с этой проводкой), когда от каждого выключателя
кабель идет в коробку или несколько коробок.

Проводка проложена, соединения сделаны, напряжение подано, а ремонт продолжается и нет в наличии
переключателей? При необходимости в свете, вполне возможно воспользоваться обычным выключателем в качестве
временного решения. Для этого нужно соединить все проводники в неиспользуемых подрозетниках в пучки и заизолировать,
оставив только один подрозетник. В нужном подрозетнике экспериментальным или логическим путем найти нужные
два провода и подцепить к ним обычный выключатель.

На этом публикацию о проходных выключателях заканчиваем.

Оцените публикацию:
Оценка: 4.1 (1034 голосов)

Смотрите также другие статьи

Проходной выключатель схема подключения. Как подключить проходной выключатель

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как подключить проходной выключатель. Схема подключения

Здравствуйте, уважаемые читатели сайта sesaga.ru. В помещениях таких как спортзалы, коридоры, склады, а также на лестничных маршах, пролетах и т.п. часто возникает необходимость в установке выключателей, имеющих независимое друг от друга включение и отключение освещения, чтобы можно было войти через одну дверь и, допустим, включить свет, а выйти через другую и за собой свет погасить, или же наоборот.

Для решения этого вопроса были разработаны проходные выключатели, работающие в паре и позволяющие управлять освещением из двух мест.

Устройство проходного выключателя.

Механизм переключения контактов проходного одноклавишного выключателя практически такой же, как и у обычного двухклавишного выключателя. Отличие состоит лишь в расположении и переключении контактов.

У двухклавишного выключателя переключение контактов независимое и осуществляется двумя клавишами, поэтому контакты могут переключаться либо двумя клавишами одновременно, либо отдельно каждой клавишей.

У проходного одноклавишного выключателя переключение контактов зависимое и осуществляется одной клавишей, поэтому контакты переключаются одновременно.

Электрическая схема проходного выключателя.

Проходной выключатель имеет два контакта, включенных последовательно и образующих общую точку. Один контакт выключателя всегда замкнут, а второй всегда разомкнут.

При нажатии клавиши выключателя контакты переключаются и контакт, который был замкнут, размыкается, а который был разомкнут, замыкается. Такая работа контактов позволяет выключателю всегда быть готовым к включению или отключению освещения из двух мест.

Однако такая работа контактов требует особого включения в схему освещения, поэтому проходные выключатели подключаются строго по определенной схеме.

Схема подключения двух проходных выключателей.

На корпусе некоторых моделей проходных выключателей обозначают выводы, чтобы в процессе монтажа не прозванивать контакты. В модели, рассматриваемой в статье, выводы обозначены стрелками:

А теперь рассмотрим схему подключения двух выключателей SA1 и SA2.

Фаза L подключена к клемме 2 выключателя SA1, а к клемме 2 выключателя SA2 подключен верхний вывод лампы EL1. Одноименные клеммы выключателей 1-1 и 3-3 соединены между собой перемычками красного и зеленого цвета.
Ноль N соединен с нижним выводом лампы.

Разберем работу схемы.
В исходном состоянии выключателей лампа не горит. Фаза L проходит через контакт 2-3 выключателя SA1 и через перемычку зеленого цвета попадает на клемму 3 выключателя SA2 и дальше никуда не идет, так как контакт 2-3 разомкнут.

При нажатии клавиши выключателя SA2 его контакты 1-2 и 2-3 переключаются и контакт 1-2 размыкается, а 2-3 замыкается. Тогда фаза L через замкнутый контакт 2-3 выключателя SA1 и перемычку зеленого цвета проходит замкнутый контакт 2-3 выключателя SA2 и с клеммы 2 поступает на лампу. Лампа горит.

Теперь нажимаем клавишу выключателя SA1 и его контакты 1-2 и 2-3 переключаются и лампа гаснет. Здесь фаза L через замкнутый контакт 1-2 выключателя SA1 и перемычку красного цвета попадает на клемму 1 контакта
1-2 выключателя SA2 и дальше не идет, так как контакт 1-2 разомкнут.

Теперь если нажать клавишу выключателя SA2, лампа опять включится. Фаза L через замкнутый контакт 1-2 выключателя SA1, перемычку красного цвета и замкнутый контакт 1-2 выключателя SA2 попадает на лампу.

И независимо от того, каким из выключателей будет включена или выключена лампа ее всегда можно включить или выключить любым выключателем. Вот таким образом работают проходные выключатели.

Нам еще осталось рассмотреть монтажную схему подключения с использованием распределительной коробки.

Фаза L заходит в распределительную коробку и в точке (1) соединяется с жилой провода, приходящей от клеммы 2 выключателя SA1. Одноименные клеммы 1-1 и 3-3 выключателей между собой соединены в точках (2 и 3). С клеммы 2 выключателя SA2 жила провода уходит в коробку и в точке (4) соединяется с жилой провода, приходящей от вывода лампы. Второй вывод лампы соединяется с нулем N в точке (5).

И теперь самое основное, что Вы должны запомнить при монтаже проходных выключателей: если после сборки схемы освещение работает не так, как требуется, значит, неправильно подключена клемма 2 выключателя. Проверяйте правильность подключения этой клеммы.

И в дополнение к сказанному предлагаю посмотреть ролик и окончательно разобраться в этой теме.

Вот и все, что хотел сказать об устройстве и подключении проходных выключателей. А в следующей статье Вы узнаете, как подключить перекрестный выключатель, дающий возможность управлять освещением с трех и более мест.
Удачи!

схема подключения на 2 точки наглядно

Автор aquatic На чтение 7 мин. Просмотров 8.7k. Обновлено 21.06.2020

Правильное управление осветительными приборами поможет сэкономить электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет выполнять свои функции безупречно. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект в удобное время и с разумными затратами.

После обучения будет не сложно создать удобную для себя схему управления освещением

Какие проблемы можно решить с помощью переключающих устройств

Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.

Пример грамотной реализации освещения лестничного пролета

Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:

• Высокая надежность и низкая стоимость типового изделия.
• Простота монтажа и отсутствие сложных настроек.
• Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
• Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.

Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.

Надо уточнить места в помещениях, где необходимо иметь управление освещением

Как функционирует проходной выключатель: схема подключения на 2 точки

Обычным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буквой «L», или «F».Таким действием на подключенный прибор подается питание. Второй проводник (нейтральный, «N») необходим для создания замкнутого контура, по которому проходит ток. Третьим проводом (специальное обозначение «Земля») корпуса приборов подсоединяются к заземлению. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.

Принцип работы приборов переходного типа можно изучить по следующей картинке.

Схема подключения двух выключателей

В указанном положении контакты замкнуты. По цепи идет ток и лампа горит. Если человек перейдет к другому переключателю и нажмет клавишу, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Теперь достаточно включить клавишу с любой стороны, чтобы снова подать напряжение.

Подготовка к реализации проекта

Для прокладки понадобится кабель. Его параметры подбирают с учетом максимальной мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение светильников с потреблением до 4 кВт суммарно. Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.

Чтобы подключение проходного выключателя по схеме с двух мест не вызывало лишние затруднения, следует приобретать провода с разной цветовой маркировкой:

• Заземление – сочетание зеленого и желтого. Подключается к специальной шине, которая установлена в центральном распределительном щитке частного дома, квартиры.
• Оболочку синего цвета используют при выборе «нулевого» провода.
• К цвету фазового провода особые требования не предъявляют. Но лучше, если он не будет изменяться на разных участках проводки.

Цветная маркировка предотвращает ошибки в процессе монтажа

Подойдут провода, объединенные в едином кабеле с двойной изоляцией. Как правило, используют цельные жилы. В современных изделиях этого типа внешние слои создают из полимеров со специальными добавками. Следующие обозначения в аббревиатурах подтверждают особые свойства оболочек:

• НГ – не горючие;
• FR – повышенная стойкость к открытому пламени;
• LS – низкое выделение дыма в процессе горения.

В этой таблице приведены характеристики проходных выключателей для схемы подключения на 2 точки:

Важно! Из справочных данных понятно, что стоимость зависит от марки, эстетических и функциональных параметров. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.

На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

Для выполнения рабочих операций понадобятся:

• Отвертки с крестообразными и плоскими шлицами.
• Нож и бокорезы.
• Строительный уровень, рулетка.
• Отвертка щуп со встроенным индикатором фазы.

Индикаторные отвертки разных видов

Инструмент и расходные материалы для прокладки каналов выбирают в зависимости от характеристик строения. Труднее всего работать с деревянными домами. Чтобы предотвратить аварийные ситуации тут применяют следующие методики:

• установку кабелей в стальных или медных трубах;
• открытый монтаж.

Прятать проводники в гофрированных полимерных и металлических трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях создают специальные каналы. В зависимости от материала подбирают соответствующий инструмент и насадки.

Статья по теме:

Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Пошаговый монтаж схемы подключения проходного выключателя с 2х мест

Следующая инструкция поможет правильно выполнить все операции:

• Удаляют обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.

Пример разметки стен

• Штробы прокладывают, начиная от щитка. До стенок верхней кромки канала оставляют свободное расстояние не менее 50% от диаметра кабеля.

Создание штроб в стенах с применением электроинструмента

• Горизонтальные линии должны располагаться на одном уровне.

Для точной разметки пригодится строительный уровень

• Укладка кабеля выполняется аккуратно. Допустима необходимая фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
• Устанавливаются переключатели и распределительные коробки. Проводники подсоединят к соответствующим клеммам.
• Собранные изделия вставляют в пластиковые монтажные коробки. С помощью встроенных механизмов выдвигаются заостренные элементы, обеспечивающие надежное крепление.

Установка выключателя в монтажную коробку

• Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным раствором. Рамки устанавливают после восстановления отделки стен.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.

Управление двух ламп

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типа
Организация включения двух светильников в независимом режиме

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Как подключить проходной переключатель (видео)

[решено] соединение нескольких коммутаторов вместе — Сеть

Дэнни,

Если вы соедините два коммутатора вместе, это будет похоже на расширение вашего коммутатора — до точки. Любое устройство сможет подключиться к любому другому устройству на любом коммутаторе. Только через это соединение будет проходить очень много трафика (ну да!).

Вы должны соблюдать два правила.

# 1, используйте самую высокую скорость порта, доступную для обоих коммутаторов. Поскольку вы ничего не сказали нам об этих коммутаторах (чем больше информации вы предоставите, тем точнее вы получите совет), я предполагаю, что оба этих коммутатора имеют порт восходящей связи, который работает быстрее, чем остальные.ЭТО порт, к которому вы хотите подключить коммутатор. Если оба коммутатора поддерживают транкинг (соединение нескольких физических кабелей в один большой логический кабель), это будет правильным решением.

# 2, никогда, никогда, НИКОГДА не позволяйте образовываться петле, когда между переключателями существует более одного логического соединения. Если вы используете магистраль, вы должны быть одержимы тем, чтобы кабели были правильно помечены и задокументированы, чтобы кто-то случайно не переместил один из этих кабелей в другой порт.Мне нравится использовать отдельный цвет для магистральных кабелей и флажков на каждом конце, чтобы кричать, что «Этот кабель начинается с порта 24 Sw1 и заканчивается на порту 24 Sw2». Сворачивание кабелей вместе стяжками или проволочными стяжками помогает усилить эту роль.

А что, если у вас всего два основных коммутатора (скажем, все порты 10/100)? Затем вам необходимо рассмотреть, как трафик между коммутаторами повлияет на производительность устройств, которым необходимо взаимодействовать с устройством на другом коммутаторе. Вместо того, чтобы балансировать нагрузку между коммутаторами, я бы рекомендовал переместить всех ваших легких пользователей на один коммутатор и поместить все ваши ресурсы (серверы, Интернет, групповые принтеры и т. Д.)) и тяжелые пользователи на другом коммутаторе. Таким образом, активные пользователи по-прежнему будут находиться на том же коммутаторе, что и ресурсы, которые им нужны, и только легким пользователям придется делиться этой ссылкой переключения, чтобы что-то сделать.

Однако, если у вас есть две отдельные группы людей, которые обращаются к двум отдельным серверам (например, к DC для группы администраторов и к другому серверу для группы учета), было бы лучше разделить их так, чтобы группа Admin, их DC и их принтер (ы) находятся на одном коммутаторе, а группа учета, их сервер и их принтер (ы) находятся на другом коммутаторе.Подключите подключение к Интернету к коммутатору с активными пользователями или веб-сервером. Помните, что цель состоит в том, чтобы минимизировать трафик между коммутаторами, поэтому планируйте соответственно.

Теперь, если вы предоставите больше информации, вы получите более точную консультацию.

-jonH

[решено] Будут ли теги VLAN проходить через базовый, простой коммутатор? — Сеть

Быстрый вопрос:

У меня есть управляемые коммутаторы HP ProCurve в нашем ядре (сеть среднего офиса), а на нескольких настольных компьютерах у меня есть маленькие 5-портовые коммутаторы Netgear (т.е. Netgear GS105). Теперь предположим, что у меня есть компьютер, который находится в собственной VLAN (без тегов), подключенный к одному порту 5-портового коммутатора Netgear, и телефон VoIP, который находится в VLAN 10, подключенный к другому порту на том же 5-портовом коммутаторе Netgear. (с помощью адаптера питания). Коммутатор также подключен к восходящему каналу ProCurve, который полностью осведомлен о тегах VLAN и способах их маршрутизации.

Будет ли коммутатор Netgear правильно маршрутизировать все помеченные и нетегированные пакеты?

Я понимаю, что он, вероятно, неспособен фактически прочитать тег VLAN и направить его на правильный порт (в конце концов, это неуправляемый коммутатор), но вместо этого он должен иметь возможность маршрутизировать пакет на основе IP / MAC-адреса.Судя по спецификациям, он поддерживает приоритет 802.1p, поэтому QoS для телефонного трафика VoIP должно получить надлежащую приоритизацию.

Поскольку эти маленькие коммутаторы работают по принципу «хранить и пересылать», я предполагаю, что пакет передается от основного коммутатора без изменений и что конечное устройство увидит тег VLAN и примет пакет (и наоборот). Я прав? Или мне снится?

Я знаю — действительно не стоит использовать эти маленькие переключатели в полевых условиях. Как большинство из вас знает, бывают случаи, когда тянуть несколько новых домашних кабелей просто невозможно!

Серрано

OP

Давид538

26 ноября 2010 г., 09:50 UTC

Ответ (такой как он есть) — «смотря как».Боюсь, есть только один способ узнать, работает он или нет, — это попробовать.

Причина в том, что это зависит от вашей прошивки Netgears и от того, как она справляется с неизвестными ситуациями. Он столкнется с двумя проблемами: во-первых, пакеты с тегами 802.1q будут иметь нестандартный тип Ethernet, указанный в кадре, который он не сможет распознать. В этот момент он либо уронит раму как поврежденную, либо передаст ее, несмотря ни на что.

Во-вторых, 802.1q добавляет к кадру несколько байтов, в случае больших кадров он увеличивает их MTU в 1500 байтов.Опять же, Netgear либо перенаправит их, либо сбросит в зависимости от того, как они написали прошивку.

Наконец, как он узнает, из какого порта перенаправить кадр (при условии, что это произойдет после двух вышеуказанных точек)? Что ж, теоретически это должно работать как обычные коммутаторы, первый кадр будет лавинно заполнен, а затем он изучит ассоциацию MAC-> port и направит весь будущий трафик на этот порт.

Таким образом, рамы могут прибыть, а могут и не прибыть, они могут прибыть в нужный порт, а могут и нет, и они могут прибыть поврежденными или нет.

Боюсь, это случай попробовать (в нерабочее время!) И посмотреть. Вы уже знаете, что это действительно не идеально и не рекомендуется, поэтому я не буду читать лекции!

Удачи,

Дэйв

1. Базовая работа коммутатора — коммутаторы Ethernet [Книга]

Коммутаторы Ethernet связывают устройства Ethernet друг с другом путем ретрансляции кадров Ethernet между устройствами, подключенными к коммутаторам. Перемещая кадры Ethernet между портами коммутатора , коммутатор связывает трафик, переносимый отдельными сетевыми соединениями, в более крупную сеть Ethernet.

Коммутаторы

Ethernet выполняют свою функцию связывания путем соединения мостом кадров Ethernet между сегментами Ethernet . Для этого они копируют кадры Ethernet с одного порта коммутатора на другой на основе адреса Media Access Control (MAC) в кадрах Ethernet. Мостовое соединение Ethernet было первоначально определено в стандарте 802.1D IEEE для локальных и городских сетей: мосты управления доступом к среде (MAC). ^[]

Стандартизация операций моста в коммутаторах позволяет покупать коммутаторы у разных поставщиков, которые будут работать вместе при объединении в сеть.Это результат большой напряженной работы со стороны разработчиков стандартов по определению набора стандартов, которые поставщики могли бы согласовать и внедрить в свои конструкции коммутаторов.

Первые мосты Ethernet были двухпортовыми устройствами, которые могли связывать вместе два сегмента коаксиального кабеля исходной системы Ethernet. В то время Ethernet поддерживал подключение только к коаксиальным кабелям. Позже, когда была разработана витая пара Ethernet и стали широко доступны коммутаторы с множеством портов, они часто использовались в качестве центральной точки подключения или концентратора кабельных систем Ethernet, что привело к названию «коммутирующий концентратор».«Сегодня на рынке эти устройства называют просто переключателями.

С тех пор, как мосты Ethernet были впервые разработаны в начале 1980-х годов, многое изменилось. С годами компьютеры стали повсеместными, и многие люди используют несколько устройств на своей работе, включая ноутбуки, смартфоны и планшеты. Каждый телефон VoIP и каждый принтер — это компьютер, и даже системы управления зданием и средства контроля доступа (дверные замки) объединены в сеть. В современных зданиях есть несколько точек беспроводного доступа (AP) для обеспечения 802.11 сервисов Wi-Fi для смартфонов и планшетов, и каждая точка доступа также подключена к кабельной системе Ethernet. В результате современные сети Ethernet могут состоять из сотен коммутационных соединений в здании и тысяч коммутационных соединений в сети университетского городка.

Вы должны знать, что для соединения сетей используется другое сетевое устройство, называемое маршрутизатором . Существуют большие различия в способах работы мостов и маршрутизаторов, и у них обоих есть преимущества и недостатки, как описано в разделе «Маршрутизаторы или мосты?».Вкратце, мосты перемещают кадры между сегментами Ethernet на основе адресов Ethernet с минимальной настройкой моста или без нее. Маршрутизаторы перемещают пакеты между сетями на основе адресов протокола высокого уровня, и каждая связываемая сеть должна быть настроена в маршрутизаторе. Однако и мосты, и маршрутизаторы используются для построения более крупных сетей, и оба устройства на рынке называются коммутаторами.

Подсказка

Мы будем использовать слова «мост» и «коммутатор» как синонимы для описания мостов Ethernet.Однако обратите внимание, что «коммутатор» — это общий термин для сетевых устройств, которые могут функционировать как мосты, или маршрутизаторы, или даже и то, и другое, в зависимости от их наборов функций и конфигурации. Дело в том, что с точки зрения сетевых экспертов, мост и маршрутизация — это разные виды коммутации пакетов с разными возможностями. В наших целях мы будем следовать практике поставщиков Ethernet, которые используют слово «коммутатор» или, более конкретно, «коммутатор Ethernet» для описания устройств, соединяющих кадры Ethernet.

Хотя стандарт 802.1D предоставляет спецификации для соединения кадров локальной сети между портами коммутатора, а также для некоторых других аспектов базовой работы моста, стандарт также осторожен, чтобы не указывать такие вопросы, как производительность моста или коммутатора или способ коммутатора должен быть построен. Вместо этого поставщики конкурируют друг с другом, предлагая коммутаторы по разным ценам и с разными уровнями производительности и возможностей.

Результатом стал большой и конкурентный рынок коммутаторов Ethernet, увеличивающий количество вариантов, которые у вас есть как у клиента.Широкий спектр моделей и возможностей коммутаторов может сбивать с толку. В главе 4 мы обсуждаем переключатели специального назначения и их использование.

Сети существуют для передачи данных между компьютерами. Для выполнения этой задачи сетевое программное обеспечение организует перемещаемые данные в кадры Ethernet. Кадры передаются по сетям Ethernet, а поле данных кадра используется для передачи данных между компьютерами. Кадры — это не что иное, как произвольные последовательности информации, формат которой определен в стандарте.

Формат кадра Ethernet включает в себя адрес назначения в начале, содержащий адрес устройства, на которое отправляется кадр. ^[] Затем идет адрес источника, содержащий адрес устройства, отправляющего фрейм. За адресами следуют различные другие поля, включая поле данных, которое переносит данные, передаваемые между компьютерами, как показано на рисунке 1-1.

Рисунок 1-1. Формат кадра Ethernet

Кадры определены на уровне 2 или уровне канала передачи данных семислойной сетевой модели взаимодействия открытых систем (OSI) .Семислойная модель была разработана для организации видов информации, передаваемой между компьютерами. Он используется для определения того, как эта информация будет отправляться, и для структурирования разработки стандартов передачи информации. Поскольку коммутаторы Ethernet работают с фреймами локальной сети на уровне канала передачи данных, вы иногда можете услышать их, называемые устройствами канального уровня, а также устройствами уровня 2 или коммутаторами уровня 2. ^[]

Коммутаторы Ethernet спроектированы таким образом, что их операции невидимы для устройств в сети, что объясняет, почему такой подход к соединению сетей также называется прозрачным мостом .«Прозрачный» означает, что когда вы подключаете коммутатор к системе Ethernet, никакие изменения в кадрах Ethernet, соединенных мостом, не вносятся. Коммутатор автоматически начнет работать, не требуя какой-либо настройки коммутатора или каких-либо изменений со стороны компьютеров, подключенных к сети Ethernet, что делает работу коммутатора прозрачной для них.

Далее мы рассмотрим основные функции, используемые в мосте, чтобы сделать возможным пересылку кадров Ethernet с одного порта на другой.

Коммутатор Ethernet управляет передачей кадров между портами коммутатора, подключенными к кабелям Ethernet, с использованием правил пересылки трафика , описанных в стандарте моста IEEE 802.1D. Перенаправление трафика основано на изучении адресов. Коммутаторы принимают решения о пересылке трафика на основе 48-битных адресов управления доступом к среде (MAC), используемых в стандартах LAN, включая Ethernet.

Для этого коммутатор изучает, какие устройства, называемые в стандарте станциями , в каких сегментах сети, просматривая адреса источников во всех получаемых им кадрах.Когда устройство Ethernet отправляет фрейм, оно помещает в него два адреса. Эти два адреса — это адрес назначения устройства, на которое он отправляет фрейм, и адрес источника , который является адресом устройства, отправляющего фрейм.

Способ «обучения» коммутатора довольно прост. Как и все интерфейсы Ethernet, каждому порту на коммутаторе назначен уникальный заводской MAC-адрес . Однако, в отличие от обычного устройства Ethernet, которое принимает только адресованные ему кадры, интерфейс Ethernet, расположенный в каждом порту коммутатора, работает в беспорядочном режиме .В этом режиме интерфейс запрограммирован на получение всех кадров, которые он видит на этом порту, а не только кадров, которые отправляются на MAC-адрес интерфейса Ethernet на этом порту коммутатора.

При получении каждого кадра на каждом порту программное обеспечение коммутации смотрит на адрес источника кадра и добавляет этот адрес источника в таблицу адресов, которую поддерживает коммутатор. Таким образом коммутатор автоматически определяет, какие станции доступны на каких портах.

На Рис. 1-2 показан коммутатор, соединяющий шесть устройств Ethernet.Для удобства мы используем короткие номера для адресов станций вместо фактических 6-байтовых MAC-адресов. Когда станции отправляют трафик, коммутатор принимает каждый отправленный кадр и строит таблицу, более формально называемую базой данных пересылки , которая показывает, какие станции и на каких портах доступны. После того, как каждая станция передала хотя бы один кадр, коммутатор получит базу данных пересылки, такую ​​как показано в Таблице 1-1.

Рисунок 1-2. Изучение адреса в коммутаторе

Таблица 1-1.База данных переадресации, поддерживаемая коммутатором

Эта база данных используется коммутатором для принятия решения о пересылке пакетов в процессе, называемом адаптивной фильтрацией .Без базы данных адресов коммутатор должен был бы отправлять трафик, полученный на любом заданном порту, через все остальные порты, чтобы гарантировать, что он достиг пункта назначения. В базе данных адресов трафик фильтруется в соответствии с его адресатом. Коммутатор является «адаптивным» за счет автоматического изучения новых адресов. Эта способность к обучению позволяет вам добавлять новые станции в вашу сеть без необходимости вручную настраивать коммутатор, чтобы знать о новых станциях, или станциям, чтобы знать о коммутаторе. ^[]

Когда коммутатор получает кадр, предназначенный для адреса станции, который он еще не видел, коммутатор отправляет кадр на все порты, кроме порта, на который он прибыл. ^[] Этот процесс называется лавинной рассылкой и более подробно поясняется позже в разделе «Переполнение кадров».

После того, как коммутатор создал базу данных адресов, он получает всю информацию, необходимую для выборочной фильтрации и пересылки трафика. Пока коммутатор изучает адреса, он также проверяет каждый кадр, чтобы принять решение о пересылке пакета на основе адреса назначения в кадре.Давайте посмотрим, как решение о переадресации работает в коммутаторе с восемью портами, как показано на рисунке 1-2.

Предположим, что кадр отправляется со станции 15 на станцию ​​20. Поскольку кадр отправляется станцией 15, коммутатор считывает кадр через порт 6 и использует свою базу данных адресов, чтобы определить, какой из его портов связан с адресом назначения. в этом кадре. Здесь адрес назначения соответствует станции 20, а база данных адресов показывает, что для достижения станции 20 кадр должен быть отправлен через порт 2.

Каждый порт коммутатора может сохранять кадры в памяти перед их передачей по кабелю Ethernet, подключенному к порту. Например, если порт уже занят передачей, когда фрейм прибывает для передачи, то фрейм может удерживаться на короткое время, необходимое порту для завершения передачи предыдущего фрейма. Для передачи кадра коммутатор помещает кадр в очередь коммутации пакетов для передачи на порт 2.

Во время этого процесса коммутатор, передающий кадр Ethernet с одного порта на другой, не вносит изменений в данные, адреса или другие поля. базового кадра Ethernet.В нашем примере кадр передается в неизменном виде на порт 2 точно так же, как он был получен на порту 6. Таким образом, работа коммутатора прозрачна для всех станций в сети.

Обратите внимание, что коммутатор не будет пересылать кадр, предназначенный для станции, которая находится в базе данных пересылки, на порт, если этот порт не подключен к целевому назначению. Другими словами, трафик, предназначенный для устройства на данном порту, будет отправляться только на этот порт; никакие другие порты не увидят трафик, предназначенный для этого устройства.Эта логика коммутации сохраняет трафик изолированным только от тех кабелей или сегментов Ethernet, которые необходимы для получения кадра от отправителя и передачи этого кадра на устройство назначения.

Это предотвращает поток ненужного трафика в другие сегменты сетевой системы, что является основным преимуществом коммутатора. Это контрастирует с ранней системой Ethernet, где трафик с любой станции был замечен всеми другими станциями, независимо от того, хотели они данных или нет. Фильтрация трафика коммутатора снижает нагрузку на трафик, переносимую набором кабелей Ethernet, подключенных к коммутатору, тем самым более эффективно используя пропускную способность сети.

Коммутаторы автоматически удаляют записи в базе данных переадресации по истечении определенного периода времени — обычно пяти минут — если они не видят никаких кадров со станции. Следовательно, если станция не отправляет трафик в течение определенного периода времени, коммутатор удаляет запись о переадресации для этой станции. Это предохраняет базу данных пересылки от заполнения устаревшими записями, которые могут не отражать действительность.

Конечно, по истечении времени ожидания ввода адреса коммутатор не будет иметь никакой информации в базе данных для этой станции в следующий раз, когда коммутатор получит предназначенный для него кадр.Это также происходит, когда станция вновь подключается к коммутатору или когда станция была выключена и снова включается более чем через пять минут. Так как же коммутатор обрабатывает пересылку пакетов для неизвестной станции?

Решение простое: коммутатор пересылает кадр, предназначенный для неизвестной станции, на все порты коммутатора, кроме того, на котором он был получен, таким образом, лавинно лавинно передает кадр всем остальным станциям. Флудинг фрейма гарантирует, что фрейм с неизвестным адресом назначения достигнет всех сетевых подключений и будет услышан правильным устройством назначения, предполагая, что он активен и находится в сети.Когда неизвестное устройство отвечает обратным трафиком, коммутатор автоматически узнает, к какому порту подключено устройство, и больше не будет лавинно перенаправлять трафик на это устройство.

Широковещательный и многоадресный трафик

Помимо передачи кадров, направленных на один адрес, локальные сети могут отправлять кадры, направленные на групповой адрес, называемый многоадресным адресом , который может быть принят группой станций. Они также могут отправлять кадры, направленные на все станции, используя широковещательный адрес .Групповые адреса всегда начинаются с определенной битовой комбинации, определенной в стандарте Ethernet, что позволяет коммутатору определять, какие кадры предназначены для определенного устройства, а не для группы устройств.

Кадр, отправленный на адрес назначения многоадресной рассылки, может быть получен всеми станциями, настроенными на прослушивание этого адреса многоадресной рассылки. Программное обеспечение Ethernet, также называемое программным обеспечением «драйвер интерфейса», программирует интерфейс для приема кадров, отправленных на групповой адрес, так что интерфейс теперь является членом этой группы.Адрес интерфейса Ethernet, назначенный на заводе, называется одноадресным адресом , и любой данный интерфейс Ethernet может принимать одноадресные и многоадресные кадры. Другими словами, интерфейс может быть запрограммирован на прием кадров, отправленных на один или несколько групповых адресов многоадресной рассылки, а также кадров, отправленных на одноадресный MAC-адрес, принадлежащий этому интерфейсу.

Широковещательная и многоадресная пересылка

Широковещательный адрес — это специальная многоадресная группа: группа всех станций в сети.Пакет, отправленный на широковещательный адрес (адрес всех единиц), получает каждая станция в локальной сети. Поскольку широковещательные пакеты должны приниматься всеми станциями в сети, коммутатор достигнет этой цели путем лавинной рассылки широковещательных пакетов на все порты, кроме порта, на который он был получен, поскольку нет необходимости отправлять пакет обратно на исходное устройство. Таким образом, широковещательный пакет, отправленный любой станцией, достигнет всех других станций в локальной сети.

С многоадресным трафиком справиться труднее, чем с широковещательными кадрами.Более сложные (и обычно более дорогие) коммутаторы включают поддержку протоколов обнаружения групп многоадресной рассылки, которые позволяют каждой станции сообщать коммутатору об адресах групп многоадресной рассылки, которые она хочет услышать, поэтому коммутатор будет отправлять многоадресные пакеты только на порты. подключены к станциям, которые заявили о своей заинтересованности в приеме многоадресного трафика. Однако более дешевые коммутаторы, не имеющие возможности обнаружить, какие порты подключены к станциям, прослушивающим данный многоадресный адрес, должны прибегать к лавинной рассылке многоадресных пакетов на все порты, кроме порта, на котором был получен многоадресный трафик, как и широковещательные пакеты.

Использование широковещательной и многоадресной передачи

Станции отправляют широковещательные и многоадресные пакеты по ряду причин. Сетевые протоколы высокого уровня, такие как TCP / IP, используют широковещательные или многоадресные кадры как часть процесса обнаружения адресов. Широковещательные и многоадресные рассылки также используются для динамического назначения адресов, которое происходит, когда станция впервые включается и ей необходимо найти сетевой адрес высокого уровня. Многоадресная рассылка также используется некоторыми мультимедийными приложениями, которые отправляют аудио- и видеоданные в кадрах многоадресной рассылки для приема группами станций, а также многопользовательскими играми как способ отправки данных группе игроков.

Следовательно, типичная сеть будет иметь некоторый уровень широковещательного и многоадресного трафика. Пока количество таких кадров остается на разумном уровне, проблем не будет. Однако, когда многие станции объединены коммутаторами в одну большую сеть, широковещательная и многоадресная лавинная рассылка коммутаторов может привести к значительному объему трафика. Большой объем широковещательного или многоадресного трафика может вызвать перегрузку сети, поскольку каждое устройство в сети должно принимать и обрабатывать широковещательные рассылки и определенные типы многоадресных рассылок; при достаточно высоких скоростях передачи пакетов могут возникнуть проблемы с производительностью станций.

Потоковые приложения (видео), отправляющие многоадресную рассылку с высокой скоростью, могут создавать интенсивный трафик. Системы резервного копирования и дублирования дисков, основанные на многоадресной рассылке, также могут генерировать большой трафик. Если этот трафик в конечном итоге будет перенаправлен на все порты, сеть может перегружаться. Один из способов избежать этой перегрузки — ограничить общее количество станций, подключенных к одной сети, чтобы скорость широковещательной и многоадресной передачи не становилась настолько высокой, чтобы создавать проблемы.

Другой способ ограничить скорость многоадресных и широковещательных пакетов — разделить сеть на несколько виртуальных локальных сетей (VLAN) .Еще один способ — использовать маршрутизатор, также называемый коммутатором уровня 3. Поскольку маршрутизатор не пересылает автоматически широковещательные и групповые рассылки, это создает отдельные сетевые системы. ^[] Эти методы управления распространением многоадресных и широковещательных рассылок обсуждаются в Главе 2 и Главе 3 соответственно.

До сих пор мы видели, как один коммутатор может пересылать трафик на основе динамически создаваемой базы данных переадресации. Основная трудность этой простой модели работы коммутатора заключается в том, что множественные соединения между коммутаторами могут создавать петли, приводящие к перегрузке и перегрузке сети.

Конструкция и работа Ethernet требует, чтобы между любыми двумя станциями мог существовать только один путь передачи пакетов. Ethernet растет за счет расширения ветвей в топологии сети , называемой древовидной структурой, которая состоит из нескольких коммутаторов, ответвляющихся от центрального коммутатора. Опасность заключается в том, что в достаточно сложной сети коммутаторы с несколькими соединениями между коммутаторами могут создавать в сети кольцевые пути.

В сети с коммутаторами, соединенными вместе, чтобы сформировать петлю пересылки пакетов, пакеты будут бесконечно циркулировать по петле, создавая очень высокий уровень трафика и вызывая перегрузку.

Зацикленные пакеты будут циркулировать с максимальной скоростью сетевых каналов, пока скорость трафика не станет настолько высокой, что сеть не станет насыщенной. Широковещательные и многоадресные кадры, а также одноадресные кадры неизвестным адресатам обычно лавинно рассылаются на все порты базового коммутатора, и весь этот трафик будет циркулировать в таком цикле. После образования петли этот режим отказа может произойти очень быстро, в результате чего сеть будет полностью занята отправкой широковещательных, многоадресных и неизвестных кадров, и станциям будет очень трудно отправлять фактический трафик.

К сожалению, таких петель, как пунктирный путь, показанный стрелками на рис. 1-3, слишком легко реализовать, несмотря на все ваши попытки их избежать. По мере того, как сети разрастаются и включают в себя все больше коммутаторов и коммутационных шкафов, становится трудно точно знать, как все соединено вместе, и не дать людям по ошибке создать петлю.

Рисунок 1-3. Петля пересылки между коммутаторами

Хотя петля на чертеже должна быть очевидной, в достаточно сложной сетевой системе любому, кто работает в сети, может быть сложно узнать, подключены ли коммутаторы таким образом, чтобы петлевые пути.Стандарт моста IEEE 802.1D предоставляет протокол связующего дерева, чтобы избежать этой проблемы, автоматически подавляя петли пересылки.

Назначение протокола связующего дерева (STP) — позволить коммутаторам автоматически создавать набор путей без петель, даже в сложной сети с несколькими путями, соединяющими несколько коммутаторов. Он предоставляет возможность динамически создавать древовидную топологию в сети, блокируя пересылку любых пакетов на определенных портах, и гарантирует, что набор коммутаторов Ethernet может автоматически настраиваться для создания путей без петель.Стандарт IEEE 802.1D описывает работу связующего дерева, и каждый коммутатор, заявляющий о соответствии стандарту 802.1D, должен включать возможность связующего дерева. ^[]

Работа алгоритма связующего дерева основана на сообщениях конфигурации, отправляемых каждым коммутатором в пакетах, называемых блоками данных протокола моста или BPDU. Каждый пакет BPDU отправляется на многоадресный адрес назначения, назначенный для операции связующего дерева. Все коммутаторы IEEE 802.1D присоединяются к группе многоадресной рассылки BPDU и прослушивают кадры, отправленные на этот адрес, так что каждый коммутатор может отправлять и получать сообщения конфигурации связующего дерева. ^[]

Процесс создания связующего дерева начинается с использования информации в сообщениях конфигурации BPDU для автоматического выбора корневого моста . Выбор основан на идентификаторе моста (BID), который, в свою очередь, основан на комбинации настраиваемого значения приоритета моста (32768 по умолчанию) и уникального MAC-адреса Ethernet, назначенного каждому мосту для использования процессом связующего дерева. называется системный MAC. Мосты отправляют друг другу пакеты BPDU, и мост с наименьшим BID автоматически выбирается в качестве корневого моста.

Если для приоритета моста было оставлено значение по умолчанию 32 768, тогда мост с наименьшим числовым значением Ethernet-адреса будет выбран в качестве корневого моста. ^[] В примере, показанном на рисунке 1-4, коммутатор 1 имеет самый низкий BID, и конечным результатом процесса выбора связующего дерева является то, что коммутатор 1 стал корневым мостом. Выбор корневого моста создает основу для остальных операций, выполняемых протоколом связующего дерева.

Выбор пути с наименьшей стоимостью

После выбора корневого моста каждый некорневой мост использует эту информацию, чтобы определить, какой из его портов имеет наименее затратный путь к корневому мосту, а затем назначает этот порт корневым. порт (RP).Все остальные мосты определяют, какой из их портов, подключенных к другим каналам, имеет наименее затратный путь к корневому мосту. Мосту с наименее затратным путем назначается роль назначенного моста (DB), а порты в DB назначаются как назначенные порты (DP).

Рисунок 1-4. Операция связующего дерева

Стоимость пути основана на скорости, с которой работают порты, причем более высокие скорости приводят к более низким затратам. Когда пакеты BPDU проходят через систему, они накапливают информацию о количестве портов, через которые они проходят, и о скорости каждого порта.Пути с более медленными портами будут иметь более высокие затраты. Общая стоимость данного пути через несколько коммутаторов — это сумма затрат всех портов на этом пути.

Подсказка

Если существует несколько путей к корню с одинаковой стоимостью, то будет использоваться путь, подключенный к мосту с наименьшим идентификатором моста.

В конце этого процесса мосты выбрали набор корневых портов и назначенных портов, что позволяет мостам удалять все кольцевые пути и поддерживать дерево пересылки пакетов, которое охватывает весь набор устройств, подключенных к сети. , отсюда и название «протокол связующего дерева».”

После того, как процесс связующего дерева определил состояние порта, комбинация корневых портов и назначенных портов предоставляет алгоритму связующего дерева информацию, необходимую для определения наилучших путей и блокировки всех остальных путей. Пересылка пакетов на любом порту, который не является корневым портом или назначенным портом, отключена , блокируя пересылку пакетов на этот порт.

Пока заблокированные порты не пересылают пакеты, они продолжают получать BPDU. Заблокированный порт показан на рис. 1-4 буквой «B», указывающей, что порт 10 на коммутаторе 3 находится в режиме блокировки и что канал не пересылает пакеты. Протокол Rapid Spanning Tree Protocol (RSTP). отправляет пакеты BPDU каждые две секунды для отслеживания состояния сети, и заблокированный порт может стать разблокированным при обнаружении изменения пути.

Состояния портов связующего дерева

Когда активное устройство подключено к порту коммутатора, порт проходит через ряд состояний при обработке любых BPDU, которые он может получить, и процесс связующего дерева определяет, в каком состоянии должен находиться порт. в любой момент времени. Два состояния называются прослушивание и обучение , во время которых процесс связующего дерева прослушивает BPDU, а также изучает адреса источника из любых полученных кадров.

На рисунке 1-5 показаны состояния порта связующего дерева, которые включают следующее:

Отключено

Порт в этом состоянии был намеренно отключен администратором или автоматически отключен из-за разрыва соединения. Это также может быть порт, который вышел из строя и больше не работает. В отключенное состояние можно войти или выйти из любого другого состояния.

Блокировка

Порт, который включен, но не является корневым портом или назначенным портом, может вызвать петлю коммутации, если он был активен.Чтобы этого избежать, порт переводится в состояние блокировки. Данные станции не отправляются и не принимаются через блокирующий порт. После инициализации порта (соединение устанавливается, включается питание) порт обычно переходит в состояние блокировки. После обнаружения через BPDU или тайм-ауты того, что порту может потребоваться стать активным, порт перейдет в состояние прослушивания на пути к состоянию пересылки. Блокирующий порт также может перейти в состояние пересылки, если другие ссылки не работают. Данные BPDU все еще принимаются, пока порт находится в состоянии блокировки.

Прослушивание

В этом состоянии порт отбрасывает трафик, но продолжает обрабатывать пакеты BPDU, полученные через порт, и воздействует на любую новую информацию, которая может привести к возврату порта в заблокированное состояние. На основе информации, полученной в блоках BPDU, порт может перейти в состояние обучения. Состояние прослушивания позволяет алгоритму связующего дерева решить, могут ли атрибуты этого порта, такие как стоимость порта, привести к тому, что порт станет частью связующего дерева или вернется в состояние блокировки.

Обучение

В этом состоянии порт еще не пересылает кадры, но изучает адреса источника из всех полученных кадров и добавляет их в базу данных фильтрации. Коммутатор заполнит таблицу MAC-адресов пакетами, полученными через порт (до истечения таймера), прежде чем перейти в состояние пересылки.

Пересылка

Это рабочее состояние, в котором порт отправляет и принимает данные станции. Входящие BPDU также отслеживаются, чтобы мост мог определить, нужно ли ему перевести порт в состояние блокировки, чтобы предотвратить образование петли.

Рисунок 1-5. Состояния портов связующего дерева

В исходном протоколе связующего дерева состояния прослушивания и обучения длились 30 секунд, в течение которых пакеты не пересылались. В новом протоколе Rapid Spanning Tree Protocol можно назначить тип порта «edge» для порта, что означает, что порт, как известно, подключен к конечной станции (пользовательский компьютер, VoIP-телефон, принтер и т. Д.) И не к другому переключателю. Это позволяет конечному автомату RSTP обходить процессы обучения и прослушивания на этом порту и немедленно переходить в состояние пересылки.Разрешение станции немедленно начать отправку и получение пакетов помогает избежать таких проблем, как тайм-ауты приложений на пользовательских компьютерах при их перезагрузке. ^[] Хотя это не требуется для работы RSTP, полезно вручную настроить граничные порты RSTP с их типом порта, чтобы избежать проблем на компьютерах пользователей. Установка типа порта на граничный также означает, что RSTP не нужно отправлять пакет BPDU при изменении состояния канала (соединение вверх или вниз) на этом порту, что помогает уменьшить объем трафика связующего дерева в сети.

Подсказка

Изобретатель протокола связующего дерева, Радиа Перлман, написала стихотворение, описывающее, как это работает. ^[] При чтении стихотворения полезно знать, что с точки зрения математики сеть может быть представлена ​​как тип графа, называемого сеткой, и что цель протокола связующего дерева — превратить любую заданную сетевую сетку в дерево. структура без петель, охватывающая весь набор сегментов сети.

Думаю, я никогда не увижу
График красивее дерева.
Дерево, важнейшее свойство которого
— это соединение без петель.
Дерево, которое должно обязательно охватывать
Таким образом, пакеты могут достигать любой LAN.
Сначала нужно выбрать рут.
По ID избран.
Трассируются пути с наименьшей стоимостью от корня.
В дереве эти пути размещены.
Сетка создается такими людьми, как я,
Затем мосты находят остовное дерево.

—
Радия Перлман
Алгорим

Это краткое описание предназначено только для предоставления основных концепций, лежащих в основе работы системы.Как и следовало ожидать, есть больше деталей и сложностей, которые не описаны. Полная информация о том, как работает конечный автомат связующего дерева, описана в стандартах IEEE 802.1, с которыми можно ознакомиться для более полного понимания протокола и того, как он функционирует. Подробные сведения об улучшениях связующего дерева для конкретных поставщиков можно найти в документации поставщика. См. Приложение A для ссылок на дополнительную информацию.

Исходный протокол связующего дерева, стандартизованный в IEEE 802.1D определил единый процесс связующего дерева, работающий на коммутаторе, управляющий всеми портами и виртуальными локальными сетями с помощью одного конечного автомата связующего дерева. Ничто в стандарте не запрещает поставщику разрабатывать собственные усовершенствования в развертывании связующего дерева. Некоторые поставщики создали свои собственные реализации, в одном случае предоставляя отдельный процесс связующего дерева для каждой VLAN. Такой подход был использован Cisco Systems для версии, которую они называют связующим деревом для каждой VLAN (PVST).

Стандартный протокол связующего дерева IEEE развивался на протяжении многих лет.Обновленная версия, получившая название Rapid Spanning Tree Protocol, была определена в 2004 году. Как следует из названия, Rapid Spanning Tree увеличила скорость работы протокола. RSTP был разработан для обеспечения обратной совместимости с исходной версией связующего дерева. Стандарт 802.1Q включает как RSTP, так и новую версию связующего дерева под названием Multiple Spanning Tree (MST), которое также разработано для обеспечения обратной совместимости с предыдущими версиями. ^[] MST дополнительно обсуждается в разделе «Виртуальные локальные сети».

При построении сети с несколькими коммутаторами вам необходимо обратить особое внимание на то, как поставщик ваших коммутаторов развернул связующее дерево, а также на версию связующего дерева, которую используют ваши коммутаторы. Наиболее часто используемые версии, классический STP и более новый RSTP, совместимы и не требуют настройки, что приводит к операции «подключи и работай».

Прежде чем вводить новый коммутатор в работу в сети, внимательно прочтите документацию поставщика и убедитесь, что вы понимаете, как все работает.Некоторые поставщики могут не включать связующее дерево по умолчанию для всех портов. Другие поставщики могут реализовать специальные функции или версии связующего дерева для конкретных поставщиков. Как правило, поставщик будет упорно трудиться, чтобы убедиться, что его реализация связующего дерева «просто работает» со всеми другими коммутаторами, но существует достаточно вариаций в функциях и конфигурации связующего дерева, при которых вы можете столкнуться с проблемами. Чтение документации и тестирование новых коммутаторов перед их развертыванием в сети может помочь избежать любых проблем.

Одиночное полнодуплексное соединение Ethernet предназначено для перемещения кадров Ethernet между интерфейсами Ethernet на каждом конце соединения. Он работает с известной скоростью передачи данных и известной максимальной частотой кадров. ^[] Все соединения Ethernet с заданной скоростью будут иметь одинаковые характеристики скорости передачи данных и частоты кадров. Однако добавление коммутаторов в сеть создает более сложную систему. Теперь ограничения производительности вашей сети становятся комбинацией производительности соединений Ethernet и производительности коммутаторов, а также любых перегрузок, которые могут возникнуть в системе, в зависимости от топологии.Вы должны убедиться, что приобретаемые вами коммутаторы обладают достаточной производительностью для выполнения своей работы.

Производительность внутренней коммутирующей электроники может не поддерживать полную частоту кадров, поступающую со всех портов. Другими словами, если все порты одновременно представляют коммутатору высокие нагрузки трафика, которые также являются непрерывными, а не только короткими пакетами, коммутатор может не справиться с объединенной скоростью трафика и может начать отбрасывать кадры. Это известно как , блокировка , состояние в системе коммутации, в котором недостаточно доступных ресурсов для обеспечения потока данных через коммутатор.Неблокирующий коммутатор — это коммутатор, который обеспечивает достаточную внутреннюю коммутационную способность для обработки полной нагрузки, даже когда все порты одновременно активны в течение длительных периодов времени. Однако даже неблокирующий коммутатор будет отбрасывать кадры, когда порт становится перегруженным, в зависимости от шаблонов трафика.

Производительность пересылки пакетов

Типичное оборудование коммутатора имеет выделенные вспомогательные схемы, которые предназначены для повышения скорости, с которой коммутатор может пересылать кадры и выполнять такие важные функции, как поиск адресов кадров в базе данных фильтрации адресов.Поскольку вспомогательные схемы и высокоскоростная буферная память являются более дорогостоящими компонентами, общая производительность коммутатора представляет собой компромисс между стоимостью этих высокопроизводительных компонентов и ценой, которую готовы платить большинство клиентов. Таким образом, вы обнаружите, что не все переключатели работают одинаково.

Некоторые менее дорогие устройства могут иметь более низкую производительность пересылки пакетов, меньшие таблицы фильтрации адресов и меньшие размеры буферной памяти. Коммутаторы большего размера с большим количеством портов обычно имеют компоненты с более высокой производительностью и более высокую цену.Коммутаторы, способные обрабатывать максимальную частоту кадров на всех своих портах, также называемые неблокирующими коммутаторами, способны работать на скорости передачи . В наши дни широко распространены полностью неблокирующие коммутаторы, которые могут обрабатывать максимальную скорость передачи данных одновременно на всех портах, но всегда полезно проверить спецификации на коммутатор, который вы рассматриваете.

Требуемая производительность и стоимость приобретаемых коммутаторов могут варьироваться в зависимости от их расположения в сети.Коммутаторы, которые вы используете в ядре сети, должны иметь достаточно ресурсов для обработки высоких нагрузок трафика. Это связано с тем, что в ядре сети сходится трафик от всех станций сети. Базовые коммутаторы должны иметь ресурсы для обработки нескольких разговоров, высокой нагрузки трафика и длительного трафика. С другой стороны, коммутаторы, используемые на границах сети, могут иметь более низкую производительность, поскольку они требуются только для обработки нагрузки трафика непосредственно подключенных станций.

Все коммутаторы содержат некоторую высокоскоростную буферную память, в которой фрейм сохраняется, хотя и ненадолго, перед переадресацией на другой порт или порты коммутатора. Этот механизм известен как коммутация с промежуточным хранением . Все коммутаторы, совместимые с IEEE 802.1D, работают в режиме с промежуточным хранением, в котором пакет полностью принимается портом и помещается в буферную память высокоскоростного порта (сохраняется) перед пересылкой. Больший объем буферной памяти позволяет мосту обрабатывать более длинные потоки последовательных кадров, повышая производительность коммутатора при наличии всплесков трафика в локальной сети.Обычная конструкция коммутатора включает пул высокоскоростной буферной памяти, которую можно динамически распределять по отдельным портам коммутатора по мере необходимости.

Учитывая, что коммутатор является специализированным компьютером, центральный процессор и оперативная память коммутатора важны для таких функций, как операции связующего дерева, предоставление информации управления , управление потоками многоадресных пакетов, а также управление портом коммутатора и конфигурацией функций.

Как обычно в компьютерной индустрии, чем выше производительность процессора и оперативной памяти, тем лучше, но вы также заплатите больше.Продавцы часто не позволяют клиентам легко найти спецификации ЦП и ОЗУ коммутатора. Как правило, более дорогие коммутаторы предоставляют эту информацию, но вы не сможете заказать более быстрый процессор или больше оперативной памяти для данного коммутатора. Вместо этого это информация, полезная для сравнения моделей от поставщика или среди поставщиков, чтобы увидеть, какие коммутаторы имеют лучшие характеристики.

Характеристики коммутатора включают ряд показателей, включая максимальную полосу пропускания или коммутационную способность электронных компонентов коммутатора пакетов внутри коммутатора.Вы также должны увидеть максимальное количество MAC-адресов, которое может содержать база данных адресов, а также максимальную скорость в пакетах в секунду, которую коммутатор может пересылать на объединенный набор портов.

Здесь показан набор спецификаций коммутатора, скопированный из типовой таблицы данных поставщика. Спецификации поставщика выделены жирным шрифтом. Для простоты в нашем примере мы показываем спецификации небольшого недорогого коммутатора с пятью портами. Это предназначено, чтобы показать вам некоторые типичные значения переключателей, а также помочь вам понять, что означают значения и что происходит, когда маркетинг и спецификации встречаются на одной странице.

Экспедирование

С промежуточным накоплением

Относится к стандартному мосту 802.1D, при котором пакет полностью принимается через порт и в буфер порта («хранилище») перед пересылкой.

128 КБ буферизация пакетов на кристалле

Общий объем буферизации пакетов, доступный для всех портов. Буферизация распределяется между портами по запросу. Это типичный уровень буферизации для небольшого, легкого, пятипортового коммутатора, предназначенного для поддержки клиентских подключений в домашнем офисе.

Наконечник

Некоторые коммутаторы, разработанные для использования в центрах обработки данных и других специализированных сетях, поддерживают режим работы, называемый сквозной коммутацией , в котором процесс пересылки пакетов начинается до того, как весь пакет будет считан в буферную память. Цель состоит в том, чтобы сократить время, необходимое для пересылки пакета через коммутатор. Этот метод также пересылает пакеты с ошибками, поскольку он начинает пересылку пакета до того, как будет получено поле проверки ошибок.

Производительность

Пропускная способность: 10 Гбит / с (без блокировки)

Поскольку этот коммутатор может обрабатывать полную нагрузку трафика на всех портах, работающих с максимальной скоростью трафика на каждом порту, это неблокирующий коммутатор. Пять портов могут работать со скоростью до 1 Гбит / с каждый. В полнодуплексном режиме максимальная скорость через коммутатор со всеми активными портами составляет 5 Гбит / с в исходящем направлении (также называемом «исходящим») и 5 ​​Гбит / с во входящем направлении (также называемом «входящим». »).Производители любят указывать в своих спецификациях совокупную пропускную способность 10 Гбит / с, хотя входящие данные 5 Гбит / с на пяти портах отправляются как 5 Гбит / с исходящих данных. Если бы вы считали максимальную совокупную передачу данных через коммутатор равной 5 Гбит / с, вы были бы технически правы, но не преуспели бы в маркетинге. ^[]

Стоимость пересылки

Порт 10 Мбит / с: 14800 пакетов / сек

Порт 100 Мбит / с: 148 800 пакетов / сек

Порт 1000 Мбит / с: 1 480 000 пакетов / с

Эти спецификации показывают, что порты могут обрабатывать полную скорость коммутации пакетов, состоящую из кадров Ethernet минимального размера (64 байта), что соответствует максимальной скорости передачи пакетов при минимальном размере кадра.Фреймы большего размера будут иметь более низкую скорость передачи пакетов в секунду, поэтому это максимальная производительность коммутатора Ethernet. Это показывает, что коммутатор может поддерживать максимальную скорость передачи пакетов на всех портах на всех поддерживаемых скоростях.

Задержка (с использованием пакетов размером 1500 байт)

10 Мбит / с: 30 микросекунд (макс.)

100 Мбит / с: 6 микросекунд (макс.)

1000 Мбит / с: 4 микросекунды (макс.)

Это количество времени, необходимое для перемещения кадра Ethernet из принимающего порта в передающий порт, при условии, что передающий порт доступен и не занят передачей какого-либо другого кадра.Это мера внутренней задержки переключения, создаваемой электроникой переключателя. Это измерение также отображается как 30 мкс с использованием греческого символа «мю» для обозначения «микро». Микросекунда — это одна миллионная секунды, а задержка в 30 миллионных секунды на портах 10 Мбит / с — разумное значение для недорогого коммутатора. При сравнении переключателей меньшее значение лучше. Более дорогие коммутаторы обычно обеспечивают меньшую задержку.

База данных MAC-адресов: 4000

Этот коммутатор может поддерживать до 4000 уникальных адресов станций в своей базе данных адресов.Этого более чем достаточно для пятипортового коммутатора, предназначенного для домашнего и небольшого офисов.

Средняя наработка на отказ

(Среднее время безотказной работы):> 1 миллион часов (~ 114 лет). Среднее время безотказной работы велико, потому что этот коммутатор мал, не имеет вентилятора, который может изнашиваться, и имеет небольшое количество компонентов; не так много элементов, которые могут потерпеть неудачу. Это не означает, что коммутатор не может выйти из строя, но в этой электронике мало отказов, что приводит к большой средней наработке на отказ для данной конструкции переключателя.

Соответствие стандартам

IEEE 802.3i 10BASE-T Ethernet

IEEE 802.3u 100BASE-TX Fast Ethernet

IEEE 802.3ab 1000BASE-T Гигабитный Ethernet

Отмечает теги приоритета IEEE 802.1p и DSCP

Jumbo-фрейм: до 9720 байт

Под заголовком «Соответствие стандартам» поставщик предоставил подробный список стандартов, соответствие которым этот коммутатор может претендовать.Первые три пункта означают, что порты коммутатора поддерживают стандарты Ethernet для витой пары для скоростей 10/100/1000 Мбит / с. Эти скорости выбираются автоматически при взаимодействии с клиентским соединением с использованием протокола автосогласования Ethernet. Затем поставщик заявляет, что этот коммутатор будет учитывать теги приоритета Class of Service в кадре Ethernet, сначала отбрасывая трафик с тегами с более низким приоритетом в случае перегрузки порта. Последний пункт в этом подробном списке отмечает, что коммутатор может обрабатывать нестандартные размеры кадров Ethernet, часто называемые «jumbo-кадрами», которые иногда настраиваются на интерфейсах Ethernet для определенной группы клиентов и их серверов в попытке для повышения производительности. ^[]

Этот набор спецификаций поставщика показывает, какие скорости портов поддерживает коммутатор, и дает представление о том, насколько хорошо коммутатор будет работать в вашей системе. При покупке более крупных и высокопроизводительных коммутаторов, предназначенных для использования в ядре сети, вам следует учитывать другие характеристики коммутатора. К ним относятся поддержка дополнительных функций, таких как протоколы управления многоадресной рассылкой, доступ к командной строке, позволяющий настраивать коммутатор, и простой протокол сетевого управления, позволяющий контролировать работу и производительность коммутатора.

При использовании коммутаторов необходимо учитывать требования к сетевому трафику. Например, если ваша сеть включает высокопроизводительных клиентов, которые предъявляют требования к одному серверу или набору серверов, то любой используемый вами коммутатор должен иметь достаточную внутреннюю коммутационную производительность, достаточно высокую скорость портов и скорость восходящего канала, а также достаточное количество буферов портов для обработки задача. В общем, более дорогие коммутаторы с высокопроизводительными коммутационными матрицами также имеют хорошие уровни буферизации, но вам необходимо внимательно прочитать спецификации и сравнить различных поставщиков, чтобы убедиться, что вы получаете лучший коммутатор для работы.

Что такое сетевой коммутатор и как он работает?

Сегодня сети

необходимы для поддержки предприятий, обеспечения связи и развлечений — этот список можно продолжать и продолжать. Основным общим элементом сетей является сетевой коммутатор, который помогает подключать устройства с целью совместного использования ресурсов.

Что такое сетевой коммутатор?

Сетевой коммутатор — это устройство, которое работает на уровне канала передачи данных модели OSI — уровне 2.Он принимает пакеты, отправляемые устройствами, которые подключены к его физическим портам, и отправляет их снова, но только через порты, которые ведут к устройствам, для которых предназначены пакеты. Они также могут работать на сетевом уровне — уровне 3, где происходит маршрутизация.

Коммутаторы являются обычным компонентом сетей, основанных, среди прочего, на Ethernet, Fibre Channel, асинхронном режиме передачи (ATM) и InfiniBand. В целом, однако, сегодня большинство коммутаторов используют Ethernet.

Как работает сетевой коммутатор?

Как только устройство подключено к коммутатору, коммутатор записывает свой MAC-адрес управления доступом к среде передачи, код, который записан в карту сетевого интерфейса (NIC) устройства, которая подключается к кабелю Ethernet, который подключается к коммутатору.Коммутатор использует MAC-адрес, чтобы определить, с какого подключенного устройства отправляются исходящие пакеты и куда доставлять входящие пакеты.

Таким образом, MAC-адрес идентифицирует физическое устройство в отличие от IP-адреса сетевого уровня (уровень 3), который может быть назначен устройству динамически и изменяться с течением времени.

Когда устройство отправляет пакет другому устройству, оно входит в коммутатор, и коммутатор считывает его заголовок, чтобы определить, что с ним делать. Он сопоставляет адрес или адреса назначения и отправляет пакет через соответствующие порты, ведущие к устройствам назначения.

Чтобы уменьшить вероятность коллизий между сетевым трафиком, идущим к коммутатору и подключенному устройству и от него одновременно, большинство коммутаторов предлагают полнодуплексную функциональность, при которой пакеты, поступающие от устройства и отправляемые на него, имеют доступ к полной полосе пропускания выключатель подключения. (Представьте, как два человека разговаривают по мобильному телефону, а не по рации).

Хотя это правда, что коммутаторы работают на уровне 2, они также могут работать на уровне 3, который необходим им для поддержки виртуальных локальных сетей (VLAN), логических сегментов сети, которые могут охватывать подсети.Чтобы трафик попадал из одной подсети в другую, он должен проходить между коммутаторами, и этому способствуют возможности маршрутизации, встроенные в коммутаторы.

Коммутаторы и концентраторы

Концентратор также может соединять несколько устройств вместе с целью совместного использования ресурсов, а набор устройств, подключенных к концентратору, известен как сегмент LAN.

Концентратор отличается от коммутатора тем, что пакеты, отправленные с одного из подключенных устройств, транслируются на все устройства, подключенные к концентратору.В коммутаторе пакеты направляются только на порт, который ведет к устройству, которому они адресованы.

Коммутаторы обычно подключают сегменты LAN, поэтому к ним подключаются концентраторы. Коммутаторы фильтруют трафик, предназначенный для устройств в одном сегменте LAN. Благодаря этому интеллекту коммутаторы более эффективно используют свои собственные ресурсы обработки, а также пропускную способность сети.

Коммутаторы и маршрутизаторы

Коммутаторы иногда путают с маршрутизаторами, которые также предлагают пересылку и маршрутизацию сетевого трафика, отсюда и их название.Но они делают это с другой целью и в другом месте.

Маршрутизаторы

работают на уровне 3 — сетевом уровне — и используются для подключения сетей к другим сетям.

Самый простой способ понять разницу между коммутаторами и маршрутизаторами — это подумать о локальных и глобальных сетях. Устройства подключаются локально через коммутаторы, а сети подключаются к другим сетям через маршрутизаторы. Если вы думаете об общем пути, по которому пакет может попасть в Интернет, например: устройство> концентратор> коммутатор> маршрутизатор> Интернет, это тоже должно помочь.

Конечно, бывают случаи, когда функции коммутации встроены в оборудование маршрутизатора, и маршрутизатор также выполняет роль коммутатора.

Самый простой случай — это подумать о домашнем беспроводном маршрутизаторе. Он направляет к широкополосному соединению через свой порт WAN, но обычно он также имеет дополнительные порты Ethernet, которые можно использовать для подключения кабеля Ethernet к компьютеру, телевизору, принтеру или даже игровой консоли. В то время как другие устройства в сети, такие как другие ноутбуки и телефоны, подключаются через маршрутизатор Wi-Fi, он по-прежнему предлагает функции переключения через локальную сеть.Таким образом, маршрутизатор, по сути, также является коммутатором. И вы даже можете подключить к маршрутизатору отдельный коммутатор, чтобы обеспечить доступ к Интернету и локальной сети для дополнительных устройств.

Типы коммутаторов

Коммутаторы различаются по размеру в зависимости от того, сколько устройств вам нужно подключить в определенной области, а также от типа скорости / пропускной способности сети, необходимой для этих устройств. В небольшом офисе или домашнем офисе обычно достаточно четырех- или восьмипортового коммутатора, но для более крупных развертываний вы обычно видите коммутаторы до 128 портов.Форм-фактор меньшего коммутатора — это устройство, которое можно разместить на рабочем столе, но коммутаторы также можно монтировать в стойку для размещения в коммутационном шкафу, центре обработки данных или серверной ферме. Размеры монтируемых в стойку коммутаторов варьируются от 1U до 4U, но также доступны коммутаторы большей площади. Коммутаторы

также различаются по скорости сети, которую они предлагают: от Fast Ethernet (10/100 Мбит / с), Gigabit Ethernet (10/100/1000 Мбит / с), 10 Gigabit (10/100/1000/10000 Мбит / с) и даже 40 /. Скорость 100 Гбит / с. Выбор скорости зависит от пропускной способности, необходимой для поддерживаемых задач.

Коммутаторы также различаются по своим возможностям. Вот три типа.

Неуправляемые

Неуправляемые коммутаторы — это самые простые коммутаторы с фиксированной конфигурацией. Как правило, они работают по принципу plug-and-play, что означает, что у них есть несколько вариантов, из которых пользователь может выбирать. У них могут быть настройки по умолчанию для таких функций, как качество обслуживания, но их нельзя изменить. Плюс в том, что неуправляемые коммутаторы относительно недороги, но отсутствие у них функций делает их непригодными для большинства корпоративных применений.

Управляемые

Управляемые коммутаторы предлагают больше функций и возможностей для ИТ-специалистов и чаще всего используются в бизнес-среде или на предприятии. Управляемые коммутаторы имеют интерфейсы командной строки (CLI) для их настройки. Они поддерживают агентов простого протокола управления сетью (SNMP), которые предоставляют информацию, которая может использоваться для устранения сетевых проблем.

Они также могут поддерживать виртуальные локальные сети, настройки качества обслуживания и IP-маршрутизацию. Безопасность также лучше, защищая все типы трафика, с которым они работают.

Из-за своих расширенных функций управляемые коммутаторы стоят намного дороже, чем неуправляемые коммутаторы.

Интеллектуальные или интеллектуальные коммутаторы

Интеллектуальные или интеллектуальные коммутаторы — это управляемые коммутаторы, которые обладают некоторыми функциями, выходящими за рамки того, что предлагает неуправляемый коммутатор, но меньше, чем управляемый коммутатор. Таким образом, они более сложны, чем неуправляемые коммутаторы, но при этом дешевле, чем полностью управляемый коммутатор. Как правило, в них отсутствует поддержка доступа по telnet, и они имеют веб-интерфейс, а не интерфейс командной строки.Другие варианты, такие как VLAN, могут не иметь такого количества функций, как те, которые поддерживаются полностью управляемыми коммутаторами. Но поскольку они менее дорогие, они могут хорошо подходить для небольших сетей с меньшими финансовыми ресурсами и с меньшими потребностями в функциях.

Функции управления

Полный список функций и возможностей сетевого коммутатора будет зависеть от производителя коммутатора и любого дополнительного программного обеспечения, но в целом коммутатор предлагает профессионалам следующие возможности:

• Включение и отключение определенных портов на переключателе.
• Настройте параметры дуплекса (половинный или полный), а также пропускную способность.
• Установить уровни качества обслуживания (QoS) для определенного порта.
• Включите фильтрацию MAC-адресов и другие функции контроля доступа.
• Настройте SNMP-мониторинг устройств, включая состояние канала.
• Настройте зеркалирование портов для мониторинга сетевого трафика.

Другое использование

В более крупных сетях коммутаторы часто используются как способ разгрузки трафика в аналитических целях.Это может быть важно для безопасности, поскольку коммутатор можно разместить перед маршрутизатором глобальной сети, прежде чем трафик попадет в локальную сеть. Он может облегчить обнаружение вторжений, аналитику производительности и брандмауэр. Во многих случаях зеркальное отображение портов используется для создания зеркального отображения данных, проходящих через коммутатор, перед их отправкой, например, в систему обнаружения вторжений или анализатор пакетов.

В своей основе, однако, это простая задача для сетевого коммутатора — быстро и эффективно доставлять пакеты с компьютера A на компьютер B, независимо от того, расположены ли компьютеры в коридоре или на другом конце света.Несколько других устройств вносят свой вклад в эту доставку, но коммутатор является неотъемлемой частью сетевой архитектуры.

Присоединяйтесь к сообществам Network World на Facebook и LinkedIn, чтобы комментировать самые важные темы.

Авторские права © 2020 IDG Communications, Inc.

Link Fault Pass Through | Статьи

EtherWAN

■ Справочная информация

Волоконно-оптические медиаконвертеры позволяют соединять два разных типа среды, например, витую пару, с помощью оптоволоконных кабелей. Представленные в 1990-х годах медиаконвертеры являются важными устройствами для соединения систем на основе волоконно-оптических кабелей с существующими системами на основе меди. Это позволяет сетям использовать преимущества оптоволокна (большее расстояние, защита от электромагнитных помех) экономичным способом с использованием существующей сетевой инфраструктуры.Медиаконвертеры могут поддерживать несколько протоколов, включая Ethernet, Fast Ethernet и Gigabit Ethernet. Физически медиаконвертеры варьируются от небольших автономных устройств и плат ПК до больших систем шасси. Некоторые медиаконвертеры также поддерживают Power Over Ethernet (PoE).

В приведенном выше примере медиаконвертер PoE подает питание на IP-камеру и принимает данные от нее с помощью стандартного медного кабеля. Данные преобразуются и отправляются по оптоволоконному каналу на коммутатор.

■ Приложения — парные медиаконвертеры

Обычно медиаконвертеры используются для подключения нескольких локальных сетей в разных зданиях или географических точках. В этой настройке используются два медиаконвертера, по одному на каждом конце оптоволоконного канала.

На приведенной выше схеме спаренные медиаконвертеры позволяют медным локальным сетям в офисе и на заводе обмениваться данными по оптоволоконному каналу, даже если физическое местоположение находится на большом расстоянии (оптоволоконный кабель может передавать данные на расстояние до 100 километров).

■ Возможные недостатки

Однако в любой топологии оптоволокно-медь с парными медиаконвертерами есть недостаток. Если медный канал на одной стороне оптоволоконного соединения выходит из строя, устройства на другой стороне (например, коммутаторы) не могут узнать, что соединение не работает. Они будут продолжать работать, даже если данные не могут быть переданы, и не будут сообщать об ошибке системному администратору.

В приведенном выше примере отказал медный канал слева.Коммутатор и компьютер справа будут продолжать работать так, как если бы канал работал, даже если данные не могут быть успешно переданы.

■ Link Fault Pass Through

Чтобы преодолеть этот недостаток, функция Link Fault Pass Through (LFPT) обеспечивает постоянный мониторинг каналов, подключенных к медиаконвертерам. Если какой-либо из медных каналов выходит из строя, медиаконвертер передает состояние отказа по всему каналу, отключая среднее оптоволоконное соединение, а также медное соединение на противоположном конце.Это предотвращает отправку подключенных коммутаторов пакетов, которые могут быть потеряны, и значительно упрощает обнаружение и устранение неполадок. Если существует избыточное соединение, сеть может немедленно переключиться на него.
Используя приведенный выше пример сбоя канала, LFPT вступит в силу, как показано ниже:

1) Медный канал слева вышел из строя. Это могло произойти из-за чего-то столь же простого, как отсоединение кабеля, или из-за такой проблемы, как аппаратный сбой в коммутаторе.

2) MC-A уведомляет MC-B о сбое канала и отключает оптоволоконное соединение с MC-B.

3) MC-B отключает свой медный канал. Переключатель справа отобразит состояние неактивного соединения на соответствующем светодиодном индикаторе. Если SNMP включен, коммутатор отправит сетевому администратору уведомление SNMP.

■ Сбой на дальнем конце

Для отказов, возникающих в оптоволоконном канале, Far-End Fault (FEF) — это стандарт IEEE 802.3u, который позволяет информировать оба конца пары оптоволокон при возникновении проблемы с одним оптоволокном. Без сбоя на дальнем конце оптоволоконный интерфейс медиаконвертера не может обнаружить проблему, которая затрагивает только его оптоволокно TX (передачи).При обнаружении неисправности медиаконвертер передает сигнал неисправности на дальнем конце по оптоволоконному соединению, чтобы проинформировать медиаконвертер на дальнем конце оптоволоконной пары о возникновении неисправности. Оба медных канала, подключенные к оптоволоконному каналу, будут автоматически отключены. Это не только помогает обнаруживать и устранять неполадки, но также предотвращает передачу данных по неработающему каналу.

Работа при отказе на дальнем конце:
1) MC-A обнаруживает потерю сигнала в приемном (приемном) кабеле оптоволоконного соединения.

2) MC-A отправляет сигнал сбоя на дальнем конце, чтобы сообщить MC-B о возникновении сбоя. Это отключает передающее (передающее) волокно MC-A.

3) MC-A отключает медное соединение. На соответствующем переключателе светодиодный индикатор показывает состояние неработающего канала, и отправляется прерывание SNMP (если SNMP включен).

4) MC-B отключает медное соединение. Светодиодный индикатор подключенного коммутатора показывает состояние неработающего канала, отправлено прерывание SNMP (если SNMP включен).

■ Примечания по реализации

LFTP должен использоваться с медиаконвертерами, расположенными попарно, и оба устройства должны поддерживать LFPT.Если используется только один медиаконвертер, функции Far End Fault и LFPT не будут работать должным образом, потому что коммутаторы не поймут сообщение LFPT. Кроме того, рекомендуется использовать медиаконвертеры одной марки для каждой пары, поскольку разные поставщики иногда используют собственные протоколы LFPT и FEF.

■ Сводка

Медиаконвертеры

— это гибкие и экономичные устройства для реализации и оптимизации оптоволоконных линий во всех типах сетей. Они играют важную роль в современных локальных и глобальных сетях, поскольку в этих сетях часто используется несколько протоколов и типов носителей.Link Fault Pass Through и Far End Fault — важные инструменты, которые помогают сетевым администраторам диагностировать и устранять неполадки в работе сети.

Маршрутизация

— Можно ли подключить два коммутатора вместе и оба к маршрутизатору?

Можно ли подключить каждый коммутатор к роутеру и друг к другу? Да, но это не так просто, как просто их соединить.

Чтобы получить описанную вами операцию («Интернет-трафик будет идти напрямую от любого коммутатора к маршрутизатору, но трафик локальной сети может идти напрямую между коммутаторами»)? Нет, не без усложнения конфигурации конечных устройств и экспоненциального затруднения обслуживания сети.

Интерфейсы на маршрутизаторе будут либо интерфейсами L3 (для которых потребуются отдельные IP-адреса для каждого интерфейса), либо интерфейсами моста L2 (что не рекомендуется — см. Ниже).

С интерфейсами L3 каждый интерфейс будет иметь свой IP-адрес. Для устройств, подключенных к сети, только одно из них будет настроено в качестве шлюза по умолчанию, и весь интернет-трафик будет проходить через этот интерфейс L3. Единственный способ заставить его работать так, как вы описываете, — это сделать что-то безумное, например, вручную настроить GW1 на устройствах, подключенных к SW1, и GW2 на устройства, подключенные к SW2.

С интерфейсами L2 связующее дерево должно работать, чтобы обеспечить среду без петель (петли L2 плохие). Это означает, что весь трафик будет проходить от коммутатора к коммутатору, а затем через один интерфейс маршрутизатора, или весь трафик между коммутаторами будет проходить через маршрутизатор.

Лично я бы подключил оба коммутатора к роутеру и друг к другу, но просто для резервирования. Используйте интерфейсы L3 и запустите VRRP между интерфейсами. Каждый интерфейс L3 имеет свой собственный IP-адрес, а затем «плавающий» IP-адрес между ними, который будет шлюзом.Если у вас есть проблема с одним соединением с маршрутизатором (один из коммутаторов умирает, кабель отсоединяется и т. Д.), Тогда интернет-трафик все равно сможет проходить через другой интерфейс L3.

Наконец, примечание о мостах; поставщик не рекомендует использовать мосты (по крайней мере, для некоторых платформ Edgerouter):

Обычно не рекомендуется включать мостовое соединение, потому что трафик, который передается по мосту, не перегружается аппаратно, и это приведет к снижению производительности. Настоятельно рекомендуется использовать выделенный коммутатор, подключенный к одному из интерфейсов LAN, чтобы обеспечить возможность подключения нескольких портов к LAN, а не мост.

2-портовый USB-C Gen 2 коммутатор общего доступа с сквозным питанием — US3342, ATEN Peripheral Switches

ATEN US3342 — это 4-портовый USB 3.2 Gen 2 периферийное устройство для совместного использования, которое позволяет пользователям обмениваться данными между четырьмя USB-устройствами в два различные ноутбуки с поддержкой USB-C. US3342 совместим с USB 3.2 Gen 2, который может поддерживать скорость передачи данных до 10 Гбит / с, а также совместим с USB 3.1 Gen 1, USB 2.0 и USB 1.1.

С помощью US3342 вы можете быстро и легко переключать компьютеры с помощью удобной кнопки выбора удаленного порта со светодиодным индикатором, который указывает, какой компьютер активен.Он обеспечивает питание, соответствующее USB-C ноутбукам Windows или Mac с характеристиками профиля PD 5 В, 9 В, 15 В и 20 В.

Обладая эксклюзивной функцией программного обеспечения BEZEL X, US3342 позволяет двум ноутбукам обмениваться файлами и данными на двух разных платформах — Windows и Mac, перетаскивая мышь с одного экрана на другой. Программное обеспечение BEZEL X упрощает управление и передачу файлов одним пальцем.

Соединительные кабели связаны, чтобы сэкономить на дополнительных расходах на покупку дополнительных USB-кабелей.Дополнительный кабель USB-C, входящий в комплект US3342, позволяет пользователям подключать его к ноутбукам USB-C для гибкой установки. US3342 — самое экономичное решение для ноутбуков с USB-C.

В заключение отметим, что US3342 с его компактной и универсальной конструкцией является идеальным решением для пользователей, которые стремятся сэкономить место на рабочем столе и сохранить его хорошо организованным и эффективным способом.

• Позволяет двум компьютерам USB-C совместно использовать 4 периферийных устройства USB 3.2 Gen 2 со скоростью передачи данных до 10 Гбит / с
• Поддерживает USB-C Power Delivery 3.0 для зарядки ноутбука до 85 Вт (необходим дополнительный адаптер питания USB-C) *
• BEZEL X — включение функции передачи файлов и управления мышью между двумя платформами, Windows и Mac
• Поддерживает профили питания 5 В, 9 В, 15 В и 20 В. спецификация питания
• Переключение устройства с помощью удаленного переключателя портов нажатием кнопки
• Светодиоды Индикатор консоли — позволяют пользователям узнать, какой компьютер активен
• Plug and play — Драйверы или внешний адаптер питания не требуются
• Защита от перегрузки по току

  * Для Для зарядки устройства рекомендуется использовать сертифицированный адаптер питания USB-C PD мощностью более 65 Вт с ограниченным источником питания (LPS).
