Схема подключения трехфазного электродвигателя 380в на 220в через конденсатор

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Важно! Подключая двигатель, будьте предельно осторожны. Делайте все не спеша. Меняя схему, отключайте электропитание и разряжайте конденсатор электролампой. Работы производите как минимум вдвоем.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Важно! Какой бы емкости ни были конденсаторы, их рабочее напряжение должно быть не ниже 400в, в противном случае они долго не проработают и могут взорваться.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.











Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд.   Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

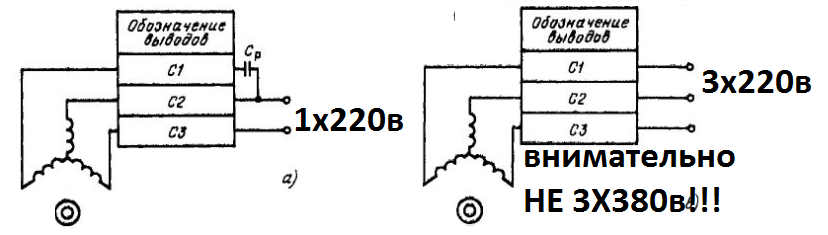

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

Рис. 1

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.







На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

Важно! Существуют электродвигатели трехфазные на 220в. У них каждая обмотка рассчитана на 127в и при подключении в однофазную сеть по схеме «треугольник» ― двигатель просто сгорит. Чтобы этого не произошло, такой мотор в однофазную сеть следует подключать только по схеме — «звезда».









Как подключить электродвигатель 380В на 220В

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Схема №1.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Читайте также:

Схема №2.

Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.

Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.

Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы. В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках.

Делается это следующим образом:

  • Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
  • После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R

При реализации рассмотренных схем стоит учесть ряд особенностей:

  • Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
  • Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

  • Рабочие конденсаторы подключаются параллельно;
  • Номинальное напряжение должно быть не меньше 300 Вольт;
  • Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
  • Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Читайте также:

Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен производиться с учетом номинальной мощности ЭД.  Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

  • Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
  • Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
  • Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

С конденсатором дополнительная упрощенная — для схемы звезда.

С конденсатором дополнительная упрощенная — для схемы треугольник.

Как подключить с реверсом

В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно использовать переключатель с двумя положениями.

К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Читайте также:

Принцип работы схемы прост:

  • При включении в сеть первого пускателя, запускается реле времени и подает напряжение на третий пускатель.
  • Двигатель начинает работу по схеме «звезда» и начинает работать с большей мощностью.
  • Через какое-то время реле размыкает контакты К3 и подключает К2. При этом электродвигатель работает по схеме «треугольник» со сниженной мощностью. Когда требуется отключить питание, включается К1.

Итоги

Как видно из статьи, подключить электродвигатель трехфазного тока в однофазную сеть без потери мощности реально. При этом для домашних условий наиболее простым и доступным является вариант с применением пускового конденсатора.

звезда, треугольник, трехфазная сеть 380В, однофазная сеть 220В

Практически ежедневно мы сталкиваемся с одним и тем же вопросом от наших клиентов: «как подключить электродвигатель к сети питания?»

Самый простой и надежный способ – обратиться к нормальному электрику и не экономить на этом, т.к. зачастую, пытаясь сэкономить, приглашают «дядю Васю», или других отзывчивых «специалистов», которые рядом, но на самом деле слабо понимают, что происходит.

В лучшем случае, эти «профи» звонят и спрашивают – правильно ли я подключаю. Тут ещё есть шанс не спалить двигатель. Сразу становится понятна квалификация «электрика», когда задают такие вопросы, от которых можно просто впасть в ступор (так как именно этому и учат электриков).

Например:

— зачем шесть контактов в двигателе?

— а почему контактов всего три?

— что такое «звезда» и «треугольник»?

— а почему, когда я подключаю трехфазный насос и ставлю поплавковый выключатель, который рвёт одну фазу, двигатель не останавливается?

— а как измерить ток в обмотках?

— что такое пускатель?

и т.п.

Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию.

Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока:

1. Однофазная сеть 220 В,

2. Трехфазная сеть 220 В (обычно используется на кораблях),

3. Трехфазная сеть 220В/380В,

4. Трехфазная сеть 380В/660В.

Есть ещё на напряжение 6000В и некоторые другие редкие, но их рассматривать не будем.

В трёхфазной сети обычно есть 4 провода (3 фазы и ноль). Может быть ещё отдельный провод «земля». Но бывают и без нулевого провода.

Как определить напряжение в вашей сети?

Очень просто. Для этого нужно измерить напряжение между фазами и между нулём и фазой.

В сетях 220/380 В напряжение между фазами (U1, U2 и U3) будет равно 380 В, а напряжение между нолём и фазой (U4, U5 и U6) будет равно 220 В.

В сетях 380/660В напряжение между любыми фазами (U1, U2 и U3) будет равно 660В, а напряжение между нулем и фазой (U4, U5 и U6) будет равно 380 В.

Возможные схемы подключения обмоток электродвигателей

Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе. Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы — C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая — C2 и C5, а третья — C3 и C6.

Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).

Подключение электродвигателя по схеме звезда

Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.


Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе. При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.

Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.

Подключение электродвигателя по схеме треугольник

Название этой схемы также идёт от графического изображения (см. правый рисунок):


Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.

То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).

Подключение электродвигателя к трёхфазной сети на 380 В

Последовательность действий такова:

1. Для начала выясняем, на какое напряжение рассчитана наша сеть.

2. Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):

Двигатель для однофазной сети 220В

(~ 1, 220В)

Двигатель для трехфазной сети

220В/380В (220/380, Δ / Y)

Двигатель для трехфазной сети 380В

(~ 3, Y, 380В)

Двигатель для трехфазной сети

(380В / 660В (Δ / Y, 380В / 660В)


3. После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя.

4. Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы.

Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).

Есть 2 способа подключения электродвигателя:

— использование автоматического выключателя или автомата защиты электродвигателя

Эти устройства при включении подают напряжение сразу на все 3 фазы. Мы рекомендуем ставить именно автомат защиты электродвигателя серии MS, так как его можно настроить в точности на рабочий ток электродвигателя, и он будет чутко отслеживать его повышение в случае перегрузки. Это устройство в момент пуска даёт возможность некоторое время работать на повышенном (пусковом) токе, не отключая двигатель.

Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала).

Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты.

— использование пускателя

Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу с соответствующей обмоткой электродвигателя.

Привод механизма контактора осуществляется с помощью электромагнита (соленоида).

Устройство электромагнитного пускателя:

Магнитный пускатель устроен достаточно просто и состоит из следующих частей:

(1) Катушка электромагнита

(2) Пружина

(3) Подвижная рама с контактами (4) для подключения питания сети (или обмоток)

(5) Контакты неподвижные для подключения обмоток электродвигателя (сети питания).

При подаче питания на катушку, рама (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5).

Типовая схема подключения электродвигателя с использованием пускателя:

При выборе пускателя следует обращать внимание на напряжение питания катушки магнитного пускателя и покупать его в соответствии с возможностью подключения к конкретной сети (например, если у вас есть только 3 провода и сеть на 380 В, то катушку нужно брать на 380 В, если у вас сеть 220/380 В, то катушка может быть и на 220 В).

5. Проконтролировать, в правильную ли сторону крутится вал.

Если требуется изменить направление вращения вала электродвигателя, то нужно просто поменять местами любые 2 фазы. Это особенно важно при запитывании центробежных электронасосов, имеющих строго определённое направление вращения рабочего колеса

Как подключить поплавковый выключатель к трёхфазному насосу

Из всего вышеописанного становится понятно, что для управления трёхфазным электродвигателем насоса в автоматическом режиме с использованием поплавкового выключателя НЕЛЬЗЯ просто разрывать одну фазу, как это делается с монофазными двигателями в однофазной сети.

Самый простой способ – использовать для автоматизации магнитный пускатель.

В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя. При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании – будет отключаться питание электродвигателя.

Подключение электродвигателя к однофазной сети 220 В

Обычно для подключения к однофазной сети 220В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, т.к. для этого просто требуется вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Шуко) в розетку

Иногда требуется подключение трехфазного электродвигателя к сети 220 В (если, например, нет возможности провести трехфазную сеть).

Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть 220 В, составляет 2,2 кВт.

Самый простой способ – подключить электродвигатель через частотный преобразователь, рассчитанный на питание от сети 220 В.

Следует помнить, что частотный преобразователь на 220 В, выдает на выходе 3 фазы по 220 В. То есть подключить к нему можно только электродвигатель, который имеет напряжение питания на 220 В трёхфазной сети (обычно это двигатели с шестью контактами в распаячной коробке, обмотки которых можно подключить как по звезде, так и по треугольнику). В данном случае требуется подключение обмоток по треугольнику.

Возможно ещё более простое подключение трехфазного электродвигателя в сеть 220 В с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя приблизительно на 30%. Третья обмотка запитывается через конденсатор от любой другой.

Данный тип подключения мы рассматривать не будем, так как нормально с насосами такой способ не работает (либо при старте двигатель не запускается, либо электродвигатель перегревается из-за снижения мощности).

Использование частотного преобразователя

В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.

Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия).

Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения:

— регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц),

— при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях),

— при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток.

Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя.

Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя.

Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя,

дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя.

Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте.

На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях.

Данные насосы используются в качестве дозирующих насосов на пищевом производстве.


Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).


Технический директор

ООО «Насосы Ампика»

Моисеев Юрий.

Подключение трехфазного двигателя к сети 220 или 380 В по схеме

Среди электрических машин, предназначенных для совершения механической работы, одними из наиболее продуктивных считаются трехфазные агрегаты. Вращение ротора осуществляется посредством одновременного воздействия магнитного потока от фазных обмоток. Что и обеспечивает одновременное усилие сразу трех моментов, пропорционально взаимодействующих друг с другом. Как можно выполнить  подключение трехфазного двигателя в зависимости от их конструктивных особенностей и параметров электрической сети мы рассмотрим далее.

Общая информация

Подключение трехфазных двигателей подразумевает относительно сложную операцию, которая требует понимания процессов, протекающих в электроустановке. Для чего необходимо рассмотреть как составляющие элементы, так и их назначение.

Конструктивно трехфазные электродвигатели состоят из:

  • Статора с магнитопроводом;
  • Ротора с валом;
  • Обмоток.

В зависимости от типа двигателя встречаются модели с короткозамкнутым или фазным ротором. В одних ротор вращается только за счет электромагнитного поля, наводимого от обмоток статора, в других, вращение вала получает усилие от поля ротора при протекании тока в его обмотках.  Для включения трехфазных двигателей необходимо разобраться с тем, как фазы обмоток соединяются между собой.

Схемы подключения обмоток двигателя

В трехфазных асинхронных электродвигателях применяется два варианта соединения – в звезду и треугольник. В трехфазных асинхронных электрических машинах, в зависимости от модели, можно реализовать схему:

  • Звезда;
  • Треугольник;
  • Звезда и треугольник.

Простейший способ определения возможностей конкретного асинхронного электромотора – посмотреть на шильд (металлическая пластина с техническими параметрами). На них обозначается в том числе и номинал рабочего напряжения для соответствующего соединения. Здесь может указываться обозначение только для звезды, только для треугольника или и тот и другой вариант одновременно, пример такой маркировки приведен на рисунке ниже:

Пример обозначения на шильде

Если шильд отсутствует или информация на нем стерлась, то схему подключения можно узнать, открыв блок распределения начал обмотки (БРНО). Если вы увидите 6 выводов, имеющих клеммные соединения, можно определить тип включения обмоток. Гораздо хуже, когда борно имеет только три вывода, а подключение производится внутри корпуса. В этом случае нужно разобрать трехфазный электромотор, чтобы увидеть способ соединения.

Звезда

Схема подключения трехфазного двигателя звездой предусматривает, что начало каждой обмотки объединяется  в одну точку, а к их концам подключаются фазы от питающей линии. Такой тип обеспечивает значительно более плавный пуск и относительно щадящий режим работы. Однако мощность, с которой вращается ротор, в полтора раза ниже, чем при подключении треугольником. Схематически данное подключение выглядит следующим образом:

Схема подключения звезда

Как видите на рисунке, концы выводов обмоток трехфазного двигателя A2, B2, C2 соединены в один электрический узел. А к клеммам  A1, B1, C1 – подключаются фазные провода, как правило, на 220 или 380 вольт.

Если рассматривать данную схему на примере борна, выглядеть оно будет так:

Соединение обмоток звездой

Треугольник

Чтобы подключить электродвигатель треугольником вам необходимо подвести конец одной обмотки к началу другой. И таким образом замкнуть обмотки в своеобразное кольцо, в точки соединения которых и подключаются выводы питающей линии. Схема соединения треугольником обеспечивает максимальный момент и усилие на валу, что особенно актуально для больших нагрузок. Однако и ток в обмотках при номинальной нагрузке также пропорционально повысится, не уже говоря о режимах перегрузки.

Поэтому включение трехфазного двигателя треугольником и требует понижения напряжения. К примеру, если одну и ту же электрическую машину можно подключить с соединением обмоток и треугольником, и звездой, то звезда будет иметь напряжение питания 380, а треугольник 220 вольт или 220 и 127 вольт соответственно. Схематически подключение обмоток треугольником будет выглядеть так:

Схема подключения треугольник

Как видите, соединение производится от A2 к B1, от B2 к C1,  от C2 к A1, в некоторых моделях электрических машин маркировка выводов может отличаться, но на крышке борна будет отображаться их принадлежность к той или иной обмотке и возможные варианты соединения между собой.

Соединение обмоток треугольником

Варианты подключения

Трехфазные двигатели имеют отличные характеристики, довольно широкий модельный ряд и применяются в самых разнообразных устройствах. Поэтому их применяют как в промышленных устройствах с трехфазным питанием, так и в бытовых однофазных электроустановках. Далее разберем оба варианта подключения электрических машин.

В однофазную сеть

Конструктивная особенность трехфазного агрегата, в отличии от однофазных асинхронных двигателей, состоит в необходимости сдвига фаз в обмотках, иначе вращения вала не будет происходить. Чтобы изменить ситуацию одну фазу разделяют для всех трех обмоток, в две из которых включаются дополнительная индуктивность и пусковая емкость. Которые и обеспечивают сдвиг тока и напряжения относительно напряжения в сети.  Индуктивность позволяет осуществить сдвиг напряжения в отрицательную область до -90°,  а вот однофазный конденсатор, наоборот, в положительную до +90°.

Графически функция отставания напряжения от тока будет выглядеть следующим образом:

Изменение тока и напряжения на емкости и индуктивности

Однако на практике смещение обеспечивается только емкостными элементами, которые включаются в цепь электроснабжения одной из обмоток, а две другие запускаются между фазным и нулевым проводом. Схема подключения трехфазного двигателя в однофазной цепи приведена на рисунке ниже:

Схема включения в однофазную сеть

Как видите на рисунке, от фазного провода делается отпайка, содержащая конденсаторный однофазный магазин из двух элементов, один для пуска C2, второй для постоянной работы C1. При нажатии кнопки пуска происходит одновременное замыкание контактов SA1 и SA2, но после создания достаточного момента и начала вращения  SA1 отбрасывается и выводит C1 из цепи, оставляя C2. Мощность, при такой схеме включения двигателя, снижается до 30 – 50%.

Расчет конденсаторного пуска производится по формуле:

Сраб = (2800*I)/U — для включения трехфазного двигателя звездой

Cраб = (4800*I)/U — для включения трехфазного двигателя треугольником

Пусковой конденсатор используется только в нагруженном пуске, поэтому в легком запуске его можно не применять. Тогда вместо емкости пускового будет задействоваться рабочий.

В трёхфазную сеть

В трехфазной сети, несмотря на наличие необходимого типа питающего напряжения, всегда используется магнитный пускатель для приведения двигателя во вращение. Производить запуск без пускателя или контактора довольно опасно, поэтому они являются неотъемлемым элементом.

Схема включения в трехфазную сеть

На рисунке выше приведена обычная схема подключения двигателя к трехфазной сети, которая работает по такому принципу:

  • подача напряжения на двигатель от сети производится через рубильник 1.
  • далее, при включении кнопки пуска 6 осуществляется питание катушки контактора 4, которая притягивает силовые контакты пускателя 3;
  • после чего двигатель начинает вращение, а пусковая кнопка  6 шунтируется через повторитель 5;
  • для остановки трехфазного двигателя используется кнопка Стоп – 7, находящаяся в нормально замкнутом положении;
  •  защита двигателя от перегрузки контролирует токовую нагрузку в сети и при возникновении угрозы размыкает контакты 2.

Данная схема может упрощаться в связи с конструктивными особенностями применяемых пускателей. Так как некоторые из них изготавливаются без повторителей, могут иметь функцию реверсирования трехфазного двигателя или выпускаться без защиты. Более детальную информацию о магнитных пускателях вы можете почерпнуть из соответствующей статьи на сайте: https://www.asutpp.ru/elektromagnitnyj-puskatel.html

Видео по теме

Как подключить электродвигатель с 380 на 220: способы и схемы

Многими практиками доказана эффективность трехфазных асинхронных электродвигателей. Однако для ее использования необходимо подключение трехфазного питания, которое, увы, присутствует далеко не у каждого в доме. Но если вы задаетесь вопросом, как подключить электродвигатель с 380 на 220 В, мы рассмотрим возможные варианты включения трехфазных электрических машин в домашних условиях.

Общие правила

Перед началом включения обязательно проверяется величина напряжения, на которое рассчитан электродвигатель – если подключить разность потенциалов больше указанной, обмотки перегреются, если низкое, он не запустится.

Как правило, на асинхронных машинах указывается сразу два параметра, реже только один:

  1. 660/380 В;
  2. 380/220 В;
  3. 220/127 В.

Номинал определяется совместно со схемой соединения обмоток – звезда или треугольник. В первом случае обмотки имеют общую точку, а фазные провода соединяются с остальными тремя выводами катушек. Во втором, конец одной обмотки присоединяется к началу следующей таким образом, что образуется замкнутый контур. Одни агрегаты включаются только звездой, другие, треугольником, а некоторые можно самостоятельно подключать любым из способов, обе характеристики указаны на шильде электродвигателя.

Для треугольника используется меньшее напряжение, а для звезды большее из двух указанных. Отличие в том, что трехфазные двигатели, соединенные звездой,  будут иметь плавный пуск, а треугольник сможет выдать большую мощность.

Физически подключение трехфазного электродвигателя в однофазную сеть не принесет никакого результата – вращение вала так и не произойдет. Причина этого в отсутствии переменного электрического поля, обеспечивающего попеременное воздействие на ротор. Поэтому проблему можно решить, обеспечив смещение электрического напряжения и тока в фазных обмотках. Чтобы получить желаемый результат от одной фазы, можно дополнительно включить в цепь конденсатор, который обеспечит отставание напряжения до -90º.

Однако полноценного смещения напряжения в обмотках статора добиться не получится. Хоть на электродвигатель подается и номинальное напряжение, КПД составит всего 30 – 50%, что будет определяться схемой соединения обмоток асинхронного электродвигателя.

Не включайте электродвигатель без нагрузки. Так как он не предназначен для такого режима, электрическая машина быстро выйдет со строя. Минимизируйте холостой ход насколько это возможно.

Способы и схемы подключения

В зависимости от типа используемой нагрузки для электродвигателя, его конструктивных особенностей и характеристик, желаемого результата могут использоваться различные схемы подключения. Чаще всего, чтобы подключить трехфазный агрегат в качестве бытовой однофазной нагрузки используются конденсаторы, но их количество и способ введения в работу зависят от многих параметров. Поэтому далее мы рассмотрим различные варианты схем подключения электродвигателей.

Без конденсаторов

Чтобы подключить асинхронный электродвигатель к сети 220В вовсе не обязательно использовать емкостной элемент. Благодаря развитию полупроводниковых ключей и схем с их использованием вы можете  избежать ненужных потерь мощности. Для этого применяется транзисторный или динисторный ключ.

Схема бесконденсаторного пуска треугольник

Приведенная выше схема предназначена для пуска электродвигателей с малыми оборотами до 1500 об/мин и относительно небольшой мощностью.

Работа схемы производится следующим образом:

  • при подаче напряжения на ввод провода подключаются к двум точкам мотора;
  •  напряжение на третью точку треугольника подается через времязадающую R-C  цепочку;
  • магазин сопротивлений R1 и R2 регулирует интервал сдвига за счет перемещения бегунка;
  • после насыщения конденсатора в цепочке динистор VS1 пропускает сигнал на открытие симистора VS2.

Если же подключение электрического агрегата предусматривает большую пусковую нагрузку и требует работы на высоких оборотах – до 3000об/мин, то необходимо применять аналогичную схему электронного ключа с двумя симисторами и отдельными времязадающими элементами для каждого из них. Но обмотки электрической машины будут подключаться по схеме разомкнутой звезды. Работа схемы аналогична предыдущей:

Схема бесконденсаторного пуска звезда

С конденсаторами

Использование емкостных элементов, чтобы подключить электродвигатель, является наиболее распространенным способом. Для этого используются два конденсатора, один из которых пусковой, а второй рабочий.  Пусковой вводится кратковременно, дополнительная емкость позволяет увеличить сдвиг напряжения в соответствующей обмотке и создать большее усилие.

Схема включения с конденсаторами

Как видите из рисунка выше, на электродвигатель подается однофазное напряжение между точками L и N. Асинхронный двигатель АД подключается к ним двумя обмотками,  а к третей та же фаза подключается через  контакты кнопочного переключателя SA1 и SA2, коммутирующие параллельно включенные конденсаторы C1 и C2.

Включение асинхронного электродвигателя происходит по такому принципу:

  • Нажатием кнопки Пуск приводятся в движение две пары контактов — SA1 и SA2, после чего в обмотках начинает протекать электроток;
  • После отпускания кнопки контакт SA2 остается замкнутым, подавая фазу со смещением через конденсатор  C1, а SA1 размыкается, выводя из цепи пусковой конденсатор C2;
  • Пусковые характеристики возвращаются к номинальным и двигатель работает в штатном режиме.

Но при таком подключении асинхронного двигателя в сеть 220В будет обеспечиваться вращение ротора лишь в одну сторону. Поэтому для выполнения реверсивных движений понадобится полностью перебирать точки подключения или использовать другой способ.

С реверсом

Для некоторых технологических операций требуется осуществлять прямое и обратное вращение вала электродвигателя, поэтому подключение должно менять последовательность чередования напряжения на обмотках. Разумеется, что вручную выполнять подобные операции нецелесообразно, особенно, когда смена направления производится по нескольку раз в час.

Поэтому осуществление реверса электродвигателя, гораздо эффективнее сделать через коммутатор с двумя парами контактов, имеющих противоположную логику. Это может быть тумблер или поворотный переключатель, включаемый в схему вместо обычной кнопки:

Включение трехфазного двигателя с реверсом

Как видите на рисунке, принцип подключения ничем не отличается от рассмотренной схемы с конденсатором с той лишь разницей, что переключатель SA имеет два устойчивых положения. В одном случае он подает напряжение на конденсаторы с фазы, во втором с нулевого проводника. Поэтому чередование обмоток меняется на противоположное простым переключением тумблера.

Используя пускатель

Если в работе электродвигатель создает большую пусковую и рабочую нагрузку, то лучше подключить его через магнитный пускатель или контактор. Который обеспечит надежную коммутацию и последующую защиту электрической машины от аварийных ситуаций.

Схема включения через магнитный пускатель

Как видите на схеме, включение осуществляется за счет нажатия кнопки Пуск, которая замыкает цепь управления катушкой пускателя и подает напряжение на пусковой конденсатор Спуск.  При протекании тока по катушке пускателя К1 происходит замыкание ее контактов К1.1 и К1.2. Первые предназначены для замыкания питающей линии электродвигателя. Вторые шунтируют кнопку Пуск, которая возвращается в отключенное состояние и размыкает цепь питания пускового конденсатора.

Как подбирать конденсаторы?

Если вы собрались подключить электродвигатель, то выбор  конденсатора осуществляется по таким принципам:

  • Номинальное напряжение выбирается из соотношения 1,15 от подаваемого на мотор. Если брат больше, это увеличит стоимость установки и ее габариты. Если емкость рассчитать впритык, конденсатор перегреется и перегорит.
  • Тип конденсатора – наиболее распространенные модели – бумажные, но они обладают большими габаритами. Поэтому выгоднее приобретать полипропиленовые. От электролитических лучше отказаться.
  • Чтобы выбрать емкость пускового и рабочего конденсатора, необходимо воспользоваться таблицей соответствия по мощности электродвигателя:

Таблица: определение емкости конденсаторов

Мощность трехфазного электродвигателя, кВт0,40,60,81,11,52,2
Минимальная емкость конденсатора Ср , мкф406080100150230
Емкость пускового конденсатора (Сп), мкф80120160200250300

Если нужной вам мощности в таблице нет, можно воспользоваться расчетными формулами:

Сраб = (2800*I)/U — для включения трехфазного двигателя звездой

Cраб = (4800*I)/U — для включения трехфазного двигателя треугольником

где I – величина ток, протекающего через обмотки электродвигателя, а U – напряжение сети. Чтобы узнать емкость пускового конденсатора для подключения трехфазного агрегата, необходимо полученную величину рабочего умножить на два.

Видео в помощь

Как подключить трёхфазный двигатель к однофазной сети 220 вольт.

При развитии любой гаражной мастерской, может возникнуть необходимость подключить трёхфазный электродвигатель в однофазную сеть на 220 вольт. Это не удивительно, так как промышленные трёхфазные двигатели на 380 в более распространены, чем однофазные (на 220 в), особенно больших габаритов и мощности. И изготовив какой нибудь станочек, или купив готовый (например токарный) любой гаражный мастер сталкивается с проблемой подключения трёхфазного электромотора к обычной гаражной розетке на 220 вольт. В этой статье мы и рассмотрим варианты подключения, а так же что для этого понадобится.

Для начала следует внимательно изучить шильдик (табличку) электродвигателя, чтобы узнать его мощность, так как от этой мощности будет зависеть ёмкость или количество конденсаторов, которые нужно будет купить. И прежде чем отправляться на поиски и покупку конденсаторов, для начала следует вычислить, какая ёмкость потребуется именно для вашего двигателя.

Расчёт ёмкости.

Ёмкость нужного конденсатора напрямую зависит от мощности вашего электродвигателя и высчитывается по простой формуле:

С = 66 Р мкФ .

Буква С означает ёмкость конденсатора в мкФ (микрофарад), а буква Р означает номинальную мощность электродвигателя в кВт (киловатт). Из этой простой формулы видно, что на каждые 100 ватт мощности трёхфазного двигателя, потребуется чуть менее 7 мкФ (если быть точным, то 6,6 мкФ) электрической ёмкости конденсатора. Например для эл. двигателя мощностью 1000 ватт (1 Квт) потребуется конденсатор ёмкостью 66 мкФ, а для эл. двигателя на 600 ватт нужен будет конденсатор ёмкостью примерно 42 мкФ.

Так же следует учесть, что потребуются конденсаторы, рабочее напряжение которых в 1,5 — 2 раза больше, чем напряжение в обычной однофазной сети. Обычно на базаре попадаются конденсаторы небольших ёмкостей (8 или 10 мкФ), но необходимую ёмкость легко собрать из нескольких параллельно соединённых конденсаторов маленькой ёмкости. То есть например 70 мкФ можно легко получить из семи параллельно спаянных конденсаторов по 10 мкФ.

Но всё же всегда следует стараться найти по возможности один конденсатор ёмкостью 100 мкФ, чем 10 конденсаторов по 10 мкФ, так надёжнее. Ну и рабочее напряжение, как я уже говорил, должно быть как минимум в 1,5 — 2 раза больше рабочего, а лучше в 3 — 4 раза больше (чем больше напряжение, на которое рассчитан конденсатор, тем надёжнее и долговечнее). Рабочее напряжение всегда пишется на корпусе конденсатора (как и мкФ).

Правильно вы подобрали (рассчитали) ёмкость конденсатора или нет, можно и на слух. При вращении мотора, должен быть слышен только шум от подшипников, ну и шум вентилятора воздушного охлаждения. Если же к этим шумам прибавляется и вой двигателя, нужно чуть уменьшить ёмкость (Ср) рабочего конденсатора. Если же звук нормальный, то можно наоборот немного увеличить ёмкость (так будет мощнее мотор), но только чтобы мотор работал тихо (до появления воя).

Проще говоря, нужно поймать момент, меняя ёмкость, когда к нормальному шуму от подшипников и крыльчатки, начнёт прибавляться еле слышимый посторонний вой. Это и будет необходимая ёмкость рабочего конденсатора. Это важно, так как если рабочая ёмкость конденсатора окажется больше необходимой, то мотор будет перегреваться, а если ёмкость будет меньше нужной, то мотор потеряет свою мощность.

Покупать лучше конденсаторы типа МБГЧ, БГТ, КБГ, ну а если не найдёте таких в продаже, можно применить и электролитические конденсаторы. Но при подключении электролитических конденсаторов, их корпуса нужно хорошо соединить между собой и изолировать от корпуса станка или ящика (если он металлический, но лучше использовать ящик для конденсаторов из диэлектрика — пластик, текстолит и т.п.).



При подключении трёхфазного двигателя к сети 220 вольт, частота вращения его вала (ротора) почти не изменится, а вот мощность его всё же немного уменьшится. И если подключить электродвигатель по схеме треугольник (рис 1), то мощность его уменьшится примерно процентов на 30 и будет составлять 70 — 75 % от его номинальной мощности (при звезде чуть меньше). Но можно подключить и по схеме звезда (рис 2), и при подсоединении звездой, мотор легче и быстрее запускается.

Чтобы подключить трёхфазный электродвигатель по схеме звезда, нужно его две фазные обмотки подключить в однофазную сеть, а третью фазную обмотку двигателя, подключить через рабочий конденсатор Ср к любому из проводов сети 220 в.

Чтобы подключить трёхфазный электромотор мощностью до полтора киловатта (1500 ватт), хватает только рабочего конденсатора необходимой ёмкости. Но при включении больших моторов (более 1500 ватт), движок либо очень медленно набирает обороты, либо вообще не запускается. В таком случае необходим пусковой конденсатор (Сп на схеме), ёмкость которого в два с половиной раза (лучше в 3 раза) больше ёмкости рабочего конденсатора. Лучше всего подходят в качестве пусковых конденсаторов электролитические (типа ЭП), но можно использовать и такого же типа как и рабочие конденсаторы.

Схема подсоединения трёхфазного мотора с пусковым конденсатором показана на рисунке 3 (а так же пунктирной линией на рисунках 1 и 2). Пусковой конденсатор включают только во время пуска двигателя, и когда он запустится и наберёт рабочие обороты (обычно хватает 2 секунд), пусковой конденсатор отключают и разряжают. В такой схеме используются кнопка и тумблер. При пуске аключается тумблер и кнопка одновременно и после запуска двигателя, кнопка просто отпускается и пусковой конденсатор отключается. Чтобы разрядить пусковой конденсатор, достаточно выключить двигатель (после окончания работы) и затем на короткое время нажать кнопку пускового конденсатора, и он разрядится через обмотки электродвигателя.

Определение фазных обмоток и их выводов.

При подключении необходимо знать, где какая обмотка электродвигателя. Как правило выводы обмоток статора электромоторов маркируют различными бирками с обозначением начала или конца обмоток, или помечают буквами на корпусе распределительной коробочки двигателя (или клеммной колодки). Ну а если же маркировка стёрлась или её вообще нет, то нужно прозвонить обмотки с помощью тестера (мультиметра), установив его переключатель на прозвонку, или с помощью обычной лампочки и батарейки.

Для начала следует узнать принадлежность каждого из шести проводов к отдельным фазам обмотки статора. Для этого следует взять любой из проводов (в клеммной коробочке) и подсоединить его к батарейке, например к её плюсу. Минус батарейки подсоедините к контрольной лампе, а второй вывод (провод) от лампочки, по очереди подсоединяйте к оставшимся пяти проводам двигателя, пока контрольная лампочка не загорится. Когда на каком то проводе лампочка загорится, это будет означать, что оба провода (тот что от батарейки и тот к которому подсоединили провод от лампы и лампа загорелась) принадлежат одной фазе (одной обмотке).

Теперь эти два провода пометьте картонными бирками (или малярным скотчем) п напишите на них маркероа начало первого провода С1, а второй провод обмотки С4. С помощью лампы и батарейки (или тестера) аналогично находим и помечаем начало и конец оставшиеся четырёх проводов (двух оставшихся фазных обмоток).Начало и конец второй фазной обмотки помечаем как С2 и С5, и начало и конец третьей фазной обмотки С3 и С6.

Далее следует точно определить, где начало и конец статорных обмоток. Я опишу далее способ, который поможет определить начало и конец статорных обмоток для двигателей до 5 киловатт. Да больше и не надо, так как однофазная сеть (проводка) гаража рассчитана на мощность 4 киловата, а если мощнее, то штатные провода не выдерживают. И вообще то редко кто использует двигатели в гараже, мощнее 5 киловатт.

Для начала соединим все начала фазных обмоток (С1, С2 и С3)в одну точку (согдасно помеченным бирками выводам), по схеме «звезда». И затем включим двигатель в сеть 220 в с использованием конденсаторов. Если при таком подключении, электродвигатель без гудения сразу раскрутится до рабочих оборотов, это значит, что вы попали в одну точку всеми началами или всеми концами фазных обмоток.

Ну а если же при включении в сеть, электродвигатель загудит и не сможет раскрутиться до рабочих оборотов, то в первой фазной обмотке нужно поменять местами выводы С1 и С4 (поменять местами начало и конец). Если это не поможет, то верните выводы С1 и С4 в первонаальное положение и попробуйте теперь поменять местами выводы С2 и С5. Если двигатель опять не набирает обороты и гудит, то верните назад выводы С2 и С5 поменяйте местами выводы третьей пары С3 и С6.

При всех вышеописанных манипуляциях с проводами, строго соблюдате правила техники безопасности. Провода держите только за изоляцию, лучше плоскогубцами с ручками из диэлектрика. Ведь электромотор имеет общий стальной магнитопровод и на зажимах остальных обмоток, может возникнуть довольно большое напряжение, опасное для жизни.

Изменение вращения вала электродвигателя (ротора).

Часто бывает, что вы например сделали шлифовальный станочек, с лепестковым кругом на валу. И лепестки из наждачной бумаги расположены под определённым углом, против которого вращается вал, а нужно в другую сторону. Да и опилки летят не на пол а наоборот вверх. Значит необходимо поменять вращение вала двигателя в другую сторону. Как это сделать?

Чтобы изменить вращение трёхфазного двигателя, включенного в однофазную сеть на 220 вольт по схеме «треугольник», нужно третью фазную обмотку W (см. рисунок 1,б) подключить через конденсатор к резьбовой клемме второй фазной обмотки статора V.

Ну а чтобы изменить вращение вала трёхфазного двигателя, подключенного по схеме «звезда», необходимо третью фазную обмотку статора W (см. рисунок 2,б) подключить через конденсатор к резьбовой клемме второй обмотки V.

Ну и напоследок хочу сказать, что шум двигателя от длительной его работы (несколько лет) может возникнуть со временем, и не следует путать его с гулом от неправильного подключения. Так же со временем может возникнуть и вибрация мотора. А бывает даже ротор трудно вращать вручную. Причиной этого как правило является выработка подшипников — их дорожки и шарики износились, да и сепаратор тоже. От этого возникают повышенные зазоры между деталями подшипников и они начинают шуметь, и со временем могут даже заклинить.

Этого допускать нельзя, и дело даже не только в том, что вал труднее будет вращаться и мощность двигателя упадёт, а ещё и в том, что между статором и ротором довольно маленький зазор, и при сильном износе подшипников, ротор может начать цеплять за статор, а это уже куда серьёзнее. Детали двигателя могут испортиться и восстановить их не всегда удаётся. Поэтому намного проще заменить зашумевшие подшипники новыми, от какой то авторитетной фирмы (как выбрать подшипник читаем вот тут), и электродвигатель снова будет работать долгие годы.

Надеюсь данная статья поможет гаражным мастерам, без проблем подключить трёхфазный двигатель какого то станка к однофазной гаражной сети на 220 вольт, ведь с применением различных станочков (шлифовальных, полировальных, сверлильных, токарных, гриндера и т. д.)  намного упрощается процесс доводки деталей при тюнинге или ремонте.

Запуск трехфазных электродвигателей с помощью конденсаторов

Существует масса разнообразных электрических двигателей, но все они имеют две характеристики, основанные на напряжении сети, к которой привязаны они и их мощность. Многие не имеют представления, как подключить двигатель 380 на 220В. Статья раскроет эту тему.

Как подключить электродвигатель 380 на 220?

Существует две схемы такого подсоединения. Каждая имеет свои особенности.

  1. Звезда-треугольник;
  2. Конденсаторы.

В хозяйстве иногда возникает потребность подключения к однофазной электросети электрический двигатель, который рассчитан на работу в трехфазной сети. Этот случай считается исключительным, и к нему стоит прибегать только, если нет возможности подключиться к трехфазной электросети, так как в ней сразу создается магнитное вращающееся поле, которое создает условия для вращения ротора в статоре. Ко всему прочему в этом режиме достигается максимальная мощность и эффективность работы электродвигателя.

Если вы подключаете к бытовой однофазной электрической сети, то совершайте три обмотки по схеме «треугольник» для того, чтобы получить наибольшую выходную мощность асинхронного электромотора ( это будет максимум 70%, если сравнивать с трехфазным подключением). Если подключаете схемой «звезда», то максимальная мощность будет достигать 50% от возможной.

Однофазное подключение на два выхода дает возможность подключить фазу и ноль, третьей фазы нет, но она восполняется конденсатором.

Направление вращения электрического двигателя будет зависеть от того, как будет сформирован третий контакт: через фазу или ноль. В режиме одной фазы частота вращения будет идентичной трехфазному режиму. Как подключить двигатель 380 на 220? Какова схема подключения электрического двигателя 380 на 220 В с конденсатором?

Подключение электродвигателя с конденсатором

При подключении маломощных асинхронных электрических двигателей до 1,5 кВт, запускающихся без нагрузки, необходимо иметь только рабочий конденсатор. К нулю подключаем один его конец, другой же к третьему выходу треугольника. Чтобы изменить направление вращения мотора подключение конденсатора ведем не от нуля , а от фазы.

В случае работы двигателя сразу при запуске под нагрузкой или когда его мощность более 1,5 кВт, то для успешного запуска нужно внести в схему пусковой конденсатор, который будет включаться в работу параллельно рабочему. Он нужен для увеличения пускового толчка при старте, он станет включаться всего на несколько секунд.

Обычно пусковой конденсатор имеет кнопочное подключение, остальная же схема подключается от электрической сети через тумблер либо же через кнопку с двумя фиксирующимися положениями. Чтобы произвести запуск требуется подключить питание через тумблер или двухпозиционную кнопку, затем произвести нажатие на пусковую кнопку и удерживать ее до тех пор, пока не запустится электрический двигатель. Как только запуск произошел, отпускаем кнопку, при этом ее пружина разомкнет контакты и произведет отключение пусковой емкости.

Если необходим реверсивный запуск трехфазного двигателя в сети 220 вольт, тогда нужно будет занести в схему тумблер переключения. Он нужен для подключения одного конца рабочего конденсатора к фазе и к нулю.

В случае, если двигатель не желает запускаться либо очень медленно набирает скорость оборотов, то необходимо внести в схему пусковой конденсатор, который подключен через кнопку «Пуск». Для подключения этой кнопки на реверсивной схеме для обозначения проводов используется фиолетовый цвет. Если в реверсе нет необходимости, то со схемы выпадает кнопка вместе с проводами и пусковой правый конденсатор.

Подключение электродвигателя без конденсаторов

Как ни крути, но работать трехфазный электродвигатель будет в однофазной сети на 220 В только с конденсаторами. Они не нужны для запуска электромоторов, которые рассчитаны на работу с напряжением сети в 220 вольт.

Собрать самостоятельно схему подключения не так и сложно. Сложность будет заключаться в подборе необходимой емкости рабочего конденсатора, дополнительные хлопоты возникнут, если потребуется пусковой.

Выбор конденсаторов для электродвигателей

Как подобрать нужные модели? На корпусе находятся обозначения и величина емкости. Заострите внимание только на моделях типа МБГЧ, МБПГ, МБГО, БГТ с рабочим напряжением, которое обозначает (U раб), не менее 300 вольт.

Как рассчитать емкость конденсаторов для электродвигателей?

  • Чтобы рассчитать рабочую емкость конденсатора для схемы подключения звездой, необходимо использовать формулу Cраб=2800х(I/U). В случае подключения обмоток треугольником, тогда по такой формуле: Сраб=4800х(I/U).
  • Для получения результатов по величине в мкФ емкости рабочего конденсатора Сраб, нужно потребляемый двигателем ток (по паспорту) разделить на напряжение сети U, которое равняется 220 вольт, полученные данные умножаются на 4800, если задействован треугольник, или 2800, если работа производилась со звездой.

Экспериментальным способом подбирается емкость пусковых. Обычно их емкость превосходит емкость рабочих в 2-3 раза.

К примеру, есть электродвигатель обмотки, провода которого имеют соединение треугольником, величина потребляемого тока равна 3 амперам. Эти данные подставляем в формулу Сраб= 4800 x (3 / 220)≈ 65 мкФ. При этом пусковой будет иметь пределы в 130-160 мкФ. Но такая емкость редко встречается у конденсаторов, что приводит к параллельному подключению для рабочего, к примеру, шесть по десять плюс один на 5 мкФ.

Учтите то, что расчет составляется на номинальную мощность. Работая в половину силы, электрический двигатель станет нагреваться, поэтому следует уменьшить емкость рабочего конденсатора, чтобы уменьшить ток в обмотке.

При не достающей до требуемой емкости, мощность, развиваемая электрическим двигателем, будет низкой.

Профессионалы рекомендуют начинать подбирать конденсатор для трехфазного двигателя с наименьшего допустимого значения емкости, постепенно увеличивая показатель до оптимального значения.

Помните о том, что если электрический двигатель, переделанный с 380 на 220 вольт, будет долго работать без нагрузки, он сгорит.

Обратите внимание! После отключения конденсаторы на своих выводах достаточно долго сохраняют напряжение опасной величины . Не забывайте следить за соблюдением мер по безопасности: всегда их ограждайте, чтобы исключить случайное прикосновение. Перед эксплуатацией конденсаторов каждый раз не забывайте производить их разрядку.

Всегда помните о том, что не следует подключать трехфазный двигатель, у которого мощность более 3 кВт, к обычной электросети дома на 220В. Это приводит к тому, что начинает происходить выбивание пробок, плавиться изоляция проводов, если неправильно подобрана защита.

Как подключить трехфазный двигатель к 220В


Рассмотрим сначала, почему считается, что двигатель питается от 380 вольт. Имейте счастье быть тремя фазами по 220 вольт. Самые простые вопросы отпугивают новичков, незнание теории порождает практические ошибки. Искренне благодарим энтузиастов, засыпавших Ютуб тренировочными роликами, без такого богатого материала сложно дать дельный совет по планированию подключения электродвигателя на 380 вольт 220 вольт с конденсатором. Приступим к реализации теории на практике.

Работа двигателя 380 В

Такие двигатели называются трехфазными двигателями. Имеют массу преимуществ перед обычными бытовыми, широко применяемыми в промышленности. Достоинства касаются большой мощности, экономичности. Именно в трехфазных двигателях можно обойтись без пусковых обмоток, конденсаторов при наличии достаточной мощности. Конструкции могут устранить лишние элементы. Пусковое реле холодильника, четко контролирующее целостность, время работы пусковой обмотки.Трехфазным двигателям доморощенные ухищрения не нужны.

Простой пример работы трех фаз

Почему так происходит? Благодаря наличию трех фаз можно создать вращающееся электромагнитное поле внутри статора без дополнительных настроек. Посмотрим рисунок. Для простоты показан ротор с двумя полюсами, статор содержит катушку на каждую фазу переменного тока. Конфигурация типовых двигателей на 380 вольт более сложная, упрощение не помешает объяснить суть происходящих внутри процессов.

На рисунке синим цветом показаны отрицательно заряженные поля, красным — положительные. В начальный момент статор лишен знака, три катушки белые. Ротор в нашем предположении сделан из постоянных магнитов, окрашен и находится в произвольном положении. Полюсов всего два. Далее движемся по схемам:

  1. Первой картинке присвоена фаза B со знаком минус, две другие заряжены слегка положительно (около трети амплитуды), схематично показаны бледно-розовым цветом.Положительный полюс ротора сместился на катушку B. Слабое положительное поле переменного тока притягивало южный полюс ротора. Поскольку уровень заряда одинаков, центр полюса находится точно посередине.
  2. В следующий раз (после 60 градусов, примерно 3,3 мс) южный полюс появится в фазе А статора. Ротор вращается на 60 градусов по часовой стрелке. Слабые отрицательные поля фаз B, C удерживают между собой положительный полюс ротора.
  3. В это время северный полюс статора находится в фазе C, ротор продолжает вращаться еще на 60 градусов. Дальнейшая картина должна быть ясной.

Трехфазный электродвигатель

В результате правильного распределения трех фаз поле статора вращается, увлекая ротор. Скорость не совпадает с сетью 50 Гц. Обмотка статора больше, число полюсов ротора другое. Кроме того, существует явление проскальзывания, зависящее от амплитуды напряжения, многие другие факторы. Нюансы используются для регулировки скорости вращения вала мотора.Вблизи мы подошли к решению проблемы напряжения 380 вольт. Состоит из трех фаз с активным напряжением 220 вольт (как в розетке). Возьмите разницу между любыми двумя в любой момент, значение превышает указанное значение.

Получается 380 вольт. Трехфазный двигатель использует для работы три напряжения с рабочим значением 220 вольт, сдвиг между любыми составляет 120 градусов. Это легко проследить по графику на нашем рисунке. Вот почему у многих возникает соблазн использовать оборудование дома, чтобы начать использовать одну фазу, питаемую от розетки. Совершенно невозможно сделать, как должно быть понятно, приходится изобретать уловки. Самый простой — использование конденсатора. Прохождение емкости изменяет фазу напряжения на 90 градусов. Разница меньше 120, что хотели получить в идеале.

На практике подключение электродвигателя через конденсатор работает отлично. На самом деле реализовать идею немного сложно.

Пуск трехфазного двигателя 380 В от домашней сети

Во-первых, необходимо знать, как производится электрическая коммутация обмоток.Обычно корпус двигателя снабжен защитной крышкой, закрывающей электрическую проводку. Нам нужно снять щиток, приступаем к изучению схемы. Чаще всего показана схема электрических соединений. Для запуска трехфазной сети используется коммутация «звезда». Концы трех обмоток имеют одну общую точку, называемую нейтралью, на противоположную сторону подаются фазы. По одному на каждую обмотку. Получено рассмотренное выше распределение поля.

Объединение обмотки двигателя треугольником

Подключив асинхронный двигатель 380 к 220 вольт, потрудитесь изменить коммутацию. Электрическая схема, управляемая шильдиком корпуса, пригодится. Согласно рисунку обмотки двигателя совмещены треугольником. Каждый на обоих концах соединяется с другим. Давай посмотрим что происходит. Чем отличается техника от обычного использования оборудования. Для простоты на рисунке показана схема включения конденсатора. Это может выглядеть так:

  • На обмотку С подается напряжение сети 220 В.
  • На обмотку А напряжение поступает через рабочий конденсатор в фазосдвигающем состоянии на 90 градусов.
  • На обмотке B есть разница между этими напряжениями.

Посмотрим схемы: как это будет выглядеть почти. Фазовый сдвиг неравномерный. Между пиками, на которых нанесены диаграммы, отведены 90 и 45 градусов. В результате вращение в принципе лишено возможности быть равномерным. Фазовая форма обмотки B отличается от синусоидальной. Пуск трехфазного двигателя в сеть 220 вольт сопровождается наличием потерь энергии.Процесс возможен. Часто возникает такое явление, как прилипание. Неправильная форма поля внутри статора бессильна выкрутить статор.

Схема подключения двигателя несколько упрощенная, отличная от норм оформления чертежей конструкторской документации. Видимость картинки очевидна. Конденсатор схемы рабочий, запускается. Необходимо усилить крутящий момент на начальном этапе. Любой асинхронный двигатель при запуске потребляет больше тока, много энергии тратится на первое движение.Конденсатор обычно подключают параллельно рабочему конденсатору, он подключается к цепи нажатием специальной кнопки. Например, вы можете отметить как «Ускорение».

Когда вал набирает скорость, пусковая мощность становится ненужной, сопротивление движению вала уменьшается. Отпустив кнопку «Ускорение», мы исключаем элемент из сети. Чтобы пусковая емкость разряжалась (напряжение может достигать 300 В), замыкаем сопротивление на значительную величину, через которую ток в рабочем состоянии не пойдет.Постепенно электроны компенсируются, опасность разрушения исчезнет. Возникает простой вопрос — как выбрать рабочую, пусковую мощность? Подключить мотор 380 В к 220 В задача не из легких. Давайте рассмотрим ответ.

Выбор значений рабочей и пусковой емкости для подключения трехфазного двигателя 220 В

Прежде всего, обратите внимание: рабочее напряжение конденсаторов должно значительно перекрывать номинальное значение 220 В. Подключение 380 В. двигатель до 220 вольт сопровождается появлением гораздо более значительных напряжений.Среди пусковых и рабочих конденсаторов исключить элементы с рабочим напряжением ниже 400 вольт. Практика накладывает корректировки, придется за руку ловиться. Обратите внимание на провода. Токи в технической документации приведены для напряжения 220 В. В рассматриваемой схеме используются другие значения. Возможно, потребуется пересчитать величину токов.

На практике, если рабочая мощность слишком мала, вал «заедает». Двигатель мог бы работать, если дать начальное ускорение, если 4-киловаттный зверь бьется пальцами, винить некого. Получается, что номинальная емкость определяется как минимум двумя параметрами:

  1. Двигатель мощный, следует применять конденсатор большего номинала. При 250 Вт достаточно значений в десятки мкФ, при более значительных мощностях значение исчисляется сотнями. Логично заранее запастись солидным набором конденсаторов. Желательно брать пленочные, электролизеры без специальных мер запрещены, предназначены для работы в сетях постоянного тока. При подключении переменного тока напряжением 220 В может просто взорваться.
  2. Чем выше частота вращения двигателя, тем больше емкость пускового конденсатора. Достигнув разницы в несколько раз, значение емкости увеличивается на порядок (в 10 раз). Для запуска двигателя мощностью 2,2 кВт при 3000 об / мин попробуйте запастись аккумулятором на 200-250 мкФ. Очень важный. Емкость Земли мФ.

Емкость пускового конденсатора сильно зависит от приложенной нагрузки. Мотор, работающий на шкиве, потребляет много энергии, увеличивается объем аккумулятора. Попробуем подобрать значения. Практические примечания: более стабильно работает двигатель 380 В от однофазной сети, когда напряжения на плечах конденсатора равны. Обмотку, работающую напрямую от сети, не трогаем, измеряем потенциал двух других. Как получается, что величина емкости определяет напряжение?

Асинхронный двигатель характеризуется собственным реактивным сопротивлением. При включении образуется разделитель. Красиво нарисованные схемы, на практике форма фаз может существенно различаться.Определяется реактивное сопротивление вышеуказанного набора параметров. Конструкция двигателя, определяющая величину мощности, скорость вращения, нагрузку на вал. Ряд параметров, которые теоретически не могут быть учтены в рамках исследования. Поэтому практики просто рекомендуют сначала найти минимальный размер батареи, при котором двигатель начинает вращаться, а затем постепенно увеличивать номинал, пока напряжение на обмотках не станет равным.

После раскрутки движка может быть: нарушено равенство. Сопротивление движению вала упало. Перед тем, как окончательно подключить электродвигатель от 380 до 220, определитесь с условиями работы, постарайтесь обеспечить указанное равенство.

Обратите внимание: фактическое значение может превышать 220 вольт. Напряжение можно выставить 270 В. Перед тем, как подключать мотор через конденсатор, позаботьтесь о контактах. Обеспечьте надежную стыковку, чтобы избежать потерь, перегрева в местах протекания тока. Коммутацию лучше вести на специальных клеммах, затягивая болтами.После окончательного подбора параметров электрическую часть следует закрыть кожухом, пропустив провода через резиновое уплотнение боковой стенки отсека.

Мы считаем, что теперь читатели могут легко запустить двигатель, ракету, сельское хозяйство …

Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, необходимо подключить к домашней сети 220 В. Так как двигатель не запускается, нужно поменять в нем некоторые детали. Это легко можно сделать самостоятельно. Несмотря на то, что эффективность несколько снижается, такой подход оправдан.

Трехфазные и однофазные двигатели

Чтобы понять, как подключить электродвигатель от 380 до 220 вольт, мы узнаем, что означает питание от

Трехфазные двигатели имеют много преимуществ по сравнению с бытовыми однофазными двигателями . Поэтому их использование в промышленности широко. И дело не только в мощности, но и в КПД. К ним также относятся пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. Например, пусковое защитное реле холодильника отслеживает количество оборванных обмоток.А в трехфазном двигателе этот элемент больше не нужен.

Это достигается за счет трех фаз, во время которых электромагнитное поле вращается внутри статора.

Почему 380 В?

Когда поле внутри статора вращается, ротор также перемещается. Обороты не совпадают с пятидесяти Герцами сети из-за того, что обмоток больше, количество полюсов отличное, а проскальзывание происходит по разным причинам. Эти индикаторы используются для регулирования вращения вала двигателя.

Все три фазы имеют значение 220 В. Однако разница между любыми двумя из них в любой момент будет отличаться от 220. Так получится 380 вольт. То есть двигатель использует для работы 220 В, с фазовым сдвигом в сто двадцать градусов.

Поскольку невозможно напрямую подключить электродвигатель с напряжением 380 вольт к 220 вольт, приходится прибегать к хитростям. Конденсатор считается самым простым способом. Когда контейнер проходит фазу, последняя изменяется на девяносто градусов.Хоть и не дотягивает до ста двадцати, но этого достаточно для запуска и работы трехфазного двигателя.

Как подключить электродвигатель от 380 В до 220 В

Для реализации поставленной задачи необходимо понимать, как устроены обмотки. Обычно корпус защищен кожухом, а под ним расположена проводка. Сняв его, нужно изучить содержимое. Часто здесь можно найти схему подключения. Для подключения к сети 380-220 используется коммутация в виде звезды. Концы обмоток находятся в общей точке, называемой нейтралью. Фазы подаются на противоположную сторону.

«Звездочку» надо будет поменять. Для этого обмотку двигателя необходимо соединить другой формы — в виде треугольника, соединив их на концах друг с другом.

Как подключить электродвигатель от 380 до 220: схемы

Схема может выглядеть так:

  • сетевое напряжение подается на третью обмотку;
  • , то напряжение первой обмотки пройдет через конденсатор с фазовым сдвигом девяноста градусов;
  • вторая обмотка будет зависеть от разницы напряжений.

Понятно, что сдвиг фазы будет девяносто сорок пять градусов. Из-за этого вращение не равномерное. Кроме того, форма фазы на второй обмотке не будет синусоидальной. Поэтому после подключения трехфазного электродвигателя на 220 вольт будет возможно, без потери мощности реализовать это невозможно. Иногда вал даже заедает и перестает крутиться.

Работоспособность

После набора оборотов пусковая мощность больше не понадобится, так как сопротивление движению станет незначительным. Чтобы уменьшить емкость, ее сокращают до сопротивления, через которое больше не проходит ток. Для правильного выбора рабочей и пусковой емкости необходимо в первую очередь учесть, что напряжение рабочего конденсатора должно существенно перекрывать 220 вольт. Как минимум должно быть 400 В. Еще нужно обратить внимание на провода, чтобы токи были рассчитаны на однофазную сеть.

Если рабочая мощность слишком низкая, вал заедает, поэтому для него используется начальное ускорение.

Работоспособность также зависит от следующих факторов:

  • Чем мощнее двигатель, тем больше потребуется конденсатор. Если значение 250 Вт, то хватит нескольких десятков мкФ. Однако если мощность больше, то номинал можно считать сотнями. Конденсаторы лучше покупать пленочные, т. К. Электрика придется доработать (они рассчитаны на постоянный, а не на переменный ток и без переделки могут взорваться).
  • Чем выше частота вращения двигателя, тем выше рейтинг.Если взять двигатель на 3000 об / мин и мощность 2,2 кВт, то АКБ потребуется от 200 до 250 мкФ. А это огромная ценность.

Эта емкость также зависит от нагрузки.

Заключительный каскад

Известно, что 380 В в 220 Вольт будет работать лучше, если напряжения будут получены с равными значениями. Для этого не следует трогать подключаемую к сети обмотку, но измеряют потенциал на обеих других.

Асинхронный двигатель свой.Необходимо определить минимум, при котором он начинает вращаться. После этого номинал постепенно увеличивают до выравнивания всех обмоток.

Но когда двигатель раскручивается, может оказаться, что равенство будет нарушено. Это связано с уменьшением сопротивления. Поэтому перед тем, как подключить мотор от 380 до 220 вольт и закрепить, нужно сравнить значения даже при работающем агрегате.

Напряжение может быть выше 220 В. Следите за стабильным соединением контактов, отсутствием потери питания или перегрева.Лучшее переключение происходит на специальных клеммах с фиксированными болтами. После подключения электродвигателя от 380 до 220 вольт он получился с нужными параметрами, кожух снова надевается на блок, а провода пропускаются по бокам через резиновую прокладку.

Что еще может случиться и как решить проблемы

Часто после сборки обнаруживается, что вал вращается не в том направлении, в котором это необходимо. Направление нужно менять.

Для этого третья обмотка через конденсатор подключается к резьбовому выводу второй обмотки статора.

Бывает, что из-за длительной работы со временем появляется шум двигателя. Однако этот звук совершенно другого рода по сравнению с гудением при неправильном подключении. Это происходит со временем и вибрацией мотора. Иногда даже приходится с силой вращать ротор. Обычно это вызвано износом подшипников, который вызывает слишком большие зазоры и шум. Со временем это может привести к заклиниванию, а позже — к повреждению деталей двигателя.

Лучше не допускать этого, иначе механизм придет в негодность.Подшипники легче заменить на новые. Тогда электродвигатель прослужит еще много лет.

С такой проблемой приходится сталкиваться со многими старательными хозяевами, которые привыкли все делать своими руками. В том числе и для сбора различного оборудования для хозяйственных нужд; например циркулярная пила на участке, эл / наждак, небольшой лифт в гараже и тому подобное.

Учитывая, сколько стоит электродвигатель, лучше адаптировать имеющийся трехфазный образец для работы от 1 фазы, тем самым адаптируя его к домашней электросети / сети, чем покупать новый.Вам просто нужно понять, как и какой электродвигатель лучше переделать с 380 вольт на 220, чтобы не тратить лишние деньги, и разобраться в существующих схемах их включения.

Что следует учитывать

  1. Переделка с 380 на 220 имеет смысл, если мы говорим об электродвигателе относительно небольшой мощности — до 2,5, но не более (это максимум) 3 кВт. В принципе, ограничений по этой характеристике нет. Но при этом, скорее всего, вам потребуется провести ряд мероприятий и потратить определенное количество денег и времени.
  • Перенести вводный кабель к источнику питания, а также придется иметь дело с поставщиком электроэнергии в части увеличения лимита. Не следует забывать, что для частных домохозяйств установлен лимит эн / потребления; как правило, в 15 кВт. «Влезет» ли в него новая нагрузка в виде мощного электродвигателя? Выдержит ли оригинальный кабель?
  • Для такого прибора надо от силового щита проложить отдельную линию и поставить индивидуальный автомат, как минимум.Просто так подключить его через розетку вряд ли получится; лучше не экспериментировать.
  • Практика переделок показывает, что даже если все сделать правильно, будет еще одна проблема с запуском. «Запуск» мощного электродвигателя будет тяжелым, с длительным нарастанием, скачками напряжения. Такая перспектива мало кому подойдет, особенно если что-то собирают не на дачном участке, а на территории, прилегающей к жилому строению.Пока будет самодельная установка на базе этого двигателя, начнутся сбои в работе бытовой техники. Проверено, и не раз.
  1. Порядок работ по переделке зависит от внутренней схемы электродвигателя. В одних моделях на клеммную коробку выводится всего 3 провода, в других — 6.


В чем разница? В первом случае обмотки уже подключены по одной из своих традиционных цепей — «звезда» или «треугольник», поэтому для маневрирования (в части модификации) возможности несколько меньше.

Вариантов немного — оставить первоначальное включение или разобрать двигатель и повторно сдать второй конец. Если все шесть выведены, то их можно подключить по любой из схем, без ограничений. Главное — выбрать тот, который будет оптимальным для конкретной ситуации (мощность электродвигателя, специфика его применения). .

Как переделать электродвигатель

Схема

Если учесть, что мощность электродвигателя небольшая (то есть не нужно будет его отключать при пуске), а питание планируется от сети 220, то оптимальной схемой является «треугольник».То есть нет необходимости акцентировать внимание на высоких пусковых токах (их не будет), а потери мощности практически сведены к нулю (им можно пренебречь). Все это наглядно показано на рисунке.

Если в электродвигателе схема изначально собрана по «треугольнику», то в ней ничего менять не нужно.

Расчет рабочих емкостей

Так как вместо 3 фаз теперь будет только одна, то она подается на каждую из обмоток, но с небольшим сдвигом синусоиды.По сути включение конденсаторов — имитация электродвигателя от источника 380 / 3ф. Формулы для расчета рабочих конденсаторов показаны на рисунках ниже.


Ставить их по принципу «больше — лучше», что часто делать домашние умельцы, не особо разбирающиеся в электротехнике, не должны. Только на основании расчетов требуемого номинала. В противном случае возможен перегрев мотора / мотора. Если он стоит на заводском оборудовании (например, переделке подвергается газонокосилка), то нужно будет либо устраивать постоянные перерывы в работе, либо готовиться к внеплановым ремонтам и неоправданным финансовым затратам на новый «движок». .

Примечание:

  • Емкости к обмоткам электродвигателя подбираются не только по номиналу, но и по рабочему напряжению. Если речь идет о переделке с 380 на 220, то U p не должно быть меньше 400 В.
  • Немаловажным фактором является разнообразие конденсаторов. Во-первых, они должны быть одного типа. Во-вторых, только не электролитический. Оптимальный, бумажный; например, старая серия КГБ, МБГ (и их модификации) или ее современные аналоги.Они удобны в застегивании (есть люверсы) и легко выдерживают скачки температуры, силы тока, напряжения.

Для схемы «звезда»

Для схемы «треугольник»

Вы можете увидеть весь процесс в действии на видео:

На практике инженерными расчетами мало кто из знающих людей занимается. Есть определенные пропорции, позволяющие достаточно точно подобрать рабочий конденсатор к конкретному электродвигателю.


Соотношение легко запомнить: на каждые 100 Вт мощности «двигателя» — 7 мкФ рабочей мощности. То есть для изделия мощностью 2 кВт нужно включить в обмотки конденсаторы на 7 х 20 = 140 мкФ.

В чем сложность? Найти емкость с таким рейтингом вряд ли получится. Есть простое решение — взять несколько конденсаторов и подключить параллельно. В результате небольших подсчетов несложно подобрать их необходимое количество с общей емкостью требуемого значения.Тем, кто забыл школу, можно сказать — при таком способе подключения конденсаторов добавляется их емкость.

Запуск

Эта емкость требуется не всегда. Его ставят в схему только в том случае, если при пуске вала двигателя создается значительная нагрузка. Примеры — мощное вытяжное устройство, циркулярная пила. Но для той же газонокосилки хватит и рабочих конденсаторов.

Расчет прост — значение Cn должно превышать Cp на 2,5 (плюс / минус).Здесь не требуется особой точности; размер пусковой емкости определяется приблизительно. Дальнейший анализ работы электродвигателя в разных режимах подскажет, увеличит или уменьшит его.

Кстати, это касается рабочих конденсаторов. Дело в том, что все расчеты априори предполагают, что электродвигатель новый, ни разу не использованный в эксплуатации. А поскольку большая часть используемых продуктов подвергается конверсии, в процессе работы выяснится, что пользователю это не нравится.Вариантов очень много — плохой запуск, быстрый нагрев корпуса и так далее.


Вывод такой — подобрать баки для переделки ДВС / ДВС с 380 на 220, это еще не все. Вначале нужно внимательно следить за его работой в разных режимах. Только так, экспериментируя, заменяя конденсаторы на их номинальные значения, можно выбрать идеальное значение емкости для конкретного продукта.

Как организовать реверс

Иногда необходимо изменить направление вращения вала без дополнительных переделок.Это вполне возможно для электродвигателя на 380, питающегося от 220. Как видно из рисунка, в этом нет ничего сложного, нужен только переключатель на 2 положения.

Трехфазные асинхронные двигатели с короткозамкнутым ротором преобладают над применяемыми однофазными и двухфазными сборками, имеют более высокий КПД, а также включаются в сеть без помощи пусковых устройств. По номинальному питанию бытовые электродвигатели делятся на два типа: напряжением 220/380 и 127/220 Вольт.Последний тип электродвигателей малой мощности используется гораздо реже.

Паспортная табличка, расположенная на корпусе двигателя, указывает необходимую информацию — напряжение питания, мощность, потребляемый ток, КПД, возможные варианты включения и коэффициент мощности, количество оборотов.

Схемы подключения ЗВЕЗДА и ТРЕУГОЛЬНИК

Производители предлагают трехфазные электродвигатели с возможностью изменения схемы подключения и без нее.

Раннее обозначение выводов обмоток С1-С6 соответствует современным U1-U2, W1-W2 и V1-V2.В раздаче. К коробке выводится три провода (заводская установка по схеме подключения звезда *) или шесть (двигатель можно подключать к трехфазной сети как звездой, так и треугольником). В первом случае необходимо соединить начало обмоток (W2, U2, V2) в одной точке, три оставшихся провода (W1, U1, V1) подключить к фазам питающей сети (L1, L2 , L3).

Достоинством звездного метода является плавный пуск двигателя и плавная работа (за счет щадящего режима и благоприятно влияющего на срок службы агрегата), а также меньший пусковой ток.Недостаток — потеря мощности примерно в полтора раза и меньший крутящий момент. Применяется для оборудования, имеющего свободно вращающуюся нагрузку на валу — вентиляторов, центробежных насосов, валов машин, центрифуг и другого оборудования, не требовательного к крутящему моменту. Схема треугольника используется для двигателей, которые изначально имеют на валу неинерциальную нагрузку, такую ​​как вес груза лебедки или сопротивление поршневого компрессора.
Для снижения пускового тока комбинированный тип подключения (применим для электродвигателей мощностью 5 кВт) — совмещающий преимущества первых двух схем — звезда начинает работать, а после электродвигателя переходит в рабочее состояние происходит автоматическое (реле времени) или ручное переключение (пакер) — мощность увеличивается до номинальной.

Включение трехфазного двигателя в однофазную сеть через конденсатор (380 на 220)

На практике часто бывает необходимо подключить трехфазный двигатель к сети 220 вольт; Хотя КПД при этом падает до 50% (в лучшем случае до 70%), такая перестановка оправдана. Фактически двигатель начинает работать как двухфазный двигатель с использованием фазосдвигающего элемента.
Конденсатор подбирается исходя из мощности двигателя — на каждые 100Вт потребуется емкость 6,5 мкф , рабочее напряжение должно быть больше 1.В 5 раз больше минимума питания, иначе могут выйти из строя из-за скачков напряжения в момент включения и выключения; тип — МБГО, МБГ4, К78-17 МБХП, К75-12, БГТ, КГБ, МБХЧ. Хорошо зарекомендовали себя конденсаторы из металлизированного полипропилена типа СВБ5, СВБ60, СВБ61. В случае использования конденсатора большего размера двигатель будет перегреваться, меньше — он будет работать в режиме недогрузки или вообще не запустится. На схеме ниже Cn — пусковой, Cp — рабочий конденсатор.

Пусковой конденсатор с нагрузкой на валу двигателя

В случае, если вал имеет нагрузку, или мощность превышает 1.5 кВт двигатель может не заводиться или медленно набирать обороты. * Правильно * это может быть использование рабочего и пускового конденсатора, служащего для сдвига фаз и ускорения. Кнопку ускорения необходимо удерживать до тех пор, пока число оборотов не достигнет примерно 70% от номинальной скорости (2–3 секунды), затем отпустите.

Емкость пускового конденсатора должна превышать рабочую в 2..3 раза в зависимости от нагрузки на валу. Если получить указанные выше конденсаторы нужной емкости проблематично, можно использовать электролитические, впаянные по специальной схеме с диодами.Однако при эксплуатации мощных машин такой замены следует избегать и рекомендовать только для временного включения.

Важно!

Электродвигатель мощностью более 3 кВт не рекомендуется подключать к домашней сети из-за его малой нагрузочной способности.
Автоматический выключатель в цепи питания двигателя должен иметь временную характеристику C или D из-за значительного кратковременного пускового тока, превышающего номинальный ток в 3 и 5 раз (звезда / треугольник) соответственно.
Если трехфазный электродвигатель долгое время проработает без нагрузки от однофазной сети, он сгорит!

При выборе правильного подключения или переключения необходимо учитывать особенности электрической сети, выходную мощность электродвигателя и варианты подключения. В каждом случае следует ознакомиться с техническими характеристиками мотора и оборудования, для которого он предназначен.

Стоимость подключения электромотора специалисту — 800…. 2000р. в зависимости от сложности, варианта подключения, условий эксплуатации.

С развитием любой гаражной мастерской может возникнуть необходимость подключить трехфазный электродвигатель к однофазной сети 220 вольт. Это неудивительно, поскольку промышленные трехфазные двигатели на 380 В встречаются чаще, чем однофазные (на 220 В), особенно больших габаритов и мощности. А сделав какой-то станок, или купив готовый (например токарный), любой мастер гаража сталкивается с проблемой подключения трехфазного электродвигателя к обычной розетке 220 вольт.В этой статье мы рассмотрим варианты подключения, а также то, что для этого потребуется.

Во-первых, следует внимательно изучить паспортную табличку электродвигателя, чтобы узнать его мощность, так как эта емкость будет зависеть от емкости или количества конденсаторов, которые необходимо будет приобрести. И прежде чем отправиться на поиски и приобрести конденсаторы, для начала необходимо рассчитать, какая емкость потребуется вашему двигателю.

Расчет емкости.

Емкость желаемого конденсатора напрямую зависит от мощности вашего электродвигателя и рассчитывается по простой формуле:

C = 66 П мкФ.

Буква C обозначает емкость конденсатора в мкФ (микрофарад), а буква P обозначает номинальную мощность электродвигателя в кВт (киловатт). Из этой простой формулы видно, что на каждые 100 Вт мощности трехфазного двигателя требуется чуть меньше 7 мкФ (а точнее 6,6 мкФ) электрической емкости конденсатора. Например для эл. Для двигателя мощностью 1000 Вт (1 кВт) потребуется конденсатор емкостью 66 мкФ, а для электрического. для двигателя мощностью 600 Вт потребуется конденсатор емкостью примерно 42 мкФ.

Также следует учесть, что требуются конденсаторы, рабочее напряжение которых в 1,5-2 раза превышает напряжение в обычной однофазной сети. Обычно на рынок поступают конденсаторы небольшой емкости (8 или 10 мкФ), но необходимая емкость легко собирается из нескольких параллельных конденсаторов небольшой емкости. То есть, например, 70 мкФ можно легко получить из семи параллельно соединенных конденсаторов по 10 мкФ.

Но вы всегда должны стараться найти как можно один конденсатор емкостью 100 мкФ, чем 10 конденсаторов по 10 мкФ, так это безопаснее.Ну а рабочее напряжение, как я уже сказал, должно быть как минимум в 1,5 — 2 раза больше рабочего напряжения, а лучше в 3 — 4 раза (чем больше напряжение, на которое рассчитан конденсатор, тем надежнее и долговечнее). Рабочее напряжение всегда написано на корпусе конденсатора (как и в мкФ).

Правильно у вас есть (рассчитано) емкость конденсатора или нет, можно и на слух. Когда двигатель вращается, должен быть слышен только шум подшипников, а также шум вентилятора воздушного охлаждения.Если же к этим шумам добавляется шум двигателя, необходимо немного уменьшить емкость (Cp) рабочего конденсатора. Если звук нормальный, то можно немного увеличить мощность (чтобы мотор был мощнее), но только чтобы мотор работал тихо (до завывания).

Проще говоря, нужно поймать момент, меняя мощность, когда к нормальному шуму от подшипников и крыльчатки начнет добавляться еле слышный посторонний вой.Это и будет необходимая емкость рабочего конденсатора. Это важно, так как если емкость конденсатора будет больше, чем необходимо, двигатель будет перегреваться, а если емкость будет меньше необходимой, двигатель потеряет свою мощность.

Купите лучше конденсаторы типа МБГЧ, БГТ, КБГ, ну а если вы не найдете таких в продаже, можно применить и электролитические конденсаторы. Но при подключении электролитических конденсаторов их корпуса должны быть хорошо соединены и изолированы от машины или корпуса коробки (если она металлическая, но лучше использовать коробку для конденсаторов из диэлектрика — пластика, текстолита и т. Д.)).

При подключении трехфазного двигателя к сети 220 вольт скорость вращения его вала (ротора) не сильно изменится, но его мощность все равно немного уменьшится. А если подключить электродвигатель по треугольной схеме (рис. 1), то его мощность уменьшится примерно на 30% и составит 70-75% от номинальной мощности (при чуть меньше звезды). Но возможно соединение звездой по схеме (рис. 2), а при подключении звезды двигатель запускается легче и быстрее.

Для подключения трехфазного двигателя звездообразной формы необходимо подключить его две фазные обмотки к однофазной сети, а третью фазную обмотку двигателя через рабочий конденсатор Cp подключить к любому из проводов цепи 220 В. -V сеть.

Для подключения трехфазного электродвигателя мощностью до 1,5 киловатт (1500 ватт) достаточно только рабочего конденсатора необходимой мощности. Но при включении больших моторов (более 1500 Вт) двигатель либо очень медленно набирает обороты, либо вообще не запускается.В этом случае требуется пусковой конденсатор (Cn в схеме), емкость которого в два с половиной раза (желательно в 3 раза) больше емкости рабочего конденсатора. Лучше всего они подходят в качестве пусковых электролитических конденсаторов (типа ЭП), но можно использовать и того же типа, что и рабочие конденсаторы.

Схема соединения трехфазного двигателя с пусковым конденсатором показана на рисунке 3 (а также пунктирной линией на рисунках 1 и 2). Пусковой конденсатор включается только во время запуска двигателя, а когда он запускается и набирает рабочие обороты (обычно 2 секунды), пусковой конденсатор отключается и разряжается.В этой схеме используются кнопка и тумблер. При запуске тумблер и кнопка включаются одновременно, а после запуска двигателя кнопка просто отпускается, и пусковой конденсатор выключается. Для разряда пускового конденсатора достаточно выключить двигатель (после окончания работы), а затем кратковременно нажать кнопку пускового конденсатора и он разрядится через обмотки мотора.

Определение фазных обмоток и их выводы.

При подключении необходимо знать, где какая обмотка электродвигателя. Как правило, выводы обмоток статора электродвигателей маркируются различными метками, обозначающими начало или конец обмоток, либо маркируются буквами на корпусе распределительной коробки двигателя (или клеммной колодки). Ну а если маркировка стерлась или ее нет вообще, то нужно прозвонить обмотки с помощью (мультиметра), установив его переключатель на циферблат, либо с помощью обычной лампочки и батарейки.

Для начала необходимо выяснить принадлежность каждого из шести проводов отдельным фазам обмотки статора. Для этого возьмите любой из проводов (в клеммной коробке) и подключите его к аккумулятору, например, к его плюсу. Минус батареи подключаем к контрольной лампе, а второй вывод (провод) от лампочки по очереди подключаем к оставшимся пяти проводам двигателя до тех пор, пока контрольная лампа не загорится. Когда на каком-то проводе загорается свет, это означает, что оба провода (один от аккумулятора и тот, к которому был подключен провод от лампы и лампа горит) принадлежат одной фазе (одна обмотка).

Теперь отметьте эти два провода картонными бирками (или малярной лентой) и напишите на них маркер первого провода C1 и второго провода обмотки C4. С помощью лампы и батарейки (или тестера) аналогично находим и отмечаем начало и конец оставшихся четырех проводов (двух оставшихся фазных обмоток). Обозначим конец обмотки второй фазы как C2 и C5, а начало и конец обмотки третьей фазы C3 и C6.

Далее необходимо точно определить, где находятся начало и конец обмоток статора.Далее я опишу метод, который поможет определить начало и конец обмоток статора для двигателей до 5 киловатт. Да большего не надо, так как однофазная сеть (разводка) гаража рассчитана на мощность 4 киловатта, а если мощнее, то стандартные провода не выдержат. И вообще мало кто пользуется в гараже двигателями мощнее 5 киловатт.

Для начала соединяем все начала фазных обмоток (С1, С2 и С3) в одну точку (с метками, помеченными метками) по схеме «звезда».А потом подключаем мотор в сеть 220 В с помощью конденсаторов. Если при таком подключении электродвигатель без гудения сразу же раскрутится до рабочей скорости, это означает, что вы попали в одну точку со всеми началами или всеми концами фазных обмоток.

Ну а если включить питание, то электродвигатель загрохочет и не сможет раскручиваться до рабочих оборотов, то в обмотке первой фазы нужно поменять местами выводы С1 и С4 (поменять местами начало и конец).Если это не помогает, то верните выводы С1 и С4 в исходное положение и попробуйте теперь поменять местами выводы С2 и С5. Если двигатель снова не набирает обороты и гудит, то верните выводы C2 и C5, поменяйте местами выводы третьей пары C3 и C6.

При всех вышеперечисленных манипуляциях с проводами строго соблюдайте правила техники безопасности. Провода только для изоляции, лучше плоскогубцы с ручками из диэлектрика. Ведь у электродвигателя общий стальной магнитопровод и на выводах других обмоток может возникнуть довольно высокое опасное для жизни напряжение.

Изменить вращение вала двигателя (ротора).

Часто бывает, что вы, например, сделали шлифовальные станки с лепестковым кругом на валу. А лепестки наждачной бумаги расположены под определенным углом, против которого вращается вал, но он должен быть в обратном направлении. И опилки не летят на пол, а наоборот. Поэтому необходимо изменить вращение вала двигателя в другую сторону. Как это сделать?

Для изменения вращения трехфазного двигателя, включенного в однофазную сеть 220 вольт по схеме «треугольник», необходимо подключить третью фазную обмотку W (см. Рисунок 1, б) через конденсатор к резьбовому выводу вторая фазная обмотка статора В.

Ну а чтобы изменить вращение вала трехфазного двигателя, соединенного звездой, необходимо подключить третью фазную обмотку статора W (см. Рисунок 2, б) через конденсатор к резьбовому выводу вторая обмотка В.

И напоследок хочу сказать, что шум двигателя от его длительной работы (несколько лет) со временем может возникать, и его не следует путать с гудением от неправильного подключения. Также со временем двигатель может завибрировать. И иногда трудно повернуть ротор вручную.Причиной этого обычно является выработка подшипников — изношены гусеницы и шарики, а также сепаратор. От этого между опорными частями увеличиваются зазоры и они начинают шуметь, а со временем могут даже заклинивать.

Это недопустимо, и дело не только в том, что валу будет труднее вращаться и мощность двигателя упадет, но также из-за относительно небольшого зазора между статором и ротором, и если подшипники сильно изнашиваются, ротор может начать цепляться за статор, а это гораздо серьезнее.Детали двигателя могут выйти из строя и восстановить их не всегда возможно. Поэтому гораздо проще заменить шумные подшипники на новые, от какой-нибудь солидной компании (как выбрать подшипник читаем), и электродвигатель снова проработает долгие годы.

Надеюсь, эта статья поможет гаражным мастерам без проблем подключить трехфазный двигатель станка к однофазной гаражной сети на 220 вольт, т.к. с применением различных станков (шлифовальные, сверлильные, токарные и т. Д.)), процесс доводки деталей для тюнинга или ремонта.

Трехфазный двигатель, работающий от однофазного источника питания

Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и эксплуатации. Трехфазный двигатель переменного тока использует трехфазный источник питания (3 фазы 220 В, 380 В, 400 В, 415 В, 480 В и т. Д.), Но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. Д.). .), особенно в бытовой технике. В случае, если трехфазные машины работают от однофазных источников питания, есть 3 способа сделать это:

  1. Перемотка мотора
  2. Купить частотный преобразователь частоты GoHz
  3. Купить преобразователь частота / фаза

I: Перемотка двигателя
Необходимо проделать некоторые работы для преобразования работы трехфазного двигателя в однофазное питание. Здесь вы узнаете, как преобразовать трехфазный двигатель 380 В для работы от однофазного источника питания 220 В.

Принцип перемотки
Трехфазный асинхронный двигатель использует три взаимно разделенных угла 120 ° сбалансированного тока через обмотку статора для создания изменяющегося во времени вращающегося магнитного поля для привода двигателя. Прежде чем говорить об использовании трехфазного асинхронного двигателя, переводимого для работы от однофазного источника питания, мы должны пояснить вопрос создания вращающегося магнитного поля однофазного асинхронного двигателя, поскольку однофазный двигатель может быть запущен только после установления вращающегося магнитного поля. .Причина, по которой у него нет начального пускового момента, заключается в том, что однофазная обмотка в магнитном поле не вращается, а пульсирует. Другими словами, он фиксирован относительно статора. В этом случае пульсирующее магнитное поле статора взаимодействует с током в проводнике ротора и не может генерировать крутящий момент, потому что нет вращающегося магнитного поля, поэтому двигатель не может быть запущен. Однако расположение двух обмоток внутри двигателя имеет разный угол наклона. Если он пытается произвести ток другой фазы, двухфазный ток имеет определенную разность фаз во времени, чтобы создать вращающееся магнитное поле.Таким образом, статор однофазного двигателя должен иметь не только рабочую обмотку, но и пусковую. В соответствии с этим принципом мы можем использовать трехфазную обмотку трехфазного асинхронного двигателя и сдвинуть одну из обмоток с помощью конденсатора или индуктивности, чтобы две фазы могли проходить через разный ток, чтобы установить вращающееся магнитное поле, чтобы управлять двигателем. Когда трехфазный асинхронный двигатель использует однофазный источник питания, мощность составляет только 2/3 от исходной.

Метод перемотки
Чтобы использовать трехфазный двигатель на однофазном источнике питания, мы можем последовательно соединить любые двухфазные катушки обмотки, а затем подключить к другой фазе. В это время магнитный поток в двух обмотках имеет разность фаз, но рабочая обмотка и пусковая обмотки подключены к одному источнику питания, поэтому ток одинаковый. Поэтому последовательно подключите конденсатор, катушку индуктивности или резистор к пусковой обмотке, чтобы ток имел разность фаз.Для увеличения пускового момента соединения можно использовать автотрансформатор для увеличения напряжения однофазного источника питания с 220 В до 380 В, как показано на Рисунке 1.

Малогабаритные двигатели общего назначения имеют Y-образное соединение. Для трехфазного асинхронного двигателя Y-типа клемма обмотки конденсатора C подключается к клемме пуска автотрансформатора. Если вы хотите изменить направление вращения вала, подключите его, как показано на рисунке 2.

Если вы не хотите повышать напряжение, источник питания 220 В также может использовать это.Поскольку исходная трехфазная обмотка напряжения питания 380 В теперь используется для источника питания 220 В, напряжение слишком низкое, поэтому крутящий момент слишком низкий.

Рисунок 3 Слишком низкий крутящий момент проводки. Если вы хотите увеличить крутящий момент, вы можете подключить конденсатор фазовой синхронизации к двухфазной обмотке в катушке и использовать ее в качестве пусковой обмотки. Одна катушка, напрямую подключенная к источнику питания 220 В, см. Рисунок 4.

На рисунках 3 и 4, если вам нужно изменить направление вращения вала, вы можете просто изменить сквозное направление пусковой обмотки или рабочей обмотки. .

Магнитный момент после того, как две обмотки соединены последовательно (одна из которых является обратной струной), складывается из двух углов магнитного момента 60 ° (Рисунок 5). Магнитный момент намного выше, чем магнитный момент 120 ° (показан на Рисунке 6), поэтому пусковой момент проводки на Рисунке 5 больше, чем на Рисунке 6.

Значение резистора доступа R (рисунок 7) на обмотке пускателя должно быть замкнуто на сопротивление фазы обмотки статора и должно выдерживать пусковой ток, равный 0.1-0,12 пускового момента.

Выбор конденсатора фазового сдвига
Рабочий конденсатор c = 1950 × Ie / Ue × cosφ (микрозакон), Ie, ue, cosφ — это исходный номинальный ток двигателя, номинальное напряжение и значения мощности.
Рабочий конденсатор общего назначения, используемый в однофазном источнике питания трехфазного асинхронного двигателя (220 В): на каждые 100 Вт используются конденсаторы с 4-6 микроконденсаторами. Пусковой конденсатор может быть выбран в соответствии с пусковой нагрузкой, обычно в 1–4 раза превышающей рабочий конденсатор.Когда двигатель достигает 75% ~ 80% номинальной скорости, пусковой конденсатор должен быть отключен, иначе двигатель перегорит.

Емкость конденсатора должна быть правильно выбрана, чтобы токи 11, 12 двух фазных обмоток были равны и равны номинальному току Ie, то есть 11 = 12 = Ie. Если требуется высокий пусковой момент, можно добавить пусковой конденсатор и подключить его к рабочему конденсатору. При нормальном запуске отключите пусковой конденсатор.

Работа трехфазного двигателя от однофазного источника питания дает много преимуществ, перемотка выполняется легко.Однако общая мощность однофазного источника питания слишком мала, он должен выдерживать высокий пусковой ток, поэтому этот метод можно применить только к двигателю мощностью 1 кВт или менее.

II: Купите GoHz VFD
VFD, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим с регулируемой скоростью. Однофазный преобразователь частоты в трехфазный — лучший вариант для трехфазного двигателя, работающего от однофазного источника питания (1 фаза 220 В, 230 В, 240 В), он устраняет пусковой ток во время запуска двигателя, заставляя двигатель работать от нулевой скорости до полной. скорость плавная, плюс цена абсолютно доступная.Доступны частотно-регулируемые приводы GoHz мощностью от 1/2 до 7,5 л.с., более мощные частотно-регулируемые приводы могут быть настроены в соответствии с конкретными двигателями.

Видео с подключением однофазного и трехфазного частотно-регулируемого привода с частотой ГГц

Преимущества использования частотно-регулируемого привода с частотой дискретизации 1 ГГц для трехфазного двигателя:

  1. Плавный пуск может быть достигнут путем настройки параметров частотно-регулируемого привода, время пуска может быть установлено в несколько секунд или даже десятки.
  2. Функция плавного регулирования скорости, чтобы двигатель работал в наилучшем состоянии.
  3. Переведите двигатель с индуктивной нагрузкой на емкостную нагрузку, которая может увеличить коэффициент мощности.
  4. ЧРП

  5. имеет функцию самодиагностики, а также функции защиты от перегрузки, перенапряжения, низкого давления, перегрева и более 10 функций защиты.
  6. Может быть легко запрограммирован с клавиатуры для автоматического управления.

III: Купите преобразователь частоты / фазы
Преобразователь частоты GoHz или преобразователь фазы также можно использовать для таких ситуаций, он может преобразовывать однофазный (110 В, 120 В, 220 В, 230 В, 240 В) в трехфазный (0- 520 В) с чистым синусоидальным выходом, который лучше для характеристик двигателя, чем форма волны ШИМ VFD, они предназначены для лабораторных испытаний, самолетов, военных и других приложений, где требуются высококачественные источники питания, это очень дорого.

Статья по теме: Влияние двигателя 60 Гц (50 Гц) на источник питания 50 Гц (60 Гц)

Трехфазная электрическая мощность | Передача электроэнергии

Трехфазная электроэнергия — распространенный метод передачи электроэнергии. Это тип многофазной системы, которая в основном используется для питания двигателей и многих других устройств. Трехфазная система использует меньше проводящего материала для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

В трехфазной системе три проводника цепи несут три переменных тока (одинаковой частоты), которые достигают своих мгновенных пиковых значений в разное время. Если взять за основу один проводник, то два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в течение каждого цикла тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные устройства с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

Трехфазный имеет свойства, которые делают его очень востребованным в электроэнергетических системах. Во-первых, фазные токи имеют тенденцию нейтрализовать друг друга, суммируясь до нуля в случае линейной сбалансированной нагрузки.Это позволяет исключить нейтральный провод на некоторых линиях; все фазные проводники проходят одинаковый ток и поэтому могут иметь одинаковый размер для сбалансированной нагрузки. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает снизить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, которое вращается в заданном направлении, что упрощает конструкцию электродвигателей. Три — это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Обычно трехфазное питание либо вообще не поступает в жилые дома, либо там, где оно поступает, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи являются синусоидальными функциями времени, все с одной и той же частотой, но смещены во времени, чтобы получить разные фазы.В трехфазной системе фазы расположены равномерно, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но для получения более подробной информации см. «Системы электроснабжения»).

Генераторы выдают напряжение в диапазоне от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до другого, пригодного для передачи.

После многочисленных дополнительных преобразований в передающей и распределительной сети мощность окончательно преобразуется в стандартное сетевое напряжение ( i.е. «бытовое» напряжение). Электропитание может быть уже разделено на одну фазу на этом этапе или все еще может быть трехфазным. При трехфазном понижении выход этого трансформатора обычно соединяется звездой со стандартным напряжением сети (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазным напряжением. Другая система, обычно встречающаяся в Северной Америке, — это соединение вторичной обмотки треугольником с центральным ответвлением на одной из обмоток, питающих землю и нейтраль.Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). быть доступным из того же источника.

В большом оборудовании для кондиционирования воздуха и т. Д. Используются трехфазные двигатели из соображений эффективности, экономии и долговечности.

Нагревательные нагрузки сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам.Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют вращающегося магнитного поля, характерного для трехфазных двигателей, но используют более высокий уровень напряжения и мощности, обычно связанный с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники получают питание от разных фаз.

Большие выпрямительные системы могут иметь трехфазные входы; Результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя.Такие выпрямители могут использоваться для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при переработке руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы обеспечить возможность подключения к однофазной сети. Во многих регионах Европы единственным доступным источником является однофазное питание.

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазной мощности в трехфазную. Мелкие клиенты, такие как жилые или фермерские хозяйства, могут не иметь доступа к трехфазному питанию или могут не захотеть оплачивать дополнительную стоимость трехфазного обслуживания, но все же могут пожелать использовать трехфазное оборудование. Такие преобразователи также могут позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что поступающее питание на локомотив почти всегда либо постоянное, либо однофазное переменное.

Поскольку однофазная мощность стремится к нулю в каждый момент, когда напряжение пересекает ноль, но трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ накапливать энергию в течение необходимой доли секунды.

Один из способов использования трехфазного оборудования в однофазной сети — это вращающийся фазовый преобразователь, по сути, трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, которые создают сбалансированные трехфазные напряжения. При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазного источника питания.В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «методом трансформатора». В то время конденсаторы были дороже трансформаторов. Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод работает хорошо и имеет сторонников даже сегодня.Использование метода преобразования имени отделяет его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отделяет их от вращающихся преобразователей.

Другой часто применяемый метод — использование устройства, называемого статическим преобразователем фазы. Этот метод работы трехфазного оборудования обычно используется с нагрузкой двигателя, хотя он обеспечивает только 2/3 мощности и может вызвать перегрев нагрузок двигателя, а в некоторых случаях и перегрев. Этот метод не будет работать, когда задействованы чувствительные схемы, такие как устройства ЧПУ, или в нагрузках индукционного или выпрямительного типа.

Производятся некоторые устройства, имитирующие трехфазное питание от однофазного трехпроводного источника питания. Это достигается за счет создания третьей «субфазы» между двумя токоведущими проводниками, в результате чего разделение фаз составляет 180 ° — 90 ° = 90 °. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Преобразователи частоты (также известные как твердотельные инверторы) используются для точного управления скоростью и крутящим моментом трехфазных двигателей. Некоторые модели могут питаться от однофазной сети.Преобразователи частоты работают путем преобразования напряжения питания в постоянный ток, а затем преобразования постоянного тока в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это последняя разработка в технологии фазовых преобразователей, которая использует программное обеспечение в мощном микропроцессоре для управления твердотельными компонентами переключения питания. Этот микропроцессор, называемый процессором цифровых сигналов (DSP), контролирует процесс преобразования фазы, непрерывно регулируя модули ввода и вывода преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.

  • Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощных нагрузок.
  • Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности линейной нагрузке. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который превышает ток нейтрали в трехфазной системе.Кроме того, двигатели не являются полностью линейными, что означает, что вопреки теории двигатели, работающие на трех фазах, имеют тенденцию работать более плавно, чем на двухфазных. Генераторы на Ниагарском водопаде, установленные в 1895 году, были крупнейшими генераторами в мире в то время и были двухфазными машинами. Истинное двухфазное распределение энергии по существу устарело. В системах специального назначения для управления может использоваться двухфазная система. Двухфазное питание может быть получено от трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
  • Моноциклическое питание — это название асимметричной модифицированной двухфазной системы питания, используемой General Electric около 1897 года (отстаивавшей Чарльз Протеус Стейнмец и Элиху Томсон; это использование, как сообщается, было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для освещения нагрузок, и с небольшой (обычно линейного напряжения) обмоткой, которая вырабатывала напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать эту дополнительную обмотку «силового провода» для обеспечения пускового момента для асинхронных двигателей, при этом основная обмотка обеспечивает питание осветительных нагрузок.После истечения срока действия патентов Westinghouse на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и его хватило на недостаточное время для разработки удовлетворительного учета энергии.
  • Созданы и испытаны системы высокого порядка фаз для передачи энергии. Такие линии передачи используют 6 или 12 фаз и конструктивные решения, характерные для линий передачи сверхвысокого напряжения. Линии передачи высокого фазового порядка могут позволить передачу большей мощности через данную линию передачи на полосе отчуждения без затрат на преобразователь HVDC на каждом конце линии.

Многофазная система — это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника, находящихся под напряжением, по которым проходят переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Полифазные системы особенно полезны для передачи энергии электродвигателям. Самый распространенный пример — трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы

На заре коммерческой электроэнергетики на некоторых установках для двигателей использовались двухфазные четырехпроводные системы.Основным преимуществом этого было то, что конфигурация обмоток была такой же, как у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы заменены трехфазными. Двухфазное питание с углом между фазами 90 градусов может быть получено из трехфазной системы с использованием трансформатора, подключенного по Скотту.

Многофазная система должна обеспечивать определенное направление вращения фаз, поэтому напряжения зеркального отображения не учитываются при определении порядка фаз.Трехпроводная система с двумя фазными проводниками, разнесенными на 180 градусов, по-прежнему остается только однофазной. Такие системы иногда называют расщепленной фазой.

Полифазное питание особенно полезно в двигателях переменного тока, таких как асинхронный двигатель, где оно генерирует вращающееся магнитное поле. Когда трехфазный источник питания завершает один полный цикл, магнитное поле двухполюсного двигателя вращается на 360 ° в физическом пространстве; Двигатели с большим количеством пар полюсов требуют большего количества циклов питания, чтобы совершить один физический оборот магнитного поля, поэтому эти двигатели работают медленнее.Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле — ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, щетками, требующими большого технического обслуживания, и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в сборке, они самозапускаются и мало вибрируют.

Использованы более высокие номера фаз, чем три. Обычной практикой для выпрямительных установок и преобразователей HVDC является обеспечение шести фаз с шагом между фазами 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток.Построены экспериментальные линии передачи высокого фазового порядка, содержащие до 12 фаз. Они позволяют применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволяют увеличить передачу мощности в коридоре той же ширины линии электропередачи.

Жилые дома и малые предприятия обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального обслуживания. Индивидуальные клиенты распределяются по трем фазам, чтобы сбалансировать нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания.Сдвиг фаз линейных напряжений составляет 120 градусов; Напряжение между любыми двумя живыми проводами всегда в 3 раза больше между живым и нулевым проводом. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке в жилых многоквартирных домах может быть напряжение 120 В (линия на нейтраль) и 208 В (линия на линию). Основные однофазные приборы, такие как духовки или варочные панели, предназначенные для системы с разделением фаз на 240 вольт, обычно используемой в односемейных домах, могут не работать должным образом при подключении к 208 вольт; нагревательные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели не будут правильно работать при подаче напряжения на 13% ниже.

Как подключить трехфазный двигатель высокого и низкого напряжения

Трехфазный двигатель более эффективен, чем однофазный, из-за особенностей переменного тока. Когда питание двигателя подается по трем проводам, а не только по одному, и подача энергии проходит через каждый из них последовательно (отсюда, часть «А» переменного тока), это обеспечивает эффективный уровень мощности, равный √3-кратному выше (примерно в 1,728 раза), чем у соответствующей однофазной схемы.Как вы помните, электрическая мощность — это уровень напряжения, умноженный на ток.

Трехфазный двигатель может иметь одну из двух конфигураций: Y-образный (часто пишется «звезда», как это произносится) или треугольный. Кроме того, эти двигатели имеют шесть или девять выводов. При установке с шестью выводами вы не можете выбрать, получаете ли вы систему высокого или низкого напряжения, но при установке с девятью выводами вы можете выбрать любой из них, используя любую конфигурацию. Это дает в общей сложности четыре варианта подключения.

В вашей схеме также могут использоваться программируемые логические переключатели или ПЛК.

Для справки: L1, L2 и L3 обычно черные, красные и синие соответственно. Провода двигателя (от T1 до T9) обычно в порядке: синий, белый, оранжевый, желтый, черный, серый, розовый, красный и кирпично-красный. При выполнении следующих шагов, если возможно, обратитесь к диаграмме.

Схема «звезда», низкое напряжение

Подключите 1 и 7 к L1, 2 и 8 к L2, а 3 и 9 к L3. Соедините оставшиеся выводы (4, 5 и 6) вместе.

Схема «звезда», высокое напряжение

Подключите 1 к L1, 2 к L2 и 3 к L3. Затем подключите 4 к 7, 5 к 8 и 6 к 9.

Дельта-конфигурация, низкое напряжение

Подключите 1, 6 и 7 к L1; 2, 4 и 8 к L2; и 3, 5 и 9 — L3.

Дельта-конфигурация, высокое напряжение

Подключите 1 к L1, 2 к L2 и 3 к L3. Подключите 4 к 7, 5 к 8 и 6 к 9.

Объяснение трехфазного питания | Объяснение трехфазного питания

В этом видео подробно рассматривается трехфазное питание и объясняется, как оно работает.Трехфазную мощность можно определить как общий метод производства, передачи и распределения электроэнергии переменного тока. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи электроэнергии в электрических сетях по всему миру.

Дополнительные ресурсы Raritan


Расшифровка стенограммы:
Добро пожаловать в это анимированное видео, которое быстро расскажет о трехфазном питании. Я также объясню загадку того, почему 3 линии электропередачи разнесены на 120 градусов, потому что это важный момент для понимания трехфазного питания.

Питание, которое поступает в центр обработки данных, обычно представляет собой трехфазное питание переменного тока, что означает трехфазное питание переменного тока.

Давайте посмотрим на упрощенный пример того, как генерируется трехфазная мощность.

Этот пример отличается от того, что я использовал бы для описания того, как трехфазный двигатель использует мощность. В видео с переменным током мы показали, как вращение магнита мимо одного провода заставляет ток течь вперед и назад. Теперь мы собираемся повернуть магнит мимо трех проводов и посмотреть, как он влияет на ток в каждом проводе.

В этом трехфазном примере северный положительный конец магнита направлен прямо вверх по линии один.

Чтобы облегчить объяснение концепции, давайте воспользуемся циферблатом и скажем, что первая линия находится в позиции двенадцати часов. Электроны в строке 1 будут течь к северному полюсу магнита. Что происходит, когда магнит теперь поворачивается на 90 градусов?

Как мы видели на видео с переменным током, поскольку магнит перпендикулярен линии 1, электроны в линии 1 перестанут двигаться.Затем, когда магнит поворачивается более чем на 90 градусов, южный полюс магнита приближается к линии один, и электроны меняют направление, что означает, что направление тока изменится. Это было подробно описано в видео по переменному току. Если вы нажали на это видео, не понимая, что такое переменный ток, сначала просмотрите это видео.

Глядя на график, вы можете понять, почему я выбрал аналоговый циферблат. Круг составляет 360 градусов, и часы делят круг на 12 частей, так что каждый час покрывает 30 градусов круга.Переход от 12 к 3 составляет 90 градусов, а переход от 12 к 4 — 120 градусов.

При генерации трехфазного питания медные провода расположены на расстоянии 120 градусов друг от друга. Итак, когда вы находитесь в позиции «четыре часа» в нашем примере, это 120 градусов от первой линии. А в положении «восемь часов» он находится на 120 градусах от обоих положений: «4 часа» и «12 часов». Три линии равномерно расположены по кругу.

Если северный полюс находится ближе к одному из трех проводов, электроны движутся в этом направлении.Чем ближе южный полюс подходит к каждому проводу, тем больше электроны удаляются от южного полюса. В каждой из трех линий электроны движутся вперед и назад, и они не всегда движутся в том же направлении или с той же скоростью, что и две другие линии.

Давайте еще раз посмотрим на пример. Когда магнит вращается, когда северный полюс находится в положении 1 часа, он становится перпендикулярным линии 2, поэтому, конечно, электроны перестают двигаться по линии 2. Но они все еще движутся по линии 1, привлеченные более близким северным полюсом, и они движутся по линии 3, которую отталкивает южный полюс.Когда северный полюс магнита смотрит на 2 часа, тогда на линии 1 и [линию] 2 воздействует северный полюс, но южный полюс находится прямо напротив линии 3, так что теперь у него пиковый ток. В 3 часа магнит перпендикулярен линии 1, поэтому электроны перестают двигаться, но на линию 2 влияет северный полюс, а на линию 3 — южный полюс, поэтому ток течет по линиям 2 и 3.

Надеюсь , этот пример показывает вам, как в любое время ток всегда течет как минимум по 2 линиям. Он также показывает взаимосвязь между 3 линиями при вращении магнита по кругу.Когда магнит вращается вокруг циферблата, на каждую из трех линий будет воздействовать либо северный, либо южный полюс, за исключением случаев, когда магнит перпендикулярен линии.

Давайте сосредоточимся на линии 1. Она находится на пике тока, когда северный полюс указывает на 12 и 6 часов. Это при нулевом токе, когда северный полюс указывает на 3 и 9 часов. Только 1 из 3 линий всегда находится на пике, но поскольку есть 3 линии, есть 3 положительных пика и 3 отрицательных пика для каждого цикла.В 6 различных положениях на циферблате одна из линий находится на пике. Позиции 12 и 6 — это чередующиеся пики линии 1, позиции 2 и 8 — чередующиеся пики линии 3, а 4 и 10 — чередующиеся пики линии 2.

Теперь давайте объясним те запутанные формы сигналов, которые часто используются для изображения трех фаз. Если вы посмотрите на пример формы сигнала, вы увидите первую строку синего цвета, которая начинается с нуля. Это означает, что магнит перпендикулярен этой линии. По мере движения магнита вы можете видеть, как ток достигает своего пика.Затем, когда положительный полюс вращается мимо этого провода, ток начинает ослабевать, пока магнит снова не станет перпендикулярным, что приводит к нулевому току. Когда отрицательный полюс начинает приближаться, ток меняет направление и движется в другом направлении к другому пику, прежде чем вернуться к нулевому току. Это завершает 1 полный цикл для этой линии.

Для того, чтобы двухмерная диаграмма показывала взаимосвязь между линиями, теперь на ней отображается промежуток, который означает время, за которое магнит вращается на 120 градусов.Это когда красная линия имеет нулевой ток. По мере того как магнит продолжает вращаться, красная линия будет двигаться в сторону своего пикового положительного тока, затем вернется к нулю, после чего ток изменит направление. График также показывает, что третья линия начнется при нулевом токе через 120 градусов после второй строки. Итак, если вы посмотрите на эти 3 линии, вы увидите, что когда одна линия находится на пике, другие 2 линии все еще генерируют ток, но они не на полную мощность, то есть они не на пике. Таким образом, когда электроны перетекают от положительного пика к отрицательному, ток отображается как переходящий от положительного значения к отрицательному.Помните, что положительные и отрицательные стороны не отменяют друг друга. Положительный и отрицательный оттенки используются только для описания чередования тока.

В трехфазной цепи вы обычно берете одну из трех токоведущих линий и подключаете ее к другой из трех токоведущих линий. Одно исключение из этого описано в видео «Дельта-звезда».

В качестве примера возьмем трехфазную линию на 208 В. Каждая из 3 линий будет передавать 120 вольт. Если вы посмотрите на диаграмму, вы легко увидите выходную мощность любых двух линий.Если одна линия на пике, другая линия не на пике. Вот почему в трехфазной цепи неправильно умножать 120 вольт на 2, чтобы получить 240 вольт.

Итак, если вам интересно, почему у вас дома есть 110/120 вольт для обычных розеток, но у вас также есть приборы на 220/240 вольт, что дает? Что ж, это не трехфазное питание. Фактически это 2 однофазные линии.

Так как же рассчитать мощность объединения двух линий в трехфазную цепь? Формула рассчитывается как умножение вольт на квадратный корень из 3, который округляется до 1.732. Для 2 линий, каждая на 120 вольт, вычисление для этого составляет 120 вольт, умноженное на 1,732, и результат округляется до 208 вольт.

Вот почему мы называем это трехфазной цепью на 208 вольт или трехфазной линией на 208 вольт. Трехфазная цепь на 400 вольт означает, что на каждую из трех линий подается 230 вольт.

Последняя тема, о которой я расскажу в этом видео: почему компании и центры обработки данных используют 3 фазы?

А сейчас позвольте дать вам простой обзор. Для трехфазного подключения вы подключаете линию 1 к линии 2 и получаете 208 вольт.В то же время вы [можете] подключить линию 2 к линии 3 и получить 208 вольт. И вы [можете] соединить линию 3 с линией 1 и получить 208 вольт. Если провод может выдавать 30 ампер, то передаваемая мощность составляет 208 вольт, умноженное на 30 ампер, умноженное на 1,732, при общей доступной мощности 10,8 кВА.

Для сравнения, для однофазной 30-амперной цепи с напряжением 208 В вы получите только 6,2 кВА. Обычно 3 фазы обеспечивают большую мощность.

Существуют и другие факторы, по которым гораздо лучше подавать трехфазное питание в стойку центра обработки данных, чем использовать однофазное питание, и эти факторы обсуждаются в видео в зависимости от напряжения и силы тока, а также в видео с напряжением 208 и 400 вольт.

Трехфазное питание или магия отсутствующей нейтрали

Мало что может вызвать такую ​​путаницу, как трехфазное питание, особенно в конфигурации треугольника. Сантехники и автолюбители: радуйтесь! В этом посте мы представим версию трехфазной системы питания для сантехника (и автомеханика).

Представьте себе водную систему переменного тока, которая подает чередующиеся импульсы давления воды и вакуума в замкнутой системе с использованием двух труб. Вода поступает в ресивер (своего рода гидравлический двигатель) по одной трубе (назовем ее A), затем обратно к источнику по другой трубе (назовем ее N).Каждые несколько секунд направление потока воды меняется на противоположное. Вы можете представить две трубы, идущие к двум концам цилиндра, толкающие и тянущие поршень в одноцилиндровом двигателе, преобразуя пульсации воды в полезную работу.

Система водоснабжения переменного тока

А теперь представьте, что вы хотите увеличить мощность в три раза. Вам понадобятся три таких системы (A, B и C, всего шесть труб, A-N1, B-N2 и C-N3).

Вы можете запустить три пары синхронно (вода течет с одинаковой скоростью и направлением в любой момент времени по всем трубам A / B / C и всем трубам N1 / N2 / N3) или вы можете запустить их не синхронно (например.грамм. A течет на полной скорости в одном направлении, B собирается назад, а C течет на полной скорости в обратном направлении). Обратите внимание, что если все системы имеют одинаковые потоки (за исключением разного времени), когда N1 течет в одном направлении, N2 и N3 текут в противоположном направлении. Более того, если вы сдвинете их из синхронизации ровно на цикла каждый, поток в N-трубах будет эффективно сокращаться, и вам вообще не понадобится N каналов (или, может быть, вы вместо этого используете только один общий N-канал. из трех, чтобы устранить любые дисбалансы потока через А-образные трубы, которые не компенсируются полностью).

Одинарная труба «N»


Нет трубы «N» вообще

Та же идея работает для трех электрических цепей. Вот почему так популярно трехфазное питание. Это позволяет передавать такое же количество энергии с меньшим количеством проводов, в некоторых случаях на 50% меньше (используя 3 провода вместо 6). Чтобы он работал, вам нужны три синхронизированных источника питания (три «фазы», ​​обычно называемые X, Y и Z), сдвинутые на цикла. Обычная труба «B» в этой схеме является «нейтральной».

Если вы используете только трубы типа «А», это называется соединением «треугольник». В этой конфигурации вы полностью пропускаете «трубу B» — «нейтраль» волшебным образом исчезает! В трехфазном соединении треугольником вы используете 3 силовых проводника (обычно обозначенных X, Y и Z). У вас также может быть 4-й заземляющий провод для безопасности. Это то, что электрики называют 3-полюсным 3-проводным подключением (3P3W, без заземления) или 3-полюсным 4-проводным подключением (3P4W, с заземлением).

Если вы используете три трубы «A» и обычную трубу «B», это называется Y-образным («звездообразным») соединением (три ветви плюс центр).В Y-соединении вы используете 4 силовых проводника (помечены X, Y, Z и N) и дополнительный 5-й заземляющий провод для безопасности. Это то, что электрики называют 4-полюсным 4-проводным подключением (4P4W, без заземления) или 4-полюсным 5-проводным подключением (4P5W, с заземлением).

Трехфазные системы питания: Y (звезда) и треугольник

При трехфазном питании у вас есть два способа подключения традиционной двухпроводной нагрузки, например, лампочки или сервера. В системе Y вы можете подключить его между любой фазой (X, Y или Z) и нейтралью (N).В системах Y и Delta вы также можете подключить его между любыми двумя фазами (X-Y, Y-Z или Z-X).

В трехфазной системе напряжение между любыми двумя фазами в 3 раза выше напряжения отдельной фазы в 1,73 раза (точнее, квадратный корень из 3). Если ваше напряжение X-N (а также Y-N и Z-N) составляет 120 В (распространено в США), напряжения X-Y (и Y-Z и Z-X) (также известные как «межфазные» напряжения) будут 120 В * 1,73 = 208 В. 208 В (иногда путают с европейскими 220 В) поступают от перекрестных соединений к трехфазной системе на 120 В.Система 220 В с тремя фазами 220 В имеет межфазное напряжение 220 * 1,73 = 380 В.

Системы мониторинга энергии

Packet Power поддерживают трехфазное питание в конфигурациях звезда и треугольник и измеряют все ключевые параметры каждой отдельной фазы в цепи, а также общую мощность и энергопотребление. Отправьте письмо по адресу [email protected] , если вам нужна дополнительная информация.

Если вы нашли эту информацию полезной, вы также можете насладиться несколькими недавними сообщениями в блоге.

Вольт, ампер, ватт, ватт-час и стоимость

Коэффициент мощности: разница между обещанием и реальностью

DC в DC

Можно ли подключить двигатель 380 В к трехфазному 220 В? — Выставка

19 июля 2018 г.

Как подключить 380В к 220В? Можно ли подключить двигатель 380 В к трехфазному 220 В? Какая смена власти?

На паспортной табличке указано номинальное напряжение 380 В, и асинхронный двигатель, подключенный звездой, может быть преобразован в соединение треугольником путем преобразования обмотки в соединение треугольником.Источник питания — трехфазный двигатель 220В, мощность — постоянная.

Измените метод:

На рисунке ниже схематически изображена распределительная коробка двигателя. Левая сторона — это метод звездообразного соединения. Соединительный элемент снимается и принимает форму правильной фигуры.

Принцип:

Мы знаем, что ключом к нормальной работе двигателя является то, что номинальное напряжение подается на каждую фазную обмотку. Когда напряжение высокое, ток становится большим, и обмотка сгорает; если он низкий, ток слишком мал для создания достаточного крутящего момента.

Схема подключения обмотки двигателя при трехфазном соединении звездой 380 В показана на рисунке ниже.

Трехфазные обмотки соединены звездой, и линейное напряжение 380 В, приложенное к каждой фазе напряжения обмотки (фазное напряжение), составляет

380Vx1 / √3 = 220V.

Для двигателя, соединенного звездой, хотя напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В. Другими словами, фазное напряжение двигателя, подключенного звездой 380 В, составляет 220 В.

Когда обмотки двигателя соединены треугольником (принцип подключения см. На рисунке ниже), напряжение, получаемое каждой обмоткой, также составляет 220 В. Если напряжение питания по-прежнему составляет 380 В, очевидно, что фазное напряжение обмотки станет 380 В, и двигатель не будет работать должным образом.

Мощность двигателя двух соединений также не изменилась. Обмотки двух соединений одинаковы, напряжение 220 В, и, конечно, ток, протекающий через обмотки, будет одинаковым, поэтому генерируемая мощность одинакова.

.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
