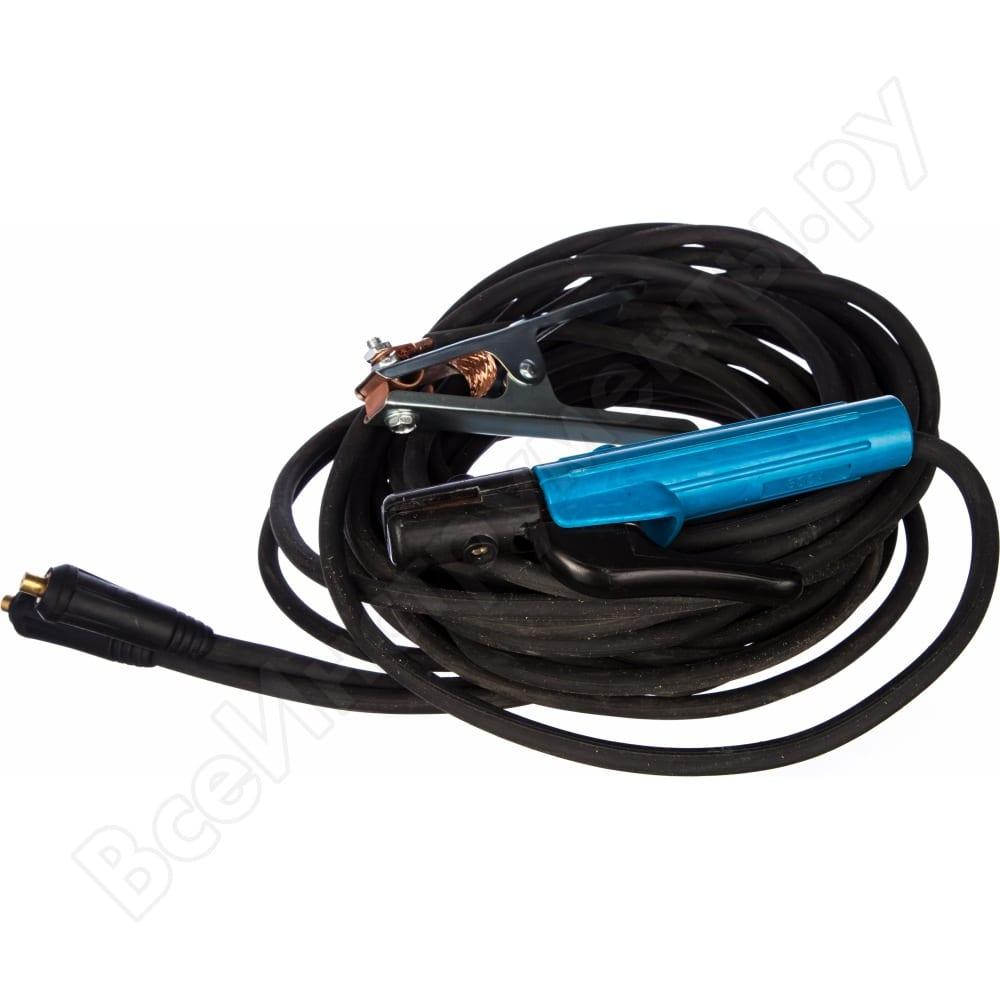

Комплект сварочных проводов для инвертора ТОРУС-200 и ТОРУС-200с — цена, отзывы, характеристики, фото
Романов Андрей
01.01.2021
Подойдёт ли данный комплект, для Ресанта 190?
ВсеИнструменты
02.01.2021
Здравствуйте! Да, подойдет.
Сергей Бузин
12.01.2020
На морозе эти провода остаются мягкими?
ВсеИнструменты
13.01.2020
Здравствуйте, Сергей! На морозе провода не дубеют.
Антон
01.09.2018
Здравствуйте а эти провода подайдут , к опарату ресанта саи 220
ВсеИнструменты
03.09.2018
Здравствуйте, Антон! Да, провода подойдут.
Александр
23.08.2017
Подойдут для ranger 200 ?
ВсеИнструменты
25.08.2017
Здравствуйте, Александр! Если тип разъема DX25, то да, совместная работа возможна.
Наумов Алексей Дмитриевич
01.02.2017
Материал провода: медь или алюминий?
ВсеИнструменты
02.
02.2017
Здравствуйте, Наумов Алексей Дмитриевич!
Провода медные.
ВсеИнструменты.ру
Желтов Александр Анатольевич
17.09.2014
а этот комплект, подойдет к Сварочный инвертор FUBAG IN 176
ВсеИнструменты
17.09.2014
Здравствуйте, Желтов Александр Анатольевич!
Данных о совместимости у нас к сожалению нет, возможности померить самим у нас пока нет.
ВсеИнструменты.ру
Илья
14.07.2014
По телефону ваш специалист сказал что провода от 200 подойдут для 165!!! и вообще у торус все провода одинаковые! Вопрос: так у вас есть провода для 165?
ВсеИнструменты
14.07.2014
Здравствуйте, Илья!
Данные провода подойдут к модели Торус 165.
ВсеИнструменты.ру
Павел
15.05.2014
Подойдут ли данные провода к RUCELF IGBT-200-PRO?
ВсеИнструменты
15.05.2014
Здравствуйте, Павел!
Данных о совместимости у нас к сожалению нет, возможность померить самим пока отсутствует.
ВсеИнструменты.ру
Павел
05.04.2014
Данные провода подойдут для инвертора ТОРУС-175 или 165?
ВсеИнструменты
05.04.2014
Здравствуйте, Павел!
Совместная работа возможна
ВсеИнструменты.ру
Вадим
03.04.2014
Добрый день Комплект сварочных проводов подойдет для инвертора форсаж 180
ВсеИнструменты
03.04.2014
Здравствуйте, Вадим!
Данных о совместимости к сожалению нет.
ВсеИнструменты.ру
Сечение сварочных кабелей для инверторов и аппаратов
Сварочные кабели применяются для соединения оборудования с электрической сетью, а также с электрододержателем и клеммами массы. Поскольку провода выполняют такую важную функцию, как передача значительных величин тока, то к ним предъявляются строгие требования и высокие нормы безопасности.
Требования к кабелям
Главные требования и нормы, предъявляемые к проводникам:
- эксплуатация проводов осуществляется в различных условиях, поэтому они должны обладать устойчивостью к ударам, разрывам и агрессивным химическим средам;
- хранение шнуров осуществляется в смотанном виде, поэтому провод должен выдерживать многократные сматывания и разматывания;
- сечение кабеля для сварочного аппарата должно выдерживать токовую нагрузку оборудования.
Поэтому очень важно правильно подбирать сечение провода. Именно данной теме будет посвящена наша статья.
Поэтому очень важно правильно подбирать сечение провода. Именно данной теме будет посвящена наша статья.Виды и маркировка
Российские и зарубежные производители предлагают достаточно широкий выбор кабелей, отличающихся между собой техническими характеристиками. К основным типам проводников относят следующие:
- одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах – КГ, часто используется исполнителями КОГ;
- провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь.
Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС – кабель сварочный, цифры обозначают количество жил.
Кроме этого, производители выпускают проводники для применения в особых климатических условиях: кабели с обозначением Т – тропический, устойчивы к температурам до +50°С; КХ – подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.
Сечение
Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.
Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.
Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками.
Выбор сечения
Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.
Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.
Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.
- Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
- Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
- Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
- Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
- Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.
Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.
Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй – до 522 А.
Сварочные выпрямители выдают ток, величина которого может достигать 600 А. Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2.
Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.
Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику – длина кабеля. Более подробная информация здесь.
Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.
Пояснения по сварочному кабелю и удлинителям.
Пояснения по сварочному кабелю и удлинителям.
Уважаемые покупатели, в этой статье мы расскажем вам какой длины можно использовать удлинитель для подключения сварочного аппарата, какой это должен быть удлинитель и дадим практические советы на эту тему.
Сопротивление отрезка провода:
R – Сопротивление.
L – Длина в метрах.
S – Сечение провода в мм².
P – Удельное сопротивление меди (равное 0.017 Ом умноженное на мм² и разделенное на метры)
Формула выглядит так:
R = P x (L/S)
Пример:
Вы берете удлинитель 30 метров. Сечение кабеля 1,5 мм². Сварочный кабель подключенный к вашему аппарату 7 метров и сечение 25 мм² .
Получается R =0.0017 x (30×2/1,5) – 0,68 Ом.
Идем дальше.
U = 0,68 Ом умножаем на 45 (45 это максимальный потребляемый ток, за пример взят аппарат Сварог ARC 250 R112) и получается 30,6 В.
Таким образом мы видим, что если вы используете 30 метровый удлинитель с сечением 1, 5 мм² , то к вашему аппарату доходит не 220 В от розетки, а 189,4 В. (220-30,6).
Если вы возьмете удлинитель с более толстым сечением, например 25 мм² , то потеря будет меньше и составит 18,4 В.
А это значит, что к аппарату от вашей розетки дойдет 201,6 В. (220-18,4).
Не нужно требовать от аппарата невозможного, если вы подключаете очень длинный удлинитель, вы должны понимать, что будут потери в мощности аппарата. Если включить чайник в розетку в Москве, а сам чайник будет стоять в Санкт-Петербурге, то он никогда не закипит.
Давайте рассмотрим еще один пример. В стандартной комплектации практически все производители используют трехметровые сварочные кабели. Люди часто подключают очень длинные сварочные кабели к аппаратам.
Формула:
R = 0,017 x (7×2/25) = 0,00952 Ом.
Мы берем кабель сварочный длиной 7 метров и умножаем на 2 (ток идет туда и обратно, по этому нужно 7 метров умножать на 2) затем делим на сечение , пусть сечение будет 25 мм². Получаем 0,00952 Ом.
А теперь вторая формула.
Возьмем сварочный ток 210 А² и умножим на 0,00952 Ом. Получаем 420 Вт.
Таким образом ваш аппарат потеряет в мощности 420 Вт. Чем толще сечение сварочного кабеля, тем меньше потери. Например взяв 35 мм² сварочный кабель, вы потеряете 300 Вт от мощности.
Важно!
Если вы используете удлинитель, всегда его полностью разматывайте. Если удлинитель собран в бобину, то ухудшаются условия охлаждения, что может привести к возгоранию проводов или их расплавлению, так как потребляемый ток сварочного аппарата выше допустимого тока удлинителя, как правило.
Итоги:
Чем больше удлинитель – тем больше потери.
Чтобы избежать серьезных потерь – используйте удлинитель с толстым сечением кабеля.
Чтобы избежать дополнительных потерь при удлинении сварочного кабеля – используйте кабель с как можно более толстым сечением.
Еще один часто задаваемый вопрос от наших покупателей. Сколько же будут потери в Амперах, если использовать длинный сварочный кабель. Это очень трудно рассчитать, поскольку свойства сварочного источника определяются в ВАХ (вольт амперная характеристика).
Для этого необходимо подключать сварочный аппарат к балластному реостату и замерять Амперы при той или иной длине кабеля. Но на словах можно сказать, что при использовании хорошего сварочного кабеля с правильно подобрать сечением – потери в Амперах будут незаметны. Например кабель до 10 метров с сечением кабеля 25 мм² — вы не ощутите потерь.
Существует два вида типовых ВАХ источников: штыковая и пологая ВАХ. На разных аппаратх и у разных производтелях она своя. Мы попробуем провести опыты с разными аппаратами и сообщим вам о результатах.
Баллонные редукторы и регуляторы расхода газа. →← Демонстрация сварочного оборудования Сварог и Ergomax
Сварочные провода. Как правильно выбрать сечение
Сварочные провода, которыми комплектуются сварочные аппараты, иногда бывают недостаточно длинны. Поэтому, довольно часто пользователи бытовых сварочных аппаратов бывают не довольны длиной штатных сварочных проводов, идущих в комплекте с аппаратом.
В этой ситуации логично ожидать, что многие захотят удлинить сварочные провода. И тут возникает проблема: нужно правильно подобрать сечение проводов, т.к. токи и мощности по ним идут большие.
Итак, как же правильно подобрать сечение сварочных проводов при необходимости их удлинения?
Рассчёт площади сечения сварочных проводов
На самом деле, тут всё достаточно просто — достаточно вспомнить физику из школьной программы. Там была такая формула:
R=?*L/S,
где:
- R — полное сопротивление проводника,
- ? — удельное объёмное сопротивление проводника,
- L — длина проводника,
- S — сечение проводника.
Теперь просто размышляем. Поскольку производитель выпустил данную модель сварочного аппарата с этими проводами, то нам нужно сохранить их сопротивление точно таким же. Таким образом, переменную R мы должны сохранить без изменения.
Удельное объёмное сопротивление проводника ? мы изменить попросту не можем, т.к. оно постоянно для каждого материала. Для меди оно равно примерно 0,017, но нам это не важно — сейчас сами поймёте, почему.
И вот мы подошли к L — той самой величине, которую мы хотим увеличить. Поскольку R и ? мы изменить не можем, то единственное, что мы можем изменить — это S, т.е., сечение провода. А теперь самое приятное…
Простой способ удлинить сварочные провода
Вспоминаем математику: если мы умножаем числитель, то, чтобы сохранить значение R, во столько же раз мы должны умножить и знаменатель. Т.е., нам не нужно ничего считать, не нужно задумываться о единицах измерения и т.д. — просто во сколько раз мы увеличиваем длину сварочных проводов, ровно во столько же раз нам нужно увеличить их сечение.
Например, у нас провода были длиной 2 метра, а мы хотим сделать 4 метра.
4 больше 2-х ровно в 2 раза, значит сечение тоже надо увеличить в 2 раза. Всё!
Единственный момент, на который следует ещё обратить внимание — это соединение новых сварочных проводов с клеммами и наконечниками. Ведь если провода стали толще, то, возможно, они не подойдут к прежним клеммам и наконечникам. Поэтому, имеет смысл обратить внимание на этот вопрос заранее.
Ещё по теме:
Что скрывают производители сварочных инверторов
Каким должен быть сварочный ток на самом деле
Видеокурсы:
Как варить электросваркой
Как установить сварочный ток правильно
Как выбрать маску «хамелеон»
Как настроить маску «хамелеон» правильно
Как выбрать сварочный инвертор
Какое сечение провода нужно для сварочного инвертора
Требования к кабелю для сварочника
Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:
- Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
- Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
- Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
- Для транспортировки оборудования кабеля сворачивают.
При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.Отсюда выходит, что кабель должен удовлетворять следующим требованиям:
- Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
- Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
- Для работы на холоде проводник должен быть морозостойким.
- Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
- Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.
Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.Подходящие марки и виды кабеля
Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.
В названии может присутствовать и пометка об исполнении:
- Т – тропическое исполнение, может работать при температуре окружающей среды до +50 (по некоторым источникам 85) градусов Цельсия.
- КХ или ХЛ – морозоустойчивый, работает и при -60 градусов Цельсия.
А также приставка П – дополнительная оболочка жилы из полимерных материалов.
Цифры в маркировке говорят о количестве жил и их сечении, например: КГ 1х16 говорит, о том, что он состоит из 1 жилы с площадью поперечного сечения в 16 кв.
мм.
Выбор сечения и длины
Сечение кабеля для сварочного аппарата подбирается исходя из тока. Для примерной оценки необходимого сечения мы подготовили таблицу:
| Сечение, кв. мм | Ток, А |
| 1х6 | 80-100 |
| 1х10 | 120 |
| 1х16 | 189 |
| 1х25 | 240 |
| 1х35 | 289 |
| 1х50 | 362 |
| 1х70 | 437 |
| 1х95 | 522 |
Длина кабеля – предмет споров многих мастеров. При увеличении длины, при неизменном сечении возрастает его сопротивление, а также индуктивность. Если выбрать слишком длинный кабель, то не придется сматывать в катушку при сварке вблизи сварочного аппарата, но если выбрать короткий – придется постоянно перемещать сварочник.
С другой стороны, если вы не варите на производстве большие объемы, то оптимальной будет длина сварочного кабеля в 5-10 метров, а аппарат подключить к сети через удлинитель.
Тем более, что любительские аппараты инверторного типа, которые чаще остальных используются в последнее время, достаточно компактны и легки, поэтому их переноска не вызовет особых трудностей.
Если всё же вам нужно удлинить имеющийся провод – лучше всего подойдут гильзы.
Кабель для подключения сварочника к сети
Кроме подключения электрода и массы к сварочному аппарату, нужен еще и кабель для подключения сварочника к питающей электросети. Независимо от того, какой тип аппарата, инвертор или трансформатор, сварочный ток достигает сотен ампер, а вот питающий ток гораздо ниже. Может достигать порядка 30-50 Ампер, в зависимости от мощности сварочника.
Поэтому для его питания не нужен настолько толстый кабель, как для электрододержателя. Его рассчитывают в зависимости от расстояния от точки подключения до электросети. Если у вас однофазный бытовой аппарат инверторного типа на 220, или двухфазный на 380В трансформатор – то подойдет медный проводник с сечением жил в 2,5-4 кв, мм.
По количеству жил используют двухжильный кабель, если на объекте нет заземления и трёхжильный, если вы подключаетесь к заземленной розетке.
Для удобства, достаточно сетевого кабеля длиной 3-5 метров, а для переноски по территории объекта использовать переноску, сечение которой от 2,5 кв. мм, если длина переноски 10-20м. Для уверенной работы аппарата от более длинной переноски, например 40-60 метров, лучше взять кабель с сечением в 4 кв. мм.
Если вы собираетесь пользоваться длинной переноской, то лучше купить удлинитель с катушкой, тогда кабель не будет путаться под ногами и прослужит дольше. Однако в катушке он будет плохо охлаждаться, чтобы он не перегревался, лучше взять сечение с запасом.
Для промышленных трёхфазных аппаратов на 380В используют четырёхжильные медные кабеля сечением от 4-6 кв. мм, или алюминиевые – сечением от 16 кв. мм. Не забудьте проверить правильность подключения и направления вращения вентилятора охлаждения, если он присутствует.
Правила эксплуатации
Вместо заключения расскажем о том, как правильно выбрать и эксплуатировать сварочный кабель:
- Подключать провода к сварочному аппарату нужно кабельными наконечниками, их опрессовывают или паяют.
- Для удлинения и стыковки нескольких отрезков используют гильзы или другой метод соединения, кроме скрутки.

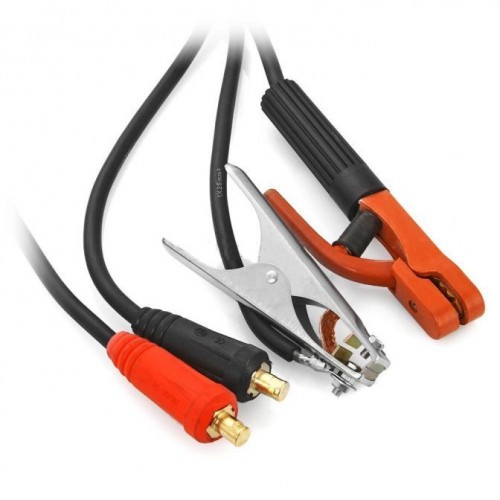

- В сварочных инверторах обычно провода подключаются с помощью байонетных разъёмов. Это нужно учесть и заблаговременно купить, иначе вы не сможете использовать кабель с таким сварочным аппаратом. С их помощью можно быстро сменить полярность тока.
- Не покупайте провода слишком большой длины и сечения, если вы не собираетесь использовать весь его потенциал. Это приведет к излишней массе проводников и затруднениям в работе.
- Не подтягивайте поближе к себе сварочник за кабеля, чтобы их не повредить.
- Не превышайте допустимый ток через провода.
- Удлинитель с катушкой станет незаменимым при частом перемещении сварщика по объекту.
Теперь вы знаете, как выбрать кабель для сварочного аппарата по сечению, марке и длине. Напоследок рекомендуем просмотреть полезное видео по теме статьи:
Полезное по теме:
youtube.com/embed/gDwcW6LWh3w»/>
Пояснения по сварочному кабелю и удлинителям.
Уважаемые покупатели, в этой статье мы расскажем вам какой длины можно использовать удлинитель для подключения сварочного аппарата, какой это должен быть удлинитель и дадим практические советы на эту тему.
Сопротивление отрезка провода:
L – Длина в метрах.
S – Сечение провода в мм².
P – Удельное сопротивление меди (равное 0.017 Ом умноженное на мм² и разделенное на метры)
Формула выглядит так:
Вы берете удлинитель 30 метров. Сечение кабеля 1,5 мм². Сварочный кабель подключенный к вашему аппарату 7 метров и сечение 25 мм² .
Получается R =0.0017 x (30×2/1,5) – 0,68 Ом.
U = 0,68 Ом умножаем на 45 (45 это максимальный потребляемый ток, за пример взят аппарат Сварог ARC 250 R112) и получается 30,6 В.
Таким образом мы видим, что если вы используете 30 метровый удлинитель с сечением 1, 5 мм² , то к вашему аппарату доходит не 220 В от розетки, а 189,4 В.
(220-30,6).
Если вы возьмете удлинитель с более толстым сечением, например 25 мм² , то потеря будет меньше и составит 18,4 В. А это значит, что к аппарату от вашей розетки дойдет 201,6 В. (220-18,4).
Не нужно требовать от аппарата невозможного, если вы подключаете очень длинный удлинитель, вы должны понимать, что будут потери в мощности аппарата. Если включить чайник в розетку в Москве, а сам чайник будет стоять в Санкт-Петербурге, то он никогда не закипит.
Давайте рассмотрим еще один пример. В стандартной комплектации практически все производители используют трехметровые сварочные кабели. Люди часто подключают очень длинные сварочные кабели к аппаратам.
Формула:
R = 0,017 x (7×2/25) = 0,00952 Ом.
Мы берем кабель сварочный длиной 7 метров и умножаем на 2 (ток идет туда и обратно, по этому нужно 7 метров умножать на 2) затем делим на сечение , пусть сечение будет 25 мм². Получаем 0,00952 Ом.
А теперь вторая формула.
Возьмем сварочный ток 210 А² и умножим на 0,00952 Ом.
Получаем 420 Вт. Таким образом ваш аппарат потеряет в мощности 420 Вт. Чем толще сечение сварочного кабеля, тем меньше потери. Например взяв 35 мм² сварочный кабель, вы потеряете 300 Вт от мощности.
Важно!
Если вы используете удлинитель, всегда его полностью разматывайте. Если удлинитель собран в бобину, то ухудшаются условия охлаждения, что может привести к возгоранию проводов или их расплавлению, так как потребляемый ток сварочного аппарата выше допустимого тока удлинителя, как правило.
Итоги:
Чем больше удлинитель – тем больше потери.
Чтобы избежать серьезных потерь – используйте удлинитель с толстым сечением кабеля.
Чтобы избежать дополнительных потерь при удлинении сварочного кабеля – используйте кабель с как можно более толстым сечением.
Еще один часто задаваемый вопрос от наших покупателей. Сколько же будут потери в Амперах, если использовать длинный сварочный кабель. Это очень трудно рассчитать, поскольку свойства сварочного источника определяются в ВАХ (вольт амперная характеристика).
Для этого необходимо подключать сварочный аппарат к балластному реостату и замерять Амперы при той или иной длине кабеля. Но на словах можно сказать, что при использовании хорошего сварочного кабеля с правильно подобрать сечением – потери в Амперах будут незаметны. Например кабель до 10 метров с сечением кабеля 25 мм² – вы не ощутите потерь.
Существует два вида типовых ВАХ источников: штыковая и пологая ВАХ. На разных аппаратх и у разных производтелях она своя. Мы попробуем провести опыты с разными аппаратами и сообщим вам о результатах.
Делаю проводку в гараже и вот озадачился. Имеем сварочный инвертор. Максимальная мощность 7 кВТ. Практически все варят и не парятся из розетки по кабелю 2,5 мм.кв. максимум. Но по моим расчетам потребляемый ток составит почти 50 А. Соответственно должен быть кабель медь 10 мм.кв. и 50 А автоматический выключатель. Вытекает справедливый вопрос. Почему производители аппаратов снабжают их кабелями подключения от утюга и бытовым штепселем. Бытовая розетка максимум , что я видел 16 А.! Как я полагаю, если я к ней подключусь она должна оплавиться. В чем я не прав? Еще предполагаются работы в конце двора, а это метров 20. Тогда и переноску готовить 10 мм.кв. Сколько наблюдаю все монтажники с бытовых переносок варят. Что то у меня не сходиться математика с реальностью.
Ну почитал форум. В частности тему ссылка
Пришел к выводу не страдать гигантизмом, а взять розетку для электроплит и автомат на 32 А. и соответственно кабель медь 4 мм. кв. В аппарат тоже поставить 4 мм.кв. У меня не производство. Работа сварочником цикличная электродом не более 3 мм. Если пойдет перегрев,-автомат сработает, тогда будем чаще курить!
mihail197 ,
Вы не правы в расчетах. И что бы это понять, их надо выложить. А то черт его знает как Вы там считаете.
Если у Вас действительно инвертор, то у инверторов потребление от сети приблизительно 1/8 от установленного сварочного. получается если .
mihail197 написал:
по моим расчетам потребляемый ток составит почти 50 А.
то сварочный у Вас будет около 400 , что таким током можно варить в гараже? Для сварки электродом 3 мм обычно хватает и 80 – 100 ампер , у меня например при таком токе даже автомат на 16 ампер ни разу не срабатывал, 10 амперный только если долго варить.
Сечение удлинителя рассчитывайте исходя из тока, длины и падения напряжения на нём, если напряжение в гараже не заниженное, то на 20 метров и 2.5 может хватить, а уж четверки и подавно, ну это уже смотрите на месте, какая сеть у Вас, какое напряжение, какое падение напряжения при нагрузке.
mihail197 написал:
Максимальная мощность 7 кВТ. Но по моим расчетам потребляемый ток составит почти 50 А.
31А и то, только в импульсе на самом максимуме токе.
mihail197 написал:
Вытекает справедливый вопрос. Почему производители аппаратов снабжают их кабелями подключения от утюга и бытовым штепселем.
Потому, что работает и так проще пользователям. Потому, что обычно СРЕДНИЙ ток на превышает 16А. По уму конечно лучше пром розетку, если непрерывно варить максимумом.
mihail197 написал:
Пришел к выводу не страдать гигантизмом, а взять розетку для электроплит и автомат на 32 А. и соответственно кабель медь 4 мм. кв. В аппарат тоже поставить 4 мм.кв. У меня не производство. Работа сварочником цикличная электродом не более 3 мм. Если пойдет перегрев,-автомат сработает, тогда будем чаще курить!
Оставляйте родной кабель и вилку и обычную розетку, только нормальную с нормально затянутыми проводами.
Если удлиннитель нужен длинный – то 4мм2, если короткий – то и 2.5мм2 хватит
Rumato написал:
mihail197 ,
Вы не правы в расчетах. И что бы это понять, их надо выложить. А то черт его знает как Вы там считаете.
Rumato ,
По формулам закона Ома. Сверяясь с расчетными таблицами нагрузок кабеля по току, которых в интернете предостаточно.
Slavka.sav написал:
у меня например при таком токе даже автомат на 16 ампер ни разу не срабатывал
У меня тоже. А при сврочном токе 200А 16амперник выбивает через минуту.
mihail197 написал:
Максимальная мощность 7 кВТ. Но по моим расчетам потребляемый ток составит почти 50 А.
31А и то, только в импульсе на самом максимуме токе.
Оставляйте родной кабель и вилку и обычную розетку, только нормальную с нормально затянутыми проводами.
Если удлиннитель нужен длинный – то 4мм2, если короткий – то и 2.5мм2 хватит
BV ,
Это как? 31А? Закон Ома уже не действителен? Или просто в расчет надо включить еще ряд параметров типа длины линии, способа прокладки кабеля,и т.д. и на выходе получим эти максимальные 30 А. Разве только так??
mihail197 написал:
Максимальная мощность 7 кВТ. Но по моим расчетам потребляемый ток составит почти 50 А.
31А и то, только в импульсе на самом максимуме токе.
Оставляйте родной кабель и вилку и обычную розетку, только нормальную с нормально затянутыми проводами.
Если удлиннитель нужен длинный – то 4мм2, если короткий – то и 2.5мм2 хватит
BV ,
Пожалуй так наверное и поступлю. Работают люди и не слышал я что б инвертор у кого то бытовую линию спалил..
mihail197 , модель инвертора укажите
mihail197 , Ну при 200 ампер сварочном, ток в сети будет 25 ампер, поэтому 16 ампер и будет выбивать. Вы просто писали про электроды 3 мм, для них 200 ампер ну уж слишком много
Slavka.sav написал:
mihail197 , Ну при 200 ампер сварочном, ток в сети будет 25 ампер, поэтому 16 ампер и будет выбивать. Вы просто писали про электроды 3 мм, для них 200 ампер ну уж слишком много
Slavka.sav ,
Про режим резки , забыли ?
mihail197 , вот характеристики инвертора
Потребляемый ток:
32.3 А
Потребляемая мощность ММА:
7.1 кВА
А кВА это не совсем кВт
кВт – полезная мощность, а кВА – полная мощность. кВА-20%=кВт или 1кВА=0,8кВт. Для того, чтобы перевести кВА в кВт, требуется от кВА отнять 20% и получится кВт с малой погрешностью, которую можно не учитывать. P-активная мощность (кВт), S-полная мощность (кВА), Сos f- коэффициент мощности. Даже если предположить, что у Вас 7 кВт , то 7000220=31,8
то есть достаточно 6 мм 2, а если в сети 230 В (новая норма), то получаем 30,4 А. У нас подваривают и с групп освещения, цепляясь к светильнику с помощью «жулика» , а там 1,5 мм 2. Основное условие при использовании удлинителем – размотать его на всю длину, иначе оплавится.
Slavka.sav написал:
mihail197 , Ну при 200 ампер сварочном, ток в сети будет 25 ампер, поэтому 16 ампер и будет выбивать. Вы просто писали про электроды 3 мм, для них 200 ампер ну уж слишком много
Slavka.sav ,
Про режим резки , забыли ?
dokar , Ну незнаю что автору резать надо.
металл 3-5 мм вполне нормально режится и на меньшем токе, мне и 130 хватает.
megrad написал:
mihail197 , модель инвертора укажите
megrad ,
А что это даст? Я сейчас на работе, модель точно не помню. Из дешевых китайских. Завтра я у соседа могу сварочник возять. У него трансформаторный потребление тоже 7 кВт на 200А сварочного тока. После завтра другой себе куплю. Мне главное правильный кабель заложить чтоб линия не поплыла.
Slavka.sav написал:
mihail197 , Ну при 200 ампер сварочном, ток в сети будет 25 ампер, поэтому 16 ампер и будет выбивать. Вы просто писали про электроды 3 мм, для них 200 ампер ну уж слишком много
Slavka.sav ,
Про режим резки , забыли ?
dokar ,
Имеет место быть! Не один автокузов порезал.
megrad ,
Спасибо! Так понятнее!
megrad написал:
mihail197 , модель инвертора укажите
megrad ,
А что это даст? Я сейчас на работе, модель точно не помню. Из дешевых китайских. Завтра я у соседа могу сварочник возять. У него трансформаторный потребление тоже 7 кВт на 200А сварочного тока. После завтра другой себе куплю. Мне главное правильный кабель заложить чтоб линия не поплыла.
mihail197 , На 7 Квт и если ток ставите 200 ампер , то 6 кв. мм Вам вполне достаточно.
mihail197 написал:
У него трансформаторный потребление тоже 7 кВт на 200А сварочного тока.
Вы путаете разные режимы. Потребление и режим сварки.
Потребляемый ток: 32.3 А
Потребляемая мощность ММА: 7.1 кВА
Сварочный ток MMA: 15–200 А
Рабочее напряжение ММА: 20.6–26.4 В
Напряжение холостого хода MMA: 60 В
Сварочный ток MMA (ПН 100%): 160 А
Типа ликбеза
Для сварки в комплекте идут провода соответствующего сечения.
Slavka.sav написал:
Ну при 200 ампер сварочном, ток в сети будет 25 ампер, поэтому 16 ампер и будет выбивать..
При кратковременном токе и на холоде на 25А не всякий АВ С16 моментально выбьет. Кроме того – редко кто варит непрерывной дугой более 5мин. И средний ток минут за 20 будет меньше.
Говорю про разброс характеристик АВ, время-токовую характеристику, и поправочный тепловой коэффициент.
Если линия из честных 2.5мм2 – то поставить АВ С20 – и спокойно работать без проблем.
BV , Ну как автор пишет «через минуту выбивает» Ну здесь понятно что от режима сварки зависит, при сварки с отрывом, непродолжительной и не выбьет. Да и потом смотря что за аппарат, какое напряжение, регулятором можно и 200 поставить , а потреблять может и меньше и больше.
Slavka.sav , зависит от того что надо приваритьпроварить.
megrad написал:
Slavka.sav , зависит от того что надо приваритьпроварить.
megrad , Ну да, ну мы этого не знаем
megrad написал:
зависит от того что надо приваритьпроварить.
Не только. Тут странность. В начале ТС говорит про инвертер, а в конце про транс. А это весьма разные нагрузки.
megrad написал:
Вы путаете разные режимы. Потребление и режим сварки.
Может и путаю. но больше меня уже советы запутали . Сейчас будет фото.
Вот и оно! Фото! И тут ни каких КВА ,кВА-КВА, А 6,3 кВТ
igor1 написал:
Не только. Тут странность. В начале ТС говорит про инвертер, а в конце про транс. А это весьма разные нагрузки
В чем странность 7 кВт. в Росии весьма разные чем 7 кВт в Африке?
megrad написал:
Вы путаете разные режимы. Потребление и режим сварки
Да что я путаю?? В техпаспорте черным по белому написано МОЩНОСТЬ 7 кВт прикладываем закон ома получаем результаты, что не так то??
Slavka.sav написал:
Ну как автор пишет «через минуту выбивает»
Ну так и есть и это я загрубил, если быть точнее через секунд 30-40 автомат на 16А выбивает
mihail197 написал:
Может и путаю. но больше меня уже советы запутали
Ну людям обычно сложно дать точный совет не зная всех подробностей.
Если как Вы пишите.
mihail197 написал:
Работа сварочником цикличная электродом не более 3 мм.
То для инвертора подойдёт обычная розетка, у меня подобный инвертор на 190 ампер, при сварке тройкой хватает автомата 16 ампер, сечение удлинителей в зависимости от длины.
Если
mihail197 написал:
Имеет место быть! Не один автокузов порезал.
Тогда понятно , сварочный ток Вы увеличиваете, увеличивается и потребляемый ( приблизительное соотношение 1/8, то есть делим 200 на 8 получаем 25 ) , ну опять же автомата на 20 – 25 ампер хватит, так как обычно ( это и в инструкции к инверторам пишут ) долго на предельном токе варить-резать нельзя. Если .
mihail197 написал:
Завтра я у соседа могу сварочник возять. У него трансформаторный потребление тоже 7 кВт на 200А сварочного тока.
У трансформаторных часто автоматы срабатывают при залипании электрода, так как ток резко повышается. Исходя из этого и решайте какую проводку Вам делать. Менять что то в инверторе, типа.
mihail197 написал:
В аппарат тоже поставить 4 мм.кв.
mihail197 написал:
взять розетку для электроплит
нет смысла, мало ли где то ещё им работать придётся где обычные розетки, а от долгого сварочного тока в 200 ампер ( от сети около 25 ) скорее сгорит или отключится сам инвертор чем кабель на 2.5 квадрата.
Ну если будете подключать трансформаторные, может и ещё более мощные, что бы долго варить резать на токах 200 ампер, делайте проводку с запасом, ну опять же как Вам написал megrad
megrad написал:
Даже если предположить, что у Вас 7 кВт, то 7000220=31,8
то есть достаточно 6 мм 2
mihail197 написал:
И тут ни каких КВА ,кВА-КВА, А 6,3 кВТ
6,3220=28,63 А, То есть для удлинителя достаточно 2,5. По крайней мере для 50 м. Сомневаетесь в обычной розетке поставьте силовой разъём .
Slavka.sav написал:
Ну как автор пишет «через минуту выбивает»
Ну так и есть и это я загрубил, если быть точнее через секунд 30-40 автомат на 16А выбивает
mihail197 , у АВ есть технологический разброс тока срабатывания 1.13. 1.45 от номинала.
Далее – в тепле стоит автомат, или ветерком обдувается.
Далее – хорошо ли затянут провод и не греется ли в клеммах?
Далее если в АВ зажать на вх выход скажем 10ку по 15см, а потом перейти на 2.5 то через эту 10-ку т будет теплоотвод лучше и срабатывать АВ будет при большем токе.
Поэтому у кого-то срабатывает, у кого-то нет, или позже.
Вот и оно! Фото! И тут ни каких КВА ,кВА-КВА, А 6,3 кВТ
igor1 написал:
Не только. Тут странность. В начале ТС говорит про инвертер, а в конце про транс. А это весьма разные нагрузки
В чем странность 7 кВт. в Росии весьма разные чем 7 кВт в Африке?
mihail197 , путаница в показаниях однако,
megrad написал:
Вы путаете разные режимы. Потребление и режим сварки
Да что я путаю?? В техпаспорте черным по белому написано МОЩНОСТЬ 7 кВт прикладываем закон ома получаем результаты, что не так то??
mihail197 , ну да ладно. К вашему вопросу: «Максимальная мощность 7 кВТ. Практически все варят и не парятся из розетки по кабелю 2,5 мм.кв. максимум. Но по моим расчетам потребляемый ток составит почти 50 А.»
Как известно, для действующих значений: P = U х I х cos(phi), где cos(phi) не меньше 0.75, для хороших сварочных аппаратов. Таким образом, действующий ток: не больше 41 А (37 А для 6.3 кВт).
“. Почему производители аппаратов снабжают их кабелями подключения от утюга и бытовым штепселем. Бытовая розетка максимум , что я видел 16 А.! Как я полагаю, если я к ней подключусь она должна оплавиться. В чем я не прав? . ”
Тепловое действие тока зависит от времени. Например, у меня ток КЗ 320А, а такие розетки уже кучу КЗ пережили и хоть бы хны. Так и у Вас, автомат C32 при токах 37..41А (превышение 1.16..1.28) имеет право вообще не сработать, но даже если сработает, то не ранее 33 минут непрерывной работы.
Если в инструкции на аппарат есть указание на допустимое время непрерывной работы 2..10 минут, то автомат C25 будет примерно ему соответствовать. А провод 2,5 мм2 никогда не нагреется выше 90С.
применения кабеля, можно ли удлинять?
Автор admin На чтение 3 мин. Просмотров 1.2k. Опубликовано
Для обеспечения эффективной работы инвертора необходимо применение питающего и сварочного кабелей определенного сечения и длины. Провод для сварочного инвертора должен обладать достаточной гибкостью и соответствовать по мощности агрегату.
Кроме того, применяемые провода не должны приводить к значительному падению напряжения, допустимым считается падение не более чем на 2 вольта.

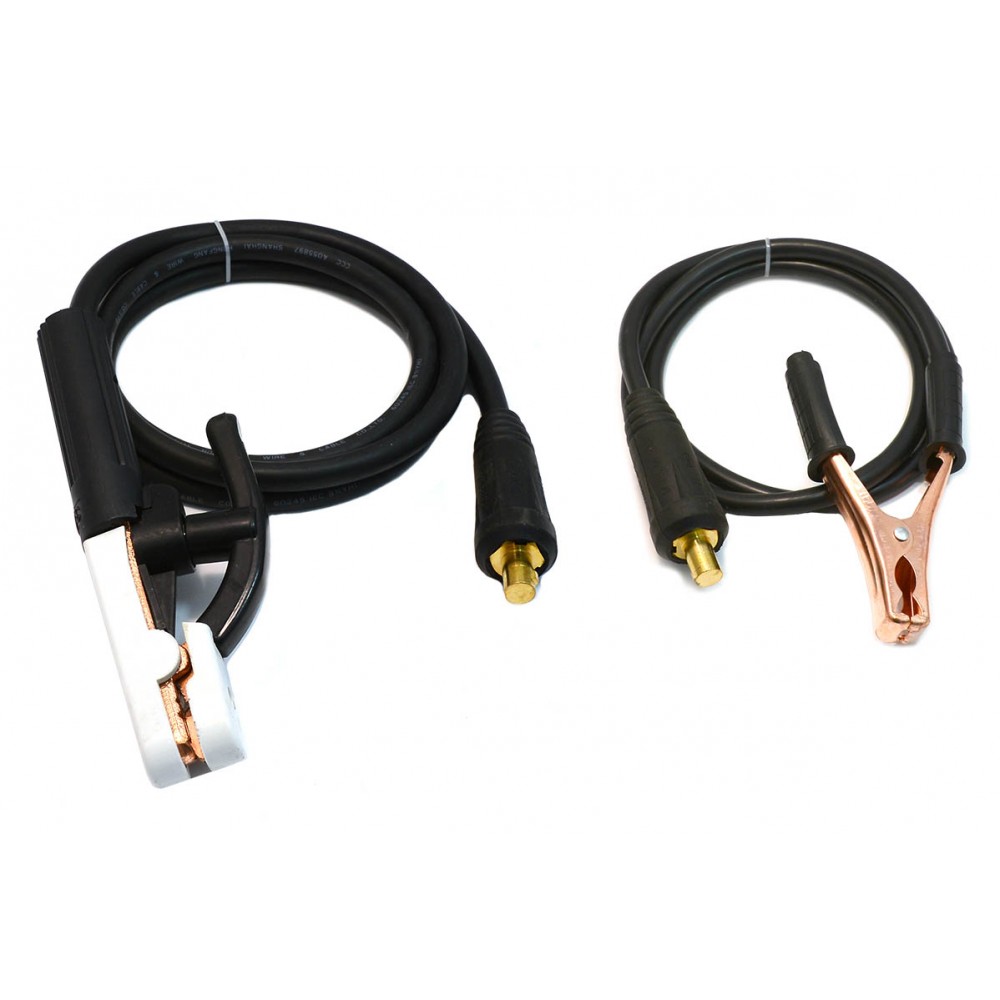

Конструкция сварочного провода
Для обеспечения нормальной работы аппарата следует применять медный кабель для сварочного инвертора. Именно медь считается лучшим проводником электрического тока. При этом стоит использовать именно многожильные провода, так как они обладают большей гибкостью, что существенно упрощает выполнение сварочных работ и обеспечивает свободу действий исполнителю.
Конструктивно сварочный кабель состоит из следующих элементов:
- Токоведущая медная жила, состоящая из множества отдельных свитых проводников сечением до 0,2 мм. При этом сечение самого кабеля может существенно отличаться, в продаже можно встретить сварочный провод с жилой до 95 мм2.
- Во избежание короткого замыкания или поражения сварщика электрическим током токоведущая жила покрыта слоем изолирующего материала, в качестве которого обычно выступает резина.
Подобные провода могут применяться для подключения агрегата к питающей сети, его заземления и подвода тока к держателю электрода.
Кабель марки КГ
Среди профессионалов особым спросом пользуются сварочные провода для инвертора марки КГ.
Производители рекомендуют применять его в сетях переменного электрического тока с напряжением до 600 вольт, кроме того допускается использование при постоянном напряжении до 1000 В.
В зависимости от мощности агрегата и силы вырабатываемого сварочного тока подбирается провод определенного сечения. Так, кабель с сечением токоведущей жилы в 16 мм2 может работать при 189 А, а 95 мм2 провод эксплуатируется при силе тока до 522 А. Чаще всего применяется кабель КГ 1х35, который можно использовать при 289 А (большинство аппаратов работают именно в таком режиме).
В зависимости от свойств изолирующей оболочки сварочный кабель для инвертора может эксплуатироваться в различных климатических условиях:
- КГ-ХЛ — провод предназначен для применения в условиях крайнего севера. Он может эксплуатироваться при температуре окружающего воздуха до – 600С. Основы изолирующей оболочки составляют морозостойкие сорта резины.
- КГ-Т — кабель, предназначенный для использования в тропических условиях. Может применяться в условиях повышенной влажности и температуре до + 850С. Кроме того, изоляция имеет состав, не допускающий появление плесени на поверхности кабеля и устойчивый к гниению.
Кроме кабеля этого типа в определенных условиях применяют провод марок КОГ (обладает повышенной гибкостью) и КГН (оболочка сделана из негорючего материала, такой кабель рекомендуется применять при ведении работ в пожароопасных условиях).
Удлинение кабеля
Существует два противоположных мнения по вопросу можно ли удлинять сварочные кабели. Защитники такой возможности утверждают, что производители инверторной техники не устанавливают никаких ограничений по этому поводу, следовательно, удлинение кабеля вполне допустимо. Это позволяет существенно упростить выполнение работ, обеспечить сварщику большую свободу.
Но не стоит забывать о том, что значительная длина провода обеспечивает ему повышенное электрическое сопротивление, что приводит к существенному падению напряжения и снижению силы сварочного тока.
Это приводит к сложностям при установке определенных режимов и выполнении сварочных работ. Поэтому все-таки не стоит заниматься самостоятельным удлинением кабеля, производитель предлагает наиболее приемлемый вариант.
Несколько слов о подсоединении кабеля
Подключать кабель к клеммам агрегата следует при помощи специальных наконечников. Это позволит получить надежный контакт и снизить потери напряжения. Такие наконечники присоединяются к проводу пайкой или опрессовкой. При этом при эксплуатации не стоит перетаскивать аппарат при помощи питающего или сварочного кабеля, это может привести к его повреждению.
Правильно подобранный кабель для инвертора дает гарантию качественного и простого выполнения работ.
Как подключить сварочный инвертор » Wert-tools
При подключении к источнику питания и применении инверторного сварочного оборудования необходимо соблюдать ряд правил, которые не только необходимы для безопасной эксплуатации устройства, но и способны значительно продлить срок его службы. Эти правила подходят для всех сварочных инверторов, вне зависимости от вида (профессиональный, промышленный или бытовой).
Рекомендации по безопасной эксплуатации устройства можно разделить на категории:
- розетки и пробки
- проводка
- кабели
- напряжение и мощность
- удлинители
Кроме того, необходимо отдельно рассмотреть подключение сварочного инвертора к сети и к электрическому генератору.
Подсоединение к сети
Подключение сварочного инвертора к сети возможно при напряжении в 220 или 380 В. При этом необходимо учитывать ряд внешних факторов и условий, которые могут повлиять на срок службы устройства.
Единственные элементы в схеме подключения инвертора, с которыми вряд ли возникнут проблемы – это соединительный кабель с вилкой. Конечно, если они не повреждены. Каждый производитель тщательно рассчитывает максимальную мощность устройства, и кабель с вилкой способны выдержать ее без проблем. Немного сложнее все обстоит с остальными элементами.
И первый из них – проводка в помещении, в котором проводятся сварочные работы. Она рассчитана на определенную максимальную мощность, при достижении или превышении которой срабатывает защитное устройство.
Защитное устройство может быть как сложным автоматизированным агрегатом, так и обычной бытовой пробкой.
Стандартным значением для большинства элементов современной бытовой электрической сети является 16 А – именно столько проводка, розетки и вилки могут выдержать без получения повреждений. Поэтому некоторые мощные сварочные инверторы способны при включении вызвать срабатывание защитной системы. Следует сразу же проверить, может ли местная сеть выдержать.
Сварка в домашних условиях с питанием от сети возможна не всегда
При этом недостаточное напряжение не должно вызывать неисправностей в самом инверторе. Такие устройства оснащены несколькими уровнями защиты. Поэтому, если напряжение будет слишком низким (к примеру, 190 В), агрегат просто не включится. То же самое произойдет и в случаях:
1. Слишком маленького сечения проводки
2. Перегруза сети
3. Неисправного предохранителя
Почти все популярные сварочные инверторы работают с низкочастотным (50 Гц) током, перерабатывая его в высокочастотный (20-80 кГц).
Подключение к электрическому генератору
Подключение к электрическому генератору необходимо в следующих случаях:
- отсутствие электрической сети
- слишком маленькое сечение проводки (напряжение снижается из-за сопротивления)
- срабатывание защитного устройства при включении инвертора
- перегруз сети, скачки напряжения
- другие варианты, при которых подключение инвертора к сети невозможно
Основной характеристикой, влияющей на возможность использования того или иного электрогенератора с конкретным инвертором, является мощность. Причем учитывать необходимо не только среднюю, но и максимальную мощность, взятую с запасом. К сожалению, в большинстве случаев производители не указывают все нужные параметры в технической документации устройства. Но рассчитать мощность генератора можно самостоятельно. Для этого всего лишь нужно выяснить значение рабочего тока инвертора. Часто оно находится в диапазоне от 100 до 200 А.
Для примера возьмем рабочий ток в 150 А и напряжение дуги 25 В (стандартное значение). Умножаем эти цифры друг на друга, учитываем КПД (в среднем – 90 %), получаем 150х25/0,9=4166 Вт. Также прибавляем к этому значению 25 %, чтобы генератору не приходилось работать на полной мощности (это может уменьшить срок его службы), и получаем 4166+4166х0,25=5207 Вт. Именно такой генератор потребуется вам для инвертора с рабочим током в 150 А.
Выбор соединительного кабеля
Профессиональны предпочитают КГ в качестве соединительного кабеля

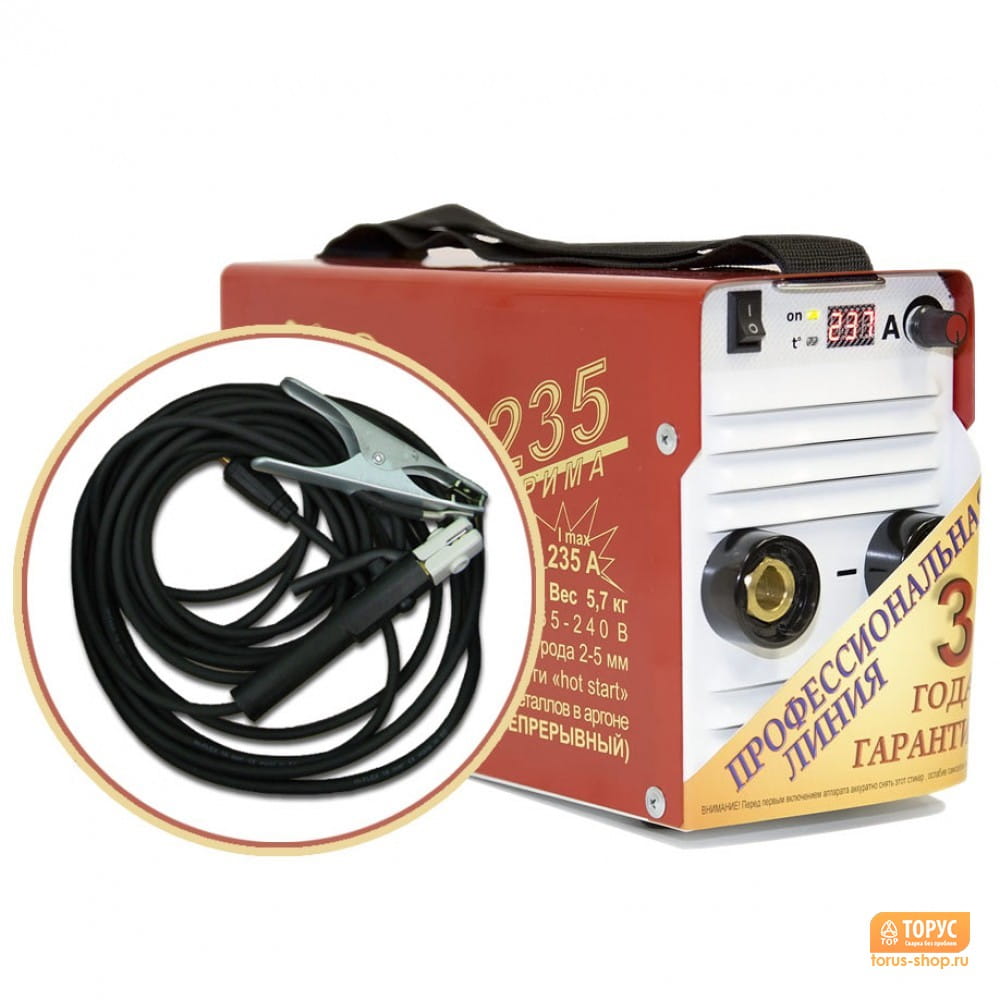

Соединительный кабель идет от инвертора к держателю электрода. Большинство профессиональных сварщиков используют КГ или КОГ1 (более гибкую разновидность). Марка КГ имеет диапазон сечения от 1х16 до 1х95. При этом КГ 1х16 выдерживает нагрузку до 189 А, а КГ 1х25 – до 240 А, чего хватит для большинства ситуаций.
Использование удлинителя
Удлинитель – это то, что повышает сопротивление провода из-за дополнительной его длины. Как следствие, напряжение и сила тока падает. Может появиться проблема с направлением дуги. Для ее решения придется повышать силу тока на инверторе и заставлять его работать на пределе возможностей. Это негативно сказывается на сроке службы изделия.
Поэтому по возможности от использования удлинителя лучше отказаться. Но есть ситуации, в которых это невозможно. В этом случае следует руководствоваться максимальной длиной провода определенного сечения, при котором напряжение будет достаточным для комфортной работы. К примеру, для инвертора с рабочим током 150 А провод длиной 20 м и сечением 2 кв. мм не будет создавать проблем при работе.
30-140 Ампер инверторный газ подачи проволоки ИГБТ Миг / отсутствие газовой сварки 120 в —
- Убедитесь, что это подходит
введя номер вашей модели. - Сварочный аппарат MIG с инвертором IGBT 140 Ампер
- Напряжение источника питания: 120 В переменного тока при 50/60 Гц; Номинал предохранителя: 25 ампер; Напряжение холостого хода: 70 В; Диапазон сварочного тока: 30-140 ампер; Диапазон регулировки напряжения: 14 ± 3 В ~ 21 ± 3 В; Номинальный выходной ток: 100 ампер; Подходящий провод: 0,6, 0,8
- Номинальный рабочий цикл: рабочий цикл 100A / 19V составляет 25%; Рабочий цикл 70 А / 17,5 В составляет 60%; Рабочий цикл 50 А / 16,5 В составляет 100%
- Класс изоляции: F; Подходит для катушки с проволокой 100/200; Газовый регулятор в комплекте; Длина кабеля горелки: 9.5 футов; Длина кабеля рабочего зажима: 6,5 футов
- Количество: 1; Вес: 33 фунта * только оценка *; Блок общих размеров: 18 дюймов x 8-1 / 2 дюйма x 13-1 / 2 дюйма * только оценка *
›
См. Дополнительные сведения о продукте
Что такое инверторный сварочный аппарат? Об инверторной технике и сварке
Как работает инверторная технология (в сварочных машинах)?
Проще говоря, инвертор — это электронная система регулирования напряжения.В случае инверторного сварочного аппарата он преобразует источник переменного тока в более низкое выходное напряжение, например, с 240 В переменного тока на выход 20 В постоянного тока.
Устройства на базе инвертора
используют ряд электронных компонентов для преобразования мощности — в отличие от обычных устройств на основе трансформатора, которые в основном зависят от одного большого трансформатора для регулирования напряжения.
Инвертор работает путем увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц.Это достигается за счет использования электронных переключателей, которые очень быстро включают и выключают питание (до 1 миллионной секунды). Управляя источником питания таким образом, прежде чем он попадет в трансформатор, можно очень значительно уменьшить размер трансформатора.
Каковы преимущества использования инверторных сварочных аппаратов?
Инверторные продукты имеют много преимуществ по сравнению с обычными трансформаторными устройствами:
- Вес и размер : Это наиболее значительное и впечатляющее преимущество инверторного сварочного аппарата по сравнению с обычными машинами.Например, инвертор весом менее 5 кг, меньше чемодана и его можно удобно перекинуть через плечо, может иметь выходную мощность, сравнимую с мощностью 50-килограммовой машины на базе трансформатора.
- КПД : Качественные инверторные машины, такие как серия инверторных сварочных аппаратов Weldforce, будут иметь КПД около 80-90%, в то время как обычные сварочные аппараты имеют значительно более низкий КПД, около 50%. Это связано с тем, что более крупные трансформаторы в обычных машинах имеют большее сопротивление и, следовательно, теряют значительное количество мощности (или энергии) из-за рассеивания тепла.
- Использование мощности генератора : Быть очень эффективным означает, что использование энергии генератора намного более целесообразно с инверторными сварочными аппаратами, которые могут работать на небольших портативных генераторных установках — что часто невозможно с традиционными трансформаторными машинами. Следует отметить, что существуют риски, связанные с использованием энергии генератора — для получения дополнительной информации прочитайте нашу статью об использовании генератора с инверторными сварочными аппаратами.
- Рабочий цикл : Обычно гораздо более высокие рабочие циклы достигаются с инверторными машинами, опять же из-за разницы в размерах трансформатора.Хотя более мелкие компоненты в инверторной машине быстро нагреваются, их можно охладить намного проще и быстрее. Однако в обычных сварочных аппаратах с «трансформатором» компоненты намного крупнее и, следовательно, имеют тенденцию накапливать тепло, и им требуется больше времени для охлаждения.
- Выход постоянного тока : Многие обычные сварочные аппараты MMA с «трансформатором» имеют выход только переменного тока, что означает, что они ограничены в типах электродов, которыми они могут сваривать. Однако в инверторных машинах ток намного легче преобразовать в постоянный ток, что означает, что они могут сваривать широкий спектр различных сварочных электродов.Это также означает, что некоторые инверторы MMA (стержневые) также подходят для сварки TIG на постоянном токе, что невозможно с обычными аппаратами переменного тока.
- Производительность : Производительность качественных инверторных сварочных аппаратов существенно выше, чем у обычных сварочных аппаратов. Это особенно заметно при ручной дуговой сварке, когда операторы обнаруживают, что сварка намного проще и им не нужно «бороться» с дугой. В основном это связано с тем, что инверторные машины имеют более высокое напряжение холостого хода и включают такие функции, как горячий запуск, защита от прилипания и Arc-Force.Ярким примером этого является сварка тонких материалов: с использованием обычного сварочного аппарата для стержневой сварки это, как известно, сложно, если не невозможно, но с инверторными машинами, такими как серия Weldforce, которые имеют бесконечную регулировку силы тока и очень стабильную дугу, мощность можно очень сильно уменьшить. низкий, чтобы можно было сваривать, скажем, листовой металл толщиной 1,6 мм или сечение трубы с относительной легкостью и контролем.
- Функции : Электроника инверторных машин значительно упрощает возможность включения дополнительных функций (таких как режим TIG) и повышения управляемости существующих функций.
Что такое инверторная технология IGBT?
Аббревиатура IGBT означает «биполярные транзисторы с изолированным затвором». Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах Weldclass Inverter, которые упрощают регулировку напряжения.
В некоторых инверторных машинах используется более старая технология / транзисторы MOSFET. Технология IGBT предлагает значительные преимущества по сравнению с MOSFET — возможно, наиболее важным преимуществом является то, что IGBT менее уязвимы к колебаниям мощности сети и генератора, что делает их намного более надежными и менее подверженными повреждению или отказу.
БТИЗ
Еще статьи по инверторным сварочным аппаратам;
Что такое рабочий цикл и как он рассчитывается?
Использование генераторов для питания инверторных сварочных аппаратов
Все артикулы сварочных аппаратов
Несмотря на то, что были приняты все меры, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации, ссылках и приложениях. Любые комментарии, предложения и рекомендации носят только общий характер и не могут применяться к определенным приложениям.Пользователь и / или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемого назначения и за обеспечение того, чтобы выбранный продукт мог правильно и безопасно работать в предполагаемом приложении. E. & O.E.
4 лучших сварщика с механизмом подачи проволоки
Томас Прайор
Я могу разделить свою жизнь на два отдельных сегмента: время до того, как у меня появился сварщик, и каждый последующий день.Когда я купил свой первый грузовик, 20-летний Tacoma с ржавой рамой, мой сварщик сделал его пригодным для эксплуатации. Когда я начал свое кузнечное дело в гараже бабушки и дедушки, я использовал своего сварщика, чтобы построить кузницу из металлолома. А когда соседу нужно починить перила, он хочет, чтобы я починил его с помощью моего сварщика — обычно бесплатно.
Мой прадед был первым сварщиком в моей семье. Вначале он руководил сварочным цехом, а позже, во время Второй мировой войны, школой Wicks Welding в Квинсе, штат Нью-Йорк.В то время сварка требовала сложной установки машин и газовых баллонов, которые выглядели так, как будто они принадлежали на съемочной площадке плохого научно-фантастического фильма. Хотя польза от сварщиков с тех пор не сильно изменилась, технология изменилась. Теперь сварщики доступны для всех, независимо от навыков, и вам не нужно ломать себе голову или тратить деньги на их использование.
Мы протестировали восемь лучших сварщиков новичков начального уровня. Их можно подключить к обычной электрической розетке и использовать без газовых баллонов с помощью процесса, называемого дуговой сваркой порошковой проволокой (см. Напротив).А когда вы будете готовы купить резервуары, их также можно будет использовать в качестве сварщиков MIG. Эти четыре были нашими фаворитами
Реклама — продолжить чтение ниже
1
Vulcan MigMax 140
Купить
НРАВИТСЯ : новая линия Harbor Freight не уступает лучшим сварщикам. Прочная конструкция, простые в использовании автоматические настройки и широкий спектр приложений.
НЕ НРАВИТСЯ : Как новый продукт, нет истории производительности.
$ 500
2
Millermatic 141
Купить сейчас
НРАВИТСЯ : Великолепная власть и заслуженная репутация в области высоких результатов делают Миллера беспроигрышным вариантом. Сверхмощный и способный справиться с широким спектром проектов.
НЕ НРАВИТСЯ : Дорого и больше подходит для сварки MIG, чем для сварки под флюсом.
$ 79
3
Хобарт Хэндлер 130
Купить сейчас
КАК : Отличная сварочная дуга, особенно на толстой стали, в сочетании с полезным EZ-режимом с автоматическими настройками, означает неизменно отсутствие напряжений.Компактнее, чем у конкурентов, и по хорошей цене.
НЕ НРАВИТСЯ : Ограниченное количество аксессуаров, таких как дополнительная сварочная проволока или датчики газа (для тех, кто хочет также использовать MIG) по сравнению с конкурентами.
400 долларов США
4
Линкольн Электрик 140
Купить сейчас
НРАВИТСЯ : Использование этой машины было похоже на сварку кистью. Он плавный, мощный, простой в использовании и по разумной цене.У вас может возникнуть соблазн приобрести Lincoln 125HD и сэкономить 100 долларов, но не делайте этого. 140 позволяет работать с более толстыми материалами, а также может использоваться для сварки MIG.
НЕ НРАВИТСЯ на : Не такой тяжелый, как Miller или Vulcan, поэтому лучше оставить в магазине, чем брать с собой на стройплощадку.
524
5
Более продвинутый выбор: Vulcan OmniPro 220
Купить сейчас
Для более опытных сварщиков Vulcan OmniPro 220 (800 долл. США) выполняет порошковую сварку и сварку MIG, а также стержневой электрод, вольфрамовый электрод и присадочный пруток (TIG).Он универсальный и мощный, работает от 120 и 240 вольт. Чтобы протестировать его, мы отнесли его в JJ Cunningham & Sons в Бристоле, штат Пенсильвания. Майк Каннингем использовал OmniPro с порошковой проволокой и различными стержневыми электродами. Его мнение: «С этой штукой сваривать может любой». Вы используете ЖК-экран и диски для установки режима сварки. Я задавался вопросом, не преувеличивал ли Майк часть «кто-нибудь», поэтому я попробовал свои силы с электродом-стержнем, первым для меня, и вытащил аккуратную бусинку. Думаю, он был прав.
6
Что такое дуговая сварка порошковой проволокой?
Любая сварка состоит из плавления основных металлов с последующим добавлением присадочного материала для их соединения.Думайте об этом как о клеевом пистолете, но на тысячи градусов горячее. В большинстве случаев металл плавится с помощью электрической дуги, как в свечах зажигания. Эта дуга создается путем передачи электричества от наконечника или электрода сварочного аппарата к металлу, с которым вы работаете, чтобы расплавить материал и создать сварной шов. Однако, когда сталь и другие металлы находятся в жидком состоянии, они становятся очень реактивными с воздухом и могут стать хрупкими и бесполезными. Для предотвращения этого смешивания обычно требуются специальные защитные газы.Однако при дуговой сварке порошковой проволокой защитный «флюс» в сердечнике проволоки испаряется во время сварки, автоматически защищая сварной шов
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Реклама — продолжить чтение ниже
Сварочные аппараты Sunstone> Проволока и ленты> Cross Wire
Сварка поперечной проволоки: упрощение задач с помощью Sunstone
Если для процесса сварки поперечной проволоки требуются особые стандарты прочности и надежности, микросварочный аппарат Sunstone обеспечивает необходимую точность и гибкость.Цифровой контроль энергии обеспечивает более надежные сварные швы. Благодаря возможности использования различных сварочных головок и электродов Sunstone предлагает гибкость для решения любых задач при сварке поперечной проволокой.
Прецизионный контроль энергопотребления и надежность
Даже один неправильный сварной шов с перекрестной сваркой может ослабить всю сетчатую панель и бросить тень на вашу репутацию. С помощью микросварочного аппарата Sunstone вы можете установить разряд энергии до одной сотой ватт-секунды и внести изменения в соответствии с различными типами и размерами материалов.По вопросам сварки поперечной проволокой, нагревательных элементов, усиления сетки, микромасштабных соединений и решеток проконсультируйтесь со специалистом Sunstone по сварке поперечной проволоки.
Что вы сегодня свариваете? Позвоните или напишите нам по телефону + 1-801-658-0015.
ОБЗОР ПРИМЕНЕНИЯ ПЕРЕКРЕСТНОЙ СВАРКИ
Сварка поперечной проволокой — очень распространенная сварка, которая используется во многих повседневных изделиях и устройствах. Это одно из наиболее распространенных неавтомобильных применений для точечной контактной сварки.
Некоторыми типичными приложениями для сварки поперечной проволокой являются нагревательные элементы, корзины и клетки, а также ограждения.Кроме того, сварка поперечной проволокой используется для сварки арматурной сетки зданий, дорог, туннелей, бетона и сборных элементов.
Другие области применения включают сварку поперечной проволокой в нанометровом масштабе для микромасштабных соединений, используемых во многих электронных приборах. Sunstone Engineering разрабатывает и производит различные сварочные решения для удовлетворения ваших конкретных потребностей в сварке поперечной проволокой. Свяжитесь с нами для получения дополнительной информации о вашем приложении и потребностях.
ПРИМЕНЕНИЕ ДЛЯ ПЕРЕКРЕСТНОЙ СВАРКИ
- Нагревательные элементы
- Усиление сетки
- Микроразмерные соединения
- Корзины и клетки
- Проволочные решетки
- Заборы
Для получения дополнительной информации о сварке поперечной проволокой свяжитесь с нами .
Видеоинформация
Сварочная головка Wh2125A оснащена верхним медным электродом 1/8 дюйма, на кончике которого имеется выемка для приема проволоки диаметром 0,044 дюйма. Нижний электрод представляет собой медную заземляющую пластину. Настройка усилия увеличена до 15 фунтов, чтобы сжать сталь вместе и уменьшить разбрызгивание сварного шва.
CDDP 600 настроен на общую энергию 90 Вт для отожженных образцов T316L и T317L. Импульс 1 настроен на энергию 9 Вт (10%) и используется для очистки области сварного шва от загрязнений перед основным сварочным разрядом (импульс 2).Импульс 2 настроен на энергию 81 Вт для получения прочного сварного шва. Мы подавали поток аргона с одной стороны во время сварки, чтобы продемонстрировать разницу, которую можно увидеть, когда кислород удаляется из места сварки.
Образцы проволоки Hard T316L были сварены при несколько более высоких настройках: полная энергия 120 Вт, импульс 1 12 Вт и импульс 2 108 Вт. Даже при протекании аргона эти сварные швы не выглядели такими чистыми, как образцы из отожженной нержавеющей стали. Все сварные швы обладают хорошей прочностью на разрыв, а выемка в верхнем электроде помогает минимизировать деформацию проволоки во время сварки.
Проволока какого размера для удлинителя сварочного аппарата? 120 В / 240 В • WelditU
0
Необходимо знать, какой размер проволоки обеспечивает безопасность и производительность сварочного удлинителя?
Нет сомнений в том, что легкий шнур меньшего размера может сорвать ваш сварочный проект. При длительных пробежках дополнительное сопротивление может привести к расплавлению шнура, короткому замыканию и даже к возгоранию.
Как минимум, можно ожидать падения напряжения, что приведет к ухудшению сварочных характеристик и срабатыванию выключателей.
Избегайте этих проблем с помощью этой таблицы удлинителей сварочного аппарата .Вы быстро узнаете, какой размер проволоки может выдержать нагрузку для вашего сварщика — при нужной длине удлинительного шнура.
Таблицы размеров удлинительного шнура сварочного аппарата — калибр проволоки и длина
Сварочным аппаратам требуется номинальное входное напряжение для поддержания выходной силы тока и продолжительности включения. Подберите размер провода удлинителя так, чтобы падение напряжения было минимальным.
Для обеспечения эффективной работы NFPA 70, Национальный электротехнический кодекс (NEC) 210,19 (A) (примечание 3) рекомендует подбирать размеры ответвленных цепей таким образом, чтобы падение напряжения превышало 3 процента .
Эти диаграммы показывают, какой калибр провода (AWG) выдержит полную токовую нагрузку с падением напряжения менее 3% на каждом расстоянии.
