Регулятор электронный: Danfoss ECL 210 (087H3020) Электронный регулятор температуры

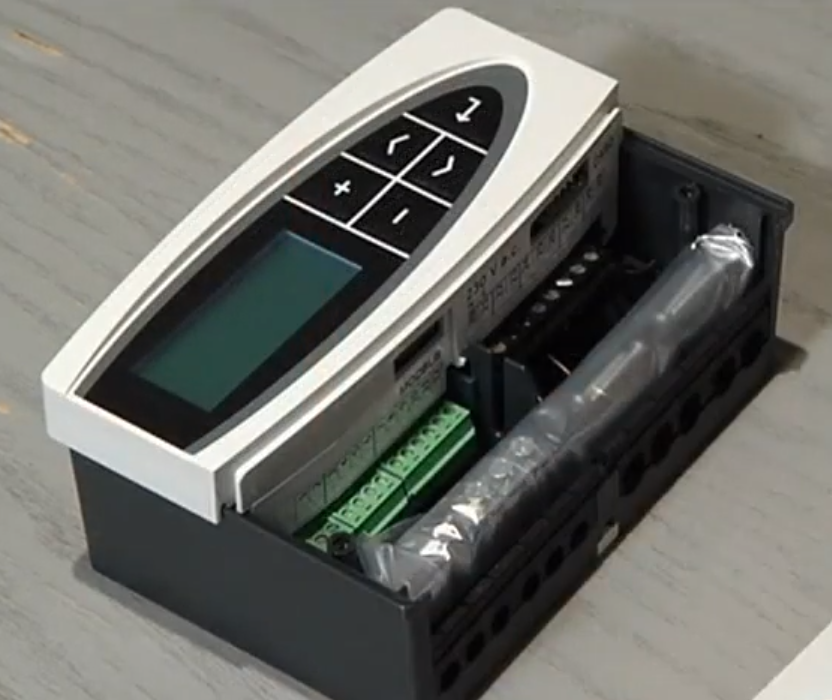

Электронный регулятор ECL Comfort 210 (230В)

Галерея:

ECL Comfort — температурные регуляторы электронного типа, которые применяются для в схемах теплообеспечения строений. Регулировка клапаном производится с помощью тиристорных выходов, а релейные выходы могут управлять насосами или котлом.
Такие регуляторы имеют возможность подключения 6 датчиков температуры, удаленных панелей контроля или управления, а также модулей коммуникации или реле.
ECL Comfort предназначены для установки на стену, в вырезе управляющего щита, а также на DIN-рейке. Для коммуникации регулятор использует интерфейс «RS232″.



Технические характеристики:



• Корпус: для настенного или щитового монтажа.
• Тип датчика: Pt 1000 Ом/0°C
• Температура окружающей среды: 0-50°C
• Температура транспортировки и хранения: от -40 до +70 °C
• Класс защиты корпуса: IP 41
