Самодельная точечная сварка из микроволновки: Точечная сварка из микроволновки

Содержание

Точечная сварка из двух трансформаторов от микроволновки

Из 2-х трансформаторов от старой микроволновой печи можно сделать своими руками полезную приспособу для домашней мастерской и гаража — контактную точечную сварку.

Контактная точечная сварка дает возможность работать с самыми разными металлами и их сплавами, что делает ее универсальной в бытовом использовании.

Первым делом демонтируем трансформаторы из корпуса микроволновки. После этого нужно будет аккуратно удалить «родную» вторичную обмотку, не повредив первичную.

Самый простой способ «безболезненно» удалить вторичную обмотку — это обрезать болгаркой выступающие витки.

После этого с помощью электродрели нужно просверлить отверстие внутри трансформатора и вытянуть оставшиеся проводки наружу узкогубцами.

Основные этапы работ

После того как извлекли из трансформатора вторичную обмотку, убираем все лишнее, включая металлические проставки. Должна остаться только вторичная обмотка.

Такую же операцию нужно будет проделать со вторым трансформатором. Потом оба трансформатора мастер сваривает между собой.

Вместо вторичной обмотки на двух трансформаторах автор использует толстый многожильный кабель, который предназначен для сварочного аппарата. Достаточно сделать всего по два витка. Вторичные обмотки подключаются параллельно.

В качестве основания используется кусок швеллера шириной 160 мм. В нем надо просверлить пару отверстий диаметром 8 мм, затем прикручиваем перфорированный профиль. Также к швеллеру надо приварить два уголка с отверстиями.

Далее отрезаем еще один кусок перфорированного профиля и привариваем к нему втулку. Потом крепим его между двумя уголками. Между профилями автор устанавливает пружину.

Сборка точечной сварки

В основании необходимо просверлить четыре отверстия. Затем устанавливаем трансформаторы, предварительно соединив параллельно две первичные обмотки. Делаем все так же, как и со вторичными.

К верхнему трансформатору нужно приклеить деревянный кубик или брусок, к которому прикручиваем выключатель. К нему будет подключается питающий сетевой провод.

На последнем этапе останется лишь заострить концы медных болтов, придав им коническую форму. Болты вставляются в отверстия алюминиевых кабельных наконечников и фиксируются с внутренней стороны перфорированных профилей.

Подробно о том, как сделать своими руками контактную точечную сварку из двух трансформаторов от старой микроволновки, смотрите в видеоролике на нашем сайте.

Оцените запись

[Голосов: 5 Средняя оценка: 4.8]

Точечная сварка из трансформатора микроволновки

Привет всем любителям самоделок. Для каждого самодельщика, занимающегося электроникой знакомо такое, когда необходимо припаять провода к аккумуляторам типа 18650 провода, обычной пайкой делать этого не советуют, так как можно перегреть аккумулятор, что в крайнем случае может вывести его из строя, а так как второй вариант это точечная сварка, то именно в этой статье я расскажу, как сделать свою самодельную точечную сварку с наименьшими вложениями, главным донором которой станет микроволновка.

Перед тем, как прочитать данную статью, предлагаю ознакомиться с видеороликом, в котором показан весь процесс изготовления самоделки и тесты при различных условиях.

Для того, чтобы сделать точечную сварку своими руками, понадобится:
* Трансформатор от микроволновки
* Медный одножильный провод, сечением, чем толще, тем лучше
* Провод для сварочного аппарата 1 метр
* Пару обжимных наконечников с отверстием
* Два болта с гайкой М10
* Ножовка по металлу
* Дрель, сверло по металлу
* Кнопка от микроволновки
* Провод питания от сети 220В

Вот и все, что нужно для сборки нашей самоделки.

Шаг первый.
Для начала необходимо найти микроволновку, из которой понадобится трансформатор и кнопка, также пригодится провод питания, который к удобству имеет две клеммы с изоляцией.

Разбираем трансформатор. Для данной самоделки необходимо оставить первичную обмотку, вторичную же нужно удалить.

Чтобы не повредить первичную обмотку отпиливаем по сторонам выступающие части вторички при помощи ножовки по металлу. Делаем это аккуратно и следим, чтобы не задеть витки другой обмотки.

После того, как лишние выступающие части обмотки отпилены нужно вытащить и часть, которая находится внутри трансформатора, ее высверливаем при помощи электродрели и сверла по металлу.

Когда обмотка высверлена переходим к ее полному удалению, через проставку из металла выбиваем оставшиеся части обмоток, под конец их уже можно вытаскивать руками.

Шаг второй.
После того, как распотрошили вторичную обмотку трансформатора, убираем металлические шунты, которые находились под обмоткой.

Далее берем провод для сварочного аппарата, сечение должно быть не меньше 16 квадратных см, зачищаем изоляцию на обоих концах и обжимаем наконечники, у кого есть специальное устройство, то лучше делать это при помощи него, я же сделал это обычным молотком.

Шаг третий.
Когда на провод установили клеммы можно продевать его в трансформатор, делаем один или два витка, некоторые мотают полтора, все зависит от того, сколько для этого есть места.

Один конец провода выходит снизу, другой сверху.

Теперь делаем электроды из меди, зачищаем одножильный провод и скручиваем в круг для зажима болтом, такие же действия проделываем со вторым электродом.

Кончики данных электродов нужно заострить, сделать это можно при помощи бокорезов, после чего прикручиваем их на наконечники при помощи болтов с гайкой.

Шаг четвертый.
Далее приступаем к питающему проводу, один из его контактов подсоединяем на вывод первичной обмотки трансформатора, а ко второму подключаем провод от кнопки, который будет прерывать питание.

При нажатии на кнопку, трансформатор будет включаться и приваривать никелевую пластину к аккумулятору 18650, на выходе получилось напряжение почти 1,7 вольт.

Шаг пятый.
В завершении устанавливаем между выходными контактами пластиковую проставку, чтобы не произошло замыкания и приматываем все изолентой.

В дальнейшем все можно доработать и заменить на что-то более эстетичное и функциональное. Электроды располагаем так, чтобы при касании не было перекосов, а зазор между ними оставляем около 3-4 мм.
На этом точечная сварка из микроволновки готова и ее можно протестировать.

Сначала пробуем на обычной пластинке, также проверяем как держится никелевая пластина на аккумуляторах 18650, при сварке образуются точки, но приложив усилие они не выдерживают нагрузки, как для сборки каких-то электрических самоделок, думаю этого достаточно, при необходимости можно увеличить количество витков и само сечение провода, а также заменить электроды на более мощные, так как при таком сечении оказалось, что такого сечения слегка не хватает, откуда и возникают потери мощности.

Всем спасибо за внимание и творческих успехов.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Точечная сварка из микроволновки | Самоделки своими руками

Самоделка из хлама — точечная сварка из трансформатора от микроволновки, фото и подробное описание изготовления самоделки.

Понадобилась точечная сварка для сварки тонкой нержавейки и оцинковки толщиной до 1 мм. Как раз случайно на металоприёмке, нашёлся трансформатор от микроволновки, решил из него сделать сварочный аппарат.

Далее на фото показан подробный процесс изготовления точечной сварки из микроволновки.

Вначале ножовкой по металлу, срезаем с трансформатора, высоковольтную обмотку (ту где тонкий провод) и удаляем ее. Дополнительно я положил прокладки из стеклотекстолита

На вторичную обмотку мотаем полтора витка гибкого провода сечением 70 квадратных миллиметров и напаиваем наконечники.

Теперь закрепляем трансформатор на подходящей подставке — силуминовая крышка от какой то аппаратуры. И из кусочков квадратной трубы и обрезков текстолита делаем стойки для оси подвижного электрода. Ось должна быть изолирована от подставки.

Из круглой железки и двух шестигранников с отверстием, делаем держатель неподвижного электрода.

Крепим его на подставку и закрепляем неподвижный электрод. Вот что у нас получилось.

Делаем рычаг, где будет крепиться подвижный электрод. Ручка-шарик клеится на эпоксидке.

Крепим на место рычаг и подвижный электрод.

Привинчиваем стойки, на которые будет крепиться плата управления. Стойки готовые-от какого то старого блока. К ним крепим так же компьютерный разъем для сетевого шнура.

К двум другим стойкам крепим вентилятор от компьютера.

А на рычаг приделываем кнопку, будет включаться сварочный ток.

Из обрезка текстолита, делается крепление возвратной пружины.

Теперь самое время заняться схемой управления. Слепил ее из того,что было под рукой. Тиристоры на 25 ампер. Схема обеспечивает включение сварочного тока нажатием кнопки и автоматическое отключение после выдержки времени. Выдержка регулируется от 0 до 4 сек.

Вот детали для схемы управления.

Плата готова.

Закрепляем выключатель и переменный резистор с помощью обрезка пластмассы.

Теперь закрепляем плату управления,подключаем весь проводной монтаж и жгутуем его.

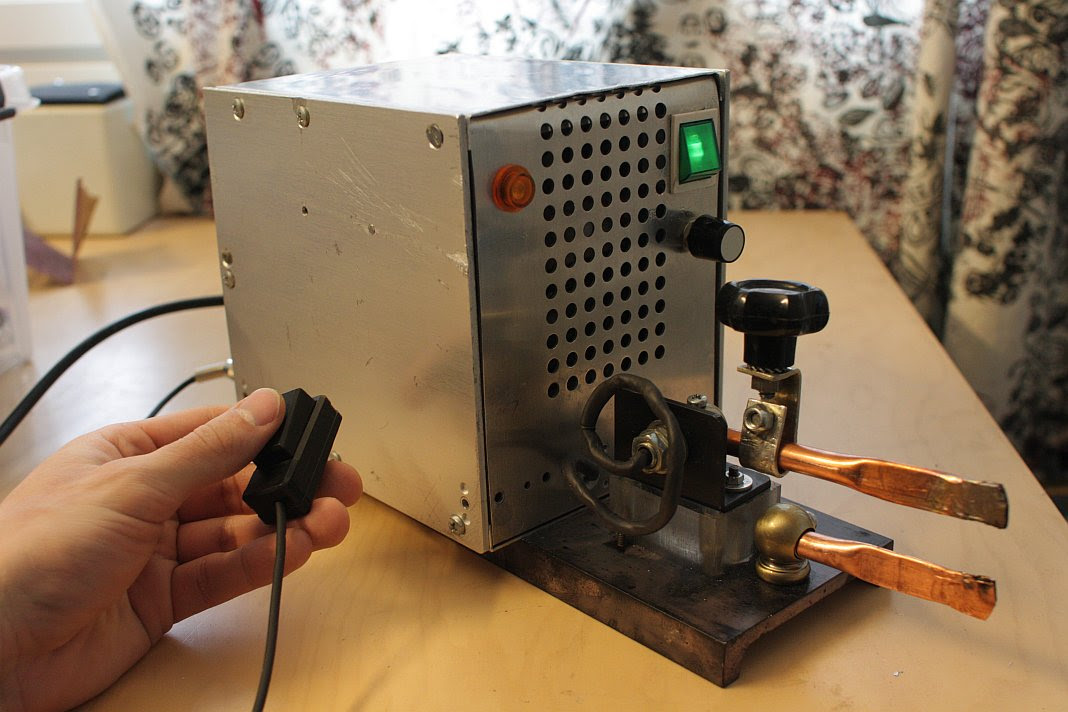

Коробку сделал из корпуса от видика, собираем с помощью заклепочника.

Напряжение холостого хода получилось 1.8 вольта. Пробуем сварить два кусочка оцинковки толщиной 1 мм. Качество сварки отличное-точка сварки рвется с мясом по металлу. Выдержка времени была 3 секунды.

Электроды и провод вторички, заметно греются после 10 ка точек, но это если сваривать непрерывно. Для моих применений более чем достаточно.

Первичка и железо трансформатора не греется вообще. Конечно агрегат не для работы на потоке, но мне он уже хорошо помог-сварил им кожухи на два блока управления на заказы.

Автор самоделки: Валентин. г. Тверь. samodelki-n.ru

Точечная сварка своими руками из микроволновки

Такая точечная сварка своими руками из микроволновки будет самой доступной технологией не только в плане багажа знаний, но и по величине затрат.

Наиболее простой конструкцией для самостоятельного изготовления обладает сварочный аппарат, основанный на принципе работы контактной или точечной электросварки. Причем такая точечная сварка своими руками из микроволновки будет являться и самой доступной технологией не только в плане необходимого багажа знаний, но и по величине затрат для достижения поставленной цели.

Что такое контактная сварка

Контактной точечной сваркой называют способ соединения заготовок в виде листов металлопроката или приваривание к конструкциям различных штучных изделий: болты, шайбы, заклепки и многое другое. Наиболее широкое применение эта технология контактной сварки нашла в таких отраслях промышленности, как автомобилестроение, самолетостроение и приборостроение.

Обладание аппаратом точечной сварки дает ряд преимуществ и дополнительных возможностей, а именно:

возможность сварки изделий из листового металлопроката с малой толщиной;
способность сваривать легкоплавкие металлы;
аккуратный и прочный сварочный шов.

Основным достоинством контактной точечной сварки является то, что на ней можно научиться работать самостоятельно, имея всего лишь базовый уровень знаний. Для этого необходимо немного потренироваться и вы сможете добиться при работе на таком аппарате высокой производительности, при сравнительно небольших затратах расходных материалов и электроэнергии.

Трансформатор

Основной составляющей частью любого сварочного аппарата, использующего электрический ток для процесса термического соединения различных металлов, является силовой трансформатор, если не учитывать современные электронное инверторное сварочное оборудование. Причем будущий сварочный трансформатор должен иметь большой коэффициент трансформации для способности генерации больших сварочных токов.

Процесс контактной точечной электросварки основывается на законе Ленца-Джоуля, который говорит, что электрический ток при протекании через проводник выделяет количество теплоты, равное квадрату силы электрического тока, умноженному на сопротивление участка этого проводника за единицу времени:

Q = I**2 x R x t.

То есть, при силе тока, к примеру, в 1000 ампер на небольшом участке контакта будет выделяться большое количество тепловой энергии. В зависимости от длительности времени прохождения электрического тока сначала тепловой энергии будет хватать для того, чтобы расплавить участок контакта легкоплавких алюминиевых листов, а при длительном контакте — точечно сплавить стальную жесть.

Отсюда одним из лучших кандидатов для изготовления аппарата точечной сварки своими руками будет силовой трансформатор, взятый из старой сломанной микроволновки. Как правило, мощность таких повышающих трансформаторов от микроволновой печи колеблется в пределах от 700 ватт до 1,5 киловатта, что вполне достаточно.

Имейте в виду: что в качестве сварочного трансформатора можно взять любой подходящий силовой трансформатор с мощностью примерно в 1 кВт, но наиболее удобным все-таки, на наш взгляд, является преобразователь напряжения от микроволновой печи, его проще переделать.

Пошаговая инструкция

Прежде всего, для этого нам понадобится минимум инструмента и приспособлений, которыми вполне располагает, пожалуй, любое домашнее хозяйство, а именно:

небольшая углошлифовальная машина с отрезным кругом по металлу;
электродрель или шуроповерт со сверлами;
молоток и зубило;
набор слесарного инструмента в виде плоскогубцев, различных отверток и т. п.

Итак, приступаем:

Берем силовой трансформатор от микроволновой печи и демонтируем вторичную обмотку, она будет большей по объему, главное, не перепутайте. Для этого лучше всего разрезать по краям в месте сварки стальной сердечник и выбить ненужную обмотку молотком и зубилом. Но также можно попробовать аккуратно срезать болгаркой или ножовкой по металлу выступающие края этой обмотки, а оставшиеся ее части в стальном сердечнике просто выбить зубилом.

Важно! Ни при каких обстоятельствах не повредите первичную обмотку, она является основным элементом будущего сварочного трансформатора. Ее можно не снимать с сердечника.

Изготавливаем вторичную обмотку нашего будущего сварочного трансформатора. Для этого нам понадобится отрезок медного изолированного провода сечением примерно в 50 мм2 или около 8-10 мм в диаметре (визуально в палец толщиной) и длиной в 70-100 сантиметров. Основным условием при выборе такого провода — это то, что он должен быть обязательно новым и неповрежденным.

Наматываем этот медный проводник на центральный магнитопровод стального сердечника нашего трансформатора так, чтобы получилось два-три полных витка. Причем это надо сделать таким образом, чтобы витки на магнитопроводе были серединой медного проводника, а оставшиеся концы были примерно равными по длине.

Собираем сварочный трансформатор. Для этого разобранные части стального магнитопровода устанавливаем на место их ровно так, как они стояли, предварительно перед этим смазав места контакта эпоксидной смолой или другим клеем, подходящим для этих целей. Зажимаем всю конструкции в тисках и ждем полного затвердевание клея.

Конечно, если есть возможность, то можно сварить эти части магнитопровода, но при этом необходимо надежно защитить обмотки трансформатора от возможного повреждения расплавленным металлом или искрами.

Закрепляем изготовленный сварочный трансформатор на платформе, лучше всего для этого взять какое-нибудь изолированное основание в виде прочной пластмассовой пластины, деревянной доски или толстой фанеры. Размерами примерно по ширине в 150 мм и длиной от 300 до 700 мм, что будет определять в дальнейшем глубину свариваемой заготовки.

Сам трансформатор стоит укрыть защитным коробом, в котором необходимо выполнить вентиляционные отверстия для естественного охлаждения.

Далее, изготавливаем сварочные контакты. Причем один из них должен быть неподвижный и выдерживать большие нагрузки, поэтому делаем его из прочного кронштейна, который жестко закрепляем на основании трансформатора. К этому кронштейну с помощью медного наконечника подключаем один из концов провода вторичной обмотки.

Другой контакт необходимо выполнить подвижным так, чтобы он мог ровно смыкаться с неподвижным, но в не рабочем состоянии быть нормально разомкнутым. Для этого делаем конструкцию второго контакта в виде рычага, который закрепляем на основании и подпружиниваем с помощью эластичной резиновой ленты или стальной пружины. На рычаге крепим кронштейн сварочного контакта, на который подключаем второй, оставшейся провод вторичной обмотки сварочного трансформатора.

Сварочные контакты проще всего сделать из медного прута 10-20 мм в диаметре, сделав при этом конусообразные заострения на концах. Можно, конечно, использовать специально предназначенные для контактной сварки стержни из вольфрама или на основе сплавов бериллиевой бронзы с цирконием.

В завершение делаем электрическую часть , то есть подключаем первичную обмотку к сети 220 В. Для этого также можно воспользоваться шнуром питания с вилкой от нашей разобранной микроволновой печи, тем более он там больше уже не нужен.

Для автоматизации процесса сварки необходимо сделать выключатель. Лучше всего для этих целей подойдет так называемый микрик или выключатель нажимного типа, его также можно взять из микроволновки, он будет находиться в цепи блокировки открытия дверцы.

Микровыключатель ставим на разрыв первичной обмотки, то есть сети 220 В, а расположить его удобней всего, закрепив на рычаге подвижного контакта.

Внимание! Все контакты и оголенные части электрической цепи 220 В, изготовленного нами сварочного аппарата, необходимо тщательно изолировать с помощью ПВХ изоленты.

Все, точечная сварка из микроволновки готова. Вам остается для начала потренироваться, чтобы понять, как протекают основные процессы сварки для различных металлов в зависимости от формы и толщины изделий. А вот после этого можно приступать к практическому применению вашего аппарата контактной сварки по непосредственному предназначению.

Споттер своими руками из микроволновки

Мы описали изготовление своими руками одного из вариантов конструкции точечной контактной сварки. Хотя с такой же легкостью на основе того же силового трансформатора от микроволновки можно сделать и другие схемы, в том числе и споттер для проведения кузовных сварочных работ на автомобиле. Для этого вместо стационарных прижимных контактов делаем удлиненные гибкие контакты, используя все тот же медный изолированный провод сечением 50 мм в диаметре, но уже длиной не менее 2 метров на каждый сварочный электрод.

Один из контактов будет массой и его выполняют в виде медной клеммы с большой площадью контакта. Второй электрод будет непосредственно сварочным и его изготавливают в виде металлического прута с прочным упором, на конце которого делают специальный заостренный медный контакт на конце для простой точечной сварки.

А вот для изготовления настоящего споттера, не уступающего промышленным образцам, понадобится вдобавок выполнить, как минимум, электрическую схему управления и формирования сварочного импульса, а также придется прилично потратиться на различные комплектующие и расходные элементы для проведения полноценных ремонтных кузовных работ.

Если у вас есть свой опыт по изготовлению и применению самодельных сварочных аппаратов контактной точечной сварки, то поделитесь им в блоке комментариев.

Самодельная точечная сварка из микроволновки сечение провода

Особенности самостоятельной сборки точечной сварки из микроволновки, 8 шагов для создания, подробные схемы и подбор правильного сечения провода.

Сколько Вольт достаточно, чтобы успешно провести сварку аппаратом из микроволновой печи?

Какую мощность используют для сварки миллиметровой пластины?

Как трансформатор удаляется из корпуса печи?

а) Аккуратно, без использования грубых инструментов.

б) Используется любой инструмент. Главное — достать агрегат.

С чего начинать разборку микроволновой печи?

а) Разборка начинается с внутренностей. Так проще снять трансформатор без повреждений.

б) Сначала снимается корпус и удаляются все крепежные детали.

От какой детали печи нужно избавиться?

а) Вторичной обмотки.

б) Первичной обмотки.

Ответы:

а) Для сварки достаточно 3 Вольт или меньше. Увеличивать это число не рекомендуется.
б) Для сварки миллиметровой пластины используют 1000 вольт. Меньше — недостаточно, больше — чересчур.
а) Трансформатор следует вынимать крайне аккуратно, чтобы он не повредился. Запрещено применять грубый инструмент.
б) Начинать разборку следует с корпуса и крепежей.
а) Избавиться нужно от вторичной обмотки — она не нужна.

Домашнему мастеру необходим сварочный аппарат. Но это не означает, что обязательно следует приобретать громоздкую аппаратуру, которая стоит довольно дорого. Агрегат делается своими руками без особых трудностей. В качестве основного компонента для сборки используют старую микроволновку.

Определение: Точечная сварка – процесс скрепления деталей в нескольких точках, путем подачи в них электричества.

Принцип работы точечного сварочного аппарата от 220В

Посмотрите на картинке на готовый агрегат.

Чтобы металл расплавился, на него нужно подать очень большое количество тока. Степень напряжения тут не важна. Хватает 3 Вольт или даже меньше. Не желательно производить различные эксперименты с показателями. Уже давно протестировали самодельные сварочные аппараты, изготовленные из трансформатора микроволновой печи. Они прошли неоднократные испытания, а потому довольно надежные.

Мощность трансформатора необходимо выбирать в зависимости от толщины заготовок. К примеру:

До одного миллиметра — мощность 1000 Вольт.
Два мм — 2000 вольт.
Три мм — 5000 Вольт.

Первичную обмотку нужно выбирать из расчета мощности устройства. Трансформатор самому сделать очень проблематично, потому желательно использовать готовый, помещающийся в микроволновке. У этого агрегата есть свои особенности:

излучающим элементом потребуется большое напряжение — в несколько тысяч вольт. Но уровень силы тока не будет играть роли;
мощность на обмотках будет одинаковая. Если человек захочет увеличить количество витков на вторичной обмотке, то и напряжение возрастет, но при этом сила тока уменьшится;
трансформирующие элементы, находящиеся в СВЧ печи, обладают мощностью в 3000 Вольт или чуть меньше. Чтобы произвести точечную сварку, этого вполне достаточно.

Необходимые компоненты приобретаются в радиомагазинах. А также для изготовления используют внутренности из старой микроволновой печи. В результате получится мощность тока в 1 кА. Этого значения достаточно, чтобы расплавить металл в точках контакта. В результате образуется хорошее соединение нескольких деталей. Для этой цели используют трансформатор в 3кВт.

Как собрать из трансформатора — 6 нюансов

В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.

Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты. Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков.

Вторичная обмотка

Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток. Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах. От них также нужно избавиться.

Магнитопровод на сварке

Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.

После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.

Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.

Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.

Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.

Еще важно знать: 2 нюанса о создании самодельного аппарата из двух трансформаторов микроволновки

Посмотрите на картинке схему подключения нескольких устройств. Если использовать несколько трансформаторов из микроволновых печей, тогда мощность устройства возрастет. Напряжение повысится в 2 раза, и такие же пропорции станут относиться к увеличению сварочного тока. Но при таком способе сборки, могут наблюдаться и определенные потери, поскольку сопротивление цепи тоже сильно возрастет. Концы созданной обмотки потребуется подсоединить к электродам.

Если в наличии есть два трансформатора, но их напряжения не хватает для создания качественного сварочного аппарата, то применяют последовательное соединение их выходных обмоток. Следует убедиться, что на каждом элементе будет одинаковое количество витков. Это необходимо делать в тех вариантах, когда на магнитопровод нет возможности намотать нужное количество витков. При сборке подобного аппарата дома, также надо следить за направлением витков.

Точечная сварка своими руками из трансформатора микроволновки

Как избежать 4 ошибки при создании электродов

Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.

Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.

Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.

Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.

Наконечники будут фиксироваться с электродами на болтах. Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт. Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.

5 нюансов элементов управления

Аппарат, изготовленный собственноручно — несложная конструкция. Но чтобы он был качественный, необходимо сделать хорошие органы управления. Главными из них являются рычажные элементы и выключатель. Именно благодаря рычагу получится создать нужные усилия на электродах и свариваемых заготовках.

От усилий, прилагаемых при нажатии, зависит получаемое соединение. Желательно использовать длинный рычаг — для максимального прижатия. Сварку надо хорошо закрепить. Обычно фиксация производится при помощи струбцины.

Для увеличения прикладываемых усилий, используют рычаги или рычажно-винтовой механизм. Такое устройство часто ставят на рычажном механизме. В таком варианте не придется тратить время, чтобы производить операции. Если использовать такой способ, также появится возможность освободить одну руку, чтобы удерживать ею свариваемые детали.

Ток к электродам подается только в сомкнутом положении. Если этот процесс пойдёт до сжатия, то образуется искрение во время соприкосновении с металлом. Электроды в таком случае выгорят, аппарат сломается.

Выключатель желательно крепить к цепи первичной обмотки. Если поместить в другую, то произойдет сопротивление, электронные части будут свариваться между собой тащишь. При этом нужно учитывать, что во вторичной обмотке будет большое количество тока — не все автоматы осилят его.

Чтобы аппарат получился более качественным, необходимо оснастить его охлаждающей системой. Для этой цели используется кулер, снятый с компьютера. Трансформатор будет охлаждаться, как иные элементы, электроды. Для эффективного охлаждения устройства этого недостаточно, но если совершать регулярные перерывы между работой, и в этот момент задействовать кулер, то аппарат не выйдет из строя долгое время.

Подытоживая информацию, становится понятно, что для создания точечной сварки используется 8 шагов:

Снятие трансформатора.
Удаление вторичной обмотки.
Создание новой обмотки.
Соединение трансформаторов, если нужно повысить мощность.
Электроды.
Помещение наконечников на провода.
Элементы управления.
Охлаждающая система.

Топ-3 лучших производителей

Если нет желания самому делать сварку, следует приобрести качественную заводскую модель хорошего бренда.

Ответы на 5 часто задаваемых вопросов о работе с мини-контактной сваркой из трансформатора от микроволновки

Потребуется флюс? – Нет, флюс не нужен.
Использовать респираторы при работе? – Респираторы не нужны – процесс быстрый и дыма мало.
Может ли ток ударить человека при сварке? – Если не касаться контактов, то не ударит.
Можно использовать такую сварку для соединения АКБ? – Нельзя, для АКБ готовится иной вид агрегата. Подключение к батарее иное.
Заводской агрегат качественнее соединяет детали? – Прочность соединения одинаковая.

Если самостоятельно сделать точечную сварку, то работать она будет не хуже заводских вариантов. Именно поэтому процесс сборки необходимо внимательно изучить, и попробовать сделать устройство.

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

Самодельный аппарат для точечной сварки в сборе

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины. Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти. Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор.

Схема работы точеной сварки и схема сварочного аппарата

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной сварки из микроволновой печи. Для более подробного ознакомления с деталями сборки читайте статью полностью.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока – не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

показывать то или иное значение напряжения;
не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.

Трудно переоценить важность и необходимость аппарата для выполнения точечной сварки в домашних условиях. Таким способом можно соединить прутья забора, изготовить клетку для домашнего животного, присоединить держатель к поварешке. Сварочное оборудование промышленного производства имеет высокую цену. Хороший выход — изготовить точечную сварку из микроволновки своими руками.

Необходимые приспособления для точечной сварки

Для выполнения сварочных работ требуется оборудование, способное преобразовать электрический ток в сети с частотою в 50 Гц в высокочастотный. При этом напряжение в 220 B понижается до безопасного 12 B, а сила тока поднимается до величины, достаточной для расплавления металла.

Процесс точечной сварки происходит по следующей схеме:

Накопление заряда в конденсаторе.
Между двумя медными электродами помещаются пластины металла.
Во время замыкания образуется мощный импульс и расплавляется металл в точке контакта.
Остывание.

Для создания сварочного точечного прибора потребуются следующие детали и приборы:

трансформатор;
клеммы, кнопка;
медные прутки — 2 шт.;
набор конденсаторов;
автомат на 20 A;
реле РЭК74;
два светодиода и диодный мост;
вентилятор (подойдет от компьютера).

Последовательность работы с трансформатором

Самая важная и необходимая деталь в изготовлении прибора для точечной сварки из микроволновки — это трансформатор. Перед тем как его вытащить, потребуется разъединить все крепления и открутить основу. Вторичная обмотка для изготовления сварочного аппарата не потребуется, ее необходимо удалить. Это делают с помощью молотка и зубила, ножовки по металлу, болгарки. Работы выполняют с осторожностью, стараются не повредить первичную обмотку.

Для новой вторичной обмотки можно использовать кабель сечением в 50 мм 2 , что приблизительно соответствует диаметру от 1 см. Главное — чтобы он был новый, без дефектов и повреждений. Выбирают удобный вариант: многожильный в общей изоляции, или несколько собранных вместе проводов.

Наматывается вторичная обмотка вокруг сердечника в 2–3 витка таким образом, чтобы на сердечник приходилась ее средняя часть. Превышение длины приведет к нежелательному повышению сопротивления. Основная трудность при создании вторичной обмотки — недостаток места. Для облегчения работы можно удалить заводское покрытие на кабелях и воспользоваться тряпичной самодельной изоляцией, при сборке кабель снаружи покрыть солидолом или смазкой.

Мощность переделанного трансформатора для точечной сварки из микроволновой печи рассчитана на получение сварочного тока в 800 A, которого достаточно для сварки металла толщиною в 3 мм или прутков диаметром 3 мм. Для большей толщины используют два трансформатора, соединенных последовательно. Такой аппарат сможет выдавать ток до 2000 A.

Изготовление электродов

Точечный сварочный процесс происходит при замыкании электродов. В качестве электродов используют:

жало от профессионального паяльника;
медные прутки диаметром 10–20 мм.

Перед работой электроды конусообразно затачивают. Можно использовать специальные вольфрамовые стержни.

Во время сварочных работ электроды тупятся и изнашиваются. При постоянном использовании сварочного точечного аппарата их потребуется менять и затачивать. Поэтому крепятся и центрируются электроды с помощью болтов. Для исключения потерь напряжения в местах контактов, все остальные детали выполняют монолитными или соединяют сваркой. Для последующего крепления вторичной обмотки на концы кабеля паяется клемма.

Подвижный верхний рычаг в нерабочем положении должен быть разомкнут, чтобы обеспечить доступ к изделию. Для подпруживания используют резиновую ленту или жесткую пружину. На рычаги крепятся электроды, стараясь добиться точной центровки.

На верхней части устанавливается кнопка подачи импульса, она подключается к первичной обмотке трансформатора, где меньше величина тока. При изготовлении аппарата можно использовать кнопку, установленную на дверце микроволновки. К электродам подсоединяют кабели. Чтобы в дальнейшем исключить обрыв и повреждения, их закрепляют на кронштейне.

Рычаги выбирают длиною в полметра — такие размеры позволяют легко установить детали и не потребуют больших усилий при эксплуатации. Для удобства работы с рычагом, в верхней его части крепится ручка. Можно воспользоваться старой заготовкой от паяльника. Чтобы обеспечить устойчивость, на время сварочного процесса нижний рычаг аппарата зажимается на столе при помощи струбцины.

Изготовление рабочего корпуса

Для аппаратов самодельной точечной сварки выбирают самый простой корпус, состоящий из основания, боковых стенок и верхней крышки. Соединяют детали с помощью:

Уголков.
Саморезов.

В боковых частях выполняют отверстия, через них выводят силовой кабель. К верхней крышке крепится специальная лента для удобства транспортировки.

В аппарате для точечной сварки не предусмотрена передняя часть. В полученное отверстие укладывают рабочие клещи. Обеспечивает вентиляцию на время сварочного процесса вентилятор от компьютера, его крепят в заднюю часть аппарата. Вентиляционные отверстия не предусмотрены. Для контроля времени сварки можно установить специальное реле. Опытные сварщики ориентируются на цвет точки в месте сварки.

Видео по теме: Точечная сварка из микроволновки своими руками

Точечная сварка из микроволновки своими руками

Тем, кому не позволяет бюджет приобрести сварочный аппарат будет интересна точечная сварка из микроволновки своими руками. Так как эти устройства с нерегулируемой силой тока достаточно просты в изготовлении.

Суть работы

Некоторые считают точечную сварку дилетантским видом работ. Но это не так. Она широко распространена как в домашних условиях, так и на больших производствах. Соединение двух элементов под нужным углом или положением и называется точечным свариванием.

Главное преимущество, которое имеет самодельная точечная сварка, является то, что такой аппарат может собрать любой человек, знающий основы электрики. Тем более для нее можно использовать детали из сломанной микроволновой печи.

Собранный вами аппарат не будет сильно отличаться от производственного на заводе. Он отлично справится с домашними запросами. Разница состоит лишь в масштабах его использования. Для домашних нужд такой агрегат самое то.

Если вы никогда не занимались подобными вещами, то перед сборкой нужно будет изучить некоторые моменты и вникнуть в суть процесса. Тогда сборка будет попроще.

Чтобы сварить нужные элементы нужно для начала их скрепить, как полагается, а потом поместить между электродами устройства. Потом детали нагреваются до пластичного состояния и соединяются между собой.

Нагрев осуществляется под воздействием импульса электрической сети, который длится около 1 секунды. Именно он и плавит части деталей. А на том месте, где соприкасаются электроды, создается жидкая ванночка диаметром 12 мм.

По истечении времени прохождения импульса детали должны быть еще чуть зафиксированы в нужном направлении. Это для того чтобы они остыли и лучше соединились.

Достоинства точечного сваривания видно не вооруженным глазом: низкий ценник на произведение аппарата (его можно собрать в домашних условиях), экономия электроэнергии, надёжность и прочность исполняемых швов, автоматизация (на производствах используют аппараты, производящие около 600 точек в минуту).

Есть только 1 минус данного типа сваривания деталей. У вас не получится сделать герметический шов. А так сварка деталей будет надежной и долговечной.

Для того чтобы лучше понять принцип сварки рассмотрите ее схему. Если вникнуть в процесс, то станет понятно, что главная задача состоит в нагреве детали до температуры, при которой она плавится. Нагрев в каждом устройстве разный. Поэтому нужно определить какая мощность потребуется вам. Продолжительность нагревания также отличается.

К примеру, сталь из нержавейки нужно греть не продолжительное время, а углеродную дольше. Для надежного соединения нужных деталей потребуется определенное давление. Без него не выйдет надежного сваривания.

Электроды для сварки должны иметь хорошие характеристики тепло проводимости и легко обрабатываться. Поэтому нужно подбирать материалы.

Для таких целей хорошо подойдет бронза, в примесях которой есть кобальт или кадмий, электролитическая медь, сплавы меди, в которых имеется вольфрам или хром.

Сплавы меди марки ЭВ будут лучшим выбором для домашней сварки. Когда делаете сварочный аппарат своими руками нужно помнить что самые тонкие элементы устройства не должны быть больше места плавления.

Иногда требуется соединить пару аккумуляторных батарей, в этом нам также поможет точечная сварка своими руками для литиевых аккумуляторов. Мгновенное сваривание используется практически во всех сферах жизнедеятельности человека. Точечная сварка аккумуляторов поможет создавать надёжные узлы элементов питания. Она отлично справляется с соединением небольших размеров металла.

Итак, каким образом можно сделать точечную сварку своими руками?

Создание

Вначале можно приступить к сборке инвертора. Ведь он делает устройство функциональным. Можно использовать детали прошлого века, произведенные в СССР. Это могут быть:

Диоды.
Конденсаторы.
Дроссели.
Трансформаторы.

При использовании данных элементов не потребуется сложная настройка аппарата. В таком устройстве часто используют трансформатор со старой микроволновки. Его мощность может составлять от 700 до 900 Ватт. Этого вполне хватит для сваривания листов металла до 2 мм. Трансформатор является повышающим и способен генерировать напряжение в 4 кв.

При выборе желательно чтобы свч-печь была побольше, так как в ней находится трансформатор большей мощи. На вид он состоит из 2 обмоток и сердечника. Первая обмотка из толстого провода.

Сам трансформатор для точечной сварки аккумуляторов скреплен сварным швом, поэтому для его разбора понадобится болгарка или ножовка. Разобранным он должен иметь невредимую обмотку и сердечник, разделённый надвое. Также нужно очистить весь фиксирующий клей и бумагу. Вытягивать трансформатор своими руками из микроволновки нужно с особой аккуратностью.

Следующим шагом будет демонтаж вторичной обмотки. С особой аккуратностью можно использовать молоток и зубило. После снятия нужно намотать вторичку. Вам понадобится кабель, соответствующий размерам окон трансформаторного сердечника (около 7 мм). Мотаем его в пару витков. Вторичная обмотка обеспечит мощность в 2 Вт. Для ее увеличения можно будет достать еще 1 трансформатор из микроволновки и присоединить его к уже имеющемуся.

Вид схемы

Соединив обе обмотки, нужно будет проверить силу тока. Ее значение не должно превышать в 2000 А. В другом случае будут скачки напряжения по всей сети. То есть не только в вашем доме, но и в соседском. Соединение производим с помощью вторичной обмотки. Ток сварочного аппарата увеличится вдвое, из 220 будет 500.

При произведении всех соединений воспользуйтесь схемой. При нарушении технологии может возникнуть короткое замыкание. Провода лучше использовать диаметром около 10 мм.

Напряжение будет на 1 обмотке на выход нужно подключить вольтметр. Направление работы обмоток нужно выбирать, полагаясь на отсутствие или наличие напряжения на приборе.

Для создания пистолета, при сварке которым используется точка, вам понадобятся такие элементы:

Удобное шарнирное соединение.
Кнопка – служит для включения и выключения импульса.
Наконечник для сменных электродов и сами электроды.

С помощью споттера производят сваривание частей кузова автомобилей.

Клещи

Для работы с трансформатором вам понадобится механическая часть – клещи. Точечная сварка нуждается в сооружение клещей и электродов. Без них аппарат не сможет функционировать. Для этого нужно затачивать стержни электродов. В ином случае они все ровно деформируются. Клещи делают ваш аппарат функциональней.

Соединяющий провод для электродов и преобразователя не стоит делать длинным, так как он будет причинять неудобство при работе. Нужно производить как можно меньше соединений, так как каждое из них забирает мощность. На конце провода лучше всего закрепить медный наконечник для соединения с электродом.

Спаивание наконечников нужно производить вплотную иначе теряется мощность установки. Приобрести электроды можно на любом рынке. Если трансформатор микроволновки слабо сваривает, то лучше использовать электроды от паяльника. Снимаем с них жала и присоединяем их коротким шнуром.

Выключатель

Для удобства выполнения сварочных работ применяется рычаг выключатель, который вам будет необходимо сделать. Для того чтобы была возможность соединять разнообразные детали нужно чтобы рычаг обеспечивал необходимую силу сжатия.

Для усиления силы сжатия аппарат производят с помощью рычажных зажимов. Для домашнего пользования пойдет рычаг с выдержкой выше 30 кг. Промышленные устройства выпускают с силой минимум 50 кг.

Выключатель устройства монтируют в первую цепь работы, но если вы соорудили рычаг, то монтируйте его на нём. Сделанный аппарат будет включаться от давления на рычаг. Останется только зафиксировать свариваемую деталь.

Сварка на основе конденсаторов

Конденсаторная точечная сварка своими руками – метод сваривания запасенной энергией. В конденсаторах скапливается электрический заряд во время взаимодействия с выпрямителем, а потом превращается в тепло. Оно появляется при контакте заготовок, через них протекает ток. Ее еще называют контактной. Такую точечную сварку из трансформатора микроволновки можно произвести своими руками.

Конденсаторную сварку используют в тех случаях, когда требуется микросварка. Такое устройство является экологическим и не требует дополнительных элементов охлаждения. Можно выделить такие преимущества конденсаторной сварки:

Скорость сваривания – мгновенное расплавление небольшого участка металла.
Точность.
Надежность.
Долговечность оборудования.

Для обработки цветных металлов и их сплавов применяют ударно-конденсаторную сварку, так как она выдает отличное качество сваривания.

На последок

При сборке сварки своими руками из трансформатора СВЧ печи будьте предельно аккуратными, чтобы не привести к травмам или поражению электрическим током. Строго соблюдайте правила безопасности вся работа должна делаться по схемам.

Точечная сварка своими руками из микроволновки

На чтение 4 мин. Опубликовано 30.01.2020

Контактную сварку широко применяют во всех отраслях производства. Используют ее и в бытовых условиях для соединения металлических деталей.

Стоимость аппаратов, работающих по этой технологии, высока. Однако можно сделать точечную сварку своими руками из микроволновки.

Технология точечной сварки

Такой способ применяется для соединения металлических листов или приваривания деталей к металлоконструкциям. Технология используется в автомобилестроительной отрасли. Она позволяет создавать долговечные, надежные швы без деформации. Для выполнения стандартных операций подойдет созданный своими руками аппарат точечной сварки из микроволновки. Принцип действия самодельного устройства не отличается от такового у профессиональных приборов. Трансформатор снижает напряжение до допустимого значения, повышая силу тока до величины, необходимой для плавления металла.

Рекомендуем ознакомиться

Свариваемые детали размещают между электродами, подающими мощный импульс. Соприкасающаяся с контактом точка нагревается, из-за чего металлические элементы соединяются. При правильном выполнении действий швы не имеют пустот, трещин или выступов. После завершения сварки одной точки начинается накопление заряда для следующего цикла.

Схема самодельного устройства

Главный элемент сварочного аппарата – трансформатор, который вынимают из ненужной микроволновой печи. Бытовой прибор должен быть работоспособным. При изготовлении устройства для сварки толстых металлических листов в цепь включают 2 трансформатора, соединяемых обмоткой. Чтобы избежать возникновения ошибок, перед сборкой составляют чертеж, на который переносят все элементы конструкции. Можно воспользоваться готовыми схемами, позволяющими без труда собрать средство сварки из микроволновки своими руками.

Необходимые инструменты

Для создания сварочного оборудования потребуются следующие приспособления и материалы:

доработанный трансформатор от микроволновки;
аккумуляторы;
медные провода увеличенного сечения и жгут кабелей небольшого диаметра;
прижимные рычаги;
подставка для размещения сварочного оборудования;
струбцины или тиски;
набор отверток;
обмоточный материал;
медные электроды, с помощью которых будут соединяться металлические детали;
кнопка.

Какие электроды выбрать

Для выполнения точечной сварки используют плавкие элементы, которые можно сделать своими руками. Для этого потребуются медные прутья или жало паяльника. Сварочную проволоку подключают к кабелю аппарата через медный наконечник. Последний имеет ограниченный диаметр, не всегда позволяющий пропустить провод. Смазывание кабеля маслом упрощает задачу. После этого наконечник соединяют с электродом болтом.

Для точечной сварки рекомендуется выбирать электроды, изготавливаемые из меди или ее сплавов. Материал отличается минимальным сопротивлением.

Инструкция по сборке из микроволновки

Процесс сборки делится на 2 этапа:

Формирование основания аппарата. Для этого применяют штангу, профиль или деревянные брусья. Один конец подставки прочно прикрепляют к корпусу саморезами. Второй край соединяют с нижним электродом и кабелем трансформатора. Для обеспечения большей прочности провод приматывают к основанию.
Создание подвижной части оборудования, имеющей вид рычага. В качестве оси используют длинный гвоздь. Боковые стойки делают из профилей или брусков. Не допускается наличие расстояния между ними и основанием рычага. В противном случае снижается точность сварки.

Начинают работу с извлечения трансформатора из СВЧ-печи. Потребуется не вся деталь, а некоторые ее элементы – обмотка и магнитопровод. Расположенные с двух сторон шунты аккуратно удаляют. Они при создании сварочного аппарата не понадобятся. Трансформатор снабжают новой обмоткой, которую делают из многожильного кабеля. Провод накручивают в 2-3 витка. Если кабель имеет толстую оплетку, ее удаляют и заменяют изолентой. При необходимости устанавливают 2 трансформатора с общей обмоткой. После завершения этих этапов выполняют следующие действия:

Устанавливают управляющий блок. Деталь обеспечивает непрерывную сварку металлоконструкций точечным способом.
Изготовление и подключение электродов. Типы и размеры элементов выбирают с учетом эксплуатационных характеристик свариваемых деталей.
Устанавливают готовую конструкцию в корпус. Можно воспользоваться старой бытовой техникой. Корпус должен быть устойчивым к воздействию внешних факторов.

Управление самодельным аппаратом

Чтобы прибор не вышел быстро из строя, нужно знать не только как сделать устройство, но и как работать с ним, какой режим выбирать. Управление аппаратом не вызывает затруднений даже у начинающего пользователя. Для работы применяют 2 элемента:

Рычаг, отвечающий за расстояние между электродами. Правильный выбор параметра обеспечивает надежный контакт свариваемых деталей. Рычаг снабжают винтовыми элементами, повышающими силу сжатия. При подготовке аппарата к работе ручку отводят вверх, что предотвращает замыкание электродов. Для этого к рычагу прикрепляют пружину нужной жесткости.
Выключатель. Отвечает за пуск тока на контакты. Выключатель подсоединяют к первичной обмотке трансформатора. Если деталь используется в качестве прижимного элемента, ее располагают на рычаге. Это освобождает вторую руку сварщика, позволяя придерживать свариваемые заготовки. Качество сварных швов повышается.

Сварное оборудование надежно закрепляют на рабочем столе, используя струбцины подходящего размера. Иначе при нажатии на рычаг аппарат смещается, что приводит к ухудшению качества соединения.

Сварщик для точечной сварки своими руками

Я разработал аппарат для точечной сварки D.I.Y, потому что мне нужен был специальный аппарат для точечной сварки для сборки моего солнечного велосипеда Maxun One. Оказалось, что установку для точечной сварки строят многие люди по всему миру, поэтому я опубликовал здесь весь проект здания.

Плата контроллера точечной сварки

Поскольку собрать электронику было непросто, я сделал плату контроллера для точечной сварки, которая продается вместе с некоторыми другими деталями.

Характеристики аппарата для точечной сварки

Аппарат для точной точечной сварки — одно из немногих устройств, где собрать самому дешевле, чем купить.Уже опубликовано много самодельных точечных сварочных аппаратов, у этого есть некоторые уникальные особенности:

Может использоваться в двух сварочных операциях: в противоположной и в последовательной конфигурации.
Конструкция очень проста.
Точная регулировка силы электрода.
Имеет прочный электрододержатель, состоящий из зажима заземления радиатора.
Микроконтроллер Arduino используется для точной установки времени сварки.
Создает двойной импульс, улучшающий зажим.
Ток можно уменьшить для сварки чувствительных деталей.

Сварщик для точечной сварки своими руками, конструкция очень проста (старое изображение без контроллера)

Техника безопасности при ремонте микроволновой печи

Работать с микроволновой печью чрезвычайно опасно. Обычно НЕ переживет высокое напряжение, доступной мощности более 1000 Вт достаточно, чтобы убить вас мгновенно, как электрический стул. Пожалуйста, прочтите сначала эту статью.

Серийная конфигурация аппарата точечной сварки

Сварочный аппарат для резистивной точечной сварки с корпусом для самодельного аккумулятора Держатели твердых электродов

Аппарат точечной сварки оппозитной конфигурации

Аппарат для точечной сварки в оппозитной конфигурации Аппарат для точечной сварки в оппозитной конфигурации Держатели сплошных электродов

Высокое напряжение!

Обратите внимание: плата напрямую подключена к электросети, безопасна только низковольтная часть. Использование на свой страх и риск .

вопросов

Если у вас есть вопросы, задайте их на сайте Instructables.com.

Электрические характеристики

Сварочный ток: 1100A или 400A
Открытое напряжение: 2,6 В
Сетевой ток во время сварочного импульса: 14A
Ток покоя: 1,6 А

Максимальная толщина сварки

Легкие переносные пистолеты для точечной сварки имеют сварочный ток не менее 4000 А, что позволяет сваривать 2 листа низкоуглеродистой стали толщиной 1 мм. Аппарат для точечной сварки DIY просто выдает 1100 А, что отлично подходит для сварки небольших электронных деталей. Хотя я видел, что люди сваривали листы 2 x 0,75 мм с помощью таких точечных сварочных аппаратов.

Параметры сварки вкладки батареи

Приварной язычок батареи

Установки для полос из никелированной стали толщиной 0,15 мм

Чаще всего используются полосы из никелированной стали толщиной 0,15 мм, которые лучше всего свариваются. Возможно, вам придется поэкспериментировать со временем сварки и силой электродов, но начните со следующих значений:

Усилие сварочного электрода 0.4 кг (4N)
Время перед сваркой 50 мс
Пауза 500 мс
Время импульса сварки 100 мс (от 50 до 250 мс)
Диаметр наконечника электрода 1,5 мм
Наружное расстояние между электродами 5 мм

Примечание: стальные полосы с никелевым покрытием дешевле, чем полосы из чистого никеля, и имеют более высокое сопротивление, что облегчает сварку.

Профессиональный аппарат для приварки батарейных язычков

Примечания к точечной сварке

Конфигурация серии

точечная сварка

Оба электрода находятся на одной стороне.Очень важно, чтобы сила обоих электродов была практически одинаковой; иначе одна сторона будет плохо свариваться.

Точечная сварка противоположной конфигурации

Это наиболее часто используемый; свариваемые детали зажимают между электродами.

Измерение сварочного тока

Сварочный ток можно определить, измерив напряжение на определенном расстоянии сварочного кабеля.
Рассчитайте сварочный ток следующим образом:
I = U * диаметр [мм2] / (0.0175 * длина [м])
Для измерения сварочного тока к сварочному кабелю прикрепляют два провода на расстоянии 44,5 см. Напряжение при коротком замыкании 0,34В; поэтому максимальный сварочный ток = 0,34 В * 25 мм2 / (0,0175 * 0,445 м) = 1100 А.

Измерение сварочного тока

Двойной импульс

Двойной импульс улучшает качество сварки. Первый короткий импульс смягчит металл. Второй импульс — это импульс сварки. Во время паузы между двумя импульсами части сближаются и лучше контактируют.

Время сварки

Первый импульс, импульс перед сваркой, составляет 50 мс. Второй импульс, импульс сварки, можно установить поворотным переключателем с шагом 50 мс. Я обнаружил, что время сварки от 50 до 250 мс во многих случаях работает нормально.

Снижение сварочного тока

Сварочный ток 1100 А может быть слишком большим, поэтому рекомендуется уменьшить ток. Проволочный резистор мощностью 50 Вт и сопротивлением 27 Ом, включенный последовательно с сетью, снижает сварочный ток примерно до 400 А. Обратите внимание, что резистор перегружен на 120%, но импульсная перегрузочная способность проволочного резистора WH50 позволяет это.

Обогреватель или фен в качестве силового сопротивления

Чтобы определить, какое сопротивление необходимо для получения определенного сварочного тока, я взял в качестве резисторов нагреватель и фен. Их можно комбинировать последовательно или параллельно, чтобы получить желаемое сопротивление.

Конструкция аппарата точечной сварки

Панель фанерная

Все детали смонтированы на фанерной панели опалубки толщиной 15 мм и размером 15 см x 18 см. Обратите внимание, что плата питания является старым прототипом и заменена новой печатной платой для точечной сварки.

Сварочный аппарат для резистивной точечной сварки с защитным вкладышем для самостоятельной сборки
Трансформатор для микроволновой печи

Попробуйте вытащить из неисправной СВЧ трансформатор мощностью 800Вт … 1100Вт, чем выше, тем лучше. Обратите внимание, что в некоторых микроволновых печах высокой мощности для экономии веса вместо трансформатора используется электронный высоковольтный инвертор, их нельзя использовать:

Высоковольтный силовой модуль для микроволновой печи Panasonic

Выпилите с одной стороны вторичную обмотку пилой по металлу. Затем вытолкните обмотку из сердечника с помощью специального деревянного бруска и большого молотка.Магнитный шунт между первичной и вторичной обмотками ограничивает ток и должен быть удален:

Удалите магнитный шунт.

Используйте 3 вторичные обмотки. Их можно склеить полиуретановым клеем, смочить, чтобы он вспенился.

Снятие вторичной обмотки с трансформатора микроволновой печи Снятие вторичной обмотки с трансформатора микроволновой печи

Плечи электроды

Два электродных плеча изготовлены из U-образного алюминиевого профиля шириной 20 мм.

Электроды суставов

Установите руки вместе с помощью болта с буртиком 4 мм:

Болт с буртиком 4мм

Два алюминиевых шарнира рычага и болт с буртиком должны быть изолированы друг от друга во избежание короткого замыкания.Следовательно, отверстие под болт в правом шарнире алюминиевого рычага на 2 мм больше диаметра болта, то есть на 6 мм. Изоляция между соединениями рычагов создается эпоксидными печатными платами размером 80 x 20 мм и 16 x 20 мм.
Трение между рычагами должно быть очень низким; это создается эпоксидной доской между ними. Также между левым рычагом и фанерной панелью помещается эпоксидная плита 80 x 20 мм вместе с алюминиевой пластиной 80 x 20 мм. Затяните болт так, чтобы трение было небольшим, но зазор не был слишком большим.

Соединение электродных рычагов Соединение электродных рычагов Соединение электродных рычагов Соединение электродных рычагов

Электрододержатель

Держатели электродов изготовлены из прямоугольного латунного заземляющего зажима шириной 20 мм. К сожалению, их в большинстве стран не достать, я их продаю ЗДЕСЬ. Просверлите в середине отверстие диаметром 4 мм для крепежного винта. Увеличьте отверстие для сварочного кабеля до 7 мм.

Зажим заземления радиатора

Эта клемма заземления доступна не во всех странах.Но на eBay есть хорошие альтернативы; поиск по «Шина заземления терминала».

Сварочный кабель

Используйте гибкий сварочный кабель 3AWG / 25 мм ² длиной 140 см, это позволяет использовать 3 витка. Я проверил, дает ли более толстый кабель более высокий сварочный ток, но это не так. Сварочный ток ограничивается самим трансформатором.
Поскольку сила электрода имеет решающее значение, сварочные рычаги должны иметь возможность свободно перемещаться, не ограничиваясь жесткостью кабелей.Поэтому кабели имеют большой изгиб. Не используйте сплошной кабель, сварочный кабель гибкий и будет стоить около 15 долларов за м.

Электроды для точечной сварки

Важно использовать стержень из чистой меди. Нет латуни или электрического провода, мягко отожженного. Используйте квадратную планку того же размера, что и прорезь держателя электрода, или подпилите планку до нужного размера. Я использую наконечник диаметром 1,5 мм. Для простоты можно отпилить кончик электрода квадратной формы вместо круглой. Подходящие медные прутки продаю ЗДЕСЬ.

Электроды для точечной сварки Держатель электрода для точечной сварки
Периодически очищайте концы сварочных электродов наждачной бумагой.

Пружинные зажимы

Сила электрода является столь же важным параметром, как и другие параметры сварки, такие как сварочный ток и время импульса. Здесь мы используем два небольших пружинных зажима. Отрегулируйте усилие на электроде, изменив положение пружинного зажима, и измерьте усилие с помощью кухонных весов:

Регулировка усилия сварочного электрода

Полностью вдавите новые пружинные зажимы пару раз.Вы можете изменить усилие зажима, согнув пружину. См. Здесь, как повторно установить пружинный зажим:

Снова установите пружинный зажим

Рычаг управления

Я использовал нейлоновую пластину толщиной 5 мм, которую распил лобзиком. Могут использоваться и другие пластмассовые материалы, но алюминий может издавать звуковой сигнал.

Рычаг управления

Корпус

Корпус из полистирола толщиной 2мм:

Сварочный аппарат для резистивной точечной сварки самодельных батарейных элементов с корпусом

Джек Дэвис | Сварочный аппарат из микроволновки своими руками

14 февраля Сварщик для точечной сварки из микроволновой печи

Отправлено в 22:58
в без категории
Джек

Этот проект представляет собой схему того, как построить установку для точечной сварки сопротивлением, используя утилизированные детали от старой микроволновой печи.Я использую его для приваривания никелевых язычков к аккумуляторным элементам 18650, но в зависимости от того, как вы располагаете рычаги, его можно использовать для сварки листового металла и других металлических предметов. Приступим к сварке!

Шаг 1. Спасите микроволновую печь

Краткое предупреждение!

Внутри микроволновки довольно опасно. Большой конденсатор может быть заряжен и может вызвать неприятный или даже смертельный удар, поэтому убедитесь, что вы разрядите его как можно скорее, прикоснувшись к клеммам металлическим стержнем, например отверткой, чтобы разрядить его.

Хорошо, откройте корпус микроволновой печи, чтобы увидеть электронные детали. Разрядите этот конденсатор и приступайте к снятию деталей. Вы должны найти трансформатор, который должен быть очень похож на тот, что изображен на фотографиях. Снимите гайки, и он должен легко выскользнуть. Я сохранил несколько концевых выключателей, которые мы будем использовать позже, а некоторые кабели удобны для подключения к электросети.

Шаг 2: Снимите вторичную катушку

Мы собираемся перемотать вторичную обмотку трансформатора, так как нам нужно больше ампер и меньше вольт.Первичная обмотка — это то место, где подается сетевое питание, а вторичная обмотка имеет более тонкие проволочные обмотки с присоединенными красными проводами.

Меньшее количество витков провода увеличивает силу тока, но снижает напряжение, а большее количество витков увеличивает напряжение при уменьшении силы тока. Нам не нужна вторичная обмотка, поэтому ее можно снять, отрезав или отшлифуя сварной шов на корпусе трансформатора и вытащив его. Будьте осторожны, чтобы не повредить первичную катушку, так как мы будем ее хранить.

Шаг 3: Добавьте новую обмотку

Новая обмотка будет обеспечивать ток, необходимый для сварки.Используя действительно толстый кабель, мы можем сократить тысячи витков до пары, которая обеспечит нагрузку в несколько ампер. Необходим толстый кабель, так как сопротивление приведет к его нагреву и расплавлению изоляции, если она будет слишком тонкой. Нехорошо!

Сначала вставляется первичная обмотка, затем 2 шунта с каждой стороны и, наконец, провод низкого калибра (синий кабель) наматывается на пару витков. Не забудьте оставить кабель достаточной длины, который будет прикреплен к сварочным электродам.

Шаг 4: Завершите Трансформатор

Наш сверхмощный трансформатор почти готов.Нам просто нужно приварить верхнюю часть, чтобы запечатать ее. В качестве альтернативы вы можете использовать двухкомпонентную эпоксидную смолу, чтобы наклеить ее. Варианты хороши, выберите тот, который вам удобнее всего. 🙂

Шаг 5: Клеммы электродов

Теперь нам нужно прикрепить концы кабеля к медным штырям, которые мы будем использовать для сварки. Я обработал несколько медных клемм, но вы можете использовать несколько медных зажимов из хозяйственного магазина. Я также приложил файл САПР для электродного зажима, который я сделал.Вот и ссылка на Fusion360. http://a360.co/1Loyh2j

Шаг 6: Сварочный рычаг

Я использую его для приваривания никелевых пластин к элементам батареи, поэтому я расположил два сварочных электрода рядом, хотя вы можете легко установить их напротив друг друга, как на традиционной машине. Я спроектировал и вырезал с помощью лазера простой корпус из ДВП для руки, в которой находится переключатель для работы и зажимы электродов.

Шаг 7. Упакуйте его

В трансформатор поступает опасное электричество 230 В, поэтому важно, чтобы он был закрыт.Этот футляр для лазерной резки должен хорошо справиться со своей задачей. Просто убедитесь, что все содержится, так как оно будет выглядеть намного лучше и безопаснее. Бонус!

По проводке все довольно просто. Просто подключите фазу и нейтраль к первичной обмотке трансформатора, используя существующие плоские клеммы, я бы рекомендовал добавить переключатель между одним из силовых кабелей, чтобы упростить включение и выключение. Я вытащил это из микроволновки.

Вот и все, готово! Удачи со своим новым сварочным аппаратом!

Связанные

Сварочный аппарат для точечной сварки в микроволновой печи со схемой управления — Apex Logic

Это краткое описание устройства для точечной сварки, которое я построил.Как и в большинстве самодельных точечных сварочных аппаратов, здесь используется проволока 4AWG, намотанная вокруг микроволнового трансформатора. Существует множество руководств о том, как подготовить трансформатор к установке ваших новых обмоток. Базовый план будет заключаться в том, чтобы отрезать одну сторону вторичной катушки, вытолкнуть оставшуюся часть катушки с другого конца и подпилить края отверстия, чтобы удалить любые заусенцы. Следует отметить, что НЕ УДАЛЯЙТЕ ПЕРВИЧНУЮ КАТУШКУ. Проволока имеет покрытие, поэтому врезание в нее может привести к короткому замыканию, что приведет к катастрофическому повреждению. Я намотал еще одну катушку на трансформатор после того, как был сделан снимок ниже.Сварщик в настоящее время работает от 2,8 Вольт.

Этот сварочный аппарат был построен из дерева, он дешев, податлив и по большей части непроводящий. Все используемые детали были куплены по низкой цене примерно за 16 долларов, кроме микроволновой печи. Вместо того, чтобы использовать шарниры, две опоры стоят у основания, чтобы удерживать ручки там, где будут электроды. Пружина и два рым-болта используются для крепления пружины к основанию и верхнему штифту. Электроды состоят из небольших шин, которые используются в панельной коробке с наконечником сварочного аппарата MIG в качестве фактической точки контакта.Удивительно, но эти наконечники врезаются прямо в шины без какой-либо обработки. Клеммный соединитель аккумулятора используется для подключения провода 4AWG к шинам. У меня не было очень мощных обжимов, поэтому я использовал пару болторезных инструментов, чтобы прижать фитинг к проволоке.

Хотя у меня эта схема не используется, она должна хорошо работать для управления сварочным аппаратом, переключая питание на стороне высокого напряжения трансформатора.Ножная педаль от швейной машины, или вы можете купить ее за 13 $ в Graingers (Деталь № 6GPD6). 120VAC-> 24VAC будет использоваться для понижения напряжения на переключателе и на стороне катушки реле. Эту деталь можно взять откуда угодно, может, даже из микроволновки, которую вы съедаете. Реле должно выдерживать 120 В на контактах, я планирую использовать сверхмощное реле OMRON SPST-NO, которое также доступно в Grainger (Деталь № 1YCF2). Чтобы упростить прикрепление реле к базе, вы также можете приобрести фиксирующий зажим (деталь № 1YAW9).Ниже представлена схема цепи управления. Обратите внимание, что без него сварщик всегда будет под напряжением и начнет сваривать после соприкосновения контактов. С помощью этой схемы вы можете касаться контактов и производить сварку только при нажатой педали.

Как создать свой собственный аппарат для точечной сварки из микроволновой печи! — Электроника ESK8 — Форум строителей электрических скейтбордов

Это статья, которую я изначально написал для своего веб-сайта, и подумал, что вам, ребята, будет полезно посмотреть, как я сделал свой аппарат для точечной сварки 18650, на самом деле это довольно просто! http: // www.jackdaviesdesign.com/diy-spot-welder-from-microwave/

Этот проект представляет собой схему того, как построить установку для точечной сварки сопротивлением, используя утилизированные детали от старой микроволновой печи. Я использую его для приваривания никелевых язычков к аккумуляторным элементам 18650, но в зависимости от того, как вы располагаете рычаги, его можно использовать для сварки листового металла и других металлических предметов. Приступим к сварке!

Шаг 1. Спасите микроволновую печь

Краткое предупреждение!

Внутри микроволновки довольно опасно.Большой конденсатор может быть заряжен и может вызвать неприятный или даже смертельный удар, поэтому убедитесь, что вы разрядите его как можно скорее, прикоснувшись к клеммам металлическим стержнем, например отверткой, чтобы разрядить его.

Хорошо, откройте корпус микроволновой печи, чтобы увидеть электронные детали. Разрядите этот конденсатор и приступайте к снятию деталей. Вы должны найти трансформатор, который должен быть очень похож на тот, что изображен на фотографиях. Снимите гайки, и он должен легко выскользнуть.Я сохранил несколько концевых выключателей, которые мы будем использовать позже, а некоторые кабели удобны для подключения к электросети.

Шаг 2: Снимите вторичную катушку

Мы собираемся перемотать вторичную обмотку трансформатора, так как нам нужно больше ампер и меньше вольт. Первичная обмотка — это то место, где подается сетевое питание, а вторичная обмотка имеет более тонкие проволочные обмотки с присоединенными красными проводами.

Меньшее количество витков провода увеличивает силу тока, но снижает напряжение, а большее количество витков увеличивает напряжение при уменьшении силы тока.Нам не нужна вторичная обмотка, поэтому ее можно снять, отрезав или отшлифуя сварной шов на корпусе трансформатора и вытащив его. Будьте осторожны, чтобы не повредить первичную катушку, так как мы будем ее хранить.

Шаг 3: Добавьте новую обмотку

Новая обмотка будет обеспечивать ток, необходимый для сварки. Используя действительно толстый кабель, мы можем сократить тысячи витков до пары, которая обеспечит нагрузку в несколько ампер. Необходим толстый кабель, так как сопротивление приведет к его нагреву и расплавлению изоляции, если она будет слишком тонкой.Нехорошо!

Шаг 4: Завершите Трансформатор

Наш сверхмощный трансформатор почти готов. Нам просто нужно приварить верхнюю часть, чтобы запечатать ее. В качестве альтернативы вы можете использовать двухкомпонентную эпоксидную смолу, чтобы наклеить ее.Варианты хороши, выберите тот, который вам удобнее всего.

Шаг 5: Клеммы электродов

Теперь нам нужно прикрепить концы кабеля к медным штырям, которые мы будем использовать для сварки. Я обработал несколько медных клемм, но вы можете использовать несколько медных зажимов из хозяйственного магазина. Я также приложил файл САПР для электродного зажима, который я сделал. Вот и ссылка на Fusion360. http://a360.co/1Loyh2j

Шаг 6: Сварочный рычаг

Я использую его для приваривания никелевых пластин к элементам батареи, поэтому я расположил два сварочных электрода рядом, хотя вы можете легко установить их напротив друг друга, как на традиционной машине.Я спроектировал и вырезал с помощью лазера простой корпус из ДВП для руки, в которой находится переключатель для работы и зажимы электродов.

Шаг 7. Упакуйте его

В трансформатор поступает опасное электричество 230 В, поэтому важно, чтобы он был закрыт. Этот футляр для лазерной резки должен хорошо справиться со своей задачей. Просто убедитесь, что все содержится, так как оно будет выглядеть намного лучше и безопаснее. Бонус!

По проводке все довольно просто.Просто подключите фазу и нейтраль к первичной обмотке трансформатора, используя существующие плоские клеммы, я бы рекомендовал добавить переключатель между одним из силовых кабелей, чтобы упростить включение и выключение. Я вытащил это из микроволновки.

Вот и все, готово! Удачи со своим новым сварочным аппаратом!

Самодельный аппарат для точечной сварки — bolis.com

Сварочный аппарат

Я хотел сделать несколько металлических ящиков и лотков. У меня много металлолома от старых корпусов компьютеров и микроволновых печей.Я уже сделал гибочный пресс для листового металла. Теперь мне просто нужен способ скрепить детали между собой. Что-то проще, чем просверлить кучу отверстий и прикрутить или заклепать. Что-нибудь менее беспорядочное, чем пайка или склейка. Что-то, где я могу просто волшебным образом разрезать части и мгновенно соединить их вместе. Эврика! Точечная сварка. Пора покопаться в гугле. И мусорное ведро.

начальная сборка

В Интернете есть много статей о том, как самому сделать точечный сварочный аппарат, поэтому я не буду здесь все повторять.Первой статьей, которая меня вдохновила, была точечная сварка на Hack-A-Day. Есть много других самодельных изделий для точечной сварки.

Базовая конструкция

Основная идея точечной сварки заключается в пропускании сильного электрического тока (силы тока) через два куска листового металла, который нагревает их достаточно, чтобы расплавить небольшое пятно и склеить их («валик»). Мы производим высокий ток с помощью трансформатора, который преобразует низкий ток высокого напряжения из настенной розетки в высокий ток низкого напряжения в заготовке.Тепло исходит от электрического сопротивления. Вам нужны металлы с низким сопротивлением в деталях вашего точечного сварочного аппарата (медь и алюминий), чтобы вы могли создавать тепло в металле с более высоким сопротивлением (стали). Таким образом, этот аппарат для точечной сварки в первую очередь предназначен для сварки стали. И это нормально, так как в любом случае это подавляющее большинство металлолома. По крайней мере, мой. Если у вас есть доступ к секретному хранилищу отброшенного титана, вам придется разгадывать его самостоятельно.

Мне нужен был большой дешевый трансформатор.К счастью, это доступно в любой выброшенной микроволновой печи. Я не могу вспомнить, был ли мой трансформатор из микроволновой печи, оставленной возле мусорного контейнера в квартире, или из той, что оставлена на обочине возле парка. Но вы, вероятно, сможете найти где-нибудь ненужную, нелюбимую микроволновку и придать ей новый смысл на всю жизнь. Или что-то типа того.

Микроволновые печи повышают напряжение внутри, но мы хотим его понизить. Итак, мы снимаем вторичную обмотку трансформатора с множеством витков крошечного провода и заменяем его несколькими витками большого толстого провода.Я отрезал старую проволоку ножовкой. Вы можете попробовать это или свои зубы, но я бы порекомендовал ножовку.

Размер провода зависит от силы тока, поэтому нам нужно как можно большее поперечное сечение провода. Я использовал восемь нитей многожильного медного провода 10-го калибра (AWG), который мне давали электрики здания, когда они разбирали старые осветительные приборы. Проволока 10-го калибра имеет площадь поперечного сечения 5 мм кв., Так что у меня получается 40 мм кв. Для всех восьми жил. Те горячие штучки в других статьях, хвастающиеся своим проводом 4-го калибра? У меня размер вдвое больше.Ах да, кто сейчас правит, а? ХМ?!?! Упс, извините, на мгновение увлекся там конкурсом ботаников. Где был я?

Я намотал полтора витка провода, это все, что мне удалось. Измеряя с помощью вольтметра, я обнаружил, что при входном напряжении 120 В переменного тока я измерял 2 вольта на выходе (разомкнутая цепь без нагрузки). При сварке валика 2 вольта упали до 0,5 вольт. А нынешний? С помощью индуктивного амперметра я измерил 15 ампер на входе (сети) и 900 ампер на выходе.Скажу только: это круто.

Механически конструкция проста. Две одинаковые деревянные руки, удерживаемые пружиной. Каждая рука имеет на конце алюминиевый стержень, на котором крепится медный электрод. Провод от трансформатора прикреплен к алюминиевой планке с максимально возможной площадью контакта. Я зачистил концы проводов и разбил, то есть обжатый, кусок медной водопроводной трубы на конце, чтобы сделать проушину, и прикрутил ее к шине. (Собственно, в первый раз я так сильно сжал трубу, что боковая сторона раскололась.Во второй раз я натянул его достаточно туго, чтобы удерживать провод, но не разорвал его на части. Нет, это было не признание ошибки, это была «доработка дизайна». Да, это моя история, ага…)

Наконечники электродов представляют собой наконечники для сварки MIG, которые подходят, хотя, возможно, и немного короче, в зависимости от того, что вы делаете. Но они недорогие, что, как вы, наверное, уже знаете, является одним из моих главных критериев.

челюсти и электроды

губки и электроды губки и электроды

Моя схема управления

internalsschematic

Мне нужен был кнопочный переключатель на плече, потому что я всегда ценил элегантность и комфорт.Удерживая руку на заготовке, нажимайте кнопку, пока едкий дым от горящей краски не обожжет мои ноздри, я имею в виду, пока не образуется валик точечной сварки, отпустите кнопку, а затем отпустите руку. (Шучу над дымовой частью; я всегда тщательно очищаю область сварки, чтобы удалить краску и загрязнения, прежде чем пытаться ее сварить. Ну, обычно.)

internals

С точки зрения безопасности аппарат для точечной сварки довольно безопасен. При напряжении в несколько вольт нет опасности поражения электрическим током на вторичной выходной стороне трансформатора, на плечах или электродах.Основная проблема заключается в том, чтобы обжечься о горячий кусок металла.

Первичная входная сторона трансформатора — отдельная история. Эта штука работает от электросети 120 В переменного тока, и я строю ее сам (это должно вас достаточно напугать), так что да, я немного подозреваю, что рядом с моим пальцем на кнопке есть высокое напряжение. Мое решение заключалось в использовании низковольтной цепи управления. Кнопка работает с напряжением 6 вольт и активирует механическое реле, которое переключает вход 120 вольт на трансформатор.Я использовал обычный адаптер питания «настенная бородавка», чтобы обеспечить напряжение 6 вольт. Также имеется главный выключатель для дополнительной безопасности.

Одна из возможных проблем с использованием механических реле заключается в том, что искрение контактов может вызвать точечную коррозию и ухудшение состояния со временем. Это можно уменьшить, используя более крупные контакты (в реле с более высоким номинальным током). Его также можно уменьшить, используя твердотельные реле, но они стоят больше, чем, например, одного доллара, поэтому они превысили мой бюджет для этого проекта. Так как я знал, что на входе потребляю около 15 ампер, я хотел, чтобы мое релейное переключение было рассчитано на гораздо большее, чем это, для безопасности и долговечности.Я получил два двухполюсных реле на 12 ампер и подключил все 4 полюса параллельно. Это дало мне номинальный ток 48 ампер, что намного превышает мои ожидаемые 15 ампер.

Я добавил еще одно небольшое усложнение в схему управления. У меня не было механических реле с низковольтными (6 вольт) катушками и высоковольтными (120 В переменного тока) контактами большой силы тока (10+ ампер). Единственные реле, которые у меня были с высоковольтными контактами, также имели катушки высокого напряжения, поэтому для управления реле я использовал другую транзисторную микросхему, называемую опто-симистором MOC3022.Опто-симистор принимает сигнал постоянного тока низкого напряжения и переключает линию переменного тока высокого напряжения. Коммутируемый высоковольтный выход переменного тока опто-симистора имеет очень низкий ток, поэтому его нельзя переключать напрямую через трансформатор, но он идеально подходит для управления катушкой реле. Таким образом, кнопка активирует опто-симистор, опто-симистор активирует реле, а реле активирует трансформатор. Зачем все усложнять? Ну, потому что это было действительно дешево. Опто-симистор стоил меньше доллара, и реле тоже стоили около доллара.Хотя твердотельное реле было бы неплохо, оно, вероятно, стоило бы около 30 долларов, что примерно на 29 долларов больше моего бюджета на проект.

Корпус

case

При наличии высокого напряжения, питающего трансформатор и цепь управления, сварщику для точечной сварки необходим чемодан, закрывающий эти части в целях безопасности. Я был вдохновлен «дядей Дейвом» Джинджери на создание собственных инструментов, поэтому я знал, что моему точечному сварщику нужно сделать собственный корпус. Я вырезал и согнул обрезки от ПК, чтобы сделать чехол для трансформатора и проводов.Затем я использовал точечную сварку, чтобы прикрепить торцевую панель крышки. Вуаля! Машинка строится сама! Ну, по крайней мере, отчасти.

кейс (и мой помощник Сэм) кейс

точечная сварка собственного корпуса

Результаты

Эта штука работает неплохо. В основном я использовал его для обработки некоторых утилизированных металлических листов от дверцы холодильника и корпусов компьютеров. Более тонкая обшивка дверцы холодильника сваривает хороший валик за 1-2 секунды. Его толщина составляет около 0,025 дюйма (около 0,6 мм, или, возможно, 25 калибра, я думаю).Для изготовления хорошего борта из более тяжелого металла корпуса ПК требуется около 4-5 секунд. Его размер составляет около 0,040 дюйма (около 1 мм или, возможно, калибра 19 или 20).

Наконечники и большие провода сильно нагреваются при использовании. Если я свариваю металлический корпус ПК в течение 5 минут подряд, мне нужно остановиться и дать сварочному аппарату остыть еще 5 или 10 минут. Сами дужки деревянные и на ощупь остаются довольно прохладными. Древесина кажется неплохим теплоизолятором.

Первый реальный проект для точечной сварки (не считая создания собственного ящика) — это прикрепление фасадов выдвижных ящиков к моему незавершенному ящику для инструментов.Я закончу на днях. А пока занимаюсь точечной сваркой!

несколько ящиков завершено сварка передней части ящика

Сварочный аппарат DIY

Сварщик DIY

Кремона, август 2018.

Вернуться на главную страницу.

Привет,
это краткий обзор с некоторыми замечаниями о том, как сделать точечный сварочный аппарат из
СВЧ трансформаторы (ТО).
Ничего нового по сравнению с другими онлайн-учебниками, за исключением того, что в нем есть:

Две параллельные MOT для большей мощности;
A твердотельное реле для синхронизации, для простоты управляется Arduino.

Вот шторм:

ВНИМАНИЕ! Этот проект имеет дело с высоким и средним напряжением.
Это опасно и небезопасно. Я никоим образом не отвечаю за
любой ущерб, который вы можете причинить (даже самому себе).

Введение

Есть много-много учебных пособий по точечной сварке.
В основном люди используют трансформаторы для микроволновых печей (ТО), снимая высокое напряжение.
вторичный и заменив его всего за несколько оборотов.
Я использую два параллельно включенных МОЛ для увеличения выходного тока.

Этого достаточно для простого сварочного аппарата, однако кое-что интересное — это
возможность контролировать время сварки.Кроме того, люди говорят, что короткий импульс перед сваркой размягчает материал и, таким образом, создает
лучший электрический контакт (он же лучшая сварка).
В моем случае я использую arduino для реализации простого контроллера времени.
В любом случае, контроллер можно обойти с помощью переключателя, чтобы включить точечную сварку в
прямой режим.

Трансформаторы

Вот изображение двух трансформаторов для микроволновой печи (MOT), полученное из микроволновой печи.

Будьте осторожны, микроволновые печи — очень опасные предметы.
Там есть высоковольтный конденсатор, сохраняющий высокое напряжение еще долго после того, как печь была
отключенные и опасные химикаты в магнетроне.Люди говорят, что сделают тебя слепым.

MOT сверху все еще нуждается в доработке.
Вторичная обмотка высокого напряжения (более тонкий провод, намного больше витков) должна быть отключена и
заменены на несколько витков толстого провода.
Магнитные шунты следует удалить.
Магнитные шунты снижают эффективную мощность трансформатора, так как они замыкают накоротко.
часть магнитного потока.
Вторичные заменены на 3 витка толстого провода (в моем случае я использовал два провода в
параллельно, чтобы иметь большую секцию, поэтому вы увидите 6 витков вместо 3).

Электроды

Электроды обычно делают из меди (а не из латуни, люди говорят, что она прилипнет во время сварки).
Я нашел несколько медных заклепок с большим сечением, они работают нормально.
Два коротких держателя импровизированно удерживают электроды, а несколько пружин удерживают их открытыми.

Подключите электроды, добавьте переключатель и все смонтируйте.
Трансформаторы необходимо подключить параллельно (обратите внимание на фазу !!), примерно так:

На этом этапе базовый сварочный аппарат готов и уже может работать.
Измеренное напряжение между электродами составляет 2,72 В переменного тока.

В следующем разделе я создам контроллер для настройки времени сварки.

Контроллер (электроника)

Трансформаторы могут управляться напрямую от сети 220В (прямой режим) или через таймер.
Решил использовать Arduino в качестве таймера, управляя дешевым твердотельным реле (их 3 с ebay,
всего за 5 евро).
Твердотельные реле включают (обычно) демпфер, что очень важно при высокой индуктивности.
приложения (например, трансформаторы !!)
Обычные реле могут залипнуть при резком прерывании высоких токов.Пока дешевое твердотельное реле работает нормально.

Идея твердотельного реле на самом деле очень проста:
вы подаете небольшое напряжение на вход (в моем случае непосредственно на выходной контакт Arduino) и
выход становится замкнутой цепью для переменного (220В) напряжения.

Схема для Arduino выглядит примерно так (извините, я знаю, что грубовато ..)
В любом случае, полезно добавить еще один переключатель, чтобы можно было обойти твердотельное реле и
сварочный аппарат можно использовать в прямом режиме, как показано выше.Сборка ТО обсуждалась на предыдущем снимке.

Три подстроечных резистора — просто делители напряжения (470k должно работать отлично).
Рычаг переключателя имеет три положения (центр отключен) и обсуждается в программе.
При нажатии другой кнопки начинается сварка.

Простая программа Arduino в цикле выполняет следующие действия:

Проверить состояние маленького рычажного переключателя;
Переключатель IF находится в первом положении, затем выполняется автоматическая сварка (время регулируется)
при нажатии кнопки;
Переключатель IF находится во втором положении, установите время предварительной сварки, паузы и времени сварки с помощью трех
триммеры;
Если переключатель находится в третьем положении (ручной режим), затем проверьте состояние кнопки и
если он толкается, сваривайте, пока он не освободится.

Я слышал, что вы сказали! Какая ужасная простыня! В любом случае..

Если вам нужно вдохновение, вы можете найти мой сценарий ЗДЕСЬ.
Для этого также нужна библиотека LiquidCrystal_I2C для управления дисплеем.

Хорошо, на этом этапе создайте верхний уровень сварочного аппарата, поместите охлаждающий вентилятор (и металлический
сетку на задней панели, чтобы воздух мог выходить через ТО) и добавить электронику.

Наконец, нам понадобится панель для триммеров, дисплей и некоторые кнопки.

Вот и все, ребята!

Есть комментарии? Не стесняйтесь писать мне!

Ура,
Стефано

Вернуться на главную страницу.

MOT точечная сварка с таймером Arduino Control

Заявление об ограничении ответственности: делайте это на свой страх и риск. Трансформаторы для микроволновых печей опасны.

Существует множество руководств, которые покажут вам, как сделать MOT (трансформатор для микроволновой печи) точечной сваркой. Просто погуглите. Вы в основном берете микроволновый трансформатор. Снимите вторичную обмотку (маленький провод) и перемотайте вторичную обмотку большим сечением.Я рекомендую 4 калибра. У вас будет два-три хода. Принцип на первичной обмотке, у вас 120В 15А, а на вторичной обмотке 3-4В и несколько сотен ампер. Ваша цель — сделать достаточно оборотов, чтобы получить 3-4 В.

Если вы просто хотите сварить два куска металла вместе, вы можете использовать переключатель для включения и выключения питания. Если вы хотите приварить язычок точечной сварки на аккумуляторе, вам нужен очень короткий импульс. Пульс в диапазоне 80-100мс. Просто по-человечески достичь этого последовательно невозможно.Следовательно, вы хотите использовать какой-то таймер. В моем случае я использую Arduino с потенциометром для контроля длительности импульса. Если вы не хотите иметь возможность устанавливать длительность импульса, вам просто понадобится Arduino. В коде можно заранее установить длительность импульса. Если вы хотите изменить длительность импульса, вам просто нужно изменить ее в коде, перекомпилировать и перезагрузить. Это не так элегантно, но идеально, если вы просто хотите приварить батарею точечной сваркой.

После того, как ваш аппарат для точечной сварки будет построен и заработает, вам нужно будет добавить несколько вещей.Во-первых, это от переменного тока до 25А постоянного тока. Вы хотите подключить нейтраль переменного тока от вилки прямо к MOT. Для горячего провода вы подключаете его к клемме переменного тока реле. Другой вывод переменного тока, проложите черный провод к MOT. На терминале постоянного тока вы подключите один к D13, а другой — к земле на вашем Arduino. Вам придется изменить код, чтобы он соответствовал любому adruino, которое вы используете.

https://www.amazon.com/gp/product/B0087Z…UTF8&psc=1

Давайте подключим Arduino.
Я подключил GRN и 5 В от Adruino к макетной плате.Потому что эти две вещи будут иметь некоторую связь. Для реле, потенциометра и ЖК-дисплея потребуется GRN и 5V.

ЖК-дисплей https://www.amazon.com/gp/product/B01E4Y…UTF8&psc=1
Самая большая проблема с ЖК-дисплеем — это попытка найти адрес.

Точечная сварка из двух трансформаторов от микроволновки

Основные этапы работ

Сборка точечной сварки

Точечная сварка из трансформатора микроволновки

Точечная сварка из микроволновки | Самоделки своими руками

Точечная сварка своими руками из микроволновки

Что такое контактная сварка

Трансформатор

Пошаговая инструкция

Споттер своими руками из микроволновки

Самодельная точечная сварка из микроволновки сечение провода

Ответы:

Принцип работы точечного сварочного аппарата от 220В

Как собрать из трансформатора — 6 нюансов

Еще важно знать: 2 нюанса о создании самодельного аппарата из двух трансформаторов микроволновки

Как избежать 4 ошибки при создании электродов

5 нюансов элементов управления

Топ-3 лучших производителей

Ответы на 5 часто задаваемых вопросов о работе с мини-контактной сваркой из трансформатора от микроволновки

Вынимаем трансформатор из микроволновой печи

Тонкости модернизации трансформатора от СВЧ-печи

Рекомендации при соединении двух трансформаторов

Как определить одноименные выводы трансформаторов

Электроды для самодельной точечной сварки

Устанавливаем электроды на сварочный аппарат

Органы управления самодельной точечной сваркой

Необходимые приспособления для точечной сварки

Последовательность работы с трансформатором

Изготовление электродов

Изготовление рабочего корпуса

Видео по теме: Точечная сварка из микроволновки своими руками

Точечная сварка из микроволновки своими руками

Суть работы

Создание

Вид схемы

Клещи

Выключатель

Сварка на основе конденсаторов

На последок

Точечная сварка своими руками из микроволновки

Технология точечной сварки

Схема самодельного устройства

Необходимые инструменты

Какие электроды выбрать

Инструкция по сборке из микроволновки

Управление самодельным аппаратом

Сварщик для точечной сварки своими руками

Плата контроллера точечной сварки

Характеристики аппарата для точечной сварки

Техника безопасности при ремонте микроволновой печи

Серийная конфигурация аппарата точечной сварки

Аппарат точечной сварки оппозитной конфигурации

Высокое напряжение!

вопросов

Электрические характеристики

Максимальная толщина сварки

Параметры сварки вкладки батареи

Установки для полос из никелированной стали толщиной 0,15 мм

Примечания к точечной сварке

точечная сварка

Точечная сварка противоположной конфигурации

Измерение сварочного тока

Двойной импульс

Время сварки

Снижение сварочного тока

Обогреватель или фен в качестве силового сопротивления

Конструкция аппарата точечной сварки

Панель фанерная

Плечи электроды

Электроды суставов

Электрододержатель

Сварочный кабель

Электроды для точечной сварки

Пружинные зажимы

Рычаг управления

Корпус

Джек Дэвис | Сварочный аппарат из микроволновки своими руками

14 февраля Сварщик для точечной сварки из микроволновой печи

Шаг 1. Спасите микроволновую печь
