Самодельные подъемники для автомобилей: Самодельный подъемник для автомобиля | Самоделки своими руками

Самодельный подъемник для автомобиля | Самоделки своими руками

Подъемник для автомобиля своими руками: чертежи, фото пошагового изготовления с описанием.

Самодельный подъемник опрокидыватель для автомобиля, два в одном, для подъёма и поворота кузова автомобиля, при сварочных, покрасочных и прочих работ.

В режиме подъёмника опоры используются как и лапы обычного подъёмника, а в режиме кантователя, авто крепится за лонжероны к опорам спереди и сзади.

Изготовление подъёмника.

Для изготовления использован профиль 80 х 80 мм и 100 х 100 мм, толщина стенки — 3 мм.

Разметил и порезал.

Для сварки использовался аргонный сварочный аппарат Mitech AC\DC 200.

Сделана поворотная часть.

Сборка второй поворотной части.

В качестве редуктора использована тормозная трещотка МАЗа, но испытания она не прошла, обломило винт в месте стопора под шарик.

Сборка треног, швы выполнены в два прохода, первый плавит внутреннюю часть, второй закрывает фаски целиком и разглаживает катет.

Всю конструкцию держат болты M12, S19.

Перемычка сделана из профиля 80 х 80 мм так, что бы с минимальным люфтом входила в своего собрата профиль 80 х 80 мм, регулирует общую длинну кантователя.

Чертежи подъёмника.

Эта часть предназначена для регулировки длинны. Она опять же используется в режиме подъёмника, как перемычка между треногами, он длинной всего полтора метра.

Спереди авто закреплено вот таким способом. В лонжерон вставлен кусок профиля, в него вкручен родной болт крепления усилителя бампера, а с обратной стороны два болта от клыков кантователя.

Сзади всё немного замудрёнее из за сгнивших лонжеронов, захват выполнен за крест, приваренный в четырёх местах к креплению задних стоек и балки.

В процессе работы трещотка от МАЗа не выдержала нагрузки на вал, её нужно заменить на редуктор.

Автор: Юрий Шонец.

инструкция по изготовлению своими руками и советы по сборке

Несмотря на заявленную прочность и долговечность работы, множество автомобильных компонентов сильно подвержены износу. Случается так, что автомобиль не заводится и нужно выяснить, в чём проблема. Чтобы поднять авто без посторонней помощи своими руками, потребуется специальный подъёмник.

Однако несмотря на важность и необходимость данного устройства, стоимость автомобильных подъёмников достаточно высокая, и не все автолюбители могут его себе позволить. К тому же большинство водителей используют домкрат всего 1-2 раза в год. Поэтому чтобы избежать лишних трат, подъёмник для автомобиля лучше изготовить своими руками.

Подъёмник в гараж своими руками

Так как изделие будет крепиться на стенах, данное устройство предназначено для работы в гараже.

Необходимые компоненты

Для создания подъёмника потребуются следующие детали:

• 2-3 стальных уголка с размерами 7.5×7.5×0.8 см.
• «Червячный» редуктор. Важный момент — его минимальная грузоподъёмность должна быть от 300 кг, а передаточный показатель — 60 кг.
• Стальная плита толщиной 1 см. Если имеется в наличии старый станок, предназначенный для работы с металлом, её можно взять оттуда (особых проблем не возникнет, плиту можно достать своими руками, без посторонней помощи).
• Несколько болтов.
• 2 штуки крепких железных цепей (не следует брать цепи с тонкими звеньями). Лучше всего подойдут изделия с диаметром около 2-3 см.
• Крюк.
• Пятимиллиметровый стальной трос.
• 2 шпонки разного диаметра, имеющих форму звёздочки (их можно достать своими руками из обычного мопеда).

Инструкция по сборке

Процесс сборки и установки подъёмника довольно прост:

1. Закрепить стальные уголки на противоположных стенах, чтобы капот машины располагался под ними.
2. На уголки будущего подъёмника установить стальную плиту и закрепить её с помощью 8 болтов «М8». Благодаря тому, что прямого соединения плиты с уголками не будет, её можно будет перемещать относительно двигателя.
3. Установить своими руками на плите «червячный» редуктор.
4. Зафиксировать шпонку большего диаметра на приводном вале редуктора.
5. В нужном месте на плите проделать отверстие, продеть через него цепь и сомкнуть её в кольцо.
6. Установить шпонку меньшего диаметра на выходном вале редуктора.
7. Проделать в плите подъёмника ещё 2 отверстия.
8. Продеть через отверстия вторую цепь. Один конец накинуть на меньшую шпонку, а на втором своими руками установить крюк.

На этом всё. Подъёмник, изготовленный своими руками, готов.

Использование такого подъёмника

Принцип эксплуатации также не отличается особой сложностью:

1. Обязательно удалить болты, скрепляющие двигатель и раму автомобиля.
2. Подвести под двигатель петли стального троса и набросить концы на крюк.
3. Начать перебор цепи. Постепенно движение перейдёт к приводному валу, который заставит двигаться грузовой и произойдёт натяжение тросов. Двигатель следует поднимать медленно и осторожно.
4. Достав двигатель с помощью подъёмника, остановить работу самодельного крана. Вес груза теперь будет надёжно удерживать редуктор.
5. Отодвинуть машину и поставить на её место прочный стол, способный выдержать большую нагрузку от двигателя.

Простой подъёмник своими руками

Далеко не у всех водителей имеется личный гараж. В таком случае необходимо ремонтироваться либо в автосервисе, либо на улице. Для второго варианта существует специальный подъёмник как под эти условия.

У данного изделия имеется несколько составных частей, которые скрепляются между собой, образуя целостную конструкцию:

• «Башмак». Изготавливается из металлического листа шириной 3-4 мм и металлического штыря, диаметр которого около 12 мм. Для создания этой детали своими руками достаточно приварить штырь к пластине. Деталь необходима для фиксации домкрата.
• Задняя балка. Потребуются 4 уголка длиной 1.5 м. Уголки с помощью струбцины соединяются в квадрат, в который затем вставляется металлический стержень и закрепляется электрозаклёпками (точечной сваркой).
• Верхняя балка. Изготавливается из двух уголков длиной 171 см, полосы металла, ширина которого 64 мм и металлического листа 160×4 мм. Уголки скрепляются между собой, образуя П-образый профиль. К ним с одного края приваривается лист, сверху закрепляется пластина и получается готовый прямоугольник. Спереди с помощью сварки устанавливаются 2 направляющие домкрата, на которых необходимо сделать отверстия для 8-мм болта с гайкой (выполняет роль стопора).
• Площадка. Металлический лист шириной 350x150x4 мм. Необходимо загнуть борта и приварить к ним полосу шириной 20 мм, имеющую отверстия. К ней будет крепиться доска с полосой резины. Под низом площадки устанавливаются рёбра жёсткости вместе с направляющими. В итоге данная деталь своими руками крепится к верхней балке.
• Задний соединительный узел. Требуется 2 металлических листа шириной 4 мм. Половинки соединяются с помощью приваренной металлической полоски, установленной перпендикулярно.
• Нижняя балка. Создаётся из уголков на 32 и гайки М16. С помощью сварки уголки образуют прямоугольник, который соединяется с передним соединительным узлом. Для этого в нём нужно сделать отверстие под гайку М16. Затем необходимо скрепить соединительный узел и балку с помощью гайки, болта и сварки.
• Стойка. Нужны 4 уголка длиной 154 см. Уголки образуют квадрат с помощью сварки и прихваток. После каждого соединения на расстоянии 5 мм от края необходимо просверлить отверстие диаметром 26 мм. Эти 5 мм необходимы для приварки металлического стержня. Затем снова необходимо сделать отверстия в 13 мм на расстоянии 10 см, 8 см и 19 см. Они предназначены для фиксации башмака и верхней балки. После завершения работы нужно проверить, насколько свободно проходит верхняя балка между квадратными профилями.
• Передний соединительный узел. Здесь потребуется 2 трубы, длина которых 30 см, а диаметр 1 дюйм, 1 уголок длиной 33 см и железный стержень длиной 42 см и диаметром 2.6 см. На уголке с каждого края нужно отмерить 6 см и ножовкой срезать полки. В центре уголка необходимо сделать отверстие 16 мм. Затем уголок согнуть в форме буквы «П» и соединить детали со стойкой.
• «Пальцы». Изготавливаются из 3 металлических прутиков диаметром 12 мм. Здесь достаточно отмерить нужную длину, разогреть это место и согнуть прут.

Несмотря на кажущуюся сложность, изготовить подъёмник для авто своими руками вполне возможно. Конечно, для создания первого варианта понадобится гараж, а для второго — навыки сварщика. Тем не менее это будет куда дешевле покупного изделия, правда, цену своей работы каждый устанавливает сам.

Оцените статью: Поделитесь с друзьями!

чертежи, автомобильный, для авто, самодельный

Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

1. Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
2. На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
3. Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
4. В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
5. На валу редуктора устанавливают шпонку.
6. Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
7. В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

• вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
• плохо работает механизм фиксации;
• опорное устройство не выдерживает имеющуюся нагрузку;
• у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

При создании приспособления большую часть деталей нужно будет покупать в магазинах, поэтому окончательная стоимость готового устройства может быть немалой.

К тому же понадобится точный расчет всех узлов, который сможет сделать только инженер, имеющий опыт выполнения подобных работ. Если у вас нет таких знаний, то придется заказывать проект со всеми расчетами в специальной организации, на что потребуются финансовые затраты. Если в расчетах будет допущена ошибка, то устройство не сможет выдержать большую нагрузку.

Поэтому если вы не уверены, что сможете воплотить такой сложный проект в реальность, лучше создать опрокидыватель для транспортного средства, который будет более безопасным.

Самодельный подъемник для авто — Армия и оружие

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.

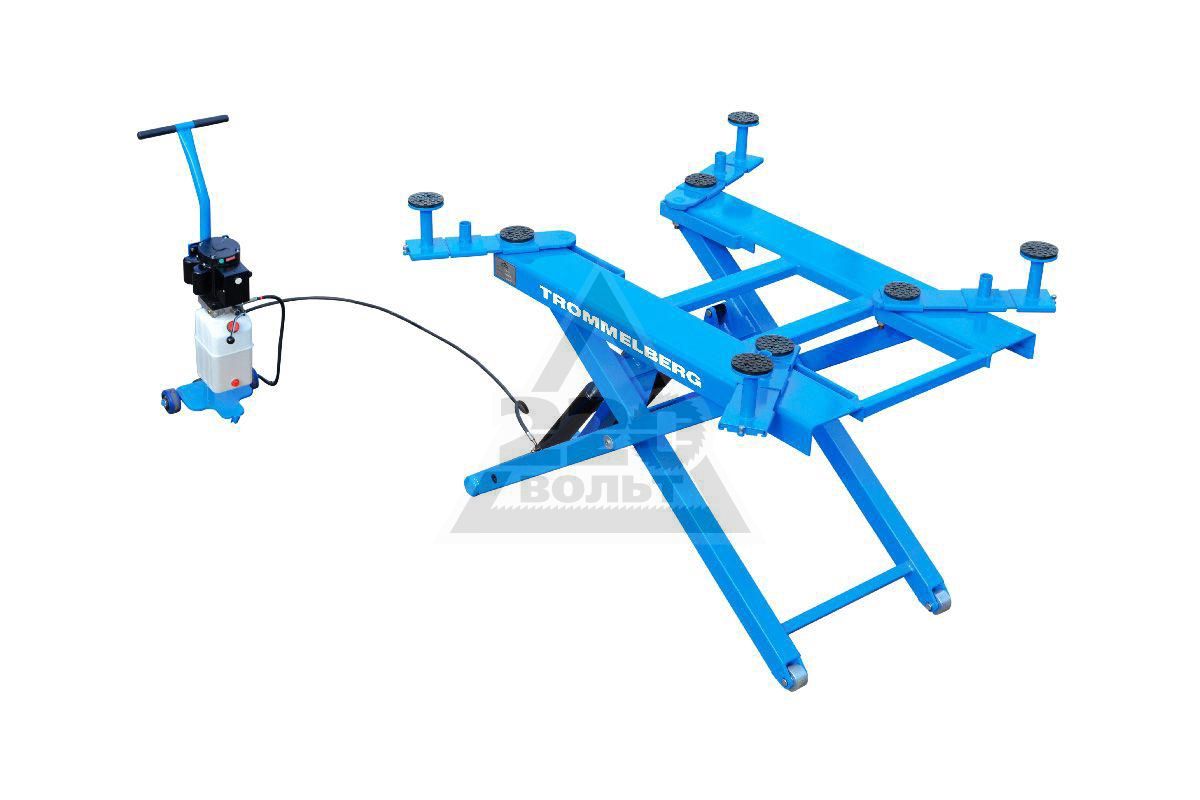

• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

• цепные механизмы;
• винтовые;
• гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

• Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
• Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
• Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
• Комплект болтов, крепежный крюк, шпонки формой звездочки.
• Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
• Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
2. Механизм фиксации работает неправильно.
3. Опорное устройство не выдерживает оказываемые нагрузки.
4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Как сделать самодельный подъемник для автомобиля – АвтоТоп

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Более подробную информацию о том, как сделать домкрат своими руками, вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ромбический автомобильный винтовой домкрат? Читайте об этом в статье нашего специалиста.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Рекомендуем также прочитать статью нашего специалиста, в которой рассказывается о том, как сделать лебедку из стартера своими руками.

Также советуем прочитать статью нашего эксперта, посвящённую тому, как выбрать ручную лебедку для автомобиля.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства. Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное.

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

Существуют иные варианты схожей конструкции, но с одной, тремя или четырьмя стойками.

Еще один тип подъемника – ножничный, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом.

Стоит также озаботиться изготовлением стопорных механизмов, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

И основная проблема, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата. Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке.

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг – изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.

Последняя делается из сваренных в квадратный профиль металлических уголков и после крепится к задней балке и передней стойке. Остается лишь изготовить пальцы-стопоры, установить домкрат и все – самодельный автомобильный подъемник-опрокидыватель готов.

Обязательно ли делать все самостоятельно?

А что делать, если желание получить гаражный подъемник для автомобиля есть, но времени на его изготовление не хватает? Или есть время, но нет нужных инструментов и навыков, либо вы опасаетесь, что ваша конструкция не выдержит нагрузки.

В таком случае имеет смысл обратиться к опытным специалистам, которые смогут сделать опрокидыватель специально под ваш автомобиль и гараж.

Полезное видео

К вашему вниманию видео про подъемник автомобильный для гаража своими руками.

Еще одно видео про подъемник для гаража своими руками.

Самодельные автомобили, трактора, вездеходы и квадроциклы

Подъемник для автомобиля сделанный своими руками.

Был у меня в гараже гидравлический домкрат, высокий, и не подставишь его под машину. И вот задумался как бы его приспособить. Нашел идею на просторах интернета, как соорудить довольно хороший домкрат.

Правда автор сделал его из 10-го швеллера, но у меня под рукой его не было, зато уголка достаточно. Взял уголки, сварил между собой, получилось подобие швеллера. все работает отлично.

Самодельный подъёмник задирает 12-ти тонную машину на «ура».

Подъемник для мгновенного поддомкрачивания автомобиля

С помощью гидравлического или винтового домкрата оперативно заменить колеса машины не удастся, т. к. эти механизмы не относятся к быстродействующим. Если вы дорожите своим временем, то в придачу к домкрату или упору, сделайте простую штуковину, которая поможет ускорить процесс снятия и установки автомобильных колес. Тем более, для этого не нужны дефицитные и дорогостоящие материалы, инструменты и приспособления.

Понадобится

Для изготовления самодельного подъемника нам необходимо приготовить следующие материалы:

• отрезок стальной трубы;
• профильную трубу;
• стальной Т-образный профиль;
• стальной стержень с резьбой и 4 гайки;
• два бескамерных колеса.

Для изготовления деталей и сборки нашей самоделки нам не обойтись без:

• маятниковой пилы;
• полуавтоматического сварочного оборудования;
• сверлильного станка со сверлильной головкой.

Изготовление быстродействующего подъемника

Начнем работу с основного узла, который будет воспринимать вес автомобиля, и через колеса передавать его на землю. Для этого с помощью маятниковой пилы отрезаем кусок стальной круглой трубы и точно такой же по длине отрезок профильной трубы.

Понятно, что размеры этих деталей должны заранее рассчитываться, чтобы выдержать поднимаемый груз – в нашем случае, по крайней мере, половину массы автомобиля.
Вставляем круглую трубу в профильную и, выровняв торцы, надежно свариваем их с двух сторон по линиям соприкосновения в поперечном и продольном направлениях. Это будет горизонтальный силовой элемент нашего приспособления.

Отрезаем еще один кусок профильной трубы и привариваем его вертикально в центре горизонтального узла, состоящего из профильной и круглой трубы.

Отмеряем и по разметке отрезаем еще одну расчетную длину профильной трубы. С одного конца на станке сверлильной головкой выполняем сквозное отверстие.

Эта деталь – будущий рычаг для подъема машины, и чем он длиннее, тем меньше усилий для этого потребуется.
От профильной трубы, установленной под углом к диску маятниковой пилы, отрезаем фрагмент, который привариваем к верхнему торцу стойки скосом наружу.

Это позволит элементу, взаимодействующему с узлом машины в приподнятом положении, обеспечивать горизонтальность.
К косому фрагменту привариваем отрезок Т-образного профиля параллельно основанию, состоящему из профильной и круглой трубы.
Сбоку к горизонтальной профильной трубе под вертикальным элементом под углом привариваем ручку-рычаг.

В отверстие на другом ее конце вставляем отрезок круглой трубы и привариваем с двух сторон. Этот поперечный элемент нужен для приложения усилия рук к рычагу при поднятии машины.

В круглую трубу, приваренную внутри профильной, вставляем стальную шпильку соответствующего диаметра и такой длины, чтобы ее концы выступали наружу.

На оба конца навинчиваем до упора по гайке, затем устанавливаем бескамерные колеса и затягиваем их двумя другими гайками. Наш самодельный подъемник готов к работе.

Испытание подъемника

Подводим его под автомобиль и налегаем на ручку весом своего тела. Если, например, соотношение плеч нашего подъемника составляет 10:1 (150 см:15 см), то при массе тела 75 кг усилие подъема составит 750 кг, чего вполне достаточно для поднятия автомобиля средних размеров.

После подъема, удерживая наше приспособление, устанавливаем под машину домкрат или упор и опускаем на них вес машины.

После завершения работ, вновь приподнимаем нашим приспособлением авто и убираем домкрат или упор.

Смотрите видео

Ножничный подъемник своими руками чертежи

чертежи, автомобильный, для авто, самодельный

Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

1. Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
2. На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
3. Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
4. В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
5. На валу редуктора устанавливают шпонку.
6. Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
7. В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

• вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
• плохо работает механизм фиксации;
• опорное устройство не выдерживает имеющуюся нагрузку;
• у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

При создании приспособления большую часть деталей нужно будет покупать в магазинах, поэтому окончательная стоимость готового устройства может быть немалой.

К тому же понадобится точный расчет всех узлов, который сможет сделать только инженер, имеющий опыт выполнения подобных работ. Если у вас нет таких знаний, то придется заказывать проект со всеми расчетами в специальной организации, на что потребуются финансовые затраты. Если в расчетах будет допущена ошибка, то устройство не сможет выдержать большую нагрузку.

Поэтому если вы не уверены, что сможете воплотить такой сложный проект в реальность, лучше создать опрокидыватель для транспортного средства, который будет более безопасным.

specmahina.ru

Установка ножничного подъемника своими руками — DRIVE2

Ножничный подъемник это лучший гидравлический подъемники для малых помещений, отлично подходит для гаражей с узкими проемыми, именно такой универсальный ножничный подъемник подходит для наших гаражных кооперативов. В данной статье мы рассмотрим полную установку гидравлического подъемника в наш гараж:

Ножничный подъемника пример

Начинаем.
Первое что нам нужно это купить ножничный подъемник, самому конечно сделать можно, конструкция не сложная, подъемник сделан из компановки системы рычагов (которые и называют «ножницы») гидравлический привод, ну и конечно само питание которого осуществляется от сети переменного тока, только следует помнить что компоненты для создания подъемника своими руками будут стоять дороже 2двух новых подъемников. Поэтому наш выбор покупка нового.
Как правильно выбрать ножничный гидравлический подъемник
Выбирая подъемник данного типа следует обратить внимание на 2 фактора это грузоподъёмность как правила это 3 тонны, но есть и слабее 2.3 и даже 1.9 тонны, такие подъемники покупать не следует по причине того что средний вес легкового автомобиля это 1.5 тонны, заявленная грузоподъемность от производителя как правила не всегда правдива, зачастую подъемники с малым тоннажем долго не служат. Хотя цена привлекает, но помните скупой платит дважды.

Второй факт это максимальная высота подъёма платформы, это тоже один из важных факторов по причине что слишком низкая высота, не даст вам должнего просвета для осмотра днища автомобиля.Как правило данной проблемой страдают Китайские подъемники. Нормальная высота для осмотра будет примерна 1850 мм Высоту подъема следует учитывать по вашему росту.
Следует не забывать и о безопасности, поэтому подъемник должен иметь парашютный клапан, предусмотренный в конструкции он предотвращает резкое опускание подъемника.
Наш выбор пал на подъемник фирмы ever-eternal спасибо ребятам из shop korch что помогли привезти.
Подготавливаем пол гаража для ножничного подъемника

Полный размер

Проделываем яму в полу нашего гаража

Яму для подъемника нужно делать исходя из размеров вашего подъемника.

Полный размер

Делаем каркас в полу для ножничного подъемника

Полный размер

Заливаем наш каркас и даем высохнуть битону

Полный размер

Убираем не нужное с поверхностей площадки для подъемника

Полный размер

Вставляем подъемник в битоные проемы

Полный размер

Смотрим как все работает=))Не где ли не выпирает ровно ложится в пазы

Смотрим на подъемник ПРИМЕРКА

Измеряем высоту

Полный размер

Замеры, проверка

Полный размер

Кстати вот тут стоит обратить внимание что зубья вернее толщина метала хорошая Главное что переход зубьев имеет 2 зуба, у некоторых подъемников он один

Полный размер

Здесь нагляднее видно

Полный размер

Что дает нам силу.

Полный размер

Внутри нашей силы.На удивление производитель сделал все аккуратно.

Полный размер

Наш маленький счетчик.Предохранители.

Полный размер

Электрика

И чуть не забыл провода, трубки и т д которые должны выходить от ножничного подъемника, находятся под полом и выведены они через спец водосточную антикорозийную трубу, к сожалению фотографий нету.Так как делал это еще до покупки самого подъемника. После покупки и установки данного подъемника решились миллион проблем, которые раньше были не решаемы и приходилось ехать на СТО.

www.drive2.ru

Самодельный подъемник для авто своими руками: разновидности, чертежи, особенности работы

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

1. Вилочные.
2. Ножничные.
3. Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
2. Механизм фиксации работает неправильно.
3. Опорное устройство не выдерживает оказываемые нагрузки.
4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

tokar.guru

виды и конструкции, подготовка чертежей и инструментов

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

garazhyk.ru

Подъемник для мгновенного поддомкрачивания автомобиля

С помощью гидравлического или винтового домкрата оперативно заменить колеса машины не удастся, т. к. эти механизмы не относятся к быстродействующим. Если вы дорожите своим временем, то в придачу к домкрату или упору, сделайте простую штуковину, которая поможет ускорить процесс снятия и установки автомобильных колес. Тем более, для этого не нужны дефицитные и дорогостоящие материалы, инструменты и приспособления.

Понадобится

Для изготовления самодельного подъемника нам необходимо приготовить следующие материалы:

• отрезок стальной трубы;
• профильную трубу;
• стальной Т-образный профиль;
• стальной стержень с резьбой и 4 гайки;
• два бескамерных колеса.

Для изготовления деталей и сборки нашей самоделки нам не обойтись без:

• маятниковой пилы;
• полуавтоматического сварочного оборудования;
• сверлильного станка со сверлильной головкой.

Изготовление быстродействующего подъемника

Начнем работу с основного узла, который будет воспринимать вес автомобиля, и через колеса передавать его на землю. Для этого с помощью маятниковой пилы отрезаем кусок стальной круглой трубы и точно такой же по длине отрезок профильной трубы.

Понятно, что размеры этих деталей должны заранее рассчитываться, чтобы выдержать поднимаемый груз – в нашем случае, по крайней мере, половину массы автомобиля.
Вставляем круглую трубу в профильную и, выровняв торцы, надежно свариваем их с двух сторон по линиям соприкосновения в поперечном и продольном направлениях. Это будет горизонтальный силовой элемент нашего приспособления.

Отрезаем еще один кусок профильной трубы и привариваем его вертикально в центре горизонтального узла, состоящего из профильной и круглой трубы.

Отмеряем и по разметке отрезаем еще одну расчетную длину профильной трубы. С одного конца на станке сверлильной головкой выполняем сквозное отверстие.

Эта деталь – будущий рычаг для подъема машины, и чем он длиннее, тем меньше усилий для этого потребуется.
От профильной трубы, установленной под углом к диску маятниковой пилы, отрезаем фрагмент, который привариваем к верхнему торцу стойки скосом наружу.

Это позволит элементу, взаимодействующему с узлом машины в приподнятом положении, обеспечивать горизонтальность.
К косому фрагменту привариваем отрезок Т-образного профиля параллельно основанию, состоящему из профильной и круглой трубы.
Сбоку к горизонтальной профильной трубе под вертикальным элементом под углом привариваем ручку-рычаг.

В отверстие на другом ее конце вставляем отрезок круглой трубы и привариваем с двух сторон. Этот поперечный элемент нужен для приложения усилия рук к рычагу при поднятии машины.

В круглую трубу, приваренную внутри профильной, вставляем стальную шпильку соответствующего диаметра и такой длины, чтобы ее концы выступали наружу.

На оба конца навинчиваем до упора по гайке, затем устанавливаем бескамерные колеса и затягиваем их двумя другими гайками. Наш самодельный подъемник готов к работе.

Испытание подъемника

Подводим его под автомобиль и налегаем на ручку весом своего тела. Если, например, соотношение плеч нашего подъемника составляет 10:1 (150 см:15 см), то при массе тела 75 кг усилие подъема составит 750 кг, чего вполне достаточно для поднятия автомобиля средних размеров.

После подъема, удерживая наше приспособление, устанавливаем под машину домкрат или упор и опускаем на них вес машины.

После завершения работ, вновь приподнимаем нашим приспособлением авто и убираем домкрат или упор.

Смотрите видео

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

garazhyk.ru

Подъемник для мгновенного поддомкрачивания автомобиля

С помощью гидравлического или винтового домкрата оперативно заменить колеса машины не удастся, т. к. эти механизмы не относятся к быстродействующим. Если вы дорожите своим временем, то в придачу к домкрату или упору, сделайте простую штуковину, которая поможет ускорить процесс снятия и установки автомобильных колес. Тем более, для этого не нужны дефицитные и дорогостоящие материалы, инструменты и приспособления.

Понадобится

Для изготовления самодельного подъемника нам необходимо приготовить следующие материалы:

• отрезок стальной трубы;
• профильную трубу;
• стальной Т-образный профиль;
• стальной стержень с резьбой и 4 гайки;
• два бескамерных колеса.

Для изготовления деталей и сборки нашей самоделки нам не обойтись без:

• маятниковой пилы;
• полуавтоматического сварочного оборудования;
• сверлильного станка со сверлильной головкой.

Изготовление быстродействующего подъемника

Начнем работу с основного узла, который будет воспринимать вес автомобиля, и через колеса передавать его на землю. Для этого с помощью маятниковой пилы отрезаем кусок стальной круглой трубы и точно такой же по длине отрезок профильной трубы.

Понятно, что размеры этих деталей должны заранее рассчитываться, чтобы выдержать поднимаемый груз – в нашем случае, по крайней мере, половину массы автомобиля.
Вставляем круглую трубу в профильную и, выровняв торцы, надежно свариваем их с двух сторон по линиям соприкосновения в поперечном и продольном направлениях. Это будет горизонтальный силовой элемент нашего приспособления.

Отрезаем еще один кусок профильной трубы и привариваем его вертикально в центре горизонтального узла, состоящего из профильной и круглой трубы.

Отмеряем и по разметке отрезаем еще одну расчетную длину профильной трубы. С одного конца на станке сверлильной головкой выполняем сквозное отверстие.

Эта деталь – будущий рычаг для подъема машины, и чем он длиннее, тем меньше усилий для этого потребуется.
От профильной трубы, установленной под углом к диску маятниковой пилы, отрезаем фрагмент, который привариваем к верхнему торцу стойки скосом наружу.

Это позволит элементу, взаимодействующему с узлом машины в приподнятом положении, обеспечивать горизонтальность.
К косому фрагменту привариваем отрезок Т-образного профиля параллельно основанию, состоящему из профильной и круглой трубы.
Сбоку к горизонтальной профильной трубе под вертикальным элементом под углом привариваем ручку-рычаг.

В отверстие на другом ее конце вставляем отрезок круглой трубы и привариваем с двух сторон. Этот поперечный элемент нужен для приложения усилия рук к рычагу при поднятии машины.

В круглую трубу, приваренную внутри профильной, вставляем стальную шпильку соответствующего диаметра и такой длины, чтобы ее концы выступали наружу.

На оба конца навинчиваем до упора по гайке, затем устанавливаем бескамерные колеса и затягиваем их двумя другими гайками. Наш самодельный подъемник готов к работе.

Испытание подъемника

Подводим его под автомобиль и налегаем на ручку весом своего тела. Если, например, соотношение плеч нашего подъемника составляет 10:1 (150 см:15 см), то при массе тела 75 кг усилие подъема составит 750 кг, чего вполне достаточно для поднятия автомобиля средних размеров.

После подъема, удерживая наше приспособление, устанавливаем под машину домкрат или упор и опускаем на них вес машины.

После завершения работ, вновь приподнимаем нашим приспособлением авто и убираем домкрат или упор.

Смотрите видео

sdelaysam-svoimirukami.ru

Подъемник своими руками автомобильный в гараж: гидравлический, ручной

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Автомобильный подъемник для гаража

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

• цепные механизмы;
• винтовые;
• гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

• Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
• Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
• Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
• Комплект болтов, крепежный крюк, шпонки формой звездочки.
• Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
• Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

stankiexpert.ru

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Содержание статьи

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров. Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

auto-gl.ru

Самодельные планы автоподъемников: все, что вам нужно знать

Бюджет имеет значение.

Следовательно, если у вас ограниченный бюджет, это нормально, что вы не захотите много тратить на автомобильные подъемники. Тем не менее, обычные автомобильные подъемники стоят очень дорого. А если вы хотите увеличить вес подъемного инструмента, его стоимость может возрасти еще больше.

Вот почему постройка самодельного автомобильного подъемника может спасти положение. Эти самодельные автомобильные подъемники гарантируют, что вы получите все преимущества обычного автомобильного подъемника.И, что самое приятное, это снизит затраты.

Однако есть проблема —

Самодельные автомобильные подъемники сделать непросто. А если вы испортите конструкцию подъемника, то он не будет оставаться прочным на протяжении всей эксплуатации. Таким образом, самодельные планы автомобильного подъемника необходимы для обеспечения прочности и эффективности подъемного инструмента.

И вы попали в нужное место, поскольку мы подготовили для вас все в этой статье. Здесь мы предоставили полное представление о планах самодельного автоподъемника.Кроме того, в конце есть раздел часто задаваемых вопросов, чтобы упростить задачу.

Звучит интересно? Давайте начнем прямо сейчас —

Как работает самодельный автомобильный подъемник

Хотя некоторые могут знать определение самодельного автомобильного подъемника, многие не знают, как он работает. Итак, прежде чем узнать — , как построить автомобильный подъемник, важно определить, как он работает.

Тем не менее, как это на самом деле работает?

Ну, самодельные автомобильные подъемники обычно изготавливаются из жестких и прочных материалов.Здесь конструкция прочная, поэтому выдерживает нагрузку большинства автомобилей. Но, что самое главное, весь процесс дешевле, чем обычные автомобильные подъемники.

Итак, когда вы сделаете этот автомобильный подъемник для себя, вы тоже сэкономите немного денег. Как правило, самодельные подъемники изготавливаются с учетом типа автомобилей. Таким образом, если у вас более крупный автомобиль, вам нужно будет по-другому подготовиться.

В основном самодельные автомобильные подъемники поднимают автомобили с земли.По сути, они работают аналогично обычным автомобильным подъемникам. И он дает те же преимущества, что и автомобильные подъемники.

Как сделать автоподъемник? — 5-ступенчатый процесс

Перед тем, как приступить к пошаговым процессам, важно, чтобы у вас был готов проект автомобильного подъемника своими руками. Предварительная подготовка облегчит работу.

Кроме того, перед началом работы вам понадобится немного информации под рукой. Здесь вы должны обеспечить правильное расстояние подъемного инструмента от земли.Кроме того, вам нужно будет составить планы в зависимости от типа вашего автомобиля.

Пройдя всю подготовку, вы будете готовы приступить к пошаговому процессу. Итак, без лишних слов, давайте начнем прямо сейчас —

Инструменты, которые вам понадобятся

Что ж, перед тем, как начать, вам понадобятся некоторые инструменты для работы. Но не волнуйтесь, все эти инструменты доступны и доступны по цене. Итак, давайте посмотрим —

• Автомобильные весы.
• Измерительный инструмент.
• Сверло.
• Сварочный аппарат.

Шаг № 1: Проведение правильных измерений

Да, очень важно, чтобы вы сделали правильные измерения перед тем, как приступить к планированию автоподъемников своими руками. Но почему это проблема?

Что ж, если вы не сделаете правильные измерения, вы не сможете определить правильное расстояние. А неправильное расстояние приведет к слабой конструкции автоподъемника. В результате вам придется начинать работу с самого начала.

Итак, при строительстве автомобильного подъемника лучше снимать правильные размеры.Здесь возьмите измерительный инструмент и выберите ширину и высоту автомобиля. Кроме того, вам нужно будет измерить расстояние между колесами.

С другой стороны, вам придется измерить даже вес автомобиля. Просто используйте автомобильные весы, и они определят правильный вес автомобиля.

Шаг № 2: Определение типа автомобиля

Что ж, мы уже упоминали об этом ранее. Прежде чем строить автоподъемник, важно знать, какой у вас тип автомобиля. Это связано с тем, что если у вас автомобиль большего размера, подъемники меньшего размера не будут работать с ним.

Кроме того, наличие более крупного транспортного средства означает, что вам придется строить подъемник из более твердых материалов. Поэтому очень важно определить тип автомобиля.

Наконец, определите, какой вес шины автомобиля несут на себе одинаково. Этот небольшой расчет пригодится на следующих этапах.

Шаг № 3: Выбор правильных материалов

Перед началом работы важно определить, какие материалы вам понадобятся для автоподъемника своими руками. Здесь сталь считается подходящим материалом для постройки самодельного автомобильного подъемника.Но почему?

Что ж, сталь имеет наибольшую прочность. Так что его нелегко повредить. Кроме того, он позаботится о том, чтобы конструкция лифта была прочной. Кроме того, это гарантирует, что лифт не раскачивается.

В конце концов, обслуживание лифта становится намного проще, если использовать стальную конструкцию. Итак, убедитесь, что вы выбираете правильные материалы.

Шаг № 4: Начало расчетов и создание чертежей

Перво-наперво, соберите достаточно информации и начинайте прямо сейчас.Выберите дизайн, который вам нужен. Затем нарисуйте схему самодельного гидравлического автомобильного подъемника.

После этого приступайте к созданию серьезных чертежей своей работы. Если хотите, можете воспользоваться любыми инструментами для работы.

Шаг № 5: Начало процесса строительства

К настоящему времени вы закончили со всей подготовкой и информацией о самодельном автомобильном подъемнике. Пришло время приступить к работе над своим проектом. Итак, во-первых, приступайте к возведению желаемой конструкции.

Используйте сверла и сварочный аппарат, чтобы воплотить в жизнь свой дизайн. Используя правильные инструменты, вы сможете придать своему автомобильному подъемнику прочную конструкцию.

Наконец, проверьте, все ли материалы слились вместе. Вы также можете проверить, качается ли лифт. После того, как вы его протестируете, пришло время использовать его в работе.

Часто задаваемые вопросы

Насколько выше могут подниматься автомобильные домкраты?

Автомобильные домкраты могут достигать 13-25 дюймов. Но у некоторых домкратов есть диапазон даже до шести футов.

Можно ли поднять автомобиль выше обычного?

Да, можно поднять автомобиль выше обычного. Здесь вам нужно будет поднять подвеску автомобиля, чтобы поднять ее.

Могут ли койловеры поднять автомобиль?

Да, койловеры могут поднять автомобиль.

Сколько стоит обычный автомобильный подъемник?

Обычные автомобильные подъемники могут стоить от 500 до 1000 долларов. Но цена может зависеть от репутации бренда и доступности, так как существуют разные типы автоподъемников.

Bottom Line

Ну вот и все по статье. Надеюсь, мы дали полное представление о самодельных планах автоподъемника.

В конце концов, вы сможете построить собственный автоподъемник, следуя информации из этой статьи. А если вы все еще не уверены, обратитесь за помощью к профессионалу. Но не забывайте правильно выполнять все шаги. В противном случае автоподъемник работать не будет.

Итак, почему бы вам не попробовать самому? А пока до свидания!

Автоподъемник своими руками для гаража практического механика — Америка любит лошадиные силы

Поговорим об изобретательности.Всегда впечатляет, когда люди реализуют DIY-проект, который меняет их мир. Этот индивидуальный автомобильный подъемник не только поднимает автомобили; он также преодолевает некоторые ограничения гидравлической системы

[объявление # прямоугольник-изображение]

Геометрия творения

Есть вдохновение в создании инструмента, который принесет пользу не только вам, но и другим. Это один из плюсов автоподъемника своими руками. Он может помочь другим людям. Вы можете подумать, что сварка стальных стержней — не проблема, но это больше, чем просто сварка.Это тоже функциональная геометрия. Форма автоподъемника работает по системе веса и баланса. В качестве инструмента он использует вес автомобиля. Этот факт делает этот проект чем-то большим, чем просто сварка. Он также разработан с использованием углов, соответствующих нижней высоте передней части автомобиля. Поскольку подъемник наклоняется, угол поворота автомобиля меняется в зависимости от окружения, но автомобиль остается в той же плоскости. Гениально!

Преимущества автоподъемника своими руками

• Эргономика: улучшает эргономические условия работы механика.
• Портативность: портативность — огромное преимущество. Вы можете загрузить его на трейлер и переместить в удаленное место. Вы можете перемещать его по гаражу. Это один из недостатков коммерческой системы. После установки становится трудно использовать это пространство для других проектов.
• Возможная экономия затрат: кажется, что это будет намного дешевле сделать, чем купить гидравлическую систему. Более низкая стоимость делает этот продукт доступным для большего числа механиков.
• Повышенная безопасность: это безопаснее, чем использование домкратов для доступа к нижней части автомобиля.
• Повышенная производительность: Автоподъемник DIY позволяет механикам работать с другими подъемными инструментами. Хорошо работает с трансмиссионными лифтами.

Несмотря на то, что подъемник впечатляет и имеет длинный список преимуществ, есть то, что похоже на ахиллово исцеление. Когда автомобиль заставляет подъемник опрокидываться назад, на шарнирную петлю воздействует большая сила, вынуждаемая весом. Похоже, это слабое место в этой конструкции. Вопрос в том, является ли это слабым местом, и если да, то насколько сложно будет заменить или отремонтировать это соединение.Зритель, не стесняйтесь добавлять свои два цента на эти вопросы.

[объявление № прямоугольник-центр]

Автомобильный подъемник / пандусы — простые уникальные запатентованные MR1 для механиков своими руками

На основе проверенного временем оригинального MR1 ^® , разработанного Майком
Доус, бывший дипломированный инженер Кембриджа, Великобритания (CEng / PE), обладатель классического автомобиля.
энтузиаст. Сили теперь может предложить пересмотренный и обновленный MR1 с
дополнительные функции безопасности, протестированы в Великобритании в соответствии со строгими параметрами испытаний.

Новый MR1 ^® запатентован в ЕР, Великобритании и США и по-прежнему является
Удобный для самостоятельного использования MR1 ^® Автомобильный подъемник.

MR1 ^® имеет максимальную грузоподъемность 3 тонны (3000 кг) вместе с
общая колесная база 3000 мм (исходя из диаметра колеса и шины 600 мм) и
с изменяемой колеей от 1360 мм до 1603 мм (по осевым линиям аппарелей)
он будет вмещать самые разные автомобили. (Максимальный вес одной оси 1800 кг)

В опущенном состоянии состоит из двух длинных пологих пандусов.
поддерживаются шарнирами на верхних концах.Жесткая подъемная балка соединяет нижнюю
концы пандусов. Когда автомобиль поднимается по пандусам, подъемная балка, пандусы
и автомобиль можно поднять вместе с помощью обычной тележки / напольного домкрата, который
прорези в центральный зазор в подъемной балке. Поднятые концы пандусов могут
затем поддерживаться на специально разработанных стойках, тележке и домкрате.
подъемная балка снимается.

MR1 ^® — самый простой из известных подъемников / пандусов для подъема автомобиля.
горизонтально на всех колесах.Это дает свободное пространство для работы под
автомобиль и идеально подходит для использования в узком / невысоком гараже.

Преимущества нового Sealey MR1 ^®

1. Безопасно и легко управляется одним человеком менее чем за 2
минут.

2. Легко подниматься по пологим (6 градусов) пандусам.

3. Поднимается на удобную и безопасную высоту для входа и
выходя из машины.

4. Поднимается в горизонтальное положение и опускается с помощью одноразового использования
тележка или напольный домкрат.

5. Обеспечивает свободное пространство для работы под
машина и хорошая высота для работы сверху или внутри.

6. Отлично подходит для обслуживания автомобилей, ремонта, чистки, демонстрации,
хранение автомобиля при ограниченном пространстве в гараже.

7. Регулируется по ширине автомобиля.

8. Низкие эксплуатационные расходы и долговечность.

9. Портативный, поэтому его можно легко перемещать внутри или снаружи
гараж.

10. Легко собирается или разбирается для хранения или
транспорт.

Будет ли мой гараж достаточно большим?

Чтобы определить, будет ли внутренняя длина вашего гаража
разместите автомобиль на новом MR1, пожалуйста, прокрутите вниз до первого изображения
габаритные размеры и с учетом носового свеса вашего автомобиля.

Внутренняя ширина вашего гаража не будет проблемой
при условии, что у вас есть место для входа и выхода из машины в гараже.

Рекомендуемая минимальная внутренняя высота вашего гаража составляет
высота вашего автомобиля плюс 500 мм (20 дюймов).

Для экономии места в гараже вы можете хранить машину на подъемнике с
пандусы подняты или опущены. В опущенном состоянии ваша машина будет припаркована на пологом
уклон 6 градусов, что менее круто, чем на многих дорогах общего пользования или проездах!

Однако, если вы хотите разобрать свой лифт, это несложно.
делать, а пандусы можно хранить сбоку или под автомобилем, если у него есть
дорожный просвет более 125 мм (5 дюймов).

Какие тележки / напольные домкраты и оси / домкраты мне нужны для стандартных подъемников?

Домкрат тележки должен иметь минимальный вход в площадку домкрата.
высота менее 100 мм и максимальная высота подъема не менее 440 мм.Смотрите на нашем сайте подходящие варианты домкратов.

Как купить автомобильный подъемник MR1 ^® ?

Нажмите здесь для получения дополнительной информации, актуальных цен и поиска продавца.

LP-Home DIY Lift Guide

BendPak также имеет регулируемые предохранительные фиксаторы. Регулируемая лестница обеспечивает адаптацию к неровным полам, позволяя вашему автомобилю безопасно сидеть в ровном положении, даже если ваш пол неровный — важная особенность, которой не хватает многим другим брендам лифтов.BendPak имеет 13 регулируемых положений блокировки (в зависимости от модели), чтобы обеспечить большую универсальность и охват высоты хранения.

В обсуждении выше мы выбрали вариант прямого подъема. Это в первую очередь потому, что BendPak провел подробное сравнение — щелкните здесь, чтобы увидеть полный отчет. Однако различия в дизайне BendPak по сравнению с другими ведущими брендами все еще существуют. В значительной степени причина того, почему дизайн BendPak настолько совершенен, — это его наследие. Серия HD9 — ЕДИНСТВЕННЫЙ лифт для так называемого «хобби», который был разработан как коммерческий лифт.Компания BendPak взяла коммерческий подъемник HD12 грузоподъемностью 12 000 фунтов и просто уменьшила его размер. Серия HD9 может использоваться в оживленном магазине или дилерском центре, но она продается и продается как подъемник для хобби.

Все остальные подъемники для хобби считаются «оффшорными». Они варьируются от барахла до хорошего. На некоторых из этих подъемников есть наклейки ALI / ETL, но мы никогда не рекомендуем использовать их в коммерческом магазине. Они предназначены для ограниченного использования или циклов. Итак, у любителя возникает вопрос: «Вам действительно нужен коммерческий лифт?» Возможно, нет…. но вы знаете, что он прослужит долго, отлично выглядит и стоит несколько долларов больше, чтобы не беспокоиться. Если вам нужны дополнительные указания, учтите это. Серия HD9 от BendPak является лифтом №1 по продажам, одобренным ALI / ETL в Америке.

Прежде чем двигаться дальше, самое время отметить, что не все подъемники для хобби BendPak сертифицированы ALI / ETL. Это не потому, что они построены по разным стандартам. Конструкция всех подъемников одинакова. Это просто вопрос экономики, поскольку тестирование лифта обходится очень дорого.Объем продаж некоторых моделей недостаточен для оправдания затрат. Мы четко указываем на нашем сайте модели, которые сертифицированы и не сертифицированы.

Итак, теперь вы знаете о некоторых конструктивных и качественных различиях, на которые следует обратить внимание при выборе подъемника. В заключение давайте посмотрим на гарантийное покрытие.

В таблице ниже представлена ​​гарантия на некоторые распространенные подъемники. Для получения полной информации обратитесь к фактическому поставщику, поскольку гарантия может различаться в зависимости от модели и изменения.График более-менее говорит сам за себя. Конструкция обычно включает каретку, колонны, хомуты, рычаги, желоба, плунжеры и т. Д. Обычно рабочие части включают шланги, кабели, шкивы, органы управления и т. Д.

Очевидно, что большинство брендов не предоставляют гарантии на работу. Они оправдывают это, говоря, что большинство их клиентов — удобные или механические … на самом деле, конечно, цена может быть высокой. Отсутствие предложения снижает их стоимость. Мы продаем примерно два подъемника для хобби каждый день, поэтому у нас есть большой опыт в этом.Несомненно, клиенты часто делают простое исправление самостоятельно и с удовольствием делают это. Однако во многих других случаях исправить это не так просто, и часто у них нет механических возможностей и / или времени для этого. Многие клиенты не устанавливают их сами, а пользуются услугами профессиональных установщиков. Если в этих случаях возникнут проблемы с подъемником, это будет стоить вам.

Автоподъемник переносной для домашнего гаража

QuickJack имеет множество применений, но в первую очередь это автомобильный подъемник для домашних гаражей.На протяжении десятилетий люди застревали в подъеме автомобилей с помощью напольных домкратов и стоек, и только профессиональные автомагазины и жилые гаражи с высокими потолками могли поднимать свои автомобили в воздух с помощью гидравлики. QuickJack — это портативный автомобильный подъемник, безопасный, продуманный и, без сомнения, лучший инструмент, чем домкрат. QuickJack с высотой 21 дюйм и открытым центром является идеальным портативным решением для среднего домашнего гаража.

QuickJack в сравнении с двухстоечным автомобильным подъемником

Модель

QuickJack на самом деле была вдохновлена ​​двумя типами автомобильных подъемников с зацеплением рамы: двухстоечными подъемниками и ножничными подъемниками средней высоты.Мы взяли эти две конструкции и сделали автоподъемник для обычного домашнего гаража. Многим понравился бы двухстоечный подъемник в качестве домашнего автоподъемника, но хотя в теории это звучит великолепно, существуют препятствия, которые часто невозможно преодолеть.

1. Большинство гаражей слишком малы
2. Двухстоечные подъемники должны быть закреплены болтами
3. Полноразмерный автоподъемник меняет внешний вид гаража
4. Рассчитать стоимость подъемника + установка

Скорее всего, ограниченное пространство является основной причиной того, что люди, которым нужен полноразмерный автомобильный подъемник, не могут его получить.Добавление недвижимости для автомобильного подъемника может легко стоить десятки тысяч долларов. До QuickJack не существовало домашнего автоподъемника для решения этой проблемы. QuickJack, складывающийся до общей высоты всего 3 дюйма, является единственным автомобильным подъемником без болтов для вашего домашнего гаража. Кроме того, он оставляет минимальный след при хранении.

Если пространство является проблемой, ножничные подъемники средней высоты иногда являются привлекательной альтернативой более крупным автомобильным подъемникам. К сожалению, некоторые из этих лифтов не имеют конструкции с открытым центром.Благодаря этому они отлично подходят для обслуживания колес и подвески, но ходовая часть остается заблокированной. Многие ножничные подъемники, которые часто можно увидеть в смазочных карьерах по всей стране, имеют открытый центр, но не переносные. С другой стороны, QuickJack — единственный домашний автомобильный подъемник, который одновременно является переносным и имеет открытый центр. Полностью электрогидравлический, для работы не требуется никаких механических инструментов. Его предохранители действуют как две встроенные автоматические опоры, которые удерживают ваш автомобиль в подвешенном состоянии на неопределенный срок.

Вам ДЕЙСТВИТЕЛЬНО нужен автоподъемник в домашнем гараже?

Чтобы серьезно работать с автомобилями или жить жизнью добросовестного воина на выходных, вам нужны надежные средства подъема и защиты ваших автомобильных проектов.QuickJack заменяет старомодный комбинированный домкрат и подставку, и он быстрее, безопаснее и удобнее, чем негидравлические домашние автомобильные подъемники. Нет сомнений в том, что автомобильный лифт — это роскошь, как и сотовые телефоны, микроволновые печи, кондиционеры и т. Д. Если вы хотите вести рабочий образ жизни, сделанный своими руками, без хлопот с домкратами и подставками, вам нужен QuickJack.

Можете ли вы позволить себе домашний автоподъемник?

QuickJack доступен для большинства бюджетов. Если цена больше, чем вы хотите сразу вложить, мы предлагаем шестимесячный план финансирования без процентов через PayPal.Если вы делаете шесть простых ежемесячных платежей в полном объеме, вы не должны ни цента больше, чем указанная цена.

Итак, если безопасный автомобильный подъемник в вашем домашнем гараже является для вас приоритетом, QuickJack — ваш билет.

5 лучших автоподъемников для домашнего гаража в 2021 году (более доступное, чем ожидалось)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 12 апреля 2021 г.

Когда вы много занимаетесь ремонтом, обслуживанием или реставрацией своего автомобиля, нет ничего более полезного, чем покупка хорошего автоподъемника.К сожалению, большинство обзоров автомобильных подъемников касаются только коммерческих подъемников, поэтому выбор лучшего автомобильного подъемника для вашего домашнего гаража может быть проблемой.

Ниже вы найдете автомобильные подъемники, включая двухстоечные, четырехстоечные и ножничные подъемники. Все они имеют свои преимущества и недостатки, включая стоимость, высоту подъема, грузоподъемность, универсальность и даже портативность.

Наши 5 любимых домашних гаражных подъемников

Гаражный автомобильный подъемник Отзывы

# 1 — Двухстоечный автомобильный подъемник Triumph NT-9 ​​

Это вполне может быть лучший двухстоечный подъемник для домашних гаражей.Высота 111 дюймов позволяет разместить это устройство под низким потолком, а расстояние в 106 дюймов между стойками идеально подходит для широкого спектра транспортных средств.

Трехступенчатые рычаги могут поднимать до 9000 фунтов примерно за 40 секунд на высоту 72 дюйма. Рычаги полностью регулируются, поэтому вы можете работать на своем Ford F150, BMW M3, газонокосилке John Deere или даже на гольфмобиле.

Установка стационарного подъемника проста и относительно быстро. Ожидайте несколько часов с помощью друга и видео с инструкциями на Youtube, как показано ниже.

В редких случаях проблемы служба поддержки клиентов быстро справлялась с ситуацией и могла дать владельцам дополнительные советы, которые помогут им отрегулировать подъемник.

Пожалуй, самая большая претензия к этому устройству — требования к транспортировке. При доставке в жилой гараж покупатели должны самостоятельно разгрузить и установить подъемник на 1300 фунтов.

Связанный с этим камнем преткновения (как отмечалось выше) является то, что подъемник часто не поставляется с инструкциями, поэтому вам нужно будет обратиться к YouTube или другим источникам, как только вам удастся доставить его в гараж для сборки.К счастью, сборка довольно проста.

Но для сверхмощного двухстоечного подъемника, который может поднять практически любой автомобиль, неудивительно, почему Triumph NT-9 ​​является таким популярным подъемником как для профессиональных, так и для домашних механиков. По деньгам это сложно превзойти.

>> Проверить текущую цену

<<

# 2 — QuickJack BL-5000SLX Car Lift

QuickJack может быть маленьким, но это не мешает ему победить больших мальчиков.Достаточно компактные, чтобы положить их в багажник вашего автомобиля и взять с собой на трассу или в гараж друга, две легкие и прочные рамы домкратов позволяют легко установить магазин, где бы вы ни находились.

Подъем занимает несколько минут и выполняется дистанционно. Как только работа будет сделана, быстроразъемная планка позволяет машине плавно спускаться, и все быстро ломается. Оцененный в 5000 фунтов, это может быть лучший домашний автоподъемник за свои деньги.

Наличие переносного подъемника, который может обеспечить зазор примерно 22 дюйма, является долгожданным удовольствием для владельцев QuickJack.Они сообщают, что первая сборка может занять некоторое время, но становится довольно быстрой, если вы проделаете это несколько раз.

Трудно найти проблему с QuickJack. Требуется небольшая настройка, но процесс прост. Некоторые отметили, что иллюстрации к руководству по эксплуатации немного темные, но следовать им вполне возможно.

>> Проверить текущую цену

<<

# 3 — Трехстоечный подъемник Triumph NSS-8

Возможно, лучший четырехстоечный подъемник на рынке, NSS-8 может быть идеальным ответом на ограниченный гараж космос.Его предел веса в 8000 фунтов означает, что вы можете поднять одну машину и припарковать под ней другую.

Поддоны для сбора капель предотвращают утечку жидкости на нижнюю часть автомобиля. Конечно, подъемник также можно использовать для работ по техническому обслуживанию и даже передвигать его (как коньки с шинами) с помощью прилагаемого комплекта колес.

Десять положений автоматической блокировки гарантируют, что поднятый автомобиль будет оставаться в приподнятом состоянии, пока вы не решите иначе.

Владельцы этого подъемника предупредят вас, что необходимы 30 ампер, но он подключается к обычной розетке на 110 В.Мощность означает плавный и бесшумный подъем вашего автомобиля. Ролики также широко рекламируются, поскольку они позволяют легко перемещать здоровенную (1600 фунтов при доставке) раму NSS-8.

Благодаря механизму блокировки и исключительной прочности этого подъемника пользователи без проблем хранят свои поднятые автомобили в течение длительного времени. Хотя по устойчивости четырехстоечный подъемник невозможно превзойти, недостатком является то, что вы не сможете работать ни с чем, что связано с колесом / тормозом, как с двухстоечным подъемником.

Самым большим камнем преткновения для NSS-8 является документация или ее отсутствие. Как и в случае с NT-9, описанным выше, NSS-8 часто приходит без инструкций. Некоторое времяпровождение в Интернете поможет решить эту проблему, хотя дополнительной работы не потребуется.

>> Проверить текущую цену

<<

# 4 — Портативный двухстоечный подъемник Dannmar MaxJax

Мы просто не могли бы завершить этот список, не включив MaxJax. Этот двухстоечный подъемник нарушает все правила, будучи портативным и компактным — без ущерба для безопасности.Комплект вместимостью 6000 — идеальный автомобильный подъемник для небольших гаражей, для которых требуется минимальная высота потолка всего 8 футов.

Добавьте к этому более открытое рабочее пространство, которое не могут предоставить ножничные домкраты, а также возможность складывать и хранить, когда они не используются, и вы получите один из самых удивительных предметов домашнего механического оборудования!

Владельцы быстро расскажут, насколько прост в использовании и передвижении. Он идеально подходит для работ по техническому обслуживанию и детализации, хотя требование более низкого потолка означает, что максимальная высота подъема также немного ниже.

Необходимо немного подготовиться, чтобы убедиться, что подъемник может быть надежно установлен, но как только это будет сделано, MaxJax станет чрезвычайно прочным и безопасным.

Служба поддержки клиентов Dannmar — это что-то вроде легенды отрасли, но не в хорошем смысле этого слова. Аутсорсинговые представители плохо осведомлены о своей продукции и часто завышают цену за доставку запасных частей.

Что касается самого лифта, единственная реальная проблема заключается в том, что уплотнительные кольца, как известно, у некоторых людей протекают, поэтому их следует регулярно проверять.Поскольку в подъемнике используются два цилиндра, небольшая задержка с одной стороны — это нормально, хотя это может беспокоить любого, кто этого не ожидает.

>> Проверить текущую цену

<<

# 5 — Ножничный подъемник Dannmar Cadet 6000

Этот подъемник грузоподъемностью 6000 фунтов предназначен для установки в узкие отсеки и опирается на твердые стальные ролики, чтобы придать ему некоторую подвижность. Используя многопозиционный предохранительный замок и регулируемые рычаги в сборе, легко привести автомобиль в оптимальное положение.

Максимальная высота подъемника составляет 36 дюймов (39, если вы добавляете подъемные блоки).

Владельцы могут сказать много положительного об этом подъемнике. Он прочный, хорошо сложенный, а замки легко открываются, слегка приподняв автомобиль, в отличие от ручных подъемников с ножничными ножницами. Пользователи также отмечают, что вы можете хранить автомобиль на поднятом подъемнике, пока замки включены.

Перемещение этого подъемника намного сложнее, чем у многих других моделей, особенно если у вас фактурная или неровная поверхность пола.Силовой агрегат также предназначен для использования в качестве ручной тележки, хотя это мало влияет на мобильность и может принести больше вреда, чем пользы.

>> Проверить текущую цену

<<

Домашний автомобильный подъемник Руководство по покупке

Решение о том, подходит ли гаражный подъемник для вашего гаража, является важным решением. Вы должны иметь в виду, что доступны разные типы и размеры, и установить тот, который лучше всего подходит для ваших целей. Некоторые подъемники могут пригодиться даже в небольших гаражах.

Если вы выполняете как можно больше собственных автомобильных работ, автомобильный подъемник может быть хорошей идеей, но если вы сделаете ошибку, это может означать, что вы никогда не сможете полностью реализовать потенциал того, на что способен этот инструмент.

Принятие решения о автомобильном подъемнике

Если единственная работа, которую вы выполняете на своем автомобиле, — это мытье и детализация его время от времени, вам могут не потребоваться расходы и установка автомобильного подъемника. Если вы выполняете ремонт, такой как замена масла, замена генератора или стартера и другие работы легкой и средней сложности, автомобильный подъемник может сэкономить вам много времени и денег на затратах на ремонт автомобилей.

Если вы выполните серьезную работу с автомобилем, вы быстро начнете задаваться вопросом, как вы вообще могли обходиться без него.

Назначение автомобильного подъемника

Идея автомобильного подъемника состоит в том, чтобы помочь вам поднять весь автомобиль за один раз. Это обеспечивает более быстрый и удобный метод, чем использование напольного домкрата и подставок, и позволяет поднять автомобиль достаточно высоко для выполнения многих видов ремонта.

Напротив, использование обычных автомобильных аппарелей позволяет поднимать только одну сторону или один конец за раз, вынуждая вас снимать автомобиль с аппарелей и перемещать их, прежде чем перейти на другую сторону или конец транспортного средства.Автомобильные пандусы подходят для быстрой замены масла или когда для работы не требуется большой зазор.

В то время как домкраты и автомобильные пандусы обычно очень безопасны при правильном использовании, автомобильные подъемники имеют гораздо меньшую вероятность ошибки пользователя, которая может привести к травмам или худшему.

Еще одним преимуществом является то, что автомобильный подъемник позволяет вам собрать все необходимые инструменты, чтобы они были доступны и размещены именно там, где вы можете достать нужные вам инструменты.

Выбор подходящего гаражного подъемника

Установка подъемника, который плохо изготовлен или изготовлен для транспортного средства неправильного размера, представляет опасность для вас и вашего транспортного средства.Всегда полезно вложить немного больше в продукт с самым высоким рейтингом, чем доверять свою жизнь машине сомнительного происхождения.

Точно так же не стоит экономить на номинальной массе подъемника. Вам будет гораздо выгоднее купить подъемник, рассчитанный на более тяжелые транспортные средства, чем установить подъемник, который не может безопасно поднимать и удерживать автомобиль, которым вы управляете.

Ножничные автомобильные подъемники

Ножничный подъемник или подъемник с четырьмя «крыльями», которые можно регулировать по ширине и длине вашего автомобиля, часто является наименее дорогим типом гаражного подъемника для покупки и довольно популярным для домашний гараж.Поскольку его можно отрегулировать для разных транспортных средств, вы избавляетесь от некоторых проблем, связанных с размером и безопасностью транспортного средства.

Кроме того, подъемник ножничного типа обеспечивает подъем рамы автомобиля, что означает, что вы можете использовать его для более легкого вращения шин, замены тормозов или другого обслуживания, при котором вам потребуется доступ ко всем четырем колесам.

Когда лифт не используется, он складывается в низкий профиль, чтобы можно было припарковаться прямо над ним. Самый большой недостаток в том, что вы не можете работать прямо под автомобилем, где находится подъемник.

Двухстоечные автомобильные подъемники

Двухстоечные автомобильные подъемники, более распространенные в небольших механических мастерских, также встречаются во многих гаражах механиков-любителей.

Они состоят из двух мощных стоек (по одной с каждой стороны автомобиля) с поддерживающими стабилизирующими рычагами с каждой стороны. Комбинация может легко поднимать и удерживать большой вес.

Имея небольшие размеры, они поместятся в различных гаражах и обеспечат легкий доступ ко всем колесам и под автомобилем. Двухстоечные подъемники рекомендуются, если они будут часто использоваться в течение дня.

Четырехстоечные автомобильные подъемники

Четырехстоечные подъемники имеют много преимуществ по сравнению с другими типами подъемников, но при более высокой стоимости. Обычно их можно найти в пунктах быстрой замены смазочного масла или в магазинах, которые работают с выхлопными системами, но в наши дни все больше и больше их можно увидеть в домашних гаражах.

С четырьмя сверхмощными стойками они могут поднимать и удерживать самые тяжелые автомобили. Использовать один так же просто, как проехать на нем и поднять подъемник.

Одним из самых больших преимуществ является то, что второй автомобиль часто можно хранить непосредственно под поднимаемым транспортным средством, поэтому он идеально подходит для небольших гаражей.Самый большой недостаток заключается в том, что вы не можете работать с колесами, поскольку они соприкасаются с подъемником.

Вам также следует знать, что производители лифтов обычно имеют заявления об отказе от ответственности, которые освобождают их от каких-либо обязательств, если лифт установлен не так, как предполагалось.

Для вашей безопасности лучше нанять надежного подрядчика, имеющего опыт монтажа лифтов, и убедиться, что у вас есть письменная гарантия на случай, если произойдет немыслимое.

Самодельные домкраты и подъемники — HomemadeTools.net

441014393943931438964383543819437464349143477432654323943184

Новейшие сообщения на форуме

1. Режущие масла, объясненные мадоки 2021-05-28 21:59:03
2. Станок для шлифования железнодорожных путей 1912 года — фото Altair 28.05.2021 21:51:02
3. Катастрофа с рекордом скорости воды — видео от Gadgeteer, 28.05.2021 20:32:27
4. Продление срока службы латунной / стальной щетки от Floradawg 28.05.2021 20:27:08
5. Карусельный укладчик плитки — GIF от Altair on 2021-05-28 20:27:01
6. Комбайн токарно-фрезерный станок от Floradawg на 2021-05-28 20:15:41
7. Пикап, буксирующий 53-футовый прицеп — фото Toolmaker51, 28.05.2021, 20:05:45
8. Патронный перфоратор — видео Пола Альсиатора, 28.05.2021, 19:31:53
9. Робот-скафандр NASA Android — фото и видео Альтаира, 2021-05-28 19:13:01
10. Взрывная гидроформовка сферических резервуаров — видео от kickinback 28.05.2021 18:14:39

* {
размер шрифта: 0.9em;
}

.network-links ul {
дисплей: встроенный блок;
маржа: 0 0 0 0,5em;
отступ: 0;
}
.network-links li.active {
цвет: # 333;
}

.network-links li {
дисплей: встроенный блок;
}

.network-links li: after {
содержание: ‘•’;
цвет: # 000;
дисплей: встроенный блок;
отступ: 0 1px 0 7px;
выравнивание текста: центр;
}

.network-links li: last-child: after {
дисплей: нет;
}

.network-links li: first-child: after {
дисплей: нет;
}

.network-links li: first-child {
размер шрифта: 1.4em;
}

.network-links a {
цвет: # 000;
}

@media screen и (max-width: 60em) {
.network-links {
выравнивание текста: центр;
}
.network-links> span {
дисплей: нет;
}
}
@media screen и (max-width: 24em) {
.network-links {
дисплей: нет;
}
}
]]>

.
