Переходник SCART — 3 x RCA (тюльпаны) / S-Video, с переключателем

Переходник SCART на 3 x RCA (тюльпаны) и S-Video чаще всего используется в видеоаппаратуре. Данный переходник является универсальным. Он оснащен переключателем INPUT / OUTPUT, поэтому может работать в двух режимах — в устройстве, которое получает сигнал (телевизор), или в устройстве, которое сигнал посылает (видеоплеер, видеокамера).

Рассмотрим использование данного переходника на простом примере. Предположим, что имеется телевизор, на котором есть SCART — разъём. Рядом с ним установлен видеомагнитофон, у которого есть только «тюльпаны» RCA. В этом случае мы устанавливаем переходник SCART — 3 x RCA в телевизор, подключаем провода и перемещаем рычажок в положение «IN», так как телевизор принимает сигнал и выводит его на экран.

В качестве второго примера рассмотрим обратную ситуацию, при которой разъём SCART есть только у видеомагнитофона. В этом случае ползунок должен быть установлен в положение «OUT», так как магнитофон не принимает сигнал, а наоборот, является его источником.

Необходимость выбирать режим работы возникает из-за того, что SCART имеет достаточно контактов, чтобы и принимать, и воспроизводить сигнал. А «тюльпаны» такой возможности не имеют. Рядом с ними всегда пишут, в каком режиме данный разъём работает. Поэтому при использовании переходника SCART — 3 x RCA и требуется установить рычажок в то или иное положение.

Иногда в продаже встречается разъём 6 x RCA. Он выполняет абсолютно такую же функцию, что и данный переходник, но немного больше по размеру. В нём нет переключателя, поэтому выбор между входящим и исходящим сигналом осуществляется при помощи подключения кабеля к определённым гнёздам.

Переходник SCART — 3 x RCA (тюльпаны) / S-Video можно использовать с любым оборудованием, у которого есть соответствующие разъёмы. Очень часто нас спрашивают, возможно ли применение данного устройства с игровой приставкой PlayStation 1 или более поздней. Конечно, это возможно. Только не забудьте после установки в телевизор поместить переключатель в положение «IN», иначе устройство не будет работать.

Двунаправленный переходник SCART — RCA S-Video

Двунаправленный переходник SCART — RCA / S-Video применяется для соединения видео и аудио аппаратуры с европейским аналоговым разъемом SCART с более распространенными разъемами композитного видео RCA, компонентного видео S-Video, стерео аудио 2xRCA и монофонического аудио RCA. Connectors: 3 x RCA / Phono Female + S-Video Female to SCART Male

Переключатель in / out позволяет использовать переходник для передачи аудио-видео сигнала в разъем SCART или наоборот снимать с него сигнал на другое устройство.

Переходник-адаптер SCART на 3 RCA предназначен для качественной двухсторонней передачи аналоговых аудио-видео сигналов между телевизионными и видео-устройствами, такими как телевизоры, видеомагнитофоны, TV-ресиверы, DVD-проигрыватели, акустические системы и др. с несовместимыми разъемами.

С помощью переходника SCART на 3 RCA можно соединить видео-аудио технику с разъемом SCART европейским цифровым и аналоговым стандартом передачи сигналов и с разъемами RCA аналоговыми интерфейсами, широко применяемыми в разнообразной аудио, видео и телевизионной технике.

С одной стороны переходника расположен разъём SCART (M), а с другой 3 RCA (F) — один для передачи видео и два других для передачи стерео аудио-сигнала. Переходник SCART на 3 RCA является двунаправленным. Направление сигнала меняется при помощи переключателя. Видеовыход переходник с разъёма SCARTшт. на 3RCAгн.с переключателем плюс SVHSгн.

High Quality Mini RGB Scart to Composite RCA S-Video AV TV Audio Adapter Cable Adapter SVHS S-Video AV TV Audio

This SCART adapter features three color coded phono(RCA) sockets, an S-Video socket and select switch, this allows the adapter to be used for input or output of Audio/Video signals.

SVHS(S-Video )signals are a high quality and therefore use of this adapter and S-Video cables are recommended!

With this adapter,you can now connect games consoles, DVD players, video players all with great ease.

If your device doesn’t have a S-Video (SVHS) connection you can still transfer the video via the more popular phono (RCA)connections on this device.

Used for camera, camcorders and video; anything with 3 phono rca connectors (red, white, yellow). Just match up the colors and you can use it in a scart socket!

You can also select whether you want to go from Scart to Phono / SVHS or Phono / SVHS to Scart with the INPUT/OUTPUT switch. Meaning that video transfer is a complete doddle.

Simply select your connections, plug them in and play.

Item size: 59*50*22mm

Net weight: 35g

Color: Black

package content

1 x RGB Scart to RCA S-Video Adapter

Видеовыход переходник Philips SWV2562W-10 с разъёма SCARTшт. на 3RCAгн.с переключателем плюс S-Video SVHSгн.

KBT001743 4610003605032

Качество scart адаптер usb для устройств

Alibaba.com позволяет покупать качественные, надежные и эффективные. scart адаптер usb, которые идеально подходят для всех типов различных электронных устройств, а также для гаджетов. Эти уникальные и гибкие. scart адаптер usb сделаны из прочных проводов, которые могут выдерживать множество различных условий. Эти. scart адаптер usb не имеют себе равных, когда дело доходит до соединения ваших электронных устройств друг с другом. Покупайте эти продукты у ведущих поставщиков и оптовиков на сайте для выгодных сделок.
Невероятное качество. scart адаптер usb, найденные на сайте, изготовлены из прочных материалов, таких как нейлоновое волокно, экранирующая луженая медная сетка, оболочки из ПВХ и т. д., которые обеспечивают долговременную работу и защиту от всех типов внешних воздействий. Эти. scart адаптер usb хорошо изолированы и обеспечивают мгновенную передачу, а также защиту от внешних помех. Качество материалов и построенная структура. scart адаптер usb гарантирует отсутствие потерь сигнала и совместимость со всеми типами телевизоров, мониторов, телефонов и т.  д.
Alibaba.com предлагает широкий выбор. scart адаптер usb разных размеров, форм, длины, цвета, функций и совместимости. Эти. scart адаптер usb - кабели для контроля изоляции из ПВХ, которые доступны в различных вариантах, например кабели HDMI, коаксиальные кабели, силовые кабели, кабели передачи данных, кабели для проектора и многое другое. Эти премиум. scart адаптер usb все имеют сертификаты ISO, CE, ROHS на подлинность и повышенное качество. Продукты также имеют тройное экранирование, чтобы помочь избежать электромагнитных и радиопомех.
Просматривайте потрясающе. scart адаптер usb представлен на Alibaba.com и покупайте товары по доступным ценам. Эти товары доступны как OEM-заказы вместе с индивидуальной упаковкой при заказе оптом.

Адаптер Scart SWV3011W/10 | Philips

Адаптер Scart SWV3011W/10 | Philips

Адаптер Scart

SWV3011W/10

К сожалению, этот продукт больше не доступен

Если вы имеете право на льготы по НДС для медицинских устройств, вы можете воспользоваться ими при покупке этого продукта. НДС будет вычтен из цены, указанной выше. Подробную информацию см. в корзине.

К сожалению, этот продукт больше не доступен

Если вы имеете право на льготы по НДС для медицинских устройств, вы можете воспользоваться ими при покупке этого продукта. НДС будет вычтен из цены, указанной выше. Подробную информацию см. в корзине.

Усильте свои впечатления

с помощью этого адаптера Scart

• Переключаемый
• Композитный А/В кабель + кабель S-Video

Нескользящий эргономичный захват для простоты использования

Нескользящая ручка делает установку компонентов эргономичной и удобной.

Функция Plug & Play для облегчения установки

Plug & Play обеспечивает возможность установки или добавления нового компонента и начала его работы без необходимости выполнения какой-либо сложной процедуры установки или технического изучения.

Позолоченные разъемы (24 карата) для оптимизации сигнала

Позолоченные разъемы (24 карата) обеспечивают лучшее качество сигнала для ваших компонентов.

Показать все функции Показать меньше функций

Показать все Функции устройства Показать меньше Функции устройства

Технические характеристики

Показать все Технические характеристики Показать меньше Технические характеристики

Предлагаемые продукты

Недавно просмотренные продукты

{{{sitetextsObj.prominentRating}}}

написать отзыв

{{{sitetextsObj.totalReview}}} {{{sitetextsObj.recommendPercentage}}}

{{#each ratingBreakdown}}
• {{ratingValue}} Только отзывы с оценкой {{ratingValue}} зв.

{{/each}}

написать отзыв

{{#each userReviews}}

• {{this.UserNickname}} {{date this.SubmissionTime ../this.dateFormat}}

  {{#if this.Badges}}
  {{#if this.Badges.incentivizedReview}}

  Часть продвижения Этот рецензент получил вознаграждение за написание этого обзора. Вознаграждение может быть купоном, образцом продукта, билетом на участие в розыгрыше, баллами лояльности или иным ценным призом, выдаваемым за написание обзора на этот продукт.

  {{/if}}
  {{#if this.Badges.Expert}}

  Мнение эксперта Этот отзыв был написан экспертом индустрии после тестирования продукта, предоставленного Philips

  {{/if}}
  {{/if}}

  {{this.Title}}

  {{this.ReviewText}}

  {{#if this.IsRecommended}}

  Да, я рекомендую этот продукт

  {{/if}}

{{/each}}

{{this.UserNickname}} {{#with ContextDataValues}}

{{#iff Gender ‘and’ Gender. Value}}
{{#iff Gender.Value ‘eq’ ‘Male’}}
• мужчина

{{/iff}}
{{#iff Gender.Value ‘eq’ ‘Female’}}

• Женщина

{{/iff}}
{{/iff}}

{{#iff Age ‘and’ Age.ValueLabel}}

• Возраст  {{Age.ValueLabel}}

{{/iff}}

{{#iff HowManyPeopleLiveInYourHousehold ‘and’ HowManyPeopleLiveInYourHousehold.ValueLabel}}

• {{{replaceString ‘Членов семьи: {number}’ ‘{number}’ HowManyPeopleLiveInYourHousehold.ValueLabel}}}

{{/iff}}

• {{{replaceString ‘Голосов: {number}’ ‘{number}’ ../TotalFeedbackCount}}}

{{/with}} {{date this.SubmissionTime ../this.dateFormat}} {{#if this.Badges}}
{{#if this.Badges.verifiedPurchaser}}

Проверенный покупатель

{{/if}}
{{#if this.Badges.incentivizedReview}}

Часть продвижения Этот рецензент получил вознаграждение за написание этого обзора. Вознаграждение может быть купоном, образцом продукта, билетом на участие в розыгрыше, баллами лояльности или иным ценным призом, выдаваемым за написание обзора на этот продукт.

{{/if}}
{{#if this.Badges.Expert}}

Мнение эксперта Этот отзыв был написан экспертом индустрии после тестирования продукта, предоставленного Philips

{{/if}}
{{/if}}

{{this.Title}}

{{this.ReviewText}}

{{#if this.IsRecommended}}

Да, я рекомендую этот продукт

{{/if}} {{#if this.AdditionalFields.Pros}}
{{#with this.AdditionalFields.Pros}}

Достоинства:

{{Value}}

{{/with}}
{{/if}}

{{#if this.AdditionalFields.Cons}}
{{#with this.AdditionalFields.Cons}}

Недостатки:

{{Value}}

{{/with}}
{{/if}} {{#iff Photos.length ‘or’ Videos.length}}

{{#each Videos}}

{{#if VideoId}}

• {{#if VideoThumbnailUrl}} {{else}} {{/if}}

{{/if}}
{{/each}}

{{#each Photos}}
{{#iff Sizes ‘and’ Sizes. normal}}
{{#if Sizes.normal.Url}}

{{/if}}
{{/iff}}
{{/each}}

{{/iff}}

{{#if IsSyndicated}}
{{#iff SyndicationSource ‘and’ SyndicationSource.Name}}

{{{replaceString ‘Оригинальная запись на {domain}’ ‘{domain}’ SyndicationSource.Name}}}

{{/iff}}
{{/if}}

{{#if this.ClientResponses}}
{{#each this.ClientResponses}}

Ответ от Philips

{{Department}} {{date Date ../../../dateFormat}}

{{Response}}

{{/each}}
{{/if}}

Был ли этот отзыв полезен? Да / Нет

Да • {{TotalPositiveFeedbackCount}} Нет • {{TotalNegativeFeedbackCount}}

Вы действительно хотите сообщить о нарушении правил этим пользователем? Сообщить / Отмена

{{/each}}

SCART в HDMI, HDMI в SCART

Главная → SCART в HDMI, HDMI в SCART — как правильно и лучше?

Часто клиент звонит и спрашивает, есть ли в наличии такой
провод как SCART в HDMI?

-Для чего он вам? — задает наш сотрудник вопрос такому
клиенту

-Ну как, для чего?! соединить DVD плеер, купленный пару лет назад, с новым телевизором.

Проблема в том, что разъем на плеере только SCART, а на новом телевизоре — HDMI. И хочется человеку использовать свой плеер дальше.

Что делать?
Начинается поиск в интернете, кто чего написал, кто что посоветовал. Умельцев
много, умных умельцев еще больше, а дельного ни кто не может сказать. Почему-то
советуют найти какой-то мифический кабель с разъемами SCART и HDMI, который якобы поможет в соединении…

Но ведь надо понимать, что интерфейс HDMI предназначен для мультимедиа высокой четкости, который
передает цифровой видео сигнал высокой четкости и многоканальный цифровой аудио
сигнал с защитой от копирования. А SCART передает аналоговый сигнал. Сразу видно разницу, и понятно,
что обычным шнуром здесь не обойдешься. Сигнал надо конвертировать! То есть
между плеером и телевизором должна стоять коробочка, конвертер, который
преобразует сигнал из аналогового в цифровой.

Такая же ситуация и в обратном порядке. То есть когда DVD проигрыватель
 новый, с HDMI интерфейсом, а телевизор большой,
хороший, но только SCART.
Очень не хочется терять то качество, которое выдает HDMI. Если постараться можно найти
шнурок HDMI-SCART, но качество
изображения будет оставлять желать лучшего…Все таки лучше пустить сигнал через переходник, который не только преобразует его но и не даст качеству потеряться.

На данный момент на Российском рынке выбор такого
оборудования не большой. В нашем магазине есть две модели, который помогут «подружить»
SCART и
HDMI.

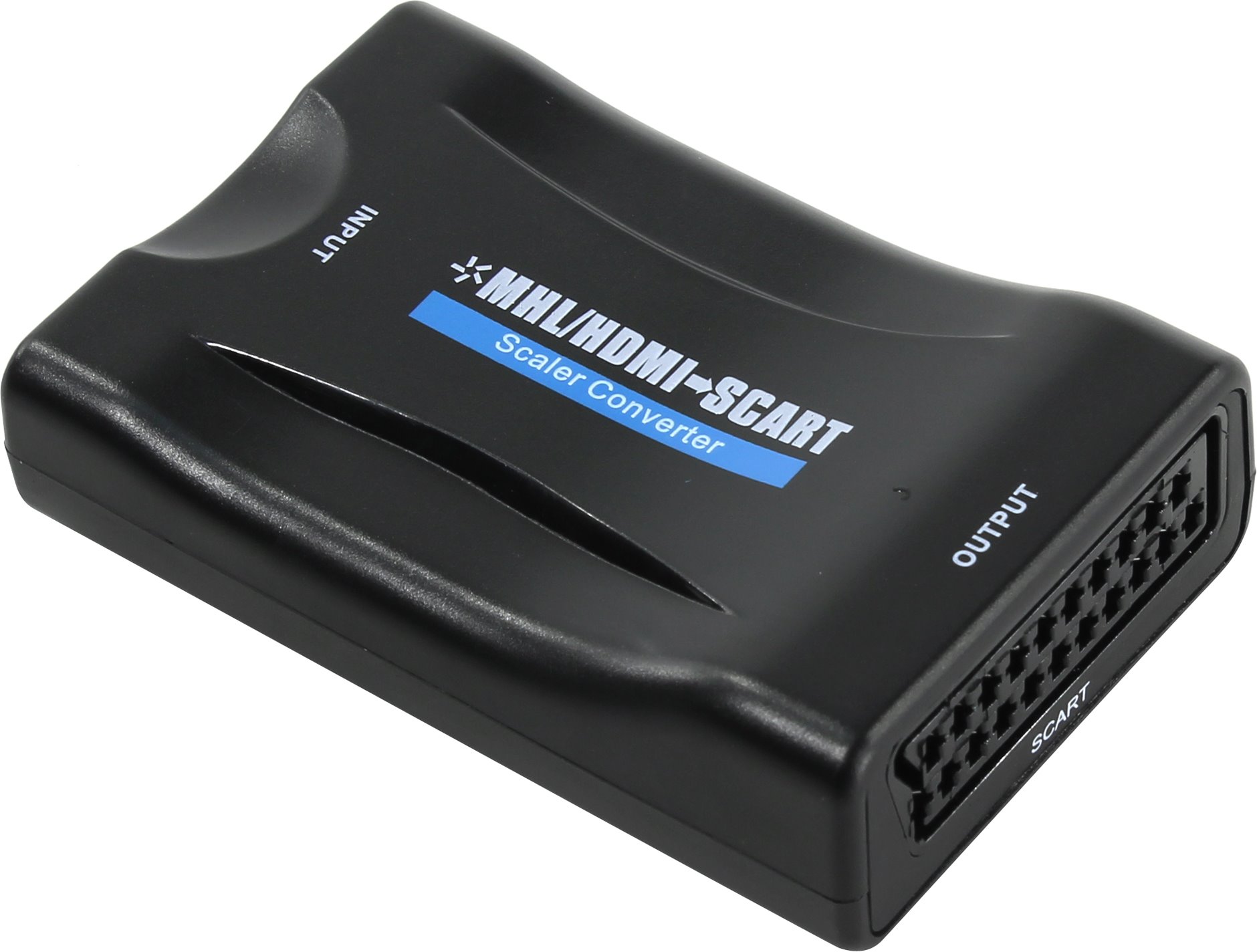

Переходник из цифрового сигнала HDMI в SCART помогает подключить цифровую приставку с разъмом HDMI к вашему телевизору, который имеет только аналоговые выходы и входы.

1. Оборудование питается от сети. Адаптер идет в комплекте.

2. Имеет маленький размер.

3. Со стороны входа HDMI есть переключатель формата PAL/NTSC.

4. Очень прост в применении — с одной стороны вы подсоеденяете кабелем HDMI источник сигнала к переходнику, с другой стороны вы подключаете кабель SCART-SCART и вставляете его в ваш телевизор. Блок питания в переходник и в розетку. Всё, оборудование работатет!

5. Этот переходник не просто преобразует цифровой сигнал в аналоговый, он оставляет качество сигнала высококлассным и четким! Что было уже проверенно неоднократно как нами, так и нашими клиентами!

Переходник из аналового сигнала SCART в цифровой формат HDMI помогает подключить устаревший DVD проигрователь или телевизионную приставку к более современному телевизору через цифровой порт HDMI.

1. Питание от адаптера, которе идет в комплекте с оборудованием.

2. Имеет переключатель для HDMI разрешения 1080Р/720Р

3. Имеет компактные размеры

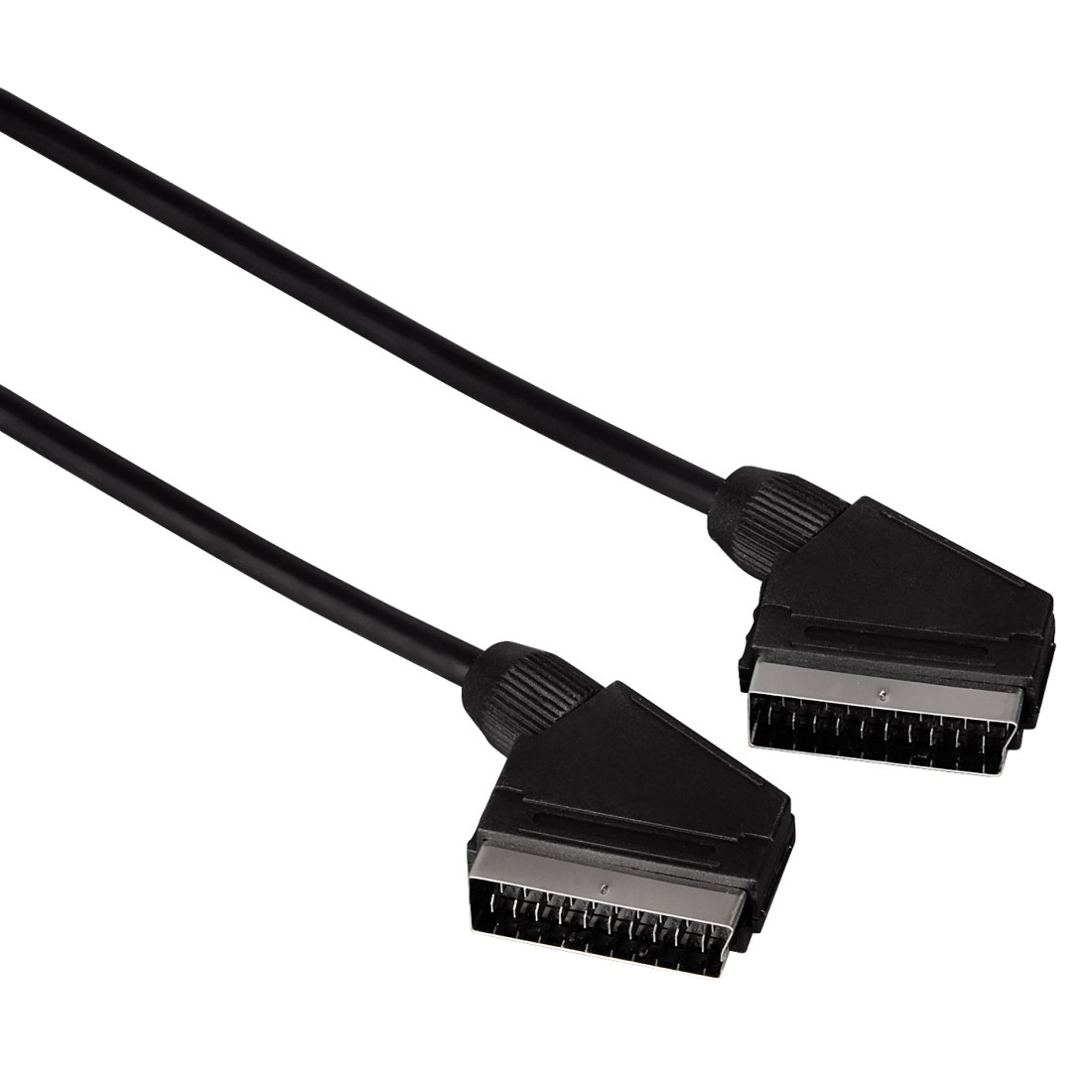

4. Прост в подключении — кабелем SCART-SCART подключаете источник сигнала к переходнику, кабелем HDMI-HDMI подключаем переходник к телевизору

5. Подключаем зарядное устройство, и всё! Сигнал идете, оборудование работает

SCART

Конец 80-х — начало 90-х. Поток теле- и видеоаппаратуры, хлынувший на прилавки. Неприязнь, которую испытывали тогда многие покупатели, увидев на телевизоре или видеомагнитофоне многоконтактный разъем SCART вместо уже родных «тюльпанчиков», сегодня в лучшем случае вызовет улыбку. В худшем — захочется покрутить пальцем у виска.

А ведь так было. Самое интересное, что причиной неприятия «гребенки» было не столько отсутствие информации о нем, сколько отсутствие в продаже соединительных кабелей. Это сегодня шнуры и кабели продают вместе с жевательной резинкой на каждом углу, а тогда их стоимость на черном рынке заставляла долго чесать рукой в затылке, прежде чем тянуться ею к кошельку. Смешно? А когда после долгого процесса «втыкивания» (в ходе которого внутрь «левого» разъема проваливался то один, то другой контакт) обнаруживалось, что кабель еще и работает только «в одну сторону», рыдать хотелось…

Так что же такое SCART (по русски просто «скарт»)? Он же Peritel. Он же Euroconnector (евроразъем). Откуда он взялся на нашу голову?

Как писал один английский журнал, «…тем, что 21-контактный разъем неудобно подключать, он всегда находится на задней стенке аппарата, а усилия, прикладываемые при этом, способны не только стащить со стола маленький телевизор, но и опрокинуть большой, мы обязаны… французам». Действительно: именно с подачи в 1983 году французского Объединения разработчиков радио и телеаппаратуры (SCART — Syndicat des Constructeurs d’Appareils, Radiorecepteurs et Televiseurs) Европа прочно подсела аж сразу на 21 «иглу»(pin — игла, контакт). Но дальновидность разработчиков предложенного аудиовидеоинтерфейса достойна похвалы.

Сегодня каждый произведенный для Европы теле или видеоаппарат оснащен как минимум одним SCARTом. В чем причина такой, назовем ее так, популярности? В универсальности. И хотя она достигнута довольно прямолинейно, т. е. количеством контактов, интерфейс, несмотря на его отрицательные стороны, действительно удобен. С помощью всего одного кабеля можно как записывать, так и воспроизводить видеопрограммы. Вот вам первое преимущество. Стало возможным подключать к телевизору источник RGB-сигналов, что обеспечивает наилучшее качество изображения на экране бытового телевизора. Тогда это сразу оценили производители домашних компьютеров вроде Atari, Amiga, Sinclair и иже с ними, а вслед за ними и популярных до сих пор игровых приставок типа Nintendo и Sega. Вот вам и второе преимущество. Качество изображения и звука при подаче через SCART заметно превосходит качество сигнала с ВЧ-модулятора (когда-то это был единственный способ подключения к ТВ). К тому же ВЧ-модулятор не может передавать стереозвук, привносит шумы и требует точной настройки телевизора. Вот и третье преимущество.

Но этого показалось мало, и разработчики заложили в интерфейс дополнительные возможности, зарезервировав несколько «иголок» на будущее. С тех пор, как интерфейс SCART стал стандартом в европейских странах (с 1984 года), он приобрел несколько новых свойств. Например, стало возможным управлять через SCART некоторыми режимами телевизора — переводить его в режим «монитор» и обратно (контакт №8), переключать в режим работы с RGB-сигналами (контакт №16). Но эти возможности из разряда простых (управление производится просто подачей напряжений). Куда интереснее две других «иголки» (№10 и №12). Они предназначены для передачи через SCART цифровых данных, что делает количество команд практически неограниченным.

Сегодня существует несколько известных систем обмена информацией посредством SCART . Это система Megalogic, используемая фирмой Grundig. Easy Link от Philips. SmartLink фирмы Sony. Пока их применение ограничено общением между телевизором и видеомагнитофоном, но уже одно это дает возможности, которые ранее и не снились.

На примере Easy Link (Philips) покажем эти возможности. Если вы включаете видеомагнитофон на воспроизведение, то автоматически включается и телевизор. Если при просмотре телепрограммы возникла необходимость ее записать — одним нажатием запускается запись именно этой программы. Функция FollowTV — видеомагнитофон «переписывает» у телевизора настройки тюнера. Возможны контроль работы видеомагнитофона на экране телевизора, автоматический выбор формата изображения (4:3 или 16:9). По окончании воспроизводимой записи магнитофон не только выключится сам, но и отключит телевизор. Выключился телевизор — через минуту отключится видеомагнитофон. Аналогично работает и подключенный к телевизору спутниковый ресивер.

Кстати, о спутниковом приемнике. Если количество разъемов SCART в телевизоре зависит, как правило, от его класса, то даже самый простой спутниковый тюнер имеет их три: один для подключения к телевизору, второй для подключения видеомагнитофона и третий для подключения декодера «закрытых» программ. Для последнего SCART особенно удобен — через него кодированный сигнал попадает в декодер, и через него же в «открытом» виде возвращается назад. Так же обстоит дело и с кабельными декодерами платных программ. В обоих случаях используется всего один кабель.

Конструкция

Начнем с того, что контактов-иголок на самом деле 20. Роль 21-го контакта играет металлический экранчик. расположенный по периметру разъема. Его второе предназначение — защита контактов от механических воздействий со стороны. Ответная часть (гнездо) изготавливается методом литья из пластмассы. Может иметь как ушки для винтов или саморезов, так и приливы для установки на печатную плату.

Конструкция кабельных разъемов не отличается особой оригинальностью, но существует по меньшей мере три разновидности, отличающихся конструкцией корпуса — кабель может выводиться вбок, прямо, под углом. Разъем удерживается в гнезде за счет подпружиненных контактов-вилок довольно прочно. Даже слишком прочно, чтобы его легко вытаскивать. Да и вставлять его приходится с достаточной осторожностью, чтобы не сдвинуть телевизор или видео.

Качественная сторона

Как следует из описания, через контакты SCART передаются не только звуковые, но и видео, и RGB-сигналы. Частотный диапазон аудиоканалов не превышает 20-20000 Гц, видеосигнал занимает полосу частот до 6-8 МГц, а RGB-канал способен воспроизводить сигнал с полосой свыше 10 МГц (полоса частот видеоусилителей в современном телевизоре составляет от 20 МГц и выше). Если для передачи аудио в большинстве случаев достаточно экранированных проводов, то способен ли SCART воспроизводить без потерь широкополосный видеосигнал?

Известно, что для идеального согласования линии передачи сигнала определенными характеристиками (волновое сопротивление, емкость) должен обладать не только кабель, но и разъем. Трудно представить, что многоконтактный разъем, изготовленный из обычного полистирола, обладает такими же частотными характеристиками, как, скажем, коаксиальный BNC или даже широко распространенный RCA (он же Cinch, он же «тюльпан»). Тем не менее, попытка изначально улучшить частотные свойства разъема была сделана — в SCART каждый канал передачи (аудио, видео, RGB) имеет свой «земляной» проводник, что обеспечивает лучшую развязку между сигналами. Но и только.

Любой кабель, купленный на углу, конечно, не сводит к нулю, но снижает качество изображения. В нем используется дешевый экранированный провод, между тем как для передачи видеосигнала необходимо использовать коаксиальный кабель с волновым сопротивлением 75 Ом. Даже фирменный «полный» 21-проводный кабель, приобретенный в магазине, представляет из себя пучок проводов в общем экране (см. рис.).

Здесь уместно сказать о том, что на волне продвигаемого интереса к «супер»-кабелям (акустическим, аудио и др.) известные их производители предлагают и SCART-кабель, лишенный, как они утверждают, существующих недостатков. Внешне он очень эффектен — толстый блестящий жгут из раздельных экранированных аудио и видеокабелей, металлические или металлизированные (как на рисунке) разъемы, позолоченные контакты. Его стоимость начинается с 15-20 долларов, но вряд ли стоит ожидать от такого кабеля заметной отдачи, ведь разъем в вашем видеомагнитофоне или телевизоре остается тем же.

Кстати, стандарт МЭК933-1 предусматривает четыре вида кабелей: тип U — универсальный, обеспечивающий все соединения, V — без сигналов звука, С — без сигналов RGB и А — без видеосигналов и RGB.

Говоря о сигналах, передаваемых через SCART, мы не упомянули о S-video, представляющем собой два сигнала — сигнал цветности и сигнал яркости. С появлением такого стандарта возможность работы с ним появилась и в SCART. Для сигнала яркости подошел канал «видео», а вот для сигнала цветности пришлось пожертвовать RGB, а точнее, каналом «красного» (см. схему). Подобная возможность реализуется только в тех телевизорах, где установлено два SCART: через второй в этом случае можно подключать RGB-источник. Но практически всегда наряду с таким способом подключения используется и разъем Mini-DIN.

Как жить?

Особенно если в доме только один аппарат имеет SCART, а другой (другие) — нет. Решение старо как мир — переходник или кабель-переходник. Первые представляют собой разъемы SCART с вмонтированными разъемами типа RCA или S-video. Для них подойдет кабель «тюльпан-тюльпан» или S-video-S-video. Переходники бывают одно- и двунаправленные, моно или стерео, с переключателями и без них.Разнообразие кабелей-переходников еще больше. Самые распространенные — SCART-RCA (или «скарт»-тюльпан). Среди них также одно и двунаправленные, стерео, моно. с дополнительными разъемами для управления переключением. В том случае, когда необходимо к одному устройству подсоединить два, можно использовать SCART-разветвитель на два или три направления.

Найти в продаже сейчас можно практически любой переходник или кабель. Некоторые фирмы (Sony, JVC и др.) даже продают их в комплекте с видеокамерами. Для тех, кого не устраивают или недоступны предлагаемыеварианты, мы приводим таблицу назначений контактов в SCART, Приводим также схемы распайки универсального «полного» кабеля (тип U) и «усеченного» AV-кабеля (тип С). Обратите внимание на «крест-накрест»-соединения, именно они обеспечивают двунаправленность.

рис. 8 «Полный» SCART-кабель

Советы

Как следует из сказанного, известные неудобства SCART все же компенсируются его главным достоинством — универсальностью. Но реализовать все его возможности можно только в том случае, если оба соединяемых аппарата имеют такой разъем. При подборе теле и видеотехники не поленитесь уточнить, что позволяет имеющийся SCART.

Недавнее удивление, к примеру, пришлось испытать, узнав, что видеомагнитофон Thomson 6890 (и ряд других моделей) воспроизводит меню на экране телевизора только(!) через RGB-канал. К чести фирмы, в комплекте к нему прилагался «полный» SCART. Используйте любую возможность улучшить качество изображения. В идеале это RGB-канал, но далеко не во всяком телевизоре он реализован, да и редкий видеомагнитофон может выдавать такой сигнал. Но DVD может!

Что же касается перспектив, то SCART вполне способен продержаться еще многие годы. Залогом тому — те самые две «цифровые иголки». И уж только Его Величеству Прогрессу известно, какие команды появятся в ближайшем будущем и чем они будут управлять.

По материалам журнала Stereo&Video

Цифровое телевидение
Фиксация выбора входа телевизора через SCART

Всем привычное обычное эфирное аналоговое телевидение рано или поздно будет постепенно уходить, и всё больше людей подключают к своим телевизорам без DVB-T2 различные приставки DVB-T2 и смотрят уже только через них, не переключаясь обратно на аналоговое.

И, конечно же, это касается не только старых кинескопных телевизоров:

но и вполне современных плоских широкоэкранных телевизоров предыдущего стандарта DVB-T, купленных всего несколько лет назад:

И, как и с другими внешними устройствами, при работе с приставками необходимо выбрать пультом соответствующий вход телевизора.

Как правило, бывают 3 типа телевизоров:

1. самый удобный — помнит вход всегда (даже после отключения кнопкой 220В или из розетки).
2. дежурный — помнит, пока находится в дежурном режиме (но не кнопкой 220В или из розетки).
3. самый неудобный — каждый раз начинает работу с антенного входа.

К сожалению, чаще всего встречаются 2 и 3 вариант. А ведь, в отличие от редко используемого видеомагнитофона или DVD-плеера, с приставкой переключаться придётся ну почти что каждый день — сначала выбирать нужный вход пультом телевизора, а уже затем управлять пультом приставки.

Конечно, приставки с обучаемым пультом или покупка отдельного обучаемого пульта часть вопросов снимает — всё это тогда можно будет делать 1 пультом, а не 2 как обычно:

Но в любом случае, нужно постоянно помнить этот порядок включения, и особенно, это иногда сложно для пожилых людей: сначала всё включи, потом нажми то, затем выбери это, и лишь после — смотри каналы.

Можно всё это записать на бумажку, но и бумажку тоже надо потом не забыть куда последний раз положил.

Однако, при наличии в телевизоре разъема SCART эту процедуру можно значительно упростить, автоматизировав её, и тогда даже обучаемый пульт в принципе будет не особо нужен (но и не помешает).

Дополнительные варианты перечислены в самом конце.

Ведь только у SCART есть уникальная возможность принудительно переключить вход телевизора на сам SCART, подав на 8 контакт любое управляющее напряжение от +4.5 В — до +12 В.

Конечно, выпускаются приставки уже с выходом SCART, но такие модели можно пересчитать по пальцам одной руки. А абсолютное большинство приставок на российском рынке имеют только обычные RCA-выхода AV для подключения цветными «тюльпанами»:

И для этого достаточно будет приобрести переходник RCA > SCART, например:

или с переключателем IN-OUT (Вход-Выход), поставив в положение IN:

бывают также с дополнительным разъёмом S-Video, также переключив в INPUT:

Однако иногда могут встретиться и переходники OUT — для Выхода сигналов с телевизора:

— при отсутствии предыдущих вариантов, их будет несложно переделать в IN — для Входа сигналов, перекинув жёлтый VIDEO с 19 — на 20 контакт, а красный и белый AUDIO с 1, 3 на 2, 6 контакты:

Итак, берём переходник:

аккуратно открываем половинки корпуса:

Провод от + подпаиваем к 8 контакту, а от – к 4 или 5, 9, 13, 14, 17, 18 (т. е. к любой GND — земля):

В качестве источника можно использовать любой напряжением от +4.5 В — до +12 В.

Например, USB — можно припаять вилку USB или же взять хвост от старой дохлой USB-мышки:

И подключить его в USB-разъем самой приставки либо телевизора (если у него есть USB).

Или же в любой блок питания USB:

Можно запитать и от инжектора (сепаратора) своего антенного блока питания +12В:

подпаявшись параллельно проводами, идущими от SCART, к указанным контактам + и –:

Или же — от какой-нибудь уже ненужной зарядки от старого телефона.

Повторюсь: источник может быть любым от +4.5 В — до +12 В. Его ток неважен, главное — только напряжение. К сожалению, внутри самого SCART таких напряжений нет.

У плоских широкоэкранных телевизоров это напряжение управляет ещё и соотношением сторон — ASPECT:

• 4.5 В – 7 В — широкоэкранный режим 16:9
• 9.5 В – 12 В — обычный 4:3

Естественно, у старых кинескопных телевизоров при любом из напряжений будет 4:3.

Ну и конечно, в любом случае, в меню приставки можно выставить любое необходимое соотношение.

Таким образом, теперь включая телевизор, он сразу же будет ждать сигнала со входа SCART.

Ну а те, кто хоть немного разбирается в схемах телевизоров, могут и без внешнего источника найти внутри телевизора подходящие +4.5 В — +12 В и сразу подать их на 8 контакт разъёма SCART.
Конечно, переходник RCA > SCART в любом случае необходим.

Замечу, что несмотря на фиксацию выбора входа SCART, по-прежнему возможно переключение пультом телевизора различных входов, в т.ч. и антенного входа для просмотра местного аналогового вещания.

Теперь бабушкам и дедушкам да и остальным не нужно будет каждый раз сначала нажимать на пульте телевизора кнопку TV/AV или же SOURCE и выбирать из списка вход AV — телевизор всегда будет готов изначально.

• В некоторых моделях телевизоров (в т. ч. и без SCART) в Меню имеется функция принудительного выбора входа при включении.
• Также у некоторых есть функция Автоопределение сигнала на конкретном входе (например, только для входа VIDEO-2):

Когда входной сигнал DVD определен, входной режим автоматически сменится на VIDEO-2, а когда входной сигнал DVD не определяется, входной режим автоматически сменится на PЧ предыдущего входного режима.

Т.о., при включении приставки, подключенной «тюльпанами» к данному входу, телевизор сам автоматически переключится на этот вход.

Внимательно прочитайте Инструкцию к вашему телевизору на наличие в нём таких возможностей.

• Кроме того, также в некоторых случаях есть возможность зафиксировать видеовход в особом Сервисном меню, предназначенном для инженеров Сервисных центров. Но это потребует поиска данной технической информации о конкретно вашей модели телевизора, а также быть предельно внимательным и осторожным, находясь в этом Сервисном меню.

4.6
/
5
(
14

голосов
)

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 03 Мар 2018 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=20935

Amazon.com: Адаптер RCA — Scart для видеомагнитофона DVD TV Телевизионный проектор: домашнее аудио и кинотеатр

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Лучшие преобразователи и адаптеры SCART в HDMI {Top 5 LIST}

Что такое преобразователь SCART в HDMI?

Адаптер SCART — HDMI — это устройство, которое позволяет подключать источник мультимедиа с поддержкой SCART к современному телевизору, поддерживающему только HDMI.

Раньше разъемы SCART были стандартом, особенно в Европе. Это 21-контактный разъем, который может передавать как аналоговое аудио, так и видео.

Разъем был разработан в 1970-х годах и был стандартным разъемом для телевизоров и других устройств вплоть до изобретения HDMI. В настоящее время, когда HDMI стал новым стандартом, SCART встречается исключительно редко.

Адаптеры SCART-HDMI особенно полезны для людей, у которых есть старое оборудование (видеомагнитофоны, Playstation 1, Xbox и другие консоли) и которые хотят подключить их к своему телевизору.

Итак, если у вас есть более старое устройство с выходом SCART и ваш телевизор имеет только порты HDMI, вам понадобится адаптер SCART-HDMI. Есть довольно много вариантов на выбор, и большинство из них являются экономичными.

Ниже приведены рекомендуемые адаптеры.

Наш выбор лучших преобразователей SCART в HDMI

1. Адаптер Techole Aluminium SCART to HDMI

2. AMANKA SCART to HDMI Converter 1080P SCART to HDMI Adapter UK

3.OLRIKE STH001 1080P SCART к HDMI

4. Конвертер AMANKA SCART в HDMI — Алюминий

5. Конвертер MISOTT Scart в HDMI

1 — Адаптер Techole Aluminium SCART к HDMI

Techole Aluminium SCART to Адаптер HDMI

Хорошее соотношение цены и качества

Адаптер Techole Aluminium SCART — HDMI отлично подходит для людей с ограниченным бюджетом. Хотя это один из самых дешевых адаптеров в нашем списке, он обеспечивает такую ​​же производительность, как и большинство других адаптеров Scart-HDMI.Определенно стоит посмотреть.

Адаптер Techhole Scart — HDMI может предлагать выходной видеосигнал HDMI 720P или 1080P при 60 Гц (переключение с помощью кнопки) с приличным и надежным качеством. Как и следовало ожидать, он поддерживает все форматы Scart; PAL, NTSC3.58, NTSC4.43 и многие другие.

Благодаря алюминиевому корпусу гаджет не только красиво выглядит, но и очень надежен. Еще одним преимуществом алюминиевого корпуса является то, что он сохраняет устройство красивым и прохладным, с чем не справляются пластиковые адаптеры.Для питания он использует микрокабель USB, который может работать с USB-портом вашего телевизора.

Короче говоря, хорошее соотношение цены и качества переходник Scart-HDMI. Очень просто установить!

2 — Преобразователь AMANKA SCART в HDMI Адаптер питания 1080P SCART в HDMI UK

AMANKA Преобразователь SCART в HDMI Адаптер питания 1080P SCART в HDMI UK

Легкий и миниатюрный

Этот мини-размер и легкое устройство (около 45 г) может подключать устройства SCART, такие как DVD-плеер, телевизионная приставка Преобразование аналогового сигнала SCART в сигнал HDMI. Это прекрасное устройство, способное автоматически определять и преобразовывать композитный сигнал в высококачественное разрешение 720p / 60 Гц и 1080p / 60 Гц, обеспечивающие четкое и реалистичное изображение в формате HD.Это превосходное устройство для геймеров, оно также идеально подходит для ретро-консолей, оно также подходит для тех, кто хочет масштабировать видеомагнитофоны на большом телевизоре. Он преобразует все формы ввода SCART; PAL, NTSC3.58. Стандартные ТВ-форматы NTSC4.43, SECAM, PAL / M, PAL / N. Для этого преобразователя требуется внешний источник питания через кабель питания USB. Конвертер Amanka SCART io HDMI предлагает вам простоту и удобство, поскольку он прост в использовании и не требует установки драйверов. Легкость и небольшие размеры делают его портативным и гибким.

3 — OLRIKE STH001 1080P SCART на HDMI

OLRIKE STH001 1080P SCART на HDMI

Переключатель разрешения вручную (1080p на 720p)

Если вы ищете хороший адаптер SCART на HDMI, OLRIKE STHC001 выиграл ‘ не разочаровываю. Небольшой и легкий адаптер имеет один вход SCART и один выход HDMI, а также кабель питания USB. На устройстве также есть переключатель разрешения, позволяющий быстро переключаться между 720p и 1080p.

Пара вещей, о которых нужно помнить.LRIKE STH001 не обеспечивает обратной совместимости. Другими словами, его нельзя использовать для преобразования HDMI в SCART, он работает только со SCART в HDMI. Максимальное выходное разрешение составляет 1080p при 60 Гц. Он поддерживает PAL, NTSC3.58, NTSC4.43, SECAM и другие стандартные видеоформаты.

Одна интересная особенность этого адаптера заключается в том, что он также повышает разрешение источника до 720p или 1080p. Никаких драйверов тоже не нужно. Он полностью подключается и работает!

Итак, если у вас есть устройство SCART, например DVD- или VHS-плеер, этот адаптер подойдет.Для достижения наилучших результатов убедитесь, что USB-кабель подключен к розетке с достаточным питанием. Если устройству не хватает мощности, изображение может быть нечетким. В целом отличный переходник от SCART к HDMI.

4 — Преобразователь AMANKA SCART в HDMI — Алюминий

Преобразователь AMANKA SCART в HDMI — Алюминий

Прочный алюминиевый корпус

Преобразователь Amanka Scart в HDMI — еще один хороший бюджетный выбор. Он преобразует вход Scart в выход HDMI, и вы можете переключаться между 1080P и 720P с помощью небольшого переключателя.

Что замечательно в этом преобразователе, так это то, что корпус сделан из алюминия, который сохраняет внутренние компоненты в прохладном состоянии, поэтому вероятность его перегрева очень мала. Адаптер работает с большинством дисплеев, а также автоматически увеличивает разрешение до 1080P при 60 Гц. Он полностью подключается и работает, поэтому драйверы не требуются.

Если вы хотите смотреть видео VHS, это будет конвертер для этого. Хорошо продуманный преобразователь Scart в HDMI.

5 — Преобразователь MISOTT Scart в HDMI

Преобразователь MISOTT Scart в HDMI

Использует кабель питания DV5V.

Вот еще один преобразователь Scart в HDMI от MISOTT.Он работает, как и следовало ожидать, преобразует вход Scart в выход HDMI с помощью стандартного переключателя 720 / 1080P.

Единственное отличие этого преобразователя от других в списке в том, что в нем используется адаптер питания, а не стандартный кабель USB. Используется кабель питания DV5V.

По этой причине его немного неудобно использовать, но он обеспечивает четкое и надежное изображение и звук. Если у вас есть бесплатная розетка, конвертер Misott Scart в HDMI может вам подойти. Есть модель без блока питания, но изображения имеют тенденцию быть ненадежными.

Очень полезное устройство для людей со старой электроникой!

Рекомендуемый продукт, если вы ищете преобразование HDMI в SCART:

NeoteckAluminium HDMI to SCART Converter

6 — NeoteckAluminium HDMI to SCART Converter

NeoteckAluminium HDMI to SCART Converter

Высокое качество signal

Если вы хотите получить качественное разрешение, но на вашем телевизоре нет портов HDMI, NeoteckAluminium Преобразователь HDMI в SCART — лучшее устройство для вас. Поскольку это версия HDCP 1.3, соответствующая стандарту HDMI 1.3, она предназначена для преобразования высокого качества сигнала HDMI в качественный сигнал SCART. NeoteckAluminium также позволяет вам наслаждаться фильмами и играми высокой четкости на старых телевизорах и проекторах SCART, которые не поддерживают вход HDMI, за счет включения композитного видео SCART и стереофонического аудиовыхода. Еще одним преимуществом является возможность plug and play, то есть не требуются дополнительные драйверы, что упрощает использование. Устройство может сильно нагреваться после нескольких часов использования, но производители инновационно разработали алюминиевый корпус, чтобы придать ему отличную термостойкость.Этот алюминиевый корпус также делает его ударопрочным, что делает его надежным и долговечным.

Руководство по преобразованию SCART в HDMI

Не удается заставить старый медиаплеер или консоль работать с телевизором? Разочарованы отсутствием качественных руководств и конвертеров? Мы кратко рассмотрим некоторые из наиболее важных вещей, которые вам нужно знать о преобразовании SCART в HDMI.

Во-первых, устройства старого поколения используют аналоговый сигнал, а современные телевизоры — цифровой.Преобразователи SCART в HDMI должны преобразовывать аналоговый сигнал в цифровой, поэтому для них требуется источник питания.

Разрешение

Имейте в виду, SCART — это старая технология, созданная еще в 1970-х годах. Хотя он также передает звук, звук обычно ограничивается стереофоническим и монофоническим звуком, а максимальное разрешение составляет 560P. Другими словами, он изначально не поддерживает HD.

Раньше этого было более чем достаточно. В настоящее время не так много. Большинство адаптеров SCART-HDMI могут повышать разрешение как минимум до 1080p, что является наиболее распространенным разрешением сегодня на дисплеях.Убедитесь, что вы выбрали адаптер с функцией апскейлинга!

Тем не менее, апскейл может только на многое. По сути, он увеличивает меньшее разрешение, чтобы заполнить экран телевизора. Если вы не используете конвертер с функцией повышения разрешения, изображение будет в режиме почтового ящика.

Другими словами, он не заполняет весь экран, что может быть неприятным.

Можно ли использовать кабель SCART-HDMI?

Изучая, как преобразовать SCART в HDMI, вы, вероятно, наткнулись на кабель SCART-HDMI.Проблема в том, что большинство этих кабелей не работают . Поскольку SCART не поддерживает HD, вам понадобится адаптер, который может повышать разрешение, а для этого адаптеру нужен источник питания.

Хотя покупка кабеля может показаться более дешевым и простым решением, это не работает, поэтому гораздо лучше приобрести преобразователь хорошего качества, такой как упомянутый ранее в этой статье.

Подробнее о кабелях SCART — HDMI здесь.

Адаптеры Multi Scart:

У вас более одной консоли старой школы? Один из способов подключить их к вашему новому телевизору — использовать адаптер с несколькими разъемами Scart.Это позволит вам играть в несколько консольных игр на телевизоре.

Имейте в виду, что он будет работать только с одним активным устройством одновременно, остальные могут быть подключены, но должны быть выключены. Вам также может потребоваться подключить один конец к преобразователю Scart в HDMI.

Обратно совместимы ли адаптеры SCART-HDMI?

Нет. Адаптеры Scart на HDMI могут работать только в одном направлении, от входа SCART к выходу HDMI. В обратном направлении не пойдет. Большинству конвертеров также требуется внешний источник питания.

Можно ли играть в ретро-игры на новых телевизорах?

Да.Чтобы играть в ретро-игры на новых телевизорах, вам понадобится конвертер RGB или SCART в HDMI. Однако преобразователи, повышающие разрешение, часто вызывают заметную задержку ввода, что может расстраивать.

Существует несколько устройств, предназначенных не только для улучшения качества ретро-игр, но и для максимального уменьшения задержки ввода. Проблема в том, что они обычно очень дороги, такие как Framemeister XRG, OSSC и Gscartsw, которые часто стоят столько же (или в несколько раз больше!), Чем современная игровая консоль.

Еще один простой способ уменьшить задержку ввода в ретро-играх — включить игровой режим на телевизоре. Обычному потребителю подойдет базовый преобразователь 1080P RGB или SCART в HDMI.

Будет ли Smart TV повышать качество изображения на видеомагнитофоне или DVD-плеере, подключенном через Scart?

Большинство смарт-телевизоров автоматически масштабируют видеосигналы. Если конечный результат слишком пиксельный, вы можете либо отрегулировать соотношение сторон вашего телевизора, либо уменьшить разрешение, либо отключить некоторые эффекты постобработки.В большинстве случаев при масштабировании ретро-игр на новых телевизорах всегда будет много пикселей, это неизбежно.

Преобразование HDMI в SCART

Вы, наверное, задаетесь вопросом, возможно ли преобразовать HDMI в SCART. Другими словами, используйте HDMI-устройство в качестве входа и SCART в качестве выхода (монитор с поддержкой SCART, телевизор и т. Д.). Ответ: да, это возможно.

Для этого вам понадобится преобразователь того же типа, но с реверсивным входом и выходом. Помните, что коммутатор также должен иметь внешний источник питания.Я бы не стал использовать кабели HDMI-SCART, поскольку они редко — если вообще — работают.

Обычное использование:

Какое практическое применение имеет этот продукт? Возможно, у вас есть старый VHS или DVD-плеер. Или вы хотите поиграть в ретро-игры.

Dreamcast, Xbox, Playstation 1 и 2, Sega Saturn, Gamecube, Nintendo Wii, Nintendo 64 и другие консоли поддерживают SCART. Если вы хотите совершить путешествие по переулку памяти, вам понадобится преобразователь SCART в HDMI.
Эти преобразователи позволяют подключать современные устройства к старым, даже если у них разные характеристики или функции.В целом, это очень удобный гаджет, который стоит вложенных средств.

FAQ:

Как использовать преобразователь Scart в HDMI?

Большинство преобразователей Scart в HDMI поддерживают технологию Plug and Play, но вам необходимо подключить кабель питания USB к розетке, обеспечивающей достаточное количество электроэнергии. Настенное зарядное устройство USB является идеальным вариантом. Обычно преобразователь имеет светодиодный индикатор, который показывает, достаточно ли электричества.

Могу ли я получить кабель SCART-HDMI?

Да, но обычно они не работают.Если они это сделают, качество изображения будет не лучшим. HDMI в Scart требует преобразования сигнала, которое невозможно без надлежащего источника питания. У кабелей нет источника питания.

Могу ли я получить преобразователь HDMI в SCART?

Вы можете преобразовать HDMI в SCART, но вам нужно будет найти правильный преобразователь. Ищите преобразователи с HDMI на входе и SCART на выходе.

Работает ли преобразователь Scart в HDMI с проигрывателем VHS?

Да, большинство преобразователей SCART в HDMI будут работать с проигрывателями VHS.Это одна из самых популярных причин, по которой люди покупают этот конвертер.

Будет ли преобразователь SCART в HDMI работать на DVD-плеере?

Да, переход от SCART к HDMI будет работать с любым устройством SCART, включая DVD-плееры. Фактически, это основная причина, по которой люди покупают эти адаптеры. У многих людей есть комбо-плееры VHS и DVD, которые немного устарели, и им нужен способ подключить их к телевизору. Эти преобразователи сделают свое дело.

Где купить?

В Великобритании эти преобразователи доступны во множестве онлайн-магазинов и на улице.Их также продают Аргос и Асда. Maplin предлагает широкий выбор продуктов, в том числе адаптер конвертера Maplin SCART в HDMI 1080P / 720P, включающий источник питания 5 В, кабели cabledirect. co.uk также предлагает широкий выбор продуктов, но, вероятно, наиболее очевидным местом для покупки будет amazon.co.uk.

SCART для отображения | РетроRGB

SCART для отображения

Почти все кабели RGB, которые вы будете использовать с консолями, имеют разъем SCART. Вам потребуются специальные кабели для подключения SCART к разъему, который принимает ваш RGB-дисплей или масштабатор.Кроме того, если вы когда-либо планируете подключить более одной системы к вашему дисплею RGB, вам обязательно понадобится переключатель SCART (как описано в следующем разделе), но сначала обязательно прочтите этот раздел. Вот адаптеры, необходимые для наиболее распространенных сценариев:

Монитор RGB через разъемы BNC:

Наиболее распространенные мониторы RGB принимают RGB через разъемы BNC. Если у вас есть переключатель SCART с гнездовым выходным портом (описание переключателей приводится в следующем разделе), вы должны получить кабель с гнездовым концом SCART.Это наиболее распространенный и рекомендуемый вариант (бонус: возможность переключения между входом и выходом): Мужской переходник SCART на BNC

Если вы подключаете к монитору только одну систему или у вас есть SCART-переключатель с кабельным выходом, вам понадобится SCART-конец с внутренней резьбой, чтобы кабель от вашей системы или коммутатора мог подключаться непосредственно к нему. Они также предлагают версию со встроенным устройством снятия синхронизации: Гнездовой переходник SCART на BNC

В редких случаях , когда ваш монитор принимает только csync, вам может понадобиться кабель со встроенным устройством для снятия синхронизации.Я, , настоятельно рекомендую, , использовать gscartsw и его устройство для снятия синхронизации, но если вам нужно, вот базовый кабель SCART с очистителем синхронизации: Гнездовой переходник SCART на BNC со съемником синхронизации

К вашему сведению, вы можете создать собственное решение, для которого потребуется несколько частей. На самом деле я использовал это решение временно, пока не прибыл заказанный мною кабель, однако я рекомендую кабели, указанные выше. Вам понадобится несколько вещей:

— Адаптеры BNC-RCA для преобразования входов монитора в RCA.См. Ссылки справа ->

— Кабели RCA хорошего качества для подключения преобразователя и монитора. Пожалуйста, не используйте те, что остались от вашей старой кабельной приставки … и, пожалуйста, , пожалуйста, не тупите и не тратьте 100 долларов на кабели Monster. Вероятно, у вас где-то есть хороший набор RCA, но если нет, просто купите приличный набор онлайн. Всего вам понадобится 6: 4 для видео, 2 для звука.

Лично я бы порекомендовал приобрести один из кабелей прямого подключения SCART к BNC со встроенным аудиовыходом, перечисленным выше.Я хотел бы упомянуть другое решение на тот случай, если вам нужно было сделать что-то другое (хотя я не уверен, что именно), но для начала гораздо проще просто купить правильный кабель.

XRGB Мини

XRGB Mini принимает RGB через специальный разъем. Самый простой и дешевый способ использовать SCART — купить адаптер:

Мини-адаптер SCART на XRGB / Мини-адаптер SCART на XRGB со встроенным устройством снятия синхронизации (продавец в Великобритании)

Мини-адаптер SCART на XRGB / Штекер со встроенным устройством снятия синхронизации / Гнездо со встроенным устройством снятия синхронизации (продавец в США)

Монитор RGB через 25-контактные разъемы:

Некоторые мониторы RGB принимают только RGB через 25-контактный разъем.Для них также можно приобрести адаптер SCART:

Переходник с SCART на DB25

Другое:

Все остальные методы монитора, апскейлера или преобразователя будут иметь кабельные решения, аналогичные тем, которые я описал выше, или просто принимают SCART напрямую. В принципе, если ваше решение не имеет входов SCART или BNC, я предлагаю поискать в Google, чтобы узнать, успешно ли кто-нибудь еще использовал ретро-консоли через этот дисплей.

Если вы здесь как часть руководства по RGB, перейдите к следующему разделу: SCART Switches

Если нет, перейдите в раздел, в котором показано, как получить RGB из каждой игровой системы! В этом разделе также есть информация об улучшениях звука, какие версии каждой системы обеспечивают наилучшее качество, а также некоторая другая интересная информация!

Соединения SCART и описание кабелей

Я ссылаюсь на товары, которые мне нравятся.Если вы купите по ссылке в этом посте, я могу получить комиссию. Учить больше

Соединения SCART все еще довольно распространены в Европе в качестве метода подключения AV-компонентов.

Хотя он используется реже, вы вполне можете обнаружить, что в вашем AV-оборудовании все еще есть один из них.

Однако они становятся более избыточными за счет внедрения цифровых технологий и таких типов подключения, как HDMI и DVI.

Итак, что нам нужно знать об этом типе подключения — и когда мы должны его использовать?

Как выглядит разъем SCART?

Разъем SCART на вашем устройстве выглядит так:

Это гнездовое соединение, которое берет штекерные контакты от кабеля SCART.

Как видно из формы разъема, выводы SCART
спроектированы таким образом, чтобы их можно было разместить только в одну сторону, поэтому убедитесь, что вы платите
внимание при подключении.

Как выглядит кабель SCART?

Кабели

SCART, которые используются для соединения двух устройств, выглядят следующим образом.

Он имеет 21 контакт, которые передают различные сигналы, хотя некоторые кабели не полностью подключены, поэтому могут не подходить для передачи некоторых типов видео, особенно RGB.

Поэтому, если вы пытаетесь установить соединение RGB, но оно не работает, убедитесь, что у вас есть полностью подключенный кабель SCART.

При использовании провода SCART убедитесь, что вы вставили его плотно, иначе вы не сможете получить хорошее изображение.

Для чего нужен видеоинтерфейс SCART?

Соединения

SCART позволяют передавать аналоговые видео- и аудиосигналы между устройствами. Он несовместим с современными цифровыми сигналами.

Они в основном используются для
видеосигналы стандартной четкости, такие как RGB, композитный и S-Video, а также стереофонические и монофонические аудиосигналы.

SCART действительно может поддерживать видеосигналы высокой четкости, однако с появлением цифровых подключений HDMI почти не было устройств, предназначенных для этого.

Когда мне следует использовать разъем SCART?

Этот тип разъема сейчас довольно старый и становится все реже.
в новом AV-оборудовании. В современном оборудовании обычно есть более эффективные способы
подключение устройств, таких как цифровые соединения HDMI или DVI.

Однако, если у вас есть устройства с разъемами SCART, это может быть
простой способ передачи видео- и аудиосигналов между ними с помощью
всего один кабель.

Что еще вы можете сказать о соединениях SCART?

Соединения

SCART в основном используются в Европе и Азии для подключения AV.
устройств.Во всем мире они также известны под другими именами, такими как
евроконнектор и многопортовый EIA.

SCART означает Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs — ассоциацию французских производителей телевизоров, разработавшую этот тип подключения.

Он всегда имел плохую репутацию в мире AV, потому что, хотя он довольно универсален в передаче различных типов сигналов, он никогда не подходил очень хорошо, и иногда было трудно установить хорошее надежное соединение.

С введением цифровых изображений высокой четкости и
многоканальный звук, это соединение в основном встречается в старых AV
оборудование.

Полностью подключенный кабель SCART совместим с композитным сигналом, а также с видео RGB. Хотя, если ваши устройства поддерживают это, многие люди предпочитают использовать выделенное компонентное соединение, а не SCART.

Приколи меня!

О домашнем кинотеатре Руководство

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии.Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования Hi-Fi и домашнего кинотеатра.

Изображение предоставлено: fotum / Shutterstock.com

В начало

Лучшая цена для адаптера scart usb — отличные предложения на адаптер scart usb от глобальных продавцов адаптеров scart usb

Отличные новости !!! Вы находитесь в нужном месте для адаптера scart usb.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший USB-адаптер Scart в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели USB-адаптер Scart на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что насчет адаптера scart usb и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести scart adapter usb по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как преобразовать из аналогового в цифровой

Передача сигналов с разъема SCART на вход HDMI? Два AV-интерфейса не подходят друг другу. Цифровой интерфейс, такой как HDMI, не может обрабатывать аналоговые изображения и звуковые сигналы SCART. Но есть способы преодолеть препятствие между аналоговыми и цифровыми технологиями.

Этой статьей мы хотим завершить наш раунд ответов на вопросы читателей. Один читатель нашей статьи на AUX и Co . спросил, как можно подключить DVD-плеер к телевизору, если у него нет входа RCA, а у DVD-плеера нет интерфейса HDMI. Однако вместо этого DVD-плеер может иметь более старый выход SCART, которого нет в современном телевизоре. Как исправить эту несовместимость? И стоит ли вообще прилагать усилия?

HDMI заменил SCART в качестве стандарта подключения

Чтобы установить соединение между SCART и HDMI, необходимо преодолеть одно препятствие: несовместимость между аналоговыми сигналами и цифровыми данными.Как и HDMI (сокращение от High Definition Multimedia Interface), SCART (Syndicat des Constructeurs d´Appareils Radiorécepteurs et Téléviseurs) передает как аудио, так и видео информацию — только в виде аналоговых сигналов. Стандарт был разработан еще в 1970-х годах и с тех пор зарекомендовал себя в секторе домашних развлечений по всей Европе как независимый от производителя стандарт.

Порт SCART на телевизоре

Преимущество интерфейса SCART состояло в том, что он в равной степени поддерживает различные аналоговые пути передачи, такие как композитное видео, S-Video или RGB.Однако SCART не может обрабатывать методы цифровой передачи. Даже максимальное разрешение изображения, которое может передавать SCART, кажется устаревшим во времена UHD (Ultra HD): стандарта PAL 720 x 576 пикселей. Между тем, HDMI в значительной степени заменил SCART. Это касается проигрывателей DVD и Blu-ray, а также современных светодиодных телевизоров со встроенными тюнерами. Обычно вы больше не найдете там интегрированного аналогового интерфейса.

В сообщении блога о кабеле TOSLINK мы уже объяснили, как HDMI даже конкурирует с широко распространенным стандартом оптической передачи для аудиоданных.

Преобразователь

для SCART в HDMI

Хотя HDMI стал преобладающим стандартом, может случиться так, что старое устройство будет подключено к более современному телевизору — потому что, например, DVD-проигрыватель имеет идеальную ценность для своего владельца; или потому что вы хотите воспроизвести старые кассеты VHS на видеомагнитофоне; или потому, что для ностальгии по играм вы хотите подключить PlayStation первого поколения к плоскому экрану. Из-за несовместимости аналоговой и цифровой передачи, для передачи видео со SCART на HDMI требуется нечто большее, чем просто механико-электрический адаптер.

Вместо этого нужен настоящий преобразователь, который сначала преобразует аналоговый сигнал плеера в цифровые данные. Поскольку такие активные адаптеры обычно стоят не менее 30 евро, вам следует подумать, действительно ли вложение имеет смысл. Это говорит о преобразователях , что они могут масштабировать аналоговый сигнал до 1080 пикселей. Это соответствует качеству Full HD. Еще одно преимущество заключается в том, что они часто могут отфильтровывать аудиоданные из сигнала SCART и выводить их отдельно через разъем или коаксиальный кабель.Это позволяет подключать устройство SCART напрямую к современной системе Hi-Fi или AV-ресиверу.

Однако такой конвертер может быть неправильным выбором , потому что может быть более прибыльным просто заменить ваш DVD-проигрыватель проигрывателем Blu-ray. Как правило, они обратно совместимы и могут воспроизводить старые DVD. Если вы хотите перейти со SCART на HDMI для использования старых VHS-рекордеров, вы можете полностью оцифровать видеокассеты практически без каких-либо более высоких затрат — если у вас есть компьютер или ноутбук.Это возможно с помощью специальных комплектов оцифровки (обычно называемых «грабберами»), которые имеют как вход SCART, так и интерфейс USB для подключения к записывающему компьютеру.

Товаров, подходящих под эту статью:

Вывод: передача сигналов SCART на устройства HDMI возможна, но не всегда имеет смысл.

• SCART и HDMI используются для передачи аудио и видео информации.
• SCART был в значительной степени заменен HDMI в качестве аналогового стандарта.
• Конвертер необходим для подготовки аналоговых данных для интерфейса HDMI.

Преобразователи

• можно приобрести у розничных продавцов по цене от 30 евро.
• На преобразователь SCART-HDMI: масштабирование до 1080 пикселей; возможен отдельный вывод аудиосигналов.
• Contra SCART HDMI-преобразователи: чуть более высокая стоимость приобретения для проигрывателей Blu-ray с обратной совместимостью с HDMI; привлекательной альтернативой является оцифровка кассет VHS.

00044059 Адаптер Hama Scart — YUV + Video In / Out

Многие современные электронные устройства используют разъемы «> RCA или YUV для подключения к телевизорам и проекторам, чтобы видео и изображения могли отображаться на большом экране.Поэтому нет ничего хуже, чем обнаружение того, что ваш телевизор или проектор не поддерживает правильный формат для подключения вашего устройства, вынуждая вас либо просматривать видео и изображения на крошечном экране (например, на видеокамере), либо просто обходиться без него.

Идеальное решение проблемы несовместимости видео

Хама считает, что каждый должен иметь доступ к высококачественному видео на большом экране, когда и где он этого требует, будь то игры и просмотр DVD дома или презентации на работе. Важно, чтобы установка была простой и без стресса.Адаптер Scart — YUV + Video In / Out будет именно таким, с переключаемым входом / выходом видеосигнала для подключения широкого спектра устройств, включая игровые консоли, камеры и ноутбуки.

Качество, которому можно доверять

Простота использования: просто вставьте разъем SCART в телевизор или проектор, а затем подключите выбранное устройство на другом конце с помощью кабеля с 4 разъемами RCA (не входит в комплект), чтобы начать просмотр на большом экране экран. Надежный высококачественный адаптер также имеет полный набор позолоченных контактов, чтобы минимизировать потери при передаче и обеспечить безупречный сигнал, чтобы вы могли просматривать свои изображения и видео без перерывов.
