Счетчик воды в разрезе: Устройство водяного счётчика учёта расхода воды с фото и видео

Содержание

что такое и зачем он нужен

Стоит знать, что не все водомеры можно устанавливать на вертикальные трубы. Некоторые из них требуют длинного участка трубы горизонтально и перпендикулярно водосчетчику. Поэтому стоит сначала определить условия, а потом уже искать подходящее оборудование.

Другой фактор — это способ чтения. Стандартные водомеры показывают количество воды, израсходованной на расходометре, что означает, что сантехник должен войти в дом, чтобы проверить это. Именно поэтому так популярны водомеры с генератором импульсов и радио. Тогда возможно удаленное чтение, что намного удобнее.

Типичный импульсный счетчик водыИсточник https://rosschet.ru

Как выбрать водомер с импульсным выходом

Стоит знать, что не все водомеры можно устанавливать на вертикальные трубы. Некоторые из них требуют длинного участка трубы горизонтально и перпендикулярно водосчетчику. Поэтому стоит сначала определить условия, а потом уже искать подходящее оборудование.

Другой фактор — это способ чтения. Стандартные водомеры показывают количество воды, израсходованной на расходометре, что означает, что сантехник должен войти в дом, чтобы проверить это. Именно поэтому так популярны водомеры с генератором импульсов и радио. Тогда возможно удаленное чтение, что намного удобнее.

4 водомера разных видовИсточник https://www.economnavode.ru

Размер водомера

Размер необходимого водомера определяется, номинальным расходом и номинальным диаметром. Номинальный расход зависит от количества используемой воды и в одноквартирных домах предполагается, что он составляет 2,5 м^3 воды в час, а в квартирах — 1 или 1,5 м3 / час. Если расход воды намного меньше номинального, прибор его просто не зарегистрирует.

Номинальный диаметр — это диаметр трубы, на которой можно установить водомер. В одноквартирных домах они обычно бывают 10, 15 или 20 мм. Необходимо помнить, что мы можем установить счетчик воды, диаметр которого меньше диаметра нашей трубы, но мы не можем сделать наоборот, т.е. установить расходометр с диаметром больше диаметра нашей трубы.

Пример импульсного счетчика водыИсточник https://i.ytimg.com

Заказать установку ВОДОСЧЕТЧИКОВ

Виды

Счетчики можно разделить на два основных типа. Самым популярным является с сухим ходом, то есть тот, который крепится к трубе снаружи. Водомер расположен в сухой части, и ротор передает ему информацию посредством магнитной муфты. Как несложно догадаться, у водомеров мокрого типа ротор находится в камере, через которую протекает вода. В обоих случаях можно приобрести как многопоточные, так и однопоточные расходометры.

Виды и описание работы счетчиков

Недостатком расходометра является то, что проточная вода часто несет с собой загрязнения или даже известковый налет. Следовательно, со временем ротор может забиться, и, таким образом, измерения могут быть искажены, поэтому такие водомеры требуют более частой проверки.

Однако это еще не конец категории расходометров. Их все еще можно разделить по способу чтения и подачи. Таким образом, есть счетчик воды электрический и импульсный. Электрический обычно имеет довольно большой дисплей, пульт, на котором много данных, включая время работы, расход горячей и холодной жидкости или давление. Иногда также можно найти статистику потребления воды. Импульсный водомер — прибор, который чаще всего используется в многоквартирных домах. Он позволяет считывать показания удаленно. Чем отличается импульсный счетчик воды от обычного? Тем, что при снятии показаний с обычного можно допустить много неточностей, в случае с импульсным, он сам передаст их в виде отчета на смартфон или ПК.

Счетчик с импульсным выходомИсточник https://static.tildacdn.com

Импульсный счетчик

Что такое импульсный счетчик воды и зачем он нужен? Этот вопрос в основном поступает от людей пожилого возраста, сейчас мы на него ответим. Приборы, оснащенные передатчиком импульсов, могут быть подключены к системе удаленного считывания, к радиосистеме (с помощью радиомодуля с импульсным входом) или к сети M-BUS (с помощью преобразователей Impuls-MBUS).

Счетчик импульсов предназначен для удаленного контроля расхода через водомер или любой другой прибор с импульсным выходом. Благодаря использованию регистратора количества импульсов можно удаленно считывать текущее потребление воды и контролировать соответствующие расходы. Решение предназначено для мониторинга рассредоточенных объектов, где текущий контроль расхода воды невозможен и в труднодоступных местах, где разовая установка счетчика позволяет вести постоянный контроль.

Анализ текущих данных позволяет быстро обнаруживать аномалии, осуществлять постоянный мониторинг системы водоснабжения и канализации и минимизировать последствия наводнения благодаря быстрому обнаружению неисправности. Счетчик импульсов можно легко настроить для работы с существующими расходометрами.

Импульсный водомер с дисплеемИсточник https://pulsar-sochi.ru

Регистратор доступен в одно-, двух- или трехканальном исполнении, что позволяет одновременно работать с тремя водосчетчиками. Период подсчета импульсов настраивается и составляет от 1 минуты до 10 дней. По умолчанию каждый подсчитанный импульс соответствует одному литру проточной воды (л). Данные представлены в виде расхода (в литрах в минуту) или в форме расхода за выбранный период времени (в м³ ).

Устройства питаются от аккумулятора, который обеспечивает срок службы современных счетчиков воды без подзарядки не менее 2 лет, поэтому для установки не требуются дополнительные сигнальные кабели.

Регистраторы оснащены Bluetooth, благодаря которому они могут связываться со смартфонами с операционной системой Android, которая обеспечивает передачу данных. Подсчитанные импульсы сохраняются в памяти устройства.

Как работает счетчик импульсов

Принципы работы счетчиков воды с импульсным выходом прост. На циферблате закреплен контакт – геркон, а на стрелке магнит. Когда магнит проходит над герконом он генерирует электрически сигнал. Этот импульс замеряет временной промежуток между двумя сигналами, когда стрелка на циферблате делает полный оборот, электронное оборудование считает потребление жидкости, проходящей по трубопроводу.

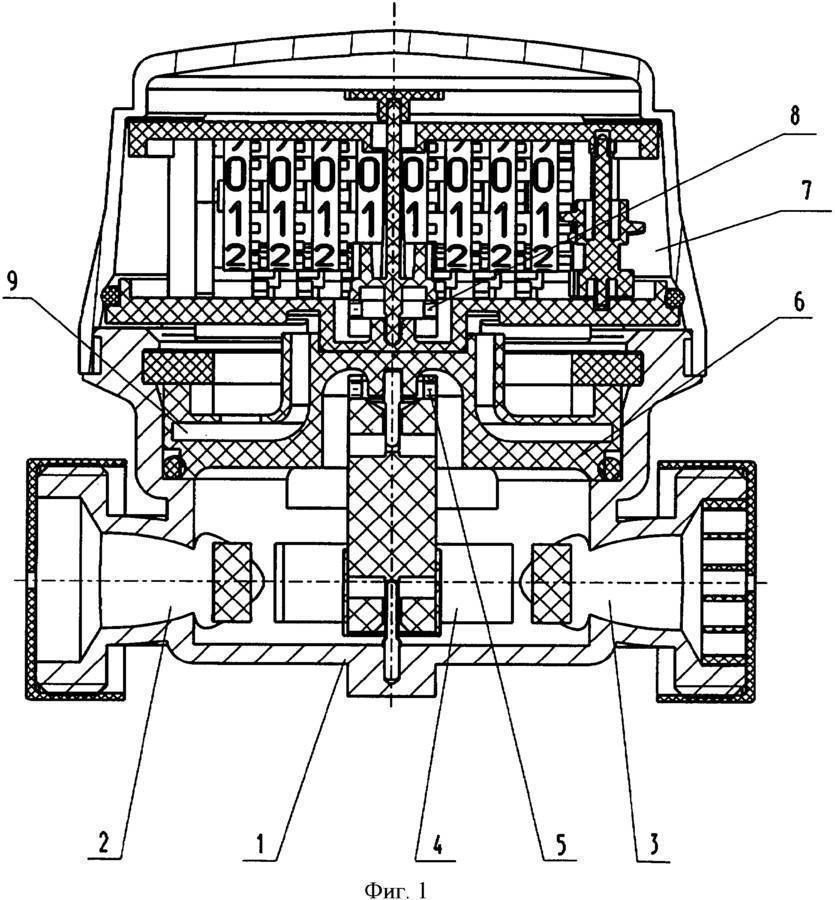

Механизм работы счетчика для воды в разрезеИсточник https://lucheeotoplenie.ru

Радиоуправляемая система считывания показаний счетчиков воды — это современный и надежный метод удаленного сбора данных с бытовых расходометров. Она основана на передаче данных о потреблении воды с помощью радиоволн. Новейшие технологии гарантируют низкое энергопотребление и, следовательно, длительную работу устройств без обслуживания. Радиосчитывание показаний снижает вероятность ошибок, связанных с человеческим фактором, сокращает время считывания и, следовательно, снижает их затраты. Система позволяет считывать показания счетчиков в случае затрудненного доступа, а также отсутствия арендатора.

Водяные счетчики с радиомодулем принцип работы и устройство прибора

Режимы работы

Регистратор количества импульсов, в зависимости от используемого программного обеспечения и метода передачи, может работать в 3-х режимах:

  • Отчетный режим работы, он чаще всего используется для длительного мониторинга расхода воды. Где применимы импульсные водомеры? Их используют, например, в крупных компаниях, которые хотят постоянно контролировать расход воды. Счетчик импульсов, установленный в комнате, измеряет и сохраняет в своей памяти импульсы. Снятие показаний с импульсного водосчетчика не составит труда. Данные, которые пользователь может прочитать в любое время с помощью смартфона можно загрузить, а затем сформировать отчет и поделиться им с помощью любого приложения (например, отправить по электронной почте или передать на диск «в облаке»).
  • Данные не отправляются, а только сохраняются в памяти и доступны для компьютеров, находящихся в той же локальной сети. Один шлюз может поддерживать до нескольких десятков регистраторов и сохранять в своей памяти миллион измерений. В этом режиме работы шлюз также позволяет экспортировать данные в виде отчета. Чаще всего используется для наблюдения и составления отчетов о производственных условиях, а также для отчетов о температуре на больших складах — нет функции сигнализации.

Модуль, позволяющий передавать данные без участия пользователяИсточник https://static.tildacdn.com

  • Режим отчета и тревоги для крупных и распределенных объектов. Данные с регистратора передаются на шлюз, а с него прямо на «облачную» платформу, где они сохраняются и обрабатываются. В целях безопасности платформа работает на базе защищенных серверов. Он обеспечивает максимальную безопасность и надежность данных.

Безопасность данных

Данные, передаваемые по беспроводной сети между счетчиком импульсов и смартфоном, могут быть зашифрованы. В результате неуполномоченные лица не могут прочитать данные измерений, и только устройства с соответствующим ключом могут расшифровать их. Устройства оснащены беспроводным механизмом обновления программного обеспечения, поэтому вы можете легко обновить их до последней версии.

Как уменьшить погрешность измерений?

Допустимая погрешность водных счетчиков может составлять +-10% Большие различия между показаниями могут быть результатом следующих проблем установки:

  • Если основной счетчик воды выполнен с классом точности R160 (класс C), а счетчики воды — с классом R100-H / R50-V (BH / AV) и установлены вертикально (т. е. класс R50) различия в водном балансе будут очевидны.

Счетчик с классом точности «B»Источник https://rosschet.ru

  • Применение магнита.
  • Чтобы минимизировать неточность в балансировке воды, стоит использовать систему дистанционного снятия показаний. Это решение, которое позволяет одновременно снимать показания со всех счетчиков воды (местного и основного) без необходимости заходить в квартиру. Кроме того, он позволяет обнаруживать такие манипуляции, как применение неодимового магнита, обратный поток, разборка модуля, утечки во внутренней установке и другие.
  • Возможен гидроудар после каждого сбоя во внешней сети, особенно при установке счетчика воды в самой высокой точке установки.
  • Потеря доступного давления из-за дросселирования клапана перед водосчетчиком, загрязненная, заиленная внутренняя установка в здании, особенно в квартирах на маломощных «коленах», загрязненный змеевик в газовых обогревателях, грязные желоба в кранах в батареях точек водозабора.

Жилищное товарищество всегда должно платить по показаниям основного водомера. Для проверки правильности работы счетчиков в здании можно установить контрольные приборы сразу за основными. Они должны быть того же класса точности, что и основные водомеры.

Типичные счетчики, устанавливаемые в жилых домахИсточник https://tbti.ru

Основной водосчетчик лучше всего подбирать исходя из удельных характеристик водопотребления здания. Для этого устанавливается расходомер, отслеживающий расход в здании в течение определенного времени. Чем больше время записи, тем точнее будет отражаться фактическое потребление. Регистратор подключается к импульсному счетчику воды, который монтируется в установке, снабжающей здание водой.

Коротко о главном

Импульсный расходомер представляет собой инструмент, используемый для измерения линейного, нелинейный, объемный или массовый расхода жидкости. Он позволит вам контролировать показания на расстоянии, при помощи приложения на смартфоне или ПК.

Одна из наиболее распространенных ошибок измерения расхода — это обратная последовательность действий: вместо выбора датчика, который будет работать должным образом, делается попытка оправдать использование устройства, поскольку оно менее дорогое.

По вашему мнению, стоит ли покупать импульсный прибор учета?

Как выбрать счетчик воды?

Главная | Статьи о трубопроводной арматуре | Как выбрать счетчик воды?

Время плановых расчётов за потребляемые ресурсы, введённое ещё в СССР прошло безвозвратно. Сейчас никто не желает платить за воду по количеству пользователей, к тому же государство ввело закон про обязательную установку счётчиков на воду, газ и свет в каждый дом и предприятие. Если вы ещё не установили в квартиру счётчик воды, то в данной статье разберемся какие приборы учёта бывают, их плюсы и минусы. Установка узла учета расхода воды позволит каждой семье иметь объективную картину своих потребностей для хозяйственного пользования. А также при необходимости вводить ограничение потребления воды для экономии денежных средств, что в нынешнее нестабильное в экономическом смысле время, является для многих важным фактором.

Поскольку разновидностей счётчиков существует несколько, то необходимо чётко уяснить для себя какую именно воду нужно считать — холодную (до 40С) или горячую (не более 150С), встречаются также универсальные приборы для той и другой воды. Технически разница в них заключается только в крыльчатке и подшипниках, применяемых в приборах.

По принципу работы можно выделить четыре группы:

1. Ультразвуковые счетчики воды — это класс наиболее точных и универсальных расходомеров. Работа построена на анализе акустического эффекта от излучаемых в поток жидкости ультразвуковых волн.

Достоинства такого типа счетчиков воды:

  • поскольку нет механических частей, то срок службы такого прибора будет наибольшей, и он не создает сопротивления потоку жидкости.
  • кроме горячей или холодной воды счетчик может вести учёт любых прокачиваемых жидкостей, даже газа.
  • возможность установки счетчика на трубопроводы большого диапазона сечений.

Недостатки ультразвуковых счётчиков:

  • погрешность вычисления возрастает при наличии пузырьков воздуха в воде;
  • необходимость подключения внешнего источника питания;
  • к помещению, где установлен счётчик предъявляют особые требования.

2. Электромагнитный счетчик ведет учет по электромагнитному полю, которое индуцируется в вычислительной части счётчика пропорционально скорости водяного потока.

К плюсам можно отнести:

  • отсутствие механических, либо выступающих частей, препятствующих потоку жидкости;
  • долгий срок службы и высокая точность измерений;
  • счетчик универсален и может устанавливаться на горячую или холодную воду.

Недостатками данного типа:

  • прибор не работает без внешнего источника питания;
  • возможное загрязнение проточной части металлическими примесями, присутствующими в потоке воды.
  • повышенные требования к качеству монтажа и помещения, в котором он будет установлен.

3. Вихревые расходомеры. Принцип действия основан на вычислении частоты вихрей генерируемых в потоке жидкости особой вихревой дорожкой. По количеству пульсаций вычисляется расход воды.

К преимуществам можно отнести высокую точность измерений (погрешность не более 1,5%), показания не зависят от давления в магистрали.

Недостатком является необходимость подключения источника питания.

4. Тахометрические счётчики. Это механический расходомер с установленной в разрез потоку жидкости крыльчаткой либо турбиной. По скорости вращения крыльчатки счётчик анализирует расход воды.



Это наиболее распространённый вид приборов учета среди населения. Свою популярность он приобрел благодаря следующим преимуществам:



  • простота в обслуживании;
  • нет необходимости в источнике энергии;
  • конструкция дает возможность устанавливать приборы практически в любом помещении;
  • цена на порядок меньше чем у счётчиков других модификаций.



Не смотря на плюсы и популярность данный вид имеет ряд существенных недостатков:



  • крыльчатка создает гидродинамическое сопротивление потоку.
  • перед счетчиком обязательно нужно ставить фильтр грубой очистки;
  • диапазон измерений не велик.
  • счётчики характеризуются наименьшим срок службы и точностью измерений.

По вариантам исполнения механические расходомеры бывают одноструйные и многоструйные. Из названия видно, что поток воды в приборе либо проходит одной струёй и вычисляется одной крыльчаткой, либо разделяется на несколько потоков и проходит по нескольким роторам. Благодаря применению многоструйных счётчиков повышается точность показаний.

Тахометрические расходомеры делятся на сухие и мокрые. Разделение это в зависимости от варианта установки счетного механизма. В мокрых механизм погружен в воду, что в сущности негативно влияет на долговечность и точность счётчика. Сухие лишены данного недостатка, их вычислительная механика изолирована перегородкой, но и стоят они несколько дороже мокрых.

Среди тахометрических счётчиков существует ещё одна группа — комбинированные расходомеры. Их применяют для учета воды в системах с большой градацией расхода. Конструктивно это два счётчика в одном корпусе. Чувствительность одного из них настроена на учёт малых объемов. Второй подключается при увеличении потребления воды. Переключение между ними осуществляется автоматически. Применение такой конструкции дает возможность варьировать в большем диапазоне объемов.

В заключение следует отметить, что окончательный выбор того или иного устройства всё-таки останется за владельцем квартиры или предприятия. Никто кроме него лучше не подберёт верное соотношение цены/качества с учётом особенностей установки счётчика и его работы.



У нас можно приобрести следующие счетчики воды:








Дистанционный съем — Минскводоканал

ДИСТАНЦИОННый СЪЕМ ПОКАЗАНИЙ С ПРИБОРОВ УЧЕТА РАСХОДА ВОДЫ

     В настоящее время, на эксплуатируемых в Республике Беларусь индивидуальных и групповых приборах учета расхода воды доступен лишь визуальный съем показаний. Вместе с тем, приборы учета, расположены внутри жилого помещения и являются собственностью потребителя и собственника жилого дома, что вызывает определенные сложности в организации работ по сверке показаний, по одномоментному съему, в организации учета водопотребления при незаявленных населением показаниях. На сегодняшний день производителями индивидуальных и групповых приборов учета расхода воды предложены типы приборов с устройствами дистанционного съема показаний.
   Приборы учета с дистанционным съемом показаний позволяют фиксировать как текущие показания прибора, так и показания в заданном временном интервале каждого отчетного месяца.

      Внедрение дистанционного съема показаний с приборов учета расхода воды позволит полностью автоматизировать процесс снятия, передачи и обработки данных – выполнения расчета и начисления платы за жилищно-коммунальные услуги, то есть исключить необходимость в передаче населением и юридическими лицами объемов водопотребления.

       Применение дистанционного съема предоставляет следующие преимущества:

1. Одномоментность и точность снятия показаний всего количества индивидуальных приборов учета расхода воды в разрезе заданного интервала времени;
2. Своевременность начисления оплаты за оказанные услуги;

3. Достоверность расчета платы за услугу «горячее водоснабжение (подогрев воды)»;

4. Исключение манипуляций с индивидуальными приборами учета расхода воды – вмешательств в работу приборов;

5. Автоматическая интеграция показаний индивидуальных приборов учета расхода воды в АИС «Расчет-ЖКУ»;

6. Отсутствие необходимости в передаче население объемов водопотребления.

   В настоящее время существуют различные технологии передачи данных от радиомодуля, установленного на приборе учета расхода воды, в базу данных водоснабжающей организации по беспроводному каналу. Выбор технологии в последующем и определят схему построения системы дистанционного съема показаний с приборов учета расхода воды.



устройство, как остановить, замедлить или разобрать, паспорт, особенности монтажа

На чтение 10 мин. Просмотров 19.4k. Обновлено

Счетчики горячей и холодной воды предприятия «Бетар» зарекомендовали себя на рынке как надежные, долговечные и относительно недорогие приборы. В этой статье мы рассмотрим устройство водомеров, особенности их монтажа и эксплуатации.

Производитель

Компания «Бетар» работает на российском рынке с 1996 года и занимается выпуском приборов учета энергоресурсов. Находится в городе Чистополь, в Татарстане, на территории бывшего часового завода «Восток». Фирма выпускает более 40 видов продукции для учета воды, газа, электричества, тепла.

Предприятие «Бетар» производит водосчётчики нескольких видов в различной комплектации.  Ассортимент продукции начинается с бытовых СХВ–15 с условным проходом 15 мм и заканчивается большими промышленными СМВТ–50 с условным проходом 50 мм.

Типы водосчётчиков «Бетар»

Учитывать объем потребления воды можно разными способами. Один из них – измерение с помощью водяного счетчика. По способу измерения водомеры бывают: тахометрические, вихревые, электромагнитные, ультразвуковые. Предприятие «Бетар» выпускает самые простые из них – тахометрические. Они, в свою очередь, делятся на крыльчатые и турбинные. В крыльчатых счетчиках для воды, например СГВ-15, поток воды крутит крыльчатку, у которой скорость вращения зависит от расхода жидкости. С помощью магнитной муфты количество оборотов водяного счетчика передается на счетный механизм СГВ-15. Обороты крыльчатки водомера «Бетар» через понижающий редуктор передают вращение на барабанчики с цифрами, которые отображают объём проходящей жидкости.

В турбинных счетчиках объём протекающей жидкости фиксируется турбинкой, а потом передается на барабанчики с цифрами. В приборах с дистанционным снятием показаний установлен геркон, который посылает импульсы с частотой, прямо пропорциональной скорости вращения барабана.

Крыльчатые и турбинные счетчики бывают одноструйные или многоструйные. У многоструйных проходящий поток делится на несколько струй перед водомерным устройством. Это снижает влияние турбулентности на точность показаний прибора, то есть делает его точнее.

Приборы учета потребления воды предприятия «Бетар» можно разделить на такие категории:

  • счетчики для холодной воды, например СХВ-15;
  • счетчики для горячей воды;
  • универсальные счетчики «Бетар»;
  • приборы с устройством для дистанционного снятия показаний;
  • антимагнитные счетчики «Бетар»;
  • приборы с устройством фиксации магнитного поля.

Также все счетчики воды делятся на два основных типа: бытовые (СХВ-15 или СГВ-20) и промышленные. Выпускаются в различной комплектации: с обратным клапаном и без него, с монтажным комплектом и без.

Технический паспорт модели СГВ 15 можно скачать ЗДЕСЬ.

Технические характеристики и устройство

У водомеров есть несколько технических характеристик, указанных в паспорте на счетчик, на которые нужно обратить внимание потребителю:

  1. Минимальный расход (Qmin). Погрешность измерений при таком расходе не более ±5 %. Большую погрешность не нормируют.
  2. Переходный расход (Qt). При этом расходе погрешность не более ±2 %.
  3. Номинальный расход (Qn). При таком расходе водяной счетчик может работать непрерывно длительное время.
  4. Максимальный расход (Qmax). При этом расходе потеря давления не превышает 1 кгс/см². Допускается работа в таком режиме не более 1 часа в сутки.
  5. Порог чувствительности. При меньшем расходе водомер перестает считать, поскольку останавливается вращение крыльчатки.

Водосчётчики СХВ–15 (счетчик холодной воды с условным проходом 15 мм) крыльчатого типа предназначены для учета холодной воды в быту. Они рассчитаны на максимальное давление 1 Мпа (10 кгс/см²) и максимальную пропускную способность 3 м³/ч. Порог чувствительности таких приборов – 0,015 м³/ч. Устройство рассчитано на работу при расходе от 0,03 до 1,5 м³/ч и температуру протекающей жидкости от +5 до +40ºС.

Счетчик холодной воды «Бетар» в стандартном исполнении выпускается в двух вариантах: СХВ–15 и СХВ–15Д. Буква «Д» означает, что прибор с импульсным выходом для дистанционного снятия показаний. Есть также варианты СХВ–15 МЗ и СХВ–15Д МЗ с антимагнитной защитой. Водяные счетчики «Бетар» с дистанционным снятием показаний также бывают с ФМП (фиксация магнитного поля). Это устройство подает сигнал при воздействии на него магнита. Приборы СХВ–15 ОК или СХВ–15Д ОК комплектуются обратным клапаном.

Водомер «Бетар» СГВ–15 (счетчик горячей воды с условным проходом 15 мм) рассчитан на работу при тех же условиях, что и СХВ–15, только температура протекающей жидкости может быть от 5 до 90ºС. Этот прибор выпускается в таком же исполнении и комплектации, как и предыдущий. Счетчик может использоваться как для горячей, так и для холодной воды. Для СГВ и СХВ предусмотрена и горизонтальная, и вертикальная установка.

У счетчиков расхода холодной и горячей воды СХВ-20 и СГВ-20 условный проход равен 20 мм. Максимальный пропуск – 5 м³/ч, порог чувствительности – 0,025 м³/ч, а рабочий расход – от 0,05 до 2,5 м³/ч. Остальные характеристики совпадают с характеристиками приборов, описанных выше.

Водяные счетчики промышленного типа «Бетар» СВМ-25 (счетчик воды многоструйный) с условным проходом 25 мм – универсальные. Их можно использовать для пропуска как холодной, так и горячей жидкости. Максимальный расход равен 7 м³/ч, минимальный – 0,07 м³/ч. Порог чувствительности водомера равен 0,025 м³/ч. Прибор нормально работает при измерении расхода до 3,5 м³/ч. Устройство счетчика воды позволяет размещать его только горизонтально, счетным механизмом вверх. Установка в колодце не допускается, только в помещениях с влажностью до 80%.

Счетчик «Бетар» СВМ-32 с условным проходом 32 мм способен пропустить максимальный расход 12 м³/ч. Корректно работать может при расходах от 0,12 до 6 м³/ч. Порог чувствительности – 0,04 м³/ч. Остальные параметры как у водомера СВМ-25.

СВМ-40 и СВМ-40С, у которых условный проход равен 40 мм, рассчитаны на максимальный расход в 20 м³/ч. Порог чувствительности у них – 0,05 м³/ч. Длительно могут работать с расходом от 0,1 до 10 м³/ч. По остальным требованиям схож с СВМ-25 и СВМ-32.

Водомеры СВМТ-50 с условным проходом 50 мм относятся многоструйным счетчикам турбинного типа. Максимальная пропускная способность водомера – 30 м³/ч. Порог чувствительности прибора – 0,22 м³/ч. Нормальная работа обеспечена при расходе от 0,45 до 15 м³/ч.

Особенность этой модели счетчика «Бетар» – иной способ измерения расхода. Вместо крыльчатки здесь установлена турбинка на специальных опорах. В этих водомерах конструкция соединяется с трубопроводом фланцевым соединением, а не резьбовым, как в других счетчиках.

Компанией «Бетар» также выпускаются устройства в комплекте со счетчиком импульсов радиоканала (СИР). Это устройство принимает сигналы от водомера с дистанционным считыванием показаний, а затем передает их по радиоканалу на считывающее устройство. Конструкция состоит из счетчика и устройства СИР с антенной и находится в герметичном корпусе. Для визуального снятия показаний верхняя крышка устройства сделана из прозрачного пластика.

Такие устройства успешно применяются в системах «умный дом» для учета воды, газа, электричества, тепла дистанционно в одном комплексе. Может также использоваться на предприятиях, где несколько точек водоучета. Наличие такого устройства существенно облегчает снятие показаний.

 Преимущества и недостатки

Преимуществом таких водомеров можно считать относительно низкую стоимость и удобство эксплуатации. Именно поэтому модели «Бетар» так популярны в квартирах и частных домах, где служат для хорошей экономии воды. Минусы – отрицательная реакция на грязную воду и работа только в «сухих» условиях.

 Комплектность и особенности монтажа

Для защиты от большого давления в водопроводной сети перед водомером можно установить регулятор давления воды. Также перед счетчиком устанавливается кран и осадной фильтр или кран-фильтр для предотвращения засорения крыльчатки. После счетчика воды устанавливают обратный клапан.

Монтаж лучше доверить квалифицированному мастеру. Если же решили установить его сами, то нужно знать несколько нюансов:

  1. На резьбовые соединения нужно намотать уплотнитель. Это может быть или пакля с краской или герметиком, или фум-лента, или уплотнительная нить. В любом случае наматывать на резьбу нужно всегда по часовой стрелке. Важно правильно определить толщину намотки. При недостаточной намотке появятся протечки, а при чрезмерной весь уплотнитель просто слезет с резьбы и тоже будет протекать. Также надо следить, чтобы остатки уплотнителя не попали в трубу системы водоснабжения.
  2. Не допускать перекосов всей конструкции. При незначительных перекосах возможны протечки на соединениях, а при сильном перекосе конструкция основного корпуса может дать трещину.
  3. Стрелка на корпусе должна быть расположена по направлению движения воды.
  4. После установки нужно обязательно проверить конструкцию на протекание. Малейшую течь лучше устранить до опломбирования, поскольку потом это будет сделать проблематично.
  5. Все сварочные работы на участке нужно провести до установки счетчика.

После монтажа нужно обратиться к поставщику воды для опломбирования водомера. Верхняя часть водяного счетчика «Бетар» вращается, так что можно повернуть ее так, чтобы было удобно считывать показания.

Срок службы и межповерочный интервал

Межповерочный интервал бытовых водомеров «Бетар» – 6 лет. Срок поверки у СВМ и СВМТ при эксплуатации с холодной водой – 6 лет, с горячей – 4 года.

По окончании межповерочного интервала контролер управления водоканала выдает предписание, согласно которому необходимо сделать поверку счетчика воды. На это время вместо водомера можно установить вставку из металлической трубы с резьбой с двух сторон. На период поверки расход считают по тарифу без водомера. Если прибор прошёл поверку, его снова устанавливают на место и пломбируют, а в паспорте ставят отметку о поверке. В противном случае придется покупать новый.

Чтобы снять водомер на поверку или при поломке, устанавливают так называемый байпас. Это обводная линия трубопровода с запорным краном, которая позволяет пускать воду по другому пути, без водомера. Во избежание воровства воды эта линия также пломбируется. Но установка байпаса оправдана при использовании промышленных водомеров. Бытовые приборы СХВ и СГВ «Бетар» можно устанавливать и без него.

Средний срок службы СХВ, СГВ и СВМ – 12 лет, у СВМТ – 9 лет. При этом гарантийный срок у бытовых водомеров – 6 лет со дня изготовления, у промышленных – 18 месяцев со дня ввода в эксплуатацию. Гарантийный срок хранения промышленных водомеров «Бетар» – 6 месяцев.

Снятие показаний

Для снятия показаний служит счетный механизм, который состоит из нескольких вращающихся барабанчиков. Для СХВ и СГВ емкость счетного механизма – 99999,999 м³, для СВМ – 99999,99 м³. У СВМТ – 999999,9 м³.

У приборов «Бетар» с дистанционным снятием показаний есть возможность снимать показания со счетчика не только визуально, но и на расстоянии. Для этого они оснащены дополнительным счетным устройством, которое подает электрические импульсы в соответствии с расходом воды. Для СХВ и СГВ цена деления сигнала – 0,01 м³/им, для СВМ – 0,001 м³/имп. У СВМТ – 0,01 м³/имп. Для передачи показаний счетчика «Бетар» используют проводное подключение или радиоканал.

Аналоги

Так как водомер предприятия «Бетар» имеет довольно простую конструкцию, у него много аналогов. Среди них приборы учета воды предприятий «Меркурий», «Тепловодомер», «Норма», «Тритон».



Полезная статья? Оцените и поделитесь с друзьями!

Разбираем счетчики на воду Elster и «Охта»

После внеплановой замены счетчиков у меня на квартире в мои лапы попало два вполне исправных счётчика на горячую и холодную воду. И будучи от природы человеком пытливого ума я решил их разобрать. Исключительно из спортивного интереса, дабы попытаться понять как они устроены, как считают воду.

Герои сегодняшнего исследования: Elster и Охта

Elster S100

Итак, первый пациент на моем верстаке — представитель итальянской династии: Elster S100. Счетчик Elster предназначен для работы исключительно с холодной водой, имеет защиту от магнита, а также чувствителен к направлению потока.

Слева часть с крыльчаткой, на ней защитное кольцо, справа часть счетчика.

Функционально счетчик выполнен из двух отдельных частей: части с крыльчаткой и части, собственно, со счетчиком. Оба компонента могут поставляться совершенно независимо друг от друга. И я подозреваю, что их меняют по-отдельности. Приходит мастер, заменяет износившуюся часть, пломбирует и будь здоров.

Все части счетчика Elster

Счетчик Elster направленный. Он считает воду в плюс только если направление потока следует согласно стрелке. Если подключить его наоборот, то «мотать» будет в обратную сторону. Никаких защит, кроме пломбировки к трубе, от неверного подключения не предусмотрено.

Примерно так отрабатывает шестерня с магнитным якорем

Часть с крыльчаткой отделяется от части со счетчиком металлическим кольцом, которое обеспечивает защиту от воздействия на счетчик магнитом. Часть с крыльчаткой закрыта резьбовой крышкой, которая в свою очередь подперта стопорным кольцом. Мне пришлось немало потрудиться, чтобы снять кольцо и открутить крышку. В моем гараже просто не нашлось соответствующего инструмента, да и никогда ранее он мне был не нужен.

Место установки геркона на внешней крышке

Крыльчатка оборудована кольцевым магнитом, который упирается прямо в крышку. С обратной стороны устанавливается пластиковая вытянутая шестеренка с так же интегрированным магнитом. Когда шестеренка установлена на крышку вращение крыльчатки приводит и к вращению шестеренки. А она в свою очередь заставляет крутиться механизм, отсчитывающий потребление.

Разобранный блок с крыльчаткой

Помимо защитной металлической втулки, для защиты от остановки счетчика сильным магнитом, в блоке счетчика применено простейшее устройство. В верхней части счетчика интегрирован геркон (устройство с герметичным контактом). Геркон замыкает цепь, когда на него воздействует магнитное поле. Собственно, это от него из счетчика растут два провода. Они не передают никакие импульсы, а только сигнализируют при попытке остановить счетчик магнитом. Разумеется, если к этим проводам не подключено ничего, то и сигнализировать там будет некуда.

Основные элементы по магнитам

Геркон достаточно чувствительный и замыкается при приближении обычного «черного» кольцевого магнита диаметром 5 см на расстояние порядка 7-10 см. Замыкание цепи обратимое, по крайней мере мне не удалось замкнуть контакты геркона навсегда при помощи именно моего магнита.

В целом вся система проста и сбалансирована. Конструкция примитивная, но обеспечивает точный подсчет и долговременную работу. Так же хочется отметить качественную герметизацию блока с крыльчаткой. Ни единого подтека, резиновый уплотнитель в силиконовой смазке как новый. И это за 8 лет с момента выпуска (счетчик изготовлен в 2011 году).

«Охта»

Счетчик на горячую воду «Охта» произведен компанией «Тайпит». Эта же компания изготавливает корпуса для компьютеров InWin, занимается офисной мебелью и прочими товарами.

Две части счетчика Охта

Принципиально конструкция счетчика «Охта» ничем не отличается от своего итальянского собрата. Все те же две части, все то же нужное направление жидкости для ее верного подсчета.

Магнитный датчик счетчика Охта

Тем не менее различия есть. Защита от магнитной остановки счетчика реализована так же кольцом из металла, однако в «Охте» применено кольцо из более тонкого материала. Если толщина стенки кольца у итальянцев составляет миллиметра 2, то «Охта» тоньше в два раза.

Составные части счетчика Охта

Крышка, закрывающая внутренности части с крыльчаткой, закручивается аналогично, как и у итальянского счетчика, но как видно на фотографии произошла протечка. Под металлической крышкой располагается еще одна из пластика. Пластиковая часть снабжена прокладкой, но видимо что-то пошло не так и вода немного просочилась из-под всех уплотнений.

Крыльчатка счетчика Охта

Момент с крыльчатки передается на втулку механизма счетчика посредством все тех же магнитов. Только у Elster все работает через латунную крышку, а здесь магнитное поле работает через пластик. Да и магнит у «Охты» никак не защищен от воздействия воды, что, впрочем, никак не сказалось на его состоянии. В качестве дополнительной защиты, а вернее сигнализатора о попытках остановить счетчик при помощи магнита, так же, как и у Elster применяется геркон. Он так же устанавливается в верхней части счетчика, и он настолько же чувствителен, как и у итальянцев. Однако, геркон выполнен в виде отдельного герметичного модуля на проводе, который устанавливается под маленькую крышечку, которая, в свою очередь, крепится винтом. Как и в случае с Elster, мне не удалось навсегда замкнуть контакты геркона. После снятия внешнего магнитного поля он размыкал линию. Соответственно для работы данной защиты выводной провод должен быть подключен к некоему другому устройству, которое и будет поднимать панику.

В целом, конструкция «Охта» так же не вызвала никаких нареканий, но она оказалась немного более сложной по сравнению с Elster.


Опубликовано автором kvv в следующих категориях:
железо


Поделиться ссылкой:

АСКУВ — автоматизированная система коммерческого учета воды

Несмотря на внедрение современных стандартов экономного потребления воды, многие потребители и сегодня не ведут четкий учет. В некоторых квартирах нет счетчиков, некоторые владельцы несвоевременно или неточно передают данные приборов учета. В результате, обслуживающие организации не имеют достоверных данных, не могут планировать объемы потребления или оперативно ликвидировать потери. Исправить сложившуюся ситуацию помогает внедрение автоматизированных систем коммерческого учета воды (АСКУВ). Эти комплексы позволяют объединить разрозненных потребителей в общую сеть и в автоматическом режиме снимать показания, выполнять их обработку и анализ.

Что дает АСКУВ

Установка такого оборудования выгодна и конечным пользователям ресурсов, и их поставщикам:

  1. Жильцы освобождаются от необходимости ежемесячно снимать показания, сверять их с обслуживающими организациями, а расчетные данные в выставленных счетах не вызывают сомнений.
  2. Обслуживающие организации и поставщики получают достоверные данные, экономят на ручном труде по сбору и обработке показаний, получают возможность всесторонне анализировать потребление воды, делать долгосрочные и краткосрочные прогнозы.
  3. У компаний-продавцов ресурсов появляется возможность снизить расходы на обработку данных от множества пользователей, решить проблемы несоответствия фактического и расчетного потребления.

Таким образом, автоматизация процессов учета и контроля в целом способствует их прозрачности, оперативности и достоверности.

Какие задачи выполняет АСКУВ

Эти системы устанавливаются на самых разных объектах — от многоквартирных домов до промышленных предприятий и станций водоочистки. Оборудование обладает широким функционалом и решает широкий спектр задач, в числе которых:

  • автоматический сбор данных с неограниченного количества точек водопользования при минимальных расходах на организацию процесса;
  • анализ и обработка данных за любой период и в разрезе любых показателей. Данные можно получать с любой необходимой частотой. Это особенно важно в ситуациях, когда необходимо отследить динамику потребления воды, выявить пиковые интервалы расхода;
  • визуализация информации: построение графиков, таблиц, диаграмм;
  • автоматизированное составление отчетности. Расчетные данные выводятся в форматах Excel, XML и других, удобны для дальнейшей компьютерной обработки и вывода на печать. АСКУВ дает возможность настроить регулярное получение отчетов для каждого пользователя;
  • сбор данных при сбоях связи. Если в нормативный период времени показания счетчика не доставляются на центральный сервер, система определяет их отсутствие и автоматически запрашивает дублирование информации;
  • выявление потерь в коммуникациях. АСКУВ позволяет проводить сверку между показаниями балансных счетчиков и данными по расходу воды от групп потребителей. Благодаря этому выявляется разница между количеством подаваемой и потребляемой воды, а это и есть потери и утечки;
  • управление доступом для потребителей. Для каждого пользователя сети АСКУВ позволяет устанавливать лимиты потребления, отключать точки водозабора и повторно подключать их в автоматическом режиме.

Также современные счетчики оснащены интегрированным датчиком, который реагирует на магнитное поле. При попытке воздействовать на прибор учета магнитом система сигнализирует об этом диспетчеру.

Особенности проводных АСКУВ

Проводные системы чаще всего используются на промышленных и производственных объектах. В них к каждому прибору учета подводится слаботочный кабель, обеспечивающий передачу информации на концентратор. Далее собранные с группы потребителей показатели передаются на центральный сервер по GSM или сети Ethernet.

К достоинствам проводных комплексов относятся:

  • отсутствие дополнительных расходов на абонентское обслуживание;
  • стабильная связь;
  • высокая степень защиты данных.

Но проводные АСКУВ имеют и ряд недостатков. Кабельные трассы подвержены механическим повреждениям, их прокладка целесообразна на расстояния до 1 км, а монтаж отличается трудоемкостью и занимает много времени.

Особенности беспроводных АСКУВ

Беспроводные системы отличаются четырьмя ключевыми преимуществами:

  • позволяют передавать данные на неограниченные расстояния;
  • обеспечивают высокую скорость соединения;
  • поддаются масштабированию;
  • характеризуются высокой энергоэффективностью.

Эти комплексы могут обустраиваться на объектах любого назначения, не требуют длительного и трудоемкого монтажа оборудования и кабельных трасс, позволяют получать и анализировать данные из любой точки мира.

Окончательное решение об использовании АСКУВ того или иного вида принимается после детального изучения специфики объекта, определения количества потребителей в сети и проведения расчетов по финансовой целесообразности каждого варианта.

Установка счетчика воды

 Счетчики для горячей воды и холодной воды предусмотрены для измерения объема потребляемой холодной питьевой и горячей воды. Вся вода протекает по трубопроводу при температурах: счетчики холодной воды от 5 до 40 °C , а счетчики горячей воды, давление в которых не превышает 1,0 МПа (10кгс/см 2) – от 5 до 90 °C.

Эти счетчики подразделяются на: многоструйные, крыльчатые  и вентильные. Счетчики холодной воды крыльчатого вида монтируются в разрез трубопровода между штуцерами, которые были дополнительно установлены, а вентильные счетчики горячей воды устанавливается в месте запорного крана трубопровода.

При установке в квартире водосчетчиков необходимо предварительно уведомить ДЭЗ, а затем в магазине сантехники купить 2 счетчика: на холодную и горячую воду. Механические счетчики являются самыми дешевыми.

Перед покупкой необходимо обязательно удостоверится в том, что покупаемые Вами счетчики были внесены в «Государственный реестр средств измерения РФ», имеются ли у них клеймо государственной поверки и сертификаты соответствия. В паспорте устройства должны быть отражены все эти характеристики. Иначе Вы не сможете платить по «неправильному» счетчику.

Установка счетчиков длится 1 — 2 часа:

1. Поток холодной воды и горячей сначала нужно перекрыть с помощью вентилей, которые расположены на трубах-отводах.

2. Произвести разрез трубы после вентилей на определенных участках отводов.

3. Системы учета воды устанавливаются в местах разрезов.

После успешного установления счетчиков об этом нужно сообщить в службе одного окна ЕИРЦ (Единый информационно-расчетный центр).

Хотя бы раз в пол года сотрудниками ДЭЗа или управляющей компании, которые установливали счетчик,будут проверять приборы на исправность и правильность их показаний. А раз в 5 лет в специализированной организации приборы должны проходить проверку, за которую платить будите Вы, как владелец счетчиков.

Устанавливаются счетчики воды на водах трубопровода с горячим и холодным водоснабжением в каждом здании и сооружении, на ответвлениях трубопроводов в рестораны, столовые, магазины и другие помещения, которые встроены или пристроены к жилым, общественным и производственным  зданиям.

На противопожарных системах водопровода установка счетчиков воды не требуется.

Устанавливать счетчики воды можно на ответвлениях к отделенным помещениям производственных зданий, общественных зданий и на подводках к отдельному техническому оборудованию и к санитарно-техническим приборам.

Устанавливаются счетчики воды в удобном месте, в помещениях с естественным и искусственным освещением. Счетчики размещаются от наружной водопроводной сети как можно ближе к воде.

Бывает, что в помещении просто невозможно обеспечить нужную температуру (не ниже +5°С), в таком случае необходимо утеплить счетчики, а трубопроводы теплоизолировать или можно вынести счетчики в специальные камеры за пределы здания.

У счетчиков с каждой стороны предусматриваются прямые участки трубопроводов, их длина определяется строго с государственными стандартами на водяные счетчики или паспортами на счетчик, задвижки или вентили. Контрольно-спускной кран должен быть установлен между счетчиком и вторым (по отношению направления движения воды) вентилем или задвижкой.

В состав водомерного узла входят счетчик воды, задвижки или вентили, обводная линия и спускной кран.

В счетчиках холодной воды обводная линия предусматривается:

1) если в зданиях существует один ввод водопровода;

2) если счетчик воды не рассчитывается на пропуск воды противопожарной системы.

На обводной линии должна быть установлена задвижка, она должна быть в закрытом положении и обязательно опломбированной. У задвижки для пропуска противопожарного расхода воды должен иметься электропривод. Открываться задвижка должна в автоматическом режиме от устройств противопожарной автоматики, а если недостаточно давления в водопроводной сети, то открывание ее должно быть объединено с пуском пожарных насосов.

У счетчиков горячей воды обводная линия не предусматривается, все рассчитывается на максимальный расход воды (с учетом противопожарного).

Диаметр трубопровода обычно больше диаметра счетчика воды. Применяются счетчики следующих типов: скоростные турбинные, скоростные крыльчатые, а если необходимо передать показания расходомера на расстояние, то эксплуатируются вставки с сужающими устройствами.

При расчетном максимальном расходе воды, а именно до 15 м3/г устанавливаются скоростные крыльчатые счетчики, при большом расходе воды – турбинные.

Счетчики крыльчатые крепятся к трубопроводам на муфтах или фланцах. У водомера, при соединениями муфтами, предусматривается сгон, чтобы можно было его быстро снять без повреждений трубопровода.

Водомеры крыльчатые устанавливаются только в горизонтальном положении.

Турбинные счетчики крепятся к трубопроводам на фланцах; устанавливаются они в наклонном и горизонтальном положении, а если вода движется снизу вверх, то вертикально.

Проверить точность показаний счетчика можно при использовании контрольно-спускного крана. У крыльчатых водомеров контрольный крана в диаметре 15 мм, у турбинных 20 мм (до 100 мм).

Если турбинный водомер имеет диаметр 150 мм и более, то на ответвлении вместо спускных кранов устанавливаются вентили и тройники.









Оцените статью:

Поделитесь с друзьями!

Flamefast Education

Запрос на:

Цена

Информация

Перезвоните

Интересует:

Выберите, какой продукт вас интересуетЛитьеКовкаПлавильные печиЮвелирное оборудованиеКомбинированные блокиDS400 Паяльная камераDS400D Двойная паяльная камераDS400 Газовая горелка DS400256315RF10 и RF80 Газовые горелки T2 и T4LN1000 Газовая печь LN1000 Газовая печь ESAB BUDDIG ™ ARC 180ESAB BUDESDY® T2SAB BUDDIG ™ ARC 180ESAB BUDESDY® 22 DCLN2000 Газ Уволен KilnLow Температура литья UnitsDS430A Ceramic Чип ForgeCM450 безопасности Tilt Crucible FurnaceCM450PB безопасности Многофункциональное Crucible FurnaceCRM700 плавильном тигле FurnaceMoulding BenchEM221 & EM222 Украшения BenchesPickling BenchFlamefast DS430S Чип Forge и пайка HearthDS430D Комбинированный чип Forge и двойной Пайка HearthVARIVAC Modular Вытяжка SystemWelding BenchesChassis Карбюратор — FF5250 PCAR Air Система кондиционирования — FF9130 Двухроторный двигатель Ванкеля — FF4400 Гибридный двигатель — FF4500 Цилиндровый двигатель — FF4550 Бензиновый двигатель — FF4600 Двигатель Fiat с 16 клапанами — Двигатель FF4800 Fiat — FF4805 Карбюратор с бензиновым двигателем — FF5000Petrol Eng Бензиновый двигатель ine- FF5150 — FF5165Бензиновый двигатель — FF5170 Двигатель Toyota Lexus — FF5178 Бензиновый двигатель Toyota — FF5181FF5190 Бензиновый двигатель с 6-цилиндровым двигателем Карбюратор Бензиновый двигатель Fiat — FF5210 C Бензиновый двигатель Fiat — Бензиновый двигатель FF5211 C — Двигатель FF5450 Дизельный двигатель FF5230Cyl Двигатель — FF6010Дизельный двигатель с турбонаддувом Common Rail — FF6015Дизельный двигатель с турбонаддувом — Дизельный двигатель FF6020 для небольших автомобилей — Дизельный двигатель FF6065 с передним приводом — Дизельный двигатель с турбонаддувом FF6068 — Дизельный двигатель FF6070 для грузовиков с турбонаддувом — FF6080 Двигатель — Дизельный двигатель FF6120 — FF6122 Двигатель с оппозитным поршнем — Модель дизельного двигателя FF9260 — FF7000 Дизельный двигатель — Модель бензинового двигателя FF7100 — FF7200 Бензиновый двигатель мотоцикла — FF7400 Бензиновый двигатель — Бензиновый двигатель FF7450 — FF7460 Многоточечный электронный впрыск модели Fel75 — Двигатель FF7490 W FF9220 Турбореактивный двигатель — FF9200 Турбореактивный двигатель — FF9210 Турбинный двигатель — Мотоцикл «Moto Guzzi» FF9240 — Двигатель FF7800CVT — Бензиновый двигатель мотоцикла FF7810 «Ducati» — 2-тактный двигатель FF7820 «Vespa — Piaggio» — Тренажер для бензинового двигателя FF7840 — Тренажер для бензинового двигателя ER-FF1210 — Тренажер для бензинового двигателя — ER-FF1210DISPetrol Engine Тренажер — ER-FF7852 Тренажер мотроника — ER-FF7865 Тренажер двигателя Ecotec — ER-FF7875 Тренажер Ecotec + Can-Bus — ER-FF7876 Тренажер двигателя — ER-FF7895E Тренажер двигателя — ER-FF7897 Тренажёр дизельного двигателя — ER-FF8710 Тренажер дизельного двигателя ERF87D — Тренажер двигателя ER-FF9303HDI — Тренажер двигателя ER-FF9404 с турбонаддувом — Тренажер дизельного двигателя ER-FF9505 — Тренажер дизельного двигателя ER-FF9606 — Секционная коробка передач для грузового автомобиля HXED-FF003 — Тренажер для мотоциклов HXGM-FF003 — Двигатель для мотоциклов MCER3MER-Engine001 — MCER-Engine001 Инструктор — MCER-FF005 Тренажер для дизельного двигателя — Шасси с бензиновым многоточечным двигателем REV-FF001 — FF5272 Шасси с турбонаддувом — FF6175 Автомобильное шасси Fiat — FF5300Fiat с двойным валом (DOHC) — FF5340 Fi на переднюю часть заднего привода — FF5420 FF6140 Fiat Turbo Diesel Шасси с задним приводом Система кондиционирования воздуха — FF10650 Альтернативный осевой компрессор — FF10651 Дисковый тормоз — FF12000 Барабанный тормоз — FF12010 Дисковый и барабанный тормоз — FF12030 Двухконтурные тормоза — FF12050 Тормозная система FF12050 Пневматическая подвеска FF201 Тормозная система — FF12170ABS Тормозная плата — FF12230 Симулятор АБС — FF12274 Симулятор тормозной системы — FF12275 Вакуумный сервотормоз — FF12300 Главный тормозной цилиндр — FF12302 Тормоз с педалью — FF12304 Двойное сцепление — FF11090 Двойное сцепление — FF11095 Convert Clutch — FF11095 Convert Clutch — FF11095 Convert Clutch Control — FF11095 Convert Clutch Control — FF11095 Convert Clutch Control — FF11095 Convert Clutch Control — FF11141 Повышенная передача — FF11150 5-ступенчатая коробка передач — FF10980 Коробка передач с дифференциалом — FF11005 Коробка передач с дифференциалом — FF11006 Коробка передач плюс сцепление — FF10788 Коробка передач со сцеплением — FF11020 Коробка передач — FF11030 Коробка передач с прямым переключением FF11064 Коробка передач с роботизированной коробкой передач FF11064 — Коробка передач FF11068 для тяжелых грузовиков — FF11069 ZF Fuller 13-ступенчатая коробка передач — FF11070 Коробка передач FF11080 с редуктором Блок зажигания катушки — FF10000 Система зажигания — Блок впрыска FF10030 — FF9150 Многоточечная электронная система впрыска — FF9900 Одноточечная система впрыска F199 — Система впрыска F199 F10 Инжектор — FF10112 Впрыскивающий насос — FF10180 Впрыскивающий насос Bosch — FF10220 Впрыскивающий насос — FF10200 Одноцилиндровый впрыскивающий насос — FF10230 Ротационный впрыскивающий насос Bosch — FF10240 Роторный впрыскивающий насос — FF10250 CAV DPC Впрыскивающий насос — FF10260 Радиально-поршневой насос FF270 FF10290 Поршень с прямым впрыском — FF10500 Каталитический глушитель — FF10630 Топливный контур сжиженного нефтяного газа — FF10520 Последовательный впрыск по времени — FF10525 Автомобильная световая и акустическая система — FF13560 Коммутатор системы освещения мотоцикла — FF13580 Генератор — FF10091, FF10092 Насосы FF10104, FF10106, FF10108 — FF10390, FF10385, FF10380, FF10370Pumps — FF10410, FF10420, FF10440Steering — FF10700, FF10710, FF10720, FF10730Power Рулевое управление — FF10750 стойку рулевого управления с гидроусилителем — FF10760 Electric Power-Assited Рулевое управление — FF10778Pneumatic подвески компрессора — FF10635Electrically рулевого управления — FF10780Electrical реечной Рулевое управление — FF10782 Усилитель рулевого управления — FF10784 Учебная модель — FF11205 Рулевое управление — FF11210 Рулевое управление — FF11220 Учебный стенд — Тренажер с секционным тормозом FF9990 — Дизельный двигатель XBR-FF003 с турбонаддувом — FF6075 Задний мост для грузового автомобиля с секциями — HXRA-FF003Membrane CD Dynamo / Генератор / Стартер — FF10090, FF10080, FF10070 Дизель Common-Rail — FF10300 Дизельный электроинжектор — FF10305 Вертикальный сдвоенный карбюратор — FF10310 Контур питания бензинового двигателя — FF10350 Электронный контур подачи впрыска — FF10355 Бензиновый инжектор Fro10360 Корпус с дроссельной заслонкой FF10355 — FF10361 Головка двигателя — FF10366 Головка двигателя — FF10367 Twin Головка двигателя с верхним расположением клапана клапана — Турбокомпрессор FF10368 — FF10430 Турбонагнетатель с изменяемой геометрией — FF10460 Головка двигателя — Турбонагнетатель FF10369 — FF10441 Турбо-промежуточный охладитель — FF10450 / 51Роторный компрессор типа F65 и FF10442 Турбокомпрессор FF10442 Sequential — FF10442 Учебная модель заднего моста с планетарной передачей — FF11200 Автоматическая трансмиссия — FF11040 Автоматическая трансмиссия — FF11042 Автоматическая трансмиссия — FF11050FF11060 Автоматическая трансмиссия, задний привод, 4 скорости переднего хода плюс обратный гомосинетический шарнир — FF11201 Вал гребного винта — FF11160Передняя муфта с муфтой FF11160 Гипоидный дифференциал — FF11260 Дифференциал Torsen — FF11270 Гипоидный дифференциал — FF11280 Блокирующий дифференциал — FF11290 Трансмиссия автомобиля в сборе — FF11300 Тренажер регулировки углов установки колес — WAT-FF001 Тормозной тренажер — BR-FF0180 Toyota Brake Rig Trainer — BR-FF16-70 Тормозная установка Тренажер для тормозной установки — BR-FF0161 Тренажер для тормозной установки Ford Focus — Тренажер для тормозной системы BR-FF0160 + ABS — BR-FF0130 Тренажер для пневматического тормоза — ABTT-FF001 Teves ATE ABS Simulator — AB-FFHLLR 5. 3 Симулятор ABS — AB-FF53R Симулятор ABS — Тренажер шасси AB-FF2EHR — Тренажер шасси CT-FF0315 — Тренажер иммобилайзера CT-FF0315N — Тренажер CAN-BUS ALM / IMM-FF001 — Тренинг CAN-FF001 CAN-BUS — CAN-FF002 Тренажер центрального запирания дверей — CDL-FF001 Тренажер пневмоподвески — Тренажер для электрических окон ECAS-FF001 — Тренажёр газоразрядного освещения EW-FF001 — Тренажер для мультиплексирования HID-FF001 — Тренажер для подушки безопасности MPX-FF001 — Тренажер для подушки безопасности SRS-FF002 Автоматический электрический тренажёр — SWET-FF001 Авто-электрический тренажер — WIL-FF79 Авто-электрический тренажер — WIL-FF79A Авто-электрический тренажер — XAL-FF002 Авто-электрический тренажер — XAL-FF004 Авто-электрический тренажер — XAL-FF006 Авто-электрический тренажер — XAL-FF008 Монореактивная плата впрыска топлива — FB-FF0100DJetronic Плата впрыска топлива — FB-FF0200W Плата впрыска топлива Motronic — FB-FF0230D Плата впрыска топлива Motronic — Плата впрыска топлива FB-FF0230W — FB-FF0241D Плата впрыска топлива — FB-FF0241W Тренажер системы впрыска топлива — FB-FF0260DF40DI Плата впрыска топлива Common Rail F40D ve Револьвер зажигания — IG-FF0155DIS Револьвер зажигания — IG-FF0130 Револьвер зажигания — IG-FF0115 Револьвер зажигания CB — IG-FF0105 Тренажер свечей накаливания — GP-FF001 Тренажер кондиционирования воздуха — AC-FF0101RA Тренажер кондиционирования воздуха с неисправностями — AC-F CCFF6 -FF001 Тренажер по рулевому управлению и подвеске — STS-FF001 Тренажер по рулевому управлению и подвеске — STS-FF002 Главный тормозной цилиндр — FF12250 Аккумулятор — FF10040 Свеча зажигания -FF10365 Система обучения мобильной гидравлике Роторы водяного насоса — FF13000 Морской подвесной двигатель — FF7900 / 10/1520 / 18Hy Reverser — Морской бортовой дизельный двигатель FF7930 — Судовой бортовой дизельный двигатель FF7940 — Радиальный двигатель FF7950 — FF9280 Castoldi Hydrojet Турбореактивный двухконтурный двигатель Eurojet EJ200 Проточный поршневой насос — FF12999 Центробежный электрический насос — FF13020Многоступенчатый центробежный электродвигатель FF301FroSD888 FF13020120160165 EFR089 — FF13091 Угловой редуктор — FF13092 Редукторы — FF13096, FF13097, FF13098 Коаксиальный редуктор Epcicloyd — FF13099 Hydrau lic Gear Engine — FF13101 Simple Effect Piston — FF13104 Double Effect Гидравлический цилиндр — FF13107 Конический цилиндрический редуктор — FF13110 Шарикоподшипник Koyo — FF13111 Турбина Francis — FF9180 Турбина Pelton — FF9190 Компрессоры — FF130Screw F3071 & F30F130 — FF13083 Ротационный компрессор — FF13084 Полугерметичный компрессор — FF13085 Гидравлический / пневматический шаровой клапан с разрезом — FF13120 Клапаны с разрезом — FF13124 / 126/128 Шаровой клапан со стандартным отверстием с разрезным отверстием — FF13130Регулирующий трубопровод FWF13 и циркуляционный клапан F13814 — FF13814 & FF13152 Клапаны с отводом — FF13154 & FF13156 Самоочищающийся фильтр с отводом — FF13158 Трактор с 4 ведущими колесами — FF8000 Колесный трактор с колесами — FF8100 Сельскохозяйственный трактор с 4 ведущими колесами — FF8300 Трактор — FF8350 Трансмиссия для гусеничного трактора с приводом от двигателя F8360 Двигатель трансмиссии FF8360 — FF8360 Культиватор — FF86009 — Рядная механическая сеялка — Распылитель FF8610 — Разбрасыватель навоза FF8620 — Удобрение FF8640 — FF8650 Модель зерноуборочного комбайна — Модель подборщика подборщика FF8660 — Модель с рулевым механизмом FF8661 — Модель плуга FF8662 — FF8663, FF8664, FFL8665 — Трактор с дизельным двигателем FiF8665 -PCB EngraverFLA-UP! Принтер 3D PlusFLA-UP! Mini 3D PrinterTMX65 LaserDry пылеуловителиFLA-MRC 40FLA-Woodpecker Drills Bandfacers Antelope & DeerДвухсторонняя шлифовальная машина — GryphonДвухсторонняя шлифовальная машина — Chamois PL Series Cut 2500Swift-Cut 3000 Секционный тренажер для тракторов — XGL-FF001PNEUTRAINER-200HYDROTRAINER-200Модель CarScience KitProfessionalClean Energy TrainerHyDrive — Тренажер для электромобилейДополнительная сварочная система — SoldamaticСтол для извлечения больших отходов MS1 — PL16Small10 Local Extraction Unit — PL16Small10 — HM-1-EDUS — Ленточная пила — 501201 — Ленточная пила для образовательных целей — Ленточная пила ACMAxminster — 501199 Ленточная пила Axminster — 501218 Ленточная пила Axminster — 700355 Циркулярная пила Sedgwick Tilt TA315Циркулярная пила Bench AxminsterBraked Disc Sander — 5022092Bench Mortal Disc Sander — 502209230 0 газовоздушной TorchSwiftySwifty-EduSedgwick Hollow Зубило 571Education Bandsaw — 402 ACMEducation Bandsaw — 600 ACMSedgwick PT рубанок ThicknesserSedgwick CP рубанок ThicknesserSedgwick MB рубанок ThicknesserBoxford Laser EngraversC180 II LaserPro — GCC Laser EngraverMercury III LaserPro — GCC Laser EngraverX252 LaserPro — GCC Laser Cutter EngraverSpirit LS LaserPro — НКУ Лазерный гравер Spirit GLS Hybrid LaserPro — Лазерный гравер GCCX380 LaserPro — Лазерный резак GCCMG380 Hybrid LaserPro — Лазерный резакT500 LaserPro — Лазерный гравер GCCX500 II LaserPro — Лазерный гравер GCC Система пламенной пайки — ОМ 24RoboxDual — 3D-принтерRoboxPro — 3D-принтерRobox — SmartReel FilamentLaserTech CO2-лазерыMobile WorkBench — MWB-001Mobile WorkBench — MWB-002Mobile WorkBench — MWB-003Mobile WorkBench — MWB-004Monogic5 ) WIN TIG DC 180M (ART551) WIN TIG DC 220M (ART553) WIN TIG AC-DC 180M (ART558) WIN TIG AC-DC 270T (ART394) Power Plasma 3035 / M (ART279) Plasma Sound PC 50 / M (ART326) Snapmaker 3-в-1 Вакуумная формовочная машина FormBox

Сообщение:

Проверка на утечки — Департамент водоснабжения Филадельфии

Высокие счета за воду могут быть вызваны небольшими утечками из бытовых принадлежностей, таких как туалеты, раковины или шланги, или из-за изменения вашего обычного расхода воды.

Помните, Департамент водоснабжения Филадельфии не несет ответственности за трубы внутри вашего дома. Мы не можем проверить наличие утечки или устранить утечку в вашем доме.

Следите за своим счетчиком

Счетчик воды в вашем доме измеряет количество воды, которая поступает в ваш дом каждый месяц — чем больше воды используется, тем больше поступает в нее. Таким образом, чем больше счетчик измеряет, тем больше увеличивается ваш счет. Он похож на одометр автомобиля — чем больше вы едете, тем выше цифра.

Где я могу найти свой счетчик воды?

Если вы живете в доме с подвалом, счетчик обычно устанавливается в подвале у стены, ближайшей к улице.

Измеритель может располагаться как ниже лодыжки, так и выше уровня груди, в зависимости от его расположения. В переоборудованных домах счетчик может быть установлен в подвесном пространстве или за стеной.

Слежение за трубами или прислушивание к потоку воды может помочь вам найти счетчик в вашем доме.

Как мне прочитать счетчик воды?

Регистр — шестизначное число на циферблате счетчика — отражает текущий уровень использования — количество воды, использованное с момента окончания вашего последнего цикла выставления счетов, в галлонах. Первые 4 числа на счетчике отражают, сколько воды вы использовали. Две заштрихованные цифры на глюкометре показывают, сколько воды вы используете. Счет за недвижимость взимается за каждые использованные 100 кубических футов.

Красный рычаг перемещается вокруг лицевой стороны регистра один раз на каждые 10 использованных галлонов , а маленькая синяя шкала перемещается непрерывно, когда вода течет через счетчик.Если где-то в системе обнаружится даже крошечная утечка , синий циферблат переместится.

На схеме справа на бронзовом выпускном сопле выбит номер метра . Его также следует напечатать на белой наклейке где-нибудь на счетчике.

Посмотрите, как Гэри Герингер из PWD представит короткую презентацию о том, как работает ваш глюкометр.

В моем счете написано, что у меня может быть утечка. Как мне это проверить?

Легкая проверка — это прекратить использование воды в вашем доме .Если синий циферблат на водомере все еще движется, значит, где-то есть утечка.

Как использовать водомер для проверки утечек:

  1. Убедитесь, что в доме никто не пользуется водой.
  2. Найдите водомер, как правило, в подвале у стены, ближайшей к улице.
  3. Найдите небольшую шкалу обнаружения утечек, как показано на схеме выше.
  4. Если циферблат вращается, вода течет через счетчик.

Другие советы по диагностике утечек в вашем доме

  • Если у вас есть нагрудник для шланга сбоку от дома, убедитесь, что он не протекает медленно.Накидки для шлангов обычно можно отремонтировать относительно легко, без необходимости вызова сантехника. Не забудьте повернуть внутренний клапан в положение «выключено».
  • Проверьте все смесители , в том числе в прачечной, подвале или гараже. Негерметичный кран, даже если он протекает медленно, может тратить более 5000 галлонов воды в год. Основная причина подобных утечек — изношенные шайбы или прокладки, большинство из которых недороги и просты в установке.
  • Проверьте свою душевую лейку .Утечка может быть связана с неисправной шайбой или незакрепленными ручками крана, а также может привести к потере тысяч галлонов в год.
  • Проведите тест на краситель в своем туалете. Добавьте около дюжины капель темного пищевого красителя или пакет порошкообразной смеси для напитков, например Kool-Aid, в бачок унитаза, подождите около 10 минут, а затем проверьте, не окрашена ли вода в тазе. Если это так, у вас утечка. Эти утечки обычно вызваны износом заслонок, которые представляют собой резиновые детали, препятствующие попаданию воды из бака в чашу.Сантехник может быстро и легко их починить, а запасные клапаны недороги и широко доступны, если вы предпочитаете делать это самостоятельно.
  • Проверьте шкафы под раковинами на предмет луж. Если вы его нашли, закройте кран подачи воды и обратитесь к сантехнику.
  • Проверьте свой подвальный туалет или раковину , если она у вас есть. Часто легко не заметить проблемы в тех местах, где их нет.

Нужен сантехник?

Примечание. Для небольших ремонтов, например, утечки из крана, попробуйте починить его самостоятельно! Большинство ремонтных работ такого типа несложно выполнить, и в конечном итоге вы сэкономите много денег и времени.Существуют онлайн-видеоуроки, созданные другими домовладельцами, которые могут быть вам полезны.

Департамент водоснабжения Филадельфии несет ответственность за утечки из водопровода и канализации. Заказчики несут ответственность за утечки в местах подключения к водопроводной сети и по всей собственности. За любые расходы, связанные с утечкой, также несет ответственность владелец собственности. Поэтому, если вы обнаружите утечку, важно устранить ее как можно быстрее.Для получения дополнительной информации посетите страницу «Обязанности клиента».

Вы можете найти лицензированного подмастерья или мастера-сантехника , посетив инструмент Департамента лицензий и инспекций для поиска подрядчика. Используйте раскрывающееся меню в правой части страницы для поиска.

Времена сейчас неопределенные.

Если вам нужна помощь в оплате счета за воду, вы не одиноки. Мы здесь, чтобы помочь.
  • Просмотрите свою учетную запись, подайте заявку на помощь или оплатите счет на MyPhillyWaterBill. Для входа вам понадобится 9-значный код доступа к воде, который можно найти в вашем счете за воду.
  • Если вы получили Уведомление о дефекте (NOD) или у вас есть контактная линия обслуживания, посетите Центр водоснабжения На странице HELP Loan вы можете узнать больше и узнать, имеете ли вы право на получение беспроцентной ссуды.
  • Программа ремонта базовой системы предусматривает ремонт для устранения аварийных ситуаций с электричеством, водопроводом, отоплением, конструкцией и кровлей в соответствующих критериям жилых домах в Филадельфии. Нормы дохода действительно применяются . Узнайте, какой ремонт покрывается и , если вы соответствуете требованиям .
Вы также можете сэкономить деньги, используя меньше воды — ознакомьтесь с этими советами по экономии воды от EPA →

Компания

Pacific Backflow проиллюстрировала функцию устройства предотвращения обратного потока | Тест обратного потока, ремонт, установка, сертификация, клетки, круглосуточное обслуживание

Предохранители обратного потока предназначены для остановки обратного потока воды в водопроводной системе. Поставщики воды часто требуют от своих клиентов установки и обслуживания узлов предотвращения обратного потока на каждом водомере, чтобы защитить распределительную систему поставщика от загрязнения и загрязнения.

Тип, наиболее часто требуемый для этой цели, называется предохранителем обратного потока «Принцип пониженного давления» (RPP). Этот тип, также известный как «зона пониженного давления» (RPZ), является предпочтительным, поскольку в нем используются 3 элемента защиты: два подпружиненных обратных клапана предотвращают реверсирование потока; предохранительный клапан работает для слива воды до реверсирования потока. Разработанный таким образом, он может защитить систему распределения от опасностей для здоровья, а также от простого загрязнения, независимо от того, происходит ли реверсирование потока из-за противодавления или обратной сифонации.

На следующих схемах изображена модель Wilkins 975XL2, выполненная художником. Он показан в различных условиях эксплуатации, чтобы проиллюстрировать, как узел обратного слива RPP обеспечивает защиту от опасностей для здоровья.

Нормальная работа без потока

# 1 = обратный клапан номер один, подпружиненный до 10 фунтов на кв. Дюйм.
# 2 = Обратный клапан номер два нагружен до давления менее 2 фунтов на кв. Дюйм.
RV = Предохранительный клапан работает, определяя перепад давления на обратном клапане №1. Предохранительный клапан должен начать открываться до того, как перепад давления упадет ниже 2,0 фунтов на кв. Дюйм.

Цветовое обозначение схемы:

Темно-синий = Давление на стороне подачи (например, 100 фунтов на кв. Дюйм) противодействует проверке №1, а также заполняет область на стороне «высокого давления» предохранительного клапана диафрагму, прижимая ее.
Голубой = Зона пониженного давления — давление питания открывает чек №1 и понижается пружиной №1 (например, до 90 фунтов на кв. Дюйм).Эта разница давлений на обратном клапане №1 удерживает предохранительный клапан в закрытом положении. Если давление в зоне повышается в сторону давления подачи (в пределах от 2 до 3 фунтов на квадратный дюйм), предохранительный клапан срабатывает, предотвращая обратный поток (обратное движение жидкости).
Серый = Давление конечного пользователя — вода проталкивается через обратный клапан №2 в систему конечного пользователя. Проверка №2 предотвращает обратный поток, вызванный повышением давления в нижнем водопроводе.

Правильная работа с потоком воды

Когда конечный пользователь открывает клапан (кран, разбрызгиватель и т. Д.), Вода течет в нормальном направлении от поставщика вниз по потоку, чтобы удовлетворить потребности пользователя.Поток воды толкает подпружиненные обратные клапаны. Натяжение контрольной пружины №1 поддерживает перепад давления в зоне пониженного давления. Эта разница давлений удерживает предохранительный клапан в закрытом положении, в то время как вода течет в нормальном направлении.

Нет потока: мусор или повреждение Фолы # 1 Проверка

Система вернулась в состояние нулевой потребности (ниже по потоку нет открытых клапанов). Тем не менее, мусор между седлом обратного клапана №1 и уплотнительным диском или повреждение компонентов не позволяют полностью закрыть обратный клапан №1.Это позволяет выравнивать давление на стороне подачи и в зоне пониженного давления. Когда это происходит, пружина предохранительного клапана отталкивается от диафрагмы предохранительного клапана, открывая выпуск RV.

Предохранительный клапан работает правильно, а обратный клапан №1 — нет из-за мусора или повреждения, препятствующих полному закрытию чека. В зависимости от количества мусора или повреждений, предохранительный клапан может выпускать лишь небольшую каплю или может полностью открываться, текущая вода, пока запорные клапаны не закроются.

Противодавление: мусор или повреждение фолов # 2 Проверка

Мусор застрял между контрольным седлом № 2 и уплотнительным диском, или компоненты повреждены. Некоторым источником повышения давления в системе водопользователя (насос, высота, тепло и т. Д.) Является преодоление давления поставщика воды. Из-за мусора или повреждений, засоряющих чек №2, давление в зоне падает до точки открытия предохранительного клапана.Предохранительный клапан будет работать до тех пор, пока давление питания снова не превысит давление в зоне или пока не закроются запорные клапаны.

Back-Siphonage: Debris or Damage Fouls # 2 Check

Снижение давления на стороне подачи, вызванное происшествием, например, разрывом водопровода, или чрезмерным потреблением воды в результате таких действий, как пожаротушение, вызывает падение давления подачи ниже давления на стороне потребителя. Загрязненный обратный клапан №2 позволяет избыточному давлению со стороны потребителя воздействовать на мембрану предохранительного клапана, открывая выпускной патрубок предохранительного клапана.Вода будет сливаться до тех пор, пока давление на стороне подачи снова не превысит давление на стороне потребителя и не закроет предохранительный клапан или пока не закроются запорные клапаны.

Особая благодарность сотрудникам Wilkins за любезное разрешение использовать их диаграммы.

Расширительные баки | Водонагреватель Pros

СЕЙЧАС Требуется Сантехническим кодексом Сакраменто для установки на всех водонагревателях, Ссылка на код: 2013 CPC Раздел 608.3 и 2013 CMC Раздел 1005.0.

Что внутри расширительного бачка

Что такое расширительный бачок и зачем он мне?

Расширительный бак — это цилиндрический резервуар размером около 2,2 галлона, который в настоящее время обычно требуется для использования на всех водонагревателях объемом до 50 галлонов, расширительные баки большего размера для более крупных водонагревателей. Также они используются для установки безбаквальных водонагревателей.

Расширительные баки построены с резиновым мешком (пузырем) внутри бака и составляют примерно половину размера самого бака. Этот мешок наполнен воздухом, давление которого должно соответствовать давлению поступающей воды в основной трубопровод водоснабжения вашего дома. от муниципального источника воды, дома на частном колодце обычно не нуждаются в расширительном баке.

Расширительный бак необходим, если водопроводная система «закрыта», что означает, что устройство обратного потока, которое обычно проходит между домом и основным водопроводом, теперь заблокировано на счетчике или в других местах обратным клапаном, это ( обратный клапан, регулятор давления, устройства предотвращения обратного потока) позволяет воде течь из водомера в ваш дом, но не в обратном направлении, блокируя дополнительное давление от теплового расширения вашего водонагревателя.

Когда вода нагревается, она начинает расширять воду в среднем до 8% или больше, что вызывает повышение давления воды, это повышенное давление должно куда-то уходить.Если давлению некуда деваться, это создает дополнительную нагрузку на ваш водонагреватель и водопроводную систему вашего дома. Это также может привести к медленной утечке предохранительного клапана T&P (температуры и давления) вашего водонагревателя.

Повышенное давление воды сокращает срок службы всех водопроводных кранов, соленоидных клапанов (например, пластиковых клапанов в льдогенераторах, посудомоечных и стиральных машинах). Однако расширительные баки уменьшают это избыточное давление воды, поглощая избыточное давление и расширяющуюся воду, тем самым защищая ваш дом.

Если вы собираетесь заменить водонагреватель. Мы должным образом установим этот расширительный бак на вашу трубу холодной воды над водонагревателями или рядом с ними. Это обновление входит в комплект поставки вашего нового водонагревателя.

Управление потоком продувки от Madden Engineered Products

Характеристики

и краткие спецификации

  • Две модели, OM250 и OM650 с 4 размерами диафрагмы на выбор из
  • Счетчики Madden предлагают от 75 PPH до 23600 PPH непрерывного регулирования потока продувки котла
  • Прочная конструкция, рассчитанная на годы эксплуатации
  • Важные внутренние компоненты отделаны стеллитом и закалены до 500 по Бриннелю для дополнительной износостойкости.
  • Требуется минимальное техническое обслуживание.
  • Легко поддерживать в чистоте благодаря сетке 100 меш и системе сливных клапанов. расхода непрерывной продувки.Этот продувочный клапан котла имеет 17 отверстий различных размеров, просверленных в диафрагме из нержавеющей стали. Каждое отверстие прецизионно просверлено до диаметра, обеспечивающего поток, показанный на блок-схеме, см. Стр. 3 и 4. При выборе большего отверстия увеличивается непрерывный поток продувки, или путем выбора меньшего числа отверстий на индексной ленте продувка уменьшен. Доступны четыре различных диафрагмы (1A, 2A, 3A и 4A) для обеспечения диапазона продувочного потока, подходящего для оператора котла для поддержания целевого уровня качества котловой воды.

    Дроссельный метр

    Котел должен иметь трубу скиммера непрерывной продувки, установленную внутри корпуса котла, с отверстием для трубы в пределах 6 дюймов от нормального уровня воды в корпусе котла. Измерительный прибор Madden Orifice Meter можно установить рядом с котлом или рядом с системой рекуперации тепла с непрерывной продувкой. Постоянный поток продувки, обеспечиваемый этим продувочным клапаном котла Madden, делает его идеальным устройством для использования в сочетании с системой рекуперации тепла продувки, подробности см. В разделе Система рекуперации тепла Madden Blowdown.

    Измеритель диафрагмы Madden находится в производстве почти 50 лет. Агрегаты обычно используются на промышленных котлах от 200 л.с. до более 100 000 паропроизводящих пар в час, работающих при давлении от 50 до 650 фунтов на квадратный дюйм. На каждый котел требуется один агрегат. Измеритель может использоваться в качестве единственного устройства контроля потока или трубы параллельно с датчиком продувки с датчиком проводимости. Агрегаты также используются с необожженными котлами и ребойлерами, используемыми на нефтеперерабатывающих заводах. На расходомер Madden Orifice Meter дается гарантия сроком до 10 лет от повреждений в результате порезов, волочения проволоки или других деформаций диафрагмы.

    Линия продуктов Madden Orifice

    Номер детали Максимальный фунт / кв. Дюйм Описание Масса, фунт.
    OM2501A 250 Диафрагма с установленной диафрагмой 1A 64
    OM2502A 250 Диафрагма с установленной диафрагмой 2А 64
    OM2503A 250 Диафрагма с установленной диафрагмой 3A 64
    OM2504A 250 Диафрагма с установленной диафрагмой 4A 64
    OM6501A 650 Диафрагма с установленной диафрагмой 1A 80
    OM6502A 650 Диафрагма с установленной диафрагмой 2А 80
    OM6503A 650 Диафрагма с установленной диафрагмой 3A 80
    OM6504A 650 Диафрагма с установленной диафрагмой 4A 80

    Клапан продувки котла: поломка сборки

    Отверстие в разрезе

    1. Вход — 3/4 ″ NPTF, где линия продувки котла будет соединяться.
    2. Цилиндр сетчатого фильтра — Используется для удержания осадка от грязной продувки из расходомера.Предотвращает засорение отверстий пластины.
    3. Выпускные клапаны — используются для обслуживания расходомера с диафрагмой. Позволяет вымывать отфильтрованный осадок.
    4. Дренаж — Где контролируемая продувка выйдет из счетчика и направится в блок восстановления Madden. Также там, где можно смыть отфильтрованный осадок.
    5. Диафрагма — Madden предлагает две модели диафрагм: OM250, рассчитанный на давление до 250 фунтов на квадратный дюйм, и OM650, рассчитанный на давление до 650 фунтов на квадратный дюйм.Для каждой модели предусмотрены пластины четырех размеров с отверстиями 17 различных диаметров для обслуживания широкого диапазона желаемого расхода в фунтах в час.
    1. Вращающийся диск переключения — Обеспечивает точную подачу продувочной воды через отверстие подходящего размера в диафрагме.
    2. Пружина селекторного диска — Удерживает вращающийся селекторный диск на месте и обеспечивает более легкое вращение селекторного диска.
    3. Регулировочная шестерня в сборе — с помощью гаечного ключа перемещается поворотная головка и индексная полоса диафрагмы на желаемое число, которое представляет размер диафрагмы, через которую будет проходить продувка котла.
    4. Индексная полоса диафрагмы — Этикетка с 17 числами, соответствующими размеру отверстия в диафрагме.

    Чтобы узнать больше о наших диафрагмах или узнать цены и наличие, нажмите здесь, чтобы связаться с нами.

    Изображение в разрезе установки калибровки расхода воды PTB (резервуар постоянного напора …

    Контекст 1

    … процессы. Этот аспект минимизации неопределенности измерения является предметом данной статьи. Цели проектирования установки, вытекающие из требований неопределенности Общие Установка установки Принципиальная установка новой установки калибровки расхода воды PTB и ее основные компоненты были описаны в нескольких докладах конференций или исследовательских отчетах (с [1] по [6]).Рис. 1 в разрезе и рис. 2, представляющий вид калибровочного зала, призваны дать определенное представление о реалистичных размерах завода, которые могут быть получены путем сравнения 30-тонного резервуара для взвешивания на трехмерном чертеже и фотографическом. вид этого резервуара на заднем плане рис. 2. В табл. 1 представлена ​​сводная информация …

    Контекст 2

    … присутствие воздуха (пузырьков или растворенного воздуха) в калибровочной линии приведет к ошибочным результатам калибровки.Чтобы избежать этой ненормальной работы завода, в нескольких местах системы трубопроводов испытательного поля были установлены средства удаления воздуха. Устройство такого воздухоотделителя показано на рис. 10. Он включает в себя входной и выходной соленоидные клапаны для подключения и отключения, соответственно, устройства к калибровочной линии или от нее, а также емкости, в которой скапливается воздух и которая оборудована. с указателями уровня воды. Скопившийся воздух вызывает падение уровня воды в емкости. Кондуктивные указатели уровня в сосуде обнаруживают три…

    Контекст 3

    … гравиметрическая система отсчета включает 3 системы взвешивания (30 тонн, 3 тонны и 300 кг) со встроенными возможностями калибровки. Каждая из трех систем взвешивания состоит из двух весов, объединяющих тензодатчик и датчики нагрузки с компенсацией электромагнитных сил [5]. На рис. 11 представлены установившиеся характеристики (калибровочная кривая) 30-тонной системы взвешивания, полученные при поверочных измерениях. Данные калибровки и считывание данных измерений выполняются под контролем системы SCADA, поэтому все данные о характеристиках доступны в центральной базе данных в реальном времени для автоматизации…

    Контекст 4

    … возможности онлайн-отображения трендов системы SCADA позволяют проводить визуальные наблюдения, чтобы исключить временные интервалы из усреднения сигнала, когда могут быть распознаны мешающие сигналы. На рис. 12 показан пример прерывистого сигнала системы взвешивания с двумя весами при наличии мешающего механического входного возбуждения. …

    Контекст 5

    … калибратора расхода, поскольку он имеет прямое влияние на погрешность измерения [1].Таким образом, контроль воспроизводимости работы дивертора имеет большое значение. Переключатель потока новой конструкции [3], который включает в себя новые подходы к управлению приводом и измерению переходных данных [4], приводится в действие и контролируется системой SCADA. На рис. 13 можно увидеть, что переходное движение дивертора точно контролируется и поддерживается на расчетной скорости 1,0 м / с. Измеренные параметры перехода собираются системой диспетчерского управления и сохраняются в базе данных системы SCADA в режиме реального времени.Таким образом, повторяемость работы переключателя может контролироваться для …

    Город Линкольн, Калифорния: Регуляторы давления воды

    Город Линкольн, Калифорния: регуляторы давления воды

    Пожалуйста, включите JavaScript в вашем браузере для лучшего взаимодействия с пользователем.

    Показать спрятать

    Чтобы свести к минимуму распространение COVID-19, городские власти будут снижать уровень обслуживания только до основных служб.Все офисы мэрии закрыты, за исключением основной стойки обслуживания клиентов (которая сейчас открыта с понедельника по пятницу с 8:00 до 17:00), службы развития и стойки регистрации, которая также открыта с 8:00 до 17:00. Для получения более подробной информации см. Руководство по основным услугам в разделе новостей.

    Мэрия »Департаменты / Подразделения» Общественные работы »Вода

    • Что такое регулятор давления воды?

    Регулятор давления представляет собой колоколообразное устройство на линии подачи воды в дом.Он снижает давление в водопроводной сети до уровня, приемлемого для потребителя и совместимого с бытовой сантехникой и приборами. Регуляторы давления также помогают предотвратить скачки давления в общественной сети и позволяют домовладельцам экономить воду.

    • Принадлежит ли регулятор давления городу?

      Нет. Принадлежит собственнику. Хотя городские власти могут помочь домовладельцам проверить давление воды, домовладелец несет ответственность за установку и обслуживание регулятора давления, включая ремонт или замену, когда это необходимо.

    • Где это находится?

    Регуляторы давления могут быть расположены рядом с расходомером и запорным клапаном на линии обслуживания, как показано на рисунке ниже, или они могут быть рядом с домом и бытовыми запорными клапанами для полива. В некоторых старых домах нет регуляторов давления, но они должны быть в новых домах.

    • Как это работает?

      Регулятор давления представляет собой подпружиненный клапан.Винт регулировки давления наверху можно отрегулировать для увеличения или уменьшения давления до оптимального уровня. Регуляторы давления устанавливаются производителем на диапазон 25-75 фунтов на квадратный дюйм, что безопасно для обычного домашнего использования. Чрезмерно высокое давление может привести к потере воды и повреждению труб и арматуры, поэтому важно как можно скорее отремонтировать или заменить неисправные регуляторы.

    • Как я узнаю, что мой регулятор работает правильно?

    Используйте манометр для измерения давления воды.Датчики недороги и доступны в местных магазинах товаров для дома. Вы также можете связаться с общественными работами по телефону [email protected] или (916) 434-2450 , чтобы запросить проверку давления, если у вас есть какие-либо проблемы.

    • Каковы симптомы неисправности регулятора давления?

      Симптомы неисправности регуляторов давления могут быть разными. Вы можете заметить постоянное высокое давление или продолжительные всплески необычно высокого давления в кранах или насадках для душа, а также воду, выходящую из предохранительного клапана на вашем водонагревателе.Гидравлический удар также может быть индикатором высокого давления. Иногда напор воды падает или становится привычно низким. В этих случаях ваша ирригационная система может капать во время работы вместо опрыскивания. Стоны из труб также могут указывать на низкое давление. В других случаях давление может быть непредсказуемым. Если вы подозреваете проблемы с регулятором давления, важно как можно скорее проверить его, чтобы не повредить водопровод.

    • Что мне делать, если мой регулятор давления неисправен?

    Для ремонта неисправного регулятора лучше всего вызвать сантехника.Исправления могут варьироваться от простой регулировки или очистки засоренной линии до восстановления или замены регулятора.

    • Я слышал, что регулятор давления воды можно использовать для экономии воды — как?

    Чем выше давление воды, тем больше воды проходит через трубы и арматуру. Чтобы обеспечить максимальную экономию воды с помощью регулятора давления, он может быть установлен на самое низкое давление, достаточное для подачи воды в вашу внутреннюю арматуру и наружную оросительную систему.Перед регулировкой давления воды проверьте требования к давлению вашей арматуры и ирригационных систем.

    • Могу ли я сам отрегулировать или отремонтировать регулятор давления воды?

      Домовладелец или сантехник могут использовать инструкции производителя для регулировки. Механизм регулировки обычно представляет собой винт в верхней части регулятора.Как правило, поворот винта по часовой стрелке увеличивает давление воды в доме, а поворот против часовой стрелки снижает давление в доме. Если вы не знаете, как отрегулировать регулятор давления, лучше проконсультироваться с сантехником. Если вашему регулятору требуется ремонт или замена, вы можете попросить сантехника сделать это самостоятельно. Тем не менее, вы должны получить разрешение от города, прежде чем начинать какой-либо ремонт.

    • Есть ли рекомендуемая настройка давления?

      Городские власти не указывают рекомендуемую настройку давления.Большинство домовладельцев устанавливают давление примерно на 50 фунтов на квадратный дюйм, но это отчасти зависит от предпочтений владельца. Более низкие настройки помогают сберечь воду и продлить срок службы сантехники и арматуры, а более высокие настройки давления имеют противоположный эффект. Городские власти рекомендуют домовладельцам установить самое низкое давление, при котором и внутренняя арматура, и ирригационные системы работают должным образом.

    • Как долго прослужит регулятор давления?

    Регуляторы давления, как и любое другое оборудование, со временем изнашиваются и требуют замены.В зависимости от состояния воды регуляторы давления могут прослужить от нескольких до 40 лет.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
