Схема обвязки газового котла отопления: общие принципы и рекомендации

Подключение газового отопления – один из самых ответственных этапов благоустройства здания. От качества выбранных материалов и монтажных работ зависит комфорт в доме на долгие годы. Правильная схема обвязки газового котла отопления защищает систему от перегрузок и обеспечивает равномерный обогрев всех помещений.

В предложенной нами статье приведены правила и проверенные на практике схемы обвязки отопительного оборудования. Даны рекомендации, обеспечивающие качество сборки и дальнейшую безупречную эксплуатацию котла. Представленная нами информация опирается на строительные нормативы.

Содержание статьи:

  • Почему правильная обвязка – это так важно?
  • Основные узлы и элементы системы
  • Полипропилен – оптимальное решение
  • Расположение и монтаж газового котла
  • Особенности разных схем обвязки
    • Способ 1: обвязка в гравитационных системах
    • Способ 2: обвязка котла с циркуляционным насосом
  • 7 рекомендаций опытных мастеров
  • Выводы и полезное видео по теме

Почему правильная обвязка – это так важно?

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Галерея изображенийФото из Это оборудование ценят за энергонезависимость. Оно популярно в местностях, где нет централизованного газоснабжения. Большинство твердотопливных моделей не укомплектованы циркуляционными насосами, и это учитывают при выборе дополнительных приборов, схемы обвязки Электричество – дорогостоящий ресурс. Эксплуатация даже самых экономичных электрокотлов обходится дороже обогрева с помощью любого другого топлива. В остальном же они безупречны. При выборе схемы обвязки учитывают наличие/отсутствие автоматического блока контроля и необходимость заземления оборудования В течение последних десятилетий природный газ остается наиболее выгодным топливом. Подключение дома к магистрали связано с некоторыми бюрократическими процедурами, но хлопоты окупаются. При обустройстве обвязки котла следует проявлять осторожность, т.к. топливо взрывоопасно Преимущества жидкотопливного оборудования – высокий КПД, полная автоматизация, универсальность (можно заменить горелку и отапливать дом газом). Для монтажа такого котла не нужно согласований и разрешений. В схеме обвязки следует учесть необходимость установки цистерны для запаса топлива Твердотопливные котлы – привычные и надежныеНастенная электрическая модельОтопление газовым котломЖидкотопливный котел в доме

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, – СНиП.

Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать схему отопления, расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

  • Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
  • Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
  • Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
  • Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.

При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Основные узлы и элементы системы

Для обустройства газовой обвязки потребуются такие приборы:

  • манометр;
  • циркуляционный насос;
  • расширительный бак;
  • сливной кран;
  • шаровой кран;
  • балансировочный кран;
  • система фильтрации;
  • клапаны (распределительный, обратный, предохранительный и т. д.).

Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.

Галерея изображенийФото из Замкнутые системы имеют определенный объем, и отопительная не исключение. Вода расширяется при нагреве, за счет чего растет давление. Чтобы в системе не появились течи, нужен расширительный бак, куда поступает лишняя жидкость. Еще одна функция прибора – восполнение дефицита воды, когда температура снижается Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления. В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства Расширительный бак в системе отопленияУстановка циркуляционного насосаУстановка манометра в обвязкеБалансировочный кран для системы обогреваСливной кран – важный узел системыФильтр механической очисткиШаровой кран – элемент арматурыПринцип работы байпаса с обратным клапаном

В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.

При подборе оборудования для обвязки котла имеет смысл изучать рейтинги, отзывы покупателей, особенно если речь идет о циркуляционных насосах. Эти приборы отвечают за равномерный прогрев и одинаковую температуру всех радиаторов в доме

Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.

Полипропилен – оптимальное решение

Многие специалисты высказываются в пользу обвязки газового оборудования полипропиленом. Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

Расположение и монтаж газового котла

Основное правило выбора месторасположения напольного котла: он не должен находиться выше батарей. Если его не придерживаться, возможно появление пузырьков воздуха и образование пробок в системе. Труба, отходящая от котла, должна располагаться строго по вертикали.

Если же выбор сделан в пользу настенной модели, то она должна быть оборудована автоматическим воздухоотводчиком. При разработке схемы обвязки обязательно учитывают подобные нюансы.

Для отопления с принудительной циркуляцией лучше выбрать модель со встроенными дополнительными механизмами. А вот для гравитационной системы это ненужные узлы, и переплачивать за них нет смысла

Многие современные модели заранее укомплектованы всеми необходимыми дополнительными приборами: расширительными баками, защитными системами, насосами. Их недостаток – высокая цена по сравнению с более «простыми» котлами.

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

7 рекомендаций опытных мастеров

Для каждой системы отопления схему обвязки подбирают индивидуально, и способы ее реализации тоже могут очень различаться.

Однако есть несколько общих рекомендаций, которых следует придерживаться:

  • Котел монтируют в соответствии с нормативными требованиями ниже уровня радиаторов. Если модель напольная, то под ней должен быть негорючий материал – металл, бетон или глина. Если настенная, то доступ к ней должен быть свободным. Вентиляция и освещение обязательны.
  • В обвязку газового котла входит коаксиальный дымоход. При его подключении необходимо позаботиться о непроницаемости стыков.
  • После монтажа котла и дымохода приступают к установке группы безопасности в таком порядке: манометр, потом предохранительный клапан, а после него – автоматический воздухоотводчик.
  • К коллектору подводят трубопровод 1.25 дюйма, по ходу которого монтируют защитные системы, насос, гидрострелку, еще один воздухоотводчик.
  • Для подачи теплоносителя к радиаторам от гребенки отводят 3 однодюймовых трубы, а оставшиеся патрубки закрывают заглушками. После этого уже устанавливают и подключают радиаторы, трубы обратки.
  • Если система комбинированная («2 в 1»), то контур теплого пола снабжают отдельным насосом.
  • Расширительный бак ставят между гидрострелкой и котлом.
  • Иногда приходится устанавливать устройства автоматизации работы котла. Это требуется, если обвязка котла предусматривает сложную систему регулировки отопления. Тогда температурный датчик монтируют на улице, а в комнате ставят термостат.

    С правилами и руководством по регулировки автоматики для газового отопительного агрегата ознакомит следующая статья, прочитать которую мы настойчиво советуем.

    Выводы и полезное видео по теме

    Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

    Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

    Видео #3. Нюансы подключения напольной модели:

    Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

    Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы.

    Пишите, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.

    Источник sovet-ingenera.com

    Схемы обвязки котла отопления при различных видах циркуляции и контурах

    Подсоединение котла к источникам питания

    Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.

    1.  Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС. 5. Обратка отопления

    При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

    Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

    Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

    Одно- и двухконтурные котлы

    Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

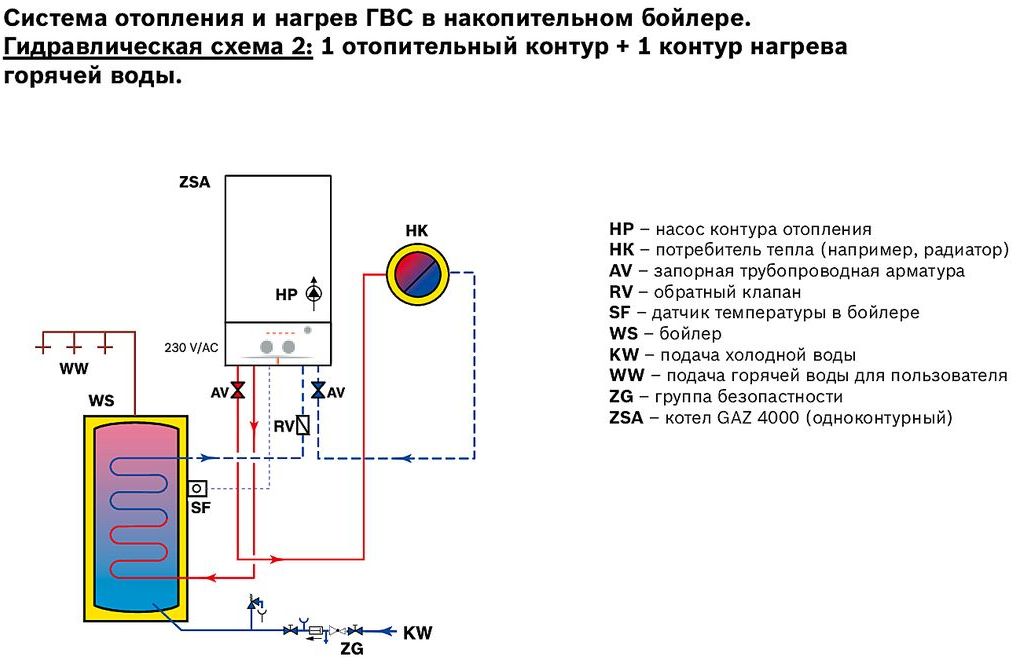

    Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды

    В двухконтурном котле горячее водоснабжение, наряду с отоплением, входит в функции котла и составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.

    Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды

    Схема обвязки котла при естественной циркуляции

    Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.

    Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.

    Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.

    Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

    Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления

    Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).

    Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.

    Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.

    Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.

    Схема обвязки котла при принудительной циркуляции

    Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

    Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.

    1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления

    Одно- и двухтрубная разводка системы отопления

    Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

    1. Однотрубная схема разводки. 2. Двухтрубная схема разводки

    Коллекторная схема разводки отопительной системы

    При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

    Коллекторная группа

    Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы

    Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

    Первично-вторичные кольца

    Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

    Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

    Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).

    Формулы для расчётов:

    • G — максимальный расход, м3/ч;
    • w — скорость воды через поперечное сечение стрелки, м/с.
    • Р — мощность котла, кВт;
    • w — cкорость воды через поперечное сечение стрелки, м/с;
    • Δt — градиент температур, °С.

    Аварийные контуры

    В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

    Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

    Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

    Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

    Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

    В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.

    рмнт.ру

    Схемы обвязки котлов отопления для частного дома

    Правильная обвязка котла — самое важное в системе отопления, именно от этого будет зависеть безопасность и правильность работы всей системы. Часто владельцы домов обращаются к интернету в поисках правильной обвязки своего котла. Проясним некоторые моменты и приведем примеры схем обвязки котла отопления.

    Существует два вида систем отопления по принципу взаимодействия с атмосферой:

    • открытая: система имеет контакт с атмосферой, как правило это бак, наполненный водой и соединенный с трубами системы отопления, он играет роль расширительного бака. При открытой системе, постоянный контакт теплоносителя с атмосферным кислородом, приводит к повышенной коррозии трубопроводов и радиаторов. Образование различных загрязнений снижает эффективность отопительной системы в общем.
    • закрытая: не имеет контакта с атмосферой. Расширительный бак выполнен в виде стальной емкости, внутри которой находится резиновая груша или мембрана под давлением воздуха. При расширении теплоносителя, груша сжимается и освобождает дополнительный объем. Объём расширительного бака выбирается по объёму теплоносителя. При грубом расчёте принимается 10% от общего внутреннего объема теплоносителя.

    В данной статье преимущественно будет затрагиваться закрытая система.

    Упрощенная схема обвязки любого котла отопления

    Вот так должна выглядеть обвязка любых котлов в закрытой системе:

    1. Задвижки. Обязательно наличие задвижек перед котлом на «подаче и обратке», перед насосом, на отводе к расширительному баку и группе безопасности.Подача- горячий теплоноситель(вода), служащий для обогрева помещений.Обратка- теплоноситель, который утратил свою первичную температуру за счёт обогрева помещений, и уже холодный возвращается в котёл для подогрева.
    2. Манометр. Входит в группу безопасности, позволяет визуально следить за состоянием системы, если давление падает, нужна подпитка, если наоборот растет, то в таком случае котел лучше обесточить (так как произойдёт перегрев).
    3. Воздухоотводчик. В системе отопления всегда присутствует воздух, самые мелкие пузырьки скапливаются и их нужно удалять из системы, чтобы не возникала коррозия и шум.
    4. Предохранительный сбросной клапан. Нужен в те моменты, когда в системе происходит резкий и сильный рост давления, расширительный бак не справляется и соответственно, чтобы система не взорвалась предохранительный клапан срабатывает на определенном критическом давлении и выбрасывает часть теплоносителя в атмосферу, и закрывается после достижения нормального давления.
    5. Циркуляционный насос. Предназначен для движения теплоносителя в системе.
    6. Сетчатые фильтры. Устанавливается для того, чтобы защитить оборудование от грязи, которую теплоноситель несет в себе после прохождения через все приборы отопления
    7. Расширительный бак. Предназначен для компенсации повышения давления в системе из-за нагрева теплоносителя и увеличения его в объеме

    Относительно циркуляционного насоса возникает вопрос: какой насос выбрать? При подборе циркуляционного насоса учитываются следующие параметры: напор и расход.

    Напор показывает на какую высоту может быть поднят теплоноситель.

    Расход — количество воды, перекачиваемой насосом в единицу времени. Расход воды, требуемый для отопления дома, определяется по формуле:

    Q — теплопотери здания — это количество тепла, измеряемое в Ваттах, которое наше здание теряет в единицу времени.

    С — удельная теплоемкость воды, измеряемая в Дж/кг*С

    Тг — температура подачи, выходящей из котла.

    То — температура обратки.

    Также нужно учитывать гидравлическое сопротивление, зная эту величину нужно подобрать такой напор насоса, который мог бы преодолеть это сопротивление.

    Далее по этим двум параметрам, можно подобрать нужный для Вас насос.

    Для расчёта и подбора насоса можно обратиться к специалистам компании Энергомир.

    Подключение магистрали и ответвлений

    Для небольших систем преимущественно делать свои контуры: на первый этаж, второй этаж, теплые полы и т.д., благодаря этому решению система становится более регулируемой. Разделение на контуры можно осуществить через коллектор (разделитель потока). Он устанавливается рядом с котлом. На рисунке показана примерная схема подсоединения котла и ответвлений через коллектор. Штриховой линией указаны ответвления, которые могут не входить в систему отопления, включаются на усмотрение пользователей. Если с назначением бойлера и теплого пола не возникает большого количества вопросов, то с буферной емкостью стоит пояснить, она рекомендуется для использования в паре с твердотопливным котлом. Твердотопливные котлы прогревают воду неравномерно, при забросе топлива происходит резкое повышение температуры, с догоранием, температура воды на подаче снижается. Буферная емкость выравнивает в себе температуру за счет перемешивания воды с подающего контура и обратного. Еще одно предназначение —  это запас тепловой энергии за счет увеличения количества теплоносителя.

    Обвязка котла и радиаторов для частного дома

    По разводке существуют однотрубные и двухтрубные системы отопления.

    Однотрубная горизонтальная система: подача и возврат теплоносителя происходит по одной трубе.

    Простая, но имеет большое количество недостатков, один из них трудность регулировки температуры в отопительном приборе, теплоноситель до последнего радиатора уже доходит с более низкой температурой, чем входит в первый. Зато данная система является дешевой.

    Схема обвязки радиатора для однотрубной горизонтальной системы представлена на рисунке ниже.

    На входе теплоносителя в радиатор устанавливаются переходники (5) далее устанавливается узел нижнего подключения (Н-образный)(4), сбоку устанавливается термостатическая головка для регулирования потока в зависимости от температуры.

    Плюсы однотрубной системы отопления:

    • Устройство магистрали обходится минимальным количеством труб;
    • Несложный монтаж, обслуживание и эксплуатация

    К недостаткам можно отнести:

    • невозможность регулировки температуры в отдельно взятом помещении.
    • Теплоноситель до последнего прибора доходит с более низкой температурой, чем входит в первый ;

    Двухтрубная система: подача идет по одной трубе, обратка уходит во вторую.

    На входе в радиатор устанавливаются переходники (5), далее устанавливается узел нижнего подключения (Н-образный)(4), сбоку устанавливается термостатическая головка для регулирования потока в зависимости от температуры.

    Преимущества двухтрубной отопительной системы:

    • теплоноситель, поступающий в приборы отопления, везде имеет одинаковую температуру;
    • на радиаторы можно установить терморегуляторы, которые позволяют регулировать температуру теплоносителя;
    • поломка одного отопительного прибора не влияет на работу системы и других приборов;

    Минусы:

    • большое количество труб и соединительных элементов;
    • более сложная установка, чем у однотрубной системы;
    • цена выше, чем у системы с одним трубопроводом.
    Обвязка котла с бойлером косвенного нагрева (БКН)

    Специфичность бойлера косвенного нагрева заключается в том, что подогрев воды осуществляется не за счёт работы бойлера, а благодаря теплообмену с внешними источниками — котлом отопления, солнечным коллектором и т.п. Теплообмен происходит между змеевиком (он находится внутри бойлера и по нему проходит горячая вода из котла) и резервуаром с холодной водой, который установлен в бойлере.

    Для обвязки котла отопления с бойлером косвенного нагрева необходим расширительный бак для системы ГВС. Важно помнить, что расширительный бак для отопления и ГВС — это не одно и то же оборудование, поэтому расширительный бак выбирайте по назначению. Также должна быть установлена «группа безопасности», состоящая из предохранительного клапана, воздухоотводчика и манометра. В отличии от двухконтурного котла, при использовании одноконтурного котла совместно с бойлером косвенного нагрева, горячая вода поступает сразу после открытия крана.

    Вот некоторые варианты обвязки одноконтурного котла с бойлером косвенного нагрева:

    Подключение при помощи трёхходового клапана.

    Котёл соединяется с основным контуром (отопления) и дополнительным (БКН). Первый: используется для распределения тепла в отопительных приборах, второй контур: в котле происходит нагрев воды для БКН.

    Трехходовой клапан применяется для следующих целей:

    • Перенаправление (распределение) потоков теплоносителя.
    • Смешивание потоков теплоносителей с разными температурами для получения заданной температуры.

    Терморегулятор следит за температурой воды в бойлере, и когда она доходит до установленного уровня, подается сигнал сервоприводу. Сервопривод, в свою очередь, подает сигнал на трехходовой клапан и с помощью клапана происходит распределение нагретой воды на основной контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик. То есть, когда в бойлере косвенного нагрева температура воды достигла нужного значения, трехходовой клапан распределяет поток горячей воды на основной контур (отопления). А когда температура в бойлере опускается, трехходовой клапан распределяет горячий теплоноситель на дополнительный контур (БКН).

    Трехходовой клапан устанавливается между котлом и бойлером косвенного нагрева.

    Преимущество такой системы — возможность переключения тепла с отопительных приборов на быстрый нагрев бойлера косвенного нагрева. Подходит этот способ обвязки тем, кто часто пользуется бойлером.

    Установка двух циркуляционных насосов

    Первый насос ставится на трубе подачи бойлера косвенного нагрева, другой – на контуре отопления. То есть, как только вы открываете кран горячей воды – вода сразу поступает к потребителю. Управление насосами так же, как и в предыдущем случае, происходит за счёт терморегулятора. Именно он производит переключение режима работы.

    Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это для того , чтобы теплоноситель не смог двигаться в обратном направлении.

    Рассмотрим схему котла без участия обратных клапанов.

    При понижении температуры воды в бойлера терморегулятор подаёт сигнал на нагрев бойлера. Включается насос для транспортировки охлажденной воды для нагрева в котёл. Вода движется под напором и ей ничего не мешает двигаться еще и в сторону контура отопления.

    При установке обратных клапанов такого не произойдёт.


    Схема обвязки бойлера косвенного нагрева с рециркуляцией

    При монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение теплоносителя по замкнутому кольцу с возможностью ее отбора. Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

    Главный минус данной схемы – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды.

    Схемы обвязки твердотопливного котла

    Отопительная система с твердотопливным котлом имеет свою специфику, влияющую на эффективность и безопасность обогрева:

    Инерционность — невозможно одномоментно приостановить работу котла: после прекращения подачи кислорода система продолжит работу, пока кислород в топке не закончится или пока топливо не сгорит. Что может привести к перегреву теплоносителя, образованию большого количества пара. Как следствие – разрушение корпуса котла или частей системы отопления.

    Конденсат. Появляется, когда котел подключен напрямую к контуру отопления . Приводит к коррозии стальных стенок котла. При этом, смешиваясь с пеплом, он превращается в липкую массу, которую сложно очистить.

    Чтобы исключить перечисленные проблемы, следует правильно организовать обвязку котла с обязательным включением в нее группы безопасности. Рассмотрим подробнее, для чего нужна обвязка твердотопливного котла отопления, основные схемы установки.

    Схема обвязки твердотопливного котла с трехходовым клапаном

    Твердотопливный котел работает не постоянно, а периодически, вследствие чего подвергается воздействию влаги в виде конденсата. Через теплообменник проходит теплоноситель невысокой температуры, возникает большая разница температур нагретых газов и холодного теплообменника, что приводит к коррозийным процессам. Чтобы предотвратить негативные последствия, можно задействовать трехходовой клапан. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя появлению конденсата. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается. Трёхходовой клапан можно использовать и для регулировки температуры теплоносителя, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

    Схема обвязки твердотопливного котла с буферной ёмкостью

    Из-за плохой управляемости твердотопливных котлов нужно постоянно следить за объемами топлива и интенсивностью тяги, что вызывает ряд проблем при их использовании. Чтобы загружать в котел  больше топлива и не беспокоиться по поводу риска закипания теплоносителя, можно установить буферную емкость (теплоаккумулятор).

    За счет большого объема буферная емкость может собирать избыточную тепловую энергию и перемещать ее непосредственно к отопительным приборам. Для регулировки температуры задействуется узел смешивания, работающий на базе трехходового клапана.

    Схема обвязки твердотопливного котла с буферной емкостью выглядит следующим образом. Патрубки входа и выхода из теплогенератора подключаются к аккумулятору тепла, а от него – к элементам отопления. Теперь образовывается сразу два контура:

    1. между котлом и буферной емкостью;
    2. между буферной емкостью и отопительными приборами дома.

    Проходя по отопительной системе теплоноситель заполняет буферный бак. Причем внизу проходит жидкость остывшая от отопительных приборов ,вверху – горячая от котла. Буфер накапливает тепло, когда котел работает на полную мощность. После прогорания топлива накопленное тепло из бака отдается по системе отопления еще определенное время. После буфера накопительного устанавливается насос, клапан трехходовой для корректировки температуры отопительной жидкости.

    Схема обвязки твердотопливного котла с баком аккумулятором экономит топливо, позволяя делать закладку топлива значительно реже. Необходимо учитывать, что при такой обвязке мощности котла должно хватить на отопление и на прогрев буферной емкости.

    Схема обвязки с термосмесительным узлом Laddomat

    Изначально котёл и аккумулирующий бак холодные, потерь тепла нет. Электрический подогреватель нагревает верх бака- это достаточно для того, что бы обеспечить потребителя горячей водой и отоплением. Когда мы разжигаем топливо в котле- термостат находящийся на дымоходе нагревается и запускает насос, тем самым происходит циркуляция воды. Обратному клапану естественной циркуляции не позволяет открыться поток, создаваемый насосом, тем самым во время розжига котёл не остывает. При температуре +78С термоклапан открывается и начинает поступать холодная вода из бака, тем самым охлаждая котел, и в это же время бак заполняется горячей водой. Спустя некоторое время заполнения бака горячей водой, электрический подогреватель отключается за счет собственного термостата. При полном прогреве бака термоклапан  открывается и насос качает воду без байпаса, охлаждая котёл. Пламя погаснет, когда вентилятор или воздушная заслонка перекроет подачу кислорода. Дымоход остынет и термостат отключит циркуляционный насос. Холодная вода из отопительного прибора будет поступать в нижнюю часть бака, обратный клапан откроется и холодная вода будет поступать в котёл, а оставшееся тепло в котле будет поступать в верхнюю часть бака. Через некоторое время в баке тепла не останется и электрический подогреватель снова включится.

    Вместо вывода

    В заключении можно сказать, что отопление дома — дело серьёзное и требует серьёзного подхода. Поэтому всегда лучше обратиться к специалистам, которые помогут произвести грамотный расчёт, учитывая все нюансы и подобрать оборудование, чем пытаться сделать обвязку своими руками.

    Если вы не нашли ответа на свой вопрос, пожалуйста, оставьте его в комментариях под статьей — и мы обязательно ответим вам.

    советы профессионалов по разводке труб, на что обратить внимание при обвязке котлов разных видов

    Задача отопительной системы — создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла — это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.

    Составляющие элементы обвязки котла

    Котел — стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровода. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение.

    Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.

    Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией, они не пригодятся.

    Мембранный бачок и радиаторы

    Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.

    Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.

    Преимуществом является легкость монтажа и невысокая стоимость. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.

    Обвязка газовых котлов полипропиленом

    Обвязка котла выполняется методом пайки— это полностью исключит протечки, обычно происходящие по причине неточно установленных фитингов. Плюсом в работе с полипропиленовым трубопроводом станет возможность создания любого контура. Для дилетантов будет достаточно и простой схема обвязки. Допустимы разные технологии сварки полипропилена и работа с выверенными по размерам фитингами.

    Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.

    Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу, способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

    Особенности подключения твердотопливных котлов

    Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

    1. Своевременная подача холодной воды.
    2. Подсоединение аккумуляторных батарей к насосу.
    3. Наличие гравитационного контура.
    4. Дополнительный аварийный контур.

    Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

    Гравитационное отопление

    Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.

    В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

    Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

    Преимущества системы с естественной циркуляцией:

    1. Простота монтажа.
    2. Независимость от поставки электроэнергии.
    3. Бюджетность варианта.
    4. Надежное функционирование и эксплуатация.

    Система отопления принудительного типа

    Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

    Недостатки системы:

    1. Сложная схема обвязки.
    2. Неизбежная балансировка деталей.
    3. Дорогое сервисное обслуживание.
    4. Высокая стоимость комплектующих деталей.

    Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

    Принципиальная схема обвязки

    Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

    1. Котел.
    2. Радиатор.
    3. Гайки «американки» — для крепления котла к отопительной системе.
    4. Шаровые краны— для отсоединения котла от системы.
    5. Фильтры для очистки — защитят от нестандартных фракций воды.
    6. Термоголовки, тройники, краны Маевского
    7. Уголки и тройники.
    8. Клапаны: проходные, разделительные, воздушные и предохранительные.
    9. Расширительные бачки.
    10. Теплосчетчики.
    11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
    12. Хомуты и другие детали крепления.

    Особенностям выбора кранов для радиаторов отопления посвящена данная статья: https://teplo.guru/radiatory/otopleniya-kranyi.html

    Двухконтурный котел

    Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.

    Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.

    Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.

    Преимущества, недостатки и правила выбора двухконтурного котла рассмотрены здесь: https://teplo.guru/kotly/tverdotoplivnye/dvuhkonturnye-kotly-na-tverdom-toplive.html

    Особенности подключения

    Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

    Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.

    По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.

    Типичные ошибки в подключении

    Неправильная выбранная мощность котла не обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.

    Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.

    Монтаж расширительного бака

    При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

    Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

    При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

    Подробнее об использовании расширительного бачка можно узнать из данной статьи: https://teplo.guru/elementy/baki/rasshiritelnyi-bak-dlya-otopleniya.html

    Предохранительные клапаны

    При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

    Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

    Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

    Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

    Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

    Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

    Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

    Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

    Оцените статью: Поделитесь с друзьями!

    Обвязка котла отопления, фото, своими руками, схема двух котлов

    Нет сомнений, что каждый из нас способен понять и осознать всю важность отопительных котлов. Именно котел является генератором тепла, которое подает теплоноситель отопительным приборам. Однако чтобы приборы отопления эффективно выполняли свои функции, должна быть правильно выполненная обвязка котла отопления. Так, это совокупность всех дополнительных соединительных приборов, которые служат для того чтобы соединить котел и распределительную сеть.

    Oбвязка котла отопления

    Для чего нужна обвязка?

    Задача обвязки котла отопления – в предохранении приборов от такого неприятного явления, как перегрев. Так, обеспечиваются ключевые качественные характеристики котла отопления – его простота и надежность функционирования. Если обвязка будет сделана грамотно и правильно, то это позволит вам сэкономить средства, и не только на том, что тепло будет эффективно распределяться по помещениям, но и на монтаже дорогой автоматики.

    Но еще больше выгоды принесет обвязка котла отопления своими руками. Стоит заметить, что это особенно важный нюанс при твердотопливном котле – для таких котлов вообще не предусматривается автоматика.

    Именно поэтому обвязка должна быть сделана правильно, чтобы она способствовала максимальной эффективности функционирования котла, даже большей, нежели при использовании дорогостоящего оборудования на газу.

    Обвязка твердотопливного котла

    Классика жанра

    Верно сделанная обвязка котлов отопления – это залог эффективного применения системы отопления. И здесь важно особенное внимание уделить такому моменту, как регулирование температуры на входе-выходе – чтобы не было больших перепадов.

    Сначала, пока не будет достигнута необходимая температуры, циркуляция носителя тепла будет проходить по малому контуру. Затем он пойдет в большой контур – именно он и отвечает за обогревание здания. Чтобы регулирование температурного режима было качественным, следует создать несколько контуров в системе отопления.

    Рекомендуем к прочтению:

    Что входит в схему обвязки?

    Как правило, схема обвязки котла отопления включает следующие конструктивные компоненты:

    • Циркуляционный насос.
    • Термоголовку (клапан распределения).
    • Расширительный бак.
    • Кран балансировки.
    • Сливные и шаровые краны.
    • Манометр.
    • Проходной фильтр.
    • Обратный, предохранительный, воздушный, проходной клапаны.
    • Хомуты.
    • Уголки.
    • Муфты.
    • Тройники.
    • Крепежные элементы.

    Основные элементы отопительной системы

    А если котел настенный?

    Все компоненты, которые подключаются к настенному котлу, должны быть встроены в схему обвязки. Существует несколько способов, по которым выполняется обвязка котлов отопления своими руками:

    • Горячее водоснабжение.
    • Теплый пол.
    • Отопление.

    Если у вас система с одним контуром, то разобраться с такой схемой будет легко – при установке нужно четко придерживаться схемы, которая изложена в руководстве установки и работы котла отопления.

    В вот в двухконтурных системах все не совсем так. Схема обвязки такого вида котла будет или прямая, или смесительная. В первом случае регулирование температуры будет осуществляться только за счет горелки, а во втором – не только за счет горелки, но и смесителем с сервоприводом.

    Обвязка настенного котла

    Что такое аварийные схемы?

    Какой бы ни была конструкция вашей отопительной системы, схема обвязки двухконтурного котла должна иметь и аварийную схему. Именно такая схема будет способна обеспечить полноценную работу отопления в случае нестандартных ситуаций. К таким ситуациям обычно относят отключение электрической энергии.

    Рекомендуем к прочтению:

    Существует несколько вариантов аварийных схем:

    • Вода из водопровода. Стоит отметить, что такой вариант очень редко используется в действительности, так как он не очень эффективен. Ведь обычно если отключается электроэнергия, то и водопроводная система также перестает функционировать. Конечно, некоторое количество воды останется благодаря гидроаккумулятору, но этого будет совсем мало для защиты от перегревания. А вот если у вас в качестве носителя тепла применяется антифриз, то около 150 литров этого дорогого средства уйдет в канализацию!
    • Работа насоса циркуляции от бесперебойника. В таком случае эффективным решением при отключении электрической энергии будет применение бесперебойника. Но и здесь вас может поджидать несколько недостатков. Сам по себе бесперебойник может просто не сработать. Обвязка котла отопления полипропиленом потребует постоянного наблюдения и обслуживания. А аккумуляторы следует постоянно держать в рабочем виде – то есть, регулярно заряжать и контролировать, чтобы они были работоспособны.

    Применение БИП в системе отопления

    • Гравитационная циркуляция. Здесь имеется ввиду специальный контур, который отличается своими малыми размерами. Этот контур выполняет функцию теплосъема лишнего тепла в системе отопления. Включается такой контур сразу после того, как отключается насос. Но в таком случае не будет отапливаться все здание.
    • Наличие специального аварийного контура. Такой вариант, как правило, наиболее оптимальный. Аварийный контур – это часть хорошей штатной системы отопления. Так, данная схема просто заставляет гравитационный и принудительный контуры работать в разных частях вашей отопительной системы с стандартном режиме. Однако при отключении насоса функционировать будет только гравитационная схема.

    Еще варианты

    Также стоит отметить такую ситуацию, как наличие в системе отопления более одного отопительного котла. Если будет осуществлена обвязка двух котлов отопления – то это решит сразу несколько сложных задач. Прежде всего, установка больших мощностей – это достаточно тяжелые приборы, которые будет трудоемко занести, монтировать и обслуживать в дальнейшем. Именно поэтом некоторые ставят несколько маленьких котлов.

    Подключение двух котлов к системе отопления

    Также, если вдруг один из котлов выйдет из строя, его можно будет убрать из системы, а тем временем, спокойно осуществить ремонт без потери работоспособности системы отопления. Таким образом, схема обвязки двух котлов отопления – это реальный вариант, который имеет место быть в различных системах отопления.

    На основе приведенного материала можно отметить, что обвязка котла отопления – это важный и серьезный шаг. И чтобы осуществить обвязку правильно, следует объективно оценить свои силы. Можно пригласить специалистов – в настоящее время стоимость обвязки котла отопления не так уж велика. А для любителей делать все самостоятельно у нас вы найдете подробные фото и видео материалы по обвязке котлов отопления.

    Схема обвязки и подключения чугунных котлов — газовых и твердотопливных


    Приветствую Вас, друзья! В статье я расскажу Вам, как правильно обвязать и подключить к системе отопления чугунный котел так, чтобы он пережил первый пуск.

    А также о том, почему текут секции нового чугунного котла хорошего производителя при первом же пуске, причины поломки газовых и твердотопливных чугунных котлов. Вы узнаете схему обвязки буферной емкости, теплоаккумулятора и бойлера косвенного нагрева.

    Давайте разберемся с нюансами и посмотрим на схему правильной обвязки чугунного котла.

    По всем спорным техническим моментам — смотрите примечания в конце статьи!


    В стандартную обвязку любой котельной котлом входит:

    • Насос
    • расширительный бак с группой подпитки водой
    • группа безопасности, которая может быть установлена на котле
    • контрольно-измерительные приборы
    • Распределительный коллектор

    Установка смесительного клапана котлового контура для чугунных котлов

    К сожалению, сталь и сплавы имеют свойство расширяться при нагревании, что может привести к поломке теплообменника. А чугун — один из самых хрупких сплавов.

    При пуске котла сталь сильно расширяется при нагревании, и до момента полного прогрева системы отопления в котел идет холодная вода из обратки, и уходит горячая из подачи котла, создается огромное механическое напряжение на теплообменнике, ведущее к протечкам и трещинам секций котла.

    В твердотопливных котлах усиленно откладывается и сажа, и деготь, и конденсат на холодном теплообменнике и в дымовой трубе, когда обратная вода в котел идет с температурой ниже 50 град С, а в газовых – конденсат из влаги от сгоревшего газа внутри котла. Также присутствует низкотемпературная коррозия стали.

    Поэтому дополнительно устанавливается механический смесительный клапан, иначе эту тепломеханическую схему называют «узел защиты от низкотемпературной коррозии», так как рекомендовано её применять и для стальных котлов.


    Схема установки смесительного клапана котлового контура и особенности циркуляции в нем теплоносителя, для защиты котла.


    Пока обратная линия котла не нагреется выше 40-58 град С, циркуляционный насос «крутит» теплоноситель только через котел (котловой контур), а в систему отопления он идет после прогрева котла. Нормальный перепад температур в котлах — от 15 до 25 град С. Если он отличается от паспортных данных изделия, необходимо провести анализ котельного контура и устранить проблемы в обвязке котла.

    Для газовых чугунных котлов это тоже актуально при большом объеме воды в системе отопления. Это обеспечит длительный срок службы котла, безаварийную работу и его простое обслуживание, и чистку!


    Ниже представлена схема обвязки и подключения, актуальная для чугунных газовых и некоторых твердотопливных котлов. Пояснения к ней будут далее в статье.


    Особенности обвязки чугунных твердотопливных котлов

    Дополнительно поговорим о твердотопливных чугунных котлах, у них есть свои важные особенности!

    Если горение в газовом котле регулируется мгновенно, с помощью изменения подачи газа на горелку, то в твердотопливном котле процесс горения более цикличен, дрова или уголь то затухают при недостатке топлива, то разгораются слишком сильно, когда увеличивается подача воздуха или топливо просыхает.

    И ни в коем случае нельзя устанавливать твердотопливный котел с большим запасом тепловой мощности – 50-100%, даже из соображения увеличения потребностей в тепле в будущем.

    Большая мощность и особенности процесса горения твердотопливных котлов приводят к тому, что температура воды в котле постоянно меняется, и легко может выйти за пределы 100 град С и вскипеть, при остановке насоса происходит то же самое.


    Ниже представлены графики нормального процесса горения в твердотопливном котле, и неправильного (при неверной обвязке и завышенной мощности котла), ведущего к аварийной работе котла.


    Поэтому с твердотопливными чугунными котлами устанавливают бак-аккумулятор, или другими словами – накопитель.

    Бак принимает все избыточное тепло и позволяет котлу работать на максимальной производительности, с максимальным использованием тепла сжигаемого топлива, а также защищая систему от вскипания и высокого давления.

    Помимо этого, накопитель несет в себе большой запас тепла, что позволит ему, после того как топливо в котле закончится и котел погаснет, долго поддерживать температуру в доме — иногда несколько суток!

    При установке бака-аккумулятора исключены перетопы в помещениях дома, когда становится слишком жарко, поэтому его называют еще — буферная емкость.


    Ниже представлена схема подключения твердотопливного чугунного котла с баком-аккумулятором — буферной емкостью.


    Защита от перегрева и вскипания чугунного котла и системы отопления

    Важно, что, при отключении циркуляционного насоса, произойдет вскипание воды в твердотопливном котле, поэтому на случай перебоев с электроснабжением необходимо продумать отвод тепла от котла – ведь полностью остановить горение в твердотопливном котле просто невозможно.

    Существует два основных варианта решения этой проблемы.

    Вариант №1.

    Установить источник бесперебойного питания на насос котла, с длительностью работы большей, чем срок горения одной закладки топлива, или из соображений времени работы энергонезависимого газового котла при отсутствии людей в доме.

    Вариант №2.

    Установить на подающей линии котла специальный защитный теплообменник, через который холодная вода будет охлаждать котел. Охлаждение контролирует термозапорный клапан механического действия, который будет пускать воду на охлаждение при температуре воды на выходе котла более 950С.


    Ниже представлена схема правильной установки защитного теплообменника на чугунный котел (смотрите примечания в конце статьи).


    Также существует множество других решений, такие как слив воды с работающего котла с одновременным заполнением через подпитку холодной водой, установка охлаждающих радиаторов, насосов подмеса, и другие решения. Но с ними необходимо быть осторожными, и всегда доверяться только специалистам.


    Заключение

    Вот ключевые моменты обвязки твердотопливных котлов, теперь вы не совершите ошибок при проектировании котельной для Вашего дома или производства!

    Как подобрать бак-аккумулятор, механический смесительный клапан, расширительный бак, циркуляционный насос, и остальную обвязку для Вашего котла, Вы найдете в наших статьях.

    Ниже я приведу примеры типовых обвязок для котельных на чугунных котлах различной мощности: 10, 20, 30, 50 кВт.


    Примечания:

    Подпитка котла и расширительный бак.

    В учебниках по теплотехнике учат, что расширительный бак должен стоять на всасе насоса котельного контура.

    Но ведущие немецкие производители предлагают именно такую схему для частных домов, в частности Meibes. Думаю, связано это с тем, что создаваемый перепад давления бытовыми циркуляционными насосами незначителен, поэтому расширительный бак можно установить после насоса.

    В промышленной котельной и подпитку, и установку расширительного бака после насоса котлового контура устанавливать недопустимо, их подключают к гидравлическому разделителю или буферной емкости. Причина этого — давление в системе после насоса максимальное, и мембрана расширительного бака окажется изначально в растянутом состоянии, соответственно не сможет выполнить свою задачу уменьшения давления в системе.

    Подпитка тоже не будет осуществляться, так как статическое давление в системе подпитки будет ниже, чем после насоса.

    Недопустимо закрывать кран системы подпитки водой при эксплуатации котельной, ведь при утечке, когда откроют кран подпитки холодная вода пойдет на горячий теплообменник — что приведет к его разрыву. Необходимо всегда оставлять систему подпитки открытой, с установкой обратного клапана.

    Защитный теплообменник.

    Часто я получаю комментарии о том, что защитный теплообменник необходимо ставить на обратке в котел — это в корне неверно! Он призван так же защищать и систему отопления, которая может состоять из полипропиленовых или металлопластиковых труб, не предназначенных для работы при температуре выше 100 град С. Котел выдерживает большие температуры, и на нем стоит группа безопасности, которая снимет избыточное давление при вскипании.

    Бак-аккумулятор.

    Сегодня нет точной методики расчета бака-аккумулятора, его объем зависит от характеристик отапливаемого здания, котла, системы отопления. Но важно помнить, что систему отопления и котельную необходимо рассматривать всегда совместно!

    Глупо ставить буферную емкость на одну тонну воды, когда отопление здания производится регистрами из гладких труб, с суммарным объемом воды в системе отопления больше трех тонн.

    В последующей статье я расскажу Вам, как подобрать бак-аккумулятор.




    Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

    Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

    Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

    Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

    Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

    Подключение настенного котла

    Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

    • группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
    • циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

    Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

    Подача:
    – кран с американкой для подключения котла;
    — переходной фитинг на трубы – американка.

    Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

    Обратка:
    — кран с американкой для подключения котла;
    — грязевой фильтр;
    — кран;
    — тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
    — переходной фитинг на трубы – американка.

    Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

    Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

    Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

    Группа безопасности, циркуляционный насос, расширительный бак

    Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

    Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

    Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.

    Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

    В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.

    Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

    Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

    Подключение напольного неавтоматизированного котла

    Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

    Подача:
    — американка для подключения котла;
    — группа безопасности или хотя бы аварийный клапан;
    — кран;
    — переходной фитинг на трубы – американка.

    Обратка:
    — кран с американкой для подключения котла;
    — циркуляционный насос;
    — грязевой фильтр;
    — кран;
    — тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
    — переходной фитинг на трубы – американка.

    Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

    С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

    Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

    Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

    Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

    Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

    Выбор схемы отопления и подключение радиаторов

    Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.

    Радиаторы к трубам необходимо подключать по диагональной схеме:
    – с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

    Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:
    — с одной стороны сверху подача, снизу обратка.

    Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

    Краны и раздельная регулировка тепловой мощности радиаторов

    У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

    Возможна установка следующих видов кранов в системе отопления:

    • Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
    • Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.
    • Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

    Выше были рассмотрены несколько значимых вопросов создания системы отопления.
    Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

    Основы работы с котлом

    Часть 4 — Трубопроводы

    Обратите внимание: возникли законные вопросы по некоторым пунктам этой статьи и диаграмм. Хотя Джастин Скиннер является опытным техническим специалистом и полностью квалифицирован для написания этой статьи, мы специально рассмотрим вопрос о наилучшем расположении циркуляционного насоса и обратимся к «точке отсутствия перепада давления» . ”Эта статья по-прежнему полна очень полезных моментов, поэтому она останется до тех пор, пока мы не проведем исследование и, возможно, внесем несколько изменений.Также стоит отметить, что книга Дэна Холохана «Выкачивание» считается авторитетным источником по этой теме в дополнение к его веб-сайту HeatingHelp.com. Спасибо!

    Эта статья — третья в серии, написанной старшим техником по котлам Джастином Скиннером. Спасибо, Джастин!


    Трубопроводы для котлов — это очень обсуждаемая тема в сфере отопления, вентиляции и кондиционирования воздуха. Фактически, на эту тему написано много книг. Циркуляционный насос должен быть на подаче или возврате? Где должен быть расширительный бачок? Как лучше удалить воздух из радиаторов? Если вы поговорите с 10 разными техниками, можно получить десять разных ответов.Короткий ответ: все они верны, потому что не существует универсального подхода к прокладке трубопроводов и компоновке котла. То, что работает в одной котельной системе, может не работать в другой, и когда новый котел устанавливается в существующей системе, существует множество потенциальных проблем, которые могут быть уникальными для этой конкретной установки. Вода иногда бывает странной. Подобно воздуху, вода не всегда делает то, для чего вы ее спроектировали. Я не мог сосчитать, сколько раз я участвовал в проектах с проблемами, из-за которых инженеры ломали голову, из-за того, как они спроектировали воду, протекающую через систему, по сравнению сто, что делает вода, совершенно другое. Технический специалист должен уметь определять и устранять причины проблем с потоком и теплообменом, когда мы их обнаруживаем. Для этого нам нужно знать, как это должно работать.

    Трубопровод горячей воды

    Вот базовый чертеж системы водогрейного котла; На мой взгляд, это оптимальная установка. Мне нравится подавать воду в приточную часть перед расширительным бачком. Обычно в этой области находится более низкое давление, что облегчает кормление.Много воздуха должно поступать в расширительный бачок, а остальной выйдет в систему, что нормально, потому что, если он находится в системе, его можно удалить, если есть спускные клапаны. Кроме того, он позволяет холодной питательной воде нагреться до того, как она попадет в котел, избегая удара. Я также предпочитаю ставить циркуляционный насос на обратной стороне. Мне больше повезло с расходом и сроком службы насоса, когда насос вытягивает из системы, а не толкает ее в систему. Также играют роль гравитация и конвекция.Горячая вода естественно хочет подниматься, и эта естественная циркуляция помогает насосу обратной стороны перемещать воду намного легче, чем если бы насос был на стороне подачи той же системы. Если вам необходимо установить насос со стороны подачи, я предпочитаю устанавливать его после расширительного бачка. Кроме того, как указано всеми крестиками, устанавливайте запорные клапаны везде, где это возможно. Это сэкономит вам массу времени и избавит вас от хлопот в дальнейшем, когда потребуется ремонт.

    Помните, все, что я здесь говорю, — это всего лишь мое мнение, основанное на моем личном опыте.Однако, если кто-то позвонит мне и задаст вопрос о трубопроводе котла, я первым делом предлагаю сделать то, что рекомендует производитель. В большей части литературы по установке котла приводятся схемы установки трубопроводов, и это является базой для установки нового котла и, возможно, диагностики проблемы с потоком. Некоторые производители показывают циркулятор на поставке, некоторые — на возврате, а некоторым все равно. Если вы будете следовать инструкциям производителя до мелочей, у вас не будет множества проблем с подачей и работой котла в 99% случаев.

    Время от времени необходимо стравливать воздух из систем. Из некоторых систем котлов намного легче удалить воздух, если они подключены к трубопроводу, позволяющему удалять воздух через автоматические вентиляционные отверстия, или к радиаторам для удаления воздуха. При сливе и наполнении системы я обычно выпускаю воздух после заполнения системы, пока она еще холодная и не работают насосы. После этого первого стравливания я включаю котел и насосы и даю котлу нагреться до рабочей температуры. Как только станет жарко, отключаю все, котел и насосы.Это позволяет воздуху, который может перемещаться вместе с водой, подниматься либо к более высоким радиаторам, либо к точкам стравливания. Я стравливаю воздух, снова включаю все, выключаю и повторяю, пока не выйдет весь воздух.

    Я работал со многими старшими парнями, работающими с котлами, только с удалением воздуха при работающих насосах. Я так и не смог получить удовлетворительного ответа на вопрос, почему, и мне гораздо больше повезло с выпуском воздуха из системы с отключенными насосами. Если вы делаете что-то по-другому, и это работает для вас, это прекрасно.Опять же, по большей части это мое мнение, основанное на моем опыте, и есть несколько способов снять шкуру с кошки. Кроме того, повышение давления в системе котла во время удаления воздуха помогает ускорить процесс. Большинство автоматических клапанов подачи воды настроены на заводе на поддержание давления 12 фунтов на квадратный дюйм, что является довольно стандартным давлением. Если ваша система составляет 12-15 фунтов на квадратный дюйм, повышение его до 20-25 фунтов на квадратный дюйм поможет ускорить процесс кровотечения. Всегда следите за тем, чтобы вы не превышали номинальное давление предохранительного клапана, если повышаете давление в системе для выпуска воздуха.И не забудьте сбросить лишнее давление после того, как закончите.

    Трубопровод для пара :

    Базовая паровая система намного проще, чем система горячего водоснабжения. Естественный подъем пара позволяет ему перемещаться по системе, поэтому нет необходимости в циркуляционном насосе для перемещения пара. Пар представляет собой пар, поэтому нет необходимости стравливать воздух и не нужен расширительный бак в базовой паровой системе. Однако для этой системы гораздо важнее шаг трубопровода. Трубопровод должен иметь наклон или опускание, чтобы пар поднимался и, что более важно, конденсат стекал обратно в котел.Трубопровод уровня удерживает воду, значит, она должна упасть. Кроме того, для подключения подачи и возврата требуется петля Хартфорда. По сути, это уравнитель для уравновешивания давления между двумя сторонами системы. Также, как часть контура, линия возврата конденсата соединяется на 2 ’’ ниже уровня воды в котле. Контур используется для предотвращения выхода воды из котла через обратку, если давление ниже, чем в подаче, или если на обратной линии возникнет утечка. Такая конфигурация трубопровода долгое время предписывалась кодексом, чтобы предотвратить низкий уровень воды, который может привести к сухому возгоранию котла.С изобретением более совершенных устройств защиты от низкого уровня воды такая конфигурация трубопроводов больше не требуется кодексом повсюду, но это по-прежнему хорошая идея. Это обеспечило бы дополнительную защиту в случае выхода из строя мер безопасности при низком уровне воды.

    Конденсатоотводчики также являются неотъемлемой частью паровых систем. Конденсатоотводчик — это обратный / поплавковый клапан, который позволяет конденсату проходить и возвращаться в котел, предотвращая прохождение пара. Конденсатоотводчики располагаются на возвратной (выходной) стороне паровых теплообменников, радиаторов и т. Д.Цель состоит в том, чтобы удерживать пар в радиаторе столько, сколько необходимо, чтобы он конденсировался в жидкую воду, тем самым передавая в радиатор как можно больше тепла. Без конденсатоотводчиков пар будет проходить прямо через радиатор и не может оставаться там достаточно долго, чтобы должным образом его нагреть.

    Steam Trap

    Существует бесконечное количество конфигураций трубопроводов, с которыми вы столкнетесь в течение своей карьеры, некоторые из них намного лучше, чем другие.И определенные ситуации требуют изменений и конфигураций, которые могут позволить одной системе работать хорошо, а одни и те же конфигурации могут привести к плохой работе другой системы. Короче говоря, все системы разные, и часто мне приходится мыслить нестандартно, чтобы плохо спроектированная система работала. Но, как упоминалось в начале, если у вас есть базовое представление о том, как все должно работать, это значительно упрощает диагностику, почему это не работает.

    —Justin Skinner

    Сопутствующие

    Руководства для газовых конденсационных котлов Bosch |

    Настенный котел Greenstar Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 5.5 МБ)
    Настенный котел Greenstar Руководство по установке и обслуживанию (на французском языке) Загрузить (PDF 5,6 МБ)
    Настенный котел Greenstar Руководство по эксплуатации (на английском языке) Загрузить (PDF 0,9 МБ)
    Настенный котел Greenstar Руководство по эксплуатации (французский) Загрузить (PDF 0,9 МБ)
    Настенный котел Greenstar Схема запасных частей Скачать (PDF 1.8 МБ)
    Greenstar Напольный котел Руководство по установке и обслуживанию (на английском языке) Загрузить (PDF 9.3 MB)
    Greenstar Напольный котел Руководство по установке и обслуживанию (французский) Загрузить (PDF 6.5 MB)
    Greenstar Напольный котел Руководство по эксплуатации (на английском языке) Загрузить (PDF 1,1 МБ)
    Greenstar Напольный котел Руководство по эксплуатации (французский) Скачать (PDF 1.0 МБ)
    Greenstar Напольный котел Схема запасных частей Загрузить (PDF 2,8 МБ)
    Руководство по применению Greenstar (стены и пол) Руководство по применению Загрузить (PDF 2,0 МБ)
    Greenstar Combi 100P и 151P Руководство по установке и обслуживанию (на английском языке) Загрузить (PDF 4,2 МБ)
    Greenstar Combi 100P и 151P Руководство по установке и обслуживанию (на французском языке) Скачать (PDF 4.3 МБ)
    Greenstar Combi 100P и 151P Руководство по эксплуатации (на английском языке) Загрузить (PDF 1,0 МБ)
    Greenstar Combi 100P и 151P Руководство по эксплуатации (французский) Загрузить (PDF 1,0 МБ)
    Комплект для переоборудования Greenstar LPG Инструкции по установке (английский / французский) Загрузить (PDF 1,1 МБ)
    Greenstar LPG Инструкции по переоборудованию (новые) Инструкции по установке (английский / французский) Скачать (PDF 0.5 МБ)
    Greenstar — Система управления энергопотреблением FW200 Руководство по установке Загрузить (PDF 6,1 МБ)
    Greenstar — Система управления энергопотреблением FW200 Руководство пользователя Загрузить (PDF 5,2 МБ)
    Комнатный контроллер CRC200 Руководство по установке (на английском языке) Загрузить (PDF 2,0 МБ)
    Комнатный контроллер CRC100 Руководство по установке и эксплуатации Скачать (PDF 0.8 МБ)
    Модуль зоны комфорта CZM100 Руководство по установке и эксплуатации Загрузить (PDF 3,0 МБ)
    Комнатный пульт дистанционного управления Bosch CT100 Инструкция по установке и эксплуатации Загрузить (PDF 9,5 МБ)
    Схема подключения NSC Загрузить (PDF 0,3 MB)
    Greenstar — ICM Инструкции по установке Скачать (PDF 1.5 МБ)
    Greenstar — Комплект концентрических горизонтальных вентиляционных отверстий Greenstar Руководство по установке Загрузить (PDF 0,7 МБ)
    Greenstar — Подставка для комбинированных котлов Инструкции по установке Загрузить (PDF 2.9 MB)
    Greenstar — Подставка для аксессуаров для отопительных котлов Инструкции по установке Загрузить (PDF 3,1 МБ)

    Советы по успешной установке чугунного водогрейного котла

    Я всегда буду убеждать, что успешная установка чугунного водогрейного котла начинается с правильного планирования.Я проработал в нефтяной компании 20 долгих лет, из которых 9 лет был менеджером по обслуживанию. За это время я наткнулся на множество проблемных сайтов. Я бы оценил проблемы с установкой и попытался выяснить, где они начались. Эти знания очень помогли мне как менеджеру по обучению в US Boiler Company. Теперь, проработав 40 лет в отопительном бизнесе, я знаю, насколько действительно важно правильное планирование установки котла для сокращения количества проблемных работ и дорогостоящих обратных звонков.На самом деле планирование намного проще, чем вы думаете…

    1. Правильный выбор котла. Выполните тщательный расчет теплопотерь. Не попадайтесь в ловушку превышения размера котла из-за того, что вы рассчитали его исходя из размера старого котла или измерили подключенную радиационную нагрузку, и никогда не позволяет заказчику уговорить вас выбрать более крупный котел, чем необходимо. Сегодня, с физически меньшими котлами и меньшим объемом воды, негабаритные котлы будут сокращать цикл больше, чем когда-либо.Увеличение коротких циклов означает более высокое техническое обслуживание, более высокие затраты на топливо и более высокие затраты на установку.
    1. Следуйте руководству по установке и эксплуатации котла. Обязательно следуйте одному из предложенных вариантов трубопровода рядом с котлом, перечисленных в руководстве. Отвод котла может не быть такого же размера, как и трубопровод коллектора. Используйте блок-схемы для определения размера трубы. Вы можете использовать трубопровод того же размера, что и отвод, или, в некоторых случаях, использовать трубопровод меньшего размера, в зависимости от требований к потерям тепла.Когда теплопотери известны и выбран правильный размер котла, вы можете использовать меньшие по размеру сепараторы воздуха, расширительные баки и трубопроводы. Вы можете использовать следующие данные в качестве руководства для определения размеров котла и трубопроводов системы;

    • Труба 3/4 дюйма = 40 000 БТЕ при 4–5 галлонов в минуту (галлонов в минуту)

    • Труба 1 дюйм = 70 000 БТЕ при 7–8 галлонов в минуту

    • Труба 1-1 / 4 дюйма = 160 000 БТЕ при 16–18 галлонов в минуту

    1. Обводной трубопровод. Байпасный трубопровод кратко обсуждается в руководстве по вводу и выводу.Мы не можем и дальше устанавливать современные чугунные котлы так, как раньше устанавливали котлы с большим объемом воды. При необходимости следует установить байпасную систему для защиты котла. Существуют варианты первичного / вторичного трубопровода и циркуляционного байпаса, которые мы обсудим позже в этой статье.

    Обсуждаемая в руководстве система байпаса называется «байпасом котла» и всегда устанавливается того же размера, что и коллекторы подачи и возврата. При настройке поток воды через бойлер замедляется, поэтому вода проводит в бойлере больше времени.Это позволяет температуре котла повышаться быстрее и снижает вероятность конденсации в котле. Это означает, что часть возвратной воды системы обходится вокруг котла и попадает в систему подачи за котлом. Я знаю, что вы собираетесь сказать. «Ну, это охладит подаваемую воду, идущую в систему отопления дома!» Это правильно, но это не проблема. Это то, что я называю «перезагрузкой на улице для бедняков». Система будет работать тише, а температура воды в системе будет медленно повышаться до тех пор, пока излучение не будет выделять достаточно тепла, чтобы удовлетворить температуру термостата.Чем холоднее становится на улице, тем выше будет температура подаваемой в систему воды. Когда расположение клапана установлено, как показано в руководстве, мы можем легко отрегулировать ΔT через котел. Проще говоря, оставьте байпасный клапан открытым и отрегулируйте поток через котел с помощью клапана, расположенного на подающей или обратной трубе ниже байпасной трубы, чтобы замедлить поток и пропустить больше воды через байпас. Частично закройте один из этих клапанов и проверьте ΔT через котел. Вам понадобится подъем как минимум на 20 ° F.Если это система с большим объемом воды, например, чугунное излучение, увеличьте ΔT через котел до ΔT 35-40 ° F.

    Совет: Если байпас горячее, чем обратный трубопровод, поток идет в обратном направлении, и вы подключили байпас системы, а не байпас котла. Следуйте указаниям трубопровода в руководстве, чтобы проверить правильность установки.

    1. Вариант первичного / вторичного трубопровода. В первичном / вторичном трубопроводе используется гидравлическое разделение, поэтому поток воды от системных насосов не влияет на поток насоса котла.Это позволяет нам уменьшить поток через бойлер, чтобы быстрее нагреть воду и нагреть воду до более высокой температуры, не влияя на поток в системе. Другими словами, мы можем иметь более высокий расход в системе и более низкий расход в котле. Мы по-прежнему хотим, чтобы через котел поднимался минимум на 20 ° F, а для систем с большим объемом воды мы хотим, чтобы ΔT была выше около 35 ° F — 40 ° F.
    1. Опция байпасного насоса с регулируемой скоростью. Чтобы обеспечить наилучшую защиту котла, установите байпасный насос переменной скорости с датчиком температуры.Это изменит скорость насоса для получения надлежащей температуры возвратной воды. Мы предлагаем байпасный комплект с регулируемой скоростью с инструкциями для газовых водогрейных котлов. Это защитит котел в системе с большим объемом воды или в системе излучающего излучения в полу.

    Краткое примечание: Мое беспокойство и причина вышеупомянутого обсуждения защиты котла от конденсации — чрезмерный поток воды через котел и более медленное повышение температуры. Мне доводилось сталкиваться с установками с несколькими котлами, где ΔT через котел меньше 20 ° F.Фактически, я был свидетелем некоторых температур при температуре 8 ° F. Более низкие значения ΔT являются результатом чрезмерного расхода, возможно, вызванного количеством или размерами циркуляторов, установленных в системе. Итак, какой минимальный расход у чугунных водогрейных котлов? Посмотрите в инструкции по монтажу и подключению под спецификациями и найдите тепловую мощность (MBH) котла DOE. Например, модель 304B Series 3 имеет потребляемую мощность 105 тыс. МБ · ч и тепловую мощность DOE 88 тыс. МБ · ч. Разделите мощность DOE на 10 000, чтобы определить максимальный расход, необходимый для котла.Если ваш расход превышает это число, ΔT будет меньше 20 ° F. Вы можете использовать эту гидравлическую формулу для определения расхода через котел.

    1. Избегайте коротких циклов. Короткие циклы вызваны меньшим расходом воды или более высоким ΔT. Более высокое значение ΔT может означать, что циркуляционный насос слишком мал, котел слишком большой или клапаны не отрегулированы должным образом. Как правило, минимальный расход котла должен составлять половину (но не ограничиваться) максимального расхода котла.

    Формула расхода котла:

    Q / (500 * ΔT) = Расход

    Q = Тепловая мощность DOE

    Давайте добавим в эту формулу несколько чисел.Предположим, что ΔT бойлера составляет 15 ° F. Модель 304 Серии 3 (упомянутая выше) имеет тепловую мощность 88000 DOE.

    88 000/10 000 = 8 галлонов в минуту. Это максимальный расход, необходимый котлу. Разделите это пополам, чтобы получить минимальный расход котла. В этом случае это будет 4 галлона в минуту.

    Теперь вернемся к формуле.

    Q = 88 000

    ΔT = 15 ° F

    88000 / (500 * 15) = Расход

    88000/7500 = 11,7 галлонов в минуту

    Расход почти на 4 галлона в минуту выше максимального расхода, который должен иметь котел.Это говорит нам о том, что нам нужно достичь ΔT 20 ° F, что означает меньший поток через котел. Почему у нас много потока? Есть насосы увеличенного размера или ко многим насосам. Используя байпасную или первичную / вторичную стратегию, описанную выше, мы можем легко скорректировать поток через котел.

    1. Удалите воздух из котла. Если котел имеет вытяжную вентиляцию, применяются местные и федеральные нормы. Может потребоваться вкладыш для дымохода. Если устройство является прямым или вентилируемым, производитель определяет вентиляцию в соответствии с сертификатами, полученными во время испытаний.Поскольку эта статья относится к чугунным водогрейным котлам, для котла с боковой вентиляцией требуется вентиляционная труба AL29-4C. Никакого пластика!

    1. Наружный воздух. Мне нравится как можно больше использовать наружный воздух, чтобы проверить, достаточно ли воздуха для горения. Кроме того, меньше вероятность заражения воздуха.
    1. Давление газа. Проверьте давление газа на входе и давление в коллекторе (на выходе) при работе других газовых приборов.Проверьте все меры безопасности. Наконец, всегда выполняйте проверку сгорания.

    Сантехнические котлы | 2017-12-07 | phcppros

    Водопроводные котлы; теперь это тема большого спора! Кроме того, почти каждый человек, занимающийся обогреванием, считает свой способ наилучшим, и не смейте рассказывать им что-нибудь другое. Они могут воспринять это как прямое оскорбление. В их уме вы говорите им, что они всю жизнь поступали неправильно. Они знают, что это неправда, потому что их клиенты очень горячие.И поэтому они будут продолжать делать то, что делали раньше, и насмехаться над каждым, кто пытается сказать им иное.

    Однажды вечером меня пригласили на вечеринку. Это было, когда я был моложе, чем сейчас, а это значит, что мне было едва исполнилось подросткового возраста. Как и у большинства других молодых людей того возраста, у меня были некоторые особенности, которые часто доставляли мне неприятности. Видите ли, я довольно давно изучал гидронику и самонадеянно относился к тому, что все остальные в отопительном бизнесе умирают от желания узнать, что я узнал.Итак, я без смущения говорил о гидронике почти со всеми, хотели они это слышать или нет. Большинство, я полагаю, этого не сделали, но они отнеслись к этому вежливо. За исключением одного парня на вечеринке.

    Эта вечеринка проходила в хижине на вершине Голубой горы, которая является частью Аппалачского горного хребта. Отсюда открывался захватывающий вид на долину Камберленд с высоты птичьего полета. Там было много замечательных людей, и, конечно же, я нашел там еще одного парня-отопителя и сразу же вовлек его в разговор о котлах.

    Я спросил его: «А как вы прокладываете трубопроводы в своих котлах?»

    Он сделал еще один глоток пива, вытер подбородок, принял вид знающего человека и продолжил рассказывать мне некоторые подробности о своем методе установки.

    Я внимательно слушал, и когда он закончил говорить, я начал рассказывать ему о том, что я узнал, и о том, как правильно устанавливать котлы. Пока я говорил, я заметил, что его лицо потемнело и приобрело угрюмое телосложение. Неустрашимый я продолжал, пока он внезапно не прервал меня.

    «Вы хотите сказать мне, что знаете о котлах больше, чем старый сантехник, на которого я работаю?» он спросил. «Он занимается этим всю свою жизнь и знает почти все, что нужно знать о котлах! Он научил меня всему. Вы пытаетесь сказать мне, что он неправ? »

    «Ну нет, — сказал я. «Просто …»

    Не давая мне закончить фразу, он наклонился так близко, что я почувствовал запах алкоголя в его дыхании, и угрожающим тоном сказал: «Да, это так. Это именно то, что вы говорите! »

    Я сделал шаг назад и попытался подобрать слова.Он выглядел так, будто был готов наброситься на меня.

    После короткого, но неловкого момента молчания он усмехнулся и сказал: «Масляное тепло — лучшее тепло». После того, как он произнес эту мощную изюминку, он сделал еще один глоток пива, вытер капли с подбородка и направился прочь.

    Этот опыт был для меня большим разочарованием, но он преподал мне урок. Не все хотят слышать о гидронике, особенно на вечеринке. И когда мы пытаемся поделиться знаниями о трубных котлах, от большинства людей требуется большая ловкость.И самое главное, не пытайтесь учить того, кто не хочет, чтобы его учили.

    На протяжении многих лет я также узнал, что не существует «единственного способа» прокладки трубопроводов котлов, который всегда был бы правильным. То, как следует прокачивать котел, во многом зависит от того, к какой системе эмиттера он подключен. Итак, вот один метод, который дал мне чудесные результаты.

    Котлы чугунные со старыми радиаторами

    Многие из этих старых чугунных радиаторных систем все еще существуют.Некоторые из них существуют уже почти 100 лет и до сих пор согревают жильцов, но кажется, что радиаторы служат дольше, чем котлы, и поэтому мы часто проводим замену котла в такой системе. Некоторые люди выбирают новый высокоэффективный конденсационный котел, однако большинство замен по-прежнему представляют собой чугунные котлы.

    Первое, что приходит на ум при установке чугунного котла в радиаторную систему, — это «защита котла.”

    Что такое защита котла, спросите вы?

    Что ж, это работает так: чугунная радиаторная система обычно содержит много воды, и вы только посмотрите на все большие старые стальные трубы. Вся эта вода, сталь и чугун приравнивается к большой массе! Вся эта масса должна быть нагрета до того, как радиаторы начнут выделять тепло.

    Итак, когда термостат впервые включает котел и насос, холодная вода будет поступать в обратку котла на некоторое время, прежде чем система нагреется. Это делает блок котла холодным и вызывает конденсацию дымовых газов как внутри котла, так и в дымоходе.Это нехорошо, потому что эти котлы и их дымоходы не предназначены для обработки конденсата. Конденсат кислый, с PH 3-4, и вызывает ржавчину чугунного котельного блока. Это также приведет к повреждению вентиляционного отверстия котла и, в конечном итоге, дымохода.

    Как нам этого не допустить?

    Рад, что вы спросили.

    Есть несколько различных способов решения этой проблемы, и не все они равны по уровню эффективности и результирующей эффективности котла.

    Для этого обсуждения предположим, что вы оказали тепловую нагрузку на здание и рассчитали котел в соответствии с фактической нагрузкой, а не подбирали его с учетом излучения или просто заменяли его на тот же размер, что и раньше. В конце концов, это лучший способ.

    Первый метод, наименее эффективный для этого типа системы, заключается в следующем.

    Аквастат котла обычно имеет клемму ZC-ZR вместе с клеммами C1 и C2. Эти терминалы могут использоваться для управления насосом системы или насосами.При правильном подключении клеммы не будут активировать насосы, пока котел не нагреется и не достигнет нижнего предела, установленного на аквастате. Как только это произойдет, насос включится, направит всю нагретую воду в систему и заменит ее холодной водой, возвращающейся из системы. Температура бойлера быстро падает, и насос снова выключается. Между тем бойлер, заполненный нагретой водой, которая была направлена ​​в систему, начинает делать то же самое, что и горячая вода, когда она смешивается с более холодной водой; он пытается найти самое высокое место в системе.

    Если у вас двухэтажный дом, вы обычно обнаружите, что эта нагретая вода сначала идет наверх. Это потому, что горячая вода легче, чем более плотная, холодная вода, и гравитация заставляет ее это делать. Этот процесс повторяется до тех пор, пока вся система не нагреется, а термостат не удовлетворится. Это не очень эффективный способ запустить котел.

    Второй метод — это шаг в правильном направлении. Он включает в себя все процедуры, описанные в первом методе, но добавляет еще одну функцию — байпасный контур с ручным балансирным клапаном.Что делает этот байпас, так это то, что часть возвратной воды проходит в обход котла и попадает непосредственно в подающую трубу котла. Это замедляет поток через котел и позволяет насосам оставаться включенными, а не включаться и выключаться, как описано в первом методе.

    Перепускная труба должна быть такого же размера, как подающая и обратная трубы котла. Чтобы настроить расход в байпасе, нужно начать с полностью открытым клапаном. Затем следует включить все зоны. Как только котел достигнет нижнего предела и включит насосы, начните медленно закрывать байпас, следя за температурой котла.Клапан должен быть закрыт, насколько это возможно, в то же время позволяя котлу оставаться выше нижнего предела и, соответственно, насосам оставаться под напряжением. Это приведет к меньшей цикличности котла и позволит системе эмиттера нагреваться более равномерно.

    Однако это не добавляет полной защиты котла. Температура возвратной воды по-прежнему будет такой же, как и температура возвратной воды из системы. Это будет просто пониженная скорость потока, что может поставить неосторожного подрядчика по отоплению в затруднительное положение.Снижение скорости потока через котел также снизит общую мощность котла в БТЕ / час после того, как система нагреется. Аналогичным образом, мощность излучения также будет снижена из-за более низкой температуры воды, вызванной подмешиванием возвратной воды в подачу котла. Обычно это не проблема для этих систем, так как многие из них имеют чрезмерное излучение по сравнению с фактическими потерями тепла в здании. В этом случае радиаторы могут адекватно обогревать пространство с более низкой температурой воды. Если размер излучения установлен правильно и требуется более высокая температура воды, система может не обеспечивать необходимое тепло в самые холодные дни года.

    Третий метод использует те же принципы, что и второй метод, но байпас позиционируется иначе. Этот метод обеспечивает лучшую защиту котла, так как смешивает горячую воду из котла с обратной водой, возвращающейся из системы, тем самым повышая фактическую температуру обратной воды, поступающей в котел.

    Но давайте посмотрим, что происходит в системе. Прежде всего, мы снизили скорость потока, идущего в систему, за счет байпаса. Это означает снижение тепловыделения в системе, но, что более важно, мы создали большую дельту-Т между температурами подаваемой и возвратной воды.Обычно это плохо работает с этими радиаторными системами. Медленно движущаяся горячая вода быстро попадает в самые высокие радиаторы и превращает их в надежные излучатели тепла, в то время как самые низкие радиаторы терпеливо ждут своей очереди за теплом. И это произойдет, но не раньше, чем жильцы второго этажа начнут вынашивать план, как спуститься вниз и сорвать термостат со стены.

    В двух словах, это приводит к неравномерному нагреву.

    Идем дальше.

    Давайте воспользуемся новым подходом и рассмотрим первичный вторичный трубопровод как наш четвертый метод.С помощью этого метода мы отделяем контур котла от контура системы и добавляем по насосу для каждого. Это обеспечивает полный поток как через котел, так и через систему, и позволяет создать точку смешивания на близко расположенных тройниках, которые соединяют контур котла с контуром системы.

    Это отличный подход для зонированной системы в большинстве случаев. Он позволяет включать и выключать отдельные зоны, не влияя на скорость потока через котел. Например, предположим, что включается одна зона. В этот момент скорость потока в системе должна быть ниже, чем в котле.Когда это произойдет, питательная вода котла будет попадать в подающий тройник и разделять направления.

    Некоторая часть нагретой воды уйдет в систему (равная расходу системы), а часть пойдет в противоположном направлении к обратному тройнику. В этот момент он смешается с возвратной водой из этой зоны и повысит температуру воды, возвращающейся в котел. Как видите, все идет отлично! Обеспечение защиты котла и поддержание полной мощности котла.

    Но что происходит, когда все зоны требуют тепла одновременно?

    Давайте посмотрим на это.Если все правильно подобрано и сбалансировано, общий расход системы должен равняться расходу в контуре котла. В этот момент вся вода, подаваемая в котел, входит в подающий тройник и направляется в систему. Аналогичным образом, вся возвратная вода из системы возвращается в возвратный трубопровод котла. В этом сценарии у нас нет никакой защиты котла. Как если бы близко расположенных тройников не было и котел был напрямую подключен к трубопроводу.

    Вы могли бы сказать: «Ну, этого никогда не случится.Все зоны никогда не посылают запрос на тепло одновременно ».

    Я мог бы согласиться с вами, если бы сегодняшние тенденции совпадали с образом жизни прошлых лет. В последнее время кажется, что все настаивают на установке программируемых термостатов. И вы знаете, что они с ними делают, не так ли? Я тоже. Таким образом, два раза в день все зоны отправляют запрос на тепло в одно и то же время.

    Так что же нам делать, спросите вы? Как мы можем улучшить ситуацию? Как мы можем обеспечить равномерное нагревание радиаторов, отделить расход системы от расхода котла, разрешить полную мощность котла и системы в БТЕ и одновременно обеспечить защиту возврата котла?

    Ответ, как это обычно бывает, приходит из неожиданного места.И это вызвано тем, чего вы не ожидали — высокими затратами на электроэнергию. В последние годы мы несколько раз видели, как цены на нефть и сжиженный нефтяной газ резко зашкаливают. Это вызвало большой интерес к возобновляемым источникам энергии. Одной из таких систем, работающих на возобновляемых источниках энергии, является система биомассы. В этих системах обычно отсутствует точный контроль тепловой мощности котла, и поэтому требуется большой накопительный бак для хранения нагретой воды до тех пор, пока она не понадобится системе. Нагревание такого большого объема воды с помощью котла без конденсации породило изобретение смесительного устройства, предназначенного для подъема возвратной воды котла вместе с водой, подаваемой в котлы.

    В этом пятом и моем предпочтительном методе у нас есть как байпас, так и первичный вторичный трубопровод через близко расположенные тройники. В этом приложении вы заметите, что на байпасе не установлен ручной балансировочный клапан. Байпас управляется предохранительным клапаном котла (термостатический смесительный клапан). Этот клапан управляется термостатическим элементом, предназначенным для поддержания температуры на выходе не ниже указанного значения. Это достигается за счет управления потоком в байпасе и потоком из возвратного тройника близко расположенных тройников.Он может полностью закрыть любой входной порт.

    Итак, запустим холодную систему. Включаются насос котла и горелка; канал возврата системы к предохранительному клапану котла (BPV) полностью закрыт; и байпас полностью открыт. Весь поток из котла просто проходит через байпас и возвращается обратно в котел. Тем временем насос системы работает, и вся вода течет прямо через близко расположенные тройники без добавления тепла. Когда котел нагревается и температура возвратной воды достигает 130 F, BPV начинает медленно закрывать байпас и открывать возвратный порт системы, поддерживая возврат котла на 130 F.При этом некоторая часть горячей воды, подаваемой в котел, начинает поступать в подающий тройник, где смешивается с водой системы. Это медленно увеличивает теплоту воды в системе и обеспечивает равномерное и постоянное повышение температуры всех радиаторов.

    Этот процесс продолжается до тех пор, пока температура возврата системы не станет равной 130 F, после чего байпас будет полностью отключен, или пока не исчезнет запрос на нагрев.

    Этот метод прокладки трубопровода дает немало преимуществ. Котел может быть настроен на работу в режиме холодного пуска, то есть нижний предел может быть отключен.По запросу на тепло котел достигает рабочей точки максимальной эффективности в течение нескольких минут. Это когда блок максимально холодный, не вызывая конденсации дымовых газов.

    В однозонной системе он будет работать в этом рабочем состоянии большую часть отопительного сезона. Только когда температура наружного воздуха станет достаточно низкой, чтобы потребовать более высокую температуру воды, котел начнет работать с повышенной температурой воды и немного меньшей эффективностью. В однозонной системе этот метод превосходит метод, при котором котел работает по кривой сброса наружного воздуха.Котел включается, когда есть потребность в тепле, и не выключается, пока потребность не будет удовлетворена.

    Он также обеспечивает очень равномерный и постоянный нагрев всех радиаторов.

    Это значит, что клиенты счастливы!

    Конденсационный котел

    : схема трубопроводов конденсационного котла

    Расширительный бак — Википедия
    Расширительный бак или расширительный бак — это небольшой бак, используемый для защиты закрытых (не открытых для атмосферного давления) систем водяного отопления и систем горячего водоснабжения от чрезмерного давления…. Прочтите статью

    Beyond Primary / Secondary Piping — Caleffi
    Beyond Primary / Secondary Piping. Современные компактные котлы имеют гораздо большее гидравлическое сопротивление, чем чугунные котлы. конденсационный / модулирующий / конденсационный котел с высоким сопротивлением потоку вторичные контуры параллельные балансировочные клапаны первичного контура перекрестный мост близко расположен … Get Doc

    ОПРЕДЕЛЕНИЯ — Центральный котел
    Котел горячего питания 1 «Центральный PEX® Этот трубопровод PEX должен быть защищен от УФ-лучей, 4 мил, черный поли. ПРИМЕЧАНИЕ. Ребристая трубка.40 августа 2017 г. СИСТЕМНЫЕ СХЕМЫ White Black Бассейны и гидромассажные ванны обычно имеют высокий расход воды, от 30 до 50 галлонов в минуту. Потому что … Доступ к содержимому

    I. СХЕМА ТРУБОПРОВОДА — HTP
    I. СХЕМА ТРУБОПРОВОДА Рисунок 6. 23 LP- 276 REV. 3.28.14 Рисунок 7 ПРИМЕЧАНИЯ: 1. Этот чертеж предназначен только для демонстрации концепции трубопроводов системы. Установщик несет ответственность за все оборудование и детализацию, требуемые местными правилами. 2. Циркуляционный насос котла … Прочитать документ

    5 ГАЗОВЫЙ КОТЛ Руководство по котлу ЧАСТЬ 2: КАК РАБОТАЕТ КОТЛ Конденсационная технология Munchkin — это интеллектуальная система, которая обеспечивает высокоэффективную водород… Просмотреть этот документ

    РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ
    РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ www r.com Просто потому, что это «не» не означает, что это котел без конденсации, многозонный с 4-ходовым смесительным клапаном, многозонный — с переменной Скоростной нагнетательный насос, многозонный с 3- и 4-ходовым клапаном Mixngi, зоны высокой / низкой температуры … Получить содержимое

    ASPE Cleveland Seminar — ASSE International
    • Недостаточный объем воды в бойлере или трубопроводе системы между ними • При использовании котел без конденсации должен обеспечивать температуру обратной воды 140 ° F.Система с малой массой • Использование конденсационного котла с большим диапазоном изменения • Диапазон изменения более 15: 1. Семинар ASPE в Кливленде … Просмотреть этот документ

    Цикл Ренкина — Википедия
    Цикл Ренкина — это модель, которая используется для прогнозирования: Путем конденсации паров рабочего пара в жидкость давление на выходе из турбины понижается, а необходимая энергия за счет трения питательной жидкости вызывает перепады давления в котле, конденсаторе и трубопроводе между … Читать статью

    Водогрейные котлы — горячие воды
    Гидравлические отопительные котлы ХАРАКТЕРИСТИКИ A.O. Smith высокоэффективный конденсационный котел XP использует современный теплообменник и позволяет проложить до 50 футов длины труб между котлом и системой первичного отопления … Получить документ Doc

    Модель котла: Tx51- 151, Tx151C Серийный номер котла: 72000 (и выше) Trinity В результате внутренний водяной трубопровод, а также соответствующие уплотнительные кольца и удерживающие зажимы были модифицированы с учетом этого изменения. Кроме того, … Получить документ

    Схема установки котла

    Embassy Ambassador

    Бойлер Embassy Onex Пример установки с использованием трубок Pex для лучистого отопления с коллектором Pex.Кроме того, поскольку котел ONEX является комбинированным котлом, горячая вода для бытового потребления поступает в водопроводный коллектор Pex для питьевой воды. Эта диаграмма также применима для других комбинированных водогрейных котлов. (Обратите внимание: на этом котле нет первичного контура — он необходим)

    Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

    Сторона горячего водоснабжения

    Quantity X — Коллектор Viega Plumbing PEX для бытового водоснабжения (размер зависит от системы)

    Quantity X — Трубки HousePEX PEX и Legend для бытового водоснабжения

    Количество от 2 до 4 — шаровые краны для бытового водоснабжения

    Количество от 1 до 2 — сливные и шланговые патрубки котла

    Количество 1 — Клапаны сброса давления

    Количество 1 — Расширительные баки для бытовой воды

    Количество 1 — Смесительные клапаны для систем водяного отопления для бытового водоснабжения

    Quantity X — Медный фитинг и быстроразъемные фитинги Sharkbite

    Сторона водяного обогрева (обшивка)

    Количество 1 — Смесительные клапаны для систем водяного отопления (дополнительно и в зависимости от системы)

    Количество от 2 до 4 — шаровые краны для стороны водяного отопления

    Количество от 2 до 3 — Сливной патрубок котла и шланги

    Quantity X — датчики температуры и тройники (дополнительно)

    Количество 1 — Расширительный бак системы водяного отопления (опция — некоторые котлы имеют встроенный)

    Количество 1 — чугунный насос (для стороны нагрева и в зависимости от системы)

    Количество 1 — Фланцы насоса (для стороны нагрева и, скорее всего, 3/4 дюйма)

    Qunatity 1 — Реле переключения циркуляционного контура

    Количество 1 — Термостаты водяного отопления и датчики пола

    Количество 1 — Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

    Количество X — труба и фитинги для первичного контура (не показаны)

    Количество 1 — Гидравлические воздухоочистители, воздухоотделители, воздухозаборники и грязеуловители

    Количество 1 — Гидравлические устройства предотвращения обратного потока и клапаны автозаполнения

    Quantity X — Трубка HousePEX PEX-A Pex для лучистого отопления

    Количество 1 — Коллекторы лучистого отопления из PEX (в этом примере)

    Quantity X — Принадлежности для опор трубы

    Quantity X — Принадлежности для трубок из полиэтиленгликоля

    X = различное количество необходимого продукта — в зависимости от фактической системы

    Газовые котлы

    — Краткое описание соответствия нормам

    Согласно IECC / IRC 2015, раздел R103.3 / R106.3, Экспертиза документов. Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.

    В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «газовых котлов».

    Строительная документация. Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования.

  • 2015 IECC / IRC, Раздел R103.2 / N1101.5, Информация о строительной документации. . Строительная документация должна включать:

    — Изоляционные материалы и их R-ценность

    — Критерии проектирования механической системы

    — Типы, размеры и эффективность оборудования механических систем

    — Оборудование и системы управления

    — Уплотнение каналов, изоляция каналов и труб и расположение

    — Детали воздушного уплотнения

    — Контроль прошивки и влажности.

  • 2015 Требования IRC к газовым котельным установкам можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кода IRC и IECC.

  • Общие положения по установке. Изучите строительную документацию на установку оборудования.

    2015 IRC, разделы M2001, общие, и G2404, общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, 1 , а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть перечислены и промаркированы в соответствии с IRC M1302.1 и должны быть установлены:

    1. В соответствии с инструкцией производителя G2408.
    2. На ровных площадках в соответствии с Разделом G2408.4
    3. С соответствующими зазорами, указанными в разделах G2408.4 и G2408.5
    4. С запорными клапанами в подающем и обратном трубопроводах согласно разделам M2001.3 и G2420
    5. С элементами управления и безопасности в соответствии с разделами M2002 и G2421
    6. Так проемы в наружных стенах заделывают в соответствии с Разделом R703.4
    7. Для защиты источника питьевой воды в соответствии с Разделом P2902
    8. Таким образом, отверстия для забора воздуха расположены в соответствии с Разделом R303.5,1
    9. С автоматическими выключателями, размеры которых указаны в соответствии с табличкой с техническими данными оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрическая часть) IRC.
    10. С расширительными баками, которые соответствуют требованиям к минимальной вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

    Минимальная емкость расширительного бака a для систем принудительного горячего водоснабжения

    Объем системы b Мембрана под давлением Тип Тип без давления
    10 1.0 1,5
    20 1,5 3,0
    30 2,5 4,5
    40 3,0 6,0
    50 4,0 7,5
    60 5,0 9,0
    70 6,0 10,5
    80 6.5 12,0
    90 7,5 13,5
    100 8,0 15,0

    a При средней температуре воды 195 ° F, давлении наполнения 12 фунтов на кв. Дюйм и максимальном рабочем давлении 30 фунтов на квадратный дюйм.
    b Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

  • Монтаж. Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

    2015 IRC, Раздел G2408.4, Удаление от уклона. Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно поддерживаться на ровной бетонной плите или другом одобренном материале, выступающей не менее чем на 3 дюйма (76 миллиметров) над прилегающей поверхностью, или должны быть подвешены не менее чем на 6 дюймов (152 миллиметра). выше соседнего класса. Такая опора должна соответствовать инструкциям производителя по установке.

    2015 IRC, Раздел G2408.2, Высота источника возгорания. При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов.

    2015 IRC, разделы G2406 и G2407.2, Расположение устройства. Запрещается размещать бытовую технику в спальных комнатах, ванных, туалетных комнатах, кладовых или хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.Приборы следует размещать так, чтобы они не мешали нормальной циркуляции воздуха для горения, вентиляции и разрежения.

  • Органы управления оборудованием. Изучите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

    2015 IECC / IRC, Раздел R403.1 / N1103.1, Контроль. Каждая система отопления и охлаждения должна иметь свой собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

    Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха, который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2.

  • Расчет оборудования. Убедитесь, что размер котла рассчитан исходя из нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IECC R403.7 / IRC M1401.3 и N1103.7).

    2015 IECC / IRC, Раздел R403.7 / N1103.7, M1401.3, Определение размеров. Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основании нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

  • Вентиляция. Глава 24 «Топливный газ» IRC 2015 года взята из Международного кодекса топливного газа (IFGC) 2015 года и содержит особые требования к воздуху для горения и вентиляции для газовых приборов, таких как котлы.Отвод воздуха из котлов может осуществляться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена ​​в соответствии с инструкциями производителя по установке.

    2015 IRC, Раздел G2407 (304), Воздух для горения, вентиляции и разбавления. Номера разделов, появляющиеся в скобках после каждого номера раздела, являются номерами разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен подаваться одним из методов, предписанных в разделах G2407.5 — G2407.9 IRC. Наружный воздух должен подаваться в соответствии с одним из методов, описанных ниже:

    1. G2407.6 (304,6), наружный воздух для горения. Наружный воздух для горения подается через отверстия наружу. Минимальный размер отверстий для воздуха не должен быть меньше 3 дюймов.Проверьте и убедитесь, что в строительной документации указано, что отверстие (отверстия) для воздуха для горения соответствует одному из следующих методов.
      • G2407.6.1 (304.6.1), метод двух постоянных отверстий. Раздел R703.4 Мигает. Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды в компоненты каркаса конструкции здания.
      • G2407.6.2 (304.6.2), метод однократного постоянного открытия. В пределах 12 дюймов от потолка (верхней части шкафа) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, непосредственно сообщающихся с окружающей средой или через вертикальный или горизонтальный воздуховод наружу. или пространства, которые свободно сообщаются с окружающей средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ / ч общей входной мощности всех устройств, расположенных в корпусе, и не менее суммы площадей всех вентиляционных соединителей в пространстве.
    2. G2407.9 (304.9), Механическая подача воздуха для горения. Если воздух для горения подается с помощью механической системы подачи воздуха, воздух для горения должен подаваться извне со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ / ч от общей входной мощности всех устройств, расположенных в помещении. .

    2015 IRC, разделы M1801 и G2426.1, Общие. Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке.Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

    2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. Следующую таблицу.

    Тип используемой системы вентиляции

    Приборы Тип вентиляционной системы (соответствующий раздел IRC)
    • — Приборы категории I, внесенные в список
    • —Перечисленные приборы с вытяжным колпаком
    • —Приборы, перечисленные для использования с газоотводным клапаном типа B
    • — Газоотводное отверстие типа B (Раздел G2427.6)
    • — Дымоход (Раздел G2427.5)
    • —Одностенная металлическая труба (раздел G2427.7)
    • — Перечисленная система футеровки дымохода для отвода газа (Раздел G2427.5.2)
    • —Специальный газоотводчик, указанный для этих приборов (раздел G2427.4.2)
    Приборы категории II, III или IV Как указано или предоставляется производителями перечисленных приборов (Разделы G2427.4.1, G2427.4.2)
    Устройства с прямым выпуском воздуха См. Раздел G2427.2.1

    2015 IRC, Раздел G2425, (Обычная вентиляция дымохода) Общие. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с Разделами G2427 и G2428. Устройство должно подключаться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.

    2015 IRC, раздел R1003.18, Дымоходы. Любая часть дымохода, расположенная внутри здания или в пределах внешней стены здания, должна иметь минимальный зазор для воздуха до горючих материалов не менее 2 дюймов. Дымоходы, расположенные полностью за внешними стенами здания, должны иметь минимальный зазор для воздуха в 1 дюйм. Воздушное пространство не должно заполняться, за исключением случаев противопожарной защиты в соответствии с Разделом R1003.19.

    2015 IRC Раздел G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные устройства прямой вентиляции должны быть установлены в соответствии с инструкциями производителя и разделом G2427.8.

    • 2015 IRC, Раздел G2427.8, Место вывода вентиляционной системы. Место окончания системы вентиляции должно соответствовать требованиям G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и диаграмма в Приложении C.
    • 2015 IRC, Раздел G2427.9, Отвод конденсата. Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.
  • Подача топлива

    2015 IRC, раздел G2420, газовые запорные клапаны. Трубопроводные системы должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводами, и должны соответствовать стандарту, применимому для давления и области применения, как указано в Стандартах для клапанов ANSI / ASME 2 .Запорные клапаны должны быть доступны и не должны располагаться в камерах печи или скрытых местах.

    2015 IRC, Раздел G2421, Управление потоком. Регуляторы давления в трубопроводе должны быть указаны как соответствующие стандарту ANSI Z21.80 3 и должны быть доступны и установлены там, где котел предназначен для работы.

    2015 IRC, Раздел G2422, Подключение устройств. Газовые котлы должны иметь разъемы для подачи топлива, должны быть защищены от физических повреждений и установлены в соответствии с инструкциями производителя.Котел подключается к системе газоснабжения одним из следующих способов:

    • Жесткие металлические трубы и фитинги
    • Гофрированная трубка из нержавеющей стали
    • Перечисленные и промаркированные разъемы для бытовых приборов в соответствии с ANSI Z21.24. 4
  • Гидравлические трубопроводы и распределительные системы. Просмотрите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

    2015 IRC, раздел M2101. Гидравлические трубопроводы должны быть установлены в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. Таблицу ниже).

    Интервалы между подвесами

    Материал трубопровода Максимальный горизонтальный интервал (футы) Максимальный вертикальный интервал (футы)
    АБС 4 10 a
    CPVC (1 дюйм или меньше) 3 5
    ХПВХ (1 ¼ дюйма) 4 10 a
    Труба из меди или медного сплава 12 10 a
    Медь или трубки из медного сплава 6 10 a
    60 5.0 9,0
    Труба или трубка из ПБ 2,67 4
    Трубка PEX 2,67 4
    ПП труба диаметром менее 1 дюйма 2,67 4
    PP более 1 ¼ дюйма 4 10 a
    ПВХ 4 10 a
    Труба стальная 12 15
    Стальные трубы 8 10 a
    a Для размеров 2 дюйма и меньше направляющая должна быть установлена ​​посередине между необходимыми вертикальными опорами.Такие направляющие должны предотвращать движение трубы в направлении, перпендикулярном оси трубы.

    2015 IRC, Раздел M2102.1, Общие. Если используются конвекторы на плинтусе, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

    2015 IECC, Таблица R402.1.2 / IRC, Таблица N1102.1.2, R-значение и глубина перекрытия и Раздел M2103, Система подогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.

    • Таблица R402.1.2 / N1102.1.2, R-значение и глубина плиты, сноска d. Обогреваемые плиты должны иметь дополнительную изоляцию с минимальным коэффициентом сопротивления R 5 для края плиты. Глубина изоляции должна равняться глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
    • M2103.2.1, Плита на грунте. Излучающие трубопроводы, используемые в установках «плита на грунте», должны быть изолированы до минимального R-значения 5, установленного под плитой.
    • М2103.2.2, Подвесной пол. В случае подвесного пола изоляция должна быть установлена ​​в полости отсека брусьев, обслуживающей обогреваемое пространство наверху, и должна быть изолирована до минимального значения R 11.
  • Мигание / контроль влажности. Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

    2015 IRC, Раздел R303.6, Защита от открывания снаружи. Отверстия для выпуска и забора воздуха, которые заканчиваются снаружи, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия ¼ дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом месте. направление. Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов в наружных стенах в соответствии с настоящим Кодексом.

    2015 IRC, раздел R703.4, перепрошивка. Утвержденный антикоррозийный гидроизоляционный слой должен применяться в виде черепицы, чтобы предотвратить попадание воды в полости стен или в компоненты каркаса строительных конструкций. Самоклеящийся гидроизоляционный слой должен соответствовать стандарту AAMA 5 711. Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции для наружных стен, должны соответствовать требованиям стандарта AAMA 714. Гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера.Согласно этим нормам, утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

  • Защита системы питьевого водоснабжения. Проверьте правильность подключения оборудования для питьевой воды.

    2015 IRC, Раздел P2902.1, Общие. Система питьевого водоснабжения должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить загрязнение от непитьевых жидкостей, твердых веществ или газов, попадающих в систему питьевого водоснабжения.Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло загрязнить источник воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и коммунальным питьевым водоснабжением должны быть запрещены.

  • Воздуховоды механической системы. Если воздуховоды используются как часть установки, рассмотрите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.

    Изоляция

  • 2015 IECC / IRC, Раздел R403.4 / N1103.4. Изоляция трубопроводов механической системы. Трубопровод механической системы, способный пропускать жидкости> 105 ° F или <55 ° F, должен быть изолирован как минимум до R-3.
    • R403.4.1 / N403.4.1 Защита изоляции трубопроводов. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром.Защита не может быть обеспечена липкой лентой.

    • 2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1, Воздуховоды. Изоляция.
  • Герметичность воздуховода / герметизация воздуховода. Просмотрите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм. Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а сопроводительная документация должна быть предоставлена ​​официальному лицу.Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе обзора плана.

    2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и корпуса фильтров должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.

    Исключения:

    1. Нанесение воздухонепроницаемых продуктов из распыляемой пены допускается без дополнительных уплотнений швов.
    2. Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуются дополнительные системы закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.
  • Существующие здания и замена. Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве. Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с длиной менее 40 погонных футов в безусловных пространствах не нуждается в испытании.Сменные котлы следует устанавливать в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация 6 и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC. 7

    1 Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) — 1

    2 Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .

    Related Posts

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
