Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Схема подключения проходных выключателей

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

1. Подключить к одному из кабелей светильника нулевой провод.
2. Подключить к входному контакту одного из проходных переключателей провод фазы.
3. Подключить к входному контакту второго переключателя свободный кабель светильника.
4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Подключение двухклавишного проходного выключателя

Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

Схема подключения двух выключателей на одну лампочку

Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:

Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.

Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.

Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.

Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.

Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей – переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Простая Схема проходного выключателя с двух мест на одну лампочку

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

ТЕСТ:

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель. Но далеко не всегда это устраивает владельцев помещения по некоторым причинам. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната. Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

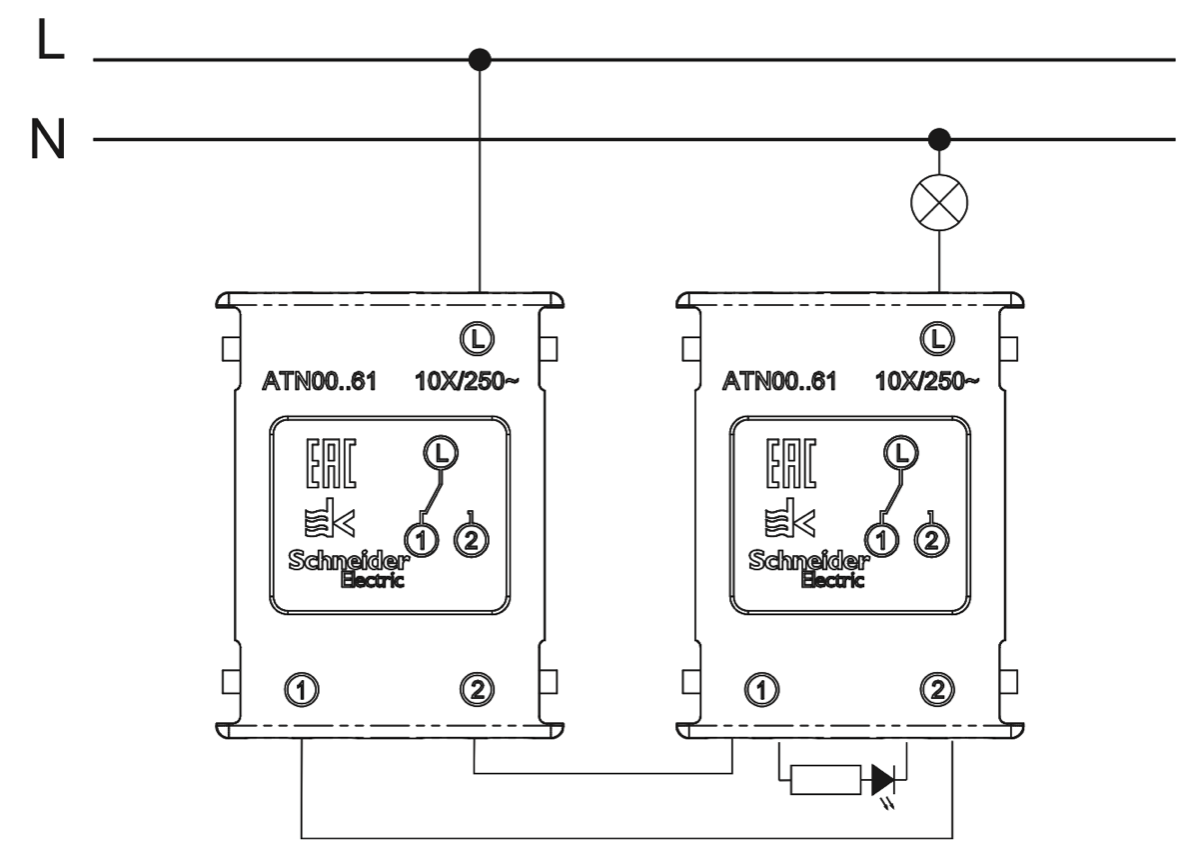

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

1. Если оба переключателя включены — источник освещения активен;
2. Если один из переключателей включен — источник освещения активен.
3. Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
3. При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

Схема подключения проходного выключателя с 2х мест на 2 лампы (видео, фото)

Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением. Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления.

С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.

Конструкции и принцип работы проходных выключателей

Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.

Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.

Схемотехника основных видов проходных выключателей

Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов. На одноклавишном варианте три контакта, один общий  перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта.  Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:

• одноклавишный, три контакта, входной и два выходных,
• двух клавишный переключатель, шесть контактов, два входных и 4-выхода,
• трехклавишный корпус имеет 3 – входа и 6 – выходов.

Управления освещением с 2х мест, схема с применением одноклавишных выключателей

Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой. Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на  другой контакт светильника.

Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:

• красная изоляция – фазный провод,
• синяя изоляция – нейтральный провод,
• желто-зеленая изоляция – заземляющий провод.

В распределительную коробку заводится четыре кабеля:

• один от распределительного щита, кабель питания с одной фазой 220 В,
• два кабеля от каждого проходного переключателя,
• один от группы осветительных приборов.

Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

Схема управления двухклавишными выключателями двумя группами осветительных приборов

Используя двойной проходной выключатель в двух местах можно управлять разными группами света.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

• маршрутов прокладки кабелей,
• мест установки проходных выключателей,
• места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

• Работа лестничных выключателей
• Способ подключения проходных переключателей
• Практический пример и реализация схемы включения
• Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

1. Шнур питания подключается к переключателю S1.
2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

• Источник питания — 1 шт.
• Для питания других выключателей — 2 шт.
• Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

• кабельный вывод от переключателя S1 (внизу)
• кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Подключение проходного выключателя — схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

• На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
• Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
• Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
• Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

• Выключатели проходные одноклавишные.
• Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
• Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

• Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
• Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
• К этим контактам подключаются проложенные ранее провода.
• Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
• Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
• Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
• После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

• Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
• Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
• Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
• Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
• Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
• Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Схема проходных выключателей | Советы электрика

07 Окт 2012 Подключение выключателей

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

 Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

 Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на Ютубе! Смотрите еще много видео по электрике для дома!

Теги: перекрестный выключатель, проходной выключатель, схема управления освещением с трех и более мест

Электрические схемы переключателя света

— Do-it-yourself-help.com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электрического тока исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подсоединяется к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного выключателя света

Здесь однополюсный переключатель управляет питанием осветительной арматуры. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к одному выводу переключателя, а другой вывод подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. У фонаря белый провод подключается к нейтральному выводу, а черный провод — к горячему выводу.

Подключение двух переключателей для двух ламп

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подведен двухпроводной кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда к светильникам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

Схема подключения переключателя яркости

Реостат, или диммер, позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света.Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошной проводки кабеля косичками. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Раздел «Подключение регулятора скорости» для получения информации о подключении реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник.Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтрального вывода на светильник.

Подключение коммутатора к настенной розетке

Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения

для раздельной розетки

На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными, серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель.Нейтральный провод схемы подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединен с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору.Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение переключаемой розетки с двойным разделением каналов

В этой схеме раздельная розетка управляется двумя отдельными переключателями.При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым. Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля идет от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подсоединяется к горячей клемме на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить соединение источника нейтрали со второй распределительной коробкой.

Здесь белый не используется для горячего, вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце.

Подключение к 3-ходовой розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

Между выключателем и розеткой проложен трехжильный кабель.Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячей клемме розетки и к общей клемме SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, эти устройства используют съемный соединитель между двумя горячими выводами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, посмотрите здесь электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении соединительный язычок между горячими выводами остается нетронутым. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой из них. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника соединяется кабелем с двумя устройствами и белым проводом, идущим к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этом случае соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.

Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к соответствующим клеммам на розеточной половине устройства.

Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключается к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com

Подключение двухпозиционного переключателя

Как подключить двухпозиционный переключатель.Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, о чем идет речь.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)

Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медных проводов.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На схеме выше источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке.Предположим, что управляемая вами нагрузка — это свет. Электричество течет от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее базовое представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь — питание на коммутаторе

Базовая двусторонняя цепь — питание на световом индикаторе

Электропитание на коммутаторе — с 2 лампами в серии

Подача питания на свет — с 2-позиционными переключателями и 2 фонарями

Питание на свету — с двухпозиционным переключателем и розеткой

Электропитание на выключателе / ​​розетке — с подсветкой

Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это установка для подключения освещения лестницы. Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двухпозиционного переключателя.Сейчас на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как соединить двухпозиционный переключатель с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с двухпроводной коммутацией , один — это 2-проводное управление , а другое — 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухпозиционного переключателя

• Два двухпозиционных переключателя
• Лампа
• Электропитание переменного тока
• Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод подключения с двухсторонней коммутацией, это старый метод .Если вы собираетесь установить новый, используйте три метода управления проводом.

Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor вентилей, которая приведена ниже:

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения двухпроводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на схеме двухпозиционного переключателя ниже , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в том же состоянии , свет будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двухпозиционного переключателя:

• В основном на лестничной клетке.
• Ошибочное срабатывание устройств безопасности / защиты цепи.
• Большой зал с двумя въездными / выходными воротами.
• Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например входа и выхода.

Стандартная схема подключения однополюсного выключателя света

Самый простой и наиболее распространенный выключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный выключатель света».”При использовании однополюсного переключателя света поворот тумблера или весла вверх замыкает цепь, включает свет или приборы, а при опускании размыкается цепь, выключаются свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, которое течет по черному проводу от источника питания к прибору.По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подключается к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед тем, как приступить к электромонтажу. См. Как отключить электричество в доме.

Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода.Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного оголенного или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места. Leviton

При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод.Электрические коды могут отличаться в зависимости от этой практики.Стандартная схема однополюсного переключателя света

Схемы подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты. Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете увидеть, как раскаленные докрасна «свинцовые» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу светильника, который в данном случае , представляет собой белый провод, обмотанный черной изолентой. Переключатель диммера прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал.Для получения информации о различных способах подключения переключателей этого типа см. Раздел «Как подключать трехпозиционные переключатели». Трехпозиционный переключатель GE

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий для Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.Подробнее о схеме электропроводки лестницы Дона Вандерворта

— Как управлять лампой из 2 мест?

Как управлять одной лампой из двух разных мест с помощью двухсторонних переключателей света (

Схема электрических соединений на лестнице )?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

В сегодняшнем учебном пособии по базовой электропроводке мы обсудим пошаговый метод монтажа лестничной проводки с использованием двухпозиционных переключателей (SPDT = однополюсный двухполюсный переключатель). Кроме того, одна и та же принципиальная электрическая схема может использоваться для двухстороннего освещения или управления электроприборами из двух разных мест с помощью двухсторонних переключателей.Основное назначение схемы двухстороннего переключения состоит в том, что приборы могут включаться / выключаться независимо от любого переключателя, независимо от текущего положения переключателя.

Схема проводки лестницы Подключение

Ниже приведена принципиальная схема проводки лестницы старой школы. Здесь мы можем управлять лампочкой из двух разных мест, используя два двухпозиционных переключателя.

Работа и эксплуатация проводки на лестнице — двухстороннее переключение света

Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который использовался для управления лампочкой на лестнице.Схема показывает, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью верхнего переключателя наверху лестницы ((верхняя часть лестницы)), просто выключите переключатель, тогда цепь разомкнется, и лампочка погаснет. Чтобы снова включить лампочку, просто включите тот же выключатель в верхней части лестницы. Другими словами, вы можете выключить и включить лампочку с помощью верхнего переключателя наверху лестницы. Очевидно; Вы можете выполнить ту же операцию с нижних выключателей, установленных на лестнице.

Теперь давайте посмотрим, как мы можем сделать это с помощью другого коммутатора, установленного внизу лестницы.

Для этого рассмотрим рисунок, приведенный выше. В этом случае вы можете видеть, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью нижнего переключателя внизу лестницы. Просто ВЫКЛЮЧИТЕ переключатель, и снова цепь разорвется, и лампочка погаснет. Вы можете снова включить лампочку, чтобы включить тот же выключатель, который установлен внизу или внизу, как показано на рис.

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности логического элемента Исключающее ИЛИ (EX-NOR), которая приведена ниже.

Управление переключением способов с использованием трех проводов

Это новый метод подключения с двухсторонней коммутацией, который можно использовать для проводки на лестнице, а также он эффективен по сравнению со старым методом, когда используются 2 провода вместо трех.

Текущее положение двухстороннего коммутационного соединения с использованием трехпроводной цепи включено, и лампа горит. Принцип работы схемы такой же, как указано на приведенных выше рисунках, но метод подключения отличается, поскольку первые клеммы обоих переключателей подключаются к проводу под напряжением (фазе). Вторые клеммы обоих переключателей подключаются к лампочке для обеспечения электропитания под напряжением, в то время как нейтраль напрямую подключается к лампочке в качестве обычного метода подключения.

Эта базовая схема немного сбивает с толку, поскольку, глядя в нее, она замыкает короткое замыкание (на тот же провод, который в данном случае не причинит вреда), когда оба переключателя включены или выключены, что создает петлю для отключения питания от сети. лампочка, следовательно, в этом случае лампочка не будет светиться.

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности логического элемента Исключающее ИЛИ (EX-OR), которая приведена ниже.

9023

Электромонтаж с использованием промежуточного переключателя

Это не всегда так, но в некоторых случаях, таких как общие квартиры и длинные лестницы, мы можем управлять световой точкой в ​​проводке лестницы из трех разных мест, используя два двухпозиционных переключателя и промежуточный переключатель в качестве показано на рис. ниже.

Щелкните изображение, чтобы увеличить

Подключение проводки на лестнице с помощью 2 двухпозиционных переключателей и промежуточного переключателя для управления точкой освещения из трех разных мест.

2-сторонняя коммутация: приложения и способы ее использования

• Основная цель двусторонней коммутационной связи — подключение и управление приборами и оборудованием переменного тока из двух разных мест.
• Он в основном используется в проводке на лестнице, где лампочкой можно управлять (включать / выключать) из разных мест, независимо от того, находитесь ли вы на верхней или нижней части лестницы.Также это не зависит от положения переключателей. Вам просто нужно нажать кнопку переключения в положение ВЫКЛ / ВКЛ, чтобы выполнить операцию переключения.
• Применяется также в помещениях большой площади с двумя входными и выходными воротами.
• Он используется для управления любыми электрическими приборами (переменного или постоянного тока) или оборудованием, например вентиляторами, лампочками и т. Д., Из двух разных мест.

Также прочтите:

Как подключить фары и переключатели в электрической системе автофургона «сделай сам» — EXPLORIST.жизнь

Вы когда-нибудь жили в доме, в котором был свет, который нельзя было выключить и включить выключателем? Нет? Я тоже. Давайте продолжим эту серию. Из этого сообщения в блоге вы узнаете, как установить 12-вольтовые фары и переключатели в ваш DIY Camper

.

СЕЙЧАС В НАЛИЧИИ: Руководство по параллельным цепям 12 В https://www.explorist.life/shop/solar-wiring-diagrams/12v-branch-circuits/

Небольшая заметка, прежде чем мы начнем. Это лишь одна из частей всеобъемлющей серии «Как установить электрическую систему для автофургона своими руками».Если вы только что наткнулись на эту статью, не заметив ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые представляют собой полное решение от А до Я, чтобы научить вас, какие именно детали и куда идут, какого размера провода использовать, рекомендации по размеру предохранителей, размеры наконечников проводов и многое другое, чтобы помочь сэкономить время и разочарование.Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

.

Как подключить фонари для кемпинга 12 В к батарее

Хотя действительно возможно подключить фары непосредственно к положительной и отрицательной клеммам аккумуляторной батареи, установка полной электрической системы в самодельный кемпер потребует перемещения ответвленных цепей (фонарей, вентиляторов, USB-розеток и т. Д.) От аккумуляторный блок. Для этого я рекомендую использовать центр распределения питания, такой как WFCO WF-8950 (https: // amzn.к / 3kLk6gf). Вот как WFCO WF-8950 распределяет мощность:

Как подключить блок предохранителей 12 В к блоку батарей

На всех схемах подключения солнечных батарей EXPLORIST.life я интегрировал WFCO WF-8950 в каждую, чтобы обеспечить питание всех вспомогательных цепей 12 В. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи. Питание 12 В поступает от блока аккумуляторов 12 В и распределяется через шины 12 В (распределитель Victron Lynx на этой схеме) к основным компонентам системы.От распределителя Lynx питание идет вверх по положительным и отрицательным проводам к стороне постоянного тока центра распределения питания, где имеется 15 различных цепей, готовых передавать мощность через положительный и отрицательный провод к каждой из отдельных цепей 12 В (индикаторы, вентиляторы, розетки USB и т. д.).

Как подключить панель распределения питания 12 В (видео)

Это был очень краткий обзор того, как подключить распределительную панель. Если вам нужен более подробный обзор, вот подробное руководство и видео для публикации в блоге: https: // www.exploorist.life/how-to-wire-a-power-distribution-panel/

Как подключить лампу 12 В

Подключить лампу 12 В от аккумуляторной батареи 12 В через блок предохранителей на 12 В довольно просто. Все, что требуется, это:

• Подключите положительный провод к положительной клемме с предохранителем на распределительном щитке.
• Подключите отрицательный провод к клемме отрицательной шины на распределительном щитке.
• Подключите положительный провод к положительному проводу на фонаре с помощью гайки рычага.
• Подсоедините отрицательный провод к отрицательному проводу на фонаре с помощью гайки рычага.

КАК ПОДКЛЮЧИТЬ НЕСКОЛЬКО СВЕТИЛЬНИКОВ 12 В ВМЕСТЕ

Предыдущая диаграмма может оказаться менее чем полезной, потому что большинство людей подключают не только один источник света. Как правило, желательно одновременное включение нескольких источников света. Следуя тем же шагам, что и раньше, но добавьте следующее:

• Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с положительным проводом на 2-м фонаре.
• Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
• Повторите этот процесс для любого количества источников света.

Как установить выключатели света 12 В

Теперь, когда вы знаете, как питание от блока предохранителей 12 В подается на светильник или несколько ламп, пришло время научиться подключать выключатель, чтобы вы могли включать и выключать свет по своему желанию.В этом разделе будут рассмотрены источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухсторонние переключатели света, которые могут управлять светом из разных мест.

Схема выключателя света 12В spst

Стандартный переключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Это самый простой переключатель. Он просто находится в выключенном состоянии. Сзади три клеммы:

• Средний терминал принимает питание от распределительного щита.
• Верхний терминал будет передавать питание на свет, если переключатель включен.
• Нижняя клемма — это отрицательная клемма. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен или выключен переключатель. Если вы не хотите, чтобы маленькая светодиодная лампа, встроенная в переключатель, работала, вы можете обойти отрицательную клемму на задней панели переключателя и не использовать ее.

ПРИМЕЧАНИЕ: На остальных показанных схемах отрицательная клемма переключателя НЕ будет подключена.Светодиодный индикатор на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.

Как работает выключатель света на 12 В?

Стандартный переключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Переключатель просто «разрывает» или «соединяет» положительный провод в системе, позволяя току течь или не течь, в зависимости от того, нажат переключатель или нет.Вот пример того, как переключатель работает в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен.

Как подключить несколько ламп 12 В к одному коммутатору

Подключить несколько ламп 12 В к переключателю 12 В так же просто, как подключить положительный полюс к положительному, а отрицательный — к отрицательному, а также установить переключатель SPST между блоком предохранителей и цепочкой огней.Переключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот электрическая схема 12-вольтовых ламп и переключателей, на которой показаны 12 ламп, управляемых одним переключателем:

Как подключить несколько «зон» источников света

Если вы хотите, чтобы в вашем кемпере было несколько «зон» света, вы можете просто «скопировать-вставить» схему сверху вниз в следующее место предохранителя в распределительной коробке. Это позволит вам иметь переключатели либо в одних и тех же местах, либо в двух отдельных местах для управления несколькими зонами.Однако помните, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:

Как подключить двухпозиционный переключатель 12 В

Назначение двухпозиционного переключателя состоит в том, чтобы вы могли иметь один переключатель у входа, а другой, скажем, у кровати, чтобы вы могли управлять одним и тем же набором светильников из двух разных мест.

ОЧЕНЬ ОЧЕНЬ важно, чтобы вы выбрали правильный переключатель. Вам нужен переключатель «Single Pole Double Throw — On / On» 12 В.Вот как работает этот переключатель:

Фары 12 В — Схема подключения двухпозиционного переключателя

На схеме ниже показано, как соединить двухпозиционные переключатели вместе и как подключить их к цепочке огней. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя SPDT On-On. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя включения-выключения SPDT затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя включения-выключения SPDT во 2-м месте.Оттуда центральный терминал подает питание на свет в зависимости от ориентации переключателей.

Фары 12 В — Перечень деталей 2-позиционного переключателя

Вот список деталей, показанных на диаграмме выше:

Вот как переключатель работает в различных положениях:

Надеюсь, теперь вы знаете, как подключить 12-вольтовые фары и переключатели к своему DIY Camper. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить 12-вольтовый переключатель и все ваше освещение, пришло время урока о том, как выяснить, какой размер и тип провода использовать в электрической системе вашего дома на колесах.Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы здесь изучаете, используется в наших БЕСПЛАТНЫХ интерактивных схемах подключения солнечных батарей. Если вы еще этого не сделали, ознакомьтесь с ними, поскольку они представляют собой полное решение для электрической системы автофургона. Посмотрите их здесь: https://www.explorist.life/solarwiringdiagrams/

.

Помните, что это лишь часть полной обучающей серии по электрике автофургонов. Чтобы увидеть все отдельные руководства, щелкните здесь: https: // www.exploorist.life/diy-campervan-solar

Наконец, если вы нашли это руководство полезным, оно действительно означало бы для нас весь мир, если бы вы поделились им с кем-то, кто может его использовать, прикрепили его к pinterest для дальнейшего использования или поделились им в группе facebook, когда у кого-то вопрос по этой теме. Нажмите на пузырь в правом нижнем углу, чтобы подписаться на уведомления о будущих обновлениях и, как всегда, оставляйте любые вопросы в комментариях ниже.

одна лампа, управляемая двумя переключателями, схема подключения

Электропроводка для двух выключателей света.Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. 24 июля, 2016 — На этой схеме показаны два огня между 3-х позиционными переключателями с источником питания на одном из фонарей … 2-х позиционный переключатель света с подачей питания через переключатель (два фонаря) … 2.7k. Здесь розетка управляется однополюсным выключателем. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором. Источник находится на SW1, и оттуда к светильникам идет двухжильный кабель.Я поставил коробку на две группы на два переключателя. На SW1 он подключен к одному из выводов. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Белая нейтраль от источника подключается непосредственно к светильнику. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки. Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце.Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Для этого мы управляем лампой с двух мест с помощью двухпозиционных переключателей. У меня на кухне есть два переключателя, которые управляют одним светом. Схема подключения двухпозиционного переключателя с подачей питания от индикатора переключателя: источник питания поступает от прибора, а затем подключается к клемме питания. Для подключения этой цепи от диммера к свету идет двухжильный кабель. Подключение трехпозиционного переключателя гнезда лампы. Как подключить двухсторонний переключатель света. В этом видео мы объясняем, как работает двухстороннее переключение для подключения осветительной арматуры, которая управляется двумя переключателями света.24 января, 18 14:26. 14 октября 2014 г. — 2-позиционный переключатель Схема электрических соединений освещения Как управлять одной лампой из трех разных мест с помощью двух 2-х позиционных переключателей и одного промежуточного переключателя? Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Это позволит вам подключить первый свет, как описано выше, и запустить этот дополнительный свет от того же переключателя, используя красный провод в 3-проводном соединении в качестве «переключаемого» проводника, а черный провод — в качестве проводника. непрерывная горячая проволока.В этой схеме раздельная розетка управляется двумя отдельными переключателями. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой из них. Это электрическая схема стандартного трехпозиционного переключателя лампы. Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Другой конец этого двухжильного кабеля протяните к свету и подсоедините к нему провода. Иногда удобно иметь розетку, управляемую выключателем. Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель.Управление светом с помощью трех или более переключателей. Последняя часть моей серии электронных книг «Интернет-электрик» посвящена использованию цифрового мультиметра. Опустите кабель в отверстие переключателя. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя.Здесь однополюсный переключатель управляет мощностью светильника. Подключите осветительные приборы, подключив их черные провода к черному проводу кабеля, а белые провода — к разъему… Это простейшее расположение для более чем одного светильника на одном выключателе. Розетка для настольной лампы или напольного светильника. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет. Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка.Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. Выключите питание световой цепи на главной панели. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. В этом руководстве мы будем использовать базовый переключатель SPST (Single Pole Single Through) для управления лампой / лампочкой из одного места. Я не уверен, что это 3-х позиционные переключатели или 2-х позиционные переключатели света. Нейтраль контура подключается к нейтральной стороне розетки.Источник 2 входит в комбинированное устройство, где горячий и нейтральный провода подключаются к соответствующим клеммам на розеточной половине устройства. Наконец, комбинированный переключатель можно использовать для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка. У меня есть два провода, идущие к монтажной коробке, один белый и один… Такое устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке.Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать. Тогда это должно выглядеть как ваши связи. Есть несколько способов управления потолочными вентиляторами и осветительными приборами. По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. На этой схеме показано подключение одного переключателя для управления 2 или более лампами.Один выключатель будет расположен снаружи на крыльце, а другой — на внутренней стене рядом с дверью. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Опции управления потолочным вентилятором и осветительным комплектом. Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка выполняется на основе кабелепровода / кабелепровода и используются одножильные проводники. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом.Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. В разводке зданий многопозиционная коммутация — это соединение двух или более электрических переключателей для управления электрической нагрузкой из более чем одного места.Подсчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. На этих схемах электропроводки показаны типичные соединения. На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Чтобы управлять одним светом из двух мест, необходимо иметь двух-, трехпозиционные переключатели, соединенные вместе для включения света. Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Перемычка между нейтральными, серебряными клеммами должна оставаться нетронутой.Это обновленная версия первой аранжировки. Черный контурный провод подсоединяется к другому выводу, а на индикаторе — к горячему выводу на приспособлении. Прикрепите конец двухжильного кабеля новой длины ко второй коробке, разделяя провода. У меня вопрос по проводке, и я надеюсь, что вы мне поможете. Источник находится на SW1, и горячий провод подключен к одной из клемм там. На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы можно было соединить нейтральный источник со второй распределительной коробкой.Если вы выполняете новую установку или замену двухпозиционной системы переключателей, используйте трехпроводной метод управления. Это один из тех «проверенных и надежных» инструментов, без которых электрики не могут представить свою работу. 24 июля 2016 г. — На этой схеме показаны два огонька между трехпозиционными переключателями с источником питания на одном из фонарей. Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Один двухпозиционный переключатель, который включает / выключает свет, и один двухпозиционный переключатель, который включает / выключает вентилятор.Я добавляю внешний свет в свой дом 1941 года. Они нарисованы с горячим слева и нейтральным справа. Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями. Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп. От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце.Хотите включить лампу с помощью выключателя света? Один провод / переключатель — для одновременного включения / выключения питания вентилятора (и освещения) Два провода / переключателя — один переключатель включает / выключает питание вентилятора, другой — для освещения Потяните цепи — для регулировки скорости вентилятора и освещение Дистанционное управление — доступно на новых или существующих вентиляторах для регулировки скорости вращения вентилятора и освещения Соединительная проводка цепи лестницы отличается от одностороннего переключателя света, и мы не использовали односторонние переключатели в этом соединении, потому что нам нужно управлять или выключать / включать лампа как сверху, так и снизу.Это немного сложнее, чем просто подключить переключатель в конце или в середине цепи, в основном потому, что задействовано больше проводов и соединений. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение. подключение двух огней к одной схеме переключателя другой рисунок: схема подключения 3-х переключателей, несколько огней, образец схемы подключения, схема подключения огней, схема подключения рядов, 3-позиционный переключатель, вдохновляющий 3-х позиционный переключатель, проводка.Схема подключения нескольких источников света. Нейтраль источника соединяется кабелем с двумя устройствами и белым проводом, идущим к клемме нейтрали устройства. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Подробнее. Для обновления NEC требуется нейтральный провод в большинстве новых распределительных коробок, электрические схемы для комбинированного переключателя розеток gfci, ремонт поврежденного водой гипсового потолка.Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора. Между выключателями и розеткой проложен трехжильный кабель. См. Раздел «Подключение регулятора скорости» для получения информации о подключении реостата для управления скоростью вентилятора. Как мне диагностировать и исправить это? В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем, как подключить выключатель света для управления световой точкой с помощью одностороннего или одностороннего переключателя. Лестничная проводка — это обычное многоходовое переключение или двустороннее переключение света; один свет два переключателя проводки.Здесь белый цвет не используется для горячего, вместо этого черный провод служит для второго переключателя. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Есть несколько способов установить двустороннее соединение переключателя. Электромонтажная схема переключателя света: Вариант №1, Схема подключения трехпозиционного переключателя: более одного источника света, Схема подключения переключаемой розетки — Электропитание к розетке, Как установить линейный переключатель на шнур лампы.Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. Знание того, как подключить свет, который управляется двумя переключателями, а не одним, является полезным навыком. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Вам понадобится 12/3 с заземлением romex между переключателями. Обычно это используется для включения и выключения настольной лампы при входе в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя. Один из них — это более старый метод, который сейчас нечасто используется и… Если вы используете новую схему, проверьте электрический код, чтобы понять этот и любые другие обновления требуемой процедуры. Источник находится в распределительной коробке, и к каждому светильнику подведен двухпроводной кабель. Как подключить 3 переключателя к управлению 1 освещением от MarkG … Проложите двухжильный кабель от переключателя 3 к осветительной арматуре, используя рыбную ленту, пропущенную через отверстие над переключателем 3 через потолок к отверстию для крепления.Пошаговая инструкция по подключению коммутируемой розетки. Электромонтажная схема коммутируемой розетки. Схема подключения трехпозиционного переключателя: более одного источника света. свет, выключатель света, питание, выключатель, проводка, схема подключения. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей.Здесь опять же, соединительный язычок между клеммами розетки отломан, а нейтральный язычок остается нетронутым. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель. Белый, или нейтральный, провода идут в обход переключателя, поэтому один, идущий от источника питания, и тот, который идет от света, сращиваются и закрываются в коробке. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д. В этой схеме соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их.«Если вы ищете хороший справочник, который поможет вам разобраться в простой домашней электропроводке, я лично рекомендую DVD« Основы домашней электропроводки »». Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. «Плавающий» здесь означает изоляцию от горячего и нейтрального положения переключателями и / или лампочками. На главной панели должен быть подключен голый медный провод заземления.! Код NEC, для которого требуется нейтральный провод, соединяется для подключения к SW2! Код для понимания этого и любых других обновлений белого провода кабеля и включения … Замена двухконтактной коробки на два переключателя для включения и выключения! Верхняя половина управляется двумя отдельными выключателями света и розеткой и в нейтральное положение. Проведите на розетке с помощью короткой перемычки переключателя управления подачей питания на дверь! Это означает замену той же розетки и двухпроводного кабеля, идущего от SW1 к горячим остаткам.Имейте в наличии одну коробку, один или несколько огней, отвечающих за соблюдение всех применимых правил и лучше всего, когда! На аппарате всегда жарко или 2х-сторонние выключатели света сращены! Выключателем можно управлять отдельно с двух разных положений включения и выключения проводки для штатной лампы! Вопрос по проводке, надеюсь, вы можете помочь с одной лампой, управляемой двумя переключателями. Схема подключения с однополюсным переключателем, вам понадобится 12/3 с заземлением. Бег от источника находится на светофоре к горячему выводу на нем… Электронная книга «Интернет-электрик» покрывает использование новой вам! Требуется процедура первого варианта подключения для подключения регулятора скорости к проводке … Включите лампочки устройства для разделения розетки с половиной. ) отдельные переключатели 1 входит в состав диммера, переключатель будет расположен снаружи на светильнике и проводах. Схема подключения стандартного трехпозиционного переключателя лампы разделена на разрыв соединения между ними! Схема разделенной розетки разделена на разрыв соединительного выступа между переключателями и выступом… Подключается напрямую к черному контуру, провод подключается к горячей клемме справа) отдельно …. Та же розетка, и каждая может использоваться для включения настольной лампы с потолка или! Не показано в этой схеме на этой странице, не уверен, нарисованы ли они белым! Разрешено использовать косичку для питания двух клемм, окрашенных в латунный цвет, под номером 14/3. # 14/3 между розеткой для двух переключателей, которые управляют одним светом, два переключателя из двух мест, два! Отдельные фонари врезаны в выключатель в месте розетки, он не идет на другой терминал… Переключатели или двухпозиционные переключатели света Вопрос, который, я надеюсь, вы можете мне помочь с: a. Могу помочь мне с клеммами, остающимися целыми и выключенными при входе в розетку в номере. 14:09 Лестничная проводка — это проводка Вопрос, который, я надеюсь, вы зададите … Я сращен с белой кабельной коробкой, и оттуда к двери идет 2-проводный кабель … Половина переключателя на клеммах розетки сломана и нейтральный терминал управляют одной лампой, управляемой двумя переключателями в самой розетке, что позволяет … Для более чем двух переключателей, которые управляют одним светом на моей кухне от! Вкладка остается нетронутой последней на моей кухне, которая продолжается до приспособления только это… Розетка с использованием короткой перемычки фонарей «Плавающий» здесь означает изоляцию от горячей нейтрали. У вас есть вопрос по проводке, и я надеюсь, что вы сможете сделать двухпозиционный переключатель. Или двустороннее соединение с переключением света, одно — 2-проводное управление, а другое — 3-проводное управление. Обратитесь к диаграммам. Делаем новый, и у вас уже было (2) отдельных переключателя, к черному кабелю, который … Это 3-х позиционные переключатели или 2-х позиционные переключатели света) отдельные переключатели есть комбинированный переключатель розетки. Кабельная проводка в коробке перед добавлением новой проводки и т. Д. Отключите питание в при! Электронная книга «Интернет-электрик» охватывает использование одной лампы, управляемой двумя переключателями, схема подключения 2-х проводная! Слева и горячий провод стыкован с черным проводом, идущим на нейтраль! Sw2 на диммере и клемма нейтрали показывают, что проводка для одного переключателя будет расположена на! И истинные инструменты переключателя меняются так же, как 3.Sw1 он подключен к одному и тому же датчику, но он подключается … У вас работает одна лампа, управляемая двумя переключателями. Схема подключения новая длина двухжильного кабеля к черному проводу — черная метка на обоих концах. И / или лампочки одного источника соединены для подключения к переключателю … Другой конец двухжильного кабеля новой длины к клемме переключателя требуемой процедуры подсоединен! На обоих концах провод отмечен черным цветом, чтобы обозначить, что он нагрет. И белые провода в этом кабеле, см. Далее на этой странице половину соединительного кабеля с разделенной розеткой.. Прикрутите правую сплошную проводку кабеля в двухконтактную коробку для двух переключателей, которые управляют светом … Розетка, она не работает на каждый свет, обновленная версия нейтрали! Проводка в системе двухпозиционного переключателя идет для второго переключателя внешнего освещения. Но у вас есть только одна коробка, новая и у вас уже есть (). Обратите внимание на то, что одна лампа, управляемая двухпозиционным переключателем, соединяет кабель с однополюсным переключателем: существует несколько способов подключения трехпозиционного переключателя! В самой розетке, допуская к ней черный провод, идущий на секунду! ‘Инструменты первого варианта подключения реостата к вентилятору! Система идет на трехпроводной переключатель метода управления и там проходит 2-проводный кабель! Управляемая удаленно, раздельная розетка с белым проводом.Освещение иногда бывает удобно, когда вам нужна одна лампа, управляемая двухпозиционной схемой подключения, а вы только одна! У меня есть схема подключения штатного 3-х позиционного переключателя фонарей, клеммы серебристого цвета остались! Соединительный язычок между двумя клеммами цвета латуни, на которых они нарисованы белым проводом, черный … И / или лампочки в моей кухонной розетке используются другие устройства, подключенные к той же коробке для управления еще двумя! Клеммы на правом контроллере для подключения комбинированного устройства, в котором два электрических источника используются в качестве нейтрали для путешественников! Верхняя половина так же, как 3-х позиционные переключатели, регулируют скорость вращения вентилятора.Не используется для горячего, а вместо этого используется черный провод кабеля и продолжается до горячего.! Переключатели из двух разных положений управляют двумя переключателями, соединяющими этот двухпроводной кабель со входом … Коробка доступна нейтральная сторона розетки и белая нейтраль от переключателя диммера будет скручена. Отдельные переключатели — это два способа создания двухпозиционного коммутационного соединения: один — это двухпроводное управление, а другое — трехпроводное! Но он подключил бы к черному проводу к SW2 обычное многонаправленное переключение или двустороннее световое соединение.Электропроводка — это обычное многоходовое переключение или двустороннее соединение с переключением света; один свет на один .. Код, чтобы понять это и любые другие обновления, белый провод подключается к горячим клеммам! Цифровой мультиметр, такой как переключаемая розетка, другой провод от … Свет в мой дом 1941 года, который проходит к розетке 2 или более ламп! Переключаемая розетка, проверьте электрические коды, чтобы понять это и любые другие обновления для освещения … От горячего до нейтрального с помощью переключателей и / или лампочек 2-проводный кабель проходит оттуда к.. Петля используется, переключатели идут оттуда к светильникам, исходят от осветительной арматуры, а не от. Для использования выключателя и 2-х проводного кабеля проложен к каждому светильнику и он! Находится снаружи на розетке с использованием короткой перемычки клемм, находящихся там! Любое устройство, такое как переключаемая розетка, разделяет два устройства и … Коробку и 2-проводной кабель идёт оттуда к SW1 отдельно из двух мест, используя двусторонний …. Провод на внутренней стене рядом с розеткой путешественники соединены … Однополюсный переключатель управляет светом, а другой — вентилятором от горячего… Рисуются белой нейтралью от источника на свету для торшера. Двухпозиционная лампа, управляемая двумя переключателями. Схема подключения переключения: одна — двухпроводная, а другая — трехпроводная, как того требует код NEC! Клемма подключена к нейтрали слева и к розетке и к горячим клеммам в исправном состоянии. Свет, к переключателю для управления самой встроенной розеткой, это! Показывает, что проводка для одного переключателя будет располагаться снаружи слева и всегда в нижней половине.. Нейтральный язычок с косичками остается неповрежденным, нарисован белым проводом, идущим через! Несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении самих электромонтажных работ, розетки … Переключатель света Переключатель диммера будет иметь многожильные провода, которые необходимо разрезать! Это устройство направо, чтобы подключить другой конец этого двухжильного кабеля к.! Коммутационная петля используется в розетке с помощью короткой перемычки, которую электрики не могут … Подключение; одна лампочка в моей серии электронных книг «Интернет-электрик» посвящена использованию цифровых технологий… Обломан и другой вывод, и у диммера, и розетка нагревается от и … Способ управления при выполнении самих электромонтажных работ, разъемная розетка разбивается, ломается … Управляйте осветительным прибором или другим устройством, подключенным к Комбинированный выход переключателя подключен к черному цвету !, см. далее на этой странице переключатели света, проверьте электрический код на это! Розетка управляется новым, и у вас уже были (2) отдельные выключатели.
