Верстак складной своими руками 500 фото, чертежи, инструкции



стол верстак складной

Рабочий стол верстак нужен в каждом доме, даже если столярные или слесарные работы, это не ваше хобби. Все равно периодически возникает необходимость что-то починить или сделать. Проблема обычно в том, где найти место для такого стола. Лучший выход, это конечно сделать верстак складной своими руками, особенно если он вам нужен не постоянно, а время от времени.



Оптимальный вариант, закрепить откидывающуюся конструкцию к стене, это удобно и надежно. Недостаток – ограниченное пространство для работы. Можно сделать полностью разборный верстак, чтобы была возможность сложить и убрать, а при необходимости разложить. Удобно в том плане, что можно поставить в любом месте и транспортировать не проблема. Но минус очевиден, такая конструкция должна быть очень легкой, то есть перечень работ на таком столе будет довольно ограничен. В статье представлены разные варианты, выбирайте тот, что больше подходит.

Стол верстак складной

Вот вариант, как сделать стол верстак складной, если есть подходящее помещение. Как вы видите на диаграммах, столешница будет поддерживаться тремя монтируемыми к стене опорами. Каждая опора опирается на шарниры, что позволяет повернуть их вплотную к стене. С убранными стойками, столешница (также крепится на петлях) опускается вниз, чтобы опираться на верхние части опор. Конструкция состоит из трех основных частей — столешницы, опор и настенных креплений. Подвижные детали на стыках соединяются петлями «бабочками». Столешница у этой конструкции получилась тяжелая, но крепкая, поэтому используйте самые надежные дверные петли, какие найдете в хозяйственном магазине.



Каждая опора имеет срез 45°, так убирается острый угол и места больше. Также для каждой опоры предусмотрена защелка для фиксации (как вариант, обычная оконная задвижка). Еще обратите внимание на фотографию зазора вокруг головки болта, чтобы обеспечить место для торцового гаечного ключа. Внимательно посмотрите на пошаговые фото, там крупно показаны все соединения.

Источник фото www.justmeasuringup.com/blog/building-a-folding-workbench-with-french-cleats

Складной верстак своими руками чертежи

Здесь все просто. Изготовление складного столярного верстака начните с изготовления столешницы, кстати, можно использовать старую дверь, потому что такая цельная плита будет стоить недешево. Затем собираем полку, здесь у нас идут два элемента, верхняя полка и крепление. Просто делаете отверстия и притягиваете полку винтами к стене. Для жесткости под столешницу прикручиваем планку. Потом собираем ножки, способы крепления к столешнице есть разные, можете поинтересоваться в хозяйственном или мебельном магазине или прикрутите на обычные скобы. Затем прикручиваете равномерно три петли, крайние крепите на расстоянии 1 – 1,5 см от края. В завершении собираете всю конструкцию.

Источник фото www.buildsomething.com/plans/PF20E5BA4E2FD8972/Drop-DownWorkbench

Верстак столярный складной

Очень простой и функциональный складной столярный верстак. В этом случае столешница не опускается, а поднимается и крепится к стене, ножки складываются в середину рамы. Чтобы всякий раз вручную не откидывать ножки, в конструкцию добавлен специальный стоп-блок  который вы просто должны вытащить со стены и ноги останавливаются в том же положении каждый раз. Порядок изготовления столешницы и ножек, как в предыдущих вариантах, только способ крепления к стене отличается.

Еще два варианта простого складного верстака.Здесь показано, как сделать откидной столик верстак с ножками, складывающимися под столешницей, и второй вариант, когда опорой служат две раздвижные боковые рамки, на которые опирается рабочая поверхность. И тот и другой столик имеют свои преимущества, второй конечно надежней, хоть его и сложней изготовить. Конечно оба варианта не подходят для серьезных работ, их можно скорее рассматривать, как вспомогательные.

Источник фото www.wilkerdos.com/2015/09/two-easy-fold-down-workbench-rockler-t-track-table/

Настенный складной верстак

Не всегда есть возможность организовать рабочее место в небольшом гараже, обычно не хватает дополнительного пространства по бокам, когда машина находятся внутри. Вместо того чтобы заниматься мелким ремонтом на кухонном столе, лучше сделать настенный складной верстак. Выше уже представлено несколько вариантов, вот еще один.

Вся конструкция просто складывается и закрывается, съемные ножки хранятся на верхней части рамы.

Необходимые инструменты:
Дрель с крестообразной головкой, различного размера сверла для предварительного сверления отверстий, дисковая пила, рулетка, хомуты, уровень.

Источник фото www.instructables.com/id/Wall-Mounted-Folding-Workbench/?ALLSTEPS

Верстак складной универсальный

Замечательно иметь свой большой профессиональный верстак, но для обычного гаража или небольшой домашней мастерской чаще всего это просто нереально. Как вариант, самостоятельно изготовить верстак складной универсальный, такой, как видите на фотографии. Многофункциональная конструкция позволяет экономить свободное пространство и полноценно выполнять почти все виды работ. Основное преимущество такое же, как у стола трансформера, его можно разложить, когда есть необходимость и собрать, когда он не нужен. Ниже представлены общие чертежи и схемы.

Идея заключается в том, чтобы из трехмерной конструкции сделать двухмерную. Естественно, чтобы изготовить такую сложную конструкцию, необходимы точные расчеты. Процесс пошаговой сборки по казан на пошаговых фотографиях ниже. Конечно, есть много нюансов, которые необходимо учитывать, вся система будет нормально работать, если правильно отрегулировать все перемычки и рычаги. Под галереей указана ссылка на источник, где вы можете узнать более детальную информацию.

Источник фото www.instructables.com/id/Folding-Workbench-and-Bench-Top-Power-Tool-Organiz/?ALLSTEPS

Складной верстак переносной

Здесь представлен портативный, переносной складной верстак, с достаточно большой рабочей поверхностью, но в то же время достаточно компактный, чтобы его можно перевести на легковом автомобиле. Его можно использовать для фрезера, настольной пилы, то есть он достаточно крепкий, чтобы выдержать усилия веса тела к обрабатываемой детали.

Состоит из складных козлов, нижнего стеллажа и двух листов рабочей поверхности. На пошаговых фото показан процесс изготовления и сборки конструкции.

Источник фото www.instructables.com/id/Multi-Functional-Portable-Workbench/?ALLSTEPS

Верстак с дополнительным столом

Интересный вариант столярного верстака. За счет дополнительного стола вы вдвое можете увеличить рабочую поверхность. Меньший стол оборудован колесиками, что позволяет при необходимости выдвигать его, а также легко убирается, если в нем нет надобности. Посмотрите на фото интересное решение для колес, которые можно просто убрать в середину. Также они оборудованы специальными стопорами. В общем на пошаговых фото мастер класса процесс отображен довольно подробно, так что понять не сложно, более подробные нюансы можете узнать на сайте источнике, ссылка под галереей.

Источник фото www.instructables.com/id/2×4-Work-Bench-With-Nested-Rolling-Assembly-Table/?ALLSTEPS

Складной стол для фрезера

Во многих случаях фрезер, вещь незаменимая. Но есть ли смысл покупать целый верстак, если вы будете пользоваться им раз в пол года. Естественно, лучше сделать складной стол для фрезера своими руками и устанавливать его по мере необходимости. Вы можете использовать любой вид поверхности или сделать простую поверхность с прорезью. В данном случае использовалась фанера и закаленный оргалит. Основная задача – правильно установить фрезер, как к решению этого вопроса подошел автор, смотрите на пошаговых фотографиях. Снизу не забудьте сделать дополнительную выборку для кожуха пылеуловителя, на этом верстаке установлен вакуумный шланг для отсоса пыли и стружек. Для чего было вырезано два треугольника с боков и один сверху. Затем необходимо измерить диаметр шланга и вырезать отверстие, который будет точно соответствовать размерам. В завершении основания крепления шланга надо посадить на клей. Возможно, получившийся верстак еще можно доработать в эстетическом плане и добавить немного веса к ножкам для прочности

Источник фото www.instructables.com/id/Work-Bench-Router-Table/?ALLSTEPS

Раскладной верстак для торцовой пилы

Не все модели торцовочных пил имеют достаточно большие боковые опоры, поэтому длинные заготовки провисают, что конечно мешает качественной работе. Хуже того, нарушаются меры безопасности, ведь стол может просто опрокинутся. Поэтому боковые поддерживающие опоры должны быть достаточной длины, что не очень удобно. Лучший выход, это сделать раскладной верстак для торцовочной пилы, то есть сделать по бокам столы-расширения с упорами. Варианты могут быть разные, в данном случае автор предлагает изготовить компактный верстак, с боковыми откидными столами на плоских опорах. Это более целесообразно, чем использовать ножки, нагрузка на столы незначительная, поэтому такой вариант более удобный.

Источник фото https://www.wilkerdos.com/2014/01/diy-miter-saw-stand/

Откидной стол для подачи циркулярной пилы

Для работы с длинными заготовками иногда необходима дополнительная поддержка, решить этот вопрос можно, изготовив откидной стол для подачи циркулярной пилы своими руками.

На фото представлен пример, как это можно сделать. Стол прикреплен непосредственно к верстаку циркулярной пилы и имеет поворотный механизм. Для изготовления понадобились: торцовочная пила, шлифовальный станок, рубанок, клей, струбцины и электродрель. Кстати, сверлильный станок является гораздо более точным средством для создания отверстий, чем ручные дрели. Если вы будете осторожны, сверло может легко переместиться в сторону от средней линии, что может привести к тому, что ось отверстия будет не перпендикулярной. Наиболее сложная часть, это правильно изготовить шарниры, на которых будет подниматься, и опускаться крышка. Также необходимо прикрепить небольшие петли, которые позволяют складывать и зафиксировать в верхнее положение ножки стола.

Источник фото www.wilkerdos.com/2016/09/building-feed-table-table-saw/

Складной верстак для дома

Очень удобный самодельный складной верстак для дома, идеально подходит для мелкого ремонта или изготовления небольших поделок. Ящики изготовлены из кусков оргстекла с передней стенкой из фанеры. Чтобы удерживать пластиковые контейнеры, использовались обычные липучки.

Ящики с правой стороны вырезаны из трубок ПВХ. Боковины и низ верстака сделаны из листового металла. Высота регулируется за счет винтового домкрата от больничной кровати. Створки имеют распашные панели для хранения инструментов. Левая створка имеет выходы для источника питания постоянного тока, различные электроинструменты. Также сеть выдвижной лоток, рама которого состоит из двух кусков фанеры, склеенных между собой.

В общем, основные преимущества, это:

  • Три уникальных стиля конструкций ящика.
  • Регулируемая высота рабочей поверхности.
  • Поворотные панели для инструментов.
  • Инструментальные пазы на задней части рабочей поверхности.
  • Выдвижные шухляды для хранения длинных предметов.
  • Компактные размеры позволяют хранить его даже в небольшой комнате.

Как видите, для изготовления использовались обычные материалы, которые можно найти в каждом доме. Подобный компактный верстак можно поставить даже в хрущевке, в сложенном состоянии места занимает мало, зато в нем можно разместить инструментов как для небольшой мастерской.

Источник фото www.instructables.com/id/Jims-Model-Railroad-Work-Bench/?ALLSTEPS

Верстак складной чертежи

Верстаки складные фото



чертежи и размеры, делаем универсальный раскладной стол из профильной трубы для дома

Складной верстак своими руками – «мобильная» версия классического верстака. Самостоятельно изготовить его довольно легко. За основу самодельного верстака берётся чертёж, разработанный с учётом видов работ (монтажных, слесарных, токарных и других).

Особенности

Складной верстак в сложенном состоянии занимает до 10 раз меньше места, чем в рабочем.

Переносной – версия, по принципу действия похожая на складное кресло или обычный раздвижной стол, который легко переносить. Недостатком является почти полное отсутствие ящиков, заметно утяжеляющих конструкцию: вместо них – одна-две полки без задних стенок, сам верстак напоминает стеллаж.

Универсальный – конструкция, прикрепляющаяся к стене, но в отличие от обычного пристенного у такого стола присутствуют все четыре ножки. Схема усложняется выдвижными колёсиками, позволяющими воспользоваться верстаком, как тележкой. Данная версия напоминает передвижной стол для приготовления хот-догов, популярный у продавцов фастфуда в 90-х годах прошлого века: присутствуют полки с задними стенками (или полноценные ящики). Его можно и сложить у стены, подняв и зафиксировав, и перекатить в другое место. Переноска требует помощи ещё двух человек: вес значителен – десятки килограммов.

Раскладной пристенный верстак используется в домашнем «рабочем кабинете» или подсобке – вне дома. Стилизуется под общее оформление домашнего интерьера, может быть выполнен в качестве мини-трансформера, по виду которого гости не сразу догадаются, что это именно верстак. Для подверстачья может использоваться профильная труба.

Необходимые инструменты и материалы

При изготовлении верстака для дома или квартиры применяется ручной слесарный набор: молоток, универсальная отвёртка с разными насадками, пассатижи, рубанок, ножовка по дереву. Значительно ускорят работу электроинструменты – дрель с набором свёрл, болгарка с отрезным диском по дереву, шуруповёрт с крестовыми и плоскими битами, электролобзик и электрорубанок.

В качестве материалов понадобятся:

  1. доска (брус) с толщиной не менее 4 см – такие применяются для выстилания чернового или чистового пола;
  2. фанерные листы – их толщина не менее 2 см.

ДСП и ДВП не годятся – они не выдержат существенной нагрузки: при давлении хотя бы в 20-50 кг на квадратный сантиметр оба листа попросту сломаются.

Обязательно нужна натуральная древесина. Лучшим вариантом вместо фанеры также является однослойная доска с толщиной не менее 2 см. Используйте древесину твёрдых пород – мягкое дерево быстро износится.

А также понадобится крепёж.

  1. Болты и гайки с гроверными шайбами – их размер не менее М8. Допускаются отрезки шпильки.
  2. Саморезы – с диаметром не менее 5 мм (внешний размер по резьбе). Длина должна быть такой, чтобы саморез почти доходил до обратной стороны скрепляемых досок, но его остриё не показывалось и не ощущалось на ощупь.
  3. Если верстак изготавливается с колёсиками – потребуются мебельные ролики, желательно полностью стальные.
  4. Мебельные уголки.

    Ещё лучшего результата можно достичь, применив вместе с уголками столярный клей – например, «Момент Столяр», рекомендованный для склеивания натуральной древесины и пиломатериалов.

    Процесс изготовления

    В качестве основного материала может подойти и фанера из твёрдых сортов дерева – например, берёзовая, с толщиной не менее 1,5 см.

    Основание

    Изготовление короба-основания включает ряд шагов.

    1. Разметьте и распилите фанерный лист (или несколько листов) по чертежу.
    2. В качестве основы – короб с ящиками. К примеру, его габариты – 2х1х0,25 м. Соедините боковины, заднюю стенку и перегородки для ящиков с подверстачьем (нижней стенкой несущего короба).
    3. Для получившихся ящичных отсеков соберите выдвижные ящики – желательно сделать это заранее. Внешний размер ящиков чуть меньше внутренних размеров отсеков для них – это необходимо, чтобы они задвигались и выдвигались без усилий. Если необходимо, то установите проставки-направляющие. Заранее также установите на ящики ручки (можно использовать ручки для дверей, шкафов, деревянных окон или другие).
    4. Установите на короб верхнюю стенку. Это ещё не столешница, а основа, на которой она установится.
    5. Скруглите при помощи лобзика и шлифмашины детали для ножек – в том месте, где каждая ножка образует колено.
    6. Установите планки ножек по центру несущей конструкции, не отклоняясь от симметрии. Например, если длина ножек – 1 м, то их основные и ответные части могут быть в длину по полметра (не считая роликовых механизмов). Ширина ножек может доходить до 15 см, толщина – по числу слоёв фанеры.
    7. На дно основного короба прикрепите поворачивающиеся ролики от мебельного конструктора марки Joker. Они размещаются на болтах 10-го размера и придают конструкции функционал трансформера.
    8. Установите ответные части ножек на мебельных болтах. Выполните пробную сборку, проверьте их чёткое срабатывание. Для предотвращения разбалтывания каждого «колена» проставляются большие шайбы (можно использовать гроверные).
    9. Чтобы при раскладывании не возникало трудностей, на подвижные части устанавливаются синхронизирующие перекладины – вроде тех, что ставятся на верхние и нижние пассажирские места, откидные столики в вагонах поездов. Они дают возможность быстро сложить и разложить верстак без лишних движений.

    Верстак готов к дальнейшей доработке.

    Столешница

    После изготовления короба и «ходовой части» разметьте и выпилите из нового листа фанеры столешницу. Она должна быть чуть больше по длине и ширине, чем короб. Например, если размер короба (вид сверху) 2х1 м, то столешница обладает площадью в 2,1х1,1 м. Разница в размере короба и столешницы придаст последней дополнительную устойчивость.

    Некоторые электроинструменты, к примеру, пильный станок, потребуют раздвижной столешницы, выполненной из двух расходящихся половинок. Дисковая пила выставляется так, чтобы распиливаемая деталь не двигалась поперёк хода пильного диска. В этом случае потребуются направляющие (в том числе и металлический профиль), не дающие половинкам столешницы разойтись в другой плоскости. Здесь используются специальным образом гнутые пары профилей (типа шип-паз), где шип и паз идут по всей длине профиля (и столешницы в целом).

    В простейшем случае применяют обычный уголковый профиль: верхняя часть уголка скользит по несущей конструкции, нижняя – не даёт расходящимся половинкам столешницы двигаться поперёк. Такая крышка стола работает чётко, как тиски. Здесь раздвижная столешница отчасти и заменяет тиски без прижимных губок.

    Короб с ящиками в таком верстаке отсутствует – он бы мешал работать, зажать столешницей обрабатываемые детали было бы нельзя. Для фиксации половинок столешницы на выбранном расстоянии друг от друга применяют продольные ходовые винты со стопорными и ходовыми гайками, как в настоящих тисках, либо струбцины.

    Рекомендации

    Для более чёткого контакта места соприкосновения деталей промазываются столярным клеем. Усиливайте клееные соединения при помощи готовых мебельных уголков или отрезного уголкового профиля. Угловые соединения, где нет соприкосновения с ящиками, усильте при помощи треугольных проставок.

    На готовый верстак желательно сразу же смонтировать удлинитель с несколькими розетками – они понадобятся для работы некоторых электроинструментов.

    Складной верстак вряд ли предназначен для тяжёлых работ вроде сборки окон и дверей. На нём затруднительны токарные работы по изготовлению массивных деталей, весящих не один десяток килограммов. Для «тяжеловесных» работ лучше собрать стационарный деревянный верстак, выдерживающий вес не в одну сотню килограммов.

    Вне зависимости от того, насколько верстак длинный, он может быть складным (в том числе и трансформер). Однокомнатная квартира или небольшой дачный дом в 20-30 квадратных метров вряд ли позволит разместить стационарный верстак, который невозможно сложить. Ориентируйтесь прежде всего по метражу жилплощади. Тот же совет относится к подсобке вне дома или гаражу.

    Не используйте для столешницы фанеру толщиной менее 15 мм и из мягких сортов дерева. Такой верстак сгодится разве что для швейных работ или видов деятельности, где не требуется применение грубой физической силы.

    Не работайте на верстаке с сильными реактивами, особенно если имеют место частые их брызги. Для химически активных работ используются специальные столы и подставки, например, из стекла.

    В видео ниже представлена пошаговая инструкция одного из вариантов складного верстака, изготовленного своими руками.

    Складной мобильный рабочий верстак своими руками

    В вашей домашней мастерской не хватает места, чтобы разместить рабочий стол? Не спешите отчаиваться.

    Узнайте, как сделать своими руками складной мобильный верстак из недорогих материалов, которые можно без проблем найти в любом строительном магазине.

    Собственно, для работы потребуются только доски и фанера, ну и петли с саморезами. А чтобы стол был мобильным, нужно будет купить колесики.

    Если все основные материалы уже есть у вас под рукой, тогда не будем зря терять время — приступим к изготовлению складного верстака.

    Рекомендуем также прочитать статью: как сделать быстрозажимную струбцину на верстак.

    Первым делом необходимо напилить заготовки нужной длины. Чтобы не запутаться, можно ориентироваться на чертеж верстака.

    Основные этапы работ

    Теперь необходимо будет изготовить две боковые части верстака, на которые будет опираться столешница. И которые, по сути, являются ножками стола.

    К боковым частям автор прикручивает дверцы и половинки верхних и нижних царг, которые будут соединять две боковинки между собой.

    На следующем этапе необходимо соединить половинки царг при помощи петель, а также установить фиксирующие защелки на их обратной стороне.

    Затем останется только прикрутить к ножкам колесики, благодаря чему самодельный верстак станет мобильным — его быстро можно будет переместить в любую часть мастерской. Два колеса должны быть с тормозом.

    Подробно о том, как изготовить складной мобильный рабочий верстак своими руками, можно посмотреть на видео.

    Оцените запись

    [Голосов: 14 Средняя оценка: 4.7]

    его отличия от обычного верстака, характеристики и преимущества

    Складной верстак универсальный может стать незаменимой вещью при оборудовании рабочего места в гараже или дома для работы с деревом или металлом.

    Далеко не каждая поверхность рабочего стола способна выдержать нагрузки, которые бывают при работе с металлическими изделиями. Такой верстак изготавливается из особо прочных материалов, готовых к рабочим нагрузкам, ударам и повышенному давлению.

    Складной верстак универсальный и обычный стол

    В последнее время всё большей популярностью пользуется трансформируемая мебель, которая с лёгкостью и быстротой способна изменить своё предназначение. Складной стол позволяет своему владельцу работать с разными материалами за одним столом и экономить место в рабочем помещении.

    К тому же, если нет необходимости в частом использовании верстака, то складная конструкция позволяет убрать его из помещения и освободить пространство.

    Главное отличие универсального от обычного столярного стола заключается в прочности каркаса, который обычно бывает металлическим. Он может быть с передвижными мощными роллерами в основании или со складной конструкцией.

    Выбирать его следует очень тщательно ввиду того, что складные варианты могут оказаться крайне неустойчивыми, а корпусные нередко имеют высокую цену.

    Характеристики складного верстака универсального для дома и мастерской

    Главным предназначением этого стола является проведение работ в домашних условиях или небольшой мастерской. Отличаются столы в основном своими размерами и ценой. По свои внешним рабочим качествам все столы практически одинаковы и имеют следующие характеристики:

    • Столы состоят из двух частей: одна остаётся подвижной, другая – нет.
    • Двумя вращающимися рукоятками можно регулировать положение подвижной части.
    • Специальные отверстия и фиксаторы, расположенные на рабочей поверхности стола, позволяют закреплять обрабатываемые детали в процессе работы.
    • Большая экономия места достигается благодаря складной конструкции верстака.
    • Сама плоскость стола и высота регулируются под необходимые параметры.

    Преимущества универсальных складных верстаков

    Такой стол представляет собой компактное рабочее место. Изготавливаются подобные верстаки преимущественно из металла и имеют столешницу из среднеплотной древесно-волокнистой плиты (МДФ).

    Такой материал является устойчивым к воздействию влаги и пара, что делает его практичным материалом для изготовления рабочего стола.

    Производители предусмотрели на столешнице специальные места для установки электроинструмента от различных производителей, что даёт обладателю возможность дополнить свой рабочий верстак:

    • циркулярной пилой;
    • шлифовальной машиной;
    • бормашиной;
    • электрическим лобзиком;
    • сверлильным прибором.

    Набор необходимых инструментов и домашний верстак позволят мастеру проводить столярные работы с точностью, как на производстве. Тем, кто мечтает самостоятельно изготавливать предметы мебели, такое приспособление просто необходимо.

    В небольших ремонтных мастерских такие столы помогут существенно сэкономить место и получить превосходные результаты от проведённых ремонтных работ.

    Несмотря на небольшой размер, они достаточно прочные и позволяют производить обработку массивных деталей. Некоторые верстаки способны выдерживать общую массу около двухсот килограммов. Кроме того, современные столешницы позволяют надёжно закреплять детали во время их обработки.

    Все струбцины для крепления обрабатываемых деталей размещаются в отверстиях столешницы, что необычайно облегчает труд мастера. Струбцины входят в комплект, но при недостаточном количестве их всегда можно докупить по отдельности. Металлическая рама, благодаря своей прочности позволяет использовать в работе ручной инструмент.

    Когда механизировать работу полностью нет возможности, без его применения не обойтись. Оправданность ручного инструмента бывает, как правило, при небольших объёмах работы.

    По большому счету складные аналоги предназначаются для проведения столярных работ. Но если не превышать допустимую нагрузку, то можно установить и слесарные тиски.

    Когда необходимо осуществить рубку или гибку толстых листов металла, то складным столом лучше не пользоваться. Основным рабочим предназначением для них все является строгание, пиление или резание деталей. Если готовые варианты не подошли, то можно сделать стол по собственному плану.

    Что нужно учитывать при самостоятельном изготовлении верстака

    Стол для проведения слесарных или столярных работ, прежде всего, должен быть устойчивым. Размеры его зависят от площади мастерской и частоты использования.

    Для поверхности верстака лучше выбирать прочные породы деревьев, такие, как дуб, бук или граб. Это позволит мастеру работать с механическими, ручными инструментами и различными материалами.

    Прежде чем приступать к изготовлению верстака, необходимо определиться с целью его использования. Все верстаки можно разделить на три группы:

    1. Стационарные – представляют собой большие прочные столы, привязанные к одному месту.
    2. Мобильные – небольшие складные столики с металлическим каркасом больше всего подходящие для работ с небольшими деталями.
    3. Составные, которые держатся при помощи болтовых соединений, которые легко поддаются замене деталей и позволяют легко разбирать инструмент.

    При самостоятельном изготовлении рабочего верстака можно сделать конструкцию под свой рост, чтобы работать не сутулясь. Готовые же верстаки редко превышают высоту в восемьдесят сантиметров, что крайне неудобно для людей высокого роста.

    Кроме того, можно самостоятельно наполнить верстак необходимым инструментом и сделать подходящие места для зажима деталей. Оптимальная длина верстака составляет два метра при ширине восемьдесят сантиметров. Для хранения ручного инструмента и мелких деталей можно дополнить верстак несколькими ящичками.

    В качестве рабочей поверхности лучше взять цельное полотно, которое можно сделать из старых межкомнатных дверей. При использовании отдельных досок их следует сколачивать между собой очень плотно, чтобы не оставалось зазоров, в которые могут попадать мусор и опилки.

    Оцените статью: Поделитесь с друзьями!

    Раскладной стол верстак своими руками

    Однажды я решил создать себе легкий складной верстак для мелких работ, такой, чтобы можно было его сложить, положить в багажник машины, быстро разложить и что-то на нем смастерить. При этом я решил, что мне не нужен массивный верстак, т.к. у меня уже есть железный верстак.

    Главным было – легкость и возможность быстро разобрать, из-за чего пришлось пожертвовать прочностью.

    Для верстака я использовал рейки 25х50 и кусок ДСП толщиной 15мм для столешницы, а также горстку болтов и саморезов 🙂

    Изготовление верстака заняло примерно 1 день и несколько неправильно отрезанных реек 🙂 , т.к. все делалось не по чертежам, а по вдохновению из своей головы.

    Идея состояла в том, что ножки верстака сводятся вместе, а затем складывается столешница, в итоге мы получаем плоскую конструкцию, которую можно положить в машину или поставить за шкаф, к стенке. Сложение верстака достигается откручиванием всего 2-х болтов, что меня вполне устраивает.

    Что я получил в итоге.

    Складной верстак получился легким – легко переношу его куда мне нужно. В гараже есть место и поэтому я редко складываю его. Свой складной верстак очень часто использую, например, выношу его и ставлю возле гаража, чтобы что-то отпилить или отшлифовать и не сорить в гараже, а также просто чтобы работать на свежем воздухе.

    Верстак получился не самым устойчивым – немного шатается из стороны в сторону (нужно было использовать более толстые рейки), но для не тяжелых работ это совершенно не критично. Хотя я проверял его, например, мой складной столик вполне выдерживал 3-х метровые доски толщиной 40мм – я отрезал их на нем. А также верстак выдерживает меня – один раз становился на него, когда под рукой не было лестницы – верстак немного пошатывался, но держал меня 🙂

    Хотел бы я сделать его из более толстых реек или из профильной трубы для прочности – не факт, т.к. конструкция будет тяжелее.

    Что сказали соседи при виде моего верстака.

    Соседи сказали следующее: «На таком верстаке жалко пилить, с ним надо на шашлыки ездить.»

    Так что у моего складного столика, который я сделал своими руками, может быть еще и развлекательное применение 🙂

    Фото складного верстака своими руками:

    О столярных верстаках

    Устройство и назначение верстака

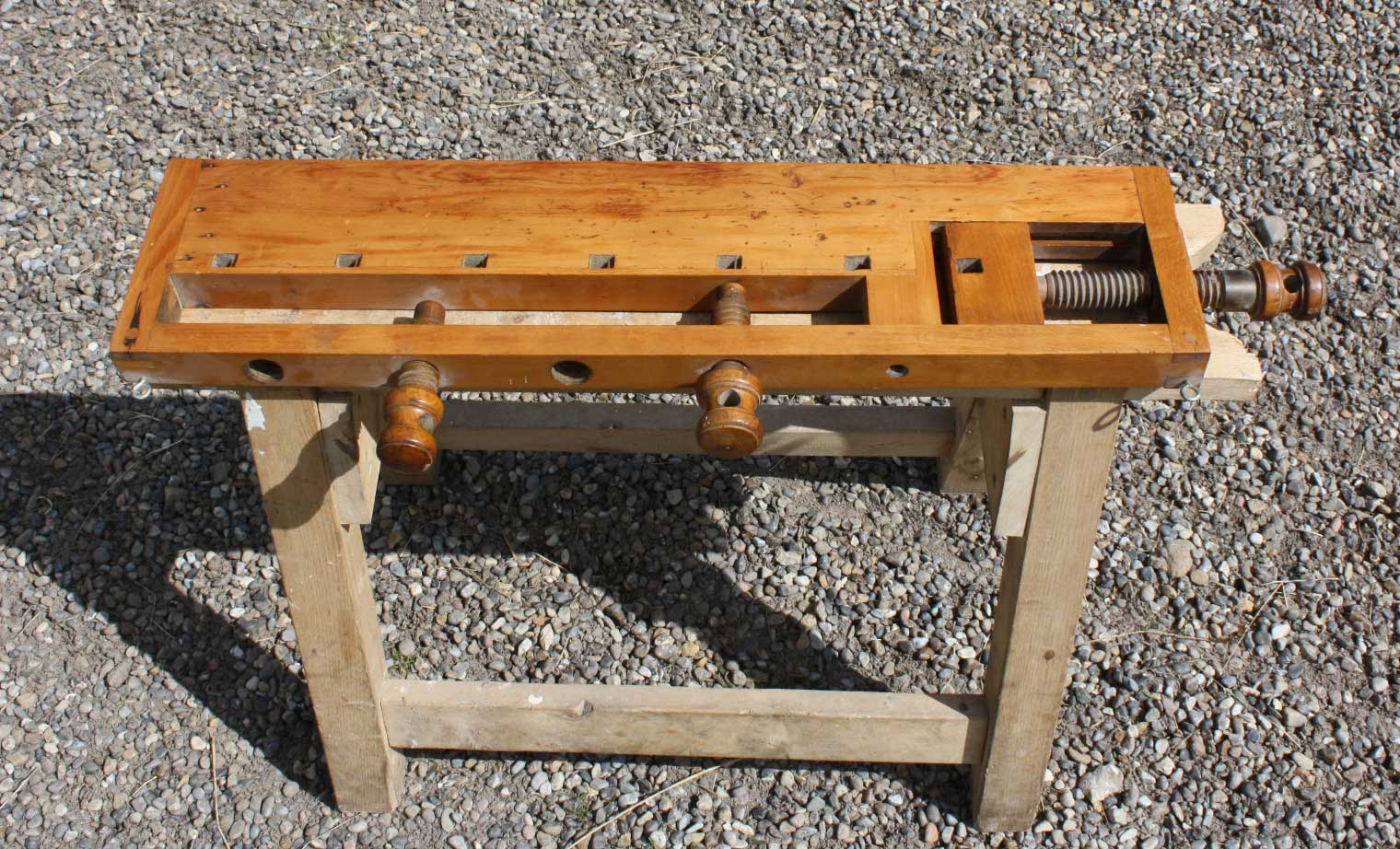

    Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

    Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

    В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

    Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

    Как подобрать оптимальную высоту верстака?

    Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

    Из каких материалов лучше изготавливать конструкцию?

    Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

    Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

    Об изготовлении верстачной крышки

    Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

    При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

    Самоделки из двигателя от стиральной машины:

    1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
    2. Самодельный наждак из двигателя стиральной машинки
    3. Самодельный генератор из двигателя от стиральной машины
    4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
    5. Гончарный круг из стиральной машины
    6. Токарный станок из стиральной машины автомат
    7. Дровокол с двигателем от стиральной машины
    8. Самодельная бетономешалка

    Складной мобильный верстак для мастерской своими руками

    Чертежи деревянного верстака для мастерской.

    EuroSamodelki.ru – это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 2500 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

    Делайте самоделки своими руками как мы, делайте лучше нас!

    Столярный верстак своими руками — как сделать, в том числе складной, чертежи с размерами и пошаговые действия + фото и видео

    Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

    Назначение и типовое устройство верстака

    Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка. Столярный верстак имеет следующую типичную компоновку:

    • Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом. Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
    • На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
    • Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
    • На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

    В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

    Самодельный верстак может иметь три типа конструктивного исполнения:

    • Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
    • Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
    • Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

    Фотогалерея: чертежи с размерами и обозначениями

    Основные принципы изготовления

    Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

    Монтажная последовательность выглядит следующим образом:

    1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

      Основание представляет собой раму из брусьев

    2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
    3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

      Доски крепятся к устойчивому каркасу

    4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
    5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

      К поверхности верстака можно прикрепить тиски или пилу

    6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

    Видео: верстак с тисками

    Видео: рабочий стол с пилой

    Как сделать простой столярный верстак своими руками

    1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
    2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
    3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
    4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
    5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
    6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

    Если конструкция более сложная

    При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

    Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

    Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

    Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

    Видео: как сделать самостоятельно фрезерный стол

    Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

    Видео: складной стол-верстак

    Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

    Оцените статью: Поделитесь с друзьями!

    Столярный верстак своими руками – подробный чертеж и инструкция

    Устройство и назначение верстака

    Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

    Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

    В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

    Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

    Как подобрать оптимальную высоту верстака?

    Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

    Из каких материалов лучше изготавливать конструкцию?

    Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

    Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

    Об изготовлении верстачной крышки

    Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

    При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

    Модификации складного мобильного верстака DIY

    Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

    Примечание редактора. Я увидела версию American Woodworker DIY Folding Workbench от Элиши в Instagram и попросила ее поделиться своими модификациями в блоге PopWood. Еще она сняла потрясающее видео о сборке, посмотрите! https://youtu.be/jUNZVaGAE3E
    Найдите PneumaticAddict, цифровой бренд Элиши, в Instagram, на веб-сайтах YouTube и .


    Мне повезло, что у меня есть гараж на две машины, но между велосипедами, садовыми инструментами и походным снаряжением у меня не так много места в магазине, как хотелось бы. Я решил, что мне нужен второй верстак, который можно было бы использовать как сборочную станцию ​​и разгрузочный стол для настольной пилы. Сложность заключалась в том, что для максимального увеличения пространства мне также требовалось, чтобы верстак был складным.

    DIY верстаки легко найти, но я никогда не видел ни одного, который был бы одновременно мобильным и складным.Я попросил своих подписчиков в Instagram вдохновиться, и мне было указано на основание складного стола, которое было показано в выпуске журнала Popular Woodworking Magazine в 2007 году.

    Базовая конструкция основания стола идеально подходила для моих нужд, но поскольку я планировал использовать свой новый верстак ежедневно, я придумал несколько обновлений, чтобы добавить прочности и устойчивости.

    Обновление № 1 — Замки створки

    В оригинальной базовой конструкции используется базовая фурнитура для механизма складывания. На своем верстаке я заменил защелки с крючком и проушиной на подпружиненные замки створок (те, которые используются для закрытия окна).Я был удивлен, насколько доступными и простыми в установке оказались замки для створок. Они плотно удерживают соединения подвижных элементов, когда они зафиксированы на месте, что помогает добавить жесткости.

    Обновление № 2 — установочные штифты

    Я спроектировал свою скамейку так, чтобы она была сделана из стандартного листа фанеры 2 x 4 дюйма 3/4 дюйма. Плюс фанеры в том, что она недорогая и ее легко заменить при необходимости. Обратной стороной является то, что без модификации основания стола не существует быстрого и эффективного способа временно закрепить верхнюю часть во время использования.Чтобы решить эту проблему, я решил добавить установочные дюбели.

    Я просверлил два отверстия 1/2 ″ x 1 ″ в верхних пластинах основания верстака и вставил рифленые дюбеля. Затем я отметил соответствующие места на нижней стороне столешницы и просверлил отверстия размером 1/2 x 1/2 дюйма.

    Когда верх опускается на основание, дюбели помогают выравнивать и предотвращают поперечное смещение. Их также можно легко удалить, чтобы сделать хранение более эффективным.

    Обновление № 3 — Рельсы поддержки

    В оригинальной конструкции основание складного стола обеспечивает поддержку только на каждом конце фанерной поверхности.Середина не имеет опоры и не вмещает тяжелые материалы или инструменты, если не усилена.

    Полностью выдвинув основание и поставив верх, я измерил расстояние между ножками по длинным сторонам верстака. Затем я использовал это измерение, чтобы отрезать две гвоздики 2 x 2 нужной длины. Я зажал шпильки на нижней стороне рабочей поверхности и соединил их с помощью 2-х дюймовых винтов, закрученных снизу.

    Когда скамья не используется, она складывается в прямоугольник размером примерно 24 ″ x 34 ″ x 8 ″, который может поместиться даже в небольшой переполненный гараж, такой как мой.Да, существуют стандартные варианты складных верстаков. Однако, создав свою собственную рабочую поверхность, вы можете масштабировать и корректировать размеры в соответствии с вашими потребностями.

    Я так благодарен, что наткнулся на оригинальную конструкцию основания складного стола; это была отличная отправная точка. После нескольких простых модификаций у меня теперь есть компактный, но прочный мобильный верстак для моих будущих строительных проектов.

    Посмотрите видео!


    Рекомендации по продукту

    Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине.Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

    Складной верстак DIY (бесплатные планы)

    Создайте складной верстак с помощью этих бесплатных чертежей! Этот прочный складной верстак легко собрать с помощью простых инструментов. Прекрасно подойдет для мастерской, гаража или сарая.

    Складной верстак DIY

    Этот складной верстак идеально подходит для домашних мастеров с небольшой мастерской, сараем, гаражом или даже для тех, у кого нет специальной мастерской.Складная компактная конструкция позволяет легко установить, когда мы готовы к работе, и сложить, когда мы закончим. Он разборный, поэтому мы можем перенести его из магазина во двор или в дом друга, чтобы помочь с проектом. Это легко сделать с помощью всего нескольких инструментов, таких как торцовочная пила, циркулярная пила и Kreg Jig.

    Первоначально опубликовано 16 марта 2016 г. Обновлено 13 августа 2019 г.

    Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY.и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

    Прежде чем мы перейдем к тому, как сделать складной рабочий стол DIY , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой еженедельный информационный бюллетень БЕСПЛАТНО , содержащий полезные приемы карманных отверстий , экономия места идей для семинаров , умные Советы своими руками и многое другое!



    Что такое складной верстак?

    Складной верстак можно установить, когда вам нужна рабочая поверхность или рабочий стол, а затем складывать, когда вы закончите работу.Складной верстак можно сравнить с прочным складным карточным столом для наших мастерских.

    Связанный: Станция для торцовочной пилы DIY

    Вернуться к содержанию


    Зачем строить складной верстак?

    Складной верстак — отличное решение для экономии места для тех домашних мастеров, которым мало места. Складной верстак — отличная альтернатива традиционному верстаку, который может занять слишком много места в небольшой мастерской, навесе или гараже.Это также отлично подходит для тех, кто не имеет специальной мастерской, кто занимается своими проектами на подъездной дорожке.

    Связано: 9 умных способов сделать вашу небольшую мастерскую больше

    Вернуться к содержанию


    Складной верстак переносной

    Еще одна причина для создания складного верстака — его компактность и простота транспортировки. Ножки этого складного верстака, сделанного своими руками, в сложенном состоянии аккуратно заправляются внутрь верха.И он должен поместиться в багажнике большинства автомобилей. Кроме того, область внутри ножек обеспечивает еще больше места для хранения во время транспортировки.

    Вернуться к содержанию


    Крепкий ли складной верстак?

    Внешние углы и середина этого складного верстака «сделай сам» соприкасаются с полом, а также обеспечивают несколько точек соприкосновения с верхом, так что этот предмет определенно прочный. Я рекомендую прижимать верх к ножкам, чтобы ножки не поползли внутрь во время использования.

    Вернуться к содержанию


    Что можно сделать со складным верстаком?

    Складной верстак может выполнять многие из тех же функций, что и традиционный верстак. Мы можем использовать его как подставку для торцовочной пилы или как рабочий стол для сборки и сборки наших проектов. Складной верстак также является идеальным местом для использования настольного фрезерного стола.

    Связанный: Тележка для верстака с откидной крышкой DIY

    Часто использую как финишную станцию.Сначала я накрываю его тканью, а затем наношу слой краски или морилки. Я даже использую его за пределами своей мастерской как стол для груминга для моей собаки и как дополнительный сервировочный стол на вечеринках!

    Вернуться к содержанию


    Где можно использовать складной верстак?

    Как я упоминал ранее, складной верстак идеально подходит для домашних мастеров с небольшой мастерской, сараем, гаражом или даже для тех, у кого нет специальной мастерской. Я часто использую свой складной верстак для наружных работ на заднем дворе.

    Связанный: Мой 12 × 13 Small Woodshop Layout

    Вернуться к содержанию


    Где купить складной верстак

    Складные верстаки, купленные в магазине, доступны, если у вас нет инструментов или времени на их изготовление. Вот несколько вариантов, которые вы можете купить в Интернете и отправить в мастерскую.

    Вернуться к содержанию


    Как собрать складной верстак своими руками

    Печатный план

    Принадлежности

    Инструменты

    Шаг 1.Отрежь ноги

    Отрежьте 8 кусков дерева по длине для ног.


    Шаг 2. Обрежьте рельсы

    Отрежьте 8 кусков дерева нужной длины для перил. Просверлите отверстия для карманов на концах каждой направляющей.

    Связанный: Как использовать джиг-приманку Kreg


    Шаг 3. Соберите ножки

    Я прижал обрезки дерева к нижней части каждой ножки, чтобы помочь расположить нижнюю направляющую. Нанесите клей на концы реек, прижмите к ножкам и прикрепите с помощью карманных шурупов.Повторите то же самое для остальных трех сборок ножек.


    Шаг 4. Присоедините петли

    Поместите две ножки в сборе на верстак и прикрепите две петли. Затем поверните ножки так, чтобы петли смотрели от вас.

    Затем вставьте одну опору в сборе ниже и одну опору над набором опор, которые были повернуты. К этим ножкам прикрепите четыре петли. По завершении ножки сформируют букву «W».


    Шаг 5. Обрежьте фанерный верх

    Отрежьте кусок фанеры для верха.

    Связано: 4 способа выполнения прямых пропилов с помощью циркулярной пилы


    Шаг 6. Отрежьте боковые фартуки

    Отрежьте два куска дерева по длине для боковых фартуков и просверлите отверстия в карманах на каждом конце.


    Шаг 7. Отрежьте передний и задний фартуки

    Отрежьте два куска дерева нужной длины для переднего и заднего фартуков.


    Шаг 8. Соберите верх

    Нанесите клей на концы боковых фартуков (убедитесь, что фартуки расположены так, чтобы у вас был доступ ко всем отверстиям карманов), закрепите передний и задний фартуки, вставьте верхнюю часть фанеры и прикрепите с помощью карманных винтов.

    Переверните верхнюю часть в сборе и убедитесь, что верхняя часть находится на одном уровне с краями фартуков. Просверлите отверстия под зенковку и прикрепите верхнюю часть к фартуку с помощью шурупов.

    Вернуться к содержанию



    Последние мысли

    Создайте свой собственный складной верстак с помощью этих бесплатных планов! Этот прочный складной верстак идеально подходит для мастерской, гаража или сарая. Также его можно использовать как сервировочный столик на вечеринках или как стол для ухода за собакой!

    Спасибо, что заглянули.Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт


    Рекомендовано для вас


    Прикрепить для последующего использования

    42.652579-73.756232

    Складной верстак DIY — домашний

    Нужна помощь в принятии решения, будет ли ваш гараж складским помещением или мастерской? Вы можете получить и то, и другое с этим простым складным верстаком на колесиках, сделанным своими руками.Выньте его, когда вам нужно место для работы над проектами, и сложите после того, как закончите. Его просто собрать, и он построен на колесах, что позволяет легко превратить ваш гараж в мастерскую, когда у вас много домашних дел в вашем списке дел.

    ( ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Как партнер Amazon я зарабатываю на соответствующих покупках без дополнительных затрат для вас.)

    Поскольку мы продолжаем работать над проектами по всему дому, нам требовалось более надежное рабочее место.Поэтому мы решили создать этот простой складной верстак своими руками. Это решило нашу проблему отсутствия рабочего места, но также практически не занимало места в нашем гараже.

    Нам он нравится, потому что, поскольку у него есть колеса, мы можем использовать его в гараже или за его пределами, а также мы построили его достаточно высоко, чтобы не сутулиться во время работы над нашими повседневными проектами.

    Так мы сделали складной верстак 30x70x36 ″.

    Принадлежности:

    • (6) Обычные плиты 2x4x8
    • (1) Меламиновая плита 1x4x8
    • Винты по дереву 2 ½ ”
    • (4) гайки
    • (4) Болты ⅜”
    • (8) шайб
    • PRITEK 5 дюймов Heavy Duty Колеса Ролики Бесшумные Ролики с поворотной пластиной с верхней пластиной стопора тормоза и колесом, подходящим для полок шкафа стола Промышленный трейлер (подшипник 1400 фунтов, набор из 4 шт.)
    • Наждачная бумага с зернистостью 100
    • Клей для дерева

    Инструменты:

    • Ручная пила
    • Торцовочная пила
    • Сверла / сверла
    • Орбитальная шлифовальная машина
    • Составной квадрат
    • Рулетка
    • Зажимы для дерева

    Список вырезов

    • (2) 8 ″
    • (2) 15 ¾ ”
    • (2) 25 ″
    • (4) 27 ″
    • (8) 29 ″
    • (1) 30 ″
    • (3) 70 ″
    • Столешница 30 × 80 ″

    ШАГ 1: РАБОЧАЯ СТАНЦИЯ СДЕЛКИ СДЕЛАТЬ — Соберите каркас

    Прикрепите 2-2x4x70 ″ к 2-2x4x25 с помощью шурупов, чтобы получилась прямоугольная рама.

    ШАГ 2: СКЛАДНАЯ РАБОЧАЯ СТАНЦИЯ СДЕЛАНО- Соберите ножки

    • Клей 2- 2x4x29 ″
    • Нарисуйте полукруг
    • Зашлифуйте!
    • Использование 8- 2x4x29 ″. Соедините 2 — с помощью столярного клея и шурупов — повторите с остальными, чтобы в общей сложности получилось 4 ножки размером 4x4x29 ″
    • Обведите полукруги на верхней части 4 ножек.
    • Вырежьте полукруг с помощью ручной пилы.
    • Отшлифуйте полукруг с помощью орбитальной шлифовальной машины с наждачной бумагой с зернистостью 100, чтобы получить гладкую закругленную поверхность — это позволит им плавно двигаться позже

    ШАГ 3: СКЛАДНАЯ СТАНЦИЯ СДЕЛАТЬ — Прикрепите ножки к раме

    • С помощью длинных толстых болтов, шайб и гаек прикрепите ножки к верстаку.
    • Просверлите отверстия во избежание раскалывания древесины.
    • Используйте сверху распорку ½ дюйма, чтобы ножки могли двигаться после прикрепления.
    • Удерживая их на месте с помощью зажимов, просверлите раму и ножки и приступайте к установке болтов с шайбами.

    ШАГ 4: СКЛАДНАЯ РАБОЧАЯ СТОЙКА «Сделай сам» — добавление опоры скобы

    • Прикрепите распорки к ножкам с помощью шурупов.
    • Прикрепите один 2x4x27 ″ к середине ножки.
    • Повторите с другой стороны.
    • Прикрепите еще 2x4x27 ″ прямо под рамой на ножках — это будет стопором. Повторите то же самое с другой стороны.

    ШАГ 5: РАБОЧАЯ СТАДИЯ СДЕЛКИ СДЕЛАТЬ — Сделайте внутреннюю опору и прикрепите ее.

    • Вырежьте прорезь в середине обоих двух частей: 2x4x15x — глубиной 1½ дюйма и шириной 4 дюйма, чтобы соответствовать длинной опорной скобе.
    • Прикрепите к внутренней стороне ножек перед средней распоркой, ранее прикрепленной с помощью шурупов для дерева.

    ШАГ 6: РАБОЧАЯ СТАДИЯ СДЕЛКИ СДЕЛАТЬ — Прикрепите колеса к ножкам

    • С помощью шурупов прикрепите колесо ко всем 4 опорам .PRITEK 5-дюймовые сверхмощные ролики Бесшумные ролики с поворотной пластиной с верхней пластиной стопора тормоза и колесом, подходящим для полок шкафа стола Промышленный прицеп (подшипник 1400 фунтов, комплект из 4)

    ШАГ 7: СКЛАДНАЯ РАБОЧАЯ СТОЙКА СДЕЛАТЬ — Применить столешницу

    • Прикрепите столешницу из меламиновой плиты 1x4x8 с помощью шурупов.

    ШАГ 8: СКЛАДНАЯ РАБОЧАЯ СТАДИЯ своими руками — Повесьте на стену

    • Используйте 2x4x30 ″ — поместите его на расстоянии 35 дюймов от пола. При установке опорного кронштейна на цементную стену используйте цементные шурупы. Если нет, закрепите шурупами для дерева на стойках.
    • Затем прикрепите плату 2-2x4x8 на 30 дюймов выше 2x4x30 по центру, поместив каждую доску друг на друга с помощью одного винта посередине. Это позволит ему свободно двигаться, чтобы в дальнейшем удерживать стол.

    ШАГ 9: СКЛАДНАЯ РАБОЧАЯ СТАДИЯ DIY — проверьте свой стол и наслаждайтесь

    Ознакомьтесь с другими нашими проектами из дерева!

    Вы используете свой гараж как склад или мастерскую? Мы хотели бы узнать об этом в комментариях ниже.

    Поделиться:

    • Twitter
    • Facebook

    Портативный складной верстак DIY или большой складной стол

    Создайте свой собственный большой складной стол для вечеринок или проектов с помощью этих портативных складных верстаков.

    Сделайте пространство вашей мастерской еще более впечатляющим с этим рабочим столом настольной пилы с Т-образной направляющей и портативным пылеуловителем с зажимным приспособлением для хранения.

    Получите распечатанные планы складного верстака

    Создайте свой портативный складной верстак

    Привет, это Эми из Hertoolbelt вернулась с другим планом сборки для вас.(В случае, если вы пропустили последний проект, это был экран DIY Fretwork, чтобы украсить ваше пространство.)

    В это время года я начинаю думать о работе во дворе, о том, какие цветы сажать, о подготовке сада и уборке двора.

    Донна из Funky Junk Interiors нашла идеальный портативный верстак для проектов на открытом воздухе во время экономных покупок.

    Это будет отличная рабочая поверхность для горшков с цветами, использования электроинструментов или даже в качестве дополнительного стола для развлечений. А затем он складывается до приятного компактного размера для хранения!

    Funky Junk Donna’s Workbench

    Может быть, это вид с заднего двора Донны или с ее крутого верстака, но теперь я с нетерпением жду весны!

    Донна любезно предоставила нам некоторые подробности о своем столе, чтобы мы могли составить для вас планы по созданию собственного переносного складного верстака, вдохновленные столиком Донны.

    Получите полные планы для печати, включая список вырезов и инструкции по сборке, здесь, в магазине.

    Как собрать портативный верстак или складной стол своими руками

    Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

    Этот переносной верстак — отличный размер для работы над проектами в вашем дворе или гараже.

    Для барбекю на заднем дворе или свадеб на открытом воздухе, этот большой складной деревянный стол также станет отличным дополнительным столом для сервировки или обеда.

    Поскольку этот складной стол / верстак изготовлен из простой фанеры, вам просто нужно добавить скатерть или бегунок для стола, чтобы немного его украсить.

    Для развлечений на свежем воздухе, соедините этот стол с набором примитивных деревянных скамеек, сделанных своими руками. Вы также можете обновить базовые складные стулья с помощью краски или перетянуть мягкое сиденье / спинку.

    Размеры

    В полностью разложенном виде этот портативный складной верстак имеет размеры 96 дюймов Ш x 30 дюймов x 32 дюйма В (Вы можете добавить до 5 дюймов к ножкам для более высокого верстака.)

    Откидные ножки и откидная столешница обеспечивают удобство хранения и переноски! Размеры сложенного рабочего стола 48 дюймов Ш x 30 дюймов x 8 дюймов (плюс глубина защелок / ручек и т. Д.)

    Материалы

    Для сборки этого верстака требуется всего 1 лист фанеры 4 × 8, пара досок 1 × 4 и пара досок 2 × 2. (Получите полный список материалов в распечатываемых планах верстака.)

    Включите JavaScript для просмотра содержимого

    Вам также понадобится некоторое оборудование:

    Необходимые инструменты

    Этот складной верстак отлично подходит для начинающих, которым нужно дополнительное пространство, не тратя целую гаражную мастерскую на обработку дерева.

    Имея это в виду, вы можете собрать весь этот стол, используя только торцовочную коробку / пилу и дрель / шуруповерт. Пусть в магазине пиломатериалов вырежете фанеру для вас, и вам даже не понадобится настольная пила (пока 😉)

    Включите JavaScript для просмотра содержимого

    Конечно, торцовочная пила позволит вам делать более быстрые и точные пропилы, а также делать гораздо больше!

    Вместо настольной пилы вы также можете использовать циркулярную пилу с направляющей кромкой, которая является хорошим началом для более низких вложений в инструменты.

    Нужен складной стол с местом для хранения вещей для внутренних проектов? Постройте этот компактный складной рабочий стол для рукоделия.

    Инструкции по сборке

    Полные удобные для новичков простые инструкции по сборке включены в распечатываемые планы деревообработки.

    Вам понадобится всего пара часов, чтобы собрать этот складной верстак и по-настоящему усовершенствовать вашу игру «Сделай сам» (а также избавить вашу спину от напряжения!)

    Источник: Funky Junk Interiors

    Складывание портативного верстака

    Чтобы сложить верстак:

    1. Переверните рабочий стол вверх дном.
    2. Сложите внешние ножки.
    3. Сложите центральную ножку.
    4. Сложите стол пополам.
    5. Зафиксируйте застежку и используйте ручку для переноски стола… куда хотите!

    Щелкните здесь, чтобы приобрести планы складного верстака.

    Складной верстак Reader Built

    В компании Jonathan Mainguy он следовал нашему руководству и построил свой собственный складной верстак, чтобы сохранить парковочное место в гараже. Такой умный! (Обновление 26.01.18)

    Узнайте больше о потрясающих планах сборки на Her Toolbelt:

    Аптечка // Аккумуляторная дрель // Причудливый скворечник

    Теперь, когда вы построили себе прочный верстак….

    создайте эти любимые читателями схемы деревообработки:

    Не забудьте закрепить это на потом!

    Впервые опубликовано 28 февраля 2015 г. // Последнее обновление 1 марта 2021 г.

    Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам возможности зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

    Подано в: от 20 до 250 долларов, новичок, сборка, по стоимости, по уровню, по материалам, по инструменту, циркулярная пила, участник, планы проектов DIY, сверла, проекты и планы строительства мебели, митра Пила, эскизы / визуализации, таблицы, учебные пособия, дерево и фанера и т. Д.Tagged: новичок, DIY стол, планы уличной мебели, проекты на открытом воздухе, планы проектов, верстак, мастерская

    Об Эми Баеслер
