Смд коды резисторов: Калькулятор маркировки SMD резисторов

Маркировка SMD резисторов – как прочитать номинал SMD резистора

В этой статье расскажем, как можно прочитать маркировку SMD резисторов (для поверхностного монтажа) во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96). Приведем стандартные размеры SMD резисторов и их номинальную мощность.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Трехзначный код

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Давайте рассмотрим это на примере:

Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).

На следующем рисунке приведем еще несколько примеров:

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

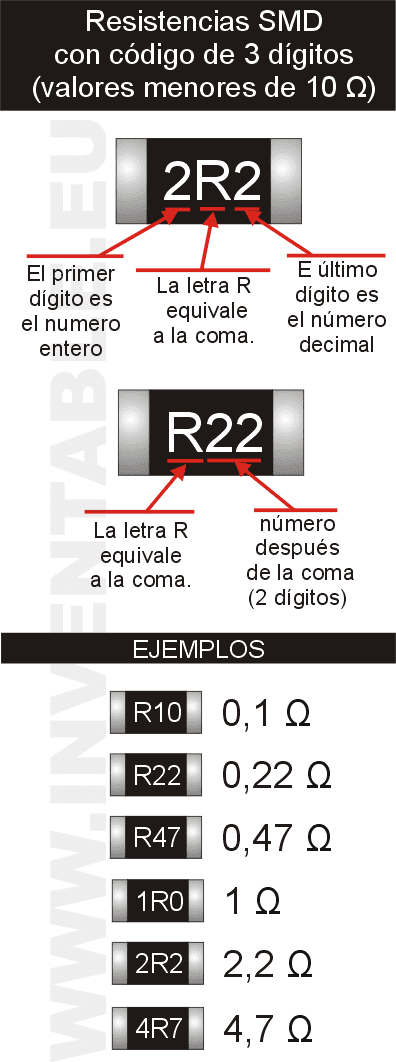

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Четырехзначный код (прецизионные резисторы)

В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.

Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.

Четырехзначный код резисторов с сопротивлением менее 100 Ом

С 4-значной системой наименьшее значение сопротивления, которое мы можем кодировать, составляет 100 Ом, что эквивалентно коду «1000» (100 + нет нуля).

При значениях сопротивлений менее 100 Ом производители выбрали такое же решение, как и в случае с 3-значной кодировкой — добавление буквы «R» вместо запятой.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Допуски сопротивлений

Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).

Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.

www.inventable.eu

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Онлайн-калькулятор номиналов сопротивления DIP и SMD резисторов

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя — показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

• 473 = 47kΩ ± 5%
• 103 = 10kΩ ± 5%
• 312 = 3.1kΩ ± 5%
• 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

• 0R5 = 0.5Ω
• 0R3 = 0.3Ω
• 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

• 92Z = 0.89Ω ± 1%
• 32D = 210kΩ ± 1%
• 24E = 1. 74MΩ ± 1%

Где купить недорогие резисторы?

Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру — это более 800 товаров для мейкеров, радиолюбителей и инженеров.

В магазине представлены:

И многое-многое другое!

Рекомендуем ознакомиться с другими тематическими материалами

Калькулятор обозначений SMD резисторов | turbo-blog.ru

Удобный калькулятор для отображения номинала резисторов в  SMD корпусе.

Долго искал на просторах такой Калькулятор обозначений SMD резисторов. Как выяснилось, никто не работает под HTTPS. Пришлось сделать самому. Как сделать калькулятор для своего сайта расскажу в статье позже.

Код	Знач.	Код	Знач.	Код	Знач.	Код	Знач.
R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0.12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0.16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0.18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0. 22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0.3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3.6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3.9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4. 7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0.68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0.82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0.91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом
102	1 кОм	103	10 кОм	104	100 кОм	105	1 мОм
112	1. 1 кОм	113	11 кОм	114	110 кОм	115	1.1 мОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 мОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1.3 мОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1.5 мОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1.6 мОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 мОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 мОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 мОм
242	2. 4 кОм	243	24 кОм	244	240 кОм	245	2.4 мОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 мОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 мОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3.3 мОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3.6 мОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 мОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 мОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 мОм
512	5. 1 кОм	513	51 кОм	514	510 кОм	515	5.1 мОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 мОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 мОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6.8 мОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7.5 мОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 мОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 мОм

Калькулятор обозначений SMD резисторов

О маркировке SMD резисторов: кодировка, обозначения, расшифровка

Одним из самых простых и распространенных элементов электронных схем в приборах различного назначения являются резисторы. Производители делают большое количество различных модификаций, маркировка которых отличается. Поэтому тем, кто занимается ремонтом, проектированием и сборкой электронных схем требуется хорошо разбираться в маркировке резисторов различных типов. Термин SMD (Surface Mounted Device) в переводе с английского языка означает технология поверхностной пайки, разработан для упрощения установки малогабаритных элементов на печатных платах в радиоэлектронных изделиях.

Внешний вид резисторов SMD

Назначение резисторов SMD

Главная роль резисторов в электронных схемах – это ограничение тока на определенных участках цепи. Одним из ярких примеров является подключение резисторов в цепи питания светодиодов или на каскады усиления на транзисторах.

Установка резистора в светодиодной ленте

Резисторы в цепи являются сопротивлением электрическому току, все проводники и полупроводники имеют удельное сопротивление.

Схема включения светодиода через резистор

Упрощенно для схем оно рассчитывается по классическим формулам:

• P = I2 * R – мощность равняется произведению квадрата тока на сопротивление;
• R = P\I2 – сопротивление равно отношению мощности к квадрату тока в цепи;
• R = P\U2 – сопротивление можно рассчитать через отношение мощности к квадрату напряжения.

Мощность выражается в Ваттах, напряжение – в Вольтах, ток – в Амперах по международной системе измерения величин СИ. На крупногабаритных резисторах старого образца мощность и сопротивление просто писали на его поверхности буквенными и цифровыми обозначениями, например, 3кОм 5Вт.

Современная аппаратура имеет печатные платы малых габаритов, соответственно, резисторы и другие детали должны иметь миниатюрные размеры, на которых нет возможности сделать надписи. Поэтому аббревиатуру стали наносить в зашифрованном виде только цифрами или цветными полосами в определенной последовательности.

Конструктивные особенности резисторов SMD

Отличие SMD полупроводниковых деталей в том, что они миниатюрных размеров и припаиваются на медные дорожки платы с одной стороны. Контактные ножки других деталей проходят через отверстия на плате и припаиваются к дорожкам с другой стороны. Форма резисторов чаще всего бывает прямоугольной или квадратной, чем больше рассеиваемая тепловая мощность резистора, тем больше его размеры.

Конструкция резисторов SMD, с указанием контактов и основного резистивного слоя

Технология, по которой сделан чип резистор, позволяет припаивать детали на плату, не делая отверстий в дорожках, это значительно упрощает монтаж, малые размеры элементов позволяют сократить габариты всей платы. Но обозначение smd резисторов для маркировки резисторов делается условными сокращениями, чтобы надписи поместились на поверхности элемента.

Расшифровка аббревиатуры SMD резисторов

Прежде всего, SMD резисторы разделяют по типоразмерам, которые напрямую связаны с рассеиваемой мощностью. Некоторые элементы настолько малы, что маркировка чип резисторов не помещается на его корпусе даже в виде сокращенного кода. Поэтому существуют справочные таблицы, где указаны ширина, длина корпуса, из которой можно определить мощность резистора. Измерения можно определить микрометром.

Таблица зависимости мощности от размеров резистора

Обратите внимание! Маркировка smd резисторов типоразмера 0402 (длина – 0,04, ширина – 0,02 дюйма) не делается, нет кодовых обозначений, величины сопротивления, в этом варианте мощность определяется по таблице, сопротивление лучше измерить мультиметром, погрешность сопротивления в этих резисторах составляет от 2 до 10%.

Более точные smd резисторы с погрешностью в 1% с кодом типоразмера 0603 маркируются двумя цифрами и буквой R, цифры обозначают величину в омах, буква – множитель 10-1. Определяем кодировку по таблице, например:

• Код – 04 R;
• Соответствует величине сопротивления 107 Ом;
• R = 10-1.

В итоге получится величина сопротивления резистора 107х10-1 = 10,7 Ом. Когда R стоит между цифрами (2r2), это означает, что номинал сопротивления резистора – 2.2 Ом.

В обозначениях множителя применяется не только буква R:

• A – число 100;
• B – умножается на 101;
• C – это число 10 в степени 2;
• D – означает умножение на 103;
• E – число умножается на 104;
• F – число умножается на 105;
• S – множитель на х10-2.

Пример расшифровки такой маркировки следующий. Код 05Е, смотрим по таблице, 05 соответствует значению 110 Ом, умножаем на 104. Сопротивление с таким кодом будет 110х104 = 11440 Ом или 11,44 кОм.

Таблица кодов и номинальных значений

Маркировка, обозначающая величину сопротивления на смд резисторах, имеет три варианта:

• Рассмотренный случай с двумя цифрами и одной буквой;
• С тремя цифрами;
• С четырьмя цифрами.

Расшифровка группы изделий с типоразмером 0805 с тремя цифрами (100, 102, 103…107 или 113) имеет следующие обозначения:

• Первые две цифры указывают величину сопротивления в Ω, иногда это значение называют мантисса, последняя цифра – степень, в основании которой всегда стоит 10;
• 113 соответствует 11х103 Ом = 11кОм;
• 182 соответствует 18х102 Ом = 18 кОм или 1800 Ом.

Маркировка резисторов с четырьмя цифрами расшифровывается аналогичным способом, просто значения номинального сопротивления резисторов на порядок больше:

• 7882 = 788х102 = 78800 Ω или 78,8 кОм;
• 1853 = 185х103 = 185000 Ω или 185 кОм.

Примеры различной маркировки

Профессионалам, которые часто сталкиваются с расшифровкой, это делать несложно. Обычному обывателю непросто запомнить методики расшифровки маркировки резисторов SMD. Для этого на различных ресурсах интернета созданы калькуляторы в режиме онлайн, достаточно внести элементы кодовой маркировки резистора, и в окне появится соответствующее значение этому сопротивлению. В некоторых вариантах калькулятора можно выбирать единицы измерения Ом, кОм, МОм.

Видео

Оцените статью:

Маркировка резисторов

Цветовая маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96, E24, E48.
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Код Число Код Число Код Число Число Число 01 100 25 178 49 316 73 562 02 102 26 182 50 324 74 576 03 105 27 187 51 332 75 590 04 107 28 191 52 340 76 604 05 110 29 196 53 348 77 619 06 113 30 200 54 357 78 634 07 115 31 205 55 365 79 649 08 118 32 210 56 374 80 665 09 121 33 215 57 383 81 681 10 124 34 221 58 392 82 698 11 127 35 226 59 402 83 715 12 130 36 232 60 412 84 732 13 133 37 237 61 422 85 750 14 137 38 243 62 432 86 768 15 140 39 249 63 442 87 787 16 143 40 255 64 453 88 806 17 147 41 261 65 464 89 825 18 150 42 267 66 475 90 845 19 154 43 274 67 487 91 866 20 158 44 280 68 499 92 887 21 162 45 287 69 511 93 909 22 165 46 294 70 523 94 931 23 169 47 301 71 536 95 953 24 174 48 309 72 549 96 976

Код Множитель Z 0. 001 Y or R 0.01 X or S 0.1 A 1 B or H 10 C 100 D 1000 E 10000 F 100000

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.

Сопротивление: 22.2kом ±2%, E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке: Параллельное соединение резисторов. Калькулятор.

Формулы и расчёты электронный цепей онлайн |
Параметры синусоидального сигнала
Переменный ток. Параметры |
Постоянный ток. Определение |
Электроника в домах. Форум
Транзисторы. Справочник |
Диоды. Справочник |
Стабилитроны. Справочник |
Реактивное сопротивление
Резонансная частота |
ESR конденсатора |
Измерение ESR |
Отключить защиту инвертора

Замечания и предложения принимаются и приветствуются!

Маркировка SMD-резисторов: хитрости вычисления номинала

Аббревиатура SMD часто встречается при монтаже или изучении электронных схем. Это определённый тип компонентов, пришедших на замену классической сквозной пайке. Так как  размеры SMD-составляющих значительно отличаются от обычных, то и маркировка на них используется другая. В этой статье мы расскажем, как прочитать маркировку SMD-резисторов, что это вообще такое, и какие способы определения номинала существуют.

Из-за своих малых размеров резисторы обладают наиболее компактным способом маркировки — цифровым
ФОТО: universal-solder.ca

Содержание статьи

Что такое SMD

SMD – английская аббревиатура, обозначающая Surface Mounted Device, то есть – устройство, монтируемое на поверхность. В целом, под SMD понимается метод нанесения компонентов на печатную плату, который ещё называют поверхностным. Ему противопоставляется классический метод — сквозной монтаж, когда ножки элементов продеваются в отверстия монтажной платы и фиксируются в них.

Поверхностный монтаж очень часто сочетается с простым «сквозным»
ФОТО: wikimedia.org

SMD подразумевает установку прямо на токопроводящие дорожки платы. Такой подход позволил значительно сэкономить место на плате, уменьшить размер компонентов и, в целом, удешевить и автоматизировать процесс монтажа. Тем не менее, на практике часто встречается гибрид обеих технологий — сквозного монтажа и поверхностного.

Назначение резисторов

Назначение SMD-резисторов то же самое, что и  у обычных — преобразование силы тока в напряжение и наоборот с помощью имеющегося у него сопротивления. Таким образом, основная величина, по которой можно определить нужный резистор — сопротивление. Измеряется оно в Омах. Соответственно, при маркировке на элементе указывается именно количество Ом.

Размеры и обозначения

SMD-резисторы имеют компактные размеры. Самый маленький типоразмер может быть всего 0,4×0,2 мм. Поэтому от стандартной цветовой маркировки решили отказаться. Вместо неё сейчас используется три разных типа обозначений: 3 цифры, 4 цифры и 2 цифры и буква. Но логика распознавания элемента у них одна.

3 и 4 цифры

Всё довольно просто и логично — есть три цифры. Две первые — мантисса, третья — степень, в которую нужно возвести число 10 для получения множителя. Перемножив это всё, получим итоговое сопротивление.

Чёрные «детальки» на плате — SMD-резисторы
ФОТО: blogspot.com

Например, на резисторе стоит 312. 31 — основание, 2 — степень числа 10. В итоге, получается нехитрое выражение 31·10² или 31·100 = 3100 Ом. На самом деле, чтобы не проводить всех этих математических операций, можно просто запомнить, что к  первым двум цифрам нужно прибавить указанное третьей цифрой количество нулей. То есть, к 31 просто добавить два нуля.

Маркировка с четырёхзначными числами не отличается методом расшифровки. Просто применяются они для резисторов с точностью в 1%. Например, 7920 будет обозначать всего 792 Ом, так как 10° = 1, и после умножения получаем 792. Или используя более простую методику — после 792 нужно добавить 0 нулей, то есть ни одного.

Цифры и буквы в обозначениях

Тут всё немного усложняется. Во-первых, встречается два вида обозначений: сначала цифры, потом буква и наоборот. Первый используется для маркировки элементов с точностью 1% из номинального ряда Е96. Второй встречается на компонентах с точностью 2%, 5% и 10% из номинальных рядов Е12 и Е24.

Обозначение с двумя цифрами и буквой чем-то похоже по логике на простые цифровые обозначения. Но, так как номиналы сопротивлений берутся из номинального ряда Е96, то закономерности в символах обнаружить не удастся, понадобится таблица. Итак, первые две цифры обозначают код, согласно которому в таблице нужно найти соответствующую мантиссу. Буква — это степень десяти. Вариантов здесь немного и есть хоть какая-то логика: S или Y дают 10־², R или X – 10־¹. Затем по нарастанию: А — 10°или 1, B – 10¹, C – 10² и так далее.

Таблица соответствия цифровых кодов и мантисс
ФОТО: blogspot.com

Например, имеем резистор 49R. Смотрим в таблицу — получаем мантиссу 316. Литера R говорит нам, что степень десяти равна -1. То есть, нужно не умножать на 10, а, наоборот — разделить. В итоге, получаем значение 31,6 Ом.

Второй вариант цифро-буквенных обозначений подчиняется тому же принципу, только здесь в цифровом коде ещё зашифрована точность резистора.

Таблица соответствия цифровых кодов и мантисс
ФОТО: blogspot.com

Пример резистор D60! Литера D означает 10³. А код 60 из таблицы даёт число 820. Перемножив их, мы получим 820000 Ом или 820 кОм с точностью 10%.

Как видно, способ маркировки только цифрами гораздо удобнее и проще, хотя и не позволяет обозначить некоторые номиналы резисторов.

Онлайн-сервисы

Если под рукой есть интернет, то для определения номинала резистора можно воспользоваться онлайн-сервисами. Их часто делают небольшие интернет-магазинчики электронных компонентов на своих сайтах. Также есть и отдельные ресурсы, включающие в себя комплекс различных конвертеров и определителей элементов. Вот самый простой пример: https://wpcalc.com/markirovka-smd-rezistorov/.

На сайте можно узнать номинал резистора, и, наоборот, как будет выглядеть маркировка для определённого сопротивления.

https://www.asutpp.ru/kalkulyator-markirovki-smd-rezistorov.html  — аналогичный сервис, с тем же функционалом.

Тоже самое делает сервис https://allcalc.ru/node/940. В общем, подобных инструментов в сети предостаточно.

Естественно, что бывалые радиолюбители узнают номинал одним взглядом. Но для тех, кто только осваивает основы электроники, статья пригодится. Если вы знаете о каких-то особенностях SMD-маркировки резисторов, можете поделиться ими в комментариях.

Предыдущая

ИнженерияОбзор системы тёплый пол Devi: особенности, плюсы и минусы

Следующая

ИнженерияВиды шаровых муфтовых кранов: назначение, устройство, некоторые модели

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

SMD резисторы 0402 0603 0805 1206 2512 мощные низкоомные подстроечные терморезисторы

Калькулятор кода резистора

SMD

Калькулятор кода резистора SMD

Этот простой калькулятор поможет вам определить номинал любого резистора SMD. Для начала введите 3- или 4-значный код и нажмите кнопку «Рассчитать» или Введите .

Примечание: Программа была тщательно протестирована, но в ней все еще может быть несколько ошибок. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать мультиметр для перепроверки критических компонентов.

См. Также калькулятор цветового кода на этой странице для MELF и стандартных сквозных резисторов.

Как рассчитать номинал SMD резистора

Большинство чип-резисторов имеют трех- или четырехзначный код — числовой эквивалент знакомого цветового кода для компонентов со сквозным отверстием. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).

Трехзначный код

Резисторы SMD со стандартным допуском маркируются простым 3-значным кодом .Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить). Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.

Примеры 3-значного кода:

4-значный код

4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа.Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа укажут нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую должны быть умножены три значащие цифры. (или сколько нулей добавить). Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки.

Примеры 4-значного кода:

EIA-96

Недавно появилась новая система кодирования (EIA-96) на 1% резисторах SMD.Он состоит из трехзначного кода: первые 2 цифры сообщают нам 3 значащих цифры номинала резистора (см. Справочную таблицу ниже), а третья отметка (буква) указывает множитель.

9 0058 280

Код	Множитель
Z	0. 001
Y или R	0,01
X или S	0,1
A	1
B или H	10
C	100
D	1000
E	10000
F	100000

Примеры кода EIA-96:

01Y = 100 x 0,01 = 1 Ом
68X = 499 x 0.1 = 49,9 Ом
76X = 604 x 0,1 = 60,4 Ом
01A = 100 x 1 = 100 Ом
29B = 196 x 10 = 1,96 кОм
01C = 100 x 100 = 10 кОм

больше примеров EIA-96 SMD …

Примечания:

• SMD резистор с маркировкой 0, 00, 000 или 0000 — это перемычка (перемычка с нулевым сопротивлением).
• чип-резистор, отмеченный стандартным трехзначным кодом, а короткая полоса под маркировкой обозначает прецизионный (1% или меньше) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%). Например: 1 2 2 = 1,2 кОм 1%. Некоторые производители подчеркивают все три цифры — не путайте это с кодом, используемым на резисторах, чувствительных к малому току.

SMD

• со значениями в миллиомах, предназначенные для датчиков тока, часто помечаются буквами M, m или L, показывающими расположение десятичной точки (со значением в миллиомах). Например: 1M50 = 1,50 мОм, 2M2 = 2,2 мОм, 5L00 = 5 мОм.
• Токочувствительные SMD также могут быть отмечены длинной полосой сверху (1 м 5 = 1.5 мОм, R001 = 1 мОм и т. Д.) Или длинная полоса под кодом ( 101 = 0,101 Ом, 047 = 0,047 Ом). Подчеркивание используется, когда необходимо опустить начальную букву «R» из-за ограниченного пространства на корпусе резистора. Так, например, R068 становится 068 = 0,068 Ом (68 мОм).

Номинальная мощность

Чтобы узнать приблизительную номинальную мощность вашего резистора SMD, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента для получения точного значения.

Упаковка	Размер в дюймах (ДхШ)	Размер в мм (ДхШ)	Номинальная мощность
0201	0,024 «x 0,012»	0,6 мм x 0,3 мм	1 / 20W
0402	0,04 «x 0,02»	1,0 мм x 0,5 мм	1 / 16W
0603	0.063 «x 0,031»	1,6 мм x 0,8 мм	1 / 16W
0805	0,08 «x 0,05»	2,0 мм x 1,25 мм	1 / 10W
1206	0,126 » x 0,063 дюйма	3,2 мм x 1,6 мм	1 / 8W
1210	0,126 дюйма x 0,10 дюйма	3,2 мм x 2,5 мм	1 / 4W
1812	0,18 дюйма x 0,12 «	4,5 мм x 3,2 мм	1 / 3W
2010	0. 20 дюймов x 0,10 дюйма	5,0 мм x 2,5 мм	1 / 2W
2512	0,25 дюйма x 0,12 дюйма	6,35 мм x 3,2 мм	1W

Допуск

Стандартный трех- и четырехзначный код не дает нам возможности определить допуск резистора SMD.

Однако в большинстве случаев вы обнаружите, что резистор для поверхностного монтажа с трехзначным кодом имеет допуск 5%, а резистор с четырехзначным кодом или новым кодом EIA-96 имеет допуск 1%. или менее.

Из этого правила есть много исключений, поэтому всегда сверяйтесь с таблицей данных производителя, особенно если допуск компонента имеет решающее значение для вашего приложения.

Примеры резисторов SMD с 3 цифрами

Примеры резисторов SMD с 3 цифрами

В следующей таблице перечислены все обычно используемые трехразрядные резисторы SMD от 0,1 Ом до 9,1 МОм. См. Также калькулятор резисторов SMD и краткое руководство о том, как узнать номиналы резисторов SMD.

30 Ом

9129

9129

Еще примеры резисторов микросхемы: 4-значные и EIA-96.

Примеры резисторов с цветовой кодировкой: E12 (10%), E24 (5%) и E48 (2%).

SMT Поверхностный монтаж »Примечания по электронике

Резисторы для поверхностного монтажа часто имеют небольшие коды для обозначения их номинала — можно увидеть несколько различных схем кодирования.

Resistor Tutorial Включает:

Resistors Overview
Углеродный состав
Карбоновая пленка
Металлооксидная пленка
Металлическая пленка
Проволочная обмотка
SMD резистор
MELF резистор
Переменные резисторы
Светозависимый резистор
Термистор
Варистор
Цветовые коды резисторов
Маркировка и коды SMD резисторов
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E

Хотя не все резисторы SMD или резисторы SMT имеют маркировку своих номиналов, некоторые из них имеют маркировку, и ввиду нехватки места системы кодирования резисторов SMD не всегда могут обеспечить очевидную индикацию номинала резистора.

Системы кодирования резисторов для поверхностного монтажа в основном используются для обслуживания, ремонта и поиска неисправностей. Во время производства резисторы хранятся либо в намотанных лентах, либо в бункерах, используемых в машинах для поверхностного монтажа. Маркировку резистора SMD можно использовать в качестве проверки, чтобы убедиться, что установлены правильные значения, но обычно катушки или бункеры имеют соответствующую маркировку и код.

Резисторы SMD на печатной плате вместе с другими компонентами
Резисторы SMD представляют собой небольшие компоненты с цифрами на темном фоне

Схемы кодирования резисторов SMD

На многих резисторах SMD нет маркировки, указывающей их номинал.Для этих устройств, когда они распакованы и извлечены из упаковки, очень трудно определить их стоимость. Соответственно, резисторы SMD обычно используются в барабанах или других корпусах, где нет возможности смешивания разных значений.

На многих резисторах есть маркировка. Используются три системы:

• Трехзначная система кодирования резисторов SMD
• Четырехзначная система кодирования резисторов SMD
• Система кодирования резистора EIA96 SMD

3-значная система кодирования резистора SMD

Трехзначная система кодирования резисторов SMT обычно используется для резисторов со стандартным допуском.

Как видно из названия, в этой системе маркировки резисторов SMD используются три цифры. Первые две цифры в коде обозначают значащие цифры, а третья — множитель. Это то же самое, что и цветные кольца, используемые для проводных резисторов, за исключением того, что вместо цветов используются реальные числа.

Следовательно, резистор SMD с цифрой 472 будет иметь сопротивление 47 x 10 ² Ом, или 4,7 кОм. Однако будьте осторожны с резисторами, обозначенными цифрами, например 100. Это не 100 Ом, но оно точно соответствует схеме и составляет 10 x 10 ⁰ или 10 x 1 = 10 Ом.

Трехзначный код маркировки резистора SMD

Если используются значения сопротивления менее десяти Ом, буква «R» используется для обозначения положения десятичной точки. Например, резистор номиналом 4R7 будет 4,7 Ом.

4-значная система кодирования резистора SMD

Четырехзначная или четырехзначная схема маркировки резисторов SMT используется для маркировки резисторов SMD с высокими допусками. Его формат очень похож на трехзначную схему изготовления резисторов SMT, но расширен, чтобы дать большее количество значащих цифр, необходимых для резисторов с более высокими допусками.

В этой схеме кодирования первые три числа обозначают значащие цифры, а четвертое — множитель.

Следовательно, резистор SMD с цифрой 4702 будет иметь сопротивление 470 x 10 ² Ом, или 47 кОм.

Четырехзначный код маркировки резистора SMD

. Резисторы с номиналом менее 100 Ом обозначаются буквой «R», как и раньше, для обозначения положения десятичной точки.

Система кодирования резистора SMD EIA96

Начали использоваться еще одна схема кодирования резистора для поверхностного монтажа или схема кодирования резистора SMD, и она нацелена на резисторы SMD с допуском 1%, т.е.е. те, которые используют резисторы серии EIA96 или E-96. Поскольку используются резисторы с более высокими допусками, требуются дополнительные значения. Однако небольшой размер резисторов SMT затрудняет чтение цифр. Соответственно, новая система пытается решить эту проблему. Используя только три цифры, фактические символы можно сделать больше, чем символы четырехзначной системы, которые в противном случае потребовались бы.

В схеме кодирования резистора EIA SMD используется трехзначный код: первые 2 цифры обозначают 3 значащие цифры номинала резистора.Третий символ — это буква, обозначающая множитель. Таким образом, эту схему маркировки резисторов SMD не следует путать со схемой маркировки из трех цифр, поскольку буквы будут различать ее, хотя буква R может использоваться в обеих системах.

Для создания системы была взята серия резисторов E-96, и каждое значение или набор значащих цифр были последовательно пронумерованы. Поскольку в серии E-96 всего 96 значений, для нумерации каждого значения нужны только две цифры, и в результате это разумный способ уменьшить количество требуемых символов.

Подробная информация о схеме кода резистора EIA SMD представлена ​​в таблице ниже:

рэнд

Например, резистор с маркировкой 68X можно разделить на два элемента.68 относится к значащим цифрам 499, а X относится к множителю 0,1. Следовательно, указанное значение составляет 499 x 0,1 = 49,9 Ом.

Иногда может показаться, что бывает трудно различить разные коды маркировки резисторов SMD. К счастью, они достаточно разные, чтобы их можно было отличить друг от друга, и путаница не изменилась.

Если на резисторах SMD указано их номинальное значение, это, безусловно, помогает при поиске неисправностей — обращение к списку деталей может быть более трудным, поскольку его может не оказаться под рукой.Соответственно, знание того, как читать различные коды маркировки резисторов SMD, может быть очень полезным.

Другие электронные компоненты: Резисторы
Конденсаторы
Индукторы
Кристаллы кварца
Диоды
Транзистор
Фототранзистор
Полевой транзистор
Типы памяти
Тиристор
Разъемы
Разъемы RF
Клапаны / трубки
Аккумуляторы
Переключатели
Реле

Вернуться в меню «Компоненты». . .

Основы резистора SMD

Резистор SMD — это тип резистора, который был разработан для поверхностного монтажа.Эти резисторы SMD обычно намного меньше традиционных резисторов, поэтому они занимают гораздо меньше места на печатной плате.

SMD-часть «SMD Resistor» означает S urface M установленный D прибор. SMD — это электронный компонент, который может быть установлен непосредственно на печатную плату с использованием технологии « S urface M ount T » (SMT).

Технология поверхностного монтажа была изобретена как для уменьшения размера компонентов, так и для значительного сокращения времени, необходимого для изготовления схемы.

Резисторы

SMD обычно используются только в профессионально изготовленных печатных платах.

Для большинства самодельных схем вы будете использовать более классические резисторы с технологией «сквозного отверстия». У нас есть руководство по цветовому коду резисторов этих типов.

Причина использования резисторов со сквозным отверстием заключается в том, что их намного проще установить и не требуется специального оборудования, как для резисторов SMD.

Калькулятор резистора SMD

Если вы хотите быстро определить номинал резистора SMD, воспользуйтесь нашим калькулятором.

Все, что вам нужно сделать, это ввести код, указанный на резисторе SMD, в текстовое поле кода резистора SMD ниже.

Калькулятор автоматически рассчитает значение сопротивления вашего резистора.

Код резистора SMD

Первое, что вы заметите, глядя на резистор SMD, — это то, что в них не используется система цветных полос, как в резисторах со сквозным отверстием.

Причина этого в том, что на меньших корпусах резисторов SMD недостаточно места для печати кода цветовой полосы.

Для борьбы с этим они придумали три новые кодовые системы, две из которых определены стандартом IEC 60062: 2016, четырехзначная система, трехзначная система.

Третья — это система нумерации под названием «EIA-96», которая была указана Альянсом электронной промышленности, который прекратил свою деятельность еще в 2011 году.

Ниже мы рассмотрим шаги по использованию каждой из этих систем.

Система трехзначного кода резистора SMD

В этой системе первые два числа определяют номинал резистора.Третья и последняя цифра в этой системе счисления представляет собой множитель для значений сопротивления, превышающих 10 Ом.

Когда резистор SMD меньше 10 Ом , для определения положения десятичной точки используется буква « R ». Например, резистор SMD 8R3 определяет значение сопротивления « 8,3 » Ом.

В отличие от множителя для системы цветового кода, множитель для этой числовой системы показывает десять в степени этого числа.3 или по-английски: двадцать семь умножить на 10 в степени трех.

Примеры расчета трехзначного кода SMD

В этом примере мы будем предполагать, что у нас есть четыре резистора SMD с трехзначным кодом. Один 923

, один 3R4 , один 313 и один R34 .

Пример 1 — 901

Для первого резистора SMD 901 мы берем первые две цифры в качестве базового значения резистора. Взяв первые две цифры, мы получаем значение базового резистора « 90 ».

Затем мы умножаем это базовое значение на 10 в степени 1 (последняя цифра в коде).

 Отсюда мы можем вычислить, что сопротивление для нашего первого резистора SMD составляет  900  Ом.
 Пример 2 — 3R4
 Теперь для нашего второго резистора  3R4 , нам не нужно иметь дело с каким-либо умножителем.
 Все, что нам нужно сделать, это записать значение, поместив десятичную точку в коде вместо R.

 Таким образом, мы можем определить, что сопротивление второго резистора равно  3.4  Ом.
 Пример 3 — 313
 Для третьего резистора ( 313 ) нам нужно разобраться с ним так же, как в нашем первом примере.
 Во-первых, возьмите первые два значения, чтобы наше базовое сопротивление для нашего резистора SMD было  31 .
 Отсюда нам нужно снова взять наше окончательное число в качестве нашей «силы»  10 . Теперь нам нужно умножить  31  на  10  в степени  3 .

 Мы можем вычислить, что фактическое сопротивление резистора составляет 31 000 Ом или  31 кОм  Ом.
 Пример 4 — R34
 Теперь о нашем четвертом и последнем резисторе ( R34 ).
 Этот резистор SMD похож на наш второй пример, но мы переместили десятичный разряд на передний план.

 Используя это, мы можем быстро вычислить, что сопротивление этого SMD резистора составляет  0,34  Ом.
 Четырехзначная система кода резистора SMD
 Четырехзначная система кода резистора SMD такая же, как и трехзначная. Единственное отличие — добавление дополнительной цифры.
 Первые три цифры в системе четырехзначного кода резистора SMD обозначают значение сопротивления базы. С четвертой и последней цифрой, представляющей степень множителя.
 Как и в трехзначной системе, множитель представляет собой 10 в степени числа.
 Примеры того, как вычислить четырехзначный код SMD
 Чтобы дать вам больше представления о том, как работает четырехзначный код резистора SMD, мы рассмотрим два разных резистора.
 В качестве примера мы рассмотрим два резистора:  4402  и  95R21  SMD резистор.
 Пример 1 — 4402
 Этот первый пример резистора SMD — это наш резистор  4402 .
 Во-первых, нам нужно взять первые три цифры из записанного значения резистора, отметив, что наше базовое значение сопротивления составляет  440 Ом .
 Из этого же значения мы можем получить множитель  2  из последней цифры значения резистора.
 Затем нам нужно умножить базовое значение  440  на  10  в степень  2  (наш множитель).

 Рассчитав это, мы можем вычислить номинал резистора SMD  44000  Ом.
 Пример 2 — 95R21
 В нашем втором примере четырехзначное значение резисторов SMD составляет  95R21 .
 Поскольку значение содержит букву « R », мы сразу понимаем, что нам не нужно беспокоиться об умножении значения.
 Все, что нам нужно сделать, это заменить букву «R» десятичной точкой, чтобы получить фактическое значение сопротивления нашего образца резистора.

 Отсюда мы можем определить, что номинал наших резисторов составляет  95,21  Ом.
 Система EIA-96
 Третья и последняя система для расчета значений сопротивления резисторов SMD — это система  EIA-96 . Он использует трехзначную систему, где первые две цифры представляют значение из серии резисторов E96.
 У нас есть таблица, в которой показаны соответствующие значения для каждого из 96 возможных кодов серии E96. Вы можете найти эту таблицу ниже.
 Третья цифра в системе EIA-96 всегда буква и представляет множитель. Вы можете использовать нашу таблицу ниже, чтобы сопоставить букву со значением множителя.
 Таблица множителей EIA-96
 Вы можете использовать эту таблицу, чтобы быстро вычислить множитель для резисторов SMD с помощью системы EIA-96.
 Все, что вам нужно сделать, это найти последнюю букву и умножить значение на множитель, соответствующий этой букве.
 Код
 Множитель
 Z
 0.001
 Y / R
 0,01
 X / S
 0,1
 A
 1
 B / H
 10
 C
 100
 D
 1,000
 E
 10,000
 F
 100,000
 Таблица значений кода EIA-96
 Поскольку система нумерации EA-96 опирается на значения серии E96, вы будете необходимо использовать таблицу, подобную нашей, чтобы найти фактическое значение базового сопротивления.
 Используйте приведенную ниже таблицу, чтобы найти первые две цифры вашего SMD-резистора EIA-96, чтобы найти значение его базового сопротивления.
 Код
 Значение
 Код
 Значение
 Код
 Значение
 01
 100
 33
 215
 65
 464
 02
 102
 34
 221
 66
 475
 03
 105
 35
 226
 67
 487
 04
 107
 36
 232
 68
 499
 05
 110
 37
 237
 69
 511
 06
 113
 38
 243
 70
 523
 07
 115
 39
 249
 71
 536
 08
 118
 40
 2 55
 72
 549
 09
 121
 41
 261
 73
 562
 10
 124
 42
 267
 74
 576
 11
 127
 43
 274
 75
 590
 12
 130
 44
 280
 76
 604
 13
 133
 45
 287
 77
 619
 14
 137
 46
 294
 78
 634
 15
 140
 47
 301
 79
 649
 16
 143
 48
 309
 80
 665
 17
 147
 49
 316
 81
 681
 18
 150
 50
 324
 82
 698
 19
 154
 51
 332
 83
 715
 20
 158
 52
 340
 84
 732
 21
 162
 53
 348
 85
 750
 22
 165
 54
 357
 86
 768
 23
 169
 55
 365
 87
 787
 24
 174
 56
 374
 88
 806
 25
 178
 57
 383
 89
 825
 26
 182
 58
 392
 90
 845
 27
 187
 59
 402
 91
 866
 28
 191
 60
 412
 92
 887
 29
 196
 61
 422
 93
 909
 30
 200
 62
 432
 94
 931
 31
 205
 63
 442
 95
 953
 32
 210
 64
 453
 96
 976
 Пример разработки EIA-96 SMD резисторов
 Рабочие Сопротивление SMD резисторов EIA-96 немного сложнее, чем трех- или четырехзначных резисторов.
 Причина этого в том, что вам нужно найти значения реальных цифр, поскольку ссылки EIA-96 являются просто кодами.
 Чтобы помочь вам понять, как рассчитать значение сопротивления резистора SMD на основе EIA-96, мы рассмотрим три различных примера резисторов.
 Эти примеры резисторов EIA-96:  32A ,  11Y ,  67C .
 Пример 1 — 32A
 Первым примером резистора, который мы будем разрабатывать, является резистор SMD  32A  EIA-96.
 Первое, что мы должны сделать, это определить базовое значение сопротивления. Для этого мы должны взять  первые две цифры  нашего резистора.
 В этом примере значение равно  32 . Глядя на этот код в нашей таблице выше, мы можем вычислить, что его значение сопротивления составляет  210 .
 Далее нам нужно вычислить множитель. Опять же, мы делаем это, ища значение  A  в нашей таблице множителей выше. Используя таблицу, мы можем вычислить, что множитель равен  1 .
 Теперь, зная базовое сопротивление и множитель, мы можем продолжить.
 Поскольку множитель равен  1 , мы знаем, что сопротивление резистора SMD в нашем примере  32A  EIA-96 просто равно  210 .
 Пример 2 — 11Y
 Наш второй пример резистора немного сложнее, поскольку мы используем множитель, который не так прост, как умножение значения на 1.
 Этот второй пример резистора SMD номиналом  11Y .
 Для начала нам нужно определить значение наших  первых двух цифр .
 Заглянув в нашу таблицу, мы видим, что  11  соответствует базовому сопротивлению  127 .
 Теперь, когда мы знаем, что сопротивление базы нашего SMD резистора равно  127 , мы можем продолжить работу и вычислить множитель.
 Заглянув в таблицу множителей, мы видим, что буква  Y  означает, что нам нужно умножить число на  0,01 . Это значение множителя эквивалентно делению числа на 100.
 Теперь, когда мы знаем множитель, мы можем продолжить и вычислить фактическое сопротивление нашего резистора  11Y , умножив  127  на  0.01 .

 Исходя из значений, мы можем определить, что значение резистора  11Y  составляет  1,27  Ом.
 Пример 3 — 67C
 Теперь перейдем к нашему третьему примеру резистора SMD EIA-96, резистору  67C .
 Первое, что мы должны сделать, это взять первые две цифры значения на резисторе, которое в этом примере равно  67 .
 Как и в двух предыдущих примерах, нам нужно найти  67  в нашей кодовой таблице, чтобы увидеть его значение, которое составляет  487 .
 Далее нам нужно снова вычислить множитель. Глядя на букву  H  в нашей таблице, мы видим, что наш множитель равен  100 .
 Используя этот множитель, умножив базовое сопротивление  487  на множитель  100 , мы можем вычислить фактическое сопротивление резистора SMD.

 Исходя из этих значений, мы можем рассчитать сопротивление резисторов SMD нашего последнего образца как  48700  Ом.
 Надеюсь, что к этому моменту вы научились считывать значение кода резистора SMD и получили базовое представление об этих типах резисторов.
 Если у вас есть какие-либо советы, отзывы или вам нужна помощь, оставьте комментарий ниже.
 Резисторы SMD
: коды, размер, испытания, допуски и выбор
 Резистор
 SMD или микросхема фиксированного сопротивления — это один из резисторов для глазури с металлическим стеклом. Это резистор, изготовленный путем смешивания металлического порошка и порошка стеклянной глазури и печати на подложке методом трафаретной печати. Он устойчив к влажности и высокой температуре, имеет низкотемпературный коэффициент. Резистор SMD может значительно сэкономить место на схеме и сделать дизайн более изысканным.
  Abstract
  SMD-резистор  или  Чип-фиксированный резистор  — один из резисторов для глазури с металлическим стеклом. Это резистор, изготовленный путем смешивания металлического порошка и порошка стеклянной глазури и печати на подложке методом трафаретной печати. Он устойчив к влажности и высокой температуре с низкотемпературным коэффициентом. Резистор SMD может значительно сэкономить место на схеме и сделать дизайн более изысканным. SMD — это аббревиатура от Surface Mounted Devices, которая представляет собой особый вид элементного устройства SMT (технология поверхностного монтажа).Резисторы SMD обычно называют чип-резисторами.
  Каталог
 I Как определить коды резисторов SMD?
 1. Метод номинального обозначения цифрового кабеля (обычно используется для прямоугольных чип-резисторов)
 SMD-резистор
 Номинальный метод цифрового кабеля заключается в маркировке сопротивления цифрами на резисторе. Его первая цифра и вторая цифра являются значащими цифрами, а третья цифра представляет собой число «0», добавленное после значащей цифры.В нем нет букв. Например: «472 ‘» означает «4700 Ом»; «151» означает «150».
 Значение сопротивления резистора SMD обычно наносится непосредственно на поверхность резистора в цифровой форме, поэтому значение сопротивления считывающего резистора можно непосредственно увидеть по номеру на поверхности резистора. Обычно существует три метода представления:
 (1) Состоит из трех чисел, указывающих, что допуск сопротивления составляет ± 5%. Первые две цифры являются значащими цифрами, третья цифра представляет собой множитель умножения на ноль, а основная единица измерения — Ω.Например, 103, 1 и 0 — допустимые числа, просто запишите их, 2 означает умножение на ноль, который является степенью 10 (короче говоря, третья цифра — это степень 10). Таким образом, сопротивление, представленное числом 103, является степенью 10 × 10 = 10 × 1000 = 10000 Ом = 10 кОм
 (2) Состоит из четырех чисел, указывающих, что допуск сопротивления составляет ± 1%. Первые три цифры являются значащими цифрами, а четвертая цифра представляет собой множитель на ноль (то есть число означает степень 10). Например, 1502, 150 — значащее число, запишите его напрямую, 2 представляет степень 10.Таким образом, сопротивление 1502 равно квадрату 150 × 10 = 150 × 100 = 15000 Ом = 15 кОм
 (3) Состоит из цифр и букв, таких как 5R6, R16 и т. Д. Здесь нужно только заменить R десятичной точкой.
 5R6 = 5,6R = 5,6 Ом R16 = 0,16R = 0,16 Ом
 Здесь следует отметить, что «R» является выражением сопротивления, а «Ω» — единицей сопротивления. В повседневной жизни мы не можем смешивать эти два понятия, но в промышленном производстве граница между ними очень расплывчата.
 2.Метод номинального цветового кольца (обычно используется для цилиндрических постоянных резисторов)
 SMD резисторы такие же, как и обычные резисторы, и в большинстве из них используются четыре кольца (иногда три кольца) для обозначения их сопротивления. Первое кольцо и второе кольцо — это значащие цифры, а третье кольцо — это увеличение (коды цветных колец показаны в таблице 1). Например: «Коричневый, зеленый, черный» означает «15 Ом»; «Синий Серый Оранжевый Серебро» означает «68 кОм» с допуском ± 10%.
 3.E96 цифровой код и буквенный смешанный номинальный метод
 Смешанный номинальный метод цифровых кодов и букв также использует три цифры для обозначения значения сопротивления, то есть «две цифры плюс одна буква», где две цифры представляют код сопротивления серии E96.Третья цифра — это увеличение, выраженное буквенным кодом (приведенным в таблице). Например: «51D» означает «332 × 103; 332 кОм»; «249Y» означает «249 × 10-2; 2,49 Ом».
 II Размер резисторов SMD
 Резисторы для поверхностного монтажа стандартизированы по форме и размеру. Большинство производителей используют стандарт JEDEC. Размер резистора SMD представлен цифровым кодом, например 0603. Этот код содержит ширину и высоту корпуса. Следовательно, в примере кода 0603 Imperial это означает, что длина равна 0.060 дюймов и ширина 0,030 дюйма. Этот код может быть указан в английских или метрических единицах, обычно с использованием английских кодов, чтобы чаще указывать размер упаковки. Напротив, в современном дизайне печатных плат чаще используются метрические единицы (мм), что может вызвать путаницу. В общем, вы можете предположить, что код указан в английских единицах измерения, но используется размер в миллиметрах. Размер резистора SMD в основном зависит от требуемой номинальной мощности. В следующей таблице перечислены размеры и характеристики распространенных корпусов для поверхностного монтажа.
 0,25 & plusmn; 0,05
 0,25
2 0,10
2 0,10
2 и плюс 0,20
 9004 0,60 и плюс 0,20
 9004 9327
 9004 9322 9342 9342
 9004 9322 9342 9342
 6,40 + 0,20
 (дюймы)
 (мм)
 (L) (мм)
 (W) (мм)
 (т) (мм)
 an (мм)
 b (мм)
 0201
 0603
 0,60 & plusmn; 0,05
 0,30 & plusmn; 0,05
 0.10 & plusmn; 0,05
 0,15 & plusmn; 0,05
 0402
 1005
 1,00 & plusmn; 0,10
 0,50 & plus7мн; 0,10
 0,50 & plus7мн; 0,10
 0,50 и плюс
 0,20 и плюс 0,10
 0,25 плюс 0,10
 0603
 1608
 1,60 и плюс 0.15
 0,80 и плюс 0,15
 0,40 и плюс 0,10
 0,30 и плюс 0,20
 0,30 и плюс 0,20
 0805
 0805
 0805  & plusmn; 0,20
 1,25 & plusmn; 0,15
 0,50 & plusmn; 0,10
 0,40 & plusmn; 0,20
 0,40 & plusmn; 0.20
 1206
 3216
 3,20 и плюс 0,20
 1,60 и плюс 0,15
 0,55 и плюс 0,10
 0,55 и плюс 0,10
 1210
 3225
 3,20 и плюс 0,20
 2,50 и плюс 0,20
 0.55 & plusmn; 0,10
 0,50 & plusmn; 0,20
 0,50 & plusmn; 0,20
 1812
 4832
 4,50 & plusmn; 0,2020009
 4,50 и плюс 0,2020003,20
 0,55 + 0,10
 0,50 + 0,20
 0,50 + 0,20
 2010
 5025
 5.00 и плюс 0,20
 2,50 плюс 0,20
 0,55 плюс 0,10
 0,60 и плюс 0,20
 0,60 и плюс 0,20
 3,20 + 0,20
 0,55 + 0,10
 0,60 + 0,20
 0.60 & plusmn; 0,20
 Таблица упаковки и размеров
 III Метод испытания резисторов SMD
 1. Требования к испытаниям сопротивления заземления: a. Рабочее заземление переменного тока, сопротивление не должно превышать 4 Ом; б. Безопасное рабочее заземление, сопротивление не должно превышать 4 Ом; c. Рабочее заземление постоянного тока, сопротивление должно определяться в соответствии с конкретными требованиями компьютерной системы; Патч-сопротивление заземления молниезащиты не должно превышать 10 Ом; е.Если в системе экранирования используется совместное заземление, сопротивление заземления не должно превышать 1 Ом.
 2. Тестер резистора SMD
 Тестер сопротивления заземления ZC-8 подходит для измерения сопротивления различных систем питания, электрооборудования, молниеотводов и других заземляющих устройств. Он также может измерять значение сопротивления и удельное сопротивление почвы проводников с низким сопротивлением.
 Тестер сопротивления заземления ZC-8
 3. Работа этого прибора состоит из генератора с ручным запуском, трансформатора тока, скользящего резистора и гальванометра.Все механизмы установлены в пластиковом корпусе, а внешний корпус удобен для переноски. К аксессуарам относятся провода вспомогательного датчика и т. Д., Которые устанавливаются в сумке с аксессуарами. В его принципе работы используется формула сравнения опорного напряжения.
 4. Перед использованием проверьте комплектность тестера. Тестер включает в себя следующие устройства: 1. Один тестер сопротивления заземления ZC-8 2. Два вспомогательных заземляющих стержня 3. Три провода, каждый из которых 5м, 20м и 40м
 5.Использование и эксплуатация
 (1) При измерении сопротивления SMD-резистора кнопка клеммы E на приборе соединяется с проводом длиной 5 м, кнопка клеммы P соединяется с проводом длиной 20 м, а кнопка клеммы C соединяется с провод 40м. Другой конец провода подсоединяется к заземляющему электроду E ’, датчику потенциала P’ и датчику тока C ’, при этом E’, P ’, C’ должны находиться на прямой линии на расстоянии 20 м.
 Если на схеме подключения сопротивление микросхемы больше или равно 1 Ом, соедините две кнопки клеммы E на измерителе вместе.Связанные изображения по этой теме:
 Схема подключения, когда сопротивление микросхемы больше или равно 1 & Omega;
 Если сопротивление микросхемы меньше 1 Ом, подключите два провода кнопки клеммы E на приборе к тестируемому заземлению, чтобы устранить дополнительную ошибку, вносимую сопротивлением соединительного провода во время измерения.
 Схема подключения при сопротивлении микросхемы менее 1 & Омега;
 (2) Этапы работы
 1) Вся проводка со стороны прибора должна быть правильной.
 2) Соединение между прибором и заземляющим электродом E ’, датчиком потенциала P’ и датчиком тока C ’должно находиться в плотном контакте.
 3) После того, как счетчик установлен горизонтально, отрегулируйте механическое нулевое положение гальванометра и вернитесь к нулю.
 4) Установите переключатель увеличения на максимальное увеличение и постепенно увеличивайте скорость кривошипной рукоятки до 150 об / мин. Когда стрелка гальванометра отклоняется в определенном направлении, поверните циферблат, чтобы вернуть стрелку гальванометра в положение «0».В это время показание на циферблате, умноженное на шкалу увеличения, является измеренным значением сопротивления.
 5) Если показание шкалы меньше 1, стрелка гальванометра все еще не сбалансирована, и переключатель увеличения можно установить на следующее меньшее увеличение, пока оно не будет отрегулировано до полного баланса.
 6) Если стрелка гальванометра счетчика дрожит, скорость кривошипа можно изменить, чтобы устранить дрожание.
 Электрические и физические схемы
 IV Допуск
 Что такое прецизионный резистор SMD? Прецизионный резистор SMD означает, что допуск чип-резистора относительно невелик.Обычно это называется допуском 1%. Минимальная погрешность может достигать 0,01%. Температурный коэффициент составляет всего ± 5 частей на миллион / ° C, что редко достигается в промышленности: он может применяться к прецизионным приборам, коммуникационным электронным продуктам и портативным электронным устройствам. Многие люди спросят: если сопротивление микросхемы такое маленькое, можно ли его различить, если 5% и 1% не проверены? Итак, ниже мы сравниваем разницу между резисторами микросхемы 5% и 1%.
 Резисторы SMD серии 5% представлены 3 символами: в этом методе первые две цифры представляют собой действующие цифры значения сопротивления, а третья цифра представляет собой число «0», которое следует добавить после действующего числа. .Когда сопротивление меньше 10 Ом, R используется для обозначения положения десятичной точки в значении сопротивления в коде резистора. Это обозначение обычно используется в серии сопротивлений с погрешностью значения сопротивления 5%. Например, 330 означает 33 Ом вместо 330 Ом; 221 означает 220 Ом; 683 означает 68000 Ом или 68 кОм; 105 означает 1 МОм; 6R2 означает 6,2 Ом.
 Прецизионные резисторы SMD серии 1% представлены 4 символами: первые 3 цифры этого обозначения представляют собой действующие цифры значения сопротивления, а четвертая цифра представляет количество нулей, которые следует добавить после действующих цифр.Когда сопротивление меньше 10 Ом, R все еще используется в коде для обозначения положения десятичной точки в значении сопротивления. Этот метод представления обычно используется в серии прецизионных сопротивлений с погрешностью сопротивления 1%. Например: 0100 означает 10 Ом; 1000 означает 100 Ом; 4992 означает 49900 Ом или 49,9 кОм; 1473 означает 147000 Ом или 147 кОм; 0R56 означает 0,56 Ом.
 На поверхности резисторов SMD выгравированы буквы. Если есть только три цифры, ошибка составляет 5%. Если есть четыре цифры, ошибка составляет 1%.
 В Выбор резисторов SMD
 Применение технологии поверхностной сборки (SMT) очень распространено, и доля электронных продуктов, собираемых SMT, превышает 90%. С развитием мелкомасштабного производственного оборудования SMT сфера применения SMT еще больше расширяется, и в аэрокосмической, аэрокосмической, приборостроительной, станкостроительной и других областях SMT также используется для производства различных небольших электронных продуктов или компонентов.
 Разработчики электронных продуктов часто используют SMD-устройства для разработки новых продуктов.В последние годы обслуживающий персонал также начал ремонтировать большое количество электронных продуктов, собранных по технологии SMT.
 Модель резистора SMD неоднородна и устанавливается каждым производителем, а модель особенно длинная (состоит из более чем десятка букв и цифр). Если различные параметры и характеристики SMD-резистора могут быть правильно представлены при покупке, то необходимый резистор можно легко приобрести (или заказать).
 Для резисторов SMD существует 5 параметров, а именно размер, сопротивление, допуск, температурный коэффициент и упаковка.
  1. Размер
 SMD резисторы обычно имеют 7 размеров, которые выражаются двумя кодами размеров. Код размера — это код EIA (Американской ассоциации электронной промышленности), представленный 4 цифрами. Первые две цифры и последние две цифры указывают длину и ширину резистора в дюймах соответственно. Другой — это метрический код, который также представлен 4 цифрами в миллиметрах. Резисторы разного размера имеют разную номинальную мощность.
  2. Сопротивление
 Номинальное сопротивление определяется серией.Каждая серия делится на допуск сопротивления (чем меньше допуск, тем больше делится значение сопротивления), и чаще всего используется E-24 (допуск значения сопротивления составляет & plusmn; 5%).
 На поверхности резистора SMD три цифры используются для представления значения сопротивления, в котором первая и вторая цифры являются действительными числами, а третья цифра представляет собой число, за которым следует ноль. Когда есть десятичная точка, используйте «R» для обозначения и занимайте одну значащую цифру.
  3. Допуск
 Допуск SMD резистора (углеродного пленочного резистора) имеет 4 уровня, а именно уровень F, & plusmn; 1%; Уровень G, плюс 2%; Уровень J, плюс 5%; Уровень К, плюс 10%.
  4. Температурный коэффициент
 Температурный коэффициент резистора SMD имеет два уровня, а именно уровень w, & plusmn; 200 ppm / ℃; X уровень, & plusmn; 100ppm / ℃. Только резисторы с допуском F относятся к классу x, тогда как резисторы с допусками других классов обычно относятся к классу w.
  5. Существует два основных вида упаковки: насыпная и рулонная.
 Диапазон рабочих температур резисторов SMD составляет -55- + 125 ℃. Максимальное рабочее напряжение зависит от размера: 0201 — самое низкое, 0402 и 0603 — 50 В, 0805 — 150 В, а другие размеры — 200 В.
 Цифры на поверхности резистора SMD используются для обозначения символов сопротивления, расположенных по горизонтали, и указываются для представления трех цифр, где первые две цифры — действительные цифры, а третья цифра — показатель степени 10.Например: 473 означает 47 & раз; 103 = 47 к & Омега ;. Если второй символ на поверхности резистора, используемый для обозначения значения сопротивления, представляет собой букву R, он представляет десятичную точку, например, 5R1 означает, что значение сопротивления равно 5,1 & Omega ;.
  Рекомендуемый артикул:
  В чем разница между подтягивающими и понижающими резисторами?
  Руководство по прецизионным резисторам для новичков
 Таблица цветовых кодов резисторов | Код резистора SMD
 Существует множество различных типов резисторов.Чтобы определить или рассчитать значение сопротивления резистора, важно иметь систему маркировки. Цветовой код резистора — это один из способов представления значения сопротивления вместе с допуском.
 Цветовой код резистора используется для обозначения значения сопротивления. Стандарты для регистров цветовой кодировки определены в международных стандартах IEC 60062. Этот стандарт описывает цветовую кодировку для резисторов с осевыми выводами и числовой код для резисторов SMD.
 Есть несколько полос для определения значения сопротивления.Они даже указывают допуск, надежность и интенсивность отказов. Количество полос варьируется от трех до шести. В случае трехполосного кода первые два указывают значение сопротивления, а третья полоса действует как множитель.
 Трехполосный цветовой код резистора
 Трехполосный цветовой код используется очень редко.
 Первая полоса слева указывает первую значащую цифру сопротивления.
 Вторая полоса указывает второе значащее число.
 Третья полоса указывает множитель.
 Допуск для трех полосных резисторов обычно составляет 20%.
 Таблица цветовых кодов, соответствующих трем полосным резисторам, показана ниже.
 Цветовой код трехполосного резистора
 Например, если цвета на резисторе находятся в следующем порядке: желтый, фиолетовый и красный слева, то сопротивление можно рассчитать как
 47 × 102 ± 20%. Это 4,7 кОм ± 20%.
 Это означает, что значение сопротивления находится в диапазоне от 3760 Ом до 5640 Ом.
 Цветовой код четырехполосного резистора
 Четырехполосный цветовой код является наиболее распространенным представлением резисторов.
 Первые две полосы слева используются для обозначения первой и второй значащих цифр сопротивления.
 Третья полоса используется для указания множителя.
 Четвертая полоса используется для обозначения допуска.
 Существует значительный разрыв между третьей и четвертой полосами. Этот пробел помогает определить направление чтения. Таблица цветовых кодов для четырехполосных резисторов показана ниже.
 Четырехполосный резистор Код цвета
 Например, если цвета на четырехполосном резисторе находятся в следующем порядке: зеленый, черный, красный и желтый, тогда значение сопротивления рассчитывается как 50 * 104 ± 2% = 500 кОм ± 2%.
 Пятиполосный резистор Цветовой код
 Прецизионные резисторы имеют дополнительную полосу, которая используется для обозначения третьего значимого значения сопротивления. Остальные полосы обозначают то же, что и цветовой код четырех полос.
 Первые три полосы используются для обозначения первых трех значимых значений сопротивления.
 Четвертая и пятая полосы используются для обозначения множителя и допуска соответственно.
 Есть исключение, когда четвертая полоса — это золото или серебро.В этом случае первые две полосы указывают две значащие цифры сопротивления.
 Третья полоса используется для обозначения множителя, четвертая полоса используется для допуска, а пятая полоса используется для обозначения температурного коэффициента с единицами измерения ppm / K. Таблица цветовых кодов для пятиполосных резисторов приведена ниже.
 Пятиполосный резистор Цветовой код
 Например, если цвета на пятиполосном резисторе находятся в следующем порядке: красный, синий, черный, оранжевый и серый, тогда значение сопротивления рассчитывается как 260 × 103 ± 0.05 = 260 кОм ± 0,05%.
 Шестиполосный резистор Код цвета
 В случае высокоточных резисторов есть дополнительная полоса для обозначения температурного коэффициента.
 Остальные полосы такие же, как у пяти полосных резисторов.
 Чаще всего для шестой полосы используется черный цвет, который соответствует 100 ppm / K.
 Это означает, что при изменении температуры на 10  0  ° C может произойти изменение значения сопротивления на 0,1%.
 Обычно шестая полоса представляет собой температурный коэффициент.Но в некоторых случаях это может означать надежность и частоту отказов.
 Таблица цветовых кодов для шестиполосных резисторов показана ниже
 Шестиполосный резистор Цветовой код
 Например, если цвета на шестиполосном резисторе находятся в следующем порядке: оранжевый, зеленый, белый, синий, золотой и черный, тогда рассчитывается сопротивление. как 359 × 106 ± 5% 100 ppm / K = 359 MΩ ± 5% 100 ppm / K.
 Буквенное обозначение допуска для резисторов
 Буквенное обозначение допуска показано ниже
 B = 0.1%
 C = 0,25%
 D = 0,5%
 F = 1%
 G = 2%
 J = 5%
 K = 10%
 M = 20%
 K и M не следует путать с килограммами и мегаомами.
 Код резистора SMD
 Существует три типа систем кодирования, используемых для маркировки резисторов SMD. Это
 Трехзначное кодирование
 Четырехзначное кодирование
 Кодирование E96
 Трехзначный код
 При трехзначном кодировании первые два числа указывают значащее значение сопротивления, а третье число указывает множитель, например 10 если цифра 1, 100, если цифра 2, или 1000, если цифра 3, и так далее.
 Трехзначный резистор SMD показан ниже
 Некоторые примеры трехзначных кодов:
 450 = 45 * 100 = 45 Ом
 221 = 22 * ​​101 = 220 Ом
 105 = 10 * 105 = 1 МОм
 Если сопротивление меньше 10 Ом, то для обозначения положения десятичной точки используется буква R. Например,
 3R3 = 3,3 Ом
 47R = 47 Ом
 Четырехзначный код
 Для более точных резисторов на них нанесен четырехзначный код.Расчет аналогичен трехзначному коду. Первые три числа указывают значимое значение сопротивления, а четвертое число указывает множитель.
 Резистор SMD с четырехзначной кодировкой показан ниже
 Некоторые примеры для этой системы:
 4700 = 470 * 100 = 470 Ом
 1001 = 100 * 101 = 1 кОм
 7992 = 799 * 102 = 79,9 кОм
 Для резисторов менее 100 Ом R используется для обозначения положения десятичной точки.
 Например,
 15R0 = 15,0 Ом
 Серия E
 Ассоциация электронной промышленности
 (EIA) определила стандартную систему предпочтительных значений для резисторов и получила название серии E. IEC 60063 — это международный стандарт, который определяет предпочтительные числовые ряды резисторов (а также конденсаторов, катушек индуктивности и стабилитронов). Кодирование основано на значениях допуска, и доступны различные серии E:
 E3 Допуск 50%
 E6 Допуск 20%
 E12 Допуск 10%
 E24 Допуск 5%
 E48 2% допуск
 E96 1% допуск
 E192 0.5, 0,25, 0,1% и более высокие допуски
 Кодирование E3 больше не используется, а кодирование E6 используется очень редко.
 Система кодирования E96 используется для резисторов высокой точности с допуском 1%.
 В системе маркировки EIA E96 существует отдельная система кодирования. В этой системе для маркировки используются три цифры. Первые две — это цифры, обозначающие три значащие цифры значения сопротивления. Третья цифра — это буква, обозначающая множитель.
 Маркировка EIA E96 на резисторе SMD:
 Схема кода EIA 96 для умножителей показана ниже
 Код
 Множитель
 Z
 0.001
 Y или R
 0,01
 X или S
 0,1
 A
 1
 B или H
 10
 C
 100
 D
 1000
 E
 10000
 F
 100000
 Схема кода EIA 96 для значительных значений сопротивления показана ниже
 Некоторые примеры системы кодирования EIA 96 равны
 92Z = 887 × 0.001 = 0,887 Ом
 38C = 243 × 100 = 24,3 кОм
 Таблица цветовой кодировки
 Полная таблица цветовой кодировки приведена ниже
 Таблица цветовой кодировки
 Коды и обозначения SMD резисторов
 Трехзначный код
 Резисторы SMD со стандартным допуском маркируются простым трехзначным кодом. Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить).Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.
 Примеры трехзначного кода:
 220 = 22 × 100 (1) = 22 Ом (не 220 Ом!)
 471 = 47 × 101 (10) = 470 Ом
 102 = 10 × 102 (100) = 1000 Ом или 1 кОм
 3R3 = 3,3 Ом
 EIA-96
 Недавно появилась новая система кодирования (EIA-96) на 1% резисторах SMD. Он состоит из трехзначного кода: первые 2 цифры сообщают нам 3 значащих цифры номинала резистора (см. Справочную таблицу ниже), а третья отметка (буква) указывает множитель.
 01Y = 100 × 0,01 = 1 Ом
 68X = 499 × 0,1 = 49,9 Ом
 76X = 604 × 0,1 = 60,4 Ом
 01A = 100 × 1 = 100 Ом
 29B = 196 × 10 = 1,96 кОм
 01C = 100 × 100 = 10 кОм
 Таблицы декодирования:
 Код
 Значение
 Код
 Значение
 Код
 Значение
 Код
 Значение
 01
 100
 25
 178
 49
 316
 73
 562
 02
 102
 26
 182
 50
 324
 74
 576
 03
 105
 27
 187
 51
 332
 75
 590
 04
 107
 28
 191
 52
 340
 76
 604
 05
 110
 29
 196
 53
 348
 77
 619
 06
 113
 30
 200
 54
 357
 78
 634
 07
 115
 31
 205
 55
 365
 79
 649
 08
 118
 32
 210
 56
 374
 80
 665
 09
 121
 33
 215
 57
 383
 81
 681
 10
 124
 34
 221
 58
 392
 82
 698
 11
 127
 35
 226
 59
 402
 83
 715
 12
 130
 36
 232
 60
 412
 84
 732
 13
 133
 37
 237
 61
 422
 85
 750
 14
 137
 38
 243
 62
 432
 86
 768
 15
 140
 39
 249
 63
 442
 87
 787
 16
 143
 40
 255
 64
 453
 88
 806
 17
 147
 41
 261
 65
 464
 89
 825
 18
 150
 42
 267
 66
 475
 90
 845
 19
 154
 43
 274
 67
 487
 91
 866
 20
 158
 44
 280
 68
 499
 92
 887
 21
 162
 45
 287
 69
 511
 93
 909
 22
 165
 46
 294
 70
 523
 94
 931
 23
 169
 47
 301
 71
 536
 95
 953
 24
 174
 48
 309
 72
 549
 96
 976
 рэнд
 Код
 Множитель
 Z
 0.001
 Y или
 0,01
 X или S
 0,1
 А
 1
 B или H
 10
 С
 100
 D
 1000
 E
 10000
 Ф
 100000
 Номинальная мощность
 Чтобы узнать приблизительную номинальную мощность вашего резистора SMD, измерьте его длину и ширину.В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента для получения точного значения.
 Пакет
 Размер в дюймах (Д × Ш)
 Размер в мм (Д × Ш)
 Номинальная мощность
 0201
 0,024 дюйма × 0,012 дюйма
 0,6 мм × 0,3 мм
 1/20 Вт
 0402
 0.04 ”× 0,02”
 1,0 мм × 0,5 мм
 1/16 Вт
 0603
 0,063 дюйма × 0,031 дюйма
 1,6 мм × 0,8 мм
 1/16 Вт
 0805
 0,08 дюйма × 0,05 дюйма
 2,0 мм × 1,25 мм
 1/10 Вт
 1206
 0,126 дюйма × 0,063 дюйма
 3,2 мм × 1,6 мм
 1/8 Вт
 1210
 0.126 дюймов × 0,10 дюйма
 3,2 мм × 2,5 мм
 1/4 Вт
 1812
 0,18 дюйма × 0,12 дюйма
 4,5 мм x 3,2 мм
 1/3 Вт
 2010
 0,20 дюйма × 0,10 дюйма
 5,0 мм × 2,5 мм
 1/2 Вт
 2512
 0,25 дюйма × 0,12 дюйма
 6,35 мм × 3,2 мм
 1 Вт
 Температурный коэффициент
 ГЛОБАЛЬНЫЙ КОД TC
 ИСТОРИЧЕСКИЙ КОД TC
 КОЭФФИЦИЕНТ ТЕМПЕРАТУРЫ
 Z
 Т-16
 5 частей на миллион / ° C
 Y
 Т-13
 10 частей на миллион / ° C
 х
 Т-10
 15 частей на миллион / ° C
 E
 Т-9
 25 частей на миллион / ° C
 H
 Т-2
 50 частей на миллион / ° C
 К
 Т-1
100 частей на миллион / ° C
 л
 Т-0
150 частей на миллион / ° C
 N
 Т-00
 200 частей на миллион / ° C
 Автор: xDevs.
