Сталь ВСт3сп: основные характеристики марки. Сталь вст3пс2 расшифровка

Химический состав

Каждая категория стали характеризуется своим определенным химическим составом. Он во многом определяет область применения создаваемых заготовок и сложности, которые возникают при термической обработке.

Химический состав стали Ст3 делает ее одним из самых распространенных материалов, которые можно встретить на рынке. Без этого металла сложно себе представить современные строительные работы.

Ключевыми моментами, которые касаются химического состава, назовем следующее:

  1. Как ранее было отмечено, основными химическими элементами являются железо и углерод. Первый элемент имеет концентрацию 97%, углерода всего 0,14-0,22%. Именно углерод определяет показатель твердости и некоторые другие физико-химические свойства структуры.
  2. В состав структуры включается относительно небольшое количество легирующих элементов. Основными элементами стали хром и никель, концентрация которых составляет 0,3%. В этой же концентрации в состав включается медь.

При большом количестве разновидностей сталей у рассматриваемой жестко контролируется концентрация вредных примесей, которыми являются фосфор и сера. Кроме этого, в состав в большой концентрации входит азот, на который приходится около 0,1 массы.

Сталь ВСт3сп – химический состав

Массовая доля элементов не более, %:

Кремний Марганец Медь Мышьяк Никель Сера Углерод Фосфор Хром
0,12–0,3 0,4–0,65 0,3 0,08 0,3 0,05 0,14–0,22 0,04 0,3

Физические и механические свойства

Сталь Ст3, характеристики которой будут рассмотрены подробно, применяется в качестве основы при изготовлении просто огромного количества различных заготовок. Это можно связать с уникальными физическими и механическими свойствами. Механические свойства стали Ст3, которые контролируются при выпуске заготовок, следующие:

  1. Временное сопротивление.
  2. Предел текучести.
  3. Степень изгиба под воздействием большого усилия.
  4. Относительное удлинение.
  5. Ударная вязкость при определенной температуре.

Наиболее важные технические характеристики углеродистой стали 3 следующие:

  1. Поверхность имеет твердость 131 МПа.
  2. Плотность стали неоднородная, вес также может варьироваться в большом диапазоне.
  3. Свариваемость не характеризуется какими-либо ограничениями.
  4. К отпускной хрупкости структура не склонна.

Рассматриваемые свойства стали 3 определяют ее широкое распространение именно в сфере строительства. Большое распространение получил и различный прокат, который применяется при механической обработке.

Расшифровка марок Ст3

Провести расшифровку любой марки можно в соответствии с установленными стандартами и нормативной документации. Обозначение стали по ГОСТ позволяет при расшифровке марок определить основные качества. ГОСТ 380 определяет наличие следующих разновидностей металла:

Стоит учитывать, что индексы должны применяться при любой маркировке.

Свойства различных марок Ст3

Марка материала может расшифровываться следующим образом:

  1. СТ – обозначение, которое указывает на обыкновенное качество углеродистой стали. Примером назовем Ст3сп5.
  2. 3 – цифра, являющаяся условным номером марки сплава. В зависимости от концентрации углерода могут применяться цифры в пределе о 0 до 6.
  3. Г – в некоторых случаях может применяться подобный символ для обозначения марганца. Определенный тип стали, к примеру, Ст3гпс имеет в составе марганец 0,8%.
  4. Сп – степень раскисления материала. При рассмотрении Ст3пс5 можно сказать, что структура полуспокойная, но при этом степень раскисления достаточно высокая. Обозначение «пс» применяется для полуспокойных, «кп» — кипящих сплавов.

Расшифровывается Ст3кп2 подобным образом относительно недавно. Ранее использовались другие стандарты при маркировке. Кроме этого, ранее деление металла проводилось на несколько различных групп.

Расшифровка стали марки Ст3Гпc

Расшифровка стали: Буква Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае цифра 3 обозначает содержание углерода в сплаве 0,14–0,22%. Г — указывает содержание марганца в стали около 1%. Буквы после номера марки обозначают степень раскиcления: пс — полуспокойная. Стали первой группы, такие как Ст3сп поставляются с гарантированными механическими свой­ствами и используются в основном без термической обработки.

Применение стали Ст3

Рассматривая различные марки стали нужно учитывать тот момент, что они классифицируются по степени раскисления. Этот химический процесс предусматривает удаление с состава кислорода. Слишком большая концентрация кислорода определяет снижение физических и механических свойств.

Классификация проводится следующим образом:

  1. Спокойная характеризуется тем, что в состав входит от 0,16 до 0,3% кремния.
  2. Полуспокойная имеет средний показатель концентрации рассматриваемого элемента.
  3. Кипящая отличается по химическому составу от спокойной тем, что в составе содержится кремния не менее 0,05%.

Читать также: Как правильно точить кухонные ножи бруском вручную

Маркируется материал Ст3 соответствующим образом. Для проведения химического процесса могут использоваться различные вещества.

Стоит учитывать, что спокойная обходится намного дороже других вариантов исполнения. Это можно связать со следующими моментами:

  1. Структура однородная, за счет чего повышается степень защиты материала от воздействия окружающей среды.
  2. В состав входит небольшое количество кислорода, что и определяет высокие эксплуатационные качества.

При использовании спокойной стали могут изготавливать следующие изделия:

  1. Прокат листового и фасонного типа.
  2. Арматура и детали, которые можно применять для создания трубопровода. Для транспортировки теплоносителя или газа, другой среды могут применятся различные трубы. Для того чтобы они выдерживали высокую нагрузку и воздействие окружающей среды при изготовлении должны применять материалы, обладающие прочностью и твердостью. Кроме этого, уделяется внимание и себестоимости, так как слишком дорогие сплавы могут быть менее практичными в применении. Сталь 3 подходит в большей степени для изготовления подобных изделий.
  3. Основные и второстепенные элементы, применяемые при изготовлении подвесных конструкций и железнодорожных элементов. В железнодорожной отрасли наиболее востребованы металлы, которые имеют невысокую стоимость и высокие эксплуатационные качества. За счет больших размеров подвесных конструкций цена одного квадратного метра также имеет большое значение.

Полуспокойная разновидность стали, применение которой также весьма широкое, в составе имеет около одного процента кислорода. За счет этого характеристики твердости и пластичности выражены в меньшей степени. При применении стали 3 могут изготавливаться:

  1. Трубы. Подобный материал сегодня получил самое широкое распространение. Трубы применяются при создании отопительной системы, в качестве несущих элементов. Стоит учитывать, что трубы могут иметь различный диаметр и толщину создаваемых стенок. Рассматриваемый сплав обладает относительно невысокой коррозионной стойкостью, поэтому нужно проводить защиту поверхности от воздействия повышенной влажности.
  2. Листовой прокат также применяется крайне часто, особенно при изготовлении корпусных изделий или обшивке несущих конструкций. Толщина может варьировать в большом диапазоне. Прокат листовой может применяться при холодной гибке или штамповке. Эти два процесса характеризуются высокой производительностью. Именно поэтому рассматриваемый сплав получил самое широкое распространение.
  3. Квадраты и уголки часто применяются для получения несущих конструкций. Они характеризуются высокой прочностью, так как грани существенно повышают жесткость и могут распределять нагрузку. Уголки и квадраты характеризуются большим количеством параметров: толщина листа, угол расположения плоскостей, длина и форма поперечного сечения. Область применения – изготовление несущих конструкций и усиление уже существующих конструкций.
  4. Различные шестигранники. Они также получили широкое распространение, могут применяться в самых различных отраслях промышленности.

Лист стальной Ст3 горячекатаный

Кипящие сплавы получили широкое распространение по причине доступности. По стоимости они самые доступные, при этом получаемая структура характеризуется высокой степенью обрабатываемости. Кроме этого, сплав хорошо поддается термической обработке, однако эксплуатационные качества по причине высокой концентрации кислорода снижены.

В заключение отметим, что многие аналоги стали 3 обладают соответствующими эксплуатационными характеристиками. Зарубежные производители применяют собственные стандартны при маркировке. При этом концентрация вредных примесей выдерживается в определенном диапазоне. Применение самых современных технологий позволяет снизить количество фосфора и серы в составе, за счет материал становится более прочным и менее хрупким. В некоторых случаях проводится добавление легирующих элементов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Одной из самых востребованных марок стальных сплавов можно смело назвать сталь Ст3. Этот материал можно найти практически везде, начиная от садовых скамеек и заканчивая сложными сварными конструкциями. Чем это вызвано?

Поставка Ст3сп

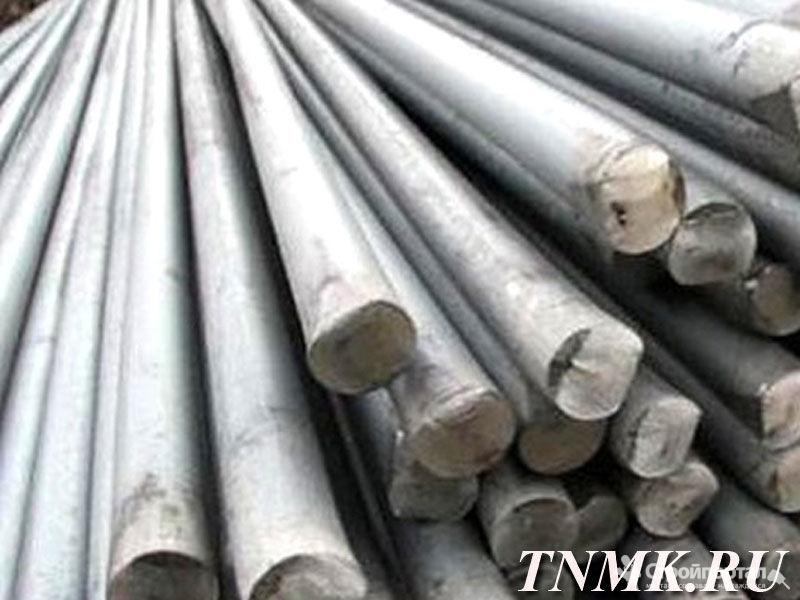

Поставляется в виде сортового проката, в том числе и фасонного по регламенту ГОСТ 2590-88 Прокат стальной горячекатаный круглый, ГОСТ 2591-88 Прокат стальной горячекатаный квадратный, ГОСТ 8239-89 Двутавры стальные горячекатаные, ГОСТ 19771-93 Уголки стальные гнутые равнополочные, ГОСТ 19772-93 Уголки стальные гнутые неравнополочные, ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные, ГОСТ 8281-80 Швеллеры стальные гнутые неравнополочные, ГОСТ 8283-93 Профили стальные гнутые корытные равнополочные, ГОСТ 380-94 Сталь углеродистая обыкновенного качества, ГОСТ 8509-93 Уголоки стальные горячекатаные равнополочные, ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные, ГОСТ 8240-97 Швеллеры стальные горячекатаные, ГОСТ 535-88 Прокат сортовой и фасонный из углеродистой стали обыкновенного качества, ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный, ГОСТ 19903-2015 Прокат листовой горячекатанный, ГОСТ 19904-90 Прокат листовой холоднокатанный, ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения, ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали, ГОСТ 103-76 Полоса стальная горячекатаная, ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный, ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения, ГОСТ 17305-71 Проволока из углеродистой конструкционной стали, ГОСТ 10705-80 Трубы стальные электросварные, ГОСТ 10706-76 Трубы стальные электростварные прямошовные, ГОСТ 3262-75 Трубы стальные водогазопроводные.

Обработка металлов давлением. ПоковкиГОСТ 8479-70;
Классификация, номенклатура и общие нормыГОСТ 380-2005;
Сортовой и фасонный прокатГОСТ 2591-2006; ГОСТ 535-2005; ГОСТ 5422-73; ГОСТ 5781-82; ГОСТ 30136-95; ГОСТ 8239-89; ГОСТ 8240-97; ГОСТ 8509-93; ГОСТ 10884-94; ГОСТ 2879-2006; ГОСТ 9234-74; ГОСТ 5267.0-90; ГОСТ 25577-83; ГОСТ 11474-76; ГОСТ 4781-85; ГОСТ 8510-86; ГОСТ 19240-73; ГОСТ 19425-74; ГОСТ 30565-98; ГОСТ 2590-2006;
Листы и полосыГОСТ 14918-80; ГОСТ 8568-77; ГОСТ 16523-97; ГОСТ 14637-89; ГОСТ 19903-74; ГОСТ 103-2006;
ЛентыГОСТ 3560-73; ГОСТ 6009-74;
ЛентыГОСТ 19851-74;
Рельсы. Накладки. Подкладки. КостылиГОСТ 5812-82; ГОСТ 8142-89; ГОСТ 16277-93;
Трубы стальные и соединительные части к нимГОСТ 24950-81; ГОСТ 10705-80; ГОСТ 10706-76; ГОСТ 12132-66; ГОСТ 20295-85; ГОСТ 8696-74; ГОСТ 3262-75; ГОСТ 10707-80;

Химический состав

Марку Ст3 относят к углеродистым конструкционным сталям обыкновенного качества. В состав входят следующие химические элементы:

  • углерод до 0,22%;
  • кремний до 0,17%;
  • марганец до 0,65% и многие другие, в том числе хром и никель.

Металлургические комбинаты производят следующую номенклатуру изделий из марки Ст3:

  1. Поковки ГОСТ 8479-70;
  2. Прокат ГОСТ 2591-2006;
  3. Полосовой и ленточный прокат ГОСТ 14918-80;
  4. Рельсы ГОСТ 5812-82;
  5. Трубы и арматура к ним ГОСТ 10705-80;

Расшифровка стали Ст3

Поставляемая заказчику сталь должна быть отмаркирована в соответствии с ГОСТ 380-2005. Полное название Ст3 должно звучать следующим образом Ст3Гсп ГОСТ 380-2005. Ее расшифровка звучит следующим образом:

  • Ст – так обозначают углеродную сталь обыкновенного качества;
  • 3 – порядковый номер марки сплава по ГОСТ 380-2005;
  • Г – это обозначение марганца. Если в сплаве его более 0,8%, то ее необходимо указывать.
  • Сп – уровень раскисления.

В качестве заменителя можно использовать сталь С245, это определено в ГОСТ 27772-88 и С285

Расшифровка стали марки ВСт3сп

Расшифровка стали: Буква В стоящая в начале обозначает группу стали котороя опреедляет кретерии предела прочности для химсостава. Сталь, в наименовании начинющиеся с буквы В, прочность на 20-30 МПа ниже, чем сталь группы А. Идущие далее буквы Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае 3 обозначает содержание углерода в сплаве 0,14–0,22%. Буквы после номера марки обозначают степень раскиcления: сп — спокойная.

Применение стали Ст3

Технические параметры Ст3, позволяют ее использовать для производства нагруженных элементов сварных конструкций и деталей машин и механизмов, работающие при положительных температурах.

Некоторые виды проката, в частности, пятой категории используют при производстве металлоконструкций, которые могут работать при температурах от -40 до 425 градусов Цельсия при знакопеременных нагрузках.

После сооружения сложных конструкций имеет смысл провести термическую обработку, в частности, отжиг. Та операция необходима для снятия напряжений, возникающих после выполнения сварочных работ.

Читать также: Как сплести из резинок без станка животных

Кроме того, этот материал используют при производстве строительной арматуры Ат400с.

Лист, произведенный из данной стали, применяют для производства деталей, произведенной по технологии холодной штамповки. Из него производят корыта для сбора СОЖ и отработанных масел, устанавливаемых на станках, емкости различного объема и назначения, крышки для станочного оборудования, кожухи и пр.

Характеристика стали марки Ст3сп

Ст3сп — Сталь конструкционная углеродистая обыкновенного качества, хорошо сваривается, сварка осуществляется без подогрева и без последующей термообработки, способы сварки: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС. Для толщины более 35 миллиметров рекомендуется подогрев и последующая термообработка, не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Обрабатываемость резанием в горячекатаном состоянии при НВ 124 σB = 400МПа Kυ тв.спл. = 1,8 и Kυ б.ст. = 1,6, нашла свое применение в конструктиве несущих элементов сварных и несварных конструкций и деталей, работающих при положительных температурах, применяется в изготовлении арматуры класса Ат400С; сталь Ст3сп имеет относительно высокие показатели вязкости и пластичности, немного выше, чем у стали Ст3пс. Ковка при температурном режиме от 1300 до 750 0С, охлаждение производят на воздухе. Сталь марки Ст3пс не склонна к отпускной хрупкости и магнитна.

Аналоги

Как уже отмечалось, марка Ст3 востребована при производстве разнообразных конструкций, и по сути, является самой популярной конструкционной сталью. Это и послужило тому, что ее производят металлургические комбинаты, расположенные во всех частях мира, например:

  • США – A284Gr.D, A57036;
  • Германия – 1.0038;
  • Япония – SS330;
  • Евросоюз – Fe37-3FN;
  • Китай – Q235.

Поставщики сталей, произведенной за пределами нашей страны, должны представить документы, подтверждающие соответствие импортных материалов отечественным ГОСТ и ТУ.

Технологические свойства

Сталь этой марки не имеет никаких ограничений по свариванию любым доступным способом в т.ч. газовой, электрической.

Ключевыми показателями стали можно назвать следующие:

  • стойкость к воздействию коррозии;
  • механические характеристики;
  • свариваемость.

Эти показатели позволяют разделить стальные сплавы на такие группы, как: обычной, повышенной и высокой прочности. Для деталей, имеющих толщину или диаметр свыше 36 мм, после сварки имеет смысл выполнить термообработку, которая снимет напряжения, возникающие в зоне сварочного шва под воздействием высокой температуры сварки.

Механическая обработка

Выбор режимов резания и подбор инструмента – это важная часть, необходимая для составления правильного технологического процесса обработки деталей, изготовленных из Ст3.

Для ее точения или фрезерования применяют режущий инструмент, выполненный из твердых сплавов ВК8, Т5К10. Для получения резьбы и внутренней, и наружной применяют метчики и плашки, выполненные из сталей Р18, Р6М5. При обработке на станках токарно-фрезерной группы целесообразно применять водоэмульсионные СОЖ, например, Эмульсол. Кстати, при нарезании резьбы вручную желательно использовать касторовое масло, которое существенно облегчает работу.

Выбор скорости обработки производят на основании свойств стали, технических параметров станочного оборудования и вида обработки. Например, при диаметре заготовки от 60 до 100 мм, допустимо использовать токарный резец с размером державки 16х25 мм. При глубине резания в 3 мм, скорость подачи суппорта должна равняться от 0,7 до 1,2 мм на один оборот шпинделя. При обработке на токарном станке допускается скорость вращения шпинделя в пределах 700 оборотов в минуту.

Особенности производства

Свойства готового материала определяются теми веществами, которые входят в его состав и во многом зависят от того какие технологии применялись при производстве того или иного сплава.

Основу стального сплава составляет феррит. Это составляющая железоуглеродистых сплавов. Он, по сути, является твердым раствором углерода и легирующих компонентов. Для повышения его прочности расплав насыщают углеродом.

К примесям, от которых, кроме вреда, ждать нечего относят фосфор и серу, а также их производные. Фосфор, вступая в реакцию с ферритом, понижает пластичность сплава во время воздействия высоких температур и усиливает хрупкость под воздействием холода. В процессе расплава может образовываться сернистое железо, которое может привести к красноломкости. Сталь Ст3 содержит в своем составе не более 0,05% серы и фосфора 0,04%.

Для производства конструкционных сталей применяют две сталеплавильные технологии:

Параметры марки Ст3, получаемой одним или другим методом мало чем, отличаются друг от друга, но конвертерная технология проще и дешевле.

Раскисление стали Ст3

Процесс раскисления выполняют для удаления лишнего кислорода, который снижает механические характеристики стали. Для этого применяют кремний или алюминий. Они нейтрализуют кислород, а появляющиеся окислы служат стимулом для формирования очагов кристаллизации и тем самым способствуют появлению мелкозернистой структуры. Стали, прошедшие через эту операцию разделяют на три типа:

  • спокойные – сп;
  • полуспокойные – пс;
  • кипящие – кс.

В чем их отличия друг от друга. Спокойные стали получили свое название, потому что они не кипят при розливе. Они имеют более однородную структуру, они лучше обрабатываются сваркой и проявляют хорошую стойкость к динамическим нагрузкам. Но, с другой стороны, стоят они дороже и именно поэтому более широкое распространение получили стали полуспокойные. Они занимают место между спокойными и кипящими сплавами. Кстати, именно полуспокойные стали чаще всего применяют для создания конструкций разного назначения. Для ее получения используют меньшее количество раскислителя, по большей части – это кремний.

Как пример можно привести использование стали ст3 пс для создания строительных конструкций.

Тут следует отметить, что сталь должна отвечать требованиям ГОСТ 380-71. При покупке этой марки, предприятие поставщик должен предоставить документы с результатами испытаний материала на химический состав, по прочностным характеристикам, временные сопротивления и прочее.

Рекомендации Рекомендации по применению углеродистой стержневой полуспокойной арматурной стали классов А-I и А-II в железобетонных конструкциях автодорожных и городских мостов

рекомендации

ПО ПРИМЕНЕНИЮ УГЛЕРОДИСТОЙ СТЕРЖНЕВОЙ ПОЛУСПОКОЙНОЙ

АРМАТУРНОЙ СТАЛИ КЛАССОВ А-
I И A II В ЖЕЛЕЗОБЕТОННЫХ

КОНСТРУКЦИЯХ АВТОДОРОЖНЫХ И ГОРОДСКИХ МОСТОВ

Москва 1973

Настояние Рекомендации предназначены
для использования при проектировании и изготовлении железобетонных конструкций
автодорожных и городских мостов, а также труб под автодорогой, в которых должна
применяться стержневая арматурная сталь классов A — I и A — II .

Рекомендации разработаны во исполнение
постановления Государственного Комитета по науке и технике № 510 от 28 декабря
1971 г. и письма Госстроя СССР № НК-1794-1 о расширении применения
полуспокойных сталей в строительстве в дополнение к «Указаниям по проектированию
железобетонных и бетонных конструкций железнодорожных, автодорожных и городских
мостов и труб» СН 365-67.

Рекомендации составлены в лаборатории
железобетонных мостов отделения искусственных сооружений д-ром техн. наук,
проф. Н.М. Колоколовым и канд. техн. наук Э.А. Балючиком на основе анализа и
сообщений результатов сравнительных экспериментальных исследований спокойных и
полуспокойных арматурных сталей, выполненных в Украинском институте металлов,
ЦНИИСК, НИИЖБ и ЦНИИС. При разработке Рекомендаций учтены выводы комиссии,
созданной в 1970 г. по решению Государственного Комитета по науке и технике.
Рекомендации рассмотрены и одобрены Техническим управлением Минтрансстроя.

Директор института

Д. Федоров

И.о. руководителя отделения

искусственных сооружений

И.

Казей

1.1. Во всех случаях, не
предусмотренных настоящими Рекомендациями, следует руководствоваться
требованиями CН 365-67.

1.2. Полуспокойная арматурная сталь
марок ВСт3пс2, ВСт3Гпс2 и ВСт5пс2 должна соответствовать требованиям ГОСТ
380-71, а по сортаменту — ГОСТ
5781-61*. Сталь марки В18Гпс2 должна соответствовать требованиям ЧМТУ
1-47-67 (приложения 1 и 2), а по сортаменту — ГОСТ
5781-61*.

2.1. Расчетную арматуру диаметром 6-40 мм из
полуспокойной стали класса A-I марок ВСт3пс2 и ВСт3Гпс2 (В18Гпс2) и диаметром
10-16 мм класса А- II марки ВСт5пс2
допускается применять в элементах железобетонных конструкций мостов и труб,
предназначенных к эксплуатации при расчетной температуре не ниже минус 40 °С, а
расчетную арматуру диаметром 18-40 мм класса А- II марки ВСт5пс2 — не ниже минус 30 °С.

2.2. Нерасчетную (конструктивную)
арматуру из полуспокойной стали классов A-I и А- II допускается применять в элементах
железобетонных конструкций мостов и труб при любой температуре эксплуатации.

2.3. Приварка наклонных стержней,
хомутов, распределительной арматуры, коротышей и т.п. к растянутым стержням
главной расчетной арматуры, выполненной из стали марок ВСт3пс2, ВСт3Гпс2
(В18Гпс2) и ВСт5пс2, допускается при расчетной температуре не ниже минус 30°С.

Полуспокойная арматурная сталь
указанных марок при температурах от минус 30 до минус 40°С может применяться
только в вязаных каркасах и сетках.

3.1. Арматуру диаметром не более 20
мм из полуспокойной стали класса A-I марок ВСт3пс2 и ВСт3Гпс2 (В18Гпс2) и
класса А- II ВСт5пс2 допускается применять в
пролетных строениях (при расчетном армировании плит проезжей части, тротуаров,
стенок балок, рам и арок и пр.) и в элементах железобетонных опор.

3.2. Арматуру диаметром не более 40
мм из полуспокойной стали марок, перечисленных в п. 3.1, допускается применять
в фундаментах мостов (сваях, оболочках, ростверках, опускных колодцах и пр.), в
теле массивных опор при устройстве прокладных рядов и подферменных площадок, а
также в трубах и подпорных стенках.

3.3. Арматуру диаметром до 32 мм
марки ВСт3пс2 допускается применять для изготовления монтажных подъемных
петель.

4.1. Расчетные сопротивления арматуры
из полуспокойной стали класса A-I марок ВСт3пс2 и ВСт3Гпс (В18Гпс2), класса А- II марки ВСт5пс2 следует принимать такими же, как и арматуры из спокойной
стали тех же классов согласно Указаниям СН 365-67.

5.1. Сварные соединения и технология
сварки арматурных стержней из полуспокойной стали принимаются такими же, как и
для стержней из арматуры спокойной стали в соответствии с требованиями ГОСТ
10922-64 «Арматура и закладные детали сварные для железобетонных
конструкций» и «Указаний по сварке соединений арматуры и закладных
деталей железобетонных конструкций» СН 393-69.







Утверждаю:


Член Коллегии Министерства

И. о. начальника Управления

черной металлургии СССР

технического нормирования

В.В. Лемпицкий

и стандартизации Госстроя СССР

19 декабря 1966 г.

А.Н. Шкинев


27.Х II .1966 г.



СССР мчм

Временные технические условия ЧМТУ
1-47-67

На поставку
опытно-промышленной партии листовой и фасонной низколегированной
полуспокойной стали для сварных металлических конструкций в объеме 50000 т


I. Определение

1. Настоящие технические условия
распространяются на поставку опытно-промышленной партии листовой и фасонной
низколегированной полуспокойной стали марки в толщинах более 10 мм.

II . Сортамент

2. Сортамент устанавливается в
соответствии со спецификацией заказчика. По форме, размерам и допускаемым
отклонениям металл должен отвечать требованиям соответствующих стандартов на
сортамент листового и фасонного проката.

III . Технические условия


Внесены

Институтом черной металлургии, центральным научно-исследовательским институтом
строительных конструкций,

Институтом электросварки им. Патона

у тверждены 27 декабря 1966г.

Срок введения 6 февраля 1967 г.

3. Прокат изготовляется из стали
марки 18Гпс, выплавленной в основных мартеновских печах и кислородных
конвертерах, со следующими характеристиками:

а) По химическому составу (% %):




марка стали

углерод

марганец

кремний

хром

никель

медь

фосфор

сера

Не более

18Гпс

0,14-0,22

0,8-1,2

0,1

0,3

0,3

0,3

0,04

0,04

Примечание . В готовом прокате при условии
соблюдения требований по механическим свойствам допускается отклонение от норм
химического состава согласно таблице 4 ГОСТ 380 -60*, за исключением верхнего предела
по углероду.

б) В
готовом прокате содержание углерода не должно превышать верхнего предела,
указанного в таблице.

в) По механическим свойствам сталь
должна удовлетворять требованиям ГОСТ 380 -60* для стали марки Ст3сп.

г) По требованию заказчика для
проката толщиной 10-30 мм должны быть обеспечены нормы в соответствии с пп.
2.5.2 ж, з, и, к ГОСТ
380 -60*. Для
проката всех толщин проверяется ударная вязкость при -20°С и после
механического старения (+20°С).

IV . Правила приемки и методы испытания

4. Приемка и испытания листового,
фасонного и сортового проката производится в соответствии с требованиями ГОСТ 380 -60*.

5. Документация
и маркировка производится в соответствии с ГОСТ
7566-55.







Директор ИЧМ

д иректор ИЭС

д иректор ЦНИИСК

академик АН УССР

им. Патона

в .Н. Насонов

З.И. Некрасов

академик АН СССР



Б.Е. Патон


Начальник технического


отдела ЦНИИЧМ

А. С. Каплан
































Министерство черной металлургии СССР

УДК


Группа В23


Утверждаю:


Заместитель начальника Главного


технического управления Министерства


черной металлургии СССР


н . Шефтель


10. XII .1971 г.

Сталь

полуспокойная марки 18Гпс для сварных

конструкций

Технические условия

ЧМТУ 1-47-67

Изменение № 2 (взамен изменения № 1)

срок введения с

13 января 1972 г.


Разработано:


Заместитель директора института


черной металлургии


И. Узлов


«
____» _________________1971 г.


Директор института электросварки


им. Е.О. Патона


Б. Патон


«
____» _________________1971 г


Заместитель директора Центрального


научно-исследовательского


Института строительных конструкций


В. Отставнов


9
декабря 1971 г.

1972 г.

ЧМТУ 1-47-67

1. Изменить название технических
условий на «Сталь полуспокойная марки 18Гпс для сварных конструкций».

2. Определение технических условий
изложить в следующей редакции: «Настоящие технические условия
распространяются на поставку листовой, фасонной и сортовой полуспокойной стали
марки 18Гпс для сварных конструкций».

3. Пункт 2 дополнить словами:
«Сталь поставляется в листовом (ГОСТ 3680-57, ГОСТ 5681-57),
широкополосном (ГОСТ 82-57), фасонном ( ГОСТ 8509-57,
ГОСТ 8510-57,
ГОСТ
8239-56, ГОСТ 8240-56, ГОСТ
5267-63, ГОСТ 5157-63)
и сортовом ( ГОСТ 2590-57, ГОСТ
2591-57, ГОСT 103-57, ГОСТ 6422-52, ГОСТ
5781 -61, ГОСТ
4693-57, ГOCT 9137-59) прокате всех размеров и катанке ( ГОСТ 2590-57).

4. Содержание марганца в таблице
изменить на 0,8 — 1,1%, а кремния — до 0,1555.

5. Примечание к пункту 3а изложить в
редакции:

«В готовом прокате при условии
соблюдения требований по механическим свойствам допускается отклонение от норм
химического состава согласно таблице 5 ГОСТ 380 -71, за исключением верхнего предела
по содержанию углерода».

6. Пункт 3а дополнить примечанием № 2
«Нормы содержания мышьяка и азота в стали должны быть такими же, как для
спокойной стали Ст3сп соответствующих групп и категорий по ГОСТ 380 -71».

7. Пункт 3в изложить в редакции:
«По механическим свойствам при растяжении и результатам испытания на изгиб
на 180° в холодном состоянии сталь 18Гпс должна удовлетворять требованиям ГОСТ 380 -71 для стали Ст3сп (табл. 2).

При удовлетворении норм по
относительному удлинению верхний предел временного сопротивления не
ограничивается».

8. пункт 3г изложить в редакции:
«Ударная вязкость стали В18Гпс при температуре плюс 20°С (в прокате
толщиной 5-40 мм), а также при минус 20°С и после механического старения при
плюс 20°С (в прокате толщиной 5-30 мм) должна соответствовать требованиям ГОСТ 380 -71 к стали ВСт3сп (табл. 7)».

9. Пункт 3д добавить словами: «В
зависимости от нормируемых показателей сталь марки 18Гпс поставляется групп Б и
В (по ГОСТ
380 -71). Сталь
группы Б (Б18Гпс) подразделяется на 1 и 2 категории и группы В/В18Гпс/ — на 1, 2,
3, 4, 5, 6 категории. Категории стали и все требования к ним должны
соответствовать категориям ГОСТ
380 -71 для стали
Ст3сп соответствующих групп. Номер категории добавляется в конце обозначения
марки, обозначение труппы — в начале».

10. Пункт 4 изменить на:
«Правила приемки, методы отбора проб и проведение испытаний
устанавливаются стандартами на соответствующий вид проката. Маркировка стали
независимо от группы и категории производится красной несмываемой
краской».

Зарегистрировано:

13.01.72
г.

Начальник
технического отдела

ЦНИИЧМ

А. Каплан
__________________

«___»
_______________ 19__ г.

C ОДЕРЖАНИЕ


ПРЕДИСЛОВИЕ

I. ОСНОВНЫЕ ПОЛОЖЕНИЯ

2. УСЛОВИЯ ПРИМЕНЕНИЯ

3. ОБЛАСТЬ ПРИМЕНЕНИЯ

4. РАСЧЕТНЫЕ
СОПРОТИВЛЕНИЯ

5. ТЕХНОЛОГИЧЕСКИЕ
ТРЕБОВАНИЯ

Приложение 1

Приложение 2


ГОСТ 380-71 Сталь углеродистая обыкновенного качества. Марки и общие технические требования / 380 71

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР


СТАЛЬ
УГЛЕРОДИСТАЯ

ОБЫКНОВЕННОГО КАЧЕСТВА

Марки и общие
технические требования

Carbon
steel of ordinary quality.

Types and general technical requirements

ГОСТ


380-71*

Взамен

ГОСТ 380-60

Постановлением
Государственного комитета стандартов Совета Министров СССР от 6 апреля 1971 г.
№ 692 срок введения установлен

с 01.01.72

Несоблюдение стандарта преследуется по
закону

Настоящий стандарт
распространяется на углеродистую сталь обыкновенного качества: горячекатаную — сортовую, фасонную, толстолистовую, тонколистовую,
широкополосную (универсальную) и холоднокатаную -
тонколистовую, а в части норм химического состава
также на слитки, блюмсы, слябы, сутунки, заготовки катаные и литые с установок
непрерывной разливки стали, трубы, поковки и штамповки,
ленту, проволоку и метизы.

Стандарт не распространяется
на сталь, изготовленную бессемеровским способом.

В стандарте учтены требования
рекомендации СЭВ по стандартизации PC
1-70.

1.1. В зависимости от назначения
сталь подразделяется на три группы:

А — поставляемую по механическим свойствам;

Б — поставляемую по
химическому составу;

В — поставляемую по механическим свойствам и химическому
составу.

1.2. В зависимости от нормируемых
показателей сталь каждой группы подразделяют на категории:

группы А — 1, 2, 3;

группы Б — 1, 2;

группы В — 1, 2, 3, 4, 5, 6.

Примечание. Указанные категории не распространяются на сталь толщиной
менее 4 мм.

1.3. Сталь изготовляют
следующих марок:

группы А — Ст0, Ст1, Ст2, Ст3, Ст4,
Ст5, Ст6;

группы Б — БСт0, БСт1, БСт2, БСт3, БСт4, БСт5,
БСт6;

группы В — ВСт1, ВСт2, ВСт3, ВСт4, ВСт5.

1.4. Сталь
всех групп с номерами марок 1, 2, 3 и 4 по степени раскисления изготовляют
кипящей, полуспокойной и спокойной, с номерами 5 и 6 — полуспокойной и
спокойной.

Полуспокойная сталь с
номерами марок 1 -
5 производится с обычным и повышенным
содержанием марганца.

Стали марок Ст0 и БСт0 по
степени раскисления не разделяют.

Пп. 1.2 1.4.
(Измененная редакция, ИУС
674).

1.4.1. Степень раскисления
всех групп выбирается предприятием-изготовителем, если она не указана в заказе.

1.5. Сталь марок ВСт1, ВСт2,
ВСт3 всех категорий и всех степеней раскисления, в том числе и с повышенным
содержанием марганца, а по требованию заказчика сталь марок БСт1, Бст2, БСт3
второй категории всех степеней раскисления, в том числе и с повышенным
содержанием марганца, поставляется с гарантией свариваемости.

(Измененная редакция, ИУС 674).

1.5.1.
Свариваемость обеспечивается технологией изготовления и соблюдением всех
требований по химическому составу, предъявляемых к стали группы Б и В.

1.5.2. Поставка стали группы
Б с гарантией свариваемости оговаривается в заказе и в сертификате.

1.5.3.
Сталь с содержанием углерода в готовом прокате более 0,22 % применяется для
сварных конструкций при условиях сварки, обеспечивающих надежность сварного
соединения.

Пп. 1.5.1 — 1.5.3.
(Измененная редакция, ИУС 6-74).

1.6. Обозначение марок стали
при заказе, клеймении, в сертификате, на чертежах и в другой документации -
буквенно-цифровое.

1.6.1. Буквы Ст означают
«сталь», цифры от 0 до 6 — условный номер марки в зависимости от химического состава
стали и механических свойств, например: Ст0, Ст1, Ст2, Ст3.

1.6.2. Буквы Б и В перед
обозначением марки означают группу стали; группа А в обозначении марки стали не
указывается, например: БСт3, ВСт3, Ст3.

1.6.3. Для обозначения
степени раскисления к обозначению марки стали после номера марки добавляют
индексы: кп -
кипящая, пс -
полуспокойная, сп -
спокойная, например: Ст3кп, Ст3пс, Ст3сп, БСт3сп,
ВСт3сп.

1.6.4. Для обозначения
категории стали к обозначению марки добавляют в конце номер соответствующей
категории, например: Ст3пс2, БСт3кп2, ВСт4пс2.

1.6.5. Первую категорию в
обозначении марки стали не указывают, например: БСт3кп, ВСт3пс.

1.6.6. При заказе стали
необходимой категории без указания степени раскисления в обозначении марки
стали номер марки и категорию отделяют друг от друга тире, например: Ст3-2, БСт3-2.

1.6.7. Для обозначения
полуспокойной стали с повышенным содержанием марганца к обозначению марки стали
после номера марки ставят букву Г, например: Ст3Гпс, ВСт3Гпс, ВСт3Гпс3.

1.6.8. При клеймении
допускается применять буквы и цифры одной высоты.

При горячем клеймении проката
маркировка стали может указываться без обозначения группы и категории стали с
указанием их в сертификате. Группы и категории стали наносятся по соглашению
сторон.

(Измененная редакция, ИУС 6-74).

1.6.9. (Исключен, ИУС 6-74).

1.6.10. Сталь марки БСт3сп (в слитках и слябах),
предназначенная для переката на листовой прокат, поставляемая по группе В
категорий 4 — 6,
должна отвечать требованиям п. 2.4.5.

(Введен дополнительно, ИУС
6-74).

2.1. По форме, размерам,
допускаемым отклонениям, состоянию поверхности и другим техническим
требованиям, не предусмотренным настоящим стандартом, сталь должна
удовлетворять требованиям соответствующих стандартов на прокат отдельных видов.

2.2. Сталь группы А.

2.2.1.
Нормируемые показатели для стали группы А указаны в табл. 1.

Таблица 1





Категории стали

Марки стали всех степеней раскисления и с повышенным
содержанием марганца

Временное сопротивление

Относительное удлинение

Изгиб в холодном состоянии

Предел текучести

1

Ст0 — Ст6

+

+

2

+

+

+

3

Ст2 — Ст6

+

+

+

+

Примечания

1. Для стали марки Ст6 изгиб в холодном состоянии не нормируется.

2 Знак «+» означает, что показатель
нормируется, знак «-» означает, что показатель не нормируется.

3. Для стали категории 3, поставляемой для
изготовления труб, изгиб в холодном состоянии не нормируется.

Таблица 2



















Марки стали

Временное сопротивление sв, кгс · мм-2

Предел текучести sт, кгс · мм-2 для толщин, мм

Относительное удлинение δ5, %, для толщин, мм

Изгиб до параллельности
сторон (а — толщина образца, d — диаметр оправки) для толщин, мм



до 20

св. 20 до 40

св. 40 до 100

св. 100

до 20

св. 20 до 40

св. 40


до 20

св. 20


не менее



Ст0

Не менее 31

23

22

20

d = 2a

Диаметр оправки увеличивается на толщину образца



Ст1кп

31 — 40

35

34

32

d =
0,5



Ст1пс, Ст1сп

32 — 42

34

33

31



Ст1Гпс

32 — 43

34

33

31



Ст2кп

33 — 42

22

21

20

19

33

32

30

d = а



Ст2пс, Ст2сп

34 — 44

23

22

21

20

32

31

29



Ст2Гпс

34 — 45

23

22

21

20

32

31

29

d = 0,5a



Ст3кп

37 — 47

24

23

22

20

27

26

24

d = а



Ст3пс, Ст3сп

38 — 49

25

24

23

21

26

25

23



Ст3Гпс

38 — 50

25

24

23

21

26

25

23



Ст4кп

41 — 52

26

25

24

23

25

24

22

d = 2a



Ст4пс, Ст4сп

42 — 54

27

26

25

24

24

23

21



Ст4Гпс

42 — 55

27

26

25

24

24

23

21



Ст6пс, Ст6сп

50 — 64

29

28

27

26

20

19

17

d = 3a



Ст5Гпс

46 — 60

29

28

27

26

20

19

17



Ст6пс, Ст6сп

Не менее 60

32

31

30

30

15

14

12



Таблица 2. (Измененная редакция, Изм. № 4).

Примечания:

1. Допускается превышение верхнего предела
временного сопротивления на 3 кгс · мм-2 по сравнению с указанным при условии выполнения остальных
норм, а при согласии заказчика — без ограничения верхнего предела.

2. Для листовой и широкополосной стали всех
толщин и фасонной стали толщиной свыше 20 мм значение предела текучести
допускается на 1 кгс · мм-2 ниже по сравнению с указанным.

3. Для листовой стали толщиной от 8 до 4 мм
допускается снижение относительного удлинения на 1 абс. % на каждый миллиметр
уменьшения толщины. Нормы относительного удлинения для листов толщиной менее 4
мм устанавливаются соответствующими стандартами.

4. Допускается снижение относительного
удлинения для листовой, широкополосной и фасонной стали всех толщин на 1 абс.
%.

5. Для арматурной стали периодического профиля
марок ВСт6пс, ВСт6сп толщиной до 40 мм предел текучести должен быть не менее
30 кгс · мм-2.

7. Нормы на холодный изгиб до параллельности
сторон установлены при испытании продольных образцов; при испытании поперечных
образцов величина оправки увеличивается на 0,5а.

(Введен дополнительно, Изм. № 4).

Пп. 2.2.1, 2.2.2.
(Измененная редакция, ИУС 6-74).

2.2.2.
Механические свойства стали при растяжении, а также условия испытаний на изгиб
на 180° в холодном состоянии должны соответствовать нормам, указанным в табл. 2.

2.2.3. Химический состав
стали не регламентируется, но указывается в сертификате.

2.3. Сталь группы Б

2.3.1. Нормируемые показатели
для стали группы Б указаны в табл. 3.

Таблица 3




Категории стали

Марки стали всех степеней раскисления и с повышенным
содержанием марганца

Содержание углерода, марганца, кремния, фосфора, серы,
мышьяка, азота

Содержание хрома, никеля, меди

1

БСт0 — БСт6

+

2

БСт1 — БСт6

+

+

Примечания:

1. Для стали марки БСт0 нормируется только
содержание углерода, фосфора и серы.

2. Знак «+» означает, что показатель нормируется, знак «-» означает, что показатель не нормируется.

2.3.2.
Химический состав стали по плавочному анализу ковшевой пробы должен
соответствовать нормам, указанным в табл. 4.

2.3.3.
Допускаемые отклонения по химическому составу в готовом прокате от норм,
указанных в табл. 4,
должны соответствовать указанным в табл. 5.

Пп. 2.3.2 — 2.3.3.
(Измененная редакция, ИУС 6-74).

2.3.4. Химический анализ
готового проката на предприятии-изготовителе допускается не проводить, если
предприятие-изготовитель обеспечивает соблюдение установленных норм.

2.3.5. Химический анализ
стали всех степеней раскисления на содержание хрома, никеля, меди, мышьяка,
азота, а кипящей стали также и на содержание кремния допускается не
производить, если предприятие-изготовитель обеспечивает соблюдение
установленных норм.

В стали, выплавленной на базе
керченских руд, определение содержания мышьяка обязательно.

Таблица 4


























Марки стали

Содержание элементов, %

углерода

марганца

кремния

фосфора

серы

хрома

никеля

меди

мышьяка

не более

БСт0

Не более 0,23

0,07

0,06

БСт1кп

0,06 — 0,12

0,25 — 0,50

Не более 0,05

0,04

0,05

0,30

0,30

0,30

0,08

БСт1пс

0,06 — 0,12

0,25 — 0,50

0,05 — 0,17

0,04

0,05

0,30

0,30

0,30

0,08

БСт1сп

0,06 — 0,12

0,25 — 0,50

0,12 — 0,30

0,04

0,05

0,30

0,30

0,30

0,08

БСт1Гпс

0,06 — 0,12

0,7 — 1,1

Не более 0,15

0,04

0,05

0,30

0,30

0,30

0,08

БСт2кп

0,09 — 0,15

0,25 — 0,50

Не более 0,07

0,04

0,05

0,30

0,30

0,30

0,08

БСт2пс

0,09 — 0,15

0,25 — 0,50

0,05 — 0,17

0,04

0,05

0,30

0,30

0,30

0,08

БСт2сп

0,09 — 0,15

0,25 — 0,50

0,12 — 0,30

0,04

0,05

0,30

0,30

0,30

0,08

БСт2Гпс

0,09 — 0,15

0,7 — 1,1

Не более 0,15

0,04

0,05

0,30

0,30

0,30

0,08

БСт3кп

0,14 — 0,22

0,30 — 0,60

Не более 0,07

0,04

0,05

0,30

0,30

0,30

0,08

БСт3пс

0,14 — 0,22

0,40 — 0,65

0,05 — 0,17

0,04

0,05

0,30

0,30

0,30

0,08

БСт3сп

0,14 — 0,22

0,40 — 0,65

0,12 — 0,30

0,04

0,05

0,30

0,30

0,30

0,08

БСт3Гпс

0,14 — 0,22

0,80 — 1,10

Не более 0,15

0,04

0,05

0,30

0,30

0,30

0,08

БСт4кп

0,18 — 0,27

0,40 — 0,70

Не более 0,07

0,04

0,05

0,30

0,30

0,30

0,08

БСт4пс

0,18 — 0,27

0,40 — 0,70

0,05 — 0,17

0,04

0,05

0,30

0,30

0,30

0,08

БСт4сп

0,18 — 0,27

0,40 — 0,70

0,12 — 0,30

0,04

0,05

0,30

0,30

0,30

0,08

БСт4Гпс

0,18 — 0,27

0,8 — 1,2

Не более 0,15

0,04

0,05

0,30

0,30

0,30

0,08

БСт5пс

0,28 — 0,37

0,50 — 0,80

0,05 — 0,17

0,04

0,05

0,30

0,30

0,30

0,08

БСт5сп

0,28 — 0,37

0,50 — 0,80

0,15 — 0,35

0,04

0,05

0,30

0,30

0,30

0,08

БСт5Гпс

0,22 — 0,30

0,22 — 1,20

Не более 0,15

0,04

0,05

0,30

0,30

0,30

0,08

БСт6пс

0,38 — 0,49

0,50 — 0,80

0,05 — 0,17

0,04

0,05

0,30

0,30

0,30

0,08

БСт6сп

0,38 — 0,49

0,50 — 0,80

0,15 — 0,35

0,04

0,05

0,30

0,30

0,30

0,08

Примечания:

1. В стали, выплавленной на базе керченских
руд, допускается содержание мышьяка до 0,15 %, фосфора — до 0,050 %.

2. При раскислении полуспокойной стали
алюминием, титаном или другими раскислителями, не содержащими кремния, а также
несколькими раскислителями (ферросилицием и алюминием, ферросилицием и титаном
и др.) содержание кремния в стали допускается менее 0,05 %. Раскисление
титаном, алюминием и другими раскислителями, не содержащими кремния,
указывается в сертификате.

3. Для проката из стали с номерами марок 3, 4,
5, 6 (всех степеней раскисления), толщиной до 12 мм вкл. допускается снижение содержания марганца на 0,10 %.

4. Содержание азота в готовом прокате, а также
в слитках, блюмсах, слябах, сутунках и заготовках, предназначенных для
дальнейшей прокатки, из кислородно-конверторной и мартеновской стали должно
быть не более 0,008 %.

5. Для кипящей химически
закупоренной стали в готовом прокате допускается содержание кремния до 0,15 %, за исключением
случаев, когда сталь предназначена для холодной высадки и вытяжки или
штамповки, что должно быть оговорено в заказе.

Таблица 5











Элементы

Допускаемые отклонения для стали, %

кипящей

полуспокойной и спокойной

Углерод

±0,03

+0,03

-0,02

Марганец

+0,05

+0,05

-0,04

-0,03

Кремний

+0,03

-0,02

Фосфор

+0,006

+0,005

Сера

+0,006

+0,005

Примечание. В сталях марок БСт3 всех степеней раскисления и БСт3Гпс,
поставляемых по требованию заказчика с гарантией свариваемости, плюсовые
отклонения по углероду не допускаются.

2.4. Сталь группы В

2.4.1. Нормируемые показатели
для стали группы В указаны в табл. 6.

Таблица 6










Категория стали

Марки стали всех
степеней раскисления и с повышенным
содержанием марганца

Химический состав

Временное сопротивление

Предел
текучести

Относительное
удлинение

Изгиб
в холодном состоянии

Ударная вязкость

при температуре, ºС

после механического старения

+20

-20

1

ВСт1 — ВСт5

+

+

+

+

2

ВСт2 — ВСт5

+

+

+

+

+

3

ВСт3 — ВСт4

+

+

+

+

+

+

4

ВСт3

+

+

+

+

+

+

5

+

+

+

+

+

+

+

6

+

+

+

+

+

+

Примечания:

1. Сталь категорий 3, 4, 5 и 6 поставляется полуспокойной и спокойной. По
соглашению сторон допускается поставлять кипящие стали марок ВСт3 и ВСт4
категории 3, при этом нормы ударной вязкости при плюс 20 °С принимаются в
соответствии с нормами табл. 7 для
спокойной и полуспокойной стали марок ВСт3 и ВСт4.

2. Знак «+»
означает, что показатель нормируется, знак «-» означает, что показатель не
нормируется.

3 Для стали категорий 1, 2
и 3, поставляемой для изготовления труб, изгиб в холодном состоянии не
нормируется.

(Измененная редакция, ИУС 6-74).

2.4.2. Механические свойства
стали при растяжении и условия испытаний на изгиб на 180° в холодном состоянии
должны соответствовать нормам, указанным для стали группы А в табл. 2.

2.4.3.
Ударная вязкость стали марок ВСт3пс, ВСт3сп, ВСт3Гпс категорий 3, 4, 5 и 6 и
сталь марок ВСт4пс, ВСт4сп, ВСт4Гпс категории 3 должны соответствовать нормам,
указанным в табл. 7.

Таблица 7




























Марки стали

Вид проката

Расположение образца относительно проката

Толщина, мм

Ударная вязкость, кгс ·
м · см2, не менее

при температуре ºС

после механического старения

+20

-20

ВСт3пс, ВСт3сп

Листовая сталь

Поперек

5 — 9

8

4

4

10 — 25

7

3

3

26 — 40

5

Широкополосная сталь

Вдоль

5 — 9

10

5

5

10 — 25

8

3

3

26 — 40

7

Сортовой и фасонный прокат

Вдоль

5 — 9

11

5

5

10 — 25

10

3

3

26 — 40

9

ВСт3Гпс

Листовая сталь

Поперек

5 — 9

8

4

4

10 — 30

7

3

3

31 — 40

5

Широкополосная сталь

Вдоль

5 — 9

10

5

5

10 — 30

8

3

3

31 — 40

7

Сортовой и фасонный прокат

Вдоль

5 — 9

11

5

5

10 — 30

10

3

3

31 — 40

9

ВСт4пс, ВСт4сп

ВСт4Гпс

Листовая сталь

Поперек

5 — 9

7

10 — 25

6

26 — 40

4

Сортовой и фасонный прокат

Вдоль

5 — 9

10

10 — 25

9

26 — 40

7

Примечания:

1. Знак «-» означает, что испытание проката на
ударную вязкость не производится.

2 Определение ударной вязкости круглой стали
производится с диаметра 12 мм, квадратной стали -
начиная со стороны квадрата 11 мм, фасонного проката
с толщин, из которых может быть вырезан образец для испытаний в соответствии с ГОСТ
9454-78.

2.4.4.
По химическому составу сталь группы В должна соответствовать нормам, указанным
для стали группы Б в табл. 4,
за исключением нижнего предела по содержанию углерода. Отклонение от нижнего
предела по содержанию углерода не является браковочным признаком. Верхний
предел содержания марганца допускается на 0,2 % выше указанного в табл. 4 для всех марок стали, кроме марок
ВСт1Гпс, ВСт2Гпс, ВСт3Гпс, ВСт4Гпс, ВСт6Гпс.

По требованию потребителя
содержание серы в стали группы В должно быть не более 0,040 %.

2.4.5. Раскисление стали марки
ВСт3сп категорий 4 — 6, предназначенной на листовой прокат, производится
алюминием, а также допускается комплексное раскисление другими раскислителями и
нитридообразующими элементами. Содержание остаточного (кислоторастворимого)
алюминия в стали должно быть не менее 0,02 %.
При комплексном раскислении разрешается остаточный алюминий не определять, а
проводить испытания на ударную вязкость после механического старения на 4-х
листах или 2-х рулонах от партии. Применяемые раскислители указываются в
сертификате.

2.4.6. В
стали категорий 4 — 6, выплавленной на базе
керченских руд, содержание мышьяка должно быть не более 0,15 %, а по требованию
потребителя — не
более 0,08 %. Содержание фосфора не должно превышать 0,05 % для стали 1 — 3 категорий и 0,04 % -
для 4 — 6
категорий.

Пп. 2.4.3 — 2.4.6.
(Измененная редакция, ИУС 6-74).

2.4.7. В стали марки
ВСт6пс для
арматуры периодического профиля диаметром от 10 до 28 мм вкл. содержание углерода
должно быть. 0,30 — 0,39 %, марганца 0,6 — 0,9 %, а диаметром более 28 мм — 0,28 — 0,37 % и 0,8 — 1,1 %
соответственно.

2.4.8.
Допускаемые отклонения по химическому составу в готовом прокате от норм,
предусмотренных п. 2.4.4, должны соответствовать указанным в табл. 5, за исключением плюсовых отклонений по
углероду, не допускаемых для стали ВСт3 всех степеней раскисления и для стали
ВСт3Гпс.

Содержание серы и фосфора в
готовом прокате не должно превышать 0,055 и 0,045 % соответственно.

В стали, выплавленной на базе
керченских руд, содержание фосфора в готовом прокате не должно превышать 0,045
% для категорий 4, 5, 6 и 0,055 % — для категорий 1, 2, 3; серы не более 0,055 % для всех категорий.

2.4.9.
Химический анализ готового проката при отсутствии требований заказчика, а также
химический анализ стали всех степеней раскисления на содержание хрома, никеля,
меди, мышьяка, азота, а кипящей стали также и на содержание кремния допускается
не производить, если предприятие-изготовитель обеспечивает соблюдение
установленных норм.

Пп. 2.4.8, 2.4.9.
(Измененная редакция, ИУС 6-74).

3.1. Правила приемки, методы
отбора проб и проведение испытаний устанавливаются стандартами на соответствующий вид
проката.

4.1. Упаковка, маркировка и
оформление документации устанавливаются стандартами на соответствующий вид
проката.

4.2. Маркировка стали
производится несмываемой краской, при этом независимо от группы стали и степени
раскисления используются цвета, указанные в табл. 8.

Таблица 8














Марки стали

Цвета маркировки

Ст0

Красный и зеленый

Ст1

Белый и черный

Ст1Гпс

Белый и красный

Ст2

Желтый

Ст2Гпс

Желтый и красный

Ст3

Красный

Ст3Гпс

Красный и синий

Ст4

Черный

Ст4Гпс

Черный и красный

Ст5

Зеленый

Ст6Гпс

Зеленый и белый

Ст6

Синий

По соглашению
сторон маркировка краской не производится.

(Измененная редакция, ИУС
6-74).

СОДЕРЖАНИЕ



правила в кабинете информатики — 100hits.ru

Протирочные машины. Протирание — это не только процесс измельчения, но и разделения, т.е. отделения массы плодоовощного сырья от косточек, семян и кожуры на ситах с диаметром ячеек 0,,0 мм. Финиширование — это дополнительное измельчение протертой массы пропусканием через сито диаметром отверстий 0,,6 мм.  Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины.

После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу. Правила безопасной эксплуатации овощерезательных машин: 1. Приступать к работе на машине могут только работники, имеющие сухую и специальную форму одежды. 2. Проверяют санитарно-техническое состояние, правильность сборки, надежность крепления ножей, ножевых блоков и решеток, а также прочность крепления бункера.

4. Правила работы машинами. При работе машиной класса Iследует применять индивидуальные средства защиты: диэлектрические перчатки, галоши, коврики и т.п.), за исключением случаев, указанных ниже. Допускается производить работы машиной класса I, не применяя индивидуальных средств защиты, в следующих случаях, если  При эксплуатации машин необходимо соблюдать все требования инструкции по их эксплуатации, бережно обращаться с ними, не подвергать их ударам, перегрузкам, воздействию грязи, нефтепродуктов.

Машины, не защищенные от воздействия влаги, не должны подвергаться воздействию капель и брызг воды или другой жидкости. Производительность протирочных машин предварительной протирки определяется по формуле: где D-диаметр ситового барабана протирочной машины, м; L — длина била, м; n — число оборотов бил в минуту  Машины и механизмы, для измельчения. Устройство, принцип действия, правила эксплуатация и техника безопасности. Определение производительности и потребной мощности.

Машины предназначены для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас при помощи мясорубки. Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины.

После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу.  Протирочная машина МП 1 — лоток, 2 — решетка, 3 — лопастной ротор, 4 — загрузочный бункер, 5 — люк для отходов, 6 — ручка с эксцентриковым зажимом, 7 — емкость для сбора отходов, 8 — клиноременная передача, 9 — электродвигатель.

Таблица Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины. После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу.

5. Усвоить правила безопасной эксплуатации и наладки одноступенчатой протирочной машины непрерывного действия. Оборудование, инструменты и инвентарь: одноступенчатая протирочная машина, кастрюли вместимостью 2 3 л (2 шт.), деревянный толкач, секундомер, штангенциркуль. Продукты: яблоки-5,0кг; томаты-5,0кг; косточки-5,0кг. Изучение устройства и принципа работы. Одноступенчатая протирочная машина (рис) состоит из корпуса, привода, бичевого вала и ситового барабана, смонтированных на общей раме.

Протирочная машина непрерывного действия предназначена для удаления косточек из различных фрук. Правила эксплуатации протирочных машин. Перед включением машин и механизмов в работу проверяют их санитарное состояние, заземление, прочность крепления рабочих органов и инструментов, бункеров и загрузочной воронки.

Затем включают машину на холостом ходу. Убедившись в исправности и не выключая двигателя, производят загрузку продуктов. Запрещается проталкивать или поправлять застрявшие продукты руками во время работы машины, так как это может быть причиной травматизма.

8. ТРУБЫ С ПОКРЫТИЯМИ – ЕТК

                            8. ТРУБЫ С ПОКРЫТИЯМИ
                            ---------------------

      Трубы с покрытиями изготовляются только по техническим условиям.

             Сортамент производимых труб по заводам, цехам и станам
             ------------------------------------------------------

 ТУ 14-3-423-75      Тройники стальные, футе-      Первоуральский     ЦФТ
                     рованные полиэтиленом
                     высокой плотности

 Размеры труб,мм:    Усл.25-150x4,0-6,0
 Марки стали:        Трубы - 10,20
                     фланцы- ВСт3сп2,ВСт3пс
 Длина,м:            4,0-6,0.
--------------------------------------------------------------------------------

 ТУ 14-3-476-76      Трубы стальные по             Руставский         ЦМП
                     ГОСТ 8731-74,
                     ГОСТ 10705-80,
                     ГОСТ 10706-76,
                     оцинкованные диффу-
                     зионным способом

 Размеры труб,мм:    159-530x7,0-12,0
 Марки стали:        по ГОСТ 1050-74,
                        ГОСТ 4543-71,
                        ГОСТ 380-71.
 Длина,м:            10,5 - 11,5.
--------------------------------------------------------------------------------

 ТУ 14-3-523-76      Трубы, футерованные из-       Первоуральский     ЦФТ
                     нутри полиэтиленом

 Размеры труб,мм:    Усл.25-150x2,5-6,0
 Марки стали:        Трубы - 10,20
                     Фланцы - Ст4сп,Ст5сп,
                              ВСт3сп2,ВСт3пс
 Длина,м:            Мерная в пределах 0,1-6,0.
--------------------------------------------------------------------------------

 ТУ 14-3-524-76      Трубы стальные, футеро-       Первоуральский     ЦФТ
                     ванные изнутри трубами из
                     полиэтилена высокой плот-
                     ности

 Размеры труб,мм:    Усл.15-200x2,0-7,0
 Марки стали:        10
 Длина,м:            Мерная в пределах 2,0-6,0.
--------------------------------------------------------------------------------

 ТУ 14-3-927-80      Переходы, футерованные        Первоуральский     ЦФТ
                     полиэтиленом высокой
                     плотности

 Размеры труб,мм:    32x25-80x40x3,0-5,0
 Марки стали:        Трубы-10,20
                     фланцы-ВСт3сп2,ВСт3пс
 Длина,м:            0,150; 0,200.
--------------------------------------------------------------------------------

 ТУ 14-3-963-80      Отводы стальные, футеро-      Первоуральский     ЦФТ
                     ванные внутри полиэтиле-
                     ном высокой плотности

 Размеры труб,мм:    Усл.25-100
 Марки стали:        Трубы-10,20
                     Фланцы гнутых отводов-
                     Ст4сп,Ст5пс,ВСт3пс
                     Фланцы секторных отводов-
                     ВСт3пс,ВСт3пс2
-------------------------------------------------------------------------------

 ТУ 14-3-1404-86     Трубы стальные повышен-       Руставский         ЦМП
                     ной коррозионной стой-
                     кости, оцинкованные диф-
                     фузионным способом

 Размеры труб,мм:    159-530х6,0-12,0
 Марки стали:        По ГОСТ 1050-75 и
                     ГОСТ 4543-71
 Длина,м:            11,0-12,5.
--------------------------------------------------------------------------------

 ТУ 14-3-1414-86     Трубы стальные с наруж-       Руставский         ЦМП
                     ным покрытием алюминие-
                     вым металлизационным

 Размеры труб,мм:    63,5-377х4,0-16,0
 Марки стали:
 Длина,м:            По ГОСТ 8732-78 и
                     ГОСТ 10704-76.
--------------------------------------------------------------------------------

 ТУ 14-3-1545-88     Трубы стальные электро-       Волгоградский      5-16
                     сварные холодноредуциро-
                     ванные оцинкованные

 Размеры труб,мм:    6-12х0,7;0,8
 Марка стали:        08Ю
 Длина,м:            Мерная 3,0-6,0.
--------------------------------------------------------------------------------

 ТУ 14-3-1767-91     Трубы стальные электро-       Харцызский         1220-1620
                     сварные прямошовные с
                     наружным полиэтиленовым
                     антикоррозионным покры-
		     тием

 Размеры труб,мм:    По ГОСТ 10704-91,
                     ТУ 14-3-1464-87,
                     ТУ 14-3-1698-90,
                     ТУ 14-3-1873-92,
                     ТУ 14-3-1938-94
 Марки стали:            - " -
 Длина,м:                - " -
--------------------------------------------------------------------------------

 ТУ 14-3-1822-91     Трубы стальные, оцинко-       Никопольский       ЦМП
                     ванные диффузионным спо-
                     собом

 Размеры труб,мм:    холоднодеформированные
                     32-90х2,5-12,0
                     горячедеформированные
                     50-102х3,5-8,0
 Марки стали:        10, 20, 35, 45
 Длина,м:            Мерная 6,0-7,0.
--------------------------------------------------------------------------------

 ТУ 14-3-1840-92     Трубы стальные электро-       Волжский           530-1420
                     сварные диаметром от 530
                     до 1420 мм с наружным
		     антикоррозионным покры-
		     тием из эпоксидных поро-
		     шковых композиций

 Размеры труб,мм:    530-1220x6,0-12,5
 Группы прочности:   К55,К60
 Длина,м:            10,5-11,6.
--------------------------------------------------------------------------------

 ТУ 14-3-1869-92     Трубы стальные эмалиро-       Никопольский       30-102,
                     ванные по внутренней                             350
                     поверхности

 Размеры труб, мм:   57-219х4,0-9,0
 Марки стали:        20
 Длина,м:            Немерная 4,0-12,0.
--------------------------------------------------------------------------------

 ТУ 14-3-1890-93     Трубы стальные электро-       Новомосковский     159-529
                     сварные прямошовные с
                     наружным полиэтиленовым
                     и внутренним эпоксидным
                     покрытиями

 Размеры труб,мм:    219-426x6,0-10,0
 Марки стали:        ВСт3сп,10,10кп,20
 Длина,м:            Немерная 8,0-12,0.
--------------------------------------------------------------------------------

 ТУ 14-3-1903-93     Трубы стальные электро-       Харцызский         1220-1620
                     сварные прямошовные диа-
                     метром 1220 и 1420 мм с
                     наружным антикоррозионным
                     полиуретановым покрытием

 Размеры труб,мм:    По ГОСТ 10704-91,
                     ТУ 14-3-1464-87,
                     ТУ 14-3-1698-90,
                     ТУ 14-3-1873-92,
                     ТУ 14-3-1938-94
 Марки стали:            - " -
 Длина,м:                - " -
--------------------------------------------------------------------------------

 ТУ 14-3-1954-94     Трубы стальные электро-       Харцызский         1220-1620
                     сварные прямошовные диа-
                     метрами 1220 и 1420 мм с
                     наружным полиэтиленовым
                     антикоррозионным покры-
                     тием

 Размеры труб,мм:    По ГОСТ 10704-91,
                     ТУ 14-3-1464-87,
                     ТУ 14-3-1698-90,
                     ТУ 14-3-1873-92,
                     ТУ 14-3-1938-94
 Марки стали:            - " -
 Длина,м:                - " -
--------------------------------------------------------------------------------

 ТУ 322-8-1-95       Трубы стальные электро-       Харцызский         530-720,
                     сварные прямошовные диа-                         530-1420,
                     метрами 478-1420 мм с                            1220-1620
                     наружным полиэтиленовым
                     антикоррозионным покры-
                     тием для подземной про-
		     кладки в умеренных кли-
		     матических условиях

 Размеры труб,мм:    По ГОСТ 10704-91,
                     ТУ 14-3-1464-87,
                     ТУ 14-3-1698-90,
                     ТУ 14-3-1873-92,
                     ТУ 14-3-1938-94 и др.
 Марки стали:            - " -
 Длина,м:                - " -
--------------------------------------------------------------------------------

 ТУ 14-УССР-248-06-91 Трубная заготовка сталь-     Луганский
                      ная сварная с двухсто-       им.Якубовского     20-76
                      ронним цинковым покры-
                      тием

 Размеры труб,мм:    усл.20-32х2,8-3,2
 Марки стали:        Сталь 1 и 2 всех степеней
                     раскисления
 Длина,м:            Немерная 4,0-7,5.
--------------------------------------------------------------------------------

Библиотека государственных стандартов

ОбозначениеДата введенияСтатус
ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный. Сортамент01.01.1972действует
Название англ.: Universal hot-rolled steel wide strips. Dimensions Область применения: Настоящий стандарт распространяется на горячекатаный широкополосный прокат шириной от 200 до 1050 мм и толщиной от 6 до 60 мм, прокатываемый на универсальных станах Нормативные ссылки: ГОСТ 82-57
ГОСТ 103-76 Полоса стальная горячекатаная. Сортамент01.01.1978заменён
Название англ.: Hot-rolled steel strip. Dimensions Область применения: Настоящий стандарт распространяется на стальную горячекатаную полосу общего назначения и стальную полосу для гаек шириной от 11 до 200 мм и толщиной от 4 до 60 мм Нормативные ссылки: ГОСТ 103-57, ГОСТ 103-2006, ГОСТ 6422-52 в части сортамента
ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали. Технические условия01.01.1983действует
Название англ.: Cold-rolled low-carbon steel strip. Specifications Область применения: Настоящий стандарт распросраняется на холоднокатаную ленту из низкоуглеродистой стали, предназначенную для гибки, штамповки деталей, для изготовления труб, порошковой проволоки, деталей подшипников и других металлических изделий Нормативные ссылки: ГОСТ 503-71
ГОСТ 535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия01.01.1991заменён
Название англ.: Common quality carbon bar and shaped sections. General specifications Область применения: Настоящий стандарт распространяется на горячекатаный сортовой и фасонный прокат общего и специального назначения из стали углеродистой обыкновенного качества Нормативные ссылки: ГОСТ 535-79, ГОСТ 535-2005, ГОСТ 380-71 в части требований к сортовому и фасонному прокату
ГОСТ 535-2005 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия30.06.2008действует
Название англ.: Common quality carbon steel bar and shaped sections. General specifications Область применения: Настоящий стандарт распространяется на горячекатаный сортовой и фасонный прокат общего и специального назначения из углеродистой стали обыкновенного качества Нормативные ссылки: ГОСТ 535-88
ГОСТ 808-70 Лента стальная плющеная для витых роликов подшипников. Технические условия01.01.1971действует
Название англ.: Flattened steel strip for wound rollers. Specifications Область применения: Настоящий стандарт распространяется на стальную ленту, изготавливаемую плющением проволоки и предназначенную для изготовления витых роликов подшипников Нормативные ссылки: ГОСТ 808-49
ГОСТ 1133-71 Сталь кованая круглая и квадратная. Сортамент01.01.1973действует
Название англ.: Forged round and square steel. Dimensions Область применения: Настоящий стандарт распространяется на кованую сталь круглого и квадратного сечения от 40 до 200 мм включительно Нормативные ссылки: ГОСТ 1133-41 в части сортамента инструментальной кованой круглой и квадратной стали
ГОСТ 2284-79 Лента холоднокатаная из углеродистой конструкционной стали. Технические условия01.01.1980действует
Название англ.: Cold-rolled carbon structural steel strip. Specifications Область применения: Настоящий стандарт распространяется на холоднокатаную ленту из углеродистой качественной конструкционной стали, предназначенную для изготовления деталей машин и конструкций Нормативные ссылки: ГОСТ 2284-69
ГОСТ 2590-88 Прокат стальной горячекатаный круглый. Сортамент01.01.1990заменён
Название англ.: Round steel bars. Dimensions Область применения: Настоящий стандарт распространяется на стальной горячекатаный прокат круглого сечения диаметром от 5 до 270 мм включительно. Прокат диаметром более 270 мм изготовляется по согласованию изготовителя с потребителем Нормативные ссылки: ГОСТ 2590-71, ГОСТ 2590-2006
ГОСТ 2591-88 Прокат стальной горячекатаный квадратный. Сортамент01.01.1990заменён
Название англ.: Square hot-rolled steel bars. Dimensions Область применения: Настоящий стандарт распространяется на стальной горячекатаный прокат квадратного сечения с размером сторон от 6 до 200 мм включительно. Прокат размером более 200 мм изготовляют по согласованию изготовителя с потребителем Нормативные ссылки: ГОСТ 2591-71, ГОСТ 2591-2006
ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный. Сортамент01.01.1990заменён
Название англ.: Hot-rolled hexagonal steel. Dimensions Область применения: Настоящий стандарт распространяется на прокат стальной горячекатаный шестигранного сечения диаметром вписанного круга а от 8 до 100 мм Нормативные ссылки: ГОСТ 2879-69, ГОСТ 2879-2006
ГОСТ 3559-75 Лента стальная для бронирования кабелей. Технические условия01.01.1977действует
Название англ.: Steel strip for armouring cables. Specifications Область применения: Настоящий стандарт распространяется на стальную холоднокатаную ленту, предназначенную для защиты кабелей от повреждений Нормативные ссылки: ГОСТ 3559-63
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия01.01.1975действует
Название англ.: Package steel strip. Specifications Область применения: Настоящий стандарт распространяется на стальную холоднокатаную ленту из низкоуглеродистой стали, предназначенную для упаковки Нормативные ссылки: ГОСТ 3560-47
ГОСТ 4041-2017 Прокат толстолистовой горячекатаный для холодной штамповки из нелегированной конструкционной качественной стали. Технические условия01.06.2018действует
Название англ.: Hot-rolled plates of nonalloyed structural quality steel for cold stamping. Specifications Область применения: Настоящий стандарт распространяется на горячекатаный толстолистовой прокат, изготовляемый в листах и рулонах из нелегированной конструкционной качественной стали, предназначенный для холодной штамповки Нормативные ссылки: ГОСТ 4041-71
ГОСТ 4728-89 Заготовки осевые для подвижного состава железнодорожных дорог колеи 1520 мм. Технические условия01.01.1990заменён
Название англ.: Axles billets for gauge railway rolling stock. Technical reguirements Нормативные ссылки: ГОСТ 4728-79, ГОСТ 4728-96
ГОСТ 5497-80 Лента стальная холоднокатаная для пил хлопкоочистительных машин. Технические условия01.01.1983действует
Название англ.: Cold-rolled steel for saws of cottenscrubbering machines. Technical conditions Область применения: Настоящий стандарт распространяется на холоднокатаную ленту из углеродистой инструментальной качественной стали, предназначенную для изготовления пил хлопкоочистительных машин Нормативные ссылки: ГОСТ 5497-72
ГОСТ 5521-86 Прокат стальной для судостроения. Технические условиязаменён
Название англ.: Weldable steel for shipbuilding Область применения: Настоящий стандарт распространяется на толстолистовой, тонколистовой, широкополосный (универсальный), полосовой и фасонный прокат из углеродистой и низколегированной стали, предназначенный для постройки судов и плавучих сооружений. В части норм химического состава стандарт распространяется также на слитки, блюмы, слябы, сутунки, катаные и литые заготовки. Прокат из стали марок А, В, D, Е, А32, D32, Е32, А36, D36, Е36, А40, D40, Е40 соответствует высшей категории качества; прокат из стали марок ВСт3кп2, ВСт3пс2, ВСт3пс3, ВСт3пс4, ВСт3сп2, ВСт3сп3, ВСт3сп4, ВСт3пс2, ВСт3Гпс4, 09Г2, 09Г2С, 10ХСНД соответствует первой категории качества. 1. Марки и сортамент 2. Технические требования 3. Правила приемки 4. Методы испытаний 5. Маркировыка, упаковка, транспортирование и хранение Нормативные ссылки: ГОСТ 5521-76, ГОСТ 5521-93
ГОСТ 5521-93 Прокат стальной для судостроения. Технические условия01.01.1996действует
Название англ.: Rolled steel for shipbuilding. Specifications Область применения: Настоящий стандарт распространяется на толстолистовой, широкополосный универсальный, полосовой и фасонный прокат из стали нормальной и повышенной прочности для судостроения.
В части норм химического состава стандарт распространяется также на слитки, блюмы, сутунку, катаные и литые заготовки Нормативные ссылки: ГОСТ 5521-86
ГОСТ 6009-74 Лента стальная горячекатаная. Технические условия01.01.1975действует
Название англ.: Hot-rolled steel strip. Specifications Область применения: Настоящий стандарт распространяется на стальную ленту шириной от 20 до 220 мм, толщиной от 1,2 до 5,0 мм, получаемую горячей прокаткой или продольной резкой горячекатаной листовой рулонной стали Нормативные ссылки: ГОСТ 6009-57
ГОСТ 6713-91 Прокат низколегированный конструкционный для мостостроения. Технические условия30.06.1992действует
Название англ.: Low-alloyed structural rolled stock for bridge building. Specifications Область применения: Настоящий стандарт распространяется на толстолистовой, широкополосный (универсальный), фасонный, полосовой и сортовой прокат, предназначенный для изготовления мостовых конструкций обычного и северного исполнения Нормативные ссылки: ГОСТ 6713-75
ГОСТ 6765-75 Сталь трехслойная горячекатаная листовая и широкополосная (универсальная). Технические условия30.06.1976действует
Название англ.: Hot rolled three-layer steel and wide steel strip (universal). Specifications Область применения: Настоящий стандарт распространяется на горячекатаную трехслойную листовую и широкополосную (универсальную) сталь, предназначенную для изготовления отвалов плугов лущильников, предплужников и других изделий сельскохозяйственного машиностроения Нормативные ссылки: ГОСТ 6765-53
ГОСТ 7419-90 Прокат стальной горячекатаный для рессор. Сортамент01.01.1992действует
Название англ.: Steel hot-rolled products for springs. Range Область применения: Настоящий стандарт распространяется на горячекатаный полосовой, трапециевидно-ступенчатый, Т-образный, трапециевидный и желобчатый прокат для рессор Нормативные ссылки: ГОСТ 7419.0-78 ГОСТ 7419.1-78 ГОСТ 7419.2-78 ГОСТ 7419.3-78 ГОСТ 7419.4-78 ГОСТ 7419.5-78 ГОСТ 7419.6-78 ГОСТ 7419.7-78 ГОСТ 7419.8-78
ГОСТ 8559-75 Сталь калиброванная квадратная. Сортамент01.01.1976действует
Название англ.: Calibrated square steel. Dimensions Область применения: Настоящий стандарт распространяется на калиброванную сталь квадратного сечения размером от 3 до 100 мм Нормативные ссылки: ГОСТ 8559-57
ГОСТ 8560-78 Прокат калиброванный шестигранный. Сортамент30.06.1979действует
Название англ.: Calibrated hexahedronal rolled-stock. Dimensions Область применения: Настоящий стандарт распространяется на прокат калиброванный шестигранный размером от 3 до 100 мм Нормативные ссылки: ГОСТ 8560-67
ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением. Технические условия01.01.1978действует
Название англ.: Corrugated steel rhombic and lentil form sheets. Specifications Область применения: Настоящий стандарт распространяется на стальные горячекатаные с односторонним ромбическим и чечевичным рифлением листы общего назначения Нормативные ссылки: ГОСТ 8568-57
ГОСТ 8786-68 Сталь чистотянутая для шпонок сегментная. Сортамент30.06.1971действует
Название англ.: Cold-drawn steel for woodruft keys. Assortment Область применения: Настоящий стандарт распространяется на чистотянутую сегментную сталь для шпонок Нормативные ссылки: ГОСТ 8786-58
ГОСТ 8787-68 Сталь чистотянутая для шпонок. Сортамент30.06.1971действует
Название англ.: Cold-drawn steel for rectangular parallel keys. Assortment Область применения: Настоящий стандарт распространяется на чистотянутую сталь для шпонок Нормативные ссылки: ГОСТ 8787-58
ГОСТ 8851-75 Лента из стали марок 11кп и 11ЮА. Технические условия01.01.1978действует
Название англ.: Strip of steel grades 11кп and 11ЮА. Specifications Область применения: Настоящий стандарт распространяется на холоднокатаную ленту в рулонах и отрезках из углеродистой стали марок 11кп и 11ЮА, предназначенную для изготовления деталей методом глубокой вытяжки Нормативные ссылки: ГОСТ 8851-58
ГОСТ 9045-80 Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия01.07.1981заменён
Название англ.: Low carbon cold-rolled quality steel sheets for cold stamping. Specifications Нормативные ссылки: ГОСТ 9045-70, ГОСТ 9045-93
ГОСТ 9235-76 Полособульб горячекатаный симметричный для судостроения. Сортамент01.01.1978действует
Название англ.: Hot-rolled steel. Symmetrical bulb for shipbuilding. Dimensions Область применения: Настоящий стандарт распространяется на стальные горячекатаные симметричные полособульбы для судостроения Нормативные ссылки: ГОСТ 9235-59
ГОСТ 10234-77 Лента стальная плющеная средней прочности. Технические условия01.01.1978действует
Название англ.: Moderate strength flattened steel strip. Specifications Область применения: Настоящий стандарт распространяется на стальную ленту, изготовляемую плющением проволоки Нормативные ссылки: ГОСТ 10234-62
ГОСТ 10533-86 Лента холоднокатаная из термобиметаллов. Технические условия01.01.1988действует
Название англ.: Cold-rolled thermostatic bimatallic strip. Specifications Область применения: Настоящий стандарт распространяется на холоднокатаную ленту из термобиметаллов, изготовленных из прецизионных сплавов, предназначенную для изготовления чувствительных к изменению температуры элементов контрольно-измерительных приборов и аппаратов Нормативные ссылки: ГОСТ 10533-63

болт 1.1м30*900 вст3пс2 гост 24379.1-2012

Фундаментный болт (анкерный болт) – это крепеж, который используется для соединения фундамента и стен. Изготавливается из стали высокой прочности. Имеет вид прутка с резьбой на одном конце. Он отвечает за удержание опоры постройки, надежное крепление оборудования и строительных конструкций. Наша компания производит все типы анкерных болтов по ГОСТ 24379.1-80, ГОСТ 24379.1-2012.

Производство Фундаментный болт (анкерный болт) по цене от 54 руб/ кг

Фундаментный болт (закладной анкерный болт) по ГОСТ 24379.1-80, ГОСТ 24379.1-2012 – это крепежный инструмент для надежной фиксации тяжелых конструкций с фундаментом. Нижняя часть болта устанавливается в бетон, а к верхней резьбовой части крепится конструкция. Данный болт используется во всех видах строительства. Существует 6 типов и 14 исполнений фундаментных болтов, функционально различающиеся между собой.

Болт фундаментный ГОСТ 24379.1-80, ГОСТ 24379.1-2012 (анкера)

Болты фундаментные ГОСТ 24379.1-80, ГОСТ 24379.1-2012 изготавливаются только под заказ, сроки исполнения заказа от 5 дня, в зависимости от сложности и ассортимента.
Материал – по требованию заказчика – ст.3, 35, 09Г2С, 40Х и др.
На нашем заводе вы можете купить фундаментные болты следующих типов и исполнений по ГОСТ 24379.1-2012 (80)

ФУНДАМЕНТНЫЕ БОЛТЫ, БЛОКИ,ШПИЛЬКИ ПО ГОСТ 24379.1-2012. ПРОИЗВОДСТВО.

Фундаментные болты (1.1.) –Тип 1. Исполнение 1
Фундаментные болты (1.2.) –Тип 1. Исполнение 2
Фундаментные болты (2.1.) –Тип 2. Исполнение 1
Фундаментные болты (2.2.) –Тип 2. Исполнение 2
Фундаментные болты (2.3.) –Тип 2. Исполнение 3
Фундаментные болты (3.1.) –Тип 3. Исполнение 1
Фундаментные болты (3.2.) –Тип 3. Исполнение 2
Фундаментные болты (4.1.) –Тип 4. Исполнение 1
Фундаментные болты (4.2.) –Тип 4. Исполнение 2
Фундаментные болты (4.3.) –Тип 4. Исполнение 3
Фундаментные болты (5) – Тип 5
Фундаментные болты (6.1.) –Тип 6. Исполнение 1
Фундаментные болты (6.2.) –Тип 6. Исполнение 2
Фундаментные болты (6.3.) –Тип 6. Исполнение 3

Мы производим фундаментные болты всех типов и исполнений в соответствии с ГОСТ, так же мы  изготовим нестандартные фундаментные болты по вашему чертежу.

За счёт собственного производства мы можем вам предложить одни из самых выгодных цен на фундаментные болты. Отправляйте заявку!

Разновидности изделий Болт фундаментный ГОСТ 24379.1-80, ГОСТ 24379.1-2012

Ассортимент представлен такими видами:
Прямые, изогнутые;
Составные и съемные;
С анкерной плитой;
Анкерные блоки (анкерные корзины).

Компания ООО «ТД Энергомаш» является производителем фундаментных (анкерных) болтов. Мы осуществляем производство фундаментных болтов всех типов и размеров по ГОСТ 24379.1 — 2012 (ГОСТ 24379.1-80) и по индивидуальным чертежам Заказчика.

При строительстве быстровозводимых зданий, производственных цехов и многих других строений, а также при монтаже оборудования возникает необходимость крепления несущих элементов к бетонному фундаменту. Эту задачу и решают представленные Вашему вниманию недорогие фундаментные анкерные болты.

Мы являемся производителем и предлагаем купить фундаментные болты по низким заводским ценам.
У нас можно приобрести типовые анкерные болты, а также заказать изготовление по предоставленным чертежам. Также вы можете купить гайки фундаментных болтов и другие интересующие Вас элементы, мы быстро и качественно выполним любой заказ.

Производим Анкерные блоки Изготовление анкерных блоков, Закладные детали для железобетонных конструкций

Преимущества анкерных блоков
За счет своей многослойной конструкции анкерные болты обладают целым рядом преимуществ:
делают фундамент более жестким;
делают более плотным крепление строительных конструкций;
делают процесс работы более быстрым;
способны выдерживать большие нагрузки;
упрощают устройство фундамента.
Анкерные блоки (анкерные группы) АБ, АГ, БФ, ФБ
Цена на анкерные блоки рассчитывается исходя из сложности исполнения и объема работ.
В технической документации анкерные группы обозначаются как: АБ-1, АБ-2, АГ-1, АГ-2, ФБ-1, ФБ-2, ФБ-3, БФ-1, БФ-2, БФ-3

Анкерные блоки представляют собой закладные элементы и используются для крепления строительных конструкций к фундаменту. Анкерные связки облегчают процесс закладки фундаментных болтов. Помимо этого анкерные блоки обладают повышенной прочностью и точными геометрическими характеристиками, это гарантирует соблюдение одинакового расстояния между концами шпилек.

На нашем производстве мы изготавливаем фундаментные болты различных размеров: от М12 до М140 и только из качественных марок стали: ст3, 09Г2С, 40Х, ст35.

Предлагаемые виды фундаментных болтов:

ГОСТ 24379.1-12 Тип 1.1 1.2 — Болт фундаментный изогнутый с шайбой и 2-мя гайками
ГОСТ 24379.1-12 Тип 2.1 2.2 2.3 — Болт фундаментный с анкерной плитой
ГОСТ 24379.1-12 Тип 3.1 3.2 — Болт фундаментный составной
ГОСТ 24379.1-12 Тип 4.1 4.2 4.3 — Болт фундаментный съёмный
ГОСТ 24379.1-12 Тип 5 — Болт фундаментный прямой с шайбой и 2-мя гайками
ГОСТ 24379.1-12 Тип 6.1 6.2 6.3 — Болт фундаментный с коническим концом

Прайс-лист, каталог, стоимость и наличие на складе вы можете получить у менеджера нашей компании на официальном сайте  ООО «ТД Энергомаш»:
Закажите продукцию оптом и в розницу со скидкой, с бесплатной доставкой до транспортной компании. Осуществляем комплексные поставки (комплексное снабжение) продукции по ценам завода производителя (изготовителя). У нас лучшие низкие цены со скидкой от объема (оптом). Имеем возможность изготовить продукцию под ваши параметры напрямую на заводе изготовителе по оптовым, дилерским ценам.

Купить по низкой стоимости по цене от производителя оптом и в розницу со скидками от проверенного поставщика в наличии на складе и под заказ с доставкой по России и странам СНГ (Казахстан, Белоруссия, Киргизия, Армения)
Осуществляем доставку продукции в любой регион России, Казахстан, Белоруссия, Армения, Киргизия через транспортные компании “Деловые Линии”, “Автотрейдинг” и др., а так же собственным автопарком.
Осуществляем доставку по России в такие города как: Москва, Санкт-Петербург, Новосибирск,  Екатеринбург,  Нижний Новгород,  Казань, Самара, Челябинск, Омск,  Ростов-на-Дону, Уфа, Красноярск, Пермь,  Волгоград, Воронеж, Саратов,  Тюмень, Ижевск, Ульяновск, Иркутск, Владивосток, Ярославль, Хабаровск, Махачкала, Оренбург, Томск, Новокузнецк, Кемерово, Астрахань, Рязань, Набережные Челны, Пенза, Липецк, Тула, Киров, Курск, Улан – Удэ, Ставрополь, Магнитогорск, Тверь, Иваново, Брянск, Сочи, Белгород, Нижний Тагил, Архангельск , Владимир, Чита, Калуга, Сургут, Смоленск, Волжский, Курган, Орёл, Череповец, Вологда, Владикавказ, Саранск, Мурманск, Якутск, Тамбов, Стерлитамак, Кострома, Петрозаводск, Нижневартовск, Йошкар-Ола, Новороссийск, Комсомольск-на-Амуре, Таганрог, Сыктывкар, Нальчик, Шахты, Братск, Нижнекамск, Дзержинск, Орск, Химки, Ангарск, Благовещенск, Подольск, Великий Новгород, Энгельс, Старый Оскол, Королёв,Бийск, Прокопьевск, Балаково, Рыбинск, Южно-Сахалинск, Армавир, Люберцы,    Мытищи,доставка продукции Северодвинск, Петропавловск-Камчатский,            Норильск, Абакан, Сызрань, Новочеркасск, Каменск-Уральский, Волгодонск, Златоуст,   Уссурийск, Электросталь, Находка, Салават, Железнодорожный, Миасс, Альметьевск, Березники, Керчь, Рубцовск, Пятигорск, Копейск, Коломна, Майкоп, Одинцово, Ковров, Красногорск, Хасавюрт, Кисловодск, Новомосковск, Серпухов, Первоуральск, Нефтеюганск, Нефтекамск, Новочебоксарск, Черкесск, Дербент, Орехово-Зуево, Батайск, Щёлково, Невинномысск, Димитровград, Новый Уренгой,        Кызыл,  Камышин, Октябрьский, Домодедово, Муром, Обнинск, Назрань, Новошахтинск, Северск, Пушкино, Жуковский, Каспийск, Ноябрьск, Раменское, Евпатория,        Ачинск , Сергиев Посад, Новокуйбышевск, Арзамас , Элиста, Ессентуки, Артём, Бердск, Ногинск и другие.

А так же в Республике Казахстан Алма-Ата, Астана, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, Семей, Костанай, Уральск, Атырау, Кызылорда, Петропавловск, Актау, Темиртау, Туркестан, Кокшетау, Талдыкорган, Экибастуз, Рудный

А так же в Республика Беларусь Минск, Брест, Гродно, Гомель, Витебск, Могилёв, Бобруйск, Барановичи, Новополоцк, Пинск, Борисов, Мозырь, Полоцк, Слоним, Лида, Орша, Молодечно, Жлобин, Кобрин, Слуцк,

А так же Армении Ереван, Гюмри, Ванадзор

А так же в Киргизской Республике Бишкек, Ош, Джалал-Абад, Каракол, Токмок, Узген, Кара-Балта, Балыкчы, Нарын

Лотки бетонные дренажные ГОСТ. В технических характеристиках и применении лотков железобетонных для теплотрасс или дренажа различают два типа лотков

.

Система орошения, отвода ливневых вод и водоотведения снежного покрова обеспечивает изделие — поддон железобетонный. С помощью бетонных лотков и соответствующей инфраструктуры, в оросительные и дренажные системы доставляется вредный продукт — поливная или сточная вода на поля, рейв или канализационные коллекторы.


Типы и размеры ж / б лотков

Для «транспортировки» воды существует два вида изделий: лотки оросительных систем и лотки Дорожные дренажные решетки защитные. Судя по названию, первый тип продукции используется для построения ирригационных систем сельскохозяйственных территорий, а второй тип — для обеспечения быстрого удаления дождевой и талой воды с шоссе, шоссе, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для оросительных систем регламентируются ГОСТ 21509-76 «Лотки железобетонных оросительных систем», а основные характеристики и размеры изделий для устройства систем дорог и пешеходных переходов Нормативный документ ГОСТ 32955 -2014 «Лотки дорожного дренажа».

Поезда железобетонные дренажные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем, рассчитанных на перекачку воды в количестве до 5 кубометров в час. Изделие представляет собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в грунт.

В зависимости от способа установки лотки для оросительных систем маркируются как LV или LRG. Лотки НН устанавливаются на опоры или плиты, а изделия LRG укладываются прямо в почву.

Пример обозначения желобетонного водоотводящего лотка серии LV высотой 400 мм: LV4. Установки Zbi предлагают следующие типы и размеры лотков для строительства оросительных систем, представленные в Таблице 1.

Обозначение Габаритные размеры, мм Масса, кг
Длина Высота Ширина Толщина стенки
LR4 5980 400 908 50 1080
LRG4
LR6 600 1084 1420
LRG6.
LR8. 800 1240 60 1920
LRG8.
LR10 1000 1804 75 3310
LRG10.

Поезда железобетонные водостоки ГОСТ 21509-76 изготавливаются из жесткой, армированной стальной арматуры. Для возможности сборки в единую систему и установки для опор (плит) Каждое изделие комплектуется смешанными изделиями для сварки и параболическим мусором для прокладки уплотнения.

Лотки дорожные Желоба железобетонные ГОСТ 32955-2014

Изделия данного типа используются для приема поверхностных вод для дальнейшего направления в канализацию. Принимая во внимание сточные воды, поступающие с проезжей части, пешеходных тротуаров, пересеченной дороги или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект — желобетонный водоотводный лоток с решеткой из чугуна.

Нормативным документом определены типы расчетов дорожных водоотводных лотков: коробчатые, щелевые, открытые, прямоугольные, П-образные, бордюрные, кольцевые и другие типы.

При этом лотки могут изготавливаться как на заводах по производству бетона, так и доставляться на строительные площадки в готовом к установке и изготовляться непосредственно на стройплощадках путем заливки железобетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных дренажных дорог.Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и длины водоотвода:

  • Длина от 400 до 4000 мм и более.
  • Ширина от 500 мм и более.
  • Высота от 200 мм и более.

Конкретные размеры подносов и решеток могут отличаться от Госбан. Другими словами, размеры, конфигурация, типы водоотводных лотков и решеток оговариваются в проектах конкретных конструкций. Как и в предыдущем случае, для изготовления дорожных лотков, приготовленных на цементе марки не ниже ЦЕМ I 32, используется тяжелый железобетон марки М300.5N ПК.

Заключение

Дренажные лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции, должны изготавливаться специализированными заводами с соответствующей материально-технической базой, позволяющей выпускать продукцию, соответствующую требованиям действующих нормативных документов.

Лотки железобетонные — это высокопрочные изделия, предназначенные в основном для защиты и изоляции трубопроводов, кабелей и других коммуникационных систем от различных воздействий.окружающее и преждевременное разрушение.

Лотки железобетонные — одни из самых популярных изделий из железобетона. Легкая, но эргономичная и универсальная конструкция позволяет им эффективно применять их во многих сферах строительства — это дорожное и инженерное строительство, строительство мостов, тоннелей и путепроводов, запуск разнообразных трубопроводов. Животные железобетонные служат для отвода и пропуска горячей и холодной воды. Применяются для прокладки трубопроводов и различных электрических кабелей.

Лотки железобетонные используются как на открытых пространствах, включая дороги, террасы, площадки, дворы, стадионы, парковые зоны, линии электропередач и заправочных станций, так и в помещениях, где есть необходимость в выпадении атмосферных осадков или технической воды.

Широкое применение лотков железобетонных объясняется также невысокой стоимостью сырья, простотой изготовления, простотой монтажа и удобством обслуживания. Добавьте к этому высокую прочность железобетонной стали, позволяющую изделиям выдерживать значительные нагрузки на протяжении всего срока службы.Железобетонные изделия славятся долговечностью, при этом не теряя своих первоначальных характеристик. Таким образом, использование железобетонных лотков позволяет значительно снизить затраты при строительстве дорог, многоэтажных домов и других объектов недвижимости.

В зависимости от области применения лотки железобетонные можно разделить на несколько типов:

Лотки для покрытия теплотрассы предназначены для обеспечения теплопередачи между источником тепла и его потребителем при прокладке систем теплоснабжения в неблагополучных, полупроходных, проходных каналах.Источником тепла служат трубы, которые расположены в лотке. С помощью лотков между трубой и желобом создается подушка безопасности, которая сохраняет тепло, действуя как надежный теплоизолятор. Необходимая герметичность и водонепроницаемость достигается за счет добавления специальных смесей и примесей.

Лотки кабельные предназначены для устройства электрических кабелей в толще земляных пород и их последующей бесперебойной работы. Эти лотки предполагают наличие закладных деталей, которые прикрепляются к внутренней продукции Walls.Детали ипотеки используются для изготовления прочных электрических кабелей и кабельных конструкций. Использование лотков из железобетона позволяет надежно защитить электрические кабели от воздействия влаги, приводящей к коррозии элементов и, в конечном итоге, снятие системы электроснабжения отсутствует.

Дренажные лотки используются для улавливания и отвода дождевой и ливневой воды из жилых районов, дорог и т.д. Для предотвращения застоя воды на территории. Лотки из высокопрочного железобетона способны противостоять агрессивной среде, вызванной климатическими условиями, и постоянной высокой влажности.Например, в городском строительстве водоотводные лотки. При высокой степени надежности фундаменты домов защищены от избытка влаги, что значительно продлевает срок эксплуатации построек. Спецтехника широко применяется в автомобилестроении и железнодорожном строительстве.

Лотки оросительных каналов применяются в оросительных системах при строительстве гидротехнических сооружений в инженерном строительстве. С помощью лотков меняют и регулируют водный режим на различных территориях.Лотки оросительных каналов выполняют одновременно функции сбора, ограждения и отвода воды, обеспечивая бесперебойную работу оросительных систем и их механизмов, постоянно находящихся в средах с повышенным уровнем влажности.

Лотки для карандашей представляют собой удлиненные кронштейны с П-образным или параболическим поперечным сечением. Эта форма вызвана функцией лотка — трубопровод или другие коммуникационные системы внутри лотка надежно защищены, жидкости не могут покинуть свой канал.Верхняя открытая часть лотков закрывает перекрытие каналов. Такое решение необходимо для того, чтобы проводился регулярный ремонт, а при ремонте объектов можно было быстро и легко добраться до нужных труб и кабелей. Простота обслуживания — главное преимущество использования железобетонных лотков в качестве защитных конструкций.

Питомцы железобетонные в соответствии с требованиями серии 3.006.1-2.87 «Сборные железобетонные каналы и тоннели из лотковых элементов», 3.006.1-8 «Каналы и тоннели Сборные ЖБИ из элементов лотков», а также 3.501-68 «Лотки сборные железобетонные межблочные на железнодорожных путях промышленных предприятий». Лотки оросительных каналов изготавливаются по ГОСТ 21509- 76 «Лотки железобетонных оросительных систем. Технические условия», Лотки кабельные — по серии 3.407.1-157 «Единые железобетонные изделия подстанций 35-500 кВ». Конструкция устройства железобетонных лотков такова, что они многофункциональны, так часто, например, лотки, предназначенные для устройства кабеля, используются в качестве дренажа и наоборот и т. д.Дренажные лотки, применяемые в водоотводных сооружениях на дорогах, изготавливаются в соответствии с серией 3.503.1-66 «Изделия сборных железобетонных водоотводных сооружений на дорогах. Рабочие чертежи».

При изготовлении лотков применяется только тяжелый бетон Высокие классы прочности на сжатие В15, В25, В30 и В35. Классы бетона по морозостойкости и водонепроницаемости назначают в зависимости от гидрогеологических условий строительной площадки, наличия и вида внешней и внутренней гидроизоляции лотков.

Армирование железобетонных лотков производится сварными сетками и стальными каркасами классов a-i A-III по ГОСТ 6781-82 и класса ВРИ по ГОСТ 6727-80. Для изготовления закладных изделий прокатная сталь ЭСТА3КП2 по ГОСТ 380-71, анкерные закладные изделия — из стали класса А-III по ГОСТ 5781-82. Монтажные петли принимаются из стали класса A-I марок ENGSP2 и ESTA3PS2. В случае монтажа конструкций при расчетной зимней температуре ниже -40 ° C использование марки Vault не допускается.

Маркировка лотков железобетонных по серии 3.006.1-2.87 состоит из букв и цифр, где L — лоток железобетонный. Цифра после буквы указывает порядковый номер изделия, цифра после тире — значение вертикальной равномерно распределенной эквивалентной расчетной нагрузки. Марка лотка с ипотечными продуктами содержит дополнительную букву «А». К марке хороших лотков добавляется буква «Д».

Марка лотков железобетонных в 3.Серия 006.1-8 имеет буквенно-цифровое обозначение, где: LC — лоток, LKO — лоток с отверстием. Цифра после букв обозначает номинальный размер лотка по каналу в см. Цифра после точки — это номинальный размер лотка по ширине канала в см. Далее после номера цифры — номинальная высота лотка в см. Далее через дефис указывается цифровой индекс, характеризующий тип элемента армирования. После цифрового индекса может быть указан дополнительный буквенный индекс «А».Отличительные черты Элемента: наличие ипотечных продуктов (кроме петель).

Маркировка кабельных лотков серии 3.407.1-157 состоит из групп. Первая группа буквенно-цифрового обозначения включает литр условного наименования продукта, L — лоток, и основные размеры в DM. Вторая группа, цифра через дефис, указывает грузоподъемность в кН / м. Третья группа, цифра также через дефис, указывает на конструктивные особенности (вариант армирования, наличие дополнительных закладных деталей).

Маркировка лотков оросительных систем по ГОСТ 21509-76 состоит из одной буквенно-цифровой группы и содержит обозначение типа лотка и номинальную высоту лотка в дециметрах, значение которой округляется до целого числа, где: Лотки НД, построенные на сваях, рейках и плитах; LRG — лотки, укладываемые в землю.

По серии 3.503.1-66 на железобетонные водоотводные лотки нанесено буквенное обозначение, где: L — лоток, б — блок водосборного телескопического лотка.Далее через дефис цифра указывает порядковый номер товара.

Лотки серии B3.300.1-5.04 помечены буквами LB, затем число указывает порядковый номер продукта.

Лотки серии 3.900.1-12 маркируются буквенно-цифровыми индексами, обозначающими: буквенный индекс в начале марки — L — лоток; Первая цифра с индексом в алфавитном порядке — номер элемента элемента — аналог серии 3.006.1-2.87; цифра 0 — дополнительный размер; Буква «А» — лоток укороченный длиной 3 м; Цифра после тире — тип лотка по условиям содержания: 1 — на твердом основании, 2 — на опоре; Буква «К» в конце марки — это назначение для канализации;

Марки 3903 лотков серии KL-14 состоят из буквенных и цифровых индексов.Буквенный индекс характеризует тип лотка (LT — нагревательный лоток, UHT — угловой лоток). Цифры после букв определяют геометрические размеры лотка в дециметрах (длина, ширина, высота), округленные до целых чисел.

Ж / б лотки проходных и непроизвольных каналов альбома СК 3301-86 маркируются буквенно-цифровой системой. Буквами обозначены: LP — перекрытие лотка, LPO — перекрытие лотка с отверстием, LD — дно лотка, LDA — дно лотка с отверстием для устройства разводки, LDP — днище лотка с опорными подушками, LU, LPU, LDU — угловой элемент лотка для сопряжения лотков Когда канал поворачивается на угол 90 °, Lo представляет собой легкий элемент лотка.Цифры показывают наибольший диаметр трубы, проложенной в канале, в дециметрах. Индексом «и» выделены элементы ребристой конструкции каналов, «y» — усиленные элементы ребристой конструкции каналов.

Для быстрого отвода талых или сточных вод используются специальные дожди. Но для повышения эффективности отвода воды желательно использовать дренажные системы, состоящие из бетонных лотков. Лотки Водопад бетонные, ГОСТ которых полностью отвечает всем требованиям, являются сегментами линейно-дренажной системы отвода сточных или талых вод от основных конструкций или объектов, позволяющих направлять воду в канализацию.

Типы водоотводных лотков различают в зависимости от сырья, из которого они изготовлены. Бывают железобетонные, бетонные и изготавливаются лотки из их пластика.

А также лотки дренажные бетонные, ГОСТ, которые тщательно соблюдаются нашей компанией, отличаются геометрической формой. Он может быть параболическим, похожим на букву «П» или иметь форму трапеции. В зависимости от того, для чего используются дренажные поддоны, различают поддоны-накладки, телескопические, а также поддоны для линейной системы.

Существует два типа производителей железобетонных и бетонных водоотводных лотков: вибрационные и вибропрессовочные, которые считаются более эффективными и менее дорогими.

1032
Просмотр

Раковые лотки из бетона — одна из самых необходимых деталей при строительстве и организации канатных систем водоотведения из зданий и при организации кабельных систем. Рассмотрим, что такое лотки и как они используются.

Типы и назначение

Прочность и долговечность бетонных конструкций обеспечивает качество и водостойкость той марки бетона, которая используется для профилей пролетов.Поэтому в основании лотков смесь марки не ниже М-200. Кроме того, в основе лежат прутки из арматуры класса А или проволочная основа марки ВР-I. Качество готовой продукции регулируется требованиями ГОСТ 21509-85.

Вот основные параметры, прописанные в ГОСТе:

  • влагостойкость и морозостойкость;
  • устойчивость к коррозии металлических деталей и арматуры;
  • толщина и плотность бетонного слоя;
  • общая характеристика бетонной смеси;
  • устойчивость готового изделия к механическому воздействию;
  • наличие пустоты в полости изделия.

В зависимости от соотношения всех вышеперечисленных параметров различают три направления использования бетонных водоотводных лотков:

  • водоотвод — функция;
  • для прокладки кабеля;
  • для защиты от нагрева краски.

Рассмотрим подробнее водоотводные лотки

Из названия товара понятно, что они используются для организации водоотвода и водоотведения. Функции, которые выполняет данная продукция:

  1. Обеспечение дренажа, то есть удаление лишней влаги из окружающей почвы.
  2. Перераспределение влаги. Удаление воды с дорожного полотна и транспортировка его борта или откоса.
  3. Организация каналов для отвода воды.
  4. Обеспечение ливневых стоков.
  5. Канализация — Соединение дренажных систем с коллекторами.

Виды сливных лотков

В соответствии с ГОСТ различают три основных типа:

  • в форме трапеции;
  • в виде буквы П;
  • в виде параболы.

При этом первая и вторая форма могут быть как с плоским плоским внутренним основанием, так и в виде круглого желоба.
Все основные характеристики, а также область применения можно узнать из маркировки. Особенно важно изучить маркировку при строительстве или прокладке трубопроводов в сложных природных условиях. Например, при прокладке дорожек в почве, подверженной сезонным колебаниям: заболоченная местность, наличие глинистого слоя, наличие грунтовых вод.

Сюда также можно отнести работы, изготовленные в условиях Крайнего Севера. Здесь самое главное требование — устойчивость к низким температурам.
Поддоны для воды с добавлением воды обозначены буквой l, а две цифры означают номер серии и максимальную вертикальную нагрузку.

По удобству монтажа лотки бывают двух типов: сборные и целостные.
Распространенные модели: Ленгакли варьируются от 0,72 метра до 6 метров, ширина от 0,4 метра до 1,84 метра, высота кромки от 0.38 метров на 1,32 метра.

Бетонные лотки для строительства тепла

Основное назначение этих лотков — надежная защита трубопроводов от коррозии, сокращение теплопотерь и защита труб от грызунов. Для канализации и теплопроводов использую лотки двух типов:

  • ГОСТ ЦЛП — эти лотки закрываются съемными крышками;
  • ГОСТ ЦЛС — соединение с помощью замков.

Преимущество бетонных лотков перед кирпичными аналогами:

  • экономия времени и сил при кладке, за счет простоты и целостности конструкции;
  • значительное снижение стоимости за счет уменьшения расходных материалов;
  • значительное превосходство по несущей нагрузке;
  • способность выдерживать резкие перепады температур и колебания почвы.

Устойчивость к грунтовым водам

Для использования лотков для сточных вод — буква K, а для нагревательных трав — буквы L.
Сравните стоимость различных бетонных лотков.
Приобретая лоток, необходимо проанализировать все параметры выбранного вами товара: нагрузка, габариты, способ сборки и наличие сертификата.

Средняя цена одного лотка типа ЛК 350 мм составляет 350 мм, а на 2970 мм — 1700 руб. Его можно использовать для обеспечения дренажных систем. Например, при строительстве автомобильных дорог или мостов.
Изделие l 2-8 \ 2 с параметрами 360 мм на 570 мм и на 2970 мм будет стоить 2450 рублей. Эти лотки более широкие и идеально подходят для устройства дренажных систем прогулочных маршрутов и удаления дождевой древесины с жилых домов.

LC 300. 4 5.30-1, имеет следующие размеры: 280 мм на 430 мм и 2990 мм. Цена такого лотка составит 3315 рублей. Такие изделия идеально подходят для монтажа систем отопления и прокладки кабеля.
Самый дорогой вариант — L 10-8 \ 2 с параметрами 550 мм на 1480 мм и 2970 мм.Стоимость этого товара 6600 руб.

Центрифугированные железобетонные сваи

Cs. Погружение центрифугированных свай

ООО ТК «Стройка» производит и реализует железобетонные изделия — железобетонные изделия, которые используются в строительной отрасли. Современные производственные мощности позволяют выпускать широкий ассортимент продукции. Благодаря многоступенчатому контролю вы получаете бетонные изделия, соответствующие всем действующим нормам и стандартам.

Элементы зданий и сооружений

Элементы лестницы

Элементы благоустройства территорий и дорог

Инженерные коммуникации

Элементы колодцев

Коллекторные элементы

Лотки и крышки

Металлопрокат

Неметаллические материалы

Наша компания производит и реализует по оптимальным ценам следующие железобетонные изделия:

  • фЛ подушки для устройства ленточных фундаментов;
  • забивных свай;
  • Фундаментные блоки

  • ФБС различных марок и размеров;
  • кольца колодцев для водо- и газопроводов, сетей связи, канализации;
  • плит перекрытия всех типов;
  • подъездов и маршей;
  • аэродромных и дорожных знаков;
  • прогонов и балок;
  • нагревательных лотков.

Кроме перечисленных железобетонных изделий, мы производим и продаем другие железобетонные изделия, а также предлагаем купить неметаллические материалы — цемент, песок, керамзит. Полный список материалов представлен в каталоге на страницах сайта.

Преимущества железобетонных изделий от ООО ТК «Стройка»


Качество по ГОСТ


Прибыльный


Надежный производитель

Компания использует только качественное сырье, специальные добавки и компоненты.Производство ЖБИ основано на использовании функционального оборудования и новейших технологий. Наши изделия прочные, долговечные, надежные и соответствуют всем установленным требованиям.

В компании работают высококвалифицированные специалисты. Грамотные менеджеры помогут подобрать бетонные изделия для строительства объектов различного назначения. Внимание к требованиям и пожеланиям заказчика позволяет нам эффективно решать самые сложные задачи.

Другие преимущества покупки сборных железобетонных изделий у нас:

Продукция соответствует
ТУ и ГОСТ

.

Центрифугированные сваи используются в фундаментах ЛЭП.

Центрифугированные сваи имеют диаметр 42 и 56 см. В длинной опалубке одновременно выполняется несколько свайных звеньев. Для изготовления свай диаметром 0,42 м используются опалубки длиной 20 и 24 м, при этом в каждой опалубке изготавливается свайная заготовка, включающая от 6 до 2 звеньев сваи одинаковой длины, используемых в качестве забивных валов, Как и винтовые сваи, звенья имеют 3 вида армирования.

Для изготовления свай диаметром 0,56 м, опалубки унифицированных стоек железобетонных опор длиной 22.Используется 2 и 26,4 м, при этом в каждой опалубке делается заготовка сваи, включающая 2 или 3 звена одинаковой длины. У звеньев есть 2 вида армирования. Сваи собираются из свайных звеньев и приваренных к ним сверху шляпок и снизу наконечников.

Конструкции выполнены из тяжелого бетона с классом прочности на сжатие В40. Марка бетона по морозостойкости не ниже F150, по водонепроницаемости W6. Марка бетона для свай, применяемых на участках с расчетной температурой ниже минус 40С, должна использоваться по морозостойкости не ниже F200, по водонепроницаемости W8.

В качестве продольной арматуры центробежных свай применяется горячекатаный прокат класса A-V по ГОСТ 5781-82 марки 23Х2Г2Т для сварных конструкций из стали по ГОСТ 19281-73, ГОСТ 19282-73.

Применяется катанка горячекатаная арматурная класса А-I по ГОСТ 5781-82 и ГОСТ 380-71. Спираль используется из обыкновенной арматурной проволоки периодического профиля класса Вр-I по ГОСТ 6727-80 и ГОСТ 380-71.

Монтажные петли конструкций должны быть выполнены из стержневой гладкой горячекатаной арматурной стали класса А-I марок ВСт3пс2 и ВСт3сп2 по ГОСТ 5781-82.Сталь марки ВСт3пс2 не допускается к применению для крепления петель в сваях, предназначенных для подъема и установки при температуре воздуха ниже минус 40С.

Сварная арматура и закладные детали должны соответствовать требованиям ГОСТ 10922-75. Анкерные болты (шпильки) следует использовать из стали ВСт3сп2 по ГОСТ 380-71.

Эти изделия соответствуют требованиям действующего стандарта 3.407.9-146

Маркировка продукции принята буквенно-цифровыми группами:

Пример: ЦС 42.10-1 где,

ЦС — свая центрифугированная;

42 — диаметр, см;

10 — длина, м;

1 — первый вид армирования.

Продукты следует хранить стопками горизонтальными рядами в специально отведенном помещении. При хранении между горизонтальными рядами свай необходимо ставить распорки, чтобы обеспечить устойчивость сваи. При погрузке и разгрузке старайтесь не повредить сваи, а также волочите их по земле волочением. При транспортировке соблюдайте скоростной режим.Складирование и хранение конструкций осуществляется в соответствии с требованиями ГОСТ 13015.4 — 84 и СНиП III-4-80.

Железобетонные сваи ЦС 42.8-2 центрифугированные для стальных опор ВЛ 35-500 кВ диаметром 420 мм имеют существенные преимущества как перед другими строительными материалами, так и перед другими известными способами устройства подготовки фундамента:

  • можно использовать в местах с неустойчивой почвой;
  • обладают высокой стойкостью и устойчивостью к любым воздействиям — механическим, температурным, химическим;
  • прочность сваи при сохранении исходных характеристик;
  • высокая термостойкость и водостойкость;
  • высокая несущая способность;
  • высокая технологичность в производстве;
  • простота установки — для забивки свай не требуется дренирование котлована и подготовка грунта;
  • большая глубина погружения, исключающая возможность смещения и обрушения фундамента.

Сваи ЦС 42.8-2 центрифугированные для стальных опор ВЛ 35-500 кВ диаметром 420 мм представляют собой столб с заостренными концами, армированный высокопрочной сталью по всей длине стержня. Эти изделия армированы сварными арматурными каркасами, головка сваи армирована сетками. Фундаменты свай имеют ростверк, опирающийся непосредственно на оголовья свай и предназначенный для передачи нагрузки от конструкций здания или сооружения.

Сваи ЦС 42.Центрифуги 8-2 для стальных опор ВЛ 35-500 кВ диаметром 420 мм изготавливаются по ГОСТ 19804-2012 «Заводские железобетонные сваи. Общие технические условия» из тяжелых или мелкозернистых. бетон с классом прочности на сжатие В15 и выше. В качестве крупнозернистого заполнителя для бетонных свай используется дробленый щебень из природного камня или гравия, при этом размер фракции должен быть не более 40 мм. Расчетная передаваемая прочность бетона должна составлять не менее 70% прочности, соответствующей классу прочности бетона на сжатие.Марки бетона свай по морозостойкости и водонепроницаемости присваиваются в диапазоне от F50 и W4 до F600 и W8 соответственно в зависимости от района строительства, уровня ответственности здания или сооружения, режима эксплуатации свай и значения расчетных температур наружного воздуха и окружающей почвы.

Железобетонные сваи ЦС 42.8-2 центрифугированные для стальных опор ВЛ 35-500 кВ диаметром 420 мм армированы предварительно напряженной арматурой из горячекатаной и термомеханически упрочненной прутковой стали марок А600 (А-IV) и А800 ( АВ) классов по ГОСТ 5781 и ГОСТ 10884, канаты стальные арматурные 1х7 по ГОСТ 13840 и высокопрочная проволока периодического профиля класса от Вр1200 (Вр-II) по ГОСТ 7348.Горячекатаная прутковая арматура периодического профиля классов А300 (А-II) и А400 (А-III) по ГОСТ используется в качестве ненатяжной арматуры 5781 и термомеханически упрочнена по классам А400 (А-III) и А600 (А- IV) по ГОСТ 10884. Проволока холоднотянутая из низкоуглеродистой стали класса В500 (БИ, Бп-I) используется в качестве конструкционной арматуры (спирали, сетки, зажимы) по ГОСТ 6727 и пруток горячекатаный гладкий. сталь класса А240 (А-I) по ГОСТ 5781. Допускается использование арматурной стали класса А240 (А-I) по ГОСТ 5781 в качестве ненатянутой продольной арматуры.

Сваи железобетонные центрифугированные ЦС 42.8-2 для стальных опор ВЛ 35-500 кВ диаметром 420 мм — продукция очень ответственная, поэтому к ним предъявляются довольно жесткие требования как к качеству поверхности, так и к геометрическим параметрам. . Значения предельных отклонений геометрических параметров свай не должны превышать: по длине сваи — 25-50 мм, по размеру сечения (диаметру) — 20-66 мм. Отклонение от прямолинейности профиля боковых граней ствола сваи по всей длине не должно превышать 25-30 мм.Отклонение от перпендикулярности торцевой плоскости не должно превышать 0,01 стороны поперечного сечения изделия.

Строгие требования предъявляются также к рабочей фурнитуре изделий. Расстояние от крайней поперечной штанги до конца каркаса и расстояние от крайней сетки до конца железобетонной сваи ЦС 42.8-2 центрифугированной для стальных опор ВЛ 35-500 кВ диаметром 420 мм должно не более 10 мм. Шаг спирали, прижимов и сеток должен быть не более 10 мм с шагом до 50 мм включительно, 15 мм — с шагом 50-100 мм и 25 мм — с шагом более 100 мм.Значения фактических отклонений толщины бетонного покрытия от продольной арматуры не должны превышать +15-5 мм.

Не допускается обнажение рабочей и конструкционной арматуры на поверхности свай. Концы предварительно напряженной арматуры после снятия напряжения необходимо обрезать заподлицо с торцевой поверхностью железобетонной сваи. Требования к качеству бетонных поверхностей и внешнему виду свай (в том числе к ширине раскрытия поверхностных технологических трещин) определяются ГОСТ 13015.0. При этом размеры оболочек, локальные углубления на бетонной поверхности и бетонные кромки ребер сваи не должны превышать: диаметр или наибольший размер оболочки — 20 мм, глубина впадины — 10 мм. , глубина бетонного края — 20 мм. Высота провисания торцевой поверхности свай не должна превышать 5 мм.

Сваи ЦС 42.8-2 центрифугированные для стальных опор ВЛ 35-500 кВ диаметром 420 мм хранятся штабелями горизонтальными рядами с одинаковой ориентацией концов свай.Между горизонтальными рядами свай при хранении и транспортировке следует укладывать прокладки, расположенные рядом с подъемными петлями, а при отсутствии петель — в местах, предусмотренных для захвата свай при их транспортировке. Высота стопки не должна превышать ширину стопки более чем в два раза.

Погрузка и разгрузка железобетонных свай должна производиться подъемными петлями. Подъем свай к сваебойному станку должен производиться стропой, закрепленной на свае за фиксирующий штифт или за верхнюю петлю подъема, если это допускается требованиями рабочих чертежей свай ЦС 42.8-2 центрифугируются для стальных опор ВЛ 35-500 кВ диаметром 420 мм определенного типа, при этом строповка непосредственно за петлей или шпилькой запрещена. Подъем свай для погружения в грунт осуществляется тросом, продетым через отверстие, образованное металлической гильзой и расположенное на расстоянии 250 мм от верхнего торца изделия.

Энергетическая центрифуга ЦС 56.9-1
длинный цилиндрический стержень с заостренным концом, сделанный из тяжелых марок бетона, использующий сваю для создания различных типов фундаментов опор ЛЭП.Воздушные линии 55-500 кВ должны соответствовать ряду жестких требований как по прочности, так и по безопасности. Энергетические сваи ЦС 56.9.1 для этого идеально подходят — они рассчитаны на то, чтобы выдерживать тянущие и сжимающие нагрузки.

Помимо своей основной функции — надежной фиксации конструкции, за счет создания увеличенной опорной плоскости энергетические сваи справляются с давящими и тянущими нагрузками.

Железобетонные сваи широко применяются в электроэнергетике во всех типах грунтов, в которых есть возможность их погружения и экономическая целесообразность.Нижние концы свай поддерживаются на всех типах грунтов, за исключением каменистых и вечномерзлых, торфяных, торфяных грунтов, мягких грунтов, таких как илы, глинистой жидкой консистенции и некоторых других.

Специальные производственные требования и чертежи включают серию 3.407.9-146. По серии энергетические сваи выпускаются длиной от 6 до 12 метров. Центрифугированные сваи имеют диаметр 560 см. В процессе производства такие сваи собираются из отдельно изготовленных звеньев.

По своей конструкции ЦС 56.9-1 похожи на обычные круглые сваи — имеют заостренный конец для облегчения прорубания почвы. Это позволяет легко закопать сваи и надежно закрепить их.

Для сброса центробежных свай выбирается один из самых прочных бетонов — прочность на сжатие должна быть не менее B40. Такой бетон имеет не только высокую плотность, но и хорошую морозостойкость — не ниже F150 и водонепроницаемость не ниже W4. В случае, когда свая предназначена для эксплуатации в агрессивных к бетону средах или в условиях экстремально низких температур (ниже -40С), класс морозостойкости и водостойкости значительно повышается.

К достоинствам бетонной сваи можно отнести повышенную надежность — с ее помощью можно в короткие сроки возводить конструкции на заболоченном участке, в условиях глубоко мерзлого и талого грунта.

Армирование сваи происходит в зависимости от предполагаемой нагрузки на нее, а также от того, сколько свай составят окончательную структуру фундамента. Центробежная свая обычно армируется предварительно напряженной арматурой в виде проволочных каркасов и спиралей из стали марки A-V.Каркас надежно защищен — бетонный слой сваи 18 мм. Режущий наконечник усилен отдельной рамкой.

Масса силовой сваи ЦС 56.9.1 — 2170 кг, подъем осуществляется с помощью стальных подъемных петель, встроенных в конструкцию.

Установка свай для линий электропередач — важная часть процедуры установки новой линии электропередачи. Создание односвайного фундамента осуществляется путем приваривания к головкам свай заглушек для крепления башмаков отдельно стоящих опор.Или, прикрепив к головкам сваи болтами / скобами для крепления раскосов опор; путем установки опорных сферических плит на верхний край свай для закрепления опорных стоек с помощью оттяжек. Сваю, воспринимающую тянущие или горизонтальные нагрузки, погружают на глубину не менее 4,0 м, а для фундаментов деревянных опор — не менее 3,0 м.

Маркировка продукта

Обозначение кучи энергии состоит из буквенно-цифровой комбинации. Обозначается тип изделия С — свая, при использовании напряженной арматуры дополняется буквой Н.Далее указывается длина в метрах и индекс цифрового армирования.

Например, рассмотрим CA 56.9-1 (9000 x 560 x 560 мм):

  • С — свая центрифугированная;
  • Число — диаметр;
  • Цифра — длина в метрах;
  • Число — это тип армирования.

Вес, дата изготовления и маркировка сваи расположены на одной из боковых поверхностей ближе к головке.

Контроль качества продукции

Центрифугированная свая ЦС 56.9.1 в качестве основной опорной конструкции свая ни в коем случае не должна иметь трещин в бетоне. Максимальная ширина едва заметных усадочных трещин — 0,2 мм.

Шаг спирали, которой армируется свая, не должен отклоняться более чем на 25 мм. Длина железобетонного изделия не должна искажаться более чем на ± 30 мм, а сечение — не более чем на ± 25 мм. Отклонения от плоскости сваи могут быть не более 30 мм в любую сторону.Его не должно быть рядом с сваей и открытыми оголенными торцами арматуры; толщина бетонного слоя перед ним не должна быть меньше проектной на 5 мм.

Допускаемые в небольших количествах раковины на поверхности железобетонных свай не должны быть шире 20 мм, у бетона — не более 20 мм в глубину.

Приемочные испытания сваи электробетонные ЦС 56.9-1 проводятся по прочности бетона, качеству и соответствию арматуры и закладных изделий, прочности сварных швов, подгонке размеров, толщине бетонного покрытия к арматуре, наличию и ширине возможных трещин. по свайной поверхности и категории бетонной поверхности.

Хранение и транспортировка

Чтобы сваи находились в пригодном для забивки состоянии, особое внимание уделяется их правильному хранению и транспортировке. Хранение железобетонных свай возможно только штабелями по горизонтали и с равномерной ориентацией торца. Между рядами свай рядом с проушинами устанавливаются распорки. Высота штабеля не должна превышать ширину штабеля более чем в два раза и не должна превышать 2,5 метра.Транспортировка свай 56.9.1 осуществляется как грузовым автотранспортом, так и железнодорожными вагонами с надежным креплением, предохраняющим сваи от повреждений и падений.

Сталь

st20 ГОСТ1050-Q345 и аналог

Если вас интересует помощь из нержавеющей стали от продавца

Марка и обозначение нержавеющих сталей Маркировка или ГОСТ, ТУ Типовые области применения; 01015273 700 141-448188 Сталь коррозионностойкая для изготовления деталей спецтехники.Сварочные электроды BestWelding электроды TM Best для металла и стали. Предназначены для ручной дуговой сварки низкоуглеродистых марок сталей. Сварка низкоуглеродистых сталей марок (Ст0, Ст1, Ст2), а также сталей малой толщины (Ст3, Ст10, Ст20 ), различной степени раскисления, согласно ДСТУ 2651 / ГОСТ 380-2005 и ГОСТ 1050-88 Добро пожаловать на покупку стальных труб ст20, листов углеродистой стали, погодных условий ГОСТ 1050 бесшовные трубы Ст20 — стальные ГОСТ1050 бесшовные трубы Ст20 представляют собой бесшовные трубы, BEBON является поставщиком стальных бесшовных, если у вас

Поставщики, производители, оптовики и трейдеры стали

Катанка из нержавеющей стали, полированная, шестигранная, круглая, плоская, шестиугольная, треугольная, квадратная ASTM / ASME SB 160 UNS 2200 (NICKEL 200) / UNS 2201 (NICKEL 201) ASTM / ASME SB 425 UNS 8825 (INCONEL 825) ASTM / ASME SB 166 UNS 6600 (INCONEL 600) / UNS 6601 (INCONEL 601) ASTM / ASME SB 446 UNS 6625 (INCONEL 625) ASTM / ASME SB 574 UNS 10276 (HASTELLOY C 276) ASTM / Марки стали — Рельсовая сталь DSTU 2484- 94 (ГОСТ 4121-96), ТУ У 27.1-001

-1326-2004, ТУ У 27.1-05393056-257-2004 Производство стали, поставщики, оптовые торговцы и поставка сырья — ключевой вопрос для мировой сталелитейной промышленности. железная руда, известняк и кокс, а также переработанная сталь в доменной печи (BF) и кислородной печи (BOF).

Некоторые результаты удалены в связи с уведомлением о требовании местного законодательства.Подробнее см. Здесь.Предыдущая123456Следующая ГОСТ 8731-74 / 8732-78 Труба стальная бесшовная горячекатаная

ГОСТ 8731-74 / 8732-78 Трубы стальные бесшовные горячекатаные.1.Труба стальная бесшовная горячекатаная ГОСТ 8731-74 / 8732-78 2.Сорт 10,20,35,45,10Mn2,15Cr, 20Cr, 40Cr, 30CrMnSi, 15CrMo, 30CrM по ГОСТ 1050-88, ГОСТ 4543 -71, ГОСТ 19281-89 3. Размер Наружный диаметр 32 610 мм Толщина стенки 1,5 46 мм 4. Сертификация GB / T 19001-2008, ISO 9001: 2008, TS16949 Некоторые результаты удалены в связи с уведомлением о требованиях местного законодательства. дополнительную информацию см. здесь. 12345NextPrirunik za SNiP 2.09.03-85 — Prirunik za projektiranje 3.3.Vijci za uvrenje konstrukcije pri vanjskoj temperaturi od minus 40 st20 gost1050 # 176; C и вие, требуется бити израена од элика ВСт3кп2 (ГОСТ 380) као и за монтау окови — элика ВСт3пс2 (стандарт) или 380 од конструкционного элика Ст20 (ГОСТ1050) ,.ZaS. Некоторые результаты удаляются в ответ на требование местного законодательства. Для получения дополнительной информации см. Здесь.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СССР УГЛЕРОД КОНСТРУКЦИОННЫЙ

Поправка к ГОСТ 1050-88 стр. 1. МЕТАЛЛЫ И МЕТАЛЛУРГИЯ Группа В32 Поправка 1 ГОСТ 105088 Прокат сортовой калиброванный со специальной отделкой поверхности из конструкционной углеродистой стали хорошего качества. Общие технические условия. Утверждены и введены в действие степенью 2188 от 27.12.91 г. ГОСУДАРСТВЕННЫХ ПАРКОВ ИЗГОТОВЛЕНИЯ ВЫСОКОКАЧЕСТВЕННЫХ КОНСТРУКЦИЙ ГОСТ 1050-88 Официальная редакция ГОСУДАРСТВЕННОГО КОМИТЕТА СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ И СТАНДАРТАМ Москва.УДК 669.14-122 006.354 Группа Б32 ПРУТЫ ГАБАРИТНЫХ РАЗМЕРОВ СССР ИЗ ВЫСОКОКАЧЕСТВЕННОЙ УГЛЕРОДИСТОЙ СТАЛИ СО СПЕЦИАЛЬНОЙ ОТДЕЛКОЙ ПОВЕРХНОСТИ Общие технические условия ГОСТ 1050-88 Официальный сайт Электросталь Стальная непрерывнолитая квадратная заготовка ГОСТ 380, ст01- 2651 ст. Ст5пс, Ст3Гсп, Ст5Гсп. ГОСТ 1050-88 Ст20, Ст35, Ст45, Ст50, Ст55

OFB Панель продавца

97) КРУГЛАЯ СТАЛЬ МАРКА ST20 ГОРЯЧЕКАТАНОЕ ОТЖЖЕННОЕ ДИАМЕТРОМ 14 ММ СОСТОЯНИЕ К 0131000014 Описание КРУГЛЫЙ СТАЛЬ МАРКА СТ20 ГОРЯЧЕКАТАНОЙ ОТЖИГ ДИАМЕТРОМ 14 ММ К 0131000014 () Спецификация ГОСТ: 1050-74 (Описание 14 ММ) СТАНДАРТ СТАНДАРТ 9811 ЛИСТ 10КП К 0111822483 () Технические условия ГОСТ: 1577-70 R EstabHao ГОСТ1050 стандарт бесшовная труба St20 SumitomoHao ГОСТ1050 бесшовная труба St20 Sumitomo Origin 1/2 —- 48 ‘- Sumitomo Products Made in China, China Manufacturer.Hao GOST1050 стандартная бесшовная труба St20 Sumitomo Origin Мы являемся акционерами-дистрибьюторами бесшовных труб ASTM A106 класса B, бесшовных труб ASME SA106 класса B, бесшовных труб ASTM A106 класса C, бесшовных труб ASME SA106 класса C, ASTM A53 класса ГОСТ, стандартных фланцев из стальных материалов , СТ20,20 ГОСТ 1050 Сталь нелегированная качественная ГОСТ 1071 Проволока пружинная термообработанная ГОСТ 1414 Сталь автоматная ГОСТ 3836 Лист и полоса электротехническая ГОСТ 4041 Лист толстолистовой горячекатаный для холодного волочения ГОСТ 4121 Корпус колеса литой (колея 1520 мм) ГОСТ 4543 Стали конструкционные легированные ГОСТ 4728 Заготовки осей железнодорожных

ГОСТ 8731-74 / 8732-78 Труба стальная бесшовная горячекатаная

ГОСТ 8731-74 / 8732-78 Трубы стальные бесшовные горячекатаные.1. Труба стальная горячекатаная бесшовная ГОСТ 8731-74 / 8732-78 2. Марки 10,20,35,45,10Mn2,15Cr, 20Cr, 40Cr, 30CrMnSi, 15CrMo, 30CrM по ГОСТ 1050-88, ГОСТ 4543 -71, ГОСТ 19281-89 3. Размер Наружный диаметр 32 610 мм Толщина стенки 1,5 46 мм 4. Сертификация GB / T 19001-2008, ISO 9001: 2008, TS16949 ГОСТ 1050-2013 / Auremo5 ВЗАМЕН ГОСТ 105088 и ГОСТ 454371 в части стали классы 15G, 20G, 25G, 30G, 35G, 40G, 45G, 50G, 10G2,30G2,35G2,40G2,45G2,502 Информация об изменениях в этом стандарте опубликована в годовом справочном индексе st20 гост1050 № 171; Национальные стандарты st20 гост1050 # 187;, а текст изменений и дополнений в ежемесячном информационном указателе st20 гост1050 # 171; национальные стандарты st20 гост1050 # 187 ;.Полный текст IS 1870: Сравнение индийских и зарубежных стран Значок, используемый для представления меню, которое можно переключать, взаимодействуя с этим значком.

Служба бесплатных вопросов по мировой стали и металлу (кроме

GOST — 1050 GOST 7417-75 / GOST 1051-73 GOST 19904-90 / GOST 9045-93 TY005216-75 GOST 931-90 Вышеупомянутая индийская таблица материалов соответствует российскому ГОСТу. Мне нужна поддержка, если есть какие-либо одобрения. us 29.09.2019 Что эквивалентно марке SSW-Q1 в Европе или EN? 20.09.2019 Что такое EN эквивалент CME 9 16 Размер файла 162 КБ Количество страниц 15 Изображения St20 Gost 1050 изображений 20 (ГОСТ) — Эквивалентные марки во всем миреЕвропейский эквивалент марки специальной стали 20 (ГОСТ) C22E (1.1151) Таблица перекрестных ссылок для стали 20 (ГОСТ) и его европейский эквивалент C20E2C (1.1152) (EN) Таблица сравнения марок сталей по ГОСТ и других марок стали 316 Ti A 167 316Ti A 213 F316H A 240 316Ti A 368 316Ti SA-240 TP 316Ti SA-479 316Ti

Аранцк

Импорт из России ГОСТ 1050-88 СТ3, СТ20, СТ 45 Пруток круглый размером 8-250 мм Абинский электрометаллургический завод — abinmetall.Прутки круглые (СТ20, СТ45) ГОСТ 2590-2006 .ГОСТ 1050-2013 ГОСТ 1050-2013 .Прутки .Диаметр.Цена за тонну .10 мм. По запросу .Добавить в заказ. 12 мм. По запросу 20-ГБ / Прутки размером Т 699-1999-Глобалфастэнергост 1050-1988 из высококачественной конструкционной углеродистой стали со специальной обработкой поверхности. Стандарт ISO 683-13-1986 Стали термообрабатываемые, легированные и автоматные —

.

20/20 Высококачественная конструкционная углеродистая сталь

Твердость по Бринеллю 20 (20) (холоднотянутая, холоднодеформированная), ГОСТ 1050-88 HB 10-1 = 207 МПа Твердость по Бринеллю 20 (20), Лист ГОСТ 4041-71 50600560 19903 20 1050,24.10.2 — Перевести эту страницу 50600560 19903 20 1050,24.10.2 — 50600560 19903 20 1050,24.10.2

СНиП 2.09.03-85 —

Перевести страницу СНиП 2.09.03-85 —

Gázelosztókészülékek, сетка G

Nehéz gázleválasztó mesh — gáz berendezések, mellyel a végső tisztítási lépés elvégzéséig természetes és bután gáz a folyékony és egyéb szennyezékumdendend.

Alkalmazási kör gáz szeparátorok

Ezt alkalmazzák a kereskedelmi létesítmények előállítására gáz szállítására, földalatti tárolók, olajkutak, a gáz és a kőolaj-finomítók.Olajkutak, ahol az olaj tartalmaz oldott gáz, nettó gázelválasztókés — это használják. Ezek kerülnek a szivattyú bemeneténél, ahelyett, hogy a bemeneti modul és azonnal elválasztjuk a gázolaj.

Gázelosztókészülékek munka nem függ a klimatikus hatások a hőmérséklet, így lehet használni a szabadban. Egyszerű és helyes telepítés lehetővé teszi, hogy azokat egy meglévő csővezeték rövid idő alatt. És a felhasznált anyagokat a termelés szeparátorok, hogy az eszközök elviselni a maró hatás, amely növeli azok élettartamát.Az élet a gáz szeparátor nem kevesebb, мята 20 éve. Gázelosztókészülékek, hogy hőkezelt állapotban fém korróziós repedést, 12 éves.

Működési elv a gáz szeparátorok mesh

A gázleválasztó egy függőleges hengeres tartályból, amelynek térfogata függ a mennyisége áthaladó gáz átáramlását. Gázt vezetünk быть középső része a gázleválasztó, ahol az első átmenő koaleszcenc majd szitaszerű felszabadul a folyadékcseppek a benne lévő, és kerül te bezénénére a kimenetre. A cseppek — это kondenzátum lefolyik a gáz elválasztó, ahol a felhalmozódás kijut a vízelvezet tartályt.kondenzátum szintje a szeparátorban által ellenőrzött szintmérő.

Továbbá szeparátor felszerelt kondenzátum szint érzékelők, nyomásmérő, biztonsági szelep és az elzárószelep.

Gáztípusok szeparátorok

Газосепараторная сетка GS1

Газовая сетка SWS2

Alkalmazásának feelételei gáz szeparátorok

Gázelosztókészülékek készült két típusú anyag

  • 1 — Сталь 16ГС. Gázelosztókészülékek ebből az anyagból készített, alkalmas területek átlagos hőmérséklet a leghidegebb öt nap nem kevesebb, мята минус 40 ° C-on
  • 2 — Асел 09Г2С.Szeparátorok területeken történő használatra átlagos hőmérséklet a leghidegebb öt nap nem kevesebb, мята минус 60 ° C-on

Rendeltetése szerelési egységeket és alkatrészek

Végrehajtása anyagok

Az átlagos hőmérséklet a leghidegebb öt nap, ° C * 1

минус 40 минус 60

Марка стали megjelölése szabványos

16ГС-вагы 6-6 09Г2С ГОСТ 5520-79

09Г2С-8 ГОСТ 5520-79

Belső a acéllemez és a szögek

ВСт3пс2 ГОСТ 380-71 * 2

Kapcsolódó cikkek

Комбинированный станок ками cl 96 инструкция.

Пильный и фрезерный валы станка могут перемещаться вертикально, и когда один из них работает, другой втягивается в самое нижнее положение, а отверстие закрывается.

Комбинированный станок выполняет следующие операции:

  1. Продольная, поперечная и угловая пилка дисковой пилой.
  2. Толщина с автоматической подачей заготовки.
  3. Строгание (строгание) по плоскости и кромке.
  4. Фрезерные поверхности различной конфигурации.
  5. Сверление и фрезерование канавок.
  6. Шипы режущие.
  7. Копир (дополнительно).

Комбинированный станок — это продукт современного технического уровня для комплексной обработки деталей из различных пород древесины. Комбинированные станки используются для всех видов столярных работ. Комбинированные деревообрабатывающие станки предназначены для комплексной обработки деталей из различных пород дерева. Комбинированные машины многофункциональны с автоматической подачей материала. Комбинированный станок кл-96м-01 и аналогичные товары представленные в каталоге www.сайт

Колонны
2К 96-3 м4
— железобетонные элементы квадратного сечения, применяемые при строительстве одноэтажных зданий промышленного назначения (без опор для мостовых кранов). Конструктивно изделие представляет собой монолитный стержень. Получено поперечное сечение 400х500 мм. Колонна имеет технологические выступы или консоли для опирания на них стропильных и подстропильных конструкций.

1. Варианты написания маркировки

Маркировочные знаки записываются в следующих вариантах:

1.2К 96-3 м4;

2. 2К 96-3-м4;

3,2 тыс. 96,3 м4.

2. Основная сфера применения

Колонны
2К 96-3 м4
Применяется при строительстве промышленных одноэтажных зданий и сооружений без мостовых опор для кранов. Изделия этого типа оптимально использовать во всех климатических регионах, в том числе в районах с повышенной сейсмической активностью.

Возведение колонны связано со многими особенностями. Их следует поднимать только в крайнем положении.Требуется использование специального оборудования, которое обслуживается квалифицированным персоналом. Для облегчения сборки каркаса здания на колоннах предусмотрены специальные оси совмещения (риски), позволяющие устанавливать конструкции в проектное положение в соответствии с осями вершин балок и фундамента.

3. Обозначение маркировки

Знаковый символ, образованный из буквенно-цифровой комбинации в соответствии с

Серия 1.423.1-3 / 88

… Укажите основные данные, позволяющие выбрать продукцию в соответствии с конкретной производственной ситуацией, а также отсортировать готовую продукцию по типу и марке.

Маркировка 2К 96-3 м4
состоит из следующих данных:

1. 2 — номер типоразмера для заданной высоты этажа;

2. К — колонна, тип конструкции;

3. 96 — высота этажа, параметр указывается в дециметрах и записывается с округлением до ближайшего целого числа для удобства чтения и восприятия обозначения;

4.3 — номер группы несущей способности;

5. м4 — условное уменьшение марки используемого бетона.

Дополнительно указать дату выпуска партии ЖБИ, вес конкретного продукта и краткое наименование производителя. Шифр наносится по трафаретам (не стирается в течение всего срока службы).

Технические данные:

Длина = 10500

;

Ширина = 400

;

Высота = 500

;

Масса = 5300

;

Объем бетона = 2,1

;

Геометрический объем =

2,1

.

4. Основные материалы и применяемые технологии

Изготовить колонну железобетонную
2К 96-3 м4
путем виброформирования в металлической опалубке с помощью стальных цементно-песчаных зажимов. Извлечение сырого бетона при достижении нормативной прочности 70% выполняется для строповки петель или инвентарных ям. Процесс организован на специализированном заводе, где проводится комплекс приемочных испытаний качества готовой продукции … По результатам контроля оформляется сопроводительная документация.

Основным материалом колонн промышленных зданий и сооружений является высококачественный бетон. В соответствии с данными рабочего проекта и определенными условиями эксплуатации марка бетона выбирается по морозостойкости, водостойкости, трещиностойкости, а также по косвенным параметрам по проницаемости и коррозионной стойкости … Огнестойкость — 2,5 часа.

Прочностные характеристики колонны
2К 96-3 м4
усиление методом армирования металлоконструкций из стержневой арматуры из стали классов А-100 и А-300 (допускается брать термически закаленные стержни) и периодического профиля класса Бр-1.В тело бруса закладываются различные детали, которые используются для крепления стропильных и стропильных блоков. Подъем и перемещение элементов на строительной площадке осуществляется строповочными петлями. Изготавливаются из стали марок ВСт3сп2 и ВСт3пс2 (данная марка не применяется, если колонны устанавливаются при температуре ниже -40 градусов) по ГОСТ 5781-82 .

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
