Сварка алюминия полуавтоматом (MIG/MAG) | Тиберис

Алюминий без преувеличения является одним из наиболее часто используемых человеком металлов. Но, проводить над ним сварочные работы из-за особых химических свойств намного сложнее, чем с обыкновенной сталью, особенно если вы не являетесь специалистом сварочного дела. И все же, для этого существует весьма удобный способ, требующий меньше навыков– сварка алюминия полуавтоматом (MIG/MAG), позволяющая легко преодолеть сопротивление тончайшей оксидной пленки металла и в результате получить отличное соединение. Подробнее об этом способе вы узнаете из нашей статьи.

Содержание

Что представляет собой сварка алюминия полуавтоматом

Сварка алюминия и его сплавов полуавтоматом (MIG/MAG-сварка) производится сварочной проволокой (некоторые сварщики употребляют название — плавящийся электрод) для алюминия и сплавов в среде газа или самозащитной проволокой. При этом для защиты алюминия от окисления используется инертный газ, чаще всего аргон. Подача присадочной проволоки происходит автоматически, а перемещение горелки сварщик осуществляет вручную.

Сварка алюминия полуавтоматом без газа не рекомендуется к применению и встречается гораздо реже, так как в этом случае:

• значительно повышается пористость шва и уменьшается его прочность;
• застывший шлак плохо отделяется;
• присутствует сильное разбрызгивание металла.

Единственной серьезной причиной, благодаря которой такой способ сварки все же используется, является его очевидная дешевизна. Поэтому сварка алюминия полуавтоматом без аргона распространена среди кустарей-одиночек, экономящих на качестве сварного шва.

В отличие от стали алюминий обладает гораздо большей теплопроводностью, поэтому при работе с ним скорость подачи проволоки увеличивается, а поверхность массивных свариваемых изделий необходимо дополнительно прогревать.

Чаще всего сварку алюминия полуавтоматом используют для сварочных работ в промышленных масштабах, в том числе в авиационной и судостроительной промышленности. Тем более, что в этом случае используются:

• высококачественный инертный газ и присадочная проволока;
• труд профессиональных сварщиков;
• дорогостоящее профессиональное оборудование.

Вместе, эти три важнейших фактора обеспечивают первоклассный результат.

Чем отличается сварка алюминия полуавтоматом от аргонодугового (TIG) метода

Основных отличий всего несколько:

1. Главное отличие этих двух методов заключается в типе используемого электрода. Для аргонодуговой сварки используются электроды из тугоплавкого вольфрама, а при MIG-сварке применяется алюминиевая проволока.
2. Кроме того, аргонодуговой метод предназначен лишь для ручной сварки.
3. Аргонодуговой сваркой завариваются более ответственные участки из-за более высокой прочности соединения.
4. Сварка вольфрамовым электродом (TIG) требует больше денежных затрат на расходные материалы (комплектующие).

Аргонодуговой метод является весьма распространенным на производстве и в бытовых условиях, поэтому заслуживает более подробного описания, которое вы можете изучить по ссылке.

Сварочный полуавтомат для сварки алюминия может быть оснащен стандартными функциями и с импульсным режимом. Использование последнего дает больший эффект, так как под воздействием мощного импульса происходит моментальное пробивание оксидной пленки на поверхности свариваемого изделия. Каждая капля расплавленного алюминия из проволоки в момент действия импульса высокого напряжения вдавливается в поверхность. В результате значительно повышается качество сварного шва при значительном уменьшении разбрызгивания металла.

Особенности и преимущества сварки алюминия полуавтоматом

У сварки алюминия полуавтоматом есть несомненные преимущества, а также некоторые особенности. К ним относятся:

1. Высокая производительность. По сравнению с аргонодуговой сваркой скорость возрастает в три раза.
2. Простота. Этот метод значительно проще, чем аргонодуговой, им легко может овладеть даже любитель. Поэтому сварка алюминия полуавтоматом своими руками представляется вполне обыденным делом.
3. Важность наличия импульсного режима в полуавтомате. Так как в этом случае эффективность выполнения сварочных работ и качество шва на выходе значительно возрастают.
4. Необходимость использования высококачественной сварочной проволоки (присадки). В противном случае стабильность и эффективность процесса сварки может серьезно пострадать.
5. Для алюминия чаще всего выставляют подачу проволоки на 15-20% выше, чем для той же толщины черного металла (стали) и приблизительно на 30 процентов больше напряжения.

Требования к оборудованию и расходным материалам

Чтобы окончательно разобраться с вопросом, можно ли полуавтоматом варить алюминий, необходимо четко уяснить дополнительные требования к используемому оборудованию и расходным материалам:

1. Ток должен иметь обязательно обратную полярность, потому что в таком случае оксидная пленка не разрушается.
2. Механизм подачи проволоки должен иметь четыре ролика, так как мягкий алюминий легко сминается при возникновении сопротивления в момент подачи. Важно, чтобы ролик был U-образный, гладкий и без насечек. На картинке справа хоть и правильной формы, но с насечками- такой не подойдет.
3. Диаметр проволоки должен быть меньше, чем у наконечника, так как при нагреве алюминий расширяется сильнее, чем сталь. Для сварки рекомендуем использовать проволоку — AlMg5 по ссылке или её аналоги.
4. Желательно использовать чистый аргон в качестве инертного газа, так как в этом случае обеспечивается максимальное качество сварного шва
5. Сварочная горелка должна иметь специальный тефлоновый рукав для того, чтобы уменьшить трение алюминиевой проволоки.
6. Сварка МИГ-МАГ алюминиевых сплавов рекомендуется на толщинах более 3мм и важно использовать формирующую подкладку с канавкой.

Как правильно выбрать полуавтомат для сварки алюминия

Выше вы уже узнали, как сваривать алюминий полуавтоматом. Теперь пора определиться с тем, как сориентироваться среди многообразия моделей и приобрести наиболее подходящий вариант полуавтомата.

Выбор действительно имеется очень обширный. Все варианты можно условно разбить на такие основные группы:

1. Бюджетные
2. Среднего класса
3. Среднего класса с импульсным режимом
4. Промышленные модели с импульсным режимом

Бюджетные полуавтоматы

Эти модели прекрасно подходят для использования в быту. Они отличаются компактными размерами, небольшим весом и способны работать от обычной сети напряжением в 220 Вольт.

Если вы намерены заниматься сварочными работами периодически, для собственных нужд, их возможностей будет вполне достаточно.

Примерами моделей этой группы могут служить Сварог EASY MIG 160 или Сварог PRO MIG 160. Вторая модель может работать в двух- и четырех тактовом режиме и обеспечивает форсаж дуги.

Полуавтоматы среднего класса

Обладают более выдающимися техническими характеристиками (большим током, плавностью регулирования тока и скорости подачи проволоки). Но они, как и бюджетные модели, нуждаются в некоторых корректировках – настройке горелки и замене роликов.

Среди прочих моделей можно отметить финский KEMMPI MinarcMIG EVO 200 и американский Lincoln Electric Speedtec 200C

Полуавтоматы среднего класса с импульсным режимом

Представляют собой многофункциональные устройства со множеством встроенных программ сварки. Наличие импульсного режима обеспечивает высочайшее качество сварного шва, а надежные комплектующие гарантируют длительность использования.

Прекрасными образцами моделей этой группы являются Helvi TP 220 и EWM Picomig 180 Puls.

Промышленные модели с импульсным режимом

Работают от напряжения 380 В, оснащены системой жидкостного охлаждения. Обеспечивают максимальную производительность труда во время сварки при высоком качестве шва. Просты в управлении и разработаны на основе новейших технологий.

Достойными представителями этой группы являются EWM Phoenix 501 Puls и EWM Phoenix 401.

Использование полуавтоматов для сварки алюминия – это весьма продуманное и правильное решение, которое приняли многие практичные люди. В компании Тиберис эти устройства вы всегда приобретаете на выгодных условиях.

Видео сварки алюминия сварочным полуавтоматом

Видео-материал для наглядного ознакомления, который показывает процесс сварки алюминия аппаратом МИГ/МАГ. Это не учебный ролик.

6 советов по сварке алюминия полуавтоматом

Уважаемые покупатели, в этой статье мы расскажем вам про сварку алюминия с помощью аппаратов
полуавтоматической сварки. Этот вид сварки набирает невероятную популярность в России, в связи с тем, что на
сварочном рынке стали появляться очень качественные инверторные аппараты полуавтоматической сварки. Если раньше люди
прибегали к аргонодуговой сварке, то сейчас, для больших объемов все чаще используют полуавтоматы. Сварка TIG – это
сварка профессионалов, нужен опыт, мастерство, постоянная практика. А вот полуавтоматом варить гораздо проще. Люди,
приходящие к нам в офис, и пробующие варить алюминий, удивляются, как легко и быстро у них получается делать прочные
швы.

В этом обзоре мы дадим некоторые советы начинающим сварщикам, которые сделают сварку алюминия еще проще.

Алюминий — пожалуй самый капризный металл

Алюминий это не сталь, если вы умеете варить сталь, то сразу должны понять, что алюминий – это легкосплавный
металл. Он требует прогрева вначале сварки, задержитесь на несколько секунд в начале сварки на одном месте, создайте
ванну, позвольте металлу прогреться. Продолжайте вести горелку, алюминий очень быстро нагревается, если вы будете
долго стоять на одном месте, то скорей всего произойдет проплавление металла. Все нужно делать оперативно. Вы быстро
поймете это и подберете нужную скорость.

Какой ролик выбрать для подачи проволоки?

В подающем механизме вашего аппарата есть ролик, по которому идет проволока. Так вот, для алюминия нужно
использовать специальный ролик. Он так и называется – ролик для алюминия. В отличии от ролика
для стальной проволоки, имеющего V образную канавку, ролик для алюминиевой проволоки имеет U образную канавку. Это
нужно для того, чтобы проволока во время движения не царапалась, а скользила по ролику. Если проволока будет
царапаться, у вас могут возникнуть некоторые трудности при сварке.

Направляющий канал

В рукаве вашей горелки есть направляющий канал, по которому идет проволока. Канал лучше установить специальный, тефлоновый. Он внутри очень гладкий,
проволока идет по нему и не царапается.

Какой токопроводящий наконечник выбрать для сварки алюминия?

В принципе подойдет любой медный наконечник, но желательно если он будет сделан по технологии протяжки, а не
сверления. Все это для того, чтобы проволока не царапалась. В нашем интернет-магазине мы продаем наконечники
фирмы Innotec, произведенные по заказу группы компаний Сварог. Они отличные и никаких нареканий мы никогда не
получали от наших клиентов.

Также хотим обратить особое внимание на диаметр наконечника. Алюминиевая проволока очень быстро нагревается и
расширяется. Если вы установили проволоку диаметром 0.8 мм, установите в горелку наконечник 1.0 мм. На 1 размер
больше чем проволока. Тогда проволока не будет залипать в наконечники, скручиваться, тормозить, а будет легко
выходить из него и подаваться на свариваемый металл.

Некоторые особенности настройки подающего механизма

Не затягивайте ручку подающего механизма слишком туго, как вы делаете со стальной проволокой. Прижмите ручку плотно,
но не дотягивайте ее до упора. Алюминиевая проволока не любит избыточного давления, так как она очень мягкая и может
деформироваться.

Итоги

Вот пожалуй основные моменты при работе с алюминием. Если вы еще не определились с выбором аппарата, мы можем
основываясь на нашем многолетнем опыте порекомендовать вам две модели. Наш интернет-магазин продал сотни таких
аппаратов и считает, что на данный момент это лучшее соотношение цены и качества. Triton и Сварог – это лидеры
на рынке сварочного оборудования. Разработки созданные этими заводами (TOP WELD и JASIC) позволяют сварщикам без
особых трудностей добиваться желаемого результата.

Если вы хотите протестировать оборудование, звоните к нам офис и мы устроим вам демонстрацию на сварочном
стенде.

Производитель: Triton

Подключение 220 В. Сварочный ток 30-250 А.

Производитель: Сварог

Подключение 220 В. Сварочный ток 10 — 200 А.

Фото:

На этом снимке вы видите сварочный шов, который наложил человек, не имеющий совершенно никакого сварочного
образования и с минимальными навыками в сварочном деле. Неплохо? Мы тоже так думаем. Оборудование TRITON ALUMIG
250P DPULSE SYNERGIC.

Видео:

Сварка алюминия аппаратом MMA →← Когда реальный ток не совпадает с заявленным.

Сварочный полуавтомат для сварки алюминия

Сварочный полуавтомат для сварки алюминия по своему принципу работы близок к распространенным аппаратам для сварки черных металлов.

Сварочный полуавтомат для сварки алюминия по своему принципу работы близок к распространенным аппаратам для сварки черных металлов. Но алюминий и его сплавы считаются трудными металлами для сварки и процесс имеет ряд ограничений и особенностей. Наибольшее распространения получил метод MIG/MAG, который заключается в том, что сварка производится в газовой среде с автоматической подачей проволоки.

Особенности сварки алюминия полуавтоматом

Есть несколько причин, которые заставили инженеров разрабатывать сварочное оборудование с учетом особенностей свойств алюминия, среди них:

• повышенная теплопроводность, в 5-6 раз выше, чем у стали;
• быстрообразующаяся малозаметная оксидная пленка с высокой плотностью и высокой температурой плавления;
• низкая температура плавления;
• образование кратера в конце шва.

Современный полуавтомат для сварки алюминия позволяет преодолеть трудности работы. Это достигается особыми параметрами сварочного оборудования.

• Высокая теплопроводность алюминия требует максимального сварочного тока аппарата не менее 200-500 А.
• Качественная сварка производится импульсным током. Высоковольтный импульс разрушает оксидную пленку, а в режиме номинального напряжения образовывается сварочная ванна. Также при этом режиме снижается брызгообразование. Дешевые сварочные аппараты, работающие на постоянном токе, образовывают шов невысокого качества.
• Широкий диапазон регулировок силы сварочного тока не позволяет поднять температуру сварки настолько, что будут образовываться прожоги металла.
• Специальная программная функция, корректно завершающая сварочная шов без образования кратера.
• Повышенная скорость подачи проволоки четырьмя роликами с тефлоновым вкладышем. Это не позволит проволоке скручиваться кольцами.

Аппараты, поддерживающие такие функции и параметры, обеспечивают профессиональное качество сварки.

Плюсы и минусы сварки алюминия полуавтоматом

Прежде, чем выбирать сварочный аппарат для сварки по алюминию, необходимо взвесить положительные и отрицательные стороны технологии. После этого можно принимать решения.

Функциональность сварочных аппаратов

Производители постоянно совершенствуют сварочные аппараты полуавтоматы для сварки сплавов алюминия. В результате появилось множество режимов и дополнительных функций, повышающих качество. Конечно, повышается и цена. Чтобы не переплачивать за ненужные функции, необходимо понимать, для чего они нужны. Возможно, это просто маркетинговый ход производителя.

MIGPulse — один из самых распространенных и универсальных методов сварки с бесконтактным переносом капли от электрода в сварочную ванну. В этом режиме электрод никогда не касается ванны. Одна капля формируется за один импульс и передается дугой в зону сварки. Процесс сплавления металла происходит во время его остывания в фоновой фазе подачи напряжения между импульсами. Такой режим позволяет снизить скорость подачи проволоки. Скорость сварки и мощность дуги регулируется высотой и шириной пиков и расстоянием между ними. Режим не создает брызг и снижает риски образования холодного притирания.

DoublePulse MIG — в этом режиме импульсный ток имеет два уровня. Высокая фаза вбивает каплю в зону расплава. В низкой фазе импульса металл сваривается и остывает. Оператор может регулировать уровень площадок импульса и настраивать длину каждого импульса. Он полностью контролирует форму и амплитуду напряжения и может идеально подобрать сварочный режим.

Режим S4T позволяет управлять горелкой. Если в аппарате предусмотрена функция «Быстрый старт», которая активируется нажатием триггера горелки, оператор может начинать сварку алюминия без предварительного нагрева — на холодную. После отпускания триггера сила сварочного тока снижается до рабочего.

DownSlope — обеспечивает заварку кратера в конце шва, плавно снижая силу сварочного тока.

Регулировка индуктивности дуги позволяет снизить разбрызгивание и повысить качество соединения. Изменяется в зависимости от толщины проволоки.

Цифровое управление значительно сокращает время настройки параметров сварки. Благодаря синергетическому управлению, практически все параметры сварки устанавливаются автоматически. От оператора требуется лишь указать толщину проволоки и тип металла. Компьютер имеет несколько программ сварки в памяти, что позволяет мгновенно установить идеальный режим работы.

4-х роликовый механизм обеспечивает плавную протяжку проволоки. В отличие от сварочных аппаратов для черных металлов, где достаточно иметь 2-х роликовую систему подачи присадочного материала, в полуавтомате для сварки сплавов алюминия необходимо использовать только 4-х роликовый механизм. Это обусловлено тем, что проволока для сварки алюминия не жесткая и мягкая и может путаться, образовывая кольца. Поэтому для нее необходима более сложная система подачи с регулировками натяжения и тефлоновыми каналами.

Обзор популярных моделей

Промышленностью предлагает массу сварочных полуавтоматов. В обзоре описываются три популярные модели, отсортированные от простых и дешевых к сложным и дорогим.

VEGAMIG 180/2 TURBO

Бытовой сварочный аппарат, работающий от однофазной сети в режиме MIG/MAG, предназначен для сварки алюминия, черных металлов и нержавеющей стали в аргоновой среде. Агрегат создает сварочный ток в диапазоне от 30А до 170А при потребляемой мощности 5,2кВт.

Хотя аппарат и считается бытовым, не в каждой квартире проводка выдержит нагрузку с током 23А. Поэтому, прежде чем включить прибор, обратите внимание — на какую силу тока рассчитана сеть в вашем доме, гараже или мастерской.

Сварочный полуавтомат VEGAMIG 180/2 TURBO по алюминию поддерживает использование проволоки диаметром 0,8-1 мм и может сваривать листы толщиной до 2 мм. Дуга образовывается постоянным током.

Оснащен двумя ступенчатыми регуляторами:

• силы тока;
• скорости подачи проволоки.

Автоматические регулировки отсутствуют, поэтому, работая с аппаратом, сварщику следует надеяться только на свои знания и опыт.

Выбирая сварочник, обратите внимание на класс защиты. Для VEGAMIG 180/2 TURBO присвоен класс IP21, а это значит, что его нельзя использовать вне помещений.

PICOMIG 180 PULS

Мобильный инверторный полуавтомат сварки MIG/MAG, поддерживающий импульсный режим сварки. Всего аппарат поддерживает четыре типа сварки на профессиональном уровне:

• MiG/MAG;
• MiG/MAG PULS;
• ММА;
• TiG DC.

Устройство питается от однофазной сети, потребляет 6,4кВа и поддерживает максимальный сварочный ток 170А.

Агрегат оснащен системой автоматических регулировок, электронным блоком управления и цифровым дисплеем.

Прибор поставляется с минимальным набором аксессуаров “readytoweld”.

СПИКА ALUMIG 300 P DpulseSynegric

Универсальный сварочный аппарат работает в режимах полуавтомата MIG/MAG и ручной сварки дугой MMA. Благодаря широкому ряду настроек рабочего процесса, агрегат сваривает не только алюминий, но и цветные, черные металлы, нержавеющую и оцинкованную сталь.

Аппарат питается от трехфазной сети и может создавать максимальный сварочный ток в режимах: MIG — 300А и MMA — 250A. Этого достаточно, чтобы обеспечить качественную работу в промышленных условиях. Устройство можно использовать, всюду, где электрическая сеть сможет обеспечить мощность 10.60 kVa.

Устройство обладает рядом полезных функций, среди которых:

• MIGPulse;
• DoublePulse MIG
• режим S4T;
• быстрый старт;
• DownSlope
• и др.

Сварочный аппарат оснащен компьютером с цифровым дисплеем для синергетического управления. В памяти хранится 10 программ наиболее часто используемых процессов. Переход от одного вида сварочных работ к другому занимает несколько секунд. Синергетическое управление автоматически устанавливает силу тока, частоту и форму импульсов в зависимости от толщины проволоки и типа металла.

Вывод

Выбирая сварочный полуавтомат для алюминия, следует точно понимать, для чего он вам нужен. Одно дело, когда вам необходимо подварить что-то на даче и другое дело, когда вы оказываете сварочные услуги или затеваете производство. Сварочные аппараты недешевы, поэтому выбирайте оптимальный вариант, учитывая:

• силу сварочного тока;
• наличие синергетического управления;
• универсальность и наличие возможности ручной сварки;
• класс защиты;
• комплектность;
• присутствие программных функций и памяти настроек для разных процессов;
• цену.

Также обязательно следует удостовериться, что ваша электрическая сеть поддерживает потребляемую мощность приобретаемого аппарата.

Если вас интересует тема сварки алюминия полуавтоматом, выскажите свое мнение, предложите идеи или поспорьте с автором в блоке комментариев. Это интересно.

Сварка алюминия полуавтоматом: технология, оборудование

Алюминий широко применяется человеком во многих сферах. Однако, по мнению профессиональных сварщиков, он относится к разряду металлов, характеризующихся достаточно сложным сварочным процессом. Это обосновано наличием у алюминиевых сплавов специфических физических и химических особенностей. Поэтому по сравнению со стандартный материалом – сталью — осуществление сварочного процесса с алюминием связано с большим количеством нюансов.

1 / 1

Сварка алюминия полуавтоматом (MIG) поможет эффективно решить большинство этих сложностей. Такой метод сварки позволит гарантированно устранить сложности с преодолением на алюминиевых деталях защитной микронной оксидной пленки, обеспечив выполнение сварных соединений с отличными характеристиками и высоким качеством.

К тому же как опытный, так и начинающий сварщик, должны понимать, что:

•
  Требуется осуществить тщательную подготовку поверхностей свариваемых алюминиевых деталей. Удалить оксидную пленку можно не только с использованием металлической щетки либо наждачной бумаги, но и растворителей, к примеру, бензина, уайт-спирита, ацетона. Хорошо произведенная зачистка позволит увеличить проплавление металла, повысить скорость сварки, улучшить смачиваемость свариваемых кромок, снизить вероятность коробления.

•
  За счет более высокой теплопроводности алюминия по сравнению с обычными стальными сплавами требуется настроить сварочную дугу на большую мощность.

•
  При этом требуется помнить, что у этого материала достаточно низкая температура плавления, а это может стать причиной вероятности его прожога.

Сварочный процесс алюминия и его сплавов с использованием полуавтоматов осуществляется с использованием специальной проволоки (сварщики в большинстве случаев называют ее – плавящийся электрод) с применением защитной газовой среды. Наиболее распространенным защитным газом для полуавтоматической сварки алюминия и его сплавов является чистый аргон.

Применение инертного газа дает возможность исключить:

•
  увеличение в шве пористости, повышая его прочностные характеристики;

•
  сильное разбрызгивание расплавленных металлических капель;

•
  нестабильность электрической дуги.

Сварочные работы, связанные с изготовлением изледлий из любого алюминиевого сплава с использование инверторных источников питания применяют как на промышленных предприятиях, так и в автосервисах. Для процесса полуавтоматической сварки алюминия потребуется:

•
  присадочная проволока и инертный газ высокого качества;

•
  профессиональные сварщики;

•
  технологичное сварочное оборудование.

Грамотно организованная комбинация этих трех важнейших факторов позволяет обеспечивать первоклассный результат.

Отличия сварки полуавтоматом от аргонодуговой

Полуавтоматическая сварка алюминия по сравнению с аргонодуговой имеет несколько отличий. Главное различие этих двух технологий состоит в типе используемых электродов:

•
  При полуавтоматическом способе сварки применяют алюминиевую проволоку, а при аргонодуговом – основу электрода составляет тугоплавкий вольфрам, а присадочный металл подается в зону сварки в виде прутка.

•
  Аргонодуговой способ применяют чаще всего при ручной сварке.

•
  Сварочный процесс TIG используют для получения неразъемного соединения на более ответственных участках, так как обеспечивается более высокая точность геометрии сварочного шва.

•
  Проведение сварочным работ методом TIG связано с большими денежными затратами на комплектующие и расходные материалы, а также требует значительно большего времени на выполнения сварного соединения.

Сварочные полуавтоматы для сварки деталей из алюминиевого сплава традиционно оснащают не только стандартными функциями, но и возможностью работы в импульсном режиме. Применение последнего позволяет достичь более эстетического внешнего вида шва, а также повысить качество соединения. Воздействие мощным импульсом электрического тока дает возможность моментально пробить оксидную пленку соединяемых деталей.

Каждый импульс тока как бы вдавливает в поверхность сварочной ванны каждую каплю расплавленного металла, образующуюся при плавлении алюминиевой проволоки на базовом (нижнем) токе. При применении импульсного режима сварки перенос электродного металла становится контролируемым. Такая технология позволяет значительно повысить качественные параметры сварного шва, максимально исключив разбрызгивание алюминия.

Преимущества механизированной сварки плавящимся электродом в среде защитного газа

Грамотно организованная сварка алюминия полуавтоматом предоставляет ряд достоинств:

•
  Высокую производительность. В сравнении с дуговой сваркой неплавящимся электродом в среде аргона процесс МИГ происходит в 3 раза быстрее.

•
  Простота применения. В отличие от аргонодугового способа сварки, полуавтомат может быстро освоить даже начинающий сварщик. В связи с этим выполнение сварных соединений деталей из алюминия своими руками пользуется популярностью у любителей.

•
  Оснащение полуавтомата импульсным режимом позволяет достичь высоких качества сварного шва и точности геометрических размеров. При этом минимизируются потери проволоки на разбрызгивание.

Требования к оборудованию и материалам

Для более полного использование возможностей сварки алюминия с помощью полуавтомата необходимо обратить особое внимание на дополнительные требования, предъявляемые к применяемому инвертору и расходным материалам:

•
  Должна быть предусмотрена обратная полярность тока. Это даст возможность гарантированно разрушить оксидную пленку на свариваемых деталях.

•
  Для плавной и равномерной подачи проволоки в зону сварки подающее устройство должно иметь 4-х роликовый механизм. Так как малейшее сопротивление, возникающее в момент подачи проволоки, может легко смять мягкий алюминий. Как правило, устанавливаются ролики с U-образными канавками без насечек.

•
  За счет высокой теплоотдачи алюминиевый сплав расширяется сильнее в отличие от стали. Поэтому рекомендуется использовать специальный контактный наконечник, у которого больший допуск по диаметру отверстия.

•
  Для обеспечения максимального качества сварного шва необходимо использовать для создания защитной среды сварочного процесса лишь чистый аргон.

•
  Для уменьшения трения алюминиевой проволоки сварочная горелка должна быть оснащена тефлоновым каналом.

•
  Сварку алюминиевых сплавов методом МИГ целесообразно применять для соединения деталей, имеющих толщину больше 3 мм.

Выбираем сварочные аппараты для сварки алюминия

Мы предлагаем полуавтоматы для сварки алюминия нескольких основных групп:

•
  Начального класса. Аппарат КЕДР AlphaMIG-200S имеет компактные размеры, небольшой вес, способность работать от обычной сети с напряжением 220В, доступную стоимость. Он пользуется большим спросом для выполнения периодических работ в быту, а также в автосервисах.

•
  Среднего класса. Модель КЕДР UltraMIG-250S-3 аппарат отлично подходит для использования на малых и средних производствах, в крупных автомастерских, где важна компактность, экономичность и высокая производительность оборудования.

•
  Промышленного класса. Полуавтомат КЕДР MultiMIG-5000DP можно эксплуатировать для решения самых сложных на протяжении длительного срока. Предусмотренный импульсный режим сварки, а также технология двойного импульса позволяют гарантировать получение отличного сварного шва с самыми высокими требованиями.

Предлагаем ознакомиться с видео, наглядно показывающим сварочный процесс соединения алюминиевых деталей полуавтоматом.

Как сварить алюминий полуавтоматом? — новости и статьи

1. Физико-химические свойства алюминия и его виды

Алюминий является одним из самых востребованных в промышленности металлом и при этом одним из самых трудно свариваемых. Причины сложности сварки алюминия кроются в его физико-химических свойствах. Рассмотрим каждый из факторов отдельно:

1. Большая теплопроводность. Высокая теплопроводность означает, что для того, чтобы нагреть металл, потребуется значительно больше энергии дуги, т.к. тепло очень быстро передается от более нагретых зон к менее нагретым зонам и чем больше габариты свариваемой детали, тем критичнее сказывается это свойство, что приводит к необходимости в ряде случаев использовать предварительный подогрев при сварке.

2. Низкая температура плавления. Данная особенность вкупе с высокой теплопроводностью приводит к тому, что алюминий очень легко перегреть и прожечь, а также привести к вытеканию сварочной ванны.

3. Наличие оксидной пленки. Оксидная пленка, образующаяся на поверхности алюминия, обладает значительно более высокой температурой плавления, чем сам алюминий, а так же маленькой пластичностью, что в сочетании с большим коэффициентом температурного расширения алюминия может приводить к трещинам.

Самыми распространенными сплавами алюминия, используемыми при сварке являются:

АК 5, АД, АД1, АМц, АМцс, АМг, АМг3, АМг5В, АМг6, АВ, АД31, АДЗЗ, АД35, М40, Д12, ВАД1, В92Ц.

2. Подготовка поверхности алюминия и оборудования перед сваркой

Перед тем, как приступать к сварке алюминия необходимо выполнить мероприятия по подготовке поверхности материала и подстройке сварочного оборудования.

Для подготовки алюминия под сварку производят механическую обработку кромок и околошовной зоны для удаления оксидной пленки. Использование промышленных растворителей необходимо для очистки поверхности алюминия и обезжиривания. Это очень важная часть подготовки, т.к. оксидная пленка алюминия с течением времени способна накапливать в себе большое количество влаги и если не удалить ее перед сваркой, то вероятность образования пор возрастает в несколько раз, а это самым негативным образом влияет на механические свойства сварного шва.

Механическую обработку кромок рекомендуется выполнять шабером или металлическими щетками достаточной жесткости, после чего зачищенные кромки следует снова обезжирить. Оксидная пленка образуется на поверхности алюминия практически мгновенно, но для образования наиболее тугоплавкой пленки требуется 1 — 2 ч.

В условиях полуавтоматической сварки алюминия в среде инертных защитных газов удаление окисной пленки также происходит в результате электрических процессов, происходящих у катода (катодное распыление).

3. Подготовка полуавтомата и его оснастки

После того, как Вы подготовили поверхность алюминия под сварку необходимо проверить, правильно ли настроен и укомплектован сварочный полуавтомат. Для сварки алюминия вместо углекислоты для газовой защиты необходимо использовать инертные газы, такие как аргон (Ar), гелий (He) или их смесь. Выбор газа и их пропорций в смеси влияет на вид валика и глубину проплавления (рис.1).

Для подготовки непосредственно полуавтомата следует произвести настройку аппарата и замену ряда комплектующих:

 — Подготовить механизм подачи. В идеале механизм подачи должен иметь 4 ролика с U-образной канавкой без засечек (рис. 2) чтобы избежать смятия проволоки при подаче.

 — Канал для подачи проволоки следует заменить на тефлоновый (рис. 3) для уменьшения коэффициента трения, а для более стабильной подачи проволоки тефлоновый канал должен быть вплотную подведен к роликам. Для более стабильного токоподвода и большего срока службы мы рекомендуем использовать тефлоновый канал с концом из витой проволоки, который вставляется в горелку (рис.4).

 — Для сварки  алюминия полуавтоматом рекомендуется использовать горелку с длиной кабеля не более 3 м,  но если планируется проводить сварку алюминия с кабелем большей длины или очень тонкой и мягкой проволокой, то  необходимо использовать горелки типа Push-Pull (рис. 5) или SpoolGun (рис. 6).

 — Из-за более высокого коэффициента теплового расширения алюминия следует использовать наконечник для токоподвода с бОльшим диаметром отверстия, чем диаметр проволоки на 1 размер (рис. 7) .

Рисунок 7 (неправильный подбор наконечников)

Так же стоит отметить, что наличие импульсных режимов в полуавтомате (одинарного и двойного) может значительно повысить качество получаемого соединения за счет улучшенного формирования сварочной ванны, а так же расширяет число пространственных положений ,в которых может производиться сварка алюминия. Наличие в полуавтомате синергетики облегчает задачу по выбору режима сварки.

4. Техника сварки алюминия

Сварка алюминия полуавтоматом требует не только подготовки оборудования. но и подготовки самого сварщика, т.к. техника сварки алюминия обладает рядом особенностей:

Сварку алюминия полуавтоматом следует выполнять углом вперед 10 – 15 градусов от нормали. Это позволить обеспечить необходимую газовую защиту шва (Рис. 8) .

Рисунок 8

При сварке вертикальных швов предпочтительнее использовать сварку на подъем для лучшей газовой защиты.

Нужно очень внимательно следить за температурным балансом алюминия, при перегреве чистого алюминия ванна может вытечь, при перегреве АМг может произойти закалка сварного шва. Для предотвращения вытекания шва рекомендуется делать V-образную разделку на обратной стороне детали. При недостаточных же тепловложениях и недостаточной зачистке можно получить большую пористость.

5. Сварочные режимы

Необходимым условием для высокого качества шва так же является использование капельного переноса без коротких замыканий – струйного или импульсного. Токи для струйного переноса указаны в табл.2.

Таким образом, мы выяснили, что для сварки алюминия полуавтоматом не обязательно иметь очень дорогое оборудование, хоть оно и позволяет добиться наилучшего качества швов. Достаточно правильно подготовить свой полуавтомат и поверхность алюминия, а также подобрать режим сварки, который позволит получить струйный перенос металла.

Сварка алюминия полуавтоматом — особенности технологии

Залогом высокого качества сварки алюминиевых сплавов методами MIG и TIG являются:

• правильный выбор сварочного оборудования;
• подготовка свариваемых поверхностей;
• соответствующие навыки сварщика;
• визуальный контроль сварных соединений.

Даже сварщики с богатым опытом сварки стали, не всегда готовы качественно сварить алюминий. Сложности заключаются в его высокой теплопроводности, и при перегреве детали происходит прожог. Другие особенности этого “крылатого” металла также оказывают трудности при сварочном процессе.

Полуавтоматическая сварка алюминия имеет свои особенности по выбору и настройке оборудования, а также режимам и методам сварки. Возможно, правильная подготовка оборудования и свариваемого металла займет у вас больше времени, нежели сам процесс сварки . Но обо всем по порядку.

Подготовка свариваемых поверхностей

Чистка алюминия перед сваркой является залогом успешного соединения деталей. Для того, чтобы удалить окислы алюминия, можно пользоваться щетками из нержавеющей стали или растворителями и реактивами для травления.

Правила очистки металла:

1. Не пользоваться щеткой, которая использовалась для очистки каких-либо сталей, например нержавеющей или углеродистой.
2. Не следует сильно надавливать на щетку — при сильном надавливании окислы проникают в заготовку.
3. Очистка металлической щеткой из нержавеющей стали осуществляется только в одном направлении;
4. При использовании травящих жидкостей следует позаботиться об их удалении с поверхности заготовки перед сваркой с помощью ацетона или растворителя.

Зачистка алюминия перед сваркой

Предварительный подогрев

Предварительный прогрев алюминиевых заготовок позволяет избежать растрескивания сварного шва, при этом :

• температура не должна превышать 110°C, контроль-датчиками температуры;
• прихваточные швы по краям свариваемой зоны облегчают предварительный подогрев;
• разные по толщине свариваемые детали нуждаются в прогреве.

Следующим этапом будет определение необходимых материалов и оборудования

Выбор и настройка оборудования

Сварочный полуавтомат для алюминия

Сварка алюминия стандартными MIG- аппаратами носит условный характер, т.е. сварить с ним можно, но ожидать хорошего результата не стоит.

Оптимальным решением в выборе является полуавтомат для сварки алюминия с импульсным режимом. Импульсы пробивают оксидную пленку, уменьшают перегрев алюминия и снижают вероятность прожога.

Импульсная сварка алюминия на постоянном токе

Синергетические импульсно-дуговые аппараты, снабженные специальной программой, еще больше облегчают задачу. Сварщику необходимо определиться с выбором свариваемых сплавов и подобрать  соответствующую программу. Далее выставить значение силы тока кнопочным регулятором. Подбор остальным параметров осуществляется микроконтроллером автоматически.

Хочется отметить, что данные полуавтоматы не дешевое удовольствие и оправданы в профессиональном применении. В домашних условиях вполне можно обойтись оборудованием без навороченных программ, однако и качество сварочного шва будет несопоставимым.

При покупке универсального сварочного полуавтомата в ценовом диапазоне до 40 т.р., рассчитанного на сварку цветных металлов, в т.ч. алюминия, можно присмотреться к следующим моделям:

• Сварог REAL MIG 200 (N24002)
• Сварог PRO MIG 160 SYNERGY (N227)
• Сварог PRO MIG 200 SYNERGY (N229)
• Grovers MULTIMIG 200 SYN
• Aurora PRO OVERMAN 180

Проволока для полуавтомата

При сварке алюминия полуавтоматом накладываются  определенные требования при выборе сварочной проволоки. Важные моменты, на которые нужно обращать внимание:

• температура плавления проволоки должна быть сопоставима с температурой свариваемого металла. Меньше разброс – процесс сварки легче;
• оптимальный диаметр проволоки 1,2- 1,6 мм;
• больше диаметр-легче подача в зону сварки.

Распространенными  типами алюминиевой сварочной проволоки являются  ER4043 и ER5356. Предназначены для сварки и ремонта изделий из алюминия и его сплавов с  содежанием кремния не более  5%.

Режимы сварки для проволок ER4043 и ER5356

Проволока для сварки алюминия ER 4043

Сварочная горелка

Для сварочной горелки применяется тефлоновая направляющая для уменьшения трения проволоки. Желательно чтобы рукав для сварки алюминия предназначался только для сварки алюминия и не был слишком длинным -3 м самое то.

Чем прямее в канале проволока, тем беспрепятственней она подается поэтому старайтесь держать рукав без перегибов и петель.

Push-pul- горелка

Контактный наконечник должен быть предназначен для сварки алюминия (на них помимо диаметра проволоки выбита маркировка AL) простые, используемые для сварки черных металлов и нержавеек не подходят. Связано это с сильным расширением алюминия во время нагрева. Диаметр отверстия должен быть  больше диаметра проволоки примерно на 0,4 мм, и в тоже время не сильно большим, чтобы обеспечить хороший электрический контакт.

Использовать алюминиевую проволоку диаметром 0,8 мм затруднительно ввиду пластичности металла и сложностью протяжки. Решением данной проблемы может быть применение сварочной горелки  Push Pull (пуш пул). Специальный встроенный механизм улучшит подачу проволоки и позволит увеличить длину горелки.

Если сварка ведется на токах свыше 200 А, стоит позаботиться о снижении тепловыделения и уменьшении проблем с подачей проволоки использованием горелки с водяным охлаждением.

Механизм подачи проволоки

Ввиду повышенной пластичности и мягкости алюминиевой проволоки по сравнению со стальной, подающий механизм должен иметь ряд особенностей, таких как :

• четырехроликовое подающее устройство. Необходимо для равномерного прижатия каждой пары роликов;
• подающие ролики с U- образными бороздками, созданные специально для работы с алюминиевой проволокой.

  Четырехроликовый механизм подачи проволоки

Защитный газ

В качестве защитного газа наиболее часто используется аргон, обладающий хорошим очищающим эффектом и хорошим проникновением в сварочную ванну. При сварке алюминиевых сплавов с высоким содержанием магния в качестве защитного газа используются смеси аргона с гелием( до 75 % гелия в смеси). Такие смеси препятствуют образованию оксидов магния.

Здесь может возникнуть вопрос, как варить алюминий  в среде углекислого газа или вообще без газа, ведь аргон достаточно дорогой?

Более дешевый углекислый газ, применяемый для сварки низкоуглеродистых сталей, в данном случае не подойдет.  СО2- активный газ, он будет защищать сварочную ванну от воздуха, но при этом будет вступать в реакцию в алюминием, препятствуя образованию прочного соединения.  Поэтому в данном случае применяется именно инертный газ.

Сварка полуавтоматом  без газа возможна с применением специальной флюсовой проволоки, защищающей сварочную ванну.

Правильные режимы сварки

Настройка оборудования

Сварка алюминия полуавтоматом в условиях гаражного применения, на аппаратах, не оснащенных дополнительными функциями: горячий старт, плавный подъем и опускание сварочного тока и т.д., подбор оптимальных режимов можно осуществить только опытным путем, путем проб и ошибок.

Оптимальные значения напряжения и сварочного тока могут быть различны в зависимости от толщины металла и степени. К примеру, для сварочного полуавтомата OVERMAN 180 AuroraPRO для сварки алюминия толщиной 2 мм настройки выглядят следующим образом:

• напряжение в районе 15 в;
• ток в пределах 130-150 А на медленной подаче;
• индуктивность устанавливается в положении 3.

Настройка “индуктивности” позволяет не повышать температуру сварочной ванны

В более продвинутых моделях сварку алюминия ведут в 4-х тактном режиме. При нажатии на кнопку горелки запускается сварочный процесс, дальше ее можно опустить и контролировать наложение сварочного шва. По завершении кнопка нажимается повторно, процесс сварки в аргоне  прекращается. При нажатии и опускании кнопки могут подключаться различные функции, облегчающие сварку алюминия. Применение 4- х тактного метода наиболее оправдано на длинных швах при продолжительной сварке.

Натяжение проволоки должно обеспечивать ее равномерную подачу. Избыточное и недостаточное натяжение снижает стабильность дуги и является причиной пористости сварного шва.

Положение газовой горелки

Положение горелки следует располагать под углом 10–20° к вертикали. Оптимальным расстоянием между соплом и свариваемыми деталями будет 10-15 мм, его увеличение значительно повышает расход газа.

Варить алюминий полуавтоматом нужно справа налево, так называемая сварка “от себя”. Движение горелки от сварочной ванны приводит к лучшей очистке сварного шва, снижению загрязнения и улучшения защитного действия аргона.

Скорость ведения шва

Сварку следует производить быстро, активной горячей дугой. Высокая  теплопроводность алюминия диктует правила на высокие занчения токов и напряжений и более высокие поступательные скорости движения горелки во избежание прожогов.

Выпуклые швы

При сварке алюминия наиболее распространенным видом брака является растрескивание, возникающее в результате значительного расширения алюминия при нагреве и, соответственно, значительного сжатия при остывании сварного соединения. Наиболее существенная угроза растрескивания возникает в кратерах, так как кратер сжимается при охлаждении, что приводит к появлению в нем разрывов.
Кратеры следует наваривать до образования  куполообразной поверхности. При охлаждении сварного соединения выпуклая поверхность будет препятствовать действию сил сжатия.

Один из распространенных приемов заварки кратеров — проход в обратном направлении без выключения дуги.

Техника безопасности

Использование средств защиты является необходимым условием проведения сварочных работ. Обязательно использование респиратора для органов дыхания,  защитной маски, специальной одежды и обуви для защиты от свечения сварочной дуги и брызг расплавленного металла. Едкий белый дым, выделяющийся при сварке алюминия провоцирует кашель и головные боли.

Особое внимание следует уделить защите открытых участков тела от влияния УФ-излучения, т.к. при сварке алюминия оно гораздо интенсивнее, чем при сварке других металлов. При попытке сварки в ” шортах” и в “майке” эффект солярия вам обеспечен уже спустя 30 мин.

Сварка полуавтоматом  алюминия не сопоставима по качеству с применением TIGа, однако с лихвой компенсируется значительной производительностью. Она является прекрасным решением в случае наплавки или заполнения больших зазоров. В условиях промышленного производства применение полуавтоматов наиболее целесообразно ввиду объемов и высоких требований к скорости. Применение промышленных аппаратов и высокая квалификация сварщика позволяют добиваться отличных результатов.

Инверторный сварочный полуавтомат для сварки алюминия Aurora PRO SKYWAY 350 DUAL PULSE с водяным охлаждением

Рассрочка на 6 месяцев.

Это именно рассрочка.

Процент по Кредиту мы возьмем на себя. Вы можете указать в графе сумма — общую сумму по любым товарам.
Просим вас оформить заказ через корзину на самовывоз, чтобы мы могли Вас в дальнейшем включить в розыгрыш товаров или сделать подарок (при прохождении таких акций).


Инверторный сварочный полуавтомат для сварки алюминия Aurora PRO SKYWAY 350 DUAL PULSE с водяным охлаждением

SKYWAY 350 DUAL PULSE – 3-х фазный синергетический инвертор для полуавтоматической сварки в среде инертного/активного защитного газа MIG-MAG, для ручной дуговой сварки штучным электродом MMA, а так же для аргонодуговой сварки в режиме TIG DC. Аппарат выполнен в едином корпусе со встроенным подающим механизмом, рассчитанным для использования катушек D300 (до 20кг). Тележка с подставкой под баллон, высокая компоновка аппарата, встроенная станция охлаждения, возможность дооснащения дополнительным подающим механизмом «декомпакт» — все эти моменты существенно облегчают работу сварщика и значительно увеличивают время непрерывной работы аппарата. SKYWAY – это передовая технология инверторного блока IGBT, отличные сварочные характеристики и превосходная эргономика управления. Регулировка сварочных параметров при помощи «одной кнопки» позволяет настроить полуавтомат для выполнения широкого спектра сварочных работ на высшем уровне.

AuroraPRO SKYWAY 350 DUAL PULSE предоставляет сварщику возможность настроить аппарата для работы в ручном или синергетическом режиме. Сварщики с высокой квалификаций по достоинству оценят возможность работы в режиме MIG PULSE и DUAL PULSE – для сварки большинства металлов. Особенно востребован режим PULSE будет у специалистов плотно работающих с алюминием и его сплавами. Пульсовый режим позволяет удалить оксидный слой с поверхности алюминиевых деталей и добиться глубокого проплавления металла. Режим DUAL PULSE позволит работать с еще меньшим тепловложением, что особенно актуально для длиных швов и тонких материалов. Функция TIG DC реализованная на аппарате, даёт сварщику возможность выполнять швы на минимальных токах, что позволяет добиться «ювелирного» исполнения шва в случае необходимости. Также, возможно использование аппарата в качестве источника тока TIG PULSE.

Особенности:

• Максимально универсальное использование MIG-MAG/MMA/TIG DC
• Режим ПУЛЬС и двойной ПУЛЬС в полуавтоматической сварке MIG и в аргонодуговой сварке TIG
• Профессиональная сварка алюминия и тонких листовых материалов
• Синергетическое управление с простой и наглядной панелью управления
• Высокая продолжительность работ благодаря водяному охлаждению
• Мощный 4-х роликовый встроенный подающий механизм
• Возможность подключения второго выносного 4-х роликового подающего механизма
• Цифровой дисплей для отображения настроек и контроля сварочного процесса
• Большие резиновые колёса, низкая площадка под баллон и ручки для удобства работы и мобильности аппарата
• Транспортировочные кольца (рымы) для перемещения краном
• Функция VRD в режиме ручной дуговой сварки MMA для безопасности мастера – моментальное снижение напряжения до 24В при замыкании сети
• Силовой блок на базе инверторной технологии IGBT нового поколения

Характеристики

Сварочные системы | Автоматические сварочные аппараты

Выберите подходящий источник питания

Типы источников сварочного тока определяются тем, как они модулируют электрические токи, и какой процесс дуговой сварки лучше всего поддерживается этой модуляцией:

Постоянный ток (постоянный ток)

Источник питания постоянного тока — это поток электронов в одном направлении через цепь. При сварке он создает более устойчивую дугу и более плавный выход. Его можно использовать для сварки с отрицательным заземлением, или можно изменить направление потока электронов на положительное заземление с обратной полярностью.

Переменный ток (AC)

Источник питания переменного тока — это двунаправленный поток электронов, в котором полярность смещается сто или более раз в секунду с отрицательной земли на положительную. Дуга, как правило, менее стабильна, а сварку труднее контролировать. Однако сварка на переменном токе может разрушить образование оксидов и обеспечить более чистую сварку в некоторых процессах.

Импульсный ток

Это форма сварки постоянным током, при которой ток переходит от высокого пикового тока к более низкому фоновому току с частотой, определяемой оператором.Это сужает дугу, обеспечивая большее проникновение при одновременном снижении воздействия на окружающие материалы. В результате сварка импульсным током является отличным выбором для сварки тонких металлов или выполнения глубоких сварных швов на более толстых материалах.

Импульсное напряжение и тепло

Импульсные источники питания GMAW фокусируются на управлении импульсным напряжением и теплом, подаваемым на расходуемый электрод. Управление импульсным напряжением (нагревом) и скоростью подачи проволоки позволяет лучше контролировать процесс плавления проволоки и скорость наплавки.Адаптивный импульсный GMAW тщательно контролирует обратную связь и автоматически компенсирует дугу, чтобы дуга оставалась стабильной, несмотря на изменения сварщика, а также разницу в высоте и положении стыка.

Дополнительные элементы для рассмотрения

После того, как вы определились с процессом сварки и выбранным типом источника питания, вы должны рассмотреть еще несколько ключевых моментов для определения размера, включая:

Какова ваша входная мощность?

Ваш источник питания должен соответствовать типу доступной входной мощности.Количество электроэнергии, которое необходимо вашей сварочной системе , в конечном итоге будет зависеть от типа выбранного вами источника питания.

• Однофазный : 115, 200 или 230 В переменного тока
• Трехфазный: 230, 460 или 575 В переменного тока

Толщина материала

Проще говоря, чем толще материал, тем больше требуется энергии.

Рабочий цикл

Рабочий цикл — это процент продолжительности включения дуги, который источник сварочного тока может работать в заданный период.Одна из самых распространенных ошибок сварщиков — занижение мощности источника питания. Важно понимать, какую силу тока ваш источник питания может генерировать при любом заданном рабочем цикле, и убедиться, что ее более чем достаточно для удовлетворения ваших требований.

Понимание типов сварочных процессов и типов источников питания — сложная задача, которая может быть непосильной, но надежный источник питания прослужит вам долгие годы.

О Bancroft Engineering

Наши инженеры могут помочь вам выбрать лучший источник питания для ваших сварочных нужд! Bancroft предлагает индивидуальных сварочных систем и разнообразное стандартизированное полуавтоматическое сварочное оборудование на складе, такое как позиционеры, сварочные аппараты Welda-Round, сварочные аппараты, сварочные станки и многое другое!

Превосходный автоматический сварочный аппарат для алюминия по привлекательной цене

Повысьте производительность и эффективность своего сварочного бизнеса с помощью сенсационного автоматического сварочного аппарата для алюминия , доступного по привлекательным предложениям на Alibaba.com. Этот автоматический аппарат для сварки алюминия оснащен революционными инновациями, которые делают сварку простой и приятной. Они включают в себя передовые материалы и дизайн, которые обеспечивают высокую производительность на протяжении их непревзойденно долгого срока службы. Автоматический сварочный аппарат для алюминия потребляет мало электроэнергии при сохранении заданной мощности, независимо от того, используется ли он в личных целях или в деловых целях.

Современные изобретения, лежащие в основе этого автоматического аппарата для сварки алюминия Дизайн и стиль делают его очень гибким и применимым в широком спектре сварочных задач.Автоматический сварочный аппарат для алюминия не подвержен неблагоприятным воздействиям сильной жары или холода, что делает его пригодным и применимым в широком диапазоне погодных условий. Они имеют широкий выбор, который учитывает множество факторов и предпочтения пользователей, поэтому покупатели могут быть уверены, что найдут наиболее подходящий автоматический сварочный аппарат для алюминия , соответствующий их потребностям.

Доступность этого автоматического аппарата для сварки алюминия на Alibaba.com сбивает с толку, учитывая их неограниченную мощность и поразительную производительность. Автоматическая машина для сварки алюминия также требует невероятно низких затрат на эксплуатацию и техническое обслуживание благодаря легкодоступным запасным частям и простоте их ремонта. Они также просты в установке и использовании, поэтому вы не теряете продуктивность из-за технических деталей. Тем не менее, вы можете связаться с различными поставщиками и продавцами автоматического сварочного аппарата для алюминия на сайте, если вам потребуются дополнительные инструкции.

Поднимите свой сварочный бизнес на новый уровень с помощью привлекательного автоматического сварочного аппарата для алюминия на Alibaba.com. Вы также можете купить их для личного пользования у себя дома. Независимо от характера ваших целей, вы найдете наиболее подходящий автоматический аппарат для сварки алюминия для их выполнения. Воспользуйтесь скидками сегодня и убедитесь, что вы можете платить доступные цены за качественную продукцию.

Полуавтоматический однофазный сварочный аппарат для алюминия, 38000 рупий / номер

Полуавтоматический однофазный сварочный аппарат для алюминия, 38000 рупий / номер | ID: 16594459148

Спецификация продукта

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2017

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Оптовый торговец

Количество сотрудников от 11 до 25 человек

Годовой оборот Rs.2-5 крор

Участник IndiaMART с июня 2017 г.

GST27ACNPS7070F1Z6

Видео компании

Вернуться к началу

1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Сварка TIG | Дуговая сварка | Основы автоматизированной сварки

На этой странице представлены различные аспекты сварки TIG, включая используемый защитный газ, импульсы и характеристики аппаратов для сварки TIG.Здесь сварка TIG объясняется с помощью подкатегорий формы выходного тока и того, используется ли сварочная проволока.

Обязательно к прочтению всем, кто занимается сваркой!
Это руководство включает в себя базовые знания о сварке, такие как типы и механизмы сварки, а также подробные знания, касающиеся автоматизации сварки и устранения неисправностей.

Скачать

Для сварки TIG (вольфрамовый инертный газ) используется инертный газ. Этот тип дуговой сварки не дает искры и может использоваться для сварки различных металлов, включая нержавеющую сталь, алюминий и железо.
В качестве разрядного электрода используется нерасходуемый вольфрам, а в качестве защитного газа используется инертный газ, такой как аргон или гелий. В процессе зажигания дуги в инертном газе используется тепло дуги для плавления и сварки основного материала. Несмотря на то, что используется присадочный материал, разбрызгивание происходит редко, потому что область сварного шва покрыта инертным газом и дуга стабильна.

1. Защитный газ
2. Электрод вольфрамовый
3. Ar газ
4. Arc
5. Сварной металл
6. Сварочная ванна
7. Присадочный стержень

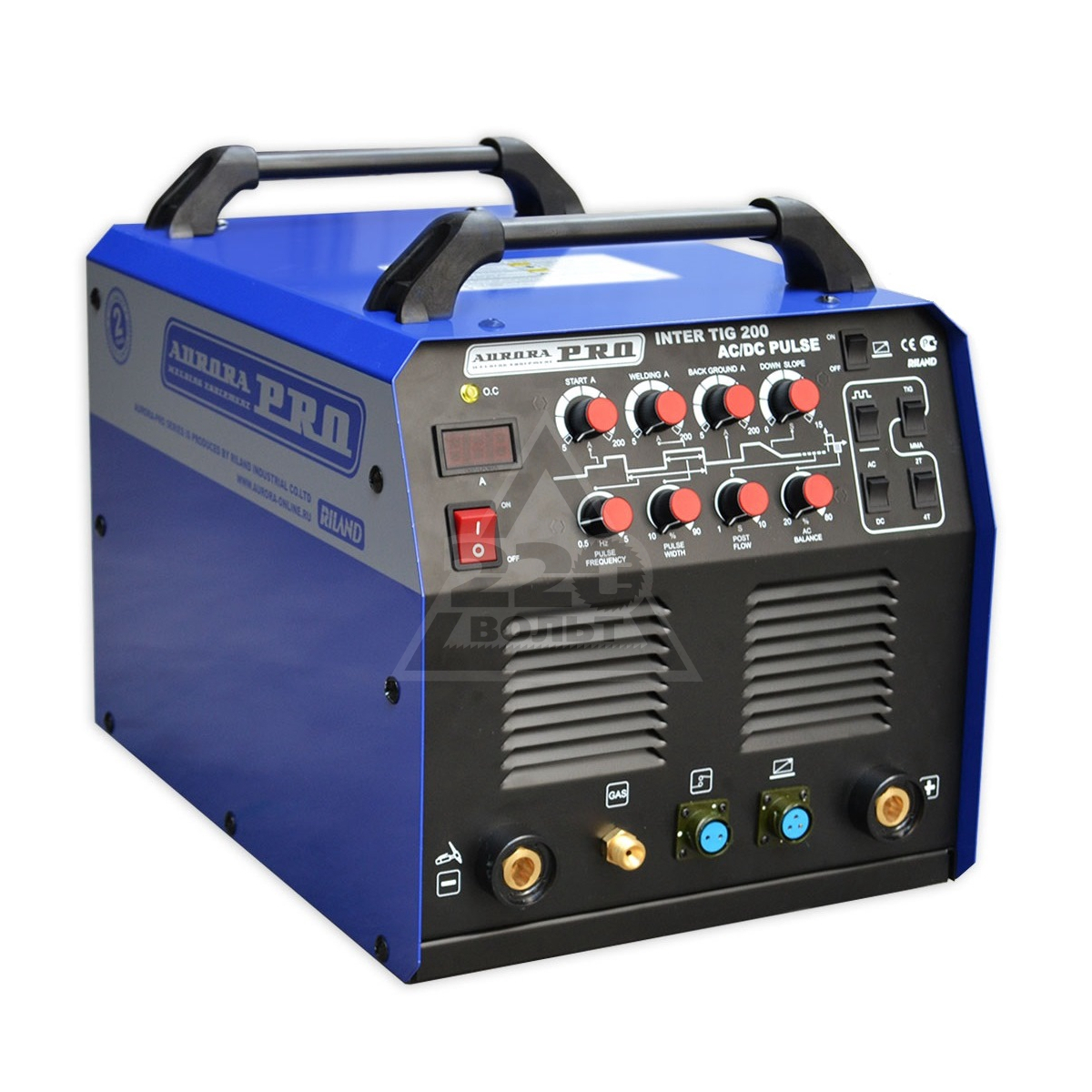

Полуавтоматический сварочный аппарат TIG в основном состоит из следующих компонентов:

• Источник сварочного тока
• Горелка сварочная
• Газовый баллон и регулятор расхода газа

Некоторые другие инструменты добавляются, когда горелка имеет водяное охлаждение или в качестве присадочного материала используется проволока.Полярность электрического тока (положительная или отрицательная) следует выбирать в зависимости от материала основы. Следовательно, источник питания для сварки требует контроллера для выбора полярности в соответствии с основным материалом.

1. Баллон газовый
2. Источник сварочного тока
3. Блок дистанционного управления
4. Факел

Существуют различные типы сварки TIG, которые можно классифицировать в зависимости от использования переменного или постоянного тока, использования импульсного или неимпульсного тока, а также от того, используется ли присадочная проволока или нет.

AC или DC выбирается в зависимости от основного материала. Можно выбрать импульсный или неимпульсный ток. Метод с использованием импульсного тока называется импульсной сваркой TIG. При импульсной сварке TIG сварочный ток попеременно изменяется с постоянной частотой между импульсным током и базовым током. Основной материал плавится при протекании импульсного тока и охлаждается при протекании основного тока. Это периодически создает точки сварки, в результате чего валик выглядит как нить.

Существует два типа сварки TIG с использованием присадочной проволоки: сварка холодной проволокой и сварка горячей проволокой.При сварке холодной проволокой используется обычная присадочная проволока. Сварка горячей проволокой заранее нагревает проволоку, пропуская через нее ток. Это может увеличить количество осаждения в единицу времени. Поскольку при сварке холодной проволокой можно расплавить примерно в три раза больше присадочного материала, сварку можно выполнить быстрее. Сварка горячей проволокой компенсирует слабость сварки TIG, поскольку она может обеспечить высококачественную сварку, но требует времени, чтобы расплавить необходимое количество присадочного материала.

Приведенные выше классификации являются лишь примером.Существуют различные способы классификации типов, и некоторые из них могут отличаться от приведенной выше таблицы.

Дом

Руководство по сварке алюминия: советы и методы

Алюминий — легкий, мягкий, низкопрочный металл, который легко лить, ковать, обрабатывать, формовать и сваривать.

Если не легирован специальными элементами, он пригоден только для низкотемпературных применений.

Алюминий легко соединяется сваркой, пайкой и пайкой.

Во многих случаях алюминий соединяют с другими металлами с помощью обычного оборудования и технологий.Однако иногда может потребоваться специальное оборудование или методы.

Сплав, конфигурация соединения, требуемая прочность, внешний вид и стоимость являются факторами, определяющими выбор процесса. У каждого процесса есть определенные преимущества и ограничения.

Цвет

Алюминий имеет цвет от светло-серого до серебристого, очень яркий при полировке и тусклый при окислении.

Характеристики

Излом в алюминиевых профилях показывает гладкую яркую структуру. Алюминий не дает искр при испытании на искру и не показывает красный цвет до плавления.На расплавленной поверхности мгновенно образуется тяжелая пленка белого оксида.

Алюминий легкий и сохраняет хорошую пластичность при отрицательных температурах. Он также обладает высокой устойчивостью к коррозии, хорошей электрической и теплопроводностью, а также высокой отражательной способностью как к теплу, так и к свету.

Чистый алюминий плавится при 1220ºF (660ºC), тогда как алюминиевые сплавы имеют приблизительный диапазон плавления от 900 до 1220ºF (482-660ºC). При нагревании до диапазона сварки или пайки цвет алюминия не меняется.

Сочетание легкости и высокой прочности делает алюминий вторым по популярности свариваемым металлом.

Однопроводная сварка алюминия MIG

Алюминий против сварки стали

Одна из причин, по которой алюминий отличается от стали при сварке, заключается в том, что он не приобретает цвета по мере приближения к температуре плавления до тех пор, пока не поднимется выше точки плавления, после чего он станет тускло-красным.

При пайке алюминия горелкой используется флюс.Флюс будет плавиться, когда температура основного металла приблизится к требуемой температуре. Сначала высыхает флюс и плавится по мере того, как основной металл достигает правильной рабочей температуры.

При сварке горелкой в ​​кислородно-ацетиленовой или кислородно-водородной среде поверхность основного металла сначала плавится и приобретает характерный влажный и блестящий вид. (Это помогает узнать, когда достигаются температуры сварки.) При сварке газовой вольфрамовой дугой или газовой металлической дугой цвет не так важен, потому что сварка завершается до того, как прилегающая область плавится.

Наполнитель расплавленного алюминия

Правильное добавление алюминиевого наполнителя в сварочную ванну

Сварочные свойства и сплавы

Алюминий и алюминиевые сплавы удовлетворительно свариваются металлической дугой, угольной дугой и другими процессами дуговой сварки. Чистый алюминий можно сплавить со многими другими металлами для получения широкого диапазона физических и механических свойств.

Способы, с помощью которых легирующие элементы упрочняют алюминий, используются в качестве основы для классификации сплавов на две категории: нетермообрабатываемые и термически обрабатываемые.Деформируемые сплавы в виде листов и пластин, труб, экструдированных и катаных профилей и поковок имеют одинаковые характеристики соединения независимо от формы.

Алюминиевые сплавы также производятся в виде отливок в виде песка, постоянной формы или литья под давлением. Практически одинаковые методы сварки, пайки или пайки используются как для литого, так и для кованого металла.

Литье под давлением не нашли широкого применения там, где требуется сварная конструкция. Однако они были склеены и в некоторой степени припаяны.Последние разработки в области вакуумного литья под давлением улучшили качество отливок до такой степени, что их можно удовлетворительно сваривать для некоторых применений.

Основным преимуществом использования процессов дуговой сварки является то, что дуга дает высококонцентрированную зону нагрева.

По этой причине предотвращается чрезмерное расширение и деформация металла.

Алюминий обладает рядом свойств, которые отличают сварку от сварки сталей.Это: покрытие поверхности оксидом алюминия; высокая теплопроводность; высокий коэффициент теплового расширения; низкая температура плавления; и отсутствие изменения цвета при приближении температуры к точке плавления.

Нормальные металлургические факторы, применимые к другим металлам, применимы и к алюминию.

Алюминий — это активный металл, который реагирует с кислородом воздуха, образуя твердую тонкую пленку оксида алюминия на поверхности.

Температура плавления оксида алюминия составляет приблизительно 3600 ° F (1982 ° C), что почти в три раза выше точки плавления чистого алюминия (1220 ° F (660 ° C)).Кроме того, эта пленка оксида алюминия поглощает влагу из воздуха, особенно когда она становится толще.

Влага является источником водорода, который вызывает пористость алюминиевых сварных швов. Водород также может поступать из масла, краски и грязи в зоне сварного шва. Это также происходит из-за оксидов и посторонних материалов на электроде или присадочной проволоке, а также из основного металла. Водород попадает в сварочную ванну и растворяется в расплавленном алюминии. Когда алюминий затвердевает, он будет удерживать гораздо меньше водорода.

Водород не выделяется во время затвердевания. При высокой скорости охлаждения свободный водород остается внутри сварного шва и вызывает пористость. Пористость в зависимости от количества снижает прочность и пластичность сварного шва.

Сварочные стержни

Алюминий для сварки палкой (алюминиевые сварочные стержни) доступны с толщиной примерно 1/8 дюйма стали. Это отличный выбор для ремонта резервуаров и трубопроводов в полевых условиях. Также хороший выбор при работе в ветреную погоду.Это не для точной работы.

Обратной стороной использования алюминиевых сварочных стержней является необходимость значительного количества практики. Также существует проблема с потоком. флюс сильно горит и его трудно удалить. Он также прожигает краску.

Существуют превосходные альтернативы алюминиевым сварочным стержням, такие как сварка с подачей проволоки.

Алюминиевый сплав, нумерация

Разработано множество алюминиевых сплавов. Важно знать, какой сплав будет свариваться. Система четырехзначных чисел была разработана Aluminium Association, Inc., для обозначения различных типов деформируемых алюминиевых сплавов.

Эта система групп сплавов выглядит следующим образом:

1. 1XXX серия . Это глинозем с чистотой 99 процентов или выше, которые используются в основном в электрической и химической промышленности.
2. 2XXX серии . Медь является основным сплавом в этой группе, который обеспечивает чрезвычайно высокую прочность при надлежащей термообработке. Эти сплавы не обладают такой хорошей коррозионной стойкостью и часто плакируются чистым алюминием или алюминием из специальных сплавов.Эти сплавы используются в авиастроении.
3. 3ХХХ серия . Марганец является основным легирующим элементом в этой группе, который не поддается термической обработке. Содержание марганца ограничено примерно 1,5%. Эти сплавы обладают средней прочностью и легко обрабатываются.
4. 4XXX серии . Кремний является основным легирующим элементом в этой группе. Его можно добавлять в количествах, достаточных для значительного снижения температуры плавления, и он используется для пайки сплавов и сварочных электродов.Большинство сплавов этой группы не поддаются термообработке.
5. 5XXX серии . Магний является основным легирующим элементом этой группы, представляющей собой сплавы средней прочности. Они обладают хорошими сварочными характеристиками и хорошей устойчивостью к коррозии, но объем холодных работ следует ограничивать.
6. 6XXX серии . Сплавы этой группы содержат кремний и магний, что делает их пригодными для термической обработки. Эти сплавы обладают средней прочностью и хорошей коррозионной стойкостью.
7. 7XXX серия . Цинк является основным легирующим элементом в этой группе. Магний также входит в состав большинства этих сплавов. Вместе они образуют термически обрабатываемый сплав очень высокой прочности, который используется для изготовления корпусов самолетов.

Очистка

Поскольку алюминий имеет большое сродство к кислороду, на его поверхности всегда присутствует пленка оксида. Эта пленка должна быть удалена перед любой попыткой сварить, припаять или припаять материал. Также необходимо предотвратить его образование во время процедуры соединения.

При подготовке алюминия к сварке, пайке или пайке соскребите эту пленку острым инструментом, проволочной щеткой, наждачной бумагой или аналогичными средствами. Использование инертных газов или обильное нанесение флюса предотвращает образование оксидов в процессе соединения.

Алюминий и алюминиевые сплавы нельзя очищать каустической содой или чистящими средствами с pH выше 10, так как они могут вступать в химическую реакцию.

Пленку оксида алюминия необходимо удалить перед сваркой. Если его не удалить полностью, мелкие частицы нерасплавленного оксида будут задерживаться в сварочной ванне и вызовут снижение пластичности, отсутствие плавления и, возможно, растрескивание сварного шва.

Оксид алюминия можно удалить механическим, химическим или электрическим способом. Механическое удаление включает соскоб острым инструментом, наждачной бумагой, проволочной щеткой (нержавеющая сталь), опиливание или любой другой механический метод.

Химическое удаление можно выполнить двумя способами. Один из них заключается в использовании чистящих растворов, травильных или нетравильных. Типы без заедания следует использовать только при запуске с относительно чистыми деталями и вместе с другими очистителями на основе растворителей.Для лучшей очистки рекомендуются растворы для травления, но их следует использовать с осторожностью.

При использовании окунания настоятельно рекомендуется горячее и холодное ополаскивание. Растворы типа травления — щелочные растворы. Время нахождения в растворе необходимо контролировать, чтобы не произошло слишком сильного травления.

Химическая очистка

Химическая очистка включает использование сварочных флюсов. Флюсы используются для газовой сварки, пайки и пайки. Покрытие покрытых алюминиевых электродов также сохраняет флюсы для очистки основного металла.Всякий раз, когда используется очистка травлением или очистка флюсом, флюс и щелочные травильные материалы должны быть полностью удалены из области сварного шва, чтобы избежать коррозии в будущем.

Электрическая система удаления оксидов

В системе удаления оксидов электричества используется катодная бомбардировка. Катодная бомбардировка происходит во время полупериода сварки вольфрамовым электродом на переменном токе, когда электрод является положительным (обратная полярность).

Это электрическое явление, при котором оксидное покрытие стирается, чтобы получить чистую поверхность.Это одна из причин, почему дуговая сварка вольфрамовым электродом на переменном токе так популярна для сварки алюминия.

Поскольку алюминий настолько активен химически, оксидная пленка немедленно начинает преобразовываться. Время нарастания не очень быстрое, но сварные швы следует выполнять после очистки алюминия в течение не менее 8 часов для качественной сварки. Если наступит более длительный период времени, качество сварного шва снизится.

Теплопроводность

Алюминий обладает высокой теплопроводностью и низкой температурой плавления.В зависимости от сплава, он проводит тепло в три-пять раз быстрее, чем сталь.

Алюминий необходимо нагреть больше, даже если температура плавления алюминия вдвое меньше, чем у стали. Из-за высокой теплопроводности для сварки более толстых секций часто используется предварительный нагрев. Если температура слишком высока или период времени слишком большой, прочность сварного соединения как в термообработанных, так и в закаленных сплавах может снизиться.

Предварительный нагрев алюминия не должен превышать 400ºF (204ºC), и детали не должны выдерживаться при этой температуре дольше, чем необходимо.Из-за высокой теплопроводности в процедурах следует использовать высокоскоростные сварочные процессы с большим тепловложением. Этому требованию удовлетворяют как газовая вольфрамовая дуга, так и газовая дуговая дуга.

Высокая теплопроводность алюминия может быть полезной, поскольку сварной шов очень быстро затвердевает, если тепло отводится от сварного шва очень быстро. Наряду с поверхностным натяжением это помогает удерживать металл шва в нужном положении и делает практичную сварку с использованием газовой вольфрамовой дуги и металлической дуговой сварки во всех положениях.

Тепловое расширение алюминия в два раза больше, чем у стали. Кроме того, алюминиевые сварные швы уменьшаются в объеме примерно на 6 процентов при затвердевании из расплавленного состояния. Это изменение размера может вызвать деформацию и растрескивание.

Сварка алюминиевых листов

Для сварки алюминиевых листов из-за сложности управления дугой, стыковые и угловые швы трудно производить на листах толщиной менее 1/8 дюйма (3,2 мм). При сварке пластины тяжелее 3,2 мм (1/8 дюйма) соединение, подготовленное со скосом 20 градусов, будет иметь прочность, равную прочности сварного шва, выполненного кислородноацетиленовым процессом.

Этот сварной шов может быть пористым и непригодным для герметичных соединений с жидкостями или газами. Однако дуговая сварка металла особенно подходит для тяжелых материалов и используется для обработки листов толщиной до 2-1 / 2 дюйма (63,5 мм).

Настройки тока и полярности

Настройки тока и полярности зависят от типа электродов каждого производителя. Используемая полярность должна быть определена путем пробного соединения выполняемых соединений.

Подготовка кромки пластины

В целом конструкция сварных соединений для алюминия вполне соответствует конструкции сварных соединений для стальных соединений.Однако из-за более высокой текучести алюминия под сварочной дугой следует помнить о некоторых важных общих принципах. При использовании алюминиевого листа меньшей толщины предпочтительнее меньшее расстояние между канавками, когда разбавление сварного шва не имеет значения.

Управляющим фактором является совместная подготовка. Специально разработанная V-образная канавка отлично подходит там, где сварка может выполняться только с одной стороны и где требуется гладкий проникающий валик. Эффективность этой конкретной конструкции зависит от поверхностного натяжения и должна применяться ко всем материалам размером более 1/8 дюйма.(3,2 мм) толщиной.

Дно специальной V-образной канавки должно быть достаточно широким, чтобы полностью вместить корневой проход. Это требует добавления относительно большого количества присадочного сплава для заполнения канавки.

Превосходный контроль проплавления и качественные корневые швы. Эта подготовка кромки может использоваться для сварки во всех положениях. Это устраняет трудности, связанные с прожогом или проплавлением в положениях при перегреве и горизонтальной сварке. Он применим ко всем свариваемым основным сплавам и всем присадочным сплавам.

Сварка алюминия MIG

Полностью автоматическая однопроволочная сварка MIG

Газовая дуговая сварка (MIG) (GMAW)

Этот быстрый, адаптируемый процесс используется с постоянным током обратной полярности и инертным газом для сварки алюминиевых сплавов большой толщины в любом положении, от 1/016 дюйма (1,6 мм) до нескольких дюймов. TM 5-3431-211-15 описывает работу типичного сварочного аппарата MIG.

Защитный газ

Необходимо принять меры для обеспечения максимальной эффективности газовой защиты.Для сварки алюминия используются аргон, гелий или смесь этих газов. Аргон дает более плавную и стабильную дугу, чем гелий. При определенном токе и длине дуги гелий обеспечивает более глубокое проникновение и более горячую дугу, чем аргон.

Напряжение дуги выше у гелия, и данное изменение длины дуги приводит к большему изменению напряжения дуги. Профиль валика и характер проплавления алюминиевых швов, выполненных аргоном и гелием, различаются. У аргона профиль шарика уже и выпуклее, чем у гелия.Схема проникновения показывает глубокий центральный разрез.

Гелий дает более плоский и широкий валик и более широкий рисунок проникновения под валиком. Смесь примерно 75 процентов гелия и 25 процентов аргона обеспечивает преимущества обоих защитных газов без нежелательных характеристик ни одного из них.

Диаграмма проникновения и контур валика показывают характеристики обоих газов. Стабильность дуги сравнима с аргоном. Угол наклона пистолета или горелки более важен при сварке алюминия в инертном защитном газе.Рекомендуется передний угол хода 30 °.

Наконечник электродной проволоки должен быть больше алюминия. В Таблице 7-21 приведены технологические схемы сварки алюминия дуговой газовой сваркой.

Сварка алюминия GMAW

Алюминиевый шов, выполненный методом GMAW. Сварщик «укладывает валик» из расплавленного металла, который становится сварным швом без шлака.

Техника для сварки алюминия

Проволока электрода должна быть чистой. Дуга зажигается, когда электродная проволока выступает примерно на 1/2 дюйма.(12,7 мм) от чашки.

Часто используется метод зажигания дуги примерно на 1,0 дюйма (25,4 мм) перед началом сварки, а затем быстрое подведение дуги к начальной точке сварки, изменение направления движения и продолжение обычной сварки. В качестве альтернативы дуга может быть зажжена за пределами сварной канавки на начальном выступе.

При окончании или прекращении сварки аналогичная практика может сопровождаться изменением направления сварки на противоположное и одновременным увеличением скорости сварки для уменьшения ширины ванны расплава до разрыва дуги.Это помогает предотвратить кратеры и растрескивание кратеров. Обычно используются вкладки стока.

Установив дугу, сварщик перемещает электрод вдоль стыка, сохраняя угол переда от 70 до 85 градусов относительно работы.

Обычно предпочтительнее использовать струны из бисера. Следует следить за тем, чтобы угол переда не изменялся или не увеличивался по мере приближения к концу сварного шва. Скорость движения дуги контролирует размер валика.

При сварке алюминия этим способом важно поддерживать высокую скорость хода.При сварке одинаковой толщины угол между электродом и рабочим углом должен быть одинаковым с обеих сторон сварного шва.

При сварке в горизонтальном положении наилучшие результаты достигаются, если направить пистолет немного вверх. При сварке толстых листов с тонкими пластинами полезно направлять дугу в сторону более тяжелого участка.

Небольшой угол обратной стороны иногда полезен при сварке тонких секций с толстыми. Корневой проход стыка обычно требует короткой дуги для обеспечения желаемого проплавления.При последующих проходах можно использовать дугу немного большей длины и более высокое напряжение дуги.

Оборудование подачи проволоки для сварки алюминия должно быть хорошо отрегулировано для обеспечения эффективной подачи проволоки. Используйте лайнеры нейлонового типа в кабельных сборках. Для алюминиевой проволоки и размера электродной проволоки необходимо выбрать соответствующие приводные ролики.

Труднее протолкнуть алюминиевую проволоку очень малого диаметра через длинные кабельные сборки пистолета, чем стальную проволоку. По этой причине для электродных проволок малого диаметра используются катушки-пистолеты или недавно разработанные пистолеты с линейным двигателем подачи.

Требуются пистолеты с водяным охлаждением, кроме слаботочной сварки. Для сварки алюминия используются как источник питания постоянного тока (CC) с согласованным механизмом подачи проволоки с измерением напряжения, так и источник питания постоянного напряжения (CV) с механизмом подачи проволоки постоянной скорости. Кроме того, механизм подачи проволоки с постоянной скоростью иногда используется с источником питания постоянного тока.

В целом, система CV предпочтительнее при сварке тонких материалов и использовании электродной проволоки любого диаметра. Это обеспечивает лучшее зажигание и регулировку дуги.Система CC предпочтительна при сварке толстого материала с использованием электродной проволоки большего диаметра.

Качество сварки с этой системой кажется лучше. Источник питания постоянного тока с умеренным падением напряжения от 15 до 20 вольт на 100 ампер и механизм подачи проволоки с постоянной скоростью обеспечивают наиболее стабильную подводимую мощность к сварному шву и высочайшее качество сварки.

Конструкция сварного соединения алюминия

Кромки могут быть подготовлены к сварке распиловкой, механической обработкой, круговым строганием, фрезерованием или дуговой резкой.

Полностью автоматическая однопроволочная сварка алюминия методом MIG

Пример сварки алюминия: присадочная проволока: AA 5183 (AlMg4,5Mn) 2,4 мм Основной материал: AA 5356 (AlMg5) Размер: 500 x 150 x 15 мм (предварительный нагрев не допускается) Защитный газ: Ar70 / He30 Скорость сварки: 60/40 см / мин Позиция сварки: 1 G Два слоя второго слоя> осциллирующая

Газовая вольфрамо-дуговая сварка (GTAW)

Меры предосторожности

Процесс газовой вольфрамовой дуговой сварки (TIG) используется для сварки более тонких профилей алюминия и алюминиевых сплавов.При использовании этого процесса следует упомянуть несколько мер предосторожности.

1. Переменный ток рекомендуется для универсальных работ, так как он обеспечивает половину цикла очищающего действия. В Таблице 7-22 приведены графики процедуры сварки для использования процесса на разной толщине для получения различных сварных швов. Сварка переменным током, обычно с высокой частотой, широко используется как в ручном, так и в автоматическом режиме. Необходимо строго соблюдать процедуры, и особое внимание следует уделять типу вольфрамового электрода, размеру сварочного сопла, типу газа и расходу газа.При ручной сварке длина дуги должна быть небольшой и равной диаметру электрода. Вольфрамовый электрод не должен выступать слишком далеко за конец сопла. Вольфрамовый электрод следует содержать в чистоте. Если он случайно коснулся расплавленного металла, его необходимо восстановить.
2. Сварка алюминия Следует использовать источники сварочного тока, предназначенные для дуговой сварки вольфрамовым электродом в среде газа. Новое оборудование обеспечивает программирование, предварительную и последующую подачу защитного газа, а также пульсирование.
3. Сварка алюминия Для автоматической или машинной сварки можно использовать отрицательный электрод постоянного тока (прямая полярность). Очистка должна быть чрезвычайно эффективной, поскольку катодная бомбардировка не помогает. При использовании отрицательного электрода постоянного тока можно получить чрезвычайно глубокое проникновение и высокие скорости. В Таблице 7-23 приведены графики процедуры сварки отрицательным электродом на постоянном токе.
4. В качестве защитных газов для сварки алюминия используются аргон, гелий или их смесь. Аргон используется с меньшим расходом.Гелий увеличивает проникновение, но требуется более высокая скорость потока. При использовании присадочной проволоки она должна быть чистой. Оксид, не удаленный с присадочной проволоки, может содержать влагу, которая создает полярность в наплавленном шве.

Ручная сварка алюминия MIG

Ручная сварочная горелка с «квазиподобной» геометрией соединения Диаметр проволоки: AA 5183 (1,6 мм) Основной материал: AA 6061 (AlMgSi) Толщина: 15 мм

Сварка на переменном токе

Характеристики процесса

Сварка алюминия методом газовой вольфрамо-дуговой сварки на переменном токе дает эффект очистки от оксидов.

В качестве защитного газа используется аргон. Лучшие результаты достигаются при сварке алюминия переменным током с использованием оборудования, предназначенного для создания сбалансированной волны или равного тока в обоих направлениях.

Дисбаланс приведет к потере мощности и снижению очищающего действия дуги. Характеристики стабильной дуги — это отсутствие щелчков или трещин, плавное зажигание дуги и притяжение добавленного присадочного металла к сварочной ванне, а не склонность к отталкиванию.Стабильная дуга приводит к меньшему количеству включений вольфрама.

Ручная сварка алюминия MIG

Техника для сварки алюминия

Для ручной сварки алюминия переменным током электрододержатель удерживается в одной руке, а присадочный стержень, если он используется, — в другой. Первоначальная дуга зажигается на пусковом блоке для нагрева электрода.

Затем дуга разрывается и снова зажигается в суставе. Этот метод снижает вероятность появления включений вольфрама в начале сварки. Дуга удерживается в начальной точке до тех пор, пока металл не станет жидким и не образуется сварочная ванна.

Создание и поддержание подходящей сварочной ванны очень важно, и сварка не должна продолжаться перед лужей.

Если требуется присадочный металл, он может быть добавлен к передней или передней кромке бассейна, но с одной стороны от центральной линии. Обе руки двигаются в унисон с легкими движениями вперед и назад вдоль сустава. Вольфрамовый электрод не должен касаться присадочного стержня.

Горячий конец присадочного стержня не должен выниматься из аргонового экрана.Необходимо поддерживать короткую длину дуги, чтобы обеспечить достаточное проплавление и избежать подрезов, чрезмерной ширины сварного шва и, как следствие, потери контроля проплавления и контура сварного шва.

Одно из правил — использовать длину дуги, приблизительно равную диаметру вольфрамового электрода. При разрыве дуги в кратере сварного шва могут возникнуть усадочные трещины, что приведет к дефектному сварному шву.

Этот дефект можно предотвратить, постепенно увеличивая длину дуги и добавляя в кратер присадочный металл.Затем быстро разорвите и повторно зажгите дугу несколько раз, добавляя в кратер дополнительный присадочный металл, или используйте педаль для уменьшения тока в конце сварного шва. Прихватывание перед сваркой помогает контролировать деформацию.

Прихваточные швы должны быть достаточного размера и прочности, перед сваркой на концах должны быть вырезаны сколы или конусность.

Конструкция сварного шва

Конструкции соединений применимы к процессу газовой вольфрамо-дуговой сварки с небольшими исключениями.Неопытным сварщикам, которые не могут поддерживать очень короткую дугу, может потребоваться более широкая подготовка кромок, прилегающий угол или расстояние между стыками.

Соединения могут быть сплавлены с помощью этого процесса без добавления присадочного металла, если сплав основного металла также является удовлетворительным присадочным сплавом. Крайние и угловые сварные швы выполняются быстро без добавления присадочного металла и имеют хороший внешний вид, но при этом очень важно их точное прилегание.

Прямая полярность постоянного тока

Характеристики процесса

Этот процесс с использованием гелиевых и торированных вольфрамовых электродов выгоден для многих автоматических сварочных операций, особенно при сварке тяжелых профилей.Поскольку существует меньшая склонность к нагреванию электрода, для заданного сварочного тока можно использовать электроды меньшего размера. Это будет способствовать сохранению узкого валика сварного шва.

Использование постоянного тока прямой полярности (dcsp) обеспечивает больший подвод тепла, чем при использовании переменного тока. В сварочной ванне выделяется больше тепла, поэтому она становится глубже и уже.

Методы

Для зажигания дуги следует использовать ток высокой частоты. Запуск от касания приведет к загрязнению вольфрамового электрода.Нет необходимости образовывать лужу, как при сварке на переменном токе, поскольку плавление происходит в момент зажигания дуги. Следует проявлять осторожность, чтобы зажглась дуга в зоне сварки, чтобы предотвратить нежелательную маркировку материала.

Используются стандартные методы, такие как отводы и ножные регуляторы нагрева. Они полезны для предотвращения или заполнения кратеров, для регулировки силы тока при рабочем нагреве и для корректировки изменения толщины сечения. При сварке постоянным током горелка постоянно перемещается вперед.Присадочная проволока равномерно подается в переднюю кромку сварочной ванны или накладывается на стык и плавится по мере продвижения дуги.

Во всех случаях кратер должен быть заполнен до точки выше сварного шва, чтобы устранить трещины кратера. Размер галтели можно регулировать, варьируя размер присадочной проволоки. DCSP адаптируется к ремонтным работам. Предварительный нагрев не требуется даже для тяжелых секций, а зона термического влияния будет меньше с меньшими искажениями.

Конструкции сварных соединений алюминия

Для ручного dcsp концентрированное тепло дуги дает отличное закрепление корня.Поверхность корня может быть толще, канавки уже, а нарост можно легко контролировать, варьируя размер присадочной проволоки и скорость перемещения.

Сварка прямоугольным переменным током (TIG)

Методы

Для зажигания дуги следует использовать ток высокой частоты. Запуск от касания приведет к загрязнению вольфрамового электрода. Нет необходимости образовывать лужу, как при сварке на переменном токе, поскольку плавление происходит в момент зажигания дуги. Следует проявлять осторожность, чтобы зажглась дуга в зоне сварки, чтобы предотвратить нежелательную маркировку материала.

Используются стандартные методы, такие как отводы и ножные регуляторы нагрева. Они полезны для предотвращения или заполнения кратеров, для регулировки силы тока при рабочем нагреве и для корректировки изменения толщины сечения. При сварке постоянным током горелка постоянно перемещается вперед.

Присадочная проволока равномерно подается в переднюю кромку сварочной ванны или укладывается на стык и плавится по мере продвижения дуги. Во всех случаях кратер должен быть заполнен до точки над валиком сварного шва, чтобы исключить кратерные трещины.

Размер скругления можно регулировать, варьируя размер присадочной проволоки. DCSP адаптируется к ремонтным работам. Предварительный нагрев не требуется даже для тяжелых секций, а зона термического влияния будет меньше с меньшими искажениями.

Конструкции сварных соединений алюминия

Для ручного dcsp концентрированное тепло дуги дает отличное закрепление корня. Поверхность корня может быть толще, канавки уже, а нарост можно легко контролировать, варьируя размер присадочной проволоки и скорость перемещения.

Экранированная дуговая сварка металлов

В процессе дуговой сварки металлическим электродом с защитным покрытием используется электрод с покрытием из твердого флюса или экструдированного флюса.Покрытие электродов аналогично покрытию обычных стальных электродов. Покрытие из флюса обеспечивает газовый экран вокруг дуги и лужи расплавленного алюминия, а также химически объединяет и удаляет оксид алюминия, образуя шлак.

При сварке алюминия процесс довольно ограничен из-за разбрызгивания дуги, неустойчивого управления дугой, ограничений на тонкий материал и коррозионного действия флюса, если он не удален должным образом.

Экранированная углеродно-дуговая сварка

Для соединения алюминия можно использовать процесс дуговой сварки в среде защитного угля.Для этого требуется флюс, и он позволяет получать сварные швы такого же внешнего вида, прочности и структуры, как и сварные швы, полученные с помощью кислородно-ацетиленовой или кислородно-водородной сварки. Сварка в среде защитного угля производится как вручную, так и автоматически.

Угольная дуга используется в качестве источника тепла, а присадочный металл подается от отдельного присадочного стержня. После сварки необходимо удалить флюс; в противном случае возникнет сильная коррозия.

Ручная дуговая сварка в среде защитного угля обычно ограничивается толщиной менее 3/8 дюйма.(9,5 мм), выполненная тем же способом, что и при ручной дуговой сварке других материалов углем. Подготовка швов аналогична той, что используется при газовой сварке. Используется стержень, покрытый флюсом.

Сварка на атомарном водороде

Этот процесс сварки заключается в поддержании дуги между двумя вольфрамовыми электродами в атмосфере газообразного водорода.

Процесс может быть как ручным, так и автоматическим с процедурами и методами, близкими к тем, которые используются при кислородно-ацетиленовой сварке.

Поскольку водородный экран, окружающий основной металл, исключает кислород, для объединения или удаления оксида алюминия требуется меньшее количество флюса.Увеличивается видимость, меньше флюсовых включений, наплавляется очень прочный металл.

Сварка шпилек

Приварка алюминиевых шпилек может выполняться с помощью обычного оборудования для дуговой приварки шпилек с использованием методов разряда конденсатора или разрядки конденсатора с протяжкой.

Обычный процесс дуговой приварки шпилек можно использовать для приваривания алюминиевых шпилек диаметром от 3/16 до 3/4 дюйма (от 4,7 до 19,0 мм).

К сварочному пистолету для приварки алюминиевых шпилек был добавлен специальный адаптер для контроля защитных газов высокой чистоты, используемых во время сварочного цикла.Дополнительный вспомогательный элемент управления для контроля врезания шпильки по завершении цикла сварки существенно повышает качество сварки и снижает потери от разбрызгивания.

Используется обратная полярность: электрод-пистолет положительный, а деталь — отрицательный. Небольшой цилиндрический или конусообразный выступ на конце алюминиевой шпильки инициирует дугу и помогает установить большую длину дуги, необходимую для сварки алюминия.

Процессы

Процессы приварки шпилек неэкранированного конденсатора или разрядки конденсатора протянутой дугой используются с алюминиевыми шпильками от 1/16 до 1/4 дюйма.(От 1,6 до 6,4 мм) диаметром.

Конденсаторная сварка использует низковольтную электростатическую накопительную систему, в которой энергия сварочного шва накапливается при низком напряжении в конденсаторах с высокой емкостью в качестве источника питания. В процессе приварки шпильки конденсаторным разрядом небольшой наконечник или выступ на конце шпильки используется для зажигания дуги.

В процессе приварки шпильки разрядом конденсатора протянутой дугой используется шпилька с заостренным или слегка закругленным концом. Для зажигания дуги не требуется зубчатый наконечник или выступ на конце шпильки.В обоих случаях цикл сварки аналогичен обычному процессу приварки шпилек. Однако использование выступа на основании шпильки обеспечивает наиболее стабильную сварку.

Короткое время горения дуги в процессе разряда конденсатора ограничивает плавление, так что в результате происходит неглубокое проникновение в заготовку. Минимальная толщина алюминиевой заготовки, которая считается практичной, составляет 0,032 дюйма (0,800 мм).

Электронно-лучевая сварка

Электронно-лучевая сварка — это процесс соединения плавлением, при котором заготовка бомбардируется плотным потоком высокоскоростных электронов, и практически вся кинетическая энергия электронов при ударе преобразуется в тепло.

Электронно-лучевая сварка обычно проводится в вакуумированной камере. Размер камеры является ограничивающим фактором для размера сварного изделия. Обычные дуговые и газовые нагреватели плавятся чуть больше, чем поверхность. Дальнейшее проникновение происходит исключительно за счет отвода тепла во всех направлениях от этого пятна расплавленной поверхности. Зона слияния расширяется по мере необходимости.

Электронный луч способен к настолько интенсивному локальному нагреву, что почти мгновенно испаряет отверстие по всей толщине стыка.Стенки этого отверстия расплавляются, и по мере того, как отверстие перемещается по стыку, все больше металла на продвигающейся стороне отверстия расплавляется. Это дефект вокруг отверстия отверстия и затвердевает вдоль задней стороны отверстия, чтобы сделать сварной шов.

Интенсивность луча можно уменьшить, чтобы получить частичное проникновение с такой же узкой конфигурацией. Электронно-лучевая сварка обычно применяется для кромочных, стыковых, угловых, сквозных и точечных сварных швов. Присадочный металл используется редко, кроме наплавки.

Сварка сопротивлением

Способы контактной сварки алюминия (точечная, шовная и оплавление) важны при производстве алюминиевых сплавов. Эти процессы особенно полезны при соединении высокопрочных термообрабатываемых сплавов, которые трудно соединить сваркой плавлением, но можно соединить методом контактной сварки практически без потери прочности.

Естественное оксидное покрытие алюминия имеет довольно высокое и непостоянное электрическое сопротивление.Чтобы получить точечные или шовные сварные швы максимальной прочности и однородности, обычно необходимо уменьшить это оксидное покрытие перед сваркой.

Сварка Точечная сварка

Сварные швы с одинаково высокой прочностью и хорошим внешним видом зависят от стабильно низкого поверхностного сопротивления между рабочими местами. В большинстве случаев перед точечной или шовной сваркой алюминия необходимы некоторые операции по очистке.

Подготовка поверхности к сварке обычно состоит из удаления жира, масла, грязи или идентификационной маркировки, а также уменьшения и улучшения консистенции оксидной пленки на поверхности алюминия.Удовлетворительное качество точечной сварки в процессе эксплуатации в значительной степени зависит от конструкции соединения.

Точечные сварные швы всегда должны выдерживать поперечные нагрузки. Однако, когда можно ожидать растяжения или комбинированных нагрузок, следует провести специальные испытания для определения фактической прочности соединения при эксплуатационной нагрузке. Прочность точечных сварных швов при прямом растяжении может варьироваться от 20 до 90 процентов прочности на сдвиг.

Сварка швов

Шовная сварка алюминия и его сплавов очень похожа на точечную сварку, за исключением того, что электроды заменены колесами.

Места, оставленные аппаратом для шовной сварки, могут перекрываться, образуя газонепроницаемое или непроницаемое для жидкости соединение. Регулируя синхронизацию, машина для шовной сварки может производить точечную сварку с равномерным интервалом, равную по качеству тем, которые производятся на обычной машине для точечной сварки, и с большей скоростью. Эта процедура называется точечной сваркой или прерывистым швом.

Сварка алюминия оплавлением

Все алюминиевые сплавы можно соединять оплавлением. Этот процесс особенно подходит для выполнения стыковых или угловых соединений между двумя частями одинакового поперечного сечения.Он был адаптирован для соединения алюминия с медью в виде стержней и трубок. Полученные таким образом соединения выходят из строя за пределами области сварного шва при приложении растягивающих нагрузок.

Газовая сварка алюминия

Газовая сварка алюминия выполнялась с использованием пламени как ацетилена, так и водорода. В любом случае требуется абсолютно нейтральное пламя. В качестве присадочного стержня используется флюс. Этот процесс также не слишком популярен из-за низкого тепловложения и необходимости удаления флюса.

Электрошлаковая сварка

Электрошлаковая сварка используется для соединения чистого алюминия, но не подходит для сварки алюминиевых сплавов.Сварка под флюсом используется в некоторых странах, где нет инертного газа.

Другие процессы

Большинство процессов сварки в твердом состоянии, включая сварку трением, ультразвуковую сварку и холодную сварку, используются для алюминия. Алюминий также можно соединять пайкой и пайкой. Пайка может выполняться большинством методов пайки. Используется наполнитель из сплава с высоким содержанием кремния.

Для дополнительного чтения

Газовая сварка алюминия

Пайка алюминия

Подробнее о сварке алюминия методом TIG

Автоматическое сварочное оборудование | Новый и отремонтированный

Автоматизируйте сварочный процесс сегодня

Установка и оборудование для автоматизации сварки и резки — новые, бывшие в употреблении и отремонтированные на продажу

Хотя есть много сварочных работ, которые лучше всего выполнять вручную, и многие другие, которые можно выполнять вручную, при необходимости (например, если сварка слишком мала для использования сварочного автомата, или если необходимо провести ремонт далеко от одного из этих устройств), есть также много сварных швов, с которыми вполне можно справиться с помощью автоматизированного процесса сварки.Некоторые из них, такие как сварка труб большого диаметра во многих отраслях промышленности (например, на нефтяных буровых платформах и химических заводах, если назвать только два примера), должны выполняться автоматическим сварочным аппаратом, таким как орбитальный сварочный аппарат, из-за точность, необходимая для предотвращения потенциально опасной утечки.

Обычно используется автоматический сварочный аппарат в двух различных ситуациях. В полуавтоматической сварке используется предварительно запрограммированный автоматический сварочный аппарат, но детали фактически загружаются на сварочный стенд (или его аналог) оператором, который размещает их, а затем включает сварочный аппарат до тех пор, пока сварка не будет завершена.Затем оператор удаляет готовую деталь и повторяет процесс столько раз, сколько необходимо.

Полностью автоматическая сварка устраняет человеческий фактор, за исключением того, что он может следить за тем, чтобы машины работали должным образом. В этих установках детали и готовые заготовки перемещаются с помощью других машин, таких как конвейерные ленты, и операция сварки часто является непрерывной для большого количества отдельных деталей. Это действительно промышленное использование автоматического сварочного аппарата, которое в основном используется на очень крупных предприятиях, таких как автомобильные заводы.

Достоинства и недостатки сварочного автомата

Сварочные автоматы

имеют как свои преимущества, так и недостатки, и, как и во многих других случаях, выигрыш в одном месте компенсируется потерями в другом. Сварочные автоматы намного быстрее, чем могут надеяться опытные сварщики, и обеспечивают достойное качество работы, несмотря на их большую скорость. Автоматический сварочный аппарат примерно в восемь раз быстрее, чем ручной сварщик. Эти сварщики не останавливаются и не устают, хотя со временем они могут перегреться, и их необходимо отключить на время.Поскольку много сварочного лома образуется из-за усталости сварщика, когда человек держит электрод, потери будут меньше в течение долгого рабочего дня, когда автоматические сварочные системы являются основными «рабочими».

Сварочные автоматы

также обеспечивают высокое качество сварного шва, поскольку они полностью единообразны в применении электрической дуги или другого сварочного инструмента. Машины всегда в работе, если только они не выходят из строя, и после того, как они были куплены, им не нужно платить.

И наоборот, сварщики-люди все еще сохраняют некоторые преимущества перед сварочными автоматами. Стоимость установки даже небольшого набора автоматов для сварки может составлять около четверти миллиона долларов США, поэтому начальные затраты на человека-сварщика намного меньше. Автоматические сварочные аппараты также требуют очень много времени для настройки, поэтому срочность сварочных работ также должна быть взвешена. Ручная сварка чрезвычайно универсальна, в то время как автоматические сварочные аппараты выполняют эту задачу периодически и должны быть полностью перенастроены, если необходимо выполнить другой сварной шов.Кроме того, если техническое обслуживание не выполняется должным образом, машины могут выйти из строя и вызвать катастрофическую паузу в производстве. Сварочные автоматы бывают быстрыми, эффективными и очень полезными, но они не являются полным решением для каждой ситуации, и об этом должны помнить их потенциальные пользователи.

Полностью или полуавтоматические сварочные системы

бывают разных форм и размеров и могут использоваться в различных областях, от сварки труб до судостроения.

Колонна и штанга (TIG, плазма, MIG и процесс под флюсом)…

Чтобы соответствовать строгим требованиям аэрокосмической и ядерной техники, манипуляторы с колоннами и стрелами должны обеспечивать исключительную жесткость и низкий прогиб под нагрузкой. Другие важные требования включают плавность и постоянство движения оси. Для удовлетворения этих требований был разработан ряд манипуляторов с колоннами и стрелами с высококачественными вспомогательными компонентами и снятыми напряжениями изделиями, которые включены в конструкцию, что обеспечивает лучшую в своем классе устойчивость.Эта философия дизайна применяется к более крупным моделям для тяжелых условий эксплуатации.

Легкий режим и стандартный диапазон, как правило, больше подходят для применения в аэрокосмической отрасли и в точном малом машиностроении, где важными факторами являются минимальный прогиб стрелы и отсутствие вибрации при полном выдвижении стрелы. Существуют варианты для прецизионного привода стрелы (для линейной сварки) или даже прецизионного привода колонны (вертикального) с использованием механизмов типа шарико-винтовой передачи с рециркуляцией. Как и во всех манипуляторах с колонной и стрелой, перемещение стрелы и колонны может осуществляться через прецизионные подшипники и направляющие.Конструктивные особенности включают изделия из толстого сечения, которые были сняты напряжения, чтобы обеспечить высочайшие стандарты прямолинейности и допусков по размерам. Применимые процессы сварки включают TIG, плазменную сварку и MIG / MAG, где высокая нагрузка на сварочную головку не является основным фактором.

Манипуляторы с колонной и стрелой

Heavy Duty и Extra Heavy Duty имеют те же конструктивные особенности, что и легкие и стандартные манипуляторы, поэтому их также можно использовать для точных применений, включая такие процессы, как Dual Arc — Plasma / TIG.Тем не менее, эти устройства найдут применение в основном в процессах MIG / MAG и сварки под флюсом (SAW), предлагая ряд дополнительных функций, включая тележки с приводом и вращение шкворня колонны. Для перевозки всего контрольного и сварочного оборудования доступны специальные негабаритные ходовые тележки.

Если пространство на заводе является важным фактором, мы можем предложить модели с выдвижной стрелой, что минимизирует потребность в пространстве сзади. Движение телескопических секций синхронно, чтобы обеспечить максимально возможную плавность движения.

Все манипуляторы с колоннами и стрелами предназначены для работы с целым рядом органов управления. В зависимости от размера и режима работы управление движением стрелы может осуществляться с помощью преобразователя частоты с обратной связью от энкодера.

Бренды сварочных аппаратов для колонн и стрел: Bode, ESAB, SAF, Lincoln, Gullco, Pandjiris, Ransome, Arsonson

.

Аппараты для сварки швов (TIG, плазменные и MIG-процессы) …

Установки для сварки продольным швом подходят для производства труб из самых разных материалов по толщине и длине.Применения простираются от шовной сварки труб малого диаметра с короткой длиной и сверхтонкой толщиной стенок для изготовления сильфонов и инструментов до резервуаров для напитков и пивоварения большого диаметра и толстостенных сосудов высокого давления. Бренды сварщиков швов включают Bode, Jetline, ProArc, SAF, AMET, ESAB, Koike.

Свяжитесь с нашей командой, если вам понадобится помощь и совет по выбору подходящей машины и области применения для вашего проекта.

Примеры индустрии шовной сварки…

Ниже приведены некоторые примеры передовых технологий шовной сварки, используемых в различных коммерческих секторах — авиакосмическая, автоматическая, сильфонная, вытяжная, водонагревательные резервуары, молочное оборудование.

Сварочные станки (плазменная сварка TIG и процесс MIG) …

Поставляются новые и бывшие в употреблении сварочные аппараты токарного типа для систем круговой сварки, подходящие для небольших компонентов, таких как сильфоны, датчики и преобразователи, вплоть до разнообразных более крупных компонентов, включая резервуары для горячей воды, топливные контейнеры, контейнеры для ядерных отходов, продукты питания и напитки. контейнеры.

Для деталей малого и среднего размера мы предлагаем нашу новую линейку токарных станков Pro-Arc. Эти агрегаты головки и задней бабки оснащены редукторами с гармоническим типом сверхмалого люфта и приводом серводвигателя энкодера. Существуют варианты настольных и отдельно стоящих моделей с элементами управления, подходящими для самых требовательных точных применений. Типичные процессы сварки включают Micro TIG, Micro Plasma, TIG, Plasma и MIG.

Системы круговой токарной сварки могут работать с деталями диаметром до 1500 мм и весом до 10 000 кг.Меньшие модели идеально подходят для сварки таких компонентов, как воздушные цилиндры, клапанные сборки, каталитические преобразователи и гидравлические приводы. Возможны различные варианты управления, включая ПЛК. Обычно выбирается процесс сварки TIG, плазменная сварка и MIG, что отражает требования к сварным швам более толстого сечения.

Марки токарного сварочного оборудования: Bode, Jetline, Pandjiris, Pro-Arc, Weldlogic,

Примеры использования сварочных токарных станков …

Ниже приведены некоторые примеры передовых технологий сварочных токарных станков, используемых в различных коммерческих секторах.Аэрокосмическая техническая сварка, Приборы и датчики, Сварка паром, воздухом и водой под давлением, Сварка боеприпасов

Роботизированное сварочное оборудование

Есть два популярных типа промышленных сварочных роботов. Это двое роботов с шарнирным соединением и прямолинейные роботы. Робототехника контролирует движение вращающегося запястья в пространстве. Описание некоторых из этих сварочных роботов приведено ниже: Прямолинейные роботы движутся по одной из трех осей (X, Y, Z). Помимо линейного движения робота по осям, к роботу прикреплено запястье, обеспечивающее вращательное движение.Это создает роботизированную рабочую зону в форме коробки.

В шарнирно-сочлененных роботах используются руки и вращающиеся шарниры. Эти роботы движутся как человеческая рука с вращающимся запястьем на конце. Это создает роботизированную рабочую зону неправильной формы. При настройке сварочного робота необходимо учитывать множество факторов. Роботизированную сварку нужно спроектировать иначе, чем ручную сварку. Роботизированная сварочная система может работать с большей повторяемостью, чем ручной сварщик, из-за однообразия задачи.Однако для роботов может потребоваться регулярная калибровка или перепрограммирование.

Роботы должны иметь количество осей, необходимое для обеспечения правильного диапазона движений. Рука робота должна иметь возможность подходить к работе под разными углами. Роботизированные сварочные системы могут работать непрерывно при соблюдении соответствующих процедур технического обслуживания. Непрерывные простои производственной линии можно свести к минимуму с помощью правильной конструкции роботизированной системы. Необходимо завершить планирование следующих непредвиденных обстоятельств:
· Быстрая замена вышедших из строя роботов.
· Установка резервных роботов на производственной линии
· Распространение сварки сломанных роботов на работающих роботов рядом с
Бренды роботов-сварщиков включают Motoman, OTC, Kuka, ABB, Fanuc, Panasonic, Miller, Lincoln

Преимущества роботизированной сварки

Производительность

Робот обычно работает между двумя или более рабочими станциями. Это означает, что во время цикла роботизированной сварки оператор выгружает сварную сборку, а затем загружает новые компоненты в сварочное приспособление.Поскольку меньше манипуляций по сравнению с циклом ручной сварки, робот достигает гораздо более высокого уровня времени горения дуги. Робот также очень быстро перемещается между суставами, что дает дополнительную экономию времени цикла. Обычно роботизированная система увеличивает производительность в два-четыре раза. Это зависит от характера сварки. Сборка с большим количеством коротких сварных швов может быть произведена с наибольшей экономией времени. Снижение затрат, которое приносит роботизированная сварка, может помочь компаниям стать более конкурентоспособными и победить конкуренцию со стороны стран-производителей с низкими затратами в Восточной Европе или Китае.Чтобы оценить, какого рода повышение производительности может быть достигнуто, было бы целесообразно сравнить время ручной сварки со временем роботизированной сварки.

Качество

Робот имеет очень высокую повторяемую точность (± 0,08 мм) и отличную точность следования по траектории. Робот представляет сварочный пистолет с правильным углом сварки, скоростью сварки и расстоянием. Высокий уровень интеграции сварочного оборудования гарантирует, что оптимальные условия сварки могут быть использованы для каждого соединения.Конечным результатом является неизменно высокое качество продукции, изо дня в день, из года в год со снижением затрат на доработку, брак или удаление сварочных брызг.

Расходные материалы

Сварщик, выполняющий сварку вручную, должен решать, как выполнять сварку в соответствии с правильными стандартами, но часто сварной шов бывает слишком большого размера. Однако робот всегда сваривает сварной шов правильной длины и размера, на выполнение которых он был запрограммирован. Это означает, что можно добиться некоторой потенциальной экономии на расходе проволоки. Если, например, ручной сварщик сваривает угловой шов 5 мм, а требуется только 4 мм, экономия только на сварочной проволоке составит ошеломляющие 36%!

Труда

В последние годы становится все труднее нанимать сварщиков-ручных сварщиков.Обычно существует определенная текучесть кадров, и это, конечно, требует затрат на набор и обучение. Когда рабочая сила является проблемой, компании часто работают сверхурочно или вынуждены нанимать дополнительную рабочую силу по контракту для удовлетворения потребностей, и это может серьезно повлиять на производственные затраты. Если продукты не могут быть доставлены конечному потребителю, могут быть понесены штрафные санкции или будущий бизнес может оказаться под угрозой. Хотя ручная сварка будет требоваться всегда, компании, инвестирующие в роботизированную автоматизацию, гораздо меньше зависят от ручной сварки.

Безопасность

Роботизированная сварочная система решает проблемы, связанные со здоровьем и безопасностью, связанные с опасным сварочным дымом и воздействием дуги. Компании могут снизить риск того, что их сотрудники потребуют компенсацию, если они пострадали от опасной производственной среды.

Гибкость

Робот может использоваться для сварки многих различных продуктов и позволяет компаниям рассматривать производство точно в срок. За счет сокращения незавершенного производства и уровня запасов можно добиться экономии за счет того, что к уровню запасов добавляется меньшая стоимость с точки зрения затрат на рабочую силу, транспортировку и хранение.

Площадь

По сравнению с такой же производительностью, полученной при использовании ручных сварочных постов, роботу требуется меньше места на полу.

Хотите поговорить с нашей командой?

Может быть, вы не уверены, какой сварочный аппарат вам подходит? Наши специалисты по продажам будут рады обсудить ваши требования к сварке.

Обладая обширными знаниями обо ВСЕХ марках и моделях, они могут предложить наиболее подходящую машину для вашего применения и бюджета.

В период с понедельника по пятницу в течение рабочего дня с 8:00 до 17:00 по Гринвичу мы постараемся ответить на ваш запрос в течение 2 часов с момента получения вашего электронного письма.

Краткая история сварки алюминия

Краткая история сварки алюминия

В: Какова история сварки алюминия? Сварка Heliarc по-прежнему является жизнеспособным вариантом для сварки алюминия? Почему мы не часто видим в промышленности газовую сварку или сварку алюминия стержневым электродом? В ходе своей попытки ответить на эти вопросы я также постараюсь уточнить некоторые используемые термины и определения.

A: В ходе своей попытки ответить на эти вопросы я также постараюсь уточнить некоторые используемые термины и определения.

• Сварка Heliarc — это старое традиционное название процесса газовой вольфрамовой дуговой сварки (GTAW), которое иногда используется до сих пор. Этот же процесс сварки часто называют, особенно в Европе, процессом сварки вольфрамовым электродом в среде инертного газа (TIG).

Процесс GTAW довольно часто является приемлемым вариантом для сварки алюминия. Он был разработан в 1944 году (см. Рис. 1) и до сих пор широко используется для успешной сварки алюминиевых сплавов. Некоторые из самых качественных сварных швов, используемых в критических областях, например, сварные швы с полным проплавлением труб в резервуарах с криогенным давлением, почти исключительно выполняются с помощью этого процесса сварки.Переменный ток (AC) используется для большинства приложений, но питание постоянного тока (DC) используется для некоторых специализированных приложений. Процесс GTAW был разработан раньше, чем процесс газовой дуговой сварки (GMAW), и какое-то время использовался для сварки алюминия всех толщин металла и типов соединений. С тех пор процесс GTAW был заменен процессом газовой дуговой сварки (GMAW) для многих применений при сварке алюминия, в первую очередь из-за повышенной скорости процесса GMAW для сварки более толстых секций.Однако GTAW по-прежнему занимает важное место в индустрии сварки алюминия. GTAW с переменным током (AC) и чистым аргоном в качестве защитного газа в настоящее время чаще всего используется для сварки алюминия более тонких толщин (до дюйма), а также в тех случаях, когда эстетика является наиболее важной. Переменный ток (AC) — самый популярный метод дуговой сварки алюминия вольфрамовым электродом. Уравновешенная дуга переменного тока обеспечивает очищающее действие для большинства применений и равномерно распределяет тепло дуги между электродом и основным материалом.Источники питания GTAW для сварки на переменном токе, которые позволяют регулировать баланс между полярностями, позволяют пользователю выбирать либо улучшенную очистку дуги, либо большую проникающую способность. Для более специализированных применений мы можем найти GTAW, используемую в режиме отрицательного электрода постоянного тока (DCEN). Этот метод обеспечивает концентрацию дуги около 80% тепла на основном материале и около 20% на электроде. Это приводит к относительно глубокому и узкому провару сварного шва и очень небольшой, если вообще есть, значительной очистке дуги во время операции сварки.Этот метод сварки, который обычно используется с чистым гелием в качестве защитного газа, позволяет сваривать материалы гораздо большей толщины (до 1 дюйма) и чаще всего используется при автоматической сварке швов. Третий режим GTAW — это положительный электрод постоянного тока (DCEP). С помощью этого метода, мы имеем около 20% тепла, генерируемого на базовой пластине и 80% на электроде. Мы обеспечиваем отличное очищающее действие, но очень неглубокое проникновение. Вероятно, это наименее используемый метод GTAW.

• Газовая сварка — это нестандартный термин для процесса газовой сварки (OFW) .Это был один из первых способов сварки алюминия. На рис. 2 показана водяная фляга армии США. Сваренная по технологии OFW и датированная 1918 годом, эта столовая, вероятно, использовалась во время «Великой войны» (1-я мировая война) и была сварена примерно за 25 лет до разработки процессов сварки в инертном газе (GTAW и GMAW).

Газовая сварка на кислородном топливе — это процесс газовой сварки. Коалесценция достигается за счет использования тепла пламени кислородно-топливного газа и, в случае алюминия, активного флюса для удаления оксида и защиты сварочной ванны.Раньше с помощью этого процесса сваривались очень толстые стыки, но чаще всего они применялись для листового металла. Одна из проблем этого процесса сварки заключается в том, что используемый во время процесса флюс гигроскопичен, что означает, что он поглощает влагу из окружающей атмосферы. Во влажном состоянии флюс вызывает коррозию алюминия. Поэтому после сварки флюс необходимо удалить, чтобы свести к минимуму вероятность коррозии. Поскольку бывает трудно быть уверенным, что все следы флюса были удалены, часто приходилось заканчивать операцию окунанием в кислоту, чтобы нейтрализовать любые остатки флюса.Другие недостатки использования этого процесса для сварки алюминия заключаются в том, что механическая прочность обычно ниже, а зоны термического влияния шире, чем при дуговой сварке. Сварка практична только в плоском и вертикальном положениях, и деформация может быть очень большой. Большинство проблем вызвано коррозийным флюсом и чрезмерным тепловложением, связанным с этим процессом. Процесс кислородно-газовой сварки широко использовался для сварки алюминия до разработки процесса сварки в инертном газе, но сегодня имеет ограниченное применение.

• Сварка стержневым электродом — это нестандартный термин для дуговой сварки защищенного металла (SMAW)

До разработки процесса сварки в инертном газе (GTAW и GMAW) дуговая сварка алюминия в основном ограничивалась дуговым процессом с использованием экранированного металла (SMAW), который иногда называют ручным процессом сварки металлической дугой (MMA). В этом процессе сварки используется сварочный электрод с флюсовым покрытием. Электроды представляют собой прямые отрезки алюминиевых стержней, покрытых флюсом.Флюс растворяет оксид алюминия как на основном сплаве, так и на стержне во время сварки, что необходимо для коалесценции. Некоторые компоненты флюса испаряются в дуге с образованием защитных газов, которые помогают стабилизировать дугу и защищают ее и сварочную ванну от окружающей атмосферы. Одной из основных проблем этого процесса сварки была коррозия, вызванная захватом флюса, особенно в угловых швах, где флюс мог задерживаться за сварным швом и вызывать коррозию с обратной стороны шва.Другая проблема заключалась в том, что сварные швы, полученные в результате этого процесса, склонны к большой пористости. Электроды для основных сплавов с высоким содержанием магния отсутствуют, и электроды, подвергшиеся воздействию воздуха, начинают поглощать влагу в флюс, что в конечном итоге приводит к коррозии алюминиевого сердечника и возникновению проблем с чрезмерной пористостью. Вскоре выяснилось, что этот процесс не наиболее подходит для сварки алюминия. Текущие правила и стандарты сварки алюминиевых конструкций не признают этот процесс сварки подходящим для производственных сварочных работ.

Заключение:

Без сомнения, прорыв в использовании алюминия как сварного конструкционного материала произошел с появлением в 1940-х годах процессов сварки в инертном газе. С введением процесса сварки, в котором для защиты расплавленного алюминия во время сварки используется инертный газ, стало возможным выполнять высококачественные и высокопрочные сварные швы на высоких скоростях и во всех положениях без воздействия коррозионных флюсов.

Рис 1.1944-1994 — реклама, посвященная 50-летию Heliarc (торговая марка, используемая для процесса сварки GTAW / TIG, который иногда используется до сих пор). Важный прорыв в использовании алюминия как конструкционного сварного материала.

Рис. 2. Эта водяная фляга армии США, сваренная по технологии OFW, датируется 1918 годом, примерно за 25 лет до разработки процессов сварки в среде защитного газа GMAW / MIG и GTAW / TIG.

.
