Толщина пеноблока для наружных стен: Какой должна быть толщина стен из пеноблока при строительстве дома?

Расчет толщины стен дома из пеноблоков для постоянного проживания

Ячеистый бетон и пеноблоки в последние годы пользуются все большей популярностью в частном строительстве. Кладка стен из пеноблоков позволяет создать долговечное, уютное и теплое жилье при условии, что соблюдаются все требования при строительстве и грамотно выбирается материал для стен, пола, крыши.

Преимущества пеноблоков

• Материал отличается небольшим весом, что существенно облегчает транспортировку и работу с блоками, их укладку и сокращает продолжительность строительства.
• Пеноблоки с пористой структурой имеют высокие показатели теплопроводности. Они позволяют снизить затраты на обогрев дома за счет хорошего сохранения тепла в зимнее и осеннее время.
• Пеноблоки являются долговечным и выносливым материалом, прочность которого с годами только увеличивается.
• Блоки устойчивы к морозам и жаре.
• Цена пеноблоков в несколько раз ниже, чем на материалы с аналогичными характеристиками.

Виды и марки пенобетона

Толщина пеноблока для наружных стен зависит от выбранного вида и марки пенобетона. Она определит, сколько будут стоить материалы для возведения объекта. Существует несколько разновидностей материала:

• теплоизоляционные блоки (D-100- 300) — используются, чтобы утеплять стены и организовывать перегородки;
• конструкционно-теплоизоляционные (D-400- 900) — применяются одновременно для возведения стен и перегородок и утепления;
• конструкционные (D-1000- 1200) — подходят для возведения фундаментов, стен, цоколей.

Марка материала обозначается буквой D. Цифры обозначают плотность. Чем выше плотность, тем хуже теплоизоляция. Конструкционный пенобетон требует дополнительного утепления.

Как рассчитать необходимую толщину стен?

Выбор толщины стен зависит от нескольких параметров материала:

• плотность — для несущих стен одноэтажного здания подойдут образцы с плотностью 600-800, для многоэтажных зданий используют блоки 900-1200, для перегородок будет достаточно 200-400;
• толщина и размер — если климат теплый, по толщине достаточно 30 см, если холодный — 60 см, толщина 10-20 см подходит для внутренних перегородок и хозяйственных построек;
• звукоизоляция — для высокой шумоизоляции необходимо брать блоки с толщиной не менее 30 см, если материал имеет толщину 15-20 см, то дополнительно проводится звукоизоляция;
• утепление стен из пеноблоков — если планируется использовать утеплитель, то блоки берут с толщиной в 30 см, если утепления не будет, то необходимая толщина составляет 60 см.

Прочность пеноблоков является важным параметром, влияющим на долговечность строения и безопасность жильцов. Ее необходимо учесть перед тем, как построить здание. Стена с толщиной 30 см из пеноблоков легко пробивается твердым инструментом, а вот блоки в 40 см полностью пробить уже не так просто.

Теплопроводность стены по нормативам должна составлять более 3,5 градусов на м2/Вт. Данный показатель указывается в технических характеристиках к материалу. Путем применения несложных расчетов определяется оптимальная толщина стен из пеноблоков.

Например, пеноблоки 600 и 800 имеют коэффициент теплопроводности 0,14 градусов на м2/Вт и 0,21 градус на м2/Вт. Предполагается отделка декоративной штукатуркой (0,58 градус на м2/Вт) и кирпичом (0,56 градус на м2/Вт).

Кирпич будет укладываться в 2 ряда. Толщина кладки составит 12 см = 0,12 метра. Разделим показатель на коэффициент теплопроводности 0,56 и получим 0,21.

Толщина штукатурки составит приблизительно 2 см = 0,02 метра. Разделим показатель на коэффициент теплопроводности 0,58 и получим 0,03.

Далее можно считать необходимую толщину:

• (3,5 (требуемые по стандартам показатели теплопроводности) – 0,21 (расчеты по кирпичу) – 0,03 (расчеты по штукатурке)) * 0,14 (теплопроводность пеноблока 600) = 0,456 метров = 45,6 см. Это необходимая толщина стен одноэтажного дома из пеноблоков 600.
• (3,5 (требуемые по стандартам показатели теплопроводности) – 0,21 (расчеты по кирпичу) – 0,03 (расчеты по штукатурке)) * 0,21 (теплопроводность пеноблока 800) = 0,684 метров = 68,4 см. Это необходимая толщина стены с блоками 800.

При наличии дополнительной теплоизоляции ее показатели теплопроводности включаются в формулу по аналогии с кирпичом и декоративной штукатуркой. По такому же принципу рассчитывается толщина межкомнатной стены из пеноблоков, перегородок внутри помещения.

Стены какой толщины лучше выбрать для постоянного проживания в доме из пеноблоков?

Стены какой толщины лучше выбрать для постоянного проживания в доме из пеноблоков?

Чем толще стены, тем меньше потери тепла. Но экономия тепла достигается ценой увеличения стоимости строительства. В этой статье мы обсудим вопросы, связанные с разумным выбором толщины стен из газосиликатных и пенобетонных блоков в доме, предназначенном для постоянного проживания.

Толщины стен в 300 мм достаточно для постоянного проживания


Разумный выбор толщины стен зависит от Ваших критериев: заложенного бюджета строительства, будущих расходов на отопление и уровня комфорта.

Стены из пеноблоков марки 400-500, из которых можно построить загородный коттедж, согласно современным нормам по теплоудержанию должны иметь толщину порядка 400 мм. Эти нормы, действующие с 2000 года, были установлены ради экономии энергии. Однако по прежним нормам, принятым в конце 70-х годов прошлого века, толщины стен из пеноблоков в 300 мм было более чем достаточно. Такие стены не промерзают, и в отапливаемых помещениях тепло в самый лютый мороз на улице.

Таким образом, дома из пеноблоков с толщиной стен 300 мм вполне пригодны для постоянного проживания, но надо иметь в виду, что мощность отопительного котла и расходы на отопление окажутся на 25-30% выше, чем в домах, построенных в соответствии с современными стандартами. Экономия бюджета строительства приводит к росту эксплуатационных расходов.

Стены из пеноблоков толщиной 300 мм в сравнении со стенами из дерева

Для сравнения, пенобетонные и газосиликатные блоки толщиной 300 мм по своей теплопроводности эквивалентны клееному брусу толщиной 240 мм или оцилиндрованному бревну диаметром около 300 мм. Оцилиндрованное бревно диаметром 220-240 мм и клееный брус толщиной 180-200 мм, из которых строится большинство деревянных загородных коттеджей, примерно вдвое не соответствуют современным официальным теплотехническим требованиям. И ничего – в таких домах люди живут без каких-либо заметных неудобств. Их даже порой называют теплыми. А деревянные дома с толщиной стен более 400 мм, которые полагались бы по современным нормам, практически никто не строит.

Толщина стен в 375 мм и выше


Если позволяет бюджет, то, по логике, следует ориентироваться на современные нормы. Ведь расходы на отопление неуклонно растут по мере роста цен на энергоносители, и лучше заранее позаботиться об экономии. В этом случае целесообразно применять для строительства загородных домов газосиликатные блоки толщиной 375 мм и выше.

Почему именно 375 мм? Это – один из стандартных размеров, что связано с технологией производства газосиликатных блоков. На существующих заводах, выпускающих высококачественные блоки, таких как Ytong, затвердевшая в автоклаве газосиликатная масса пилится на блоки такой толщины без остатка. Поэтому цена этих блоков оптимальна.

25 мм толщины, на которые 375-миллиметровые стены не дотягивают до современных требований, означают увеличение потерь тепла сквозь ограждающие стены всего лишь на несколько дополнительных процентов. С учетом того, что есть еще потери через окна, кровлю, пол, вытяжную вентиляцию и т.д., разница оказывается пренебрежимо малой. Поэтому дом из пеноблоков со стенами толщиной 375 мм вполне можно считать теплосберегающим даже по современным требованиям.

Но все же имеет смысл стоить дома из пеноблоков еще большей толщины, скажем, 500 мм. Ведь дом строится на десятилетия. В этом случае мы опережаем время и минимизируем будущие расходы, поскольку цена на энергоносители будет, несомненно, повышаться и далее.

Компания «Загородный дом» проектирует и строит коттеджи из пенобетонных и газосиликатных блоков. Эти коттеджи обладают высокими характеристиками по теплосбережению, а также всеми основными качествами каменных домов: прочностью, основательностью, пожаробезопасностью, красивым и разнообразным внешним видом.

Какой должна быть толщина стен из пенобетона: мнение специалистов

Толщина стен

Пенобетон — пористый строительный материал, обладающий исключительными свойствами и повышенными физико-техническими характеристиками. Цена, малый вес блока и оптимальная толщина стен из пенобетона для возведения жилья с высокими теплоизоляционными свойствами, практически вывели его в лидеры среди аналогичных пористых строительных изделий.

Пенобетон производство

Технология производства блоков из пенобетона, инструкция:

• подготовка раствора, состоящего из цемента и кварцевого песка;
• подготовка пенообразователя;
• пенообразователь вводим в раствор, добавляем воду и интенсивно перемешиваем;
• готовую смесь пенобетона заливаем в формы.

Содержание статьи

Как выбрать пенобетонные блоки

Толщина стен пеноблочных

Какая должна быть в идеале толщина стены? Однозначно ответить на этот вопрос может только представитель проектной организации, который будет проектировать ваше жилище.

Если вы приняли решение сооружать жилье своими руками, не вдаваясь в научные расчеты, внимательно посмотрите видео в этой статье и проанализируйте, представленные ниже, характеристики пенобетонных блоков.

Блоки из пенобетона по своему назначению делятся на три основных категории:

• теплоизоляционные, служащие исключительно в целях изоляции;
• конструкционно – теплоизоляционные;
• конструкционные.

Теплоизоляционные блоки

Блоки из пенобетона марки D300 – D500 и плотностью 300 – 500 кг/м³ имеют высокое содержание воздушных ячеек (пор) в структуре материала. Благодаря такому строению обладают низкой теплопроводностью. Поэтому их используют только как дополнительный изоляционный материал в многослойных строительных конструкциях. (фото)

Теплоизоляционные блоки

Конструкционно-теплоизоляционные блоки

Пенобетон — толщина блока 300 – 400 мм и марка D600 – D900 активно применяется для возведения несущих ограждающих конструкций. Обладает высокими теплоизоляционными свойствами.

На территориях с мягким климатом допустимо возводить здания с толщиной наружных стен 300 мм. Для районов с холодным климатом рекомендуемая толщина пенобетона для внешних стен равна 600 мм.

Пенобетон кладка

Конструкционные блоки

Пеноблоки марки D900 – D1200, средней плотности 900 – 1200 кг/м³, называются конструкционными. Это блоки особой прочности с высоким пределом сжатия и предназначены для многоэтажного строительства.

Используется для устройства фундаментов и несущих стен. Дополнительно для увеличения прочности блок может армироваться специальным синтетическим волокном (фибра).

Пеноблоки

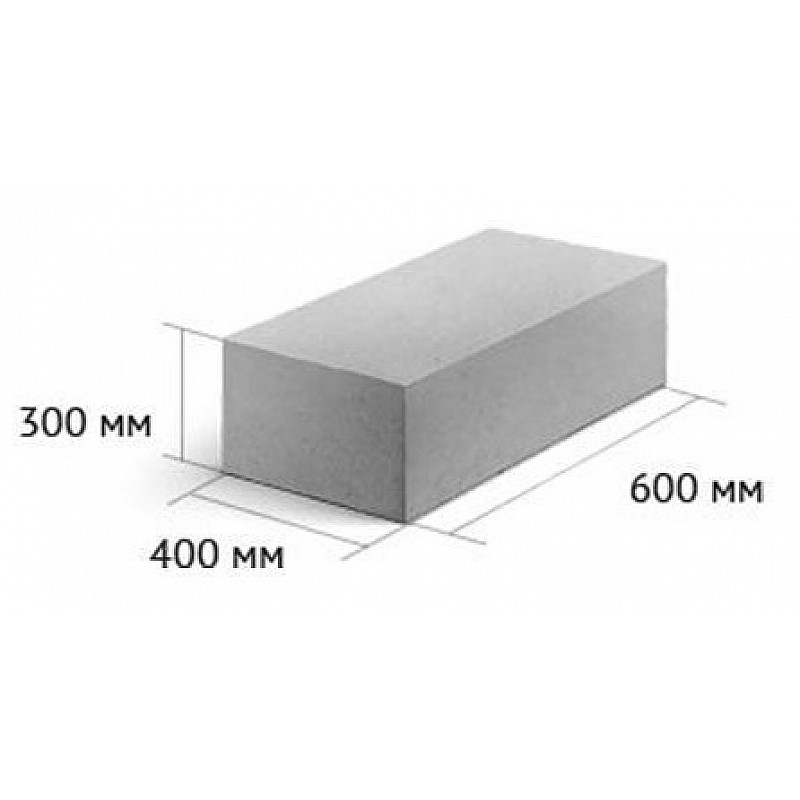

Стандартный размер для конструкционного блока из пенобетона — 60.30.20 см. Этот размер предназначен для возведения внутренних несущих стен, 60.40.20 см — для устройства наружных стен здания.

Расчет количества пеноблоков

Перегородки из пенобетонных блоков

пенобетонная перегородка

Пенобетонные межкомнатные перегородки применяют для разграничения площади помещений на комнаты согласно их функциональному предназначению. Толщина пенобетонной перегородки варьируется в зависимости от планируемой площади помещения и предпочтений заказчика.

Внутренние стены из пенобетона обеспечивают хорошую звукоизоляцию и имеют меньший вес, чем аналогичные перегородки из кирпича. Толщина блока из пенобетона для межкомнатных стен определяется ГОСТом и обычно равна 5, 7,5 или 10 см.

Использование пенобетонных блоков для перегородок имеет массу преимуществ:

1. Суммарный незначительный вес пеноблоков, приводит к минимальным нагрузкам на фундамент здания.
2. Малый вес и геометрически правильная форма блоков дает возможность производить кладку стен в кратчайшие сроки и с минимальными трудозатратами.
3. Благодаря своему пористому строению межкомнатные стены обладают высокой звукоизоляцией и хорошими теплоизоляционными свойствами.
4. Перегородки из пенобетона не горят, а значит создают дополнительную пожарную безопасность зданию.
5. Межкомнатные стены на основе пенобетонных блоков намного дешевле, чем аналогичные модели из кирпича или сборных деревянных конструкций.

Пенобетон перегородки

Блоки из пенобетона для межкомнатных стен получили широкое признание среди будущих домовладельцем. Однако не настолько как газобетонные или гипсовые.

Причина в том, что производством блоков для перегородок занимаются не только специализированные предприятия, а и мелкие разрозненные частные фирмы. Контроль качества у таких предприятий не на высоком уровне.

Недостатки пеноблока

В результате получаем изделия плохой геометрической формы. Этот недостаток и влияет на их признание и широкое распространение.

Подсказки: Для того чтобы проверить и сравнить геометрию стенового блока, необходимо найти ровную по уровню поверхность и установить друг на друга два образца. Тщательно со всех сторон исследовать размеры и плотность прилегания сторон пеноблоков. Это впоследствии сократит расход клея и штукатурного раствора в период проведения отделочных работ.

Преимущества пенобетона

В заключение: правильно подобранная толщина стены из пенобетона значительно сэкономит затраты на утепление наружных стен дома, а профессионально выбранная плотность пеноблока обеспечит идеальную звукоизоляцию и создаст благоприятный микроклимат в помещениях.

для дома, для наружных стен

Строительные работы подразумевают финансовые расходы, усилия и выполнение расчетов, которые не всегда получается выполнить самостоятельно. Вывести стену определенной толщины из пенобетона мало, нужно детально разобраться в конструировании, правилах проведения расчетов, особенностях работ. По этой причине очень важно понимать, каким образом рассчитывается толщина будущих стен из пеноблоков, чтобы она отвечала требованиям общепринятых стандартов.

Почему знать толщину стен важно

Размышляя над вопросом, какова должна быть толщина стен из пеноблоков, можно услышать массу рассуждений, многие из которых вводят в заблуждение.

Чтобы принимаемое решение оказалось правильным и безопасным, рекомендуется знать ряд особенностей, от которых необходимо отталкиваться:

1. Уточните, какова наиболее низкая температура зимой в районе, где вы проживаете. Возможно, потребуется утолщение стен с устройством добавочного теплоизоляционного слоя.
2. Обязательно определяется вид утеплительного материала – придется выполнять его монтирование, либо все сведется к простому слою штукатурки. Если стены строящегося дома возводятся из пеноблока, толщина которого составляет 30 см, рекомендуется наложить теплоизоляцию в 5 – 10 см.
3. Утеплительный слой не только воздействует на материал, удерживающий тепловую энергию, но и защищает пеноблоки от ультрафиолетового излучения.

Выбирать пенобетонные изделия необходимо с учетом их плотности. Чем ее показатель выше, тем материал стоит дороже.

Особенности определения

Для того, чтобы толщина стены из пеноблока для дома получилась оптимальной, необходимо разбираться в теплоизоляционных достоинствах пенобетона. Для примера можно взять стенку, толщина которой составляет 600 мм, и посмотреть, какие размеры должны иметь стены, изготовленные из других материалов, имеющих аналогичную теплопроводность:

Получается, что пенобетон по своей способности удерживать тепло может сравниться только с древесиной, остальные виды строительных материалов требуют дополнительного утеплительного слоя. В противном случае стены получатся невероятно толстыми, или расходы на отопление превзойдут все ожидания.

Толщину пеноблока для наружных стен определяют по ряду параметров:

1. Плотность. В одноэтажном здании с деревянными перекрытиями и легкой кровлей на несущие стенки берут марку D 600 – D Многоэтажное строение с перекрытиями из железобетонных плит рекомендуется использовать более высокую марку D 900 – D 1200. Перегородки выводятся из блоков, марка которых составляет D 200 – D 400.
2. Размер и толщина. В районах, отличающихся умеренным климатом, толщина пеноблока для стен составляет 300 мм. Для их возведения рекомендуется взять блоки, размер которых составляет 300х300х600, и укладывать их вдоль. В северных районах толщину стен удваивают, выкладывая такие же блоки двойным рядом. Внутренние перегородки устраиваются главным образом из блоков двадцатисантиметровой толщины. Полублоки подойдут для санузлов.
3. Звукоизоляция. Какой толщины пеноблок для наружных стен подойдет лучше всего, если возникла необходимость защитить помещение от посторонних шумов? Надежным считается материал, толщина которого равна 300 мм. В противном случае, придется устраивать звукоизоляционную прослойку.
4. Утепление. Если спланирован наружный утеплительный слой, то можно использовать пеноблоки, толщина которых не более 30 см. Облицовку в таком случае выполняют из любого материала, помещая между основной стеной и отделкой теплоизоляционный материал.

При строительстве дома без утеплительного слоя из блоков, имеющих готовый фасад, толщину стен необходимо увеличить до 600 мм.

Сегодня есть возможность приобретать утепленные блоки, уже имеющие в своей конструкции утепление и облицовку.

Толщина одного блока в таком случае составит:

Такие стены отлично защитят от любых морозов.

Зависимость от плотности

Помните, что от показаний плотности материала зависят звукоизоляция и теплопроводность. К примеру, стена из блока марки D 600, толщина которой составляет 450 мм, по способности сохранять тепловую энергию может сравниться с аналогом, возведенным из D 800 при толщине в 680 мм.

Такая особенность распространяется и на внутренние перегородки. Пеноблок D 200, толщина которого равна 100 – 150 мм, лучше защитит комнату от посторонних звуков, чем материал D 300 или D 400, имеющий такую же толщину.

Для того, чтобы точно уяснить, какой толщины должна быть стена из пеноблоков, сколько потребуется материала и какой марки, можно воспользоваться калькулятором одного из строительных сайтов.

А из соответствующего СНИПа II 3 79 можно взять нужные показатели, с помощью которых определится теплопроводность стенки любого состава и пеноблоков разной плотности.

Расчет толщины стен

Чтобы ваша стена из пеноблоков получилась достаточно надежной и теплой, следует выполнить теплофизические вычисления и определить прочность. В основу расчетных действий заложим пенобетонный материал, плотность которого составляет D 600.

Помните, что сопротивление внешних стен тепловой проводимости (с учетом всех отделочных слоев) должно превысить 3.5 градуса на каждый м2/Вт.

Для определения толщины предлагается, беря за основу разные плотности пенобетона, разобрать данный процесс более детально:

• как следует из технических показателей, блоки марок D 600 и D 800 обладают соответствующими коэффициентами 0.14 и 0.21 град* м.кв/Вт;
• отделочным материалом будут выступать кирпич для облицовочных работ и декоративный штукатурный слой, коэффициенты которых равны 0.56 и 0.58 град* м.кв/Вт соответственно.

Начинаем выполнять расчетные действия:

• сначала необходимо определиться, какой толщины будут кладка кирпича и штукатурный слой. Как правило, неутепленный фасад обкладывается двойным рядом кирпичного материала, что составляет 12 см;
• полученный размер переводим в метры, делим на показатель проводимости тепла материала для облицовочных работ. В итоге получается показатель сопротивления, составляющий 0.21;
• такие же вычисления выполняем со штукатурным материалом. Искомое значение должно быть равным 0.33.

Следующим действием мы подставляем полученные числа в несложную формулу:

• (пенобетонный блок с определенной плотностью – кирпич – штукатурный слой) умножаем на 0.14 (коэффициент, соответствующий нашему блоку). Полученный результат переводим в миллиметры, и искомое значение составит примерно 450 мм. Это и есть показатель толщины стенки, если использовать блок марки D 600;
• выполнив аналогичные расчеты для пеноблока D 800, получите толщину будущей стены в 68 см.

Обратите внимание, что во втором варианте нужна более толстая стенка. Отсюда следует, что и финансовые расходы окажутся значительно серьезней. А если добавить прослойку пенополистирола, то толщина фасадных стен понизится.

Уместно добавить, что двухэтажное сооружение габаритами 10 на 10 метров на каждые 10 см толщины стенки создает нагрузочное воздействие, достигающее десятка тонн. Это при том, что перекрытие, кровельное сооружение и стены верхнего этажа весят 15 – 18 тонн. К этому прибавляется масса находящихся на этаже вещей, вероятная нагрузка, создаваемая снеговым покровом, учитываются дефекты кладки и изнашивание материалов от эксплуатации. Исходя из приведенных факторов, в проектном решении определяют толщину стен, устраиваемых из пеноблоков, в 30 см.

Заключение

Как уже успели заметить, размер толщины пеноблока для наружных стен и перегородок определяется легко. Но помните, что на окончательное решение будут влиять не только приведенные здесь параметры – многое зависит от площади комнат, пожеланий хозяина и наличия денежных средств. Это значит, что однозначно придется в ряде вопросов подстраиваться под возможности участка или типовые особенности фундаментного основания. Однако будет лучше, если главные требования соблюдены. В таком случае стены из пеноблоков станут надежным гарантом прочности строения и сохранности тепловой энергии в пределах конструкции.

Строительство домов из пеноблоков. Расчет толщины стен

Стремительное развитие и глобальная модернизация технологий изготовления материалов и сырьевых ресурсов для строительства привели к появлению нового класса продуктов, идеально подходящих для быстрого и экономичного возведения стен, — ячеистого бетона. Одна из разновидностей подобного инновационного продукта – пенобетон. Впрочем, способ его получения известен уже более 50 лет, однако лишь с разработкой и внедрением высокоэффективных искусственных пенообразователей у компаний-производителей появилась уникальная возможность поставить изготовление универсального материала на поток.

Пенобетон: особенности и технология его изготовления

В роли катализатора для разработки пенобетона с уникальными эксплуатационными свойствами выступили нормы СНИП 2-3-79, которые закрепили новые требования к теплоизоляции. Согласно этим положениям, наименьшая толщина кирпичных стен должна составлять 2 метра. Безусловно, возводить такой дом экономически нецелесообразно. Единственным рациональным выходом из сложившейся ситуации стала разработка и создание новых продуктов, которые успешно могли бы заменить кирпич.

Пенобетон, являясь особой разновидностью бетона ячеистого, привлек внимание многочисленных застройщиков своим небольшим весом и отличными теплоизоляционными свойствами. Используемые повсеместно для возведения стен оптимальной толщины, пеноблоки производятся посредством распределения воздушных пузырьков абсолютно по всей массе бетона. Технология изготовления основана на механическом перемешивании подготовленной заранее пены с бетонным раствором, и исключает любое химическое воздействие. Новые технологии дали возможность производителям получить универсальный, экологически чистый и долговечный материал, обеспечивающий отличную теплоизоляцию и экономичное расходование электроэнергии на отопление строения. Название это строительного материала – пенобетон.

Преимущества пеноблока

Строительный продукт нового поколения пенобетон обладает рядом высоких физико-технических параметров и уникальными свойствами, которые фактически делают его беспрекословным лидером на рынке стройматериалов.

Среди неоспоримых преимуществ пеноблока можно выделить:

1. Привлекательный внешний вид и возможность сооружения стен из пеноблоков оптимальной толщины и изделий разнообразной конфигурации и размеров, что благоприятно сказывается на архитектурной выразительности здания;
2. Надежность и высокая прочность на сжатие;
3. Экологическая чистота, уступающая лишь натуральному дереву;
4. Высокая аккумуляция тепла и лучшая теплопроводность материалов стены, позволяющие снизить расходы на отопление на 30%;
5. Обеспечение здорового и благоприятного микроклимата за счет эффективного регулирования уровня влажности;
6. Высокая способность к поглощению шумов и звуковых волн различного происхождения;
7. Экономный расход клея, штукатурки и прочих стройматериалов;
8. Благодаря легкому весу, материал не создает большой нагрузки на фундамент, например, пеноблокс габаритами 200×300×600 весит всего 17 килограмм;
9. Высокий уровень пожаробезопасности подтверждается многочисленными исследованиями;
10. Удобная транспортировка;
11. Широкая сфера применения: пеноблок используется для возведения стен оптимальной толщины, заливки полов, крыши, утепления труб, создания фундамента;
12. Уникальная пористая структура наделяет инновационный стеновой материал высокими теплоизоляционными свойствами.

Теплопроводность материалов для возведения стен

Важнейшей характеристикой любого материала, которая характеризует способность аккумулировать тепловую энергию, является теплопроводность. Чем более высоким показателем теплопроводности обладает материал для стен, то ниже температура будет в помещениях. Уникальность и ценность такого пористого продукта, как пеноблок, заключается в том, показатель его теплоизоляции, по сравнению с глиняным кирпичом, выше в 3 раза.

Сравним коэффициенты теплопроводности наиболее востребованных стройматериалов:

• пенобетон — 0,2 Ккал/м²ч ^оС;
• известняк — 0,35 Ккал/м²ч^оС;
• шлакоблок – 0,65 Ккал/м²ч^оС;
• керамический кирпич — 0,8 Ккал/м²ч^оС.

Очевидно, что коэффициент теплопроводности такого материала для стен как пеноблок существенно ниже, чем у прочих материалов для возведения стен. На практике, стена из пеноблоков толщиной 30 см и коэффициентом 0,18 Ккал/м²ч^оС будет также эффективно беречь тепло, как и кирпичная конструкция толщиной 132 см, или сооружение из шлакоблоков толщиной 108 см. Разница, безусловно, впечатляет.

Впрочем, показатель теплопроводности материала для стен во многом зависит от его структуры, то есть от габаритов его внутренних пустот: продукт с меньшими воздушными пузырьками обладает высокой теплоизоляцией. Помимо этого, при создании пеноблока следует соблюдать геометрическую точность, непосредственно влияющую на толщину слоя строительной смеси в процессе выполнения кладки. Если между блоками толщина шва не будет превышать 2-3 мм, то конструкция визуально будет похожа на монолит. При наличии швов в 10-12 мм, велик риск превращения их в мосты холода, которые могут привести к значительным тепловым потерям и образованию конденсата.

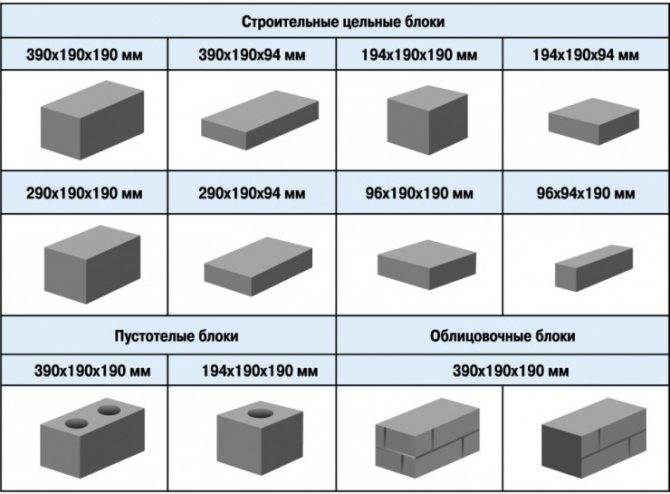

размеры пеноблоков для внешних и внутренних стен

кладка стен с применением теплоизоляционных пенобетонных блоков

Что касается показателей плотности и прочности пеноблоков, то их значение обратно пропорционально теплопроводности материала для стен. Для проведения теплоизоляции идеально подойдут легкие пеноблоки плотностью 400-500 кг/м3. В тоже время материал, имеющий плотность до 1100-1200 кг/м3 и меньшее количество пустот внутри, выигрывает в несущей способности и прочности, однако не так эффективно сохраняет тепло. Сфера его применения – возведение одно- или двухэтажных зданий.

Наиболее распространен пеноблок с усредненной плотностью 600-700 кг/м3. Он не только успешно выдерживает высокую нагрузку от несущих перекрытий, но и обладает отличной теплостойкостью.

Определение толщины стен из пеноблоков

Для того, чтобы определить какой толщиной должна обладать пенобетонная стена, чтобы обеспечить допустимый уровень прочности и достаточную теплоизоляция дома, рекомендуется произвести тщательные теплофизические и прочностные расчеты. В основу расчета возьмем пенобетон с применимой плотностью D600.

Не вдаваясь в сложнейшие расчеты, отметим, что при габаритах сооружения в 10х10 м каждые 100 мм толщины стены могут выдержать нагрузку в 10 тонн. При этом плиты перекрытий, кровля и стены второго этажа весят не более 15-18 тонн. Прибавив общий вес всех обиходных предметов, которые будут находиться на втором этаже, возможную снеговую нагрузку, учитывая дефекты кладки и предусмотрев физический износ стройматериалов в процессе эксплуатации, можно смело заложить в проект толщину стены из пеноблоков в 300 мм.

Теперь проанализируем способность подобной толщины обеспечивать должный уровень теплоизоляции дома.

Для точного расчета теплового сопротивления используют коэффициент теплопроводности пенобетона D600, равный 0,14 Ккал/м²ч^оС. Чтобы обеспечить необходимый уровень теплоизоляции стена должна иметь тепловое сопротивление в R=3,14.

Воспользовавшись формулой R = d/λ, где d — расчетная толщина стены, а λ – теплопроводность, легко определить d. В нашем случае расчетная толщина стены приблизительно равна 450 мм. Впрочем, подобное тепловое сопротивление рассчитывается исходя из температуры 40 ^оС. При этом если учесть использование дополнительных средств теплоизоляции и достаточно редкие морозы, то толщина стены в 300 мм будет самой оптимальной.

Статьи на Строительном портале Украины

Чтобы Ваш дом из пеноблоков был достаточно теплым и прочным, очень важно еще в процессе проектирования правильно определить необходимую толщину стен. Наиболее простой способ не теряться в догадках, а оперировать фактами — это обратиться к официальной документации, в частности, к СТО (стандартам организаций). Этим документом регламентируются нормы строительства и проектирования построек из ячеистых бетонов, к разряду которых и относятся пеноблоки.

Толщина стен из пеноблоков

Этажность возводимого сооружения не является главным фактором при выборе толщины наружных стен дома из пеноблоков. Основным параметром в данном случае является теплопроводность. Значение теплопроводности стен зависит от конструкции стены и марки применяемого материала.

Толщина стен дома из пеноблоков:

• в один слой с наружной штукатуркой;
• в два слоя с теплоизоляцией и наружной штукатуркой;
• в два слоя с облицовкой кирпичом;
• в три слоя с тепловой изоляцией и системой «вентилируемый фасад».

Сразу же отметим, что использование дополнительного утеплителя с одной стороны позволяет уменьшить необходимую толщину стены из пеноблоков, но с другой — может сказываться на ее несущей способности. Детальнее об этом читайте в статье Утепление дома из пеноблоков.

Так, на практике общепринятой считается минимальная толщина, равная 450 мм. В качестве подтверждения данного факта приведем следующий пример: теплопроводность стены из пенобетона марки 600 толщиной в 450 мм. равна теплопроводности стены из кирпича толщиной в 2 м. Более точно в каждом конкретном случае можно рассчитать теплопроводность стен из пенобетона, воспользовавшись формулами расчета и дополнительными данными, необходимыми для расчетов, поданными в строительных справочниках и СНиП.

Толщина стен из пеноблоков: как правильно рассчитать

Для того, чтобы определить какой должна быть толщина стен из пеноблоков, чтобы обеспечить допустимый уровень прочности и достаточную теплоизоляция дома, рекомендуем произвести тщательные теплофизические и прочностные расчеты. В качестве примера, произведем расчеты толщины стен для пенобетона с применимой плотностью D600.

Не вдаваясь в сложнейшие расчеты, отметим, что при габаритах сооружения в 10х10 м каждые 100 мм толщины стены могут выдержать нагрузку в 10 тонн. При этом плиты перекрытий, кровля и стены второго этажа весят не более 15-18 тонн. Прибавив общий вес всех обиходных предметов, которые будут находиться на втором этаже, возможную снеговую нагрузку, учитывая дефекты кладки и предусмотрев физический износ стройматериалов в процессе эксплуатации, можно смело заложить в проект толщину стены из пеноблоков в 300 мм.

Далее можно проанализировать способность данной толщины наружных стен обеспечивать должный уровень теплоизоляции дома.

Для точного расчета теплового сопротивления используют коэффициент теплопроводности пенобетона D600, равный 0,14 Ккал/м2чоС. Чтобы обеспечить необходимый уровень теплоизоляции стена должна иметь тепловое сопротивление в R=3,14.

Воспользовавшись формулой R = d/λ, где d — расчетная толщина стены, а λ – теплопроводность, легко определить d. В нашем случае расчетная толщина стены приблизительно равна 450 мм. Впрочем, подобное тепловое сопротивление рассчитывается исходя из температуры 40 С. При этом если учесть использование дополнительных средств теплоизоляции и достаточно редкие морозы, то толщина стены в 300 мм будет самой оптимальной.

Далее поданы примерные данные для стен из пеноблока марок 600, 800, 1000, которые используются для возведения наружных стен различных сооружений наиболее часто.

Однослойная кладка с наружной облицовкой из кирпича:

Однослойная кладка с наружной штукатуркой:

Марка пеноблока	Необходимая толщина слоя пенобетона
600	480 мм.
800	720 мм.
1000	1000 мм.

Расчеты вышеуказанных данных были рассчитаны для сооружений, возводимых из пеноблока в средней полосе, поэтому они действительны и могут применяться для большинства климатических зон. Таблица свидетельствует о том, что чем выше марка изделия, тем большей должна быть необходимая толщина стены, а следовательно, увеличиваются и затраты на возведение стен. Лишних расходов можно избежать, используя блоки оптимальной марки для выбранного вида строения.

Пеноблоки довольно часто используются также и для возведения перегородок и простенков внутри сооружения. В таких случаях толщину конструкций стен выбирают в зависимости от условий эксплуатации, и зачастую она составляет 100 — 150 мм.

Определяем толщину стен из пеноблоков для жилого дома, пример расчета

При возведении дома из пенобетона необходимо не только вложить средства и усилия, но провести точные расчеты, позволяющие создать надежное и прочное здание. Кроме того, что будут использоваться хорошие материалы, нужно учитывать некоторые их качества и особенности монтажа. Одним из наиболее важных вопросов является то, какой толщины должна быть стена и как проводить расчет согласно всем нормам и стандартам.

Оглавление:

1. Характеристики пеноблока
2. Критерии выбора
3. Сооружение несущих стен
4. Варианты облицовки
5. Оптимальный размер конструкций
6. Пример расчета толщины

Технические параметры

Перед возведением следует знать основные технические характеристики:

1. Пеноблок имеет малый вес, при этом плотность достаточно низкая (в несколько раз по отношению к керамзиту). Она может варьироваться в пределах 500-1600 кг/м, в зависимости от качества.
2. Прочность на сжатие составляет около 4-5 МПа. Благодаря этим показателям можно возводить дом в 2-3 этажа.
3. При соблюдении технологии можно обеспечить отличную защиту от внешнего шума, так как пенобетон отличается высокой звукоизоляцией, что позволяет существенно сэкономить на специальных звукоизолирующих материалах.
4. Низкие теплопроводные качества по сравнению с древесиной и керамзитом. Стена из пеноблоков толщиной в 200 мм способна сохранять тепло так же, как из глиняных в 600 мм.
5. Стоит отметить низкую ценовую категорию. Материал в количестве 1 м³ будет гораздо дешевле других кладочных изделий.

Критерии подбора толщины

При нахождении толщины стен можно подвергнуться многим рассуждениям и рекомендациям, которые в большинстве случаев оказываются недостоверными. Чтобы обеспечить безопасность и устойчивость здания к различным факторам, необходимо основываться на некоторых правилах подбора. Первым делом следует знать, насколько способна понижаться температура окружающей среды в холодное время. При показателях менее -25°C нужно возводить утолщенные стены.

Также важно определиться с использованием утеплителя. Если толщина пеноблока составляет 300 мм, то оптимально устраивать теплоизоляцию до 100 мм. При толщине более 300 мм можно обойтись простой штукатуркой. Блоки подвержены воздействию УФ-лучей, что плохо сказывается на эксплуатационных качествах, поэтому теплоизолятор будет обеспечивать должную защиту.

Существуют факторы, помогающие в подборе марки:

1. Климатические особенности региона, в котором проводится строительство. За основу берется температурный диапазон, при этом учитываются самые крайние показатели этой области. Также толщина стен определяется от вероятности и интенсивности появления внешних воздействий. Это могут быть атмосферные осадки, давление и среднестатистическая влажность воздуха.
2. Технические характеристики стройматериала. В качестве основных показателей учитываются звуко- и теплоизоляционные свойства, сопротивление теплоотдаче, а также максимальный результат проверки прочности на сжатие.

При возведении дома из пенобетона с умеренными климатическими условиями толщина несущих стен должна равняться 400-450 мм с дополнительной отделкой штукатурным слоем. При этом показатели теплопроводности и звуконепроницаемости будут соответствовать нормам.

Даже используя неавтоклавные блоки, стены будут выдерживать любые атмосферные явления и не терять несущей способности в процессе эксплуатации. Благодаря этому преимуществу их можно применять в условиях повышенной влажности. Годовое количество осадков никак не повлияет на надежность и прочность здания.

Выбирая изделия высокой марки, стоит учесть, что и теплопроводность их будет выше, соответственно, толщина стен тоже должна быть больше. Однако рекомендуется выбирать среднюю маркировку, так как она обладает достаточной прочностью и небольшим весом, что весьма важно для одно- или двухэтажного дома. Можно применять марку D500.

Возведение несущих стен

Кроме прочности не менее важным параметром при выборе материала является плотность и метод изготовления. К наиболее распространенным маркам неавтоклавного пенобетона относятся D600 и D800 плотностью 600 и 800 кг/м³. Толщина перегородки для климата в Московской или Санкт-Петербургской областях оптимально составит 400-500 мм без учета утеплителя. Несущие стены могут быть сооружены с габаритами 300х400х600 мм.

D600-800 наиболее эффективны при строительстве многоэтажных зданий (до 3-4 этажей), тогда соотношение теплоизоляционных, прочностных качеств и стоимости выйдет более практичным. Внутренние самонесущие перегородки можно возводить из той же марки, однако толщина будет гораздо меньше, например, 100х300х600 мм. Использование малогабаритных элементов позволит сэкономить пространство без уменьшения эксплуатационных характеристик, а также обеспечит должную звукоизоляцию, поэтому лишний шум в соседнем помещении не будет мешать.

Выбрав некачественный пенобетон, можно ухудшить характеристики стен и межкомнатных перегородок, что в дальнейшем выльется в дополнительные затраты на звуко- и теплоизоляцию. Чтобы не ошибиться с выбором при покупке, необходимо узнать о наличии сертификата, тогда при укладке блоки не будут лопаться и трескаться после возведения всего сооружения.

Нахождение толщины с расчетом на облицовку

С учетом того, что стены и межкомнатные перегородки облицовываются кирпичом или штукатуркой, конечная толщина получается немного больше. Поэтому перед началом строительства следует провести расчеты с финишной отделкой. Не менее важно сразу определиться с типом утеплителя и отделочным слоем. Наиболее часто используются такие комбинации:

• Пеноблок толщиной 400 мм и штукатурка 2-5 см.
• Элемент 400 мм и облицовочный кирпич.
• Изделие 400 мм и вентилируемый фасад.
• Два по 200 мм и штукатурка (или кирпичная кладка).
• Блоки 200 мм, штукатурка + кирпич.
• Кирпич + блок 200 мм + облицовочный кирпич + вентилируемый фасад.

Разновидностей компоновки гораздо больше, например, пеноблок с отделкой из керамической плитки для внутренних ненесущих перегородок или натурального камня для фасада. Однако важно учитывать условия климатической зоны, чтобы обеспечить максимальную надежность сооружения.

Оптимальные размеры для обеспечения несущей способности

В основном штукатурный слой занимает около 20 мм, таким образом, при стандартной толщине стены 400 мм общая составит 420-430 мм. Если использовать облицовочный кирпич с размерами 120 мм, то она будет 520 мм. Устраивая вентилируемый фасад, толщина увеличится до 560-700 мм. Это достаточно большие значения для стен одно- или двухэтажного здания.

В связи с этим самым практичным вариантом блоков, которые способны обеспечить и прочность, и низкую теплопроводность, является применение марки D600-D800. От выбора изделий и конструкции самой стены и межкомнатной перегородки будет зависеть не только долговечность возводимого сооружения, но и уровень комфорта при проживании в нем. Использование сертифицированного строительного материала позволит избежать лишних затрат времени и средств на восстановление или укрепление стен после значительных деформаций, которые были вызваны низким качеством изделий.

Расчет толщины для Московской области

Показатель сопротивления теплопередаче внешней стены с учетом всех отделочных слоев и материалов должен составлять 3,5°Cˑм/Вт. На основе технических характеристик можно сказать, что коэффициент для пеноблоков марки D600 и D800 равняется 0,14 и 0,21°Cˑм/Вт соответственно. Сопротивление у облицовочного кирпича не превышает 0,56°Cˑм/Вт, а у декоративной штукатурки – не более 0,58°Cˑм/Вт. Все показатели основаны на нормальных климатических условиях в регионе.

Далее проводится расчет:

• Находится толщина штукатурки или кирпичной кладки. Как правило, для фасадов без дополнительной теплоизоляции элементы укладываются в два ряда – 120 мм.
• Показатель разделить на коэффициент теплопроводности кирпича, тем самым определяется сопротивление, равное 0,21°Cˑм/Вт.
• Повторно вычисляется формула для штукатурного слоя – 0,03°Cˑм/Вт.

Полученные числа необходимо подставить в формулу для определения толщины блока. Пенобетон плотностью 600 кг/м³ имеет общее сопротивление теплопередаче 3,5. От этого значения вычитается кирпич (0,21) и штукатурка (0,03), затем все умножается на коэффициент блока 0,14 и выходит 450 мм. Это конечный показатель, согласно которому должен выбираться материал. Важно сразу изменить единицы измерения.

Соответственно для D800: (3,5-0,21-0,03)х0,21=680 мм. В этом случае понадобится изделие значительно толще, поэтому расходы будут также больше. Однако вместо кирпичной кладки можно использовать высокоэффективный пенополистирол в качестве утеплителя, таким образом, есть возможность получить гораздо меньшую толщину фасада.

Как увеличить R-ценность стены из бетонных блоков | Home Guides

Автор: Гленда Тейлор Обновлено 19 декабря 2018 г.

Тепловое сопротивление стены или ее R-значение — это ее способность замедлять передачу тепла от одной стороны к другой. Бетонный блок делает стену рентабельной и прочной, но имеет небольшое тепловое сопротивление. В зависимости от плотности блоков, блочная стена толщиной 8 дюймов без какой-либо другой изоляции имеет значение термического сопротивления между R-1.9 и Р-2.5.

Снижение инфильтрации воздуха

Один из лучших способов поддерживать температуру в помещении — не допускать попадания наружного воздуха. Стены из бетонных блоков могут пропускать воздух через трещины в стыках между блоками, если стена осела или сместилась. Под балкой по краю, то есть доской, стоящей на краю в верхней части блочной стены, есть еще одно излюбленное место утечки. Замазать потрескавшиеся швы раствором. Герметизируйте шов между верхним слоем блоков и балкой обода конопаткой, чтобы не допустить попадания наружного воздуха.

Внутренняя жесткая пена

Жесткая пена поставляется в виде больших легких панелей, которые можно устанавливать непосредственно на поверхность бетонных блоков. Если вы изолируете складское помещение или комнату, которая не будет завершена, вы можете измерить, вырезать и подогнать панели из жесткого пенопласта, чтобы покрыть всю стену. Гвозди не нужны, потому что панели достаточно легкие, чтобы их можно было приклеить на место. Предостережение — использовать только клей, рекомендованный для жесткого пенопласта и кирпичной кладки. Некоторые виды клея «съедают» жесткую пену, превращая ее в липкую массу.Доступна специальная лента для наклеивания на швы, обеспечивающая герметичность стены.

Внутренняя стена

Если вы собираетесь жить в комнате, лучший способ изолировать блочную стену — это построить стену с помощью планок опалубки, а затем утеплить их. Этот процесс аналогичен обрамлению стандартной стены, за исключением того, что стенные стойки обычно плоско прилегают к блочной стене. Стандартные шпильки размером два на четыре предоставят вам пространство для стоек толщиной 1,5 дюйма, в которое вы можете разрезать и установить изоляцию из жесткого пенопласта.Это немного сложнее, чем укладывать листы жесткого пенопласта, но вы можете установить гипсокартон поверх стеновых каркасов для придания стенам законченного вида.

Система отделки внешней изоляции

Когда невозможно изолировать внутреннюю часть блочной стены, вы можете применить Систему отделки внешней изоляции (EIFS) для наружных блоков. EIFS похож на лепнину, хотя и не является каменной кладкой. Подрядчик EIFS устанавливает влагобарьер поверх блочной стены, затем следует изоляция из жесткого пенопласта, стальная сетка и, наконец, штукатурный состав.Сертифицированный подрядчик должен применять EIFS, и вам может потребоваться получить разрешение, потому что EIFS добавит около 3 дюймов к размерам внешней стены.

Как лучше всего утеплить стены из бетонных блоков в домах?

Называете ли вы их стенами из бетонных блоков, шлакоблоков или стен из цементных блоков, они пористые, что означает, что они могут пропускать наружный воздух, не говоря уже об открытости внутри самих блоков.

Это означает, что в вашем доме не будет комфортно, независимо от времени года, и вы, вероятно, платите кучу денег по своим ежемесячным счетам за электроэнергию.

Лучший способ бороться с этим потоком воздуха — изолировать стены из бетонных блоков, но есть несколько способов сделать это. Выбор за вами, по какому пути вы решите пойти, поскольку вы лучше всех знаете, что лучше для вас и вашего дома.

Компания

RetroFoam из Мичигана знает, как лучше всего изолировать стены из бетонных блоков в вашем доме, потому что мы начали эту компанию по изоляции бетонных блоков более 17 лет назад.

По мере того, как мы продолжаем обучать домовладельцев, таких как вы, давайте взглянем на изоляцию блочных стен.

Изоляция стен блока

В зависимости от того, будут ли облицованы стены из бетонных блоков или обнажена верхняя часть стены, может действительно измениться способ их изоляции.

Вариант теплоизоляции стен из бетонных блоков включает изоляцию из распыляемой пены, изоляцию из инъекционной пены, полистирольные шарики, пенопласты и изоляцию из сыпучей кладки. Несмотря на то, что это варианты, снова доступный для использования материал зависит от того, будут ли стены покрыты или открыт верх, как при реконструкции или новом строительстве.

Вот что может предложить каждый материал.

Изоляционная пена для стен из бетонных блоков

Изоляция из распыляемой пены работает для изоляции стен из бетонных блоков до того, как гипсокартон будет установлен на место и шпильки будут заделаны на расстоянии от четверти до полдюйма.

Это рекомендуется, чтобы при обрызгивании бетонных стен изоляция из пенопласта могла попасть за стойку, чтобы предотвратить образование тепловых мостиков.

Тепловые мосты — это область здания, которая имеет значительно более высокую теплопередачу, чем окружающие материалы, что приводит к общему снижению теплоизоляции.

Если вас не беспокоит, что стены выглядят так, как будто на них нанесено покрытие, и вы просто хотите, чтобы изоляция препятствовала образованию тепловых мостиков в вашем подвале, то в таких случаях гипсокартон не нужен.

Изоляция стенок полостей из полистирола

Используется чаще, когда бетонные стены открыты сверху.

Это потому, что бусинки заливаются в открытые полости блоков сверху. Таким образом, бусинки можно было найти в ваших бетонных стенах еще с того момента, когда был построен ваш дом.

Звучит хорошо, но этот изоляционный материал создает одну проблему.

Поскольку он состоит из рыхлых шариков полистирола, если вам нужно разрезать блоки по какой-либо причине, все шарики вылезут наружу. Просто представьте, как это выглядит, когда вы выбрасываете шарики, но в гораздо большем масштабе.

Использование пенопласта для изоляции бетонных стен

Вы не получите таких же характеристик, как распыляемая пена, наносимая на стену, но некоторые домовладельцы использовали пенопласт на внешней стороне блока перед нанесением внешней отделки.

Итак, вы можете задаться вопросом, как прикрепить пенопласт к бетонной стене.

На обратную сторону пенопласта нанесите клей для пенопласта с помощью канцелярского ножа или пистолета для герметика. Тогда это так же просто, как прикрепить панель к блочной стене. Убедитесь, что вы нанесли герметик на швы, чтобы убедиться, что нет утечек воздуха.

Если швы вокруг пенопласта не заделаны должным образом, в ваш дом все равно будет попадать воздух.

В этом случае могут возникнуть проблемы с конденсацией, поскольку в стене встречаются две разные температуры.Это приведет к росту плесени и грибка.

Швы можно закрыть лентой или герметиком, чтобы уменьшить движение воздуха.

Изоляция для кирпичной кладки со свободным заполнением

Изоляция с сыпучим заполнением или минеральная изоляция с сыпучим заполнением эквивалентна заполнению стен из бетонных блоков материалом, похожим на песок.

Этот изоляционный материал используется, когда верхняя часть полости стены бетонного блока открыта, и смесь заливается в открытые полости в блоках.

Как и шарики из полистирола, если по какой-либо причине разрезать блоки, порошкообразная изоляция вытечет наружу. Представьте себе песочные часы, наполненные песком, и вот как они будут выглядеть, когда изоляция будет выливаться.

Еще одна проблема, связанная с этим материалом, заключается в том, что трудно обеспечить заполнение открытых полостей, поскольку вы заливаете его сверху. Если на пути есть что-то, вызывающее сопротивление, то материал не будет проходить через все полости блока, по-прежнему позволяя потоку воздуха.

Заполнение бетонных блоков изоляцией из пенопласта

Инъекционная пенная изоляция — это еще один вариант заполнения бетонных блоков, во многом похожий на распыляемую пену, которая создает воздушный барьер в стенах из бетонных блоков.

Этот метод применяется для существующих стен из бетонных блоков. Отверстия просверливаются в середине стены в пустоты, оставленные открытыми, путем выравнивания стержней в бетонных блоках.

Преимущество инъекционной пены заключается в том, что она заполняет все эти полости, и даже щели, оставшиеся открытыми, когда стены были заделаны строительным раствором.Когда каменщик собирает эти стены, он заделывает длинные стороны блока, оставляя отверстия в середине и на более коротких концах.

Эти отверстия позволяют воздуху двигаться, поэтому инъекционная пена — один из лучших вариантов утепления стен из бетонных блоков. Пена заполняет все укромные уголки и щели, проталкиваясь внутрь сердцевины и создавая воздушное уплотнение, которое остановит любое движение воздуха.

Изоляция стен из бетонных блоков

Есть несколько вариантов утепления стен из бетонных блоков в новостройках.

Если вы изолируете блочные стены в своем существующем доме, ваш выбор будет более ограниченным в зависимости от вашей ситуации. Вот почему так важно поговорить со своим подрядчиком, чтобы увидеть, что подойдет лучше всего.

Хотя распыляемая пена и пена для инъекций создают непрерывную изоляцию, которая создает воздушное уплотнение, она также имеет тенденцию быть более дорогостоящей. Минеральная вата, полистирольные шарики и пенопласт — менее дорогой вариант, эти материалы все же допускают некоторое движение воздуха.

Если вам больше по душе изоляция из пенопласта, посетите Учебный центр на нашем веб-сайте, чтобы узнать больше о преимуществах и о том, как это работает.

Статьи по теме

Как лучше всего утеплить стены из бетонных блоков в коммерческих зданиях?

Можно ли использовать аэрозольную пену, чтобы остановить протечки подвала и фундамента?

8 вещей, которые нужно сделать при наводнении подвала

Новые способы лучше изолировать бетонные стены

Высококачественные стены по периметру, построенные из бетонных блоков, или CMU, могут составлять только около 7% рынка строительства новых домов по всей стране.Но на рынках Юга, особенно во Флориде, таким способом строят первый этаж почти всех домов.

Гарри Уитвер

Поскольку федеральная программа Energy Star и Международный кодекс энергосбережения продолжают выдвигать рамки для эффективной изоляции внешних стен от тепловых потерь для повышения энергоэффективности дома, строители блочных стен вынуждены корректировать свои методы в соответствии с более строгими стандартами.

К счастью, рынок изоляции и герметизации воздуха развивается вместе с нормами и стандартами, предоставляя все больше возможностей для строительства блочных стен.Фактически, новые методы часто объединяют продукты для достижения более высокого уровня термического сопротивления, что позволяет строителям и специалистам по ремонту новых домов модернизировать старые дома, чтобы они соответствовали или даже превосходили по эффективности стеновые конструкции с деревянным каркасом, не увеличивая при этом бюджет.

«Есть миллион способов снять шкуру с этой кошки, — говорит Лукас Гамильтон, менеджер по прикладным наукам о строительстве в CertainTeed в Вэлли-Фордж, штат Пенсильвания. — Теперь подрядчики могут позволить уникальным факторам проекта определять решение».

Лучшая практика

Одноуровневый новый дом с нулевым потреблением энергии и рейтингом LEED недалеко от Орландо, штат Флорида., жилищный гигант и пионер в области экологии, компания KB Home продемонстрировала новейшую практику оптимизации различных вариантов изоляции и герметизации стен по периметру CMU.

На этапе 1 требовалось приклеить панели из жесткого пенопласта толщиной 3/4 дюйма непосредственно к внутренней стороне 10-футовых блочных стен для дома площадью примерно 2700 квадратных футов. В дополнение к присущей им термической ценности (около R-6 на дюйм, сравнимо с продуктами из распыляемой пены) панели из жесткого пенопласта имели поверхность из фольги, которая служила барьером для воздуха / влаги.

Затем KB Home применила совместимую гидроизоляционную ленту вдоль всех стыковых соединений, чтобы создать монолитную плоскость, чтобы заблокировать перенос воздуха и тепла через стены CMU. После этого строитель прикрепил 1-х метровую деревянную обшивку от пола до потолка с шагом 16 дюймов по центру к пенопласту, чтобы они служили гвоздями для гипсокартона.

Но сборка не была завершена. Для секций дома, предназначенных для фиброцементного сайдинга внахлест, KB Home прикрепила обертку к внешней стороне стен CMU с помощью промышленного аэрозольного клея, а затем затянула все стыки совместимой гидроизоляционной лентой, чтобы создать эффективный барьер для воздуха и влаги. за сайдингом.

Лучшая практика

За исключением рынков с сейсмической или сильной ветровой активностью, строительные нормы и правила позволяют оставлять структурные стены CMU для одноквартирных одноэтажных домов частично или полностью незаполненными раствором. Обычный способ улучшить тепловые характеристики этих стен — заполнить пустоты изоляционной пеной.

Работая с внутренней стороны (или с поверхности, которая, скорее всего, будет покрыта отделкой), подрядчики просверливают отверстия диаметром 5/8 или 7/8 дюйма в лицевой стороне блоков на высоте примерно 4 фута от пола для установки инъекции трубка, идущая от «смесителя», который сочетает в себе нетоксичную жидкую смолу, пенообразователь и воздух.

Как только пена начинает просачиваться через отверстия для инъекций (что указывает на полную полость, охватывающую несколько блоков), процесс повторяется по длине стены через каждые 4 фута, а затем снова вдоль верхней части стены примерно на фут меньше ее полного высота.

Этот метод популярен и зрел на рынках, где преобладают стены CMU, но он требует дополнительного подрядчика и, в зависимости от объема проекта, дополнительных нескольких дней по графику. Изоляции также требуется около 72 часов для отверждения, прежде чем можно будет заделать отверстия для инъекций и покрыть стены финишной облицовкой, но в результате получается термически эффективная и несколько более устойчивая сборка стен.

Этот метод также можно использовать в случае модернизации, предполагая, что некоторые или вся внутренняя или внешняя отделка будут удалены, чтобы обнажить блоки.

Передовая практика

Для строителей с ограниченным бюджетом и при небольшом давлении или без него со стороны покупателей жилья или местных норм, направленных на повышение энергоэффективности дома, построенного с помощью CMU, распространенный недорогой метод строительства включает строительство и изоляцию «фальш-стены» внутри. лицевая сторона блочной стены.

Проще говоря, этот процесс требует обрамления неструктурных секций стены 2×4, прикрепленных к верхней и нижней плитам и друг к другу, а затем изолировать полости с помощью обычных рулонов стекловолокна.

В холодных климатических условиях, особенно в тех, где наблюдается высокая влажность на открытом воздухе, пароизоляция между пористыми блоками CMU и фальш-стеной поможет уменьшить миграцию влаги в область каркаса, где это может способствовать росту плесени. Домашняя пленка на внешней стороне также может помочь решить эту проблему.

Эта практика дает несколько вещей, например, поверхность для прибивания гипсокартона или другой внутренней отделки панелей, а также скрытую выемку для проводки и водопровода. С другой стороны, это уменьшает квадратные метры жилого пространства и, чтобы быть термически эффективным, требует, чтобы войлок был правильно установлен, особенно вокруг любых вторжений и без сжатия войлока.

Хорошая новость для дилеров заключается в том, что большинство материалов, отвечающих этим требованиям, доступны в инвентаре или в виде специального или ограниченного заказа из традиционных источников распространения, и что методы и материалы применимы как для нового строительства, так и, в большей степени, для строительства. миллионы домов нуждаются в модернизации энергии.

Часто задаваемые вопросы по изолированным бетонным опалубкам

Вы когда-нибудь получали вопрос об изоляционных бетонных формах и просто не знали, как на него ответить? Лайонел Лемей, ЧП, исполнительный вице-президент по структурам и устойчивому развитию NRMCA, дал ответы на эти общие вопросы, чтобы вы были лучше подготовлены для разговоров со своими клиентами и специалистами.

1. Каковы основные преимущества ICF?
а. Идеально для моделей с низкой / средней посадкой
b.Конкурсный по первой цене
c. Быстро — снижена стоимость строительства
дн. Более безопасное место работы — снижает риск
e. Простота использования — меньше сделок
f. Энергоэффективность — Увеличение операционной прибыли
г. Тихо — держите жильцов довольными
h. Огнестойкость — снижение затрат на страхование
i. Хорошо зарекомендовавший себя — тысячи тематических исследований (www.concretetracker.org)
j. Гибкость — легко принимает любую отделку и все строительные системы

2. Какой высоты могут быть здания ICF?
ICF используются в одноэтажных жилых и коммерческих помещениях для высотных зданий
.На сегодняшний день самое высокое здание ICF — 23 этажа, построенное в Ватерлоо, Онтарио. В Нью-Йорке строится 16-этажное здание. ICF идеально подходят для любого здания с несущими стенами, в котором относительно высокий процент прочных стен с перфорированными отверстиями. Тем не менее, они также использовались для зданий навесных стен с перемычками в стенах ICF.

3. Какой высоты стены ICF могут оставаться без опоры?
ICF использовались для стен, высота которых без опоры превышала 40 футов.Сложность не столько в конструктивном исполнении таких стен, сколько в конструкции. Строительство 40 футов высотой, а затем укрепление стен и предоставление рабочей площадки для укладки бетона требует навыков и опыта. Стенки ICF бывают толщиной от 4 до 12 дюймов, поэтому инженеры должны выбрать соответствующую толщину, чтобы выдержать нагрузку.

4. Какую толщину я могу использовать?
Стены ICF бывают толщиной 4, 6, 8, 10 и 12 дюймов (некоторые производители идут еще толще). Обычно 4-дюймовые стены используются только для ненесущих нагрузок, например, для снятия стен в квартирах, гостиницах или общежитиях.

5. Как укрепить стены?
Армирование обычно наносится одним слоем (в центре) для большинства надземных применений. Однако для более толстых стен (10–12 дюймов) армирование может применяться в два слоя. Для применения под землей с давлением грунта снаружи можно разместить арматуру в один слой рядом с внутренней поверхностью.

6. А как насчет сейсмических сил?
Массивные бетонные стены идеально подходят для противостояния сейсмическим воздействиям, а здания ICF используются для многих низко- и среднеэтажных зданий в регионах с высокой сейсмичностью.Также не было бы причин не использовать ICF для высотных приложений. Однако во многих более высоких зданиях на западном побережье используется бетонный каркас или гибридная конструкция каркаса стен со сдвигом.

7. Как насчет штормовых укрытий?
ICF идеально подходят для строительства штормовых убежищ от ураганов и торнадо. Несмотря на сильные ветры (200 миль в час и выше) бетонные стены могут легко противостоять силе ветра. Однако ключом к проектированию штормового укрытия является способность противостоять силам летящих обломков.ICF были испытаны с использованием «пушки торнадо», где 2х4 стреляют в стену со скоростью 100 миль в час и, как и ожидалось, они не пробивают стену.

8. Стоимость стен ICF?
Стены ICF обычно дешевле, чем другие коммерческие методы строительства, такие как CMU и стальные шпильки. Поэтому для коммерческих приложений, таких как офисы, школы, промышленные и общественные здания, они быстро становятся предпочтительной системой из-за скорости и простоты строительства по сравнению с другими системами.
Деревянный каркас по-прежнему дешевле, чем конструкция ICF, поэтому для односемейного и многосемейного строительства деревянный каркас часто дешевле. Для одной семьи добавленная стоимость использования ICF обычно составляет 5-7%. Для многоквартирных домов добавленная стоимость обычно составляет 1-3%. Тем не менее, многие владельцы выбирают ICF, несмотря на небольшую добавленную стоимость, поскольку имеют все остальные преимущества.

9. Огнестойкость стен ICF?
Большинство производителей стенок ICF проводили испытание на огнестойкость ASTM E119, и 4-дюймовые стены обычно соответствуют 2-часовому классу, а 6-дюймовые стены и более толстые — 4-часовому классу.Стены должны иметь 15-минутный тепловой барьер, обеспечиваемый гипсовым барьером 1⁄2 дюйма. Пена в ICF обработана огнем и соответствует требованиям по распространению пламени 25 или меньше, а показатель дымности 450 или меньше при испытаниях в соответствии с ASTM E84.
В некоторых случаях может потребоваться испытание NFPA 285 для бокового распространения пламени по наружным стенам. Это сборочный тест, который должен включать все виды отделки.

10. Отделка стен ICF?
Практически любую отделку можно прикрепить к стене ICF, так как на конце каждой опалубки есть планки, на которые можно закрепить винт для крепления отделки.Гипсокартон, кирпич, лепнина, сайдинг, стальные панели и др.

11. Конструктивные связи со стенами ICF?
Соединительные полы или другие конструктивные элементы соединяются со стенами ICF разными способами. Бетонные полы часто кладут поверх стены для соединения несущего типа с помощью арматурных дюбелей, вделанных в стену и плиту. Для соединений, работающих на сдвиг, таких как деревянные балки, обычно балка по краю прикрепляется к стороне стены с помощью анкерных болтов через пену в бетон. Для стальных соединений закладная плита обычно устанавливается в форму с помощью срезных шпилек.

12. Прочность бетона для стен ICF?
Как правило, для большинства применений достаточно бетона мощностью 4000 фунтов на квадратный дюйм. Но это не мешает инженерам при необходимости указывать бетон более высокой прочности.

13. Характеристики смеси для стен ICF?
Прочность, указанная инженером-конструктором (измерена через 28 дней). Рекомендуемый максимальный размер заполнителя 1⁄2 дюйма для форм 4 и 6 дюймов и 3⁄4 дюйма для форм 8 дюймов и выше. Рекомендуемая осадка бетона составляет от 4 до 6 дюймов +/- 1 дюйм (от 102 до 152 мм +/- 25 мм).Если это требуется зарегистрированным инженером, рекомендуемые характеристики осадки должны быть достигнуты за счет добавления суперпластификатора / средних водоредукторов для достижения расчетной прочности смеси и текучести бетона.

14. Укладывать бетон в стены ICF?
Уложите бетон, перекачав его максимум на 4-футовом подъемнике. Используйте карандашные вибраторы, чтобы обеспечить уплотнение по форме и вокруг арматурной стали.

15. Термитостойкость
Пенополистирол не поддерживает, не привлекает и не является источником пищи для насекомых (включая термитов).Тем не менее, все здания, построенные в зонах, подверженных термитам, должны соответствовать строительным нормам и стандартам для защиты от термитов и борьбы с ними.

16. Осмотр конструкций (проверка на пустоты)?
Обычно, если бетон укладывается квалифицированным подрядчиком, прошедшим обучение у производителя ICF, после хорошей укладки бетона в формах не будет пустот. Однако при подозрении на пустоты существует несколько методов их обнаружения. Постучав по формам рукой, вы обнаружите пустоты.Другой метод — использование острого жесткого зонда для измерения глубины пены там, где есть подозрения на наличие пустот. Если есть подозрение на наличие значительных пустот, использование георадара является вариантом (дорогостоящим). В крайнем случае — убрать пену и заделать пустоты.

17. Энергетическая эффективность?
ICF имеют значительно более высокую изоляционную ценность, чем традиционные конструкции стен, такие как CMU, стальные и деревянные стойки. Около R25 в зависимости от внешней отделки. Кроме того, тепловая масса в стенах помогает регулировать температуру.А поскольку это твердые стены, они, как правило, создают более герметичные конструкции. Все это приводит к зданиям со значительно лучшими энергетическими характеристиками с заявленной экономией энергии от 20% в более теплом климате до 50% и более в более холодном климате.

18. Звуковое сопротивление?
Бетонные стены обеспечивают превосходные звукоизоляционные свойства по сравнению с другими формами конструкции
. Класс STC начинается с 50 для 4-дюймовых стен и может доходить до STC 70 с более толстыми стенами и дополнительными гипсовыми плитами.

19. Панелирование?
В недавних проектах начали использовать методы панелизации для повышения эффективности и скорости строительства. Большие панели изготавливаются за пределами площадки в контролируемых заводских условиях, арматура помещается внутрь, доставляется на площадку грузовиком и устанавливается на место. Панели крепятся друг к другу и скрепляются перед укладкой бетона.

20. Армирование волокном (спиральное или другое)?
Некоторые инженеры начинают использовать стальную фибру вместо горизонтальной стали.Это устраняет необходимость относительно медленного размещения горизонтальных стержней и панельной конструкции.

21. Обучение подрядчиков (Формальное отраслевое обучение и сертификация?)
Большинство производителей ICF имеют официальную программу обучения для своей системы. Убедитесь, что вы указали, что подрядчики должны успешно пройти программу обучения. CRMCA проведет учебный курс, одобренный ICF и NRMCA, в феврале 2019 года.

CRMCA — это ресурс для вас, наших уважаемых участников, а также для ваших клиентов и специалистов.Для получения дополнительной информации о помощи в дизайне и предстоящих предложениях по обучению свяжитесь с Джессикой Палмер, директором по развитию бизнеса и образованию. [email protected]

EPS Изоляция | Геопенопласт, пенополистирол, EPS и полистирол

Если вы собираетесь построить новый дом, теперь вы можете взять свой 8-дюймовый
блочная стена из бетонных блоков от R-1.11 до R-13.5, и это просто и
недорого.

Просто попросите вашего подрядчика по кладке установить изоляционные блоки из пенополистирола.
внутри полостей бетонного блока по мере их установки можно
увеличьте изоляцию стены из бетонных блоков в 12 раз.Здесь
как это работает.

Изоляция бетонных блоков

Пустотелый бетонный блок 8 дюймов (тип, используемый для большинства бетонных блоков
стены) имеет только R-Value 1.11. Изоляционные блоки EPS 5 дюймов
толстые имеют R-значение R-20,5 или выше. Просто поместив EPS
блоки внутри бетонных блоков пустоты, а фундаментная стена
в процессе строительства значение изоляции R-1.11 для блочной стены изменено.
в среднем R-13,53.

Это просто. Стоит недорого. И самое приятное то, что EPS
изоляционные блоки доступны в более чем 100 точках по всей стране
через Universal Foam Products, новатора в области энергосбережения в доме
изоляционные изделия.

Если вы добавляете кирпич в стену из бетонных блоков, вы можете увеличить
значение изоляции дополнительным R-4 через вашего подрядчика по камню
установить стеновые панели из пенополистирола в воздушном пространстве между блоком и кирпичом.

Если ваш проект требует использования бетонных блоков 10 «или 12», ваш
дополнительное значение R будет намного больше. См. Таблицу ниже.
«

Изоляционные бетонные формы (ICF)

Вид с торца типичной предварительно собранной плоской стены Блок ICF

Изоляционные бетонные формы (ICF) приводят к монолитным бетонным стенам, которые зажаты между двумя слоями изоляционного материала. Эти системы прочны и энергоэффективны. Обычно этот метод строительства применяется в малоэтажных зданиях, от жилых до коммерческих и промышленных. На внутренние и внешние поверхности наносится традиционная отделка, поэтому здания выглядят как типичные постройки, хотя стены обычно толще.

Обзор и история

Изоляционные бетонные формы, или ICF, — это формы, используемые для удержания свежего бетона, которые остаются на месте постоянно, чтобы обеспечить изоляцию для конструкции, которую они окружают. Их история началась после Второй мировой войны, когда в Швейцарии использовались блоки обработанных древесных волокон, скрепленных цементом. В 1940-х и 1950-х годах химические компании разработали пенопласт, который к 1960-м годам позволил канадскому изобретателю разработать пеноблок, напоминающий современные типичные ICF.Примерно в то же время европейцы разрабатывали аналогичные продукты.

В 1980-х и 1990-х годах некоторые американские компании начали заниматься этой технологией, производя блоки и панели или доски. К середине 1990-х годов была основана Ассоциация изоляционных бетонных форм (ICFA) для проведения исследований и продвижения продуктов, направленных на принятие строительных норм. Они также работали с Портлендской цементной ассоциацией, чтобы привлечь внимание к этому типу строительства. Хотя были некоторые препятствия — затраты могли быть выше, чем затраты на строительство каркаса, потому что люди не понимали систему, строителям приходилось тесно сотрудничать, чтобы получить одобрение норм, а материалы были проприетарными — число производителей изоляционных бетонных форм росло.В результате конкуренция возросла, а затраты снизились.

Новые компании разработали вариации и инновации, чтобы отличать одну систему от другой. Со временем некоторые производители ICF объединились, что привело к уменьшению числа более крупных компаний. Поскольку изоляционные бетонные опалубки предлагали такие преимущества в производительности, как прочность и энергоэффективность, и изначально были более дорогими в строительстве, первым целевым рынком было строительство домов высокого класса. Клиенты Custom Home были готовы и могли доплачивать за высокое качество.По мере того, как слухи о ICF росли, а инновации снижали затраты на производство и установку, строители начали использовать формы для домов средней ценовой категории. Некоторые застройщики сейчас создают целые крупные застройки, используя изоляционные бетонные формы.

В прошлом односемейные жилые дома составляли около 70 процентов строительства ICF — по сравнению с примерно 30 процентами для коммерческого или многоквартирного использования, — но продукты подходят для всех этих применений, и более крупные здания, похоже, являются растущим рынком для ICF.Они стали популярными для множества коммерческих проектов, включая квартиры или кондоминиумы, гостиницы / мотели, магазины и даже кинотеатры.

Стены ICF высотой 30 футов для проекта многоэкранного театра в Юте.

Преимущества

Изоляционные бетонные формы приносят пользу как строителям, так и владельцам зданий.

Владельцы ценят:

• прочные стены
• устойчивость к стихийным бедствиям и безопасность
• устойчивость к плесени, гнили, плесени и насекомым (при низких температурах может потребоваться защита от термитов)
• способность блокировать звук
• общий комфорт
• энергия эффективность и результирующая экономия затрат

Подрядчики и строители, такие как :

• быстрое и простое строительство
• гибкость
• легкий вес для легкой транспортировки и монтажа
• совместимость с плотником
• способность соответствовать более высоким требованиям энергетического кодекса с менее сложная конструкция

Размеры, компоненты, конфигурации, системы

Системы изоляционных бетонных форм могут различаться по своей конструкции.«Плоские» системы дают сплошную толщину бетона, как у стены, залитой обычным способом. Стена, произведенная с помощью «решетчатых» систем, имеет вафельный рисунок, где бетон в одних точках толще, чем в других. Системы «столб и балка» имеют именно это — дискретные горизонтальные и вертикальные бетонные колонны, полностью залитые пеной. Какими бы ни были различия, все основные системы ICF спроектированы инженерами, приняты с соблюдением правил и проверены на практике.

Две изолирующие поверхности разделены каким-либо соединителем или перемычкой.Крупные предварительно собранные блоки быстро складываются на месте. Панели или доски поставляются более компактно, но их необходимо собирать в опалубку прямо на работе. Пенопласт — это чаще всего пенополистирол (EPS). Это может быть экструдированный полистирол (XPS), который прочнее, но и дороже. Некоторые изделия изготавливаются из переработанной пены или древесного волокна в знак экологичного строительства. Утилизированный материал формируется в блоки с цементом, что делает агрегаты идеальными для непосредственного нанесения штукатурки.

Стяжки, соединяющие два слоя изоляционного формовочного материала, могут быть пластиковыми, металлическими или дополнительными выступами изоляции.У каждого типа материала есть свои преимущества, но одна из современных тенденций включает в себя петли в стяжках, которые позволяют предварительно собранным формам складываться плоско для легкой и менее дорогой доставки.

Соединения между отдельными формами могут иметь соединяющиеся друг с другом зубцы или конфигурацию гребня и паза, отформованную в формовочном материале, или простые стыковые швы. Многие производители разработали блоки с универсальными блокировками, которые позволяют штабелировать формы независимо от того, переворачивается ли форма в одну или другую сторону.Эти «обратимые» формы экономят время при размещении и предотвращают неправильное выравнивание. Специальные элементы для углов, полов и кровли завершают линейку продуктов и улучшают инженерные решения системы и повышают энергоэффективность окончательной конструкции.

Укладка предварительно собранной опалубки ICF Пример предварительно собранных угловых блоков

Размеры блоков обычно составляют порядка 16 дюймов в высоту и 48 дюймов в длину. Полости обычно имеют ширину шесть или восемь дюймов, но при необходимости могут быть больше или меньше.Поверхности из вспененного материала также могут быть изменены, но обычно их толщина составляет от 1-7 / 8- до 2-3 / 4 дюйма. Таким образом, 8-дюймовая полость с двухдюймовыми поверхностями из пенопласта с каждой стороны приведет к 12-дюймовой стене. Совсем недавно в некоторых системах появилась возможность предлагать более толстые слои пены для улучшения характеристик.

После нанесения внутренней и внешней отделки типичная конечная толщина стенки превышает один фут. Это означает, что глубина оконных и дверных рамок должна быть шире, чем та, которая используется для традиционных рамных конструкций, в результате чего получаются глубокие подоконники — приятная особенность для домовладельцев или других жителей здания.

Установка, соединения, отделка

Установка изоляционных бетонных опалубочных систем аналогична возведению кирпичной кладки. Строители обычно начинают с углов и кладут слой за слоем, чтобы построить стену. Некоторые элементы, особенно те, которые образуют «вафельный» или стоечно-балочный бетонный стеновой профиль, необходимо склеивать или заклеивать на стыках во время сборки. Большинство современных систем имеют однородные полости, которые улучшают текучесть бетона, уменьшают потребность в клеях при штабелировании, в результате чего получаются плоские бетонные стены постоянной толщины.

Вафельная сетка Блок ICF создает переменную толщину бетонной стены

После того, как опалубка установлена ​​и закреплена, а необходимая арматура установлена, бетон заливается в опалубку. Даже с использованием распорок формы должны заполняться с надлежащей скоростью в соответствии с рекомендациями производителя опалубки, чтобы предотвратить перекосы и выбросы. Усовершенствованная продукция и улучшенные методы строительства значительно снизили вероятность разрушения формы. Это редко происходит при соблюдении рекомендаций производителя.Армирование в обоих направлениях поддерживает прочность стены. Для проемов дверей и окон требуются баксы, чтобы окружать проем, удерживать свежий бетон во время укладки и обеспечивать подходящий материал для крепления оконных или дверных рам.

Укладка бетона в ICF с помощью насоса

Блокировка необходима, когда требуются гнезда для подшипников для элементов пола или крыши. Изоляционные бетонные опалубочные системы совместимы с бетонными полами, деревянными или стальными балками перекрытий. В небольших зданиях распространены блоки ригелей для крепления каркаса перекрытий, устанавливаемые сбоку от опалубки.В больших зданиях или в зданиях коммерческого назначения стальные сварные пластины или пластины с болтами могут быть предварительно установлены в опалубку, чтобы они были встроены в свежий бетон.

Встроенные сварные пластины для опоры из конструкционной стали

Отделочные покрытия обычно прикрепляются с помощью плоских концов металлических или пластиковых стяжек, встроенных в формовочный материал. Поочередно отделку можно отделать полосами обшивки. С этими системами можно использовать практически любую отделку.Стеновые плиты остаются наиболее распространенной внутренней отделкой и наиболее типичным средством удовлетворения требований кодекса для 15-минутного противопожарного барьера над пенопластом, окружающим жилые помещения. Экстерьер намного разнообразнее и зависит от предпочтений клиента. Цементные штукатурки наносятся на ICF аналогично другим системам с оболочкой.

Коммунальные сооружения обычно встраиваются в вырезы в пенопласте после укладки бетона.

Устойчивое развитие и энергия

Главной привлекательностью ICF является возможность снижения потребления энергии для обогрева и охлаждения здания.По некоторым оценкам, экономия составляет 20 и более процентов. Значение R для типичной изоляционной бетонной формы составляет около 20. Стены часто могут иметь высокую воздухонепроницаемость на 10-30 процентов лучше, чем рама с совместимыми окнами, дверями и крышей. В результате, предполагая 100-летний срок службы, один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным домом с деревянным каркасом. Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона.См. График ниже.

C02 Экономия ICF по сравнению с Frame Home

Ссылка: PCA Tech Brief 12

Тепловая масса — одна из причин того, что изоляционные бетонные формы работают так хорошо для поддержания постоянной температуры; изоляция другой. Как показано на приведенном выше графике, это позволяет сэкономить довольно много энергии, связанной с обогревом и охлаждением, что не только экономит деньги, но и обеспечивает более комфортный интерьер.

Изоляционные бетонные опалубки спасают деревья, поскольку исключают деревянную раму.Системы изоляционных бетонных опалубок также могут содержать приличное количество переработанных материалов. Бетон может быть изготовлен с использованием дополнительных вяжущих материалов, таких как летучая зола или шлак, чтобы заменить часть цемента. Заполнитель может быть переработан (дробленый бетон), чтобы снизить потребность в чистом заполнителе. Большая часть стали для армирования перерабатывается. Некоторые полистиролы перерабатываются.

С точки зрения устойчивого развития, снижение эксплуатационной энергии, сокращение выбросов CO ₂ , длительный срок службы и использование местных и переработанных материалов делают строительство ICF экологически выгодным.

Строительные нормы и правила

Когда ICF были впервые представлены в Северной Америке, должностные лица кодексов не были знакомы с системой, поэтому с утверждением требовалось время для обучения. Как и железобетонные стены, изоляционные бетонные формы довольно прочные. Но они построены совершенно иначе, чем стены с деревянным каркасом, и требуют других критериев оценки. Многие производители форм проводили испытания и готовили отчеты об оценочных услугах или что-то подобное, чтобы продемонстрировать целостность стенной системы.Группы, которые создают эти отчеты, включают International Code Council Evaluation Service, Inc. и Канадский центр строительных материалов.

По мере роста популярности изоляционных бетонных форм утверждение норм стало намного проще. Для домов на одну и две семьи Международный жилищный кодекс (IRC) касается фундаментов и стен ниже уровня в Разделе R404 и стен выше уровня в разделе R611 для домов до двух этажей плюс подвал. Для более крупных зданий, таких как многосемейные и коммерческие постройки, для проектирования конструкций обычно требуется инженер, а для окончательного утверждения часто требуется отчет об услугах по оценке, подтверждающий утверждение ICF для типа строительства, предусмотренного для проекта.

ICF Projects

Устойчивый дом мечты

Карьерные потребности молодой супружеской пары диктовали поиск подходящей городской резиденции, достаточно просторной и находящейся недалеко от центра Чикаго. С более короткой поездкой на работу родители смогут проводить больше времени с семьей со своими двумя детьми. Зная, что они планируют прожить там не менее 15-20 лет, владельцы на раннем этапе осознали, что они хотят, чтобы дом имел энергоэффективность, качество и постоянство.Они определили, что стены из изоляционной бетонной опалубки (ICF) обеспечивают наилучшие характеристики для их нужд.

9 может показаться безопасным и очевидным. Если вы начнете строительство в Висконсине в октябре, погода может быть сложной.Так было с Центром здравоохранения округа Саук (SCHCC), одноэтажным учреждением для престарелых, расположенным в Ридсбурге, штат Висконсин, в 50 милях к северу от Мэдисона, штат Висконсин. Тем не менее, даже до того, как земля начала падать или температура начала падать, ICF завоевали расположение Совета округа Саук: руководители предприятий твердо считали, что создание пожаробезопасного, устойчивого к стихийным бедствиям здания — это самое важное, что они могут сделать для обеспечения благополучия людей. их жители.

Habitat for Humanities, дом Greenbuild в Вокегане, штат Иллинойс, имеет сертификат LEED Platinum, наивысший рейтинг в соответствии с Руководством Совета по экологическому строительству США в области энергетики и экологического проектирования домов.

Маркус Реннер: Система правой стены

Система правой стены: Сравнение пяти распространенных систем стен для нового строительства

Маркус Реннер

Хотите построить дом, который будет более энергоэффективным, но не будет стоить руки и ноги? Это может быть проще, чем вы думаете. Большинство домов сегодня построено с использованием метода, называемого каркасом западной платформы; вы можете знать это как два на четыре или обрамление палкой.Обрамление из палочек — это экономичный и затратный по времени способ построить дом, но ни в коем случае не единственный. За последние полвека были разработаны и испытаны другие системы стен, которые имеют значительные преимущества по сравнению с нынешним строением. Эти системы также приняты должностными лицами строительных норм в большинстве районов страны.

Во-первых, давайте поговорим об изготовлении флеш-карт и о том, как сделать его более энергоэффективным. Инженеры, изучающие строительную технику, создали систему, известную как оптимальная разработка стоимости (OVE).Эта идея, обычно называемая Advanced Framing, перестраивает способ возведения стены в рамке. Количество древесины сведено к минимуму, а пространство для изоляции максимально увеличено, что увеличивает общую эффективность ограждающей конструкции (см. Контрольный список по усовершенствованному каркасу на следующей странице).

Каркас платформы

является наиболее распространенной формой строительства домов в США, но были разработаны и другие методы, многие из которых имеют большие преимущества. Хотя дом можно оформить так, чтобы он выглядел хорошо, мы должны понимать, что мы, потребитель, часто ставим стоимость и количество (квадратные метры) выше качества.Это часто приводит к тому, что дома строятся в соответствии с минимальными стандартами строительных норм. Представьте себе, что вы посадили свою семью в автомобиль, построенный в соответствии с минимальными стандартами безопасности на дорогах, и отправились в отпуск на лето. Ты это сделаешь? Это то, в чем многие из нас живут — дом, построенный в соответствии с минимально необходимыми стандартами здоровья и безопасности.

Войдите в систему инженерных стен. Это стеновые системы, которые были разработаны для повышения качества, эффективности, долговечности и иногда даже стоимости. Как мы увидим ниже, они часто объединяют изоляцию и структуру в одну систему.Конструктивные, изоляционные и герметизирующие свойства продукта были разработаны одновременно одним и тем же человеком, в отличие от домов с каркасной конструкцией. Хотя эти системы могут показаться более дорогостоящими, мы должны убедиться, что яблоки сравниваются с яблоками.

Во-первых, имейте в виду, что стены дома обычно составляют только 12% от общей стоимости дома. Во-вторых, многие из этих стеновых систем включают более одного этапа строительства. Например, каркасная стена обеспечивает только структуру стены для здания.Еще нужно добавить изоляцию. Например, в случае структурных панелей вы получаете как структуру, так и изоляцию. Оба предназначены для оптимальной работы. Ниже мы увидим больше примеров. Давайте рассмотрим некоторые распространенные типы инженерных стен.

Структурные изолированные панели (СИПС) — наиболее популярная форма строительства после каркасного каркаса. Они состоят из пенопласта, зажатого между «оболочкой» из ориентированно-стружечных плит (OSB). Вместе пенопласт и дерево создают прочную секцию стены, которая обеспечивает сплошной слой изоляции.Мало, если какие-либо структурные элементы разделяют изоляцию. Слой OSB с двух сторон также обеспечивает сплошную поверхность для крепления гипсокартона и сайдинга.

Между слоями древесины используются два разных типа пенопласта; самый популярный и наименее дорогой — экструдированный пенополистирол (EPS). Вы знаете его как бортовую доску или под торговой маркой «Пенополистирол». Когда мы смотрим на все типы изоляции, мы используем измерение R-value. «R» материала — это его сопротивление теплопередаче.Чем выше значение R, тем лучше материал изолирует дом от жары или холода. Пенополистирол, который приклеивается к OSB, имеет коэффициент сопротивления R около 3,5 на дюйм. Отдельные панели могут быть разрезаны на заводе в соответствии со спецификациями планов или могут быть разрезаны на месте. Средний дом можно построить за несколько дней, что является преимуществом в нашем дождливом климате.

Пенополиуретан SIPS имеет изоляционную пену, которую заливают в форму и прикрепляют к пенопласту. Пена затвердевает и имеет показатель R около 7 на дюйм.Хотя их изоляционные свойства со временем немного снижаются, полиуретановые панели являются лучшими изоляторами. Благодаря большей прочности панель не требует использования конструкционной древесины в отличие от EPS SIPS. Это создает непрерывный слой изоляции вокруг оболочки дома. Дома SIPS являются фаворитом некоторых «зеленых» строителей, потому что они хорошо изолированы, создают превосходное воздушное уплотнение и обеспечивают быстрое «высыхание» во время строительства.

Другой популярной формой инженерных стен является конструкция из изолированной бетонной опалубки (ICF).Стены ICF представляют собой прочную бетонную конструкцию стен, в которой используются пеноблоки для создания формы, в которую заливается бетон. В отличие от обычных бетонных работ, форма остается на месте, обеспечивая слой изоляции с обеих сторон стены. Эта интересная конфигурация создает слой тепловой массы, который, по сути, становится накопителем энергии, поскольку он изолирован с обеих сторон. Дома ICF могут быть на пятьдесят процентов более энергоэффективными в течение всего срока службы и намного тише, чем обычные дома с деревянным каркасом.Бетонные стены также делают дом более прочным, позволяя ему лучше пережить сильные штормы и землетрясения

Существует около пятидесяти производителей систем форм ICF. Большинство используют пенополистирол для создания формы стен и пластик, чтобы отделить пену, создавая пространство для бетона. Блоки складываются, как Lego [R], армируются арматурой, а затем заполняются бетоном. Некоторые ICF изготавливаются из переработанных материалов, таких как минерализованная древесная щепа и переработанный пенополистирол и цемент.

Спроектированная стеновая система, которая набирает популярность, представляет собой сборную бетонную стену.Сборный бетон в основном используется для фундаментов и нижних этажей с земляными валами, хотя их можно штабелировать в три этажа.

Бетонная стена обычно имеет толщину от двух до трех дюймов, а внутренняя часть стены изолирована жесткой изоляцией со значением R 12,5. Сборные стены, как правило, не нуждаются в бетонном нижнем колонтитуле, как большинство стен ниже уровня земли (убедитесь, что это указано в бюджете). Все, что нужно, — это траншея из гравия, по которой стекает вода. Заливается плиточный пол и гипсокартон легко крепится к специальным ребрам внутри.Внешний вид отделан под штукатурку (или другой вариант) и может быть окрашен. Эта стеновая система может быть установлена ​​менее чем за день и обеспечивает изолированную бетонную стену с небольшим количеством бетона.

Автоклавный газобетон (AAC) — это продукт, который действительно сочетает в себе изоляцию и структуру. В этом продукте используется цемент для создания легкого материала, наполненного крошечными пузырьками воздуха, в одном описании его называют «вспененный цемент». Материал поставляется предварительно разрезанным на блоки или панели.В жилищном строительстве для стен используются блоки толщиной от восьми до двенадцати дюймов. AAC обеспечивает как структуру, так и изоляцию; один продукт, который делает и то и другое! Можно использовать любые виды внутренней и внешней отделки, но самые простые и популярные — штукатурка и лепнина.

Создание

AAC выполняется быстро и легко. Можно использовать обычные столярные инструменты, и этот процесс быстро освоится. Материал легко лепить, а архитектурные детали можно склеить в любом месте с помощью клеевого раствора.Стены AAC также очень звукоизолированы, так как крошечные пузырьки воздуха действуют как тепло- и звукоизоляция. Однако было обнаружено, что AAC лучше всего работает в климате, который требует больше охлаждения, чем нагрева; Ваше местоположение и конфигурация блоков могут повлиять на характеристики стены.

Это некоторые из самых популярных видов стеновых систем. У каждого есть свои преимущества и недостатки, и каждый производитель должен изучить и понять, прежде чем принимать решение об их использовании. Имейте в виду, что дом — это система, состоящая из множества других систем.Чтобы понять, как взаимодействуют все эти системы, необходим целостный подход. Каркасные стены, которые хорошо герметизированы, и хорошо спроектированные системы стен по своей сути обеспечивают более плотное здание, и мы должны позволить дому дышать с помощью хорошо продуманной схемы пассивной или механической вентиляции, чтобы избежать накопления влаги внутри здания и для обеспечения свежего воздуха.

Современные стеновые системы могут быть спроектированы так, чтобы обеспечить большую изоляцию, более плотную ограждающую конструкцию здания и более прочную стену, чем в прошлом в зданиях с каркасом с минимальным строительным кодексом.Используя эти продукты и методы, мы можем сэкономить деньги и сохранить окружающую среду, чувствуя себя комфортно.

Расширенное обрамление

Маркус Реннер

Несмотря на то, что здания с деревянным каркасом оспариваются, они являются великим американским нововведением. Построенные 150 лет назад, здания с деревянным каркасом (также называемые каркасными или западными платформами) сегодня составляют 90 процентов наших домов.

Как и все технологии, десятилетия использования способствовали инновациям.Одно из последних нововведений в области каркасного строительства теперь называется Advanced Framing. Получив обозначение Optimum Value Engineered Framing, усовершенствованное обрамление обеспечивает повышение эффективности в скорости, стоимости, материалах и энергии. Исключена лишняя древесина, упрощена планировка и увеличена изоляция — меньше древесины, больше теплоизоляции.

Передовое обрамление дает множество преимуществ. За счет минимизации количества древесины и повышения теплоизоляции снижаются затраты на материалы и рабочую силу. Мало того, что конструкция рамы быстрее и дешевле, но и профессионалам, например электрикам и сантехникам, приходится сверлить и вырезать меньше отверстий, что экономит время.Даже в изоляторах используется меньше, но больше изоляционных материалов, что означает повышение эффективности. Джо Лстибурек, выдающийся исследователь и руководитель Building Science Corporation, предлагает следующие статистические данные для современных каркасных домов: они используют на 5-10 процентов меньше пиломатериалов, на 30 процентов меньше деревянных элементов и на 60 процентов более изолированы. Усовершенствованное обрамление — менее затратный и быстрый способ строительства домов, позволяющий экономить больше энергии, чем традиционные методы каркаса.

Усовершенствованное обрамление — это инновация, имеющая множество преимуществ.Если, например, мы не внедрили инновации в области транспорта, мы все еще могли бы путешествовать на лошадях. Создание кадра старыми методами похоже на путешествие на лошади — медленно, дорого и неэффективно. Строительные нормы и правила постепенно меняются, чтобы отражать инновации, и вскоре все новые дома должны будут строиться с учетом энергии. Слезь с лошади и садись в гибрид. Опередите код и сделайте себе и своим клиентам услугу, используя некоторые или все методы, перечисленные здесь.

Ниже приведен список одобренных кодексом расширенных методов кадрирования:

◼ Углы с двумя стойками, а не с тремя
Углы по своей природе несут меньшую нагрузку на конструкцию, чем стена.Единственная причина, по которой устанавливается третья шпилька, — это соединение гипсокартона, но при этом образуется полость, которую невозможно изолировать. Удалите шпильку и установите зажимы для гипсокартона или меньшую однодюймовую доску для соединения гипсокартона.

◼ Лестничные связи там, где перегородки встречаются с внешними стенами
Дополнительные стойки традиционно размещаются во внешней стене по обе стороны от последней внутренней стойки стены. Они помещаются туда для соединения гипсокартона.Створки лестниц столь же прочны и позволяют размещать изоляцию во внешней стене. Можно использовать небольшие обрезки дерева.

◼ Фермы с приподнятым каблуком или концы стропил
Фермы часто проектируются без места над верхней пластиной. В домах с каркасом площадки стропила часто располагаются на верхней пластине рядом с балкой потолка, что также обеспечивает минимальное пространство над верхней пластиной. Утеплитель обычно прижимается к краю здания. Фермы с приподнятым каблуком предназначены для того, чтобы над верхней пластиной оставалось достаточно места, чтобы изоляция могла удерживать ворс.В каркасной крыше доску для балок можно положить плашмя поверх концов балок, а стропила устанавливается на балку.

◼ Одинарные коллекторы заподлицо с внешней стороной или изолированные коллекторы
В большинстве домов никогда не бывает сил, чтобы требовать двойной коллектор. Удалите внутреннюю доску. Это позволит изоляторам заполнить пространство в коллекторе. Гипсокартон с меньшей вероятностью потрескается, если он не соединен с более крупным куском дерева. Если вам все же необходимо установить двойной коллектор, обязательно заполните центр изоляцией перед его сборкой и установкой или сложите коллекторы вместе и поместите изоляцию в последнюю очередь.

◼ Нет коллекторов в ненесущих стенах
Если над окном нет нагрузки, зачем ставить дорогой коллектор, требующий больших панелей и ухудшающий изоляцию? Обрамите проем одной плоской 2 × 6. Отверстия, не несущие нагрузки, обычно находятся под торцами фронтона.

◼ Никаких штифтов, прикрепленных к шпилькам под окнами
Окна не тяжелые. Следуйте схеме обрамления для небольших шпилек под окнами, но не добавляйте дополнительную древесину на домкрат или королевскую шпильку.

◼ Без шпилек домкратов для жаток
Шпильки домкратов удерживают жатки. Домкраты можно заменить на подвески жатки. Менее дорогие, чем деревянные, и более быстрые в установке, подвесы для коллекторов обеспечивают лучшую изоляцию стены.

◼ Рядный каркас
Обрамление таким образом, что все структурные элементы выстраиваются в линию, увеличивает прочность и минимизирует количество древесины. Расположение балок перекрытий, стоек, балок перекрытия и стропил одинаковое. Стойка находится прямо над балкой перекрытия, балка потолка укладывается поверх балки, а стропила — поверх балки потолка.Этот более эффективный и прочный способ строительства также выглядит лучше и дает представление о том, что здание прочнее, что так и есть.

◼ Одинарные верхние пластины
При построении линейного каркаса двойная верхняя пластина может быть удалена, и будет достаточно одинарной верхней пластины. Соединения металлических пластин или деревянных стыков могут быть выполнены в местах пересечения перегородок и стыков между верхними пластинами. Хотя это простой способ уменьшить количество древесины и повысить изоляцию, многие должностные лица кодекса не одобряют этот метод, поэтому обязательно проконсультируйтесь с ними.

◼ Наружные стены с каркасом 2 × 6, 24 дюйма по центру
Увеличенное пространство между стойками обеспечивает лучшую изоляцию. 24-дюймовые центры (по сравнению с 16-дюймовыми) требуют меньше древесины, даже если размер увеличился. Многие строители устраняют внутреннюю обшивку окон и дверей и закругляют гипсокартон, чтобы заканчиваться у оконной рамы. Устанавливается только подоконник из дерева, что позволяет экономить деньги.

◼ Внутренние стены 2 × 4, 24 дюйма по центру
Неструктурные внутренние стены не нуждаются в расстоянии 16 дюймов.Меньше древесины — меньше работы для строителей и ремесленников.

◼ Полы и крыши, обрамленные по центру 24 дюйма
С появлением настила пола толщиной дюйма отпала необходимость использовать интервал в 16 дюймов. Двухфутовые центры с настилом ¾ дюйма работают быстрее и требуют меньших затрат на материалы, чем другие методы. Имейте в виду, что у профессиональных людей также будет меньше древесины, которую нужно разрезать или просверлить при выполнении сантехнических, электрических или других услуг.

◼ Изоляционная оболочка
Использование жесткой изоляции в качестве внешней оболочки, хотя и не является методом каркаса, является отличным способом повышения эффективности дома.В каркасных домах каждый раз при установке каркаса происходит разрыв теплоизоляции. Если стены изолированы изоляцией с рейтингом R-19, эффективное значение R стены фактически составляет около R-13 из-за разрушения древесины. Изоляция как обшивка фактически создает термический разрыв и добавляет стене дополнительный коэффициент сопротивления теплопередаче. Если швы заделать и заклеить лентой, то домашнюю обертку можно исключить, сэкономив деньги. Заклеивание швов лентой также обеспечивает герметичность, предотвращающую утечку воздуха — форму потери энергии номер один в наших домах.Необходимо решить диагональную нагрузку, и есть несколько способов сделать это. На углы можно установить деревянную обшивку или в стену прибить диагональные распорки из дерева или металла.

После 20 лет работы в сфере зеленого строительства Маркус Реннер стал совладельцем Conservation Pros, Inc., местного подрядчика по строительству. Conservation Pros проводит энергоаудиты и выполняет работу по повышению эффективности, комфорта, здоровья и долговечности зданий. С ним можно связаться по адресу marcus @servationpros.com или 828-713-3346. www.conservationpros.com

H empcrete: инновационная стеновая система

Marcus проделал замечательную работу, описав некоторые из наиболее распространенных стенных систем, а также плюсы и минусы каждой из них.

Другой тип стеновых систем, который набирает популярность — это конопляный бетон. Это изолирующая монолитная система, состоящая из смеси промышленной конопли и известкового связующего.Hempcrete широко используется в Европе более 25 лет в проектах коммерческого и доступного жилья. Hempcretes вышел на рынок США в 2009 году, прямо здесь, в Эшвилле, Северная Каролина.

В США конопляный бетон в настоящее время стоит больше, чем обычные типы стен, поскольку промышленная конопля не одобрена на федеральном уровне для выращивания во всех штатах. Основываясь на поддержке находящихся на рассмотрении законопроектов о жилищном строительстве в Северной Каролине, мы ожидаем местного производства промышленной конопли в течение следующих двух лет.Местное производство обещает снизить затраты на транспортировку материалов и стимулировать региональную экономику.

Hempcrete

может быть залит на месте вокруг типичной конструкции стойки-каркас или реализован в виде панельной системы, аналогично структурным изолированным панелям (SIPS). Благодаря уникальным гигроскопическим характеристикам примеси извести, эта стеновая система способна смягчить и предотвратить конденсацию пара внутри стены и подавить рост плесени, что делает ее особенно привлекательной для людей с химической чувствительностью и чувствительностью к плесени; это явное преимущество, особенно в местном влажном субтропическом климате.Типичные стены из пеньки имеют R-значение 26; Тепловые характеристики стены регулируются в соответствии с требованиями конкретного проекта путем регулировки толщины стены.
