Утепленная шведская плита (УШП) своими руками – схема заливки по технологии | Своими руками

Теплый фундамент своими руками или шведская плита – схема и технология

Технология возведения теплых фундаментов появилась в России не так давно и пока не получила широкого распространения.
Не вдаваясь в дискуссии профессионалов, постараемся рассказать о сути данного метода.

Утепленная шведская плита (УШП) представляет собой железобетонный монолит мелкого заложения, устроенный под всей площадью постройки. По сути это усовершенствованная версия старого доброго плитного фундамента.

От своего хорошо известного сородича УШП отличается наличием утеплителя типа экструдированного пенополистирола, изолирующего бетонную плиту от грунта. Благодаря системе утепления, гидроизоляции и дренажа фундаменту не страшно морозное пучение, и его можно возводить на пучи-нистых грунтах с большой глубиной промерзания.

В толще утеплителя заранее скрытым образом разводятся все коммуникации, а в бетонном основании монтируется система водяного отопления. В результате готовая плита одновременно играет две роли – фундамента и пола первого этажа.

Как любой плитный фундамент, УШП хорошо распределяет нагрузку дома по всей поверхности застройки, обеспечивая конструкции прочность, устойчивость к осадке и деформациям стеновых элементов.


Читайте также: Фундамент шведская плита – конструкция и чертежи (фундамент для любого грунта)


Причем фундамент такого типа можно возводить не только на пучинистых грунтах, но и на любой твердой почве.

Область применения не ограничивается сооружением «тяжелых» домов из бетона или кирпича, плита вполне подходит и для строительства деревянных и каркасных домов.

Пол первого этажа не нуждается в дополнительном выравнивании и готов к финишной отделке. Благодаря интегрированной системе «теплого пола» снижаются расходы на отопление. Работы по возведению фундамента занимают 2-4 недели.

Весомые плюсы и технология строительства шведской плиты

Сначала выбирают грунт на глубину 60 см и выравнивают поверхность с минимальными отклонениями от плоскости не более 1 см/м. Затем укладывают песок и гравий, основательно трамбуя каждый слой. На выровненном основании укладывают коммуникации (канализация, водопровод, электрика). Устанавливают опалубку и выставляют по периметру бортики из утеплителя.

Первый слой утеплителя толщиной 10 см выкладывают по всей площади. Второй слой застилают везде, за исключением полос под усиление для стен, формируя дополнительные ребра жесткости по периметру фундамента и под несущими стенами.

Вяжут арматурный каркас для ребер жесткости и арматурную сетку на всю площадь плиты.

По арматурной сетке раскладывают трубки теплого пола и, чтобы избежать деформации при заливке бетона, опрессовывают их воздухом, подав 4 атмосферы. Осталось залить бетон.

Минус шведской плиты как фундаментной технологии

Для возведения УШП обязательно нужен проект и строители с соответствующей квалификацией. Качество основания зависит оттого, насколько тщательно будет выполнен каждый этап, начиная с утрамбовки песчаной подушки и выведения общей плоскости.

Инженерные коммуникации следует предусмотреть заранее – после того, как фундамент будет готов, изменить их положение станет невозможным. К сожалению, ремонтопригодность коммуникаций, проложенных в толще утепленной плиты, практически нулевая.

К тому же в экструдированном пенополистироле нередко разводятся муравьи. Дополнительную защиту от насекомых можно предусмотреть еще на этапе строительства фундамента, но она увеличит стоимость конструкции.


Читайте также: Дом на утепленной шведской плите – строительство и проект


Конструкция утепленного фундамента – шведской плиты

Технология шведская плита – видео о плюсах и минусах (очень толковое)

© Автор: О.Сарина

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

технология строительства и особенности УШП

Плитный фундамент — надёжная основа для здания, расположенного в регионе со сложными климатическими условиями. Разновидностью этого основания является шведская плита (УШП), которая включает в себя слой утепления. Именно это и делает плитную основу эффективной, обеспечивающей комфортные условия внутри здания.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

  • равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
  • амортизация пучения почвы в результате морозов;
  • теплоизоляция основной бетонной плиты фундамента;
  • сочетание утеплённой отмостки и дренажа;
  • фундамент подходит для любого типа почв;
  • простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию. Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания.

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

  • геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
  • дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
  • песок является не пучинистым грунтом и необходим для устойчивости конструкции;
  • утеплитель обеспечивает теплоизоляцию здания со стороны пола;
  • гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
  • ещё один слой утеплителя усиливает защиту конструкции;
  • арматурная сетка необходима для хорошего сцепления бетона;
  • бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Устройство основания

Как уже было сказано выше, устройство шведской плиты предполагает несколько слоёв материалов, каждый из которых выполняет определённые функции. Организация каждого слоя обладает некоторыми особенностями. Поэтому в процессе строительства учитывают следующие моменты:

  • толщина гравийной или песчаной подложки определяется в зависимости от типа грунта, его несущей способности. Основной диапазон толщины составляет от 300 до 600 мм. Минимальное значение используют для наиболее плотных, твёрдых почв, а максимальная толщина оптимальна для пучинистых грунтов;
  • верхний слой почвы убирают перед строительством плитного фундамента. Важно проверить горизонтальность и плоскость площадки с помощью строительного уровня и нивелира;
  • плиты утеплителя равномерно укладывают по всей поверхности фундамента, но не нужно дополнительно их скреплять клеем или другим составом;
  • заливку бетона обязательно выполняют за один раз. Поэтому нужно точно рассчитать требуемый объем смеси для плотного заполнения опалубки.

Строительство утеплённой шведской плиты предполагает точный расчёт параметров каждого слоя, толщины основной бетонной плиты. Котлован должен иметь большие размеры, чем периметр фундамента. Для этого нужно отступить от краёв разметки основания около 50–70 см с каждой стороны.

Котлован должен быть немного больше периметра фундамента

Правильное устройство УШП позволяет создать ровный тёплый пол в доме. Этот вариант фундамента оптимален для этой цели.

Строительство шведской плиты своими руками

Перед началом строительства лучше всего заказать на заводе бетонную смесь. Изготовить состав можно и своими руками, но при этом велик риск нарушения расчёта правильных пропорций. Для УШП оптимально подходит бетон класс В20-В25. А также заранее подготавливают трубы для коммуникаций, разрабатывают схему их расположения. По периметру фундамента часто прокладывают дренажные конструкции, обеспечивающие отвод влаги от основания здания.

Дренаж позволяет защитить здания от лишней влаги

Шведская плита отличается от простого монолитного варианта не только наличием утеплителя, но и тем, что на плиту легко монтировать финишное покрытие, тёплый пол. Благодаря этому снижаются затраты на итоговое обустройство дома, а также существенно меньше затраты энергоресурсов.

Видеорекомендации: УШП с финишным покрытием

Расчёт параметров УШП

Расчёт плитного основания отличается тем, что определение параметров каждого слоя может осуществляться последовательно по мере строительства. При этом учитывают уже фактические нагрузки, имеющиеся воздействия. Проектирование УШП для жилого дома лучше всего проводить в сотрудничестве с профессионалами, что позволяет избежать множества ошибок. Для этого используют также и особые компьютерные программы, которые рассчитывают индивидуальные характеристики УШП.

Слой утеплителя часто имеет толщину не более 100 мм

Особые требования предъявляются к следующим параметрам:

  • железобетонная общая плита должна иметь толщину от 120 до 180 мм;
  • рёбра жесткости, располагающиеся под несущими стенами здания, должны иметь размеры не менее 300х300 мм;
  • рёбра жёсткости под внутренними стенами должны быть не менее 200х200 мм;
  • общая толщина фундамента (без цокольного этажа) вместе с подушкой не превышает 600 мм;
  • глубина заложения составляет от 0,4 м.

Для проведения самостоятельного расчёта толщины основной плиты можно изучить следующий пример. Строительство двухэтажного дома 6х9 м из газосиликатных блоков D-600, имеющего одну несущую перегородку, необходимы несущие стены толщиной 30 см. Высота будущего здания составляет 5,5 м, высота фронтона равна 1 м. Межэтажные перекрытия будут выполнены из монолитных железобетонных плит, а чердачное перекрытие монтируется по деревянным балкам. Кровлю предполагается покрыть черепицей.

Для расчета необходим проект будущего сооружения со всеми его размерами

Для проведения примера расчёта нужно определить тип грунта на участке строительства, например, глинистая почва. Оптимальное удельное давление на такую основу равно 0,25 кг/см². Далее рассчитываем общий вес строения:

  • суммарная площадь всех стен, включая наружные, фронтоны, несущие перегородки за вычетом площади проёмов окон и дверей равна примерно 182 м², а их масса 182×180=32760 кг. Площадь перекрытия монолитного типа между 1-м и 2-м этажом за вычетом лестничного проёма около 50 м². Масса его вместе с эксплуатационной нагрузкой 50×(500+210)=35500 кг. Площадь чердачного перекрытия 54 м², а масса вместе с эксплуатационной нагрузкой 54×(150+105)=13770 кг;

  • эксплуатационная нагрузка на первом этаже (перекрытия здесь нет, его роль играет сама фундаментная плита, но эксплуатационная нагрузка есть) равна около 54×210=11340 кг. Здесь правильнее использовать площадь по внутренним размерам помещений 1-го этажа, но пример просто немного упрощён. Площадь скатов крыши в нашем примере составляет 71 м². Масса её вместе со снеговой нагрузкой для средней полосы России составит 71×(30+100)=9230 кг. Путём суммирования вес дома составляет 102600 кг;

  • Исходя из проекта площадь фундаментной плиты равна 54 м². Делим вес дома на неё и получаем: 102600/54=1900 кг/м² или 0,19 кг/см². До оптимального удельного давления для суглинка нам не хватает: 0,25–0,19=0,06 кг/см². Умножаем эту цифру на площадь плиты (площадь переводим в см²): 0,06×54×10000=32400 кг. Такой должна быть подходящая масса фундамента для приведённых условий. Делим полученную массу на плотность железобетона: 32400/2500=12,96 м³. Это необходимый объём плиты. Оптимальную её толщину получаем разделив объём на площадь основы, т. е. 12,96/54=0,24 м или 24 см.

Более правильным, точным, эффективным будет, конечно же, профессиональный расчёт всех параметров плиты фундамента. Это необходимо для уменьшения риска деформации, а также долговечности, прочности шведской плиты.

Технология строительства

Перед созданием шведского фундамента обязательно удаляют плодородный слой почвы, толщина которого часто составляет около 30 см. В результате этого создаётся углубление, небольшой котлован для монолитного основания, которое не требует большого заглубления в грунт. Дно застилают геотекстилем, который защищает последующие слои от деформации.

Полотна геотекстиля равномерно расстилают по дну

Предварительно проводится разметка, в процессе которой отмечают колышками и верёвкой углы и стороны фундамента. После снятия плодородной почвы, создания небольшого углубления проводятся следующие действия:

  1. На геотекстиль нужно уложить песчано-гравийную подушку слоем около 15 см. Обязательной проводится увлажнение и трамбовка материала.
  2. Плиты экструдированного пенополистирола укладывают на выровненную основу из песка и гравия. Монтируется дренажная система из труб с отверстиями, элементы прокладывают в слое щебня. Расстояние от дренажа до основания фундамента должно быть около 1 м.
  3. Создают опалубку из плитных, а также бортовых элементов. Армирование конструкции проводится с помощью сеток, в которых пруты имеют диаметр 12 мм, а шаг между элементами составляет 100 или 200 мм. Шаг определяют в зависимости от нагрузки на основание. Для тяжёлых сооружений используют конструкции с меньшим шагом. При установке арматуры нужно приподнять её, чтобы обеспечить защитный слой бетона (70 мм). Для этого предназначены особые фиксаторы из пластика.
  4. После этапа армирования следует проложить трубы тёплого пола, подключаемые к узлу распределения. Далее выполняется единоразовая заливка всей поверхности бетоном, а также выравнивание поверхности фундамента. Время фиксации бетона составляет более 3 недель, а первые дни нужно слегка увлажнять фундамент для предотвращения растрескивания.

После того как плита будет окончательно зафиксирована можно продолжать строительные работы. По окончании возведения дома стоит по периметру здания проложить систему дренажа.

Видео: особенности заливки УШП

Заключение

Установка на участке шведской плиты – это не дело, которое можно оформить своими руками. Для соблюдения технологии требуются обширные знания и умения, которые приведут к правильному результату. Поэтому обязательно УШП должен укладывать специалист со знанием дела. В России таких мастеров пока немного, поэтому придется, во-первых, хорошо поискать, а во-вторых, прилично потратиться.

Особенности технологии УШП фундамента | ДОМ ИДЕЙ

Точки контроля

Как и в любой другой строительной технологии, у монолитной утеплённой плиты есть как свои достоинства, так и недостатки. Однако при наличии грамотного проекта её в состоянии заложить большинство квалифицированных мастеров и даже те, кто не обладает обширным строительным опытом.



Зачастую главным доводом в пользу выбора застройщиком в качестве фундамента именно УШП является универсальность и высокая степень готовности такой основы для возведения дома. Получаемая в итоге плита изначально готова к укладке любого напольного покрытия (ламината, плитки) без дополнительного устройства выравнивающих стяжек.

Более того, современные технологии позволяют использовать в качестве чистового пола и саму бетонную плиту. Для этого поверхность бетона укрепляют и наносят тонкослойное полимерное покрытие (наливной пол). Подобное решение вполне вписывается в «лофтовый» тренд обустройства лаконичной свободной планировки зданий.

Отдельно стоит выделить то, что в конструкцию фундамента уже заложены все необходимые инженерные системы. В УШП уже на стадии строительства интегрируется вся сеть коммуникаций, включая системы водоснабжения и канализации, напольного отопления и электроснабжения. При этом технология позволяет возводить дома из любых материалов и на практически любых грунтах. Во многом именно «законченность» УШП и обеспечивает ей особую популярность как в Европе, так и во всём мире.

Такие факторы, как особенности геологии места под строительства, состав и виды грунтов мало влияют на возможность закладки УШП. А при отсыпке дополнительной дренажной подушки из щебня устройство утепленной плиты и вовсе возможно практически на любых, даже очень сложных в геологическом плане участках.

Возможна закладка УШП и на участках с уклоном. Правда, это влечёт удорожание конструкции, поскольку пятно застройки должно быть предварительно выровнено. А при большем перепаде высот ещё и требуется устройство дополнительных подпорных стенок, так называемое террасирование.

Десятки кубов используемого при устройстве плиты фундамента бетона не просто залиты в землю — они являются массивным аккумулятором тепла, способным при возникновении форс-мажорных ситуаций отдавать его в дом до устранения неисправности системы отопления. Особенно это важно для не обладающих теплоаккумулирующей способностью каркасных домов.

Еще одним немаловажным фактором являются короткие сроки выполнения такого типа фундаментов. Несмотря на всю техническую сложность, монтаж утеплённой плиты площадью порядка 100 м2 занимает обычно не более 12-14 дней.

Несомненно, такой комплексный подход предъявляет высокие требования к квалификации исполнителей на всех этапах от проектирования до монтажа. Заниматься возведением утеплённой шведской плиты самостоятельно не рекомендуется. Это действительно должен быть цельный проект и комплекс мероприятий.

И чем больше площадь дома, тем точнее должны быть все расчёты относительно температуры будущего пола-фундамента и прокладки труб под несущими стенами. Любые технологические моменты решаются очень скрупулёзно.

Серьёзно влияет на прочность и долговечность основания даже качество используемых материалов. Прокладка всех видов коммуникаций строго регламентирована и просчитана. Нельзя «промахнуться» ни с расчётами, ни с материалами, ни с расположением тех или иных элементов. Иначе полностью теряется смысл такого решения конструкции фундамента.

В процессе строительства УШП уже не терпит отступлений от проекта и предписанной технологии, внести какие-либо изменения потом практически невозможно. Здесь практически не имеет значения предыдущий строительный опыт работников.

Технология и культура производства настолько отличается от обычной в нашем понимании стройки, что порой легче взять человека «с улицы», который практически не обладает опытом, и обучить его всем необходимым навыкам, нежели пытаться изменить сложившиеся годами привычки.

Поэтому, как ни странно, сезонные работники из бывших братских республик под «чутким руководством» надёжного прораба и авторского надзора справляются с задачей лучше отечественных «мастеров-универсалов».

Общепринято, что такой фундамент проектирует и строит одна компания. Это вполне объяснимо — она же и отвечает за конечный результат. Так что в случае возникновения каких-либо проблем нет нужды искать «крайнего» среди множества побывавших на объекте подрядчиков, которые к тому же валят вину друг на друга. Как правило, компания берёт на себя весь комплекс работ от проектирования самой конструкции фундамента и заложенных коммуникаций до полной его заливки и возведения здания «под ключ». Так что, в принципе, владельцу дома практически безразлично, будет ли это обычный фундамент или УШП.

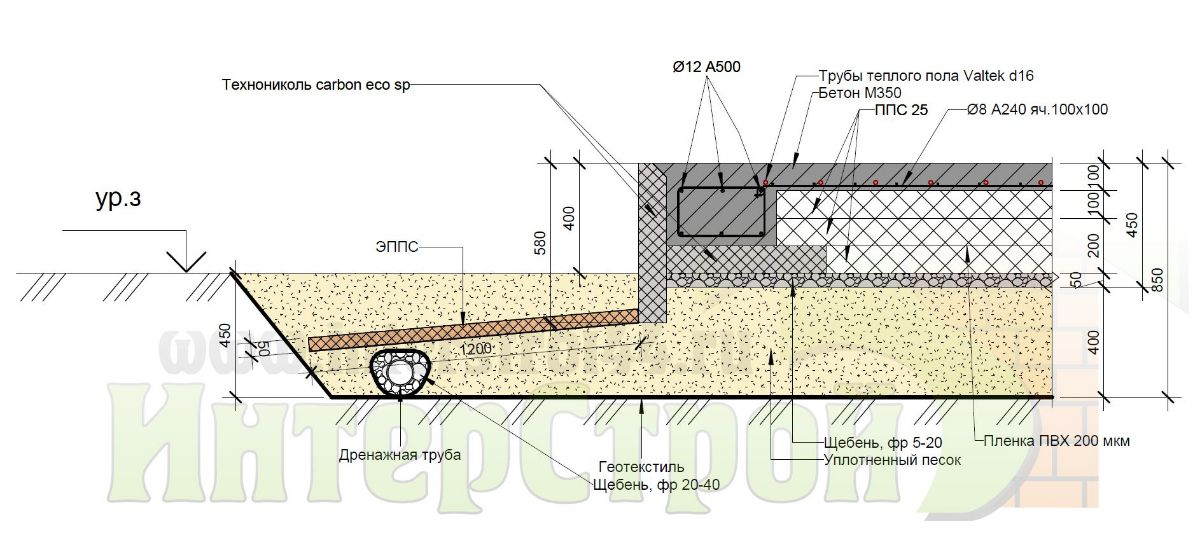

Схема утеплённой монолитной фундаментной плиты

  1. грунтовое основание;
  2. геотекстиль;
  3. песчаная подушка;
  4. дренажная труба;
  5. щебневая отсыпка;
  6. гидроизоляция;
  7. теплоизоляция ЭППС;
  8. арматурный каркас;
  9. труба тёплого пола;
  10. бетон;
  11. теплоизоляция цоколя;
  12. теплоизоляция отмостки;
  13. основание отмостки;
  14. бетонная отбивка.

Особенностью утеплённой плиты являются достаточно высокие первоначальные финансовые вливания. Это связано с тем, что для её устройства требуется намного больше разнообразных и достаточно дорогих материалов и комплектующих (в основном речь идёт о трубах, коллекторах и фитингах), чем для фундамента любого другого типа.

Растянуть эти затраты во времени возможности нет — всё должно быть доставлено сразу и причём наилучшего качества. Более того, даже затягивать с окончанием строительства самого дома нельзя — на кону слишком большие денежные вложения.

Однако в данном случае следует учитывать и то, что при строительстве дома на других типах фундаментов в меры по его утеплению и прокладку коммуникаций, так или иначе, придётся потратить те же, если не ещё большие денежные средства. Но только несколько позже.



Особое внимание к мелочам

При устройстве УШП нет второстепенных операций. Каждая деталь, каждая мелочь, упущенная на одном из этапов монтажа, может впоследствии привести к весьма печальным последствиям.



Порядок работ по закладке утеплённого мелкозаглубленного плитного фундамента:

  1. выбранная площадка очищается от насаждений;
  2. выемка грунта с площади, немного превышающей периметр будущего дома;
  3. формирование насыпной подушки, её послойное уплотнение;
  4. укладка дренажного трубопровода;
  5. монтаж вводов-выводов коммуникаций;
  6. слой гравия, который тоже выравнивается и уплотняется;
  7. формирование бортов фундамента, опалубка;
  8. слой теплоизоляции из экструзионного пенополистирола;
  9. монтаж арматурного каркаса;
  10. монтаж контуров обогрева пола;
  11. заливка бетона;
  12. шлифовка готовой плиты после твердения бетонной стяжки.

Нельзя обойтись без геологических исследований и анализа состояния грунтовых вод. Песчаная подушка под подошвой фундамента может быть заилена миграцией воды. В результате слабопромерзающий и слабопучинистый песчаный грунт будет превращен в пучинистый.

Необходимо устройство надёжной дренажной системы, обязательно используется кольцевой вид дренажа по всему периметру будущей фундаментной плиты. Касательно необходимости укладки дренажа под самой плитой существуют разные подходы.

Большинство специалистов придерживаются мнения, что устройством такого дренажа можно пренебречь в случае наличия «упакованной» (во избежании заиливания) в качественный геотекстиль щебневой отсыпки под плитой. Она сама играет роль эффективного пластового дренажа. При этом по краям щебневой подушки обязательно формируются дренажные каналы с уложенной в них дренажной трубой, которые позволяют отводить излишки воды в водоприёмный колодец.

По окончании подготовительных работ и устройства дренажа вся площадь котлована геотекстильным полотном. Лучше использовать Typar плотностью 136 г/м2 вместо используемого в дренажных каналах 90 г/м2 полотна. Геотекстиль удерживает песок от вымывания и обеспечивает инфильтрацию воды. Полотна укладывают на дно и стенки котлована с запасом и с перехлёстом, рекомендуемым для выбранной ширины материала. Часть геотекстильного полотна по окончании операций по засыпке и трамбовке песчаного основания должна выступать над поверхностью земли.

Трамбовка подушки под утеплённую шведскую плиту является одним из ключевых технологических этапов. Кажущаяся простота процесса не должна вводить в заблуждение. Тщательное механическое уплотнение песка предполагает придание такому основанию плотности грунта, приближенной к природной. Совершённые на данном этапе шибки сложно выявить, а впоследствии практически невозможно исправить.

Песчаная отсыпка трамбуется послойно, в несколько проходов со сменой направления, песок должен быть увлажнён водой. Сухой песок практически невозможно качественно уплотнить. Поскольку верхний слой песка при высыхании становится более рыхлым, поверх него необходимо сделать отсыпку 50 мм гравия с последующей трамбовкой.

На песчано-щебневую подушку укладывают слой гидроизоляции. После чего выкладывается экструзионный пенополистирол. Импортные решения иногда содержат обычный ППС в мало нагруженных местах, однако это всегда результат тщательных расчётов и гарантированной прочности материала.

В наших условиях лучше не рисковать. Использование везде именно экструзии вместо обычного пенополистирола не особо сказывается на общем удорожании работ, зато полностью снимает вопросы запаса прочности и связанные с этим риски.

В данном случае рекомендуется использовать теплоизоляционные плиты с прочностью на сжатие 250-400 кПа. Специально для УШП разработан материал с прочностью 400 кПа и увеличенными размерами для повышения скорости монтажа. Последнее позволяет сократить количество швов и, соответственно, увеличить однородность слоя.

Важный момент — защита теплоизоляционной плиты от намокания. То, что экструзионный утеплитель вообще не впитывает воду, не вполне соответствует реальности. С годами он набирает влажность. (Для того, чтобы в этом убедиться на практике, можно взять кусок экструзии и бросить в тару с водой. Через несколько месяцев будет виден результат.) Однако если участок просто сезонно заливает водой — ничего страшного, главное, чтобы вода уходила, не застаивалась. Для этого и нужны хороший дренаж и отсекающая конструкцию фундамента от капиллярного подсоса воды гидроизоляция. От её качества и долговечности гидроизоляционного слоя зависит и срок работы теплоизоляции.

Ещё необходимо защитить теплоизоляцию от грызунов. ЭППС как таковой зверушки не едят, а используют в качестве тёплого убежища. А значит, прочность и качество теплоизоляционного слоя могут снизиться. Сверху утеплитель закрывает своей массой слой армированного бетона, здесь ему ничего не угрожает. Сбоку же хоть и есть отмостка, но мышам, кротам и прочей живности она не помеха. Необходимо сделать небольшие бетонные отсечки по периметру плиты в глубину. Просто нужно учесть, что обычно вся живность обитает в 25-30 см верхнем слое грунта.

Монолитная фундаментная плита армируются в строгом соответствии строительным СНиПам. Армирование наружных углов плиты и участков с входами-выходами (под коммуникации) должно выполняться особенно тщательно.

Снизу плита может иметь как ровную, так и ребристую поверхность с утолщением в местах наивысшей нагрузки под несущими стенами. Последний вариант предпочтительнее, поскольку лучше противостоит эксплуатационным нагрузкам. Да и армировать по максимуму всю площадь плиты с точки зрения затрат нерационально. Однако расчёт и закладка ребристой фундаментной плиты сложнее, поэтому зачастую используют плоский вариант.

Тщательность бетонной заливки — важная точка контроля работ. Монолитная плита заливается бетоном М450 (В35) или М350 (В25), но не ниже. Первый достаточно дорог и редко используется в строительстве, поэтому не все растворные узлы готовы его выдать.

При этом необходимо понимать, что от качества бетонной смеси напрямую зависит прочность будущего основания. При заказе готового бетона стоит убедиться в его качестве, попросив у производителя сертификат соответствия товара строительным нормативам.

Конечно, всё это на совести компании-производителя работ, осуществляющей закладку фундамента. Однако гарантия в любом случае не бесконечна (можно рассчитывать на установленные законом сроки от двух до пяти лет). А что будет через пять лет, останется ли строительная компания на рынке или предъявлять претензии будет попросту некому? Вопрос весьма актуальный.

Несмотря на все оговорки, во всём мире построены уже миллионы таких технологичных фундаментов. Очевидно, что со временем утеплённая плита неизбежно займёт своё место в ряду типовых решений с подробно расписанными технологическими картами. И при наличии грамотного проекта её в состоянии будут заложить большинство квалифицированных исполнителей или даже человек, не обладающий обширным строительным опытом.

Разумеется, этот тип фундамента никогда не вытеснит из строительной практики другие. Также, как и сейчас выбор будет производиться исходя из задач и возможностей заказчика. И где условия и проект дома позволяет, УШП несомненно будет использоваться.

Начало: Устройство утеплённого плитного фундамента



что такое, плюсы и минусы, схема

Автор Редактор На чтение 7 мин Просмотров 160 Опубликовано Обновлено

УШП фундамент является энергоэффективным и функциональным основанием для возведения современного дом. Ведь так в доме становится значительно теплее даже с полом на грунте. Рассмотрим особенности такого решения подробнее.

Утеплённая шведская плита или УШП — что это за технология

Технология подразумевает устройство шведской плиты с утеплением. Это разновидность монолитного фундамента под здание без подвального помещения. Характерной особенностью конструкции является жесткость. Это качество позволяет строить малоэтажные дома в условиях:

  • близкого к поверхности протекания грунтовых вод;
  • высокого содержания песка в почве;
  • рыхлости, пучения и подвижности почвенных пластов.

Здесь за счет утепления предусмотрена профилактика деформации шведской монолитной плиты от периодической смены давления со стороны грунта. То есть здание будет надежно стоять на основании без проседания.

Преимущества и недостатки

Благодаря особенностям конструктивного и функционального характера УШП технология обладает положительными характеристиками, которые особенно ценятся в северных регионах:

  • котлован выкапывается с минимальным заглублением, это можно сформировать своими руками без аренды спецтехники;
  • утеплитель снижает уровень перепадов температур, что положительно сказывается на долговечности железобетона и расходах на теплоизоляцию строения, отопление;
  • монолит надежно защищает инженерные коммуникации, протянутые до заливки бетона в тело будущего фундамента;
  • герметичный шведский фундамент на всей площади не имеет мостиков холода, риск появления которых сведен к минимальному;
  • сформированная утепленная шведская плита пригодна для использования в качестве чернового основания под декоративную отделку пола (не требуется упрочнение, усиленная гидроизоляция, устройство стяжки или выравнивание, если это не предусмотрено проектом).

В России шведская инструкция повсеместного применения не имеет из-за минусов, которые отмечают мастера или владельцы земельного участка под строительство жилого дома:

  • В большей степени уклон делается на итоговую стоимость по смете. Это касается не только объема бетона и теплоизоляционных материалов.
  • Выбор конкретных материалов. Например, мягкий утеплитель провоцирует усадку, пенополистирол прогрызают мыши, визуально контролировать состояние утеплителя невозможно в целом. Приходится ограничиваться хорошими жесткими плитами с длительным сроком службы, проводить защитные мероприятия от грызунов.
  • Для любителей садоводства под плитой не хватает подвала. Для проектировщиков сложность представляет наклонная поверхность. А для желающих построить вместительный коттедж мешает ограниченность двумя этажами либо легковесными бревнами, блоками.

Конструкция плитного шведского фундамента

УШП плита формируется толщиной всего в 10 см, поэтому послойная заливка исключается. Конструктивно она представлена бетоном и армирующей сердцевиной из сетки и металлических прутьев. Между монолитом и грунтом прокладывается подушка для амортизации.

Подоснова в случае УШП фундамента кроме привычного щебня с песком предполагает добавление глины. Между слоями простилается геотекстиль (для армирования и защиты минералов от биологической активности). Разрушение полотна предупреждает последний влагостойкий и долговечный компонент.

По технологии подушка укрывается теплоизоляционными материалами. В толще песка прокладывают коммуникационные каналы под канализацию, водоснабжение, реже под кабельные провода. Поверх утеплителя устраивают шведскую фундаментную плиту. На ней под стяжку часто монтируют системы «теплый пол».

Как он устроен, схема

Наглядно в разрезе на рисунке (комбинация схемы и чертежа) рассмотрено устройство УШП фундамента с общими коммуникациями частного дома.

Здесь щебень с песком в уплотненной массе сформированы слоем до 20 см. Далее следует трехслойное утепление плитным пенополистиролом толщиной 100 мм каждая. До декоративного покрытия от грунта с учетом монолита и стяжки с «теплым полом» выходит всего 0,6 м.

Под несущие конструкции рекомендуется локально увеличивать заглубление плиты за счет снижения объема теплоизоляционной прослойки. Это незначительно повлияет на свойства УШП фундамента, но увеличивает прочностные характеристики основы под возведение стен и перегородок.

Технология заливки утепленной шведской плиты

Технология возведения УШП фундамента под строительство дома состоит из нескольких этапов.

Пошаговый алгоритм такой:

  1. земляные работы,
  2. устройство подосновы,
  3. теплоизоляция,
  4. проведение работ по заливке бетона с армированием.

Все действия можно выполнить самостоятельно. Здесь не нужны большой опыт и спецтехника. Исключением может быть аренда бетономешалки или заказ автосмесителя, так как заливка проводится единовременная.

Ввиду большой площади возможен вариант проведения заливки послойно. Но необходимо при этом соблюдать строгую горизонтальность покрытия. Только так можно избежать образования мостиков холода.

Подготовка площадки и прокладка коммуникаций

Начинается работа с удаления плодородного слоя почвы. Это можно сделать обычной штыковой лопатой. Это необходимо для исключения усадочного явления из-за естественного перегнивания корней, травы и листьев. Чтобы растения не беспокоили конструкции, проводится обработка химикатами.

Далее формируют подоснову толщиной в среднем 15 см:

  • формируется уплотненный слой гравия;
  • насыпается песок, трамбуется с периодическим увлажнением;
  • аналогичным образом устраивается глиняная прослойка.

Крупный минеральный слой по толщине должен быть равным или превышать размеры проведенных коммуникаций. Вся подушка должна создавать в итоге прочное и плотное, ровное основание под плиту.

Если инженерные коммуникации будут проводиться под монолитом, то это делают в песчаной прослойке. Поверх всего формируют еще раз щебеночное и кварцевое укрывное покрытие для надежности.

После высыхания зернистый настил укрывают геотекстилем. Он в одностороннем порядке проводит влагу, упрочняет подоснову, предупреждает прорастание растений. Кромки полотна должны выступать за пределы будущей плиты на 30 см. Дополнительно проводится гидроизоляция рулонными материалами (чаще это рубероид). Края здесь превышают размеры основы под дом с каждой стороны на 15 см.

Устройство плитного фундамента обязательно сопровождается системой отвода дождевых, талых, грунтовых вод. Дренажная система представлена траншеями по периметру здания глубиной на уровне расположения сточных коммуникаций. При этом соблюдается уклон для естественного стока в сторону от здания. По углам практичнее будет установить смотровые колодцы, соединенные гофрированными трубами. Каналы засыпают щебнем, накрывают геотканью.

Теплоизоляция

Утеплять УШП лучше стойким к механическим нагрузкам пенополистиролом. Для защиты утеплителя от грызунов можно использовать стекольный бой, металлическую сетку, пенокерамику. Первый слой формируют с захватом площади под отмостку. Далее оставляют отступы в 45 см под ребра жесткости (для несущих стен). Листы укладывают в шахматном порядке с перекрыванием предыдущих стыков. Для фиксации применяются пластиковые дюбеля «парашюты».

Формирование плиты

Процесс начинается со сборки армирующего каркаса (размер меньше плиты по плоскостям на 3 см). Это две сетки, соединенные поперечными прутьями за счет прямоугольных хомутов. Если планируется отдельная заливка ленты, то на нее должен быть оформлен отвод на дополнительную обвязку.

Далее строят невысокую опалубку с расчетом на стяжку поверх «теплого» (если он предусмотрен для монтажа поверх плиты). По периметру обязательно снаружи устанавливаются раскосы шагом в 50 мм, внутри протягивают пленку для упрощения демонтажа формующей конструкции. Можно проложить маты сразу на верхнюю сетку. Крепятся они нейлоновыми хомутами. После этого заливают бетон, выгоняют воздух, уплотняют смесь.

Набор прочности у бетона составляет 28 дней. В процессе исключаются ветер, переувлажнение, замерзание или чрезмерно быстрое высыхание площадки. Для этого используют укрывные материалы, утепление или смачивают плиту водой.

Строители рекомендуют заниматься возведением УШП фундамента в конце лета. В эту пору наблюдаются, как правило, относительно одинаковые температура и влажность. А также отмечается самый низкий уровень протекания грунтовых вод.

Перед проведением отделочных работ мастера проводят шлифовку поверхности. Это объясняет, почему не нужны ровнители. Здесь сразу укладывают плитку, ламинат с подложкой или ковролин.

Потенциальные проблемы и возможности их предотвращения

Толщина утепленной плиты армированного бетона ориентировочно составляет 10 см. Однако параметр должен быть вычислен с учетом конкретных проектных данных. Например, под мастерскую можно сделать тоньше полотно, но оно же вызовет перекос стен в двухэтажном доме. А превышение высоты отразится на увеличении общей сметы на строительство.

Также важно рассматривать вопрос поведения и состава почвы. Если скалистые характеризуются надежностью, то песок и глина вымываются, двигаются при сезонном изменении температур.

Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство. Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты.

Ушп схема. Специальная технология УШП фундамента

технология, расчет, минусы утепленной шведской плиты

Фундамент УШП — Утепленная шведская плита

Рынок строительных технологий стремительно развивается, и традиционные материалы, из которых возводятся фундаменты, также претерпевают изменения. Сравнительно недавно, появился новый тип фундамента, который был разработан экономными европейцами, на основе шведских традиций.

Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое экзотическое название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще применяется в строительстве.

Что такое фундамент УШП

Устройство УШП

Как известно требования к современному фундаменту устанавливаются жесткие. Прежде всего, это надежность и долговечность. Но в современном строительстве, появилось новое важное требование, такое как энергосбережение.

Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.

Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая состоит в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).

По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создавать систему дренажа, для того чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.

Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.

При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавляются некоторые особенности, которые будут рассмотрены ниже.

Основные преимущества данного основания

Состав строительного решения УШП

Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:

  • его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
  • благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
  • данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
  • следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
  • последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.

Деревянный дом 14 на 10 метров на фундаменте УШП

Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.

Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.

Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства,  и можно рассчитывать на разрушение всего дома. Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.

Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, таких камень и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать заниматься строительством такого основания.

Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

  • общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
  • на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
  • перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
  • следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Из каких элементов состоит такое основание

Конструктивно фундамент выглядит следующим образом (разрез)

Конечно говоря о таком фундаменте, нельзя не упомянуть из каких элементов он состоит, чтобы представление о нем было полное.

  1. Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
  2. Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его. Кроме этого бетон, если он не впитывает влагу, будет долго сохранять тепло.
  3. Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как сверху основания, в большинстве случаев укладываются теплые полы.
  4. Дренажная и водоотводная системы. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже, если на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться основанию на несколько десятков лет больше.

Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были описаны выше. Конечно же, чтобы все получилось по технологии, нужно придерживаться рекомендаций профессионалов.

Говоря об основании ушп – утепленная шведская плита, необходимо четко понимать, что оно создано ведущими специалистами в области строительства, и взято из скандинавских стран, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится о его качестве и долговечности.

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.  Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

 2. Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т.е. зависит от материала, из которого будет делаться дом и его размеров.

 7. Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

  1. Фундамент — монолитная бетонная плита;
  2. Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
  3. Готовая система отопления — тёплые полы по всей площади дома;
  4. Утепление пола — под плитой толстый слой ПСБ\ЭППС;
  5. Утеплённая отмостка — никакого промерзания грунта вокруг дома;
  6. Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
  7. Отделка цоколя плоским шифером — можно просто покрасить;
  8. Ливневая канализация и дождеприёмники [опционально];
  9. Дренаж [опционально];
  10. Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

comments powered by HyperComments

s-stroit.ru

Шведский фундамент — плюсы и минусы. Особенности конструкции и советы по устройству УШП.

В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки — будь то дом, баня или любое другое сооружение, где нужно утеплить пол с наименьшими затратами.

Что представляет собой фундамент по шведской технологии, называемые в народе просто «утепленная шведская плита» или УШП? Чем он отличается от всех других видов фундамента? Нужно ли делать гидроизоляцию УШП? Достаточно ли прочным будет такой фундамент и на каких грунтах его можно строить?

Давайте подробней рассмотрим эту технологию, чтобы понять, что это за фундамент, в чем его главные плюсы и узнаем как построить УШП своими руками на загородном участке под дом или баню.

Что такое утепленная шведская плита?

Технология строительства утепленной плиты основана на устройстве плитного фундамента, представляющего собой слоеный пирог из пенопластового основания, армированной бетонной стяжки и уложенных в толщу бетона нагревательных элементов теплого пола.

Конструкция УШП выглядит следующим образом:

Как видите, армированная бетонная плита устраивается непосредственно на основании из пенополистирола, выполняющем функцию несъемной опалубки и надежной гидроизоляции.

Эструзионный пенополистирол обладает следующими плюсами:

  • простота обработки;
  • малый вес, благодаря чему не требуются подъемные механизмы;
  • легкость монтажа;
  • очень низкое водопоглощение;
  • высокая прочность на сжатие;
  • превосходные теплотехнические характеристики.

Система подогрева пола может быть как водяной, так и электрической. В местах, где теплый пол не требуется, нагревательные элементы не укладываются.

Поскольку в бане обогрев пола нужен лишь на период банных процедур, целесообразно использовать электрические теплые полы. В этом случае перед тем, как идти в баню, их можно включить, а после посещения бани выключить.

Давайте подробнее рассмотрим основные плюсы и минусы такой технологии.

Плюсы утепленной шведской плиты

К главным плюсам такого вида фундамента можно отнести:

  • низкая трудоемкость возведения;
  • сниженная по сравнению с традиционными видами основания стоимость строительства;
  • возможность сразу же получить черновой пол, по которому останется лишь сделать финишную отделку;
  • высокая энергоэффективность, позволяющая экономить на отоплении;
  • возможность строительства на любых типах грунтов.

Плюсы весьма заметные. Но есть у этой технологии и свои минусы.

Минусы УШП

К главным минусам такой конструкции можно отнести:

  • необходимость наличие опыта возведения фундаментов подобного вида, чтобы не допустить оплошностей, которые будет довольно сложно исправить впоследствии;
  • невозможность устроить подвальное помещение;
  • значительные трудности при устройстве на участке имеющем уклон, связанные с большим объемом земляных работ по выравниванию площадки под фундамент.

Вот пожалуй и все минусы. Не так уж много, но для кого-то они могут иметь решающее значение на этапе выбора конструкции основания.

Если у вас достаточно ровный участок, а подвал не требуется, то можете смело выбирать утепленную плиту в качестве фундамента.

На каких грунтах можно строить шведский фундамент?

Для всех, кто задается вопросом, для каких грунтов подойдет утепленная шведская плита, есть хорошая новость — УШП можно строить практически на любых видах грунтов, так как даже в случае наличия на участке строительства сложных пучинистых грунтов песчаная подушка в основании плиты позволяет получить очень надежную конструкцию.

Конструкция утепленной плиты позволяет уменьшить сроки возведения фундамента до 7 дней, а также уменьшить стоимость строительства по сравнению с ленточным фундаментом на 20-30%.

Пошаговая инструкция по строительству УШП

Возведение утепленной плиты начинается с подготовки участка. Растительный слой следует полностью удалить и заменить песчано-гравийной смесью. В случае с торфяными грунтами или слабыми лессовидными потребуется замена грунтов с устройством песчаной подушки.

После этого переходят к разметке фундамента на местности. Для этого в углах постройки вбивают колышки и между ними натягивают шнур для обозначения периметра.

Правильность геометрии проверяют, измеряя длины диагоналей, которые в прямоугольнике должны быть равны.

После определения точного места расположения постройки следует проложить коммуникации, укладка которых после заливки плиты будет уже невозможна.

Для этого откапывают траншеи на нужную глубину, укладывают трубы водопровода и канализации, оставив над землей выпуски достаточной длины (40-50 см), чтобы выполнить присоединение после заливки бетона.

Разметив участок строительства переходят к одной из наиболее ответственных операций — устройству пенополистирольного основания для заливки бетонной плиты. Для этого можно использовать L-образные блоки или обычные плоские. Главное — соблюдать геометрию и надежно фиксировать пенополистирол, чтобы ничего не разъехалось в процессе установки каркасной сетки и заливки бетона.

Все швы после раскладки рекомендуется пропенить полиуретановым клеем для пенополистирола, а оставшиеся небольшие щели заклеить скотчем, чтобы предотвратить попадание в них раствора.

Поверх разложенных пенополистирольных плит раскатывается рулонная гидроизоляция:

На гидроизоляцию укладывается слой пенополистирола средней плотности. По периметру остается свободное пространство для формирования монолитной балки под стены. Размер балки определяется расчетом. В местах формирования балки устанавливаются арматурные каркасы.

После раскладки теплоизолирующего слоя переходят к монтажу системы теплого пола. Трубки для теплоносителя или электрокабель (в зависимости от того, какой тип теплого пола вы выбрали) укладывают по поверхности пенополистирольных блоков.

Сверху будет монтироваться арматурная сетка. Чтобы не повредить нагревательные элементы системы теплого пола, под арматурную сетку ставят специальные пластиковые «грибочки» (4-5 на 1 кв.м), надежно удерживающие раскладываемую арматуру.

В случае устройства водяной системы теплого пола, перед заливкой раствора все трубки заполняются водой и опрессовываются на период устройства плиты.

После того, как все арматурные сетки разложены и надежно скреплены вязальной проволокой, переходят к заливке плиты.

Заливать раствор следует быстро, тщательно разравнивая в процессе заливки и заполняя возникающие пустоты.

Видео строительства шведского фундамента вы можете посмотреть ниже:

Какой пенопласт можно использовать для УШП

Для устройства утепленной плиты можно использовать материалы разных производителей. Главное при этом, смотреть на их предназначение и прочностные характеристики.

Для устройства утепленной плиты подойдут следующие материалы:
— Penoplex Фундамент;
— XPS Технониколь CARBON ECO SP;
— URSA XPS;
— Styrofoam GEO.
***
Как видите, возведение фундамента по технологии утепленной шведской плиты может стать отличным выбором, позволяющим сэкономить на строительно-монтажных работах и значительно ускорить процесс строительства.

Используйте качественные материалы и соблюдайте технологию, внимательно относясь к рекомендациям производителя материалов. И тогда постройка будет служить вам верой и правдой долгие годы.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать…

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

  • Как сделать гидроизоляцию фундамента своими руками? >

Распиновка USB

@ pinouts.ru

Универсальная последовательная шина (USB) — это интерфейс для установления связи между устройствами и главным контроллером (обычно персональным компьютером). Сегодня USB заменил множество более ранних интерфейсов ПК (таких как последовательный RS-232, параллельный порт и даже FireWire). Из-за возможности подачи питания на предварительные устройства USB часто используется в качестве зарядного устройства для портативных устройств.

Архитектура системы USB состоит из хост-контроллера, порта USB и нескольких подключенных устройств.Могут быть включены дополнительные концентраторы USB, позволяющие создавать ветвления в древовидной структуре до пяти уровней. USB может подключать компьютерные периферийные устройства, такие как мыши, клавиатуры, цифровые камеры, КПК, мобильные телефоны, принтеры, персональные медиаплееры, устройства протокола передачи мультимедиа (MTP), флэш-накопители, GPS, сетевые адаптеры и внешние жесткие диски. Для многих из этих устройств USB стал стандартным методом подключения.

Интерфейс USB направлен на устранение необходимости добавлять карты расширения в шину PCI или PCI-Express компьютера и улучшить возможности plug-and-play, позволяя выполнять горячую замену или добавление устройств в систему без перезагрузки компьютера.

Штифт Имя Цвет кабеля Описание
1 VCC Красный +5 В постоянного тока
2 D- Белый Данные —
3 D + зеленый Данные +
4 GND Черный Земля

Разъемы USB

Есть несколько типов разъемов USB.Разъем, установленный на хосте или устройстве, называется розеткой, а разъем, прикрепленный к кабелю, называется вилкой. В исходной спецификации USB подробно описаны вилки и розетки стандартов A и B. На сегодняшний день известно 7 разъемов USB: Standard-A, Standard-B, Mini-A, Mini-B, Micro-A, Micro-AB, Micro-B, Type-C. Распиновка Mini-USB и Micro-USB немного отличаются: стандартный USB использует 4 контакта, а Mini-USB и Micro-USB используют 5 контактов в разъеме. Дополнительный штифт используется как индикатор наличия подключенного устройства.

Распиновка сигналов USB

USB — это последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5 В и GND) и два для дифференциальных сигналов данных (помечены как D + и D- в распиновке). Схема кодирования NRZI (Non Return to Zero Invert), используемая для отправки данных с полем синхронизации для синхронизации часов хоста и приемника. В USB-кабеле для передачи данных сигналы Data + и Data- передаются по витой паре. Прекращение не требуется. Полудуплексная дифференциальная сигнализация помогает бороться с эффектами электромагнитного шума на более длинных линиях.Вопреки распространенному мнению, D + и D- действуют вместе; они не являются отдельными симплексными соединениями. USB 2.0 обеспечивает максимальную длину кабеля 5 метров для устройств, работающих на высокой скорости.

Режимы передачи USB

Универсальная последовательная шина поддерживает режимы управления, прерывания, групповой и изохронной передачи.

Технические характеристики интерфейсов USB

.

В настоящее время известно несколько основных версий USB:

USB 1.0 — низкая или полная скорость

  • выпущен в 1996 году.
  • Определяет скорость передачи данных 1,5 Мбит / с (низкая пропускная способность, в основном используется для устройств ввода человеком (HID), таких как клавиатуры, мыши, джойстики и часто кнопки на высокоскоростных устройствах, таких как принтеры или сканеры) и 12 Мбит / с. (Полная пропускная способность).
  • в настоящее время все еще используется некоторыми устройствами, которым не нужна более высокая скорость передачи данных.

USB 2.0 — высокоскоростной

  • выпуска 2000 г.
  • в дополнение к USB 1.0 добавляет скорость передачи сигналов 480 Мбит / с (Hi-Speed)
  • совместим с USB 1.0, но некоторое оборудование, разработанное для USB 2.0, может не работать с хост-контроллерами USB 1.0.

USB 3.0 — SuperSpeed ​​

  • выпуска 2008 г.
  • добавлена ​​скорость передачи до 5 Гбит / с (SuperSpeed)
  • USB 3.1, выпущенный в 2013 году, добавил скорость передачи SuperSpeed ​​+ до 10 Гбит / с
  • USB 3.2, выпущенный в 2017 году, добавил скорость передачи SuperSpeed ​​+ до 20 Гбит / с и режимы нескольких каналов

USB 1.0 и USB 2.0 имеет одинаковую распиновку разъема, распиновку USB 3.0, а USB Type C имеет новые разъемы со своими собственными выводами.

USB-устройство должно указывать свою скорость, подтягивая линию D + или D- к уровню 3,3 вольт. Эти подтягивающие резисторы на стороне устройства также будут использоваться хостом или концентратором для обнаружения присутствия устройства, подключенного к его порту. Без подтягивающего резистора USB предполагает, что к шине ничего не подключено.

Чтобы помочь пользователю определить максимальную скорость устройства, USB-устройство часто указывает свою скорость на крышке с одним из специальных маркетинговых логотипов USB.

Когда новое устройство впервые подключается, хост перечисляет его и загружает драйвер устройства, необходимый для его запуска. Загрузка соответствующего драйвера выполняется с использованием комбинации PID / VID (Product ID / Vendor ID), предоставляемой подключенным оборудованием. Хост-контроллеры USB имеют свои собственные спецификации: UHCI (универсальный интерфейс хост-контроллера), OHCI (открытый интерфейс хост-контроллера) с USB 1.1, EHCI (расширенный интерфейс хост-контроллера) используется с USB 2.0.

Устройства с питанием от USB

Разъем USB обеспечивает одиночный провод 5 В, от которого подключенные устройства USB могут питаться сами.Данный сегмент шины рассчитан на передачу до 500 мА. Часто этого достаточно для питания нескольких устройств, хотя этот бюджет должен быть разделен между всеми устройствами, находящимися ниже по потоку от концентратора без питания. Устройство с питанием от шины может использовать столько энергии, сколько позволяет порт, к которому оно подключено.

Концентраторы

с питанием от шины могут продолжать распределять питание по шине на подключенные устройства, но спецификация USB допускает только один уровень устройств с питанием от шины от концентратора с питанием от шины. Это запрещает подключение концентратора с питанием от шины к другому концентратору с питанием от шины.Многие концентраторы включают в себя внешние источники питания, которые будут питать устройства, подключенные через них, без получения питания от шины. Устройства, которым требуется более 500 мА или более 5 В, должны обеспечивать собственное питание.

Когда USB-устройства (включая концентраторы) подключаются впервые, они опрашиваются хост-контроллером, который запрашивает каждое из их требований к максимальной мощности. Однако похоже, что любая нагрузка, подключенная к USB-порту, может рассматриваться операционной системой как устройство. Операционная система хоста обычно отслеживает требования к питанию сети USB и может предупреждать оператора компьютера, когда для данного сегмента требуется больше энергии, чем доступно, и может отключать устройства, чтобы сохранить потребление энергии в пределах доступного ресурса.

Энергопотребление USB:

Спецификация Текущий Напряжение Мощность (макс.)
Устройство малой мощности 100 мА 5 В 0,50 Вт
Устройство с низким энергопотреблением SuperSpeed ​​(USB 3.0) 150 мА 5 В 0,75 Вт
Устройство большой мощности 500 мА 5 В 2.5 Вт
Устройство высокой мощности SuperSpeed ​​(USB 3.0) 900 мА 5 В 4,5 Вт
Зарядка аккумулятора (BC) 1,2 1,5 А 5 В 7,5 Вт
Тип-C 1,5 А 5 В 7,5 Вт
3 А 5 В 15 Вт
Подача энергии 2.0 Micro-USB 3 А 20 В 60 Вт
Подача питания 2.0 Тип-A / B / C 5 А 20 В 100 Вт

Чтобы распознать зарядку аккумулятора, специальный порт зарядки помещает сопротивление, не превышающее 200 Ом, на клеммы D + и D−.

Режим специального зарядного устройства:

Простое зарядное устройство USB должно включать резистор 200 Ом между проводами D + и D- (иногда достаточно короткого замыкания D + и D- вместе).В этом случае устройство не будет пытаться передавать или принимать данные, но может потреблять до 1,8 А, если источник питания может это обеспечить.

Напряжение USB:

Напряжение, подаваемое хостом или портами концентратора с питанием, составляет от 4,75 В до 5,25 В. Максимальное падение напряжения для концентраторов с питанием от шины составляет 0,35 В от хоста или концентратора до выходного порта концентратора. Все концентраторы и функции должны иметь возможность отправлять данные конфигурации при напряжении 4,4 В, но при этом напряжении должны работать только маломощные функции. Нормальное рабочее напряжение для функций не менее 4.75 В.

Экранирование USB-кабеля:

Shield должен быть подключен к заземлению только на хосте. Ни одно устройство не должно подключать экран к земле.

Кабель USB, проводов:

Экранированный:
Данные: 28 AWG витой
Мощность: 28 AWG — 20 AWG, нескрученный

Неэкранированный:
Данные: 28 AWG, не скрученный,
Мощность: 28 AWG — 20 AWG, нескрученный

Датчик мощности Макс.длина
28 0.81 метр
26 1,31 м
24 2,08 м
22 3,33 м
20 5,00 м

Интерфейсная шина USB 3.0, схема кабелей

Интерфейсная шина USB 3.0, схема кабелей

Универсальная последовательная шина

USB 3.0 Кабельный интерфейс

[ Описание USB ]
[ ИС интерфейса USB ]
[ Распиновка USB ] [ USB
Разъем
]
[ Стандарт USB / Организации ]
[ Преобразователь, адаптер, кабели ] [ Программное обеспечение ]
[ Home ]

Схема кабеля USB 3.0

На этой странице описывается USB 3.0, здесь для USB 2.0

Схема кабелей USB 3.0

Порт USB 3.0 представляет собой комбинацию физической шины SuperSpeed, объединенной параллельно с физической шиной USB 2.0.
Кабель имеет оригинальные 4 провода спецификации USB 2.0 [D + / D-, Power & Ground] плюс один, добавленный спецификацией USB 3.0.
Спецификация USB 3.0 добавляет два набора экранированных проводов дифференциальной пары [обозначенных как SDP].
Каждая экранированная пара включает собственный провод заземления, по одному на каждую пару; однако оба заземляющих провода прикреплены к единственному штырю на разъеме.
Фактические калибры проводов, используемых в кабеле, не указаны напрямую, но указан диапазон.
Таким образом, OEM [производитель оригинального оборудования] может выбрать между увеличением потерь сигнала или повышенной гибкостью кабеля.

В основных проводах питания и заземления должны использоваться провода калибра от 20 до 28.
Неэкранированная витая пара [UTP] USB 2.0 должна использовать провода в диапазоне от 28 до 34 калибра.
Два набора дифференциальных проводов, добавленных в USB 3.0, должны использовать сечение проводов от 26 до 34.
Их дренажный провод должен иметь калибр от 28 до 34 AWG.
Конечно, изменение калибра различных проводов также изменяет внешний диаметр кабеля, который должен находиться в диапазоне от 3 мм до 6 мм.

Провод имеет цветовую маркировку согласно рисунку выше, дренажный провод по определению неизолированный.
Оплетка должна заканчиваться на металлической оболочке разъема. [покрытие не указано]
Кабели будут иметь вилку A на одном конце и вилку B на противоположном конце.
Максимальная длина кабеля не указана в документе, длина определяется как отвечающая другим электрическим требованиям.
Интерфейс USB разработан для работы при температуре до -20 ° C.

Распиновка USB 3.0

Изображен стандартный разъем A, не показан стандартный разъем B.
Мощность B также не показана, как и стили Micro-A, Micro-B или Micro-AB.
Обратите внимание, что два заземляющих провода имеют общую точку подключения на разъеме [GND_Drain].

Разъем USB версии 3.0, тип A

Распиновка USB A, кабельная сборка
Штифт Название сигнала Описание
1 VBUS Красный
2 D- Белый
3 D + зеленый
4 GND Черный
5 StdA_SSRX- синий
6 StdA_SSRX + желтый
7 GND_DRAIN ЗЕМЛЯ
8 StdA_SSTX- фиолетовый
9 StdA_SSTX + оранжевый
Корпус Щит Корпус разъема

Распиновка USB B, кабельная сборка
Штифт Название сигнала Описание
1 VBUS Красный
2 D- Белый
3 D + зеленый
4 GND Черный
5 StdA_SSTX- синий
6 StdA_SSTX + желтый
7 GND_DRAIN ЗЕМЛЯ
8 StdA_SSRX- фиолетовый
9 StdA_SSRX + оранжевый
Корпус Щит Корпус разъема

Обратите внимание, что единственное отличие между стандартным-A и стандартным-B — это линии SuperSpeed.
Линии SSRX меняются местами с линиями SSTX, поэтому приемник соединяется с передатчиком.

Для справки — версия 2.0, разъем USB типа A

Расположение контактов USB, разъем типа A


Изменено 1/7/12
Copyright © 1998-2016 Все права защищены Ларри Дэвис

Простой USB-интерфейс PIC — Схема | PyroElectro

Обзор схемы
Аппаратный дизайн для USB на самом деле довольно минимален, что для нас большой плюс.Однако то, что вы быстро обнаружите
Что касается USB, то простая конструкция оборудования означает, что программное обеспечение для связи и управления очень сложное, мы увидим больше об этом в разделах теории и программного обеспечения. Основными устройствами, используемыми в схеме, являются PIC 18F4455, USB Connector и LM7805.

Просмотр полной схемы

Особенности схемы

Цепь питания
Выход +5 В цепи питания поступает от регулятора LM7805.Обратите внимание на конденсаторы емкостью 47 мкФ на входе и выходе. Это конденсаторы фильтрации постоянного тока,
которые сглаживают постоянное напряжение постоянного тока, подаваемое на микроконтроллер от регулятора 7805.

Индикаторы подключения и выхода USB
Не забудьте дважды проверить распиновку USB. Распространенной ошибкой при подключении PIC к разъему USB является
получение сигналов D + и D- в обратном направлении. Поэтому, если вы уверены, что на PIC работает ваш идеальный код, но USB-устройство не подключается должным образом, переключите D + и D-, оно
может просто волшебным образом решить вашу проблему! Выходные светодиоды будут простыми «переключаемыми» светодиодами.Программа, запущенная на нашем ноутбуке, сможет включать и выключать их нажатием
кнопки.

Цепи аналогово-цифрового преобразования и кнопки
Цепь аналогово-цифрового преобразования представляет собой стандартную трехконтактную цепь, подключенную к цепи питания, выходного сигнала и заземления. Выходной сигнал идет
в RA0, который является аналого-цифровым преобразователем. После того, как PIC преобразует этот сигнал, он должен отправить данные на портативный компьютер через USB. Ноутбук будет визуально отображать
стоимость тримпота.Кнопка будет делать то же самое, когда кнопка нажата, приложение ноутбука должно обновиться с уведомлением о том, что она была нажата.
Это простые идеи, но когда они реализуются через USB, они становятся довольно сложными, как мы увидим в разделе теории.

USB-последовательный порт: Контрольный список схем проектирования оборудования — …

Версия: **

Перевод — японский: USB- シ リ ア ル : ハ ​​ー ド ェ ア 設計 の 回路 図 の チ ェ ッ リ ス ト — KBA231249 — Вопрос с переводом сообщества (JA)

I: 90 при разработке схемы для успешной работы контроллеров USB-Serial Bridge?

Ответ:
Ниже приводится список важнейших элементов, которым необходимо следовать при разработке схематического дизайна для контроллеров USB-последовательного моста.

1. Все ли выводы питания VCC (или VBUS) и VCCIO (или VDDD) имеют надлежащий уровень напряжения в соответствии с таблицей 1?

5,5

5,5

Параметр

Описание

Мин.

(В)

Типичный

(В)

Макс. Утилита:

Требуется изменение конфигурации USB

Напряжение VBUS равно 3.3 В

VDDD Напряжение меньше 2 В

VBUS (или VCC)

Напряжение физического уровня USB

3,15

3,30

3,45

3,30

Проверено

4,35

5,00

5,25

Без проверки

VCCIOD O и напряжение ядра

1.71

1,80

1,89

Проверено

2,0

3,3

2. Если 1,71 В £ VDDD / VCCIO £ 1,89 В , закорочен ли VCCD на VDDD / VCCIO?

Если VDDD / VCCIO> 2 В , подключен ли развязывающий конденсатор емкостью 1 мкФ к выводу VCCD / VCCIO?

3.Подключена ли ферритовая шайба L1 к контакту VBUS разъема USB?

Ферритовые бусины должны быть подключены к USB-разъему, чтобы изолировать шум от USB-хоста. См. Схемы соответствующего контроллера USB-Serial DVK / RDK (CYUSBS232 RDK, CYUSBS234 DVK, CYUSBS236 DVK).

4. Подключен ли развязывающий конденсатор емкостью 0,1 мкФ к выводу VBUS / VCC устройства USB-Serial рядом с ИС?

5. Подключены ли развязывающие конденсаторы 0,1 мкФ и 4,7 мкФ к выводу VCCIO / VDDD устройства USB-Serial рядом с ИС?

Удаляет низкочастотный и высокочастотный шум.

6. USB-последовательные мостовые контроллеры имеют встроенную защиту от электростатического разряда 2,2 кВ. Для защиты свыше 2,2 кВ подключили ли вы антистатические диоды к линиям VBUS / VCC, USBDP и USBDM?

7. Подтянут ли вывод сброса (XRES) к высокому уровню с помощью резистора?

Устройства USB-Serial поддерживают внешний сброс активного низкого уровня. На выводе XRES должен оставаться низкий уровень минимум 1 мкс для сброса контроллера USB-Serial.

Вывод nXRES может быть связан с VDDD (или VCCIO) через внешний резистор и с землей (GND) через внешний конденсатор (минимальная постоянная времени 1 мкс), как показано на рисунке 1.Чтобы удовлетворить требованиям к длительности импульса 1 мкс, рекомендуемые значения для R и C составляют 100 Ом и 0,01 мкФ соответственно.

Рис. 1. Пример схемы сброса для контроллера моста USB-Serial

GPIO:

8. Все ли входные контакты подтянуты вверх (или вниз) с помощью подтягивания 10 кОм (или понижения) резистор?

UART:

9. Является ли источник питания другого устройства UART (или линейного драйвера), к которому подключен USB-последовательный мостовой контроллер, таким же или равным VDDD (или VCCIO)?

10.Все ли линии UART контроллера USB-последовательного моста напрямую подключены к другому устройству UART (или драйверу линии) без использования каких-либо внешних компонентов?

SPI (только для CY7C65211 / 211A / 215 / 215A)

11. Является ли источник питания другого устройства SPI (ведущего / ведомого), к которому подключен USB-Serial Bridge Controller, таким же или равным ВДДД?

12. Подключен ли подтягивающий резистор 10 кОм к линии SSEL (выбор ведомого n)?

13. Подключены ли линии MISO, MOSI и SCLK напрямую к другому устройству SPI?

I2C (только для CY7C65211 / 211A / 215 / 215A)

14.Источник питания другого устройства I2C, к которому подключен USB-последовательный мостовой контроллер, такой же или такой же, как у VDDD?

15. Подтянуты ли линии I2C к VDDD с помощью внешних подтягивающих резисторов?

Рекомендуемые значения подтягивающих резисторов на линиях SCL и SDA: 4,7 кОм для рабочей частоты 100 кГц и 2,2 кОм для рабочей частоты 400 кГц.

JTAG (только для CY7C65211 / 211A / 215 / 215A)

16. Является ли источник питания другого устройства JTAG (подчиненное устройство JTAG), к которому подключен контроллер USB-последовательного моста, таким же, как VDDD или равным ему. ?

17.Все ли линии JTAG контроллера моста USB-Serial напрямую подключены к другому ведомому устройству JTAG без использования каких-либо внешних компонентов?

В таблице 2 перечислены ИС контроллера USB-последовательного моста и подробная информация о соответствующем комплекте эталонного дизайна (RDK) / комплекте разработки (DVK). Примеры см. На схеме соответствующих USB-последовательных мостовых контроллеров.

Примечание: ИС контроллера USB-Serial Bridge (части, не относящиеся к категории A): CY7C65211, CY7C65213, CY7C65215, совместимы по выводам с соответствующими частями A: CY7C65211A, CY7C65213A и CY7C65215A, а также может быть заменены в соответствующих DVK для целей разработки и тестирования.

Таблица 2. USB-последовательные мостовые контроллеры DVK / RDK

Схема подключения кабеля USB-C к USB-A?

Схема подключения кабеля USB-C к USB-A? — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

  1. 0

  2. +0

  3. Авторизоваться
    Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено
58k раз

\ $ \ begingroup \ $

Я делаю USB-кабели (в первую очередь от USB-A к Mini или Micro), но не имею опыта работы с USB-C.Я хотел бы создать кабель с разъемом USB-A (2.0) на одном конце и разъемом USB-C на другом (в основном для подключения клавиатур к процессорам и зарядным устройствам). Как правильно подключить (обычно я использую 4-жильный кабель 28AGW)? Заранее благодарим за любую помощь, пожалуйста, дайте мне знать, если мне нужно уточнить детали!

Создан 09 авг.

роквелл

17311 золотых знаков44 серебряных знака88 бронзовых знаков

\ $ \ endgroup \ $

2

\ $ \ begingroup \ $

Порт USB 3.1 подробно описано, как это сделать, как и любой другой устаревший кабель USB C-to-USB. Для USB-A (2.0) соединение выглядит так:

Создан 09 авг.

sbellsbell

1,9199 серебряных знаков1818 бронзовых знаков

\ $ \ endgroup \ $

6

Очень активный вопрос .Заработайте 10 репутации (не считая бонуса ассоциации), чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов.

Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie

Настроить параметры

USB-устройство

— Разработка USB-коммутатора, схема выполнена, требуется второе мнение

Я хочу разработать обратный концентратор USB с приоритетом, в котором флэш-накопитель USB по умолчанию подключается к устройству, но переключается на другое при наличии соединения.

В установке моего продукта используется Raspberry Pi и USB-накопитель внутри коробки. На внешней стороне коробки у меня есть 2 порта USB, один для питания, а другой для данных, ни один из них напрямую не подключается к Raspberry.

По умолчанию USB-накопитель подключен к Raspberry, но я, когда я подключаю USB-кабель к порту данных коробки, Raspberry замечает это и переключает USB-накопитель с него на USB-порт данных коробки. . Когда я отсоединяю кабель, Raspberry снова переключает USB-накопитель на один из своих внутренних USB-портов.

Схема для этого следующая:

Итак, я прочитал здесь при обмене стеком, что необходимо переключить 4 контакта USB, а не только контакты D + и D-. Они переключаются через микросхему USB-переключателя FSUSB30, расположенную в верхней части схемы. По умолчанию, даже если USB_SEL имеет высокий импеданс, коммутатор соединяет контакты D + D- USB_PEN_DATA (флэш-накопитель) с контактами D + D- USB_INT_DATA (RPi USB).

Для стороны питания (это то место, где у меня есть мои двойники) я использую ИС с двумя полевыми МОП-транзисторами для переключения ЗАЗЕМЛЕНИЯ.В принципе, я читал, что два компьютера могут иметь немного разные 5V между VCC и GND его USB-накопителей, поэтому два порта USB разных устройств POWERED не должны быть соединены вместе. Хорошо, я просто подключил положительные клеммы в цепи «VCC_USB_COMMON» и переключаю землю USB-накопителя «MAGIC_USB_GROUND» на заземление RPi «GND» или на заземление компьютера «PE».

Заземление компьютера и RPi изолированы с помощью оптопары на выходе триггера Шмитта, которая управляет полевым МОП-транзистором, который переключает заземление PE на стороне компьютера.На стороне RPi земля переключается напрямую с помощью RPI_GPIO_PIN_OUT_X.

Наконец, чтобы RPi знал, подключен ли USB-кабель к внешнему порту данных, я поставил вторую оптопару, у которой ИК-светодиод запитан от компьютера, а триггер Шмитта запитан от Raspberry, и его выход считывается вывод ввода-вывода «RPI_GPIO_PIN_IN_X».

Все это кажется чрезмерным изобретением, но я думаю, что это дает мне идеальный контроль над временем переключения линий передачи данных и питания.Где-то тоже читал, что порядок имел значение.

Эта цепь исправна? Я еще не проверял типичные значения резисторов, я просто поставил то, что, как я думал, будет работать как приблизительное значение, но я проверю это подробно, если эта схема может делать то, что я хочу. Также отсутствуют развязывающие заглушки, но они будут в окончательной конструкции. Действительно ли необходимы ферритовые бусины? Мне понадобится только USB2.0 со скоростью 480 Мбит / с, так что …

РЕДАКТИРОВАТЬ: Хорошо, если я правильно понял из ответа Али Чена, я слишком много думаю, и следует переключать только D + и D-.Обновленная схема выглядит следующим образом:

AN-1006: Использование EVAL-ADUSB2EBZ | Analog Devices

Введение

EVAL-ADUSB2EBZ поддерживает преобразование USB-to-I 2 C и SPI. Он совместим с целевыми устройствами 1,8 В и 3,3 В и позволяет интегрировать SigmaStudio с большинством процессоров SigmaDSP ® . Его встроенные регуляторы мощности способны питать целевую плату и оснащены стандартным программным заголовком, совместимым с Aardvark.EVAL-UDSUB2EBZ обеспечивает SPI-контроль до пяти ведомых устройств с помощью низкопрофильного поверхностного миниатюрного USB-разъема типа B и позволяет работать в режиме plugand-play.

EVAL-ADUSB2EBZ идеально подходит для загрузки кода и регистрации настроек процессоров и кодеков SigmaDSP с помощью SigmaStudio. Его также можно использовать для настройки производственных единиц SigmaDSP в реальном времени с помощью SigmaStudio.

Общее описание

EVAL-ADUSB2EBZ, также известный как USBi, представляет собой автономный интерфейс связи и программатор для SigmaDSPsystems.Он транслирует команды управления USB из SigmaStudio в протоколы связи I 2 C и SPI. USBi получает питание через USB-кабель; поэтому внешний источник питания не требуется.

Ленточный кабель и 10-контактный разъем образуют мост к целевой плате для подключения сигналов связи к целевой ИС. По ленточному кабелю также подается питание 5 В от концентратора USB, которое при желании можно использовать для питания целевой платы.

Встроенные регуляторы позволяют 1.Работа IOVDD на 8 В и 3,3 В, что обеспечивает повышенную совместимость с целевыми устройствами.

С помощью USBi можно управлять до пяти ведомых устройств одновременно. Для управления несколькими устройствами SPI предусмотрены дополнительные сигналы фиксации, хотя они не подключены к ленточному кабелю.

USBi может использоваться для управления системами SigmaDSP в режиме реального времени через SigmaStudio и может программировать EEPROM в системах с самозагрузкой. Это идеальное решение для внутрисхемного программирования и настройки прототипных систем.

USBi поддерживает только интерфейсы USB 2.0; USBi не будет работать с компьютерами, которые поддерживают только USB версии 1.0 и USB версии 1.1.

Рисунок 1

Использование интерфейса USB с SigmaStudio

Установка драйверов

Для использования USBi необходимо установить SigmaStudio. После правильной установки SigmaStudio подключите USBi к свободному USB-порту с помощью прилагаемого USB-кабеля. На этом этапе Windows® XP распознает устройство и предлагает пользователю установить драйверы.

Рисунок 2. Уведомление об обнаружении нового оборудования

Выберите вариант «Установить из списка или в определенном месте» (дополнительно) и нажмите «Далее»>.

Рис. 3. Мастер нового оборудования — установка

Щелкните Поиск лучшего драйвера в этих местах, затем выберите Включить это расположение в поиск. Щелкните Обзор, чтобы найти каталог драйверов SigmaStudio 3.0 \ USB

.
Рис. 4. Мастер нового оборудования Windows — параметры поиска и установки

Когда на экране появится предупреждение о проверке логотипа Windows, нажмите «Все равно продолжить».

Рис. 5. Предупреждение тестирования логотипа Windows

Добавление USBi в проект SigmaStudio

Чтобы использовать USBi вместе с SigmaStudio, сначала выберите его в подразделе «Каналы связи» панели инструментов на вкладке «Конфигурация оборудования» и добавьте его в область проекта.

Рисунок 6. Добавление канала связи USBi

Если SigmaStudio не может обнаружить USBi на USB-порту компьютера, то фон этикетки USB будет красным.Это может произойти, если USBi не подключен или неправильно установлены драйверы.

Рис. 7. USBi не обнаруживается SigmaStudio

Если SigmaStudio обнаруживает USBi на USB-порту компьютера, фон этикетки USB становится оранжевым.

Рис. 8. USBi, обнаруженный SigmaStudio

Настройка USBi для связи с IC

Чтобы использовать USBi для связи с целевой ИС, подключите ее, щелкнув и перетащив провод между синим контактом USBi и зеленым контактом ИС.Соответствующий раскрывающийся список USBi автоматически заполняется режимом и каналом по умолчанию для этой IC.

Рисунок 9. Подключение USBi к IC

Чтобы изменить режим и канал связи, щелкните раскрывающийся список и выберите соответствующий режим и канал из списка.

Рисунок 10. Выбор режима связи и канала

Настройка USBi для связи с несколькими ICS

USBi может обмениваться данными одновременно с пятью микросхемами.Чтобы взаимодействовать с более чем одной ИС, добавьте в проект еще одну ИС и подключите ее к следующему доступному контакту USBi.

Работа с несколькими адресами с I

2 C

USBi может поддерживать до четырех идентичных устройств на одной шине, если контакты адреса I 2 C целевых устройств независимо установлены на четыре разных адреса, совпадающих с адресами в раскрывающемся списке на вкладке «Конфигурация оборудования» SigmaStudio.

Рисунок 11.Работа с несколькими адресами с I 2 C

Работа с несколькими адресами с SPI

USBi может поддерживать до двух идентичных устройств на одной защелке SPI, если контакты адреса SPI целевых устройств независимо установлены на два разных адреса, совпадающих с адресами в раскрывающемся списке на вкладке «Конфигурация оборудования» в SigmaStudio.

Рисунок 12. Работа с несколькими адресами с SPI

Работа с несколькими защелками с SPI

USBi может поддерживать устройства на пяти различных защелках SPI.При использовании нескольких защелок дополнительные сигналы защелок SPI от USBi, которые не подключены к ленточному кабелю, необходимо вручную подключить к цели.

Рис. 13. Работа с несколькими защелками с SPI

Расположение расширенных сигналов защелок SPI показано на рисунке 14.

Рис. 14. Распиновка расширенного сигнала защелки SPI (вид платы снизу)

Комбинированная работа с несколькими защелками и несколькими адресами с SPI

Можно использовать комбинацию нескольких схем защелки и нескольких адресов, но общее количество устройств не может превышать пяти.

Управление USBi

USBi имеет несколько функций для управления целевым оборудованием. Доступ к параметрам управления в SigmaStudio можно получить, щелкнув правой кнопкой мыши интерфейс USB на вкладке «Конфигурация оборудования».

Рисунок 15. Меню управления USBi

Захват выходных данных

Эта опция открывает окно захвата, в котором отображается журнал всей связи между ПК и целевой ИС (см. Рисунок 17).

Включение и выключение устройства

Эта опция переключает линию, которая подает питание на целевую плату.По умолчанию питание устройства включено.

Включение / отключение устройства

Для поддерживаемых микросхем выбор этой опции переключает устройство в режим пониженного энергопотребления.

Сброс интерфейса USB

Эта функция выполняет программный сброс драйвера USB и заставляет микроконтроллер Cypress USB перезагружать свою прошивку.

Мониторинг USBi

Используя окно захвата, можно просмотреть все исходящие передачи данных от ПК к целевой ИС.Для каждой записи отображаются режим записи, время записи, имя ячейки (если применимо), имя параметра, адрес, значение, данные (в десятичном и шестнадцатеричном формате) и длина байта.

Для блочной записи, когда записано более одной ячейки памяти, отображается только первая ячейка. Кнопка развертывания / свертывания в крайнем левом столбце позволяет пользователю просмотреть все записанные данные.

Использование USBi для программирования EEPROM самозагрузки

После компиляции проекта регистры и содержимое ОЗУ можно записать в целевую EEPROM для самозагрузки.Чтобы использовать эту функцию, необходимо подключить EEPROM IC к USBi в окне «Конфигурация оборудования». Убедившись, что контакт защиты от записи EEPROM отключен на целевой плате, щелкните правой кнопкой мыши целевую IC (SigmaDSP) и выберите «Записать последнюю компиляцию в E2PROM».

Рисунок 16. Запись в EEPROM при самозагрузке

Предупреждение

USBi имеет EEPROM на шине I 2 C по адресу 0x51, который он использует для указания своего идентификатора поставщика и продукта на ПК, а также для загрузки своей внутренней программы.Вам следует избегать использования каких-либо других EEPROM в конструкции вашей системы по этому адресу. Эта EEPROM не защищена от записи; поэтому, если вы попытаетесь записать по адресу 0x51, вы перезапишете встроенную EEPROM USBi, и USBi перестанет функционировать. USBi нельзя перепрограммировать без возврата платы в Analog Devices. Большинство EEPROM устанавливаются на адрес 0x51 путем установки его контактов A0 = 1 и A1 = A2 = 0.

Рисунок 17. Окно захвата выходного сигнала

Принципиальная схема

Разъем USB

Соединение между главным компьютером и USB-устройством Cypress осуществляется через стандартный USB-кабель, по которому передаются сигналы D + и D- для передачи данных, источник питания 5 В и заземление.Линии D + и D− представляют собой однопроводный интерфейс связи, передаваемый полудуплексными дифференциальными сигналами по витой паре. Часы встроены в данные с использованием линейного кода с обратным обращением к нулю (NRZI). Эти сигнальные линии подключаются непосредственно к контактам на интерфейсе Cypress USB.

Миниатюрный USB-разъем типа B для поверхностного монтажа был выбран из-за его низкопрофильности и растущего повсеместного распространения в бытовой электронике.

Рисунок 18. Схема USB-разъема Регулятор мощности

Порты ввода / вывода интерфейса USB Cypress могут работать в обоих режимах: 1.Режимы 8 В и 3,3 В в зависимости от целевого устройства в системе. Два регулятора, один для регулирования от 5 В до 3,3 В, а другой для регулирования от 5 В до 1,8 В, работают одновременно, когда на плату подается питание. Переключатель (S1) позволяет легко переключать питание IOVDD между двумя регуляторами. Светодиод D4 обеспечивает визуальную обратную связь о том, что на плату подается питание 5 В от USB-порта ПК.

Положение переключателя S1 не должно изменяться при подключении платы к шине USB.

Рисунок 19.Схема регулятора мощности

Интерфейс USB Cypress

Интерфейс Cypress USB является ядром системы, включая все необходимые функции для преобразования команд USB в соответствующие передачи чтения / записи I 2 C или SPI, а также действует как FIFO для маршрутизации данных между хост-компьютером и целевое устройство.

Схема кварцевого генератора

Интерфейс Cypress USB является собственным мастером тактовой частоты, а плата включает в себя схему кварцевого генератора с пьезоэлектрическим кварцевым резонатором 24 МГц для обеспечения стабильности схемы генератора.Кристаллический резонатор приводится в действие параллельно выводами XTALOUT и XTALIN интерфейса Cypress USB.

Рисунок 20. Схема кварцевого генератора Рисунок 21. Схема интерфейса USB Cypress

Светодиоды

Светодиоды сообщают пользователю о состоянии микроконтроллера Cypress USB.

Рисунок 22. Схема светодиодов

Таблица 1. Функции светодиодов

Условное обозначение Цвет Описание
D1 желтый I 2 Режим C активен
D2 синий Светодиод GPIO, для отладки прошивки
D3 желтый Режим SPI активен
D4 Красный Питание 5 В подается по шине USB
EEPROM

EEPROM — важный элемент системы, который идентифицирует плату на главном ПК и хранит прошивку для интерфейса Cypress USB.EEPROM программируется во время производства через разъем J2.

Рисунок 23. Схема EEPROM

Выключатель питания целевой платы

USBi может подавать питание на целевую плату после того, как микроконтроллер Cypress USB завершит процесс загрузки. Сигнал USB_PWR_ON подключается к базе Q2 и включает оба транзистора при высоком уровне.

Эта схема также обеспечивает программно-управляемый сброс целевого объекта из SigmaStudio.

Рисунок 24.Схема переключателя целевой мощности

Заголовок для программирования целевой платы

Для правильной загрузки микроконтроллера Cypress USB из EEPROM необходимо отключить все другие устройства от шины I 2 C. Аналоговый переключатель ADG721BRMZ остается разомкнутым, изолируя шину I 2 C от цели до завершения процесса загрузки.

Рисунок 25. Схема заголовка для программирования целевой платы

Схема оценочной платы и художественное оформление

Схема

Рисунок 26.Схема платы Page 1 Рисунок 27. Схема платы Страница 2

Схема платы

Рисунок 28. Компоновка платы — вид сверху Рисунок 29. Компоновка платы — вид снизу

Спецификация материалов

От

Таблица 1. Детекторы среднеквадратичной и логарифмической мощности
Кол-во Условное обозначение Описание Номер детали производителя Продавец Номер для заказа поставщика
5 C1, C17, C19 до C21 1,0 мкФ, 10%, многослойная керамика, 16 В, X7R (0603) EMK107B7105KA-T Digi-Key 587-1241-1-ND
9 от C2 до C6, от C8 до C10, C12 0,10 мкФ, 10%, многослойная керамика, 16 В, X7R (0402) ECJ-0EX1C104K Digi-Key PCC13490CT-ND
2 C7, C11 22 пФ, 5%, многослойная керамика, 50 В, NP0 (0402) ГРМ1555C1h320JZ01D Digi-Key 490-1283-1-ND
2 C13, C14 10 мкФ, 20%, танталовый конденсатор SMD, 0805, 6.3 В TCP0J106M8R Digi-Key 511-1447-1-ND
2 C15, C22 15 мкФ, 20%, танталовый конденсатор SMD 0805 6,3 В TCP0J156M8R Digi-Key 511-1448-1-ND
2 C16, C18 10 нФ, 5%, многослойная керамика, 25 В, NP0 (0603) C1608C0G1E103J Digi-Key 445-2664-1-ND
2 D1, D3 LED, прозрачный желтый, 6.0 мкд, 585 нм, 1206 SML-LX1206YC-TR Digi-Key 67-1358-1-ND
1 D2 LED, синий прозрачный, 25 мкд, 470 нм, 1206 SML-LX1206USBC-TR Digi-Key 67-1701-1-ND
1 D4 LED, красный рассеянный, 6.0 мкд, 635 нм, 1206 SML-LX1206IW-TR Digi-Key 67-1003-1-ND
1 J1 Заголовок, 10-канальный, специальный ленточный кабель, установка по центру 14-канальной опоры RCC-2184-ND Digi-Key RCC-2184-ND
1 J2 3-контактная розетка, 2 мм, однорядная, 1 × 3 25630301RP2 Digi-Key 2563S-03-ND
1 J3 USB, мини-розетка типа B SMD 54819-0572 Digi-Key WM17116CT-ND
1 1 квартал PNP транзистор Дарлингтона, SOT223 FZT705TA Digi-Key FZT705CT-ND
1 2 квартал Транзистор общего назначения NPN MMBT3904LT1G Digi-Key MMBT3904LT1GOSCT-ND
4 R1 — R4 10.Микросхема резистора 0 кОм, 1%, 63 мВт, толстопленочный, 0402 MCR01MZPF1002 Digi-Key RHM10.0KLCT-ND
2 R5, R12 Микросхема резистора 100 кОм, 1%, 63 мВт, толстопленочный, 0402 MCR01MZPF1003 Digi-Key RHM100KLCT-ND
5 R6 до R10 Микросхема резистора 475 Ом, 1%, 63 мВт, толстопленочный, 0402 CRCW0402475RFKED Digi-Key 541-475LCT-ND
1 R11 2.Микросхема резистора 00 кОм, 1%, 63 мВт, толстопленочный, 0402 ERJ-2RKF2001X Digi-Key P2.00KLCT-ND
1 R13 Микросхема резистора 1,50 кОм, 1%, 63 мВт, толстопленочный, 0402 ERJ-2RKF1501X Digi-Key P1.50KLCT-ND
1 R14 10.Микросхема резистора 0 кОм, 1%, 63 мВт, толстопленочный, 0402 MCR01MZPF1002 Digi-Key RHM10.0KLCT-ND
1 R15 Микросхема резистора 49,9 Ом, 1%, 63 мВт, толстопленочный, 0402 MCR01MZPF49R9 Digi-Key RHM49.9LCT-ND
1 S1 Ползунковый переключатель SPDT SMD J-образный крючок КАС-120ТА Digi-Key CAS120JCT-ND
1 TP1 Mini test point белый 0.Диаметр отверстия 040 дюймов, 0,10 дюйма × 0,020 дюйма 5002 Digi-Key 5002K-ND
1 U1 256 кб I2 C, CMOS серийный EEPROM 24AA256-I / ST Digi-Key 24AA256-I / ST-ND
1 U2 CMOS, низкое напряжение, двойной переключатель SPST 4 Ом ADG721BRMZ Аналоговые устройства ADG721BRMZ
1 U3 Микроконтроллер USB, I2 C (3) 8-битных порта CY7C68053-56BAXI Arrow Electronics CY7C68053-56BAXI
3 U4 до U6 Транслятор, 1-бит, односторонний SC70-5 FXLP34P5X Digi-Key FXLP34P5XCT-ND
1 U7 Регулируемый регулятор напряжения с малым падением напряжения, 1.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
