Установка однофазного электросчетчика

21vek-220v.ru

19-03-2015

Установка однофазного электросчетчика

21vek-220v.ru

Не секрет, что в быту мы используем повсеместно электроэнергию, начиная от освещения и заканчивая организацией досуга в виде просмотра телевизора или же игр на компьютере. При этом каждый потребитель знает, что электроэнергия — одно из главных благ современной цивилизации, и она имеет определенную цену, которую необходимо заплатить с учетом ее потребленного объема. В свою очередь учет электроэнергии на данный момент осуществляется посредством использования специальных устройств учета, получивших название электросчетчики. Что касается бытовой электросети, то зачастую для учета использованной электроэнергии применяются счетчики электроэнергии, конечно же, с обязательным выполнением того условия, что электросеть, в состав которой они входят, также является однофазной.
Среди особенностей электросчетчика необходимо отметить, что максимальная пиковая нагрузка на данное устройство может составлять не более 13 кВт, чего вполне достаточно для большинства жилых помещений, мелких предприятий и офисных помещений, гаражей и хозяйственных построек.
Так как однофазные электросчетчики получили большую популярность именно среди населения, то нередко возникает у многих потребителей вопрос о правильности установки/замены данного устройства.

Установка однофазного электрического счетчика

Особенностью установки электросчетчика является предварительное выполнение перед его непосредственным монтажом ряда обязательных процедур, смысл которых заключается в прохождении поверки электросчетчика в специальной тестовой лаборатории, которые работают при энергосбыточных компаниях. В случае положительной проверки, владельцу электросчетчика выдается соответствующий акт. Имея на руках исправный электросчетчик и акт, удостоверяющий соответствие характеристик устройства нормативным требованиям, потребителю необходимо обратиться к специалистам Энергонадзора, которые должны опломбировать устройство. Только после выполнения данных процедур можно приступать к установке однофазного электросчетчика, которая должна проводиться в строгом соответствии с инструкцией по монтажу, идущей в комплекте с электросчетчиком.
Монтаж электросчетчика осуществляется на подготовленную поверхность с помощью крепежных элементов, в качестве которых зачастую выступают винты. Настоятельно рекомендуется между счетчиком и стеной установить дополнительно эффективный изолятор, форма которого выполнена в виде своеобразной воронки, а с внутренней стороны напоминает собой втулку. В роли изолятора находят применение трубки из различных диэлектрических материалов (как правило, это свинец или же поливинилхлорид). Многие схемы подключения электросчетчика к сети рассчитаны на то, что будет использоваться изолированная электропроводка от устройства и вплоть до точки входа. С этой целью применяется изоляция 2-хжильного электропровода, или же специально прокладывается электрокабель цельного сечения. Если планируется использование медных электропроводов, то их сечение должно быть более 2,5мм2, если же будет применяться алюминиевый провод, то его сечение — от 4мм2 и больше.
В процессе установки электропроводки необходимо предусмотреть, чтобы ее концы оставались свободными не менее чем на 120 миллиметров. Коммутация проводов с клеммами однофазного устройства учета электроэнергии осуществляется согласно маркировке:

• провод с фазой подсоединяется к первой левой клемме счетчика;
• нулевой кабель коммутируется на третью по счету клемму;
• вторая и четвертые клеммы — для подключения проводов нагрузки.

Для удобства и безопасности рекомендуется изоляцию нулевого провода выделить от остальных проводов с помощью какого-либо цвета, промаркировав им его определенную длину (скажем, сантиметров пять-десять).
После подключения электросчетчика, необходимо проверить правильность соединения и работоспособность самого устройства. С этой целью осуществляется проверка прохождения электротока от ввода токовых обмоток и до их выводов.
По окончании работ, связанных с установкой однофазного электросчетчика и до момента его включения в эксплуатацию, необходимо вызвать специалистов Энергонадзора, чтобы они проверили правильность установки и подключения электрооборудования и составили акт о пуске электросчетчика. Только после получения разрешения от энергетиков, можно приступать к эксплуатации однофазного электрического счетчика.

Установка однофазного электрического счетчика

• провод с фазой подсоединяется к первой левой клемме счетчика;
• нулевой кабель коммутируется на третью по счету клемму;
• вторая и четвертые клеммы — для подключения проводов нагрузки.

Замена электросчётчика не вышедшего за МПИ на однотарифный электросчётчик

Одним из направлений деятельности АО «Мосэнергосбыт» является замена
электросчётчиков. Компания поставляет и монтирует приборы учёта Меркурий и сходные с ними по
характеристикам Энергомера и НЕВА. Эти устройства отличаются высокой надёжностью и превосходными
техническими характеристиками. Счётчики отвечают современным стандартам и обладают всеми
необходимыми сертификатами для работы в энергосетях Московского региона.

Замена электросчётчика в многоквартирном доме производится квалифицированными инженерами АО
«Мосэнергосбыт». Мастер осуществит все необходимые процедуры за один выезд.

Процесс установки электросчётчика включает в себя следующие виды работ

Демонтаж старого электросчётчика.
Замена однотарифного счётчика электроэнергии.
Проверка корректности подключения.
Пломбирование счётчика.

Замена электросчётчика в квартире обеспечивается всем необходимым документационным
сопровождением.

Чтобы оставить заявку на подключение оборудования, воспользуйтесь формой
заявки в режиме онлайн, позвоните по телефону: +7 (499) 550-33-77 или лично посетите ближайший
офис АО «Мосэнергосбыт».

Инженеры компании – высококвалифицированные специалисты, осуществляющие установку электросчётчиков в
соответствии с требованиями по электробезопасности.

По результатам установки мастер передаст вам следующие документы:

Договор
Акт об оказанных услугах
Паспорт прибора учёта (если Вы заказали электросчётчик вместе с установкой)

Сроки исполнения заявки по установке однотарифного электросчётчика

Монтаж устройства учёта производится в течение 9 рабочих дней с момента поступления оплаты на
расчётный счёт АО «Мосэнергосбыт» для г. Москва и Московской области. Мастер свяжется с вами, чтобы
уточнить наиболее подходящее время для выезда. Неважно, требуется Вам замена трёхфазного
электросчётчика или его однофазного варианта, – работы займут не более 40 минут.

Гарантии на качество выполняемых работ

Стандартный гарантийный срок на производимые АО «Мосэнергосбыт» работы составляет 3 года.

Свернуть

Как подключить однофазный счетчик электроэнергии

В каждом доме должен быть установлен прибор для контроля использования электроэнергии. Бытовые однофазные счетчики необходимы для контроля потребления электричества по тарифу, который установлен в доме.

Этот прибор является лучшим вариантом для установки в городской квартире, доме, гараже. Мощность подключения к такому оборудованию ограничена тринадцатью киловаттами. Для того, чтобы прибор показывал верные данные, необходимо установить его правильно.

Кроме того, приборы для учета энергии имеют свойство устаревать или ломаться. В таком случае необходима срочная установка нового оборудования.

Внимание! Снимать пломбы и самостоятельно открывать место подключения электрических кабелей или проводов на электросчетчике не разрешается.

Конечно, всегда можно обратиться к специалистам. Но если такой возможности нет, реально установить однофазный счетчик своими руками.

Для этого необходимо воспользоваться типовой схемой для подключения устройства и внимательно изучить паспорт оборудования.

Важно! Если прежний счетчик находится в подъезде — новый устанавливайте там же. Не меняйте местоположение оборудование самостоятельно. Такое расположение устройства обусловлено планировкой здания.

Как выбрать однофазный счетчик электроэнергии?

Таким вопросом задается большинство покупателей. В первую очередь необходимо узнать, подходит ли вам однофазный счетчик.

Он работает при напряжении 220В. Узнать такие данные можно в технических условиях электроснабжения. Еще информация есть на табло старого устройства.

При покупке прибора для учета энергии нужно обязательно узнать максимальную мощность потребления энергии.

Благодаря этой информации подбирается не только само устройство, но и сечение подводящих проводов, автоматов защиты. Чаще всего величина равна 3 кВт. Счетчики бывают:

индукционные;
электронные.

Номинальный и максимальный ток всегда указан на передней панели всех электросчетчиков. Выбрать устройство будет несложно даже неопытному потребителю!

Начало установочных работ

Еще до того, как вы приобрели прибор, необходимо узнать о том, как обстоят дела с электроснабжением. Электросчетчик выбирается по параметрам сети.

Более того, прибор должен пройти государственную проверку и опломбировку. Если все условия соблюдены, оборудование можно покупать. Электросчетчики могут подключаться разными способами:

с помощью прямого подключения. Счетчик включается в силовую цепь. Так, подключается большинство однофазных приборов для контроля электричества в квартирах;
с помощью трансформатора. Подобный вид подключения используется на промышленных предприятиях.

Для установки оборудования своими руками необходимо приготовить следующие инструменты:

перфоратор;
кусачки;
плоскогубцы;
нож;
линейка;
строительный уровень;
индикаторная отвертка.

Если все инструменты имеются, можно приступать к работе. Не забывайте, что перед установкой оборудования, нужно обесточить квартиру. Проверить отсутствие напряжения можно с помощью отвертки с индикатором.

Важно! Не забудьте о соблюдении правил безопасности при работе с электричеством. Не работайте сломанными инструментами и не допускайте попадания воды внутрь устройства.

Установка бокса и модульного оборудования

Нужно установить такой бокс, в котором будет находиться все оборудование в дальнейшем. Боксы изготовлены из негорючей пластмассы и могут быть как встраиваемыми, так и навесными.

В зависимости от материала стен выбирают крепления. После установки бокса переходят к модульному оборудованию.

Перед прибором для учета электроэнергии должно находиться защитное отключающее оборудование. Чаще всего это автоматический двухполюсный выключатель. Он нужен для того чтобы:

обеспечить защиту прибора для учета показаний от коротких замыканий или от возгорания, а также для дальнейших работ, связанных с обслуживанием оборудования;
ограничить предельно допустимую мощность.

Схема подключения однофазного счетчика электроэнергии

Однофазный счетчик делан таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). Все однофазные устройства подключаются при помощи определенной схемы.

Главная особенность такого устройства заключается в наличие четырех клемм на корпусе для подключения электрического кабеля. Именно через них происходит подача электричества.

Установите крепежные элементы, для монтажа счетчика. После этого определите рабочую и нулевую фазы общей домовой сети. Сделать это нужно отверткой с индикатором.

Коснитесь оголенного конца провода специальной отверткой. Если индикатор загорелся, значит, рабочая фаза найдена. Вторая фаза будет являться нулевой.

Определить фазу в щитке очень легко. Чаще всего она окрашена красным цветом. Но для большей уверенности проверьте фазу и там. Далее, перейдем к процессу установки.

Теперь можно отключать электроэнергию и переходить к установке нового прибора. Закрепите счетчик на нужном месте.

Важно! Лучшая высота для установки прибора 1,6 м от поверхности. На такой высоте удобно снимать показания и вести проверочные работы.

Внизу счетчика расположены 4 клеммы. Слева — рабочие, справа — нулевые. Фазный провод является входом. Именно его подключают на первую клемму.

На вторую клемму подключают провод, который идет в квартиру на нагрузку. Он является выходом. Нулевой провод также является входом, его подключают на третью клемму. На четвертую — подключают нулевой провод, который идет на нагрузку (выход). Для верного подключения прибора обратите внимание на рисунок ниже.

Чтобы совершить установку электрического оборудования, посмотрите видео о том, как правильно подключить однофазный счетчик своими руками.

Закрепите концы проводов в клеммах при помощи винтов. На этом, процесс установки счетчика завершен. Остается проверить, все ли в порядке. В случае, если прибор не работает, проверьте схему соединения еще раз.

Важный момент! После того, как работы будут завершены, обратитесь к организации, которая занимается предоставлением электроэнергии.

Опломбирование счетчика

Считается заключительным и обязательным этапом в работе. Без нее счетчик не может считаться законным. Если счетчик находится в подъезде, пломбируется только клеммная крышка. В случае если прибор находится на улице, пломбируют всю крышку.

Владелец счетчика может считывать показания. Еще у него должен быть доступ к защитному и модульному оборудованию. Самостоятельный доступ к клеммам запрещен. В таком случае на владельца может быть наложен штраф. Также, возможно, отключение электричества в квартире.

Важно! Если Вы обнаружили неисправность, повреждения коллективного (общедомового), индивидуального, общего (квартирного), комнатного прибора учета, нарушения целостности пломб немедленно сообщите об этом в аварийно-диспетчерскую службу.

Современные счетчики оборудованы электронной пломбой. В таком случае все попытки вскрытия будут зафиксированы.

Как правильно подключить однофазный электросчётчик

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

плоскогубцы, бокорезы;
нож монтажный;
съёмник изоляции;
отвёртки;
отвёртка-индикатор;
дрель, перфоратор;
молоток;
стрелочный тестер или цифровой мультиметр;
медный монолитный провод;
дюбеля, шурупы.

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

Во-первых, счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
Во-вторых, у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

как подключить однофазный прибор учета электроэнергии

Установка электросчетчика является ответственным процессом, требующим соответствующих навыков. При монтаже и подключении прибора нужно учитывать все имеющиеся нюансы и правила. Это позволит осуществить работы без ошибок и избежать серьезных проблем в дальнейшем.

Виды электросчетчиков

Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.

Для удобства населению предлагаются различные варианты устройств:

Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

Выделяют виды ИПУ в зависимости от типа питания:

Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.

В подавляющем большинстве случаев частные дома и городские квартиры оборудуются однофазными электросчетчиками, использование трехфазных приборов учета допускается при большой потенциальной нагрузке и площади жилья от 100 м²

Для экономии разработаны следующие разновидности счетчиков электроэнергии:

Однотарифные. Стандартный вариант, который учитывает расход в круглосуточном режиме по единой цене.
Многотарифные. Разделяются на зоны по времени суток: двухтарифные и трехтарифные. При использовании электричества в ночной период достигается существенная экономия, но в часы пик тариф максимальный.

Подробнее о том, какой счетчик электроэнергии лучше поставить в квартире.

Следует знать! Обслуживающие организации не могут заставить собственника помещения установить ИПУ, но в этом случае расчет платежа осуществляется по нормативу с повышающим коэффициентом, что приводит к начислению значительных сумм.

Правила установки

Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:

Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.
Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
Все провода маркируются или подключаются согласно принятой цветовой идентификации.

Высота установки счетчика в помещении и уровень монтажа шкафа со счетчиком на улице абсолютно одинаковы, разница заключается в наличии или отсутствии защитного короба

Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.

Место установки

Для размещения ИПУ электроэнергии существуют нормы, которые регламентируют порядок действий.

Многоэтажный дом

Такие строения возводятся с соблюдением множества технических правил, что гарантирует удобную и безопасную подачу электроэнергии. Под приборы учета отводится специальная щитовая на лестничной площадке.

В современных многоквартирных домах ИПУ чаще всего устанавливаются непосредственно в квартире. Это не только позволяет собственнику контролировать показания, но и обеспечивает сохранность механизма, за которую отвечает именно владелец жилья.

Частный или дачный дом

Наиболее распространенным вариантом размещения электросчетчика является столб, от которого отводятся провода для подключения, что ограничивает возможность незаконного подсоединения. Но поскольку место находится на улице, обеспечение сохранности устройства становится затруднительным.

Допускается монтаж прибора в защитном боксе на специальной трубостойке или столбе на огороженной территории. Место установки не должно быть захламлено или труднодоступно.

Закон не запрещает ставить ИПУ непосредственно в помещении, что особенно актуально для сезонно посещаемой дачи или частного дома, который был ранее оснащен электросчетчиком внутри. Но согласование таких работ может потребовать обращения в суд, который не всегда становится на сторону собственника.

Гараж

При наличии на объекте энергоемкого оборудования устанавливается трехфазный счетчик. Если помещение используется только для хранения транспортного средства или каких-либо вещей, то достаточно однофазного.

Порядок размещения зависит от конкретной ситуации. Допускается монтаж ИПУ на улице: для этого подходит близко расположенный столб или специальная конструкция. Внутренняя фиксация производится согласно стандартным требованиям подключения.

На заметку! Важно обеспечить беспрепятственный доступ представителям обслуживающей организации к счетчику электрической энергии, защитный бокс должен легко открываться для проверки.

Установка счетчика электроэнергии в частном доме

Чтобы подключить прибор учета правильно, необходимо действовать по инструкции.

Порядок выполнения работ

Размещение ИПУ в доме требует определенных навыков. Важно точно рассчитать планируемую мощность, которая зависит от наличия электрического оборудования. Исходя из этого значения, определяется тип прибора: одно- или трехфазный.

Этапы согласования и установки:

Заявление о необходимости подсоединения строения к энергосети подается в соответствующую организацию. Указывается нужная мощность, подкрепляемая расчетами, обязательно вписывается модель и тип электросчетчика. Уполномоченное лицо выдает стандартный договор и предоставляет технические условия, необходимые для подключения. Может понадобиться согласование отдельных деталей.
Составляется индивидуальный проект. Для этих целей привлекается специалист сбытовой компании или сертифицированная фирма.
После уточнения всех нюансов и получения разрешения можно монтировать бокс и размещать индивидуальный прибор учета.
Чтобы опломбировать счетчик электроэнергии, в случае проведения монтажных работ самостоятельно или сторонней организацией, нужно вызвать сотрудника энергосети. Он проверит подключение и, если все правильно, осуществит пломбировку и составит соответствующий акт. С этого момента электросчетчик считается введенным в эксплуатацию.

При отсутствии опыта и навыков рекомендуется привлекать специалистов.

Вынос прибора на улицу

На данный момент из-за требований Энергосбыта ставить счетчик не внутри помещения, а снаружи возникают некоторые разногласия. Предоставляются различные варианты расположения: фасад, столб или специально возведенная конструкция.

Представители компании ссылаются на Постановление Правительства РФ от 4 мая 2012 г. № 442. Действительно, в законе сказано, что ИПУ должны монтироваться по границе балансовой принадлежности энергосетей компании и участка собственника объекта. Под этой территорией подразумевается фасад здания или пограничный столб, поэтому многих владельцев частных домов обязывают выносить устройство на улицу.

Но при нежелании менять место размещения прибора учета электроэнергии собственник может апеллировать к ПЭУ, где указанно, что механизм должен находиться в сухом помещении с температурой не ниже 0 °C. К тому же за сохранность ИПУ, согласно ГК РФ и ПП РФ № 354, отвечает непосредственно потребитель. Таким образом, если владелец обеспечивает удобный беспрепятственный доступ к электросчетчику, переустанавливать его не нужно.

Следует знать! Поскольку существующие требования противоречат друг другу, при невозможности прийти к компромиссу собственнику необходимо обратиться в контролирующий орган, прокуратуру или суд.

Установка однофазного счетчика своими руками

Чтобы самостоятельно выполнить монтаж, рекомендуется действовать последовательно.

Что потребуется?

Для работы нужно подготовить:

Автоматы. Для отключения в случае возникновения нештатной ситуации.
ДФ или УЗО, которые разрывают цепь при утечке или замыкании.
Бокс или специальный шкаф. Вариант выбирается в зависимости от места установки.
Дин-рейки для фиксации оборудования.
Переходники, шины и дополнительные элементы для подключения различных частей.
Индикаторы и ограничители напряжения.
Стандартный набор инструментов.
Однофазный счетчик электроэнергии. Модель подбирается в зависимости от ситуации, популярностью пользуются устройства марки «Энергомера»

Выполнение монтажных работ

Установка оборудования и комплектующих:

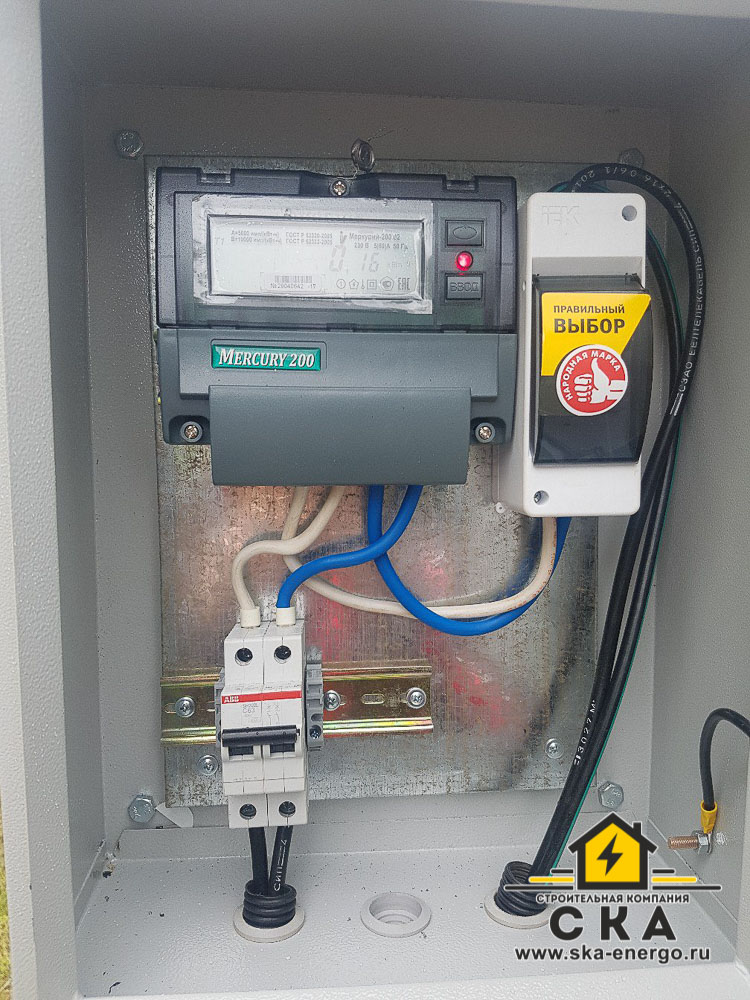

В заданном месте выставляется бокс или шкаф, внутри фиксируются детали для навешивания. Проверяется надежность и жесткость конструкции. Учитывается, что нужно соблюдать высоту и доступность.
Монтируется двухполюсный автоматический выключатель для быстрого обесточивания домашней сети. Он устанавливается перед ИПУ, что прописано в ПЭУ.
На дин-рейку навешивается новый прибор учета, проверяется ровность и надежность размещения.
При желании монтируется УЗО. Этот этап можно пропустить и сразу поставить однополюсные автоматы.
Внизу бокса фиксируется нулевая шина, подготавливаются провода для создания перемычек.

Как подключить электросчетчик

Соединять оборудование нужно по схеме:

Питающая жила разъединяется и последовательно заводится в разъемы двухполюсного автомата (сверху). Для удобства нужно использовать цветную идентификацию или маркировать фазу и ноль.
Подсоединяется счетчик. Порядок клемм на устройстве можно посмотреть в паспорте.
От фазного контакта вводного автомата протягивается перемычка до ИПУ, точка подключения на механизме чаще всего находится в самом начале.
Фиксируется нулевой провод. Он должен идти от двухполюсного автомата до клеммы счетчика (у большинства изделий №3), но не соприкасаться с предыдущим.
Фаза с ИПУ отводится на однополюсные автоматы или УЗО (может находиться в системе до или после автоматов, второй вариант более предпочтительный). Ноль фиксируется на расположенную внизу шину.
Заводится «земля» (при наличии) и через переходную деталь сразу направляется на подключаемое оборудование, минуя дополнительные комплектующие.

Схема подключения однофазного счетчика

На этом этапе электросчетчик считается подключенным. Для подсоединения дома от автоматов в коробку распределения пускается фаза, а от нулевой шины – ноль.

Внимание! Все работы осуществляются при обесточенной сети. Провода, выступающие в роли перемычки, зачищаются и фиксируются к контактам так, чтобы исключить выступ оголенной части. Винты клемм протягиваются несколько раз.

Особенности установки счетчика электроэнергии в квартире

Для экономии рекомендуется монтировать специальные приборы, которые фиксируют расход по временным зонам.

Схема подключения двухтарифного ИПУ

Порядок подсоединения такого механизма не сильно отличается от однофазного и трехфазного устройства. Единственная разница – большее количество контактов, что требует применения подходящих автоматов.

Последовательность действий:

В систему встраивается вводный элемент, от которого пускаются перемычки к счетчику.
Монтируются УЗО или однополюсные автоматы. Для трехфазного прибора в сеть устанавливается автомат трехфазной нагрузки.
Фазные контакты соединяются между собой, ноль отводится на шину.
Выполняется настройка. Для этого нужно вызвать специалиста энергосбытовой компании.

Если собственник выполняет подключение сам, важно соблюдать схему, представленную в технической документации.

Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки

Как зарегистрировать новый счетчик

Ввод прибора в эксплуатацию осуществляется в обязательном порядке, иначе показания не будут учитываться.

Процедура регистрации в 2019 году:

Исполнителю коммунальных услуг (УК, ТСЖ, Энергосбыт) подается заявка. В документе прописываются все сведения ИПУ, личные данные и адрес. Прилагается копия паспорта изделия.
В назначенное время придет сотрудник и проверит работоспособность механизма и правильность монтажа. При необходимости выполняется настройка.
Если замечаний нет, то производится опломбировка и составляется соответствующий акт.
Подтверждающий документ самостоятельно или через специалиста передается обслуживающей компании.

После выполнения всех процедур электросчетчик считается зарегистрированным и введенным в эксплуатацию.

методы подсоединения счетчика, выбор электроматериалов

Чтобы измерить расход электроэнергии или расход тока, используют соответствующие приборы. Для современных квартир такой прибор, как электросчетчик можно выбрать самостоятельно и установить под своим контролем. Довольно нередко жильцы не хотят задумываться как правильно установить такой прибор, а доверяют это дело специалисту. Хотя данный подход и можно назвать мудрым, но все же это далеко не самый практичный метод. К тому же, в подключении счетчика подсчета электроэнергии нет ничего узконаправленного. Электротехник может взять лишнюю плату за легкий труд, который можно было бы осуществить жильцу самостоятельно.

В современных приборах подсчета электрического тока предусмотрена инструкция на столько разъясняющая процесс подключения, что объяснить можно даже школьнику. Схема подключения электросчетчика вовсе не сложна и под силу даже лицам, далеким от школьного курса физики.

Электросчетчики используются повсеместно: и в жилых квартирах, и на предприятиях. Потому такой прибор универсален везде, где есть заключение договора с коммунальными предприятиями на поставку электротока. Разбираться в устройстве и в замене электрического счетчика желательно всем, кто пользуется электричеством.

Кроме всего очевидного, сейчас на рынке электротоваров существует на столько колоссальный выбор приборов подсчета электроэнергии, что встает дополнительная задача в ознакомлении характеристик разных устройств, а также их сравнений для правильного выбора. Выбрав правильный прибор, можно обезопасить себя от лишних переплат и сбоя в подаче электроэнергии в квартире.

Виды счетчиков электроэнергии прямого включения

Самым надежным и предпочитаемым вариантом, является установка того оборудования, которое принадлежит той же компании, что и поставляет электричество. Это, безусловно, довольно выгодная позиция. Однако все-таки можно подобрать и такой прибор, который поможет сэкономить. Да и не так уж редко компании, поставляющие электричество, ограничиваются производством одной модели счетчика.

Существует далеко не единичный метод подключения счетчика к электросети. Основными из них представлены:

Подсоединение напрямую. Это довольно распространенный тип подключения к электросети, что подразумевает под собой подсоединение считывающего прибора к силовой сети без переходников. Для однофазных счетчиков такое подключение можно назвать наиболее комфортным вариантом.

Присоединение через трансформатор. Тип подключения счетчика подсчета электроэнергии с помощью дополнительных примочек в виде трансформаторов. Данный тип прибора используют на больших предприятиях, где задействовано достаточно много мощных электроприборов.

Что же касаемо самой конструкции счетчика, то ее также можно выбрать по характеристикам. Конструкция таких счетчиков может принимать самую разную форму, что иногда можно перепутать однофазный прибор с трехфазным. По конструкционному различию выделяют:

Индукционный прибор. Это электромеханические счетчики. В их сооружение входит один вращающийся диск, скорость которого зависит от нагрузки потребления электрического тока. Сам диск осуществляет свое вращение с помощью магнитного поля катушки с напряжением, что сконструировано под особенности нагрузки. В зависимости от того, как много сделал оборотов сам диск, будет зависеть и количество потребляемой энергии. Но, к сожалению, подобные счетчики начинают изрядно устаревать, так как по своей точности значительно уступают более современным конструкциям.

Электронные приборы подсчёта электротока. Эти счетчики являются более точными, чем индукционные. К тому же, размер счетчика позволяет использовать его повсеместно. Электросчетчики работают более стабильно, чем их предшественники. Ток измеряется с помощью электронной схемы, что производит импульсы, которые прямо пропорциональны нагрузке. Это значит, что чем больше нагрузка тока, тем выше будет происходить частота импульсов, количество которых свидетельствует об объеме затраченного тока.

При выборе счетчика стоит взять на вооружение правило проверки паспорта оборудования перед началом рассмотрения товара.

Выбор правильного устройства подсчета электроэнергии

В зависимости от активности расхода электроэнергии, будет зависеть выбор электросчетчика. В любом случае, перед процессом решения того, какой прибор подсчета электроэнергии выбрать, стоит ознакомиться со всеми функциональными преимуществами разных видов счетчиков. Очевидно, что однофазные счетчики предназначены для подсчета электрического тока только в однофазных сетях, так как просто не способны подчитывать электроэнергию в жилищах с трехфазными сетями. Конечно, можно взять и трехфазный электросчетчик для однофазной сети дома, но это нецелесообразно и экономически не выгодно.

Следующее, на что стоит обратить внимание, так это на частоту и напряжённость тока номинального объема. В большинстве жилищ стандартом сети подачи электротока является мощность в 220 Вольт. У счетчиков для трехфазных сетей эта цифра достигает до 380 Вольт. Исходя из таких данных о сетях следует то, что частота будет соответствовать 50 Герц. Также можно выбрать счетчики, которые будут учитывать разные исходные данные электросчетчиков, но у них будет совсем другое предназначение.

Сама схема счетчика должна работать с нагрузкой, которая превышает в несколько раз (на 200%) сам номинальный электроток. Потому номинальная подача тока в качественном приборе должна быть гораздо больше, чем 5 Ампер. Такая ситуация обусловлена тем, что в современных квартирах используется большое количество электроприборов, которые требуют гораздо большего значения номинального порога.

Погрешность является нормальным явлением в любом приборе подсчета, поскольку невозможно идеально измерить израсходованный ток. Обычно, в подсчетах электрического тока, современные приборы должны иметь конкретный класс точности, который по современным данным равен 2.

На счетчике также должны учитываться те тарифы, по которым был произведен договор с электростанцией по подаче электротока в жилище. Этот тариф должен фиксироваться на самом приборе подсчета электроэнергии и проверяться работниками коммунальных услуг.

В современных домах давно установлена удаленная фиксация расхода энергии. Это значит, что прибор подсчета электроэнергии способен передавать показания в систему коммерческого учета удаленно. Но если жилище имеет устарелую или специфическую структуру, то стоит обратить внимание на счетчики с автоматическим встроенным тарифом.

Если счетчик устанавливался на улице, то стоит обратить внимания на характеристики температурной стойкости внешней конструкции электроприбора. Довольно нередко жильцы хотят устанавливать подобный прибор на улице исходя из соображений экономической безопасности. Размеры электрического счетчика особой роли не играют, но их важно учитывать тогда, когда требуется установить счетчик в отдельный бокс.

Счетчик подсчёта электроэнергии должен иметь долговременную перспективу, так как в нормальных условиях его проверка должна осуществляться один раз в 15 лет, а это предусматривает его бесперебойную работу за это время.

Схема прямого подключения

Любые считывающие материалы и приборы подсчета электрической энергии подразумевают под собой два провода фаз входа и выхода и два провода нулевых проводников. Чтобы отключить прибор подсчета электрической энергии, нужно воспользоваться специальными клеммами. Найти подобные приборы можно на клеммной колодке, которая должна крепко закрываться крышкой. Сама крышка должна быть плотно укомплектована службой коммунального энергонадзора. Каждый клемм имеет свои характерные особенности и предназначения:

Первый клемм нужен для прямого подключения фазы проводника электросети.

Второй клемм нужен для того, чтобы подключить тот проводник, который должен отвечать за проведение к жилищу электрического тока.

Третий клемм нужен для самого непосредственного нулевого провода электросети.

Четвертый клемм нужен для того нулевого провода, что предназначен для ведения электрической энергии в квартиру.

Сами проводки фаз во всех приборах подсчета электрической энергии наименовываются общепринятыми латинскими буквами, для удобства понимания:

L – Это проводник фаз электрического тока, который может иметь красный или насыщенно-оранжевый цвет.

N – Это проводник нулевых рабочих фаз электротока, который зачастую имеет вид синего цвета.

PE – проводник защитного характера, что служит для того, чтобы доходить до каждой розетки и заземляющим контактам. Зачастую такие провода могут иметь цвет зеленого или желтого оттенка. Такие провода не должны подключаться к счетчику электрического тока.

Проводник PE не обязательно может устанавливаться во всех счетчиках — это далеко не самый необходимый элемент. Однако во всех электросчетчиках современного типа он должен быть установлен. Даже если такие приборы несколько дороже и требуют гораздо большого труда в подключении, все равно это дополнительная мера безопасности, которой не стоит пренебрегать.

Подводящие провода должны иметь функцию безопасности и подсоединяться трех фазам защитных автоматических систем. Включатели устанавливаются только после проведения процедуры установки счетчика защиты. Однофазные системы подключаются переходя через полюс автомата от его отходящей фазы, а также с помощью второго провода, который берется от шины занесения нейтрального типа.

При желании подключить группу однофазных счетчиков их нужно распределять равномерно, подсоединив выключатели автоматического прибора, которые исходят из разных фаз.

Подготовка к установке оборудования

Перед установкой любого оборудования в виде прибора подсчёта электротока нужно вооружиться определённым рядом инструментов, чтобы потом не обнаружить невозможность подключить или провести какой-то провод. Всего понадобиться для установки электросчетчика:

Наличие прибора, то есть электросчетчика. У купленного оборудования должен быть документ, который включает в себя штамп ОТК. У прибора должна наличествовать пломба на корпусе. Крышка клеммной конструкции должна укомплектовываться только после установки прибора. Сама модель производимого счетчика обязана соответствовать ее описанию в документе ТУ (технического условия).

Наличие подходящего крепление. Обычно счётчики устанавливаются там, где ране имелось для них предусмотренное место. Но бывает, что дом построен совершенно недавно и такого места еще не предусмотрено, потому об этом придется позаботиться самостоятельно. Сам конструкция электросчетчика закрепляется на винтах из трех штук. В приборе должна наличествовать DIN-рейка, которую можно найти в отделе электротоваров.

Коробка для счетчика. Сам бокс лучше приобретать вместе с счетчиком, исходя из размеров последнего, потому как разнообразие моделей электротоваров подразумевает производство индивидуальных боксов.

Модульное оборудование — комплект приборов: автовыключатели и приборы защитного отключения сети. Обычно такие детали продаются в комплекте с счетчиком электроэнергии, но лучше иметь в виду то, что они должны быть при установке и учитывать их отдельно. Чтобы подсчитать сколько таких выключателей может пригодиться, можно воспользоваться схемой проектирования самой системы снабжения электротоком жилища. Если пришлось приобрести такой прибор, то лучше покупать его лично, а не через интернет-магазин, и только в специализированных проверенных отделах. По схеме выключатели устанавливаются еще перед электросчетчиком, чтобы одновременно установить и предохраняющий счетчик автоматического отключения сети. Номинал прибора отключения может быть подобран под количество выделяемой мощности, а также его цифры должны указываться в ТУ.

Наличие шин заземления. Чтобы подключить провода N и PE, нужно воспользоваться предназначенными для этого шинами, которые устанавливались в местах крепежа. Приобретая такие рейки, стоит учитывать также и то, что такие шины устанавливаются только с пластмассовыми крепежами синего цвета.

Наличие моножильного провода из меди модели ПВ-1. Если в конкретном случае такие провода должны устанавливаться обязательно, то перед монтажом нужно предохранить их наконечниками.

Набор ряда крепежей. Они нужны для того, чтобы можно было осуществлять установку электросчетчика. Зачастую, в состав таких крепежей входят такие материалы, как: дюбеля, стяжки и саморезы.

Монтажный провод ПВ-1 не имеет окраски и для того, чтобы в дальнейшем использовании не запутаться, лучше его обмотать изолентой синего цвета.

Кроме необходимой комплектации для установки прибора подсчёта электроэнергии также понадобятся дополнительные приборы и материалы, которыми служат:

Строительный ножик или любое лезвие.

Кусачки или ножницы.

Автоматический прибор для зачистки провода — съемник. Этот инструмент гораздо упростить установку любых приборов, связанных с электропроводами.

Плоскогубцы разного диаметра и размера.

Перфоратор.

Измерительная лента.

Измерительные приборы в виде линейки.

Уровень.

Отвертки разного диаметра. Индикаторная отвертка.

Паяльник.

Монтаж электросчетчика

Установку электросчетчика можно разделить на несколько этапов работы:

Установка модульных приборов.

Подключение к сети питания.

Опломбирование счетчика.

Для начала устанавливается вводный автомат для удобства и безопасности проведения работы. Автомат предотвратит перепады подачи тока, короткое замыкание и перегрузку сети. После установки автомата можно приступить к обустройству приборов защитного отключения или автовыключателей с клеммами. Электросчетчик устанавливается на рейки и подвергается коммутации проводом ПВ-1.

После того, как будет осуществлена коммутация всех подключений в приборе электрощита, нужно отключить вводный автомат. После этого можно присыпать к процессу подключения к сети питания. Чтобы это сделать, нужно взять провода с клеммами разной нагрузки и подключить их к сети питания. Важно помнить, что фаза подкачается к проводу 1, а нулевая фаза к проводу с клеммами 3.

Чтобы установка счетчика могла считаться завершенной, его нужно запустить в работу. На это должна дать согласие организация поставки электроэнергии в дома. Для этого, организация должна провести опломбировку специалистами электроснабжения. В подъезде, обычно, пломбируют только клеммную крышку. Если же счетчик устанавливался на улице, то пломбируется вся коробка с оборудованием.

сколько стоят услуги в прайс-листах на Профи

25 декабря 2020, м. Перово

Монтаж проводки, Установка розеток, Установка выключателей, Установка электросчётчика., Заменить проводку, Проложить проводку от подъездного щита к квартирному., Провода нет, купит клиент., Тип электросчётчика — По рекомендации специалиста., Материал поверхности — Бетон, Кирпич., Проштробить стены, Проложить кабель-канал.

Отзыв 5+

Свои поиски электрика я начала со знакомых, которые уже делали ремонт, но посоветовать хорошего мастера так никто и не смог, или были какие то проблемы или завышенные цены. И вот я нашла Алексея на Профи.ру. И что я могу сказать? Я нашла мастера, которого смело могу рекомендовать! Алексей со своим …далее

товарищем Романом быстро решили мой вопрос. При первой встрече обсудили что и как и сколько, ещё день, в который привезли все необходимые инструменты и материалы (а мне, как девушке, это было крайне удобно!), сделали разметку ( в принципе, думаю, это было возможно и в день замены проводки, но из-за моего рабочего графика, мне было удобно только вечером), подсказали как сделать лучше, все посоветовали, ну и ещё один день, за который сменили полностью всю проводку в двухкомнатной квартире! Все быстро, аккуратно и грамотно! Спасибо ребятам за работу, хорошую цену, кратчайшие сроки, чувство юмора и терпение! 🙂

— Елена

20 апреля 2021, м. Крымская

Монтаж электрики в квартире 45 м. Две комнаты. Жилье вторичное, сейчас все есть, но с 1956 года не менялась проводка., Заменить проводку, проложить проводку к стиральной машине, проложить проводку к кухонной технике., Провода нет., Установить: Счетчик новый трехфазный установлен., Количество счётчиков: 1 шт., Установить: электрощит по рекомендации специалиста., Модулей на щите: По усмотрению специалиста., Потребуется: По усмотрению специалиста. Практически все поверхности будут заделаны гипсокартоном. Проведён демонтаж старой штукатурки., Цена заказа предварительная и обсуждается. Надо заменить всю проводку старую на новую. Проводка будет проходить по верху и закрываться гипсокартоном. Стройматериал не куплен. Опыт работы в старом фонде обязателен. Оплата за работу, а не за дни.

Отзыв 5+

Хотела выразить благодарность Александру Николаевичу за работу. Александр Николаевич заменил полностью всю проводку в квартире. Перед началом работ самостоятельно сделал заказ всех материалов на сайте магазина Петрович, а остальные материалы купил, предварительно согласовав цену. Мне были даны очень …далее

ценные юридические советы по поводу отключения и подключения электричества, которые мне были не известны и позволили избежать штрафов и дополнительных конфликтов с соседями. От всего сердца рекомендую Александра Николаевича, как опытного, думающего специалиста.

— Анна

24 апреля 2021, м. Верхние Котлы

Заменить проводку, проложить проводку от подъездного щита к квартирному., Провода нет., Установить: электросчётчик по рекомендации специалиста., Количество счётчиков: 1 шт., Установить: электрощит по рекомендации специалиста., Модулей на щите: до 24 шт., Потребуется: проштробить стены., Требуется выезд специалиста для осмотра объема работ, материал купить могу сам, какой понадобится.

Отзыв 5+

Василий учёл все наши пожелания и сделал даже лучше) очень грамотный специалист. Делал нам в квартире полностью проводку от начала и до конца. Рекомендую всем данного специалиста. 👍👍👍

— Александр

1 февраля 2021, Подольск

Заменить проводку, проложить проводку с нуля, проложить проводку к стиральной машине, проложить проводку к кухонной технике., Провода нет., Установить розетки: 18 шт., Установить выключатели: 4 шт., Установить: однофазный электросчётчик., Количество счётчиков: 1 шт., Проштробить стены, заделать штробы.

Отзыв 5

Всё отлично, работа выполнена быстро и качественно!

— Андрей

Как подключить однофазный счетчик электроэнергии

В каждом доме должно быть установлено устройство для контроля использования электроэнергии. Бытовые однофазные счетчики необходимы для контроля потребления электроэнергии по тарифу, который установлен в доме.

Это устройство — лучший вариант для установки в городской квартире, доме, гараже. Мощность подключения оборудования ограничена тринадцатью киловаттами. Чтобы устройство показывало верные данные, необходимо правильно его установить.

Кроме того, приборы для измерения энергии устаревают или ломаются. В этом случае потребуется срочная установка нового оборудования.

Внимание! Срывать пломбы и вскрывать соединения электрических кабелей или проводов на счетчике не допускается.

Конечно, всегда можно обратиться к специалистам. Но если такой возможности нет, установите однофазный счетчик своими руками.

Для этого требуется стандартная схема подключения устройства и внимательно изучить паспорт оборудования.

Важно! Если бывший счетчик находится в подъезде, то новый установить нет. Не меняйте расположение оборудования самостоятельно. Такое расположение приборов обусловлено планировкой здания.

Вопрос большинства покупателей. Для начала нужно узнать, подходит ли вам однофазный счетчик.

Работает при напряжении 220В. Такие данные узнавать в технических условиях поставки. Более подробная информация находится на табло старого устройства.

При покупке прибора для учета электроэнергии необходимо знать максимальную потребляемую мощность энергии.

С помощью этой информации выбирается не только само устройство, но и сечение подводящих проводов, защиты машин. Чаще всего это файлы равные 3 кВт. Счетчики бывают:

Номинальный и максимальный ток всегда указаны на лицевой стороне всех счетчиков. Выбрать устройство будет несложно даже неопытному потребителю!

Еще до того, как купить прибор, нужно знать, как все устроено с электричеством. Счетчик электроэнергии выбирается в настройках сети.

Кроме того, устройство должно пройти гос. Осмотр и пломбировку. При соблюдении всех условий оборудование можно покупать. Счетчики электроэнергии могут быть подключены разными способами:

с использованием прямого подключения. Счетчик включен в силовую цепь. Итак, подключается к большинству однофазных устройств для контроля электричества в квартирах;
с помощью трансформатора. Этот тип подключения используется на промышленных предприятиях.

Для установки оборудования своими руками необходимо подготовить следующие инструменты:

перфоратор;

Плоскогубцы

;

Плоскогубцы

;
нож;
линия;
строительный уровень;

Отвертка плоская

Если есть все инструменты, чтобы приступить к работе. Не забывайте, что перед установкой оборудования необходимо отключить квартиру. Проверить отсутствие напряжения можно отверткой с индикатором.

Важно! Не забывайте о безопасности при работе с электричеством. Не используйте сломанные инструменты и не допускайте попадания воды внутрь устройства.

Вам необходимо установить ящик, в котором в будущем будет находиться все оборудование. Ящики из негорючего материала могут встраиваться и монтироваться.

В зависимости от материала стены выбрано крепление. После установки бокса переходим к модульному оборудованию.

Перед прибором учета электроэнергии должна быть защитная коммутационная аппаратура. Чаще всего это автоматический двухполюсный выключатель. Это необходимо для того, чтобы:

для защиты прибора для учета показаний от короткого замыкания или от пожара, а также для дальнейших работ, связанных с обслуживанием оборудования;
для ограничения максимально допустимой мощности.

Однофазный счетчик выполнен таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). Все однофазные устройства подключаются по определенной схеме.

Главной особенностью данного устройства является наличие на корпусе четырех клемм для подключения электрического кабеля. Через них идет подача электроэнергии.

Установите удерживающие элементы для крепления счетчика. Затем определяют рабочую и нулевую фазы общей домашней сети.Для этого вам понадобится отвертка с индикатором.

Коснитесь оголенного конца провода специальной отверткой. Если индикатор горит, значит, рабочая фаза найдена. Вторая фаза будет нулевой.

Определить фазу на приборной панели очень легко. Чаще всего его окрашивают в красный цвет. Но для уверенности проверьте фазу там. Далее переходим к процессу установки.

Теперь вы можете отключить электричество и перейти на новое устройство. Закрепите счетчик в нужном месте.

Важно! Наилучшая высота для установки устройства 1,6 м от поверхности. На высоте, удобной для снятия показаний и проведения анализов.

Внизу счетчика 4 клеммы. Левая рабочая, правая — нулевая. Фазовый провод — это вход. Он подключен к первому терминалу.

Вторая клемма подключается к проводу, идущему в квартиру на нагрузку. Это выход. Нейтральный провод тоже входной, он подключается к третьей клемме.Четвертый — подключите нулевой провод, идущий к нагрузке (выходу). Для правильного подключения прибора обратите внимание на картинку ниже.

Чтобы произвести монтаж электрооборудования, просмотрите видео, как правильно подключить однофазный счетчик своими руками.

Закрепите концы проводов в клеммах винтами. На этом процесс установки счетчика закончен. Осталось проверить, все ли в порядке. Если устройство не работает, проверьте соединения еще раз.

Важный момент! После завершения работ проконсультируйтесь с организацией, которая занимается электроснабжением.

Считается завершающим и обязательным этапом в работе. Без него счетчик нельзя считать легитимным. Если счетчик стоит в подъезде, закрывается только клеммная крышка. Если устройство находится на улице, заклеиваем всю крышку.

Можно прочитать владельца счетчика. Тем не менее, у него должен быть доступ к защитному и модульному оборудованию.Самостоятельный доступ к терминалам запрещен. В этом случае владельца могут оштрафовать. Также возможно отключение электричества в квартире.

Важно! При обнаружении неисправности, повреждении коллективного (общедомового), индивидуального, общего (квартирного), комнатного прибора учета, нарушив целостность пломб, незамедлительно уведомит аварийно-диспетчерскую службу.

Современные счетчики оснащены электронной пломбой. В этом случае все попытки открытия будут зафиксированы.

Связанные с контентом

Информация по установке: EKM Support Desk

Как установить омниметр (видео)

В этом видео представлен один пример того, как установить омниметр. На самом деле существует множество возможных способов установки омниметра. Ситуационные переменные будут определять …

Пт, 24 мая 2019 г., 10:11

Мы не работаем в тесном сотрудничестве с установщиками, поэтому не можем дать вам квалифицированных рекомендаций относительно того, кто должен устанавливать наши продукты.Мы уверены, что …

Вт, 24 мая, 2016 г., 13:22

Вот видео, показывающее правильную проводку Omnimeter I v.3, установленного в электрической системе на 120 вольт: Вот видео, показывающее правильную проводку Omnim …

Пт, 20 сен 2019, 22:05

Однофазный 2-проводный — 120 В, 240 В, 230 В (не для США) Измерение

Двухпроводные системы могут иметь напряжение 120 вольт (от горячего к нейтральному), или, в редких случаях, в США, это может быть 240 вольт (от горячего к горячему), или, как правило, в зарубежных странах их может быть 2…

Пн, 6 ноя, 2017 в 15:28

Однофазный трехпроводной — измерение на 120/240 В или 120/208 В

Однофазные трехпроводные системы (некоторые называют их двухфазными или Эдисон) имеют 2 провода под напряжением и нейтральный провод. Это самая распространенная жилая система в …

Чт, 17 августа 2017 г., 9:35

3-фазное 3-проводное измерение до 600 вольт

Трехфазные трехпроводные системы имеют 3 провода под напряжением и нейтральный провод НО.Как правило, это старые трехфазные системы. Для этого вам понадобится 1 омниметр и всего 2 трансформатора тока …

Чт, 3 января 2019 г., 10:37

3-фазное 4-проводное измерение до 600 вольт

Трехфазные 4-проводные системы имеют 3 провода под напряжением и нейтральный провод. Это может быть система на 480/277 вольт или система на 120/208 вольт. В случае 480/277 вольт с …

Чт, 3 января 2019 г., 10:39

Учет электроэнергии и / или воды и / или газа

Представленные здесь изображения и диаграммы никоим образом не являются исчерпывающими.Это всего лишь несколько примеров того, как вы можете настроить систему измерения, и вы просто намереваетесь …

Пт, 24 мая 2019 г., 10:05

Сколько электроэнергии мне нужно для дома? — Энергид

При нормальном потреблении энергии , мощности, подаваемой вашим счетчиком ( 9,2 кВА в среднем ), должно хватить. Теоретически это позволяет одновременно питать устройства максимальной мощностью 9.2 кВт или 9200 Вт. Поскольку вы никогда не используете все свои электроприборы одновременно, для вашей базовой установки на практике должно хватить более чем .
Если у вас есть специальные установки, которые потребляют много энергии, такие как сауна, гончарная печь или электромобиль, тогда этой мощности может быть недостаточно, .

Как рассчитать максимальную мощность, которую может обеспечить моя электрическая установка?

Чтобы рассчитать максимальную мощность, которую может выдать ваш счетчик (выраженную в вольтах-амперах), умножьте напряжение (U) на интенсивность (I) тока, который подается в ваш дом.

Большинство домов снабжены однофазным напряжением 230 вольт (В) с силой тока 40 ампер (А). Таким образом, максимальная мощность составляет: 230 В x 40 А = 9 200 вольт-ампер (9 200 ВА) или 9,2 кВА
Формула, используемая для определения емкости для трехфазного соединения на 230 В или 400 В, идентична, то есть: √3 x U x I. Так, например, если у вас установлен дозатор на 25 А, максимальная мощность рассчитывается следующим образом *:
3 x 230: √3 x 230 В x 25 А = 9947.5 ВА
3 x 400 + N (нейтральный провод): √3 x 400 В x 25 A = 17 300 ВА

_{(*) Для быстрых вычислений или для удобства √3 часто заменяется приблизительным значением 1,73. Мы использовали тот же номер и здесь. Интересный факт: разница между обоими исходами — фактор … 1,73! И это объясняется тем, что напряжение 400 В также бывает на 1,73 больше, чем 230 В.}

Как мне узнать, достаточно ли электроснабжения моего счетчика?

Если вам требуется больше электроэнергии, чем может обеспечить ваш счетчик, выключатель питания срабатывает для защиты вашей установки.

Если ваш выключатель питания регулярно отключает , это означает, что ваша установка не имеет достаточной мощности для ваших требований.

Какая мощность измерителя (в кВА) для какой силы (в амперах)?

Чем больше напряжение и интенсивность, тем больше энергии потребуется вашему счетчику. В таблице ниже показана мощность, необходимая для обеспечения необходимой интенсивности.

Ампер	Питание в 230 В, одинарный hase (в кВА)	Мощность в 230 В трехфазный (в кВА)	Мощность 400 В, трехфазный (кВА)
16	3,7	6,4	11,1
20	4,6	8	13,9
25	5,8	10	17,3
32	7,4	12,7	22,2
40	9,2	15,9	27,7
50	11,5	19,9	34,6
63	14,5	25,1	43,6

Как я могу увеличить электрическую мощность моей установки?

Хотите увеличить электрическую мощность вашей установки? Пожалуйста, сначала обратитесь за советом к своему электрику .Он может предоставить вам дополнительную информацию о наиболее подходящем решении для ваших нужд. Есть 2 возможности :

увеличение мощности счетчика (если ваша электрическая установка может с этим справиться) и сохранение однофазного тока.
переключение на трехфазное питание и возможное увеличение мощности.

Для таких модификаций необходимо всегда обращаться в компанию Sibelga, оператору системы распределения природного газа и электроэнергии в Брюссельском столичном регионе.Сибелга отвечает за подключение к электросети независимо от поставщиков энергии.

Хотя вам будет выставлен счет за установку, это не повлияет на ваш ежемесячный счет, который не будет увеличиваться.

% PDF-1.6
%
1 0 obj
>>> / Pages 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >>
эндобдж
5 0 obj
> / Шрифт >>> / Поля [] >>
эндобдж
2 0 obj
> поток
2014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 00Adobe Acrobat 8.0 Приложение «Объединить файлы» / pdf

RickH

uuid: ac00f7c2-19c3-4047-8829-0537b4a05ce6uid: a14b42f3-179e-49d1-9208-40df27e39578 Adobe Acrobat 8.0

конечный поток
эндобдж
3 0 obj
>
эндобдж
6 0 obj
>
эндобдж
11 0 объект
>
эндобдж
12 0 объект
>
эндобдж
13 0 объект
>
эндобдж
14 0 объект
>
эндобдж
15 0 объект
>
эндобдж
16 0 объект
>
эндобдж
17 0 объект
>
эндобдж
18 0 объект
>
эндобдж
19 0 объект
>
эндобдж
20 0 объект
>
эндобдж
21 0 объект
>
эндобдж
22 0 объект
>
эндобдж
23 0 объект
>
эндобдж
24 0 объект
>
эндобдж
25 0 объект
>
эндобдж
26 0 объект
>
эндобдж
27 0 объект
>
эндобдж
28 0 объект
>
эндобдж
29 0 объект
>
эндобдж
30 0 объект
>
эндобдж
31 0 объект
>
эндобдж
32 0 объект
>
эндобдж
33 0 объект
>
эндобдж
34 0 объект
>
эндобдж
35 0 объект
>
эндобдж
36 0 объект
>
эндобдж
37 0 объект
>
эндобдж
38 0 объект
>
эндобдж
39 0 объект
>
эндобдж
40 0 объект
>
эндобдж
41 0 объект
>
эндобдж
42 0 объект
>
эндобдж
43 0 объект
>
эндобдж
44 0 объект
>
эндобдж
45 0 объект
>
эндобдж
46 0 объект
>
эндобдж
47 0 объект
>
эндобдж
48 0 объект
>
эндобдж
49 0 объект
>
эндобдж
50 0 объект
>
эндобдж
51 0 объект
>
эндобдж
52 0 объект
>
эндобдж
53 0 объект
>
эндобдж
54 0 объект
>
эндобдж
55 0 объект
>
эндобдж
56 0 объект
>
эндобдж
57 0 объект
>
эндобдж
58 0 объект
>
эндобдж
59 0 объект
>
эндобдж
60 0 объект
>
эндобдж
61 0 объект
>
эндобдж
62 0 объект
>
эндобдж
63 0 объект
>
эндобдж
64 0 объект
>
эндобдж
65 0 объект
>
эндобдж
66 0 объект
>
эндобдж
67 0 объект
>
эндобдж
68 0 объект
>
эндобдж
69 0 объект
>
эндобдж
70 0 объект
>
эндобдж
71 0 объект
>
эндобдж
72 0 объект
>
эндобдж
73 0 объект
>
эндобдж
74 0 объект
>
эндобдж
75 0 объект
>
эндобдж
76 0 объект
>
эндобдж
77 0 объект
>
эндобдж
78 0 объект
>
эндобдж
79 0 объект
>
эндобдж
80 0 объект
>
эндобдж
81 0 объект
>
эндобдж
82 0 объект
>
эндобдж
83 0 объект
>
эндобдж
84 0 объект
>
эндобдж
85 0 объект
>
эндобдж
86 0 объект
>
эндобдж
87 0 объект
>
эндобдж
88 0 объект
>
эндобдж
89 0 объект
>
эндобдж
90 0 объект
>
эндобдж
91 0 объект
>
эндобдж
92 0 объект
>
эндобдж
93 0 объект
>
эндобдж
94 0 объект
>
эндобдж
95 0 объект
>
эндобдж
96 0 объект
>
эндобдж
97 0 объект
>
эндобдж
98 0 объект
>
эндобдж
99 0 объект
>
эндобдж
100 0 объект
>
эндобдж
101 0 объект
>
эндобдж
102 0 объект
>
эндобдж
215 0 объект
>
эндобдж
218 0 объект
>
эндобдж
221 0 объект
>
эндобдж
224 0 объект
>
эндобдж
229 0 объект
>
эндобдж
234 0 объект
>
эндобдж
241 0 объект
>
эндобдж
242 0 объект
>
эндобдж
243 0 объект
>
эндобдж
244 0 объект
>
эндобдж
245 0 объект
>
эндобдж
246 0 объект
>
эндобдж
247 0 объект
>
эндобдж
248 0 объект
>
эндобдж
249 0 объект
>
эндобдж
250 0 объект
>
эндобдж
251 0 объект
>
эндобдж
252 0 объект
>
эндобдж
253 0 объект
>
эндобдж
254 0 объект
>
эндобдж
255 0 объект
>
эндобдж
256 0 объект
>
эндобдж
257 0 объект
>
эндобдж
258 0 объект
>
эндобдж
259 0 объект
>
эндобдж
260 0 объект
>
эндобдж
261 0 объект
>
эндобдж
262 0 объект
>
эндобдж
263 0 объект
>
эндобдж
264 0 объект
>
эндобдж
265 0 объект
>
эндобдж
266 0 объект
>
эндобдж
267 0 объект
>
эндобдж
268 0 объект
>
эндобдж
269 0 объект
>
эндобдж
270 0 объект
>
эндобдж
271 0 объект
>
эндобдж
272 0 объект
>
эндобдж
273 0 объект
>
эндобдж
274 0 объект
>
эндобдж
277 0 объект
>
эндобдж
278 0 объект
>
эндобдж
279 0 объект
>
эндобдж
280 0 объект
>
эндобдж
281 0 объект
>
эндобдж
282 0 объект
>
эндобдж
283 0 объект
>
эндобдж
284 0 объект
>
эндобдж
285 0 объект
>
эндобдж
286 0 объект
>
эндобдж
287 0 объект
>
эндобдж
288 0 объект
>
эндобдж
289 0 объект
>
эндобдж
290 0 объект
>
эндобдж
291 0 объект
>
эндобдж
292 0 объект
>
эндобдж
293 0 объект
>
эндобдж
294 0 объект
>
эндобдж
295 0 объект
>
эндобдж
296 0 объект
>
эндобдж
297 0 объект
>
эндобдж
298 0 объект
>
эндобдж
299 0 объект
>
эндобдж
300 0 объект
>
эндобдж
301 0 объект
>
эндобдж
302 0 объект
>
эндобдж
303 0 объект
>
эндобдж
304 0 объект
>
эндобдж
305 0 объект
>
эндобдж
308 0 объект
>
эндобдж
309 0 объект
>
эндобдж
310 0 объект
>
эндобдж
311 0 объект
>
эндобдж
312 0 объект
>
эндобдж
313 0 объект
>
эндобдж
314 0 объект
>
эндобдж
315 0 объект
>
эндобдж
316 0 объект
>
эндобдж
317 0 объект
>
эндобдж
318 0 объект
>
эндобдж
319 0 объект
>
эндобдж
320 0 объект
>
эндобдж
321 0 объект
>
эндобдж
322 0 объект
>
эндобдж
323 0 объект
>
эндобдж
324 0 объект
>
эндобдж
325 0 объект
>
эндобдж
326 0 объект
>
эндобдж
327 0 объект
>
эндобдж
328 0 объект
>
эндобдж
329 0 объект
>
эндобдж
330 0 объект
>
эндобдж
331 0 объект
>
эндобдж
332 0 объект
>
эндобдж
333 0 объект
>
эндобдж
334 0 объект
>
эндобдж
335 0 объект
>
эндобдж
336 0 объект
>
эндобдж
337 0 объект
>
эндобдж
338 0 объект
>
эндобдж
339 0 объект
>
эндобдж
342 0 объект
>
эндобдж
343 0 объект
>
эндобдж
344 0 объект
>
эндобдж
345 0 объект
>
эндобдж
346 0 объект
>
эндобдж
347 0 объект
>
эндобдж
348 0 объект
>
эндобдж
349 0 объект
>
эндобдж
350 0 объект
>
эндобдж
351 0 объект
>
эндобдж
352 0 объект
>
эндобдж
353 0 объект
>
эндобдж
354 0 объект
>
эндобдж
355 0 объект
>
эндобдж
356 0 объект
>
эндобдж
357 0 объект
>
эндобдж
358 0 объект
>
эндобдж
361 0 объект
>
эндобдж
362 0 объект
>
эндобдж
363 0 объект
>
эндобдж
364 0 объект
>
эндобдж
365 0 объект
>
эндобдж
366 0 объект
>
эндобдж
367 0 объект
>
эндобдж
368 0 объект
>
эндобдж
369 0 объект
>
эндобдж
370 0 объект
>
эндобдж
371 0 объект
>
эндобдж
372 0 объект
>
эндобдж
373 0 объект
>
эндобдж
374 0 объект
>
эндобдж
375 0 объект
>
эндобдж
376 0 объект
>
эндобдж
377 0 объект
>
эндобдж
378 0 объект
>
эндобдж
379 0 объект
>
эндобдж
380 0 объект
>
эндобдж
381 0 объект
>
эндобдж
382 0 объект
>
эндобдж
383 0 объект
>
эндобдж
386 0 объект
>
эндобдж
387 0 объект
>
эндобдж
388 0 объект
>
эндобдж
389 0 объект
>
эндобдж
390 0 объект
>
эндобдж
391 0 объект
>
эндобдж
392 0 объект
>
эндобдж
393 0 объект
>
эндобдж
394 0 объект
>
эндобдж
395 0 объект
>
эндобдж
396 0 объект
>
эндобдж
397 0 объект
>
эндобдж
398 0 объект
>
эндобдж
399 0 объект
>
эндобдж
400 0 объект
>
эндобдж
401 0 объект
>
эндобдж
404 0 объект
>
эндобдж
405 0 объект
>
эндобдж
406 0 объект
>
эндобдж
407 0 объект
>
эндобдж
408 0 объект
>
эндобдж
409 0 объект
>
эндобдж
410 0 объект
>
эндобдж
411 0 объект
>
эндобдж
412 0 объект
>
эндобдж
413 0 объект
>
эндобдж
414 0 объект
>
эндобдж
415 0 объект
>
эндобдж
416 0 объект
>
эндобдж
417 0 объект
>
эндобдж
418 0 объект
>
эндобдж
419 0 объект
>
эндобдж
420 0 объект
>
эндобдж
421 0 объект
>
эндобдж
422 0 объект
>
эндобдж
423 0 объект
>
эндобдж
424 0 объект
>
эндобдж
425 0 объект
>
эндобдж
426 0 объект
>
эндобдж
427 0 объект
>
эндобдж
402 0 объект
>
эндобдж
403 0 объект
>
эндобдж
384 0 объект
>
эндобдж
385 0 объект
>
эндобдж
359 0 объект
>
эндобдж
360 0 объект
>
эндобдж
340 0 объект
>
эндобдж
341 0 объект
>
эндобдж
306 0 объект
>
эндобдж
307 0 объект
>
эндобдж
275 0 объект
>
эндобдж
276 0 объект
>
эндобдж
239 0 объект
>
эндобдж
240 0 объект
>
эндобдж
237 0 объект
>
эндобдж
238 0 объект
>
эндобдж
235 0 объект
>
эндобдж
236 0 объект
>
эндобдж
232 0 объект
>
эндобдж
233 0 объект
>
эндобдж
230 0 объект
>
эндобдж
231 0 объект
>
эндобдж
227 0 объект
>
эндобдж
228 0 объект
>
эндобдж
225 0 объект
>
эндобдж
226 0 объект
>
эндобдж
222 0 объект
>
эндобдж
223 0 объект
>
эндобдж
219 0 объект
>
эндобдж
220 0 объект
>
эндобдж
216 0 объект
>
эндобдж
217 0 объект
>
эндобдж
213 0 объект
>
эндобдж
214 0 объект
>
эндобдж
211 0 объект
>
эндобдж
212 0 объект
>
эндобдж
209 0 объект
>
эндобдж
210 0 объект
>
эндобдж
207 0 объект
>
эндобдж
208 0 объект
>
эндобдж
205 0 объект
>
эндобдж
206 0 объект
>
эндобдж
203 0 объект
>
эндобдж
204 0 объект
>
эндобдж
201 0 объект
>
эндобдж
202 0 объект
>
эндобдж
199 0 объект
>
эндобдж
200 0 объект
>
эндобдж
196 0 объект
>
эндобдж
197 0 объект
>
эндобдж
198 0 объект
>
эндобдж
193 0 объект
>
эндобдж
194 0 объект
>
эндобдж
195 0 объект
>
эндобдж
191 0 объект
>
эндобдж
192 0 объект
>
эндобдж
189 0 объект
>
эндобдж
190 0 объект
>
эндобдж
186 0 объект
>
эндобдж
187 0 объект
>
эндобдж
188 0 объект
>
эндобдж
184 0 объект
>
эндобдж
185 0 объект
>
эндобдж
182 0 объект
>
эндобдж
183 0 объект
>
эндобдж
180 0 объект
>
эндобдж
181 0 объект
>
эндобдж
178 0 объект
>
эндобдж
179 0 объект
>
эндобдж
176 0 объект
>
эндобдж
177 0 объект
>
эндобдж
173 0 объект
>
эндобдж
174 0 объект
>
эндобдж
175 0 объект
>
эндобдж
171 0 объект
>
эндобдж
172 0 объект
>
эндобдж
169 0 объект
>
эндобдж
170 0 объект
>
эндобдж
167 0 объект
>
эндобдж
168 0 объект
>
эндобдж
165 0 объект
>
эндобдж
166 0 объект
>
эндобдж
162 0 объект
>
эндобдж
163 0 объект
>
эндобдж
164 0 объект
>
эндобдж
160 0 объект
>
эндобдж
161 0 объект
>
эндобдж
157 0 объект
>
эндобдж
158 0 объект
>
эндобдж
159 0 объект
>
эндобдж
154 0 объект
>
эндобдж
155 0 объект
>
эндобдж
156 0 объект
>
эндобдж
152 0 объект
>
эндобдж
153 0 объект
>
эндобдж
150 0 объект
>
эндобдж
151 0 объект
>
эндобдж
148 0 объект
>
эндобдж
149 0 объект
>
эндобдж
146 0 объект
>
эндобдж
147 0 объект
>
эндобдж
144 0 объект
>
эндобдж
145 0 объект
>
эндобдж
142 0 объект
>
эндобдж
143 0 объект
>
эндобдж
139 0 объект
>
эндобдж
140 0 объект
>
эндобдж
141 0 объект
>
эндобдж
137 0 объект
>
эндобдж
138 0 объект
>
эндобдж
134 0 объект
>
эндобдж
135 0 объект
>
эндобдж
136 0 объект
>
эндобдж
132 0 объект
>
эндобдж
133 0 объект
>
эндобдж
130 0 объект
>
эндобдж
131 0 объект
>
эндобдж
128 0 объект
>
эндобдж
129 0 объект
>
эндобдж
126 0 объект
>
эндобдж
127 0 объект
>
эндобдж
124 0 объект
>
эндобдж
125 0 объект
>
эндобдж
121 0 объект
>
эндобдж
122 0 объект
>
эндобдж
123 0 объект
>
эндобдж
118 0 объект
>
эндобдж
119 0 объект
>
эндобдж
120 0 объект
>
эндобдж
116 0 объект
>
эндобдж
117 0 объект
>
эндобдж
114 0 объект
>
эндобдж
115 0 объект
>
эндобдж
112 0 объект
>
эндобдж
113 0 объект
>
эндобдж
110 0 объект
>
эндобдж
111 0 объект
>
эндобдж
107 0 объект
>
эндобдж
108 0 объект
>
эндобдж
109 0 объект
>
эндобдж
105 0 объект
>
эндобдж
106 0 объект
>
эндобдж
103 0 объект
>
эндобдж
104 0 объект
>
эндобдж
10 0 obj
> / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
428 0 объект
> поток
HW ۊ} GP5yj ~? CD [쎄> DVu4a *: 3 # rNDwO ݫ W_ | wr & ݻ ?, o.W] +} z} (y% O: tZ: [H [RVcvl) RJnԡMDenl9lR ߛ DauT]; =,܀ pέ! B7-byiYӖF)
wƭQGz;! & O, 5 * bCpc) _D] * 2Gc) 9 (KyH # 7Fp

Установка и преобразование трехфазного электроснабжения

Преобразование на трехфазное электричество

Наиболее стандартное подключение к электросети — однофазное, что, как следует из названия, представляет собой всего лишь один провод. Однако, если вам необходимо увеличить стандартное электроснабжение, мы можем преобразовать его в трехфазное электроснабжение без необходимости демонтажа существующей инфраструктуры, сводя любые перебои к минимуму.

Как мне узнать, что я сейчас использую трехфазное электроснабжение?

Лучший способ определить, какой у вас тип подключения к электросети, — это посмотреть на предохранители.Однофазный источник питания будет иметь один предохранитель, а трехфазный — три предохранителя на 100 ампер. Если вы все еще не уверены, позвоните нам сегодня, и мы сможем определить время подключения к вашей собственности.

Могу ли я получить дома трехфазное электроснабжение?

Если вам нужно больше энергии, мы можем заменить однофазное электричество на трехфазное. Технология стала намного доступнее, что позволяет использовать трехфазное соединение во многих домах. Обратите внимание, что лучше всего проверить, какие поставки наиболее рентабельны для вашей деятельности.

Нужно ли мне менять свой электросчетчик?

Если вы в настоящее время используете однофазное электрическое соединение и хотите перейти на трехфазное, ваш электросчетчик необходимо модернизировать для размещения всех трех кабелей, а не только одного.

3 фазы дешевле, чем однофазные?

Электропроводка, используемая для 3-фазного подключения, обычно дешевле, чем стандартная однофазная, а также меньше компонентов, необходимых для подачи электроэнергии. Это подключение к электросети является идеальным выбором для промышленных объектов, таких как центры обработки данных, поскольку их требования к электричеству выше, чем для других типов бизнеса.

Конфигурации разъемов для измерителя производительности

— журнал IAEI

Время чтения: 3 минуты

Поскольку розетки счетчиков теперь устанавливаются с другой стороны центра нагрузки клиента, как часть фотоэлектрических установок, инспектору важно понимать конфигурации терминала, чтобы гарантировать, что оборудование было установлено в сейфе. манера.

Есть несколько причин, по которым утилите может потребоваться измеритель производительности.

Таким образом, коммунальное предприятие может иметь четкое представление о том, сколько альтернативной генерации находится на их территории обслуживания в случае, если нагрузки будут переданы обратно в их распределительную систему.
Таким образом, заказчик может контролировать и измерять производительность системы и количество электроэнергии, вырабатываемой системой. Счетчики будут отображать совокупную произведенную энергию и сохранять эти данные во время отключения электроэнергии.
В программах стимулирования использования возобновляемых источников энергии, разработанных с целью побудить клиентов вкладывать средства в возобновляемые источники энергии, счетчики производительности обеспечивают компенсацию потребителям энергии, которую они производят.

Формы номеров счетчиков и конфигурации розеток

Потребители с легкой и средней нагрузкой могут обслуживаться с помощью автономных счетчиков; термин автономный описывает все необходимое для измерения нагрузки, содержащейся внутри счетчика. В то время как крупным промышленным потребителям обычно требуются счетчики с трансформаторным номиналом, термин с номинальным трансформатором обозначает измерительные трансформаторы CT и PT, которые будут установлены вместе со счетчиком.

Типичные типы форм для автономных обозначаются 1S, 2S, 12S и 16S; трансформаторные счетчики обозначены как 3S, 5S, 6S и 9S.

Счетчик формы 1С

Этот счетчик предназначен для измерения стандартных двухпроводных сетей на 120 В.

Распространенные ошибки. Гнездо счетчика неправильно подключено; два провода от инвертора должны быть подключены к двум верхним клеммам розетки, а провода, ведущие к центру нагрузки потребителя, — к двум нижним клеммам.

Измеритель формы 2S

Этот счетчик предназначен для измерения стандартных 3-проводных сетей на 120/240 В в жилых помещениях.

Распространенные ошибки. Измеритель формы 2S часто неправильно применяется в 3-проводной сетевой системе. Под сетью понимается использование 2 фаз и нейтрали от четырехпроводной трехфазной батареи типа звезда для обеспечения 3-х проводов, аналогичных однофазной сети. Счетчик формы 2S не может работать с трехфазными фазными углами, присутствующими в этом типе обслуживания. .Счетчик формы 12S необходим для автономного сетевого учета.

Измеритель формы 12S

Этот счетчик предназначен для 3-проводных сетей, но не для однофазных сетей 120/240.Счетчик часто устанавливается на прямые трехфазные сети, когда нейтральный провод не используется.

Этот счетчик также может использоваться для 3-проводной сетевой системы. Под сетью подразумевается использование 2-х фаз и нейтрали от четырехпроводной трехфазной батареи «звезда» для обеспечения 3-х проводной связи, аналогичной однофазной сети.

Фото 2. Форма 12С метра

Ключевые точки для измерения. В сетевых приложениях подключите нейтральный провод к 5-й клемме внутри гнезда счетчика.

Распространенные ошибки. Часто счетчик формы 2S 240-В (домовой счетчик) по ошибке используется для этого типа однофазной сети. Несмотря на то, что это трехпроводная услуга, счетчик формы 2S не способен работать с фазовыми углами, обеспечиваемыми батареей трехфазных трансформаторов. При сбалансированной нагрузке будет получена регистрация только 75%, что приведет к потере дохода.

Оборудование заказчика, подключенное между фазами, должно быть рассчитано на 208 вольт, а не на 240 вольт, как в типовой трехпроводной однофазной сети.

Измеритель формы 16S

Эта служба обычно используется для небольших коммерческих приложений и предназначена для 4-проводных служб, как звезда, так и треугольник.

Ключевые точки для измерения. Обязательно подключите нейтраль к 7-й клемме внутри гнезда счетчика.

Распространенные ошибки. Провода питания и нагрузки поменяны местами; помните, что инвертор является источником и должен быть подключен к линейным разъемам.

Заключение

Ваше местное коммунальное предприятие является отличным источником информации и кровно заинтересовано в обеспечении беспрепятственного протекания процесса для всех участников.Обязательно обратитесь в местное коммунальное предприятие, чтобы узнать, есть ли у них какие-либо особые требования к устанавливаемому оборудованию или список утвержденного оборудования.

стартовая страница счетчиков энергии [Victron Energy]

Компания Victron Energy предлагает несколько типов счетчиков энергии.

Счетчики энергии используются в системах с устройством GX. Для измерения выходной мощности фотоэлектрического инвертора (более подробная информация в руководстве для Venus-OS здесь.Или в качестве измерителя сети в установке ESS, более подробную информацию см. В руководстве ESS.

1. Руководство по выбору

Счетчик энергии	ET112	ET340	EM24 RS485	EM24 Ethernet
Внешний вид
Дисплей	нет дисплея	нет дисплея	ЖК-дисплей
Руководство и электрические схемы	ET112 Руководство	ET340 Руководство	EM24 RS485	EM24 Ethernet
Номер детали	REL300100000	REL300300000	REL200100000	REL200200100
Поддерживаемые фазы	1 фаза	3 фазы
Максимальный номинальный ток	100A	65A на фазу
Тип измерения	Шунт
Соединение для передачи данных	RS485			Ethernet

Сначала определитесь, нужны ли вам одно- или трехфазные счетчики

Для трехфазного подключения к электросети используйте трехфазный счетчик.Для трехфазного фотоэлектрического инвертора также используйте трехфазный счетчик. Для однофазного подключения к электросети используйте однофазный счетчик. А в установке с однофазным подключением к электросети, в которой также есть фотоэлектрический инвертор, который требует измерения с помощью измерителя Victron, вы можете использовать 2 штуки ET112; или используйте ET340.

Теперь, исходя из текущего, выбираем модель:

Требование	Тип	Модель / Решение
Однофазный до 100 А	Шунтирующий	ET112
Трехфазный до 65 А / фаза	Шунтирующий	EM24 / ET340 *
Однофазный ток более 100 А / фаза	CT	Недоступно, используйте трехфазное решение CT
Трехфазные, более 65 А / фаза	ТТ	Карло Гавацци EM24DINAV53DISX (см. FAQ Q8)

Счетчик EM24 считает энергию иначе, чем ET340.Для Германии и большинства других стран; Рекомендуемая модель — EM24. См. FAQ Q5 и Q9 для получения дополнительной информации о различиях в подсчете энергии.

В случае EM24 выберите между RS485 и Ethernet-соединением:

Модель Ethernet будет иметь преимущество в установках, где доступна сеть Ethernet. Вместо того, чтобы протягивать провод RS485 между главной распределительной платой переменного тока и системой хранения, можно использовать существующий Ethernet.

Недостатком является то, что это зависит от правильной работы сети — в случае возникновения проблем система хранения переключается в режим ожидания: сквозной.

2. Поддержка других счетчиков Carlo Gavazzi

Помимо вышеперечисленных счетчиков, Карло Гавацци предлагает еще много других счетчиков. Используйте этот список, чтобы узнать, какие из них совместимы.

Тип	Опора	Примечания
EM111	Поддерживается	Совместим с ET112.
ET111	Поддерживается	Совместимо с ET112.
EM112	Поддерживается	Совместимо с ET112.
ET340	Поддерживается	Нет.
EM340	Не поддерживается	не сообщает об экспортируемой энергии по фазе (в отличие от ET340)
EM21 72D	Не поддерживается	не сообщает об экспортируемой энергии,
EM21 72D	Не поддерживается	протокол com несовместим с поддерживаемыми счетчиками сети
EM271	Не поддерживается	не сообщает об экспортируемой энергии,
EM271	Не поддерживается	протокол com несовместим с поддерживаемыми счетчиками сети

3.FAQ

Q1: Могу ли я объединить три ET112 в трехфазную систему?

Нет. Используйте настоящий трехфазный счетчик.

Q2: Могу ли я использовать другие счетчики, например, других производителей?

Q3: У меня уже есть счетчик Fronius SmartGrid, могу ли я его использовать?

Q5: В чем разница между различными трехфазными измерителями?

EM24 — REL200100000 — Карло Гавацци EM24DINAV93XISX
ET112 — REL300100000 — Карло Гавацци ET112-DIN.AV01.X.S1.X
ET340 — REL300300000 — Карло Гавацци ET340-DIN.AV23.X.S1.X

Отличия:

Измерители ET не имеют переднего переключателя, который установщику нужно установить в другую настройку, чем она есть в стандартной комплектации: проще, меньше ошибок.
Измерители ET не имеют дисплея. Единственное, что у них есть, это светодиод, который мигает при активном общении.
Новые счетчики имеют 2 разъема RJ45 для подключения Modbus RS485.Но они не используются. Обратите внимание на возможную путаницу из-за еще одного разъема RJ-45 в мире Victron. Не смешивайте это с VE.Bus, VE.Can или VE.net. Помимо разъемов RJ-45, счетчики по-прежнему имеют доступ к винтовым клеммам под разъемами для проводки RS485, поэтому мы рекомендуем подключить счетчик к интерфейсу RS485-USB, а затем к CCGX.
Поскольку нет дисплея, адрес Modbus больше не может быть изменен на счетчике. Поэтому объединение нескольких таких измерителей в одну сеть RS485 не поддерживается Victron.Рекомендуется использовать несколько интерфейсов RS485-USB.

Только трехфазный новый счетчик (ET340):

Измерение энергии от однофазного фотоэлектрического инвертора на второй фазе нового счетчика, ET340, действительно работает. Как и в случае со старым счетчиком, EM24, работает только счетчик мощности (ватт). Измерение энергии (кВтч) для однофазного фотоэлектрического инвертора на второй фазе EM24 не работает. Подробности см. В Q9.

Q6: Будете ли вы продолжать отгружать оба трехфазных счетчика? (ET340 и EM24)

Да.Еще есть ситуации, подходящие для каждого. См. Q9.

Q7: Могу ли я купить эти счетчики напрямую у Карло Гавацци, а не у вас?

Да. Вот почему мы не делаем секрета из номеров деталей CG.

Q8: Я хочу использовать трансформаторы тока (ТТ), возможно ли это?

Да. Вы можете купить CG EM24DINAV53DISX напрямую у Карло Гавацци или у одного из их дистрибьюторов. Несмотря на то, что Victron не имеет такого типа измерителя, мы поддерживаем его в нашем программном обеспечении.

EM24DINAV53DISX — это решение для трехфазных систем с током более 65 А на фазу.

Q9: В чем разница между ET340 и EM24 в трехфазных системах?

Эти счетчики имеют другой способ расчета общего количества импортированной и экспортированной энергии.

В ЕТ340 — импортированная и экспортированная энергия подсчитывается на каждой отдельной фазе, а затем получается Итоговая сумма из суммы этих значений.

В EM24 — импортированная и экспортированная энергия считается общей мощностью, при этом чистые дифференциальные показания каждой фазы компенсируют друг друга.

С каким измерителем лучше всего использовать, зависит от собственной конфигурации измерителя в вашей стране.
Например, в Австралии и Германии чаще всего выставляется счет только на общую сумму в трехфазной системе. Так что точнее использовать EM24 для соответствия биллингу.

Таким образом, если вы экспортируете из одной фазы и импортируете из другой фазы после счетчика электроэнергии, но до счетчика выставления счетов, вы не будете платить за это, и счетчик не должен учитывать это как импорт и экспорт.

Таким же образом работает функция компенсации фазы Victron, чтобы максимально снизить затраты на систему ESS при наличии разницы в генерации и нагрузке на разных фазах.

Q10: Могу ли я использовать изолированный интерфейс USB-RS485?

Да. Продаваемые нами интерфейсы не изолированы; подходит для большинства случаев использования.

В случае необходимости изолированного; приобретите его непосредственно в Hjelmslund Electronics.

Q11: Могу ли я использовать счетчики энергии Victron вместо инвертора / зарядного устройства Victron, чтобы использовать устройство GX (например.грамм. Cerbo GX), VRM и другие функции?

Счетчики энергии предназначены только для дополнения инверторного зарядного устройства Victron в системе.
В настоящее время возможности использования счетчиков энергии ограничены. Каждый счетчик энергии предназначен только для предоставления определенной дополнительной информации — общих нагрузок на входе переменного тока и импорта / экспорта сети или производства фотоэлектрических инверторов переменного тока или генераторов без сетевых коммуникаций.

Их нельзя использовать для других целей e.грамм. например, для измерения конкретных, произвольных нагрузок или цепей переменного тока.
Их также не следует рассматривать в качестве замены инвертора / зарядного устройства Victron. Попытка использовать инверторы аккумуляторных батарей других производителей и попытка восполнить их отсутствие передачи данных к устройству GX с помощью счетчиков энергии не сработает.

Установка однофазного электросчетчика

Установка однофазного электрического счетчика

Установка однофазного электрического счетчика

Замена электросчётчика не вышедшего за МПИ на однотарифный электросчётчик

Процесс установки электросчётчика включает в себя следующие виды работ

По результатам установки мастер передаст вам следующие документы:

Сроки исполнения заявки по установке однотарифного электросчётчика

Гарантии на качество выполняемых работ

Как подключить однофазный счетчик электроэнергии

Как выбрать однофазный счетчик электроэнергии?

Начало установочных работ

Установка бокса и модульного оборудования

Схема подключения однофазного счетчика электроэнергии

Опломбирование счетчика

Как правильно подключить однофазный электросчётчик

Виды и типы электросчётчиков

Общая схема подключения однофазного счётчика

Монтаж и подключение счётчика

как подключить однофазный прибор учета электроэнергии

Виды электросчетчиков

Правила установки

Место установки

Многоэтажный дом

Частный или дачный дом

Гараж

Установка счетчика электроэнергии в частном доме

Порядок выполнения работ

Вынос прибора на улицу

Установка однофазного счетчика своими руками

Что потребуется?

Выполнение монтажных работ

Как подключить электросчетчик

Особенности установки счетчика электроэнергии в квартире

Схема подключения двухтарифного ИПУ

Как зарегистрировать новый счетчик

методы подсоединения счетчика, выбор электроматериалов

Виды счетчиков электроэнергии прямого включения

Выбор правильного устройства подсчета электроэнергии

Схема прямого подключения

Подготовка к установке оборудования

Монтаж электросчетчика

сколько стоят услуги в прайс-листах на Профи

Как подключить однофазный счетчик электроэнергии

Информация по установке: EKM Support Desk

Сколько электроэнергии мне нужно для дома? — Энергид

Как рассчитать максимальную мощность, которую может обеспечить моя электрическая установка?

Как мне узнать, достаточно ли электроснабжения моего счетчика?

Какая мощность измерителя (в кВА) для какой силы (в амперах)?

Как я могу увеличить электрическую мощность моей установки?

Установка и преобразование трехфазного электроснабжения

Преобразование на трехфазное электричество

Популярные причины переоборудования электроснабжения:

Как мне узнать, что я сейчас использую трехфазное электроснабжение?

Могу ли я получить дома трехфазное электроснабжение?

Нужно ли мне менять свой электросчетчик?

3 фазы дешевле, чем однофазные?

— журнал IAEI

Формы номеров счетчиков и конфигурации розеток

стартовая страница счетчиков энергии [Victron Energy]

1. Руководство по выбору

Сначала определитесь, нужны ли вам одно- или трехфазные счетчики

Теперь, исходя из текущего, выбираем модель:

В случае EM24 выберите между RS485 и Ethernet-соединением:

2. Поддержка других счетчиков Carlo Gavazzi

3.FAQ

Q1: Могу ли я объединить три ET112 в трехфазную систему?

Q2: Могу ли я использовать другие счетчики, например, других производителей?

Q3: У меня уже есть счетчик Fronius SmartGrid, могу ли я его использовать?

Q5: В чем разница между различными трехфазными измерителями?

Q6: Будете ли вы продолжать отгружать оба трехфазных счетчика? (ET340 и EM24)

Q7: Могу ли я купить эти счетчики напрямую у Карло Гавацци, а не у вас?

Q8: Я хочу использовать трансформаторы тока (ТТ), возможно ли это?

Q9: В чем разница между ET340 и EM24 в трехфазных системах?

Q10: Могу ли я использовать изолированный интерфейс USB-RS485?

Related Posts

Эффективные игры для развития общения детей дошкольного возраста

Можно ли купать грудничка при насморке: советы педиатров

Добавить комментарий Отменить ответ
