Установка потолочных светильников своими руками

После завершения строительных и отделочных работ встаёт необходимость выбора светильников для освещения жилища: дома, квартиры, либо другого помещения. Существует огромное разнообразие светильников: настенные, напольные, потолочные. Потолочные светильники разделяют по способу и типу крепления к потолку, материалу изготовления и осветительной возможности. Прежде, чем приступать к самостоятельной установке, следует хорошо разобраться в этих и других, не менее важных нюансах.

Установка потолочных светильников

Виды светильников

По способу крепления потолочные светильники делятся на 4 основные вида:

  • подвесные;
  • накладные;
  • точечные;
  • слоты.

Подвесные

Подвесные светильники являются наиболее распространённым и многообразным классом в своём виде. Наиболее знакомый вариант их названия в народе – люстры. Существует огромное разнообразие люстр. Они могут быть как огромными, для освещения концертных залов, так и примитивными, состоящими из обычной лампочки и простого абажура. Подвесными они называются из-за того, что крепятся на некотором удалении от потолка. Для этого используются тросики, цепочки, трубки. Зачастую благодаря этому многие из них имеют регулировку по высоте.

Установка подвесных светильников

Эти светильники запросто могут осветить помещения с большой площадью и высокими потолками. Крепление их к потолку осуществляется, как правило, двумя способами: с помощью крючка или планки.

В первом случае к потолку крепится колечко, куда затем будет вешаться люстра за крючок. После подсоединения проводов они скрываются декоративной чашей, которая перемещается по трубке и затем закрепляется.

Во втором случае к потолку вначале крепится планка. Сложность такого монтажа в том, что в одиночку такое подсоединение не произвести. Декоративная чаша, скрывающая проводку, закреплена намертво на люстре, и прежде чем прикрутить светильник, необходимо соединить провода. То есть один человек должен держать люстру на весу, в то время как другой занимается подключением проводки.

Накладные

Накладные светильники крепятся непосредственно к потолку без каких-либо подвесов. Некоторые светильники имеют регулировку по наклону лампы освещения. Так можно осветить большую площадь помещения. Этот класс набирает всё большую популярность на рынке потребления.

Установка накладных светильников

Из-за способа крепления такие светильники лучше всего подходят для небольших помещений наподобие туалета, кладовки, в том случае, если потолки в нем невысокие, где подвесные люстры, как правило, не используются. Площадь освещения у них небольшая, но сейчас появились лампы, которые светят намного интенсивнее обычной лампы накаливания. За счёт использования таких ламп насыщение пространства светом у таких светильников значительно повышается.

Многие из накладных светильников довольно большие, тяжёлые и даже имеют 2-3-х ступенчатую возможность освещения, в том числе с помощью пульта. Для их крепления необходимо жёсткое основание, чтобы его было достаточно для удерживания на потолке.

Точечные

Точечные светильники – ещё одно изобретение последнего времени. Их не нужно прикручивать к потолку или вешать на крючки. Они устанавливаются на подвесные потолки небольшой толщины (подвесные, гипсокартонные, пластиковые (ПВХ), натяжные). В качестве крепления у них используются два подпружиненных лепестка. В потолке делается отверстие, равное диаметру верхней части светильника. Лепестки пальцами прижимаются к телу светильника и вставляются в отверстие. Затем отпускаются. Таким образом, лепестки прижимают светильник плотно к потолку.

Установка точечных светильников

В основном, точечные светильники небольшие по размеру и потому используются, в основном, лишь как дополнительный источник света в наборе с другими светильниками. В качестве основного освещения их использовать можно, но придётся устанавливать в большом количестве, ввиду малой площади освещения.

Точечные светильники большего размера имеют и больший вес. В связи с этим на лепестках установлены более сильные пружины для надёжного удержания их на потолке. При замене или демонтаже светильника лепестки из-за сильных пружин разрушают потолок. Поэтому рекомендуется покупать их сразу надлежащего качества, чтобы они долго могли служить без необходимости замены.

Для подвесных светильников пружины приобретать вовсе не следует. Потолок не имеет жёсткого основания, и поэтому будет растягиваться, сильно затрудняя демонтаж.

Слоты

Люстры-слоты как осветительные приборы

Слоты появились на рынке совсем недавно, гораздо позже всех остальных видов. Их распространение пока относительно мало, но свой рынок они завоёвывают всё больше. Они являются чем-то усреднённым между накладными и подвесными светильниками.

Принципиальным отличием слотов от других осветительных приборов является то, что они имеют регулировку лампы абсолютно в любом направлении, это даёт возможность менять угол наклона, изменяя степень освещённости любого участка площади.

Крепление на потолке

Бетонный потолок

Для крепления к такому потолку необходимо иметь лестницу-стремянку, перфоратор либо дрель и дюбель-гвозди. Вымеряются места, где должно располагаться крепление. Просверливаются отверстия необходимого диаметра. Светильники закрепляются либо на дюбель-гвозди, либо в чопики вкручиваются крючки. На них затем вешается светильник. Провод прибивается либо к потолку, а затем штукатурится, либо, если это плита перекрытия, протягивается в технологической пустоте. Устанавливать на такой потолок можно все виды светильников, кроме точечных.

Подвесной потолок

На потолок устанавливается лёгкая жестяная конструкция с одинаковыми по размеру квадратами, куда затем вставляются квадраты из полистирола. Вся проводка раскидывается по потолку после того, как установлена и отрегулирована жестяная конструкция. После установки полистирола в заранее запланированных местах устанавливаются и подключаются светильники.

На такой потолок устанавливаются, в основном, точечные, небольшие светильники. Полистирол – довольно хрупкий материал, снимать или заменять светильник лучше, предварительно сняв нужный квадрат, во избежание порчи потолка.

Также возможна установка подвесных светильников. Их крепление должно осуществляться к жёсткой рамной конструкции. Установка слотов возможна лишь при условии, что будут они выполняться на небольших подвесах и представлять собой большие конструкции с множеством светильников для обеспечения более надёжного крепления.

Накладные светильники на такой потолок установить весьма затруднительно. Исключение может составить лишь растровый, накладной светильник, который вставляется в квадрат вместо полистирола, как приведено на рисунке ниже.

Монтаж светильника и подвесного потолка

Реечный потолок

Реечный потолок чем-то схож с подвесным, но выполняется из реек, создавая довольно жёсткую и прочную конструкцию. Может выполняться открытым, создавая вид решётки, либо зашивается ПВХ-панелями или каким-либо другим материалом.

Возможна установка всех видов светильников без исключения. Проводка также должна быть проведена заранее к местам установки светильников.

Гипсовый и из ПВХ панелей

Потолок вначале формируется из жёсткого и надёжного каркаса с жестяного профиля. Далее выполняется разводка проводки по каркасу к местам будущей установки светильников. После этого гипсокартоном или пластиковыми панелями потолок зашивается полностью. После того как отмерены необходимые расстояния до мест установки светильников, просверливаются отверстия необходимого размера. Сверлят их специальными коронками по гипсокартону либо так называемой «балеринкой». Она представляет собой стержень с лезвием, который можно перемещать по нему, изменяя таким образом диаметр.

На такой потолок возможна установка любых видов светильников. Следует помнить лишь, что для установки точечных светильников нужно попадать в пространство между каркасом, а для других видов наоборот нужно, чтобы крепление попадало на каркас для их жёсткой фиксации.

Очень часто потолок из гипсокартона или ПВХ-панелей выполняется многоуровневым. На такие потолки зачастую устанавливается несколько видов светильников, комбинируя их между собой. Это позволяет «играть» светом, создавая, к примеру, романтическую освещённость.

Натяжной потолок

Для натяжного потолка должны быть заранее вымерены места установки будущих светильников, подведена проводка и, если это не точечные светильники, то должен быть сделан каркас для закрепления лампы. Будущий каркас монтируется в один уровень с потолком.

После натяжки потолка к нему приклеивают на надёжный клей, который можно использовать с ПВХ-материалом, пластиковое колечко необходимого размера, куда потом будет либо вставлен точечный светильник, либо оттуда будут выводиться провода. Внутри колечка делается прокол, и рваные лепестки заклеиваются наружу для более надёжной фиксации кольца, но так, чтобы в дальнейшем они были не видны из-под каркаса светильника.

Любое крепление должно выполняться внутри такого колечка, так как прокол натяжного потолка приведёт к тому, что он попросту порвётся, придя в полную негодность. Лучше всего доверить выполнение этой работы профессионалам, так как делать её неподготовленному человеку будет крайне тяжело, велик шанс сделать ошибку. Натяжной потолок – вещь, требующая большой осторожности, да и бюджетной ее не назовешь. Именно поэтому торопиться и рисковать не стоит.

Подключение светильников

Для самостоятельного подключения светильников следует быть предельно осторожным и не пренебрегать правилами безопасности. Прежде всего, следует обесточить провода. Для этого на счётчике выключаются автоматы. Если установлены пробки или автоматы пробкового типа, то их необходимо выкрутить и убрать в сторону.

Даже после выключения автоматов или выкручивания пробок всё равно необходимо проверить отсутствие проходящего тока мультиметром или индикаторной отвёрткой. Если по их показаниям электрический ток не обнаружен, можно прикоснуться к проводу тыльной стороной руки. В противном случае, если взяться за провод ладонью без предварительной проверки наличия тока, может им ударить. В таком случае, рука может намертво вцепиться в провод, что может привести к летальному исходу.

Схемы подключения светильников разных типов

На рисунке приведены примеры различного подключения светильников. Если необходимо к одной клавише подключить несколько ламп, то все соединения должны выполняться параллельно. Последовательное соединение для ламп напряжением 220В не подходит, так как светить они будут плохо и неравномерно.

Для 2-х и 3-х клавишных выключателей возможна любая комбинация подключения. Люстра может зажигаться и 2-х ступенчатым способом. Также одна клавиша может включать центральный светильник, другая – дополнительный свет. Здесь всё зависит от желания и фантазии исполнителя.

Монтаж. Видео

Про особенности монтажа потолочных светильников можно узнать из этого видео.

Любую работу можно выполнить самостоятельно, в том числе и установку светильников. Главное – достаточно хорошо изучить необходимую тему и выполнять её аккуратно с соблюдением правил техники безопасности.

Оцените статью:

Установка потолочного светильника своими руками

В этой статье я расскажу, как установить потолочный светильник самому, своими руками. Речь пойдет именно о монтаже накладных потолочных светильников, достаточно популярных у нас из-за своих небольших габаритов, которые позволяют эффективно использовать их в помещениях даже с низкими потолками.

В качестве примера монтажа, взят круглый накладной потолочный светильник Globo.

Будьте внимательны, светильники чаще всего продаются без ламп, их необходимо покупать отдельно. В нашем случае, потолочный светильник рассчитан на 3 лампы, с цоколем E27, поэтому вместе с ним были приобретены энергосберегающие лампы Wolta, мощностью по 20 Вт каждая.

Комплект поставки светильника включает в себя:

1. Основание

2. Рассеиватель (плафон)

3. Крепеж

4. Инструкция

Теперь можно приступать к установке и подключению светильника на потолке.

ВАЖНО! Прежде чем приступать к установке осветительного прибора, обязательно отключите подачу электрического тока в месте монтажа. Лучше всего отключить всю группу освещения в учетно-распределительном щите, соответствующим автоматическим выключателем, а не просто выключателем света.

Монтаж потолочного светильника своими руками

1. Размечаем место монтажа.

В первую очередь необходимо разметить место установки, а именно нанести на потолок положение крепежных отверстий основания. Для этого прикладываем к потолку основание светильника, как показано на изображении ниже, центруем, выравниваем и отмечаем места для крепежа.

В нашем светильнике таких отверстий три, их достаточно просто определить из массы других технологических отверстий основания по характерной форме и симметричному расположению относительно центра (см.изображение ниже).

2. Делаем отверстия в потолке в отмеченных местах.

Если бетонный потолок, как в нашем случае, то бурим перфоратором отверстия диаметром 6мм. Если же у вас деревянные перекрытия, то прикрепить основание светильника можно напрямую, саморезами.

3. Подключаем накладной потолочный светильник к питающему кабелю.

Данная модель, хотя и имеет три лампы, рассчитана на подключение к одноклавишному выключателю, другими словами, она, при включении загорается сразу вся. Из потолка при этом должно выходить два (фаза+ноль) или три (фаза+ноль+заземление) провода, схема электропроводки следующая:



Если же вы захотите подключить накладной потолочный светильник к двухклавишному выключателю, в случае, когда у вас из потолка три (фаза1+фаза2+ ноль) или четыре (фаза1+фаза2+ноль+заземление) провода, схема электропрводки:

То вам необходимо несколько переделать светильник по ЭТОЙ инструкции, это довольно просто.

Мы же будем подключать к одноклавишному выключателю. Для это, с тыльной стороны основания, есть клемма, к которой сведены все провода от ламп светильника, к ней и подключаются питающие провода в следующем порядке:

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Если у вашего потолочного светильника всего одна лампа, возможно с тыльной стороны основания не будет клеммы для подключения. В этом случае, питающий кабель выводится в одно из технологических отверстий и подключается напрямую к патрону, как показано на изображении ниже.

4. Фиксируем светильник на потолке.

После завершения подключения питающих проводов к клемме, крепим основание к потолку. Для этого, можно воспользоваться крепежом из комплекта поставки, либо использовать свой, в данном случае дюбель-гвозди.

В проделанные в потолке отверстия помещаем дюбели-пластиковые пробки.

После чего, прикладываем к потолку светильник, совмещая монтажные отверстия основания с теми, что мы проделали в потолке и вкручиваем саморезы.

5. Устанавливаем лампы.

Следующим этапом аккуратно устанавливаем лампы в патроны светильника.

6. Проверяем работу светильника.

Когда лампы установлены, еще раз внимательно осматриваем светильник, все контакты, места подключений, положения ламп и т.д., ищем возможные неполадки, разрывы, плохие контакты и т.д.

После того как убедились в надежности всей конструкции и контактов, можно включить подачу электричества и проверить работу светильника и правильность подключения. Если все в порядке, все лампы загорятся.

7. Устанавливаем рассеиватель/плафон.

Последним этапом монтажа является установка рассеивателя. Выполнять это необходимо только при выключенном светильнике. На большинстве подобных потолочных светильников, не зависимо от производителя, рассеиватель света устанавливается одинаково.

Для фиксации плафона на основании есть три скобы, одна из которых подвижная, подпружиненная.

Для установки рассеивателя необходимо:

– Упереть рассеиватель в две неподвижные скобы

– Отвести на себя скобу с пружиной

– Прижать плафон к основанию светильника

– Плавно надвинуть на него подвижную скобу

На этом установка потолочного светильника завершена. Как видите, в этом нет ничего сложного и вы, обладая минимальными навыками и инструментом, а главное желанием, сможете выполнить монтаж своими руками.

Если вы столкнетесь с какими-то сложностями при установке не описанными в статье, обязательно пишите в комментариях, постараюсь оперативно помочь. Кроме того, если есть дополнения, поправки или любые вопросы, не стесняйтесь – пишите!

Потолочные светильники своими руками – особенности монтажа и подключения. Видео



Ни один современный дом не может существовать без освещения, которое создается с помощью различных видов светильников. Их можно монтировать в разных местах. В большинстве случаев люди устанавливают их на потолке.

Именно о потолочных светильниках, а точнее об их установке и подключении с помощью своих рук расскажет эта статья.

Сначала отметим, что в доме можно использовать подвесные, накладные и встраиваемые светильники. Первые два вида потолочных светильников имеют плафон и отличаются способами крепления, то есть особенностями монтажа.

Каждый вид этих осветительных приборов может создавать свет с помощью обычных ламп накаливания, люминесцентных, галогенных и светодиодных ламп. Выбор лампы зависит уже от предпочтений владельца дома.

Преимущества

Перед тем как рассмотреть процедуру установки различных типов осветительных приборов, которые монтируются на потолок, остановим взгляд на их достоинствах и недостатках.

К преимуществам относятся:

  1. Большое разнообразие дизайнерского оформления плафона. При этом можно использовать различные материалы, начиная со стекла и заканчивая тканью и металлом. Если сравнить этот тип светильников с уличными, то последние лишены возможности использования различных материалов для создания плафона.
  2. Небольшой размер.
  3. Возможность использования в любых типах помещений.
  4. Их можно надежно закреплять на потолке.
  5. Немалое количество способов установки.
  6. Могут обеспечить полное освещение комнаты, и при этом световые лучи не попадают в глаза.

Недостатки



Если говорить о недостатках этих осветительных приборов, то их практически нет. Некоторым недостатком является потребность в дополнительном кабеле, который надо прокладывать к выключателю. При отсутствии выключателя длина кабеля была бы меньше.

К минусу можно отнести неудобство замены сгоревших ламп. Много комнат имеют большую высоту и людям с низким ростом не очень комфортно менять лампочки.

Способ установки любого потолочного светильника напрямую зависит от конструкции. Исходя из этого, мы обратим внимание на особенностях конструкции вышеупомянутых видов и особенностей их монтажа.

Полезный совет: перед установкой самого потолочного устройства для подачи света надо позаботиться о подведении к нему электрического кабеля. В большинстве случаев этот кабель размещают под штукатуркой.

Если потолок является подвесным, то проводку рекомендуется протягивать через гофротрубы. Это необходимо делать для того, чтобы избежать контакта кабеля с металлическими элементами подвесного потолка.

Конструкция и монтаж подвесного светильника

Одним из часто используемых светильников является подвесной. Он имеет такую конструкцию, которая предусматривает наличие плафона и подвеса, на котором держится плафон.

Кроме этого, этот подвес используется для скрытия кабеля, который подходит к плафону и подает электропитание к лампочкам. В большинстве случаев этот подвес представляет собой трубку, внутри которой размещается провод. К верху этой трубки прикрепляют кольцо, которое навешивается на крючок на потолке.

Внизу ее находятся элементы, которые прикрепляют сам плафон. Кроме лампочек в плафоне находятся патроны. Их количество может колебаться от единицы до десяти и более. Все зависит от светильника. В эти патроны вкручиваются лампы.

Здесь стоит отметить, что лампы могут оснащаться различными цоколями. Каждый производитель сам выбирает вид патрона, в который может вкручиваться определенный вид цоколя.

цоколи Е14, Е27 GU10

Собственно осветительные устройства могут оснащаться патронами для цоколей Е27, Е14 и GU10. Гнезда первых двух видов патронов характеризуются наличием резьбы.

Последний вид обладает специальным пружинным гнездом. Таким же строением может похвастаться и накладной светильник. Единственная разница заключается в отсутствии подвеса.

Отвечая на вопрос, как можно установить подвесной потолочный светильник, хотим отметить, что крючок, на который навешивается этот источник света, может быть разным. Вид крючка зависит от вида потолка.

Конечно, этот крючок придется покупать самостоятельно. Для того, чтобы установить его, нужно запастись и пластиковыми дюбелями. Главным инструментом, который будет использоваться для монтажа, является дрель или перфоратор.

Если потолок является железобетонным и при этом не имеет технологического отверстия с заложенным в него креплением (в очень многих квартирах можно встретить такое крепление), то с помощью перфоратора нужно сделать дырку и вставить в нее пластмассовый дюбель.

Далее берут анкерный болт с крючком и вкручивают его.

Подобным образом можно прикрепить крючок и к потолку, сделанному из дерева. Только дырку делают с помощью дрели.

Более интересной является установка своими руками подвесного потолочного светильника на навесной потолок. В этом случае крючок должен обладать специальной конструкцией. Также можно использовать и простой крючок, однако он должен закручиваться в специальные закладные шайбы.

Полезный совет: если подвесной потолок сделан из гипсокартона, крючок лучше крепить к деревянным рейкам, на которые крепится сам гипсокартон. Если такой возможности нет, то сверху на гипсокартон нужно поставить небольшую доску с размерами как минимум 10х10 сантиметров.

Обычно этот вариант должен прорабатываться во время установки подвесного потолка. В случае натяжного потолка крючок прикрепляется к базовому потолку. Дыру в полотне натяжного потолка сделают мастера, которые будут его устанавливать.

крюк для монтажа светильника к подвесному потолку

Специальный крючок для монтажа подвесного потолочного светильника к навесному потолку выглядит так:

Некоторые виды подвесных светильников крепятся иным образом. Этот способ заключается в прикреплении к потолку специальной планки (обычно она идет в комплекте).

Для реализации этого процесса нужно подготовить дюбеля, шурупы, дрель или перфоратор, отвертку, гаечные ключи. Для прикрепления планки нужно опять же сделать дыры в потолке, вставить в них дюбеля и с помощью шурупов прикрепить планку к потолку.

Далее к этой планке прикрепляется плафон. Прикрепление осуществляется с помощью болтов и гаек.

Примечательным фактом является то, что этот же способ используется для установки накладного светильника. Он может монтироваться на обычный бетонный потолок или потолок, сделанный из гипсокартона.

Установка встраиваемых светильников

Несколько иным является способ установки таких потолочных светильников, которые называются встраиваемыми. Следует указать, что этот тип источников света устанавливается только на навесные потолки и в специально сделанные дырки.

Эти дырки делаются во время монтажа навесного потолка. В это же время подводится проводка к дыркам. С самого начала нужно подготовить отвертку, клеммы для соединения проводов, нож для зачистки проводов.

Установка зависит от особенностей конструкции. Некоторая конструкция предполагает жесткую фиксацию патронника на корпусе. В данном случае нужно вытащить провод через отверстие наружу, почистить концы этого кабеля и подключить через клеммник к самому светильнику.

Этот осветительный прибор обладает пружинными зажимами. Их нужно отвести вверх и вставить прибор в отверстие. Далее отпускают зажимы. Светильник станет на место. После этого остается только вкрутить лампочку.

Если надо провести демонтаж этого потолочного светильника, то его нужно потянуть вниз. Зажимы создадут некоторое сопротивление, но оно не будет сильным. Главная цель – вытянуть прибор из отверстия.

В том случае, если конструкция встраиваемого светильника предусматривает крепление патрона к корпусу благодаря поводку, сделанному из двух проводов, то перед установкой корпуса в отверстие, нужно закрепить саму лампочку.

Полезный совет: в тех случаях, когда используются галогенные лампочки, нужно позаботиться о том, чтобы не происходил контакт лампочки с голыми руками. В противном случае лампа будет поврежденной.

Как видно, процедура монтажа любого потолочного светильника осуществляется очень просто. Однако для того, чтобы в комнате был свет, нужно не только правильно установить потолочный светильник, но и нужно знать, как правильно его подключить.

Главной особенностью при подключении является то, что всегда должен быть выключатель. Для того чтобы было удобно его использовать, его монтируют на стену. Общая последовательность подключения такова:

  1. Кабель от электросети подключается к включателю.
  2. От включателя отводится кабель к светильнику.

Стоит сказать, что подключение этих проводов следует производить на этапе установки потолочного светильника. Обязательным условием установки и подключения светильника является отключение тока в домашней электросети.

Современные потолочные светильники могут иметь лампы, которые работают при различных уровнях напряжения, то есть при 220-ти или 12-ти вольтах. Именно эта особенность является причиной того, что подключение потолочного светильников осуществляется по разным схемам.

Как подключить приборы с 12-вольтными лампами?

Когда осуществляется подключение таких потолочных светильников, которые оснащаются 12-вольтными лампочками, нужно использовать блок питания. Он будет понижать напряжение с 220 до 12 вольт.

Его можно размещать у самого светильника, если есть такая возможность. Он подключается после выключателя. Если в этот блок будет подключаться несколько лампочек, то их подключение должно быть параллельным. Для этого нужно запастись специальными коннекторами.

Схема подключения подается на рисунке:

Подключение светильников 12 вольт

Следует отметить, что можно использовать как один общий блок, так и несколько. Во втором случае каждый блок будет подключаться перед отдельной лампой.

Подключение светильников с лампами на 220

В том случае, когда используется осветительное устройство с лампой на 220 вольт, схема подключения является таковой:

Подключение светильника 220 вольт

На рисунке выше светильник имеет одну лампу и для ее включения/выключения используется одноклавишный выключатель. К нему проводят фазный провод и этот выключатель соединяет и разъединяет этот провод. Схема достаточно проста.

Также мы знаем, что когда светильник имеет две и более ламп, то можно сделать так, чтобы включается только часть из них. Это достигается с помощью использования двухклавишного выключателя.

Его использование демонстрируется на рисунке

На схеме видно, что нейтральный провод N является общим для всех трех лампочек (обозначены цифрой 1). При этом лампочки разделены на две группы.

Одна группа имеет свой фазный провод L, вторая — свой провод L. Эти провода ведут к двухклавишному выключателю (обозначен цифрой 3). Цифрой 2 обозначен клеммник.

На данной схеме нет заземляющего провода. Если же осветительное устройство имеет такой провод (обычно он имеет желто-зеленый цвет), то он должен подключаться к клеммнику и к соответствующему заземляющему кабелю в общей домашней сети.

Также узнать о том, как подключается потолочный светильник с использованием двухклавишного выключателя, вы можете из этого видео:



Качественное и экономное освещение гаража.

Организовуем уличное освещение загородного дома, особенности этого процесса

Как правильно установить и подключить любой настенный светильник своими руками?

Освещение в бане — правильная организация и установка

Как установить потолочные светодиодные светильники, в квартире

Во время ремонта прихожей возник вопрос о выборе потолочных светильников. Вид потолка не пришлось выбирать, так как я имел опыт в работе с натяжным потолком. Был выбран натяжной потолок, выполненный из ПВХ пленки. Пришлось думать, какой светильник установить на потолок. Хотелось иметь современные красивые светильники, и в то же время не хотелось расставаться с самодельными люстрой и бра, висевшими в прихожей.

Выбор был сделан. Люстра и бра остались висеть на потолке в прихожей, а вот в коридор я решил приобрести точечные светильники, так как на стене висел одноламповый. Перед тем как монтировать натяжной потолок, следует протянуть провода. Для этого нужно сделать чертеж электрической схемы, в который входит количество светильников, тип лампочек, их мощность.

Выбор типа лампочки для встраиваемого потолочного светильника

На сегодняшний день широкое распространение получили 4 вида ламп:

  • Накаливания;
  • Светодиодные;
  • Галогеновые;
  • Компактные (энергосберегающие).

У каждого типа есть как положительные, так и отрицательные стороны. Помимо этого, при выборе ламп следует учитывать их параметры, такие как расстояние между стационарным и подвесным потолком. По таблице внизу можно узнать характеристики ламп, подобрать необходимую для вашего потолка.

Таблица для выбора типа лампочек для встраиваемых в подвесной потолок светильников
Технические параметрыТип ламп
НакаливанияГалогеноваяЭнергосберегающаяСветодиодная
Минимальное расстояние между основным и подвесным потолками*, см10-125-610-125-6
Напряжение питания, В22012, 22022012, 220
Световой поток*, Лм/Вт10-1515-2050-7080-120
Максимальная мощность*, Вт4040407
Цветовая температура, °K270030002700, 3300, 4200, 5100, 64002700, 3300, 4200, 5100
Срок службы*, час10004000800070000
ЦенаОчень низкаяНизкаяСредняяВысокая

Технические характеристики могут иметь отличие от данных в таблице. Это зависит от типа лампы, конструкции, вида потолка. К примеру, есть потолки, которые бояться нагрева более 60 градусов. Этим ограничивается выбор светильника.

Галогеновые лампы бояться перепадов напряжения, поэтому часто сгорают. Они рассчитаны на напряжение как 12 В, так и 220 В. Лампы, работающие на 12 В требуют понижающего трансформатора, блока питания. Поэтому, при установке таких ламп не забывайте про пространство в стене или потолке под его установку.

Расчет мощности и количества светильников

При выборе мощности светильника, следует учесть размеры комнаты, цвет мебели. Подбирать светильник следует исходя из своих вкусовых качеств. С помощью таблицы можно узнать, какая мощность светильников понадобится. Расчеты производились исходя из значений светового потока, типа лампы.

Таблица для расчета мощности и количества светильников в зависимости от вида помещения
Вид помещенияМощность, необходимая для освещения 1м2 площади помещения
в зависимости от типа лампы
НакаливанияГалогеноваяЭнерго сберегающаяСветодиодная
Детская4030105
Кухня302574
Гостиная, ванная, санузел252063
Спальня, прихожая, коридор201552
Подсобные помещения10721

В коридоре планировалась установка точечных светильников. Вот расчеты, которые были произведены.

Коридор выглядит как буква Т. Площадь участка 4,5 м2, 2,8 м2. Общая площадь равна 7,3 м2. Необходимая мощность светильников должна составить 15,6 Вт (7,3?2). Высота потолков в комнате 2,75 м. Стены задумывалось покрасить в цвет крем-брюле. Так как коридор имеет сложную форму, необходимо провести монтаж 4 светильников, лампы которых будут иметь мощность с запасом 5, Вт. Питание 220 В, штыревой цоколь GU5,3. Такой цоколь пользуется популярность из-за малых габаритов, что позволяет устанавливать на малой высоте межпотолочного пространства.

Стены коридора были украшены картинами, которые планировалось оставить после ремонта. Исходя из этого, я выбрал лампы белого цвета, цветовая температура которых равна 4000 К. Если вы хотите добиться теплого света, вам подойдут лампы, имеющие цветовую температуру 2700 К. Заметьте, освещение комнаты не всегда должно состоять из потолочных светильников. Лучше уменьшить мощность светильников и расположить на стене пару настенных.

Если же имеется локальное освещение, то потолок можно осветить светодиодной лентой. Все ограничивается вашей фантазией.

Выбор провода для электропроводки точечных светильников

Чтоб запитать 4 светильника, подойдет любой провод, имеющий двойную изоляцию. Лучше выбрать медный двойной соединительный провод, имеющий много жил. Например, ПВС 2*0,75. Сечение большой роли не сыграет, так как ток не будет превышать 0,1 А. Если будут использоваться галогенные лампы на 12 В, то нужно производить расчет сечения проводов. Одна лампа, имеющая мощность 60 Вт, потребляет ток 5 А.

Выбор и устройство встраиваемого точечного потолочного светильника

На полках магазинов можно найти множество светильников. Но все они имеют одинаковую конструкцию и отличаются лишь внешним видом. Некоторые модели имеют функцию изменения направления светового потока.

Поскольку мне нужно осветить коридор, были выбраны самые простые светильники с цокольным патроном.

Каждый светильник имеет корпус, который выглядит как фигурное кольцо, и площадки с креплением под пружины с ушками. От типа и мощности светильника зависит его форма, а так же присутствие или отсутствие патрона (обычно Е14).

Отдельную нишу занимают светильники, светодиоды которых размещены на печатной плате.

При выходе из строя, лампочку заменить не удастся. Придется или менять весь светильник, или искать светодиоды. Да и цена его не слишком мала. Светильники, не имеющие патрон, прижимают лампу с помощью пружины, имеющую форму разрезанного кольца.

Лампа вставляется за счет того, что кольцо разжимается и входит в канавку, находящуюся в корпусе. Это светильник подойдет как для светодиодных ламп, так и галогеновых. Только не стоит забывать про напряжение питания, которое могут выдержать светильники. Чтоб закрепить светильник в потолке, необходимо в месте расположения светильника проделать отверстие, которое будет чуть меньше наружного диаметра фланца корпуса.

Ушки пружин необходимо развести до такой степени, чтоб они прошли в проделанное отверстие. Затем их можно отпустить. Опираясь на потолок, они прижимают светильник к фланцу до упора, что позволяет зафиксировать светильник.

После закрепления светильника в потолке, продеваем провод и подсоединяем патрон с клеммной колодкой. Патрон необходимо одеть на цоколь, лампу вставить в корпус светильника и разжав пружину, зафиксировать.

Электрическая схема электропроводки для точечных потолочных светильников

Перед монтажом потолка, следует уделить внимание выбору типа ламп, количеству светильников, мету их расположения, выбору мощности. Для этого понадобиться разработать электрическую схему. Во время ее разработки учитывается способ крепления проводов между собой и точки, в которых эти провода соединяться.

Поскольку из стены, на которой находился светильник, выходили провода, они и будут использованы для монтажа потолочных ламп. Так как после установки натяжного потолка доступа к проводам не будет, их нужно скрепить надежным способом. Я остановился на скрутке с пайкой оловянно- свинцовым припоем. Эти точки отмечены на схеме.

Если вы планируете размещение таких светильников в комнате, где расположен компьютер или телевизор, нужно учесть, что угол падения луча на поверхность приравнивается к углу отражения. Следовательно, такие светильники нельзя располагать над техникой, та как будет отблеск от монитора. Перед планировкой светильника нужно учитывать расстановку мебели и техники в комнате.

Если лампы будут запитаны от напряжения 220 В, дополнительное оборудование не потребуется, но если им необходимо 12 В, то следует учесть, что под источник питания этих ламп нужно сделать место, которое будет иметь свободный доступ для обслуживания.

Монтаж электропроводки для подключения точечных потолочных светильников

После закупки всех нужных светильников и проводов, можно приступить к работе.

Электропроводку можно монтировать на любом этапе ремонтных работ. Даже перед установкой натяжного потолка. Во время проведения ремонта стен свет оказался тусклым. Пришлось подсоединить временные патроны, в которые были вкручены энергосберегающие лампы.

Прежде чем монтировать провода, выберите и обозначьте места расположения светильников. На фото помечены кружками. Чтоб исключить провисание проводов, крепите их с интервалом 40 — 50 см.

Чтоб закрепить провода, можно воспользоваться дюбель – хомутами (левое фото) или гвоздевыми скобами (правое), имеющие разный размер. Если монтаж будет выполнен дюбель – хомутом, просверлите отверстие в стенке, наденьте хомут и забейте дюбель в стену. Чтоб закрепить провод с помощью гвоздевой скобы, прижмите провод к стенке и забейте гвоздик. Этот монтаж подойдет для крепления провода к штукатурке, дереву, пластику.

Гвоздевые скобы плохи тем, что гвоздь может выпасть и провод будет лежать на потолке. Это крепление сразу было отброшено в сторону. Хомутов не оказалось дома. Поэтому, я применил самый легкий способ, который основан на закреплении провода к стене хомутом из хлорвиниловой трубочки. Для этого в потолке следует просверлить отверстие, забить дюбель. Трубочку оборачиваем вокруг провода и прикручиваем любым саморезом.

Изготовление жгута для электропроводки потолочных точечных светильников

После монтажа потолка, доступ к проводке будет ограничен. Поэтом, соединение проводов между собой нужно провести качественно. Чаще всего провода соединяют клеммной колодкой, допустим «Wago». Однако, наиболее надежный способ – пайка. Его я и применил.

Чтоб свести к минимуму работы под потолком, жгут был изготовлен заранее. Его только останется прикрепить к потолку и подсоединить к главной проводке. Чтоб узнать длину проводов, необходимо произвести замеры между местами крепления светильников. Результаты замеров были внесены в электросхему, которая являлась электромонтажной.

Жгут был изготовлен из многожильных проводов, имеющих двойную изоляцию. Жила в таком проводе покрыта полихлорвинилом, обвита нитью. Чтоб было удобно проводить работу, провода были скручены в косичку.

Первым делом с проводов была снята изоляция, которая позволила облудить провода припоем. Второй отсек коридора подразумевает разветвление проводов, поэтому они были скручены и пропаяны. Чтоб повысить надежность изоляции, места пайки сдвинуты относительно друг друга.

На места пайки одеты трубочки, которые предотвращают замыкание. Чтоб исключить их перемещение по проводам, их следует зафиксировать кембриками. Заизолировать места пайки можно было при помощи ленты для изоляции. Чтоб не попутать провода, кембрики был помечены маркером. Часть провода располагалась под штукатуркой. В этом месте была надета поливинилхлоридная трубочка.

Жгут был прикреплен к потолку. Пришло время соединить провода с главной проводкой. Для этого, провода, выходящие из стены, были подрезаны со сдвигом. Так как провод довольно таки старый, жилы грубые. Чтоб их не повредить, изоляция снималась термическим способом, а именно паяльником. Жилы были защищены, облужены, далее были одеты изоляционные трубочки.

Трубки нужны для того, чтоб обезопасить человека от замыкания. Провода не смогут сами по себе прикоснуться один к другому.

Место, в котором было произведено соединение, крепиться хомутом к потолку при помощи самореза. Все, прокладка проводов завершена.

Временные патроны подключены клеммными колодками, лампы вкручены, можно производить ремонт комнаты.

Установка потолочного светодиодного светильника на натяжном потолке ПВХ

Выше описанная технология подойдет для установки светильников на жесткую конструкцию, например гипсокартон или реечный потолок. Если же установка светильника производится напрямую на ПВХ потолок, необходимо предусмотреть места крепления под светильники, иначе потолок провиснет под их весом.

Для таких целей на рынке продается спецарматура. На фото можно увидеть пандус, то есть крепление для светильника. Платформа изготовлена в виде конуса, на поверхности которого расположены ступеньки.

Чтоб четко подогнать диаметр отверстия, достаточно обрезать излишки ножом.

Платформа крепится к потолку при помощи стальной перфоленты. Нужный отрезок сматывается с мотка и ножницами по металлу отрезается.

Платформа имеет две площадки для крепления саморезами. Если саморез длинный, нужно его вкрутить, а лишнюю часть отрезать бокорезами.

Арматура закреплена к потолку, лампы подключены для тестирования освещения. Все работает. Можно снять лампы и приступить к монтажу самого потолка.

ПВХ потолок натянут. Приступаем к монтажу светильников. Чтоб избежать нагрев пленки до высокой температуры и порыв в месте крепления светильника, следует приклеить термоизоляционное колечко.

Берется острый нож и во внутренней части кольца вырезается пленка. Далее центрируется платформа. Перфолента легко гнется, а потолок прогибается, поэтому горизонтальность легко можно подогнать.

Платформа обеспечит максимальную надежность светильника, исключит провисание ПВХ пленки и его порчу вследствие перегрева лампой. Что часто происходит при использовании галогенок.

На фото можно увидеть конечный результат ремонта потолка, с установленными в него потолочными светильниками.

По материалам сайта: ydoma.info

Выбор и установка потолочного светильника

Потолочный светильник – основной источник света в помещении. От выбора типа и модели светильника зависит и предварительная работа по разводке электрики. Какой лучше светильник выбрать? Как его установить? На эти и несколько других вопросов я отвечу в данной статье.

Виды потолочных светильников

Традиционно по типу установки выделяют два вида потолочных светильников – встраиваемые и накладные, ко вторым еще относятся и подвесные. Каждый имеет свои особенности в освещении, креплении и использовании. Рассмотрим каждый вид отдельно.

Встраиваемый светильник

Встраиваемые – это самые компактные светильники, полностью монтируются в подвесной потолок (гипсокартонный или подвесной). Верхняя часть размещается на внешней стороне потолка, иногда немного выступая наружу. Основное назначение встраиваемых светильников – обеспечить больше видимого пространства, сделать просторнее помещение, равномерно освещать пространство. Делятся на поворотные и неповоротные.

Точечные неповоротные светильники применяют для освещения конкретного пространства, чаще всего используют в ванных комнатах. Точечные поворотные светильники, наоборот, используются там, где освещаемая поверхность часто сменяется: кухня, рабочий кабинет. Преимущества поворотных светильников:

  • простая конструкция;
  • внешняя часть легко поворачивается;
  • создается больший угол освещения за счет комбинации света от нескольких источников;
  • возможность подсвечивать конкретные детали интерьера: картины, выставочные экспонаты.

Чаще всего их используют в офисах, торговых центрах, вокзалах, аэропортах. В квартирах могут освещать отдельные зоны, создавать дополнительные эффекты – ночного освещения.

Основное декорирование помещений помогает создать применение галогенных ламп с ярким насыщенным светом, экономя электроэнергию. Применяя обычные лампы накаливания, следует учесть, что потолки должны быть высокими. Используя модное светодиодное освещение, можно делать акценты на бордюры, ниши и другие элементы декора помещения. Светодиодное освещение также очень экономично.

Накладной светильник

Накладным светильникам не нужно готовить отверстие, они крепятся непосредственно к потолку, поэтому их можно использовать не только для гипсокартонного, натяжного, но и для бетонного или деревянного основания. Сами модели бывают разнообразны: круглые, овальные, с прямыми углами используют реже, так как есть опасность повредить поле потолка. Чаще всего накладные светильники используют в небольших помещениях бытового и коммерческого назначения:

  • прихожие,
  • ванные комнаты,
  • туалеты,
  • гардеробные,
  • офисы,
  • цеха производственные.

Для освещения этих помещений подходят легко сменяемые светодиодные или люминесцентные лампы. Часто для экономного рассеянного освещения используют современно оформленные светильники невысокой мощности, имеющие двойную зеркальную решетку.

Разновидностью являются подвесные светильники, особенность которых в том, что их можно разместить в любом необходимом месте, а также освещать как все помещение, так и выборочно. Шнур, на котором крепится люстра, можно варьировать по длине, особенно это удобно при создании дополнительного уюта, например, на кухне, или на рабочем месте. Такой вид хорош для помещений с высокими потолками. Самые распространенные – люстры с несколькими лампами, тарелки, дают естественное мягкое освещение. В люстре, выполненной в форме тарелки, свет рассевается вверх, в данном случае нужно быть осторожными в выборе для потоков натяжных или гипсокартонных, так как со временем место под ними пожелтеет.

Выбор потолочного светильника

Рассмотрим основные критерии выбора потолочного светильника.

Назначение помещения

Многое зависит от того, что и с какой целью освещаем. При выборе светильников в квартиру мы рассматриваем каждое помещение отдельно, ориентируясь на следующие характеристики:

  • рассеянное или направленное освещение, например, в гостиной, а в коридоре возможно совмещение этих двух типов;
  • степень защиты светильника. За пределами жилого помещения (подъезд, крыльцо, балкон) рекомендуется использовать осветительные приборы с высоким показателем степени защиты.

Функциональность светильника

Для разного типа освещения, основного, локального или декоративного, можно подобрать различные типы светильников.

  • Декоративная система освещения – точечные приборы.
  • Основное освещение – подвесные конструкции: люстры, тарелки.
  • Локальная подсветка – накладные, точечные приборы.

Размер помещения

На выбор осветительного прибора непосредственно влияют размеры помещения, визуально увеличить или уменьшить, расширить или сжать поможет правильно подобранный и расположенный светильник. Для невысоких помещений рекомендуется выбирать подвесные конструкции с рассеивающимся светом, направленным вверх. Избавиться от темных углов поможет точечное освещение или накладные светильники. В помещении с высокими потолками самый правильный вариант – крупная люстра с большим количеством декоративных элементов и ламп. Можно использовать светодиодные или люминесцентные лампы.

Тип потолка

Не последним критерием выбора светильника является тип потолка в помещении. Если встраиваемые светильники можно установить на подвесные, гипсокартонные и пластиковые потолки, но подвесные светильники, чаще всего, выбирают только для бетонного основания.

Установка потолочного светильника

Для каждого вида потолочного светильника имеются свои особенности установки.

  • Обязательна предварительная схема расположения встраиваемых светильников, так как разводка производится еще до установки потолка.Встраиваемые модели предполагают обязательное монтажное отверстие в соответствии с указанными в инструкции размерами. Сами светильники имеют пружины и поворотные кронштейны, за счет которых легко крепятся к потолку.
  • Преимущество крепления накладных светильников для любых поверхностей – специальные планки для монтажа. Они имеют форму металлических пластин с отверстиями для крепления, крепежными элементами выступают дюбеля. Защищенный электрический провод присоединяют к клеммам, пластину к потолку, и к ней светильник. Само место крепления маскируется с помощью специального элемента. Поворотный механизм, если он предусмотрен, позволяет менять угол наклона светильника.
  • Монтаж подвесных конструкций самые легкий, так как необходим только потолочный крюк, встроенный в поток на этапе строительства, а также подведенный электрический провод. Этот способ позволяет установить светильник любого размера и веса, спрятать провод можно в специальное предоставленное в люстре ложе.

Итак, выбор светильника зависит от целого ряда характеристик. При всем изобилии ассортимента выбор и покупку выполнить несложно, изучив рынок, проконсультировавшись со специалистами и определившись, какой светильник нужен.

30.04.2020

Подписаться на рассылку

Виды и установка точечных светильников

Точечный светильник — универсальная вещь. Споты можно использовать для общего освещения, подсвечивать картины на стенах, направлять на рабочий стол для удобного чтения.

Подвиды светильников

Точечные светильники делятся на встраиваемые и накладные. Первые монтируются в отверстие на стене/потолке, вторые крепятся на ровную поверхность.



Встраиваемые модели предназначены для стен и потолков из гипсокартона, а также для натяжных потолков. В материале делается отверстие, за ним остаётся ниша. Основа крепится к несущей поверхности, снаружи остаётся декоративная часть светильника.

Накладные светильники — оптимальный вариант для бетонных и кирпичных стен и потолков. Для установки понадобится только небольшое отверстие под проводку. Сам светильник крепится на специальную площадку, которая идёт в комплекте. Площадка прикручивается к поверхности.



Также в Леруа Мерлен вы найдёте мебельные точечные светильники, они бывают и встраиваемые, и накладные.





Примеры встраиваемых и накладных точечных светильников



встраиваемый точечный светильник со светодиодами, ширина 8,2 см
светодиодный спот с поворотным основанием, диаметр 7 см, высота 13,3 см
накладной светодиодный светильник, диаметр 7,9 см, высота 20 см
накладная светодиодная панель, диаметр 22,5 см, цвет может меняться от тёплого до холодного белого

Особенности монтажа встраиваемых и накладных светильников



Оптимальное расстояние между точками монтажа — 30-40 сантиметров. От углов потолка до ближайших светильников должно быть не меньше 20 см, так освещение получится максимально равномерным.



Для больших комнат лучше всего использовать такое сочетание: люстра + точечные светильники. Для освещения маленьких помещений хватит только спотов, причём расположить их можно не на потолке, а по периметру стен — этот приём поможет визуально увеличить пространство.



Проще всего монтировать накладные светильники. Нужно заранее вывести провода. Затем просверлить на стене или потолке небольшие отверстия под дюбели. Далее прикрутить к дюбелям монтажную скобу, она идёт в комплекте к каждому светильнику. Следующий шаг — прикрепить к клемме прибора провода. И последний пункт — аккуратно прикрутить светильник к скобе.



Самый сложный процесс монтажа ждёт в комнатах с натяжными потолками. Для этих условий подойдут только светильники со светодиодами. Остальные лампы греются сильнее. Плёнка ПВХ, из которой сделан потолок, может начать плавиться.

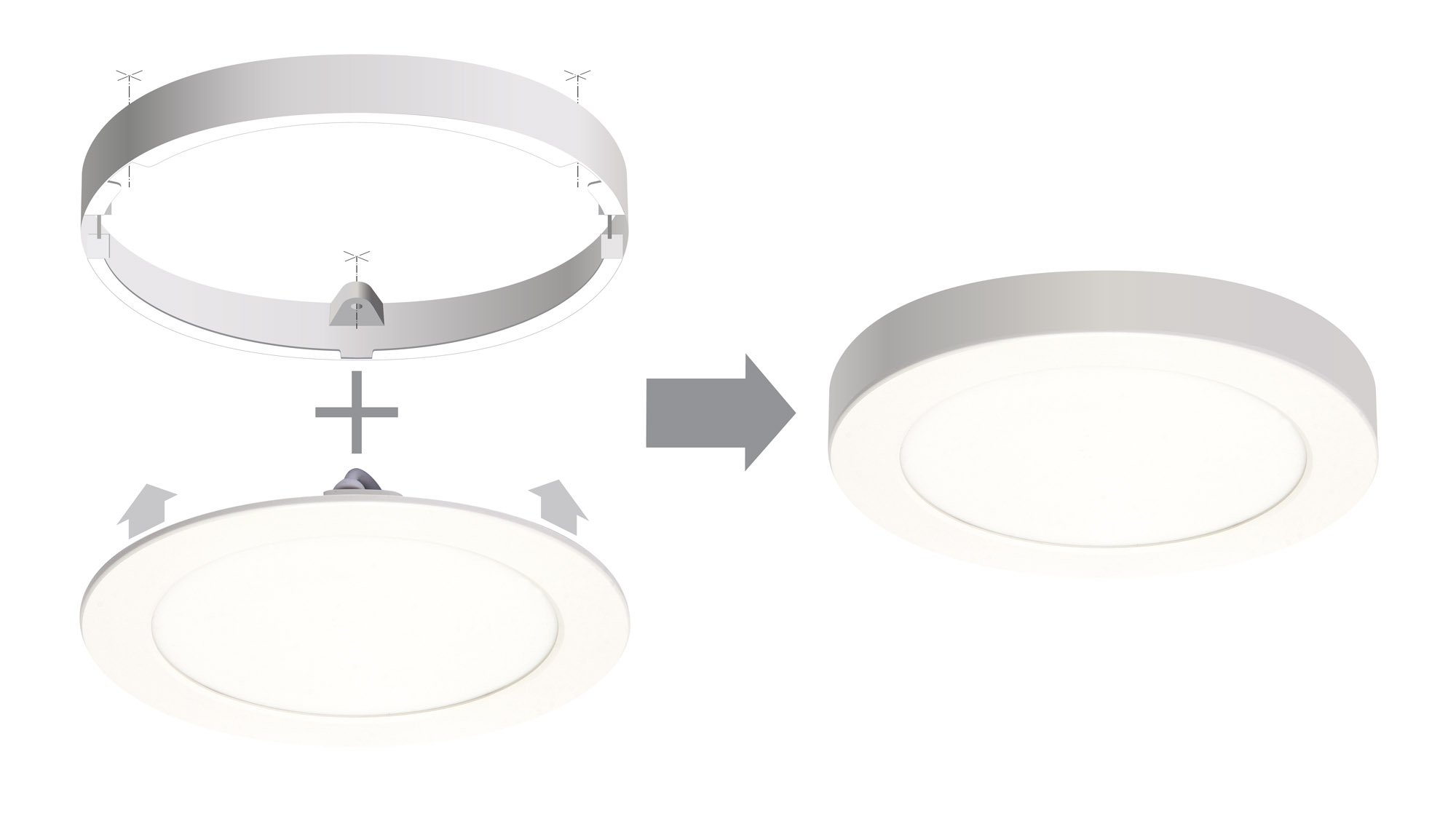

Два варианта монтажа светильника для натяжного потолка



Разновидности ламп

Самый экономичный и безопасный вариант — светодиодные лампы. LED’ы почти не греются, служат до 100 000 часов (в 100 раз больше, чем лампы накаливания), мгновенно зажигаются в полную силу.



Вы можете найти точечные светильники со встроенными светодиодами или купить обычные и подобрать к ним лампочки. Вот самые популярные цоколи, которые используются в точечных конструкциях: E14, G4, G9, GU10, GU5.3, GX5.3 и GX53..

Накладной спот Arcola, цоколь GX53

Обратите внимание на светильники большого формата GX53. Они рассчитаны на натяжные потолки и конструкции из гипсокартона. Отличаются небольшим плоским основанием толщиной 27 мм, его называют «таблетка». Цоколь может быть сделан из алюминия, пластика или стекла. Лампа GX53 чуть выпирает за границы осветительного прибора и освещает комнату под широким углом (130-180°), поэтому даёт больше света, чем обычная.



Плюсы ламп GX53:

  • нагреваются максимум до 35°C
  • дают широкий угол освещения
  • светят без пульсаций и мигания
  • простой монтаж
  • КПД от 80%



Направление света

Точечные светильники бывают статичными, поворотными, поворотно-выдвижными и так далее. Рассмотрим особенности каждого варианта.



Виды светильников по направлению светового потока





Статичные

Световой поток чётко направлен. Такие лампы используют, чтобы залить комнату или её часть ровным светом

Поворотные

Конструкция позволяет изменять направление света. При монтаже советуем дополнительно усилить несущую конструкцию

Карданного типа

Конструкция из нескольких ламп, направление каждой можно регулировать отдельно



Регулировка освещённости и цвета

Вы можете выбрать светильник со встроенным диммером или же подключить модуль самостоятельно. Есть два варианта регулировки: с помощью пульта и от выключателя. Пульт регулирует уровень яркости и теплоту / цвет ламп. Выключатель — яркость и оттенок белого от тёплого к холодному.

Отдельно хотим отметить светильники, у которых светятся две зоны: внешняя рамка и внутренняя часть. Можно включать их по отдельности или обе сразу.

Любители новых технологий могут выбрать не просто приборы с диммером, а «умные» лампы и светильники. Присмотритесь к серии Fueva-C — панели управляются с помощью приложения для смартфона, умеют по клику менять цвета и яркость. Если вам удобнее использовать не телефон, а пульт, обратите внимание на модель Eglo Connect — он включает-выключает свет, регулирует цвет, теплоту и яркость.



Варианты «умных» светильников из коллекции Леруа Мерлен.

Если минималистичный стиль «умных» панелей не соответствует дизайну вашего интерьера, выберите любой другой светильник с цоколем E27 и докупите к нему смарт-лампу Eglo.

E27 — слишком большой цоколь для точечного светильника, вы легко подберёте нужные варианты среди спотов и бра.

Степень пылевлагозащиты

Степень пылевлагозащиты определяется индексом IP. Первая цифра указывает на уровень защиты от пыли, вторая от воды. То есть IP24 лучше защищен от воды, чем IP43.



На рынке есть модели от IP20 (рассчитаны только на сухие отапливаемые жилые помещения) до IP68 (подойдут для работы под водой и в экстремальных условиях).



Светильники со степенью защиты IP20 можно использовать в гостиных и спальнях. IP23 — для кухонь, коридоров и туалетов. Лампы классом выше подойдут для ванных комнат, бань, наружной подсветки бассейнов и для уличного освещения.

Внешний вид

В тренде «стаканчики», накладные светильники цилиндрической формы. Они могут достигать 20 сантиметров в длину. Модных цветов два: матовый белый и чёрный. Особенно роскошно смотрится сочетание чёрный+золото.

Рассмотрим, какие модели подойдут к различным стилям интерьера.



Классика



Стеклянные плафоны, резные орнаменты, украшения под бронзу.



Вы можете купить готовые белые, бежевые, золотистые или серебристые светильники. А можете выбрать гипсовые модели, их можно покрасить в любой цвет.



Прованс



Цветочные мотивы, текстура дерева, бежевые, зелёные, розовые оттенки.



Минимализм и хай-тек



Простые формы, матовые и хромированные текстуры.



Эклектика



Если вы решили совместить в интерьере несколько стилей, обратите внимание на светильники, которые отличаются нестандартной формой и/или цветом.

Ухаживать за точечными светильниками несложно: достаточно раз в два-три месяца протирать поверхность мягкой хлопковой тканью.



Приходите в гипермаркеты Леруа Мерлен, ждём вас в отделе Освещение. С радостью поможем подобрать светильники, лампочки и комплектующие.

Как просто установить точечный светильник в гипсокартонный потолкок

Споты, они же точечные светильники – идеальный прибор для установки в подвесные потолочные конструкции, особенно если последние обшиваются гипсокартонными листами. Сама по себе подвесная конструкция уже сокращает высоту потолка в помещении, поэтому монтаж светильников в гипсокартон, которые устанавливаются на уровне подвесной поверхности, дополнительно высоту не уменьшают, а  светодиодные модели позволяют произвести установку в маленьких пространствах.

Виды потолочных светильников

Светильники для гипсокартона – это несколько разновидностей, которые друг от друга отличаются типами ламп, потребляемым напряжением и способом установки. Что касается последнего критерия, то здесь две позиции: встраиваемые и накладные.

  • встраиваемые – это осветительные приборы, техническая часть которых располагается между гипсокартоном и базовой потолочной поверхностью, а декоративная ниже потолка из ГКЛ;
  • накладные устанавливаются по поверхности гипсокартонного потолка, и способ их крепления практически ничем не отличается от установки люстры.

Дополнительно конструктивно светильники для потолков из гипсокартона отличаются еще и по другим качествам:

  • одинарные и блочные;
  • поворотные и неподвижные.




Касаемо ламп необходимо отметить, что в этих источниках света присутствуют все разновидности осветительных элементов:

  • лампы накаливания;
  • галогенные;
  • светодиодные;
  • люминесцентные энергосберегающие.

Разные типы потолочных светильников в ГКЛ

По потребляемому напряжению светильники делятся в основном на две группы: 220, 24 и 12 В. Установка светильников в гипсокартон (галогенных) на 24 и 12 В требует присутствия понижающего трансформатора, который монтируется в межпотолочном пространстве.  Сегодня все больше популярности получают светодиодные светильники.

Разновидности светодиодных светильников

Требования к установке светильников

Расположение встраиваемых в гипсокартон потолочных светильников на самом потолке никакими правилами и требованиями не ограниченно. То есть, конфигурация может быть самой разной. Но чаще всего приборы располагают так, чтобы освещение в комнате было полным или частичным. Поэтому дизайнеры пользуются тремя схемами:

  1. Рядами, перпендикулярными стене, на которой располагается окно. При этом расстояние от стены до первого прибора не должно быть меньше 60 см. А шаг установки рядов – 1 м.
  2. В шахматном порядке. Здесь те же требования.
  3. Монтаж точечных светильников в гипсокартон производится по периферии. То есть, точечные источники света в данном случае выступают в качестве дополнительного освещения пространства. Основным прибором здесь выступает люстра.

Все три схемы достаточно просты, универсальны, но, как показывает практика, сегодня нередко их не используют. Так как ограничений в схеме расположения точечных светильников нет, то вариаций в этом случае огромное количество. Особенно это относится к потолкам из гипсокартона, сооруженных в два яруса.

Варианты расположения светильников на потолке

Процесс установки точечных светильников

В первую очередь планируется, по какой схеме будет производиться установка. Опытные мастера схему рисуют на бумаге, определяют в масштабе расстояния между приборами и их точное расположение на потолке. Затем отменить крестиками места на потолке где будет расспологаться светильник, это нужно для того чтоб потолок.

Далее производится разводка проводов (кабелей). Этот этап надо проводить после сборки на потолке каркаса из металлических профилей. Хотя некоторые мастера сначала делают проводку, а затем собирают каркас. Но в этом случае придется предварительно определить места монтажа прямых подвесов, нанося на потолочную поверхность метки с учетом расстояния между крепежными элементами. Потому что может случиться так, что провод окажется под местом крепления подвеса. А этого делать никак нельзя.

Провод в гофре на потолке

Есть и вторая сложность проводки для потолочных светильников, встраиваемых в гипсокартон, до монтажа каркаса. Провода (кабеля) придется крепить к базовому потолку. А это дополнительные расходы на крепеж и затраченное время. В то время как прокладка проводов по собранному каркасу – это простое крепление к подвесам при помощи изолированной жилы самого провода в виде скрутки.

В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов.

До того как начинать электропроводку, надо на потолке обозначить места расположения светильников.

Схема подключение может быть последовательной или параллельной. В последнем случае параллельных участков может быть несколько в зависимости от того, как будут включаться светильники группами. Это на усмотрение заказчика.

Схема с двойным выключателем

Схема с одинарным выключателем

Что касается кабеля (выбора его сечения). Нет надобности рассчитывать этот параметр с учетом потребляемой мощности. Оптимальный вариант – сечение 1,5 мм² ПВС . Лучше приобретать медный мягкий провод. Узнайте лучшие способы соединения многожильный проводов.

Подключение и монтаж светильников

После проведения разводки устанавливают гипсокартонные листы на сооруженный каркас. Затем еще раз, теперь уже на гипсокартонном потолке, обозначаются места расположения осветительных приборов. В них необходимо сделать отверстия под источник света.

Обратите внимание, что еще на стадии формирования схемы распределения светильников по потолочной поверхности необходимо строго учитывать, чтобы осветительный прибор не попал на элемент металлического каркаса. Потому что в таком случае нет возможности провести монтаж, металлический профиль просто будет мешать установке.

Проблемы при монтаже потолочных светильников

Здесь есть один тонкий момент – диаметр точечных светильников для гипсокартона должен совпадать с диаметром отверстия на потолке. Первый параметр производитель обязательно указывает на коробке (упаковке), но лучше его проверить.

Поэтому данный размер наносится на гипсокартонный потолок по местам установки приборов. Для этого лучше использовать циркуль. Теперь надо вырезать отверстия по нанесенной разметке. Есть несколько способов, как это можно сделать:

  1. Самый простой – просверлить отверстия дрелью, на которую устанавливается коронка диаметром, равным диаметру начерченной на потолке окружности.
  2. По окружности высверливаются сквозные отверстия мелким сверлом с шагом 1-1,5 см. После чего кусок гипсокартона просто вдавливается внутрь. Правда, кромки отверстия придется доработать острым ножом или лобзиком.
  3. Можно использовать балеринку. Для этого резак выставляется под радиус отверстия.

Остается только вытащить провода из вырезанных отверстий и подключить к ним светильники.

Монтаж потолочного светильника

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.

Такая клема позволяет соединить разные типы проводов

Провода от осветительного прибора надо вставить в него с одной стороны, зажимая их винтами, питающую проводку с другой стороны.

Остается только провести установку светильников в гипсокартонный потолок. В конструкции приборов есть специальные зажимные планки (усики), которые подпружинены с одной стороны. То есть, в свободном состоянии они развернуты наружу, соответственно выступают за техническую часть прибора. То есть, разлет усиков больше, чем вырезанный диаметр отверстия на гипсокартонном потолке. Поэтому монтажные планки необходимо прижать, чтобы просунуть их в отверстие.

Иногда это сделать руками непросто, потому что мешает сам гипсокартон. Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть.

При помощи проволоки удерживаем усики пружин

Некоторые конструкции встраиваемых светильников для потолка из гипсокартона являются разборными. То есть, декоративная часть отсоединяется от технической. Поэтому последовательность проведения монтажных работ здесь немного другая:

  1. Производится разборка прибора.
  2. Техническую часть устанавливают в гипсокартонный потолок, то есть в отверстие, точно так же, как в вышеописанном случае.
  3. Производится подключение прибора к питающему кабелю, который вытаскивается через патрон. После чего провод утапливают обратно.
  4. Декоративную часть присоединяют к технической.

Полезные советы

Несколько рекомендаций, которые помогут избежать ошибок в процессе выбора и установки светильников точечных в гипсокартон.

  1. Лампы накаливания уже давно не используются в приборах данного типа. Среди остальных видов надо учитывать соотношение оптимальной цены и минимальной мощности потребления электроэнергии. В этом плане энергосберегающие лампы лучше всего. Светодиоды потребляют меньше тока, но такие светильники очень дороги. С галогенными много проблем – требуется трансформатор, часто перегорают.
  2. Соединение отвода кабеля от основного шлейфа к встроенным светильникам в гипсокартоне производится пайкой. От скрутки лучше отказаться. Можно использовать клеммники типа «орех».
  3. Проводя электрику, общее питания дома или квартиры надо отключить.
  4. После подключение, но перед установкой встраиваемых потолочных светильников в гипсокартон необходимо проверить их на рабочее состояние. Просто подается на приборы ток. Если какой-то из них не загорелся, надо найти причину и справить ее.
  5. Во влажных помещениях монтируются влагозащищенные модели.
  6. Подбор светильников по мощности выбирается с учетом того, чтобы вся система и потолок не перегревались в идеале это LED светильники

Заключение

При кажущейся сложности монтажа встраиваемых в гипсокартон потолочных светильников, этот процесс осилит даже новичок. Главное – точно следовать последовательности проводимых операций и грамотно подойти к выбору осветительных приборов и их установке. В дополнение посмотрите видео подборку.

Видео:

Видео:

Видео:

Видео:

Как установить потолочный светильник

Шаг 2: Отключите питание
На электрической монтажной коробке отключите питание в комнате, в которой вы будете работать. Не забудьте также выключить выключатель света.

Шаг 3: Подготовка места
Используйте прилагаемые монтажные шаблоны, чтобы отметить, где светильники будут размещены на потолке. Помните, что нельзя ставить один на балку. Для получения рекомендаций по размещению и интервалу ознакомьтесь с нашим руководством «Как измерить новый потолочный светильник».

Шаг 4. Сделайте отверстия
Используйте кольцевую пилу, чтобы создать кожух подходящего размера для фонарей.

Шаг 5: Отсоедините старый прибор
Если уже установлен прибор, отсоедините его от источника питания.

Шаг 6: Настройка подключений
Протяните кабель от источника питания к первому утопленному свету и проденьте его через отверстие. Оставьте около 18 дюймов проволоки висящей. Это дает достаточно слабину для подключения остальных приспособлений.Кроме того, у большинства потолков есть обвязка под гипсокартоном, которая оставляет зазор под балкой потолка, позволяя протянуть проволочную змейку вниз, чтобы провести провода от одного светильника к другому. Повторите этот шаг для остальных огней. Если это чердак выше потолка, пропустите провод через чердак. Если она закончена выше потолка, просверлите каркас гибким сверлом и проведите таким образом провода.

Шаг 7: Подключите приспособления
Откройте распределительную коробку светильника и пропустите кабель в коробку.Соедините черные провода вместе, белые провода вместе и зеленые провода заземления. Наденьте колпачок на подключенные провода и закрутите его, чтобы затянуть соединения. Оберните каждую проволочную заглушку изолентой. Повторяйте этот шаг, пока не подключите все приборы. Сложите провода в коробку и установите крышку на место.

Шаг 8: Установите светильник
Кожухи для скрытого освещения обычно имеют четыре зажима, которые крепят светильник к потолку. Втяните зажимы, чтобы они не выступали за пределы корпуса. Вставьте корпус светильника в проделанное вами отверстие, затем протолкните свет в отверстие, пока он не будет на одном уровне с потолком. Пальцами сдвиньте каждый зажим вверх и наружу, пока он не защелкнется на месте и не зафиксирует светильник.

Шаг 9: Прикрепите накладку
Утопленные накладки освещения обычно устанавливаются с помощью винтовых или стержневых пружин. Если у вашего фонаря есть винтовые пружины, зацепите каждую пружину за предназначенное для нее отверстие внутри корпуса. Вытяните каждую пружину и зацепите ее за накладку, осторожно направляя накладку на место.Если у вашего фонаря есть стержневые пружины, сожмите и поместите оба конца каждой пружины в соответствующие положения. Поднимите облицовку на место до тех пор, пока она не станет надежной.

Шаг 10: Вкрутите лампочки
Установите лампочки, учитывая мощность, рекомендованную производителем вашего светильника.

Шаг 11: Включите питание
Убедитесь, что все работает, включив питание на печатной плате и щелкнув выключателем света.

Как установить потолочный светильник (Руководство изготовителя)

Фото: shutterstock.com

Давайте посмотрим правде в глаза: сегодня во многих домах используются неадекватные, неудачно расположенные, а иногда и устаревшие уродливые светильники. Но вам не нужно жить с тем, что вы не любите, особенно когда на рынке можно найти так много потолочных и подвесных светильников. Поскольку новые потолочные светильники поставляются с монтажным оборудованием, заменить существующий элемент легко даже для новичка, который делает все самостоятельно.

Инструменты и материалы

Шаг 1

Снимите старое приспособление. Отключите электричество в комнате с помощью главного выключателя. Дважды проверьте, было ли отключено питание, обнаружив и протестировав выключатель света, который управляет вашим потолочным креплением.

Далее аккуратно откручиваем и снимаем навес старого приспособления. Когда будет видна распределительная коробка, снимите гайки с проводов и отсоедините питающую проводку от старого приспособления. Внимательно осмотрите провода на предмет повреждений и, если ни один из них не изношен или сломан, оставьте провода открытыми для нового приспособления.

Шаг 2

Осмотрите распределительную коробку. Убедившись, что существующая распределительная коробка надежно прикреплена к балке потолка, убедитесь, что она достаточно прочная, чтобы выдержать вес вашего заменяемого приспособления. Если новый светильник весит значительно больше, чем старая, может быть необходимо установить аксессуар монтажный ремень или опорный стержень. (Любой из них можно установить рядом с распределительной коробкой, чтобы после установки прибор скрывал оборудование.)

Шаг 3

При установке подвесного светильника проведите проводку через поддерживающую цепь или кабель. У большинства подвесных фонарей есть поддерживающая цепь или кабель, через который (или рядом с ним) должны быть продеты или подвешены провода.

Осторожно проведите провода приспособления через козырек, потолочную пластину и подвесной кронштейн нового приспособления. Зачистите примерно полдюйма с проводов прибора и примерно полдюйма с проводов питания.

Фото: goodceilinglight.com

Шаг 4

Подключите провода. Большинство новых светильников имеют цветовую маркировку с использованием черного и белого проводов.

  1. Скрутите вместе зачищенный неизолированный конец черного провода прибора с зачищенным оголенным концом черного провода линии питания.
  2. Закрепите соединение проволочной гайкой.
  3. Повторите процесс с белым проводом.
  4. Многие приборы также имеют неизолированный медный провод заземления или провод заземления в зеленой оболочке, который необходимо накрутить на медный или зеленый винт заземления монтажного кронштейна.
  5. Теперь аккуратно заправьте провода в распределительную коробку.
  6. Вставьте лампочку в приспособление и включите автоматический выключатель.

Если индикатор горит, значит, подключение проводов выполнено успешно. Прежде чем продолжить, снова выключите автоматический выключатель.

Шаг 5

Закрепите приспособление. Винт потолок пластины к монтажной планки или опорного стержня, а затем положить крепежный стержень на потолочной пластине. На этом этапе убедитесь, что установка надежна и прибор висит на нужной высоте. (Если цепь слишком длинная, вы можете удалить звенья или закрепить дополнительную цепь вокруг монтажного стержня.)

Сдвиньте козырек на место так, чтобы он закрыл монтажное оборудование; затяните контргайку, чтобы удерживать купол на месте. Наконец, установите правильные лампочки, снова включите электричество и полюбуйтесь сиянием вашего нового потолочного светильника!

Как заменить / установить светильник

Есть ли в вашем доме светильник, который вы хотите поменять? Не нужно вызывать разнорабочего или оплачивать Home Depot, чтобы они сделали это за вас. Не имея никакого опыта работы с электричеством, я смог быстро научиться выполнять эту быструю и простую задачу по обслуживанию дома, наблюдая за кем-то более способным, чем я, хотя бы раз.Сегодня я передаю вам эти знания.

Самое замечательное в замене осветительных приборов состоит в том, что это довольно универсальный процесс. Световые короба на вашем потолке имеют одинаковый размер, и всегда подключаются / отключаются одни и те же три провода. Нет необходимости исследовать вашу конкретную ситуацию, кроме того, чтобы убедиться, что размер самого приспособления хорошо вписывается в пространство, в котором вы его устанавливаете! В общем, вы можете пойти и купить любой светильник и поставить его в своем доме, где он уже есть.(Исключение составляют потолочные вентиляторы; у них есть дополнительный провод. Как правило, вы хотите установить новый потолочный вентилятор там, где он уже был.)

Эта статья предназначена специально для замены старых светильников на новые. Установить светильник в новом месте, где раньше не было света, — это попытка, которая обычно подходит только лицензированным электрикам.

Давайте приступим!

1. Выключите старое приспособление.

Ваша первая задача — отключить питание прибора, который вы меняете.Это означает, что вы знаете, где находится ваша электрическая панель, и нажимаете правый переключатель. Когда вы это сделаете, оставьте включенным свет, который вы меняете, и когда он погаснет, вы поймете, что у вас правильный выключатель. (Ярлыки на панели тоже должны помочь, но по моему опыту они не всегда полностью точны.)

2. Снимите козырек, чтобы открыть доступ к проводке и крепежному оборудованию.

В приспособлении, которое я заменял, использовалось простое навинчивающееся кольцо для фиксации навеса (и приспособления). Все приспособления разные, но независимо от того, что это, должно быть довольно легко понять.

Навес представляет собой округлое широкое покрытие, которое прилегает к потолку и скрывает некрасивую проводку и оборудование. Обычно купол удерживается каким-то винтом; просто открутите все имеющиеся механизмы и дайте куполу опуститься.

3. Открутите три провода: черный, белый и медный.

Три набора проводов, каждый из которых соединен красным соединителем.

Вкратце, когда вы устанавливаете светильник, вы подключаете три провода от светильника к трем проводам, установленным в потолке, а затем монтируете крепеж.Вот и все.

Красный колпачок соединяет провода от потолка с приспособлением и скручивает / откручивает, как и все остальное — левосторонний и плотно прилегающий.

Итак, когда вы снимете козырек, вы должны увидеть три трех набора проводов — черный, белый и зеленый (или медный), которые необходимо отсоединить, чтобы удалить старый прибор. Отвинтите соединители проводов (красные части на изображении выше) и отделите проводку прибора от проводки потолка.

4. Снимите старый светильник.

То же изображение, что и выше, на этом показано, как снимать осветительную арматуру. Как только провода будут отсоединены, открутите здесь, и крепление будет снято с потолка. Опять же, это может варьироваться в зависимости от осветительной арматуры, с которой вы работаете.

После того, как вы отсоединили провода, старый светильник, как правило, можно удалить. Универсального способа крепления к потолку или электрической коробке не существует, но обычно это всего лишь один или два винта.Анкеры не используются, так как вы прикрепляете их к электрической коробке, которая прочно закреплена в потолке. Помогает иметь под рукой другого человека, особенно если это тяжелый и / или неудобный светильник.

5. Установите новый кронштейн (иногда).

Примерно так должен выглядеть ваш световой короб без приспособления.

Все светильники имеют коробку универсального размера с предварительно смонтированной проводкой в ​​потолке, от которой спускаются три электрических провода. Там будет какая-то опорная плита, служащая крепежом для вашего осветительного прибора.Это либо одинарный «ремешок» с «ниппельным» винтом (я слышу, как вы хихикаете…), либо круглый, более универсальный монтажный кронштейн. Во всех светильниках, которые я заменил, был ремешок, который я заменил новым монтажным кронштейном просто потому, что он прилагается к самому светильнику. Обратитесь к инструкциям по использованию вашего светильника для получения дополнительных указаний здесь, но если ваш светильник поставляется с новым кронштейном, вы должны его использовать.

Новая опорная плита. Два винта, крепящие его к потолку, находятся на универсальном расстоянии друг от друга.Вы также можете увидеть зеленый винт заземления (подробнее об этом ниже).

6. Подсоедините новые провода крепления.

У проводов, спускающихся с потолка, будут оголенные концы, а у новых проводов — потертые серебряные концы. Вы можете видеть это на изображении выше.

Скрутите «потертые» нити на конце нового черного провода с оголенным концом существующего черного провода, накрутите соединительный элемент и повторите то же самое с белым проводом. Медный (или зеленый) провод нового приспособления может немного отличаться; иногда он подключается к зеленому заземляющему винту, а иногда к выделенному медному проводу, идущему от потолка (электрическая коробка).Обратитесь к инструкциям по использованию вашего светильника и к вашей индивидуальной ситуации: если в потолок предварительно проложен медный провод, подключите к нему новый провод. Если у вас есть небольшой зеленый винт на монтажной пластине, оберните его новым медным проводом.

6. Закрепите новое приспособление и отрегулируйте длину (если есть цепь).

Если есть цепь для крепления, то есть она не прилегает к потолку, сейчас самое время отрегулировать ее до нужной длины. У каждого прибора есть свой механизм для этого, поэтому следуйте индивидуальным инструкциям.

Скорее всего, есть лишняя цепь / шнур, которые нужно протолкнуть в потолок или спрятать под навесом. Сделайте это и сейчас.

После всего этого вы можете закрепить новое приспособление, как правило, с помощью пары винтов на монтажной пластине. На мой взгляд, это намного проще, чем поставить новую вешалку для верхней одежды или закрепить тяжелую раму для фотографий.

7. Включите питание и проверьте новый прибор!

Если вы восстанавливаете питание, а свет не горит, скорее всего, белый или черный провода подключены не полностью.Вам нужно будет снять приспособление и осмотреть провода и соединения; Мне пришлось сделать это всего один раз среди горстки светильников, которые я установил.

Как подключить новый потолочный светильник

Шагов:

  1. Перед выполнением любых электромонтажных работ всегда отключайте питание дома с помощью главного выключателя.
  2. Обведите монтажную коробку на потолке, где будет установлен светильник.
  3. Вырежьте просверленное отверстие осциллирующей пилой.
  4. Определите место для выключателя света. Он должен быть на высоте 48 дюймов от пола.
  5. Обведите электрическую коробку переключателя и вырежьте ее так же, как и монтажную коробку.
  6. Найдите источник питания для коммутатора в распределительной коробке или на главной электрической панели.
  7. Подключите электрический провод к источнику питания с помощью плоскогубцев и проволочных гаек и протяните его через балки, пока он не достигнет выключателя света. Закрепите проволоку на балках электрическими скобами.
  8. Просверлите пол в правильном отсеке для шпилек и проведите провода для выключателя и лампы к выключателю с помощью рыболовной ленты.
  9. Установите электрическую коробку с перемычками Мэдисон в стену и подключите выключатель.
  10. Вкрутите переключатель в коробку и накройте его крышкой.
  11. Вырежьте временное отверстие доступа в стене и проденьте провода от крепления светильника в потолке к временному отверстию, а затем от временного отверстия через балку до подвала, где был подключен выключатель.
  12. Прикрепите электрическую коробку к потолку с помощью дополнительных стержней и шурупов Madison.
  13. Подключите новое приспособление к коробке и прикрепите его к потолку.
  14. Залатать стену в том месте, где была вырезана временная дыра.
  15. Включите питание снова.

Ресурсы:
Скотт установил потолочный светодиодный светильник Boxie производства Tech Lighting.

Основные электрические элементы, такие как распределительные коробки, потолочные коробки, провод Romex 14 калибра и переключатели, можно найти в домашнем центре или в доме электроснабжения.

Экспертную помощь в этом проекте оказали компании Caron Electric и Wolfers Lighting.

Как установить освещение в комнате без верхнего света | Руководства по дому

Автор: Carson Barrett Обновлено 17 декабря 2018 г.

В комнате без верхнего освещения можно использовать торшеры и настольные лампы. Их недостатком является то, что свет, который они излучают, часто ограничен довольно небольшой площадью, что требует наличия большого количества источников света в комнате.Установка подвесного светильника на потолке может обеспечить светом гораздо большую площадь внутри комнаты. Вы можете установить светильник самостоятельно, но вам нужно будет нанять электрика, чтобы подключить его к электрической коробке вашего дома.

Размещение светильника и выключателя света

Выберите область потолка, где вы хотите разместить светильник. Выберите место, которое соответствует вашим потребностям. Например, если светильник предназначен для освещения всей комнаты, разместите его ближе к центру потолка.Если вы хотите обеспечить больше света определенной области, например, над столом или кухонным островом, поместите светильник в этой области. Найдите потолочные балки в этой области с помощью прибора для поиска стоек, так как электрическая коробка, на которой висит светильник, будет прикреплена к боковой стороне балки. Прижмите потолочную электрическую коробку к потолку, где вы будете устанавливать приспособление, и обведите контур коробки. Вырежьте отверстие в потолке с помощью пилы для гипсокартона. Поместите старую электрическую коробку у стены между двумя стойками, где вы хотите установить выключатель света.Обведите коробку на стене и вырежьте отверстие пилой для гипсокартона.

Прокладка кабеля

Проведите воображаемую линию, проходящую между отверстием в потолке и отверстием в стене, и вырежьте небольшое отверстие на краю потолка вдоль этой линии. Отверстие должно быть достаточно большим, чтобы поместиться в руке. Вставьте конец ленты электрика в отверстие в стене. Проденьте ленту с рыбой до отверстия, которое вы прорезали в потолке. Попросите помощника направить ленту для рыбы к отверстию в потолке, пока вы продолжаете кормить удочку. Прикрепите электрический кабель к концу ленты с рыбой и протяните кабель через потолок и стену к отверстию для выключателя света, затем отсоедините ленту с рыбой. Проденьте конец кабеля через выбивное отверстие в потолочной коробке, затем поместите потолочную коробку внутрь потолка и прибейте или прикрутите ее к боковой балке потолка.

Подключение проводов

Удалите 2 дюйма оболочки кабеля, где он выступает от потолка, с помощью пары инструментов для зачистки проводов. Внутри кабеля три провода: черный (горячий) провод, белый (нейтральный) провод и неизолированный медный (заземляющий) провод.Снимите сантиметр изоляции с черного и белого проводов с помощью приспособлений для зачистки проводов. Скрутите кончик черного провода от кабеля к кончику черного провода от осветительного прибора вместе с плоскогубцами. (Попросите помощника держать приспособление, пока вы это делаете.) Наденьте проволочную гайку на концы проводов и несколько раз закрутите ее. Гайка для проводов действует как изолятор, удерживая провода вместе. Подключите белый провод от кабеля к белому проводу от приспособления, а оголенный провод от кабеля к зеленому проводу от приспособления.

Подвешивание приспособления

Поднимите приспособление к потолку. Если приспособление висит на цепи, снимайте звенья цепи, пока приспособление не свисает с желаемой высоты. Прикрепите приспособление к потолочной коробке с помощью монтажного оборудования, предоставленного производителем. Поднимите навес к потолку, чтобы закрыть отверстие в потолке, и прикрутите его к потолку. Наймите электрика, чтобы он подключил выключатель света и подключил электрическую цепь к главной электрической коробке вашего дома. В большинстве населенных пунктов это запрещено делать тем, кто не имеет лицензии электриком, так как это чрезвычайно опасно.

Как установить потолочный светильник без проводки? & vert; Необычное место

Если вы жаждете немного больше энергии, чтобы осветить свой дом, вам нужны основы — больше освещения и осветительные приборы своими руками! Это всегда пространство в вашей гостиной, столовой или кухне, которые нуждаются в дополнительном прикосновении света, следуйте нашему руководству и узнайте , как установить потолочный светильник без существующей проводки .

Вы можете начать с установки потолочного светильника для скрытого монтажа , такого как FOTSYS BLACK — FLUSH MOUNTING CEILING LIGHT , чтобы начать установку светильника.Независимо от того, есть ли у вас проводка или нет, установка светильника — это быстрое и простое руководство для нас, особенно если вы не готовы обратиться к электрику. Нам всегда нужны эти сбережения для чего-то лучшего, например, для установки другого светильника !

Лучшие места для освещения и крепления потолочных светильников

Если ваша комната недостаточно освещена, это становится источником стресса. Очень важно использовать правильное количество света. Установку осветительных приборов, безусловно, важно изучить, но сначала вам нужно знать, где их установить.

  1. Потолочные светильники

Освещение комнаты, такой как гостиная, — это искусство, которое мы знаем об освещении. Однако нужно понимать важность освещения потолка. Потолок — это ваша пятая стена и верхняя стена, поэтому потолочные светильники являются наиболее важными.
Не используйте потолок недостаточно полно и убедитесь, что выбранный вами свет дополняет идеальное сочетание, которое вы предпочитаете. В конце концов, он будет жить с вашим потолочным освещением в гостиной каждый день!

Для начала.Вы можете начать с тщательного выбора любого потолочного светильника для скрытого монтажа. Наши самые покупаемые товары, такие как MÅNENÖ WHITE — FLUSH MOUNTING CEILING LIGHT с идеальным стеклянным плафоном и MÅNENÖ YELLOW — FLUSH MOUNTING CEILING LIGHT , предпочитаются нашими клиентами как самые популярные потолочные светильники для скрытого монтажа.

  1. Гостиная

Время от времени в гостиной требуется замена потолочного светильника и подвесного освещения.Замена светильника без проводки в гостиной может быть довольно простой и совсем не сложной задачей. Не волнуйтесь, мы покажем вам, как установить предпочитаемые светильники без проводки .

Оцените OBJEKT WHITE — НАПОЛЬНЫЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК с красивым стеклянным плафоном, чтобы начать процесс установки нового потолочного светильника для вашей гостиной.

  1. Подлоги

Кто любит хлопот с вызовом электрика для проводки.Пространства для ползания часто забывают, и мы здесь, чтобы напомнить вам о них. Установка потолочного светильника для скрытого монтажа может дать вам необходимое количество света в этих забытых ползках за счет простого подключения без проводов, и вы профессионал в установке!

KÄNNAD GREEN — ВНУТРЕННИЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК — это именно тот светильник для скрытого монтажа, который невозможно пропустить. Кроме того, не пропустите наружное освещение, такое как сигнальные огни в подъезде, и следите за нашим разделом для наружного освещения.Мало того, что ваш вход будет отлично смотреться, но и ваши сигнальные огни станут отличным дополнением для защиты.

  1. Гардеробы

Любите ли вы потолочные светильники для скрытого монтажа в гостиной или в шкафу, будьте тем, кто никогда не упускает из виду детали. Наши потолочные светильники для скрытого монтажа не нуждаются в проводке, поэтому будьте умны, чтобы осветить ваши шкафы.

Потолочный светильник для скрытого монтажа, такой как ÖPPENT BROWN — ПОДВОДНОЙ СВЕТИЛЬНИК , является отличным вариантом.Вы будете посещать этот освещенный шкаф каждый день, не беспокоясь о выборе одежды, плюс вы сэкономите на счетах за электроэнергию!

Способы обновления потолочного освещения без проводки

Теперь, когда вы знаете, где разместить потолочные светильники, мы расскажем, как их можно установить без проводки. Но сначала вы должны проверить этот неотразимый потолочный светильник для скрытого монтажа , который вы просто не можете пропустить!

MULTIP PINK — НАПОЛЬНЫЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК не только доступен по цене, но и добавляет неповторимый вкус эпически стилизованному потолку вашей гостиной. Ознакомьтесь с этими способами обновления вашего освещения.

Измените свой потолочный светильник для скрытого монтажа

Если у вас нет возможности прокладки проводов, сначала попробуйте самый простой способ добиться желаемого. Помочь может изменение окраски наших луковиц. Замените старый бра на новый потолочный светильник скрытого монтажа — или попробуйте изменить цвет лампочки.

Лучшим вариантом будет просмотреть все доступные вам потолочные светильники для скрытого монтажа. Попробуйте СЕДАНТ ЧЕРНЫЙ — ПОТОЛОЧНЫЙ СВЕТИЛЬНИК ДЛЯ УСТАНОВКИ ПРОМЫВКИ , чтобы узнать, подходит ли он вашему вкусу.Замена света — лучший и простой вариант, доступный тем, кто не выходит за рамки бюджета.

Вы также можете попробовать установить диммер, чтобы изменить интенсивность света, или попробовать установить вентиляторный светильник или даже мини-подвеску. Хотя изменения могут быть небольшими, только что установленный потолочный светильник может существенно повлиять на ауру вашего дома.

Вставные бра и потолочные светильники

У вас нет проводки для потолочного светильника? Без проблем.Ищите настенные бра и потолочные светильники. Попробуйте наш съемный светильник, такой как FÖRELD WHITE — FLUSH MOUNTING CEILING LIGHT , и вы почувствуете разницу в своей гостиной.

Подключаемый светильник HALVVA BLACK — НАПОЛЬНЫЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК — одно из лучших встраиваемых светильников, которые сделают ярче гостиную.

Вставные потолочные светильники , такие как подвесные светильники с доступной мощностью, подвешиваются на шнурке и легко подключаются к ближайшей розетке.Они современны по технологии и довольно легко исправить при новой установке. Становится довольно легко выбрать правильное место для легко подключаемых светильников.

Так как мы облегчили вам задачу, почему бы вам не проверить VINDFR WHITE — НАПОЛЬНЫЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК. Светильники и потолочные светильники выбираете вы, мы поможем с установкой!

Установка беспроводных светодиодных потолочных светильников

Еще одно быстрое и простое исправление для вашего удобства — это придерживаться современного мировоззрения — беспроводные светодиодные фонари! Просвет этих ламп обеспечивает качество, подобное энергии, аналогичной Energy Star.

Светодиодный светильник удобно носить в кармане и избавляет вас от лишних счетов за электроэнергию. Будь то потолочные светильники для гостиной, парковки, туалета или даже ванной комнаты, светодиодные светильники — это быстрое решение для обеспечения нужного количества светодиодного света. Все, что им нужно, это батарейки и стена, где их можно разместить. Нет необходимости в дополнительной проводке!

Обратите внимание на SIFFRA YELLOW — ВНУТРЕННИЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК — это светильник для крепления в магазине, отличный вариант светильника, не требующий дополнительных проводов!

Потолочные светильники для скрытого монтажа

Еще один отличный способ начать — это установить скрытые светильники, которые представляют собой своего рода подвесные светильники.Ввиду того, что в вашей гостиной требуется дополнительное освещение, светильники для скрытого монтажа — отличный выбор. Это бра с его стильным внешним видом и современным дизайном для нужного количества освещения в помещении. Потолочные светильники для скрытого монтажа — это доступный вариант подвесок и подвесных светильников с яркими лампочками, которые вы просто не можете пропустить!

Посмотрите на SVARTK WHITE — НАПОЛЬНЫЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК , чтобы увидеть, как идеально вы можете расположить матовое освещение в идеальном современном стиле, который вы желаете!

Светильник для потолочных светильников скрытого монтажа

Установка потолочного светильника или подвесного светильника с подвесными светильниками или без них в гостиной или спальне имеет важное значение, даже если у вас есть возможность установить настольные лампы или торшеры.Недостатком является то, что освещение в помещении дает только ограниченный свет, кроме светильников.

KROPPH BLACK — НАПОЛЬНЫЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК , например, является прекрасным вариантом для обеспечения нужного количества света.

Установка осветительных приборов, таких как светильник скрытого монтажа, может быть довольно сложной задачей. Вот несколько шагов, которые помогут упростить и упростить установку светильника без проводки.

Выберите место для светильника

Если вы хотите установить потолочный светильник скрытого монтажа в гостиной или спальне, выберите место для светильника.Например, если вам нужен светильник FÅGELS WHITE — FLUSH MOUNTED LIGHT для освещения всей комнаты, убедитесь, что вы разместили его в центре потолка.

Пора установить новый потолочный светильник

Прикрепить съемные светильники быстро и просто. Подключите свой светильник к розетке с переключателем, чтобы настроить простые вставные светильники, и все готово. Потолочный светильник для скрытого монтажа, такой как FÄRGAN BROWN — FLUSH MOUNTED LIGHT , — отличный вариант для выбора.

Как подключить светильник

Время от времени менять электрическую коробку, осветительные приборы, потолочные светильники, встраиваемый светильник и осветительную арматуру так же важно, как и изменение ауры и настроения вокруг вас. Однако это становится сложной задачей, если вы хотите выбрать из современных вариантов, соответствующих вашему стилю, если вам нужно жестко закрепить проволочные гайки, чтобы прикрепить светильник. Не бойтесь, теперь вы можете установить любой новый светильник с люменом лампы по вашему выбору, например, SÅNGMÄ WHITE — FLUSH MOUNTING CEILING LIGHT , через проводку или плагин.

Перейдите по ссылке ниже , и все готово!

Узнайте, как подключить светильник с нуля, перейдя по нашей ссылке ниже

https://thefancyplace.com/blogs/news/how-to-install-a-sconce-light-fixture

Теперь, когда вы знаете, что потолочные светильники для скрытого монтажа — это простые вставные светильники, которые легко установить, вы хорошо знаете, какой тип света вам нужен для освещения в гостиной или на кухне. Не пропустите и проверьте наши потолочные светильники для скрытого монтажа.Вы обязательно найдете подходящий светильник по своему выбору.

Как установить потолочный светильник

Узнайте, как установить потолочные светильники, с помощью этого полезного руководства для самостоятельного изготовления, которое охватывает удаление старых светильников, подключение, закрепление навеса и завершающие штрихи.

К тому времени, когда светильник изнашивается до такой степени, что перестает работать должным образом, обычно пора обновить внешний вид. К счастью, замена проста, хотя у нового приспособления может быть крепежное оборудование, которое не соответствует существующему оборудованию.

Если вам нужно установить новое крепежное оборудование, а приспособление тяжелое — например, большая люстра — обязательно прикрепите оборудование к потолочным балкам, которые выдержат вес. Если для подключения проводов имеется более двух черных и белых проводов, пометьте их изолентой, прежде чем отсоединять их от старого приспособления.

Чтобы заменить прибор, сначала отключите питание цепи. Имейте в виду, что, хотя вы отключили цепь и выключатель не управляет светом, в потолочной коробке могут быть провода под напряжением (горячие).Не прикасайтесь к оголенным проводам, пока не сможете проверить их с помощью тестера цепей, чтобы убедиться, что они отключены. См. Как проверить электрическую цепь.

Чтобы проверить провода на осветительной арматуре, вам нужно открутить лампочку, а затем открутить гайки, которые удерживают потолочный навес или крепление на месте. Осторожно опустите навес или приспособление, чтобы оголить провода. Отвинтите гайки проводов (не касаясь оголенных концов проводов). Поместите два щупа тестера цепей одновременно на белый и черный провода, чтобы убедиться, что они выключены.Затем опустите приспособление подальше от проводов.

Установите новое приспособление в соответствии с инструкциями на упаковке — в большинстве случаев вы просто снимаете примерно 1/2 дюйма защитной изоляции с новых концов проводов и скручиваете их вместе с проводами схемы (от белого к белому и от черного к черному). и закрутите проволочные гайки. Многие приборы также имеют винт заземления, к которому должен быть подключен оголенный заземляющий провод.

Пошаговая установка светильника

1 Снимите старый светильник и при необходимости прикрепите монтажное оборудование.Светильник для поверхностного монтажа прикрепляется к шине заземления, которая сначала привинчивается к неметаллической коробке корпуса. Вам нужно только слегка прикрутить монтажные болты к шине заземления, пока не наступит время окончательной затяжки. Удалите старый крепеж. © Дон Вандерворт, HomeTips

2 Установите связи. Сначала соедините черный провод зажимного приспособления с горячим проводом цепи. См. Также раздел «Как разрезать и сращивать электрические провода». Затем подключите белый провод крепления к входящему нейтральному проводу.Закрепите заземляющий провод от осветительной арматуры к винту заземления на шине заземления. Подключите крепление к электрическим проводам в коробке. © Дон Вандерворт, HomeTips

3 Закрепите навес. Осторожно сложите провода, не защемляя и не перегибая их, в коробку корпуса, а затем прикрепите кожух к коробке. У большинства светильников есть прорези или отверстия для монтажных болтов. После того, как вы найдете эти прорези и продвинете через них болты, задвиньте козырек на место и затяните болты.Прикрепите навес.

4 Последние штрихи. Вкрутите лампочку (или лампочки) в патрон (ы), а затем установите глобус на место, продев длинный центральный засос через отверстие в глобусе и плотно закрепив его с помощью наконечника с резьбой. Включите выключатель снова, чтобы подать питание на осветительную арматуру, а затем нажмите выключатель света.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
