Ветровая планка для металлочерепицы как крепиться: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Содержание:

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.

Какие бывают ветровые планки

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

Бывают такие разновидности торцевых планок для кровли:

• Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
• Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.

Зачастую в продаже можно встретить такие планки:

• Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
• Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.

В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

Функциями ветровых и карнизных планок являются:

1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу — как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.

Технология установки торцевых и карнизных планок выглядит так:

1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.

Как крепить ветровую планку на металлочерепицу — правильный монтажСтройкод

Монтаж любой кровли предполагает использование дополнительных элементов. Они обеспечивают максимальную защиту стыков скатов, карнизов, торцевых частей. Торцевые планки для металлочерепицы – один из основных элементов, которые используют для защиты черепичной кровли. Их часто называют ветровыми, фронтальными, завершающими. Впрочем, название материала и объясняет его назначение.

Монтаж торцевой планки металлочерепицы можно выполнить самостоятельно. Предварительно необходимо подготовить инструменты и изучить все особенности крепления. Эту работу можно выполнить в течение одного дня. Такие элементы дополнительно защитят ваш дом от попадания влаги в торцевые окончания, придадут кровле привлекательный, завершенный вид.

Какие планки бывают?

Торцевая планка для металлочерепицы изготавливается таким же способом, как и соответствующий кровельный материал. Основой для него является оцинкованная сталь, поверх которой наносят полимерное покрытие (пластизол или полиэстер). Оно не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия окружающей среды (влаги, УФ-лучей и т. д.) Толщина металла не превышает 0,55 мм.

Все планки для металлочерепицы разделяются на 4 вида:

• Коньковая;
• Карнизная;
• Ветровая;
• Планка примыкания.

Коньковая имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в монтаже. Основным назначением элемента является защита подкровельного пространства в местах стыков скатов от дождя и снега.

Карнизная планка представлена продолговатой формой. Ее изготавливают по такому же принципу, как и металлочерепицу. Основным назначением этого материала является защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по такому же принципу, как и карнизная. Ее устанавливают на торцах скатов. Основное назначение – нивелирование ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, который препятствует проникновению внутрь кровли мусора, насекомых и птиц.

Планка примыкания защищает от дождя, снега; придает крыше привлекательный вид.

Торцевая планка

Торцевую планку крепят в месте, где соединяются крыша дома и стропильные ноги. Она предназначена для регулировки уровня влажности в подкровельном пространстве. Этот микроклимат влияет не только на состояние воздушной среды под крышей, но и в доме.

Выбирая ветровую планку, следует побеспокоиться о том, чтобы она была изготовлена тем же производителем, что и металлочерепица. Материал также должен быть выполнен в той же цветовой гамме, что и кровельный.

Установка ветровой планки

Ветровая планка для металлочерепицы устанавливается практически на последнем этапе. Когда кровельный материал уже уложен, можно приступать к отделочным работам. Помните, что этот этап так же ответственен, как и предыдущий. Неправильное крепление торцевой планки нарушит теплообмен в крыше. Летом здесь будет очень быстро нагреваться воздух, а зимой температура будет резко падать.

Торцевая планка должна быть расположена выше обрешетки на высоту 1 волны металлочерепицы. При этом торцовый стык кровли должен быть обязательно полностью прикрыт.Некоторые специалисты рекомендуют немного отогнуть край металлочерепицы вверх для лучшей герметизации торца.

Монтаж ветровой планки происходит в такой последовательности:

• Крепить ветровую планку нужно начинать с угла кровли. Монтаж материала необходимо проводить от карниза к коньку крыши. По такой технологии укладывают и кровельный материал. Это способствует правильному отведению дождевой воды.

Торцевые планки крепятся к боковой стороне ветровой доски при помощи саморезов на расстоянии около 40 см друг от друга. Вначале саморезы необходимо вкрутить только в одной плоскости для обеспечения нормального натяжения металла. Если крепление будет происходить по-другому, то могут появиться вздутия, через которые будет прорываться ветер.

• Выполняется установка ветрового элемента к верхнему торцу бруса.
• Фронтонная планка для лучшей герметичности должна быть плотно соединена с гребнем черепицы.
• Устанавливать следующий торцовый элемент необходимо внахлест на закрепленную ранее планку. Он должен быть около 50 см. Его необходимо прикрепить по той же технологии, что и нижний.
• Таким образом устанавливаем все ветровые планки на металлочерепицу до конька.
• Помните, между металлочерепицей и ветряной планкой нужно уложить слой уплотнителя. Так торцы кровли будут более герметичны, а при сильных порывах ветра не будет слышно дребезжание металлических элементов.

Выполняя все рекомендации, можно смело установить фронтальные элементы, которые завершат монтаж вашей крыши. Помните, что качественное выполнение всех этапов гарантирует длительную эксплуатацию вашей крыши в дальнейшем.

Ветровая (торцевая) планка для металлочерепицы: монтаж, размеры, крепление

Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

Предназначение и материал изготовления

Ветровая планка для металлочерепицы, так же как и для любого другого кровельного материала, выполняет две основные функции, а именно:

1. В первую очередь торцевая доска (а именно так по-другому называют ветровую планку) необходима для защиты краев обрешетки для металлочерепицы и подкровельного пространства от воздействий внешней среды. Какой бы материал вы не использовали, металлочерепицу или традиционный шифер, по бокам дома все равно остаются щели. Через них может просочиться влага. Читайте также: гидроизоляция под металлочерепицу. Кроме того, торцевая планка защитит крышу от ветра, порывы которого могут легко поднять кровельный материал.
2. Декоративная функция. Ветровая планка значительно улучшает внешний вид крыши, делая его законченным.

Кроме того, торцевая доска не дает мелким птицам или насекомым проникнуть на чердак. А это поможет продлить срок службы всей крыши. Именно поэтому крепить ветровую планку на металлочерепицу или другой кровельный материал нужно в обязательном порядке.

А из какого материала делается торцевая доска? Какой вариант лучше всего выбирать? Если речь идет о монтаже ветровой планки на кровлю, покрытую металлочерепицей, то чаще всего выбирают металл.

Как правило, используется тонкий стальной лист с толщиной в 0,4-0,5 миллиметров. Его прогоняют через специальный станок. Здесь, под воздействием роликов и высоких температур, планке придают нужную форму. Современные производители предлагают большой выбор размеров и цветов. Любой владелец частного дома с легкостью может подобрать торцевую доску с нужными параметрами.

В некоторых компаниях производителях для производства ветровых планок используют алюминиевый лист. Этот металл меньше чем сталь подвержен воздействию коррозии. К тому же алюминий легче. Именно поэтому подобные изделия стоят немного дороже, чем их «собраться» выполненные из стали.

В редких случаях используют ветровую планку, сделанную из ПВХ. Такой вариант дешевле металлического, но большой популярностью не пользуется. Дело в том, что ветровые планки из пластика плохо переносят перепады температур. Кроме того, такие торцевые доски не выдерживают механического воздействия. Они могут треснуть практически от любого удара. Преимущество у них можно сказать одно – это устойчивость к коррозии.

Что необходимо для монтажа?

Торцевая планка для металлочерепицы играет важную роль как в защите кровли от внешних воздействий, так и в придании крыше законченного и привлекательного вида. Но чтобы все это действительно работало, необходимо правильно произвести монтаж торцевой доски. И здесь немаловажную роль играет подготовка к работе. Прежде всего, вам необходимо запастись всеми необходимыми инструментами и материалами.

Чтобы произвести крепление торцевой планки металлочерепицы вам понадобится:

• шуруповерт. Лучше всего использовать приспособление, работающее на аккумуляторе. Конечно, все работы можно произвести и при помощи отвертки, но ветровых планок нужно будет крепить много, и вы можете просто устать;
• приспособление для разрезания листов из металла. Ветровые планки производятся определенной длины, поэтому нарезать на нужные отрезки вам все равно придется. Для этой работы можно использовать болгарку, электролобзик или ножницы по металлу;
• молоток, деревянная киянка и плоская отвертка.

Крепление торцовой планки металлочерепицы производится при помощи саморезов. При этом лучше выбирать оцинкованный вариант. Такие саморезы меньше подвержены коррозии, а значит и служить будут дольше. Также запаситесь деревянным бруском с длиной соответствующей длине всех торцов вашей кровли.

Ну и конечно нужно подготовить сами ветровые планки для крыши покрытой металлочерепицей. Здесь предварительно делается расчет. Сами торцевые планки выпускаются с длиной от полуметра до двух метров, все будет зависеть от производителя.

Делая расчет нужно учитывать одну особенность.  Дело в том, что монтаж ветровых планок производится внахлест, он должен составлять минимум пятнадцать сантиметров. Кроме того, из двух метров длины торцевой доски эффективно использовать можно только 1,9 метра. Остальное уйдет на обрезки.

Если говорить о размерах торцевой планки для металлочерепицы, то тут многое будет зависеть от особенностей самой крыши. Чаще всего на рынке можно встретить изделия с параметрами 90 на 150 и 40 на 60 миллиметров. Выпускаются планки и с другими размерами, но их нужно поискать.

Если есть желание и материал, то ветровые доски можно сделать и своими руками. Для этого берется лист стали или алюминия нужной толщины. Далее, он режется на куски. После этого, при помощи деревянной киянки и бруска, листам придается нужная форма.

Но стоит помнить, что такие ветровые планки вряд ли прослужат достаточно долго. На заводах все изделия покрывают специальным защитным слоем, который предохраняет материал от агрессивного воздействия окружающей среды. К тому же будет трудно идеально подобрать цвет под уже уложенную металлочерепицу. Поэтому лучше приобрести уже готовые изделия, тем более, что их стоимость не столь высока.

Монтаж

Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

1. Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
2. Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
3. Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
4. После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест. Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
5. Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения. Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
6. После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.

На этом монтаж торцовых досок закончен. Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта. В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

Видео по теме:

Посмотрите еще статьи:

Монтаж торцевых планок на кровлю из металлочерепицы

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Толщина металла, применяемого для изготовления торцевых планок, обычно до 0,55 мм.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

При стыковке сопрягающихся по длине планок учитывайте необходимость выдерживать нахлест — он должен быть как минимум 50 мм. Для улучшения герметизации в месте сопряжения с листами металлочерепицы следует положить специальный уплотнитель.

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

После установки торцевой планки на крышу металлочерепицы осуществите монтаж других элементов. Обязателен к выполнению монтаж конька металлочерепицы. Т.к. он является значимым элементом крыши, который обеспечивает ее вентиляцию.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Видео о торцевой планке для кровли из металлочерепицы

В видео показан монтаж кровельных торцевых планок.

Ветровая (торцевая) планка: крепление и монтаж

Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

Оглавление:

1. Функциональное значение торцевых планок
2. Материал для изготовления завершающих планок
3. Торцевая планка для профнастила: установка своими руками
4. Монтаж фронтонной планки – завершение работ по укладке металлочерепицы
5. Значение декора в оформлении завершающих планок

Функциональное значение торцевых планок

Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

Материал для изготовления завершающих планок

Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

Торцевая планка для профнастила: установка своими руками

После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов. При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы. Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.

Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки. Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки. Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила. Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли. Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы. Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты. Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

Укладывается ветровая планка для металлочерепицы в такой последовательности:

• Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
• Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
• Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
• Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
• Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
• Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
• Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
• Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
• В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

Значение декора в оформлении завершающих планок

Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы (фото).

Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

Планка торцевая для металлочерепицы: назначение и порядок установки

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

• карнизная;
• торцевая или ветровая;
• коньковая;
• планка примыкания для металлочерепицы.

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

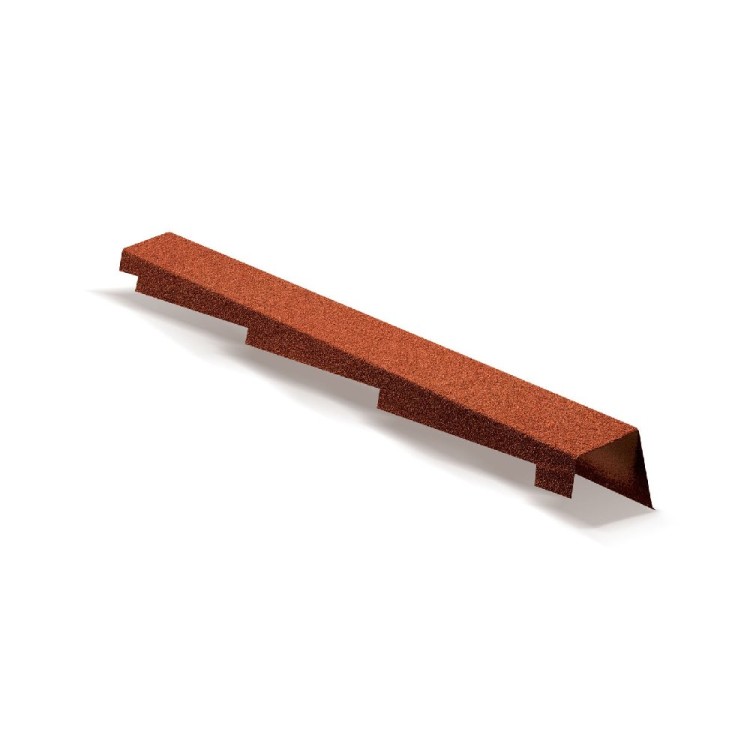

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

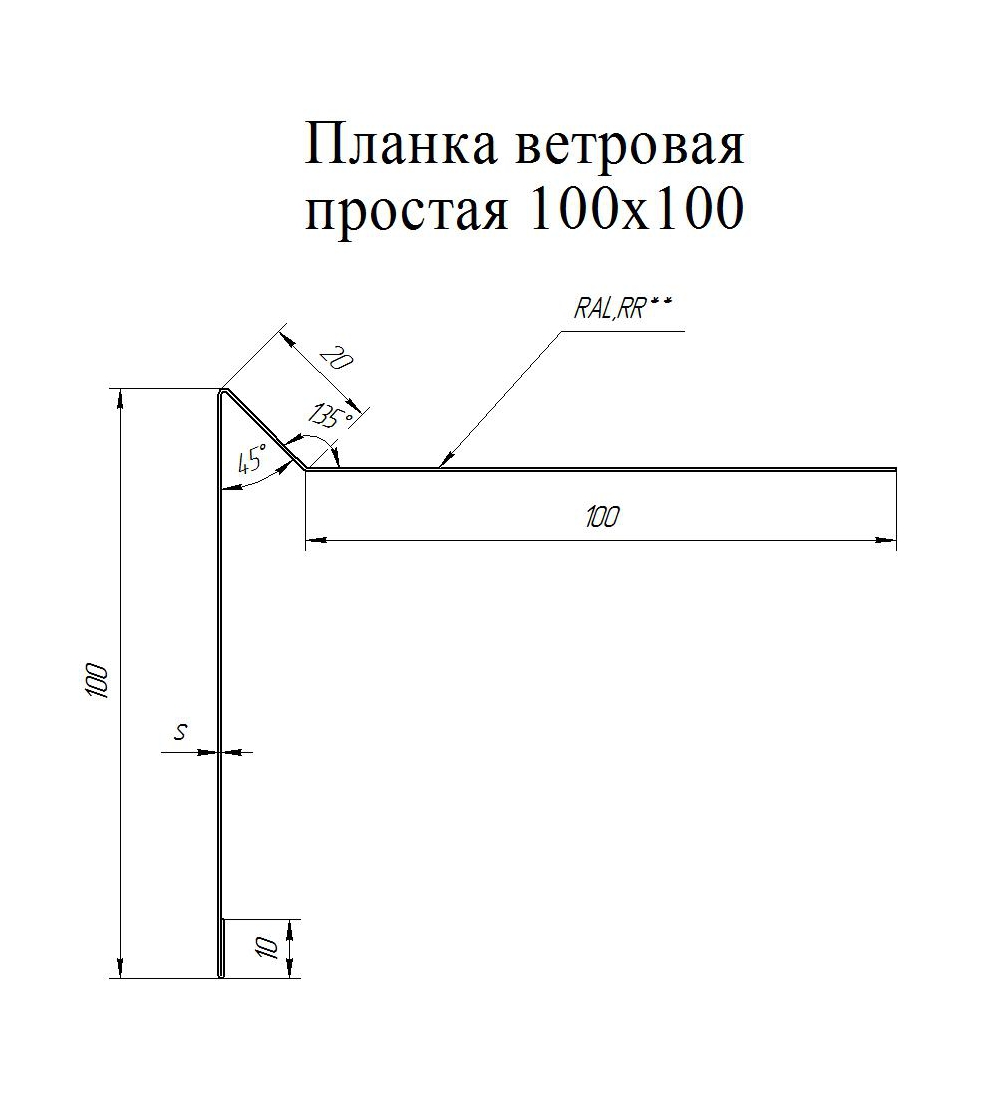

Типовые размеры планки торцевой

Статья по теме:

Установка торцевой планки для металлочерепицы

1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки при монтаже кровли из металлочерепицы

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Ветровая планка — размеры, монтаж ветровика на крышу

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Содержание

1. Основные разновидности

2. Размеры планки

3. Монтаж ветровой планки профнастила

4. Установка фронтонной планки на крыше, покрытой металлочерепицей

5. Правила установки ветровой планки на кровлю, покрытую ондулином

6. Установка ветровой планки для мягкой кровли

7. Декор в оформлении планок

8. Видео

Ветровая планка относится к доборным элементам кровли, которые устанавливают на завершающем этапе устройства крыши. Данное приспособление позволяет минимизировать воздействие сильных боковых порывов ветра, а также защитить подкровельное пространство от попадания насекомых, птиц, сухой листвы, образования грибка, появления мха и выветривания. Кроме того, такая конструкция позволяет создать особый микроклимат под крышей, не зависимо от того какой кровельный материал используется при этом.

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

• фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;

• карнизная – монтируется непосредственно по краю крыши, перед водостоком;

• коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

Размеры планки

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера — 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина — 90х150 или 40х60 мм.
Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

ВИДЕО

Добавить комментарий

Как установить ветровую доску на крышу. Монтаж торцевых пластин из металла: порядок работы

При строительстве кровли из металла использование дополнительных элементов обязательно. Их необходимость обусловлена ​​задачами обеспечения максимальной защиты ответных лиц при переходах уровней и направлений плоскости, защиты карнизов и торцевых частей. Концевая пластина предназначена для защиты концов.

Если у вас есть необходимые инструменты и знания, как это сделать, вы сможете установить концевые пластины буквально за один день. По окончании работ ваша кровля получит дополнительные элементы защиты от влаги под кровлей за счет торцевых концов и законченного внешнего вида.

Что такое торцевая планка для металлочерепицы

Торцевые планки изготавливаются на заводе и процесс их изготовления практически идентичен производству соответствующих планок. Естественно, разница только в форме.

Ленты изготовлены на основе того же металлического листа, покрытого цинком методом горячего цинкования.Дополнительно доски покрываются полимерами — полиэстером или пластизолем для улучшения защиты от атмосферных воздействий.

Если в устройстве кровли использовалась композитная черепица, то для нее есть конкретно свои виды торцевых досок, покрытых, как и основной пол, мелкой базальтовой крошкой.

Толщина металла, из которого изготавливаются концевые планки, обычно составляет до 0,55 мм.

Внешне торцевая пластина практически ничем не отличается, кроме места крепления к крыше.Но крепится он не на нижней плоскости ската крыши, а на всех торцевых стыках кровли и решает проблему предотвращения попадания влаги в кровельный пирог и на обрешетку.

Размер концевой планки для кровли из металла

Помимо влаги, торцевая пластина предотвращает попадание ветра под листы металла. Из-за этого его свойства иногда называют ветровым стержнем.

Инструмент для крепления концевой пластины

С инструментом для монтажа торцевой пластины проблем не возникнет, если вы уже заканчиваете работу.Обычно к этому сроку домовладелец, если выполнял работы самостоятельно, уже собирает все необходимое.

Если вы пригласили на кровлю профессиональных кровельщиков, вопросы по инструменту вас совершенно не коснутся. Обычно специалисты приходят со своим инструментом.

Торцевая пластина по металлу, установка которой осуществляется с помощью следующих инструментов:

• Аккумуляторная отвертка (можно использовать дрель с регулятором скорости патрона)
• Болгарка для отрезания мерных отрезков нужной длины (как альтернатива — лобзик или ручные ножницы по металлу)
• Молот
• Деревянный молоток
• Отвертка шлицевая

По большому счету, это все, что вам нужно.

Крепление торцевой пластины из металла

Существует особая процедура крепления торцевой пластины. Его нужно стараться неукоснительно соблюдать, иначе зимним зимним утром вы проснетесь от удара по крыше сломанного элемента конструкции.

Торцевую планку следует укладывать над обрешеткой на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Кронштейн фиксируется винтами. Здесь вы можете оценить удобство использования аккумуляторного шуруповерта в эксплуатации.Саморезы прокручиваются по всей длине планки, но начинать нужно с одной стороны и двигаться в одном направлении, чтобы создать необходимое натяжение, чтобы полоса из тонкого металла не получила в результате ее разбухания в трещины, на которые впоследствии будет выпадать влага.

Схема крепления торцевой пластины

При стыковке полос стыковки по длине учитывайте необходимость выдерживать нахлест — он должен быть не менее 50 мм. Для улучшения герметичности в месте стыковки листов металла следует нанести специальный герметик.

В установке торцевой пластины на металлочерепицу нет ничего сложного. В заключение дадим один совет: работая на высоте, позаботьтесь о своей безопасности — работайте только с исправными и надежными лестницами или стремянками.

После установки торцевой пластины на кровлю из металлочерепицы установите остальные элементы. Обязательный. Потому что это важный элемент кровли, обеспечивающий ее вентиляцию.

Монтаж мансардных окон в металлочерепицу необходимо производить до установки конька.Неправильная установка или плохая гидроизоляция таких окон сводят на нет все усилия по возведению кровли. Монтаж мансардных окон лучше проводить тем, у кого уже есть опыт строительных работ, и только при соблюдении инструкции и правил.

Торцевые элементы придают крыше законченный вид

При сборке конструкции металлочерепицы возникает много технических сложных моментов. Предварительный расчет количества и размеров всех необходимых элементов — залог успешного выполнения задачи.Поскольку процесс требует тщательного подхода ко всем нюансам монтажа, остановимся более подробно на одном из его этапов, а именно рассмотрим, как монтируется торцевая пластина для металлочерепицы.

Конечные элементы

Ветровые планки изготовлены из оцинкованной стали. Их толщина составляет примерно 0,5 мм. Производство этих элементов осуществляется по аналогии с изготовлением листов металлочерепицы. Полосы оцинкованного металла, как и листы покрытия, вскрываются специальными полимерами, стойкими к различным воздействиям.Его устанавливают на фронтоне дома, чтобы защитить его от дождя, а главное от сильного ветра. Поэтому она получила несколько названий, одно из них — фронтонная планка под металлочерепицу.

Назначение продукции

Рассмотрим подробнее, для чего нужен этот конструктивный элемент. Штанга обеспечивает защиту передней балки карниза. При атмосферных осадках — незаменимый компонент защиты всей конструкции от влаги.

Также установка данного компонента осуществляется с целью:

• влагозащита;
• защита от сильного ветра;
• крепление деталей крыши.

Благодаря одной из функций, которую выполняет данный элемент конструкции, а именно защите от сильных шквалистых ветров, он получил второе название — ветровая штанга для металлической кровли, поэтому особое значение придается технологии монтажа и качеству крепления. продукт.

На заметку : Монтаж торцевой пластины для металлочерепицы выполняется после завершения монтажа листов металлопрофиля.

Крепление планок фронтона

Обратите внимание на фото, на которых наглядно показаны правильные способы крепления планки по металлу.Давайте подробнее разберемся, как надежнее монтировать и устанавливать ветровые элементы для металлочерепицы пошагово:

1. Устанавливается только после завершения укладки и крепления листов.
2. Прикручивается так, чтобы один из ее краев выступал над концом обрешетки примерно на высоту волны листа металла. В этом случае важно, как была изготовлена ​​обрешетка. При правильном исполнении обрешетки выполнить эту задачу не составит труда.
3. Крепление осуществляется саморезами с двух сторон. Обязательное условие — монтаж по бокам детали и сверху.
4. Еще один важный момент — сверху необходимо прикрутить саморез, который будет соединять деталь с пролетом крыши.
5. Полоса должна быть внахлест, но расстояние не более 50-60 мм.
6. Важным элементом является прокладка, которая укладывается последней. Герметик служит для лучшей герметичности стыков двускатной части и скатов кровли.

Эта часть крыши является завершающим элементом монтажа основной части крыши. При правильной сборке и крепежах он придаст целостный вид всей конструкции.

Важно помнить : Штанга служит не только соединительной деталью, но и принимает на себя большую нагрузку в непогоду (ветер). Поэтому необходимо взять на себя ответственность за его крепеж, иначе при порвании этого элемента сильным ветром пострадает вся кровля.

Цена

Цена на материал зависит от производителя и качества товара. Также на ценовую политику влияет толщина металла, из которого изготовлен материал, и вид полимерного покрытия. На сегодняшний день цена двухметрового бруса на рынке стройматериалов составляет от 250 до 380 рублей. Индивидуальные заказы имеют свои цены, в зависимости от сложности исполнения.

Видео о планировке фронтона

Ветровую штангу можно увидеть на любой металлической крыше.Она как бы очерчивает края крыши, придавая ей законченный вид. Многие считают этот дополнительный элемент частью декора. С одной стороны, это так, потому что без бруса крыша не будет выглядеть эстетично. С другой стороны, помимо красоты, металлическая кровельная планка защищает пространство крыши от попадания дождя, снега и ветра.

Типы и размеры ветровых штанг

В зависимости от расположения ветровая штанга может быть карнизной и торцевой. Назначение у них одинаковое, отличаются только формы.

Место установки каждого дополнительного элемента:

Размеры ветровых планок зависят от ширины полок. Примеры различных элементов можно увидеть на фото.

Если говорить о длине, то полосы делают размером от 0,5 до 2 м. Удобство работы с изделиями заключается в возможности их укоротить и подогнать к нужному сечению или изгибу.

Конечно, цена товара зависит от размера.Чем длиннее элемент, тем он дороже. Но цена складывается не только из габаритов. Есть и другие факторы, о которых мы поговорим позже.

Разница полос по материалу

Помимо различий в месте установки и размерах ветровые штанги могут отличаться материалом изготовления:

При желании ветровую штангу по металлу можно сделать самостоятельно. Для этого из алюминиевого или оцинкованного металлического листа вырезают полосы.Их сгибают на деревянном бруске, придавая желаемую форму. Сверху заготовку окрашивают методом напыления, максимум, подбирая цвет под металлочерепицу.

Совет! При всем желании самостоятельно придать лобовому стеклу идеальную форму не получится, а уж подобрать идентичный цвет краски. Своими руками лучше делать только карнизные планки — капельницы. За желобами водостоков их практически не будет видно. Концевые элементы нужно будет покупать заводскими.

Монтаж карниза

Монтаж капельницы осуществляется после монтажа лобового стекла, так как именно к нему будут крепиться накладки. Кроме того, уже должны быть установлены крючки для желобов водосточной системы.

Внимание! Карнизная планка подвергается большой нагрузке от ветра. Слабое крепление приведет к отрыву капельницы, а вместе с ним могут оторваться листы металла.

Процесс установки состоит из следующих шагов:

Важно! При строительстве капельницы необходимо соблюдать нахлест.Это минимум 100 мм.

Крепление торцевого элемента

Монтаж торцевого элемента производится наоборот, после укладки металлочерепицы:

• Концевая пластина устанавливается внизу ската крыши, поднимаясь вверх. Поскольку его верхняя полка перекрывает металлочерепицу, элемент размещается над обрешеткой на 1 волну. Например, высота волны металлочерепицы Каскад составляет 50 мм. На таком же расстоянии над обрешеткой будет верхняя полка ветрозащиты.
• Закрепляют планку по бокам и сверху саморезами с нажимными шайбами ​​в шахматном порядке, подгоняя утеплитель под ней. Следующий элемент накладывается на предыдущий на 50 мм. При строительстве перекрытие увеличивают до 100 мм. Все стыки концевого элемента и кровельного покрытия заделываются.

Завершающим монтажом является установка декоративных заглушек на торцы планок в нижних точках ската крыши.

Внимание! В нижней точке ската крыши концевой элемент перекрывается с уклоном не менее 50 мм.Причем в месте стыка поверх карниза укладывается торцевая планка, а этот узел прибивается только гвоздями.

В этом видео вы можете посмотреть установку уплотнителей и ветровой штанги:

Как формируется цена на ветровые штанги и где лучше покупать

Как было сказано выше, цена в первую очередь зависит от размера стержня. Итак, 13:00 может стоить от 100 до 200 рублей. На рынке можно найти двухметровые элементы, цена которых от 250 до 380 рублей.Но есть и другие факторы, влияющие на стоимость продукта. Во многом цена зависит от толщины металла, типа полимерного покрытия и просто от производителя.

Покупать ветрозащитные планки необходимо только там, где была закуплена металлочерепица и только одного производителя, даже если цена не устраивает. В противном случае будет сложно подобрать оттенки, которые на крыше будут некрасиво смотреться.

Многие производители металлочерепицы дают гарантию на свою продукцию только с использованием качественных дополнительных элементов.Ветровые штанги также входят в этот список, что необходимо учитывать при их выборе.

Ветрозащитные планки на крыше. Решетка карнизная под металлочерепицу: фасадная и ветровая

Некоторые детали кровли выполняют как декоративную, так и защитную функцию. Лобовое стекло под металлочерепицу как раз такой элемент. Он может быть выполнен из разных секций, из металлического сплава или даже из пластика.

Особенности конструкции

Ветровая штанга для защиты металла бывает двух типов — торцевая и карнизная.Эти дополнительные элементы похожи по своему назначению, но предназначены для разных поверхностей.

1. Карниз предназначен для установки рубероида на фасадную доску. Когда металлическая черепица завязывается, ее свес создает небольшой зазор над поверхностью крыши. Через это пространство в стропильную систему может попадать влага или конденсат. Чтобы этого не произошло, монтируется пробковая планка;
2. Конец используется для защиты боковых граней. Они не защищены от влаги из-за того, что также образуются небольшие щели на стыках стен и кровли.С помощью утеплителя гарантировано дополнительное утепление кровли.

Размеры ветровой панели сильно различаются, это может быть металлическая розетка, до полуметра или более 200 см. Очень удобно, что этот элемент кровельного пирога без проблем можно разрезать для получения нужного сечения и изгиба.

Эти элементы, помимо обозначения, также классифицируются по материалу, из которого они изготовлены:

Изготовить металлический брус для битумной черепицы своими руками.Для этого вам просто нужно согнуть лист алюминия или стали нужной формы — в качестве шаблона можно использовать планку из лицевой пластины. После элемента необходимо окрасить краской, которая поможет защитить его от воздействия атмосферных осадков.

Установка

Монтаж ветрового стекла на металлическую крышу легко выполняется вручную. Пошаговая инструкция с фото:

Периодически стыки необходимо проверять на герметичность.Каждый сезон штанги проверяются и при необходимости заменяются. Для этого при помощи плоскогубцев снимается верхушка и заменяется целиком. Место стыка дополнительно обрабатывается тонким слоем герметика.

Видео: Установка уплотнителей и лобовых стекол.

Средний срок службы прутка — 50 лет, первые признаки коррозии могут появиться через 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.

Обзор цен

Купить защитный наконечник и карниз можно практически в любом строительном магазине. Рекомендуется выбирать вариант из легированной стали, где толщина образца будет не менее 0,4 мм.

Цена лобового стекла под металлочерепицу зависит от типа этого элемента и его габаритов. Рассмотрим, сколько стоит штанга Poymukate RR32, 110х110х2000 (коричневый цвет):

20 ноября 2015

В широком смысле лобовое стекло представляет собой деревянную доску или металлический профиль определенной конфигурации.Обычно его устанавливают для того, чтобы закрыть торцевые отверстия, которые могут оставаться между досками кровельной обрешетки. Если эти дыры не закрыть, в них дует ветер, который увлажняет чердачное пространство. Такое проветривание очень полезно для сеновала, но для жилого дома — не очень.

Вариантов установки ветровой штанги много, но стоит рассмотреть тройку самых распространенных. Далее о них.

Крепление ветрозащиты: вариант первый

Доски обрешетки, выступающие за плоскость фронтона, следует сшивать снизу карнизными досками.Чаще всего их толщина составляет 25-30 миллиметров. Предварительно следует обрезать доски обрешетки так, чтобы они проходили на одинаковое расстояние по всей длине карниза. То есть используется натянутый шнур от конька до карниза, по которому интересует расстояние. Затем обрезаются излишки.

Затем крыша покрывается рубероидом, а затем ветровая штанга прикручивается саморезами или прибивается. Крепление осуществляется по паре линий: первая проходит посередине торцов досок обрешетки, а вторая — посередине крайней доски карниза, которую пришивают.Все это сделано для того, чтобы исключить возможность коробления ветровой штанги от атмосферных воздействий. Иногда такое случается, если застежка размещена на одной линии.

Ветровую штангу необходимо устанавливать как можно ближе к кровельному материалу. Нередко такие доски снабжены резьбой для украшения дома. Узор проходит по нижней части доски.

Установка лобового стекла: второй вариант

В этом случае ветровая штанга называется концевой пластиной.Он сделан из полосы листового цветного железа, которая согнута под прямым углом. Ширина горизонтальных и вертикальных полок может составлять 100-150 миллиметров. Обычно длина брусьев составляет два метра. Поверхность может иметь продольные ребра, а может быть гладкой. Для жесткости краев полосы снабжены небольшими складками-витками по всей длине.

Лобовое стекло для металлической кровли должно быть установлено таким образом, чтобы закрывать лист материала сверху, а его вертикальная полка прижималась к торцам досок обрешетки.Здесь требования схожие: подтянуть торец ближе к прилегающим к нему поверхностям. Поскольку длина бруса обычно составляет 2 метра, а длина кровли намного больше, то сначала нужно установить нижнюю, а затем перекрывающую, чтобы образовался перекрытие не менее 50 миллиметров.

Ремни крепятся цветными кровельными саморезами, расположенными на расстоянии 400-600 миллиметров друг от друга. Боковое крепление иногда осуществляется с помощью прессовок по дереву. Главное в этом деле — не промахнуться, то есть попасть в деревянную доску.Если это произошло, то не выкручивайте винт, так как останется заметное отверстие.

Использование инструмента

При работе отверткой винты на больших оборотах вкручивать не нужно, правильнее будет работать на самых низких. При необходимости лучше ослабить момент затяжки, иначе сторона торцевой пластины будет выглядеть не очень привлекательно, так как будет напоминать, что процесс фиксации неминуемо будет сопровождаться царапинами. Их лучше всего красить краской из баллончика.В противном случае уже в следующем году в металле начнутся коррозионные процессы. Есть только одна сложность — максимально точно угадать оттенок. В противном случае цветные участки будут выглядеть очень странно.

Ветрозащитные дуги: третий вариант установки

Этот способ актуален для любого типа кровли, если в данном случае это не ветровая штанга, а финишная планка. Обязательно должна быть деревянная основа в виде досок обрешетки, которую вы хотите закрыть, и доски, которые нужно сшить.Поскольку сайдинг имеет свойство подвергаться большим линейным растяжениям при перепадах температур, его крепление выполняется в строгом соответствии со стандартными инструкциями по установке. При этом пресс-цилиндр или оцинкованный концевой гвоздь с головкой большого размера располагается строго посередине отверстия любого из виниловых элементов.

Лобовое стекло, которое продается в дополнение к сайдингу, также может использоваться как оконная панель. Из-за широких полочек его еще называют «лопухом».Полка обрезается кровельными ножницами по всей длине до нужного размера. Обрезанный край должен хорошо входить в отделочный элемент. И этот край должен быть виден. То есть он не должен застревать в элементе отделки, а должен иметь пятимиллиметровый люфт. В этом случае исключается коробление, и лопух сможет свободно перемещаться по горизонтали.

Тонкости подготовки

Для начала нужно сделать шаблон, то есть образец комплектующих частей сайдинга. Его следует прикрепить к месту установки. Если все сошлось, то можно сделать один комплект, который будет установлен на место. В случае правильного расположения вы можете продолжить. Непрофессионалы часто сразу врезают детали в целый дом, что является их главной ошибкой. После установки первых деталей понимают, что сильно ошиблись. Это приводит к необходимости покупать новый материал, так как он больше не используется. Лучше все тщательно подготовить, чем делать это.

Ветровое стекло часто используется в комбинированном варианте, когда речь идет о металлической кровле и сайдинге на стенах. В этом случае нижний край торцевой пластины должен максимально прилегать к виниловому сайдингу. Перекрытие здесь недопустимо. Борта должны хорошо выглядеть, не должно быть трещин.

Это наиболее распространенные варианты установки ветровой балки. Все тонкости и нюансы зависят от каждого конкретного случая.

Если вы решили заняться устройством металлической кровли, сделанной из металла или профнастила, в работе потребуется использование множества элементов, среди которых можно выделить ветровую штангу. Это потребуется для защиты откоса от атмосферных осадков, которые могут попасть в боковые стыки. Помимо прочего, лобовое стекло из профнастила используется для украшения крыши.

Необходимость использования

Установка описываемого элемента является завершающей процедурой устройства кровли. Такая деталь просто необходима, если мастер планирует установку точечных светильников. Достаточно сильный боковой ветер может повредить края рубероида, а также сорвать его с кровли.В частности, это касается регионов, для которых характерен неблагоприятный климат. для профнастила способна снизить воздействие воздушных масс. Помимо прочего, он предназначен для предотвращения воздействия ветра на систему дноуглубительных работ. Срок службы кровли зависит от того, насколько ее элементы защищены от воды. Перед совершением покупки необходимо ознакомиться с ассортиментом, представленным в магазинах, так как лобовое стекло для профнастила делится на несколько видов, что зависит от особенностей использования.

Основные разновидности

Описываемый элемент должен закрывать все края кровли по периметру. Для этого используйте разные типы этих элементов. Что касается фронтона, то он или предназначен для защиты пандуса от атмосферных осадков с боковых частей. Монтаж производится по краям пандуса. Элемент конька служит для защиты щели, которая находится в месте стыка скатов кровли. Устанавливается перед сливами по краям. Помимо прочего, лобовое стекло для профнастила может быть выполнено из разных материалов.Например, для металлочерепицы или профнастила используются элементы из металла. Композитная плитка требует использования деталей, имеющих соответствующее напыление.

Размеры бруса

Мельница для профнастила, фото которой представлены в статье, выполнена по типоразмерам. Они предполагают длину, равную двум метрам. Перед покупкой следует учесть полезную площадь детали. Этот параметр равен 1,9 метра.Что касается ширины, то она может быть самой разной, поэтому специалисты рекомендуют подбирать ее с учетом имеющихся параметров кровли. Стандартные размеры этих планок — 9 х 15, а также 4 х 6. Если вы хотите работать с плоской кровлей, вам необходимо приобрести узкие бруски. Например, они отлично подходят для крыши гаража, у которой нет волны.

Установка

Монтаж ветрозащитной планки для профнастила предполагает выполнение фиксации на обрешетке. Такие манипуляции необходимо проводить с приклада.Монтажные работы следует производить с помощью специальных болтовых саморезов. Их следует отделять друг от друга на 40 см. Начинайте работу с низа кровли, укладывая перекрытие стройматериалом, ширина которого составляет 10 см. Это необходимо для того, чтобы элемент мог выполнять задачу ребра жесткости.

Как только вы узнаете размер ветровой планки для гофрированного картона, вы можете приступить к приобретению этого элемента. Однако важно познакомиться с теоретической частью этого вопроса.Важно выбирать лямки одного размера. Если на одной плоскости кровли применить разные по габаритам элементы, то конструкция не сможет противостоять физическим воздействиям. Деталь необходимо закрепить к боковой части крыши с помощью саморезов, о которых шла речь выше. В некоторых случаях используются винты, реже — традиционные заклепки. Если вы используете лобовое стекло для профнастила, то, как закрепить этот элемент, важно знать еще до начала работ.Монтаж и выравнивание производятся в конце, при этом важно обеспечить перпендикулярность кровле.

Нюансы работ

Выполнение установки планки не должно вызвать затруднений даже у мастера, не имеющего достаточного опыта проведения данных манипуляций. После того, как вы установили первый элемент, можно переходить к установке второго, который накладывается внахлест. Прежде чем закрепить последнюю деталь, ее следует обрезать по размеру.Работы, в основе которых лежит мягкая кровля, ничем не будут отличаться от монтажа с использованием металлической кровли в качестве кровли. Однако установку следует начинать только после того, как в систему будет добавлен слив.

Что важно знать мастер

По краям плоскости полос необходимо установить заглушки, которые необходимо приобрести заранее. Их установка производится 4-мя саморезами, расположенными по периметру. По окончании монтажа все стыки придется обработать с помощью специальных веществ.Это требуется для защиты готовой конструкции от процессов коррозии. В процессе работы невозможно будет исключить образование швов, с которыми специалисты рекомендуют обрабатывать герметик. После того, как крепление планки профнастила завершено, и вы успели произвести герметизацию, можно покрыть поверхность слоем краски.

Стоимость ветрового бруса

Цена на планку для профнастила может быть разной, она будет зависеть от назначения элемента, а также его габаритов.Если речь идет об узкой модели, то она обойдется покупателю в 160 рублей, если есть необходимость приобрести широкий ассортимент, то придется заплатить 300 рублей. Если вы устанавливаете лобовое стекло на профнастил, то, возможно, вам удастся найти описанную деталь по другой стоимости. Например, в некоторых магазинах можно встретить изделия, изготовленные в условиях финских фабрик. В этом случае стоимость планки будет больше на 30%. При желании сэкономить стоит выбирать детали отечественного производителя, дороже они редко стоят.

Вывод

Монтаж лобовых стекол может произвести любой домашний мастер, если удастся самостоятельно справиться с работой, то на дорогостоящих услугах бригады профессиональных мастеров можно неплохо сэкономить.

В общей массе кровельного металла добавочные элементы составляют около 3%. В то же время их установка является завершающей операцией монтажа кровли, придавая ей законченный вид и обеспечивающая функциональную готовность всей конструкции к выполнению возложенных на нее задач.

Правильная установка дополнительных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхняя конструкция постройки приобретает способность надежно защищать дом от внешних факторов. Цена на каждый элемент индивидуально зависит от сложности его конструкции, но их приобретение неизбежно ввиду важности выполняемых функций.

Виды и назначение дополнительных элементов

Важным фактором при правильном подборе этих деталей является цветовое решение конструкции в целом, поэтому при покупке это свойство является одним из решающих.Как правило, дополнительные элементы идут в комплекте с крышей из однотонного материала.

Все отделочные работы производятся установкой закрывающих частей, придающих кровельному пирогу монолитность. Для кровли из профнастила их:

Материал для этих деталей — оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных и антикоррозионных свойств материала поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок.Цена предоставляется потребителю за каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки лишних деталей конструкции крыши не возникает.

Назначение и расположение лобового стекла

Лобовое стекло для профнастила предназначено для защиты от ветрового воздействия боковых торцов кровли, перекрывая при этом зазор между рубероидом и торцевой доской формируемого кровельного пирога.

Конструкция и размеры детали зависят от размеров выбранного профлиста, а также от свеса кровли.При этом следует учитывать, что элемент перекрытия по длине захватывается не менее чем двумя выступами профнастила.

Угловой кронштейн крепится к обрешетке на горизонтальной поверхности и к торцевой доске, закрывающей кровельный пирог. Таким образом создается монолитная кровля. При установке лобовых стекол желательно использовать дополнительные уплотнители стыков деталей.

Крепить ветровую штангу лучше всего саморезами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под крепеж.Винты желательно выбирать с болтами с шестигранной головкой. Для сохранения эстетики кровли их также подбирают по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Размер нахлеста между отдельными углами не менее 100 мм, при этом фиксация через два металла обязательна.

Стандартная длина ветровой штанги — 2000 мм. Размеры и форма полок зависят от выбранного типа профнастила.

Монтаж производится снизу вверх по краю ската крыши внахлест.Порядок установки — предпоследняя операция перед установкой коньковых планок.

Если необходимо разрезать заготовку, концы пропила необходимо окрасить подходящей краской. Если есть щель на стыке с другими деталями, ее необходимо прикрыть загибом сопрягаемых деталей или дополнительной деталью нужной формы. Приобретая рубероид, желательно позаботиться о нескольких небольших кусках гофрированного материала из обрезков в отходы производства.

Назначение ветровой штанги:

• защита подкровельного пространства от воды и ветра на стыке рубероида с торцевой панелью, а также от гнездования птиц и проникновения мелких животных, например куниц;
• дополнительное усиление профнастила по краям кровли, что особенно актуально на участках с сильными ветрами;
• крепление точечных светильников, если они предусмотрены в конструкции крыши;
• Декоративная отделка торцевых элементов площадок кровли, окантовка фронтонов.

При установке дополнительных элементов нельзя пренебрегать применением дополнительных уплотнителей в стыках.

Значения для ветровых штанг

Цена на эти продукты зависит от нескольких факторов, включая размеры и характеристики.

Сравнительная таблица стоимости лобовых стекол

Изображение	Производитель	Цена	Банкноты
	Профнастил МД Москва	Цена 55 р / м.пог =	Для типоразмеров 40 × 60 мм с капельницей
	ПО «Эталон» Москва		Цена по типу покрытия, п / п-цинк-340; Полиэстер премиум-336;
	ТД «АДС-Металл»	Цена 292 рубля	Цвет по каталогу
	Металлик и Co	192 шт / шт	Цвет по каталогу
	Компания Проминтех	312 шт / шт
	DMD Industries г. Москва		Выпускается отрезками длиной 2-3-4 метра
	Сибирский Дом Кровли, Новосибирск	от 380 шт. / Шт	В зависимости от покрытия цвета по каталогу
	Группа заводов «Металлкомплект», г. Киров	от 390 шт.	Длина 2500 мм, в зависимости от покрытия в каталоге

Учитывая данные, приведенные в таблице, можно сделать вывод, что основными показателями цены, от которых зависит цена продукта, являются характеристики покрытия и металлоемкость деталей.

Разница в стоимости по регионам незначительна и зависит от логистики и спроса на рынке.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных крыш с применением различных изоляционных материалов. В связи с этим возникла необходимость в использовании управляющих решеток, которые создают надежные и эффективные продувки. А использование утеплителей, особенно волокнистых, предъявляет повышенные требования к герметичности верхней конструкции кровельного пирога.При попадании в него влаги возможны проявления гниения и плесени утеплителей, развитие различных грибковых поражений бруса стропил и обрешетки.

Герметичность кровельного пирога обеспечивается системой дополнительных элементов, правильная установка которых обеспечивает это требование.

Какой бы высокой ни казалась цена на эти детали, необходимо приобретать их в оптимальном качестве и количестве. В противном случае такая «экономия» может обернуться расходами на полную перепланировку кровли.

Теплая кровля, даже если она установлена ​​в нежилом чердачном помещении, дает экономию энергии примерно на 15-25%, что постепенно окупит затраты на ее установку.

Надеемся, что предоставленная информация будет полезной. А в следующем небольшом видео — краткая инструкция по установке ветровой штанги.

Металлочерепица давно является лидером в области кровельных материалов на территории нашей страны. Одним из важных элементов любой кровли из этого материала являются следующие планки для металлической кровли :

• лобовое стекло под металлочерепицу;
• карниз для металлочерепицы;
• скейт-рейка;

№

При строительстве кровель из металла стержень примыкания вместе с карнизом, коньком и торцом играет довольно значительную роль.Несмотря на небольшую роль этих аксессуаров в общем объеме закупаемых материалов, они выполняют очень важную функцию, отвечающую за долгую и надежную работу всей кровли.

Классификация и обозначение планок по металлу

Карнизные планки под металлочерепицу и лобовые стекла под металлочерепицу изготавливаются из материалов, аналогичных основным кровельным материалам. Их основным конструктивным элементом является оцинкованная сталь толщиной 0,4-0,5 мм с защитным полимерным покрытием. Функции, выполняемые планками для металлочерепицы, выражаются следующим образом: :

• Карниз для штор выполнен в виде удлиненного элемента, технология изготовления которого аналогична базовому кровельному материалу. Основная функция карнизной планки — защита фронтальной карнизной доски от проникновения влаги при обильных осадках. Как следствие, карниз защищает от проникновения влаги подкровельное пространство.

Крепление карнизной рейки

Карниз для штор крепится к упорам крыши следующим образом: .:

1. Сначала устанавливается лобовая доска, которая крепится к концам стропильной системы с помощью оцинкованных гвоздей.Как вариант, иногда используется карниз, который фиксируется в специальных пазах на стропильной системе.
2. Следующим шагом будет подшивка рифленым или гофрированным картоном. К стене дома прикрепите опорную балку, она будет выступать второй опорой для подшивки карнизного свеса.
3. Непосредственно перед установкой карниза устанавливаются кронштейны для водоотвода. Они могут иметь крепление, как на карнизную доску, так и на стропильные ноги.
4. После этого приступают к установке карниза, который устанавливается перед кровлей из металлических листов. Монтаж планки осуществляется поверх желоба с помощью саморезов, вкручиваемых в карниз или фасадную доску. Шаг между винтами примерно равен 30-35 сантиметрам.

При увеличении карниза всегда следует производить перекрытие, размеры которого составляют 100 мм.

Установка концевой балки

После окончания укладки рубероида из листов металла приступаем к установке торцевой пластины. Устанавливается следующим образом :

Помимо защитных функций, торцевая пластина играет важную декоративную роль.Он обязательно должен перекрывать гребень волны, иначе есть вероятность попадания воды под металлочерепицу. Для этого край листа металлочерепицы расширяют вверх.

Крепление конькового ремня

Перед установкой конька обязательно проверяйте выполнение всех работ по устройству подкровельной вентиляции. На ровных откосах из металлочерепицы для исключения возможности метели под лопату используют специальные рейки. Монтаж хребтовой планки начинается с торца, для этого конек ставится поверх концевых пластин и отпускается наружу на 20-30 мм.Детали плоского конька стыкуются между собой с нахлестом 100 мм, а полукруглые элементы стыкуются по линии штамповки.

Если угол наклона кровли больше 45 °, то место крепления подфинишной доски и способы крепления конька могут существенно отличаться в зависимости от размера ската коньков. На этапе крепления обрешетки моделируются устройством конька с учетом угла наклона кровли и формы конька.Этот вариант установки стал наиболее распространенным благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, то их можно исправить с помощью слесарного инструмента. После того, как ребро конька будет смонтировано полукруглой формы, его необходимо заглушить с двух сторон специальными аксессуарами (заглушками).

Под коньковый брус рекомендуют установить деревянный брус. Это помогает быстро смонтировать данную конструкцию на деревянной основе.

Как установить планку примыкания

Примыкающая планка должна быть установлена ​​после того, как будет уложен основной слой рубероида и установлено лобовое стекло.Основное назначение планки опоры — фиксация ковра в вертикальных плоскостях. Кроме того, планка примыкания используется в местах стыковки кровли с дымоходами и вентиляционными каналами, где она выступает в качестве основного герметизирующего элемента. Монтаж этого элемента конструкции является завершающей операцией по окончании строительства кровли. Кроме защитных свойств, планка примыкания выступает еще и как декоративный фрагмент, придающий крыше эстетичный современный вид.

Планки по металлу, которые правильно установлены и полностью выполняют свои функции, станут отличной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно скажется на продолжительности и надежности эксплуатации.

Технология крепления металла

Эксплуатация кровли, покрытой металлом, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила:

• кровельный лист крепится в месте примыкания к обрешетке при отклонении волны;
• установка нижних листов к первой обрешетке происходит креплением за ступеньку через волну;
• установка остальных листов в обрешетку происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• : все листы должны быть должным образом прижаты к обрешетке;
• в местах нахлеста листы крепятся саморезами в волновом спаде.

Количество саморезов принято из расчета из расчета 9 штук на квадратный метр кровли. Раскрой металлочерепицы выполняется ножовкой по металлу, ножницами по металлу или ножницами для резки металла. Главный критерий выбора слесарного инструмента — это объем работ и ширина обрабатываемой поверхности. Итак, для нарезки небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости сделать длинный пропил, ширина которого составляет большое расстояние, ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машин (болгарок) категорически запрещено. Из-за перегрева и разрушения полимерного слоя основной материал металлочерепицы быстро разрушается.

Автор Павлов Юрий
Николаевич

Как установить кромку коврового покрытия из алюминия | Home Guides

Когда ковер устанавливается в комнате, края ковра заправляются в основание стеновой панели. Делается это из эстетических соображений, а также для того, чтобы край ковра не тянулся вверх. Когда между комнатой с ковровым покрытием и комнатой без коврового покрытия есть дверной проем, край ковра должен быть заблокирован, потому что об этом можно споткнуться. Это можно сделать, поместив алюминиевый переходник поперек края ковра.

1

Отрежьте алюминиевый переходник по длине дверного проема с помощью ножовки.

2

Положите алюминиевый стержень поперек дверного проема так, чтобы передний край находился под краем ковра. Прикрепите штангу к полу оцинкованными шурупами.

3

Поместите линейку на ковер на расстоянии 1/4 дюйма от края, расположив ее так, чтобы она проходила параллельно дверному проему.

4

Обрежьте край ковра 1/4 дюйма универсальным ножом. Используйте линейку в качестве ориентира. Обрежьте все грубые неровные края, оставшиеся от исходного разреза.

5

Растягивайте ковер, пока он не достигнет алюминиевой переходной планки, с помощью коленного упора — названного так потому, что вы ударяете коленом по мягкому краю инструмента, чтобы растянуть ковер.

6

Сдвиньте край ковра под верхний край переходной планки и на крючки вдоль нижнего края внутри переходной планки, используя ступенчатое зубило. Крючки помогают удерживать ковер на месте.

7

Загните фланец в верхней части планки вниз на верх ковра, постучав по нему молотком. Поместите деревянный брусок между молотком и переходной планкой, чтобы защитить планку от прямых ударов молотка.

Ссылки

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году.Он был опубликован на различных сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Осмотр крыш: черепичные крыши, часть 6

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение проверки крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые кровли.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

УСТАНОВКА ГЛИННОЙ ПЛИТКИ

Как и в случае с бетонной плиткой, многие методы укладки глиняной плитки использовались на протяжении многих лет. Способы различаются в зависимости от дизайна плитки и местных требований.

Предоставлено Carson Dunlop

Плитку можно подвешивать на проволоке или прибивать к ремешкам или гвоздезабивателям.Плитка также может удерживаться на месте с помощью строительного раствора или пенного клея, особенно плитки для коньков и набедренников.

Настил крыши

Как и бетонная черепица, глиняная черепица может быть установлена ​​либо на сплошном настиле, либо на разнесенной структурной обшивке.

Кровельный оклад из черепицы

Способы оклейки зависят от типа плитки. Наиболее важно то, что используемый метод оклейки предотвращает проникновение влаги.

Боковая планка

В зависимости от стиля установленной плитки, боковая планка обычно (но не всегда) включает сливной канал.

Этот установщик должен был создать специальную планку боковой стенки для этого места. На этой плитке должен быть установлен какой-либо тип защиты от птиц.

На фото выше показана хорошая установка контр-оклада на боковой стенке. Контрнаделки на кирпичных и каменных боковых стенках обычно крепятся герметиком, который необходимо поддерживать.

Профнастил на стене

Это типичная установка планки на стену, за исключением углов, на которые установлен свинцовый лист и герметично прилегает к лицевой панели.Судя по всему, формованный лист был недостаточно длинным.

Вы также можете увидеть перегородки из плитки с отливом, сформированным по размеру плитки.

Вы увидите, что используются различные методы (некоторые из них довольно уродливые), такие как прокладка дымохода, которая, несмотря на свою уродливость, выглядит так, как будто она сработает.

Бедра

Бедра обычно покрыты крышечными плитками, но вы можете увидеть их покрытые металлом. Это другой способ защиты бедра, но он выглядит эффективным, пока ветер не проникает через щели в углах.

Высокопрофильные плитки для миссий должны быть установлены с некоторым типом погодозащиты на бедрах, гребнях и головных стенах. Защита от атмосферных воздействий может состоять из металла, строительного раствора, предварительно сформированного пластика, приклеивающихся к давлению клеящих валиков или другого материала, предназначенного для предотвращения попадания ветрового дождя, влаги и снеготаяния в эти уязвимые места.

Вентиляционная планка

Нет ничего необычного в том, что нижний край вентиляционной планки изогнут по контуру плитки. Иногда используют свинец, потому что его легче согнуть до определенной формы. В этой плитке просверлено отверстие, чтобы можно было установить крепеж, который помогает листу металла сохранять свою форму. Головки гвоздей следует заделать, чтобы предотвратить проникновение влаги.

Белый герметик вокруг трубы необходимо будет регулярно проверять и при необходимости наносить повторно.

Воротник долины Крепежные детали

Поскольку глиняная плитка может иметь длительный срок службы, крепежные детали, используемые для ее крепления, должны иметь такой же срок службы.Крепежные детали должны быть из нержавеющей стали, меди, алюминия или горячеоцинкованной стали, но без гальванического покрытия.

Проверка глиняной черепицы

Каждый раз, когда вы идете по крыше из глиняной черепицы, вы рискуете сломать черепицу. Устойчивость к поломке зависит от качества, профиля и состояния плитки. Если вы не знакомы с определенным типом черепицы, лучше всего смотреть на крышу с лестницы на краю крыши, из окна или балкона или в бинокль с земли.

Иногда трудно определить, когда установка действительно дает сбой или в какой степени.Сломанная черепица, которую вы видите на этой крыше, очевидно, нуждается в замене, но с таким количеством слоев стокам может быть трудно попасть в систему крыши. Для такой крыши лучше всего рекомендовать, чтобы сертификация крыши проводилась квалифицированным подрядчиком.

Это не то, что вы бы назвали чистой крышей, но, как вы можете видеть по новой крыше на фотографии выше, этот вид иногда считается желательным.

Предоставлено Брайаном Келли

Иногда вы можете увидеть, что это доведено до крайности.

Наряду с глиняной и бетонной плиткой вы можете встретить плитки, сделанные из нескольких других материалов.

Консервация и ремонт исторических глиняных черепичных крыш

КРАТКИЕ СВЕДЕНИЯ

Историческая черепица из глиняной черепицы. Фото: файлы NPS.

Энн Э. Гриммер и Пол К. Уильямс

Глиняная черепица является одним из самых характерных и декоративных кровельных материалов в истории благодаря большому разнообразию форм, цветов, профилей, узоров и фактур. Традиционно глиняные плитки изготавливались вручную, а затем путем машинной экструзии натуральной глины, текстурированной или покрытой цветной глазурью, и обжигались в высокотемпературных печах. Уникальные визуальные качества глиняной черепичной крыши часто делают ее важной чертой в определении общего характера исторического здания. Значимость и хрупкость исторических черепичных крыш требуют особой осторожности и осторожности при их сохранении и ремонте.

Глиняная черепица была популярным кровельным материалом для жилых построек в период романского Возрождения.Фото: файлы NPS.

Глиняная черепица имеет один из самых высоких показателей продолжительности жизни среди исторических кровельных материалов — обычно около 100 лет, а часто и несколько сотен. Тем не менее, регулярная программа технического обслуживания необходима для продления срока службы любой кровельной системы. Полный внутренний и внешний осмотр конструкции крыши и кровельного покрытия рекомендуется для определения состояния, потенциальных причин неисправности или источника утечек, а также поможет в разработке программы консервации и ремонта черепичной крыши.Прежде чем начинать какие-либо ремонтные работы на исторических крышах из глиняной черепицы, важно определить те качества, которые важны для создания исторического значения и характера здания.

В этом кратком обзоре будет рассмотрена история глиняной черепицы и будет содержаться описание многих типов и форм исторической черепицы, а также различных методов их крепления. Он завершится общими инструкциями для владельца исторической собственности или управляющего зданием о том, как спланировать и выполнить проект, включающий ремонт и выборочную замену исторической глиняной черепицы.Ремонт исторических кровель из глиняной черепицы — занятие не для новичков; его должны проводить только профессиональные кровельщики, имеющие опыт работы с кровлями из глиняной черепицы.

Происхождение глиняной черепицы можно независимо проследить в двух разных частях света: Китае, в эпоху неолита, примерно в 10 000 г. до н.э .; и Ближний Восток, немного позже. Из этих регионов использование глиняной плитки распространилось по всей Азии и Европе. Не только древние египтяне и вавилоняне, но также греки и римляне покрывали свои здания глиняными черепицами, и адаптация их практики продолжается в Европе по сей день.Европейские поселенцы принесли эту кровельную традицию в Америку, где она была заложена во многих местах к 17 веку.

Глиняная черепица с коническим стволом была изготовлена ​​на заказ для реставрации индийских казарм 1820-х годов в миссии Санта-Крус в Калифорнии. Фото: файлы NPS.

Археологи обнаружили образцы глиняной черепицы из поселения 1585 года на острове Роанок в Северной Каролине. Глиняная плитка также использовалась в ранних английских поселениях в Джеймстауне, Вирджиния, и близлежащем Св.Мэри в Мэриленде. Глиняная черепица также использовалась в испанском поселении Сент-Огастин во Флориде, а также французами и испанцами в Новом Орлеане.

Голландские поселенцы на восточном побережье первыми завезли глиняную плитку из Голландии. К 1650 году они наладили собственное полномасштабное производство глиняных черепиц в верхней части долины реки Гудзон, отправляя плитки на юг, в Новый Амстердам. Во время американской революции было несколько предприятий по производству плитки, которые предлагали как цветную, так и глазурованную плитку, а также неглазурованную натуральную терракотовую плитку в районе Нью-Йорка и соседнего Нью-Джерси.Нью-Йоркская газета 1774 года рекламировала наличие для продажи застекленных и неглазурованных панелей местного производства, которые гарантированно «выдержат любую погоду». На западном побережье глиняная плитка была впервые изготовлена ​​в деревянных формах в 1780 году в миссии Сан-Антонио-де-Падуя в Калифорнии индийскими новичками под руководством испанских миссионеров.

Безусловно, наиболее важным фактором популяризации глиняной черепицы в колониальный период в Америке была забота о пожаре. Разрушительные пожары в Лондоне в 1666 году и в Бостоне в 1679 году побудили к принятию строительных и противопожарных норм в Нью-Йорке и Бостоне. Эти правила пожарной безопасности, действовавшие почти два столетия, поощряли использование черепицы для крыш, особенно в городских районах, из-за ее огнестойких свойств. Глиняная черепица также была предпочтительнее из-за ее долговечности, простоты ухода и отсутствия теплопроводности.

Хотя более эффективные методы производства снизили стоимость глиняной плитки, ее использование начало сокращаться в большей части северо-востока Соединенных Штатов во второй четверти XIX века.В большинстве районов за пределами городских пожарных районов широко использовалась деревянная черепица; они были более доступными и намного более легкими и требовали менее тяжелого и менее дорогого каркаса крыши. Кроме того, стали доступны новые огнестойкие материалы, которые можно было использовать для кровли, включая сланец и металлы, такие как медь, железо, жесть, цинк и гальваническое железо. Многие из металлических кровельных материалов можно установить за небольшую часть стоимости и веса глиняной черепицы. Даже внешний вид глиняной черепицы больше не был модным, и к 1830-м годам глиняная черепица временно потеряла популярность во многих частях страны.

Кровля из глиняной черепицы играет важную роль в определении характера c. 1917 г. Миссионерская гостиница Grove Park Inn, Эшвилл, Северная Каролина. Фото: файлы NPS.

К середине 19 века введение стиля архитектуры итальянской виллы в Соединенных Штатах вызвало новый интерес к глиняной черепице для кровли. Это возродило промышленность по производству глиняной плитки, и к 1870-м годам были открыты новые фабрики, в том числе крупные предприятия в Акроне, штат Огайо, и Балтиморе, штат Мэриленд.

Глиняная черепица была продвинута на Столетней выставке в Филадельфии в 1876 году, на которой было представлено несколько выдающихся зданий с черепичными крышами, в том числе павильон штата Нью-Джерси, крытый глиняной черепицей местного производства. Машины для производства черепицы были впервые запатентованы в 1870-х годах, и, хотя большая часть кровельной черепицы по-прежнему производилась вручную, к 1880-м годам все больше и больше фабрик начали использовать машины. Развитие стиля архитектуры романского возрождения в 1890-х годах еще больше усилило роль глиняной черепицы как американского строительного материала.

Для удовлетворения этого нового спроса также потребовались альтернативные заменители глиняной плитки. Примерно к 1855 году стали производиться крыши из листового металла, имитирующие образцы глиняной черепицы. Эти крыши из листового металла, обычно окрашенные в натуральный терракотовый цвет, чтобы имитировать настоящую глиняную черепицу, стали популярными, потому что они были дешевле, легче и проще в установке, чем крыши из глиняной черепицы.

Глиняная черепица подчеркивает выступающие крыши этих рядных домов конца XIX века.Фото: файлы NPS.

Глиняная черепица снова на короткое время вышла из моды в конце 19 века, но снова получила признание в 20 веке, в первую очередь из-за популярности архитектурных стилей романтического возрождения, включая миссионерский, испанский, средиземноморский, грузинский. и Возрождение эпохи Возрождения, в котором крыши из глиняной черепицы занимали видное место. С появлением машин, способных экструдировать глину самых разных форм в больших количествах, глиняные плитки стали более доступными по всей стране.Больше региональных заводов-производителей было создано в районах с большими естественными месторождениями глины, включая Альфред, Нью-Йорк; Нью-Лексингтон, Огайо; Линкольн, Калифорния; и Атланта, Джорджия; а также Индиана, Иллинойс и Канзас.

Популярность кровли из глиняной черепицы и похожих кровельных материалов-заменителей сохраняется и в 20 веке, особенно в районах Юга и Запада, особенно во Флориде и Калифорнии, где все еще преобладают стили архитектуры под влиянием Средиземноморья и Испании.

В 17-18 веках наиболее распространенными типами глиняной черепицы, использовавшейся в Америке, были плоские и прямоугольные. Их размеры составляли примерно 10 x 6 x Ω (25 x 15 x 1,25 см), и на одном конце имелось два отверстия для гвоздей или колышков, через которые они крепились к кровельным рейкам. Иногда между перекрытиями помещалась полоска раствора ряды плитки, чтобы она не поднималась при сильном ветре. Помимо плоских плиток, в 18 веке также использовались переплетенные S-образные панели.Они были сформированы путем формования глины по сужающимся участкам бревен и, как правило, были довольно большими. Эти переплетенные плитки, которые также называются панцирными, криволинейными или фламандскими плитками, размером примерно 14 Ом на 9 Ом (37 см x 24 см), навешиваются на кровельную планку с помощью выступа или выступа, расположенного в верхней части нижней стороны каждая плитка. Как плоские (плоские) черепичные, так и скатные (S-образные или изогнутые) крыши были закрыты по коньку полукруглой коньковой черепицей. Глиняная черепица на зданиях в моравских поселениях середины 18 века в Пенсильвании очень напоминала те, что использовались в Германии того времени.Эти плитки были примерно 14-15 дюймов в длину и 6-7 дюймов в ширину (36-38см x 15-18см) с изогнутым концом и вертикальными канавками для облегчения дренажа. Они также были разработаны с выступом или пером на задней стороне, чтобы плитки могли висеть на планке без гвоздей или колышков.

Точная датировка ранней кровельной черепицы трудна, а зачастую и невозможна. Фрагменты черепицы, найденные на археологических раскопках, могут указывать на существование крыш из глиняной черепицы, но тот же тип черепицы также иногда использовался для других целей, таких как мощение и в печах для выпечки.Чтобы еще больше усложнить датировку, поскольку глиняная плитка часто переживала многие из самых ранних, менее постоянных построек, ее часто повторно использовали в более поздних постройках.

Асфальтовая черепица — несовместимая замена оригинальной испанской глиняной черепице. Фото: файлы NPS.

В дополнение к «черепичным» крышам из листового металла, появившимся в середине XIX века, во второй половине XIX века была разработана бетонная кровельная черепица как другой заменитель глиняной черепицы.К началу 20 века он стал довольно популярным. Бетонная плитка состоит из плотной смеси портландцемента, смешанной с заполнителями, включая песок и пигмент, и выдавливается из машин высокого давления.

Несмотря на то, что бетонная черепица, как правило, не обладает постоянством цвета и тонкими цветовыми вариациями, присущими натуральной глиняной черепице, она продолжает оставаться популярным кровельным материалом сегодня, потому что она воспроизводит общий вид глиняной черепицы, если не всегда точный профиль или пропорции исторической глины. плитка, при несколько меньшей стоимости и весе.Другой современный, немного более дешевый и более легкий заменитель глиняной плитки, разработанный недавно, состоит из смеси минерального волокна и цемента с добавлением пигментов для придания цвета. Хотя эта черепица из заполнителя также повторяет форму и внешний вид глиняной черепицы, они во многом отличаются от глиняной черепицы, которая встречается в бетонной черепице. Таким образом, как и бетонная плитка, они редко подходят для замены глиняной плитки.

Глиняная черепица бывает двух видов: внахлест и внахлест.Сцепляющиеся плитки спроектированы попарно, так что выступ или «выступ» на одной из плиток «цепляется» за другую плитку, тем самым «блокируя» или скрепляя их вместе; их также обычно прибивают к конструкции крыши. Перекрывающиеся плитки, которые также могут функционировать попарно, обычно не имеют никаких «выступов» и должны быть прибиты гвоздями. Существует широкий спектр форм исторической глиняной черепицы, и многие из них, иногда с небольшими вариациями, производятся до сих пор. Существует множество разновидностей, и страна происхождения некоторых из них может быть указана в их названиях, но по сути есть только два вида форм: панцири и плоская плитка.Панели и плоские плитки могут соединяться друг с другом или перекрываться друг с другом.

Панели

Форма, наиболее часто ассоциируемая с исторической глиняной черепицей, вероятно, представляет собой выпуклую или округлую черепицу, часто сгруппированную вместе как «панельная черепица» или «панцирь». К ним относятся испанские плитки, иногда называемые буквами «S», или плитки миссий аналогичной формы, также известные как плитки в виде бочки или бочки, прямые или конические, а также римские плитки и их греческие варианты.

Плоская черепица

Плоская черепица — еще один тип исторической глиняной черепицы. Плоская черепица может быть совершенно простой и плоской и, как кровельный шифер, накладываться друг на друга, прикрепляться гвоздями к обшивке кровли. Или они могут сцепляться сверху и с одной стороны. Хотя «замок» скрепляет их вместе, у большинства черепичных плиток также есть одно или несколько отверстий, обычно около верха, для прибивания гвоздей к обшивке крыши. Плоская черепица в основном представляет собой разновидность английской черепицы или черепицы и включает в себя английскую черепицу, закрытую черепицу, плоскую черепицу, черепицу или плитную черепицу, а также французскую черепицу, которая имеет немного более высокий и более контурный профиль.

Любая из стандартных форм плитки может быть известна под другим названием в другом регионе страны или в других частях мира. Например, то, что известно как испанские или S-плитки в Соединенных Штатах, в Англии могут называться одинарными римскими плитками. Иногда плитки «Испанский» и «Миссия» приравниваются, несмотря на то, что первые обычно представляют собой соединенные друг с другом плитки, а вторые представляют собой отдельные перекрывающиеся цилиндры Ω. Поскольку миссии и стиль миссий связаны с Америкой, плитки миссий в Соединенных Штатах чаще называют испанскими плитками в Англии и Европе.Точно так же испанские плитки, или S-образные плитки, или плитки в виде бочек, могут показаться более типичными для некоторых плиток, используемых во Франции, чем те, которые продаются как французские плитки американскими производителями.

Сегодня некоторые производители плитки присвоили историческим формам плитки свое собственное торговое название. Другие компании продают плитку «S» уникальной формы, которая больше похожа на настоящую, но довольно низкопрофильную «s» без обычной плоской части традиционной американской S-плитки.

Накладка карниза или ограничитель для птиц для защиты от птиц заметно отсутствует на заменяемой плитке в центре нижнего ряда.Фото: файлы NPS.

Полевая и специальная плитка

Плитка, покрывающая большую часть плоской поверхности крыши, называется полевой черепицей. Некоторые формы крыш, особенно конические башни или башенки, требуют черепицы градуированных размеров, а некоторые формы или узоры полевой черепицы также требуют отделочной черепицы особой формы для завершения пакета кровельного покрытия. Другая плитка уникальной формы была изготовлена ​​для размещения в помещениях и местах необычной формы, включая слуховые окна и впадины, вальмы крыши, грабли, гребни и углы.Есть также отделочные плитки, которые удовлетворяют определенным требованиям, например, закрытие карнизов или глиняные заглушки, называемые «птичьими упорами». Они предназначены для защиты от снега, дождя и гнездования птиц в пустотах под нижним рядом изогнутых плиток. Различные узоры и рисунки также можно создавать, комбинируя или смешивая и сочетая плоскую плитку с размерной плиткой.

Цвета плитки

Красный терракотовый — это цвет, который чаще всего ассоциируется с исторической глиняной черепицей. Красноватый цвет получается из глины с большим процентом оксида железа, и есть много вариаций этого естественного цвета, которые можно найти в плитке, от глубоких красновато-коричневых до более мягких и бледных апельсинов и розовых оттенков.Более светлые желтовато-коричневые и бежевые цвета, а также черный также появляются на традиционных зданиях с черепичными крышами. Плитки желто-коричневого цвета были сделаны из почти чистой огнеупорной глины, и заливка марганца, растворенного в воде, на плитку перед обжигом приводила к получению глазурованной плитки коричневого или черного цвета. К концу 19 века популярность цветной глазури для кровельной черепицы возросла, и сегодня их использование и цветовая гамма продолжают расширяться. Большинство исторических глазурованных кровельных плиток имеют довольно естественные оттенки, которые варьируются от красных и коричневых и мягких, до черных и пурпурных, синих (часто создаваемых с помощью смальты или порошкового синего стекла) и большого разнообразия зеленых оттенков (обычно создаваемых из медного шлака). .Цвет плитки, обожженной на дровах, мог быть очень разным, потому что температура в печи была очень неравномерной; плитки, расположенные ближе всего к огню, прогревались на всем протяжении и становились темно-красными, в то время как плитки, расположенные дальше от огня, скорее всего, были окрашены дымом и имели более светло-оранжевый цвет.

Метод, используемый для крепления глиняной черепицы, зависит от формы, размера и стиля конкретной черепицы. По большей части традиционные и современные методы установки глиняной черепицы очень похожи, за исключением того, что современная практика всегда включает использование деревянной обшивки и рубероида.Но большинство самых ранних глиняных черепиц укладывали без использования деревянной обшивки и вешали прямо на кровельные рейки и рейки, которые были прибиты к стропилам крыши; эта практика продолжалась до середины XIX века в некоторых регионах. Хотя этот метод крепления позволял обеспечить хорошую вентиляцию и упростил поиск утечек и ремонт, он также означал, что общая водонепроницаемость крыши полностью зависела от самой черепицы.

Выступы на обратной стороне этих заменяющих испанских глиняных черепиц помогают им прилипать к цементному раствору на кровельной обшивке.Фото: файлы NPS.

Постепенно появилась практика прибивать кровельную черепицу непосредственно к сплошной деревянной обшивке или подвешивать ее за «выступы» на горизонтальной рейке, которая прикреплялась к стропилам крыши или обшивке. Некоторые виды плитки, особенно более поздние плитки Mission или Barrel, укладывались на вертикальные полосы или рейки, прибитые к обшивке, или плитки были прикреплены к деревянным прогонам с помощью медной проволоки.

Частично из-за того, что они не всегда очень плотно прилегают друг к другу, некоторые формы черепицы, в том числе «Испанская», «Бочка» или «Миссия», а также другие типы переплетенных черепиц, сами по себе не являются полностью водоотталкивающими при использовании на очень низких крышах.Для них всегда требовалась некоторая форма подкровельного покрытия или дополнительный водостойкий нижний слой, такой как войлочное, битумное или цементное покрытие. В некоторых традиционных английских приложениях обработка, называемая «поджиганием», заключалась в использовании простого строительного раствора, обычно состоящего из соломы, грязи и мха. Конусообразные плитки миссий старых испанских миссий в Калифорнии также укладывались в слой глинистого раствора, смешанного с травой или соломой, который был их единственным средством прикрепления к очень низкой тростниковой или веточной обшивке (latia), поддерживающей плитки.

Более поздние и современные методы кровли требуют, чтобы черепица была уложена на твердую деревянную обшивку l «(2,5 см), войлочную с покрытыми базовыми листами не менее 30 фунтов, или на застроенные мембраны или однослойные кровельные мембраны. Это существенно увеличивает водонепроницаемость крыши за счет добавления второго слоя гидроизоляции. Горизонтальные и вертикальные линии мелом нарисованы, чтобы служить ориентиром при укладке плитки и обозначать ее рисунок. Большинство плиток имеют одно или два отверстия, чтобы их можно было прикрепить с помощью медных гвоздей или вешалок и / или с выступающими наконечниками для фиксации или подвешивания на рейках или планках, прикрепленных к основной обшивке.

Перед укладкой плитки необходимо установить медные или свинцовые желоба, отливы и желоба, желательно с использованием коррозионно-стойкого металла калибром не менее 26 (20-24 унции), выступающего минимум на 12 дюймов (30,5 см) под плиткой от кромка или в соответствии со спецификациями производителя.Длительный срок службы и ожидаемая долговечность глиняной черепицы требуют, чтобы, как и в случае с кровельными гвоздями, для гидроизоляции и водостока использовался только металл самого высокого качества.

Эти глиняные изразцы с коническим стволом были точно воспроизведены по археологическим материалам, обнаруженным на месте.Фото: файлы NPS.

«Полевую черепицу» обычно упорядочивают по количеству «квадратов», то есть плоской секции 10 футов x 10 футов (25 см x 25 см), необходимой для покрытия секции крыши. Компания по производству черепицы или подрядчик по кровле должны рассчитать необходимое количество черепицы в соответствии с типом крыши и на основе чертежей архитектора для обеспечения точности. Это должно включать специальную плитку для коньков и карнизов, декоративную отделку, частичные «квадраты» с допуском примерно 10-20% на поломку и дополнительную плитку для хранения для последующего ремонта случайных повреждений.Попав на стройплощадку, черепица равномерно укладывается стопками на крыше, в пределах досягаемости кровельщиков.

Укладка черепицы начинается первым слоем у нижнего края кровли у карниза. Способы укладки и крепления кровельной черепицы различаются в зависимости от типа и конструкции черепицы и формы крыши, а также от региональных практик и местных погодных условий. Приподнятая облицовка, брус, двойной или тройной слой плитки или специальная плитка для защиты от птиц под карнизом могут использоваться для поднятия первого ряда плиток на необходимую высоту и угол, необходимые для наилучшего функционирования крыша.Плитка располагается так, чтобы нависать над ранее установленной водосточной системой не менее чем на 1-1 / 2 дюйма (4 см), чтобы дождевая вода стекала в центральную часть желоба. После того, как этот первый слой будет тщательно установлен и осмотрен с уровня земли на предмет Прямолинейность и цветовые нюансы, и соответственно скорректированные, последовательные ряды перекрывают те, что ниже, поскольку кровельщик работает по диагонали вверх по крыше к коньку. Размещение и укладка плитки в квадрате 10 дюймов x 10 дюймов (25 см x 25 см) может потребовать в среднем 16-1 / 2 человеко-часов.

Большинство плоских глиняных плиток имеют одно или два отверстия, расположенных наверху, или на «выступе» или «выступе», который выступает вертикально либо с лицевой, либо с нижней стороны плитки, для крепления плитки к обшивке, рейке или обрешетке. полоски снизу. По мере установки последовательных рядов плитки эти отверстия будут закрыты следующим слоем плитки, указанным выше. Традиционно глиняную черепицу на самых старых черепичных крышах вешали на кровельные рейки с дубовыми деревянными колышками. Поскольку эти деревянные колышки гнили, их обычно заменяли гвоздями.Сегодня медные гвозди размером 1–3 / 4 дюйма (4,5 см) предпочтительнее для крепления плитки, потому что они являются самыми долговечными, хотя можно использовать и другие устойчивые к коррозии гвозди. Менее прочные гвозди сокращают срок службы кровля из глиняной черепицы, которая зависит от крепежных материалов и других компонентов кровли, а также от самой черепицы. Глиняная черепица, как и кровельный сланец, предназначена для крепления на гвозди, а шляпки гвоздей всегда должны выступать немного выше поверхность черепицы: гвозди не следует забивать слишком глубоко в планки обрешетки, потому что слишком большое давление на черепицу может привести к ее поломке во время циклов замораживания / оттаивания или когда кто-то идет по крыше.

Обычная плоская черепица, как и шифер, крепится к обшивке крыши только с помощью гвоздей. Их укладывают внахлест, чтобы обеспечить необходимую степень водонепроницаемости кровельного покрытия. Поскольку плоская плоская черепица в большинстве случаев перекрывает почти половину черепицы, этот тип черепичного кровельного покрытия приводит к значительно более тяжелой крыше, чем переплетенная черепичная крыша, которая не требует такого перекрытия черепицы.Переплетенная плоская черепица образует единый слой и сплошное кровельное покрытие. Хотя технически можно ожидать, что большинство переплетенных черепиц на всех крышах, кроме самых крутых, останутся на месте, потому что они свешиваются на выступающие выступы из кровельных планок или реек, в современных кровельных методах их часто прибивают для дополнительной безопасности. В большинстве случаев рекомендуется прибивать хотя бы каждую вторую плитку.

Для плиток Mission или Barrel, где один полуцилиндр перекрывает другой перевернутый полуцилиндр, образуя конструкцию крышки и поддона (крышка и лоток), крепление более сложное.Панели, которые опираются непосредственно на обшивку, просто прибиваются гвоздями, но есть два способа прикрепления облицовочных плиток, которые опираются на панели. Их можно закрепить медной проволокой, прибитой к обшивке, или привязать к вертикальным медным полосам, идущим за плиткой. Другой метод требует установки вертикальных реек или планок для гвоздей на крыше, к которой прибивается облицовочная плитка, или использования гвоздей или крючков для черепицы, которые прикрепляются к нижней панели и закрепляются витой медной проволокой.

Иногда под плитку добавляли цементный раствор или другой подслой, такой как трава, мох или солома, или раствор, армированный волосами. До использования валяния это было особенно распространенной практикой на некоторых плоских плоских черепичных или испанских черепичных крышах с низкими высотами, которые сами по себе не были особенно водонепроницаемыми. Раствор также помог предотвратить попадание проливного дождя под перекрытия, и в современных кровлях до сих пор принято добавлять немного цементного раствора, чтобы закрепить их.

На коньке или вальме кровли глиняную черепицу обычно крепят к приподнятому стрингеру с помощью гвоздей и небольшого количества раствора, эластичного цемента или мастики. Стык герметизируется гибкой накладкой из меди или свинца. Коньковая черепица часто несколько больше и декоративнее, чем полевая черепица, используемая на широких участках крыши.

Способ крепления глиняной черепицы к обшивке также частично определяется уклоном кровли.Обычно требования к креплению возрастают с увеличением уклона крыши. Для пологих подъемов от 4 до 6 дюймов (10–15 см) при спуске 12 дюймов (30,5 см) веса плиток обычно достаточно, чтобы удерживать их на рейке за гребень или «выступ» на рейке. нижняя сторона черепицы, и только для плитки по периметру требуются металлические зажимы для крепления ее к обшивке. Но даже на этих крышах с низким скатом черепица обычно прибивается гвоздями для дополнительной безопасности, а на крышах с большим уклоном необходимы дополнительные меры крепления или в районах, подверженных сильным ветрам или землетрясениям.Для более крутых скатных крыш, таких как башни, 7–11 дюймов (18–28 см) или 12–15 дюймов (30,5–38 см) на участке длиной 12 дюймов (30,5 см), черепица прибивается гвоздями и образуется полоса по периметру. Плитка толщиной от трех до четырех плиток крепится зажимами. При подъеме крыши более 16 дюймов (41 см) на 12 дюймов (30,5 см) и в зонах, подверженных землетрясениям или ураганам, каждая черепица может быть закреплена как гвоздем, так и медный или коррозионно-стойкий металлический зажим, а также часто наносится слой кровельной мастики или раствора.

Установка глиняной черепицы в районах со значительным количеством снегопадов — более 24 дюймов (61 см) в год — также несколько отличается от обычных рекомендаций.Могут потребоваться рейки большего размера, а также дополнительная обрезка или привязка плитки, чтобы надежно прикрепить ее к обшивке. Сама конструкция крыши также может нуждаться в дополнительных связях, а также во вставке небольших снежных зажимов или снежных птиц, которые выступают над поверхностью черепицы, чтобы предотвратить соскальзывание снега и льда с крыши и повреждение черепицы.

Выявление общих проблем и сбоев

В то время как сама глиняная черепица, скорее всего, испортится из-за повреждения морозом, система кровли из глиняной черепицы чаще всего выходит из строя из-за поломки системы крепления.Поскольку деревянные колышки, которыми ранние плитки крепились к расколотым вручную рекам, гнили, их часто заменяли железными гвоздями, которые сами легко разъедаются дубильной кислотой из дубовых реек или обшивки. Износ металлического фартука, желобов и желобов также может привести к выходу из строя кровли из глиняной черепицы.

Еще одна область потенциального отказа исторической кровли из глиняной черепицы — это система поддержки. Глиняная черепица тяжелая, и важно, чтобы конструкция крыши была прочной.Если желобам и водосточным трубам разрешено заполняться мусором, вода может скопиться и просочиться под кровельную черепицу, что в конечном итоге приведет к разрушению кровельных реек, системы обшивки и крепления или даже конструктивных элементов крыши. В морозную погоду под плиткой может скапливаться лед и вызывать поломку во время цикла замораживания / оттаивания. Таким образом, как и в случае с любым типом крыши, вода и неправильно обслуживаемые системы отвода дождевой воды и дренажа также являются основными причинами разрушения исторических крыш из глиняной черепицы.

Глиняная плитка может быть изготовлена ​​вручную или на станке; В общем, крыши, установленные до конца 19 века, состоят из черепицы ручной формовки, причем черепица машинного производства становится все более доминирующей по мере совершенствования технологий в течение 20 века. Сама глиняная плитка, сделанная вручную или изготовленная на станке, может различаться по качеству от плитки к плитке. Выцветание растворимых солей на поверхности может указывать на то, что плитка имеет чрезмерную пористость, которая возникает из-за недожога во время ее изготовления.Пористая плитка низкого качества особенно подвержена растрескиванию и растрескиванию внешней поверхности во время циклов замораживания-оттаивания. Пропуская влагу, пористая черепица может привести к гниению обрешетки и конструкции крыши. Проблема может усугубляться укладкой водонепроницаемой строительной бумаги или строительного войлока, которые в некоторых случаях могут препятствовать нормальной вентиляции.

Глиняную черепицу также можно повредить, если кровельщики неосторожно ходят по незащищенной крыше во время ремонта, или из-за нависания ветвей деревьев, падающих ветвей деревьев или сильного града.Сломанная черепица больше не может обеспечивать сплошную водонепроницаемую поверхность, тем самым позволяя воде проникать в конструкцию кровли, и может в конечном итоге привести к ее разрушению, если сломанную черепицу не заменить своевременно.

Хотя современные глиняные плитки машинного производства более однородны по внешнему виду, чем их аналоги ручной работы, они также могут выйти из строя. Иногда браком могут быть целые партии плитки, производимой серийно.

Регулярный осмотр и обслуживание

Специальная система, состоящая из латунной или медной проволоки, используется для крепления этих конических черепиц.Фото: файлы NPS.

Сломанная или отсутствующая черепица или протечки внутри здания — очевидные признаки того, что историческая черепичная крыша нуждается в ремонте. Несмотря на то, что может быть ясно, что крыша протекает, найти источник утечки может быть не так просто. Это может потребовать тщательного обследования на чердаке, а также подъема на крышу и выборочного удаления черепицы в примерном месте протечки крыши. Источник утечки может фактически не находиться там, где он кажется.Вода может поступать в одном месте и перемещаться по кровельному элементу на некотором расстоянии от фактической утечки, прежде чем проявиться в виде пятна от воды, повреждений штукатурки или гнилых деревянных элементов конструкции.

Временная защита при ремонте

В некоторых случаях может потребоваться временная защита и стабилизация, чтобы предотвратить дальнейшее повреждение или ухудшение исторической кровли из глиняной черепицы. Листы фанеры, пластик, рулонная кровля или рубероид могут обеспечить кратковременную защиту до тех пор, пока не будут приобретены материалы для ремонта или замены.Другой вариант может заключаться в возведении временных подмостей, покрытых прозрачным или полупрозрачным полиэтиленовым покрытием по всей крыше. Это не только защитит открытые элементы кровли во время ремонта или до тех пор, пока не будет произведен ремонт, но также позволит пропускать достаточно естественного света, чтобы можно было проводить работы по замене кровли, защищая рабочих от холода или сырой погоды.

Общее руководство по ремонту

После определения источника и причины утечки необходимо произвести соответствующий ремонт конструкционных элементов кровли, деревянной обшивки, фетра или рубероида, если он является частью кровельной мембраны, или, возможно, вертикальных обрешеток крыши, к которым может быть прикреплена черепица. прикрепил.Если проблема ограничивается водосточными желобами и мигает в негодном состоянии, ремонт или замена, вероятно, потребуют временного удаления некоторых соседних плиток, чтобы получить к ним доступ. Если кровельная черепица чрезвычайно хрупкая и по ней нельзя ходить даже при соответствующей защите (см. Ниже), может также потребоваться удалить несколько рядов или большую площадь черепицы и сохранить их для последующей повторной установки, чтобы создать «путь» дойти до места ремонта, не повредив имеющуюся плитку. Даже если большая часть самой черепицы выглядит неповрежденной, но больше не надежно прикреплена к основанию крыши из-за износа системы крепления или элементов кровли, все черепицы следует промаркировать и удалить для хранения.Независимо от того, предполагает ли ремонтный проект удаление только нескольких поврежденных плиток или всю плитку необходимо удалить и заново закрепить, историческая глиняная черепица по своей природе хрупкая, и ее следует осторожно поднимать с помощью сланцевого рыхлителя. Плитку можно прикрепить одну за другой с помощью новых коррозионно-стойких медных гвоздей, медных лент или петель, «покалывания» или других средств после того, как на крыше будет сделан необходимый ремонт.

Замена отдельных плиток

Самый сложный аспект замены одной битой глиняной черепицы — это сделать так, чтобы не сломать соседнюю черепицу.В то время как по плоской черепичной черепице осторожный кровельщик, как правило, может ходить без большой вероятности серьезных повреждений, высокие панели очень хрупкие и легко ломаются. Используя листы фанеры, доски или мешки из мешковины, наполненные песком, для распределения веса профессиональный кровельщик может перемещаться по крыше, чтобы исправить сломанную черепицу или гидроизоляцию, не нанося дополнительных повреждений. Другой метод заключается в том, чтобы зацепить лестницу за конек для поддержки и равномерного распределения веса кровельщика.

Сломанную плитку следует осторожно удалить, вставив под плитку сланцевый рыхлитель или ножовку, чтобы отрезать гвоздь или гвозди, удерживающие ее на месте.Если последовательные слои плитки уже уложены, закрывая отверстия для ногтей, будет невозможно прикрепить новую плитку гвоздями через отверстия, поэтому потребуется альтернативный метод крепления. Прибив язычок из медной ленты двойной толщины к обшивке под плиткой, новую заменяющую плитку можно вставить на место и закрепить на месте, согнув медную полосу с двойной толщиной меди над плиткой. Таким же образом можно использовать грифельный крючок или «тингл».Эта система крепления работает вместо гвоздей.

При замене несовместимой исторической черепицы и если подходящая глиняная черепица не может быть получена, можно переместить часть исходной плитки на более заметные места на крыше, где черепица повреждена, и вставить новую заменяющую черепицу. во второстепенных или задних местах или в других местах, где он не отображается, например, за дымоходами, парапетами и слуховыми окнами. Несмотря на то, что заменяющая плитка может первоначально соответствовать оригинальной исторической плитке при первой установке, она, вероятно, выветрится или постареет до несколько другого цвета или оттенка, который со временем станет более очевидным.Таким образом, следует позаботиться о том, чтобы вставить новую заменяющую плитку в как можно более незаметном месте. Новую глиняную черепицу машинного производства или бетонную черепицу, как правило, не следует использовать для ремонта крыш старой черепицы ручной работы из-за очевидных различий во внешнем виде.

Источники замены плитки

При восстановлении или ремонте кровли из глиняной черепицы всегда рекомендуется сохранить и использовать как можно больше оригинальной черепицы. Иногда, особенно при работе с черепичными крышами типа «поддон и крышка», хотя многие «закрывающие» черепицы могут быть сломаны и потребовать замены, можно повторно использовать всю или большую часть «поддельных» черепиц, которые менее восприимчивы к повреждения, чем «укрытие» плитки.Но в большинстве случаев, если не удается получить подходящие замены, если более 30 процентов кровельной черепицы потеряно, сломано или непоправимо повреждено, может возникнуть необходимость заменить всю историческую черепицу новой подходящей черепицей. При подсчете количества или процента отсутствующих или сломанных плиток, которые необходимо заменить, важно заказать дополнительные плитки, чтобы учесть поломку и повреждение во время транспортировки и на стройплощадке. Необходимо отметить размер плиток: все ли они одинакового размера, одинакового размера, но уложены с разной степенью воздействия, чтобы компенсировать изменения в перспективе, или имеют градуированные размеры в соответствии с горизонтальными рядами — типично, например, для конических или крышу башен.

Многие плитки конца 19-го и начала 20-го века имеют на обратной стороне название компании, которая их производила, а также размер и название конкретной формы плитки. Некоторые компании, которые вели бизнес в Соединенных Штатах на рубеже веков, все еще производят многие традиционные формы плитки и, возможно, смогут предоставить необходимые замены. Но важно знать, что в некоторых случаях, хотя название конкретного рисунка плитки могло остаться прежним, фактическая форма, размер, толщина и профиль могли немного измениться, так что новая плитка не соответствует исторической плитке. достаточно близко, чтобы он мог служить совместимой заменой отсутствующей или сломанной плитке.Хотя такие плитки могут быть приемлемыми для использования на второстепенном или менее заметном фасаде или для использования, когда требуется замена всей черепичной крыши, они не подходят для использования на хорошо видимой части крыши.

Даже если конкретная плитка больше не производится компанией, оригинальные формы могут все еще существовать, которые можно использовать для изготовления новых плиток, соответствующих историческим плиткам, если необходимое количество достаточно велико, чтобы гарантировать индивидуальный заказ. Другие компании хранят и продают утилизированную плитку, а также хранят в наличии множество старых плиток, которые можно идентифицировать и сопоставить по номеру и отпечатку компании на обратной стороне плитки.Третьи компании полностью специализируются на воспроизведении исторических глиняных плиток по индивидуальному заказу для конкретного проекта сохранения.

Современная глиняная плитка даже более разнообразна, чем историческая. Многие формы и стили предлагаются в большом разнообразии цветов и глазури. Некоторые производители производят плитку со смешанными цветами, а также плитку разных оттенков, которые необходимо тщательно смешивать при укладке. Тем не менее, важно помнить, что многие из этих современных черепиц могут не подходить для использования на исторических крышах из глиняной черепицы.Также необходимо учитывать место изготовления. Например, плитка, предназначенная для использования в жарком и сухом климате, может не выдержать влажную погоду, резкие перепады температуры или циклы замораживания-оттаивания. Некоторые формы плитки и многие цвета, особенно очень яркие и сильно застекленные, имеют полностью современный дизайн и не соответствуют традиционным американским стилям и, следовательно, не подходят для использования в исторических зданиях.

Ремонт вышедшей из строя системы крепления

Глиняная черепица, как отмечалось ранее, часто дольше своих систем крепления.Деревянные колышки гниют, гвозди ржавеют, и даже медные гвозди, которые не вбиты должным образом, могут вырваться из конструктивных элементов крыши. Хотя это необычно, что вся глиняная черепица на крыше нуждается в замене, если не может быть получена подходящая замена, нередко старые черепичные крыши снимают всю свою черепицу, чтобы заменить черепицу новыми креплениями и рессорами. . Если система крепления вышла из строя, всю черепицу необходимо снять и снова прикрепить новыми, устойчивыми к коррозии крепежными элементами.Если возможно, все плитки должны быть пронумерованы, и должна быть нарисована диаграмма, показывающая расположение каждой плитки, чтобы помочь в воспроизведении исходного рисунка и цветовых вариаций при повторной укладке плиток. В идеале каждую плитку следует пронумеровать, чтобы гарантировать, что она будет переустановлена ​​на прежнее место. Но это не всегда возможно или практично, и может быть достаточно просто сгруппировать плитки по мере их удаления по типу, размеру или функциям, например, полевые плитки, нестандартные плитки для бедер, слуховые окна и выступы, а также специально вырезанные части.Это поможет облегчить переустановку плитки. Если необходимо удалить всю плитку, вероятно, стоит подумать об установке слоя современного рубероида поверх деревянной обшивки. Это добавит еще один слой гидроизоляции и обеспечит временную защиту во время перелива кровли.

Даже если плитки изначально крепились деревянными штифтами, обычно рекомендуется повторно подвешивать их с помощью коррозионно-стойких, предпочтительно тяжелых медных или алюминиевых гвоздей или крючков.Сегодня существует множество нетрадиционных систем крепления для кровли из глиняной черепицы, и многие из них запатентованы. Подрядчики по кровельным работам и архитекторы могут иметь индивидуальные предпочтения, и некоторые системы могут лучше подходить, чем другие, для соответствия конкретной форме крыши или для удовлетворения конкретных климатических или сейсмических требований. Оригинальные рейки или другие элементы крыши, которые могли износиться, должны быть заменены на оригинальные, используя обработанную под давлением древесину. Может потребоваться дополнительная поддержка, особенно если исходная крыша была неадекватной или плохо спроектированной.

Замена перепрошивки

Обветшалые фонари, желоба и водосточные трубы, как правило, следует заменять натурой, чтобы они соответствовали историческим материалам. Медь или покрытая свинцом медь, если она подходит для здания, или нержавеющая сталь с терновым покрытием часто предпочтительнее для использования на исторических крышах из глиняной черепицы из-за их долговечности и долговечности. Тем не менее, окрашивание меди из водосточных труб иногда может быть проблемой на светлых кирпичных стенах, что следует учитывать при планировании замены систем отвода дождевой воды.Кровли из глиняной черепицы обычно имеют систему открытых ендов, в которой плитки разделены металлическими накладками на пересечениях секций крыши под разными углами. Это значительно упрощает установку нового оклада, так как при этом необходимо удалить лишь несколько окружающих плиток. Новую медную оклейку, которая слишком «яркая», можно заставить смешаться и «смягчить», нанеся кисть на нее кипяченым льняным маслом или запатентованными растворами.

Несоответствующий ремонт

Самый важный ремонт, которого следует избегать, — это замена сломанной или отсутствующей черепицы в историческом здании материалами, отличными от натуральной глиняной черепицы.Бетонная, металлическая или пластиковая черепица, как правило, не подходят для замены глиняной черепицы. Им не хватает естественных цветовых вариаций глиняной плитки, и они не имеют той же текстуры, формы, толщины или неровностей поверхности.

Несмотря на то, что большая часть бетонной плитки и черепицы изготавливается так, чтобы она напоминала общую форму, если не точный профиль, глиняной черепицы, бетонная черепица, как правило, слишком толстая, а также не имеет диапазона цветов, присущего натуральной глиняной черепице.Бетонная плитка не подходит для ремонта или замены отдельных исторических глиняных плиток.

Замыкать историческую крышу из глиняной черепицы кровельной смолой, герметиком, асфальтом, кусками металла или другой глиняной черепицей также неуместно. Такие методы лечения визуально несовместимы. Они также могут причинить физический ущерб. Вода может скапливаться за этими участками, тем самым ускоряя разрушение кровельной обшивки и систем крепления, а во время расширения и сжатия цикла замораживания-оттаивания нарастание льда на участках может разрушить окружающую черепицу.

Сама глиняная черепица при правильной установке практически не требует ухода. Часто именно система крепления, используемая для крепления плитки к обшивке, выходит из строя и требует замены, а не сами плитки. Фактически, поскольку глиняные плитки часто переживали конструкцию здания, их нередко было повторно использовать в другом здании. Когда крепежная система вышла из строя или опорная конструкция кровли вышла из строя, глиняную черепицу можно относительно легко снять, произвести необходимый ремонт, а историческую черепицу можно восстановить с помощью новых, устойчивых к коррозии гвоздей или крюков.Сломанную или поврежденную черепицу следует незамедлительно заменить, чтобы предотвратить дальнейшее повреждение соседней черепицы или самой конструкции крыши.

Как и в случае с любым другим историческим кровельным материалом, регулярное обслуживание, такое как чистка желобов и водосточных труб, может продлить срок службы черепичной крыши. Дополнительные профилактические меры могут включать размещение проволочной сетки над отверстиями водосточной трубы или по всему желобу, чтобы предотвратить скопление мусора и скопление воды. Периодический осмотр нижней стороны крыши с чердака после сильного дождя или ледяной бури на предмет пятен от воды может выявить утечки на ранних стадиях, которые можно устранить до того, как они перерастут в более серьезные и серьезные ремонтные проблемы.

Если для проекта требуется замена черепицы, она должна максимально соответствовать оригинальной черепице, поскольку историческая крыша из глиняной черепицы, вероятно, будет одной из самых значительных особенностей здания. Плитка из натуральной глины имеет присущие ей цветовые вариации, текстуру и цвет, которые так важны для определения характера исторической черепичной крыши. Таким образом, только глиняная черепица традиционной формы подходит для ремонта исторической глиняной черепичной крыши.

Избранные источники глиняной черепицы

Терракота Бостон Вэлли
6860 Саут Эбботт Роуд
Орчард-Парк, Нью-Йорк 14127
Терракотовая и глиняная черепица на заказ в архитектурном стиле

С.C.N. Глиняная черепица (Canteras Cerro Negro S.A.)
8280 College Parkway, Suite 204
Ft. Myers, FL 33919
Дистрибьюторы C.C.N. глиняная черепица из Аргентины

Земля / Формы Альфреда
5704 Ист-Вэлли-Роуд
Alfred Station, NY 14803
Репродукция глиняной черепицы на заказ

Gladding, McBean and Co.
P.O. Box 97
Lincoln, CA 95648
Производитель с 1875 года терракотовой и глиняной черепицы, а также по индивидуальному заказу.
репродукции

Hans Sumpf Company, Inc.
40101 проспект 10
Madera, CA 93638
НА ЗАКАЗ Глиняная черепица в стиле миссионерской работы

International Roofing Products, Inc.
4929 Wilshire Blvd., Suite 750
Лос-Анджелес, Калифорния

Новая глиняная черепица, некоторые подходят для исторических зданий

London Tile Co.
65 Уолнат-стрит
Нью-Лондон, Огайо 44851
Репродукция глиняной черепицы НА ЗАКАЗ

LudowiciCeladon, Inc.
4757 Дорожный завод плитки
Нью-Лексингтон, Огайо 43764
Производитель с 1880-х годов глиняной черепицы и ее репродукций.

M.C.A. (Maruhachi Ceramics of America, Inc.)
1985 Сэмпсон-авеню
Corona, CA 91719
Новая глиняная черепица, некоторые подходят для исторических зданий

Северная компания по продаже черепицы
P.O. Box 275
Миллгроув, Онтарио, LOR 1VO, Канада
Традиционная глиняная черепица, импортированная из Англии и Южной Америки

Raleigh, Inc.
6506 Business U.S. Route 20
P.O. Box 448
Belvidere, IL 61008-0448
Инвентаризация новой и утилизированной глиняной черепицы.

Supradur Manufacturing Corp.
P.O. Box 908
Rye, NY 10580
Импортирует испанскую (S) глиняную черепицу из Франции

TileSearch
P.O. Box 580
Роанок, Техас 76262
Компьютеризированная сеть для новой и утилизированной глиняной черепицы

United States Tile Company
P.О. Box 1509
909 Западная Железнодорожная улица (индекс
)
Corona, CA 91718
Новая глиняная черепица, некоторые подходят для исторических зданий

Примечание: размеры в этой публикации даны в соответствии с общепринятыми стандартами США.
Система и международная (метрическая) система для сравнительных целей. Метрическая
преобразования в некоторых случаях являются приблизительными и на них не следует полагаться
для подготовки технического задания.

Благодарности

Энн Э.Гриммер — старший историк архитектуры в Отделе охраны природы Службы национальных парков; Пол К. Уильямс — менеджер по культурным ресурсам в ВВС. Оба автора хотят поблагодарить следующих лиц за техническую помощь, которую они оказали при подготовке этой публикации: Эдна Кимбро, Architectural Conservator, Watsonville, CA; Эдвин С. Кребс, AIA, K. Norman Berry Associates, Луисвилл, Кентукки; Мелвин Манн, TileSearch, Роанок, Техас; Уолтер С.Мардер, AIA, Отдел исторических ресурсов, Таллахасси, Флорида; Гил Санчез, FAIA, Гилберт Арнольд Санчес, Incorporated, Санта-Крус, Калифорния; Терри Палмитер и Сандра Скофилд, Альфред, штат Нью-Йорк; и профессиональные сотрудники Службы национальных парков. Кроме того, авторы выражают благодарность Карин Мурр Линк, которая подготовила рисунки, иллюстрирующие это краткое изложение.

Настоящая публикация подготовлена ​​в соответствии с Законом о сохранении национального исторического наследия 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах.Служба технической консервации (TPS), Служба национальных парков, готовит стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

сентябрь 1992 года

Азеведо Дж. «Черепичная кровля». Хорошее жилищное строительство . № 60 (апрель / май 1990 г.), стр. 3641.

Белль, Джон, Джон Рэй Хок, младший, и Стивен А. Климент, редакторы. Традиционный
Детали для реставрации, ремонта и реабилитации зданий .Из
Архитектурные графические стандарты [Ramsey / Sleeper] изданий 1932–1951 годов ».
Нью-Йорк: John Wiley & Sons, Inc., 1991.

Дэвис, Чарльз Томас. Практический трактат по производству кирпича,
Плитка, терракота и т. Д. Филадельфия: Генри Кэри Бэрд и компания, 1884.

Фидлер, Джон. «Черепичные, шиферные и каменные крыши». Традиционный
Брошюра с технической информацией для дома . № 1. 1991.

Лабин, Клем. «Как отремонтировать старую крышу» Старый дом
Журнал .Vol. XI, № 3 (апрель 1983 г.), стр. 6469

Лабин, Клем и Джудит Сигель Лиф. «Возвышение декоративного
Крыша »и« Список источников традиционной кровли традиционного здания »
И деликатесы ». Традиционное здание . Том 5, № 3 (май / июнь
1992), стр. 3546.

Мелвилл, Ян А. и Ян А. Гордон. Ремонт и обслуживание
Дома . Лондон: The Estates Gazette Limited, 1973.

.

Пур, Патрисия. «Черепичная крыша.» Журнал старого дома .
Vol. XV, № 5 (сентябрь / октябрь 1987 г.), стр. 2229.

«Особый выпуск крыш». Журнал Старого Дома . Том XI,
№ 3 (апрель 1983 г.).

Sweetser, Sarah M. Записки по сохранению 4: Кровля
для исторических зданий . Вашингтон, округ Колумбия: Служба национальных парков, США.
Департамент внутренних дел, 1978 г.

Фогель, Нил А. Кровля культовых домов: руководство по кровле для церкви
и администраторы храмов .Информационная серия № 59. Чикаго: Национальный
Фонд сохранения исторического наследия и вдохновляющее партнерство, 1992 г.

Уайт, Ричард. Olmsted Park System, Эллинг Ямайской равнины, Ямайка
Плейн, Массачусетс: Планирование сохранения крыши эллинга .
Примеры сохранения. Вашингтон, округ Колумбия: Сохранение наследия и
Служба отдыха, Министерство внутренних дел США, 1979.

Черепичная крыша | Округа Бровард и Палм-Бич, Флорида —

Как предотвратить деструктивные звуки от…

Автор Кристофер Бринкерхофф
Заместитель редактора
Опубликовано: 01 августа, 2019

Фото любезно предоставлено Berridge Manufacturing

В большинстве случаев звуки погоды и движения на металлических крышах со стоячим фальцем не более слышны, чем звуки на других типах крыш, и не беспокоят людей.В редких случаях, когда звуки мешают, понимание того, что их вызывает, и при каких обстоятельствах они более и менее вероятны, может помочь определить, как их можно ожидать, избегать и устранять.

Усиленное трение

В частности, крыши со стоячим фальцем отличаются от крыш других типов тем, что, поскольку они расширяются и сжимаются при изменении температуры, трение между металлическими компонентами, когда они трутся друг о друга, может издавать слабые хлопающие звуки.Обычно звуки слышны только в том случае, если вы находитесь на крыше или рядом с ней, или если нижняя сторона металлического настила выходит на готовое внутреннее пространство. В редких случаях в одном конкретном блоке крыши с панелями со стоячим фальцем звуки расширения / сжатия могут становиться громче внутри здания. Шум можно усилить за счет трения между компонентами в сборках с фальцевыми панелями крыши, жесткой изоляцией из досок и металлическим настилом.

Кен Бучингер, инспектор кровли в MBCI в Хьюстоне и вице-председатель совета кровельных материалов Ассоциации металлических конструкций, говорит: «По мере того, как панель расширяется и сжимается, у вас есть движение, но это не приятное, чистое и плавное движение.Накапливается определенное усилие, и тогда либо верхняя часть зажима перемещается по основанию, либо панель перемещается в верхней части зажима, в зависимости от конструкции. Когда он как бы подпрыгивает, он издает вибрацию, хлопок, как будто вы слышите, как двигатель вашего автомобиля остывает ».

Причина, по которой звуки могут быть усилены в сборке стоячий фальц / жесткая изоляция панелей / металлический настил, заключается в том, что зажимы, удерживающие стоячую фальцевую крышу, прикреплены к металлическому настилу длинными винтами. «Когда этот зажим щелкает, эта вибрация передается через этот винт на металлическую деку, и эта металлическая дека действует как кожа барабана; он усиливает его », — говорит Бухингер.«Итак, теперь этот легкий щелчок или треск, который вы едва слышите на крыше, становится довольно громким, если металлический настил в здании открыт».

Кроме того, Лиза Реймерт, штатный инженер Berridge Manufacturing Co., базирующаяся в Сан-Антонио, которая описывает шум расширения / сжатия, как будто складывается пустая бутылка для воды, говорит, что причина, по которой звуки иногда усиливаются в стоячем шве / жесткой изоляционной плите / металле. Узлы настила потому, что крепежные детали консольные, от фиксаторов шва через жесткую изоляцию из плит до металлического настила без фанеры, Z-образной опалубки или другой подложки.«Вы создаете своего рода пробуксовку или крутящий момент на этой застежке, и в этом случае вы обнаруживаете хлопок. Причина, по которой [фанера или Z-образная обшивка] помогает снизить шум, заключается в том, что застежка не закреплена на консоли. В конечном итоге шум создается консольной застежкой; легко и просто.»

Открытая нижняя сторона

Другой сценарий, в котором звуки могут быть фактором, — это здания с фальцевыми крышами, которые переходят от кондиционированных пространств с изоляцией между прогонами к некондиционированным пространствам без теплоизоляции, например, при добавлении открытых или закрытых складских помещений.Когда фиксаторы для вертикального фальца прикреплены непосредственно к каркасу, иногда сильный порывистый ветер может создавать достаточно давления на панели крыши, чтобы вызвать шум.

«Ветер может создать отрицательное давление, и он может прогнуть фальцевую панель крыши вверх посередине, потому что, в отличие от R-панели или какой-либо другой панели со сквозным креплением, они не крепятся непосредственно к прогонам или балкам, — говорит Бухингер. «Этот порыв ветра может очень быстро прогнуть эту панель, а затем отпустить ее, и это может буквально привести к тому, что панель выскочит за верх прогона или перекладины балки и издаст довольно громкие звуки.И много раз вы можете услышать это в кондиционированной части здания ».

В дополнение к шуму, который панели могут вызывать в таких случаях, если они не закреплены, Бухингер говорит, что порывы ветра могут повредить панели. «Я действительно видел, как панели со временем ломались от ударов по этим прогонам снова и снова», — говорит он. «И поэтому я всегда говорю монтажникам, что если вы не собираетесь укладывать изоляцию, приклейте тепловую прокладку к верхней части прогона или балки, просто чтобы уменьшить шум, а также помочь предотвратить раскол панелей от подпрыгивания. года.”

Фотография любезно предоставлена ​​Berridge Manufacturing

Отверстия на чердаках

В редких случаях нежелательные звуки на фальш-крышах могут проникать в здания, когда чердаки используются в качестве приточных вентилей с вентиляционными отверстиями во внутреннюю часть, создавая канал для шума, исходящего от металлического настила.

Бухингер говорит, что в одном случае в больнице, в помещении, используемом для проверки слуха детей, звуки проходили через чердак, который использовался в качестве притока воздуха.Он говорит, что одна из возможных стратегий приглушить шум — это установить воздуховоды от вентиляционных отверстий, ведущих на чердак, и выровнять их изоляцией. Кроме того, положите изоляцию над потолочной плиткой и вокруг вентиляционных отверстий, хотя технически в этом нет необходимости. «Наденьте на него воздуховод, поднимитесь и пару раз поверните его на 90 градусов и поместите внутри этого воздуховода изоляцию из стекловолокна, чтобы попытаться заглушить этот шум, прежде чем он просочится в комнату. Все, что ты можешь сделать, это закрыть его ».

Точно так же Том Даймонд, ЧП, директор по продуктам и услугам компании The Garland Co.Inc. из Кливленда: «Пенная изоляция может иметь большое значение. Иногда на чердаке, если у вас есть изоляция, это здорово, но вы также можете добавить ее в верхнюю часть крыши, особенно если там готовый потолок и у вас действительно нет доступа к чердаку ».

В целом, Бухингер говорит: «Это действительно проблема для архитекторов, когда они проектируют [крышу], но если подрядчик знает, что это возможно, он может предупредить об этом архитектора. Но суть в том, что если вы проектируете здание, в котором вы хотите, чтобы внутри было тихо, и вы используете B-деку, жесткую изоляцию и фальцевую крышу, вам нужно изолировать это чердачное пространство и не использовать его. это как вытяжной канал для возвратного воздуха, потому что любые шумы на крыше или на чердаке будут просачиваться прямо в здание.И хотя я не могу гарантировать, что каждый раз, когда вы делаете такую ​​крышу, она будет делать это, но нет никакого способа узнать, когда вы столкнетесь с ней ».

Тихие места

Помехи от звуков на фальш-крышах также зависят от настроек. В примере с больницей, где ожидается тишина, любой звук, даже если он слабый, может вызвать беспокойство. В других местах, например, на заводе с шумным оборудованием или на складе с гудением вилочных погрузчиков, тихие хлопки вряд ли вызовут беспокойство.«Но если у вас будет открытая колода в ситуации атриума, атриум на самом деле рикошетит и усиливает его, так что это будет большой проблемой», — говорит Реймерт. «Так что на самом деле нужно просто выяснить, в чем будет ваша проблема и что будет использовать комната».

Звуковое ожидание

Подрядчики, осведомленные об обстоятельствах и сценариях, в которых могут возникать деструктивные звуки, могут активно сообщать о них членам проектной группы и выполнять проекты таким образом, чтобы проблемы со звуком были маловероятными.В дополнение к уже упомянутым, некоторые из вещей, которые могут снизить вероятность возникновения проблем со звуком у крыш со стоячим фальцем, — это обеспечение установки необходимого количества фиксаторов для стоячего фальца, прямая установка фиксаторов для стоячего фальца и компенсация неровностей конструкции.

Чтобы проверить уровень конструкции с установленным металлическим настилом, подрядчики могут поставить два на четыре троса под тросом у карниза и пика и натянуть тросы в нескольких местах по длине крыши, говорит Бухингер.«Прежде чем вы начнете укладывать крышу на конструкцию, всегда полезно натянуть веревку, чтобы убедиться, что элементы конструкции выровнены. Если на палубе есть низкие и высокие точки, это может создать дополнительные проблемы, поскольку зажимы сильнее заедают и создают большее трение и, следовательно, больше хлопающих шумов ».

.
