Виды штуцеров: определение, виды, применение, в сантехнике

Содержание

определение, виды, применение, в сантехнике

Штуцер относится к разновидности фитингов и коротких патрубков. По функциональному назначению призван
присоединять трубопровод к другим соединительным элементам коммуникаций – арматуре, продувке, трубам. Штуцер, как правило, небольшого
веса и размера. По способу крепления бывает: приварного типа или с внутренней/наружной резьбой для зажимного метода.

Назначение

Сфера применения штуцера для трубопровода: в водопроводных сетях, тепловых трубопроводах, газопроводных
коммуникациях с высоким давлением, в транспортных магистралях для смазочных материалов густых/жидких. Широко
используется в системах, где необходимо контролировать показатели избыточного давления воды/газа/масла.
Облегчает задачу подключения к насосам/манометрам/гидроаккумуляторам. Штуцеры легко демонтируются, когда
необходимо провести ремонтно-наладочные работы.

Виды штуцеров

Соединительный, изготавливается из нержавеющей стали и предназначен для подсоединения сантехнических
изделий к водопроводным коммуникациям. Также устанавливают на насосном оборудовании, для обеспечения
системы фильтрации. Соединительные штуцеры обладают высокими показателями антикоррозионной устойчивости, ГОСТ 22792-83.

Переходной, используется в гидравлических системах, где необходимо выдерживать высокое давление.
Производится по ГОСТ 21856-78. Предназначен для соединения трубопроводных деталей разнородного диаметра.

Поворотный, предусматривает в своей конструкции поворотный шарнир. Вращающийся соединительный элемент
или гидрошарнир используется для подачи газа/пара/жидкости по трубопроводу. Особая форма и поворотный
шарнир исключают возможность изгиба и деформации трубопровода, ГОСТ 25681-83.

Приварной, предназначен для линзовых уплотнений в трубопроводах. Чаще всего используются
на нефтеперерабатывающих предприятиях. Изделие отличается высоким качеством и регулируется
ГОСТ 16045-70. Предназначен для защиты от воздействия температурных перепадов и агрессивных сред.

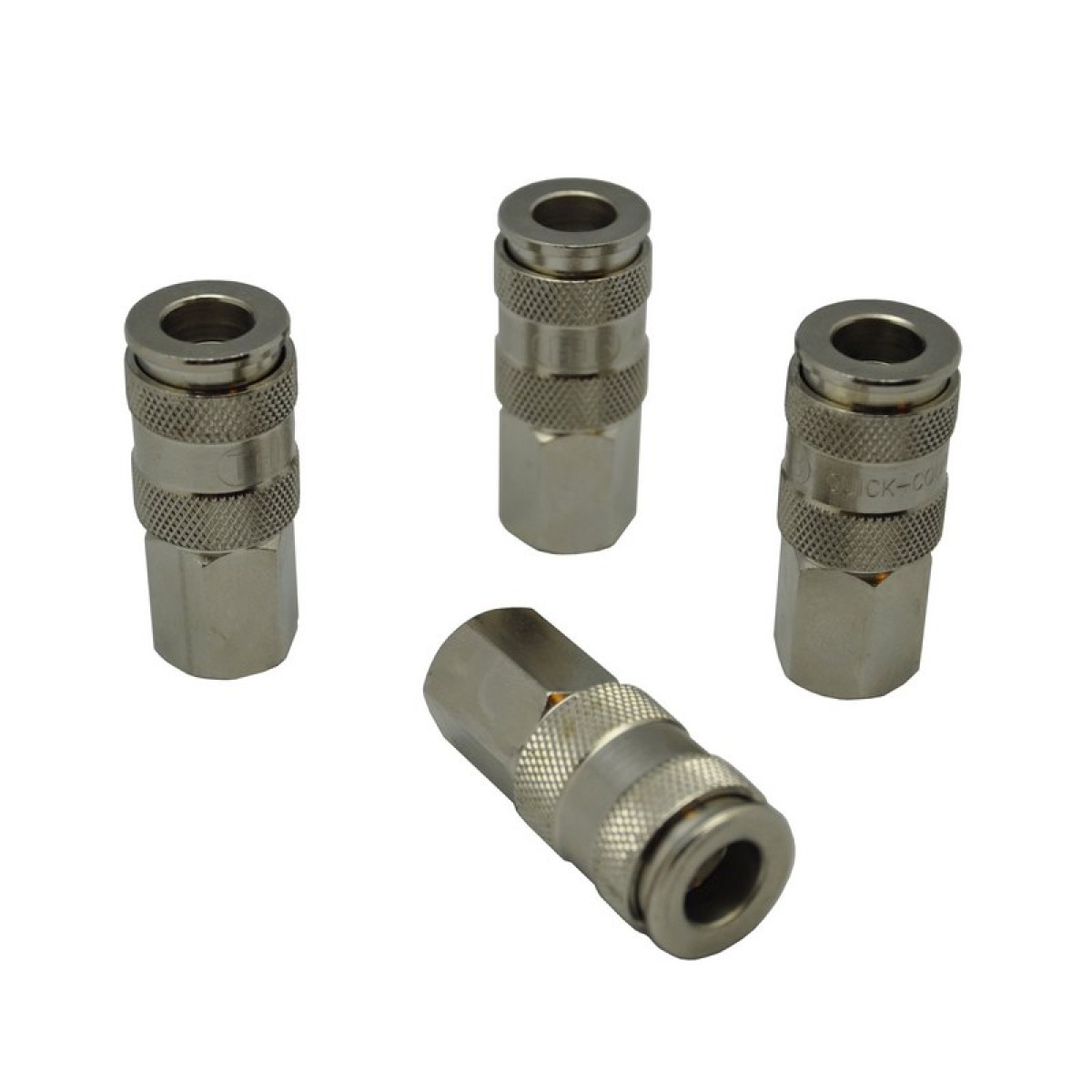

Штуцер быстросъемный

Фитинги быстросъёмного типа используют, чтобы быстро подключать и отключать от шланга пневматический
инструмент и другие устройства. Быстросъёмные штуцеры применяют в работах на шиномонтажах и автомастерских.
Преимущество детали этого типа в том, что мастеру не нужно каждый раз отключать в системе внутреннее давление,
если нужно переподключить оборудование. Это облегчает процесс работы и экономит время.
Среди быстросъёмов различают патрубки «папа» и патрубки «мама» – предназначены для шлангов разного диаметра.
Отличаются резьбой: внутренняя или внешняя.

Штуцер переходник

Для соединения элементов арматуры используют штуцеры-переходники. Они нужны,
чтобы сконнектить несколько деталей с одним шлангом или несколько шлангов и рукавов
с агрегатом. Иногда бывает так, что система состоит из разнодиаметровых отрезков.
Такие особенности конструкции создают проблему мастеру в работе – невозможно состыковать
все детали для стабильной работы агрегата. В таком случае и применяют металлические
приспособления переходного типа. Переходной патрубок выглядит, как втулка с внутренней
или наружной резьбой с обеих сторон.

Как осуществляется соединение штуцера с другими элементами

Патрубок соединяет разные элементы системы при помощи выходных отверстий,
оснащённых внутренней или внешней резьбой. Насечки есть только на одном
конце металлоизделия, а другой конец – это соединитель и соответствует форме
и диаметру деталей системы, которые нужно сконнектить. Соединение фитинговое
представляет собой комплект из самой металлической втулки и монтажного узла.
Такая стыковка применяется в бытовых, магистральных и промышленных системах.
Интегральное соединение используют в трубопроводах с повышенным давлением –
в таком соединении фитинг и втулка являются единым целым. Если штуцер имеет конструкцию тройника,
пятивыходника или крестовины, его применяют для соединения системы, в которой
несколько ответвлений – для смены направления магистралей трубопровода.
Выполняют соединение элементов штуцерами как с помощью сварки, так и неприварным методом.

Пятивыводной штуцер

Пятивыводной штуцер представляет собой металлическую втулку с пятью отходными сквозными отверстиями,
каждое из которых оснащено внешней либо внутренней резьбой. Используют такие патрубки для скрепления
сложных элементов в системе водоснабжения (автоматического). Металлоизделие с пятью выходами соединяет
между собой насос, гидроаккумуляторное устройство и реле.

Штуцер-елочка

Штуцер конструкции «елочка» – соединительное приспособление, которым скрепляют между собой шланг (рукав)
и агрегат. Мастера часто используют штуцеры-ёлочки, чтобы зафиксировать надёжно шланги с разным диаметром
и чтобы производить ремонтные работы в местах разрывов. Гравировка в елочкообразных патрубках может быть и
внутри, и снаружи – это зависит от концевой арматуры. Материал изготовления деталей-ёлочек
зависит от того, для чего используют штуцер. Из стали – для работ с высоким давлением и агрессивными средами.
Для систем отопления и полива – из латуни.

Отличительные особенности штуцера из нержавейки

Металлоизделие из нержавеющей стали может герметично и надёжно скрепить все элементы системы.
Причем не только в стальных трубопроводах, но и в комбинированных системах. Стальные патрубки устойчивы
к температурам высокого значения и коррозии. Они обладают хорошей механической прочностью и легко крепятся
к любым видам металлических деталей. За счет нержавеющей функции относятся к классу экологичных материалов.

Особенности латунных штуцеров

Латунные штуцеры используют в инженерных системах и для трубопроводов. Фитинги из латуни
защищены от влаги, на них не влияет агрессивная внешняя среда, они прочные. Отличительные характеристики:
имеют малую электропроводность, что экономит энергозатраты, хорошо сохраняются при
температуре 120 градусов по Цельсию и при давлении 16 бар, имеют не очень высокую стоимость.

Чертеж штуцера

В каких сферах применяется

  1. • для тепловых и атомных электростанций;
  2. • для установки приборов и средств автоматизации;
  3. • для муфтовой арматуры;
  4. • для сосудов, резервуаров и аппаратов.

Из каких материалов изготавливают штуцеры

Штуцер производят из нержавеющей, легированной и углеродистой стали. Для получения
антикоррозийного покрытия после обкатки на токарном станке изделия покрываются гальваником,
цинковым составом. Штуцеры, применяемые для неагрессивных сред, изготавливают из углеродистых и низколегированных сталей.

Как открутить штуцер

Чтобы снять штуцер, необходим накидной разрезной ключ определенного диаметра, сбоку он должен зажиматься винтом.
Это самый оптимальный способ, также можно воспользоваться микродрелью, сваркой или молотком.

ГОСТы

ГОСТ 24504-80: Соединения трубопроводов резьбовые. Штуцера ввертные с концом под врезающееся кольцо. Конструкция


ГОСТ 21858-78: Соединения трубопроводов резьбовые. Штуцера ввертные. Конструкция


ГОСТ 21872-78: Соединения трубопроводов резьбовые. Штуцера переборочные. Конструкция


ГОСТ 21857-78: Соединения трубопроводов резьбовые. Штуцера переходные. Конструкция


ГОСТ 25681-83: Соединения трубопроводов резьбовые. Штуцера поворотные. Конструкция


ГОСТ 26337-84: Соединения трубопроводов резьбовые. Штуцера проходные под пайку. Конструкция


ГОСТ 24092-80: Соединения трубопроводов резьбовые. Штуцера проходные под приварку. Конструкция


ГОСТ 24072-80: Соединения трубопроводов с врезающимся кольцом проходные. Конструкция


ГОСТ 24073-80: Соединения трубопроводов с врезающимся кольцом переходные. Конструкция


ГОСТ 24090-80: Соединения трубопроводов с врезающимся кольцом переборочные. Конструкция


ГОСТ 24087-80: Соединения трубопроводов с врезающимся кольцом крестовые проходные. Конструкция


ГОСТ 24091-80: Соединения трубопроводов с врезающимся кольцом и заглушкой. Конструкция


ГОСТ 24074-80: Соединения трубопроводов с врезающимся кольцом ввертные. Конструкция


ГОСТ 28942.4-91: Соединения трубопроводов с врезающимся кольцом ввертные с уплотнением резиновым кольцом круглого сечения. Конструкция

Штуцера (деталь трубопровода) — это что такое, виды и применение в сантехнике

Содержание:

  1. Что такое штуцер
  2. Назначение штуцеров
  3. Виды штуцеров
  4. Из каких материалов изготавливают
  5. ГОСТы

Что такое штуцер

Штуцер — это такая дополнительная деталь для трубопровода, которая представляет собой патрубок малой длины. Он применяется для подключения арматурных устройств, приборов учета, контрольных приборов, различного оборудования. В зависимости от того, как крепится штуцер, эти детали бывают приварного типа и с нарезанной резьбой.

Назначение штуцеров

Штуцеры предназначен для подключения трубопровода к насосам, гидроаккумуляторам, резервуарам и емкостям, манометрам и другим измерительным приборам. Их применяют при комплектации большинства видов трубопроводных сетей, в том числе:

  • водопроводов;

  • систем теплоснабжения и отопления;

  • газопроводов высокого и низкого давления;

  • промышленных трубопроводов различного назначения.

При монтаже инженерных сетей часто возникает необходимость подключения дополнительных магистралей и ответвлений, для чего нужен штуцер. Особенностью этого фитинга является возможность быстрого демонтажа и монтажа. Благодаря этому его применение позволяет упростить пусконаладочные работы, обслуживание и ремонт системы.

Виды штуцеров

В зависимости от конструкции и от того, для чего используется штуцер, различают несколько разновидностей этих фитингов, в том числе:

Рассмотрим основные виды штуцеров и их назначение более подробно.

Соединительные фитингиВид штуцеров, которые применяются для подключения к трубопроводам оборудования и сантехнических приборов, фильтров, насосов, другого оборудования. Изготовление фитингов этого типа выполняют в соответствии с ГОСТ 22792-83 из коррозионно-стойкой стали.
Переходный штуцерЕще один распространенный тип фитингов. Основным назначением, для чего применяют штуцеры этого типа, является выполнение переходов с одного диаметра трубы на другой. Также они применяются для подключения гибких шлангов к трубопроводу, резервуарам или к оборудованию. Производятся такие штуцера на основе норм ГОСТ 21856-78.
Поворотный штуцерВ сантехнике выглядит как фитинг с поворотным шарниром. Конструкция этого элемента позволяет изменять направление подключенной к основному трубопроводу линии. Кроме того, шарнирное соединение позволяет компенсировать избыточные нагрузки в системах с повышенным внутренним давлением. За счет этого предотвращается деформация или разрушение трубопровода. Производятся эти детали на основании ГОСТ 25681-83.
Пятивыводной штуцерПредставляет собой сложную деталь в виде стальной втулки с 5 выходными отверстиями. Такие фитинги применяют для выполнения сложных подключений. Например, пятивыводной штуцер позволяет одновременно подключить к трубопроводу насос, реле, гидроаккумулятор, манометр.
Штуцер-елочкаДеталь для подключения гибких шлангов к стальным трубопроводам, резервуарам, оборудованию. Одна сторона штуцера имеет наружную резьбу для соединения с трубопроводом. На втором конце расположена шланговая надставка «елочка», которая позволяет обеспечить надежное и герметичное присоединение шланга.
Приварной штуцерПрименяются главным образом на предприятиях нефтеперерабатывающей и химической отрасли. Основное назначение, для чего предназначен в трубопроводе штуцер этого типа — соединение труб по внутреннему конусу. Они используются для подключения ответвлений от коллекторов, устройств отбора давления, линзовых уплотнений и т. д. Производств элементов выполняют по ГОСТ 16045-70.

Типы соединения штуцеров

Штуцер обеспечивает соединение за счет внутренней или наружной резьбы, нарезанной на его выходных отверстиях. Также соединение штуцера к трубопроводу может выполняться при помощи сварки.

Традиционное фитинговое соединение состоит из втулки и монтажного узла. Его используют в бытовых трубопроводах и в промышленных системах. В сетях с повышенным рабочим давлением применяют интегральное соединение, в котором втулка и монтажный узел объединены. Для монтажа ответвлений применяют штуцеры в форме крестовины, тройника, а также пятивоводные элементы.

Области эксплуатации штуцеров

Штуцеры имеют самое широкое применение в сантехнике и промышленности. Их используют во многих отраслях. Основными направлениями применения штуцеров являются:

  • подключение сосудов, аппаратуры, резервуаров;
  • использование в сфере энергетики и теплоснабжения;
  • подключение муфтовой аппаратуры;
  • подключение измерительных приборов, автоматики и т. д.

Из каких материалов изготавливают

Для производства штуцеров различные виды сплавов. На трубопроводы, транспортирующие неагрессивные рабочие среды, устанавливают элементы из углеродистой или легированной стали. Повысить устойчивость металла к коррозии позволяет цинкование. Штуцер обрабатывают на токарном станке и покрывают цинковым покрытием. На трубопроводы, перекачивающие агрессивные рабочие среды, используют штуцеры из нержавеющей стали. Комплектация внутридомовых трубопроводов в коммунальном хозяйстве обычно выполняется штуцерами из латуни.

ГОСТы

Производство штуцеров для сантехнических и промышленных трубопроводов выполняют в соответствии с действующими ГОСТ. Для каждого вида штуцера применяют отдельны стандарт, в том числе:

  • для ввертных — ГОСТ 21858-78;
  • для переходных — ГОСТ 21857-78;
  • для проходных — ГОСТ 24072-80;
  • для поворотных — ГОСТ 25681-83 и т. д.

Соблюдение требований стандартов при изготовлении штуцеров гарантирует их соответствие условиям эксплуатации, высокую надежность и долговечность выполняемых соединений.

Какой штуцер выбрать

Для соединения пневматических шлангов используются штуцеры, их существует несколько видов: ниппели, с накидной гайкой и цанговые. Ниппельные штуцеры использовались еще в середине прошлого века, однако и сейчас они востребованы. Но все современные производства уже давно используют быстроразъемные цанговые штуцеры. Давайте постараемся определить, в чем преимущества каждого вида соединений, и для каких задач их нужно использовать.

1)Ниппельные штуцеры.

Обычный ниппель, он же ёлочка. Не путайте с автомобильными ниппелями – в данных штуцерах нет никакого клапана, как в автомобильных колесах. Могут использоваться с хомутом, либо без.

Ниппели постепенно уходят в историю. Раньше их преимуществом могла считаться простота и цена, однако в последнее время у крупных производителей они стоят дороже цанговых штуцеров. В основном используются с армированными шлангами, которые не имеют нормированного наружного диаметра.

2)Ниппель с накидной гайкой.

Представляет из себя такой же ниппель-ёлочку, но короче, чем у стандартных ниппелей. Имеют накидную гайку, которая надежно затягивает шланг на ниппеле и фиксирует его.

Благодаря жесткой фиксации накидной гайкой, данные ниппели до сих пор актуальны, и используются в местах, где необходимо очень жесткое соединение, например, где возможно выдергивание шланга из ниппеля, либо где шланг находится в движении, и часто меняет угол и натяжение относительно ниппеля. В таких условиях цанговые штуцеры изнашиваются быстрее, и при очень большом усилии шланг из них можно вытащить.

Также, данные штуцеры можно использовать с глубоким лабораторным вакуумом. При должной затяжке накидной гайки соединение становится абсолютно герметичным.

3)Цанговые штуцеры.

Также называют быстросъемными. Представляют из себя конструкцию с цангой – зажимными металлическими лепестками, которые удерживают шланг. При нажатии на отпускающее кольцо лепестки поджимаются, и шланг можно свободно вытащить из соединения. На разрезе соединение выглядит следующим образом:



За цангой, удерживающей шланг, находится конусообразное уплотнительное кольцо из нитриловой резины, которое гарантирует герметичность между наружной поверхностью шланга и штуцером. Чем выше давление воздуха, тем сильнее оно прижимает шланг к уплотнению. Цанга изготавливается из нержавеющей стали, надежно удерживает шланг, не повреждает его поверхность, гасит вибрацию и скачки давления.

Единственное небольшое ограничение для данных штуцеров – высокий лабораторный вакуум. Если избыточное давление сильнее прижимает уплотнение к шлангу, то вакуум, напротив, создает разряжение. В таком случае штуцеры становятся не герметичными. Данные штуцеры можно использовать с вакуумом до -0,95 бар, что более чем достаточно для задач автоматизации – подъема груза присосками, создания вакуумной упаковки. Но для лабораторных условий и вакуума глубже -0,95 бар рекомендуется использовать ниппели с накидной гайкой.

Конструкция цанговых штуцеров гораздо сложнее, чем у ниппелей, поэтому для хорошей работы Ваших пневматических систем нужно выбирать надежные штуцеры. Штуцеры Festo, произведенные в Германии можно смело назвать образцом надежности и качества. Они служат очень долго, даже при частых разъемах со шлангом, все штуцеры протестированы, вероятность брака исключена. У более дешевых, в том числе китайских моделей, существует вероятность, что штуцер будет травить воздух прямо из упаковки. И это невозможно проверить, не подав сжатый воздух в систему. А сжатый воздух подается после полной сборки пневмосистемы, и в данном случае искать утечку становится проблематично. Небольшая экономия при покупке может привести к большим расходам при пуско-наладке и эксплуатации оборудования.

Остались вопросы? Обращайтесь 8-812-921-04-75




Выбор цанговых штуцеров

Существует несколько моделей цанговых штуцеров, которые различаются по материалу и свойствам. Внутри каждой модели имеется огромный выбор различных диаметров, видов резьбы, видов монтажа и форм. Как не запутаться во всем этом разнообразии и выбрать оптимальный штуцер по лучшей цене, который подойдет под Ваши задачи? Постараемся в этом разобраться.

Выбор модели штуцера.

Различные модели штуцеров отличаются по материалу, из которого они изготовлены и применениям, для которых они предназначены. Одни штуцеры выдерживают большее давление, другие – высокую температуру, третьи — стойкие к коррозии и агрессивным средам. Ниже мы приведем таблицу, которая поможет с выбором правильной модели.




































МодельТемператураДавлениеОписание
QS, QSMДо 80 °СДо 14 барСтандартная модель, самая распространенная и доступная по цене. Материал – пластик. В штуцерах с резьбой – резьбовая часть металлическая, пластиковое только нажимное кольцо. Подходят для большинства стандартных задач в пневмоавтоматике, не боятся воды и масла.
NPQMДо 70 °СДо 16 барСтандартные металлические штуцеры. Материал – никелированная латунь. Антистатические, применяются с электрическими компонентами и в пожароопасных помещениях. По сравнению с пластиковыми QS могут применяться на более высоких давлениях и в местах, где нужна большая механическая прочность (где возможен удар по фитингу).
NPQHДо 150 °СДо 16 барМеталлические штуцеры из никелированной латуни. Выдерживают высокие температуры, но при этом чуть дороже NPQM.
QS-V0До 60 °СДо 10 барСтойкие к пламени и сварочным брызгам. Применяются на сварочных станциях в паре со шлангом PAN-V0
NPQPДо 60 °СДо 10 барПластиковые штуцеры, стойкие к агрессивным средам. Для применения в пищевой, фармацевтической и химической промышленности. Материал: полипропилен.
CRQSДо 120 °СДо 10 барШтуцеры из высоколегированной нержавеющей стали. Имеют высокую стойкость к коррозии (CRC4) и агрессивным средам. Самые дорогие штуцеры, но самые надежные в тяжелых условиях, и соответствующие всем стандартам чистого производства.

Выбор резьбы штуцера.

Штуцеры имеют несколько вариантов резьбы. Небольшие модели имеют метрическую резьбу, в большинстве штуцеров используется трубная резьба (такая же, как в водопроводных системах). Она имеет буквенное обозначение – G (цилиндрическая) и R (коническая), и диаметр в дюймах или долях дюйма (например 1/4˝, 1˝ и так далее). Реальный диаметр резьбы не совпадает с дюймовым диаметром в обозначении. В трубной резьбе диаметр изначально обозначал условный проход трубы, и хоть теперь трубы делают более тонкостенные и условный проход в резьбах увеличен, обозначение осталось. Ниже для примера представлена таблица некоторых трубных диаметров в миллиметрах:



Для выбора доступные следующие диаметры резьбы:

— Метрические: М3, М5, М6, М7, М8

— Трубные конические: R1/8, R1/4, R3/8, R1/2, R3/4.

-Трубные цилиндрические: G1/8, G1/4, G3/8, G1/2, G3/4.

Метрические и цилиндрические резьбы более короткие и имеют уплотнительное кольцо. Благодаря сменному уплотнительному кольцу они могут выкручиваться и вкручиваться много раз. Трубные резьбы имеют специальное уплотняющее напыление. С родным напылением они могут использоваться до пяти раз. Если уплотнение стерлось, можно использовать обычную фум-ленту и продолжать пользоваться штуцером. Ниже представлена совместимость внутренних и наружных резьб:

Виды и монтажное исполнение штуцеров.

Штуцеры бывают разных видов, в зависимости от задачи и удобства монтажа:

— Прямые

— Угловые под 90°

— Угловые под 45°

— Тройники T-образные

— Тройники Y-образные

— Различные коллекторы с разным количеством выходов и так далее.

С прямыми штуцерами все понятно, угловые нужны для того, чтобы направить шланг под углом к резьбе в любую сторону. Угловые штуцеры всегда имеют возможность поворота после их вкручивания. То же самое с Т- и Y-образными штуцерами.

Почти все модели штуцеров имеют различные варианты монтажа:

  • 1)Стандартный. Внешний шестигранник под гаечный ключ у резьбы:

  • 2)С внутренним шестигранником. Используется в местах, где много прямых штуцеров расположены рядом, и их неудобно затягивать гаечным ключом, мешают соседние. Например на выходах пневмоостровов:



  • 3)Угловой – пустотелый болт с внешним шестигранником. Такой фитинг меньше по высоте, чем стандартный угловой. Шестигранник под гаечный ключ находится сверху, что облегчает затягивание резьбы, если поблизости находятся другие штуцеры, или иное препятствие:


  • 4)Угловой – пустотелый болт с внутренним шестигранником. То же самое, но под шестигранный ключ:

Кроме того, существуют специальные исполнения цанговых штуцеров для различных задач:

— Поворотный штуцер QSRL. Специальный штуцер с герметичным подшипником, рассчитанный на постоянное вращение. Используется в различных поворотных устройствах.

— Самозапирающийся штуцер QSK. Имеет клапан, который запирает сжатый воздух, когда из штуцера вынут шланг. Как только в цанговое соединение вставляется шланг, воздух подается в него. Часто используются в обучающих стендах, и местах, где необходимо часто разъединять шланг со штуцером.

Кроме того, существуют штуцеры с обратными клапанами, штуцеры с несколькими выходами, коллекторы и так далее. Обращайтесь к нам, и мы поможем подобрать изделие под Вашу задачу.

Остались вопросы? Обращайтесь по 8(812)921-04-75

Штуцер для шланга. ГОСТы. | МеханикИнфо



Штуцер — это деталь, предназначенная для соединения или ответвления шланговых узлов. С помощью штуцера возможно соединение трубопроводов между собой, а также подсоединение их к различному оборудованию.

Существуют несколько видов штуцеров, все они стандартизируются ГОСТами. Например:

.



ГОСТ 21856-78 – штуцер проходной, соединение с помощью резьбы, с двух сторон;







ГОСТ 24092-80 – штуцер проходной под сварку, соединение с одной стороны с помощью сварки с другой – резьбой;





ГОСТ 26337-84 – штуцер прямой под пайку, используется для осевого монтажа;







ГОСТ 21857-78 – штуцер переходной, осуществляет переход с одного диаметра на другой, соединение при помощи резьбы с обеих сторон;





ГОСТ 24504-80 – штуцер ввертной, с концом под врезающееся кольцо, с другой стороны резьба.



Мы можем видеть, что соединение узлов происходит несколькими способами, это является основным достоинством штуцеров. Каждый из стандартов регламентирует нормы, условие, место и вид труб при которых должен эксплуатироваться конкретный штуцер.

Типы соединений:

— сваркой;

— резьбой;

— зажимом.

Сварной тип соединения предусматривает приварку одной стороны штуцера к стальной трубе, а с другой стороны соединение осуществляется с помощью резьбы.

Резьбовое соединение означает соединение труб с помощи трубной дюймовой резьбы по краям штуцера. Резьба может быть, как внутренняя так и наружная.

При зажиме один или два конца штуцера имеют специальную поверхность для лучшей герметичности (рис.1,2).

    Рис.1,2. Штуцера для соединения зажимом.

Применение штуцеров всевозможное. Его используют, как в домашних условиях (элементы сантехники), так и в промышленности (соединение вентилей, кранов, крепление манометров)

Штуцер для шланга.

ГОСТы.

Ниже приведены таблицы размеров и вес некоторых штуцеров.

Читайте также:

Рукав напорный резинотканевый. Испытание резинотканевых рукавов.;

Рукава высокого давления (РВД). Обозначение. Виды.;

Трубы полиэтиленовые для водопровода. Размеры, вес.



Штуцера приварные ГОСТ 22792-83.



Применяются в трубопроводах с линзовыми уплотнениями. Они обычно устанавливаются на предприятиях по переработке нефтехимических продуктов. Это приварные штуцера с высоким качеством изготовления и соответственно высокой надежностью.

Технические характеристики:

Номинальное давление в системе Ру: от 10 до 100 Мпа;

Температура среды ˚С: от – 50 ˚С до + 510 ˚С;

Заготовка: круглые заготовки, поковки, трубы;

Сталь: Ст 20, 18ХЗМВ и 20ХЗМВФ; сталь 10Г2 и ЗОХМА; сталь 09Г2С и 14ХГС; сталь 03×17Н14 МЗ, 08×18Н10Т, 08×18Н12Т, 12×18Н10Т, 12×18Н12Т, 10×17Н13 М²Т, 10×17Н13 МЗТ и 08×17Н15 МЗТ; сталь 20ЮЧ, 15ГС, 20×2 МА и 22ХЗМ;

Технические требования: ГОСТ 22790.

Рис.3. Основные обозначения штуцера приварного ГОСТ 22792-83.

Таблица 1.

Размеры и вес штуцеров приварных по ГОСТ 22792-83.

Условный проход DyИсполнение деталиDD1D2SLВес, кг, не более
621511М14х1,54,51000,2
12
415
1022518М24х27,00,4
420
1523525М33х29,01100,7
435
25145М42х20,9
238
34510,01,0
45050М48х212,01,3
321514511,01,2
50459,01,1
2515111,01,2
50509,01,0
35757М56х312,01301,8
46868М64х316,02,7
4015613,02,4
57
26812,02,2
314,02,4
48383М80х319,01604,8
5017614,03,8
283
3102102М100х320,01807,3
422,07,8
6518916,06,2
2102
3114114М110х322,020010,0
4127127М125х428,013,7
801114114М110х314,06,9
2127127М125х418,09,7
3140140М135х425,014,2
4159159М155х436,021,9
1001127127М125х414,07,9
2140140М135х420,011,9
3159159М155х428,018,1
4180180М175х640,025034,6
1251159159М155х418,015,7
2180180М175х626,026,9
3194194М190х636,031,5
4219219М215х648,050,1
1501194194М190х620,028024,1
2219219М215х632,041,4
3245245М240х645,033073,3
4273273М265х660,0104,1
2001245245М240х625,044,8
2273273М265х638,072,8
3299299М295х650,0101,4



Штуцер AGI ГОСТ 13955 и ГОСТ 22525.



Данные штуцера предназначены для соединения, с одной стороны, с гибкими шлангами. С другой стороны штуцера нарезается резьба для соединения с трубопроводами или с различными емкостями. В зависимости от заказчика она может-быть как внутренней, так и наружной.

Рис.4. Основные обозначения штуцера AGI ГОСТ 13955 и ГОСТ 22525.

Таблица 2.

Размеры штуцеров AGI ГОСТ 22525.

Обозначение  Условный проход, ммРазмеры, мм
InchМSAL
AGI061261/4»М12х1,5142856
AGI061461/4»М14х1,5173058
AGI061661/4»М16х1,5173159
AGI081485/16»М14х1,5173059
AGI081685/16»М16х1,5173160
AGI081885/16»М18х1,5193261
AGI1016103/8»М16х1,5173162
AGI1018103/8»М18х1,5193162



Таблица 3.

Размеры штуцеров AGI ГОСТ 13955.

ОбозначениеУсловный проход, ммРазмеры, мм
InchМSAL
AGI0612x161/4»М12х1142856
AGI0614x161/4»М14х1173058
AGI0616x161/4»М16х1173159
AGI0814x185/16»М14х1173059
AGI0816x185/16»М16х1173160
AGI082085/16»М20х1,5223261
AGI1016x1103/8»М16х1173263
AGI1020103/8»М20х1,5223263
AGI1022103/8»М22х1,5243364

Таблица 4.

Размеры штуцеров AGI ГОСТ 22525.

ОбозначениеУсловный проход, ммРазмеры, мм
InchМSAL
AGI1218121/2»М18х1,5193162
AGI1222121/2»М22х1,5243364
AGI1227x2121/2»М27х2303566
AGI1627x2165/8»М27х2303571
AGI1630165/8»М30х2323672
AGI2030203/4»М30х2323675
AGI2036203/4»М36х2413877



Таблица 5.

Размеры штуцеров AGI ГОСТ 13955.

ОбозначениеУсловный проход, ммРазмеры, мм
InchМSAL
AGI1220121/2»М20х1,5223263
AGI1222121/2»М22х1,5243364
AGI1224121/2»М24х1,5273566
AGI1227121/2»М27х1,5303667
AGI1627165/8»М27х1,5303672
AGI1630x1,5165/8»М30х1,5323672
AGI2030x1,5203/4»М30х1,5323675
AGI2033203/4»М33х2364079



Таблица 6.

Размеры штуцеров AGI ГОСТ 22525.

ОбозначениеУсловный проход, ммРазмеры, мм
InchМSAL
AGI253625М36х2413888
AGI3245321.1/4»М45х2464197
AGI3845381.1/2»М45х24642108
AGI505250М52х25545113

Таблица 7.

Размеры штуцеров AGI ГОСТ 13955.

ОбозначениеУсловный проход, ммРазмеры, мм
InchМSAL
AGI254225М42х24640100
AGI3239321. 1/4»М39х2414298
AGI3242321.1/4»М42х2464298
AGI3845381.1/2»М45х24642108
AGI3848381.1/2»М48х25045113



Штуцер проходной ГОСТ 21856-78.



Данные штуцера предназначены для работы в системах гидравлики. Они выдерживают высокие давления. В комплектацию со штуцерами входят накидные гайки ГОСТ 23353-78 и врезные кольца ГОСТ 23354-78

Рис.5. Основные обозначения штуцера проходного ГОСТ 21856-78.

Таблица 8.

Размеры и вес штуцеров проходных ГОСТ 21856-78.

ГруппаУсловный проход, ммНаружный диаметр трубы DНd1d2DLSВес 1000 шт. , кг
12,542,5М8х110,42097
3,053,5М10х113,81210
4,064,510
6,086,0М12х1,52312
24,064,0М12х1,513,8241213
6,086,0М14х1,516,2251417
8,0108,0М16х1,519,6271725
10,01210,0M18х1,521,9281930
12,01512,0M22х1,527,7302449
12,0(16)12,0М24х1,527,7302460
15,01815,0М26х1,5 (М27х2)31,2312775
20,02219,0М30х236,93532100
25,02824,0М36х247,33641145
32,0(34)30,0М45х253,14146236
32,03530,0М45х253,14146240
40,04236,0М52х263,54355321
33,064,0М14х1,516,2301426
4,085,0М16х1,519,6321736
5,0107,0M18х1,521,91943
6,0128,0М20х1,525,4342259
8,0(14)10,0М22х1,527,7382475
10,01612,0М24х1,531,22788
12,02016,0М30х236,94432150
15,02520,0М36х247,35041263
20,03025,0М42х253,15446355
25,03832,0М52х263,56155577



Штуцер для трубопроводов резьбовой, под приварку по доступной цене

Штуцер для труб: назначение, типы соединения, стандарты

Разновидность крепежного устройства — штуцер — предназначен для стыковки фрагментов трубопровода, создания ответвлений от магистрали, подсоединения к трубе разного оборудования, резервуаров, аппаратуры.



Области применения

Штуцерное соединение используется при строительстве бытовых и промышленных инженерных коммуникаций: газо- и водопроводов, систем водоотведения, теплосетей. Его применяют в паропроводах и трубах для горячей воды на тепловых и атомных электростанциях, устанавливают в технологических магистралях. Со штуцером монтируют фитинговую арматуру, краны, вентили и сантехнику, средства автоматизации, контрольно-измерительные приборы для отслеживания уровня давления газа и жидкостей.

Штуцер для шланга

Широко применяется в гидравлических и пневматических системах: для подключения рукава высокого давления к насосу, гидрооборудованию, присоединения пневмошланга к компрессору, скрепления рукавов между собой и т.д. Штуцером комплектуют гибкие трубопроводы высокого давления, транспортирующие вязкие и жидкие смазочные материалы, топливные фракции и другие среды. Элемент также используют для поливочных и моечных шлангов, ремонта шлангов и рукавов.

Виды штуцера

Фитинг этого типа различают по конструкции, назначению, технологии установки, расположению резьбы, материалу.

Деталь состоит из металлической втулки с резьбой и креплением. Распространенная модель — с накидной гайкой и врезным кольцом. На линиях высокого давления применяют фасонную часть, у которой втулка и монтажный узел являются единым устройством. Изготавливают штуцер с прямым корпусом, а для организации ответвлений и смены направления трубопровода штуцерные соединители производят в форме угольника, тройника, крестовины, пятерника.



Основные виды штуцера:

  • проходной — для сопряжения элементов с одинаковыми диаметрами;
  • переходной — для стыковки элементов с разными диаметрами, перехода с одного типа резьбы на другой, сочленения толстостенной трубы с тонкой;
  • поворотный — подвижное приспособление с шарниром — для трубных соединений с возможностью вращения.

Способы фиксации штуцера:

  • резьбовой;
  • приварной;
  • припайной;
  • с развальцовкой трубы;
  • зажимный.

Резьба может быть внутренней и наружной, размещаться на одном или обоих концах втулки. Диаметр накатки имеет метрические параметры либо измеряется в трубных дюймах.

При сварном соединении одна сторона фитинга совмещается с трубой резьбой или фланцем, другая — сваркой. Приварные модели используют в системах с повышенным давлением и высокими температурами рабочей среды — для трубопроводов с линзовым уплотнением, резервуаров, аппаратов, применяемых в нефтепереработке, химической, газовой и смежных отраслях.

Шланговый штуцер имеет ребристую насечку типа “елочка” на одной стороне, вставляемой в шланг, и резьбу на другой стороне для стыковки с агрегатом или трубой.  В поливальных и моечных шлангах обычно применяется полимерная быстросъемная деталь без резьбовых элементов.

Материалы, ГОСТы

Штуцеры производят из отрезков трубы, прутков, поковок с определенными техническими свойствами. Исходные материалы — конструкционная углеродистая, легированная и нержавеющая сталь, бронза, латунь, алюминий, никель, медь. Стальные модели обрабатывают гальваническим цинкованием для защиты от коррозии.

Марку металла, также как диаметр условного прохода и резьбы, толщину стенки, предел рабочего давления, температурный режим, способ монтажа задают техрегламенты. Основные стандарты производства штуцеров:

  • ГОСТ 16044-70 — для припайных;
  • ГОСТ 16045-70 — для приварных;
  • ГОСТ 21856-78 — для резьбовых проходных;
  • ГОСТ 21857-78 — для резьбовых переходных;
  • ГОСТ 21858-78 — для резьбовых ввертных;
  • ГОСТ 21872-78 — для резьбовых переборочных;
  • ГОСТ 22792-83 — для приварных, эксплуатируемых в трубопроводах с линзовым уплотнением и рассчитанных на давление от 10 до 100 МПа, температуру среды от -50 °С до +510 °С;
  • ГОСТ 25681-93 — для резьбовых поворотных.

Штуцер-елочка для присоединения шланга

Наше предприятие изготавливает штуцеры под шланг елочка из ст20, 09Г2С, 40Х, 20Х13, меди, латуни, бронзы,  нержавеющей стали Aisi 304, 321, 316.



Виды шланговых штуцеров:

  • штуцер под шланг с наружной резьбой (НР)
  • штуцер под шланг с внутренней резьбой (ВР)
  • штуцер под шланг приварной (СВ)
  • штуцер под шланг без шестигранника (трубный)
  • штуцер под шланг двойной (елочка-елочка)

Условный размер

Диаметр резьбовойДиаметр елочки Длина штуцера Длина резьбы Общая длина Размер под ключВес
ДюймыDN G, ммD, ммL2, ммL1, мм L, ммSW, мм кг
 3/81017,21629,51349190,04
 1/21521,320331556,5230,06
 3/42026,9253415,560280,08
1   2533,732391969370,12
1 1/43242,425372270450,22
1 1/24048,34047,52280500,3
2   5060,35053,522,588620,4
2 1/26576,1626529,5108790,7
3   8088,976682711091,51,1
4   100114,31027430,51201171,5

видов трубопроводной арматуры различного назначения в водопроводной системе

🕑 Время считывания: 1 минута

В сантехнических системах доступны различные типы трубопроводной арматуры для различных целей и функций. Фитинг используется в водопроводной системе для соединения нескольких труб одного или разных размеров, для регулирования расхода или для измерения расхода. Они состоят из разных материалов, таких как медь, железо, латунь, ПВХ и т. Д.

Типы трубопроводной арматуры в водопроводной системе

Ниже описаны различные фитинги и их функции.

  • Колено
  • Редуктор
  • Тройник тип
  • Крестообразный
  • Муфта
  • Союзы
  • Адаптеры
  • Олет
  • Заглушка
  • Заглушка
  • Клапан

Фитинги для колен

Колена используются для изменения направления потока между двумя трубами. Колена обычно доступны с углом 22,5 o , 45 o и 90 o . Если трубы одинакового диаметра, используются обычные колена, в противном случае — переходные колена.Локти изготавливаются из разных материалов. Обычно они имеют внутреннюю резьбу, и мы также можем исправить их стыковой или раструбной сваркой.

Переходник для труб

Редуктор — это компонент фитинга трубы, который уменьшает размер потока от большего к меньшему за счет уменьшения размера трубы. Обычно доступны два типа редукторов. Один из них — концентрический переходник, имеющий форму конуса с постепенным уменьшением вокруг трубы, но в этом случае возможно скопление воздуха, что приведет к кавитации.Другой — эксцентриковый редуктор, у которого одна кромка параллельна соединительной трубе, из-за чего скопление воздуха невозможно.

Тройник для труб

Фитинг тройникового типа является составной частью водопроводной системы, имеющей Т-образную форму. Он имеет один вход и два выхода, выходы расположены под углом 90 o к основной магистрали (вход). Его также можно использовать для объединения потока от двух входов к одному выходу. Они также доступны из разных материалов и разных размеров. Если три стороны Т-образного фитинга одинаковы по размеру, то он называется равным тройником, в противном случае он называется неравным тройником.

Крестообразный

Крестовая арматура содержит 4 отверстия в 4 направлениях. Они соединяются, когда в одной точке встречаются 4 трубы. Эти фитинги создают большую нагрузку на трубу при изменении температуры, поскольку они расположены в центре четырех точек соединения. Крестовины обычно используются в спринклерных системах пожаротушения.

Муфта

Муфта используется для соединения труб одного диаметра. Муфты также полезны, если труба сломана или произошла утечка.Обычно доступны два типа муфт. Компрессионная муфта и скользящая муфта. Компрессионная муфта — это обычная муфта, которая соединяется между двумя трубами и предотвращает утечку за счет расположения прокладок или резиновых уплотнений с обеих сторон, в противном случае предоставляется клей. Муфту скольжения проще установить, она содержит две трубы, которые расположены одна в другой, внутренняя труба может скользить на определенную длину. Таким образом, мы можем починить длинную поврежденную трубу с помощью скользящей муфты.

Соединения

Соединение — это тип фитинга, который функционирует аналогично соединению.Но связь не может быть удалена после исправления, но в этом случае мы можем удалить объединение, когда нам нужно. Соединения состоят из гайки, с наружной и внутренней резьбой. Таким образом, это также полезно для поддержания цели трубы.

Адаптеры

Если трубы не имеют специальных концов или гладких концов, переходники делают их резьбовыми либо с наружной, либо с внутренней резьбой, в зависимости от того, что необходимо. Адоптеры обычно используются для труб из меди и ПВХ. Переходники с наружной резьбой содержат наружную резьбу, а переходники с внутренней резьбой — с внутренней резьбой.Один конец адаптера простой, который приклеивается, приваривается или припаян к гладкому концу трубы.

Olet

Olets используются, когда стандартные размеры фитингов не подходят для наших требований. Иногда размер входного патрубка больше по сравнению с выходным патрубком таврового сечения, тогда также используются Olets. Доступны многие виды олетов. Некоторые важные типы олетов:

  • Стыковая дуга
  • Сварка внахлест Olet
  • Olet резьбовой
  • Колено olet
  • Ниппель olet
  • Боковой отлет
  • Сладость
  • Фланец olet

Заглушка

Заглушка — это компонент сантехнического оборудования, который обычно используется для закрытия отверстия трубы во время осмотра и ремонта.Заглушка обычно содержит наружную резьбу.

Колпачок

Заглушка — это тип фитинга, который выполняет ту же функцию, что и заглушка, но с той лишь разницей, что заглушка содержит наружную резьбу, а заглушка содержит внутреннюю резьбу, которая является винтами на наружной резьбе трубы. Они доступны в различных материалах, таких как резина, медь, сталь, пластик и т. Д.

Клапаны в трубопроводной арматуре

Клапаны — это компоненты водопроводной системы, которые используются для остановки или регулирования потока жидкости на ее пути. Доступны различные типы клапанов в зависимости от их применения. Некоторые важные типы клапанов и их применения перечислены ниже.

  • Задвижка, пробка и шаровой кран — используются только для изоляции
  • Запорный клапан — используется для дросселирования
  • Обратный клапан — используется для предотвращения обратного потока (невозврата)
  • Дроссельная заслонка — используется как для изоляции, так и для дросселирования
  • Мембранный клапан — используется как для изоляции, так и для дросселирования

Подробнее:
Как определить подходящие размеры труб для распределения воды в зданиях?
Типы сантехнических труб, используемых в строительстве
Типы соединений труб в водопроводной системе
Типы водопроводных и канализационных систем в зданиях

Страница не найдена для types_of_pipe_fittings_in_plumbing_system

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну . .. Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров ЧеловекаИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Справочник по типам и материалам фитингов

Сантехника — это трубы и фитинги. Трубы устанавливают участки, по которым поступает или забирается вода, а фитинги контролируют и регулируют поток. Трубы достаточно простые: они прямые, бывают разных размеров. Выберите подходящий материал и длину, и все готово. Фурнитура — для сантехника — во многом такая же. Но для среднего домовладельца арматуры очень много. Некоторые из них могут вызывать недоумение, другие — просто устрашающие, если учитывать материалы и размеры.Размеры мы рассмотрим в другой статье; а пока вы можете узнать немного о наиболее распространенных деталях, которые можно найти в сантехнике вашего дома. Вам больше никогда не придется просить «штуку с двумя концами, которая соединяет две трубы под углом»!


Различные типы фитингов

Адаптеры

Латунный переходник с отбортовкой x MIPS

Адаптеры

используются для удлинения участков или для простого изменения типа соединения на конце трубы. Это позволяет подключать разнородные трубы без необходимости более сложной настройки.

Адаптеры доступны в большинстве стандартных материалов: АБС, латунь, медь, ХПВХ, ковкий (оцинкованный и черный), ПВХ и нержавеющая сталь.


Втулки

Втулка из нержавеющей стали

Втулки

используются для соединения труб разных размеров, обычно за счет уменьшения фитинга большего размера до трубы меньшего размера. Втулки обычно — не всегда — имеют как внутреннюю, так и внешнюю резьбу и занимают очень мало места по сравнению с муфтой или соединением, которые служат для достижения той же цели.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.

Примечание: Некоторые типы фитингов, например, втулки, имеют ограничения на их использование (или не допускаются вообще) некоторыми правилами сантехники. Не забудьте проверить местные правила сантехники перед покупкой.


Заглушки и заглушки

Заглушка из ПВХ

Заглушки, как ни странно, используются для закрытия конца трубы. Заглушки делают почти то же самое, но обычно вставляются внутрь фитинга и имеют резьбу, позволяющую использовать трубу в будущем.Заглушки могут быть нарезаны, приклеены или припаяны к трубе (в зависимости от ее материала).

Оба доступны из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.


Муфты

Хромированная муфта

Муфта используется для увеличения длины участка трубы или изменения размеров трубы (в случае переходной муфты, также иногда называемой «раструбным» редуктором из-за ее формы). Доступные с внутренней резьбой или без резьбы для приклеивания пластика (сварка растворителем) или пайки меди, они являются одними из наиболее часто используемых фитингов.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.


Колено

Колено 90 ° медное

Если вам нужно изменить направление потока, локти — лучший выбор. Изготавливаемые в основном под углом 90 и 45 градусов (также доступны уникальные размеры, такие как 22,5 и 60), отводы могут иметь резьбу или пропитку и являются одним из наиболее важных фитингов, используемых в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой, позволяющие легко соединять разные трубы или фитинги.Некоторые уникальные локти также имеют боковой выход, что делает его более похожим на тройник с изгибом.

Доступен из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.


Фланцы

Фланец для пола из черного железа

Фланцы используются для соединения труб. Труба нарезается резьбой или приваривается к фланцам, которые затем герметизируются (обычно с помощью болтов). Фланцевые соединения широко используются в промышленных приложениях, работающих при высоких давлениях. Их также можно найти для подключения бытовых насосных систем. Фланцы для туалета (или туалета) используются в доме, где унитаз крепится к полу, а слив под ним.

Предлагается из латуни, меди, ковкой (оцинкованной и черной) и ПВХ (для фланцев для туалетов).


Ниппели

Ниппель для хромированной трубы

Ниппели — это короткие отрезки трубы с наружной резьбой на каждом конце, которые используются для соединения прямых участков труб. Закрытые ниппели имеют резьбу с каждого конца по всей длине для особо плотного соединения.

Доступны из латуни, хромированной латуни, меди, ковкой (оцинкованной и черной), ПВХ и нержавеющей стали.


Тройники

Тройник из латуни IPS

Если для водоснабжения требуется более одного ответвления, лучше всего подойдут тройники. По сути, это длинная муфта с выпускным отверстием на стороне, эти фитинги имеют выпускные отверстия под углом 90 ° от впускного отверстия и имеют размер в соответствии с их «длиной» (горизонтальный или проходной размер фитинга) и боковым выпускным отверстием. («верх» фитинга, отклонение от хода 90 градусов).Когда длина тройника меньше, чем у бокового выхода, его часто называют фитингом с «бычьей головкой».

Тройники предлагаются из АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.


Кресты

Крест оцинкованный

Крестообразные фитинги — это 4-ходовые фитинги, которые представляют собой комбинацию двух тройников. Многие предпочитают вместо этого использовать две тройники.

Крестовины доступны из латуни, ковкой (оцинкованной и черной) и ПВХ.


Тройник-седло

Седельная футболка из ПВХ

Эти фитинги используются для быстрого добавления тройника к существующей длине трубы без необходимости резать и повторно паять то, что там есть. Чаще всего это происходит с ирригационными системами для добавления новой дождевальной линии. Также называемые защелками, к трубе приклеиваются седла, и после установки просверливается новое отверстие.

Тройники-седла предлагаются только из ПВХ.


Соединения

Союз ХПВХ

Муфты — альтернатива муфтам, когда последние непрактичны или неудобны.В то время как муфты (если они не припаяны) должны иметь трубную резьбу, в соединениях используется собственная гайка для создания уплотнения между концами труб. Это делает их идеальным выбором для соединения двух неподвижных труб (которые нельзя ввинтить в обычную муфту) и значительно упрощает будущий ремонт. Диэлектрические муфты используются для соединения труб из разных металлов, обеспечивая барьер против гальванической коррозии. Несмотря на все свои преимущества, профсоюзы имеют недостатки: их нельзя использовать с природным и сжиженным газом.

Доступны из латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного) ПВХ и нержавеющей стали.


Уайес

АБС-звезда

Wyes — это в первую очередь дренажные фитинги и имеют ответвление под 45 °, обеспечивающее плавный поток. Хотя сантехнические тройники используются с вертикальными дренажными соединениями, они могут вызвать проблемы при использовании плоско на горизонтальном соединении: в таких ситуациях требуется тройник.

Доступны из латуни, АБС и ПВХ.


Стандартные фитинговые материалы

АБС

Колено 60 ° ABS

Акрилонитрил-бутадиен-стирол, черный пластик, используемый в канализации, канализации, сточных водах и вентиляционных отверстиях. Трубы / фитинги из АБС-пластика, а также ПВХ заменили большую часть чугунных, свинцовых и стальных труб, ранее использовавшихся для DWV. Важно отметить, что никакой цемент на основе растворителя (или грунтовка) не может полностью «приклеить» (сваривать растворителем) АБС к пластику ПВХ.


Латунь

Удлинитель латунного фитинга

Изготовлен из смеси металлических сплавов: в основном меди и цинка, а также небольшого количества свинца, олова, марганца, никеля, алюминия или железа.Латунные фитинги, используемые для питьевой воды, обычно содержат примерно 62-65% меди, 30-35% цинка и очень небольшие проценты олова и свинца. Латунь особенно хорошо работает в системах с горячей водой и обладает высокой устойчивостью к коррозии.


Медь

Медная втулка

Красновато-коричневый, цветной металл, широко используемый для изготовления бытовых водопроводных труб. Медь — относительно мягкий и часто тонкий материал, затрудняющий нарезание резьбы. В результате у большинства медных фитингов нет резьбы, и их необходимо припаять к медной трубе.


ХПВХ

Тройник переходной из ХПВХ

Хлорированный поливинилхлорид — это пластмассовый продукт, предназначенный для питьевой воды с температурой до 180 градусов (если это разрешено правилами) и, как правило, может выдерживать более высокие температуры, чем стандартный ПВХ. Предлагаемые нами фитинги из ХПВХ не приклеиваются к трубам из ПВХ сортамента 40.


Ковкий (оцинкованный или черный)

Черная железная футболка с боковым выходом

Изготовлен из стали. Черное железо в основном используется в газовой и нефтяной промышленности и часто покрывается черной краской или лаком.Оцинкованная фурнитура покрыта цинком для защиты от ржавчины и коррозии. В прошлом оцинкованные трубы широко использовались для домашней сантехники, но теперь их уже нет из-за проблем с утечками со временем. Сегодня оцинкованные фитинги чаще всего используются для наружных работ, не предназначенных для питья, и для ремонта существующих оцинкованных систем.


ПВХ

Муфта ПВХ

Жесткая, обычно белая пластиковая труба. Используется для канализационных и вентиляционных систем, а также для подачи холодной воды (подземных) вне дома, а также для спринклерных и ирригационных труб, канализации, сточных вод, сточных вод и вентиляционных труб и фитингов.ПВХ в сантехническом бизнесе обычно белый (Sch 40), но иногда бывает и других цветов (в нашей отрасли серый является вторым по популярности и обычно используется для PVC Sch 80). Другой цвет, который вы можете видеть чаще по мере роста усилий по сбережению воды, — это фиолетовый, который используется для различения систем очищенной или серой воды от систем питьевой воды.


Нержавеющая сталь

стопорная гайка из нержавеющей стали

Комбинация сплавов железа и хрома, нержавеющая сталь прочна и обеспечивает отличную устойчивость к ржавчине и коррозии.Нержавеющая сталь бывает разных типов, из них 304 и 316 чаще всего используются в сантехнике. Оба устройства рассчитаны на давление 150 фунтов на квадратный дюйм, сталь марки 316 обеспечивает лучшую защиту от химической коррозии.

Типы фитингов, используемых в трубопроводе

Что такое фитинги?

Фитинги

— это компонент трубопровода, который помогает изменять направление потока, например, колена, тройники. Изменяет размер трубы типа переходников, тройников переходников. Подключите различные компоненты, такие как муфты, и остановите потоки, такие как колпачки.

В трубопроводе используются различные типы фитингов. Фитинги, используемые в трубопроводных работах, перечислены ниже.

  • Колено
  • Тройник
  • Редуктор
  • Соединение
  • Муфта
  • Переходники
  • Olet (Weldolet, Sockolet, Elbowlet, Thredolet, Nipolet, Letrolet, Swepolet)
  • 29 Клапан
  • 9

    • Крестовина
    • Заглушка
    • Пресс-ниппель
    • Заглушка
    • Втулка
    • Компенсатор
    • Конденсатоотводчик
    • Колено с большим радиусом
    • Фланцы

    В приведенной выше таблице перечислены наиболее широко используемые стандартные фитинги.Эти стандартные детали кованы или кованы. Для изготовления кованой арматуры используются только бесшовные трубы. Из плиты изготавливают сварную арматуру большого диаметра.

    Эти фитинги доступны с различными типами торцевых соединений.

    Тип торцевого соединения трубных фитингов

    Колено трубы

    Колено используется чаще, чем любая другая трубная арматура. Это обеспечивает гибкость при изменении направления трубы. Колено в основном доступно двух стандартных типов: 90 ° и 45 °.Однако его можно сократить до любой другой степени. Доступны колена двух типов: с коротким радиусом (1D) и с длинным радиусом (1,5D).

    Колено 90 градусов

    Колено под углом 90 градусов устанавливается между трубами для изменения направления трубы на 90 градусов. Доступны в форме с длинным и коротким радиусом.

    Колено 45 градусов

    Колено под углом 45 градусов устанавливается между трубами для изменения направления трубы на 45 градусов.

    Колено с удлиненным радиусом

    В колене с большим радиусом радиус осевой линии равен 1.В 5 раз больше номинального размера трубы или, можно сказать, в 1,5 раза больше диаметра трубы. Обычно в трубопроводах используются отводы с длинным радиусом, поскольку потеря давления меньше по сравнению с отводом с коротким радиусом. Для этого требовалось больше места, чем для локтя с коротким радиусом.

    Колено с коротким радиусом

    В отводе с коротким радиусом радиус осевой линии равен номинальному размеру трубы или, можно сказать, умноженному на диаметр трубы. Колена с коротким радиусом используются в условиях ограниченного пространства. Однако он имеет большой перепад давления из-за внезапного изменения направления потока.

    Колено переходное

    Переходное колено на 90 ° предназначено для изменения направления, а также для уменьшения размера трубы в системе трубопроводов. Редукционный колен устраняет необходимость в использовании одного фитинга и сокращает время сварки более чем на треть. Кроме того, постепенное уменьшение диаметра по всей дуге редукционного колена обеспечивает меньшее сопротивление потоку и снижает влияние турбулентности потока и потенциальной внутренней эрозии. Эти функции предотвращают значительный перепад давления в линии.

    Отвод

    Отводы труб с длинным радиусом используются в линиях транспортировки жидкостей, требующих очистки скребками. Благодаря большому радиусу и плавному изменению направления изгиб трубы имеет очень меньший перепад давления, и возможен плавный поток жидкости и скребка. Повсеместно доступны отводы труб 3D и 5D. Здесь D — размер трубы.

    Отвод под углом

    Отводы под углом не являются стандартными фитингами, они изготавливаются из труб. Обычно они предпочтительны для размера 10 дюймов и выше, потому что отвод большого размера стоит дорого.Использование углового колена ограничивается водопроводом низкого давления. Колено под углом может быть изготовлено из 2, 3 и 5 частей.

    Возврат — колено 180 градусов

    Отводные колена используются для изменения направления на 180 °. Доступны короткие и длинные модели. Возврат используется в нагревательном змеевике, теплообменнике, вентиляции бака и т. Д.

    Тройник

    Тройник используется для распределения или сбора жидкости из напорной трубы. Это короткий отрезок трубы с 90-градусным ответвлением в центре.В трубопроводе используются два типа тройника: равномерный / прямой тройник и переходной / неравномерный тройник.

    Тройник прямой

    В прямом тройнике диаметр ответвления такой же, как диаметр коллекторной трубы.

    Тройник переходной

    У переходного тройника диаметр ответвления меньше диаметра трубы участка

    Тройник с решеткой

    Тройник с решеткой, также известный как тройник со скребком, используется в трубопроводах, которые очищаются скребками.Ветвь тройника имеет приваренную изнутри ограничительную планку, чтобы предотвратить попадание скребка или скребка в ветвь. Стержни приварены к ответвлению таким образом, чтобы обеспечить свободный проход скребка из спускной трубы.

    Тройник тройник / боковой

    Это тип тройника с ответвлением под углом 45 ° или под углом, отличным от 90 °. Тройник-тройник позволяет соединять одну трубу с другой под углом 45 °. Этот тип тройника снижает трение и турбулентность, которые могут препятствовать потоку.Тройник тройник также известен как боковой.

    Крест

    Крест также известен как четырехходовой фитинг. Крест имеет один вход и три выхода (или наоборот). Обычно крестовины не используются в технологических трубопроводах для транспортировки жидкости. Но кованые кресты — обычное дело в спринклерных системах пожаротушения.

    Переходники для труб

    Переходник для трубы изменяет размер трубы. В трубопроводе используются два типа переходника: концентрический и эксцентрический.

    Конический переходник для трубы или Конический переходник

    В концентрическом редукторе, который также известен как конический редуктор, центры обоих концов находятся на одной оси.Он поддерживает высоту центральной линии трубопровода. Когда центральные линии большей и меньшей трубы должны оставаться одинаковыми, используются концентрические переходники.

    Эксцентриковый переходник

    В эксцентриковом переходнике центры обоих концов находятся на разных осях, как показано на изображении. Он поддерживает высоту BOP (низа трубы) трубопровода. Когда одна из внешних поверхностей трубопровода должна оставаться неизменной, требуются эксцентриковые переходники.

    Смещение = (больший ID — меньший ID) / 2

    Редуктор обжима

    Обжимка похожа на переходник, но имеет небольшой размер и используется для соединения труб с трубами меньшего размера, сваренными с помощью болтов или муфт.Как и редукторы, они также доступны в концентрическом и эксцентрическом типах. Доступны обжимки с разными типами концов. Например, оба гладких конца или один простой и один резьбовой конец.

    Заглушки для труб

    Колпачок закрывает конец трубы. Заглушки для труб используются в тупике трубопроводной системы. Он также используется в коллекторах трубопроводов для будущих соединений.

    Заглушки

    Концы заглушек используются с фланцами с соединением внахлест. В этом типе фланца заглушка приваривается к трубе встык, тогда как фланец свободно перемещается по заглушке.В основном это фланцевая деталь, но она покрывается стандартом ASME B16.9, поэтому считается трубопроводной арматурой.

    Штуцер для трубопроводов

    Муфты используются в качестве альтернативы фланцевому соединению в трубопроводах малого диаметра низкого давления, где демонтаж трубы требуется чаще. Соединения могут быть с резьбой или под приварку. В соединении три детали: гайка, охватывающая часть и охватываемая часть. Когда охватывающий и охватываемый концы соединяются, гайки обеспечивают необходимое давление для герметизации соединения.

    Муфта для труб

    Доступны три типа муфты;

    • Полная муфта
    • Полумуфта
    • Переходная муфта

    Полная муфта

    Full Coupling используется для соединения труб малого диаметра. Он используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Он может быть как с резьбой, так и с муфтой.

    Полумуфта

    Полумуфта

    используется для ответвления малого диаметра от сосуда или большой трубы.Он может быть резьбовым или гнездовым. Он имеет гнездо или конец резьбы только с одной стороны.

    Муфта переходная

    Переходная муфта используется для соединения труб двух разных размеров. Он похож на концентрический переходник, который поддерживает осевую линию трубы, но имеет небольшие размеры.

    Трубный ниппель

    Ниппель — это короткий отрезок трубы с наружной трубной резьбой на каждом конце или на одном конце. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов.Ниппели используются в трубопроводах низкого давления.

    Фитинги для сварки внахлест и резьбовые соединения

    Фитинги для сварки внахлест и резьбовые соединения для труб являются коваными изделиями и классифицируются в зависимости от их номинального давления и температуры. Доступны размеры от NPS от 1/8 дюйма до 4 дюймов. Эти фитинги доступны в четырех классах давления-температуры.

    • Фитинги класса 2000 доступны только с резьбой.
    • Фитинги класса 3000 и 6000 доступны как с резьбой, так и с сваркой внахлест.
    • Фитинги класса 9000 доступны только для сварки внахлест.

    Эти фитинги используются для трубопроводов малого диаметра и низкого давления.

    Колено для сварки внахлест

    Тройник и крестовина

    Сварка внахлест Тип

    Фитинги с резьбой

    Фитинги для труб Размеры фитингов должны соответствовать требованиям стандарта

    • Для кованых изделий (WP) Размеры указаны в
      • ASME B16.9- который является стандартным для заводских сварных фитингов для стыковой сварки для размеров от NPS 1⁄₂ до NPS 48 ”и
      • и B16.28-, который является стандартным для сварных стальных отводов с коротким радиусом и возвратных труб для размеров от NPS 1⁄₂ до NPS 24 ”
    • Для кованых фитингов Размеры указаны в
      • ASME B16.11 — стандарт для фитингов из кованой стали, который охватывает фитинги для сварки внахлест и резьбовые соединения

    Особая благодарность Софи Ши и г.Том за предоставленные изображения. Вы можете посетить их веб-сайт для получения дополнительных сведений о продуктах.

    Софи Ши — www.lianfachina.com

    Мистер Том — http://sinopipefittings.com

    Различные типы трубопроводов и сантехнической арматуры

    Трубопроводы и сантехническая арматура — это части, которые соединяют трубы и помогают изменять направление потока или размер трубы или соединять различные компоненты, например, угловой фитинг, тройник, эксцентриковый переходник, компрессионный фитинг и т. Д.Они используются для контроля направления и количества жидкости или текучей среды в трубопроводах и водопроводных системах без утечек. Эти фитинги включают колено, тройник, крестовину, переходник, соединение, муфту, ниппель, заглушку и крышку, переходники, фланцы и клапан.

    Угловой фитинг:

    Угловой фитинг — один из наиболее часто используемых фитингов для изменения направления трубы. Это труба с острым изгибом, которая используется для нескольких целей в промышленных приложениях, таких как поточные линии для управления потоком и направлением жидкостей, химикатов, газов и жидкостей в различных процессах.Они доступны в различных материалах, включая медь, резину, пластик, нержавеющую сталь, алюминий и железо. Колено трубы устанавливается между двумя длинными трубами для изменения направления потока жидкости или текучей среды. Обычно они доступны в двух типах; то есть 90 градусов и 45 градусов.

    Угловой переходник:

    Угловой переходник — это изогнутая труба, имеющая на обоих концах разные диаметры. Обычно он используется для соединения двух труб разных размеров с целью изменения количества потока жидкости, газа или текучей среды.Они доступны в различных материалах, включая железо, нержавеющую сталь, резину, медь, алюминий и латунь. Переходные угловые фитинги доступны с разными углами изгиба, например, 90 °, 45 °, 135 °, 180 ° и т. Д.

    Уличный угловой фитинг:

    Уличный угловой фитинг — это угловой фитинг с внутренней резьбой на одном конце и наружной резьбой на другом. Это трубопровод и водопроводный фитинг, который используется для соединения двух труб под разным углом, одна из которых имеет внутреннюю резьбу (внутренняя резьба), а другая — наружная резьба (внешняя резьба).

    Тройник для трубы:

    Тройник — это фитинг Т-образной формы. Он имеет два выхода под углом 90 ° каждый и одну основную соединительную линию. Это труба с соседними выходами, которая используется для соединения труб под углом 90 °. Тройники используются как в коммерческих, так и в промышленных целях. Они доступны в нескольких размерах. Они сделаны из таких материалов, как углеродистая сталь, железо, алюминий, пластик, нержавеющая сталь, медь, латунь и резина. Существуют различные типы тройников для труб, такие как прямой тройник, тройник с внутренней и наружной резьбой, тройник с наружной и внутренней резьбой, переходной тройник и тройник.

    Прямой тройник:

    Прямой тройник — это Т-образный трубный фитинг с двумя выходами под прямым углом.

    Тройник с наружной и внутренней резьбой:

    Тройник с наружной резьбой — один из наиболее часто используемых фитингов. Тройник с наружной резьбой состоит из трех частей; тело, орех и оливковое. Он используется для соединения частичной трубы с внутренней трубной резьбой NPT (национальная трубная резьба), а тройник с внутренней резьбой соединяется с наружной резьбой NPT. Они доступны из различных материалов, включая нержавеющую сталь, алюминий, медь, никель, железо, бронзу, пластик, ПВХ и резину.Они сконструированы особым образом и подходят для стандартной внутренней резьбы, такой как BSP, BSPT, RC, G и т. Д.

    Тройник с наружной и внутренней резьбой:

    Тройники с наружной резьбой используются для соединения компонентов в пневматической системе, а тройники с внутренней резьбой используются для соединения трех труб с наружной резьбой на одной или нескольких сторонах. Эти фитинги считаются простыми в установке и обеспечивают безопасное и надежное герметичное соединение. Он используется в нескольких различных областях, таких как химическая промышленность, нефтегазовая промышленность, пищевая промышленность, производство электроэнергии и т. Д.

    Переходной тройник:

    Переходный тройник — это тип фитинга, который обычно используется в трубопроводной арматуре. Он имеет Т-образную форму с двумя концами одинакового размера, причем один конец немного меньше двух других сторон. Он доступен в различных размерах и материалах, включая алюминий, пластик, бронзу, чугун, латунь, стекловолокно, керамику, резину или свинец. Переходный тройник используется в различных областях, таких как пищевая промышленность, судостроение, водоочистка, химические установки и т. Д.

    Тройник-тройник и боковой тройник:

    Фитинг тройник имеет два ответвления трубы под углом 45 градусов, и оба ответвления симметричны. Боковой тройник также имеет два ответвления, но одно прямое в том же направлении, а другое — под углом 45 градусов.

    Крестовина:

    Поперечный фитинг — это фитинг с четырьмя отверстиями в форме креста. Он состоит из 1 входа и 3 выходов или наоборот.

    Фитинг редуктора трубы:

    Трубный переходник — это сантехническая арматура.Это труба с большим диаметром на одной стороне, который уменьшается до меньшего диаметра на другом конце. Наиболее часто используемые редукторы:

    Концентрический переходник:

    Концентрический редуктор также известен как конический редуктор, потому что он имеет форму конуса. Центр обоих концов находится на одной оси, в результате чего образуются пузыри.

    Эксцентриковый переходник:

    Эксцентриковый переходник не образует пузырей, поскольку центры обеих сторон находятся на разных осях.

    Штуцер штуцера:

    Муфтовый фитинг используется как альтернатива фланцам и муфтам, когда использование последних считается нецелесообразным.Муфта состоит из трех частей: гайки, внутренней и наружной резьбовых концов. Их легко установить и удалить.

    Сцепление:

    Муфта — это механическое устройство, которое соединяет два вала вместе для передачи энергии. Существует три типа муфт: полная муфта, полумуфта и переходная муфта. Полная муфта используется для соединения небольших труб, полумуфта используется для ответвления от контейнера или трубы, а переходная муфта используется для соединения двух труб разных размеров.

    Трубный ниппель:

    Трубный ниппель — это небольшой трубный фитинг с наружной резьбой на одном или обоих концах. Он используется для соединения двух разных типов фитингов, таких как шланги, клапаны и трубы. Он доступен из различных материалов: латуни, меди и нержавеющей стали.

    Заглушка и крышка:

    Заглушка и заглушка используются для герметизации отверстий труб в процессе ремонта и обслуживания. У них есть нити; заглушка имеет наружную резьбу, а крышка — внутреннюю.Он доступен в различных материалах, включая резину, металл и пластик.

    Переходные фитинги:

    Переходные фитинги используются для соединения разных труб. У них есть как охватывающий, так и охватывающий концы, и если у них нет резьбы, их можно припаять или приварить к трубе. Они доступны из ПВХ, латуни и нержавеющей стали.

    Фланцевые фитинги:

    Фланцы плоские, круглой формы. Это идеальное уплотнение для крепежа. Его можно использовать с водопроводной арматурой, проходящей через стены и потолок, а также для дренажных труб.

    Клапан:

    Клапан используется для изменения направления потока воды. Существуют разные типы клапанов, которые используются для разных целей, например, для одностороннего потока, для управления объемом или давлением и т. Д.

    Есть вопросы или нужно поговорить с продавцом?

    Свяжитесь с нами

    Какие бывают типы трубопроводной арматуры?

    Для всех трубопроводов и водопроводных систем, используемых в промышленных и коммерческих целях, обычно необходимы трубные фитинги.Фитинги требуют, чтобы трубы были соединены или смонтированы в соответствующем месте и, где это возможно, заделаны или закрыты. Фитинги бывают разных форм и размеров. Это может быть дорого, отнимать много времени и требовать различных ресурсов для постройки оборудования. Изменяет пропускную способность труб, например переходников, тройников. Связывайте различные компоненты, такие как муфты, и нарушайте потоки, как заглушки.

    Типы трубных фитингов

    Для всех различных типов труб требуется собственный стиль фитинга, но большинство обычных функций используются во всех трубных фитингах.Трубопроводы в сборе доступны везде, где есть сантехника. Фитинги обычно используются для различных конкретных применений в гидравлических и сантехнических операциях. Доступны фурнитуры нескольких различных стилей, изготовленные из различных материалов. Колена, тройники, тройники, рамы, муфты, стяжки, фрикционные фитинги, крышки, соединители и клапаны являются одними из наиболее распространенных типов. В этом блоге мы подробно изучим различные типы трубопроводной арматуры.

    Колено

    Эти насадки для труб используются для изменения направления потока.Несмотря на большой спрос на них в сантехнике, они доступны в основном в двух стандартных формах: под углом 90 и 45 градусов. Изменения в коленчатом переходнике часто возникают из-за того, что соответствующие диаметры трубопровода являются определенными. Угольники могут изготавливаться из различных материалов, в большинстве своем женских.

    Муфты

    Муфта — это покрытие трубы, используемое для предотвращения утечки. Муфты в трубах, которые расколоты или повреждены. Соединительные отверстия должны быть близки по диаметру.В сантехнике используются два типа муфт: обычные и скользящие. Используйте резиновые уплотнения или прокладки с обеих сторон, обычное уплотнение помещается между двумя трубами, чтобы избежать утечки. Для скользящей муфты также требуются две трубы для ремонта разрушенных длинных труб.

    Союз

    С точки зрения функций, эта форма трубного фитинга почти совпадает с муфтой, но только с отличием, т. Е. Муфта может быть легко удалена, когда муфта не может быть использована.Во избежание гальванической коррозии между ними используется ряд диэлектрических муфт для соединения труб из разных материалов. Эти фитинги состоят из резьбы с гайкой, внутренней и наружной резьбой.

    Адаптеры

    Соединения связаны с трубами, чтобы увеличить продолжительность их соединений или если у труб нет соответствующих концов. Эти фитинги позволяют при необходимости нарезать наружную или внутреннюю резьбу на концах трубы. Это делает коммуникацию отличной от трубопровода, не требуя сложной настройки.В основном они используются для труб из ПВХ и меди.

    Клапаны

    Клапаны используются для остановки потока газов или жидкостей в водопроводной системе. Возможны три стиля: дросселирование, разделение и невозврат. Разделительные клапаны используются для немедленного отключения при замене или реконструкции части системы трубопроводов. Дроссельные клапаны используются для регулирования объема давления жидкости в трубе; поэтому они могут терпеть напряжение, вызываемое этим механизмом.

    Втулки

    Эти фитинги используются путем увеличения размера фитинга большего размера до размера меньшей трубы для соединения труб с втулками нескольких размеров. Втулки не всегда имеют внутреннюю резьбу и занимают очень мало места в отличие от штуцера или муфты, используемых для той же цели.

    Фланцы

    Фланец — еще один трубопроводный фитинг, который используется для соединения труб, фланцев двигателей, клапанов и других секций для создания полноценной трубопроводной сети.Они имеют возможность быстро дезинфицировать или проверить всю систему изнутри.

    Определение типов трубопроводной арматуры, используемой в трубопроводе

    B. Согласно функции

    В трубопроводных системах используется множество типов фитингов, каждая из которых выполняет определенные функции. Большинство фитингов можно отнести к одной из следующих групп:

    I. Фитинги, увеличивающие или уменьшающие длину трубы

    Адаптер соединяет две разные трубы с помощью пайки, нарезания резьбы или сварки растворителем.Обычно используется для труб из ПВХ и меди.

    Муфта соединяет две одинаковые трубы пайкой, нарезанием резьбы или сваркой растворителем.

    Муфта соединяет две одинаковые трубы с помощью механических креплений, таких как анкеры и винты. Как правило, установка выполняется быстрее и проще по сравнению со сварным или паяным соединением муфты.

    Муфта используется в качестве альтернативы фланцевым соединениям в трубопроводах малого диаметра низкого давления, где часто требуется отсоединение трубы. Он состоит из трех компонентов: гайки, охватываемого и охватываемого конца.Их соединение, которое обычно бывает резьбовым или приварным, способствует легкому разъединению.

    Муфта состоит из муфт, которые можно отсоединить без разрезания. В соединениях используются три различных типа муфт:

    Муфта полная может быть торцевой или резьбовой. Широко применяется для соединения труб малого диаметра. Он используется для прикрепления трубы к трубе или трубы к ниппелю или обжимке.

    Полумуфта может иметь резьбовой или торцевой конец только с одной стороны. Он используется для ответвлений труб малого диаметра от большой трубы или резервуара.

    Переходная муфта предназначена для соединения труб разных размеров. Он похож на концентрический редуктор, который поддерживает аналогичную осевую линию, но меньше по размеру.

    Колпачок прикрепляется к охватываемому соединению с помощью резьбы, растворителя, припоя или сварки, чтобы закрыть конец трубы. Он используется в тупике трубопровода, а также в коллекторах трубопроводов для будущих соединений.

    Заглушка прикрепляется к охватывающему соединению с помощью резьбы, растворителя, припоя или сварки, чтобы закрыть конец трубы.

    II. Фитинги, которые добавляют или изменяют направление

    Колено — один из наиболее часто используемых фитингов. Он изменяет направление трубопровода под разными углами. Самые распространенные углы — 45 ° и 90 °, но его можно обрезать до любой степени. Колено 45 ° прикреплено между трубами для изменения направления потока на 45 градусов. Между тем, к трубе прикрепляется колено на 90 °, чтобы изменить направление потока на 90 градусов. Доступен в двух формах:

    В колене с большим радиусом радиус центральной линии равен 1.В 5 раз больше диаметра трубы. Колено с длинным радиусом больше используется в трубопроводе по сравнению с коленом с коротким радиусом, так как потери давления меньше.

    Радиус центральной линии короткого радиуса колена аналогичен диаметру трубы. Он часто используется, когда в приложении ограничено пространство. Однако эта форма имеет более высокий перепад давления из-за резкого изменения направления потока.

    Тройник используется для соединения трех компонентов трубопровода в Т-образном пересечении.Это позволяет комбинировать или разделять поток жидкости. Тройник — это короткий отрезок трубы с ответвлением на 90 градусов в центре. В трубопроводе используются тройники трех типов:

    Диаметр отвода аналогичен диаметру спускной (коллекторной) трубы.

    Диаметр отвода меньше размера спускной (коллекторной) трубы.

    Тройник с решеткой, также известный как тройник со скребком, используется в трубопроводах с «скребками». Ветвь имеет ограничительную планку, приваренную изнутри, чтобы не допустить попадания скребка или скребка в ветвь.Ограничительная планка приварена к ответвлению таким образом, что она ограничивает свободный путь скребка от спускной (коллекторной) трубы.

    Также называемая боковой звездой, тройник объединяет три компонента трубопровода в Y-образном пересечении. Подобно тройнику, он объединяет или разделяет поток жидкости, но с меньшим сопротивлением. Обычно он имеет ответвление под углом 45 градусов, но также может быть под любым углом, кроме 90 градусов. Этот тип трубопроводной арматуры снижает турбулентность и трение, которые могут блокировать поток.

    Перекресток имеет 4-сторонние соединения для обеспечения одного входа и трех выходов или наоборот. Он менее стабилен по сравнению с тройником и может создавать высокие нагрузки на трубопровод при изменении температуры.

    III. Фитинги для соединения труб меньшего размера

    Переходник для труб включает в себя все трубные соединения, которые соединяют две или более труб разных размеров. В трубопроводе используются два типа переходников:

      • Концентрический или конический переходник

    Конический или концентрический переходник поддерживает высоту центра системы трубопроводов, поскольку осевые линии обоих его концов находятся на одной оси.Он широко используется в тех случаях, когда осевые линии трубы меньшего размера и трубы большего диаметра должны находиться на одной оси.

    В эксцентриковом редукторе центральные линии обоих концов находятся на разных осях. Он поддерживает нижнюю часть трубы или высоту противовыбросового превентора трубопроводной системы. Этот тип редуктора необходим, когда необходимо сохранить одну из внешних поверхностей труб.

    Olet — это переходной фитинг, подсоединяемый к стыкуемым соединениям, когда отсутствуют соответствующие переходные крестовины или тройники.

    IV. Фитинги, обеспечивающие особые функции или соединения

    Клапан соединяет трубы вместе и в то же время регулирует поток. Некоторые клапаны используются для включения / выключения, в то время как другие используются для управления / дросселирования. Доступны различные типы клапанов, которые зависят от того, где они используются:

      • Шаровые краны

      • — в основном используются для двухпозиционных клапанов, но в зависимости от конструкции могут также использоваться для базового дросселирования.
      • Задвижки

      • — в основном используются для изоляции.
      • Проходные клапаны

      • — широко используются для дросселирования / регулирования потока.
      • Обратные клапаны — также называемые обратным клапаном, они используются для предотвращения обратного потока
      • Поворотные дисковые затворы

      • — часто используются для изоляции или дросселирования.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
