Врезка в полиэтиленовую трубу водопровода: Врезка в ПЭ трубу при помощи арматуры для врезки и седловых отводов

Врезка в ПЭ трубу при помощи арматуры для врезки и седловых отводов

Различают два типа врезки в пэ трубу:

• под давлением — когда осуществляется присоединение к газо- или водопроводу без понижения давления;
• врезка в трубопровод без давления — это может быть новый трубопровод, еще не подключенный к источнику или работающий, но в нем предварительно понизили давление, пережав его специальным устройством или перекрыв задвижку.

Врезка в трубопровод под давлением

Для врезки под давлением используют специальные фитинги — арматуру для врезки.

Эти фитинги устанавливают на полиэтиленовую трубу, приваривают электромуфтовым сварочным аппаратом, а затем при помощи встроенной в головную часть этой арматуры фрезы, прорезают отверстие в основном трубопроводе. И далее газ или вода через головную часть седелки проходят из трубы.

Надо отметить, что данный тип арматуры подходит как для газа, так и для воды.

Врезка в трубопровод без давления

Для врезки в трубу, в которой давление равно нулю, используют седелочные отводы без встроенной фрезы.

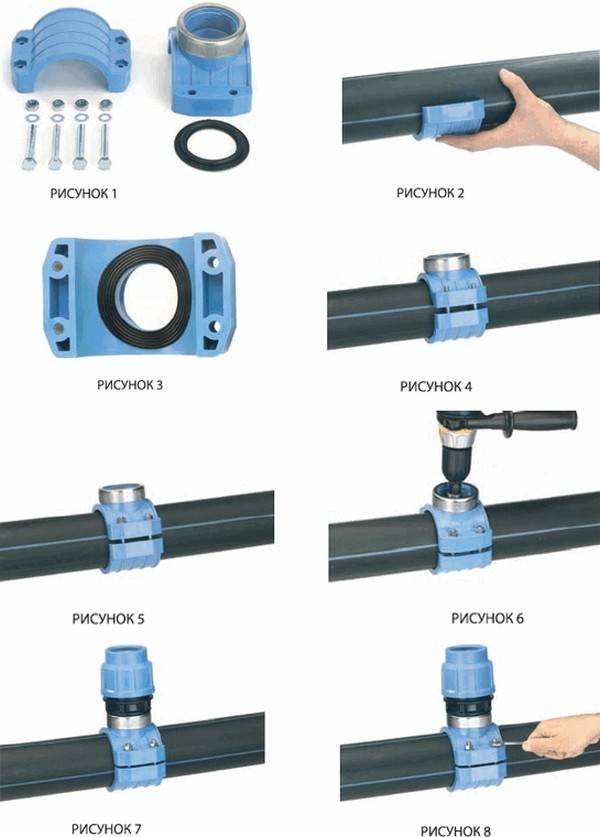

Для водопровода можно использовать компрессионную седелку, которая крепится на трубе болтами. Патрубок такой седелки имеет внутреннюю резьбу, в которую можно вкрутить или шаровый кран или муфту для перехода на пэ трубу. Уплотнение обеспечивается резиновым кольцом, которое за счет стягивания болтов плотно прижимается к несущей трубе.

Но если необходимо более надежное соединение и тем более, если стоит задача сделать врезку в газопровод, то используют электросварную седелку, которая имеет или литой патрубок или патрубок с закладным нагревателем.

Отверстие в несущей трубе высверливается обычной дрелью.

Вы можете приобрести любые седелки у нас. Мы предлагаем изделия ведущих мировых брендов — AGRU и Georg Fischer.

В ближайшее время мы опубликуем статью, в которой более подробно расскажем о различии и особенностях применения седловых отвододов для врезки в пнд трубы.

Врезка отвода в полиэтиленовую (ПНД) трубу водопровода под давлением | Андрей Ратников

В предыдущей статье я рассказал, как это легко сделать самому, имея только дрель, сверло и гаечный ключ.

Но так можно делать врезку только в пустую магистральную трубу до её запуска в эксплуатацию. Если же врезку нужно сделать под давлением, такой способ не годится. И как же быть? Отключать магистраль, сливать воду, оставив соседей на полдня без воды?

Нет, есть способ врезаться и под давлением. Не спешите звать мастеров со сложным оборудованием, вполне реально врезаться самому, только седелка нужна другая, вот такая:

Эта специальная седелка для врезки под давлением в ПЭ (ПНД) трубы позволяет присоединиться к трубопроводу без сварочного аппарата и дополнительного оборудования для прорезания отверстия в трубе. Фреза уже встроена в конструкцию седелки.

А еще нужен длинный шестигранный ключ. Его вполне по силам сделать самому из подходящего прутка металла, если не удастся купить подходящий в магазине. Смотрите:

Закрепляем седелку на трубе магистрали в нужном месте при помощи болтов:

Труба гладкая, никаких дырок, она же под давлением воды. Просто накладываем на трубу обе половинки седелки и плотно стягиваем их болтами при помощи гаечного ключа.

Присоединяем к компрессионному фитингу трубу ввода в дом:

Именно на этом этапе присоединяем, потом будет поздно. Труба ввода должна уже быть подключена в доме к системе водопровода, или хотя бы заглушена с его стороны. Закрутили гайку фитинга от руки, дотянули ключом.

Теперь откручиваем черную крышечку-заглушку и вставляем в седелку длинный шестигранный ключ:

Внутри седелки расположен режущий механизм. Ключ присоединяется именно к нему. Зацепили, вращаем ключ по часовой стрелке до тех пор, пока не будет прорезана стенка магистральной трубы и не появится вода:

Воды не много, вполне можно извлечь ключ и поставить заглушку на место:

Всё, врезка выполнена. Режущий механизм соберет в себе всю стружку и останется в седелке, он свою задачу выполнил.

Всем удачи!

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

обжимной хомут, седелка на полипропиленовую трубу под давлением, сиделка, хомут для полиэтиленовых, ПЭ труб

Содержание:

Врезка в трубы из различных материалов подразумевает подключение дополнительного отвода или канала к основному трубопроводу. Процесс выполнения подобных работ отличается некоторой степенью сложности, поэтому требуются специальные инструменты, аккуратность, а также знание всех особенностей. При врезке в центральный канал необходимы документы, разрешающие проведение работ такого типа.

Основные моменты процесса врезки в ПНД трубы

Трубопроводы, выполненные из полиэтилена низкого давления, сегодня не являются редкостью. А современные технологии позволяют избежать при врезке в такие магистрали многих трудностей, которые могли бы встретиться при работе с металлическими трубами:

• Врезка в ПНД трубу требует остановки потока воды или газа только в исключительных случаях. Это особенно важно, если работы проводятся на магистрали, к которой присоединены промышленные предприятия, медицинские учреждения и детские сады. Эти объекты не могут нормально функционировать без воды. Кроме того отсутствие тепла или воды в жилых домах может повлечь резкое недовольство жильцов.
• Использование ПНД элементов  облегчает процесс эксплуатации трубопровода и выполнение ремонтных работ. Врезка в стальные трубы предполагает использование крупногабаритных деталей, имеющих к тому же немалый вес. Это требует больших материальных и трудовых затрат.
• В большинстве случаев монтаж запорного устройства, необходимого для перекрытия потока, подразумевает обустройство специальных колодцев или камер. Для осуществления врезки в ПНД трубу используется специальный вентиль, полностью перекрывающий поток или регулирующий его.

Элементы для организации отводов

Врезка в полиэтиленовый трубопровод осуществляется посредством следующих приспособлений:

• Седельная муфта для вырезки холодным методом.
• Различные вентили, позволяющие выполнять врезку под давлением.
• Накладной уход.
• Седелка фланцевая.
• Муфта седловая полиэтиленовая электросварная под пайку.

Посредством седелок, имеющих резьбовой выход, осуществляется организация отвода второстепенных каналов от основной магистрали, по которым транспортируется вода питьевого и технического назначения (прочитайте также: «Виды седелок на трубу ПНД, варианты монтажа и установки»). Широкое применение таких элементов отмечено в системах полива и орошения хозяйств индивидуального пользования.

Вентиль для врезки под давлением — это специальная деталь, которой отведено выполнение следующих функций:

• Отводы для монтажа различных ответвлений трубопровода.
• Запорная арматура, перекрывающая или регулирующая движение рабочей среды.

Накладной уход может использоваться только на перекрытых каналах. Фиксация механизма на трубе осуществляется посредством позиционирующего ремня. Патрубки накладки такого элемента не имеют. Детали подобного вида выпускаются разного диаметрального сечения, при этом у деталей первого типа он может находиться в пределах от 5 до 31,5 см, а у вторых — от 31,5 до 120 см.

Фланцевая седелка на пропиленовую трубу находит свое применение при сборке и реконструкции канализационных каналов и сетей водоснабжения. Допускается установка детали на газопроводы с рабочим давлением не более 10 атмосфер и водопроводы с давлением не выше 16 атмосфер. Применять соединения другого типа на газопроводах не разрешается. Читайте также: «Как выполняется врезка в трубу водопровода – варианты для разных материалов».

Врезка в трубу без сварки посредством обжимных хомутов

Для производства обжимных хомутов для врезки трубы используется полиэтилен или полипропилен черного и синего цвета. На таких деталях не образуются очаги коррозии, поэтому они отличаются долгим эксплуатационным периодом. Для более надежного и герметичного соединения изделия имеют уплотнительное резиновое кольцо, которое располагается в специальном пазу.

Кроме того деталь имеет две части: нижнюю ответную и верхнюю с резьбовым отводом. Установка такого хомута на канал подразумевает стягивание частей посредством болтов зажимного типа. Количество зажимных элементов определяется по диаметру элемента, чаще всего от 2 до 6 штук. Используя резьбовой выход, вкручивают переходные элементы для дальнейшего устройства отводов. Читайте также: «Как использовать хомут ремонтный для труб водоснабжения – варианты и способы».

Монтаж хомутов для полиэтиленовых труб следует выполнять только после предварительной проверки комплектации, чтобы присутствовали все элементы детали. Кроме того седелка должна полностью соответствовать диаметру трубы из полиэтилена низкого давления. Чтобы проверить этот параметр, половинки хомута прикладывают к трубе. Затем определяют место, где будет установлен резьбовой хомут, и маркером отмечают точку просверливания отверстия. Читайте также: «Правила монтажа труб ПНД в зависимости от сферы использования».

Выполнив все подготовительные работы, начинают проделывать отверстия, используя электрическую или ручную дрель подходящего размера. С помощью острого ножа с краев готовых отверстий снимают заусенцы и стружку и переходят к установке хомута. Чтобы избежать деформации или перетягивания пластмассовых элементов, гайки затягивают равномерно крест-накрест.

Характерные особенности седелок

Выполнить качественную герметичную врезку в ПЭ трубу помогает седелка для каналов ПНД, именно этот элемент считается наиболее эффективным вариантом в таких ситуациях. Не рекомендуется разрезать полимерные трубы и соединять их посредством тройника или компрессионной муфты.

Во-первых, пластиковые элементы большого диаметра не отличаются особой гибкостью, что может вызвать  затруднения при входе трубы в соединительный элемент. Во-вторых, в процессе резки труба может деформироваться, что также вызовет определенные сложности. В-третьих, если в детали компрессионной муфты попадет грязь, то прочность и герметичность соединений будет нарушена.

В большинстве случаев седелка для врезки в трубы из полиэтилена низкого давления производят из полипропилена сополимера ПП-Б. Готовые элементы, имеющие диаметр от 20 до 63 мм, могут эксплуатироваться под давлением не более 1,6 МПа, если температура окружающей среды составляет 20⁰С. При использовании деталей с диаметром от 75 до 110 мм рабочее давление снижается до 1,25 МПа.

Накладной уход или патрубок накладки

Для изготовления накладных уходов применяют полиэтилен ПЭ100. Монтаж такого элемента кВ трубе из полиэтилена низкого давления выполняется привариванием электродиффузионной или электромуфтовой сваркой. Для этого нижняя часть накладного ухода оснащена специальной нагревательной спиралью, которая под воздействием тока начинает нагреваться. В результате поверхность полиэтиленовой трубы и подошва патрубка плавятся.

Патрубок имеет специальную накладку от завода-производителя со штрих-кодом, в котором указана информация для сварочного устройства. Благодаря этому автоматически настраиваются время сварки и остывания и параметры передаваемого на спираль тока. Производители патрубков гарантируют безупречное функционирование готового узла в течение четверти века.

В отличие от электросварной седелки у накладного ухода отсутствует специальная фреза для врезки в трубопровод, но он отличается низкими затратами на работу, подразумевающую прокладку каналов. Несмотря на то, что установка такого фитинга может выполняться только на отключенных каналах, элементы имеют правильный угол отвода. Патрубки такого типа могут выпускаться больших диаметров.

Большие габариты и незначительный вес способствуют более простому монтажу накладных уходов. Это дает возможность выполнять работы на строящихся и функционирующих трубопроводах, в труднодоступных местах, например, в городских смотровых колодцах. Кроме того установка таких фитингов не требует разрезания ПНД трубы, поэтому занимает небольшое количество времени.

Вентили для врезки под давлением в полипропиленовые трубы

Вентили используются для врезки в следующие типы трубопроводов: безнапорные, водонапорные, работающие под давлением не выше 16 атмосфер, газовые, давление которых не превышает 10 атмосфер. При этом врезка  в ПНД трубу под давлением выполняется без отключения основной ветки. Благодаря конструктивным особенностям фрезы процесс врезки не требует приложения особых усилий. Вентили могут использоваться для врезки в полиэтиленовые трубопроводы, имеющие диаметральное сечение 63; 90; 110; 125; 160 и 225 миллиметров.

Врезка выглядит следующим образом: кольцевая фреза, имеющая верхний и нижний упор, под управлением стального приводного шпинделя фрезерует трубную стенку и скользит по металлической гильзе. Механизм оснащен металлическими элементами, которые не требуют технического обслуживания и дополнительной изоляции. Запорный вентиль легко управляется посредством штанги.

Чтобы исключить протечки на участках соединения, необходимо выбирать фрезу меньшего диаметра, чем внутреннее сечение отвода.

Вентиль для врезки под давлением монтируется посредством электромуфтового сварочного аппарата. Нижняя часть детали оснащена открытым нагревательным элементом, который способствует оптимальной теплопередаче. Отводной патрубок присоединяется к каналу, диаметр которого составляет 32; 40; 50 и 63 миллиметра.

Фланцевая и электросварная седелка для врезки в трубы ПНД

Врезку в ПНД трубопроводы, работающие под давлением не более 16 атмосфер, а также имеющие диаметр 8-60 см и выходной фланец 4-15 см, выполняют с помощью фланцевой седелки. Эта деталь позволяет одновременно проводить крепление запорной арматуры, фланцевых кранов и задвижек второстепенных каналов, имеющих приваренный фланец. Для изготовления сиделки на ПНД трубу используется ковкий чугун с эпоксидным порошковым покрытием, защищающим элементы из металла от образования коррозийных процессов и различных агрессивных сред.

Крепится деталь посредством двух хомутов в подвижном резиновом кожухе, которые упрощают монтаж детали. Резиновая уплотнительная часть седелки обеспечивает прочное и герметичное соединение.

Установка электросварной седелки выполняется следующим образом:

• Прикладывают к поверхности трубы верхнюю часть детали и обводят ее контур.
• Полиэтиленовый канал очищают от эпоксидного слоя на глубину до 0,15 мм.
• Обезжиривают соединяемые поверхности.
• Устанавливают седелку на трубу.
• Выполняют сварку посредством электромуфтового сварочного устройства.
• С помощью фрезы, позволяющей работать на трубопроводе под давлением, в трубе вырезают отверстие.
• Снимают заглушку отвода, вворачивают фрезу до нижнего упора, выворачивают фрезу обратно и надевают заглушку на место.

Врезка без сварки в трубопроводы, выполненные из полиэтилена низкого давления, особенно актуальна при подключении бытовой техники к системе водоснабжения или при создании дополнительного отвода канализации.

Врезка в пластиковую трубу без сварки

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме. Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки. К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Очерчиваем круг задач

Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:

• Разрезается труба.
• Вваривается или вставляется тройник.
• Выполняется подключение к тройнику.

Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи. Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных. Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.

Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.

Возможные проблемы при врезке:

• Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
• Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
• Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.

Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Далее при монтаже такого криволинейного фланца на трубу придется воспользоваться я таким крепежным элементом, как хомут для врезки в трубу. Вернее их понадобится две штуки, чтобы притянуть края по обе стороны. Затягивать хомуты нужно очень аккуратно, но так, чтобы герметик начал выдавливаться из-под фланца. Остатки смазки удаляются.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать».

Бывают случаи, когда более рациональным решением будет использование готового тройника, с большим размером поперечного сечения. При этом с него нужно спилить тот отрезок трубы, где нет патрубка. В этом случае общая процедура будет включать продольное разрезание трубы, высверливание в оставшемся отрезке отверстия, а затем монтаж к нему патрубка.

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

• Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
• Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

• Перекрыта водоподача в канализацию.
• Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
• На трубу надевается адаптер и затягивается болтами.
• Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки».

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода.

Оцените статью:

Поделитесь с друзьями!

Врезка в трубу водопровода

Два способа врезки в трубу магистрального водопровода

Магистральный водопровод обычно идёт по центральным улицам. Диаметр трубы от 100 мм и выше (300, 500 мм и даже до 2000 мм).

Чтобы врезаться в такую (обычно стальную) трубу, есть два способа:

1) жёсткая врезка (сварочный метод), когда к стальной трубе приваривается резьба, на которую монтируется кран и дальше мы идём любой своей трубой к дому;

2) если нет возможности отключения воды, то делаем накладной хомут, пробиваем или просверливаем отверстие.

Врезка может быть вверх или в сторону, что зависит от глубины залегания магистрали: если слишком глубоко, делаем отвод вверх.

Рассмотрим оба способа врезки.

Врезка в трубу водопровода сварочным методом

При сварочном методе отключаем магистраль от  водопровода, выжигаем отверстие по диаметру резьбы и привариваем резьбу, разрешённого диаметра.

Бывает, делается врезка в водопровод под давлением, то есть не перекрывая воду (уж такова реальность, что почему-то не на всех магистралях есть запорные вентили либо они настолько старые, что ничего перекрыть не в состоянии).

Для этого приваривается в нужном месте резьба, накручивается кран, желательно полнопроходной, и через этот кран сверлится отверстие сверлом.

На перфоратор предварительно нужно надеть экран из резины или плотного картона, чтобы защитить перфоратор от брызг воды при вытаскивании сверла из отверстия. После окончания сверления дрель резко вытаскиваем и кран закрываем. Сверлим на больших оборотах, чтобы сверло не заклинило, и диаметр сверла должен быть большим.

Для этого способа нужно быть достаточно профессиональным, поэтому лучше воду отключать и применять первый способ. К тому же, вода и электроинструмент не те вещи, которые легко уживаются вместе. Ну и давление в магистральном водопроводе нужно учесть: если давление 4…5 атм., то делать врезку под давлением можно, а вот при более высоком давлении нужно вызвать специальные организации.

Врезка в трубу водопровода с использованием накладного хомута

Этот способ можно использовать при врезке в трубы не только стальные, а из других материалов, например, полипропиленовые или полиэтиленовые и диаметром, к примеру,  75 мм.

Вода отключается. На трубу надевается накладной хомут с болтовыми соединениями. Размер хомута берём на размер больше диаметра трубы. В месте, где планируется отверстие, под хомут подложить кистевой эспандер, коих выпускается много из разных материалов (резиновые, силиконовые). Эспандер выдержит любое давление, он достаточно для этого плотный, и при ослабевании хомут можно запросто поджать. Дальше на хомут приваривается резьба, на которую накручиваем кран, после чего даём воду.

Этим же способом делается и врезка в трубу водопровода под давлением, если давление не больше 4…5 бар (большим давлением воды перфоратор может вытолкнуть с очень большой силой). Этот способ особенно удобен при подключении к полиэтиленовой трубе, потому что её сверлить легко. Берём большой диаметр сверла и сверлим.

Если труба и хомут металлические, то проворачиваться хомут не будет, можно его ничем не фиксировать. Но у полиэтиленовой трубы большое линейное расширение, поэтому место посадки хомута (не по всей окружности, а только внизу трубы) на трубе и сам хомут нужно смазать клеем («Момент», эпоксидный).

Врезка во «второстепенный» водопровод

От центральной магистрали часто отходят второстепенные трубопроводы на другие улицы. Трубы здесь меньшего диаметра, например, 50 мм и чаще всего это трубы полиэтиленовые (ПЭ), а не стальные.

Обычно в начале таких магистралей стоят краны, которыми можно перекрыть подачу воды и спокойно сделать врезку в водопровод.

Врезаться можно опять-таки двумя способами.

Первый способ. Если диаметр небольшой (50 мм), то выкапываем вдоль трубопровода траншею длиной метра два. Разрезаем трубу. На трубу привариваем тройник (подразумевается труба ППР или ПЭ) или надеваем тройник с накидными гайками, тогда паять не надо:

Второй способ – врезка под давлением. На трубу надевается накладной хомут. Для полиэтиленовых труб есть заводские хомуты. Для стальной трубы тоже есть большой выбор хомутов с резиновыми прокладками. Эти хомуты имеют резьбы для кранов. Накручиваем кран и сверлим через кран отверстие. Давление во второстепенных трубопроводах обычно небольшое, особенно летом, так что можно делать даже под давлением.

Вокруг места врезки в центральный водопровод желательно устроить колодец. Можно из бетонного кольца, в котором выбить по бокам отверстия, где проходят трубы. А можно выложить из красного б/у кирпича. Потом сделать крышку и люк.

Инструкция по врезке в центральный водопровод

Если вы строите свой дом в населенном пункте, в котором имеется централизованное водоснабжение, то желательно подключиться к нему. Это избавит вас от сложного монтажа собственного водозабора и системы очистки воды, тем более что подобное «удовольствие» стоит недешево.

Для врезки в центральный водопровод нужно раскопать проходящую вблизи дома трубу и на этом месте соорудить колодец. В нем будет находиться врезка и отсекающий вентиль. Если согласия местной службы водоснабжения на подобную врезку у вас нет, то придется врезаться в близлежащий колодец. Как правило, такие колодцы располагаются через каждые 100 метров друг от друга, поэтому вам будет не сложно отыскать ближайший. Иногда это даже дешевле, чем сооружать собственный колодец, ведь стоимость выкопанной вручную траншеи и трубы значительно меньше расценок на железобетонные кольца или кирпич, которые используются для возведения колодца.

Материалы и инструменты

Для врезки в центральный водопровод вам понадобятся следующие материалы и инструменты:

– лопата

– автоген

– сварочный аппарат

– металлический патрубок с резьбой

– вентиль

Инструкция по врезке в стальную трубу

1. Отключите подачу воды на том участке трубопровода, в который вы планируете врезаться.

2. При помощи автогена прорежьте отверстие в трубе водопровода диаметром равным диаметру патрубка или чуть больше.

3. Приварите патрубок к отверстию резьбой наружу.

4. Закрутите на патрубок вентиль и плотно его закройте

5. Подайте воду на участок.

6. Обработайте сварной шов и патрубок антикоррозийным составом.

7. Врезка готова, осталось только подсоединить к патрубку трубы и подвести их к дому.

Инструкция по врезке в полиэтиленовую трубу

1. Врезка в центральный водопровод из полиэтиленовых труб проводится практически также как в первом случае, правда, здесь не нужна ни сварка, ни автоген.

2. Вам понадобится стальной хомут с патрубком, на который позже накручивается вентиль.

3. Просверлите в трубе отверстие нужного вам диаметра при помощи дрели.

4. На участок с отверстием установите хомут и надежно закрепите его болтами.

5. Между хомутом и трубой водопровода вставьте прокладку из резины.

6. Подсоедините ответвление (трубу) и подведите его к дому.

Не забудьте согласовать свои действия с местной администрацией и службой водоснабжения, иначе вас ждет масса проблем, начиная от штрафов и заканчивая полной ликвидацией вашей врезки.

Врезка под давлением / Наши услуги / СМС-Комплект

Заказать продукцию прямо сейчас
вы можете по телефону:
+7 (351) 777-89-97

Врезка в трубу под давлением подразумевает подключение дополнительных отводов к магистральной трубе без ее перекрытия. Для этого процесса нужны специальные инструменты и знание специфики работы. Для начала процесса врезки в магистральные трубопроводы  нужно соответствующее разрешение.

Процесс врезки под давлением в металлические и пнд трубы начинается с установки специального хомута с вентилем, засверловочного хомута, хомут-обоймы. Данная деталь охватывает трубу с обеих сторон, а к отводному патрубку присоединяется дополнительный трубопровод. Засверловочные хомуты имеют специальный регулировочный затворный механизм и дополняются разъемами поворотного типа, насадками.

Особенностью врезки под давлением в металлические трубы является использование особого сверла, ведь зачастую магистральные трубы имеют большой диаметр и к ним нельзя применять сварку.  Фланец устанавливается на основную трубу, а к его задвижке крепится специальный инструмент. Далее, через открытую задвижку, фреза нужного размера начинает сверление. Процесс сверления проводится на небольших оборотах с малым давлением на стенку трубы, чтобы она не лопнула.

При врезке под давлением в ПНД трубу, устанавливается седелка или хомут, к отводу которого крепят дополнительную трубу. Соединяются элементы методом электросварки. Далее производится высверливание отверстия специальным устройством, которое при закручивании перекрывает подачу. После успешного образования отверстия, оно выкручивается, что открывает подачу жидкости в дополнительную трубу. На устройство надевается специальный колпак, защищающий от повреждений.

Врезка под давлением имеет много преимуществ. К ним можно отнести отсутствие необходимости отключения магистральной трубы, слива жидкости, простоту монтажа. Также, к плюсам можно отнести экономию времени и денег, что очень важно для жителей.

Поскольку врезка труб под давлением требует определенных навыков и знаний, то выполнять это процесс должны профессионалы. Наша компания имеет большой опыт по врезке труб под давлением. Мы предлагаем как оборудование для данного процесса, так и непосредственно выполнение врезных работ. Импортное оборудование и квалифицированный персонал гарантируют качество услуг. Чтобы более подробно узнать о врезке труб под давлением, звоните нам по телефону.

Как установить фитинги из полиэтилена | Home Guides

Гибкая природа полиэтиленовой трубы позволяет использовать ее в более холодном климате, где она не трескается, и в ситуациях, когда жесткая труба требует нескольких колен для выполнения сложных поворотов. В отличие от других пластиковых трубопроводов, при соединении поликлиновых труб не используется клей для сварки деталей друг с другом. Вместо этого два специально разработанных типа фитингов герметизируют поли-соединения за счет трения. У обоих типов есть специальные инструкции по установке, чтобы гарантировать, что они удерживают соединения вместе под давлением.

Установка полиуретанового фитинга с зазубринами

Отрежьте трубку необходимой длины от рулона полиэтиленовой трубы с помощью универсального ножа с острым лезвием. Убедитесь, что срез прямой. Наденьте хомут на конец трубы. Размер шлангового зажима должен соответствовать размеру трубки.

Окуните один конец полиэтиленового фитинга с зазубринами в смазку на водной основе. Держите смазанный фитинг доминирующей рукой, а отрезанный кусок трубки — в другой руке.

С силой вставьте фитинг в конец трубки, поворачивая фитинг вперед и назад.

Сдвигайте хомут по направлению к фитингу, пока конец, ближайший к фитингу, не окажется на расстоянии 1/4 дюйма от конца трубки. Поверните зажимной винт по часовой стрелке с помощью гаечного ключа 5/16 дюйма, чтобы зафиксировать фитинг на месте.

Установка компрессионного фитинга

Удерживайте центральную гайку компрессионного фитинга разводным ключом. Поверните одну из двух внешних стопорных гаек против часовой стрелки вторым разводным ключом. Поворачивайте ключ до тех пор, пока внешняя стопорная гайка не ослабнет, но не разбирайте фитинг.

Вставьте конец куска полиэтиленовой трубы в ослабленную сторону компрессионного фитинга. Продвигайте трубу до тех пор, пока не почувствуете, что нижняя часть трубы находится внутри фитинга. С помощью разводного ключа поверните стопорный винт по часовой стрелке до упора. Затянутая контргайка не позволяет трубе перемещаться в корпусе фитинга.

Ослабьте вторую контргайку разводным ключом. Вставьте свободный конец второго отрезка трубы в открытую сторону фитинга. Поверните контргайку по часовой стрелке, чтобы зафиксировать второй отрезок трубки в корпусе фитинга.

Наконечники

• Нагрейте конец полиэтиленовой трубы феном, если фитинг с зазубринами трудно вставить в трубку.

Как привязать к существующей водопроводной трубе из ПВХ | Руководства по дому

Прежде чем вы сможете добавить выход для нового крана или другого сантехнического оборудования, вам необходимо подключиться к существующей водопроводной линии. Для дома с ПВХ-сантехникой это простая задача, требующая всего нескольких инструментов и некоторых сантехнических принадлежностей. После того, как вы найдете удобную трубу для подключения, добавление фитинга для новой линии займет всего несколько минут.

Отключить подачу воды.

Слейте как можно больше воды из водопровода. Откройте кран с самой низкой отметки в доме, обычно это раковина в подвале или внешний нагрудник для шланга. Дайте ему поработать, пока он не высохнет, затем закройте его, чтобы минимизировать количество воды, которая будет стекать, когда вы прорежете кран.

Поставьте небольшое ведро под трубу, которую вы разрезаете, чтобы собрать оставшуюся воду.

Отрежьте трубу в выбранном месте ножами для ПВХ или ножовкой.Резаки для ПВХ предназначены для выполнения чистого разреза под углом 90 градусов на трубах различных размеров, и их, возможно, стоит приобрести для более крупных работ. Если вы используете ножовку, вам нужно очистить заусенцы с внутренней и внешней стороны обоих концов пропила канцелярским ножом, прежде чем продолжить.

Очистите оба конца обрезанной трубы и внутренние поверхности тройника с помощью ПВХ-растворителя. С помощью кисти, прикрепленной к крышке контейнера с растворителем, нанесите слой растворителя на последний дюйм обеих труб и на внутренние соединительные поверхности Т-образного фитинга.

Нанесите тонкий слой клея на внешнюю сторону обеих труб и на внутренние соединительные поверхности Т-образного фитинга. Наносите клей только на прямые части буквы «Т».

Установите тройник на существующие трубы. Вставьте концы трубы в фитинг и крепко удерживайте их вместе не менее 30 секунд.

Сотрите излишки клея с внешней стороны нового стыка тряпкой.

Присоедините новый водопровод к оставшемуся отверстию Т-образного фитинга.Установите и приклейте оставшуюся часть новой линии. Не включайте подачу воды снова, пока вы не приложите кран или запорное устройство на новую линию.

Ссылки

Предупреждения

• Врезание в водопроводную трубу, добавление, ремонт или замена приспособлений, когда они находятся под давлением, почти всегда — плохая идея.

Биография писателя

Финн МакКухил — писатель-фрилансер из Северного Мичигана. Он работал репортером и обозревателем в Южной Флориде, прежде чем увлекся компьютерами.Изучив программирование в Университете Южной Флориды, он более 20 лет возглавлял ИТ-отделы трех поставщиков автомобилей первого уровня. Сейчас он строит деревянные лодки в северных лесах.

Как соединить черную полиэтиленовую трубу на коттеджных водопроводах

Научиться делать водонепроницаемые соединения труб из черного полиэтилена в вашей водопроводной системе — это навык, позволяющий сэкономить время. Вместо того, чтобы ждать сантехника, вы можете сами исправить любые протекающие колена и тройники или протекающую трубу, подключенную к вашему насосу, и наслаждаться проточной водой все выходные.

Для подсоединения черной полиэтиленовой трубы (официально называемой полиэтиленовой трубой) к насосам и другим предметам используются зубчатые фитинги. На первый взгляд кажется, что все, что вам нужно сделать, это надеть трубу на фитинг, установить винтовые зажимы, а затем затянуть хомуты. Эта кажущаяся простота скрывает тот факт, что вам действительно нужно выполнить четыре шага для водонепроницаемого соединения.

1) Соберите то, что вам нужно.
Купите в строительном магазине герметик для труб сантехнического качества (далее именуемый «goop», не путать с универсальным клеем Goop).Не всегда goop нужен, но он увеличивает ваши шансы на успех без утечек. Возьмите пропановую горелку и гаечный ключ или торцевой гаечный ключ, чтобы затянуть винтовые зажимы — отвертка сама по себе не справится. Вам понадобится по два зажима на каждое соединение.

2) Нанесите смазку
Пальцем нанесите немного смазки на зубчатый фитинг (фитинги) до того, как труба надвинется. Задержитесь на фактическом скольжении до следующего шага.

3) Смягчение трубы
Полиэтиленовая труба жесткая, поэтому размягчите ее теплом, чтобы она плотно прилегала к зубчатым фитингам вашей водопроводной системы.Наденьте на трубу два винтовых зажима (лучше всего — зажимы из нержавеющей стали), расположенные подальше от места, которое будет нагреваться. Наденьте защитные очки, зажгите пропановую горелку, затем нагрейте конец трубы по окружности. Держите резак на расстоянии нескольких дюймов от поверхности и всегда поддерживайте движение пламени во время работы. Утеплите трубу снаружи и изнутри. Через минуту или две трубка станет немного глянцевой — тогда она станет достаточно мягкой, чтобы с ней можно было работать.

4) Установите и затяните хомуты.
Закрепите размягченную трубу над зазубренным зубчатым фитингом, затем сразу же сдвиньте винтовые зажимы на место так, чтобы они находились над концом фитинга внутри трубы.Используйте гаечный ключ или торцевой ключ, чтобы затянуть зажимы, пока труба еще мягкая, а затем дайте ей остыть.

Нужно разобрать старую трубу из черного полиэтилена? Ослабьте зажимы и нагрейте стык, чтобы он размягчился. Как только вы это сделаете, труба легко оторвется.

Pro tip
Если полиэтиленовая труба раскололась, это означает, что внутри замерзла вода.

Избранные видео

Related Story Простой проект бруса для забора своими руками менее чем за 120 долларов

Посмотреть наш каталог специальной арматуры для водного хозяйства

Специальный дренаж Области применения

Специальные трубные фитинги служат для различных целей, включая отвод, объединение или регулирование потока через трубу, обеспечивая при этом герметичные соединения.Фитинги используются практически во всех сферах применения или на стройплощадках. Сервисные соединения, такие как Inserta Tee®, устраняют необходимость в дополнительных земляных работах вокруг трубы. Они обеспечивают быстрый и эффективный способ сделать водонепроницаемое соединение трубы с любой трубой или конструкцией. Фитинги из ПВХ Nyloplast также обеспечивают водонепроницаемые соединения, которые соответствуют требованиям как для ливневой, так и для бытовой канализации. Они легкие, простые в установке и совместимы практически с любыми типами труб и диаметром до 30 дюймов.Трубные сетки и выпускные ограждения предотвращают засорение труб землей и другим мусором.

Преимущества специальных фитингов ADS

Наши фитинги отличаются высокой прочностью, пригодностью для испытаний на воздухе, водонепроницаемостью без клея, эпоксидной смолы, затирки или неудобных прокладок. В любом случае клиенты могут рассчитывать на то, что наша фурнитура будет легкой и простой в установке без специального оборудования.

Тройник вставной

Inserta Tee® — это высокопроизводительное и простое в установке сервисное соединение, состоящее из ступицы из ПВХ, резиновой втулки и ленты из нержавеющей стали.Inserta Tee может похвастаться самой широкой линейкой боковых соединений в мире, обеспечивая беспрецедентную производительность для всех монолитных стеновых, профильных, закрытых профилей и гофрированных труб, производимых сегодня.

Фитинги ПВХ Нилопласт

Nyloplast предлагает фитинги из ПВХ для большинства подземных трубопроводных систем, доступных в настоящее время на рынке Северной Америки. Благодаря 100-летнему сроку службы, соответствующему стандартам ASTM D3212, Nyloplast представляет собой идеальное решение практически для любого жилого, коммерческого, ливневого и канализационного применения.

Экраны на входе и выходе

ADS предлагает широкий выбор экранов для труб, чтобы избежать дорогостоящих затрат на рабочую силу из-за заиления и мусора в дренажных системах. Наша линейка простых в установке сеток для впускных и выпускных труб включает в себя носок ADS, Drain Guard® и сетку для труб для аэрации зерна.

Защитные ограждения

Избегайте орошения и дорогостоящих засоренных дренажных систем с помощью высокопроизводительной линейки выпускных ограждений ADS, металлических ограждений от крыс, металлических откидных ворот, затворов, а также металлических и пластиковых ограждений для животных.

Соединители для труб

Соединитель MAR MAC DP Coupler разработан для перехода и соединения труб разнородных типов при сохранении эффективного дренажного потока. Эти переходные муфты изготавливаются по индивидуальному заказу и легко доступны для получения рентабельного и прочного уплотнения.

Метр Ямы

Прочные и простые в установке приямки для счетчиков газа и воды от Advanced Drainage Systems обеспечивают производительность, необходимую для всех типов почв, а также ускоряют и повышают эффективность считывания показаний счетчиков.

Отстойники и крышки

Отстойники и крышки из полиэтилена высокой плотности

ADS обеспечивают душевное спокойствие домовладельцев благодаря конструкции, непроницаемой для воды, запаха и радона. Для установщиков колодцы для отстойников ADS прочные и долговечные, но при этом легкие, что упрощает установку.

Соединение PEX с медными и ПВХ трубами

Фото: istockphoto. com

Сегодня с помощью труб из сшитого полиэтилена (PEX) сантехнические работы стали более эффективными для профессионалов и более доступными для тех, кто занимается своими руками. .Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, чтобы направлять горячую и холодную воду, соответственно, туда, куда она должна направляться.

Фактически, если ваш дом оборудован коллектором водоснабжения — а не все дома — отдельные трубы PEX могут быть напрямую подключены к коллектору, а затем протянуты через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода. «Проведение PEX через стену потребует гораздо меньше усилий для разрыва этой стены по сравнению с другими трубами», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Труба PEX не только проста в обращении, ее также легко подключить к существующим водопроводным линиям в доме для ремонта или новой установки. Вы уже работаете с трубой из меди или ПВХ? Благодаря широкому набору компонентов PEX, которые упрощают подключение труб, вы тоже можете самостоятельно заняться водопроводом.

Если вы хотите добавить новый PEX к существующим водопроводным линиям, продолжайте читать.Мы сообщим вам, какие фитинги и инструменты вам понадобятся и как они используются для соединения.

Выбор и установка резьбового фитинга

Для соединения трубы PEX с медными или ПВХ трубами доступны различные резьбовые фитинги в вариантах, перечисленных ниже. Обычно они состоят из двух частей, которые часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина — к существующей трубе из меди или ПВХ. Соедините две половинки вместе, и, вуаля, у вас будет водонепроницаемое соединение.

Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо вентилируемом помещении (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не содержат ни пламени, ни дыма — даже специальных инструментов — и такая простота использования делает «работу более безопасной, если у вас нет опыта и оборудования, как у профессионала», — говорит О’Брайан.

Необходимые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вы должны сначала понять свои варианты, чтобы убедиться, что вы выбираете оборудование, с которым вы можете справиться.Начните с ознакомления с вашими вариантами и узнайте, как они подключаются к PEX.

• Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставляются в трубу PEX с небольшой помощью. Используйте расширитель из PEX, чтобы увеличить диаметр трубы до фитинга. PEX, у которого есть «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
• Обжимные фитинги (например, от Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX и последующей вставки правильного фитинга в конец трубы.Затем с помощью обжимного инструмента PEX затягивают металлическое кольцо на трубе PEX и фитинге.
• Компрессионные фитинги (например, от Bluefin) включают надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали можно приобрести отдельно). Фитинг вставляется в трубу и втулку из PEX, а затем гайка затягивается на фитинг, сжимая компрессионное кольцо для образования плотного уплотнения.
• Зажимные фитинги используют те же фитинги, что и в обжимных соединениях, но вместо обжимного инструмента требуется зажимной инструмент с храповым механизмом для затягивания стальных колец на месте на стороне PEX. Кольцо надевается на трубу PEX, и фитинг затем вставляется в конец трубы. Кольцо располагается над фитингом, и зажимной инструмент используется для сжатия язычка на боковой стороне кольца для его затяжки.
• Пуш-фитинги , в том числе произведенные SharkBite и BlueFin, являются самыми простыми в подключении и не требуют дополнительных инструментов, зажима или обжима для крепления фитинга к трубе PEX, медной или ПВХ трубе.Подключение простое: вставьте трубу PEX в один конец фитинга, и его внутренние компоненты надежно зафиксируют ее на месте. Однако это удобство имеет свою цену. Фитинги SharkBite дороже, чем большинство других перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы делаете только несколько соединений.

Подключение нового PEX к существующей медной трубе

Независимо от того, какой фитинг вы выберете, существует только два основных метода подключения PEX к медной трубе.Традиционные медные соединения требуют пайки или «запотевания», в то время как новые, более инновационные варианты, такие как фитинги SharkBite, подключаются к меди без каких-либо специальных инструментов.

Фото: istockphoto.com

РЕЗЬБОВЫЕ ПОЛОТНЫЕ СОЕДИНЕНИЯ

Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете вместе. Традиционный способ соединения PEX с медью включает использование резьбового переходника для пота на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения.Медная труба и ее фитинг сначала очищаются стальной щеткой с мелкой щетиной, а затем покрываются флюсом (как эта паста для флюса от Utility), чтобы припой равномерно прилегал. Затем шов на стыке фитинга с медной трубой нагревается пламенной горелкой. Когда металл сильно нагревается, к шву прикладывают небольшой стержень припоя — не содержащий свинца, если по этим трубам будет подаваться питьевая вода. Тепло металла плавит припой и втягивает его в шов, где он охлаждается и создает уплотнение.

Затем к трубе PEX прикрепляют резьбовой фитинг из PEX, используя методы, описанные в разделе выше.Вы даже можете найти резьбовой фитинг SharkBite с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец резьбового медного фитинга. Как только оба фитинга будут подсоединены к трубам, скрутите их вместе, чтобы образовалось уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой подход — просто использовать фитинг SharkBite на обеих соединяемых трубах, о чем мы поговорим дальше.) Просто помните об этих соображениях:

• Каждое соединение должно иметь один фитинг с наружной резьбой и один фитинг с внутренней резьбой, чтобы можно было прикрепить два фитинга.(Фитинг с наружной резьбой имеет выступающую резьбу, которая ввинчивается в резьбовое отверстие фитинга с внутренней резьбой.)
• Размеры концов с резьбой должны совпадать, чтобы фитинг PEX мог навинчиваться на фитинг из медной трубы.
• Вы можете соединять трубы разных размеров, если концы с резьбой имеют одинаковый размер. На резьбовых фитингах указаны размеры обоих концов, это означает, что фитинг ½ «X ½» соединит две трубы ½ «, в то время как фитинг ½» X 3/8 «(также называемый» переходным «фитингом) требуется для соединения 1/2 ”К трубе 3/8”.
• Используйте метод подключения «пота» только в том случае, если вы знакомы с пайкой меди и перед тем, как приступить к работе, уточните у местного строительного управления дополнительные правила (например, необходимость проведения осмотров). Если вам неудобно паять, используйте следующий метод.

СОЕДИНЕНИЯ SHARKBITE РЕКС-МЕДЬ

Если вы не хотите заниматься пайкой, выберите фитинг SharkBite. Как описано выше, в этот фитинг можно установить медную трубу с одной стороны и трубу PEX с другой.Подобно тому, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Вот и все! Благодаря механизму вставки фитинга вы сделали водонепроницаемое соединение.

Подключение PEX к трубе из ПВХ

Дома, в которых есть водопроводы из ПВХ, также могут легко использовать трубы PEX для удлинения или замены. Выбирая фитинги, дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

РЕЗЬБОВЫЕ ФИТИНГИ

Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ, чтобы он сочетался с металлическим фитингом с внутренней резьбой для трубы PEX. Обратная сторона — металлический охватываемый фитинг, соединенный с пластиковым охватывающим фитингом — может сорвать резьбу или даже расколоть пластиковый охватывающий фитинг, тогда как металлический охватывающий фитинг может выдержать большую прочность металлического охватываемого фитинга.)

Фитинг прикрепляется с использованием стандартный метод соединения ПВХ, который включает нанесение щеткой грунтовки ПВХ (например, этой грунтовки от Hercules) на фитинг и трубу для очистки и легкого смягчения ПВХ.Клей, используемый для соединения фитингов из ПВХ (также от Hercules), затем наносится на конец трубы и на внутреннюю часть фитинга, прежде чем он наденет на конец трубы из ПВХ.

Установите соответствующий резьбовой металлический фитинг с внутренней резьбой на конце трубы PEX, используя любой из первых четырех методов соединения PEX, перечисленных выше. Убедитесь, что вы покупаете фитинг правильного типа для используемого вами метода подключения: обжимной фитинг немного отличается от расширительного фитинга, поэтому выбирайте внимательно.

После того, как фитинги переходника будут прикреплены к концам обеих труб, намотайте небольшую водопроводную ленту на конец резьбового фитинга с наружной резьбой для водонепроницаемого уплотнения, когда вы скручиваете резьбовые концы фитингов вместе.

СОЕДИНЕНИЯ SHARKBITE PEX-TO-PVC

Хотя вы не ошибетесь, используя метод резьбового соединения, описанный выше, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ.Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей для ПВХ для прикрепления пластмассового резьбового переходника к трубе из ПВХ.

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Подземный распределительный трубопровод охлажденной воды

Дисковые затворы

Примечание по установке: Чтобы облегчить испытание установленного трубопровода, все клапаны должны быть проверены над землей и в обоих направлениях перед установкой клапана. Это исключит возможность рассмотрения клапана, если во время испытания под давлением произойдет утечка.

Клапаны

, предназначенные для использования непосредственно под землей, должны соответствовать последней редакции AWWA C504 в дополнение к требованиям, перечисленным ниже.

Клапаны

должны быть рассчитаны на AWWA C504 Class 250B, минимальное безударное рабочее давление 250 psi. Клапаны должны быть герметичными при номинальном давлении в любом направлении. Они должны быть пригодны для дросселирования и работы после длительных периодов простоя. Клапаны должны быть гидростатическими и проверяться на герметичность в соответствии с AWWA C504.

Корпус из ковкого чугуна ASTM A536, ограниченное механическое соединение (AWWA C111 / ANSI 21.11) на концах. Клапаны должны быть укомплектованы всеми необходимыми соединительными принадлежностями MJ (болты, гайки, прокладки и сальники).

Тарелки клапана должны быть изготовлены из чугуна ASTM A126, класс B, или ковкого чугуна ASTM A536. Диск должен иметь сплошную посадочную кромку из нержавеющей стали ASTM A276-Type 316 для сопряжения с седлом клапана.

Вал клапана должен быть устойчивым к коррозии, ASTM A276-тип 304; ASTM A276-тип 316; ASTM A564 Grade 65-45-12 или одобренный аналог.

Упругое сиденье должно быть из натурального каучука (BUNA-N). Седло должно быть приклеено или механически удерживаться только в корпусе клапана. Сиденье должно иметь возможность механической регулировки и / или замены в полевых условиях.

Узел клапана должен быть снабжен нерегулируемым, заводской настройкой, упорным подшипником, постоянно центрированным по тарелке клапана. Подшипники вала должны находиться во встроенных ступицах корпуса клапана, быть самосмазывающимися втулками и герметизироваться на месте саморегулирующейся набивкой.

Клапаны должны быть укомплектованы редуктором, погруженным в консистентную смазку, в соответствии с последней редакцией AWWA C504. Привод должен иметь регулируемые механические ограничители открытого и закрытого положения, которые могут выдерживать входной крутящий момент 450 фут-фунт.Сориентируйте привод клапана на за пределами траншеи или трубы (см. Приложение D). Оператор должен включать удлинители вала с точностью до одного фута от готового уклона, центрирующий диск (диски), расположенный на концах валов, и все необходимые грунтовые трубы. См. Чертежи для определения длины удлинителей валов и грунтовых труб.

Утвержденные производители: DeZurik, Pratt или аналогичные.

Клапанные коробки

Клапанные коробки должны быть двухкомпонентными, чугунными, винтового типа, валом 5,25 дюйма с неподвижной крышкой для тяжелых транспортных средств с надписью «CHILLED WATER».Коробки должны соответствовать фигуре UTL 273, произведенной Charlotte Pipe and Foundry Co., Dewey Brothers или Tyler.

Клапанные коробки должны быть покрыты каменноугольной смолой для использования в подземных помещениях.

Коробки с вентиляционными клапанами

Коробки с вентиляционными клапанами должны быть из двух частей, чугунные, диаметром 12 дюймов с крышкой с допуском h30 для шоссе. Ящики должны располагаться непосредственно над установленной остановкой корпорации. Отметьте крышку как «Охлажденная вода».

Втулки нарезные

ПРИМЕЧАНИЕ. Втулки можно использовать только с разрешения Директора по охлажденной воде.

Резьбовые втулки должны быть изготовлены из пластины из нержавеющей стали типа 304 с фланцем из нержавеющей стали, совместимым с окружностями под болты ANSI класса 125 и 150. Корпус и выпускное отверстие должны быть химически пассивированы после сварки для максимальной коррозионной стойкости. Боковые планки должны быть изготовлены из толстой нержавеющей стали. Болты гусеницы должны быть из нержавеющей стали 304 с тяжелыми гайками с резьбой UNC. Гайки должны иметь покрытие, предотвращающее истирание. Резьбовая втулка должна быть Romac STS420, никаких исключений не допускается.

Фланец должен быть пластинчатым фланцем из нержавеющей стали класса «D» с соответствующей выемкой для врезных клапанов. Фланец предназначен для врезных фланцев согласно MSS SP-60.

Прокладки для фланцевых и выпускных уплотнительных прокладок должны быть из бутадиен-стирольного каучука (SBR) для воды и канализации в соответствии с ASTM D2000.

Задвижки (только для нарезки резьбы)

Соответствует последней версии стандарта AWWA C-509 для задвижек с упругими седлами. Должен быть нерастущий стебель.Стебель должен быть отлит из бронзы. Сальник штока должен быть уплотнительным кольцом круглого сечения с двумя кольцами, расположенными над упорным кольцом. Клапан должен иметь гладкий водный канал полного диаметра без выемок.

Корпус клапана и клин должны быть из чугуна или высокопрочного чугуна с эпоксидным покрытием внутри и снаружи. Эпоксидное покрытие должно соответствовать требованиям AWWA C-550 или превышать его. Клапан должен быть рассчитан на номинальное давление 200 фунтов на квадратный дюйм и должен пройти гидростатические испытания при давлении 400 фунтов на квадратный дюйм. Клин должен быть полностью залит резиной.Оператор должен включать удлинители валов с точностью до 1 фута от готового уклона, центрирующий диск (диски), расположенный на концах валов, и все необходимые грунтовые трубы. См. Чертежи для определения длины удлинителей валов и грунтовых труб.

Утвержденные производители: US Pipe, Clow или аналогичные.

Склеивание водопровода: металлическая система или нет?

В домостроении происходит тихая революция. Традиционные методы строительства одно- и многоквартирных домов, какими мы их знали, навсегда изменились.Металлические стойки теперь часто устанавливаются вместо деревянных и стальных балок вместо деревянных ферм и балок. Телефонная, звуковая, кабельное телевидение и компьютерные системы объединяются в структурированную систему проводки. Медные водопроводные трубы заменяются пластиковыми в стенах, подпольях, чердаках и под бетонными плитами.

ПВХ Schedule 40 заменил медные водопроводные трубы в качестве предпочтительного метода для систем подземных водопроводов для жилищ. Трубы из сшитого полиэтилена (PEX), полибутилена (PB) и трубы из хлорированного поливинилхлорида (CPVC) используются для распределения воды внутри жилищ.Также используются комбинации этих материалов, таких как полибутилен / алюминий / полиэтилен (PEX-AL-PEX).

Соединения и стыки в системе пластиковых трубок выполняются с помощью цемента на растворителе с вставными фитингами, которые подходят к трубке или соединяются термическим сплавлением. Переход от неметаллической водопроводной трубы внутри стен к водопроводной арматуре, такой как раковина, унитаз или нагрудник для шланга, осуществляется с помощью медного 90-градусного колена и короткого отрезка медной трубки. Медное колено крепится к неметаллической водопроводной трубе с помощью цемента на основе растворителя, термического плавления или металлических коррозионно-стойких компрессионных фитингов.

Медная трубка затем припаивается к медной удерживающей пластине, которая простирается от одной стойки к другой с единственной целью поддержать медный шлейф и гарантировать, что медная труба не может быть вставлена ​​обратно в стену. Меди заглушка является точкой соединения для воды угла остановки или запорного клапана на арматуре. Часто гибкое соединение углового упора с сантехническим приспособлением бывает неметаллическим.

Раздел 250.50 Национального электротехнического кодекса (NEC) требует, чтобы металлическая подземная водопроводная труба, находящаяся в прямом контакте с землей на расстоянии не менее 10 футов или более, использовалась в качестве одного из заземляющих электродов для электрического обслуживания здания.Этот металлический водопроводный электрод вместе с любыми другими электродами в здании или сооружении обеспечивает нулевую ссылку на землю (или как можно более близкую к нулю) для электрических сетей.

В какой момент система водяных трубопроводов перестает обеспечивать хорошую контрольную точку электрода? Здесь водопроводная труба не имеет прямого заземления на расстояние 10 футов и более. Система трубопроводов, в которой преобладают неметаллы, вряд ли будет иметь 10 футов металлической трубы, непосредственно контактирующей с землей.

Раздел 250.104 (A) требует, чтобы металлическая водопроводная система, установленная в здании или прикрепленная к нему, была подключена к электросети. Металлическая водопроводная труба может быть присоединена к электрическому шкафу для обслуживания, заземленному проводнику на рабочем месте, к проводнику заземляющего электрода, если он имеет достаточный размер, или к одному или нескольким заземляющим электродам для обслуживания.

Основная цель этого соединения — гарантировать, что металлическая водопроводная труба имеет такое же нулевое напряжение относительно земли, что и рабочий заземленный провод.Второстепенная цель — обеспечить обратный путь к сети для протекания электрического тока, если металлическая водопроводная труба окажется под напряжением.

В какой момент система водяных трубопроводов не считается металлической и, следовательно, не требует крепления? Ответ на этот вопрос не так однозначен, как ответ на заземляющий электрод. Необходимо оценить количество металла в системе и то, могут ли эта металлическая труба и любая металлическая опора для металлических трубопроводов находиться под напряжением.Также важно определить, может ли существовать разность потенциалов между металлическим трубопроводом в водопроводной системе и электрической цепью, расположенной рядом с водопроводной трубой.

Может ли электрическая система подавать питание на металлический трубопровод в преимущественно неметаллической системе водяных трубопроводов? Если ответ отрицательный или маловероятный, то металлический трубопровод не требуется связывать. Если «да», то металлический водопроводный трубопровод должен быть соединен в соответствии с 250.104 (A).

В качестве альтернативы склеиванию металла в системе трубопроводов в соответствии с Разделом 250.104 (A), AHJ может позволить соединение металлических труб в соответствии с Разделом 250.104 (B) для «других металлических трубопроводных систем». Раздел 250.104 (B) разрешает использовать заземляющий проводник для электрической цепи, который может питать металлический патрубок водопровода, в качестве средства соединения.

По мере изменения методов строительства хорошее понимание заземления и соединения обеспечит безопасную установку и поможет справиться с этими серыми зонами.

.
