Выбор труб для теплого пола: какие лучше и почему, сравнительный обзор

Выбор труб для теплого пола

На текущий момент система «тёплого пола» широко распространена во всем мире и является одной из наиболее востребованных систем отопления. Ее преимущества очевидны – низкий, щадящий уровень температуры нагревания, эффективное распределение тепла по высоте помещения. Это обеспечивает комфорт и здоровый микроклимат в помещении.

Трубы являются основным элементом в конструкции теплого пола, поэтому выбор подобной системы отопления по большей части – это выбор труб, которые будут соответствовать всем требованиям к эксплуатационным и монтажным характеристикам. Среди множества марок подобной продукции стоит отметить двух производителей труб для систем теплого пола – европейские компании Blansol и Rehau. Под этими брендами производятся трубы из материала высокого качества «сшитого» полиэтилена с маркировкой PE-Xa. Продукция этих марок обладает рядом преимуществ:

• отличные показатели эластичности и прочности, позволяющие таким трубам сохранять целостность при механическом растяжении, замерзании и расширении под воздействием высоких температур;
• высокая степень устойчивости к появлению отложений на стенках и коррозии, что увеличивает срок службы трубы;
• простота монтажа и минимальное количество требуемых фасонных элементов благодаря высокому уровню эластичности труб;
• высокий уровень стойкости к различным механическим воздействиям и низким температурам – это уменьшает вероятность повреждения при транспортировке, монтаже, при замерзании системы;
• отличные эксплуатационные характеристики – рабочее давление труб – до 10 бар, высокий уровень гладкости поверхности, благодаря чему в процессе циркуляции жидкости снижается расход энергии, а также высокая термостойкость труб – до 95ºС.

Нужно отметить, что при выборе системы теплого пола обычно сразу выбирают и все компоненты и расходные материалы, которые необходимы для ее установки. Это фитинги, элементы для фиксации (дюбели гарпунного типа, шины и т.д.), насосный блок или коллектор, блок управления системой, арматурная сетка, изоляционные плиты и прочее.

Выбор труб для теплого пола

Главное требование к трубе заделанной в стяжку теплого пола – надежность, безаварийность на все время эксплуатации (100 лет и более…) при всех режимах. По трубопроводу будет перемещаться теплоноситель, с температурой до +50 град С, в аварийных случаях до +90 град С, при рабочем давлении 2,5 атм, и максимальном — до 4 атм.

При нагреве труба и стяжка будут расширятся по разному, поэтому материал должен быть эластичным, не разрушаясь длительное время.
А также — инертным к бетону.

Исходя из опыта создания теплых полов, имеется определенность, какой именно конструкции (марки, типа), трубы должны применяться в данных условиях и как они должны укладываться.
Но сначала рассмотрим из каких труб делать контуры (петли) не следует.

Какие трубы не подходят для теплого пола

Следующие виды труб, которые широко применяются для отопления и водоснабжения, не подходят для укладки в петли теплого пола.

• Полипропиленовые.
  Весьма недорогие и легкомонтируемые не должны применяться в стяжке главным образом из-за наличия множества сварных соединений.

  Заделка в стяжку любых соединений не допустима. Укладывается только цельная труба.
  Сварные (спаянные) соединения полипропилена на самом деле не надежны, а их качество не поддается никакому контролю. Также этот материал более других расширяется при нагреве…

• Медные.
  Через медные трубопроводы внутри бетонных конструкций могут протекать вихревые токи, что приводит к быстрому разрушению стенки с образованием дыр. Медный трубопровод прокладывается только поверху конструкций, где он отличается лучшей надежностью, долговечностью, эстетикой, но его не стоит замуровывать в бетон…
• Стальные гибкие гофрированные (газовые) трубы.
  Заделка в бетон стальной гофры, где она не может похвастаться надежностью — всего лишь пример ее нерационального использования, при наличии гораздо более дешевых и надежных вариантов…
• Полиэтиленовые.
  Дешевые трубы для «полива огорода» из полиэтилена не подходят для создания теплых полов, так как не предназначены для высокой температуры и давления, не обеспечивают никакой надежности….

Какие можно применить

Для создания контуров (петель) водяного теплого пола могут применяться трубы, которые принято называть так:

• металлопластиковые или металлополимерные;
• из сшитого полиэтилена или из модифицированного полиэтилена.

У нас большинство теплых полов ранее создавалось с помощью металлопластиковых.

Из сшитого полиэтилена

Обычный полиэтилен после специальной обработки, которую называют «сшиванием», приобретает некоторую устойчивость к повышению температуры и давления, достаточную чтобы применяться в бытовых системах отопления и горячего водоснабжения.

РЕХa и РЕХb – обозначение сшитого полиэтилена, который получен путем химической обработки. При этом по заявлениям специалистов применяются ядовитые вещества, а труба после изготовления должна быть обработана горячим паром, для удаления летучих вредностей.

Еще одна разновидность сшитого полиэтилена — РЕХc – получается путем облучения потоком электронов. При этом достигается равномерная степень сшивки по толщине материала в отличие от РЕХa и РЕХb, для которых характерна неоднородность по толщине.

Модифицированный полиэтилен — PERT

Еще один продукт современных технологий, видоизмененный (модифицированный) полиэтилен, преобразованный в специальный полимер для высокотемпературных систем – PERT. Что означает просто Polyethylene of Raised Temperature resistance — полиэтилены повышенной термостойкости, — продукт на основе сополимеров этилен-олефинов.

Специалисты заявляют о большей экологической чистоте PERT, который синтезируется без ядовитой химии, по сравнению с РЕХ.

Технические характеристики PERT на сегодняшний день близкие к сшитому полиэтилену. Основным очевидным отличием является более высокая эластичность, — труба намного легче гнется чем РЕХ, что важно для теплого пола. А также отсутствие памяти – требуются фитинги другого вида.

Важность кислородного барьера

В трубах PERT и РЕХ должен присутствовать слой кислородного барьера, — специальной пленки, из этиленвинилола (EVOH). Этот слой препятствует прохождению кислорода через материал трубы и насыщению им теплоносителя.

Модифицированный полиэтилен легко пропускает через себя кислород. При росте температуры с +40 град. С до +80 град. С., то степень проникновения кислорода увеличится в 10 раз.

Теплоноситель, который будет постоянно пополняться кислородом, прошедшим через стенки труб, намного быстрее выведет из строя все металлические элементы системы. Кроме того, в теплоносителе возможно ускоренное размножение бактерий.

Для теплого пола должны применяться трубы из модифицированного полиэтилена с большим сопротивлением проникновению кислорода, т. е. с барьером EVOH, который должен быт закрыт защитным слоем.

По технологии изготовления, эти трубы должны быть фактически пятислойными – например, внутренний PERT, клеевой слой, EVOH, клеевой слой, и снова PERT. Что и отражается маркировкой – PERT/ EVOH/ PERT.

Визуально проверить, присутствует ли пленка EVOH в трубах PERT и РЕХ нельзя.

Металлопластиковые

Металлопластиковые трубы (металлополимерные) являются пятислойными. Внутренний (базовый) полимерный слой, затем следует клеевой слой, слой алюминиевого сплава, клеевой слой, и оболочка из пластика.

Внутренний слой, еще называют базовой трубой, он определяет в основном характеристики всей конструкции.
Внутренний и наружный слои изготавливаются из того же модифицированного полиэтилена, — РЕХa, РЕХb, РЕХc, PERT. При этом внутренний и наружный слои могут быть из различных материалов. Например, изнутри базовым слоем может быть – РЕХc, а наружным РЕХa или PERT. У различных производителей свои предпочтения….

Толщина алюминия может варьироваться. Так для трубы диаметром 16 мм, которая в основном и применяется для теплого пола, обычная толщина алюминиевого слоя – 0,2 мм. Толщина 0,4 мм – уже премиум сегмент повышенной надежности, но такие трубы значительно более жесткие.

При создании трубы алюминиевую полосу сворачивают и сваривают с помощью лазерной сварки, при этом место стыка не заметно, его нельзя различить, если просто смотреть с торца. Такой трубопровод считается высокотехнологичной и надежной. Менее прогрессивный метод – наложение алюминия внахлест с прессованием, применяется более дешевыми азиатскими производителями.

Алюминиевый слой является эффективным кислородным барьером, не допускает значительного теплового расширения трубы, фиксирует изгиб трубы оставляя ее в заданном положении.

Что выбрать

Очевидных технических преимуществ у труб РЕХ и PERT перед металлопластиковыми не прослеживается.

Кроме того, невозможно точно утверждать по внешнему виду, что конкретный образец действительно из модифицированного (сшитого) материала и обладает заявленными характеристиками.

Также трубы без металлической армировки при нагреве подвержены значительному расширению, что придает больше сложностей в монтаже, грозит ненадежностью при ошибках, особенно в местах выхода из пола, где возможно перетирание.

В тоже время наличие алюминиевого слоя в металлопластиковой трубе уже является гарантией определенных качественных характеристик, удовлетворяющих требованиям по созданию теплых полов.

Но трубы из материала PERT сейчас начинают теснить ценой. Учитывая стоимость фитингов, отопление может получиться на 15 – 30% дешевле.

Тем не менее металлопластиковые (металлополимерные) трубы на сегодняшний день по-прежнему вызывают среди монтажников и заказчиков наибольшее доверие…

Выбор трубы для теплого водяного пола

Какие трубы лучше всего использовать для теплого пола?

На данный момент существует большой ассортимент труб для теплого пола. Разнообразия такого выбора ставит покупателя в тупик. В наше время теплый пол укладывают почти в каждый дом или квартиру. Теплые полы бываю электрические и водяные но самым популярным и выгодным вариантом считаются теплые водяные полы.

Эта система отопления является самой экономичной дешевой, благодаря этому в дальнейшем такой пол будет менее затратным. Хотя, монтаж водного теплого пола, по сравнению с другими видами немного сложнее. Такая система пола состоит из труб, размещенных по определенной схеме, по трубам движется горячая вода или теплоноситель, благодаря этому полы нагреваются.

Сегодня мы рассмотрим какую трубу выбрать монтаж теплого пола:

1. Труба из сшитого полиэтилена PEX-EVON
2. Медная труба.
3. Металлопластиковые (металополимерные) трубы.
4. Труба из полиэтилена повышенной термостойкости.

Труба из сшитого полиэтилена.

Материалом этой трубы является полиэтилен высокой плотности, подвергнутый сшивке. Трубы из сшитого полиэтилена обладают малым гидравлическим сопротивлением, не подвержены коррозии и зарастанию внутреннего отверстия трубы. Чтобы придать полиэтилену прочность и устойчивость к температурным воздействиям, его подвергают обработке под высоким давлением. Такой отличный продукт быстро стал самым популярным для монтажа отопления и водоснабжения. При соблюдении условий эксплатации срок службы трубы составляет около 50 лет. Из названия трубы мы уже поняли что труба получается с помощью сшивки полиэтилена — эта та самая сшивка которая дает трубе «эффект памяти формы». Его суть заключается в том ,что при изгибе и деформации трубопровода можно восстановить исходную форму трубе с помощью прогрева строительным феном. Это является ее большим достоинством. Недостаток у этой трубы только один уязвимость к ультрафиолетовым лучам. Поэтому ее нельзя использовать инженерно-коммуникационных системах которые подвержены солнечным лучам. Ценовой диапазон дешевле чем у металлопластиковых труб, но укладка таких труб будет гораздо сложнее.

Достоинства:

1. стойкость к износу и старению

2. устойчивость к воздействие высоких температур

3. Эластичность и упругость

4. Эффект памяти формы

Медные трубы.

Труба, изготовленная из меди, используется в отопительных системах довольно часто, так как соответствует всем требованиям, предъявляемым к составляющим системы. Они прочны, пластичны и достаточно стойки. Медные трубы отличаются более высокой стоимостью и сложностью в монтаже, т.к. для таких труб необходимо специальное оборудование.

Металлопластиковые (металополимерные трубы).

Металлопластиковая труба- это цельная, сваренная лазером алюминиевая труба, защищенная изнутри и снаружи полиэтиленовыми слоями. Наружный полиэтиленовой слой защищает трубу от внешних воздействий металла от конденсата влаги. Трубы такого типа состоят из пять слоев. Внутренний и наружный слои из полиэтилена плотно соединены с внутренним слоем из специальной алюминиевой фольги с помощью клея. Также применяются в система водоснабжения включая и питьевое, радиаторное, подогрева открытых площадей. Они очень удобны в монтаже и доступны по цене. Гарантийный срок на трубу при соблюдении паспортных условий составляет 10 лет. Главным недостатком является что при резком перепаде температур может произойти расслоение слоев.

 Достоинства:

1. соединяются без всякой сварки с помощью пресс-фитингами или компрессионными фитингами

2. Высокая пластичность, это позволяет без многочисленных фитингов(например уголков)

Трубы из полиэтилена повышенной термостойкости.

Этот новый вид трубы вышел совсем недавно. . Такой тип труб выдерживает достаточно высокую температуру. Полиэтилен повышенной термостойкости (PE-RT) отличается от обычного полиэтилена наличием октеновых ответвлений от основной цепи полимера, что повышает термостойкость и прочность материала. Также его можно использовать в промышленных целях. По прочности и термостойкости PE-RT уступает сшитому полиэтилену. Рабочая температура до 80 градусов.

Теперь вы основываясь на характеристиках и стоимости труб, можете самостоятельно подобрать трубы для водяного пола. Учитывайте сроки эксплуатации труб, их устойчивость, сложность в монтаже и конечно основной фактор который следует учесть — это стоимость.

Выбор труб теплого пола и особенности их монтажа

Сегодня среди различных систем отопления особой популярностью пользуется система «теплый пол». Она прекрасно подходит для таких типов помещений, как ванная, туалет, прихожая или коридор, в которых либо невозможно, либо запрещено устанавливать радиаторы отопления, а так хочется чувствовать себя в тепле. Существуют несколько видов такой системы, но чаще всего можно встретить водяной теплый пол. Для создания водяной системы используют специальные трубы для теплого пола, которые прослужат надежно и долго при условии их правильного монтажа и отсутствия дефектов.

Правильный выбор труб для водяного теплого пола обеспечит надежность и долговечность всей системы

1. Выбор трубы для теплого пола

Сутью системы водяного теплого пола является распределение тепла в помещении путем циркуляции нагретой жидкости по трубам, уложенным под напольное покрытие. Чаще всего по трубам циркулирует нагретая вода, но иногда используется раствор антифриза или этиленгликоля. Сама система теплого пола имеет ряд неоспоримых преимуществ, которые позволяют равномерно и с минимальными энергозатратами отапливать помещение. Ключом к достижению наиболее оптимальных результатов по отоплению является правильный подбор труб для всей системы и схема их укладки.

К трубам для теплого пола предъявляется ряд требований, согласно которым и придется их выбирать:

• прекрасная теплоотдача. Это требование, пожалуй, наиболее важное. От него зависит, насколько хорошо и много тепла будет поступать в помещение;
• прочность. Вторая по важности, но не по значимости характеристика. Чем прочнее труба, тем большее давление и температуру она сможет выдержать;
• долговечность. Обычно всю систему укладывают в чистовую бетонную стяжку, и её ремонт или замена – дело весьма накладное. Поэтому чем дольше прослужат трубы без их замены, тем лучше;
• низкий коэффициент расширения. Чем ниже этот показатель, тем лучше. Все дело в том, что под влиянием высокого давления и температуры трубы немного увеличиваются в диаметре, из-за чего может повредиться бетонная стяжка или напольное покрытие;
• минимальный радиус изгиба. Этот параметр влияет на угол изгиба трубы без риска повреждения;
• экологичность. Тут все просто: природные материалы в случае какой-либо аварии не причинят вред окружающей среде и здоровью человека.

Так или иначе, сегодня используют трубы из полипропилена, полиэтилена, металлопластика и меди. Каждый из этих материалов в той или иной степени отвечает всем перечисленным требованиям.

↑ Полипропиленовая труба для теплого пола

Полипропиленовые трубы редко используют для укладки теплого пола по причине их недостаточно удачных характеристик

Такие трубы – самые дешевые, для укладки их используют очень редко. Дело в том, что полипропиленовая труба для теплого водяного пола имеет ряд существенных недостатков. Во-первых, она имеет очень большой радиус изгиба, который равен 8 диаметрам, что в свою очередь влияет на расстояние между уложенными трубами. Так  расстояние между трубами в 20 мм будет составлять 160 мм, и соответственно уровень отапливаемости помещения снизится. Во-вторых, температура, при которой рекомендуется эксплуатация и укладка полипропиленовых труб, должна быть выше +15 °С, что в наших широтах несколько затруднительно.

↑ Полиэтиленовая труба для теплого пола

Характеристики полиэтиленовых труб лучше полипропиленовых, но по причине нежной структуры их можно легко повредить во время монтажа

Если быть точным, то это трубы из поперечносшитого полиэтилена. Данный вид труб прочный, надежный и устойчивый к высоким температурам. Технология создания сшитых полиэтиленовых труб позволяет получать материал различной плотности. Так существуют трубы со следующей маркировкой: HDPE(высокой плотности), MDPE(средней плотности), LDPE(низкой плотности). В сравнении с полипропиленовыми трубами полиэтиленовые имеют меньший радиус изгиба в 5 диаметров, и они способны выдержать температуру до 120 °С.

К сожалению, сшитый полиэтилен имеет ряд недостатков. Во-первых, трубы из этого материала плохо держат форму, и потому приходится использовать большое количество крепежа. Во-вторых, они очень нежные, их можно очень легко повредить во время укладки и заливки бетонной стяжки.

↑ Металлопластиковая труба для теплого пола

Металлопластиковые трубы — самый доступный и распространенный вариант для обустройства водяного теплого пола

Этот вид труб появился на рынке совсем недавно, но быстро завоевал лидирующие позиции. Металлопластиковые трубы совместили в себе наилучшие качества металла и полимера. Результатом разработок ученых стала труба, которая состоит из нескольких слоев. Внутренний слой – это полимер, который защищает трубу от коррозии и накипи, что весьма увеличивает срок эксплуатации. Средний слой – это алюминий, позволяющий держать форму трубы и выдерживать высокую температуру. Верхний слой – это полимер, который защищает алюминий от внешних повреждений. Все три слоя связаны между собой клеем.

К сожалению, из-за желания производителей получать высокие прибыли за счет экономии на материалах на рынке могут попадаться металлопластиковые трубы низкого качества. Наиболее слабое место у таких труб – это клеевые слои. Чтобы обнаружить такой дефект, достаточно нагреть кусок трубы до 100 °С, и если она начнет расслаиваться, тогда лучше поискать металлопластиковые трубы другого производителя. Из недостатков металлопластика следует отметить достаточно высокую стоимость по сравнению с обычными полимерными трубами и возможность залома трубы при превышении радиуса загиба.

↑ Медная труба для теплого пола

Медные трубы идеально подходят для монтажа водяного теплого пола, но их цена довольно высока

Медь, как материал, наиболее подходит для труб теплого пола. Медные трубы по всем требованиям соответствуют идеалу. Они имеют впечатляющий запас прочности и долговечности, а радиус загиба и теплоотдача делают их абсолютным лидером. К сожалению, медные трубы самые дорогостоящие, и позволить их себе могут немногие.

Прежде чем приступать к работам по монтажу системы теплого пола, придется провести ряд подготовительных работ. В первую очередь необходимо сделать проект и расчет трубы для теплого пола. В расчетах учитывается не только необходимая длина трубы, но также давление в системе, уровень теплопотерь, скорость теплоносителя и многое другое. Такие расчеты лучше доверить специалистам, которые занимаются разработкой и проектированием теплых полов. Но если такой возможности нет, тогда можно использовать одну из специализированных общедоступных программ. Основной причиной, по которой следует обратиться к специалистам, является то, что теплый пол – это сложная система, функциональность и правильная работа которой зависят от верных исходных данных для точных расчетов. Получив проект и расчеты, можно приобретать трубы из наиболее подходящего материала и заниматься их укладкой.

Сегодня наиболее популярным вариантом системы «теплый пол» является её укладка в бетонную стяжку. Конечно, теплый пол можно обустроить и внутри деревянной конструкции на лагах, но бетонная стяжка имеет ряд существенных преимуществ. Во-первых, трубы, вмурованные в бетон, будут лучше защищены от деформации и повреждений. Во-вторых, благодаря непосредственному контакту бетона с трубами уменьшаются теплопотери, а вся бетонная поверхность пола будет выступать нагревательным элементом. Основным недостатком монтажа теплого пола в бетон является сложность замены или ремонта всей системы, так как в случае чего, придется разбивать всю бетонную стяжку, а это весьма трудоемкий процесс.

Прокладка труб в полу начинается с подготовки основания. Поверхность, на которую будут укладываться трубы, необходимо сделать ровной. Для этого можно воспользоваться самовыравнивающейся смесью и дать ей полностью высохнуть. После этого можно приступать к укладке гидроизоляции. Для этих целей подойдет обычная полиэтиленовая пленка толщиной 200 микрон. На этом этапе также по периметру помещения проклеивается демпферная лента шириной 15 см. Поверх пленки желательно уложить дополнительный слой фольгированной отражающей теплоизоляции, чтобы свести к минимуму потери тепла, направить тепловой поток в помещение и не греть потолок соседей или холодную землю. Для теплоизоляционного слоя следует выбирать материалы плотностью 35 кг/м³ и толщиной от 30 мм до 150 мм.

Важно! Если площадь помещения более 40 м², необходимо разделить его на несколько участков с соотношением сторон 1:2. Дело в том, что бетонная стяжка под действием температуры расширяется и может растрескаться, если не будет компенсационных швов. Ко всему прочему, при заливке бетона это позволит выполнить все работы быстро и с минимальными трудозатратами.

Поверх фольгированной теплоизоляции укладывается армирующая сетка с ячейками 150х150, диаметр прутьев которой составляет 5 мм. Теперь можно приступать к укладке труб теплого пола. В созданном ранее проекте может быть использован один из основных способов укладки труб – одинарной, двойной змейкой или спиралью.

Способы укладки труб: одинарная и двойная змейка — самые распространенные

При способе укладке змейкой все работы производятся от стены с окнами. Это делается с целью гармоничного распределения тепла, так как обычно возле окна температура самая низкая в помещении. А так как в системе «теплый пол» самая высокая температура в начале, то и укладка идет от окон. При укладке змейкой следует учитывать два важных момента. Во-первых, чем длиннее контур, тем меньше температура будет на его выходе, поэтому рекомендуется разбивать помещение на несколько отдельных участков. Во-вторых, теплый пол укладывать змейкой лучше всего в европейском климате, где температура зимой редко опускается ниже -5 °С.

Вторым вариантом укладки является двойная змейка. В ней трубы с горячей водой и охлажденной обраткой располагаются рядом, тем самым равномерно распределяя тепло. Такой способ уже можно применять для более холодного климата.

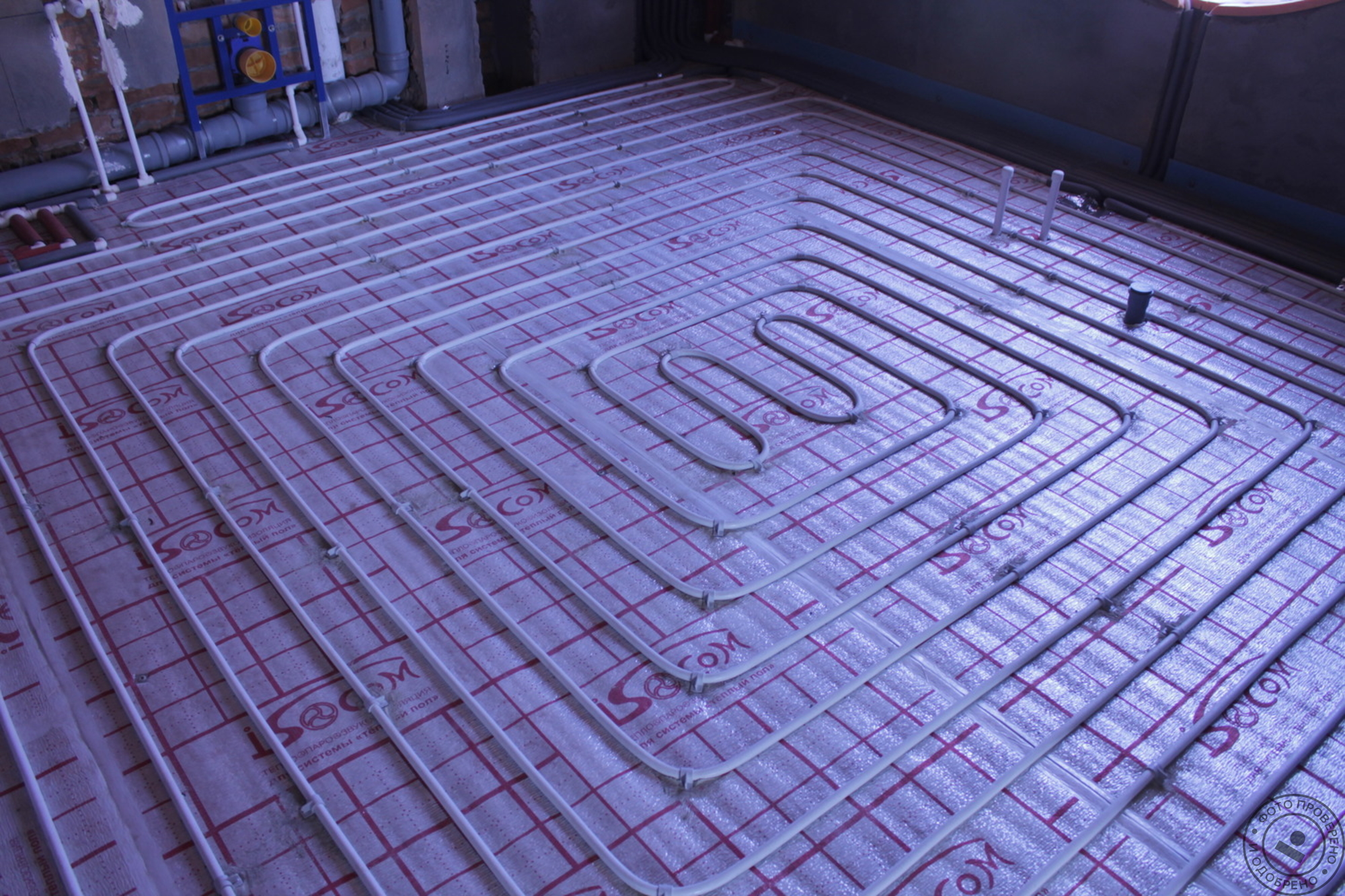

Укладка труб теплого пола «спиралью» или «улиткой» обеспечит максимальный обогрев, но и потребует больший расход труб

Наиболее подходящей для наших широт и зим является укладка труб спиралью. Ее особенностью является то, что точка возврата остывшего теплоносителя начинается в центре, а сами трубы чередуются между собой горячая – холодная, чем достигается наибольший эффект обогрева.

Закреплять трубы водяного теплого пола можно при помощи клипс, проволоки и специальных крепежных элементов и лент

После того как уложены трубы, их крепят специальным пластиковым крепежом к полу и поверх укладывают еще одну армирующую сетку, которая выступает в роли дополнительной защиты от нагрузок на поверхность пола. Теперь осталось подключить систему к коллектору и проверить её на предмет утечек или случайных повреждений. Для этого в систему запускается вода под давлением на 1,5 раза больше рабочего, но не превышающим 0,6 МПа. Через 0,5 часа проверяем давление в системе, оно должно немного уменьшиться, но не более чем на 0,06 МПа. Если все нормально, оставляем еще на 2 часа и вновь проверяем давление. От предыдущего замера оно не должно уменьшиться больше, чем на 0,02 МПа. Если все в порядке, снижаем давление до рабочего, оставляем систему под давлением на 24 часа. В случае отсутствия утечек спускаем воду и приступаем к заливу бетонной стяжки.

Чаще всего водяной теплый пол вмуровывают в бетонную стяжку

Для заливки стяжки используется бетон не ниже марки М-300, в который добавляются пластификаторы для улучшения его прочности. Сделав бетонную смесь, заливаем её и даем высохнуть на протяжении 28 дней, после чего укладываем финишное напольное покрытие.

Чтобы водяной теплый пол был надежным, прослужил долго и, что самое главное, повысил комфорт в доме, проектирование и расчеты необходимо доверять профессионалам, а вот уже все работы по его укладке можно делать самостоятельно. Главное, подойти к вопросу укладки труб с повышенным вниманием и тщательностью.

Схема расположения труб теплых полов — ООО «Системы теплого пола»

На схеме ниже показан пример схемы расположения трубопровода для первого этажа, включая предлагаемые длины петель и расположение коллектора.

Труба теплого пола должна быть проложена с шагом 200 мм в зависимости от конструкции.

Максимальная тепловая мощность для систем теплого пола составляет 100 Вт / м ² для бетонных полов и 70 Вт / м ² для деревянных подвесных полов .Для того, чтобы любая система подогрева пола работала эффективно, собственность должна быть построена в соответствии с действующими строительными нормами, и ни одна комната не должна терять больше, чем указано выше.

Конденсационные котлы очень эффективны при напольном отоплении. При использовании комбинированных котлов необходимо уточнить у производителя, может ли котел быть оснащен вторичным насосом.

Системы теплого пола можно комбинировать с обычными радиаторными системами, но система теплого пола должна быть в полностью отдельной системе , i. е. подача и возврат для теплого пола должны идти полностью обратно к котлу, нормальное управление осуществляется с помощью 2-х ходовых клапанов, как в обычной системе S-Plan.

Консультации по утеплению и устройству полов

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий. Все требования к изоляции должны соответствовать действующим строительным нормам.Смотрите нашу страницу о конструкции пола для получения дополнительной информации.

Мы не поставляем изоляцию. Любой продавец-строитель будет хранить утеплители, такие как Xtratherm или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты. Используйте стяжку толщиной не менее 65 мм поверх изоляции для бетонных полов, для деревянных подвесных полов см. Страницу «Конструкция пола». Пластиковые листы нельзя класть поверх труб.

Также для стяжек полов можно использовать жидкую стяжку 50 мм или фибровую стяжку.Важно использовать пластиковую мембрану поверх утеплителя для жидкой стяжки. Также необходимо использовать кромочную полосу по всему периметру стен.

Содержание влаги в стяжке и половицах

Перед включением обогрева стяжке необходимо дать высохнуть в течение минимум 4-6 недель. Поскольку система используется впервые, смесительный клапан должен быть установлен на минимальное значение, чтобы позволить влаге в стяжке высохнуть. Температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C.

При установке стяжки необходимо соблюдать осторожность, чтобы защитить трубопровод. В завершение укладывается отделка пола. Полы с подогревом хорошо сочетаются практически с любой отделкой пола; плитка, ковры (используйте ковры с сопротивлением менее 0,15 м2K / Вт), деревянные полы, пластик и т. д. Напольные покрытия и клей должны быть подходящими для температур, обеспечиваемых половым отоплением; максимальная температура, которую они должны выдерживать, составляет 40 ° C. Ковер и подкладка вместе не должны превышать тепловое сопротивление 2.5 Tog.

Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей странице «Конструкция пола». Всегда уточняйте у производителей любой отделки пола, подходит ли она для полов с подогревом .

Отопление туалетов и ванных комнат

Поскольку эти участки обычно очень маленькие, может потребоваться дополнительное отопление. Поэтому установка полотенцесушителей в сочетании с подогревом является стандартной практикой.

Запорные клапаны перед смешивающим клапаном

Мы настоятельно рекомендуем, чтобы сантехник установил шаровые краны на подающей и обратной линии, питающей УФ-систему, на случай, если насос и смесительный клапан потребуют обслуживания в будущем.

Выбор трубы для теплого пола

В основе любой системы теплого пола лежит труба. Он действует как человеческие артерии; без них система не сработает.

К сожалению, у нас нет возможности определять качество наших артерий, но здесь, в Continal Underfloor, мы можем предоставить вам выбор трубы, которая наилучшим образом соответствует системе пола, которую вы устанавливаете.

При установке системы теплого пола мы хотим, чтобы вы сделали правильный выбор трубы, поэтому мы создали это удобное руководство, которое поможет вам выбрать тип трубы, наиболее подходящий для вашей установки.

SUPERflex ™ — распрощайтесь с извращенными трубками!

Вы когда-нибудь мыли машину или поливали садовые растения из шланга только для того, чтобы поток воды прервался из-за перегиба трубы?

Все мы знаем, насколько это может раздражать, и то же самое относится к установке труб теплого пола.

Здесь, труба Continal Underfloor SUPERflex ™. Что такого хорошего в нашей трубке? Подсказка кроется в названии; он имеет радиус изгиба менее 100 мм, что означает, что он чрезвычайно гибкий.

Повышенная гибкость означает меньшее количество перегибов, что делает эту трубу одним из самых простых в установке даже в самые холодные дни! Мало того, его легкий вес делает его идеальным для переноски на объект и обратно.

После того, как вы установите трубу, вы хотите знать, что она прослужит вам долго, поэтому вы будете уверены, когда мы скажем, что срок службы этой прочной пятислойной трубы составляет 50 лет.

Труба SUPERflex ™ -16 имеет диаметр 16 мм и поставляется в бухтах по 100 или 200 м.

AluPlas

® — труба, которая запоминает

Наш второй тип трубы — AluPlas ® , который имеет собственную память.

Что мы подразумеваем под этим? Пятислойная труба AluPlas ® сочетает в себе алюминий и пластик, что позволяет гнуть ее вручную. После изгиба он будет сохранять свою форму, не перегибаясь и не теряя прочности.

Это означает, что его можно легко установить, сэкономив ваше время и деньги клиентов.

Как и труба SUPERflex ™, срок службы AluPlas ® составляет 50 лет, что делает ее отличным надежным вариантом для вашего проекта.

AluPlas ® -16 имеет диаметр 16 мм и доступен в бухтах 100, 150 или 200 мм.

Идеальная труба

Покупаете ли вы трубу SUPERflex ™ или AluPlas ® , в Continal Underfloor мы гарантируем качество и надежность продукции с долгим сроком службы 50 лет.

Для получения дополнительной информации о том, какой тип трубы лучше всего подходит для вашего проекта, позвоните нам по бесплатному телефону 0333 800 1750, чтобы поговорить с одним из наших технических консультантов по продажам сегодня.

Влажные теплые полы — Пошаговое руководство по установке

Введение

Хотя многие из доступных электрических систем идеально подходят для установки в одном помещении, когда дело доходит до более крупных проектов, влажные полы с подогревом часто являются лучшим выбором.

Системы водяного теплого пола могут потребовать немного большего планирования, чем их электрические аналоги, но многие считают, что усилия того стоят.

Одним из недостатков системы UFH с подачей воды является дорогостоящая установка.Но что, если бы вы могли это сделать сами? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хороший звук? Тогда перейдем к делу.

Шаг 1 — Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и инструкции по эксплуатации, прежде чем начать. Это руководство должно дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам необходимо определить местонахождение коллектора для системы. Если вы устанавливаете однокомнатную систему, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем потребуется прокладывать трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если планировка дизайнера предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужно удвоить отверстия по количеству петель в комнате — одно отверстие для потока, другое для возврата.

После того, как все отверстия будут просверлены, полы необходимо тщательно вымыть и очистить от пыли и мусора. Любые острые выступы или вмятины в твердом черновом полу необходимо срезать, отшлифовать и зашпаклевать, прежде чем приступать к укладке изоляции.

Для деревянных черновых полов перед продолжением убедитесь, что все половицы надежно закреплены и выровнены. Если хотите, можете положить фанерный лист, чтобы помочь в этом.

Шаг 2 — Изоляция

Установка теплоизоляции для системы влажных полов — это работа сама по себе, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором показано, что именно вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3 — Установите коллектор

Следуя позиционированию на вашем чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство выровнено. Коллекторы обычно устанавливаются на расстоянии не менее 600 мм от пола, чтобы трубы можно было легко смонтировать, не сгибая, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя сейчас спрятать его в углу может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства.Обеспечение легкого доступа сейчас может избавить от головной боли в будущем.

Подключите коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также влажный пол с подогревом, вам понадобится зонный клапан, чтобы вы могли раздельно управлять обоими методами отопления.

Шаг 4 — Крепление труб

Теперь, когда ваша изоляция и коллектор на месте, пора проложить трубопровод для вашей системы водяного теплого пола.Чтобы трубопровод оставался на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных опций, включая предварительно изолированные панели для позиционирования труб. Они расположены как обычные изоляционные плиты, но соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Однако самым популярным остается поручень, поэтому мы и будем использовать его.

Разложите поручни под углом 90 ° к месту укладки трубопровода.Самоклеящиеся поручни работают хорошо, но обязательно кладите их, не удаляя предварительно бумажную основу. Это позволит вам убедиться, что ваше расположение и интервал правильные, прежде чем вы окончательно приклеите их.

Вам также понадобится мешок со скобами, когда вы начнете укладывать трубопровод.

Шаг 5 — Прокладка трубопроводов

Разложив поручни, пора начинать укладывать трубы на место. Если вы разработали свою планировку, важно, чтобы вы следовали ей, чтобы оптимизировать систему влажных полов.

Если у вас нет индивидуально разработанной компоновки, разместите трубопроводы с интервалами примерно 200 мм, следуя змееподобному шаблону (похожему на приведенную выше диаграмму) туда и обратно, оставляя достаточно места для трубы, чтобы вернуться на себя вдоль стена у входа.

На ходу защелкните трубку на поручне ногами. При обращении с трубой всегда следует проявлять осторожность, при этом осторожное нажатие ногами не вызовет никаких проблем.

Так продолжайте, пока не дойдете до самой дальней точки комнаты. Затем вы можете опустить трубу по оставленному вами каналу, чтобы замкнуть контур. Начиная укладывать трубу, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к отделке, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скрепками.Эти скобы, специально разработанные для работы, будут удерживать трубопровод, но не позволяют стяжке проходить сквозь изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы можно было бы сделать с небольшой дополнительной помощью, чтобы они оставались на месте, закрепите их. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько петель, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничивать ее до 100 м).В этом случае действительно стоит составить чертеж в САПР, чтобы получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. На самом деле присоединение вызывает проблемы.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить определенное разделение между ними при выходе из комнаты.

Точно так же важно не забыть загерметизировать любой трубопровод, который также будет выходить из стяжки. Несоблюдение этого правила может привести к расколу труб. Обычный трубопровод отлично справится с этой задачей.

Шаг 6 — Подсоединение трубопроводов к коллектору

Обеспечение того, чтобы все концы труб были аккуратно обрезаны с помощью трубореза, обеспечит наилучшую фиксацию. Использование пилы или ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать.Как только весь трубопровод будет обрезан до нужной длины, вы можете начать подсоединять его к коллектору.

Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, надавите на стойку шланга до плотного прилегания. Как только это будет на месте, вы можете протолкнуть трубку и стойку шланга в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была зажата правильно, затем закончите работу гаечным ключом.Очевидно, что хорошая фиксация важна, но не менее важно не затягивать гайку слишком сильно. Достаточно одного поворота.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к потоку, так и к возврату для этого конкретного контура.

Этап 7 — Промывка, наполнение и создание давления

Дважды проверьте, что запорные клапаны отключены, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Заливка должна быть подключена к водопроводному крану, в то время как слив должен иметь достаточный дренаж для забора лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Для этого нужно повернуть колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их также стоит дважды проверить, поскольку важно, чтобы мы промывали только один контур за раз.

После того, как все будут отключены, откройте регулируемые балансировочные клапаны и клапаны контура на самом дальнем контуре коллектора.Обычно это левая сторона коллектора, если смотреть на нее после установки, но если не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв заливной и сливной клапаны.

Этот процесс позволит вымыть весь мусор из системы, а также очистить контур от воздуха. Как только у вас будет непрерывный поток воды из дренажного выхода, вы можете закрыть клапан контура, который должен немедленно остановить воду, вытекающую из дренажного выхода. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и попробуйте еще раз.

Когда вы убедитесь, что в петле нет воздуха, выключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение по коллектору, пока все петли не будут промыты и заполнены. Затем вы можете закрыть краны для наполнения и слива и перекрыть подачу воды.

Теперь мы можем приступить к испытанию системы под давлением. Некоторые коллекторы будут иметь встроенный манометр, в то время как для других потребуется винт на блоке (стандартный комплект доступен у всех хороших продавцов сантехников или в Интернете здесь).

Откройте все клапаны контура и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и присоедините насос для проверки давления к впускному отверстию. Поднимите давление до двух бар в течение 10 минут и проверьте, нет ли утечек или падений давления. Если все в порядке, вы можете повысить давление до 10 бар и повторить ранее выполненные проверки еще в течение 10 минут.

Если все в порядке, давление можно снизить до 6 бар, так как пора начинать стяжку пола. Во время стяжки система должна оставаться под давлением.

Когда вы начинаете стяжку, помните, что давление, показываемое манометром, вероятно, увеличится. Это связано с тем, что смесь песка и цемента будет нагреваться по мере затвердевания, вызывая расширение воды в трубах.

Этап 8 — Стяжка влажных полов с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали полное руководство. Взгляните, хотите ли вы самостоятельно выполнить стяжку своими руками.Если нет, то есть много действительно хороших подрядчиков, которые сделают работу за вас.

Если вы выберете подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Систему влажного теплого пола нельзя использовать для ускорения процесса сушки, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9 — Укладка напольного покрытия

Теперь, когда у стяжки достаточно времени, чтобы застыть и высохнуть, вы можете приступить к укладке выбранного вами напольного покрытия. Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, так как вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После того, как вы будете терпеливо ждать, пока стяжка полностью высохнет, и уложите пол, вам захочется заставить работать влажный пол с подогревом, чтобы вы могли продемонстрировать его друзьям и семье. Однако сначала вам нужно будет проверить скорость потока и медленно подвести тепло к только что уложенному полу.

Начните с просмотра ваших планов системы, чтобы найти желаемый расход. Это будет различаться для каждой системы влажного теплого пола, поэтому важно, чтобы вы нашли свою и применили ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы узнать, как правильно выполнить эти регулировки.

В первый день начните с включения системы на минимальное значение, обычно от 25 ° до 30 °, и оставьте ее на этом уровне на 2–3 дня. Затем температуру можно медленно повышать в течение следующих нескольких дней, пока не достигнете желаемого уровня от 40 ° до 60 ° (в зависимости от напольного покрытия и типа основания).

Как только вы нагреетесь до нужной температуры, ваша работа будет завершена. Теперь вы можете расслабиться и наслаждаться всем комфортом и экономией, которые дает система влажных полов с подогревом.

Не стесняйтесь присылать нам любые снимки, которые вы делаете, следуя нашему руководству, вы можете просто включить их в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — нам не терпится их увидеть!

Теплые полы: полное руководство для начинающих

Полы с подогревом, вероятно, наиболее привлекательны для идеи выйти на теплый, мягко нагретый пол, но это система, которая может предложить вашему дому гораздо больше, чем просто поджаренные пальцы ног.

Он незаметен и экономит место, более энергоэффективен, чем радиаторы, и лучше оборудован для постоянного обогрева больших помещений.

При строительстве пристройки или самостоятельной постройке у вас есть уникальная возможность учесть напольное отопление на ранней стадии, то есть установка является частью вашей сборки, а не устранением сбоев, вызванных модернизацией этих систем.

В нашем полном руководстве для начинающих есть все, что вам нужно знать, исходя из имеющихся типов и того, где их следует использовать, а также из более практических соображений по установке теплого пола.

( БОЛЬШЕ: Получите индивидуальное предложение для вашего теплого пола)

Что такое теплый пол?

Под полом с подогревом подразумевается установка системы (из труб или проводов) в пол. Пол, по сути, становится всем радиатором отопления, обогревающим помещение.

Он обогревает комнату с нуля и предлагает повышенный уровень комфорта, а также меньшую нагрузку на ваш котел, чем традиционная радиаторная система. Это связано с тем, что полы с подогревом имеют более низкую рабочую температуру (около 40 ° C), чем радиаторная система, которая обычно работает при температуре около 65 ° C.

Полы с подогревом действительно хорошо работают с возобновляемыми технологиями, такими как тепловые насосы, которые имеют низкий расход и могут помочь предотвратить появление холодных пятен и сквозняков в вашем доме.

Это также устраняет необходимость в радиаторах, предлагая компактный и незаметный вариант, который освобождает полезное пространство на стенах и полу.

Какой тип теплого пола лучше всего?

Существует два основных типа полов с подогревом:

В общих чертах, система влажных полов состоит из труб, заполненных теплой водой и питаемых от бойлера или теплового насоса, скрытых в полу и обычно встроенных в стяжку пола. .

Это лучший тип теплых полов для тех, кто строит с нуля и / или планирует систему для всего дома.

Электрические полы с подогревом часто дешевле и проще (особенно в существующих домах) в установке, чем влажные полы с подогревом. Однако эксплуатационные расходы могут быть в три раза выше.

(Изображение предоставлено Continal)

Часто рекомендуется установить электрические полы с подогревом в небольшом отдельном помещении, например, в ванной комнате или ванной комнате, где может быть трудно установить влажный пол с подогревом.

Одно из наиболее распространенных и наихудших применений электрических полов с подогревом — это зимний сад. Обычно эти помещения нуждаются в большом количестве тепла и используются в течение относительно долгого времени в течение дня (по сравнению с ванной).

Тогда эксплуатационные расходы становятся ключевой проблемой, и дополнительные проблемы и расходы, связанные с влажной системой, хорошо окупаются.

Если вы выбираете систему теплого пола для всего дома, в каждую комнату будут выходить отдельные трубы. Это позволяет вам контролировать, когда эти комнаты или «зоны» отапливаются и как долго, избавляя вас от необходимости обогревать незанятые помещения.

Могу ли я установить теплый пол в моем существующем доме?

Модернизация обойдется дороже, особенно если необходимо поднять существующие деревянные полы или вырыть бетонные полы

Хотя пол с подогревом лучше всего установить во время строительства, вы можете установить его в своем существующем доме, но вы необходимо будет выбрать низкопрофильный вариант .

Низкопрофильные системы обычно имеют трубы меньшего диаметра и работают при более высоких температурах.Это означает, что пол будет нагреваться и остывать намного быстрее, чем обычный теплый пол.

Если теплые полы добавляются к существующей радиаторной системе, тогда потребуется другая система управления. К счастью, беспроводные термостаты (некоторыми из которых можно управлять с помощью телефонного приложения) значительно упрощают установку.

( БОЛЬШЕ: Модернизация теплых полов)

Сколько стоит теплый пол?

Стоимость полов с подогревом составляет от 20 фунтов стерлингов / м2 до 40 фунтов стерлингов / м2 установленного .Эти цифры будут варьироваться в зависимости от размера собственности, количества отопления, которое необходимо зданию, и от того, новое ли это строительство, реконструкция или переоборудование.

Полы с подогревом дороже в установке, чем сопоставимые радиаторные системы — обычно они стоят на 20-50% дороже.

Радиаторы дешевле купить, они хорошо изучены, и есть огромный выбор, когда речь идет о размере, стиле и установщиках. Но они менее эффективны и занимают площадь пола.

Возможно, самая большая проблема заключается в том, что в больших помещениях они могут создавать разницу температур до 4 ° C по всей комнате.

Людям нужны более энергоэффективные дома, и нельзя игнорировать систему, которая дает снижение потребности в энергии на 15% (по сравнению с радиаторной системой).

Примечание редактора: Homebuilding.co.uk сотрудничает с лучшими британскими поставщиками систем теплого пола, чтобы соответствовать вашим требованиям с их продуктами. Просто ответьте на несколько вопросов о том, что вам нужно от вашей системы теплого пола, и мы свяжемся с вами с подходящим партнером.

Какая толщина стяжки мне нужна для системы теплого пола?

Толщина стяжки пола в процессе укладки будет иметь решающее значение. Толщина стяжки, в которую входят теплые влажные трубы, существенно повлияет на использование системы.

Толстая стяжка дает больше времени реакции (время, необходимое для разогрева и остывания), тогда как тонкая стяжка дает более быстрое время реакции.

Толщина стяжки, уложенной поверх системы теплого пола, такой как эта из Continal , влияет на ее работу. (Изображение предоставлено: Continal: Creative Commons Attribution-NoDerivatives 4.0 Международная общественная лицензия)

• Если трубы расположены в бетонной плите перекрытия (иногда бывает в новых домах), она должна быть толщиной 150 мм и обеспечивать время реакции более четырех часов. В этой ситуации лучше всего использовать систему в течение всего дня при более низкой температуре в помещении, скажем, 15 ° C или 16 ° C, чтобы обеспечить фоновый обогрев всего дома. Подогрев, например дровяной печью, является хорошей идеей в занятых помещениях.
• Стандартная песчаная и цементная стяжка обычно имеет толщину от 65 до 75 мм. , а подогрев пола может занять до двух часов, чтобы нагреть комнату или остыть.Эта ситуация может хорошо подходить для помещений, где мы проводим много времени, таких как гостиная или кухня, но может быть менее приемлемой для гостевой спальни
• С более тонкими стяжками мы можем ожидать толщину от 35 мм до 40 мм и время реакции от 30 до 40 минут — система может работать аналогично радиаторной системе. Стяжки Flow обеспечивают лучшую теплопроводность, чем песок и цемент, а их тонкость и легкость означает, что они подходят как для ремонта, так и для новостроек. предполагается использование системы теплых полов.

  ( БОЛЬШЕ: Установка подогрева полов)

  Поднимет ли теплый пол мой существующий профиль пола?

  Полы с подогревом обычно повышают профиль пола. Сумма, на которую он повышается, будет зависеть от ряда факторов, таких как количество изоляции, которое вам нужно добавить, размер трубы, а также необходимость стяжки и отделки пола.

  Однако есть некоторые продукты, которые «врезаются» в существующую стяжку, и в этом случае не будет никакой дополнительной заделки, кроме окончательной отделки пола.

  Какие полы совместимы с теплым полом?

  Поговорите со своим дизайнером UFH

  Рекомендуется сообщить проектировщику системы теплого пола, какой тип напольного покрытия вы используете, чтобы можно было правильно определить схему расположения труб.

  Существует мнение, что полы с подогревом можно использовать только с плиточным или каменным полом, и хотя это правда, что он хорошо работает с твердыми полами, из этого не следует, что использование других напольных покрытий исключено.

  Древесина, например, считается прекрасной, если она представляет собой спроектированную древесину тонкого профиля (12 мм или 15 мм).Конструкционная древесина выдерживает перепады температуры и практически не влияет на тепловую мощность.

  Раньше ковер считался запрещенным, но Фонд Carpet Foundation провел исследование совместно с Ассоциацией производителей систем обогрева пола, показав, что ковер и подложка с тепловым сопротивлением менее 2,5 тог не оказывают значительного воздействия. по эффективности. Согласно Carpet Foundation, типичный ковер с 80% шерсти на 20% нейлон со стандартной подложкой будет иметь значение tog от 1.0 и 2.2.

  ( БОЛЬШЕ : Руководство по напольным покрытиям )

  Вы можете положить коврик на пол с подогревом, но это повлияет на тепловую мощность. Если вы планируете разместить в комнате коврик или мебель, то лучше всего спроектировать трубы так, чтобы они располагались намного ближе друг к другу, примерно на 100 мм, чтобы оставалось достаточно длины для выхода на свободную поверхность. Система теплого пола

  Легко контролировать свой пол с подогревом и отключать определенные области, как это видно при установке JK Heating. (Изображение предоставлено JK Heating)

  Элементы управления системой теплого пола состоят из двух основных частей:

  • Цифровое управление зонами, которое будет использоваться для определения температуры в каждой комнате / зоне
  • Коллекторы и клапаны, которыми управляет зональный контроль

  Зональный контроль будет размещен там, где домовладелец может внести изменения, а коллекторы теплого пола будут размещены в стороне — под лестницей или в шкафу — так, чтобы они не бросались в глаза.

  Регулярного технического обслуживания полов с подогревом не существует, но если что-то пойдет не так, как правило, это будет связано с системами управления отоплением, а не с самой системой.

  ( БОЛЬШЕ : Коллекторы теплого пола)

  Выбор правильного поставщика теплых полов

  В конечном итоге эффективность и успех системы теплого пола будет зависеть от качества и дизайна. Выбор поставщика, который предлагает хорошие дизайнерские услуги и последующий уход, очень важен.Часто для этого лучше всего подойдет специализированная компания по производству теплых полов.

  Если проект неправильный, то маловероятно, что домовладелец узнает об этом, пока не проживет в доме весь отопительный сезон — к этому времени может быть уже слишком поздно.

  Наконец, если вы решите объединить теплый пол с тепловым насосом, рекомендуется выбрать одну компанию, занимающуюся поставкой и установкой. Обе системы являются сложными, и заставить всю систему отопления работать в идеальной гармонии может быть непросто.

  Системы теплого пола Roth — Roth

  Roth Подпольное отопление — Системные решения для всех областей применения

  Будь то строительство жилых домов, офисов и предприятий, промышленных и спортивных залов или открытых пространств — то, что вчера было исключением из правил, теперь стало обычным явлением: оптимизированные для использования системы отопления, которые постоянно соответствуют индивидуальным требованиям. Поэтому неудивительно, что проектировщики и владельцы зданий все чаще выбирают системы лучистого отопления, когда речь идет о выборе современных и передовых системных решений.Многие инновации, внедренные компанией Roth на протяжении многих лет, внесли значительный вклад в это развитие. Помимо комфорта пользователя и свободы архитектурного дизайна, решающими критериями при выборе системы лучистого отопления являются экономия энергии, гигиена и защита окружающей среды. Оптимальный профиль температуры в помещении с точно регулируемой дозировкой делает эффективность систем лучистого отопления Roth очевидной — изо дня в день.

  Энергосберегающие системы
  Собственно говоря, их ход температурных характеристик почти точно соответствует идеальному обогреву.Специалисты знают: чем больше теплоизлучающая поверхность, тем эффективнее и экономичнее будет обогрев помещения. По сравнению с обычными радиаторами идеальная комнатная температура с системой лучистого отопления на 1–2 ° C ниже. Экономия энергии от 6 до 12% в результате этого говорит сама за себя, как и более низкие температуры системы и потока, а также лучшие предпосылки для комбинаций с альтернативными энергетическими системами. Дополнительные плюсы также можно найти с точки зрения гигиены: сухость тепла лишает бактерии и клещей влаги, необходимой им для выживания, например, делая ненужным чистку поверхностей нагрева.

  Кроме того, быстродействующие системы теплого пола Roth имеют время реакции всего 18 минут. Он экономит электроэнергию и обеспечивает оптимальный комфорт, поскольку вы быстро достигаете желаемой температуры пола. Таким образом, наши системы напольного отопления с быстрой регулировкой также являются идеальным выбором для домов с низким энергопотреблением, где особенно важно быстрое время реакции.

  Ремонт с низкой высотой здания
  Если вы находитесь в процессе ремонта, у вас есть возможность установить наши системы быстрой регулировки с небольшой высотой здания поверх существующего этажа.Преимущество этого состоит в том, что это может сэкономить вам и вашим клиентам время и деньги. Системы теплого пола Roth доступны для зданий высотой до 14 мм.

  Интеллектуальное управление подогревом пола
  Всеми системами Roth можно управлять со смартфона или планшета с помощью комнатных термостатов Roth Touchline. Результатом для вас и / или ваших клиентов является высокий уровень комфорта, гибкость и энергоэффективность.

  Системы теплого пола
  Система Roth Original Tacker® Система Roth Original Tacker® отличается высокой степенью гибкости и простотой сборки даже для необычных планов этажей. Тепло равномерно распределяется по всей конструкции пола, создавая оптимальную температуру в помещении. Из-за низких температур системы альтернативные энергетические системы могут идеально сочетаться с системой Roth Original Tacker®, а также с традиционными системами выработки тепла. Подробнее здесь.	Система ручек Roth Система ручек Roth отличается высокой степенью гибкости и простотой сборки. Поднутрение и идеальная форма ручек позволяет прикреплять системные трубы Roth DUOPEX S5® и Roth X-PERT S5® + размером от 14 до 17 мм к панелям ручек Roth (которые также бывают размером от 14 до 17 мм).Трубы можно укладывать как ортогонально, так и — с помощью дополнительной пленки — по диагонали. Крепежные ленты Roth означают, что оставшиеся детали можно легко использовать повторно, что позволяет создавать экологически чистые установки с минимальными отходами. Подробнее здесь.
  Система Roth ClimaComfort® Минимальная установка при максимальной скорости реакции. Система Roth ClimaComfort® — это система отопления, которая особенно хорошо подходит для проектов ремонта. Чрезвычайно низкая плоская установка и высокая скорость реакции системы открывают новые перспективы для планирования и установки. Хозяин дома получает дополнительный комфорт. Подробнее здесь.	Система Roth Compact® Почувствуйте полный комфорт как в существующих, так и в новых зданиях.Новая система Roth Compact® превращает полы, стены и потолки в высокоэффективные поверхности с быстрым откликом, которые распределяют энергию для обогрева помещений. Компания Roth разработала один тип панели, который можно использовать для всех приложений. Систему Roth Compact® можно модернизировать в рамках незначительных ремонтных работ, и, наконец, она дает людям возможность испытать это прекрасное ощущение «всестороннего комфорта». Подробнее здесь.
  Системные трубы
  Roth DUOPEX S5®, Roth X-PERT S5® + и Roth ClimaComfort S5 — идеальные решения для любых требований Системные трубы Roth DUOPEX S5® и Roth X-PERT S5® + и Roth ClimaComfort S5 — правильное решение для любого приложения. Выбор правильной системы трубопроводов зависит от конкретного проекта здания и потребностей заказчика. Roth поставляет три отопительные трубы из твердой пластмассы, обеспечивающие непревзойденное качество. Подробнее здесь.
  Промышленные зоны Roth
  Roth Крупномасштабные приложения — гибкость, устойчивость и эффективность Для зданий с особыми требованиями к нагрузке и конструктивным исполнением Roth предлагает специальные крупномасштабные приложения для панельного отопления.Например, правильным выбором являются системы крепления труб Roth для промышленных и открытых площадок. Помимо системы крепления труб, для спортивных полов и полов с пружинными элементами применима также система сухого строительства Roth ClimaComfort® TBS. Чтобы использовать преимущества накопительной способности массивных бетонных покрытий и стеновых панелей, Roth предлагает закалку бетонной сердцевины Roth Isocore®. Подробнее здесь.
  Системы управления
  Roth EnergyLogic Touchline С помощью беспроводной системы управления Roth EnergyLogic Touchline температура в каждой комнате точно записывается и определяется потребность в тепле.Данные собираются в распределителе управления и непрерывно анализируются для оптимального управления нагревательными контурами или исполнительными механизмами. Каждая комната будет получать нужный объем энергии в нужное время. Подробнее здесь.	Roth EnergyLogic Basicline В зависимости от функции и характеристик серия Roth Basicline включает пять типов термостатов. Roth предлагает комнатный термостат Roth Basicline H для регулирования температуры систем лучистого отопления и Roth Basicline H / C 230 В для полностью автоматического регулирования температуры в режиме отопления. Если речь идет о общественных зданиях, Roth Basicline H, i со скрытой внутренней настройкой температуры является подходящим вариантом. Подробнее здесь.

  С Roth вы получите:

  • Немецкое качество
  • Системные решения
  • Бесплатная поддержка на протяжении всего процесса
  • Максимальный комфорт для пользователя
  • Экологически чистый и экономичный; система теплого пола может использовать несколько различных источников тепла
  • Системы, подходящие для всех типов зданий
  • Интеллектуальная система управления с централизованным мониторингом / контролем

  Хотите узнать больше
  У вас есть вопросы о системах или вы не уверены, какая система лучше всего подходит для вашей ситуации? Мы готовы помочь, и вы всегда можете связаться с нами по адресу Inquiries @ roth-uk.com или +44 (0) 1905 453424.

  Содержание

  ---

  БАЗОВЫЙ ДИЗАЙН:


  Расчет центрального отопления
  и загрузка горячей воды.

  Первым шагом в проектировании любой системы отопления является
  рассчитать требуемую мощность центрального отопления с учетом тепловых потерь
  (и прибыль) для каждой комнаты. В
  Барло Хитлоад
  Калькулятор — это простая программа, которую можно бесплатно скачать.
  и упрощает выполнение всех необходимых расчетов.

  Нужны ли и радиаторы?

  Причины, по которым можно использовать радиатор, включают:

  • Очень большие окна, которые могут
    нисходящие потоки. Радиатор будет противодействовать сквозняку, если расположен ниже
    окно.

  • Радиаторы обогревают помещения быстрее, чем полы,
    Для полного нагрева может потребоваться до 3 часов. Где не может быть времени запуска
    Предполагается, что радиаторы могут потребоваться для улучшения отклика.

  • В районах с резкими перепадами температуры можно использовать
    радиатор для ускорения нагрева в этой области.

  • Области с очень высокими тепловыми потерями (лучше сократить тепло
    убытки по возможности)

  • Зоны, где невозможно укладывать пол
    трубопровод.

  Стоит помнить, что чем выше тепловая масса
  системы пола, тем больше время нагрева. Довольно быстро
  время нагрева может быть достигнуто с помощью более тонкой стяжки над полом
  изоляция. Вентиляторные конвекторы — еще одно соображение, поскольку они имеют более высокую
  тепловыделения, и его можно экономно использовать для ускорения начального нагрева.


  Принятие решения о необходимости первичного распределения (до
  коллекторов) должны быть смешаны.

  Воду можно перекачивать из котла / теплоаккумулятора в
  подпольные коллекторы …

  • при температуре котла (обычно до 82 ° C) с
    контроль температуры пола на коллекторах,

  • или при температуре пола, устраняя необходимость в
    блендеры и насосы на коллекторах.

  Централизация контроля температуры упрощает
  системы и упрощает оптимизацию погодных условий.Тем не менее, прокладка трубопроводов при полной температуре позволяет нагревать радиаторы.
  лучше использовать.

  Радиаторы обычно требуют воды при более высоких температурах,
  83C, в отличие от 40-55C для полов с подогревом. Отправка очень горячая
  вода вокруг контура пола может привести к растрескиванию стяжки или пола
  температура становится некомфортно высокой. Контроль температуры некоторых
  поэтому необходимы для ограничения температуры воды, идущей до
  теплые полы.

  Таблица зависимости выходной мощности радиатора от температуры.
  Взято с веб-сайта Barlo Radiators.


  Если поток при 55 ° C, возврат при 45 ° C, тогда радиаторы должны быть больше
  чем вдвое больше
  (0,423 выход при 30 ° C Delta T из таблицы)
  нормальный для достижения номинальной мощности. Если радиаторы
  должны использоваться, тогда может быть более практичным обеспечить температуру
  управления на подпольных коллекторах, если они расположены рядом с
  радиаторы, а не слишком большие радиаторы или
  температурный трубопровод.


  Расчет длины и плотности необходимых трубопроводов.

  После того, как станут известны тепловые потери объекта, требуемые
  выходная мощность [Вт / м ^2] этажей рассчитана на разделительный этаж
  площадь труб теплого пола [м ² ] по тепловым потерям / мощности [Вт].
  Расчеты следует делать для каждой комнаты индивидуально.

  Тепловые потери должны учитывать любой ввод радиатора, который
  следует вычесть из требуемого выхода UFH.Также площадь пола в
  комнаты могут быть уменьшены из-за приспособлений, таких как кухонные шкафы или
  ванны. Учитывайте это при определении площади пола для использования в расчетах.

  Следующая таблица,
  из

  Hilton-Croft UFH, предназначен для типичной системы трубопроводов PEX.

  Температура пола C	Мощность Вт / м 2	Расстояние между трубками см	Плотность трубы м / м 2	Длина контура м	Макс.контур Площадь м 2	Нагрев Мощность Вт	Объем воды л / час	Падение давления мбар
  Температура подачи 50C Температура обратной линии 40C
  25.7	75	30	3,3	60	18	1350	116	50
  				80	24	1800	144	97
  				100	30	2250	194	204
  				115 *	35	2625	226	306
  26.5	87	20	5	80	16	1392	120	71
  				100	20	1740	150	130
  				120	24	2088	180	215
  				200 *	27	2349	202	295
  27.1	97	10	10	100	10	970	83	47
  				140	14	1358	117	119
  				180	18	1746	150	235
  				200 *	20	1940	167	314
  Температура подачи 55 ° C Температура обратной линии 45C
  26.7	91	30	3,3	40	12	1092	94	23
  				60	18	1628	141	70
  				80	24	2184	188	155
  				100 *	30	2730	235	285
  27.7	106	20	5	60	12	1272	109	45
  				80	16	1696	146	100
  				100	20	2120	182	183
  				120 *	24	2544	182	183
  28.5	118	10	10	100	10	1180	102	67
  				120	12	1416	122	109
  				150	15	1770	152	200
  				170 *	17	2006	173	284

  *
  максимально допустимая длина отопительного контура, включая « хвосты » труб к
  многообразие.

  Take
  объект 180 м ² с тепловой нагрузкой 13,5 кВт, требующей 75 Вт / м ² . С 50C
  расход, температура пола
  25,7C, участки трубопровода 10 x 60 м обеспечат (это действительно должно быть сделано)
  по комнатам). Общий расход будет
  быть 1,16 м ³ / час (20 л / мин) при потере давления 50 мбар (напор 0,5 м).


  Базовая схема расположения трубопроводов системы отопления

  После того, как тепловые потери и длина требуемых трубопроводов UFH уменьшатся
  был рассчитан.При работе следует учитывать следующие моменты.
  вн. схем трубопроводов:

  • Сведите количество коллекторов к минимуму. Один или два будут
    сделать для большинства домашних объектов.

  • Держите коллекторы как можно более центральными и доступными для
    обслуживание.

  • Помещения с постоянным креплением, такие как кухонные шкафы,
    можно избежать (как разрешено в вычислениях).

  • Планируйте использовать трубы непрерывной длины, избегая
    соединители трубопроводов.

  • Цель состоит в том, чтобы добиться равномерной температуры пола за счет
    равномерное расположение труб.

  • Запуск подающей и обратной линии для контура параллельно
    помогает усреднить температуру. Это называется обратным возвратом .
    образец трубы


  Расчет термостатического смесительного клапана и насоса UFH

  Просмотр графиков потери давления для типичных смесительных клапанов UFH
  (графики взяты из сети RWC
  site), в 22 мм и 28 мм, мы можем видеть (продолжая пример), что на
  20 л / мин система теряет 0.4 бара (напор 4 м) через клапан 22 мм, или
  всего 0,15 бар (напор 1,5 м) через 28-миллиметровый клапан.

  В
  Кривая насоса для стандартного насоса Grundfos Alpha 15-60 показывает, что на скорости 1,16 м ³ / час насос
  может создавать напор 4,4 м. Расчеты показывают всего
  потеря давления через трубопровод и 22-миллиметровый смеситель на 4,5 м, однако это
  больше, чем может обеспечить насос.

  Хотя подойдет и насос большего размера, во избежание системного шума лучше использовать блендер 28 мм.
  что вместе с трубопроводом теряет напор всего на 2 метра.Мы еще тогда
  иметь запасной напор насоса 2,4 м для преодоления других
  коллекторы, приводы и балансировочные клапаны.

  Такие характеристики насоса могут быть построены с помощью
  Grundfos WebCAPS.

  Эти расчеты основаны на централизованном перемешивании для всего
  имущество. Если имеется более одного коллектора с собственным
  смесительный клапан и насос, тогда необходимо произвести расчеты
  отдельно для каждой подсистемы.

  Также часто рекомендуется установить клапан защиты от перегрева, чтобы
  изолируйте поток на нижний пол в случае неудачи смешивания
  клапан для работы.В течение определенного периода времени вода с высокой температурой> 60 ° C может
  может привести к растрескиванию стяжки, поэтому рекомендуется принять меры по защите от этого. Простейший
  форма защиты — использовать стат, который будет изолировать питание UFH
  насос и приводы. Полная защита будет включать в себя специальную изоляцию.
  клапан какой-то — есть и электрический (стат + сервоклапан) и
  чисто механическими (вентиль с датчиком колбы) методами. Если этот клапан
  установлен в контуре UFH, тогда он должен быть приспособлен к давлению
  расчет потерь.

  Калибровочный котел.

  После расчета общих тепловых потерь объекта
  рассчитаны, потребности в горячей воде можно приблизительно рассчитать как
  позволяя 2,5 кВт на человека. Это основано на ванне с горячей водой.
  на каждого человека, выздоровевшего за два часа.

  Сумма нагрузок на горячую воду и отопление дает минимум
  размер котла. Целесообразно немного увеличить размер котла, возможно, до
  30%, но котлы с большей мощностью могут страдать от циклических проблем, что снижает
  КПД, особенно на котлах с фиксированной мощностью.Если термальный магазин
  должен быть привязан к системе, тогда езда на велосипеде может быть преодолена даже для больших
  котлы с фиксированной мощностью.


  Подбор котлового насоса.

  Для котла потребуется насос, размер которого соответствует его
  мощность, хотя иногда котлы поставляются с заранее установленным подходящим насосом. А
  требуемый расход при полном сгорании, может быть определен по мощности
  котла следующим образом (обычно перепад температуры котла составляет около 10 ° C):

  Расход [л / сек] = Мощность котла [Вт]
  / ( 4200 x Падение температуры котла [C] )

  Пример (котел мощностью 24 кВт): расход = 24000 / (4200 x 10)
  = 0.57 л / с = 35 л / мин

  В системах всегда должен быть какой-либо байпас. Пока не
  используется автоматический байпас, рециркуляция через байпас
  (обычно низкая или без нагрузки) необходимо будет добавить к расходу.
  Рекомендуется использовать автоматический байпас, поскольку он устраняет необходимость в
  беспокоиться о негативном влиянии стационарных байпасов на скорость потока и
  давления.

  Другие клапаны, которые могут потребоваться встраивать
  дизайн включает:

  • зонные клапаны для изоляции различных отопительных контуров, или
    Подача в накопитель горячей воды

  • предохранительный клапан, чтобы изолировать поток к
    пол в случае выхода из строя смесительного клапана.
    Через некоторое время вода с высокой температурой> 60 ° C может вызвать растрескивание стяжки.

  Также необходимо сделать поправку на трубопровод от котла.
  к коллекторам и / или накопителю горячей воды.

  Операция буферного хранилища.

  Единственный способ обеспечить работу конденсационных котлов
  постоянно в режиме конденсации для обогрева или для устранения неудобств
  цикличность котлов, заключается в привязке теплового накопителя к подпольной системе.
  Накопитель действует как буфер между тепловой нагрузкой и мощностью котла.
  Он экономит тепловую энергию во время работы котла, а затем использует ее.
  накопленное тепло для поддержания нагрева после прекращения работы котла. Этот
  так котел не должен гореть так часто, и будет гореть дольше
  когда это произойдет.

  Само по себе сокращение езды на велосипеде повысит эффективность,
  однако выгоды также должны быть достигнуты за счет поддержания температуры обратки на уровне
  котел постоянно низкий.Без теплового накопителя это очень
  сложно добиться, если в котел не встроена электроника. Это
  потому что для поддержания минимального расхода через котел при слабом нагреве
  нагрузки, вода будет течь через байпас в обратку, поднимая
  температура. Этот цикл будет продолжаться до тех пор, пока вода в этом цикле
  достигает 80C (верхнее значение котла), к этому времени температура обратной
  выше 60С. КПД котла тем выше, чем ниже отдача.
  при температуре и 60 ° C эффективность конденсации невысока.

  Для теплого пола требуется только температура подачи
  55C макс. Самая низкая температура в системе — это пол.
  возврат, при температуре от 30 до 45 ° C, поэтому в идеале мы хотим нагревать воду только от
  От 45 ° C до 65 ° C для поддержания теплого пола (при условии, что повышение температуры на 20 ° C составляет
  подходит для бойлера).

  Этого легко добиться с помощью буферного хранилища, настроив
  цилиндровые термостаты соответственно. Котел не загорится, пока
  оба нижних термостата требуют тепла, а затем продолжат
  огонь, пока оба не будут удовлетворены.Термостаты следует отрегулировать так, чтобы
  что бойлер повторно нагревает воду за один проход — второй проход будет включать
  возвратная вода выше 60С.

  Если требуется более горячая вода, например, для работы контуров радиаторов или водопровода
  теплообменники горячей воды, то верхняя часть магазина может иметь
  собственный термостат, который заменяет два нижних термостата, когда это необходимо.
  Самый простой способ разогреть теплоаккумулятор — просто перекачать воду.
  снизу магазина до бойлера и обратно, хотя это только
  возможно с вентилируемыми котельными системами.В герметичных системах медная катушка
  внутри магазина используется как котел, так и пол для привода
  обогревать склад и выходить из него, однако более высокая температура котла будет
  преобладают по сравнению с прямой установкой (без катушек / вентиляции). На очень большом
  в системах вместо змеевика можно использовать пластинчатый теплообменник, чтобы обеспечить
  входы / выходы более 50кВт.

  С котлами без конденсации, где используется буфер
  преодолеть цикличность, нужны только нижние два термостата цилиндра, оба
  установить на 75 ° C.

  Буферные хранилища также полезны при попытке включить
  солнечные панели в систему. Катушка в основании магазина позволяет
  тепло должно быть передано в самую холодную точку магазина, а затем
  используется для теплых полов.

  Калибровка склада горячей воды.

  При расчете емкости накопителя горячей воды вы можете воспользоваться нашим
  Waterload
  Калькулятор. Как правило, мы допускаем хранение 90 литров на
  ванна и 60 литров на душ в период максимального спроса.
  Если будет использоваться тепловой аккумулятор, то к нему может быть добавлено дополнительное хранилище.
  разрешить буферную операцию. Дополнительное хранилище также может потребоваться, если
  должны использоваться солнечные батареи.

  Особое внимание следует уделять устройствам с электрическим подогревом.
  системы, поскольку чем меньше размер магазина, тем меньше он способен накапливать тепло
  предоставляется по дешевому тарифу на электроэнергию.

  Особую осторожность следует проявлять при обнаружении трупов.
  форсунки, большие душевые розы или общее желание провести много времени
  в душе.

  DPS Thermal накопители доступны в базовых диаметрах
  40 см, 45 см, 50 см и 60 см, высотой от 85 см до 2 м, что составляет
  диапазон емкостей от 90 литров до 500 литров.


  Герметичная или вентилируемая основная система.

  Как правило, лучше всего выбрать герметичную первичную систему —
  другими словами, тот, который находится под давлением, а не из резервуара.
  Герметичные системы обладают следующими основными преимуществами:

  Если у вас котел герметичной системы, или некоторых других производителей
  котла, то вентилируемая система не вариант.Однако вентилируемые системы
  имеют некоторые преимущества, если вы можете жить с 12 галлонами (12x12x20 дюймов)
  кормовой и расширительный бак на чердаке.

  • Автоматически наполняется повторно при проведении технического обслуживания, или
    воздух удаляется.

  • Разрешить использование «прямых» аккумуляторов тепла там, где вода
    внутри первичной системы такая же, как и в тепловом накопителе (нет
    катушки),
    позволяя создать очень простую, экономичную систему с высокой степенью извлечения.Такой
    магазины также могут более эффективно использовать солнечную энергию для полов.

  ---

  ПОЛ
  ДИЗАЙН:

  Стяжка полов

  Ослепляющий слой песка добавляется для заполнения пустот и обеспечения гладкости.
  прочная поверхность без острых частиц, этого необходимо избегать
  прокалывание DPM.

  DPM расшифровывается как «влагонепроницаемая мембрана».Требуется при укладке
  деревянные полы или ламинат на цементные основания, например,
  бетонные, керамические, мраморные, асфальтовые / битумные поверхности. ДПМ предотвратит
  потливость и попадание влаги с пола.

  Изоляция пола, как правило, из жесткого пенопласта.
  изоляционная плита со светоотражающей пленкой
  (Целотекс).
  Доступны доски различной толщины и размеров (50 мм x 1200 x 2400 мм,
  1200×1000мм …)

  Трубы крепятся к стальной сетке с помощью простых проволочных зажимов.В
  сетка снимается с изоляции с помощью распорок перед заполнением
  стяжка.

  Добавка к цементу / пластификатор добавляется в стяжку для обеспечения
  полная изоляция трубы / решетки стяжкой для максимального нагрева
  перевод из труб в стяжку получается, а для придания
  дополнительная прочность на сжатие и изгиб.

  Подвесные перекрытия

  В описанных ниже методах подвесного пола используется цементная смесь Sand 1: 8.
  как тепловая масса, и распределить тепловую нагрузку.Это дешевле
  альтернатива использованию алюминиевых распорных пластин.

  ВЫШЕ СУСТАВЫ:


  МЕЖДУ ШКАФОМ:

  ---

  Некоторые ссылки на компании по производству полов:

  Borders Underfloor
  Отопление
  Инженерное дело консервации
  Continental UFH

  Экватор
  Hepworth Hep2O
  Hilton-Croft UFH
  Невидимое отопление
  Nu-Heat
  OSMA / Термодоска

  Pexatherm
  UFH
  Под полом
  ООО «Тепловые системы»
  Вирсбо

  10 ошибок, допущенных при установке системы теплого пола

  Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола.Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплого пола.

  1. Отсутствие соответствующей документации

  Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации приводит не только к увеличению затрат на обслуживание, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

  2.Неправильный порядок монтажных работ

  Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей.Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

  3. Неправильно подготовленный грунт

  Некоторые проблемы могут возникать также из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие наиболее частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

  На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу.Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

  4. Неправильное соединение труб в петли

  Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Во избежание проблем необходимо выбирать трубы таким образом, чтобы избежать стыков в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

  5. Неправильное крепление труб отопления к полу

  Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если система включает медные компоненты, трубы не следует прокладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

  6. Отсутствие соответствующих компенсаторов

  Пол, в который заделаны трубы отопления, требует соответствующих деформационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если комната большая или имеет необычную форму, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

  7. Неосторожно нанесенная стяжка

  Один из последних этапов монтажа системы теплых полов — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления или закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

  8. Выбор неподходящего напольного покрытия

  К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых при установке водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность нагрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

  9. Испытания под давлением не проводились или проводились ненадлежащим образом

  Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе слишком сильно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники вообще отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

  10. Без использования регуляторов теплого пола

  При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение регулированием теплого пола приводит к значительным потерям энергии из-за высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

  Читайте также: Сбалансируйте систему теплых полов как способ достичь большего теплового комфорта и снизить счета за отопление.

  Дорогостоящие ошибки при установке системы теплого пола.

  Установка теплых полов — отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы.
