Стабилизатор напряжения 12 вольт. Схемы стабилизатора

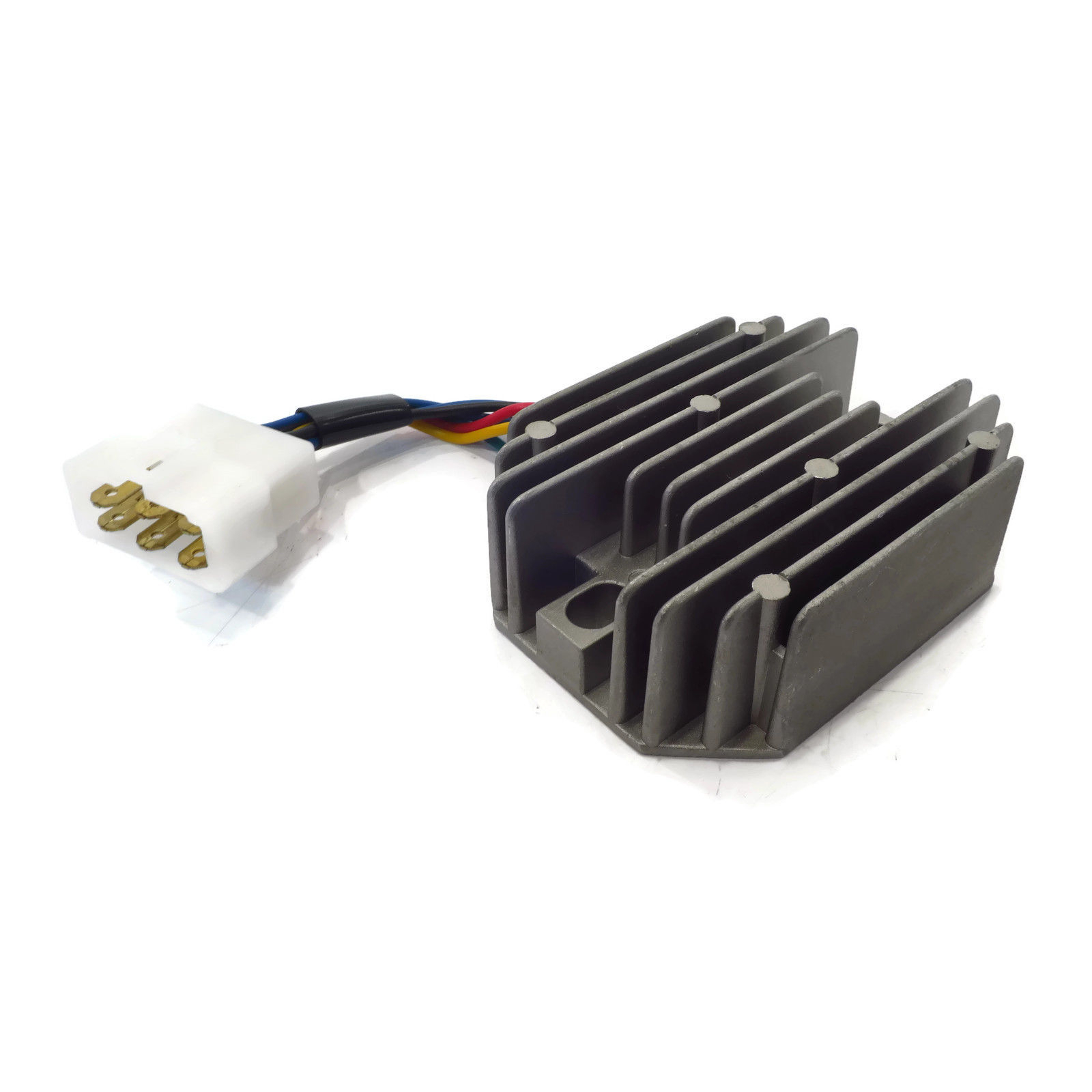

Сложно представить навороченный тюнинг современных автомашин без светодиодного оформления. Отдельным доработкам нужно приложить немало усилий, к примеру, монтаж светодиодных лент в фары. И часто случается неприятный казус, если светодиоды вдруг сгорают или выходят из строя. Обычно, причина заключается в том, что схема подключения не оснащена стабилизатором.
Если в сети автомашины имеются светодиодная техника до 300 мА, то для увеличения их срока службы требуется установка ограничителя тока (резистора). При нестабильном напряжении в сети автомашины рекомендовано применять стабилизатор.
Итак, для обеспечения электрооборудования автомобиля качественным напряжением нужно использовать автономный стабилизатор. Даже такие модные сегодня элементы тюнинга, как светодиоды, лучше запитывать через стабилизатор 12 вольт.
Стабилизатор напряжения 12 вольт: как он работает?
Сегодня у нас есть некоторые замечательные электронные микросхемы, специально разработанные для применения регулирования напряжения.
Такими микросхемами обеспечивается качественная стабилизация. Проектируются они на базе автопереключения секций применяемого трансформатора с помощью электронных ключей (тиристоров, симисторов и реле). Аппараты обладают быстродействием, широким диапазоном входных параметров и высоким КПД.
Имеется вариант — применить в качестве стабилизирующего ограничителя тока микросхему LM317. Принципиальная схема ниже показывает довольно простую конфигурацию, где СК 317 используется в стандартном режиме регулятора напряжения.
В предлагаемом устройстве включена микросхема LM317, которая ограничивает его от таких возможных опасностей, как перегрузка по току, перепады напряжения и короткие замыкания, обеспечивая идеальные условия для создания комфортного интерьера в автомобиле. Схема настроена на поддерживание 12 вольт на выходе. В системе предусмотрена тепловая защита (изоляция из слюды) и защита от короткого замыкания (пожарная опасность).
Упрощенный вариант стабилизатора напряжения 12 вольт
С использованием микросхемы LM196 и минимумом компонентов, как приведено ниже, конфигурация стабилизатора будет чрезвычайно простой.
где Р3 = 240 Ом, Д1, Д2 = 15 А, ІС1 = LM196.
Резисторами ограничивается ток на светодиоды, дабы они не сгорели. Мощность их должна быть не менее 0,05 Вт, поскольку при работе она находится в зависимости от разницы значений входного и выходного напряжения.
Однако два рассмотренных варианта имеют один довольно существенный недостаток – собранные по ним устройства греются. Потому что это линейные регуляторы. Импульсный же аппарат отличается от тех, что описаны выше, наряду с другими своими функциями тем, что практически не греется (лишь в случае, если очень перегрузить).
Импульсные стабилизаторы напряжения
Устройства в себе включают все что нужно. Исходя из их качеств, в большинстве случаев их и ставят для светодиодов.
Стабилизация осуществляется благодаря чередованию импульсов и пауз. Импульсные устройства обладают лучшим КПД по сравнению с линейными. Иными словами, они способны преобразовывать входное напряжение по параметрам, заданным заранее.
Регулировка этих параметров легко выполняется благодаря различным вариантам электрических схем. Импульсные устройства бывают повышающие, понижающие либо инвертирующие.
Сеть автомашины довольно уязвима для всяких помех, скачков напряжения. Для защиты электросети в автомашинах применяют импульсный стабилизатор напряжения 12 вольт.
Благодаря ему нестабильное напряжение входной сети питает сеть стабильными 12 вольтами и током, около 0,3-0,4 ампера. Штатные электрические узлы автомашины, как правило, надежно защищены при установке.
Преимущества применения стабилизаторов
Стабилизаторы имеют ряд достоинств, среди которых:
- cглаживание небольших скачков и колебаний сети;
- защита электроприёмников внутренней сети от недонапряжения или перенапряжения;
- надёжная защита чувствительной электронной системы от неполадок из-за сетевых перепадов;
- исключение такого эффекта, как мерцание лампочек. И как следствие, существенное увеличение срока их службы.
Заключение
Электрическая система любого транспортного средства, вероятно, более изменчива, чем электрика в нашем доме, просто потому, что она создается из источника под названием автомобильный генератор. Выходные параметры последнего претерпевают существенные изменения в зависимости от скорости транспортного средства.
Это означает, что резкие изменения скорости или частое применение тормоза, генерируют изменение энергетических параметров на выходе генератора. Поскольку в настоящее время интерьеры нашего автомобиля или другого транспортного средства сильно наполнены сложными электронными устройствами, то нестабильные условия могут привести к нежелательным последствиям в работе этой техники, а именно повлиять на их производительность и срок службы.
Остаётся один выход: установить в автоматический стабилизатор напряжения или стабилизатор тока. Но что из них выбрать для установки?
- Если электроприёмник устанавливается в автомашину с нестабильным напряжением – без стабилизатора напряжения не обойтись.
- Если изделие рассчитано на 300 мА и выше – ставится стабилизатор тока.
Надеемся, что типовые решения для стабилизатора в автомашине, описанные в этой статье, помогут избавить вас от всех тревог и волнений.
Схема изготовления стабилизатора на 12в своими руками
Стабилизаторы напряжения являются важнейшей частью всех электронных схем, они дают непрерывное, устойчивое питание компонентам системы, обеспечивая стабильность её параметров и защиту при неисправностях в схеме или в первичном источнике напряжения. 12 вольт постоянного напряжения – наиболее востребованное, применяется для питания множества устройств, используемых отдельно или встроенных в различные конструкции.
Стабилизация с помощью стабилитрона
Классический стабилизатор
Большинство систем питания построено по схеме линейного стабилизатора напряжения на 12 вольт, которая может иметь несколько вариантов исполнения:
- Параллельный – регулировка с помощью включённого параллельно управляющего элемента;
- Последовательный – включение элемента регулировки последовательно с нагрузкой.
Простейшим стабилизатором напряжения является стабилитрон, также называемый диодом Зенера – это диод, работающий постоянно в режиме пробоя. Напряжение, при котором наступает пробой, – это напряжение стабилизации, основной параметр стабилитрона. При параллельном включении нагрузки получается элементарный стабилизатор напряжения, примерно равного напряжению стабилизации.
Балластное сопротивление R определяет ток стабилитрона, указанный в спецификации. Такое решение отличается низким коэффициентом стабилизации, зависимостью от температуры и применяется при малых токах нагрузки для питания отдельных компонентов основной схемы. Возможно значительно увеличить выходной ток, если последовательно с нагрузкой установить мощный транзистор.
Линейный стабилизатор с транзистором
В этой схеме транзистор подключён последовательно с нагрузкой как эмиттерный повторитель, весь ток течёт через его переход. Уровнем на базе управляет стабилитрон: при возрастании тока на выходе на базу подаётся большее напряжение, проводимость транзистора увеличивается, и выходное напряжение восстанавливается.
Мощность такого стабилизатора определяется типом транзистора и может достигать десятков ватт.
Важно отметить! В таком виде стабилизатор не защищён от перегрузки и короткого замыкания, при котором мгновенно выходит из строя. Для практического применения схема значительно усложняется: вводятся элементы ограничения тока и различные защитные функции.
Интегральный стабилизатор
Стабилизатор напряжения 12 вольт легко может быть реализован, если применить специализированный интегральный линейный стабилизатор из серии 78ХХ с фиксированным выходным напряжением. Для выходного напряжения 12 вольт выпускаются микросхемы 7812, у разных производителей они носят наименование LM7812, L7812, K7812 и т.д.
Отечественный аналог – КР142ЕН8Б. Производятся в корпусах TO – 220, TO – 3, D2PAK с тремя выводами. Эти микросхемы можно найти в блоках питания любой аппаратуры, они практически вытеснили стабилизаторы на дискретных элементах.
Основные характеристики стабилизатора в широко распространённом корпусе TO – 220:
- Выходное стабилизированное напряжение – от 11,5 до 12,5 В;
- Входное напряжение – до 30 В;
- Выходной ток – до 1А;
- Встроенная защита от перегрузки и короткого замыкания.
Входное напряжение должно превышать выходное (12 вольт) минимум на 3 вольта во всём диапазоне выходного тока. На выходной ток до 100 мА выпускается вариант микросхемы –78L12. Типовая схема включения позволяет своими руками собрать надёжный стабилизатор напряжения 12 вольт с характеристиками, подходящими для многих задач.
Включение микросхемы 7812
Конденсатор фильтров рекомендуется устанавливать не далее 30 мм от выводов микросхемы. Если выходного тока 1 ампер недостаточно, можно установить дополнительный транзистор.
Увеличение выходного тока
Схема имеет параметры стабилизации, аналогичные применённой микросхеме.
В некоторых случаях целесообразно использование микросхем серии 1083/84/85. Это интегральные стабилизаторы с выходным током 3, 5, и 7, 5 ампер. Устройства относятся к типу Low Dropout (с низким падением напряжения) – для них разница между входным и выходным напряжением может быть 1 вольт. Схема включения полностью соответствует микросхемам типа 7812.
Видео
Оцените статью:
Как сделать стабилизатор напряжения 12 вольт?
Смотрите также обзоры и статьи:
Как сделать стабилизатор напряжения 12 вольт?
В электрической цепи машины, для подключения в авто светодиодной ленты все чаще необходима схема со стабилизатором, который бы выравнивал значения входного U для корректной работы и дальнейшей эксплуатации устройств. Не стоит путать преобразователь с блоком питания, ведь первый выравнивает значения до требуемой величины, а второй – подает с определенным номиналом. Кроме того, благодаря такому устройству можно даже заряжать powerbank, что весьма удобно.
В целом смонтировать стабилизатор напряжения 12 вольт своими руками не так и сложно – для этого есть все необходимые схемы, и несколько надежных стабилизаторов готовы к использованию! Давайте рассмотрим какова у стабилизатора напряжения 12в схема.
Как выполнить простой стабилизатор напряжения 12 вольт?
Для стабилизатора напряжения 12в схема довольно проста: для этого нужно купить хорошие стабилитроны и несколько микросхем, которые бы выравнивали значения U. Если у вас в руках микросхема типа LM317, то процесс сборки нужно начинать с припайки к средине выходного контакта сопротивления на 130 ом. Далее – припаять проводник и регулировочный контакт к резистору.
Таким образом можно запитать и сделать стабилизатор напряжения 12 вольт для фонарика на Лед-источниках света или светодиодной полоски. Конечно, даже, несмотря на очевидные преимущества, многих пугает высокая стоимость диодных источников света в сравнении с «ильичевками». Однако высокая цена обусловлена долговечностью прибора, который при правильной эксплуатации прослужит не менее пяти лет без сбоев, за это время перегорят десятки вольфрамовых нитей.
Преобразователь на микросхеме LD1084
Отдельного внимания заслуживает схема стабилизатора напряжения 12 вольт на основе микросхемы LD1084.
Она используется на борту авто. От диодного моста проводник с положительным U соединяется с входным. Затем также припаивается по схеме эмиттер и два резистора для фар на 1-1,5 килом.
На выходе также требуется припаять резисторы, а кроме того и конденсаторы. Один сглаживает сигнал, а другой – электролитический. Таким образом можно добиться самого простого стабилизатора напряжения 12в, имея в арсенале несколько радиокомпонентов необходимого номинала.
Чем заряжать?
Есть несколько наиболее доступных и простых способов того, как заряжать повер банк. Первой из них – от сети 220 вольт, т.е.от розетки через шнур. Для того, чтобы ответить на вопрос чем заряжать power bank, подойдет обычный блок питания или сетевой адаптер от вашего мобильного телефона – выходное значение будет подходящим.
Вторым способом того, как заряжать павер банк станет обычный USB-кабель, который стоит подключить к устройству, а затем – к порту на компьютере, ноутбуке или планшете. Конечно, так его зарядка пойдет значительно медленнее, ведь блок питания имеет большую емкость заряда.
Не переживают о том, чем заряжать повербанк во время походов и вылазок при отсутствии розеток и автомобилисты, ведь всегда можно продлить жизнь внешнего аккумулятора, подключив его для зарядки к прикуривателю. Стоит также знать, что после покупки такого гаджета, который продлевает жизнь ваших телефонов и планшетов, его нужно полностью зарядить, до 100%.
Кроме того, есть отдельные модели устройства, благодаря которым вопрос о том, а нужно ли заряжать power bank вообще, отпадает сама собой. Это утверждение касается счастливых обладателей внешних аккумуляторов, которые работают от солнечной энергии. Правда, зарядка в них происходит очень и очень медленно, но все же. Таким образом вполне можно, чтобы ваш гаджет «дотянул» до места полноценной зарядки.
ПОДХОДЯЩИЕ ТОВАРЫ
Поделиться в соцсетях
Стабилизатор напряжения | Описание работы, схема подключения.
Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.
Стабилизаторы семейства LM
В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.
Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.
Схема подключения
А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.
На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала.
Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.
Характеристики стабилизаторов
Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:
Output voltage – выходное напряжение
Input voltage – входное напряжение
Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.
Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера.
Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.
Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.
Работа стабилизатора на практике
Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.
Соберем его по схеме
Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.
Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.
[quads id=1]
На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.
И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!
Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.
Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.
А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.
Как сделать блок питания на 5, 9,12 Вольт
Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто.
Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:
Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.
Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.
Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока.
Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.
Заключение
Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.
Где купить стабилизатор напряжения
Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.
А в видео можете посмотреть как сделать самый простой стабилизатор на LM 317:
» src=»https://www.youtube.com/embed/h0IP0Vv3wwc?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
|
02.2018 | Просмотров: 2536 | Стабилизатор напряжения
