Как правильно заряжать аккумулятор шуруповерта

Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.

Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядить аккумулятор шуруповерта.

Содержание

  1. Типы аккумуляторов, используемых для работы шуруповерта
  2. Особенности зарядки аккумуляторов
  3. Сколько времени нужно заряжать аккумуляторы шуруповерта?
  4. Нужно ли заряжать аккумуляторы перед хранением?
  5. Что делать, если не заряжается аккумулятор шуруповерта?



Типы аккумуляторов, используемых для работы шуруповерта

Прежде чем приобрести для шуруповерта новые аккумуляторные батареи, необходимо тщательно изучить инструкцию к устройству. Инструменты, необходимые для работы, могут быть профессиональными, бытовыми и полупрофессиональными. Аккумуляторы к ним отличаются друг от друга емкостью, качеством и ценой.

Для определенных работ предназначены и определенные виды аккумуляторных инструментов, рассчитанные на разные нагрузки, поэтому и батареи для них нужны разные. Чем больше показатель мощности аккумулятора, тем дольше он может проработать. Для удобства лучше иметь две батареи, чтобы можно было при работе с одной подзаряжать вторую. Часто вторая батарея уже включена в комплект при продаже инструмента.

Для шуруповертов можно использовать различные типы аккумуляторов. Чаще всего применяются никель-кадмиевые (Ni-Cd) и никель-металл-гидридные (Ni-MH), а в последнее время – еще и литий-ионные (Li-Ion).

Самыми распространенными из них являются никель-кадмиевые аккумуляторы, отличающиеся компактными размерами, большой емкостью и приемлемой ценой. Эти батареи можно эффективно заряжать более тысячи раз в зависимости от их конструкции, чистоты материалов, режима эксплуатации, в том числе и правильности заряда. Однако эти устройства обладают так называемым эффектом памяти, и если их заряжать, не дожидаясь полной разрядки, емкость батареи будет постепенно снижаться. Кроме того, производство таких элементов настолько токсично, что Евросоюз на своей территории от него отказался.

На втором месте по частоте использования – никель-металл-гидридные аккумуляторные батареи, представляющие новое поколение подобных устройств. С точки зрения экологии, и производство, и утилизация этих элементов питания практически безопасны. К плюсам аккумуляторов этого типа относят то, что у них меньше выражен эффект памяти, а к минусам — высокий ток саморазряда. Эти батареи нужно хранить заряженными, а при перерыве в работе, превышающем месяц, их требуется полностью перезаряжать.

Не так давно для аккумуляторных инструментов стали использовать более мощные литий-ионные аккумуляторы. Они также не имеют такого недостатка, каким является эффект памяти, требующий для восстановления емкости периодических циклов разряда. Однако эти батареи плохо переносят низкие температуры, и с ними нежелательно работать в морозы. Несмотря на быстрый заряд и высокую емкость, они пока не очень популярны, так как цена их довольно высока.

Особенности зарядки аккумуляторов

Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?

Перед первым использованием батареи требуется зарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.

При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.

Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.

Сколько времени нужно заряжать аккумуляторы шуруповерта?

Как правило, время зарядки аккумулятора шуруповерта указывается в инструкции к инструменту. Следует тщательно придерживаться этих рекомендаций. Часто зарядное устройство имеет специальную систему индикации, помогающую понять, как идет процесс зарядки. Благодаря этому можно легко определить с тем, сколько заряжать аккумулятор шуруповерта. Когда зарядка завершается, нужно вовремя прервать ее, чтобы не повредились батареи. В среднем устройство зарядное аккумулятор для шуруповерта может подзаряжать примерно от получаса до 7 часов. Практика показывает, что аккумулятор типа Ni-Cd емкостью 1,2 А·ч заряжается током 250 мА около семи часов. Ток зарядки поддерживается с помощью сетевого адаптера.

Следует учитывать, что существуют два вида зарядных устройств для аккумулятора – обычный и импульсный. Стандартное обычное зарядное устройство чаще используется в непрофессиональном инструменте, оно заряжает батарею примерно за 3-7 часов. Импульсное – больше подходит для профессиональных механизмов. Благодаря ему работоспособность аккумулятора может восстановиться максимум за час.

Нужно ли заряжать аккумуляторы перед хранением?

Если аккумуляторный инструмент долгое время не используется, специалисты советуют внимательно отнестись к аккумуляторным элементам.

Никель-кадмиевые аккумуляторы перед хранением рекомендуется разрядить, но не до ноля, а до такого состояния, когда инструмент перестает работать в полную силу. При длительном хранении для восстановления емкости батареи нужно произвести 3-5 полных циклов ее разрядки и зарядки. В процессе эксплуатации инструмента также желательно следить за тем, чтобы аккумулятор  перед зарядкой был разряжен не частично, а полностью.

Никель-металлогидридные аккумуляторы имеют более высокую величину саморазряда, чем у предыдущих элементов. Их рекомендуют хранить заряженными, а после длительного «отдыха» заряжать около суток. Для этого вида батарей частичный разряд предпочтительнее. Их емкость снижается после 2-3 сотен циклов зарядки-разрядки.

Литий-ионные аккумуляторы, отличающиеся отсутствием «эффекта памяти», можно заряжать в любое время, каким бы не была степень их разряда. У этих батарей самый низкий уровень саморазряда при высокой емкости. Не рекомендуется полностью разряжать их, поскольку это может привести к отключению защитной схемы. Электроинструменты с такими аккумуляторами оснащены контрольной электроникой, при повышении температуры или напряжения отключающей элемент от нагрузки. Эти аккумуляторные батареи рекомендуется хранить заряженными на 50 процентов. Количество циклов зарядки-разрядки не влияет на емкостные характеристики элементов, однако срок их использования ограничен временем и составляет порядка двух лет.

Что делать, если не заряжается аккумулятор шуруповерта?

Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.

Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумулятора шуруповерта и инструмента.

К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют «разгонять» такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначала зарядить такие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая «терапия», возможно, поможет вернуть их к жизни.

Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые «банки». После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.

Также причина в том, что батарея не заряжается, может быть в температурном датчике (видео).

Зарядка аккумулятора шуруповерта: правила и особенности

Шуруповерт занимает не последнее место в линейке аккумуляторных электроинструментов. В отличие от шнуровых устройств он незаменим при проведении работ на высоте или в местах, не оборудованных сетью питания. Он не отличается от шнуровых шуруповертов величиной крутящего момента, диаметром патрона и функционалом. Единственный его недостаток – это ограниченное время работы. Чтобы знать, как зарядить аккумулятор шуруповерта правильно, нужно изучить устройство и принцип работы источника питания.

Шуруповерт – аккумуляторный электроинструмент.

Устройство аккумулятора шуруповерта

АКБ инструмента представляет собой набор последовательно соединенных никель-кадмиевых элементов. Они располагаются в специальном съемном пластиковом боксе, расположенном в пяте корпуса, и служат его опорой. Съемный источник энергии имеет 2 встроенных пластинчатых контакта, предназначенных для подсоединения к электродвигателю и клеммам зарядного устройства (ЗУ).

Ni-Cd-аккумулятор является химическим источником тока, в котором анод выполнен из гидрата закиси никеля, а катод – из кадмия. В качестве электролита используется гидроксид калия плотностью 1,19-1,21 г/см³. Напряжение заряженного элемента составляет около 1,37 В, а разряженного – 1 В. Срок службы – от 100 до 900 циклов заряда-разряда, а саморазряд – 10% в месяц.



Благодаря низкому внутреннему сопротивлению аккумулятор не нагревается даже при заряде большим током. При перезаряде аккумулятора его температура повышается, что является признаком окончания заряда. Эксплуатироваться батарея может в диапазоне -50…+40°С без потери емкости.

NiCd-системы подвержены “эффекту памяти”. Он проявляется, когда аккумулятор подвергают зарядке раньше, чем он полностью разрядится. Потерянная в результате этого емкость восстанавливается после проведения глубокого разряда с последующим зарядом.

Внутреннее устройство аккумулятора шуруповерта.

Суммарное напряжение батареи составляет 18 В и состоит из суммы напряжений отдельных аккумуляторов. Блок элементов собирается при помощи шин, которые припаиваются к электродам. Это улучшает контакт и уменьшает переходное сопротивление в местах крепления. Для предохранения от перегрева блок оборудован тепловой защитой (термистором).

Некоторые модели электроинструмента оснащены литиевыми элементами. Однако они увеличивают цену изделия. Кроме того, литиевые источники чувствительны к качеству заряда и должны комплектоваться специальными зарядными блоками.

Общие правила зарядки

Зарядке подлежат полностью разряженные аккумуляторы. Для пополнения емкости применяются штатные ЗУ, имеющиеся в комплекте шуруповерта. В связи с тем, что при заряде температура элементов увеличивается, не рекомендуется оставлять комплект на солнце или в закрытых помещениях с температурой более +30°С. Комплектные зарядные блоки не имеют регулировки параметров. Процесс пополнения емкости аккумулятора отслеживается по светодиодной индикации.

Время заряда зависит от типа используемого источника питания и может продолжаться от 0,5 до 5-6 часов. Не рекомендуется оставлять заряженное изделие в ЗУ. После остывания АКБ готова к эксплуатации.

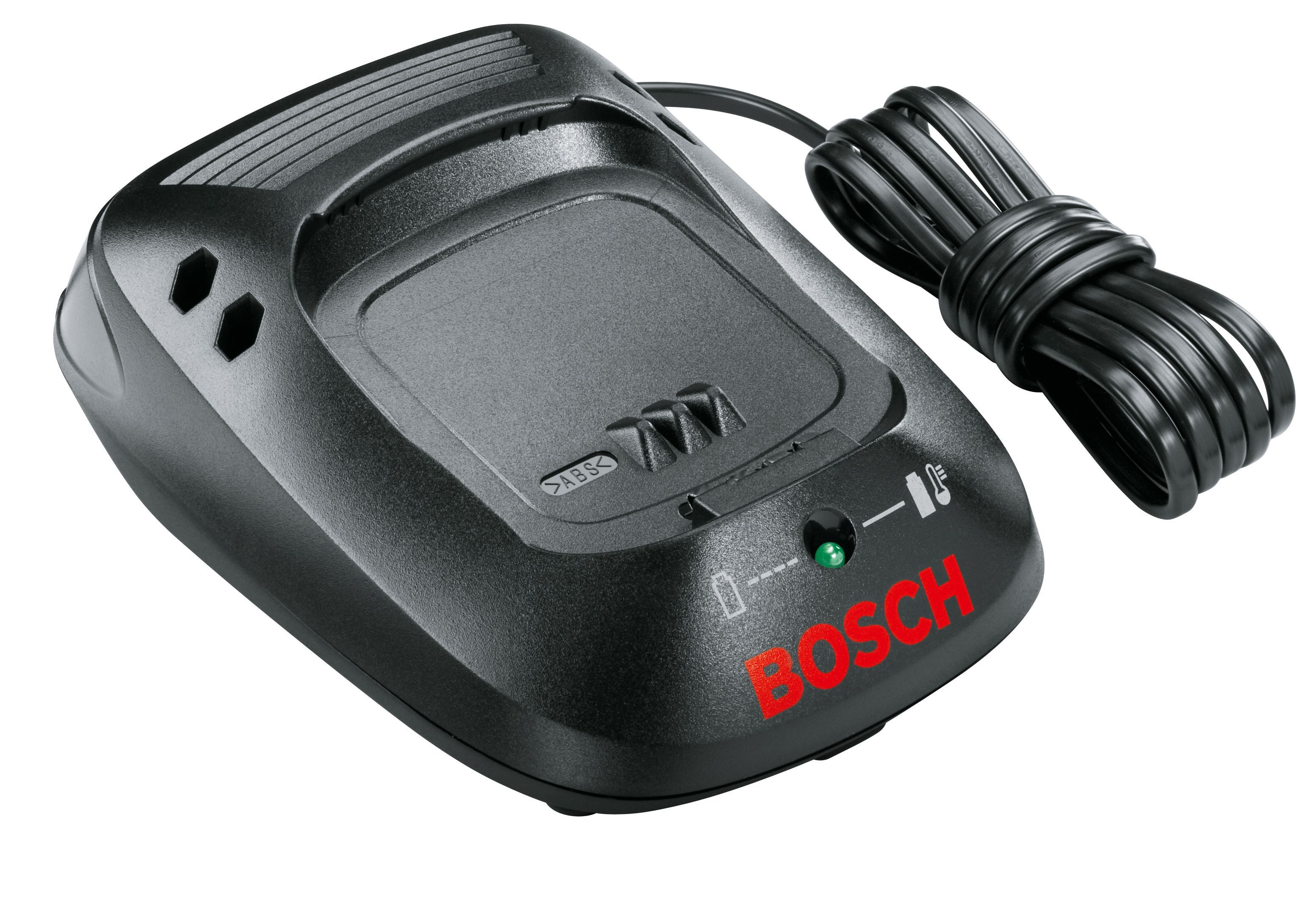

Комплектующее зарядное устройство для шуруповерта.

Нюансы зарядки аккумуляторов различных типов

Для нормальной работы источников питания любого типа рекомендуется их:

  • не перегревать;
  • не перезаряжать;
  • не переразряжать.

Для пополнения емкости батарей используют импульсные либо стандартные нерегулируемые зарядные блоки. Первоначальный заряд проводят предварительно разряженным АКБ. Новым NiCd-элементам рекомендуют сделать 3-кратный режим разряда-заряда. В последующем будет необходим только полный заряд. Показателем окончания пополнения емкости станет ощутимый нагрев корпуса аккумуляторного блока.

Никель-металлгидридные аккумуляторы, в отличие от кадмиевых, должны храниться с небольшим (30-40%) уровнем емкости. Эти батареи более чувствительны к нагреву, поэтому их нельзя перегружать в процессе работы. Для этого на шуруповерте имеется кольцо выбора крутящего момента. В связи с тем, что Ni-MH-аккумулятор подвержен “эффекту памяти”, для восстановления емкости нужно периодически проводить 4-6-кратные режимы “тренировок”.

После проведения заряда АКБ необходимо дать время для остывания. В противном случае это скажется на величине токоотдачи. Если в процессе разряда было достигнуто напряжение 0,9 В и ниже, некоторые ЗУ не “увидят” вставленный элемент. На любом ЗУ с малыми токами нужно будет достичь необходимого значения, а потом продолжить зарядку штатным устройством.

Литий-ионные батареи можно заряжать, не дожидаясь их полного разряда. Отдаваемая емкость сильно зависит от температуры окружающей среды. Оптимальные параметры достигаются в комнатных условиях. Li-ion-аккумуляторы чувствительны к величине зарядного тока, особенно в конце процесса. Разрешенный допуск составляет 0,05 В. Средний элемент заряжается около 3 часов. Время может изменяться в зависимости от емкости.

Литиевые аккумуляторы с защитой не страдают от пере- или недозаряда. Встроенная плата защиты отсекает чрезмерное напряжение (более 3,7 В на банку) при зарядке и отключает аккумулятор, если уровень заряда упал до минимального, около 2,4 В. Наличие устройства существенно продлевает время жизни элемента.

Нестандартные методы зарядки аккумулятора шуруповерта

В случае отсутствия комплектного ЗУ или выхода его из строя пополнить емкость батареи можно и без него. Для этого подойдут:

  • автомобильное ЗУ;
  • внешние источники электроэнергии;
  • самодельные устройства.

Лучший выход из сложившейся ситуации – приобретение совместимой с имеющейся моделью зарядки или ремонт штатной. Эксплуатация шуруповерта без зарядного устройства приведет к быстрому выходу из строя аккумулятора.

Использование зарядного модуля для автомобильного аккумулятора

Для подзарядки аккумулятора шуруповерта можно использовать ЗУ для автомобиля. Благодаря тому, что напряжение АКБ инструмента составляет 18 В, а применяемый зарядник имеет не более 16,5 В, этот процесс опасности для источника питания не составляет. Желательно применять устройство с регулятором тока. В процессе заряда необходимо вести периодический контроль за температурой и напряжением АБ. Все условия начала заряда должны соблюдаться для любых питающих элементов.

Для контроля зарядного тока можно использовать мультиметр или тестер, последовательно включенный в цепь низкого напряжения. Значение его не должно превышать 0,1-0,3 части емкости батареи. Признаками окончания заряда является нагрев корпуса блока.

Для подсоединения ЗУ к аккумулятору используют специальные зажимы (“крокодильчики”). При этом проверяется соответствие полярности обоих устройств. Места контактов не должны нагреваться, иначе пластик корпуса покоробится.

Изготовление самодельного заряжающего блока

Самодельные ЗУ применяют не только при отсутствии штатного прибора. Последний имеет небольшую мощность, что увеличивает время пополнения емкости. Зарядное устройство представляет собой генератор тока на мощном составном транзисторе КT829, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением.

Самодельное зарядное устройство для аккумуляторов шуруповерта.

Ток заряда регулируется переменным резистором номиналом 10 кОм. Балластное сопротивление (2 Вт, 1 Ом) ограничивает максимальный ток. ЗУ собирается в отдельном корпусе с выводными концами для подключения аккумулятора.

Если имеется нерабочее ЗУ, подходящее по конструкции к данному типу батареи, то устройство лучше разместить в нем.

Тогда не возникнет проблемы с подключением АБ. Для защиты схемы в цепь трансформатора устанавливают предохранитель на 0,5 А. Замеры параметров в процессе заряда контролируются мультиметром.

Оборудование батареи USB-разъемом

Зарядку аккумулятора через ЮСБ-разъем можно проводить, если поменять кадмиевые аккумуляторы на Li-ion. Новый элемент питания имеет ту же емкость, но по габаритам меньше примерно в 2 раза. Для управления применяется плата защиты и контроля АБ. Ток нагрузки не должен превышать 1 А. В противном случае плата будет греться.

Зарядка через внешние источники электричества

Зарядка таким способом может производиться от рабочего автомобильного аккумулятора как непосредственным подключением к АКБ с постоянным контролем зарядного тока, так и от USB-зарядки через гнездо прикуривателя. Плата управления позволит пополнить емкость до номинальной. Однако таким образом можно заряжать литиевые источники питания. При выходе из строя батареи можно работать шуруповертом, подключив его напрямую к любой АКБ напряжением 12 В.

Проверка состояния аккумулятора мультиметром

Прибором проверяют напряжение и силу тока блока питания под нагрузкой. Первый параметр необходимо замерять при работающем приборе, т. к. отсоединенный аккумулятор покажет ЭДС источника. Чтобы измерить напряжение под нагрузкой, необходимо от клемм АКБ вывести 2 провода, подсоединить к ним мультиметр и включить шуруповерт.

Если в боксе установлено 10 кадмиевых элементов, то величина не должна быть ниже 10 В. В противном случае либо источник разряжен, либо имеются поврежденные элементы. Чтобы их найти, необходимо измерить напряжение каждой банки.

Для контроля тока прибор включают в цепь последовательно с нагрузкой. Переключатель режимов устанавливают в положение 10 А. Таким же способом можно замерить ток зарядного устройства. Его величина не должна отличаться от паспортной.

Рекомендации по хранению

При длительном хранении источники должны быть отсоединены от инструмента.и располагаться в сухом помещении при комнатной температуре. Ni-MH-аккумуляторы заряжаются до полной емкости, а NiCd и Li-ion – до величины 30-50%. При правильном уходе и хранении литиевые элементы прослужат 3-5 лет с даты изготовления, а никелевые – 2-3 года.

Хранящиеся аккумуляторы подлежат ежемесячному осмотру, а в случае необходимости – подзарядке. После длительного хранения никелевому аккумулятору необходимо провести 2-3 цикла заряд/разряд током, численно равным номинальной емкости (1C), чтобы он вошел в рабочий режим и работал с полной отдачей.

Как завести автомобиль от аккумулятора шуруповерта

Некоторые автолюбители заводили машину при помощи аккумулятора шуруповерта. Для этого они на 15-20 минут подсоединяли полностью заряженный источник к разряженной АКБ. Иногда это давало положительный результат. Этого нельзя сделать с автомобильным источником, исчерпавшим установленный ресурс. В зимнее время такие попытки ни к чему не приводят. Утверждать, что пуск двигателя от батареи шуруповерта возможен, – некорректно, т. к. речь идет о подзарядке севшего автомобильного аккумулятора.

Как правильно заряжать аккумулятор шуруповерта

Шуруповерт, оснащенный АКБ, дает возможность полноценно работать там, где нет возможности подключиться к электрической розетке. Это упрощает строительно-ремонтные мероприятия, особенно в труднодоступных местах. Но продолжительное использование по назначению сажает батарею, и сразу же возникает вопрос, как зарядить аккумулятор шуруповерта, чтобы максимально быстро продолжить процесс. Тут на помощь приходят зарядные устройства. Они эффективно осуществляют подзарядку блока питания и позволяют дальше применять инструмент по назначению.

Как восполнять емкость АКБ никель-кадмиевого типа

Перед тем, как заряжать батарею шуруповерта, нужно проверить ее емкость. Если прибор только приобретен, частично он будет разряжен. Чтобы АКБ набрала рабочую емкость, необходимо ее трижды до минимума разрядить и по максимуму зарядить. Дальше агрегат потребуется класть на подзарядку по мере разряжения.

Чтобы никель-кадмиевое изделие полноценно функционировало и вырабатывало свой ресурс, его необходимо разряжать полностью и только потом заряжать. Если этот пункт игнорировать и ставить на подпитку частично опустошенный блок, внутренние пластины покроются кристаллами и базовая емкость агрегата станет значительно меньше. Этот процесс называется «эффектом запоминания» и относится к недостаткам NiCd батарей.

Рекомендации по никель-металлогидридным изделиям

Перед тем, как правильно заряжать аккумулятор шуруповерта с такой АКБ, его необходимо целиком разряжать, так как никель-металлогидридный прибор обладает высокой склонностью к саморазрядке. Для активации нового изделия полный круг разрядки/зарядки необходимо повторить от 4 до 5 раз. После этого модуль допустимо заряжать по мере потребности.

Никель-металлогидридные блоки, несмотря на повышенную мощность, имеют максимально низкий «эффект запоминания» и спокойно переносят подзарядку даже при частично заполненной/опустошенной базовой емкости.

Особенности зарядки литий-ионных аккумуляторов

О том, как правильно зарядить аккумулятор шуруповерта с литий-ионной батареей, можно не задумываться вообще. У приборов есть лишь номинальный «запоминающий эффект». На общий функционал он не влияет. Энергетическую подпитку такого модуля уместно осуществлять тогда, когда удобно, не обращая внимания на текущий уровень емкости АКБ.

Сколько времени требуется для подзарядки

Непосредственно перед тем, как зарядить батарею на шуруповерт, необходимо тщательно изучить инструкцию к инструменту. Там обязательно будет указано время, требующееся для запитки блока «под завязку». Этих сроков нужно придерживаться. Обычно срок составляет от получаса до 7 часов.

Отдельные зарядки для шуруповертов имеют индикационную систему. Она дает возможность контролировать процесс и своевременно останавливать его, когда батарея наберет полную мощность.

За литий-ионными модулями стоит следить более тщательно. Они чувствительны к полной разрядке и зарядке сверх нормы. Оба эти параметра кардинально уменьшают период службы блоков.

Нюансы температурного режима

Выяснить температуру окружающей среды нужно до активации подзарядки. Желательно, чтобы показатель был не ниже +10°C и не выше +40°C. Набирая рабочую емкость, АКБ иногда становится теплой, а перегрев категорически недопустим. В будущем это плохо сказывается на приборе и снижает его работоспособность.

Технические моменты процесса

Просто знать, как правильно заряжать батарею шуруповерта, недостаточно. Очень важно соблюдать следующие правила:

  • не оставлять АКБ в зарядном модуле;
  • хранить питающий блок отдельно от инструмента в сухом месте без температурных перепадов;
  • при редком использовании подзаряжать модули 1 раз в месяц либо согласно предписаниям идущей в комплекте инструкции от производителя.

Это продлит жизнь батареи и даст возможность всегда держать шуруповерт в безупречном рабочем состоянии.

Разновидности зарядных устройств шуруповертов

Агрегаты для зарядки блоков питания шуруповертов бывают импульсными и стандартными. Первые чаще всего применяются для активации профессионального инструмента и могут наполнить емкость блока питания за 1 час. Вторые относятся к бытовым и обычно тратят на полную зарядку от 3 до 7 часов.

Магазин MegaBattery предлагает все виды устройств для комфортной зарядки аккумуляторных батарей различных типов. В ассортиментной линейке представлены модели от популярных торговых марок, отлично зарекомендовавших себя на рынке. Условия приобретения очень выгодны и позволяют клиенту купить прибор как в розницу, так и оптом.

Ремонт зарядного блока шуруповерта самостоятельно – Мои инструменты

Еще совсем недавно главным помощником в руках мастера была дрель, но сегодня ее заменил шуруповерт. Этот портативный электроинструмент применяется для завинчивания и вывинчивания крепежных элементов, сверления отверстий и даже шлифования поверхностей. Однако инструмент по разным причинам ломается, и как его отремонтировать, описано здесь. В описании рассмотрим, как выполняется ремонт зарядного устройства для шуруповерта, и можно ли восстановить целостность электронного блока.

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента. Как проверить аккумулятор на исправность, подробно описано в этом материале.Самый простой способ убедиться в том, что требуется ремонт зарядного устройства шуруповерта — это включить в розетку блок питания, и посмотреть на индикаторы. Обычно каждый зарядный блок имеет индикаторную подсветку, по которой выявляется восстановление заряда аккумулятора (заряжает ли блок аккумуляторную батарею). Если индикаторы не светятся, значит блок с высокой вероятностью неисправен, и требуется его ремонт. Однако и здесь не нужно делать поспешные выводы. Чтобы убедиться в неработоспособности блока зарядки от шуруповерта, надо проделать такие действия:

  1. Взять в руки тестер или мультиметр
  2. Включить блок питания в розетку
  3. Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием. Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В
  4. Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
  5. Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

  • Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
  • Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
  • Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке. Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта. Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

Это интересно! Многие при выходе зарядного блока от шуруповерта предпочитают приобрести новый, однако найти его не так просто, как может показаться. Особенно, если инструмент малоизвестной фирмы, и покупался достаточно давно. Исходя из этого, больше ничего не остается, как приступить к ремонту устройства.

Что может сломаться в зарядном от шуруповерта

О том, что ломается в зарядке шуруповерта, известно специалистам, которые ежедневно сталкиваются с проблемой неработоспособности инструмента. Покупать новую зарядку для шуруповерта нерационально, поэтому если батарея электроинструмента не набирает заряд, значит надо начать ремонт с поиска причины поломки.

Причинами неработоспособности зарядных блоков аккумуляторов являются следующие детали и механизмы:

  1. Предохранитель — все электроприборы, которые собираются не «в подвале», имеют защитные элементы, и одним из таковых является предохранитель. Он защищает плату зарядника от перенапряжений, блуждающих токов, коротких замыканий и т.п. Для этого в конструкции схемы применяется предохранитель, рассчитанный на соответствующий номинал тока, величина которого зависит от напряжения аккумулятора. Обычно его номинал составляет 5А, и размещается он сразу после трансформатора перед выпрямительным мостом. Предохранитель имеет цилиндрическую конструкцию из прозрачного стекла со стальными контактами по бокам. Внутри расположена «волосинка», которая рассчитана на пропускание тока пределом до 5А (на разных моделях величина силы тока может отличаться)
  2. Выпрямитель или диодный мост — если предохранитель исправен, а как его проверить, описано ниже, то переходим к рассмотрению диодного моста. Это четыре диода, которые предназначены для выпрямления тока из переменного, поступающего из сети в постоянный, требуемый для зарядки аккумулятора. Чтобы починить выпрямитель, понадобится выпаять неисправный диод или все диоды, и заменить их
  3. Конденсатор — это большой цилиндрический бочонок, который очень часто становится причиной выхода из строя прибора. Конденсатор вздувается, в результате чего выходит из строя предохранитель, и часто это влечет за собой еще выгорание диодного моста
  4. Высоковольтный транзистор инвертора, который очень часто выходит из строя на зарядных блоках шуруповертов, рассчитанных на 220В

Какой элемент не вышел бы из строя, но для начала нужно убедиться в том, что поломка заключается именно в самом блоке питания. Ведь часто грешат на блок питания, хотя на самом деле уже давно пора заменить батарею. Если собираетесь произвести ремонт зарядки шуруповерта, тогда начинать следует с проверки устройства на неисправность. Выше описана инструкция, как проводится проверка самого блока, поэтому теперь найдем неисправный элемент, который и является причиной неработоспособности зарядки.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

  • Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
  • Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
  • Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
  • Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
  • Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно! Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево.

Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

  1. Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент
  2. Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются. Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент
  3. Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно! Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Публикации по теме

как правильно зарядить шуруповерт 12 и 18 вольт универсальным зарядником? Характеристики импульсных моделей

Аккумуляторный шуруповерт значительно упрощает выполнение работ по установке крепежа, тем более что он не привязан к розетке – работать можно даже на улице или в помещениях, где электричества нет. При этом одним из наиболее важных узлов такого агрегата является зарядное устройство, ведь во многом именно от него зависит степень удобства эксплуатации прибора.

Что это такое?

Зарядник для аккумулятора шуруповерта – это устройство, позволяющее восполнить потери энергии батареи, обусловленные эксплуатацией инструмента. Благодаря возможности заряжать аккумулятор многократно сама батарея может иметь сравнительно небольшие размеры и емкость, лишь бы количество циклов перезарядки было большим, а зарядное устройство обеспечивало высокую скорость восстановления первоначального заряда.

Все зарядные устройства глобально можно поделить на 2 класса: встроенные и выносные. В первом случае нет необходимости специально извлекать батарею для зарядки – кабель с электрической вилкой присоединяется прямо к корпусу инструмента (или и вовсе прикреплен к нему на постоянной основе), что довольно удобно. Выносные зарядные устройства – это отдельный механизм, который предполагает извлечение батареи из корпуса шуруповерта, ее вставку в специальный зажим, а уже последний имеет тот же кабель с вилкой и включается в розетку. Каждое из решений имеет собственные преимущества и недостатки, но об этом чуть позже.

Если вышеописанное деление на классы никак принципиально не влияет на работу механизма, то соответствие типа зарядного устройства типу батареи критически важно. Дело в том, что аккумуляторы для электроинструмента даже сегодня выпускаются нескольких видов, каждый из которых имеет собственные особенности работы. Если зарядник не соответствует требуемым параметрам, это может привести к весьма быстрой порче батареи. Чтобы понимать, какими критериями должно обладать зарядное устройство, рассмотрим вкратце особенности всех основных типов аккумуляторов.

  • Никель-кадмиевые аккумуляторы сегодня уже встречаются довольно редко – их популярность падает из-за многих факторов, среди которых токсичность содержимого, способность к быстрому саморазряду, высокий вес при сравнительно малом заряде, а также «эффект памяти». Последний критерий означает, что батарея всегда должна быть сначала полностью разряженной, а затем полностью заряженной, если не соблюдать это правило, ее емкость, и без того невысокая, станет снижаться буквально на глазах. Едва ли не единственным огромным плюсом этого типа аккумуляторов является их способность нормально работать при любых низких температурах. При этом они еще и способны выдерживать высокие нагрузки, потому зарядные устройства для них часто делают с возможностью максимально быстрой зарядки – это весьма актуально, раз уж заряжать всегда нужно от 0% до 100%.
  • Никель-металл-гидридные батареи считаются улучшенной версией никель-кадмиевых – недостатки в целом повторяются, но выражены все они в заметно меньшей степени. Кроме того, у содержимого таких аккумуляторов не просматривается токсичных составляющих. Преимущества также весьма похожи на те, что были у батарей предыдущего типа, потому эти аккумуляторы встречаются уже значительно чаще, а зарядные устройства для обоих типов весьма похожи. Единственный показатель, в котором металл-гидридные источники питания хуже кадмиевых – это стоимость.
  • Литий-ионные аккумуляторы справедливо считаются наиболее современными и лучшими с технической стороны. Они лишены большинства недостатков вышеописанных батарей, например, мало весят при значительном объеме заряда, саморазряжаются на считаные проценты за месяц простоя, совершенно лишены «эффекта памяти». Долгое время их критиковали за несколько ускоренный разряд при работе в условиях мороза, но в последние годы постепенно решается и эта проблема. Правда, недостатки все равно есть, и наиболее высокая стоимость – далеко не единственный. Так, подобную батарею крайне нежелательно разряжать полностью – после этого она может и не восстановить первоначальную емкость, хотя плюс заключается в том, что подзарядить ее можно в любой момент ввиду отсутствия «эффекта памяти». Другой проблемой является вероятность взрыва аккумулятора при перегреве от чрезмерного заряда, потому зарядное устройство для такой батареи обязательно должно быть снабжено микроконтроллером.

Помимо прочего, зарядные устройства могут различаться и по вольтажу – 12, 14,4 или 18 вольт (этот показатель обязательно должен соответствовать рекомендованному в инструкции к шуруповерту). В качестве дополнительных опций предусмотрены специальная возможность ускоренного заряжания, а также индикация уровня заряда и автоматическое отключение в случае полного заряда или некой непредвиденной ситуации. Наличие дополнительных функций отрицательно сказывается на стоимости зарядника.

Принцип работы

Зарядное устройство не стоит воспринимать как простой кабель, позволяющий запитать аккумулятор от электрической розетки – этот прибор всегда несколько сложнее. В зависимости от точного набора функций конкретного экземпляра, устроен он может быть по-разному, однако, в целом методы достижения цели всегда примерно одинаковы. Поскольку зарядить аккумулятор шуруповерта от розетки 220 В напрямую нельзя, ключевой деталью любого зарядного устройства является понижающий трансформатор, обеспечивающий значительное снижение вольтажа. Сам он, как правило, не опускает вольтаж вплоть до нужного значения – ток приобретает необходимые характеристики уже потом, проходя сквозь диодные мосты и микросхемы.

Чтобы вся начинка зарядного устройства, не говоря уж об аккумуляторе или шуруповерте в целом, не сгорела от слишком высокого напряжения в сети электропитания, в самом начале схемы устанавливается предохранитель. Ограничение заряда обычно достигается одним из двух наиболее распространенных способов – либо микроконтроллер замеряет силу тока в аккумуляторе, либо время зарядки ограничено таймером. Первый вариант хорош в случае с литий-ионными батареями, поскольку заряжать их можно в любой момент, а значит, точное время зарядки определить невозможно. При этом чрезмерная зарядка грозит взрывом, потому очень важно, чтобы микроконтроллер был в состоянии определить уровень заряда и вовремя отключить подачу электричества. Таймер хорош для подзарядки разных видов никелевых аккумуляторов – они не боятся чрезмерной зарядки, к тому же перед процедурой должны быть разряжены полностью, потому время заряжания всегда примерно одинаковое.

Ради повышенного удобства эксплуатации некоторые дорогие модели зарядных устройств комплектуют еще и индикаторами, которые обычно представляют собой обыкновенные светодиоды. Нередко они выполняют разные функции – один может демонстрировать факт включения устройства в сеть, другой показывает, что ток не потерялся нигде в микросхемах и поступает в аккумулятор, третьи и вовсе могут указывать примерный уровень заряда, подсвечивая лишь определенную часть линии, в которую они выстроены.

Виды и типы

Существуют и универсальные зарядные устройства для всех типов аккумуляторов, но все же в большинстве случаев лучшим решением будет зарядник, оптимально подходящий под нужды конкретно взятой батареи. Что интересно, многочисленные отзывы указывают на неидеальное соответствие «родных» зарядных устройств, поставляемых в комплекте с самим шуруповертом. Дескать, производители часто экономят на этой детали, из-за чего довольно быстро может сломаться даже новый инструмент. Многие потребители по этой причине предпочитают собирать зарядные устройства самостоятельно, но в этом случае стоит строго придерживаться схемы и соответствия всех деталей.

Со встроенным блоком питания

Встроенный зарядный прибор делает аккумуляторный шуруповерт похожим на сетевой – он просто втыкается в розетку, а при завершении зарядки кабель либо отсоединяется, либо прячется в специальный отсек. Такой аналоговый механизм в основном выполняет функции стабилизатора напряжения, он позволяет производить заряжание аккумулятора, не вынимая его из корпуса прибора. Существенным недостатком такого решения является то, что во время зарядки инструмент нельзя использовать с запасным аккумулятором, поскольку единственное место для батареи уже занято. С другой стороны, вероятность потерять или забыть блок питания минимизируется, поскольку он не представляет собой отдельного механизма и всегда будет под рукой – там же, где и сам шуруповерт.

Учитывая, что замена подобного встроенного блока питания представляет собой существенную проблему, производители обычно стараются делать механизм на совесть, потому проблем с обновлением зарядного устройства возникать не должно – оно окажется довольно долговечным. Необходимость выполнять максимально качественный зарядник приводит к тому, что он становится лучшим решением для литиевого шуруповерта – он может заряжаться в любой момент, а из-за встраивания в крупный корпус не возникает проблем с оснащением агрегата микроконтроллерами для отключения подачи тока.

С внешним блоком питания

Выносной блок питания аналогового зарядного устройства – альтернативное решение тому, что было описано выше. Оно работает принципиально иначе: здесь для зарядки аккумулятор вынимается из корпуса шуруповерта и устанавливается в гнездо самого зарядника, представляющего собой совершенно отдельный механизм. Такое решение кажется неплохим по той причине, что позволяет заряжать один аккумулятор, пока сам шуруповерт работает, питаясь от второго. Этот факт даже во многом нивелирует характерный недостаток – весьма невысокую скорость заряжания у таких устройств, что часто отбрасывает их в категорию бытовых, не рассчитанных на длительную автономную работу.

Именно зарядники такого типа часто оказываются универсальными, нацеленными на работу с разными типами аккумулятора из трех вышеописанных. Так происходит потому, что производители, стремясь обеспечить потребителю максимальный выбор положительных качеств батареи, предлагают в комплекте поставки одновременно литий-ионный и никель-кадмиевый аккумулятор. Наличие отдельного корпуса позволяет встроить в него более сложную схему, позволяющую выставлять необходимые параметры питания для каждого случая, однако, подобное решение, конечно, будет занимать чуть больше места.

Импульсные

Эти зарядные устройства, в противовес двум вышеописанным аналоговым, оказываются и самыми дорогими, и самыми «умными», в связи с чем основной их сферой применения следует считать профессиональные шуруповерты. Как и положено дорогому агрегату, он практически всегда рассчитан на батареи разных типов, а главное – обладает возможностью предельно быстрой зарядки, буквально в течение часа, чтобы минимизировать возможный простой. Для эффективной работы с никель-кадмиевыми батареями, страдающими от «эффекта памяти», такой зарядник обладает еще и функцией быстрой разрядки.

При этом одним из важных преимуществ импульсного зарядного устройства являются его небольшие размеры при быстрой подаче электроэнергии. Теоретически возможно собрать подобное по характеристикам аналоговое решение, что обойдется дешевле, однако, в этом случае габариты зарядника будут примерно сопоставимы с габаритами всего шуруповерта.

Правила зарядки

Чтобы зарядное устройство и аккумулятор в дальнейшем работали правильно, нужно соблюдать определенные правила зарядки. Если в инструкции к шуруповерту об этом написано отдельно, или даже приобретенный аккумулятор или зарядник имеют собственную инструкцию, их обязательно нужно внимательно прочитать и стараться не отклоняться от написанного ни при каких условиях. Например, никель-кадмиевые аккумуляторы обычно требуют предварительного «разгона», для этого их трижды подряд полностью разряжают и заряжают, после каждой разрядки выжидая еще хотя бы 8 часов до повторного заряжания.

По многочисленным отзывам, игнорирование этой рекомендации приводит к тому, что батарея так и не выходит на заявленный объем заряда. Лишь после троекратного прохождения процедуры аккумулятор можно подключить для зарядки и полноценного использования, однако, эксплуатация допустима только после достижения стопроцентного заряда. В дальнейшем повторная зарядка возможна только после достижения нулевого уровня заряда.

С литий-ионными аккумуляторами все намного проще – им не нужен никакой разгон, да и заряжать их можно в любой момент. При этом покупая дешевый зарядник, нужно понимать, что он может и не предусматривать автоматического отключения, и в этом случае в обязанности владельца входит слежение за тем, чтобы батарея не перегревалась, в противном случае не исключен ее взрыв. Рекомендуемая температура для зарядки батарей, кстати, находится в пределах 10-40 градусов выше нуля, вылезать за эти рамки не рекомендуется.

На период простоя батареи желательно извлекать из инструмента, не оставляя внутри корпуса. Сами зарядные устройства стоит приобретать только в специализированных механизмах, экспериментировать в этой сфере, приобретая дешевые китайские блоки, рискованно. Что касается продолжительности процесса зарядки, то этот момент лучше дополнительно проверить в инструкции. Хорошо, если зарядник предполагает автоматическое отключение при достижении нужного уровня, но если нет, возможны сюрпризы, ведь у импульсных зарядных устройств минимальное время зарядки может составлять всего полчаса, а у аналоговых – достигать 7 часов. Если автоматического отключения нет, но есть индикатор уровня заряда, то лучше отключать батарею сразу после достижения 100%, даже если в инструкции написано, что одноразовая передержка не грозит страшными последствиями.

Об особенностях зарядных устройств для шуруповерта смотрите в видео ниже

Зарядные устройства для шуруповертов 12 и 18 вольт

Беспроводные инструменты используют для своей работы энергию аккумуляторных батарей. Естественно, что время от времени необходимо восполнять израсходованный запас. Такой процесс называется зарядкой. В процессе заряда и разряда происходят обратимые химические реакции в аккумуляторе, которые и определяют принцип его работы.

Аккумуляторный шуруповерт

Разновидности устройств для зарядки

Выполняя одинаковую функцию, зарядные устройства имеют разнообразные варианты внутренней структуры. По типу преобразования напряжения бытовой электросети конструкции для зарядки шуруповертов различаются на такие:

  • Трансформаторные;
  • Инверторные (импульсные).

Трансформаторные устройства изначально появились в первую очередь, поскольку требовали простейшей электронной базы. В состав классической конструкции устройства входят:

  • Трансформатор;
  • Выпрямительный мост;
  • Фильтрующая емкость;
  • Стабилизатор тока;
  • Контролирующая схема.

Трансформаторное ЗУ

Вне зависимости от типа стабилизатора и дополнительных опций, трансформаторные зарядные устройства объединяет такой недостаток, как большие габариты и вес. Связано это с тем, что массогабаритные показатели трансформатора увеличиваются пропорционально мощности изделия. Соответственно, те зарядные устройства, которые обладают приемлемыми массой и габаритами, способны выдавать малые значения зарядного тока, и процесс заряда идет длительное время.

От указанного недостатка свободны устройства инверторного типа, которые используют преобразование входного напряжения в ток высокой частоты. Такой подход позволяет использовать малогабаритные трансформаторы, работающие с большими значениями мощностей. При габаритах, значительно меньших, чем у трансформаторных конструкций, инверторные способны вырабатывать значительный по величине зарядный ток. Время заряда аккумуляторов при этом сокращается до одного часа и менее.

Инверторное ЗУ

Дополнительные функции

Простейшее зарядное устройство (зу) не производит контроль состояния аккумуляторной батареи. Все это возложено на пользователя. Как следствие – регулярный недозаряд, длительный заряд, неоптимальный процесс зарядки, все это приводит к резкому сокращению срока службы аккумуляторов. Такой тип схемотехники применяется только в самых дешевых моделях шуруповертов и не может быть рекомендован к приобретению.

Более дорогие модели имеют встроенный контроллер заряда или таймер отключения. Зарядка аккумуляторной батареи производится до достижения требуемого значения емкости либо через определенное время. В последнем случае возможен недозаряд, но исключается длительная подача напряжения. Контроль уровня заряда ведется по уровню напряжения аккумулятора. Большинство видов инструмента в средней ценовой категории используют именно такие модели ЗУ.

Наиболее совершенные модели имеют схему контроллера заряда, основанную на использовании микроконтроллера. При этом, помимо собственно заряда, применяется предварительный разряд не полностью выработанных элементов и до строго определенного значения. Данная процедура исключает появление эффекта «памяти», свойственного щелочным аккумуляторам, и способствует выравниванию емкости отдельных элементов аккумуляторной батареи. Аккумулятор заряжается согласно определенного алгоритма по требованиям производителя.

Уровень заряда контролируется по напряжению батареи. Используется дельта-метод. В его основе лежит особенность Ni-Cd и Ni-MH аккумуляторов к некоторому снижению напряжения при полной зарядке. Схема контроллера реагирует на снижение напряжения в конце периода времени и отключает подачу зарядного тока.

График напряжения при заряде

Зарядное устройство для шуруповерта на микроконтроллерах будет иметь высокую стоимость, но при этом существенно продлит срок службы дорогостоящего аккумулятора и сократит время полного заряда. Такой тип контроллеров заряда идет в комплект дорогих профессиональных моделей шуруповертов.

Напряжение заряда и форм-фактор

У производителей нет единого стандарта по напряжению питания инструмента. С одной стороны, низкое напряжение аккумулятора снижает его стоимость за счет уменьшения количества элементов, с другой – более высоковольтные аккумуляторы дают ряд преимуществ:

  • Более высокая мощность устройства;
  • При одинаковой мощности снижается потребляемый ток;
  • Увеличивается срок работы между зарядами.

Увеличенное количество элементов повышает стоимость инструмента, поэтому такой подход свойственен производителям качественного и дорогого оборудования.

Обратите внимание! Если важен вес инструмента, то предпочтение следует отдавать низковольтным изделиям. У 18-и вольтовых шуруповертов самый значительный вес. Исключение составляют литий-ионные аккумуляторы, но их можно встретить только в самых дорогих моделях инструмента.

Литий-ионная аккумуляторная батарея

К сведению. Если шуруповерт будет использоваться в качестве дрели, для сверления отверстий, то здесь нужно обращать внимание на модели с максимальным напряжением.

Поскольку ЭДС Ni-Cd и Ni-MH аккумуляторов имеет строго определенную величину, а именно 1.2В, то и напряжение батарей элементов сводится к ряду нескольких значений:

  • 10 аккумуляторов – 12.0В;
  • 11 аккумуляторов – 13.2В;
  • 12 аккумуляторов – 14.4В;
  • 13 аккумуляторов – 16.6В;
  • 14 аккумуляторов – 17.8В.

Можно встретить и иные значения, как в сторону уменьшения, так и в сторону увеличения, но нечасто.

Для упрощения многие производители указывают округленное значение напряжения аккумулятора. К примеру, аккумуляторная батарея с 14-ю элементами зачастую имеет обозначение 18 вольт, а с 10-ю 12 вольт.

Аккумуляторные батареи шуруповертов различаются не только по напряжению, но и по форме крепежных приспособлений и расположению клемм. Из этого следует важный вывод.

Важно! Различные аккумуляторные батареи и устройства для их зарядки не совместимы между собой. Исключение составляют изделия одного производителя, которые и создавались с учетом совместимости.

Модернизация зарядных устройств

Переделка штатных зарядных устройств для шуруповерта своими руками обычно производится с целью улучшения их характеристик. Наиболее просто поддаются переделке конструкции трансформаторного типа, у которых изменяется только схема контроля и управления. Инверторные изменить значительно сложнее. В большинстве случаев доработка требует полной замены внутренней «начинки» устройства.

Как правило, переделкам подвергаются зарядные блоки низшей ценовой категории. Основные опции, которые вводятся в переделываемую конструкцию, это контроль уровня заряда и автоматическое отключение. Переделки такого типа, выполненные с применением аналоговой схемотехники, не представляют особой сложности и доступны начинающему и среднему радиолюбителю.

ЗУ на специализированной микросхеме

Изготовление более сложных конструкций, с управлением на микроконтроллере, под силу только опытным мастерам, к тому же не имеют особого смысла. Как уже говорилось, простейшие приспособления выпускаются для дешевых моделей инструмента, соответственно, и качество аккумуляторных батарей в них не на высоте. Выигрыш в надежности аккумуляторных батарей, продление их срока жизни получится несоразмерным затратам на такую переделку зарядного устройства.

Ремонт

Так же, как и переделка, ремонт зарядного устройства для шуруповерта требует наличия определенных знаний в области радиотехники. Без наличия опыта можно заменить соединительные шнуры питания и предохранители. Стоит отметить, что такие неисправности занимают одно из основных мест по частоте. Отсутствие заряда и индикации питания обычно связаны с обрывом проводов или перегоранием предохранителя. Обе неисправности выявляются путем прозвонки при помощи омметра.

Более серьезный ремонт зарядки шуруповерта, особенно в дорогих конструкциях, затруднен отсутствием принципиальной схемы.

Важно! Самостоятельный или неквалифицированный ремонт зарядных устройств для литий-ионных аккумуляторных батарей чреват воспламенением и даже взрывом аккумулятора, поскольку батареи такого типа крайне чувствительны к режиму зарядки.

Видео

Оцените статью:

Зарядное устройство для дрели шуруповерта

Ни один ремонт не обходится без дрели. Этот электрический прибор питается от сети или батареи. Если для работ выбрана аккумуляторная дрель, для нее понадобится еще и зарядное устройство. Его продают в комплекте с устройством. Однако и такой элемент рано или поздно выходит из строя. Чтобы не случилось досадного обстоятельства, следует изучить конструкционные возможности и описание зарядок. Особенно стоит познакомиться со схемой зарядного устройства дрели-шуруповерта. Это поможет узнать, как правильно его отремонтировать.

Виды зарядных устройств

Существует множество разновидностей приборов для зарядки аккумуляторных дрелей. Они отличаются ценой, принципом работы и особенностями ремонта. Каждый из видов шуруповертов следует рассмотреть подробнее.

Аналоговые устройства со встроенным блоком питания

Такие приборы довольно популярны благодаря невысокой стоимости. Если дрель не будет использована в профессиональных целях, не стоит делать упор на продолжительность работы. Главное условие, которому должен отвечать самый простой зарядник – он должен обеспечивать достаточную токовую нагрузку для зарядки батареи шуруповерта.

Важно! Для начала заряда необходимо, чтобы напряжение на выходе блок питания оказалось выше, чем номинальный показатель батареи прибора.

Работа аналогового устройства с блоком питания осуществляется довольно просто. Такой зарядник эксплуатируется, как стабилизатор. Для примера необходимо рассмотреть схему зарядного устройства для батареи от 9 до 11 В. Не имеет значения, батарея какого типа используется. Аккумуляторные дрели-шуруповерты довольно распространены среди домашних мастеров, поэтому знание особенностей их ремонта пригодится каждому.

Такой блок питания многие домашние мастера собирают своими руками. Спаивание схемы можно провести только на универсальной плате. Чтобы обеспечить рассеивание тепла, микросхемы стабилизатора, необходимо найти радиатор из меди 20 кв. см площади.

Внимание! Стабилизаторы эксплуатируются по компенсационному принципу. Лишнюю энергию можно отвести в виде тепла.

Благодаря выходному трансформатору понижается переменное напряжение с 220 В до 20 В. Рассчитать, какой будет мощность трансформатора, можно по току напряжения на выходе зарядки. Выпрямление переменного тока осуществляется диодным мостом.

После выпрямления ток оказывается пульсирующим. Однако такая особенность тока негативно сказывается на функционировании схемы. Пульсации можно сгладить фильтрующим конденсатором (C1). В качестве стабилизатора используется микросхема КР 142ЕН. Радиолюбители называют ее «кренка». Чтобы получилось напряжение 12 В, необходимо иметь микросхему с индексом 8Б. Управление собирается на транзисторе VT2. Кроме того, используются подстроечные резисторы. Автоматика на такие приборы не устанавливается. Как долго будет заряжаться аккумулятор, зависит от пользователя. Чтобы контролировать заряд, собирается довольно простая схема на транзисторе VT1. В схеме присутствует и диод VD2. Когда будет достигнуто напряжение заряда, индикатор угасает.

В более современных системах имеется коммутатор. Благодаря ему отключается напряжение по окончании заряда. При покупке дешевого шуруповерта с ним в комплекте идет простой зарядник. Это объясняет, почему такие устройства ломаются очень часто. При покупке такого шуруповерта потребитель рискует остаться с новым, но нерабочим прибором. Однако зарядное устройство легко собрать своими руками. Главное – иметь схему.

Самодельный прибор может прослужить намного дольше покупного. Чтобы подобрать значение батареи дрели-шуруповерта, понадобится опытным путем настроить трансформатор и стабилизатор.

Аналоговые устройства с внешним блоком питания

Сама схема зарядного устройства довольно проста. В комплекте с таким прибором идет сетевой блок питания и зарядник. Не имеет смысла осматривать блока питания. Его схема отличается стандартным исполнением. Она включает диодный мост, трансформатор, выпрямитель и конденсаторный фильтр. Обычно на выходе имеется 18 В.

Управление осуществляется с помощью небольшой платы, которая имеет размеры спичечного коробка. Такие сборки не имеют теплоотводной системы. По этой причине такие устройства быстро выходят из строя. Поэтому пользователи часто интересуются, как зарядить аккумуляторную дрель-шуруповерт без зарядника.

Решить эту проблему можно довольно просто:

  • Одним из главных условий является наличие источника питания. При исправной работе «родного» блока можно создать простую схему управления. Если весь комплект вышел из строя, может быть использован блок питания от ноутбука. На выходе получаются нужные 18 В. Такой источник может обладать мощностью, которой хватит для любого аккумулятора.
  • Вторым условием служит умение собирать электросхемы. Детали обычно выпаиваются из старых бытовых приборов. Кроме того, большинство из них продается на радиорынке.

Блок управления должен иметь схему, как на фото:

На вход устанавливается стабилитрон 18 В. Схема, которой будет управляться зарядник, работает на транзисторе КТ817. Чтобы обеспечить усиление, устанавливается транзистор КТ818. При этом он оборудуется радиатором для отвода тепла. В зависимости от того, какой будет ток заряда, на нем может рассеиваться до 10 Вт. Необходимо, чтобы радиатор обладал требуемой площадью – от 30 до 40 кв. см.

Ненадежность китайских аккумуляторов объясняется экономией производителей «на спичках». Чтобы установить точный ток заряда, следует иметь подстроечник 1 Ком. На выходе устанавливается резистор 4,7 Ом. Он также должен обеспечивать достаточное рассеивание тепла. Выдаваемая мощность не превышает 5Вт.

Собранная схема довольно просто размещается в корпусе стандартной зарядки. Радиатор необязательно выносить. Главное – чтобы внутри корпуса была достаточная циркуляция воздуха. Блок питания от ноутбука при этом по-прежнему используется согласно своему предназначению.

Важно! Одним из главных минусов аналоговых зарядных устройств является длительный процесс заряда. В случае с бытовой аккумуляторной дрелью-шуруповертом это не страшно. На простые работы его хватает. Достаточно поставить его заряжаться в ночь перед работами. Простая китайская батарея в шуруповерте обычно держится от 3 до 5 часов работы.

Импульсные

Профессиональные шуруповерты предназначены для интенсивного использования. Поэтому простои при выполнении работ недопустимы. Стоит помнить, что каждый серьезный прибор имеет высокую цену. Поэтому ценовой вопрос следует опустить. Кроме того, в комплекте обычно имеется 2 батареи.

Импульсный блок питания дополняется «умной» схемой управления. Благодаря этому аккумулятор заряжается на все 100% всего за час. Такой же зарядник аналогового типа можно соорудить своими руками. Однако его габариты будут равны размерам самого шуруповерта.

Импульсные приборы хороши тем, что лишены многих недостатков. Они довольно компактны, обладают высокими токами заряда и оборудуются продуманной системой защиты. Имеется лишь одна проблема – схема таких устройств довольно сложна, что сказывается на стоимости прибора.

Однако даже такой аппарат можно соорудить своими силами. Экономия выходит примерно в 2 раза.

Стоит рассмотреть вариант для никель-кадмиевых батарей, которые оборудованы третьим сигнальным контактом. Собирается схема устройства на MAX713. Этот контроллер является довольно популярным. Выходное напряжение будет составлять 25 В. Ток при этом будет постоянным. Собрать подобный источник питания достаточно просто.

Зарядное устройство оборудовано несколькими функциями, делающими его интеллектуальным. После того как уровень напряжения будет проверен, необходимо запустить режим ускоренного разряда. Это позволит предотвратить эффект памяти. Заряд при этом осуществляется за полтора часа. Главной отличительной чертой схемы является возможность выбора типа аккумулятора и напряжения заряда.

При выходе фирменной зарядки профессионального прибора можно хорошо сэкономить на ремонте зарядного устройства для шуруповерта. Схема может быть собрана самостоятельно.

Блок питания для шуруповерта

Довольно часто владельцы дрелей-шуруповертов сталкиваются с ситуацией, когда сам прибор исправно работает, а блок аккумуляторов вышел из строя. Существует множество способов решения этой проблемы. Однако не каждый станет работать с токсичными деталями.

Чтобы продолжать работать с шуруповертом, следует подсоединить внешний блок питания. При наличии стандартного китайского прибора с батареями 14,4 В допускается использование автомобильного аккумулятора. Однако есть и другой вариант – найти трансформатор с выходным напряжением 15-17 В, чтобы собрать полноценный блок питания.

Необходимые детали при этом отличаются дешевизной. Прежде всего, понадобится термостат и диодный мост. Другие элементы конструкции выполняют сервисные функции – показывать входное и выходное напряжение. Стабилизатор приобретать не нужно. Это объясняется нетребовательностью электродвигателя шуруповерта.

Выводы

Как видно, сборка зарядного устройства для аккумуляторной дрели выполняется довольно просто. Главное – не решать сразу выбрасывать электроприбор. При полном выходе аккумуляторов из строя прибор можно переоборудовать под сетевой. Такая работа тоже имеет много тонкостей, с которыми следует познакомиться.

Чтобы соорудить собственную зарядку для шуруповерта, понадобится узнать схему такого устройства и характеристики основных деталей. Сам процесс сборки довольно прост. Главное – уметь работать с паяльником.

Даже при выходе из строя блока питания профессиональной модели шуруповерта его можно сделать сетевым. Если решено ремонтировать прибор самостоятельно, о цене деталей можно не беспокоиться – на радиорынке они стоят копейки. Знание таких особенностей ремонта аккумуляторных шуруповертов поможет выполнить работу самостоятельно.

Как зарядить аккумулятор аккумуляторной отвертки?

Магазин аккумуляторных отверток

Способ зарядки аккумулятора аккумуляторной отвертки будет зависеть от того, является ли он встроенным или съемным.Он также может варьироваться в зависимости от марки.

Встроенные батареи

Кабель

Аккумуляторные отвертки со встроенными аккумуляторами можно заряжать с помощью кабеля.

Один конец подключается к инструменту, другой — к розетке электросети, как зарядное устройство для телефона.

Зарядное устройство

Некоторые встроенные аккумуляторы также можно заряжать с помощью автономного зарядного устройства.

Зарядное устройство подключается к сети и передает электрический ток на аккумулятор инструмента через рукоятку.

Если зарядное устройство не входит в комплект при покупке инструмента или если вам когда-либо придется покупать новое, убедитесь, что вы выбрали правильное зарядное устройство для своей батареи.

Зарядное устройство будет иметь маркировку с указанием материала и напряжения аккумулятора, которое оно может заряжать.

Обратите внимание: Поскольку аккумулятор не может быть извлечен из инструмента, аккумуляторную отвертку со встроенным аккумулятором нельзя использовать во время зарядки аккумулятора.

Съемные батареи

Зарядное устройство

Беспроводная отвертка со съемным аккумулятором требует зарядного устройства, которое подключается к электросети для зарядки инструмента.

Зарядные устройства

бывают разных форм и размеров.

Если зарядное устройство не входит в комплект при покупке инструмента или если вам когда-либо придется покупать новое, убедитесь, что вы выбрали правильное зарядное устройство для своей батареи.

Зарядное устройство будет иметь маркировку с указанием материала и напряжения аккумулятора, которое оно может заряжать.

Обратите внимание: Во время зарядки аккумулятора вы не сможете использовать аккумуляторную отвертку, если не приобретете запасной аккумулятор для использования в инструменте во время зарядки первого.

Как зарядить отвертку, если нет зарядного устройства • CIMFLOK.COM

Шуруповерт по праву можно назвать самым популярным ручным электроинструментом среди мастеров и любителей. Он может сверлить различные отверстия по принципу дрели, а также отлично справляется с саморезами. Модели, оснащенные аккумуляторами, отличаются простотой использования и мобильностью. их можно использовать там, где требуется небольшой ремонт и нет электросети.Частый мастер сталкивался с вопросом, когда не совсем понятно, как долго заряжается аккумулятор шуруповерта по тем или иным причинам: вдруг зарядка «не родная», а может сам аккумулятор собран «на коленке».

Что такое батарейки

При покупке отвертки требуется отличное понимание отличий предлагаемых на рынке моделей специального инструмента. Весь ассортимент условно можно разделить на бытовые, полупрофессиональные и полупрофессиональные.

Аккумуляторы для них соответственно отличаются не только стоимостью, но и качеством, показателями емкости. Производительность напрямую связана с предполагаемой степенью нагрузки инструмента. Многие умельцы предпочитают использовать два аккумулятора, пока один на зарядке, второй. приводит в действие отвертку. Некоторые производители комплектуют свою продукцию вторым запасным аккумулятором.

Отвертка заряжается от батареек разных типов, а именно:

  • Металлогидрид никеля
  • литий-ионный
  • никель кадмий

Последний вид считается наиболее популярным.Это связано с сочетанием сразу нескольких характеристик: компактности, большой вместимости и доступной цены.

Никель-кадмиевые батареи обладают эффектом памяти. Если пользователь, не дожидаясь полной разрядки аккумулятора, подключит его к сети, емкость такого аккумулятора со временем значительно уменьшится.

Страны-члены ЕС отказались от таких типов аккумуляторов из-за их высокой токсичности.

Батареи современные и вторые по распространенности — никелевые.металл. гидридные разновидности. Плюсы: экологическая безопасность использования и последующей утилизации, слабый эффект памяти. Один минус, но существенный. такие батареи со значительными перерывами в использовании полностью разряжены.

Прочные литий-ионные аккумуляторы, которые вошли в обиход сравнительно недавно, нашли своего потребителя. Батареи «боятся» низких температур. У них практически нет памяти зарядов, они обладают отличной емкостью и быстро заряжаются. Распространена не из-за дороговизны.

Как зарядить аккумулятор в отвертке

Итак, мы подошли к основным вопросам: существуют ли правила, по которым необходимо заряжать аккумулятор этого инструмента? Как долго он заряжается, чтобы работать как можно дольше?

Зарядка должна происходить при определенных температурных условиях, которые находятся в диапазоне 10ºC. 40ºC. Если аккумулятор нагревается, его нужно охладить. Хранение батареек должно происходить в отключенном от отвертки состоянии. Если какое-то время они не использовались, с периодичностью 1 раз в месяц, устройства нуждаются в подзарядке.

Для покупки аккумуляторов нужно выбирать проверенных продавцов, проверенные торговые точки. Срок службы аккумулятора зависит от того, сколько и как владелец будет заряжать аккумулятор.

Сколько времени нужно, чтобы зарядить аккумулятор отверткой

Точный ответ на вопрос: сколько заряжен аккумулятор шуруповерта, можно узнать в инструкции к каждому конкретному инструменту. Отклоняться от рекомендаций производителя не стоит. Зарядное устройство часто оснащается индикатором, позволяющим контролировать процесс.Это очень удобно и позволяет мастеру самостоятельно оценить, на сколько зарядить аккумулятор за время.

Во избежание перегрева аккумулятора его необходимо вовремя отключать от сети. Не рекомендуется бесконтрольно оставлять устройство в сети на длительное время.

Для того, чтобы хоть как-то сориентироваться, полная процедура питания шуруповерта занимает от 30 минут до 7 часов.

Зарядные устройства разные:

Последняя разновидность чаще всего относится к профессиональному инструменту, в котором аккумулятор ручной отвертки можно зарядить за 60 минут.

Что делать с аккумулятором

Специалисты очень трепетно ​​относятся к хранению всех инструментов, и это напрямую связано с аккумуляторами. Батареи для отверток, в состав которых входят никель-кадмиевые элементы, должны быть разряжены до степени полного исчезновения, но не полностью до нуля. Если хранение будет продолжительным, после его завершения рекомендуется 3- или 5-кратная процедура зарядки / полной разрядки аккумулятора.

ВАЖНАЯ ИНФОРМАЦИЯ: В процессе работы никель-кадмиевой аккумуляторной батареи для отвертки не должно оставаться заряда в устройстве, наличие эффекта памяти приводит к полной разрядке таких аккумуляторов перед подключением к источнику питания.

Если модели никель-металлогидридных аккумуляторов для отвертки отправляются на хранение, они требуют периодической «дозаправки», а перед использованием после отключения электроэнергии нужно потратить около 24 часов. Эти батареи предпочитают частичную, а не полную разрядку. После 200-300 циклов заряда-разряда емкость аккумуляторов с никель-металлогидридными компонентами значительно снижается.

Наименее разборчивые — аккумуляторы с литий-ионными элементами, оптимальная степень заряда которых составляет 50% от емкости аккумулятора.

Полная разрядка литий-ионного аккумулятора шуруповерта может вывести из строя их схему защиты. Производители гарантируют срок службы таких аккумуляторов 24 месяца.

Ситуации, когда аккумулятор не заряжается

Основные причины отсутствия заряда на аккумуляторах шуруповертов:

  1. изношенные блоки питания
  2. неисправность самого устройства для зарядки
  3. удлинение выводов в АКБ, что приводит к отсутствию контакта

С первыми двумя вариантами сложно что-то сделать самостоятельно, а у последней ситуации есть решение.Необходимо для зарядки устройство разобрать и хорошенько загнуть все клеммы.

В видео ниже вы можете найти полезную информацию о том, как правильно зарядить и отремонтировать аккумулятор шуруповерта любой модели:

Все контакты аккумулятора и зарядного устройства со временем окисляются и загрязняются. Это может привести к недостаточному заряду аккумулятора, увеличению времени полной зарядки. Периодическое протирание всех контактов — отличная профилактическая мера, направленная на продление срока службы инструмента и его аккумулятора.

Как зарядить отвертку, если нет зарядного устройства

Использование отвертки позволяет значительно ускорить процесс установки крепежа, где используются саморезы и шурупы. Особенно это актуально для больших объемов работ, когда ручной метод выглядит сильно устаревшим. Однако бывают ситуации, когда зарядное устройство к отвертке либо сломано, либо забыто: в таких случаях приходится прибегать к одному из популярных методов.

Способы зарядки отвертки без зарядного устройства:

1.Автомобильное зарядное устройство. Главное в этом случае — избегать подзарядки аккумулятора электроинструмента, который по своим параметрам заметно отличается от автомобильных аналогов свинцового типа. Отличный вариант — наличие электронного регулирования силы тока и напряжения. Для зарядного тока в этом случае выбирается параметр в пределах 0,5-0,1 Ач от показателя общей емкости. Например, если емкость аккумулятора составляет 1,3 Ач, ток должен быть установлен в пределах 650–130 мА. Если на зарядном устройстве свинцового аккумулятора есть слишком высокие индикаторы тока, то для их ограничения применяется балластное сопротивление, которое подключается последовательно с аккумулятором.В этой роли часто выступает автомобильная лампа.

2. Универсальное зарядное устройство.
Покупать такой прибор экономически выгодно, если кроме шуруповерта в хозяйстве есть и другие бытовые приборы на батареях. Для таких целей вполне подойдет использование лабораторных блоков питания и модельных зарядок. Помимо универсальности такое устройство славится наличием множества настроек, позволяющих организовать наиболее оптимальный режим зарядки аккумулятора.

3.Внешние источники. Этот метод используется в основном в тех случаях, когда из-за износа электроинструмента приобретение нового зарядного устройства для него экономически нецелесообразно.

Как зарядить аккумулятор в отвертке

Модернизация проводится с использованием аккумулятора соответствующего напряжения: при использовании мощного аккумулятора для него потребуются специальные средства защиты. На эту роль проще всего применить предохранитель на 10 А, включенный в электрическую схему. Провода для его разводки лучше брать с большим сечением, чем для обычной проводки.

Как зарядить аккумулятор в шуруповерте, если нет зарядного устройства?

Сам отвертка в отличном состоянии, но зарядное утеряно, найти такую ​​же не получается.

Сколько нужно заряжать аккумулятор в шуруповерте?

Как зарядить аккумулятор в шуруповерте без зарядного устройства?

Если вы разбираетесь в основах электромеханики, вы найдете напряжение и емкость аккумулятора на аккумуляторе или отвертке, полярность — на аккумуляторе или корпусе отвертки.это главное!

Видео: Как зарядить отвертку, если нет зарядного устройства

Нам нужны его характеристики зарядки, определяем по данным, например аккумулятор 18В и ёмкость 2 А / час. это означает, что вам нужно зарядное устройство, способное обеспечить зарядный ток 18 В и емкость около 200 мА / час, так как оно заряжается дольше, но при более низком заряде этого достаточно, чтобы потреблять в 8-10 раз меньше, настройте зарядное устройство, либо приобретите его именно с такими характеристиками.

Чтобы подать зарядный ток на аккумулятор, используйте маленьких крокодилов, просто подвесив их на токоведущих пластинах разъема аккумулятора.

Все зависит от типа аккумулятора шуруповерта. именно в самой отвертке есть гнездо для зарядки? В моей старой отвертке было зарядное устройство, которое было встроено в аккумулятор и заряжалось с помощью адаптера, понижающего напряжение, если вам так повезло, вы можете приобрести универсальное зарядное устройство. Боюсь, что если это не так, вам следует поискать рекламу в Интернете или на подобных устройствах.Хочу предупредить, что использование неоригинального зарядного устройства может привести к выбросу любого оборудования из тройки.

вопроса по вашей теме:

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006. 2017 © условия использования :: связаться с администрацией сайта [email protected]

«Приборы

Как зарядить отвертку без зарядного устройства

Отвертка Зарядное устройство

Зарядное устройство для шуруповерта Интерскол

Силовая часть зарядного устройства шуруповерта представляет собой силовой трансформатор типа GS-1415 мощностью 25 Вт.

С вторичной обмотки трансформатора снимается пониженное переменное напряжение 18В; следует на диодный мост из 4-х диодов VD1-VD4 типа 1N5408, через предохранитель. Диодный мост. Каждый полупроводниковый элемент 1N5408 рассчитан на прямой ток до трех ампер. Электролитическая емкость С1 сглаживает пульсации, возникающие в цепи после диодного моста.

Управление реализовано на микросборке HCF4060BE . который объединяет 14-битный счетчик с компонентами задающего генератора.Он управляет биполярным транзистором типа S9012. Нагружается на реле типа С3-12А. Таким образом, в схемотехнике реализован таймер, включающий в себя реле примерно на час. Когда зарядное устройство включено и аккумулятор подключен, контакты реле находятся в нормально разомкнутом положении. HCF4060BE получает питание через стабилитрон 1N4742A на 12 В, потому что на выходе выпрямителя идет около 24 Вольт.

Когда кнопка «Пуск» закрывается, напряжение с выпрямителя начинает поступать на стабилитрон через сопротивление R6, затем стабилизированное напряжение поступает на 16-й выход U1.Транзистор S9012, которым управляет HCF4060BE, открывается. Напряжение через открытые переходы транзистора S9012 следует за обмоткой реле. Контакты последнего замыкаются, и аккумулятор начинает заряжаться. Защитный диод VD8 (1N4007) шунтирует реле и защищает ТН от скачка обратного напряжения, возникающего при обесточивании катушки реле. VD5 предотвращает разряд аккумулятора при отключении сетевого напряжения.

При размыкании контактов кнопки Пуск ничего не происходит, потому что питание идет через диод VD7 (1N4007), стабилитрон VD6 и гасящий резистор R6.Следовательно, микросхема будет получать питание даже после отпускания кнопки.

Сменная типовая батарея от электроинструмента, собранная из отдельных последовательно соединенных никель-кадмиевых никель-кадмиевых батарей , каждая на 1,2 вольта, так что их 12 штук. Суммарное напряжение такой батареи будет около 14,4 вольт. Вдобавок к аккумуляторной батарее добавлен датчик температуры. SA1 приклеен к одной из никель-кадмиевых батарей и плотно прилегает к ней. Один из выводов термостата подключается к минусу аккумуляторной батареи.Второй контакт подключается к отдельному третьему разъему.

При нажатии кнопки «Пуск» реле замыкает свои контакты и начинается процесс зарядки аккумулятора. Загорится красный светодиод. Через час реле разрывает цепь заряда аккумулятора шуруповерта своими контактами. Загорится зеленый светодиод, а красный погаснет.

Термоконтакт контролирует температуру аккумулятора и размыкает цепь заряда, если температура выше 45. Если это происходит до срабатывания схемы таймера, это указывает на наличие эффекта памяти.

Типичные неисправности зарядного устройства для отверток

Как правильно зарядить аккумулятор шуруповерта?

  • Выберите подходящий инструмент
  • Об особенностях правильной зарядки аккумулятора
  • Немного о типах аккумуляторов
  • Осторожно. Зарядное устройство
  • Если аккумулятор не заряжается

Пожалуй, самый популярный электроинструмент среди прочих # 8211 отвертка.

Заряжаем первый и последний раз. Закручиваем батарею шуруповерта.

Его функции не ограничиваются завинчиванием и откручиванием шурупов, с его помощью легко просверливать отверстия.

Аккумуляторный шуруповерт очень удобен для абсолютно любых работ, так как позволяет легко перемещаться, не ограничивая шнуры.

Сетевые инструменты не отличаются мобильностью, использовать их невозможно, если в комнате не предусмотрена розетка. Аккумуляторные отвертки обеспечивают свободное движение и не создают помех для шнура. Тут могут возникнуть вопросы: какое устройство выбрать и как правильно зарядить аккумулятор шуруповерта?

Выберите подходящий инструмент

Отвертки бытовые и любительские, профессиональные и полупрофессиональные.Профессионалы дороги, надежны, имеют большой моторесурс. Бытовая отвертка внешне практически не отличается от профессиональной модели. В среднем ценовом диапазоне находятся полупрофессиональные устройства, имеют емкую батарею, мощные и долговечные.

Если отвертка работает на минимальной мощности, то пора зарядить аккумулятор специальным зарядным устройством.

В комплект поставки инструмента входят одна или две аккумуляторные батареи. Двойной комплект обеспечит бесперебойную работу, но добавит хлопот владельцу, так как потребует периодической зарядки для длительного срока службы.Крайне эпизодическое использование отвертки №8211 — повод выбрать комплект с одним аккумулятором.

Ваши потребности помогут вам разобраться, нужны ли дополнительные функции инструмента, вам просто нужно четко определить, для каких конкретных нужд инструмент будет необходим, потому что если у вас уже есть, например, дрель или перфоратор, редкость или частое использование позволит выделить необходимые функции и отфильтровать лишние.

Вернуться к содержанию

Об особенностях правильной зарядки аккумулятора

Как зарядить его за долгую и качественную услугу? Перед первым использованием необходимо полностью зарядить аккумулятор.Емкость новых аккумуляторов небольшая, их необходимо полностью зарядить, поэтому, если в шуруповерте используется никель-кадмиевый аккумулятор, рекомендуется трехкратная зарядка для увеличения емкости.

Минимальная мощность указывает на необходимость обязательной зарядки.

Немаловажное значение имеет температура от 10 ° до 40 °. Во время зарядки аккумуляторы могут нагреваться, что нежелательно, иначе перегрев отрицательно скажется на качестве аккумулятора, требуя охлаждения.Сами устройства нежелательно оставлять после зарядки в зарядном устройстве. При длительном неиспользовании аккумулятор заряжается раз в месяц.

Помните, что только при правильном использовании и обслуживании срок службы отвертки продлится. При работе с инструментом не разряжайте его полностью, пока двигатель не остановится. Снижение производительности устройства подскажет вам, что пора зарядить аккумулятор инструмента.

Вернуться к содержанию

Немного о типах аккумуляторов

Перед покупкой нового аккумулятора прочтите прилагаемую инструкцию.Эти устройства отличаются своей мощностью и качеством, в зависимости от класса инструмента, его назначения и нагрузки.

В отвертках

используются батарейки разных типов. Основные из них:

Никель-кадмиевые батареи

можно заряжать более 1000 раз, они также имеют большую емкость при малых размерах.

  • никель кадмий
  • Металлогидрид никеля
  • литий-ионный.

Первые # 8211 самые распространенные, отличаются большой емкостью и небольшими размерами.Аккумуляторы эффективно заряжаются более тысячи раз, учитывая их конструктивные особенности, режим работы и правильную зарядку. Специфика этих аккумуляторов заключается в наличии эффекта памяти, ведь заряжать аккумулятор придется, не дожидаясь его полной разрядки, иначе емкость аккумулятора будет постепенно уменьшаться.

Никель-металлогидридные батареи безопасно утилизировать, это меньшее проявление эффекта памяти, но несовершенное из-за высокого тока саморазряда.Такие аккумуляторы хранятся только заряженными, в случае перерыва в работе более месяца их необходимо полностью зарядить.

Литий-ионные устройства более мощные. У них отсутствует такой недостаток, как эффект памяти, который требует периодических разрядов, быстро заряжается и имеет большую емкость. Однако отвертку с таким типом аккумулятора нежелательно использовать на морозе.

Вернуться к содержанию

Внимание 8211 к зарядному устройству

Импульсное зарядное устройство позволяет зарядить аккумулятор отвертки всего за один час.

Зарядить аккумулятор шуруповерта без зарядного устройства, которое может быть стандартным или импульсным, невозможно. Первый способен заряжать аккумулятор за 3-6 часов, в основном он используется для бытовых отверток. А вот профессиональный инструмент целесообразнее заряжать импульсным устройством. Его повышенная производительность позволит зарядить аккумулятор всего за час.

Световая индикация зарядного устройства помогает контролировать, как идет процесс и на какой стадии. Скорость зарядки также зависит от типа аккумулятора.Итак, никель-кадмиевый аккумулятор заряжается около 7 часов. Когда аккумулятор полностью заряжен, его необходимо вынуть из устройства и хранить отдельно, не вставляя в отвертку.

Вернуться к содержанию

Если аккумулятор не заряжается

Это может произойти по нескольким причинам. Возможно, разрядился аккумулятор или неисправно зарядное устройство. Довольно часто контакт между выводами на аккумуляторе и самим зарядным устройством нарушается, так как со временем они могут прогнуться.В этом случае загните клеммы, разобрав зарядное устройство.

Если вовремя и правильно зарядить аккумулятор шуруповерта, то инструмент прослужит намного дольше.

Кроме того, при длительном использовании контакты на аккумуляторе и зарядном устройстве могут окислиться и загрязняться. Эти изменения могут помешать нормальной зарядке. Чтобы избежать подобных проблем, периодически тщательно очищайте контакты аккумуляторов и устройства к нему.

Неправильная работа аккумуляторов приводит к снижению их емкости, ухудшаются рабочие характеристики.Исправить ситуацию можно путем разгона таких аккумуляторов, когда аккумуляторный блок разобран и в нем обнаружены неисправные элементы, а затем их нужно зарядить. Но как в таком случае зарядить аккумулятор шуруповерта? Рекомендуется сначала заряжать батареи более высоким током, чем указано, а затем заряжать меньшим током.

А если в аккумуляторе еще не испарился электролит, то этот метод, вероятно, вернет его к жизни.

Правильная зарядка аккумулятора любого инструмента №8211 — залог его долгой работы и качественного обслуживания.

Как зарядить отвертку?

  • Разновидности батареек для шуруповерта
  • Сколько времени нужно для зарядки аккумулятора?
  • Выбор может быть фатальным
  • Аккумулятор не заряжается!
  • Несколько полезных советов напоследок.

Пожалуй, ни один человек не может обойтись без отвертки. Это инструмент, позволяющий вкручивать и откручивать шурупы, а также просверливать отверстия.Есть устройства с питанием от сети и устройства с батарейками, что делает их очень удобными в использовании.

Схема отвертки.

Для таких устройств аккумулятор — очень важная деталь, поэтому для возможности длительной эксплуатации инструмента нужно знать ответ на вопрос о зарядке шуруповерта.

Powerextra 3.6V Аккумуляторная динамометрическая отвертка 6 + 1 с 30 битами с поддержкой USB-зарядки

Описание продукта

Powerextra 3.Аккумуляторная отвертка на 6 В:

Аккумуляторный шуруповерт

Powerextra укомплектован 30 битами, легкий, но при этом мощный, он станет идеальным предметом для повседневных домашних работ, таких как сборка мебели, установка полок, установка жалюзи и другие мелкие проекты.

Переключатель направления и регулировка крутящего момента 6 + 1 : Удобный переключатель прямого / обратного хода обеспечивает плавное затягивание и ослабление винтов с легким переключением направления. Регулировка крутящего момента достигается с помощью функционального регулируемого воротника, который упрощает вашу работу, в то время как должное усилие обещано из-за опасения, что оно разорвет вещи или слишком затянет ваши застежки.

Достойная емкость аккумулятора и зарядка через USB : встроенный литий-ионный аккумулятор емкостью 2000 мАч, он предложит вам несколько небольших ремонтных работ, а отсутствие эффекта памяти означает, что вы можете заряжать отвертку в любое время. Также в комплекте идет USB-кабель, с которым можно приступить к сборке при подключении к компьютеру или другим USB-совместимым устройствам.

Детали Описание:

Складная рукоятка : Типичный прямой поводок складывается в пистолетную рукоятку простым нажатием кнопки, когда вам нужно быстро изменить ориентацию поводка для увеличения крутящего момента; Прорезиненная обработка дает вам больше уверенности при удерживании этой отвертки, но при этом удобно помещается в ладони обычного человека.

Выдвижная штанга и встроенная светодиодная подсветка : Выдвижная штанга обеспечивает гибкость работы в определенных труднодоступных местах, в то же время дополнительный светодиод помогает найти крошечные винты и освещает переднюю рабочую область, которая невидима, например, при установке в шкафу или при выполнении электромонтажных работ в углу.

Спецификация :
Размер патрона: 1/4 дюйма
Тип аккумулятора: литий-ионный
Емкость аккумулятора: 2000 мАч
Максимальный крутящий момент: 6 Н
Скорость: 200 об / мин
Время работы: около 1 часа (при полной зарядке и без нагрузка)
Выход USB: DC / 5V, <2A
Напряжение: 3.6V
Размеры: 9,7 x 8,6 x 2,2 дюйма
Вес: 2,22 фунта
Содержимое :
1x Аккумуляторная отвертка Powerextra
30x бит для отвертки
1x Удлинитель для бит
1x Гибкий вал
1x Открывалка для вина
1x Кабель Micro USB
1x Пользователь Руководство

Как зарядить отвертку без зарядного устройства?

Бывает со временем, что зарядное устройство вашей отвертки Teccpo , Bosh , Teeno или Ryobi работает некорректно.Вы останетесь без зарядного устройства и не сможете зарядить отвертку. Возможно, вы где-то потеряли его, и, несмотря на многочисленные поиски, вы не можете его достать. Не паникуйте, есть разные способы зарядить отвертку без зарядного устройства, используя разные советы из нашего руководства.

Зарядка отвертки без зарядного устройства в автомобиле

Зарядить отвертку без зарядного устройства можно, подключив ее непосредственно к прикуривателю автомобиля.Для этого необходимо использовать универсальное зарядное устройство и, конечно же, адаптировать ваши инструменты так, чтобы они питались от внешнего аккумулятора. Но хотя этот способ работает, мы предупреждаем вас о возможном перезарядке аккумуляторов. Электрические характеристики ваших инструментов явно отличаются от автомобильных аккумуляторов. Это может вызвать слишком большой ток, который может повредить ваше устройство при зарядке. Чтобы избежать этих рисков и заряжать отвертку без зарядного устройства в полной безопасности, мы рекомендуем вам использовать балластный резистор, который вы подключаете последовательно с аккумулятором.Действуя как резистор, вы можете, например, использовать автомобильный свет для большей безопасности.

Универсальное зарядное устройство для зарядки отвертки без зарядного устройства

Если у вас есть другое оборудование, которое использует внешние батареи, вы вполне можете приобрести универсальное зарядное устройство. Универсальность этого аксессуара позволит вам использовать его на многих ваших устройствах и, особенно, изменять различные настройки, чтобы адаптировать нагрузку к каждому устройству. Так что не паникуйте, если вы хотите зарядить отвертку без зарядного устройства, тем более, что есть вполне доступные модели, которые вы можете купить прямо в Интернете или в магазине DIY.

Зарядить отвертку от внешнего источника

Если вам удастся подключить к устройству внешний источник питания, у вас будет возможность заряжать отвертку без зарядного устройства прямо на ней. Это избавляет вас от покупки дополнительного оборудования, но необходимо принять определенные меры предосторожности, чтобы заряд был эффективным. Желательно использовать аккумулятор с напряжением, близким к обычной нагрузке вашей отвертки, чтобы была гарантирована защита двигателя.Для выполнения всех условий используйте предохранитель на 10 А, который вы будете подключать непосредственно к цепи питания. Однако будьте осторожны, потому что провода должны иметь большую часть, когда они используются с низким напряжением по сравнению с напряжением, подаваемым на 220 В.

Несмотря на то, что существуют различные эффективные методы зарядки отвертки без зарядного устройства, это остается прежде всего поиском неисправностей, поскольку для большего удобства использования рекомендуется использовать конкретный аккумулятор.

Отвертка FIXA, литий-ионная, 3.6 V

fixaRODNEYhandy basic tool4

Nice toolJudieКакой приятный сюрприз. Я очень доволен этим инструментом.5

Love itleahLove it5

Мне так понравилось в Каролине, так просто в использовании5

Отличный продукт. Достаточно прочный для продукта KennyGreat. Достаточно силен для работы. Отличная цена4

Я люблю эти продукты! Jola Я люблю эти продукты! 4

Low PowerPatty277Это не так много мощности, как я ожидал, но за деньги я не должен удивляться.3

Perfect sizeChristys cristers Я храню это в моей комнате в моем маленьком ящике для инструментов, чтобы его было легко схватить. Слишком удобно, чем наша обычная дрель. Пока все хорошо5

WorkhorseTX20 Для маленькой ручной отвертки это рабочая лошадка.4

Power Screwdrivermachult926 Я купил одну несколько лет назад. Его легко использовать для меня и моей жены. За эти годы он сэкономил много часов поворотов запястий. Он был настолько хорош, что мы купили его для моей свекрови. Ей это нравится.5

Kris1094 Отличный продукт для работы! 5

Отлично работает! Eringobragh Я купил это после просмотра видео на YouTube о том, как собрать книжный шкаф Hemnes. Человек, снимавший видео, порекомендовал инструмент, который, по его словам, обошелся ему в 10 долларов. Но ролику 5 лет; сейчас 15 долларов. Оно того стоит. Я собрал свой книжный шкаф Hemnes, и это мне очень помогло. Меня беспокоило только то, что пару раз казалось, что он соответствует пределу крутящего момента, и мне пришлось прибегнуть к использованию ручного инструмента, поставляемого с книжным шкафом, чтобы сделать последние повороты.Следует отметить, что вам необходимо зарядить его в течение 5-8 часов перед использованием, поэтому планируйте соответственно.4

Недостаточно мощный Pop Eye Нельзя использовать в нашем проекте IKEA, поскольку он недостаточно мощный, чтобы закручивать винты.1

Просто, хорошо работает Ларри К. Работает хорошо, достаточно мощный для большинства рабочих мест. Верхний / нижний триггер позволяет легко переключаться. Я купил его, чтобы заменить более ранний, купленный пять лет назад, потому что батарея не держала много заряда. Я позволил ему полностью разрядиться, что, вероятно, плохо для батареи, но я надеялся, что он продержится дольше (не так много циклов зарядки / разрядки — он стал легким в использовании).5

Хорошая цена! Работает хорошо.BuckeyeinSoCal работает хорошо. Хорошее качество. Вроде небольшого размера.4

Продукт хорошего качестваIKeaCustomer1 Я купил этот инструмент на прошлой неделе и работал над установкой жалюзи и сборкой / разборкой другой мелкой бытовой техники.4

Ненадежно. Bits Get Stuckbitbear Мы использовали это для одного и только одного проекта. Шестигранный бит застрял, и его нельзя было извлечь из инструмента, что сделало его бесполезным для других приложений. Я планирую вернуть это в магазин в следующий раз, когда буду рядом с ним.1

Каждой женщине нужен он! RevruthieУ меня есть настенный декор, который можно повесить, и книжный шкаф, который можно собрать на некоторое время. Я видела на YouTube видео, как пользоваться дрелью IKEA! Бонус: я использовал купон на день рождения IKEA, чтобы купить его! Настенное искусство и книжный шкаф на очереди! 5

Долгая зарядка, это сделало работу намного проще Волшебник Так рад, что я купил это, это сделало мою работу намного быстрее5

Выполняет свою работу! Вы можете купить его в хозяйственном магазине, но он меньше и легче, он выполняет свою работу! 5

Обзор: Bosch IXO Cordless Screwdriver

В рамках линейки электроинструментов IXO , Bosch выпустил его 3.6V литий-ионный аккумулятор отвертка продукт.

щелкните изображение, чтобы увеличить

Этот комплект Bosch состоит из отвертки , блока , набора из десяти бит, зарядного кабеля с 3-контактной вилкой питания на одном конце и разъема micro USB на другом, а также многоязычного руководства пользователя. Вы также можете загрузить PDF-версию Руководства пользователя, но это не дает особых преимуществ в отношении дополнительной информации. Чтобы обеспечить целостность всего набора, Bosch поместил все компоненты в соответствующие слоты в белой металлической жестяной коробке, которую можно было бы использовать с ручкой для переноски.

Отвертка удобно лежит в руке при использовании и весит 0,3 кг. Отвертка имеет пистолетную рукоятку и внешний корпус, состоящий из зеленой, черной, матово-серебряной и оранжевой частей. Питание устройства осуществляется от встроенного литий-ионного аккумулятора 3,6 В и емкостью 1,5 Ач. Когда требуется зарядка, это будет выполняться с помощью прилагаемого кабеля и 3-контактной вилки питания.

Bosch рекомендует использовать для этой цели прилагаемый кабель, так как он специально разработан для использования с литий-ионным аккумулятором, встроенным в отвертку .Этот кабель подключается к устройству IXO через порт USB, расположенный на основании рукоятки пистолетного типа отвертки . Во время процесса зарядки индикатор на верхней части отвертки загорится зеленым светом, а затем погаснет, когда процесс зарядки будет завершен. Тот же самый свет будет гореть красным, чтобы указать, когда уровень заряда батареи ниже 30%, что указывает на то, что рекомендуется процесс зарядки, чтобы избежать разрядки.

Говоря о литий-ионной батарее устройства, Bosch заявил, что вы можете заряжать батарею в любое время без какого-либо неблагоприятного сокращения срока службы батареи.Также вы можете прервать процесс зарядки по любой причине, не повредив аккумулятор. Чтобы не беспокоиться о возможной глубокой разрядке, аккумулятор отвертки имеет схему защиты, которая отключает устройство, когда аккумулятор разряжен.

После включения, что я вряд ли считал быстрой операцией, поскольку при первом выполнении потребовалось около 3 часов, вы можете включить отвертку и установить направление ее вращения одним движением.Для вращения вправо или по часовой стрелке необходимо переместить верхний переключатель питания в переднее положение. Перемещая этот переключатель в заднее положение, можно вращать влево или против часовой стрелки. Между прочим, оставив этот переключатель в исходном центральном положении, вы можете использовать отвертку так же, как и любое обычное ручное устройство. Питание не подается на устройство до тех пор, пока вы не приложите и удержите давление на спусковой элемент.

Как упоминалось ранее, этот набор отверток поставляется с собственным набором из 10 бит, которые хранятся в помеченной стойке.Набор бит состоит из PH0, Ph2, Ph4, PZ1, PZ2, S4, T10, T20, HEX4 и HEX5. Для вставки и удаления этих битов не требуется специальной процедуры. Вы просто вставляете соответствующую биту в магнитный держатель бит с шестигранным хвостовиком, а затем удаляете ее, когда работа будет сделана. Только не забудьте заменить снятую биту в ее паз в стойке

.

Не все работы можно выполнять при идеальном или достаточно ясном освещении. Чтобы помочь, когда это не так, отвертка Bosch IXO имеет собственную функцию подсветки.Этот свет встроен в резиновый колпачок, который надевается на магнитный держатель бит и шестигранный хвостовик. Вы можете отрегулировать положение этого света, сняв резиновую заглушку, повернув ее, а затем установив под другим углом, чтобы выделить целевой винт.

Эта аккумуляторная отвертка Bosch , 3,6 В, литий-ионная, , , , , предназначена больше для повседневного использования. Это полезный инструмент. Компания Bosch разработала ряд аксессуаров, которые можно использовать для работы с этим устройством, но за них взимается дополнительная плата.Я видел рекламу этого продукта по цене 29,99 фунтов стерлингов.

https://www.bosch-do-it.com/gb/en/diy/ixo-home.jsp

7 лучших аккумуляторных отверток 2021 года. Обзоры и руководство по покупке.

Поскольку почти все механические соединения поддерживаются Если вы используете винты, вам понадобится надежная отвертка, которая всегда будет с вами для затягивания или ослабления винтов. Если вы раньше использовали традиционные отвертки, вы можете понять, сколько усилий требуется, чтобы сделать один винт. Поэтому мы собрали для вас список лучших аккумуляторных отверток.

Одним нажатием спускового крючка вы можете завинтить или отвинтить за считанные секунды. На рынке доступно множество разновидностей аккумуляторных отверток. Вот некоторые важные параметры, на которые необходимо обратить внимание перед тем, как получить его:

  • Номинальное напряжение: Подобно многим другим электронным электроинструментам, аккумуляторная отвертка поставляется с определенным номинальным напряжением. Поскольку номинальное напряжение в основном определяет мощность отвертки. Если вам нужна отвертка для тяжелых условий эксплуатации, выберите высоковольтную.
  • Крутящий момент: Крутящий момент — это, по сути, сила, которая может быть приложена для закручивания винта. Во многих случаях через поверхность довольно трудно проникнуть. В таких случаях вам понадобится аккумуляторная отвертка с высоким крутящим моментом, чтобы можно было легко завинтить винт.
  • Скорость: Число оборотов винта в минуту — это номинальная скорость аккумуляторной отвертки. С помощью высокоскоростной аккумуляторной отвертки вы можете справиться с задачей довольно быстро. Но более быстрыми отвертками немного сложнее управлять.

Сегодня мы предлагаем вам наш лучший выбор лучших аккумуляторных отверток, доступных прямо сейчас. Здесь вы можете получить подробную информацию о каждой отвертке, а также их описание, а также плюсы и минусы. Чтобы помочь вам и дальше справляться с рецессией, мы также предоставим подробное «Руководство по покупке» позже в этой статье. Поэтому убедитесь, что вы прочитали статью до самого конца, чтобы не упустить важную информацию.

Лучшая аккумуляторная отвертка 2021 года

7 Лучшая аккумуляторная отвертка 2021 года Обзоры

1.Аккумуляторная отвертка Dewalt

Dewalt — широко известная торговая марка в категории электроинструментов. У них есть множество вариантов премиум-класса, в том числе аккумуляторный шуруповерт.

На 1 позицию мы разместили самый премиальный вариант из нашего списка. DEWALT 8V MAX Cordless Screwdriver Kit — это довольно мощная аккумуляторная отвертка с батареей на 8 В и максимальной скоростью до 430 об / мин. Это также особая отвертка, так как вы можете отрегулировать угол наклона задней ручки в соответствии с вашим комфортом.Это может пригодиться, если вы пытаетесь работать в трудном месте. Скорость, с другой стороны, можно регулировать с помощью ручки управления скоростью на передней панели.

Доступно как прямое, так и обратное вращение, которым можно управлять с помощью кнопки управления реверсированием. Размер шестигранника этой отвертки составляет ¼ дюйма, что позволяет быстрее менять насадку. Он может удерживать наконечники бит до 1 дюйма в шестиграннике ¼ дюйма. Вы также получите светодиодную подсветку, которая поможет вам работать в темном помещении. Когда дело доходит до зарядки, вы получаете уведомление о зарядке на самом инструменте, которое сообщит вам, как только он будет полностью заряжен.На эту отвертку вы получаете 3 года гарантии от Dewalt.

Лучшие характеристики:

  • Емкость аккумулятора 8 В
  • Максимальная скорость 430 об / мин
  • Регулируемая задняя ручка
  • Доступны настройки управления скоростью
  • Возможна работа как вперед, так и назад
  • ¼ дюйма с шестигранной головкой
  • 1 дюймовая насадка применима
  • Светодиодные индикаторы
  • Индикация заряда на инструменте
  • 3 года гарантии

Плюсы:

  • Эргономичный дизайн для большего комфорта
  • Технология активации движения

Минусы:

  • Довольно дорогой ценник
  • Скорость могла бы быть немного лучше

Купить сейчас на Amazon

2.Аккумуляторная отвертка Hychika

Hychika — сравнительно менее известный бренд в жанре электроинструментов. Но из них можно сделать достойную аккумуляторную отвертку, упомянутую ниже.

На 2 позиции мы представляем аккумуляторный шуруповерт фирмы Hychika. Это своего рода отвертка общего назначения с максимальным крутящим моментом 6 Нм. Спереди находится быстросменный патрон 6,35 мм, который позволяет быстро заменять биты. Говоря о битах, вы получите 36 различных частей, которые полезны почти для всех общих приложений.Он питается от батареи 3,6 В, которая может обеспечить до 180 об / мин. При необходимости аккумулятор можно заряжать через порт USB.

Как вы знаете, работать в темном углу комнаты может быть немного сложно, вы можете использовать яркие передние и задние светодиодные фонари, имеющиеся на этой отвертке. Передний светодиод будет освещать завинчиваемую часть, а задний фонарь поможет отслеживать биты. Вы также можете изменить ручку с помощью всего одной кнопки блокировки. Двухпозиционная ручка наверняка поможет вам в сложных положениях.На эту отвертку предоставляется гарантия 2 года.

Лучшие характеристики:

  • Емкость аккумулятора 6 В
  • Максимальная скорость 180 об / мин
  • Регулируемая задняя ручка
  • Быстросменный патрон 35 мм
  • Включены 36 различных битов
  • Аккумулятор можно заряжать через Порт USB
  • Светодиодные фонари спереди и сзади
  • 2 года гарантии

Плюсы:

  • Доступно несколько бит
  • Доступна зарядка через USB

Минусы:

  • Низкая емкость аккумулятора
  • Скорость очень низкая

Купить сейчас на Amazon

3.Аккумуляторная отвертка Milwaukee

Milwaukee — еще одно менее известное имя на рынке. Но у них есть отличная аккумуляторная отвертка для тяжелых условий эксплуатации.

Если вы ищете отвертку для тяжелых условий эксплуатации, не ищите больше. Milwaukee 2401-20 M12 — идеальный выбор для вас. При средней цене в нем установлена ​​исключительная батарея на 12 вольт. Эта батарея большой емкости может без проблем обеспечивать скорость до 500 об / мин. Следовательно, вы получите до 175 фунтов крутящего момента всего лишь с отверткой на 2 фунта.Он довольно легкий за счет компактной конструкции. Он сконструирован таким образом, что без проблем может легко поместиться во многих ограниченных пространствах.

Для вас доступно 15 различных положений для наиболее удобной посадки. Это, безусловно, поможет лучше контролировать отвертку. Спереди имеется шестигранный патрон ¼ дюйма. Это быстросменный патрон без ключа, который открывается и закрывается довольно быстро, что позволяет мгновенно менять биты. Вы получите 5-летний гарантийный срок на Milwaukee 2401-20 M12, что делает его одним из самых надежных вариантов из этого списка.

Лучшие характеристики:

  • Емкость аккумулятора 12 В
  • Максимальная скорость 500 об / мин
  • Крутящий момент до 175 фунтов
  • Легкая отвертка 2 фунта
  • Компактная конструкция
  • Доступно 15 различных положений сцепления
  • ¼ дюйма с шестигранной головкой
  • 5 лет гарантии

Плюсы:

  • Компактная отвертка
  • Емкость аккумулятора велика

Минусы:

  • Биты не включены
  • Сравнительно дорогой ценник

Купить сейчас

4.Skil Cordless Screwdriver

Возможно, вы не слышали о Skil, поскольку это довольно недооцененный бренд на рынке. Но они делают много доступных по цене продуктов, таких как отвертка.

Это самый бюджетный вариант из нашего списка. Аккумуляторная отвертка Skil Rechargeable 4V Cordless Screwdriver дает вам 4-вольтовый аккумулятор, который при необходимости может обеспечить до 500 об / мин. Это довольно скоростная машина, учитывая невысокую цену. Это может быть лучшим вариантом для вас, если вам нужен ежедневный драйвер для ваших проектов DIY.Поскольку это очень компактная отвертка, вы можете использовать ее в самых компактных и труднодоступных местах. Он имеет эргономичный дизайн, позволяющий легко управлять спусковым крючком двумя пальцами.

Поскольку это устройство довольно малой емкости, вы можете использовать его в течение очень долгого времени после одной зарядки. Он также имеет порт для зарядки micro USB, если вы хотите заряжать его через ноутбук или электростанцию. Он состоит из шестигранника ¼ дюйма, который в значительной степени стандартен для отверток. Вы можете хранить дополнительные биты прямо на инструменте с помощью магнитного хранилища бит.

Эту отвертку можно использовать как по часовой стрелке, так и против часовой стрелки. Кроме того, на передней панели есть индикатор зарядки, который также отображает оставшийся заряд. Вы получите долгую 5-летнюю гарантию, которая является исключительной для этой ценовой категории.

Лучшие характеристики:

  • Емкость аккумулятора 4 В
  • Максимальная скорость 500 об / мин
  • Лучше всего подходит для общих операций
  • Управление спусковым крючком двумя пальцами
  • Компактное устройство
  • Порт зарядки Micro USB
  • Вперед, а также возможна обратная работа
  • Магнитное хранилище бит
  • ¼ дюйма, шестигранник
  • Индикация заряда на инструменте
  • 5 лет гарантии

Плюсы:

  • Гарантийный срок довольно хороший
  • Очень быстрая отвертка

Минусы:

  • Емкость аккумулятора очень низкая
  • Устройство может быть слишком компактным для стабильного управления

Купить сейчас на Amazon

5.Аккумуляторная отвертка Black + Decker

Black Decker — отличный бренд, который производит множество доступных электроинструментов. В их линейке также есть аккумуляторная отвертка.

Вот еще один значительно более дешевый вариант из нашего списка лучших аккумуляторных отверток. В нем находится литиевая батарея на 4 В, которая может работать до 18 месяцев всего за одну зарядку. Он может обеспечить водителю скорость вращения до 180 об / мин. В комплект входит 8 бит. Пока вы работаете с несколькими винтами, вы можете хранить некоторые из них на магнитном держателе винта наверху.

Он также оснащен светодиодной подсветкой для освещения рабочей зоны и улучшения поля зрения. Возможно, это самый легкий вариант из нашего списка, он весит всего 1,41 фунта. Особенностью этой отвертки является вращающийся картридж с битой на задней стороне инструмента. Вы можете хранить дополнительные биты во вращающемся хранилище и использовать их, когда вам это нужно. Гарантия на эту отвертку составляет 2 года.

Лучшие характеристики:

  • Емкость аккумулятора 4 В
  • Максимальная скорость 180 об / мин \
  • 18 месяцев работы всего за один заряд
  • Храните дополнительные биты во вращающемся картридже
  • 8 бит включены в упаковка
  • Магнитный держатель винта сверху
  • Светодиодная лампа
  • Весит всего 1 шт.41 фунт. низкая
  • Скорость вращения низкая

Купить сейчас на Amazon

6. Аккумуляторная отвертка Dremel

Здесь у нас есть еще одна недооцененная марка электроинструментов под названием Dremel.У них есть достойная компактная аккумуляторная отвертка, доступная, как указано ниже.

Вот еще одна компактная, но мощная аккумуляторная отвертка из нашего списка. Он способен без проблем заворачивать винты диаметром до 2 дюймов. Он имеет стандартный патрон ¼ дюйма, в который крепятся ведущие биты. Что касается дизайна, это, наверное, самый компактный дизайн в списке, который даже не требует ручки. В нем установлена ​​батарея на 3,6 В, которая может обеспечить до 360 об / мин. В комплект входит 7 разных бит.

Компактный дизайн складывается и при зарядке устройства. Он довольно быстро полностью заряжается и может использоваться довольно долго. Зарядка возможна с помощью зарядного устройства USB, поставляемого с отверткой. Вы можете найти небольшой индикатор зарядки на передней панели, который поможет вам отслеживать оставшийся заряд. Гарантия производителя на эту отвертку составляет 2 года.

Лучшие характеристики:

  • Емкость аккумулятора 6 В
  • Максимальная скорость 360 об / мин
  • Возможность закручивания винта до 2 дюймов
  • Стандартный патрон ¼ дюйма
  • Самая компактная конструкция
  • Доступны настройки управления скоростью
  • В комплект входит 7 различных бит
  • Доступна зарядка через USB
  • Маленький индикатор зарядки на передней панели
  • -дюймовый патрон
  • 2 года гарантии

Плюсы:

  • Компактный дизайн для лучшего обращения
  • 7 бит входит в комплект

Минусы:

  • Гарантийный срок короткий
  • Емкость аккумулятора очень низкая

Купить сейчас на Amazon

7.Аккумуляторная отвертка Stalwart

В прошлом Stalwart получал довольно положительные отзывы пользователей. То же самое и с их аккумуляторной отверткой, указанной ниже.

Наконец, мы представляем еще одну доступную по цене, а также очень удобную аккумуляторную отвертку. Он поставляется с огромным набором бит из 45 элементов, который легко справится практически с любым приложением. Вы получите прочный чемодан для переноски, в котором достаточно места для отвертки, всех насадок и зарядного устройства, что делает его идеальным вариантом для транспортировки.В корпус отвертки встроены 2 светодиодных фонарика, которые уменьшают необходимость носить дополнительный свет в темных местах.

Он питается от литиевой батареи на 3,6 В, которой достаточно долго без подзарядки. Он имеет стандартный патрон ¼ дюйма, который удерживает несколько бит, входящих в комплект. Вы можете использовать отвертку как для прямого, так и для обратного движения для блокировки и ослабления соответственно. Компания Stalwart предоставляет трехлетний гарантийный срок, который включает бесплатный ремонт, а также замену в определенных случаях.

Лучшие характеристики:

  • Емкость аккумулятора 6 В
  • Набор из 45 бит
  • Прочный футляр для переноски
  • 2 встроенных в корпус светодиодных фонарика
  • Стандартный патрон ¼ дюйма
  • Доступно прямое и обратное движение
  • 3 года гарантии

Плюсы:

  • Кейс для переноски неплохой
  • Всегда хорошо иметь 45 битов

Минусы:

  • Скорость не упоминается
  • Емкость аккумулятора ниже в сравнении

Купить сейчас на Amazon

Руководство по покупке лучшей аккумуляторной отвертки

Теперь, когда вы прочитали обо всех продуктах и ​​сравнили их плюсы и минусы, вы, должно быть, немного поняли о беспроводных устройствах. отвертки в общем.Вам также следует рассмотреть возможность взглянуть на сам продукт, чтобы лучше понять его дизайн и эстетику.

Если вы уже выбрали продукт, который наилучшим образом соответствует вашим требованиям, вы можете продолжить покупку. Но если вы не знаете, что делать с несколькими вариантами, вам следует взглянуть на наше руководство по покупке, приведенное ниже. Это руководство по покупке содержит информацию обо всех необходимых аспектах идеального аккумуляторного шуруповерта и его важности для применения. Это руководство по покупке, несомненно, поможет вам определить приоритеты и купить идеальный аккумуляторный шуруповерт для себя.Вот некоторые свойства, которые вы должны учитывать перед приобретением аккумуляторной отвертки:

1. Питание от аккумулятора

Поскольку каждая аккумуляторная отвертка питается от отдельной батареи, емкость аккумулятора играет важную роль при выборе отвертки. В этой статье вы можете увидеть, что емкость аккумулятора варьируется от 3,6 до 12 вольт.

Большая емкость аккумулятора свидетельствует о высоких возможностях отвертки. Кроме того, аккумулятор большой емкости может обеспечивать питание в течение длительного времени без необходимости подзарядки.Следовательно, если вы собираетесь использовать отвертку в каком-то отдаленном месте, убедитесь, что у нее достаточно заряда батареи, чтобы хватило на всю операцию.

2. Крутящий момент

Когда на винт подается энергия вращения, требуется определенный крутящий момент, чтобы вбить винт в стену. Величина крутящего момента прямо пропорциональна проникающей способности отвертки. Например, если вы хотите использовать отвертку с большими винтами или с твердой поверхностью, у вас должна быть отвертка с высоким крутящим моментом.С другой стороны, если вы собираетесь использовать отвертку на мягких поверхностях, таких как дерево, вам не нужно слишком беспокоиться о допустимом крутящем моменте.

3. Скорость

Как вы могли заметить ранее, все аккумуляторные отвертки имеют определенный диапазон скорости. Эта скорость представлена ​​в об / мин. В основном это способность отвертки обеспечивать определенное количество оборотов в минуту. С отверткой для высоких оборотов вы обязательно заметите более быструю работу.Но во многих случаях из-за высокой скорости вращения на винт передается меньший крутящий момент. Поэтому вам следует рассмотреть вариант аккумуляторной отвертки с регулируемой скоростью.

4. Размер

Как и во всех ручных электроинструментах, перед покупкой необходимо учитывать размер аккумуляторной отвертки. В то время как компактные отвертки пригодятся для многих сложных задач, отвертка большего размера обеспечивает лучший контроль, а также большую мощность для тяжелых условий эксплуатации.Чтобы получить идеальный размер, следует продумать область применения и принять во внимание требуемую мощность. Таким образом, вы можете получить идеальную отвертку, которая лучше всего подходит для вашей работы.

Заключение

Даже если вы не часто пользуетесь отверткой, у вас всегда должна быть аккумуляторная отвертка в вашем ящике для инструментов, на всякий случай. Поскольку это электрическая отвертка, она может легко работать практически с любым типом винта без какого-либо ручного ввода. Все, что вам нужно сделать, это нажать спусковую кнопку, удерживая головку винта отверткой.

Выбор одной отвертки из всех этих вариантов может оказаться утомительным занятием. Поэтому мы подобрали для вас лучшие аккумуляторные шуруповерты. Мы предоставили всю необходимую информацию о каждом продукте, чтобы помочь вам лучше понять его. Тем не менее, если вам нужна помощь в выборе лучшей отвертки, вы можете ознакомиться с нашими рекомендациями ниже:

  • Если вы ищете недорогой вариант, выберите аккумуляторную отвертку Skil Cordless Screwdriver. Он имеет батарею 4 В средней мощности, которая может обеспечить впечатляющую выходную мощность 500 об / мин.На него распространяется 5-летняя гарантия от Skil.
  • С другой стороны, аккумуляторная отвертка Milwaukee может быть идеальным выбором для вас, если вам нужна отвертка для тяжелых условий эксплуатации.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
