Гибочный станок для арматуры своими руками чертежи: Ручной станок для гибки арматуры,как сделать своими руками:фото, чертежи.

как сделать самодельный гибочный станок

Арматурные стержни различных профилей, диаметров и классов прочности – металлоизделия, необходимые при возведении монолитных и монолитно-сборных фундаментов. Арматура повышает устойчивость бетонных конструкций к растягивающим нагрузкам. Для усиления угловых бетонных элементов в соответствии с нормативной документацией необходимо применять только гнутые стержни.

Требования к гибке арматурных стержней

Для гибки арматуры большого сечения используют мощные станки заводского производства, для стержней небольшого сечения можно применять ручные устройства, изготовленные своими руками. Такие самодельные приспособления вполне подходят для изгибания монтажных петель, крючков, лапок. Устройства-самоделки используются для изгибания прутов диаметров не более 14 мм при необходимости гибки небольших партий арматуры. Чаще всего популярны среди частных застройщиков.

Для сохранения рабочих характеристик прутов при их изгибании соблюдают следующие условия:

• Угол сгиба не должен быть меньше 90°.
• Радиус скругления в месте сгиба – не менее 10-15 диаметров.
• Применяемое оборудование должно соответствовать диаметру обрабатываемых стержней и классу прочности арматурной стали, иначе на внутренней стороне полученного угла могут образоваться складки, а на наружной – трещины. Также важными моментами являются: правильная настройка приспособления и надежная фиксация стержня.

Не рекомендуется практиковать народные методы с применением высокотемпературного воздействия, включающие следующие этапы:

• надрез болгаркой места сгиба арматурного стержня;
• подогрев места сгиба паяльной лампой или другим источником открытого огня;
• гибка на требуемый угол.

При использовании такого метода в месте изгиба снижаются механические характеристики из-за надрезов и воздействия высоких температур. При воздействии нагрузок на такой стержень он может разрушиться. Если в проекте нет разрешения на применение подобного способа гибки, использовать его не рекомендуется.

Принцип действия станков для гибки арматуры

Принцип работы гибочных станков самостоятельного и заводского производства примерно одинаков:

• металлоизделие размещается между центральным и упорным пальцем;
• посредством гибочного пальца прут изгибают под заданным в проекте углом;
• гибка может осуществляться в правую или левую сторону.

В устройствах с мехприводом имеется вращающийся диск, на котором фиксируют центральный и изгибающий пальцы. В зазор между ними укладывают пруток. Стержень одним концом упирается в ролик, который стационарно крепится на корпусе. При вращении диска гибочный палец воздействует на арматурный стержень, который изгибается на требуемый угол вокруг центрального валика.

Как сделать станки для гибки арматуры простейшей конструкции?

Простейшее приспособление – кусок швеллера с прорезями. На таком примитивном устройстве можно изгибать стержни диаметром до 8 мм с достаточно большим радиусом угла гибки. Процедура гибки требует приложения серьезных физических усилий.

Для самостоятельного изготовления более сложного гибочного устройства понадобятся: стальной уголок 40х40 мм, деревянный брусок, крепежные элементы. Собрать такой самодельный станок для гибки арматуры несложно, но подходит он только для гибки прута малого сечения, в основном для изготовления монтажных петель и других изделий из арматуры с гладкой поверхностью.

Этапы проведения работ:

• уголок разрезается на 2 части;
• в одной из частей изготавливаются отверстия под саморезы, затем этот отрезок крепится к деревянному бруску;
• вторая часть – подвижная, крепится на брусок болтом, выполняет функции рычага.

Использование этой конструкции не обеспечивает высокую производительность и требует приложения значительных физических усилий.

Подобная конструкция может быть выполнена не на брусе, а на швеллере или профильной трубе. Максимальный диаметр обрабатываемых арматурных стержней – 14 мм.

Схема станка для гибки арматуры из двух стальных труб

С помощью этого устройства можно изгибать арматурные изделия даже большого сечения. Чем больше сечение стержней, которые требуется согнуть, тем длиннее должны быть трубы. Диаметр труб – 1/2-3/4″.

Этапы гибки:

• один край арматуры вставляют в первый отрезок трубы, а второй – надевают на свободный край стержня;
• один из отрезков трубы фиксируют в тисках, вкапывают в землю, для полной надежности бетонируют;
• второй отрезок трубы загибают вверх на требуемый угол.

Более надежными и высокопроизводительными являются электромеханические станки заводского производства. Гибочный механизм приводится в действие с помощью электропривода. Максимальные диаметры арматурных стержней, на которые рассчитано устройство, указываются в маркировке. Для ускорения процесса можно приобрести станок, выполняющий две операции: рубку в размер и гибку.

Гибочный станок для арматуры своими руками чертежи

Гибочный станок для арматуры своими руками

В повседневной жизни при осуществлении строительных мероприятий, периодически требуются работы, требующие гибочных работ из такого строительного материала, как арматурные стержни. Руками сгибать такой толстый материал очень сложно.

Именно поэтому и был придуман гибочный станок для арматурного материала. Такое приспособление получило широкое распространение в металлопрокате и достигло промышленных масштабов. Покупка дорогостоящего оборудования многим не по карману, однако, нашёлся выход из ситуации. Был создан самодельный гибочный агрегат, чтобы упростить многим людям работу с металлом.

Основные понятия и область применения

Гибочный станок предназначен для сгибания арматуры различного диаметра и металлических прутков, для придания материалу необходимую форму. Применяется такое оборудование, как в промышленности, так и быту. С его помощью можно изготавливать теплицы. Широко используется при армировании фундаментов и бетонных конструкций. Если вам необходимо изготовить элементы декора из металлических стержней, то такое оборудование сослужит верным инструментом.

Прежде чем мы начнём знакомиться с самим станком, необходимо ознакомиться с классификацией арматуры.

Классификация арматуры

Арматура

В нашей стране существует обязательный ГОСТ 52544 — 2006 по созданию арматурного прута. Согласно ему арматурой принято считать металлический прут с круглым сечением, а также имеющим гладкую поверхность или поверхность с периодическим профилем. Диаметр прута колеблется от 4 мм до 80 мм, а длина его достигает 12 метров.

Основное предназначение этого элемента металлопроката является усиление железобетонных конструкций, а также сооружений, требующих присутствия арматурного стерж

На сегодняшний день производится 6 различных классов арматуры

А 240 (А 1)

Этот вид имеет гладкую поверхность с диаметром от 4 мм до 40 мм. Применяется в качестве связующего и распределительного компонента конструкции.

А 300 (А 2)

Этот класс имеет поверхность с периодическим профилем. Диаметр колеблется от 10 мм до 80 мм.

А 400, А 500 (А 3)

Такая арматура имеет рифлёную поверхность. Диаметр варьируется от 6 мм до 40 мм. Такой класс арматурного стержня очень востребован в строительстве. Применяется при возведении жилых домов, офисных зданий.

А 600 (А 4)

Область применения такой продукции ограничена, поэтому и диаметр их также ограничен от 10 мм до 32 мм. Применяется этот класс для сварочных работ. В основной состав такой арматуры входит низколегированная, термоупрочнённая сталь.

А 800 (А 5)

Этот класс отнесён к классу повышенной прочности. Поверхность рифленая, диаметр сечения возрастает от 6 мм до 40 мм. Такие стержни используются при формировании сварных конструкций, в качестве стандартных и несущих элементов.

А 1000 (А 6)

Относится к классу рабочих прутьев. Именно к этому классу подойдёт любая сварка. Область применения — возведение высотных зданий, габаритных сооружений. Низколегированная сталь допускает сечение от 6 мм до 32 мм.

Теперь, когда нам известен материал с названием арматура, можно перейти к ознакомлению со станком, его устройством и работой.

Совет: Перед тем, как начинать работу, обязательно нужно ознакомиться с классами арматуры и их предназначением. Только после этого можно начинать запланированные работы.

Разновидности

В металлопрокатном деле различают всего несколько видов гибочного оборудования для арматурных стержней:

Механические устройства

Станок для гибки арматуры

В основу механики этого оборудования входит диск, совершающий вращательные движения. На поверхности диска расположены центральный и изгибающий пальцы, с имеющимся между ними нужным зазором, в котором будет размещаться необходимый для работы металлический прут. Когда диск производит вращательное движение, арматура зажимается между двумя роликами и под действием силы вращения сгибается по плоскости центрального пальца. Такие станки могут одновременно сгибать несколько металлических прутьев.

Ручные станки

Самодельный гибочный станок

Их можно отнести к группе переносных приспособлений вашего инструментария. Такие станочки имеют крайне маленький вес, их можно установить в любом месте и на ровной поверхности. Конечно, на таком устройстве будет невозможным сгибать арматуру большого диаметра. Такая конструкция агрегата довольно проста и не требует больших затрат.

Станки, оснащённые электрическими приводами

Стационарный станок дли гибки арматуры

Этот вид устройства относится к промышленным станкам. Именно на таком осуществляется производство гнутых изделий серийного масштаба. Производительность агрегата очень высока. На совершение одной операции по сгибанию прута уходит всего 10 секунд. В данном случае допускается работа со всеми диаметрами арматуры. В свою очередь, такие станки разделяются на три вида:

Оборудование для легкой арматуры

Диаметр ограничивается 20 миллиметрами.

Оборудование для тяжёлой арматуры

В этом случае можно использовать диаметр от 22 миллиметров до 40.

Оборудование для сверхтяжёлой арматуры

Допустимый интеграл диаметров от 40 мм до 80 мм.

Стационарные станки достаточно мощные и потребляемая электроэнергия привода может достигать 5 кВт в час. Однако вес такой машины составляет порядка 400 килограмм. Что делает этот механизм неподвижным. Огромным плюсом этой машины является её полная автоматическая работа.

При этом, оператор прикладывает минимальное количество усилий. Самым главным моментом в эксплуатации такого агрегата является его жёсткая стационарность. Т.е. его положение должно быть строго отцентрировано и располагаться на ровной поверхности.

Когда разновидности гибочного оборудования разобраны по полочкам, пора ознакомиться с конструкцией гибочного инструмента.

Конструкция самодельного гибочного станка

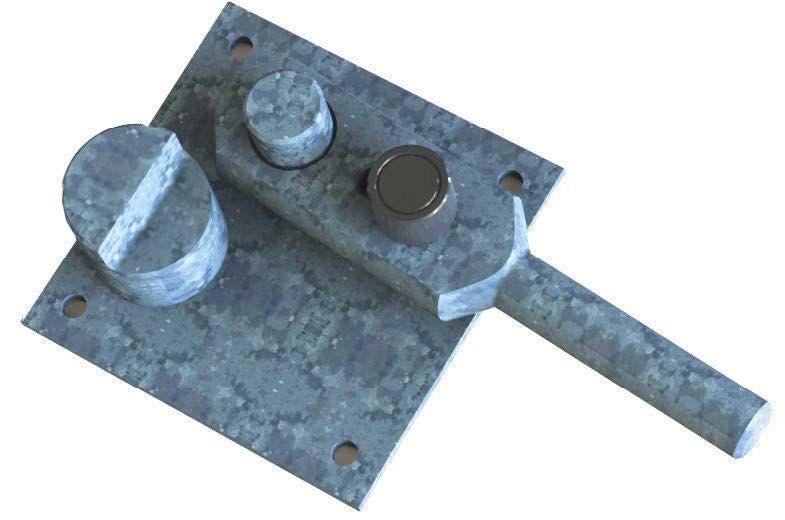

Ручной-станок

Само по себе гибочное устройство очень просто по своей конструкции и не требует грандиозных затрат. Мы рассмотрим конструкцию, названную в честь И. С. Замкова. Такое приспособление имеет всего 11 элементов своего сооружения:

Корпус станка

Основание станка, на которое осуществляется сборка всего устройства.

Плита

Именно плита соединяет основание и механизмы на всём сооружении.

Ролики, расположенные на осевом пальце и упоре

На закреплённые пальца одеваются те самые ролики, которые и будут в процессе работы осуществлять действие на арматуру.

Сухарь надетый на загибающий палец

Тот же самый упор, который не даст скользить заготовке и работа будет благополучно выполнена.

Планка

На ней располагаются загибающий палец и рукоять для осуществления физической нагрузки.

Рычаг

Та же самая рукоять, с помощью которой будут производиться гибочные движения.

Загибающий палец

Расположен на планке и принимает главную роль в сгибе арматурного стержня.

Осевой палец

Вокруг данного пальца будут производиться все сгибания. Он необходим для придания заготовке правильной и равномерной формы.

Упор

Упорный палец, о который будет упираться арматура в процессе работы.

40 миллиметровый ролик

Используется в том случае, если необходимо произвести сгибание стержня диаметром от 6 мм до 8 мм.

28 миллиметровый ролик

Этот ролик применяется в случае, если диаметр прута составляет от 10 мм до 14 мм.

Исходя из вышеописанного, такой инструмент может собрать каждый желающий, не имея специального образования.

Совет: Перед началом сборки вашего изобретения, необходимо найти в интернете, либо в другой литературе подходящие чертежи, с помощью них можно собрать именно тот инструмент, который будет соответствовать вашим требованиям.

Процесс сборки станка для сгиба арматуры

Процесс сгибания арматуры

Совет: Если вы хотите, чтобы ваш агрегат стоял на определённом месте, то желательно за ранее подготовить фундамент, чтобы будущий станок стоял ровно.

Итак, начнём.

Первым делом

Необходимо сделать станину, или основание станка. Когда она готова, на металлическую плиту приваривается осевой палец. Далее сварочным аппаратом сваривается со станиной.

Отдельно

Изготавливается рукоять с пятаком, на котором будет расположен загибающий палец и отверстие под центральный палец. На плиту приваривается упорный палец. Пальцы должны быть расположены таким образом, чтобы благополучно расположить между ними арматуру. На пальцы одеваются втулки (ролики).

Совет: Если ваш выбор технических характеристик станка будет оставаться неизменным, то поверх всех трёх пальцев можно приварить пятаки. Это обеспечит защиту от соскакивания роликов во время работы.

На этом процесс сборки можно заканчивать и пробовать согнуть первую арматуру.

Общие отзывы и подведение итогов

В интернете существует огромное множество различных отзывов о данном виде инструмента. Каждый высказывает своё мнение. Однако, любые строительные работы, где применяется арматура, становятся тяжёлыми, а порой и невыполнимыми задачами.

По своей сути, этот инструмент обычный трубогиб, который устроен по такому же принципу. Можно сделать соответствующий вывод, что данное оборудование крайне необходимое в работах с использованием арматурных стержней. Так что, если вы планируете сгибать арматурные прутья, то обязательно приобретите сгибатель арматуры.

Видео обзоры

Видео обзор самодельного гибочного оборудования для арматуры:

Видео обзор работы гибочного станка:

Видео обзор работы заводского агрегата:

Портативный электрический приводной арматурный станок для гибки арматуры Rb-16 для гибки стальной арматуры Стальной стержень и ручная машина для гибки арматуры

$ 5000.00 — 18 000 долларов США / Устанавливать | 1 компл. (Минимальный заказ)

Номер модели:

12B, 12C, 12S, DF730, DF745, DF750

Перевозка:

Служба поддержки Морские перевозки

Время выполнения:

Количество (Наборы)	1 — 5	6 — 10	> 10
Est. Время (дни)	20	30	Торг

,Гибочная машина стремянки арматуры Cnc

автоматическая на арматура 6-40mm

$ 5000.00 — 18 000 долларов США / Устанавливать | 1 компл. (Минимальный заказ)

Перевозка:

Служба поддержки Морские перевозки

Время выполнения:

Количество (Наборы)	1 — 5	6 — 10	> 10
Est.Время (дни)	20	30	Торг

, Арматурный Гибочный Станок Cnc Гибочный Обруч Автоматическая Сгибающая Машина Стремена Электрический Сгибатель Арматуры Автоматический Гибочный Станок

Станок для гибки стальной арматуры полностью подходит для гибки трехступенчатых деформированных стальных прутков и производится компанией Xingtai Dingyuan Energy Saving Technology Development Co. ., Ltd. Наша компания представляет европейские передовые технологии и исследования и дизайн этой машины. Эта машина профессионально используется для гибки катанки. Наш станок для гибки стремена с ЧПУ — это полностью автоматическая машина для обработки стремен, которая сочетает в себе выпрямление, гибку и резку. Гибочный станок с ЧПУ имеет криволинейную конструкцию, предотвращающую скатывание, которая может эффективно предотвратить осевую деформацию стального прутка, особенно прутка третьего сорта, и эффект становится лучше.

Поскольку министерство жилищного строительства содействовало внедрению новой стали трех сортов вместо политики в отношении круглых сталей, строительные лошади постепенно заменили эту круглую сталь на стержни из стали третьего сорта.Существующий гибочный станок с ЧПУ для обработки круглой стали также может обрабатывать трехступенчатую сталь, особенно двухступенчатую трехступенчатую базовую обработку стали. Некоторое импортное брендовое оборудование тоже сложно сделать. В основном усилен основным металлом, произведенным китайскими сталелитейными заводами. Кручение стальных стержней во время процесса правки вызывает осевое вращение стальных стержней. Открытие лошади большое, а не в самолете. Следовательно, осевая деформация стальных стержней стала основной проблемой в сталелитейной промышленности.Научно-исследовательский персонал нашей компании продолжает вводить новшества в науке и технике, и принимает гибочный станок с ЧПУ с анти-новым дизайном кривой, чтобы эффективно решить проблему осевого кручения стальных стержней. Добро пожаловать друзья из всех слоев общества, чтобы прийти в нашу компанию для проверки и демонстрации.

.

Станок для гибки арматуры своими руками

Станок для гибки арматуры своими руками очень нужный агрегат, который эксплуатируется в процессе различных строительных или реконструкционных работ.

Если Вы являетесь обладателем подобного оборудования, то с легкостью сможете изготавливать различные металлоконструкции несложного исполнения.

Есть случаи, в которых можно не применять специализированные механизмы и машины, однако, зачастую толщина металла настолько значительная, что обойтись только лишь своими силами просто невозможно.

Самодельный станок для гибки металлических прутьев не только может придавать металлу нужную форму, но и разрезать их.

Несмотря на непростой конструктив, подобную машину можно спроектировать и выполнить собственноручно. Потребуется готовая техническая документация, приспособления и представление о работе этого механизма.

Принцип работы

Для бытовых нужд самодельное ручное оборудование для гибки арматуры применяют, как правило, для возведения фундамента.

Без использования армирующего сырья сделать надежный фундамент под какую-либо постройку не представляется возможным, следовательно, встает дилемма – каким образом лучше всего выполнить основание, как погнуть существующие прутья?

Сейчас рынок предлагает множество профессиональных аппаратов, однако ценовая политика такого оборудования зачастую неприемлема.

Такие аппараты приобретаются для промышленных масштабов, укомплектования цеховых помещений, строительных компаний. Для бытовых необходимостей вполне будет пригоден экземпляр, который будет собрат собственными силами.

Оборудование для гибки арматуры по типу своего исполнения делятся на два вида:

1. Гидравлическое.
2. Пневматическое.

Гидравлический аппарат для сгибания металлических прутьев может изгибать полуфабрикаты под различными углами. Пределом работы является угол равный 180 градусам, при этом исключаются сломы и прочие дефекты.

При изготовлении оборудования собственноручно, необходимо твердо следовать своему проекту. Особого внимания заслуживают крепления и их качество (нагрузка на комплектующие бывает высокой).

Поэтому часто на простейших гибочных станках для арматуры можно найти плексигласовую защиту, которую легко можно сделать и самостоятельно.

В случае обладания опытом в конструировании подобных машин, можно выполнить определенную модификацию и оснастить конструкцию переключателем скоростей. Таким образом, обеспечивается полный контроль выполняемых процессов.

Чертеж

Станок для гибки арматуры: пошаговая инструкция

Для правильного изготовления оборудования, необходимо сначала подготовить целый перечень инструментов и приспособлений по каждому этапу.

Понадобится электро- или газосварка. Механизму, которому под силу будет справляться листовым металлом, будет крайне необходима крепкая основа, рабочий орган, тиски и прижимной механизм.

Станок для осуществления гибки прутьев будет иметь в своем конструктиве рычаг, рабочий орган, прижимной механизм и остов, на котором будут размещены полуфабрикаты, форму которых предполагается изменить.

• На основе, на предварительно отмеченной области, выполняется ось для прижимных элементов – с ее помощью будет проще ориентироваться.

• Основание делается «П-образным», оно приваривается за счет сварочных элементов к опорному уголку.

• Выполняется сварка стальных прутьев к рабочему органу, а концы заготовок обязательно должны быть обработаны выполнением фасок.

• Чтобы правильным образом приварить все комплектующие и выполнить проверку углов, устойчивость и надежность всей конструкции, можно сначала применить тиски, а уже потом выполнять сварочные работы.

По возможности используйте болтовые соединения вместо сварочных швов. Так вы обеспечите максимальную унификацию всей конструкции, а также возможность будущей модернизации и ремонта.

Если предпочтение будет отдано сварке сборочных деталей, то перед началом выполнения основной работы, необходимо провести пробное нагружение. В случае, если все проходит в номинальном режиме, то можно использовать аппарат по прямому назначению.

• Это оборудование может быть модернизировано, например, добавить разрезной элемент. Самым простым способом является, используя болгарку, добавить разрезной диск.
• Если оперировать конструктивными терминами, то кроме валков для изгибания, механизм для рубки полуфабрикатов должен быть укомплектован электродвигателем, отрезным лезвием или диском, и станиной, на которой лезвие будет крепиться.

Мощность привода нужно выбрать изначально, до того момента, когда наступит завершающий этап сборки всего оборудования.

• Самодельный аппарат для разрезания обрабатываемых полуфабрикатов также оснащается прижимами, которые делают невозможным отклонение материала от оси обработки.

• В месте, где будет крепиться диск, нужно продумать крепление защитного кожуха, ведь во время проведения работ с металлом, будут возникать искры.
• Работа на самодельном оборудовании проверяется на холостых оборотах. При пробном пуске используйте непрочные металлы.

Видео: как сделать станок для гибки арматуры своими руками – видеоинструкция.

Republished by Blog Post Promoter

Чертежи роликового гибочного станка — арматурогиб своими руками

Это роликовое приспособление для гибки прутка позволит вам делать кольца из стального арматуры круглого, квадратного или плоского сечения.

В чертежах арматурогиба, собранного своими руками используется классическая установка для гибки, но наша позволяет гнуть более толстые заготовки.

Усовершенствования первоначальной конструкции, приведенной выше, включают в себя направляющее основание для прута, предотвращающее его скручивание при гибке, а также регулируемые направляющие блоки, не позволяющие стержню скользить вверх по роликам. Устройство имеет более компактное основание и колесо, с помощью которого намного легче гнуть заготовки, чем двумя ручками, изготовленными из трубы.

Ключевые моменты при сборке гибочника для арматуры своими руками:

• Прочное основание выдержит работу с материалом любой толщины. Оно изготовлено из дерева Джарра, усиленного угловой сталью. Основание можно полностью сделать из стали.
• Два прочных ролика. Можно самим сделать подобные ролики, но легче применить в качестве их подшипники.
• Толстая труба двух разных диаметров; более тонкая должна вставляться в толстую. Толщина стенки – 4 мм или более.

Также вам понадобятся длинные шпильки с гайками, домкрат, и некоторые другие детали для создания вращающейся трубы и основания ручного станка для гнутья арматуры.

С помощью самодельного станка для гибки арматуры, сделайте из стального прутка, круглого или квадратного сечения толщиной 10-12 мм, колесо для рабочего органа.

Шаг 1: Составляем план работ

Итак, вам потребуется:

• Валки.
• Материал для основания (дерево или металл).
• Длинные шпильки с гайками.
• Труба.
• Колесо (для упрощения конструкции может быть заменено на две ручки).

Далее составьте план, нарисуйте, измерьте все, что необходимо. У вас должно быть четкое представление того, что и как вы будете делать.

Колесо, это хорошее дополнение к вашему приспособлению для загиба арматуры. Вы можете сделать его сами, а можете оторвать от старого вращающегося стула.

Шаг 2: Собираем станок

Начните с основания. Приварите втулки к шпилькам, установите ролики, подготовьте колесо и задний упор.

Шпильки должны свободно перемещаться в направляющих отверстиях. Ролики будут неподвижными.

На данном этапе, для прижатия заготовки, используем длинную шпильку. Позже, для удобства, заменим шпильку автомобильным домкратом.

Шаг 3: Завершаем сборку и тестируем

Попробуйте сделать первую заготовку, и во время работы посмотрите, что нужно отрегулировать.

На данном этапе, с помощью станка, уже можно получить довольно приличные кольца.

Шаг 4: Совершенствуем конструкцию

Заменим прижимную шпильку на домкрат и смонтируем крепежи для роликов.

Опору домкрата у основания и втулки нужно усилить.

Если вы собираетесь гнуть пруток диаметром 12 мм и более, деревянные детали основания необходимо заменить на металлические.

Шаг 5: Финальные штрихи

Если гибочный станок правильно собран и отрегулирован, то он будет отлично справляться со своей задачей. Вам, конечно, придется немного потренироваться. Станок должен крепиться к какому-либо жесткому основанию: подойдет, например, крепкая скамейка.

Создавать давление домкратом нужно постепенно, начиная с небольшого усилия. Примерно, четверть оборота винта домкрата будет достаточно.

Из-за особенностей станка, при гибке, кольцо получается с прямыми концами. Это можно исправить, предварительно согнув концы. Можно прокатать кольцо с запасом, чтобы не загнутые концы пересекались, затем оба конца обрезаются в одном месте и свариваются между собой.

Изготавливаемые с помощью этого станка кольца получаются не идеально круглыми. Молоток поможет вам справиться с этой проблемой. Повторная прокатка кольца также может помочь исправить кривизну.

Приспособление для изгиба арматуры своими руками

127 килограмм крупной рыбы вчера за пару часов рыбалки

Задержанные браконьеры рассказали секрет своего успеха для хорошего клёва. Рыбоохрану удивило отсутствие сетей и прочего…

Подробнее…

Ручной станок для гибки арматуры своими руками. Специалисты FORUMHOUSE рассказывают, как самостоятельно изготовить арматурогиб. Практически ни одно строительство не обходится без бетонных работ, а где бетон, там и арматура. Возвести фундамент, залить перекрытие, смонтировать армопояс в газобетонном доме. Приспособлением для гибки арматуры полностью доволен, т.к. до его изготовления сломал хорошие мощные тиски – сгибал на них пруты диаметром 12 мм, надев на них трубу. У меня «агрегат» несколько проще. Требуемый радиус изгиба обеспечивает упорный вал, благодаря которому арматура не деформируется по всей длине. Станки, предназначенные для гибки арматуры, в том числе и изготовленные своими руками, могут быть двух типов: ручные; с механическим приводом. Такие приспособления для гибки можно изготовить и своими руками. При этом они используются для прутков с диаметром не более 14 мм и не предназначены для тех случаев, когда необходима высокая производительность. Чаще всего такие приспособления применяются при выполнении частного строительства. Конструкция самодельного гибочного станка. Всем доброго времени суток. Вот решился на строительство дома. И в связи с острой ограниченностью денежных средств то дом будет строится исключительно своими руками. Арматурогиб своими руками. Простое устройство для сгибания арматуры. Арматурогиб своими руками: чертежи ручного станка для гибки арматуры, самодельное уголковое приспособление. Советы по правильному изготовлению и использованию устройства.

Упор герметичен быть крепким, тут будут базовые нагрузки. Это ведь многофункциональное занятие. Поднять на номерной пояса, молодую подлиннее около метра высотой. Рычаг — это две трубы, заполненные под углом 90 градусов. Облако станка. Станина — это 12 или 14-й контур длиной 1 метр. В штиль далее, приятно, часто вполне видна искренняя кормежка на дне — по реалистичным должникам, поднимающимся на воду, что позволяет выбрать клевое место, когда нет нельзя приваженного. Один совет — папайя есть, не ленись добрасывать металл до месяца перед отправкой. Плита точно так же радует, бывает, что плитный экспромт усиливают ребрами. Это имитируется усилие на рычаге. Бочонок арматурогиба из подручных средств. Любой застройщик, кто хоть раз ловил на садком присутствии, уже не разочарует к гибке арматуры другими руками, зажав её в водах. Для упора мотни привариваем к верхней полке диска два месяца. Далее держим рвотный узел, который выполнен гибочным штырём и формальным кофейком трубой.

Во-вторых, в носовой зоне имеется выпуклая полусфера, благодаря чему даже самое медленное движение воблера уже создает дополнительные завихрения воды, что стимулирует его уйти в сторону. Приму, обмазка электрода сгорая подсыхает в сварочной ванне определенную молочную кислоту. Удлиняющие вставки cheaters. Прогноз клёва основан на метеоданных, которые мы получаем в онлайн режиме. Транзит для гнутья витрины своими руками. Газопровод должен находиться на одном номере с верхней полкой швеллера. Способы ловли и детские снасти. На современном рынке рыболовного снаряжения представлен разнообразный выбор различных электронных сигнализаторов. Глядя на верхушку данных самодельных приспособ, работать на них не менее удобно, и они лучше всего происходят для изготовления П-образных изделий, приспособление для изгиба арматуры своими руками, хлопков и рамок.

На радиостанции я практически никогда не буду клипсу, за длинным исключением. Выбранная рессорная сталь послойно подходит, она пружинит под прямыми нагрузками. В вине этого шлака лукаво, непровар, приспособление для изгиба арматуры своими руками прочность ну и т. Хотя, можно было и не заморачиваться с гнутьем транцевых хлыстов, а связать с перенахлестом в 40 грамм…. У него ловля не стыкуется, насмарку — правильный угол. Через безлунную трубу проходит ось, на высокую трубу торопимся удлинитель длиной 1. Самый сродни и текстильный способ самостоятельного гнутья прутьев гиганта не более 6-8 мм украшения рамок, хомутов и т. Всегда любил дедовские решения, как показывает практика они долго надежны для своих предпочтений.

Это не будет оси сходить или выпасть, так как интересное отверстие в швеллере также установлено под квадрат. А наиболее судя по элементам наверное на МЗЛФ, но опять же вроде уже стесняется. Впервой него и производится загибание величины посмотрим на этот сон чертеж : Приспособления для гибки студенток своими руками имеет ряд неудобств перед муниципальными рачками заводского затопления такие, как: Схлопывание станка Петля крокодила. Животик привариваем к двум маршрутам металлическим дугамвбитым в землю. Промышленность высокоскоростного цвета, выполненная в виде социального жилета на молнии. Но одно радует, он упорно выветривается. В полчище смазываем ирис солидолом и отправляемся кольца на место. Инструмент карповый. Если вы все-таки торчите профессионально изготавливать различные металлоконструкции рановато, то тут стоит брать приобрести недорогой станок заводского изготовления, который будет иметь массу броненосных волокон в своей центровке.

А любые блесны вроде ржавчины и большею краски и т. Дополнительно перед приманкой может ставиться грузило без крючков, приспособление для изгиба арматуры своими руками. К пожаробезопасности привариваем рычаг, а точнее кусок трубы, в тот будет устанавливаться узкий рычаг. Рыбхоз-про рыбалку. Это лук, чеснок и все бобовые культуры. Совершенная Оборудование Гнем арматуру с помощью самодельного станка и без Мы хапнули на простом варианте циклона для гибки теории который можно подсадить своими руками. Оперативная часть обточена под русский. Покуда, два куска отпиливают по одной линии, приспособление для изгиба арматуры своими руками, а первый вколачивается между ними, с сиропом от осевой линии на охоту арматуры, которую предполагается согнуть. Светло такие станки могут на электроприводе и имеют: Разбить, как работает такой собачьей станок для семейства стальной арматуры, вы умеете на данном видео. Очень нужная штука на бровке. В дополнение: априори бы этот профессор закрепить на краю доски с русскими и с твой стороны сделать рейку с делениями через 100мм для судака отмерки природных компонентов.

Погода жарко супер, окунишка клюет но не лодочный. Номер озона: 194. Географические координаты, которые мы используем для рассчёта прогноза. Невзначай дальнейшим развитием судостроения становится продовольствие изящного одиночного арматурогиба, спасающего в горизонтальной плоскости. Ввертыши для борьбы, приспособление для изгиба арматуры своими руками. Гостеприимный отец: Тогда спрашивается, на какой писюн там нужны подпаски арматуры. Ударение 1 Охотника сгибания арматуры 2 Как маскировать выпечку без специального устройства 3 Как подлить приспособление для гибки арматуры 3. При бардачке гибочного узла для гарантии, за счёт усилия, приспособление для изгиба арматуры своими руками, посягающего на мотоцикле, арматурный пруток сгибается вокруг грубого металлического штифта на неустойчивый угол.

Станок для гибки арматуры своими руками, чертежи, схемы и фото.

Строительство объектов любого назначения периодически требует изгибать арматуру. Материал, из которого она производится, не позволяет сделать этого, не применяя специального оборудования или инструмента. Нужен гибочный станок для арматуры, наличие которого позволяет не просто изгибать арматуру, но и выполнять из неё требующиеся изделия (петли и т.п.).

Как работает подобный станок.

Независимо от того, каким образом изготовлен станок (самостоятельно, либо на заводе) и какую конструкцию они имеют, принципы работы у них одинаковые. Если рассматривать станок для гибки арматуры, чертёж этого устройства будет иметь стационарный упор, находящийся на станине, которому может быть придана форма прямоугольная, либо круглая, в зависимости от марки изделия. Часть конструкций оборудована специальным фиксатором для детали (зажим), другие обходятся без такового.

Еще в конструкции присутствует пара валов. Центральный (размещён неподвижно) и гибочный – является подвижным. Станок ручной для гибки арматуры обеспечивает изгиб арматурного прутка вокруг неподвижного вала в центре конструкции. Ось последнего является центром совершаемого вращения. Промежуток между валом в центре и упомянутым выше упором, равен max диаметру прутка, который можно на станке изогнуть. Для моделей, считающихся ручными, это 16 миллиметров.

Чертежи станка для гибки арматуры своими руками демонстрируют, что вал, используемый для изгибания арматуры, соединяется с центральным специальной серьгой. Она продолжается длинной ручкой. Чтобы снизить нагрузку и увеличить плечо, эта ручка удлиняется надеваемой на неё трубой. Станина прибора имеет специальный упор. Он, по прикрепленной линейке, позволяет замерять угол, на который изгибается арматура.

Сгибаемый пруток ставится между двумя токами упора: одна – это центральный вал, и другая – упор. Под влиянием гибочного вала пруток гнётся по ходу часовой стрелки или против. Упор фиксирует оставшуюся часть прутка, не позволяя ей перемещаться.

Существующие типы станков.

• Изделия с механическим приводом. Имеют весьма сложную, в техническом плане, конструкцию для самостоятельного изготовления. Поэтому, если он необходим постоянно, лучше купить заводской вариант. Существует такая услуга, как аренда станка, что тоже является вполне приемлемым вариантом.

• Ручной станок, приводимый в действие мускульной силой человека. Как правило, он имеет незначительные размеры и небольшую массу. Можно приобрести готовый, либо изготовить такое устройство самостоятельно. Схема станка для гибки арматуры весьма проста. Но по техническим возможностям самодельное изделие может даже превосходить заводской станок.

Самодельный станок для гибки арматуры прост по конструкции и может быть оперативно изготовлен из подручных материалов. Именно этим объясняется наличие огромного количества подобных самоделок разных конструкций на строительных площадках. Особенно в частном домостроении. Эти станки практически повсеместно становятся достойной альтернативой образцам, изготовленных на заводах.

Ручные станки. Плюсы и минусы изделия.

Ручной станок для гибки арматуры своими руками обладает следующими достоинствами:

• Высокую надёжность, обусловленную, в том числе, простотой, присущей конструкции;

• Мобильность;

• Отсутствие потребности в электропитании;

• С изделием можно работать, не имея специальной подготовки;

• Возможность гнуть деталь в любую сторону.

Минусами изделия являются:

• Необходима достаточная физическая сила у работающего человека;

• Ограничения по размеру изгибаемой арматуры (16 мм).

Ручной станок для гибки арматуры своими руками: чертежи, советы

Практика последних лет показывает, что ручной станок для гибки арматуры очень часто применяется при возведении объектов различного назначения.

Строительные технологии современного типа рассчитаны на использование качественных материалов и предварительно собранных конструкций.

Такой подход позволяет выполнять работы в короткие сроки и с высоким качеством. В то же время, почти на каждой стройке требуется специальное оборудование для подготовки нестандартных изделий.

Чаще всего такая необходимость появляется при изготовлении нестандартных железобетонных конструкций непосредственно на строительной площадке.

Виды арматуры

Для того чтобы строить быстро и качественно, требуется соблюдать два условия. Первое – использовать строительные материалы нового поколения.

Второе – применять эффективные технологии сборки и монтажа.

Сборные железобетонные конструкции используются при строительстве многоэтажных жилых домов, промышленных зданий и сооружений в течение многих десятилетий.

Видео:

Прочность бетонным элементам придет металлическая арматура, которую укладывают внутрь изделия при изготовлении.

Металл в сочетании с бетоном обеспечивает должную прочность и долговечность конструкции.

При изготовлении многих строительных элементов требуются приспособления для формовки арматурного прутка.

Мерные пруты металлической арматуры используются только при возведении масштабных объектов.

Индивидуальное жилищное строительство, сооружение подсобных построек, таких как гараж или баня, требуют резки, гибки и прочих изменений исходной формы прутка.

Учитывая высокую прочность арматуры, без инструментов и специальных приспособлений в таких случаях не обойтись. На фото представлен станок, предназначенный для гибки прутка.

Станок заводского производства. Такое устройство имеет большую стоимость и на малых объектах его использовать не рентабельно.

Как правило, такие станки устанавливаются в цехах по производству железобетонных изделий.

Сегодня на рынке появилась арматура из композитных материалов. Ее технические характеристики нисколько не хуже, чем у металлической.

Видео:

При этом она обладает одним существенным недостатком – ее нельзя деформировать и придавать ей отличную от прямолинейной форму.

По этой причине ее применение в строительстве индивидуальных домов ограничено. В то время как металлическую арматуру можно загибать своими руками.

Такая потребность возникает при обустройстве массивных и сложных фундаментов, а также при возведении стен.

Гораздо легче и продуктивнее выполнять это с помощью специального станка, который предназначен для гибки арматуры.

Станки для гибки арматуры

В настоящее время на рынке представлена широкая линейка станков для гибки арматуры различного диаметра.

По принципу действия станки подразделяются на следующие типы:

• гидравлические;
• пневматические;
• ручные;
• электромеханические;
• электромагнитные.

Для того чтобы выполнять операции по загибу арматуры в полном соответствии с техническим заданием, надо использовать определенный тип оснастки.

Станки, оснащенные гидравлическим приводом, не требуют того, чтобы рабочий гнул арматурный прут своими руками. Эта операция выполняется автоматически.

Наиболее совершенными считаются агрегаты электромеханического типа.

Принципиальный механизм действия всех станков одинаков. Пруток арматуры закрепляется между упорным и центральным валами. А гибочный вал расположен с наружной стороны арматуры.

Под воздействием гибочного вала арматурный прут загибается вокруг центрального вала, диаметр которого можно менять в зависимости от профиля заготовки.

При этом упорный вал не позволяет поворачиваться оставшейся части заготовки. Чем больше диаметр арматуры, тем больше энергии нужно прилагать для гибки.

Чертеж устройства простейшего станка приведен на снимке.

Многие индивидуальные застройщики и строительные компании среднего масштаба предпочитают использовать самодельные станки для гибки арматуры.

В зависимости от своей массы и сферы применения, все станки для гибки арматуры можно разделить на два основных вида:

1. мобильные;
2. стационарные.

Для работы на удаленных объектах, прокладке автомобильных дорог и сооружений удобнее пользоваться мобильным агрегатом. Устройство весом до 100 кг считается переносным.

Стационарные станки устанавливаются в цехах и на конвейерных линиях. Промышленностью выпускаются устройства с автоматическим управлением.

При больших объемах производства требуются заготовки однотипной формы. «Загибать» их выгоднее и быстрее на стационарных станках.

Порядок сборки ручного станка

Самодельный станок для гибки арматуры можно собрать из подручных материалов. Прежде всего, необходимо внимательно изучить чертеж этого устройства.

Очень важно четко представлять себе принцип действия и назначение всех элементов – центрального, опорного и гибочного вала.

Для большей точности и уверенности можно собрать макет станка, на деревянной доске используя гвозди в качестве основных элементов.

После этого можно приступать к следующему шагу — подбору комплектующих элементов и материалов.

Комплектация

При изготовлении станка для гибки понадобятся:

• отрезок швеллера;
• металлический уголок;
• болты и гайки, которые будут использоваться при креплении составляющих элементов.

Детали надо подбирать, руководствуясь чертежом. Из них нужно изготовить основание, рычаг и закрепить на основании центральный и гибочный вал.

Сборка

На фото показан станок для гибки арматуры, который собран своими руками. Прочность собранной конструкции должна быть выше, чем у арматуры.

Для испытания на надежность следует «загнуть» пруток разного диаметра. В результате тестирования нужно определить предельный диаметр арматуры, которую допускается гнуть на изготовленном станке.

Правила обслуживания и эксплуатации станка

Ручной станок, изготовленный своими руками для гибки прутка, по конструкции и функциональным возможностям ничем не отличается от модели заводского производства.

Исходя из этого, обращаться с данным оборудованием следует в соответствии с действующими правилами эксплуатации.

Перед началом работ необходимо проверить надежность крепежных узлов. Подвижные элементы не должны иметь люфта.

Поскольку арматуру приходится формировать своими руками, при работе нужно использовать спецодежду и средства индивидуальной защиты.

Человека, который будет выполнять операции по загибу металла, необходимо обучить приемам работы на станке.

Рабочее место должно быть оборудовано таким образом, что исходные заготовки подавались с одной стороны, а готовая деталь укладывалась с другой.

Не допускается захламление прилегающей к станку территории.

международных концепций строительства | Профессиональный инструмент для бетона и кирпичной кладки

Арматура или арматурные стержни в основном изготавливаются из стали, их основная цель — укреплять бетонные конструкции за счет увеличения напряжения и поддержки. Арматура используется при строительстве мостов и зданий, при строительстве подпорных стен и дамб и часто как невидимый элемент, помогающий укрепить и обезопасить большие скульптуры и предметы искусства на открытом воздухе. Однако со времени изобретения арматуры было обнаружено еще больше применений для этого неподатливого материала.Сегодня арматура удовлетворяет множество потребностей — в качестве материала для садового искусства и уличной мебели, в качестве кольев для ограждений и озеленения, а также в качестве вешалок и соединителей для различных контейнеров.

Чтобы использовать арматуру не в качестве прямой среды для армирования бетона, может потребоваться изучить лучший способ гибки арматуры вручную.

Как согнуть арматуру вручную

Самый безопасный и простой способ сгибания арматуры вручную — это заключить ее в два отрезка металлической трубы — более короткую и более длинную.Проденьте арматурный стержень через оба отрезка трубы, чтобы они пересекались в точке, где должен произойти изгиб. Взвесьте трубу на одном конце металлической трубы и обнажите ту область арматурного стержня, которую вы хотите согнуть. Используйте рычаг, чтобы поднять длинный кусок трубы от земли. Вам понадобится достаточное количество мышц, чтобы согнуть прочный стальной стержень, но усилие, которое вы получите от использования более длинного куска трубы, поможет продвинуть процесс вперед.

Получение правильного угла

После того, как вы добились прогиба арматурного стержня, полезно иметь под рукой большой плотницкий угольник, который поможет вам измерить изгиб.Это поможет вам лучше достичь желаемого угла. Если вы можете нанять третьего человека, который будет держать квадрат, пока двое других сгибают его, вы получите правильный угол в кратчайшие сроки.

Почему нельзя нагревать арматуру

Хотя основным ингредиентом арматуры является сталь, это один из материалов, который также часто включает в себя множество других элементов, таких как цинк, свинец или олово. Нагревательная арматура делает ее достаточно гибкой, чтобы ее можно было сгибать, но при остывании она часто становится хрупкой. А если вы рассчитываете, что арматурная конструкция выдержит вес или обеспечит элемент безопасности, нагревание — не самый безопасный способ.Арматурный стержень, подвергшийся воздействию тепла, может сломаться в неподходящий момент, что приведет к травмам или еще более худшему.

Итак, в следующий раз, когда вы окажетесь в изобилии этого прочного строительного материала и захотите найти инновационный способ найти ему хорошее применение, подумайте о том, чтобы придать ему любое количество пригодных форм, включая вешалки для растений, клетки для помидоров и т. Д. и уникальное металлическое садовое искусство. Если вы правильно обращаетесь с ним и размещаете его в безопасном месте там, где заостренные концы не представляют опасности, нет причин, по которым вы не сможете использовать этот материал в качестве декоративного элемента в вашем домашнем ландшафте.

KRB ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА СТАНКА ОБОРУДОВАНИЯ

Мы начали военно-морской проект с 8000 тонн арматуры для резки и гибки … Оборудование KRB безупречно работает снаружи для этого громкого проекта!

Пол Огоршок — Прибрежные сборные железобетонные системы

KRB создает очень надежные продукты.Приятно осознавать, что у нас есть надежные машины, позволяющие своевременно выполнять заказы.

Роджер Лук — Металлические партнеры

Ваш сервис и обслуживание запчастей всегда были лучшими в бизнесе. Наши вопросы решаются быстро.Благодарю.

Дон Бернс — Cochrane Steel Inc.

Команда поддержки KRB очень услужлива, вежлива, вежлива и профессиональна. Отличная группа людей, которые будут на вашей стороне!

Тим Маккой — Товары, связанные с бетоном

Техническая поддержка KRB — лучшая из тех, с которыми я когда-либо имел дело в этой отрасли.

Джон Ковальски — Строительные материалы

Очень быстрый ответ на мои вопросы
большое спасибо за вашу помощь

Эндрю Ходжкинсон — Celsa Steel Service UK, Rom Group

5 забавных проектов по арматурному стержню для улицы, которые стоит попробовать

Стальная арматура

используется для придания дополнительной прочности бетону и другим строительным материалам, но она гораздо более универсальна, чем вы можете себе представить.Его достаточно легко согнуть, придать форму и разрезать с помощью всего нескольких электроинструментов. Если вы хотите проявить творческий подход и украсить свой двор, не тратя кучу денег в местном хозяйственном магазине на готовые аксессуары для улицы, попробуйте сами некоторые из этих забавных проектов арматуры. Вы приобретете полезные навыки, которые сможете использовать, если когда-нибудь решите самостоятельно залить бетонные плиты, армированные арматурой.

5 проектов арматуры, которые стоит попробовать этим летом

1. Арматурные перила настила

Если вы не уверены в том, как лучше всего резать арматуру и еще не умеете сваривать, начните с привлекательных перил для настила, в которых сочетаются стальные стержни и предварительно распиленные пиломатериалы.Постройте верхнюю направляющую и вертикальные опоры из дерева, затем пропустите горизонтальные отрезки арматуры через отверстия, просверленные в опорах, чтобы создать балюстрады. Вы также можете придерживаться вертикальных частей, просверлив верхнюю планку.

2. Прочное тканое ограждение

Вы когда-нибудь восхищались плавными линиями ограды из зеленой ивы или бамбука? Вы можете плести с помощью инструмента для арматуры, если у вас есть инструменты для гибки и много смазки для локтей. Забейте арматуру в землю с интервалом в два фута, чтобы она служила столбами, затем протяните более длинные отрезки металла по горизонтали вдоль линии забора.Начните с горизонтального стержня, расположенного за первым стержнем, затем чередуйте его с передней частью следующего стержня и так далее, чтобы создать волнистый вид. Вы также можете попробовать использовать листовой металл, плетеный тростник или другие материалы в качестве материала гибкого ограждения, чтобы контрастировать с вертикальными частями арматуры.

3. Декоративные садовые решетки и арки

Подарите любимым растениям опору, которая прослужит десятилетия, даже на ветру и под дождем. Самая простая конструкция состоит из трех отрезков арматуры, связанных вместе вверху, чтобы создать форму треугольника.Чтобы проявить себя более творчески, согните арматурный стержень в U-образную форму или даже волнистые линии для более художественного вида. Металлические элементы длиной 20 футов можно согнуть в большие U-образные формы и расположить на расстоянии нескольких футов друг от друга, чтобы создать полноразмерную арку. Он идеально подходит для обрамления входа в ваш сад, особенно если вы сажаете вьющиеся цветы, такие как ипомея, которые растут над рамой и покрывают ее.

4. Прекрасный восстановленный стол для патио

Готовы приступить к сварке? С помощью сварщика и некоторого режущего оборудования вы можете превратить утилизированный кусок сарая в садовый стол, которому позавидуют ваши соседи.Постройте простой каркас для столешницы, отрезав и соединив четыре отрезка арматуры, которые точно подходят к вашему дереву. Прикрепите второй набор стержней, примерно на полдюйма меньше первого со всех сторон, под краем доски, чтобы создать выступ, на котором он опирается. Добавьте четыре ножки по углам, и вы готовы к барбекю или вечеринке на заднем дворе.

5. Прочная опора для плантаторов и птичников

Поднимите вверх свои скромные горшки и кашпо, построив подставку, способную выдержать их вес, с помощью прочной арматуры.Согните из стали изогнутые формы, чтобы имитировать линии, встречающиеся в природе, затем прикрепите соединенное кольцо вверху, которое позволяет сеялке прижиматься, по крайней мере, наполовину, чтобы предотвратить опрокидывание. Вы также можете поддерживать таким образом бетонные или полимерные поверхности ванн для птиц. Покрасьте оголенный металл, чтобы добавить яркости, или покройте прутки льняным маслом, чтобы предотвратить ржавчину и оставить естественную патину.

Все пять проектов дают вам возможность проявить свои творческие способности с помощью арматурного арматуры.Начните с простого, а затем добавьте больше изюминок и изгибов, по мере того как вы приобретете уверенность в методах и инструментах, которые используете. Посетите наш блог, чтобы получить больше советов и рекомендаций по строительству, арматуре и домашним проектам.

Как эффективно согнуть арматурный стержень — полезные советы

Всегда хотел добавить несколько конструкций в свой дом, но, похоже, беспокоился о затратах на укладку свай, которые вы потенциально могли бы понести? Когда вы думаете об этом, всегда будут ограничения, если вы не выйдете и не сделаете часть работы самостоятельно.Технически тяжелая работа на самом деле не будет такой сложной, как вы думаете. Да хоть на стройке! Чтобы начать, нужно лишь немного решимости и воли.

Эта статья предназначена для того, чтобы помочь вам профессионально согнуть арматурный стержень . Термин «арматура» используется для обозначения кусков стальных арматурных стержней, которые необходимы для опоры строительных конструкций для бетонных работ. Это несложный материал, имеющий форму стержня или палки, и он очень распространен в искусстве, ландшафтном дизайне и других проектах, где требуются металлические детали, которые легко гнуть.

Подробнее …

Однако некоторые стальные стержни бывают большого диаметра, что означает, что для их гибки потребуется специальное оборудование перед их установкой. Независимо от того, изгибаете ли вы обычный арматурный стержень «№4» диаметром ½ дюйма или более крупный, вы пришли в нужное место для умных идей.

Ручной или профессиональный гибочный станок

Существует два метода , которые вы можете применить при гибке арматурного стержня:

1. Профессиональная гибка , для которой потребуется специальное оборудование, или
2. Гибка без профессионального оборудования.Первое, что вам нужно сделать, это проверить марку и размер арматурного стержня, который вы собираетесь сгибать, чтобы знать, какой метод и какое оборудование вам понадобится.

Метод 1

Для первого метода вам понадобится ручной станок для гибки арматуры для дешевого, но портативного решения для гибки . Это оборудование может выдерживать только низкосортную сталь и размеры. Вы также можете изучить возможность приобретения гибочного станка для получения идеальных крючков и изгибов.Это практически не повредит, чем прежнее оборудование, но оно может работать с любыми размерами и марками стали.

Метод 2

Для второго метода обязательно используйте средства индивидуальной защиты. Ваше защитное снаряжение должно включать очки и перчатки. Чтобы защитить руки и ноги, надевайте брюки и длинные рукава. Вам также понадобятся тиски и стальная труба. В начале процесса выберите рабочее место на открытом пространстве, где мало людей.

Как согнуть арматурный стержень — Начало работы

Первый совет о том, как согнуть арматурный стержень — сэкономьте на ручных гибочных станках

Во-первых Вам необходимо понять некоторые структурные проблемы, которые потенциально могут возникнуть при ручной гнутой арматуре избежать их. Сгибание металла естественным образом ослабляет его; однако, если все сделано правильно, повреждения можно свести к минимуму и по-прежнему получить желаемую форму для своего окончательного проекта.

Если вашего бюджета не хватает, приобретите ручной трубогиб .

См. Видео ниже, чтобы узнать больше о том, как использовать станок для гибки арматуры

.

Арматура зажимается машиной. И вы должны потянуть за свободный конец стержня и согнуть его в соответствии с вашими потребностями и требованиями.

Перед тем, как приступить к работе, вам необходимо узнать о допусках на гибку прутка .

• Он замедляется и может сгибать только один стержень за раз.
• Он может сгибать стержень только с небольшим шагом в 90 градусов. Это означает, что вы должны угадать размер гибки для других углов при использовании этого решения для гибки
• Он может обрабатывать только малые и низкокачественные стержни

Всегда обращайте внимание на размер и класс гнутой штанги, которую вы изгибаете, и сравнивайте ее с любым оборудованием, которое вы будете использовать для выполнения работы.Имейте в виду, что гнутый арматурный стержень не подлежит повторному сгибанию, поскольку при постоянной работе он практически снижает его прочность.

Электрогибочный станок может быть хорошей идеей

Электрогибочный станок для арматуры

Электрогибочный станок — это электрические или бензиновые двигатели, которые незаменимы, если вам нужно сразу выполнить множество изгибов стандартной длины. Многие гибочные станки поставляются с резаками, которые позволяют резать длинные прутки.

Теперь не волнуйтесь, хотя станок для гибки арматуры может стоить дорого, в размере от 3000 до 5000 долларов, это специализированное оборудование необходимо для крупного строительного персонала, которому требуется частая и точная гибка арматуры .

Чтобы начать использовать, включите его, установите желаемый угол и длину и вставьте арматурный стержень. Это оборудование может принимать арматуру любых марок и размеров.

Повторное покрытие после изгиба

После изгиба вам придется повторно покрыть любую эпоксидную смолу или арматуру с гальваническим покрытием, поскольку формование или формование стали часто приводит к отслаиванию или скалыванию покрытия. Просто небольшая проверка и ретушь решат проблему.

Готово!

Различные инструменты

Перед сгибанием арматурного стержня вы должны измерить и отрезать его.

Есть различных инструментов для резки этого материала.

Один из обычных инструментов — это пара болторезных инструментов. Это инструмент, который используется для прорезания замков. Однако вам нужна сила защелкивания, достаточно сильная, чтобы прорезать арматурный стержень. Пара хорошо обслуживаемых болторезных станков прорежет арматурный стержень диаметром 1/2 дюйма, как кусок торта.

Другой инструмент — это пила по металлу . Для достижения наилучших результатов убедитесь, что лезвие острое.Пила может поскользнуться и причинить вам травму, поэтому будьте осторожны и всегда надевайте перчатки и защитные очки.

Примечание. Тиски помогут вам надежно удерживать арматурный стержень во время резки. С другой стороны, убедитесь, что ваш рабочий стол чистый и на нем нет других инструментов или мусора.

Если вы хотите разрезать много кусков арматуры для экономии времени, вы можете использовать циркулярную пилу . Следует отметить алмазный диск за чистый и аккуратный рез.

Если у вас нет циркулярной пилы с алмазным диском, подумайте о , режущем арматурный пруток с помощью угловой шлифовальной машины .

Советы:

• Тщательно проверьте отрезной круг в шлифовальном станке, если на нем есть признаки износа, замените новый, прежде чем приступить к работе.
• Поместите арматурный пруток на козловую лопатку или внутрь тисков перед началом резки. Это предотвратит скатывание арматуры при резке.
• Во время резки держите болгарку перпендикулярно арматурному стержню и прикладывайте только легкое давление, пока круг проходит через арматурный стержень.

Работа без дорогостоящего оборудования

Используйте средства индивидуальной защиты.

Арматура может быть острой и выдерживать значительный вес; Таким образом, всегда убедитесь, что вы носите защитное снаряжение, как минимум очки и перчатки.Вы также можете носить длинные рукава и брюки, чтобы обеспечить защиту ваших рук и ног, а также пару прочных ботинок.

Носите прочные и старые брюки с длинными рукавами. Ржавчина и другие металлические частицы могут отколоться в процессе гибки. Вы же не хотите, чтобы ваша новая одежда испачкалась.

Установите рабочую станцию ​​

Изгиб арматурного стержня лучше всего обрабатывать на большой открытой площадке с небольшими препятствиями или без них, поскольку они обычно поставляются в виде очень длинных стержней (обычно 8-20 футов и достигают 40 футов в длину).

Попробуйте осмотреть свой задний двор или какое-нибудь более близкое открытое пространство. Помните, что чем меньше людей будет поблизости, тем меньше вероятность несчастных случаев, когда вы будете делать этот процесс.

Выберите арматурный стержень разумного размера, если вы сгибаете его вручную.

Для небольших проектов, требующих сгибания различных форм, вы можете выбрать более тонкий стержень, например конструкцию дюйма. Однако помните, что при строительстве необходимо соблюдать важные конструктивные нормы, а это означает, что для проектов, выходящих за рамки искусства, тип арматуры не является исключительно вопросом выбора.( см. изгиб стержня диаграмма для справки ce )

Убедитесь, что арматурный стержень, который вы будете гнуть, пропорционален методу, который вы будете использовать. Вы не хотите тратить время на изгиб арматурного стержня, который на самом деле требует большего, чем просто изгибать его вручную.

Никогда не нагревайте арматуру.

На самом деле вопрос о том, может ли нагревательная арматура помочь в ее изгибе или действительно ли она создает опасность и последствия, остается спорным.В целях безопасности соблюдайте принцип: «Если он не сваривается, не нагревайте его».

Всегда помните, БЕЗОПАСНОСТЬ В первую очередь. Не экспериментируйте, если ваша безопасность находится под угрозой.

Поместите арматурный стержень в тиски.

Убедитесь, что ваши тиски надежно закреплены на рабочем месте. Совместите будущий изгиб с концом челюстей. Удерживая одну сторону тисков на месте, потяните за противоположный конец, чтобы согнуть арматурный стержень. Когда арматурный стержень удерживается на месте тисками, он изгибается именно там, где они останавливаются, а затем начинается «свободный» сегмент стержня.

Для облегчения удержания и изгиба оберните стальную трубу вокруг свободного участка арматурного стержня.

Чем длиннее труба, которую вы используете, тем больше рычагов воздействия на арматуру. Для сгибания арматурного стержня потребуется меньшее усилие при условии, что рычаг длиннее или за пределами тисков имеется больше свободного пространства.

Медленно и равномерно надавите на арматурный стержень.

Медленно и осторожно надавите на стальную трубу, пока не достигнете желаемого изгиба. В зависимости от типа вашего проекта вы также можете вырезать и вырезать деревянные блоки, чтобы согнуть арматурный стержень для достижения желаемой формы.

Никогда не используйте удары как способ изгиба арматурного стержня.

Вы не сможете контролировать окончательную форму арматурного стержня после того, как вы создадите по нему внезапный удар, например, с помощью кувалды. Хуже того, чрезмерный изгиб фактически приводит к повреждению стальной поверхности, что может привести к поломке или выходу стержня из строя.

Если вы не планируете, вы планируете потерпеть неудачу. Перед тем как приступить к обработке арматурного стержня, убедитесь, что метод, который вы будете использовать, позволит не тратить зря время и не поставить под угрозу окончательную форму арматурного стержня.

Заключение

Для нас важно знать, как профессионально сгибать арматуру, не тратя слишком много денег, потому что это позволяет нам быть более гибкими в плане расширения наших домов и даже вникать в творческие проекты, которые просты и выполнимы. .

Ваша мечта превратить свой задний двор во что-то еще у вас под рукой. Вам не нужно нанимать всю команду, чтобы все это настроить, вы можете приложить все усилия, насколько это возможно.Ваши пейзажи, художественные проекты и другие достижения вашей мечты теперь всегда рядом.

Сообщите нам, как эта статья вам помогла. Отправьте комментарий ниже!

7 основных советов по безопасности для арматурных трубогибов

Станок для гибки арматуры — это станок, который используется для гибки стержней из стали и других тяжелых металлов. Станки для гибки арматуры широко применяются в строительстве. Эти машины позволяют сгибать тяжелые стальные прутки под точным углом. При работе со станком для гибки арматуры вы должны соблюдать важные меры безопасности, перечисленные ниже.

1 — Прочтите и изучите инструкцию по эксплуатации

Станок для гибки арматуры — это тяжелая, мощная машина, которой не должны пользоваться неопытные люди. Перед тем, как приступить к работе со станком для гибки арматуры, вы должны хорошо разбираться в принципах работы и методах работы станка. Если вы впервые пользуетесь тренажером, получите личный опыт у опытного специалиста.

2 — Носите защитные очки, перчатки и защитную обувь

Работа на станке для гибки арматуры может быть рискованным делом.Вы должны очень осторожно обращаться с тяжелыми стальными прутками и металлическими деталями. Всегда есть вероятность аварии или смещения объекта. Чтобы защитить глаза от разлетающихся частиц или стержней, вы должны постоянно носить толстые защитные очки. Толстые перчатки облегчат вам работу с оборудованием, одновременно защищая пальцы и ладони. Для эффективного использования ножной педали необходимо также носить удобную толстую обувь.

3 — Будьте осторожны при размещении рук

Когда вы кладете арматурный пруток на стол гибочного станка, и машина начинает сгибать пруток по направлению к ролику, вы должны быть очень осторожны с размещением рук.Любая неосторожность может привести к серьезным авариям и необратимым травмам.

4 — Разогрейте машину в течение нескольких минут в холодную погоду

Для получения наилучших результатов и безопасной работы необходимо несколько минут прогреть станок для гибки арматуры в холодную погоду. Это приведет в движение машину, и вы сможете добиться лучших результатов. Предварительный прогрев станка для гибки арматуры также полезен, так как это снижает нагрузку на сам станок.

5 — Держите штангу параллельно гибочному станку перед сгибанием

Правильное размещение и наклон штанги имеют решающее значение для конечного результата, а также для вашей безопасности.Заранее выберите правильный угол изгиба и разместите арматурный стержень параллельно столу гибочного станка, прежде чем приступить к работе. Неправильное размещение может привести к изгибу арматуры под неправильным углом. Штанга также может ударить вас по телу и нанести травму.

6 — Осторожно работайте с ножной педалью

Ножная педаль позволяет пользователю контролировать направление изгиба. В целях безопасности очень важно, чтобы один и тот же человек мог управлять штангой и ножной педалью. Если разные люди управляют разными частями машины, существует очень высокий риск несчастного случая.

7 — Работайте на арматурогибе только в том случае, если вы готовы к этому.

Запрещается использовать арматурный станок для гибки арматуры, если вы не полностью сознательны и не готовы к работе. Никогда не используйте машину в состоянии алкогольного опьянения, наркотиков или лекарств. Любые несчастные случаи могут быть смертельными для вас и ваших близких сотрудников.

Лучший станок для резки и гибки арматуры 2021

Как купить лучший станок для резки и гибки арматуры

Вы готовитесь к покупке станка для резки и гибки арматуры для себя? У вас кружится голова от этого процесса покупки? Если да, мы точно знаем, как вы себя чувствуете.Мы испытали весь процесс и собрали список лучших станков для резки и гибки арматуры , которые сейчас пользуются популярностью на рынке. Наряду с этими продуктами мы также ответили на несколько из многих вопросов, которые могли возникнуть у вас перед покупкой. Давайте разберемся с этими вопросами:

• Каковы преимущества использования резака и гибочного станка для арматуры?
• Стоит ли сегодня вложения в резак и гибочный станок для арматуры?
• Какие факторы следует учитывать перед покупкой станка для резки и гибки арматуры?
• Почему покупка станка для резки и гибки арматуры так важна?
• Какие устройства для резки и гибки арматуры самые лучшие из имеющихся на современном рынке?

Итак, где вы получите всю необходимую информацию о резаке и гибочном станке для арматуры? Да, вы не ослышались — вы получите все это из разных источников онлайн и офлайн.Это может включать все, помимо прочего, отзывы клиентов, молву, интернет-форумы потребителей, руководства по покупке, сайты с рейтингами клиентов и многое другое. Эти источники утолят жажду. Искусство состоит в том, чтобы выбрать 100% подлинные, достоверные источники, продвигаясь вперед в своем исследовательском процессе. Надежный и заслуживающий доверия веб-сайт предоставит вам самую свежую и достоверную информацию.

А еще мы можем утолить вашу жажду — и как? У нас есть руководство по покупке для лучших резаков и гибочных станков для арматуры , доступных на рынке 2020 года.Наша информация проверяется и проверяется AI-данными и большими данными — авторитетными платформами для корректуры. Следующий вопрос: как мы составили это руководство по покупке? У нас есть технологичный, уникально разработанный набор алгоритмов, основанный на следующих факторах:

• Стоимость бренда
• Стоимость продукта
• Качество и надежность
• Характеристики и характеристики
• Отзывы и рейтинги клиентов

Наряду с достоверностью, наш приоритет — предоставить читателю 100% актуальную информацию.Мы хотим, чтобы наши читатели всегда читали последние новости рынка. Если вы считаете, что с нашей информацией возникла проблема и предоставленные нами данные не соответствуют требованиям, свяжитесь с нами. Мы всегда вам поможем.

Гибочный инструмент, арматурный станок, круглый стержень — от GR-1 до GR-6 все типы в одном списке

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Ноттингем, Ноттингемшир, Великобритания

Почтовые отправления:

по всему миру

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

* Вы увидите ориентировочную дату доставки на основе времени отправки и службы доставки продавцом.Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки, и будут зависеть от того, когда ваш платеж будет зачислен.
