Мини-циркулярная пила своими руками

Недавно мы рассматривали, как мастер сделал мини-торцовочную пилу. В этой статье мы рассмотрим, как, этот же мастер, изготовил мини-циркулярную пилу.

Инструменты и материалы:
-МДФ;
-Двигатель;
-Электродрель;
-Сверла;
-Наждачная бумага;
-Коронка по дереву;
-Крепеж;
-Отвертка;
-Муфта;
-Пильный диск;
-Пила;
-Струбцина;
-Электролобзик;
-Клей;
-Полипропиленовая труба;
-Ножовочное полотно;
-Клейкая лента;
-Линейка;
-Ручка;
-Кнопка выключения;
-Разъем;
-Паяльник;
-Термотрубка;
-Зажигалка;
-Блок питания 12 В;

Шаг первый: МДФ заготовки
Первый шагом мастер вырезает из МДФ стол и три части, прямоугольник и две трапеции, для крепления двигателя.

Шаг второй: планка крепление двигателя
Двигатель автор использовал 12 В от стеклоочистителей автомашины. На прямоугольной заготовке делает разметку под крепления двигателя. Сверлит отверстия. По центру коронкой делает отверстия под прилив на двигатели. Прикручивает заготовку к двигателю.

Шаг третий: установка пильного диска
Устанавливает на вал муфту. Устанавливает на муфту пильный диск.

Шаг четвертый: стол
Зажимает стол струбциной. Размечает место установки двигателя с диском. Лобзиком делает прорезь под пильный диск.
Шаг пятый: крепление двигателя
Внимание: данный способ крепление не безопасен. При повторении самоделки рекомендую подумать о других, более надежных, способах крепления.
Далее мастер закрепляет планку крепления к столу с помощью клея. Приклеивает две боковые планки.

Шаг шестой: опора
Стол готов, двигатель установлен, теперь нужно сделать опорную часть. Из МДФ вырезает квадрат. От полипропиленовой трубы отрезает четыре трубки. Приклеивает трубки к углам опоры. Приклеивает вторые концы трубок к столу.

Шаг седьмой: направляющая
Направляющую мастер сделал тоже из МДФ. Направляющая состоит из двух боковых, одной прижимной и двух нижних планок. Направляющая передвигается по столу и таким образом меняется ширина отпиливаемого изделия. Фиксируется направляющая с помощью двух винтов. Для лучшего скольжения торцевую часть стола мастер обработал клеем.

Шаг восьмой: измерительная шкала
Приклеивает, по краю стола, белую ленту. Наносит на ленту метрическую разметку.

Шаг девятый: подключение двигателя
Осталось подключить двигатель к источнику питания. В электроцепь мастер устанавливает кнопку выключения и разъем. Для питания использует 12 В блок питания. Концы проводов изолирует термотрубками.

Мини-циркулярная пила готова. Осталось проверить ее в действии.

Весь процесс изготовления мини-циркулярной пилы можно посмотреть на видео.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Малогабаритная настольная циркулярная пила своими руками. Часть 1

Этот вариант малогабаритной настолькой циркулярной пилы очень легко сделать из ручного варианта, процесс создания которого мы описали в прошлой статье. Но нам понадобится сделать станину из 14-20 мм прутка или круглой трубы. Станина должна быть в виде буквы «П» и в поперечине с качающимся рычагом.

Концы станины изгибаются горизонтально вдоль распила и крепятся к столу саморезами. Если вам требуется дополнительная устойчивость, то можно сделать дополнительные подкосы.

Качающийся рычаг делают в виде буквы «Т», для этого пруток лучше сварить. Затем следует поперечную часть буквы «Т» разрезать вдоль. Готовый рычаг надевают на горизонтальную поперечину, теперь скрепите разрезанную ручку хомутами. Следующим шагом должно быть притягивание хомутом ручной пилы к концу вертикальной части.

Это устройство можно использовать как отрезную машинку или станок. Для этого нужно в болгарку установить штатный отрезной круг. Однако учитывайте, что толщина пропила будет не больше 60-80 мм. В этом случае все зависит от диаметра рабочего органа. Для работы с более толстыми заготовками понадобиться полноценная циркулярная пила.

Стационарная циркулярная пила своими руками

В принципе, это то же самое, что и выше описанная конструкция, однако стационарная циркулярка требует более основательной конструкции стола и некоторых других деталей.

Стол

Стол необходимо покрыть оцинкованным листом или жестяным. Если ничем не покрывать или покрыть пластиком, то он быстро протрется. Глухой пропил сделать станет невозможно.

Поперечные связи делайте из стальных 80 мм уголков, к которым прикрепите полку на наружной стороне, горизонтально.

Рабочая часть

Рабочая часть (зубчатый диск) и моторчик не должны выступать больше чем на 1/3 диаметра. Иначе работать с пилой будет опасно!

В случае если мастеру понадобится пилить брус 100 мм, то лучше использовать диск диаметром 350 мм. Чтобы такой диск работал как нужно, необходим двигатель привода 1 кВт; а для 170 мм диска – 0,4 кВт. Это требует заблаговременных расчетов имеющейся и доступной мощности.

Регулируемый боковой упор

Упор делают из стального уголка 60-80 мм на 400 мм длиннее стола. Вертикальная полка делается по длине, равной столу. «Хвосты» расплющиваются вниз и изгибаются горизонтальной подковой, ее толщина должна быть больше толщины стола на 15 мм.

В нижних подковообразных полочках сделайте отверстия под резьбу М8 и нарежьте ее. Наденьте упор и закрепите. В ровном положении ограничитель сделайте по шаблону, расположив его между ним и диском. Вот и всё.

Пила мини циркулярная: как сделать своими руками

Циркулярная пила – это полезный помощник для мужчин в домашнем хозяйстве или мастерских. Оборудование подойдет для работы с небольшими по размерам древесными материалами. Его можно изготовить самостоятельно, или приобрести готовое устройство. Второй вариант не вызывает много вопросов, но в случае первого необходимо разобраться более детально в конструкции, пошаговой инструкции и целях назначения.

Что такое мини пила циркулярная

Электрическая мини циркулярка – оборудование узкого профиля, которое вполне способно заменить обычную циркулярную пилу или угловую шлифовальную машинку.

Инструмент является незаменимым для домашнего строительства. Он справится с резкой любого пиломатериала при помощи пильного диска.

Устройство пилы имеет непростую конструкцию, но несмотря на это, сделать своими руками ее несложно. Для этого не потребуются специальные навыки электрика или слесаря.

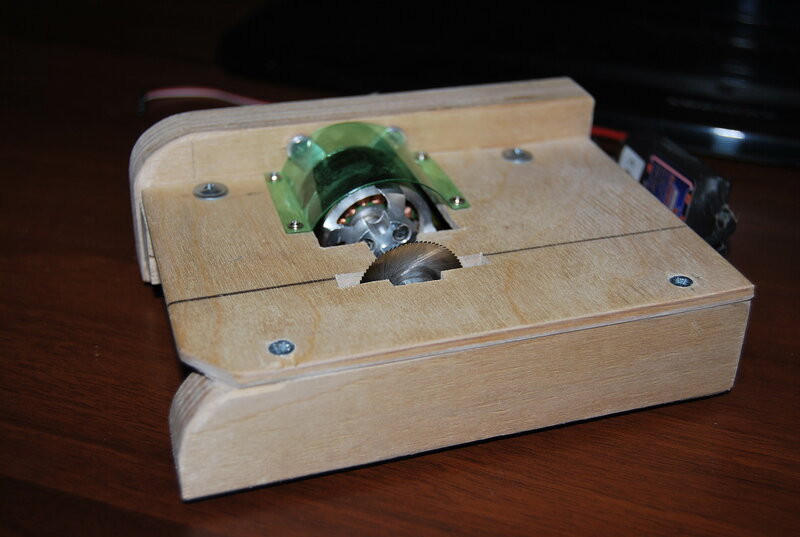

Как сделать самодельную мини пилу

Самым простым вариантом для базы будущей циркулярки будет ламинат, а точнее, его маленькая часть, которая придаст устойчивости для работы и избавит от перемещений, вызванных вибрацией. Такой плотный материал можно использовать и в качестве столешницы.

Для рамы применяют металлическую вагонку, где заранее просверливаются отверстия для подшипников оси, шпилек крепления и двигателя. Для последнего берут моторчик, например, из стиральной машинки или другой электротехники. Мощности в 40 Вт достаточно.



Для вращения частей конструкции применяются ременки без поперечного рифления. Подойдет простая ременная или шестеренная передача.

Ось, которая держит всю пилу, делается из строительной шпильки (6 мм), крепится на две гайки. Шаг резьбы подбирается путем сверления дырок под крепление мотора. Если рама имеет продолговатые прорези – это идеальный вариант для регулировки положения двигательного прибора и натяжения ремня.

Блок питания – элемент, который питает всю конструкцию, напряжения в 24 Вольта будет достаточно для простых работ, более 35 – подойдет для толстых материалов.

На картинке видно, что вылет составляет около сантиметра. Чем тоньше столешница, тем больше это значение. 1 см хватит для оргстекла формата А4, стеклотекстолита размером 10*5, березовой фанеры и пр.

Итак, конструкция состоит из:

  1. Стола
  2. Моторчика
  3. Регулировочного бокового упора
  4. Оси
  5. Подшипников
  6. Ременной передачи
  7. Двигателя

Все детали можно найти дома, в гараже или мастерской, то есть нет необходимости тратиться на расходные материалы. Поэтому инструмент своими руками – самый бюджетный вариант, который всегда пригодится в хозяйстве.

Для чего нужна дисковая мини пила

Устройство мини циркулярной пилы принесет пользу для быстрого и удобного распила не очень твердого материала. Например, древесины, мягкого пластика или металла.

Мини пила по дереву позволяет работать с этим материалом как вдоль, так и поперек. Использовать циркулярку можно при угле в 45 градусов. Применяют оборудование для сборки мебели, работы в частных мастерских и др. С ним есть возможность заменить несколько других инструментов, ведь при самостоятельном его изготовлении добавляются необходимые функции на усмотрение мастера.

Таким образом, пила подойдет для работы с:

  • деревянными брусками;
  • гипсокартоном;
  • ламинатом;
  • мягким металлом.

Пример по изготовлению мини циркулярной пилы – один из многих вариантов сбора электрического инструмента, но он является самым быстрым, экономичным и легким. Создать циркулярную пилу можно из двигателя или старой болгарки.



настольная мини циркулярная пила своими руками

Для раскройки небольших листов фанеры или распиловки досок в условиях домашней мастерской можно использовать настольную циркулярную пилу, изготовленную своими руками.

За основу самодельной конструкции используется ручная дисковая пила.

Идея изготовления настольной мини циркулярной пилы принадлежит автору YouTube канала Mr. DK DIY — берите на заметку!

Рекомендуем прочитать: как сделать сверлильный станок из электродрели и автомобильных амортизаторов.

Какие материалы потребуются

  • профильная труба;
  • фанера или МДФ;
  • удлинитель с розетками;
  • металлический уголок.

Изготовление каркаса

Чтобы сделать металлический каркас, автор решил использовать профильную трубу.

Сначала он отрезал необходимое количество заготовок — 12 штук. Затем сварил две прямоугольных рамки одинакового размера.

Нижнюю и верхнюю часть каркаса автор соединил при помощи вертикальных стоек из профильной трубы.

Из чего сделать столешницу?

В качестве материала можно использовать шлифованную или ламинированную фанеру, МДФ или листовой металл толщиной 2-3 мм.

Металлическая столешница, конечно, надежнее, но из фанеры или МДФ — дешевле.

Вырезаем столешницу требуемого размера, с таким расчетом, чтобы ее края выступали за границы металлокаркаса примерно на 2-3 см.

Сборка основной части циркулярной пилы

В металлическом каркасе необходимо просверлить крепежные отверстия.

Аналогичные отверстия надо просверлить и в столешнице. Затем прикручиваем столешницу к каркасу с помощью винтов и гаек.

Чтобы шляпки винтов не выпирали над столешницей — под них нужно сделать потай.

В столешнице с помощью ручной дисковой пилы автор сделал пропил — паз для пильного диска.

Установка ручной циркулярки

В опорной подошве дисковой пилы необходимо будет просверлить четыре крепежных отверстия.

Прикладываем подошву к нижней части столешницы, и отмечаем места сверления отверстий. Затем ручная циркулярка крепится под столешницей при помощи винтов с гайками.

Покраска, изготовление упора и монтаж удлинителя

Металлический каркас автор покрасил краской из баллончика.

Кнопка на ручной дисковой пиле фиксируется в нажатом положении с помощью пластиковой стяжки.

Электроинструмент подключается к розетке удлинителя, который крепится к металлическому каркасу.

В качестве параллельного упора автор использует кусок строительного уголка. Его тоже надо будет покрасить.

Как сделать настольную мини циркулярную пилу своими руками, подробно показано на видео ниже. Советуем посмотреть.

Оцените запись

[Голосов: Средняя оценка: ]

Мини циркулярка: бюджетный вариант станка

Самодельная мини циркулярная пила идеально подойдет для распиловки небольших заготовок из листовых материалов: фанеры, MDF, ДВП и ДСП. Этот вариант станка обладает компактными размерами, поэтому не займет много места на рабочем столе.

Для изготовления мини циркулярки потребуются:

  • электромотор 775 с кронштейном;
  • два корпусных подшипника;
  • маленькая дисковая пила;
  • переходник с быстрозажимной гайкой;
  • алюминиевый шкив с ремнем.

Также потребуются винты и саморезы для крепления деталей. Посадочное место для циркулярной пилы и рабочий стол изготовлены из обрезков MDF разных размеров.

Из вспомогательных комплектующих для изготовления мини-циркулярки потребуются провода и тумблер включения/выключения двигателя. В целом, конструкция данного станка очень простая, поэтому сделать его под силу каждому.

Основные этапы работ

Из плиты MDF вырезаем небольшой кусок прямоугольной формы (размеры — 160х60 мм) и прикручиваем к нему два корпусных подшипника. На противоположной стороне основания крепится кронштейн с двигателем постоянного тока.

В подшипники вставляется пластиковая трубка, а в нее — металлический стержень диаметром 5 мм. На вал надевается алюминиевый шкив и переходник с гайкой для крепления дисковой пилы.

Соединяем шкив двигателя с ведомым валом при помощи ремня. Рабочую поверхность делаем из куска МДФ с размерами 460х310 мм. Крепим к нему платформу с мотором и подшипниками, устанавливаем дисковую пилу и направляющую.

На последнем этапе работ останется только подсоединить переключатель к двигателю, а сам мотор — к блоку питания. Пошаговый процесс изготовления мини-циркулярки вы можете посмотреть в видеоролике на сайте.

Оцените запись

[Голосов: 4 Средняя оценка: 4]

Мини-циркулярная пила своими руками: схема, чертежи

Для выполнения некоторых работ требуется циркулярная пила. В настоящее время их без проблем можно приобрести в специализированных торговых точках. Более того, здесь есть несколько вариантов – стационарные и ручные (сетевые и аккумуляторные). Однако иногда возникает необходимость сделать качественный распил небольших заготовок из древесины.

Читайте также: Какая самая маленькая бензопила

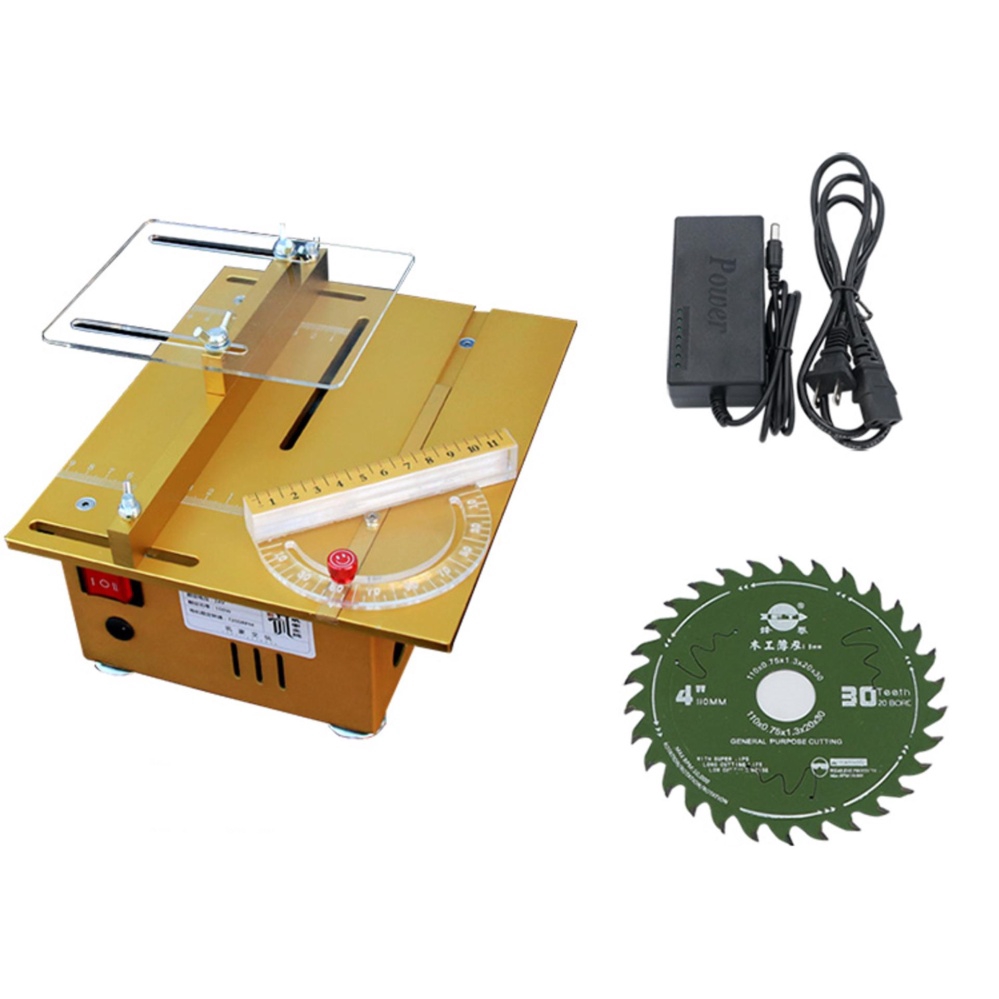

Оптимальным решением здесь будет мини-циркулярка. В продаже есть и такие модели, но ведь здесь можно пойти и по иному пути – сделать нужный вам инструмент своими руками. Такой вариант, во-первых, позволит сэкономить определенную сумму, во-вторых, не отнимет много времени и сил. Да и наличия каких-то специальных навыков здесь не требуется. При этом самодельная циркулярка идеально подгоняется именно под ваши потребности. Да и функционал у такого инструмента неплохой.

Мини-циркулярная пила своими руками – из чего можно сделать

Следует отметить, что для изготовления такой конструкции придется пожертвовать каким-то другим инструментом. В частности, небольшую самодельную циркулярку можно сделать из:

  • дрели;
  • болгарки;
  • дремеля.

Первый вариант можно смело назвать одним из наиболее популярных. Давайте посмотрим, как сделать мини-циркулярную пилу из дрели. Для этого нам, конечно же, понадобится сам инструмент. Кроме того, нужны еще основание (для его изготовления подойдет ДСП или толстая доска), стойки, рабочая поверхность и вал, на который устанавливается диск. В итоге получается простая и функциональная конструкция.

В первую очередь нам нужно сделать основание. Возьмите 30-миллиметровый лист ДСП и выпилите из него прямоугольник (размер – 300 на 250 миллиметров). Это примерные цифры, ведь параметры здесь зависят от габаритов вашего инструмента. Для изготовления рабочего стола лучше всего взять дюралюминий. Этот материал обладает достаточной жесткостью, и вместе с тем он довольно легкий. То есть масса всей конструкции будет небольшой. Далее намечаем на рабочем столе щель для режущего круга (примерно 160 на 10 миллиметров) и вырезаем в соответствии с разметкой.

После этого приступаем к изготовлению держателей для дрели и вала. Здесь можно пустить в ход доску или ДСП. Главное, чтобы держатели получились достаточно надежными. Кстати, саму дрель рекомендуется дополнительно зафиксировать болтами и прижимной рейкой. Также нам потребуется подшипник для вала – его придется покупать в магазине или на рынке. Лучше всего брать конструкцию, имеющую защиту от пыли – не забывайте, в каких условиях будет работать циркулярка. Сборка такого миниатюрного станка проводится по стандартной схеме. Сперва фиксируем на основании детали, после этого собираем рабочий стол, в конце подсоединяем дрель.

Еще один инструмент, который можно использовать для изготовления мини-циркулярки, – это болгарка. Данный вариант также весьма популярен среди домашних умельцев благодаря своей простоте и хорошей функциональности. Для того чтобы собрать такую конструкцию, не нужно большого количества материалов. При этом превратить болгарку в мини-циркулярку можно разными способами. Давайте рассмотрим наиболее простой. Здесь нужно прикрепить к столешнице ручки болгарки. Лучше всего сделать это с помощью болтов и гаек. Соответственно, в ручках предварительно придется просверлить соответствующие отверстия. Чтобы повысить надежность конструкции, установите с двух сторон кронштейны. Главная задача здесь заключается в том, чтобы конструкция получила хорошую устойчивость к колебаниям. Поэтому не стоит брать слишком мощную болгарку.

Здесь есть альтернативный вариант, но он требует токарных навыков. Впрочем, вы можете просто обратиться к такому специалисту, и попросить его выточить специальное крепление для болгарки. Такой вариант позволит добиться хорошей устойчивости и баланса. У конструкции отсутствует свободный ход, к тому же крепление будет еще и играть роль упора. Многие мастера рекомендуют обязательно снизить обороты болгарки. Наиболее оптимальный параметр здесь – 4500 оборотов в минуту. Если на инструменте нет соответствующего регулятора, можно воспользоваться понижающим редуктором. Это усложняет конструкцию в целом, но зато повышает эффективность работы мини-циркулярки. Кстати, редуктор нужно устанавливать очень осторожно, поскольку здесь есть риск повредить болгарку.

Кроме того, миниатюрную циркулярную пилу можно изготовить и из дремеля. Данный инструмент более известен под другими названиями – бормашина, мини-дрель, гравер. Основным его достоинством является высокая скорость вращения вала и компактные размеры. Для изготовления мини-циркулярки нам, помимо дремеля, понадобятся оргстекло, изоляция и хомуты для труб, болты с гайками-барашками, шурупы, клей для дерева. Помимо этого, нужны будут и деревянные доски:

  • 2,5 × 20 × 120;
  • 2,5 × 5 × 120 сантиметров.

Первые распиливаем на 4 элемента. Нам нужны две заготовки, длина которых 25 см, а также еще 2 – по 10 см. На 4 элемента распиливаем и вторые доски. Здесь все отрезки должны быть одинаковой длины – 14 сантиметров.

Далее наносим разметку на доску. Рекомендуемые размеры здесь – 2,5 × 20 × 25 см. Впрочем, они могут быть и другими – все зависит от габаритов инструмента. После этого распиливаем доску по нанесенной разметке и высверливаем отверстие, в которое будет входить дремель. Теперь нам нужно соединить все элементы мини-циркулярки саморезами. Поверив надежность конструкции, устанавливаем инструмент и фиксируем его хомутами. Здесь может понадобиться еще и доработка пазов и выемок. В качестве покрытия рабочей столешницы мы порекомендуем применить оргстекло. Устанавливаем данный элемент конструкции, и работу можно считать завершенной. В итоге у нас действительно получилась самая настоящая мини-циркулярка.

Понятно, что с ее помощью можно выполнять ограниченный круг задач. Тем не менее зачастую домашним мастерам нужен именно такой инструмент. Если же вы хотите сделать мини-циркулярку немного покрупнее, воспользуйтесь для ее изготовления дрелью или болгаркой. Иными словами, здесь нужно отталкиваться от вида работ, которые вы планируете делать с помощью данного инструмента.

Как сделать маленькую пилу — Морской флот

В арсенале домашнего мастера всегда найдутся инструменты, необходимые для выполнения различных мелких работ по дому. Это могут быть ручные инструменты и приспособления, электрические приборы. У некоторых умельцев в домашней мастерской, оборудованной в гараже, в подвале или в сарае, имеется электросварочный аппарат, даже кое-какие станки.

Для превращения Дремеля в мини циркулярную пилу наиболее подходит модель 4000-5/36H.

Мечтой многих является небольшая настольная циркулярная пила.

Можно ее купить в магазине, заказать для изготовления на предприятии, а можно сделать пилу своими руками.

Если задаться такой целью, то можно найти много различных конструкций подобных станков. Несколько вариантов следует рассмотреть более подробно. Циркулярная пила своими руками может быть сделана на основе известного некоторым мастерам многофункционального инструмента, который называется дремель. Его можно превратить в миниатюрную пилу и во фрезерный станочек.

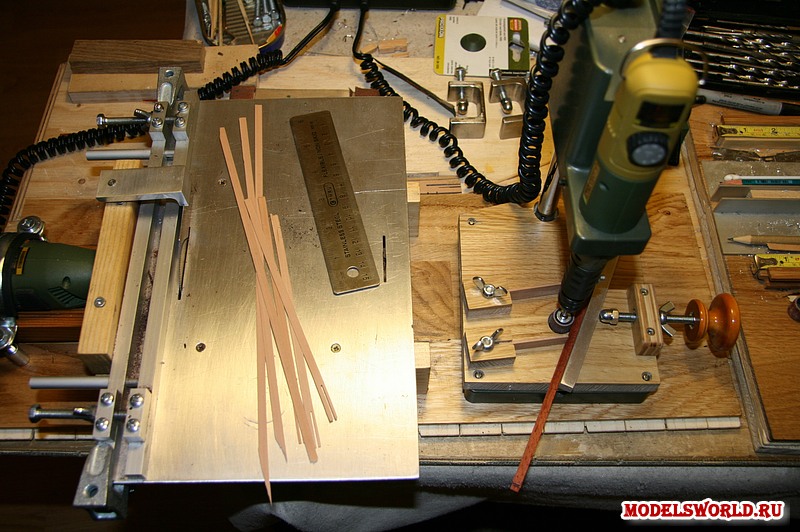

Миниатюрная пила из дремеля

Что нужно приготовить для работы:

Рисунок 1. Шаблоны лучше распечатывать на картоне или плотном ватмане.

  1. Дремель. Подойдет инструмент модели 4000-5/36Н или любой другой. Вместе с ним в комплект обычно входят 5 приспособлений и 36 различных принадлежностей. Стоит комплект около 100 долларов.
  2. Доска 2,5х20х120 см.
  3. Доска 2,5х5х120 см.
  4. Оргстекло 20х25 см толщиной 2 мм — 2 штуки.
  5. Хомут для крепления трубы диаметром 2 см — 4 штуки.
  6. Болты размером 1/4″ — 2 штуки.
  7. Барашковые гайки 1/4″ — 4 штуки.
  8. Изоляция для труб диаметром 2 см — 1,8 м.
  9. Шурупы 6х25 мм — 20 штук.
  10. Шурупы 4х16 мм — 12 штук.
  11. Сверла диаметром от 2 до 6 мм.
  12. Отвертка.
  13. Нож.
  14. Клей по древесине.

Порядок выполнения работы:

  1. От доски 2,5х20х120 см нужно отпилить 2 куска по 25 см длиной и 2 куска длиной 10 см.
  2. От доски 2,5х5х120 см отпиливаются 4 отрезка длиной по 14 см.
  3. По шаблону, заранее вырезанному из плотной бумаги или картона, выполняется разметка на доске 2,5х20х25 см (рис. 1). Шаблон вырезается по конкретной модели дремеля.
  4. Доска выпиливается и высверливается по линиям разметки. Края вырезов обрабатываются, чтобы инструмент проходил в вырезы.
  5. Шурупами все детали скрепляются друг с другом.
  6. Дремель вставляется на свое место и крепится хомутами. При необходимости производится некоторая доработка пазов и выемок.
  7. Из оргстекла делается покрытие на рабочей поверхности.

Пила более крупных размеров

Рисунок 2. Схема соединения двигателя с электрической сетью.

Можно соорудить более мощный станок на основе любого электродвигателя:

  1. Рама сваривается из кусков профильной трубы сечением 30х30 мм. Вариант конструкции может быть как настольный, так и напольный. Можно приобрести и вал для установки ножей, тогда циркулярную пилу можно будет использовать в качестве электрофуганка для строгания небольших заготовок.
  2. Сверху на раме крепится лист металла толщиной 3-4 мм на винты с потайной головкой. Можно его заменить листом текстолита или толстой фанерой, покрытой сверху тонким листовым металлом.
  3. Двигатель с валом, на котором крепится режущий диск, соединяется ременной передачей.
  4. Схема соединения двигателя с электрической сетью показана на рис. 2.
  5. В удобном месте устанавливается выключатель и блок конденсаторов. Внешне мини циркулярная пила может выглядеть так, как на рис. 3.

Для сооружения корпуса пилы можно использовать деревянные бруски сечением примерно 80х60 мм. Каркас при желании обшивается листовым материалом. Сборка деревянной конструкции осуществляется с помощью саморезов или болтов и гаек. Основной механизм размещается под столешницей. Он состоит из электрического двигателя, рабочего шпинделя и диска.

Шпиндель можно собрать из педального узла велосипеда. Диск подбирают диаметром 12-13 см. Для бытовых потребностей этого вполне достаточно. Двигатель во время работы должен постоянно обдуваться воздухом. Общая компоновка станка: рис. 3. Отдельные узлы и детали могут значительно отличаться от изображенных на схеме.

Мини пила без стола

Циркулярная пила своими руками может быть собрана без рабочего стола:

  1. Нужно собрать небольшой корпус из алюминиевых пластин толщиной 4-5 мм. Скрепить пластины удобнее всего уголками и болтами с гайками.
  2. Верхнюю панель лучше сделать из стали. На ней крепится блок с пилой.
  3. Устанавливаются направляющие из уголка. Можно их сделать из древесины твердых пород.

Советы самодельщиков

Рисунок 3. Общая компоновка станка.

  1. Рабочий стол мини пилы напольного или настольного варианта исполнения можно покрыть сверху листом оцинкованного железа или жести. Это предупредит износ деревянных частей рабочего стола.
  2. Поперечные связи рабочего стола лучше делать из уголка размерами 60-80 мм. Горизонтальная полка должна быть направлена наружу.
  3. Диск с зубьями должен возвышаться над столом на высоту не более 1/3 его диаметра.
  4. Для диска диаметром 350 мм нужен мотор мощностью 1 кВт. Для диска в 170 мм достаточно мощности двигателя 0,4 кВт.
  5. Боковой регулируемый упор делают из стального уголка размерами 60-80 мм. Длина его должна быть на 300 мм длиннее стола. Вертикальная полка отрезается симметрично с каждой стороны по длине стола. Горизонтальные части сгибаются вниз буквой U. В нижней их части сверлятся сквозные отверстия, и в них нарезается резьба М8-М10. В эти отверстия вворачиваются соответствующего диаметра болты, которые закрепляют упор-ограничитель на поверхности стола. Лучше использовать болты-барашки.
  6. Вал для крепления ножей лучше купить готовый. Можно заказать его изготовление опытному токарю и фрезеровщику. Подшипники рекомендуется подбирать самоустанавливающиеся шариковые двухрядные. Снаружи они должны закрываться крышками от попадания пыли, стружки и опилок.
  7. Двигатель подойдет от старой стиральной машины. Можно использовать и другие моторы.
  8. Емкость конденсатора Ср = 100 мкФ/кВт, Сп = 200 мкФ/кВт. Они должны быть рассчитаны на напряжение не менее 600 В (рис. 2). SB — это кнопка с самовозвратом.
  9. Процедура запуска пилы выглядит так: включается SQ, затем на 1-2 секунды нажимается SB. Двигатель начинает раскручиваться. В течение 5-20 секунд он набирает полные обороты, можно начать пилить.

Собрать маленькую или настоящую циркулярную пилу для дома — мечта многих самодельщиков. Сделать это не очень сложно. Для сборки могут пригодиться как работающие электроинструменты, так и моторчик, который много лет валяется среди железок. Для некоторых двигателей придется подбирать или делать своими руками блок питания, так как они рассчитаны на напряжение в 110, 42 и даже 24 вольта. Лучший вариант — мотор от старой стиральной машинки. Мини пила на его основе вполне способна обеспечить небольшого размера реечками для домашнего хозяйства. Пригодится и болгарка, прикрепленная к простейшему приспособлению.

Главная страница » Как Сделать Пилу Своими Руками Видео

Похожие записи

Заточка дисковых пил

Материал и свойства твердосплавных зубьев

В российских пилах в качестве материала для режущих пластинок употребляются спеченные вольфрамокобальтовые сплавы марок ВК (ВК6, ВК15 и пр. цифра значит процентное содержание кобальта). Как сделать клумбу из покрышек своими руками. Как сделать самостоятельно этого устройства своими руками. Пилу, и если. У ВК6 твердость 88,5 HRA, у ВК15. 86 HRA. Зарубежные производители используют свои сплавы. Твердые сплавы ВК состоят в главном из карбида вольфрама сцементированного кобальтом. Свойства сплава зависят не только лишь от его хим состава, да и размера зерна карбидной фазы. Чем меньше зерно, тем выше твердость и крепкость сплава.

Укрепляют твердосплавные пластинки к диску высокотемпературной пайкой. В качестве материала для пайки, в наилучшем случае, употребляются серебряные припои (ПСр-40, ПСр-45), в худшем случае. медно-цинковые припои (Л-63, МНМЦ-68-4-2).

Геометрия твердосплавных зубьев

По форме различают последующие виды зубьев.

Прямой зуб. Обычно используется в пилах для продольного быстрого пиления, при котором качество не имеет особого значения.

Косой (скошенный) зуб с левым и правым углом наклона задней плоскости. Как сделать настольную циркулярную пилу своими руками. Зубья с разным углом наклона чередуются между собой, из-за чего называются попеременноскошенными. Это наиболее распространенная форма зуба. В зависимости от величины углов заточки, пилы с попеременноскошенным зубом используются для пиления самых разных материалов (дерева, ДСП, пластмасс). как в продольном, так и поперечном направлении. Пилы с большим углом наклона задней плоскости используются как подрезные при резке плит с двухсторонним ламинированием. Их использование позволяет избежать сколов покрытия на краях пропила. Как правильно заточить пилу или ножовку своими руками?. Увеличение угла скоса снижает усилие резания и уменьшает опасность сколов, однако одновременно уменьшает стойкость и прочность зуба.

Зубья могут иметь наклон не только задней, но и передней плоскости.

Трапециевидный зуб. Особенностью этих зубьев является относительно медленная скорость затупления режущих кромок в сравнении с попеременноскошенными зубьями. Обычно они применяются в сочетании с прямым зубом.

Чередуясь с последним и слегка возвышаясь над ним, трапециевидный зуб выполняет черновое пиление, а прямой, следующий за ним. чистовое. Пилы с чередующимися прямыми и трапециевидными зубьями применяются для резки плит с двухсторонним ламинированием (ДСП, МДФ и пр.), а также для пиления пластмасс.

Конический зуб. Как сделать циркулярный стол своими руками?. Пилы с коническим зубом являются вспомогательными и используются для надрезки нижнего слоя ламината, предохраняя его от сколов при прохождении основной пилы.

В подавляющем большинстве случаев передняя грань зубьев имеют плоскую форму, но существуют пилы и с вогнутой передней гранью. Они применяются для чистового поперечного пиления.

Углы заточки зубьев

Значения углов заточки определяются назначением пилы. т.е. тем, для резки какого материала и в каком направлении она предназначена. Пилы для продольного пиления имеют относительно большой передний угол (15°-25°). У пил поперечного пиления угол γ обычно колеблется в пределах 5-10°. Универсальные пилы, предназначенные для поперечного и продольного пиления, имеют усредненное значение переднего угла. обычно 15°.

Величины углов заточки определяются не только направлением распила, но и твердостью распиливаемого материала. Чем выше твердость, тем меньше должны быть передний и задний углы (меньше заострение зуба).

Передний угол может быть не только положительным, но и отрицательным. Пилы с таким углом используются для раскроя цветных металлов и пластмасс.

Основные принципы заточки

Читайте так же

При распиловке массивных заготовок, быстрому износу подвергаются и боковые грани.

Не следует допускать чрезмерного затупления пилы. Радиус скругления режущей кромки не должен превышать 0,1-0,2 мм. Как сделать самодельный велосипед, мопед, картинг, квадроцикл, мотосамокат из бензопилы своими руками. Помимо того, что при работе сильно затупленной пилой резко падает производительность, на ее заточку уходит в несколько раз больше времени, чем на заточку пилы с нормальным затуплением. Степень затупления можно определить как по самим зубьям, так и по виду пропила, который они оставляют.

Правильная заточка дисковых пил заключается в том, чтобы одновременно с обеспечением должной остроты режущей кромки, обеспечить максимальное количество заточек, которое в оптимальном случае может достигать 25-30 раз. С этой целью твердосплавный зуб рекомендуется затачивать по передней и задней плоскостям. В сущности, зубья можно затачивать и по одной передней плоскости, но при этом количество возможных заточек оказывается почти в два раза меньше, чем при заточке по двум плоскостям. Рисунок внизу наглядно демонстрирует, почему это происходит.

Последний проход при заточке пильных дисков рекомендуется делать по задней плоскости зуба. Стандартная величина съема металла. 0,05-0,15 мм.

Перед заточкой необходимо очистить пилу от загрязнений, например смолы, и проверить значения углов заточки. На некоторых пилах они написаны на диске.

Оборудование и материалы для заточки пильных дисков

При использовании абразивных кругов (особенно алмазных) желательно осуществлять их охлаждение СОЖ.

С повышением температуры микротвердость абразивных материалов снижается. Повышение температуры до 1000°С уменьшает микротвердость почти в 2-2,5 раза по сравнению с микротвердостью при комнатной температуре. Повышение температуры до 1300°С вызывает снижение твердости абразивных материалов почти в 4-6 раз.

Как сделать мини пилу своими руками?(How to make a mini dremel tool)

How to make a mini dremel tool как сделать мини пилу из моторчика Как сделать мини пилу своими руками? как сделать

Пила-Брелок! Очень маленькая

пила своими руками | Saw Keychain!

В видео мы решили уменьшить привычные размеры пил и сделали свою маленькую пилу которая работает от USB пров

Применение воды для охлаждения может привести к появлению ржавчины на деталях и узлах станка. Фото самодельной косилки сделанной из подручных вещей. Как сделать торцовочную пилу по дереву своими руками. Многие задаются вопросом, как сделать своими руками косилку?. Для устранения коррозии к воде добавляют мыло и определенные электролиты (углекислый натрий, кальцинированная сода, тринатрийфосфат, нитрит натрия, силикат натрия и т.д.), которые образуют защитные пленки. При обычном шлифовании чаще всего пользуются мыльным и содовыми растворами, а при чистовом шлифовании. низкоконцентрированными эмульсиями.

Однако при заточке пильных дисков в домашних условиях с малой интенсивностью заточных работ, к охлаждению круга прибегают не так уж и часто,. не желая тратить на это время.

Для увеличения производительности заточки абразивными кругами и уменьшения удельного износа, следует выбирать наибольшую зернистость, которая обеспечивает требуемую чистоту поверхности затачиваемого зуба.

Для выбора зернистости абразива, в соответствии со стадией заточки, можно воспользоваться таблицей в статье про бруски для заточки. Например, в случае использования алмазных кругов, для черновой заточки могут использоваться круги с размером зерна 160/125 или 125/100, для чистовой. 63/50 или 50/40. Самостоятельный ремонт циркулярных пил возможен, как сделать своими руками?. Как сделать мобильную пилу своими руками. Круги с размером зерна от 40/28 до 14/10 используются для удаления зазубрин.

Окружная скорость круга при заточке твердосплавных зубьев должна быть около 10-18 м/с. Это означает, что при использовании круга диаметром 125 мм скорость вращения двигателя должна быть около 1500-2700 об/мин. Как сделать окучник для мотоблока своими руками. Заточка более хрупких сплавов производится при меньшей скорости из данного диапазона. При заточке твердосплавных инструментов применение жестких режимов приводит к образованию повышенных напряжений и трещин, а иногда и к выкрашиванию режущих кромок, при этом повышается износ круга.

При использовании станков для заточки дисковых пил, изменение относительного положения пилы и заточного круга может быть реализовано разными способами. перемещением одной пилы (двигатель с кругом неподвижен), одновременным перемещением пилы и двигателя, перемещением только двигателя с кругом (пильный диск неподвижен).

Выпускается большое количество заточных станков различной функциональности. Наиболее сложные и дорогие программируемые комплексы способны обеспечить полностью автоматический режим заточки, при котором все операции выполняются без участия рабочего.

В наиболее простых и дешевых моделях после установки и закрепления пилы в положении, обеспечивающем необходимый угол заточки, все дальнейшие операции. поворот пилы вокруг своей оси (проворот на зуб), подача на шлифовку (введение в контакт с кругом) и контроль толщины снимаемого с зуба металла. производятся рабочим вручную. Такие простые модели целесообразно использовать в домашних условиях, когда заточка дисковых пил носит эпизодический характер.

Примером простейшего станка для заточки дисковых пил может служить система, фотография которой представлена на фото ниже. Она состоит из двух основных узлов. двигателя с кругом (1) и суппорта (2), на котором устанавливается затачиваемая пила. Механизм поворота (3) служит для изменения угла наклона полотна (при заточке зубьев со скошенной передней плоскостью). С помощью винта (4) пила смещается вдоль оси абразивного круга. Этим обеспечивается установка необходимого значения переднего угла заточки. Винт (5) служит для установки в нужное положение ограничителя, препятствующего чрезмерному вхождению круга в межзубовую впадину.

При ведении домашнего хозяйства просто необходимо иметь арсенал из элементарных инструментов и подручных средств. Если хочется открыть свой бизнес, сделать ремонт или заняться хобби, этого будет мало. Стационарная циркулярная пила относится к инструментам, которые способны помочь во многих сферах деревообработки. Кроме того, такой агрегат легко сделать собственными руками, используя уже имеющиеся детали.

Особенности циркулярной пилы

В практическом плане при ремонте или ведении бизнеса, связанного с древесиной, циркулярная пила является незаменимым средством в домашнем хозяйстве. С её помощью проделывают такую работу, как:

  • роспуск древесины;
  • обработка и получение одинакового размера планок, досок и реек;
  • создание соединений на досках;
  • получение ровных краёв при обрезке досок и реек.

В хозяйственной деятельности циркулярную минипилу часто используют для резки дров из оставшегося мусора при деревообрабатывающем производстве.

При изготовлении циркулярной пилы собственными руками можно получить агрегат, имеющий много уникальных дополнительных функций:

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

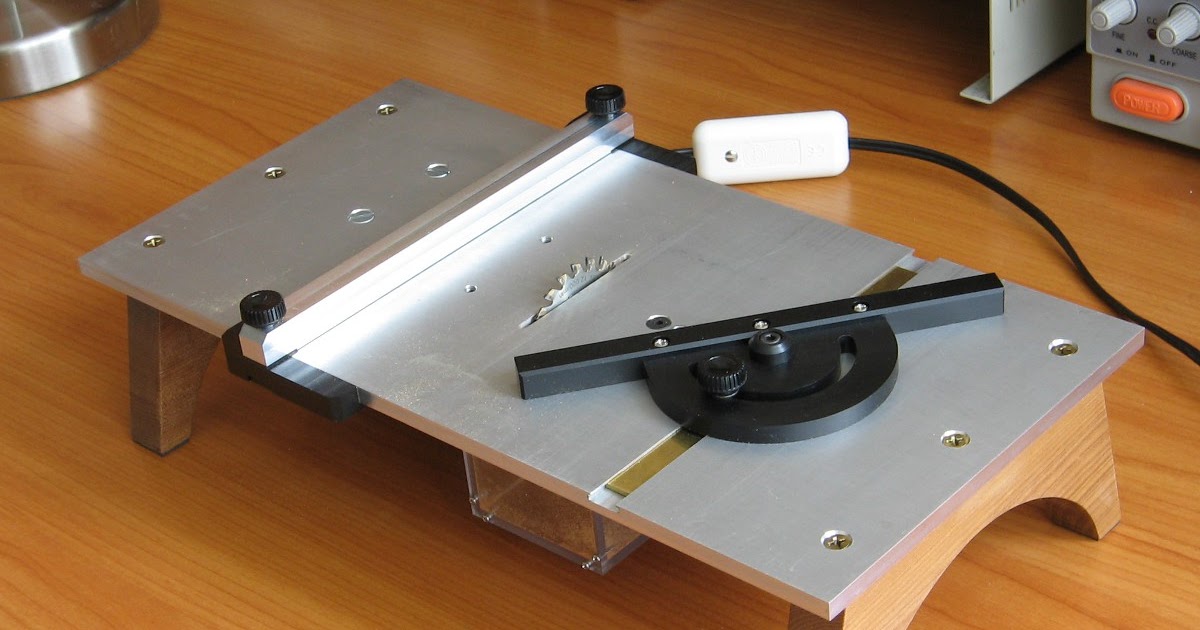

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

  • рукоять, на которой находится шкала регулировки;
  • регулировочную штангу с заранее установленными фиксирующими гайками;
  • направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

  1. На шкалу рабочей плиты следует нанести условное обозначение «0».
  2. Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала.
  3. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма.
  4. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

  1. Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д.
  2. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования.
  3. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками.
  4. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Поэтапная сборка циркулярки своими руками

Важно помнить, что при сборке циркулярной пилы следует придерживаться строгого поэтапного плана. Это поможет избежать ошибок и сделать надёжный и универсальный агрегат для обработки древесины.

Необходимо подготовить чертежи и эскизы, в которых будут размеры и функции ручной циркулярки. Основные элементы должны быть помечены, чтобы знать, куда и когда должна быть установлена деталь.

Дальше готовят к сборке заготовки, металлические пластины, каркас станка, электродвигатель, проделывая отверстия и устанавливая крепёжные элементы. После сборки всех деталей следует позаботиться об электропроводке, которая будет выдерживать нагрузку агрегата в течение долгого времени. Обычная проводка способна привести к короткому замыканию и выведению оборудования из строя.

Последний этап — это подготовка и установка дополнительного оборудования, которые сделают ручную циркулярную пилу универсальным прибором в домашнем хозяйстве.

Заключение

Как сделать циркулярку своими руками? Такой вопрос тревожит многих мастеров, которые занимаются деревообработкой. На самом деле в этом нет ничего сложного. Если следовать всем рекомендациям, заранее найти и подготовить материал и необходимый инструмент, то ручную циркулярку собрать своими руками достаточно просто. В результате домашнее хозяйство пополнится отличным оборудованием, которое поможет в ремонте, хобби или ведении личного бизнеса.

о

Мини настольная пила DIY 12 В: 10 шагов (с изображениями)

Введение: Мини настольная пила DIY 12 В

В этом руководстве я собираюсь сделать мини мощную настольную пилу из кучи листов МДФ, двигатель постоянного тока 12 В из старый механизм гадюки автомобиля и несколько труб ПВХ.

Эта настольная мини-пила очень мала, но все же обладает большой мощностью, чтобы пропилить достаточно толстую древесину.

Для более интересных и познавательных проектов не забудьте подписаться на мой канал на YouTube.

Давайте приступим к строительству …..

С уважением.

DIY King

Добавить TipAsk QuestionDownload

Принадлежности

Добавить TipAsk QuestionDownload

Шаг 1: Детали

Для начала мы вырезали детали необходимого размера из листа МДФ толщиной 8 мм. Верхняя часть имеет квадрат 12 дюймов, а крепление двигателя состоит из 3 кусков листа МДФ.

Добавить TipAsk QuestionDownload

Шаг 2: Двигатель и монтаж двигателя

Двигатель, который используется в этом проекте, представляет собой двигатель постоянного тока 12 В от механизма гадюки старых автомобилей. Этот двигатель можно дешево купить в любом магазине автозапчастей, и он обладает большой мощностью для выполнения поставленной задачи.

Крепление двигателя изготовлено из листа МДФ, и двигатель крепится к нему с помощью четырех болтов и гаек.

Добавить TipAsk QuestionDownload

Шаг 3: Мотор и крепление мотора

Я использовал изготовленный на заказ адаптер мотора, чтобы установить режущее лезвие на мотор. Этот адаптер специально разработан для вала двигателя длиной 6 м и имеет ту же муфту, что и небольшая угловая шлифовальная машина, поэтому мы можем использовать то же режущее лезвие, что и для угловой шлифовальной машины.

Добавить TipAsk QuestionDownload

Шаг 4: Полость для лезвия

Полость для режущего лезвия создается путем сначала сверления группы отверстий диаметром 2 мм в верхней части, а затем выполнения прямого пропила с помощью лобзика. Мотор вместе с лезвием вставляется для проверки зазора.

Добавить TipAsk QuestionDownload

Шаг 5: Установка мотора

Теперь мотор приклеен к нижней части верхней пластины с помощью суперклея. Две боковые опоры используются для того, чтобы все было надежно закреплено на своем месте.

Добавить TipAsk QuestionDownload

Шаг 6: Изготовление основы

Основание настольной пилы состоит из четырех труб ПВХ диаметром 1/2 и квадратного куска листа МДФ размером 8 дюймов. Первые четыре куска труб вырезаются с помощью ручной пилы длиной 4,5 дюйма, а затем приклеиваются к опорной плите.

Теперь эта деталь приклеивается к нижней стороне верхней пластины, обеспечивая симметрию с каждой стороны.

Добавить TipAsk QuestionDownload

Шаг 7: Боковая опора / опора для резки

Боковая опора сделана из листа МДФ, так что она скользит по верхней части настольной пилы и может быть зафиксирована в любой точке, затянув два боковых винта .

Так как МДФ ЯВЛЯЕТСЯ мягким материалом, я нанес суперклей по сторонам верхней пластины, чтобы каждый раз, когда я закручиваю винты, не повреждаю сторону верхней пластины.

Добавить TipAsk QuestionDownload

Шаг 8: Измерительная шкала

Измерительная шкала создается путем наклеивания нескольких белых наклеек шириной 1 дюйм вдоль двух сторон столешницы, а затем обе стороны маркируются с помощью измерительной шкалы.

Эта измерительная шкала помогает нам делать точные надрезы без использования измерительной ленты каждый раз перед надрезом.

Добавить TipAsk QuestionDownload

Шаг 9: Все электрические соединения

Поскольку настольная пила питается от адаптера постоянного тока 12 В, процедура подключения очень проста. Питание, поступающее от входного разъема, проходит через переключатель на двигатель.

Добавить TipAsk QuestionDownload

Шаг 10: Конечные результаты

Конечные результаты довольно хороши. Готовая настольная пила достаточно мала, чтобы легко поместиться на настольном столе, и имеет очень легкий вес. Несмотря на все это, у этой мини-настольной пилы достаточно мощности, чтобы легко пропилить древесину на высоту реза полотна.

Для других интересных проектов, пожалуйста, посетите мой канал на YouTube, чтобы увидеть больше видео о таких проектах и ​​не забудьте подписаться на мой канал на YouTube.
