Молотковая дробилка для зерна своими руками: виды, принцип работы, как сделать

виды, принцип работы, как сделать

Каждый владелец приусадебного фермерского хозяйства постоянно должен заботиться о его хозяйстве. Для повышения отдачи от хозяйства в нем применяют средства малой механизации. Одно из этих средств – зернодробилка. Ее основная задача – это измельчение зерна для получения корма для животных, находящихся в хозяйстве.

Разновидности зернодробилок

В результате работы этого оборудования происходит съем с зерен оболочки, которую не всегда могут пробить пищеварительные соки у животных. Полученный после такой обработки корм становиться питательнее и полезнее. После приема такой пищи у животных наблюдается рост и пр.

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

Виды дробилок

Дробилки можно разделить на несколько классов:

1. Промышленные – их применяют в больших агропромышленных хозяйствах.
2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

Бытовая зернодробилка

Промышленная зернодробилка

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

• Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
• Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать  полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Механизм дробления, установленный в этом изделии, позволяет обрабатывать не только корма, но и перерабатывать некоторые материалы, например, слюду, которую используют в качестве добавок.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

Зернодробилка роторная

Рабочий орган такой машины – ротор, с зафиксированными на нем ножами.

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

Зернодробилка молотковая

В состав молоткового типа входят:

• корпус;
• молотки;
• емкость, в которую засыпают сырье;
• барабана;
• сито;
• силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

На самом деле, однозначного ответа на вопрос какая дробилка лучше нет. Все определяется размерами фермы или приусадебного участка и конечно, требованиями, предъявляемыми к корму.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Устройство зернодробилки, конструктивные особенности машины

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

Схема для сборки зернодробилки своими руками

Устройство зернодробилки

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Кстати, существует оборудование, которое в качестве источника энергии применяют сжатый воздух. Обрабатываемое сырье перемещается внутри барабана вместе с воздухом. В результате этого, качество, получаемого продукта резко увеличивается. Кроме того, в этой, да и во многих других конструкциях, применяют магниты, которые отбирают  попавшие в смесь металлические частицы.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

Зернодробилка своими руками

Изготовление основания измельчителя
В состав опоры измельчителя входят следующие составные части:

• Фланец;
• Ступица, на который установлен подшипниковый узел;
• Зубчатый барабан;
• Опора фланца;
• Фланец установленный на барабан;
• Силовой установки;
• Пластины решета;
• Дуги;
• Уголка 45х45;
• Зерносборочной воронки;
• Крепежных изделий.

Чертеж решета измельчителя

Изготовление крупорушки, как и любого другого технического устройства, начинается с разработки рабочей документации (чертежи, эскизы, спецификации).

Чертеж решета измельчителя

Зернодробилка своими руками может быть изготовлена либо с «0», либо с использованием неприменяемой бытовой техники.

Процесс балансировки дробилки

Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.

При балансировке должны быть выполнены следующие наборы работ:

• выявление причин вибраций и их устранение;
• контроль над состоянием оборудования в части вибрации;
• балансировка валов в существующих подшипниковых опорах;

Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.

Зернодробилка из болгарки

Угловая шлифовальная машинка вещь часто используемая в любом домашнем хозяйстве. Народные мастера придумали, как можно расширить ее возможности. Из нее, с небольшими доработками можно изготовить зернодробилку своими руками. Причем, особых затрат это мероприятие не требует.

Зернодробилка своими руками из болгарки

Основой такой конструкции может служить лист прочной фанеры, на ней будут закреплены составные части конструкции. Вместо фанеры, допустимо использовать ламинат. В листе изготавливают два отверстия, в которые будут установлены – корпус пилы и приемный бункер для зерна.

Для крепления шлифовальной машины используют скобы и болты. В качестве дробилки применяют металлический диск с обоюдной заточкой. Это и будет дробильная установка для зерна.

На нижней части листа необходимо закрепить сетку, с соответствующим размером ячеи. Можно приобрести готовую сетку (сито), а можно использовать кухонный дуршлаг.

Бункером для зерна может стать пластиковая бутыль емкостью в пять литров. Все, самодельная дробилка готова к эксплуатации.

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана. Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе.

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Перемолотое зерно должно поступать в емкость, которую надо установить под собранной установкой. Для повышения комфорта работы имеет смысл установить на выходной люк рукав, который не даст готовому продукту разлетаться в сторону.

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

Как сделать мельницу-дробилку своими руками

Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

Мельница-дробилка своими руками

Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия. Нельзя забывать и том, что в качестве рабочего органа используют быстровращающиеся детали, способные нанести травму, работающему на ней человеку.

Сырье и готовый продукт

Зернодробильная установка, часто их называют крупорушками, измельчителями и пр., применяются для выпуска кормовой массы в условиях домашнего или фермерского хозяйства.

В качестве сырья для получения готового корма применяют зерно, корнеплоды. Надо понимать, что для обработки зерна и корнеплодов могут быть использованы один и те же устройства, но иногда необходимо выполнять переналадку зернодробилки.

При изготовлении зернодробилки своими руками должно помнить о том, что после обработки на измельчителе можно производить гранулы корма разного размера, одни из которых будут подходить для КРС, другие для птицы. Соответственно должны быть подобраны параметры установки и размеры дробильных устройств (ножи, молотки барабаны).

После получения измельченного продукта, в него примешивают пищевые добавки, витамины и другие, необходимые для получения полноценного корма компоненты.

Дробилка для зерна — устройство, виды, изготовление своими руками

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.

Устройство зернодробилки – конструктивные особенности машины

Прежде, чем рассмотреть устройство агрегата, следует разобраться с тем, для чего нужна зернодробилка. Эта машина применяется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты гораздо лучше усваиваются питомцами, что способствует быстрому набору ими массы, и получению всех необходимых минералов и витаминов.

Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.

Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.

Виды домашних зернодробилок – классификация агрегатов

Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами. Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.

По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:

• Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;
• Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
• Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
• Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.

Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. По этому признаку различают такие машины:

• Ручная дробилка – наиболее простой прибор, для работы с которым требуется время и силы владельца. Этот агрегат измельчает материал в продукт крупного помола, который в дальнейшем можно использовать для питания взрослых особей крупного рогатого скота;
• Пневматическая дробилка – такая машина применяется для переработки кукурузы и других мелких продуктов. Подобный агрегат работает достаточно быстро и измельчает зерно в мелкие фракции, которые можно подмешивать в еду для мелких питомцев, а также для перепелов и других видов домашней птицы;
• Электрическая дробилка – данный агрегат отличается высокой производительностью и простой конструкцией. Он не обладает большими габаритами, и зачастую покупается, как для дома, так и для фермерских хозяйств.

Подробно изучив виды и отличия измельчителей, начинающему фермеру будет гораздо проще определиться с выбором дробилки для использования в домашней среде.

Какая зернодробилка лучше – молотковая или роторная?

Этим вопросом задаются многие начинающие фермеры. Чтобы ответить на него, потребуется внимательно разобраться в конструктивных отличиях обоих типов агрегатов.

Работа роторного измельчителя заключается в передвижении режущего ножа. Он предназначен для дробления массы, которая подается внутрь приемного бункера. Молотковый агрегат измельчает сырье посредством молоточков, которые крепятся к прочному основанию.

Продукция, получаемая при помощи молотковой машины, считается более качественной. Этого удается достичь за счет высокой амплитуды движения молоточков, которые могут измельчать даже самые отдаленные от них крупицы зерна. Вместе с тем, роторная дробилка потребляет гораздо меньше электроэнергии и имеет более высокую производительность.

Чтобы дать окончательный ответ на поставленный выше вопрос, следует определиться с задачами дробилки. Если в хозяйстве есть большое количество взрослых особей скота и птицы, то лучше всего приобрести роторную дробилку. Однако если фермер разводит мелкую птицу и большое количество молодого скота для торговли, то оптимальным станет выбор в пользу молоткового измельчителя.

Как выбрать зернодробилку – советы экспертов

Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:

• Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
• Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
• Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.

Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.

Рейтинг зернодробилок по качеству – что предлагает рынок?

На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов. Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта. В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.

На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.

Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей.

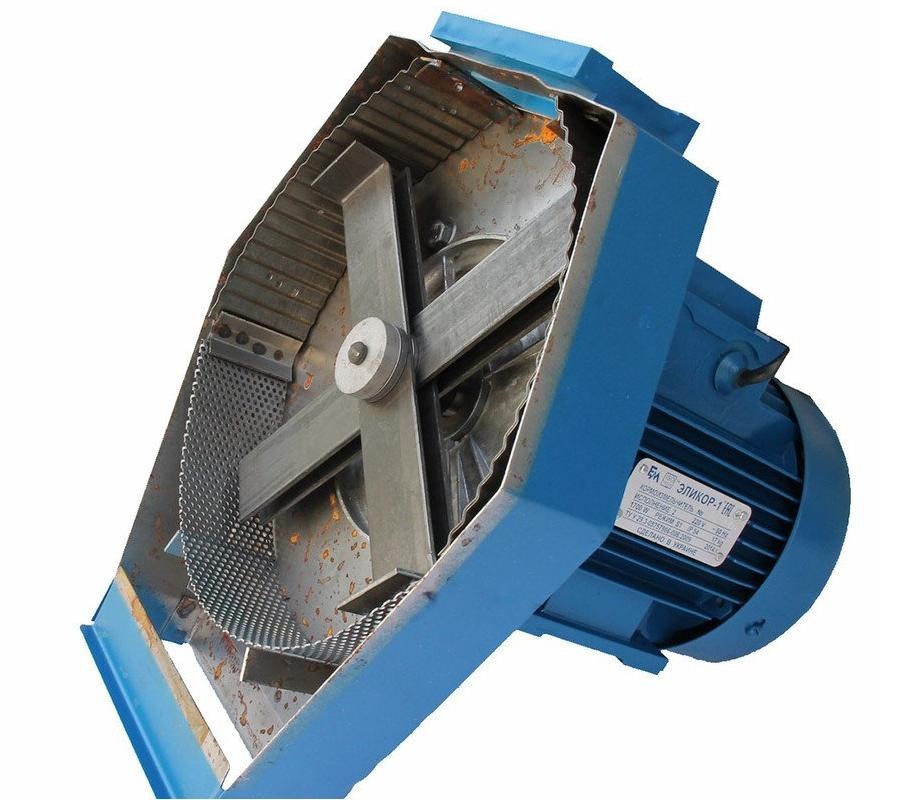

Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.

Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.

Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.

Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.

Как сделать дробилку для зерна своими руками – изучаем алгоритм

Сделать зернодробилку можно из обыкновенной болгарки. Это поможет сэкономить немалую сумму денег, и изготовить надежную конструкцию, способную перерабатывать большое количество зерна в самые короткие сроки.

Перед тем, как сделать зернодробилку своими руками, потребуется подготовить инструменты. Вам понадобится:

• Плоскогубцы;
• Дрель с насадками по работе с металлом и деревом;
• Тиски;
• Гаечные ключи.

Перед работой также следует изучить чертежи, в которых указаны места монтажа элементов агрегата.

Тщательно изучив все схемы, можно приступать к работе. Весь алгоритм действий выглядит следующим образом:

1. Для начала нужно взять лист качественной фанеры, которая будет играть роль основы агрегата;
2. Проделайте в фанере несколько отверстий. В одно из них необходимо вставить болгарку, а второе отверстие послужит местом для подачи зерна;
3. Корпус болгарки зафиксируйте болтами и скобами;
4. Снимите диск болгарки и установите вместо него металлические ножи, каждая из сторон которых должна быть качественно заточена;
5. Снизу под фанеру установите и закрепите специальную сетку, которая будет играть роль сита;
6. В качестве бункера для переработанного зерна может выступить пластиковая бочка, объемом 5–10 литров.

Обязательно протестируйте сделанное своими руками устройство. Помните, что двигатель болгарки требует регулярной смазки, в противном случае он придет в непригодность из-за истирания основных деталей.

Молотковая дробилка для зерна своими руками

Молотковые дробилки разительно отличаются от прочих измельчителей кормов своим устройством и принципом работы. Аппарат более сложный, что объясняет высокое качество молотого зерна. Многие фермеры предпочитают изготавливать это бытовое устройство самостоятельно из запчастей от сельхозтехники и подручных материалов.

Принцип работы и устройство дробилки

Измельчитель зерна состоит из:

• Молоткового барабана,
• Емкости для засыпки сырья,
• Электрического узла,
• Основания,
• Выгрузного отсека.

Молотковая дробилка работает просто: через загрузочную емкость сырьё подается в рабочую камеру. Электрический редуктор запускает ротор режущего устройства. При вращении основного узла — ротора — начинают движение отбойники, которые многочисленными ударами измельчают зерно. Установленное внизу рабочей камеры сито определяет фракцию готового сырья. Переработанный продукт высыпается через отверстия сита в подставленный ящик или мешок.

Самодельный молотковый измельчитель

В домашних условиях зернодробилку можно сделать двумя способами: из запасных частей сельскохозяйственной техники и из обычных материалов (сталь, уголки, дисковые пилы и т. д.). Мощность и возможности будущего устройства будут зависеть от следующих моментов:

• Одного или двух роторов,
• Горизонтального или вертикального расположения вала,
• Реверсивного или обычного режима работы ротора,
• Полностью или частично открывающегося загрузочного отсека,
• Наличия очистительного механизма на валках или полотнах привода.

Однороторная дробилка более простая и популярная.

Собрать такое устройство можно очень компактных размеров для переработки нескольких мешков корма, а можно сделать промышленный аппарат для измельчения 200-300 т. Двухроторные модели имеют сложную конструкцию, но выдают качественный помол мелкой фракции. Можно изготовить аппарат с одновременной подачей сырья на оба ротора или для предварительного и окончательного дробления. Реверсивные устройства имеют симметричную форму и весят больше своих безреверсивных аналогов.

Разница в том, что реверсивные машины позволяют получить дробленку крупного и мелкого размера без замены сита.

о

Дробилка из запчастей сельхозмашин

• Для того чтобы собрать дробилку своими руками, потребуется:
• Тормозной барабан от трактора для изготовления основы,
• Диск сошника от посевной машины,
• Несколько подшипников и ступица,
• Пальцы от зерноуборочной машины,
• Бункер от посевной машины.

Этапы сборки

Основание

Основание играет важную роль в измельчителе для зерна: от него зависит прочность и стабильность. Чтобы его сделать, нужно обрезать барабан на токарном станке. Стенки оставляются высотой в 6,5 см. На внутренней стороне детали делается выточка диаметром 28 см и высотой 3 мм. Следующий шаг: под установку сита срезается треть тормозного барабана. Опираться сито будет на дуги основания, которые привариваются к внешней стороне детали и фланцам.

Диск сошника стачивается до размеров проделанного в барабане отверстия, и вставляется в выточку. Для  прочности и надежности его приваривают к стенкам корпуса. Рекомендуется предварительно просверлить несколько сквозных отверстий для забора воздуха, диаметром 1-2 см. Без них рабочий цикл дробилки для зерна потеряет в эффективности около 15%.

Со стороны обрезанной части барабана устанавливается сито. Крепят его парой болтов и боковиной от сошника. Чтобы установить подающий бункер с заслонкой, в верхней части рабочей камеры прорезают отверстие 5,5*4,5 см. С помощью заслонки легче контролировать объемы подаваемого на обработку зерна.

К фланцу на основании опоры сразу под ситом сваркой крепится воронка, через которую готовая дробленка будет ссыпаться в подставленную емкость. Дробилка для зерна крепится к прочной раме или столешнице металлическим уголком. С противоположной стороны рамы монтируется электрический узел, состоящий из двигателя, редуктора и цепного привода.

Барабан с молотками для дробилки

Собирать барабан начинают с помещения вала внутрь рабочей камеры, и приваривания к стенкам емкости двух-трех металлических пластин для большей жесткости.   В торце вала делается сквозное отверстие под болт-съемник.

Молотки для дробилок делаются из стальных пальцев от зерноуборочной машины: они прочные и тяжелые, а их края уже закалены. На каждую ось вешается по шесть отбойников, а расстояние между ними регулируется съемными шайбами. Если расположить отбойники в параллельных плоскостях, то получается более качественное и быстрое дробление зерна. Фракция помола зависит от ячейки сита.

Калибровка

Для защиты измельчителя от вибраций во время работы необходимо сбалансировать или откалибровать ротор. Вибрации опасны: они могут привести к поломке устройства, а также чреваты вылетанием обрабатываемого материала. Делают балансировку следующим способом: небольшой металлический валик впрессовывается в просверленное внутри вала отверстие, а уже затем ставится ротор в полной сборе. В пластинах ротора высверливаются несколько полостей глубиной в 2-3 мм, что обеспечит равномерную остановку в любом положении.

Дробилка сварная из металла

Эта модель дробильного аппарата для зерна состоит из:

• Рамы,
• Привода,
• Вала с режущим узлом,
• Подающего бункера,
• Защитного короба,
• Калибровочной сетки.

Сборка рамы и привода

Раму рекомендуется изготавливать из прочной трубы с толщиной стенки не менее 4,5 мм. Можно использовать и металлический уголок. Если планируется передвижение аппарата, то на раму крепят пару колес.

Привод состоит из механизма натяжения, пары шкивов и ремней. Все эти материалы покупаются в специализированном магазине. Для этой дробилки одинаково подойдет бензиновый или электрический двигатель. Разница в том, что бензиновый мотор утяжеляет конструкцию, но дает большую мощность. Электрический — легче и проще в обслуживании. Если измельчитель планируется для стационарного использования, то лучше выбрать электрический мотор. Минимальная рекомендуемая мощность двигателя — 2 кВт.

Вал и отбойники

Для изготовления берется диск, диаметром от 35 до 65 см. Диск надевается на вал, а втулка приваривается к его внешней стенке. На фрезу устанавливаются ножи, выточенные на токарном станке из автомобильной рессоры. Длина каждого ножа равна длине рабочей полости на диске. Рекомендуемый угол заточки лезвия — 30°. Во время заточки создается затыловка под углом 2,5 -3°, которая обеспечивает лучший самозахват подаваемого сырья.

Отбойники делаются съемными. Ширина молоткового механизма из четырех отбойников — 9 см. Изготавливают молотки из стального листа толщиной 6 мм. Вал с установленными на него ножами и молотками монтируется на двухрядные подшипники.

Принимающий бункер и корпус

Защитный корпус изготавливается вместе с загрузочным бункером. Размеры зависят от размеров основных рабочих узлов (молотков, фрезы, двигателя). Толщина стенок корпуса должна быть достаточной для того, чтобы выдерживать нагрузки и гасить вибрации двигателя. Если двигатель имеет мощность в 2 кВт, то толщину стенок рекомендуется делать от 4 мм.

Снизу корпуса делается окно для выгрузки готовой дробленки, которое закрывают ситом. Загрузочный бункер можно изготовить из более тонкого металла. Форма приемника для зерна чаще конусообразная или прямоугольная. Для удобства бункер оснащают откидной или съемной крышкой.

чем отличаются, как сделать своими руками

Молотковая дробилка – кормилица бизнеса сельскохозяйственных угодий и строительных предприятий. Благодаря высокой производительности устройства, любая фирма будет обеспечена достаточным количеством продукта.

Содержание статьи

Что такое молотковая дробилка

Молотковая дробилка – измельчающее устройство, которое предназначено для переработки твердых продуктов. Агрегат широко применяется в производстве комбикормов, в измельчении зерновых незлаковых структур, жмыха, шрота, гранул сорной муки.

Какие бывают молотковые дробилки по подаче сырья

По виду подачи сырья механизмы делятся на двухроторные, однороторные. Первый вид устройства принимает субстрат через одиночное отверстие, затем масса пропускается в два отдела механической мельницы, агрегаты которой вращаются в разных направлениях.

Однороторные дробилки имеют множество модификаций. Агрегаты имеют как небольшой размер, так и достигают крупных промышленных форм. По сравнению с многороторными механизмами, однороторные модели имеют большие габариты. Во втором случае загружаемый продукт попадает сразу в мельничную полость механизма, поэтому устройства не склонны к налипанию переработанной порошковой массы.

Вертикальные дробилки находят применение в производстве асбеста. Уникально продуманная конструкция обеспечивает выход мельчайшего размера веществ.

Механизм работы. Загруженный материал попадает под многочисленные удары молотков первого, затем второго ряда. Степень измельчения равна — 1. 3- 1.8 мм, что считается невысоким показателем работы устройства.

Реверсивные дробилки или ударно отражательная металлическая конструкция имеет симметричный каркас. Но по сроку эксплуатации реверсивные агрегаты служат намного меньше и быстро изнашиваются.

Принцип действия молотковых дробилок

В стандартный комплект дробилки входят 4- ех осевой ряд с количеством молотков 64 или 96 штук, решето с отверстиями диаметром от 3 до 12 мм. Дополнительно к агрегату можно спроектировать разгрузочную площадку.

Субстрат для переработки погружается в бункер, где магнитным сепаратором поступает через сетку. Здесь масса фильтруется, избавляется от металломагнитных и крупных примесей. Далее она идет в мельничный бокс, обработанная масса выходит из бункера через отверстие в отдельный сосуд.

Чем отличаются молотковые дробилки

Вертикальные дробилки отличаются видом переработки и предназначению субстрата. В процессе работы принимают участие обе щеки, их сближение разрушают твердые породы. Раздробленная масса пропускается в щель, которая расположена в нижней части устройства.

Конусные дробилки отличаются от других моделей более высокой производительностью и сложностью построения технической схемы. Измельчение субстрата происходит в пространстве кольцевидного сосуда, в основе лежит подвижный конус, который разрушает целостность поступающего материала. Также дробилки отличаются механизмом действия, технической структурой длительностью эксплуатации, габаритами.

Устройство молотковой дробилки

Строение агрегата довольно простое. Под металлическим каркасом устройства, располагаются детали:

• рама
• отбойная плита,
• муфта предохранительная,
• кожух муфты,
• ротор,
• электродвигатель.

Электрическая схема устройства включает: электродвигатель, опорную раму, редуктор, зубчатые муфты.

Молотковая дробилка для камня широко применяется в строительном производстве для изготовления щебня, также может использоваться для измельчения древесины.

Принцип работы

МД измельчают материал любой степени твердости, путем их дробления ударным способом.

Механизм действия:

1. Через люк поступает сырье для переработки.
2. После зажигания, двигатель вращает ротор, который далее передает вращательные движения на молотки, измельчающие субстрат.
3. Полученная масса поступает через (фильтр) решетки в подготовленный сосуд.
4. Куски субстрата разрушаются от воздействия.

Как сделать самодельную молотковую дробилку своими руками

Мини дробилка для камня должна быть изготовлена из прочного материала, а ножи и каркас – из прочной нержавеющей стали высокой пробы.

Дробилку своими руками можно изготовить при помощи подручных средств из ненужных металлических изделий. Приемный бункер должен иметь продолговатую длину. Можно взять в альтернативу кемеровский ресивер или трубу небольшого диаметра 10-20 см.

В процессе изготовления пригодятся электрический мотор на 3000 оборотов и тормозной барабан от москвича. Нож можно сделать из циркулярного круга, затем приварить его на металлической трубке длиной 5-7 см. Сделать круглый фильтр (для перехода мельчайших частиц в другое раздел) из листа алюминия. Просверлить отверстия размером 4 мм. Сетку крепко зафиксировать болтами, нож распределить так, чтобы не касался стенок устройства и находился прямо под крышкой. Для ограничения подачи субстрата в бункер можно установить заслонку.

Второй способ монтажа мельницы: из стальной пластины сделать шесть ножей прикрепить к центральной части дна по принципу веера.

Перед измельчением субстрата каждый раз необходимо ножи затачивать.

Схема молотковой дробилки

В технический состав молотковой дробилки входит несколько элементов:

• отбойный брус,
• плита,
• ротор,
• часть колосниковой сетки,
• привод,
• поворотная секция.

Однороторная молотковая дробилка.

Вал держит стальные диски, между которыми зафиксированы молотки. В некоторых агрегатах они могут перемещаться по вертикали.

Подшипники, установленные в корпусах, служат опорой вала.

Плита отбоя субстрата имеет вид рамы, внутренние части которой фиксированы в стальные плиты.

Отбойная плита имеет вид П-образной балки. Внутренняя часть обращена к ротору. При помощи винтового устройства в процессе работы брус отдаляется и приближается к верхней части молотков.

Колосниковая решетка включает раму, которая фиксируется на двух штырях и самой решетке.

Каркас дробилки предназначен для компоновки деталей и узлов машины в устройство.

Способы модернизировать

Если дробилка работает на малой мощности и имеет низкую производительность, устройство нужно реконструировать. Также, чтобы увеличить производство, можно установить в конструкцию дополнительную пилу и молотки.

Случаются ситуации, когда после самостоятельного конструирования устройства, внутренние механизмы неправильно срабатывают и пробивают каркас дробилки. В данном случае также приходится модернизировать агрегат. Чтобы такого не происходило, нужно предварительно постараться сделать каркас из толстого металла.

Для удобства использования устройство можно дополнить пневматическим автоматом и вторым отверстием для выхода измельченной продукции. Степень измельчения зависит от времени пребывания породы в агрегате.

Детали для монтажа и разработки самодельной дробилки можно взять из ближайшего пункта сдачи металлолома.

Что удивительно на свалке находятся очень доброкачественные материалы со времен Сталина, которые не уступают жесткости и прочности германскому производству. На рынке представлено множество модернизированных моделей для измельчения дерева и камня.

Оцените эту статью

[Total: 0 Average: 0]

Дробилка для зерна своими руками – как правильно изготовить?

Дробилка для зерна – это нужная в хозяйстве вещь, поскольку позволяет готовить для животных корм, имеющий бо́льшую питательную ценность. Почему возникает мысль, что саморобная дробилка для зерна – неплохая идея?

Во-первых, дробилка для зерна зарубежного производства стоит дорого, особенно для мелкого хозяйства.

Во-вторых, отечественная дробилка для зерна, особенно дешевая, запросто может оказаться некачественной и принести полное разочарование. Конечно для промышленных целей (для большого количества скота или птицы) подойдет только покупная высокопроизводительная молотковая дробилка для зерна.

Купить

Саморобная дробилка для зерна – из чего, чем, как?

«Сердцем» дробилки конечно же является двигатель, который придется купить. Лучше всего подойдет мощный асинхронный двигатель. На вал установки крепятся диски и молотки. Вал будет приводить в действие механизм дробления.

Также нужна отражательная панель, которая предотвратит вылет продукта при измельчении. Зазор между молотками и решеткой должен регулироваться. Для уменьшения количества пыли в помещении и разброса готового материала нужно продумать систему приема дроблёнки.

• мощный асинхронный двигатель
• молотки (а также диски, втулки)
• дека
• набор решет

Молотковая дробилка для зерна своими руками – это реально?

Саморобная дробилка для зерна может быть изготовлена на базе мотора от пылесоса или стиральной машины, но в таком случае производительность будет очень малая. Тоесть, такой вариант подойдёт очень малому хозяйству.

Дробилка зерна своими руками – это реально, такие агрегаты, например, представлены на «youtube». Отметим, что молотковая дробилка для зерна имеет больше преимуществ чем недостатков по сравнению с роторной дробилкой. Назовем главные недостатки:

• высокая запыленность
• шумность при работе
• не измельчает слишком влажный или вязкий материал

Молотковая дробилка для зерна имеет такие преимущества в сравнении с роторной:

• низкий расход энергоресурсов
• возможность получать более однородный материал
• более тонкая регулировка получаемой продукции
• возможность тонкого дробления

Пневматическая дробилка для зерна – сделать нельзя купить?

Саморобная дробилка для зерна – это реальность. Умелые руки справляться с такой задачей. Если у вас есть небольшое хозяйство, желание поэкспериментировать, а также необходимые материалы и инструменты, то желаем удачи.

Если же одного из вышеперечисленного не хватает, советуем вам купить качественную дробилку производителя мирового уровня с хорошей репутацией. Вторым критерием должна выступать производительность дробилки, которая зависит от нужд хозяйства. Молотковая дробилка для зерна, вообще говоря, имеет меньший износ и дает помол качественнее.

Пневматическая дробилка для зерна отличается от обычной тем, что кроме механизма дробления в ней реализован механизм пневматического забора и выгрузки материала. Это поможет сэкономить средства в случае необходимости транспортировки продукции. В связи с «распылением» мощности двигателя на две разные задачи производительность несколько упадет.

Пневматическая дробилка для зерна – это сложная задача для домашнего производства. Получить разумную производительность и экономическую выгоду при этом очень проблематично. Поэтому если вам нужна пневматическая дробилка для зерна, мы советуем её купить.

Зернодробилка, сделанная своими руками: как и из чего

Содержание:

Зернодробилка, сделанная своими руками, не уступает по своей функциональности стандартным покупным изделиям. Основным узлом является электродвигатель, который имеет достаточную мощность и скорость вращения. Поэтому большой популярностью пользуются модели, сделанные из стиральной машины или из болгарки. Такие самодельные конструкции являются незаменимыми в домашних условиях. В этой статье мы расскажем вам, как сделать такой агрегат своими руками из подручных материалов.

Зернодробилка из болгарки

Ручная пила с вращающимся диском, незаменимая вещь для дома и вообще для хозяйства. Фермеры придумали, как можно значительно расширить функциональность этого электроинструмента. Из болгарки получается отличная самодельная зернодробилка. Для изготовления этой конструкции чертежи не нужны. Делается это так.

Берём лист прочной фанеры. Это будет основа всей конструкции, к которой будут крепиться остальные части. Можно использовать кусок ламината. В фанере прорезают два отверстия, в одно вставляют корпус пилы, в другое приёмный бункер для зерна.

Корпус болгарки крепится при помощи металлической скобы и болтов.
Вместо режущего диска, делают нож из металла с обоюдоострой заточкой. Это будет дробилка для зерна.

К нижней части фанерного листа, нужно при помощи болтов прикрепить сетку соответствующего размера. Такие сетки можно приобрести в готовом виде или сделать своими руками. Например, использовать кастрюлю с просверленными в дне отверстиями или старый дуршлаг.

В качестве бункера для зерна, можно использовать 5-ти литровую пластиковую бутылку.
Бюджетная зернодробилка своими руками готова к работе.

Зернодробилка из стиральной машины

В домашних условиях, дробилка для зерна может получиться из старой стиральной машины. Это будет более продвинутая модель, чем предыдущий вариант.

По своей сути, стиральная машина уже представляет готовую корморезку и траворезку, нужно просто немного модифицировать конструкцию.

https://youtu.be/wBZq-9tJ1lc

Стоит отметить, что за основу рекомендуется брать стиральные машины старого образцы. Обычно они цилиндрической формы и двигатель расположен снизу.

Чтобы дробилка для зерна нормально работала, «стиралку» необходимо оснастить дополнительным двигателем. Его устанавливают в верхней части, непосредственно под верхней крышкой.

Устанавливают мотор на металлические уголки или пластины. Как и в предыдущем случае, понадобится сделать металлический нож с обоюдоострой заточкой, режущая кромка должна немного не доходить до стенок.

Второй нож устанавливается на базовый двигатель, который располагается внизу. Чтобы дробилка для зерна, сделанная своими руками, работала с максимальной эффективностью, режущие ножи, должны вращаться в противоположные стороны.

В верхней крышке прорезается отверстие для засыпания зерна. Рекомендуется сконструировать небольшую воронку, чтобы работы производились с минимальными потерями и большим удобством. В качестве воронки можно использовать любую пластиковую ёмкость с широким горлом или сделать небольшой короб из жести.

Учитывая, что верхний двигатель будет работать в агрессивной среде, необходимо дополнить его пылезащитным кожухом. Его можно сделать своими руками из пустой банки из-под краски. Возле нижнего моторчика, в боковой стенке прорезают отверстие для выхода измельчённого зерна.

Принцип работы такой конструкции прост и интуитивно понятен. По большому счёту, изделие напоминает большую кофемолку. За счёт большой режущей плоскости и разностороннего вращения, корморезка эффективно измельчает любые виды зерновых культур.

Конкретные чертежи приводить не имеет смысла, потому что модель стиральной машины, взятой за основу, может различаться. Главное, понять общий принцип работы устройства. Стоит отметить, что именно такая зернодробилка, сделанная своими руками, наиболее часто используется в домашних условиях.

Зернодробилка из пылесоса

В домашних условиях можно сделать дробилку для зерна из старого пылесоса. Собственно сам пылесос не нужен, понадобится только электродвигатель. В качестве основы, можно взять лист прочной фанеры, с прорезанным по центру отверстием. Через отверстие будет выходить рабочий вал двигателя.

Для изготовления ножа, можно использовать металлическую пластину, шириной около 200 мм и толщиной 1,5 миллиметра. Хорошо подойдёт диск от овощерезки. Нож закрепляется на валу электродвигателя при помощи гаек.

В качестве рабочей камеры, можно использовать уже готовое металлическое сито, но лучше сделать его своими руками. Если вы планируете измельчать для дома не только зерно, но и овощи, то сетка должна быть съёмной, с разным диаметром ячеек. В покупных изделиях такая взаимозаменяемость не предусмотрена.

Для изготовления сита своими руками, вам понадобится тонкий лист металла, длиной около 700 мм. Заготовку сворачивают в кольцо, края скрепляют болтами или заклёпывают. Нижний край отгибают наружу, ширина загнутой части не должна превышать 15 мм. Загиб необходим для крепления сетки.

Под ситом устанавливается приёмный бункер для готовой продукции. Здесь подойдёт любая ёмкость, которая обладает необходимым вам объёмом. Это может быть таз или обычное жестяное ведро. Для подачи зерна в рабочую камеру, можно сконструировать жестяной короб. Для контроля за подачей сырья, короб рекомендуется дополнить подвижной заслонкой.

Из приведённой выше информации, можно сделать вывод, что дробилка для зерна, вне зависимости от материалов, работает по одному принципу. Чтобы сделать высокопроизводительную корморезку для дома своими руками, достаточно проявить немного фантазии. В качестве обязательных элементов вам понадобятся:

1. Электродвигатель. В домашних условиях будет достаточно моторчика мощностью 1,5 – 2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже если у вас нет старой бытовой техники, которую можно разобрать, приобрести такой двигатель можно на любой барахолке. Использовать более мощные моторы не имеет смысла, повысится расход электроэнергии, соответственно пропадёт экономическая выгода эксплуатации самодельного агрегата.
2. Режущая плоскость. Изготавливается из любого прочного металлического листа за считанные минуты. Можно использовать уже готовые диски от овощерезок и блендеров.
3. Сито. Диаметр ячеек зависит от тонкости помола. Можно приобрести готовое изделие или своими руками сделать конструкцию с взаимозаменяемыми сетками.

Даже если вы будете покупать все необходимые детали, стоимость самодельной корморезки будет намного ниже, чем цена любой магазинной модели. При этом производительность самодельного агрегата будет ничуть не хуже.

создание из подручных средств, разновидности, особенности применения в хозяйстве

Зернодробилка, созданная своими руками, не будет уступать по своим возможностям и особенностям изделий, продаваемых на строительном рынке. Главным узлом считается сам электродвигатель, который обладает довольно высоким показателем мощности и скорости вращения. Именно по этой причине большой популярностью обладают модели, которые созданы из деталей стиральной машинки либо из болгарки. Такие самостоятельно созданные конструкции считаются незаменимыми в домашнем хозяйстве.

Создание зернодробилки из болгарки

Ручная пила с вращающимися дисками, считается незаменимой вещью для дома и для хозяйства в целом. Так, фермеры поняли, как можно в большей степени расширить функциональность такого электроинструмента. Из болгарки можно создать хорошую и качественную самодельную зернодробилку. Для производителя такой конструкции чертежи вовсе не понадобятся. Создавать стоит так.

Для начала мы берём прочный лист от фанеры. Это и будет основой во всей конструкции, к которой и будут крепиться остальные части. При этом можно использовать кусок ламината. В фанере нужно прорезать несколько отверстий, в одно из них стоит вставить корпус от пилы, а в другой приёмный бункер для зерна.

Корпус у болгарки должен крепиться с помощью специальной металлической скобы, а также дополнительных болтов. Вместо режущего диска, стоит создать нож из металла с дополнительной обоюдоострой заточкой. Такая дробилка хорошо подойдёт для зерна.

К нижней части фанерного листка стоит при помощи болтов прикрепить специальную сетку, которая будет соответствовать по размеру и диаметру. Такие сетки можно купить в специальном магазине уже готовые или же сделать самостоятельно. К примеру, применять кастрюлю с просверлёнными в дне отверстиями либо старый дуршлаг.

В виде бункера для использования зерна, можно применять пяти литровую пластиковую бутылку. Так, бюджетная зернодробилка, созданная самостоятельно, будет готова к использованию.

Дробилка зерна из стиральной машины

• В условиях дома дробилка для зерна может выйти качественно и из старой ненужной стиральной машинки. Это будет уже более качественная модель, чем предыдущий метод создания дробилки.
• В общем, стиральная машинка уже включает в себя функции траворезки и корморезки, для этого её стоит лишь чуть-чуть изменить.
• Стоит сказать, что за основу лучше всего брать стиральные машинки более старого производства. Чаще всего они представлены цилиндрической формой, а двигатели располагаются в нижней части.
• Чтобы дробилка зерна смогла нормально функционировать, стиралку стоит оснастить дополнительным двигателем. Его стоит установить в верхней части, непосредственно под верхней крышкой.

Установить такой мотор нужно на металлические уголки либо на пластины. Как и в первом способе, следует создать металлический нож с обоюдоострой заточкой, режущая кромка обязана немного не доходить до краёв стенки.

Второй нож стоит установить на базовый двигатель, который будет располагаться внизу. Для того чтобы дробилка для зерна, которая создана своими руками, работала с максимальным эффектом, режущие ножи обязаны совершать вращения в противоположенные стороны.

В верхней крышке стоит прорезать особое отверстие для засыпания в него зерна. Стоит создать небольшую воронку, чтобы функционирование прибора происходило с минимальной потерей и большим комфортом. В виде воронки стоит применять совершенно любую пластиковую ёмкость с широким горлом либо создать небольшой короб из жестяного покрытия.

Если учитывать, что верхний двигатель будет функционировать в агрессивной среде, то стоит дополнить его пылезащитным кожухом. Его можно создать самостоятельно из пустой банки из-под краски. Возле нижнего мотора, в боковой стенке происходит прорез отверстия для выхода из него измельчённого зерна.

Принцип функционирования такого прибора довольно лёгок и интуитивно понятен. По большему счёту, такое изделие напоминает нам большую кофемолку. За счёт такой большой режущей поверхности и разностороннего вращения ножей, корморезка эффективно измельчает разные типы зерновых культур.

Конкретные чертежи использовать в этом случае не имеет смысла, так как такая модель стиральной машинки, взятой за основу, может сильно отличаться. Главным будет понять общий процесс функционирования прибора. Нужно отметить, что именно такого типа зернодробилка, сделанная самостоятельно, чаще всего применяется в домашних условиях.

Измельчитель зерна из пылесоса

Самостоятельно можно создать дробилку для зерна, используя для этого детали из старого пылесоса. При этом сам пылесос нам не нужен, для этого стоит использовать лишь электродвигатель. В качестве основы, стоит взять листок прочной фанеры, с прорезанными в центре отверстиями. Через такие отверстия и будет проходить рабочий вал двигателя.

Для создания ножа стоит воспользоваться металлической пластиной, ширина которой должна доходить до 200 мм и общей толщиной около 1,5 миллиметра.

Лучше всего будет использовать дополнительный диск от овощерезки. Нож стоит закрепить на валу электродвигателя с помощью гаек.

В качестве рабочей камеры, стоит применять уже готовое и приобретённое в магазине металлическое сито, но лучше всего будет, если вы создадите его самостоятельно. Если вы собираетесь осуществлять измельчение не только зерна, но и овощей, то сетка обязана обладать функцией съёмки, с разным общим диаметром в ячейках. В покупных продуктах такая взаимозаменяемость не создаётся.

Для производства сита самостоятельно, вам стоит взять тонкий лист металла, который по длине будет равняться 700 мм. Такую заготовку стоит свернуть в кольцо, края скрепить болтами или же заклепать. Нижний край отгибаем наружу, общая ширина загнутой части не должна быть больше, чем 15 миллиметров. Загиб стоит делать в обязательном порядке для крепления сетки.

Под ситом стоит установить приёмный бункер, который нужно применять для готовой продукции. В этом случае можно использовать любую ёмкость, которая обладает нужным для вас объёмом. Это может быть как кастрюля, так и простое жестяное ведро. Для подачи зерна в камеру, можно создать специальный жестяной короб. Для общего контроля за подачей такого сырья, сам короб следует дополнить подвижной заслонкой.

Из описанной выше информации, можно заключить то, что дробилка из зерна, вне зависимости от материалов, должна работать лишь по одному методу. Чтобы создать наиболее качественную корморезку, стоит проявить немного энтузиазма. В качестве дополнительных деталей вам понадобятся:

• Электродвигатель. В домашних условиях можно взять моторчик с общей мощностью 1,5−2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже в том случае, когда у вас нет в доме старой и ненужной техники, которую можно было бы разобрать, купить такой двигатель можно на любом рынке либо в магазине утилизированных товаров. Применять более мощные моторы смысла нет, ведь в этом случае может развиться общий расход энергии, а также пропадёт экономическая выгода в использовании такого оборудования.
• Режущая плоскость. Создаётся из совершенно любого прочного металлического листа за несколько минут. При этом можно применять уже готовые диски от овощерезок либо блендеров.
• Сито. Диаметр в таких ячейках будет напрямую зависеть от тонкости помола. При этом можно купить готовое изделие либо самостоятельно создать конструкцию со взаимосвязанными сетками.

Даже в том случае если вы будете приобретать нужные детали, стоимость самодельной корморезки будет в несколько раз ниже, чем цена на любую модель. При всём этом общая производительность прибора будет несколько ни хуже.

Разновидности машинок для измельчения зерна

По принципу функционирования машины для процесса измельчения зерна могут делиться сразу на несколько типов. К ним относится:

• Молотковая машина — в такой конструкции элементы для измельчения должны монтироваться на ротор, который будет вращаться в самом приёмном бункере.
• Роторная дробилка — рабочие камеры в агрегатах такого типа создаются из прочного металла, что придаёт машинке наибольшую прочность и надёжность. Детали для процесса измельчения ударяют о стенки бункера, вместе с этим осуществляя дробление зерна. При всём этом дробящие детали будут продолжать бить о стенки до того времени, пока зерно полностью не превратиться в смесь из мельчайших компонентов.
• Дисковая машина — в такой конструкции существуют дробящие ножи, которые будут крепиться на валу посредством специализированных дисков.
• Вадьцевая дробилка — она может совершать как дробление, так и перетирку зерна. Главным элементом в такой конструкции станут рифлёные вальцы. Они станут качественно перерабатывать лишь мокрый материал. Сухое зерно стоит предварительно смочить в воде.

Дробилки для домашнего использования

Дробилки, которые применяются в домашнем хозяйстве, также можно разделить сразу на несколько групп по типу привода. По такому признаку можно различить такие машинки, как:

• Ручная дробилка — это наиболее простое устройство, для работы с которым стоит выделить больше времени и сил. Такой агрегат совершает измельчение материала в продукции более крупного помола, которая в скором будущем будет применяться для питания более взрослых особей крупного рогатого скота.
• Пневматическая дробилка — это машина, которая используется для переработки кукурузы, а также остальных мелких продуктов. Такой агрегат функционирует довольно быстро и осуществляет измельчение зерна на мелкие фракции, которые следует подмешивать в корм для небольших питомцев, а также для перепелов и других разновидностей более мелких домашних птиц.
• Электрический тип дробилки — такой прибор отличается наиболее высокой стадией производительности и простой конструкции. Он не включает в себя большую габаритность, а в большинстве случае приобретается как для домашнего хозяйства, так и для фермерских угодий.

Производительность зернодробилок

Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.

Молотковый препарат может качественно измельчить зерно с помощью молотков, которые крепятся на крепкое основание.

Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.

Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.

В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.

Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.

Эффективный измельчитель зерна и молотковая мельница для производства пеллет

Описание

CF500A Технические характеристики молотковой мельницы для дерева

Преимущества дизельной молотковой мельницы
1. Энергосбережение и высокая эффективность.
2. Как для обработки материалов из биомассы, так и для зерновых продуктов, поэтому эту молотковую мельницу можно использовать для производства древесных гранул и гранул кормов для животных.
3. Молотковая дробилка может приводиться в действие двухэлектродным двигателем, который приводится в движение четырьмя ремнями типа В.
4. Для обработки продуктов из биомассы максимальный диаметр материала может составлять до 50 мм, конечные продукты просто соответствуют требованиям гранулирования.
5. Размеры экрана могут быть предложены по вашему запросу.

Применение молотковой дробилки CF500A
1.Эта молотковая мельница CF500A приводится в действие дизельным двигателем, что делает ее доступной в условиях дефицита электроэнергии.
2. Оснащенная молотками, эта молотковая мельница по дереву больше подходит для измельчения мягких сельскохозяйственных культур, таких как стебли пшеницы, люцерна, кукурузная солома, просушенная трава, скорлупа арахисовых соевых бобов и бамбук.

Эта молотковая дробилка для древесины может использоваться в производстве древесных гранул, которые могут использоваться как подстилка для животных, тепловое топливо и корм.
▶ Молотковые дробилки по дереву способны измельчать лесные и сельскохозяйственные материалы, хрупкие и волокнистые материалы, такие как бамбук, стебли, траву и кустарники. Сито с режущими кромками используется для контроля размера древесных частиц. Если размер больше экрана, эти материалы будут отправлены обратно на шлифовку до тех пор, пока они не пройдут через экран. Размер измельчаемого материала зависит от размера экрана и скорости вращения.
▶ Обычное применение молотковой дробилки по дереву всегда делится на несколько частей: промышленных , сельскохозяйственных , исследовательских и жилых приложений.
☞ Промышленное использование молотковых мельниц может включать производство бумаги, измельчение зерна для производства биотоплива и измельчение древесных отходов в мульчу для производства древесных гранул в качестве топлива для отопления.
☞ При использовании в сельском хозяйстве молотковая дробилка по дереву может измельчать стебли пшеницы, стебли кукурузы, стебли томатов и другие зеленые листья в мульчу для получения удобрений и кормов. Гранулы мелкого измельчения могут быть легко ферментированы после закапывания в землю.
☞ Малая молотковая дробилка по дереву больше подходит для домашнего использования из-за портативности и низкой стоимости.Люди могут использовать его для изготовления пеллет для отопления дома, подстилки для животных и корма для птицы с помощью грануляторов. Перерабатываемым сырьем могут быть листья и бревна на вашем дворе или стебли хлопка и кукурузные стебли на ваших сельскохозяйственных угодьях. Домашние гранулы дешевле, и это также способ убирать мусор на заднем дворе.

Узнайте о функции циклона для молотковой дробилки по дереву

В реальном производстве циклон всегда является необходимым устройством в молотковой дробилке по дереву. В чем функция циклонов? Как это работает? Циклон действительно работает?

Циклонная сепарация — это метод удаления древесных частиц из воздушного пара посредством вихревой сепарации без фильтров.При сборе древесной щепы и опилок вращательные эффекты и сила тяжести являются основными способами разделения смешанного воздушного потока. Этот метод также можно использовать для отделения мелких капель жидкости от газового потока.

В цилиндрическом или коническом контейнере, называемом циклоном, создается высокоскоростной вращающийся воздушный поток. Воздушный поток начинается в верхней части циклона и заканчивается внизу, двигаясь по спирали. Древесные частицы, выходящие из молотковой дробилки , втягиваются в процесс разделения воздушного потока. Древесная щепа и опилки во вращающемся паре обладают большой инерцией, чтобы следовать за движущимся воздушным потоком. Они будут биться о внутреннюю стену до тех пор, пока не упадут на дно, ожидая сбора.

Основным преимуществом циклонов является снижение содержания пыли в воздухе для защиты легких и дыхательной системы. Пневмокониозы и черные легкие возникают в результате длительного воздействия пыли. При покупке деревообрабатывающего станка учитывайте осторожность.

Измельчение мелкого зерна на корм для скота

Алиша Бауэр

Не знаете, есть ли в рационы животных больше мелких зерен, но беспокоитесь, что они будут «мучными» или «пыльными»? Обычное фермерское фрезерное оборудование, используемое для измельчения кукурузы, может быть слишком жестким на более мягких мелких зернах и создавать слишком мелкое измельченное зерно.С помощью нескольких простых приемов вы можете избежать этих ловушек и создать питательный корм из мелких зерен. На нашем общем обучающем звонке в июне мы приветствовали Синди Маккалоу из комбината по производству органических кормов Blue Stem, которая была отличным источником информации о мукомольном оборудовании и стратегиях кормления мелкого зерна. Она провела нас через некоторые из наиболее часто задаваемых вопросов о измельчении мелкого зерна для корма для животных, от адаптации помола для различных стадий животноводства и производства до стратегий по снижению количества пыли и соображений по измельчению оборудования.

Какой помол является идеальным для корма для животных?

Во-первых, важно понять, на какие дела вы собираетесь обращаться со своими животными. Что слишком велико? Что слишком мало? С одной стороны, Синди говорит: «Если вы кормите цельное зерно, оно пройдет прямо через животное», что приводит к снижению питательных качеств и энергии, получаемой на фунт корма. Кроме того, если помол слишком грубый, «птица выберет те части, которые им нравятся, поэтому важно добиться более мелкого помола, чтобы они съели всю смесь кормов, а не отдельные кусочки. Зерно должно быть достаточно однородным, чтобы в нем содержались минералы и белок, и они не могли усвоить свой корм ». С другой стороны, «при измельчении для свиней и домашней птицы нужно убедиться, что у вас не получается слишком хорошо, потому что опасность образования язв высока». Таким образом, цель — это своего рода золотая середина, достаточно измельченная, чтобы зерно было легко перевариваемым и равномерно перемешанным, но не слишком мелкое, чтобы вызвать проблемы со здоровьем, такие как изъязвление или даже кашель и чихание у кормушки.

Еще одним фактором при принятии решения о том, насколько хорошо или грубо перерабатывать ваш корм, будет производственная фаза животного.Как правило, более молодые животные лучше используют корм с более мелким помолом, а животные старшего возраста оптимально получают более грубую смесь. Например, «У бройлеров есть три фазы выращивания. Стартовые корма используются от нуля до трех недель, мы используем грохот размером 1/8 дюйма, самый тонкий помол из всех, что мы делаем », — говорит Синди. «Затем для гроверов мы смешаем 50 процентов этого мелкого помола [сито 1/8 дюйма] и 50 процентов среднего помола с ситом inch дюйма. Это начинается примерно через две-три недели и продолжается до тех пор, пока птицам не исполнится пять недель.Затем, через пять недель, мы переходим к-дюймовому грохоту для измельчения всего корма и добавляем немного цельного овса и пшеницы, чтобы птицам было чем заняться ». Для свиней это аналогичный процесс: сначала все хорошо, а потом становится грубее. Синди рекомендует придерживаться экрана не менее 3/4 дюйма от диеты отлучения от груди, чтобы предотвратить образование язв. Крупные жвачные животные более терпимы к размеру помола и способны переваривать большинство зерен, если они треснутые или сморщенные. В рационе крупного рогатого скота следует избегать зерен мелкого помола, потому что зёрна мелкого помола, «мелочь», быстро ферментируются в рубце.Бекка Стоукс, диетолог из KWS, рекомендовала на полевом дне Лорана Стейнлаге не превышать 6 процентов штрафов в корме для крупного рогатого скота, чтобы предотвратить ацидоз.

Если я предпочитаю более тонкий помол, как я могу удержать пыль?

Независимо от того, преднамеренно или непреднамеренно внесен хороший корм, будут случаи, когда необходимо удерживать пыль. В этих случаях, особенно для мелко измельченных стартовых кормов, Синди добавляет в корм мелассу или масло, чтобы связать ингредиенты вместе, сводя к минимуму пыль.«Если вы добавите мелассу в измельчитель-миксер, она удержит мелассу и сделает корм более вкусным», — говорит Синди, — «лошадям и коровам это особенно нравится. Меласса — это тоже хорошая энергия! » Некоторыми вариантами масла могут быть соевое, рапсовое или льняное масло, причем соя является самым дешевым из этих трех вариантов. Клаус Ниманд, агроном KWS, поделился другой стратегией ограничения штрафов в полевой день Лорана, предложив собирать и хранить гибридную рожь при 15-процентной влажности с воздухом вместо более распространенных 13 процентов, которые требуются для пищевых или семенных зерен.

Каковы преимущества добавления в корм мелкого зерна?

Одним из преимуществ мелких зерен в рационе является то, что они содержат больше клетчатки, чем обычные ингредиенты (кукуруза и соя). Большая часть клетчатки в рационе животных поступает из кормов, таких как сено, поэтому, если сено стоит дорого, включение мелких зерен может помочь снизить некоторые затраты на увеличение клетчатки в рационе. Мелкие зерна также имеют более высокое содержание белка, чем кукуруза, поэтому вы также можете компенсировать другие ингредиенты, такие как соевый шрот, если экономика в вашу пользу.Дополнительный белок придает вкус мясу и яйцам и увеличивает количество омега-3.

Какое оборудование мне нужно для измельчения мелкого зерна на корм?

Самый распространенный вид измельчающего оборудования на фермах — это измельчитель-миксер, который в своем названии указывает на измельчение и смешивание корма в одной машине. Фермер Эд Мосбах использует миксер-измельчитель на своей ферме для измельчения кормов для своего скота и птицы. Его процесс заключается в измельчении кукурузы в кофемолке, а затем добавлении белка (например, соевого шрота), минералов и мелких зерен в кофемолку через боковую насадку. Смесители-измельчители — это вертикальные машины, в которых ингредиенты загружаются сверху, а смешанные корма выталкиваются снизу. Это может вызвать трудности с тщательным перемешиванием корма, поскольку более тяжелые предметы (кукуруза) будут вытягиваться вниз под действием силы тяжести, а более легкие (соевый шрот, минералы и т. Д.) Останутся наверху. Эд добивается более равномерного распределения зерна в своем корме, постепенно добавляя смесь в боковые побеги в течение времени измельчения. Он также запускает измельчитель-миксер на половину дроссельной заслонки, чтобы получить лучший, более равномерный помол, чем при полном газе, и он не заполняет кофемолку полностью.Если его партия составляет менее двух тонн, остается некоторое пространство для взбивания и более равномерного перемешивания зерна.

Двумя другими вариантами обработки мелкого зерна являются молотковые или вальцовые мельницы, которые особенно полезны для обработки мелкого зерна с оболочкой, такой как ячмень и овес. Эти машины, при правильной настройке, помогают раскрыть зерно, чтобы пищеварительный сок мог проникнуть туда и разрушить его, не перерабатывая зерно и не создавая слишком большого количества мелких частиц. Эти два типа мельниц отличаются механически, создавая разные эффекты.«Когда вы пропускаете овес через молотковую мельницу, он выглядит как пух, вышибает из него сопли», — поэтично объясняет Синди. «Если у вас вальцовая мельница, вы бы обжали мелкое зерно, оно измельчено или обжато, но не взбито. Это улучшает вкусовые качества «.

Какое техническое обслуживание и уход требуется этим машинам?

Процесс шлифования включает сдавливание зерна между двумя твердыми предметами, поэтому элементы, которые оказывают это давление, физически изнашиваются. В молотковой мельнице вы должны вращать лезвия, чтобы они не закруглялись при многократном использовании.«Вам нужна острая кромка, чтобы получить хорошую трещину», — говорит Синди. Для роликовых мельниц необходимо убедиться, что ролики имеют правильную форму. Если они получатся слишком округлыми или изношенными, это будет выглядеть как плохая шлифовка. Помимо ухода за поверхностями, которые действительно измельчают, вам необходимо убедиться, что двигатели измельчителя и вашего шнека находятся в хорошем рабочем состоянии.

Для получения дополнительной информации о кормлении мелкими зернами, таких как соответствующие коэффициенты включения и замены кукурузы для различных мелких зерновых в рационах, ознакомьтесь с этой инфографикой с указанием норм кормления домашнего скота и этими блогами о кормлении свиней овсом и ячменем.Обучающие телеконференции по мелким зернам проводятся в первую пятницу месяца с полудня до 1. Чтобы получать объявления о предстоящих звонках, подпишитесь на нашу ежемесячную электронную информационную рассылку по мелким зернам.

Кормовые вальцовые мельницы для крупного рогатого скота

Животноводство

Виды домашнего скота: крупный рогатый скот, молочное животноводство, птица, свиньи, лошади, козы, овцы и т. Д.

Тип зерна: ячмень, кукуруза, овес, пшеница, просо, горох, чечевица, бобовые и т. Д.

Рисунок канавки: от 1 до 14 gpi.(Возможен другой рисунок канавки)

SVENMILL ™

Средняя производительность (бушелей / час) * Размеры Вес. Рекомендуемый размер роликов

Кукуруза — Ячмень — Овес Ш / В / Д фунты Ш x Г HP Размер стада *

SvenMill 4 125-90-60 18 дюймов / 38 дюймов / 48 дюймов 400 4 x 11 дюймов 2,0 50-75

(3.От 2 до 1 лет)

SvenMill 6150 — 120 — 80 20 дюймов / 38 дюймов / 48 дюймов 475 6 дюймов x 11 дюймов 3,0 75-125

(от 3,8 до 1,3 т)

SvenMill 8 185 — 150 — 100 24 «/ 38/48» 525 8 «x 11» 5,0 150-250

(от 4,7 до 1,6 т)

SvenMill 12 ** 250-200-130 30 дюймов / 38 дюймов / 48 дюймов 640 12 дюймов x 11 дюймов 7.5 250–275

(от 6,3 до 2,1 зуб.)

SvenMill 16 ** 325-250-160 36 дюймов / 38 дюймов / 48 дюймов 725 16 дюймов x 11 дюймов 10,0 275-350

(от 8,2 до 2,6 т)

SvenMill 20 ** 375 — 300 — 225 38 дюймов / 48 дюймов / 48 дюймов 800 20 дюймов x 11 дюймов 10,0 350-450

(от 9,5 до 3,7 зуб. )

SvenMill 24 ** 575 — 450 — 300 42 дюйма / 48 дюймов / 48 дюймов 950 24 дюйма x 11 дюймов 20.0 450-750

(от 14,6 до 4,9 зуб.)

SvenMill 30 ** 750-600-400 46 дюймов / 48 дюймов / 48 дюймов 1200 30 дюймов x 11 дюймов 30,0 750-2000

(от 19,0 до 6,5 т)

SvenMill 36 ** 1250-1000 — 650 54 «/ 52» / 54 «1600 36» x 13 «40,0 1000 и более

(от 31,8 до 10,6 т)

** Эти модели SvenMill доступны в переносной версии с ВОМ, которая включает в себя вал отбора мощности, прицеп и либо тяговый шнек, либо гидравлический подъемный шнек.

EconoMill ™

Средняя производительность (бу / час) * Средняя производительность (бу / час) * Размеры Вес. Рекомендуемый размер роликов

Ячмень / Овес Ячмень / Овес. Ш / В / Д фунты Ш x Г Размер HP Heard *

(Головка)

EconoMill 1.5 50/35 115/90 22 дюйма / 34 дюйма / 40 дюймов 275 6 дюймов x 8 дюймов 1,5 До 60

EconoMill 2.0 60/45 150/120 22 дюйма / 34 дюйма / 40 дюймов 280 6 дюймов x 8 дюймов 2,0 До 75

MicroMill ™

Средняя производительность (бушелей / час) * Размеры Вес. Размер роликов Мотор Рекомендуемый слышал

Ячмень Ш / В / Д фунты Ш x Г, HP

MicroMill 10 18 «/ 21» / 38 «55 3» x 6 «3/4 до 10

* Обратите внимание, что все технические данные являются приблизительными и могут быть изменены.Данные о производительности сильно различаются в зависимости от типа измельченного зерна, содержания влаги и других переменных. Прежде чем принимать решения на основе представленных технических данных, вам следует связаться с нами, чтобы гарантировать правильное использование. Данные о максимальной емкости приведены для облегчения сравнения с другими брендами.

МЫ ИЗГОТОВЛЯЕМ РОЛИКОВЫЕ СТАНЫ БОЛЕЕ 45 ЛЕТ!

В течение многих лет вальцовые мельницы использовались для дробления зерна на корм скоту. Прокатка зерна непосредственно на ферме / кормовом участке дает множество преимуществ.

Мощность, используемая для работы вальцовых мельниц SvenMill, намного меньше мощности трактора с ВОМ.Средняя стоимость мельницы с приводом от электродвигателя составляет примерно 0,60 доллара в час по сравнению с примерно 60,00 долларов в час для привода вала отбора мощности от современного трактора.

Измельчение свежего зерна на вальцовой мельнице на ферме повышает качество корма и, как следствие, здоровье животных.

Валковые мельницы SvenMill дробят зерно вместо того, чтобы измельчать его, как в молотковой мельнице. Это позволяет получать меньше мелочи и муки и больше корма для животных.

Все SvenMills оснащены функциями, предназначенными для кормления скота в самых экстремальных условиях.

SvenMill поставляется с рамой с прорезями, которая позволяет легко снимать валки для переточки.

Рычаг мгновенного высвобождения позволяет быстро отсоединить ролики и очистить или, в случае отключения электроэнергии, опорожнить зерна и начать снова в считанные минуты.

Конфигурация смещающего ролика позволяет эффективно втягивать более крупные частицы в отверстие и увеличивать производительность.

Толстые сварные стальные пластины, используемые для изготовления рам SvenMill, делают его лидером отрасли на протяжении 45 лет. Мы до сих пор видим, как наши оригинальные мельницы приходят на завод для обслуживания.

«В Apollo Machine мы знаем, что вы находитесь там посреди зимы, используя нашу мельницу, и стараемся сделать ваш опыт максимально эффективным»

самодельные чертежи молотковой мельницы

Автор: Anne Cheng

Может ли кто-нибудь сказать мне, как сделать кофемолку для кофе / кукурузы, которая у меня есть? 21, 2017Рецепт корма для свиней 14% Добро пожаловать на 12 августа 2013 г. Зерновая мельница для небольшой фермы Добро пожаловать в Homesteading 13 июня 2012 г. Как измельчить или расколоть кукурузу Добро пожаловать на 30 ноября 2011 г.Посмотреть больше результатов

Автор: eHow

4.6/5 (1K)

Дешевый вариант DIY для моторизованной зерновой мельницы | HomeBrewTalk.

com

Если есть что-то, что можно сказать о домашних пивоварах, так это то, что мы все делаем своими руками. Фактически, сам процесс домашнего пивоварения — это самодельный процесс, когда вы варите его сами, а не покупаете его в магазине. Поэтому неудивительно, что домашние пивовары, как правило, производят или переделывают предметы для выполнения разнообразных задач, связанных с домашним пивоварением. Будь то самодельная мешалка, сделанная из компьютерного вентилятора и батарей жесткого диска (я сделал две), преобразование бочонков в варочные котлы или преобразование морозильных камер в бродильные камеры, изобретательности домашних пивоваров нет предела для выполнения поставленной задачи. или упростить процесс.Часто цель также состоит в том, чтобы сэкономить деньги. В качестве примера возьмем самодельную мешалку. Базовая мешалка обычно стоит около 100 долларов, но ее можно собрать из запасных частей менее чем за 20 долларов.
Обычно я прочесываю форумы homebrewtalk в поисках способов улучшить свой процесс. Я начал варить пиво около двух с половиной лет назад и быстро перешел на цельнозерновое пивоварение, выполнив два рецепта экстракта. Я медленно модернизировал свое оборудование и теперь делаю партии по 10 галлонов, используя два кегля и более холодный маштун. Я также инвестировал в установку кеги и построил кегератор.Стремясь сэкономить на расходных материалах, я начал применять многие меры экономии, хорошо задокументированные на этом сайте, — покупать хмель оптом, создавать банк дрожжей (сначала использовал наклоны, а теперь замораживаю флаконы благодаря отличной статье Пита. «PoppinCaps» Гейзен) и закупка зерна мешком. Однако непосредственная проблема с покупкой зерна оптом заключается в том, что вы больше не можете полагаться на LHBS, чтобы раздавить его. Поэтому я купил мельницу для измельчения зерна в компании Adventures in Homebrewing за 100 долларов. Дробилка для зерна, как и большинство мельниц, оснащена ручкой для ручного управления.Но — во многом как разлив в бутылки до этого — я быстро обнаружил, что этот процесс утомляет, особенно после того, как я начал варить партии по 10 галлонов.

Моторизация вашей зерновой мельницы

Итак, как обычно, я обратился к форумам homebrewtalk за идеями о том, как моторизовать мою мельницу. Проблема в том, что зерновой мельнице требуется привод с довольно низким числом оборотов и высоким крутящим моментом. Некоторые просто прикрепили дрель к ведущему валу. К сожалению, моя дешевая дрель с сетевым шнуром не обладала достаточным крутящим моментом, чтобы выполнять работу без вращения с чрезмерной скоростью.Мне не хотелось покупать еще одну дрель с более высоким крутящим моментом (по крайней мере, 50-75 долларов) только для измельчения зерна, и я надеялся найти решение, которое обеспечило бы немного больше автономности, то есть, где мне не нужно было бы удерживать спусковой крючок. все время.
Это означало установку мельницы на доске со специальным двигателем. Однако большинство электродвигателей работают со скоростью, которая слишком высока для правильного измельчения зерна — обычно около 1750 об / мин. Наиболее частым решением этой проблемы является использование системы ремня и шкивов для снижения скорости до приемлемых оборотов в минуту.Для этого шкив (технически называемый шкивом), прикрепленный к зерновой мельнице, должен быть довольно большим, обычно от 10 до 12 дюймов в диаметре. Хотя моторы довольно недороги (~ 50 долларов в употреблении) и их легко достать, вам также придется покупать шкивы (~ 30-40 долларов) и ремень. Другое решение — использовать двигатель с прямым приводом со встроенной коробкой передач, которая снижает частоту вращения. Эти мотор-редукторы значительно дороже, но обычно стоят около 200 долларов. Хотя мне подарили мотор ½ л.с., мне было трудно найти нужные шкивы на месте.Что еще более важно — у меня есть несколько маленьких детей, которые стремятся «помочь» мне варить пиво — мне действительно не нравилась идея иметь открытую систему ремня и шкивов. В то же время — опять же, имея несколько маленьких детей — я не хотел тратить деньги на мотор-редуктор с прямым приводом. Так что пока я просто продолжал перемалывать зерно вручную.
Перенесемся вперед, примерно месяц назад, я был в своем гараже, устраняя неисправность игрушечной машинки моей дочери John Deere Gator. Повозившись с ним в течение нескольких минут, я понял, что проблема была просто в ослабленном проводе аккумулятора.Однако пока я открывал его, я заметил, что каждое из задних колес приводится в движение небольшим электродвигателем, прикрепленным к пластиковой коробке передач. Это заставило меня задуматься — колеса машины вращаются с хорошей устойчивой скоростью, а двигатель должен иметь приличный крутящий момент, чтобы двигать детей по двору. После нескольких минут размышлений я благоразумно отказался от идеи разобрать игрушечную машинку на запчасти для моей зерновой мельницы и решил посмотреть, доступны ли они в Интернете. Несколько минут спустя я получил ссылку на электродвигатель и коробку передач, проданные как единое целое — за 23 доллара.50 отправлено!
Ссылка на двигатель / коробку передач: теперь 29,95 доллара (было 23,50 доллара при покупке в ноябре).
Небольшое дополнительное исследование привело меня к онлайн-форуму, где люди «модифицируют» игрушечные машинки. Среди множества другой ценной информации я смог определить, что двигатель 12 В работает с невероятной скоростью 17000 об / мин, которая затем резко понижается до примерно 120 об / мин и крутящего момента 150 фунт-дюймов. Хотя частота вращения была на нижнем пределе желаемого диапазона, крутящий момент был превосходным (общее мнение, по-видимому, таково, что для надежного измельчения зерна требуется крутящий момент около 50 дюйм-фунтов).
Учитывая низкую стоимость — и подумал, что если это не сработает, по крайней мере, у меня будет запасной мотор для детской игрушечной машинки — я пошел дальше и купил мотор. Поскольку я хотел запаску на случай, если что-то не сработает, я купил модель, которая подходила для машины моих детей. В Интернете доступны другие варианты двигателя / коробки передач (включая версии на 24 В), которые могут обеспечивать более высокие обороты. Я отказался от версии на 24 В, потому что у меня не было легкодоступного источника питания на 24 В, а 120 об / мин, производимые версией 12 В, уже были быстрее, чем я мог провернуть вручную.

Посмотрев фотографии в Интернете и получив их, я понял, что подключить двигатель к зерновой мельнице будет непросто. Двигатель / коробка передач не вращает карданный вал, а вместо этого вращает зубчатый венец в форме плюса, который помещается внутри колеса игрушечной машинки, как показано на изображении выше.
Пройдя несколько часов по Лоуэсу, я смог придумать возможное решение. По сути, я взял втулку из ПВХ и вырезал выемки, соответствующие выступам на зубчатом колесе коробки передач.

Соединение с втулкой из ПВХ:
Затем я вкрутил несколько дешевых черных железных втулок, последовательно уменьшая размер, пока не смог вкрутить латунный ниппель 1/8 дюйма (такого размера не было в черном чугуне). Причина появления ниппеля 1/8 дюйма заключалась в том, что диаметр ниппеля был близок к диаметру вала зерновой мельницы.

https://www.lowes.com/pd/Mueller-Pro…itting/4331470
Не изображено: Фитинг втулки из черного железа ¼ x 1/8 дюйма (наружная / внутренняя).
https://www.lowes.com/pd/BrassCraft-…tting/50380680 (на самом деле латунный ниппель с резьбой 1/8 x 1/8)
Следующей задачей было выяснить, как установить и закрепить двигатель и коробку передач несколько неудобной формы. В итоге я установил металлическую пластину на одну сторону коробки передач.

Затем я вырезал прорезь в деревянной доске, вставил коробку передач и закрепил коробку передач, прикрутив металлическую пластину к деревянным скобам, которые я прикрутил к доске. Это некрасиво, но работает.Несомненно, есть более эффективные способы его крепления; именно так я и поступил.
Наконец, лучшим методом крепления приводного вала к валу мельницы было бы использование муфт Лавджоя. Однако я дешев и не хотел ждать, поэтому вместо этого использовал секцию усиленной виниловой трубки диаметром 3/8 дюйма с зажимом для шланга на каждой оси. Поскольку валы непосредственно примыкают, что приводит к короткому поперечному сечению, винил способен выдерживать вращательное усилие, не разрываясь. Однако я надеюсь, что если мельница зацепится за камень или другое препятствие, винил может оторваться, а не разрушить валки мельницы.

Хорошая особенность этой установки заключается в том, что она работает от аккумулятора 12 В от игрушечного автомобиля, для которого у меня также есть зарядное устройство. Я просто вытаскиваю аккумулятор из машины и подключаю его с помощью зажимов типа «крокодил». Возможно, скоро я установлю и выключатель. Поскольку мельница питается от батареи, она очень портативна, и я мог бы перемолоть зерно далеко от розетки, если бы когда-нибудь возникла необходимость. Если у вас нет батареи, вы можете попробовать найти блок питания, хотя, судя по тому, что я читал, он должен быть около 25-30 ампер.В качестве альтернативы я считаю, что вы можете просто подключить провода к автомобильному аккумулятору.
В целом проект обошелся примерно в 30 долларов. Ниже представлены короткие видеоролики о работе мельницы. Зерно, размалываемое в видеороликах, состояло примерно на 60% из пшеницы, и процесс начался с полным бункером без малейших затруднений.

Промышленные молотковые измельчители

— Молотковая дробилка для кормов для животных

Необходимый идеальный измельчитель определяется размером загрузки, скоростью подачи, условиями работы и желаемым выходом продукта для обработки.Компания Stedman предлагает два типа промышленных молотковых мельниц — молотковые дробилки с восходящим движением типа A и молотковые мельницы с нисходящим движением типа B, которые изменяют консистенцию мягких и грубых материалов с помощью технологии измельчения молотковой мельницы для производства готовая частица. Ознакомьтесь с нашей линейкой молотковых мельниц серии A&B.

Применение молотковой мельницы A&B

Промышленные молотковые дробилки

Stedman подходят в качестве молотковых дробилок для кормов для животных, а также для множества других применений, таких как:

• Сельское хозяйство: общие области применения включают измельчение кормов для животных, зерна, сахарного тростника и др.
• Промышленное применение: молотковые мельницы могут уменьшить размер солей, мясной и рыбной муки, крабов, раковин моллюсков и устриц и т. Д.
• Энергетика: Уменьшение размера материалов, таких как уголь, стебли кукурузы, древесина, биомасса и биотопливо
• Минералы и горнодобывающая промышленность: общие материалы включают минералы, такие как графит, и химические вещества, такие как карбонат кальция

Молотковые дробилки серии A&B Модели

^{Производительность зависит от размера загружаемого материала, скорости подачи, рабочих условий, желаемого выхода продукта, характеристик подаваемого материала и конфигурации оборудования.}

В чем разница между промышленными молотковыми дробилками серий A и B?

«Восходящий», или измельчитель подачи серии А, обеспечивает несколько этапов измельчения материалов, а «нисходящий» или молотковые мельницы серии В наиболее подходят для волокнистых материалов из-за высокой концентрации сдвиговых воздействий внутри устройства.

Молотковая мельница типа A с восходящим ходом

В измельчителе серии A используются перфорированные сита или решетки для измельчения мягких и средне твердых материалов.Материал, подлежащий измельчению, определяет конструкцию ротора молотковой мельницы Стедмана. Роторы, используемые в молотковых дробилках типа A, регулируются для компенсации износа.

• Разрушение вращающимися молотками
• Удар о гильзы корпуса
• Шлифование на регулируемой шлифовальной пластине
• Резка решеткой или решеткой

Молотковая мельница типа B «с ходом вниз»

В шлифовальном станке серии B используются тяжелые двусторонние молотки специальной конструкции, работающие в сочетании с регулируемой отбойной пластиной Stedman, что позволяет молотковой мельнице производить исключительно однородный продукт с минимальными затратами на техническое обслуживание.

Если вы не уверены, какое направление подходит вашему материалу, свяжитесь со Stedman, чтобы назначить тестирование сегодня!

Протестируйте перед покупкой!

Зачем нужен тест?

Испытательное оборудование

Stedman обеспечивает реальные условия для просмотра обрабатываемых материалов. Протестируйте ряд различных методов уменьшения размера, чтобы сэкономить ваше время и деньги при выборе правильного метода уменьшения размера.

Учить больше

Дополнительные ресурсы

Почему Стедман?

Поставка оборудования и услуг, которых вы заслуживаете

На протяжении почти двух столетий компания Stedman Machine Company производит качественное, надежное и долговечное измельчительное и промышленное дробильное оборудование.У Stedman есть опытные специалисты по техническому обслуживанию и установке, готовые помочь с любыми потребностями в обслуживании и вводе оборудования в эксплуатацию.

• Непревзойденный опыт работы в отрасли — работает с 1834 года
• Стенды для испытаний новейшего оборудования
• Преданный своему делу профессиональный персонал
• Запасные части и обслуживание 24 часа в сутки

Международные возможности

Stedman Machine может предоставлять услуги клиентам по всему миру.Наша опытная команда будет работать с вами, чтобы создать лучшую молотковую мельницу, которая сделает ваши процессы максимально эффективными. Позвоните нам для получения дополнительной информации!

дробилка оборудования минирования гранита, каменная дробилка Индия

известняка

1988 Год основания 1988

69+ Патенты и сертификаты

400+ Количество сотрудников

13350+ Обслуживаем клиентов

Звездные продукты

Системы дробильно-сортировочной установки

продуманы до мельчайших деталей, и весь процесс всегда находится в руднике.

Онлайн чат

Полные квалификационные аттестаты

C&M Mining Machinery — частная китайская компания, занимающаяся проектированием, производством и поставкой мобильных решений для дробления и сортировки по всему миру для строительной, горнодобывающей, карьерной и перерабатывающей промышленности.

Передовые производственные технологии и оборудование

C&M Mining Machinery владеет более чем 50 запатентованным оборудованием собственной разработки, обеспечивающим оцифровку вырубки, автоматизацию сварки и сборочного формования, а также строгий контроль качества продукции на протяжении всего процесса.

Котельная по индивидуальному заказу

C&M Mining Machinery имеет сильную команду разработчиков котлов и построила полную систему исследований и разработок.

Комплексное и профессиональное послепродажное обслуживание

C&M Mining Machinery имеет профессиональные группы послепродажного обслуживания, которые предоставляют техническое руководство для всего процесса установки и бесплатное обучение для эксплуатационного и обслуживающего персонала..

Добро пожаловать в компанию

C&M Mining Machinery — высокотехнологичная инженерная группа. Мы специализируемся на исследованиях, разработке и производстве оборудования для промышленного дробления, измельчения порошков, обогащения полезных ископаемых и других сопутствующих устройств.

Учить больше

[randpic] Шаровая мельница-шлифовальный станок — измельчение и фрезерование… Технология шаровых мельниц является одним из наиболее часто используемых типов оборудования в горнодобывающей и мукомольной промышленности…. — Промышленное производство

Читать дальше 

[randpic] Вертикальная вальцовая мельница — Wikipedia2018-05-02 · Вертикальная вальцовая мельница имеет много разных форм, но работает в основном одинаково. Все эти формы машины поставляются с роликом (или

Читать дальше 

[randpic] Industria minera en el Perú — Wikipedia, la… 2018-05-18 · La mayoría de las minas en el Perú secentra en los Andes.Основные продукты mineros del Per

Читать дальше 

[рандпик] взрыв газа железорудный шаровой мельницагазовый взрыв железорудный шаровой мельница. Взрыв на угольной мельнице Bbd Взрыв в шаровой мельнице bbd4772 для угля Эта статья — первая, описывающая внутреннее пространство

Читать дальше 

.
