Ручной насос для скважины своими руками (устройство)

Содержание

Централизованная система водоснабжения на небольших дачных участках – большая роскошь. Именно поэтому на плечи их владельцев рано или поздно ложится проблема организации подачи воды.

Распространенная конструкция ручного насоса для скважины

При ограниченном бюджете наиболее рациональным способом решения вопроса считают бурение скважины и монтаж ручного насоса. Разберемся во всех тонкостях работы подобного оборудования, а также его изготовлении своими руками.

Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

Конечно, скорость работы и объемы поднятия жидкости насосом несравнима с автоматическими системами, но отсутствие бесперебойного источника электроэнергии вынуждает дачников все чаще внедрять именно этот формат устройств.
к меню ↑

Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

  • Простота оборудования стала причиной его быстрого монтажа.
  • Установка системы возможна практически в любых условиях.
  • Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
  • Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
  • Ручной насос стоит гораздо дешевле своих аналогов.
  • Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

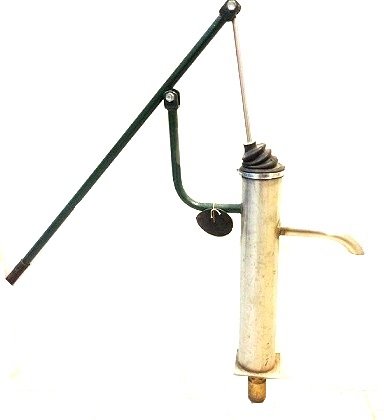

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

  • Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
  • Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

Несмотря на некоторые отрицательные моменты, ручные насосы для скважин пользуются высоким спросом, ведь порой это единственный способ обеспечить водоснабжение.
к меню ↑

Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

  • поршневые насосы;
  • штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине  – до 10 м.

Принцип работы оборудования довольно прост. Устройство представляет собой металлический цилиндр, внутри которого размещается поршень. Под действием физической силы он поочередно перемещается вниз и вверх. Подъем рычага человеком приводит к вытеснению жидкости через входное отверстие, а опускание – к наполнению водой надпоршневого пространства.

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

Читайте также: что делать, если насос застрял в скважине?

к меню ↑

Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

  • Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

  • Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

  • Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

  • Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.
к меню ↑

Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

  • Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

  • Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

  • Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

  • Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

  • Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

  • Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.
к меню ↑

Этапы создания насоса (видео)


 Главная страница » Скважинные насосы

Ручной водяной насос для скважины своими руками

Часто владельцам загородных домов приходится изготавливать ручные насосы для скважины самостоятельно, так как в продаже имеются достаточно дорогие устройства. При наличии сварочного аппарата можно сделать ручной насос для скважины своими руками. Часто встречается название «помпа». Именно такие устройства являются наиболее распространенными среди владельцев участков.

Виды ручных насосов

Выбирая насос для скважины на загородном участке, необходимо помнить о том, что следует учитывать глубину залегания и степень загрязненности жидкости.

По конструкции описываемые механизмы могут разделяться на несколько видов:

  1. Крыльчатые. Данные механизмы являются самовсасывающими. Они состоят из рычага, всасывающего элемента, а также вала и клапанов. При воздействии на рычаг в таких механизмах приводится в движение крыло, которое и приводит в действие всасывающий элемент устройства. Стоимость таких моделей может быть разной. Цена обычно зависит от используемых материалов. Такие насосы предназначены для перекачивания только чистой воды без добавления различных жидкостей или абразивных частиц.
  2. Штанговые водяные насосы. Такие устройства предназначены для подъема жидкости с глубины не более 30 метров. Подобные конструкции работают по такому же принципу, что и поршневые. Недостатком таких устройств является большой размер. Также стоит отметить, что во время работы подобных устройств может происходить обрыв штанг.
  3. Поршневые изделия. Такие механизмы отличаются тем, что создают давление на выходе. Часто подобные насосы используются как вспомогательные для предварительного наполнения водой несамовсасывающих изделий. Но если на участке нет электричества или не хочется тратить большое количество средств, можно установить подобную конструкцию в качестве основной. Стоит отметить, что такими механизмами нельзя качать воду из артезианских скважин.
  4. Мембранные. Такие конструкции можно использовать для перекачивания как чистой, так и загрязненной воды.Особенность таких механизмов заключается в том, что они имеют самоочищающиеся клапаны, в которых не происходит заклинивание при попадании загрязнений. В таких конструкциях нет трущихся деталей. Именно поэтому подобные устройства отличаются долгим сроком службы. Обычно корпус таких устройств выполнен из чугуна.
  5. Гидравлические механизмы отличаются малым весом и небольшими размерами.

Как выбрать

Самой распространенной причиной приобретения ручного насоса является низкая стоимость таких конструкций по сравнению с другими типами механизмов. Но во время выбора стоит руководствоваться и другими параметрами:

  1. Глубина скважины. Данный параметр и является основным во время выбора описываемых устройств. Ручные механизмы разделяются на 2 типа. Первый тип – это механизмы, которые предназначены для подъема воды с глубины до 6 метров. Второй вид ручных насосов приспособлен для подъема водына 30 метров.Для подъема жидкости с 30 метров используются штанговые устройства.
  2. Диаметр скважины. Этот параметр должен быть не меньше 10 см.Именно при таком диаметре на скважину можно устанавливать любой насос.
  3. Степень загрязнения.
  4. Вес устройства и его размеры. Эти параметры имеют значение во время транспортировки устройства, а также при его установке.Вес может варьироваться от 4 до 130 кг.
  5. Цель установки. Перед приобретением механизма необходимо точно узнать, нужно ли будет соединять приобретенное устройство с другим оборудованием или же оно будет использоваться отдельно.
  6. Способ монтажа. Многие устанавливают стационарные изделия. Но в некоторых случаях лучше приобрести переносное оборудование. При помощи портативных механизмов можно брать воду для хозяйственных нужд из водоема, а для питья – из колодца или скважины.
  7. Время эксплуатации. Существуют модели, которые предназначены только для использования в теплое время года.  Другие же могут работать весь год.
  8. Внешний вид. Если механизм устанавливается в саду, он может выполнять еще и декоративную функцию. При помощи правильно подобранного устройства можно сделать участок более индивидуальным и красивым.

Приобретая насос по описанным критериям можно выбрать более подходящий вариант для своего участка.

Устройство поршневого насоса

Перекачивание воды через устройство происходит благодаря поршню, который закрепляется на штоке. Этот элемент конструкции перемещается по металлическому корпусу. Чтобы вода не возвращалась в обратном направлении, в поршне устанавливаются клапаны. Шток присоединяется к ручке насоса при помощи шарнира. При нажатии на ручку происходит подъем поршня, что приводит к перекачиванию воды.

В нижней части конструкции находится шланг, который опускается в воду. В средней части устройства расположена выходная труба, через которую и поступает вода. Стоит помнить, что ручные насосы можно использовать только в том случае, если глубина скважины на участке составляет менее 10 метров.

Подъем воды в ручном насосе происходит благодаря созданию вакуума в корпусе во время передвижения поршня. Жидкость поднимается до тех пор, пока не откроется выходное отверстие,так как во время подъема поршня создается разряженная атмосфера, утягивающая его вниз. Чтобы правильно собрать устройство для своего участка, сначала необходимо подготовить схему ручного насоса для скважины. На представленном видео отображен процесс использования стандартного ручного механизма.

Изготовление насоса

Для создания ручного насоса необходимо следовать определенной технологии:

  1. Сначала подбирается корпус для будущего устройства. Для этого подбирается труба, длина которой может составлять около 700 мм. Лучше всего найти корпус гидроцилиндра. Диаметр корпуса должен составлять более 8 см. При возможности стоит изготовить корпус из трубки, которая имеет толстые стенки. В таком случае внутренние стенки получаются гладкими. Стоит отметить, что сечение корпуса может быть и квадратным. Главное условие – чтобы сечение было одинаковым по всей длине. При этом поршень должен иметь такую же форму, что и корпус.
  2. После этого создаются крышки для насоса. Они могут быть из металла или пластмассы. Чтобы надежно загерметизировать насос, можно использовать деревянные крышки, так как дерево разбухает от воды и исключает возможность проникновения ее через щели. Верхняя крышка создается с отверстием, в которое будет вставлен шток. Нижняя крышка соединяется с клапаном. На этом этапе происходит просверливание отверстия и приваривание выводного патрубка.
  3. Затем изготавливается поршень. Он может быть из различных материалов. Часто он создается из металла и пластмассы. Во время создания поршня стоит помнить о том, что на нем должен быть резиновый уплотнитель. Поршень должен передвигаться по корпусу легко, но при этом предотвращать попадание воды через щели. Поршень соединяется со штоком при помощи резьбы.
  4. После этого подбирается входная труба, которая может быть из резинового жесткого шланга или пластмассы. Многие используют трубы из металла.
  5. Важными частями создаваемой конструкции являются обратные клапаны. Производительность насоса зависит именно от качества данных элементов. Они должны быть достаточно прочными для удержания воды. Если использовать некачественные клапаны, жидкость будет просачиваться обратно во входной шланг. Для ручных насосов подходят шариковые клапаны. Также можно выбрать мембранные изделия. Мембранные клапаны можно сделать из прочной резины. Они закрепляются на входном отверстии клапана.
  6. Шток для насоса и патрубок создаются такой длины, чтобы насос можно было установить на глубине от 0,5 до 1 метра. Также на данном этапе создается ручка, которая впоследствии закрепляется на шарнире. Обычно ручка создается из алюминиевой трубки. Чтобы она опускалась в исходное положение, к ее короткому концу присоединяется пружина.

Конструкции, сделанные своими руками, являются достаточно эффективными для выкачивания воды из скважины. Представленное ниже видео позволяет увидеть процесс применения ручного насоса.

Как сделать глубинный насос

Глубинные насосы используются в случае, если глубина скважины составляет более 12 метров. Чтобы собрать глубинный насос, необходимо сделать металлический цилиндр и найти трубы и шланги, по которым будет перемещаться вода. Также нужно приобрести поршневой блок.

Заборные трубы из металла при создании глубинного насоса устанавливаются на глубине грунтовых вод. После этого самодельный цилиндр опускается в скважину таким образом, чтобы поршень не доставал до нижней створки. Расстояние между данными элементами должно составлять около 6 см. Верхний конец штока насоса пропускается через прокладку и соединяется с ручкой устройства.

Для изготовления насоса используются следующие материалы и инструменты:

  • материал, необходимый для создания обратных клапанов;
  • отрезок трубы из металла;
  • токарный станок;
  • тормозная камера;
  • круглые изделия из пластмассы или дерева, которые необходимы для создания крышек насоса;
  • трубки из алюминия и меди;
  • прокладки;
  • напильник и молоток;
  • автомобильная камера;
  • электрическая дрель;
  • пластмассовые трубы или резиновый шланг;
  • пружина для возврата ручки насоса в обратное положение;
  • сварочный аппарат.

Стоит помнить, что во время создания устройства стоит придерживаться технологии его изготовления и установки. Сделав насос для скважины своими руками можно забыть о проблемах с недостатком воды в загородном доме. При отсутствии желания тратить время на создание описываемого механизма можно приобрести недорогой пластиковый электронасос.

Как самостоятельно изготовить ручной насос для скважины?

Вопрос изготовления ручного насоса для скважины или колодца встает перед многими жителями загородных домов или коттеджей. В продаже имеется подобное оборудование, однако в силу ряда причин некоторые умельцы предпочитают собирать его самостоятельно.

Отметим, что такая работа влечет за собой достаточно много сложностей и требует наличия определенных знаний и навыков. Таким образом, лучшим решением может быть обращение к профессионалам, которые предоставят или изготовят насос под конкретные нужды и требования. Однако для тех, кто захочет изготовить оборудование самостоятельно, мы публикуем несколько практических советов.

Принципы действия поршневого насоса

В таких агрегатах прокачка воды осуществляется с помощью поршня. Он укрепляется на штоке, свободно перемещаясь по металлическому корпусу насоса. В свою очередь, шток присоединяется шарниром к ручке-рычагу, нажим на которую приводит устройство в действие. Внутрь поршня устанавливаются обратные клапаны, препятствующие возврату жидкости в скважину.

В нижней части корпуса насоса присоединяется входной шланг, а его свободный конец опускают в скважину до водоносного слоя. С другой стороны корпуса приваривают трубу, которая расположена примерно в середине агрегата. Насосы с подобным принципом работы используются, если глубина колодца не больше 10 метров. Сама установка производится на расстоянии от 80 до 100 сантиметров над землей. Если у вас артезианская скважина, то конечно же, таким насосом воду из нее не поднять.

1. Корпус насоса изготавливается из металлической трубы необходимой длины — обычно около 600-800 миллиметров. Например, можно применить гильзу от дизеля или корпус гидроцилиндра. Основное условие — корпус должен иметь одинаковое сечение по всей длине. Поршень насоса выполняется такой же формы, какую имеет внутренняя часть устройства.

2. Крышки для агрегата обычно изготавливаются из металла или толстой пластмассы, но можно использовать и дерево. В верхней крышке высверливается отверстие под шток, а нижняя соединяется с клапаном и устанавливается на место. В отверстие в боку конструкции приваривается выводной патрубок.

3. Поршень можно сделать практически из любого материала — подойдет металл, пластмасса или дерево. Деталь обязательно должна иметь уплотнитель из резины: обычно его выполняют в виде кольца.

4. Для изготовления входной трубы можно использовать шланги из жесткой резины, армированные металлической пружиной. Также подойдут трубы из пластмассы или металла.

5. Обратные клапаны должны быть достаточно прочными, чтобы не дать воде вернуться во входной шланг. Для изготовления ручного насоса обычно используются мембранные или шариковые обратные клапаны, которые можно сделать из прочного куска резины, металла или пластмассы.

6. Длина выходного патрубка и штока подбирается таким образом, чтобы насос можно было заглубить на расстояние 0,5-1 метра в скважину. Также потребуется ручка на шарнире, которая должна быть присоединена к штоку. Для этого в выходной части подъемной штанги сверлится отверстие, куда вставляют болт. Его, в свою очередь, проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. К короткому концу ручки присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Изготовление водяной помпы

Для создания такого типа насоса необходимо купить на строительном рынке или в строительном магазине медные трубки и эпоксидный клей.

1. Необходимо взять старую (или приобрести новую) тормозную камеру. Разобрав ее, нужно заглушить все отверстия, оставив только одно, которое предназначено для штока. Внизу  камеры с помощью дрели сверлится несколько отверстий для клапанов.

2. В дальнейшем, взяв отрезок медной трубки, подбирают стальной шарик. Диаметр должен быть чуть больше ее калибра. Трубка рассверливается на половину длины, в нее помещается шарик, а сверху припаивается отрезок медной проволоки.

3. Обратный клапан изготавливается таким же образом, за исключением того, что между проволокой и шариком необходимо разместить пружину. Она работает под давлением сверху и открывает отверстие.

4. Клапаны вставляют на место и укрепляют эпоксидным клеем, после чего из куска автомобильной камеры вырезается круг. Он нужен для изготовления резиновой мембраны для помпы, а его диаметр должен соответствовать размерам тормозной камеры. В центре круга делают отверстие, а с двух сторон приклеивают шайбы.

5. Необходимо вставить металлический штырь с резьбой в шайбы и затянуть гайками. Приклеить мембрану нужно к тормозной камере снизу, а шток пропустить в отверстие вверху агрегата и припаять к нему ручку.

Кроме того, для изготовления такого агрегата, который используется при глубине колодца более 12 метров, нужно сделать металлический цилиндр и приобрести трубы и шланги.

Заборные металлические трубы устанавливаются на уровне грунтовых вод с небольшим заглублением, после чего выводятся на поверхность и укрепляются с помощью хомутов. Самодельный цилиндр опускается в скважину. Поршень не должен доставать до нижней створки, изготовленной в виде диска. Верхний конец штока пропускается через прокладку и соединяется с ручным приводом.

Изготавливая любой из перечисленных видов насосов, необходимо придерживаться технологии. Кроме того, очень важно правильно установить насос на месте — только тогда поршень будет работать исправно. Это достаточно трудоемкий процесс.

Прежде чем сооружать насос самостоятельно, рекомендуется проконсультироваться со специалистами, или же доверить профессионалам выбор качественного готового насоса. Вы можете задать интересующие вас вопросы специалистам нашей компании по указанным ниже контактам.

Остались вопросы? Звоните по телефону +7 3452 930-317

виды, критерии выбора и этапы монтажа


На чтение 5 мин. Просмотров 229 Опубликовано
Обновлено

На небольших дачных участках редко можно встретить систему централизованного водоснабжения. Люди в основном пользуются водой, получаемой из-под земли. Способ добычи может отличаться. На больших площадях вырываются глубокие скважины, достающие до известняковых пород. Небольшие участки оснащаются неглубокой желонкой. Чтобы поднять воду на поверхность, необходимо нагнетающее оборудование. Если нет возможности приобрести электрический агрегат, можно сделать ручной насос для воды из скважины своими руками.

Зачем нужен ручной насос

Ручной насос позволит поднять жидкость из скважины при отсутствии электричества

В 21-ом веке электрифицированы даже самые удаленные деревни и дачные участки. В перекачке воды с использованием физической силы необходимости как раньше нет. Устанавливаются электронасосы с пропускной способностью более 100 литров в минуту.

Насос для ручной перекачки воды выполняет функции вспомогательного механизма. Однако в некоторых ситуациях это может стать единственной возможностью получения питьевой воды.

  • Если устройство с электрическим приводом придет в негодность, понадобится время для починки. В этот срок ручной насос будет кстати.
  • В дачных деревнях существует практика регулярного веерного отключения электропитания в целях экономии средств. Имея возможность добывать воду вручную, хозяева участка перестают зависеть от коммунальщиков. Даже при постоянной бесперебойной подаче электричества нужно иметь запасной вариант.
  • Большинство загородных домов продаются с еще не пригодными для нормальной жизнедеятельности прилегающими территориями. Пока хозяин не поставит электронасос, добывать воду из скважины можно ручным способом.

Таким образом, сооружение насоса для ручного забора воды – необходимая мера.

Разновидности устройства

Устройство поршневого насоса

Насосы для скважин могут иметь разный принцип внутреннего устройства, различаться по типу нагнетательного механизма. Можно выделить 4 типа:

  • Поршневой насос. Внутри находится обратный поршневой клапан. Принцип действия строится на понижении давления путем разрежения воздуха во внутреннем пространстве. Под действием давления вода поднимается вверх и вытягивается наружу.
  • Крыльчатый. В основе заложено использование центробежной силы, которая заставляет воду подниматься по трубе вверх. Это возможно благодаря установленной внутри крыльчатке. Лопастное колесо приводится в круговое движение посредством прокручивания ручки с внешней стороны насоса.
  • Мембранный. Устройство схоже с первым вариантом. Разница заключается в том, что вместо поршня во внутренней камере присутствует эластичная мембрана. Когда под действием механического привода меняется объем камеры, создается низкое давление, заставляющее жидкость выходить на поверхность.
  • Штанговый насос – разновидность поршневого. Механизм внутри камеры двигается не с полной амплитудой, а лишь частично. Вода поступает в нее небольшими порциями за несколько движений. Как только заполняется весь объем, она начинает выливаться через расположенное сверху отверстие. Чтобы при движении, обратном втягивающему, вода не вытекала из камеры насоса, в ней установлен резиновый обратный клапан.

Мембранный

Штанговый

Крыльчатый

Самый универсальный – поршневой насос. Он служит в среднем дольше остальных и реже требует ремонта благодаря простоте конструкции.

Преимущества и недостатки

К преимуществам использования самодельных ручных насосов для воды можно отнести:

  • Невысокая стоимость в сравнении с другими методами подачи жидкости из скважины.
  • Полная автономность от любых источников питания. Нет нужды в электричестве и дизельном моторе.
  • Ручной насос не имеет никаких особых условий по месту установки, также нет эксплуатационных требований.
  • Простая разборная конструкция содержит примитивные детали и узлы, которые можно в случае поломки купить на любом рынке за небольшие деньги.
  • Расходы на установку ручного насоса окажутся минимальными, не нужно привлекать работников и технику.
  • Конструкция настолько проста, что каждый хозяин может собрать и установить насос в гаражных условиях, что позволит сэкономить деньги на покупке готового агрегата.

Недостатков у самодельного ручного насоса для скважин значительно меньше. Пропускная способность механизма низка по сравнению с электрическими аналогами, так как ограничена физическими возможностями человека. Для заполнения емкостей объемом 200 – 300 л ручной привод неэффективен, так как занимает слишком много времени. Вода не может добываться без непосредственного человеческого участия, в отличие от автоматических систем.

Критерии выбора

При выборе следует учитывать, какие усилия придется прилагать для откачки воды

Выбирая ручной насос для скважины, нужно учитывать глубину емкости. При покупке смотрите в технических характеристиках, с какой максимальной глубины он способен качать воду. Пропускная способность у ручных устройств невысокая, но тоже отличается. Зависит от того, какой объем воды принимает внутренняя камера за одно движение поршня.

Агрегаты с высокой пропускной способностью, как правило, требуют качать ручку с большим усилием, ведь вес поршня пропорционален его размеру. Поэтому пенсионерам и людям с ограниченными физическими возможностями стоит выбирать небольшую конструкцию.

Устройство должно крепиться на скважину герметично, без щелей и зазоров. Подбирайте его по диаметру трубы. Наиболее распространенный диаметр – 125 мм.

Не стоит забывать про материал, из которого сделаны трубы. Ручной насос для скважины из пластиковых труб предпочтительнее, так как полипропилен легче и меньше подвержен износу с течением времени.

Позаботьтесь о комфорте во время качки. Ручка должна быть удобной и не пережимать ладони.

Установка на скважину

От правильности установки насоса зависит эффективность выкачивания и срок эксплуатации. Следует придерживаться некоторых правил.

Прежде всего, нужно выяснить, нужен ли дополнительный фильтр между трубами. Некоторые насосы не предназначены для качки неочищенной воды. Удостоверьтесь, что все детали на месте, клапаны исправно работают, между подвижными частями нет избыточного трения.

Нужно надеть насос на скважину и посмотреть на качество стыковки. Если все в порядке, можно приступать к соединению. Используются обыкновенные болты с гайками. Наденьте устройство на трубу так, чтобы обод с отверстиями под болты на скважине совпал с отверстиями насоса. Вставьте болты и как можно туже затяните гайками.

Даже если между устройствами нет щелей, рекомендуется сделать дополнительное уплотнение. Для этого подойдет пакля или изоляционная лента. Под действием температуры и погодных условий трубы могут незначительно деформироваться с образованием протечек. Для максимального результата сверху можно покрыть стык по периметру жидким герметиком.

Ручной насос для перекачки воды из скважины своими руками

На чтение 5 мин. Просмотров 935 Опубликовано Обновлено

Для водоснабжения частного дома вы хотите при минимуме затрат качать воду из скважин? Да нет проблем, для такого запроса есть решение – можно своими руками сделать ручной насос для скважины. Ручной способ поднятия воды хорош тем, что дешёв и не требует электроэнергии. По этому в целях экономии денег, давайте сделаем своими силами насосную систему для качки воды.

Особенности ручного способа подъёма воды

Чтобы в дальнейшем не жалеть потраченное время на изготовление ручного насоса для воды, давайте хорошенько всё обдумаем.

Если ваша система ещё на уровне планов и скважина не пробурена, то рекомендуем данные материалы для обязательного чтения:

Преимуществ ручного насоса

Постараюсь описать самые “жирные” и преимущественно важные характеристики:

  1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
  2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
  3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
  4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
  5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

  1. Механическое воздействия человека – не качаете руками, вода не льётся;
  2. Низкая производительность – всё упереться в ваши физические силы;

Как вы можете заметить, при перекачке воды ручным способом минусов меньше, плюсов больше, по этому многие люди выбирают для скважины ручные насосы.

Классификация ручных насосов

Ручные насосы для выкачки воды из абиссинкой или любой другой скважины, выполняют одну функцию, но имеют две разновидности. Одни более простые, другие достаточно сложные, но подходящие под более сложные условия.

Поршневые насосы ручного типа

Чтобы понимать принцип действия поршневого насоса, нужно понять как он устроен. Давайте взглянем на картинку, чтобы разобраться есть ли возможность сделать ручной насос для воды своими силами или пойти в магазин:

Ручной поршневой насос можно собрать своими руками

При использование поршневых насосов – глубина скважины до зеркала воды должна составлять не более 10 метров.

Теперь давайте разберём что происходит внутри насоса в момент откачки воды из абиссинской скважины. Нужно взять в руки металлическое коромысло и делать им движения вверх, в низ. Таким образом при движение поршня вниз клапан выпускает излишки воздуха, а при поднятии вверх образует вакуум, который вытягивает воду из скважины на поверхность. Конечно же после появления струи воды из ручного насоса, нужно продолжать качать, иначе водичка перестанет течь.

Как работает поршневой насос

Поршневые насосы так же называют вакуумными.

Штанговые насосы ручного типа

Если на вашем участке земли водоносный слой проходит на уровне от 10 до 30 метров. То для перекачки воды из скважины вам понадобиться глубинный штанговый насос. Давайте рассмотрим конструкцию данного агрегата, чтобы понять, сделать штанговую помпу своими руками или приобрести в магазине.

Главным отличием штангового насоса от поршневого, то что вода вытягивается более длинной штангой на конце которой имеется поршень. По сути это та же поршневая помпа, которая имеет более длинную штангу, и увеличенное коромысло.

Водяной насос для скважины следует устанавливать на обсадную трубу 100 миллиметров, а производительность сей агрегата равна 40 литрам в час.

Как правильно выбрать ручной насос

Чтобы определиться с выбором ручного насоса нужно рассмотреть ряд положений:

  1. Глубина водяной скважины. Если не глубже 10 метров, то для перекачки грунтовых вод подходит обычная поршневая система. Еже ли у вас история с абиссинкой скважиной, у которой глубина варьируется от 10 до 35 метров, то тут нужен штанговый насос.
  2. Диаметр скважины – существует минимум, это 4 дюйма (10,16 сантиметра). При данном диаметре отверстия в земле, вы сможете установить насосную систему ручного типа.
  3. Период использования – определитесь, вам нужен круглогодичный или сезонный вариант. В продаже имеются пластиковые ручные насосы, которые подходят для летнего периода, при этом их цена гораздо ниже, чем у круглогодичных металлических насосов.

Сборка и установка ручного насоса

Собрать ручной насос для воды своими руками сможет любой желающий мужчина или женщина. Следуйте инструкции и всё получиться:

Все размеры указаны в деталей ручного насоса сантиметрах

  • Корпус. В качестве корпуса можно применить гильзу от дизельного мотора или взять металлическую трубу. Требуется длинна от 60 до 85 см., а диаметр не менее 8 см. Внутреннюю часть заготовки следует проточить на токарном станке. Гладкая поверхность внутренней части цилиндра увеличит коэффициент полезного действия самодельного ручного насоса.
  • Крышку можно выполнить из металла или пластика. Понадобиться сделать два блина по размерам внешнего диаметра цилиндра. Верхняя крышка должна иметь отверстие под шток, а нижняя под клапан.
  • Поршень можно изготовить из пластика, дерева или металла. Главное чтобы поршень был оснащён уплотнительной резинкой, иначе подача воды будет слабой.
  • Шток изготавливают из металла или пластика. Часто в ход идёт полипропиленовая труба.
  • На нижнюю крышку монтируется клапан.
  • Входная труба должна быть из стальной трубы, и крепиться она к нижней крышке.
  • Производим сварочные работы, а после покраска и декорирование.

Этапы создания самодельного ручного насоса (видео)

Ручной скважинный насос можно выполнить из пвх трубы и всё лето наслаждаться бесплатной водой на дачном участке.

Ручной насос для воды из скважины – самодельная конструкция + видео

Не каждый российский загородный дом оборудован таким же водоснабжением, как городские жилища, а потому в наших деревнях до сих пор пользуется популярностью ручной насос для воды (колонки или колодца), подающий артезианскую воду. Рассмотрим, какие их виды есть, а также узнаем, можно ли изготовить подобное устройство своими руками.

Виды насосов для воды из скважины

Прогресс не стоит на месте и наряду с ручными имеются еще и электрические насосы. Они также весьма популярны у людей, проживающих за городом, но и простое устройство, приводимое в действие мускульной силой, пока не сдает своих позиций. В чем секрет такой популярности и долголетия? Скорее всего, в невысокой цене и экономии электроэнергии. Сюда можно приплюсовать и независимость от внешних водопроводящих сетей, отсутствие какой-либо платы за обслуживание трубопровода.

Электрическое устройство для добычи воды

Виды насосов для колодца или скважины разделяют по принципам, которые лежат в основе их работы:

  • поршневые;
  • штанговые;
  • глубинные.

Суть поршневого устройства

Ручной насос для скважины косвенно знаком, наверное, любому с детства. Именно такие устройства применяются для того, чтобы накачивать велосипедные шины. Насосы, создающие наибольшее давление на выходе, вряд ли подойдут для подачи воды в резервуар колодца из глубоко расположенных скважин. Максимальное залегание грунтовых вод, при котором возможно применение ручного поршневого приспособления составляет 8 м, а высота самой колонки, устанавливаемой на поверхности, обычно составляет 70–100 см.

Ручной насос для скважины

Принцип ручного поршневого насоса заключается в следующем:

  1. В спокойном состоянии поршень находится в нижней части цилиндра, дисковый клапан закрыт, а расположенный на самом поршне другой клапан сдерживает жидкость от перетекания из верхней камеры в нижнюю часть насоса.
  2. Как только производится нажатие на рычаг, шток начинает тянуть поршень. Между ним, стенками и дном цилиндра образуется вакуумное пространство, в которое начинает поступать вода через отверстие, открывшееся после поднятия дискового клапана.
  3. Во время движения поршня вверх, расположенный на нем клапан закрыт, благодаря чему вода, находившаяся в верхней части колонки, поднимается до уровня выпускного крана и выливается через него наружу.
  4. Когда поршень достиг верхней точки, создавшееся разрежение начинает тянуть его вниз. При этом открывается поршневой клапан, пропускающий воду в верхнюю часть цилиндра.
  5. Под давлением воды сверху, поршень продолжает двигаться вниз, а дисковый клапан закрывается, препятствуя оттоку поступившей воды в скважину.

Особенность подобного насоса в том, что входной шланг должен быть обязательно жестким, а сама колонка установлена непосредственно над скважиной. Сами понимаете, что для владельцев дома это влечет определенные неудобства: не очень большое удовольствие ходить с ведром через весь участок, если залегание грунтовых вод не обнаружено возле дома.

Как работают штанговые агрегаты?

Этот ручной насос для скважины или колодца хоть и содержит принципы поршневого устройства, немного усовершенствован. И это открывает возможность перекачки жидкости с глубины, составляющей максимум 30 м. Особенность состоит в особой конструкции поршня, оборудованного специальной штангой (и название как раз происходит из-за этой модификации).

Штанговый агрегат для перекачки жидкости с глубины

Как всегда, усложнение конструкции ведет к уменьшению прочности. Основной недостаток – частые поломки этих самых штанг. Тут, правда, все зависит от производителя, на котором лежит обязанность подбора качественных материалов и тщательности сборки. Ко второму негативному моменту можно отнести то, что сама конструкция насоса довольно-таки громоздка, а это вызывает определенные сложности при установке.

Работает этот агрегат точно так же, как и поршневой, а отличие в том, что в скважину вводится не трубопровод, через который поступает вода, а весь корпус насоса до уровня артезианских вод. То есть, резервуар вмещает в себя гораздо больше жидкости, чем простой поршневой насос, а забор воды может вестись с большей глубины. Значит, и наличие вредных примесей, попадающих в воду на меньших глубинах, исключается.

Особенность глубинного насоса

Этот ручной насос для скважины или колодца мало чем отличается внешне от поршневых: форма, поршень и принцип действия точно такой же. Особенность состоит лишь в том, что выпускная труба и шток, соединенный с поршнем, имеют длину, значительно превышающую те же детали у вышеназванных моделей. При необходимости величина штока может быть увеличена более 30 м.

Глубинный насос для колодца

Самое неудобное то, что поднимать и опускать поршень придется только за счет мускульной силы. Разрежения, создаваемого для всасывания воды из скважины, хватает только для того, чтобы поднять воду до определенной высоты. Дальнейшее движение производится только дополнительными внешними усилиями. Так что несмотря на неограниченные возможности забора воды с любой глубины, такая разновидность популярности не имеет.

Как сделать собственный насос?

Возможность сэкономить средства и не приобретать коммерческий вариант насоса имеет каждый мужчина, хоть немного знакомый с инструментом, да и в любом хозяйстве найдутся составляющие для простейшего устройства. Трудность вначале могут вызвать чертежи, составить их будет легче, если мы разберем, в каком порядке будем собирать самодельный агрегат.

Как сделать ручной насос для воды из скважины своими руками — пошаговая схема

Шаг 1: Изготовление корпуса

Для основы потребуется отрезок металлической трубы, диаметр которой должен быть не менее 8 см, а длина – 60–80 см. При этом толщина стенок цилиндра может быть любой. Главное условие – гладкость внутренней поверхности и отсутствие на ней коррозии. Лучше всего произвести обработку на станке. Наличие малейшей неровности будет сказываться на работе поршня и на его износе.

Шаг 2: Сооружение крышек

Цилиндр должен быть закрыт с обеих сторон. Для этого из пластика или металла необходимо вырезать два «кругляша», способных плотно закрывать диаметр трубы. Учитывая то, что эксплуатировать самодельный насос вы будете и в зимнее время, предпочтительней использовать металл во избежание разрыва крышки при обледенении. Совершенно идеальным решением можно считать наличие хотя бы одной (верхней) резьбовой крышки. Это значительно облегчит эксплуатацию насоса в случае возможных поломок. В середине крышек необходимо сделать отверстия. В верхней – для штока, в нижней – для дискового клапана.

Шаг 3: Дополнительные детали на корпусе

На расстоянии примерно 20 см от верхнего края цилиндра следует сделать сливной «носик». Изготавливается он обычно из небольшого отрезка трубы, диаметр и длину которой можно подобрать самостоятельно по своему усмотрению. Нелишним будет также присоединение к нижней части фланца, благодаря которому возможно закрепление собранной конструкции на поверхности.

Шаг 4: Сборка поршня

Материал для изготовления этой детали может быть любым. Дерево, пластик, металл – все зависит от того, как сам мастер видит условия его эксплуатации. Только не следует забывать про зиму, а также про свойства некоторых материалов расширяться и разбухать при попадании влаги. Также не надо упускать и необходимость сделать отверстие под поршневой клапан. Следующее условие – диаметр поршня должен быть таковым, чтобы как можно плотнее примыкать краями к внутренним стенкам корпуса. Как бы то ни было, нужно дополнительно снабдить эту деталь одним-двумя резиновыми кольцами, исключающими этот зазор.

Если таковое решение конструктором устройства будет сочтено резонным, можно выточить на самом поршне канавки, поддерживающие уплотнители.

Шаг 5: Установка клапанов

Производство этих деталей возможно как из резины, силикона, так и из металла и пластика. Тут все зависит от фантазии конструктора. Главное – соблюдение принципа движения «в одну сторону». Так, клапан, закрепленный на дне насоса, должен свободно впускать втягиваемую из скважины или колодца воду и в то же время надежно закрывать впускное отверстие и выдерживать давление поршня, движущегося вниз. И наоборот: поршневой клапан обязан безупречно работать, впуская жидкость в верхнюю часть насоса при опускании поршня и надежно закрывать отверстие при его стремлении к верхнему положению. Небольшая подсказка: с подобными функциями прекрасно справляются устройства, напоминающие по форме клепку.

Шаг 6: Оборудование впускной трубой

Эту часть насоса необходимо приварить к отверстию, которое просверлено в дне устройства и оборудовано впускным клапаном. Можно сделать немного по-другому: вырезать в нижней части агрегата отверстие, соответствующее диаметру трубы, и снабдить его винтовой резьбой. После собрать клапан, перекрывающий выход из трубопровода, непосредственно на нем. Остается только сделать резьбу снаружи трубы и элементарно навинтить на нее корпус насоса. Обязательное условие для этой части агрегата – способность вынести значительные перепады температуры, сопротивление коррозии. Самый лучший материал для труб – жесткий пластик или сталь.

Шаг 7: Монтаж ручки, штока и кронштейна

Вот мы уже почти и собрали насос для воды своими руками. Нужна удобная ручка, она закрепляется на кронштейне, жестко закрепленном на внешней стороне корпуса. Главное – плечо рычага должно быть таковым, чтобы удавалось без особых усилий поднять поршень. Место, за которое придется браться рукой, можно снабдить резиновой или силиконовой накладкой. Шток должен быть надежно скреплен с поршнем внутри, а его внешний конец – с помощью шарнира с окончанием длинной ручки. Теперь приводить в действие свой самодельный насос будет легко и удобно.

Оцените статью: Поделитесь с друзьями!

Как сделать ручной насос для воды на дачу своими руками?

Ручной насос для воды – это энергонезависимый прибор для перекачки воды из скважины или колодца. Чтобы данное устройство начало свою работу, необходимо приложить физические усилия, поэтому такой вариант для всех удобен. Однако есть ситуации, когда применение ручного насоса целесообразно. Поэтому «Сантехник Портал» подробнее расскажет о сфере применения и разновидностях конструкции приборов данного типа.

Применение ручных насосов

Ручная помпа для воды, она же колонка, не нуждается в электричестве, поэтому используется в качестве замены электрического насоса в случае отключения электроснабжения.

Главная цель применения насосного оборудования – перекачка жидкости от источника к точкам водозабора: жилой дом, баня, гараж, мастерская, огород. Обычно источником воды на загородном участке являются колодец или скважина, иногда – озера и пруды.

Монтаж дорогого изделия на даче, где вы появляетесь только периодически, экономически малоцелесообразно. Электрические приборы обходятся дороже, нуждаются в обслуживании и чаще ломаются из-за множества элементов и сложной конструкции. Откачать при помощи ручного приспособления нужное количество жидкости, приехав на дачу в выходные, не так уж и сложно.

Также ручной водяной насос используют тогда, когда технически сложно или невозможно подвести агрегат к источнику электропитания. К примеру, если вы хотите поставить колонку в конце огорода.

Преимущества и недостатки колонок

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

Механический насос для откачивания воды из скважины при сравнении с электрическими изделиями обладает следующими преимуществами:

  • низкая цена;
  • простота конструкции, обеспечивающая долговечность прибора;
  • износостойкость и минимальная вероятность поломок;
  • работа без подключения к электроэнергии;
  • нетребовательность изделий к месту монтажа.

Кроме того, ручные водяные насосы для дачи легко устанавливать и ремонтировать своими руками, не прибегая к помощи специалистов.

Недостатки эксплуатации ручного насоса для скважины обусловлены низким уровнем комфорта:

  • необходимо прикладывать физические усилия, чтобы прибор начал откачивать и подавать воду из источника;
  • невозможность обеспечить постоянное и непрерывное водоснабжение дома.

Наибольшей популярностью у покупателей пользуются импортные изделия из Европы: мембранные насосы Grundfos (ГРУНДФОС), крыльчатые механизмы Knauth. Много товаров от отечественных предприятий: ЛИВГИДРОМАШ, ПНЕВМОГИДРОМАШ, Электром и др.  Есть множество недорогих моделей от тайваньских и китайских производителей.

Разновидности ручных насосов

От конструктивных особенностей разных моделей ручной помпы зависят ее эксплуатационные возможности.

  1. Крыльчатый – это прибор, функционирующий по принципу самовсасывания. Конструкция данных агрегатов включает в себя следующие элементы: всасывающий узел, вал, рычаг для приложения усилий, крыло, клапаны. От повреждений механизм защищен корпусом.

Работают такие устройства очень просто: при давлении на рычаг крыло вращается и заставляет заработать всасывающий узел. Данные изделия применяются для выкачки чистой жидкости без примесей и нерастворимых твердых частиц, а также без нефтепродуктов, масел и химически активных веществ.

  1. Штанговый. Преимуществом приборов данного типа является возможность подъема жидкости с глубины до 30 метров. Изделия похожи на поршневую модель, однако различаются формой поршня – его окончание у штангового варианта вытянуто.

Такая конструкция позволяет использовать устройство в вертикальных прямых шахтах, но при этом износостойкость агрегата снижается – возникает вероятность обрыва вытянутой штанги. Качество изделий зависит от материала изготовления узлов конструкции.

Перед тем как купить механический прибор со штангой нужно учесть, что он достаточно громоздкий и не может устанавливаться на поверхностях с уклоном. Используются такие агрегаты в прямых вертикальных шахтах большой глубины. Цилиндр создает в камере мощное разрежение, в результате вакуум создает условия для интенсивного всасывания жидкости.

  1. Поршневой. Его особенность – создание в процессе работы определенного давления на выходе. Конструкция состоит из поршня, который двигается внутри цилиндра. Иногда используется для подачи воды к системе насосов, которые не могут функционировать по принципу самовсасывания.

Технические характеристики поршневых изделий не позволяют применять их для глубоких артезианских скважин, но они могут поднимать на поверхность подземные воды из менее глубоких источников до 18 метров.

Принцип работы устройств данного типа: при опускании рычага поршень двигается вверх, в камере создается вакуум, благодаря чему жидкость поднимается через открывающийся дисковый клапан.

При движении рычага вверх поршень перемещается вниз и закрывает донный клапан, не позволяя воде циркулировать в обратном направлении. Она движется в часть цилиндра, которая располагается над поршнем. При повторном опускании рычага вниз порция воды выходит наружу через патрубок. Так происходит ее откачка.

  1. Мембранный. Обладает оригинальной конструкцией – клапаны выполнен в виде перекатывающихся шаров. В процессе работы они самостоятельно очищаются, поэтому мембранные приборы можно применять для выкачки и транспортировки жидкости с примесями. Нерастворимые включения не повредят технику. Часто используются как осушительный механизм для подвалов.
  1. Шиберный. Может перекачивать как чистую воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших резервуаров – бочек, канистр.

Стоит отметить, что вне зависимости от размера, массы, глубины подъема, разновидности механизма, все скважинные насосы ручного типа обладают примерно одинаковой производительностью. За полный цикл работы выкачивается около 1 литра жидкости.

При помощи ручного насоса можно выкачать до 40 литров воды за 1 минуту!

Это значительно меньше, чем способны перекачивать электрические приборы. Однако выбор механического устройства более рационален при небольших потребностях в воде, а также в случае отсутствия электроснабжения.

Критерии выбора помпы

Мерилами оценки при выборе ручного водяного насоса для колодца или скважины, являются основные параметры конкретного объекта:

  1. Глубина подъема. Принято разделять все перекачивающие жидкость колонки на две категории – способные поднять воду с глубины до 6 и до 30 метров. Ко второй категории относятся только штанговые модели, к первой – все остальные.
  2. Диаметр шахты источника. При диаметре 4 дюйма можно использовать любые механические приспособления для воды, если диаметр меньше, при выборе определяется индивидуальными характеристиками моделей, указанные в технической документации.
  3. Качество воды. При высокой степени загрязнения оптимальным вариантом являются мембранные агрегаты, в остальных случаях пригодность модели для работы с конкретным источником определяется индивидуально.
  4. Вес и габариты. Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.
  5. Режим эксплуатации. Для периодического сезонного применения можно выбрать более дешевые изделия с корпусом из пластика. Для круглогодичного применения лучше предпочесть металлические модели.
  6. Функциональность. Важно заблаговременно решить, будет ли прибор для воды из колодца работать вместе с другими элементами системы водоснабжения или будет полностью автономным.
  7. Декоративность. Декоративные модели стоят дороже более простых изделий, однако многие пользователи готовы на увеличение цены ради возможности украсить участок. Отлично смотрятся агрегаты с литыми чугунными корпусами и рычагами.

В подобных гидротехнических колонках все узлы унифицированы, им легко подобрать замену. Установка и обслуживание механизмов не требует применения специальных инструментов, достаточно владеть элементарными техническими знаниями.

Как сделать автономный насос из пластиковых труб?

Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель. Летний ручной насос для воды своими руками можно полностью собрать из пластиковых труб диаметром на 20 и 50 мм. Из металла сделаны только обратный клапан и фильтр.

Для самостоятельной сборки колонки понадобится:

  • канализационные пластиковые трубы на 50 мм – 2 штуки по 3 м;
  • сетчатый фильтр для монтажа на конец трубы;
  • тонкая ПП труба 20 мм с резьбой для крепления обратного клапана;
  • обратный клапан заводского изготовления;
  • крепление ручки из тройника 25*20 мм с впаянной резьбой;
  • металлическая трубка для ручки;
  • прокладка из фторопласта для изготовления поршня;
  • хомуты с дюбелями для крепления трубы к стенкам колодца.

Сборка самодельной конструкции происходит следующим образом:

  1. К гибкой ПП трубе с диаметром 20 мм, по которой будет двигаться вода, прикрутите сначала поршень из фторопласта, затем обратный клапан.
  2. Вставьте ее в канализационную пластиковую трубу диаметром 50 мм, со стороны обратного клапана закройте насадкой с фильтром. Получается конструкция «труба в трубе», которую нужно погрузить в колодец.
  3. Сбоку от колодезного люка проделайте отверстие для трубы. Потребуется 2-3 хомута с резиновыми уплотнителями для фиксации трубы к стене колодца
  4. К другому концу ПП трубы накрутите тройник, в него вставьте ручку. Чтобы выкачивать жидкость, нужно взять ручку двумя руками и двигать трубу вверх/вниз.
  5. Внешнюю часть дополните изливом из отрезка канализационной трубы и двух фитингов – тройника и уголка на 90º. Во время движения ручки вверх/вниз вода выливается из излива (носика) в подставленный сосуд.

Главным преимуществом простого пластикового агрегата является его быстрая сборка и разборка. С наступлением холодов наружные детали снимите, а ПП трубу просто вытяните. В шахте источника останется только канализационная труба.

Если вы передумали делать самодельный насос, то всегда можете купить готовое оборудование в магазине.

Выводы

Обобщая все вышеописанное, можно сделать следующие выводы:

  • в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
  • если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
  • если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.

Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.

Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.

При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.

К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.

Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.

Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:

Самодельный ручной скважинный насос из ПВХ — DIY

Узнайте, как собрать самодельный ручной скважинный насос из ПВХ.

Ручной скважинный насос из ПВХ своими руками.

После того, как из-за нескольких отключений электроэнергии нам не хватало воды, я решил, что пришло время установить ручной насос на нашем колодце глубиной 45 футов. Оказывается, легче сказать, чем сделать. Я хотел что-то, что можно было бы установить вместе с нашим погружным электронасосом, но я не хотел тратить целое состояние. Легкие ручные насосы-кувшины продаются примерно за 50 долларов, но, к сожалению, они работают только на глубине около 25 футов — примерно на 20 футов меньше того, что нам было нужно.Домкратные насосы для средних и глубоких скважин будут забирать воду с глубины до 300 футов, но они также оставят в вашем кошельке дыру на сумму более 800 долларов.

От разочарования я взялся за чертежную доску, решив найти решение. Результатом является изобретение, которое я назвал «Holopump», ручной скважинный насос из ПВХ, способный эффективно забирать воду с глубины до 60 футов. Все детали доступны или могут быть заказаны практически в любом хозяйственном магазине. . . по цене всего около 120 долларов за весь шебанг.

Как работает ручной скважинный насос из ПВХ

Конструкция удивительно проста: внутренняя насосная штанга, снабженная на конце муфтой и крышкой, вставляется во внешнюю водопроводную трубу. С каждым ходом насосной штанги вниз вода, равная объему штанги, поднимается в трубу; это то, что известно как положительное смещение, и оно происходит независимо от силы или скорости нисходящего хода. На самом деле, лучше всего делать движение вниз медленным и неторопливым.На подъеме вверх вам нужно набирать темп: этот ход должен быть достаточно быстрым, чтобы свежая вода попала в трубу до того, как уже вышедшая вода стечет вокруг муфты и торцевой крышки. Таким образом, толкая или подтягиваясь, вы набираете воду. Простой донный клапан на конце водопровода предотвращает стекание воды обратно в колодец.

Перекачивание воды с глубины 60 футов под землей требует минимального усилия — от 15 до 20 фунтов для подъема вверх и от 25 до 30 фунтов для хода вниз (такое усилие может выдержать даже моя 12-летняя дочь). Вода выходит из носика как при движении вверх, так и при движении вниз. Медленно и равномерно надавливая и быстро подтягиваясь, используя соответствующую силу, вы можете рассчитывать на получение от двух до трех галлонов в минуту из колодца со статическим уровнем воды 60 футов — без потения.

Зависимость глубины скважины от уровня воды

Важно различать эти два понятия: Глубина колодца — это расстояние от уровня земли до дна колодца. Уровень воды — это расстояние от уровня насыпи до поверхности воды вашего колодца.У человека может быть колодец длиной 175 футов, но статический уровень воды — 30 футов. В таком случае 40-футовый холонасос (сделанный из двух 20-футовых трубок) подойдет как нельзя лучше.

Ограничения глубины скважинного насоса

Планы на этих страницах относятся к холонасосу длиной 70 футов, который идеально подходит для колодца со статическим уровнем воды 60 футов. Хотя я знаю, что некоторые люди успешно пошли немного глубже с моим дизайном, я все же говорю, что 60-футовая модель (с использованием трубы 70 или 80 футов) является практическим пределом глубины для этого насоса, и поэтому это максимальная длина, которую я могу использовать. готов рекомендовать.(Чтобы построить 80-футовый насос, просто замените последний сегмент штанги и водопроводной трубы на 20-футовые отрезки из ПВХ, а не на 10-футовые отрезки, показанные на планах.)

Сборка и установка ручного скважинного насоса из ПВХ

Хотя Holopump довольно легко собрать, правильно его достать немного сложнее. Если вы никогда не работали или не знакомы с существующими компонентами колодца, возможно, стоит нанять профессионала для установки.

Если вы решите пойти по пути «сделай сам», небольшое предостережение: перед началом любых работ, связанных с изменением существующей сантехники или проводки, необходимо отключить электропитание, и в водопроводных линиях не должно быть давления ( откройте ближайший к колодцу кран и дождитесь прекращения потока воды). Для промывки всех труб по мере их установки следует использовать разбавленный хлор.

Вы также захотите убедиться, что устанавливаемый вами насос соответствует всем применимым кодексам или законам в вашем регионе.

Перед тем, как начать, прочтите инструкции, соберите инструменты и материалы, затем действуйте следующим образом:

1) Изучите имеющуюся конфигурацию заглушки колодца, затем купите новую с дополнительным портом для трубы 1 1/4 дюйма. Возможно, вам придется просверлить отверстие в новой крышке для вентиляционного отверстия или отверстия для доступа к проводке. Если в вашем существующем погружном электронасосе используются ограничители крутящего момента, их может потребоваться изменить или удалить, в зависимости от конструкции, по вашему усмотрению.

2) Склейте стержневую часть вместе, как показано здесь, следуя инструкциям на банках с грунтовкой и цементом (см. Таблицу материалов в галерее изображений, позиции 15 и 16).

3) Склейте и привинтите нижнюю часть основной трубы, как показано на первом рисунке. Сюда входят предметы, проходящие через крышку колодца (позиция 9) и ниже. Сделайте фаску на внутренних краях, чтобы в дальнейшем можно было легко вставить стержневую секцию. Дайте всем клеевым соединениям ПВХ достаточно времени для отверждения.

4) Перед установкой насоса и новой крышки колодца вам необходимо снять старую крышку. Если вы знакомы с имеющейся у вас водопроводной скважиной, вы можете оценить, с каким весом вы будете иметь дело.Перед тем, как полностью освободить крышку, наденьте страховочную веревку на любое оборудование ниже старой крышки. Вы точно не хотите ничего терять в колодце. Попросите кого-нибудь сильного помочь вам. (Возможно, вам захочется нанять слесаря-скважинника, если только он будет пользоваться его подъемным оборудованием!)

5) Вставьте основной участок трубы в скважину. Два сильных человека могут сделать это, если один будет стоять у нижнего конца клапана, а другой — на высоте 30 футов на трубе. Работая вместе, чтобы создать дугу с трубой, позвольте концу донного клапана пройтись по обсадной трубе скважины, стараясь не согнуть ее слишком резко.Также будьте осторожны с существующей проводкой и трубами. Опять же, используйте страховочную веревку. Протолкните отрезок металлической трубы через заглушку колодца и затяните стальную муфту (поз. 8). Снова вставьте оригинальную сантехнику и закрутите колпачок.

6) Соберите секцию носика на место. Приклеивание носика не является обязательным. Протяните стержень по основной трубе. При втягивании нижняя часть стержневой секции должна опускаться ниже статического уровня воды.

Вот и все. Вы готовы начать качать.Чтобы получить максимальное количество сожженной воды из расчета на калорию, потребуется немного практики, но просто не забывайте надавливать вниз медленно и равномерно и быстро подтягиваться для максимальной эффективности.

Последнее предупреждение: добавление любого типа механического колодезного насоса открывает потенциальный новый путь проникновения бактерий в вашу систему водоснабжения. Существует множество растворов на основе хлора, которые убивают бактерии в воде, и, как владелец колодца, вы, вероятно, знакомы с одним или двумя. Однако, если у вас еще нет стандартной процедуры избавления колодца от бактерий, попросите местного специалиста по помпам дать ему лучшую рекомендацию. Вы также захотите проверить воду на наличие бактерий после установки насоса.

Прочтите больше статей о самостоятельной работе на сайте www.motherearthnews.com.


Инструменты

• Ручная пила (любая пила, которая может разрезать деревянную доску, легко разрезает трубу из ПВХ)
• Рашпиль по дереву среднего или высокого качества
• Разводной торцевой ключ (8-, 10- или 12-дюймовый)
• Пара средних трубные ключи или плоскогубцы (от 12 до 18 дюймов)
• Отвертка (для отсоединения и повторного подключения проводки)
• Сверло на 1/2 дюйма (для просверливания дополнительного отверстия в крышке колодца для вентиляции; в качестве альтернативы вы можете сделать как я это сделал и протянул электропроводку электронасоса и проветриватель вместе на крышке колодца)


Первоначально опубликовано: июнь / июль 2000 г.

Добавьте ручной насос в колодец — DIY

Несколько лет назад сильный ледяной шторм на пару дней отключил электричество в моей семье. . . и мы внезапно оказались без использования нашего колодезного электрического насоса. Пока мы бродили по освещенному свечами дому — мы не могли сварить кофе, приготовить еду, мыть посуду, смыть воду в унитазе или даже сделать глоток воды из-под крана (но при этом прекрасно осознавали, что всего в 15 футах ниже нас была вся жидкость, утоляющая жажду. мы могли когда-либо захотеть) — мы чувствовали себя как товарищи по плаванию в море в «Ине древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Тогда я вспомнил, что когда я был маленьким, один из наших соседей прикрепил работающий ручной насос к своему колодезному электрическому насосу.. . и мне жаль, что у меня не было предвидения и ноу-хау, чтобы установить подобное приспособление на нашем устройстве. Я решил — тут же — по крайней мере, исследовать возможность . Мне тоже повезло, потому что поставить ручной насос на колодец оказалось несложной задачей (даже для такого любителя, как я!).

И если вы ищете недорогую, неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может сделать эту работу за вас!

Недорогие детали для насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического блока. У двух насосов просто одна и та же обсадная труба (в данном случае труба диаметром 6 дюймов, уходящая в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего примерно на 13 футов ниже верхней части обсадной трубы скважины, мы смогли выбрать простой ручной насос с мелкой вытяжкой для наших целей, вместо того, чтобы покупать более дорогую машину с глубоким приводом (чтобы рассчитать высоту уровня грунтовых вод, я просто опустил струну, на которой был небольшой кусок деревянный конец привязывали к его концу в обсадную трубу колодца, пока дерево не всплыло, и веревка не провисла, а затем я пометил и измерил веревку.)

Для установки устройства с ручным управлением мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с носиком для кувшина, 25 футов пластиковой трубы 1 1/4 дюйма, один пластиковый винтовой переходник (для крепления отводную трубу к насосу) и два шланговых зажима 1 1/4 дюйма (один я использовал для закрепления отводной трубы на пластиковом переходнике, а другой — для временного прикрепления отводной трубы к крышке колодца, чтобы трубка не «случайно» упали в обсадную трубу при сборке системы). Общий счет за эти компоненты, , включая насос , составил чуть менее 50 долларов. А если учесть, что наша первоначальная установка скважины обошлась нам в изрядные 2000 долларов, эта система ручного резервного копирования оказалась весьма выгодной сделкой!

Единственным специальным инструментом, который мне понадобился для установки аппарата, была кольцевая пила с коронкой 1 1/4 дюйма, которую я использовал, чтобы просверлить круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную станцию ​​из металлолома пиломатериалов для крепления водовоза, вы можете просто прикрепить насос к столу для пикника или даже непосредственно на крышке колодца.

Расплата с ручным насосом

У нас есть установка ручного насоса почти три года, и он оказался огромным успехом. Первоначально мы думали, что можем прибегать к нему только изредка, в случае крайней необходимости, но на самом деле он используется почти каждый день. Да ведь соседские дети на самом деле износили наших оригинальных насосов в первое же лето, когда они были у нас в работе! (Даже в самые жаркие дни вода была прозрачной и ледяной. )

У нас теперь есть более дорогой «силовой» насос.Эта машина имеет напорную камеру и два крана, что позволяет нам накачивать ледяной душ или — подключив садовый шланг к одному из кранов — поливать наши цветы и овощи. Но, что лучше всего, нам больше не нужно тащить ведра к дому во время отключения электроэнергии, как это было с насосом более ранней модели. Проложив шланг между колодцем и ближайшим наружным краном, мы можем пополнить резервуары для хранения воды и нагревателя и / или перекачивать воду прямо в любой кран в доме! И хотя мы до сих пор не приветствуем эти периодические периоды временного отключения электроэнергии, когда они действительно случаются, мы больше не ждем с нетерпением, когда из кранов потечет.

Теперь, если бы мы не забыли пополнить запасы аварийных свечей, все было бы готово!


Первоначально опубликовано: март / апрель 1984 г.

Изготовление ручного подъемного насоса из ПВХ с уплотнительным кольцом для крышки колодца: 10 шагов

Вы можете построить ручной подъемный насос из ПВХ. Я слышал, что экономический спад случается примерно каждые 7 лет, поэтому я полагаю, что следующий может привести к отключению электричества на какое-то время или газа для работы генератора.Поэтому я решил сделать водяной насос с ручным управлением. Наружная труба (стояк) из ПВХ толщиной 1¼ дюйма, а подъемная штанга — из ПВХ ½ дюйма. Вода наиболее ограничена при прохождении через два обратных клапана, которые сделаны из fit-дюймовых фитингов из ПВХ. Это фитинги самого большого размера, которые подходят к трубе из ПВХ толщиной 1¼ дюйма. (Да, внутрь подойдет 1-дюймовая труба, но не 1-дюймовые фитинги.) Поршень изготавливается путем выпиливания 2 канавок на несколько дюймов 1-дюймовой трубы из ПВХ для размещения уплотнительных колец. Продуманная конструкция позволяет извлечь все внутренности, включая нижний обратный клапан (если когда-либо потребуется обслуживание), без необходимости снимать крышку с обсадной трубы.Этот насос подает 2 галлона воды в минуту с устойчивой скоростью и 2½, когда я качаю более энергично. Дизайн был вдохновлен помпой SlapShot и помпой Thompson.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

  • Ножовка по металлу или резак для ПВХ
  • Настольная пила (для выполнения 2 канавок в трубе из ПВХ для уплотнительных колец)
  • Напильник полукруглый (или 1 круглый и 1 плоский)
  • Наждачная бумага
  • Сверло сверло диаметром примерно 3/16 или 1/4 дюйма
  • Пила с отверстиями на 1 и 5/8 (для колпачка)
  • 2 трубных ключа (для существующих фитингов)

ПВХ ТРУБА ТО Я ИСПОЛЬЗОВАЛ

  • 1 дюйм Sch 40 370 psi на длине 10 футов
  • 1 дюйм Sch 40 450 psi
  • Труба кабелепровода ¾ дюйма (серая), но белый ПВХ тоже должен работать
  • ½ дюйма Sch 40 600 psi (370 фунт / кв.дюйм казался слишком хлипким) на длине 10 футов

СОКРАЩЕНИЯ

OD = внешний диаметр ID = внутренний диаметр
F = внутренняя часть M = внешняя S = носок t (скольжение) T = резьбовое
(e.g ¾FT & ¾MS = фитинг с внутренним концом дюйма с резьбой и гладким скользящим концом ¾ дюйма)

N.B. Используйте грунтовку для ПВХ непосредственно перед заделкой швов. Используйте универсальный цемент для ПВХ , если вы используете разные виды ПВХ.

Будет ли это работать в моей ситуации?

Я предполагаю, что вы проявили должную осмотрительность, чтобы определить, можно ли установить ручной насос на уплотнение или заглушку обсадной трубы вашей скважины в дополнение к существующей сантехнике. Если вы не уверены, несколько ссылок в конце этих инструкций помогут вам в этом разобраться.Эти планы больше касаются изготовления ручного насоса, чем решения всех потенциальных проблем, с которыми вы можете столкнуться в процессе его установки (например, электричества, модификации существующей сантехники, дезинфекции, короткой езды на велосипеде и т. Д.). В холодном климате есть безрамные переходники. В более теплых местах, например, там, где я живу в Северной Каролине, у нас есть колодцы с водопроводом, выходящим сверху, прежде чем уходить под землю. (Все это защищено небольшой насосной станцией или изолированной «скалой» из стекловолокна.) Независимо от того, есть ли у вас уплотнение или крышка, следует рассмотреть три предварительных вопроса:

(1) Достаточно ли велико уплотнение или крышка обсадной колонны моего колодца в диаметр для размещения отверстия диаметром 1 и 11/16 (наружный диаметр трубы из ПВХ 1¼ дюйма)? Этот вопрос актуален независимо от того, просверливаете ли вы отверстие самостоятельно или собираетесь приобрести новую заглушку с измененным расположением отверстий.(например, я думал, что мне придется купить переставленное уплотнение, пока не понял, что поднятие моей трубы из ПВХ толщиной 1¼ над стальной муфтой (на верхней стороне уплотнения) и, следовательно, необходимость поднять стальную трубу, предоставит достаточно места для наденьте фитинг на ПВХ.)

Если на вашей крышке недостаточно места, чтобы пропустить через нее 1¼-дюймовую трубу, возможно, вы могли бы уменьшить размер этих инструкций, используя ½-дюймовые фитинги из ПВХ для обратных клапанов на 1 дюйм (1 и 5 / 16 OD) стояк. Или, возможно, вы могли бы получить достаточно места, заменив стояк одной непрерывной длиной полиэтиленовой трубы (например, используемой в погружных насосах) вместо соединенных секций трубы из ПВХ.Но выяснение способа закрепления узла головки (ПВХ с носиком) может оказаться сложной задачей, если только вы не откажетесь от возможности удалить все внутренности без снятия крышки колодца.

(2) Находится ли мой электрический водяной насос внутри обсадной трубы? Если да, то есть ли центрирующие прокладки вокруг восходящей водяной трубы? Если да, то это цельные диски или в форме плюса? Могу ли я их изменить или мне нужно купить другие? Есть ли вокруг трубы рядом с насосом выпирающий ограничитель крутящего момента? Достаточно ли он ниже уровня воды, чтобы не мешать? (Во всех погружных скважинных насосах используется какой-либо метод защиты водопроводной трубы и электрических проводов от истирания при вращении насоса при запуске.) Как узнать, что там внизу? Ну … в моем случае я включил насос, чтобы оценить ситуацию в тот день, когда я подготовил уплотнение. Моя водопроводная труба имела две распорные втулки, которые не нужно было модифицировать, и не было ограничителя крутящего момента. Подступенку нужно будет пройти только через одну распорку. Теперь мой стояк натерется — не знаю. Может, стоило добавить ограничитель крутящего момента.

(3) Какое расстояние от крышки колодца до воды (статический уровень)? Во-первых, это позволяет вам определить общую длину подступенка, которая вам понадобится.(Мой колодец имеет глубину 105 футов, воду на высоте 40 футов и погружной насос на высоте 51 фут, поэтому я сделал свой стояк длиной 46 футов). Во-вторых, вы можете оценить вес этого стояка, который будет свисать с крышки вашего колодца. Может ли крышка выдержать такой вес? Но если ваш электрический насос находится за пределами обсадной трубы, вы можете подумать о совместном цементировании и опускании (оба выполняются постепенно) секций 1-дюймовой трубы из ПВХ, чтобы после того, как все цементируется вместе, дальний конец (с ногой, чтобы предотвратить закапывание со временем) будет сидеть на дне колодца, поддерживая вес стояка.

Ручные водяные насосы: руководство • Вместо

«Итак, позвольте мне уточнить. Вы хотите, чтобы я вытащил электрический насос, чтобы вы могли вставить насос с ручным управлением ? »

Мы с мужем кивнули человеку, который пришел забрать наш сломанный электрический насос. Он почесал в затылке, на его щеках появилась забавная полуулыбка. «Вы знаете, большинство людей идут другим путем».

Идея ручной откачки воды в 21 веке на первый взгляд может показаться немного отсталой, но мы (как и многие другие поселенцы, фермеры и выживальщики) знали, что наличие системы, которая позволяет нам набирать воду только две руки и некоторое время могут иметь серьезные преимущества.

Fikri Rasyid / Unsplash

Ручные водяные насосы должны быть рассмотрены тем, у кого есть колодец, управляемый электрическим насосом, и даже те, кто пользуется городской водой. Хотя водонапорные башни создают давление воды за счет силы тяжести, единственный способ, которым вода может попасть в башню, — это механическая перекачка.

И когда вы понимаете, что все, что нужно, — это длительное отключение электричества, чтобы отключить вашу подачу воды, держу пари, большинство из вас хотели бы иметь к ней доступ независимо от обстоятельств.Ручные водяные насосы — это один из способов повысить устойчивость вашего дома, независимо от его размера. Прочтите, чтобы узнать больше об основах того, что нужно, чтобы использовать небольшую силу руки, чтобы набрать воду.

Опции ручного ручного насоса

Мир немного изменился со времен Лоры Ингалл, когда она набирала воду из ведра на шкиве. Когда мы решили перейти на ручную подачу воды, мы обнаружили, что две компании действительно доминировали в наших поисках.

И Simple Pump, и Bison Pump — это well -основанные (простите за каламбур) предприятия по производству ручных насосов с солидной клиентской базой и большим опытом. Хотя есть и другие компании, предлагающие ручные насосы, нам понравилось, что и Bison Pump, и Simple Pump были произведены в США и казались относительно легко встроенными в нашу существующую скважину.

Как работают ручные насосы

Несмотря на то, что конструкция была модернизирована, все колодцы в основном работают одинаково.Просверлите отверстие в земле достаточно глубоко, чтобы добраться до водоносного горизонта, а затем найдите способ вывести воду на поверхность. Ручной насос на самом деле не сильно отличается от электрического, за исключением того очевидного факта, что воду вытягивают ваши руки, а не сеть.

Когда вы качаете ручку вверх и вниз, вы перемещаете шток и поршень внутри длинной трубы из ПВХ, которая опущена ниже уровня воды. Каждый раз, когда вы опускаете ручку, вода поднимается вверх, и каждый раз, когда вы позволяете ручке подниматься, насос опускается в воду, загружая себя для следующего толчка.

https://www.instagram.com/p/BaVC581F4Jl/

Для любопытных у Simple Pump есть хорошее объяснение каждой части и части их системы. Обе модели современных насосов хороши тем, что не требуют заливки и требуют минимального обслуживания. Например, вам нужно будет проверять всю систему, вероятно, каждые пять лет или около того.

Всепогодные ручные насосы

Ручные насосы должны работать в любое время года, если в них установлено что-то, называемое «сливным отверстием».Эта простая хитрость представляет собой просто отверстие, просверленное в трубе из ПВХ ниже уровня мороза. После того, как вы закончите откачку, вода будет медленно вытекать, пока не достигнет равновесия, гарантируя, что сама труба никогда не замерзнет.

Как человек, который лично откачивал воду утром с 1 градусом, я могу гарантировать, что это позволяет использовать ручной насос при температурах значительно ниже нуля. Чтобы было ясно, мой насос работает зимой Озарк, а не зимой на Аляске. Если вы находитесь в зоне с глубокой вечной мерзлотой, обязательно изучите ее перед установкой!

Как подключить ручной насос к современному дому

Когда вы устанавливаете ручной насос, вам решать, насколько автономным он должен быть.Вы можете выбрать, чтобы он был вашим основным источником воды, или вы можете использовать его в качестве резервного. Вы можете быть спокойны, зная, что установить ручной насос бок о бок с электронасосом вполне возможно, что обеспечит вам удобство и водную безопасность. Однако, если вы решите использовать ручной насос только в качестве запасного, вам нужно будет перекачивать немного воды через день или около того, чтобы убедиться, что система находится в хорошем рабочем состоянии.

Если идея с ведрами для ежедневного использования воды не для вас, можно также использовать ручной насос для повышения давления воды в доме.Не каждый ручной насос пригоден для внутреннего использования, поэтому обязательно изучите его! Используя эту систему, вы можете вручную перекачивать воду из колодца через шланг в напорный бак.

Связанное сообщение: Сбор дождевой воды: основы и почему вы должны начать сегодня

После этого резервуар может позволить воде течь из кранов в туалеты, поэтому большая часть вашего дома функционирует как «обычно». Закачка воды в напорный бак станет еще одной повседневной рутиной.

Стоимость ручного насоса

Трудно дать точную цифру, сколько вам будет стоить ручной насос. Общая стоимость зависит от глубины вашего колодца и от того, какую модель вы хотите.

Чем глубже скважина, тем дороже она будет, так как потребуется большее количество насосных штанг и сегментов труб. Кроме того, если вы еще не пробурили скважину, цена будет расти в геометрической прогрессии. На нашем участке мы выбрали колодец, который уже вырыли, и добавили в систему ручной насос.

Наша скважина была довольно глубокой, поэтому окончательная цена всей нашей системы составила немногим более 2000 долларов. Имейте в виду, что это не включает стоимость извлечения исходного колодца. Кроме того, мы сэкономили деньги, сделав установку самостоятельно.

На наш взгляд, это небольшая цена за постоянный, защищенный от непогоды доступ к нашей воде. Кроме того, нам понравилось, что мы должны разбираться в каждой части устройства и разбираться в ней во время установки. Это, безусловно, вселило в нас уверенность в том, что в случае неисправности мы сможем отремонтировать насос самостоятельно.

Ручной насос Глубина воды

Итак, на какую глубину вы можете вручную перекачивать воду? Ответ на этот вопрос полностью зависит от типа насоса, который вы решите установить. Мы выбрали простой насос, потому что он способен работать на глубине до 325 футов статического уровня воды. Глубина нашего колодца составляет почти 200 футов до статического уровня воды, так что это показалось нам лучшим выбором.

Перед тем, как установить какой-либо насос на своем участке, найдите время, чтобы узнать все технические характеристики вашего колодца, чтобы вы могли сделать лучший выбор.Найти информацию о нашем колодце можно было только тогда, когда служба вышла и вытащила старый колодец для нас, поэтому вам, возможно, придется проделать довольно много работы, если информация не записана.

Можно ли пить воду с ручным насосом?

Это сложный вопрос, потому что он полностью зависит от вашего личного колодца, от того, насколько глубоко он был вырыт, что находится в окрестностях и какой метод используется для транспортировки воды. Когда-то давно колодезную воду, вероятно, можно было пить напрямую, не опасаясь заражения, но теперь вам нужно быть немного менее доверчивым и гораздо более активным, когда дело доходит до управления водой.

В целом, чем глубже вырыт колодец, тем безопаснее вода, но я бы все же рекомендовал проверить вашу личную колодезную воду, как только вы получите к ней доступ. Личные колодцы не контролируются и не охраняются такими агентствами, как EPA, поэтому ответственность ложится на ваши руки. К счастью, есть относительно дешевые комплекты, которые вы можете заказать для тестирования воды самостоятельно, и есть множество сервисов, которые вы можете найти в Интернете, которые могут предоставить вам «табель успеваемости» о том, что находится в вашей воде.

В нашем доме вся вода, которую мы используем для питья и приготовления пищи, сначала проходит через систему фильтрации воды Berkey.Эти системы фильтрации получили мои самые высокие рекомендации, и если вы ищете способ обезопасить воду, я думаю, вы не найдете лучшего варианта.

Они не спонсируют меня и не платят мне деньги — я просто зависел от нашей системы Berkey в течение многих лет, и верная вещь работала без сучка и задоринки. По общему признанию, система фильтрации дорогая, но когда дело доходит до чего-то столь же важного для моей семьи, мы были более чем готовы отказаться от нескольких ночей, чтобы поесть и купить одежду из универмага, в пользу безопасной воды на десятилетия.

Советы от усадьбы с ручным насосом

Если вы изучаете ручные насосы, чтобы узнать, можете ли вы переключить свой дом или небольшую ферму на воду с ручной перекачкой, то вы так же увлечены собой — опора, как мы. Таким образом, у меня есть несколько советов и историй для тех из вас, кто готов отказаться от современности в пользу некоторой суетливой, накачанной вручную добра.

Во-первых, ничто не сделает вас более осведомленным об использовании воды, чем выкачивание ее самостоятельно.Чтобы полагаться на ручной насос, вы должны изменить свое мышление, когда дело доходит до использования воды.

Связанное сообщение: Жизнь вне сети: каково это на самом деле

Средний американец потребляет поразительные 80–100 галлонов воды в день. Такой расточительный и бездумный образ жизни невозможен с ручным насосом.

Мы видим в этом пользу.

Теперь, когда мы сделали переход, бывают случаи, когда вся наша семья из четырех человек использует только 15 галлонов в день.Что случилось бы с миром, если бы люди действительно отвечали за свою воду?

Paul Sableman / Flickr (Creative Commons)

А как насчет дня стирки, спросите вы? Или поить животных? Вот наш совет — не обязательно, чтобы ваш ручной насос был единственным источником воды для приусадебного участка. Если вы соедините ручной насос с системой отвода дождя, у вас будет больше воды, чем вы знаете, что делать. В нашем подворье дождевая вода идет на животных, стирку, купание, мытье посуды.Вода, которую набирают вручную, обычно используется только для питья и приготовления пищи.

Связанное сообщение: Как сделать самодельную бочку от дождя

Еще одна вещь, которая принесет пользу пользователю ручного насоса, — это несколько действительно хороших ведер. Мы используем пищевые 5-галлонные ведра практически для всего, что связано с водой в нашей усадьбе. Вы можете заказать их новыми или заглянуть в свой местный Craigslist, чтобы вдохнуть новое применение в старые ведра пищевой промышленности. Я стираю в бывшем ведре для халапеньо (рад, что оно не оказалось на свалке)!

Вы можете подумать, что перекачка воды может быть для вас слишком большой, но, как и все остальное, вы можете привыкнуть к этому.Первую неделю мы использовали ручную помпу для ежедневного использования, признаюсь, я очень устал. Но теперь, когда у меня за плечами месяцы качать и таскать ведра, я стал намного сильнее, благодарнее и намного, намного менее расточительным. Лучше всего то, что никакое отключение электроэнергии не может снова лишить меня воды.

Кто-нибудь из вас качает воду вручную? Или, если вы подумываете об установке ручного насоса, какие вопросы побудили вас сделать это? Позвольте мне знать в комментариях ниже!

как установить ручной насос рядом с скважинным электрическим насосом ??? (Форум сантехники пермакультуры в перми)

Спасибо, Майк! Приятно знать, что открутить болты не так уж сложно.Мой тоже выглядел из нержавеющей стали, и, поскольку этот колодец хранился в доме с момента его вырытия (чуть менее 20 лет назад), надеюсь, его будет не так уж сложно снять.

Я наконец-то нашел, как определить, какой тип насоса у меня в колодце, благодаря Руководству владельца колодца Миннисоты. Мне потребовалось невероятно много времени, чтобы найти этот результат, поскольку несколько вариантов поиска «как определить мой скважинный насос» появлялись страница за страницей со ссылками на места, которые пытались продать мне скважинные насосы.Я не хочу его покупать, я хочу знать, что у меня такое, как его обслуживать, как он работает и как добавить к нему ручной насос. Можно было бы подумать, что это будет трудно найти, но Google, похоже, думает, что я хочу покупать вещи, а не учиться. Грррр!

Это не тот проект, в который я хочу слепо прыгать. Фактически, это крутилось в моей голове уже несколько лет. Но я ничего не сделал с этим, потому что это казалось непомерно дорогостоящим, и я ничего не знал о колодцах. Затем я читал «Изобразительное искусство и тонкую науку поиска», и автор упомянул, что кувшины для неглубоких скважин были недорогими.Это делало всю задачу действительно выполнимой. Конечно, я не хочу взламывать свой колодец и случайно разрушать вещи, поэтому я обратился к своим приятелям, чтобы узнать, делал ли кто-нибудь это, и мог бы указать мне, где найти дополнительную информацию (потому что все искали я были найдены для видео, которые я обычно не могу смотреть, потому что я нахожусь в Интернете только тогда, когда мои дети спят, и я не хочу их будить, или были ссылками на места, где мне продают вещи.). Было сложно найти даже ОТЗЫВЫ на эти ручные насосы, не говоря уже о сайте, объясняющем преимущества / недостатки различных насосов.

У меня есть песочная точка, но некоторые из вещей, обсуждаемых в этой теме, могут сработать для вас. Поскольку у моей скважины нет обсадной колонны, все соединения и откачка должны выполняться над землей. Вам повезло, что вы можете добавить вторую линию всасывания в корпус, если хотите (я думаю). Возможно, вы сможете подключиться к линии после насоса с помощью второго насоса, но я не уверен, что вы будете всасывать воду через насос на дне вашего колодца. Вот тут-то и пригодятся эксперты….

Я читал вашу ветку (спасибо за это!) И был впечатлен насосом Excelsior E2. Я понятия не имел, что могу вручную накачивать и повышать давление в резервуаре высокого давления. Вы его случайно установили? Легко и быстро накачать?

Вы думаете сделать все это самостоятельно? Вам лучше наполнить целую кучу емкостей с водой, прежде чем начинать, если это ваш план. РЖУ НЕ МОГУ. А если серьезно, я бы не хотел пытаться взяться за такую ​​работу в одиночку, просто снять колпачок с кожуха, вероятно, чертовски сложно, особенно для женщины.

Здесь, в перми, есть несколько действительно способных женщин, и я бы определенно не стал отказываться от них заниматься такого рода задачами. Бетани Датч — отличный пример, и ее темы (https://permies.com/t/93195/man-jobs-single-woman-homesteader и https://permies.com/t/52046/Women-homesteading) полно отличных примеров. Лично я считаю, что ценю вторую или третью пару взглядов на проект, чтобы убедиться, что я ничего не испортил. К счастью, у меня есть отец, который хорошо разбирается в строительстве и сантехнике.Но я не хочу заставлять его проводить все исследования и просто стоять в стороне, чувствуя себя бесполезным и невежественным. Я хочу знать и понимать свое здоровье и все, что мы делаем, чтобы это исправить. В течение многих-многих лет я чувствовал, что не могу исправить, построить или сделать то, что требовало силы … потому что люди никогда не позволяли мне или говорили, что я не могу. Я считаю усадьбу своей «работой», так как муж работает полный рабочий день. Какое-то время он был настолько инвалидом, что не мог ходить и весь день сидел в ванной или в туалете благодаря болезни Крона.И я обнаружил, что МОГУ на многое. И чем больше я делаю, тем сильнее и умелее становлюсь. Это своего рода эффект снежного кома. Мне просто нужно время, чтобы научиться — вот почему я здесь на химическом факультете! Это отличное место для обучения!

Говоря об обучении, я с нетерпением жду возможности посмотреть ваше видео. Спасибо за вашу помощь!

Как откачать воду из колодца без электричества

Ниже перечислены три раздела:

1) Общие вопросы о колодцах и ручных насосах

2) Выбор ручного скважинного насоса Flojak

3) Установка и эксплуатация Flojak

Приведенные ниже часто задаваемые вопросы предназначены для ответов на вопросы, связанные с тем, как откачивать воду из колодца без электричества с помощью наших насосных систем марки Flojak.На протяжении многих лет нам удавалось улавливать вопросы, которые возникали у наших клиентов, когда они решали, что им купить. Наша цель — чтобы вы были «хорошо информированы» и могли получить именно то, что вам нужно.

Здесь также доступны информационные видеоролики, и у нас есть несколько коротких «вопросов и ответов», которые также укажут вам правильное направление.

С другой стороны, если вы предпочитаете поговорить с настоящим человеком … у нас есть несколько хороших здесь, на нашей фабрике в Арканзасе, бесплатно.855-435-6525. Мы здесь, чтобы служить вам!

Общие вопросы о колодцах и ручных насосах

В большинстве случаев это не так. Со временем ваш уровень воды (так называемый статический уровень воды) может упасть или подняться. И, вероятно, колеблется от влажного сезона к сухому. Вот почему мы всегда рекомендуем собирать FloJak так, чтобы он выступал значительно ниже статического уровня. Чем глубже, тем лучше, но держитесь на расстоянии 10-20 футов от дна.

————————————————- ——————————————

A-Все наши насосные системы спроектированы так, чтобы вписаться в скважину, не мешая существующему электронасосу или не снимая его.Наши насосы работают независимо от электрического насоса и поэтому могут работать одновременно с вашим электронасосом. В очень маленьких корпусах … например, 2 дюйма … иногда отверстие слишком мало как для электрического, так и для ручного насоса. В таких случаях лучше всего хранить помпу до тех пор, пока она не понадобится, и снять электрическую помпу, чтобы освободить место для Ваш ручной насос. Это будет стоить того, чтобы у вас была вода для вас, вашей семьи, вашего сада и ваших животных!

————————————————- ——————————————

A-Этот фитинг называется адаптером без ямы.Это не более чем прославленный колено на 90 градусов, установленное в стенку обсадной колонны ниже линии промерзания. Он перенаправляет воду, поднимающуюся из вашего погружного насоса, через боковую стенку корпуса и траншею, так что она может снабжать вашу семью колодезной водой. Ваш ручной насос проскользнет рядом с адаптером без ямки.

————————————————- ——————————————

A — Держитесь подальше от дна, чтобы избежать попадания ила и песка, но в противном случае подойдите как можно ближе ко дну.10-20 футов от дна обычно хорошо. Чем глубже вы войдете, тем более фильтрованной будет ваша вода (естественно, у земли), тем больше у вас будет воды в запасе и тем меньше вероятность того, что вы столкнетесь с потерей воды в засушливых или сквозняковых условиях.

————————————————- ——————————————

A — Предполагая, что у вас есть зазор в обсадной колонне (2 фута для FloJak) … вам необходимо знать глубину вашей скважины. Ваш бурильщик должен записывать пробуренную глубину и статический уровень воды.Часто это фиксируется под крышкой колодца. Хотя это и не обязательно, но если вы можете определить глубину до вашего «статического уровня воды», тогда вы узнаете, какой объем резервуара у вас имеется над входным отверстием насоса.

————————————————- ——————————————

A-Вставьте пластиковую трубу длиной от 10 до 20 футов с внешним диаметром, имитирующим диаметр системы, которую вы планируете установить. FloJak составляет 2 дюйма на стыке. Если он очистится, вероятно, у вас все в порядке.FloJak несколько гибкий и имеет конический конец. Это помогает системе найти путь во время установки.

————————————————- ——————————————

A-Вы можете легко найти эту информацию самостоятельно, опустив утяжеленную струну (может быть, привязанную к шайбе или гайке) в колодец. Слушайте всплеск. Это ваш статический уровень. Завяжите узел на веревке и затем опустите его до низа. Завяжите еще один узел. Поднимите его и измерьте расстояние до статического уровня воды и дна колодца.Это займет всего несколько минут. Эта информация может быть и у вашего бурильщика.

————————————————- ——————————————

A-Не обязательно. Для «подъема» воды требуется сила, и «подъем» начинается, когда вода поднимается выше статического уровня воды. Требуется такая же сила, чтобы получить воду на глубине 100 футов ниже статического электричества, как и на 20 футов ниже статического электричества.

————————————————- ——————————————

А-Да.Если вы также качаете в гору или по земле на некоторое расстояние, трение воды через линию будет использовать часть общей грузоподъемности вашего насоса. Чем выше вы поднимаете воду, тем большее усилие требуется для перекачивания. Если вы хотите уменьшить необходимое усилие, убедитесь, что в вашей системе есть ручка рычага вспомогательного подъема. Эти аксессуары, которые немного облегчают работу.

————————————————- ——————————————

A-Если вы осторожно снимаете водяной шланг и открываете все клапаны так, чтобы «надземная» часть могла стекать, вода в вашем насосе будет опускаться ниже дренажного отверстия, которое находится примерно в 50 дюймах от верха.Дополнительное дренажное отверстие диаметром 1/16 дюйма может быть просверлено дальше по трубе, чтобы приспособиться к экстремально холодным условиям. Всегда поддерживайте движение воды и время от времени проверяйте, не засорено ли дренажное отверстие и система работает правильно!

————————————————- ——————————————

A- Если у вас 6-дюймовый кожух, на каждый фут будет приходиться около 1,5 галлона воды. 8-дюймовый кожух вмещает 2,6 галлона на фут … или 260 галлонов на 100 футов обсадной колонны.

————————————————- ——————————————

A-На самом деле правильный ответ — и «да», и «нет». Глубина колодца не имеет такого значения, как глубина воды. Например, FloJak Plus может поднимать воду на 150 футов вертикально, но «подъем» начинается со статического уровня воды. Итак, теоретически вы можете разместить FloJak длиной 500 футов в колодце 700 футов со статическим уровнем 100 футов. В этом случае вы качаете воду с расстояния 500 футов (там, где находится входной обратный клапан), но фактическая «подъемная сила» от статического электричества составляет всего 100 футов.Так что все дело в расстоянии до статического уровня воды.

————————————————- ——————————————

A-Вы, конечно, можете. Это одна из уникальных особенностей FloJak и Battle Axe. Используйте шланг высокого давления, такой как наши шланги GatorHyde на 200 фунтов на кв. Дюйм, для закачки воды в водопровод вашего дома через наружный кран или любой другой водозаборник. Чтобы создать полезное давление, вам понадобится ручка насоса колодца с рычагом. Вы будете качать воду в синем мочевом пузыре под давлением…около 30 фунтов на квадратный дюйм. Это обеспечит подачу воды под давлением прямо в раковину, душ или ванную комнату для смыва … без рутинной работы и беспорядка, связанных с обращением с контейнерами с тяжелой водой.

————————————————- ——————————————

A-Если у вас нет скважины … вы можете пробурить одну или даже лучше, помните, что по всей стране насчитывается 15 миллионов действующих и неиспользуемых скважин … Каждый день пробуривается 2 000 новых. Часть вашей подготовки будет заключаться в том, чтобы найти 2 или 3 поблизости и заранее получить разрешение на их использование.Большинство владельцев колодцев были бы рады узнать, что они могут иметь доступ к хорошей питьевой воде в случае возникновения чрезвычайной ситуации. Хорошее время подружиться с соседом!

————————————————- ——————————————

A-К сожалению, нет. И воды из некоторых муниципалитетов тоже нет! Однако вода из колодца, вероятно, ваш самый безопасный вариант. Вода из колодцев естественным образом фильтруется землей и, скорее всего, будет хорошей, чем многие другие источники.Всегда полезно заранее проверить воду. В нашем магазине есть тестовые наборы. В случае разлива химикатов, наводнения или ядерной / биологической атаки колодезная вода может стать лучшим источником пригодной для использования питьевой воды. Вы также можете очистить колодец с помощью небольшого количества бытового отбеливателя в день установки FloJak. Это убьет бактерии в колодце и в помпе.

————————————————- ——————————————

А-ваша ставка.Все компоненты насоса изготовлены из материалов, пригодных для пищевых продуктов. Сюда входят трубопроводы и собственно внутренние насосные механизмы.

————————————————- ——————————————

A-неопределенный. Он нас всех переживет! Мы производим наши насосы из медицинской нержавеющей стали и лучших ударопрочных полимеров. Они не будут ухудшаться со временем. Если через 25 лет вам понадобится откачивать воду, ваш FloJak выйдет из коробки, как если бы он был новым.

————————————————- ——————————————

А-Да. Мы не только проверяем и тестируем на воду каждое устройство во время производства на наших предприятиях в США, мы также проверяем конструкцию на износ и долговечность в течение всего жизненного цикла. Ваша конструкция FloJak была сертифицирована в нашей испытательной лаборатории и способна выполнять более 100 000 циклов (200 000 ходов), перекачивание более 10 галлонов в минуту, при давлении 130 фунтов на кв. Дюйм (или 300 футов подъема), с износом менее 5%. Упорные кольца из витона, и нет заметного снижения производительности насоса.Звучит выдумано, но это не так.

————————————————- ——————————————

A-Да, вы можете… до, во время и после покупки. В любое время, когда мы открыты, вы можете связаться с нашими полезными агентами по обслуживанию клиентов по бесплатному телефону 855-4FLOJAK (855-435-6525) пн-пт, с 8:30 до 16:30 по центральному региону. По вечерам и в выходные дни используйте веб-форму на странице контактов, и мы постараемся ответить как можно скорее.

————————————————- ——————————————

Сборка

A-FloJak занимает от 20 до 60 минут…В зависимости от длины вашего набора … примерно через 10 минут после прочтения инструкций. Установка в колодец примерно такая же или меньше. Все зависит от вашей степени мастерства и подготовки. Опытный установщик может сделать это примерно вдвое быстрее.

————————————————- ——————————————

А-Совершенно верно. Если мы можем покупать здесь сырье, то покупаем. Насосы FloJak не только производятся в Америке, но и разрабатываются, тестируются и производятся настоящими американцами.Мы патриоты и верим в систему свободного предпринимательства.

————————————————- ——————————————

Выбор ручного скважинного насоса

A-Большое изображение… FloJak состоит из 5 футов длины и представляет собой модульную систему с опциями и надстройками, которые вы выбираете. Он разработан для колодцев с уровнем воды 150 футов или менее и местом в отверстии для насоса диаметром 2 дюйма.FloJak собирается до идеальной длины в полевых условиях.

Система ПВХ более экономична, чем нержавеющая сталь … примерно на 150 долларов … и предназначена для подъема воды на расстояние до 100 футов от вашего статического уровня воды. Хотя PVC «Original» может быть установлен постоянно, многие хранят его как доступную систему резервного копирования.

Систему Plus из нержавеющей стали тоже можно хранить, но она отлично работает как стационарный насос … особенно в более глубоких колодцах и в более холодном климате. Plus рассчитан на подъем воды на 150 футов от статического электричества.

————————————————- ——————————————

A — Какой бы ни была насосная система, целью является создание насоса «идеальной длины». Это означает, что он должен быть как минимум на 20 футов ниже статического уровня воды и на 10 футов или более над дном вашего колодца. Что-нибудь посередине нормально. Чем ниже ваша скорость восстановления воды в колодце (в галлонах в минуту) … тем глубже вы должны опускаться ниже статического электричества. Чем глубже проникает ваша система, тем больше у вас будет воды в запасе.Идите как можно глубже.

————————————————- ——————————————

A-Модель FloJak Plus из нержавеющей стали представляет собой нагнетательный насос, испытанный на высоте 300 футов, рассчитанный и гарантированный для подъема воды на 150 футов вертикально от статического уровня воды … Версия из ПВХ рассчитана на подъем 100 футов .

Таким образом, если ваш статический уровень воды составляет всего 80 футов, FloJak также будет перекачивать воду в гору или в резервуар для хранения. Помните, что повышение давления в вашем доме с помощью системы FloJak эквивалентно примерно 50 футам подъемной силы.

————————————————- ——————————————

A-Мы тестируем FloJak на высоте 300 футов и оцениваем его способность поднимать воду на 150 футов. Накачка с глубины более 150 футов аннулирует гарантию, но система определенно способна поднимать более 150 футов. Имейте в виду, что работа, необходимая для прокачки, существенно возрастет. Но … когда вам нужна вода … гарантируйте, что это меньше всего ваших забот.

————————————————- ——————————————

Комплекты A-FloJak поставляются с завода разной длины (комплекты 50 ‘, 100’, 150 ‘и т. Д.), и вы можете приобрести комплекты удлинения на 50 футов. Затем FloJak собирается до идеальной длины для вашего колодца с шагом 5 футов для точного набора.

————————————————- ——————————————

A-PVC — это более дешевый вариант, который часто используется для аварийного резервного копирования, для более мелких скважин и лучше всего подходит для более теплого климата. Серия «PLUS» из нержавеющей стали также стоит очень дорого, но стоит немного дороже. Если вы находитесь в холодном климате и думаете, что хотите оставить FloJak установленным на длительные периоды времени, и у вас есть колодец с водой глубиной более 100 футов, то нержавеющая сталь может быть лучшим вариантом.

————————————————- ——————————————

A-Для FloJak рукоятка рычага является опцией. FloJak имеет встроенную тройниковую рукоятку. Рычажные рукоятки создают рычаг, так что работа по перекачиванию может быть значительно сокращена. Объем воды в минуту будет уменьшаться в качестве компромисса для облегчения откачки, но вы все равно можете производить несколько галлонов в минуту в зависимости от глубины воды, длины вашего хода и скорости откачки. PowerJak — это 36-футовая система с двойным захватом, которая подходит для любой глубины, но является обязательной для статических уровней более 70 футов.MiniJak представляет собой 24-дюймовую конструкцию с одним захватом для более мелких статических уровней до 40 футов. Эти аксессуары прикручиваются к подвесному кронштейну FloJak за 3-4 минуты и необходимы при перекачке воды в вашу домашнюю водопроводную систему.

————————————————- ——————————————

Установка и эксплуатация

А-Да! Серия «PLUS» имеет приварной монтажный кронштейн на секции ручки насоса из нержавеющей стали.Ход откачки отлично работает при двух дюймах … но также может достигать более 3 футов. Для ветряных мельниц важно, чтобы у любого насоса было устройство безопасности, которое не повредит насос при сильном ветре. FloJak может качать, пока ручка вращается по направлению ветра.

————————————————- ——————————————

Конечно, будет. Просто соберите его до нужной длины и выясните, как установить кронштейн. Это очень универсальный дизайн с множеством применений.Вы даже можете подключить воздушный шланг и накачать шину … без шуток

————————————————- ——————————————

A-Да, есть. Вы можете установить FloJak с помощью «Well-Seal». Герметик — это крышка, которая изготавливается для обсадных труб. Он имеет монтажное отверстие для FloJak и прикрепляется к FloJak во время сборки. После того, как FloJak вставлен в скважину, ваше уплотнение колодца опускается на место последним и затягивается болтами, фиксируя внутреннюю часть обсадной трубы, одновременно захватывая трубу FloJak.Мы поставляем уплотнители колодцев, или они доступны в вашем размере в домашних центрах или любом магазине сантехники по цене менее 40 долларов. Конфигурации уплотнений колодцев и крышки различаются. Находчивые установщики могут сделать колпак из металла или даже фанеры. Всегда есть выход.

————————————————- ——————————————

A-Да, это возможно … особенно 50-футовая система. Более длинные системы тоже могут быть при некоторой изобретательности, но с большим количеством людей это проще, безопаснее и веселее…. один для подъема дуги, один для направления и опускания в колодец, один для работы с верхней частью. Как показывает практика, FloJak весит около 40 фунтов на 50 футов. Как только он попадает в воду, погруженная часть насоса становится нейтральной по весу.

————————————————- —————————————-

А-Да. Насос поднимет воду на 150 футов вертикально от статического уровня воды. Однако перекачка на большие расстояния создает дополнительное давление и влияет на величину доступной подъемной силы.Взгляните на аксессуар PowerJak. Это ручка для подъема, которая снижает усилие, необходимое для перекачивания.

————————————————- ——————————————

A-Это зависит от того, насколько быстро вы можете перекачивать… и это зависит от того, насколько тяжело перекачивать систему… и ЭТО зависит от того, насколько глубока вода. Планируйте скорость 5-10 галлонов в минуту с высоты 50 футов. Использование рычажной ручки снизит необходимое усилие, но также снизит галлон в минуту.

————————————————- ——————————————

А-Да. FloJak требует, чтобы вы установили вертикальный насос высотой 5 футов над источником воды. Монтажный кронштейн спроектирован так, чтобы быть универсальным, и его можно установить сбоку, как фланец, или закрепить за перила, или доску 2 x 4. Для работы ваш насос FloJak должен быть вертикальным, но в этом случае вы можете перекачивать по земле или даже в гору через шланг высокого давления. Наши шланги GatorHyde безопасны для питьевой воды и рассчитаны на давление 200 фунтов на квадратный дюйм.

————————————————- ——————————————

A-Ответ на самом деле «Да», и могут быть моменты, когда вам просто нужно это сделать. Если грязная вода содержит мягкие частицы, такие как водоросли или органические вещества, она окажет минимальное воздействие на насос, хотя со временем может накапливаться и ограничивать поток. Песок и крошка — абразивные материалы, которые стирают практически любую загерметизированную поверхность. Возможно, вам понадобится перекачивать и в этой среде.

————————————————- ——————————————

A-Два года с даты покупки на все детали и качество изготовления, для подъема на высоту до 150 футов. Конечно, это не влияет на качество ваших клеевых швов. Мы предоставим запчасти, заменим или отремонтируем ваш FloJak (на усмотрение компании). Вы должны будете нести ответственность за фрахт возвращенных компонентов. Мы оплатим их доставку обратно. Ответственность за защиту от замерзания и уход во время установки несет пользователь.На момент написания этой статьи мы произвели тысячи систем и НИКОГДА не имели ни одной поломки.

————————————————- ——————————————

A-Нет, это не так. То же размерно, но не композиционно. Это специальный продукт, созданный специально для FloJak. Состав намного более богат смолой, что делает материал более подходящим для применения. Не смешивайте его со стандартным ПВХ. Это рискованно и также приведет к аннулированию заводской гарантии, и вы рискуете получить совместный отказ и потенциально потерять свою систему в скважине.

————————————————- ——————————————

Опция для перекачки резервной воды — Институт устойчивого проектирования

Ручной насос Bison в Галифаксе, Вермонт. Насос устанавливается в ту же обсадную колонну, что и стандартный погружной насос для глубоких скважин. Фото: Алекс Уилсон

В прошлом месяце мы с Джерилин наслаждались четырехдневным отпуском в штате Мэн — совместной поездкой, чтобы навестить семью, исследовать национальный парк Акадия и поехать на ярмарку Common Ground — мой первый визит туда за два или три десятилетия!

Изюминкой ярмарки Common Ground для меня стало то, что я наткнулся на небольшую компанию Bison Pumps, базирующуюся недалеко от Форт-Кента, штат Мэн (ПУТЬ на севере штата Мэн), которая производит действительно удобные ручные насосы.Эти насосы похожи на те, что использовали наши дедушки и бабушки, но они построены с гораздо большей точностью и работают намного лучше.

Почему важны ручные насосы

Здесь, в сельской местности Вермонта, как и везде в сельской местности, самая большая проблема при отключении электроэнергии часто — это доступ к воде. Живя за пределами досягаемости муниципальных систем водоснабжения, мы пробурили скважины с помощью погружных насосов для закачки воды в напорные резервуары в наших подвалах. Без электричества нет воды.Если эти колодцы не слишком глубокие, ручные насосы можно использовать в качестве резервного варианта откачки.

Вернувшись из штата Мэн, я узнал, что мой коллега из BuildingGreen, Тристан Робертс, который живет в автономном режиме, несколько лет использовал насос Bison Pump (см. Фото).

Он также рассказал мне о другой компании, Simple Pump, которая производит ручные насосы с 1999 года — того же года, когда была основана компания Bison Pump, — и их насосы, способные работать с большим статическим напором, высоко оцениваются в различных обзорах, которые я читал.

С любым из этих глубинных насосов в одной скважине можно разместить как стандартный погружной электрический насос, так и внутрискважинные компоненты ручного насоса.При обсадной трубе колодца диаметром 6 дюймов (наиболее распространенный размер) достаточно места для двух насосов, а часть насоса Bison или Simple, которая находится над землей, подходит прямо к обсадной трубе колодца, заменяя стандартный санитарный колпачок.

Эти ручные насосы популярны среди людей, живущих вне сети, но они также имеют смысл для тех из нас, кто подключен к электросети, кто хочет добиться большей устойчивости — кому нужен доступ к чистой питьевой воде (хотя и с небольшой работой) во время перебои в подаче электроэнергии.

Ручной насос от компании Simple Pump из Невады.Фото: простой насос

с использованием насоса Bison или простой насос

С насосом Bison или Simple в том же месте, что и обычный глубинный насос, вы могли бы использовать электронасос в нормальном режиме работы, но иметь резервную копию всякий раз, когда сеть не работает. Они могут поднимать воду с довольно большой глубины: работают до 200 футов статического напора с помощью Bison Pump и 350 футов статического напора с помощью Simple Pump.

Чем глубже установлен насос, тем дороже установка и тем больше работы по перекачиванию воды.Обратите внимание, что колодец глубиной 350 футов часто имеет статический напор, который не такой глубокий. Другими словами, хотя скважина может быть пробурена до глубины 350 футов, уровень грунтовых вод может быть значительно выше этого — скажем, на 150 футов ниже. Статический напор — это глубина стоячей воды в колодце.

В холодном климате защиту от замерзания обеспечивает сливное отверстие, расположенное на глубине восьми или десяти футов ниже уровня земли. После использования вода из верхней части трубы стекает обратно в колодец, в то время как остальная часть трубы — ниже 150 футов или где-то еще — остается заполненной водой.Это означает, что как только вы начнете качать, вы получите воду после нескольких движений ручки насоса. Большая разница между этими двумя насосами и теми, которые использовали наши дедушки и бабушки, заключается в прецизионном фрезеровании деталей, благодаря которому они остаются в отличном состоянии в течение многих месяцев. (В старых насосах часто использовались кожаные втулки, через которые протекала вода, поэтому перед использованием их нужно было залить водой.)

И насосы Bison, и насосы Simple имеют фитинги для шлангов стандартного размера, поэтому вы можете присоединить шланг для питьевой воды для подачи воды в свой дом.Вы можете купить шланги для питьевой воды у поставщиков транспортных средств для отдыха; у них есть защитная пластиковая прокладка на внутренней стороне шланга для защиты питьевой воды от материала шланга (обычно ПВХ), который часто включает в себя стабилизаторы тяжелых металлов и пластификаторы вместе с самим ПВХ. (Однако не переезжайте через эти шланги, так как они могут повредить защитную оболочку.)

Добавление солнечной энергии к ручному насосу

Simple pump имеет хороший вариант использования небольшого двигателя постоянного тока на солнечной энергии, который может работать от солнечной энергии.Большинство глубинных электронасосов имеют высокую потребляемую мощность; Компания Simple Pump разработала вариант, в котором используется насос гораздо меньшего размера (1/5 лошадиных сил), который производит гораздо меньший поток воды, но является гораздо более доступным.

Доступный по цене двигатель постоянного тока Simple, который можно легко запитать от солнечно-электрической системы среднего размера. Фотография: Simple Pump.

Ограничения и цены

Ручные насосы

не будут работать во всех случаях — например, в местах, где уровень грунтовых вод составляет 500 футов, — но они могут быть отличным вариантом для многих сельских домов, у которых нет доступа к муниципальной воде.При относительно умеренной глубине (менее 150 футов) стоимость насоса, вероятно, составит от 1600 до 2000 долларов. Информация о стоимости доступна на сайтах компании.

Наряду с основанием Resilient Design Institute в 2012 году Алекс является основателем BuildingGreen, Inc.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
